Samsung SYNCMASTER 150MP- IB, SYNCMASTER 170MP IB User Manual

SyncMaster150MP SyncMaster170MP

(Pour les systèmes NTSC)

Moniteur TFT-LCD

Manuel de l’utilisateur

Toute reproduction, quelque soit le procédé, effectuée sans autorisation écrite de Samsung Electronics Co., Ltd. est formellement interdite.

Samsung Electronics Co., Ltd. ne peut être tenu responsable des erreurs contenues dans ce document ou des dommages occasionnés par ou résultant de la fourniture, les performances ou l’utilisation de ce matériel.

logo Samsung Microsoft, Windows DPMS

NERGY STAR

partenaire de E

NERGY STAR

SyncMaster

DDC

sont des marques déposées de Video Electronics Standard Association; le nom et le logo

sont des marques déposées de Samsung Electronics Co., Ltd.;

Windows

sont des marques déposées de Microsoft Corporations;

sont des marques déposées de la U.S. Environmental Protection Agency (EPA). En tant que

NERGY STAR

, Samsung Electronics Co., Ltd. a établi que ce produit répond au directives

en matière d’économie d’énergie. Tous les autres noms de produit cités peuvent être des

VESA,

marques ou des marques déposées de leurs propriétaires respectifs.

Table des matières

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Déballage du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Installation de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation d’un poste de travail ergonomique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Emplacement du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Hauteur du poste de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Angle visuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Rainure de sécurité Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Raccordement de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Prêt-à-brancher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Installation du pilote vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fonction Autotest (STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Obtenir de l’aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Temps de préchauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Réglage de vorte moniteur LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Commandes utilisateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Enregistrement automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Fonctions Accès direct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Blocage/Dèlocage OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Afﬁchage sur Ecrn (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Accès au Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Fonctions et réglages OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

V-Chip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

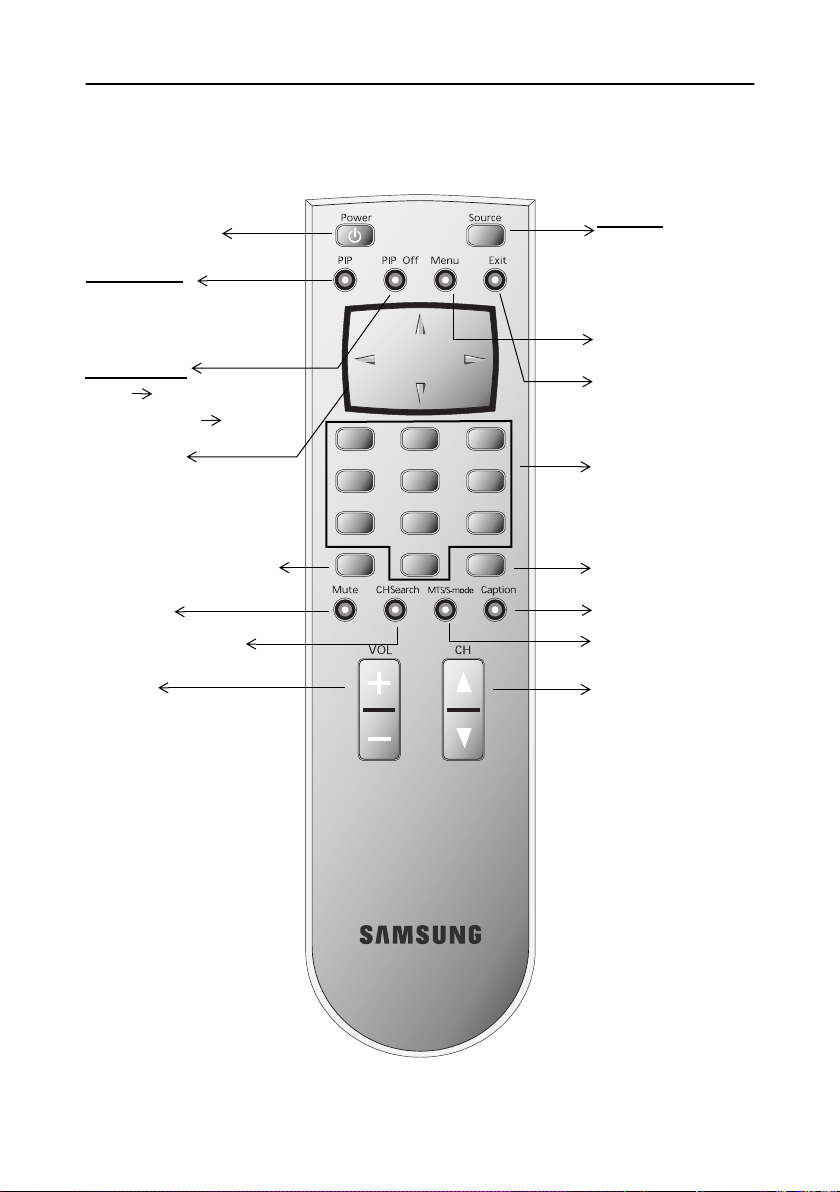

Par Éloigné - contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Brochage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Modes d’afﬁchage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Installation du système du support VESA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Instructions de montage sur un mur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Support escamotable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Entretien de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Systéme de ﬁxation an mur ou avec un bras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Français

Français 1

Consignes de sécurité

Vériﬁez si le voltage indiqué sur l’adaptateur correspond à celui du réseau électrique local

avant de brancher le cordon d’alimentation sur la prise de l’adaptateur.

N’introduisez jamais d’objets métalliques dans les ouvertures du coffret du LCD moniteur à

écran plat (LCD) sous peine de provoquer une décharge électrique. Ne touchez jamais l’intérieur du LCD moniteur à écran plat, aﬁn d’éviter tout risque

d’électrocution. Seul un technicien qualiﬁé est habilité à ouvrir le boîtier du LCD moniteur à écran plat. N’utilisez jamais le LCD moniteur à écran plat lorsque le cordon d’alimentation est

endommagé. Ne laissez rien reposer sur ce dernier et maintenez-le éloigné des voies de passage. Prenez garde de ne pas tirer sur le cordon mais sur l’embout en débranchant le LCD moniteur

à écran plat d’une prise de courant. Le boîtier du LCD moniteur à écran plat est muni d’oriﬁces d’aération. Pour éviter tout risque

de surchauffe, ces oriﬁces ne doivent être ni couverts, ni obstrués. Eviter également d’utiliser le LCD moniteur à écran plat sur un lit, un canapé, une moquette ou toute autre surface insufﬁsamment ferme qui risque de bloquer les oriﬁces d’aération situés au-dessous du LCD moniteur. Prévoyez une aération sufﬁsante si le LCD moniteur à écran plat est installé dans une bibliothèque ou autre espace conﬁné. Installez le LCD moniteur à écran plat dans un endroit peu humide et non poussiéreux.

N’exposez pas le LCD moniteur à écran plat à la pluie et ne l’utilisez pas près d’une source

d’eau (dans une cuisine, près d’une piscine, etc.). Si le LCD moniteur à écran plat venait à être mouillé accidentellement, débranchez-le et contactez immédiatement un revendeur agréé. Débranchez le LCD moniteur à écran plat avant de le nettoyer à l’aide d’un chiffon humide. Posez le LCD moniteur à écran plat sur une surface stable et manipulez-le avec prudence.

L’écran est fabriqué en verre mince sous plastique et risque d’être gravement endommagé si vous le laissez tomber ou si vous le heurtez ou rayez. Ne nettoyez pas la face avant à l’aide de produits à base de cétone (par ex. de l’acétone), d’alcool éthylique, de toluène, d’acide éthylique, de méthyle ou de chlorure. Ces produits risquent d’endommager l’écran. Installez le LCD moniteur à écran plat à proximité d’une prise secteur facilement accessible.

Si le LCD moniteur à écran plat ne fonctionne pas normalement, – en particulier s’il émet des

bruits ou des odeurs inhabituels, – débranchez-le immédiatement et contactez un revendeur agréé ou le centre de maintenance. Une température élevée peut être source de problèmes. Ne tentez pas d’utiliser le LCD

moniteur à écran plat sous la lumière directe du soleil et maintenez-le éloigné des chauffages, cuisinières, cheminées et autres sources de chaleur. Débranchez le LCD moniteur à écran plat s’il ne doit pas être utilisé pendant une période

prolongée. Débranchez le LCD moniteur à écran plat de la prise secteur avant toute opération d’entretien.

ATTENTION

DANGER D’ELECTROCUTION

NE PAS OUVRIR

ATTENTION: POUR EVITER TOUT DANGER D’ELECTROCUTION, N’ENLEVEZ

PAS LE BOITIER (OU LE PANNEAU ARRIERE). AUCUNE PIECE INTERIEURE NE

PEUT ETRE REPAREE PAR L’UTILISATEUR. TOUTE REPARATION DOIT ETRE

EFFECTUEE PAR UN TECHNICIEN QUALIFIE.

Français 2

Déballage du moniteur

Veuillez vériﬁer si les pièces suivantes ont été livrées avec votre moniteur. Contactez votre revendeur si certaines pièces manquent.

Installation de CD

Carte de garantie

(Non disponible dans certains pays)

Manuel

Display

Pre.CH

Télécommande

Cordon d’alimentation

SyncMaster 150MP

TVV2V1PC

Source

CHMenuExitPIP

VOL

Moniteur

Connecteur PAL-NTSC

Piles (AAA x 2)

Câble vidéo à 15 broches de type

D-Sub

Adaptateur secteur

Câble Stéréo-RCA

(optionnel)

Câble Stéréo-Stéréo

Français 3

Installation de votre moniteur LCD

Installation d’un poste de travail ergonomique

Veuillez tenir compte des conseils suivants avant d’installer votre moniteur.

Emplacement du moniteur

Installez votre moniteur de façon à ce qu’il soit le moins possible exposé aux reﬂets des lampes ou des fenêtres, c.-à-d. généralement à angle droit pas rapport aux fenêtres.

Hauteur du poste de travail

Installez votre moniteur à écran plat (LCD) de façon à ce que l’écran soit légèrement en dessous du niveau des yeux lorsque vous êtes confortablement assis.

Angle visuel

Incliner l'écran jusqu' à ce que vous puissiez travailler confortablement devant votre moniteur.

Figure 1. Inclinez l’écran

Rainure de sécurité Kensington

Ce moniteur vous offre une protection contre le vol en utilisant un dispositif de sécurité de type Kensington. Serrure Kensington non fournie. Reportez-vous à la documentation de votre dispositif de sécurité pour les instructions concernant l’installation.

Figure 2. Emplacement de rainure pour dispositif de sécurité de type Kensington

Français 4

Installation de votre moniteur LCD

Raccordement de votre moniteur LCD

IN OUT

Figure 3. Connections du câble

Branchez le câble d'alimentation à l'adaptateur DC et branchez la prise de l'adaptateur à la

porte DC12V à l'arrière de votre moniteur. Branchez le câble signal à la porte vidéo de votre ordinateur.

Branchez le câble RCA ou le câble S-VHS à votre DVD, magnétoscope ou caméscope.

(Câble RCA & câble S-VHS non fourni)

Branchez les sources audio (ordinateur, DVD, magnétoscope ou Caméscope) à leurs portes

relatives d'entrée audio (Ain(L), Ain(R) ou Ain(stéréo)).

Branchez votre système audio externe à la porte Line-out.

Branchez votre casque à la porte de sortie Casque.

Branchez l'antenne ou le câble CATV à la porte “Antenne”.

REMARQUE: Les transmissions NTSC provenant des USA et d'autres régions utilisent un

connecteur PAL-NTSC qui est fourni avec votre moniteur

connecteur câble

coaxial NTSC

DVD or VCR

connecteur PAL-NTSC

Allumez votre ordinateur et le moniteur.

Si nécessaire, installez le gestionnaire de périphérique vidéo pour le moniteur. (Voir

“Installation du gestionnaire de périphérique vidéo” à la page 6) Après que votre moniteur a bien été installé, faites partir l'Autoréglage. (Voir page 12)

Français 5

Installation de votre moniteur LCD

Prêt-à-brancher

Le fait que nous ayons adopté la nouvelle norme "Prêt-à-brancher" procédures d’installation longues et compliquées. Vous pouvez ainsi intégrer votre moniteur dans un système conforme à la norme "Prêt-à-brancher" sans rencontrer la confusion et les ennuis habituels. Votre PC peut facilement identiﬁer et conﬁgurer lui-même les paramètres d’afﬁchage. Ce moniteur fournit automatiquement au PC ses données d’identiﬁcation (Extended Display Identiﬁcation, EDID) au moyen des protocoles Display Data Channel (DDC), ce qui permet au PC de se conﬁgurer automatiquement pour utiliser le moniteur à écran plat. Si votre PC a besoin d’un pilote vidéo, suivez les instructions suivantes qui correspondent au système d’exploitation utilisé par votre ordinateur.

Installation du pilote vidéo

Le CD qui accompagne le produit contient les gestionnaires de périphériques nécessaires pour installer votre moniteur. Faites référence aux instructions d'installation des gestionnaires de périphériques inclues avec votre CD pour plus de renseignements.

Fonction Autotest (STFC)

Le moniteur est doté d’une fonction Autotest qui permet de vériﬁer si le moniteur fonctionne convenablement. Contrôlez que ce PC soit sélectionné comme source primaire en contrôlant si le voyant de source indiqué "PC" est allumé. Si l’écran du moniteur reste noir et si le voyant d’alimentation clignote bien que le moniteur soit convenablement raccordé à l’ordinateur, effectuez l’autotest du moniteur en exécutant la procédure suivante:

VESA

élimine les

Voyant d'alimentation

Figure 4.

1 2

Voyant d'alimentation

Mettez hors tension votre ordinateur et le moniteur.

Débranchez le câble vidéo de l’arrière de votre ordinateur.

Mettez le moniteur sous tension.

Français 6

Installation de votre moniteur LCD

Si le moniteur fonctionne correctement, vous verrez une case blanche avec le logo Samsung ovale et bleu et un message d'erreur "Contrôle câble Vidéo" en rouge.

Contrôle Câble Vidéo

Figure 5. Ecran de réglage automatique du moniteur

Catte case apparaît pendant les opèrations normales si le câble vidèo est dèbranchè ou endommagè.

Mettez le moniteur hors tension et raccordez de nouveau le câble vidéo. Mettez ensuite le

moniteur et l’ordinateur sous tension.

A l’issue de cette procédure, si l’écran de votre moniteur reste vide, vériﬁez votre contrôleur vidéo et l’ordinateur. Votre moniteur fonctionne convenablement.

Obtenir de l’aide

Si votre moniteur n’afﬁche aucune image, vériﬁez vos connexions de câble et reportez-vous à "Dépannage" à la page 22. Si vous avez du mal à obtenir une qualité d’image satisfaisante, exécutez la procédure Réglage auto (voir page 12) et reportez-vous à "Réglage de votre moniteur LCD" à la page 8 ou à "Dépannage" à la page 22.

Temps de préchauffage

A chaque mise sous tension, tous les moniteurs LCD ont besoin d’un certain temps pour se stable chaque fois que vous allumez le moniteur après l’avoir lassè èteint pendant deux heures. Pour un réglage plus précis des paramètres, il faut donc préchauffer (maintenir sous tension) le moniteur LCD pendant au moins 20 minutes avant d’effectuer des réglages sur l’écran.

Français 7

Réglage de votre moniteur LCD

Commandes utilisateur

Votre moniteur à écran plat vous permet de régler facilement les caractéristiques de l’image afﬁchée. L’ensemble des réglages s’opèrent à l’aide des boutons de contrôle situés sur la face avant du moniteur. Lorsque vous utilisez ces boutons pour les réglages, un menu spécial afﬁche les valeurs numériques des réglages et leur évolution.

TVV2V1PC

Source

* 17" : SyncMaster 170MP

Figure 6. Emplacement des commandes utilisateur

N˚ Nom Description

■

Sélection source vidéo.

■

Source

Quatre voyants de source sur la gauche des touches de contrôle indiquent la source vidéo active en ce moment.

■

Active directement la fenêtre PIP(Image-sur-image).

PIP

Exit (Sortie)

Power (Alimentation)

■

PIP sur tour l'écran.

■

PIP éteint.

■

Sortie des menus et des sous-menus.

■

Sortie du système OSD.

■

Éteindre la fonction PIP.

■

Ouvrir l'OSD et sélectionner la fonction marquée.

Allumer/éteindre le moniteur.

■

Indique l'état du moniteur.

■

- Vert : Fonctionnement normal.

- Jaune : Mode Economie d'énergie ou câble de

signal débranché.

CHMenuExitPIP

VOL

Français 8

Réglage de votre moniteur LCD

N˚ Nom Description

Déplacer le sélecteur vers le haut et le bas de

- CH +

■

l'OSD. Augmente ou diminue le numéro de la chaîne.

■

Déplace le sélecteur vers la gauche ou vers la droite l'OSD. Augmente ou diminue les valeurs de la fonction

■

sélectionnée.

- VOL +

Augmente ou diminue le niveau audio.

■

Enregistrement automatique

Lorsque vous ouvrez le menu réglage à l’écran et laissez une fenêtre réglage afﬁchée pendant 3 secondes environ sans appuyer sur les autre boutons, le moniteur enregistre automatiquement les réglages effectués. Les changements sont enregistrés dans le moniteur dans une zone utilisateur. Ce moniteur est capable d’enregistrer jusqu’à 5 modes de réglages utilisateur différents. Il existe 9 réglages d'usine ou modes pré-chargés pour 150MP (11 pour 170MP), un pour chaque fréquence de signal comme indiqué dans le tableau 7 de la page 30. Si vous n’avez effectué aucun réglage, le menu disparaît de l’écran et le moniteur n’enregistre rien.

Français 9

Réglage de votre moniteur LCD

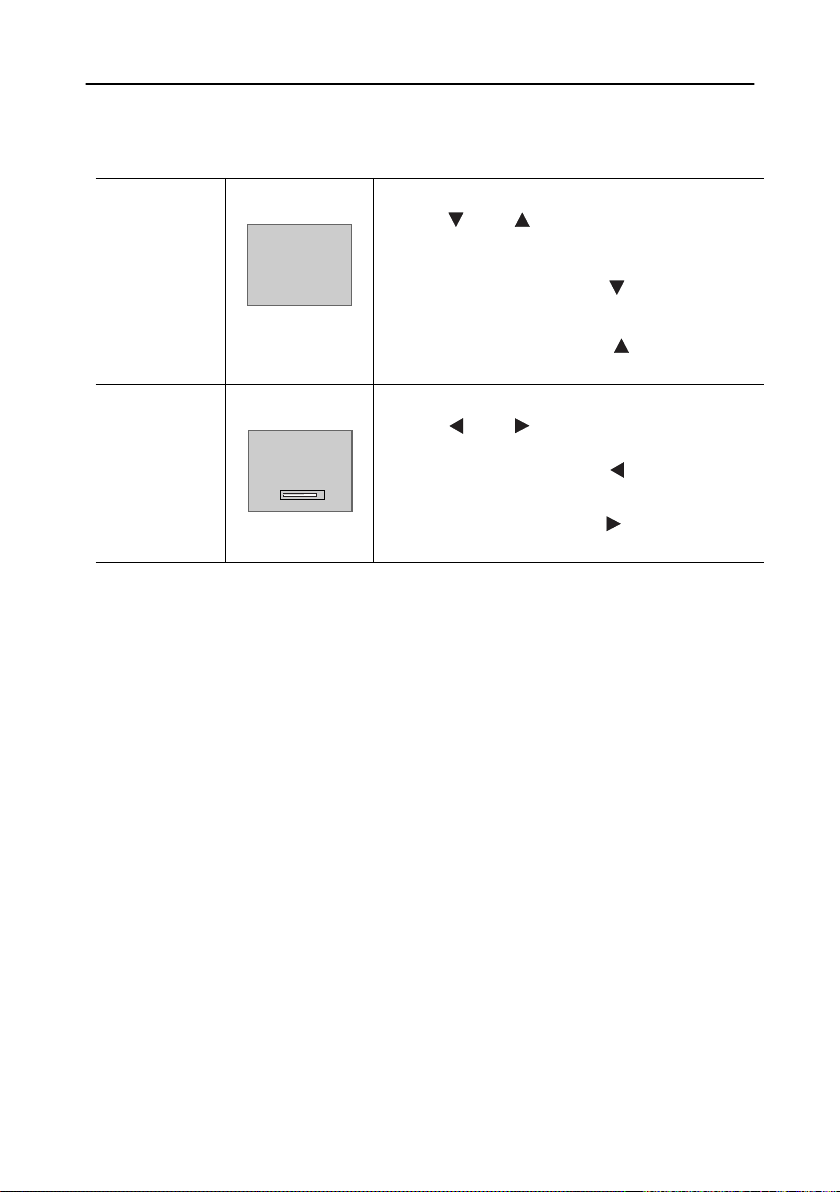

Fonctions Accès direct

Pendant que vous regardez l'écran TV ou en mode PIP.

Quand l’OSD n’est pas afﬁché, appuyez sur la

Ch._

touche " " ou " " pour sélectionner le numéro de chaîne.

Chaîne

Volume

Appuyez sur la touche " " pour diminuer

le numéro de la chaîne. Appuyez sur la touche " " pour

augmenter le numéro de la chaîne.

Quand l'OSD n'est pas afﬁché, appuyez sur la touche " " ou " " pour régler le volume.

Appuyez sur la touche " " pour diminuer

le volume. Appuyez sur la touche " " pour augmenter

le volume.

Blocage/Dèlocage OSD

Cette fonction vous permet de protéger les réglages courants qui ne peuvent pas être changés par inadvertance, et vous permet de régler la Luminosité, le Contraste, la Chaîne et le Volume.

Vous pouvez débloque les contrôles OSD à tout moment en utilisant la même procédure.

Avec l'écran secondes pour bloquer ou débloquer les contrôles. Quand ils sont bloqués, un message 'LOCKED!' (Bloqué) s’afﬁche au bas de chaque menu OSD sauf pour les afﬁchages suivants :

• Luminosité

• Contraste

• Canal

• Volume

OSD

éteint, appuyer et maintenir appuyé la touche

pendant au moins 5

Français 10

Réglage de votre moniteur LCD

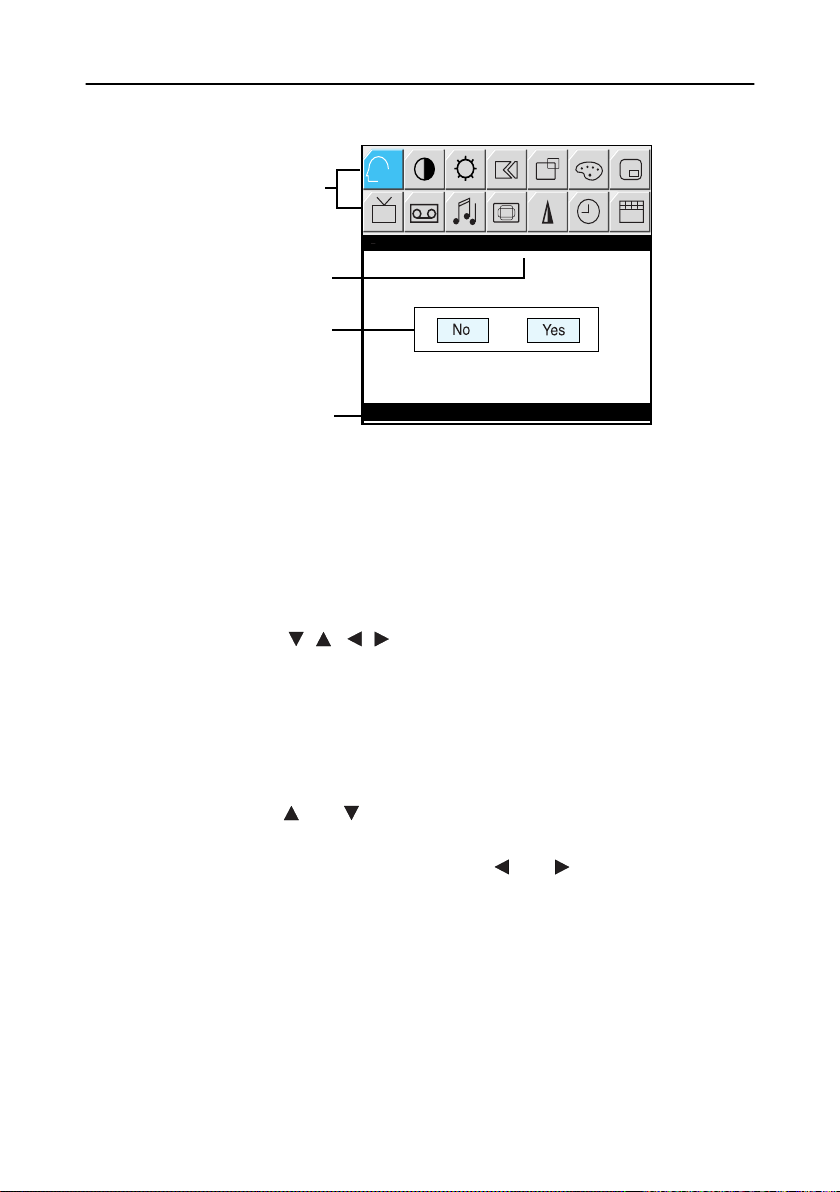

Afﬁchage sur Ecran (OSD)

Icônes de fonction

Nom de fonction

Instrument d’inclinaison

Barre de réglage

Figure 7. Afﬁchage sur Ecran (OSD)

AUTO

AUTO ADJUSTMENT

Auto Adjustment Press Menu Key

Accès au Système de menus

Appuyez, système OSD désactivé, sur le bouton

Utilisez les boutons "

et à mesure que vous allez d’une icône à l’autre, le nom de fonction change pour reﬂéter la fonction ou le groupe de fonctions représentés par cette icône. Voir le tableau 1 qui commence sur la prochaine page pour avoir une liste complète de toutes les fonctions disponibles sur le moniteur.

Appuyez sur la touche

réglage pour sélectionner la fonction et régler ses valeurs. Utilisez les touches " " et " " pour sélectionner le sous-menu et appuyez une fois sur

la touche Après sélection de la fonction, utilisez les boutons " " et " " pour effectuer les

réglages. La instrument d’inclinaison bouge et l’indicateur de valeur numérique change pour reﬂéter vos réglages.

pour activer le sous-menu sélectionné.

" pour vous déplacer d’un fonction à un autre. Au fur

pour activer la fonction marquée et ensuite suivez Barre de

pour afﬁcher le menu principal.

REMARQUE: L’indicateur de valeur numérique n’est qu’un indice et ne reﬂète pas de

valeur du measureable.

Appuyez deux ou trois fois sur le bouton

sélectionner une autre fonction ou pour quitter le OSD.

Exit

pour revenir au menu principal pour

Français 11

Réglage de votre moniteur LCD

Fonctions et réglages OSD

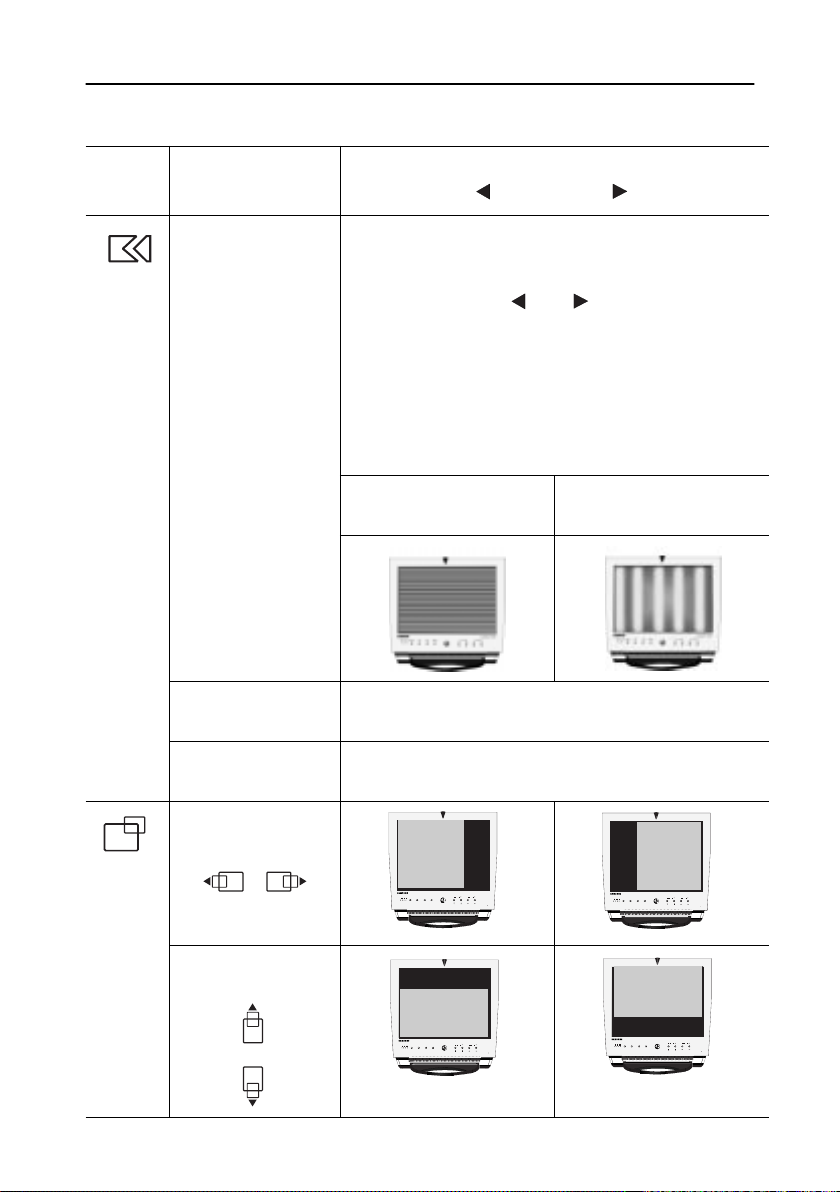

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

Autoréglage

AUTO

(Auto Adjustment)

Contraste (Contrast)

Luminosité (Brightness)

Blocage de l'Image (Image Lock)

Descriptions des fonctions

"Autoréglage" permet au moniteur d'autorégler le signal vidéo entrant. Les valeurs de ﬁne, brute et position sont réglées automatiquement.

SyncMaster 150MP

TVV2V1PC

Source

TVV2V1PC

Source

CHMenuExitPIP

VOL

SyncMaster 150MP

CHMenuExitPIP

VOL

TVV2V1PC

CHMenuExitPIP

Source

TVV2V1PC

CHMenuExitPIP

Source

Blocage de l'image est utilisé pour la syntonie ﬁne et fournit la meilleure image en éliminant les parasites qui déstabilisent les images.

SyncMaster 150MP

VOL

SyncMaster 150MP

VOL

Français 12

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

■

Fine

■

Brute (Coarse)

Informations

■

(Information)

(Suite)

Descriptions des fonctions

Les réglages Fin et Brut vous permettent d'avoir une image de qualité sur votre moniteur, selon votre préférence.

Utilisez les touches " " et " " pour éliminer les parasites. Si vous n'obtenez pas de résultats satisfaisants en utilisant le réglage ﬁn, utilisez le réglage brut et ensuite le réglage ﬁn de nouveau. Cette fonction peut changer la largeur de l'image. Utilisez le menu H-Position pour centrer l'image sur l'écran.

Quand la valeur Fine est erronée

Quand la valeur Brute est erronée.

Afﬁche le mode d'afﬁchage courant.

■

Réinitialisation (Reset)

Position Horiz. (H-Position)

Position Vert. (V-P0sition)

Le blocage de l'image et les paramètres de position sont reportés aux valeurs d'usine par défaut.

SyncMaster 150MP

TVV2V1PC

Source

TVV2V1PC

Source

Français 13

CHMenuExitPIP

VOL

SyncMaster 150MP

CHMenuExitPIP

VOL

TVV2V1PC

Source

TVV2V1PC

Source

SyncMaster 150MP

CHMenuExitPIP

VOL

SyncMaster 150MP

CHMenuExitPIP

VOL

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

Couleur (Color)

Mode1 Rougeâtre.

■

Mode2 Blanc.

■

Mode3 Bleuâtre. Mode Utilisateur

■

(User Mode) Réinitialisation

■

(Reset)

PIP

(Image-sur-image)

■

Taille (Size) Change la taille de la fenêtre PIP. Position Change la position de la fenêtre PIP.

■

(Suite)

Descriptions des fonctions

La tonalité de couleur peut être changée de bleuâtre à rougeâtre. Les composants de la couleur peuvent aussi être personnalisés.

Peut être personnalisé.

Les paramètres de couleur sont reportés aux valeurs d'usine par défaut.

Quand un appareil externe comme un magnétoscope, un DVD ou une télévision câblée est branché au moniteur, PIP vous permet de voir l'image provenant de ces appareils dans une petite fenêtre superposée au signal vidéo de l'ordinateur.

Réglage téléviseur (TV Setup)

■

Système canal (Channel system)

Le système canal peut être réglé de plusieurs manières.

Sélectionner un système canal utilisé dans votre région. (Voir "Systèmes NTSC" à la page 30).

• US-Air

• US-Câble

• Japon-Air

• Japon-Câble Quand vous avez sélectionné un système, le système vous demandera si vous voulez utiliser "Channel auto program" (programmation automatique canal). Sélectionnez "OK" pour utiliser "Channel auto program" ou sélectionnez "Cancel" (Efface) pour sélectionner un système canal différent. (Voir page 19 pour "Channel auto program").

Français 14

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

■

Édition canal (Channel Edit)

■

Recherche ﬁne (Fine Tune)

(Suite)

Descriptions des fonctions

Dans de rares cas, "Channel auto program (programmation automatique Canal)" peut omettre deux canaux à cause de mauvais signaux ou pour d'autres raisons comme un canal qui n'existe pas. Pour ajouter un nouveau canal ou en éliminer un, suivez les points décrits ci-dessous.

• Appuyez sur la touche

et ensuite sélectionnez "Channel Edit (Édition canal)" dans le menu "TV Setup ( Régalge téléviseur)".

Sélectionnez "Add" (Ajouter) pour ajouter un canal ou sélectionnez "Erase" (Effacer) pour effacer un canal.

A cause de mauvais signaux ou d'une mauvaise conﬁguration de l'antenne, certains canaux peuvent ne pas être correctement reçus. Sélectionnez "Recherche ﬁne" dans le menu TV pour régler le mieux possible l'image vidéo.

• Utilisez "

ˆ ¤

" pour une recherche ﬁne de la qualité des images et quand vous êtes satisfaits du réglage, appuyez sur "▼" pour marquer le menu "sauve" ou "efface".

• Sélectionnez "sauve" pour sauver ou "efface" pour effacer le réglage.

Système Stéréo

■

(Stereo System)

A cause des différents systèmes de codage, le système audio correspondant au système canal doit être sélectionné manuellement. Habituellement, il y a trois systèmes stéréo audio dans le système NTSC : A2, BTSC et EIAJ. Sélectionnez le système stéréo audio qui est appliqué dans votre région.

• A2: Corée

• BTSC: Plusieurs régions utilisant le Système NTSC,

y compris les Etats-Unis, le Canada, le Chili, le Venezuela et Taiwan

• EIAJ: Japon

(Voir "NTSC broadcasting system" à la page 30)

REMARQUE:

BTSC: Broadcast Television System Committee.

EIAJ: Electronic Industries Association of Japan.

Français 15

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

■

Sous-titres (Closed Caption)

uniquement

États-Unis

■

V-Chip (uniquement États-Unis)

Contrôle Vidéo (Video Control)

■

Contraste (Contrast)

Luminosité

■

(Brightness)

(Suite)

Descriptions des fonctions

Activez ou désactivez la fonction sous-titres et réglez comment apparaissent les sous-titres.

• On/Off

• Texte sous-titre

• Canal 1/2

• Champ 1/2

• Case/Nuancé

Voir "V-Chip" à la page 20-21.

Cette fonction est active si vous sélectionnez une source d'entrée différente de l'ordinateur (DVD, magnétoscope, téléviseur). Règle le contraste vidéo ou TV sans affecter le contraste RVB de l'ordinateur.

Règle le contraste vidéo ou TV sans affecter le contraste RVB de l'ordinateur.

Règle la luminosité vidéo ou TV sans affecter la luminosité RVB de l'ordinateur.

Finesse

■

(Sharpness)

■

Tonalité (Tint)

■

Couleur (Color)

Règle la ﬁnesse de vidéo ou image de la TV.

Change la tonalité de la couleur.

Change l’intensitê de la couleur.

Français 16

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

Contrôle audio (Audio Control)

■

Sélection de la Source (Source Select)

■

Basses (Bass) Basses : Augmente les basses fréquences de son.

■

Aigu (Treble) Aigu : Augmente les hautes fréquences de son. Stéréo/Mono/

■

SAP (Stereo/ Mono/SAP)

Haut-parleur muet

■

(Speaker mute)

(Suite)

Descriptions des fonctions

Le moniteur possède un ampliﬁcateur audio stéréo haute-ﬁdélité. Le circuit audio élabore le signal audio provenant de sources externes comme DVD, magnétoscope, TV ou ordinateur.

Sélectionne une source de son à partir de l'ordinateur, du DVD, du magnétoscope ou du téléviseur.

Stéréo : Elabore le son stéréo s'il est disponible. Mono : Elabore le son en mono. Pour le son stéréo, les canaux gauche et droit sont incorporés pour élaborer en mono. SAP : Sélectionne la langue que vous désirez écouter pour le système MTS.

REMARQUE: SAP: Second Programme Audio

MTS : Son multi-télévision

Eteint temporairement le son.

REMARQUE: La fonction Muet disparaît quand vous

changez de chaîne, vous réglez le volume, vous activez PIP ou vous accédez au menu MTS à travers le moniteur ou la télécommande.

Taille de l'image (Image Size)

■

Expansion1 (Expand1)

La taille de l'image afﬁchée peut être traitée de différentes manières.

Taille de l'image pour remplir tout l'écran. (applicable uniquement pour PC RVB : (applicable au PC RVB et à l'image :

■

Expansion2 (Expand2)

Expansion des images pour obtenir l'aspect original. (applicable uniquement pour PC RVB : (applicable au PC RVB et à l'image :

Normal Afﬁche l'image telle qu'elle est.

■

(applicable uniquement pour PC RVB : (applicable au PC RVB et à l'image :

Français 17

150MP

170MP

150MP

170MP

150MP

170MP

)

Réglage de votre moniteur LCD

Tableau 1. Commandes écran

Icône

Menus et

sous-menus

■

Zoom L'image peut être élargie jusqu'à 64 fois. On peut aussi

■

Panoramique (Pan)

Effet Image (Image Effect)

Timer

Contrôle OSD (OSD Control)

(Suite)

Descriptions des fonctions

faire une image panoramique sur l'image élargie. Déplace l'image zoomée horizontalement et

verticalement. L'image afﬁchée peut être rendue plus atténuée ou plus

forte.

• Très nette

• Nette

• Moyenne

• Atténuée

• Très atténuée

Le système moniteur s'éteint automatiquement si un des trois intervalles de temps est sélectionné. 30 min.

60 min. 120 min. La langue et l'afﬁchage de l'OSD peuvent être changés.

■

Langue (Language)

Position Déplace la fenêtre OSD en direction verticale et

■

English Español

horizontale.

■

Demi-teinte

Change l'opacité du fond de l'OSD.

(Halftone)

■

Durée (Duration)

Le nombre de secondes pendant lesquelles l'OSD reste afﬁché avant de disparaître.

Français 18

Réglage de votre moniteur LCD

*Selon le résultat de nos tests de laboratoire, la fonction "Programmation automatique canal" emploie habituellement 3 minutes pour analyser 61 chaînes. Ce balayage peut être plus ou moins long selon sur nombre de chaînes et selon la source vidéo si la source de vidéo est de câblée ou aérienne.

*A la ﬁn de la "Programmation automatique canal", le résultat de la recherche est stocké dans une mémoire interne. Chaque chaîne trouvée est placée en mémoire dans un index et cet index est utilisé comme tableau de consultation. En d'autres termes, quand l'usager change de chaîne, le moniteur fait référence à ce tableau pour trouver la fréquence de la chaîne au lieu de faire une recherche de la fréquence ce qui allongerait la durée de la procédure. In rare cases, " Programmation automatique canal" peut rarement rater une chaîne à cause de signaux faibles ou pour autres les raisons. Pour ajouter une chaîne, introduisez le numéro de la chaîne en utilisant le clavier numérique de la télécommande, puis utilisez le menu "Fine Tune (Recherche Fin)" dans le menu "TV setup (Réglage téléviseur)" de l'OSD. Quand vous avez terminé le réglage ﬁn de la chaîne que vous désirez ajouter, sélectionnez "Sauve".

Français 19

Annexe

V-Chip (uniquement États-Unis)

Le Telecommunication Act de 1996 aux États-Unis requiert que tout téléviseur fabriqué à partir de 1998 soit équipé d'un système technologique appelé V-Chip. Ce système peut bloquer certaines émissions de télévision (choisies) pour que les enfants ne puissent pas voir des émissions que leurs parents n'approuvent pas. Avec ce système, des informations sur les émissions sont transmises avec le signal de télévision et sont décodées par le chip de chaque téléviseur. Ce chip compare les codes pour évaluer les réglages de l'utilisateur qui sont fournis par les parents. Si le code est supérieur aux valeurs réglées, le signal de télévision sera bloqué et un écran vide sera afﬁché.

SyncMaster 150/170MP possède cette fonction et vous pouvez régler le V-Chip à travers l'OSD. Utilisez les touches ﬂèches sur la télécommande ou les touches de contrôles sur le panneau avant du moniteur pour changer les réglages.

1. Sélectionnez V-Chip sur l'OSD, puis tapez les 4 chiffres du code d'identiﬁcation.

- Le code initial est "0000".

- Si vous tapez un code incorrecte, le message "Incorrect" s'afﬁche pendant 3 secondes.

2. Utilisez les touches ﬂèches pour changer ou activer la fonction marquée.

3. Réglez les

- Utilisez les touches Haut/Bas/Gauche/Droite pour vous déplacer et appuyez sur la touche

- U : Débloqué B : Bloqué

directives télévision

pour changer la valeur de "U" à "B" ou de "B" à "U".

Tous FV V S L D

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

TV-Y : Jeunes enfants TV-Y7: Enfants de plus de 7 ans TV-G: Audience générale TV-PG: Autorisation parentale

TV-14: Téléspectateurs de 14 ans et plus TV-MA: Audience adultes

B BB U UUUUU UUUU UUUU

Français 20

FV : Violence fantasy V: Violence S: Situations sexuelles L: Langage brut D: Dialogues choquants

Annexe

4. Réglez le mode MPAA.

-Utilisez les touches Haut/Bas/Gauche/Droite pour vous déplacer et appuyez sur la touche

pour changer la valeur de "U" à "B" ou de "B" à "U".

-MPAA : Association Américaine de Films (organisation d'évaluation de films)

U Autorisation générale

U Autorisation parentale souhaitée

PG-13

NC-17

5. Introduisez le nouveau code identiﬁcation

-Utilisez les touches numériques pour introduire le numéro identiﬁcation. Le menu conﬁrmation numéro identiﬁcation s'afﬁche.

- De nouveau, utilisez les touches numériques pour introduire le numéro d'identiﬁcation que vous avez introduit au point précédent. Si les deux numéros ne correspondent pas, le message "Incorrect" s'afﬁchera pendant 3 secondes.

6. Blocage de l'écran

-Si le code du signal qui arrive est supérieur au code spéciﬁé, l'écran reste vide et le message "Excessive rating" (Valeur excessive) s'afﬁche.

U Contrôle parental sévère

U Restrictions aux moins de 17 ans

U Aucun enfant de moins de 17 ans

U Uniquement pour adultes

U Non évalué

REMARQUE: Quand l'écran est bloqué par le V-Chip et si vous voulez changer le réglage,

appuyez sur la touche Exit de la télécommande ou sur le panneau avant du moniteur pour entrer dans le Menu OSD.

Français 21

Par Éloigné-contrôle

Annexe

Alimentation Allumer/Eteindre

PIP

•PIP allumé

•Plein écran

PIP Éteint

•PIP PC

•(PIP) Complet PC

PIP Position

Informations réglage afﬁchage. (Canal, Stéréo/Mono/SAP)

Son muet

Recherche de chaîne

Volume

Display

Source

•PC

•V1

•V2

•TV

Allume l'OSD

Eteint l'OSD

Clavier numérique pour accès direct aux

Pre.CH

chaînes.

Chaîne précédente

Sous-titres

mode MTS (États-Unis) ou mode-S (Europe)

Chaîne

Français 22

Annexe

PowerSaver

Ce moniteur est doté d’un système de gestion de la consommation électrique dénommé PowerSaver. Ce système fait passer en mode de basse consommation électrique votre moniteur s’il n’a pas été utilisé pendant un certain laps de temps. Les modes disponibles sont: "Marche", "Repos", "Sommeil", et "Sommeil profond". Pour que Power Saver puisse fonctionner, votre moniteur doit être raccordé à une carte vidéo conforme à la norme VESA DPMS, installée dans votre ordinateur. Utilisez l’utilitaire installé sur l’ordinateur pour conﬁgurer cette fonction. Voir Tableau Table 2 ci-dessous pour plus de détails.

Tableau 2. Modes Economie de courant

Mode Fonction économie d’énergie (EPA/NUTEK)

Mode

Fonctionnement

normal

Mode repos

Mode sommeil

Position A1

Mode sommeil

profond

Position A2

Sync. horizontale Sync. verticale Vidéo

Voyant d’alimentation

Consommation d’électricité

Actif Actif Actif

Vert Orange Orange clignotant

150MP : 33W (Max.) 170MP : 52W (Max.)

Inactif Actif Blanc

Moins de 3 W Moins de 3 W Moins de 3 W

Actif Inactif Blanc

(interv. 0,5 s)

Inactif Inactif Blanc

Orange clignotant (interv. 1 s)

REMARQUE: Ce moniteur revient automatiquement en mode de fonctionnement normal

lorsque la synchronisation verticale et horizontale est rétablie, ce qui se produit lorsque vous bougez la souris ou que vous appuyez sur une touche du clavier.

Ce moniteur est conforme aux normes EPA ENERGY STAR ordinateur équipé d’une fonctionnalité VESA DPMS.

Pour économiser encore plus d’électricité, mettez votre moniteur sur OFF lorsque vous n’en avez pas besoin ou lorsque vous le laissez sans surveillance pour une longue durée.

et NUTEK lorsqu’il est utilisé avec un

Français 23

Annexe

Dépannage

Si vous rencontrez un problème d’installation ou d’utilisation de votre moniteur LCD, il se peut que vous le puissiez résoudre vous-même. Avant de contacter le service clients, essayez les mesures proposées pour résoudre votre problème.

Tableau 3. Dysfonctionnements – Image

Ce que vous voyez... Mesure proposée Référence

L’écran est vide et le voyant d’alimentation est éteint

Message "Contrôle Câble Vidéo"

Vériﬁez si le cordon d’alimentation

■

est bien raccordé et si le moniteur LCD est sous tension.

■

Vériﬁez si le câble vidéo est bien raccordé au PC ou la source de la vidéo. Vériﬁez si le PC ou la source de la

■

Connexion du moniteur LCD, page 5.

vidéo sont allumees.

Message "Synchro Hors Limites"

■

Contrôlez la résolution maximale et la fréquence de l'adaptateur vidéo. Comparez ces valeurs aux données

■

Modes d’afﬁchage, page 28.

du tableau des fréquences d’afﬁchage.

L’image est trop sombre ou trop claire

Tremblement, vacillement ou

■

Réglez la Luminosité et le Contraste.

Utilisez la fonction ﬁne. Blocage de l’lmage,

■

Luminosité, page 12. Contraste, page 12.

ﬁne, page 12~13. scintillement de barres horizontales

Tremblement, vacillement ou scintillement de barres verticales

Utilisez la fonction Brute et

■

ensuite la fonction ﬁne.

Français 24

Blocage de l’lmage,

Brute, page 12~13.

Blocage l’lmage,

ﬁne, page 12~13.

Annexe

Tableau 3. Dysfonctionnements – Image

Ce que vous voyez... Mesure proposée Référence

L’écran est vide et le voyant d’alimentation est allumé en orange ou clignote toutes les

■

Le moniteur est en mode Economie d’énergie.

■

Bougez la souris ou appuyez sur une touche du clavier

(Suite)

PowerSaver, page 23.

demis secondes ou toutes les secondes

L’image n’est pas stable et semble vibrer

■

Vériﬁez si la déﬁnition d’écran et la fréquence de votre PC ou carte vidéo est compatible avec votre

Mode d’afﬁchage,

page 30.

moniteur. Vériﬁez Paramètres d’afﬁchage dans le Panneau de conﬁguration de votre ordinateur

■

Si le réglage ne convient pas, utilisez le programme utilitaire de

Installation du pilote

vidéo, page 6.

votre ordinateur pour modiﬁer les paramètres d’afﬁchage.

REMARQUE: Votre moniteur est compatible avec les fonctions

d’afﬁchage multiscan dans la gamme de fréquences suivante:

L’image n’est pas centré sur l’écran.

Vous avez besoin du pilote du moniteur

■

Fréquence horizontale:

Fréquence verticale:

■

Vitesse de rafraîchissement:

Réglez Position Horiz. et Position

■

Vert.

■

Téléchargez le pilote du site Internet suivant: http:// www.samsungelectronics.com/ support/downloads/monitor/ index.html

Français 25

150MP: 170MP:

30 kHz – 69 kHz

30 kHz – 81kHz

56 Hz – 85 Hz

150MP:

1024x768 @ 85 Hz

170MP:

1280x1024 @ 76Hz

Position Horiz., page 13.

Position Vert., page 13.

Annexe

Tableau 4. Dysfonctionnements – Audio et téléviseur

Problème Mesure proposée Référence

Pas de son

Niveau sonore trop bas

Le son est trop aigu ou pas assez aigu

Le signal télévision n'est pas reçu

Assurez-vous que le câble audio est

■

bien branché à la porte entrée audio

Raccordement de votre moniteur LCD, page 5.

de votre moniteur et à la porte sortie audio de votre ﬁche son.

■

Contrôle du volume. Commandes audio,

page 17.

■

Contrôle du volume. Commandes audio,

page 17.

■

Si le volume est toujours trop bas après l’avoir réglé sur la position maximale, vériﬁez le réglage du volume sur la carte son de

Reportez-vous à la documentation de votre ordinateur, carte son ou logiciel.

l’ordinateur ou dans le programme.

Réglez les aigus et les basses au

■

niveau approprié.

■

Contrôlez le "Channel System" (Système canal) et assurez-vous de

Commandes audio, page 17.

Voir "PAL broadcasting systems" à la page 29.

choisir le système canal correct. Sélectionnez "Channel auto program"

■

(programmation automatique canal) pour conﬁgurer automatiquement le système canal.

Français 26

Annexe

Caractéristiques techniques

Tableau 5. Caractéristiques techniques et environnementales

150MP 170MP

Panneau Taille

Espace écran Type Pas de masque Angle visue

*Fréquence Horizontale

Verticale

Couleurs afﬁchées

Déﬁnition d’écran

Signald’entrée

Mode optimal Mode maximal

Synchro

Signal vidéo

15,0" en diagonale 304,1 (H) x 228,1 (V) mm a-si TFT matrice active 0,297 (H) x 0,297 (V) 70/70/60/60 (L/R/U/D): (Selon le fabricant du pan-

neau, l'angle de vision peut être différent)

30 – 69 kHz 50 – 85 Hz

16,772,216 couleurs

1024 x 768 @ 60 Hz 1024 x 768 @ 85 Hz

H/V Séparé, TTL, P. ou N.

H/V Composite, TTL, P. ou N.

Synchro sur Vert 0,3 Vp-p, N.

0,7 Vp-p @ 75 ohm, P.

17,0" en diagonale 338 (H) x 270 (V) mm a-si TFT matrice active 0,264 (H) x 0,264 (V) 80/80/80/80 (L/R/U/D): (Selon le fabricant du pan-

neau, l'angle de vision peut être différent)

30 – 81 kHz 56 – 85 Hz (~XGA)

60 – 76 Hz 16,772,216 couleurs

(~XGA

)

1280 x 1024 @ 60 Hz 1280 x 1024 @ 76 Hz

TV, Vidéo

Alimentation Entrèe

Système couleur Système son Format Vidéo

Sorite

AC 100-240 Vrms(50 ~ 60Hz ) DC 12V/3A

* En référence aux modes signal standard, page 28.

Français 27

PAL

B/G D/K

CVBS, S-VHS

AC 100-240 Vrms(50 ~ 60Hz )

DC 12V/4.5A

Annexe

Tableau 5. Caractéristiques techniques et environnementales

150MP 170MP

Consommation

Dimensions / Poids appareil

Environnement

Caractéristiques audio

Max. Mode économie d’énergie

Unité (LxHxP) avec:

Châssis du moniteur

Avec support

Emballé

Carton

Température de fonctionnement Humidité de fonctionnement Température de stockage Humidité de

stockage

Entrée Audio 1 Entrée Audio 2 Line-out (Audio out) Casque out Fréquence Réponse

33 W

< 3 W

15,0 x 15,0 x 2,2 pouces/ 9,7 lbs (382 x 380 x 57mm/ 4,4 Kg )

15,0 x 15,0 x 6,0 pouces/ 9,7 lbs (382x 380x 153 mm/ 4,4 Kg)

15,0x17,7x 2,4 pouces/ 9,7 lbs (382 x 450x 61 mm / 4,4 Kg)

19,1 x 20,5 x8,0 pouces/15,4 lbs (486 x 522 x 203 mm/ 7,0 Kg)

10 ˚C à 40 ˚C (50 ˚F à 104 ˚F)

10% à 80%

-25 ˚C à 45 ˚C (13 ˚F à 113 ˚F)

5% à 95%

RCA Jack Rouge(R) Blanc(L), 0,5Vrms (-9dB)

3,5Ø Stéréo Jack, 0,5Vrms (-9dB) 3,5Ø Stéréo Jack, 0,7Vrms (-7dB)

Max. 10mW Sortie (3,5Ø Stéréo Jack 32

RF: 80Hz - 15KHz (à - 3dB)

A/V: 80Hz - 20KHz (à - 3dB)

52W

< 3 W

pouces

Ω

/ 14,3 lbs

/ 14,3

/ 14,3 lbs

/ 20,9 lbs

)

17,6 x 17,2 x 2,48 (448 x 438 x 63 mm / 6,5 Kg)

17,6 x 17,2 x 8,15 lbs (448 x 438 x 207 mm/ 6,5 Kg)

17,6 x 20,5 x 2,75 (448 x 522x 70 mm/ 6.5 Kg)

22,5 x 24,8 x 7,95 (572 x 632 x 202 mm/ 9,5 Kg)

Français 28

Annexe

Brochage

Tableau 6. Connecteur à 15 broches de type D-sub

Broche Séparé H/V Composite H/V Synchro sur Vert

1 Rouge Rouge Rouge

2 Vert Vert Vert + Sync. H/V

3 Bleu Bleu Bleu

4 Terre Terre Terre

5 Terre (Renvoi DDC) Terre (Renvoi DDC) Terre (Renvoi DDC)

6 Terre-Rouge Terre-Rouge Terre-Rouge

7 Terre-Vert Terre-Vert Terre-Vert

8 Terre-Bleu Terre-Bleu Terre-Bleu

9 Pas de Connexion Pas de Connexion Inutilisé

10 Terre-Sync./Autotest Terre-Sync./Autotest Terre-Sync./Autotest

11 Terre Terre Terre

12 DDC_SDA DDC_SDA DDC_SDA

13 Sync. horizontale Sync. H/V Inutilisé

14 Sync. verticale Inutilisé Inutilisé

15 DDC_SCL DDC_SCL DDC_SCL

Français 29

Annexe

Modes d’afﬁchage

Si le signal du système est équivalent au mode signal standard, l'écran se règle automatiquement. Si le signal du système n'est pas équivalent au mode signal standard, réglez le mode selon la carte vidéo car l'écran pourrait ne pas afficher ou bien le seul voyant d'alimentation pourrait s'allumer. L’image de l’écran à été optimisée pendant la fabrication pour les modes d’afﬁchage énumérés ci-dessous.

Tableau 7. Fréquences préréglées

Fréquence

Mode

d’afﬁchage

Resolution

horizontale

(Hz)

720 x 400 31.469 70.087 28.322 –/+ 640 x 480 31.469 59.940 25.175 –/–

VGA

640 x 480 37.500 75.000 31.500 –/– 640 x 480 43.269 85.008 36.000 –/– 800 x 600 46.875 75.000 49.500 +/+

SVGA

800 x 600 53.674 85.061 56.250 +/+

1024 x 768 48.363 60.004 65.000 –/–

XGA

1024 x 768 60.023 75.029 78.750 +/+ 1024 x 768 68.677 84.997 94.500 +/+

SXGA

(

170MP

seulement)

1280 x 1024 63.981 60.020 108.000 +,–/+,– 1280 x 1024 79.976 75.025 135.000 +/+

Tableau 8. NTSC Broadcasting Systems

Système

couleur

Système

son

Système

stéréo

A2 États-Unis Corée

NTSC M

BTSC (SAP) États-Unis

EIAJ Japon Japon

Fréquence

verticale

(Hz)

Système

canal

Horloge de

pixel

(MHz)

Polarité de

synchro

(H/V)

Pays

États-Unis, Canada, Chili, Venezuela, Cuba, Panama, Pérou, Philippines, Porto-Rico, Taiwan

Français 30

Annexe

Installation du système de support VESA

Faire référence à la page 33 pour replier la base

Panneau

protecteur de

montage arrière

Alignez l’interface de montage sur les trous dans le panneau de montage arrière et ﬁxez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accrochage au mur ou l’autre support.

montage

Instructions de montage sur un mur

Les instructions suivantes s'appliquent uniquement à un mur en pierre creux et nécessitant comme outils/matériel - un tournevis Philips, quatre boulons diametre 5/8 pouces, foret de perceuse et perceuse. Contactez Contact Ergotron au numéro (800)888-8458 pour acheter l'adaptateur mural à triple pivot et le kit de montage du support mural.

•

150MP (15")

•

170MP (17")

Alignez le support mural sur le mur à la hauteur souhaitée, faites attention que le support soit monté entre les clous du mur. Marquez les quatre trous et percez quatre trous diamètre 5/8 pouces. Assemblez le kit de montage en suivant les instructions fournies avec celui-ci. Fixez le panneau plat Ergotron, l'adaptateur de montage à triple pivot à l'arrière du moniteur en utilisant les quatre vis, 4mm., 7 pas x 10mm fournies avec le bras. Fixez l'ensemble au mur en utilisant quatre boulons 3/16 de 3-pouces de longueur.

: No.47 - 007- 099 (adaptateur de montage à triple pivot)

No.97 - 101 - 003 (kit de montage du support mural)

: No.47 - 007 - 099 - 02 (adaptateur de montage à triple pivot)

No.97 - 101 - 003 - 00 (kit de montage du support mural)

Français 31

Annexe

Support escamotable

REMARQUE: *SVP tirez sur la partie escamotable arrière du support quand

vous inclinez le moniteur vers l'arrière pour lui donner plus de stabilité. L'angle maximal d'inclinaison est de 15 degrés vers l'arrière. N'inclinez pas le moniteur au-delà de ces limites.

pour incliner le moniteur au-delà des limites spéciﬁées peut endommager de manière permanente le support.

Une force excessive utilisée

Entretien de votre moniteur LCD

AVERTISSEMENT:

connecteurs de câble comme décrit à la page 5) aﬁn d’éviter tout danger d’électrocution. Ce moniteur ne peut être réparé par l’utilisateur. L’entretien par l’utilisateur se limite au

nettoyage décrit ci-dessous: Avant le nettoyage, débranchez le câble d’alimentation électrique du moniteur.

■

Pour nettoyer votre moniteur à écran plat, servez-vous d’un chiffon doux légèrement humecté d’eau ou de détergent doux. Si possible, utilisez un linge spécial de nettoyage d’écran ou une préparation étudiée pour les revêtements antistatiques.

■

Pour nettoyer la carrosserie du moniteur, servez-vous d’un chiffon doux légèrement humecté de détergent doux.

■

N’utilisez jamais de produits de nettoyage inﬂammables pour nettoyer votre moniteur à écran plat ou n’importe quel autre appareil électrique.

Ne démontez pas la carrosserie du moniteur (sauf pour accéder aux

Français 32

Annexe

Système de ﬁxation au mur ou avec un bras.

Le moniteur supporte le support standard VESA avec plusieurs supports VESA. Pour installer tout support VESA, suivez les instructions ci-dessous.

4 5 6

Placez le moniteur LCD face vers le bas sur une surface plate avec un coussin ou un

autre matériel souple pour protéger l'écran. Enlevez le couvercle du connecteur.

Enlevez tous les câbles branchés au moniteur.

Appuyez sur la touche “FOLD” sur le support et inclinez le moniteur vers l'arrière

jusqu'à ce que le support soit en position droite

Branchez tous les câbles que vous aviez débranchés au point 3.

Replacez le couvercle du connecteur que vous aviez enlevé au point 2.

Vous pouvez maintenant installer le système de fixation au mur ou avec un bras, selon

vos applications.

Français 33

Samsung SYNCMASTER 150MP- IB, SYNCMASTER 170MP IB User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
