Samsung WT14H2P, WT14H2, WT13S2, SWT13S2, SWT13H2 User Manual [fr, fr]

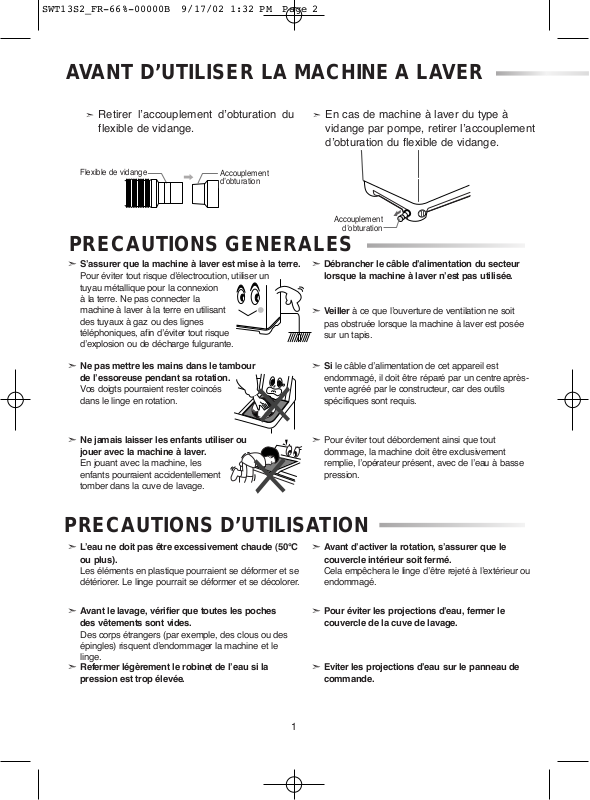

AVANT D’UTILISER LA MACHINE A LAVER
➣ Retirer l’accouplement d’obturation du
flexible de vidange.
➣ En cas de machine à laver du type à
vidange par pompe, retirer l’accouplement
d’obturation du flexible de vidange.
Flexible de vidange
Accouplement
d’obturation
Accouplement
PRECAUTIONS GENERALES
➣ S’assurer que la machine à laver est mise à la terre.
Pour éviter tout risque d’électrocution, utiliser un
tuyau métallique pour la connexion
à la terre. Ne pas connecter la
machine à laver à la terre en utilisant
des tuyaux à gaz ou des lignes
téléphoniques, afin d’éviter tout risque
d’explosion ou de décharge fulgurante.
➣ Ne pas mettre les mains dans le tambour
de l’essoreuse pendant sa rotation.
Vos doigts pourraient rester coincés
dans le linge en rotation.
➣ Ne jamais laisser les enfants utiliser ou
jouer avec la machine à laver.
En jouant avec la machine, les
enfants pourraient accidentellement
tomber dans la cuve de lavage.
➣ Débrancher le câble d’alimentation du secteur
lorsque la machine à laver n’est pas utilisée.
➣ Veiller à ce que l’ouverture de ventilation ne soit
pas obstruée lorsque la machine à laver est posée
sur un tapis.
➣ Si le câble d’alimentation de cet appareil est
endommagé, il doit être réparé par un centre aprèsvente agréé par le constructeur, car des outils
spécifiques sont requis.
➣ Pour éviter tout débordement ainsi que tout
dommage, la machine doit être exclusivement
remplie, l’opérateur présent, avec de l’eau à basse
pression.
d’obturation
PRECAUTIONS D’UTILISATION
➣ L’eau ne doit pas être excessivement chaude (50°C
ou plus).
Les éléments en plastique pourraient se déformer et se
détériorer. Le linge pourrait se déformer et se décolorer.
➣ Avant le lavage, vérifier que toutes les poches
des vêtements sont vides.
Des corps étrangers (par exemple, des clous ou des
épingles) risquent d’endommager la machine et le
linge.
➣ Refermer légèrement le robinet de l’eau si la
pression est trop élevée.
➣ Avant d’activer la rotation, s’assurer que le
couvercle intérieur soit fermé.
Cela empêchera le linge d’être rejeté à l’extérieur ou
endommagé.
➣ Pour éviter les projections d’eau, fermer le
couvercle de la cuve de lavage.
➣ Eviter les projections d’eau sur le panneau de
commande.
1
FILTRE DE VIDANGE
(Avec pompe)
DESCRIPTION DES COMPOSANTS
pendant la rotation d’essorage du
En cas d’ouverture du couvercle
tambour, le fonctionnement sera
FILTRE DE TROP-PLEIN
FILTRE A POUSSIERE
système de freinage.
immédiatement arrêté par un
COUVERCLE DE
L’ESSOREUSE
SWT90B1(P)
pendant le lavage et la rotation
COUVERCLE DE LA
S’assurer qu’il soit fermé
CUVE DE LAVAGE
d’essorage.
lavage.
Il est utilisé pour retenir les
dépôts et les particules de
GENERATEUR DE
PULSATIONS
FLEXIBLE DE
VIDANGE DE L’EAU
(Sans pompe)
(Option)
CABLE DE MISE A LA
TERREE
CABLE D’ALIMENTATION
La forme de la prise pourrait être
différente de celle illustrée dans
la figure.
CUVE DE LAVAGE
2
TAMBOUR DE
L’ESSOREUSE
TRAPPE D’ACCES DE
L’ESSOREUSE
FLEXIBLE DE VIDANGE
(avec pompe)
COUVERCLE
INTERIEUR
1 2 3 4 5
PANNEAU DE COMMANDE
1. SELECTEUR DE L’EAU
Pendant le lavage, le SELECTEUR DE L’EAU
doit être réglé sur “lavage” ; pendant l’essorage,
il doit être réglé sur “essorage”.
2. TEMPORISATEUR DE LAVAGE
Il permet de sélectionner la duré du lavage,
comprise entre 1 et 15 minutes.
3. SELECTEUR DE LAVAGE
Il permet de sélectionner la méthode de lavage
du linge.
4. SELECTEUR DE CYCLE
Il permet de sélectionner les fonctions
Lavage/Rinçage ou Vidange.
5. TEMPORISATEUR D’ESSORAGE
Il permet de sélectionner la duré d’essorage,
comprise entre 1 et 5 minutes.
3
