준비편
본 제품은 초정밀 가공기술을 이용한 D . L . C
(DIAMOND LIKE CARBON) 헤드를 채용하여
다음과 같은 점이 획기적으로 개선되었습니다.
●헤드 수명의 연장: 반 영구적
●헤드 이물의 방지
●테이프 마모방지 및 화질개선
특징
타임랩스기능
●타임랩스기능: L2H~000H 녹화/재생을
의미.
●최장 9 6 0시간 ( T- 1 2 0테이프)까지 녹화/재생
이 가능합니다.(SVR-960D 모델만 해당)
●L2H/L6H/L12H/L24H 타임랩스 녹화/
재생때는 음성도 들을수 있습니다.
26 페이지
트리거 기능
●타임랩스 모드 녹화하면서 외부기기의 카메라
입력을 절환할 수 있는 기능입니다.
20,38 페이지
R EC LOC K (녹화고정)기능
●외부인의 버튼조작에 의한 녹화해제 방지를
위한 기능입니다.
30 페이지
테이프 호환 기능
●일반비디오의 표준모드 및 3배 모드로 녹화된
테이프의 재생이 가능합니다.
사용시간 표시
●본제품의 사용시간을 알 수 있습니다 .
35 페이지
연동녹화
●본 제품을 2대이상 연결하여 첫번째 제품에서
녹화가 끝나면 두번째 제품에서 연속적으로
녹화 가능합니다.
33 페이지
전압은 자동절환됩니다.
220V 사용시
220V 사용시 플러그만 꽂으세요.
전원이 자동으로 절환됩니다.
알람기능
●알람녹화, 알람해제, 알람확인, 알람카운터
등의 기능이 있습니다.
35 페이지
경고음
●본 제품의 동작상태 변화에 따라 경고음이
울립니다.
36 페이지
110V 사용시
1 1 0 V용 변환기를 전원플러그에
꽂아 사용하세요.
전원이 자동으로 절환됩니다.
Page 3
준비편
차례
찾아보기
준비편
특징
차례
안전상의 경고 및 주의
각부의 명칭
전면 표시부 보기
제품 뒷면 소개하기
처음 비디오 사용하기
메뉴편
메뉴편
메뉴 화면 보기
현재시각 맞추기
화면표시 및 알람녹화 설정하기
녹화모드 및 비디오 모드 설정하기
예약녹화설정 및 정전시점 확인하기
10
11
13
15
17
19
21
재생편
1
3
5
7
9
비디오 테이프 보기
다양한 화면 보기
23
25
연결편
외부기기와의 연결
연동 및 알람녹화
38
39
녹화편
녹화전 미리 해두기
녹화 고정하기
기본녹화하기
연동 녹화하기
알람 녹화하기
29
30
31
33
34
확인편
클리닝 테이프 사용하기
고장시 확인하기
일일점검
건전한 비디오 보기
서비스 의뢰전
제품규격
40
41
43
44
45
46
기능편
알람기능
기타기능
35
37
Page 4
준비편
이나
`낮은곳(5℃ 이하), 습기가 많은
`곳은 피하세요.
테이프 재생중 제품을 들고
이동하지 마세요.
●고장의 원인이 됩니다.
제품위에 무거운 물건을 올려놓지
마세요.
●고장의 원인이 됩니다.
직사광선이나 열기구를 피해
설치하세요.
바람이 잘 통하는 곳이 좋습니다.
●뒷면은 10cm 이상, 옆면은 5cm 이상
간격을 주세요.
평평하고 안정된 장소에 설치하세
●그렇지 않으면 동작이 제대로 되지
`않을 수도 있습니다.
이상한 소리나 냄새가 날 때는
즉시 전원플러그를 뽑고 삼성전자
서비스센터에 연락하세요.
장시간 사용하지 않거나 천둥번개
칠때는 전원플러그를 뽑으세요.
안전상의경고및주의
제품을 올바르게 사용하여 위험이나 물적 손해를 미리 방지하기 위한
내용이므로 반드시 지켜 주시기 바랍니다.
경고/주의의 내용 표시의 내용
금지를 나타냅니다.
사람이 사망하거나
중상을 입을 가능성이
예상되는 내용입니다.
사람이 부상을 입거나
물적 손해 발생이
예상되는 내용입니다.
분해 금지를 나타냅니다.
접촉 금지를 나타냅니다.
반드시 지켜야 할 것을 나타냅니다.
전원플러그를 콘센트에서 반드시
분리할 것을 나타냅니다.
전원콘센트의 구멍이 헐거울 때는
전원플러그를 꽂지 마세요.
●감전이나 화재의 원인이 됩니다.
충격이 없는 곳이 좋습니다.
●자석류나 심한 진동이 없는 곳에
설치하세요.
주위온도와 습도는 적절한 곳이
좋습니다.
●온도가 너무 높은 곳(40℃ 이상)
전원플러그를 동시에 여러개 꽂아
사용하지 마세요.
●이상 발열 및 화재의 원인이 됩니다.
외관청소시 물이나 신나 및
유기용제를 사용하지 마세요.
●고장, 감전의 원인이 되므로 마른 헝겊으로
`닦아 주세요.
제품위에 물이 담긴 그릇을
올려놓지 마세요.
●물이 쏟아져 제품 내부로 들어가면
`고장의 원인이 됩니다.
습기가 많은 곳에는 설치하지
마세요.
●감전, 화재의 원인이 됩니다.
전원코드를 무리하게 구부리거나
무거운 물건에 눌려 파손되지
않도록 하세요.
●화재의 원인이 됩니다.
전원코드 부분을 잡아당겨 빼지
마세요.
●코드부분이 파손될 경우 화재
`및 감전의 원인이 됩니다.
제품내부로 이물질이 들어가지
않도록 하세요.
●고장의 원인이 됩니다.
절대로 분해, 수리, 개조하지 마세요.
●이상작동으로 인해 화재, 감전,
상해의 위험이 있습니다.
젖은손으로 전원플러그를 꽂거나
빼지 마세요.
●감전될 수 있습니다.
테이프 삽입구 안에 손을 넣지 마세요.
●어린이들이 테이프 삽입구에 손을
`넣으면 위해를 당할 수 있습니다.
Page 5
준비편
2 3
2 화면에 메뉴를 표시합니다. 1 3
• 메뉴 및 시간을 설정할때 1 3
3
•
L 6 H , L 1 2 H , L 2 4 H ( 3 6 H ~ 9 6 0 H )상떨림보정을 할때
2 4
4 화면조정 및 메뉴, 시간을 설정합니다. 2 4
5 녹화, 재생 시간모드를 변환합니다. 2 6
6 녹화고정 모드일때 켜집니다. 3 0
7 표시창 입니다. 9
8 L2H 재생의 경우에만 역재생 합니다. 2 7
9 소리를 켜고 끕니다.
초기 --- 테이프 카운터
1 0 1회 --- 알람 카운터 3 6
2회 --- 사용시간 표시 3 5
초기 --- 테이프 카운터
11 1회 --- 카운터 메모리 2 7
2회 --- 알람 메모리 3 6
1 2 카운터를 원위치 합니다. 3 6
1 3 모든 정보가 지워 집니다. 3 3
1 4 예약 녹화를 조작합니다. 2 2
1 5 녹화모드를 고정합니다. 3 0
1 6 녹화중에 녹화된 화면을 볼 수 있습니다. 3 1
1 7 재생중이나 녹화중 일시정지 합니다. 2 8
1 8 녹화 버튼 입니다. 3 1
1 9 테이프의 주행을 조작합니다. 2 4
2 0 한 화면씩 구분하여 볼 수 있습니다. 2 8
2 1 테이프를 재생합니다. 2 4
2 2 테이프를 정지하거나 꺼냅니다. 2 4
번호 기 능
참조 페이
설명서
부속품
각부의명칭
1 전원을 켜고 끕니다.
Page 6
준비편
영상 입·출력 단자
( B N C형상)
전면표시부보기
각부의명칭
준비편
제품뒷면소개하기
전면표시부
녹화고정 표시
●녹화고정중일때
켜집니다.
정전복귀 표시
●정전복귀시 켜집니다.
●임의의 버튼을 누르면
꺼집니다.
테이프 끝 표시
●재생중이나 녹화중
테이프 유·무및
동작상태 표시
테이프 끝부분에
이르면 켜집니다.
녹화 표시
예약녹화 표시
카운터 표시
●사용시간표시
●알람카운터 표시
알람녹화 표시
●알람녹화시 켜지고,
녹화후는 깜빡입니다.
녹화재생 시간표시
알람/카운터 기억표시
●카운터 기억
●알람기억
●사용시간 표시
뒷면
전원플러그 삽입부분
외부기기접속단자명칭
외부기기 접속단자
음성 입·출력 단자
( R C A형상)
동작상태표시
재생표시
재 생 시계방향으로 진행
일시정지 정지상태에서 깜빡임
느린재생 깜빡이며 시계방향으로 느리게 진행
정 방 향
탐색화면
역 방 향
탐색화면
역 방 향
재 생
역 방 향
느린재생
시계 방향으로 빠르게 진행
반시계 방향으로 빠르게 진행
반시계 방향으로 진행
깜빡이며 반시계 방향으로 느리게 재생
재생외의 표시
녹 화 시계방향으로 진행
일시정지 정지상태에서 깜빡임
예약녹화 시계방향으로 진행
알람녹화 시계방향으로 진행
되 감 기 반시계 방향으로 빠르게 진행
빨리감기 시계 방향으로 빠르게 진행
단자이름 신호 레벨 비고
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 0.5초 이상
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 알람녹화중
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 0.5초 이상
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 임의의 버튼입력 전까지
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 8m Sec 이상
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 임의의 버튼입력 전까지
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 1초 이상
0V
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
T : 0.5초 이상
VIH : 4 ~ 5V
VIL : 0 ~ 0.6 V
입력
출력
입력
출력
출력
출력
출력
접지
입력
입력
Page 7
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지11
준비편
모니터와 비디오를 연결해주세요.
처음비디오사용하기
비디오를 사용하시기전에 다음사항들을 준비해주세요.
1
(모니터)
C C D카메라를 비디오에 연결해
2
주세요.
비디오의 전원플러그를
3
꽂으세요.
●2 2 0 V용 콘센트에 꽂아사용하세요.
(110V 에서도 사용할 수 있습니다. )
모니터의 전원을 켜세요.
4
●
모니터의 경우에는 전원만 켜면 됩니다.
●T V일 경우는 전원을 켜고 T V /비디오
버튼을 눌러서 비디오 입력으로 절환
하세요.
●T V의 자세한 내용은 T V의 사용설명
서를 참조하세요.
영상입력
2 2 0 V
전 원
CCD 카메라
Page 8
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지13
메뉴편
SHIFT ▿버튼으로 메뉴를
2
선택하세요.
- 화면의‘▶’표시가 이동합니다.
메뉴화면보기
1
3
MENU 버튼을 누르세요.
MAIN MENU
1▶ C L O C K S E T / A D J U S T
2 DISPLAY MODE S E T U P
3 A L A R M R E C S E T U P / R E C A L L
4 REC MODE S E T U P
5 VCR MODE SETUP
6 P R O G R A M S E T U P
7 POWER LOSS MEMORY
(▼▶) E N D : M E N U
원하는 메뉴에▶표시를
이동 시킨후 S H I F T▹버튼을
누르세요.
●설정된 메뉴화면이 표시 됩니다.
<메뉴의 자세한 설명은 페이지 1 5 ~ 2 2
을 참조하세요>
1. CLOCK SET/ADJUST
C L O C K S E T / A D J U S T
1▶ D I S P L A Y M O D E ( Y Y - M M - D D )
2 C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 1 01/01 MON 1 2 : 0 0
▲
(▼▶/ - + ) E N D : M E N U
2. DISPLAY MODE SETUP
DISPLAY MODE S E T U P
1▶ D A T E D I S P L A Y - - - - - - - - -( O N )
2 TIME DISPLAY - - - - - - - - -( O N )
3 P O S I T I O N - - - - - -( R - B O T T O M )
(▼▶) E N D : M E N U
TV 모니터에 표시되는 것들에 대해
설정하십시오.
3. ALARM R E CS E T U P
A L A R M R E C S E T U P / R E C A L L
1▶ M O D E - - - - - - - - - - - - - - - - -( L 2 H )
2 D U R A T I O N - - - - - - - - - - -( A U T O )
3 B U Z Z E R - - - - - - - - - - - - - - - -( O N )
4 ALARM RECALL
(▼▶/ - + ) E N D : M E N U
알람녹화모드 설정
5. VCR MODE S E T U P
VCR MODE S E T U P
1▶ T R I G G E R - - - - - - - - - -( 1 F I E L D )
2 V - S Y N C- - - - - - - - - - - - - - - - -( O N )
3 B U Z Z E R - - - - - - - - - - - - - - - -( O N )
(▼▶) E N D : M E N U
카메라절환, 경고음 설정
6. PROGRAM S E T U P
P R O G R A M S E T U P 1
START STOP D A T E M O D E
●▶
●
●
●
●
● P R O G R A M S E T U P 2
(▼▶/ - + , C L E A R ) E N D : M E N U
P R O G R A M S E T U P 2
START STOP D A T E M O D E
●▶
●
●
●
●
● P R O G R A M S E T U P 1
(▼▶/ - + , C L E A R ) E N D : M E N U
예약녹화 설정
4. REC MODE S E T U P
REC MODE S E T U P
1▶ R E P E A T R E C- - - - - - - - - -( O F F )
2 SERIES REC - - - - - - - - - -( O F F )
3 1-SHOT REC - - - - - - - - - -( O F F )
(▼▶) E N D : M E N U
반복녹화, 연동녹화, 1화면녹화 설정
7. POWER LOSS M E M O RY
POWER LOSS MEMORY
Y E A R DATE TIME
● O F F
O N
● O F F
O N
● O F F
O N
E N D : M E N U
정전시간 및 복귀시간을 표시
Page 9
시간표시에 대하여
●
오전, 오후의표시가없습니다.
●오후 1시는 1 3으로 표시되고
오후1 1시는2 3으로표시
오후1 2시는0 0으로표시됩니다.
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지15
메뉴편

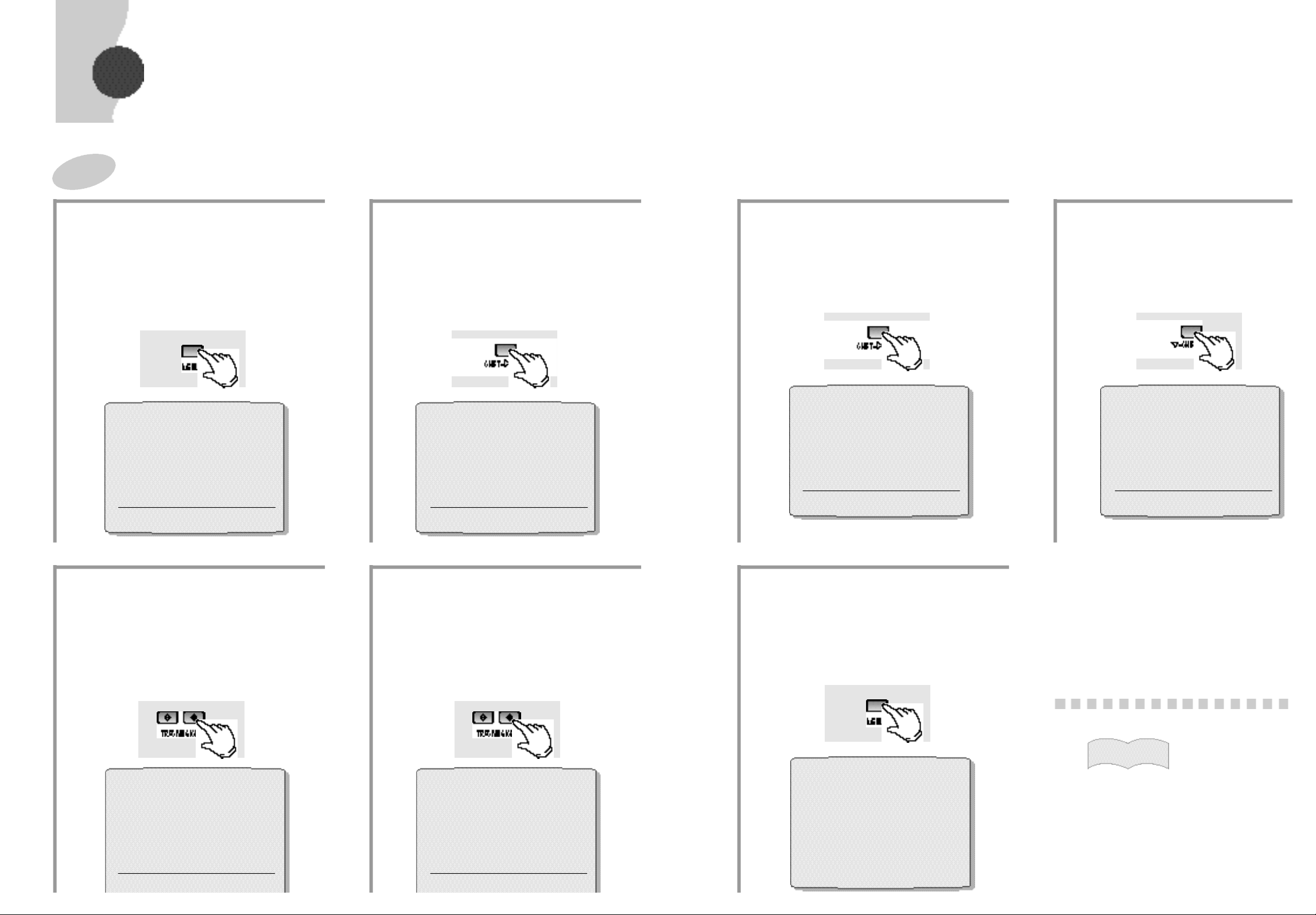

현재시각맞추기
현재시각맞추는방법
예) 2002년 1 2월 2 5일 1 3시 3 0분
1 2
M E N U버튼을 누르세요.
● M E N U버튼을 누르면 M A I N MENU 화면이
표시됩니다.
1▶ C L O C K S E T / A D J U S T
2 DISPLAY MODE S E T U P
3 A L A R M R E C S E T U P / R E C A L L
4 REC MODE S E T U P
5 VCR MODE SETUP
6 P R O G R A M S E T U P
7 POWER LOSS MEMORY
(▼▶) E N D : M E N U
MAIN MENU
SHIFT ▹ 버튼을 누르세요.
●
SHIFT ▹ 버튼을 누르면
CLOCK SET/ADJUST 화면이 표시됩니다.
C L O C K S E T / A D J U S T
1▶ D I S P L A Y M O D E ( Y Y - M M - D D )
2 C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 1 01/01 MON 1 2 : 0 0
▲
(▼▶/ - + ) E N D : M E N U
SHIFT ▹ 버튼을 누르세요.
3 4
●SHIFT ▹ 버튼을 누를때마다 D I S P L A YM O D E
가 변경됩니다.
●( Y Y - M M - D D ) →( D D - M M - Y Y )→( M M - D D - Y Y )
의 순으로 변경됩니다.
C L O C K S E T / A D J U S T
1▶ D I S P L A Y M O D E ( Y Y - M M - D D )
2 C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 1 01/01 MON 1 2 : 0 0
▲
(▼▶/ - + ) E N D : M E N U
SHIFT ▿ 버튼을 누르세요.
●CLOCK SET/ADJUST를 시작합니다.
C L O C K S E T / A D J U S T
1 D I S P L A Y M O D E ( Y Y - M M - D D )
2▶ C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 1 01/01 MON 1 2 : 0 0
▲
(▼▶/ - + ) E N D : M E N U
TRACKING/SET ⊖⊕ 버튼을
5 6
이용해서 년, 월, 일을 설정합니다.
(DISPLAY MODE가 Y Y - M M - D D경우)
●TRACKING/SET ⊕ 버튼을 1회 누르면“ 2 0 0 0”이 설정됩니다.
●설정되면 SHIFT ▹버튼을 누르세요. 그러면 ▲표시가 월에 위치
합니다.
●일의 단위도 월의 설정과 동일합니다.
C L O C K S E T / A D J U S T
1 D I S P L A Y M O D E ( Y Y - M M - D D )
2▶ C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 2 12/25 WED 1 2 : 0 0
▲
(▼▶/ - + ) E N D : M E N U
TRACKING/SET ⊖⊕ 버튼을
이용해서 시간, 분을 설정합니다.
●
TRACKING ⊕ 버튼을 누르면“1 3”이 설정됩니다.
●
S H I F T버튼을 누르면 ▲ 표시가 분에 위치합니다.
●
분의 설정도 동일한 방법으로 입력합니다.
C L O C K S E T / A D J U S T
1 D I S P L A Y M O D E ( Y Y - M M - D D )
2▶ C L O C K S E T / A D J U S T
Y E A R D A T E T I M E
2 0 0 2 12/25 WED 1 3 : 3 0
(▼▶ / - + ) E N D : M E N U
▲
7
M E N U버튼을 두번 누르세요.
●년,월,일,시간을 다시 확인하시고 M E N U
버튼을 두번 누르시면 시간이 진행됩니다.
2 0 0 2 - 1 2 - 2 5
1 3 : 3 0 : 0 0
WED
L 2 4 H
알아두세요
Page 10
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지17
메뉴편
화면표시및알람녹화설정하기
화면표시설정방법 알람녹화설정방법
D I S P L AY MODE SETUP
2
DISPLAY MODE S E T U P
1▶ D A T E D I S P L A Y - - - - - - - - -( O N )
2 TIME DISPLAY - - - - - - - - -( O N )
3 P O S I T I O N - - - - - -( R - B O T T O M )
(▼▶) E N D : M E N U
※ T I M E을 O F F할 경우
1.SHIFT ▿버튼을 사용하여“▹”표시를
TIME DISPLAY에 이동시키세요.
2 .이동 시킨후 SHIFT ▹ 버튼을
누를때마다 O N / O F F가 반복됩니다.
3 .나머지항목도 동일합니다.
DATE: 날짜의 표시를 선택
O N O F F
2002-12-25 WED
12:45:30 L2H 12:45:30 L2H
TIME: 시간의 표시를 선택
O N O F F
2002-12-25 WED 2002-12-25 WED
12:45:30 L2H
POSITION: 표시의 위치 선택.
2002-12-25 WED 2002-12-25 WED
9:16:14
L2H
L - U P P E R
9:16:14
R - U P P E R
L2H
ALARM REC SETUP
3
A L A R M R E C S E T U P / R E C A L L
1▶ M O D E - - - - - - - - - - - - - - - - -( L 2 H )
2 D U R A T I O N- - - - - - - - - - -( A U T O )
3 B U Z Z E R - - - - - - - - - - - - - - - -( O N )
4 ALARM RECALL
(▼▶/ - + ) E N D : M E N U
※알람녹화를 L2H 모드로 5분간 설정할
경우:
1.SHIFT ▿버튼을 사용하여“▹”표시
를 DURATION의 위치에 이동시키
세요.
2.SHIFT ▹버튼을 한번 누르면“SEL
3 MIN”이 표시됩니다.
3.SET +버튼을 이용하여“SEL 5
MIN”으로 선택하세요.
4.MENU 버튼을 누르세요.
MODE: 알람 녹화 설정
L2H, L12H, L24H, OFF중 선택.
OFF: 알람신호가 입력되도 알람녹화를 하지
않습니다.
DURATION: 알람녹화 시간 설정
AUTO
SEL 3MIN
TAPE END
* TRACKING/SET ⊖⊕ 버튼으로 SEL20SEC ~
SEL5MIN 사이로 설정됩니다.
* AUTO: 알람 신호가 들어오면 알람녹화
시작된 후 알람신호가 중단되면
알람녹화 해제
<단 1분 이내에는 해제 안됨>
* TAPE END: 알람 신호가 들어오면
TAPE 끝까지
알람녹화 합니다.
BUZZER: 알람 녹화중 경고음을 울리게 할 것인지에
대한 선택
ALARM RECALL: 알람녹화 확인
(35페이지를 참조하세요.)
R - B O T T O ML - B O T T O M
2002-12-25 WED 2002-12-25 WED
9:16:14
L2H
9:16:14
L2H
Page 11
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지19
메뉴편
녹화모드및비디오모드설정하기
녹화모드설정방법 비디오모드설정방법
REC MODE SETUP
4
REC MODE S E T U P
1▶ R E P E A T R E C- - - - - - - - - -( O F F )
2 SERIES REC - - - - - - - - - -( O F F )
3 1-SHOT REC - - - - - - - - - -( O F F )
(▼▶) E N D : M E N U
●REPEAT REC: 반복녹화 기능을 설정
- ON: 녹화중 테이프가 끝까지 다 돌아가면 자동으로
처음으로 되돌려서 다시녹화하는 기능
●SERIES REC(연동녹화): 본제품을 2대이상 연결해서
첫번째 제품이 녹화중 테이프 끝이되면 두번째 제품이
자동적으로 녹화를 시작하는 편리한 기능입니다.
- 접속방법: SERIES REC(연동녹화) 연결방법 참조
(39 페이지)
VCR MODE SETUP
5
VCR MODE S E T U P
1▶ T R I G G E R O U T - - - - -( 1 F I E L D )
2 V - S Y N C- - - - - - - - - - - - - - - - -( O N )
3 B U Z Z E R - - - - - - - - - - - - - - - -( O N )
(▼▶) E N D : M E N U
SHIFT ▿: 이동 버튼
SHIFT ▹: 설정 버튼
※ REPEAT와 SERIES는 동시에
ON되지 않습니다.
●1SHOT REC: REC TIME MODE에서 000H 선택시
설정기능
OFF: REC버튼을 누를때마다 1화면씩 녹화 됩니다.
1MIN: REC버튼을 누르지 않아도 1분에 1화면씩 녹화
됩니다.
2MIN: REC버튼을 누르지 않아도 2분에 1화면씩 녹화
됩니다.
3MIN: REC버튼을 누르지 않아도 3분에 1화면씩 녹화
됩니다.
SHIFT ▿: 이동 버튼
SHIFT ▹: 설정 버튼
●TRIGGER OUT
- 외부기기 (FS-81MA) 삼성의 F R A M E
S W I T C H E R와 연결 했을 경우
카메라 절환 시간을 설정합니다.
(자세한 사항은 FS-81MA 사용설명서
를 참조 하세요)
●V - S Y N C
- 특정 F R A M ES W I T C H E R와 연결시
상떨림이 발생할 수 있습니다.
이때 ON, OFF를 가변하여 상떨림이
없는 상태로 설정하세요.
●B U Z Z E R
- 경고음의 켜짐/꺼짐에 대한 선택
( 3 6페이지를 참조하세요)
Page 12
2 3
1 7시 4 0분에 복귀 되었을 경우
OFF 2002 12/23 17:30:30
ON 2002 12/23 17:40:00
※ 예) 다시 2 0 0 2년 1 2월 2 4일 1 3시 2 5분에 정전된 후 2 0 0 2년
1 2월 2 4일 1 3시 2 6분에 복귀 되었을 경우
O F F 2 0 0 2 1 2 / 2 4 1 3 : 2 5 : 0 0
O N 2 0 0 2 1 2 / 2 4 1 3 : 2 6 : 0 0
O F F 2 0 0 2 1 2 / 2 3 1 7 : 3 0 : 3 0
O N 2 0 0 2 1 2 / 2 3 1 7 : 4 0 : 3 0
O F F
O N
●최근의 3회까지만 메모리 한 후 표시 합니다. 가장 최근의 정전 복
표시가 1번에 표시됩니다.
●PROGRAM SETUP1 에서 5개의 예약녹화가 설정되었을때 P R O G R A M
S E T U P 2를 선택하세요.
●예약 녹화방법은 PROGRAM SETUP1과 동일합니다.
※ 예약녹화 설정후 MENU 화면에서 빠져 나온후 TIMER 버튼을
누르면 예약 녹화 대기 상태가 됩니다.
※ 테이프가 없거나 안전 탭이 없는 테이프가 삽입되어 있을 경우에는
경고음과 함께 테이프가 나옵니다.
PROGRAM SETUP 1
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지21
메뉴편

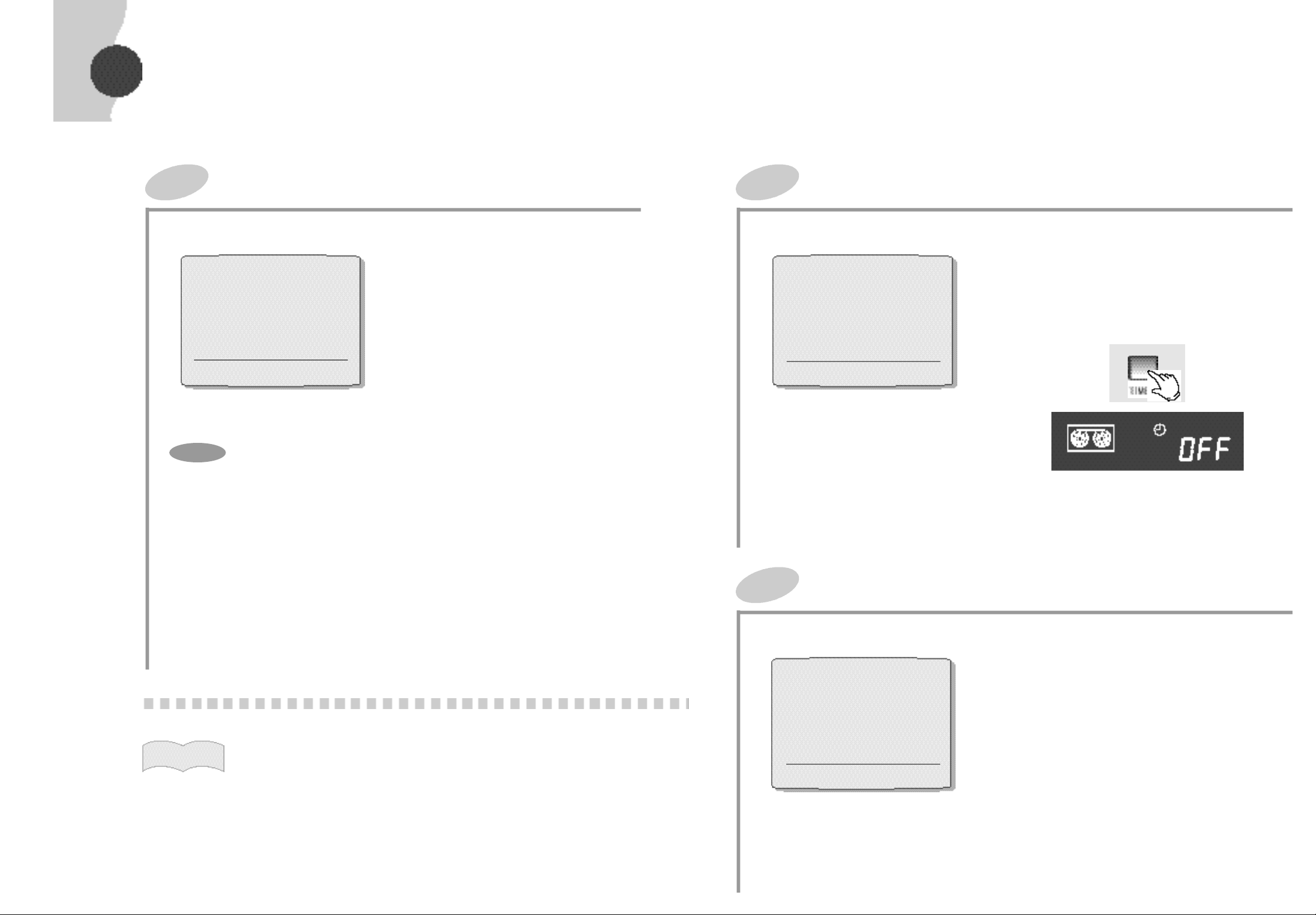

예약녹화설정및정전시점확인하기
예약녹화설정방법1 예약녹화설정방법2
6
P R O G R A M S E T U P 1
START STOP D A T E M O D E
●▶1 3 : 0 3 1 3 : 1 5 M O N L 2 H
● 1 3 : 0 3 1 3 : 1 5 D A I L Y L 1 2 H
●
● O F F
● 1 3 : 0 3 1 3 : 1 5 M O N L 2 4 H
● P R O G R A M S E T U P 2
(▼▶ / - + , C L E A R ) E N D : M E N U
●예약 녹화 방법
예) 월요일 13:03 부터 1 3 : 1 5까지 L 2 H로 녹화 예약 할 경우
1. SHIFT ▿ 버튼으로 예약녹화가 비어있는 위치로 이동
합니다.
2. SHIFT ▹ 버튼을 누르면 현재시간을 기준으로 표시됩니다.
3. TRACKING/SET ⊖⊕버튼으로 시작시간을 1 3으로
설정합니다.
4. SHIFT ▹ 버튼을 눌러 분으로 이동
5. TRACKING/SET ⊖⊕버튼으로 분을 0 3으로 설정합니다.
PROGRAM SETUP 2
6
P R O G R A M S E T U P 2
START STOP D A T E M O D E
●▶
●
●
●
●
● P R O G R A M S E T U P 1
(▼▶/ - + , C L E A R ) E N D : M E N U
주의
1. 예약녹화중에는 POWER, RESET 버튼을
제외한 모든 버튼은 사용 할 수 없습니다.
2. 예약 녹화중 예약녹화를 취소할 경우에는
P O W E R버튼을 누르세요.
3. 예약 녹화 P R O G R A M을 취소할 경우에는
취소를 원하는 P R O G R A M에 ▹를 위치시
킨 후 CLEAR 버튼을 눌러 O F F로 하세
요. OFF된 위치에서 SHIFT ▹버튼을
누를 경우에는 전에 기억했던 시간이 표시
됩니다.
알아두세요
1주 1 0프로그램을 예약하실 수 있습니다.
6. 같은 방법으로 끝시간을 1 3 : 1 5로 설정하신후 SHIFT ▹
버튼을 눌러 요일로 이동하세요.
7. TRACKING/SET ⊖⊕버튼으로 월요일 ( M O N )을 설정한후
SHIFT ▹ 버튼을 누르십시요.
8. SHIFT ▿ 버튼으로 L 2 H를 설정한후 SHIFT ▹를
누르세요.
9. 같은 방법으로 원하는 요일에 예약 녹화 프로그램을
설정하세요.
• DLY : 매일 예약녹화를 할 경우 사용합니다.
정전시점확인방법
POWER LOSS MEMORY
7
POWER LOSS MEMORY
Y E A R DATE TIME
● O F F 2 0 0 2 1 2 / 2 5 1 5 : 0 0 : 0 0
O N 2 0 0 2 1 2 / 2 5 1 5 : 1 5 : 3 7
● O F F 2 0 0 2 1 2 / 2 4 1 3 : 2 5: 0 0
O N 2 0 0 2 1 2 / 2 4 1 3 : 2 6: 0 0
● O F F 2 0 0 2 1 2 / 2 3 1 7 : 3 0: 3 0
O N 2 0 0 2 1 2 / 2 3 1 7 : 4 0: 0 0
E N D : M E N U
●정전된 시점과 복귀된 시점을 메모리한 후 표시해 줍니다.
※ 예) 2002년 1 2월 2 3일 1 7 : 3 0 : 3 0에 정전된 후 2 0 0 2년 1 2월
Page 13
●TRACKING/SET ⊖⊕ 버튼을 동시에 누르면
느린재생또는일시정지화면에
노이즈와떨림이있는경우
, 을 누르세요.
●느린재생 동작중 노이즈가 있을 경우
TRACKING 버튼을 눌러 노이즈를 없애주세요.
●일시정지 및
L6H.
L12H, L24H 재생중 화면이
떨릴경우 V-LOCK ⊖⊕ 버튼을 눌러 조정하세요.
01721A SVR-36D_960D-2 2002.12.17 1:41 PM 페이지23
재생편

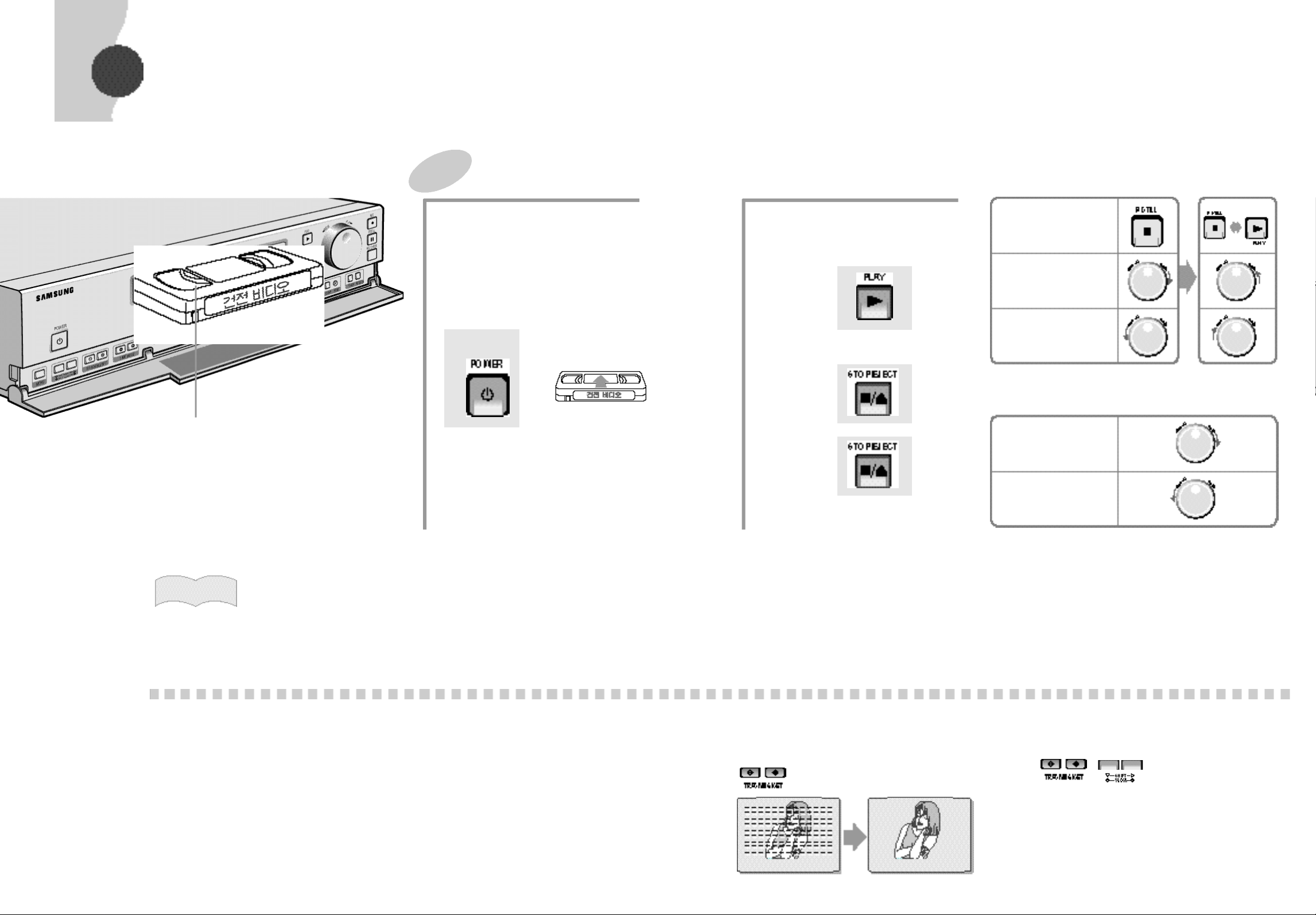

비디오테이프보기
기본재생 방법
전원을 켠 후 비디오 테이프를
1
넣으세요.
●POWER 버튼을 누르지 않아도 테이프를
넣으면 자동으로 켜지고 재생됩니다.
비디오
필요에 따라 아래의
2
버튼을 누르세요.
재생할 때
(안전편이
있는테이프
일때)
멈출때
재생중
재생중 일시정지
시키려면
재생중 화면을 보면서
정방향으로 빠르게
찾아가려면
재생중 화면을 보면서
역방향으로 빠르게
찾아가려면
정지중
다시재생하려면
투명창이 위로 오도록
바르게 넣어주세요.
알아두세요
●시중에 유통되는 표준 테이프를 시청할때는 TIME MODE를 L 2 H로 전환해 주셔야 정상적인 화면과
음성을 들을수 있습니다.
●표준 테이프는 일시정지 화면상에 노이즈가 발생하며 느린재생과 TIME MODE가 설정되지 않습니다.
타임랩스모드로녹화된화면을재생할때다음사항을유의해주세요.
●화면이 약간 떨릴수 있으나 오동작이나 고장은 아닙니다.
●화면의 윗부분이 약간 찌그러져 보일 수 있으나 오동작이나 고장은 아닙니다.
●L6H, L12H, L24H TIME MODE에서 재생시 화면이 떨리거나 노이즈가 화면에 나타날 경우가
있으나 오동작이나 고장은 아닙니다.
●음성이 제대로 들리지 않는 경우가 있으나 오동작이나 고장은 아닙니다.
●타임랩스 모드로 녹화된 테이프를 L2H 모드로 재생하면 녹화된 화면이 빠르게 재생됩니다.
●음성이 녹화된 테이프를 재생할때, 녹화시 시간모드와 재생시 시간모드가 다르면 음성을 정상적으로
들을 수 없습니다.
테이프를
꺼낼때
화면을조정하려면
테이프를 넣으면재생 화면이 자동으로
조정됩니다. 자동으로조정되지 않을경우
을 눌러 조정하세요.
정지중 테이프를
정방향으로 빠르게
감으려면
정지중 테이프를
빠르게 되감으려면
Page 14
때
●
재생중에 P/STILL 버튼을 누르세요.
정지화면이
됩니다. 이때 J O G /
S H U T T L E
을
좌, 우로 돌리세요.
●F. F는 정방향, REW는 역방향 느린 화면
재생합니다.
●다시 정상화면을 보려면 P L A Y버튼을 누르
●느린재생이 약 5분간 계속되면 자동으로
재생상태가 됩니다.
정상적인 소리를 듣는 방법
●음성은 L2H, L6H, L12H, L24H에서만 기록되며
재생은 기록된 s p e e d대로 재생시에만 정상적인
소리를 들을 수 있습니다. 음성을 듣고 싶지 않을
A U D I O ON 버튼을 눌러주세요.
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지25
재생편
2

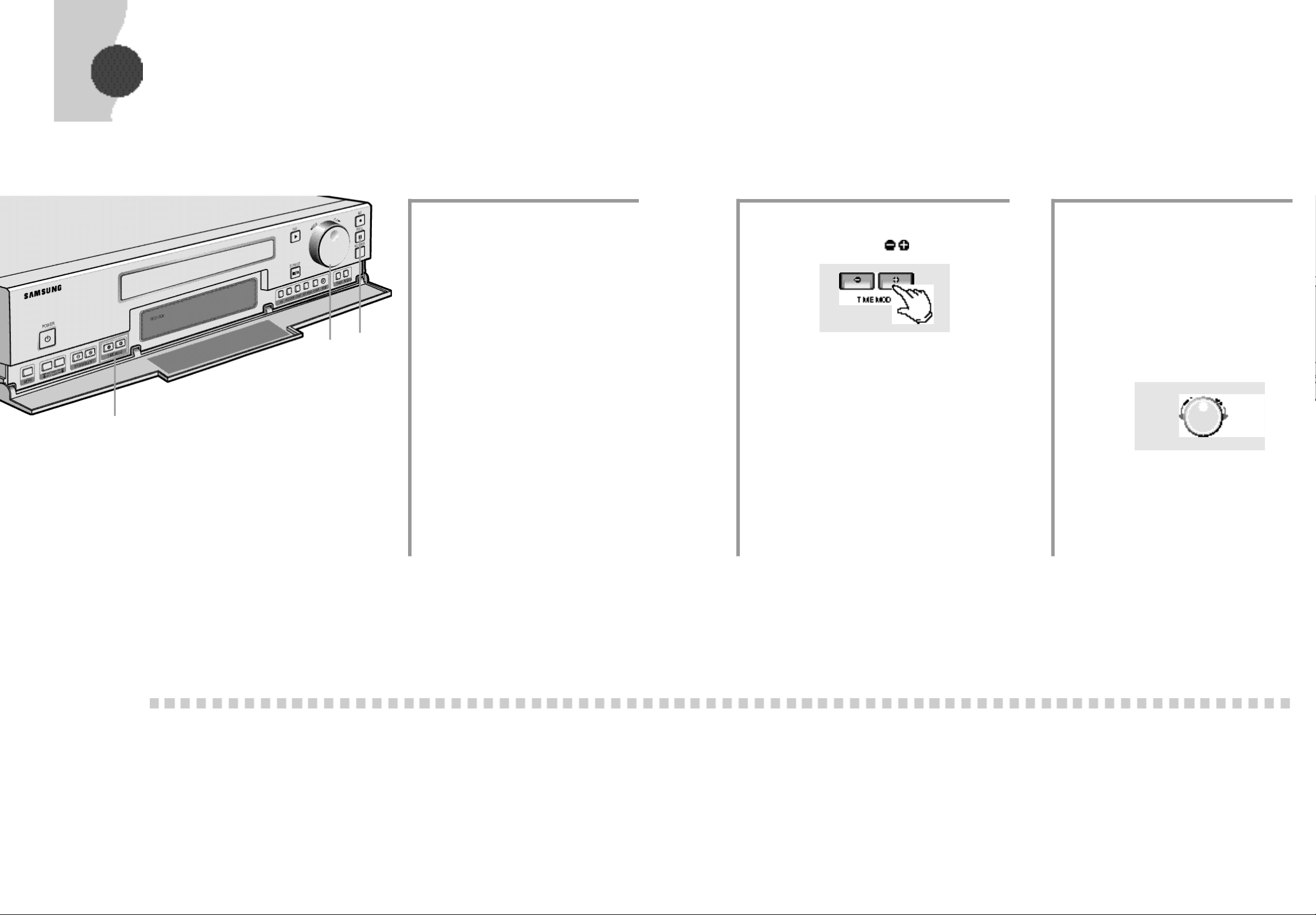

다양한화면보기
테이프를 넣고 재생하세요.
3
1
화면탐색
1 2 3
재생중에 S H U T T L E 링을좌측 또는 우측
으로 돌리세요.
●화면이 빠르게 되감기 또는 빨리감기를
합니다.
●S H U T T L E링을 돌리는 각도에 따라
속도가 달라집니다.
다시정상으로 재생시키려면
●
S H U T T L E링을 놓으면 정상속도로 재생
됩니다.
느린화면을 볼 때
재생중에 TIME MODE , 버튼을 누르세요.
●이 때 소리는 들리지 않습니다.
●느린재생시에 화면이 상하로 떨리면
V-LOCK ⊖⊕버튼을 눌러 조정후에 느린재생을
보세요.
●TIME MODE 버튼을 눌러 원하는 느린화면
속도를 조정하여 볼수 있습니다.
정•역방향 느린 화면을 볼
재생화면을 다양하게 볼 때
●
화면에 노이즈가 생겨도 고장은 아닙니다.
●
다른 비디오로 녹화한 테이프는 노이즈가
크게 나타날 수도 있습니다.
재생할 때 정상적인 소리와 화면이
아닐 경우도 있습니다.
●L2H 녹화테이프 - L2H 재생 → 정상
- L6H/L12H/L24H 재생 → 소리/화면 느림
●L6H 녹화테이프 - L2H 재생 → 소리/화면 빠름
- L6H 재생 → 정상
- L12H/L24H 재생 → 소리/화면 느림
●L12H 녹화테이프 - L2H/L6H 재생 → 소리/화면 빠름
- L12H 재생 → 정상
- L24H 재생 → 소리/화면 느림
Page 15
하
볼 때
●재생중에 P / S T I L L버튼을
누르세요.
●이 때 소리는 나오지 않습
●일시정지된 상태에서 J O G
다이알을 돌리면 한화면씩
진행됩니다.
●다시 재생하려면 재생버튼
누르세요.
테이프를되돌릴때
●녹화시작 혹은 재생을 시작할 때 CLEAR 버튼을
눌러 카운터를 원위치 ( )로 두고 C N T ,
MEMO 버튼을 눌러두고 녹화완료 및 재생 진행후
에 정지 상태에서 되감기 버튼을 누르시면
녹화시작 혹은 재생 시작 부분에서 ( 위치)
정지합니다.
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지27
재생편
5
다양한화면보기
6,7
4
역 재생을 볼 때
4
●재생중에 REV 버튼을 누르세요.
역재생화면이 됩니다.
●이때 소리는 들리지 않습니다.
●역재생중 REV 또는 P L A Y버튼을
누르면 재생이 됩니다.
●정방향 L2H 재생중에만 가능합니다.
L6H, L12H, L24H,
24H, 36H 모드로
재생할때
●L2H 재생보다 느리게 재생
됩니다.
●12H, 24H 모드에서는 소리를
들을 수 없습니다. 소리를
들으려면 AUDIO ON 버튼을
눌러 표시창에 L12H, L24H가
표시되도록 하세요.
●12H, 24H, 36H 모드로
재생할
없습니다.
●화면에 노이즈가 발생할 수도
있습니다.
●깨끗한 화면을 볼 경우는 L 2 H
재생 혹은 느린재생을
보세요.
경우 소리를 들을 수
일시정지화면
재생중에P / S T I L L버튼을 누르세요.
●정지된 화면을 볼 수 있습니다.
●이 때 소리는 나오지 않습니다.
●일시정지를 오래하지 마세요.
비디오 헤드와 테이프가 손상
됩니다.
●일시정지 화면이 약 5분간 계
속되면 자동으로 재생 됩니다.
●화면이 상하로 떨릴때 V - L O C K
⊖⊕ 버튼을 눌러 조정하세요.
다시정상으로 재생시키려면
●P L A Y 버튼을누르면계속 재생
됩니다.
한 화면씩 구분
765
전면표시부
카운터 현위치표시
또는
카운터 기억표시
Page 16
선택방법 조작방법 동작설명
녹화를 계속하고 싶을때
녹화고정을 해제하고
싶을때
●REC LOCK 스위치를
누르세요.
●REC LOCK의 스위치를
다시 누르세요.
●녹화중에 REC LOCK 스위치를
누르면 녹화고정 모드가 됩니다.
●REC LOCK 램프가 켜집니다.
●REC LOCK 모드에서는 R E S E T
외의 어떤버튼도 입력이 안됩니다
●정전복귀후에도 계속 녹화됩니다.
●REC LOCK 램프가 꺼집니다.
* 자동 되감기후 재녹화 되는 경우
●M E N U에서 REPEAT ON 되어있는 경우
(단, 알람녹화가 한번이라도 되어있을 경우에는 테이프 꺼냄후 전원 켜짐상태가 됩니다)
* 테이프 꺼냄후 전원 켜짐상태가 되는 경우
●자동되감기후 재녹화 되는 경우를 제외한 녹화중 테이프 끝이 되었을 경우
녹화중테이프끝이되었을때의동작
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지29
녹화편

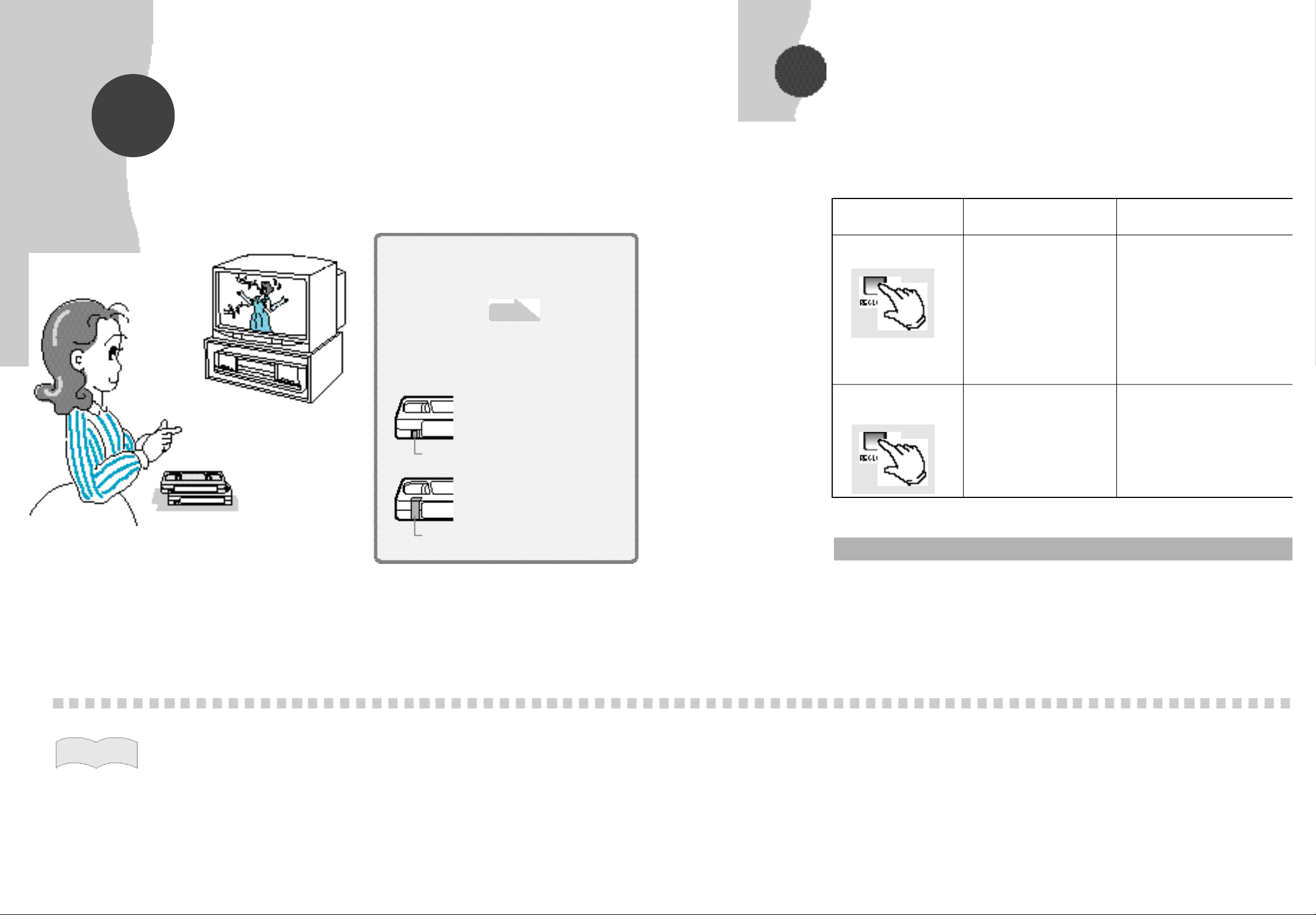

녹화전미리해두기
현재시각은 맞추셨나요?
예약녹화를 하려면 반드시 현재시각이 맞춰져
있어야 합니다.
맞춰져 있지 않다면
1 5쪽
안전편이있는테이프를 준비 하셨나요?
안전편이 있는경우
●안전편이란 테이프에 녹화된
내용을 보존 또는 다시 녹화가
가능하도록 해주는 장치입니다.
안전편
녹화편
녹화고정하기
본제품은 감시, 관찰등의 다양한 목적, 용도에 사용할 수 있도록 녹화 고정기능과
여러가지 녹화기능을 채용하고 있습니다. 사용방법을 잘 이해하시면 사용폭이 넓어집니다.
알아두세요.
안전편이 없는경우
●안전편이 없는 테이프에 녹화를
하려면 스카치테이프를 붙인 후
녹화하세요.
스카치테이프
이슬맺힘이란?
●비디오를 찬 곳에서 따뜻한 곳으로 갑자기 옮기거나 습기가 많은 장소 또는
에어콘등 찬바람이 직접 닿는 장소에 설치했을 경우 갑작스런 기온변화에 의하여 비디오
헤드 드럼에 물방울이 맺히는 경우가 있습니다.
이 상태에서 비디오를 사용하면 제품과 테이프에 고장이 생길 수 있습니다.
이런 경우에는 전원버튼을 눌러 비디오를 켠 채로 1 ~ 2시간이상 지난 후 사용해 주십시오.
Page 17
⊖
선택합니다. (19쪽 참조)
●선택된 녹화속도가 표시부에 나타납니다
●아래 녹화 기능 시간표를 참조하세요.
4
R E C버튼을 누르세요.
●안전편이 없는 테이프는 녹화가
되지 않고 테이프가 나옵니다.
(경고음이 5회울림)
●녹화가 시작됩니다.
5
REC CHECK버튼을 누르세요.
●녹화가 제대로 되는지 확인할 수
있습니다.
●방금 녹화된 화면을 약 1 ~ 2초 동안
보여준후 바로 녹화가 시작됩니다.
6
P / S T I L L버튼을 눌러 주세요.
●약 5분이상 일시정지시키는 경우
비디오의 자체보호를 위해 자동으로 정지
됩니다.
장시간 멈출경우에는 반드시 S T O P버튼을
누르세요.
7
다시 녹화하려면 녹화 또는
일시정지 버튼을 누르세요.
TIME MODE
R E C최소 시간
L 2 H * 5초
L 6 H * 1 5초
L 1 2 H * 3 0초
L 2 4 H * 1분
3 6 H * 1분 3 0초
7 2 H 3분
TIME MODE
R E C최소 시간
1 2 0 H 5분
1 6 8 H 7분
2 4 0 H 1 0분
4 8 0 H 2 0분
녹화용
최대 녹화시간
테이프 종류 L2H 녹화 * L 6 H녹화 * L12H 녹화* L24H 녹화 * 36H 녹화*48H 녹화 72H 녹화 120H 녹화 168H 녹화 2 4 0 H녹화 4 8 0 H녹화 9 6 0 H
T-120 2시간 6시간 1 4시간 2 6시간 3 8시간 5 0시간 7 4시간 1 2 2시간 1 6 8시간 2 4 2시간 4 8 2시간 9 6 2
T - 1 6 0 2시간 8시간 1 8시간 3 4시간 5 0시간 6 6시간 9 8시간 1 6 2시간 2 2 4시간 3 2 2시간 6 4 2시간 1 2 8
●본 모델은 T - 1 2 0분 테이프를 기준으로 설계되어 있습니
●실사용시 가능하면 T - 1 2 0분 테이프를 사용하여 주세요
●S V R - 3 6 D는 L2H/L6H/L12H/L24H/36H 모드만 있음
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지31
녹화편

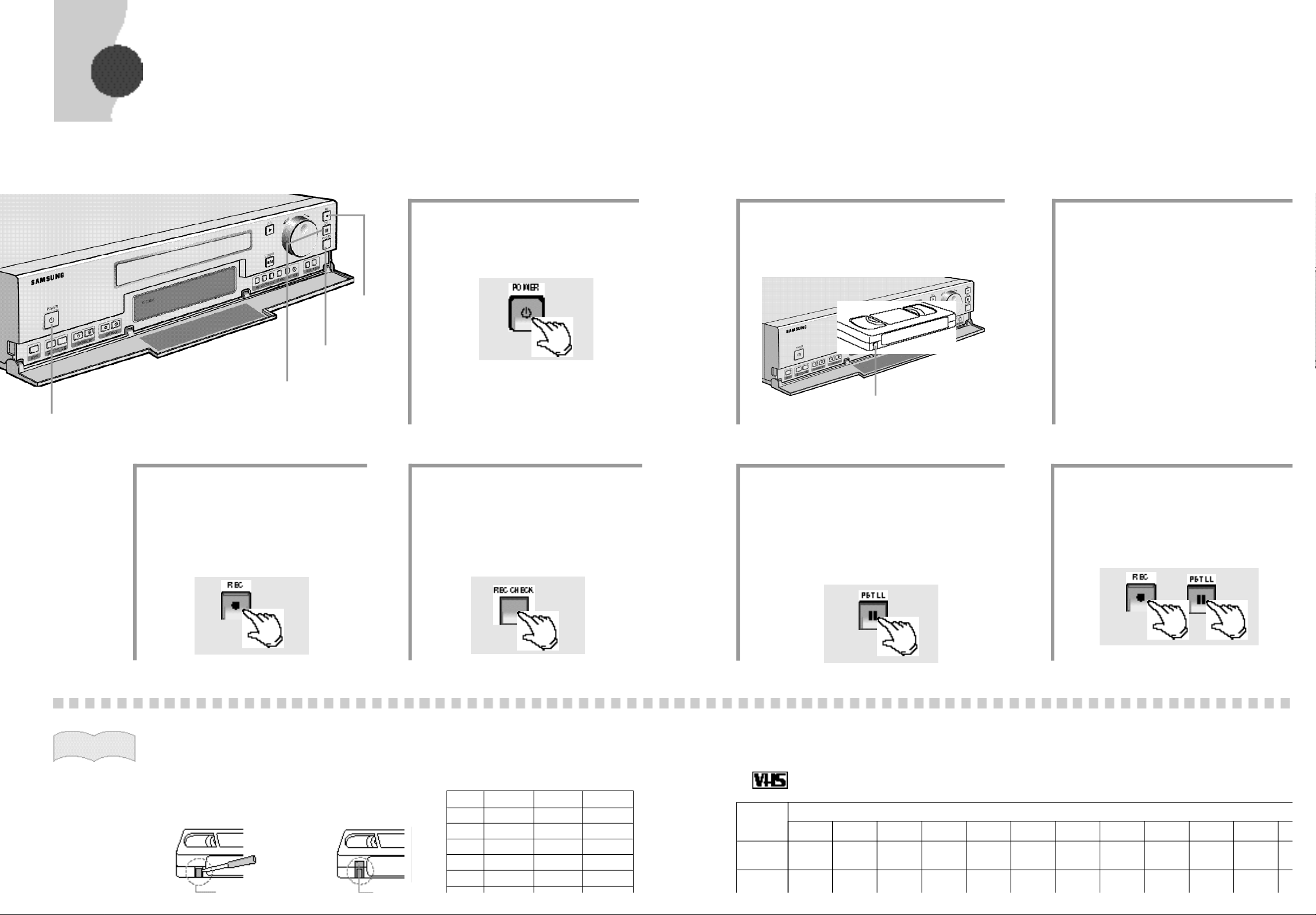

기본녹화하기
5
6,7
4,7
비디오 전원버튼을 누르세요.
1
2
안전편이 있는 테이프를
넣으세요.
안전편
녹화속도를 선택하세요.
3
●녹화속도는 메뉴 또는 TIME MODE
1
알아두세요.
안전편이란?
●테이프에 녹화
된 내용을 보존
하거나 혹은
다시 녹화시킬
수 있도록 하는
장치입니다.
녹화내용을 보존할 때
●안전편을 떼어 내세요.
다시녹화할 때
●안전편이 떨어진 위치에
스카치 테이프를 붙여 주
세요.
REC CHECK를 하기 위해서는 아래의
시간만큼 녹화를 해야만 제대로 된 R E C
C H E C K 화면을 보실수 있습니다.
녹화시간표
● 표시가 있는 테이프만 사용하세요.
Page 18
2001-1-1 MON
12:00:00 L2H
접속방법 조작방법 동작설명
알람출력이 있는 기기를
다음과 같이 연결합니다.
●
M E N U화면중 3. ALARM
REC SETUP에서
M O D E와 D U R A T I O N을
선택함
(18 페이지 ALARM
REC SETUP참조)
●
FRAME SWITCHER을
연결시는 자동위치로두면
편리합니다.
●자동선택: 알람신호입력에 의해 자
동으로 알람 녹화시간이 결정됩니다
●2 0초~ 5분: 알람신호입력 후
2 0초~ 5분간 알람녹화 됩니다.
●테이프끝: 알람신호입력 후 테이프
끝까지 알람 녹화 됩니다.
●알람신호입력이 있으면 전면의 표시
부에“ ”이 켜집니다.
●알람녹화가 끝나면 전면 표시부의
“ ”이 깜박입니다.
●알람녹화중 해제를 하고 싶을때는
알람해제와 알람접지를 0 . 5초이상
연결하거나 알람해제 입력이 있으면
알람녹화가 중지됩니다.
●알람신호 입력이 있으면 경고음이
M E N U에서 ON, OFF의 설정에
따라 O N일 경우에는 계속 울리고
해제하려면 임의의 버튼 입력을 하면
경고음이 해제 됩니다.
한
에서 알람신호가 입력될 때 M E N U에서 설정된 시간에 따라 녹화되는 기능입니다.
(*S V R - 3 6 D의 알람녹화는 L2H/L12H/L24H 모드만 있음)
아래 내용은 알람입력시 알람녹화속도를 L 2 H로 설정한 경우입니다.
녹화편
알람접지
39 페이지참조
알람입력
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지33
녹화편

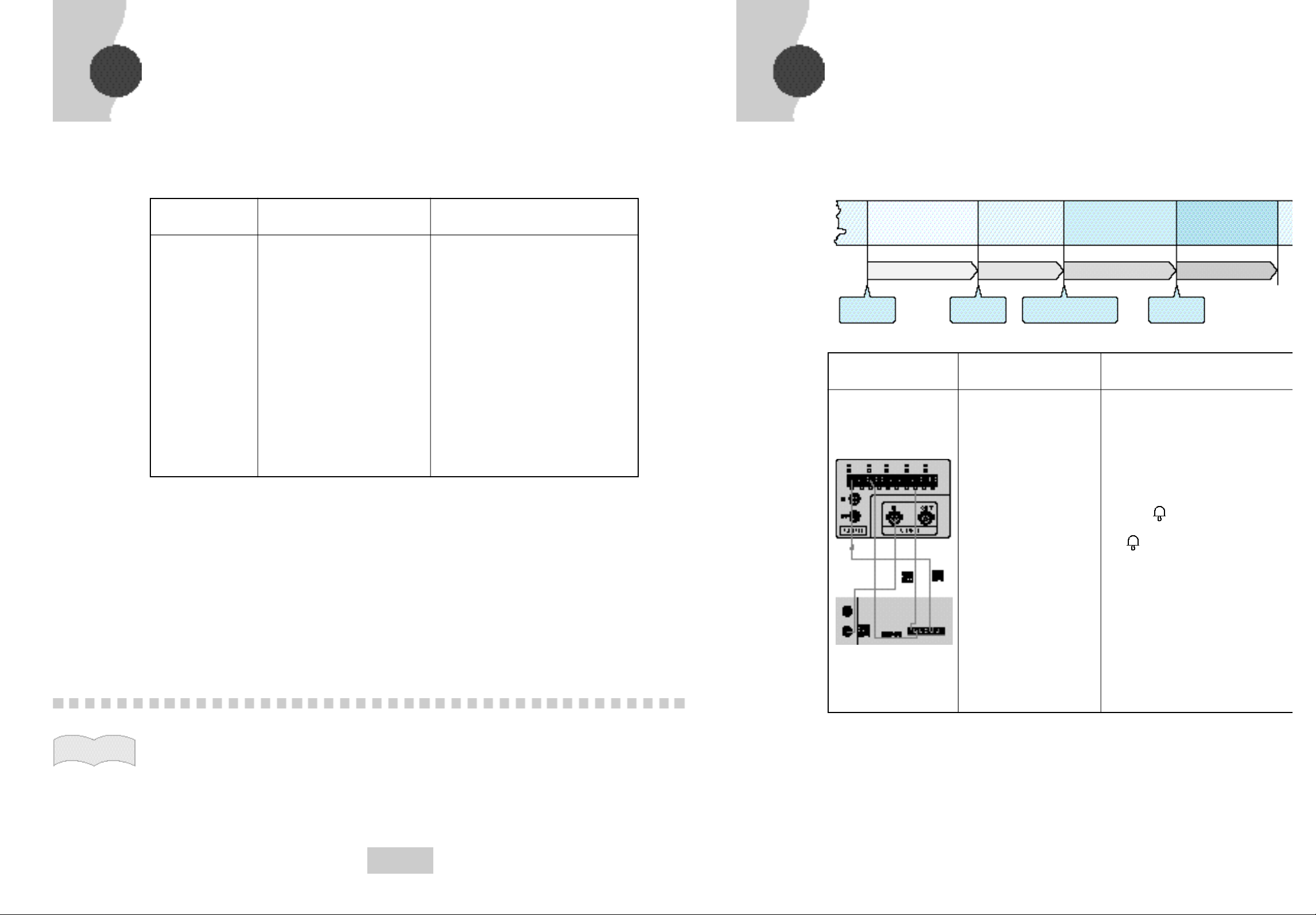

연동녹화하기
본 제품을 2대이상 연결해서 사용할 경우 첫번째 제품이 녹화중 테이프가 끝까지
완료되면 두번째 제품이 자동적으로 녹화를 시작하는편리한 기능입니다.
접속방법 조작방법 동작설명
●
연동녹화 연결방법
참조 ( 4 0페이지)
M E N U화면에서 4번 R E C
M O D E S E T U P을 선택하세요.
●
SHIFT ▿와 ▹ 버튼을 이용하여
3번 SERIES 를 O N으로
설정하세요.
●첫번째 제품이 녹화중에 테이프 끝이
되면 두번째 제품이 녹화를 시작
합니다.
두번째 제품이 녹화중에 테이프 끝이
되면 다음제품이 연결되어 있으면
녹화를 시작합니다.
●두번째 제품이 전원 꺼짐상태에서도
연동녹화 입력이 있으면 녹화가
됩니다.
●경고음이 계속울릴때 해제하려면
임의의 버튼을 입력하면 경고음이
해제됩니다.
알람녹화하기
F
RAME SWITCHER 혹은 DOOR SWITCH등의 알람출력이 있는 기기를 본제품에 연결
L2H~36H 모드녹화
(L2H~960H) 모드녹화
타임랩스녹화
녹화시작 알람신호입력
L2H 모드녹화 L2H 모드녹화
알람녹화 알람녹화타임랩스녹화
알람리셋 입력 또는
설정시간 종료
L2H~36H 모드녹화
(L2H~960H) 모드녹화
알람신호입력
알아두세요.
R E S E T버튼에 대하여
●전원코드를 꽂아도 전원이 켜지지 않거나
표시부가 정상적으로 나오지 않고 비디오가
동작되지 않는 경우에 사용하세요.
●R E S E T버튼은 본체 앞면우측에 있습니다.
●R E S E T버튼은 볼펜이나 연필을 사용하여
눌러주세요.
R E S E T버튼을 누르면
●입력된 예약녹화 설정시간 및 현재시간 및 알람정보 등이 전부
지워집니다.
●전원이 꺼지고 화면은 나오지 않으며 다시 전원을 켜면 화면의
표시부에 가 깜박입니다.
●현재시각이 지워지므로 다시 맞추어 주세요.
Page 19
않으면 전면 표시부의 상태가 사용시간 표시확인 이전
로
돌려주세요.
●셔틀링을 돌리면 전진 (후진)하면서
가장 먼저 만나는 L 2 H로 알람녹화된 부
찾아서 5초간 일시정지 후 정지상태가
됩니다.
1
예) 알람녹화가 1 2번이 되어 있을 경우
C O U N T버튼을 누르세요.
●전면 표시부 카운터 위치에서 A - 1 2가 표시
됩니다.
●“ ”에서“1 2”는 알람녹화된 횟수를
표시합니다.
●“ ”까지 표시가 가능합니다.
●알람녹화가 되었을때 전면표시부의 이
깜박입니다.
”
표시됩니다.
●“ ”이 꺼집니다.
●알람확인 화면이 표시되어 있는 동안
“C L E A R”버튼을 누르면 저장되어 있는
와 시간이 모두 지워집니다.
경고음이5회울릴때
●테이프가 꺼내진 상태에서 R E C버튼을 눌렀을 때
●알람 녹화중 알람신호가 입력될 때
경고음이울리고테이프가나올때
●안전편이 없는 테이프가 들어있고
- 연동녹화 입력신호가 들어올 때 (경고음 계속울림)
- 알람녹화 신호가 들어올 때
경고음이계속울릴때
●녹화 모드에서 테이프 끝부분이 되었을 때
●녹화중 알람신호가 입력되었을 때
- 알람녹화가 종료되면 경고음이 해제됩니다.
- 임의의 버튼을 누르면 해제됩니다.
- 테이프가 꺼내어진 상태에서 알람신호 입력 되었을 때
반복녹화중
●
테이프 끝부분이 되면 되감기 완료 후 녹화가 재시작됩니다.
(이때 되감기 동안만 경고음이 울립니다. )
●만일 알람녹화가 되어있는 경우에는 테이프가 나옵니다.
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지35
기능편
1

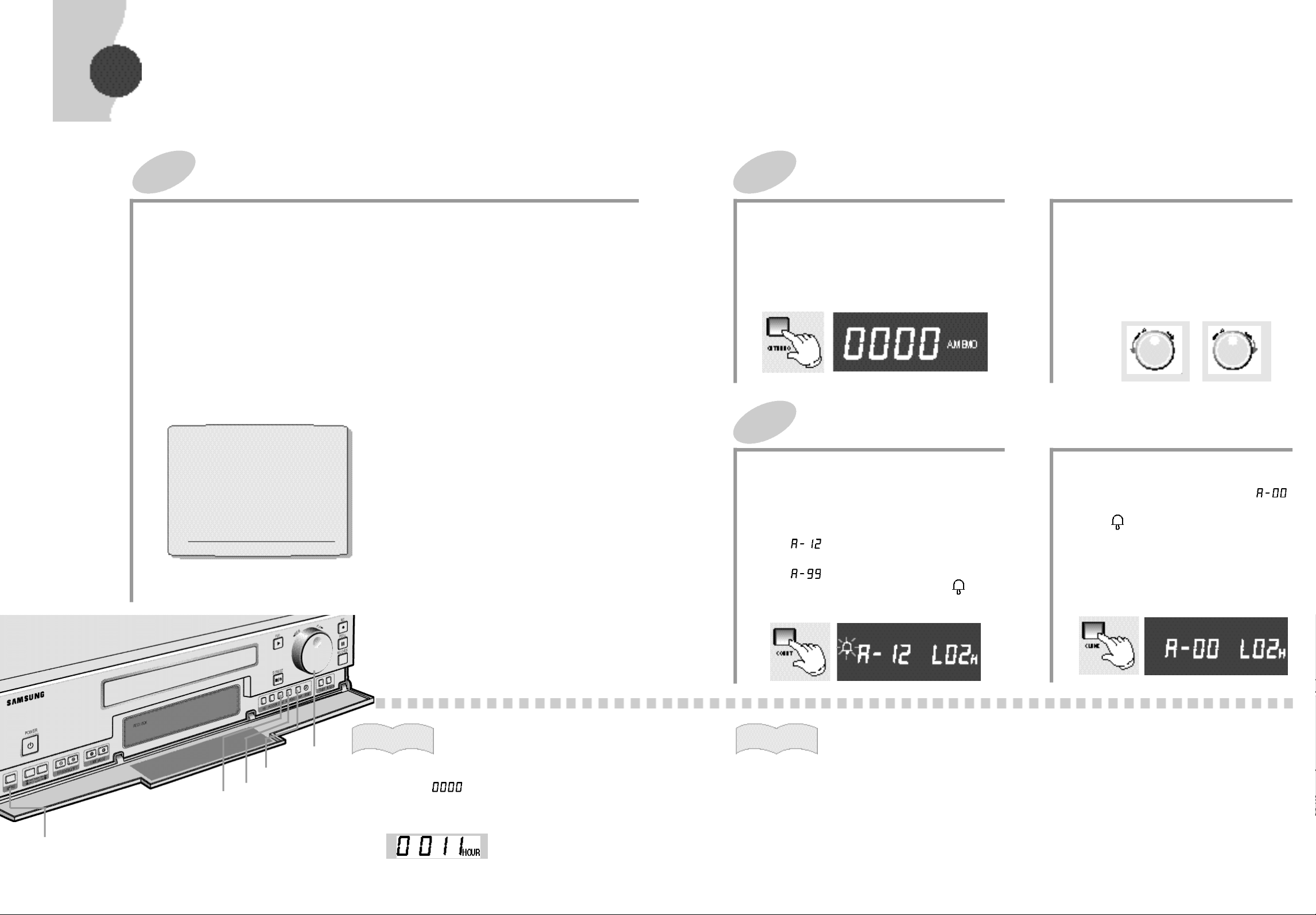

알람기능
알람기능에는 알람녹화, 알람확인, 알람원위치, 알람카운터기억등이 있습니다.
(알람녹화는 3 4페이지 참조)
알람녹화확인
MENU 버튼을 누르세요.
1. SHIFT ▿ 버튼을 사용하여
▹ 표시를 A L A R M REC SETUP/
R E C A L L의 위치에 이동시키세요.
2. SHIFT ▹ 버튼을 누르면 A L A R M
RECALL 화면이 표시됩니다.
3. 확인이 끝나면 MENU 버튼을
누르세요.
●알람녹화가 되어있지 않으면 화면표시
부에 표시가 되지 않습니다.
●화면표시부에 가장 최근에 알람녹화된
6개의 시간이 표시됩니다.
●최근의 알람녹화에 대한 날짜와 시간
이 6개까지 저장되어 있습니다.
●알람녹화가 0 1년 1 2월 2 5일에
12:00, 13:00, 15:00, 17:00,
1 9 : 0 0에 녹화되어 있을때
알람카운터기억
C N T. MEMO
1
●CNT. MEMO버튼을 2회를 누르
면 앞단에“A. MEMO”가 표시됩니다.
셔틀링을 F.F 또는 REW 방향으
2
ALARM RECALL
Y E A R D A T E T I M E
1 2001 1 2 / 2 5 1 9 : 0 0 : 0 0
2 2001 1 2 / 2 5 1 7 : 0 0 : 0 0
3 2001 1 2 / 2 5 1 5 : 0 0 : 0 0
4 2001 1 2 / 2 5 1 3 : 0 0 : 0 0
5 2001 1 2 / 2 5 1 2 : 0 0 : 0 0
6
E N D : M E N U
알아두세요.
알람원위치
알아두세요.
2
CLEAR 버튼을 누르세요.
●전면 표시부의 카운터 위치가“
1
1
1
2
2
사용시간표시
●
전면표시부에 일때 카운터 버튼을 두번 누르세요.
전면부에 사용시간이 표시됩니다.
-예) 11시간을 사용했을 경우
●
사용시간 확인시 5초 이내에 카운터 버튼이 입력 되지
Page 20
입력은 연결하지 않아도 됩니다.
(MONITOR의
영상입력)
FRAME SWITCHER
(카메라

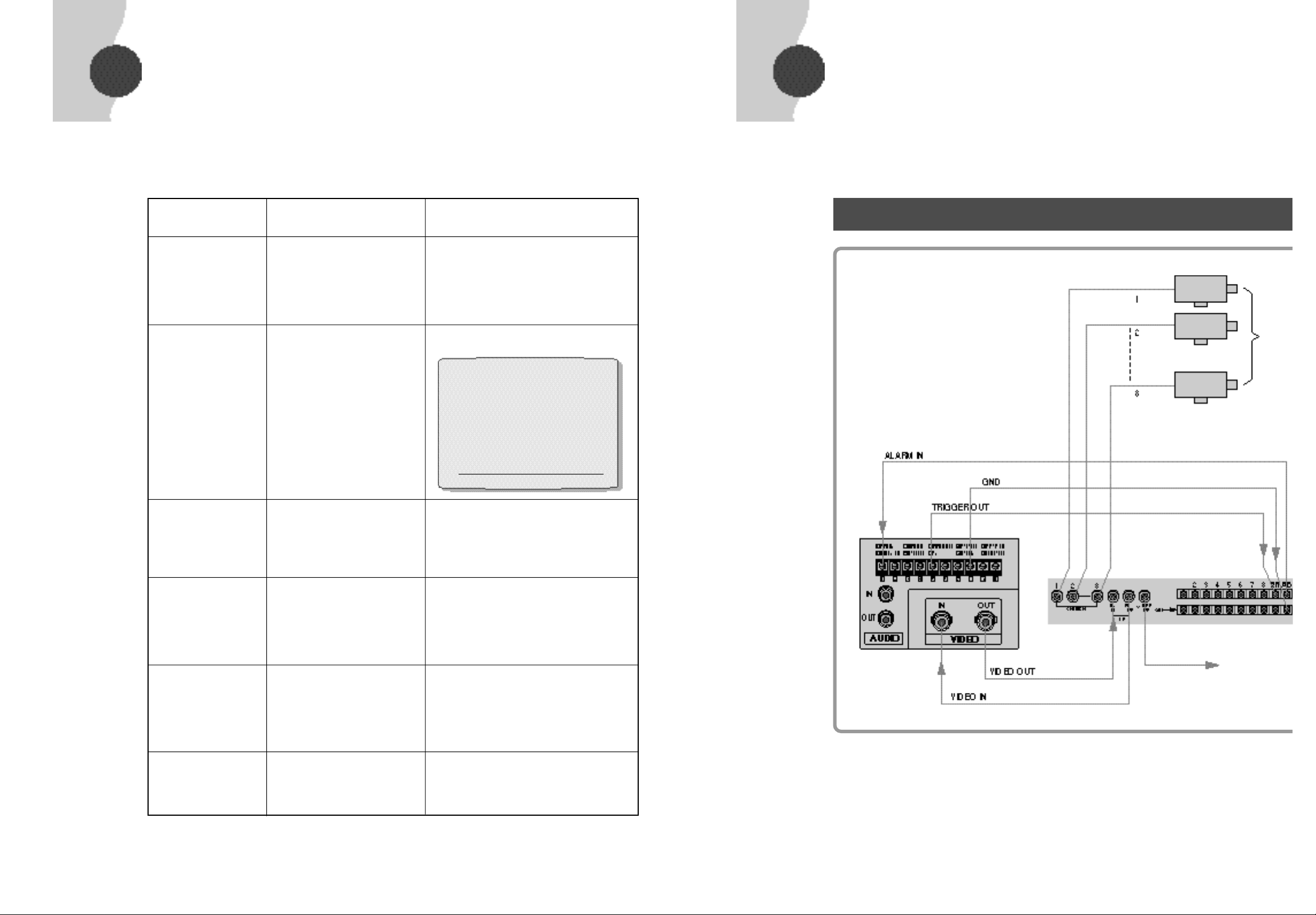

FRAME SWITCHER와의연결
접속방법 조작방법 동작설명
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지37
기능편
기타기능
다음사항을 알아두시면 사용에 편리합니다.

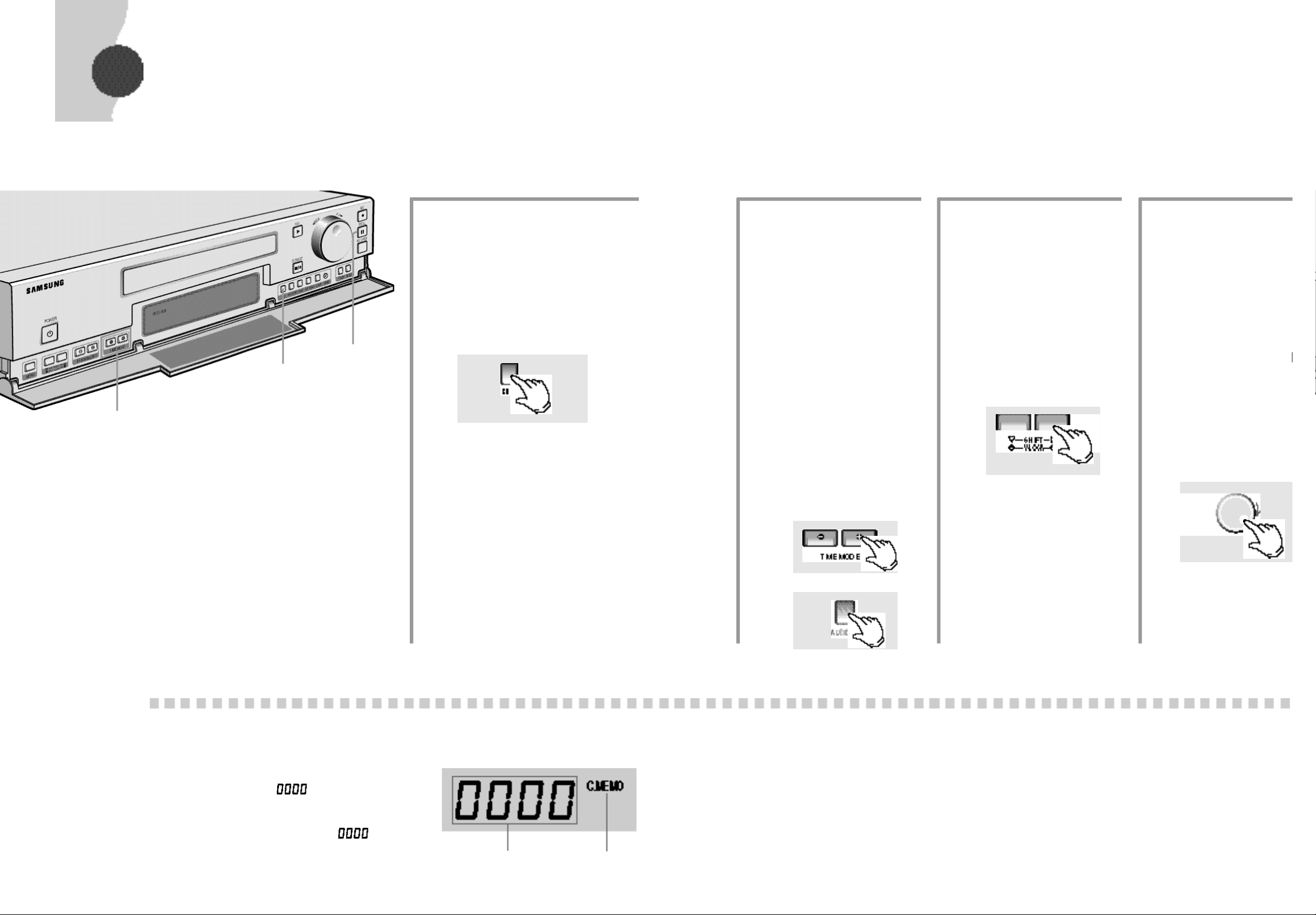

알람녹화한곳에서
빨리보고 싶을 때
알람녹화된 요일 시간 등
을 알고 싶을 때
CNT. MEMO버튼을 이용해서
A. MEMO표시가 되게 합니다.
이상태에서되감기 버튼을
누르세요.
정지상태에서 M E N U버튼을
누르세요.
SHIFT ▿버튼과 ▹을 이용하여
A L A R M R E C A L L을 선택하세
요. (35 페이지)
알람녹화가 시작된 부분에서 5초간
일시정지 상태로 됩니다.
재생 버튼을 누르면 재생되고 버튼입력이 5
초안에 없으면 자동으로 정지상태가 됩니다.
모니터 화면에 아래와 같이 표시됩니다.
Y E A R D A T E T I M E
1 2001 1 2 / 2 5 1 9 : 0 0 : 0 0
2 2001 1 2 / 2 5 1 7 : 0 0 : 0 0
3 2001 1 2 / 2 5 1 5 : 0 0 : 0 0
4 2001 1 2 / 2 5 1 3 : 0 0 : 0 0
5 2001 1 2 / 2 5 1 2 : 0 0 : 0 0
6
A L A R M R E C A L L
연결편
외부기기와의연결
알람녹화 횟수를 알고 싶
을 때
외부기기의 카메라 입력
을 자동 절환하고
싶을 때
(트리거 기능 이용)
타임랩스로 녹화한것을
빠르게보고싶을 때
( L 6 H ~ 9 6 0 H로 녹화한
경우)
L 6 H / L 1 2 H / L 2 4 H로
녹화한테이프를 L12H/
L 2 4 H로 재생하고 싶을때
C O U N T버튼을 1회 누르면
표시부에 알람 카운터가 표시됩
니다.
예) A-11
외부기기와 트리거 출력을 연결
합니다.
연결방법참조 ( 3 9페이지)
타임랩스 모드로 녹화를
하면 됩니다.
TIME MODE버튼을 눌러
L 2 H모드로 두고 재생 버튼을
누르세요.
T I M E MODE 버튼을 누르세요.
(L12H/L24H 재생의 경우)
E N D : M E N U
알람카운터의 숫자가 알람녹화된
횟수입니다. 99까지 가능합니다.
A-11 (알람녹화가 1 1번 되어있음을 표시합
니다. )
본제품에서의 녹화는 각 카메라의 입력을
1프레임 또는 1필드씩 녹화하고 절환됩니다.
재생이 편리합니다.
버튼을 누르면 음성을 들을 수 있습니다.
(단, 음성이 녹음 되어 있을 경우에만
가능합니다. )
(SVR-36D,
(SVR-960D 뒷면)
●
FRAME SWITCHER 및 트리거기능의 자세한
사항은 FRAME SWITCHER의 사용설명서를
참조하세요.
●
R/T: REC TRIGGER IN
●
A/O: ALARM OUT
●
FRAME SWITCHER와 연결시는A L A R M
D U R A T I O N을 A U T O로 두면 편리합니다.
●
비디오의 ALARM OUT, ALARM RESET
Page 21
충격을
주지 마세요.
3
테이프보관하기
클리닝 테이프를 넣은후
을 누르세요.
●
외부 제품의 경우 알람해제 출력및 알람입력이 없을 경우는 연결하지 않아도 됩니다.
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지39
연결편

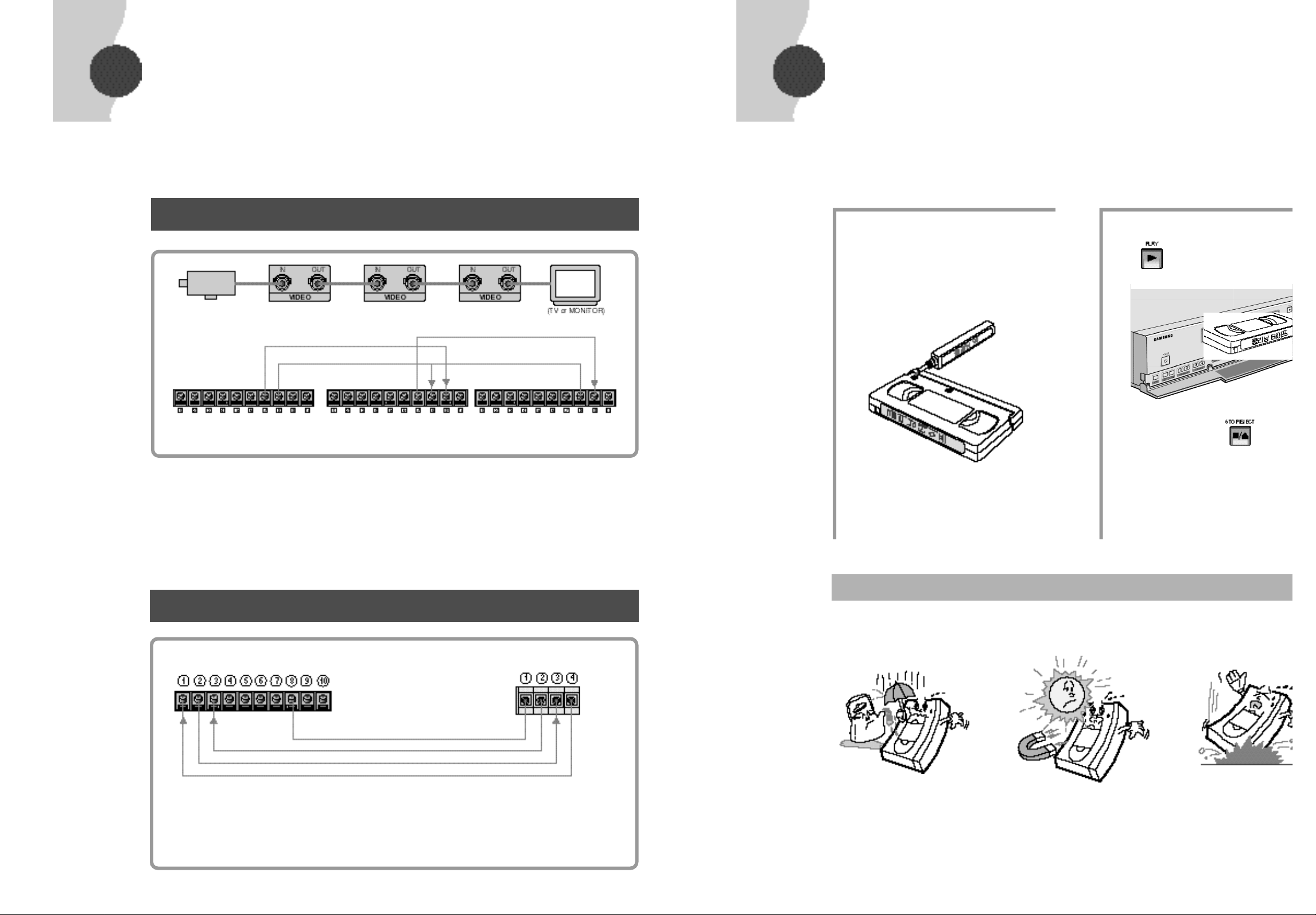

연동및알람녹화
연동녹화경우의연결
확인편
클리닝테이프사용하기
화면 상태가 좋지 않을 때는 클리닝테이프를 사용해 보세요.
클리닝 테이프는 가까운 비디오 테이프 대여점이나 서비스센터에서 구입하세요.
※지나치게 오랫동안 클리닝할 경우 헤드가 마모될 경우가 있으니 주의하세요.
클리닝 테이프에 클리닝`액을
1
6 ~ 7방울 떨어뜨리세요.
2
SERIES OUT GND SERIES IN
● M E N U에서 SERIES REC를 ON 하세요.
(19 페이지 참조)
● 첫번째의 SERIES OUT을 두번째의 S E R I E S
I N으로 연결
첫번째의 G N D를 두번째의 G N D로 연결
알람녹화경우의연결
SVR-36D, SVR-960D 뒷면 연결단자
SVR-36D, SVR-960D 뒷면 연결단자
● 두번째의 SERIES OUT을 다음의 SERIES
I N으로 연결
두번째에 - GND를 다음의 G N D로 연결
(외부제품)
습기, 먼지가 많은 곳에는
보관하지 마세요.
직사광선, 자석류는
멀리해 주세요.
약1 5초 후에 을
누르세요.
●정상적인 화면이 나오지 않을
`다시 한번 사용해 보세요.
떨어뜨리는등
ALARM IN ALARM OUT
ALARM RESET G N D
주의) 외부 제품의 경우 번호가 틀릴 수 있으므로 해당 단자와 일치하게 연결하세요.
알람접지 알람해제
알람입력 알람출력
Page 22
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지41
확인편

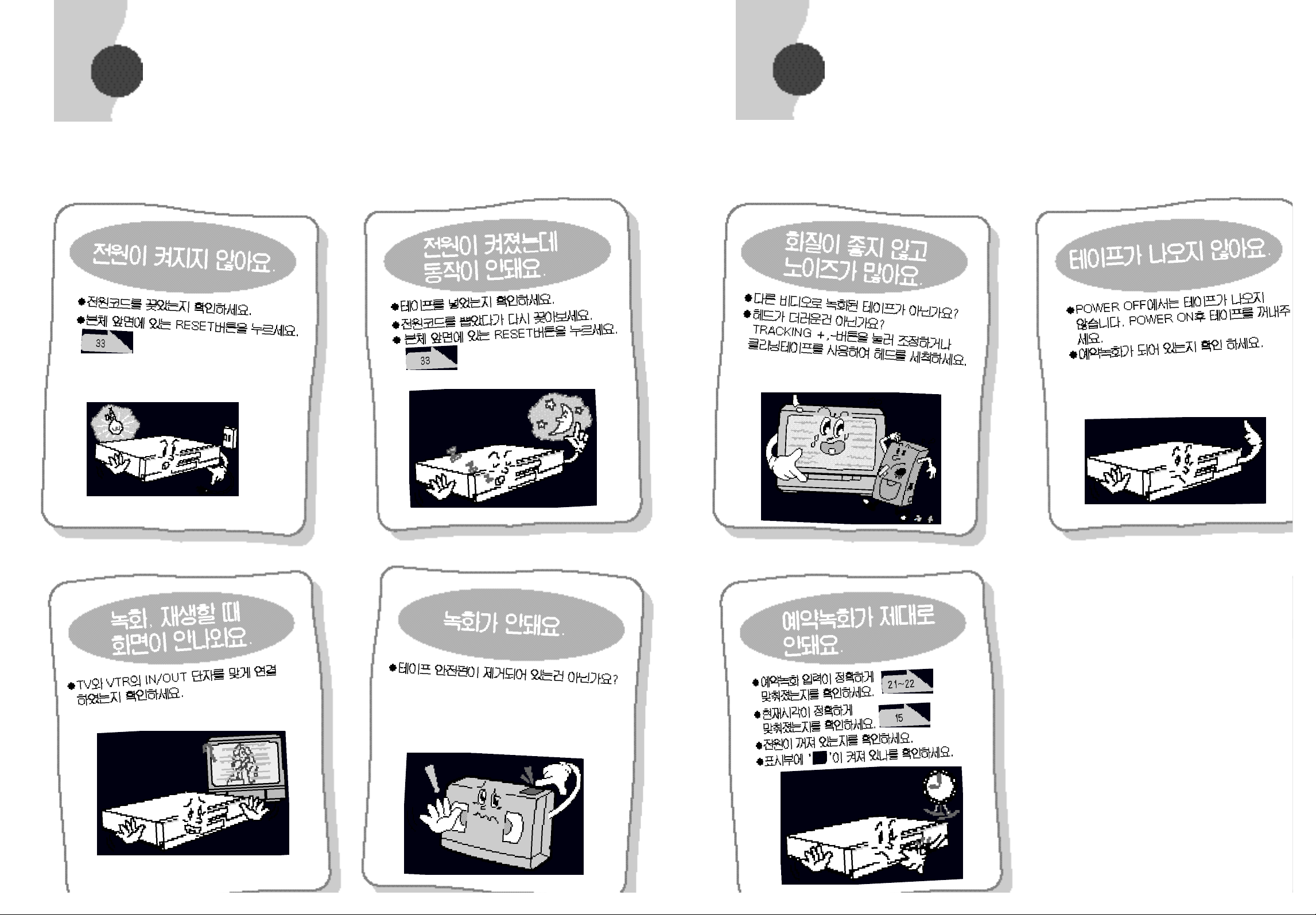

고장시확인하기
서비스센터에 문의하시기전에 다음사항을 확인하세요.
확인편
고장시확인하기
Page 23
도자
예술분야
공연, 무용, 발레, 오페라, 영화,
현대 및 고전연예물등
청소년기획물
첨단과학, 생태과학, 역사기행등
가정용
온 가족이 함께 즐길 수 있는
유익한 내용
어린이의 눈은 속일 수 없습니다. 어린이는 미래의 꽃! 불건전한 비디오를 봄으로써 맑고 밝아야 할 자녀들
정신이 병든다면 이것은 무관심한 어른들의 책임일 것입니다. “온 가족이 함께보는 비디오문화”를 만듭시다
제목이 없는것 제목이 사인펜으로
쓰여져 있는 것
심의번호나 허가번호가
없는것
허가난 비디오상점
아닌곳에서 대여한
불법비디오테이프
V T R의 전원을 켭니다.
●T V모니터에 화면이 제대로 나오는 지를
확인합니다.
●시간과 날짜가 제대로 맞춰져 있는 지를
확인합니다.
전날 녹화한 테이
프를 조금 되감아
보세요.
P L AY버튼을 눌러
재생하세요.
●재생시 문제가 없는지
확인하세요.
●녹화된 시간과 날짜가
제대로 맞춰져 있는지
확인하세요.
TIME MODE를
“L 2 H”로 하세요.
화면에 노이즈가 많을 경우
●클리닝 테이프를 사용하여 헤드를
세척하세요. (40참조) 계속해서 노이즈가
생길경우 구입처로 문의하세요.
1
2
3
4
5
본기기는 지속적으로 사용되도록
설계되어 있으나, 매일 사용전
V T R의 상태를 점검해 주세요.
● 일일 점검시 V T R의 오동작인 고장이
발견되면 먼저 고장시 조치사항 ( 4 1 ~ 4 2쪽)
을 참고하여 적당한 조치를 취하세요.
오동작이나 고장이 계속되면 전원 케이블을
빼고 구입처에 연락해 주세요.
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지43
확인편

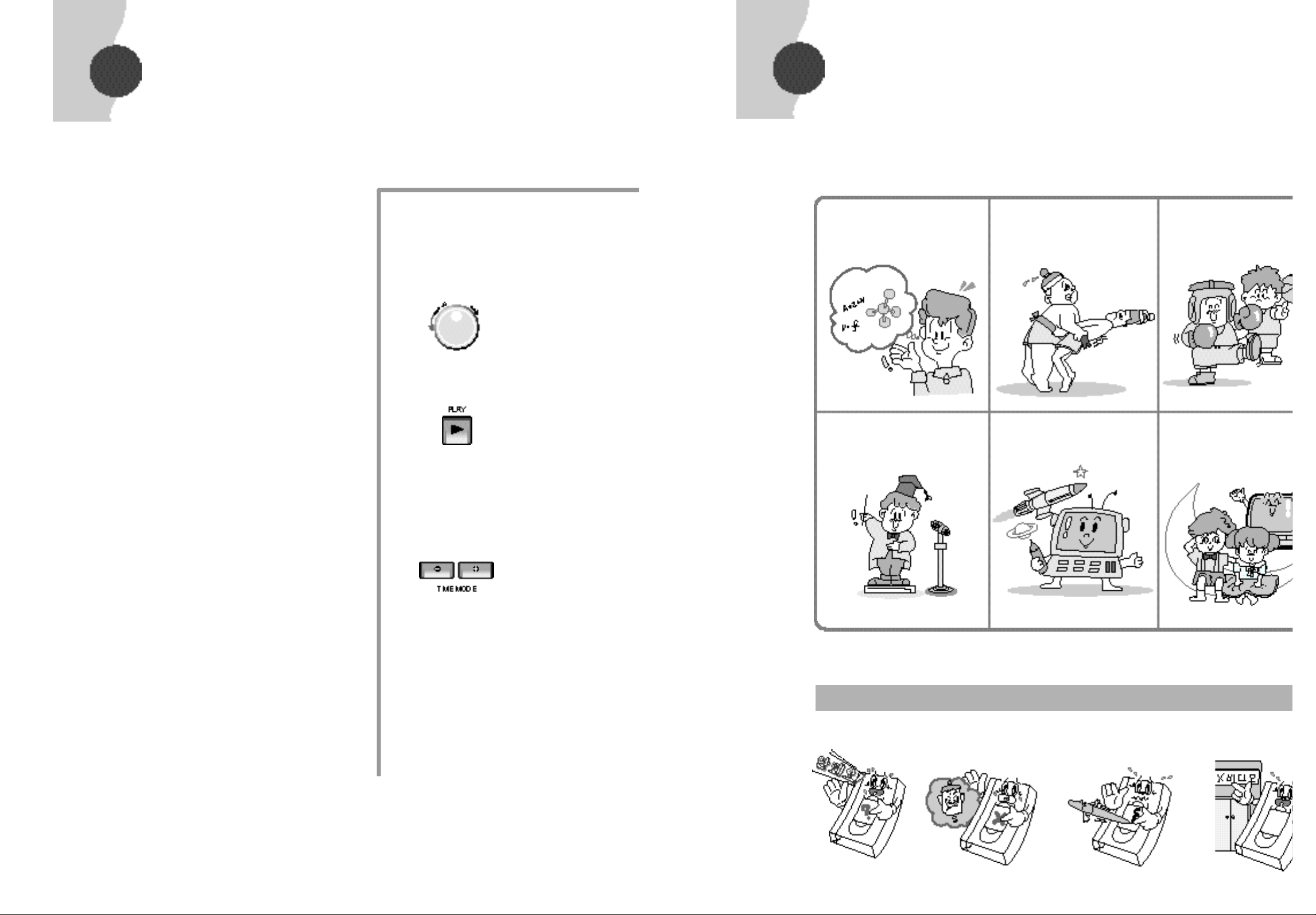

일일점검
확인편
건전한비디오보기
교육용
어학, 영어, 수학, 과학등 교육용
전통문화물
문화재, 전례행사, 관혼상제,
의식행사등
생활문화물
건강, 음식, 스포츠, 의상,
국내외 관광, 원예작물,
Page 24
녹화방식 회전헤드 애지머스 기록방식, 휘도신호F M기록방식, 칼라신호저역변환 직접기록
신호방식 N T S C방식
테이프 속도 33.35mm/SEC (L2H 모드)
사용비디오테이프 타입 비디오테이프 (T-30, T-60, T-90, T-120, T-160)
녹화시간 L2H/L6H/L12H/L24H/36H : SVR-36D
L
2H/L6H/L12H/L24H/36H/48H/72H/120H/168H/240H/480H/960H/000H :
S V R - 9 6 0 D
(T-120 테이프의경우)
되감기시간 약 1 0 0초이내(되감기시, T-120 테이프의경우)
영상입력 1.0Vp-p (불평형) 75Ω
영상출력 1.0Vp-p (불평형) 75Ω
영상S / N 4 5 d B이상 (2H 녹화)
해상도 3 5 0본 (2H 녹화, 흑백 고화질모드 기준)
음성입력 -8dBm (L2H 기준)
음성출력 -8dBm (L2H 기준)
음성S / N 4 0 d B이상 (2H 녹화)
음성주파수 특성 50~10,000Hz (2H 녹화)
정격전압 AC 110V~220V
정격주파수 6 0 H z
소비전력 1 6 W
허용주위온도 5°C ~ 4 0°C
설치조건 동작자세수평, 상대습도80% 이하
외형치수 4 3 0 ( W ) × 9 7 ( H )×2 9 4 ( D ) m m
중량 4 kg
부속품 사용설명서
본 제품은 외관디자인 및 제품규격은 제품의 질을 높이기위해 사전 예고없이 변경 될 수 있습니다.
✽ 비고
- 세척은 면봉이나 헝겊에 알콜을 묻혀 닦는다.
- 세척후 알콜이 완전히 마른후에 비디오 테이프를 사용하세요.
- 오일은 지정된 것을 사용 하세요. (EP-56)
- 오일 도포량은 1 ~ 2방울 정도로 도포하는데, 알콜로 세척한 후에 도포하세요.
단위: ( H ) 5 0 0 1 0 0 0 2 0 0 0 3 0 0 0 4 0 0 0 5 0 0 0 6 0 0 0 8 0 0 0 1 0 0 0 0
부품명
TAPE GUIDE POSTS ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
CYLINDER ASSY ▲ ● ● ● ● ● ● ●
◎
PINCH ROLLER ▲ ▲ ▲ ▲ ▲ ● ● ●
◎
CAPSTAN MOTOR ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
◎
BELT PULLEY ● ● ● ● ● ●
◎
SOLENOID BRAKE UNIT ● ● ●
◎
01721A SVR-36D_960D-3 2002.12.17 1:42 PM 페이지45
확인편
서비스의뢰전
서비스 안내표에 표시된 부품은 비디오의 사용기간에 비례하여 마모되는 부품
1
으로 수명보증기간 이상 사용으로 인한 부품교환은 유상처리하게되어 있으니
양해하시기 바랍니다.
● 수명보증기간이 되면 서비스센타에 문의해 주시기 바랍니다.
아래와 같은 사용자의 취급부주의로 발생되는 고장에 대해서는 유상처리하게
2
되어 있으니 주의하시기 바랍니다.
● 강한 충격으로 인한 고장
● 비디오 헤드 청소시 클리닝테이프 사용 이외의 방법에 기인한 비디오 헤드팁 파손
● 제품 내부에 금속류등 이물을 넣어 발생되는 고장
● 사용자 임의의 내부 개조로 발생되는 고장
● 그을음이 나는 장소, 습기가 많은 장소등 금지된 장소에서 사용하여 발생되는 고장
● 기타 사용설명서에 기재된 사항 이외의 방법으로 조작하여 발생되는 고장
● 허용전압 이상의 전압에 연결하여 사용함으로써 발생되는 고장
확인편
제품규격
사용시간 카운터
3
● 최대 9 9 9 9시간 까지 표시합니다.
● 확인방법은 3 5쪽을 참조하세요.
주요부품세척및윤활, 교환주기표
●부품의 교환시기는 부품 개개의 수명시간이 아닙니다.
●아래표는표준상태 (상온, 상습)기준이며, 사용환경 및 사용조건 시간에 따라 변경될 수 있습니다.
●특히 CYLINDER ASSY의 수명은 사용상태에 따라 많은 영향을 받습니다.
▲ : 세척 ● : 확인 및 필요시 교환
◆
: 오일 도포
◎
: 교환
Page 25
메모메모
Loading...
