Samsung SP-L301, SP-L331, SP-L351 User Manual [it]

Page 1

SP-L301 SP-L331 SP-L351

Proiettore LCD

Istruzioni per l'utente

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo scopo di migliorare le prestazioni del prodotto.

Page 2

Sommario

PRINCIPALI PRECAUZIONI DI SICUREZZA

Prima di iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Custodia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Precauzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLAZIONE E COLLEGAMENTO

Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Installazione del proiettore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Regolazione dell'altezza del proiettore mediante i piedini . . . . . . . . 2-3

Regolazione dello zoom e della messa a fuoco . . . . . . . . . . . . . . . . . 2-4

Dimensione dello schermo e distanza di proiezione . . . . . . . . . . . . . 2-5

Regolare i valori H-Keystone e V-Keystone . . . . . . . . . . . . . . . . . . . . . 2-6

Sostituzione della lampada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

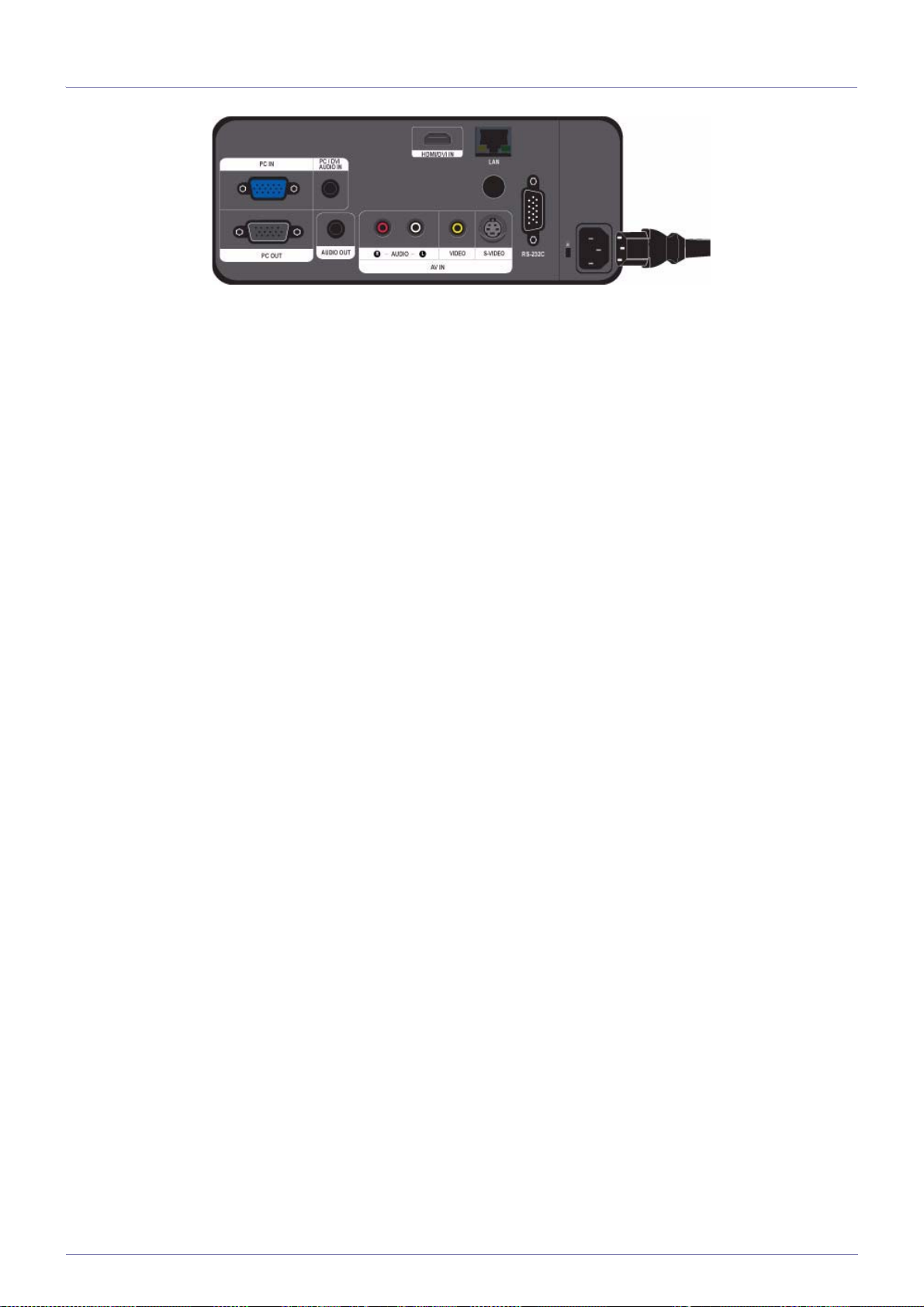

Retro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

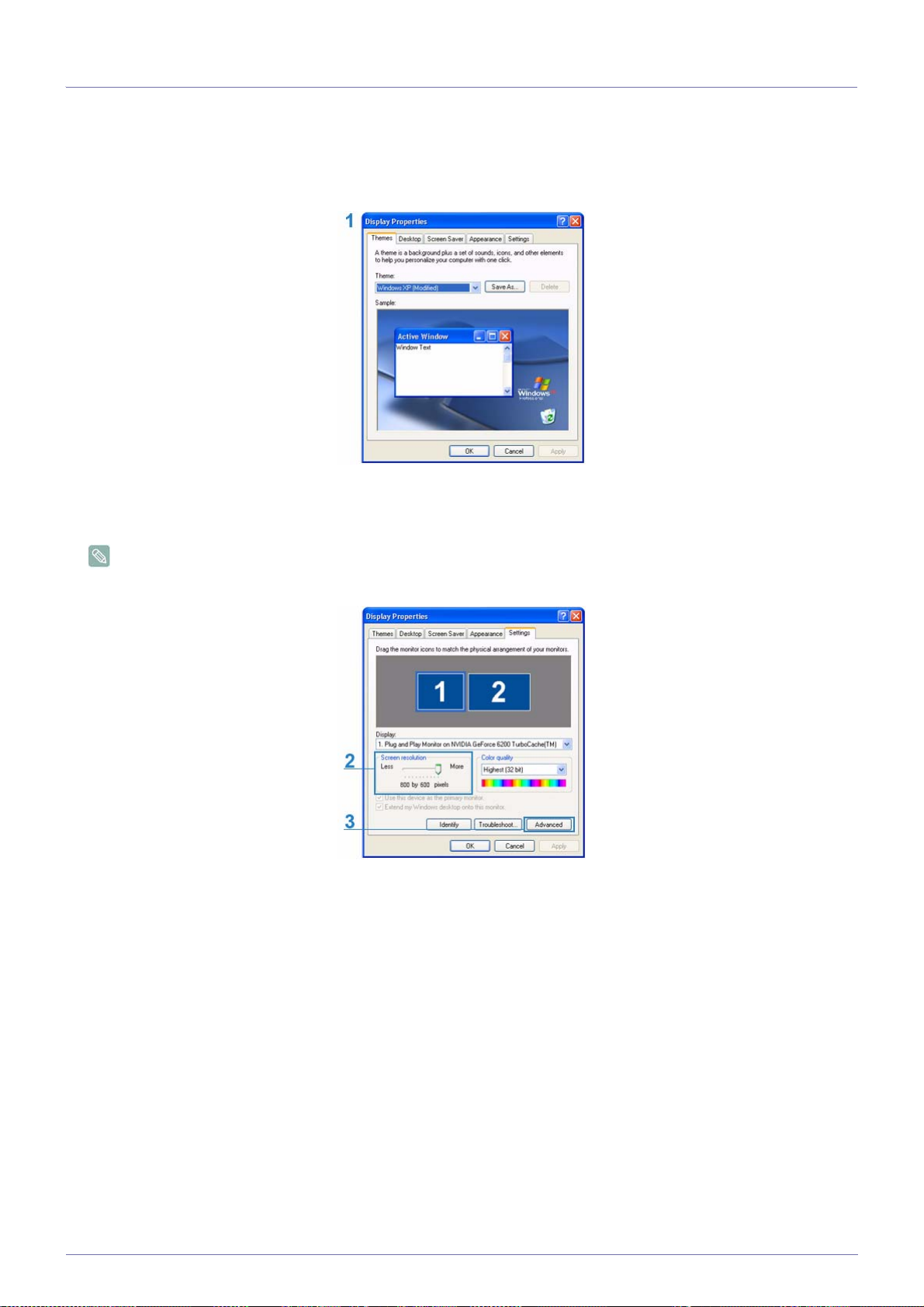

Impostazione dell'ambiente PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Modalità di visualizzazione supportate . . . . . . . . . . . . . . . . . . . . . . . 2-10

Collegamento dell'alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

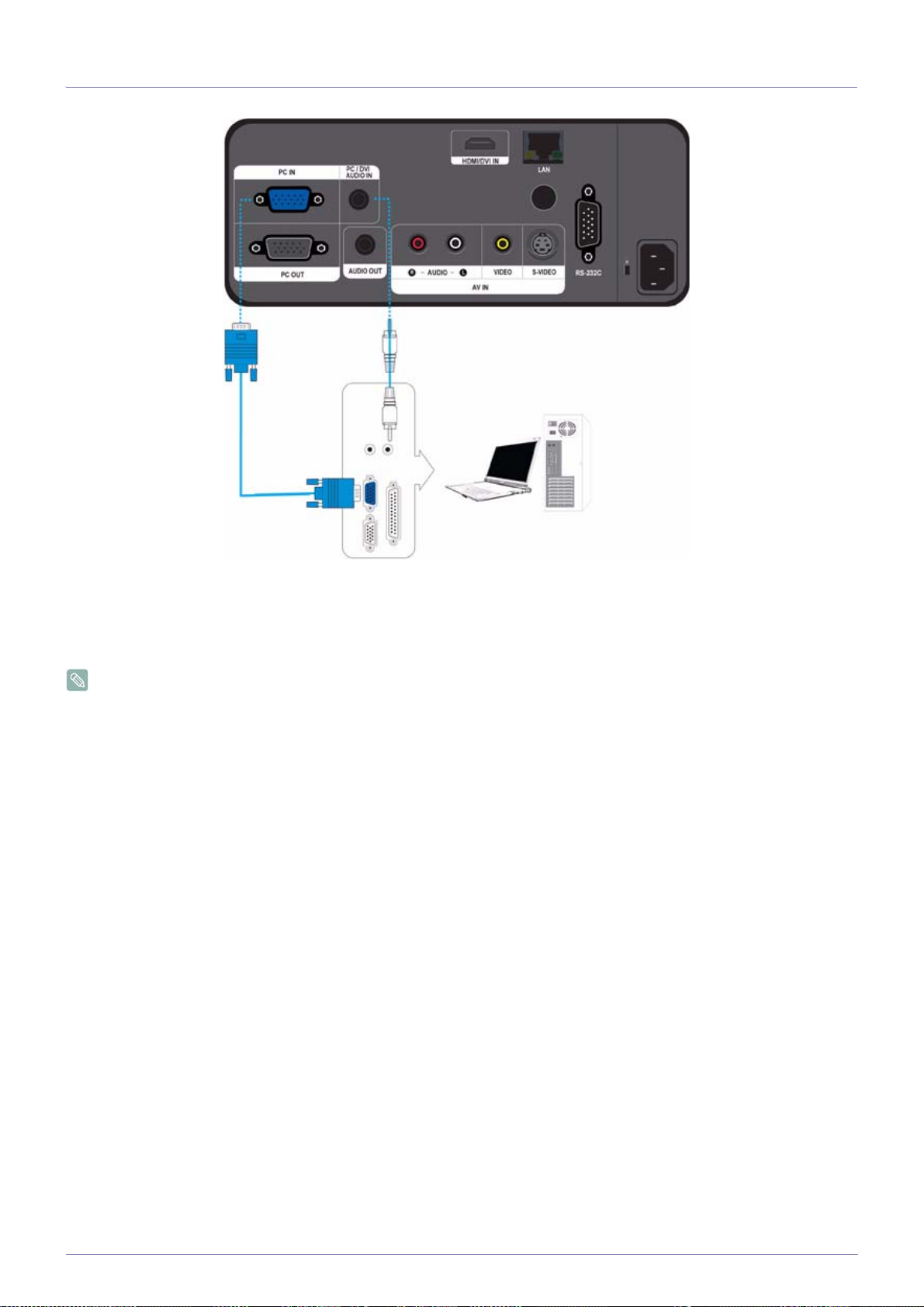

Collegamento a un PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

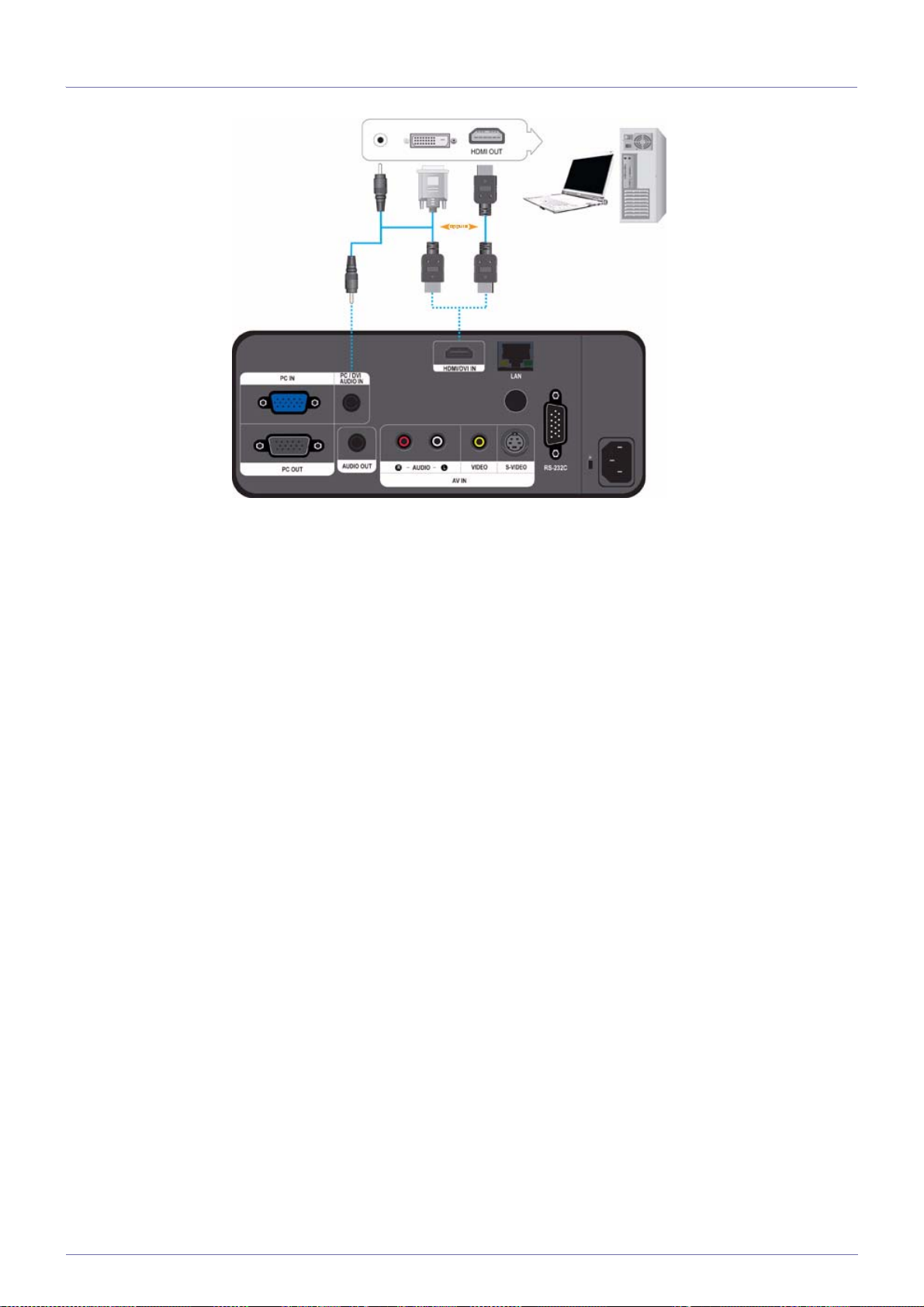

Collegamento a PC mediante il cavo HDMI/DVI . . . . . . . . . . . . . . . . . 2-13

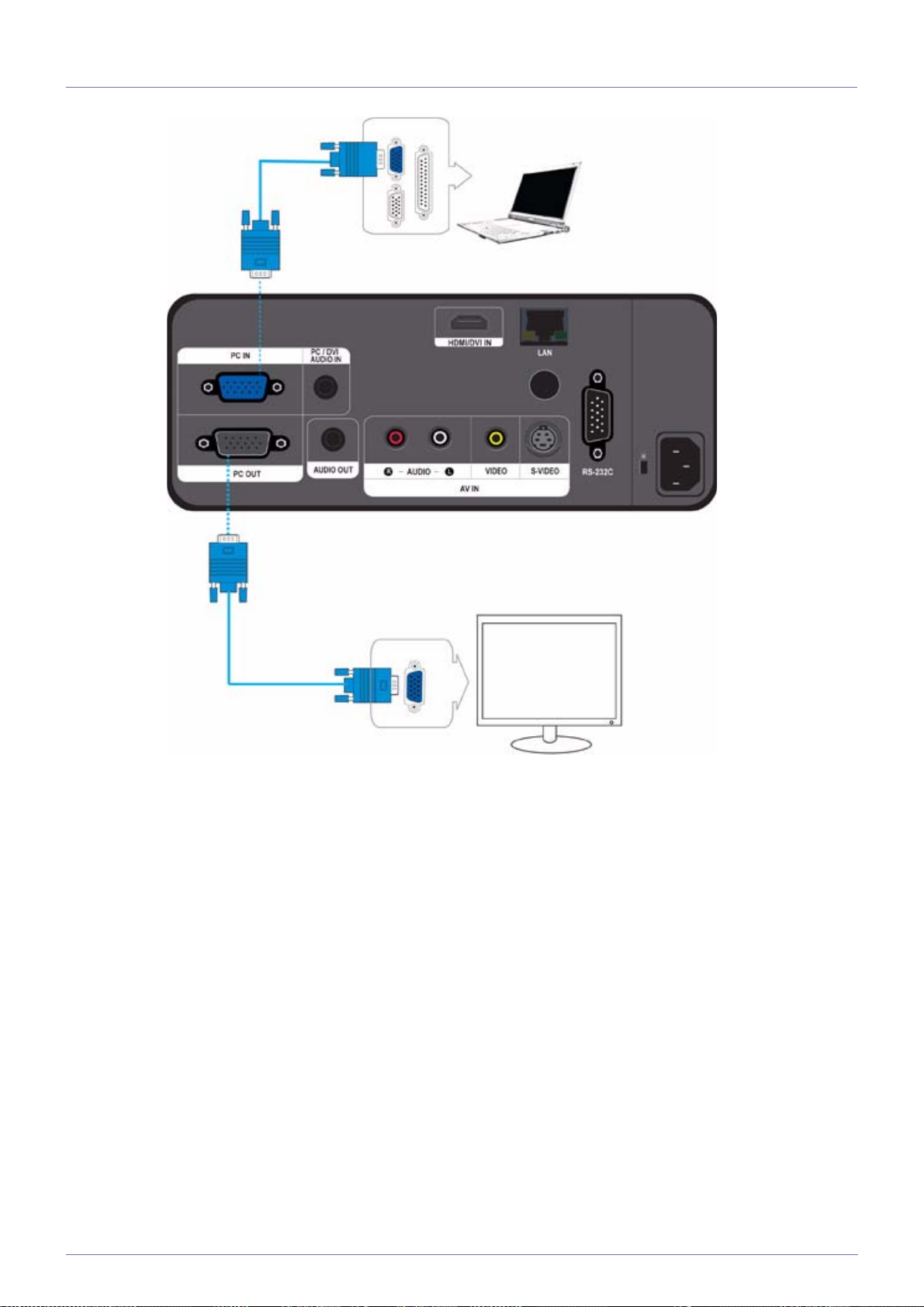

Collegamento di un monitor esterno . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

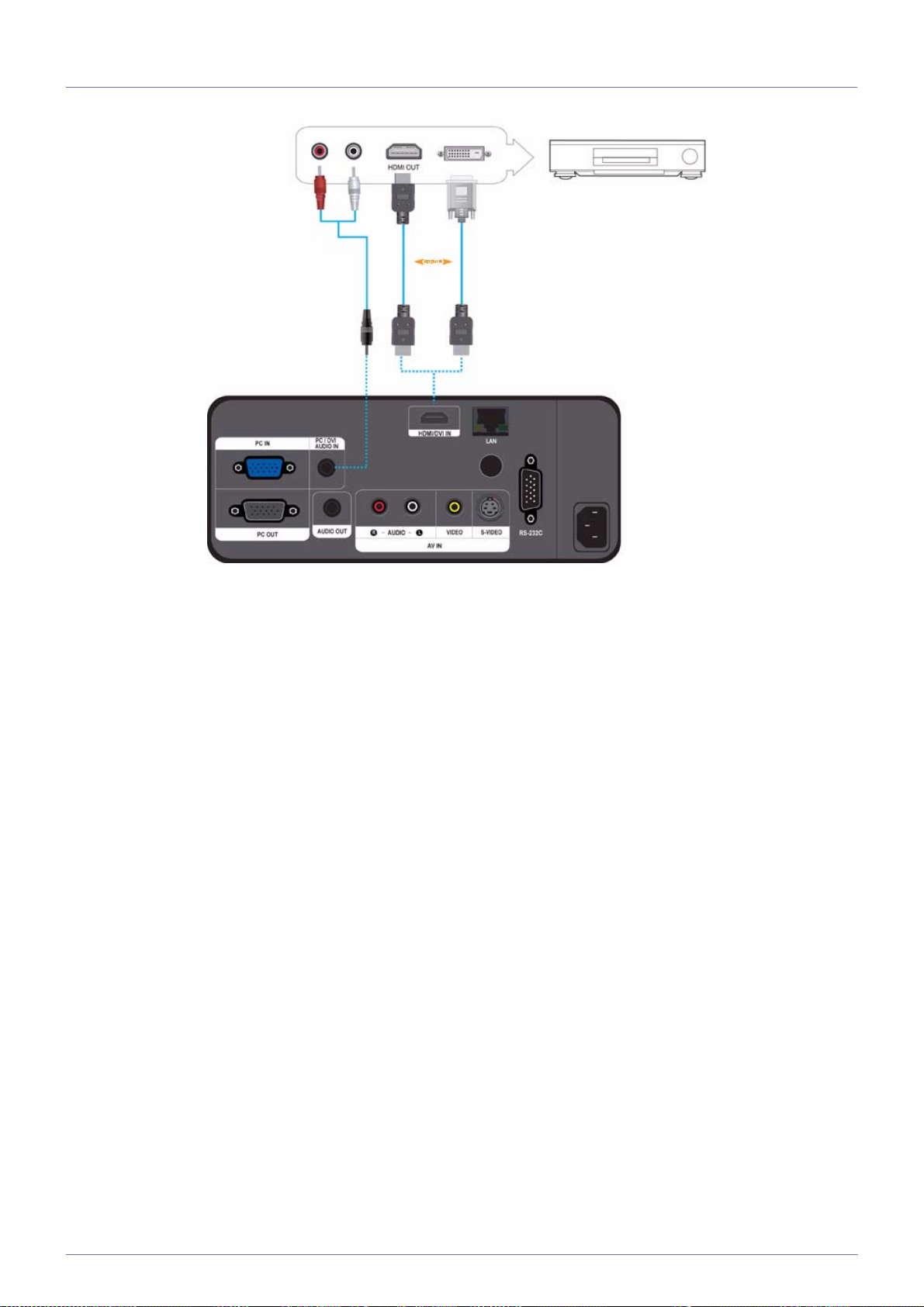

Collegamento di un dispositivo HDMI compatibile . . . . . . . . . . . . . . 2-15

Collegamento di un dispositivo AV mediante cavo D-Sub . . . . . . . . 2-16

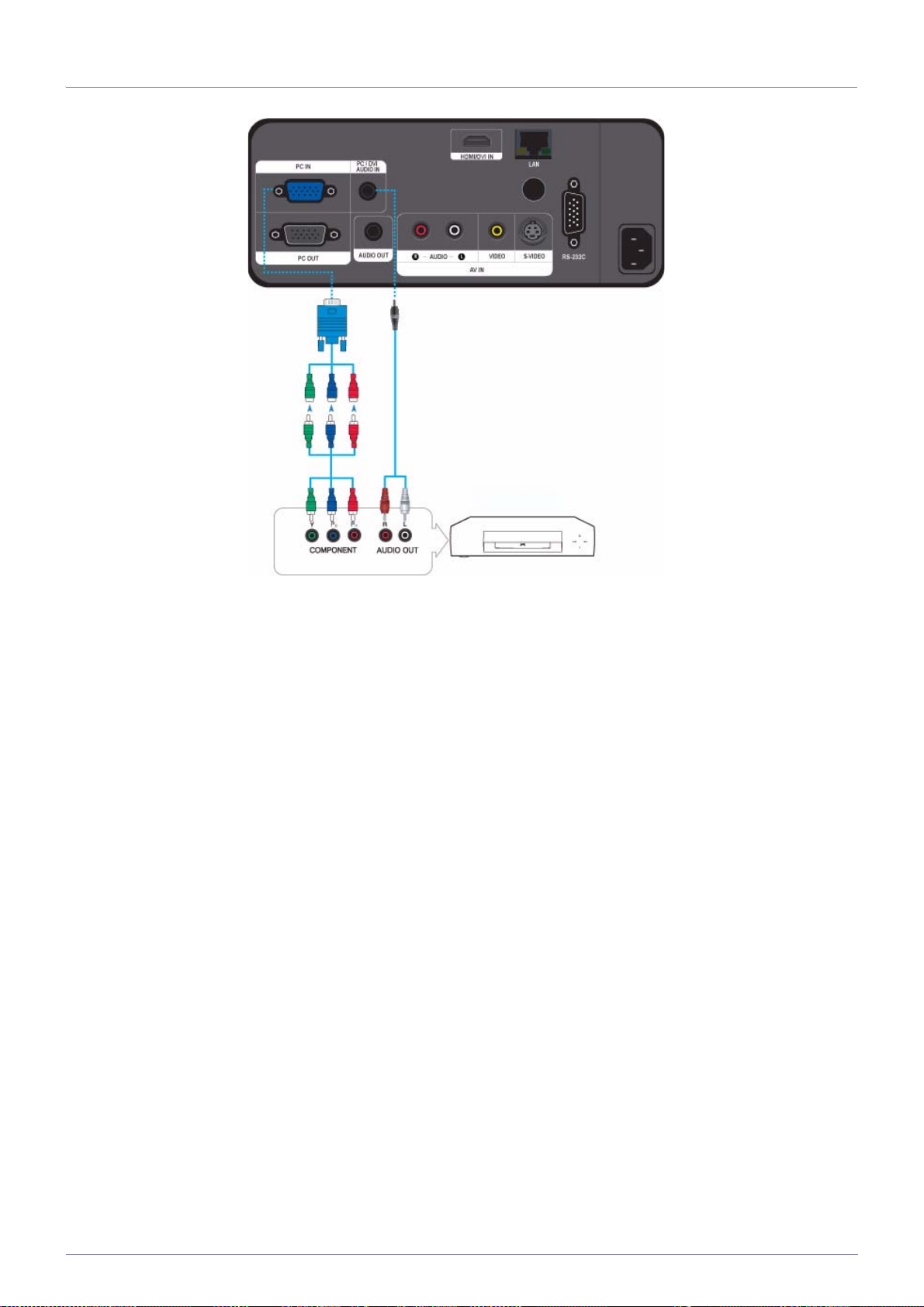

Collegamento di un dispositivo AV con uscita component . . . . . . . 2-17

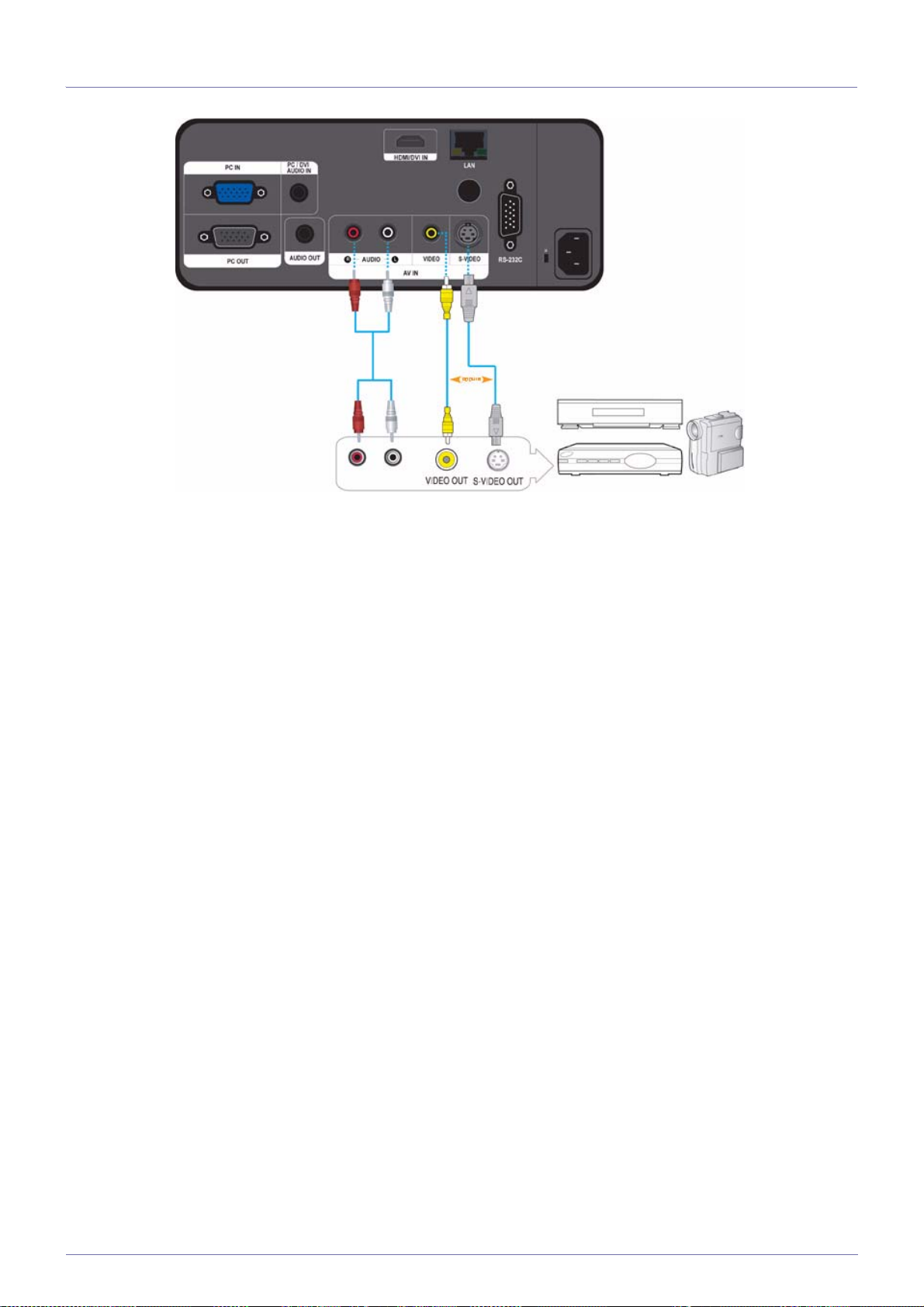

Collegamento mediante cavo Video/S-Video . . . . . . . . . . . . . . . . . . . 2-18

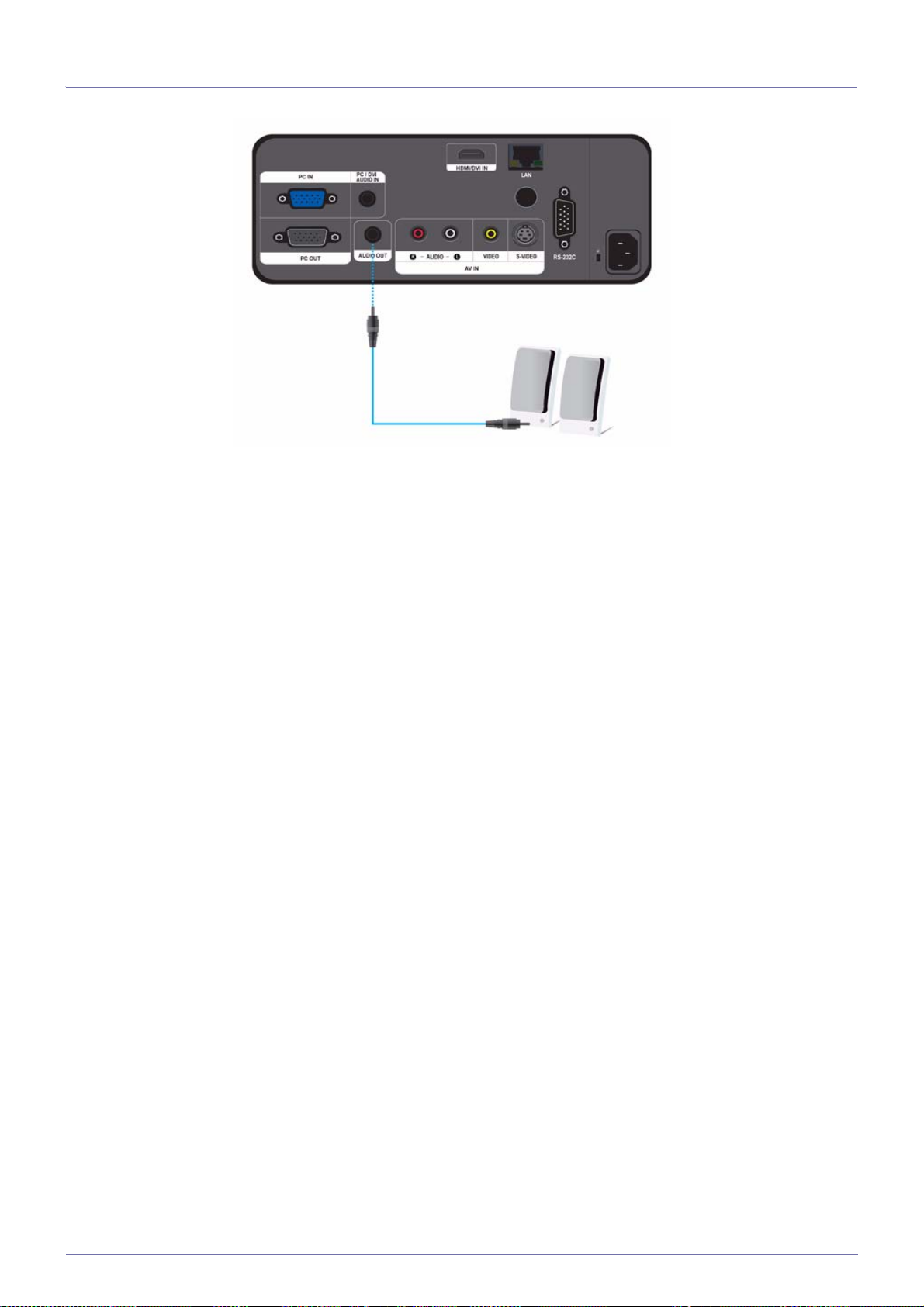

Collegamento di altoparlanti esterni . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

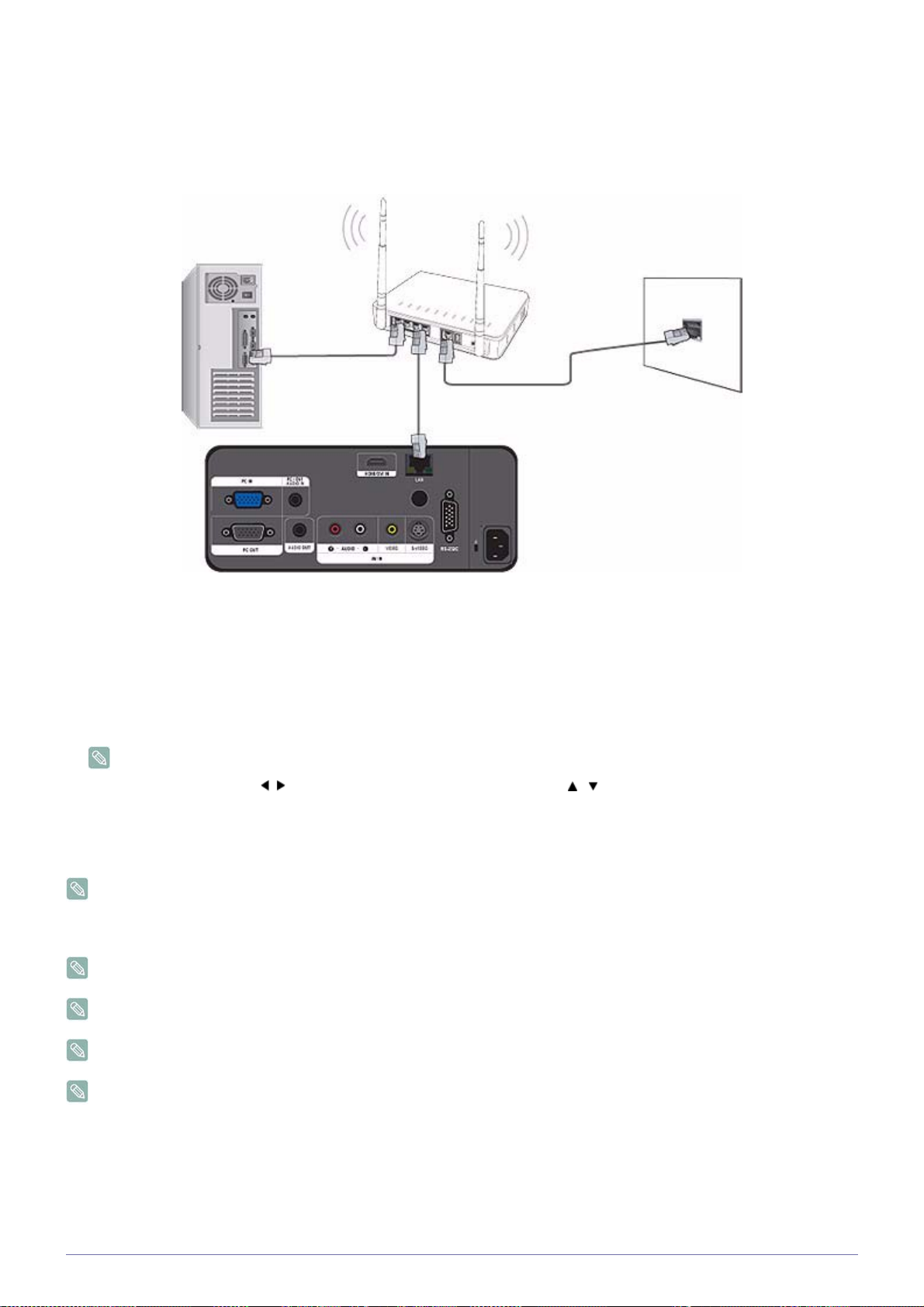

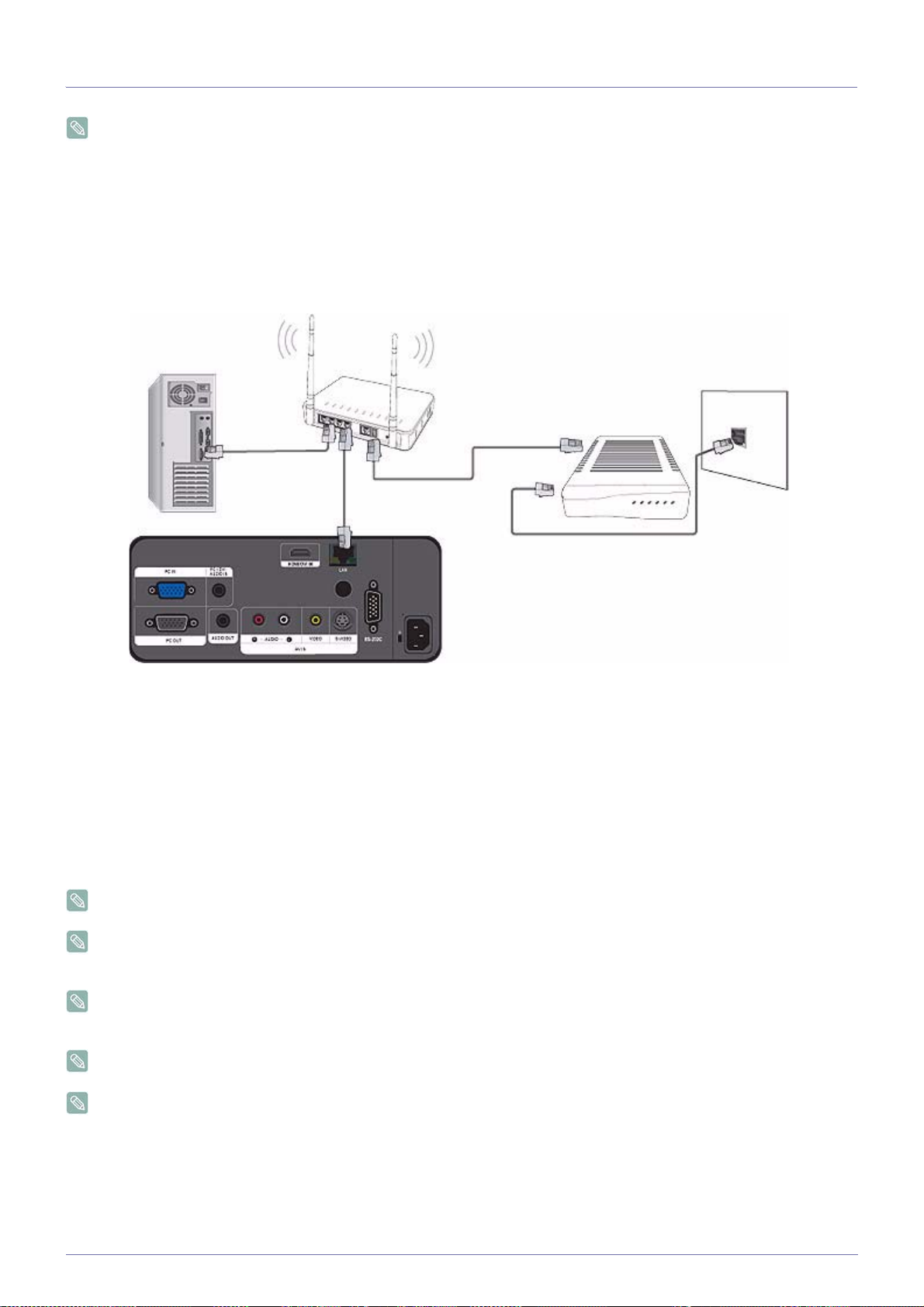

Collegamento in rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

Blocco Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

UTILIZZO

Caratteristiche del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

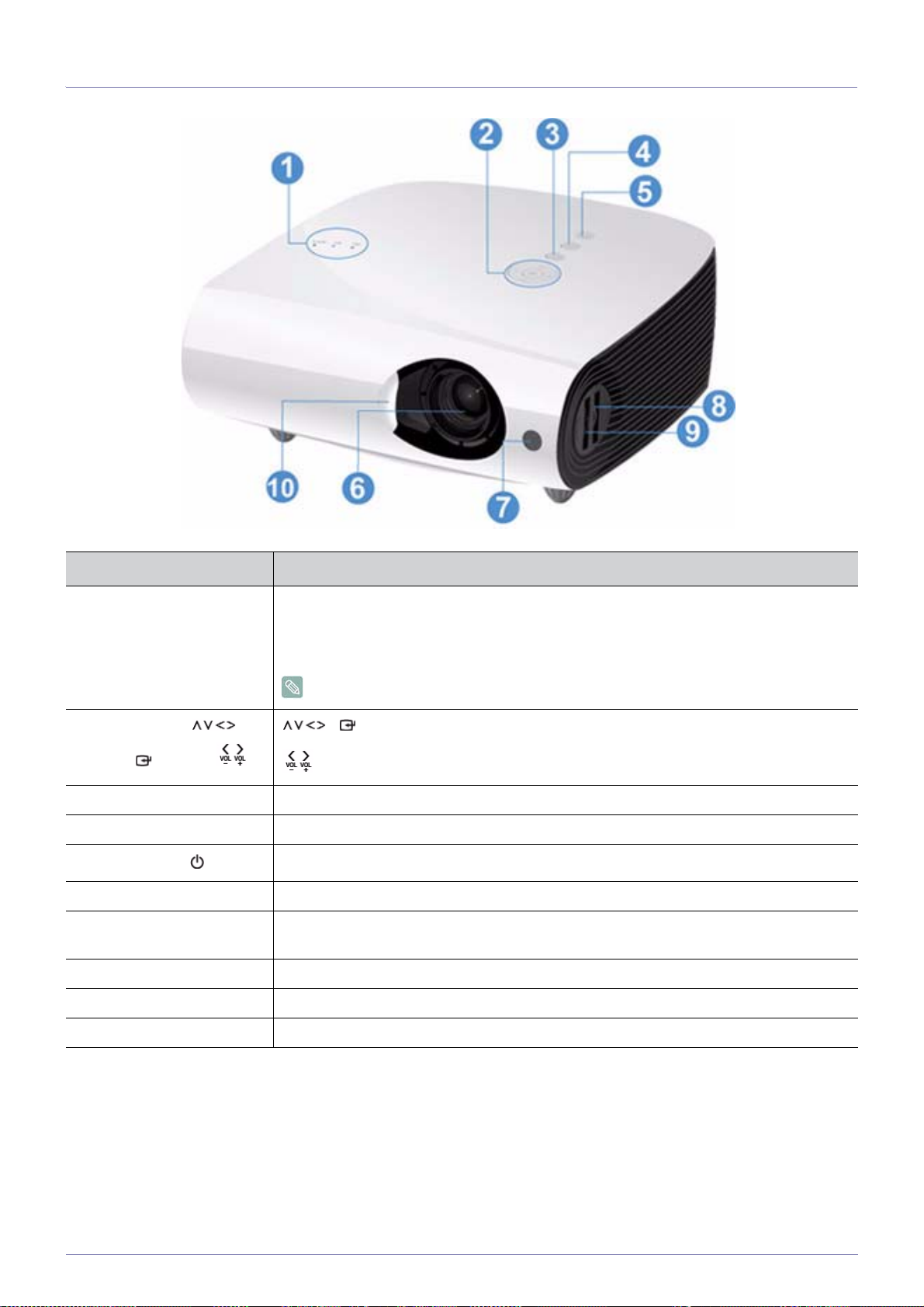

Parte anteriore, superiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

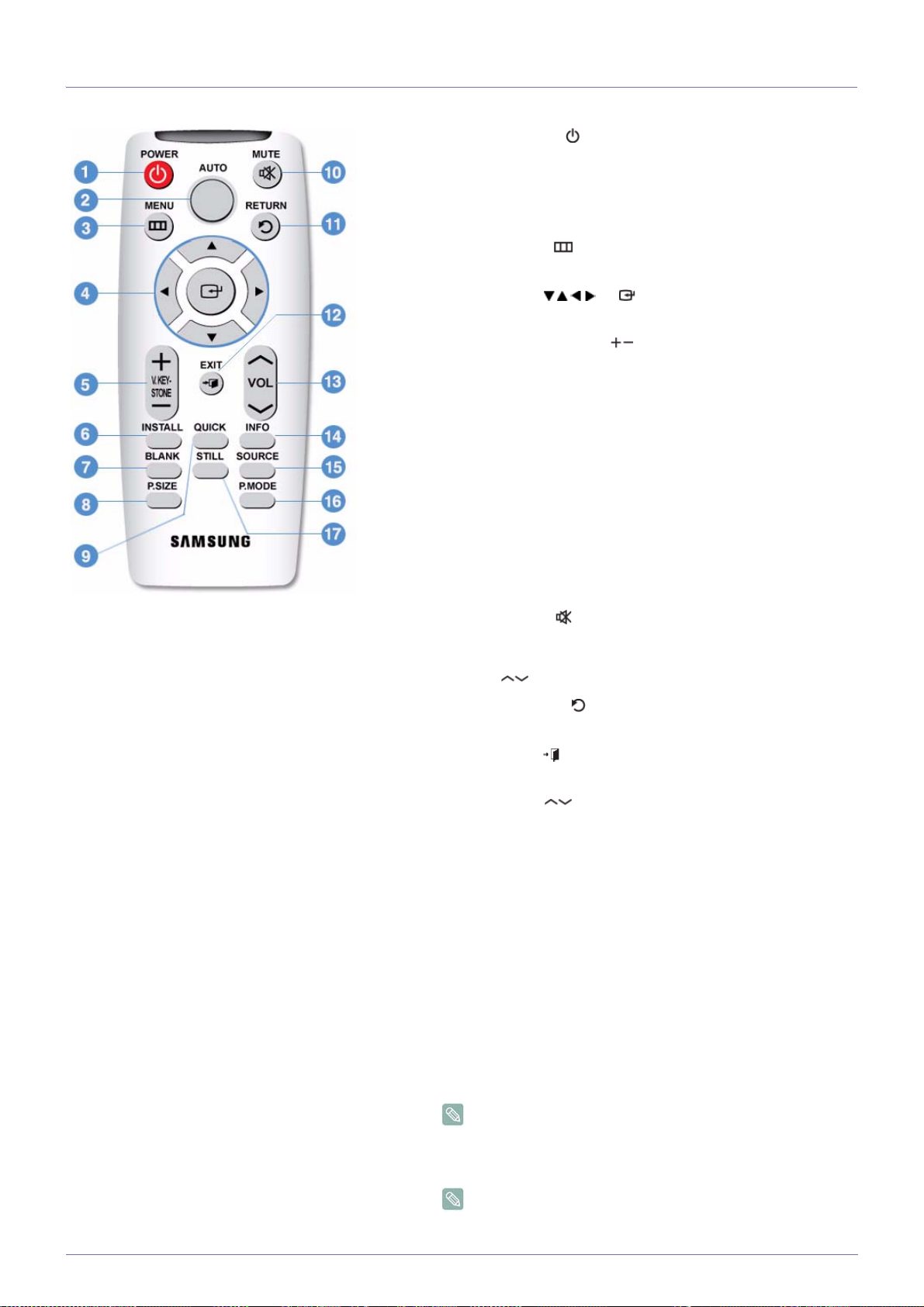

Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

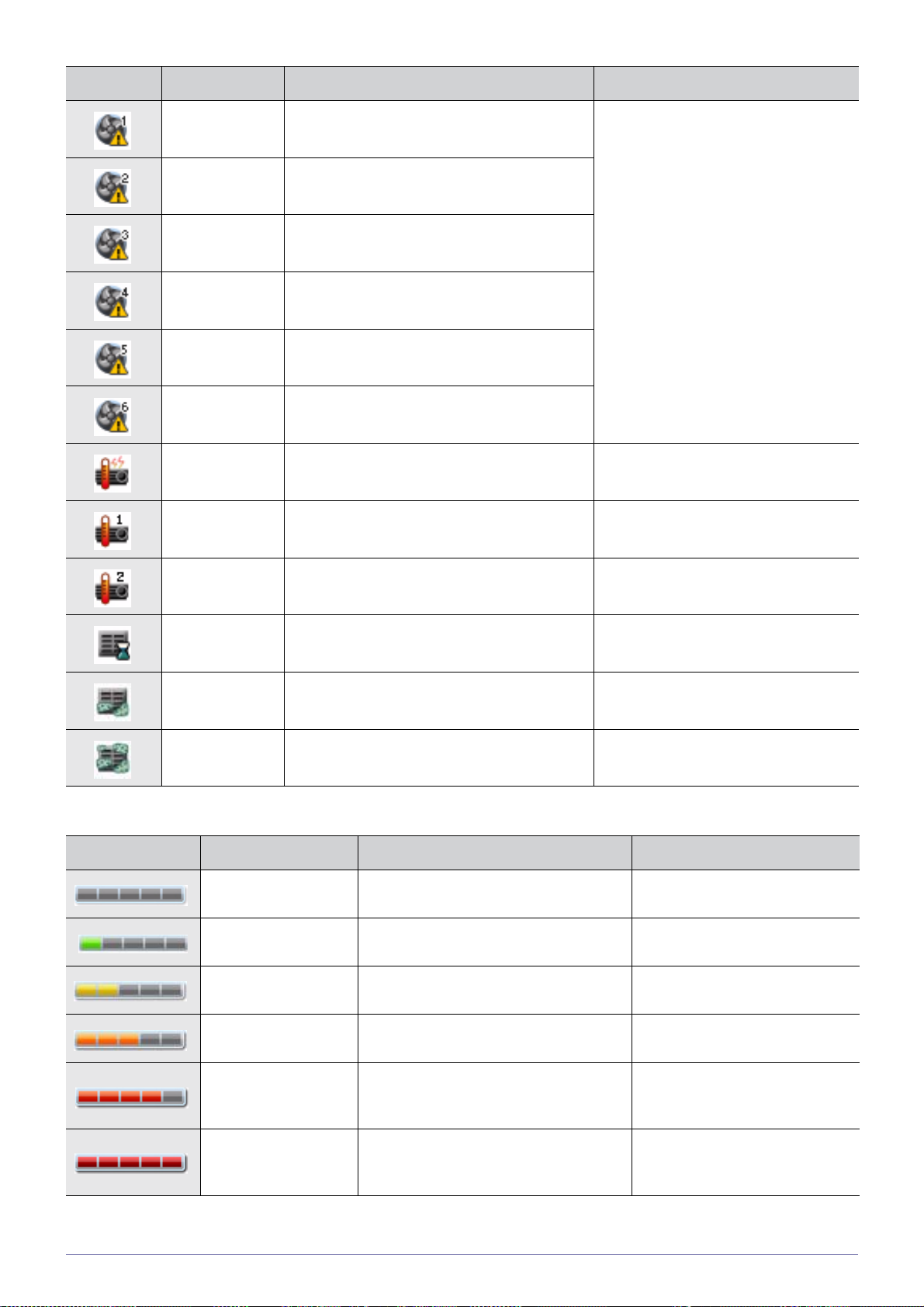

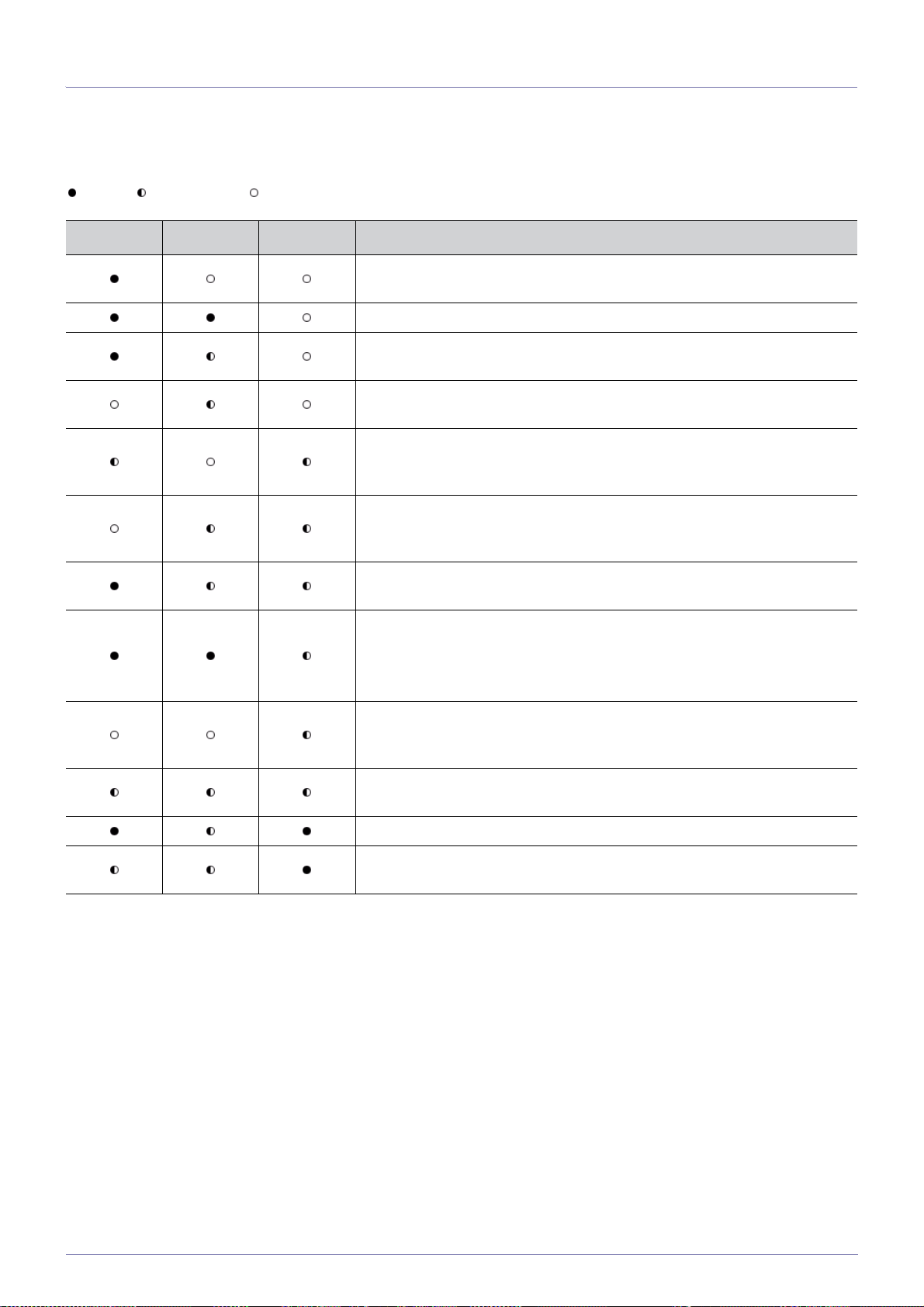

Indicazioni dei LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

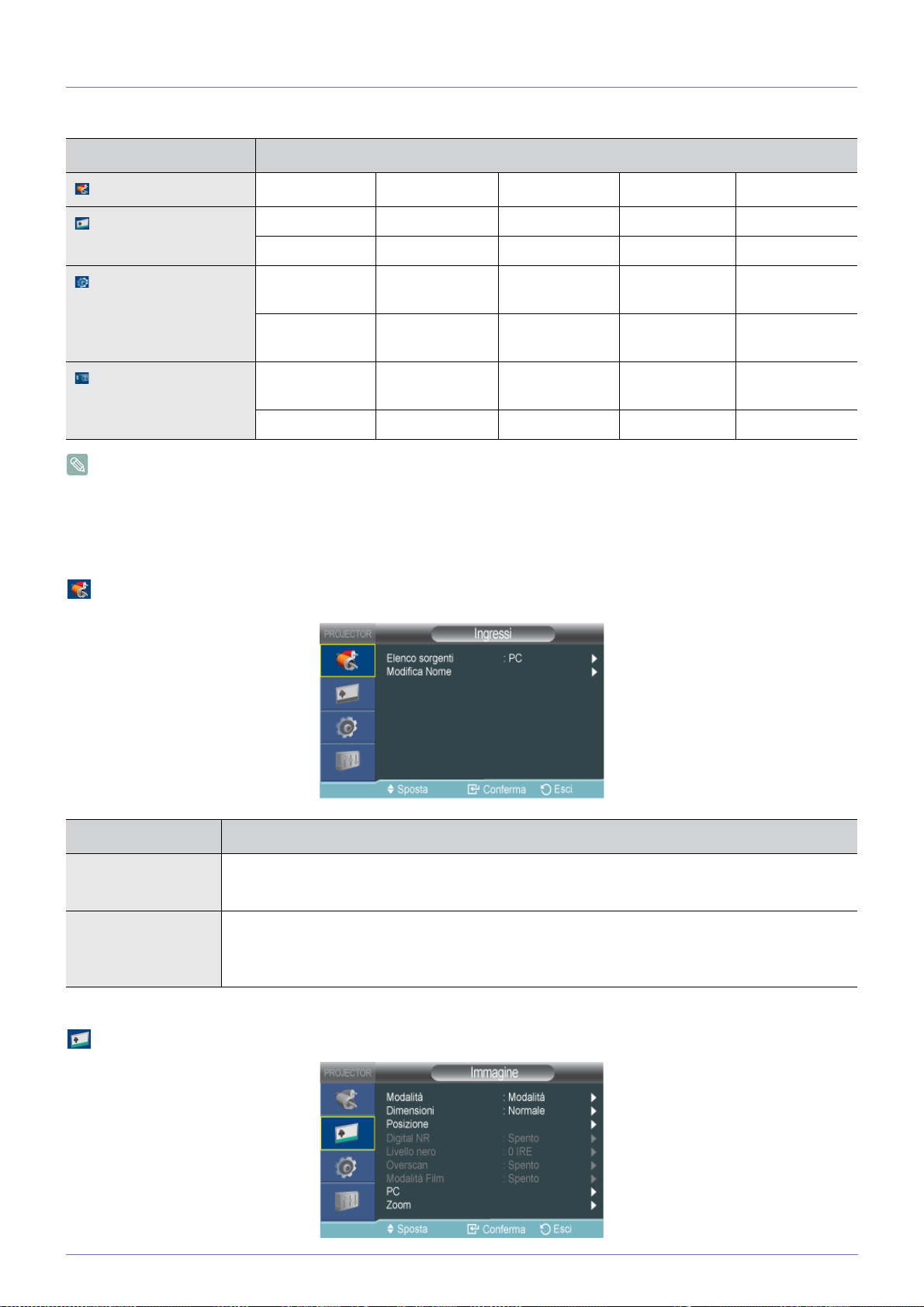

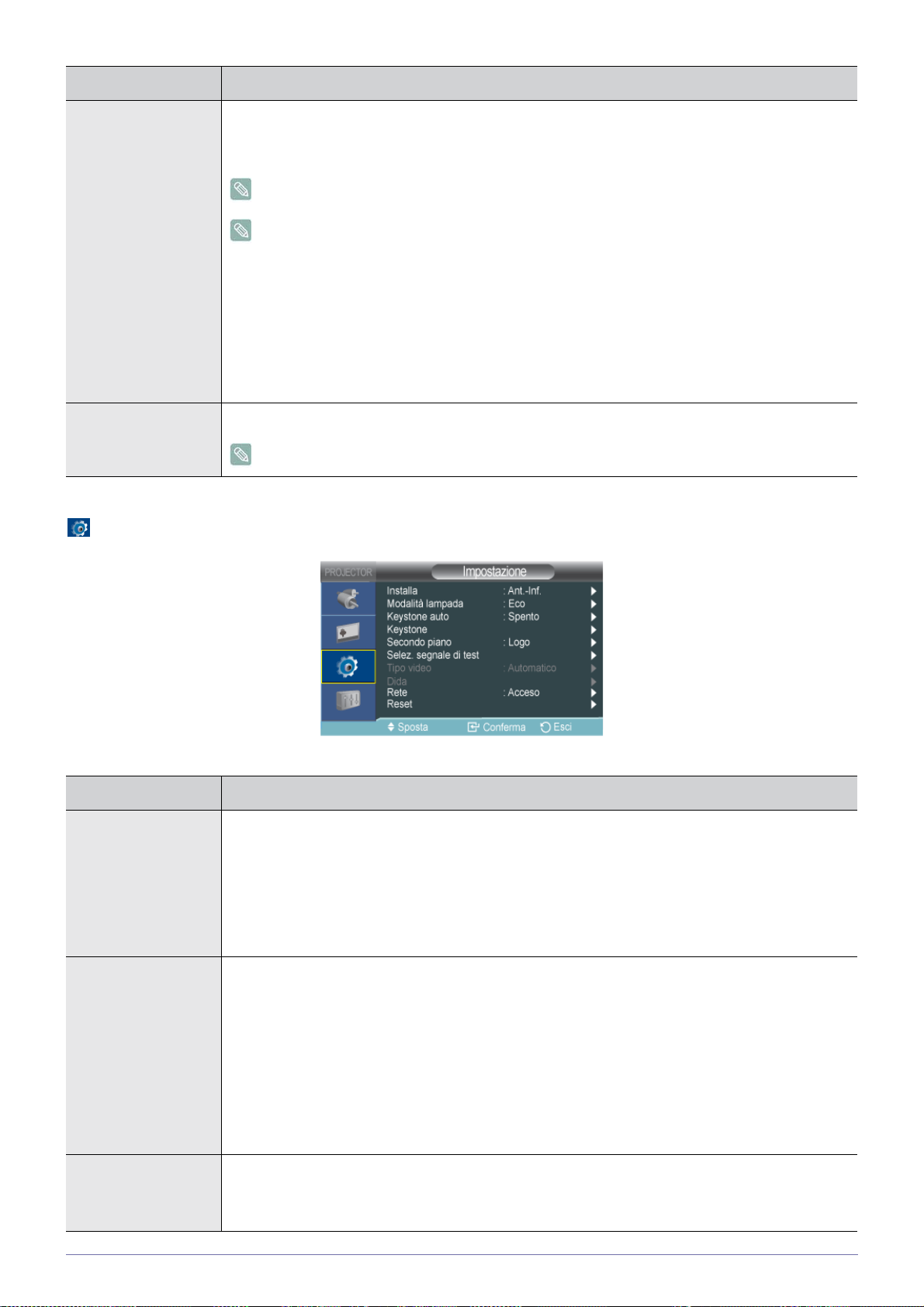

Uso del menu Screen Adjustment (OSD: On Screen Display) . . . . . 3-5

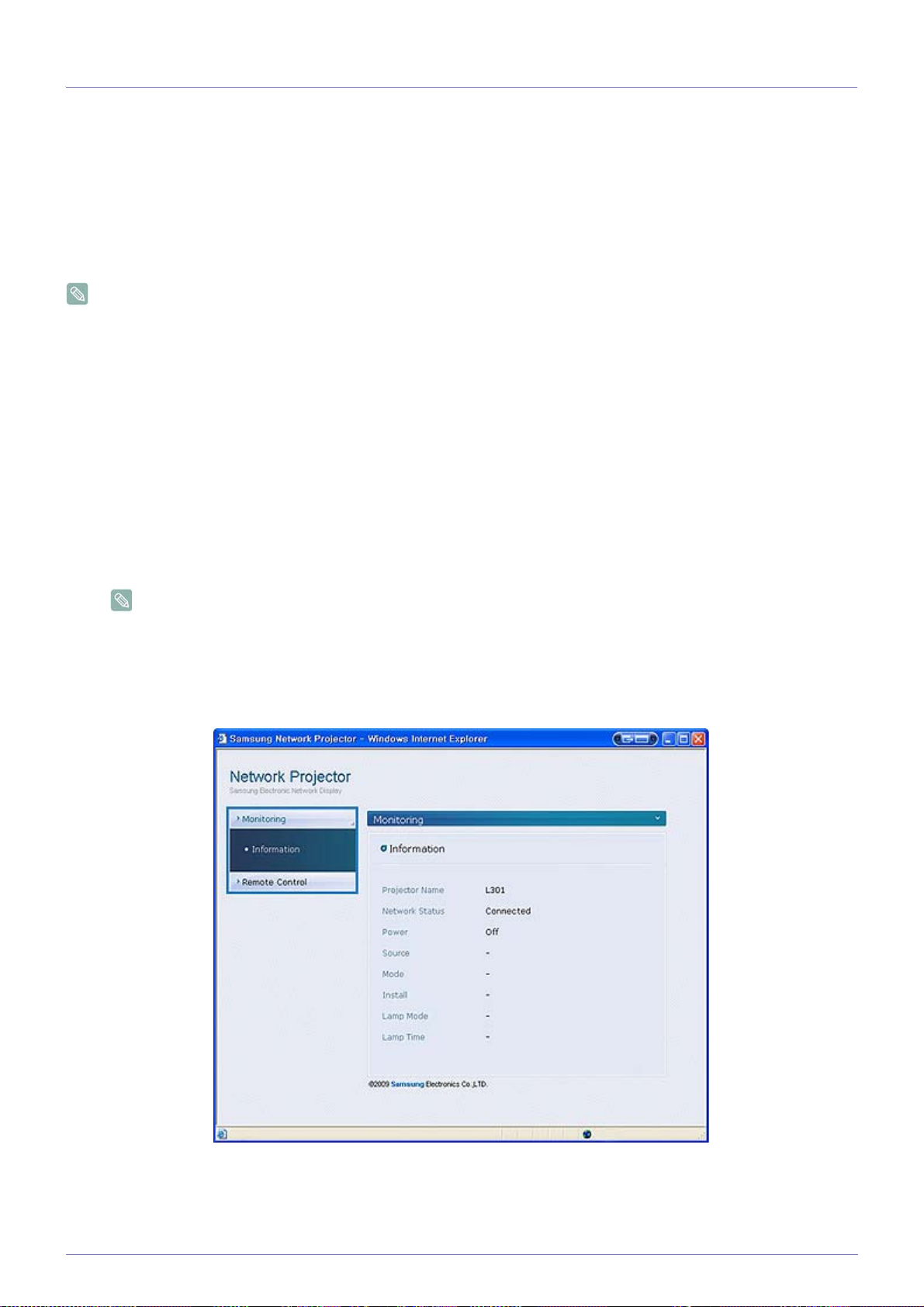

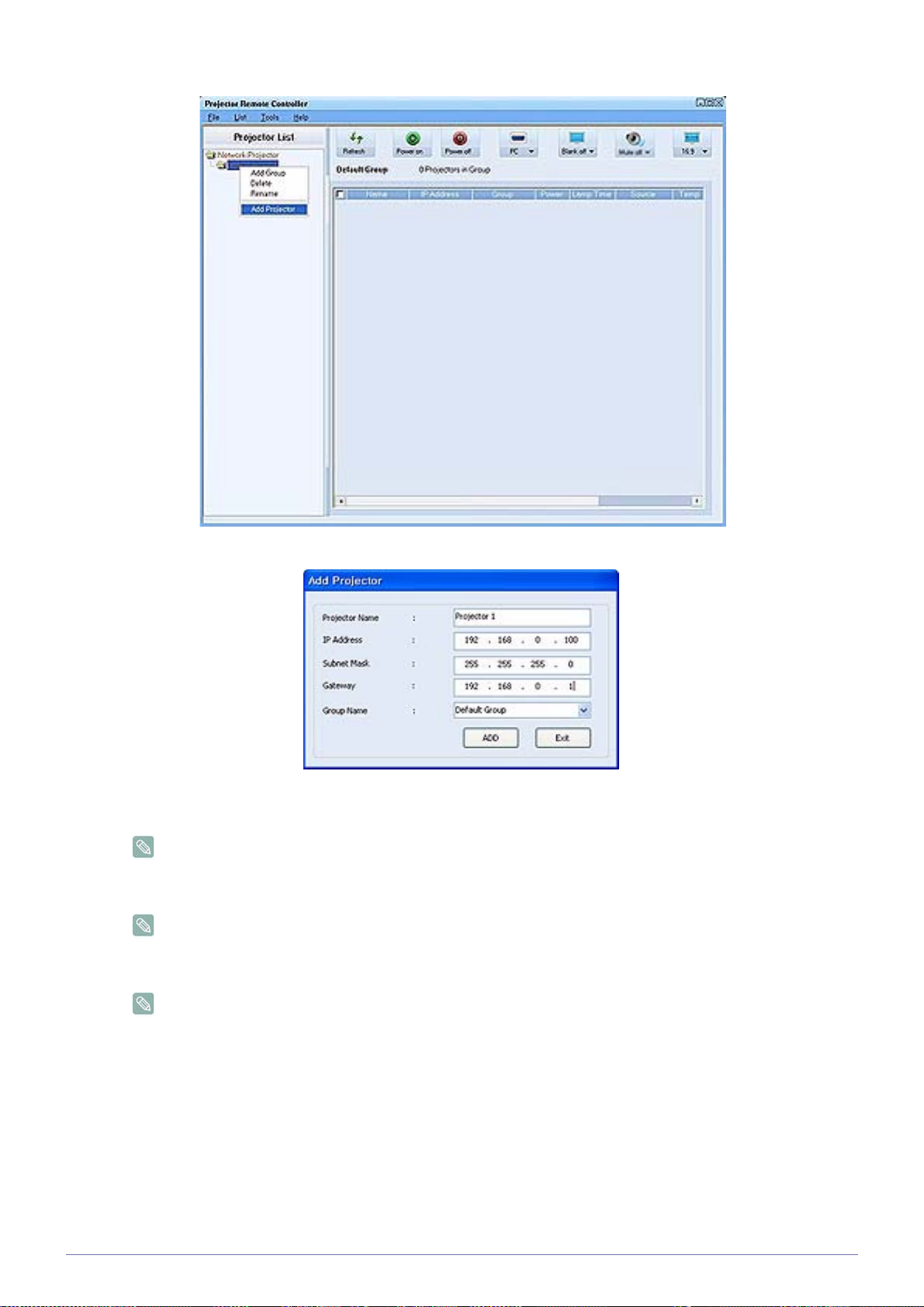

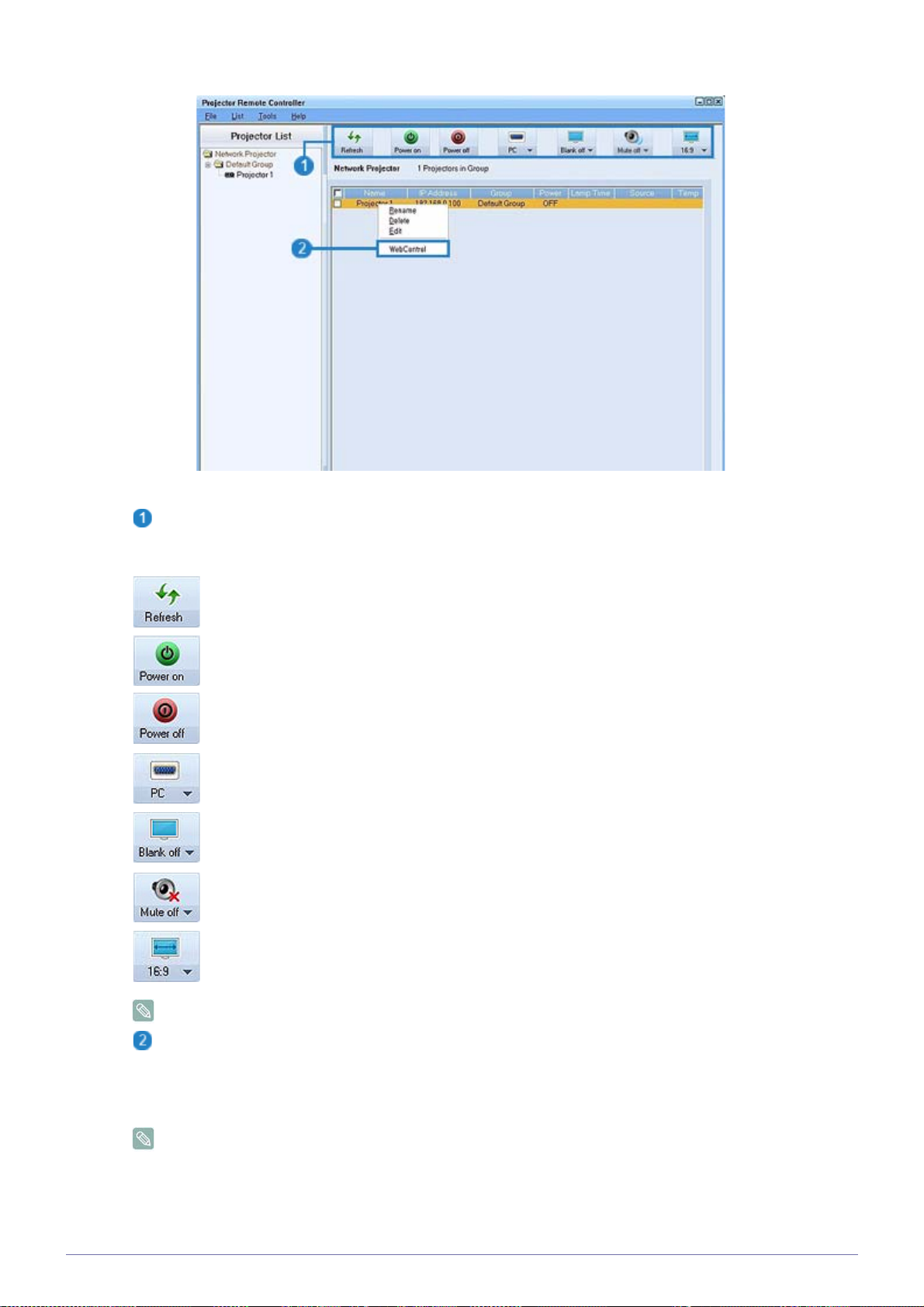

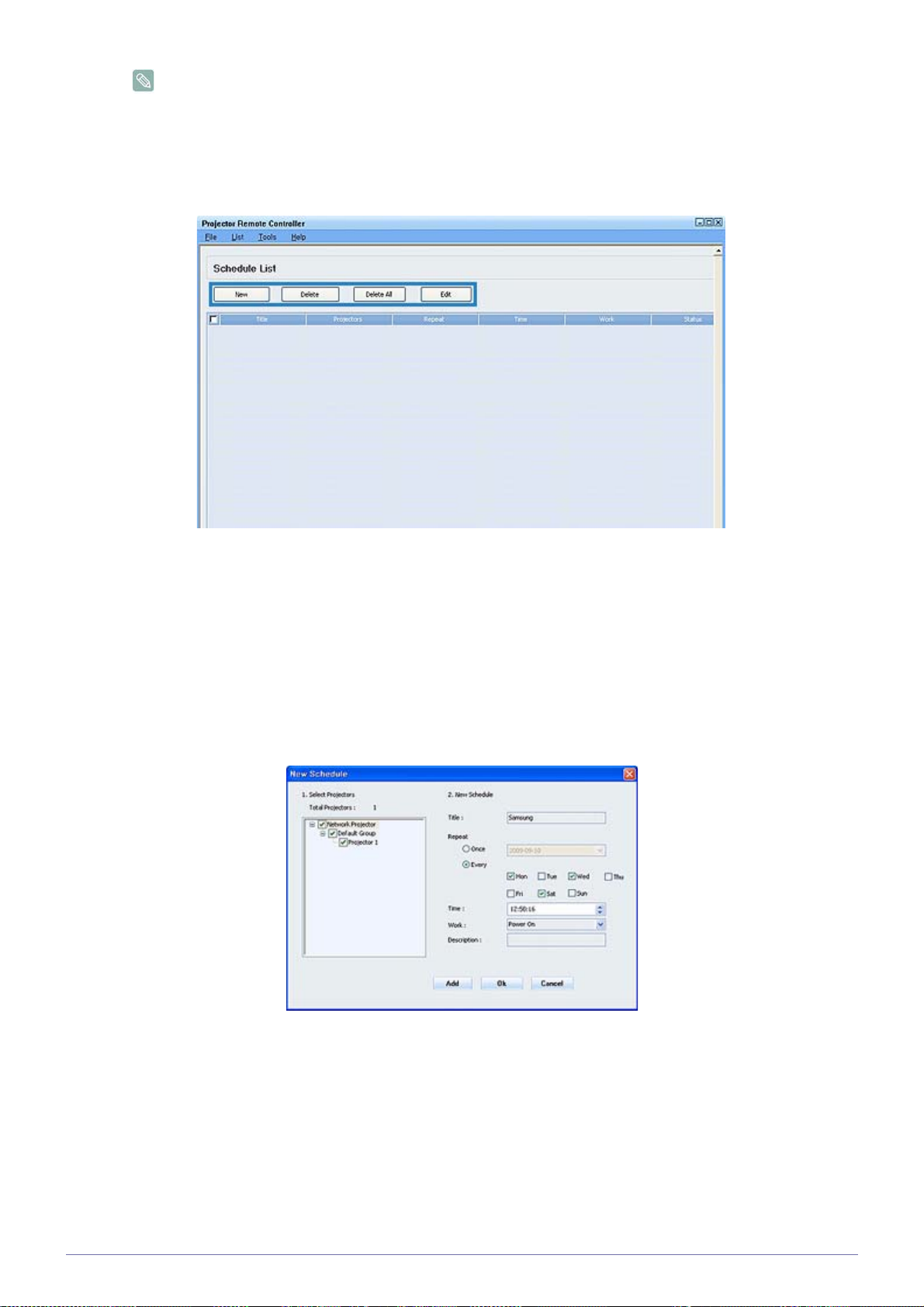

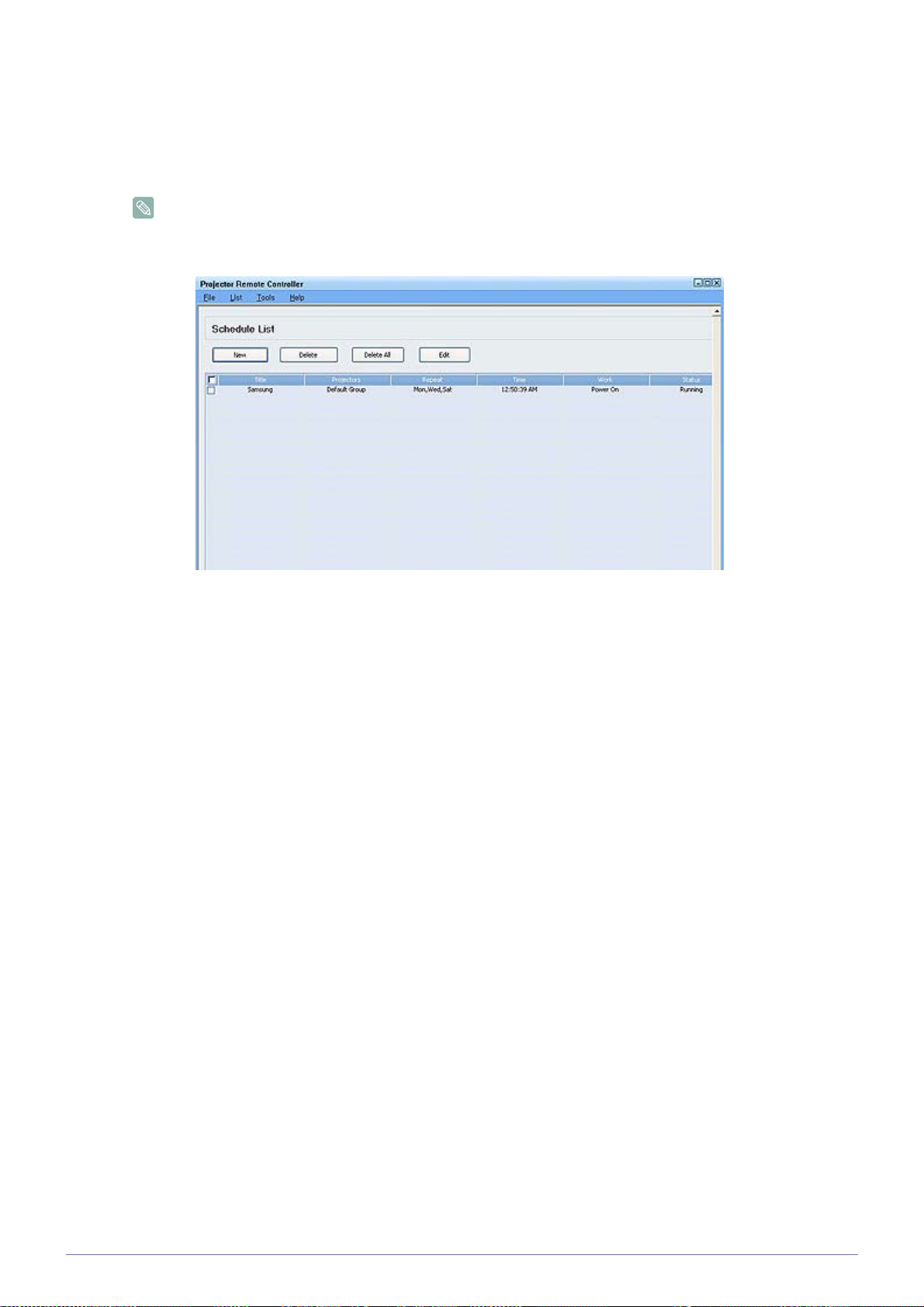

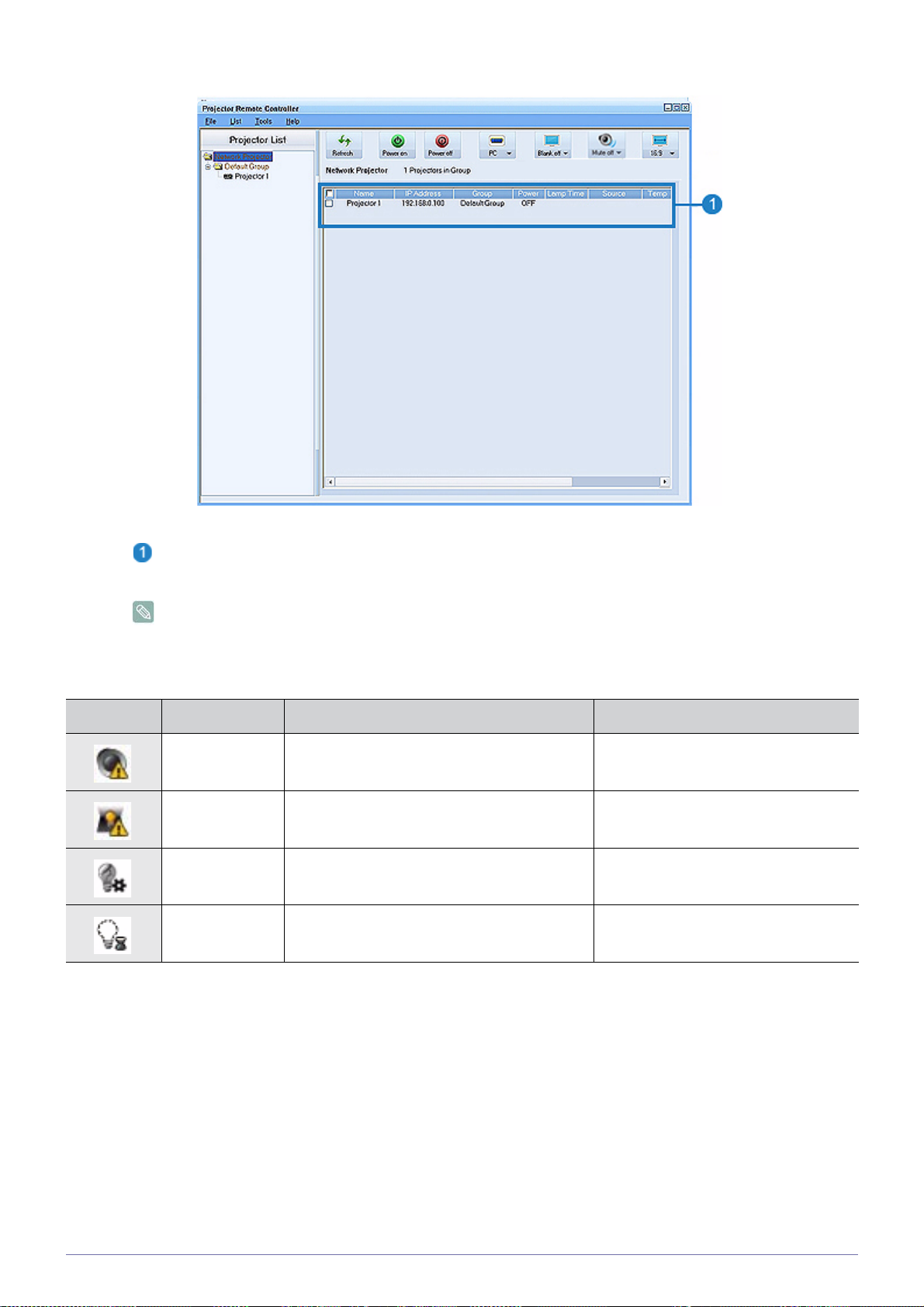

Gestione della rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

RISOLUZIONE DEI PROBLEMI

Prima di rivolgersi al servizio di assistenza . . . . . . . . . . . . . . . . . . . . 4-1

MAGGIORI INFORMAZIONI

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

RS-232C Tabella comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Contatta SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Corretto smaltimento del prodotto - Sol o pe r l'Europa . . . . . . . . . . . 5-4

Page 3

1 Principali precauzioni di sicurezza

1-1 Prima di iniziare

Icone utilizzate in questo manuale

ICONA NOME SIGNIFICATO

Attenzione

Nota Indica un suggerimento per utilizzare una funzione.

Indica i casi nei quali la funzione può non funzionare o l'impostazione può essere annullata.

Uso del manuale

• Leggere e comprendere le precauzioni di sicurezza prima di utilizzare il prodotto.

• In caso di problemi, consultare la sezione 'Risoluzione dei problemi'.

Avvertenza sul copyright

I contenuti di questo manuale sono soggetti a modifiche senza preavviso ai fini di un costante miglioramento del prodotto.

I diritti di questo manuale sono di proprietà di Samsung Electronics, Co., Ltd.

Sono vietati la riproduzione parziale o totale, la distribuzione o l'uso in qualsiasi forma dei contenuti di questo manuale senza il consenso scritto di Samsung Electronics, Co., Ltd.

Principali precauzioni di sicurezza 1-1

Page 4

1-2 Custodia e manutenzione

Pulire la superficie e le lenti

Pulire il prodotto con un panno morbido e asciutto.

• Non pulire il prodotto con sostanze infiammabili quali benzina o diluenti.

• Non graffiare l'obiettivo toccandolo con le unghie o con oggetti appuntiti.

In caso contrario, il prodotto potrebbe subire danni.

• Per pulire il prodotto non utilizzare un panno bagnato né spruzzarvi sopra acqua.

Penetrando all'interno del prodotto, l'acqua potrebbe causare un incendio, scariche elettriche o altri problemi.

• In caso di contatto con l’acqua, sul proiettore possono comparire delle macchie bianche.

L'aspetto e il colore del prodotto possono differire in base al modello.

Pulizia delle parti interne del proiettore

Per eseguire la pulizia delle parti interne del proiettore, contattare il Centro assistenza.

• Se polvere o altre sostanze penetrano all'interno del proiettore, contattare il Centro assistenza.

Principali precauzioni di sicurezza 1-2

Page 5

1-3 Precauzioni di sicurezza

Icone usate per le precauzioni di sicurezza

ICONA NOME SIGNIFICATO

Avvertenza

Attenzione

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare danni gravi o perfino la morte.

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare lesioni personali o danni alla proprietà.

Significato della simbologia

Non eseguire. Seguire obbligatoriamente.

Non disassemblare.

Non toccare.

La spina di alimentazione deve essere scollegata dalla presa a muro.

Deve essere presente un'adeguata messa a terra per evitare scariche elettriche.

Istruzioni relative all'alimentazione

Le immagini che seguono sono di riferimento e possono differire in base al modello e al paese di residenza.

Avvertenza

Inserire saldamente la spina di alimentazione nella presa.

• Il mancato rispetto di questa precauzione può causare un incendio.

Non utilizzare un cavo di alimentazione o una spina danneggiati o una presa di corrente non salda.

• Il mancato rispetto di questa precauzione può causare una scossa elettrica o un incendio.

Non collegare più spine elettriche a un'unica presa a muro.

• In caso contrario, potrebbe verificarsi un incendio causato dal surriscaldamento della presa elettrica.

Evitare di piegare o torcere il cavo di alimentazione appoggiandovi sopra oggetti pesanti.

• In caso contrario, potrebbero esservi il rischio di scariche elettriche o di un incendio a causa del danneggiamento del cavo di alimentazione.

Principali precauzioni di sicurezza 1-3

Page 6

Evitare di collegare e scollegare la spina di alimentazione con le mani bagnate.

• Il mancato rispetto di questa

Collegare la spina di alimentazione a una presa dotata di messa a terra (solo per apparecchi con classe di isolamento 1).

• In caso contrario, potrebbe esservi il

Attenzione

precauzione può causare scosse elettriche.

rischio di scariche elettriche o lesioni.

Per spostare il prodotto, spegnerlo e scollegare il cavo di alimentazione e ogni altro cavo collegato al prodotto.

• In caso contrario, potrebbero esservi il rischio di scariche elettriche o di un incendio a causa del danneggiamento del cavo di alimentazione.

Nel scollegare la spina di alimentazione dalla presa a muro, afferrarla per la spina e non per il cavo.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio.

Prima di pulire il prodotto estrarre la spina di alimentazione.

• Pericolo di scariche elettriche o incendio.

Collegare la spina a una presa di corrente facilmente raggiungibile.

• In caso di problemi, è necessario estrarre la spina di alimentazione per escludere totalmente l'alimentazione. Agendo sul pulsante di accensione, non si esclude completamente l'alimentazione al prodotto.

Non accendere o spegnere il prodotto inserendo ed estraendo la spina di alimentazione. (Non utilizzare la spina come un interruttore.)

Tenere il cavo di alimentazione lontano dalle fonti di calore.

Principali precauzioni di sicurezza 1-3

Page 7

Istruzioni relative all'installazione

Avvertenza

Non installare il prodotto in un luogo esposto a luce solare diretta o vicino a una fonte di calore come un camino o un calorifero.

• Ciò può ridurre la durata del prodotto o causare un incendio.

Se si installa il prodotto in un ripostiglio o una libreria, accertarsi che la parte anteriore del prodotto sia completamente supportata dallo scaffale o dalla mensola.

• Il mancato rispetto di questa precauzione può provocare la caduta del prodotto con conseguenti danni al prodotto o lesioni personali.

• Installare il prodotto all'interno di un vano o su una mensola idonea alle sue dimensioni.

Tenere il cavo di alimentazione lontano dalle fonti di calore.

• Il rivestimento del cavo di alimentazione può fondersi causando scariche elettriche o un incendio.

Non installare il prodotto in una posizione esposta a polvere, umidità (sauna), olio, fumo o acqua (pioggia) né all'interno di un veicolo.

Non installare il prodotto in un locale scarsamente ventilato come una libreria o un ripostiglio.

• In caso contrario, potrebbe verificarsi un incendio causato dal surriscaldamento interno del prodotto.

Durante il posizionamento del prodotto su uno scaffale o un mobile, accertarsi che la parte anteriore non fuoriesca dal piano di appoggio.

• In caso contrario il prodotto potrebbe cadere e subire danni, o provocare lesioni personali.

In caso di temporale con lampi e fulmini, scollegare il cavo di alimentazione.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o un incendio.

Non installare il prodotto in luoghi molto polverosi.

• Il mancato rispetto di questa

Attenzione

Verificare che il foro di ventilazione non sia ostruito da una tovaglia o una tenda.

• In caso contrario, potrebbe verificarsi un

Appoggiare il prodotto con cautela.

• Il mancato rispetto di questa

precauzione può causare una scossa elettrica o un incendio.

incendio causato dal surriscaldamento interno del prodotto.

precauzione può comportare problemi o causare lesioni.

Non lasciare cadere il prodotto durante uno spostamento.

• Ciò potrebbe causare problemi al prodotto o lesioni alle persone.

Non posizionare il prodotto a un'altezza facilmente raggiungibile dai bambini.

• Se un bambino riesce a toccare il prodotto, potrebbe causarne la caduta e ferirsi.

Principali precauzioni di sicurezza 1-3

Page 8

Istruzioni relative all'uso

Non inserire oggetti metallici come bastoncini, monete o forcine per capelli, od oggetti infiammabili all'interno del prodotto (fori di ventilazione, porte ecc.).

• Se all'interno del prodotto penetrassero acqua o corpi estranei, spegnere il prodotto, scollegare il cavo di alimentazione e contattare un centro di assistenza.

• In caso contrario, si potrebbe verificare un malfunzionamento, un incendio o un rischio di scariche elettriche.

Non disassemblare o tentare di riparare o modificare il prodotto.

• Se il prodotto necessita di riparazione, contattare un centro assistenza.

Non usare o applicare spray od oggetti infiammabili vicino al prodotto.

• Il mancato rispetto di questa precauzione può causare un'esplosione o un incendio.

Non collocare sul prodotto contenitori di liquidi come ad esempio una caraffa o un vaso di fiori, prodotti cosmetici, medicinali od oggetti metallici.

Non permettere ai bambini di appoggiare oggetti o giocattoli sopra il prodotto.

• Se un bambino tenta di raggiungere un oggetto, il prodotto potrebbe cadere e causare lesioni.

Non guardare direttamente la luce della lampada né proiettare l'immagine verso gli occhi.

• Ciò può risultare pericoloso soprattutto per i bambini.

Durante la rimozione delle batterie dal telecomando, prestare attenzione affinché i bambini non le ingoino. Tenere le batterie lontano dalla portata dei bambini.

• Se ingerite, consultare immediatamente un medico.

• Se all'interno del prodotto penetrassero

• In caso contrario, si potrebbe verificare

Attenzione

Se il prodotto genera un rumore anomalo o emette odore di bruciato, scollegare immediatamente l'alimentazione e contattare un centro di assistenza.

• Il mancato rispetto di questa

Se la spina di alimentazione o un jack sono esposti a polvere, acqua o sostanze estranee, pulirli con cura.

acqua o corpi estranei, spegnere il prodotto, scollegare il cavo di alimentazione e contattare un centro di assistenza.

un malfunzionamento, un incendio o un rischio di scariche elettriche.

Se una sostanza estranea o acqua penetra nel prodotto, spegnere l'unità, estrarre la spina di alimentazione dalla presa a parete e contattare un Centro assistenza.

precauzione può causare scosse elettriche o un incendio.

Non utilizzare il prodotto in caso di malfunzionamento, per esempio se non vi è immagine o audio.

• Pericolo di scariche elettriche o incendio.

Principali precauzioni di sicurezza 1-3

• Spegnere immediatamente il prodotto, estrarre la spina di alimentazione dalla presa a parete e contattare un Centro assistenza.

Page 9

Durante la pulizia del prodotto, scollegare il cavo di alimentazione dalla presa di corrente e pulire il prodotto con un panno morbido e asciutto.

• Per la pulizia del prodotto non utilizzare prodotti chimici come cera, benzina, alcol, diluenti, repellenti per zanzare, profumo, lubrificanti o soluzioni pulenti.

Ciò può comportare la deformazione dei pannelli esterni o il deterioramento delle scritte.

In caso di inutilizzo prolungato del prodotto, scollegare il cavo di alimentazione dalla presa a muro.

• In caso contrario, si potrebbe verificare un accumulo di polvere con conseguente incendio causato dal surriscaldamento, un corto circuito oppure una scarica elettrica.

In caso di perdita di gas, non toccare il prodotto o la spina di alimentazione e ventilare il locale immediatamente.

• Il mancato rispetto di questa precauzione può causare un'esplosione o un incendio.

• In caso di lampi o fulmini, non toccare il cavo di alimentazione o il cavo dell'antenna.

Non toccare le lenti del prodotto.

• In caso contrario le lenti potrebbero subire danni.

Se il prodotto viene installato in un luogo nel quale le condizioni operative variano costantemente, si può verificare un malfunzionamento a causa delle condizioni ambientali. In questo caso, installare il prodotto solo dopo aver consultato il nostro Call Center.

• I luoghi esposti a micropolveri, sostanze chimiche, temperature alte o basse, elevata umidità, quali ad esempio aeroporti o stazioni nei quali il prodotto viene utilizzato per lungo tempo e così via.

Se il prodotto cade e la struttura subisce danni, spegnerlo e scollegare il cavo di alimentazione. Contattare un centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio.

Riporre il telecomando su un tavolo o un ripiano.

• Inciampandovi sopra vi è il rischio di cadere, riportare lesioni o danneggiare il prodotto.

Per evitare di scottarsi, non toccare le aperture di ventilazione o il coprilampada quando il prodotto è in funzione o subito dopo averlo spento.

Non aprire alcun coperchio del prodotto.

• Ciò potrebbe comportare dei rischi per l'alta tensione presente all'interno del prodotto.

Non toccare nessun elemento esterno del prodotto con oggetti quali un coltello o un martello.

Per pulire eventuali macchie di sporco sulle lenti del proiettore, usare uno spray e un panno inumidito con una soluzione detergente neutra e acqua.

Per effettuare la pulizia interna del proiettore almeno una volta all'anno contattare il Centro assistenza.

Non pulire il prodotto spruzzandovi sopra acqua o usando un panno bagnato. Evitare l'uso di prodotti chimici quali detergenti, prodotti lucidanti per uso industriale o automobilistico, sostanze abrasive, cera, benzene, alcol su qualsiasi parte in plastica come per esempio il telaio del proiettore, poiché ciò potrebbe danneggiare il prodotto.

Non utilizzare batterie diverse da quelle indicate.

Principali precauzioni di sicurezza 1-3

Page 10

Mentre il proiettore è acceso, non toccare l'apertura di ventilazione da cui fuoriesce aria calda.

L'apertura di ventilazione resterà calda per un certo periodo dopo aver spento il proiettore. Mantenere mani e corpo lontani dall'apertura di ventilazione.

Non collocare oggetti sensibili al calore vicino al proiettore.

Mantenere il corpo lontano dalla lampada del proiettore. La lampada è calda.

(I bambini e le persone con la pelle sensibile devono fare ancora più attenzione.)

Principali precauzioni di sicurezza 1-3

Page 11

2 Installazione e collegamento

2-1 Contenuto della confezione

• Disimballare il prodotto e verificare la presenza di tutti i componenti.

• Conservare l'imballo per spostare successivamente il prodotto, qualora necessario.

Proiettore

INDICE

Guida rapida Garanzia del prodotto

Telecomando / 1 batteria (CR 2025, (non disponibile in tutte

le nazioni)

Manuale dell'utente Cavo di alimentazione

(non disponibile in tutte le

nazioni)

Panno per la pulizia Cavo D-Sub

Installazione e collegamento 2-1

Page 12

2-2 Installazione del proiettore

Installare il proiettore in modo che la proiezione sia perpendicolare allo schermo.

• Posizionare il proiettore in modo che l'obiettivo sia rivolto verso il centro dello schermo. Se lo schermo non è installato verticalmente, l'immagine potrebbe non formare un rettangolo.

• Non installare lo schermo in ambienti luminosi. Se l'illuminazione dell'ambiente è troppo intensa, l'immagine sullo schermo risulterà troppo chiara e poco nitida.

• Durante l'uso del proiettore, tirare le tende per schermare la luce proveniente dall'esterno.

• E' possibile installare il proiettore nelle seguenti posizioni: Ant.-Inf. / Ant.-Sup. / Post.-Inf. / Post.-Sup. Di seguito sono indicate le impostazioni delle posizioni di installazione.

Per regolare l'immagine durante l'installazione del proiettore dietro lo schermo

Installazione dietro uno schermo semi trasparente. In caso di installazione del proiettore dietro uno schermo semi-tra-

sparente, usare il menu per regolare l'immagine in base alla posizione del proiettore, Post.-Inf. (o basso) o Post.-Sup.

1. Per la posizione Post.-Inf. premere:

Selezionare Menu > Impostazione > Installa > Post.-Inf.

2. Per la posizione Post.-Sup. premere:

Selezionare Menu > Impostazione > Installa > Post.-Inf.

Per regolare l'immagine durante l'installazione del proiettore davanti allo schermo

Installare il proiettore lateralmente alla posizione da cui si guarda lo schermo.

In caso di installazione del proiettore davanti allo schermo, usare il menu per regolare l'immagine in base alla posizione del proiettore, Ant.-Inf. (o basso) o Ant.-Sup.

1. Per la posizione Ant.-Inf. premere:

Selezionare Menu > Impostazione > Installa > Post.-Inf.

2. Per la posizione Ant.-Sup. premere:

Selezionare Menu > Impostazione > Installa > Post.-Inf.

Installazione e collegamento 2-2

Page 13

2-3 Regolazione dell'altezza del proiettore mediante i piedini

Per livellare il proiettore, regolare i piedini d'appoggio.

È possibile regolare il proiettore a un'altezza fino a 30 mm (circa 12 gradi) dal punto di riferimento. In base alla posizione del proiettore, si può riscontrare una distorsione dell'immagine. Se la funzione <Auto Keystone> è impostata su <On>, eventuali effetti Keystone verranno automaticamente regolati. Se in

seguito alla regolazione automatica viene richiesta la sintonizzazione fine, eseguirla mediante la funzione <V-Keystone>.

Installazione e collegamento 2-3

Page 14

2-4 Regolazione dello zoom e della messa a fuoco

Ghiera di ingrandimento: E' possibile regolare la dimensione

dell'immagine agendo sulla ghiera di ingrandimento.

Anello di messa a fuoco: Regolare l'immagine mediante l'anello

di messa a fuoco.

La dimensione dello schermo determina la distanza alla quale posizionare il proiettore dallo schermo. Posizionando il proiettore a una distanza di proiezione diversa da quella indicata nella tabella Dimensioni dello schermo e

Distanza di proiezione, non sarà possibile regolare la messa a fuoco direttamente.

Installazione e collegamento 2-4

Page 15

2-5 Dimensione dello schermo e distanza di proiezione

A. Screen / Z. Throw Distance / Y’. Distanza dal centro dell'obiettivo al fondo dell'immagine

Posizionare il proiettore su una superficie piana e livellata e regolarne l'altezza agendo sui piedini d'appoggio per ottenere una visione ottimale. Se le immagini non fossero nitide, regolarle mediante la ghiera di ingrandimento o l'anello di messa a fuoco, oppure spostare il proiettore avanti o indietro rispetto al punto di proiezione.

DIMENSIONI SCHERMO DISTANZA DALLO SCHERMO OFFSET

M (DIAGONALE)

POLLIC

40 101,6 32 81,3 24 61,0 54,2 137,6 44,9 114,0 4,0 10,2

50 127,0 40 101,6 30 76,2 68,0 172,7 56,4 143,3 5,0 12,7

60 152,4 48 121,9 36 91,4 81,8 207,8 68,0 172,6 6,0 15,2

70 177,8 56 142,2 42 106,7 95,7 243,0 79,5 202,0 7,0 17,8

80 203,2 64 162,6 48 121,9 109,5 278,1 91,1 231,3 8,0 20,3

90 228,6 72 182,9 54 137,2 123,4 313,3 102,6 260,6 9,0 22,9

100 254,0 80 203,2 60 152,4 137,2 348,4 114,1 289,9 10,0 25,4

110 279,4 88 223,5 66 167,6 151,0 383,5 125,7 319,2 11,0 27,9

120 304,8 96 243,8 72 182,9 164,8 418,7 137,2 348,5 12,0 30,5

130 330,2 104 264,2 78 198,1 178,7 453,8 148,7 377,8 13,0 33,0

140 355,6 112 284,5 84 213,4 192,5 488,9 160,3 407,1 14,0 35,6

150 381,0 120 304,8 90 228,6 206,3 524,1 171,8 436,4 15,0 38,1

CM POLLICI CM

(ORIZZONTALE)

Y (VERTICALE) Z (TELE) Z (WIDE) Y'

POLLIC

160 406,4 128 325,1 96 243,8 220,2 559,2 183,4 465,7 16,0 40,6

170 431,8 136 345,4 102 259,1 234,0 594,4 194,9 495,0 17,0 43,2

180 457,2 144 365,8 108 274,3 247,8 629,5 206,4 524,3 18,0 45,7

190 482,6 152 386,1 114 289,6 261,7 664,6 218,0 553,6 19,0 48,3

200 508,0 160 406,4 120 304,8 275,5 699,8 229,5 582,9 20,0 50,8

210 533,4 168 426,7 126 320,0 289,3 734,9 241,0 612,2 21,0 53,3

220 558,8 176 447,0 132 335,3 303,2 770,1 252,6 641,5 22,0 55,9

230 584,2 184 467,4 138 350,5 317,0 805,2 264,1 670,8 23,0 58,4

240 609,6 192 487,7 144 365,8 330,8 840,3 275,6 700,1 24,0 61,0

Installazione e collegamento 2-5

Page 16

DIMENSIONI SCHERMO DISTANZA DALLO SCHERMO OFFSET

M (DIAGONALE)

POLLIC

CM POLLICI CM

(ORIZZONTALE)

Y (VERTICALE) Z (TELE) Z (WIDE) Y'

POLLIC

250 635,0 200 508,0 150 381,0 344,7 875,5 287,2 729,4 25,0 63,5

260 660,4 208 528,3 156 396,2 358,5 910,6 298,7 758,7 26,0 66,0

270 685,8 216 548,6 162 411,5 372,3 945,7 310,2 788,0 27,0 68,6

280 711,2 224 569,0 168 426,7 386,2 980,9 321,8 817,3 28,0 71,1

290 736,6 232 589,3 174 442,0 400,0 1016,0 333,3 846,6 29,0 73,7

300 762,0 240 609,6 180 457,2 413,9 1051,2 344,9 875,9 30,0 76,2

Questo proiettore è progettato per riprodurre immagini ottimali su uno schermo di 80 ~ 120 pollici.

Installazione e collegamento 2-5

Page 17

2-6 Regolare i valori H-Keystone e V-Keystone

Posizionando il proiettore al di sotto della line centrale dello schermo (vicino al soffitto o al pavimento, per esempio), l'angolo al quale il proiettore è impostato provocherà uno distorsione dell'immagine proiettata.

<H-Keystone> e <V-Keystone> regolano l'angolo al quale il proiettore è impostato in modo che la forma dell'immagine proiettata sia rettangolare.

Per impostare i valori <H-Keystone> e <V-Keystone>, seguire questi passaggi:

1. Accendere il proiettore e premere il tasto Menu sul proiettore o sul telecomando.

2. Selezionare Impostazione, quindi premere Invio.

3. Accertarsi che l'opzione Installa nella parte superiore del menu sia impostata nella posizione corretta: <Ant.-Inf.>, <Ant.-

Sup.>, <Post.-Inf.>, o <Post.-Sup.>.

4. Selezionare <Keystone>, quindi premere Invio.

5. Selezionare <V-Keystone>, quindi premere Invio.

6. Premere il tasto freccia Sinistra o Destra per impostare il valore <V-Keystone> su 0.

7. Premere il tasto Su o Giù per selezionare <H-Keystone>. Impostare il valore <H-Keystone> su 0.

8. Tornare al menu <Impostazione>, selezionare Test Pattern, quindi premere Invio.

9. Selezionare Cross Hatch, quindi premere Invio.

10.Fissare una corda allo schermo per accertarsi che sia appeso diritto.

11.Regolare la posizione del proiettore fino a quando la corda (1) e la riga verticale centrale (2) dell'immagine Cross Hatch

risultano parallele.

Schermo (1) Una linea verticale virtuale visibile a schermo come fosse delineata con un filo, ecc.

Test Pattern Cross Hatch: (2) Un riga verticale al centro del Test Pattern

Installazione e collegamento 2-6

Page 18

12.Regolare l'angolazione del proiettore in modo che un angolo dell'immagine proiettata (il più vicino al proiettore) combaci con

quello dello schermo. Nell'illustrazione sottostante, questo angolo è contrassegnato dalla lettera D.

A: Proiettore / B: Schermo / C: Immagine proiettata / D: L'angolo dell'immagine più vicino al proiettore

13.Regolare l'angolazione del proiettore affinché l'immagine proiettata copra l'intera area dello schermo. L'immagine può

sovrapporsi.

L'immagine proiettata potrebbe non coprire l'intera area dello schermo a seconda dell'altezza di installazione del proiettore. In questo caso, regolare l'angolazione del proiettore in modo che l'intero schermo risulti coperto.

Installazione e collegamento 2-6

Page 19

14.Premere il tasto V.KEY-STONE sul telecomando. Comparirà il menu <V-Keystone>. Regolare il valore <V-Keystone>

utilizzando i tasti + e - sul telecomando.

A: Proiettore / B: Schermo / C: Immagine proiettata

Continuare la regolazione finché la linea verticale sul <Selez. segnale di test> risulterà parallela a quella verticale esterna sullo schermo.

15.Premere il tasto o per selezionare <H-Keystone>. Regolare il valore <H-Keystone> utilizzando i tasti + e - sul

telecomando.

Installazione e collegamento 2-6

Page 20

A: Proiettore / B: Schermo / C: Immagine proiettata

Continuare la regolazione finché la linea orizzontale sul <Selez. segnale di test> risulterà parallela a quella orizzontale esterna sullo schermo.

16.Regolare la dimensione dell'immagine mediante la ghiera di messa a fuoco.

17.Se una parte qualsiasi dell'immagine proiettata dovesse risultare più grande dello schermo, regolare la dimensione

dell'immagine mediante l'opzione <Personalizza> del menu <Dimensioni>. Per maggiori istruzioni sull'uso dell'opzione <Personalizza>, vedere sotto.

A: Proiettore / B: Schermo / C: Immagine proiettata

Per usare l'opzione <Personalizza>, seguire questi passaggi:

• 1. Premere il tasto MENU.

2. Selezionare <Immagine> per spostarsi sul menu <Dimensioni>.

3. Selezionare l'opzione <Personalizza> quindi selezionare un'area da regolare.

4. Regolare la dimensione dell'immagine mediante i tasti o .

Se attivata, la funzione Keystone per la calibrazione di un'immagine degradata può ridurre sia la luminosità sia la risoluzione.

Installazione e collegamento 2-6

Page 21

2-7 Sostituzione della lampada

Precauzioni da adottare durante la sostituzione della lampada

• La lampada del proiettore è un articolo di consumo. Per ottenere le migliori prestazioni, sostituire la lampada in base al tempo d'uso trascorso. E' possibile vedere il tempo d'uso della lampada sul display informativo (tasto INFO).

• Per la sostituzione, utilizzare il modello di lampada consigliato. Sostituire la lampada con quella specificata di seguito.

- Nome modello lampada: 220W UHP E19.5

- Produttore lampada: Philips

- Per informazioni sull'acquisto di una lampada sostitutiva, vedere 'Contact SAMSUNG WORLDWIDE' alla sezione 5-3.

• Verificare che il cavo di alimentazione sia scollegato prima di effettuare la sostituzione della lampada.

• Poiché la lampada è ad alto voltaggio e raggiunge temperature elevate, prima di sostituirla attendere almeno un'ora dallo scollegamento del cavo di alimentazione.

• La lampada è posta sulla parte sinistra del proiettore (guardandolo di fronte).

• Non lasciare la lampada sostituita vicino a sostanze infiammabili o alla portata dei bambini. In caso contrario si rischia di incorrere in scottature o lesioni personali.

• Con un idoneo aspiratore, rimuovere eventuale sporco o corpi estranei presenti intorno o all'interno dell'alloggiamento della lampada.

• Quando si maneggia la lampada, evitare di toccarne qualsiasi altro punto oltre all'impugnatura. Una manipolazione inadeguata della lampada può ridurne la durata e influenzare la qualità delle immagini proiettate.

• Prima di sostituire la lampada, coprire la superficie del piano con un panno morbido quindi ribaltare verso l'alto il proiettore per procedere alla sostituzione.

• Il proiettore è stato progettato in modo da non funzionare se il coperchio di protezione della lampada non è stato correttamente montato in seguito alla sostituzione della lampada. Se il proiettore non funziona in modo adeguato, verificare lo stato del LED.

La lampada contiene mercurio. Smaltire secondo le normative locali, nazionali o federali.

Procedure per la sostituzione della lampada

Poiché la lampada è ad alto voltaggio e raggiunge temperature elevate, prima di sostituirla, attendere almeno un'ora dallo scollegamento del cavo di alimentazione.

La lampada è posta sulla parte sinistra del proiettore (guardandolo di fronte).

1. Rimuovere la vite mostrata nella figura sottostante e quindi aprire il coperchio.

2. Rimuovere le viti (2) come mostrato nella figura sottostante.

Installazione e collegamento 2-7

Page 22

3. Estrarre la maniglia della lampada dal proiettore come mostrato in figura.

Montare una nuova lampada seguendo in ordine inverso le istruzioni riportate per smontarla.

Sostituzione e pulizia del filtro

Precauzioni per la sostituzione del filtro del proiettore:

• Il filtro è posizionato sul fondo del proiettore.

• Spegnere il proiettore, attendere il tempo sufficiente per farlo raffreddare, quindi staccare il cavo di alimentazione. In caso contrario, le sue parti componenti potrebbero subire danni a causa del calore interno.

• Durante la sostituzione del filtro, è possibile che venga dispersa della polvere.

• Per informazioni sull'acquisto di un filtro sostitutivo, vedere 'Contact SAMSUNG WORLDWIDE' al capitolo 5.

Sequenza per la sostituzione o pulizia del filtro del proiettore.

1. Spegnere il proiettore, attendere il tempo sufficiente per farlo raffreddare, quindi staccare il cavo di alimentazione.

2. Collocare il prodotto con il fondo rivolto verso l'alto, quindi spingere e rimuovere il coperchio del filtro nella direzione indicata

dalla freccia. * Prima di posizionare il prodotto con il fondo verso l'alto, coprire la superficie del piano con un panno morbido per evitare di graffiare il telaio.

3. Sostituire o pulire il filtro.

• Per la pulizia del filtro, usare un mini aspirapolvere per computer e piccoli prodotti elettronici, altrimenti lavare sotto acqua corrente.

Installazione e collegamento 2-7

Page 23

• Se si lava il filtro sotto acqua corrente, è necessario asciugarlo completamente. L'umidità può causare corrosione.

• Se non è possibile asportare la polvere dal filtro o se questo è lacerato, è necessario sostituirlo.

• Assicurarsi di avere selezionato l'opzione Reset Filter Time (Azzera orario filtro) dopo la sostituzione o pulizia del filtro del proiettore

Aperture di ventilazione

Posizione delle aperture di ventilazione:

• Le aperture di ventilazione sono poste sui lati destro e sinistro nella parte inferiore del ventilatore.

Installazione e collegamento 2-7

Page 24

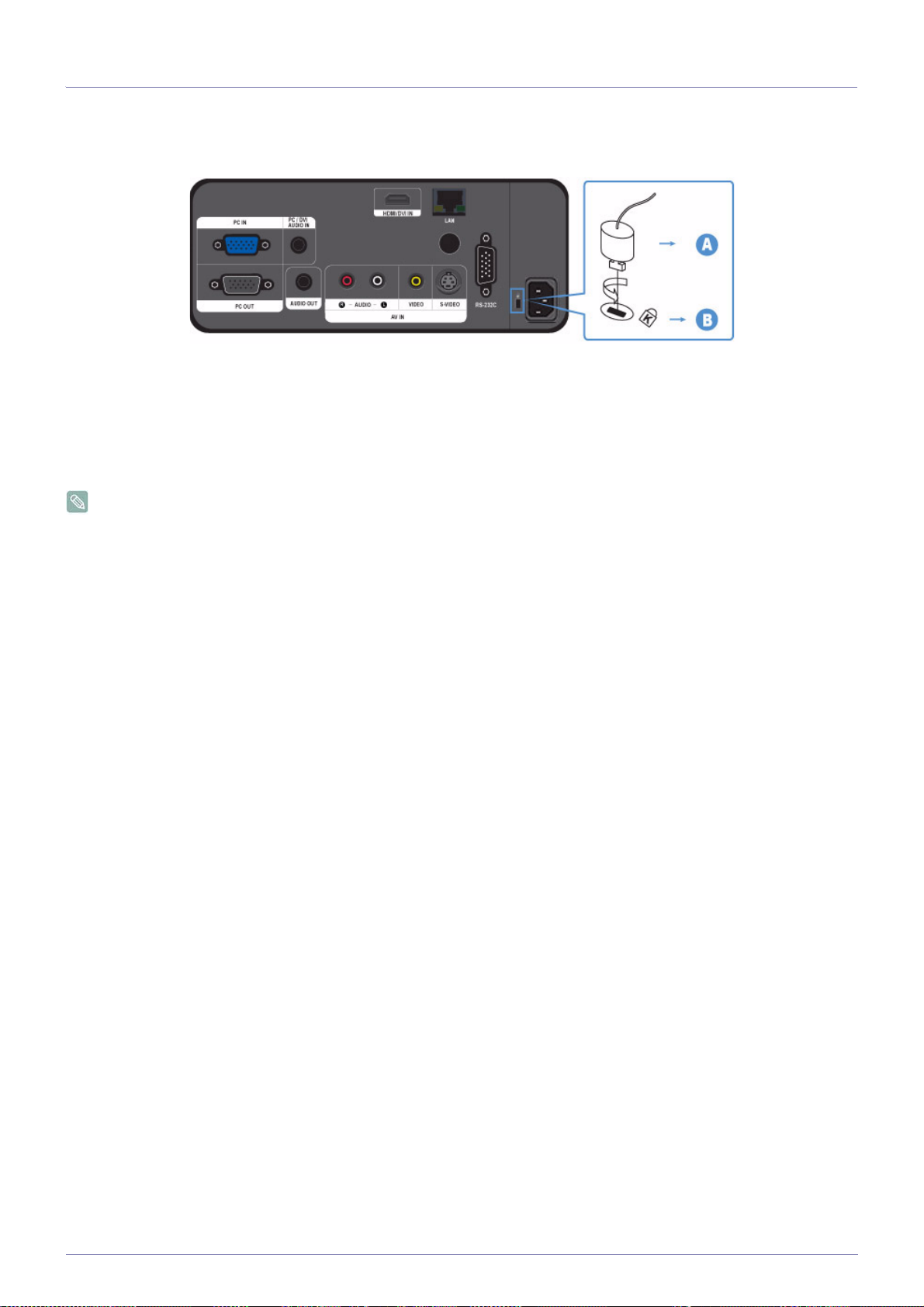

2-8 Retro

1. Porta PC IN 8. Porta AUDIO OUT

2. Porta PC/DVI AUDIO IN 9. Porta [AV IN] R-AUDIO-L

3. Porta HDMI/DVI IN 10. Porta [AV IN] VIDEO

4. Porta LAN 11. Porta [AV IN] S-VIDEO

5. Ricevitore del segnale del telecomando 12. Blocco Kensington

6. Porta RS-232C 13. Porta Power

7. Porta PC OUT

Installazione e collegamento 2-8

Page 25

2-9 Impostazione dell'ambiente PC

Prima di collegare il PC al proiettore verificare quanto segue.

1. Fare clic con il tasto destro del mouse sul desktop di Windows e cliccare su [Proprietà]. Comparirà la finestra di dialogo <Proprietà - Schermo>.

2. Fare clic sulla scheda [Impostazioni], quindi impostare la <Risoluzione dello schermo>. La risoluzione ottimale per il proiettore è 1024 x 768. Per altre risoluzioni supportate dal proiettore, vedere la tabella delle frequenze di visualizzazione del PC nella sezione 2-10.

Non cambiare le impostazioni dell'opzione <Colori>.

3. Premere il tasto [Advance]. Comparirà un'altra finestra delle proprietà.

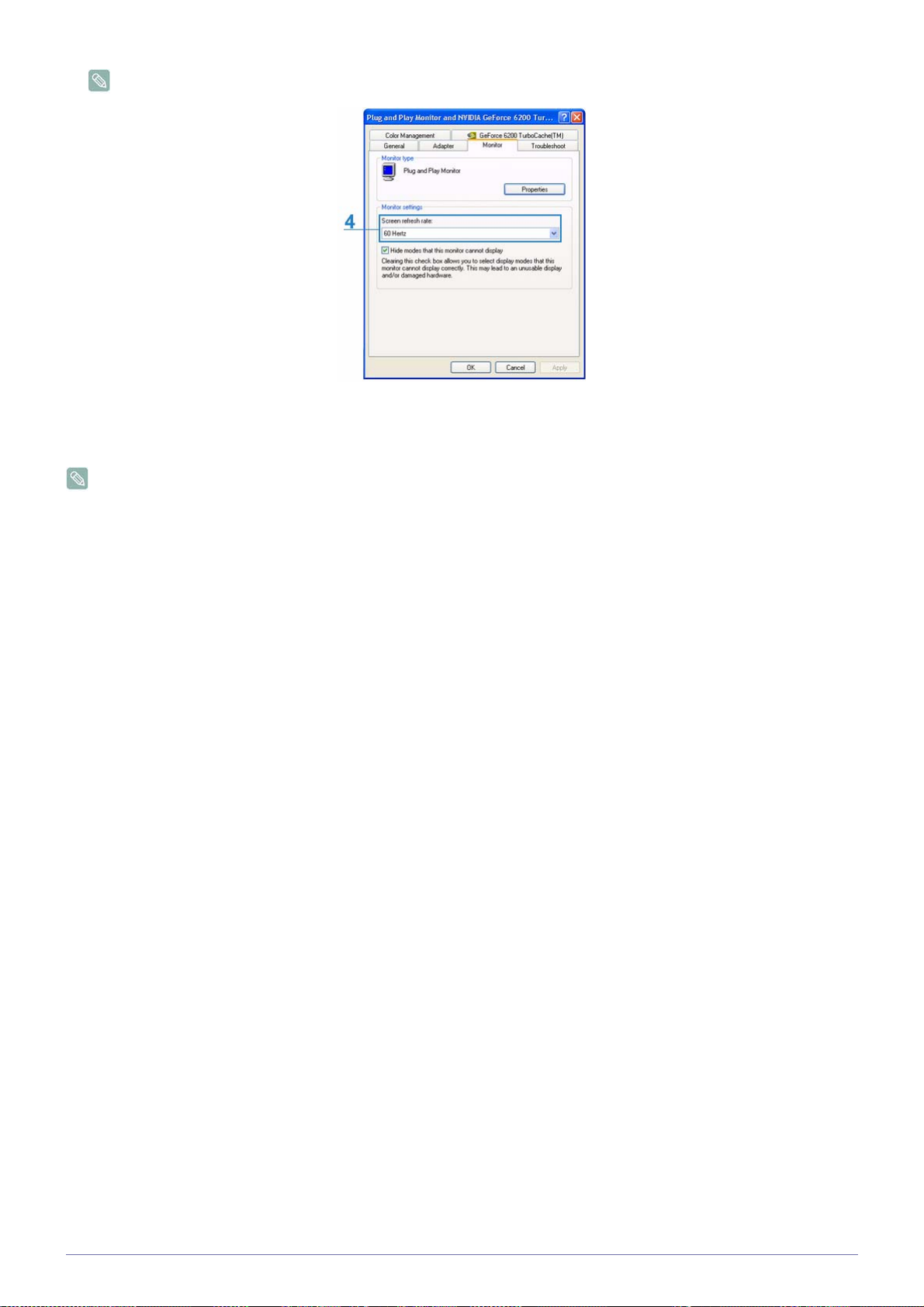

4. Fare clic sulla scheda [Monitor], quindi impostare la <Frequenza aggiornamento>. Per una frequenza di aggiornamento che

corrisponda alla risoluzione scelta, vedere la frequenza di aggiornamento (60 Hz, 70 Hz, ecc.) a fianco della risoluzione nella tabella tabella delle frequenze di visualizzazione del PC nella sezione 2-10.

Installazione e collegamento 2-9

Page 26

L'impostazione della frequenza di aggiornamento imposta sia la frequenza verticale sia quella orizzontale.

5. Cliccare su [OK] per chiudere la finestra, quindi nuovamente su [OK] nella finestra <Proprietà - Schermo> per chiuderla. Il computer potrebbe riavviarsi automaticamente.

6. Spegnere il PC e collegare il proiettore.

• La procedura può variare in base al tipo di computer e alla versione di Windows installata. (Ad esempio, [Properties] potrebbe comparire al posto di [Properties (R)] nel Passaggio 1.)

• Questa apparecchiatura supporta fino a 32 bit per pixel se usata come monitor PC.

• Le immagini proiettate possono essere diverse da quelle visualizzate sul monitor a seconda della marca del monitor e alla versione di Windows installata.

• In caso di collegamento del proiettore a un PC, verificare che il PC sia conforme alle impostazioni di visualizzazione supportate dal proiettore. In caso contrario, potrebbero verificarsi problemi con i segnali video.

Installazione e collegamento 2-9

Page 27

2-10 Modalità di visualizzazione supportate

Timer PC (D-Sub/HDMI)

FREQUENZA

FORMATO RISOLUZIONE

IBM 640 x 350 70Hz 31,469 70,086 25,175

IBM 640 x 480 60Hz 31,469 59,940 25,175

IBM 720 x 400 70Hz 31,469 70,087 28,322

VESA 640 x 480 60Hz 31,469 59,940 25,175

MAC 640 x 480 67Hz 35,000 66,667 30,240

VESA 640 x 480 70Hz 35,000 70,000 28,560

VESA 640 x 480 72Hz 37,861 72,809 31,500

VESA 640 x 480 75Hz 37,500 75,000 31,500

VESA 720 x 576 60Hz 35,910 59,950 32,750

VESA 800 x 600 56Hz 35,156 56,250 36,000

VESA 800 x 600 60Hz 37,879 60,317 40,000

VESA 800 x 600 70Hz 43,750 70,000 45,500

VESA 800 x 600 72Hz 48,077 72,188 50,000

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE

(HZ)

FREQUENZA

DEI PIXEL (MHZ)

VESA 800 x 600 75Hz 46,875 75,000 49,500

MAC 832 x 624 75Hz 49,726 74,551 57,284

VESA 1024 x 768 60Hz 48,363 60,004 65,000

VESA 1024 x 768 70Hz 56,476 70,069 75,000

VESA 1024 x 768 72Hz 57,672 72,000 78,434

VESA 1024 x 768 75Hz 60,023 75,029 78,750

VESA 1152 x 864 60Hz 53,783 59,959 81,750

VESA 1152 x 864 70Hz 63,000 70,000 96,768

VESA 1152 x 864 72Hz 64,872 72,000 99,643

VESA 1152 x 864 75Hz 67,500 75,000 108,000

VESA 1280 x 720 60Hz 44,772 59,855 74,500

VESA 1280 x 720 70Hz 52,500 70,000 89,040

VESA 1280 x 720 72Hz 54,072 72,000 91,706

VESA 1280 x 720 75Hz 56,456 74,777 95,750

VESA 1280 x 768 60Hz 47,776 59,870 79,500

VESA 1280 x 768 75Hz 60,289 74,893 102,250

VESA 1280 x 800 60Hz 49,702 59,810 83,500

VESA 1280 x 800 75Hz 62,795 74,934 106,500

VESA 1280 x 960 60Hz 60,000 60,000 108,000

VESA 1280 x 960 70Hz 69,930 70,000 120,839

VESA 1280 x 960 72Hz 72,072 72,000 124,540

Installazione e collegamento 2-10

Page 28

FORMATO RISOLUZIONE

FREQUENZA

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE

(HZ)

FREQUENZA

DEI PIXEL (MHZ)

VESA 1280 x 960 75Hz 75,231 74,857 130,000

VESA 1280 x 1024 60Hz 63,981 60,020 108,000

VESA 1280 x 1024 70Hz 74,620 70,000 128,943

VESA 1280 x 1024 72Hz 76,824 72,000 132,752

VESA 1280 x 1024 75Hz 79,976 75,025 135,000

VESA 1400 x 1050 60Hz 65,317 59,978 121,750

VESA 1440 x 900 60Hz 55,935 59,887 106,500

VESA 1440 x 900 75Hz 70,635 74,984 136,750

VESA 1600 x 1200 60Hz 75,000 60,000 162,000

Per le risoluzioni citate in precedenza, se è inserito un segnale di risoluzione inferiore o superiore a 1024x768, questo viene convertito a 1024x768 dal chip demoltiplicatore del proiettore.

La qualità dell'immagine sarà ottimale se la risoluzione reale (1024x768) del proiettore è identica a quella dell'uscita PC:

Timer AV (D-Sub/HDMI)

FORMATO RISOLUZIONE RICERCA

BT.601 SMPTE 267M 480i 59,94Hz Interlacciato

BT.1358 SMPTE 293M 480p 59,94Hz Progressiva

BT.601 576i 50Hz Interlacciato

BT.1358 576p 50Hz Progressiva

SMPTE 296M 720p 59,94Hz/60Hz Progressiva

BT.709 SMPTE 274M 1080i 59,94Hz/60Hz Interlacciato

Timer AV (HDMI)

FORMATO RISOLUZIONE RICERCA

720p 50Hz Progressiva

1080i 50Hz Interlacciato

FREQUENZA

ORIZZONTAL

E (KHZ)

FREQUENZA

VERTICALE

(HZ)

FREQUENZA

DEI PIXEL

(MHZ)

EIA-861 Format1 640 x 480 Progressiva 59,940 31,469 25,175

EIA-861 Format1 640 x 480 Progressiva 60,000 31,500 25,200

EIA-861 Format2,3 720 x 480 Progressiva 59,940 31,469 27,000

EIA-861 Format2,3 720 x 480 Progressiva 60,000 31,500 27,027

EIA-861 Format4 1280 x 720 Progressiva 59,939 44,955 74,175

EIA-861 Format4 1280 x 720 Progressiva 60,000 45,000 74,250

EIA-861 Format5 1920 x 1080 Interlacciato 59,939 33,716 74,175

EIA-861 Format5 1920 x 1080 Interlacciato 60,000 33,750 74,250

Installazione e collegamento 2-10

Page 29

FREQUENZA

FORMATO RISOLUZIONE RICERCA

EIA-861 Format17,18 720 x 576 Progressiva 50,000 31,250 27,000

EIA-861 Format19 1280 x 720 Progressiva 50,000 37,500 74,250

EIA-861 Format20 1920 x 1080 Interlacciato 50,000 28,125 74,250

ORIZZONTAL

E (KHZ)

FREQUENZA

VERTICALE

(HZ)

FREQUENZA

Timer AV (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

DEI PIXEL

(MHZ)

Installazione e collegamento 2-10

Page 30

2-11 Collegamento dell'alimentazione

1. Collegare il cavo di alimentazione alla presa sul pannello posteriore del proiettore.

Installazione e collegamento 2-11

Page 31

2-12 Collegamento a un PC

1. Collegare la porta [PC IN] sul retro del proiettore alla porta di uscita monitor del PC usando un cavo video PC.

2. Collegare i cavo di alimentazione del proiettore e del PC.

3. Collegare la porta di ingresso [PC/DVI AUDIO IN] del proiettore alle porte di uscita degli altoparlanti del PC mediante un cavo

audio.

Questo prodotto supporta la funzione Plug and Play. Se si usa Windows XP, non è necessario impostare il driver sul PC.

Uso del proiettore

1. Accendere il proiettore, quindi premere [SOURCE] per selezionare <PC>.

Se la modalità <PC> non è disponibile, verificare che il cavo video del PC sia adeguatamente collegato.

2. Accendere il PC e impostare l'ambiente PC se necessario.

3. Regolare lo schermo. (<Regolazione auto >)

Installazione e collegamento 2-12

Page 32

2-13 Collegamento a PC mediante il cavo HDMI/DVI

Controllare che il PC e il proiettore siano spenti.

1. Collegare il terminale [HDMI/DVI IN] del proiettore al terminale HDMI o DVI del PC mediante un cavo HDMI/HDMI o HDMI/

DVI (venduto separatamente).

- Per il collegamento al terminale HDMI del PC, usare un cavo HDMI/HDMI (venduto separatamente).

- Per le risoluzioni e le velocità di aggiornamento supportate, vedere Timer PC (D-Sub/HDMI) nella sezione 2-10.

2. Per un collegamento mediante cavo HDMI/DVI, collegare il terminale [PC/DVI AUDIO IN] del proiettore al terminale di uscita

Audio del PC usando un cavo audio (non fornito).

- Per la connessione mediante cavo HDMI/HDMI, non è necessario utilizzare un cavo audio.

Installazione e collegamento 2-13

Page 33

2-14 Collegamento di un monitor esterno

È possibile vedere un'immagine contemporaneamente sia sul proiettore sia su un monitor separato. Controllare che il PC e il proiettore siano spenti.

1. Collegare il terminale [PC IN] sul retro del proiettore al terminale D-Sub del dispositivo AV mediante un cavo D-Sub.

2. Collegare il terminale [PC OUT] del proiettore al terminale D-Sub del monitor mediante il cavo D-Sub.

- Quando si collega il monitor mediante la funzione [PC OUT], verificare che il PC sia collegato al terminale [PC IN].

- Il video del monitor collegato al terminale [PC OUT] sarà normale anche se sul proiettore si nota una schermata vuota.

- La funzione [PC OUT] non è disponibile in modalità standby.

Installazione e collegamento 2-14

Page 34

2-15 Collegamento di un dispositivo HDMI compatibile

Verificare che il dispositivo AV e il proiettore siano spenti.

1. Collegare il terminale [HDMI/DVI IN] sul retro del proiettore al terminale di uscita HDMI o HDMI/DVI del dispositivo digitale

mediante un cavo HDMI/DVI o HDMI/HDMI.

- Se si effettua il collegamento al terminale di uscita HDMI del dispositivo digitale, usare un cavo HDMI/HDMI.

- Per i formati dei segnali in ingresso, le risoluzioni e le frequenze supportati, vedere Timer AV (HDMI) nella sezione 2-10.

2. Per un collegamento mediante un cavo HDMI/DVI, collegare il terminale [PC/DVI AUDIO IN] del proiettore al terminale di

uscita Audio del dispositivo digitale usando un cavo audio (non fornito).

- Per la connessione mediante cavo HDMI/HDMI, non è necessario utilizzare un cavo audio.

Installazione e collegamento 2-15

Page 35

2-16 Collegamento di un dispositivo AV mediante cavo D-Sub

Verificare che il dispositivo AV e il proiettore siano spenti.

1. Collegare il terminale [PC IN] sul retro del proiettore al terminale D-Sub del dispositivo AV mediante un cavo D-Sub.

- Per i formati dei segnali in ingresso, le risoluzioni e le frequenze supportati, vedere Timer AV (D-Sub) nella sezione 2-10.

2. Collegare il terminale [PC/DVI AUDIO IN] sul retro del proiettore al terminale di uscita Audio del dispositivo AV mediante un

cavo audio (non fornito).

Installazione e collegamento 2-16

Page 36

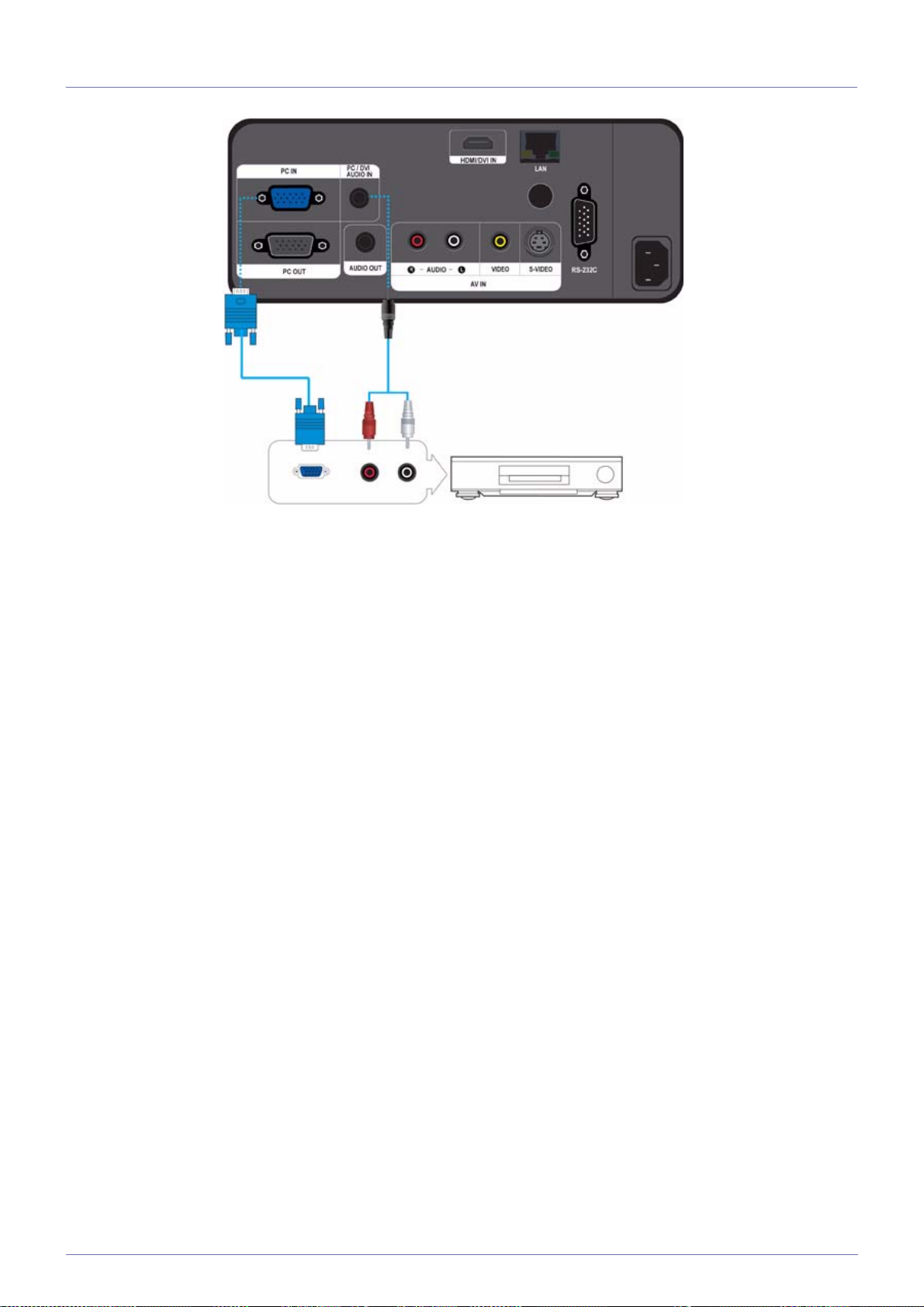

2-17 Collegamento di un dispositivo AV con uscita component

Verificare che il dispositivo AV e il proiettore siano spenti.

1. Collegare il terminale [PC IN] sul retro del proiettore al terminale Component del dispositivo AV mediante un cavo D-Sub-

Component (non fornito). Questo cavo ha un connettore D-Sub a una estremità e tre jack RCA all'altra.

- Per i formati dei segnali in ingresso, le risoluzioni e le frequenze supportati, vedere Timer AV (D-Sub) nella sezione 2-10.

2. Collegare il terminale [PC/DVI AUDIO IN] sul retro del proiettore al terminale di uscita Audio del dispositivo AV mediante un

cavo audio (non fornito).

Installazione e collegamento 2-17

Page 37

2-18 Collegamento mediante cavo Video/S-Video

Verificare che il dispositivo AV e il proiettore siano spenti.

1. Collegare il terminale [VIDEO] o [S-VIDEO] e il dispositivo AV mediante il cavo video (venduto separatamente) o il cavo S-

Video (venduto separatamente).

- Per i formati dei segnali in ingresso, vedere Timer AV (VIDEO/S-VIDEO) nella sezione 2-10.

2. Collegare il terminale [AV IN R-AUDIO-L] sul retro del proiettore al terminale di uscita Audio del dispositivo AV mediante un

cavo audio (non fornito).

Installazione e collegamento 2-18

Page 38

2-19 Collegamento di altoparlanti esterni

È possibile ascoltare l'audio attraverso un altoparlante esterno anziché attraverso l'altoparlante interno incorporato al proiettore.

1. Preparare un cavo audio (non fornito) adatto all'altoparlante esterno.

2. Collegare il terminale [AUDIO OUT] del proiettore all'altoparlante esterno per mezzo del cavo audio.

- Quando si utilizza un altoparlante esterno, l'altoparlante interno non è attivo, ma è possibile regolare il volume dell'altoparlante esterno mediante il tasto del volume del proiettore (o del telecomando).

- Il terminale [AUDIO OUT] è in grado di emettere tutti i segnali audio.

Installazione e collegamento 2-19

Page 39

2-20 Collegamento in rete

Questo prodotto è in grado di usufruire delle funzioni di rete. Vedere il seguente metodo di Collegamento in network.

2-20-1. Collegamento a una rete con IP dinamico (DHCP)

Il proiettore può essere collegato in rete mediante modem in grado di utilizzare il protocollo DHCP (Dynamic Host Configuration Protocol). Durante l'uso di un modem DHCP, il modem fornirà automaticamente l'indirizzo IP, la maschera di sottorete, il gateway e i valori per il server DNS dei quali il proiettore necessita per accedere alla rete.

Per collegarsi a una rete DHCP seguire questi passaggi:

1. Collegare il cavo del modem tra la porta del modem posta a parete e il modem esterno.

2. Collegare un cavo LAN tra il modem esterno e il router IP cablato o wireless.

3. Collegare un cavo LAN tra la porta [LAN] sul retro del proiettore e il router IP cablato o wireless.

4. Accendere il proiettore e premere il tasto Menu.

5. Selezionare <Impostazione> → <Rete> → <Impostazione IP> → <Impostazione IP> → <Manuale>.

6. Il proiettore acquisirà automaticamente IP address, Subnet mask e Gateway.

Per utilizzare le funzioni di rete, <Rete> deve essere impostato su <Acceso>.

Se l'indirizzo IP riservato dal server DHCP fallisce, spegnere il modem esterno per oltre 10 secondi, riaccenderlo e riprovare la connessione.

Per istruzioni sull'impostazione e la connessione del modem esterno e del router, consultare il manuale dell'utente di ogni prodotto.

E' possibile collegare il cavo LAN dal modem direttamente al proiettore, senza la necessità di avere un router.

Non è possibile utilizzare un modem ADSL a connessione manuale poiché non è un dispositivo di tipo DHCP. Utilizzare un modem ADSL con connessione DHCP automatica.

Installazione e collegamento 2-20

Page 40

2-20-2. Collegamento a una rete con IP statico

E' possibile collegare il proiettore a una rete che utilizza un IP statico, che corrisponde a usare una linea flat dedicata. Se la rete utilizza indirizzi IP statici, è necessario richiedere i valori relativi a maschera di sottorete, gateway e server DNS all'Internet Service Provider (ISP), attivare la funzione Network nel menu del proiettore e immettervi i valori manualmente.

Per collegarsi a una rete con indirizzo IP statico, seguire questi passaggi:

1. Collegare un cavo LAN tra la porta LAN a parete e il router IP cablato o wireless.

2. Collegare un cavo LAN tra la porta [LAN] sul retro del proiettore e il router IP cablato o wireless.

3. Accendere il proiettore e premere il tasto Menu.

4. Selezionare <Impostazione> → <Rete> → <Impostazione IP> → <Impostazione IP> → <Automatica>.

Per utilizzare le funzioni di rete, <Rete> deve essere impostato su <Acceso>.

5. Premere Invio. Usare i tasti / per scorrere i campi degli indirizzi IP e i tasti / per immettere i valori.

6. Una volta immessi tutti i valori degli indirizzi IP, premere Invio e ripetere i passaggi per i campi Maschera di sottorete e

Gateway.

7. Una volta inseriti tutti i valori, premere il tasto Menu o il tasto Return per uscire.

Utilizzando un IP statico, è possibile ricevere dall'ISP i valori Indirizzo IP, subnet mask, gateway e DNS. Tali valori devono essere immessi per completare l'impostazione di rete. Se non si conosce l'indirizzo IP statico, consultare l'amministratore di rete.

Per maggiori istruzioni sull'impostazione e il collegamento del router, consultare il manuale dell'utente del router.

E' possibile collegare un cavo LAN direttamente al proiettore senza utilizzare un router.

Se si utilizza un Router IP che supporta la funzione DHCP, è possibile impostare il router in stato DHCP o IP statico.

Per maggiori informazioni sull'uso di un IP statico, consultare l'Internet Service Provider.

Installazione e collegamento 2-20

Page 41

2-21 Blocco Kensington

Il blocco Kensington (non fornito) è un dispositivo antifurto che permette di bloccare il prodotto in modo da poterlo utilizzare in sicurezza in luoghi pubblici. Dal momento che la forma e l'uso del dispositivo di blocco possono variare in base al modello e al produttore, per avere maggiori informazioni vedere il Manuale dell'utente fornito insieme al sistema antifurto.

Blocco del prodotto

1. Avvolgere il cavo del blocco Kensington intorno a una parte fissa del tavolo o a un oggetto pesante, così come descritto nel

manuale dell'utente del blocco Kensington.

2. Inserire la parte di blocco del dispositivo nell'alloggiamento del blocco sul proiettore.

3. Inserire il blocco Kensington nel meccanismo di blocco e ruotarlo nella direzione di chiusura.

Il dispositivo di blocco è acquistabile presso un rivenditore di prodotti elettronici o sul web.

Installazione e collegamento 2-21

Page 42

3 Utilizzo

3-1 Caratteristiche del prodotto

1. Motore ottico con nuova tecnologia LCD

• Il pannello 1024 x 768 è stato adattato.

• Dotato di pannello LCD-3P.

• SP-L301 : Fornisce uno schermo luminoso di 3000 lumen. SP-L331 : Fornisce uno schermo luminoso di 3300 lumen. SP-L351 : Fornisce uno schermo luminoso di 3500 lumen.

• Compatto, leggero e portatile.

2. Minima rumorosità delle ventole

• Riduce al minimo la rumorosita del prodotto grazie all'ottimizzazione del flusso d'aria interno e alla forma della ventola.

3. Vari terminali di ingresso

• Aumenta la connettività verso periferiche quali D-Sub 15P (supportando il segnale DTV), S-Video, Video, HDMI, ecc.

4. Uscita audio

• Comprende altoparlanti stereo a destra e a sinistra e un equalizzatore a 5 bande.

5. Regolazioni dell'utente

• Permette la regolazione di ogni porta di ingresso.

• Possiede un pattern di riferimento per il posizionamento e la regolazione.

6. Comoda funzione di rete

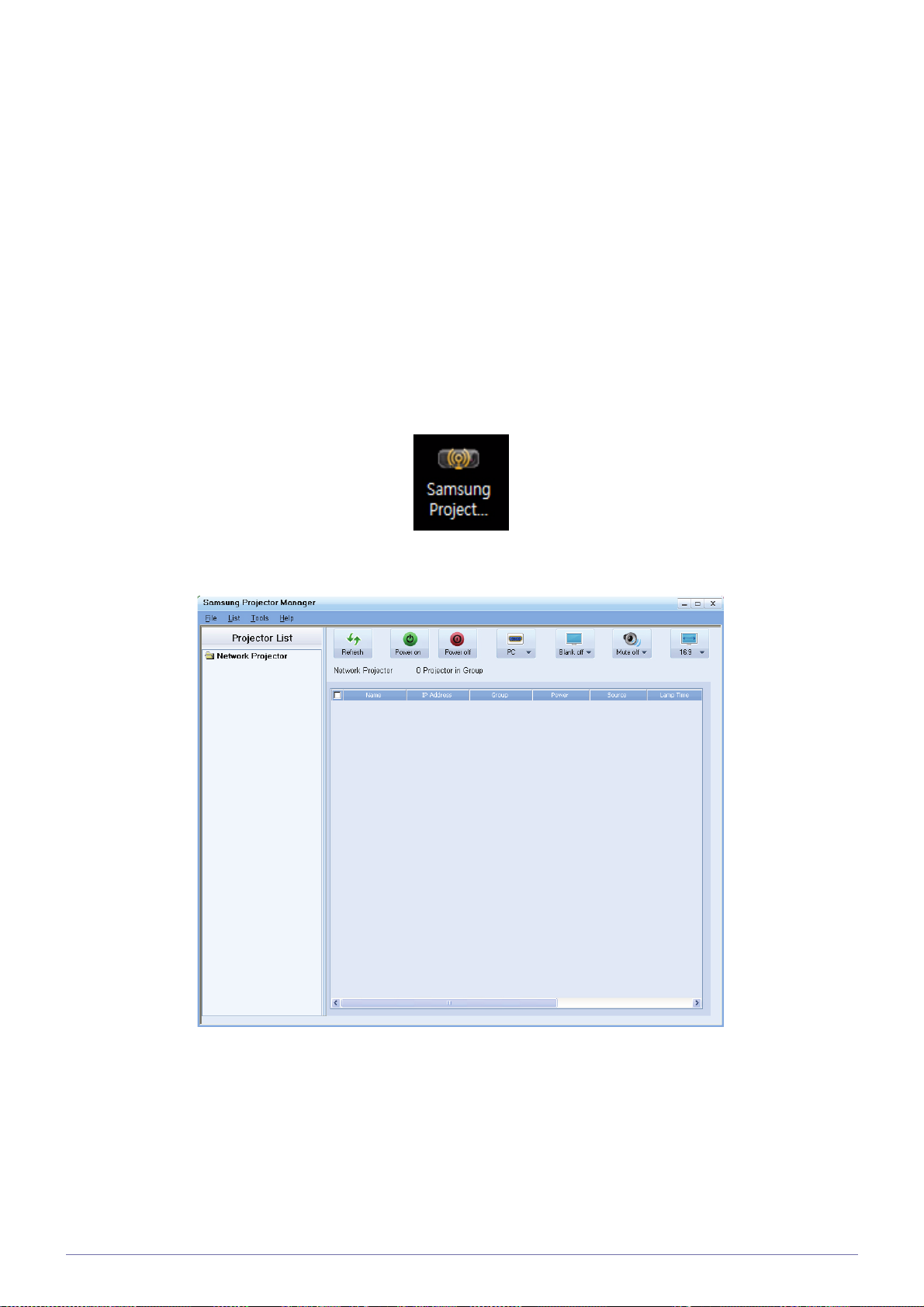

• Il proiettore può essere monitorato e controllato da un PC mediante la funzione di rete.

Utilizzo 3-1

Page 43

3-2 Parte anteriore, superiore

NOME DESCRIZIONE

1. Indicatori - STAND BY (LED blu)

- LAMPADA (LED blu)

- TEMP (LED rosso)

Vedere Indicazioni dei LED.

Tasto 2. Move /

Select /Volume

/ : Usare questo tasto per spostare o selezionare una voce nel menu.

: Usare questo tasto per regolare il volume.

3. Tasto MENU Utilizzato per visualizzare il Menu.

4. Tasto SOURCE Usare questo tasto per selezionare il segnale del dispositivo esterno.

5. Tasto

Usato per accendere e spegnere il proiettore.

6. Lenti Usato per la regolazione della messa a fuoco.

7. Ricevitore del segnale del

telecomando

8. Ghiera di ingrandimento Usato per ingrandire o ridurre la dimensione di un'immagine.

9. Anello di messa a fuoco Usato per la regolazione della messa a fuoco.

10. Coperchio lente -

Utilizzo 3-2

Page 44

3-3 Telecomando

1. Tasto POWER ( )

Premere questo tasto per accendere e spegnere il prodotto.

2. Tasto AUTO

Regola l'immagine automaticamente. (Disponibile solo in modalità <PC>)

3. Tasto MENU ( )

Utilizzato per visualizzare il Menu.

4. Tasti Move ( )/ ( )

Utilizzato per visualizzare il Menu.

5. Tasto V. KEYSTONE ()

Da usare se la schermata appare a forma di trapezio.

6. Tasto INSTALL

Utilizzato per inclinare o ruotare l'immagine proiettata.

7. Tasto BLANK

Usare per disattivare temporaneamente il video e l'audio. Video e audio saranno nuovamente disponibili premendo un

tasto qualsiasi, ad eccezione del tasto [POWER].

8. Tasto P.SIZE

Utilizzato per regolare la dimensione dell'immagine sullo schermo.

9. Tasto QUICK

Usare per tornare rapidamente all'ultimo menu utilizzato.

10.Tasto MUTE ( )

Premere per escludere temporaneamente l'audio. Se l'audio è disattivo, riattivarlo premendo nuovamente il pulsante MUTE o VOL ( ).

11.Tasto RETURN ( )

Ritorna al menu precedente.

12.Tasto EXIT ( )

Utilizzato per togliere la visualizzazione del Menu.

13.Tasto VOL ( )

Usato per regolare il volume.

14.Tasto INFO

Utilizzato per verificare i segnali in ingresso, l'impostazione dell'immagine, la regolazione dello schermo PC e la durata residua della lampada.

15.Tasto SOURCE

Usato per verificare o selezionare lo stato della connessione dei dispositivi esterni.

16.Tasto P.MODE

Utilizzato per selezionare la modalità Immagine.

17.Tasto STILL

Usato per visualizzare immagini fisse.

Riporre il telecomando su un tavolo o un ripiano. Inciampando sul telecomando si corre il rischio di cadere,

riportare lesioni o danneggiare il prodotto.

Il telecomando è utilizzabile fino a una distanza di 7 metri dal prodotto.

Utilizzo 3-3

Page 45

3-4 Indicazioni dei LED

Indicazioni dei LED

: Acceso : Lampeggiante : Spento

STAND BY LAMPADA TEMP STATO

Premendo il tasto [POWER] sul telecomando del proiettore, dopo circa 30 secondi lo schermo si accende.

Il proiettore funziona normalmente.

Dopo aver premuto il tasto [POWER] sul proiettore o sul telecomando, il proiettore si prepara a una funzione.

Il tasto [POWER] ha la funzione di spegnere il proiettore, lasciando in funzione il sistema di raffreddamento interno. (Attivo per circa 3 secondi).

La ventola di raffreddamento all'interno del proiettore non funziona regolarmente. Vedere l'Azione 1 della sezione Risoluzione dei problemi legati agli indicatori riportata di seguito.

Il coperchio della lampada che protegge l'unità non è chiuso correttamente. Vedere l'Azione 2 della sezione Risoluzione dei problemi legati agli indicatori riportata di seguito.

Il coperchio dell'obiettivo non è stato aperto in modo corretto. Vedere l'Azione 3 della sezione Risoluzione dei problemi legati agli indicatori riportata di seguito.

Il proiettore è passato in modalità di raffreddamento a causa dell'aumento della temperatura interna oltre i limiti di funzionamento.

Vedere l'Azione 4 della sezione Risoluzione dei problemi legati agli indicatori riportata di seguito.

Il proiettore si è automaticamente spento a causa dell'aumento della temperatura interna oltre i limiti di funzionamento. Vedere l'Azione 5 della sezione Risoluzione dei problemi legati agli indicatori riportata di seguito.

Si è verificato un problema nel funzionamento della lampada. Vedere Azione 6 sottoriportata.

Il ciclo di vita della lampada è stato oltrepassato. Vedere Azione 7.

L'alimentazione del prodotto sta funzionando in modo anomalo. Contattare un centro di assistenza.

Risoluzione dei problemi legati agli indicatori

Utilizzo 3-4

Page 46

CLASSIFICA STATO MISURE

Azione 1

Azione 2

Azione 3

Azione 4

Il sistema della ventola di raffreddamento non funziona regolarmente.

Il coperchio di protezione della lampada non è chiuso correttamente o il sensore non funziona in modo corretto.

Il coperchio dell'obiettivo non è stato aperto in modo corretto.

Il proiettore è passato in modalità di raffreddamento a causa dell'aumento della temperatura interna oltre i limiti di funzionamento.

Se il sintomo persiste anche dopo avere scollegato e ricollegato il cavo di alimentazione e acceso nuovamente il proiettore, contattare il rivenditore o un Centro assistenza.

Verificare che le viti sul lato del proiettore siano saldamente serrate. Se lo sono, e le spie risultano ancora accese, contattare il distributore o un Centro assistenza.

Aprire completamente il coperchio dell'obiettivo. Se, con il proiettore in funzione, il coperchio dell'obiettivo non è completa-

mente aperto, si spengono automaticamente sia il video sia l'audio. Se tale stato persiste per dieci minuti, il proiettore si spegne automatica-

mente.

Se la temperatura interna del proiettore supera i limiti di funzionamento, il dispositivo passerà in modalità di raffreddamento prima di procedere allo spegnimento automatico.

In modalità di raffreddamento, la velocità della ventola aumenta e la lampada del proiettore passa in modalità <ECO>.

Verificare che i fori di ventilazione del proiettore non siano ostruiti. Verificare il filtro dell'aria e pulirlo se ostruito dalla polvere. Controllare che la temperatura ambiente non sia superiore alla tempera-

tura standard del proiettore. Lasciare raffreddare a sufficienza il proiettore e riaccenderlo.

Verificare che i fori di ventilazione del proiettore non siano ostruiti.

Azione 5

La temperatura interna del proiettore è aumentata oltre i limiti di funzionamento e il proiettore si è automaticamente spento.

Verificare il filtro dell'aria e pulirlo se ostruito dalla polvere. Controllare che la temperatura ambiente non sia superiore alla tempera-

tura standard del proiettore. Lasciare raffreddare a sufficienza il proiettore e riaccenderlo. Se il problema persiste, contattare il distributore o un Centro assistenza.

La lampada presenta malfun-

Spegnere, attendere il raffreddamento del sistema, quindi riaccendere il prodotto. Se il problema persiste, contattare il distributore o un Centro assistenza.

Azione 6

zionamenti dopo aver spento il prodotto in modo anomalo o dopo aver acceso il prodotto subito dopo averlo spento.

Controllare il tempo di utilizzo della lampada sulla schermata Information

Azione 7 La schermata diventa più scura

Display. Se è necessario sostituire la lampada, contattare il distributore o un Centro assistenza.

Questo proiettore utilizza un sistema di raffreddamento a ventilazione allo scopo di mantenere la temperatura interna entro determinati limiti. La ventilazione può provocare rumorosità, che tuttavia non influenza le prestazioni del prodotto e non indica alcun malfunzionamento.

Utilizzo 3-4

Page 47

3-5 Uso del menu Screen Adjustment (OSD: On Screen Display)

La struttura del menu Screen Adjustment (OSD: On Screen Display)

MENU SOTTOMENU

Ingressi

Immagine

Elenco sorgenti Modifica Nome

Modalità Dimensione Posizione Digital NR Livello del nero

Overscan Modalità Film PC Zoom

Impostazione

Installa Modalità lam-

Keystone auto Keystone Secondo piano

pada

Selez. segnale

Tipo video Didascalia Rete Reset

di test

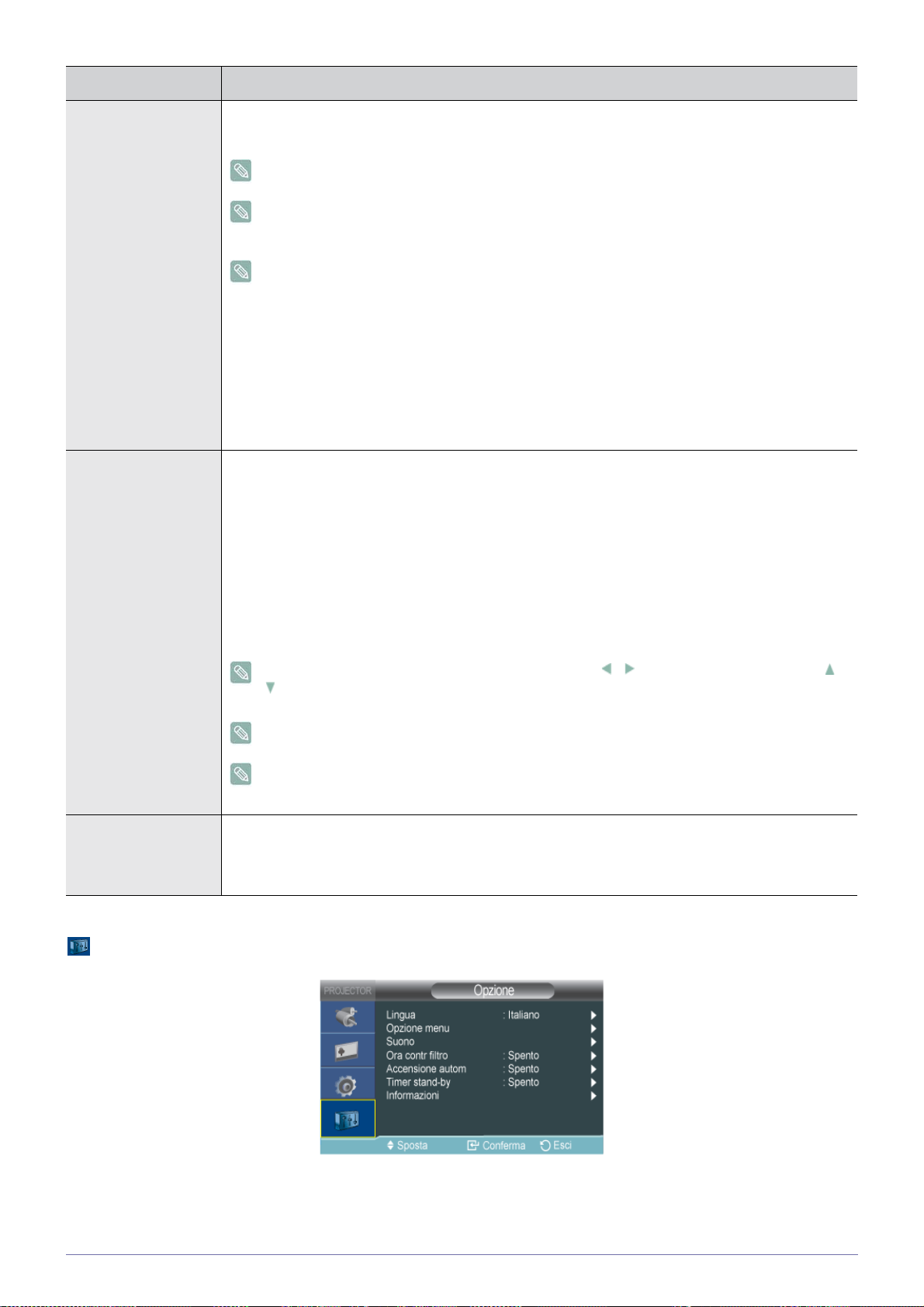

Opzione

Lingua Opzione menu Suono Ora contr filtro Accensione

autom

Timer stand-by Informazioni

Per accedere al menu, premere il tasto Menu sul prodotto o sul telecomando. Per spostarsi all'interno del menu, premere i tasti freccia. Le opzioni di menu caratterizzate da una freccia all'estremità destra dispongono di menu secondari. Premere il tasto freccia destra per accedere al menu secondario. Le istruzioni di navigazione e selezione delle voci di un menu sono disponibili nella parte inferiore di ogni schermata di menu.

3-5-1. Ingressi

MENU DESCRIZIONE

Elenco sorgenti E' possibile selezionare un dispositivo collegato al proiettore.

• <PC>-<AV>-<S-Video>-<HDMI>

Modifica Nome E' possibile modificare i nomi dei dispositivi collegati al proiettore.

• <VCR>-<DVD>-<STB cavo>-<STB satellite>-<STB PVR>-<Ricevitore AV>-<Giochi><Videocamera>-<PC>-<Dispositivi DVI>-<TV>-<IPTV>-<Blu-Ray>-<HD DVD>-<DMA>

3-5-2. Immagine

Utilizzo 3-5

Page 48

MENU DESCRIZIONE

Modalità Selezionare uno stato dello schermo personalizzato per il proprio proiettore o cambiare la modalità

dello schermo in base alle proprie preferenze.

• <Modalità>

• <Standard>: Questa modalità immagine è la più generica e adatta alla maggior parte delle

situazioni.

• <Presentazione> : Questa modalità è adatta per presentazioni.

• <Testo> : Questa modalità è adatta per la visualizzazione di testi.

• <Film>: Questa modalità è adatta alla visione di film.

• <Giochi> : Questa modalità immagine è ottimizzata per l’uso di giochi.

Il testo di un fermo immagine risulta innaturale.

• <Utente>: Modalità personalizzata creata mediante la funzione <Modalità> →<Salva>.

- Le modalità Presentation (Presentazione) e Text (Testo) sono abilitate solo se il segnale in entrata è un segnale Timer PC (D-Sub/HDMI).

Ogni modalità prevede controlli separati per <Contrasto>, <Luminosità>, <Nitidezza>, <Colore>, etc. Accedendo a una modalità e cambiando, ad esempio, il valore <Contrasto>, si effettuerà la regolazione solo per quella modalità.

• <Contrasto>: Usata per regolare il contrasto tra il soggetto e lo sfondo.

• <Luminosità>: Usata per regolare la luminosità dell'intera immagine.

• <Nitidezza>: Usata per regolare la nitidezza dell'immagine.

Se il segnale in ingresso è PC Timing (D-Sub/HDMI), non è possibile regolare il valore <Nitidezza>.

• <Colore>: Usata per schiarire o scurire i colori.

Se il segnale in ingresso è PC Timing (D-Sub/HDMI), non è possibile regolare il valore <Colore>.

• <Tinta>: Usata per ottenere colori più naturali mediante una maggiore regolazione del Verde e del Rosso.

Se il segnale d'ingresso è PC Timing (D-Sub/HDMI) o PAL e SECAM in modalità [S-Video] o [AV], non è possibile regolare il valore <Tinta>.

• <Temperatura colore>: E' possibile selezionare la temperatura del colore in base alle proprie preferenze.

• Impostazioni di fabbrica: <9300K>, <8000K>, <6500K>, <5500K>

• Per le voci elencate di seguito, è possibile selezionare la temperatura del colore in base alle

proprie preferenze. <R-Gain>, <G-Gain>, <B-Gain> : Regola la temperatura del colore del livello del bianco. <R-Offset>, <G-Offset>, <B-Offset> : Regola la temperatura del colore del livello del nero.

• <Temperatura colore>-<R-Gain>-<G-Gain>-<B-Gain>-<R-Offset>-<G-Offset>-<B-Offset>

• <Gamma >: Cambia le caratteristiche di luminosità di ciascun tono colore di un'immagine.

• Maggiore è il valore (+), maggiore è il contrasto tra le parti chiare e scure.

Minore è il valore (-), più scure sono le parti scure.

• Gamma di regolazione: Da -3 a +3

• <Salva >: È possibile salvare lo stato di un'immagine regolata in base alle proprie preferenze mediante OSD <Modalità>→<Utente>.

• <Reset >: Ripristina le impostazioni di fabbrica del prodotto.

Dimensione E' possibile selezionare la dimensione dello schermo in base al tipo di scena visualizzata.

Se il segnale in ingresso è Timer PC (D-Sub/HDMI), <Zoom1>/<Zoom2> non sono supportati.

• <Normale>-<Zoom 1 >-<Zoom 2 >-<16 : 9>-<Personalizza>

Utilizzo 3-5

Page 49

MENU DESCRIZIONE

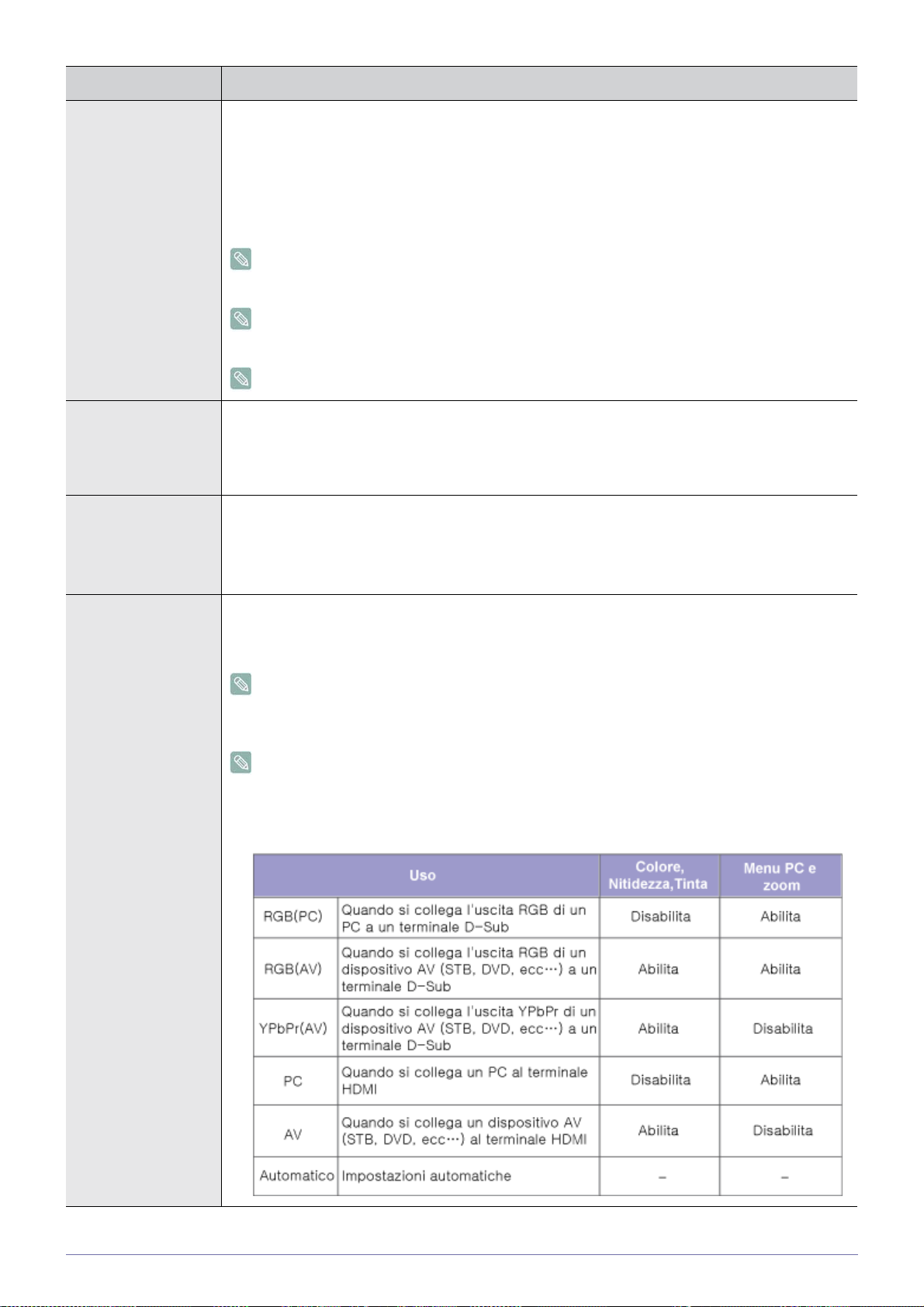

Posizione Regola la posizione dello schermo se non allineato.

Per effettuare la regolazione, selezionare la direzione nella quale si intende spostare lo schermo, quindi premere il tasto freccia corrispondente più volte.

Digital NR Quando viene visualizzata una linea punteggiata o lo schermo sfarfalla, è possibile visualizzare le

immagini con una migliore qualità visiva abilitando la funzione Noise Reduction. Se il segnale in ingresso è Timer PC (D-Sub/HDMI), la funzione <Digital NR> non è attiva.

Livello del nero È possibile selezionare il livello di nero del segnale in base al segnale in ingresso. Se non sono

adatte al segnale in ingresso, le parti scure potrebbero apparire indistinte o soffuse.

Il valore <Livello nero> può essere impostato solo per i segnali 480i e 576i RGB delle modalità [AV], [S-Video] e Timer AV (D-Sub).

• Per [AV], [S-Video] e 480i e 576i dei segnali Timer AV (D-Sub).

• <0 IRE>: Imposta il livello del nero su <0 IRE>.

• <7,5 IRE>: Imposta il livello del nero su <7,5 IRE>.

• Per il segnale RGB della modalità <HDMI> .

• <Normale>: Da usare in condizioni di luce normali.

• <Bassa>: Da usare quando le parti scure risultano troppo chiare.

Overscan Utilizzando questa funzione, è possibile tagliare il bordo dell'immagine quando vengono visualizzate

immagini o informazioni non necessarie.

Questa funzione non è supportata nelle modalità [AV] ([AV]) e [S-Video] ([S-Video]).

Supportato solo se il segnale di ingresso è AV Timing (Timing AV) (D-Sub) o AV Timing (Timing AV) (HDMI).

Se la funzione <Overscan> è disattiva, potrebbero essere visibili eventuali parti non necessarie lungo i bordi di un'immagine.

In tal caso, attivare la funzione <Sovrascansione>.

Modalità Film Mediante questa funzione è possibile impostare la modalità di visione ottimale per la riproduzione di

filmati.

• <Spento >-<Automatico>

<Modalità Film> è supportata solo per [AV], [S-Video], 480i e 576i dei segnali AV Timing (DSub).

Utilizzo 3-5

Page 50

MENU DESCRIZIONE

PC Elimina o riduce il disturbo che causa una qualità instabile delle immagini, come ad esempio il movi-

mento delle immagini. Se il disturbo persiste nonostante la funzione Fine Adjustment, regolare la frequenza al massimo quindi eseguire nuovamente una regolazione fine.

Queste funzioni sono abilitate solo per l'ingresso PC Timing (D-Sub/HDMI) della porta D-Sub.

Consultare Timer PC (D-Sub/HDMI).

• <Regolazione auto >: Usata per regolare automaticamente la frequenza e la fase dello schermo PC.

• <Grossa >: Usata per regolare la frequenza qualora sullo schermo del PC compaiano righe verticali.

• <Fine>: Usata per la regolazione fine dello schermo del PC.

• <Reset >: Usando questa funzione è possibile reimpostare le impostazione del menu PC a quelle di fabbrica.

Zoom Ingrandisce lo schermo PC di 2, 4 o 8 volte.

Questa funzione è regolabile solo se il segnale in ingresso è Timer PC (D-Sub/HDMI).

3-5-3. Impostazione

MENU DESCRIZIONE

Installa Per adeguare l'immagine alla posizione di installazione, è possibile invertire verticalmente/orizzontal-

mente le immagini proiettate.

• <Ant.-Inf. >: Immagine normale

• <Ant.-Sup. >: Immagine invertita orizzontale/verticale

• <Post.-Inf.>: Immagine invertita orizzontalmente

• <Post.-Sup. >: Immagine invertita verticalmente

Modalità lampada Utilizzato per impostare la luminosità dell'immagine regolando la quantità di luce generata dalla lam-

pada.

• <Eco> : Questa modalità è ottimizzata per schermi di dimensioni inferiori a 100 pollici. Questa modalità diminuisce il consumo di corrente e la luminosità della lampada consentendo di estenderne la durata e di ridurre disturbi e consumi.

• <Normale>: Questa modalità è la più generica e adatta alla maggior parte delle situazioni.

• <Chiaro >: Questa modalità massimizza la luminosità della lampada in condizioni di luce intensa. Una maggiore luminosità della lampada ne riduce la durata e aumenta il disturbo e il consumo di corrente.

Keystone auto Se le immagini a video risultano distorte o inclinate, è possibile compensare tale difetto impostando la

funzione <Keystone auto> su <Acceso> in modo che <V-Keystone> venga avviata automaticamente.

• <Spento >-<Acceso>

Utilizzo 3-5

Page 51

MENU DESCRIZIONE

Keystone Se le immagini video risultano distorte o sfalsate, è possibile compensare l'immagine usando la fun-

zione Keystone verticale/orizzontale.

• <V-Keystone> : Se l'immagine non viene proiettata verticalmente sullo schermo, è possibile calibrarla mediante la funzione <V-Keystone>.

• <H-Keystone> :Se l'immagine non viene proiettata orizzontalmente sullo schermo, è possibile calibrarla mediante la funzione <H-Keystone>.

L'uso della funzione <Keystone> per la calibrazione dell'immagine può degradare la qualità dell'immagine stessa.

L’uscita audio del proiettore risulta temporaneamente interrotta durante la correzione del keystone (trapezio).

La funzione <Keystone> non modifica la visualizzazione del menu On Screen Display (OSD).

Secondo piano E' possibile impostare lo Sfondo visualizzato dal proiettore qualora non sia presente alcun segnale

dal dispositivo esterno collegato al proiettore. Quando il proiettore riceve un segnale, lo Sfondo impostato scompare ed il proiettore visualizza la schermata normale.

• <Logo > -<Blu > -<Nero >

Selez. segnale di test Generato dal proiettore stesso. Usare per ottimizzare l'installazione del proiettore.

• <Ombra tratteggiata> : E' possibile verificare l'eventuale distorsione delle immagini.

• <Dimensioni schermo> : E' possibile fare riferimento alle dimensioni del formato delle immagini come il 1,33: 1 o 1,78 : 1.

Tipo video Se la qualità della schermata è anomala perché il proiettore non identifica automaticamente il tipo di

segnale in ingresso in modalità <PC> o <HDMI>, è possibile impostare manualmente il tipo di segnale in ingresso.

In modalità <PC>, <Tipo video> è abilitato solo se il segnale in ingresso è Timer AV (D-Sub). Tuttavia, in una sincronizzazione H/V indipendente, <Tipo video> è abilitata solo per i segnali 1280 x 720p 59,94 Hz/60 Hz.

In modalità <HDMI>, <Tipo video> è abilitato solo per i segnali 640x480p 59.94Hz/60 Hz e 1280x720p 59,94Hz/60 Hz.

• <Automatico >-<RGB(PC)>-<RGB(AV)>-<YPbPr(AV)>: <Modalità <PC>

• <Automatico>-<PC>-<AV> : <Modalità <HDMI>

Utilizzo 3-5

Page 52

MENU DESCRIZIONE

Didascalia La funzione <Didascalia> è supportata quando il segnale analogico esterno (sia da terminale Video o

S-Video) contiene sottotitoli.

La funzione <Didascalia> non è disponibile in modalità <PC> (componenti inclusi) o <HDMI>.

In base al segnale esterno, potrebbe essere necessario modificare le impostazioni del canale o del parametro <Campo>.

<Canale> e <Campo> contengono informazioni diverse. <Campo><2> include ulteriori informazioni aggiuntive rispetto a quelle contenute in <Campo><1>.

(per es. Se i sottotitoli in inglese sono disponibili su <Canale><1>, i sottotitoli in spagnolo sono disponibili su <Canale><2>)

• <Didascalia> : <Spento >-<Acceso>

• <Modalità> : <Dida>-<Testo>

• <Canale> : <1>-<2>

• <Campo> : <1>-<2>

Rete Collegando un cavo LAN tra il PC e il proiettore, è possibile usare le seguenti funzioni aggiuntive. Sul

PC, verificare le condizioni del proiettore (durata della lampada, malfunzionamenti, temperatura) e controllare da remoto l'accensione e lo spegnimento, la luminosità e l'attivazione e disattivazione dell'audio del proiettore.

• <Rete > : <Acceso >-<Spento>

• <Impostazione IP> : <Automatica> : Assegna automaticamente Indirizzo IP, Subnet mask e Gateway. <Manuale> : Permette di inserire manualmente Indirizzo IP, Subnet mask e Gateway.

• <Impostazione IP server> : Permette di inserire l'indirizzo IP del PC.

Telecomando : Scorrere le varie opzioni usando i tasti / . Inserire i valori usando i tasti /

Per utilizzare le funzioni di rete, <Rete> deve essere impostato su <Acceso>.

Se la connessione alla rete fallisce, inserire l'indirizzo IP del PC server in <Impostazione IP server>.

Reset Usando questa funzione è possibile reimpostare le varie impostazioni ai valori di fabbrica.

• <Impostazioni di fabbrica> : Cambia le impostazioni predefinite del prodotto.

• <Azzera orario filtro>: Azzera l'orario filtro.

3-5-4. Opzione

Utilizzo 3-5

Page 53

MENU DESCRIZIONE

Lingua E' possibile selezionare la lingua utilizzata per visualizzare i menu.

Opzione menu • <Posizione>: E' possibile cambiare la posizione del menu in alto/in basso/a sinistra/a destra.

• <Trasparenza >: E' possibile impostare la trasparenza del menu.

• < Alto>-<Media >-<Bassa>-<Opaco>

• <Visual ora >: E' possibile impostare l'orario di visualizzazione del menu.

• <5 sec>-<10 sec>-<30 sec>-<60 sec>-<90 sec>-<120 sec>-<Rim acc>

Suono Regola il bilanciamento audio sinistro e destro nonché l'equalizzatore dell'altoparlante stereo 3W

incorporato nel proiettore.

• <Bilanc.>-<100Hz>-<300Hz>-<1kHz>-<3kHz>-<10kHz>

Ora contr filtro Determina l'intervallo di verifica del filtro. (Unità: ora)

• <Spento>-<100>-<200>-<400>-<800>

Quando il periodo d'uso del filtro supera l'intervallo di verifica, il messaggio di verifica filtro è visualizzato per un minuto ogniqualvolta viene acceso il proiettore.

Messaggio verifica filtro: <Controllare il filtro e, se necessario, pulirlo o sostituirlo.>

Accensione autom Con Auto Power On, se l'alimentazione viene fornita al proiettore, verrà acceso automaticamente

senza la necessità di premere il tasto Power.

• <Spento>-<Acceso>

Timer stand-by Con la funzione Sleep Timer attivata, se non vi è segnale in ingresso all'ora specificata, il proiettore si

spegne automaticamente. (All'ora specificata non deve essere premuto alcun tasto, né sul telecomando né sulla parte superiore

del proiettore)

• <Spento> - <10 Min> - <20 Min> - <30 Min>

Informazioni E’ possibile controllare i segnali provenienti dalla sorgente esterna, le impostazioni dell'immagine e la

regolazione dell'immagine sul PC.

Utilizzo 3-5

Page 54

3-6 Gestione della rete

3-6-1. Gestione mediante il browser web

Il browser web permette di monitorare e controllare il proiettore da un PC senza installare alcun software. Prima di poter utilizzare il browser web, è necessario collegare il proiettore alla lan. Per istruzioni su come collegare il proiettore a una rete, vedere la sezione 2-20, Collegamento in rete.

Per controllare più proiettori da un singolo PC, installare ed eseguire Samsung Projector Manager.

Per informazioni riguardanti Samsung Projector Manager, vedere la sezione 3-6-2.

Verificare la connessione di rete tra il PC e il proiettore prima di collegare il browser web. Se la connessione di rete (vedere la sezione 2-20, Collegamento in rete) non è riuscita, la finestra del browser web potrebbe non essere disponibile.

• Per utilizzare il browser web, il PC deve rispettare i requisiti minimi di sistema:

• <RAM>: Più di 10MB

• <Capacità Hard Disk>: Più di 10MB

• Risoluzione dello schermo: Più di 640 x 480

• SO supportati: Microsoft Windows XP, Windows Vista

• Browser web: Microsoft Internet Explorer 6 o versioni successive, Netscape Navigator 9 o versioni successive, Mozilla FireFox 3.0.x o versioni successive, Google Chrome.

1. Connessione

• Digitare l'indirizzo IP del proiettore nella barra degli indirizzi del browser web.

E' possibile vedere l'indirizzo IP del proiettore premendo il tasto Menu, quindi selezionare Impostazione > Rete > Impostazione IP.

• Comparirà la finestra Network Projector. Per informazioni riguardanti le voci di controllo nella finestra Network Projector, fare riferimento alle voci della sezione 3-5, Uso del menu Screen Adjustment.

• Alcune funzioni elencate in 'Uso del menu Screen Adjustment' non possono essere utilizzate nel browser web per le limitazioni nel controllo remoto della rete.

Utilizzo 3-6

Page 55

3-6-2. Gestione del proiettore attraverso il software del PC

E' possibile monitorare e controllare più di un proiettore mediante il software Samsung Projector Manager.

• Per utilizzare Samsung Projector Manager, il PC deve rispettare i requisiti minimi di sistema:

• <RAM>: Più di 10MB

• <Capacità Hard Disk>: Più di 10MB

• Risoluzione dello schermo: Più di 640 x 480

• SO supportati: Microsoft Windows XP, Windows Vista

1. Installare il software Samsung Projector Manager

• Cliccare su 'Samsung Projector Manager' sul CD fornito in dotazione.

• Installare il software seguendo le istruzioni visualizzate sullo schermo del PC.

2. Eseguire il software Samsung Projector Manager

Una volta completati l'installazione di Samsung Projector Manager e il Rete Impostazione del proiettore, sarà possibile usare il software Samsung Projector Manager.

• Cliccare su Start > Samsung Projector > Samsung Projector Manager

• Comparirà la finestra <Projector Remote Controller>.

3. Uso del software Samsung Projector Manager

• Raggruppare e registrare i proiettori

• Per scorrere automaticamente i proiettori collegati al PC, premere Tool > Auto Search

• Per raggruppare o registrare direttamente i proiettori, selezionare List > Projector, cliccare con il tasto destro del

Utilizzo 3-6

Page 56

mouse su Network Projector in Projector List, quindi selezionare Add Projector.

• Specificare Projector Name, IP Address e Group Name per effettuare la registrazione, quindi premere ADD.

Qualsiasi gruppo il cui nome non sia stato specificato verrà automaticamente nominato 'Default Group.' Per eliminare e/o rinominare un proiettore registrato, cliccare con il tasto destro del mouse quindi selezionare rispettivamente Delete e/o Rename.

Se un proiettore non è visualizzato nell'elenco dei proiettori una volta eseguita la registrazione, verificare che la connessione di rete (vedere la sezione 2-20, Collegamento in rete) e le impostazioni di rete (vedere 3-5-3, Setup > >Rete) siano correttamente configurate.

Per salvare o caricare le informazioni sul proiettore registrato, selezionare File → Export Config/Import Config → /.

• Gestione del proiettore

• E' possibile verificare le condizioni della lampada del proiettore, la temperatura, il regolare funzionamento, eventuali

Utilizzo 3-6

Page 57

malfunzionamenti e altro ancora in tempo reale.

: E' possibile visualizzare i campi Name, IP Address, Group, Power On/Off del proiettore, così come lo stato LAMP

lifespan, malfunzionamenti (rappresentati da icone) e altro ancora in tempo reale.

Samsung Projector Manager visualizza icone che indicano lo stato del proiettore. Le icone sono elencate nelle tabelle seguenti. Se le icone indicano un problema con il proiettore, vedere Risoluzione dei problemi legati agli indicatori nella sezione 3-4, Indicazioni dei LED.

• Icone di Avvertenze e Stati di errore

ICONE STATO STATO AZIONI

Avvertenza

Errore

Il coperchio dell'obiettivo non è stato aperto in modo corretto.

Il coperchio della lampada che protegge l'unità non è chiuso correttamente.

Errore Il proiettore funziona in modo anomalo.

Vedere l'Azione 3 della sezione Risoluzione dei problemi legati agli indicatori.

Vedere l'Azione 2 della sezione Risoluzione dei problemi legati agli indicatori.

Vedere l'Azione 6 della sezione Risoluzione dei problemi legati agli indicatori.

Errore La lampada si è esaurita. Sostituire la lampada.

Utilizzo 3-6

Page 58

ICONE STATO STATO AZIONI

Errore

Avvertenza

Errore

La ventola di raffreddamento 1 non funziona regolarmente.

La ventola di raffreddamento 2 non funziona regolarmente.

La ventola di raffreddamento 3 non funziona regolarmente.

La ventola di raffreddamento 4 non funziona regolarmente.

La ventola di raffreddamento 5 non funziona regolarmente.

La ventola di raffreddamento 6 non funziona regolarmente.

La temperatura interna del proiettore è aumentata oltre il limite consentito.

Vedere l'Azione 1 della sezione Risoluzione dei problemi legati agli indicatori.

Vedere l'Azione 5 della sezione Risoluzione dei problemi legati agli indicatori.

Errore

Avvertenza Il filtro dell'aria ha raggiunto il limite di durata. Sostituire il filtro dell'aria.

Avvertenza Il filtro dell'aria è ostruito dalla polvere. Pulire il filtro dell'aria.

Errore Il filtro dell'aria è ostruito dalla polvere. Pulire il filtro dell'aria.

Icone di stato della temperatura

ICONE STATO STATO AZIONI

Stato della tempera-

La temperatura interna del proiettore è aumentata oltre il limite consentito.

La temperatura interna del proiettore è

tura

normale. (Modalità standby)

La temperatura interna del proiettore è normale. (Bassa)

La temperatura interna del proiettore è normale. (Media)

Vedere l'Azione 5 della sezione Risoluzione dei problemi legati agli indicatori.

E' normale.

Stato della tempera-

tura

Stato della tempera-

tura

Stato della tempera-

tura

Utilizzo 3-6

La temperatura interna del proiettore è normale. (Leggermente alta)

La temperatura interna del proiettore è più alta del limite consentito

La temperatura interna del proiettore è troppo elevata. Il proiettore si spegne automaticamente.

E' normale.

Vedere l'Azione 4 della sezione Risoluzione dei problemi legati agli indicatori.

Vedere l'Azione 5 della sezione Risoluzione dei problemi legati agli indicatori.

Page 59

• Gestione dei proiettori

: Uso delle icone in Projector List (applicabile solo a proiettori contrassegnati da una 'V' nella finestra di

monitoraggio)

(Refresh): Aggiorna lo stato di un proiettore.

(Power On): Accende un proiettore.

(Power Off): Spegne un proiettore.

(Switch Source): Seleziona la sorgente da HDMI, S-VIDEO, AV, PC, MP.

(Blank On/Off): Accende/Spegne lo schermo di un proiettore.

(Mute On/Off): Attiva/Disattiva l'audio di un proiettore.

(Adjust Aspect Ratio): Regola il formato video di un proiettore a 16:9 o 4:3.

Tuttavia, se il prodotto non supporta Media Play, la sorgente MP non è disponibile.

: Connessione del Web browser da Samsung Projector Manager

Collegando il browser web in Samsung Projector Manager, è possibile utilizzare diverse funzioni. Per eseguire la connessione del browser web, selezionare il proiettore al quale collegarsi, quindi cliccare con il tasto destro del mouse per selezionare "Web browser."

Se la connessione del browser web fallisce, verificare che la connessione di rete (vedere la sezione 2-20, Collegamento in rete) e le impostazioni di rete (vedere 3-5-3, Impostazione > Rete) siano configurate correttamente.

Utilizzo 3-6

Page 60

Il controllo di un proiettore usando contemporaneamente Samsung Projector Manager e il Web browser può rallentare il funzionamento del PC o causare un errore.

• Uso della funzione ScheduleSchedule (Programmazione)

Usando la funzione Schedule, è possibile gestire i proiettori in modo più efficiente. Selezionando List > Schedule, comparirà la seguente schermata.

Nella schermata vi sono quattro tasti:

• New : Crea un proiettore per il quale elaborare uno Schedule.

• Delete : Elimina la programmazione per un proiettore selezionato.

• Delete All: Elimina la programmazione per tutti i proiettori.

• Edit: Modifica la programmazione per un proiettore selezionato.

• Registrazione di una New Schedule (Nuova programmazione)

Per registrare una nuova programmazione, seguire questi passaggi:

1. Premere il tasto NewMENU. Comparirà la finestra New Schedule.

2. Selezionare i proiettori ai quali applicare la nuova programmazione nel campo Select Projectors. Selezionando un proiettore, nella casella alla sua sinistra comparirà un segno di spunta.

3. Impostare la nuova programmazione inserendo i valori Title, Repeat, Time, Work, e digitare un testo nel campo Description della programmazione. Di seguito viene riportata una spiegazione di questi termini.

-Title: Imposta il nome della programmazione

-Repeat: Imposta la ripetizione della programmazione (Once - Esegue la programmazione una sola volta, Every Specifica una data per la ripetizione della programmazione)

-Time: Determina l'orario al quale la programmazione verrà eseguita

-Work : Imposta Source switch o Power On/Off

-Description: Mostra la descrizione dettagliata della programmazione

Utilizzo 3-6

Page 61

4. Una volta inserite tutte le informazioni, premere ADD (AGGIUNGI). E' possibile visualizzare la cronologia di registrazione della programmazione. E' inoltre possibile visualizzare lo stato

della programmazione. I codici di stato sono i seguenti:

-Complete:Programmazione completata.

-Waiting:Programmazione in attesa di esecuzione.

-Running:Programmazione ripetitiva in esecuzione.

• Per salvare o caricare la programmazione registrata, selezionare File → Export Config/Import Config .

• Se si desidera attivare una programmazione caricata attraverso Import Config, per prima cosa è necessario caricare le informazioni relative al proiettore.

• Altre impostazioni La Selezione strumenti nella barra dei menu contiene due voci, Elementi configurazione monitor e Opzioni.

- Elementi configurazione monitor Elementi configurazione monitor permette di selezionare una voce da visualizzare nella finestra di monitoraggio. Una volta

selezionato l'elemento, impostare la priorità di visualizzazione muovendola in alto o in basso nell'elenco degli elementi selezionati per la visualizzazione.

- Opzioni Automatically Run– Quando il PC è acceso, Samsung Projector Manager si attiverà in automatico. Minimize to system tray – Samsung Projector Manager viene ridotto a icona nell'area di notifica. Il file contiene due selezioni.

- File> Export Config : Memorizza tutte le impostazioni di configurazione di Samsung Projector Manager nei file desiderati nelle cartelle corrispondenti.

- File> Import Config : Importa un file di configurazione memorizzato. Imposta Samsung Projector Manager in base alle impostazioni memorizzate.

Utilizzo 3-6

Page 62

4 Risoluzione dei problemi

4-1 Prima di rivolgersi al servizio di assistenza

Verificare le seguenti condizioni prima di rivolgersi al servizio di assistenza. Se il problema persiste, contattare il più vicino Centro assistenza.

Sintomo Risoluzione dei problemi

Installazione e collegamento

Menu e telecomando

Nessuna alimentazione. Controllare la connessione del cavo di alimentazione.

Desidero installare il proiettore a soffitto. La staffa per l'installazione a soffitto è venduta separatamente.

Contattare il distributore locale.

Non è possibile selezionare una Sorgente esterna.

Il telecomando non funziona. Verificare di avere selezionato la sorgente esterna appro-

Non è possibile selezionare un menu. Controllare se il menu è evidenziato in grigio. Un menu eviden-

Verificare che i cavi di connessione video siano collegati in modo corretto alla porta appropriata. Se il dispositivo non è connesso correttamente, non può essere selezionato.

priata. Verificare la carica della batteria del telecomando. Se non fun-

ziona correttamente sostituirla con una nuova della portata prevista.

Puntare il telecomando verso il sensore posteriore dell'unità a una distanza non superiore ai 7 m. Rimuovere eventuali ostacoli tra il telecomando e il prodotto.

Una illuminazione diretta di bulbi luminosi a 3 vie o di altri dispositivi di illuminazione sul sensore a distanza del proiettore può influenzare la sensibilità e causare il malfunzionamento del telecomando.

Verificare la presenza delle batterie nel telecomando. Verificare che l'indicatore a LED sopra il proiettore sia acceso.

ziato in grigio non è disponibile.

Risoluzione dei problemi 4-1

Page 63

Sintomo Risoluzione dei problemi

Schermo e sorgente esterna

Non è possibile vedere le immagini. Verificare che il cavo di alimentazione del proiettore sia colle-

gato. Verificare di avere selezionato la sorgente di ingresso appro-

priata. Verificare che i connettori siano correttamente collegati alle

porte sul retro del proiettore. Verificare le batterie del telecomando. Verificare che le impostazioni <Colore> e <Luminosità> non

siano al minimo.

Colori scadenti. Regolare <Tinta> e <Contrasto>.

Le immagini non sono nitide. Regolare la mesa a fuoco.

Controllare che la distanza di proiezione non sia troppo vicina o troppo lontana.

Si avvertono strani disturbi. Se persistono, contattare un Centro assistenza.

Il LED operativo è acceso. Vedere Azioni correttive in base alle indicazioni dei LED (3-4).

Sullo schermo compaiono delle righe. Durante l'uso del PC possono verificarsi disturbi sullo

schermo. Regolare la frequenza (velocità di refresh) dello schermo.

Non viene visualizzato alcun dispositivo esterno.

Verificare lo stato operativo del dispositivo esterno e che le regolazioni, quali ad esempio la <Luminosità> e il <Contrasto>, siano state modificate correttamente nella schermata <Modalità> del menu del proiettore.

Viene visualizzata solo una schermata blu. Verificare che il collegamento ai dispositivi esterni sia appro-

priato. Verificare nuovamente i cavi di connessione.

La schermata visualizzata è in bianco e nero, i colori non sono corretti oppure lo schermo è troppo chiaro o troppo scuro.

Come indicato sopra, verificare le regolazioni quali <Luminosità>, <Contrasto > e <Colore> nel menu.

Per ripristinare le varie impostazioni ai valori di fabbrica, eseguire la funzione <Impostazioni di fabbrica> nel menu.

Risoluzione dei problemi 4-1

Page 64

Sintomo Risoluzione dei problemi

Rete Il browser web non si avvia. Verificare i requisiti minimi di sistema del PC per collegarsi al

browser Web .

Il browser web non si collega al proiettore. 1. Verificare che il cavo di alimentazione sia collegato al proiet-

tore (vedere la sezione 2-11, Collegamento dell'alimentazione)

2. Verificare che l'ambiente di rete del PC e del proiettore sia corretto (vedere la sezione 2-20 Collegamento in rete)

3. Verificare che nel PC sia usata la scheda di rete appropriata e che sia stata selezionata, qualora il PC (server) ne possieda due diverse.

L'installazione di Samsung Projector Manager non è riuscita.

Il proiettore non si collega a Samsung Projector Manager.

Desidero rimuovere Samsung Projector Manager.

Verificare i requisiti di sistema di Samsung Projector Manager del PC.

1. Verificare che <Impostazione IP> e la connessione di rete tra il PC e il proiettore sia corretta.

2. Se il valore <Impostazione IP> del proiettore è impostato su <Automatica>, verificare che il PC e il proiettore condividano la stessa rete. Se non appartengono alla stessa rete, configurare l'indirizzo IP del PC server usando l'opzione <Impostazione IP server>.

3. Verificare che l'accesso al proiettore non sia bloccato dalle impostazione del firewall di Windows del PC.

4. Se la mancata connessione a Samsung Projector Manager persiste, rimuovere il programma ed eseguire nuovamente l'installazione.

Samsung Projector Manager può essere rimosso usando l'opzione [Add or Remove Programs(Cambia/Rimuovi programmi)]. Per rimuovere Samsung Projector Manager, seguire i seguenti passaggi:

1. Selezionare [Control Panel] nel menu [Start]. (Windows XP)

2. Eseguire [Add or Remove Programs(Cambia/Rimuovi programmi)]

3. SelezionareSamsung Projector Manager in [Add or Remove Programs (Cambia/Rimuovi programmi)] e cliccare [Change/ Remove (Cambia/Rimuovi)].

4. Selezionare "Yes(Sì)" per avviare la rimozione.

5. Seguire le informazioni visualizzate sullo schermo.

Risoluzione dei problemi 4-1

Page 65

5 Maggiori informazioni

5-1 Specifiche

MODELLO SP-L301 SP-L331 SP-L351

Dimensioni del Pannello LCD 3P da 0,63" LCD 3P da 0,63" con MLA

Risoluzione XGA (1024 x 768)

Rapporto larghezza/altezza 4:3

Alimentazione Consumo di energia 290 W (Standby: meno di 1W)

Voltaggio 100~240V CA, 50/60Hz

Lampada Consumo di energia 220W (Normale : 200W, Eco: 152W)

Durata 2.000 ore (Eco: 2.500 ore)

Dimensioni 291 x 289 x 127 mm

Peso 3,8 Kg

Caratteristiche principali

Segnale di ingresso

Altoparlante 3W x 2 (Stereo)

Luminosità 3.000 ANSI 3.300 ANSI 3.500 ANSI

Contrasto 500 :1 400 :1 400 :1

Dimensione schermo (Diagonale)

Gamma di proiezione 1 m ~ 10 m / 39,37 pollici ~ 393,70 pollici

Keystone Auto: Verticale (±30˚) / Manuale: Verticale (±30˚), Orizzontale (±30˚))

Rete RJ 45

Regolazione zoom Manuale

Regolazione messa a fuoco

Obiettivo F=1,65~1,93, f=18,5mm~22,5mm

Rapporto zoom 1:1,2

D-Sub 15p RGB analogico, YPbPr analogico

HDMI RGB digitale, YCbCr digitale

Mini DIN x 1 S-Video

RCA x 1 Video composito

Diagonale 40 pollici ~ 300 pollici

Manuale

Ambiente utente

Rumorosità Eco: 30dB, Normale: 32dB, Luminoso: 35dB

Questa apparecchiatura di Classe B è progettata per un uso domestico e da ufficio. L'apparecchiatura è stata registrata secondo lo standard EMI per uso residenziale. Può essere utilizzata in tutte le aree. Le apparecchiature di Classe A sono per un uso lavorativo. La Classe A è relativa agli usi lavorativi mentre la Classe B ha emissioni di onde elettromagnetiche inferiori rispetto alla Classe A.

Maggiori informazioni 5-1

Temperatura e umidità Funzionamento: Temperatura 5 ˚C ~ 35 ˚C (41 ˚F ~ 95 ˚F), Umidità 20 % ~ 80

%(Senza condensa)

Stoccaggio: Temperatura -10 ? ~ 60 ? (-14 ˚F ~ 140 ˚F), Umidità 10 % ~ 90 %(Senza condensa)

Page 66

Il pannello LCD in dotazione al proiettore LCD è costituito da centinaia di migliaia di piccoli pixel. Come altre apparecchiature schermo e video, il pannello LCD può contenere pixel difettosi non funzionanti. Quando un prodotto viene messo in commercio, le condizioni di identificazione dei pixel difettosi e del numero di pixel difettosi che un pannello LCD può contenere vengono gestite nel rigoroso rispetto degli standard specifici del produttore del pannello LCD e della nostra ditta. Anche se in uno schermo fossero presenti alcuni pixel inattivi, ciò non altererebbe comunque la qualità complessiva e la vita utile del prodotto.

Maggiori informazioni 5-1

Page 67

5-2 RS-232C Tabella comandi

Communication Format (conforme allo standard RS232C)

• Baud rate: 9.600 bps

• parità: Nessuna

• Data bit: 8, stop bit: 1

• Controllo di flusso: Nessuna

protocollo di comunicazione seriale

1. Struttura del pacchetto [7 byte]

0x08 0x22 cmd1 cmd2 cmd3 valore CS

• Un pacchetto di comando consiste di 7 byte in totale.

• I due byte 0x08 e 0x22 indicano che il pacchetto è per le comunicazioni seriali.

• I seguenti 4 byte rappresentano un comando predefinito impostabile dall'utente.

• L'ultimo byte è la checksum (CS) che verifica la validità del pacchetto corrente.

• Header [2 Byte]: Valori predefiniti fissati a 0x08 e 0x22.

• Cmd1 [1 byte]: Il primo valore del codice definito nell'elenco comandi (esadecimale)

• Cmd2 [1 byte]: Il secondo valore del codice definito nell'elenco comandi (esadecimale)

• Cmd3 [1 byte]: Il terzo valore del codice definito nell'elenco comandi (esadecimale)

• Valore [1 byte]: Parametro di ingresso per il comando (predefinito: 0) (decimale)

• CS [1 byte]: Checksum (il complemento della somma di tutti i valori del 2 ad eccezione del valore CS.)

2. Struttura pacchetto di risposta [3 byte]

1. Success

0x03 0x0C 0xF1

2. Fail

0x03 0x0C 0xFF

• Quando il pacchetto ricevuto da un dispositivo esterno ha un valore valido, viene inviato un pacchetto Success. In caso contrario, viene inviato un pacchetto Fail.

• Un pacchetto Fail viene inviato se:

• La lunghezza del pacchetto ricevuto non è uguale a 7 byte.

• Il valore dell'header del pacchetto a 2 byte non è uguale a 0x08, 0x22.

• La checksum non è corretta.

• Rilevazione di un errore da parte di un dispositivo esterno

• Un dispositivo esterno classifica il pacchetto come Fail se non riceve un pacchetto Success entro 100 ms.

Maggiori informazioni 5-2

Page 68

Tabella comandi

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Generale Alimenta-

zione

Volume Direct 0x01 0x00 0x00 (0~100)

Muto Acceso 0x02 0x00 0x00 0

Blank Acceso 0x03 0x00 0x00 0

Still Acceso 0x04 0x00 0x00 0

Ingressi Elenco sor-

genti

Alimentazione

continuo Su 0x01 0

AV: AV: 0x0A 0x00 0x01 0

S-Video S-Video 0x02 0

Display OSD / Power On

OK 1

Cancella 2

Direct Power Off

Giù 0x02 0

Spento 1

0x00 0x00 0x00 0

PC PC 0x03 0

HDMI HDMI 0x04 0

Maggiori informazioni 5-2

Page 69

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Immagine Modalità Standard 0x0B 0X00 0x00 0

Presentazione

Testo 2

Film 3

Giochi 4

Utente 5

Contrasto 0~100 0X02 0x00 (0~100)

Luminosità 0~100 0X03 0x00 (0~100)

Nitidezza 0~100 0X04 0x00 (0~100)

Colore 0~100 0X05 0x00 (0~100)

Tinta (V/R) V50 / R50 0x06 0x00 (0~100)

Temperatura colore

WB R offset 0x0B 0x00 (0~100)

9300K 0x0A 0x00 1

8000K 2

6500K 3

5500K 4

G offset 0x01 (0~100)

B offset 0x02 (0~100)

R gain 0x03 (0~100)

G gain 0x04 (0~100)

B gain 0x05 (0~100)

Maggiori informazioni 5-2

Page 70

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Immagine Gamma -3~3 0x0B 0x0C 0x00 (0~6)

Salva Display OSD 0x0D 0x00 0

OK 1

Cancella 2

Salvataggio diretto

Reset 0x0E 0x00 0

Dimensione Normale 0x0F 0x00 0

Zoom1 1

Zoom2 2

16:9 3

Personalizzata

Personalizza Top Diminuisce 0x01 0

Aumenta 1

Bottom Diminuisce 0x02 0

Aumenta 1

Sinistra Diminuisce 0x03 0

Aumenta 1

Destra Diminuisce 0x04 0

Aumenta 1

Digital NR Spento 0x10 0x00 0

Acceso 1

Livello del nero

Overscan Spento 0x12 0x00 0

Modalità Film Spento 0x13 0x00 0

PC Regolazione

0 IRE/Normale

7.5 IRE/ Bassa

Acceso 1

auto

Grossa Su 0x15 0x00 0

Giù 1

Fine Su 0x16 0x00 0

Giù 1

Reset Display OSD 0x17 0x00 0

0x11 0x00 0

0x14 0x00 0

OK 1

Cancella 2

Reimposta-

Maggiori informazioni 5-2

zione diretta

Page 71

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Immagine Zoom X1 0x0B 0x18 0x00 0

X2 1

X4 2

x8 3

Sinistra 0x19 0x00 0

Destra 1

Su 2

Giù 3

Posizione Orizzontale

Posizione Verticale

continuo SINISTRA 0x0B 0x1A 0x00 0

DESTRA 1

continuo Giù 0x1B 0x00 0

Su 1

Maggiori informazioni 5-2

Page 72

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Impostazione Installa Ant.-Inf. 0x0C 0x00 0x00 0

Ant.-Sup. 1

Post.-Inf. 2

Post.-Sup. 3

Modalità lampada

Keystone V-Keystone -50~50 0x02 0x00 (0~100)

Secondo piano

Selez. segnale di test

Tipo video Automatico 0x05 0x00 0

ECO 0x01 0x00 0

Normale 1

Luminoso 2

H-Keystone -50~50 0x01 (0~100)

Keystone auto

Logo 0x03 0x00 0

Blu 1

Nero 2

Ombra tratteggiata

Dimensioni schermo

Pattern Off 2

RGB(PC) 1

Spento 0x02 0

Acceso 1

0x04 0x00 0

RGB(AV) 2

YCbCr(AV) 3

PC 4

AV: 5

Reset Impostazioni

di fabbrica

Azzera orario filtro

Display OSD 0x06 0x00 0

OK 1

Cancella 2

Reimpostazione diretta ai valori di fabbrica

Display OSD 0x01 0

OK 1

Cancella 2

Reimpostazione diretta durata del filtro

Didascalia Didascalia Spento 0x07 0x00 0

Acceso 1

Modalità Didascalia 0x01 0

Maggiori informazioni 5-2

Page 73

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Impostazione Rete Rete Spento 0x0E 0x01 0x00 0

Acceso 1

Impostazione IP

Impostazione IP server

Automatica 0x02 0x00 0

Manuale 1

Impostazione IP

Subnet Mask 0x04 0x00 0~255

Gateway 0x05 0x00 0~255

Impostazione IP server

0x03 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

0x01 0~255

0x02 0~255

0x03 0~255

0x01 0~255

0x02 0~255

0x03 0~255

0x06 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

Maggiori informazioni 5-2

Page 74

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Opzione Lingua English 0x0D 0x00 0x00 0

Deutsch 1

Nederlands 2

Español 3

Français 4

Italiano 5

Svenska 6

Português 7

Русский 8

??? 9

??? 10

Türkçe 11

??? 12

Opzione menu

Posizione SINISTRA 0x01 0x00 0

DESTRA 1

Su 2

Giù 3

Trasparenza Alto 0x02 0x00 0

Media 1

Bassa 2

Opaco 3

Visual ora 5 sec 0x03 0x00 0

10 sec 1

30 sec 2

60 sec 3

90 sec 4

120 sec 5

Rim acc 6

Maggiori informazioni 5-2

Page 75

VOCE DI CONTROLLO CMD1 CMD2 CMD3 VALORE

Opzione SUONO Bilanc. Su 0x0D 0x04 0x00 0

Giù 1

100Hz Su 0x01 0

Giù 1

300Hz Su 0x02 0

Giù 1

1KHz Su 0x03 0

Giù 1

3KHz Su 0x04 0

Giù 1

10KHz Su 0x05 0

Giù 1

Ora contr filtro

Accensione autom

Timer stand-bySPENTO 0x07 0x00 0

Informazioni 0x08 0x00 0

Spento 0x05 0x00 0

100 1

200 2

400 3

800 4

SPENTO 0x06 0x00 0

ACCESO 1

10 Min 1

20 Min 2

30 Min 3

Maggiori informazioni 5-2

Page 76

5-3 Contatta SAMSUNG WORLDWIDE

• Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti SAMSUNG.

NORTH AMERICA

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421

http://www.samsung.com/br

4004-0000

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com/co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

HONDURAS 800-7919267 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

NICARAGUA 00-1800-5077267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

EUROPA

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com/at

BELGIUM 02 201 2418 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr (French)

CZECH REPUBLIC 800 - SAMSUNG (800-726786) http://www.samsung.com/cz

DENMARK 8 - SAMSUNG (7267864) http://www.samsung.com/dk

EIRE 0818 717 100 http://www.samsung.com/ie

FINLAND 30 - 6227 515 http://www.samsung.com/fi

FRANCE 01 4863 0000 http://www.samsung.com/fr

GERMANY 01805 - SAMSUNG (7267864,€ 0.14/

http://www.samsung.de

Min)

Maggiori informazioni 5-3

Page 77

EUROPA

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com/hu

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.com/lu

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 3 - SAMSUNG (7267864) http://www.samsung.com/no

POLAND 0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

PORTUGAL 808 20 - SAMSUNG (7267864) http://www.samsung.com/pt

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com/sk

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com/es

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com/se

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com/uk

CIS

BELARUS 810-800-500-55-500

ESTONIA 800-7267 http://www.samsung.com/ee

LATVIA 8000-7267 http://www.samsung.com/lv

http://www.samsung.com/nl

http://www.samsung.com/pl

http://www.samsung.com/ch

LITHUANIA 8-800-77777 http://www.samsung.com/lt

MOLDOVA 00-800-500-55-500

KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.com/kz_ru

KYRGYZSTAN 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.ru

TADJIKISTAN 8-10-800-500-55-500

UKRAINE 8-800-502-0000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com/kz_ru

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 400-810-5858

010-6475 1880

HONG KONG 3698 - 4698 http://www.samsung.com/hk

INDIA 3030 8282

1-800-3000-8282 1800 110011

http://www.samsung.com/cn

http://www.samsung.com/hk_en/

http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

Maggiori informazioni 5-3

Page 78

ASIA PACIFIC

MALAYSIA 1800-88-9999 http://www.samsung.com/my

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com/nz

PHILIPPINES 1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777

SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

MIDDLE EAST & AFRICA

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za

TURKEY 444 77 11 http://www.samsung.com/tr

U.A.E 800-SAMSUNG(726-7864)

8000-4726

http://www.samsung.com/ph

http://www.samsung.com/ae

Maggiori informazioni 5-3

Page 79

5-4 Corretto smaltimento del prodotto - Solo per l'Europa

Corretto smaltimento del prodotto (RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) - Solo Europa

(Applicabile nei paesi dell'Unione Europea e in quelli con sist e m a di rac c ol t a di ffere nziata)

Le etichette apposte al prodotto, agli accessori e alla documentazione indicano che il prodotto e i suoi accessori elettronici (quali caricatore, cuffie e cavo USB) non devono essere smaltiti insieme ai rifiuti domestici al termine del loro utilizzo. Per evitare possibili danni all'ambiente o alla salute, si raccomanda di smaltire questo prodotto separatamente dagli altri tipi di rifiuti e di riciclarlo in modo responsabile, in modo da permettere il riutilizzo sostenibile dei materiali.

Per informazioni dettagliate sullo smaltimento dell'apparecchiatura e il suo riciclaggio, i privati sono pregati di contattare il proprio rivenditore o le autorità locali.

Le aziende sono pregate di contattare il proprio fornitore e controllare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori non devono essere smaltiti insieme ad altri rifiuti commerciali.

Corretto smaltimento delle batterie del prodotto - Solo Europa

(Applicabile nei paesi dell'Unione Europea e in quelli con sist e m a di rac c ol t a di ffere nziata delle batterie esauste.)

Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in modo adeguato, tali sostanze possono causare danni alla salute o all'ambiente.

Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.

Maggiori informazioni 5-4
