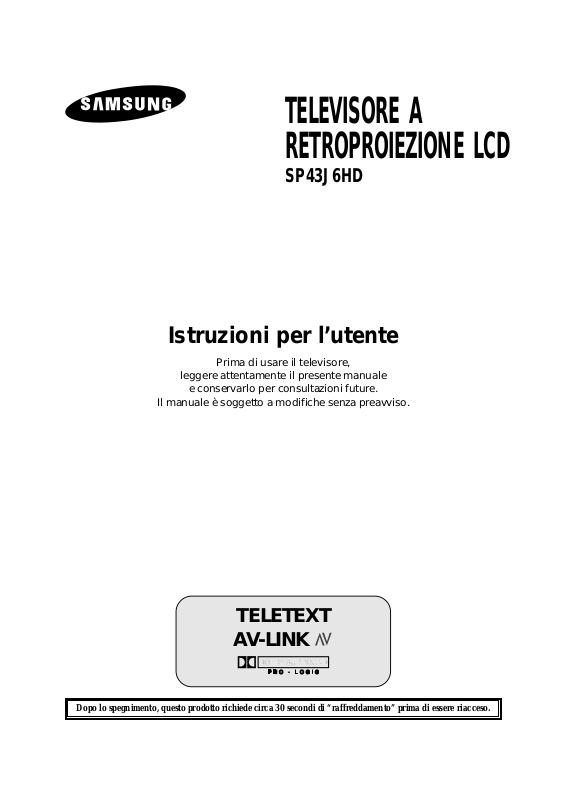

TELEVISORE A RETROPROIEZIONE LCD

SP43J6HD

Istruzioni per l’utente

Prima di usare il televisore,

leggere attentamente il presente manuale

e conservarlo per consultazioni future.

Il manuale è soggetto a modifiche senza preavviso.

TELETEXT

AV-LINK

Dopo lo spegnimento, questo prodotto richiede circa 30 secondi di “raffreddamento” prima di essere riacceso.

Misure di sicurezza

Le seguenti illustrazioni vi mostrano le precauzioni da adottare durante l’utilizzo o lo spostamento del vostro televisore.

Nome del modello: Numero di serie: Data d’acquisto:

AVVERTENZA:

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVETE IL COPERCHIO POSTERIORE: ALL’INTERNO NON VI SONO COMPONENTI RIPARABILI DALL’UTENTE. PER LA MANUTENZIONE, RIVOLGETEVI A PERSONALE QUALIFICATO.

AVVERTENZA

RISCHI DI FOLGORAZIONE.

NON APRIRE.

Tensione di alimentazione: 220-240V~, 50Hz. Attenzione alle tensioni elevate. Rimuovendo il

coperchio posteriore si ha accesso ai componenti sotto tensione. Non rimuovete il coperchio posteriore.

Il triangolo lampeggiante con una saetta, indica la presenza di tensioni pericolose all’interno del prodotto.

Il punto esclamativo all’interno del triangolo segnala le istruzioni importanti alle quali attenersi durante l’utilizzo del prodotto.

Attenzione

NON esponete il televisore a condizioni estreme di temperatura (a meno di 5°C e a più di 40°C) o di umidità (inferiore al 10% e superiore al 75%).

NON esponete il televisore alla luce solare diretta.

NON bagnate il televisore con alcun liquido.

Se il televisore si guasta, non cercate di ripararlo. Per la manutenzione, rivolgetevi a personale qualificato.

Durante un temporale e/o in presenza di fulmini, scollegate il televisore dalla presa di alimentazione e dall’antenna.

Se il telecomando resta inutilizzato a lungo, rimuovete le batterie e riponetele in un luogo fresco e asciutto.

QUESTA APPARECCHIATURA NON DEVE ESSERE UTILIZZATA IN AMBIENTI INDUSTRIALI

10%

5¡

75%

40¡

Indice

◆ INTRODUZIONE

■ Misure di sicurezza........................................................................................ 2

■ Attenzione...................................................................................................... 2

◆ COLLEGAMENTI E INSTALLAZIONE DEL TELEVISORE

■ Il nuovo televisore 16:9.................................................................................. 5

■ La nuova funzione AV-Link............................................................................ 5

■ Dove collocare il televisore............................................................................ 6

■ Collegamento dell’antenna o di un’emittente via cavo .................................. 7

■ Collegamento di un Videoregistratore privo di funzione AV-Link ................. 7

■ Collegamento di un ricevitore satellitare........................................................ 8

■ Collegamento di un decoder.......................................................................... 8

■ Connessione degli altoparlanti supplementari............................................... 9

■ Inserimento delle pile nel telecomando......................................................... 9

■ Accensione e spegnimento del televisore..................................................... 10

■ Selezione della modalità STAND-BY ............................................................ 11

■ Funzionamento dei LED................................................................................ 12

■ Familiarizzare con il telecomando................................................................. 13

■ Visualizzazione della modalità dimostrazione............................................... 14

■ Scelta della lingua ......................................................................................... 15

◆ SINTONIA DEI CANALI

■ Memorizzazione automatica dei canali.......................................................... 16

■ Riordino e/o cancellazione dei canali memorizzati........................................ 17

■ Memorizzazione manuale dei canali ............................................................. 18

■ Assegnazione dei nomi ai canali................................................................... 20

■ Cambio canale............................................................................................... 21

■ Selezione di un canale attraverso il nome..................................................... 21

■ Sintonia fine dei canali................................................................................... 22

■ Aumento del contrasto................................................................................... 22

■ Funzione di riduzione dei disturbi.................................................................. 23

◆ UTILIZZO DEL TELEVISORE

■ Selezione del formato di zoom dell’immagine............................................... 24

■ Modifica degli effetti video............................................................................. 25

■ Regolazione dell’immagine e memorizzazione ............................................. 25

■ Regolazione del volume................................................................................ 26

■ Interruzione momentanea dell’audio ............................................................. 26

■ Selezione del tipo di audio............................................................................. 27

■ Selezione degli effetti audio .......................................................................... 28

■ Regolazione dell’audio e memorizzazione.................................................... 28

■ Impostazione della modalità Dolby ( )............................................ 29

■ Regolazione degli effetti Dolby...................................................................... 30

Congratulazioni ! Avete appena

acquistato un televisore SAMSUNG.

Vi preghiamo di leggere le seguenti istruzioni

che vi permetteranno di utilizzare

questo televisore con facilità.

Indice (continua)

◆ UTILIZZO DEL TELEVISORE (continua)

■ Collegamento delle cuffie.............................................................................. 31

■ egolazione dell’audio in cuffia........................................................................ 31

■ Impostazione della funzione di blocco canali ................................................ 32

■ Visualizzazione delle informazioni sullo schermo.......................................... 33

■ Funzione di spegnimento ritardato (Sleep Timer) ......................................... 33

■ Uso dei tasti laterali del TV............................................................................ 34

■ Usando i tasti di lettura del Videoregistratore e del DVD sul telecomando... 35

■ Fermo immagine............................................................................................ 35

◆ UTILIZZO DELLA FUNZIONE TELEVIDEO

■ Funzione Televideo....................................................................................... 36

■ Visualizzazione del Televideo ....................................................................... 37

■ Selezione delle opzioni di visualizzazione..................................................... 37

■ Selezione di una pagina di Televideo............................................................ 38

◆ UTILIZZO DELLA FUNZIONE AV-LINK

■ Funzione AV-Link.......................................................................................... 39

■ Collegamento di un Videoregistratore con funzione AV-Link........................ 40

■ Configurazione di un Videoregistratore con funzione AV-Link...................... 41

■ Registrazione diretta tramite la funzione AV-Link.......................................... 42

■ Impostazione della registrazione programmata con il timer.......................... 43

◆ INFORMAZIONI SUPPLEMENTARI RIGUARDANTI I COLLEGAMENTI

■ Scelta del collegamento di apparecchi audio/video....................................... 44

■ Suggerimenti per effettuare i collegamenti.................................................... 45

■ Collegamenti a ingressi/uscite SCART AV1, 2 o 3........................................ 46

■ Collegamenti all’ingresso RCA laterale......................................................... 46

■ Collegamenti all’ingresso S-VHS laterale...................................................... 47

■ Collegamenti all’uscita AUDIO OUT RCA..................................................... 47

■ Visualizzazione delle immagini da sorgenti esterne...................................... 48

■ Ridirezionare un ingresso verso le uscite AV2 o AV3................................... 48

■ Piedinatura del connettore SCART (AV1, AV2 o AV3).................................. 49

◆ RECCOMANDAZIONI PER L’UTILIZZO

■ Manutenzione della griglia copri-ventola....................................................... 50

■ Prima di contattare l’assistenza post-vendita................................................ 51

■ Specifiche tecniche........................................................................................ 52

■ Utilizzo del televisore in altre Nazioni............................................................ 52

■ Vista laterale del TV ...................................................................................... 53

■ Vista posteriore del televisore ....................................................................... 54

■ Telecomando a raggi infrarossi..................................................................... 55

Premere

Spingere

☛

➢

Simboli

Importante Nota

Tenere

premuto

Il nuovo televisore 16:9

Avete appena comprato un televisore con una nuova caratteristica artistica che comprende il formato Ampio Schermo 16:9. Uno schermo 16:9 (largo 16 e alto 9) fornisce approssimativamente 1/3 di spazio visivo in più.

Per ottenere tutti i vantaggi dello schermo ampio del Vostro televisore, Vi consigliamo di serdervi ad una distanza corretta dal televisore (vedere la pagine seguente).

Immagine in formato Wide Screen Medesima immagine su un televisore in formato 4:3

Immagine tradizionale 4:3 su schermo 16:9

Medesima immagine con effetto Panorama

Questo televisore è dotato della funzione AV-Link, con la quale è possibile trasferire direttamente al Videoregistratore i dati ricevuti dal televisore, a patto che il vostro Videoregistratore sia compatibile con funzione. In questo modo, entrambe le apparecchiature possono scambiarsi informazioni quali la programmazione del timer e le informazioni riguardanti i canali sintonizzati.

In base al principio WYSIWYR (Ciò che vedi è ciò che registri - What You See is What You Record) potete registrare il programma che state guardando alla TV semplicemente premendo il pulsante di registrazione AV-Link ( ) sul telecomando. Per maggiori informazioni consultate la pagina 42.

Esempio: Se avete selezionato il programma numero 3 sul TV, questo numero di programma viene inviato al

Videoregistratore, che inizia a registrare la relativa trasmissione tramite il proprio sintonizzatore.

La nuova funzione A V-Link

Televisore con AV-Link

Videoregistratore con AV-Link

Quando decidete dove collocare il televisore, dovete tenere in considerazione i seguenti fattori:

◆ Dimensioni e peso dell’apparecchio

◆ Distanza per una visione ottimale

Il vostro televisore:

◆ Misura circa 75 x 107 x 40 cm (alt. x largh. x prof.)

◆ Pesa approssimativamente 31 kg

Scegliete un mobile sufficientemente largo, stabile e robusto.

Per godere completamente della qualità d’immagine dello schermo, dovete sedervi alla distanza ottimale di 3.8 metri (3 volte e mezzo la dimensione dello schermo).

L: 107 cm

P: 40 cm

A: 75 cm

PESO:

31 Kg

Distanza ottimale:

3.8 m

Dove collocare il televisore

Perché i canali televisivi si vedano correttamente, l’apparecchio deve ricevere un segnale da una delle seguenti fonti:

◆ Un’antenna esterna

◆ Un’antenna interna

◆ Un’emittente via cavo

◆ Un’emittente satellitare (per maggiori informazioni

consultate la pagina 8)

1 Nei primi tre casi, connettete l’antenna o il cavo di ingresso

dell’emittente nella presa coassiale da 75Ω posta sulla parte posteriore del televisore.

Se utilizzate un’antenna interna, potrebbe essere utile ruotarla mentre sintonizzate l’apparecchio fino a quando ottenete un’immagine nitida e chiara. Per maggiori informazioni consultate:

◆ “Memorizzazione automatica dei canali” a pagina 16

◆ “Memorizzazione manuale dei canali” a pagina 18

➢

Se desiderate abbonarvi ad un’emittente via cavo, contattate il rivenditore di zona.

Per collegare il Videoregistratore al televisore potete usare:

◆ Un cavo coassiale

◆ Un cavo SCART

◆ Un cavo S-Video (per maggiori informazioni consultate

la pagina 47)

1 Inserite il cavo di ingresso dell’antenna nella presa appropriata

posta sul Videoregistratore.

2 Collegate il cavo coassiale alla:

◆ Presa di uscita antenna del Videoregistratore

◆ Presa di ingresso antenna del televisore

3 Per ottenere una migliore qualità dell’immagine e per semplificare

la procedura di configurazione del Videoregistratore, potete collegare un cavo SCART tra:

◆ La presa AV (SCART) posta sul Videoregistratore ed

◆ Una presa SCART posta nella parte posteriore del televisore (per maggiori informazioni riguardanti i collegamenti effettuabili, consultate la pagina 44)

➢ Se possibile, utilizzate preferibilmente la Scart 2 (Ext 2) per

collegare il videoregistratore: otterrete una migliore immagine.

4 Per sintonizzare il Videoregistratore sul televisore seguite le

istruzioni fornite con il Videoregistratore.

Collegamento di un Videoregistratore privo di funzione AV-Link

Collegamento dell’antenna o di un’emittente via cavo

Emittente televisiva via cavo

Televisore

Uscita antenna

Cavo SCART

Ingresso antenna

DECODER

OUT TO TV

ATT.

TEST

IN FROM

ANT.

Per vedere programmi televisivi trasmessi da un’emittente via satellite, dovete collegare al televisore un ricevitore satellitare.

➢

Per collegare sia un ricevitore satellitare che un Videoregistratore, dovete collegare:

◆ Il ricevitore al Videoregistratore

◆ Il Videoregistratore al televisore (per maggiori

informazioni consultate la pagina 7)

In caso contrario, collegate il ricevitore direttamente al televisore.

Con un cavo SCART

Collegate il cavo SCART del ricevitore ad uno dei connettori SCART posti nella parte posteriore del televisore (per maggiori informazioni riguardanti i vari collegamenti possibili, consultate la pagina 44).

Con un cavo Coassiale

Collegate il cavo Coassiale dell’antenna:

◆ nell’uscita del ricevitore

◆ nell’ingresso antenna del TV

Per ricevere un segnale di trasmissione codificato, dovete collegare al televisore un decoder.

➢

Se volete collegare sia un decoder che un Videoregistratore, dovete collegare:

◆ Il decoder al Videoregistratore

◆ Il Videoregistratore al televisore (per maggiori

informazioni consultate la pagina 7)

In caso contrario, collegate il decoder direttamente al televisore.

Con un cavo SCART

Collegate il cavo SCART del decoder ad uno dei connettori SCART posti nella parte posteriore del televisore (per maggiori informazioni riguardanti i vari collegamenti possibili, consultate la pagina 44).

Con un cavo Coassiale

Collegate il cavo Coassiale dell’antenna:

◆ nell’uscita del ricevitore

◆ nell’ingresso antenna del TV

Collegamento di un ricevitore satellitare

Collegamento di un decoder

Televisore

Ricevitore satellitare

Televisore

Decoder

Se desiderate ascoltare un programma o registrare usando Dolby Surround, potete connettere altoparlanti supplementari.

I quattro terminali degli altoparlanti sono posti sul retro del televisore (linguette nera e rossa) :

◆ Due per l'altoparlante di sinistra (indicato con L)

◆ Due per l'altoparlante di destra (indicato con R)

Per migliorare la qualità del suono, connettere:

◆ Cavo rosso al terminale rosso

◆ Cavo nero al terminale nero

1 Per connettere un cavo al terminale, spingere la linguetta

all'indietro al massimo che possa arrivare.

2 Inserire il cavo, la protezione in plastica verso l'alto, nel foro. 3 Rilasciare la linguetta.

Risultato

: Il cavo è pinzato e tenuto saldamente a posto

4 Ripetere l'operazione per ogni cavo. 5 Connettere l'altra estremità dei cavi agli altoparlanti Surround.

Le pile del telecomando vanno inserite o sostituite:

◆ All’acquisto del televisore

◆ Quando il telecomando non funziona più correttamente

1 Rimuovete il coperchio posteriore del telecomando spingendolo

verso il basso e poi tirandolo con decisione per toglierlo.

2 Inserite due pile tipo R03, UM4, “AAA” da 1,5V o pile equivalenti

rispettando i segni di polarità:

◆ + sulla pila sul + del telecomando

◆ - sulla pila sul - del telecomando

Riposizionate il coperchio allineandolo con la base del telecomando e spingendolo fino a raggiungere la posizione corretta.

➢

Non mescolate tipi diversi di pile, come per esempio pile alcaline con pile non alcaline.

Inserimento delle pile nel telecomando

Connessione degli altoparlanti supplementari

Il cavo d’alimentazione è posto nella parte posteriore del televisore.

1 Inserite il cavo d’alimentazione nell’appropriata presa a muro.

➢ Utilizzate una presa a muro con voltaggio compreso tra 220

e 240 Volt e con frequenza di 50 Hz.

2 Premete il pulsante ON/OFF ( ) posizionato nella parte laterale

del televisore. Risultato

:L’indicatore rosso Standby/Temp è acceso sul pannello

laterale .

3 Per accendere il televisore premete il pulsante POWER ( ) sul

telecomando. Risultato

L’ultimo canale che stavate guardando viene visualizzato automaticamente.

➢ Quando accendete la televisione per la prima volta, dovete

scegliere la lingua in cui desiderate visualizzare i menu (vedere a pagina 15).

4 Per spegnere il televisore, premete nuovamente il pulsante ON/

OFF ( ).

➢ Ci vogliono circa 25 secondi per riscaldare il televisore, quindi è

possibile che l’immagine normale non venga visualizzata immediatamente.

Accensione e spegnimento del televisore

Potete selezionare la modalità Stand-by per ridurre:

◆ I consumi

◆ L’usura della lampada

La modalità Stand-by può esservi utile quando desiderate interrompere temporaneamente la visione (ad esempio, durante il pasto).

1 Premete il pulsante POWER ( ) sul telecomando.

Risultato

: Lo schermo si spegne e il LED rosso di Stand-by si

accende sulla parte laterale del televisore.

2 Per accendere nuovamente l’apparecchio è sufficiente premere

ancora il pulsante POWER ( ) oppure un altro pulsante.

➢

Non lasciate il televisore a lungo in modalità Stand-by se non siete presenti (ad esempio, se siete in vacanza). In questo caso, è bene spegnerlo completamente premendo il pulsante ON/OFF

()sulla parte laterale del

televisore e scollegarlo dall’alimentazione e dall’antenna.

Selezione della modalità STAND-BY

Funzionamento dei LED

( :Acceso fisso, :Lampeggiante, :Spento)

Picture Lamp Stand by/Temp

Modo attesa

Funzionamento normale

Riscaldamento in corso:

oppure

l'immagine apparirà tra 25 secondi.

La griglia copri-ventola sul retro del TV non è posizionata correttamente.

La temperatura interna del TV è più alta del normale: pulire la griglia copri-ventola sul retro del TV e riaccendere l'apparecchio dopo 1 ora. (Vedere sotto Temperatura)

Il led non funziona, contattare un Centro Assistenza Autorizzato Samsung.

➢

Temperatura Se la temperatura interna del TV aumenta fino ad un livello di

guardia, l'apparecchio si spegne automaticamente secondo il seguente schema:

1. Il LED “Stand by/Temp” lampeggia per circa 5~6 secondi.

2. l'immagine viene sostituita dallo schermo blu e l'indicatore “TEMPERATURE” lampeggia per circa 5~6 secondi.

3. l'alimentazione viene interrotta e il LED “Stand by/Temp” lampeggia per circa 20 secondi.

☛ Questo non è un difetto del TV ed è normale.

Il telecomando viene utilizzato soprattutto per:

◆ Cambiare canale e regolare il volume

◆ Configurare il televisore con i menu sullo schermo

La seguente tabella elenca i pulsanti maggiormente usati e le loro funzioni.

Pulsante Funzione TV Funzione menu

P Visualizza il canale -

memorizzato successivo.

P Visualizza il canale -

memorizzato precedente.

+ Alza il volume. -

Abbassa il volume. -

- Utilizzato per:

◆ Visualizzare un sottomenu con selezioni per l’opzione di menu attuale

◆ Ricercare i canali successivi/precedenti manualmente

◆ Aumentare/Diminuire il valore di una opzion di un menu

MENU Visualizza i menu Ritorna al menu precedente

( ) sullo schermo.

o alla normale immagine TV.

HELP Mostra informazioni Visualizza informazioni

( ? )d’aiuto generali. generali riguardo ai menu e

Nessuna informazione uscire da informazioni di aiuto. d'aiuto è visualizzata quando il menu o il sotto-menu OSG non sono visualizzati.

a Visualizzano i canali Visualizzano i canali

corrispondenti. corrispondenti.

TV Accende la TV Esce dai menu.

( ) quando è in

modalità Stand-by.

➢

I pulsanti DVD e VCR ( STOP, REW, PLAY/PAUSE, FF) funzionano solamente con prodotti Samsung.

Familiarizzare con il telecomando

Power

Per familiarizzare con i vari menu di cui è provvisto questo televisore, potete guardare la modalità dimostrazione integrata nell’apparecchio.

1 Se l’apparecchio è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER ( ) sul telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’ato o verso il basso una o più volte per

selezionare la casella Opzioni. Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili.

4 Spostare il joystick verso destra.

Risultato

: Viene selezionata la prima opzione.

5 Spostare il joystick verso l'alto o verso il basso fino a che la

casella dimostrazione è selezionata. Spostare il joystick verso destra per selezionare.

Risultato

: Compare il messaggio Welcome to the World of

Samsung Electronics e ciascuna opzione di menu a rotazione.

6 Per finire la modalità dimostrazione, premete un pulsante qualsiasi

sul telecomando ad eccezione del tasto di accensione. Risultato

: TV ritorna alla visione normale.

Visualizzazione della modalità dimostrazione

Immagine Audio Opzioni Installazione

Regolaz. Immagine Effetti Video Riduzione distur. Nero Dinamico

Aiuto ➝ ? Uscita ➝ TV

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Blocco Canali Timer Spegnimento Collegamenti

Dimostrazione

Quando utilizzate il televisore per la prima volta, dovete selezionare la lingua in cui volete visualizzare i menu e le indicazioni.

Potete scegliere tra otto lingue diverse:

◆ English

◆ Deutsch

◆ Français

◆ Español

◆ Italiano

◆ Nederlands

◆ Portugues

◆ Svenska

1 Se l’apparecchio è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER ( ) sul telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare la casella Installazione. Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili nel gruppo Installazione.

4 Spostare il joystick verso destra.

Risultato

: Viene selezionata l’opzione Lingua.

5 Spostare il joystick verso destra.

Risultato

: Compare l'elenco delle lingue disponibili.

6 Spostare il joystick verso l’alto o verso il basso una o più volte per

evidenziare la lingua scelta (English, Deutsch, Français, Español, Italiano, Nederlands, Portugues, Svenska).

7 Premete sul tasto del joystick per confermare la vostra

scelta. Risultato

: Nella parte inferiore del menu compare brevemente la

scritta Memoria.

8 Se siete soddisfatti della vostra scelta, premete il pulsante TV per

ripristinare la normale immagine TV.

Scelta della lingua

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Immagine

Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Regolaz. Immagine Effetti Video Riduzione distur. Nero Dinamico

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

Potete scorrere le frequenze disponibili sul vostro televisore e nella vostra Nazione e memorizzare automaticamente tutti i canali trovati.

I canali vengono memorizzati secondo l’ordine in cui vengono trovati. Potrebbe accadere che i numeri di programma assegnati automaticamente non corrispondano con quelli coi quali volete identificare i canali. In questo caso, potete ordinarli manualmente e cancellare i canali che non vi interessano (per maggiori informazioni consultate la pagina 17).

1 Se il televisore è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER

()

del telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l'alto o il basso una o più volte per

illuminare la casella d'installazione. Spostare il joystick verso destra.

Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili nel gruppo Installazione.

4 Spostare il joystick verso l’alto o il basso una o più volte der

selezionare l’opzione Auto-Sintonia (Automatic Tuning Management - Sintonia canali automatica).

5 Spostare il joystick verso destra.

Risultato

: Compare il menu Auto-Sintonia.

6 Selezionate la vostra Nazione spostare il joystick verso destra.

Potete scegliere : Belgio - Germania - Gran Bretagna - Spagna Francia - Italia - Olanda - Portogallo - Svizzera - Svezia - Altro.

➢

Se avete selezionato l’opzione Altro ma non volete effettuare la scansione delle frequenze PAL, memorizzate i canali manualmente (consultate la pagina 18).

7 Per avviare la ricerca, premete sul tasto del joystick.

➢ Se desiderate fermare la ricerca prima che sia conclusa,

premete il pulsante TV. poi, la TV ricarica la memoria canali memorizzata precedentemente.

➢ Il televisore riconosce canali in formato panoramico sia

utilizzando la sintonia manuale che la sintonia automatica (ATS).

Risultato

: La ricerca si interrompe automaticamente. I canali

vengono memorizzati nell’ordine in cui sono stati trovati ed, a ricerca terminata, sullo schermo viene visualizzato il programma selezionato in origine.

8 Dopo avere memorizzato i canali potete:

◆ Metterli nell’ordine richiesto (consultate la pagina 17)

◆ Cancellare un canale (consultate la pagina 17)

◆ Assegnare un nome ai canali memorizzati (consultate la

pagina 20)

◆ Cambiare i canali (consultate la pagina 21)

◆ Ottimizzare la ricezione dei canali (sintonia fine), se

necessario (consultate la pagina 22)

◆ Attivare/disattivare le opzioni di aumento del contrasto e di riduzione dei disturbi (consultate rispettivamente le pagine 22 e 23)

Memorizzazione automatica dei canali

Immagine Audio

Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Auto-Sintonia

Nazione

00 %

000 MHz P 1 *

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

Italia

? TVInizio ➝ OK

Il riordino vi permette di assegnare nuovi numeri di programma a canali precedentemente memorizzati o cancellare canali che non vi interessano. Questa operazione potrebbe essere necessaria dopo la memorizzazione automatica dei canali perché vi permette di memorizzare solo i canali che vi interessano e di averli nell’ordine desiderato.

1 Se il televisore è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER

()

del telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’alto o verso il basso una o più volte, e

poi spostare il joystick verso destra la casella Installazione. Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili nel gruppo Installazione.

4 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione Riordino Prog.

5 Spostare il joystick verso destra.

Risultato

: Compare il menu Riordino Prog.

6 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare il canale che volele spostare o cancellare.

7 Per... Poi spostare ...

spostare il canale il joystick verso destra e passate su un nuovo numero dal punto 8. di programma

cancellare il canale il joystick verso destra e seguito

dal pulsante. Risultato

: Il canale viene cancellato

e gli altri canali vengono spostati di conseguenza.

➢

A questo punto potete ancora richiamare un canale cancellato premendo il pulsante verde.

8 Spostare il joystick verso l’alto o verso il basso per selezionare il

numero di programma che volete assegnare al canale.

9 Spostare il joystick verso sinistra per confermare lo spostamento.

Risultato

: Il canale viene spostato nella nuova posizione e tutti gli

altri canali vengono spostati di conseguenza.

➢ A questo punto potete ancora annullare lo spostamento di

un canale e riportarlo alla posizione originale premendo il pulsante verde.

10 Ripetete i passi 6 - 9 per cancellare e/o riordinare tutti i canali.

Riordino e/o cancellazione dei canali memorizzati

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Riordino Prog.

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

97 * 98 * 99 *

0 * 1 C 21 ARD 2 C 32

3 C 39 4 C 37 5 C 55 6 C 65 7 *

Spostare

8 *

9 * 10 * 11 *

Aiuto ? Uscita TV

ZDF

Riordino Prog.

97 * 98 * 99 *

0 *

1 C 21 ARD

2 C 32

3 C 39

4 C 37

5 C 55

6 C 65

7 *

8 *

9 * 10 * 11 *

ZDF

Inserire Cancella Aiuto ? Uscita TV

Potete memorizzare fino a 100 canali televisivi, compresi quelli via cavo.

Quando memorizzate i canali manualmente potete scegliere:

◆ Se memorizzare tutti i canali trovati

◆ Il numero di programma col quale riconoscere ogni

canale memorizzato

1 Se il televisore è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER

()

del telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’alto verso il basso una o più volte, e poi

il joystick verso destra la casella Installazione. Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili nel menu Installazione.

4 Spostare il joystick verso l’alto verso il basso una o più volte per

selezionare l’opzione Sintonia manuale.

5 Spostare il joystick verso destra.

Risultato

: Compare il menu

Sintonia

manuale.

6 Se necessario, indicate lo standard di trasmissione desiderato

spostare il joystick verso l’alto o verso il basso per selezionare l’opzione Norma Colore, e poi spostare il joystick verso destra una o più volte. Gli standard verranno visualizzati nel seguente ordine ( vedere a pagina 52 per ulteriori dettagli) :

AUTO PAL PAL VCR

SECAM VCR SECAM

7 Selezionate l’opzione Norma Audio spostare il joystick verso l’alto

o verso il basso e il joystick verso destra una o più volte. Gli standard audio verranno visualizzati con il seguente ordine (vedere a pagina 52 per ulteriori dettagli) :

BG DK I L

Memorizzazione manuale dei canali

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

Sintonia manuale

Programma Canale Norma Color Norma Audio BG Sinton. fine Ricerca

856 MHz

C **

P 1 C 01

AUTOMATICA

? TV

8 Se... Poi spostare il...

conoscete la frequenza del ◆ Joystick verso il basso per canale da memorizzare selezionare l’opzione canale

◆ Joystick verso sinistra o destra per indicare il numero richiesto

non conoscete la frequenza ◆ Joystick verso il basso per dei canali selezionare l'opzione Ricerca

◆ Joystick verso destra per iniziare la ricerca

Risultato:Il sintonizzatore effettua la scansione dell’intera gamma

di frequenze finché sullo schermo compare il primo canale rintracciato o il canale che avete selezionato.

9 Se necessario, effettuate la sintonia fine della ricezione:

◆ Selezionando l’opzione Sinton. fine

◆ Spostare il joystick verso sinistra o destra fino ad ottenere

chiarezza e nitidezza di immagine e audio

10 Specificate il numero di programma che volete assegnare al

canale, selezionando l’opzione Programma. Spostare il joystick verso sinistra o destra fino a che avete trovato il numero giusto.

11 Per memorizzare il canale ed il relativo numero di programma,

premete sul tasto del joystick. Risultato

: Sulla parte in basso dello schermo compare

l’indicazione Memoria.

12 Ripetete i passi 8 -11 per ciascun canale da memorizzare.

Memorizzazione manuale dei canali (continua)

Se durante la memorizzazione dei canali, sia automatica che manuale, sono disponibili le informazioni sul nome del canale, i nomi vengono assegnati ai canali direttamente. Potete comunque cambiare i nomi o assegnare nuovi nomi, se preferite.

1 Se il televisore è in modalità Stand-by (Il LED rosso è visibile

soltanto sul pannello frontale del televisore), premete il pulsante POWER

()

del telecomando.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’alto o verso il basso una o più volte, e

poi il joystick verso destra la casella Installazione. Risultato

: Nella parte destra del menu compaiono le opzioni

disponibili nel gruppo Installazione.

4 Spostre il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione Nome Stazioni TV.

5 Spostare il joystick verso destra.

Risultato

Compare il menu Nome Stazioni TV con il canale attuale selezionato automaticamente.

6 Se necessario, selezionate con il joystick verso l’alto verso il

basso il canale al quale volete assegnare un nuovo nome.

7 Spostare il joystick verso destra.

Risultato

: Compaiono delle frecce attorno alla casella Nome.

8 Per... Poi spostare ...

selezionare una lettera, il joystick verso l’alto o un numero o un simbolo verso il basso

passare alla lettera successiva il joystick verso destra. tornare alla lettera precedente il joystick verso sinistra

➢ Sono disponibili i seguenti caratteri:

◆ Lettere dell’alfabeto (A ... Z)

◆ Numeri (0 ... 9)

◆ Caratteri speciali (_, –, spazio)

9 Inserito il nome, premete sul tasto del joystick. 10

Ripetete i passi 6 - 9 per ciascun canale al quale volete assegnare un nome.

11 Quando terminate, premete il pulsante TV per ripristinare la

normale immagineTV.

Assegnazione dei nomi ai canali

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Nome Stazioni TV

97 * 98 * 99 *

0 * 1 C 21 2 C 32

3 C 39 4 C 37 5 C 55 6 C 65 7 * 8 *

9 * 10 * 11 *

97 * 98 * 99 *

0 *

1 C 21

2 C 32

3 C 39

4 C 37

5 C 55

6 C 65

7 *

8 *

9 * 10 * 11 *

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

Spostare

Aiuto ? Uscita TV

Inserire OK

Aiuto ? Uscita TV

Dopo avere memorizzato i canali sul vostro televisore, potete selezionarli facilmente con il telecomando.

Per spostarvi ad un... Premete...

canale successivo P .

Risultato

: Compare il canale selezionato con

un’indicazione simile alla seguente:

canale precedente P .

Risultato

: Compare il canale selezionato con

un’indicazione simile alla seguente:

canale in particolare i(l) pulsante(i) numerico(i) corrispondente(i).

➢

Per canali con 2 cifre (per esempio PR.12), la seconda cifra deve essere digitata immediatamente dopo la prima; in caso contrario solo la prima cifra verrà considerata.

P01 C34 -ZDF-

Prima di decidere quale canale guardare, potete visualizzare l’elenco dei canali disponibili.

1 Premete il pulsante INFO ( ) nel coperchio.

Risultato

: Compare l’elenco dei primi 15 canali. Due caselle di

testo alla sinistra dell’elenco indicano:

◆ Se è disponibile la funzione Televideo

◆ La modalità audio selezionata (per esempio, mono

o stereo)

2 Per... Poi...

spostarvi tra i spostare il joystick verso l'alto o verso canali selezionati il basso

Risultato

: Compare il canale

corrispondente.

selezionare un premete il pulsante TV. canale particolare Risultato

: Compare il canale

corrispondente e scompare la casella

Info Canali TV.

➢

◆ Se state guardando una trasmissione o una

registrazione tramite un ingresso esterno, potete selezionare uno degli ingressi esterni con questo stesso procedimento.

Selezione di un canale attraverso il nome

Cambio canale

P02 C08 -ARD-

Power

Info Canali TV

Text

Mono

1 DSF 2 ZDF 3 RTL 2 4 TM 3 5 5 RTL 6 SUPER 7 S 14 8 VIVA2 9 MTV

10 EUROS 11 TF1

12 ARD 13 SAFT1 14 RTL 15 3 SAT

? TV

Se la ricezione è chiara, non dovete effettuare la sintonia fine del canale perché avviene automaticamente durante la funzione di Ricerca. Se invece il segnale è debole, potreste aver bisogno di effettuare la sintonia fine del canale in modo manuale.

1 Selezionate il canale sul quale effettuare la sintonia fine con il

joystick verso l’alto o verso il basso.

2 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

3 Spostare il joystick verso l’alto o verso il basso per selezionare la

casella Installazion.

4 Spostare il joystick verso destra.

Risultato

: Compaiono le opzioni del menu Installazione.

5 Spostare il joystick verso l’alto o verso il basso una o più voete

fino a selezionare l’opzione Sinton. fine.

6 Spostare il joystick verso destra.

Risultato

: appare il menu Sinton. fine.

7 Spostare il joystick verso destra per selezionare l’opzione

Sinton. fine.

8 Spostare il joystick verso sinistra o destra fino ad ottenere

immagini e audio chiari e nitidi.

9 Premete sul tasto del joystick per memorizzare le

impostazioni selezionate.

10 Premete il pulsante TV per ripristinare la normale immagine TV.

➢

◆

Premendo il pulsante verde potete ignorare le modifiche apportate e ritornare all’impostazione di sintonia fine precedente.

◆

Se non e’ possibile effettuare la sintonia fine manualmente, verificate che le impostazioni relative alla Norma colore e alla Norma audio siano corrette (consultate la pagina 18).

Con questa funzione potete migliorare la qualità dell’immagine aumentando il contrasto tra bianco e nero (si anneriscono le parti nere e si schiariscono quelle bianche).

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso destra per selezionare la casella

Immagine.

Risultato: Nella parte destra del menu compaiono le opzioni

disponibili nel gruppo

Immagine.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione

Contrasto Più.

4 Spostare il joystick verso destra.

Risultato

: Compare il menu Contrasto Più con l’opzione sele-

zionata.

5 Per... Pio...

cambiare opzione Sposatre il joystick verso sinistra

o destra confermare l’opzione Premete sul tasto del joystick ripristinare la normale Premete il pulsante TV.

immagine TV

Sintonia fine dei canali

Aumento del contrasto

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Sintonia manuale

Programma Canale Norma Color Norma Audio BG Sinton. fine Ricerca

Lingua Sintonia manuale Auto-Sintonia Riordino Progr. Nome Stazioni TV

C **

P 1 C 01

AUTOMATICA

856 MHz

? TV

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Nero Dinamico

OFF ON

Regolaz. Immagine Effetti Video Riduzione distur. Nero Dinamico

? TV

Se il segnale di trasmissione ricevuto dal vostro TV è debole, potete attivare questa funzione per ridurre ogni interferenza e disturbi sullo schermo.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso destra per selezionare la casella

Immagine.

Risultato:

Nella parte destra del menu compaiono le opzioni disponibili nel menu

Immagine.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione

Riduz. disturbi.

4 Spostare il joystick verso destra.

Risultato

Compare il menu

Riduz. disturbi

con l’opzione

selezionata.

5 Per... Poi...

cambiare l’opzione Spostare il joystick verso sinistra o

destra confermare l’opzione Premete sul tasto del joystick. ripristinare la normale Premete il pulsante TV.

immagine TV

Funzione di riduzione dei disturbi

Immagine

Audio Opzioni Installazione

Regolaz. Immagine Effetti Video Riduzione Distur. Nero Dinamico

Aiuto ➝ ? Uscita ➝ TV

Riduzione Distur.

OFF ON

? TV

Con il telecomando potete selezionare il formato dell’immagine che meglio risponde alle vostre necessità. Sono disponibili i seguenti formati immagine:

1 Premete il pulsante ZOOM ( ) nel coperchio.

Risultato

: Compare il menu Zoom.

2 Selezionate l’opzione desiderata spostare il joystick verso sinistra

o destra. Risultato

:L’immagine si modifica in base alla vostra scelta.

3 Se avete selezionato l’opzione Zoom, potete spostare l’immagine

verso l’alto e il basso come desiderate, spostare il joystick verso l’alto o verso il basso.

4 Premete il pulsante TV per ripristinare la normale immagine TV.

➢

◆ Quando state guardando l’immagine e non il Televideo,

il pulsante SIZE ()funziona come pulsante dimensioni dell’immagine (Normal ↔ Wide, Zoom1/Zoom2 → Wide).

◆ Il pulsante SIZE non funziona quando il segnale RGB arriva tramite la presa scart, ma sono comunque disponibili le funzioni Zoom1 e Zoom2. Il segnale RGB determina il formato dell’immagine.

Selezione del formato di zoom dell’immagine

◆ 4:3

Visualizza l'immagine trasmessa in formato 4:3.

◆ 16:9

Visualizza l'immagine trasmessa in formato 16:9.

◆ Zoom1

Ingrandisce le dimensioni dell'immagine.

◆ Zoom2

Ingrandisce le dimensioni dell'immagine ancora di più di Zoom1. Si può anche spostare l'immagine verso l'alto o il basso per apprezzare al meglio il formato letterbox dei film. Spostare il joystick verso l’alto o verso il basso per spostare l’immagine verso il basso.

◆ Panorama

Per portare l’immagine al massimo dello schermo orizzontale quando la sorgente immagine in entrata è il normale formato immagine 4:3.

Power

Zoom

4:3 Panorama16:9 Zoom1 Zoom2

? TV

Sposta

Questo televisore vi offre varie impostazioni per il controllo della qualità dell’immagine:

◆ Luminosità, Colore, Contrasto, Nitidezza, Tono colore (tutti gli

standard escluso NTSC), Tinta colore (solo lo standard NTSC)

1 Premete il pulsante MENU.

Risultato: Compare il menu principale.

2 Spostare il joystick verso destra.

Risultato

Viene evidenziata l’opzione Regolaz. Immagine.

3 Spostare il joystick verso destra. 4 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione da regolare.

5 Per modificare... Poi spoatare il...

◆ La luminosità ◆ Joystick verso destra.

◆ Il colore Risultato

: Compare una barra

◆ Il contrasto orizzontale.

◆ La nitidezza ◆ Joystick verso sinistra o destra fino

◆ La tinta ad pttemere l’impostazione

(solo lo standard NTSC) desiderata.

Il tono colore ◆ Joystick verso destra fino a

visualizzare l’opzione desiderata (Caldo, Freddo, O Normale).

6 Quando avete selezionato le impostazioni desiderate, premete sul

tasto del joystick per memorizzarle.

7 A processo terminato, premete il pulsante TV per ripristinare la

normale immagine TV.

☛

Se modificate queste impostazioni, viene selezionato automaticamente lo standard di immagine Personal. Per maggiori informazioni consultate il capitolo “Modifica degli effetti video”.

Regolazione dell’immagine e memorizzazione

Con il telecomando potete selezionare il tipo di immagine che meglio soddisfa i vostri bisogni. I seguenti effetti video sono disponibili secondo questo ordine:

Per selezionare l’effetto video desiderato, è sufficiente premere il pulsante P.STD ( ) sul telecomando.

☛

Potete selezionare questi effetti anche tramite l’opzione Effetti Video nel gruppo Immagine. Se modificate le impostazioni di luminosità, colore, contrasto, nitidezza, tono del colore o della tinta nel menu

Immagine, viene

selezionata automaticamente l’opzione

Personal.

Attenuata

Film

Dinamica

Standard

Personal

Modifica Modifica degli effetti video

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Immagine (Personal)

Luminosità Colore Contrasto Nitidezza

Tono colore

Luminosità

Regolaz. Immagine Effetti Video Riduzione distur. Nero Dinamico

Normale

? TV

Per regolare il volume con il telecomando procedete nel seguente modo.

Per... Mantenete premuto...

alzare il il pulsante +. volume

Risultato

: Compare una barra orizzontale e il volume

continua ad aumentare finché non rilasciate il pulsante. Il cursore indica l’aumento del volume spostandosi verso destra.

abbassare il il pulsante -. volume

Risultato

: Compare una barra orizzontale e il volume

continua a diminuire finché non rilasciate il pulsante. Il cursore indica l’abbassamento del volume spostandosi verso sinistra.

➢ ◆ Quando il televisore passa in modalità Stand-by

memorizza l’impostazione del volume, per cui, quando lo riaccendete, il volume avrà lo stesso livello di prima. Quando il televisore viene spento, il volume torna all’impostazione effettuata in fabbrica.

◆ Il vostro televisore dispone di regolazioni audio supplementari. Per maggiori informazioni consultate la guida da pagina 27 a 31.

L’audio può essere disattivato temporaneamente.

Esempio

: Quando dovete rispondere al telefono.

1 Premete il pulsante MUTE ( ) sul telecomando.

Risultato

:L’audio viene interrotto e viene visualizzato

brevemente sullo schermo seguito da .

2 Per riattivare l’audio, premete nuovamente il pulsante MUTE.

Risultato

: Il volume ritorna al livello precedentemente selezionato

e l’indicazione scompare.

Audio Muto

Regolazione del volume

Interruzione momentanea dell’audio

Volume

Potete selezionare le seguenti modalità di riproduzione audio:

Opzione Descrizione

Mono Per la ricezione mono delle trasmissioni (ad esempio

molte trasmissioni via etere).

Stereo ( ) Per la ricezione stereo o NICAM stereo delle trasmissioni

o per registrazioni su videoregistratori o videocamere Hi-Fi

stereo. Lingua I ( ) Per trasmissioni bilingue ricevute su un solo canale. Lingua II ( ) Per trasmissioni bilingue ricevute su due canali.

Per selezionare la modalità audio, è sufficiente premere il pulsante S.MODE ( ) fino alla visualizzazione dell’opzione desiderata.

Se ricevete... Potete scegliere tra...

Audio stereo Stereo e mono per gli altoparlanti e qualsiasi (Per la Germania) cuffia collegata.

Audio stereo Stereo ed FM mono solo per gli altoparlanti. (Per il resto dell’Europa)

Audio Bilingue I/II Lingua I e Lingua II solo per gli altoparlanti. (

Stereo per la Germania

)

Audio Bilingue I/II Lingua I, Lingua II e stereo solo per gli (

Stereo per li resto altoparlanti.

dell’Europa)

➢

Per la modalità audio in cuffia, selezionate l’opzione Cuffia nel gruppo Audio (consultate la pagina 31).

Selezione del tipo di audio

Selezione degli effetti audio

Con il telecomando potete selezionare gli effetti audio speciali che desiderate sentire mentre guardate una data trasmissione.

Esempio

: Quando guardate un film o ascoltate un discorso.

I seguenti effetti audio sono disponibili in questo ordine:

Per selezionare l’effetto audio desiderato, è sufficiente premere il pulsante S.STD ( ) sul telecomando.

☛

Potete selezionare gli effetti audio anche tramite l’opzione

Effetti Audio nel gruppo Audio.

Personal

Standard

Musica

Dialoghi

Lineare

Potete regolare le impostazioni audio per adattarle al vostro gusto personale. Potete regolare le seguenti impostazioni:

◆ Volume

◆ Bilanciamento

◆ Equalizzazione

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte e il

joystick verso destra, per selezionare la casella

Audio.

Risultato

: Viene evidenziata l’opzione Regolazione Audio.

3 Spostare il joystick verso destra.

Risultato

: Compare il menu

Audio.

4 Per... Poi...

cambiare un’impostazione Spostare il joystick verso l'alto o

verso il basso

selezionare l’impostazione Spostare il joystick verso destra. successiva

selezionare l’impostazione Spostare il joystick verso sinistra. precedente

confermare le modifiche Premete sul tasto del joystick. ripristinare la normale Premete il pulsante TV.

immagine TV

☛

Se modificate le impostazioni di Equalizzazione, l’effetto audio si sposta automaticamente su

Personal.

Regolazione dell’audio e memorizzazione

Immagine

Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Regolazioni Audio

Effetti Audio Cuffia Regolazioni Surr. Modo Suono

Audio(Lineare)

100 300 1k 3k 10k

? TV

Il modo Dolby vi permette di usufruire dell'effetto totale Dolby prologic surround con soltanto gli altoparlanti surround connessi alla TV.

Ciò permette di selezionare varie modalità operative per gli altoparlanti principali (laterali), posteriori e per quello centrale.

Modalità Segnale in Altoparlanti

ingresso D.+S. Centro Retro

Normale Stereo ✔✔✔

Mono ✔

Phantom Stereo ✔✔

Mono ✔

Simulato Stereo ✔✔✔

Mono ✔

3 Canali Stereo ✔✔

Mono ✔

Hall Stereo ✔✔✔

Mono ✔✔✔

Audio 3D Stereo ✔

Mono ✔

NO Stereo ✔

Mono ✔

➢ ◆

✔

= Audio riprodotto

◆ Quando il segnale di ingresso è mono, l’opzione Dolby viene automaticamente impostata su modalità “NO”.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte, e

poi il joystick verso destra, per selezionare la casella Audio. Risultato

: Compaiono le opzioni disponibili nel gruppo Audio.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione Impostaz. Dolby.

4 Spostare il joystick verso destra.

Risultato

: Compare il menu Impostaz. Dolby.

5 Spostare il joystick verso l’alto o verso il basso per selezionare

l’opzione Surround.

6 Spostare il joystick verso sinistra o destra per selezionare l’opzione

desiderata.

7 Per disattivare gli altoparlanti interni, spostare il joystick verso l’alto,

e poi il joystick verso destra per impostare Int. muto su SI.

8 Scelte le impostazioni, premete sul tasto del joystick e poi il

pulsante TV per ripristinare la normale immagine TV.

Impostazione della modalità Dolby

()

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Modo Suonoy

Int. muto Surround

Regolazioni Audio

Effetti Audio Cuffia Regolazioni Surr. Modo Suono

Sin.

Centro

Retro Retro

OFF Normale

Destro

? TV

Potete modificare gli effetti Dolby come meglio preferite. Potete regolare le seguenti impostazioni:

◆ Volume degli altoparlanti centrali e posteriori

◆ Attivazione/disattivazione del segnale di test per

simulare il volume su ogni altoparlante

◆ Tempo di ritardo Prologic per gli altoparlanti posteriori

(tra 15 e 30 ms)

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte,

seguiti dal joystick verso destra, per selezionare la casella Audio. Risultato

: Compaiono le opzioni disponibili nel gruppo Audio.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione Volume Dolby.

4 Spostare il joystick verso destra.

Risultato

: Compare il menu Volume Dolby.

5 Per... Poi...

modificare un’opzione Spostare il joystick verso sinistra o

destra.

selezionare l’opzione Spostare il joystick verso il basso. successiva

selezionare l’opzione Spostare il joystick verso l’alto. precedente

confermare le modifiche Premete sul tasto del joystick. ripristinare la normale Premete il pulsante TV.

immagine TV

➢

Prodotto su licenza di Dolby Laboratories Licensing Corporation.

DOLBY, il simbolo con la doppia D e PRO LOGIC sono marchi registrati da Dolby Laboratories Licensing Corporation.

Regolazione degli effetti Dolby

Immagine Audio Opzioni Installazione

Aiuto ➝ ? Uscita ➝ TV

Regolazioni Audio

Effetti Audio Cuffia Regolazioni Surr. Modo Suono

Regolazioni Surr.

Centro Retro

Test audio Ritardo

OFF

20 ms

? TV

Per guardare un programma televisivo senza disturbare le altre persone presenti nella stanza, potete collegare al televisore delle cuffie.

1 Inserite le cuffie nella presa mini-jack da 3,5 mm situata sulla parte

laterale del televisore. Risultato

:l’audio è udibile attraverso le cuffie.

➢ Se desiderate udire l’audio solo attraverso le cuffie

abbassate completamente il volume del televisore. Per maggiori informazioni riguardo l’impostazione dell’audio in cuffia (volume, alti, bassi, bilanciamento ed effetti), consultate la sezione che segue.

2 Quando si desidera sentire nuovamente l’audio attraverso gli

altoparlanti basta semplicemente disinserire le cuffie e sistemare il volume del televisore.

➢

L’uso prolungato delle cuffie a volume alto può danneggiare il vostro udito.

Collegamento delle cuffie

Potete modificare le impostazioni dell’audio in cuffia a vostro piacimento. Potete regolare il volume, gli alti, i bassi, il bilanciamento e gli effetti.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra, per selezionare la casella

Audio.

Risultato

: Compaiono le opzioni disponibili nel gruppo Audio.

3 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare l’opzione

Cuffia.

4 Spostare il joystick verso destra.

Risultato

: Compare il menu Cuffia.

5 Per... Poi...

cambiare un’opzione Spostare il joystick verso sinistra

o destra.

selezionare l’opzione Spostare il joystick verso il basso. successiva

selezionare l’opzione Spostare il joystick verso l’alto. precedente

confermare le modifiche Premete sul tasto del joystick. ripristinare la normale Premete il pulsante TV.

immagine TV

Regolazione dell’audio in cuffia

Immagine Audio Opzioni Install

Installazione

Aiuto ➝ ? Uscita ➝ TV

Cuffia

Volume Alti Bassi Bilanciam.

Audio

Regolazioni Audio

Effetti Audio Cuffia Regolazioni Surr. Modo Suono

Mono

? TV

Con questa funzione potete bloccare il televisore in modo che possa essere acceso solo con il telecomando e non dal pulsante posto sul pannello frontale. Quindi, tenendo il telecomando lontano da utenti non autorizzati, come ad esempio i bambini, gli si impedisce di guardare la televisione.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte per

selezionare la casella Opzioni.

3 Spostare il joystick verso destra.

Risultato

: Compaiono le opzioni disponibili.

4 Selezionate l’opzione Blocco Canali spostare il joystick verso

destra. Risultato

: Compare il menu Blocco Canali.

5 Per.. Allora...

bloccare il televisore ◆ Selezionate SI

◆ Premete il pulsante .

Risultato

: Il televisore è bloccato.

sbloccare il televisore ◆ Selezionate NO

◆ Premete il pulsante . Risultato

: Il televisore è sbloccato.

Impostazione della funzione di blocco canali

Immagine Audio Opzioni

Installazione

Aiuto ➝ ? Uscita ➝ TV

Blocco Canali

OFF ON

Blocco Canali

Timer Spegnimento

Collegamenti Dimostrazione

Potete visualizzare sullo schermo diversi tipi di informazioni conformemente alle vostre necessità.

Esempio

: ◆ L’ora

◆ Il numero di programma del canale che state

guardando

Per visualizzare... Allora...

l’ora ◆ Aprire il coperchio inferiore del (solo in modalità Televideo) telecomando facendolo scorrere (consultate la pagina 36) ◆ Premere il pulsante

TIME/SUB CODE

()

altre informazioni generali ◆ Premere il pulsante DISPLAY ( ) (modalità audio, nome canale)

Con questa funzione potete specificare la durata di un periodo (tra 30 e 120 minuti) trascorso il quale il televisore passa in modalità Stand-by.

1 Premete il pulsante MENU. 2 Spostare il joystick verso l’alto o verso il basso una o più volte e poi

il joystick verso destra per selezionare la casella

Opzioni.

Risultato

: Compaiono le opzioni disponibili.

3 Spostare il joystick verso l’alto o verso il basso una o più volte, per

selezionare l’opzione

Timer Spegnimento.

4 Spostare il joystick verso destra.

Risultato

: Compare il menu Timer Spegnimento.

5 Spostare il joystick verso sinistra o destra una o più volte per

selezionare il numero di minuti dopo i quali il televisore passa in Stand-by.

6 Premete sul tasto del joystick per confermare la scelta. 7 Premete il pulsante TV per ripristinare la normale immagine TV.

Risultato

: Un minuto prima che il televisore si spenga automatica-

mente, sullo schermo compare una barra che indica Timer Spegnimento.

➢

Impostato il timer, potete:

◆ Visualizzare il tempo residuo premendo DISPLAY

◆ Modificare le impostazioni del timer visualizzando

nuovamente il menu

Timer Spegnimento

◆ Disattivare il timer, selezionando NO

Funzione di spegnimento ritardato (Sleep T imer)

Visualizzazione delle informazioni sullo schermo

Power

Immagine Audio Opzioni

Installazione

Aiuto ➝ ? Uscita ➝ TV

Timer Spegnimento

OFF 30 60 90 120

Blocco Canali

Timer Spegnimento

Collegamenti Dimostrazione

Se il telecomando non funziona più o lo avete perso, potete usare i tasti situati a lato dello schermo per:

◆ Accendere il televisore quando è in modalità Stand-by e selezionare i canali ( ∇ Channel ∆ )

◆ Accedere al menu principale ( Menu )

◆ Regolare il volume

( - Volume + )

Questi tasti hanno la stessa funzione di quelli corrispondenti sul telecomando.

➢

Il pulsante Menu funziona in modo uguale al pulsante

sul telecomando quando viene visualizzato il menu e il menu visualizzato scompare automaticamente dopo pochi secondi.

Uso dei tasti laterali del TV

➢

È possibile avviare la registrazione tramite il telecomando del televisore solo se il vostro Videoregistratore dispone della funzione AV-Link. Per maggiori informazioni, consultate la pagina 41.

1 Inserite nel Videoregistratore una cassetta pre-registrata o disco

nel lettore DVD.

2 Se il videoregistratore è collegato tramite un cavo scart,

accendete il televisore e selezionate la sorgente di ingresso appropriata premendo il pulsante VIDEO ( ) una o più volte.

3 Aprite il coperchio del telecomando. 4 Usate il telecomando sul Videoregistratore o sul lettore DVD con il

tasto SELECT del telecomando fino a che il LED indichi Videoregistratore o DVD.

5 Per... Premete...

accendere e spegnere il POWER ( ). Videoregistratore (modalità Stand-by)

riprodurre la cassetta PLAY/PAUSE ( ) fare avanzare il nastro FF ( ) riavvolgere il nastro REW ( ) fermare la visione su un’immagine

PLAY/PAUSE ( )

particolare interrompere la funzione in atto STOP ( ) avviare la registrazione su un AV-link ( )

Videoregistratore con funzione AV-Link arrestare la registrazione su un AV-link ( )

Videoregistratore con funzione AV-Link

➢

Se il vostro videoregistratore e’ collegato al TV tramite il cavo antenna, dovete ri-sintonizzare il TV per mezzo della funzione “Auto-sintonia” oppure “Sintonia Manuale” (consultate le pagine da 16 a 19). Inserite una cassetta nel videoregistratore e mettetela in Play, in modo che il TV possa “captare” il segnale. In questo modo il videoregistratore sara’ per il TV una delle tante stazioni televisive che trasmettono un segnale. Inoltre, il segnale proveniente dal videoregistratore non sara’ disponibile nella sezione “Canali AV”.

Mentre guardate un programma, potete bloccare l’immagine su un fotogramma particolare.

Per... Premete...

bloccare l’immagine su un il pulsante STILL PICTURE ( ). fotogramma particolare

ripristinare la normale immagine nuovamente il pulsante STILL TV PICTURE.

Fermo immagine

Utilizzo dei tasti del Videoregistratore/DVD sul telecomando

Power

Molti canali televisivi offrono un servizio informativo scritto detto Televideo. Vi forniscono informazioni quali:

◆ Orari dei programmi televisivi

◆ Notiziari e previsioni del tempo

◆ Notizie sportive

◆ Informazioni per i viaggiatori

Queste informazioni, non modificabili, sono suddivise in pagine numerate, strutturate nel seguente modo.

Parte Contenuto

A Numero della pagina selezionata. B Identità dell’emittente. C Numero della pagina visualizzata o indicazioni di ricerca D Data ed ora. E Testo. F Informazioni di stato e FASTEXT.

➢ Le informazioni del Televideo sono spesso suddivise in

varie pagine visualizzate in sequenza ed accessibili nei seguenti modi:

◆ Inserendo il numero di pagina

◆ Selezionando un titolo in una lista

◆ Selezionando un’intestazione colorata

(sistema FASTEXT)

Funzione Televideo

A B C D

Potete visualizzare le informazioni Televideo in qualsiasi momento.

☛

Se la ricezione dei canali è buona, le informazioni del Televideo vengono visualizzate correttamente, altrimenti:

◆ Potrebbero mancare alcune informazioni

◆ Potrebbero non venire visualizzate alcune pagine

Per attivare la modalità Televideo e visualizzare la pagina indice, procedete come segue.

1 Selezionate il canale che fornisce il servizio Televideo usando i

tasti P o P .

2 Premete il pulsante TEXT/MIX ( ) per attivare la modalità

Televideo. Risultato

: Compare la pagina indice.

3 Per visualizzare contemporaneamente la pagina di Televideo e la

trasmissione televisiva, premete nuovamente il pulsante TEXT/MIX ( ).

4 Quando avete terminato, premete il pulsante TV per ripristinare la

normale immagine TV.

➢

Se durante la consultazione del televideo appare la scritta “Televideo non disponibile” significa che l’emittente TV in questione non offre questo servizio.

Quando visualizzate una pagina Televideo, potete selezionare varie opzioni a vostro piacimento.

Per visualizzare... Premete...

sia l’informazione Televideo che il TEXT/MIX ( ). programma televisivo

un testo nascosto REVEAL ( ). (ad esempio, le risposte nei giochi a quiz)

una sotto-pagina inserendo il numero TIME/SUB CODE ( ). la pagina successiva P ( ). la pagina precedente P ( ). in caratteri a doppia altezza la... SIZE ( ):

◆ Metà superiore dello schermo ◆ Una volta

◆ Metà inferiore dello schermo ◆ Due volte

➢

Per ritornare alla dimensione normale della pagina visualizzata, premete di nuovo il tosto SIZE.

➢

◆ Per ripristinare la visualizzazione normale dopo aver

utilizzato le funzioni REVEAL o SIZE, premete nuovamente il pulsante TV.

◆ Quando state guardando l’immagine e non il Televideo, il pulsante SIZE funziona come pulsante dimensioni dell’immagine (Normal

↔ Wide, Zoom1/Zoom2 → Wide).

Selezione delle opzioni di visualizzazione

Visualizzazione del Televideo

Potete inserire il numero di pagina direttamente premendo i pulsanti numerici sul telecomando.

1 Inserite il numero di pagina a tre cifre che trovate nell’indice, pre-

mendo i pulsanti numerici corrispondenti. Risultato

: Il numero della pagina visualizzata viene aumentato

fino al raggiungimento della pagina desiderata. Poi tale pagina viene visualizzata. Se la pagina selezionata è collegata a varie sotto-pagine, queste vengono visualizzate in successione.

Se l’emittente utilizza il sistema FASTEXT, i vari argomenti trattati in una pagina di Televideo sono contrassegnati da colori e possono essere selezionati con i pulsanti colorati sul telecomando. Premete il pulsante colorato corrispondente all’argomento che desiderate selezionare; gli argomenti disponibili sono elencati sulla linea di stato.

Risultato: La pagina viene visualizzata insieme con altre

informazioni colorate che potete selezionare nel modo sopra descritto.

3 Per visualizzare... Premete...

la pagina il corrispondente pulsante colorato. precedente/successiva

la sottopagina 1. il tasto TIME/SUB CODE ( ).

➢ Le sottopagine disponibili

vengono visualizzate.

2. selezionate la sottopagina desiderata.

Quando avete terminato, premete nuovamente il pulsante TV per ripristinare la normale immagine TV.

Selezione di una pagina di Televideo

Il vostro televisore è dotato della funzione AV-Link, che trasferisce direttamente al Videoregistratore, ammesso che anche il Videoregistratore disponga di questa funzione, i dati ricevuti sul televisore. Così, entrambi gli apparecchi possono scambiarsi informazioni quali la programmazione con il timer o le informazioni relative ai canali.

Il principio WYSIWYR In base al principio WYSIWYR (Ciò che vedi è ciò che registri -

What You See Is What You Record) potete registrare il programma che state guardando alla TV semplicemente premendo il pulsante di registrazione AV-Link ( ) sul telecomando.

Vantaggi: Potete registrare un programma senza dovere:

◆ Accendere il Videoregistratore

◆ Selezionare lo stesso programma sul Videoregistratore

◆ Avviare la registrazione premendo il pulsante di

registrazione sul telecomando del Videoregistratore

Trasferimento automatico dei dati relativi ai canali Con la funzione AV-Link potete trasferire automaticamente i dati

relativi ai canali dal televisore al Videoregistratore.

Per maggiori informazioni, consultate la pagina 41.

Funzione A V-Link

Power

Per collegare al televisore un Videoregistratore con funzione AVLink dovete usare un cavo SCART.

1 Inserite il cavo di ingresso antenna nella presa appropriata posta

sul Videoregistratore.

2 Collegate un’estremità del cavo SCART alla presa AV-Link EXT1

posta sulla parte posteriore del televisore.

➢ Per collegare il Videoregistratore con funzione AV-Link,

potete utilizzare solo la presa EXT1 posta sul televisore.

3 Collegate l’estremità libera del cavo SCART all’appropriata presa

SCART AV-Link posta sul Videoregistratore.

4 Selezionate l’opzione AV1 e trasferite i dati relativi ai canali

sintonizzati dal televisore al Videoregistratore seguendo le istruzioni riportate a pagina 41.

➢

Dal momento che la connessione EXT 1 riceve sempre il segnale del sintonizzatore TV, non dovrete sintonizzare il Videoregistratore sulla TV, come è necessario effettuare con un Videoregistratore standard (senza AV-Link).

Collegamento di un Videoregistratore con funzione AV-Link

Televisore

Uscita antenna

Cavo SCART

Ingresso antenna

DECODER

AV-Link

COUL N/B

OUT TO TV

IN FROM

ANT.

ATT.

TEST

Con il collegamento di televisore e Videoregistratore con funzione AV-Link tramite la presa AV1 (consultate la pagina precedente) potete configurare automaticamente il Videoregistratore con funzione AV-Link sul televisore tramite i menu sullo schermo.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra per selezionare la casella Opzioni.

3 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra, per selezionard l’opzione Collegamenti.

Risultato: Compare il menu Collegamenti.

4 Selezionate l’opzione AV1 e spostare il joystick verso destra. 5 Per... Poi spostare il...

trasferire le informazioni di ◆ Joystick verso il basso sintonia dalla per evidenziare l’opzione TV al Videoregistratore Trasmissione dati

◆ Joystick verso sinistra o destra per selezionare “Inizio”

segnalare che ogni ◆ Joystick verso il basso due modifica alla programmazione volte per evidenziare l’opzione della TV deve essere Aggior. auto. trasferita al Videoregistratore ◆ Joystick verso sinistra o destra

per selezionare “Si”

segnalare la connessione ◆ Joystick verso il basso tre di un decoder al volte per evidenziare l’opzione Videoregistratore per Decoder su VCR ricevere canali criptati ◆ Joystick verso sinistra o destra

per selezionare “Si”

6 Per ripristinare la normale immagine TV, premete il pulsante TV.

Configurazione di un Videoregistratore con funzione AV-Link

Collegamenti

AV1 AV-Link (VCR1)

AV2

AV3 Uscita Decoder

AV-Link (VCR1)

Prog. VCR

Trasmissione dati

Aggior. auto. Decoder su VCR

Segnale in uscita

? TV

Inizio

? TV

Con la funzione AV-Link potete avviare sul Videoregistratore la registrazione del programma che state guardando alla TV, semplicemente premendo il pulsante di registrazione AV-Link ( ) sul telecomando.

☛

Se state registrando da una fonte non direttamente disponibile sul sintonizzatore del Videoregistratore (per esempio un segnale proveniente dal decoder o dagli ingressi AV frontali) e cercate di cambiare canale o di spegnere la TV, sullo schermo comparirà un messaggio di avvertimento.

1 Selezionate il canale desiderato usando i tasti P o P .

Risultato

: Sullo schermo della TV compare il canale selezionato.

Per registrare il canale, premete il pulsante di registrazione AV-Link ().

Risultato: La registrazione verrà interrotta solo quando termina la

videocassetta.

Per fermare la registrazione, premete il pulsante di stop AV-Link ( ) del telecomando.

Registrazione diretta tramite la funzione A V-Link

Power

In qualsiasi momento potete impostare le opzioni del timer per registrare automaticamente un programma sul Videoregistratore con funzione AV-Link. Per eseguire queste operazioni, procedete nel seguente modo.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra, per selezionare la casella Opzioni.

3 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra, per selezionare l’opzione Collegamenti.

Risultato

: Compare il menu Collegamenti.

4 Selezionate l’opzione AV1 e spostare il joystick verso destra.

Risultato

: Compare il menu AV-Link (VCR 1) e viene selezionata

l’opzione Prog. VCR.

5 Spostare il joystick verso destra.

Risultato

: Compare il menu Timer (VCR1) e viene selezionata

l’opzione Programma.

6 Per selezionare... Poi spostare ...

il programma ◆ i pulsanti numerici corrispondenti al

numero del programma

◆ il joystick verso sinistra o destra per diminuire o aumentare il valore

➢ Per velocizzare questa operazione,

tenete premuti il joystick verso sinistra o destra

la data ◆ il joystick verso l’alto o verso il basso fino

a selezionare l’opzione Data

◆ i pulsanti numerici corrispondenti alla data desiderata

➢ La data viene visualizzata nel

seguente modo: Giorno/Mese

l’ora di inizio ◆ il joystick verso l’alto o verso il basso per

selezionare l’opzione Inizio

◆ i pulsanti numerici corrispondenti all’ora desiderata

l’ora di fine ◆ il joystick verso l’alto o verso il basso per

selezionare l’opzione Fine

◆ i pulsanti numerici corrispondenti all’ora desiderata

Scelte le impostazioni, premete sul tasto del joystick per confermare la scelta. Risultato

: Le informazioni relative alle impostazioni vengono

trasferite al Videoregistratore.

Per ripristinare la normale immagine TV, premete il pulsante TV.

Impostazione della registrazione programmata con il timer

Collegamenti

AV1 AV-Link (VCR1)

AV2

AV3 Uscita Decoder

AV-Link (VCR1)

Prog. VCR

Trasmissione dati

Aggior. auto. Decoder su VCR

Timer (VCR1)

Segnale in uscita

Programma

Data 00.00. Inizio 00:00 Fine 00:00

Inizio ➝ OK ? TV

? TV

Inizio

? TV

RTL 2

Scelta del collegamento di apparecchi audio/video

Quando decidete come collegare i vari apparecchi audio e/o video, dovete considerare diversi fattori:

◆ Il tipo di connettori disponibili sugli apparecchi da collegare

◆ Se l’apparecchio va collegato permanentemente al televisore (come il Videoregistratore) o

saltuariamente (come la videocamera)

Il televisore dispone dei seguenti connettori.

Connettore Posizione Tipo Direzione Utilizzo consigliato

AV1 SCART Ingresso/ ◆ Videoregistratore con funzione (Ext1) completa Uscita AV-Link

RGB

◆ Ricevitore satellitare

◆ Videogioco

(RGB di solito necessario)

◆ Lettore di video dischi (RGB di solito necessario)

AV2 SCART Ingresso/ ◆ Videoregistratore (Ext2) (Normale Uscita

o S-VHS)

AV3 SCART Ingresso/ ◆ Decoder (Ext3) (Normale o Uscita

RGB)

AV4 (Ext4) RCA Ingresso ◆ Videocamera (LATO AV)

S-Video Ingresso ◆ Videocamera con uscita S-Video + audio RCA

75Ω Posteriore Coassiale Ingresso ◆ Antenna o emittente via cavo

◆ Videoregistratore collegato via antenna o emittente via cavo

USCITE Posteriore RCA Uscita ◆ impianto stereo Hi-Fi AUDIO

Suggerimenti per effettuare i collegamenti

Vi forniamo alcuni consigli e suggerimenti per aiutarvi a decidere quali apparecchi vanno collegati ai vari connettori.

Apparecchio Suggerimenti e consigli

Videoregistratore ◆ Usate preferibilmente un cavo SCART o S-Video, oltre al cavo

coassiale, per ottenere una migliore qualità di immagine tramite il sintonizzatore.

◆ Se possedete un decoder, collegate il decoder al Videoregistratore ed il Videoregistratore al televisore.

◆ Se possedete due Videoregistratori e volete duplicare le videocassette, collegate il Videoregistratore principale su AV1 e il Videoregistratore di destinazione su AV2, per poter redirigere il segnale da AV1 ad AV2; per maggiori informazioni consultate la pagina 48.

Videoregistratore con funzione ◆ Usate solo un cavo SCART. AV-Link

◆ Se possedete due Videoregistratori e volete duplicare le videocassette, comportatevi come se si trattasse di un Videoregistratore standard.

Ricevitore satellitare ◆ Collegate il ricevitore su AV1 e il Videoregistratore su AV2, per poter

ridirigere il segnale da AV1 ad AV2 per registrare un programma; per maggiori informazioni, consultate la pagina 48.

◆ Videogioco ◆ Collegate questi apparecchi solo su AV1, poiché accetta segnali

◆ Lettore di video dischi RGB spesso emessi da queste apparecchiature.

Videocamera S-Video o Hi-8 ◆ Collegate la videocamera alle prese laterali sotto lo sportellino

(ingresso S-VHS e due prese audio RCA).

Impianto stereo Hi-Fi ◆ Per utilizzare il sistema audio Ambiente, collegare ulteriori

altoparlanti ai connettori AUDIO OUT posti sul retro del televisore.

Quando collegate un impianto audio o video al televisore, assicuratevi che tutti i componenti siano spenti

Per istruzioni dettagliate di collegamento e le necessarie precauzioni per la sicurezza, consultate la documentazione fornita con gli altri apparecchi.

Collegamenti a ingressi/uscite SCART AV1, 2 o 3

Collegamenti all’ingresso RCA laterale

➢ AV1 serve per gli apparecchi con uscita RGB, come videogiochi e

lettori di video dischi o un Videoregistratore con funzione AV-Link.

➀ Questa esteremità può terminare con:

◆ Un connettore SCART

◆ Un connettore S-Video e due connettori audio RCA (L+R);

AV2 esclusivamente

◆ Tre connettori RCA (video + audio L e R)

LATO POSTERIORE DEL

TELEVISORE

➀

Videoregistratore

(AV1, 2 o 3)

Lettore di video dischi

(AV1)

Ricevitore satellitare

(AV1, 2 o 3)

Decoder (AV1, 2 or 3)/

videogioco (AV1)

➢ I connettori RCA posti nella parte laterale del televisore servono per

apparecchi quali videocamere, lettori di video dischi ed alcuni videogiochi.

ZONA LATERALE

DELLO SCHERMO TV

Videocamera

Lettore di video dischi

Video gioco

Videoregistratore con

funzione AV-Link

(solo AV1)

Collegamenti all’ingresso S-VHS laterale

➢ I connettori S-Video/RCA posti nella parte laterale del televisore servono per

apparecchiature con uscita S-Video, quali videocamere o Videoregistratori.

➀ Sia il cavo S-Video che il cavo RCA devono essere collegati per

rimandare immagini e audio.

ZONA LATERALE

DELLO SCHERMO TV

Videocamera

Videoregistratore

➀

➢ ◆ I connettori AUDIO OUT RCA posti nella parte posteriore del

televisore servono per apparecchiature quali un impianto stereo (per utilizzare al meglio gli effetti sonori del sistema Audio 3D).

◆ Collegare i connettori AUDIO OUT ad un amplificatore.

LATO POSTERIORE DEL

TELEVISORE

Impianto stereo

Collegamenti all’uscita AUDIO OUT RCA

➢ Consultare la pagina 29 per ulteriori dettagli sul capitolo

“Impostazione della modalità Dolby”.

Dopo aver collegato i vari apparecchi audio e video, potete visualizzare le diverse sorgenti selezionando l’ingresso appropriato.

1 Verificate che siano stati eseguiti tutti i collegamenti necessari, per

maggiori informazioni consultate le pagine 46 - 47.

Accendete il televisore e, se necessario, premete il pulsante VIDEO una o più volte per visualizzare l’ingresso necessario.

➢ A seconda della sorgente selezionata, l’immagine potrebbe

comparire automaticamente.

➢ Per ripristinare la normale immagine TV, premete il

pulsante TV e selezionate il numero del canale che desiderate guardare.

Potete scegliere quali segnali audio/video siano rediretti alle uscite AV2 o AV3.

1 Premete il pulsante MENU.

Risultato

: Compare il menu principale.

2 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra per selezionare la casella Opzioni.

3 Spostare il joystick verso l’alto o verso il basso una o più volte e

poi il joystick verso destra per selezionare Collegamenti. Risultato

: Compare il menu Collegamenti.

Selezionate l’uscita desiderata (AV 2 o AV 3) e spostare il joystick verso destra.

5 Selezionate la sorgente da dirigere all’uscita e

premete sul tasto

del joystick.

6 Premete il pulsante TV per ripristinare la normale immagine TV.

➢ Quando un Videoregistratore standard è collegato al

connettore AV1, compare la seguente indicazione.

AV1 Segnale TV

Ridirezionare un ingresso verso le uscite A V2 o AV3

Visualizzazione delle immagini da sorgenti esterne

Collegamenti

AV1 AV-Link (VCR1)

AV2

AV3 Uscita Decoder

Uscita AV2

AV1

AV3

EXT4

AV1 su AV2

Segnale in uscita

? TV

EXT-S-V

? TV

Per collegare al televisore altre apparecchiature tramite i connettori SCART, contattate il vostro rivenditore o un tecnico qualificato per realizzare un cavo A/V con una piedinatura come illustrato di seguito.

Pin Segnale Pin Segnale

1 Uscita audio R 12 2 Ingresso audio R 13 Ritorno massa video (Rosso RGB) 3 Uscita audio L 14 4 Ritorno massa audio 15 Ingresso rosso RGB 5 Ritorno massa video (Blu RGB) 16 Segnale di blanking (Commutazione RGB) 6 Ingresso audio L 17 Ritorno massa video 7 Ingresso blu RGB 18 Massa segnale di blanking 8 Voltaggio di commutazione 19 Uscita video

9 Ritorno massa video (Verde RGB) 20 Ingresso video 10 AV-Link (Ext 1) 21 Ritorno screening/massa 11 Ingresso verde RGB

➢

I contatti 5, 7, 9, 11, 13, 15 e 16 servono per l’elaborazione RGB e sono collegati solo sul connettore AV1.

Piedinatura del connettore SCART (AV1, A V2 o AV3)

Manutenzione della griglia copri-ventola

1 Spegnete il TV e disinserite la spina. 2

Svitate la vite e togliete la griglia copri-ventola.

3 Rimuovete la polvere con delicatezza aiutandovi con un

aspirapolvere.

4 Rimettete la griglia in posizione e fissate riavvitando la vite.

➢

◆ Provvedete alla manutenzione di cui sopra una volta

ogni 6 mesi.

◆ Il TV ha una ventola interna per raffreddare la lampada. Ogni tanto la si sente funzionare.

➢

Per evitare il surriscaldamente della lampada, pulite periodicamente la ventola.

Prima di contattare l’assistenza post-vendita

◆ Verificate che il cavo di alimentazione sia collegato alla presa a muro.

◆ Verificate che il pulsante ON/OFF ( ) ed il pulsante POWER ( )

siano stati premuti.

◆ Verificate le impostazioni del contrasto e della luminosità dell’immagine.

◆ Verificate il volume.

◆ Verificate se il pulsante del volume MUTE ( ) del telecomando è stato

premuto.

◆ Regolate le impostazioni del colore.

◆ Verificate che sia selezionato lo standard di trasmissione corretto.

◆ Cercate di trovare l’apparecchiatura elettrica che interferisce con il

televisore e spostatela.

◆ Collegate il televisore in una presa d’alimentazione diversa.

◆ Verificate la direzione, la posizione e le connessioni dell’antenna.

Questo tipo di interferenza è spesso dovuto all’utilizzo di un’antenna interna.

◆ Sostituite le pile del telecomando.

◆ Pulite l’estremità superiore del telecomando (finestra di trasmissione).

◆ Controllate i terminali delle pile.

◆ Questo pulsante è operativo solo con Videoregistratori con funzione

AV-Link. Se possedete un Videoregistratore standard, il pulsante non funziona, ma dovete utilizzare il pulsante di registrazione sul telecomando del vostro Videoregistratore.

◆ Verificate che il Videoregistratore con funzione AV-Link sia collegato correttamente.

Assenza di audio o di immagine

Immagine buona ma assenza di audio

Assenza di immagine o immagine in bianco e nero

Interferenza nell’audio e nell’immagine

Immagine sfuocata o appannata, audio distorto

Il telecomando non funziona

Il pulsante di registrazione AV-Link

()

non funziona

Prima di contattare l’assistenza post-vendita di Samsung, effettuate i seguenti semplici controlli.

Se non riuscite a risolvere il problema seguendo le nostre istruzioni, annotate il numero di modello e di serie del televisore e contattate il rivenditore di zona.

➢

Il TV si spegne automaticamente

Se la temperatura interna del TV aumenta fino ad un livello di guardia, l'apparecchio si spegne automaticamente secondo il seguente schema:

1. Il LED “Stand by/Temp” lampeggia per circa 5~6 secondi.

2. l'immagine viene sostituita dallo schermo blu e l'indicatore “TEMPERATURE” lampeggia

per circa 5~6 secondi.

3. l'alimentazione viene interrotta e il LED “Stand by/Temp” lampeggia per circa 20 secondi.

☛

Questo non è un difetto del TV ed è normale.

Specifiche tecniche

Utilizzo del televisore in altre Nazioni

Potete utilizzare questo televisore in diverse Nazioni. Ogni Nazione ha il proprio standard di trasmissione. Per scoprire in quali Paesi potete utilizzare questo televisore, consultate la seguente tabella.

PAL B/G Afganistan, Algeria, Australia, Austria, Bangladesh, Belgio, Brunei, Burundi, Danimarca,

Finlandia, Germania, Ghana, Giordania, Groenlandia, India, Indonesia, Islanda, Italia, Kenya, Kuwait, Liechtenstein, Malesia, Mozambico, Nepal, Nigeria, Norvegia, Nuova Zelanda, Olanda, Oman, Pakistan, Papua Nuova Guinea, Portogallo, San Marino, Sierra Leone, Singapore, Spagna, Sri Lanka, Sudan, Svezia, Svizzera, Tailandia, Tanzania, Turchia, Uganda, Yemen, Zambia, Zimbabwe.

PAL I Gran Bretagna, Hong Kong. PAL D/K Cina, Hong Kong, Mongolia. SECAM L Andorra, Francia, Lussemburgo, Monaco. SECAM B/G Arabia Saudita, Egitto, Grecia, Iran, Iraq, Libano, Marocco, Mauritania, Siria, Tunisia. SECAM D/K Bulgaria, Costa d’Avorio.

☛

Prima di collegare il televisore, verificate che l’alimentazione locale corrisponda a quella idonea per il televisore (220 V/230 V/240 V AC ~ 50 Hz).

Le descrizioni e le caratteristiche di questa guida sono fornite unicamente a fini informativi e sono soggette a modifiche senza preavviso.

Standard colore PAL / SECAM / NTSC 4.43 Standard TV B/G, I, D/K, L, L’ Numero di canali 100 Gamma di ricezione/TV via cavo VHF: 2-12, UHF: 21-69, Cavo: S1-S41 Audio A2, NICAM Stereo, Dolby Prologic®, Audio 3D Consumi 170 watt Alimentazione 230 V~, 50 Hz Ingresso antenna 75 Ohm, cavo coassiale Potenza di uscita 3 x 15 W (stereofonia) Numero altoparlanti 2 Prese 1 SCART completa RGB (AV1), 1 SCART S-VIDEO/VIDEO (AV2)

1 SCART VIDEO (AV3), 1 Ingresso S-VIDEO/RCA - laterale (AV4)

1 uscita RCA (Uscita Dolby Surround) Dimensioni 75 x 107 x 40 cm (A x L x P) Peso 31 kg

Vista laterale del TV

ACCESSO AL MENU

SELEZIONE PROGRAMMI

REGOLAZIONE VOLUME

POWER

INDICATORI LED

CONNETTORE INGRESSO S-VIDEO

CONNETTORI INGRESSO RCA AUDIO

CONNETTORE MINI-JACK CUFFIA

CONNETTORE INGRESSO RCA VIDEO

Vista posteriore del televisore

CONNETTORE INGRESSO/

USCITA SCART VIDEO

CONNETTORE INGRESSO/

USCITA SCART VIDEO/S-VIDEO

CONNETTORE

INGRESSO/USCITA SCART

AV-LINK RGB COMPLETA

CONNETTORI USCITA AUDIO OUT RCA

CONNETTORE COASSIALE 75 Ω PER

ANTENNA /EMITTENTE VIA CAVO

CONNETTORI ALTOPARLANTI

Telecomando a raggi infrarossi

➢

È possibile che il telecomando non funzioni correttamente se il TV è situato vicino a una sorgente di luce.

USATE IL TELECOMANDO PER TV, VIDEOREGISTRATORE, CAVO E LETTORE DVD

VISUALIZZAZIONE DELL’AIUTO

FERMO IMMAGINE VISUALIZZAZIONE INFORMAZIONI/

SELEZIONE PROGRAMMA PER NOME ANNULLA TELEVIDEO/ MOSTRA TELEVIDEO

STOP VIDEOREGISTRATORE / RIAVVOLGIMENTO / RIPRODUZIONE / PAUSA / AVANZAMENTO RAPIDO

STOP (VIDEOREGISTRATORE CON AV-LINK)

REGISTRA (VIDEOREGISTRATORE CON AV-LINK)

SELEZIONE MODALITÀ AUDIO STEREO/MONO

VISUALIZZAZIONE MENU

CONTROLLI IL CURSORE NEL MENU AUMENTO VOLUME

CONFERMA MODIFICA

VISUALIZZAZIONE SULLO SCHERMO

SELEZIONE EFFETTI VIDEO (DINAMICA, FILM, ECC.)

ZOOM TELEVIDEO

SELEZIONE 4:3, 16:9

VISUALIZZAZIONE DELL’ORA E DELLE

SOTTO-PAGINE DI TELEVIDEO

FORMATO ZOOM

(4:3, 16:9, PANORAMA, ZOOM)

PULSANTE STAND-BY TELEVISORE

PULSANTI NUMERICI

SELEZIONE INGRESSO ESTERNO

SELEZIONE SINTONIZZATORE/

EMITTENTE VIA CAVO

SELEZIONE CANALE/

PAGINA TELEVIDEO

RIDUZIONE DEL VOLUME

INTERRUZIONE MOMENTANEA

DELL’AUDIO

VISUALIZZAZIONE/MIX TELEVIDEO

SELEZIONE EFFETTI AUDIO

(MUSICA, DIALOGHI, ECC.)

SELEZIONE ARGOMENTI FASTEXT

(TELEVIDEO)

Power

QUESTO APPARECCHIO È DISTRIBUITO DA:

AA68-00835A (ITA)

ELECTRONICS

Samsung SP-43J6HD OPEN SOURCE GUIDE

Specifications and Main Features

Frequently Asked Questions

User Manual
