Swedish _1

SÄKERHETSFÖRESKRIFTER

Syftet med avsnittet om säkerhetsföreskrifter är att skydda användaren och
förebygga egendomsskador. Läs noga igenom det här dokumentet och använd
enheten enligt anvisningarna.

Anmärkningar

Varning

Innehåller information eller anvisningar som du bör följa för att undvika
personskador och dödsfall.

Viktigt

Innehåller information eller anvisningar som du bör följa för att undvika fel på
tjänsten eller skador på digitalboxen.

Obs!

Innehåller ytterligare viktig information.

Kontroller

Anger vad användaren bör kontrollera för att systemet ska fungera stabilt.

Symboler

Viktigt

Innebär allmän försiktighetsinformation

Begränsning

Innebär att en viss åtgärd inte får vidtas på produkten

Anvisning

Innebär att en viss nödvändig åtgärd måste vidtas

2

_ © SAMSUNG Electronics Co., Ltd.

Varning

VARNING

Ström

Anslut nätkabelns kontakt
ordentligt.

Anslut inte flera enheter till samma
uttag på samma gång.

Rör inte vid enheten, nätkabeln
eller kontakten med våta händer.

Dra ut nätanslutningen och
kontakta kundtjänst omedelbart
om video-/ljudkabeln genererar
värme när den har anslutits.

Installation/underhåll

Installera produkten på en plats
med god ventilation.

Täck inte produktens överdel.

Installera inte produkten på fuktiga
eller dammiga platser, och undvik
att installera den nära
värmeapparater.

Dra ut kontakten vid åska och när
enheten inte används under längre
perioder.

Förvara inte lättantändliga ämnen
eller sprejer i närheten av
digitalboxen.

Om du märker av konstiga ljud, en
ovanlig lukt eller rök ska du dra ut
nätkabeln med en gång och
kontakta kundtjänst.

Placera inga tunga föremål på
produkten.

Placera inte tunga föremål på
digitalboxen eftersom det kan
medföra att funktionerna på
framsidan inte fungerar.

Allmänt

Kontrollera att koaxialkabeln är
jordad innan du ansluter den till
digitalboxen.

Be installationsteknikern
kontrollera att den digitalbox som
ska anslutas är jordad.

Lysdiodsprodukt av klass 1.

Den här produkten uppfyller kraven
i den amerikanska föreskriften 21
CFR kapitel 1, underkapitel J.

Swedish _3

Varning!

VARNING!

Ström

Anslut inte TV:n förrän du har stängt
av TV:n och digitalboxen genom att
dra ut nätanslutningarna.

Nätanslutningen måste finnas i
närheten av enheten och det måste
vara enkelt att få åtkomst till den.

Sätt inte i kontakten till nätkabeln
innan du ansluter nätkabeln till
enheten.

Innan du ansluter en strömkälla
måste du se till att nätanslutningen
är jordad.

Installation/underhåll

Installera produkten genom att
följa anvisningarna i
bruksanvisningen.

Ta inte ut CableCARD™ från
digitalboxen.

Spruta inte vatten direkt på enheten
och använd inga kemiska
lösningsmedel som vax, myggspray,
alkohol eller rengöringsmedel.

Placera inte metallföremål som
nålar, gem eller mynt på enheten.

Placera enheten på ett stabilt
underlag.

Risk för elektriska stötar. ÖPPNA
INTE.

Du får inte ta isär, reparera eller
ändra på produkten.

Rengör produkten genom att torka
av den med en mjuk och torr trasa.

Ingen anslutning till antennen.

4

_ © SAMSUNG Electronics Co., Ltd.

INNEHÅLLSFÖRTECKNING

SÄKERHETSFÖRESKRIFTER 1

Anmärkningar .......................................................................... 1

Symboler ................................................................................. 1

Varning ..................................................................................... 2

Varning! .................................................................................... 3

FÖRE ANVÄNDNING 6

Kabeldigitalbox med digital HD-videoinspelare .................. 6

Huvudfunktioner i SMT-C7160 .............................................. 6

Förpackningens innehåll ........................................................ 8

Namn och funktioner .............................................................. 9

Pekplatta och framsida .................................................................. 9

Baksida ......................................................................................... 11

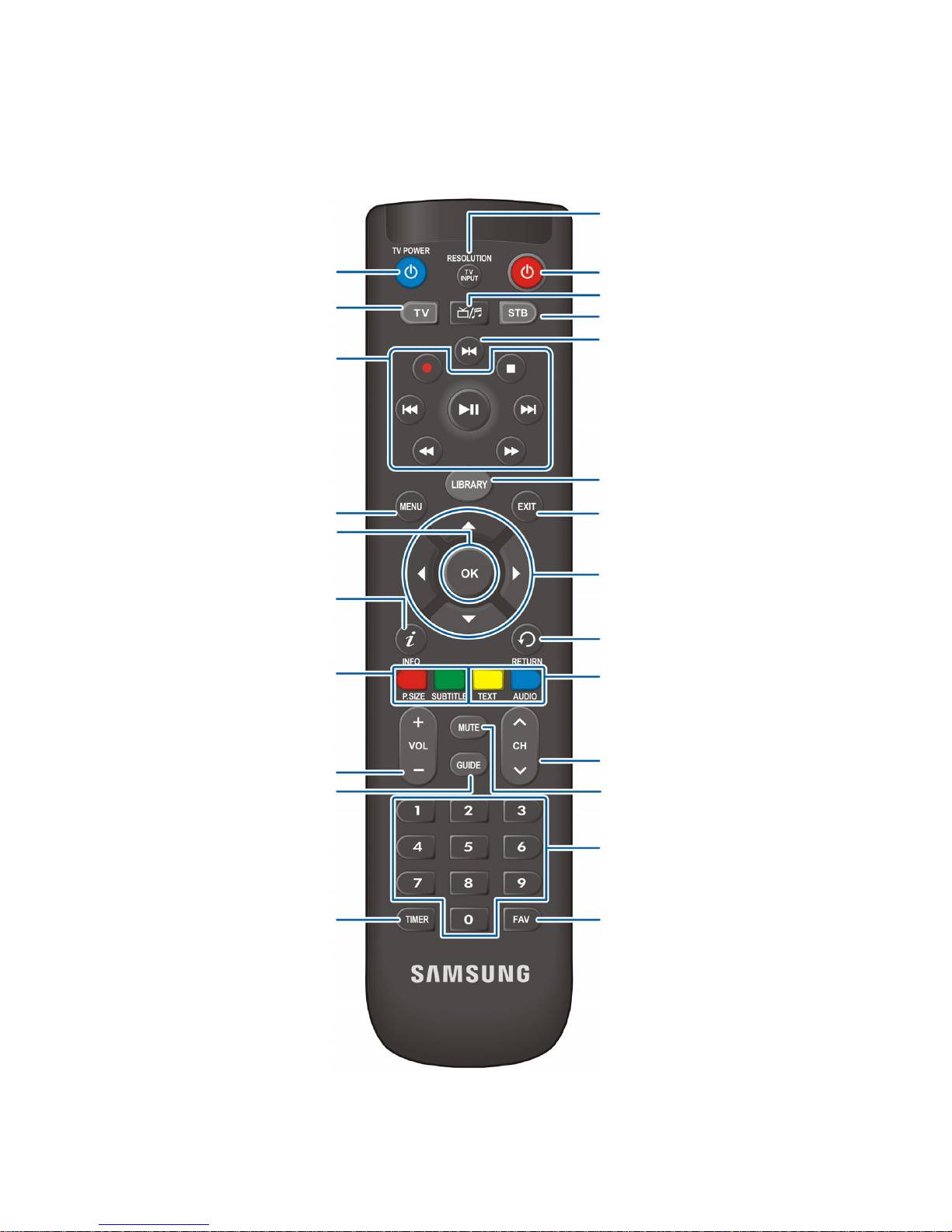

Fjärrkontrollen ...................................................................... 12

Ställa in fjärrkontrollsanvändning för TV-apparaten .................... 13

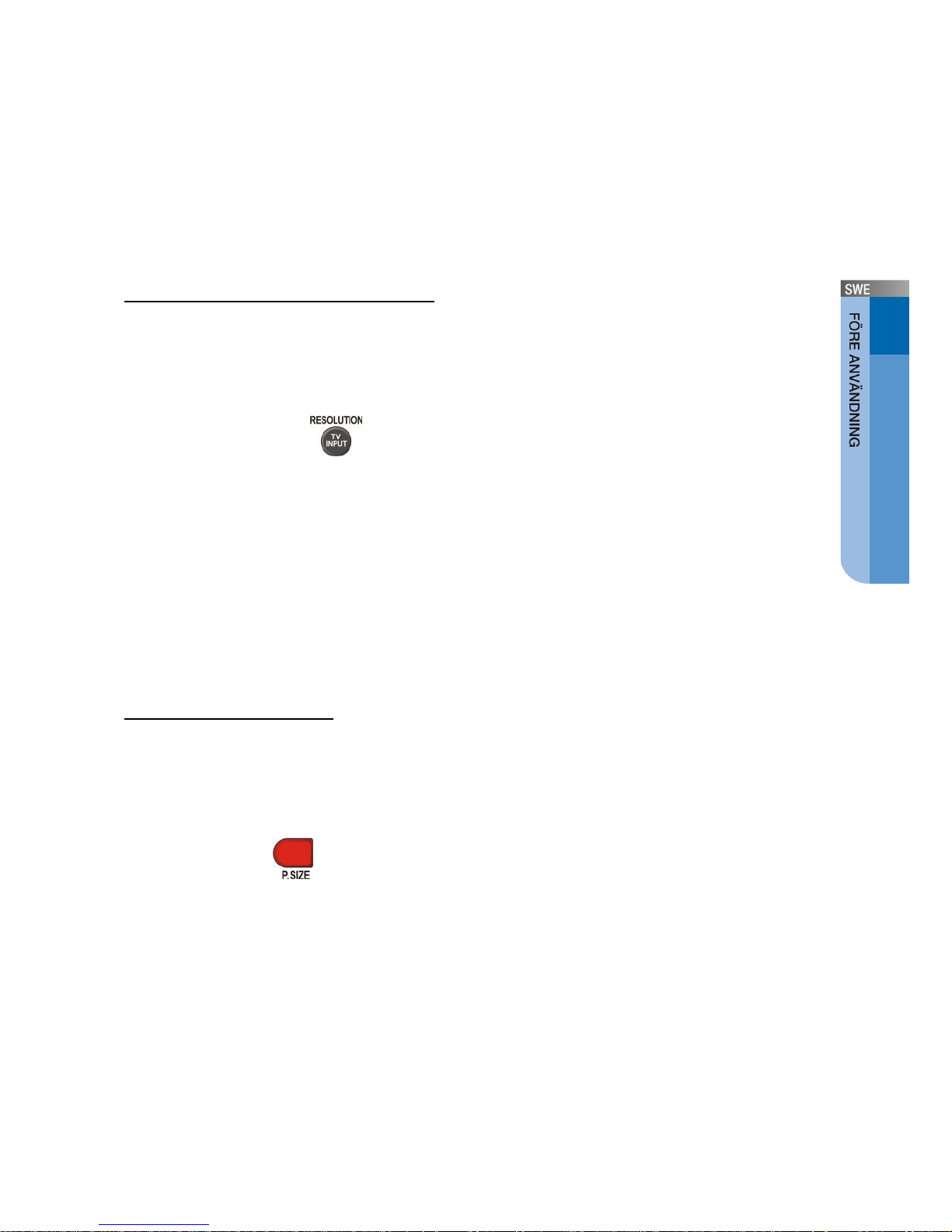

Ställa in videoupplösningen ................................................ 15

Ställa in upplösningen .................................................................. 15

Visningsformat .............................................................................. 15

INSTALLATION 16

Installationsmiljö .................................................................. 16

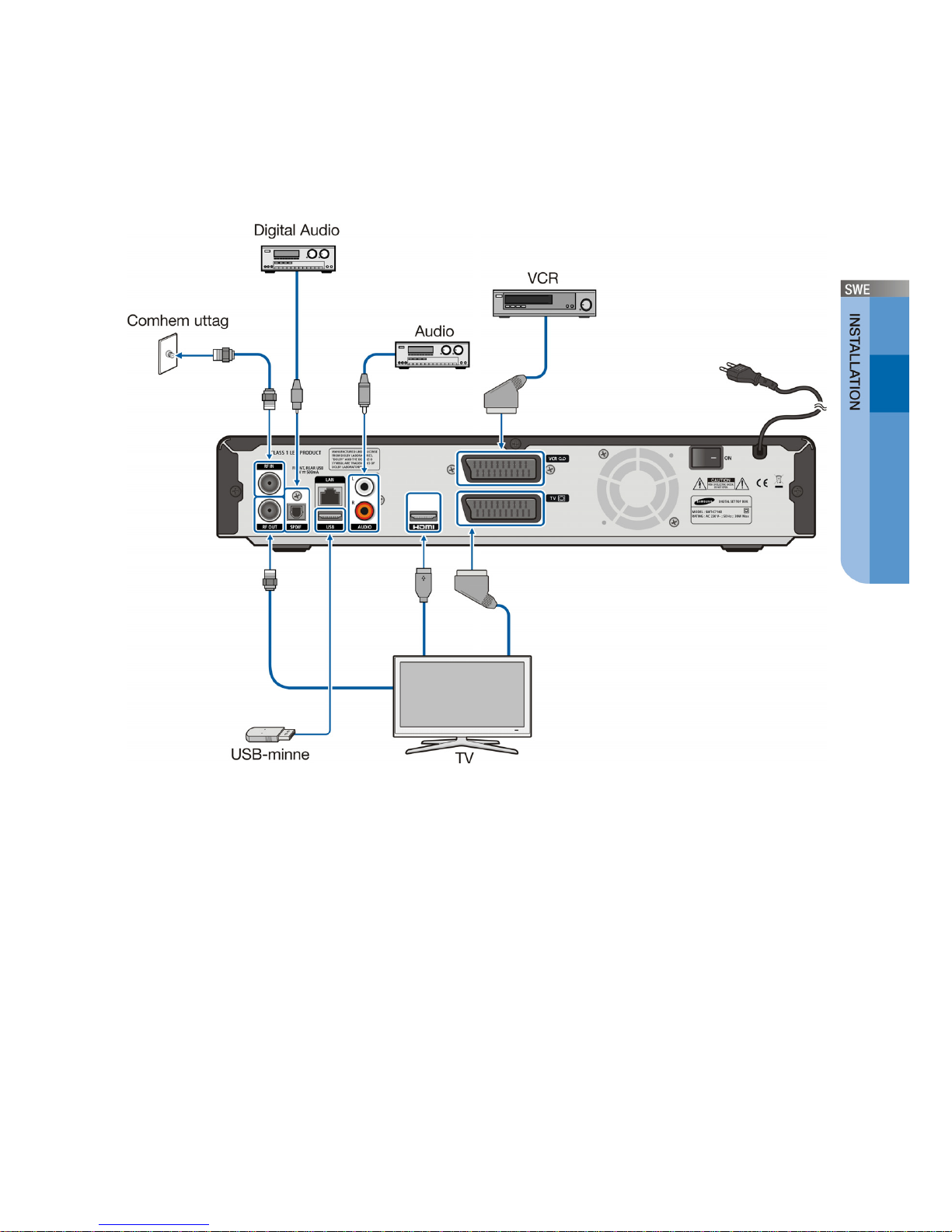

Ansluta kringutrustning ....................................................... 17

Ansluta till en TV via en HDMI®-port ........................................... 18

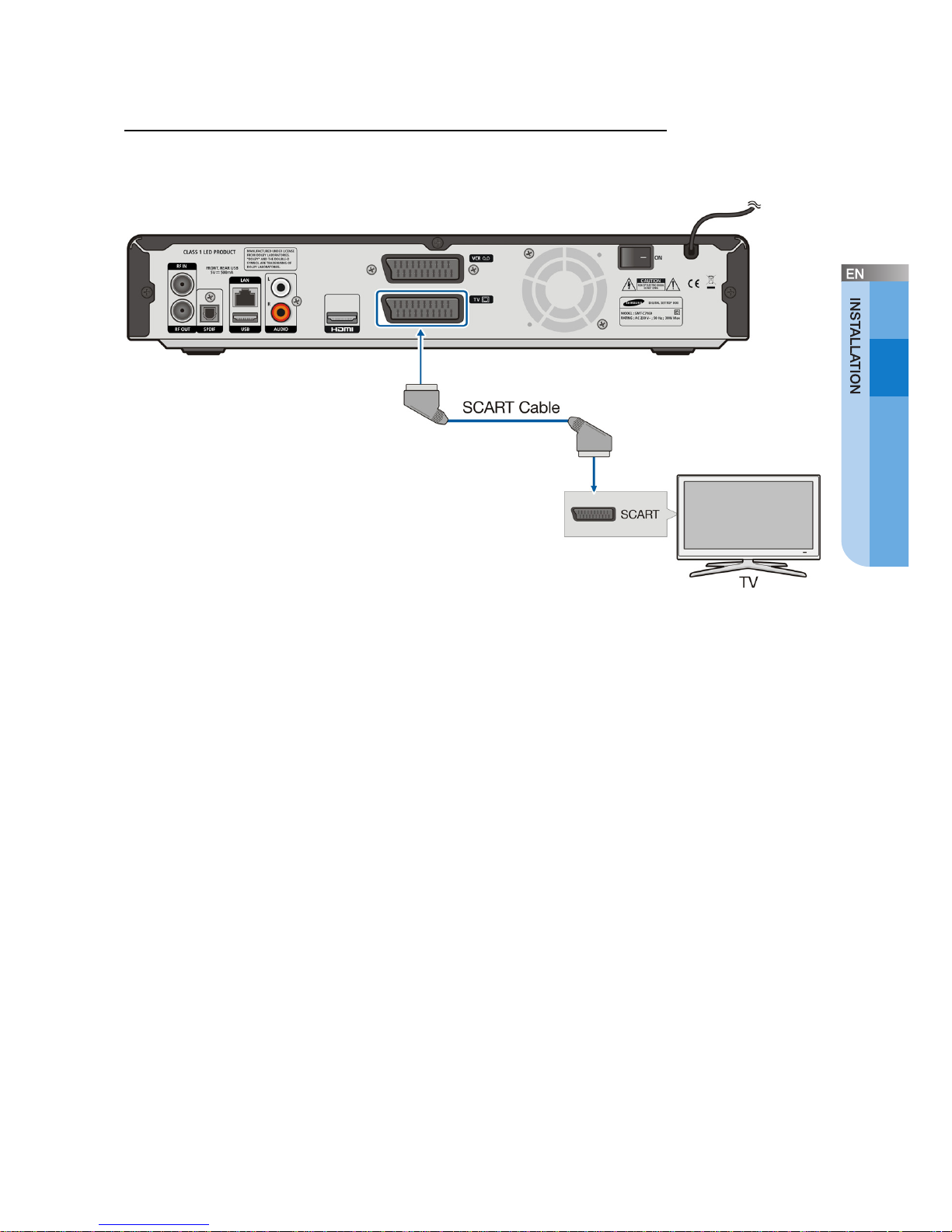

Ansluta till en TV via en SCART-port ............................................ 19

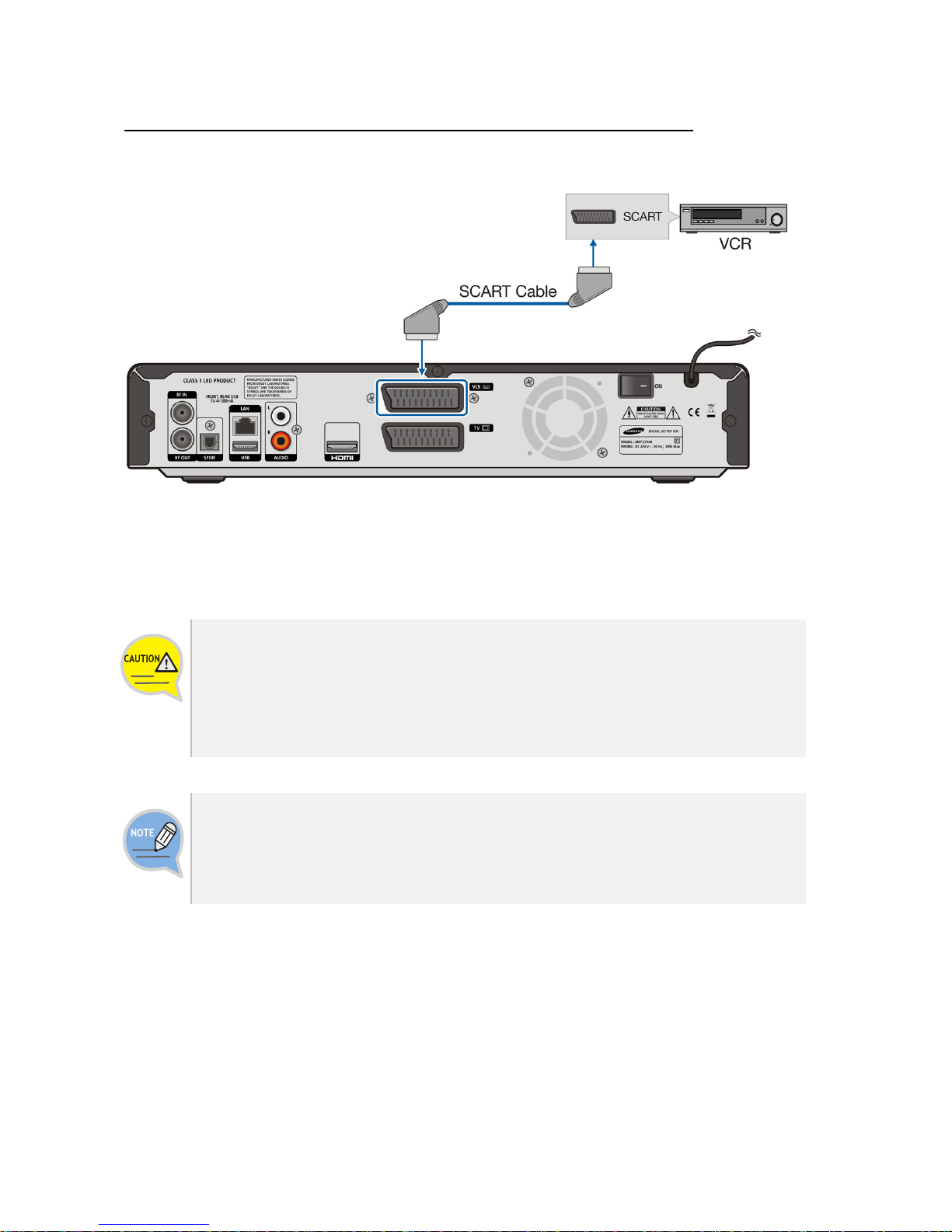

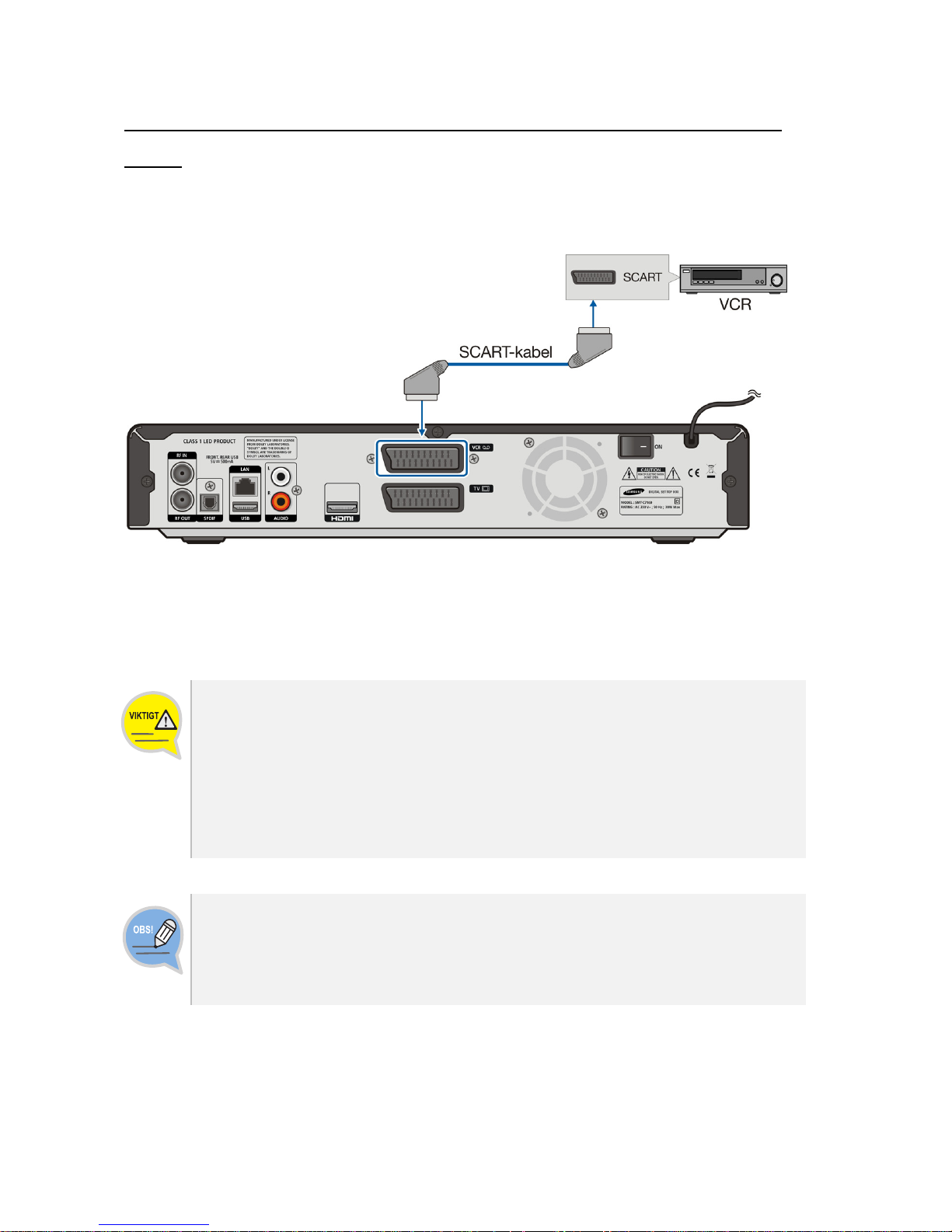

Ansluta till en videobandspelare via en SCART-port .................. 20

Swedish _5

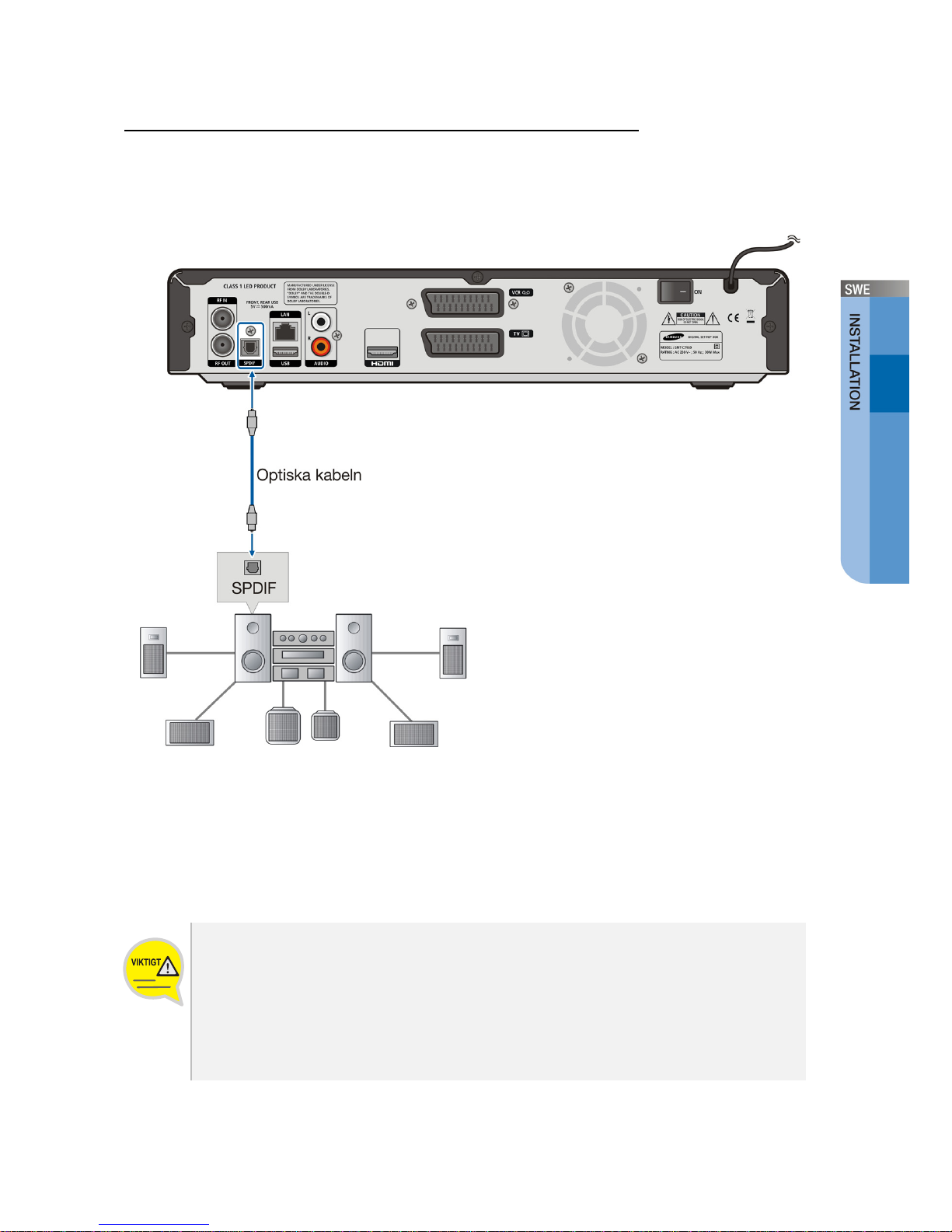

Ansluta till en Dolby Digital-ljudenhet .......................................... 21

Ansluta till en ljudenhet ................................................................. 22

Anslutning till ett Comhem uttag .................................................. 23

USB-anslutning ............................................................................ 24

HUR DU ANVÄNDER PRODUKTEN 25

Installationsguide ................................................................. 25

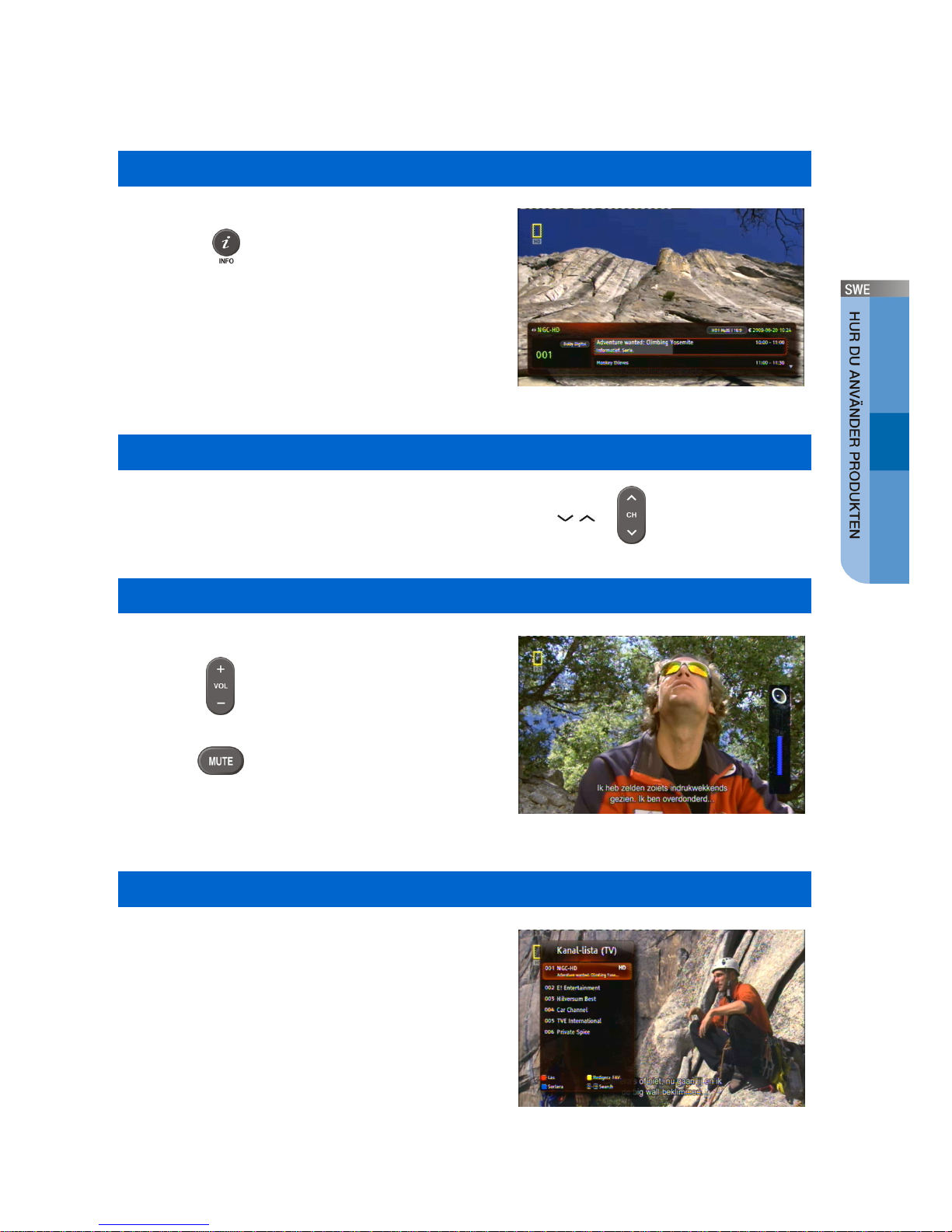

Använda grundläggande funktioner .................................. 27

Använd huvudfunktionerna ................................................ 29

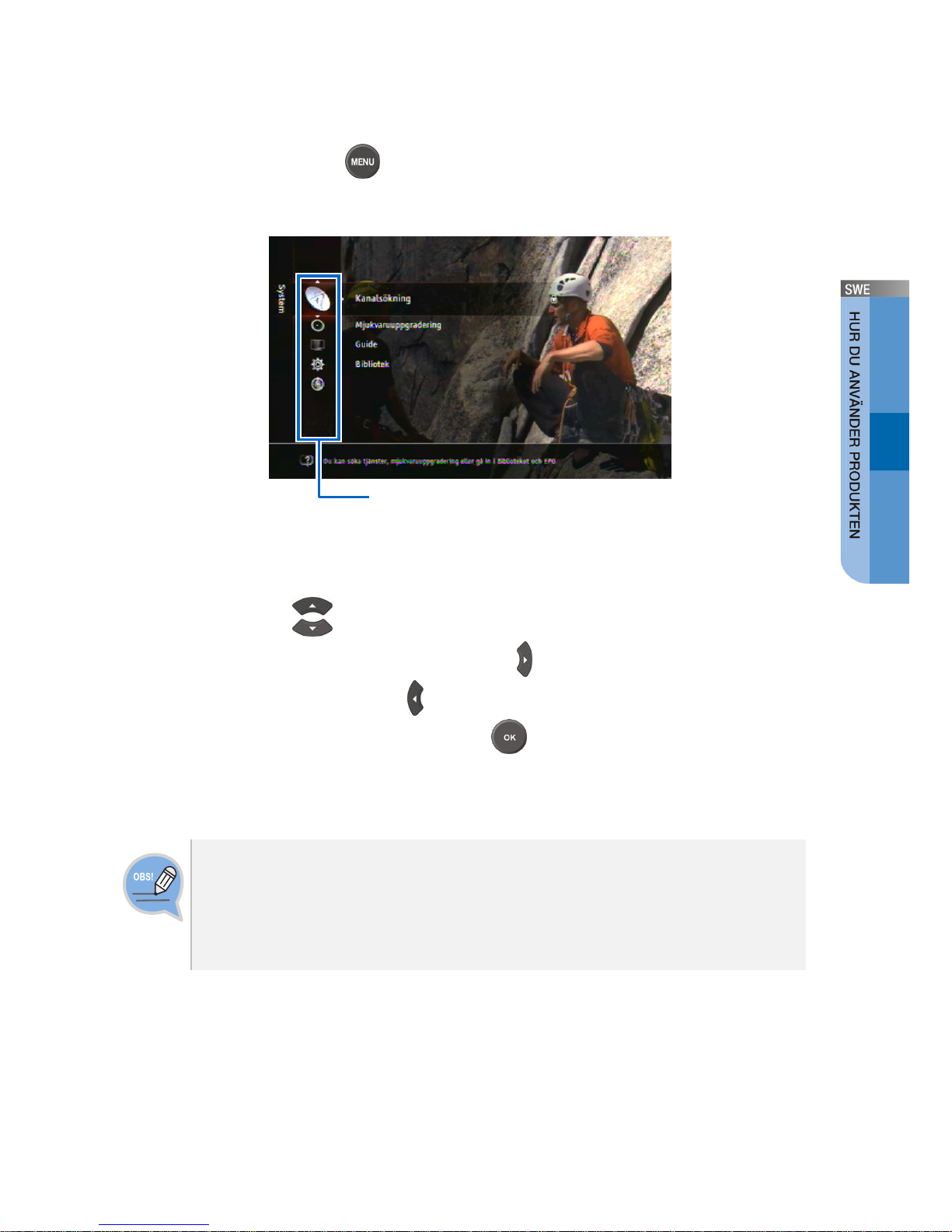

Huvudmenyn ........................................................................ 31

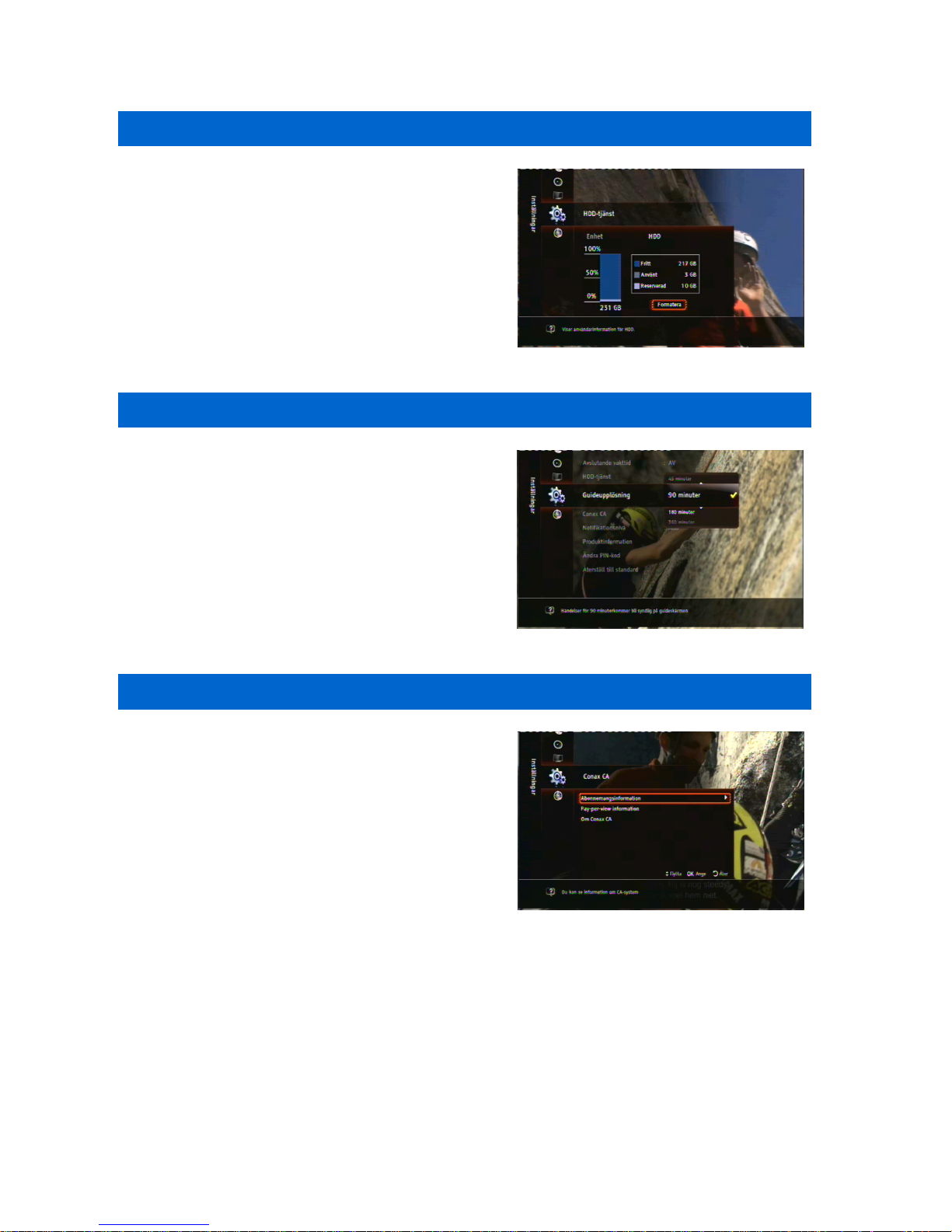

System .......................................................................................... 32

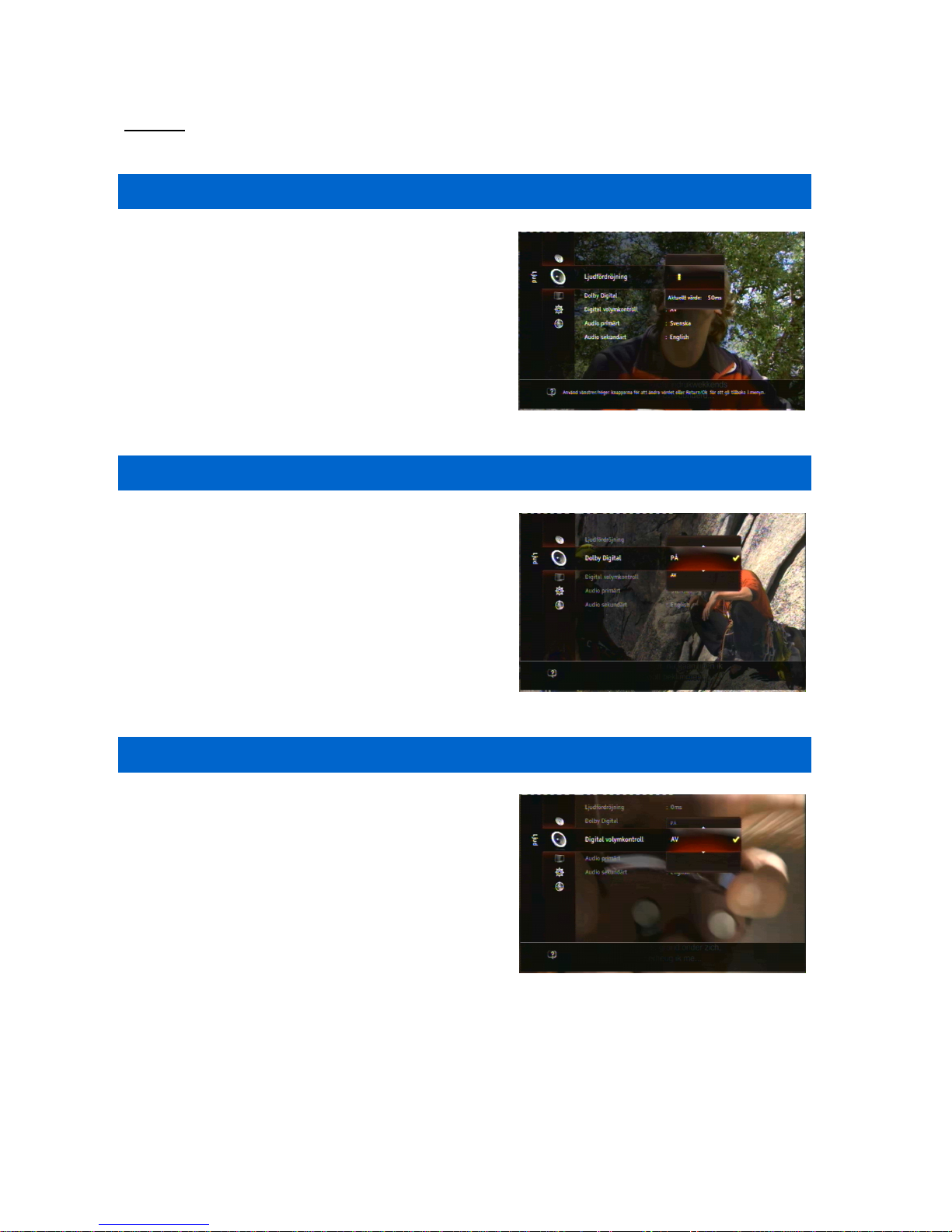

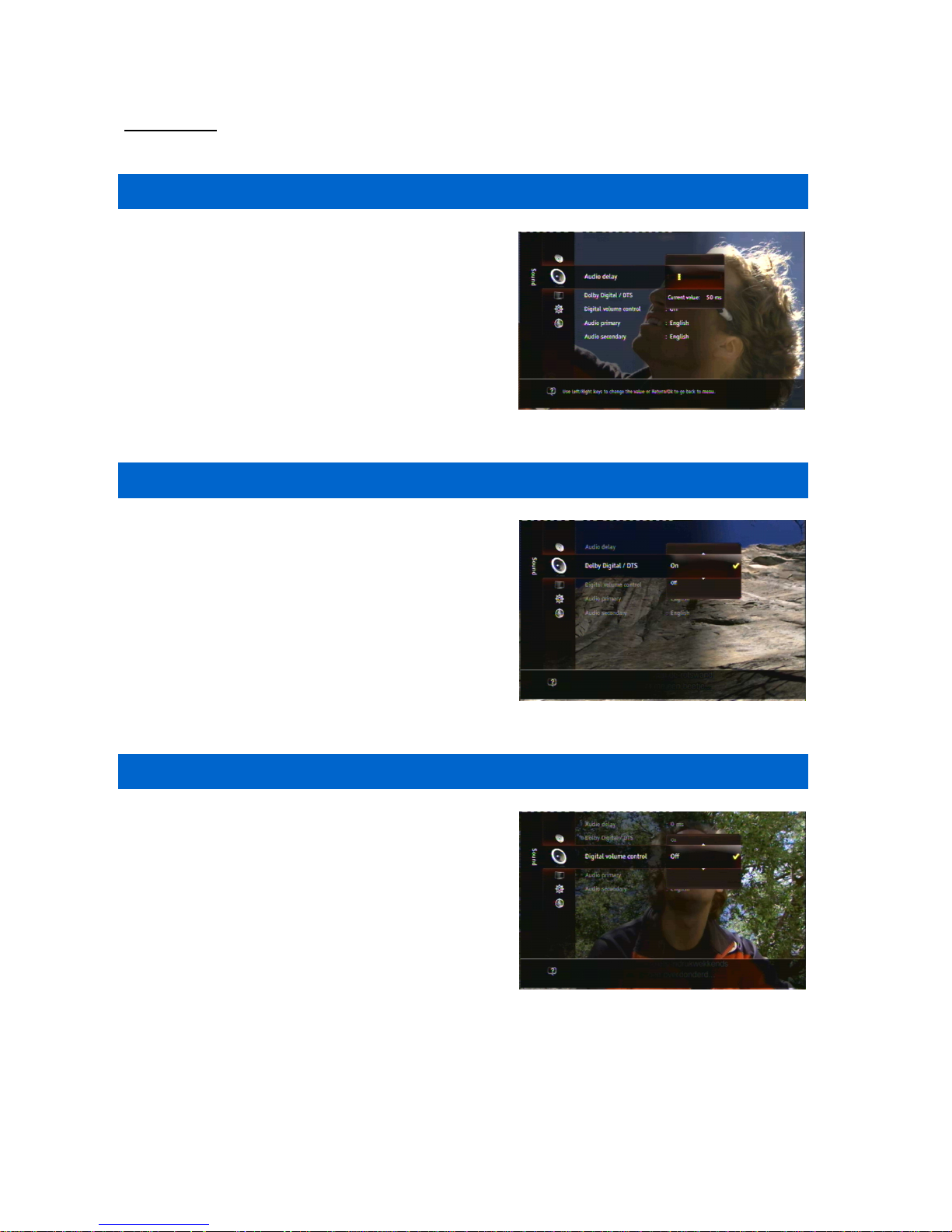

Ljud ............................................................................................... 34

Bild ................................................................................................ 36

Inställningar ................................................................................... 39

Programmerad .............................................................................. 44

FELSÖKNING 45

BILAGA 47

TV-apparatens tillverkarnummer ........................................ 47

Produktspecifikationer ........................................................ 57

6

_ © SAMSUNG Electronics Co., Ltd.

FÖRE ANVÄNDNING

Kabeldigitalbox med digital HD­videoinspelare

SMT-C7160 är en kabeldigitalbox med en digital HD-videoinspelare.

Huvudfunktioner i SMT-C7160

Bildvisning med HD-kvalitet (High Definition)

Funktioner för högupplöst video på upp till 1080i, vilket ger dig en tydlig och skarp
bild.

Dolby Digital-ljud

Realistiskt digitalt ljud genom anslutning till en mottagarförstärkare via SPDIF­utgången, som har stöd för Dolby Digital.

EPG-funktioner

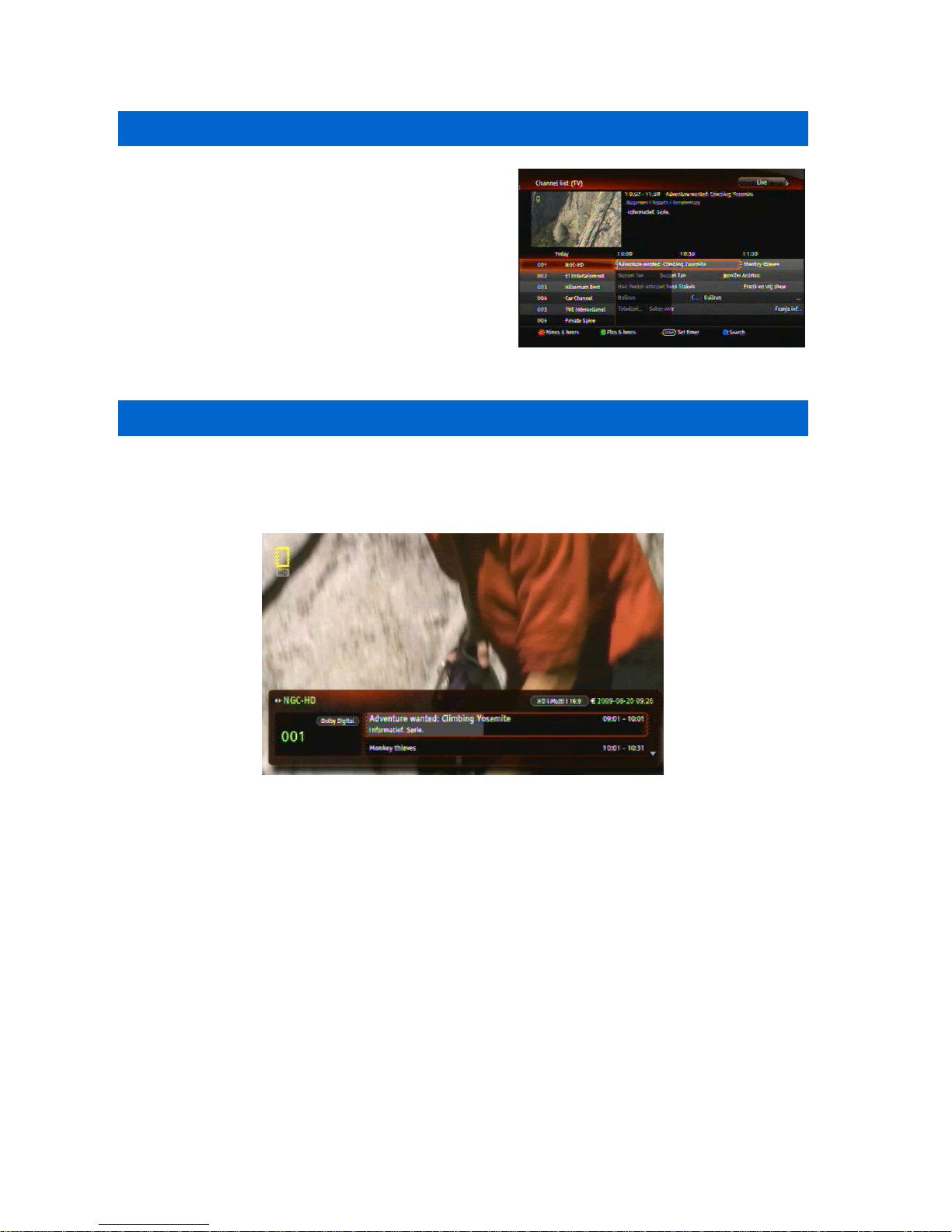

Med hjälp av EPG-kanalguiden kan du kontrollera programinformation och
sändningsschemat för en viss kanal, och planera vilka program du vill titta på.

Funktioner i den digitala videoinspelaren

Du kan göra följande:

- Du kan spela in högst två program. Om du spelar in två program samtidigt kan du
titta på ett av de program som spelas in.

- Du kan titta på TV samtidigt som du spelar in. Du kan pausa, spela upp, spola
tillbaka och spola framåt.

[Tidsförskjutning]

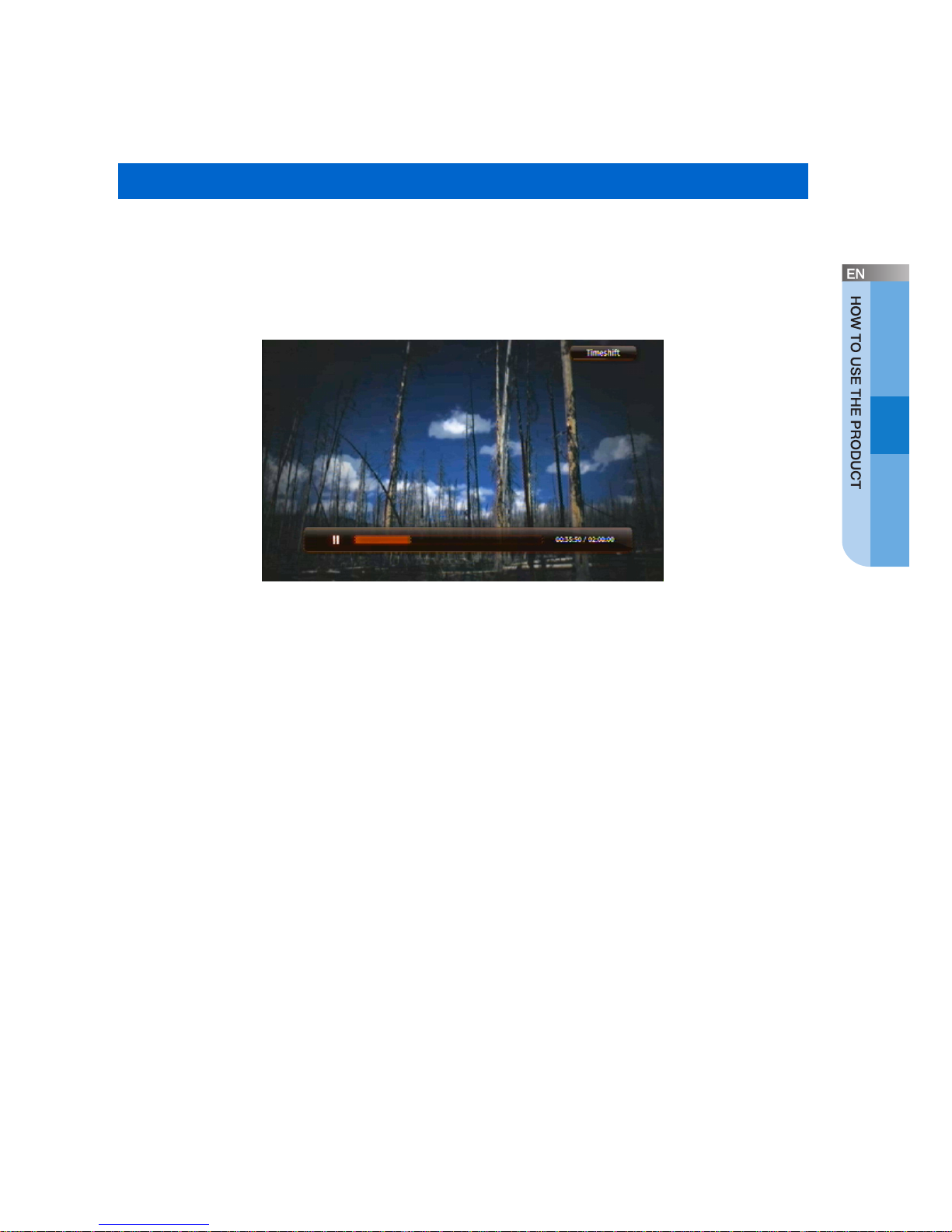

Med hjälp av tidsförskjutningsfunktionen kan du spela in ett program och förflytta dig
i programmet. Eftersom det program du tittar på spelas in kan du titta på delar av
programmet som du har missat.

Om du vill starta tidsförskjutning trycker du på Pause (

), om du vill stoppa

tidsförskjutningen trycker du på Stop (

).

Tidsförskjutningsbufferten på hårddisken används för tidsförskjutningsfunktionen.

Swedish _7

[Snabbinspelning]

Du kan spela in det program du tittar på. En tillfällig inspelning startar när du byter
kanal och stoppar när du byter kanal. När en tillfällig inspelning pausa startar
samtidigt en annan tillfällig inspelning.

[Inspelning]

Om du vill spela in ett TV- eller radioprogram i det interna minnet trycker du på
REC (

) på fjärrkontrollen eller framsidan av digitalboxen.

Under inspelning, var vänlig stäng ej av boxen med huvudströmbrytaren eller
genom att drag ut strömkabeln. Om så är fallet, kan den pågående inspelningen
förloras. (Om boxen går ner i Standby-läge, avbryt ej detta genom att trycka på
Power-knappen.)

[Aktivt standbyläge/Standbyläge]

Om du trycker på POWER (

) när digitalboxen används (i aktivt läge)

växlar den från aktivt läge till aktivt standbyläge.

Efter fem minuter växlar digitalboxen automatiskt till standbyläge.
I standbyläget stängs digitalboxen av, vilket innebär att alla tjänster placeras i

standbyläge. (Skärmen på framsidan stängs av, ingen TV-tjänst, ingen kylfläkt,
Enbart rött ljus på frontpanelen är på.)

Det enda som är aktivt är knappen POWER, som du använder till att växla till det
aktiva läget.

Om du vill sätta på digitalboxen i standbyläget trycker du på POWER.
Digitalboxen växlar automatiskt till det aktiva standbyläget.

När du växlar till det aktiva läget måste startprocessen utföras, vilket gör att det tar
längre tid att starta än att växla från det aktiva standbyläget till det aktiva läget.

Klockan 04:00 växlar digitalboxen från standbyläget till uppgraderingsläget.
I uppgraderingsläget tar digitalboxen emot tjänsteinformation. Under den här

perioden kan olika åtgärder utföras på digitalboxen.

Om digitalboxen är i standbyläge och stängs av med strömknappen eller genom
att du drar ut strömsladden ska du se till att den främre lampan är helt släckt
innan du sätter på boxen igen.

8

_ © SAMSUNG Electronics Co., Ltd.

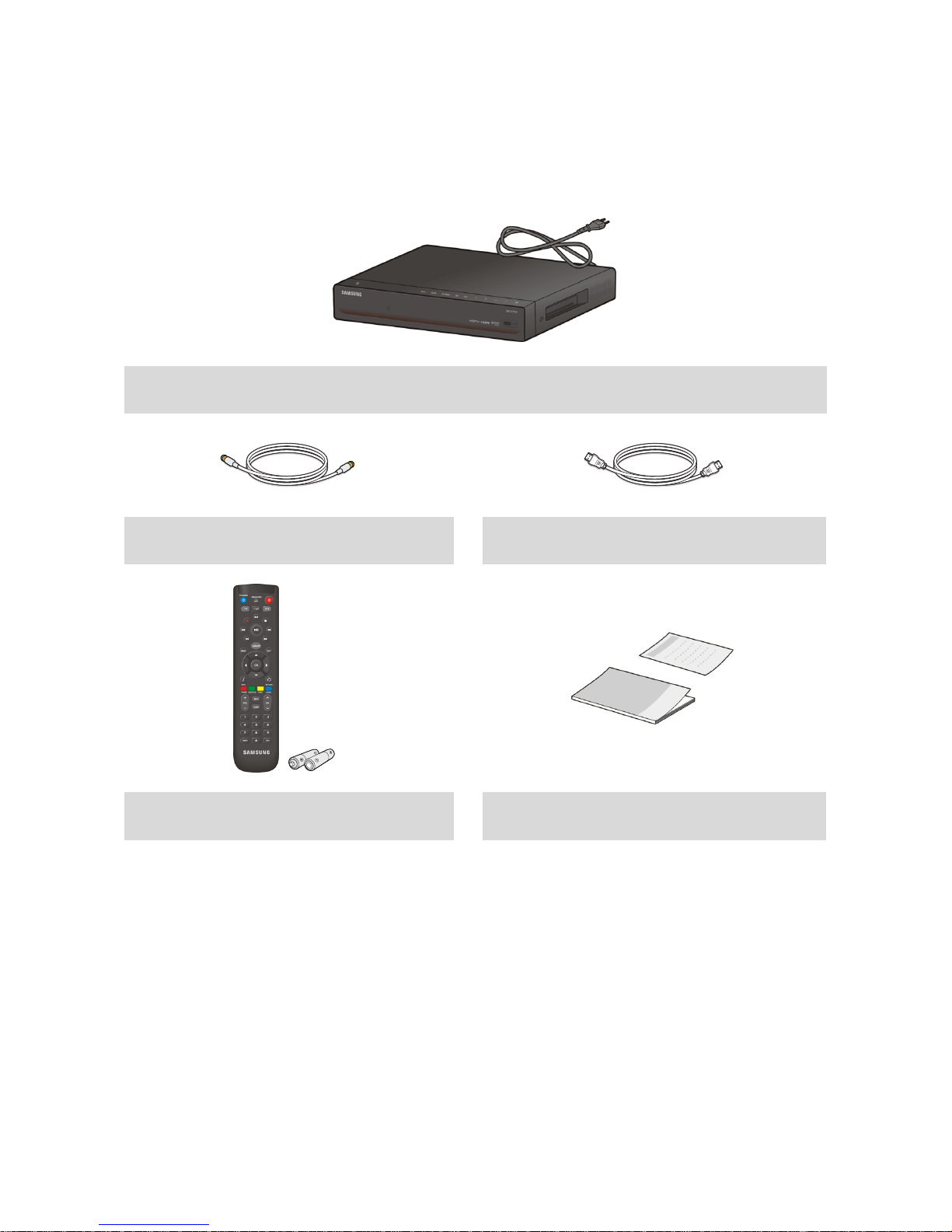

Förpackningens innehåll

Kontrollera att följande finns i förpackningen för enheten.

SMT-C7160

RF-eller GIS-kabel standard-HDMI®-kabel

Fjärrkontroll

(med AAA-batteri)

användarhandbok/

broschyr om nätverks-ID/snabbhandbok

*

För Com Hem-prenumeranter medföljer GIS-kablar i stället för RF-kablar, och

dessutom medföljer en extra broschyr tillsammans med användarhandboken.

Swedish _9

Namn och funktioner

I det här avsnittet beskrivs namnen och funktionerna för de olika delarna.

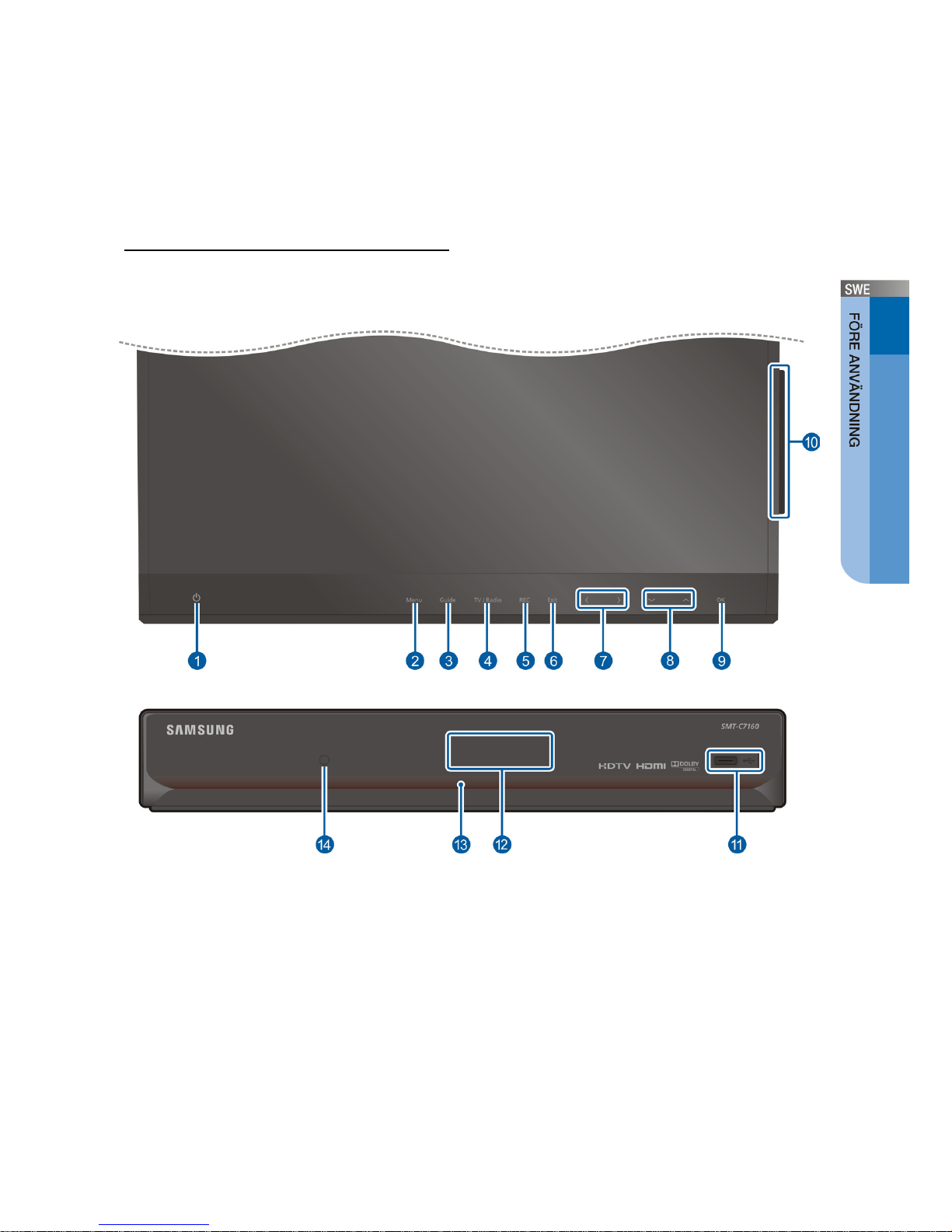

Pekplatta och framsida

I det här avsnittet beskrivs pekplattan och framsidan.

10

_ © SAMSUNG Electronics Co., Ltd.

Namn Beskrivning

Ström Ändra läget på digitalboxen till standbyläge eller aktivt läge.

Menu Visa huvudmenyn.

Guide Visa kanalguiden.

TV/Radio Växla mellan TV och radio.

REC Spela in programmet på hårddisken.

Exit Stäng menyn och kanalguiden.

/ Aktivera tidsförskjutningsläget eller förflytta dig åt vänster eller

åt höger på menyn.

/ Byt kanal eller förflytta dig uppåt eller nedåt på menyn.

OK Välj menyalternativ eller funktion.

Kortplats för smartkort Kortplats för smartkort.

USB Sätt i ett USB-minne. (Endast FAT-filsystem.)

Skärm Programinformation osv.

Röd lysdiod Den röda lysdioden tänds/aktiveras när digitalboxen är i det

aktiva läget samt när den startas.

IR-mottagare Ta emot signaler från fjärrkontrollen.

Swedish _11

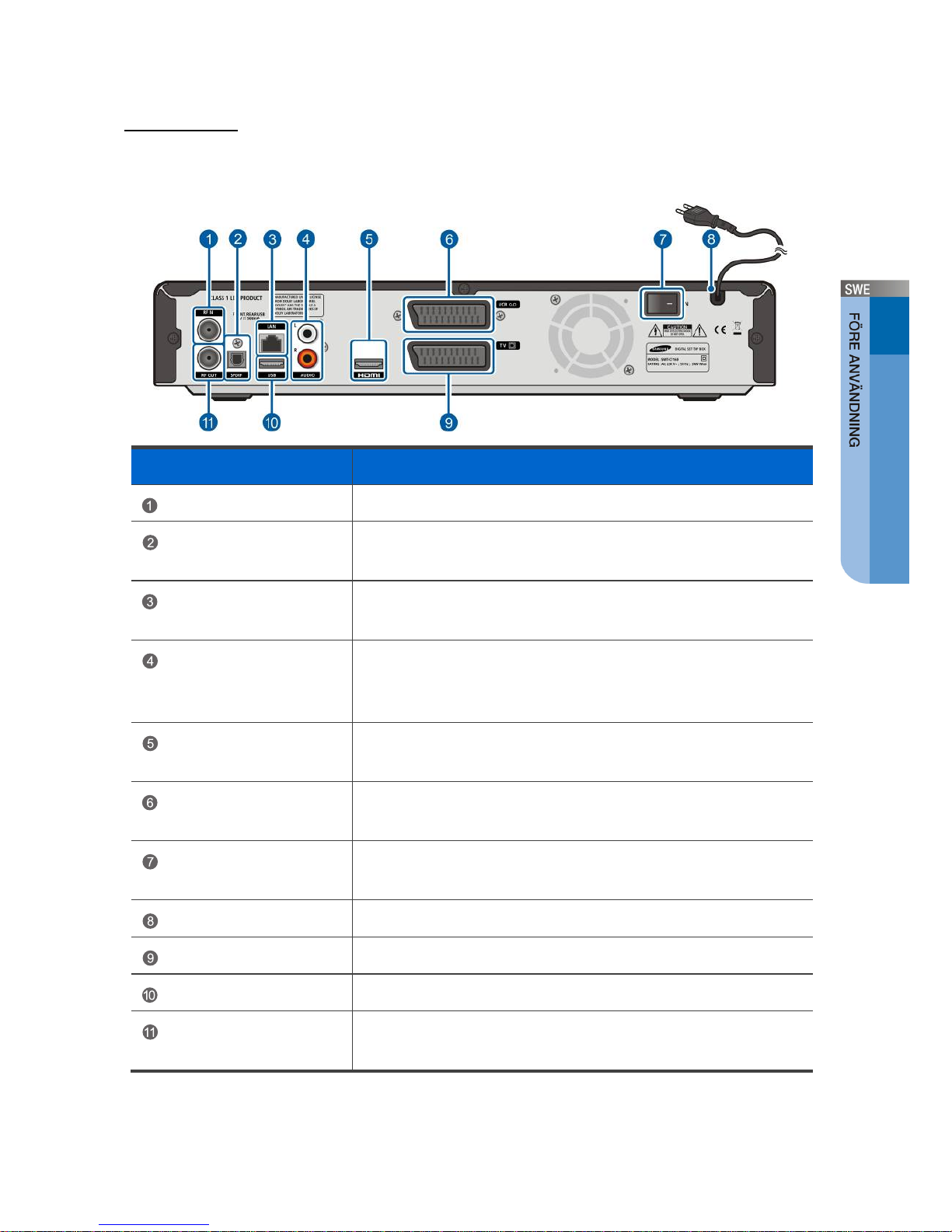

Baksida

I det här avsnittet beskrivs namnen och funktioner för de olika anslutningarna på
baksidan.

Namn Beskrivning

RF IN

Anslutning för koaxialkabeln från Comhem uttaget.

SPDIF

Digital ljudutgång som ansluts till ett ljudsystem med en
SPDIF-port via en optisk kabel.

LAN

Nätverksport för anslutning av en nätverkskabel. (Framtida
tjänster.)

AUDIO OUT (L, R)

Ljudutgång för anslutning till en vanlig analog TV,
videobandspelare, radio osv. via en ljudkabel
(höger/vänster).

HDMI ut

HDMI-utgång för anslutning till en TV via en standard­HDMI®-kabel.

VCR SCART

SCART-videobandspelarutgång för anslutning till en
videobandspelare via en SCART-kabel.

Strömbrytare

Knapp som används för att sätta på/stänga av strömmen till
STB-enheten.

Nätkabel

Kabel som ansluts till nätet.

TV SCART

SCART- utgång för anslutning till en TV via en SCART-kabel.

USB

Port för anslutning av ett USB-minne.

RF ut

Port för anslutning till en analog TV med RF-antenningång,
så att du kan titta på analog TV.

12

_ © SAMSUNG Electronics Co., Ltd.

Fjärrkontrollen

I det här avsnittet beskrivs funktionerna för fjärrkontrollens olika knappar.

Ändra upplösningsformat för TV:n eller
bildskärmen.

Stäng av/sätt på TV:n

(Framtida användning.)

V

isa huvudmenyn.

Tidsförskjutningskontroller

• Spela in: Spela in programmet.

• Stoppa: Stoppa upp- eller

inspelningen.

• Föregående: Gå till föregående spår.

• Spela upp/paus: Starta

tidsförskjutningen eller
uppspelningen, eller pausa i
tidsförskjutningen eller
uppspelningen.

• Nästa: Gå till nästa spår.

• Spola tillbaka/spola framåt

V

isa biblioteksmenyn.

Stäng av/sätt på

V

äxla mellan TV-och radiotjänster.

V

äxla fjärrkontrollsläge till

digitalboxläge.

V

äxla fjärrkontrollsläge till TV-läge.

V

isa det aktuella programmet.

Bekräfta ett val.

V

älj alternativ på menyn genom

att flytta markeringen.

V

isa programinformation.

Justera volymen.

Stäng av ljudet.

Flytta menyn Guide
(skärm för val av kanaler).

Visa menyn Programmerat
(Programmerat) och använd

kanallistan till att reservera ett
program.

Gå till föregående meny.

Byt kanal.

Byt kanal genom att ange ett
numeriskt värde.

V

äxla mellan favoritlistor.

Färgknappar: Välj olika specialfunktioner.

• TEXT: Visa text-TV på skärmen.

• AUDIO: Byt ljudläge.

Färgknappar: Välj olika

specialfunktioner.

• P.SIZE: Ändra skärmformat enligt

bildförhållandet och formatet på
skärmen.

• SUBTITLE: Byt undertextspråk.

Swedish _13

Ställa in fjärrkontrollsanvändning för TV­apparaten

Du kan använda en fjärrkontroll till att kontrollera TV:n. Du kan programmera
fjärrkontrollen på två olika sätt.

Använda automatisk kodsökning

1

Sätt på TV:n.

2

Tryck på och håll ned TV (

) tills lysdioden på fjärrkontrollen tänds.

3

Tryck på, håll ned och släpp uppåtknappen (

) tills TV:n stängs av.

4

Om TV:n stängs av: tryck på och släpp OK (

).

Lysdioden blinkar tre gånger.

- Om det inte fungerar upprepar du de här stegen.

14

_ © SAMSUNG Electronics Co., Ltd.

Ange TVtillverkarens nummer

1

Leta reda på rätt tresiffriga nummer för TV-tillverkaren i bilagan
och sätt på TV:n.

2

Tryck på och håll ned TV (

) tills lysdioden på fjärrkontrollen tänds.

3

Ange det tresiffriga numret. Lysdioden blinkar tre gånger.

- Om det inte fungerar upprepar du de här stegen med de andra numren som är
angivna för TV:n.

- Det går endast att styra vissa TV-modeller från andra tillverkare, och vissa
funktioner fungerar eventuellt inte.

- Om du byter batterier i fjärrkontrollen eller anger ett nytt tillverkarnummer tas
det TV-tillverkarnummer du har angett bort.

- Om du har anslutit en integrerad TV-modell (videoapparat, DVD-spelare) bör du
vara försiktig när du använder fjärrkontrollen eftersom den kanske styr båda två
samtidigt.

- Prova ett annat nummer om konfigurationsnumret inte fungerar.

Swedish _15

Ställa in videoupplösningen

Du kan ändra inställningarna för digitalboxen så att de stämmer överens med
upplösningen för den TV eller bildskärm du har anslutit till digitalboxen.

Du kan även ändra inställningen för visningsformat.

Ställa in upplösningen

SMT-C7160 kan användas för HDMI- och SCART-anslutning.
Du kan använda följande fyra upplösningsformat för HDMI: 576p, 720p, 1080i,

1080p50fps. Du kan använda följande upplösningsformat för SCART: 576i.
Så här ändrar du inställningen:

Tryck på Resolution (

) på fjärrkontrollen.

När du trycker på knappen ändras upplösningen, som visas längst upp till höger på
skärmen.

Du kan tillämpa den ändrade upplösningen genom att svara på
bekräftelsemeddelandet:

- Om du väljer [Yes] (ja) tillämpas inställningen.

- Om du väljer [No] (nej) eller väntar i ungefär 10 sekunder utan att trycka på någon

knapp används den befintliga upplösningen.

Visningsformat

SMT-C7160 kan användas med följande tre skärmtyper.

- 16:9-bildförhållande för TV:n: TV-mått, brevlåda eller zoom

- 4:3-bildförhållande för TV:n: TV-mått, brevlåda eller zoom
Så här ändrar du inställningen:

Tryck på P. S I ZE (

) på fjärrkontrollen. Om du trycker på knappen

byter du videoformat, som även visas överst till höger på skärmen.

16

_ © SAMSUNG Electronics Co., Ltd.

INSTALLATION

I det här avsnittet beskrivs hur du installerar digitalboxen (SMT-C7160).

Installationsmiljö

I tabellen nedan visas nödvändig installationsmiljö för digitalboxen.

Faktor Beskrivning

Driftstemperatur 0-40°C

Luftfuktighet vid drift 20-80% (40°C)

Märkspänning, märkfrekvens 230 V växelström +/- 15%, 50 Hz

Märkeffekt Max. 30 W

Sändningsfrekvens (mottagning) 47-870 MHz

När du installerar och använder produkten:

Produkten måste användas i den angivna installationsmiljön. Annars kan den
skadas eller hålla en kortare tid än normalt.

Ansluta digitalboxen till kringenheter

- Be en sevicetekniker kontrollera jordningen för TV:n eller videobandspelarens
nätanslutning innan du ansluter digitalboxen.

- Kontakta ditt servicecenter om kablarna blir ovanligt varma när du har anslutit
video-/ljudkablarna. I en sådan situation kan det börja brinna.

Swedish _17

Ansluta kringutrustning

I det här avsnittet beskrivs hur du ansluter kabeln och kringutrustning till
digitalboxen.

(Den faktiska produkten kan se annorlunda ut.)

18

_ © SAMSUNG Electronics Co., Ltd.

Ansluta till en TV via en HDMI®-port

I det här avsnittet beskrivs hur du ansluter digitalboxen till en TV med en HDMI-port.

Anslut porten HDMI på baksidan av digitalboxen till en HDMI-port på TV:n via en
HDMI-kabel.

HDMI® (High Definition Multimedia Interface)

SMT-C7160 innehåller HDMI®-teknik. HDMI-porten är en port för integrerat
video/ljud gör att du kan få video med HD-upplösningen när du ansluter
digitalboxen till en HD ready TV. Anslut den till HDMI-porten på en HD-TV.

Swedish _19

Ansluta till en TV via en SCART-port

I det här avsnittet beskrivs hur du ansluter digitalboxen till en TV med en SCART-port.

Anslut porten TV SCART på baksidan av digitalboxen till en SCART-port på TV:n via
en SCART-kabel.

20

_ © SAMSUNG Electronics Co., Ltd.

Ansluta till en videobandspelare via en SCART­port

I det här avsnittet beskrivs hur du ansluter en videobandspelare till digitalboxen via
en SCART-kabel.

Anslut porten VCR SCART på baksidan av digitalboxen till en SCART-port på
videobandspelaren via en SCART-kabel.

När du ansluter till en videoapparat:

När du ansluter till en videobandspelare måste du stänga av videobandspelaren
och digitalboxen och dra ut kontakten till dem. Därefter ansluter du digitalboxen
till videobandspelaren. Du kan enkelt ansluta den genom att följa anvisningarna i
videoapparatens bruksanvisning.

- Det är inte säkert att det går att spela in program som sänds med signaler som
förebygger inspelning.

Installationsmeddelande från Rovi

Anslut inte enheten via en videobandspelare. De videosignaler som överförs via
en videobandspelare kan påverkas av system för copyrightskydd och medföra
att bilden på TV:n förvrängs.

Swedish _21

Ansluta till en Dolby Digital-ljudenhet

I det här avsnittet beskrivs hur du ansluter till en enhet med digitalt ljud (en
förstärkare eller hemmabioanläggning med Dolby Digital-avkodningsfunktioner).

Anslut den optiska kabeln för digitalt ljud mellan porten DIGITAL AUDIO OUT på
baksidan av digitalboxen till Digital audio in (SPDIF)-porten på Dolby Digital­ljudenheten.

När du ansluter till en Dolby Digital-ljudenhet

- Även när en Dolby Digital-förstärkare har anslutits till den digitala ljudutgången
bör du ansluta ljudutgången till ljudingången på en TV så att TV-apparatens
högtalare kan användas.

- Ställ in volymen på den digitala förstärkaren, och inte på mottagaren, när du
använder den digitala ljudutgången.

22

_ © SAMSUNG Electronics Co., Ltd.

Ansluta till en ljudenhet

I det här avsnittet beskrivs hur du ansluter till en ljudenhet.

Anslut ljudkabeln till porten AUDIO på baksidan av digitalboxen till Audio-ljudporten
på ljudenheten.

Swedish _23

Anslutning till ett Comhem uttag

I det här avsnittet beskrivs hur du ansluter till ett Comhem uttag.
Anslut en koaxialkabel som är ansluten till en

ett Comhem uttag till RF IN-porten.

24

_ © SAMSUNG Electronics Co., Ltd.

USB-anslutning

I det här avsnittet beskrivs hur du ansluter ett USB-minne.

Swedish _25

HUR DU ANVÄNDER
PRODUKTEN

Installationsguide

Innan du kan titta på TV-program måste du slutföra den installationsguide som visas
när du sätter på digitalboxen första gången.

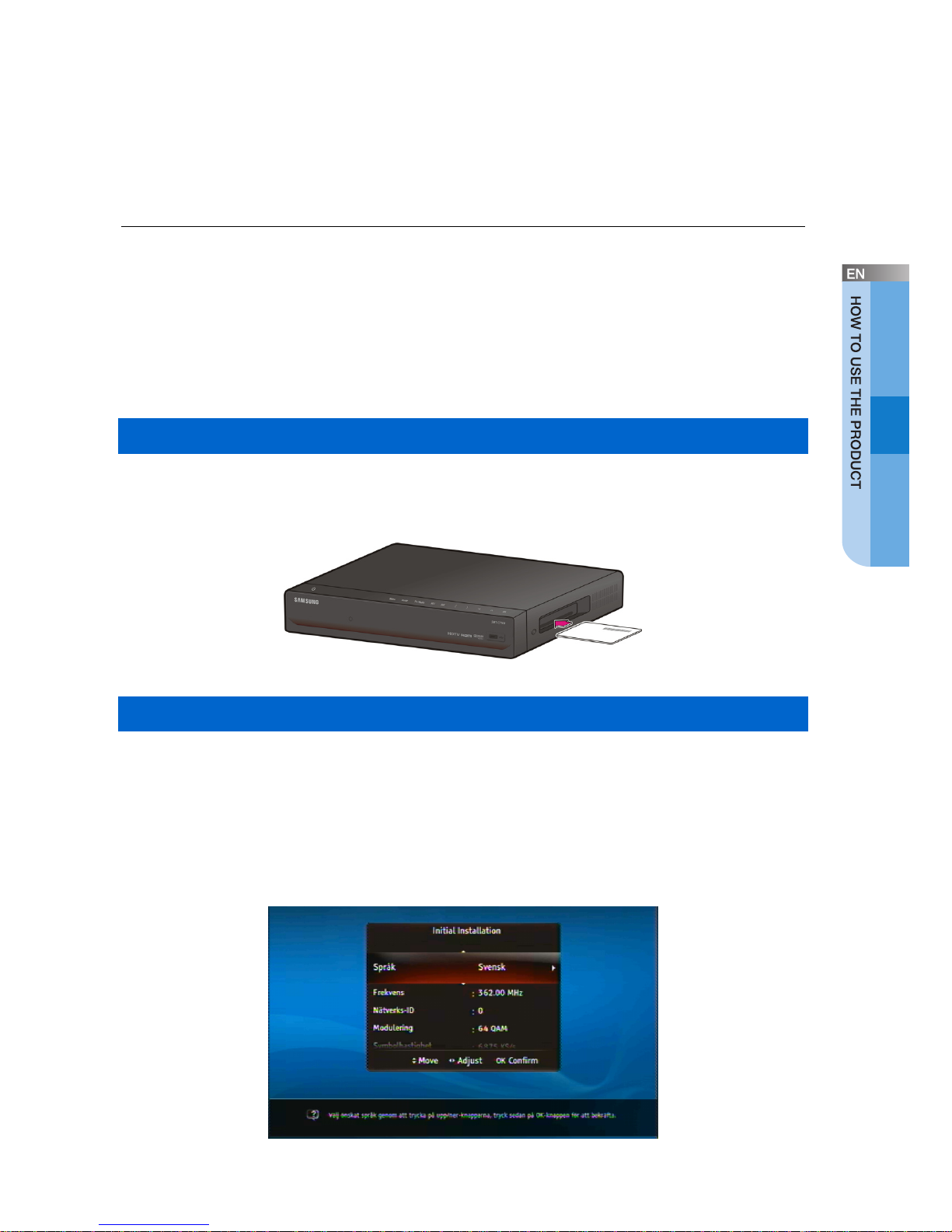

Förberedelse-Sätt i smartkortet

Sätt i smartkortet på kortplatsen för smartkort på sidan av digitalboxen. (Var vänlig
sätt in programkortet med Chipet nedåt.)

Steg 1- Språkval / Nätverks inställningar

I detta läge väljer du de språk som skall användas i EPG:n samt i vanliga menyn.

- Tryck på vänster/höger navigationsknapp för att välja språk

(Svenska/Danska/Finska/Norska/Engelska).

- Ange lämpliga inställningar för varje objekt. (Frekvens/Nätverks-ID/
Modulation/Symbolhastighet). Du får inställningarna i en separat blankett.

- Tryck OK knappen för att gå vidare till nästa steg.

26

_ © SAMSUNG Electronics Co., Ltd.

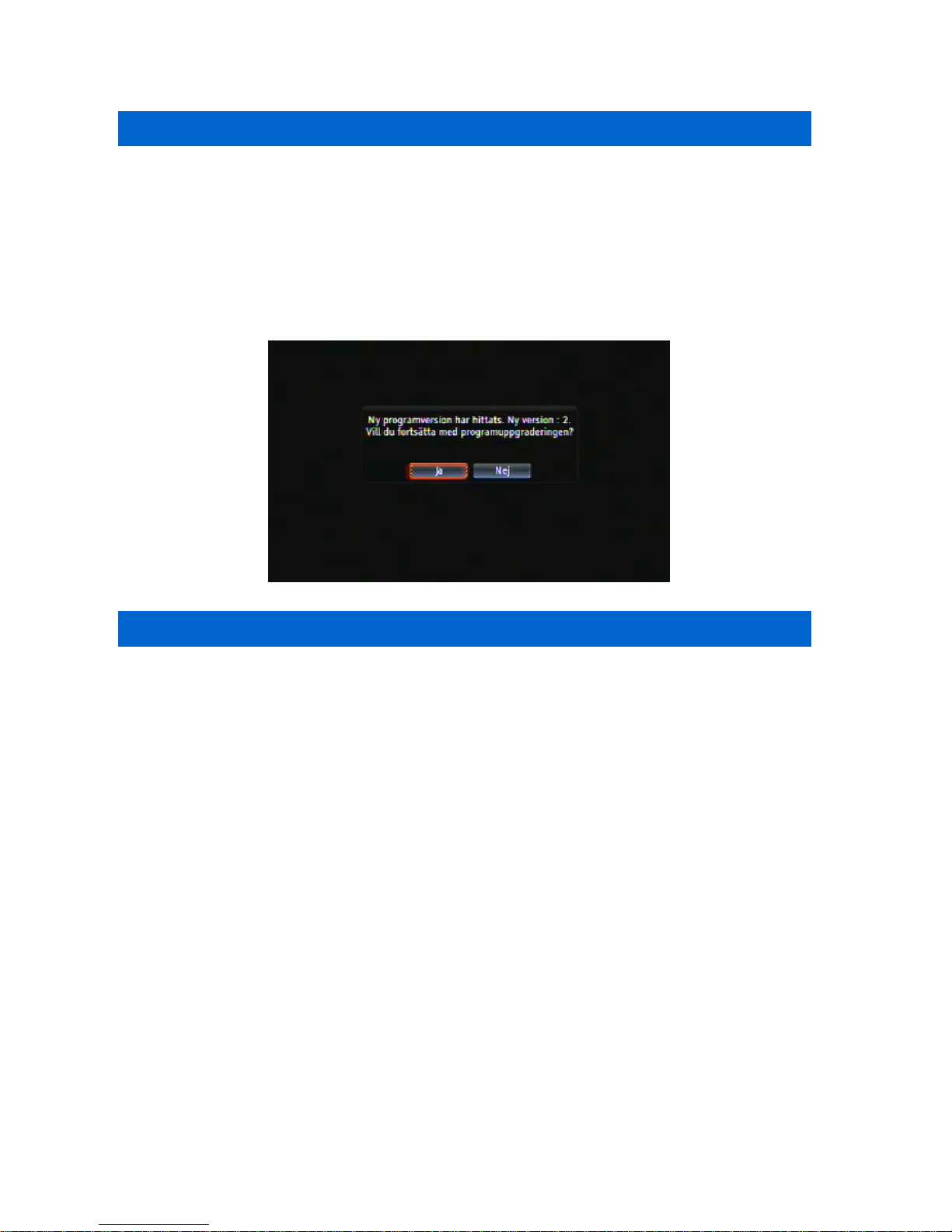

Steg 2- Ny mjukvaru sökning

I detta läge skall digitalboxen söka efter en mjukvaru uppdatering.

- Om en ny mjukvara hittas, välj JA och tryck på OK knappen för att starta
uppdateringen.
När mjukvaru uppdateringen är klar skall digitalboxen automatiskt bootas om för
att tillämpa den nya mjukvaran.

- Om uppdateringen inte upptäcks går installationen till nästa steg.

Steg 3-Kanal sökning

Digitalboxen skall automatiskt genomföra en kanalsökning för att uppdatera sin
kanalbas.

- Efter rätt genomförd kanalsökning skall digitalboxen visa hittade TV och
radiokanaler.

- Tryck på Ok knappen för att bekräfta och installationsguiden skall då avslutas.

Swedish _27

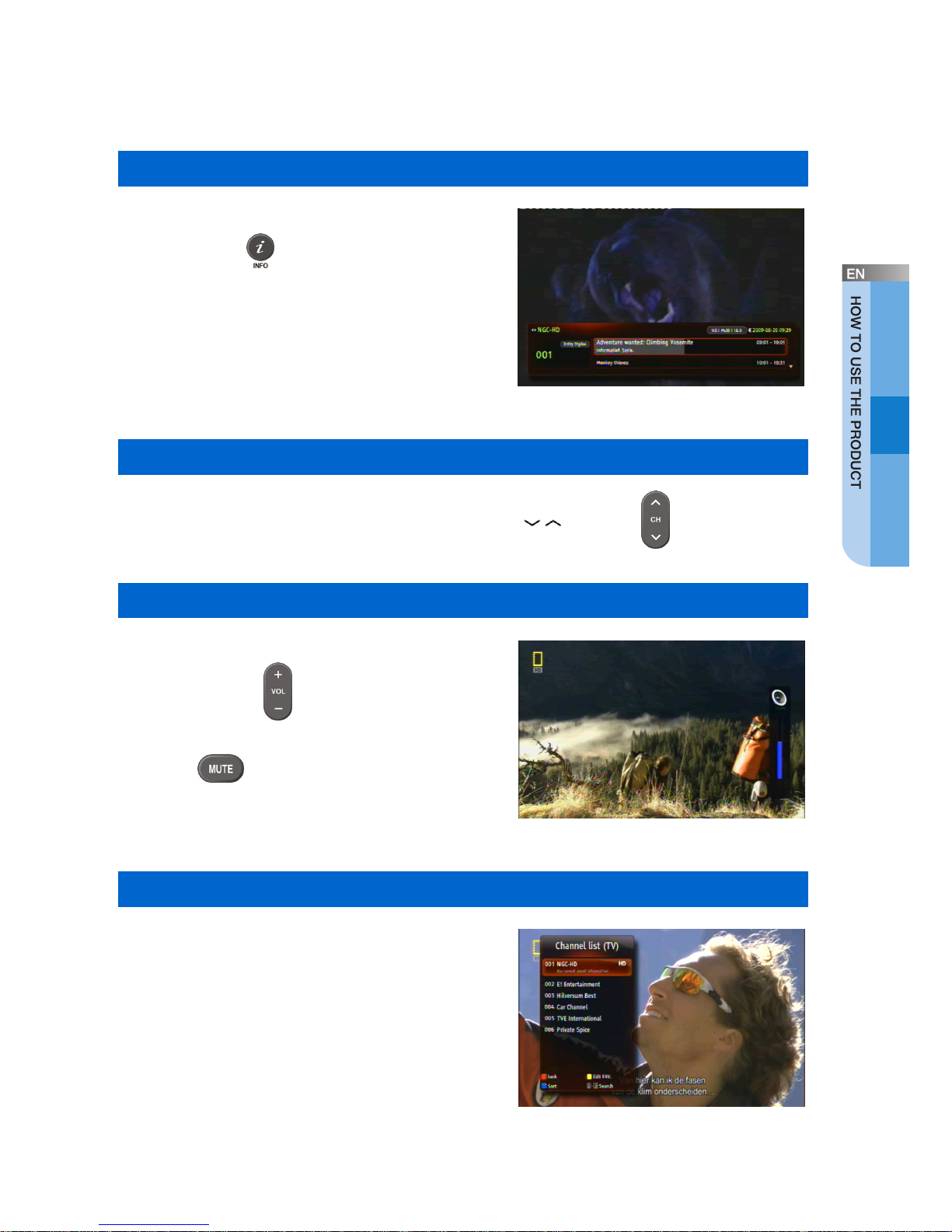

Använda grundläggande funktioner

Information om tjänsten

Om du går till en annan kanal eller trycker
på INFO (

) visas kanalinformation

på skärmen.

- Här visas mer information om program, tider osv.

Byta kanal

Om du vill växla till en annan kanal trycker du på CH / (

).

Volymkontroll/stänga av ljudet

Om du vill justera volymen trycker du på

VOL+/- (

).

Om du vill stänga av ljudet trycker du på
MUTE ( ).

Om du vill sätta på ljudet trycker du på
knappen igen.

Kanallista/favoritkanaler

Om du vill visa kanallistan på skärmen trycker
du på OK.

- Om du vill ange en favoritkanal trycker du på den
gula knappen.

28

_ © SAMSUNG Electronics Co., Ltd.

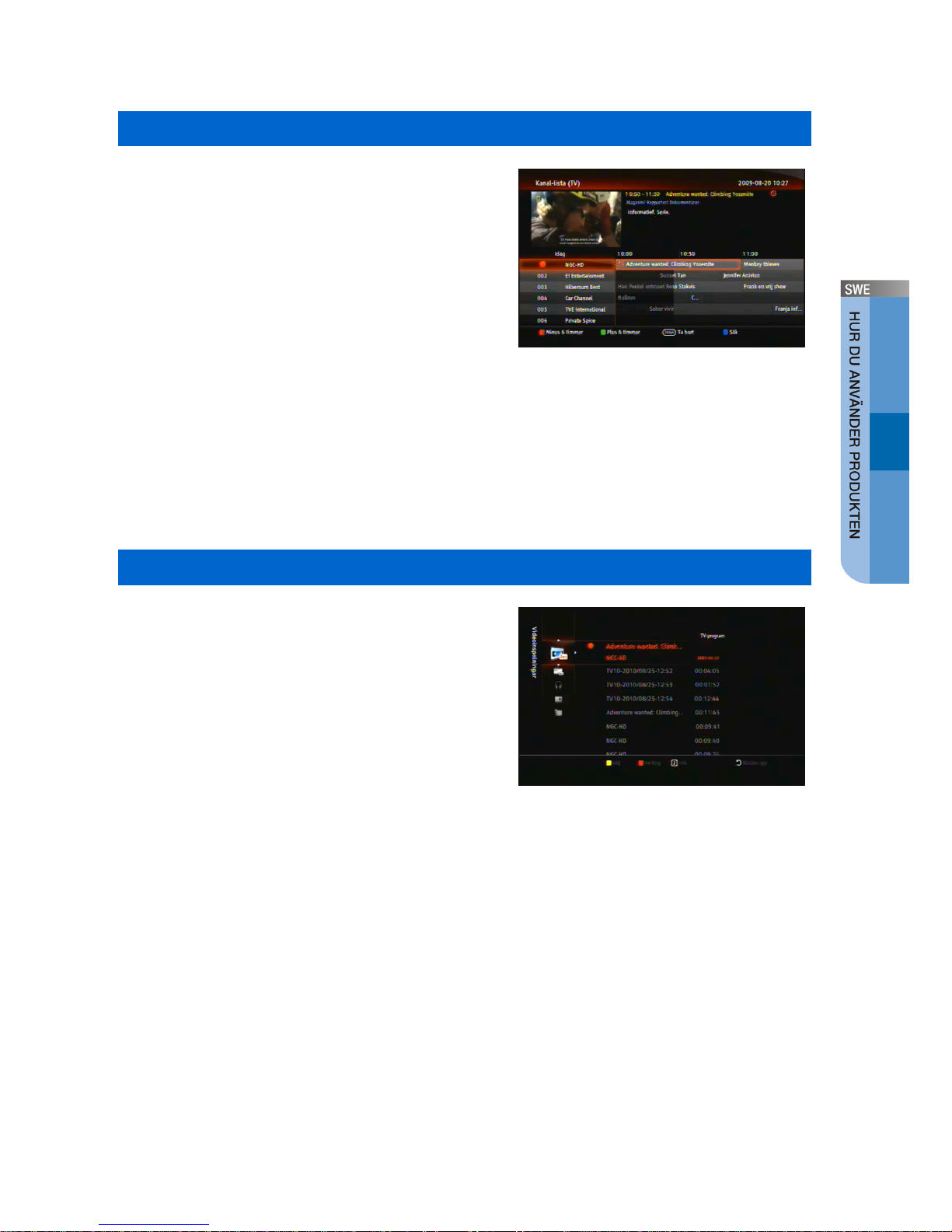

Guide

Om du vill visa EPG:n (den elektroniska
programguiden) på skärmen trycker du på
GUIDE.

- Använd färgknapparna för din val.

- Om du spelar in kan du endast titta på de kanaler
du spelar in.

Informationsbanderoll

Om du vill visa informationsbanderollen när du tittar på ett program trycker du på
INFO.

- Om du vill visa nästa program på den aktuella kanalen eller någon annan kanal

använder du navigeringsknapparna.

- Du kan bekräfta status (kanal, titel, utsändningstid och inspelningsinställning) för
det aktuella programmet.

Swedish _29

Använd huvudfunktionerna

Tidsförskjutning

Ett visst antal tidigare minuter av det program du tittar på eller den radiokanal du
lyssnar sparas. (Högst 120 minuter sparas.)
Du kan använda det här tidsförskjutningsläget till att stoppa direktuppspelningen,
spola tillbaka och titta på det program du precis tittade på igen.

Om du vill växla till tidsförskjutningsläget trycker du på Play/Pause.

Paus/spela upp

- Om du vill pausa i ett program så att du inte missar något trycker du på

Play/Pause.

- Om du vill fortsätta titta på programmet trycker du på Play/Pause igen.

Spola tillbaka

- Om du vill spola tillbaka trycker du på Rewind.

- Tidsförskjutningen/fördröjningen av det utsända programmet ökar.
Om du vill öka tillbakaspolningshastigheten trycker du flera gånger på Rewind.
(1, 2, 4, 8, 16, 32, 64 x hastigheten). Hur långt du kan spola tillbaka beror på
inställningen för tidsförskjutningsbufferten. (Högst 120 minuter.)

Spola framåt

- Om du vill spola framåt trycker du på Forward.

- Tidsförskjutningen/fördröjningen av det utsända programmet minskar.
Om du vill öka framåtspolningshastigheten trycker du flera gånger på Forward.
(1, 2, 4, 8, 16, 32, 64 eller x hastigheten.)

- Om du fortsätter spola framåt kommer du till slut att komma till det utsända
programmet.

Stoppa

Om du vill avsluta tidsförskjutningsprogrammet och börja titta på programmet direkt
igen trycker du på Stop.

30

_ © SAMSUNG Electronics Co., Ltd.

Videoinspelning

Om du vill spela in en TV-eller radiokanal trycker du på Rec.
Förutom att spela in ett program du tittar på kan du även välja ett program att spela

in i informationsbanderollen, i TV-guiden eller med hjälp av menyn Search (Sök).

- Du kan spela in två program samtidigt och titta på ett av dem.

- När du spelar in ett program visas en röd ikon i informationsbanderollen och i
kanallistan.

- Om programmet kommer att sändas senare bokas inspelningen automatiskt och
sedan spelas programmet in när det sänds.

- Om du vill visa listan med inspelade program med hjälp av menyn Library
(Bibliotek) trycker du på Library. Du kan även visa listan med bokade program med
hjälp av menyn Programmed (Programmerat).

- Om du trycker på Timer när du tittar på TV visas tidsmenyskärmen.
På den här skärmen kan du ange typ, datum, övervakningstid, inspelningslås osv.
för inspelning.

- Om du vill stoppa inspelningen av det program du tittar på trycker du på Stop eller Rec.

- Du kan använda menyn Programmed (Programmerat) till att ta bort bokade program.

Swedish _31

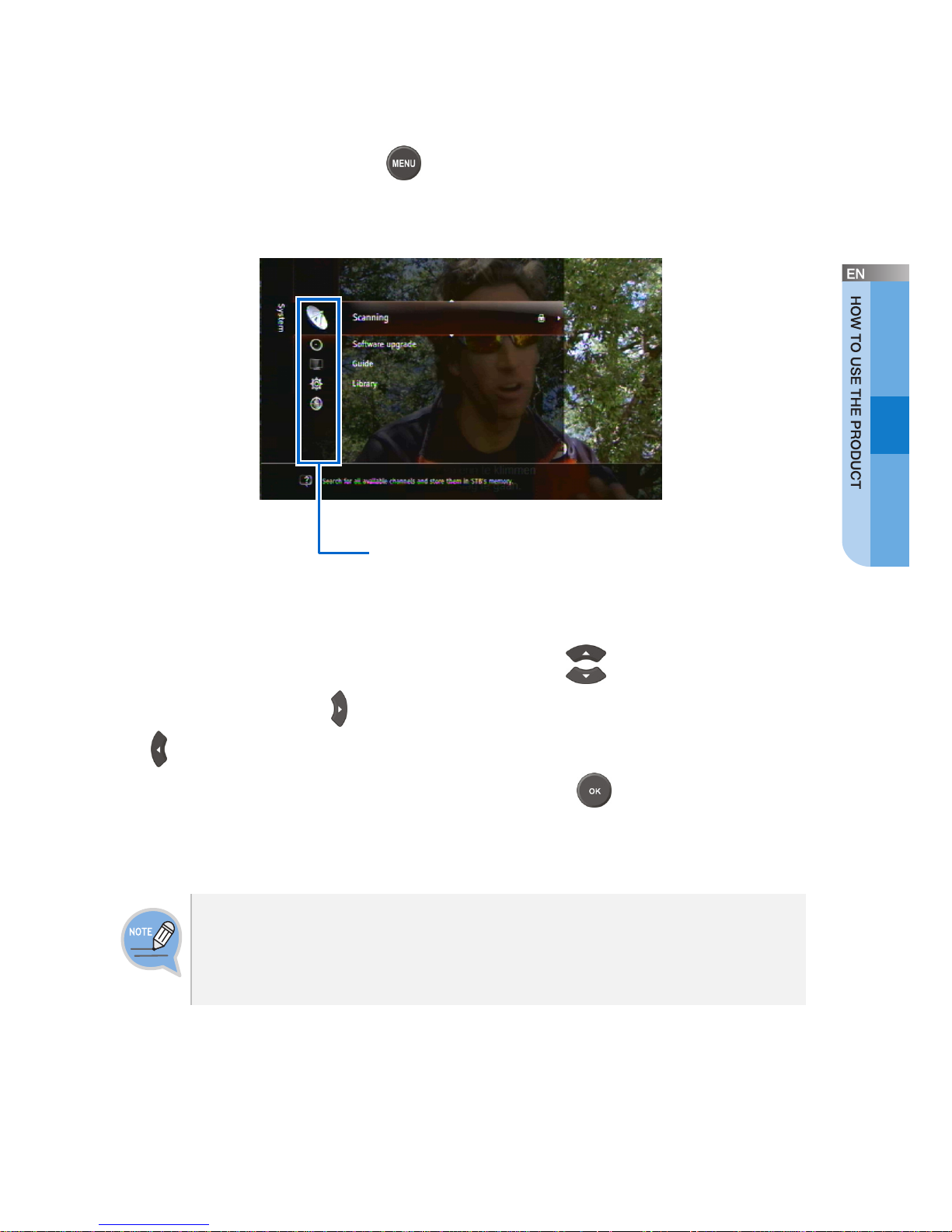

Huvudmenyn

Om du trycker på MENU (

) när du tittar på TV visas huvudmenyn, enligt

följande:

- Använd knappen (

) till att välja ett alternativ.

Om du vill gå till en undermeny trycker du på (

), om du vill gå tillbaka till

föregående meny trycker du på (

).

- När önskad meny hittas trycker du på OK (

) för att gå till den valda

menyskärmen.

Innan du använder produkten

Informationen i det här kapitlet kan komma att ändras av programleverantören
utan föregående skriftligt meddelande i syfte att förbättra tjänsten eller
tillhandahålla en ny tjänst. Om tjänsten har ändrats kan du kontakta ett lokalt
servicecenter.

Huvudmenyn

System/Ljud/Bild/Inställningar
/Programmerat/Brevlåda

32

_ © SAMSUNG Electronics Co., Ltd.

System

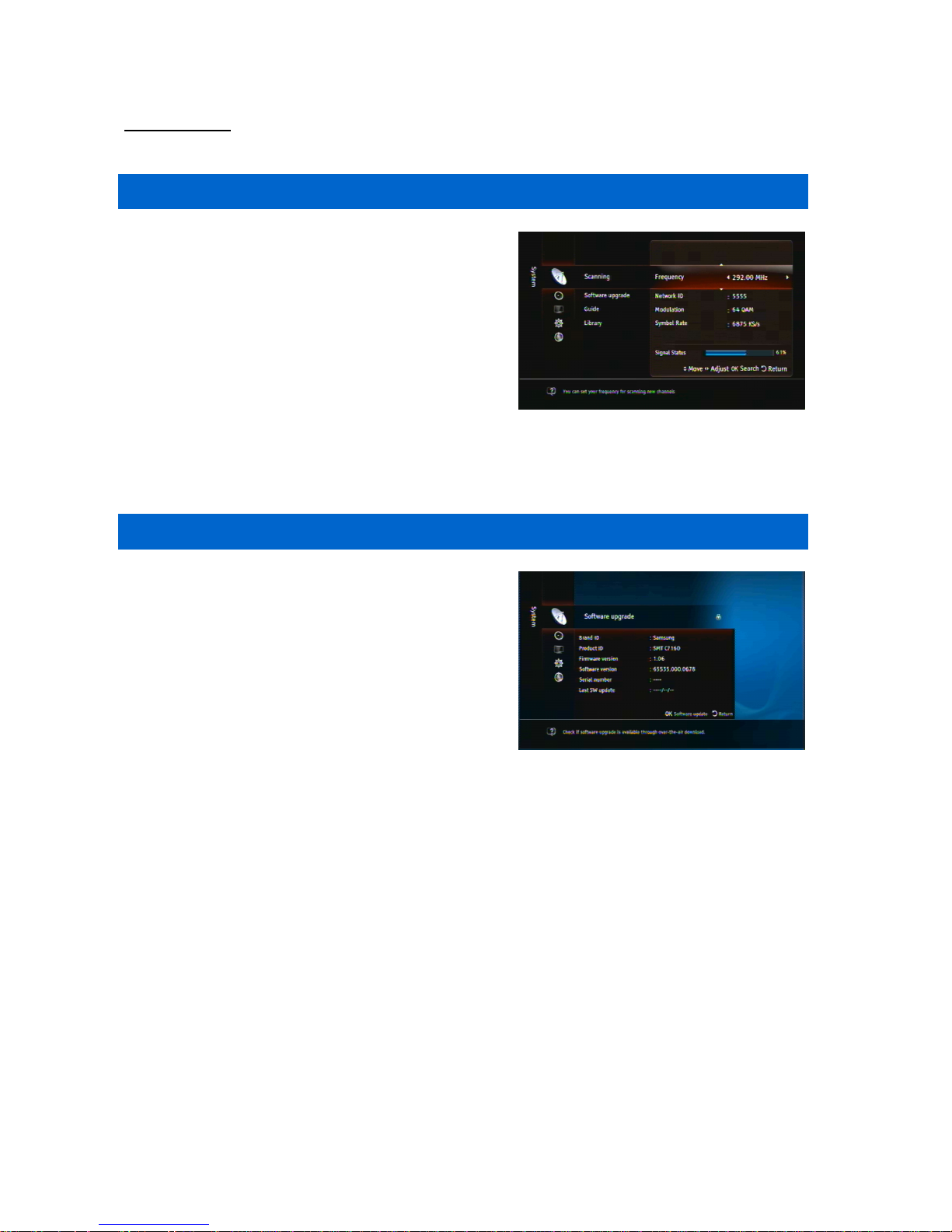

Kanalsökning

Du kan söka efter kanaler genom att ange
nätverksinformation.

- Om du vill justera frekvens, nätverks-ID, modulering
eller symbolhastighet använder du vänster/höger
eller anger värdena direkt.

- Om du vill börja söka trycker du på OK.

- Vänta tills sökningen har slutförts helt.

- Om du vill använda sökresultaten trycker du på OK,
om du vill avbryta sökningen trycker du på Return.

- Innan du kan använda menyn Scanning (Sökning)
måste du ange en PIN-kod. PIN-koden är som
standard ‘0000’.

Mjukwaruuppgradering

Du kan kontrollera programvaruversion för
digitalboxen och uppgradera den till den
senaste versionen.

- Information om varumärkes-ID, produkt-ID, version
av fast programvara, programvaruversion och
senaste programvaruuppdatering visas.

- Om du vill uppgradera programvaran trycker du på
OK.

- Innan du kan använda uppgraderingsmenyn måste
du ange en PIN-kod. PIN-koden är som standard
‘0000’.

Swedish _33

Kanal-lista

Du kan gå till kanallistan, där programlistan
per kanal, programinformation osv. visas.

- Färgknappen på fjärrkontrollen används enligt de
funktioner som visas längst ned på skärmen.

- Om du vill söka efter ett program trycker du på den
blåa knappen.

- Välj ett kanalprogram med riktningsknapparna.
Om du vill titta på en kanal trycker du på OK.

- Du kan schemalägga program genom att välja
program i programlistan och sedan trycka på
TIMER. När det är dags för det schemalagda
programmet visas kanalen i fråga automatiskt.
Om du trycker på TIMER igen avbryts
schemaläggningen. Om du vill visa listan med
schemalagda program går du till [Huvudmeny]
 [Programmerat].

Bibliotek

På den här skärmen kan du visa listan med
sparat innehåll.

- Du kan välja följande alternativ: Videoinspelningar,
Radioinspelningar, Musik, Bilder, Alla kategorier.

34

_ © SAMSUNG Electronics Co., Ltd.

Ljud

Ljudfördröjning

Du kan ställa in tidsskillnaden för
högtalarutmatningen i ett hemmabiosystem.

- Höger/vänster riktningsknapp används för att ställa
in tiden.

- Innan du kan använda ljudfördröjningsmenyn måste
du ange en PIN-kod. PIN-koden är som standard
‘0000’.

Dolby Digital

Används för att aktivera/avaktivera Dolby
Digital-ljud, som är tillgängligt om
programleverantören har funktioner för Dolby
Digital-ljud.

- Standardinställningen är PÅ.

Digital volymkontroll

Används för att ställa in volymen på en
förstärkare i till exempel ett hemmabiosystem
med fjärrkontrollen.

- För vissa kanaler som har Dolby Digital-ljud kan du
inte ändra volymen.

Swedish _35

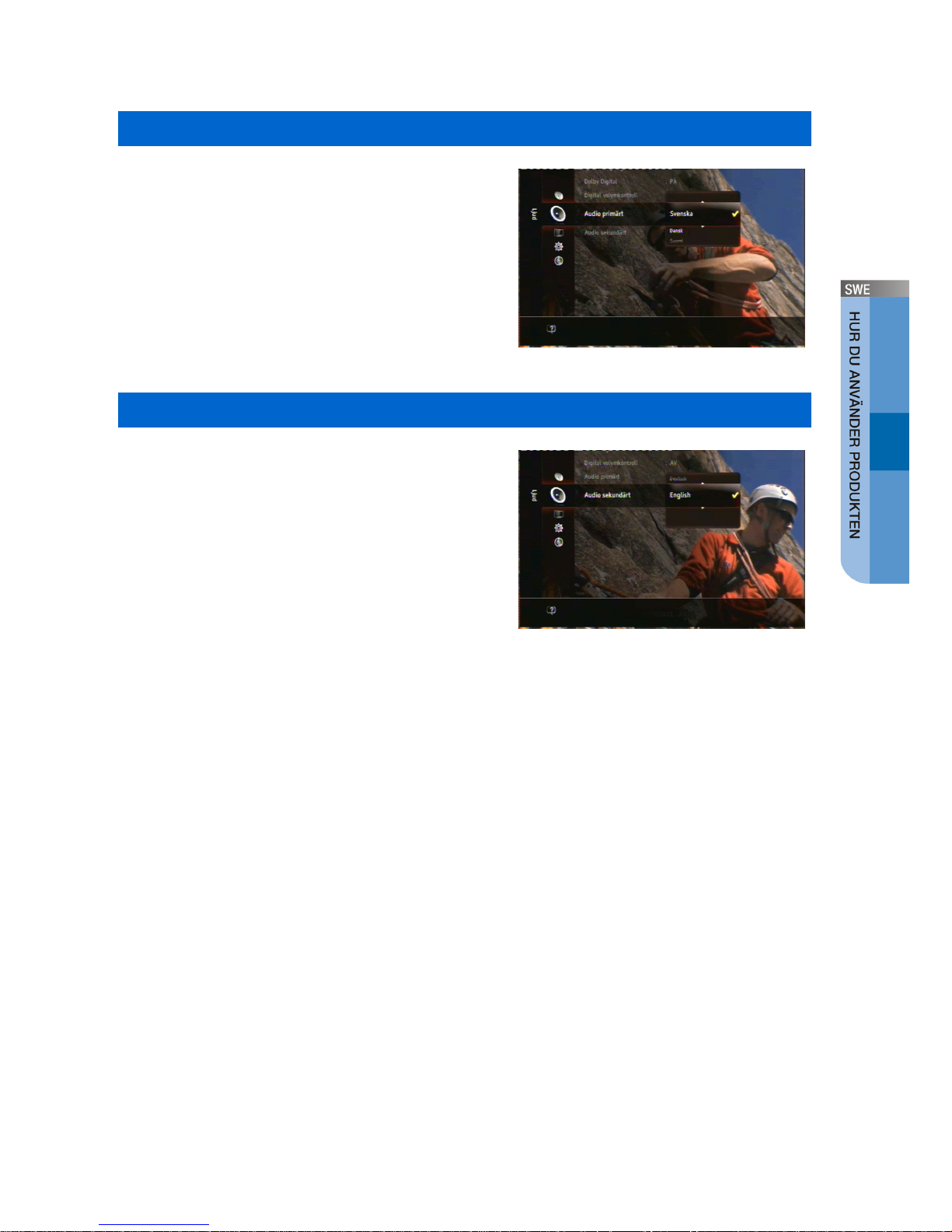

Audio primärt

Du kan ändra språk för det primära ljudet.

- Om du vill välja standardspråk för primärt ljud
använder du uppåt/nedåt.

Audio Sekundärt

Du kan ändra språk för det sekundära ljudet,
som är tillgängligt om programleverantören
tillhandahåller en tjänst för sekundärt ljud.

- Om du vill välja standardspråk för sekundärt ljud
använder du uppåt/nedåt.

36

_ © SAMSUNG Electronics Co., Ltd.


Skärmens bredd/höjd-förh

Används för att ändra på bildskärmsformatet.

- Du kan välja bildförhållandet 4:3 eller 16:9.

- Vilka bildskärmsformat du kan välja beror på
inställningen för bildförhållande.

Bildförhållande Bildskärmsformat

Pillar box 16:9
Zoom 16:9, 4:3
Letter box 4:3

Bredd/höjd-förhållamde

Används för att ändra bildförhållandet.

- Du kan välja alternativet TV’s feature (TV:ns mått)

Pillar box (Brevlåda) eller Zoom (Zooma) för TV­bildskärmsförhållandet 16:9.

- Du kan välja alternativet TV’s feature (TV:ns mått),

Letter box (Brevlåda) eller Zoom (Zooma) för TV­bildskärmsförhållandet 4:3.

- Du kan se skillnaden när du har valt ett förhållande

som TV-apparaten kan hantera. Annars kan du inte
se skillnaden på skärmen.

Bildutfyllnad

Beroende på inställningarna för
bildförhållande och bildskärmsformat kan
tomma utrymmen visas på skärmen. Du kan
ange vilken färg det tomma utrymmet ska ha.

Swedish _37

Färgschema

Används för att ändra färgschemat för en
meny.

Automatisk Textning

Används för att aktivera/avaktivera undertext.
Välj PÅ om du vill aktivera den.

Primär undertext

Används för att ändra primärt språk för
undertexten.

38

_ © SAMSUNG Electronics Co., Ltd.

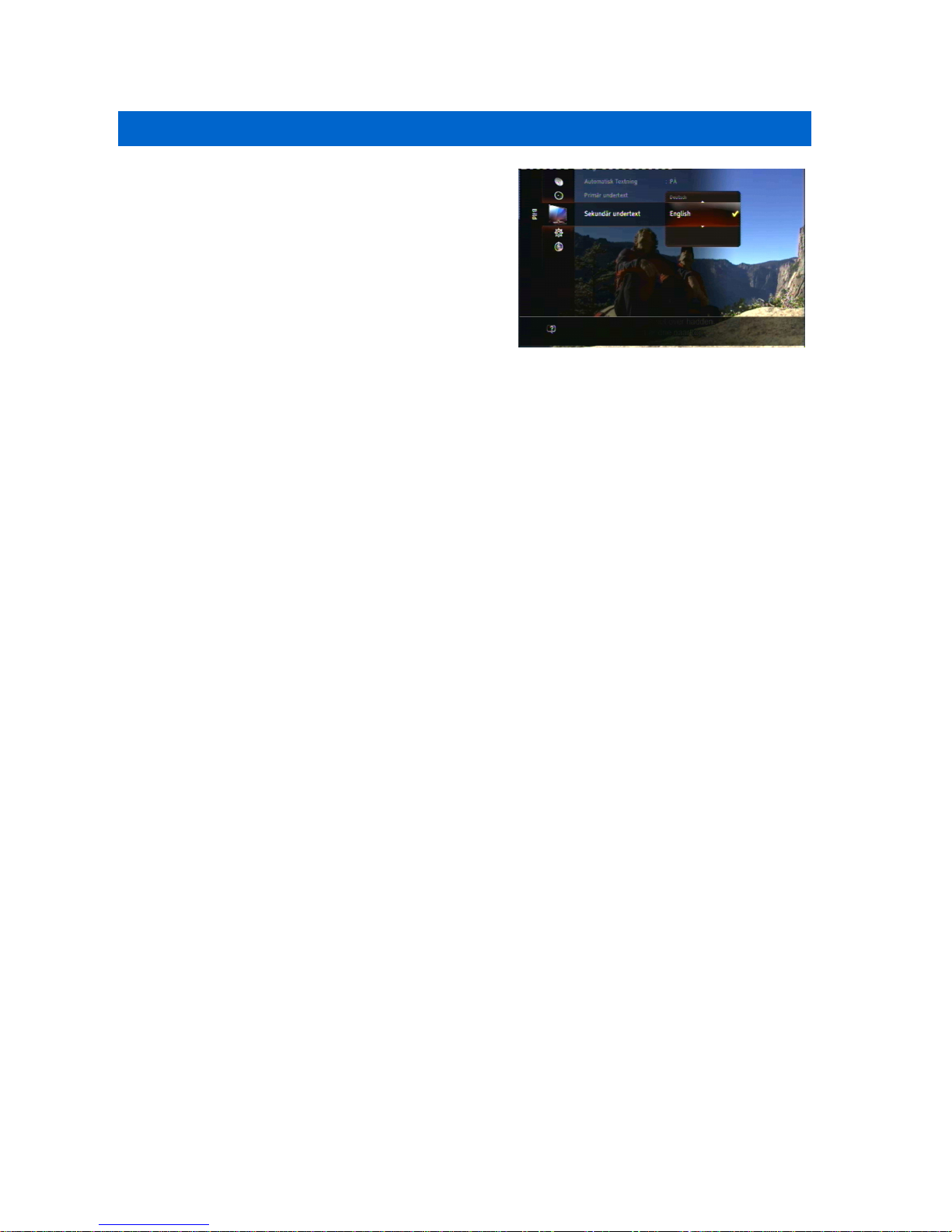

Sekundär undertext

Används för att ändra sekundärt språk för
undertexten. Undertexten är tillgänglig om
programleverantören tillhandahåller en
sekundär språktjänst.

Swedish _39

Inställningar

OSD

Du kan använda den här skärmen till att ändra
språk för menyer.

Skärmsläckare

Om fjärrkontrollen inte används under en viss
tid försvinner menyfönstret. Här kan du ange
hur lång tid det ska gå innan fönstret
försvinner.

Visningstid förinfoskylt

Används till att ändra hur länge information
om tjänsten, som visas längst upp på
skärmen när du byter kanal eller trycker på
INFO, ska visas.

40

_ © SAMSUNG Electronics Co., Ltd.

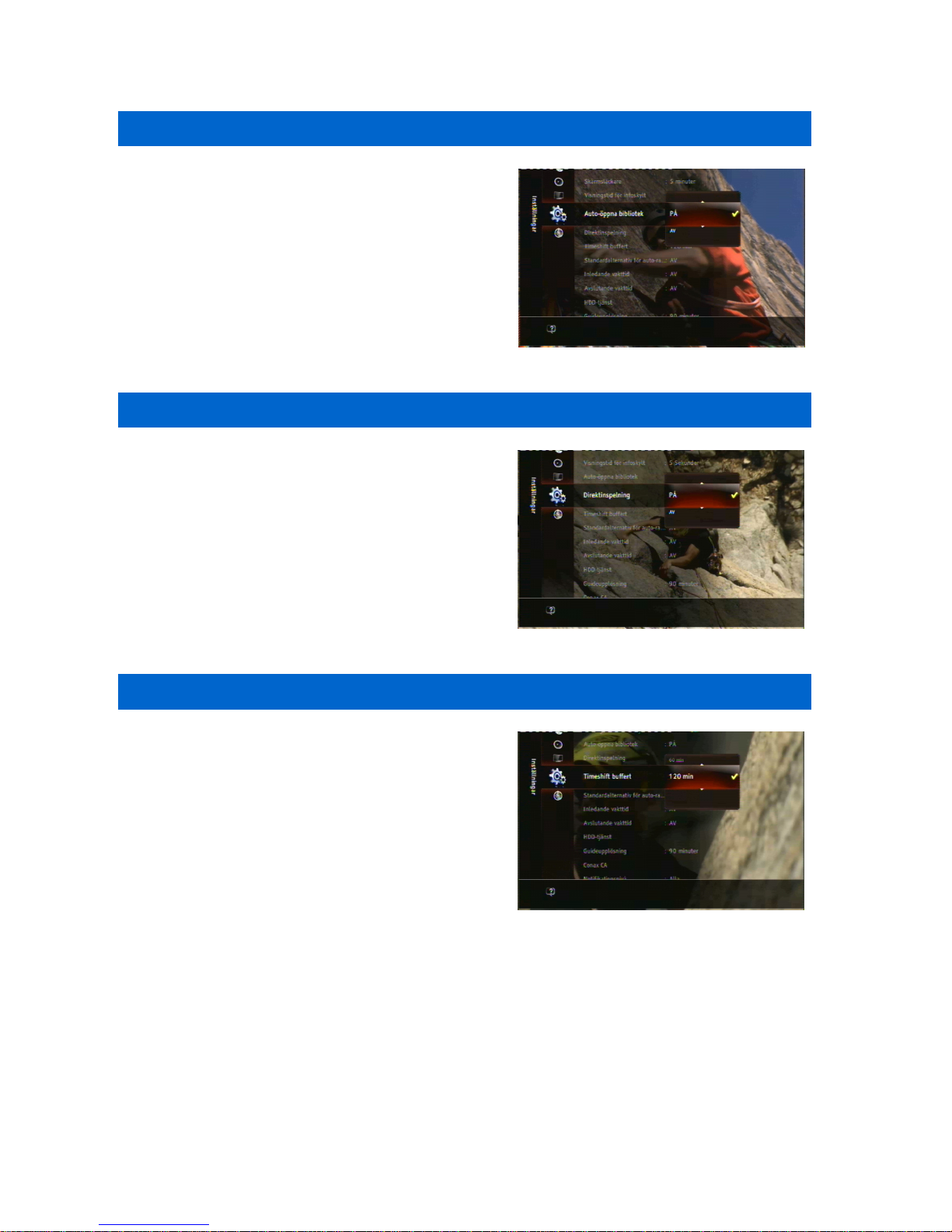

Auto-öppna bibliotek

Du kan använda den här inställningen till att
ange att biblioteket ska öppnas automatiskt
när du sätter i ett USB-minne.

Direktinspelning

Du kan använda den här inställningen till att
aktivera/avaktivera snabbinspelning.

Timeshift buffert

Du kan använda den här inställningen till att
ange tidsförskjutningsbufferten.

Swedish _41

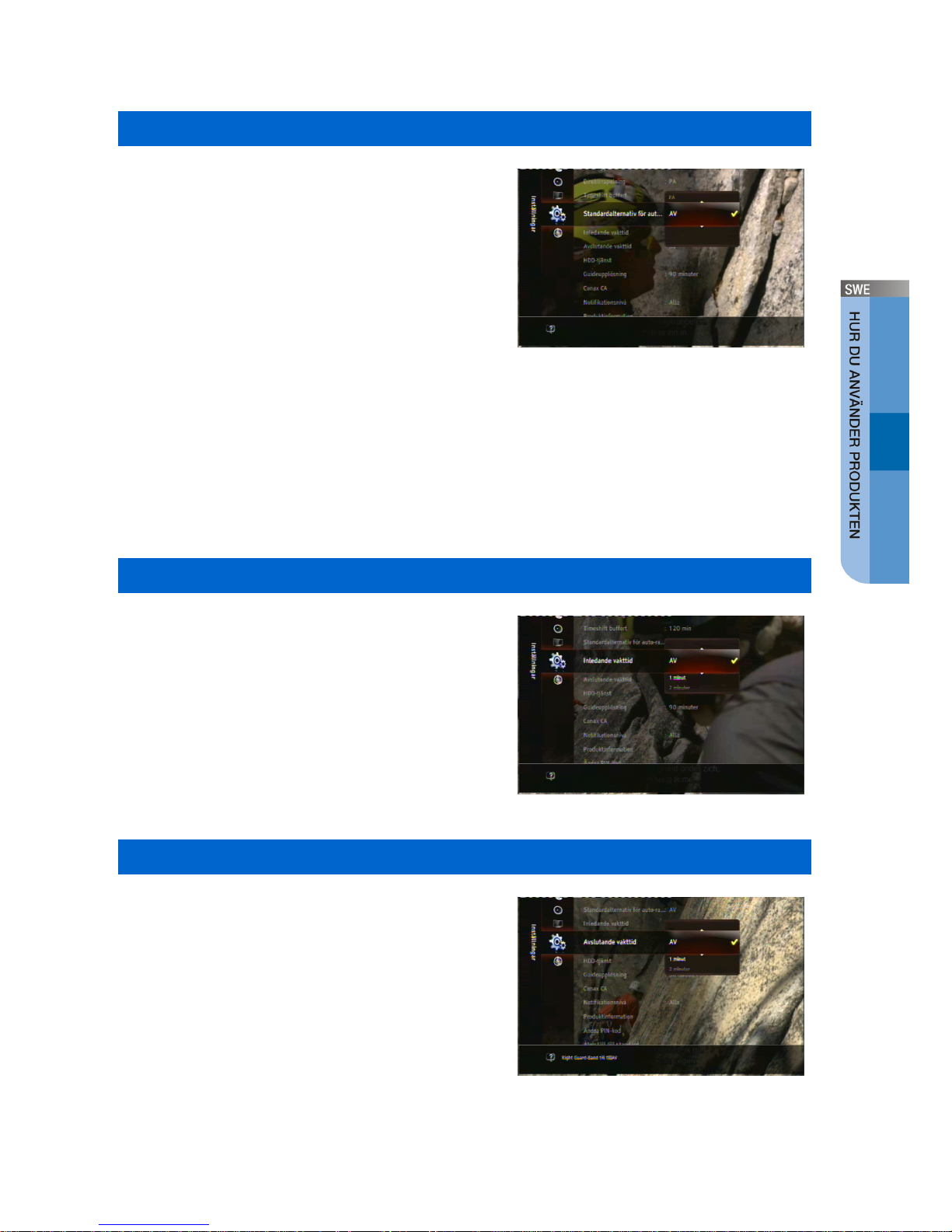

Standardalternativ för automatisk radering

Du kan använda den här inställningen till att
radera det äldsta inspelade programmet från
biblioteket automatiskt.

20 % av hårddiskkapaciteten kommer alltid
att vara tillgängligt.

För att det ska gå att radera ett inspelat
program automatiskt måste programmet vara
olåst och du måste ha tittat på mer än fem
minuter eller 50 % av programmet. I annat fall
raderas inte det inspelade programmet.

(Om du vill låsa eller låsa upp ett program går
du till Library (Bibliotek) och trycker på den
röda knappen.)

Inledande vakttid

Du kan använda den här inställningen till att
ange hur många minuter före den
schemalagda inspelningstiden inspelningen
ska starta.

Avslutande vakttid

Du kan använda den här inställningen till att
ange hur många minuter efter den
schemalagda inspelningstiden inspelningen
ska stoppas.

42

_ © SAMSUNG Electronics Co., Ltd.

HDD tjänst

Visa hårddiskanvändningsinformation.

Guideupplösning

På den här menyn anges standardinställningen
för programlistans tidsintervall på
kanalguideskärmen. Ju längre intervall desto
fler program kan du kontrollera på en enda
skärm.

Conax CA

Visa information för CAS-systemet.

Swedish _43

Notifikationsnivå

Du kan använda den här inställningen till att
ange meddelandenivå. Du kan minska antal
meddelande som visas genom att välja en
annan meddelandenivå.

Produktinformation

Här visas information om produkten.

- Du kan visa information om varumärkes-ID,

produkt-ID, version av fast programvara,
programvaruversion och senaste
programvaruuppdatering.

Ändra PIN-kod

Används om du vill Ändra PIN-koden.

- Ange aktuell PIN-kod och sedan den nya PIN-

koden, och tryck sedan på OK-knappen.

- PIN-koden är som standard ‘0000’.

44

_ © SAMSUNG Electronics Co., Ltd.

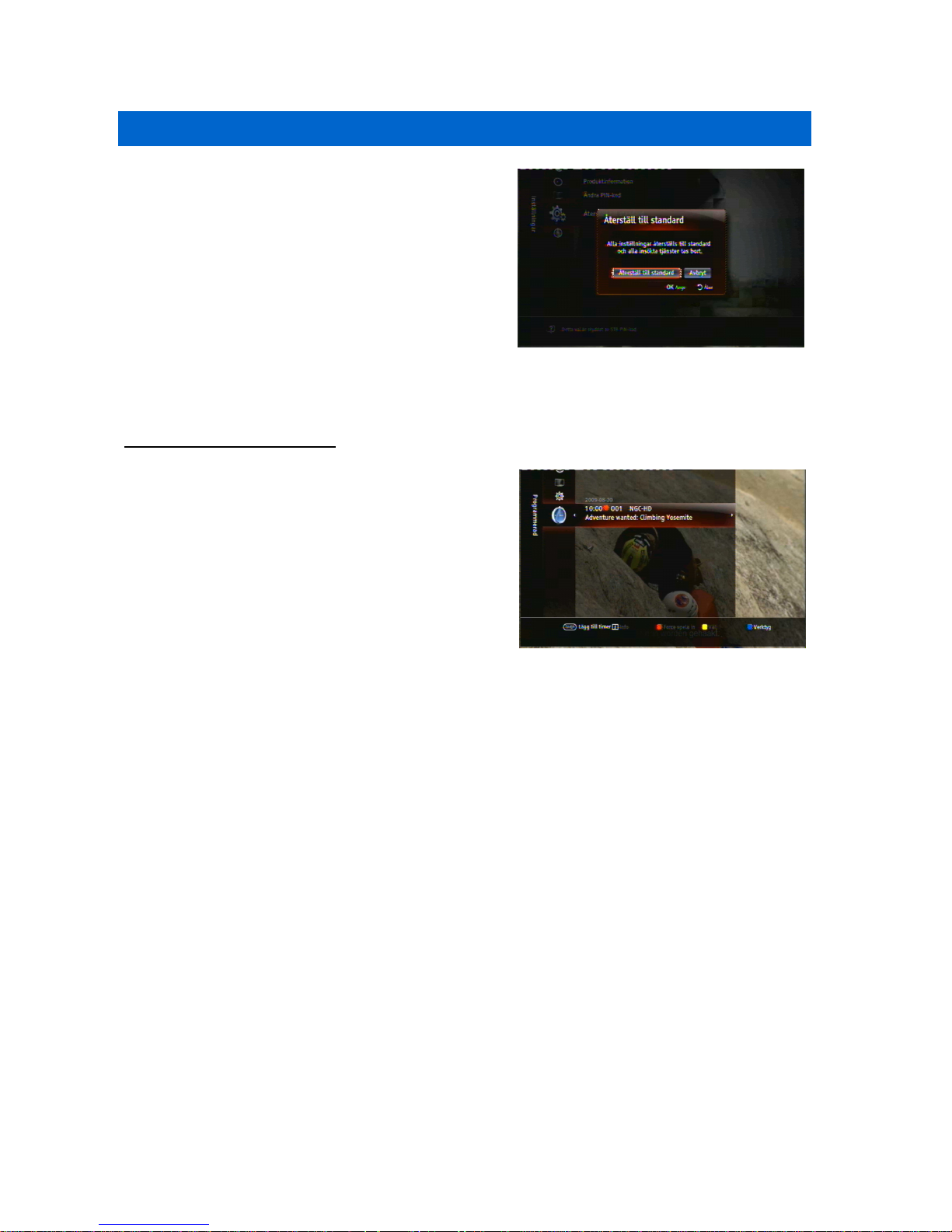

Återställ till standard

Används för att återställa alla inställningar till
standardvärdena.

- Om du vill återställa väljer du [Återställ till

standard] och sedan trycker du på OK.

Programmerad

Visa en lista över schemalagda program.

- Om du vill avbryta en schemaläggning väljer du

programmet genom att trycka på den gula
knappen, och sedan på den blåa knappen och välja
[Avbryt scheman].

Swedish _45

FELSÖKNING

I det här avsnittet beskrivs hur du hanterar problem som kan inträffa när du använder
digitalboxen.

Om digitalboxen börjar fungera på fel sätt bör du först kontrollera följande:
Kontakta ett lokalt servicecenter om problemet kvarstår.

Skärmen

Problem Lösning

Inget visas på TV-skärmen. 1. Kontrollera att TV:n och digitalboxen är på.

2. Kontrollera kabeln mellan TV:n och digitalboxen.

3. Kontrollera om TV-inmatningen är inställd på
externt inmatningsläge.

4. Kontrollera om digitalboxen är i standbyläge
genom att trycka på Power.

Ingen menyskärm visas. 1. Sätt på digitalboxen och tryck sedan på Menu

(Meny).

2. Kontakta ett lokalt servicecenter om menyskärmen
fortfarande inte visas korrekt.

Fjärrkontrollen

Problem Lösning

Fjärrkontrollen fungerar inte. 1. Kontrollera att det går att använda fjärrkontrollen

för digitalboxen.

2. Byt batteri och kontrollera sedan om fjärrkontrollen
fungerar normalt.

3. Kontrollera om batterierna sitter korrekt.

4. Kontrollera om det finns något hinder mellan
digitalboxen och fjärrkontrollen.

5. Kontrollera om fjärrkontrollen fungerar normalt om
du använder den närmare digitalboxen.

46

_ © SAMSUNG Electronics Co., Ltd.

Allmänt

Problem Lösning

Det hörs inget från TV­apparaten eller ljudenheten.

1. Kontrollera kabeln mellan ljudporten på TV­/ljudsystemet och porten AUDIO OUT på baksidan
av digitalboxen.

2. Om kabeln har anslutits korrekt kan du kontrollera
om funktionen MUTE (stäng av ljudet) har
aktiverats. Om du har aktiverat funktionen MUTE
avaktiverar du den genom att trycka på MUTE.

Jag har glömt bort lösenordet
för digitalboxen.

Standardlösenordet för digitalboxen är ‘0000’.
Kontakta ett lokalt servicecenter om du inte kommer
ihåg lösenordet. Du kan ange ett nytt lösenord när
digitalboxen har initierats.

Swedish _47

BILAGA

TV-apparatens tillverkarnummer

TV-tillverkare och deras nummer som fjärrkontrollen har stöd för anges i tabellen
nedan.

Manufacturer Setting Numbers Manufacturer Setting Numbers
SAMSUNG 105 106 108 109 115 116 118 124 129 151 153

158 160 170 177 186 187 196 225 226 237 274
310 312 387 397 400 421 440 441 442

AOC 105 122 129 166

ACCENT 108 186 APOLLO 281
ACCUPHASE 108 AR 333
ACEC 451 ARC EN CIEL 354 414 416 419 420 454
ACTION 213 225 ARCAM 122 152 153 400 454
ACURA 124 ARDEN 108 186 287
ADMIRAL 130 144 170 175 209 223 243 264 271 297 310

351 357

ARISTONA 108 186 271 397 408 451

ADYSON 106 153 400 ARTHUR

MARTIN

220 264 310

AEA 108 186 AS

A

260 261 263 264 270 271 273 278 295 297 298

299 351 367 372 373 378 379 382 384 385

AGASHI 153 170 400 ASBERG 108 186 229 296 376
AGB 284 ASORA 124
AGEF 297 351

A

STRA 108 186

AIKO 108 118 119 124 153 170 186 207 226 236 264

294 400

ASUKA 153 154 170 174 397 400

AIM 108 118 186 231 ATLANTIC 108 117 186 208 397 400 411 453
AIWA 248 249 293 448 ATORI 124
AKAI 105 108 109 118 124 129 134 153 154 170 186

196 198 199 207 209 224 225 226 236 246 264
277 282 284 285 286 287 288 294 310 397 400
416

AUCHAN 220 264 310

AKIBA 108 154 174 186 289 AUDIOSONIC 108 124 153 170 186 189 242 274 276 280 287

288 400 414 416

AKITO 108 186 290 AUDIOTON 153 170 274 276 280 397 400
AKURA 108 124 154 170 174 186 231 300 307 405 AUDIOVOX 119 122 162 182
ALARON 152 161 165 400 AUMARK 116
ALBA 107 108 124 134 154 186 210 223 236 241 246

251 264 274 300 308 310 393 397 400

AUSIND 279 296 376 381

ALBIRAL 452 AUTOVOX 117 153 158 175 207 278 296 297 305 348 351

376 378 379 381 385 393 397 400 404 405 408
411 423

ALCYON 296 376 AWA 108 124 153 170 186 231 242 285 288 321 345

347 400

ALKOS 294

AXXENT 124
ALLORGAN 117 153 211 397 400 411 AXXON 287
ALLSTAR 108 186 AYOMI 401
AMBASSADOR 141 BAIRD 118 153 196 198 226 353 400 414 416 417
AMPLIVISION 153 220 274 400 453 BANG &

OLUFSEN

297 314 351

AMSTRAD 108 124 134 141 149 154 170 186 192 231 236

246 255 264 284 308 345

BARCO 184 192 264 310 452

ANAM 108 123 124 162 186 BASIC LINE 108 124 153 154 174 186 242 264 289 300 310

321

ANAM NATIONAL 108 114 186 BASTIDE 153 400
ANGLO 124 170 BAUR 108 185 186 187 192 198 207 209 264 305 365

366 369 386 405

ANITECH 108 124 170 174 186 229 296 376 BAYSONIC 162
ANSONIC 108 124 186 212 229 236 242 264 274 280 298

300 310 313 393 451

BAZIN 153

48

_ © SAMSUNG Electronics Co., Ltd.

Manufacturer Setting Numbers Manufacturer Setting Numbers
BEAUMARK 129 160 CARVER 113 148

BEC 209 213 225 CASCADE 108 124 186 328
BECRESE 142 198 199 209 213 CASIO 108 186 305 310
BEKO 108 186 274 276 280 285 287 288 294 CATHAY 108 186
BELCOR 129 CCE 108 153 177 186 400
BELL & HOWELL 126 139 196 CCI 218
BEON 108 186 223 CENTRUM 246
BERTHEN 300 CENTURION 108 186
BEST 274 CENTURY 223 271 297 351 357 393 401
BESTAR 108 186 242 274 321 CGE 191 192 211 223 243 264 274 296 308 310 360

376 381 383 393 435 437

BESTAR­DAEWOO

242 CIE 233

BINATONE 153 400 CIMLINE 124 141 210
BLACK DIAMOND 108 246

CINERAL 119 182
BLACK PANTHER 229 CITIZEN 105 109 115 116 119 142 167 173
BLACK STRIP 294 CITY 124
BLACKSTAR 393 CLAIRTONE 166
BLACKSTRIPE 142 196 198 CLARIVOX 108 186 223 224 229 295 410
BLACKTRON 174 CLATRONIC 108 124 153 154 170 186 208 229 236 274 287

296 376 393 400 453

BLACKWAY 174 CLAYTON 246
BLAUPUNKT 150 151 169 289 357 362 363 365 366 369 434

436 453

CME 107 108 118 124 125 141 144 153 155 156 158

175 178 185

BLUE SKY 108 124 154 174 186 246 251 287 288 289 300 CMS HIGHTEC 153 400
BLUE STAR 174 COMTEL 410
BONDSTEC 393 CONCERTO 115
BOOTS 124 153 290 397 400 CONCORDE 124
BOSCH-BAUER 208 CONDOR

108 124 170 174 186 208 212 223 229 274 310

393 397 400 403 453

BPL 108 174 186 309 CONIC 213
BRADFORD 162 CONRAD 108 186
BRANDT 354 359 414 416 417 418 430 432 454 CONTEC 107 108 124 152 162 166 170 186 345 347 400
BRANT

ELECTRONIC

414 419 420 CONTINENTAL

EDISON

251 354 414 416 419 420 430 432 454

BRANT
ELECTRONIQUE

354 414 416 419 COSMEL 108 124 186

BRINKMANN 108 186 223 276 300 CRAIG 162
BRIONVEGA 108 186 192 264 271 297 308 348 351 392 425 CRIPTOVISION 195
BRITANNIA 152 153 400 CROSLEY 113 191 211 213 262 264 271 296 297 310 351

357 376 381 383 393 435 437

BROCKWOOD 129 CROWN 108 109 112 124 162 186 196 198 223 229 251

274 276 285 287 288 296 304 307 309 376 405

BROKSONIC 122 157 183 CS

ELECTRONICS

152 154 393 400

BROTHER 170 CTC 208 393
BROUNS 271 351

CTC CLATRONIC 229
BRUNS 228 280 297 CURTIS MATHES 105 109 110 111 113 115 116 126 130 136 139

142 146 178 182 196

BSR 203 207 211 264 308 310 CXC 162
BTC 154 CYBERTRON 154
BUSH 107 108 124 134 153 154 170 174 186 192 196

198 203 207 209 210 211 236 241 242 246 251
264 287 290 300 301 305 310 321 400 405

DAEWOO 108 109 119 124 129 153 154 182 186 233 242

321 400

BUSH (UK) 264 308 DAINICHI 154 400
CANDLE 105 115 167 DANSAI 108 124 153 170 186 294 400
CAPEHART 225 DANSETTE 231
CAPSONIC 108 170 289 DANTAX 274 276 285 287 288
CARAD 108 186 300 DATSURA 196 198 309
CARENA 108 186 289 DAWA 108 186
CARNIVALE 105 DA

Y

TON 108 321

CARREFOUR 107 108 186 195 DAYTRON 108 109 124 129 186 198 242

Swedish _49

Manufacturer Setting Numbers Manufacturer Setting Numbers
DE GRAAF 156 196 198 264 310 406 EMERSON 108 109 129 139 141 157 160 161 162 163 164

165 166 170 171 173 174 183 186 207 236 271
274 276 295 296 297 310 351 393 400 453

DECCA 108 118 153 186 226 284 290 398 EMPEROR 174
DECCA (UK) 108 290 345 395 397 400 ENVISION 105
DEITRON 108 186 242 ERRES 108 186 357
DENKO 170 ESC 108 153 186 451
DENON 136 178 ESTELE 310
DENVER 108 186 285 ETRON 108 124 186 264 310
DERWENT 409 EURO-FEEL 153 170
DESMET 108 124 186 208 297 453 EUROMANN 108 153 170 186 274 400
DIAMANT 108 186 EUROPA 108 186
DIAMOND 170 301 EUROPHON 108 153 186 229 264 284 308 310 393 395 397

398 400

DIGATRON 108 186 EXCEL 108 186
DIGILINE

108 186 EXPERT 117 220 264 310 411
DIGITOR 108 186 EXQUISIT 108 186 393
DIGIVISION 207 FAMILY LIFE 108 186
DIK 108 186 FENNER 124 242 321
DIXI 108 123 124 153 186 228 297 393 400 FERGUSON 108 170 186 192 207 226 227 294 298 353 359

365 379 397 401 414 416 417 418 431

DOMEOS 300 FIDELITY 108 152 170 186 187 194 207 231 236 264 310

397 400

DORIC 264 305 409 FILSAI 153 397 400
DREAN 108 FINLANDIA 118 155 196 198 207 263 264 273 307 310 373

405

DTS 124 FINLUX 108 118 153 161 186 191 203 212 223 226 229

260 261 262 263 264 270 273 278 279 281 282
283 284 285 286 287 288 295 296 297 298 299
310 351 367 372 373 376 378 379 381 382 384
385 400

DUAL 108 153 186 207 264 305 308 310 364 386 397

400 404 405 416 423 438 454

FIRST LINE 108 118 124 152 153 186 196 198 207 210 211

212 226 229 242 264 287 300 305 310 321 393
400 401 405 445

DUAL TEC 124 153 308 361 397 400 FISHER 107 118 139 143 153 196 198 207 226 228 264

271 274 297 298 305 310 347 351 367 375 386
397 400 405 423 443

DUMINT 229 FLINT 108 118 154 170 186 226 289
DUMONT 118 127 129 153 191 226 229 264 271 295 297

298 351 373 379 384 385 400

FNR 229

DUMONT-FINLUX 229 264 372 378 382 FORMENTI 108 186 191 192 193 208 264 276 296 297 310

351 357 376 381 400 403 453

DUNAI 310 FORMENTI-

PHOENIX

262 264 279 397 453

DUX 108 186 451 FORTRESS 130 297 351
D-VISION 108 186 FRABA 108 186 274
DYNATECH 153 FRIAC 108 124 186 229 274
DYNATRON 108 186 FRONTECH 109 124 144 153 170 209 264 305 310 393 400

405

ECTEC 189 FUJITSU 108 117 118 123 124 153 161 186 207 225 226

229 264 310 322 323 400 411

ELBE 108 153 154 186 207 212 219 239 243 264 274

284 308 310 313 364 401

FUJITSU
GENERAL

117 124 153 310 400

ELBE-SHARP 284 FUNAI 149 161 162 170 211 231 300
ELCIT 229 264 271 284 297 308 310 351 FUTURE 108 186
ELCIT 390 393 395 FUTURETECH

162

ELECTRO TECH 124 GALAXIS 108 186 223 229 252 274
ELECTROBAND 166 GALERIA 124
ELECTROHOME 188 196 213 GBC 124 192 209 242 262 264 308 310 321
ELEKTA 108 124 170 174 186 GE 101 103 110 111 114 129 130 135 160 174 182

414 416 417

ELG 108 186 GEANT CASINO 220 264 310
ELIN 108 124 186 207 264 298 299 305 310 372 400

405 406

GEC 108 118 153 186 205 207 213 226 264 284 305

310 398 400 405

ELITE 108 142 154 186 196 208 403 GEC (UK) 264 395 397
ELMAN 229 308 GELOSO 124 191 209 242 262 264 308 310 321 357 390

393

ELTA 124 170 GENERAL 328 414 416

50

_ © SAMSUNG Electronics Co., Ltd.

Manufacturer Setting Numbers Manufacturer Setting Numbers
GENERAL

TECHNIC

124 HISAWA 154 174 220 289

GENESIS 124 HIT 297 351
GENEXXA 108 124 144 154 186 231 264 310 HITACHI 106 107 108 115 118 129 131 132 136 138 140

144 153 155 156 178 179 186 187 191 192 198
199 200 201 204 205 206 207 209 213 214 215
216 217 225 226 258 264 267 281 282 283 284
299 305 306 307 308 310 311 341 342 343 344
354 372 397 400 405 406 414 416 417 422

GIANT 153 HITACHI FUJIAN 137
GIBRALTER 105 127 129 HITSU 124 154 289
GO VIDEO 116 HMV 297
GOLDFUNK 300 HORNYPHONE 108 186 451
GOLDHAND 400 HOSHAI 154 289
GOLDSTAR 105 106 108 109 115 120 121 124 129 134 153

160 170 186 203 207 213 225 250 274 285 310

312

HUANYU 152 242 321 400

GOODMANS 107 108 118 124 153 161 170 182 186 210 226

233 236 242 246 251 264 282 284 294 300 312

321 400 416 417

HUSPI
ELEKTRONIK

223

GORENJE 274 HYGASHI 153 400
GPM 154 HYPER 124 153 308 393 397 400
GRADIENTE 108 112 115 148 180 186 HYPERSONIC 264
GRADIN 208 HYPERVISION 207 234
GRAETZ 108 144 186 191 207 209 236 264 304 310 381 HYPSON 108 153 170 174 186 220 287 288 289 400
GRANADA 107 108 118 137 153 155 186 192 196 198 199

216 220 225 226 264 276 281 284 296 304 306

307 310 376 398 400 405 409 417 443 451

HYUNDAI 108 186

GRANADA (UK) 264 381 395 397 IBERIA 108 186
GRANDIN 108 124 154 174 186 220 239 242 264 287 288

289 300 310 453

ICES 154 400

GRONIC 153 229 310 400 ICT 108 186
GRUNDIG 108 124 133 150 158 169 186 237 251 270 274

295 296 302 365 366 369 376 379 381

IMPERIAL 108 186 191 192 202 207 209 212 223 243 264

274 296 305 308 310 360 376 381 382 383 393
405 435 437

GRUNPY 161 162 INDESIT 158
HALIFAX 153 170 400 INDIANA 108 186
HALLMARK 160 INFINITY 113
HAMPTON 153 400 INGEKEN 239 144 207 239 251 264 287 310 381
HANIMEX

211 INGERSOLL 124

HANSEATIC 107 108 124 153 174 186 187 207 208 209 211

212 262 264 274 276 280 297 305 309 310 313

351 397 400 403 405 453

INNO HIT 108 109 118 124 153 154 174 186 225 226 229

284 296 312 376 393 395 397 400

HANTAREX 108 124 186 229 284 395 INNOVA 108
HANTOR 108 186 INNOVATION 108 186
HARLEY

DAVIDSON

161 INTEQ 127

HARMAN
KARDON

113 INTERACTIVE 108 186 187 207 212 274 297 310

HARVARD 162 INTERBUY 108 124 170 186 187 393
HARWOOD 108 124 186 231 INTERFUNK 108 144 186 187 205 207 209 264 268 271 274

277 297 305 310 351 381 393 414 416 419 420
451

HAUPPAUGE 108 186 INTERNAL 108 186 242
HAVERMY 130 INTERVISION 108 124 153 154 170 174 186 224 229 236 251

254 264 274 276 289 310 393 400

HCM 108 124 153 154 170 174 186 223 231 400 IR 437
HEDZON 108 186 IRRADIO 108 109 124 154 186 279 296 312 376 381 393
HEMA 124 153 400 ISUKAI 108 154 174 186 289
HEMMERMANN 207 264 305 405 ITC 153 192 400
HIFIVOX 354 414 416 419 420 454 ITS 108 124 154 170 174 186 236 400
HIGASHI 397 ITT 144 161 191 196 198 207 209 210 242 263 264

273 281 282 304 305 310 373 381 405 406 424

HIGHLINE 108 170 186 ITT NOKIA 161 196 198 207 210 239 242 263 264 268 273

277 281 282 285 286 288 304 305 310 373 381
405

HINARI 107 108 109 124 133 141 154 161 170 186 196

198 210 211 241 251 264 310

ITV 108 170 186 242 393

Swedish _51

Manufacturer Setting Numbers Manufacturer Setting Numbers
JBL 113 LENCO 108 124 170 186 233 242 256 264 298 310 321

JCB 237 LENOIR 124 397
JEAN 107 LESA 393
JEC 142 294 LEVIS AUSTRIA 108 186
JET POINT 116 LEYCO 108 118 170 186 211 225 226
JMB 108 133 186 242 LG 108 115 124 129 153 186 207 224 244 264 274

285 287 308 310 312 386 391 393 397 400 416

JOCEL 303 LIESENK & TTER 108 186 434 451
JUBILEE 108 LIFE 374 413 429 450
JVC 107 112 147 154 164 223 227 236 285 288 353

416

LIFETEC 108 124 154 170 186 187 242 246 300 321 374

413 429 450

KAISUI 108 124 152 153 154 174 186 289 397 400 LLOYD'S 124
KAMOSONIC 397 LLOYTRON 106
KAMP 152 400 LOEWE 108 113 186 187 246 247 271 272 274 275 290

297 308 313 351 398

KAPSCH

117 144 205 207 209 264 298 310 411 LOEWE OPTA 271 272 351 395 398 426

KARCHER 108 124 170 174 186 229 239 264 274 310 372

397

LOGIK 108 120 126 186 236 301 345

KATHREIN 108 186 187 LOGIX 124 300
KAWASHO 152 176 400 LUMA 108 117 124 186 209 212 242 264 308 310 321

411

KB ARISTOCRAT 264 310 LUMATRON 108 117 153 170 186 207 264 308 310 400 411
KEC 162 LUX MAY 108 124 134 186
KENDO 108 186 187 192 209 210 212 224 229 239 264

274 280 308 310 393

LUXMAN 115

KENNEDY 117 192 243 262 264 310 408 411 LUXMAY 124
KENWOOD 105 129 299 LUXOR 153 158 161 192 196 198 204 205 207 209 225

263 264 267 273 277 281 282 283 286 305 306
310 311 312 373 381 397 399 405

KINGSLEY 152 400 LXI 110 113 127 129 139 142 160 196
KITON 108 186 LYCO 170
KLARMAX 452 M ELECTRONIC 108 124 144 153
KLH

225 MAAZ 452
KLOSS 102 MADISON 108
KMC 134 MAGAVOX 107
KNEISSEL 108 186 212 239 242 243 274 308 313 364 401 MAGNADYNE 191 207 229 262 264 271 284 297 308 310 351

390 393 395 398

KOLSTER 108 186 229 305 405 MAGNAFON 229 279 284 296 357 376 381 395 397 398 400
KONIG 107 108 124 125 144 151 158 MAGNASONIC 196
KONKA 108 154 186 223 236 287 MAGNAVOX 100 102 104 105 107 108 113 161 167 168 186

213

KONTAKT 251 MAGNUM 108 186 287 288 374 413 429 450
KORPEL 108 186 MAIDSON 108 186
KORTING 208 211 271 274 297 351 453 MAJESTIC 126
KOSMOS 108 186 MANDOR 170
KOTRON 170 231 MANESTH 108 153 170 186 208 210 211 294 310 400 403

453

KOYODA 124

MANHATTAN 108 124 186 246 300 310
KRAKING 401 MARANTZ 105 108 113 186 187 231
KRIESLER 271 397 408 451 MARELLI 297 351
KTV 105 109 153 162 165 166 173 397 400 MARK 108 124 153 186 242 287 288 321 400
KUBA 305 310 MASUDA 108 124 153 154 170 186 236
KUB

A

ELECTRONIC

207 305 310 MATSUI 107 108 118 124 125 133 141 153 186 196 198

202 207 210 211 226 236 241 251 264 284 289
290 294 305 310 345 365 397 400 405 417 443

KURO 309 MATSUSHITA 111 179
KYOSHU 170 223 231 MAXIMAL 264
KYOTO 153 264 310 MAXWELL 452
LASAT 274 276 MC MICHAEL 213
LEADER 124 MEDIATOR 108 186 451
LECSON 108 186 MEDION 108 124 186 187 300 301
LEMAIR 212 MEGAS 239

52

_ © SAMSUNG Electronics Co., Ltd.

Manufacturer Setting Numbers Manufacturer Setting Numbers
MEGATRON 122 129 136 160 178 199 NEW TECH 107 108 124 153 154 170 186 226 400

MEI 166 NEW WORLD 154
MELECTRONIC 108 124 186 187 207 212 242 263 273 282 283

298 299 305 310 321 367 372 373 393 400 405
414 416

NICAMAGIC 400

MELVOX 220 NIKKAI 106 107 108 109 118 124 142 152 153 154 170

186 225 226 264 294 400 410

MEMOREX 115 116 124 126 129 134 137 139 160 170 179

196

NIKKO 105 110 119 127 129 139 142 160

MEMPHIS 118 124 225 226 410 NISATO 189
MERCURY 108 124 186 NOBLEX 108 170 181
METZ 108 186 246 271 297 300 346 350 351 352 357

365 368 369 395

NOBLIKO 229 279 295 296 376 379 381 397 400

MGA 105 108 129 133 137 160 186 298 NOGMATIC 354 414 416 419 420 454
MICROMAXX 108 124 186 246 300 NOKIA 161 170 196 198 204 205 206 207 209 210 242

253 263 264 273 281 282 283 285 286 288 304
305 307 310 321 373 381 405 406 424

MICROSTAR 374 413 429 450 NORDIC 153
MIDLAND 106 109 110 111 127 135 NORDMENDE 108 186 191 264 287 310 348 354 357 365 414

416 417 419 420 454

MINATO 108 186 NORFOLK 310
MINERVA 158 251 284 295 296 365 366 369 376 379 381 NORMEREL 108 186
MINOKA 108 186 231 307 405 NOSHI 128
MINUTZ 101 NOVATRONIC 108 186 242 299 321 372
MITSUBISHI 107 108 129 130 133 137 158 160 186 187 196

271 297 345 351 365 369 409 424

NTC 119

MITSURI
GENERAL

310 NURNBERG 207 310

MIVAR 152 153 270 274 284 296 312 313 376 377 380

381 386 389 395 397 398 400 412

OCEANIC 144 191 196 198 200 207 209 211 220 264 277

281 282 310 358 415

MONACO 124 OCEANIC (F) 264
MORGAN’S 108 186 ODEON 170
MOTION 296 376 OKANO 108 118 124 170 186 226 274
MOTOROLA 114 130 OMEGA 170
MTC 105 115 116 129 152 166 187 207 274 305 310

400 405

ONCEAS

397

MTEC 290 ONWA 134 154 162 229 236
MULTIMEDIA 232 OPERA 108 186
MULTISTANDARD 229 OPTIMUS 139 146 179
MULTITEC 108 124 186 246 276 300 OPTONICA 130 145
MULTITECH 108 124 152 153 162 170 186 209 229 274 276

296 305 376 393 395 397 398 400 405

ORBIT 108 186

MURPHY 118 226 264 298 310 400 409 ORION 108 124 133 141 157 161 170 183 186 207 208

210 211 229 231 241 264 284 287 345 403 427
445 446 447 453

MUSIKLAND 108 154 186 ORLINE 108 154 186
MYRYAD 108 186 ORMENTI-

PHOENIX

264

NAD 129 142 146 160 198 207 264 310 ORMOND 108 124 246 300
NAIKO 108 186 285 ORSOWE 284
NAKIMURA 108 186 242 321 OSAKI 106 108 109 118 153 154 170 186 225 226 231

241 242 290 321 400

NAONIS 209 264 310 361 408 OSIO 108 186 312
NAT 114 422 OSO 154
NATIONAL 114 155 158 264 OSUME 106 107 108 118 154 186 225 226
NEC 105 107 108 115 124 129 148 153 186 242 289

321 345 400 453

OTTO VERSAND 107 108 124 130 153 169 174 185 186 187 191

192 198 203 207 208 209 210 211 262 264 280
284 305 309 357 365 366 369 386 393 397 400
403 405 414 417 433 453

NECKERMANN 108 153 169 185 186 187 192 209 212 223 264

271 274 297 305 310 351 357 360 365 366 393
397 400 405

PACIFIC 108 186

NEI 108 186 236 310 410 PAEL 279 397 400
NESCO 161 393 PALLADIUM 108 153 185 186 209 212 223 264 274 297 305

310 351 365 393 400 405

NETSAT 108 186 PALSONIC 108 153 170 186 224 231 301 334 335 400
NEUFUNK 108 124 174 186 239 287 PANAMA 108 124 153 170 186 393 400

Swedish _53

Manufacturer Setting Numbers Manufacturer Setting Numbers
PANASONIC 108 110 111 112 113 114 116 120 130 136 137

139 142 144 145 155 158 160 178 179 186 191
207 209 264 284 310 357 368 422

PULSER 213 225

PANAVISION 108 186 212 PYE 108 186 231 242 271 297 305 321 351 397 408

451

PATHE CINEMA 152 155 192 208 220 264 274 305 308 310 313

357 397 400 401 403 405 453

PYMI 108 124 321 351 451

PATHE MARCONI 354 414 416 419 420 430 432 454 QUADRA VISION 220
PAUSA 124 QUASAR 111 114 124 145 179 229 393 395
PCE/PEC 142 196 198 QUELLE 108 124 125 153 170 185 186 187 192 198 203

207 209 210 211 260 261 264 268 270 273 277
278 279 295 298 299 300 305 312 345 347 357
365 366 367 369 372 378 379 381 382 384 385
393 396 397 400 405 414 434 435 436 437 453

PENNEY 101 103 105 106 109 110 111 115 116 121 122

128 129 135 142 160

QUESTA 107

PERDIO 108 118 174 186 226 264 310 403 453 R LINE 186 310
PERFEKT 108 186 RADIALVA 108 154 186 264 310 414
PERSHIN 220 RADIO SHACK 105 106 109 110 115 129 139 145 160 162 196
PHASE 106 RADIOLA 108 153 186 271 397 408 430 451
PHILCO 100 102 104 105 108 113 129 136 155 167 168

178 183 186 192 211 223 243 262 264 271 274
296 297 308 310 351 357 360 376 381 383 393
435 437

RADIOMARELLI

108 186 229 264 271 284 297 308 351 390 393
395 409

PHILEX 310 RADIONETTE 264 372
PHILHARMONIC 153 400 RADIOSHACK 108 186
PHILIPS 100 101 102 103 104 108 109 113 127 128 129

186 187 213 225 238 240 242 249 271 297 314
321 327 328 329 331 351 365 366 383 397 408
416 427 428 430 451

RADIOTONE 108 124 170 186 223 231 274 280 300

PHOENIX 108 118 186 226 264 274 276 297 310 351 397

400 453

RADIX 198

PHONOLA 108 186 208 271 297 351 397 400 408 451 RANK 295
PILOT 105 108 109 129 186 303 RANK ARENA 107 295 316 317 318 319
PIONEER 108 144 146 186 187 198 207 264 274 276 280

310 327 414 416 417

RBM 295

PIONIER 274 276 RCA 110 111 128 129 130 135 359 417
PLANTRON 108 124 170 186 REALISTIC 105 106 109 115 129 139 145 160 162 196
PLAYSONIC 153 287 400 RECOR 108 186
POLICOM 117 158 207 229 295 297 310 414 RECTILIGNE 108 186
POLYRON 170 REDIFFUSION 107 207 264 273 407 409
POPPY 124 REDIFFUSION

(UK)

264

PORTLAND 109 119 129 242 321 REDSTAR 108 186
POWERPOINT 251 REFLEX 108 186 246 300
PRANDONI

PRINCE

207 209 264 279 284 296 376 381 393 395 398 REKORD 259

PRECISION 153 400 REOC 287
PREMIER 124 264 REVOX 108 186 274
PRIMA 124 142 170 196 231 REX 117 144 170 175 209 212 264 310 361 364 393

408 411

PRINCE 264 395 RFT 118 170 186 226 228 274 276 280 297 313 351
PRINZ 118 207 225 226 305 311 405 RHAPSODY 152 165 166 400
PRISM 111 RICOH 108 186
PROFEX 124 207 264 296 310 376 R-LINE 108
PROFI 124 ROADSTAR 108 124 154 170 174 186 223 246
PROFITRONIC

108 186 229 ROBOTRON 297
PROLINE 108 118 186 212 226 359 445 446 451 RODEX 108 186
PROSCAN 105 110 ROVOTRON 271 351
PROSONIC 108 114 124 186 236 242 274 287 300 321 400

422

ROWA 153 170 301 303

PROTEC 209 229 ROWSONIC 397
PROTECH 108 124 153 170 174 186 192 223 229 264 276

300 305 310 393 400 405 410

ROYAL LUX 231 274

PROTON 122 129 160 RTF 108 271
PRO-VISION 108 186 246 RUKOPIR 108 186
PULSAR 127 129 RUNCO 105 127

54

_ © SAMSUNG Electronics Co., Ltd.

Manufacturer Setting Numbers Manufacturer Setting Numbers
SABA 144 191 205 207 209 264 271 284 297 310 351

354 357 359 395 398 414 416 417 418 419 420
454

SIESTA 274

SACCS 401 SIGNATURE 126 142
SAGEM 174 239 289 SILVA 108 186 207 400
SAISHO 124 125 141 153 170 210 264 284 310 345 397

400

SILVER 107 108 161 170 186 207 264 288 289 310

SAIVOD 108 186 SIMPSON 167 168
SAKAI 310 SINGER 108 124 186 220 229 243 262 264 271 297 310

351 393

SAKIO 170 SINUDYNE 108 117 141 185 186 191 207 210 211 212 229

262 264 271 284 297 305 310 351 357 405 411
427 446 447

SALORA 144 155 192 196 198 204 207 209 225 264 265

266 267 268 269 277 284 291 292 304 305 306
307 309 310 311 312 405 406

SKANTIC 192 205 209 264 306

SAMBERS 229 279 284 296 357 376 381 395 398 SKY 108 186
SAMPO 105 106 109 340 SKYMASTER 299
SAMSUX 109 SKYWORTH 449
SANDRA 152 153 400 SLX 300
SANELA 401 SOGERA 208 453
SANSEI 182 SOLAVOX 106 108 109 118 144 186 207 226 264 310
SANSUI 108 183 186 236 289 302 SONAWA 154
SANTON 124 SONIKO 108 186
SANYO 107 108 118 123 124 125 139 143 153 164 186

196 197 198 225 226 261 264 271 274 276 298
304 309 310 313 320 324 325 326 332 345 347
357 367 372 397 400 443

SONITRON 153 196 198 274 304 400

SAVE 108 186 SONNECLAIR 108 186
SBR 108 186 451 SONOKO 108 124 153 170 174 186 397 400
SCHAUB LORENZ 191 207 209 242 264 276 285 287 288 305 381

405

SONOLOR 144 174 185 196 198 207 220 264 310

SCHNEIDER 108 124 153 154 170 186 207 236 246 253 257

262 264 271 287 300 305 308 310 361 364 375
386 393 397 400 404 405 408 416 423 430 438
451

SONTEC 108 124 186 211 274

SCIMITSU 129 SONY 107 108 125 172 185 186 229 324 326 330 345

437 439

SCOTCH 160 SOUND & VISION 108 154 186 229 242 321
SCOTLAND 310 SOUND WAVE 453
SCOTT

129 157 160 161 162 SOUNDESIGN 129 160 161 162 167
SEARS 110 113 115 129 139 142 143 149 160 161 196 SOUNDWAVE 108 186 223
SEG 107 108 124 153 170 186 192 228 229 246 251

264 296 300 305 308 310 376 393 397 400

SPECTRA 124 233

SEI 108 117 141 185 186 191 211 229 264 284 297

305 310 351 357 405 411

SPECTRICON 122

SEI-SINUDYNE 108 117 186 207 209 210 211 229 284 297 402 SQUAREVIEW 149
SELECO 117 144 170 175 190 192 209 212 221 222 243

264 273 308 310 361 364 408 411

SR2000 196

SEMIVOX 162 SSANGYONG 124
SEMP 142 SSS 129 162
SENCORA 124 STAKSONIC 124
SENTRA 124 142 154 264 294 305 STANDARD 108 124 153 154 186 208 242 246 321 397 400

453

SERINO 239 289 STARLIGHT 108 124 170 264
SHARP 106 107 108 109 112 130 145 164 211 284 326

347 433

STARLITE 108 124 162 170 186 231 310

SHINTOSHI

108 186 STENWAY 154 174

SHIVAKI 108 133 186 242 STERN 117 144 170 175 209 212 243 264 310 361 364

408 411

SHOGUN 129 STRATO 108 124 170 186
SHORAI 161 211 STYLANDIA 153
SIAM 108 191 229 262 264 271 284 297 SUNIC LINE 108 186
SIAREM 310 351 357 395 398 SUNKAI 108 154 186 210 211 241 251 289 445 447
SICATEL 220 SUNSTAR 108 124 170 186 236
SIEMENS 107 108 109 150 151 169 186 191 207 264 347

357 365 366 369 434 436 453

SUNWOOD 108 124 186

SIERA 108 186 271 397 408 451 SUPERLA 153 284 400

Swedish _55

Manufacturer Setting Numbers Manufacturer Setting Numbers
SUPERTECH 108 124 154 186 207 400 TEMCO 211

SUPRA 115 124 242 321 TEMPEST 108 124 186
SUSUMU 154 417 TENNESSEE 108 186
SUTRON 124 TENSAI 108 124 153 154 186 203 208 211 224 236 242

288 298 299 310 321 372 393 397 400 403 453

SWISSLINE 393 TENSON 124
SYDNEY 153 400 TESLA 235
SYLVANIA 100 102 104 105 113 167 168 188 TETUNG 395
SYMPHONIC 149 TEVION 108 124 186 300
SYSLINE 108 161 186 TEXET 124 152 153 154 242 321 397 400
SYTONG 400 THOMAS 213 225
TACTUS 290 THOMSON 108 158 186 210 245 305 328 354 359 405 414

416 417 419 420 430 432 454

TADNDY 225 THORN 108 118 142 185 186 187 197 198 207 213 215

226 227 242 290 294 298 307 321 353 367 369
401 405 417 435 437

TANDBERG

207 212 264 271 308 310 368 378 385 414 416 THORN-

FERGUSON

170 185 207 227 294 298 373 379 414 417 431

TANDY 118 130 144 153 154 226 264 310 393 397 400 TMK 115 129 141 160
TASHIKO 107 148 213 264 307 310 397 400 405 TOKAI 108 124 153 186 225 226 242 264 300 310 321

400

TASHKO 107 153 TOKYO 294 400
TATUNG 108 114 118 122 153 186 225 226 284 290 345

397 398 400

TOMASHI 154 174

TCM 287 374 413 429 450 TOSHIBA 107 116 139 142 151 153 159 175 196 198 229

243 270 294 295 400 444

TE

A

C 108 124 129 153 170 174 186 187 207 223 231

246 262 289 300 301 302 303 305 405

TOSONIC 166

TEC 108 124 153 186 192 207 233 308 310 328 361

364 393 397 400 417

TOTEVISION 109

TECHICA 154 TOWADA 153 192 209 229 305 400 405
TECHLINE 108 124 186 229 300 TOYODA 124
TECHNEMA 208 403 453 TRAKTON 170
TECHNICS 110 111 127 179 TRANS

CONTINENS

108 153 186 264 300 395 400

TECHNISAT 108 186 230 310 TRANSONIC 108 170 186 187 289 301 303
TECHNOLACE 161 TRANSTEC 400
TECHWOOD 111 115 122 TRIAD 108 186
TECNIMAGEN 108 TRIDENT 153 284 400
TEDELEX 108 124 153 186 196 285 400 TRISTAR 154 170
TEIRON 124 TRIUMPH 108 141 159 186 263 273 284 373 395 444
TEKNIKA

109 113 115 116 119 126 129 137 TSOSCHI 174
TEKNIKA 161 162 167 TV TEXT 187
TELEAVIA 354 414 416 417 419 420 430 432 454 TV TEXT 95 108
TELECO 235 UHER 108 117 186 208 223 229 242 264 274 276 296

321 375 376 379 381 386 403 411 453

TELECOR 108 153 154 186 264 310 400 ULTRA 189 225 353
TELEFUNKEN 108 115 186 276 328 354 356 359 414 416 417

418 419 420 431 435 437 454

ULTRAVOX 108 186 229 242 262 264 271 297 310 321 351

393 397 400

TELEFUSION 108 186 UNIC LINE 108 186 281 289 305
TELEGAZI 108 154 170 186 264 310 UNITED 108 186 287 288
TELEMEISTER 108 186 208 403 453 UNIVERSAL 101 103
TELESONIC 108 186 UNIVERSUM 107 108 124 141 153 170 185 186 187 192 207

211 212 223 263 264 273 274 281 282 283 286
295 296 298 299 300 305 308 310 312 345 347
360 365 367 369 372 373 376 393 400 405 414
434 437

TELESTAR 108 186 231 UNIVOX 108 186 264 297 310 351 401
TELETECH 108 124 186 300 393 UTAX 310 397
TELETON 107 117 153 167 209 264 305 310 400 405 411

VECTOR

RESEARCH

105

TELEVIDEON 208 264 310 397 400 453 VEGAVOX 223
TELEVIEW 108 186 VESTEL 108 153 186 246 264 300 310 400 410
TELEVISO 220 VEXA 108 124 186
TELEXA 229 VICTOR 112

56

_ © SAMSUNG Electronics Co., Ltd.

Manufacturer Setting Numbers Manufacturer Setting Numbers
VICTORY 336 WEGAVOX 108 124 186

VIDEO SYSTEM 108 186 WELTBLICK 108 153 186 453
VIDEOLOGIQUE 153 154 400 WESTINGHOUSE 211
VIDEOSAT 393 394 WESTON 108 186 308
VIDEOTECHNIC 153 242 321 400 453 WHARFEDALE 108 186
VIDEOTON 192 204 264 306 310 WHITE 229
VIDIKRON 113 229 WHITE

WESTINGHOUSE

108 152 186 196 208 397 400 403 453

VIDTECH 107 129 160 WINDSOR 300
VISA 107 108 124 125 144 158 WINDSTAR 174
VISIOLA 400 WINDY SAM 108
VISION 108 153 186 208 403 453 WINTEL 287
VISOREX 388 WORLD-TECH 233
VISTAR 117 207 264 411

X

RYPTON 108 186
VOLTEC 414 YAMAHA 105 129
VORTEC 108 186 YAMISHI 108 153 154 174 186 289 400
VOXSON 108 144 186 209 223 264 271 296 297 310 351

376 381

YOKAN 108 186

VTQ 228 YOKO 108 124 153 154 170 186 233 274 304 309 393

397 400

WALTHAM 108 153 186 192 204 209 223 264 300 306 400

416

YORK 198 154

WARDS 100 101 103 104 105 113 115 126 129 135 142

145 160 161 168

ZANUSSI 117 153 175 209 264 361 400 408 411

WATSON 108 124 154 186 208 246 264 300 310 365 403

453

ZENITH 119 126 127

WATT RADIO 192 207 229 262 264 305 310 397 400 405 ZENOR 304
WEGA 107 108 186 264 297 351 ZONDA 122
WEGA COLOR 271 349 ZOPPAS 264 361 408

Swedish _57

Produktspecifikationer

Faktor Beskrivning

Modell SMT-C7160

Mottagare DVB-C

Ingångsanslutning IEC-hona i enlighet med IEC 60169-2

Ingångsimpedans 75 Ω

Sändningsfrekvens (mottagning) 47-870 Mhz

Sändningsnivå (mottagning) -15-+15 dBm (medelvärde)

Moduleringstyp för sändning Kvadratisk amplitudmodulering

Kanalbandbredd 7 och 8 Mhz

Utgång IEC hane i enlighet med IEC 60169-2

Ljudutgångsport Stereo (vänster/höger): 1 port

Digitalt ljud (SPDIF): 1 port

Gemensam video-/ljudutgång HDMI-utgång: 1 port

SCART: 2 portar (TV/videobandspelare)

USB 2 USB 2.0-portar (fram/bak, endast FAT-filsystem)

HDD 250 GB

Märkspänning, märkfrekvens 230 V växelström ±15%, 50 Hz

Märkeffekt Max. 30 W

Driftstemperatur 0-40°C

Luftfuktighet vid drift 20-80 % (40°C)

Mått (mm) 350 (l) x 260 (b) x 35 (h)

Vikt 2,495 g

58

_ © SAMSUNG Electronics Co., Ltd.

Godkännande av användning av Dolby-logotypen

Tillverkad under licens från Dolby Laboratories.
Dolby och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.

Produktmeddelande från Rovi

Den här produkten innehåller teknik för kopieringsskydd som är skyddad av
amerikanska patent och andra upphovsrättigheter som tillhör Rovi Corporation.
Bakåtkompilering och isärtagning är förbjudet.

Produktmeddelande från HDMI

HDMI, HDMI-logotypen och High-Definition Multimedia
Interface är varumärken eller registrerade varumärken
som tillhör HDMI Licensing LLC i USA och i andra
länder.

SVERIGE

Denna Samsung-produkt garanteras för en period på tolv (12) månader från den ursprungliga inköpsdagen,
mot material-fel och tillverkningsfel. I händelse av att garantiservice begärs, bör ni återlämna produkten till
den återförsäljare från vilken den köptes. Samsungs godkända handlare och godkända servicecentrum
iandra EG-länder kommer dock att uppfylla garantin i enlighet med de villkor som utfärdats till köpare idet
aktuella landet. Vid problem, finns detaljer om våra god-kända servicecentrum att få från:

Samsung Electronics Nordic AB

Box 713,

S-194 27 Upplands Vasby,

Sweden

Tel: [phone]

GARANTIVILLKOR

1. Garantin gäller bara om, garantikortet är fullständigt och riktigt ifyllt och visas upp tillsammans med den
ursprungliga fakturan, kassakvittot eller försäljningsbekräftelsen, och serienumret på produkterna inte
har gjorts oläsligt.

2. Samsungs skyldigheter är begränsade till reparation eller, efter eget avgörande, utbyte av produkten eller
den felak-tiga delen.

3. Garantireparationer måste utföras av godkända Samsung-handlare eller godkända servicecentrum.
lngen ersättning kommer att utges för reparationer som utförs av andra än Samsung-handlare.
Reparationsarbete och skador på produkterna som orsakas av sådant reparationsarbete kommer inte att
omfattas av denna garanti.

4. Denna produkt anses inte vara behäftad med materialfel eller tillverkningsfel på grund av att den kräver
anpassning för att vara förenlig med nationella eller lokala tekniska standarder eller säkerhetsstandarder
som gäller i ett annat land än det för vilket produkten ursprungligen konstruerades och tillverkades.
Denna garanti kommer inte att omfatta, och ingen ersättning kommer att ges, för sådan anpassning eller
för någon skada som kan bli följden därav.

5. Denna garanti omfattar ingenting av det följande:
a) Periodiska kontroller, underhåll och reparation eller utbyte av delar till följd av normal förslitning.
b) Kostnader som har samband med transport, avlägsnande eller installation av produkten.
c) Felaktig användning, inklusive användning av produkten för andra ändamål än de avsedda, och

oriktig installation.

d) Skada som orsakas av blixtnedslag, vatten, eld, , krig, allmänna oroligheter, oriktig nätspänning,

otillbörlig ventila-tion eller av annan orsak bortom Samsungs kontroll.

6. Denna garanti gäller fär varje person som lagligt har kommit i besittning av äganderätten till produkten
under garanti-perioden.

7. Konsumentens lagstadgade rättigheter i varje tillämplig nationell lagstiftning, antingen det rör sig om
rättigheter mot återförsäljaren som härrör från köpeavtalet eller om andra rättigheter, påverkas inte av
denna garanti. Såvida det inte finns en nationell lagstiftning som säger annat, är rättigheterna enligt
denna garanti konsumentens enda rättigheter, och Samsung, dess dotterbolag och distributörer skall
inte ansvara för indirekta skador eller följdskador eller för ska-dor på grammofonskivor, CD-skivor, video­eller ljudband eller på annan sammanhörande utrustning eller material.

SAMSUNG ELECTRONICS SVENSKA AB

English _1

SAFETY CONCERNS

The purpose of the Safety Concerns section is to ensure the safety of users and
prevent property damage. Please read this document carefully for proper use.

Conventions

Warning
Provides information or instructions that you should follow in order to avoid

personal injury or fatality.

Caution
Provides information or instructions that you should follow in order to avoid a

service failure or damage to your STB.

Note
Indicates additional information for referrence.

Checks

Provides the operator with checkpoints for stable system operation.

Symbols

Caution

Indication of a general caution

Restriction
Indication for prohibiting an action for a product

Instruction
Indication for commanding a specifically required action

2

_ © SAMSUNG Electronics Co., Ltd.

Warning

WARNING

Power

Insert the power plug firmly.

Do not connect multiple devices to
a single outlet simultaneously.

Do not touch the main body,
power cable, or power plug with
wet hands.

If video/sound cable generates
heat after connection, pull out the
power plug and contact customer
service center immediately.

Installation/Maintenance

Install the product in an area with
good ventilation.

Do not cover the top.

Do not install in humid or dusty
areas, and avoid installing near
heating devices.

Pull out the power plug during
thunderstorms or when not used
for a prolonged period of time.

Keep flammable substances or
sprays away from the set-top box.

Pull out the power plug at once
and contact customer service if
unusual noise, smell, or smoke
comes out.

Do not place heavy objects on this
product.

Do not put anything heavy on top
of the since it can affect the front
panel functionality.

General

Check if the coaxial cable is
correctly grounded before
connecting to the set-top box.

Ask the installation engineer to
check if the set-top box to be
connected is correctly grounded.

Class 1 LED Product.

This product complies with 21 CFR
Chapter 1, subchapter J.

English _3

Caution

CAUTION

Power

Connect your TV after powering off
the TV and the set-top box by
pulling out the power plugs.

The socket-outlet shall be installed
near the equipment and shall be
easily accessible.

Do not insert the power plug
before connecting the power cable
to the product.

Before connecting the power
source, permanent protective earth
connection to the cable distribution
should be made.

Installation/Maintenance

Install the product correctly
complying with the instructions in
the user guide.

Do not remove the CableCARD™
from the set-top box.

Do not spray water directly on the
unit and do not use chemical
solvents such as wax, mosquito
spray, alcohol or detergent.

Do not place any metal items such
as pins, paper clips or coins on the
top of the product.

Do not place the product on
unstable support.

Risk of electric shock, Do NOT
OPEN.

Do not disassemble, repair, or
remodel.

Wipe the product with a soft and
dry cloth when cleaning.

No connection to antenna.

4

_ © SAMSUNG Electronics Co., Ltd.

TABLE OF CONTENTS

SAFETY CONCERNS 1

Conventions ............................................................................ 1

Symbols ................................................................................... 1

Warning .................................................................................... 2

Caution .................................................................................... 3

BEFORE USE 6

HD PVR Cable STB ................................................................. 6

Key Functions of SMT-C7160 ................................................ 6

Package Contents .................................................................. 8

Names and Functions ............................................................ 9

Touch Pad and Front Panel ............................................................ 9

Rear Panel..................................................................................... 11

Remote Control .................................................................... 12

TV Operation Setting with a Remote Control .............................. 13

Setting the Video Resolution .............................................. 15

Setting the Resolution .................................................................. 15

Display Format .............................................................................. 15

INSTALLATION 16

Installation Environment ...................................................... 16

Peripheral Device Connection ............................................ 17

Connection to a TV with an HDMI® Port .................................... 18

Connection to a TV with a SCART Port ....................................... 19

Connection to a VCR with a SCART Port ................................... 20

English _5

Connection to a Digital Audio ...................................................... 21

Connection to an Audio ............................................................... 22

Connection to Comhem Cable Port ............................................ 23

USB Connection ........................................................................... 24

HOW TO USE THE PRODUCT 25

Installation Wizard ............................................................... 25

Using the Basic Functions .................................................. 27

Using the Main Functions ................................................... 29

Main Menu ............................................................................ 31

System .......................................................................................... 32

Sound ............................................................................................ 34

Picture ........................................................................................... 36

Settings ......................................................................................... 39

Programmed ................................................................................. 44

TROUBLESHOOTING 45

ANNEX 47

TV Manufacturer Number ................................................... 47

Product Specifications ........................................................ 57

6

_ © SAMSUNG Electronics Co., Ltd.

BEFORE USE

HD PVR Cable STB

SMT-C7160 is HD PVR (Personal Video Recorder) Cable STB (Set-top box).

Key Functions of SMT-C7160

Video Display of HD (High Definition)

Supports high-resolution video output of up to 1080p, enabling you to enjoy clear
and sharp video.

Dolby Digital Sound

Produces realistic digital sound by connecting the product to a receiver amplifier
through the SPDIF output port, which supports Dolby Digital.

EPG Support

Using the EPG Channel Guide, you can check the program information and
broadcasting schedule of a desired channel, and schedule the programs to watch.

PVR Features

One of following operation is possible.

- You can record maximum two programs.

When you are two recordings simultaneously, then you can watch only one of
current recordings.

- You can watch the LIVETV while recording. It is possible to pause, play, rewind

and forward.

[Timeshifting]

Timeshifting functionality is to record live program, and allow easy navigation on
the program. Since the channel you are watching live is recorded, you can watch
missed portion of the live programs.

Timeshifting can be started when you press the Pause button (

) and

stopped when you press Stop button (

).

Timeshifting functionality uses timeshift buffer on hard disk for the recording.

English _7

[Instant recording]

Automatic possibility of recording currently live program. A particular temporary
recording starts when you change the watched channel from current one to
another one and stops when change the watched channel to different one.

Note that when one temporary recording stops, another one starts at the same
time.

[Recording]

You can record TV or radio programs only on internal storage by pressing REC
button (

) on RCU or front panel.

During recording, Please do not turn off by using the power switch or by pulling
out the power cable, or the short recorded contents under 9minutes might be
deleted and the last 5minutes length might be not recorded. (Don't mind the
standby transition by pressing POWER button.)

[Active Standby Mode/Standby Mode]

When you press POWER button (

) while STB is in service (in Active Mode),

STB shall switch from Active Mode to Active Standby Mode.
After 5 minutes, STB will switch automatically to Standby Mode.
In Standby Mode, STB stops running, this means that all the services are

suspended. (No Front Display, No TV Service, No Cooling FAN, Only Red LED in
the front side is turned ON.)

Except POWER button recognition for switching to Active Mode, there is nothing to
be able to do.

In Standby mode, if you want to turn on the power, just press the POWER button.
Then the box automatically goes to Active standby mode.

Switching to Active Mode requires boot up process, so it is much slower than
switching to Active Mode from Active Standby Mode.

At 4 AM, STB shall switch from Standby Mode to Upgrade Mode for a moment.
In this Upgrade Mode, STB shall receive some service information. Don’t mind

some action from STB at this period

If the STB is in the Standby mode and turned off by using the power switch or by
pulling out the power code, make sure the front LED is completely turned off
before turning it on back again.

8

_ © SAMSUNG Electronics Co., Ltd.

Package Contents

Please make sure the following items are contained in your product package box.

SMT-C7160

RF Cable or GIS cable Standard HDMI® Cable

Remote Control

(with AAA Battery)

User Guide/

Network ID leaflet/Quick Guide

*

For Comhem subscribers, GIS cables will be provided instead of RF cables,

and an additional printout will be also provided along with the User Guide.

English _9

Names and Functions

This section describes the name and function of the parts.

Touch Pad and Front Panel

This section describes the touch pad and front panel.

10

_ © SAMSUNG Electronics Co., Ltd.

Name Description

Power Change the state of a STB to a standby or active mode.

Menu Display the main menu.

Guide Display the channel guide.

TV/Radio Switch between TV and Radio services.

REC Record the program on hard disk.

Exit Exit the menu and channel guide.

/ Enter to timeshift mode and move the menu in horizontal direction.

/ Change the channel and move the menu in vertical direction.

OK Select the menu and function.

Smart Card Slot Insert smart card

USB Connect to an USB memory. (FAT file system only)

Display screen Display the program information, etc.

Red LED Light A red LED light is present/active when the STB is in the active

mode and in the beginning of the boot up process.

IR receiver Receive signals from the remote control.

English _11

Rear Panel

This section describes the names and functions of the ports on the rear panel.

Name Description

RF IN A port which connects a RF antenna to a STB with a coaxial

cable.

SPDIF A digital audio output port, which is connected to an audio

system with an SPDIF port with an optical cable.

LAN A LAN port which connect a LAN cable. (Future use)

AUDIO OUT (L, R) An Audio output port which is connected to a general analog

TV, VCR, Radio, etc. with an audio cable (L/R).

HDMI OUT An HDMI output port which is connected to a TV with a

Standard HDMI® cable.

VCR SCART A VCR SCART output port which is connected to a VCR with

a SCART cable.

Power on/off switch A switch to turn the STB power on/off.

Power cable A power connection cable.

TV SCART A TV SCART output port which is connected to a TV with a

SCART cable.

USB A port which is connected to an USB memory.

RF OUT An RF port which is connected to an analog TV with an RF

cable, allowing you to watch analog TV.

12

_ © SAMSUNG Electronics Co., Ltd.

Remote Control

This section describes the function of each button on a remote control.

Change the output resolution format
according to the video input of the TV
or monitor.

TV power on/off

(Future use)

Open up the main menu

Timeshift control

• Record: Record the program

• Stop: Stop the playback or

recording

• Previous: Move the previous track

• Play/Pause: Start the timeshifting,

playback and pause the playback
and timeshifting

• Next: Move the next track

• Rewind/Forward

Display the library menu.

STB power on/off
Switch TV and Radio services.

Switch the remote control mode to
STB mode.

Switch the remote control
mode to TV mode.

Return to program viewing

Confirm a selection

Move the highlight bar
for selecting on the menu

Display the program
information

Adjust the volume

Mute the sound

Move the Guide menu
(channel list screen)

Move the Programmed
menu and Reserve a
program by Channel list

Return to the previous menu

Change the channel

Enter numeric value and change
the channel directly by entering
number

Switch between favorite lists

Color buttons: Select special functions

• TEXT: Display the teletext OSD mode in

the screen

• AUDIO: Change the audio mode

Color buttons: Select special

functions

• P.SIZE: Change the screen format

according to the screen aspect
ratio and the input signal format

• SUBTITLE: Change the subtitle

language

English _13

TV Operation Setting with a Remote Control

You can operate a TV with a remote control. There are two ways to program the
remote control.

Using Automatic Code Search

1

Turn on the TV.

2

Press and hold the TV button ( ) until the LED on the remote control
turns on.

3

Press and release the Up direction button ( ) button until the TV
turns off.

4

If the TV turns off; press and release OK button ( ), then the LED
blinks three times.

- If you get no response, repeat these steps.

14

_ © SAMSUNG Electronics Co., Ltd.

Entering TV Manufacturer Number

1

Check the ‘TV manufacturer number’ in the ‘Annex’ to see the relevant
3-digit TV manufacturer number, and turn on the TV.

2

Press and hold the TV button ( ) until the LED on the remote control
turns on.

3

Enter 3-digit code, then the LED blinks three times.

- If you get no response, repeat these steps using the other code listed for your TV.

- TV models of other manufacturer that can be controlled with the remote control
are limited, and some functions may not work.

- If you replace the remote control batteries or enter a new manufacturer number,
the previously configured TV manufacturer number is deleted.

- When a connected device is an integrated TV model (VCR, DVDP), take care
when using the remote control because it may operate both of them
simultaneously.

- If the configuration number does not work, try another number.

English _15

Setting the Video Resolution

You can change the settings of a STB to match them to the resolution of the TV or
monitor connected to a STB. And you can also simply change the setting of display
format.

Setting the Resolution

SMT-C7160 supports the output of HDMI and SCART.
It supports 4 resolution types-576p/720p/1080i/1080p50fps for HDMI output.
For the SCART output, 576i are supported.
You can make the setting as follows:

Press the RESOLUTION button (

) on remote control.

By pressing the button, it changes the resolution, which is displayed on the top
right of the screen.

To apply the changed resolution, confirmation messages are displayed:

- Selecting the [Yes] will apply the setting.

- Selecting the [No] or waiting about 10 seconds without selecting any button will

revert to the existing resolution setting.

Display Format

SMT-C7160 supports 3 types for screen type.

- 16:9 TV screen ratio: TV’s feature, Pillar box, and Zoom

- 4:3 TV screen ratio: TV’s feature, Letter box, and Zoom
You can make the setting as follows:

Press the P. SI ZE button (

) on remote control. By pressing the button,

it changes the video display format, which is displayed on the top right of the
screen.

16

_ © SAMSUNG Electronics Co., Ltd.

INSTALLATION

This section describes how to install the STB (SMT-C7160).

Installation Environment

The table below shows the installation environment for the STB.

Item Description

Operating Temperature 0-40°C

Operating Humidity 20–80% (40°C)

Rated Voltage, Frequency AC 230 V +/-15%, 50 Hz

Rated Power Consumption Max. 30 W

Broadcasting Rx Frequency 47-870 MHz

When Using and Installing the Product:

The product must be used under the specified environment. Otherwise, it may
damage or shorten the life of the product.

When Connecting a STB to Peripherals

- Ask the service technician to check if the TV or VCR power supply where a STB
will be connected is properly grounded.
If not, there is a risk of it causing a fire.

- If excessive heat is produced from cables after connecting the video/audio

cables, contact your service center. Such a situation may cause fire.

English _17

Peripheral Device Connection

This section describes how to connect the cable and each peripheral device to the
STB.

(The product image may differ from the actual product.)

18

_ © SAMSUNG Electronics Co., Ltd.

Connection to a TV with an HDMI® Port

This section describes how to connect the STB to a TV with an HDMI port.

Connect the HDMI port on the rear of the STB to the HDMI port of the TV by using
a standard HDMI® cable.

High Definition Multimedia Interface (HDMI®)

SMT-C7160 incorporates HDMI® technology.
The HDMI port is a video-audio integrated port to provide high-definition images

by connecting a STB to an HD TV. Connect it to the HDMI port on an HD TV.

English _19

Connection to a TV with a SCART Port

This section describes how to connect the STB to a TV with a SCART port.

Connect the TV SCART port on the rear of the STB to the SCART port of the TV by
using a SCART cable.

20

_ © SAMSUNG Electronics Co., Ltd.

Connection to a VCR with a SCART Port

This section describes how to connect VCR to a STB with a SCART cable.

Connect the VCR SCART port of the STB to the SCART port of the VCR by using
a SCART cable.

When Connecting to VCR:

Upon connecting to a VCR, power off both VCR and STB, and pull out their
power plugs, and then connect. You can easily connect it by referring to the ‘VCR
User Manual’.

- VCR may not record programs including anti-record signals properly.

Rovi Recommended Installation Notice

Do not connect the unit through a VCR. Video signals fed through VCRs may be
affected by copyright protection systems and the picture will be distorted on the
television.

English _21

Connection to a Digital Audio

This section describes how to connect a digital audio (an amplifier or home theater
that has a Dolby Digital decoding function).

Using the optical cable for digital audio, connect the DIGITAL AUDIO OUT port at
the rear of the body to the Digital audio in (SPDIF) port of a Dolby Digital audio.

When Connecting to Dolby Digital Audio

- Even when the Dolby Digital amplifier is connected to a digital voice output
port, connect the voice output port to the voice input port of a TV in preparation
for the case when a TV speaker is used.

- When a digital voice output is used, adjust the volume of a digital amplifier, not
of a receiver.

22

_ © SAMSUNG Electronics Co., Ltd.

Connection to an Audio

This section describes how to connect an audio.

Using the audio cable, connect the AUDIO port at the rear of the STB to the Audio
port of an audio.

English _23

Connection to Comhem Cable Port

This section describes how to connect to a Comhem cable port.
Connect the coaxial cable connected to a Comhem cable port to the RF IN port.

24

_ © SAMSUNG Electronics Co., Ltd.

USB Connection

This section describes how to connect an USB memory.

English _25

HOW TO USE THE
PRODUCT

Installation Wizard

Before you can view the television program, you must perform the installation
wizard that is run when the STB is first powered up.

Preparation-Insert the Smart card

You have to insert the Smart card into the smart card slot on the side of the STB.
(Please insert the Smart card in the direction that the chipset is at the bottom-side.)

Step 1- Language Selection / Network Settings

In this step, you select the language to use on the EPG and Menu.

- Press the Navigation (Left/Right) buttons to choose the language options

(Svensk/Dansk/Suomi/Norsk/English).

- Set the appropriate settings for each of the items (Frequency/Network
ID/Modulation/Symbol rate). You can get the settings from the service provider.

- Press OK button to proceed the next step.

26

_ © SAMSUNG Electronics Co., Ltd.

Step 2-New Software Search

In this step, the STB shall check for a software update.

- If a software update is detected, select Yes and press OK button to proceed the

SW upgrade.
When the SW upgrade is finished, the STB shall reboot to apply the new SW.

- Press OK button to proceed the next step from Initial Installation screen.

- If the software update is not detected, the Installation Wizard goes to next step.

Step 3-Channel Scan

The STB shall carry out a channel scan in order to populate its channel database.

- After successfully scanning, the results screen shall be shown indicating the

numbers of TV and radio channels found.

- Press the OK button to confirm and the Installation Wizard shall complete.

English _27

Using the Basic Functions

Service Information

Changing to another screen or pressing the
INFO button ( ) displays a channel

information on the screen.

- You can see the details of a program, time etc.

Changing the Channels

You can move among channels by using the CH /

button (

).

Volume Control/Mute

You can adjust the volume by using the

VOL+/- button (

).

To turn off the sound, press the MUTE
button (

).

When pressing it again, sound is turned on.

Channel List/Favorite Channel

Pressing the OK button on the remote
controller displays the channel list on the
screen.

- Pressing the yellow button allows you to set favorite
channel.

28

_ © SAMSUNG Electronics Co., Ltd.

Guide

Pressing the GUIDE button on the remote
controller displays the Electronic Program
Guide (EPG) on the screen.

- Pressing the color button allows you to set
scheduling.

- If you are already recording, You can watch the
channels only being recorded.

Info Banner

You can see the info banner by pressing once the INFO button while watching a
program.

- You can see the next programs on current channel and another channel, using

the Navigation buttons.

- You can confirm the current program’s status (channel, title, broadcast time and
record setting).

English _29

Using the Main Functions

Timeshifting

STB automatically saves the previous minutes of the channel that is watched or the
radio channel that is listened. (maximum 120 minutes) This timeshifting mode
makes it possible to stop live mode, rewind and review the program that was
recorded moments before. Press Play/Pause button to enter the timeshifting mode.

Pause/Play

- You can pause a program without missing what’s next by pressing the
Play/Pause button.

- To resume the current program where you left it, press Play/Pause button.

Rewind

- You can rewind by pressing the Rewind button.

- You will see the timeshifting/live delay increase. By pressing the Rewind button
several times, you can increase the rewind speed. (×1, 2, 4, 8, 16, 32, 64 speed) It
is possible to rewind by timeshift buffer settings. (maximum 120 minutes)

Fast Forward

- You can fast forward by pressing the Forward button.

- You will see the

timeshifting/live delay decrease.

By pressing the Forward button several times, you can increase the fast forward
speed. (×1, 2, 4, 8, 16, 32, 64 speed)

- If you remain in fast forward, you will finish by reaching the live program.

Stop
To exit the timeshifting mode and go back to the live program, press the Stop button.

30

_ © SAMSUNG Electronics Co., Ltd.

Video Recording

You can record TV channels and Radio channels, press the Rec button.
You can record a program not only while watching the desired program, but also after

selecting the desired program from the info banner, the TV guide or the Search menu.

- You can simultaneously record 2 programs and watch one of them.

- The program to record display red icon in the zapping banner and the Channel list.

- If the program is to be broadcast at a later time or day, the STB will automatically
book it, and will record it when it is broadcast.

- You can see the recorded programs list in the Library menu by pressing Library
button. Also, you can see the booked programs list in the Programmed menu.

- When you press the Timer button while watching a TV, you can see the time menu
screen. And you can set type, date, guard time, lock recording, etc. for recording.

- Press Stop button or Rec button in the program you are recording to stop video
recording.

- You can delete the booked program in the programmed menu.

English _31

Main Menu

If you press the MENU button ( ) while watching a TV, a main menu screen is
displayed as follows:

- Select a desired item by using the up/down button (

).

Press the right button (

) to move to a lower level menu; or the left button

(

) to a higher level menu.

- When a desired menu is found, press the OK button ( ) to move to the

selected menu screen.

Before Using the Product

The information contained in this chapter may be subject to change by a
program provider without prior written notice to improve service or provide a new
service. If the service has been changed, please contact a local service center.

Main Menu

System/Sound/Picture/Settings/
Programmed/Mailbox

32

_ © SAMSUNG Electronics Co., Ltd.

System

Scanning

You can scan the channels by specifying the
network information.

- The frequency/Network ID/Modulation/Symbol rate

can be adjusted using the Left/Right direction
button or entering number directly.

- Press the OK button to start scanning.

- Wait until the scan is completely finished.

- Press the OK button to apply the scan or Return

button to cancel the scan.

- To use the Scanning menu, you need to enter a PIN
code. The default PIN code is ‘0000’.

Software upgrade

You can check the software version of a STB
and upgrade it to the latest version.

- You can see the Brand ID/Product ID/Firmware
version/Software version/Last SW information.

- Press the OK button to upgrade new software.

- To use the software upgrade menu, you need to
enter a PIN code. The default PIN code is ‘0000’.

English _33

Guide

You can move to a channel list screen, which
displays the program list per channel,
program details etc.

- The color button on the remote control is operated
by the functions displayed at the bottom of a
screen.

- Press the blue button to search a desired program.

- Select a channel program using Direction buttons
and then press the OK button to watch the channel.

- You can schedule programs by selecting a desired
program from a program list and pressing the
TIMER button on a remote control. When it
becomes the start time of the scheduled program,
the relevant channel is displayed automatically.
Pressing the TIMER button again cancels the
scheduling. You can view the list of the scheduled
programs from [Main Menu]  [Programmed].

Library

You can see the saved contents list.

- There are Video Recordings/Radio
Recordings/Music/Images/All categories.

34

_ © SAMSUNG Electronics Co., Ltd.

Sound

Audio delay

You can set the time difference to the speaker
output of a home theater.

- Left/Right direction button is used to adjust the
time.

- To use the Audio delay menu, you need to enter a
PIN code. The default PIN code is ‘0000’.

Dolby Digital/DTS

Allows you to enable/disable the Dolby Digital
audio, which is available when the program
provider supports Dolby Digital audio.

- The default setting is On.

Digital volume control

Allows you to control the volume of an
amplifier of a home theater etc. using a
remote control.

- For some channels which provide Dolby digital
sound, you cannot control the volume.
