Samsung SL-M2070SEE, SL-M2070FWSEE, SL-M2070W-SEE User Manual

Uživatelská příručka

Uživatelská příručka

ZÁKLADNÍ

ZÁKLADNÍ

Tato příručka obsahuje informace týkající se instalace, základních
činností a řešení potíží v systému Windows.

ROZŠÍŘENÁ

Tato příručka obsahuje informace o instalaci, pokročilé konfiguraci, provozu a řešení
potíží v prostředí různých operačních systémů.

Některé funkce nemusí být u některých modelů nebo v některých zemích dostupné.

Základní skenování 65

1. Úvod

Hlavní výhody 5
Funkce podle modelů 8
Užitečné informace 14
O této uživatelské příručce 15
Bezpečnostní informace 16
Přehled zařízení 22
Celkový pohled na ovládací panel 26
Zapnutí zařízení 30
Místní instalace ovladače 31
Reinstalace ovladače 32

2. Přehled nabídek a základní
nastavení

Základní faxování 66

3. Údržba

Objednání spotřebního materiálu a
příslušenství 71

Dostupný spotřební materiál 72
Skladování kazety s tonerem 73

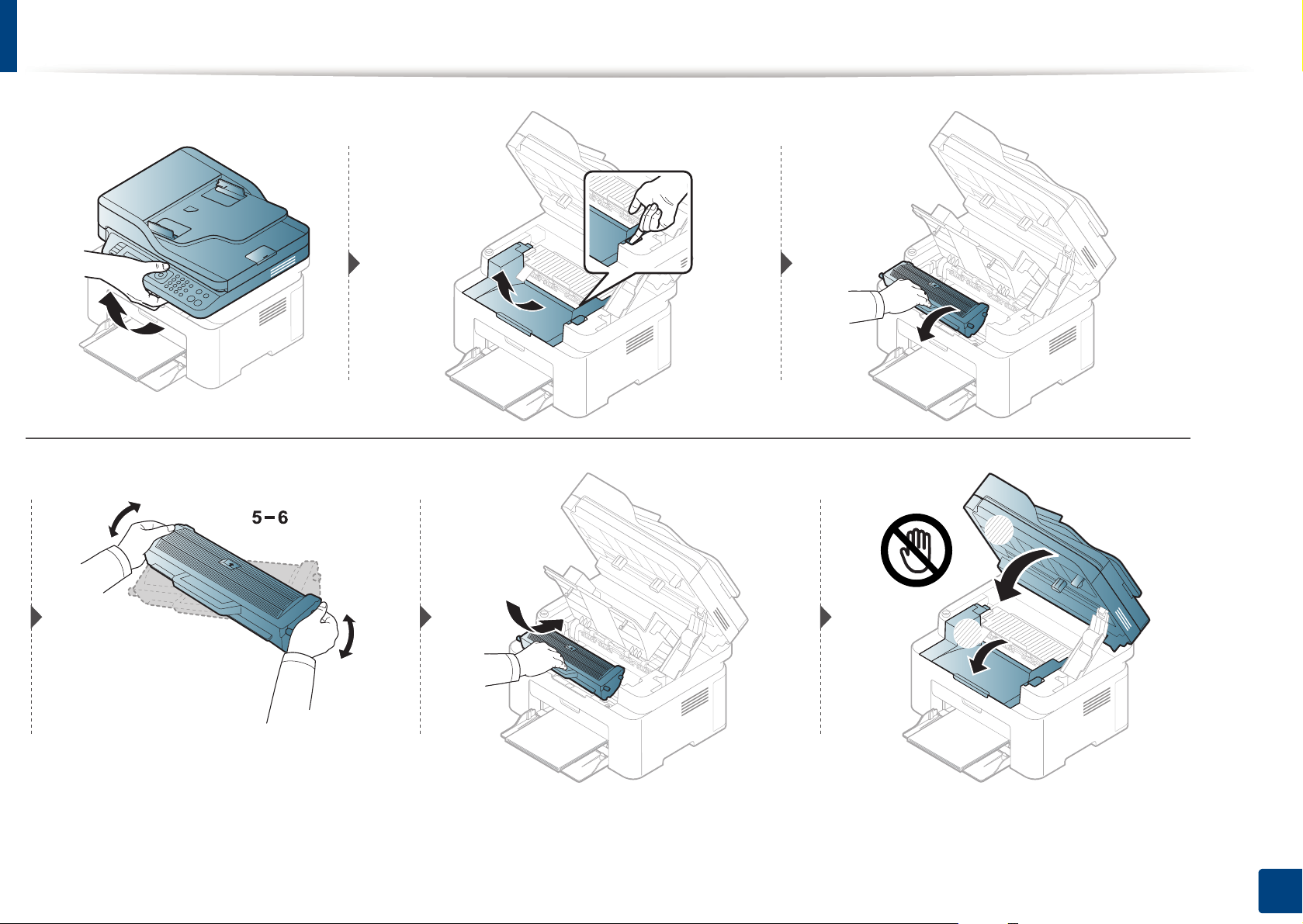

Rozprostření toneru 75
Výměna kazety s tonerem 77
Sledování životnosti spotřebního

materiálu 79
Nastavení upozornění na nedostatek

toneru 80
Čištění zařízení 81
Tipy pro přenášení a skladování zařízení 87

Přehled nabídek 34
Základní nastavení zařízení 39
Zásobník a tisková média 41
Základní funkce tisku 54
Základní kopírování 60

2

4. Řešení potíží

Rady, jak zabránit uvíznutí papíru 89
Odstraňování zaseknutých originálů

dokumentů 90
Odstranění uvíznutého papíru 95
Význam stavové kontrolky 99
Vysvětlení zobrazených zpráv 102

5. Příloha

Technické specifikace 108
Právní předpisy 118
Copyright 132

3

1. Úvod

Tato kapitola obsahuje informace, které potřebujete znát před použitím zařízení.

• Hlavní výhody 5

• Funkce podle modelů 8

•Užitečné informace 14

• O této uživatelské příručce 15

•Bezpečnostní informace 16

•Přehled zařízení 22

• Celkový pohled na ovládací panel 26

• Zapnutí zařízení 30

• Místní instalace ovladače31

• Reinstalace ovladače32

Hlavní výhody

Šetrnost k životnímu prostředí

•Toto zařízení podporuje ekologický režim, který šetří toner a papír (viz
„Tisk v ekologickém režimu“ na straně 58).

• Tiskem více stránek dokumentu na jeden list lze ušetřit papír (viz
„Použití pokročilých tiskových funkcí“ na straně 213).

• Tiskem na obě strany papíru lze dosáhnout jeho úspory (oboustranný
tisk) (Ruční) (viz „Použití pokročilých tiskových funkcí“ na straně 213).

•Toto zařízení automaticky šetří elektrickou energii tím, že podstatně
snižuje její spotřebu v době, kdy není používáno.

• Abyste ušetřili energii, doporučujeme používat recyklovaný papír.

Rychlý tisk ve vysokém rozlišení

•Můžete tisknout s rozlišením až 1 200 x 1 200 dpi efektivního výstupu.

• Rychlý tisk na požádání.

- M207x series
▪ Pro jednostranný tisk 20 str./min. (A4) nebo 21 str./min. (Letter).

- M2074 series
▪ Pro jednostranný tisk 18 str./min. (A4) nebo 19 str./min. (Letter).

Hlavní výhody

Pohodlí

• Aplikace Easy Capture Manager vám umožní snadno upravovat a
tisknout snímky pořízené pomocí klávesy Print Screen na klávesnici
(viz „Easy Capture Manager“ na straně 249).

• Samsung Easy Document Creator je aplikace, který uživatelům
pomáhá skenovat, sestavovat a ukládat dokumenty v různých
formátech, včetně formátu .epub. Tyto dokumenty lze sdílet
prostřednictvím serverů sociálních sítí nebo faxu (viz „Používání
aplikace Samsung Easy Document Creator“ na straně 256)

• Program AnyWeb Print slouží k zachycování obrazovek, náhledů,
výstřižků a tisku obrazovky aplikace Windows Internet Explorer
jednodušeji než při používání běžného programu (viz „Samsung
AnyWeb Print“ na straně 250).

• Inteligentní aktualizace vám umožní kontrolovat nejnovější software a
instalovat nejnovější verze v průběhu procesu instalace ovladače
tiskárny. Toto je k dispozici pouze v systému Windows.

•Máte-li přístup k Internetu, můžete na webové stránce společnosti
Samsung získat nápovědu, informace o technické podpoře, ovladače
tiskáren, příručky a informace k objednávání na Internetu;
www.samsung.com > najděte svůj produkt > Podpora nebo Ke stažení.

Široká škála funkcí a podporovaných aplikací

• Podporuje různé formáty papíru (viz „Specifikace tiskových médií“ na
straně 111).

• Tisk vodoznaků: Dokumenty lze označit zadanými slovy, například
„Důvěrné“ (viz „Použití pokročilých tiskových funkcí“ na straně 213).

• Tisk plakátů: Text a obrázky na každé stránce dokumentu lze zvětšit
a vytisknout na více listů papíru, které po slepení vytvoří plakát (viz
„Použití pokročilých tiskových funkcí“ na straně 213).

• Tisknout můžete v různých operačních systémech (viz „Požadavky na
systém“ na straně 114).

•Zařízení je vybaveno rozhraním USB nebo síťovým rozhraním.

Hlavní výhody

AirPrint

• AirPrint umožňuje bezdrátový tisk přímo ze zařízení iPhone, iPad a
iPod touch s operačním systémem iOS 4.2 nebo novějším.

Podporuje různé metody nastavení bezdrátové
sítě

• Pomocí tlačítka WPS (Wi-Fi Protected Setup™)

- K bezdrátové sítí se můžete snadno připojit pomocí tlačítka WPS na

zařízení a přístupovém bodu (bezdrátovém routeru).

• Pomocí USB kabelu nebo síťového kabelu

- Pomocí USB kabelu nebo síťového kabelu se můžete připojit

k bezdrátové síti a provést různá její nastavení.

• Pomocí funkce Wi-Fi Direct

- Pomocí funkce Wi-Fi nebo Wi-Fi Direct můžete pohodlně tisknout ze

svého mobilního přístroje.

Viz „Přehled způsobů nastavení bezdrátové sítě“ na straně 155.

Funkce podle modelů

Některé funkce a volitelné doplňky nemusí být u některých modelů nebo v některých zemích dostupné.

Operační systém

(●: je k dispozici, prázdné: není k dispozici)

Software

Operační systém

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Windows ● ●

Mac ● ●

Linux ● ●

Software

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Ovladač tiskárny SPL ● ●

Ovladač tiskárny PCL

Ovladač tiskárny PS

Funkce podle modelů

(●: je k dispozici, prázdné: není k dispozici)

Ovladač tiskárny XPS

a

● ●

Nástroj Přímý tisk

Samsung Easy Printer
Manager

Nastavení Skenovat do počítače ● ●

Nastavení Faxovat do počítače ●

Nastavení zařízení ● ●

Samsung Easy Document Creator ● ●

Stav tiskárny Samsung ● ●

AnyWeb Print ● ●

SyncThru™ Web Service ●

(pouze M207xW Series)

●

(pouze M207xFW Series)

SyncThru Admin Web Service ●

(pouze M207xW Series)

●

(pouze M207xFW Series)

Easy Eco Driver ● ●

Faxování Samsung Network PC Fax ●

a. Ovladač XPS je podporován pouze pro systém Windows prostřednictvím webových stránek Samsung (www.samsung.com)

Software

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Funkce podle modelů

Funkce modelů

Funkce

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Vysokorychlostní USB 2.0 ● ●

Rozhraní pevné sítě LAN Ethernet 10/100 Base TX ●

(pouze M207xFW series /M207xHW series)

Síťové rozhraní 802.11 b/g/n bezdrátová LAN

a

●

(pouze M207xW Series)

●

(pouze M207xFW series /M207xHW series)

Tisk/skenování pomocí NFC ●

(pouze M207xW Series)

●

(pouze M207xFW series /M207xHW series)

Tisk v ekologickém režimu (Ovládací panel) ● ●

Duplexní (oboustranný) tisk (ruční)

b

● ●

Paměťové rozhraní USB

Paměťový modul

Velkokapacitní paměťové zařízení (HDD)

Duplexní automatický podavač (DADF)

Automatický podavač dokumentů ●

Funkce podle modelů

Faxování Více násobné odeslání ●

Odložené odeslání ●

Prioritní odeslání ●

Oboustranné odeslání

Bezpečný příjem ●

Duplexní tisk

Předávání přijatých/odeslaných zpráv –
fax

●

Předávání přijatých/odeslaných zpráv –
e-mail

Předávání přijatých/odeslaných zpráv –
server

Funkce

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Funkce podle modelů

Skenovani Skenování do e-mailu

Skenování na server SMB

Skenování na server FTP

Oboustranné skenování

Skenování do PC ● ●

Skenovat do WSD ●

(pouze M207xW Series)

●

(pouze M207xFW Series)

Funkce

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Funkce podle modelů

(●: je k dispozici, prázdné: není k dispozici)

Kopírování Kopírování průkazu ● ●

Pořizování zmenšených nebo
zvětšených kopií

● ●

Třídění kopií ● ●

Plakát

Klon

Kniha

2 stránky na list, 4 stránky na list ● ●

Úprava pozadí ● ●

Posunutí okrajů

Vymazání okrajů

Vylepšení šedé

Oboustranná kopie

a. V některých zemích nelze zakoupit bezdrátové síťové karty. V některých zemích lze použít pouze 802.11 b/g. Obrat’te se na svého prodejce produktů Samsung nebo na

obchod, kde jste zařízení zakoupili.

b. Pouze systém Windows.

Funkce

M207x series

M207xW series

M207xF series

M207xFW series

M207xFH series

M207xHW series

Užitečné informace

Zařízení netiskne.

•Otevřete tiskovou frontu a odeberte dokument ze seznamu
(viz „Zrušení tiskové úlohy“ na straně 55).

• Odeberte ovladač a znovu ho nainstalujte (viz „Místní
instalace ovladače“ na straně 31).

• Nastavte zařízení v systému Windows jako výchozí (viz
„Nastavení zařízení jako výchozího zařízení“ na straně

212).

Kde lze koupit příslušenství nebo spotřební
materiál?

• Informujte se u distributora výrobků značky Samsung nebo
u místního prodejce.

• Navštivte stránky www.samsung.com/supplies. Vyberte
svou zemi nebo region a zobrazí se informace o servisu
výrobků.

Došlo k vzpříčení papíru.

•Otevřete a zavřete skenovací jednotku (viz „Pohled
zepředu“ na straně 23).

• Podívejte se na pokyny k odstranění uvíznutého papíru v
této příručce a pokuste se podle návodu problém odstranit
(viz „Odstranění uvíznutého papíru“ na straně 95).

Výtisky jsou rozmazané.

• Hladina toneru může být nízká nebo nerovnoměrná.
Protřepejte kazetu s tonerem (viz „Rozprostření toneru“ na
straně 75).

• Vyzkoušejte jiné nastavení rozlišení tisku (viz „Otevření
předvoleb tisku“ na straně 56).

•Vyměňte kazetu s tonerem (viz „Tonerova kazeta“ na
straně 77).

Stavová kontrolka bliká nebo nepřetržitě svítí.

•Vypněte výrobek a znovu jej zapněte.

• Podívejte se na význam kontrolky v této příručce a pokuste
se podle návodu problém odstranit (viz „Význam stavové
kontrolky“ na straně 99).

Kde lze stáhnout ovladač k zařízení?

• Na webové stránce společnosti Samsung můžete získat
nápovědu, informace o technické podpoře, ovladače
tiskáren, příručky a informace k objednávání na Internetu;
www.samsung.com > najděte svůj produkt > Podpora nebo
Ke stažení.

O této uživatelské příručce

Tato uživatelská příručka obsahuje informace pro základní seznámení se
zařízením a také podrobný popis každého kroku při používání zařízení.

•Před použitím zařízení si přečtěte bezpečnostní pokyny.

• Pokud se při používání zařízení vyskytnou problémy, postupujte podle
pokynů v kapitole o řešení potíží.

• Výrazy použité v této uživatelské příručce jsou vysvětleny ve slovníku
pojmů.

• Ilustrace v této uživatelské příručce se mohou od zařízení, které jste
zakoupili, lišit v závislosti na doplňcích a modelu.

• Kopie obrazovek v této příručce správce se mohou od zařízení, které
jste zakoupili, lišit v závislosti na verzi firmwaru nebo ovladače.

• Postupy uvedené v této uživatelské příručce vycházejí především ze
systému Windows 7.

1

2

Obecné ikony

Ikona Textu Popis

Poskytuje uživatelům informace o ochraně

Pozor

Poznámka

zařízení před možným mechanickým poškozením
nebo selháním.

Uvádí dodatečné informace nebo podrobné
specifikace funkcí a vlastností zařízení.

Pojmy

Některé termíny v této příručce jsou vzájemně zaměnitelné:

• Dokument znamená totéž co originál či předloha.

• Papír znamená totéž co médium nebo tiskové médium.

•Zařízení označuje tiskárnu nebo multifunkční tiskárnu.

1. Úvod

15

Bezpečnostní informace

Tato varování a upozornění mohou vás nebo vaše okolí ochránit před
poraněním a mohou také zabránit poškození zařízení. Před použitím tohoto
zařízení si veškeré pokyny přečtěte a snažte se jim porozumět. Po přečtení
této části tuto uložte na bezpečné místo pro budoucí použití.

3

Důležité bezpečnostní symboly

Vysvětlení všech ikon a znaků používaných v této
kapitole

Varování

Pozor

Nezkoušejte.

Nebezpečné nebo riskantní postupy, které mohou
vést k těžkým zraněním či k usmrcení.

Nebezpečné nebo riskantní postupy, které mohou
vést k drobným poraněním nebo ke škodám na
majetku.

4

Provozní prostředí

Varování

Nepoužívejte, pokud je napájecí kabel poškozen, nebo
zásuvka není uzemněna.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Na horní stranu zařízení nic nepokládejte (vodu, malé kovové
nebo těžké předměty, svíčky, zapálené cigarety atd.).

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

• Dojde-li k přehřátí (ze zařízení vystupuje kouř, slyšíte
nezvyklé zvuky nebo zařízení vydává zápach), okamžitě
zařízení vypněte a vytáhněte ze zásuvky.

•Uživatel by měl mít přístup k elektrické zásuvce pro případy
nouze, kdy může být nutné, aby uživatel ze zásuvky vytáhl
zástrčku.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Na napájecí kabel nepokládejte těžké předměty, ani jej
neohýbejte.

Stoupnete-li na napájecí kabel nebo dovolíte-li, aby byl
vystaven nárazu těžkých předmětů, může dojít k zasažení
elektrickým proudem nebo k požáru.

1. Úvod

16

Bezpečnostní informace

Pozor

Zástrčku nevytahujte tahem za kabel. Se zástrčkou
nemanipulujte mokrýma rukama.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Při bouřce, nebo pokud zařízení dlouho nepoužíváte,
vytáhněte napájecí kabel ze zásuvky.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Buďte opatrní, oblast výstupu papíru je horká.
Může dojít k popálení.

Došlo-li k pádu zařízení, nebo jeho kryt vypadá poškozeně,
odpojte zařízení od všech vnějších zdrojů a požádejte o
pomoc servisního technika.

V opačném případě by mohlo dojít k zasažení elektrickým
proudem nebo k požáru.

Pokud kabel nejde snadno zasunout do zásuvky,
nepokoušejte se jej tam zastrčit silou.

O výměnu elektrické zásuvky požádejte elektrikáře, jinak
může dojít k zasažení elektrickým proudem.

Zajistěte, aby domácí zvířata nepřekousla napájecí kabel,
telefonní kabel nebo kabely propojující zařízení s počítačem.

Mohlo by dojít k zasažení elektrickým proudem, k požáru nebo
ke zranění domácích zvířat.

5

Způsob použití

Pozor

Během tisku nevytahujte papír násilím.
Mohlo by dojít k poškození zařízení.

Pokud zařízení nepracuje správně, i když jste postupovali
přesně podle návodu, odpojte zařízení od všech vnějších
zdrojů a požádejte o pomoc servisního technika.

V opačném případě by mohlo dojít k zasažení elektrickým
proudem nebo k požáru.

Nevkládejte ruku mezi zařízení a zásobník papíru.
Můžete se zranit.

Při výměně papíru nebo odstraňování zaseknutého papíru
postupujte opatrně.

Nový papír má ostré hrany, mohli byste se bolestivě pořezat.

1. Úvod

17

Bezpečnostní informace

Při velkém objemu tisku se může spodní část oblasti výstupu
papíru zahřát. Nedovolte dětem, aby se jí dotýkaly.

Může dojít k popálení.

6

Umístění / stěhování

Při odstraňování zaseknutého papíru nepoužívejte pinzetu ani
ostré kovové předměty.

Mohlo by dojít k poškození zařízení.

Nedovolte, aby se papíry příliš hromadily v oblasti výstupu
papíru.

Mohlo by dojít k poškození zařízení.

Neblokujte ventilátor žádnými předměty, ani je do něj
nevkládejte.

Mohlo by to vést ke zvýšení teploty součástek a následné
škodě nebo požáru.

Používání jiných ovládacích prvků nebo nastavení, nebo
provádění jiných postupů než těch, které jsou uvedeny v této
příručce, může způsobit vystavení nebezpečnému záření.

Toto zařízení je napájeno elektrickou energií prostřednictvím
napájecího kabelu.

Chcete-li přerušit zásobení elektrickou energií, vyjměte
napájecí kabel ze zásuvky.

Varování

Neumisťujte zařízení na místa, kde může přijít do kontaktu s
prachem, vlhkostí nebo vodou.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Zařízení umístěte do prostředí, které odpovídá specifikacím
provozní teploty a vlhkosti.

Jinak může dojít k potížím s kvalitou a k poškození zařízení.
viz „Všeobecné specifikace“ na straně 108.

1. Úvod

18

Bezpečnostní informace

Pozor

Pokud zařízení chcete přemístit, nejdříve jej vypněte a odpojte
všechny šňůry. Níže uvedené informace jsou pouze návrhy na
základě hmotnosti jednotek. Pokud máte zdravotní potíže,
které vám neumožňují zvedání, zařízení nezvedejte.
Požádejte o pomoc a vždy použijte odpovídající počet osob,
abyste zařízení bezpečně zdvihli.

Poté zařízení zvedněte:

•Pokud zařízení váží méně než 20 kg, může jej zvedat 1
osoba.

•Pokud zařízení váží 20 – 40 kg, měly by jej zvedat 2 osoby.

•Pokud zařízení váží více než 40 kg, měly by jej zvedat 4 a
více osob.

Zařízení by mohlo spadnout a způsobit poranění nebo by se
mohlo poškodit.

Zařízení umístěte na plochý povrch s dostatečným prostorem
pro ventilaci. Rovněž vezměte v úvahu prostor potřebný
k otevření krytu a zásobníků.

Místo by mělo být dobře větrané a daleko od přímého světla,
tepla a vlhkosti.

Neumisťujte zařízení na nevhodný povrch.
Zařízení by mohlo spadnout a způsobit poranění nebo by se

mohlo poškodit.

Používejte pouze AWG č. 26
pokud je to nutné.

Jinak by mohlo dojít k poškození zařízení.

Ujistěte se, že jste napájecí kabel zapojili do uzemněné
elektrické zásuvky.

V opačném případě by mohlo dojít k zasažení elektrickým
proudem nebo k požáru.

Pro bezpečný provoz použijte napájecí kabel dodávaný se
zařízením. Používáte-li kabel delší než 2m se zařízením
operujícím na napětí 110V, měla by být tloušťka kabelu 16
AWG nebo větší.

Jinak by mohlo dojít k poškození zařízení, úrazu elektrickým
proudem nebo požáru.

Nezakrývejte zařízení, ani je neumisťujte do těsných prostor,
jako jsou komory.

Pokud není zařízení správně odvětráváno, může dojít k
požáru.

a

nebo silnější, telefonní kabel,

Když zařízení používáte po dlouhou dobu nebo tisknete velký
počet stránek v nevětraném prostoru, mohlo by dojít ke
znečištění ovzduší a poškození zdraví. Zařízení umístěte na
dobře větrané místo nebo pravidelně otevírejte okno, aby
mohl vzduch cirkulovat.

Nepřetěžujte elektrické zásuvky ani prodlužovací kabely.
Mohlo by to způsobit horší funkci přístroje, úraz elektrickým

proudem nebo požár.

1. Úvod

19

Bezpečnostní informace

Zařízení by mělo být připojeno k elektrické síti o napětí
uvedeném na štítku.

Pokud si nejste jisti, jaké napětí používáte, a chcete to zjistit,
obraťte se na vašeho dodavatele elektrické energie.

a. AWG: Americký parametr tloušťky kabelu (American Wire Gauge)

7

Údržba / Kontrola

Pozor

Vypojte tento výrobek ze zásuvky, než začněte čistit jeho
vnitřní části. Nečistěte zařízení benzínem, ředidlem nebo
lihem; přímo do zařízení nestříkejte vodu.

Mohlo by dojít k zasažení elektrickým proudem nebo k
požáru.

Pokud pracujete s vnitřní částí zařízení, např. při výměně
spotřebního materiálu nebo při čištění, zařízení nesmí být v
provozu.

Nerozebírejte, neopravujte ani nepřestavujte zařízení bez
odborné pomoci.

Mohlo by dojít k poškození zařízení. Potřebuje-li zařízení
opravu, obraťte se na certifikovaného servisního technika.

Při čištění a provozu zařízení přesně dbejte instrukcí v
uživatelské příručce dodávané se zařízením.

V opačném případě by mohlo dojít k poškození zařízení.

Zabraňte znečištění napájecího kabelu a kontaktního
povrchu zástrčky prachem nebo vodou.

V opačném případě by mohlo dojít k zasažení elektrickým
proudem nebo k požáru.

• Neodstraňujte kryty ani ochranné prvky, které jsou
upevněny šrouby.

•Fixační jednotky by měli opravovat pouze certifikovaní
servisní technici. Oprava necertifikovaným technikem by
mohla mít za následek požár nebo úraz elektrickým
proudem.

•Zařízení by měli opravovat pouze certifikovaní servisní
technici společnosti Samsung.

Mohli byste se zranit.

Čistící pomůcky udržujte mimo dosah dětí.
Mohlo by dojít k jejich úrazu.

1. Úvod

20

Bezpečnostní informace

8

Spotřeba materiálu

Pozor

Kazetu s tonerem nerozebírejte.
Toner může být nebezpečný, pokud dojde k vdechnutí nebo

požití.

Spotřební materiál, jako jsou kazety s tonerem nebo fixační
jednotka, nepalte.

U spotřebního materiálu, který obsahuje prach toneru
(kazeta s tonerem, zásobník použitého toneru, zobrazovací
jednotka atd.), dodržujte následující pokyny.

•Při likvidaci spotřebního materiálu dodržujte pokyny pro
likvidaci. Pokyny pro likvidaci vám poskytne prodejce.

•Spotřební materiál neomývejte.

• Zásobník použitého toneru po vyprázdnění znovu
nepoužívejte.

Nedodržení výše uvedených pokynů může způsobit poruchu
zařízení a znečištění životního prostředí. Záruka se
nevztahuje na poškození způsobená nedbalostí uživatele.

Jestliže si tonerem znečistíte oděv, neperte jej v horké vodě.

Mohlo by dojít k explozi nebo nekontrolovatelnému požáru.

Skladovaný spotřební materiál, jako jsou kazety s tonerem,
uchovávejte mimo dosah dětí.

Toner může být nebezpečný, pokud dojde k vdechnutí nebo
požití.

Použití recyklovaného spotřebního materiálu, jako jsou
kazety s tonerem, může poškodit zařízení.

Dojde-li k poškození v důsledku použití recyklovaného
spotřebního materiálu, bude účtován servisní poplatek.

Horká voda by zafixovala toner do vlákna. Použijte studenou
vodu.

Když vyměňujete kazetu s tonerem nebo odstraňujete
zaseknutý papír, dbejte na to, aby vaše tělo nebo oblečení
nepřišlo do styku s prachem toneru.

Toner může být nebezpečný, pokud dojde k vdechnutí nebo
požití.

1. Úvod

21

Přehled zařízení

9

Příslušenství

Napájecí kabel Stručná instalační příručka

Disk CD se softwarem

a. Disk CD obsahuje ovladače tiskárny a softwarové aplikace.
b. Různé příslušenství dodávané se zařízením se může lišit v závislosti na konkrétním modelu a zemi, kde bylo zařízení zakoupeno.

a

Různé příslušenství

b

1. Úvod

22

Přehled zařízení

10

Pohled zepředu

• Tento obrázek se může lišit od vašeho zařízení v závislosti na
modelu. Existují různé typy zařízení.

•Některé funkce a volitelné doplňky nemusí být u některých modelů
nebo v některých zemích dostupné (viz „Funkce podle modelů“ na
straně 8).

Typ A

1

8

1 Víko skeneru 7 Výstupní zásobník

2

Ovládací panel

8Značka NFC (Near Field

Communication)

3Držadlo 9 Skleněná deska skeneru

4

Zásobník

10

Skenovací jednotka

a b

5 Rukojeť zásobníku 11 Vnitřní kryt

6 Výstupní opěra 12 Tonerova kazeta

a. Před otevřením skenovací jednotky zavřete víko skeneru.
b. Dávejte pozor, abyste si nepřivřeli prsty.

9

10

7

6

5

4 3

2

12

11

1. Úvod

23

Přehled zařízení

Typ B

1 Kryt podavače dokumentů 9 Výstupní opěra

10

2 1

11

3

4

9

8

5

2 Kryt vodítka podavače

dokumentů

3 Výstupní zásobník

podavače dokumentů

4 Výstupní opěra podavače

dokumentů

10

Výstupní zásobník

11 Značka NFC (Near Field

Communication)

12

Víko skeneru

5 Ovládací panel 13 Skleněná deska skeneru

6

Držadlo

14

Skenovací jednotka

a b

7 Zásobník 15 Vnitřní kryt

8Rukojeť zásobníku 16 Tonerova kazeta

a. Před otevřením skenovací jednotky zavřete víko skeneru.
b. Dávejte pozor, abyste si nepřivřeli prsty.

12

13

7 6

14

15

16

1. Úvod

24

Přehled zařízení

1

2

1

3

2

5

4

11

Pohled zezadu

• Tento obrázek se může lišit od vašeho zařízení v závislosti na
modelu. Existují různé typy zařízení.

•Některé funkce a volitelné doplňky nemusí být u některých modelů
nebo v některých zemích dostupné (viz „Funkce podle modelů“ na
straně 8).

Typ A

Typ B

1Port USB

1 Port USB 2 Napájecí zásuvka

2

Síťový port

3 Zásuvka externího telefonu (EXT.)

4 Zásuvka telefonní linky (LINE)

5 Napájecí zásuvka

a. pouze M207xFW Series.

a

1. Úvod

25

Celkový pohled na ovládací panel

64 5321 7

10121314 11 9 8

• Tento ovládací panel se může lišit od vašeho zařízení v závislosti na
modelu. Existují různé typy ovládacích panelů.

•Některé funkce a volitelné doplňky nemusí být u některých modelů
nebo v některých zemích dostupné (viz „Funkce podle modelů“ na
straně 8).

4

Menu

5 Šipky doleva/

doprava

Umožňuje přejít do režimu nabídky a procházet
dostupnými nabídkami (viz „Přehled nabídek“ na
straně 34).

Umožňuje procházet možnostmi ve vybrané
nabídce a zvyšovat nebo snižovat hodnoty.

12

Typ A

1

2

3

ID Copy

Scan to

Displej

Umožňuje okopírování obou stran průkazu,
například řidičského, na jednu stranu papíru (viz
„Kopírování průkazu“ na straně 63).

Přepíná mezi režimy skenování a kopírování.
Kontrolka Scan to se v režimu skenování rozsvítí a
v režimu kopírování zhasne.

Během provozu zobrazuje aktuální stav a
nápovědu.

6

Stop/

Umožňuje kdykoli zastavit prováděnou operaci.

Clear

7

Power/
Wakeup

Zapíná nebo vypíná zařízení nebo ho probudí z
úsporného režimu. Pokud potřebujete zařízení
vypnout, stiskněte toto tlačítko na více než tři
sekundy.

8

Zahajuje úlohu.

Start

9

Power

Přejde do režimu spánku.

saver

10 OK Potvrzuje vybranou položku na obrazovce.

11

Back

12 Kontrolka

Status

13

Eco

Stisknutím tohoto tlačítka přejdete v nabídce o jednu
úroveň výše.

Ukazuje stav zařízení (viz „Význam stavové
kontrolky“ na straně 99).

Umožňuje přejít do ekologického režimu, který
snižuje spotřebu toneru a používání papíru pouze
při kopírování a tisku z počítače (viz „Tisk v
ekologickém režimu“ na straně 58).

1. Úvod

26

Celkový pohled na ovládací panel

13

14

WPS

a

Jednoduše nakonfiguruje připojení k bezdrátové síti
bez počítače (viz „Použití tlačítka WPS“ na straně

157).

Typ B

Print
Screen

Stiskněte a toto tlačítko a kontrolka Status začne
blikat. Pokud chcete vytisknout pouze aktivní
obrazovku, uvolněte tlačítko, až kontrolka Status
přestane blikat. Pokud chcete vytisknout celou
obrazovku, uvolněte tlačítko, dokud kontrolka bliká.

•Funkci Tisk obrazovky lze použít pouze

v operačních systémech Windows a Mac.

• Tuto funkci lze použít pouze u zařízení
připojeného USB kabelem.

• Tisknete-li aktivní okno / celou obrazovku
monitoru pomocí tlačítka pro tisk
obrazovky, přístroj může v závislosti na
tom, co právě tisknete, použít více toneru.

• Tuto funkci můžete používat, pouze
pokud je nainstalovaný program

Samsung Easy Printer Manager. Pokud
používáte operační systém Mac, musíte
pro používání funkce Print Screen
aktivovat Screen Print Settings
v aplikaci Samsung Easy Printer
Manager.

1

Darkness

2

ID Copy

3

Displej

4 Kopírová

ní

5

Faxování

116 8 973 521 4 10 12

1619 18 152021 17 14 13

Nastavuje úroveň jasu, aby se kopie dala snadněji
číst, když originál obsahuje nejasné značky a

tmavé obrázky.

Umožňuje okopírování obou stran průkazu,
například řidičského, na jednu stranu papíru (viz
„Kopírování průkazu“ na straně 63).

Během provozu zobrazuje aktuální stav a
nápovědu.

Přepíná do režimu kopírování.

Přepíná do režimu faxování.

a. Pouze M207xW/ M207xFW Series.

6

Menu

Umožňuje přejít do režimu nabídky a procházet
dostupnými nabídkami (viz „Přehled nabídek“ na
straně 34).

1. Úvod

27

Celkový pohled na ovládací panel

7 Šipky

doleva/
doprava

8

numerické
klávesnice

9 Address

Book

10

Redial/
Pause

11

Stop/
Clear

Umožňuje procházet možnostmi ve vybrané
nabídce a zvyšovat nebo snižovat hodnoty.

Slouží k vytáčení čísel nebo zadávání
alfanumerických znaků (viz „Písmena a tlačítka na
klávesnici“ na straně 206).

Umožňuje uložení často používaných faxových
čísel a jejich vyhledání (viz „Uložení e-mailové
adresy“ na straně 204 nebo „Vytvoření adresáře
pro fax“ na straně 207).

V pohotovostním režimu znovu vytočí číslo
posledního odeslaného faxu nebo přijaté ID
volajícího nebo v režimu úprav vloží do faxového

čísla mezeru (-) (viz „Opětovné vytáčení faxového
čísla“ na straně 235).

Umožňuje kdykoli zastavit prováděnou operaci.

15

On Hook
Dial

16 OK Potvrzuje vybranou položku na obrazovce.

17

Back

18

Skenova
ni

19

Kontrolka Status

20

Eco

Když stisknete toto tlačítko, ozve se oznamovací
tón. Potom zadejte číslo faxu. Je to podobné jako
volání pomocí hlasitého vytáčení (viz „Ruční příjem
v režimu Telefon“ na straně 242).

Stisknutím tohoto tlačítka přejdete v nabídce o
jednu úroveň výše.

Přepíná do režimu skenování.

Ukazuje stav zařízení (viz „Význam stavové
kontrolky“ na straně 99).

Umožňuje přejít do ekologického režimu, který
snižuje spotřebu toneru a používání papíru pouze
při kopírování a tisku z počítače (viz „Tisk v
ekologickém režimu“ na straně 58).

12

13

14

Power/
Wakeup

Start

Power
saver

Zapíná nebo vypíná zařízení nebo ho probudí z
úsporného režimu. Pokud potřebujete zařízení
vypnout, stiskněte toto tlačítko na více než tři
sekundy.

Zahajuje úlohu.

Přejde do režimu spánku.

1. Úvod

28

Celkový pohled na ovládací panel

21

a

WPS

Print
Screen

Jednoduše nakonfiguruje připojení k bezdrátové
síti bez počítače (viz „Použití tlačítka WPS“ na
straně 157).

Stiskněte toto tlačítko a na displeji se objeví zpráva
Vytisk. obraz.?. Pokud chcete vytisknout pouze
aktivní obrazovku, vyberte možnost Aktivni. Pokud
chcete vytisknout celou obrazovku, vyberte
možnost Plny.

• Funkci Tisk obrazovky lze použít pouze

v operačních systémech Windows a
Mac.

• Tuto funkci lze použít pouze u zařízení
připojeného USB kabelem.

• Tisknete-li aktivní okno / celou obrazovku
monitoru pomocí tlačítka pro tisk
obrazovky, přístroj může v závislosti na
tom, co právě tisknete, použít více
toneru.

a. Pouze M207xW/ M207xFW Series.

• Tuto funkci můžete používat, pouze
pokud je nainstalovaný program

Samsung Easy Printer Manager. Pokud
používáte operační systém Mac, musíte
pro používání funkce Print Screen
aktivovat Screen Print Settings
v aplikaci Samsung Easy Printer
Manager.

1. Úvod

29

Zapnutí zařízení

Zařízení nejprve připojte k přívodu elektřiny.

1

Pokud má zařízení síťový vypínač, zapněte ho.

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

Napájení se zapne automaticky.

2

U modelu M207x Series, stiskněte tlačítko (Power/Wakeup) na
ovládacím panelu.

Chcete-li vypnout napájení, stiskněte a podržte tlačítko (Power/

Wakeup) asi 3 sekundy.

1. Úvod

30

Místní instalace ovladače

Místní zařízení je zařízení, které je přímo připojeno k vašemu počítači
prostřednictvím kabelu. Pokud je zařízení připojeno k síti, přeskočte
následující kroky a přejděte k instalaci ovladače síťově připojeného
zařízení (viz „Instalace ovladače po síti“ na straně 146).

• Pokud používáte operační systém Mac nebo Linux, podívejte se do
části „Instalace pro systém Mac“ na straně 137 nebo „Instalace pro
systém Linux“ na straně 139.

•Instalační okno zobrazené v této Uživatelská příručka se může lišit v
závislosti na zařízení a používaném rozhraní.

• Používejte kabel USB s maximální délkou 3 m.

14

Windows

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

1

Pokud se instalační okno neobjeví, klepněte na položky Začátek >
Všechny programy > Příslušenství > Spustit.

Zadejte X:\Setup.exe, písmeno X nahraďte písmenem vaší jednotky
CD-ROM a potom klepněte na OK.

V instalačním okně si přečtěte a přijměte instalační smlouvy. Poté

2

klepněte na tlačítko Další.

Vyberte možnost Připojení USB na obrazovce Typ připojení

3

tiskárny. Poté klepněte na tlačítko Další.

Postupujte podle pokynů v okně instalace.

4

1. Úvod

31

Reinstalace ovladače

Pokud ovladač tiskárny nepracuje správně, přeinstalujte ovladač podle
následujících kroků.

15

Windows

V nabídce Začátek vyberte Programy nebo Všechny programy >

1

Samsung Printers > Odinstalovat software tiskárny Samsung.

Postupujte podle pokynů v okně instalace.

2

Vložte disk CD se softwarem do jednotky CD-ROM a znovu

3

nainstalujte ovladač (viz „Místní instalace ovladače“ na straně 31).

1. Úvod

32

2. Přehled nabídek a základní nastavení

Tato kapitola obsahuje informace o celkové struktuře nabídek a základních možnostech nastavení.

•Přehled nabídek 34

• Zásobník a tisková média 41

• Základní funkce tisku 54

• Základní kopírování 60

• Základní skenování 65

• Základní faxování 66

Přehled nabídek

Ovládací panel zajišťuje přístup k různým nabídkám nastavení zařízení
nebo použití jeho funkcí.

• Tato funkce není podporována pro modely M207x series (viz
„Celkový pohled na ovládací panel“ na straně 26).

• V závislosti na možnostech a modelech se některé nabídky nemusí
na displeji zobrazovat. V takovém případě se nevztahují k vašemu
zařízení.

• Názvy některých nabídek se mohou od vašeho zařízení lišit v
závislosti na doplňcích a modelu.

• Nabídky jsou popsány v Rozšířené příručce (viz „Nabídky s
užitečným nastavením“ na straně 184).

1

Vstup do nabídky

Stisknutím tlačítka OK výběr uložíte.

5

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

6

pohotovostního režimu.

Na ovládacím panelu vyberte tlačítko Faxování, Kopírování nebo

1

Skenování podle toho, kterou funkci chcete používat.

Vyberte opakovaně tlačítko (Menu), dokud se na spodním řádku

2

displeje neobjeví požadovaná nabídka, a poté stiskněte OK.

Tiskněte opakovaně šipky, dokud se nezobrazí potřebná položka

3

nabídky, a pak stiskněte tlačítko OK.

Má-li položka nastavení dílčí nabídky, pokračujte krokem 3.

4

2. Přehled nabídek a základní nastavení

34

Přehled nabídek

Položky Volby

Funkce faxu
(M207xF series,
M207xFW

series)

Tmavost Normalni

Rozliseni Standardni

Velikost originálu

Nasob.odeslani

Odloz.odeslani

Priorita odes.

Tmavý+1 – Tmavý+5
Svetlý+5 – Svetlý+1

Jemne
Velmi jemne
Foto FAX
Barevný fax

Položky Volby

Funkce faxu

(pokračování)

Nastavení faxu
(M207xF

series,M207xFW
series)

Pridat stranku

Storno ulohy

Odesilani Casy opakovaného vytácení

Termín op.vytác.
Vyt. pr.
R. k. chyb (ECM)
Potvrzeni faxu
Pot. o pr. obr.

Rezim vytácení

a

Predat dál Preposlat na fax

Dorucit dal Preposlat na fax

Prep. na PC
Predat dál a tisk

Bezpecný príjem Vypnuto

Zap
Tisknout

2. Přehled nabídek a základní nastavení

35

Přehled nabídek

Položky Volby

Nastavení faxu
(pokračování)

Prijem Rezim príjmu

Zmenit vychozi Rozliseni

Rucní TX/RX Zap

Pocet zazvonení
Tisk-cas pri.n
Kod-zah.prij.
Aut. zmensení
Or. na form.
Nast. blok. faxu

Rezim DRPD

Tmavost
Velikost originálu
Rucní TX/RX

a

Položky Volby

Kopirovani
(pokračování)

Puvodni typ Text

Trídení kopií Zap

Rozvrzeni Normalni

Nast.pozadi Vypnuto

Text a foto
Foto

Vypnuto

2 na 1
4 na 1
Kopie-pr.tot.

Auto
Úroven vyl. 1
Úroven vyl. 2

Kopirovani Velikost originálu

Zmensit/zvetsit

Tmavost Normalni

Vypnuto

Tmavý+1 – Tmavý+5
Svetlý+5 – Svetlý+1

Vym. úroven. 1 – Vym. úroven. 4

Nast.-kopir. Zmenit vychozi Velikost originálu

Kopií
Zmensit/zvetsit
Tmavost
Puvodni typ
Trídení kopií

2. Přehled nabídek a základní nastavení

36

Přehled nabídek

Položky Volby

Syst.nastaveni Nastavení

zarízení

ID zarízení
Císlo faxu
Datum a cas
Rezim hodin
Jazyk

Vychozi rezim

Úsporný rezim
Automat. vypnutí
Událost probuzení
Vyp. Cas. lhuty syst.
Vypr. cas. lh. úl.
Korekce nadmorské výsky

Automatické pokracování

Nahraz. papiru
Úspora toneru
Ek. nast.

b

Položky Volby

Syst.nastaveni
(pokračování)

b

Zvuk/hlasitost Zvuk kláves

Zvuk signalizace
Reproduktor
Vyzvánení

Zpráva Konfigurace

Zkusební stránka
Informace o spotrebních

materiálech
Pocitadlo pouzití
Fax prijat
Fax odeslán
Napl.ulohy
Potvrzeni faxu
Nevyzádané faxy
Adresár

Údrzba

Odst. práz. hlás.

c

Nastavení papíru Formát papíru

Typ papíru
Okraj

Ziv.spot.mat.
Správce obr.
Vystr.doch.ton
Vyrobni cislo

2. Přehled nabídek a základní nastavení

37

Přehled nabídek

Položky Volby

c

Sít
(M207xF series,

M207xFW
series)

TCP/IP (IPv4) DHCP

TCP/IP (IPv6) Protokol IPv6

Ethernet Port ethernetu

Wi-Fi Wi-Fi ZAP/VYP

Spr. protokolu HTTP

BOOTP
Staticky

Konfigurace DHCPv6

Rychlost síte Ethernet

WPS
Wi-Fi Direct
Signál Wi-Fi
WLAN vychozi

Položky Volby

Sít(pokračování) Vymazat nastavení

a. V některých zemích není tato možnost k dispozici.
b. Tato možnost se objeví, pouze pokud je povolena volba Nesprávný typ papíru.
c. Tato volba se objeví pouze tehdy, když v kazetě zbývá malé množství toneru.

Sit. konf.

WINS
SNMPv1/v2t
UPNP(SSDP)
mDNS
SetIP
SLP

2. Přehled nabídek a základní nastavení

38

Základní nastavení zařízení

Můžete provést nastavení zařízení pomocí Nastavení zařízení
v programu Samsung Easy Printer Manager.

• Uživatelé systémů Windows a Mac mohou provést nastavení

z programu Samsung Easy Printer Manager > (Přepnout do

pokročilého režimu) > Nastavení zařízení, viz „Nastavení

zařízení“ na straně 259.

Po dokončení instalace můžete nastavit výchozí nastavení zařízení.

Chcete-li změnit výchozí nastavení zařízení, postupujte podle následujících
kroků:

U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

Pomocí šipek nebo numerické klávesnice zadejte správný čas a datum
(viz „Písmena a tlačítka na klávesnici“ na straně 206).

•Měsíc = 01 až 12

• Den = 01 až 31

• Rok = vyžaduje zadání čtyř číslic

• Hodina = 01 až 12

• Minuta = 00 až 59

• Rezim hodin: Zařízení můžete nastavit tak, aby se aktuální čas

zobrazoval ve 12 hodinovém nebo 24 hodinovém formátu.

• Úsporný rezim: Pokud zařízení určitou dobu nepoužíváte,

můžete pomocí této funkce ušetřit elektrickou energii.

Když stisknete tlačítko (Power/Wakeup), začnete tisknout nebo
dojde k přijetí faxu, produkt se probudí z úsporného režimu.

Na ovládacím panelu vyberte (Menu) > Nastavení systému >

1

Nastavení zařízení.

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

• Jazyk: změna jazyka, který se zobrazuje na displeji ovládacího

panelu.

• Datum a cas: Nastavené datum a čas budou použity při

odloženém faxování. Jsou vytištěny na zprávě. Nejsou-li však
správné, musíte je opravit.

• Korekce nadmorské výsky: Kvalitu tisku ovlivňuje

atmosférický tlak, který je dán výškou zařízení nad hladinou
moře. Než nastavíte hodnotu nadmořské výšky, zjistěte
nadmořskou výšku místa, kde se nacházíte (viz „Nastavení
nadmořské výšky“ na straně 203).

Vyberte požadovanou volbu a stiskněte tlačítko OK.

3

Stisknutím tlačítka OK výběr uložíte.

4

2. Přehled nabídek a základní nastavení

39

Základní nastavení zařízení

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

5

pohotovostního režimu.

Pomocí níže uvedených odkazů můžete provést další nastavení, která
jsou užitečná pro používání zařízení.

• Viz „Zadávání různých znaků“ na straně 206.

• Viz „Písmena a tlačítka na klávesnici“ na straně 206.

• Viz „Nastavení formátu a typu papíru“ na straně 48.

• Viz „Vytvoření adresáře pro fax“ na straně 207.

2. Přehled nabídek a základní nastavení

40

Zásobník a tisková média

Tato kapitola vás seznámí s vkládáním tiskových médií.

• Používání tiskových médií, která nesplňují tyto specifikace, může
způsobit problémy nebo nutnost oprav. Na takové opravy se
nevztahuje záruka ani servisní smlouvy společnosti Samsung.

•Ujistěte, že v tomto zařízení nepoužíváte fotografický papír pro
inkoustové tiskárny. Mohlo by dojít k poškození zařízení.

• Používání hořlavých tiskových médií může způsobit požár.

• Používejte určená tisková média (viz „Specifikace tiskových médií“
na straně 111).

Používání hořlavých médií nebo zanechání cizích materiálů v tiskárně
může vést k přehřátí jednotky a v ojedinělých případech způsobit
požár.

2

Informace o zásobníku

Chcete-li změnit formát, je třeba nastavit vodítka papíru.

1

2

1 Vodítko šířky papíru
2 Zásobník

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

Pokud vodítko papíru neupravíte, může docházet k registraci papíru,
zkreslení obrazu nebo uvíznutí papíru.

2. Přehled nabídek a základní nastavení

41

Zásobník a tisková média

3

Vložení papíru do zásobníku

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

Otevřete zásobník. Poté nastavte velikost zásobníku podle typu

1

média, které vkládáte (viz „Informace o zásobníku“ na straně 41).

Před vložením papírů prolistujte nebo profoukněte hranu stohu

2

papíru, aby se oddělily jednotlivé listy.

Vložte papír stranou, na kterou chcete tisknout, nahoru.

3

1

2

2. Přehled nabídek a základní nastavení

42

Zásobník a tisková média

• Vodítko šířky papíru nepřisunujte příliš těsně, aby se médium
v zásobníku neprohnulo.

• Nepoužívejte papír se zkrouceným zaváděcím okrajem, může
způsobit uvíznutí nebo pomačkání papíru.

• Pokud neupravíte vodítko šířky papíru, může docházet k zaseknutí
papíru.

Stiskněte šířkové vodítko papíru a posuňte ho k hraně sady papírů

4

tak, aby se papíry neohnuly.

Při tisku dokumentu nastavte typ papíru a formát pro zásobník (viz

5

„Nastavení formátu a typu papíru“ na straně 48).

2. Přehled nabídek a základní nastavení

43

Zásobník a tisková média

4

Ruční podávání v zásobníku

Zásobník pojme speciální formáty a typy tiskových materiálů, jako jsou
například pohlednice, poznámkové karty a obálky (viz „Specifikace
tiskových médií“ na straně 111).

Chcete-li v zásobníku podávat papír ručně, klikněte níže:

Viz „Vložení papíru do zásobníku“ na straně 42.

Rady pro používání ručního podávání v zásobníku

• Pokud v ovladači tiskárny vyberete Papír > Zdroj > Ruční

podávání, je třeba stisknout OK pokaždé, když tisknete stránku.

• Do zásobníku vkládejte vždy pouze jeden typ, formát a gramáž
tiskového média.

• Chcete-li zabránit zaseknutí papíru, nepřidávejte během tisku papír,
dokud není zásobník prázdný.

5

Tisk na zvláštní média

Následující tabulka uvádí zvláštní média, která lze použít v zásobníku.

Chcete-li změnit nastavení papíru v zařízení, nastavte typ papíru v okně
Předvolby tisku > karta Papír > Typ (viz „Otevření předvoleb tisku“ na
straně 56).

•Při použití zvláštních médií doporučujeme vkládat listy po jednom
(viz „Specifikace tiskových médií“ na straně 111).

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

• Tisková média je nutné vkládat lícem nahoru, horní hranou směřující
do zásobníku a umístěné na střed zásobníku.

• Abyste zajistili co nejvyšší kvalitu tisku a předešli uvíznutí papíru,
vkládejte pouze dostupný papír (viz „Specifikace tiskových médií“ na
straně 111).

• Pokroucené pohlednice, obálky a štítky před vložením do zásobníku
narovnejte.

•Při tisku na zvláštní média postupujte podle pokynů pro vkládání (viz
„Tisk na zvláštní média“ na straně 44).

2. Přehled nabídek a základní nastavení

44

Zásobník a tisková média

Gramáže pro každý list viz „Specifikace tiskových médií“ na straně 111.

Typy

Obyčejný ●

Silný ●

Slabý ●

Kancelářský ●

Barevný papír ●

Kartičky ●

Štítky ●

Obálka ●

Předtištěný ●

Bavlněný ●

Zásobník

a

Obálka

Úspěch tisku na obálky závisí do značné míry na kvalitě obálek.

Pokud tisknete na obálku, umístěte ji, jak je znázorněno na následujícím
obrázku.

•Při výběru obálek zvažte následující faktory:

- Gramáž: by neměla překročit 90 g/m2, jinak může dojít k uvíznutí

papíru.

Recyklovaný ●

Archivní papír ●

a. Typy papíru, které lze použít pro ruční podávání v zásobníku.

(●: podporováno, bez symbolu: není podporována)

- Konstrukce: musí ležet rovně se zakřivením do 6 mm a nesmí

obsahovat vzduch.

- Stav: neměla by být pomačkaná, odřená ani poškozená.

- Teplota: musí snést teplotu a tlak, kterým bude vystavena uvnitř

zařízení.

• Používejte pouze správně sestavené obálky s ostrými přehyby.

• Nepoužívejte obálky se známkami.

2. Přehled nabídek a základní nastavení

45

Zásobník a tisková média

• Nepoužívejte obálky se sponami, patentkami, okénky, samolepicím
uzávěrem nebo s jinými syntetickými materiály.

• Nepoužívejte poškozené ani nesprávně sestavené obálky.

• Šev na obou koncích obálky musí zasahovat až do rohu obálky.

1 Přijatelné
2 Nepřijatelné

• Obálky s odlepovacím lepicím páskem nebo s více než jednou klopou,
která se překládá přes uzávěr, musejí používat lepidlo odolávající
teplotě fixace přibližně 170°C po dobu 0,1 sekundy. Další klopy a pásky
mohou způsobit vrásnění, mačkání nebo uvíznutí a mohou dokonce
poškodit fixační jednotku.

• Pro co nejlepší kvalitu tisku nastavte krajní zarážky minimálně 15 mm
od okrajů obálky.

• Vyhněte se tisku na oblasti, kde se dotýkají švy obálky.

Štítky

Aby nedošlo k poškození zařízení, používejte pouze štítky doporučené
pro laserové tiskárny.

•Při výběru štítků zvažte následující faktory:

- Lepidlo: Mělo by být stabilní při fixační teplotě zařízení přibližně

170 °C.

- Uspořádání: Používejte pouze takové štítky, mezi kterými není

žádná odkrytá plocha podkladu. Štítky se mohou z listů odlepit
a vážně zablokovat zařízení.

- Pokroucení: Musí ležet rovně s max. zvlněním 13 mm v jakémkoli

směru.

- Stav: Nepoužívejte štítky, které jsou pomačkané, odlepují se

od podkladu nebo obsahují bubliny.

2. Přehled nabídek a základní nastavení

46

Zásobník a tisková média

• Ujistěte se, zda mezi štítky není žádná odkrytá plocha s lepidlem.
Odkryté oblasti by mohly při tisku způsobit odlepení štítků, což by vedlo
k zaseknutí papíru. Odkryté lepidlo může také poškodit součásti
zařízení.

• Nevkládejte do zařízení vícekrát stejný arch se štítky. Lepidlo je určeno
pouze k jednomu průchodu zařízením.

• Nepoužívejte štítky, které se odlepují od podkladu, ani pomačkané
štítky, štítky obsahující bubliny či jinak poškozené štítky.

Kartičky / vlastní formát papíru

Předtištěný papír

Při tisku na předtištěný papír by měla být vytištěná strana lícem nahoru.
Přední okraj papíru by neměl být pomačkaný. Dochází-li k problémům
s podáváním papíru, zkuste papír obrátit. Mějte na paměti, že v tomto
případě není zaručena kvalita tisku.

• Musí být potištěn tepelně odolným inkoustem, který se nerozpije nebo
neodpaří a který neuvolňuje nebezpečné výpary, působí-li na něj fixační
teplota zařízení po dobu 0,1 sekundy (přibližně 170 °C).

• V softwarové aplikaci nastavte okraje alespoň 6,4 mm od okraje
tiskového materiálu.

• Barva na předtištěném papíře musí být nehořlavá a neměla by mít
nepříznivý vliv na válce zařízení.

•Před založením předtištěného papíru zkontrolujte, zda je barva na
papíře suchá. Během procesu fixace může vlhký inkoust vystoupit
z předtištěného papíru a tím snížit kvalitu tisku.

2. Přehled nabídek a základní nastavení

47

Zásobník a tisková média

6

Nastavení formátu a typu papíru

Po vložení papíru do zásobníku nastavte typ a formát papíru pomocí
tlačítek na ovládacím panelu.

Chcete-li změnit nastavení papíru v zařízení, nastavte typ papíru v okně
Předvolby tisku > karta Papír > Typ (viz „Otevření předvoleb tisku“ na
straně 56).

U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

Na ovládacím panelu vyberte tlačítko (Menu).

1

Stiskněte Syst.nastaveni > Nastavení papíru > Formát papíru

2

nebo Typ papíru.

Chcete-li použít papír zvláštního formátu, např. fakturu, zvolte kartu

Papír > Formát > Upravit... a nastavte Nastavení uživatelského
formátu papíru v nabídce Předvolby tisku (viz „Otevření předvoleb

tisku“ na straně 56).

Vyberte požadovaný zásobník a možnost.

3

Stisknutím tlačítka OK výběr uložíte.

4

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

5

pohotovostního režimu.

2. Přehled nabídek a základní nastavení

48

Zásobník a tisková média

7

Nastavení výstupní podpory

Při tisku velkého množství stran najednou může být povrch výstupního
zásobníku horký. Nedotýkejte se povrchu zásobníku a zabraňte dětem
v přístupu do jeho blízkosti.

Vytištěné stránky se ukládají na výstupní podpěru a výstupní podpěra
pomůže vytištěné stránky rovnat. Ve výchozím nastavení odesílá tiskárna
výstup do výstupního zásobníku.

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

2. Přehled nabídek a základní nastavení

49

Zásobník a tisková média

8

Příprava originálů

• Nevkládejte papír menší než 142 × 148 mm a větší než 216 × 356 mm.

• Nepokoušejte se vkládat následující typy papíru, abyste zabránili
zaseknutí papíru, nízké kvalitě tisku nebo poškození zařízení.

-průklepový papír nebo papír s průklepovou zadní stranou,

-křídový papír,

- velmi tenký papír,

-pomačkaný papír nebo papír se záhyby,

- zkroucený nebo stočený papír,

- potrhaný papír

•Před založením odstraňte všechny sešívací drátky a sponky.

•Před vložením dokumentu zkontrolujte, zda případné lepidlo, inkoust
nebo opravný lak jsou zcela suché.

• Nezakládejte originály na papírech různé velikosti a hmotnosti.

9

Zakládání originálů

Originál ke kopírování, skenování a odesílání faxu lze vložit na skleněnou
desku skeneru nebo do podavače dokumentů.

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v
závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

Na skleněnou desku skeneru

Pomocí skleněné desky skeneru lze kopírovat nebo skenovat originály.
Můžete získat skenování nejlepší kvality, zvláště u barevných obrázků a
obrázků v odstínech šedé. Přesvěčte se, že se v podavači nenacházejí
žádné originály. Pokud bude v podavači dokumentů zjištěn nějaký originál,
zařízení mu dá přednost před originálem na skleněné desce skeneru.

• Nevkládejte brožury, letáky, transparentní fólie nebo dokumenty, které
mají jiné neobvyklé vlastnosti.

2. Přehled nabídek a základní nastavení

50

Zásobník a tisková média

Zvedněte a otevřete kryt skeneru.

1

Pokládejte originál lícem dolů na skleněnou desku skeneru.

2

Zarovnejte jej s registračním vodítkem v levém horním rohu skla.

Zavřete víko skeneru.

3

•Otevřený kryt skeneru by během kopírování nepříznivě ovlivnil
kvalitu kopie a spotřebu toneru.

• Prach na skleněné desce by mohl způsobit vznik černých skvrn na
výtisku. Udržujte proto sklo vždy čisté (viz „Čištění zařízení“ na
straně 81).

• Jestliže kopírujete stránku z knihy nebo časopisu, zvedněte víko
skeneru, dokud zarážka nezachytí jeho závěsy, a potom víko
zavřete. Je-li kniha nebo časopis silnější než 30 mm, kopírujte s
otevřeným víkem skeneru.

2. Přehled nabídek a základní nastavení

51

Zásobník a tisková média

• Postupujte opatrně, aby nedošlo k prasknutí skenovacího skla.
Mohlo by dojít ke zranění.

•Při zavírání víka skeneru nedávejte ruku dovnitř. Víko skeneru vám
může spadnout na ruce a zranit vás.

• Nedívejte se do světla vycházejícího ze skeneru při kopírování nebo
skenování. Je to škodlivé pro oči.

Do podavače dokumentů

Do podavače můžete naplnit až 40 listů papíru (80 g/m2, 20 lbs) pro jednu
tiskovou úlohu.

Před vložením originálů ohněte nebo prolistujte stoh papíru, aby se

1

oddělily jednotlivé stránky.

Umístěte originály do vstupního zásobníku podavače dokumentů

2

lícem nahoru. Spodní okraj svazku originálů musí souhlasit s
velikostí papíru vyznačenou na vstupním zásobníku dokumentů.

2. Přehled nabídek a základní nastavení

52

Zásobník a tisková média

Vodítka šířky podavače dokumentů nastavte na formát papíru.

3

Prach na podavači může na výtisku vytvářet černé čáry. Vždy proto
udržujte sklo podavače v čistotě (viz „Čištění zařízení“ na straně 81).

2. Přehled nabídek a základní nastavení

53

Základní funkce tisku

Informace o zvláštních tiskových funkcích naleznete v Rozšířené
příručce (viz „Použití pokročilých tiskových funkcí“ na straně 213).

10

Tisk

Pokud používáte operační systém Mac nebo Linux, podívejte se do
Rozšířená příručka (viz „Tisk v systému Mac“ na straně 221 nebo „Tisk
v systému Linux“ na straně 223).

Toto okno Předvolby tisku platí pro Poznámkový blok v systému Windows

7.

Vyberte své zařízení ze seznamu Vybrat tiskárnu.

3

Otevřete dokument, který chcete vytisknout.

1

Vyberte příkaz Tisk v nabídce Soubor.

2

Základní nastavení tisku, včetně počtu kopií a rozsahu tisku, zvolte

4

v okně Tisk.

Chcete-li využít pokročilých tiskových funkcí, klepněte na tlačítko
Vlastnosti nebo Předvolby v okně Tisk (viz „Otevření předvoleb tisku“
na straně 56).

Chcete-li zahájit tiskovou úlohu, klepněte na tlačítko OK nebo Tisk

5

v okně Tisk.

2. Přehled nabídek a základní nastavení

54

Základní funkce tisku

11

Zrušení tiskové úlohy

Jestliže tisková úloha čeká v tiskové frontě nebo na tiskovém spooleru,
zrušíte úlohu takto:

• Do tohoto okna můžete jednoduše vstoupit tak, že na hlavním panelu

systému Windows poklepete na ikonu zařízení ( ).

• Aktuální úlohu můžete také zrušit stisknutím tlačítka (Stop/Clear)

na ovládacím panelu.

2. Přehled nabídek a základní nastavení

55

Základní funkce tisku

12

Otevření předvoleb tisku

•Okno Předvolby tisku zobrazené v této uživatelské příručce se
může lišit v závislosti na typu používaného zařízení.

•Po výběru možnosti v okně Předvolby tisku se může zobrazit

varovný symbol nebo . Symbol znamená, že určitou
možnost můžete vybrat, ale nedoporučuje se to. Symbol

znamená, že možnost nelze vybrat kvůli nastavení nebo prostředí
počítače.

Otevřete dokument, který chcete vytisknout.

1

V nabídce Soubor vyberte možnost Tisk. Zobrazí se okno Tisk.

2

Vyberte své zařízení ze seznamu Vybrat tiskárnu.

3

Klepněte na Vlastnosti nebo Předvolby.

4

Aktuální stav zařízení můžete zkontrolovat stisknutím tlačítka Stav
tiskárny (viz „Používání aplikace Stav tiskárny Samsung“ na straně

261).

2. Přehled nabídek a základní nastavení

56

Základní funkce tisku

Použití oblíbeného nastavení

Volba Předvolby, která je zobrazena na každé kartě s vlastnostmi kromě
karty Samsung, umožňuje uložit aktuální předvolby pro pozdější použití.

Chcete-li uložit položku do seznamu Předvolby, postupujte takto:

Vyberte další možnosti a klepněte na tlačítko (Aktualizovat),
nastavení budou přidána do seznamu provedených Předvoleb.
Chcete-li uložené nastavení použít, vyberte jej z rozevíracího seznamu
Předvolby. Zařízení je nyní nastaveno na tisk podle vybraného
nastavení. Chcete-li uložené nastavení vymazat, vyberte jej z

Změňte nastavení na každé kartě podle potřeby.

1

Zadejte název položky do pole Předvolby.

2

Klepněte na (Přidat). S uložením seznamu Předvolby se uloží

3

všechna aktuální nastavení ovladače.

rozevíracího seznamu Předvolby a klepněte na (Smazat).

Výchozí nastavení ovladače tiskárny můžete obnovit výběrem
možnosti Výchozí Předvolby v rozevíracím seznamu Předvolby.

13

Použití nápovědy

V okně Předvolby tisku klepněte na volbu, o které se chcete dozvědět víc,
a na klávesnici stiskněte klávesu F1.

2. Přehled nabídek a základní nastavení

57

Základní funkce tisku

14

Tisk v ekologickém režimu

Funkce Eco snižuje spotřebu toneru a používání papíru. Funkce Eco vám
umožňuje šetřit tiskové zdroje a vede vás k ekologicky šetrnému tisku.

Stisknutím tlačítka Eco na ovládacím panelu aktivujete ekologický režim.
Výchozí nastavení ekologického režimu je Několik stránek na list (2) a

Úspora toneru.

Nastavení ekologického režimu na ovládacím
panelu

Pokud má zařízení na ovládacím panelu tlačítka +/- nebo zařízení
nepodporuje síť (viz „Celkový pohled na ovládací panel“ na straně 26):

Můžete provést nastavení zařízení pomocí Nastavení zařízení
v programu Samsung Easy Printer Manager.

• Pokyny pro uživatele systémů Windows a Mac viz „Nastavení
zařízení“ na straně 259.

•Přístup k nabídkám se u každého modelu může lišit (viz „Vstup do
nabídky“ na straně 34).

•U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

Na ovládacím panelu vyberte (Menu) > Syst.nastaveni >

1

Nast.zarizeni > Ek. nast..

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

• Výchozí rezim: Touto volbou zapnete nebo vypnete ekologický

režim. (Úspora toneru/2 na 1)

- Vypnuto: Vypnutí ekologického režimu.

- Zap: Zapnutí ekologického režimu.

Pokud v programu SyncThru™ Web Service (karta Settings >
Machine Settings > System > Eco > Settings) nebo Samsung Easy
Printer Manager (Nastavení zařízení > Eco) nastavíte ekologický
režim s heslem, objeví se zpráva V pohotovosti. Chcete-li změnit stav
ekologického režimu, musíte zadat heslo.

• Zvolit tepl.: Vychází z nastavení v programu Syncthru™ Web

Service nebo Samsung Easy Printer Manager. Před vybráním
této položky je nutno nastavit funkci ekologického režimu v
aplikaci SyncThru™ Web Service (karta Settings > Machine
Settings > System > Eco > Settings) nebo Samsung Easy
Printer Manager (Nastavení zařízení > Eco).

- Vych. ek. rez.: Zařízení je nastaveno na režim Vych. ek.
rez..

- Vl. eko rezim: Změňte veškeré potřebné hodnoty.

Stisknutím tlačítka OK výběr uložíte.

3

2. Přehled nabídek a základní nastavení

58

Základní funkce tisku

Nastavení ekologického režimu v ovladači

Otevřete kartu Eco a nastavte ekologický režim. Pokud je zobrazen symbol
ekologického režimu ( ), znamená to, že ekologický režim je

momentálně aktivován.

Možnosti ekologického režimu

• Výchozí nastavení tiskárny: Řídí se nastavením na ovládacím panelu

zařízení.

• Žádné: Vypne ekologický režim.

• Tisk v ekologickém režimu: Zapne ekologický režim. Aktivujte různé

položky ekologického režimu, které chcete používat.

• Heslo: Pokud správce pevně nastavil zapnutí ekologického režimu,

musíte při změně stavu zadat heslo.

Simulátor výsledků

Simulátor výsledků zobrazuje výsledky snížení emisí oxidu uhličitého,

spotřeby elektřiny a množství ušetřeného papíru na základě vybraných
nastavení.

• Výsledky se vypočítávají na základě toho, že když je ekologický režim
vypnutý, je celkový počet potištěných papírů bez prázdných stránek
roven jednomu stu.

• Viz výpočetní koeficienty týkající se CO2, energie a papíru, které udává
organizace IEA, index Ministerstva pro vnitřní záležitosti a komunikaci
Japonska a stránky www.remanufacturing.org.uk. Každý model má jiný
index.

• Spotřeba energie v tiskovém režimu označuje průměrnou spotřebu
energie tohoto zařízení při tisku.

• Zobrazené množství je pouze odhad a skutečné množství se může lišit
v závislosti na použitém operačním systému, výkonu procesoru,
používané aplikaci, způsobu připojení, typu [tloušťce] a formátu média,
složitosti tiskové úlohy atd.

2. Přehled nabídek a základní nastavení

59

Základní kopírování

• Informace o zvláštních tiskových funkcích naleznete v Rozšířené
příručce (viz „Nabídka Kopírování“ na straně 186).

•Přístup k nabídkám se u každého modelu může lišit (viz „Vstup do
nabídky“ na straně 34 nebo „Celkový pohled na ovládací panel“ na
straně 26).

•U některých modelů nebo voleb nemusí být některé nabídky
podporovány (viz „Funkce podle modelů“ na straně 8).

15

Základní kopie

Na ovládacím panelu vyberte (kopírovat) > (Menu) >

1

Funkce kopírování.

Nastavení kopírování, včetně hodnot Zmensit/zvetsit, Tmavost,

3

Puvodni a dalších, lze přizpůsobit pomocí tlačítek na ovládacím

panelu (viz „Změna nastavení pro každou kopii“ na straně 61).

Nebo na ovládacím panelu vyberte (Menu) > Funkce
kopírování.

Vložte jeden dokument (viz „Zakládání originálů“ na straně 50).

2

Je-li to nezbytné, zadejte pomocí šipky nebo numerické klávesnice

4

počet kopií.

Stiskněte tlačítko (Start).

5

Pokud potřebujete kopírování stornovat, stiskněte tlačítko (Stop/
Clear) a kopírování se zastaví.

2. Přehled nabídek a základní nastavení

60

Základní kopírování

16

Změna nastavení pro každou kopii

Zařízení nabízí výchozí nastavení pro kopírování, které vám umožňuje
rychlé a snadné pořízení kopie. Jestliže však chcete změnit volby pro
každou kopii, použijte funkční tlačítka na ovládacím panelu.

•Stisknete-li během nastavování možností kopírování tlačítko

(Stop/Clear), zruší se všechny dosud nastavené možnosti pro

aktuální úlohu kopírování a vrátí se na výchozí hodnoty. Jinak se
automaticky vrátí na výchozí hodnoty po dokončení kopírování.

•Přístup k nabídkám se u každého modelu může lišit (viz „Vstup do
nabídky“ na straně 34).

•U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

3

pohotovostního režimu.

Originál

Nastavení originálu slouží k vylepšení kvality kopie výběrem dokumentu
pro aktuální úlohu kopírování.

Na ovládacím panelu vyberte (kopírovat) > (Menu) >

1

Funkce kopírování > Typ předlohy.

Nebo na ovládacím panelu vyberte (Menu) > Funkce
kopírování > Typ předlohy.

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

• Text: použijte pro originály obsahující převážně text.

Tmavost

Pokud kopírujete vybledlý originál nebo originál s tmavými obrázky, můžete
nastavit jas, aby byla kopie čitelnější.

Na ovládacím panelu vyberte (kopírovat) > (Menu) >

1

Funkce kopírování > Tmavost.

Nebo na ovládacím panelu zvolte tlačítko Tmavost.

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

Například hodnota Svetlý+5 je nejsvětlejší a Tmavý+5 je nejtmavší.

• Text a foto: použijte pro originály obsahující text a fotografie.

Pokud jsou texty na výtisku rozmazané, vyberte volbu Text, abyste
získali čitelné texty.

• Foto: používá se v případech, kdy jsou předlohou fotografie.

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

3

pohotovostního režimu.

2. Přehled nabídek a základní nastavení

61

Základní kopírování

Zmenšená nebo zvětšená kopie

Velikost kopírovaného obrazu můžete při kopírování originálů z krytu
skeneru zmenšit nebo zvětšit v rozsahu od 25 % do 400 %.

• Tato funkce nemusí být v závislosti na modelu nebo volitelných
doplňcích dostupná (viz „Funkce modelů“ na straně 10).

• Pokud je zařízení nastaveno na ekologický režim, funkce
zmenšování a zvětšování nejsou k dispozici.

Chcete-li vybírat z předem definovaných formátů kopií,

postupujte následujícím způsobem

Na ovládacím panelu vyberte (kopírování) > (Menu) >

1

Funkce kopírování > Zmenšit/Zvětšit.

Nebo na ovládacím panelu vyberte (Menu) > Funkce

Měřítko lze změnit přímo zadáním velikosti

Na ovládacím panelu vyberte (kopírování) > (Menu) >

1

Funkce kopírování > Zmenšit/Zvětšit > Uživatelský.

Nebo na ovládacím panelu vyberte (Menu) > Funkce
kopírování > Zmenšit/Zvětšit.

Požadovanou velikost kopie zadejte pomocí numerické klávesnice.

2

Stisknutím tlačítka OK výběr uložíte.

3

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

4

pohotovostního režimu.

Při vytváření zmenšené kopie se ve spodní části kopie mohou vytvořit
černé čáry.

kopírování > Zmenšit/Zvětšit.

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

3

pohotovostního režimu.

2. Přehled nabídek a základní nastavení

62

Základní kopírování

17

Kopírování průkazu

Toto zařízení umožňuje tisk oboustranných originálů na jeden list papíru.

Zařízení vytiskne jednu stranu originálu na horní polovinu papíru a druhou
stranu na spodní polovinu bez zmenšení velikosti originálu. Tato funkce je
užitečná při kopírování dokumentů malých rozměrů, např. vizitek.

• Tato funkce vyžaduje, aby byl originál umístěn na skleněnou desku
skeneru.

• Pokud je zařízení nastaveno na ekologický režim, tato funkce není
k dispozici.

• Pro lepší kvalitu obrazku zvolte (kopírovat) > (Menu) >

Copy Feature > Original Type > Photo (Nabídka > Funkce
kopírování > Typ originálu > Foto) na ovládacím panelu nebo

Na ovládacím panelu stiskněte tlačítko ID Copy.

1

Položte originál na skleněnou desku skeneru lícem dolů na místo

2

vyznačené šipkami. Poté zavřete víko skeneru.

Na displeji se zobrazí zpráva Umístěte přední stranu a stiskněte

3

[Start].

(Menu) > Copy Feature > Original Type > Photo (Nabídka >

Funkce kopírování > Typ originálu > Foto).

Stiskněte tlačítko Start.

4

Zařízení zahájí skenování přední strany a zobrazí se položka

Založte zad. str. a stisk. [Start].

2. Přehled nabídek a základní nastavení

63

Základní kopírování

Obraťte originál a položte jej na skleněnou desku skeneru na místo

5

vyznačené šipkami (viz obrázek). Poté zavřete víko skeneru.

Stiskněte tlačítko Start.

6

• Pokud nestisknete tlačítko (Start), zkopíruje se pouze přední
strana.

• Pokud je předloha větší než oblast tisku, nemusí být některé části
dokumentu vytištěny.

2. Přehled nabídek a základní nastavení

64

Základní skenování

Informace o zvláštních funkcích skenování naleznete v Rozšířená
příručka (viz „Funkce skenování“ na straně 225).

18

Základní skenování

Níže je popisován normální a běžný postup skenování originálů.

Toto je základní způsob skenování pro zařízení připojená kabelem USB.

•U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

• Pokud chcete skenovat pomocí sítě, nahlédněte do Rozšířené
příručky (viz „Skenování ze zařízení připojeného prostřednictvím
sítě“ na straně 226).

Pokud se zobrazí zpráva Není k dispozici, zkontrolujte připojení portu
nebo vyberte možnost Povolit panel Skenovat ze zařízení v programu

Samsung Easy Printer Manager > Přepnout do pokročilého
režimu > Nastavení Skenovat do počítače.

Vyberte požadované cílové místo skenování a stiskněte tlačítko OK.

3

Výchozí nastavení je Moje dokumenty.

• Často používané nastavení můžete vytvořit a uložit jako seznam
profilů. Také můžete profil přidat nebo odstranit a každý profil uložit
na jiné místo.

•Pro změnu přejděte do programu Samsung Easy Printer Manager

> Přepnout do pokročilého režimu > Nastavení Skenovat do

počítače.

Umístěte jeden dokument lícem dolů na skleněnou desku

1

dokumentu nebo vložte dokumenty lícem nahoru do podavače
dokumentů (viz „Zakládání originálů“ na straně 50).

Na ovládacím panelu vyberte (skenovat) > Skenovat do PC.

2

NEBO

Vyberte požadovanou volbu a stiskněte tlačítko OK.

4

Skenování bude zahájeno.

5

Naskenovaný obraz bude uložen do složky C:\Uživatelé\jméno
uživatele\Dokumenty. Složka pro uložení se může lišit v závislosti na

operačním systému nebo aplikaci, kterou používáte.

Na ovládacím panelu stiskněte tlačítko Scan to.

2. Přehled nabídek a základní nastavení

65

Základní faxování

• Tato funkce není podporována pro modely M207x series (viz

19

Příprava k faxování

„Celkový pohled na ovládací panel“ na straně 26).

• Informace o zvláštních funkcích faxování naleznete v Rozšířená

příručka (viz „Funkce faxu“ na straně 235).

Před odesláním nebo přijetím faxu musíte zapojit dodanou spojovací šňůru
do telefonního konektoru ve zdi (viz „Pohled zezadu“ na straně 25). Jak
provést připojení viz Stručná instalační příručka. Způsob provedení
telefonního připojení je v jednotlivých zemích odlišný.

• Toto zařízení nelze používat jako fax prostřednictvím internetového
telefonu. Více informací se dozvíte u vašeho poskytovatele
internetového připojení.

•Při připojování k telefonní lince kvůli používání faxu doporučujeme

20

Odesílání faxu

použít tradiční analogové telefonní služby (PSTN: veřejná telefonní
síť) při zapojování telefonní linky pro použití faxu. Pokud používáte
jiné internetové služby (DSL, ISDN, VoIP), můžete vylepšit kvalitu
spojení pomocí mikrofiltru. Mikrofiltr eliminuje šum a vylepšuje
kvalitu spojení a kvalitu připojení k Internetu. Mikrofiltr DSL není
dodáván s tímto zařízením. Chcete-li jej používat, kontaktujte svého
poskytovatele internetového připojení.

Pro umístění originálu můžete použít podavač nebo skleněnou desku
skeneru. Jsou-li originály vkládány do podavače i na skleněnou desku
skeneru, zařízení bude nejdříve číst originály v podavači, který má
vyšší prioritu při skenování.

Umístěte jeden dokument lícem dolů na skleněnou desku

1

dokumentu nebo vložte dokumenty lícem nahoru do podavače
dokumentů (viz „Zakládání originálů“ na straně 50).

1 Linkový port
2 Mikrofiltr
3 Modem DSL / telefonní linka

(viz „Pohled zezadu“ na straně 25).

Vyberte tlačítko (faxování) na ovládacím panelu.

2

Nastavte rozlišení a tmavost podle faxovaného dokumentu (viz

3

„Úprava nastavení dokumentu“ na straně 68).

2. Přehled nabídek a základní nastavení

66

Základní faxování

Zadejte číslo cílového faxu (viz „Písmena a tlačítka na klávesnici“ na

4

straně 206).

Na ovládacím panelu stiskněte tlačítko (Start). Zařízení spustí

5

skenování a odesílání faxu na cílová místa.

• Pokud chcete odeslat fax přímo ze svého počítače, použijte funkci

Samsung Network PC Fax (viz „Odesílání faxu v počítači“ na straně

236).

• Pokud chcete zrušit faxovou úlohu, stiskněte tlačítko (Stop/

Clear), než zařízení zahájí přenos.

• Pokud jste použili skleněnou desku skeneru, tiskárna zobrazí zprávu
s výzvou k vložení další strany.

Ruční odesílání faxu

Nastavte rozlišení a tmavost podle faxovaného dokumentu (viz

3

„Úprava nastavení dokumentu“ na straně 68).

Na ovládacím panelu stiskněte tlačítko (On Hook Dial).

4

Zadejte faxové číslo pomocí numerické klávesnice na ovládacím

5

panelu.

Jakmile uslyšíte vysoký tón signálu vzdáleného faxu, stiskněte na

6

ovládacím panelu tlačítko (Start).

Odesílání faxu na více míst

Pomocí funkce vícenásobného odeslání lze odeslat fax více adresátům.
Originály jsou automaticky ukládány do paměti a odeslány do vzdálené
stanice. Po ukončení přenosu jsou dokumenty v paměti automaticky
vymazány.

Následujícím postupem odešlete fax pomocí tlačítka (On Hook Dial)
na ovládacím panelu.

Umístěte jeden dokument lícem dolů na skleněnou desku

1

dokumentu nebo vložte dokumenty lícem nahoru do podavače
dokumentů (viz „Zakládání originálů“ na straně 50).

Vyberte tlačítko (faxování) na ovládacím panelu.

2

Fax nelze odesílat pomocí této funkce, pokud jste zvolili režim Velmi
jemné nebo pokud je fax barevný.

Umístěte jeden dokument lícem dolů na skleněnou desku

1

dokumentu nebo vložte dokumenty lícem nahoru do podavače
dokumentů (viz „Zakládání originálů“ na straně 50).

Vyberte tlačítko (faxování) na ovládacím panelu.

2

2. Přehled nabídek a základní nastavení

67

Základní faxování

Nastavte rozlišení a tmavost podle faxovaného dokumentu (viz

3

„Úprava nastavení dokumentu“ na straně 68).

Na ovládacím panelu vyberte (Menu) > Funkce faxu >

4

Nasob.odeslani.

Vložte faxové číslo prvního přijímacího zařízení a stiskněte tlačítko

5

OK.

Můžete stisknout čísla rychlé volby nebo vybrat číslo skupinové

volby pomocí tlačítka (Address book).

Vložte druhé faxové číslo a stiskněte tlačítko OK.

6

Na displeji se zobrazí žádost o vložení dalšího faxového čísla, na
které chcete dokument odeslat.

Pro vložení většího počtu faxových čísel stiskněte tlačítko OK,

7

jakmile se zobrazí možnost Ano, a opakujte kroky 5 a 6.

21

Příjem faxu

Zařízení je od výrobce nastaveno do režimu fax. Pokud přijímáte fax,
zařízení po zadaném počtu vyzvánění odpoví a fax automaticky přijme.

22

Úprava nastavení dokumentu

Před zahájením faxování změňte následující nastavení podle stavu
originálu, abyste docílili co nejlepší kvality.

U některých modelů může být k přechodu na nabídky nižší úrovně
nutné stisknout tlačítko OK.

Rozliseni

•Můžete vložit čísla až pro 10 příjemců.

• Jakmile jste zadali číslo skupinového vytáčení, nemůžete již zadat
další číslo skupinového vytáčení.

Po zadání faxových čísel vyberte možnost Ne v dotazu Dalsi c.? a

8

stiskněte tlačítko OK.

Zařízení začne odesílat dokument na čísla v pořadí podle vložení.

Po odeslání faxů se vytiskne Protokol násobného odesílání.

Výchozí nastavení dokumentů umožňuje dosáhnout dobrých výsledků při
práci se standardními textovými dokumenty. Pokud však odesíláte originály
nízké kvality nebo s fotografiemi, můžete pro dosažení vyšší kvality faxu
upravit rozlišení.

Na ovládacím panelu vyberte (faxování) > (Menu) > Funkce

1

faxu > Rozliseni.

2. Přehled nabídek a základní nastavení

68

Základní faxování

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

• Standardni: originály se znaky normální velikosti.

• Jemne: originály s malými znaky nebo tenkými čarami, nebo

originály vytištěné jehličkovou tiskárnou.

• Velmi jemne: originály s velmi jemnými detaily. Režim Velmi

jemne je k dispozici pouze v případě, že zařízení, se kterým
komunikujete, také podporuje velmi jemné rozlišení.

•Režim Velmi jemne nelze použít při přenosu z paměti zařízení.

Nastavení rozlišení se automaticky změní na Jemne.

• Je-li na vašem zařízení nastaveno rozlišení Velmi jemne a přijímací

faxový přístroj nepodporuje rozlišení Velmi jemne, vysílací zařízení

přenáší dokument s nejvyšším rozlišením podporovaným přijímacím
zařízením.

• Foto FAX: dokumenty obsahující odstíny šedé nebo fotografie.

• Barevný fax: Barevné originály.

Tmavost

Můžete zvolit stupeň tmavosti originálního dokumentu.

Nastavená tmavost platí pro aktuální úlohu faxování. Změna výchozího
nastavení (viz „Nabídka faxování“ na straně 188).

Na ovládacím panelu vyberte (faxování) > (Menu) > Funkce

1

faxu > Tmavost.

Vyberte požadovanou úroveň tmavosti.

2

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

3

pohotovostního režimu.

• V tomto režimu není paměťový přenos k dispozici.

• Odeslání barevného faxu je možné pouze v případě, že zařízení, se
kterým komunikujete, podporuje příjem barevného faxu a fax
odesíláte manuálně.

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do

3

pohotovostního režimu.

2. Přehled nabídek a základní nastavení

69

3. Údržba

Tato kapitola obsahuje informace o nákupu spotřebního materiálu, příslušenství a dílů pro údržbu pro vaše
zařízení.

• Objednání spotřebního materiálu a příslušenství71

• Dostupný spotřební materiál 72

• Skladování kazety s tonerem 73

• Rozprostření toneru 75

• Tonerova kazeta 77

• Sledování životnosti spotřebního materiálu 79

• Nastavení upozornění na nedostatek toneru 80

• Čištění zařízení 81

• Tipy pro přenášení a skladování zařízení 87

Objednání spotřebního materiálu a příslušenství

Dostupné příslušenství se může lišit v závislosti na zemi dodání. Chcete-li mít přehled o dostupném příslušenství a dílech pro údržbu, kontaktujte
obchodního zástupce.

Chcete-li objednat autorizovaný spotřební materiál, příslušenství a součásti pro údržbu od společnosti Samsung, obraťte se na svého místního obchodního
zástupce společnosti Samsung nebo maloobchodníka, u kterého jste zařízení zakoupili. Můžete rovněž navštívit webové stránky www.samsung.com/

supplies, poté vybrat svou zemi/oblast a získat tak kontaktní informace o servisu.

3. Údržba

71

Dostupný spotřební materiál

Jakmile skončí životnost spotřebního materiálu, můžete k zařízení objednat následující typy spotřebního materiálu:

Typ

Průměrná životnost

a

Název dílu

Tonerova kazeta Asi 1 000 stránek MLT-D111S

a. Deklarovaná životnost v souladu s ISO/IEC 19752. Počet stránek může být ovlivněný provozním prostředím, frekvencí tisku, grafikou, typy používaných médií a jejich formátem.

Podle použitých voleb, procenta obrazové plochy a režimu použité úlohy se může životnost kazety s tonerem lišit.

Nové kazety s tonerem nebo jiný spotřební materiál je nutné nakupovat ve stejné zemi, ve které bylo zakoupeno vámi používané zařízení. Jinak budou
nové kazety s tonerem nebo jiný spotřební materiál nekompatibilní se zařízením z důvodu různých konfigurací kazet s tonerem a jiného spotřebního
materiálu podle konkrétních podmínek zemí.

Společnost Samsung nedoporučuje používat kazety s tonerem od jiných společností než Samsung, jako jsou například opakovaně plněné nebo
přepracované kazety. Společnost Samsung nemůže zaručit kvalitu neoriginálních kazet s tonerem jiným než Samsung. Na servis či opravy, jejichž
provedení bude vyžadováno v důsledku použití jiných kazet s tonerem než originálních Samsung, se nevztahuje záruka přístroje.

3. Údržba

72

Skladování kazety s tonerem

Kazety s tonerem obsahují složky, které jsou citlivé na světlo, teplotu a
vlhkost. Společnost Samsung radí uživatelům dodržovat tato doporučení,
aby byl zajištěn optimální výkon, nejvyšší kvalita a co nejdelší životnost vaší
nové kazety s tonerem Samsung.

Skladujte kazetu ve stejném prostředí, jako se nachází tiskárna, ve které
bude použita. Takovým prostředím by měla být místnost s řízenou teplotou
a vlhkostí. Kazeta s tonerem by měla zůstat neotevřená ve svém
originálním balení až do doby její instalace. Pokud není originální balení k
dispozici, zakryjte horní otvor kazety papírem a uschovejte ji na tmavém
místě.

Otevření obalu kazety před použitím výrazně zkracuje její životnost.
Neskladujte na podlaze. Je-li kazeta s tonerem vyjmuta z tiskárny,
postupujte podle níže uvedených pokynů k zajištění správného skladování
kazety s tonerem.

• Skladujte kazetu uvnitř ochranného sáčku z původního obalu.

• Skladujte vleže naplocho (nepokládejte na jeden konec) stejnou
stranou nahoru jako při instalování toneru do zařízení.

• Spotřební materiály nikdy nepřechovávejte za následujících podmínek:

- v prostředí s korozivními plyny,

- v prostředí se slaným vzduchem.

1

Pokyny k manipulaci

• Nedotýkejte se povrchu fotokonduktivního válce v kazetě.

• Nevystavujte kazetu zbytečným vibracím nebo otřesům.

•Nikdy ručně neotáčejte válcem, zejména v opačném směru; mohlo by
dojít k vnitřnímu poškození a úniku toneru.

2

Použití kazety s tonerem

Společnost Samsung Electronics nedoporučuje ani neschvaluje, abyste v
tiskárně používali kazety s tonerem, které nejsou od společnosti Samsung,
včetně běžných, maloobchodních, opakovaně plněných nebo
přepracovaných kazet.

-při teplotách vyšších než 40 °C,

-při vlhkosti menší než 20 % nebo větší než 80 %.

- v prostředí s extrémními výkyvy vlhkosti nebo teploty,

-na přímém slunci nebo pod umělým osvětlením,

- na prašných místech,

- v autě

po delší dobu,

Záruka společnosti Samsung na tiskárnu se nevztahuje na škody na
zařízení způsobené použitím opakovaně plněné, přepracované nebo
neoriginální kazety s tonerem.

3. Údržba

73

Skladování kazety s tonerem

3

Předpokládaná životnost kazety

Předpokládaná životnost kazety (doba jejího zásobování tonerem) závisí
na množství toneru potřebném k tiskovým úlohám. Skutečný počet
vytištěných stran se může lišit v závislosti na hustotě tisku na stránkách,
provozním prostředí, procentu obrazové plochy, frekvenci tisku, typu
používaných médií a/nebo jejich velikosti. Pokud například tisknete velké
množství grafiky, bude spotřeba toneru vyšší a budete pravděpodobně
muset kazetu měnit častěji.

3. Údržba

74

Rozprostření toneru

Když je kazeta s tonerem téměř prázdná:

• Objevují se pruhy nebo světlý tisk, případně rozdílná hustota na stranách.

• Kontrolka Status bliká červeně.

V těchto případech můžete dočasně vylepšit kvalitu tisku opětovným rozprostřením toneru v kazetě. Někdy se bílé pruhy a světlý tisk objevují i po
rozprostření toneru.

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

• Chcete-li předejít poškození kazety s tonerem, nevystavujte ji na světlo po dobu delší než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zelené plochy kazety s tonerem. Použitím rukojeti na kazetě se vyhnete kontaktu s tímto místem.

•Při otevírání obalů kazet s tonerem nepoužívejte ostré předměty, jako jsou nože nebo nůžky. Mohli byste poškrábat válec kazety.

• Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

•Při otevírání skenovací jednotky držte podavač dokumentů a skenovací jednotku u sebe.

3. Údržba

75

Rozprostření toneru

2

1

3. Údržba

76

Výměna kazety s tonerem

4

Tonerova kazeta

•Důkladně protřepejte tonerovou kazetu, aby se zvýšila počáteční kvalita tisku.

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

• Chcete-li předejít poškození kazety s tonerem, nevystavujte ji na světlo po dobu delší než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zelené plochy kazety s tonerem. Použitím rukojeti na kazetě se vyhnete kontaktu s tímto místem.

•Při otevírání obalů kazet s tonerem nepoužívejte ostré předměty, jako jsou nože nebo nůžky. Mohli byste poškrábat válec kazety.

• Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

•Při otevírání skenovací jednotky držte podavač dokumentů a skenovací jednotku u sebe.

3. Údržba

77

Výměna kazety s tonerem

Když kazeta s tonerem dosáhne konce životnosti, zařízení přestane tisknout.

3. Údržba

78

Sledování životnosti spotřebního materiálu

Pokud se často zasekává papír nebo dochází k potížím s tiskem, zjistěte počet vytištěných nebo naskenovaných stran. Je-li to nutné, vyměňte příslušné
součásti.

Na ovládacím panelu vyberte (Menu) > Syst.nastaveni > Zobrazit > Inf.o spotř.mat.

1

Vyberte požadovanou volbu a stiskněte tlačítko OK.

2

• Celk.: zobrazí celkový počet vytištěných stran.

• ADF, Skenování: Zobrazí počet stran vytištěných pomocí podavače dokumentů.

• Sken-skl.deska: zobrazí počet stran naskenovaných přes skleněnou desku.

• Informace o spotrebních materiálech: vytiskne stránku s informacemi o spotřebním materiálu.

Stisknutím tlačítka (Stop/Clear) vrátíte zařízení do pohotovostního režimu.

3

3. Údržba

79

Nastavení upozornění na nedostatek toneru

Pokud je v kazetě málo toneru, zobrazí se zpráva nebo se rozsvítí kontrolka informující uživatele o nutnosti vyměnit kazetu s tonerem. Můžete nastavit,
zda se má tato zpráva nebo kontrolka objevovat či nikoli.

•Přístup k nabídkám se u každého modelu může lišit (viz „Vstup do nabídky“ na straně 34).

•U některých modelů může být k přechodu na nabídky nižší úrovně nutné stisknout tlačítko OK.

•Můžete provést nastavení zařízení pomocí Nastavení zařízení v programu Samsung Easy Printer Manager.

- Uživatelé systémů Windows a Mac mohou provést nastavení z programu Samsung Easy Printer Manager > (Přepnout do pokročilého

režimu) > Nastavení zařízení.

Na ovládacím panelu vyberte (Menu) > Syst.nastaveni > Udrzba > Vystr.doch.ton.

1

Vyberte požadovanou možnost.

2

Stisknutím tlačítka OK výběr uložíte.

3

3. Údržba

80

Čištění zařízení

Jestliže dojde k problémům s kvalitou tisku nebo jestliže používáte zařízení v prašném prostředí, musíte je pravidelně čistit, abyste zachovali nejlepší
podmínky tisku a mohli zařízení používat déle.

•Při čištění skříně zařízení čisticími prostředky s velkým množstvím alkoholu, rozpouštědel nebo jiných účinných látek může dojít k odbarvení nebo
mechanickému poškození skříně.

• Dojde-li ke znečištění zařízení nebo jeho okolí tonerem, doporučujeme použít k čištění hadřík nebo ubrousek namočený ve vodě. Použijete-li vysavač,
toner se rozptýlí do vzduchu a mohl by vám uškodit.

5

Čištění vnějšího povrchu

Vyčistěte skříň zařízení měkkým hadříkem, který nepouští chlupy. Látku můžete lehce navlhčit, ale dávejte pozor, aby tekutina nestékala po zařízení nebo
nenatekla dovnitř.

3. Údržba

81

Čištění zařízení

6

Čištění vnitřního prostoru

Během tisku se uvnitř zařízení mohou nahromadit zbytky papíru, toner a prachové částice. Tyto usazeniny mohou způsobit problémy s kvalitou tisku,
například skvrny od toneru nebo jeho rozmazání. Vyčištěním vnitřních částí zařízení tyto problémy odstraníte nebo zmírníte.

• Chcete-li předejít poškození kazety s tonerem, nevystavujte ji na světlo po dobu delší než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zelené plochy kazety s tonerem. Použitím rukojeti na kazetě se vyhnete kontaktu s tímto místem.

•Při čištění vnitřku zařízení použijte suchý hadřík, který nepouští vlákna, a dávejte pozor, abyste nepoškodili přenosový válec nebo jiné vnitřní součásti.
Nepoužívejte rozpouštědla, jako jsou benzen nebo ředidlo. Mohou se vyskytnout problémy s kvalitou tisku a způsobit poškození zařízení.

•K čištění zařízení použijte suchý hadřík, který nepouští vlákna.

•Zařízení vypněte a odpojte přívodní šňůru elektrického proudu. Počkejte, než zařízení vychladne. Pokud má zařízení síťový vypínač, před čištěním ho
vypněte.

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

•Při otevírání skenovací jednotky držte podavač dokumentů a skenovací jednotku u sebe.

3. Údržba

82

Čištění zařízení

2

1

3. Údržba

83

Čištění zařízení

7

Čištění podávacího válce

•Zařízení vypněte a odpojte přívodní šňůru elektrického proudu. Počkejte, než zařízení vychladne. Pokud má zařízení síťový vypínač, před čištěním ho
vypněte.

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz „Pohled
zepředu“ na straně 23).

3. Údržba

84

Čištění zařízení

8

Čištění skenovací jednotky

Budete-li udržovat skenovací jednotku čistou, zajistíte vysokou kvalitu kopií. Skenovací jednotku doporučujeme čistit podle potřeby na začátku každého
dne a během dne.

•Zařízení vypněte a odpojte přívodní šňůru elektrického proudu. Počkejte, než zařízení vychladne. Pokud má zařízení síťový vypínač, před čištěním ho
vypněte.

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na doplňcích a modelu. Zkontrolujte typ svého zařízení (viz „Pohled
zepředu“ na straně 23).

Vodou lehce navlhčete měkkou tkaninu, která nepouští vlákna, nebo papírovou utěrku.

1

Zvedněte a otevřete kryt skeneru.

2

3. Údržba

85

Čištění zařízení

Otřete povrch skeneru tak, aby byl čistý a suchý.

3

4

3

Zavřete víko skeneru.

4

1

2

1 Víko skeneru
2 Skleněná deska skeneru
3 Skleněná deska podavače
4 Bílý potah

3. Údržba

86

Tipy pro přenášení a skladování zařízení

• Když zařízení přenášíte, nenaklánějte je ani neotáčejte dnem vzhůru. Vnitřní část zařízení by se mohla znečistit tonerem, což může vést k poškození
zařízení nebo způsobit špatnou kvalitu tisku.

•Při přesouvání zařízení by jej měly držet alespoň dvě osoby.

3. Údržba

87

4. Řešení potíží

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo k chybě.

• Rady, jak zabránit uvíznutí papíru 89

•Odstraňování zaseknutých originálů dokumentů 90

•Odstranění uvíznutého papíru 95

• Význam stavové kontrolky 99

• Vysvětlení zobrazených zpráv 102

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo k chybě.
Pokud má vaše zařízení displej, nejprve se podívejte na zprávu na displeji a pokuste se
chybu vyřešit.Pokud řešení problému nenajdete v této kapitole, podívejte se do kapitoly

Řešení potíži v Rozšířená příručka (viz „Řešení potíží“ na straně 263).Pokud nenajdete
řešení v Uživatelská příručka nebo pokud problém přetrvává, obraťte se na odborný

servis.

Rady, jak zabránit uvíznutí papíru

Když vyberete správné druhy médií, k zasekávání papíru většinou nebude docházet. Aby se předešlo uvíznutí papíru, dodržujte následující pokyny:

• Ujistěte se, že jsou nastavitelné vodiče ve správné poloze (viz „Informace o zásobníku“ na straně 41).

• Nevyjímejte papír ze zásobníku, pokud zařízení tiskne.

• Papír před vložením do zásobníku ohněte, prolistujte a srovnejte.

• Nepoužívejte zmačkaný, vlhký ani hodně pokroucený papír.

• Nevkládejte do zásobníku zároveň různé papíry.

• Používejte pouze doporučená tisková média (viz „Specifikace tiskových médií“ na straně 111).

4. Řešení potíží

89

Odstraňování zaseknutých originálů dokumentů

Pokud se originál dokumentu zasekne v podavači dokumentů, na displeji se zobrazí výstražná zpráva.

Zaseknutý papír odstraňujte ze zařízení pomalu a opatrně, abyste jej neroztrhli.

Aby nedocházelo k zaseknutí, pokládejte silné a tenké originály a originály na smíšeném typu papíru na skleněnou desku skeneru.

4. Řešení potíží

90

Odstraňování zaseknutých originálů dokumentů

1

Uvíznutí predlohy pred skenerem

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

• Toto řešení potíží nemusí být v závislosti na modelu nebo volitelných doplňcích dostupné (viz „Funkce modelů“ na straně 10).

4. Řešení potíží

91

Odstraňování zaseknutých originálů dokumentů

2

Uvíznutí predlohy uvnitr dráhy duplexu skeneru

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

• Toto řešení potíží nemusí být v závislosti na modelu nebo volitelných doplňcích dostupné (viz „Funkce modelů“ na straně 10).

4. Řešení potíží

92

Odstraňování zaseknutých originálů dokumentů

4. Řešení potíží

93

Odstraňování zaseknutých originálů dokumentů

3

Uvíznutí předlohy v oblasti výstupu skeneru

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

• Toto řešení potíží nemusí být v závislosti na modelu nebo volitelných doplňcích dostupné (viz „Pohled zepředu“ na straně 23).

Vyjměte zbývající dokumenty z podavače dokumentů.

1

Opatrně vyjměte zaseknutý papír z podavače dokumentů.

2

4. Řešení potíží

94

Odstranění uvíznutého papíru

Uvíznutý papír vytahujte ze zařízení pomalu a opatrně, abyste jej neroztrhli.

4

V zásobníku

Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení (viz
„Pohled zepředu“ na straně 23).

4. Řešení potíží

95

Odstranění uvíznutého papíru

5

Uvnitř zařízení

• Oblast fixace je horká. Při vytahování papíru ze zařízení buďte opatrní.

• Ilustrace v této uživatelské příručce se mohou od vaší tiskárny lišit v závislosti na modelu a nainstalovaných doplňcích. Zkontrolujte typ svého zařízení
(viz „Pohled zepředu“ na straně 23).

4. Řešení potíží

96

Odstranění uvíznutého papíru

2

1

4. Řešení potíží

97

Odstranění uvíznutého papíru

Pokud papír v této oblasti nevidíte, nepokračujte a přejděte k dalšímu kroku:

4. Řešení potíží

98

Význam stavové kontrolky

Barva kontrolky oznamuje aktuální stav zařízení.

•Některé kontrolky nemusí být u některých modelů nebo v některých zemích dostupné (viz „Celkový pohled na ovládací panel“ na straně 26).

• Abyste chybu vyřešili, podívejte se na chybovou zprávu a příslušné pokyny v části o odstraňování potíží (viz „Vysvětlení zobrazených zpráv“ na straně

102).

• Pokud potíže přetrvávají, zavolejte servisního zástupce.

4. Řešení potíží

99

Význam stavové kontrolky

Kontrolka Stav Popis

Nesvítí Zařízení je ve stavu offline.

Bliká Když kontrolka bliká, tiskárna přijímá nebo tiskne data.

Zelená

Zap. •Zařízení je ve stavu online a lze jej použít.

•Došlo k méně závažné chybě a zařízení čeká na její odstranění. Zkontrolujte zprávu na displeji. Po odstranění
problému zařízení obnoví tisk.

Status

Červená

Modrá

Oranžová

Bliká

Zap.

Bliká Zařízení se připojuje k bezdrátové síti.

Zap. Zařízení je připojeno k bezdrátové síti (viz „Nastavení bezdrátové sítě“ na straně 154).

Bliká

•V kazetě zbývá pouze malé množství toneru. Odhadovaná životnost toneru
náhradní kazetu. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru (viz „Rozprostření toneru“

na straně 75).

• Kazeta s tonerem téměř dosáhla své odhadované životnosti
„Tonerova kazeta“ na straně 77).

• Kryt je otevřený. Zavřete kryt.

•Při přijímání nebo tisku dat není v zásobníku papír. Vložte papír do zásobníku.

•Zařízení přerušilo činnost v důsledku vážné poruchy. Zkontrolujte zprávu na displeji (viz „Vysvětlení zobrazených
zpráv“ na straně 102).

• Došlo k uvíznutí papíru (viz „Odstranění uvíznutého papíru“ na straně 95).

V kazetě zbývá pouze malé množství toneru. Předpokládaná životnost kazety
náhradní kazetu. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru (viz „Rozprostření toneru“ na
straně 75).

b

a

. Doporučujeme kazetu s tonerem vyměnit (viz

a

se blíží ke konci. Připravte si novou

a

se blíží ke konci. Připravte si novou

Zap.

Kazeta s tonerem téměř dosáhla své odhadované životnosti
kazeta“ na straně 77).

a

. Doporučujeme kazetu s tonerem vyměnit (viz „Tonerova

4. Řešení potíží

100
