USER’S MANUAL
Indoor Unit
AQ07P2GBE
AQ07P2GEE
SH07AP4E
SH07ZP2E
AQ09P2GBE
AQ09P2GEE
SH09AP4E
SH09ZP2E
AQ12P4GBE
AQ12P4GEE
SH12AP4E
SH12ZP4E
AQ18PJGBE
AQ18PJGEE
SH18APJE
SH18ZPJE
AQ24P6GBE
AQ24P6GEE
SH24AP6E
SH24ZP6E
Outdoor Unit
UQ07P2GBE
UQ07P2GEE
SH07AP4EX
SH07ZP2EX
UQ09P2GBE
UQ09P2GEE
SH09AP4EX
SH09ZP2EX
UQ12P4GBE
UQ12P4GEE
SH12AP4EX
SH12ZP4EX
Split-type Room Air Conditioner
(Cooling and Heating)
UQ18PJGBE
UQ18PJGEE
SH18APJEX
SH18ZPJEX
UQ24P6GBE
UQ24P6GEE
SH24AP6EX
SH24ZP6EX
ENGLISHESPAÑOLFRANÇAISITALIANO
PORTUGUÊS
E S F I P D G DB98-24443A(2)
DEUTSCH
E§§HNIKA
Page 2
P-2
Precauções de Segurança
Ao utilizar o aparelho de ar condicionado, devem ser consideradas as seguintes precauçoes de
segurança.
◆ Os utilizadores deste aparelho não deverão tentar reparar o aparelho.
Em vez disso, recomenda-se chamar uma agência aprovada de
serviço ou mesmo a loja onde comprou o aparelho.
◆ Nunca derramar nenhum líquido dentro da unidade.
Se o caso acontecer, desligue a unidade e contacte uma agência
aprovada de serviço.
◆ Não introduzir nada entre as lâminas de saída de ar para evitar os
danos do ventilador interior ou quaisquer prejuízos.
Particularmente, não deixar as crianças perto da unidade.
◆ Não colocar nenhuns obstáculos em frente da unidade.
◆ Nunca derramar nenhum líquido dentro da unidade.
Se o caso acontecer, desligue o disjuntor utilizado para o aparelho e
contacte um técnico reconhecido.
◆ Verifique se a unidade está ventilada correctamente: Não colocar
roupas ou outros materiais em cima da unidade.
◆ Se o comando a distância não for utilizado durante um tempo
prolongado, retire as pilhas. (Se aplicável)
◆ Quando utilizar um comando a distância, a distância não deverá ser
mais de 7 metros do aparelho de ar condicionado. (Se aplicável)
ATENÇÃO
DURANTE
FUNCIONAMENTO
◆ Nunca armazenar ou transportar a parte superior do aparelho de ar
condicionado para baixo ou de lado para evitar os danos ao
compressor.
◆ O aparelho não poderá ser utilizado por crianças sem supervisão:
as crianças devem ser educadas para não brincar com o aparelho.
◆ A corrente máxima é medida de acordo com o padrão da IEC para
segurança e a corrente é medida de acordo com o padrão da ISO para
eficiência de energia.
OUTROS
◆ Antes de remover e deitar fora o aparelho, é necessário retirar as
pilhas e eliminá-las seguramente por razões de reciclagem.
◆ Quando necessitar de remover e deitar fora a unidade, consulte o seu
fabricante. Se os canos forem retirados incorrectamente, o refrigerante
poder-se-á escoar e entrar em contacto com a pele, provocando
ferimentos. Alibertação do refrigerante na atmosfera poderá também
danificar o ambiente.
◆ Recicle ou deite fora os materiais de embalagem do aparelho de uma
forma consciente em relação ao meio-ambiente.
F
IM DA UTILIZAÇÃO DA
UNIDADE
Perigo de choque eléctrico. • Poderá causar ferimentos ou morte.
• Desligue todas as fontes de fornecimento de energia eléctrica
antes da instalação, utilização ou limpeza. • Para evitar qualquer
perigo,isto deverá ser feito pelo seu fabricante ou uma agência
aprovada de serviço ou um técnico reconhecido.
Registe o seu produto e participe das nossas promoções no site :
www.samsung.com/global/register
Page 3
P-3
PORTUGUÊS
índice
◆
PREPARAR O APARELHO
■
Precauções de Segurança
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
■ Ilustração da Unidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
■
Telecomando - Botões e visor
. . . . . . . . . . . . . . . . . . . . . . . . . 6
■
Como começar
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
■
Introduzir as pilhas no telecomando
. . . . . . . . . . . . . . . . . . . . 8
◆
FUNCIONAMENTO DO APARELHO
■
Seleccionar o modo de funcionamento automático
. . . . . . . 9
■
Refrigeração
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
■
Aquecimento
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
■
Alterar a temperatura da sala rapidamente
. . . . . . . . . . . . . . 12
■
Desumidificação
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
■
Ventilação
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
■
Selecção do modo de poupança de energia
. . . . . . . . . . . . 15
■
Gerar anião
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
■
Regular a direcção do fluxo de ar verticalmente
. . . . . . . . . 17
■
Regular a direcção do fluxo de ar horizontalmente
. . . . . . 17
◆
P
ROGRAMAR O APARELHO
■
Programação do Temporizador (Ligar)
. . . . . . . . . . . . . . . . . . 18
■
Programação do Temporizador (Desligar)
. . . . . . . . . . . . . . . 19
■
Programar o temporizador “Dormir”
. . . . . . . . . . . . . . . . . . . . 20
◆
RECOMENDAÇÕES SOBRE A UTILIZAÇÃO
■
Recomendações relativas ao funcionamento
. . . . . . . . . . . . 21
■
Variações de temperatura e humidade
. . . . . . . . . . . . . . . . . 22
■
Utilizar o aparelho sem o telecomando
. . . . . . . . . . . . . . . . . 22
■
Resolução de problemas comuns
. . . . . . . . . . . . . . . . . . . . . . 23
■
Limpeza do aparelho
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
■
Limpar Deodorizing e Bio Filtro (Opção)
. . . . . . . . . . . . . . . . 25
Eliminação Correcta Deste Produto
(Resíduo de Equipamentos Eléctricos e Electrónicos)
Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os
resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde
humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de
resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.
Os utilizadores domésticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades
oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar
uma reciclagem segura em termos ambientais.
Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de
compra. Este produto não deverá ser misturado com outros resíduos comerciais para eliminação.
Page 4
Ilustração da Unidade
P-4
O desenho e a forma são sujeitos a mudanças conforme modelo.
Unidade Interior
Filtro de ar
(por trás da
grelha)
Lâminas de saída
do ar
Entrada de ar
Grade automática
Sensor do telecomando
Interruptor de
Ligar/Desligar
Programação de
velocidade da ventoinha
Indicador de
temporizador de
descanso
Indicador de tempo
Indicador de anião
Indicador de funcionamento
Programar a temperatura
e a temperatura da sala
◆ Se desejar ligar/desligar a visualização durante o funcionamento,
oprima o botão do comando.
◆ O sensor de temperatura da sala detecta a temperatura da sala à
volta do sensor e visualiza a temperatura no painel de visualização.
NNNNoooottttaa
aa
Sensor de temperatura da sala
Page 5
P-5
PORTUGUÊS
Entrada de ar (de trás)
Saída de ar
Válvula conectora
Unidade Exterior
UQ07P2GBE UQ07P2GEE SH07AP4EX SH07ZP2EX
UQ09P2GBE UQ09P2GEE SH09AP4EX SH09ZP2EX
UQ12P4GBE UQ12P4GEE SH12AP4EX SH12ZP4EX
Entrada de ar (de trás)
Saída de ar
Válvula conectora
(Interior)
Unidade Exterior
SH18APJEX
Entrada de ar (de trás)
Saída de ar
Válvula conectora
Unidade Exterior
UQ24P6GBE UQ24P6GEE SH24AP6EX SH24ZP6EX
Entrada de ar (de trás)
Saída de ar
Válvula conectora
Unidade Exterior
UQ18PJGBE UQ18PJGEE SH18ZPJEX
Page 6
Telecomando - Botões e visor
P-6
Indicador de transmissão
do telecomando
Indicador de pilha descarregada
Velocidade do ventilador
Modo de dormir
Botão de selecção do modo
de funcionamento(Automático,
Refrigeração, Desumidificação,
Ventilação, Aquecimento)
Botão de regulação da
velocidade do ventilador
Botão de selecção do modo de Turbo
Botão do temporizador(Ligar)
Botão de temporizador(Desligar)
Botão On/Off
Programação do
T emporizador(Ligar)
Indicador de anião
Botão de direcção
de circulação de ar
Modo de Turbo
Regulação da temperatura
Direcção do fluxo de ar
Botao de poupança de energia
Botão de selecção do
modo de Dormir
Botão de anião
Botão de Programação/
Cancelamento de tempo
Botões de regulação da
temperatura
Programação do Temporizador(Desligar)
Poupança de energia
Modo de funcionamento
( Automático, Refrigeração,
Desumidificação, Ventilação,
Aquecimento)
Botão On/Off de Digital
Page 7
Como começar
Acabou de adquirir um aparelho de ar condicionado e mandou-o instalar por
um técnico especializado.
Este Manual de Instruções contem informações muito importantes sobre o modo
de utilizar o aparelho. Por isso, pedimos-lhe que o leia atentamente, pois ele irá
ajudá-lo a tirar o maior partido das características do aparelho.
Este manual está organizado da seguinte forma.
◆ As páginas 4 e 6 contêm ilustrações de:
- As unidades interior e exterior
- O telecomando (botões e visor)
Essas ilustrações ajudá-lo-ão a identificar os botões e a compr
eender os símbolos apresentados no visor.
◆ No manual, encontrará uma série de precessos graduais para
cada funcionamento disponível.
Nas ilustrações incluídas nos procedimentos, são usados três símbolos diferentes:
PREMIR EMPURRAR MANTER PREMIDO
P-7
PORTUGUÊS
Page 8
Introduzir as pilhas no telecomando
P-8
Com o polegar, empurre a tampa do compartimento das pilhas, na
parte de trás do telecomando, na direcção da seta, e retire-a.
Introduza as suas pilhas, respeitando as polaridades :
◆ + na pilha com o + no telecomando
◆ - na pilha com o - no telecomando
1
2
Feche a tampa, fazendo-a deslizar até a sentir encaixar.
3
◆ Utilize duas pilhas AAA, LR0.3 1.5V.
◆ Não utilize pilhas usadas ou de tipos diferentes em simultâneo.
◆ Após 12 meses, mesmo sem utilização, as pilhas podem ficar
totalmente descarregadas.
Deve Introduzir ou substituir as pilhas do telecomando quando:
◆ Adquire o aparelho de ar condicionado
◆ O telecomando deixa de funcionar bem
NNNNoooottttaa
aa
Page 9

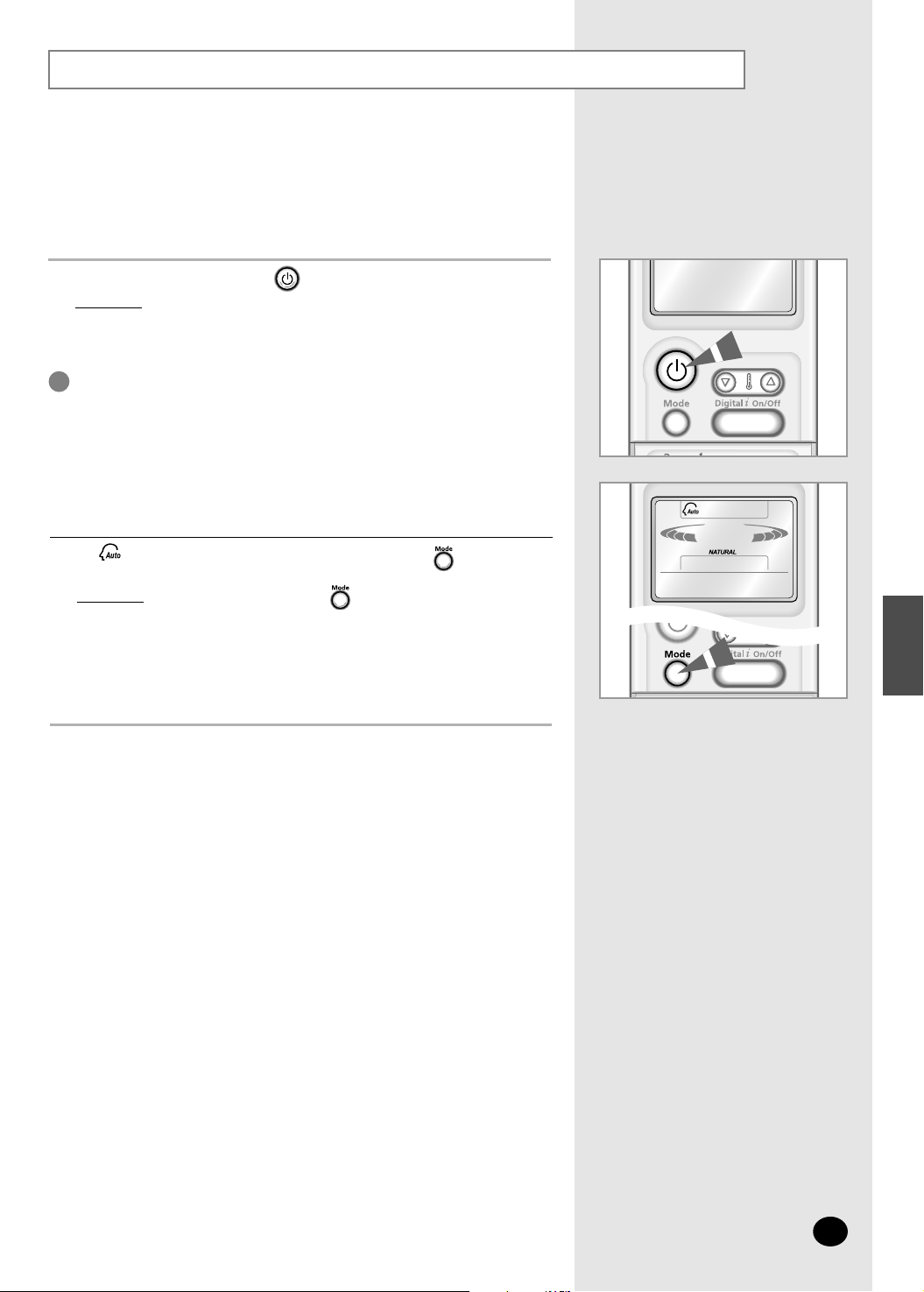

Seleccionar o modo de funcionamento automático
P-9
PORTUGUÊS
Pode colocar o aparelho de ar condicionado no modo automático, utilizando
o telecomando. No modo Automático, a temperatura mais favorável e a
velocidade da ventoinha são seleccionadas automaticamente.
1
Se não apareça no visor do comando, prima o botão no comando
uma vez ou quantas necessárias até que apareça.
Resultado:
◆ Quando preme o botão , a unidade interior apita
cada vez.
◆ O aparelho começa a funcionar no modo AUTO.
2
Pode mudar de modo sempre que quiser.
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
O aparelho de ar condicionado está equipado com o
mecanismo de protecção que evita que ele fique danificado
quando começa a funcionar após ter:
◆ Sido ligado à corrente
◆ Sido desligado
Passados três minutos, o aparelho começa a funcionar
normalmente.
IMPORTANTE
NNNNoooottttaa
aa
Page 10

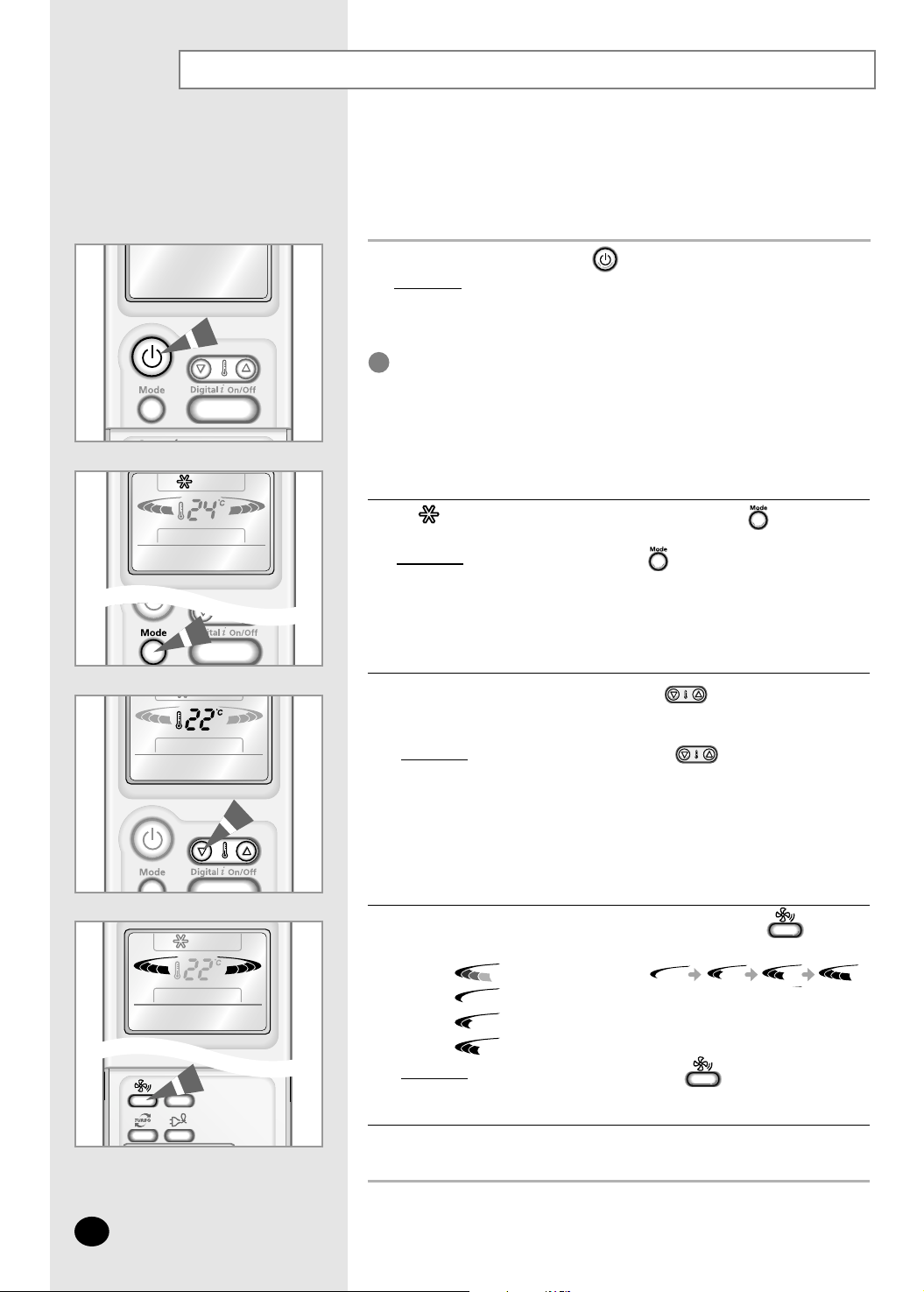

Refrigeração
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
O aparelho de ar condicionado está equipado com o
mecanismo de protecção que evita que ele fique danificado
quando começa a funcionar após ter:
◆ Sido ligado à corrente
◆ Sido desligado
Passados três minutos, o aparelho começa a funcionar
normalmente.
IMPORTANTE
Se não apareça no visor do comando, prima o botão no comando uma
vez ou quantas necessárias até que apareça.
Resultado:
◆ Quando preme o botão , a unidade interior apita
cada vez.
◆ O aparelho começa a funcionar no modo COOL.
2
Pode mudar de modo sempre que quiser.
NNNNoooottttaa
aa
Para regular a temperatura, prima o botão uma vez ou quantas
necessárias até que a temperatura desejada apareça.
As temperaturas possíveis são entre 18
O
C e 30OC, inclusive.
Resultado:◆ Sempre que prime o botão :
- Atemperatura altera-se 1
O
C
- Aunidade interior emite um apito
◆ A refrigeração só começará a funcionar se a
temperatura da sala for superior à seleccionada.
◆ Quando a temperatura da sala atinge a temperatura
programada, o aparelho de ar condicionado parará o
arrefecimento, mas a ventoinha continuará a funcionar.
3
Seleccione a velocidade do ventilador, premindo o botão uma vez
ou quantas necessárias até que apareça a intensidade desejada :
Automático(rodando : )
Baixa
Média
Alta
Resultado
:
Sempre que prime o botão , a unidade
interior apita.
4
Para regular a direcção de fluxo de ar, consulte a página 17.
5
Seleccione o modo COOL, se pretende regular a :
◆ Temperatura de refrigeração
◆ Velocidade do ventilador durante a refrigeração
P-10
Page 11

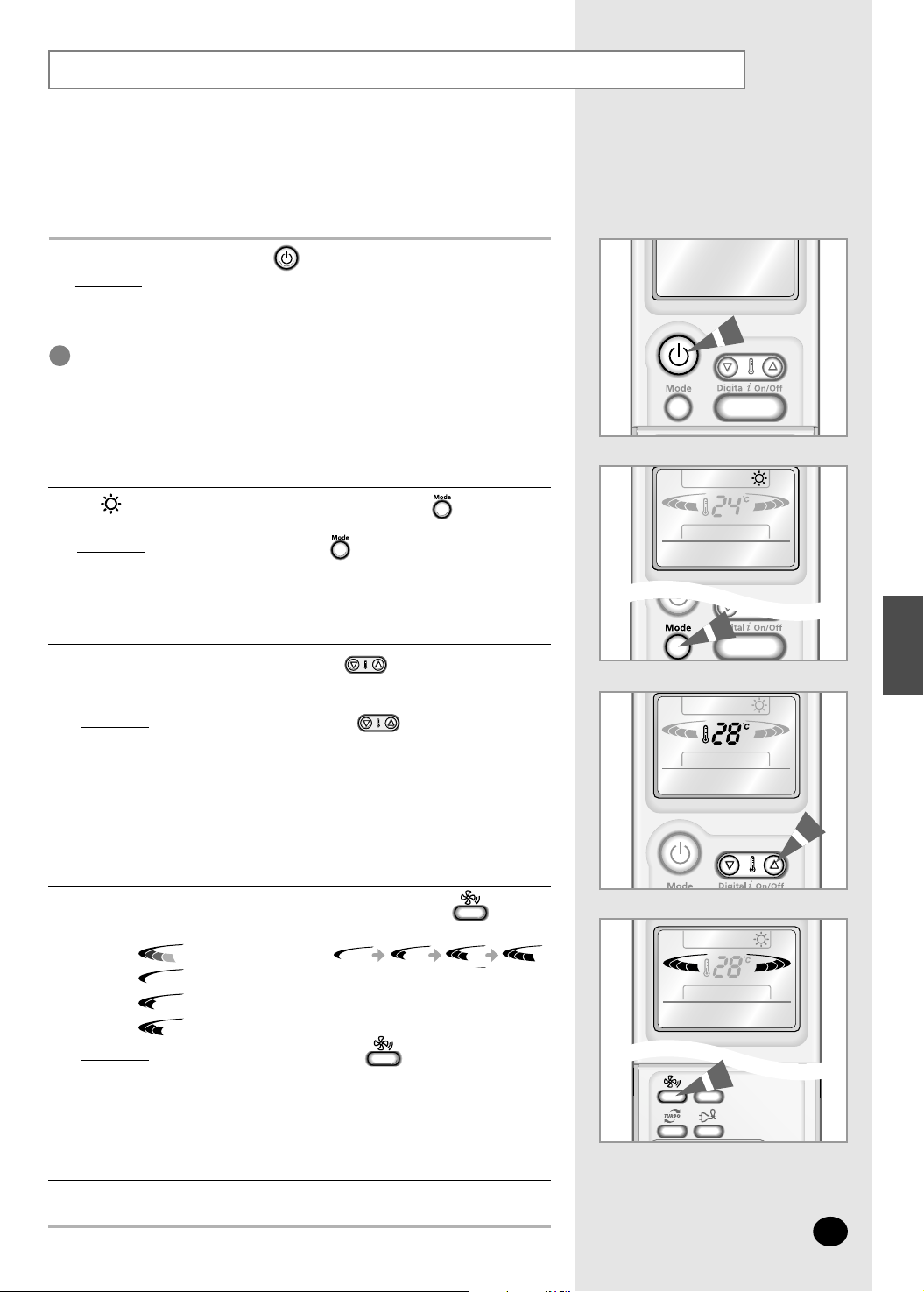

Aquecimento
P-11
PORTUGUÊS
Seleccione o modo HEAT, se pretende regular a :
◆ Temperatura de aquecimento
◆ Velocidade do ventilador durante o aquecimento
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
O aparelho de ar condicionado está equipado com o
mecanismo de protecção que evita que ele fique danificado
quando começa a funcionar após ter:
◆ Sido ligado à corrente
◆ Sido desligado
Passados três minutos, o aparelho começa a funcionar
normalmente.
IMPORTANTE
Se não apareça no visor do comando, prima o botão no comando
uma vez ou quantas necessárias até que apareça.
Resultado:◆ Quando preme o botão , a unidade interior apita
cada vez.
◆ O aparelho começa a funcionar no modo HEAT.
2
Pode mudar de modo sempre que quiser.
NNNNoooottttaa
aa
Para regular a temperatura, prima o botão uma vez ou mais
necessárias até que a temperatura desejada apareça.
As temperaturas possíveis são entre 16
O
C e 30OC, inclusive.
Resultado:
◆ Sempre que prime o botão :
- Atemperatura altera-se 1
O
C
- Aunidade interior emite um apito
◆ O aparelho funcionará o aquecimento se a
temepratura da sala for inferior à desejada
(temperatura seleccionada +3°C).
◆ Quando a temperatura da sala atinge a temperatura
programada, o aparelho de ar condicionado parará o
aquecimento, mas a ventoinha continuará a funcionar.
3
4
Para regular a direcção de fluxo de ar, consulte a página 17.
5
Seleccione a velocidade do ventilador, premindo o botão uma vez
ou quantas necessárias até que apareça a intensidade desejada :
Automático(rodando : )
Baixa
Média
Alta
Resultado
:◆Sempre que prime o botão , a unidade
interior apita.
◆ Durante os primeiros 3 a 5 minutos, o ventilador
funcionará muito lentamente até que o ar esteja
suficientemente aquecido. Uma vez atingida a
temperatura correcta, o ventilador mudará
automaticamente para a velocidade seleccionada.
Page 12
Alterar a temperatura da sala rapidamente

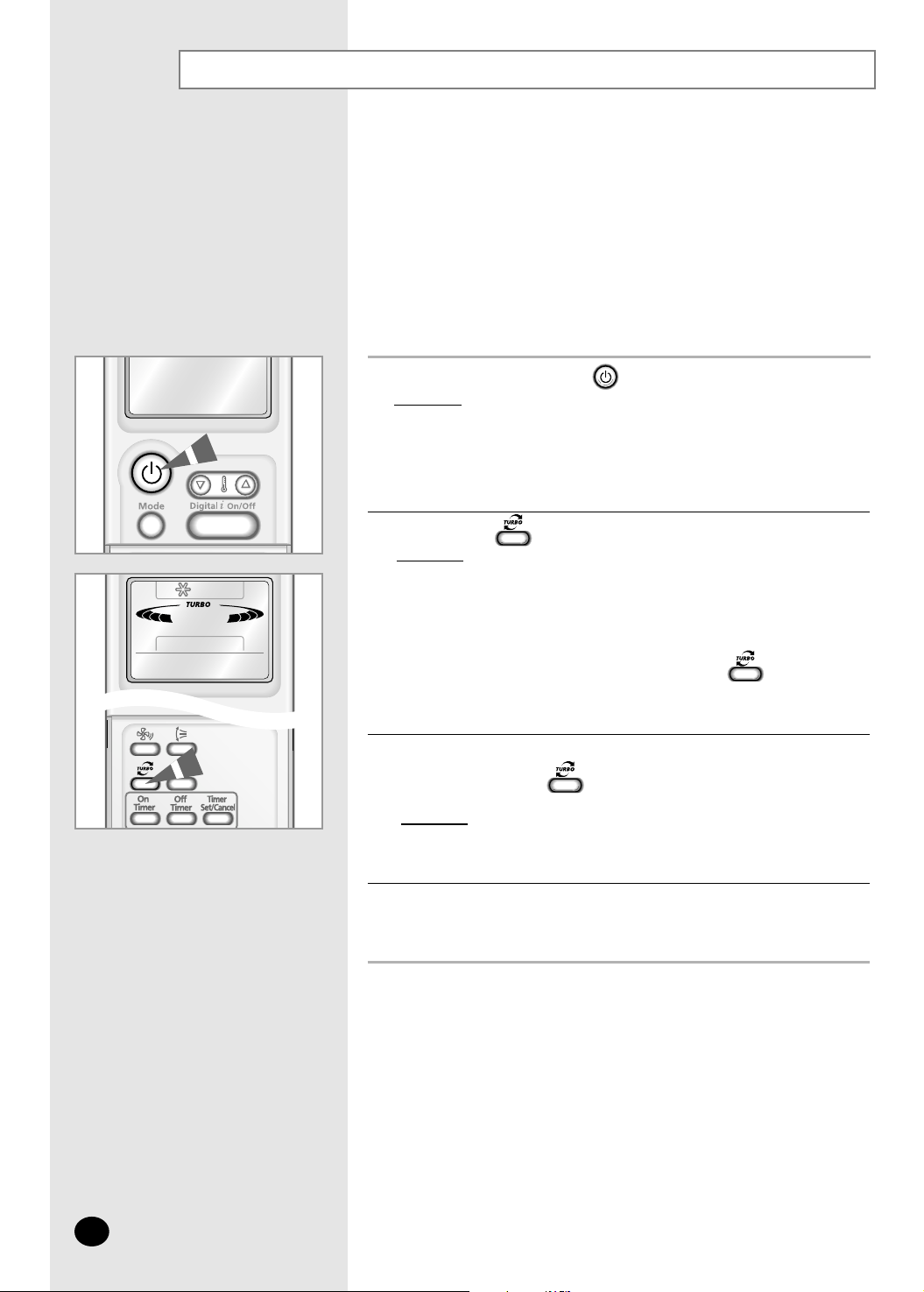

O funcionamento de refrigeração/aquecimento TURBO é usado para
refrigerar ou aquecer a sua sala o mais rápido possível.
EEEExxxxeeeemmmmpppplllloooo
:
Ao chegar a casa, acha que a sala está muito quente.
Por isso, quer que a temperatura abaixe o mais
rápido possível.
A função Turbo faz durante 30 minutos com que o aparelho funcione
na sua potência máxima, antes de voltar automaticamente ao modo
e à temperatura seleccionados anterior.
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
Prima o botão .
Resultado:
◆
As definições da temperatura e ventilador são
automaticamente reguladas.
◆ O aparelho irá refrigerar ou aquecer a sala o mais
rápido possível.
◆
Passados 30 minutos, o aparelho volta automaticamente
ao modo, à temperatura e à velocidade de ventilação
anteriores.
Mas, se premir o botão no modo de
DRY(SECAGEM) ou de FAN(VENTILADOR), muda-se
automaticamente para o modo AUTO(AUTOMÁTICO).
2
Se quiser parar o funcionamento de turbo antes de 30 minutos para
terminar, prima o bot
ã
o de novo.
Resultado: O aparelho volta automaticamente ao modo, à
temperatura e à velocidade de ventilação anteriores.
3
Para regular a direcção de fluxo de ar, consulte a página 17.
4
P-12
Page 13
Desumidificação
P-13
PORTUGUÊS

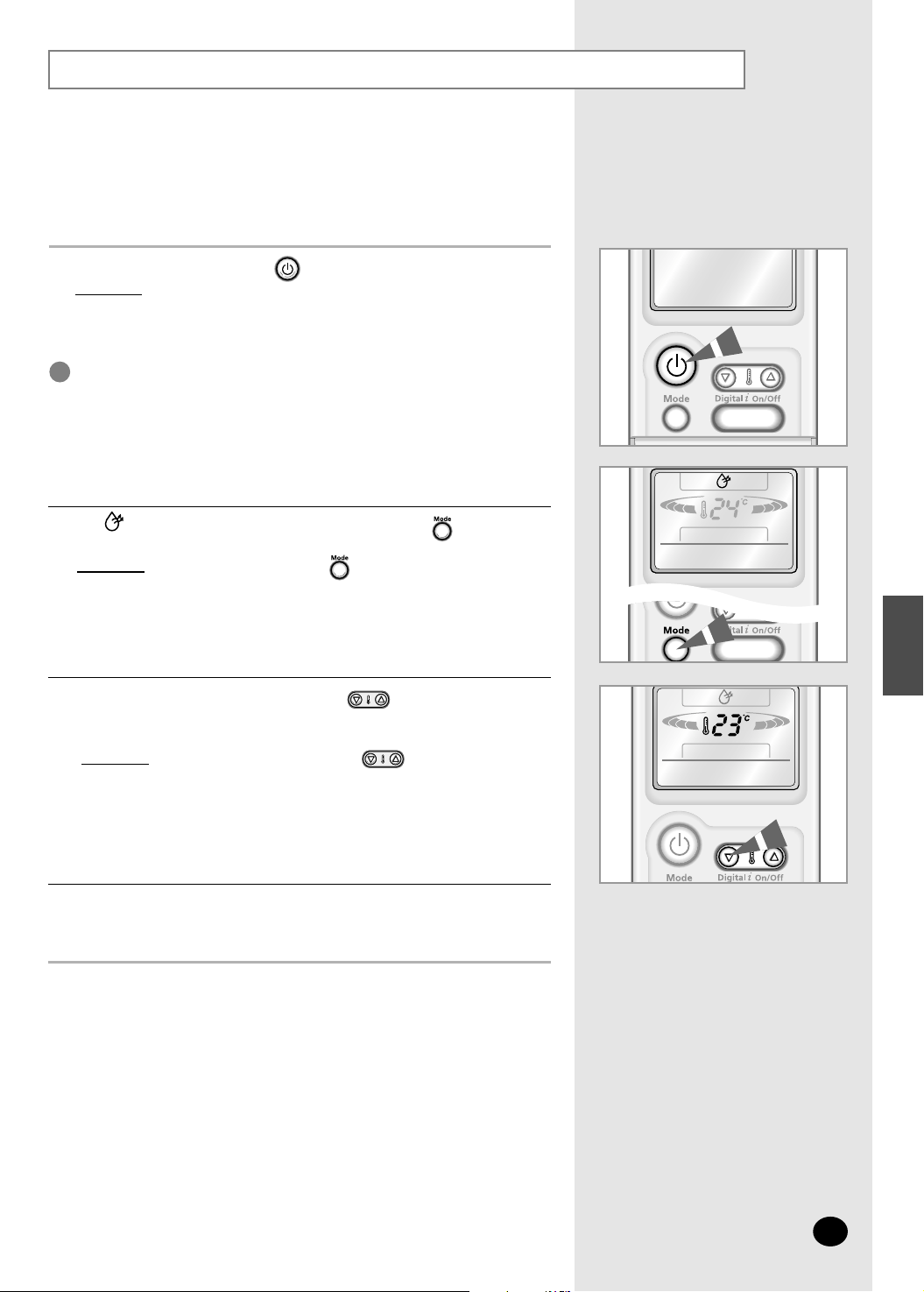

Se a atmosfera da sala estiver muito húmida, pode remover a
humidade elevada sem abaixar a temperatura da sala demais.
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
O aparelho de ar condicionado está equipado com o
mecanismo de protecção que evita que ele fique danificado
quando começa a funcionar após ter:
◆ Sido ligado à corrente
◆ Sido desligado
Passados três minutos, o aparelho começa a funcionar
normalmente.
IMPORTANTE
Se não apareça no visor do comando, prima o botão no comando
uma vez ou quantas necessárias até que apareça.
Resultado:
◆ Quando preme o botão , a unidade interior apita
cada vez.
◆ O aparelho começa a funcionar no modo DRY.
2
Pode mudar de modo sempre que quiser.
NNNNoooottttaa
aa
Para regular a temperatura, prima
o botão
uma vez ou quantas
necessárias até que a temperatura desejada apareça.
As temperaturas possíveis são entre 18
O
C e 30OC, inclusive.
Resultado:
◆ Sempre que prime
o botão
:
- Atemperatura altera-se 1
O
C
- Aunidade interior emite um apito
◆ O aparelho começa a remover a humidade elevada;
a quantidade de ar é automaticamente regulada.
3
Para regular a direcção de fluxo de ar, consulte a página 17.
4
Page 14
Ventilação

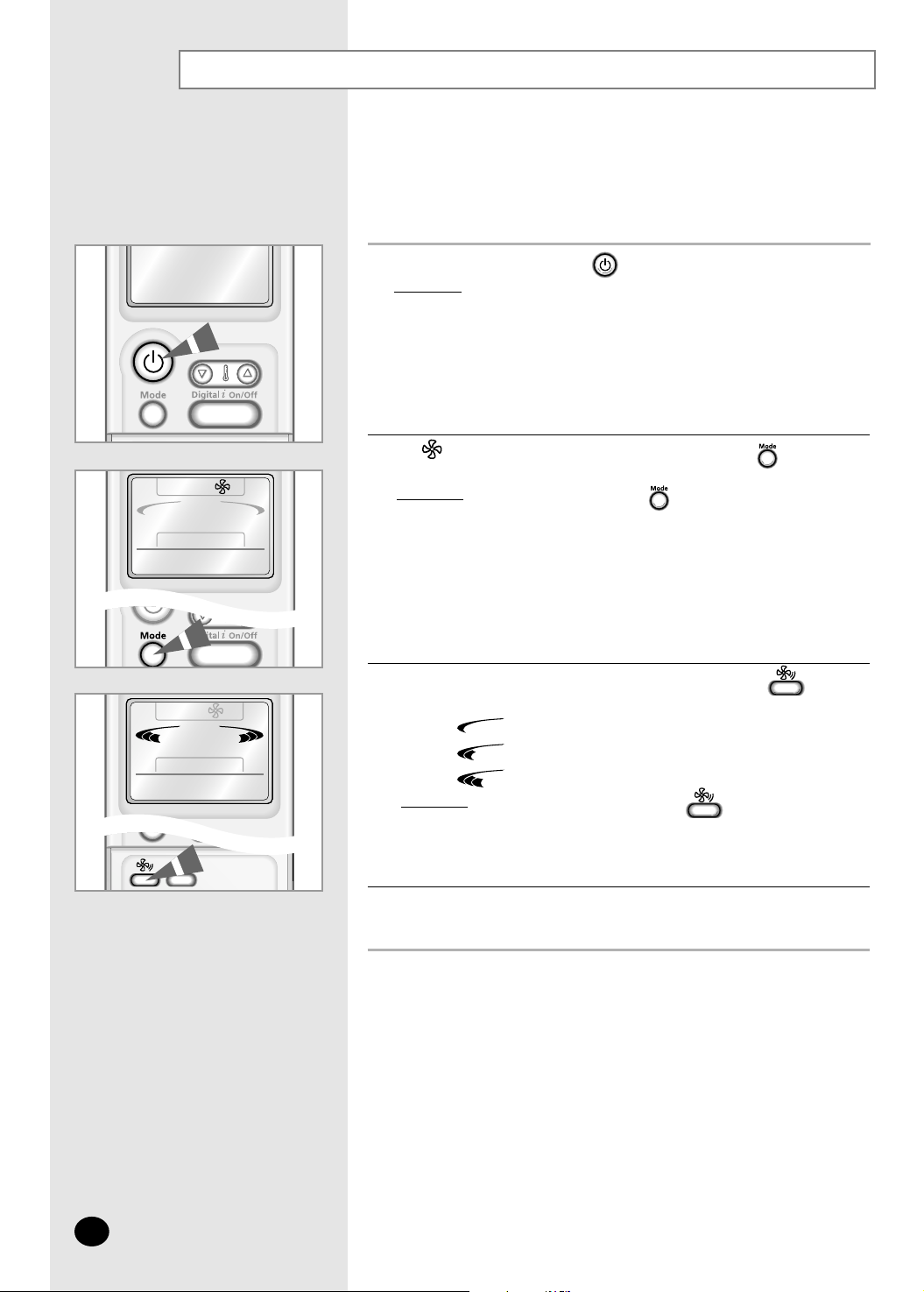

Se a atmosfera da sala estiver muito abafada, pode ventilá-la,
regulando para o ventilador.
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
Se não apareça no visor do comando, prima o botão no comando
uma vez ou quantas necessárias até que apareça.
Resultado:
◆ Quando preme o botão , a unidade interior apita
cada vez.
◆ O aparelho começa a funcionar no modo FAN.
◆ A temperatura será automaticamente regulada.
2
Pode mudar de modo sempre que quiser.
NNNNoooottttaa
aa
Seleccione a velocidade do ventilador, premindo o botão uma vez
ou quantas necessárias até que apareça a intensidade desejada :
Baixa
Média
Alta
Resultado
:
Sempre que prime o botão , a unidade interior
apita.
3
Para regular a direcção de fluxo de ar, consulte a página 17.
4
P-14
Page 15

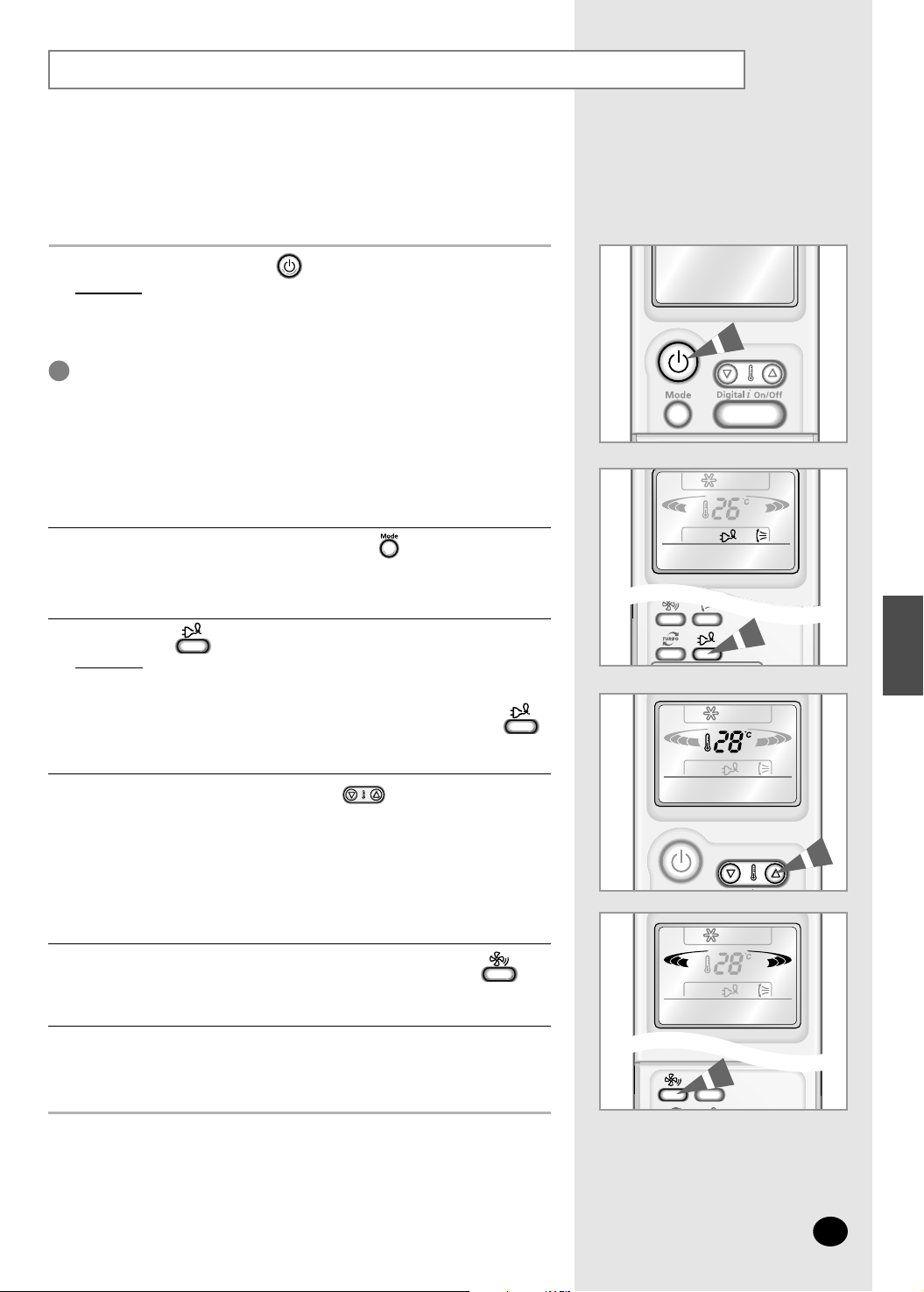

Selecção do modo de poupança de energia
P-15
PORTUGUÊS
Se desejar poupar a energia quando utilizar o aparelho, seleccione o modo de
poupança de energia carregando o botão de poupança de energia.
3 Prima o botão .
Resultado
: ◆ A unidade interior emite um apito.
◆
O aparelho funciona no modo de poupança de energia.
◆
A lâmina externa do fluxo de ar move-se para cima e para baixo.
◆
Para parar o modo de poupança de energia, oprima o
de novo.
4
Para regular a temperatura, prima
o botão
uma vez ou quantas
necessárias até que a temperatura desejada apareça. As temperaturas
possíveis são entre 26
O
C e 30OC, inclusive.
NNNNoooottttaa
aa Se desejar ajustar a temperatura menos de 26OC
, cancele
o modo de poupança de energia antes de ajustar a
temperatura.
6 Para regular a direcção de fluxo de ar, consulte a página 17.
5 Para seleccionar a velocidade da ventoinha, oprima o botão uma
ou mais vezes até a programação desejada aparecer.
1
Se necessário, prima o botão (ligar/desligar).
Resultado
:
◆ O indicador de funcionamento na unidade interior liga-se.
◆ O aparelho começa a funcionar no modo que estava
seleccionado na última vez que o aparelho foi usado.
◆ A unidade interior emite um apito.
O aparelho de ar condicionado está equipado com o
mecanismo de protecção que evita que ele fique danificado
quando começa a funcionar após ter:
◆ Sido ligado à corrente
◆ Sido desligado
Passados três minutos, o aparelho começa a funcionar
normalmente.
IMPORTANTE
2 Seleccione o modo COOL oprimindo o botão .
NNNNoooottttaa
aa Poderá seleccionar o modo de poupança de energia apenas
no modo COOL.
Page 16
P-16
Gerar anião

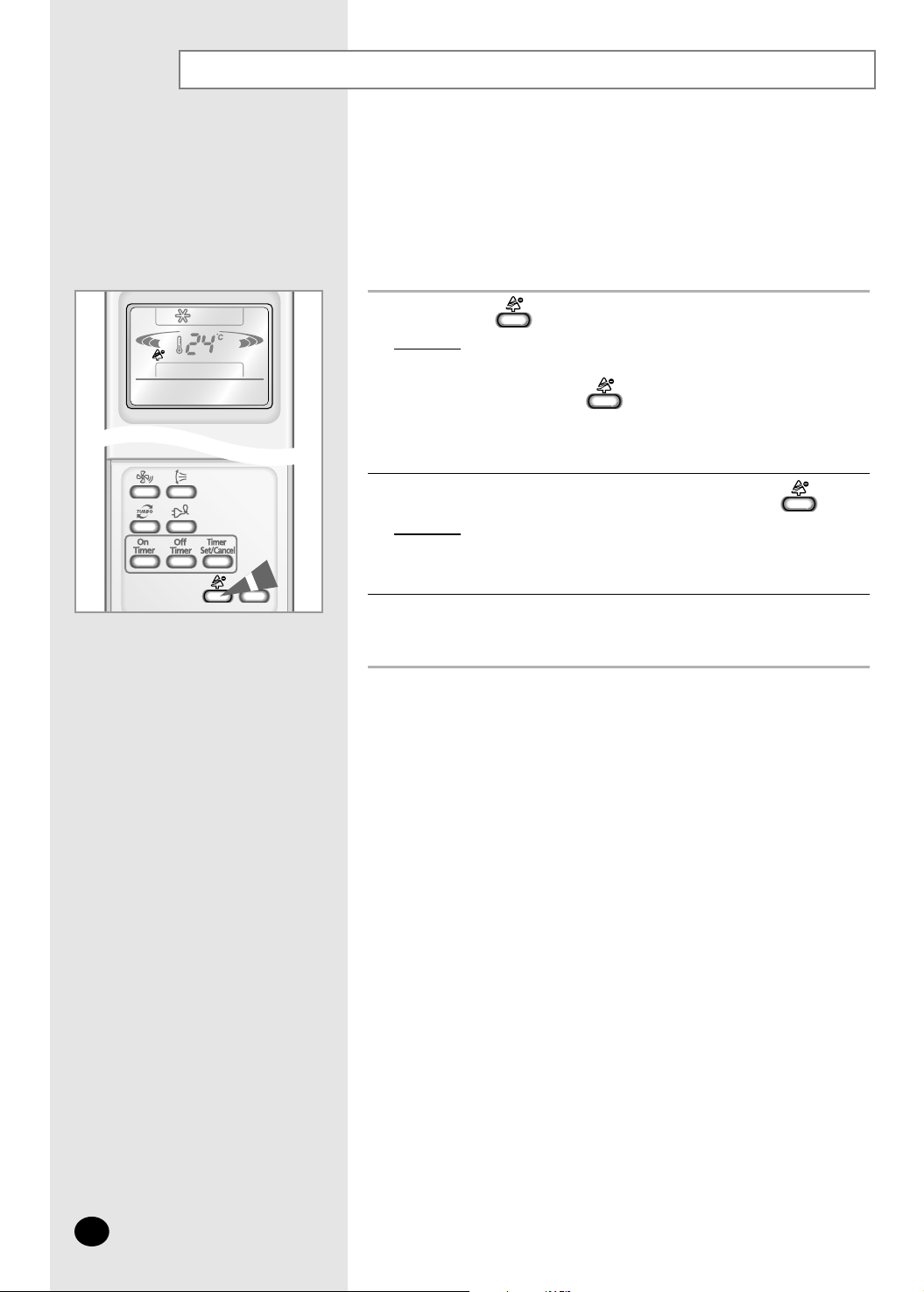

O aparelho de ar condicionado poderá gerar anião com um ionizador
da unidade interior. Como é um funcionamento adicional, poderá
seleccioná-lo durante qualquer modo, mesmo que o aparelho esteja
desligado.
1 Prima o botão .
Resultado
: ◆ O aparelho gera anião.
◆ A unidade interior emite um apito.
2 Se desejar parar o funcionamento de Anião, oprima o botão outra vez.
Resultado
: O aparelho volta automaticamente ao modo,
à temperaturae à velocidade de ventilação anteriores.
3 Para regular a direcção de fluxo de ar, consulte a página 17.
NNNNoooottttaa
aa Se oprimir o botão durante Off, o aparelho será ligado
automaticamente e gerará anião no modo de Ventilação com
a Baixa velocidade da ventoinha.
Page 17

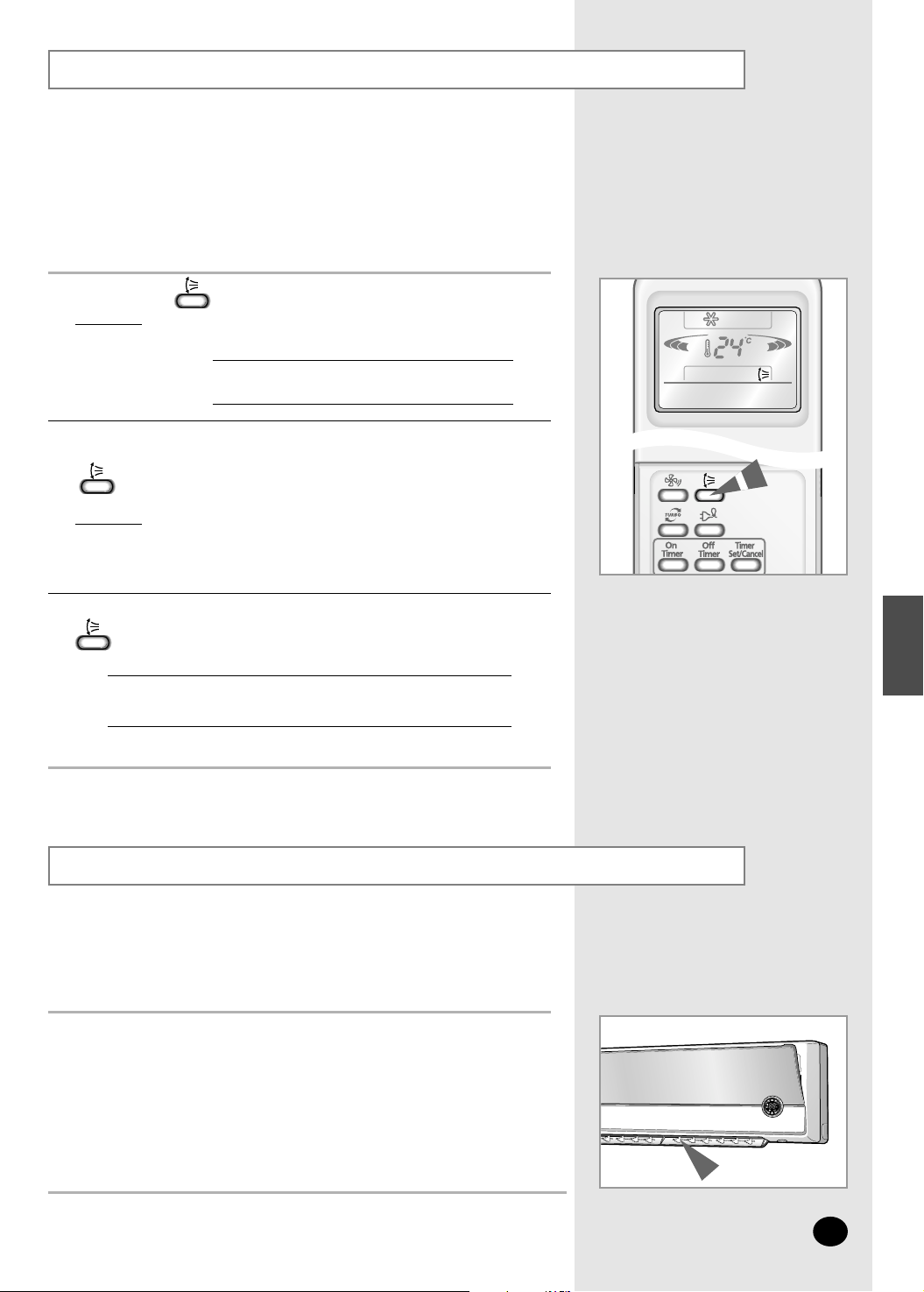

Regular a direcção do fluxo de ar verticalmente
Dependendo da posição da unidade interior na parede da sala, é possível
regular a posição das lâminas de saída do ar, localizada na parte baixa da
unidade, aumentando assim a eficiência do aparelho.
1 Prima o botão uma vez ou quantas necessárias como pedido.
Resultado
: As lâminas exteriores são orientadas verticalmente.
RECOMENDAÇÃO Durante... Oriente as lâminas...
A refrigeração Para cima.
O aquecimento Para baixo.
2 Se quiser mudar a direcção das lâminas para cima ou para baixo
automaticamente enquanto o aparelho está a funcionar, prima o botão
.
Resultado
: As lâminas passam a oscilar verticalmente, relativamente
à posição básica definida.
3
Para parar as lâminas se moverem para cima ou para baixo, prima o botão
.
NNNNoooottttaa
aa Se o aparelho for
...
As lâminas são
...
Desligado Fechadas completamente.
Novamente ligado Ajuste ã posição forçado inicial.

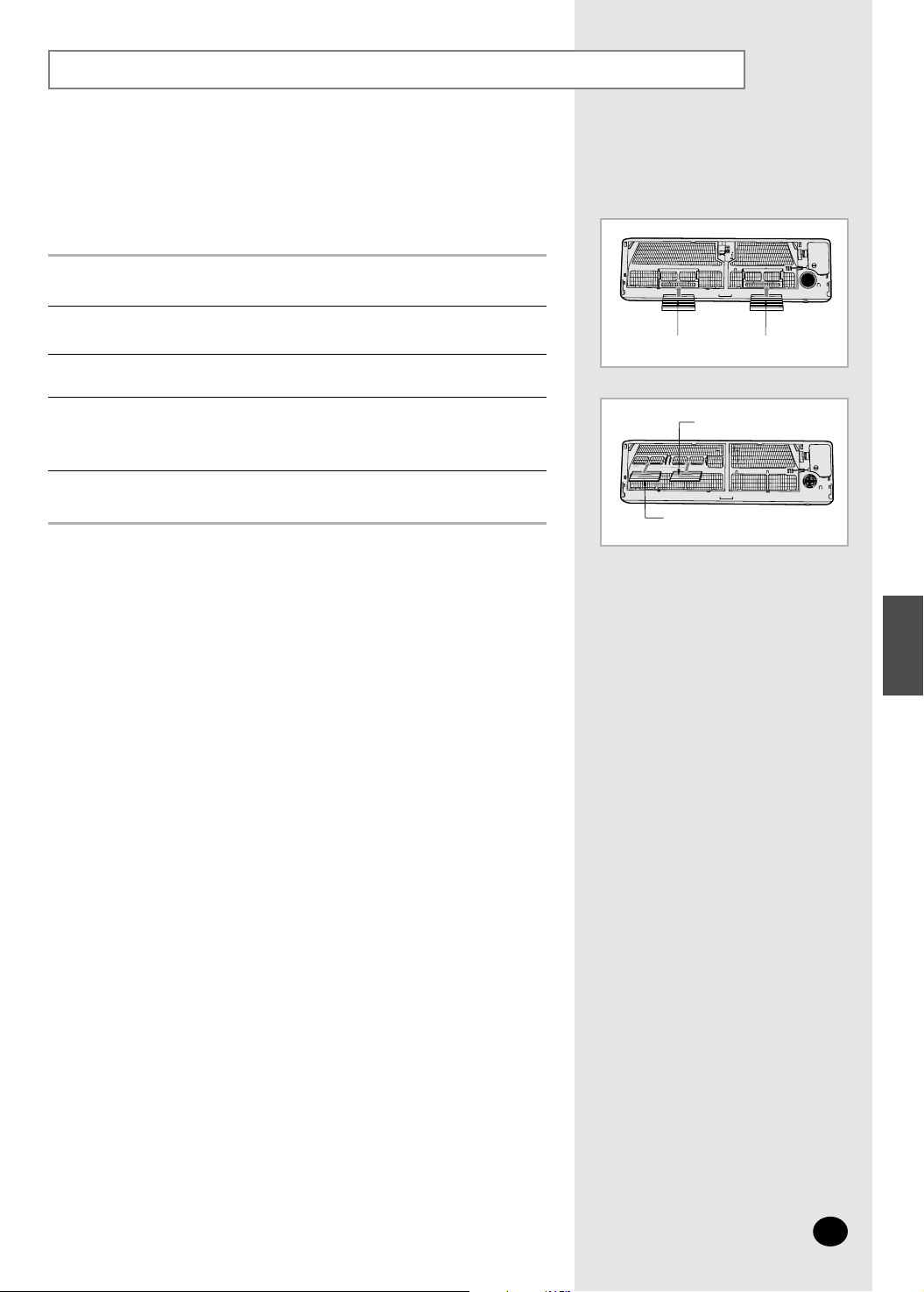

Regular a direcção do fluxo de ar horizontalmente
Existem dois grupos de lâminas de saída do ar no aparelho interior.
Tal como as lâminas de saída de ar podem ser reguladas verticalmente,
as lâminas interiores podem ser reguladas horizontalmente.
1 Regule cada grupo de lâminas interiores à posição pedida,
empurrando ou puxando-as de lados.
P-17
PORTUGUÊS
Page 18

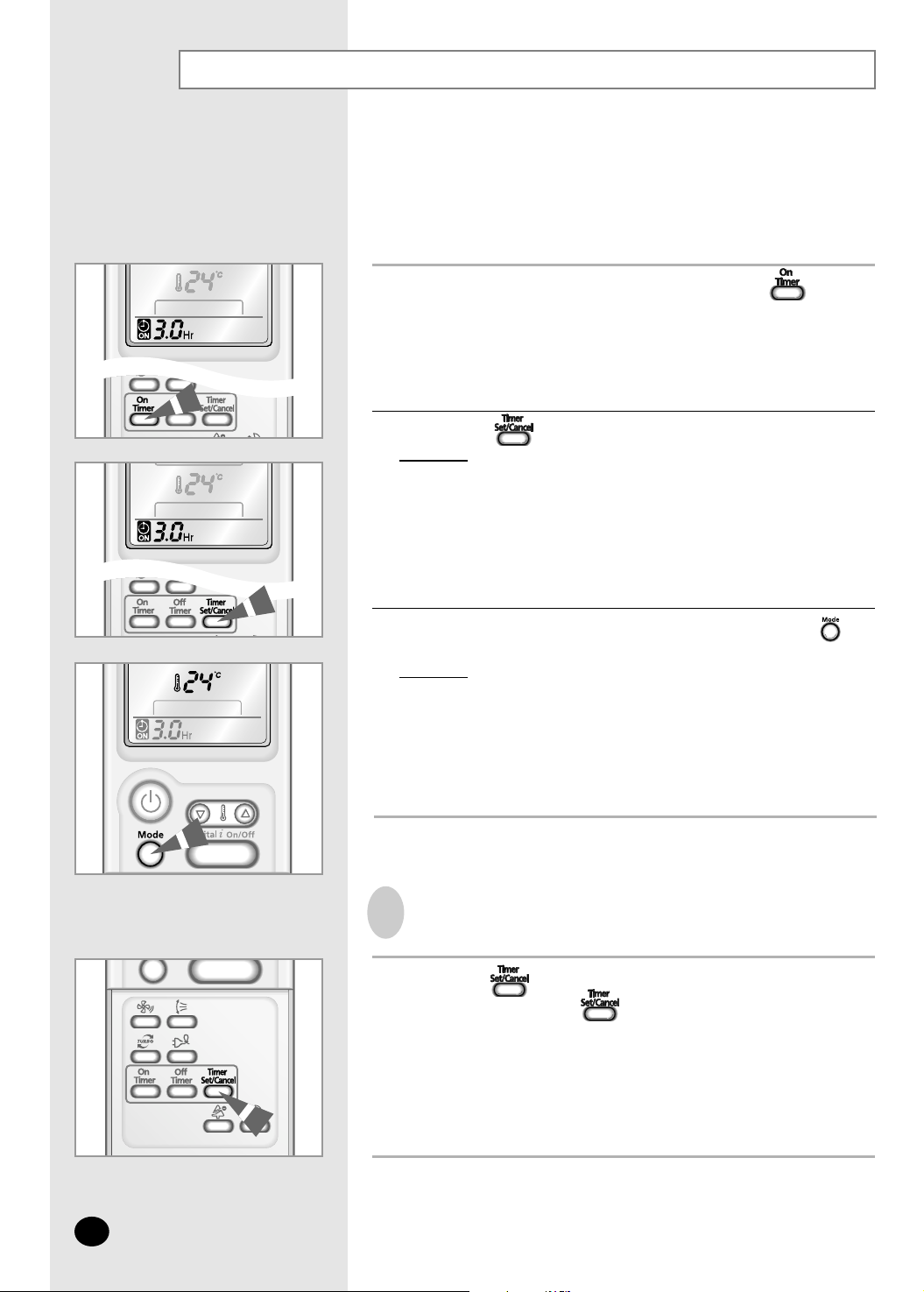

Programação do Temporizador(Ligar)
◆ Se oprimir o botão quando o temporizador Off está
programado para Off, o temporizador cancela-se também.
NNNNoooottttaa
aa
Pode programar o temporizador para Ligar o aparelho de ar
condicionado a horas determinadas. Pode programar o período
de 30 minutos a 24 horas.
Para programar a hora de funcionamento, prima o botão uma vez
ou quantas necessárias até que apareça a hora desejada.
As horas possíveis são entre 0,5 hora e 24 horas, inclusive.
1
Prima o botão (Programar/Cancelar) para completar a programação.
Resultado:
: ◆ A hora restante aparece.
◆ O piscar do indicador da hora pára.
◆ Passados 10 segundos, o modo seleccionado e a
temperatura desaparecem no painel do comando.
◆ O aparelho liga automaticamente quando chegar à hora
programada, desaparecendo a programação do
temporizador para ligar.
2
Prima o botão de (Programar/Cancelar).
Cancelar o Programa do Temporizador(Ligar)
P-18
Para seleccionar um modo de função antecipadamente, oprima o botão
até que o modo desejado seja demonstrado no comando.
Resultado::◆ O aparelho de ar condicionado funcionará no modo
seleccionado quando estiver ligado.
3
Page 19

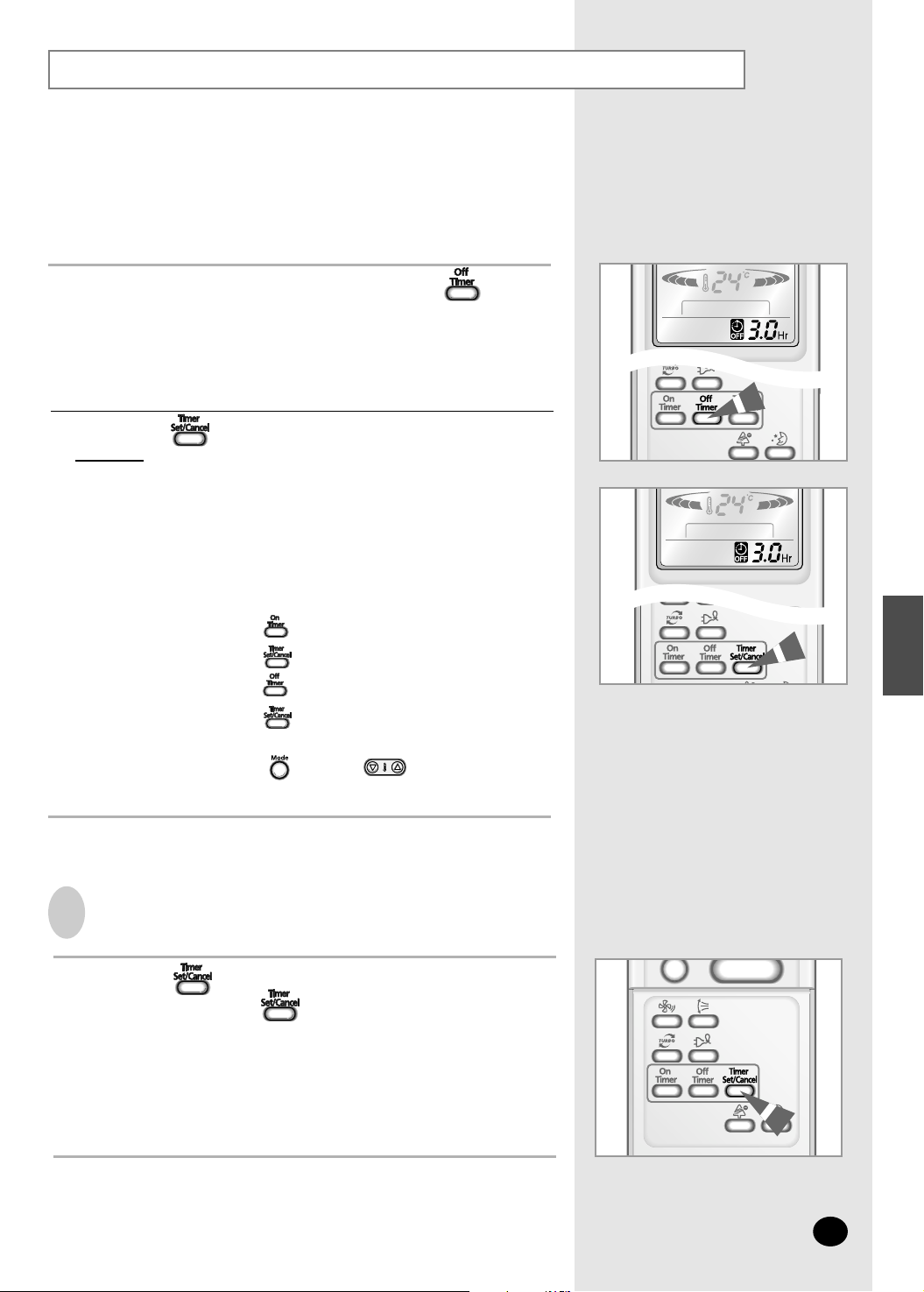

Programação do Temporizador(Desligar)
Pode programar o Temporizador para Desligar o aparelho de ar
condicionado a horas determinadas. Pode programar o período
de 30 minutos a 24 horas.
Para programar a hora de funcionamento, prima o botão uma vez
ou quantas necessárias até que apareça a hora desejada.
As horas possíveis são entre 0,5 hora e 24 horas, inclusive.
1
Pode ver ou mudar o modo de temporizador e/ou da temperatura,
premindo o botão de ou o botão depois de programar
o temporizador para desligar.
NNNNoooottttaa
aa
Prima o botão (Programar/Cancelar) para completar a programação.
Resultado:
: ◆ A hora restante aparece.
◆ O piscar do indicador da hora pára.
◆ O aparelho desliga automaticamente quando chegar à
hora programada, desaparecendo a programação do
temporizador para desligar.
2
Para programar a hora de ligar após duas horas e
funcioná-lo durante 2 horas :
1. Prima o botão de até que apareça ‘2,0 Hr’.
2. Prima o botão de (Programar/Cancelar).
3. Prima o botão de até que apareça ‘4,0 Hr’.
4. Prima o botão de (Programar/Cancelar).
EEEExxxxeeeemmmmpppplllloo
oo
◆ Se oprimir o botão quando o temporizador On está
programado para On, o temporizador cancela-se também.
NNNNoooottttaa
aa
Prima o botão de (Programar/Cancelar).
Cancelar o programa do temporizador(Desligar)
P-19
PORTUGUÊS
Page 20

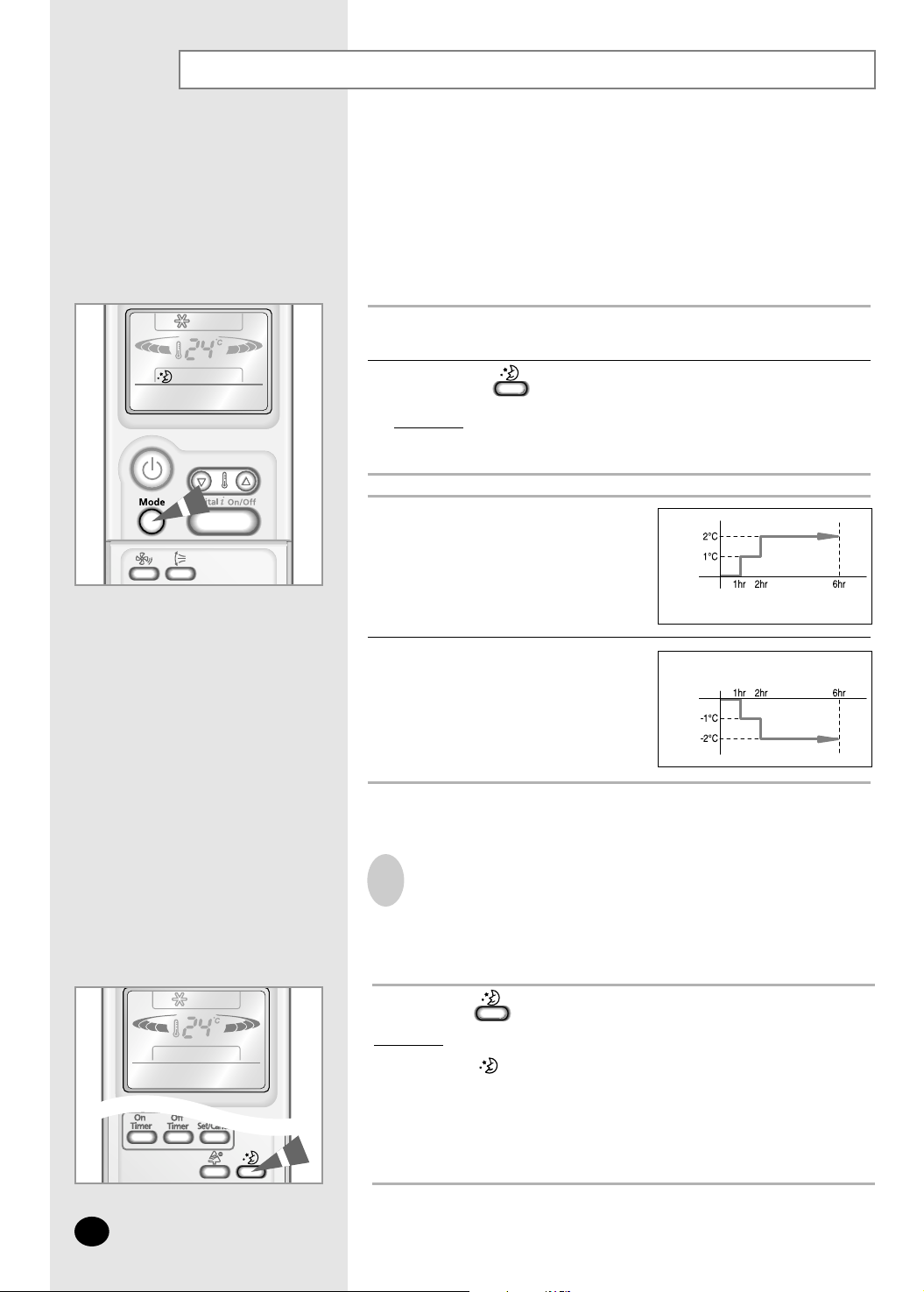

Programar o temporizador “Dormir”
Enquanto está a refrigerar ou aquecer a sua sala, pode programar o
temporizador “Sleep”(Dormir) para se desligar automaticamente após o
período de seis horas.
NNNNoooottttaa
aa Se quiser que o aparelho se desligue a uma determinada
hora, consulte a página 19.
1 Certifique-se se seleccionou o modo de COOL ou de HEAT.
2 Prima o botão .
Resultado:
: ◆ A unidade interior emite um apito.
◆ O aparelho será controlado da forma indicada nas
figuras que se seguem.
Refrigeração A temperatura aumenta
1°C por hora.
Quando tiver aumentada
2°C (passados duas
horas), a temperatura
será mantida constante
durante quatro horas.
Aquecimento A temperatura abaixa 1°C
por hora.
Quando tiver abaixada 2°C
(passados duas horas), a
temperatura será mantida
constante durante quatro
horas.
Cancelar o programa do temporizador “Sleep”
Se não quiser utilizar a programação do temporizador “Sleep”, pode
anulá-la em qualquer altura.
Prima o botão .
Resultado:
: ◆ A unidade interior emite um apito.
◆ não aparece mais.
◆ O aparelho fica a funcionar normalmente.
Set
TEMP.
Hora de início Hora final
Set
TEMP.
Hora de início Hora final
P-20
Page 21
Recomendações relativas ao funcionamento
Estas algumas recomendações que deve ser respeitadas quando utilizar o
aparelho de ar condicionado.
Tópico Recomendação
Aquecimento A bomba de calor, do aparelho, absorve o
calor do ar exterior e trá-lo para dentro.
Se a temperatura exterior descer, o
aparelho fornecerá menos calor.
Se achar que a sala não está
suficientemente quente, utilize um
aparelho adicionado de aquecimento.
Circulação de ar quente O aparelho de ar condicionado faz circular
o ar quente para a aquecer a sala; assim,
tem de decorrer algum tempo desde que
o aparelho começa a funcionar e a sala
fica aquecida. Se necessário, programe o
aparelho para ligar algum tempo antes da
hora a que irá utilizar a sala.
Gelo Quando as temperaturas exteriores são
baixas e a humidade é elevada, pode-se
formar gelo na unidade exterior, durante
o modo de aquecimento. Quando isto
acontecer:
◆ O aquecimento parará de funcionar.
◆ O modo de descongelação poderá
disparar automaticamente durante
cerca de sete minutos
Nenhum intervalo é pedido; passados
cerca de sete minutos, o aparelho de ar
condicionado recomeça a funcionar
normalmente.
Temperaturas interiores e Se as temperaturas interior e exterior
exteriores elevadas forem muito altas, e se tiver seleccionado
o modo de aquecimento (HEAT),
o ventilador e o compressor da unidade
exterior poderão parar. É normal isto
acontecer; basta esperar que o aparelho
se ligue de novo.
Falta de corrente Se houver a falta de corrente durante o
funcionamento do aparelho, este
desligar-se-á. Quando a energia for
reposta, o ar condicionado começa
automaticamente a funcionar novamente.
P-21
PORTUGUÊS
Page 22
Variações de temperatura e humidade
A tabela seguinte indica os valores limites de temperatura e humidade, dentro dos quais o aparelho de
ar condicionado pode ser utilizado.
Se usar o aparelho com... Então...
Temperaturas elevadas
O dispositivo de protecção automático poderá disparar, fazendo com que o aparelho pare.
Modo Temperatura exterior Temperatura interior Humidade interior
Aquecimento 0°C a 24°C aprox. 27°C ou menos Refrigeração 21°C a 43°C aprox. 18°C a 32°C aprox. 80% ou menos
Desumidificação
18°C a 43°C aprox. 18°C a 32°C aprox. -
❇ Se a temperatura externa for tanto baixa como 0°C, a capacidade de aquecimento poderá baixar até 70~80%
dependendo da condição de funcionamento.
Se a refrigeração for usado a mais de 33°C (temperatura interior) então, não atingirá as melhores capacidades.
Temperaturas baixas
O permutador de calor poderá congelar, causando perda de água ou mau funcionamento.
Níveis de humidade elevada
Poderá ocorrer condensação de água na superfície da unidade interior, se o aparelho
for usado por um período de tempo prolongado.
P-22

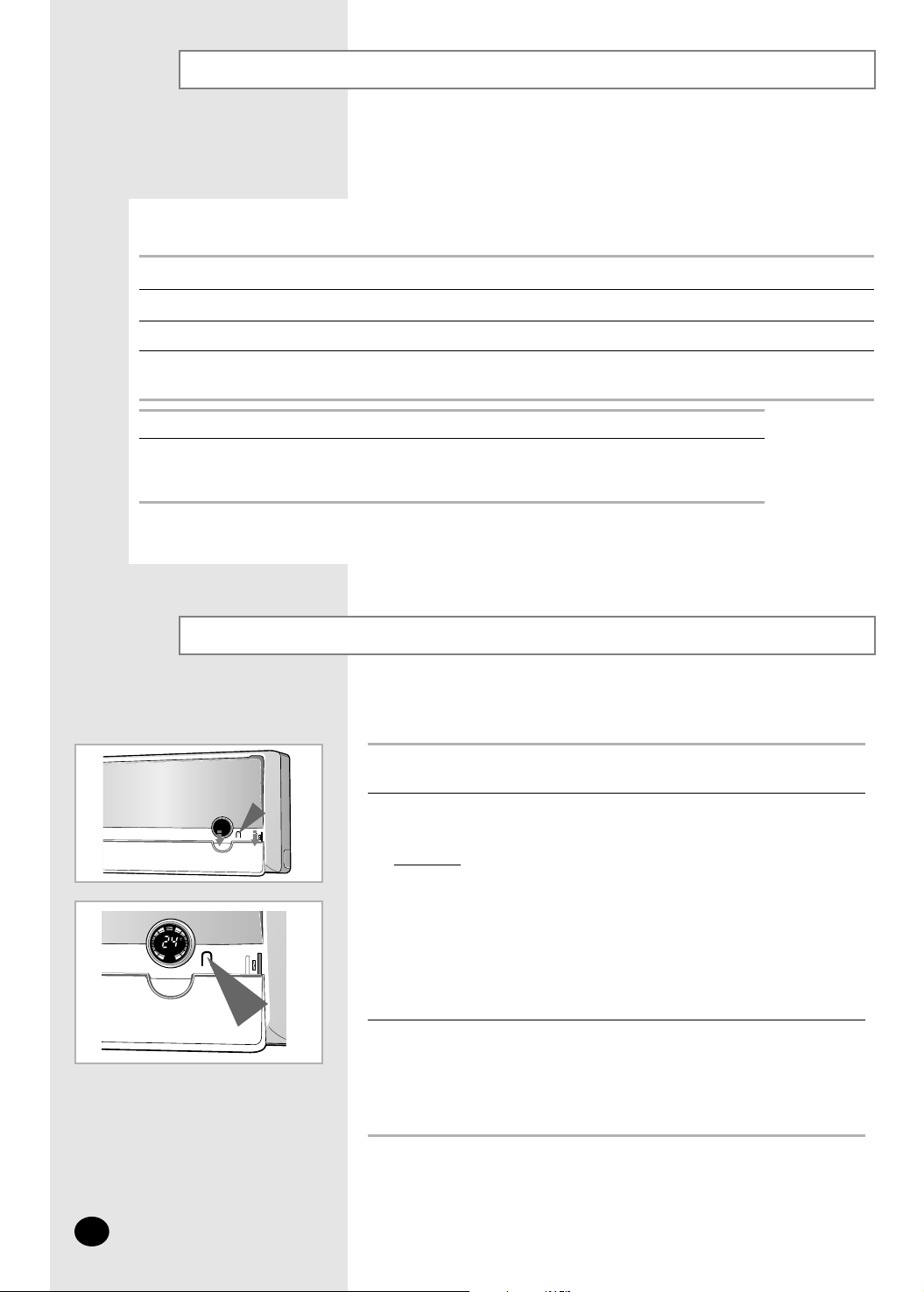

Utilizar o aparelho sem o telecomando
No caso de perder o telecomando ou de este se avariar, pode
comandar directamente o aparelho a partir da unidade interior.
1 Incline a grade frontal mais baixa para baixo.
2 Para ligar o aparelho, prima o botão ON/OFF, no lado direito da
unidade interior.
Resultado
: ◆ A luz de funcionamento da unidade interior acende.
◆ A unidade interior emite um apito.
◆ O aparelho começa a funcionar no modo mais
adequado à temperatura da sala:
3 Para apagar el aire acondicionado, vuelva a presione el interruptor
ON/OFF.
NNNNoooottttaa
aa
Aunque se haya encendido el aire acondicionado por medio del
interruptor ON/OFF, es posible controlar su funcionamiento
utilizando el control remoto del modo habitual.
Temperatura
da sala
Inferior a 21°C
Igual ou superior a 21°C
Modo de
funcionamento
Aquecimento
Refrigeração
Page 23
Resolução de problemas comuns
Explicação/Solução
◆ Verifique se o disjuntor do circuito do aparelho está ligado.
◆
Verifique se o indicador de funcionamento na unidade interior está ligado:
se necessário, prima (ligar/desligar) no telecomando.
◆ Verifique se o indicador do temporizador da unidade interior está acesa.
Se assim for:
- Espere até à hora programada e o aparelho começar
a funcionar automaticamente
- Cancele o programa do temporizador (consulte as páginas 18 e 19)
◆ Verifique se não existem obstáculos entre o utilizador e a
unidade interior.
◆ Verifique as pilhas do telecomando.
◆ Verifique a sua distância da unidade interior (sete metros ou menos).
◆ Certifique-se de que está a apontar o telecomando para o sensor do
comando no direito da unidade interior.
◆ Substitua as pilhas, se necessário.
◆ Verifique se está seleccionado o modo de funcionamento correcto
(Automático, Refrigeração, Aquecimento).
◆ A temperatura da sala pode ser demasiado baixa ou demasiado alta.
◆ Pode haver poeira a bloquear a protecção do filtro; consulte a página
24 para saber como proceder à limpeza do aparelho.
◆ Certifique-se de que não há qualquer obstáculo em frente da unidade
exterior.
◆ Verifique se a temperatura desejada foi programada correctamente.
◆ Aumente a velocidade do ventilador.
◆ Se o fluxo de ar estiver direccionado para cima, utilize o comando para o
ajustar para baixo.
◆ Certifique-se o modo de funcionamento está programado a
COOL(REFRIGERAÇÃO), HEAT(AQUECIMENTO) ou
FAN(VENTILADOR); no modo AUTO(AUTOMÁTICO), a velocidade do
ventilador muda-se automaticamente e no modo de DRY(SECAGEM),
é programado ao AUTO(AUTOMÁTICO).
◆ Verifique se de que o aparelho está ligado; se necessário,
prima (ligar/desligar) no telecomando.
◆ Verifique se o temporizador foi programado correctamente; consulte as
páginas 18 e 19.
◆ Ventile a sala.
Problema
O aparelho não funciona
O aparelho não funciona
com o telecomando
Não ouve o apito quando prime
(ligar/desligar) no telecomando
O aparelho não a refrigeração
ou o aquecimento
Durante o aquecimento, a
temperatura seleccionada não
é atingida e o aparelho pára
frequentamente.
A velocidade do ventilador não
muda, quando preme o botão
A direcção de fluxo de ar não
muda, quando preme o botão
O temporizador não é activado
correctamente
Durante o funcionamento do
aparelho, penetram cheiros na sala
Antes de chamar um técnico do serviço pós-venda, efectue as verificações indicadas a seguir.
Poderá poupar tempo e dinheiro em serviços desnecessários.
P-23
PORTUGUÊS
Page 24
P-24
Limpeza do aparelho
Colchete
Ranhura
do corpo do
aparelho
Suporte de grade
Grade
frontal
inferior
Para utilizar o seu sistema de ar condicionado em melhores condiçãoes,
recomenda-se limpar o aparelho uma vez em cada duas semanas,
com regularidade, para remover a poeira acumulada no filtro de ar.
Antes de limpar o aparelho, certifique-se de que
desliga o disjuntor do circuito da unidade.
IMPORTANTE
2 Levante a grade superior levemente e depois abra a grade puxando as
partes direita e esquerda.
1 Abaixe a grade frontal inferior.
4 Levante o fundo dos filtros de ar e baixe para soltá-los.
5 Limpe o pó completamente nos filtros de ar com um aspirador ou uma
escova.
6 Quando terminar, insira a parte superior dos filtros na sua abertura e
empurre para baixo as pontas no fundo até que se encaixem no lugar.
7 Limpe a grade frontal com um pano húmido e detergente suave
(NÃO utilize benzol, solvente ou outros químicos).
3 Desmonte a grade frontal superior abrindo a grade completamente.
8 Fixe a parte esquerda do suporte de grade, e depois introduza a parte
direita do suporte de grade.
NNNNoooottttaa
aa
◆ Se o aparelho não foi utilizado durante muito tempo, ponha o
ventilador a funcionar durante 3 ou 4 horas, para secar o interior do
aparelho.
◆ Para fechar a grade frontal superior completamente depois de limpar
os filtros, ligue e depois desligue o aparelho.
Page 25
P-25
PORTUGUÊS
Limpar Deodorizing e Bio Filtro (Opção)
3 Limpe os filtros com água e depois seque-os na sombra.
2 Puxar para fora deodorizing and Bio Filtro.
1 Abra a grade frontal superior puxando os lados direito e esquerdo.
O seu aparelho de ar condicionado está equipado com o filtro
desodorizante e Bio filtro. Estes removem cheiros e poeiras da sua sala.
Tem de limpar os filtros cada 3 meses.
5 Feche a grade frontal.
4 Insira os filtros na posição original.
NNNNoooottttaa
aa Pode mudar a posição dos filtros, entre os mesmos.
Bio Filtro
Filtro desodorizante
✴✴
07/09/12
✴✴
✴✴
18/24
✴✴
Bio Filtro
Filtro desodorizante
Page 26
ELECTRONICS
Contact SAMSUNG WORLD WIDE
If you have any comments or questions regarding Samsung products, contact the SAMSUNG
customer care center.
Country
BELGIUM
CZECH REPUBLIC
DENMARK
FINLAND
FRANCE
GERMANY
HUNGARY
ITALIA
LUXEMBURG
NETHERLANDS
NORWAY
POLAND
PORTUGAL
SLOVAKIA
SPAIN
SWEDEN
U.K
Customer Care Center
02 201 2418
844 000 844
38 322 887
09 693 79 554
08 25 08 65 65 ( 0,15/min)
01805 - 121213 ( 0,12/min)
06 40 985 985
199 153 153
02 261 03 710
0900 20 200 88 ( 0.10/min)
231 627 22
0 801 801 881
80 8 200 128
0850 123 989
902 10 11 30
08 585 367 87
0870 242 0303
Web Site
www.samsung.com/be
www.samsung.com/cz
www.samsung.com/dk
www.samsung.com/fi
www.samsung.com/fr
www.samsung.de
www.samsung.com/hu
www.samsung.com/it
www.samsung.lu
www.samsung.com/nl
www.samsung.com/no
www.samsung.com/pl
www.samsung.com/pt
www.samsung.com/sk
www.samsung.com/es
www.samsung.com/se
www.samsung.com/uk
Printed in KoreaPrinted in Korea
Loading...
