Page 1

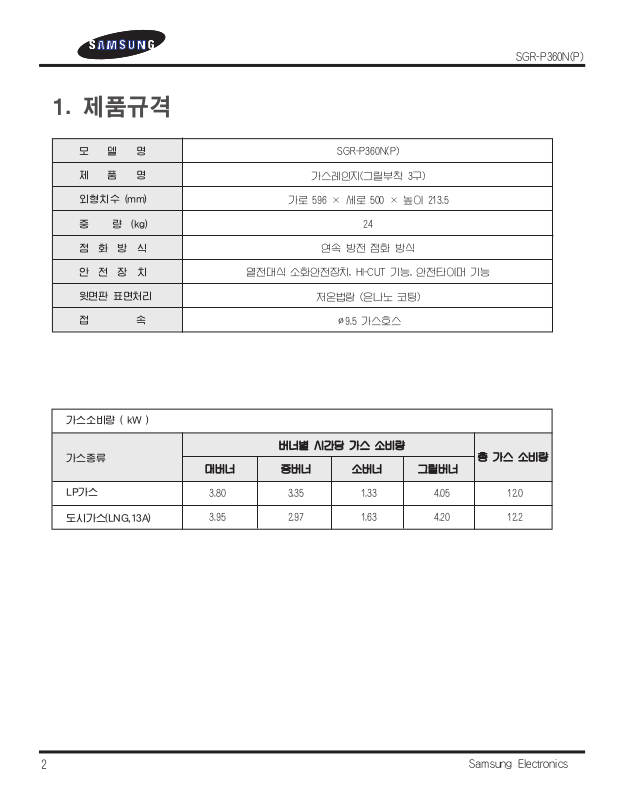

1. 제품규격
SGR-P360N(P)
2
Samsung Electronics
모델명
제품명
외형치수 (mm)
중 량 (kg)
점화방식
안전장치
윗면판 표면처리
접속
SGR-P360N(P)
가스레인지(그릴부착 3구)
가로 596 × 세로 500 × 높이 213.5
24
연속 방전 점화 방식
열전대식 소화안전장치, HI-CUT 기능, 안전타이머 기능
저온법랑 (은나노 코팅)
Ø9.5 가스호스
가스소비량 ( kW )
가스종류
LP가스
도시가스(LNG,13A)
대대버버너너 중중버버너너 소소버버너너 그그릴릴버버너너
3.80 3.35 1.33 4.05 12.0
3.95 2.97 1.63 4.20 12.2
총총 가가스스 소소비비량량
버버너너별별 시시간간당당 가가스스 소소비비량량
Page 2
Samsung Electronics
3
주)
1. 변경 작업후 GRILL GOVERNOR압력을 LNG(120/200mmH2O) LPG(220/330mmH2O)로 반드시 조압하여야 함
2. ASS’Y-NOZZLE KIT
ASS’Y-NOZZLE KIT LPG DE81-01413A
ASS’Y-NOZZLE KIT LNG DE81-01414A
2. 가스변환 일람표
SGR-P360N(P)
품명 LPG 규격 LNG 규격
MAIN NOZZLE
AIR SHUTTER
MAIN NOZZLE
AIR SHUTTER
MAIN NOZZLE
AIR SHUTTER
MAIN NOZZLE
AIR-SHUTTER
GRILL
버너
대버너
중버너
소버너
그릴버너
파일럿트
Ø1.0
10/10
Ø0.95
10/10
Ø0.60
10/10
Ø0.70
Ø0.85
7/10
5/10
Ø0.25
Ø1.4
5/10
Ø1.20
5/10
Ø0.90
5/10
Ø1.10
Ø1.25
9/10
4/10
Ø0.4
上火
下火
上火
下火
常火
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Page 3
3. 각부의 명칭
Samsung Electronics
4
SGR-P360N(P)
본본체체뒷뒷면면
본본 체체
삼발이
상판
대버너 (세이플 버너)
그릴버너 점화손잡이
그릴문
그릴손잡이
중버너
중버너 점화손잡이
소버너 점화손잡이
그릴망
그릴팬
중버너 실드링
중버너 헤드
대버너 실드링
건전지케이스
소버너
소버너 실드링
대버너 (세이플 버너)
점화손잡이
대버너 헤드
소버너 헤드
Page 4
4. 설치방법
Samsung Electronics
5
가
연
성
의
측
벽
15㎝이상
100㎝이상
15㎝이상
가
연
성
의
측
벽
1㎝이상
1㎝이상
15㎝이상
15㎝이상
80㎝이상
45㎝이상
가능한 넓게
가능한 넓게
1㎝이상
0이상
45㎝이상
방열판
방열판
방열판
방열판
1㎝이상
조리대,싱크대 등의 측면 및 상면이 가연성일 경우
가능한 넓게
가연성 물질로부터 그림과
같이 충분한 거리를 두고
설치하십시오.
(가연성 물질: 목재, 선반,
스테인레스판을 직접붙인
가연성 벽)
가연성 물질로부터 충분한
거리를 유지하지 못할 경우는
방열판을 부착하여 주십시오.
싱크대의 측면등이 가연물로
서,
가스렌지의 상면판보다 높은
경우나, 거의 같은 높이에 있는
경우 방열판으로 측면을 보호해
주십시오.
SGR-P360N(P)
Page 5
5. 소화 안전 장치
6
Samsung Electronics
소화 안전장치는 연소중에 버너가 바람이나 끓어넘친 국물등에 의해서
소화되는 경우, 자동적으로 가스의 통로를 막아 사고를 사전에 방지 합니다.
THERMO COUPLE의 선단부를 버너의 불꽃으로 가열함에 따라 발생하는
열기전력에 의해서 전자변의 전자석을 동작시켜 가스통로를 열어 줍니다.
반대로 버너가 소화하여 열기전력이 점차 작아지면 전자변에 의해 자동적으로
가스의 통로를 닫아 줍니다.
1) 개요
●소화 안전장치에 대하여
2) 구조(일반적 구조)
SGR-P360N(P)
Page 6
Samsung Electronics
7
6. 점검 및 손질방법
1) 점검 및 손질시 주의사항
●점검 및 손질은 필히 하여 주십시오.
●점검 및 손질전에는 반드시 중간밸브를 잠그고 손질해야 합니다.
●가스 안전장치나 가스 통로부분은 절대 분해하지 마십시오.
2) 점검
●제품주위에 연소하기 쉬운 물건은 없는지? (예 : 종이, 플라스틱, 기름 등)
●버너캡, 삼발이 등이 올바르게 조립되어 있는지?
●버너캡 구멍이 요리국물에 의해 막혀있는지?
●가스 안전장치의 불꽃 감지부에 오물이 묻어 있지는 않는지? ( 예 : Thermo Couple)
3) 손질
◎제품표면, 상판, 삼발이, 버너캡
●중성세재로 닦은 후 마른 걸레로 수분을 완전히 제거하십시오. (그냥 방치하면 제품이 빨리 손상됩니다.)
주의) 손질시에는 제품 내부 기구부나 버너부에 물등이 들어가지 않도록 주의하여 주시고, 손쉽게 분리할 수
있는 부품은 따로 세척하여 주시면 편리합니다.
●가스를 유용하게 사용하기 위해서도 버너는 손질이 중요합니다. 버너 불꽃이 일정하지 않을 경우에는
버너캡에 이물질이 묻어 있나를 확인하여 주십시오.
주의)
■버너 캡과 버너 몸체 조립 시에는 홈 부위가 서로 맞도록 조립하여 주십시오.
■모래나 철솔(철수세미)등으로 문지르지 말아 주십시오.
■뜨거우므로 화상에 주의하십시오.
4) 장시간 사용하지 않을 때
●제품을 깨끗이 손질한 후 비닐을 덮고 상자에 넣어 통풍이 잘 되는 곳에 보관하여 주십시오.
특히, 가스통로부(호스연결부)에는 먼지가 들어가지 않도록 주의하십시오.
●제품의 전원 코드를 뽑아 주십시오. (전원을 사용하는 제품일 경우)
SGR-P360N(P)
Page 7
Samsung Electronics
8
7. 안전장치가 작동하였을 때의 처리방법
1) 가스안전장치의 작동
사용중에 국물이나 강한 바람에 의해 버너의 불이 소화되었을 때 버너에 부착된 안전센서(Thermo couple)가
이를 감지하여 자동으로 안전밸브를 닫아 가스를 차단시킵니다.
2) 가스안전장치의 취급방법
●안전센서(Thermo couple)에 물방울이나 끓어 넘친 국물 등이 달라붙으면 착화가 어렵고, 소화될 수도
있습니다. 냄비 밑 바닥에 묻어있는 물방울을 잘 닦은 후 삼발이 위에 올려 놓아주십시오.
●작은 불꽃(소화력)위치에서 사용중 냄비를 들어낼 경우 가스안전장치가 작동해서 불이 꺼질 염려가
있으므로 주의하여 주십시오.
●안전센서(Thermo couple)에 단단한 것으로 충격을 주지 마십시오. 조립된 위치가 변하면 점화가 어렵습니다.
또 끓어 넘친 국물 등으로 버너 캡이 막히면 점화되지 않는 경우가 있습니다.
3) 작동하였을 때의 처리방법
●완전하게 가스가 차단되기까지는 약간의 시간(약 30초 이내)이 걸립니다. 버너의 불이 꺼지면 곧“닫힘”
위치로 원위치하여 주십시오.
●재점화 하실 경우에는 주변의 생 가스가 없어질 때까지 잠시 기다린 후“사용방법”에 의해서 점화하여
주십시오.
●재점화시에도 점화되지 않을 경우에는 위의“가스 안전장치의 취급방법”을 확인한 후 정확하게 조작
하여 주십시오.
SGR-P360N(P)
8. 수리 시 주의사항
1) 제품 수리전 반드시 중간밸브를 잠가 주십시오.
2) 열량변경 작업 후에는 가스통로의 기밀을 위해 Seal용 Packing, O-ring등은 반드시
새로운 것으로 교환해 주십시오.
3) 열량 변경 작업 및 가스 접속부 수리 후에는 버너에 점화한 후 반드시 누설검사를
실시해 주십시오.
Page 8
Samsung Electronics
9
9. 고장의 원인 및 처리방법
화
력
조
절
기
에
서
손
을
떼
면
소
화
한
다
점
화
가
안
된
다.
점
화
가
어
렵
다
폭
발
적
인
착
화
화
염
으
로
연
소
이
상
음
으
로
연
소
불
꽃
이
고
르
지
않
다
사
용
중
소
화
가
쉽
게
된
다
고장현상
고장원인
처리방법
중간밸브를 충분히 열지 않았다.
가스가 떨어졌다.
호스에 공기가 남아있다.
가스압이 적절치 않다.
호스가 구부러졌거나 찌그러졌다.
점화플러그에 물 및 오물이 묻음
버너 염공 또는 공기구의 막힘
버너의 접속불량
버너 캡의 접속불량
점화조작이 적절치 않다.
가스자동차단장치가 작동
점화장치가 고장
제품과 사용가스가 일치하지 않는다.
상태를 확인하고 중간밸브를 연다.
가스통교환
가스가 정상적으로 충분히 나올 때
까지 점화조작을 반복한다.
점검을 의뢰한다.
호스를 바르게 편다.
물이나 오염을 제거하고 그래도
고쳐지지 않으면 점검을 의뢰한다.
점검, 수리를 의뢰한다.
바르게 접속
사용방법 참조
안전장치가 작동할 때의 처리방법 참조
점검, 수리를 의뢰한다.
점검, 수리, 부품교환을 의뢰한다.
점검, 수리를 의뢰한다.
낮다
높다
SGR-P360N(P)
Page 9
10
Samsung Electronics
SGR-P360N(P)
온도검지부 불량으로 인한
세이플기능 불량
“삐삐삐삐”음 1분간격 연속
서미스터 교체
회로점검 및 PCB 교체
회로점검 및 PCB 교체
안전장치회로 불량
“삐”음 1분간격 연속
“삐삐삐삐”음 1분간격 연속
(그릴점화확인램프 점멸)
도중 소화
소화위치로 되돌린 후
재점화
점화동작시 6초 이내에 미점화
타이머 기능 종료시
세이플기능 작동으로 인한 소화
“삐”음 1분간격 연속
(그릴점화확인램프 점멸)
그릴 작동 불량
그릴 안전장치 회로 불량
건전지 교환
“삐삐삐”5회
건전지 소모
※연속 에러 해제는 점화 손잡이를 소화 위치에 놓으면 됩니다.
10. 그릴, 대버너 에러표시 및 처리방법
고장내용 부저음
처리방법
에에러러표표시시표표
Page 10
Samsung Electronics
11

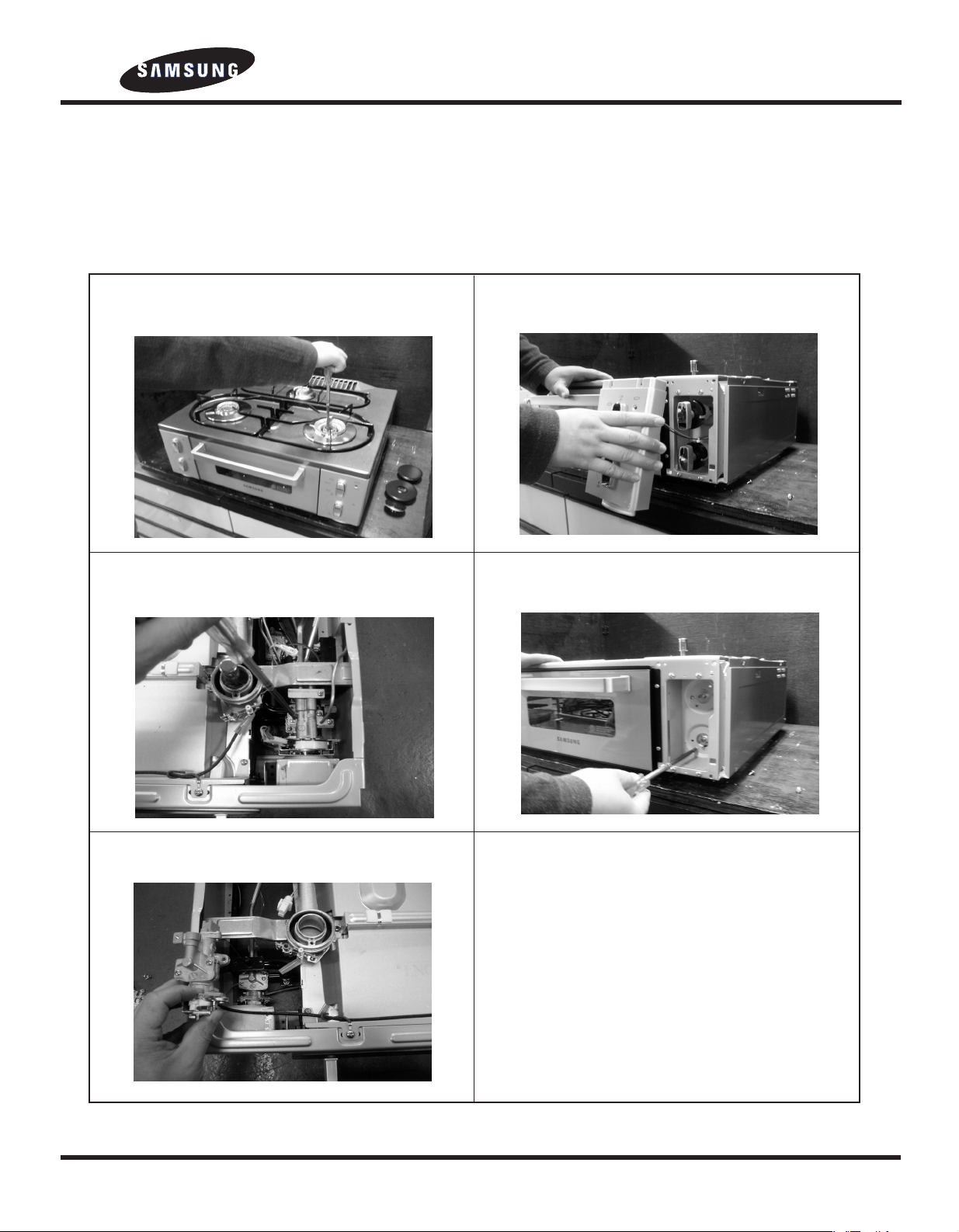

11. 밸브 교체 작업
SGR-P360N(P)
삼발이, 버너헤드, 버너바디, 실드링, 상판분리
전면 판넬 (좌, 우) 분리, 점화 손잡이 분리
(상부 볼트 2개, 하부 HOOK 2곳)
커넥팅 파이프, 그릴파일럿 버너 파이프,
서머커플 단자, 마이크로 스위치 분리
밸브 전면부 분리
그릴, 중버너 밸브 분리, 교체
조립은 분해의 역순으로 작업
※가스통로의 기밀을 위해 SEAL용
PACKING, O-RING 등은 반드시
새로운것으로 교환해 주십시오.
1) 그릴, 중버너 밸브
Page 11
SGR-P360N(P)
12
Samsung Electronics

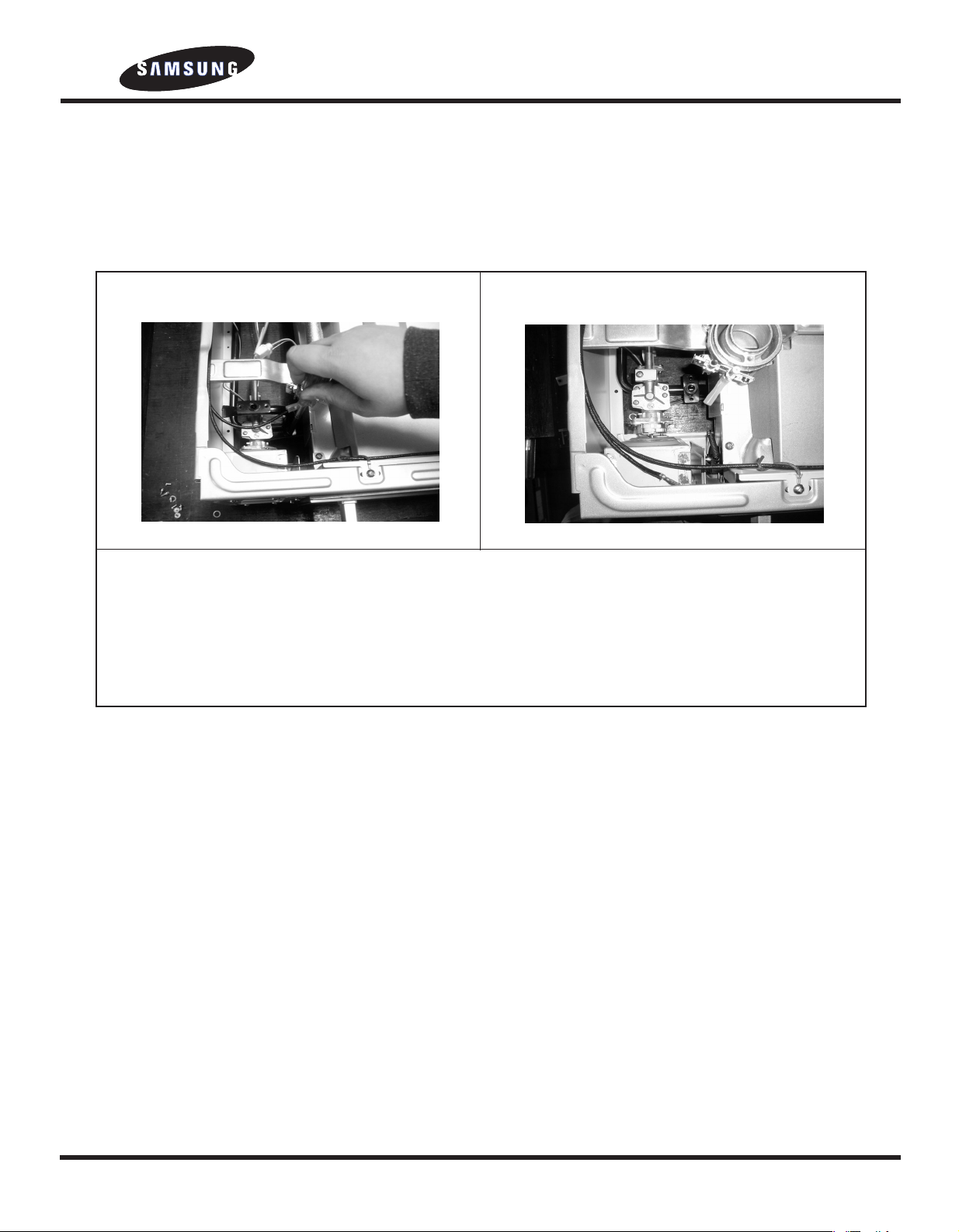

①~⑤까지 작업 후 메니폴드 B, C를 분리
대버너, 소버너 밸브 분리, 교체
조립은 분해의 역순으로 작업
※가스통로의 기밀을 위해 SEAL용 PACKING, O-RING등은 반드시
새로것으로 교환해 주십시오.
2) 대버너, 소버너 밸브
Page 12

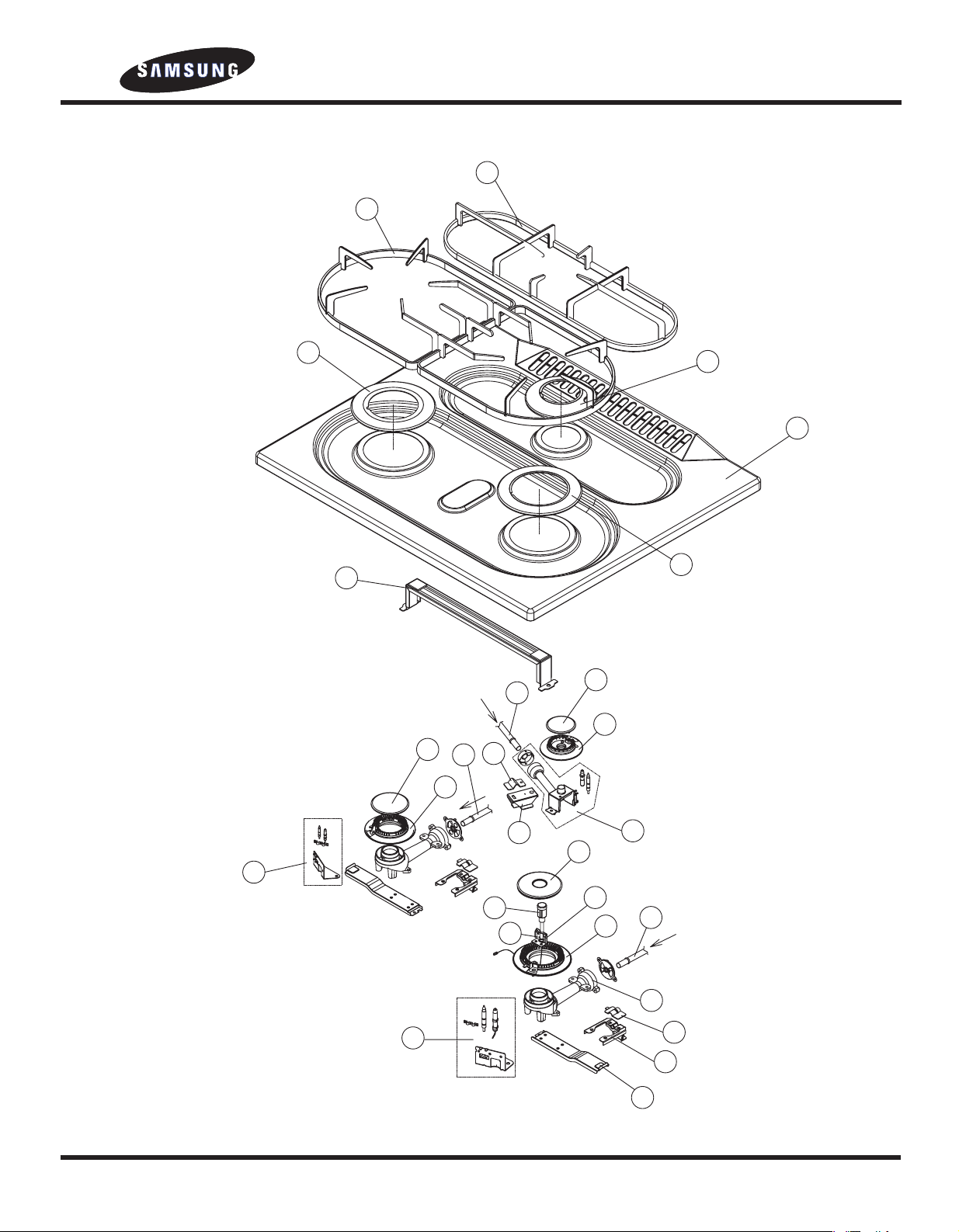

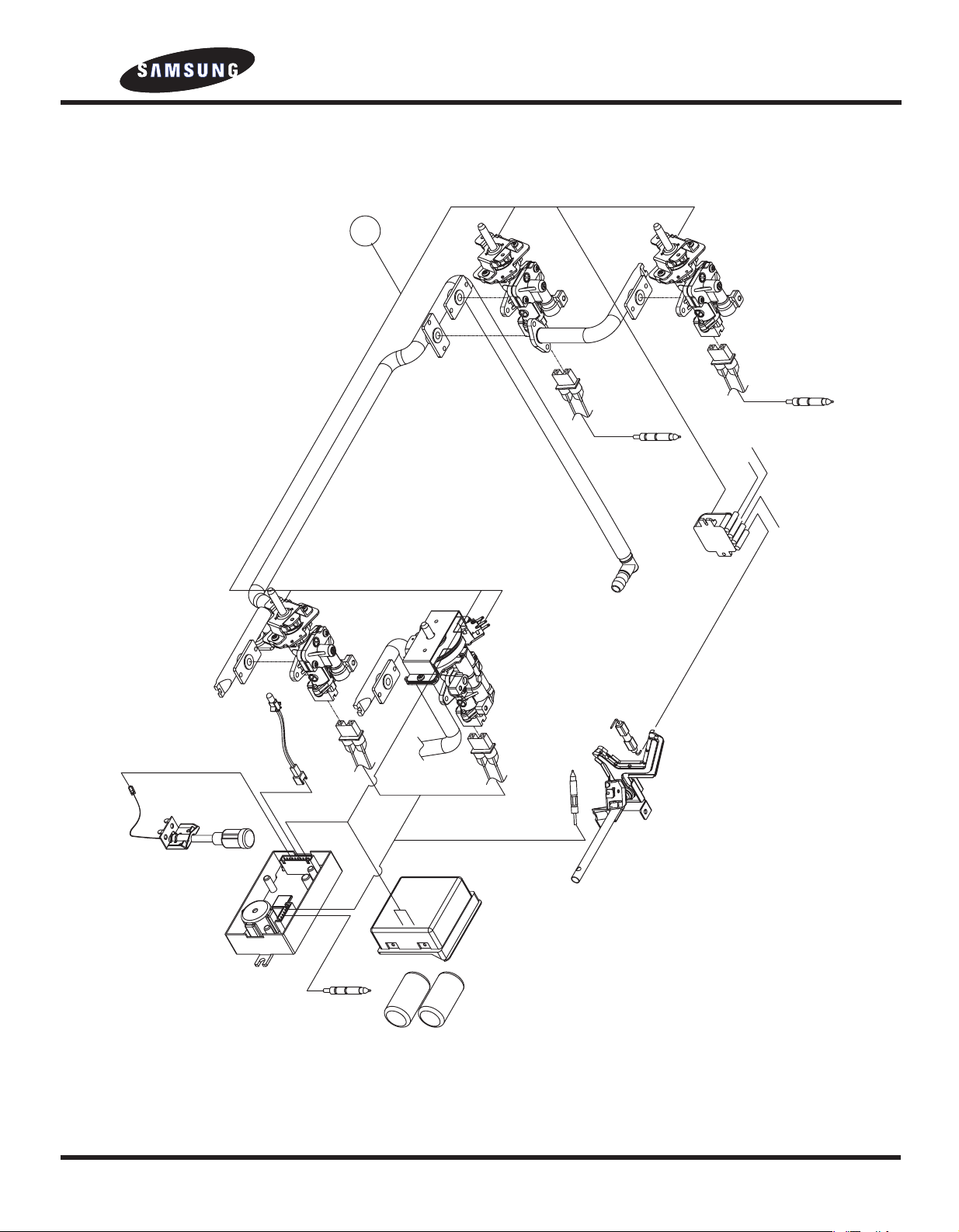

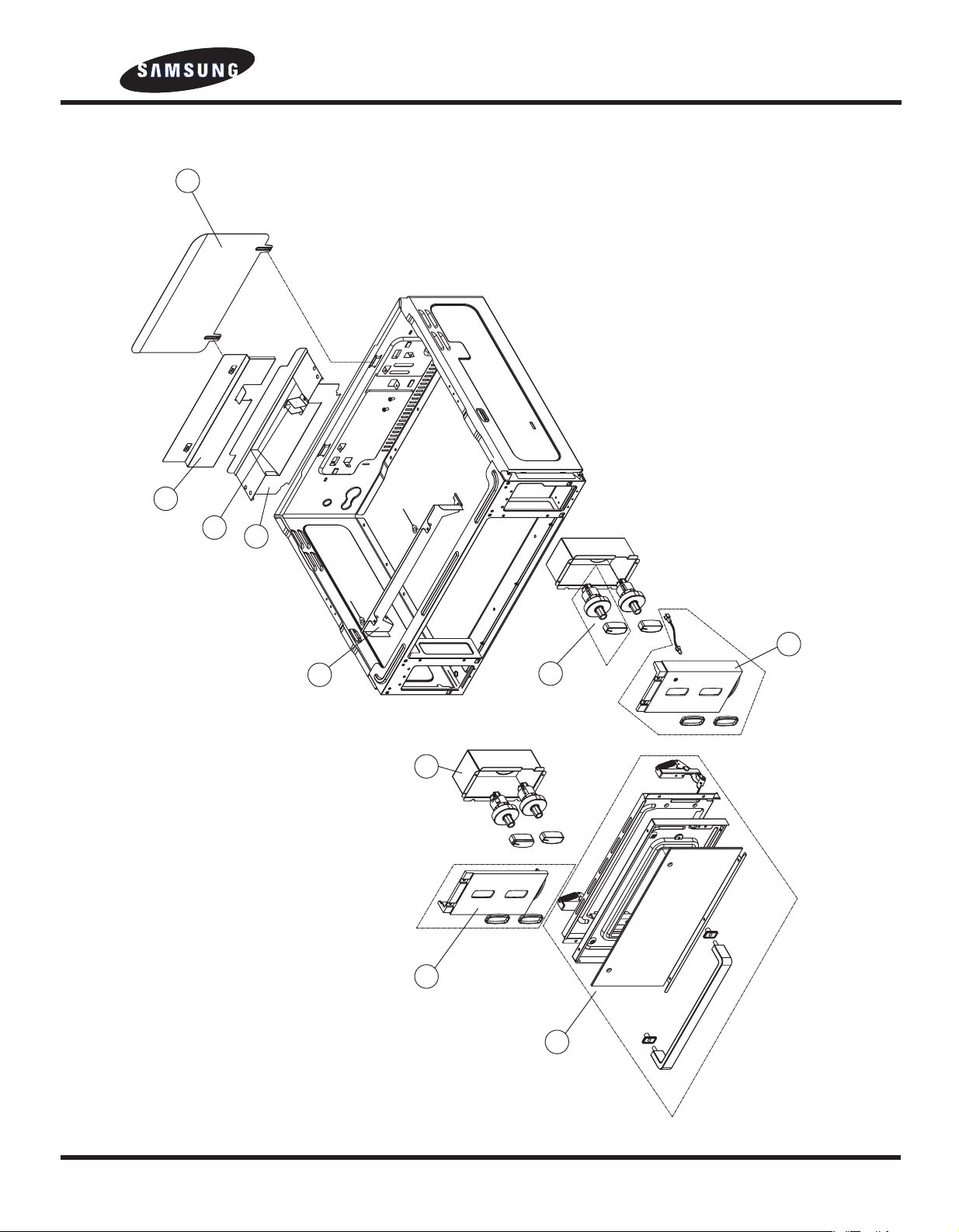

12. 전개도
SGR-P360N(P)
Samsung Electronics
13
A
C
B
13
12
63
48
51
39
28
38
21
15
47
33
50
76
52
49
16
31
74
7
75
62
11
60
59
61
41
37

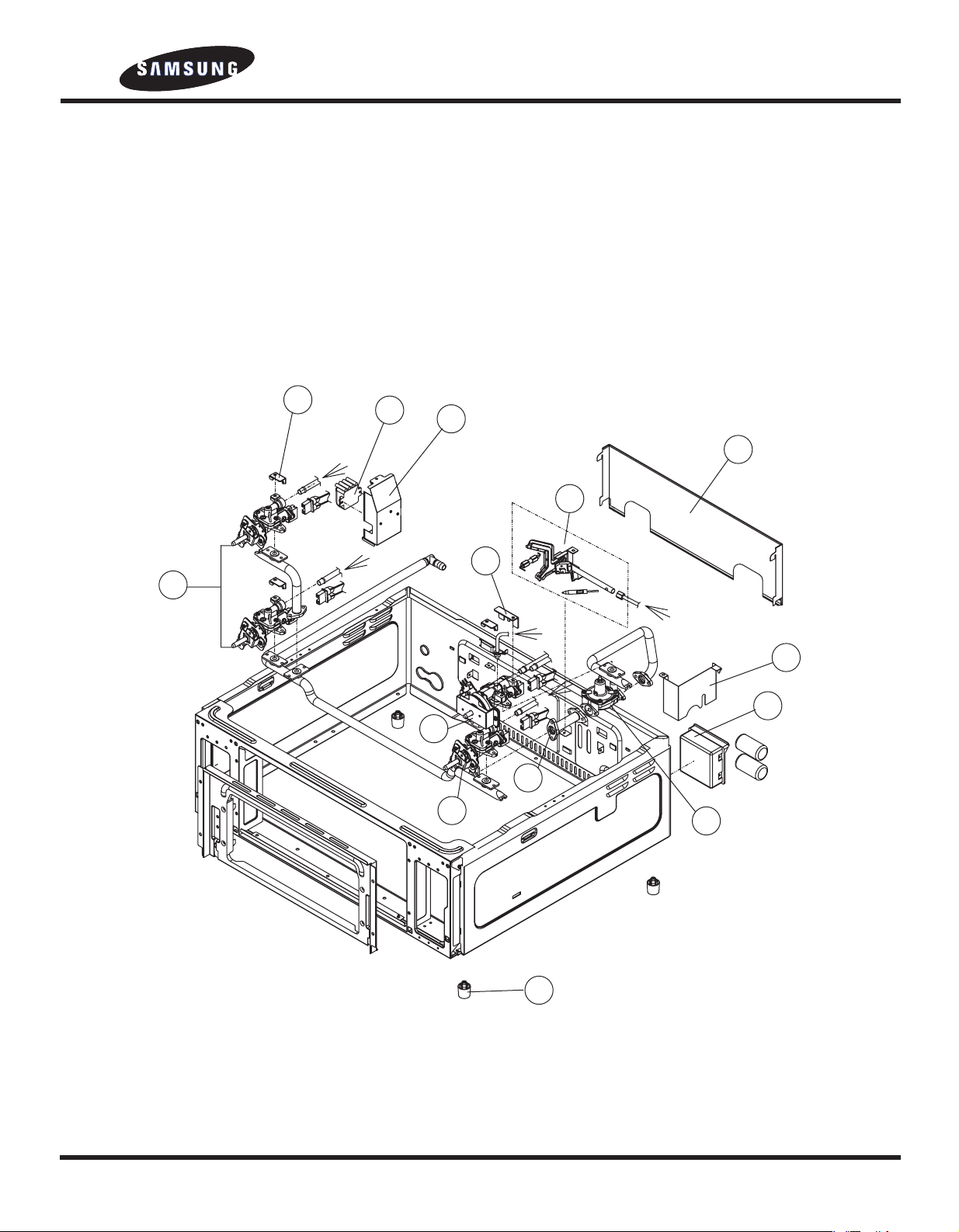

Page 13
14
Samsung Electronics
A
B
C
45
5
9
2
1
3
80
42
8
35
32
6
4
29
F
F
SGR-P360N(P)
Page 14
Samsung Electronics
15
23
79
66
14
20
22
30
46
64
65
SGR-P360N(P)

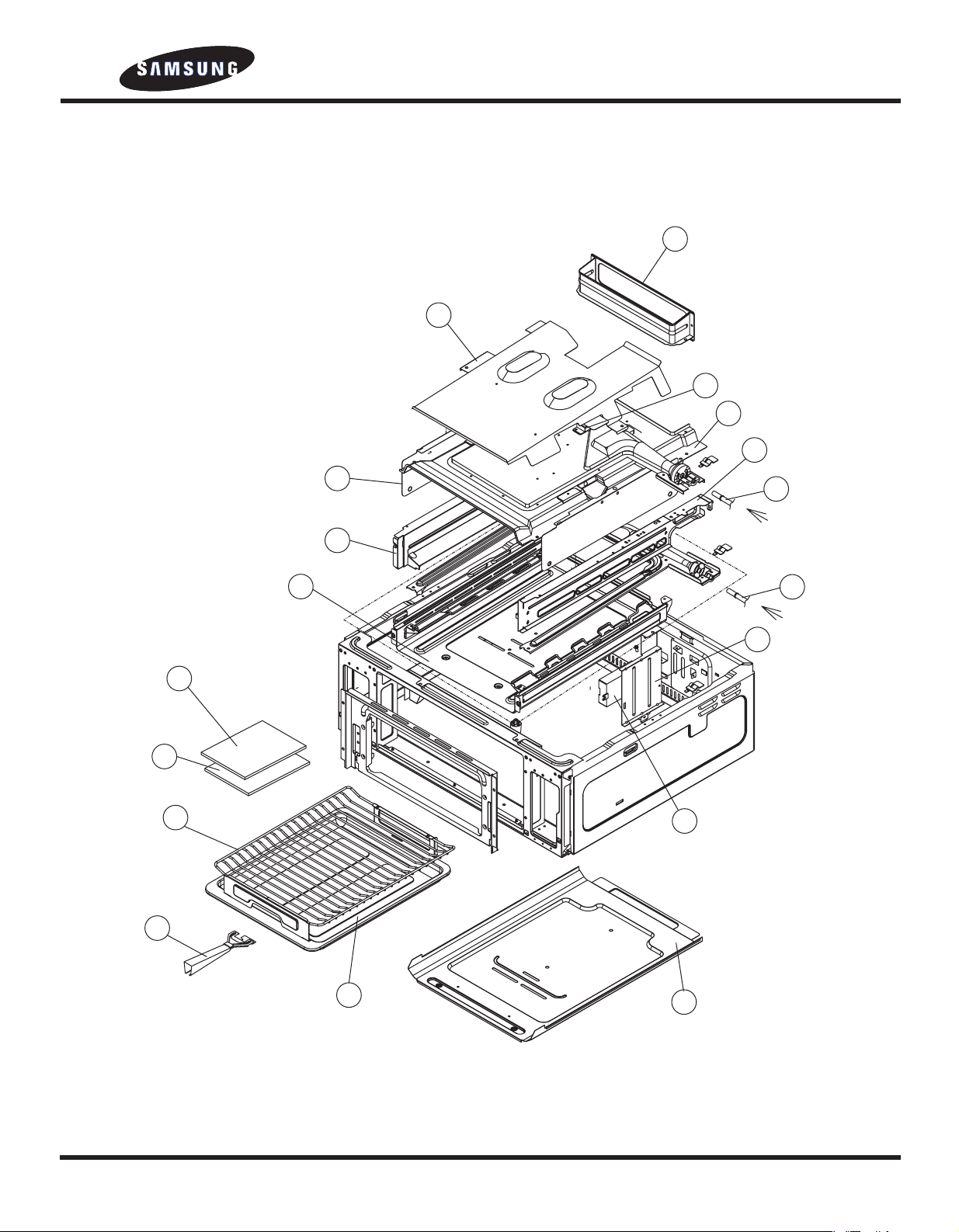

Page 15
SGR-P360N(P)
16
Samsung Electronics
D
E
25
24
44
18
34
27
19
56
26
40
17
10
36
72
73
54
77
78
Page 16
SGR-P360N(P)
Samsung Electronics
17
S
H
M
T/C "S"
T/C "M"
T/C "H"
T/C "GRILL"
+
-
-
+
43
Page 17
Samsung Electronics
18
SGR-P360N(P)
NO
CODE NO.
부품명
재질
소요량
비고
1 DE90-00753A DOBLE-FACES GRILL V/V A'LY - 1
2 DE90-00754A TOP VALVE-A A'LY (M,S) - 2
3 DE90-00755A TOP VALVE A A'LY (H) - 1
4 DE90-00756A GOVERNOR VALVE A'LY - 1
5 DE94-60231A SPARKER H0USE SBHG 1
6 DE94-60110A BACK INSULATOR SBHG 1
7 DE94-60339A PIPE BAND SADQ 4
8 DE94-60453A BATTERY BOX ASSY - 1
9 DE94-60583A Ø8 CONN- PIPE FIXER SBHG 3
10 DE81-00294A GRILL PAN HANDLE SPP 1
11 DE94-60448A PIPE BAND (S) SBHG 1
12 DE81-01423A GRATE A'LY (A) SPP 2 BLACK 법랑
13 DE81-01388A GRATE A'LY (B) SPP 1 BLACK 법랑
14 DE81-01389A VALVE FIXE PLATE SECC 2
15 DE81-01416A VENTURI BODY (H/M) 주물 2 Cr도금
16 DE90-00765A (S) BURNER A'LY (5/10) - 1 LN
17 DE81-01417A GRILL LOWER INSULATOR SECC 1
18 DE90-00757A GRILL BOX SIDE PLATE A'LY(R) SADQ 1
19 DE90-00758A GRILL BOX SIDE PLATE A'LY (L) SADQ 1
20 DE81-01390A GRILL BACK HEATING CUT PLATE SECC 1
21 DE81-01418A PIPE SUPPORTER SADQ 2
22 DE81-01419A EXHAUST COVER BACK PLATE STS 430 1
23 DE81-01420A FRONT INSULATOR SECC 1
24 DE81-01421A UPPER INSULATOR SADQ 1
25 DE90-00789A GRILL DUCT A'LY SADQ 1
26 DE90-00790A GRILL MESH A'LY SWMR 1
27 DE81-01391A GRILL SIDE INSULATOR SECC 2
28 DE81-01422A BURNER SUPPORTER (H) SBHG 2
29 DE90-00768A GRILL PILOT TOTAL A'LY (LN) - 1
30 DE81-01424A PILOT BURNER COVER STS 430 1
31 DE81-01392A (S) BURNER PIPE SUPPORTER SBHG 1
32 DE81-01393A GRILL CONNECTING PIPE FIXER SECC 1
33 DE81-01394A SENSOR FIXE PLATE STS 430 1
34 DE81-01395A PCB FIXER SBHG 1
35 DE81-01396A BATTERY HEATING CUT PLATE SBHG 1
36 DE81-01397A (S) BURNER HEATING CUT PLATE SBHG 1
37 DE81-01398A SENSOR HOLDER STS 430 1
38 DE90-00759A P-T HOLDER A'LY(H) - 1
39 DE90-00791A P-T HOLDER A'LY (M) - 1
40 DE81-01425A GRILL PAN SPP 1
41 DE90-00760A THERMISTOR A'LY - 1
42 DE90-00792A RUBBER LEG A'LY - 4
13. 부품 LIST
Page 18
Samsung Electronics
19
SGR-P360N(P)
NO
CODE NO.
부품명
재질
소요량
비고
43 DE90-00761A MAIN WIRE HARNESS A'LY - 1
44 DE90-00772A EXHAUST COVER ALL A'LY (LN-9/10) - 1
45 DE90-00762A IGNITOR A'LY - 1
46 DE81-01399A BACK GUARD SPP 1
47 DE81-01426A BURNER BODY (H) AL D/C 1
48 DE81-01427A BURNER BODY (M) AL D/C 1
49 DE81-01400A BURNER BODY (S) AL D/C 1
50 DE90-00763A BURNER HEAD (H) A'LY - 1
51 DE90-00793A BURNER HEAD (M) A'LY - 1
52 DE90-00764A BURNER HEAD (S) A'LY - 1
53 DE90-00766A (S) BURNER A'LY (10/10) - 1 LP
54 DE90-00767A PCB TOTAL A'LY - 1
55 DE90-00769A GRILL PILOT TOTAL A'LY (LP) - 1
56 DE90-00770A
G. BOX LOWER PLATE TOTAL A'LY (LN)
-1
57 DE90-00771A
G. BOX LOWER PLATE TOTAL A'LY (LP)
-1
58 DE90-00773A EXHAUST COVER ALL A'LY (LP-7/10) - 1
59 DE81-01429A H BURNER SEALED RING SPC 1
60 DE81-01430A M BURNER SEALED RING SPC 1
61 DE81-01401A S BURNER SEALED RING SPC 1
62 DE90-00797A TOP PLATE S/P A'LY SBHG 1
63 DE81-01402A TOP PLATE (은나노) SADQ 1 저온 법랑
64 DE90-00774A FRONT PANEL A'LY (L) PC+ABS 1
65 DE90-00775A KNOB A'LY - 4
66 DE90-00776A FRONT PANEL A'LY (R) PC+ABS 1
67 DE81-01404A (H)BURNER CONNECTING PIPE (LP) 동도금 강관 1
68 DE81-01406A (M) BURNER CONNECTING PIPE (LP) 동도금 강관 1
69 DE81-01408A (S) BURNER CONNECTING PIPE (LP) 동도금 강관 1
70 DE81-01410A
GRILL CONNECTING PIPE(하) (LP)
동도금 강관 1
71 DE90-00778A
GRILL CONNECTING PIPE A'LY(상) (LP)
동도금 강관 1
72 DE81-01411A USER MANUAL - 1
73 DE81-01412A COOK BOOK (GRILL) - 1
74 DE81-01403A (H)BURNER CONNECTING PIPE (LN) 동도금 강관 1
75 DE81-01405A (M) BURNER CONNECTING PIPE (LN) 동도금 강관 1
76 DE81-01407A (S) BURNER CONNECTING PIPE (LN) 동도금 강관 1
77 DE81-01409A GRILL CONNECTING PIPE(하) (LN) 동도금 강관 1
78 DE90-00777A
GRILL CONNECTING PIPE A'LY(상) (LN)
동도금 강관 1
79 DE90-00779A G.BOX FRONT TOTAL A'LY - 1
80 DE90-00780A MIDDLE CONNECTING PIPE A'LY - 1
81 DE81-01413A GAS CHANGE-(LP) - 1
82 DE81-01414A GAS CHANGE-(LN) - 1
Page 19
ELECTRONICS
Samsung Electronics Co., Ltd. Jan. 2005
Printed in Korea
이 문서는 삼성전자의 기술 자산으로, 사전 허가 없이 사용하거나 당사 제품의
수리 목적 이외의 용도로 무단 사용시 법적 제재를 받을 수 있습니다.
SGR-P360N(P)
Page 20
가가스스레레인인지지
SGR-P360N(P)
목차
1. 제품 규격
2. 가스변환 일람표
3. 각부의 명칭
4. 설치 방법
5. 소화안전장치
6. 점검 및 손질방법
7. 안전장치가 작동하였을
때의 처리 방법
8. 수리 시 주의사항
9. 고장의 원인 및 처리 방법
10. 그릴, 대버너 에러표시 및
처리방법
11. 밸브 교체 작업
12. 전개도
13. 부품 LIST
삼성가스레인지
SERVICE
Manual
Loading...
