Samsung SGH-L310 Electrical Part List

Download
Page 1

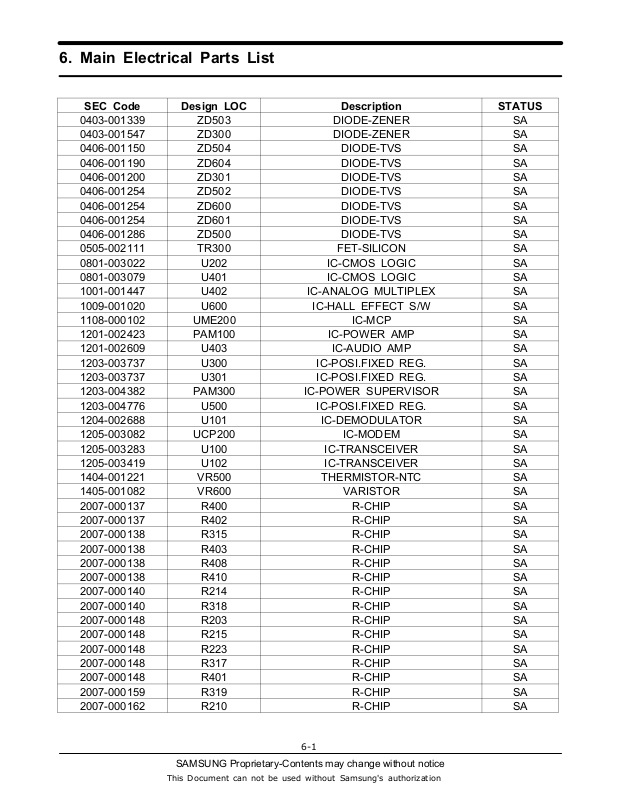

6. Main Electrical Parts List
SEC Code Design LOC Description STATUS
0403-001339 ZD503 DIODE-ZENER SA 0403-001547 ZD300 DIODE-ZENER SA 0406-001150 ZD504 DIODE-TVS SA 0406-001190 ZD604 DIODE-TVS SA 0406-001200 ZD301 DIODE-TVS SA 0406-001254 ZD502 DIODE-TVS SA 0406-001254 ZD600 DIODE-TVS SA 0406-001254 ZD601 DIODE-TVS SA 0406-001286 ZD500 DIODE-TVS SA 0505-002111 TR300 FET-SILICON SA 0801-003022 U202 IC-CMOS LOGIC SA 0801-003079 U401 IC-CMOS LOGIC SA 1001-001447 U402 IC-ANALOG MULTIPLEX SA 1009-001020 U600 IC-HALL EFFECT S/W SA 1108-000102 UME200 IC-MCP SA 1201-002423 PAM100 IC-POWER AMP SA 1201-002609 U403 IC-AUDIO AMP SA 1203-003737 U300 IC-POSI.FIXED REG. SA 1203-003737 U301 IC-POSI.FIXED REG. SA 1203-004382 PAM300 IC-POWER SUPERVISOR SA 1203-004776 U500 IC-POSI.FIXED REG. SA 1204-002688 U101 IC-DEMODULATOR SA 1205-003082 UCP200 IC-MODEM SA 1205-003283 U100 IC-TRANSCEIVER SA 1205-003419 U102 IC-TRANSCEIVER SA 1404-001221 VR500 THERMISTOR-NTC SA 1405-001082 VR600 VARISTOR SA 2007-000137 R400 R-CHIP SA 2007-000137 R402 R-CHIP SA 2007-000138 R315 R-CHIP SA 2007-000138 R403 R-CHIP SA 2007-000138 R408 R-CHIP SA 2007-000138 R410 R-CHIP SA 2007-000140 R214 R-CHIP SA 2007-000140 R318 R-CHIP SA 2007-000148 R203 R-CHIP SA 2007-000148 R215 R-CHIP SA 2007-000148 R223 R-CHIP SA 2007-000148 R317 R-CHIP SA 2007-000148 R401 R-CHIP SA 2007-000159 R319 R-CHIP SA 2007-000162 R210 R-CHIP SA
6-1
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 2
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2007-000162 R212 R-CHIP SA 2007-000162 R302 R-CHIP SA 2007-000162 R320 R-CHIP SA 2007-000162 R321 R-CHIP SA 2007-000162 R322 R-CHIP SA 2007-000162 R404 R-CHIP SA 2007-000170 R207 R-CHIP SA 2007-000170 R208 R-CHIP SA 2007-000171 R100 R-CHIP SA 2007-000171 R111 R-CHIP SA 2007-000171 R200 R-CHIP SA 2007-000171 R308 R-CHIP SA 2007-000171 R501 R-CHIP SA 2007-000758 R205 R-CHIP SA 2007-000758 R213 R-CHIP SA 2007-000758 R323 R-CHIP SA 2007-001288 R405 R-CHIP SA 2007-001288 R406 R-CHIP SA 2007-001313 R103 R-CHIP SA 2007-001333 R307 R-CHIP SA 2007-001333 R324 R-CHIP SA 2007-001333 R500 R-CHIP SA 2007-001333 R502 R-CHIP SA 2007-001333 R506 R-CHIP SA 2007-003001 R106 R-CHIP SA 2007-007014 R407 R-CHIP SA 2007-007014 R409 R-CHIP SA 2007-007107 R509 R-CHIP SA 2007-007137 R217 R-CHIP SA 2007-007137 R218 R-CHIP SA 2007-007142 R508 R-CHIP SA 2007-007308 R105 R-CHIP SA 2007-007312 R510 R-CHIP SA 2007-007316 R107 R-CHIP SA 2007-007489 R110 R-CHIP SA 2007-007573 R304 R-CHIP SA 2007-008052 R104 R-CHIP SA 2007-008055 R314 R-CHIP SA 2007-008354 R305 R-CHIP SA 2007-008419 R102 R-CHIP SA 2007-008588 R313 R-CHIP SA 2007-008648 R312 R-CHIP SA
6-2
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 3
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2007-009314 R316 R-CHIP SA 2203-000233 C101 C-CER,CHIP SA 2203-000233 C105 C-CER,CHIP SA 2203-000233 C106 C-CER,CHIP SA 2203-000233 C107 C-CER,CHIP SA 2203-000233 C114 C-CER,CHIP SA 2203-000233 C315 C-CER,CHIP SA 2203-000233 C419 C-CER,CHIP SA 2203-000278 C103 C-CER,CHIP SA 2203-000278 C116 C-CER,CHIP SA 2203-000278 C137 C-CER,CHIP SA 2203-000278 C143 C-CER,CHIP SA 2203-000278 C144 C-CER,CHIP SA 2203-000278 C404 C-CER,CHIP SA 2203-000425 C220 C-CER,CHIP SA 2203-000425 C221 C-CER,CHIP SA 2203-000425 C317 C-CER,CHIP SA 2203-000425 C320 C-CER,CHIP SA 2203-000425 C331 C-CER,CHIP SA 2203-000438 C123 C-CER,CHIP SA 2203-000438 C600 C-CER,CHIP SA 2203-000627 C141 C-CER,CHIP SNA 2203-000627 C401 C-CER,CHIP SNA 2203-000627 C407 C-CER,CHIP SNA 2203-000679 C139 C-CER,CHIP SA 2203-000679 C206 C-CER,CHIP SA 2203-000679 C209 C-CER,CHIP SA 2203-000679 C214 C-CER,CHIP SA 2203-000714 C120 C-CER,CHIP SA 2203-000812 C110 C-CER,CHIP SA 2203-000812 C118 C-CER,CHIP SA 2203-000812 C604 C-CER,CHIP SA 2203-000812 C613 C-CER,CHIP SA 2203-000995 C140 C-CER,CHIP SA 2203-001072 C403 C-CER,CHIP SA 2203-001437 C400 C-CER,CHIP SA 2203-001437 C406 C-CER,CHIP SA 2203-002709 C601 C-CER,CHIP SA 2203-005050 C104 C-CER,CHIP SA 2203-005050 C108 C-CER,CHIP SA 2203-005050 C111 C-CER,CHIP SA 2203-005055 C203 C-CER,CHIP SA
6-3
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 4
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-005056 C307 C-CER,CHIP SA 2203-005288 C100 C-CER,CHIP SA 2203-005288 C102 C-CER,CHIP SA 2203-005288 C112 C-CER,CHIP SA 2203-005288 C115 C-CER,CHIP SA 2203-005382 C113 C-CER,CHIP SA 2203-005450 C208 C-CER,CHIP SA 2203-005450 C213 C-CER,CHIP SA 2203-005482 C122 C-CER,CHIP SA 2203-005482 C201 C-CER,CHIP SA 2203-005482 C202 C-CER,CHIP SA 2203-005482 C204 C-CER,CHIP SA 2203-005482 C205 C-CER,CHIP SA 2203-005482 C207 C-CER,CHIP SA 2203-005482 C210 C-CER,CHIP SA 2203-005482 C211 C-CER,CHIP SA 2203-005482 C212 C-CER,CHIP SA 2203-005482 C215 C-CER,CHIP SA 2203-005482 C216 C-CER,CHIP SA 2203-005482 C402 C-CER,CHIP SA 2203-005482 C405 C-CER,CHIP SA 2203-005482 C408 C-CER,CHIP SA 2203-005482 C409 C-CER,CHIP SA 2203-005482 C411 C-CER,CHIP SA 2203-005482 C412 C-CER,CHIP SA 2203-005482 C414 C-CER,CHIP SA 2203-005482 C415 C-CER,CHIP SA 2203-005482 C416 C-CER,CHIP SA 2203-005482 C503 C-CER,CHIP SA 2203-005682 C606 C-CER,CHIP SA 2203-005682 C607 C-CER,CHIP SA 2203-005682 C608 C-CER,CHIP SA 2203-005682 C609 C-CER,CHIP SA 2203-005682 C615 C-CER,CHIP SA 2203-005736 C117 C-CER,CHIP SA 2203-005779 C500 C-CER,CHIP SA 2203-005779 C501 C-CER,CHIP SA 2203-005779 C502 C-CER,CHIP SA 2203-006047 C417 C-CER,CHIP SA 2203-006047 C418 C-CER,CHIP SA 2203-006048 C125 C-CER,CHIP SA 2203-006048 C127 C-CER,CHIP SA
6-4
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 5
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-006048 C129 C-CER,CHIP SA 2203-006048 C134 C-CER,CHIP SA 2203-006048 C138 C-CER,CHIP SA 2203-006048 C302 C-CER,CHIP SA 2203-006208 C305 C-CER,CHIP SA 2203-006208 C310 C-CER,CHIP SA 2203-006208 C314 C-CER,CHIP SA 2203-006208 C325 C-CER,CHIP SA 2203-006257 C303 C-CER,CHIP SA 2203-006257 C304 C-CER,CHIP SA 2203-006257 C309 C-CER,CHIP SA 2203-006257 C313 C-CER,CHIP SA 2203-006257 C316 C-CER,CHIP SA 2203-006257 C323 C-CER,CHIP SA 2203-006260 C135 C-CER,CHIP SA 2203-006260 C136 C-CER,CHIP SA 2203-006324 C322 C-CER,CHIP SA 2203-006348 C319 C-CER,CHIP SA 2203-006399 C126 C-CER,CHIP SA 2203-006399 C200 C-CER,CHIP SA 2203-006399 C217 C-CER,CHIP SA 2203-006423 C119 C-CER,CHIP SA 2203-006423 C121 C-CER,CHIP SA 2203-006423 C324 C-CER,CHIP SA 2203-006562 C109 C-CER,CHIP SA 2203-006562 C130 C-CER,CHIP SA 2203-006562 C219 C-CER,CHIP SA 2203-006562 C300 C-CER,CHIP SA 2203-006562 C301 C-CER,CHIP SA 2203-006562 C308 C-CER,CHIP SA 2203-006562 C311 C-CER,CHIP SA 2203-006562 C312 C-CER,CHIP SA 2203-006562 C318 C-CER,CHIP SA 2203-006562 C330 C-CER,CHIP SA 2203-006562 C410 C-CER,CHIP SA 2203-006562 C413 C-CER,CHIP SA 2203-006562 C504 C-CER,CHIP SA 2203-006562 C505 C-CER,CHIP SA 2203-006562 C605 C-CER,CHIP SA 2203-006681 C329 C-CER,CHIP SA 2203-006824 C328 C-CER,CHIP SA 2203-006837 C326 C-CER,CHIP SA
6-5
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 6
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-006838 C128 C-CER,CHIP SA 2203-006838 C133 C-CER,CHIP SA 2203-006839 C602 C-CER,CHIP SA 2203-006839 C614 C-CER,CHIP SA 2203-006842 C142 C-CER,CHIP SA 2203-006890 C306 C-CER,CHIP SA 2203-007147 C327 C-CER,CHIP SA 2404-001226 TA402 C-TA,CHIP SA 2404-001377 TA400 C-TA,CHIP SA 2404-001381 TA401 C-TA,CHIP SA 2404-001381 TA500 C-TA,CHIP SA 2404-001430 TA300 C-TA,CHIP SA 2404-001430 TA501 C-TA,CHIP SA 2404-001496 TA100 C-TA,CHIP SA 2703-002076 L115 INDUCTOR-SMD SA 2703-002206 L113 INDUCTOR-SMD SA 2703-002314 L100 INDUCTOR-SMD SA 2703-002367 L112 INDUCTOR-SMD SA 2703-002558 L107 INDUCTOR-SMD SA 2703-002597 L118 INDUCTOR-SMD SA 2703-002608 L104 INDUCTOR-SMD SA 2703-002608 L105 INDUCTOR-SMD SA 2703-002612 L106 INDUCTOR-SMD SA 2703-002612 L109 INDUCTOR-SMD SA 2703-002989 L114 INDUCTOR-SMD SA 2703-003331 L300 INDUCTOR-SMD SA 2801-004426 OSC100 CRYSTAL-SMD SA 2801-004466 OSC300 CRYSTAL-SMD SA 2801-004560 OSC101 CRYSTAL-SMD SA 2901-001316 U201 FILTER-EMI SMD SA 2901-001408 F500 FILTER-EMI SMD SA 2901-001450 F601 FILTER-EMI/ESD SA 2901-001450 F602 FILTER-EMI/ESD SA 2901-001450 F603 FILTER-EMI/ESD SA 2901-001450 F604 FILTER-EMI/ESD SA 2901-001450 F605 FILTER-EMI/ESD SA 2901-001450 F606 FILTER-EMI/ESD SA 2909-001279 F101 FILTER-LC SA 2911-000087 F100 DUPLEXER-FEM SA 3301-001534 L110 BEAD-SMD SA 3301-001659 L111 BEAD-SMD SA 3301-001885 L400 BEAD-SMD SA
6-6
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 7
Main Electrical Parts List
SEC Code Design LOC Description STATUS
3301-001885 L401 BEAD-SMD SA 3301-001885 L500 BEAD-SMD SA 3301-001885 L502 BEAD-SMD SA 3301-001885 L503 BEAD-SMD SA 3301-001885 L504 BEAD-SMD SA 3301-001885 L600 BEAD-SMD SA 3404-001152 TAC600 SWITCH-TACT SA 3404-001152 TAC601 SWITCH-TACT SA 3705-001421 RFS100 CONNECTOR-COAXIAL SA 3709-001453 T/SIM300 CONNECTOR-CARD EDGE SA 3710-002499 IFC500 SOCKET-INTERFACE SA 3711-005578 HEA601 HEADER-BOARD TO BOARD SA 3711-005918 HEA600 HEADER-BOARD TO BOARD SA 3711-006285 BTC500 HEADER-BATTERY SA
4302-001181 BAT300 BATTERY-LI(2ND) SA GH13-00032A U400 IC ASIC SA GH70-02640A SC400 ICT SHIELD-CAN CLIP SA GH70-02640A SC401 ICT SHIELD-CAN CLIP SA GH70-03143A SC100 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC101 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC102 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC103 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC104 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC105 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC106 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC107 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC108 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC109 ICT SHIELD-ON BOARD CLIP SA GH70-03143A SC110 ICT SHIELD-ON BOARD CLIP SA GH71-06625A ANT100 NPR-ANT CONTACT SA GH71-06625A ANT101 NPR-ANT CONTACT SA
Please consult the GSPN website (Samsung Portal) for the most recent version of the product's part list.
6-7
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 8
Main Electrical Parts List
6-8
