Cet appareil est distribué par :

Samsung Electronics France

56, Quai de Dion Bouton

92806 PUTEAUX Cedex

Mode d’emploi

Pour toute information ou

assistance technique sur nos

produits, notre service consommateurs

est à votre disposition au :

Vous pouvez également vous connecter à notre site Internet :

WWW.samsung.fr

SCX-1100

www.samsungelectronics.com/mfp

ABLE DES MATIÈRES

Installation de l’appareil ........... 1

Inventaire ................................................................. 1.2

Emplacement et fonction des commandes ..................... 1.3

Vue avant ..................................................................1.3

Vue arrière .................................................................1.4

Vue de dessus .............................................................1.4

Fonction des touches du panneau de commande ............ 1.5

Choix d’un emplacement ............................................. 1.6

Installation de l’appareil .............................................. 1.7

Chargement du papier .............................................. 1.10

Installation des cartouches d’encre ............................. 1.12

Changement de la langue d’affichage .......................... 1.17

Activation ou désactivation de la tonalité des touches .... 1.17

Mode économie de papier et d’encre ........................... 1.17

Mode économie d’énergie .......................................... 1.18

Installation du

logiciel ....................................... 2

À propos du logiciel Samsung ...................................... 2.2

Configuration requise .................................................. 2.3

Installation du logiciel Samsung ................................... 2.4

Configuration des accès fax et Internet ......................... 2.8

Désinstallation du logiciel Samsung ............................ 2.12

Désinstallation du MFP Driver ...................................... 2.12

Utilisation du CD-ROM SmarThru .................................2.16

Table des matières

Photocopie ................................ 3

Définition du format et du type de papier ...................... 3.2

Format du papier .........................................................3.2

Type de papier ............................................................3.3

Chargement des documents originaux ........................... 3.4

Photocopie d’un document ........................................... 3.6

Paramétrage des options de photocopie ........................ 3.7

Qualité .......................................................................3.7

Contraste ...................................................................3.8

Nombre de copies ........................................................3.8

Zoom .........................................................................3.9

Utilisation des fonctions de copie spéciales .................. 3.10

Ajust. Page ............................................................... 3.10

Cloner ...................................................................... 3.11

Poster ...................................................................... 3.12

Miroir ....................................................................... 3.12

Modification des paramètres par défaut ....................... 3.13

Impression ................................ 4

Sélection du papier ..................................................... 4.2

Consignes relatives aux supports spéciaux ......................4.3

Chargement du papier spécial ...................................... 4.4

Consignes relatives au papier ........................................4.5

Impression d’un document .......................................... 4.6

Paramètres de l’imprimante ......................................... 4.8

Accès aux paramètres de l’imprimante ...........................4.8

Onglets relatifs aux propriétés de l’imprimante

98/Me) ................................................................. 4.9

Onglets relatifs aux propriétés de l’imprimante

XP) .....................................................................4.16

Boutons et icônes liés aux propriétés de l’imprimante ..... 4.17

Utilisation du programme de contrôle .......................... 4.17

Accès au programme de contrôle ................................. 4.17

Onglet À propos ........................................................ 4.20

(Windows 95/

(Windows 2000/

Table des matières

Numérisation ............................. 5

Principes de base de la numérisation ............................. 5.2

Numérisation à partir du panneau de commande ............ 5.2

Numérisation avec un logiciel compatible TWAIN ............ 5.6

Maintenance .............................. 6

Maintenance des cartouches d’encre ............................. 6.2

Vérification du niveau d’encre ...................................... 6.3

Nettoyage des cartouches d’encre ................................ 6.3

Impression d’une page de nettoyage à partir de l’appareil .6.4 Impression d’une page de nettoyage à partir de l’ordinateur .

6.5

Nettoyage des buses des cartouches d’encre ...................6.6

Nettoyage des contacts du porte-cartouche .....................6.8

Remplacement des cartouches d’encre .......................... 6.9

Remplacement des cartouches d’encre à partir de l’appareil ..

6.10 Remplacement des cartouches d’encre à partir de l’ordinateur

6.13

Alignement des cartouches d’encre ............................. 6.14

Alignement des cartouches à partir de l’appareil ............ 6.14

Alignement des cartouches depuis l’ordinateur ..............6.15

Nettoyage de la vitre d’exposition ............................... 6.17

Utilisation de la liste d’aide ........................................ 6.17

Dépannage ................................ 7

Suppression des bourrages papier ................................ 7.2

Conseils pour éviter les bourrages .................................7.4

Messages d’erreur ...................................................... 7.5

Résolution des problèmes ............................................ 7.6

Problèmes liés à l’alimentation papier .............................7.6

Problèmes généraux d’impression ..................................7.7

Problèmes liés à l’impression couleur ...........................7.10

Problèmes liés à la qualité d’impression ........................ 7.11

Problèmes liés à la numérisation .................................. 7.13

Annexe ...................................... 8

Spécifications de l’imprimante ...................................... 8.2

Spécifications du scanner et du photocopieur ................. 8.2

Spécifications générales .............................................. 8.3

Spécifications du papier .............................................. 8.4

Table des matières

iii

ÉMO

Table des matières

Informations importantes relatives à la sécurité

Lors de l’utilisation de ce produit, ayez toujours à l’esprit les recommandations de sécurité suivantes, afin de réduire le risque d’incendie, de décharge électrique et d’autres accidents :

Lisez attentivement toutes les instructions.

Prenez des précautions identiques à celles recommandées pour l’utilisation d’un appareil électrique.

Observez toutes les mises en garde et instructions mentionnées sur le produit et sur la documentation qui l’accompagne.

Si une instruction de fonctionnement semble être en contradiction avec une information relative à la sécurité, tenez compte de cette dernière. Il se peut que vous ayez mal compris l’instruction de fonctionnement. Si vous êtes dans l’impossibilité de résoudre cette contradiction, contactez votre distributeur ou votre technicien de maintenance.

Avant de nettoyer votre appareil, débranchez-le de la prise murale. N’utilisez aucun détergent liquide ni nettoyant en aérosol. Utilisez uniquement un chiffon humide.

Ne placez pas l’appareil sur une surface non stable. Il pourrait provoquer de sérieux dégâts s’il venait à tomber.

Votre appareil ne doit en aucun cas être placé à proximité d’un radiateur, d’un chauffage, ni d’une conduite d’air conditionné ou de ventilation.

Veillez à ce que rien ne soit posé sur le cordon d’alimentation. Ne placez pas votre appareil là où les cordons pourraient être piétinés.

Ne branchez pas un trop grand nombre d’appareils électriques dans une même prise murale ou sur un câble prolongateur. Une prise surchargée réduit les performances et constitue une source potentielle d’incendie et de décharges électriques.

Veillez à ce qu’aucun animal domestique ne ronge les cordons d’alimentation et d’interface PC.

N’introduisez jamais d’objet dans les ouvertures du boîtier ou de l’habillage de l’appareil. Ils pourraient entrer en contact avec des points de tension dangereux, créant ainsi un risque d’incendie ou de décharge électrique. Ne renversez jamais de liquide sur ou dans l’appareil.

Afin de réduire le risque de décharge électrique, ne démontez en aucun cas l’appareil. Apportez-le chez un technicien de maintenance qualifié si une réparation s’avère nécessaire. L’ouverture ou le retrait des capots peut vous exposer à des tensions dangereuses ou d’autres risques. Un remontage incorrect peut provoquer des décharges électriques une fois l’appareil remis sous tension.

Débranchez l’appareil des prises PC et murale, puis adressez-vous à un technicien de maintenance qualifié si :

• une partie du cordon téléphonique, d’alimentation ou de la prise est endommagée ou mise à nu.

• du liquide a été renversé dans l’appareil.

• l’appareil a été exposé à la pluie ou à l’eau.

• l’appareil ne fonctionne pas correctement alors que toutes les instructions ont été suivies.

• l’appareil est tombé, ou si le boîtier semble détérioré.

• les performances de l’appareil se dégradent.

Réglez uniquement les commandes abordées dans le mode d’emploi. Un mauvais réglage des autres commandes pourrait endommager l’appareil et nécessiter l’intervention d’un technicien de maintenance qualifié pour remettre l’appareil en état de marche.

Évitez d’utiliser l’appareil pendant un orage. Il peut y avoir en effet un risque de décharge électrique par la foudre. Si possible, débranchez le cordon d’alimentation pendant toute la durée de l’orage.

CONSERVEZ PRÉCIEUSEMENT CES RECOMMANDATIONS.

NSTALLATION DE

L’APPAREIL

Félicitations pour l’achat de l’appareil multifonction 3 en 1 couleur Samsung SCX-1100. Cet appareil combine les fonctions d’impression, de photocopie et de numérisation !

Ce chapitre donne la procédure détaillée de configuration de l’appareil et d’installation du logiciel. Il contient les sections suivantes :

•Inventaire

•Emplacement et fonction des commandes

•Fonction des touches du panneau de commande

•Choix d’un emplacement

•Installation de l’appareil

•Chargement du papier

•Installation des cartouches d’encre

•Changement de la langue d’affichage

• Activation ou désactivation de la tonalité des touches

•Mode économie de papier et d’encre

•Mode économie d’énergie

Inventaire

Les éléments ci-dessous sont livrés avec l’appareil.

SCX-1100

Cordon

d’alimentation*

Guide d’installation rapide,

Mode d’emploi, Carte de garantie

Cartouches d’encre

noire et couleur

Câble de l’imprimante

CD*2 et Guide de l’utilisateur

SmarThru

*2. CD-ROM du pilote MFP, du logiciel SmarThru et de reconnaissance optique de caractères (OCR).

1.2

Installation de l’appareil

*1. La forme de la prise du cordon d’alimentation diffère selon les pays.

Emplacement et fonction des

Vitre d’exposition

commandes

Prenez le temps de vous familiariser avec les principaux composants de l’appareil.

Vue avant

Panneau de

commande

(voir page 1.5)

Capot d’accès aux

cartouches

Ouvrez le capot

à l’aide de la poignée.

Porte-cartouche

Plateau de réception

Rallonge du plateau de réception

Capot d’exposition

Soulevez le capot

pour ouvrir.

Installation de l’appareil

1.3

Vue arrière

Prise pour cordon d’alimentation

Cache connecteurs

Ouvrez-le pour accéder aux connecteurs.

Connecteur USB

Connecteur parallèle

Vue de dessus

Guide-papier

Support

Bac d’alimentation papier

1.4

Installation de l’appareil

Fonction des touches du panneau de commande

Scan vers

Permet d’allumer et d’arrêter l’appareil.

Lance l’assistant de numérisation Samsung sur le PC pour vous permettre de choisir la destination du document numérisé.

Qualité

Permet de régler la qualité des photocopies.

Contraste

Permet de régler le contraste pour générer des copies plus claires ou plus foncées que l’original.

Nombre

Copie

Zoom

Permet de définir le nombre de photocopies.

Permet de faire une photocopie de format inférieur ou supérieur à l’original.

Envoi Copie

Noir

Envoi Copie

Couleur

Permet de faire une photocopie monochrome.

Permet de faire une photocopie couleur.

Copies

spéciales

Permet de définir des fonctions de photocopie spéciales : ajustement à la page, clonage, impression de poster et copie symétrique.

Installation de l’appareil

1.5

Annulation

Permet d’annuler la numérisation ou la copie ou de rétablir la valeur par défaut d’une option.

ECO

6 Permet d’économiser l’encre.

Encre

ECO

Papier

Indique l’état actuel et donne des indications pour la configuration de différents menus.

Permet d’économiser du papier en imprimant 2 pages sur une même feuille (mode monochrome uniquement).

8 Permet d’accéder au mode menu.

9 Permet de faire défiler les options des menus.

Curseur

Entrée

10 Permet de confirmer l’option affichée.

1.6

Installation de l’appareil

Choix d’un emplacement

Pour garantir un fonctionnement optimal de votre appareil, placez-le sur une surface plane et stable, près de votre poste de travail. Laissez suffisamment de place pour faciliter le chargement et la sortie du papier ainsi que l’ouverture du capot d’exposition.

Ne placez pas votre appareil :

• en plein soleil,

• près d’une source de chaleur ou d’un climatiseur,

• dans un environnement sale ou poussiéreux.

Installation de l’appareil

Retirez toutes les bandes adhésives de transport se trouvant à l’avant, à l’arrière et sur les côtés de l’appareil.

Ouvrez le cache connecteurs.

Installation de l’appareil

1.7

Connectez le câble. Utilisez uniquement un câble USB (livrés avec l’appareil) ou des câbles Parallèles compatibles IEEE-

1284 (acheté séparément).

Connexion USB

Connexion parallèle

EMARQUES

• Si vous utilisez un câble USB, votre ordinateur doit fonctionner sous Windows 98 ou Me/2000/XP.

• Lorsque vous connectez l’appareil à un port USB d’un ordinateur fonctionnant sous Windows, utilisez toujours le même port.

Fermez le cache connecteurs.

1.8

Installation de l’appareil

Connectez le cordon d’alimentation.

Branchez l’une des extrémités du cordon à l’arrière de l’appareil et l’autre à une prise secteur avec mise à la terre.

L’appareil se met en marche automatiquement lors du branchement.

La machine est en marche lorsque le message “MISE EN MARCHE/PRECHUFFAGE” disparaît de l’écran. Pour afficher le texte dans une autre langue, reportez-vous à la page 1.17.

Pour mettre en marche et arrêter l’appareil, utilisez la touche de mise sous tension du panneau de commande.

Installation de l’appareil

1.9

Chargement du papier

Les messages “AJOUTER PAPIER”, puis “APP. SUR ENTREE ” apparaissent successivement à l’écran en l’absence de papier au lancement d’une impression. La contenance du bac d’alimentation est d’environ 100 pages de papier standard.

En mode photocopie, vous pouvez utiliser les formats A4, Letter ou Legal. L’appareil est préprogrammé pour le format A4. Pour utiliser un autre format, définissez-le à l’aide de la touche d’informations, reportez-vous à la page 3.2.

Pour l’impression PC, vous pouvez utiliser des formats plus petits. Pour plus d’informations, reportez-vous à la page 4.10.

Tirez à fond le support du bac d’alimentation papier.

. Pour plus

Support papier

1.10

Aérez le papier et insérez-le, face à imprimer vers vous. Vérifiez que le bord droit du papier touche le bord droit du bac d’alimentation papier. Ne dépassez pas la capacité indiquée.

EMARQUES

• N’introduisez pas le papier en force dans l’appareil.

• Il est recommandé de charger une pile de papier (plus de 20 feuilles) pour éviter les problèmes d’alimentation.

Installation de l’appareil

Déplacez le guide-papier gauche vers la droite pour l’ajuster à la largeur du papier.

Guide-papier

Tirez à fond le plateau de réception et sa rallonge placés à l’avant de l’appareil.

EMARQUE

du papier de format Legal, ne déployez pas le plateau de réception. Au contraire, rentrez-le car il risque de provoquer un bourrage papier lors de l’impression.

si vous utilisez

Installation de l’appareil

1.11

Installation des cartouches d’encre

L’appareil est livré avec une cartouche noire et une couleur. Vous pouvez aussi acheter une cartouche photo et l’installer à la place de la cartouche d’encre noire. Reportez-vous à la page 1.16 pour connaître les options disponibles.

Suivez la procédure ci-après pour l’installation initiale des cartouches. Pour effectuer un changement de cartouche, reportezvous à la section “Remplacement des cartouches d’encre” à la page 6.9.

EMARQUE

couleur : standard et à haute capacité. Vérifiez le type de la cartouche au préalable car vous devez le préciser lors de la procédure d’installation. Pour connaître le type de la cartouche, reportez-vous au tableau de la page

Déballez et sortez la cartouche couleur de son emballage plastique. Tenez-la uniquement par le haut. Ne touchez pas les contacts électriques.

Retirez délicatement la bande adhésive qui recouvre la tête d’impression.

il existe deux types de cartouches d’encre noire et

6.9

1.12

Saisissez la poignée et ouvrez le capot d’accès aux cartouches.

Saisissez la poignée.

Installation de l’appareil

Le porte-cartouche se met en position de chargement.

La cartouche couleur se place à gauche du porte-cartouche. Le taquet jaune situé sur ce dernier permet de l’identifier.

La cartouche d’encre noire (ou photo) se place à droite du porte-cartouche. Le taquet vert situé sur ce dernier permet de l’identifier.

Taquet jaune indiquant la

position de la cartouche couleur

Taquet vert indiquant la position

de la cartouche noire ou photo

Placez la cartouche couleur à gauche dans le porte-cartouche.

Cartouche couleur

Poussez la cartouche couleur jusqu’à ce qu’un déclic indique qu’elle est bien en place.

Installation de l’appareil

1.13

Déballez et sortez la cartouche d’encre noire de son emballage plastique. Tenez-la par le haut et retirez délicatement la bande adhésive qui recouvre la tête d’impression.

Placez la cartouche noire à droite dans le porte-cartouche.

Poussez la cartouche noire jusqu’à ce qu’un déclic indique qu’elle est bien en place.

1.14

Une fois l’installation des cartouches terminée, fermez le capot d’accès aux cartouches.

Les messages “PANNEAU FERME” et “AUCUNE CHANGEE?” s’affichent une fois le capot refermé.

Installation de l’appareil

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que le message “LES 2 CHANGES?” s’affiche, puis appuyez sur

Entrée.

“NOUVELLE COULEUR” s’affiche à l’écran. Appuyez sur

Entrée.

“COULEUR STANDARD” s’affiche à l’écran. Si vous avez installé une cartouche couleur standard, appuyez sur Entrée. Sinon, appuyez sur les touches Curseur que “COULEUR MAX.” s’affiche, puis appuyez sur Entrée.

“NOUVELLE NOIRE” s’affiche à l’écran. Appuyez sur Entrée.

“NOIRE STANDARD” s’affiche à l’écran. Si vous avez installé une cartouche noire standard, appuyez sur Entrée. Sinon, appuyez sur les touches Curseur “NOIRE MAX.” s’affiche, puis appuyez sur Entrée.

L’impression du formulaire d’alignement des cartouches déclenche automatiquement l’alignement des cartouches. Il permet d’identifier la ligne la plus droite dans les six zones d’alignement.

( ou )

jusqu’à ce

jusqu’à ce que

En sélectionnant la ligne la plus droite de chaque zone, vous optimiserez l’alignement des têtes d’impression.

Installation de l’appareil

1.15

Examinez le formulaire d’alignement des cartouches et identifiez la ligne la plus droite de l’alignement A.

Sélectionnez le numéro associé à la ligne la plus droite à l’aide des touches Curseur ( ou ). Appuyez sur

Entrée

ce numéro s’affiche.

lorsque

Dernier

alignement

L’écran valide le numéro et passe à l’alignement B. Répétez

Plage de

numéros

Alignements (A, B, C, D, E, F)

les étapes 16 et 17 pour les alignements B à F.

Après la saisie du numéro pour l’alignement F, l’écran repasse en mode veille.

EMARQUES

• Lorsque l’une des cartouches d’encre est vide, remplacez-la. Si vous ne disposez pas de cartouche de rechange, laissez la cartouche vide dans l’appareil.

L’appareil ne fonctionne pas

s’il manque une cartouche d’encre.

• Ayez toujours une cartouche de rechange à portée de main. Pour acheter des cartouches d’encre, vérifiez les références dans le tableau ci-dessous pour être sûr de vous procurer celle qui convient. Ces cartouches ont été conçues spécialement pour fonctionner avec votre appareil et générer des impressions claires et nettes.

• Pour acheter une nouvelle cartouche d’encre, contactez votre point de vente ou un revendeur Lexmark agréé.

1.16

Type de cartouche Référence

Cartouche d’encre noire

Cartouche couleur

Cartouche photo Lexmark 12A1990

Installation de l’appareil

Haut rendement Lexmark 12A1975

Rendement standard

Samsung INK-M50 Lexmark 12A1970

Haut rendement Lexmark 15M0125

Rendement standard

Samsung INK-C60 Lexmark 15M0120

Changement de la langue d’affichage

Pour changer la langue utilisée pour l’affichage à l’écran, procédez comme suit :

Appuyez sur la touche premier menu apparaît à l’écran : LANGUE. Appuyez sur

Entrée

Appuyez sur les touches langue souhaitée s’affiche, puis appuyez sur enregistrer la sélection.

du panneau de commande. Le

Curseur

( ou ) jusqu’à ce que la

Entrée

pour

Activation ou désactivation de la tonalité des touches

Vous pouvez activer ou désactiver la tonalité des touches. En cas d’activation, une tonalité est émise chaque fois que vous appuyez sur une touche du panneau de commande de l’appareil.

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “TOUCHES” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) pour sélectionner “OUI” ou “NON”, puis appuyez sur Entrée.

Mode économie de papier et d’encre

Vous pouvez activer ou désactiver les fonctions d’économie d’encre et de papier d’une simple pression sur une touche.

En mode économie d’encre, l’imprimante utilise moins d’encre sur chaque page. Son activation prolonge la durée d’utilisation de la cartouche d’encre, au détriment toutefois de la qualité d’impression.

Le mode économie de papier permet d’imprimer deux pages sur une même feuille.

Installation de l’appareil

1.17

Pour économiser l’encre :

Appuyez sur la touche voyant associé est allumé, le mode économie d’encre est activé et l’appareil utilise moins d’encre pour imprimer un document.

Si le voyant est éteint, le mode économie d’encre est désactivé et l’impression se fait avec la qualité normale.

ECO Encre

du panneau de commande. Si le

Pour économiser le papier :

Appuyez sur la touche ECO Papier du panneau de commande. “OUI” ou “NON” s’affiche à l’écran.

Appuyez sur les touches Curseur ( ou ) pour changer ce paramètre. Pour activer le mode économie de papier, sélectionnez “OUI”. Sélectionnez “NON” pour le désactiver. Appuyez ensuite sur Entrée.

EMARQUE

photocopie monochrome. Lorsqu’il est activé, les modifications via la copie spéciale restent sans effet bien qu’accessible et la qualité d’impression “NORMAL” est utilisée.

le mode économie de papier ne s’applique qu’à la

1.18

Mode économie d’énergie

L’appareil consomme moins d’électricité lorsqu’il n’est pas utilisé. Le paramétrage du mode économie d’énergie permet de définir la durée d’inactivité après une impression avant l’activation de l’alimentation réduite.

Appuyez sur la touche Menu du panneau de commande. Le premier menu apparaît à l’écran : LANGUE.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “ECONO. ENERGIE” s’affiche à l’écran, puis appuyez sur

Entrée.

L’écran indique la durée disponible. Appuyez sur les touches Curseur ( ou ) jusqu’à l’affichage de la durée souhaitée. Le symbole apparaît après la durée sélectionnée.

Appuyez sur la touche Entrée pour enregistrer la sélection.

Installation de l’appareil

INSTALLATION DU

LOGICIEL

Ce chapitre donne des informations sur l’installation du logiciel Samsung fourni. Cette opération est indispensable pour utiliser les fonctions d’imprimante et de scanner de l’appareil.

Ce chapitre

•À propos du logiciel Samsung

•Configuration requise

•Installation du logiciel Samsung

•Configuration des accès fax et Internet

•Désinstallation du logiciel Samsung

contient les sections suivantes

À propos du logiciel Samsung

Après avoir installé l’appareil et l’avoir connecté à l’ordinateur, vous devez insérer le CD-ROM SmarThru dans le lecteur. Il contient les éléments suivants :

• MFP Driver

• Logiciel SmarThru

• Logiciel de reconnaissance optique de caractères (AnyPage Lite)

MFP Driver

Pour utiliser les fonctions d’imprimante et de scanner du SCX-1100, vous devez installer le MFP Driver.

Logiciel SmarThru

SmarThru est le logiciel fourni avec le multifonction SCX-1100. Il intègre un éditeur d’images puissant qui permet de retoucher les images de diverses façons ainsi qu’un logiciel client de messagerie Internet. SmarThru permet d’enregistrer les images numérisées dans une zone de stockage dédiée en vue de leur édition, envoi par courrier électronique ou par fax, impression et traitement avec d’autres logiciels de votre choix.

2.2

Installation du logiciel

Logiciel de reconnaissance optique de caractères (OCR) AnyPage Lite

Le logiciel de reconnaissance optique de caractères (OCR) peut reconnaître la plupart des formats de caractères, vous permettant donc d’exploiter les documents numérisés dans un logiciel de traitement de texte.

Configuration requise

Avant de commencer, vérifiez que votre système dispose de la configuration minimale requise.

Systèmes d’exploitation pris en charge

Windows 95 OSR2/Windows 98/Windows 98 SE/Windows NT 4.0 Workstation ou Server avec Service Pack 3/Windows 2000 Professional ou Advanced Server/Windows XP Home edition ou Professional.

Configuration minimale

• Espace disque : 130 Mo pour l’installation

• Mémoire : 64 Mo

• Processeur : Pentium II 233 minimum

• Logiciel requis : Internet Explorer 4.01 ou supérieur

Configuration recommandée

• Espace disque : 250 Mo pour l’installation

• Mémoire : 128 Mo

• Processeur : Pentium II 400 minimum

• Logiciel requis : Internet Explorer 5.5 ou supérieur

EMARQUES

• Pour l’installation sous Windows NT 4.0/2000/XP, vous devez disposer des droits d’administrateur.

• Les versions de Windows 95 antérieures à la version R2 sont déconseillées en raison des problèmes de compatibilité avec les bibliothèques OLE/COM.

Installation du logiciel

2.3

Installation du logiciel Samsung

EMARQUES

• Les utilisateurs de Windows 95/98/Me/2000/XP doivent cliquer sur le bouton d’annulation dans l’écran “Nouveau matériel détecté” qui apparaît au démarrage de l’ordinateur.

• Vérifiez que le SCX-1100 est branché et connecté au port parallèle ou USB de votre ordinateur du CD-ROM. La connexion USB n’est pas prise en charge sous Windows 95 et Windows NT 4.0.

Insérez le CD-ROM SmarThru fourni dans le lecteur de CD-ROM.

Le CD-ROM SmarThru s’exécute automatiquement et l’écran d’accueil apparaît.

Si l’écran d’accueil ne s’affiche pas, dans le menu Démarrer, choisissez Exécuter. Entrez X:Autorun.exe, en remplaçant “X” par la lettre correspondant au lecteur, puis cliquez sur OK. Choisissez la langue à utiliser, le cas échéant.

avant d’installer le logiciel

à partir

Cliquez sur Installation du logiciel Samsung sur votre PC.

Installe le logiciel Samsung sur votre PC.

Désinstalle le logiciel Samsung. Voir page 2.12.

Suivez les instructions qui s’affichent à l’écran, puis cliquez sur

Suivant.

2.4

Installation du logiciel

SmarThru gère trois types d’installation :

• Typique : option recommandée pour la plupart des utilisateurs. Installe le programme avec les options de base.

• Compacte : seul le MFP Driver est installé.

• Personnalisée : vous pouvez choisir les options à installer. Cette option est recommandée pour les utilisateurs avertis.

Cliquez sur Suivant.

Lorsque vous choisissez l’option personnalisée, vous pouvez installer les options de votre choix.

•

Logiciel SmarThru :

images et travailler avec des documents électroniques.

Logiciel OCR :

• reconnaissance optique de caractères (OCR).

MFP Driver :

•

pour numériser et retoucher des

logiciel AnyPage Lite pour la

pour imprimer et numériser.

Installation du logiciel

2.5

Vous pouvez sélectionner l’option Configuration réseau SmarThru. Elle permet de partager les modems de l’ordinateur ainsi que le SCX-1100 par l’intermédiaire d’un réseau ou d’accéder à ces périphériques partagés installés sur d’autres ordinateurs.

La configuration autonome ne permet pas d’utiliser les fonctions réseau telles que la télécopie et la numérisation à distance.

Si vous sélectionnez l’option Configuration réseau Smar Thru, vous pouvez installer un serveur, un client ou les deux.

L’option Serveur permet de partager un appareil et/ou un scanner sur un réseau local. La gestion des utilisateurs des services distants permet de contrôler le partage. L’option Client permet d’utiliser sur un réseau local les services de télécopie et de numérisation à distance fournis par le serveur de services à distance SmarThru. Vous devez pour cela disposer d’un compte client. Ces comptes sont fournis par le serveur. Pour plus d’informations sur les services de télécopie et de

2.6

Installation du logiciel

numérisation à distance, reportez-vous au Guide de l’utilisateur SmarThru.

Cliquez sur Suivant.

Lorsque l’installation est terminée, arrêtez, puis redémarrez votre ordinateur.

Si votre ordinateur ne redémarre pas automatiquement, arrêtez-le manuellement et redémarrez-le pour que les modifications soient prises en compte.

Installation du logiciel

2.7

Configuration des accès fax et Internet

Si vous sélectionnez l’option Configuration réseau SmarThru serveur (reportez-vous à la page 2.6) lorsque l’ordinateur

redémarre suite à l’installation du logiciel Samsung, vous êtes invité à configurer les accès fax et Internet permettant d’envoyer et de recevoir des fax et du courrier électronique avec SmarThru.

Si vous sélectionnez l’option autonome ou Configuration réseau SmarThru Client (reportez-vous à la page 2.6), les assistants suivants apparaissent la première fois que vous essayez de lancer Mailbox dans SmarThru. Pour plus d’informations sur SmarThru, reportez-vous au Guide de l’utilisateur SmarThru.

EMARQUE

votre adresse électronique, l’adresse du serveur de réception (POP3 ou IMAP4) et l’adresse du serveur d’envoi (SMTP), ainsi que le nom du compte. Vous pouvez obtenir ces informations auprès de votre fournisseur de services.

Lorsque la fenêtre Assistant nouveau modem s’affiche, sélectionnez le modem installé sur votre ordinateur, et cliquez

sur Suivant. Ce modem-fax pour envoyer et/ou recevoir des fax.

pour configurer l’accès Internet, vous devez saisir

2.8

Installation du logiciel

Cliquez sur Terminer pour enregistrer les paramètres sélectionnés.

Saisissez votre nom et votre adresse électronique, puis cliquez sur Suivant. Votre adresse électronique vous est communiquée par votre fournisseur de services Internet.

Saisissez l’adresse électronique des serveurs entrant et sortant. Sélectionnez le type de serveur entrant, puis cliquez sur Suivant. Vous pouvez obtenir ces informations auprès de votre fournisseur de services Internet.

Installation du logiciel

2.9

Saisissez votre nom d’utilisateur et votre mot de passe d’accès au serveur de messagerie Internet, puis cliquez sur Suivant. Vous pouvez obtenir ces informations auprès de votre fournisseur de services Internet.

Saisissez un nom d’enregistrement du compte et cliquez sur Suivant.

2.10

Installation du logiciel

Cliquez sur Terminer pour fermer la fenêtre. Vous pouvez maintenant accéder à votre service de messagerie.

EMARQUE

ultérieurement l’accès Internet via Configuration SmarThru. Pour plus d’informations, reportez-vous au Guide de l’utilisateur SmarThru.

vous pouvez, si vous le souhaitez, reconfigurer

Installation du logiciel

2.11

Désinstallation du logiciel Samsung

Vous devez désinstaller le logiciel lorsque vous voulez procéder à sa mise à jour ou lorsque l’installation échoue. Vous pouvez désinstaller tous les logiciels, SmarThru et MFP compris, à l’aide du CD-ROM SmarThru ou désinstaller de façon sélective l’élément souhaité via le programme de désinstallation de Windows.

EMARQUE

que toutes les applications sont fermées sur votre PC. Vous devrez redémarrer le système suite à la désinstallation du logiciel.

Désinstallation du MFP Driver

Lancez Windows si ce n’est déjà fait.

Dans le menu Démarrer, choisissez Programmes, puis Samsung SCX-1100 Series.

avant de lancer la procédure de désinstallation, vérifiez

2.12

Sous Windows 98

Vous pouvez sélectionner le composant souhaité du pilote MFP pour le désinstaller séparément.

Pour désinstaller le pilote de numérisation, sélectionnez TWAIN Driver Uninstaller.

Pour désinstaller le pilote d’impression, sélectionnez

sinstallation-Pilote d’imprimante. Vous devez

redémarrer votre ordinateur.

Installation du logiciel

Cliquez sur Oui lorsque vous êtes invité à confirmer la sélection. Le pilote d’impression sélectionné et tous les composants associés sont supprimés de votre ordinateur.

Lorsque la désinstallation est terminée, cliquez sur OK.

Un message recommandant le redémarrage de l’ordinateur s’affiche à l’écran. Cliquez sur OK, puis redémarrez Windows.

EMARQUE

numérisation à l’aide du CD-ROM SmarThru, sélectionnez le type d’installation

Personnalisée

reportez-vous à la page 2.5.

pour installer le pilote d’impression ou de

Compacte

, puis

. Vous pouvez aussi sélectionner

MFP Driver

. Pour plus d’informations,

Désinstallation de Samsung SmarThru

Lancez Windows si ce n’est déjà fait.

Dans le menu Démarrer, sélectionnez Programmes.

Choisissez Samsung SmarThru, puis Désinstallation de SmarThru3.

Installation du logiciel

2.13

Cliquez sur Oui lorsque vous êtes invité à confirmer la sélection. La boîte de dialogue Options de désinstallation

s’affiche.

Options de désinstallation :

• Sauvegarder et supprimer : permet de sauvegarder l’ensemble des données et options à un emplacement sûr. Supprime ensuite l’application SmarThru, données comprises.

• Effacer : permet de supprimer toutes les données et options SmarThru. Aucune sauvegarde ou copie n’est effectuée. Utilisez cette option avec prudence car vous pouvez perdre vos données.

• Laisser intact : permet de désinstaller le logiciel SmarThru en laissant intactes les données et options. Cela peut s’avérer utile lorsque, par exemple, vous voulez remplacer Configuration réseau SmarThru par la version autonome. Pour cela, désinstallez Samsung SmarThru avec l’option

Laisser intact et installez la configuration autonome.

Une fois l’option de désinstallation sélectionnée, cliquez sur

Suivant.

2.14

Installation du logiciel

Suivez les instructions de désinstallation à l’écran. Le logiciel SmarThru et tous ses composants seront alors supprimés.

Lorsque la désinstallation est terminée, cliquez sur OK. Un message apparaît recommandant le redémarrage de votre ordinateur.

Cliquez sur OK.

Fermez, puis redémarrez votre ordinateur pour terminer la procédure de désinstallation et enregistrer les modifications.

Installation du logiciel

2.15

Utilisation du CD-ROM SmarThru

Le CD-ROM utilisé pour installer le logiciel permet de désinstaller le MFP Driver et le logiciel SmarThru.

Insérez le CD-ROM SmarThru dans le lecteur de CD-ROM.

Le CD-ROM SmarThru s’exécute automatiquement et la fenêtre d’accueil s’affiche à l’écran. (Dans le cas contraire, sélectionnez Exécuter dans le menu Démarrer, saisissez X:Autorun.exe en remplaçant “X” par la lettre correspondant au lecteur, puis cliquez sur OK.)

Cliquez sur Désinstaller le logiciel Samsung de votre PC.

2.16

Suivez les instructions de désinstallation à l’écran.

Arrêtez, puis redémarrez votre ordinateur pour que les modifications apportées soient prises en compte.

Installation du logiciel

PHOTOCOPIE

Le SCX-1100 peut être utilisé comme un photocopieur standard sans même que votre ordinateur soit en marche. Les touches du panneau de commande permettent d’effectuer tous les réglages de base : type et format du papier, contraste, nombre de photocopies et réalisation en couleur ou en noir et blanc.

Ce chapitre contient les sections suivantes :

•Définition du format et du type de papier

•Chargement des documents originaux

•Photocopie d’un document

•Paramétrage des options de copie

•Utilisation des fonctions de copie spéciales

•Modification des paramètres par défaut

Définition du format et du type de papier

Vérifiez que le papier est chargé conformément aux instructions fournies à la section “Chargement du papier” à la page 1.10. Définissez ensuite le format et le type de papier à l’aide des touches du panneau de commande.

EMARQUE

photocopie. En mode impression PC, vous devez sélectionner le format et la taille du papier dans l’application utilisée.

Format du papier

Pour définir le format du papier à partir du panneau de commande suite à son chargement, procédez comme suit :

Appuyez sur la touche Menu du panneau de commande. Le premier menu apparaît à l’écran : “LANGUE”.

ces paramètres s’appliquent uniquement au mode

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “FORMAT PAPIER” s’affiche.

Appuyez sur réglage actuel.

Appuyez sur les touches ( ou )jusqu’à ce que le format du papier chargé s’affiche.

Appuyez sur Entrée pour enregistrer la sélection.

EMARQUE

déployez pas le plateau de réception. Cela risque en effet de provoquer un bourrage papier.

Entrée

lorsque vous utilisez du papier de format Legal, ne

. Le symbole apparaît en regard du

3.2

Photocopie

Type de papier

Vous pouvez utiliser du papier standard ou un support spécial tel que du papier pour jet d’encre, des transparents et du papier photo. Suite au chargement d’un type de support quelconque, définissez le type de papier comme suit :

Appuyez sur la touche Menu du panneau de commande. Le premier menu apparaît à l’écran : “LANGUE”.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “TYPE SUPPORT” s’affiche.

Appuyez sur réglage actuel.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que le type de papier utilisé s’affiche.

Appuyez sur Entrée pour enregistrer la sélection.

Entrée

. Le symbole apparaît en regard du

Photocopie

3.3

Chargement des documents originaux

Ouvrez le capot supérieur.

Placez le document face imprimée vers le bas sur la vitre d’exposition. Les bords doivent être parfaitement alignés avec les règles situées sur les côtés de la vitre.

Coin supérieur du document

Fermez doucement le capot d’exposition en prenant garde de ne pas déplacer le document.

3.4

Photocopie

Pour photocopier ou numériser un livre :

Vous pouvez enlever le capot d’exposition pour placer un document original tel qu’un livre.

Pour enlever le capot, levez-le vers le haut.

Pour remettre le capot en place, maintenez-le comme indiqué sur l’illustration, insérez les charnières dans les trous, puis fermez-le.

Photocopie

3.5

Photocopie d’un document

L’écran du panneau de commande indique la qualité et la quantité par défaut : NORMAL 1 PAGE. Vous pouvez modifier les paramètres par défaut appliqués à la photocopie des documents à l’aide des touches appropriées du panneau de commande. Reportez-vous à la section “Paramétrage des options de copie” à la page 3.8.

Pour effectuer des copies via le panneau de commande, procédez comme suit :

Placez le document original face imprimée vers le dessous sur la vitre. Fermez le capot d’exposition.

Pour plus d’informations, reportez-vous à la page 3.4.

Personnalisez les paramètres de copie, à savoir la qualité, le contraste, le nombre de copies et le format si nécessaire. Reportez-vous à la section “Paramétrage des options de copie” à la page 3.8.

Lorsque le paramétrage des options de copie est terminé, appuyez sur monochrome ou sur photocopie couleur.

Envoi Copie Noir

Envoi Copie

pour faire une photocopie

Couleur pour une

3.6

Photocopie

EMARQUE

moment pour annuler la photocopie.

vous pouvez appuyer sur la touche

Annulation

à tout

Paramétrage des options de photocopie

Les touches ci-après du panneau de commande permettent de définir les paramètres de base : qualité, contraste, nombre de copies et format. Vous pouvez annuler les paramètres à tout moment pendant la définition en appuyant sur la touche

Annulation.

Qualité

La touche qualité de la photocopie. Vous avez le choix entre “OPTIMUM”, “NORMAL” ou “BROUILLON”. La qualité est excellente mais l’opération est lente. La qualité est bonne mais l’opération est lente. Le mode NORMAL convient aux documents normaux (texte). Le mode BROUILLON permet de copier rapidement avec une faible résolution.

Pour sélectionner la qualité de copie, procédez comme suit :

Appuyez sur la touche regard du réglage actuel.

Faites défiler les options disponibles en appuyant plusieurs fois sur la touche Qualité ou à l’aide des touches Curseur ( ou

Lorsque le mode souhaité est affiché, appuyez sur Entrée pour enregistrer la sélection.

EMARQUE

d’impression “NORMAL” est sélectionnée automatiquement et toute modification à l’aide de la touche Qualité est ignorée.

Qualité

du panneau de commande permet de choisir la

Qualité

lorsque le mode ECO Papier est activé, la qualité

. Le symbole apparaît en

Photocopie

3.7

Contraste

La touche contenant des nuances pâles, des images sombres ou des photographies. Vous avez le choix entre “ECLAIRCIR”, “FONCER”, “PHOTO” ou “AUTO”. ECLAIRCIR convient aux documents contenant des images sombres, AUTO aux documents standard et FONCER aux impressions pâles ou aux inscriptions au crayon peu prononcées. Choisissez PHOTO pour copier une photographie.

Pour régler le contraste, procédez comme suit :

Contraste

Appuyez sur la touche après le paramètre en cours.

Faites défiler les options disponibles en appuyant plusieurs fois sur Contraste ou à l’aide des touches Curseur ( ou ).

Lorsque le mode souhaité est affiché, appuyez sur Entrée pour enregistrer la sélection.

permet d’ajuster le contraste d’un document

Contraste

. Le symbole apparaît

Nombre de copies

Vous pouvez sélectionner un nombre de copies compris entre 1 et 99. Pour modifier le nombre de copies, procédez comme suit :

Appuyez sur la touche après le paramètre en cours.

Changez le nombre de copies à l’aide de la touche Nombre Copie ou des touches Curseur ( ou ).

Chaque fois que vous appuyez sur la touche le nombre est incrémenté de 1. Si vous la maintenez enfoncée, le nombre augmente de 10 en 10.

Pour augmenter ou diminuer de 1 en 1 le nombre de copies, utilisez les touches

touches enfoncées, le nombre change par incréments de 5.

Lorsque le nombre souhaité s’affiche, appuyez sur Entrée pour enregistrer la sélection.

Nombre Copie

Curseur

( ou ). Si vous maintenez ces

. Le symbole apparaît

Nombre Copie

3.8

Photocopie

Zoom

La touche Zoom du panneau de commande permet d’agrandir ou de réduire de 25 % à 400 % la taille de l’image copiée.

Pour choisir le taux d’agrandissement ou de réduction parmi les formats de copie prédéfinis, procédez comme suit :

Appuyez sur la touche Zoom jusqu’à ce que le paramètre souhaité s’affiche à l’écran.

Appuyez sur Entrée pour enregistrer la sélection.

Pour affiner le format des copies, procédez comme suit :

Appuyez sur la touche Zoom jusqu’à ce que “PERSO 100% ( )” s’affiche à l’écran.

Appuyez sur les touches Curseur ( ou ) pour augmenter ou réduire progressivement la taille par

incréments de 1 %. En maintenant ces touches enfoncées, la taille change par incréments de 5 %.

EMARQUE

taux de zoom sélectionné est ignoré.

lorsque le mode d’économie de papier est activé, le

Photocopie

3.9

Utilisation des fonctions de copie spéciales

Vous pouvez utiliser les fonctions de copie suivantes via le panneau de commande :

• Ajust. Page : permet d’agrandir une image pour qu’elle occupe la page entière.

• Cloner : permet de réduire ou d’agrandir l’image selon une taille de cadre sélectionnée, puis d’en imprimer plusieurs exemplaires sur une même page. Vous pouvez aussi définir le nombre d’images à imprimer.

• Poster : permet d’imprimer une image sur plusieurs pages. 2x2 permet d’imprimer un poster sur 4 pages, 3x3 sur 9 pages, 4x4 sur 16 pages, etc.

• Miroir : permet d’imprimer l’image inversée du document original. Utilisez cette fonction pour copier vos photos ou images préférées sur du papier pour transfert sur textile pour fabriquer ensuite des T-shirts, bannières et drapeaux personnalisés.

• Normal : permet d’imprimer en mode normal.

EMARQUE

options de copie spéciales sont disponibles mais elles sont ignorées et l’option “NORMAL” est associée à la qualité d’impression.

lorsque le mode économie de papier est activé, les

3.10

Photocopie

Ajust. Page

Placez le document sur la vitre. Fermez le capot d’exposition. Reportez-vous à la page 3.4.

Personnalisez les paramètres de copie (qualité, contraste et nombre de copies) si nécessaire. Reportez-vous à la section “Paramétrage des options de copie” à la page 3.8.

Appuyez sur Copies spéciales. “AJUST. PAGE” s’affiche à l’écran.

Appuyez sur la touche

Appuyez sur Envoi Copie Noir pour faire une photocopie monochrome et sur Envoi Copie Couleur pour une photocopie couleur.

EMARQUE

zoom sélectionné est ignoré.

lorsque l’option Ajust. Page est activée, le taux de

Entrée

Cloner

Placez le document sur la vitre. Fermez le capot d’exposition. Reportez-vous à la page 3.4.

Personnalisez la qualité et le contraste si nécessaire. Reportez-vous à la section “Paramétrage des options de

copie” à la page 3.8.

Appuyez sur la touche Copies spéciales.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “CLONER” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que la taille de cadre souhaitée apparaisse, puis appuyez sur

Entrée.

Appuyez sur à l’aide des touches

Entrée

Si vous saisissez un nombre supérieur au maximum indiqué dans le tableau, les copies surnuméraires sont imprimées sur une ou plusieurs autres pages.

Nombre Copie

Curseur

, sélectionnez le nombre d’images

( ou ), puis appuyez sur

Appuyez sur Envoi Copie Noir pour faire une photocopie monochrome et sur Envoi Copie Couleur pour une

photocopie couleur.

EMARQUE

sélectionné est ignoré.

Nombre maximum d’images par feuille :

Taille de cadre

38x50 mm 16 12 63x76 mm 9 6

89x127 mm 4 3 101x152 mm 1 2 127x178 mm 1 2 203x254 mm 1 1

Portrait

lorsque vous utilisez l’option cloner, le taux de zoom

Nombre maximum de copies

Paysage Portrait

Paysage

Photocopie

3.11

Poster

Placez le document sur la vitre. Fermez le capot d’exposition. Reportez-vous à la page 3.4.

Personnalisez les paramètres de copie (qualité, contraste et nombre de copies) si nécessaire. Reportez-vous à la section “Paramétrage des options de copie” à la page 3.8.

Appuyez sur l’écran.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “POSTER” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que la taille de poster souhaitée apparaisse. Les options suivantes sont disponibles : 2x2, 3x3, 4x4.

Appuyez sur la touche Entrée pour enregistrer la sélection.

Appuyez sur Envoi Copie Noir pour faire une photocopie monochrome et sur Envoi Copie Couleur pour une photocopie couleur.

Copies spéciales

. “AJUST. PAGE” s’affiche à

EMARQUE

sélectionné est ignoré.

lorsque vous imprimez un Poster, le taux de zoom

Miroir

Placez le document sur la vitre. Fermez le capot d’exposition. Reportez-vous à la page 3.4.

Personnalisez les paramètres de copie (qualité, contraste, nombre de copies et taux de zoom) si nécessaire. Reportezvous à la section “Paramétrage des options de copie” à la page 3.8.

Appuyez sur l’écran.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MIROIR” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur Envoi Copie Noir pour faire une photocopie monochrome et sur Envoi Copie Couleur pour une photocopie couleur.

Copies spéciales

. “AJUST. PAGE” s’affiche à

3.12

Photocopie

Modification des paramètres par défaut

Vous pouvez régler les options de photocopie, notamment la qualité, le contraste, le nombre de copies et le format en fonction des modes les plus utilisés. Lors de la photocopie d’un document, les paramètres par défaut sont activés à moins qu’ils ne soient modifiés via les touches du panneau de commande.

Pour créer des paramètres par défaut personnalisés, procédez comme suit :

Appuyez sur la touche Menu.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MAINTENANCE” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “REGL. PAR DEFAUT” s’affiche à l’écran, puis appuyez sur

Entrée. Le premier menu de configuration, “CONTST.”, apparaît.

Faites défiler les options de configuration disponibles à l’aide des touches ( ou ).

Lorsque le menu souhaité s’affiche, appuyez sur Entrée pour y accéder.

Modifiez les paramètres avec les touches Curseur ( ou ), puis appuyez sur Entrée pour enregistrer la sélection.

Répétez les étapes 4 à 6 autant de fois que nécessaire.

Pour revenir en mode veille, appuyez sur Annulation.

EMARQUE

ou sélectionnez des options de photocopie spéciales, si vous appuyez sur la touche valeurs par défaut.

lorsque vous modifiez les paramètres de photocopie

Annulation

, les réglages sont annulés au profit des

Photocopie

3.13

ÉMO

3.14

Photocopie

IMPRESSION

Ce chapitre explique comment sélectionner et charger le support d’impression et comment utiliser les paramètres d’impression.

contient les sections suivantes :

•Sélection du papier

•Chargement du papier spécial

•Impression d’un document

•Paramètres de l’imprimante

•Utilisation du programme de contrôle

Sélection du papier

L’une des opérations les plus importantes pour optimiser les performances d’impression de l’appareil consiste à sélectionner le papier adéquat. Vous obtiendrez une impression de qualité courrier avec la plupart des papiers gaufrés standard, dont le papier coton et le papier pour photocopie ; il n’est pas nécessaire d’utiliser du papier spécial pour imprimante à jet d’encre. La qualité d’impression varie cependant suivant le type de papier. Testez un type de papier avant de l’acheter en grande quantité.

L’imprimante prend en charge les types de papier ci-après. Sélectionnez celui qui convient.

• Papier ordinaire Les formats Letter, Legal et A4 avec une orientation portrait sont pris en charge. Vous pouvez utiliser du papier pour photocopie ordinaire, du papier coton et du papier à en-tête. Le papier ne doit être ni enroulé, ni plié ; il ne doit pas contenir d’agrafe et les bords ne doivent pas être endommagés.

• Papier couché Papier destiné à l’impression de qualité supérieure faisant peu ou pas de taches au contact de l’eau ou de surfaces humides.

4.2

• Papier glacé/photo Papier brillant plus épais donnant l’aspect d’une photographie. Permet de générer des impressions de qualité photo.

• Transparent Utilisez des transparents pour imprimantes à jet d’encre avec contraste, netteté et qualité de couleur excellents. Introduisez le transparent dans l’appareil face à imprimer vers le dessous.

• Transfert Utilisez du papier à transfert pour imprimantes à jet d’encre pour créer et personnaliser des T-shirts, sweat-shirts, tabliers, nappes, serviettes, sacs et tout ce que bon vous semble ! Vous pouvez les utiliser sur des textiles en coton pur ou mélangé. Une copie inverse de l’image est imprimée de sorte qu’elle apparaît correctement lorsque le transfert est effectué sur le matériau.

• Support carte de voeux Vous pouvez créer des cartes de vœux, des cartes de visite, des invitations, des faire-part, etc.

Impression

EMARQUE

correspondant dans l’application. Reportez-vous à la page 4.10.

Sélectionnez le type de papier.

pour imprimer sur ces papiers, sélectionnez le type

Consignes relatives aux supports spéciaux

Lisez attentivement les instructions fournies avec le papier spécial. Elles donnent des informations importantes permettant d’obtenir une qualité d’impression optimale.

• Il est recommandé de charger le papier spécial feuille à feuille.

• Pour les transparents et le papier photo brillant, procédez comme suit :

• Les feuilles imprimées doivent être complètement sèches avant

rangement.

• Lorsqu’une feuille imprimée est complètement sèche, placez

une feuille de papier ordinaire (non couché) sur la face imprimée avant de la ranger. Procédez ainsi même en cas de rangement dans un classeur transparent ou en plastique.

• Ne laissez pas le film trop longtemps dans le plateau de

réception. La poussière et les salissures risquent de s’accumuler sur le film et provoquer des taches à l’impression.

• Pour éviter les taches dues aux traces de doigt, les transparents

et le papier couché doivent être manipulés soigneusement.

• Pour prévenir la décoloration, évitez toute exposition prolongée

du film imprimé à la lumière du soleil.

• Entreposez les supports vierges à plat. Ne sortez pas le papier de son emballage protecteur à l’avance.

Impression

4.3

• Stockez les supports non utilisés à des températures comprises entre 15 et 30 ˚C. L’humidité relative doit être comprise entre 10 % et 70 %.

• Lorsque le taux de remplissage d’une page est très élevé, la quantité importante d’encre peut provoquer l’enroulement du papier fin. Pour imprimer des graphiques denses, utilisez de préférence un papier de grammage plus élevé.

• N’utilisez pas de papier de grammage plus élevé que celui autorisé par les spécifications car tout contact avec les buses des têtes d’impression peut endommager la cartouche.

Chargement du papier spécial

Respectez ces consignes lors du chargement de papier spécial :

Capacité

maximale

100 feuilles de papier ordinaire (suivant le grammage)

10 enveloppes • La face à imprimer est orientée vers

10 cartes de vœux, bristols, cartes ou photos

• La face à imprimer est orientée vers le dessous.

• Le papier est calé contre le bord droit du support.

le dessous.

• Les enveloppes se chargent verticalement contre le bord droit du support.

• L’emplacement du timbre se trouve dans le coin supérieur gauche.

• Le guide-papier repose contre le bord des enveloppes.

• La face à imprimer est orientée vers le dessous.

• Les cartes se chargent verticalement contre le bord droit du support.

• Le guide-papier repose contre le bord des cartes.

Points à vérifier

4.4

Impression

Capacité

maximale

Points à vérifier

25 feuilles de papier photo

10 transparents

100 feuilles de papier de format personnalisé

25 transferts

Consignes relatives au papier

• Tenez compte des consignes suivantes lorsque vous chargez du

• L’utilisation de papier humide, ondulé, froissé ou déchiré peut

• Utilisez uniquement du papier pour jet d’encre ou pour copieur de

• Conservez le papier dans son emballage jusqu’au moment de son

• Pour le stockage, utilisez un emballage étanche (boîte ou sac

• Utilisez toujours des supports conformes à ceux mentionnés à la

• Utilisez uniquement des enveloppes de bonne qualité, bien pliées

• N’utilisez PAS d’enveloppes à agrafes ou à mousquetons.

• N’utilisez PAS d’enveloppes à fenêtres, préencollées, adhésives ni

•

• La face brillante ou couchée est orientée vers le dessous.

• Le guide-papier repose contre le bord du papier photo.

• La face rugueuse des transparents est orientée vers le dessous.

• Le guide-papier repose contre le bord des transparents.

• Le guide-papier repose contre le bord.

• Le papier a l’un des formats suivants :

- Largeur : 76 à 216 mm

- Longueur : 127 à 432 mm

• Le guide-papier repose contre le bord du papier.

• Suivez les instructions de chargement indiquées sur l’emballage.

• La face à imprimer (côté vierge) est orientée vers le dessus.

• Le guide-papier repose contre le bord des transferts.

papier, des enveloppes ou un autre support :

provoquer des bourrages et une mauvaise qualité d’impression.

qualité supérieure. N’utilisez pas de papier gaufré, perforé ou dont la texture est trop lisse ou trop rugueuse.

utilisation. Ne posez pas les cartons à même le sol, mais sur des palettes ou des étagères. Ne mettez pas d’objets lourds sur le papier, qu’il soit ou non déballé. Ne le placez pas dans un endroit humide ni dans tout environnement qui risquerait de le froisser ou de le déformer.

plastique) pour éviter que la poussière ou l’humidité n’endommage le papier.

section “Spécifications du papier” à la page 8.5.

et planes.

d’autres matériaux synthétiques.

N’utilisez PAS d’enveloppes endommagées ou de mauvaise qualité.

Impression

4.5

Impression d’un document

La procédure qui suit décrit les grandes étapes de l’impression à partir de différentes applications Windows. Ces étapes varient en fonction de l’application utilisée. Reportez-vous à la documentation du logiciel pour connaître la procédure exacte.

Les étapes ci-dessous décrivent la procédure habituelle d’impression en environnement Windows :

Vérifiez que votre appareil est correctement connecté à l’ordinateur, qu’il est sous tension et que le bac d’alimentation contient du papier.

Vérifiez que le logiciel Samsung est installé sur votre ordinateur. Pour plus d’informations, reportez-vous à la section “Installation du logiciel Samsung” à la page 2.4.

Lancez l’application voulue, puis créez ou ouvrez le document à imprimer.

Choisissez Imprimer ou Configuration de l’impression dans le menu Fichier. Vérifiez que Samsung SCX-1100 Series est sélectionné comme imprimante par défaut. Cliquez sur Propriétés ou Configuration pour effectuer les réglages appropriés à l’impression du document. Pour plus d’informations, reportez-vous à la section “Paramètres de l’imprimante” à la page 4.8.

4.6

Impression

Cliquez sur OK pour fermer la boîte de dialogue Propriétés.

Une fois les paramètres d’impression modifiés comme il convient, cliquez sur OK pour lancer l’impression.

La fenêtre Contrôleur SCX-1100 Series de Samsung apparaît. Vous pouvez y annuler l’impression, visualiser la quantité d’encre restante et afficher des conseils d’impression.

Sous Windows 98. L’aspect de cette fenêtre peut varier suivant le système d’exploitation Windows utilisé.

Sous Windows 2000/XP, la fenêtre du programme de contrôle n’apparaît pas. Cliquez avec le bouton droit sur l’icône de l’imprimante dans la barre de tâches située dans l’angle inférieur droit de la fenêtre du bureau.

Les options du menu contextuel permettent d’annuler, de suspendre ou de reprendre l’impression.

EMARQUE

vous devez désactiver le contrôleur de numérisation dans la barre de tâches située dans le coin inférieur droit de la fenêtre du bureau. Ce contrôleur reste activé tant que le SCX-1100 est sous tension et connecté à l’ordinateur. Pour le désactiver, cliquez dessus avec le bouton droit et choisissez l’option menu contextuel.

pour utiliser une imprimante autre que le SCX-1100,

Désactiver contrôle scan

Impression

4.7

Paramètres de l’imprimante

Vous pouvez utiliser l’appareil avec toutes les applications Windows 95/98/Me/2000/XP ou Windows NT 4.0. N’oubliez pas de définir Samsung SCX-1100 Series comme imprimante par défaut pour toutes les opérations sous Windows.

La plupart des applications Windows permettent de modifier les paramètres de l’imprimante. C’est le cas des paramètres régissant l’aspect de l’impression, comme le format, l’orientation du papier et les marges. Les paramètres définis dans l’application dans laquelle le document est créé prévalent généralement sur ceux définis au niveau du pilote de l’imprimante.

EMARQUE

panneau de commande ( exemple) pour utiliser l’appareil comme imprimante PC. Elles servent essentiellement à la photocopie.

Accès aux paramètres de l’imprimante

il n’est pas nécessaire d’utiliser les touches du

Contraste

pour ajuster le contraste, par

Pour accéder aux paramètres de l’imprimante, procédez de l’une des façons suivantes :

Windows 95/98/Me

• Sélectionnez Fichier > Configuration de l’impression dans les applications Windows.

• Sélectionnez l’imprimante Samsung SCX-1100 Series dans le dossier Imprimantes, puis sélectionnez Fichier (ou sélectionnez l’icône correspondante dans le dossier

Imprimantes, puis cliquez avec le bouton droit de la souris).

Windows NT 4.0

• Sélectionnez Fichier > Configuration de l’impression dans les applications Windows.

• Sélectionnez l’imprimante Samsung SCX-1100 Series dans le dossier Imprimantes, cliquez avec le bouton droit de la souris, puis choisissez l’option

Imprimer > Propriétés ou Fichier >

Propriétés

Imprimer > Propriétés ou Fichier >

Valeurs par défaut du d

ocument.

4.8

Impression

Windows 2000/XP

• Sélectionnez Fichier >

Imprimer > Propriétés ou Fichier >

Configuration de l’impression dans les applications Windows.

• Sélectionnez l’imprimante Samsung SCX-1100 Series dans le dossier Imprimantes, cliquez avec le bouton droit de la souris, puis choisissez l’option Options d’impression.

Onglets relatifs aux propriétés de l’imprimante

(Windows 95/98/Me)

Vous pouvez vérifier et modifier les paramètres nécessaires à l’impression en affichant les propriétés d’impression.

L’écran des propriétés de l’imprimante comporte quatre onglets : Mode d’impression, Support, Couleur/Qualité et Avancé.

Si vous accédez aux propriétés de l’imprimante via le dossier Imprimantes, des onglets Windows viennent compléter ces quatre onglets. Pour plus d’informations sur les onglets Windows, reportez-vous au Guide de l’utilisateur de Windows.

EMARQUE

dossier paramètres par défaut de l’imprimante. Les paramétrages effectués lorsque vous accédez aux propriétés de l’imprimante via le menu

Fichier Imprimer

l’application utilisée pour imprimer restent actifs jusqu’à la fermeture de cette application.

si vous accédez aux propriétés de l’imprimante via le

Imprimantes

, les paramètres sélectionnés deviennent les

Configuration de l’impression

Impression

4.9

Onglet Support

L’onglet Support permet de choisir le format du papier chargé dans l’imprimante, l’orientation, le nombre de copies à imprimer, etc.

Sélectionnez le format du papier chargé dans l’imprimante. Si vous imprimez sur un format spécial, sélectionnez

Peronnalis

dans les paramètres personnalisés. Le format minimal autorisé est de 76 x 127 mm et le maximal de 216 x 432 mm.

ée

et définissez-le

Onglet

Couleur/Qualité

L’onglet Couleur/Qualité permet de contrôler le type de document et le type de papier (standard, couché, glacé). Il régit aussi la qualité (résolution) d’impression. L’impression avec une résolution élevée est meilleure, mais plus lente et utilise plus d’encre. L’option Allouer temps de séchage permet d’imprimer des images plus nettes à partir d’Internet.

Rétablit les paramètres par défaut. Indique la version du pilote

d’impression.

4.10

Impression

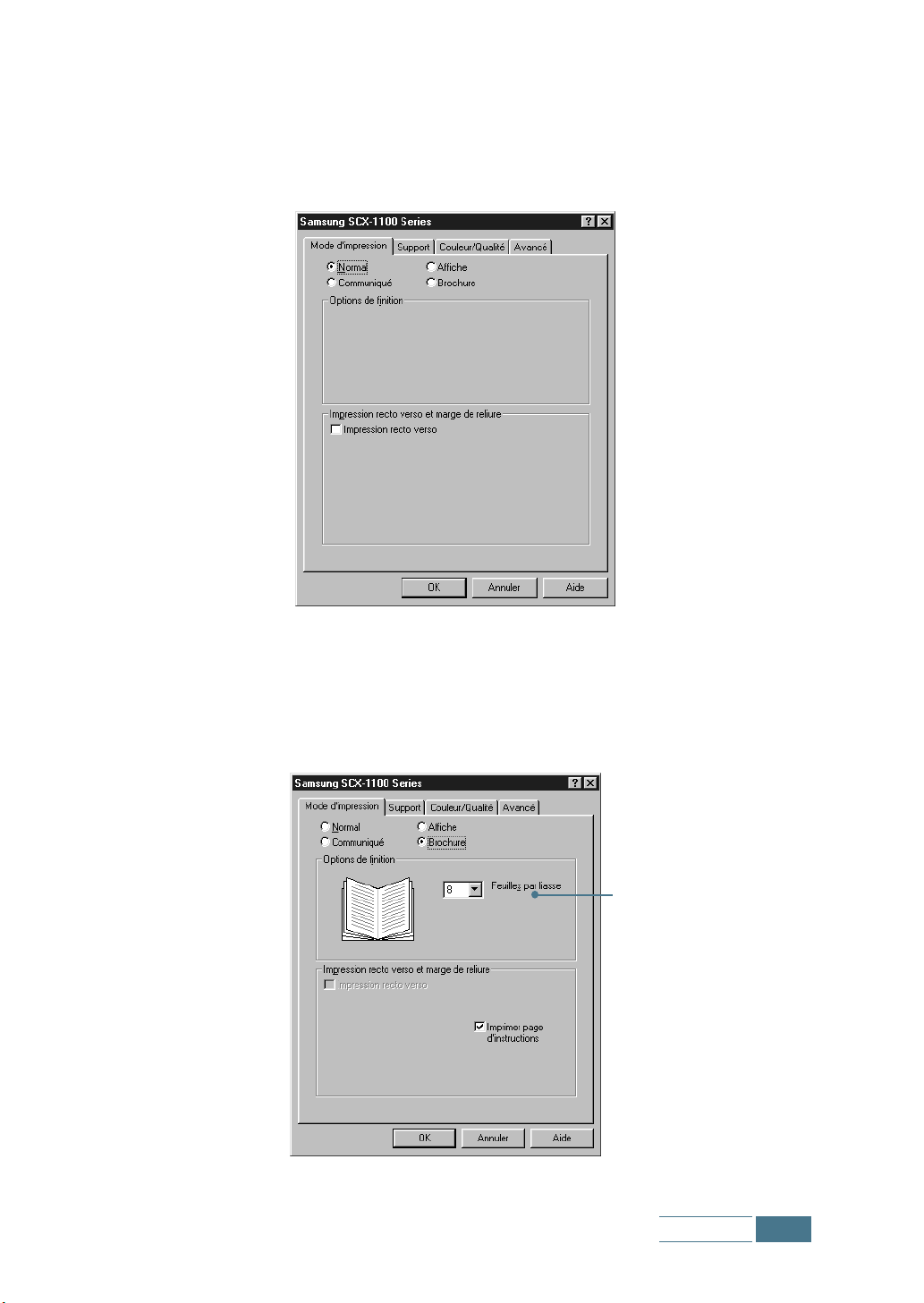

Onglet

Mode d’impression

Les options de l’onglet Mode d’impression permettent d’ajuster l’apparence du document à l’impression, notamment Affiche,

Communiqué, Brochure et Impression recto verso.

Brochure

L’option Booklet permet d’imprimer un document sous forme de livret. Lorsque l’option Imprimer page d’instructions est activée, une page d’instructions relatives à l’insertion du papier pour imprimer correctement le livret est imprimée.

Un feuillet correspond à un certain nombre de feuilles pliées. Avec un papier de grammage élevé, sélectionnez une valeur Sheets Per Bundle moins importante.

Impression

4.11

À l’impression du document, empilez les feuillets et reliez le livret.

Prenez le premier feuillet du plateau de réception, pliez-le et mettez-le de côté.

Pliez et empilez l’un sur l’autre le reste des feuillets jusqu’à ce que le livret soit terminé.

Reliez les feuillets.

Affiche

L’option Affiche permet d’agrandir le document imprimé. Lorsque l’option Afficher rèperes de coupe est activée, des repères de coupe sont imprimés sur l’image. Vous pouvez couper facilement les bords blancs autour de l’image.

4.12

Impression

Communiqué

L’option Communiqué permet d’imprimer plusieurs pages sur une même feuille.

Impression recto verso

L’option Impression recto verso de l’onglet Mode d’impression permet d’imprimer le document en recto-verso.

Impression

4.13

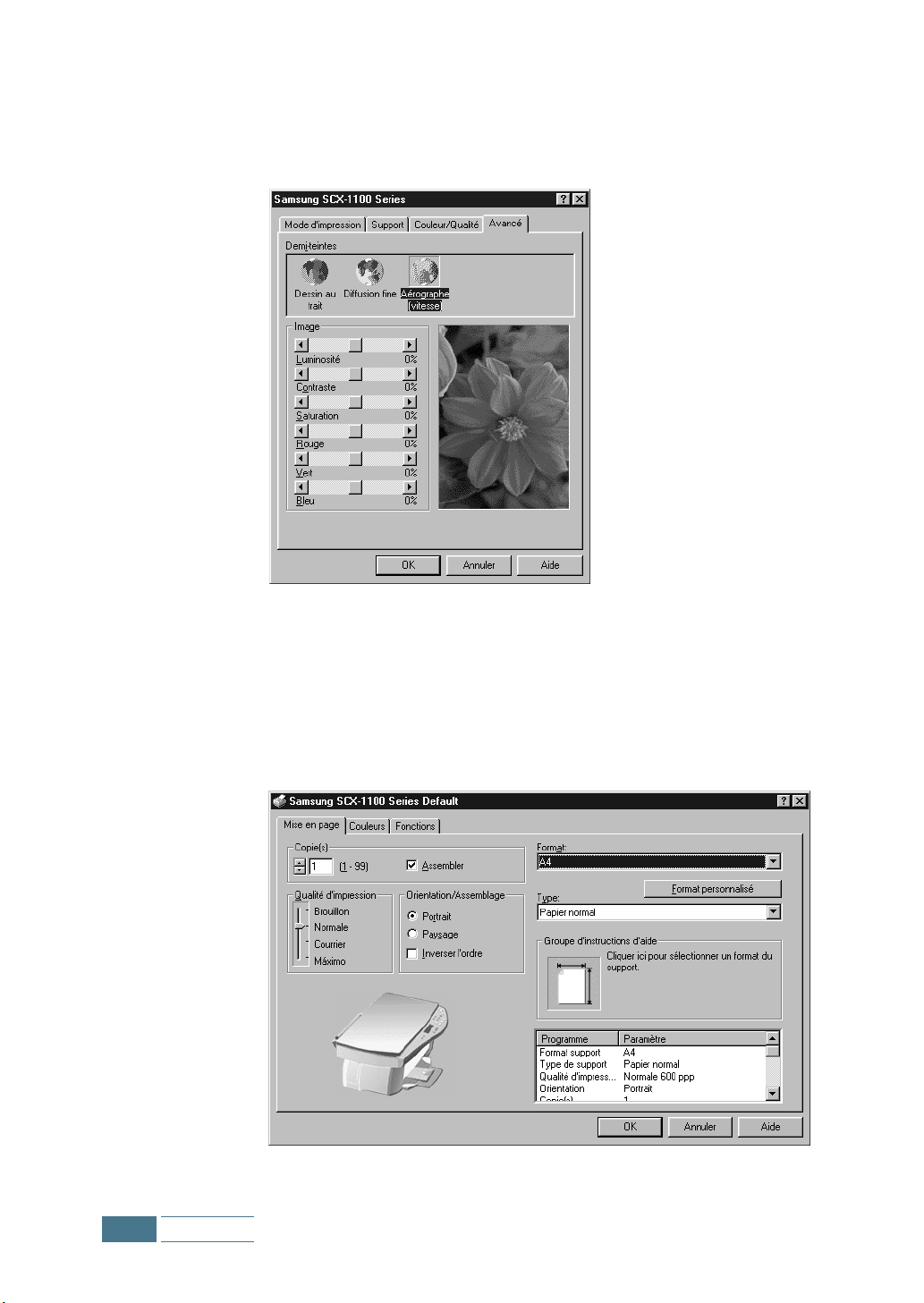

Onglet Avancé

L’onglet Avancé permet de changer la façon dont l’imprimante gère l’impression couleur. Vous aurez rarement à utiliser cette option.

Onglets relatifs aux propriétés de l’imprimante

(Windows NT 4.0)

Onglet Mise en page

Cet onglet permet de définir les propriétés des pages : nombre de copies, méthode de tri, qualité d’impression, orientation, impression dans l’ordre inversé, format et type de papier.

4.14

Impression

Onglet Couleurs

L’onglet Couleurs permet d’optimiser l’impression en couleur et celle des graphiques, ainsi que d’ajuster les niveaux de gris, la luminosité et le contraste. Il permet aussi de sélectionner l’aspect de la couleur et la couleur du document.

Onglet Fonctions

Cet onglet permet de sélectionner l’option Temps de séchage et l’impression recto-verso. Il permet en outre d’accéder aux fonctions de maintenance de la cartouche.

EMARQUE

prospectus et de livret n’est pas prise en charge.

sous Windows NT 4.0, l’impression de poster, de

Impression

4.15

Onglets relatifs aux propriétés de l’imprimante

(Windows 2000/XP)

Onglet Papier/qualit

Cet onglet permet de sélectionner la source et le type de papier, la qualité d’impression et la couleur. Le bouton Avancé placé sous l’onglet permet de sélectionner des paramètres plus perfectionnés, comme le format, la résolution d’impression et la luminosité.

4.16

Impression

Onglet Disposition

L’onglet l’ordre d’impression des pages.

Disposition

permet de sélectionner l’orientation et

Boutons et icônes liés aux propriétés de l’imprimante

• Cliquez sur

• Cliquez sur modifications.

• Cliquez sur sur les options d’un onglet.

• Cliquez sur l’icône sur un paramètre, puis cliquez pour afficher une fenêtre dynamique expliquant sa fonction.

lorsque vous avez terminé.

Annuler

Aide

pour fermer l’onglet sans appliquer les

pour afficher l’aide en ligne et des informations

dans la barre de titre. Placez le pointeur ?

Utilisation du programme de contrôle

Le programme de contrôle du SCX-1100 contient des options de configuration définissant le fonctionnement de l’appareil.

EMARQUE

Windows 2000/XP.

le programme de contrôle n’est pas disponible sous

Accès au programme de contrôle

Cliquez sur

SCX-1100 Series > Programme de contrôle de I’imprimante

EMARQUE

accéder au programme de contrôle à partir de la fenêtre des propriétés de l’imprimante. Reportez-vous à la page 4.14.

La fenêtre Contrôleur SCX-1100 Series de Samsung apparaît. Suivant le système d’exploitation Windows utilisé, son apparence peut être différente des exemples donnés. Cliquez sur l’onglet correspondant aux options que vous souhaitez afficher, puis apportez les modifications nécessaires.

EMARQUE

programme de contrôle pour accéder à l’aide en ligne.

Démarrer > Programmes > SAMSUNG

les utilisateurs de Windows NT 4.0 peuvent également

cliquez sur l’option

Aide

d’un onglet de la fenêtre du

Impression

4.17

Onglet État

L’onglet État donne des informations d’ordre général sur l’état de l’imprimante. Cette fenêtre apparaît pendant l’impression ( que vous n’ayez activé l’option

Exécution sous forme d’icône

programme de contrôle à l’aide des options décrites à la page 4.19).

Cette fenêtre permet d’annuler une impression en cours ou de contrôler sa progression.

Le niveau d’encre des cartouches s’affiche également. Les jauges permettent de déterminer lorsqu’elles doivent être remplacées.

Sous Windows NT 4.0, ce bouton est sur l’onglet Cartouches.

à moins

4.18

Sous Windows 98

Impression

Onglet Options

L’onglet Options permet de contrôler en partie le comportement du programme de contrôle. Les options disponibles varient selon le système d’exploitation Windows utilisé. Certaines options sont activées dans un environnement d’impression spécifique tel que l’impression en réseau. Pour plus d’informations, cliquez sur Aide.

Sous Windows 98

Impression

4.19

Onglet Cartouches

L’onglet Cartouches permet d’accéder à différentes fonctions relatives aux cartouches. Il permet d’installer de nouvelles cartouches, de les changer, de nettoyer les buses d’impression, d’aligner les cartouches ou de commander des fournitures sur Internet.

Non disponible dans

Windows NT 4.0

Sous Windows 98

EMARQUE

accéder à l’onglet Entretien des cartouches par l’intermédiaire des propriétés de l’imprimante Samsung SCX-1100 series.

si vous utilisez Windows 2000 ou XP, vous pouvez

Onglet À propos

L’onglet À propos indique le numéro de version de l’application. Lorsque vous cliquez sur l’image représentant un globe terrestre située en bas de l’écran, vous allez être connecté au site Web Samsung si vous disposez d’une connexion à Internet.

4.20

Impression

4.21

Impression

4.22

Impression

NUMÉRISATION

La fonction de numérisation du Samsung SCX-1100 permet de créer des fichiers numériques sur votre ordinateur à partir d’images et de texte. Vous pouvez ensuite envoyer ces fichiers sous forme de fax ou de courrier électronique, les afficher sur votre site Web ou les utiliser dans des projets que vous imprimez ensuite à l’aide du logiciel Samsung SmarThru livré avec l’appareil.

Ce chapitre

•Principes de base de la numérisation

•Numérisation à partir du panneau de commande

•Numérisation avec un logiciel compatible TWAIN

contient les sections suivantes :

Principes de base de la numérisation

Le SCX-1100 permet de lancer la numérisation de trois façons :

• À partir du logiciel Samsung SmarThru : démarrez le logiciel Samsung SmarThru, puis ouvrez l’assistant de numérisation. Reportez-vous au Guide de l’utilisateur SmarThru.

• À partir du panneau de commande de l’appareil : appuyez sur la touche Scan vers. Le logiciel SmarThru démarre automatiquement et la fenêtre de l’assistant de numérisation apparaît sur le bureau.

• À partir d’un logiciel compatible TWAIN : vous pouvez utiliser d’autres logiciels, dont Adobe PhotoDeluxe et Adobe Photoshop.

EMARQUES

• Pour utiliser la fonction de numérisation de l’appareil, vous devez

installer le pilote MFP.

• La numérisation utilise le port LPT ou USB normalement affecté à

l’imprimante.

5.2

Numérisation à partir du panneau de commande

Le panneau de commande de l’appareil permet de lancer rapidement la numérisation. Le logiciel Samsung SmarThru s’ouvre automatiquement et permet de sélectionner la fonction de numérisation souhaitée. Procédez comme suit :

Numérisation

Vérifiez que l’ordinateur et le SCX-1100 sont sous tension. L’icône du contrôleur de numérisation apparaît dans la barre

de tâches située dans l’angle inférieur droit de la fenêtre du bureau, à moins que vous ne l’ayez désactivé ou fermé.

Contrôleur de numérisation

Placez l’original côté à numériser vers le bas sur la vitre d’exposition. Alignez les bords avec les règles horizontale et

verticale situées sur les côtés de la vitre, puis fermez le capot supérieur.

Appuyez sur la touche

Scan vers

du panneau de commande.

EMARQUE

contrôleur de numérisation est désactivé ou fermé sur votre ordinateur (reportez-vous à la page 5.2), le message “PC PAS DISPONIB” s’affiche à l’écran et la numérisation est alors impossible.

si vous appuyez sur la touche

Scan vers

Numérisation

alors que le

5.3

Le logiciel Samsung SmarThru s’ouvre automatiquement et la fenêtre de l’assistant de numérisation apparaît.

L’assistant de numérisation donne accès aux fonctions suivantes :

• Scan Permet de numériser les documents originaux et de les enregistrer dans Gestionnaire d’lmage ou Samsung SmarThru. Gestionnaire d’lmage est un logiciel de gestion de base de données d’images et un éditeur d’images.

• Copy Permet de générer des photocopies de qualité professionnelle à l’aide de l’appareil. Vous pouvez ajuster la taille de l’image et procéder à des paramétrages avancés.

• Scan to Email Permet de numériser le document original, puis d’ouvrir une nouvelle fenêtre de composition de message pour envoyer l’image numérisée comme pièce jointe. Pour cela, le compte courrier doit être configuré dans le logiciel Samsung SmarThru.

• Scan to FAX Permet de numériser les documents originaux, puis d’ouvrir une nouvelle fenêtre de composition de fax pour les envoyer sous forme de télécopie.

• Scan to WEB Permet de numériser les documents originaux et de les afficher ultérieurement sur Internet.

5.4

Numérisation

• Scan to OCR Permet de numériser les documents originaux et de les passer dans le logiciel de reconnaissance optique de caractères (OCR). Ce dernier permet de convertir une image numérisée en texte que vous pouvez ensuite modifier à l’aide d’un traitement de texte. Une fois le document numérisé, il est traité ou “reconnu” par le logiciel. Vous pouvez ensuite le modifier, puis enregistrer le fichier ou l’ouvrir dans un programme de traitement de texte sur votre ordinateur.

Cliquez sur la fonction souhaitée.

La fenêtre Gestionnaire de Scanner Samsung correspondant à la fonction sélectionnée apparaît. Réglez les paramètres de

numérisation. Le bouton ligne.

Aide

permet d’accéder à l’aide en

Pour lancer la numérisation, cliquez sur Scanner.

Pour plus d’informations, reportez-vous au Guide de l’utilisateur SmarThru livré avec l’appareil.

EMARQUE

Annuler

vous pouvez appuyer à tout moment sur la touche

pour annuler la numérisation.

Numérisation

5.5

Numérisation avec un logiciel compatible TWAIN

Pour numériser des documents avec un autre logiciel, utilisez un logiciel compatible TWAIN tel que Adobe PhotoDeluxe ou Adobe Photoshop. Lors de la première numérisation avec le SCX-1100, vous devez le sélectionner comme source TWAIN dans l’application utilisée.

La procédure de numérisation de base comporte plusieurs étapes :

• installation de la photo ou de la page sur la vitre d’exposition,

• ouverture d’une application (PhotoDeluxe ou Photoshop),

• ouverture de la fenêtre TWAIN et définition des options de numérisation,

• numérisation et enregistrement de l’image numérisée.

Suivez les instructions du programme relatives à l’acquisition d’une image. Reportez-vous au guide de l’utilisateur du logiciel.

5.6

Numérisation

MAINTENANCE

Ce chapitre donne quelques suggestions pour réaliser des impressions économiques de qualité ainsi que des informations sur la maintenance des cartouches d’encre et de l’appareil.

contient les sections suivantes :

•Maintenance des cartouches d’encre

•Vérification du niveau d’encre

•Nettoyage des cartouches d’encre

•Remplacement des cartouches d’encre

•Alignement des cartouches d’encre

•Nettoyage de la vitre d’exposition

•Utilisation de la liste d’aide

Maintenance des cartouches d’encre

Pour tirer le meilleur parti de vos cartouches d’encre, procédez comme suit.

• N’enlevez la cartouche d’encre de son emballage qu’au moment de l’installer.

• Ne remplissez pas les cartouches d’encre. La garantie ne couvre pas les dommages causés par l’utilisation de cartouches remplies par vos soins.

• Stockez les cartouches dans le même environnement que l’appareil.

• N’enlevez jamais une cartouche de l’appareil si ce n’est pour la remplacer ou la nettoyer. Si tel est le cas, remettez-la ensuite immédiatement en place ou installez-la dans son support de rangement. La cartouche n’imprimera pas correctement si vous la sortez de l’appareil et que vous la laissez à l’air libre pendant un certain temps.

• L’appareil ne fonctionne pas s’il manque une des cartouches d’encre. Si vous ne disposez pas de cartouche de rechange, laissez la cartouche vide dans le porte-cartouche de l’appareil.

• Ne permutez pas les cartouches couleur et noire. La cartouche couleur doit être installée dans le porte-cartouche de gauche et la cartouche noire dans celui de droite.

• Pour stocker une cartouche ouverte que vous n’utilisez pas lorsque vous ne disposez pas de support de rangement, placezla dans un sac en plastique hermétique. Ne la laissez pas à l’air pendant trop longtemps car cela risque de sécher ou boucher les buses d’impression.

6.2

Maintenance

Vérification du niveau d’encre

Vous pouvez contrôler le niveau d’encre à l’écran à l’aide des touches du panneau de commande en procédant comme suit :

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MAINTENANCE” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “VOIR NIV. ENCRE” s’affiche à l’écran, puis appuyez sur

Entrée.

Les niveaux d’encre couleur et d’encre noire s’affichent l’un après l’autre à l’écran. La capacité d’encre restante s’affiche également.

Appuyez sur Annulation pour repasser en mode veille.

Nettoyage des cartouches d’encre

Le nettoyage des cartouches d’encre peut améliorer la qualité de l’impression. Si l’impression est irrégulière ou striée, nettoyez les cartouches d’encre comme indiqué ci-après.

Les cartouches d’encre peuvent être nettoyées de deux façons :

• Impression d’une page de nettoyage des têtes d’impression à partir du panneau de commande de l’appareil ou du programme de contrôle sur PC.

Nettoyage des buses des cartouches d’encre.

EMARQUE

si c’est nécessaire pour éviter tout gaspillage d’encre et la réduction de la durée de vie de la cartouche.

ne procédez au nettoyage des cartouches d’encre que

Maintenance

6.3

Impression d’une page de nettoyage à partir de l’appareil

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MAINTENANCE” s’affiche à l’écran.

Appuyez sur Entrée. “NETTOYAGE” s’affiche à l’écran.

Appuyez sur Entrée pour lancer le nettoyage. L’appareil imprime la page de nettoyage.

Examinez le test de nettoyage. Comparez les diagonales du haut et du bas de la page.

Une ligne brisée signifie que des buses sont bouchées. Si la ligne du bas montre une amélioration, exécutez encore deux fois le processus de nettoyage.

Avant la purge

6.4

Maintenance

Purge Après la purge

Si la qualité d’impression n’est pas améliorée par le nettoyage, les cartouches sont peut-être vides. Remplacez la cartouche d’encre si nécessaire.

Si la ligne est toujours brisée, nettoyez les buses. Reportezvous à la section “Nettoyage des buses des cartouches d’encre” à la page 6.6.

Impression d’une page de nettoyage à partir de l’ordinateur

Cliquez sur

SCX-1100 Series I’imprimante

La fenêtre Samsung SCX-1100 Series s’affiche. Cliquez sur l’onglet

Démarrer > Programmes > Samsung

Programme de contrôle de

Cartouches

Sous Windows 98

Cliquez sur Nettoyer les buses.

Une feuille de papier est entraînée dans l’appareil et la page de nettoyage s’imprime. Examinez le test de nettoyage.

Reportez-vous à l’étape 5 de la section “Impression d’une page de nettoyage à partir de l’appareil” à la page 6.4.

EMARQUE

l’onglet Entretien des cartouches via les propriétés de l’imprimante Samsung SCX-1100 series.

sous Windows 2000 et XP, vous pouvez accéder à

Maintenance

6.5

Nettoyage des buses des cartouches d’encre

Si après plusieurs tirages de la page de nettoyage la qualité d’impression ne s’améliore pas, le problème peut provenir de la présence d’encre séchée sur les cartouches.

Ouvrez le capot d’accès aux cartouches à l’aide de la poignée située sur le bord supérieur.

Enlevez les cartouches d’encre. Pour plus d’informations, reportez-vous à l’étape 3 de la section “Remplacement des

cartouches d’encre" à la page 6.11.

6.6

Maintenance

EMARQUES

• Conservez les cartouches hors de la portée des enfants, qu’elles

soient neuves ou usagées.

• Lorsque vous enlevez les cartouches d’encre, assurez-vous qu’elles

ne restent pas plus de 30 minutes hors de l’imprimante.

• Prenez soin de ne toucher ni les buses d’encre, ni les contacts

électriques. Vous risqueriez en effet de boucher la cartouche, d’entraîner des défauts d’encrage ou d’endommager les contacts électriques.

Avec un chiffon propre humidifié uniquement avec de l’eau, nettoyez doucement la zone cuivrée, buses et contacts compris.

Pour dissoudre de l’encre séchée, placez la cartouche sur un chiffon mouillé comme illustré ci-dessous et exercez une légère pression pour mettre les buses en contact avec le chiffon pendant environ trois secondes. Essuyez doucement pour sécher.

Lors du nettoyage d’une cartouche couleur, essuyez les buses dans une seule direction pour ne pas mélanger les couleurs.

Buses

Zone de contact

Laissez sécher la zone cuivrée.

Remettez les cartouches d’encre en place et fermez le capot d’accès. Confirmez l’affichage “AUCUNE CHANGEE?” en appuyant sur Entrée. L’écran repasse en mode veille.

Imprimez une page de nettoyage pour examiner le test de nettoyage en suivant les instructions fournies à la page 6.3. Si la ligne est toujours brisée, nettoyez les contacts du porte-cartouche de l’appareil.

EMARQUE

des cartouches après leur installation ou lorsqu’elles ont été retirées pour nettoyage.

il peut s’avérer nécessaire de procéder à l’alignement

Maintenance

6.7

Nettoyage des contacts du porte-cartouche

Ouvrez le capot d’accès aux cartouches à l’aide de la poignée située sur le bord supérieur.

Suite au déplacement des cartouches d’encre au centre de l’appareil, débranchez le cordon d’alimentation pour l’arrêter avec le porte-cartouche au centre.

6.8

Maintenance

Enlevez les cartouches. Pour plus d’informations, reportezvous à l’étape 3 de la section “Remplacement des cartouches d’encre” à la page 6.11.

Nettoyez les contacts des cartouches à l’interieur de l’appareil avec un CHIFFON PROPRE ET SEC.

Contact des

cartouches

Remettez les cartouches en place et fermez le capot d’accès.

Rebranchez le cordon d’alimentation sur la prise électrique.

Remplacement des cartouches d’encre

L’appareil est une imprimante à jet d’encre à deux cartouches. Vous devez utiliser une cartouche couleur et une autre d’encre noire (ou photo).

Il existe deux types de cartouche noire et couleur : capacité standard et à haute capacité. Vérifiez le type de la cartouche au préalable car vous devez le préciser lors de la procédure d’installation. Pour en connaître le type, reportez-vous au tableau ci-après.

Demandez les cartouches d’encre suivantes à votre revendeur :

Type de cartouche Référence

Haut rendement

Cartouche noire

Rendement standard

Haut rendement

Cartouche couleur

Rendement standard

Cartouche photo Lexmark 12A1990

Lexmark 12A1975

Samsung INK-M50 Lexmark 12A1970

Lexmark 15M0125

Samsung INK-C60 Lexmark 15M0120

Maintenance

6.9

Lorsque vous constatez que l’impression devient claire ou si le message “ENCRE BAS” s’affiche à l’écran, remplacez la ou les cartouches appropriées.

La cartouche d’encre est composée du réservoir d’encre et de la tête d’impression. Chaque fois que vous remplacez la cartouche, la tête d’impression est elle aussi remplacée.

Vous pouvez remplacer les cartouches d’encre à partir du panneau de commande de l’appareil ou à partir de l’ordinateur via le programme de contrôle du SCX-1100.

Remplacement des cartouches d’encre à partir de l’appareil

Sortez délicatement les cartouches de leur emballage et retirez doucement les adhésifs de protection.

6.10

Maintenance

Ouvrez le capot d’accès aux cartouches à l’aide de la poignée située sur le bord supérieur. Le porte-cartouche se déplace au

centre de l’appareil.

Localisez le porte-cartouche dans l’appareil. La cartouche noire doit être placée à droite du porte-cartouche et la cartouche couleur à gauche.

Cartouche couleur

Cartouche d’encre

Tirez les cartouches usagées vers vous jusqu’à ce que vous entendiez un déclic, puis sortez-les du porte-cartouche.

noire

Insérez les nouvelles cartouches dans le porte-cartouche et poussez jusqu’à ce que vous entendiez un déclic.

EMARQUE

cartouche. Vérifiez qu’aucun morceau de bande adhésive ne subsiste sur la cartouche.

Fermez le capot d’accès aux cartouches. Vous êtes invité à confirmer les cartouches que vous avez remplacées.

Vous pouvez choisir entre “AUCUNE CHANGEE?”, “GAUCHE CHANGEE?”, “DROITE CHANGEE?” ou “LES 2 CHANGEE?” à l’aide des touches Curseur ( ou ). Appuyez sur Entrée lorsque l’option souhaitée s’affiche à l’écran.

Un message demande si vous avez installé une nouvelle cartouche. Appuyez sur Entrée lorsque c’est le cas. Si vous avez installé une cartouche photo ou une cartouche usagée, appuyez sur les touches Curseur ( ou ) jusqu’à ce que l’option souhaitée s’affiche à l’écran, puis appuyez sur

Entrée.

évitez de toucher les contacts électriques de la

Maintenance

6.11

Lorsque vous sélectionnez “NOUVELLE COULEUR”, “NOUVELLE NOIRE” ou “NOUVELLE PHOTO”, vous devez préciser si vous avez installé une cartouche standard.

Appuyez sur Entrée si vous avez installé une cartouche standard. Si vous avez installé une cartouche à haut rendement, appuyez sur les touches Curseur ( ou ) jusqu’à ce que l’option souhaitée s’affiche à l’écran, puis appuyez sur Entrée.

EMARQUE

la cartouche, le programme de contrôle peut indiquer un niveau d’encre erroné.

Si vous avez sélectionné “LES 2 CHANGEE?” à l’étape 7, vous recevez des instructions relatives à la cartouche d’encre noire (ou photo) après l’installation de la cartouche couleur.

Lorsque vous installez une nouvelle cartouche, l’impression d’un formulaire d’alignement des cartouches commence automatiquement. Reportez-vous à l’étape 4 de la section “Alignement des cartouches d’encre” à la page 6.14.

si vous faites une erreur en confirmant la capacité de

Lorsque vous installez une cartouche usagée, l’appareil repasse en mode veille sans imprimer le formulaire d’alignement des cartouches.

EMARQUE

niveau d’encre indiqué par le programme de contrôle peut être erroné même si vous ne changez pas les cartouches.

lorsque vous réinstallez le pilote de l’imprimante, le

6.12

Maintenance

Remplacement des cartouches d’encre à partir de l’ordinateur

Choisissez

SCX-1100 Series I’imprimante

Series Control Program.

Cliquez sur l’onglet Cartouches, puis sur Installer/ remplacer des cartouches.

Ouvrez le capot d’accès aux cartouches et remplacez les cartouches usagées en suivant les instructions fournies à la page 6.10.

Suite à l’installation des cartouches, cliquez sur les boutons appropriés de la boîte de dialogue Samsung SCX-1100 Series pour confirmer le type de cartouches installées.

Démarrer

pour accéder à la fenêtre Samsung SCX-1100

Programmes

Programme de contrôle de

Samsung

Sous Windows 98

Lorsque vous avez terminé, cliquez sur OK. Si vous avez installé au moins une nouvelle cartouche, un message vous

invite à l’aligner. Cliquez sur

L’appareil imprime le formulaire d’alignement des cartouches. Procédez à l’alignement en suivant les instructions fournies à

la page 6.16. Lorsque vous installez une cartouche usagée, l’appareil

repasse en mode veille sans imprimer le formulaire d’alignement des cartouches.

EMARQUE

l’onglet Entretien des cartouches via les propriétés de l’imprimante Samsung SCX-1100 series.

sous Windows 2000 et XP, vous pouvez accéder à

Alignement

Maintenance

6.13

Alignement des cartouches d’encre

Vous devez aligner les cartouches d’encre noire et couleur suite à l’installation d’une nouvelle cartouche ou lorsque les parties noires des graphiques ne sont pas alignées avec les parties en couleur.

Vous pouvez procéder à cet alignement à partir de l’ordinateur via le programme de contrôle ou à partir du panneau de commande de l’appareil.

lignement des cartouches à partir de l’appareil

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MAINTENANCE” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “ALIGNEMENT” s’affiche à l’écran, puis appuyez sur Entrée

pour lancer l’alignement des cartouches.

Une feuille de papier est entraînée dans l’appareil et le formulaire d’alignement des cartouches s’imprime.

6.14

Maintenance

Dans chaque groupe du formulaire, localisez le numéro sous le type d’alignement formant la ligne la plus droite.

Le menu de définition de l’alignement apparaît à l’écran. La lettre de droite correspond au type d’alignement. La plage de numéros valides s’affiche au centre de l’écran. Le numéro qui clignote sur la gauche de l’écran indique la ligne du formulaire actuellement sélectionnée comme optimale.

Dernier alignement

sélectionné

Avec les touches Curseur ( ou ), saisissez le numéro de la ligne apparaissant la plus droite dans l’alignement A.

Appuyez sur Entrée pour confirmer la sélection. Le menu de définition de l’alignement de type B s’affiche.

Répétez l’étape 6 pour les types d’alignement B à F (ou D pour les cartouches couleur et photo).

Après la saisie du numéro du dernier groupe, à savoir alignement F (ou D pour les cartouches couleur et photo), l’écran repasse automatiquement en mode veille.

Plage de

numéros

Alignements (A, B, C, D, E, F)

Alignement des cartouches depuis l’ordinateur

Lancez Windows si ce n’est déjà fait.

Cliquez sur

SCX-1100 Series I’imprimante

Series Control Program.

Cliquez sur l’onglet Cartouches.

Cliquez sur Aligner les cartouches.

Démarrer

pour accéder à la fenêtre Samsung SCX-1100

Programmes

Programme de contrôle de

Samsung

Maintenance

6.15

Une feuille de papier est entraînée dans l’appareil et le formulaire d’alignement des cartouches commence. La boîte de dialogue Aligner les Cartouches s’affiche.

Dans chaque groupe du formulaire, localisez le numéro sous le type d’alignement formant la ligne la plus droite. Saisissez ce numéro ou cliquez plusieurs fois sur le bouton ou pour le sélectionner.

Lorsque vous avez terminé, cliquez sur OK.

6.16

Maintenance

Nettoyage de la vitre d’exposition

Pour assurer le bon fonctionnement de l’appareil, nettoyez de temps en temps la vitre d’exposition.

Utilisez pour cela un chiffon doux. Ne vaporisez pas de détergent directement sur la vitre d’exposition, mais toujours sur le chiffon.

Vitre d’exposition

Utilisation de la liste d’aide

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “MAINTENANCE” s’affiche à l’écran, puis appuyez sur Entrée.

Appuyez sur les touches Curseur ( ou ) jusqu’à ce que “AIDE-MEMOIRE” s’affiche à l’écran, puis appuyez sur Entrée.

Maintenance

6.17

SAMSUNG SCX-1100 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Informations importantes relatives à la sécurité

Lisez attentivement toutes les instructions.

Veillez à ce qu’aucun animal domestique ne ronge les cordons d’alimentation et d’interface PC.

CONSERVEZ PRÉCIEUSEMENT CES RECOMMANDATIONS.

Inventaire

*2. CD-ROM du pilote MFP, du logiciel SmarThru et de reconnaissance optique de caractères (OCR).

*1. La forme de la prise du cordon d’alimentation diffère selon les pays.

Prenez le temps de vous familiariser avec les principaux composants de l’appareil.

Vue avant

Vue arrière

Vue de dessus

Fonction des touches du panneau de commande

Choix d’un emplacement

Installation de l’appareil

Ouvrez le cache connecteurs.

Connexion USB

Connexion parallèle

Fermez le cache connecteurs.

Connectez le cordon d’alimentation.

Chargement du papier

Tirez à fond le support du bac d’alimentation papier.

Support papier

• N’introduisez pas le papier en force dans l’appareil.

Déplacez le guide-papier gauche vers la droite pour l’ajuster à la largeur du papier.

Guide-papier

Tirez à fond le plateau de réception et sa rallonge placés à l’avant de l’appareil.

Installation des cartouches d’encre

Saisissez la poignée et ouvrez le capot d’accès aux cartouches.

Saisissez la poignée.

Le porte-cartouche se met en position de chargement.

Placez la cartouche couleur à gauche dans le porte-cartouche.

Cartouche couleur

Poussez la cartouche couleur jusqu’à ce qu’un déclic indique qu’elle est bien en place.

Poussez la cartouche noire jusqu’à ce qu’un déclic indique qu’elle est bien en place.

Une fois l’installation des cartouches terminée, fermez le capot d’accès aux cartouches.

Les messages “PANNEAU FERME” et “AUCUNE CHANGEE?” s’affichent une fois le capot refermé.

“NOUVELLE NOIRE” s’affiche à l’écran. Appuyez sur Entrée.

Changement de la langue d’affichage

Activation ou désactivation de la tonalité des touches

Appuyez sur la touche Menu du panneau de commande.

Appuyez sur les touches Curseur ( ou ) pour sélectionner “OUI” ou “NON”, puis appuyez sur Entrée.

Mode économie de papier et d’encre

Appuyez sur la touche ECO Papier du panneau de commande. “OUI” ou “NON” s’affiche à l’écran.

Mode économie d’énergie

Appuyez sur la touche Entrée pour enregistrer la sélection.

À propos du logiciel Samsung

MFP Driver

Logiciel SmarThru

Logiciel de reconnaissance optique de caractères (OCR) AnyPage Lite

Configuration requise

Installation du logiciel Samsung

Insérez le CD-ROM SmarThru fourni dans le lecteur de CD-ROM.

Cliquez sur Installation du logiciel Samsung sur votre PC.

Installe le logiciel Samsung sur votre PC.

Cliquez sur Suivant.

Lorsque vous choisissez l’option personnalisée, vous pouvez installer les options de votre choix.

Cliquez sur Suivant.

Lorsque l’installation est terminée, arrêtez, puis redémarrez votre ordinateur.

Configuration des accès fax et Internet

Cliquez sur Terminer pour enregistrer les paramètres sélectionnés.

Désinstallation du logiciel Samsung

Désinstallation du MFP Driver

Lancez Windows si ce n’est déjà fait.

Dans le menu Démarrer, choisissez Programmes, puis Samsung SCX-1100 Series.

Vous pouvez sélectionner le composant souhaité du pilote MFP pour le désinstaller séparément.

Lorsque la désinstallation est terminée, cliquez sur OK.

Désinstallation de Samsung SmarThru

Lancez Windows si ce n’est déjà fait.

Dans le menu Démarrer, sélectionnez Programmes.

Choisissez Samsung SmarThru, puis Désinstallation de SmarThru3.

Cliquez sur OK.

Utilisation du CD-ROM SmarThru

Insérez le CD-ROM SmarThru dans le lecteur de CD-ROM.

Cliquez sur Désinstaller le logiciel Samsung de votre PC.

Suivez les instructions de désinstallation à l’écran.
