Samsung SCC-C4203AP, SCC-C4303AP User Manual

220X POWER ZOOM CAMERA

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

SCC-C4201(P), C4203(P), C4301(P), C4303(P)

Part : AB68-00366A Printed in Korea

Owner’s Instructions Gebrauchsanleitung Guide d’utilisation Guía del usuario Istruzioni per l’uso

✽ Be sure to read the "Safety Precautions" in this manual

to ensure correct use and operation of this product.

Safety Precautions

The purpose of safety precautions is to prevent accidental injury or property damage. Always observe all safety precautions.

✽

The precautions are divided into "Warnings" and

"Cautions" as distinguished below:

Warning

Ignoring this precaution may result in death or serious injury.

Caution

Ignoring this precaution may result in injury or damage to property.

Warnings

1. Be sure to use only the standard adapter which is specified in the specification sheet. (page 28~31) Using any other adapter could cause fire, electrical shock, or damage to the product.

2. Check the external connection terminals first before connecting the power source and signal wires. Connect the alarm signal wires to the alarm terminals. Connect the DC12V power adapter to the SCC-C4201(P)/C4203(P) power input, making sure that the currect polarity is observed. Connect the DC12V or AC24V power adapter to the SCC-C4301(P)/C4303(P) power input.

3. Do not connect multiple cameras to a single adapter. (Exceeding the capacity may cause abnormal heat generation or fire.)

4. Securely plug the power cord into the power receptacle. (A loose connection may result in fire.)

5. When mounting the camera on a wall or ceiling, fasten it safely and securely. (A falling camera may cause personal injury.)

6. Do not place conductive objects (e.g., screwdrivers, coins, and metal things) or containers filled with water on top of the camera. (Serious injury may result from fire, electrical shock, or falling objects.)

7. Do not install the unit in humid, dusty, or sooty locations. (Doing so may cause fire or electrical shock.)

8. If any unusual smells or smoke come from the unit, stop using the product. In such case, immediately disconnect the power source and contact the service center. (Continued use in such a condition may cause fire or electrical shock.)

9. If this product fails to operate normally, contact the store of purchase or your nearest service center. Never disassemble or modify this product in any way. (Problems caused by unauthorized user disassembly or repairs are not covered by your warranty.)

10. When cleaning, do not spray water directly onto parts of the product. (Doing so may cause fire or electrical shock.) Gently wipe the surface with a dry cloth. Never use detergents or chemical cleaners on the product, as this may result in discoloration of surface or cause damage to the finish.

Contents

Cautions

1. Do not drop objects on the product or apply strong shock to it. Keep away from a location subject to excessive vibration or magnetic interference.

2. Do not install in a location subject to high temperature, low temperature, or high humidity. (Doing so may cause fire or electrical shock.)

3. Avoid a location which is exposed to direct sunlight, or near heat sources such as heaters or radiators. (Neglecting to do so may result in a risk of fire.)

4. If you want to relocate the already installed product, be sure to turn off the power before moving or reinstalling it.

5. Install in a well-ventilated location.

6. Remove the power plug from the outlet when there is a lightning storm. (Neglecting to do so may cause fire or damage to the product.)

1. Overview.............................................................5

2. Part Names and Functions ...............................6

3. Installation........................................................ 8

Checking the Package Contents ....................... 8

Preparing the Cables ........................................ 9

Connecting the Cables .................................... 10

4. Navigating the Setup Menu........................... 12

Structure of the Setup Menu ........................... 12

- CAMERA ID................................................... 16

- IRIS................................................................ 17

- BLC................................................................ 17

- ALC ............................................................... 17

- MANU ............................................................ 18

- SHUTTER...................................................... 19

- AGC (MOTION) ............................................. 20

- WHITE BAL ................................................... 21

- SPECIAL ....................................................... 22

- AUTO FOCUS ............................................... 24

- MOTION DET ................................................ 24

- PRESET ........................................................ 25

- COLOR/ BW .................................................. 26

- EXIT............................................................... 28

5. Specifications ............................................... 29

6. Others ............................................................ 33

3 4

Overview

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

REMOTE RS-485 POWER

This camera is a high performance surveillance camera that provides a maximum of 220x zoom surveillance capability with its 22x optical zoom lens and digital zoom IC. It is a multifunction camera that is equipped with all of the key features of the existing surveillance cameras :

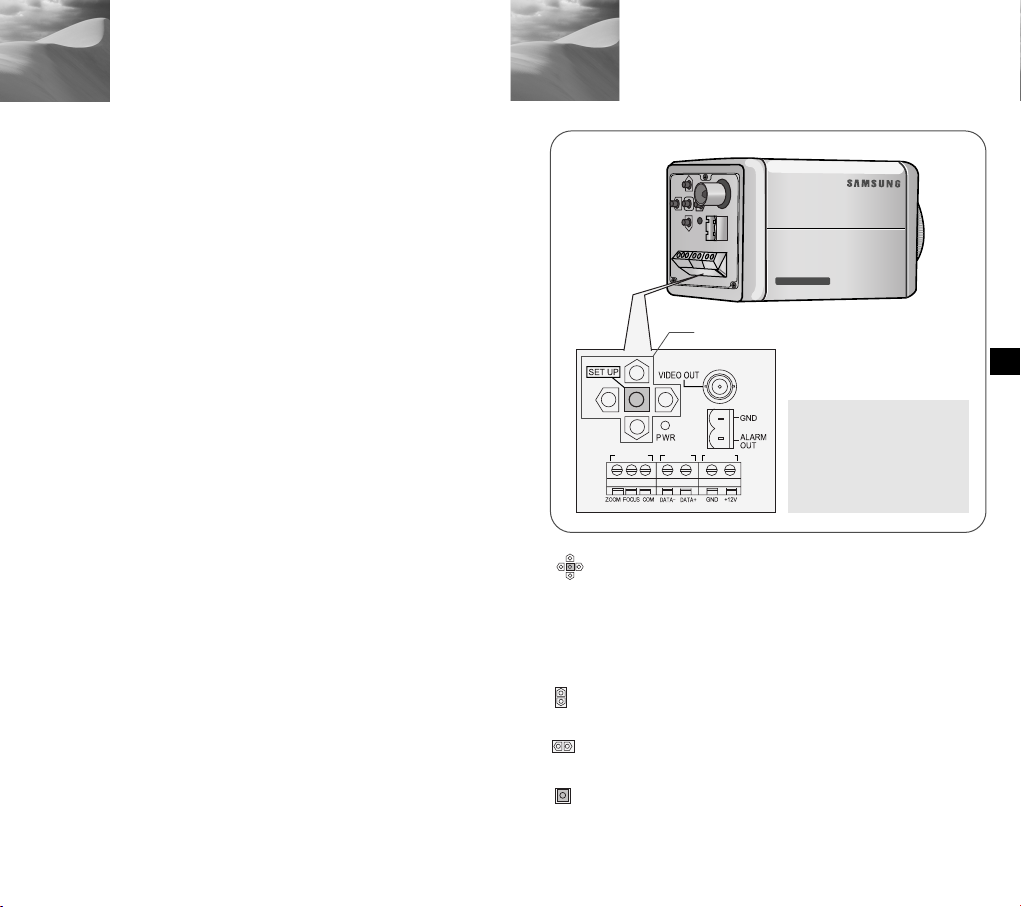

Part Names and Functions

●

Day & Night function (SCC-C4203(P), C4303(P)) that ensures sharp and clear images even at night.

●

Low - Light Surveillance function that enables image capture even under extremely low light conditions.

●

White Balance function that provides accurate color rendition under any light conditions.

●

BLC function that enables effective back light compensation even under a spotlight or a very bright incident light.

●

Auto Focus function that automatically tracks and focuses on the moving subject.

●

RS485/ Wired remote control function.

Broadcast System

●

SCC-C4201/ C4203/ C4301/ C4303 : NTSC System

●

SCC-C4201P/ C4203P/ C4301P/ C4303P : PAL System

Power System/Power Consumption

●

SCC-C4201(P), C4203(P) : DC 12V/5.0W

●

SCC-C4301(P), C4303(P) : AC 24V, DC 12V/5.5W

SET-UP button

Instead of “POWER”, “DC IN” is writtern in SCC-C4201(P)/4203(P). Instead of “POWER”, “PWR IN” and instead of “GND”, “DC12&AC24V” is writtern in SCC-C4301(P)/4303(P).

SET-UP button

The function of the SET-UP button varies depending on whether you are currently in Normal Operation mode (i.e., the Setup Menu is not displayed) or Setup Menu mode.

In Normal Operation Mode

☞

- UP/ DOWN buttons : Use as the ZOOM Tele button and the ZOOM Wide button respectively.

- LEFT/ RIGHT buttons : Use as the FOCUS Near button and the FOCUS Far button respectively.

- SET- UP button: Use to enter the Setup Menu. Hold the SET- UP button for longer than 3 seconds to enter the Setup Menu.

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

In Setup Menu Mode

☞

- UP/ DOWN buttons: Use to move the cursor up or down.

- LEFT/ RIGHT buttons: Use to move the cursor left or right, or to sequentially view the values that can be assigned to a parameter.

- ENTER button: Use to select a Sub Menu item, and to accept the current value.

ZOOM/ FOCUS REMOTE terminals

Use to control ZOOM/ FOCUS from an external controller. Depending on the input conditions, the terminals can be set to 4 different modes. (Operating Voltage Range : +3V ~+13V, -3V~-13V)

Code

Tele

Item

A B

C D

-6V

-6V +6V +6V

Wide

+6V +6V

-6V

Far

+6V

-6V

+6V

-6V

Near

+6V

-6V

Installation

Before Installation

Checking the Package Contents

Make sure that the following accessories are included in the package.

Caution : In the event of a simultaneous input of RS485 and

wired remote control signal, whichever was input first will be activated. (For a camera with the ROM version 1.2 or above, please refer to page 33.)

ALARM OUT terminal

An alarm signal is output from this terminal when the MOTION DET mode is activated or BW mode is activated. (Open Collector: DC24V 40mA Max)

VIDEO OUT terminal

Connect the monitor's VIDEO IN. The video signal from the camera is transmitted to the monitor via this terminal.

RS485 terminal

RS485 remote control terminal.

Power LED

Lights when power is on.

POWER IN terminal

Plug in the power adapter here.

SCC-C4201(P),C4203(P), C4301(P),C4303(P)

Mount Adapter Screw (2) Terminal Block

User's Guide

REMOTE RS-485 POWER

Preparing the Cables

Connecting the Cables

To install and use the camera, first prepare the following cables.

The requirements for the power adapter, which connects to the camera's POWER IN terminal, are as follows:

●

SCC-C4201(P), SCC-C4203(P) : DC12V 600mA

●

SCC-C4301(P), SCC-C4303(P) : AC24V 300mA

DC12V 600mA

Video Cable

Use a BNC cable, such as the one shown below, to connect the camera's VIDEO OUT to the monitor.

1. Connect one end of the BNC cable to the VIDEO OUT.

2. Connect the other end of the BNC cable to the VIDEO IN of the monitor.

Video terminals on the back of the monitor

BNC cable

Plug in the power adapter. Use a "minus" screwdriver to connect one part of the power adapter, which consists of two lines, to the POWER terminal of the camera as follows :

POWER SELECTION switch underneath the power adapte

POWER SELECTION

switch underneath the

power adapte

9 10

Navigating the Setup Menu

CAMERA ID

IRIS

SHUTTER

AGC

WHITE BAL

SPECIAL

AUTO FOCUS

MOTION DET

PRESET

EXIT

OFF/ON...

ALC.../MANU...

OFF/1/100(1/120) ~ 1/10K /AUTO X2~X128/FIX X2~X128

OFF/LOW/HIGH

MOTION S.S/SLOW/NORMAL/FAST/F.F

ATW/AWC/MANU...

...

CTRL TYPE A/B/C/D

LANGUAGE ENGLISH

RS-485 ...

PIP OFF/ON...

MIRROR OFF/ON

D-ZOOM OFF/X2 ~ X10

POSI/NEGA +/-

ZOOM SPEED 1/2/3/4

DETAIL(0) ---- I----

RET

AF/MF/ONEAF

OFF/ON...

...

QUIT/SAVE/PRESET

4. Determine the type of power supply and set the POWER SELECTION switch accordingly. Next, plug the power adapter into a wall outlet.

The requirements for the power adapter for each model are as follows:

●

SCC-C4201(P), SCC-C4203(P) : DC12V 600mA

●

SCC-C4301(P), SCC-C4303(P) : AC24V 300mA

DC12V 600mA

5. If the camera operates normally, the following screen will be displayed for 5 seconds and then disappears.

6. The requirements for RS485 control is as follows :

●

Signaling Speed: 9600 bps

●

Data Bit : 8 bits

●

Stop Bit : 1 bit

●

Parity Bit : none

SAMSUNG PROTOCOL ADDR : 0 TYPE : RS-485, HALF BAUD : 9600 LENS CHECK : OK!

In this chapter, we will take a look at the menu system of the SCC-C4201(P), C4203(P), C4301(P), and C4303(P). First, we will take a look at the structure of the Setup Menu and then describe the functions of each menu item in the menu.

Structure of the Setup Menu

●

Structure of the Setup Menu of the SCC-C4201(P)

11 12

Structure of the Setup Menu

CAMERA ID

IRIS

SHUTTER

AGC

WHITE BAL

SPECIAL

AUTO FOCUS

MOTION DET

PRESET

OFF/ON...

ALC.../MANU...

OFF/1/100(1/120) ~ 1/10K /AUTO X2~X128/FIX X2~X128

OFF/LOW/HIGH

ATW/AWC/MANU...

...

V-SYNC INT/LINE...

LANGUAGE ENGLISH

CTRL TYPE A/B/C/D

RS-485 ...

PIP OFF/ON...

MIRROR OFF/ON

D-ZOOM OFF/X2 ~ X10

POSI/NEGA +/-

ZOOM SPEED 1/2/3/4

DETAIL(0) ----I----

RET

AF/MF/ONEAF

OFF/ON...

...

EXIT QUIT/SAVE/PRESET

MOTION S.S/SLOW/NORMAL/FAST/F.F

CAMERA ID

IRIS

SHUTTER

AGC

WHITE BAL

SPECIAL

AUTO FOCUS

MOTION DET

PRESET

COLOR/BW

OFF/ON...

ALC.../MANU...

OFF/1/100(1/120) ~ 1/10K /AUTO X2~X128/FIX X2~X128

OFF/LOW/HIGH

ATW/AWC/MANU...

...

CTRL TYPE A/B/C/D

LANGUAGE ENGLISH

RS-485 ...

PIP OFF/ON...

MIRROR OFF/ON

D-ZOOM OFF/X2 ~ X10

POSI/NEGA +/-

ZOOM SPEED 1/2/3/4

DETAIL(0) ---- I----

RET

AF/MF/ONEAF

OFF/ON...

...

COLOR/BW/AUTO...

EXIT QUIT/SAVE/PRESET

MOTION S.S/SLOW/NORMAL/FAST/F.F

●

Structure of the Setup Menu of the SCC-C4203(P)

13 14

●

Structure of the Setup Menu of the SCC-C4301(P)

CAMERA ID

IRIS

SHUTTER

AGC

WHITE BAL

SPECIAL

AUTO FOCUS

MOTION DET

PRESET

OFF/ON...

ALC.../MANU...

OFF/1/100(1/120) ~ 1/10K /AUTO X2~X128/FIX X2~X128

OFF/LOW/HIGH

ATW/AWC/MANU...

...

V-SYNC INT/LINE...

LANGUAGE ENGLISH

CTRL TYPE A/B/C/D

RS-485 ...

PIP OFF/ON...

MIRROR OFF/ON

D-ZOOM OFF/X2 ~ X10

POSI/NEGA +/-

ZOOM SPEED 1/2/3/4

DETAIL(0) ----I----

RET

AF/MF/ONEAF

OFF/ON...

...

COLOR/BW COLOR/BW/AUTO...

EXIT QUIT/SAVE/PRESET

MOTION S.S/SLOW/NORMAL/FAST/F.F

Structure of the Setup Menu

●

Structure of the Setup Menu of the SCC-C4303(P)

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ...

EXIT QUIT

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

[SCC-C4201(P),SCC-C4301(P)] [SCC-C4203(P),SCC-C4303(P)]

The COLOR/BW option is available only with the SCC-C4203(P) and C4303(P).

CAMERA ID

In the CAMERA ID menu, you can assign an ID to the camera that appears on the monitor screen. If you select ON... for CAMERA ID and press the ENTER button, a screen from which you can assign a camera ID will appear. You can use alphanumeric characters and a few special characters that are displayed on the screen to assign a maximum of 20 characters for the CAMERA ID. You can use the LOCATION option to place the camera ID anywhere on the screen.

(SET UP) CAMERA ID ON... IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

Press the

ENTER

button.

(CAMERA ID)

ABCDEFGH I JK L MNO PQR S T U VWX YZ0 1 23 45 6 78 9

:!-+*()/

SP SP LOCATION... RET

ZOOM.CAMERA.........

15 16

IRIS

The level of video output to the monitor can be controlled by the iris lens according to the intensity of the incoming light. This product is equipped with an iris lens. In the ALC (Auto Light Compensation) menu, you can set the video output level. In the MANU menu, you can manually set the opening and closing of the iris.

BLC (Option in the ALC Menu)

If you use an ordinary camera when a strong light source, such as a spot light, is shining from behind the subject, the subject will appear dark on the monitor because of the back light. For the SCC-C4201(P), C4203(P), C4301(P), and C4303(P), appropriately set the BLC in the ALC menu to solve the back -light problem and have a clear picture even under a spotlight or a very bright incident light.

ALC

If you select ALC for IRIS and press the ENTER button, a screen from which you can set the video output level and BLC will appear. In the LEVEL option, you can use the LEFT/ RIGHT buttons to set the video output level. If you set the BLC to ON, the BLC function will be applied to the screen area specified in the AREA option. The AREA option can be set to either PRESET or USER to specify the screen area to which the BLC function will be applied. If you set the AREA option to PRESET, the BLC function will be applied to the area specified at the time of factory shipment.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

Press the

ENTER button.

(ALC)

AREA PRESET... BLC OFF LEVEL ( 0) ----I---RET

If you set the AREA option to USER and press the ENTER button, you can customize the area to which the BLC function will be applied. You can specify the size of the area by using the UP, DOWN, LEFT, and RIGHT buttons. After setting the size of the area, press the ENTER button. The specified area will start flashing. Then, you can use the UP, DOWN, LEFT and RIGHT buttons to specify the location of the area. Use the ENTER button and the UP, DOWN, LEFT and RIGHT buttons to specify the size of the area and to position the area. Press the ENTER button again to exit the AREA setting menu.

SIZE

POSITION

➞

Use the UP,

DOWN,

LEFT, and

RIGHT

buttons.

SIZE

POSITION

MANU

If you select MANU for IRIS and press the ENTER button, a screen from which you can manually adjust the iris to a desired level will appear. In the LEVEL option, you can use the LEFT/ RIGHT buttons to set the manual opening and closing of the iris.

(SET UP) CAMERA ID OFF IRIS MANU... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

Press the

ENTER

button.

(MANUAL)

LEVEL ( 00) ----I---RET

17 18

SHUTTER

In the SHUTTER option, you can specify the speeds of the high-speed electronic shutter, auto low-speed shutter, and fix low-speed shutter. The high - speed electronic shutter supports 7 shutter speeds from 1/100 seconds to 1/10K seconds, and the auto low-speed shutter and fix low-speed shutter support 12 shutter speeds from 2x to 128x respectively. The low-speed shutter allows you to set the shutter speed to a slow setting to obtain a clearer video when shooting in dark lighting conditions. Select an auto low -speed shutter in order to have the camera detect the amount of light and automatically set the shutter speed to a slow setting according to the degree of darkness. Select an item that starts with "FIX" to specify the shutter speed yourself. The numbers that immediately follow the "AUTO" and "FIX" indicate the number of accumulated fields. The higher the field number, the slower the shutter speed. Accordingly, a still picture will be sharper. In the case of video, an image captured of an object will be blurry.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

AGC (MOTION)

In the AGC (Automatic Gain Control) option, you can specify whether to automatically control the GAIN when the obtained video is below a certain level of brightness because it was recorded under insufficient lighting. To automatically control the GAIN, set the AGC option to LOW or HIGH. Otherwise, set it to OFF. If the you set the AGC option to LOW, the maximum GAIN of the AGC will be set to low, and if set to HIGH, the maximum GAIN will be set to high. If the SHUTTER option is set to an auto low-speed, the AGC option will change to the MOTION option. In the MOTION option, use the LEFT and RIGHT buttons to select from S.S, SLOW, NORMAL, FAST, and F.F.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER AUTOX4 MOTION NORMAL WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

S.S : Select to maximally enhance the resolution of a still

☞

image by increasing the lowest value of AGC GAIN and the scale of low speed shutter to their maximum. (This is used mainly to monitor almost still objects in dark places.)

SLOW : Select to enhance the resolution of a still image

☞

as much as possible by increasing a low value of AGC GAIN and the scale of low speed shutter. (This is used mainly to monitor objects that make a small movement in dark places.)

NORMAL : Select to display the normal picture with a

SHUTTER

➞

OFF ➞ 1/100(1/120) ➞ 1/250 ➞ 1/500 ➞ 1/1000 ➞ 1/2000 ➞ 1/4000 ➞ 1/10K ➞ OFF ➞ AUTOX2 ➞ AUTOX4 ➞ AUTOX6 ➞ AUTOX8 ➞ AUTOX12 ➞ AUTOX16 ➞ AUTOX24 ➞ AUTOX32

➞ AUTOX48 ➞ AUTOX64 ➞ AUTOX96 ➞ AUTOX128 ➞ OFF ➞ FIXX2 ➞ FIXX4 ➞ FIXX6 ➞ FIXX8 ➞ FIXX12 ➞ FIXX16 ➞ FIXX24 ➞ FIXX32 ➞ FIXX48 ➞ FIXX64 ➞ FIXX96 ➞ FIXX128

☞

medium value of AGC GAIN and the scale of normal speed shutter. (This is used mainly to monitor moving objects in dark places.)

FAST : Select to focus on the moving objects by

☞

decreasing a high value of AGC GAIN and the scale of normal speed shutter. (This is used mainly to monitor objects showing active movements in dark places.)

F.F : Select to focus on the moving objects by

☞

decreasing the highest value of AGC GAIN and the scale of low speed shutter to their minimum. (This is used mainly to monitor fast moving objects in dark places.)

19 20

WHITE BAL

In the WHITE BAL option, you can set the White Balance function, which enables you to see the white color correctly under illumination of any color temperature. If you set the WHITE BAL option to ATW, the camera will continuously monitor changes in the ambient color temperature and automatically set the White Balance according to the color temperature. If you set the WHITE BAL option to AWC, place a piece of white paper in front of the camera, and press the ENTER button, the Auto White Balance Control will be activated just once to set the color temperature and this value will be maintained.

If you set the WHITE BAL option to MANUAL, you can customize the white balance to take into account the current lighting condition.

3200°K : Select to set the color temperature to 3200°K.

☞

5600°K : Select to set the color temperature to 5600°K.

☞

USER : Select to set the color temperature by selecting

☞

MANU : If you select the MANU option and press the ENTER button, a screen from which you can manually select the white balance will appear. In the PRESET option, use the LEFT and RIGHT buttons to select 3200°K, 5600°K, or USER.

CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL MANU... SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

appropriate values from the RED and BLUE graphs.

(SET UP)

Press the

ENTER

button.

(AWB/MANU)

PRESET OFF(USER).. RED (-2C) ---I---BLUE (-5B) -I-----RET

SPECIAL

You can manually adjust the LANGUAGE, V-SYNC, CTRL TYPE, RS485, PIP, MIRROR, D-ZOOM, POSI/ NEGA, ZOOM SPEED, and DETAIL.

The V-SYNC option is available only with the SCC-C4301(P) and C4303(P).

If you press the ENTER button while in "---" is shown, the SPECIAL screen from which you can set the special functions will appear. When activating each function, use the LEFT and RIGHT buttons to set the desired item.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

V - SYNC : Specify the vertical synchronization method that

☞

will be used by the SCC-C4301(P) and C4303(P).

Press the

ENTER

button.

(SPECIAL) LANGUAGE ENGLISH V-SYNC INT CTRL TYPE A RS-485 ... PIP OFF MIRROR OFF D-ZOOM OFF POSI/NEGA + ZOOM SPEED 3 DETAIL (0) ----I-RET

There are 2 types of vertical synchronization signal that the camera supports : INT mode in which the signal is generated by the camera's internal clock and LINE mode which sets the vertical synchronization by the external power frequency. If you select LINE and press ENTER button, the LL-PHASE screen from which you can adjust the phase of LINE LOCK will appear. You can specify the desired phase level in the PHASE option.

(SPECIAL) LANGUAGE ENGLISH V-SYNC LINE... CTRL TYPE A RS-485 ... PIP OFF MIRROR OFF D-ZOOM OFF POSI/NEGA + ZOOM SPEED 3 DETAIL (0) ----I-RET

Press the

ENTER

button.

(LL-PHASE)

PHASE (0) ----|---RET

If you are using DC power supply, it will work only in INT mode. For LINE mode operation, use the AC power adapter (50Hz).

21 22

CTRL TYPE : You can select the A, B, C, or D mode

☞

depending on the input of the wired remote control terminal. (See page 7.)

RS-485 : It sets up ADDRESS, PROTOCOL, and BAUD

☞

RATE of RS-485 communication. (BAUD RATE: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps)

☞

Caution : A communication error may occur if you connect

more than one camera set with an identical address.

☞

PIP :

☞

* The PIP feature does not work in a low speed shutter mode.

The MIRROR feature does not work on the PIP window

(SPECIAL) EANGUAGE ENGLISH V-SYNC LINE... CTRL TYPE A RS-485 ... PIP ON MIRROR OFF D-ZOOM OFF POSI/NEGA + ZOOM SPEED 3 DETAIL (0) ----I-RET

☞ ☞

1 : Takes about 17 seconds from 1 x to 22 x magnification (slowest speed). 2 : Takes about 10 seconds from 1 x to 22 x magnification (slow speed). 3 : Takes about 6 seconds from 1 x to 22 x magnification (fast speed). 4 : Takes about 3 seconds from 1 x to 22 x magnification (fastest speed).

☞

This is the Picture in Picture feature. It will show a screen reduced by 1/16 of the main screen only when operating the Digital Zoom. If you set the PIP option to ON and press the ENTER button, you can use the UP, DOWN, LEFT, and RIGHT buttons to set the PIP position.

Press the

ENTER

button.

PIP

MIRROR : Horizontally flips the video output signal. D-ZOOM : Sets the magnification of the Digital Zoom.

The magnification level can be set to up to 10x. POSI/ NEGA : Outputs the video output signal normally or inversely. ZOOM SPEED : In the ZOOM SPEED option, use the LEFT and RIGHT buttons to set the speed as follows:

DETAIL: Adjusts the sharpness.

☞

AUTO FOCUS

In the AUTO FOCUS option, you can specify the Focus method to AF, MF, or ONEAF.

AF : Focuses automatically by continuously monitoring the screen in AUTO FOCUS mode. It does not process the FOCUS button input because it focuses automatically during ZOOM.

MF : You can manually adjust the focus.

ONEAF : Focuses about 5 seconds only when ZOOM is moved Wide to Tele. It is same as MF mode while in STOP mode, and same as AF mode after ZOOM Tele.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS AF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

MOTION DET

In the MOTION DET option, you can set the Motion Detection function, motion detection sensitivity, and the motion detection area. If you set the Motion Detection function, you can detect an intruder's movement and check it through the monitor and the ALARM OUT terminal.

If you set ALARM which is located under COLOR/BW AUTO menu to ON while MOTION DET remains ON, the ALARM output port can not send any motion.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET ON... PRESET ... COLOR/BW COLOR EXIT QUIT

Press the

ENTER

button.

(MOTION DET)

AREA PRESET... SENSITIVITY MEDIUM RET

23 24

If you select ON and press the ENTER button, the MOTION DET screen will come up. You can set the AREA to which the Motion Detection function will be applied to either PRESET or USER. If you set the AREA option to PRESET, the Motion Detection function will be applied to the areas preset as factory defaults. If you set the AREA option to USER and press the ENTER button, you can change the area size and position and select the area where you want to apply the Motion Detection function. You can specify the size of the area by using the UP, DOWN, LEFT, and RIGHT buttons. If the area is not flashing, press the ENTER button. When the area starts flashing, use the UP, DOWN, LEFT and RIGHT buttons to specify the location of the area. Use the ENTER button and the UP, DOWN, LEFT, and RIGHT buttons to specify the size of the area and to position the area. Press the ENTER button again to exit the AREA setting menu. You can use the SENSITIVITY option to set the motion detection sensitivity. The higher the setting, the more sensitive the motion detection.

SIZE

POSITION

➞

Use the UP,

DOWN,

LEFT, and

RIGHT

buttons.

SIZE

POSITION

(PRESET MAP)

0 H 1 2 3 4

56789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 RET HOME RETURN OFF

EXIT QUIT

If you select a preset number and press the ENTER button, a screen that looks as above will appear.

POSITION SET : Select to store the ZOOM and FOCUS

☞

positions. PRESET ID : Select to set an ID for the PRESET position,

☞

as you did with Camera ID.

Press the

ENTER

button.

PRESET NO. 0

POSITION SET ... PRESET ID ON...

EXIT QUIT

The HOME RETURN function is available with a camera with the ROM version 1.2 or above. For instruction on the use of this function, please refer to page 33.

COLOR / BW

The COLOR / BW option is available only with the SCC-C4203(P) and C4303(P).

PRESET

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC LOW WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW COLOR EXIT QUIT

Press the

ENTER

button.

You can store up to 128 ZOOM and FOCUS positions with the

(PRESET MAP)

0 H 1 2 3 4

56789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 RET HOME RETURN OFF

EXIT QUIT

In the COLOR / BW option, you can set the IR (infrared) Filter to ON or OFF. In the BW mode, the IR Filter is turned OFF and the level of sensitivity is increased to a level comparable to a black and white camera. In the COLOR mode, on the other hand, the IR Filter is turned ON and the screen turns normal, as the level of sensitivity is decreased.

COLOR : The IR Filter is ON and the screen is normal.

☞

BW : The IR Filter is OFF and the screen is black and

☞

white. (Sensitivity to low light is increased to a level comparable to a black and white camera.)

AUTO : Select to automatically switch between the COLOR

☞

mode and BW mode depending on the amount of light. PRESET. You can use the PRESET function when you connect the SSC-1000 to the RS-485.

25 26

In low light conditions, the IR Filter is turned OFF and the sensitivity to low light is increased by switching to the BW mode, but in bright light conditions, the IR Filter is turned ON and the sensitivity is decreased by switching to the COLOR mode. If you select AUTO and press the ENTER button, a screen from which you can set the ALARM ON/OFF, BURST ON / OFF, BW LEVEL and DWELL TIME will appear.

- ALARM ON : It sends out signals through the ALARM output

port in the BW mode.

- ALARM OFF : The ALARM output port is synchronized with

the MOTION DET finction regardiess of the COLOR/BW mode.

- BURST ON : The color burst signal is output together with

black and white composite video signal. BURST OFF : The color burst signal is not output.

- LEVEL : You can set the brightness level that changes from

COLOR mode to BW mode in 3 steps : LOW, MEDIUM, and HIGH.

- DWELL TIME : Set the HOLDING time for switching between

COLOR and BW mode depending the changes in the amount of light. You can set the HOLDING time to 10sec (S), 30sec, 60sec, or 300sec( L).

In AUTO mode, AGC will operates in high speed mode, and you cannot change it manually, as it is indicated by "---".

EXIT

The EXIT option is used to quit the Setup Menu mode and return to the Normal Operation mode.

QUIT : Select to ignore any changes you have made and

☞

restore the previously saved settings.

SAVE : Select to save the settings that have been

☞

changed so far.

PRESET : Select to ignore any changes you have made

☞

and restore the factory default settings.

(SET UP) CAMERA ID OFF IRIS ALC... SHUTTER OFF AGC --WHITE BAL ATW SPECIAL ... AUTO FOCUS ONEAF MOTION DET OFF PRESET ... COLOR/BW AUTO... EXIT QUIT

Press the

ENTER button.

(BW SETUP)

ALARM OFF BURST ON LEVEL MEDIUM DWELL TIME S--|----L RET

Caution : If you use an infrared light source while in AUTO

mode, AUTO switching malfunction and camera AF malfunction may occur.

27 28

Specifications

SCC-C4201/C4203

Item Description

Product Type

Power Supply Voltage

Power Consumption

Broadcast System

Imaging Device

Effective Pixe

Scanning Method

Line Frequency

Synchronization Method

Resolution

S/N Ratio

Minimum Scene Illumination

White Balance

Signal Output

Lens

Electronic Shutter

Back Light Compensation

Sense Up

Digital Zoom

Motion Detection

Operating Temperature

and Humidity

Dimensions

Weight

- 22x Zoom Camera

- DC 12V ± 10%

- 5.0 W

- NTSC Standard Color System

- 1/4 inch IT CCD

- 768(H) x 494 (V)

- 525 Line, 2:1 Interlace

- Horizontal : 15,734 Hz (INT)

- Vertical : 59.94 Hz (INT)

- INT Only

- 480 TV Lines

- 52dB(AGC OFF)

- 0.3Lux(SENS UP X4)

- B/W(SCC-C4203):0.4Lux

- ATW/ AWC/ Manual Mode (3200°K, 5600°K, R/B Gain Control)

- Composite Video Out : 1.0 Vp-p 75ohms/BNC

- 22x Zoom Lens in a single unit

- Focal length : 3.6 to 79.2 mm

- Aperture : F1.6(Wide), F3.8(Tele)

- IR Filter On/Off (SCC-C4203 Only)

- Off, 1/100, 1/250, 1/500, 1/1K, 1/2K, 1/4K, /10K sec

- Off / On (Area Setting)

- Off/Auto 2x~128x/Fix 2x~128x

- Off / On (x10), PIP

- Off / On (Area / Sensitivity Setting)

- 14°F ~ +122°F, ~90 %

- 59.5 x 60.5 x 109.5mm

- 375g

(0.01Lux)

(0.003Lux)

Remark

SCC-C4201P/C4203P

Item Description

Product Type

Power Supply Voltage

Power Consumption

Broadcast System

Imaging Device

Effective Pixe

Scanning Method

Line Frequency

Synchronization Method

Resolution

S/N Ratio

Minimum Scene Illumination

White Balance

Signal Output

Lens

Electronic Shutter

Back Light Compensation

Sense Up

Digital Zoom

Motion Detection

Operating Temperature

and Humidity

Dimensions

Weight

- 22x Zoom Camera

- DC 12V ± 10%

- 5.0 W

- PAL Standard Color System

- 1/4 inch IT CCD

- 752 (H) X 582 (V)

- 625 Line, 2:1 Interlace

- Horizontal : 15,625 Hz(INT)

- Vertical : 50 Hz(INT)

- INT Only

- 480 TV Lines

- 52dB(AGC OFF)

- 0.3Lux(SENS UP X4)

- B/W(SCC-C4203P):0.4Lux

- ATW/ AWC/ Manual Mode (3200°K, 5600°K, R/B Gain Control)

- Composite Video Out : 1.0 Vp-p 75ohms/BNC

- 22x Zoom Lens in a single unit

- Focal length : 3.6 to 79.2 mm

- Aperture : F1.6(Wide), F3.8(Tele)

- IR Filter On/Off (SCC-C4203P Only)

- Off, 1/120, 1/250, 1/500, 1/1K, 1/2K, 1/4K, /10K sec

- Off / On (Area Setting)

- Off/Auto 2x~128x/Fix 2x~128x

- Off / On (x10), PIP

- Off / On (Area / Sensitivity Setting)

- 14°F ~122°F, ~90 %

- 59.5 x 60.5 x 109.5mm

- 375g

Remark

(0.01Lux)

(0.003Lux)

29 30

Specifications

SCC-C4301/C4303

Item Description

Product Type

Power Supply Voltage

Power Consumption

Broadcast System

Imaging Device

Effective Pixe

Scanning Method

Line Frequency

Synchronization Method

Resolution

S/N Ratio

Minimum Scene Illumination

White Balance

Signal Output

Lens

Electronic Shutter

Back Light Compensation

Sense Up

Digital Zoom

Motion Detection

Operating Temperature

and Humidity

Dimensions

Weight

- 22x Zoom Camera

- AC 24V (60Hz) or DC 12V ± 10%

- 5.5W

- NTSC Standard Color System

- 1/4 inch IT CCD

- 768(H) X 494(V)

- 525 Line, 2:1 Interlace

Horizontal : 15,734 Hz(INT), 15,750 Hz(L/L)

- Vertical : 59.94 Hz(INT), 60 Hz(L/L)

- INT / Line Lock

- 480 TV Lines

- 52dB(AGC OFF)

- 0.3Lux(SENS UP X4) (0.01Lux)

- B/W(SCC-C4303):0.4Lux (0.003Lux)

- ATW/ AWC/ Manual Mode

(3200°K, 5600°K, R/B Gain Control)

- Composite Video Out : 1.0 Vp-p

75ohms/BNC

- 22x Zoom Lens in a single unit

- Focal length : 3.6 to 79.2 mm

- Aperture : F1.6(Wide), F3.8(Tele)

- IR Filter On / Off (SCC-C4303 Only)

- Off, 1/100, 1/250, 1/500, 1/1K, 1/2K,

1/4K, /10K sec

- Off / On (Area Setting)

- Off/Auto 2x~128x/Fix 2x~128x

- Off / On (x10), PIP

- Off / On (Area / Sensitivity Setting)

- 14°F ~122°F, ~90 %

- 59.5 x 60.5 x 143mm

- 500g

Remark

SCC-C4301P/C4303P

Item Description

Product Type

Power Supply Voltage

Power Consumption

Broadcast System

Imaging Device

Effective Pixe

Scanning Method

Line Frequency

Synchronization Method

Resolution

S/N Ratio

Minimum Scene Illumination

White Balance

Signal Output

Lens

Electronic Shutter

Back Light Compensation

Sense Up

Digital Zoom

Motion Detection

Operating Temperature

and Humidity

Dimensions

Weight

- 22x Zoom Camera

- AC 24V (50Hz) or DC 12V ± 10%

- 5.5W

- PAL Standard Color System

- 1/4 inch IT CCD

- 752(H) X 582(V)

- 625 Line, 2:1 Interlace

- Vertical : 50 Hz(INT), 50 Hz(L/L)

- INT / Line Lock

- 480 TV Lines

- 52dB(AGC OFF)

- 0.3Lux(SENS UP X4)

- B/W(SCC-C4303P):0.4Lux

- ATW/ AWC/ Manual Mode

- Composite Video Out : 1.0 Vp-p

- 22x Zoom Lens in a single unit

- Focal length : 3.6 to 79.2 mm

- Aperture : F1.6(Wide),F3.8(Tele)

- IR Filter On/ Off (SCC-C4303P Only)

- Off, 1/120, 1/250, 1/500, 1/1K, 1/2K,

- Off / On (Area Setting)

- Off/Auto 2x~128x/Fix 2x~128x

- Off / On (x10), PIP

- Off / On (Area / Sensitivity Setting)

- 14°F ~122°F, ~90 %

- 59.5 x 60.5 x 143mm

- 500g

Remark

Horizontal : 15,625 Hz(INT), 15,625 Hz(L/L)

(0.01Lux)

(0.003Lux)

(3200°K, 5600°K, R/B Gain Control)

75ohms/BNC

1/4K, /10K sec

Others

ZOOM/FOCUS Remote Terminals

These terminals are to activate the ZOOM/FOCUS, MENU CONTROL, HOME RETURN, and AF functions by using an external controller. They could be set to one of four modes depending on the input condition: A, B, C, and D. (SPECIAL - CTRL TYPE)

(Operating Voltage Range : +3V~+13V, -3V~-13V)

1) If voltage is applied to either the ZOOM or FOCUS terminal, but not both

Code

Function

TELE (Up)

WIDE (Down) NEAR (Left) FAR (Right)

ZOOM Terminal

-6V

+6V

-6V

+6V

FOCUS Terminal

-6V

+6V

-6V

+6V

-6V

1: In MENU OFF, these are used to control the

ZOOM/FOCUS function, and in MENU ON, these are used as the UP, DOWN, LEFT, and RIGHT keys

2) If voltage is applied to the ZOOM and FOCUS terminals at the same time

Code

Function

ENTER/AF

ZOOM Terminal

-6V

+6V

FOCUS Terminal

-6V

+6V

-6V

+6V

HOME RETURN

ZOOM Terminal

+6V

-6V

FOCUS Terminal

+6V

-6V

+6V

-6V

1 : With the menu "off", if voltage is applied for shorter than 2

seconds, the AF function will be activated, and if voltage is applied for longer than 2 seconds, the menu will be "on". With the menu "on", if voltage is applied, the ENTER function will be activated.

2 : If voltage is applied for longer than 2 seconds, the

camera will return to the specified home position (PRESET 0).

HOME RETURN

If no keys are pressed for a period of time, the camera will automatically return to the specified home position. The home position is set to PRESET 0. If the position of PRESET 0 has not been saved, the HOME RETURN function will not work.

Setting the Home Return Time

OFF ➞ 1 MIN ➞ 2 MIN ➞ 3 MIN~60 MIN ➞ 2HOUR ➞

➞

3HOUR ~12HOUR

Memo

220X POWER ZOOM KAMERA

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

SCC-C4201(P), C4203(P), C4301(P), C4303(P)

Gebrauchsanleitung

✽ Die “Sicherheitshinweise” in diesem Handbuch

sorgfältig lesen, damit Sie dieses Produkt korrekt benutzen und betreiben können.

Sicherheitshinweise

Ziel dieser Information ist es, den ordnungsgemäßen Gebrauch dieses Geräts sicherzustellen und dadurch Gefahren oder Sachbeschädigungen zu vermeiden. Bitte befolgen Sie alle Anweisungen. ✽ Die Hinweise sind in “Achtung” und “Warnung” wie unten geteilt.

Warnung

Die Nichtbeachung eines Warnhinweises kann zum Tode oder zu schweren Verletzungenführen.

Achtung

Die Nichtbeachtung eines mit Achtung gekennzeichneten Hinweises kann zu Verletzungen und Sachschaden führen.

Warnung

1. Achten Sie darauf, daß Sie nur den mitgelieferten Adapter verwenden. (Seite 28-31)Die Verwendung eines anderen Adapters als des mitgelieferten kann Feuer, einen Stromschlag oder die Beschädigung des Geräts verursachen.

Beim Anschließen der Netz- und Signalkabel müßen Sie zuerst die externen Anschlußbuchsen überprüft werden. Schließen Sie die Alarmsignalkabeladern an die Alarmanschlüße an. Der DC12V Netzadapter an die SCC-C4201(P)/C4203(P) Netzsteckdose anschließen und achten Sie dabei auf die richtige Polarität. Schließen Sie der DC12V oder AC24V Netzadapter an den SCC-C4301(P)/C4303(P) Stromeingang an.

3. Schließen Sie nicht mehrere Kameras an einen Adapter an. (Wird die Kapazität überschritten, kann es zu einer anormalen Wärmeentwicklung oder Feuer verursachen.)

4. Stecken Sie das Neztkabel fest in die Steckdose ein. (Ein loser Anschluß kann Feuer verursachen.)

5. Bei der Wand - oder Deckeninstallation bringen Sie die Kamera sicher und fest an. (Fällt die Kamera herunter, kann es zur Verletzung von Personen kommen.)

6. Plazieren Sie keine leitfähigen Gegenstände (wie z.B. Schraubenzieher, Münzen und metallene Objekte) oder mit Wasser gefüllte Behälter auf der Kamera. (Das kann zur Verletzung von Personen durch Feuer, Stromschlag oder herunterfallende Gegenstände führen.)

7. Die Kamera darf nicht an einem rußigen, staubigen oder feuchten Ort installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)

8. Beim Auftreten eines ungewöhnlichen Geruchs oder einer Rauchentwicklung, die vom Gerät ausgehen, ziehen Sie unverzüglich das Netzkabel aus der Steckdose und wenden Sie sich an Ihr Kundendienstzentrum. (Die Fortsetzung des Gebrauchs kann in diesem Fall zu Feuer oder einem elektrischen Schlag führen.)

9. Sollte das Gerät nicht störungfrei funktionieren, setzen Sie sich mit Ihrem Händler oder dem nächsten Kundendienstzentrum in Verbindung. Das Gerät darf niemals in keiner Weise zerlegt oder modifiziert werden. (Keine Haftung für die Probleme übernimmt werden, die durch unbefugte Abänderungen oder einen Reparaturversuch herbeigeführt sind.)

10. Beim Reinigen darf Wasser niemals direkt auf die Geräteteile gelangen. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)Die Oberfläche kann mit einem trockenen Tuch abgewischt werden. Verwenden Sie für das Gerät keine Reinigungsmittel oder chemischen Reiniger, da sich durch solch Mittel die Farbe ablösen und der Oberflächenüberzug beschädigt werden kann.

Inhalt

Achtungen

1. Lassen Sie keine Gegenstände auf das Gerät fallen, und setzen Sie es einen starken Stößen aus. Setzen Sie die Kamera keinen Starken Vibrationen oder magnetischen Störfeldern aus.

2. Die Kamera darf nicht an Orten mit hohen Temperaturen bzw .tiefen Temperaturen oder hoher Luftfeuchtigkeit installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)

3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z.B. einem Heizgerät oder Heizkärper, und an Orten, an denen es direktem Sonnenlicht ausgesetzt ist. (Hier besteht Feuergefahr.)

4. Wenn Sie die bereits installierte Kamera an einen anderen Ort verlegen wollen, achten Sie darauf, die Kamera auszuschalten, bevor Sie sie abnehmen oder neu installieren.

5. Die Installation sollte an einer gut belüfteten Stelle erfolgen.

6. Ziehen Sie bei einem Gewitter den Netzstecken. (Die Nichtbeachtung kann zu Feuer oder einer Beschädigung des Geräts führen.)

1. Übersicht ................................................................................. 5

2. Bezeichnung der Teile und ihrer Funktionen ..................... 6

3. Installation ............................................................................... 8

Überprüfung des Lieferumfangs ........................................... 8

Vorbereitung der Kabel ......................................................... 9

Anschluß der Kabel ............................................................. 10

4. Übersicht über das Einstellmenu ....................................... 12

Aufbau des Einstellmenus ................................................... 12

- KAMERA ID ....................................................................... 16

- BLENDE ............................................................................ 17

- GLK .................................................................................... 17

- ALC .................................................................................... 17

- MANUEL ........................................................................... 18

- SHUTTER ......................................................................... 19

- AGC (BEWEGUNG) ......................................................... 20

- WEISSABGL ..................................................................... 21

- SPEZIAL ............................................................................ 22

- AUTO FOKUS ................................................................... 24

- AKTIVITAET ...................................................................... 24

- PRESET ............................................................................ 25

- FARBE S/W ....................................................................... 26

- AUSGANG ........................................................................ 28

5. Spezifikationen ......................................................................29

6. Sonstiges ................................................................................33

3 4

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

REMOTE RS-485 POWER

bersicht

Diese Kamera ist eine hohe Erfüllung - überwachungskamera, die dank 22fach-zoomobjektiv und digitalem Zoom - IC eine Überwachung mit max. 220fachem Zoom erlaubt. Die Kamera ist ein multifunktionales Überwachungsgerät, daß mit allen Hauptmerkmalen bereits existierender Überwachungskameras ausgestattet ist:

●

Die Tag & Nacht Funktion (SCC-C4203(P), C4303(P) folgen die deutliche und klare Bilder auch an der Nacht.

●

Die Low - Light - Überwachungsfunktion ermöglicht die Aufnahme bewegter Objekte bei sehr geringer Beleuchtung.

●

Die Weße Abgleichsfunktion sorgt für eine exakte Farbwiedergabe bei einer beliebigen Lichtquelle.

●

Die GLK-funktion erlaubt eine wirkungswolle Gegenlicht Kompensation auch an Orten mit einem Scheinwerfer oder starkem Lichteinfall.

●

Die Autofokus Funktion verfolgt und fokussiert automatisch die bewegte Objekte.

●

RS485/Kabel Fernbedienung Funktion

Bezeichnung der Teile und ihrer

Funktionen

Bouton SET-UP

“POWER”ist gleich “DC IN”bei SCC-C4201(P)/C4203(P). “POWER”ist gleich “PWR IN”ber SCC-C4301(P)/C2303(P). “GND” und “+12V”ist gleich “DC12&AC24V”bei SCC-C4301(P)/C4303(P)

Übertragung System

●

SCC-C4201/C4203/C4301/C4303 : NTSC System

●

SCC-C4201P/C4203P/C4301P/C4303P : PAL System

Power System / Power Verbrauch

●

SCC-C4201(P), C4203(P) : DC 12V/5.0W

●

SCC-C4301(P), C4303(P) : AC 24, DC 12V/5.5W

SET-UP Taste

Die Funktion der SET-UP Taste ändern sich je nachdem, ob sich die Kamera gerade in der Normalbetriebsart (wo das Einstellmenu nicht auf dem Bildschirm angezeigt wird) oder Setup Menu Mode befindet.

In normaler Betriebsmode

☞

Die Richtungstasten AUF/AB : Diese Tasten fungiert als ZOOM Tele Taste und als ZOOM Breit Taste.

Die Richtungstasten LINKS/RECHTS: Diese Tasten fungiert als FOKUS Weit Taste und FOKUS Nah Taste.

Setup Taste : Diese Taste ist für das Einstellmenu. Die SETUP Taste länger als 3 Sekunden drücken bleiben, das Setup Menu zu befinden.

220x Power Zoom

LOW LIGHT

DIGITAL COLOR CAMERA

In Setup Menu Mode

☞

Installation

- Die Richtungstasten AUF/AB : Mit diesen Tasten wird der

Cursor auf - und abwärts bewegt.

- Die Richtungtasten LINKS/RECHTS : Mit diesen Tasten wird

Vor der Installation

der Cursor nach links oder rechts bewegt oder werden die Werte, die in jedem Einstellmenu zugewiesen werden können, der Reihe nach angezeigt.

- Die Taste ENTER : Mit dieser Taste wird ein Einstellmenu mit

dem jeweiligen Untermenu ausgewählt und der aktuelle Wert akzeptiert.

Überpüfung des Lieferumfangs

Überprüfen Sie bitte, ob die folgenden Zubehörteile im Lieferumfang enthalten sind.

ZOOM/FOKUS FERN - anschlußklemme

Mit dieser Klemme wird ZOOM/FOKUS von einer Außenkontrolle kontrolliert. Je nach den Input-bedingungen, kann die Anschlußklemme in 4 verschiedene Mode einstellen. (In Betriebs-spannung Bereich : +3V ~ +13V, -3V ~ -13V)

Code

A B

C D

Artikel

Tele

-6V

-6V +6V +6V

Breit

+6V +6V

-6V

Weit

+6V

-6V

+6V

-6V

Nah

-6V

+6V

-6V

+6V

SCC-C4201(P), C4203(P), C4301(P), C4303(P)

Bedienungsanleitung

Achtung : Im Falle eines gleichzeitigen RS485 Input und des

Kabel-fernbedienungssignals, welcher Input zuerst war, aktiviert werden. (Informationen für die Kamera mit der ROM-Version 1.2 oder höher finden Sie auf Seite 33.)

ALARM OUT Anschlußklemme

Ein Alarm signal ist ein Ausgang von diesem Terminal wenn die AKTIVITAET Mode aktiviert ist, oder die S/W Mode aktiviert ist.(offen kollektor). (freier Kollektor: DC24V 40mA Max)

VIDEO OUT Anschlußklemme

Schließen Sie VIDEO IN in Monitor an. Das Videosignal von der Kamera wird zum Monitor über diese Klemme getragen.

Montier-adapter Schrauben(2) Anschlußklemme Block

RS485 Anschlußklemme

RS485 Fernbedienungsklemme

POWER LED

Bei POWER auf ON leuchtet.

POWER IN Anschlußklemme

Der Netzadapter hier anschließen.

7 8

REMOTE RS-485 POWER

Vorbereitung der Kabel

Anschluß der Kabel

Folgende Kabel werden für die Installation und den Einsatz der Kamera benötigt.

Der Netzadapter, der an die POWER IN Buchse der Kamera angeschloßen wird, sind wie folgt :

●

SCC-C4201(P), SCC-C4203(P) : DC 12V 600mA

●

SCC-C4301(P), SCC-C4303(P) : AC 24V 300mA

DC 12V 600mA

Video Kabel

Das Kabel, das den VIDEO OUT der Kamera mit dem Monitor verbindet, ist ein BNC Kabel.

1. Schließen Sie zuerst das eine Ende des BNC Kabels an den VIDEO OUT an.

2. Schließen Sie als nächstes das andere Ende des BNC Kabels an die VIDEO IN des Monitors an.

Videobuchse auf der Hinterseite des Monitors BNC Kabel

BNC Kabel

3. Schließen Sie dann den Netzadapter an. Verwenden Sie einen “Schlitz” Schraubenzieher, um das zweiadrige Ende des Netzadapterkabels an den POWER Anschlußklemme der Kamera wie folgt anzuschließen

POWER AUSWAHL schaltet unter den Netzadapter um.

POWER AUSWAHL

schaltet unter den

Netzadapter um.

9 10

Übersicht über das Setup Menu

KAMARA ID

BLENDE

SHUTTER

AGC

WEISSABGL

SPEZIAL

AUTO FOKUS

AKTIVITAET

PRESET

AUSGANG

AUS/EIN...

ALC.../MANU... AUS/1/100(1/120)~1/10K/AUTO X2~

X128/FEST X2~X128 AUS/WENIG/HOCH

BEWEGUNG S.LANG/LANG/NORM/SCHN/S.SCHN

ATW/AWC/MANU...

...

SPRACHE DEUTSCH CTRL TYPE A/B/C/D RS-485 ... BIB AUS/EIN... SPIEGEL AUS/EIN D-ZOOM AUS/X2~X10 POSI/NEGA +/ZOOM GESCH 1/2/3/4 DETAIL (0) ----I---RUE

AF/MF/EINAF

AUS/EIN...

...

VERL/SICHERN/PRESET

4. Wählen Sie die Art der Stromquelle, die Sie benutzen wollen, und stellen Sie die entsprechende POWER AUSWAHL Taste ein. Stecken Sie anschließend den Netzadpter am Wand-ablauf ein.

Der Netzadapter für jedes Model sind wie folgt :

●

SCC-C4201(P), SCC-C4203(P) : DC 12V 600mA

●

SCC-C4301(P), SCC-C4303(P) : AC 24V 300mA

DC 12V 600mA

5. Wenn die Kamera normal funktioniert, erscheint der folgende Bildschirm und wird nach 5 Sekunden wieder ausgeblendet.

6. Bei der RS485-Steuerung überprüfen Sie bitte Folgendes :

●

Kommunikations-geschwindigkeit : 9600 bps

●

Daten Bit : 8 Bits

●

Stopp Bit : 1 Bit

●

Parität Bit : None

SAMSUNG PROTOKOLL ADDR : 0 TYPE : RS-485, HALB BAUD : 9600 OBJEKTIV TEST : OK!

In diesem Kapitel, wir werden einen Überblick über dem Menu System des SCC-C4201(P), C4203(P), C4301(P) und C4303(P) geben.Zuerst, wir werden einen Überblick über den Aufbau der Einstellmenu und ihrer Funktionen des jeden Menu Artikels geben.

Aufbau des Setup Menu

●

Aufbau des SCC-C4201(P) Einstellmenus

11 12

Aufbau des Setup Menu

KAMARA ID

BLENDE

SHUTTER

AGC

WEISSABGL

SPEZIAL

AUTO FOKUS

AKTIVITAET

PRESET

AUS/EIN...

ALC.../MANU... AUS/1/100(1/120)~1/10K/AUTO X2~

X128/FEST X2~X128

AUS/WENIG/HOCH

ATW/AWC/MANU...

...

SPRACHE DEUTSCH V-SYNC INT/LINIE... CTRL TYPE A/B/C/D RS-485 ... BIB AUS/EIN... SPIEGEL AUS/EIN D-ZOOM AUS/X2~X10 POSI/NEGA +/ZOOM GESCH 1/2/3/4 DETAIL (0) ----I---- RUE

AF/MF/EINAF

AUS/EIN...

...

AUSGANG VERL/SICHERN/PRESET

BEWEGUNG S.LANG/LANG/NORM/SCHN/S.SCHN

KAMARA ID

BLENDE

SHUTTER

AGC

WEISSABGL

SPEZIAL

AUTO FOKUS

AKTIVITAET

PRESET

FARBE S/W

AUS/EIN...

ALC.../MANU... AUS/1/100(1/120)~1/10K/AUTO X2~

X128/FEST X2~X128

AUS/WENIG/HOCH

ATW/AWC/MANU...

...

SPRACHE DEUTSCH CTRL TYPE A/B/C/D RS-485 ... BIB AUS/EIN... SPIEGEL AUS/EIN D-ZOOM AUS/X2~X10 POSI/NEGA +/ZOOM GESCH 1/2/3/4 DETAIL (0) ----I---- RUE

AF/MF/EINAF

AUS/EIN...

...

FARBE/S/W/AUTO...

AUSGANG VERL/SICHERN/PRESET

BEWEGUNG S.LANG/LANG/NORM/SCHN/S.SCHN

●

Aufbau des SCC-C4203(P)

13 14

●

Aufbau des SCC-C4301(P) Einstellmenus

KAMARA ID

BLENDE

SHUTTER

AGC

WEISSABGL

SPEZIAL

AUTO FOKUS

AKTIVITAET

PRESET

FARBE S/W

AUS/EIN...

ALC.../MANU... AUS/1/100(1/120)~1/10K/AUTO X2~

X128/FEST X2~X128

AUS/WENIG/HOCH

ATW/AWC/MANU...

...

SPRACHE DEUTSCH V-SYNC INT/LINIE... CTRL TYPE A/B/C/D RS-485 ... BIB AUS/EIN... SPIEGEL AUS/EIN D-ZOOM AUS/X2~X10 POSI/NEGA +/ZOOM GESCH 1/2/3/4 DETAIL (0) ----I---- RUE

AF/MF/EINAF

AUS/EIN...

...

FARBE/S/W/AUTO...

AUSGANG VERL/SICHERN/PRESET

BEWEGUNG S.LANG/LANG/NORM/SCHN/S.SCHN

Aufbau des Setup Menu

●

Aufbau des SCC-C4303(P)

(SET UP) KAMERA ID AUS BLENDE ALC... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ...

AUSGANG VERL

(SET UP) KAMERA ID AUS BLENDE ALC... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

[SCC-C4201(P),SCC-C4301(P)] [SCC-C4203(P),SCC-C4303(P)]

Die FARBE/SW Option ist nur mit SCC-C4203(P) und C4303(P) verfügbar.

KAMERA ID

Im Menu KAMRA ID, können Sie ein ID Für die Kamera festlegen, die auf dem Monitor Bildschirm erscheint. Wenn Sie im Einstellmenu KAMERA ID auf EIN stellen und ENTER drücken, wird ein Untermenu Bildschirm eingeblendet, in dem Sie der Kamera ID zuweisen können. Dazu können Sie alphanumerische Zeichen und einige Sonderzeichen verwenden, die Untermenu Bildschirm gezeigt werden. In Untermenu POSITION können Sie die Kamera ID an einer bestimmten Stelle auf dem Monitor plazieren.

15 16

(SET UP) KAMERA ID AUS BLENDE ALC... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

Die ENTER

Taste

drücken.

(KAMERA ID)

ABCDEFGH I JK L

MNO PQR S T U VWX

YZ0 1 23 456 78 9

:!-+*()/

SP SP POSITION... RUE

ZOOM.CAMERA.........

BLENDE

Der Pegel des Videoausgans zum Monitor kann durch das BLENDE Objektiv je nach Intensität des einfallenden Lichts gesteuert werden. Die Kamera ist grundsätzlich mit einem BLENDE -Objektiv ausgestattet. Im ALC Menu (Auto Licht Kompensation) können Sie den Videoausgangspegel einstellen. Im Menu MANUEL können Sie Öffnung und Verschluss der Irisblende manuell einstellen.

GLK

(Ein Untermenu des ALC Menus)

Wird bei einer normalen Kamera eine starke Lichtquelle benutzt, wie z.B. ein Scheinwerfer, der das Objekt von hinten beleuchtet, dann erscheint es auf dem Monitor aufgrund des Gegenlichts dunkel. Zur Lösung des Gegenlichtproblems, SCC-C4201(P), C4203(P), C4301(P) und C4303(P) können bei der Kamera die Gegenlichtkompensation GLK als Untermenu von ALC/MANUEL so eingestellt werden, dass bei einen Scheinwefer oder sehr hellem beiläufigem Licht klare Videobilder gelingen.

ALC

Wenn Sie die BLENDE auf ALC einstellen und ENTER drücken, wird ein Untermenu eingeblendet, in dem Sie den Videoausgangspegel und die GLK einstellen können. Die Option PEGEL ermöglicht Ihnen die Einstellung des Videoausgangspegels mit Hilfe der Tasten LINKS/RECHTS. Wenn Sie das GLK Menu auf ON stellen, wird die GLK Funktion auf den im Menu BEREICH festgelegten Bildschirm Bereich angewendet. Das Menu BEREICH, in dem der Bildschirm Bereich festgelegt wird, auf den die GLK Funktion angewendet werden soll, lässt sich auf PRESET oder BENUTZER einstellen.

(SET UP) KAMERA ID AUS BLENDE ALC... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

Die ENTER

Taste

drücken.

(ALC)

BEREICH PRESET... GLK AUS PEGEL ( 0) ----I---RUE

Wenn Sie BEREICH auf PRESET einstellen, wird die werkseitige Standardeinstellung der GLK Funktion auf den Bildschirm Bereich angewendet. Wenn Sie BEREICH auf BENUTZER einstellen und ENTER drücken, können Sie selbst einen Bereich angeben, auf den die GLK Funktion angewendet werden soll. Sie können die Größe des Bereichs mit den Tasten AUF, AB, LINKS und RECHTS angeben. Nach der Einstellung der Größe des Bereichs, drücken Sie die Taste ENTER. Der angegebene Bereich beginnt zu blinken. Sie können jetzt mit den Tasten AUF, AB, LINKS und RECHTS die Position des Bereichs festlegen.Sie können mit den Tasten von ENTER und den Tasten AUF, AB, LINKS und RECHTS die Größe des Bereichs und die Position des Bereichs festlegen. Durch erneutes Drücken von

ENTER verlassen Sie das Einstellmenu BEREICH.

GROESSE

POSITION

➞

Die Tasten

AUF, AB,

LINKS und

RECHTS

verwenden.

GROESSE

POSITION

MANUEL

Wenn Sie die BLENDE auf MANUEL einstellen und ENTER drücken, wird ein Untermenu eingeblendet, in dem Sie Öffnung und Verschluss der BLENDE manuell einstellen können. Im Punkt PEGEL können Sie mit den Tasten LINKS/RECHTS Öffnung und Verschluss der BLENDE manuell einstellen.

(SET UP) KAMERA ID AUS BLENDE MANU... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

Die Taste

ENTER

drücken.

(MANUAL)

PEGEL ( 00) ----I---RUE

17 18

AGC

SHUTTER

Im Menu SHUTTER können Sie die Verschlusszeiten des elektronischen Schnellverschlusses sowie von AUTO Low-Speed Shutter und FEST Low-Speed Shutter festlegen. Der elektronische Schnellverschluss unterstützt 7 Verschlusszeiten von 1/100 Sekunden bis 1/10K Sekunden. AUTO Low-speed Shutter und FEST Low-Speed Shutter unterstützen jeweils 12 Verschusszeiten von 2x bis 128x. Die Funktion Low-Speed Shutter ermöglicht Ihnen die Einstellung einer langsameren Verschlusszeit in der Dunkelheit, um die klare Bilder zu erhalten.Wählen Sie AUTO Low-speed Shutter, damit die Kamera die Lichtmenge ermittelt und je nach Grad der Dunkelheit automatisch eine langsame Verschlusszeit einstellt. Wählen FEST, um die Verschlusszeit selbst einzustellen. Die Nummern, die gerade “AUTO” und “FEST” folgen, zeigen die Nummern der sammelten Felder an. Je höher die Feldnummer ist, desto langsamer die Shutter Schnelligkeit. Folglich, ein stilles Bild wird deutlicher. Im Fall von Video, wird ein festgenommenes Bild eines Gegenstandes verschwommen.

(SET UP) KAMERA ID AUS BLENDE MANU... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

(BEWEGUNG)

Sie können angeben, ob die AGC (Automatische Verstärkung Kontrolle) Option aktiviert werden soll, wenn das erhaltene Videobild unter einer bestimmten Helligkeit-stufe liegt, weil es bei unzureichenden Licht Verhältnissen aufgenommen wurde.Der GAIN automatisch zu kontrollieren, stellen Sie die Option AGC zu WENIG oder HOCH ein. Anderenfalls, zu AUS einstellen. Wenn Sie die AGC Option zu WENIG einstellen, der maximum GAIN des AGC wird auf Niedrig eingestellt und wenn Sie es HOCH einstellen, der maximum GAIN wird auf Hoch eingestellt. Wenn Die Option SHUTTER zu einer Auto Low Speed eingestellt ist, wird die Option AGC zur BEWEGUNG Option wechseln. In der BEWEGUNG Option, mit den Tasten LINKS und RECHTS können Sie von S.LANG, LANG, NORM, SCHN und S.SCHN auswählen.

(SET UP) KAMERA ID AUS BLENDE MANU... SHUTTER AUTO X4 BEWEGUNG NORM WEISSABGL ATW SPEZIAL ... AUTO FOKUS EINAF AKTIVITAET AUS PRESET ... FARBE S/W FARBE AUSGANG VERL

S.LANG : Die Resolution eines stillen Bild zur maximalen

☞

Erhöhung, der niedrigst AGC GAIN Wert und der Umfang des niedrigen Speed Shutters erhöhend. (Diese läßt sich hauptsächlich, um unbewegliche Objekte an dunklen Orten überzuwachen.)

LANG : Die Resolution eines stillen Bild zur Erhöhung, der

☞

niedrige AGC GAIN Wert und der Umfang des niedrigen Speed Shutters möglichst erhöhend. (Diese läßt sich hauptsächlich, um nur wenig bewegte Objekte an

SHUTTER

➞

AUS ➞ 1/100(1/120) ➞ 1/250 ➞ 1/500 ➞ 1/1000 ➞ 1/2000 ➞ 1/4000 ➞ 1/10K ➞ AUS ➞ AUTOX2 ➞ AUTOX4 ➞ AUTOX6 ➞ AUTOX8 ➞ AUTOX12 ➞ AUTOX16 ➞ AUTOX24 ➞ AUTOX32

➞ AUTOX48 ➞ AUTOX64 ➞ AUTOX96 ➞ AUTOX128 ➞ AUS ➞ FESTX2 ➞ FESTX4 ➞ FESTX6 ➞ FESTX8 ➞ FESTX12 ➞ FESTX16 ➞ FESTX24 ➞ FESTX32 ➞ FESTX48 ➞ FESTX64 ➞ FESTX96 ➞ FESTX128

dunklen Orten überzuwachen.) NORM : Das normale Bild mit einem mittleren AGC GAIN Wert

☞

wird angezeigt und der Umfang des normalen Speed Shutters anzuzeigen. (Diese läßt sich hauptsächlich, um bewegte Objekte an dunklen Orten überzuwachen.)

SCHN : Die bewegende Objekte werden eingestellt, ein AGC GAIN

☞

hoher Wert und der Umfang des normalen Speed Shutters mindernd. (Diese läßt sich hauptsächlich, um sich schnell bewegende Objekte an dunklen Orten überzuwachen.)

S.SCHN : Die bewegende Objekte werden eingestellt, ein AGC

☞

GAIN höchster Wert und der Umfang des niedrigen speed Shutters möglichst mindernd.(Diese läßt sich hauptsächlich, um sich schnell bewegende Objekte an dunklen Orten überzuwachen.)

19 20

+ 84 hidden pages
