Precauciones de seguridad
◆ Si el cable de la fuente de alimentación de este acondicionador de
aire se daña, debe ser substituida por el fabricante o su personal de
servicio autorizado para evitar solamente un peligro de seguridad.
ADVERTENCIA
◆ No intente instalar el acondicionador de aire por sí mismo.
◆ Esta unidad contiene que el usuario no use partes reparables.
Consulte siempre al personal de servicio autorizado para las
reparaciones.
◆ Cuando se mueve, consulte al personal de servicio autorizado la
desconexión e instalación de la unidad.
◆ No haga excesivamente expuesto al aire frío permaneciendo en la
trayectoria directa de la circulación de aire del acondicionador de aire
por períodos del tiempo extendidos.
◆ No inserte los dedos o los objetos en salida de puerto o el enchufe de
la parrilla.
◆ No comience y no pare la operación del acondicionador de aire
desconectando el cable de la fuente de alimentación y entre otros.
◆ Tenga cuidado para no dañar el cable de la fuente de alimentación.
◆ En caso de un funcionamiento defectuoso (olor ardiente, etc), pare
inmediatamente la operación, apaque el disyuntor eléctrico, y consulte
al personal de servicio autorizado.
PELIGRO
◆ Proporcione la ventilación poco frecuente durante el uso.
◆ No dirija el flujo de aire en las chimeneas o el aparato de calefacción.
◆ No suba, o ponga los objetos en el acondicionador del aire.
◆ No cuelgue los objetos de la unidad interior.
◆ No fije los floreros de la flor o los envases del agua encima de
acondicionador de aire.
◆ No exponga el acondicionador de aire directamente al agua.
◆ No toque el enchufe de la fuente de alimentación con las manos
mojadas.
◆ No apague el acondicionador de aire tirando cable eléctrico.
◆ Apaque la fuente de alimentación al no usar la unidad por períodos
extendidos.
◆ No coloque los animales o las plantas en la trayectoria directa del flujo
de aire.
◆ No beba el agua escurrido en el acondicionador de aire.
◆ No utilice en los usos que implican el almacenaje de alimentos, de
plantas o de animales, del equipo de la precisión, o de trabajos de
arte.
◆ No bloquee ni cubra el enchufe de la parrilla o salida de puerto al uasr.
◆ No utilice los gases inflamables cerca del acondicionador de aire.
◆ Si el cable de suministrador esta dayado, debe ser remplasado por un
cable especial o ensambleja disponible desde el fabricante o agente
de servicio. (Para Europa)
◆ Antes de botar el divisor, es necesario volver a cargar la bateria y
sacarlo de ello cuidadosamente.
PRECAUCIÓN
Indice
S-3
ESPAÑOL
◆
P
REPARACION DEL AIRE ACONDICIONADO
■ Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
■ Revisión de la Unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
■ Control remoto - Botones y viso . . . . . . . . . . . . . . . . . . . . . . . . . . 6
■ Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
■ Colocación de las pilas del control remoto . . . . . . . . . . . . . . . . . . 8
◆
F
UNCIONAMIENTO DEL AIRE ACONDICIONADO
■ Selección del modo de funcionamiento automático . . . . . . . . . . . 9
■ Refrigeración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
■ Cambio rápido de la temperatura ambiental . . . . . . . . . . . . . . . . . 11
■ Eliminación del exceso de humedad . . . . . . . . . . . . . . . . . . . . . . . 12
■ Ventilando su habitación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
■ Seleccionar modo de ahorro de la energía . . . . . . . . . . . . . . . . . . 14
■ Ajuste de la dirección del flujo de aire verticalmente . . . . . . . . . . 15
■ Ajuste de la dirección del flujo de aire horizontalmente . . . . . . . . 15
◆
P
ROGRAMACION DEL AIRE ACONDICIONADO
■ Ajustar el Tiempo para Encender . . . . . . . . . . . . . . . . . . . . . . . . . 16
■ Ajustar el Tiempo para Apagar . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
■ Ajuste de la función Tiempo Dormido . . . . . . . . . . . . . . . . . . . . . . 18
◆
R
ECOMENDACIONES DE USO
■ Consejos de utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
■ Rangos de temperatura y humedad . . . . . . . . . . . . . . . . . . . . . . . 19
■ Uso del aire acondicionado sin el control remotol . . . . . . . . . . . . . 20
■ Solución de problemas comunes . . . . . . . . . . . . . . . . . . . . . . . . . 21
■ Limpieza del aire acondicionado . . . . . . . . . . . . . . . . . . . . . . . . . . 22
■ Filtros de desodorización y Bio-Verdes de limpieza
(Opción)
. . . 22
◆
ESPECIFICACIONES TECNICAS
Revisión de la Unidad
S-4
El diseño y la configuración están sujetos al cambio según el medelo.
Unidad Interior
Filtro del aire
(instalado debajo
de la rejilla)
Guías del flujo
de aire(externas)
Entrada del aire
Sensor de control remoto
Interruptor On/Off
Indicador de TURBO
(ROJO)
Indicador de la operación
(VERDE)
Indicator del ahorro de
la energía(VERDE)
Indicador del contador
de tiempo(AMARILLO)
S-5
ESPAÑOL
SH30ZC1(C2)X
Entrada del aire (trasero)
Salida
del aire
Valvula de conección
(Interior)
Unidad Exterior
SC07ZK8X SC09ZK8X
Entrada del aire (trasero)
Salida
del aire
Valvula de conección
(Interior)
Unidad Exterior
SC12ZKGX
Entrada del aire (trasero)
Salida
del aire
Valvula de conección
Unidad Exterior
SC18ZK0X SC24TK6X
Control remoto - Botones y visor
Modo de operacion
( Automática, Refrigeración,
Deshumidificación, Ventilación)
Indicador de transmisión
del control remoto
Botón de selección de modo
(Automática, Refrigeración,
Deshumidificación, Ventilación)
Botón de selección del modo
Turbo/Dormido
Botón de balance
Botón para encender
el tiempo
Botón para apagar
el tempo
Encender/Apagar &
ajuste de alarma/botón
de cancelar
Botón de ajuste de la
velocidad del ventilado
Botones de ajuste de la
temperatura
Ajuste de temperatura
Modo Dormido
Ahorro de la energía
Modo de Turbo
Velocidad del Ventilador
Dirección del flujo de aire
Ajuste para encender el tiempo
Ajuste para apagar el tiempo
Indicador de descarga de
las baterias
Botón del ahorro de la energía
S-6
Hacer Funcionar
Acaba de adquirir un aire acondicionado doméstico sistema “split” y se lo
ha instalado el técnico especialista.
En el presente manual de instrucciones encontrará información de gran utilidad
para el uso del aire acondicionado. Dedique el tiempo necesario para la lectura de
este manual, ya que le ayudará a sacar el máximo partido de las funciones del aparato.
Este manual está organizado de la siguiente manera.
◆ En las páginas 4 y 6 aparecen las siguientes ilustraciones:
- Unidades exterior e interior del acondicionador
- Control remoto (botones y visor)
Dichas ilustraciones le resultarán de utilidad para localizar los botones
y entender los símbolos que aparecen en el manual.
◆ En el manual, encontrará una serie de procedimientos detallados
referentes a cada una de las funciones disponibles.
En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:
PRESS PUSH HOLD DOWN
S-7
ESPAÑOL
S-8
Colocación de las pilas del control remoto
Presione la tapa de la pila, situada en la parte posterior del control
remoto, deslizándola en la dirección de la flecha y quítela.
IIntroduzca las dos pilas, comprobando los polos :
◆ el polo + de la pila con el polo + del control remoto
◆ el polo - de la pila con el polo - del control remoto
1
2
Cierre la tapa deslizándola en dirección contraria a la flecha hasta
que quede en su lugar con un chasquido.
3
◆ Use dos baterias de tipo AAA, LR03 1.5V.
◆ No use baterias antiguas o dos baterias de diferente clase.
◆ Las baterias provablemente se descargara por absoluto
después de 12 meses, aunque no lo hayan usado actualmente.
Deberá insertar o cambiar las pilas del control remoto:
◆ Al adquirir el aire acondicionador
◆ Si el control remoto no funciona correctamente
NNNNoooottttaa
aa
S-9
ESPAÑOL
Selección del modo de funcionamiento automático
Si lo desea, puede encender el aire acondicionado en modo automático
con el control remoto. En el modo automático la temperatura estándar y
la velocidad óptima del ventilador se selecciona automáticamente. Puede
ajustar la temperatura estándar pero no la velocidad del ventilador.
1
Si es que no aparece en la parte superior del control remoto, presione el
botón en el control remoto una o más veses hasta que aparesca.
Resultado:◆ Cada ves que presione el botón a unidad interior
bipea.
◆
El aire acondicionador corre en modo AUTOMATICO.
2
Se puede cambiar de modo en cualquier momento.
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:
◆ Enchufarlo
◆ Apagarlo
El aparato se encenderá con normalidad al cabo de tres minutos.
IMPORTANTE
NNNNoooottttaa
aa
Para ajustar la temperatura estandar(El aire acondicionador automáticamente
se ajusta en la temperatura estandar por la temperatura actual del
habitación), oprima el botón una o más veses.
3
SET TEMP. SET TEMP. - SET TEMP. SET TEMP.
-2°C -1°C Temperatura estándar +1°C +2°C
< Cuando sienta calor > < Cuando sienta frío >
S-10
Refrescar su Habitación
1
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:
◆ Enchufarlo
◆ Apagarlo
El aparato se encenderá con normalidad al cabo de tres minutos.
IMPORTANTE
Si es que no aparece en la parte superior del control remoto, presione el
botón en el control remoto una o más veses hasta que aparesca.
Resultado:◆ Cada ves que presione el botón la unidad interior
bipea.
◆
El aire acondicionador corre en modo FRIO.
2
Se puede cambiar de modo en cualquier momento.
NNNNoooottttaa
aa
Para ajustar la temperatura, presione el botón uno o más veses hasta
que se marque la temperatura requerida. Posibles temperaturas son entre
18
O
C y 30OC inclusive.
Resultado:
◆ Cada ves que presione el botón :
- La temperatura se ajusta de 1
O
C.
- La unidad interior emite un pitido.
◆
El aire acondicionado comienza a refrigerar siempre que la
temperatura ambiental sea superior a la
seleccionada.
◆
Si la temperatura de la habitación alcance la temperatura del
sistema, el acondicionador de aire para la refrigeración, pero
el ventilador aún está funcionando.
3

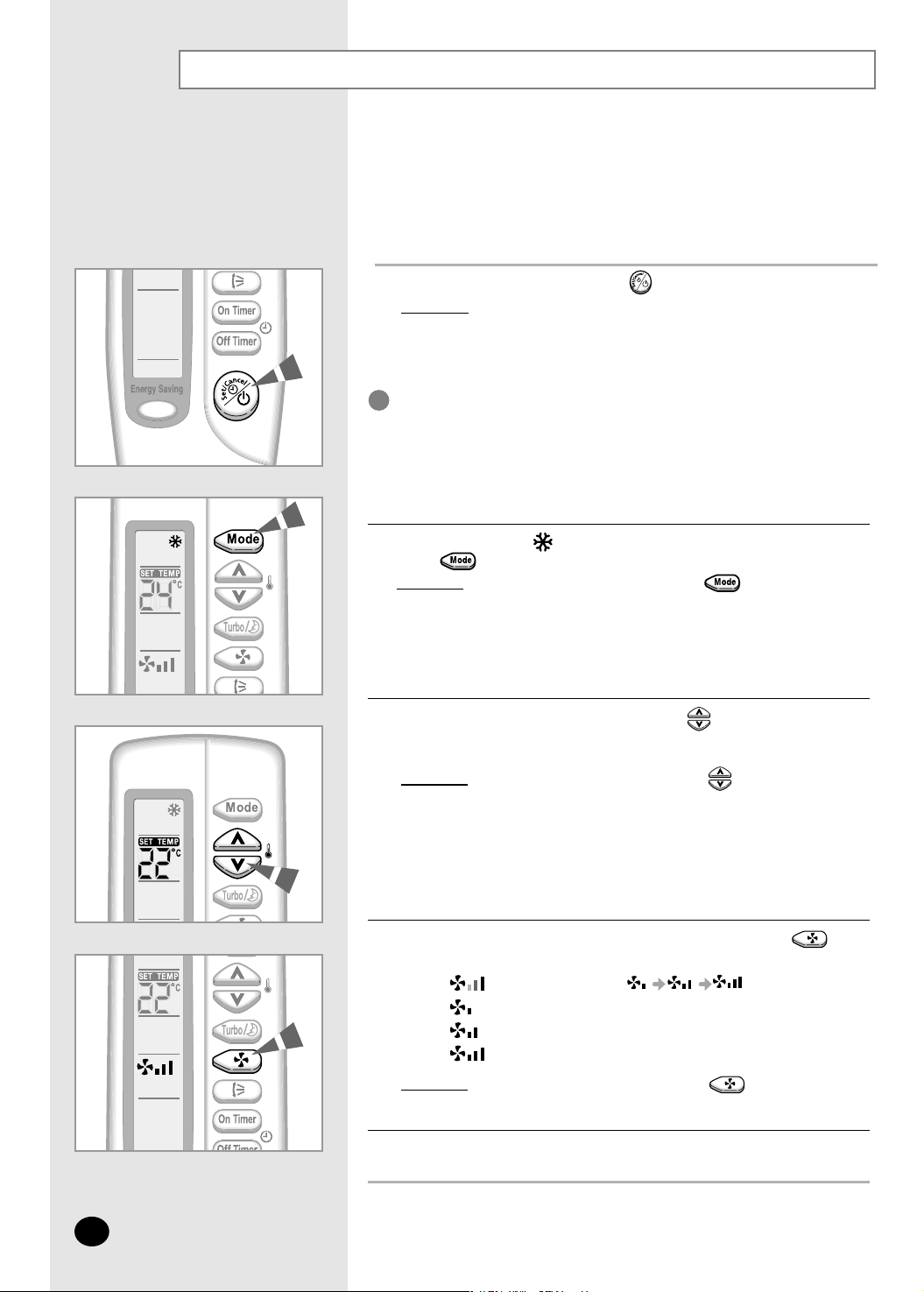

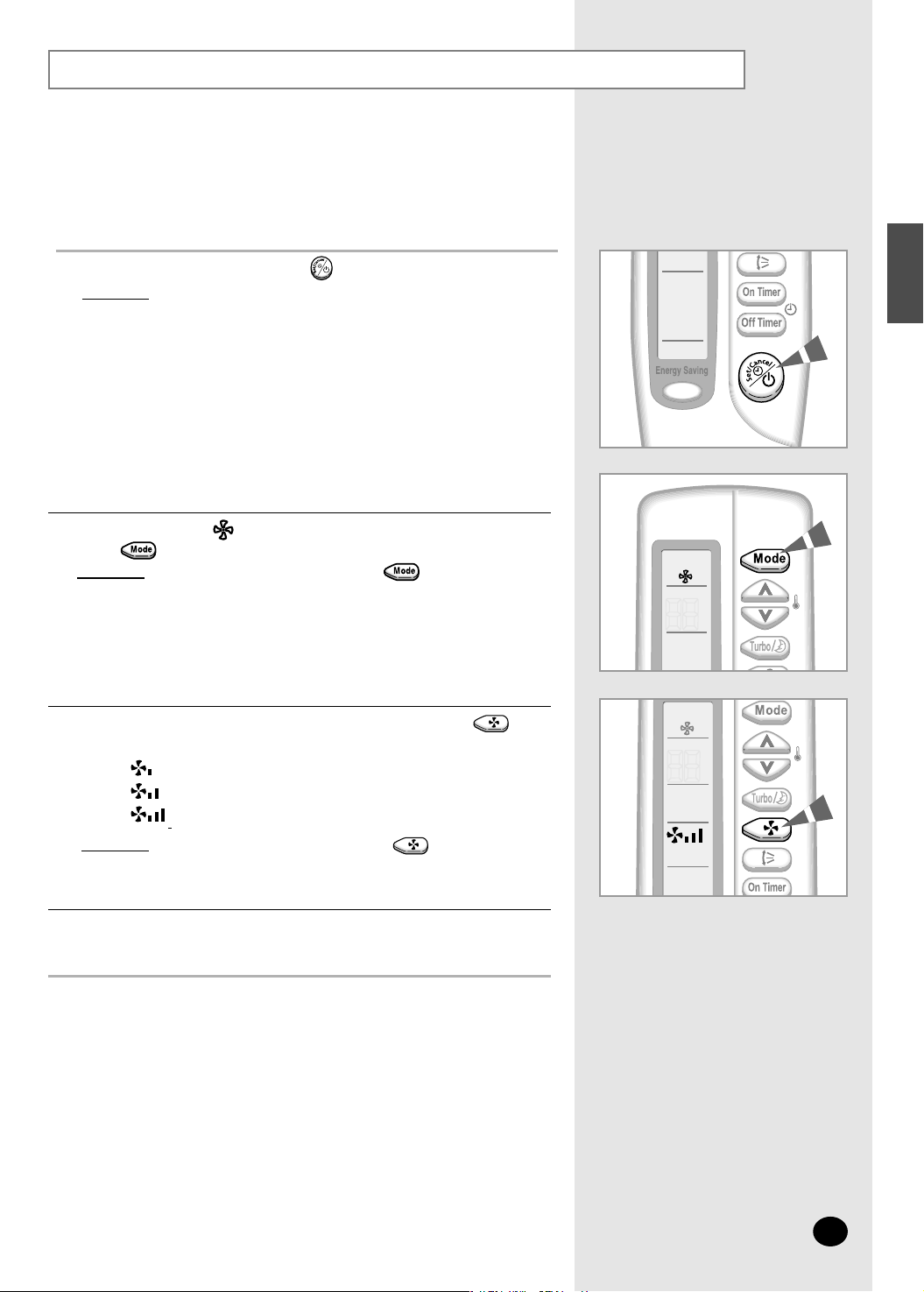

Seleccionar la velocidad del ventilador presionando el botón uno
o más veses hasta se marque la velocidad deseada :
Automático (girar: )
Bajo
Medio
Alto
Resultado
:
◆
Cada ves que oprima el botón ,
la unidad
interior bipea.
4
Para controlar la dirección del flujo del aire fijese a la página 15.
5
Debe seleccionar el modo FRIO si desea ajustar :
◆ Temperatura de enfriamiento
◆ Velocidad de ventiladora cuando enfrie
S-11
ESPAÑOL

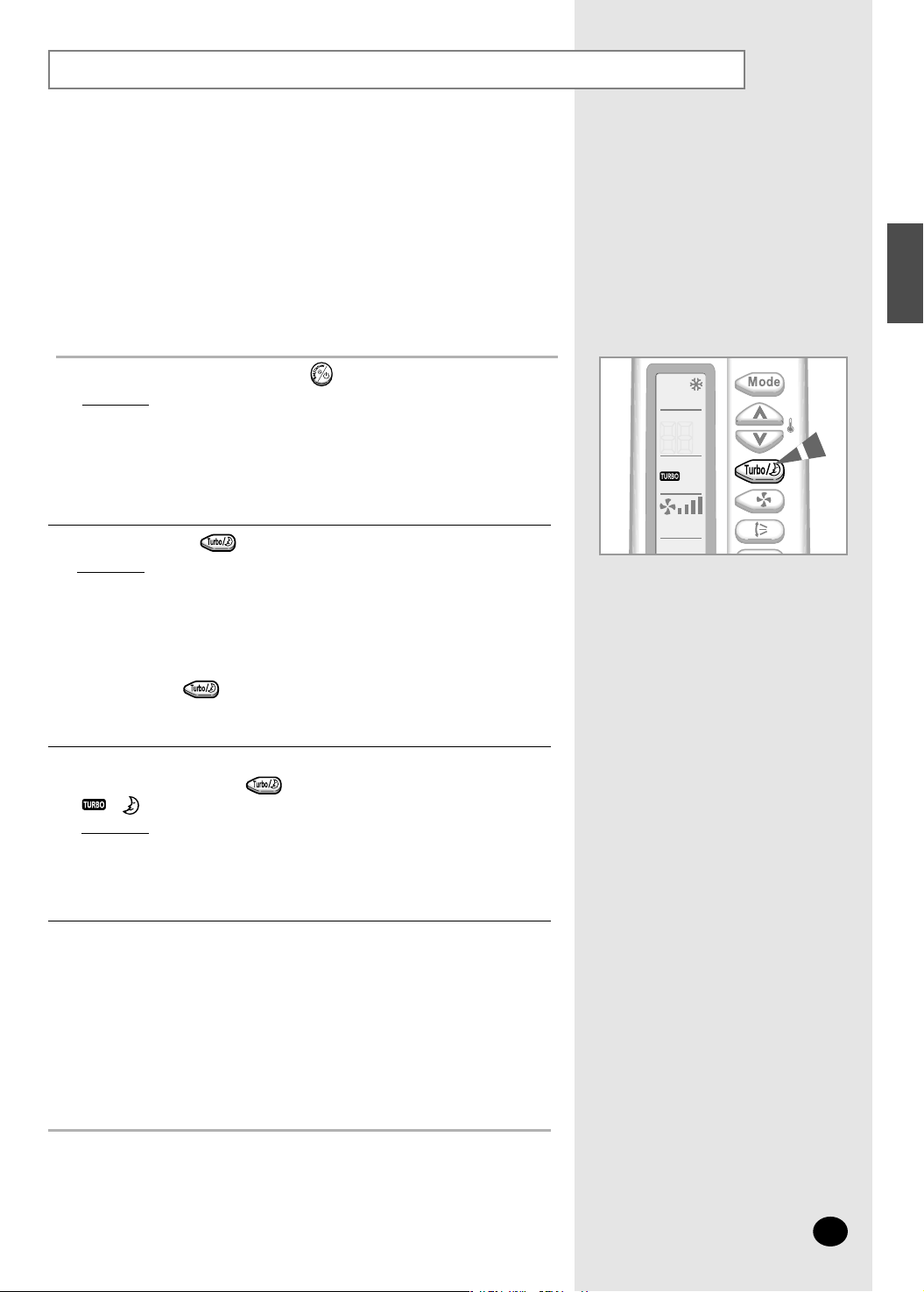

Cambio rápido de la temperatura ambiental
La función de refrigeración mediante el turbo se utiliza para enfriar la
habitación lo antes posible.
EEEEjjjjeeeemmmmpppplllloooo
:
Acaba de llegar a casa y nota que hace mucho calor en
la habitación. Desea que se enfríe lo más rápidamente
posible.
La función Turbo funciona durante 30 minutos con el ajuste máximo
antes de regresar automáticamente al modo y temperaturas
seleccionados anteriormente.
1
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
Presione el botón .
Resultado:
◆
Los ajustes de temperatura y ventiladora son
ajustados automáticamente.
◆ El aire acondicionado refrigera la habitación
lo más rápidamente posible.
◆
Despues de 30 minutos, el aire acondicionado se cambia
automaticamente al ajuste de temperatura y ventiladora
del modo previo. Pero, si oprime el botón del modo de
en DRY(SECO) o FAN(VENTILACION) esto
cambia en el modo de AUTO automáticamente.
2
Si desea parar la función turbo antes de la terminación del periodo de 30
minutos, presione el botón una o más veses hasta que aparesca el
o .
Resultado:◆El aire acondicionado se cambia automáticamente al
ajuste de temperatura y ventiladora del modo previo.
3
Para controlar la dirección del flujo del aire fijese a la página 15.
4

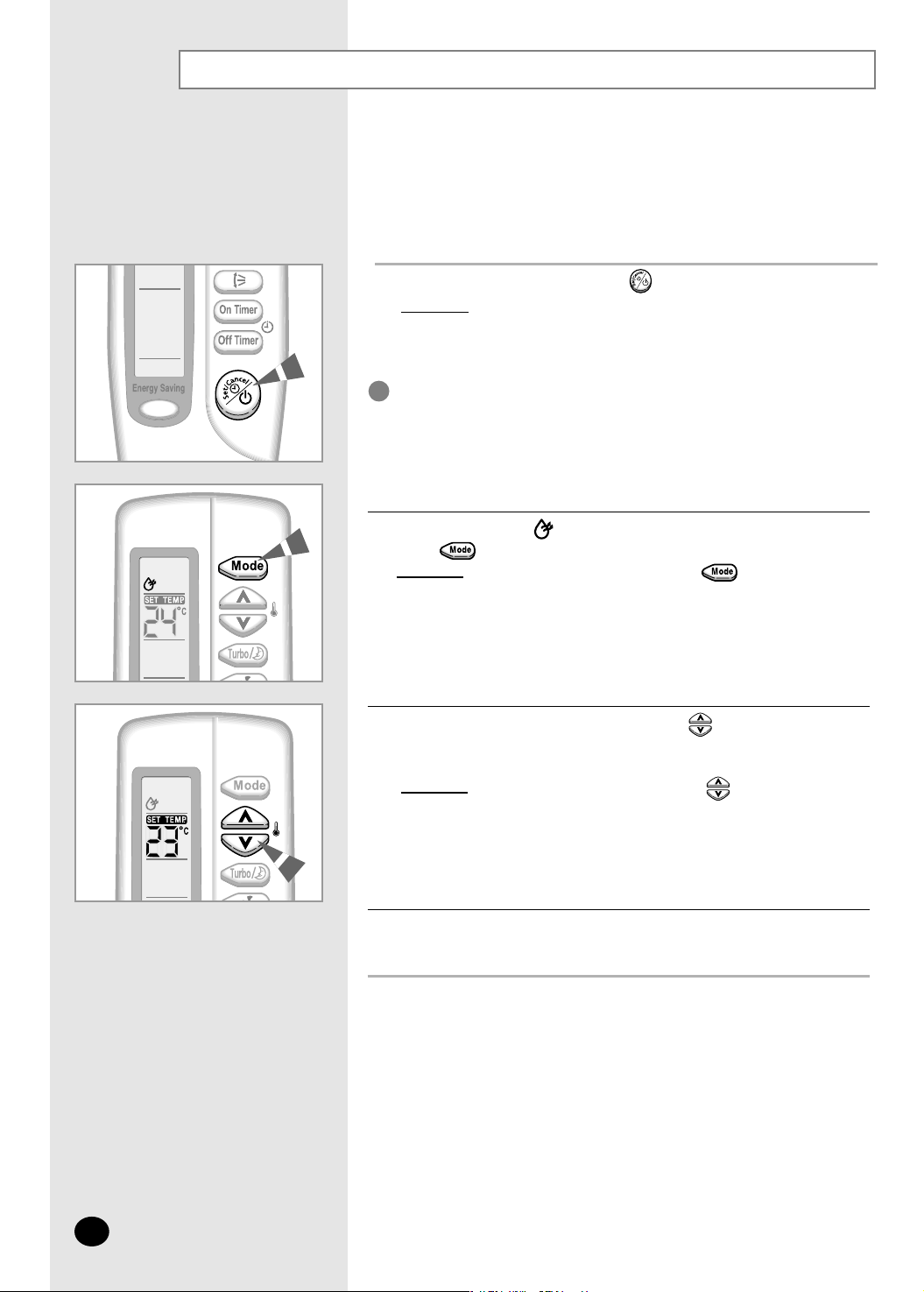

Eliminación del exceso de humedad
S-12
Si el ambiente de la habitación es muy húmedo, puede eliminar el
exceso de humedad sin disminuir demasiado la temperatura
ambiental.
1
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:
◆ Enchufarlo
◆ Apagarlo
El aparato se encenderá con normalidad al cabo de tres minutos.
IMPORTANTE
Si es que no aparece en la parte superior del control remoto, presione el
botón en el control remoto una o más veses hasta que aparesca.
Resultado:
◆ Cada ves que presione el botón a unidad interior
bipea.
◆ El aire acondicionador corre en modo de SECO.
2
Se puede cambiar de modo en cualquier momento.
NNNNoooottttaa
aa
Para ajustar la temperatura, presione el botón uno o más veses hasta
que se marque la temperatura requerida. Posibles temperaturas son entre
18
O
C y 30OC inclusive.
Resultado:
◆ Cada ves que presione el botón :
- La temperatura se ajusta de 1
O
C.
- La unidad interior emite un pitido.
◆ El aire acondicionado comienza a eliminar el exceso
de humedad; la cantidad de aire se ajusta de forma
automática.
3
Para controlar la dirección del flujo del aire fijese a la página 15.
4
Ventilando su habitación
S-13
ESPAÑOL
Si nota que el ambiente de la habitación está demasiado cargado,
puede ventilarla utilizando la función Fan.
1
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
Si es que no aparece en la parte superior del control remoto, presione el
botón en el control remoto una o más veses hasta que aparesca.
Resultado:
◆ Cada ves que presione el botón la unidad interior
bipea.
◆
El aire acondicionador corre en modo VENTILADOR.
◆ La temperatura es fijada automáticamente.
2
Se puede cambiar de modo en cualquier momento.
NNNNoooottttaa
aa
Seleccionar la velocidad del ventilador presionando el botón uno
o más veses hasta se marque la velocidad deseada :
Bajo
Medio
Alto
Resultado
:◆Cada ves que oprima el botón ,
la unidad
interior bipea.
3
Para controlar la dirección del flujo del aire fijese a la página 15.
4

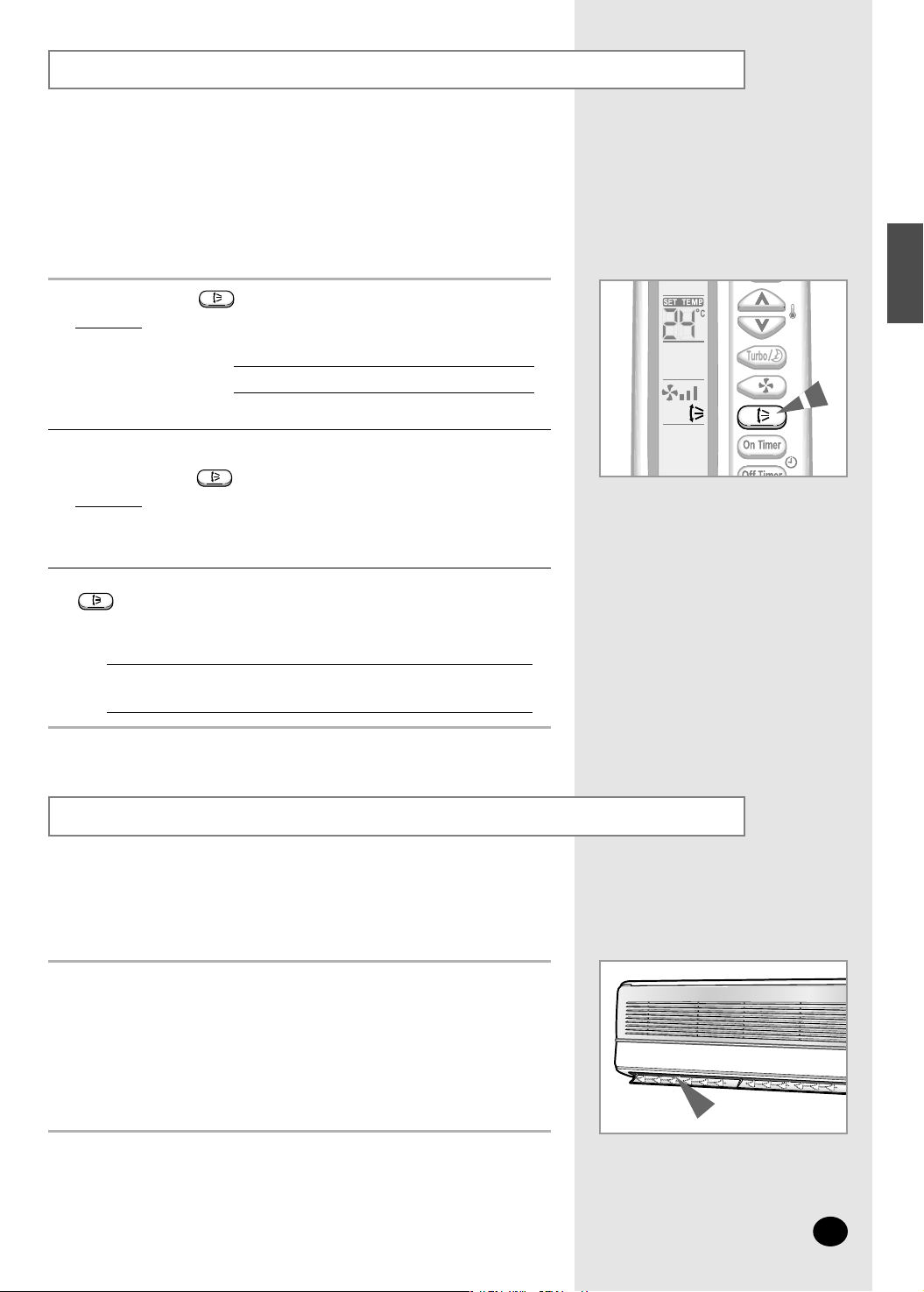

Seleccionar modo de ahorro de la energía
S-14

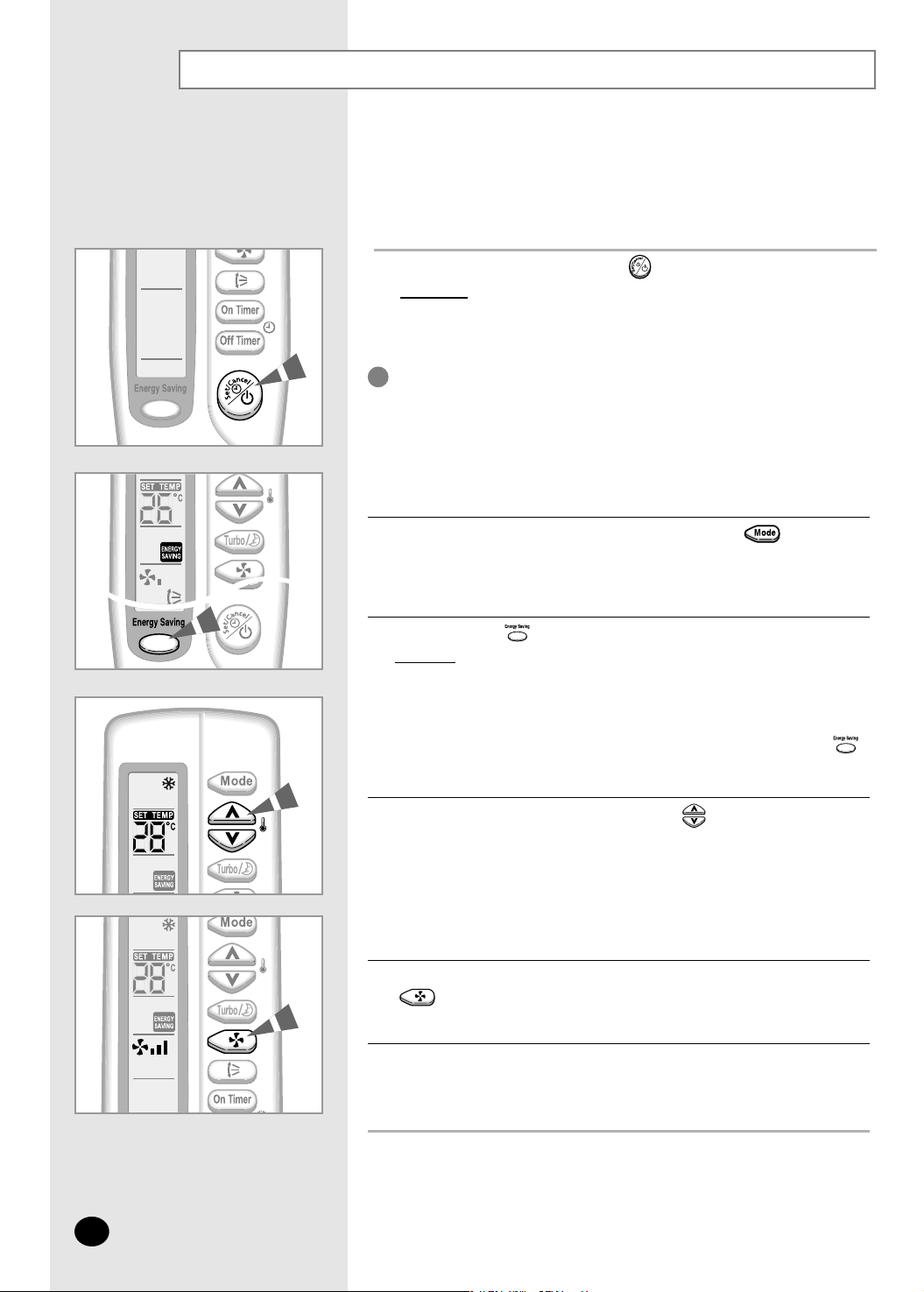

Si usted desea ahorrar energía al usar su acondicionador de aire, selecciona el
modo del ahorro de la energía con el botón del ahorro de la energía.
3 Presione el botón .
Resultado
: ◆ La unidad interior emite un pitido.
◆ El acondicionador de aire funciona en el modo del ahorro de la
energía.
◆ La hoja exterior del flujo de aire se mueve hacia arriba y hacia
abajo.
◆ Para parar el modo del ahorro de la energía, presione el
otra vez.
4
Para ajustar la temperatura, presione el botón uno o más veses hasta
que se marque la temperatura requerida. Posibles temperaturas son entre
26
O
C y 30OC inclusive.
NNNNoooottttaa
aa Si usted desea ajustar temperatura debajo de 26OC
, cancele
el modo del ahorro de la energía antes de ajustar la
temperatura.
6 Para controlar la dirección del flujo del aire fijese a la página 15.
5 Para seleccionar la velocidad del ventilador, presione el botón
una o más veces hasta que se exhibe el ajuste requerido.
1
Si es necesario, presione el botón (On/Off).
Resultado
:
◆ El indicador de la operación en la unidad interior se enciende.
◆
El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad interior emite un pitido.
El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:
◆ Enchufarlo
◆ Apagarlo
El aparato se encenderá con normalidad al cabo de tres minutos.
IMPORTANTE
2 Seleccione el modo FRESCO presionando el botón .
NNNNoooottttaa
aa Usted puede seleccionar el modo del ahorro de la energía
solamente en el modo FRESCO.
S-15
ESPAÑOL
Ajuste de la dirección del flujo de aire verticalmente
Ajuste de la dirección del flujo de aire horizontalmente
Según la ubicación de la unidad interior en la pared de la habitación,
puede ajustar la posición de las guías de flujo de aire externas
situadas en la parte inferior del aparato y, de este modo, incrementar
la eficacia del aire acondicionado.
1 Presione el botón una o más veses requeridas.
Resultado
: Las guías externas se ajustan verticalmente.
RECOMENDACION Cuando... Ajuste las guías en cara...
Refrigerar Hacia arriba
2 Si desea que las aletas se muevan hacia arriba y abajo
automáticamente cuando el aire acondicionador este operandose
presione el botón .
Resultado: Las guías se mueven hacia arriba y hacia abajo sobre su eje.
3
Para parar el movimiento de la aleta arriba y abajo, presione el botón
una ves mas.
NNNNoooottttaa
aa
Cuando encienda el aire Las guías estan...
acondicionador...
Apagar Se cerrarán completamente.
Encendido de nuevo Colocar en la posición inicial.
Existen dos grupos de aletas de flujo de aire internas. Al igual que se
ajustan las guías de flujo de aire externas verticalmente, también es
posible ajustar horizontalmente las aletas internas.
1 Ajuste cada grupo de aletas internas en la posición deseada empujando
o tirando de ellas de forma lateral.

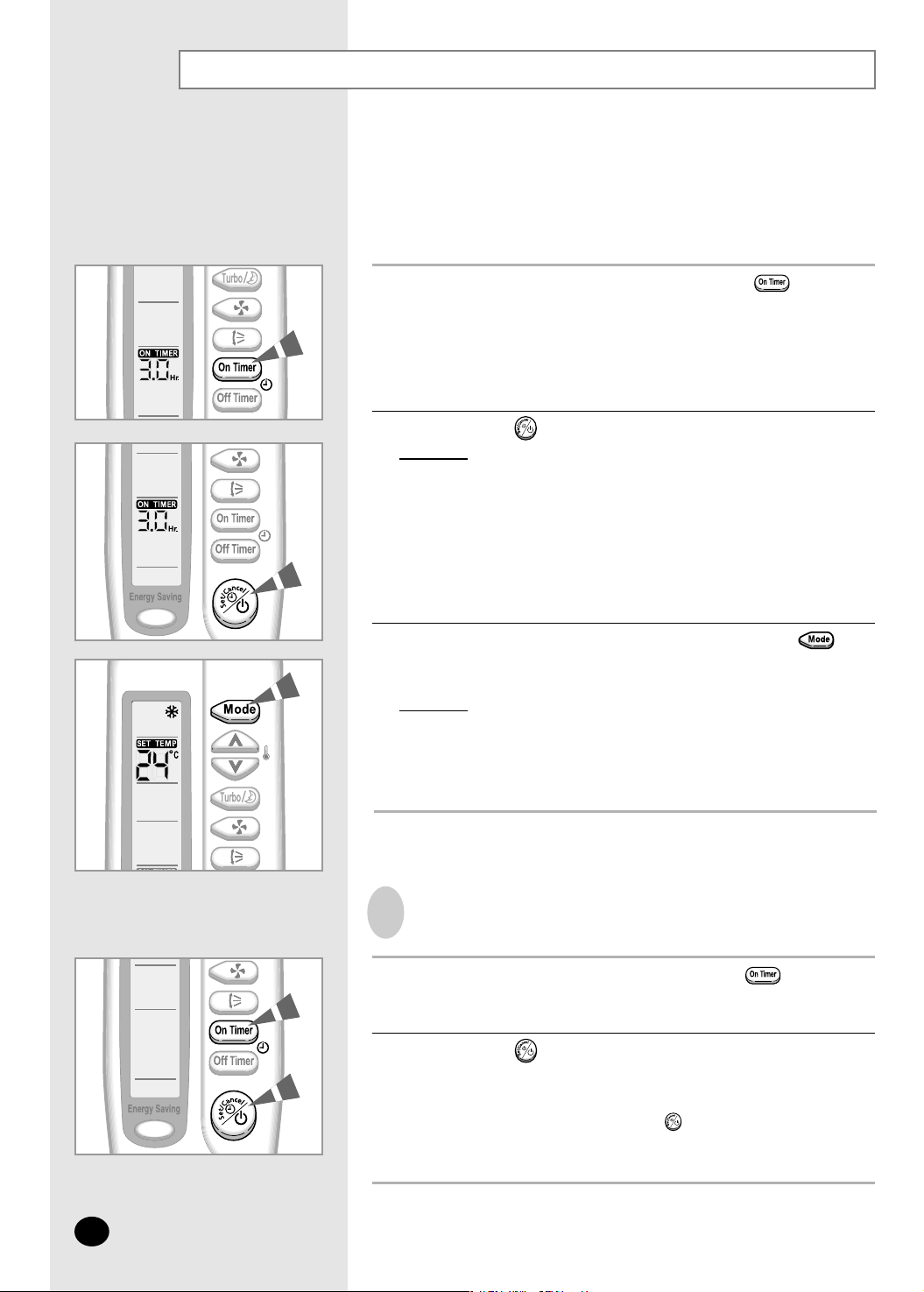

Ajustar el Tiempo para Encender
S-16
Si desea prender el aire acondicionador antes del tiempo
memorizado, presione el botón (ON/OFF).
NNNNoooottttaa
aa
Para encender el marcador de tiempo no le permite a Ud. encender el aire
acondicionador automáticamente después de dar un periodo de tiempo.
Ud. puede ajustar el periodo de tiempo desde 30 minutos a 24 horas.
Para ajustar el tiempo de operación, presione el botón uno o más
veses hasta que muestre el tiempo requerido. El tiempo posible es desde
0.5 hora hasta 24 horas.
1
Presione el botón (Ajustar/Cancelar) para completar el ajuste.
Resultado:
: ◆ Aparecera el tiempo rejistrado.
◆ Blanquar el indicador del tiempo parando.
◆ El modo seleccionado y la temperatura se desapareceran
de la pantalla después de 10 segundos.
◆ El aire acondicionador se encendera automáticamente
cuando el contador aparesca en el control remoto y
cuando ajuste el nuevo tiempo desaparecera el tiempo
anterior.
2
Para cancelar el Tiempo Encender, presione el botón uno o más
veses hasta que aparesca el tiempo encendido ajustado.
1
Presione el botón (Ajustar/Cancelar).
2
Para Cancelar el Tiempo Encender
Para seleccionar un modo operativo de antemano, apriete el
botón hasta que el modo deseado esté mostrado en la parte superior del
mando a distancia.
Resultado:
◆ El aire-condicionado funcionará en el modo seleccionado
cuando está encendido.
3

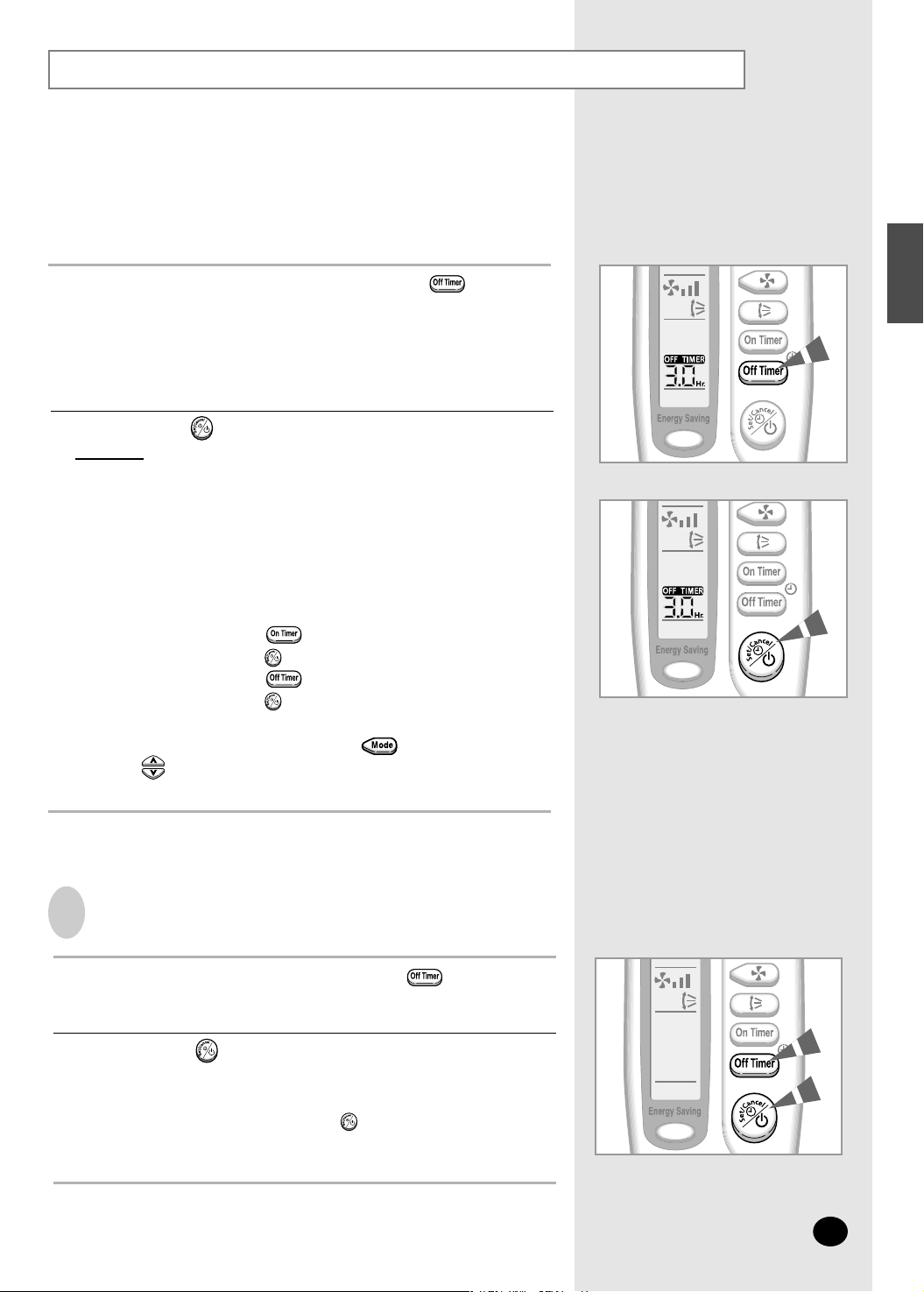

Ajustar el Tiempo para Apagar
S-17
ESPAÑOL
Para apagar el marcador de tiempo no le permite a Ud. apagar el aire
acondicionador automáticamente después de dar un periodo de tiempo.
Ud. puede ajustar el periodo de tiempo desde 30 minutos a 24 horas.
Para ajustar el tiempo de operación, presione el botón uno o más
veses hasta que muestre el tiempo requerido. El tiempo posible es desde
0.5 hora hasta 24 horas.
1
Puede ver o cambiar el tiempo en modo ajustado y la
temperatura presionando el botón o el botón
después de ajustar el nuevo tiempo apagar.
NNNNoooottttaa
aa
Presione el botón (Ajustar/Cancelar) para completar el ajuste.
Resultado:
: ◆ Aparece el tiempo rejistrado.
◆ Blanquar el indicador del tiempo parando.
◆ El aire acondicionador se apagara automáticamente
cuando el contador aparesca en el control remoto y
cuando ajuste el nuevo tiempo desaparecera el tiempo
apagado anterior.
2
Si desea encender el air acondicionador después de 2 horas
y hacer operar por 2 horas:
1. Presione el botón hasta que aparesca ‘2.0 Hr’.
2. Presione el botón (Ajustar/Cancelar).
3. Presione el botón hasta que aparesca ‘4.0 Hr’.
4. Presione el botón (Ajustar/Cancelar).
EEEEjjjjeeeemmmmpppplllloo
oo
Si desea prender el aire acondicionador antes del tiempo
memorizado, presione el botón (ON/OFF).
NNNNoooottttaa
aa
Para cancelar el Tiempo Apagar presione el botón uno o más veses
hasta que aparesca el tiempo ajustado.
1
Presione el botón (Ajustar/Cancelar).
2
Para Cancelar el Tiempo Apagar

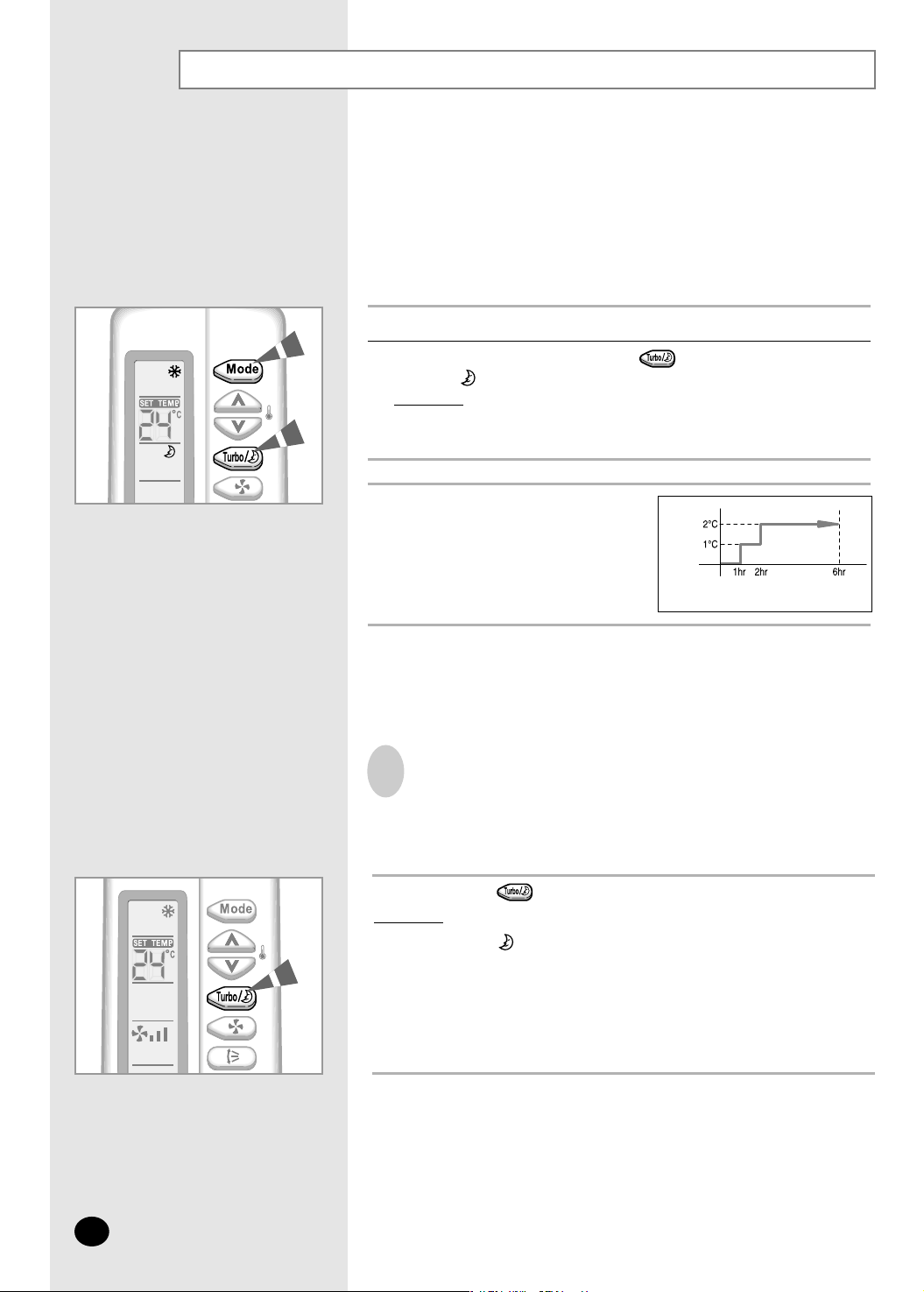

Ajuste de la función Tiempo Dormido
S-18
La función Tiempo Dormido (temporizador de desconexión automática)
se utiliza cuando se está refrigerando la habitación y desconectar el
acondicionador después de transcurrir seis horas.
NNNNoooottttaa
aa Si desea desconectar la unidad a una hora determinada,
consulte la página 17.
1 Asegure que seleccione modo FRIO.
2 Presione el botón del control remoto una o más veses hasta que
aparesca .
Resultado:
: ◆ La unidad interior emite un pitido.
◆ El acondicionador se controla como indica en las
siguientes instrucciones.
Refrigeración La temperatura aumenta
1°C cada hora.
Cuando ha aumentado 2°C
(al cabo de dos horas), la
temperatura se mantiene
durante cuatro horas.
Cancelación de la función Tiempo Dormido
Si no desea llevar a cabo la función Tiempo Dormido establecida,
puede cancelarla en cualquier momento.
Presione el botón .
Resultado:
: ◆ La unidad interior emite un pitido.
◆ El no se visualiza por largo tiempo.
◆ El aire acondicionado sigue funcionando con normalidad.
Ajuste
del
tempor
izador
Tiempo de
comienzo
Tiempo de
paro
Consejos de utilización
Rangos de temperatura y humedad
S-19
ESPAÑOL
Éstas son algunas de las recomendaciones que debe tener en cuenta al
utilizar el aire acondicionado.
Tema Consejo
Interrupción de la corriente Si se produce un corte en el fluido eléctrico
eléctrica mientras el acondicionador está en marcha,
éste se apagará. Cuando se restableca la
corriente, el aire acondicionador comienza
de nuevo automáticamente.
La siguiente tabla indica los rangos de temperatura y humedad en los que se puede utilizar el aire
acondicionado.
Si se utiliza el aire acondicionado a...
Entonces...
Temperaturas altas
La función de protección automática se activará y el aire acondicionado se apagará.
Modo Temperatura interna Temperatura externa Humedad interna
Refrigeración 18°C a 32°C aprox. 21°C a 43°C aprox. 80% o inferior
Deshumidificación
18°C a 32°C aprox. 18°C a 43°C aprox. -
❇ Si la operación de refrigeración es usada arriba de 33°C (temperatura interna) esta no funcionará a su máxima capacidad.
Temperaturas bajas
Una perdida de agua o alguna otra malfunción puede suceder a causa de que el cambiador de calor se congela.
Niveles de humedad altos
Si el aparato se utiliza durante largos periodos de tiempo, es posible que el agua se condense
sobre la superficie de la unidad interior y caigan gotas de agua del mismo.
Uso del aire acondicionado sin el control remoto
S-20
Si el control remoto se ha extraviado o se ha roto, el aire
acondicionado se puede poner en funcionamiento directamente
desde la unidad interior.

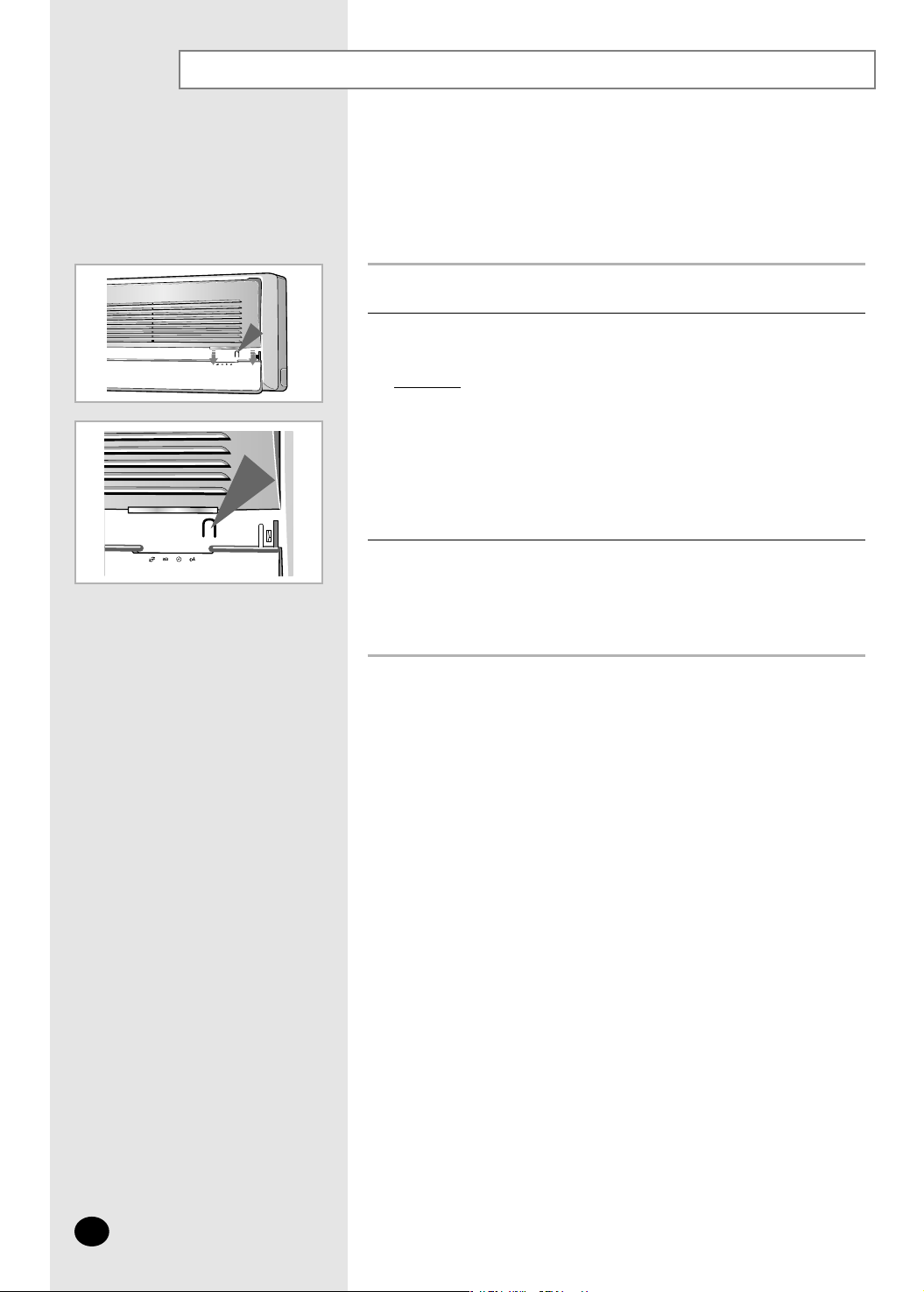

1 Deslice la parrilla delantera más baja abajo.
2 Para encender el aire acondicionado, presione el interruptor ON/OFF
situado en la parte derecha de la unidad interior.
Resultado
: ◆ Se enciende el indicador OPERATION.
◆ La unidad interior emite un pitido.
◆ El aire acondicionado se enciende en el modo más
adecuado para la temperatura ambiental.
3 Para apagar el aire acondicionado, vuelva a presione el interruptor
ON/OFF.
NNNNoooottttaa
aa
Aunque se haya encendido el aire acondicionado por medio del
interruptor ON/OFF, es posible controlar su funcionamiento
utilizando el control remoto del modo habitual.
Temperatura
ambiental
21°C o superior
Modo de
funcionamiento
Refrigeración
Ajuste de la
temperatura
24°C aprox.
Solución de problemas comunes
S-21
ESPAÑOL
Explicación/Solución
◆ Compruebe que el cable de alimentación está enchufado.
◆ Compruebe que el indicador de la operación en la unidad de interior esté
encendido:
Si es necesario presione (On/Off) del control remoto.
◆ Compruebe si el indicador TIMER de la unidad interior está
encendido. De ser así:
- Espere hasta que llegue la hora de conexión y el acondicionador
se encenderá automáticamente
- Cancele la función del temporizador (véase las páginas 16 y 17 para
obtener más información)
◆ Compruebe que no hay ningún obstáculo entre el mando y la unidad
interior.
◆ Compruebe las pilas del control remoto.
◆ Compruebe que está lo suficientemente cerca de la unidad interior
(siete metros/yardas o menos).
◆ Compruebe que ha colocado el control remoto hacia el sensor de
infrarrojos de la parte inferior de la unidad interior.
◆ Cambie las pilas del control remoto cuando sea necesario.
◆ Compruebe si ha seleccionado el modo de funcionamiento correcto,
(Automática, Refrigeración).
◆ Es posible que la temperatura ambiental sea demasiado baja.
◆ El polvo puede estar obstruyendo la protección del filtro del aire.
(Consulte las instrucciones de limpieza en la página 22).
◆
Asegúrese de que no existan obstáculos delante de la unidad externa.
◆ Chequee que el modo de operción esta ajustado al Refrigeración o
Ventilación; en el mode AUTO, la velocidad de ventilador
se cambia automáticamente y en el modo de DRY(SECO), se ajusta en
AUTO.
◆ Compruebe que el aire acondicionado se encuentra encendido,
si es necesario presionar (On/Off) del control remoto.
◆ Compruebe que ha programado correctamente el temporizador
(consulte las páginas 16 y 17).
◆ Ventile bien la habitación.
P
roblema
El acondicionador no funciona
El aire acondicionado no funciona
con el control remoto
Al presionar el botón (On/Off)
del control remoto, el aire
acondicionado no emite ningún
pitido
El aire acondicionado no refrigera
La velocidad del ventilador no baja
cuando presione el botón
La dirección del flujo de aire no se
cambia cuando presione el botón
El temporizador no se activa
correctamente
Cuando se utiliza el acondicionador
se producen olores
Antes de llamar al servicio posventa, realice las comprobaciones que se presentan a
continuación. De este modo, puede ahorrarse tiempo y dinero en una llamada innecesaria.
Limpieza del aire acondicionado
S-22
Filtros de desodorización y Bio-Verdes de limpieza (Opción)

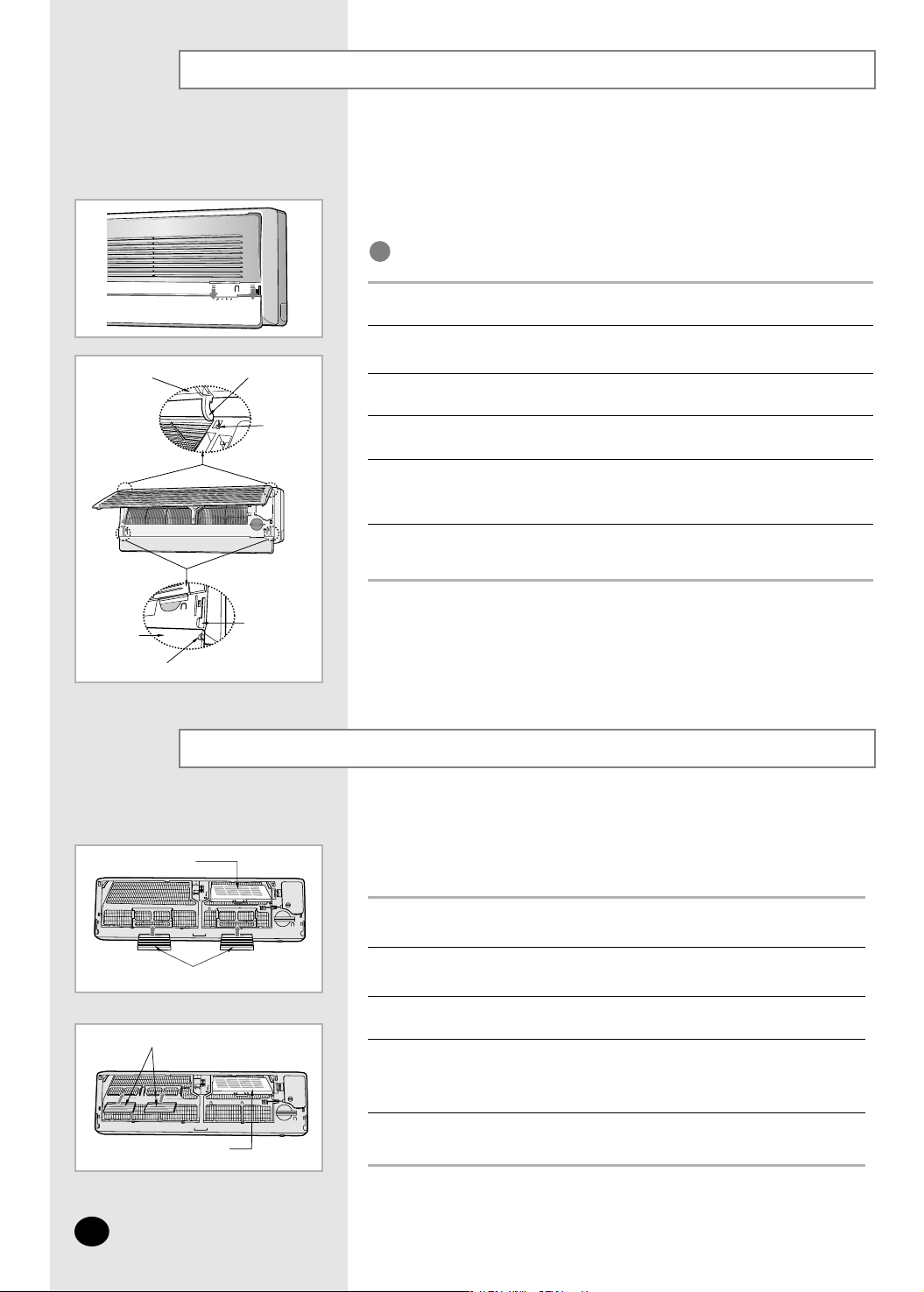

3 Lave los filtros con agua limpia, y luego seqúelos en la cortina.
2 Saque el desodorante y los filtros de Bio-Verdes.
1 Abra la superior parrilla delantera tirando los lados izquierdos y
derechos de la parrilla.
Para quitar partículas de polvo y olores, el desodorante y los filtros de
Bio-Verdes está instalado en el acondicionador de aire. Usted debe
limpiar los filtros cada 3 meses.
5 Cierre la parrilla delantera.
4 Inserte los filtros en la posición original.
NNNNoooottttaa
aa Usted puede cambiar la posición de filtros con uno a otro.
Superior
parrilla
delantera
Gancho
Gancho
Surco
del
cuerpo
Surco del
cuerpo
Baje
parrilla
delantera
Para obtener el máximo rendimiento de su aire acondicionado, deberá limpiarlo
con frecuencia para eliminar el polvo que se acumula en el filtro del aire.
Antes de limpiar el aparato asegúrese de que el
interruptor de la unidad se encuentre apagado.
IMPORT ANTE
1 Resbale la parrilla delantera más baja hacia abajo.
2 Abra la parrilla delantera superior tirando los lados izquierdos y derechos
de la parrilla.
3 Levante el borde inferior de los filtros de aire y tire hacia abajo para
lanzarlos.
4 Quite todo el polvo en los filtros de aire con una aspiradora o un cepíllo.
5 Cuando usted ha acabado, inserte la parte superior de los filtros en su
ranura y empuje hacia abajo en el borde inferior hasta que chascan en
lugar.
6 Limpie la parrilla delantera con un paño húmedo y detergente suave
(NO utilice el benceno, los solventes u otros productos químicos).
NNNNoooottttaa
aa
◆ Si no piensa utilizar el aire acondicionado durante un largo período de tiempo,
ponga en funcionamiento el ventilador durante tres o cuatro horas para que se
seque el interior del acondicionador.
✴✴
12/18/24
✴✴
Filtro de Bio-Verde
Filtro desodorante
Filtro de Bio-Verde
Filtro desodorante
✴✴
07/09
✴✴
Especificaciones Técnicas
S-23
ESPAÑOL
Modelo de Unidad Interna
SC07ZK8
SC09ZK8
SC12ZKG
SC18ZK0
SC24TK6
220-240V~, 50Hz
Suministro de energía
ELECTRONICS
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERT VON:
AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O:
Printed in Korea
Loading...
