MANUEL UTILISATEUR
38cm (15”) Moniteur TFT-LCD
50S
•
•
1_F50Scov.fm Page 2 Thursday, July 12, 2001 12:05 PM
Pour un affichage meilleur
1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et
du taux de rafraîchissement d'écran à partir du panneau de configuration de votre
ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité
d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran
TFT-LCD.
Résolution: 1024 x 768 • Fréquence verticale (taux de rafraîchissement) : 60 Hz
2. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie
avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels
des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore
noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans
inquiétude.
Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2.359.296.
3. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage
recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur
l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous
pourriez l'endommager.
4. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en
exécutant la "fonction de réglage automatique" sur l'écran qui s'affiche après avoir appuyé
sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique,
utilisez la fonction de réglage de la clarification (FINE/COARSE).
2_F50Stoc.fm Page 1 Thursday, July 12, 2001 12:03 PM
Table des matières
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Déballage du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation d’un poste de travail ergonomique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Emplacement du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Hauteur du poste de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Angle visuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Rainure de sécurité Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Raccordement de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Raccordement de votre moniteur LCD multimédia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Prêt-à-brancher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Installation du pilote vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Windows
Windows
Fonction Autotest (STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Obtenir de l’aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Temps de préchauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Réglage du votre moniteur LCD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

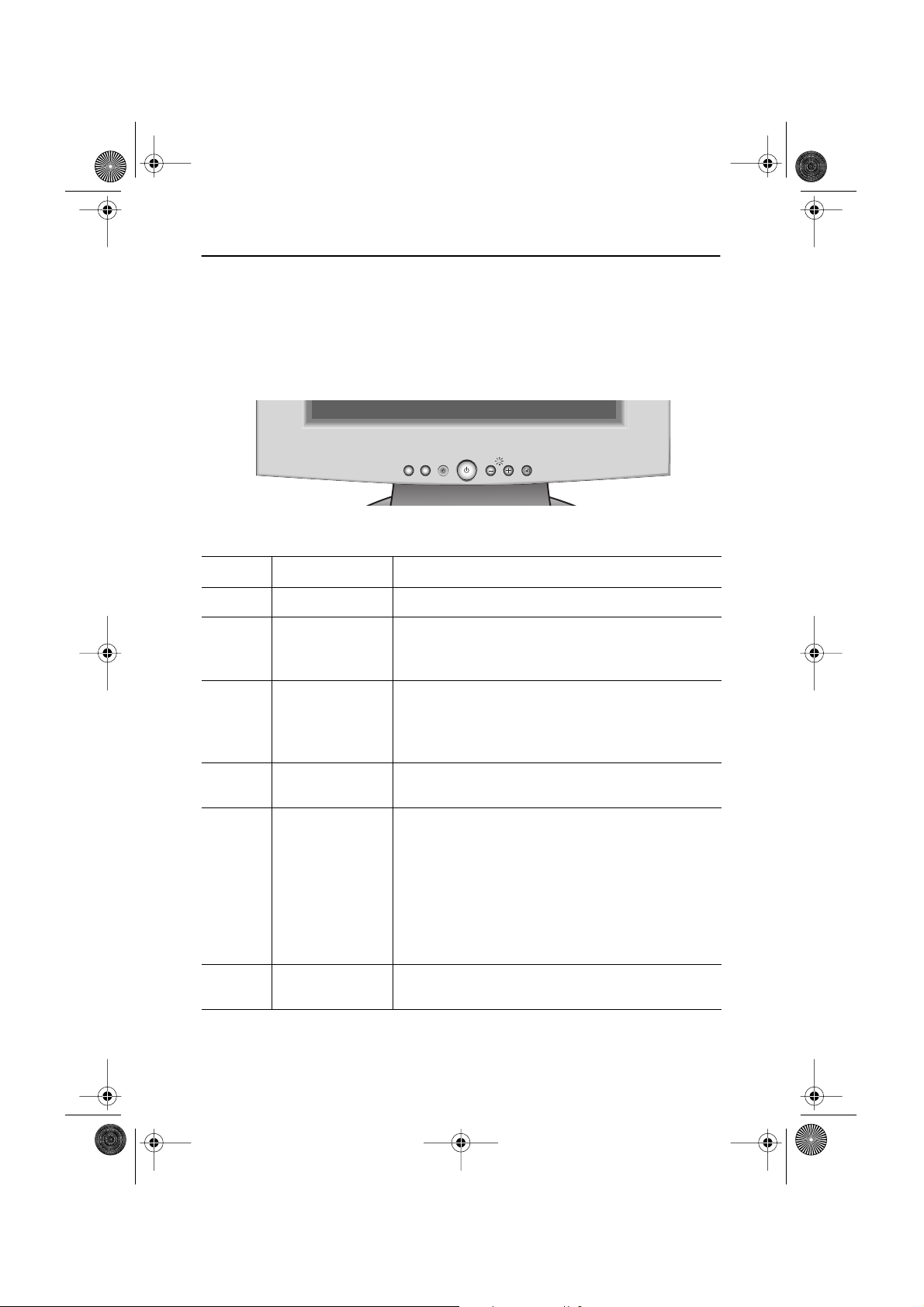

Commandes utilisateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Enregistrement automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fonctions Accès direct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Luminosité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Verrouillage/déverrouillage OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Affichage à I'écran (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accès au Système de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fonctions et réglages OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

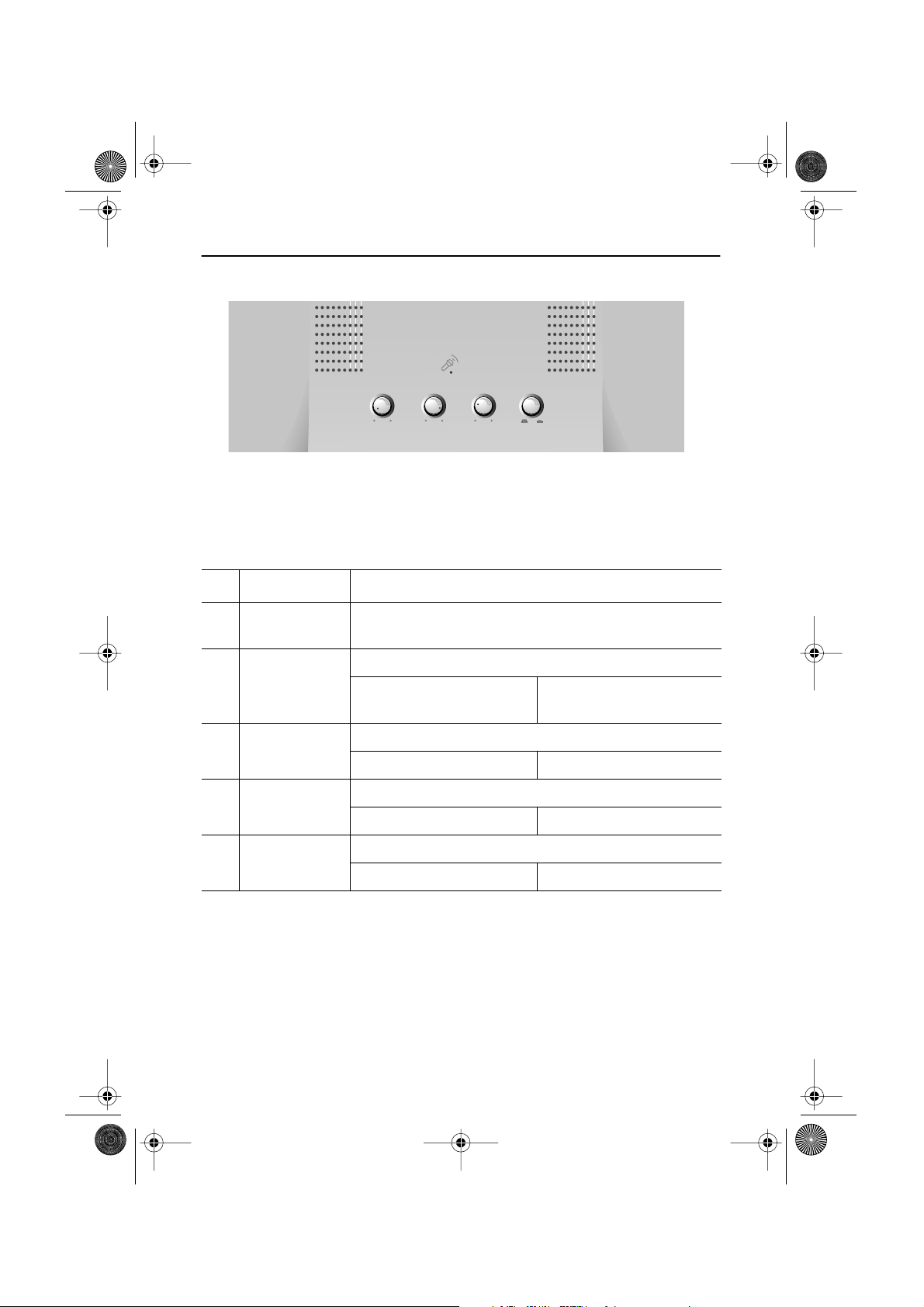

Commandes audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Brochage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Modes d’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Remplacement du support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Retrait du support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Monter la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Entretien de votre moniteur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
®
98 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
®
95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Français
Français 1
3_F50Ssaf.fm Page 2 Thursday, July 12, 2001 12:04 PM
Consignes de sécurité
Vérifiez si le voltage indiqué sur l’adapta-
1
teur correspond à celui du réseau
électrique local avant de brancher le cordon d’alimentation sur la prise de
l’adaptateur.
N’introduisez jamais d’objets métalliques
2
dans les ouvertures du coffret du LCD
moniteur à écran plat (LCD) sous peine de
provoquer une décharge électrique.
Ne touchez jamais l’intérieur du LCD
3
moniteur à écran plat, afin d’éviter tout
risque d’électrocution. Seul un technicien
qualifié est habilité à ouvrir le boîtier du
LCD moniteur à écran plat.
N’utilisez jamais le LCD moniteur à écran
4
plat lorsque le cordon d’alimentation est
endommagé. Ne laissez rien reposer sur
ce dernier et maintenez-le éloigné des
voies de passage.
Prenez garde de ne pas tirer sur le cordon
5
mais sur l’embout en débranchant le LCD
moniteur à écran plat d’une prise de
courant.
Le boîtier du LCD moniteur à écran plat est
6
muni d’orifices d’aération. Pour éviter tout
risque de surchauffe, ces orifices ne
doivent être ni couverts, ni obstrués. Eviter
également d’utiliser le LCD moniteur à
écran plat sur un lit, un canapé, une
moquette ou toute autre surface
insuffisamment ferme qui risque de
bloquer les orifices d’aération situés audessous du LCD moniteur. Prévoyez une
aération suffisante si le LCD moniteur à
écran plat est installé dans une
bibliothèque ou autre espace confiné.
Installez le LCD moniteur à écran plat dans
7
un endroit peu humide et non poussiéreux.
N’exposez pas le LCD moniteur à écran
8
plat à la pluie et ne l’utilisez pas près
d’une source d’eau (dans une cuisine, près
d’une piscine, etc.). Si le LCD moniteur à
écran plat venait à être mouillé
accidentellement, débranchez-le et
contactez immédiatement un revendeur
agréé. Débranchez le LCD moniteur à
écran plat avant de le nettoyer à l’aide
d’un chiffon humide.
Posez le LCD moniteur à écran plat sur une
9
surface stable et manipulez-le avec
prudence. L’écran est fabriqué en verre
mince sous plastique et risque d’être
gravement endommagé si vous le laissez
tomber ou si vous le heurtez ou rayez. Ne
nettoyez pas la face avant à l’aide de
produits à base de cétone (par ex. de
l’acétone), d’alcool éthylique, de toluène,
d’acide éthylique, de méthyle ou de
chlorure. Ces produits risquent
d’endommager l’écran.
Installez le LCD moniteur à écran plat à
10
proximité d’une prise secteur facilement
accessible.
Si le LCD moniteur à écran plat ne
11
fonctionne pas normalement, – en
particulier s’il émet des bruits ou des
odeurs inhabituels, – débranchez-le
immédiatement et contactez un revendeur
agréé ou le centre de maintenance.
Une température élevée peut être source
12
de problèmes. Ne tentez pas d’utiliser le
LCD moniteur à écran plat sous la lumière
directe du soleil et maintenez-le éloigné
des chauffages, cuisinières, cheminées et
autres sources de chaleur.
Débranchez le LCD moniteur à écran plat
13
s’il ne doit pas être utilisé pendant une
période prolongée.
Débranchez le LCD moniteur à écran plat
14
de la prise secteur avant toute opération
d’entretien.
ATTENTION
DANGER D’ELECTROCUTION
NE PAS OUVRIR
ATTENTION: POUR EVITER TOUT DANGER D’ELECTROCUTION, N’ENLEVEZ
PAS LE BOITIER (OU LE PANNEAU ARRIERE). AUCUNE PIECE INTERIEURE NE
PEUT ETRE REPAREE PAR L’UTILISATEUR. TOUTE REPARATION DOIT ETRE
EFFECTUEE PAR UN TECHNICIEN QUALIFIE.
Français 2
4_F50Sbody.fm Page 3 Thursday, July 12, 2001 11:57 AM
Déballage du moniteu
Veuillez vérifier si les pièces suivantes ont été livrées avec votre moniteur. Contactez votre
revendeur si certaines pièces manquent.
Cordon d’alimentation
Disquette d'installation
de pilote
Carte de garantie
(non disponible dans certains pays)
EXIT MENUAUTO EXIT MENUAUTO
Moniteur et Base†
Câble vidéo à 15 broches de type
D-Sub
Français
Câble haut-parleur
(en option)
Manuel
†
Votre moniteur est livré avec un des trois types de support, ou sans support, selon les options
Adaptateur secteur
(en option)
Câble de sortie microphone
(en option)
prises au moment de l’achat. Contactez votre revendeur si vous souhaitez acquérir un autre
support
.
Base Wire-frame
Base standard
Base multimédia
Français 3
4_F50Sbody.fm Page 4 Thursday, July 12, 2001 11:57 AM
Installation de votre moniteur
Installation d’un poste de travail ergonomique
Veuillez tenir compte des conseils suivants avant d’installer votre moniteur.
Emplacement du moniteur
Installez votre moniteur de façon à ce qu’il soit le moins possible exposé aux reflets des lampes ou des fenêtres, c.-à-d. généralement à angle droit pas rapport aux fenêtres.
Hauteur du poste de travail
Installez votre moniteur à écran plat (LCD) de façon à ce que l’écran soit légèrement en dessous du niveau des yeux lorsque vous êtes confortablement assis.
Angle visuel
Inclinez l’écran en arrière ou en avant jusqu’à ce que vous ayez une vue confortable.
AU
T
O
M
E
N
U
Figure 1. Inclinez l’écran
Rainure de sécurité Kensington
Ce moniteur vous offre une protection contre le vol en utilisant un dispositif de sécurité de
type Kensington. Serrure Kensington non fournie. Reportez-vous à la documentation de votre
dispositif de sécurité pour les instructions concernant l’installation.
Figure 2. Emplacement de rainure pour dispositif de sécurité de type Kensington
Français 4
4_F50Sbody.fm Page 5 Thursday, July 12, 2001 11:57 AM
Installation de votre moniteur
Raccordement de votre moniteur LCD
➂
②
➃
➃
Figure 3. Raccordement des câbles
Mettez l’ordinateur hors tension et débranchez son cordon d’alimentation.
1
Raccordez le câble vidéo au connecteur à 15 broches de type D-Sub à l’arrière de
2
votre moniteur.
Raccordez le câble vidéo au port vidéo, à la carte vidéo ou à la carte graphique de
3
votre ordinateur.
Raccordez le cordon d’alimentation de votre moniteur à l’adaptateur secteur et raccor-
4
dez la prise de l’adaptateur au port d’alimentation à l’arrière de votre moniteur.
Branchez les cordons d’alimentation de l’ordinateur et du moniteur sur une prise de
5
courant.
Mettez l’ordinateur et le moniteur sous tension. Si votre moniteur affiche une image,
6
il est correctement installé.
Installez le cas échéant le pilote vidéo pour ce moniteur (voir "Installation du pilote
7
vidéo" à la page 7).
Exécutez Réglage auto après l’installation complète de votre moniteur (voir page 11).
8
➄
Français
Français 5
4_F50Sbody.fm Page 6 Thursday, July 12, 2001 11:57 AM
Installation de votre moniteur
Raccordement de votre moniteur LCD multimédia
MIC AUDIO
OUT IN
Figure 4. Raccordements multimédia
Exécutez les étapes 1 à 3 de la page précédente.
1
Si vous avez un support multimédia ou un support pivotant multimédia, raccordez la
2
prise fixe pour adaptateur secteur (A) au port d’alimentation à l’arrière de votre moniteur. Raccordez le cordon d’alimentation au port d’alimentation à l’arrière du support.
Suivez les instructions fournies avec votre carte son ou votre ordinateur pour rac-
3
corder les haut-parleurs et le microphone au support. Voir Figure 4 ci-dessus et
Tableau 1 ci-dessous.
Continuez par l’étape 5 de la page précédente.
4
Tableau 1. Emplacement des connecteurs sur les supports multimédia
Elément Nom Description
A
B
C
D
E
Prise fixe pour
adaptateur secteur
Port d’alimentation
Interrupteur
Prise MIC OUT
Prise AUDIO IN
Raccordez ce câble au port d’alimentation à
l’arrière du boîtier du moniteur.
Raccordez le cordon d’alimentation ici.
Cet interrupteur permet de mettre le moniteur sous
et hors tension.
Raccordez un câble ici pour envoyer du son du
microphone interne à la carte son de l’ordinateur.
Raccordez un câble ici pour reproduire le son en
provenance de la carte son de votre ordinateur.
Français 6
4_F50Sbody.fm Page 7 Thursday, July 12, 2001 11:57 AM
Installation de votre moniteur
Tableau 1. Emplacement des connecteurs sur les supports multimédia ( suite )
Elément Nom Description
Raccordez un microphone externe ici. Si vous
F
G
Prise pour microphone externe
Prise pour casque
Prêt-à-brancher
Le fait que nous ayons adopté la nouvelle norme "Prêt-à-brancher" VESA
dures d’installation longues et compliquées. Vous pouvez ainsi intégrer votre moniteur dans
un système conforme à la norme "Prêt-à-brancher" sans rencontrer la confusion et les ennuis
habituels. Votre PC peut facilement identifier et configurer lui-même les paramètres
d’affichage. Ce moniteur fournit automatiquement au PC ses données d’identification
(Extended Display Identification, EDID) au moyen des protocoles Display Data Channel (DDC),
ce qui permet au PC de se configurer automatiquement pour utiliser le moniteur à écran plat.
Si votre PC a besoin d’un pilote vidéo, suivez les instructions suivantes qui correspondent au
système d’exploitation utilisé par votre ordinateur.
utilisez un microphone externe, le microphone
interne du moniteur est automatiquement
désactivé.
Raccordez le casque ici. Le raccordement d’un
casque désactive automatiquement les haut-parleurs.
®
élimine les procé-
Français
Installation du pilote vidéo
Introduisez la disquette contenant le pilote fournie avec ce moniteur lorsque le système
d’exploitation le demande. L’installation du pilote diffère légèrement selon le système
d’exploitation. Suivez les instructions qui correspondent à votre système d’exploitation.
Windows
1
2
3
Pour installer manuellement le pilote, ou pour le mettre à jour, suivez les instructions
suivantes :
®
98
Windows
l’"Assistant ajout de nouveau périphérique" si les pilotes ne sont pas encore installés.
Cliquez sur le bouton SUIVANT pour chercher les pilotes.
Cochez la case du lecteur de disquettes pour installer les pilotes depuis la disquette
fournie avec votre moniteur LCD et cliquez sur SUIVANT.
Confirmez que Windows a trouvé le pilote sur la disquette et cliquez de nouveau sur
SUIVANT pour installer le pilote.
®
98 détecte automatiquement votre nouveau moniteur et démarre
Français 7
Loading...
