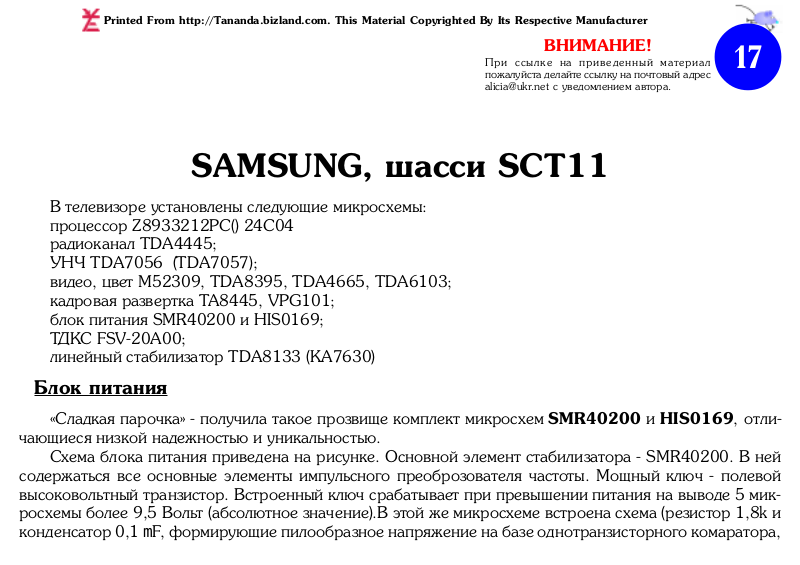

SAMSUNG, шасси SCT11
В телевизоре установлены следующие микросхемы:
процессор Z8933212PC() 24C04
радиоканал TDA4445;
ÓÍ× TDA7056 (TDA7057);
видео, цвет M52309, TDA8395, TDA4665, TDA6103;
кадровая развертка TA8445, VPG101;
блок питания SMR40200 и HIS0169;
ÒÄÊÑ FSV-20A00;
линейный стабилизатор TDA8133 (KA7630)
Блок питания
ВНИМАНИЕ!
При ссылке на приведенный материал
пожалуйста делайте ссылку на почтовый адрес
[email protected] с уведомлением автора.
17
«Сладкая парочка» - получила такое прозвище комплект микросхем SMR40200 è HIS0169, îòëè-
чающиеся низкой надежностью и уникальностью.

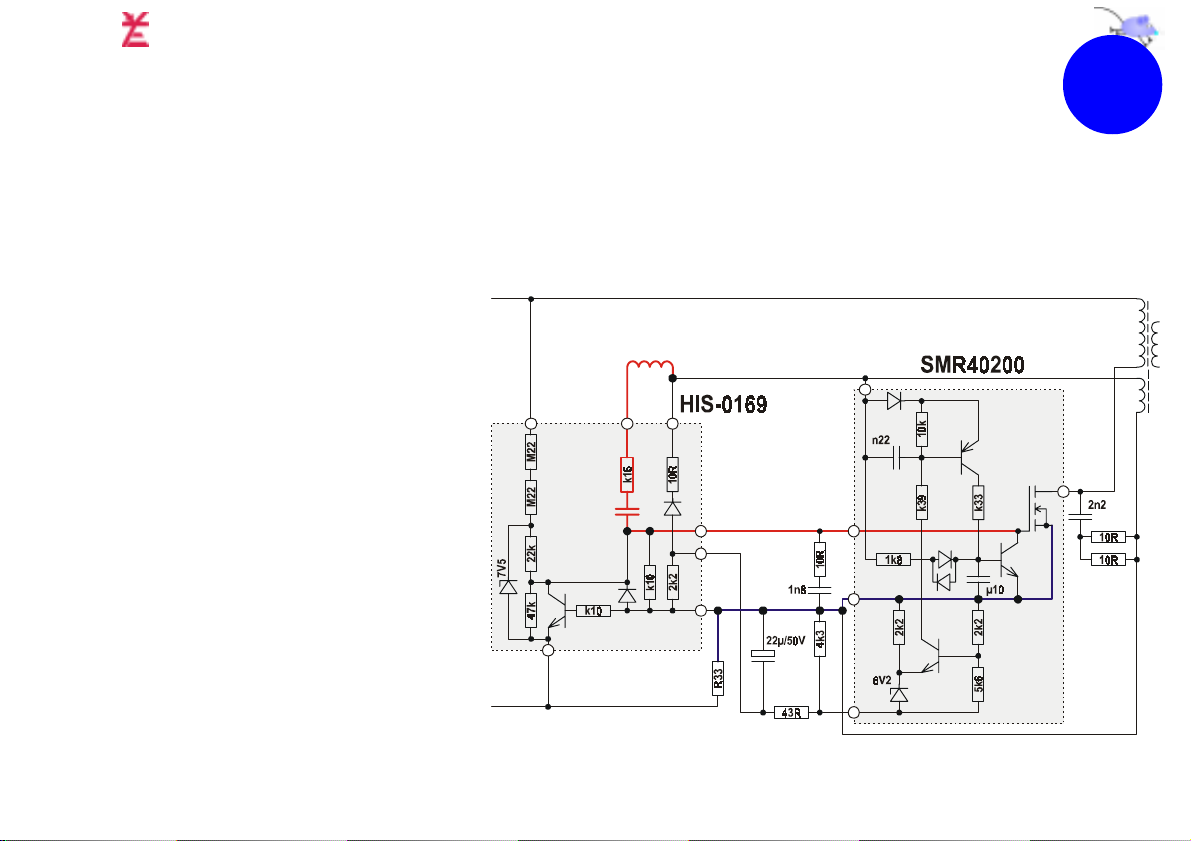

Схема блока питания приведена на рисунке. Основной элемент стабилизатора - SMR40200. В ней
содержаться все основные элементы импульсного преоброзователя частоты. Мощный ключ - полевой
высоковольтный транзистор. Встроенный ключ срабатывает при превышении питания на выводе 5 мик-
росхемы более 9,5 Вольт (абсолютное значение).В этой же микросхеме встроена схема (резистор 1,8k и
конденсатор 0,1 mF, формирующие пилообразное напряжение на базе однотранзисторного комаратора,
Page 2
Printed From http://Tananda.bizland.com. This Material Copyrighted By Its Respective Manufacturer
на которую поступает напряжение ошибки. В целях уменьшения рассеиваемой можности на-
пряжение ошибки также имееет импульсную форму.
18
HIS0169 служит для задания начального смещения силового транзисторного ключа. Кроме
этого в ней содержаться некоторые элементы формирования импульсов запуска. Транзистор микросхе-
мы призван ограничить ток через силовой ключ на уровне 2-х Ампер. В микросхеме также имеется
встроенный выпрямитель отрицательного измерительного напряжения.
При анализе причин выхода комплекта микросхем из строя наиболее слабыми узлами выявились
следующие:
1.Силовой ключевой транзистор
имеет максимальное напряжение 600
Вольт, что мало. В результате его про-
боя горит резистор 0,33 Ома и все ос-
тальное.
2.При обрыве дросселя в цепи за-
1
4 3
1
пуска силовой ключевой транзистор от-
крывается просто постоянным напряже-
нием с дальнейшим повторением всех вы-
шеприведенных разрушений.
6
7
2
3
Рекомендации пока в стадии отра-
ботки, но следует отметить некритич-
8
4
ность индуктивности пресловутого дрос-
ñåëÿ.
5
Автор планирует произвести замену
этого комплекта на STR1706, с мини-
5
мальными доработками.
