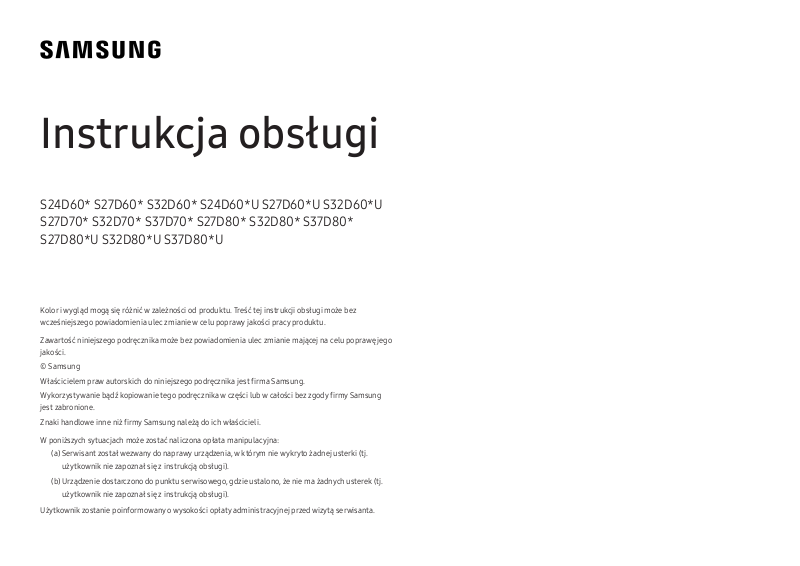

Instrukcja obsługi

S24D60* S27D60* S32D60* S24D60*U S27D60*U S32D60*U S27D70* S32D70* S37D70* S27D80* S32D80* S37D80* S27D80*U S32D80*U S37D80*U

Kolor i wygląd mogą się różnić w zależności od produktu. Treść tej instrukcji obsługi może bez wcześniejszego powiadomienia ulec zmianie w celu poprawy jakości pracy produktu.

Zawartość niniejszego podręcznika może bez powiadomienia ulec zmianie mającej na celu poprawę jego jakości.

jest zabronione. Znaki handlowe inne niż firmy Samsung należą do ich właścicieli.

W poniższych sytuacjach może zostać naliczona opłata manipulacyjna:

(a) Serwisant został wezwany do naprawy urządzenia, w którym nie wykryto żadnej usterki (tj.

użytkownik nie zapoznał się z instrukcją obsługi).

(b) Urządzenie dostarczono do punktu serwisowego, gdzie ustalono, że nie ma żadnych usterek (tj.

użytkownik nie zapoznał się z instrukcją obsługi).

Użytkownik zostanie poinformowany o wysokości opłaty administracyjnej przed wizytą serwisanta.

Page 2

Spis treści

Przed rozpoczęciem używania produktu

Zasady bezpieczeństwa 4

Prąd elektryczny i bezpieczeństwo 4 Instalacja 5 Działanie 6

Czyszczenie 7

Prawidłowa postawa przy używaniu produktu 8

Przygotowania

Instalacja 9

Montaż podstawy 9 Oddzielanie ramienia stojaka od podstawy

stojaka 10 Przestrogi dotyczące przenoszenia urządzenia 10 Sprawdzanie przestrzeni wokół produktu 11 Regulacja odchylenia i wysokości produktu 11 Obracanie produktu 13 Zabezpieczenie przeciwkradzieżowe 14 Dane techniczne zestawu do montażu

ściennego (VESA) 15

Podłączanie i korzystanie z urządzenia źródłowego

Przed podłączeniem produktu należy zapoznać się zponiższymi informacjami. 18

Porty 19

Podłączanie i korzystanie z komputera 20

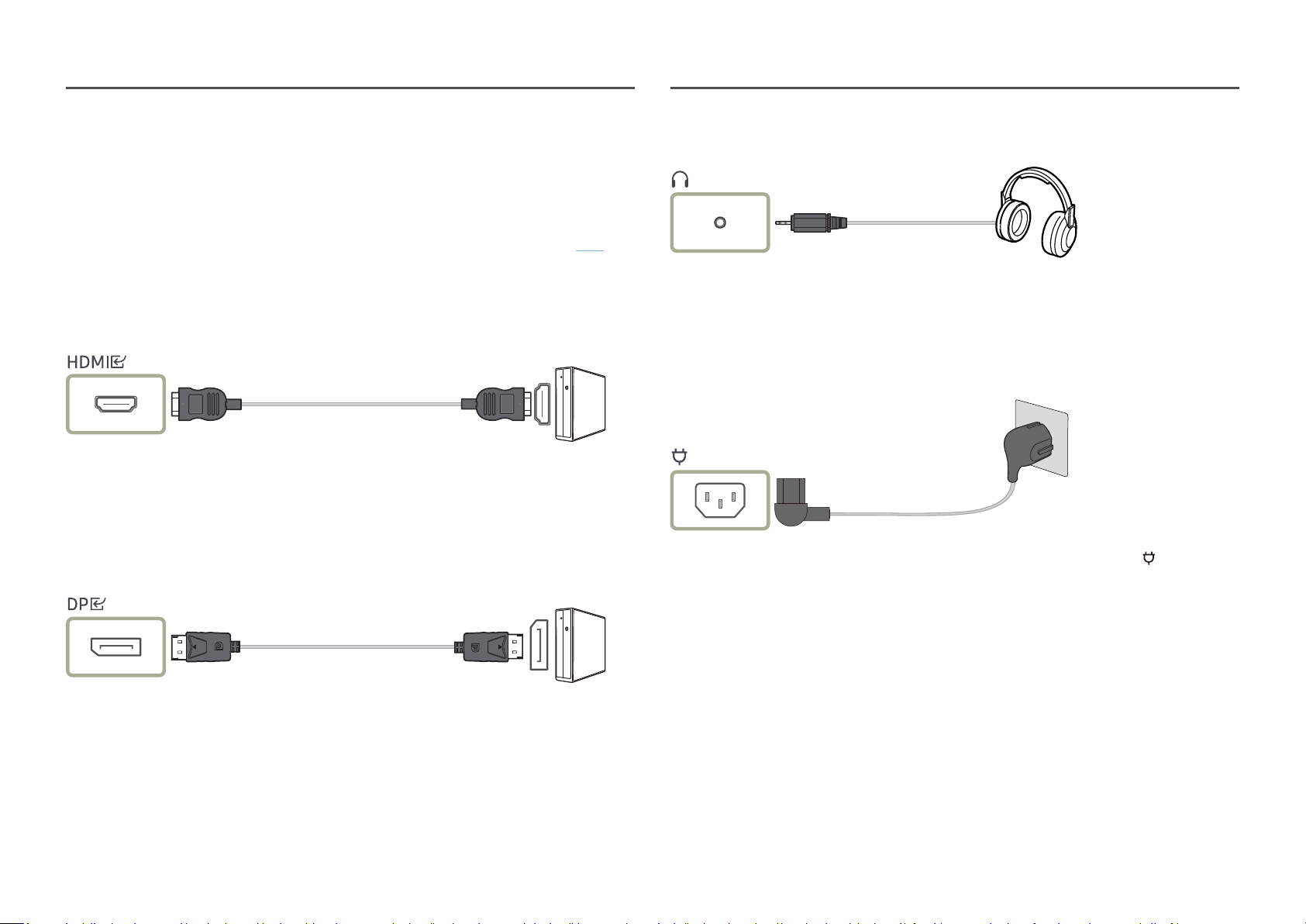

Podłączanie za pomocą kabla HDMI 20 Podłączanie za pomocą kabla DP 20 Podłączanie słuchawek lub głośników 20 Podłączanie kabla zasilania 20 Podłączanie produktu do komputera jako

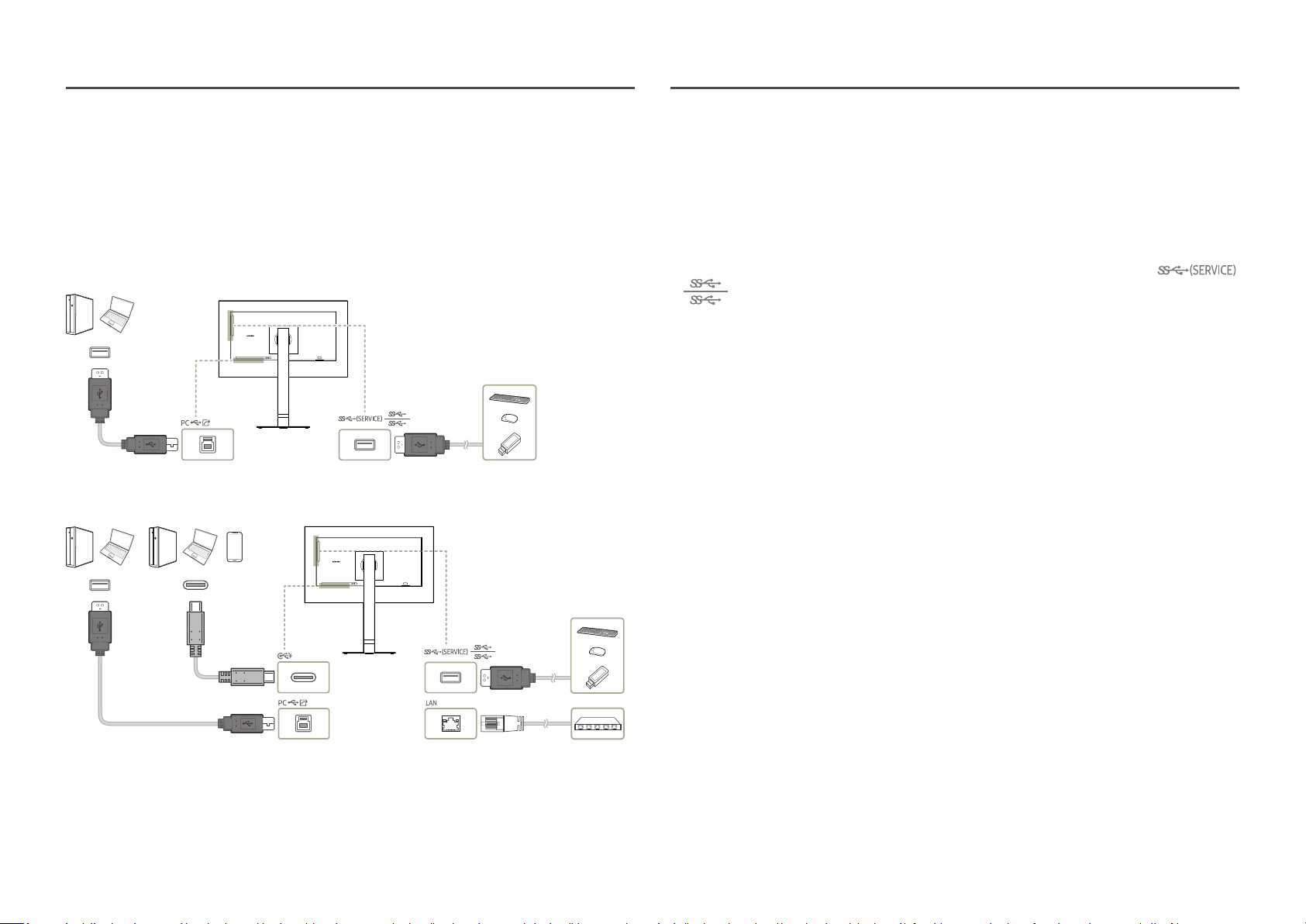

koncentratora USB 21 Podłączanie za pomocą kabla USB typu C 22

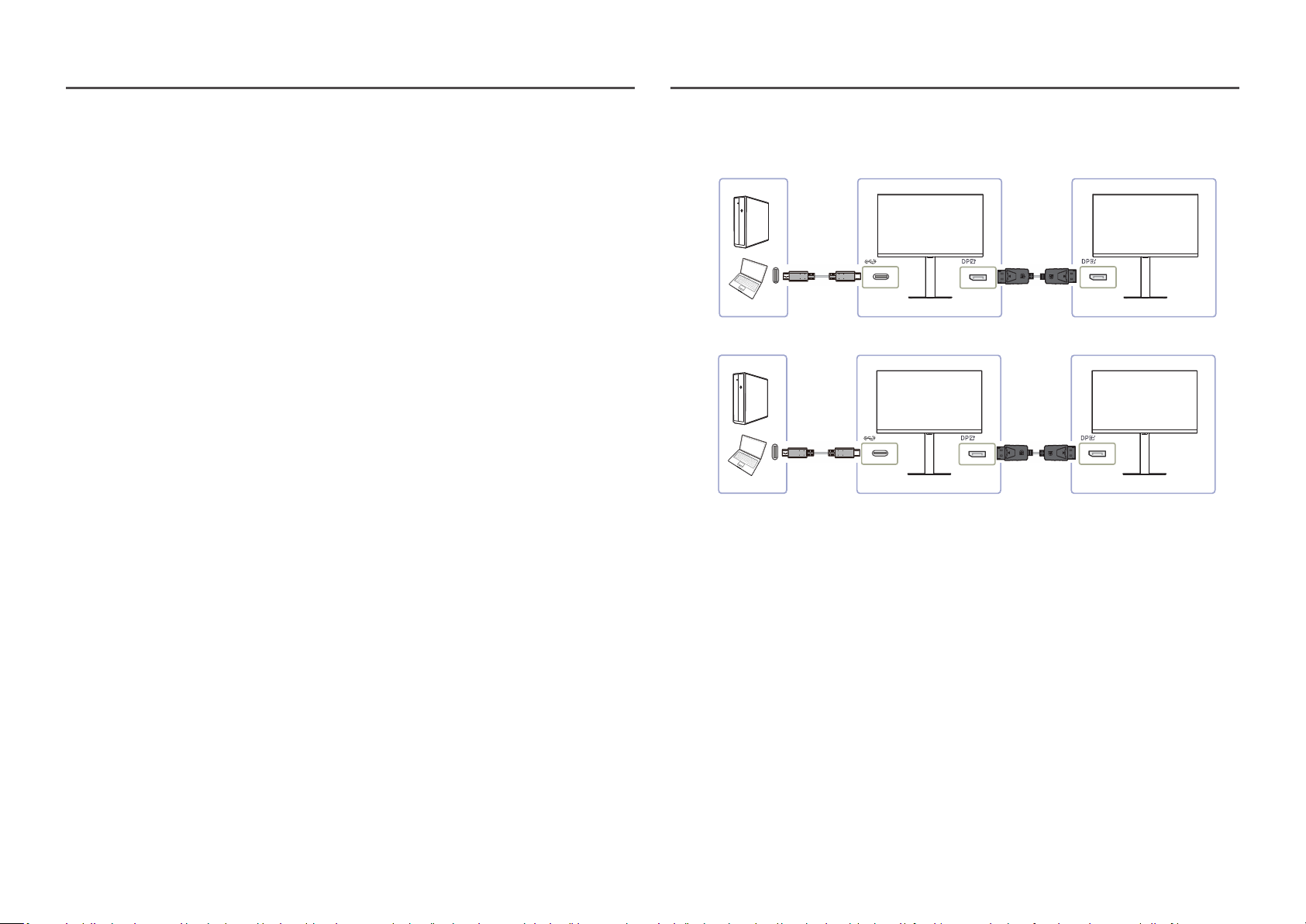

Podłączanie do monitora zewnętrznego 22

Podłączanie za pomocą kabla DP 22

DP Out 23

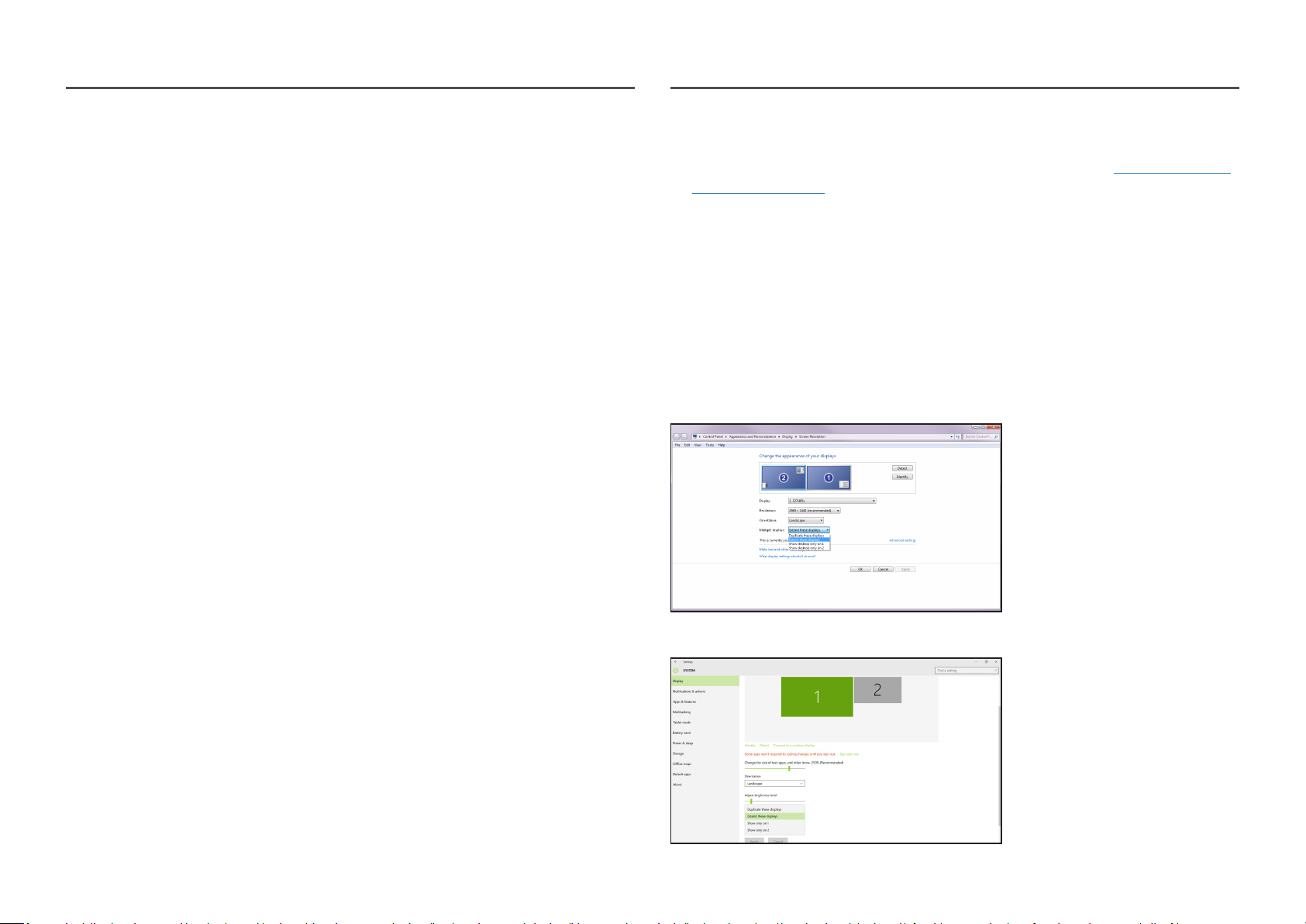

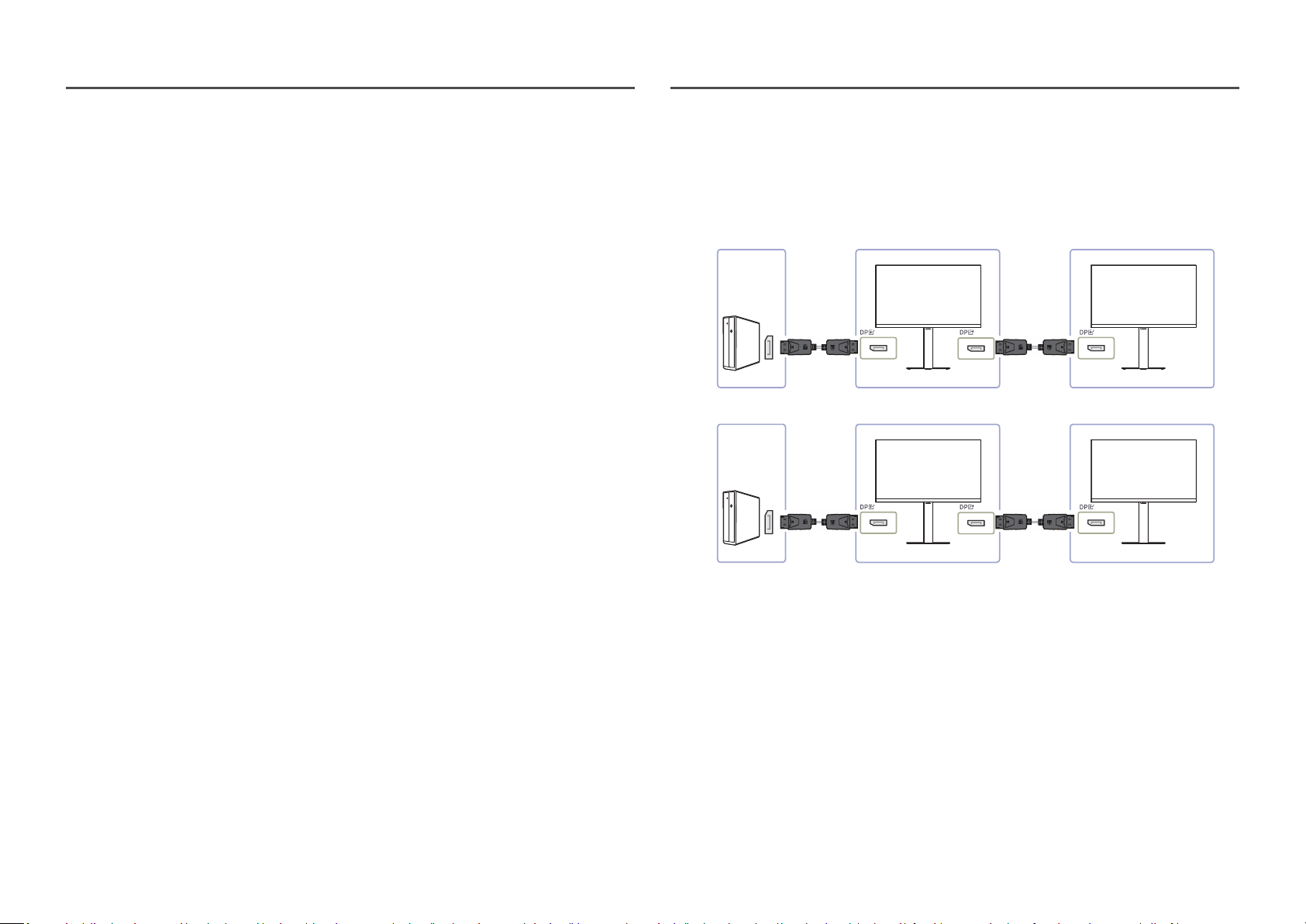

Korzystanie z funkcji portu DP Out (MST/SST) 23

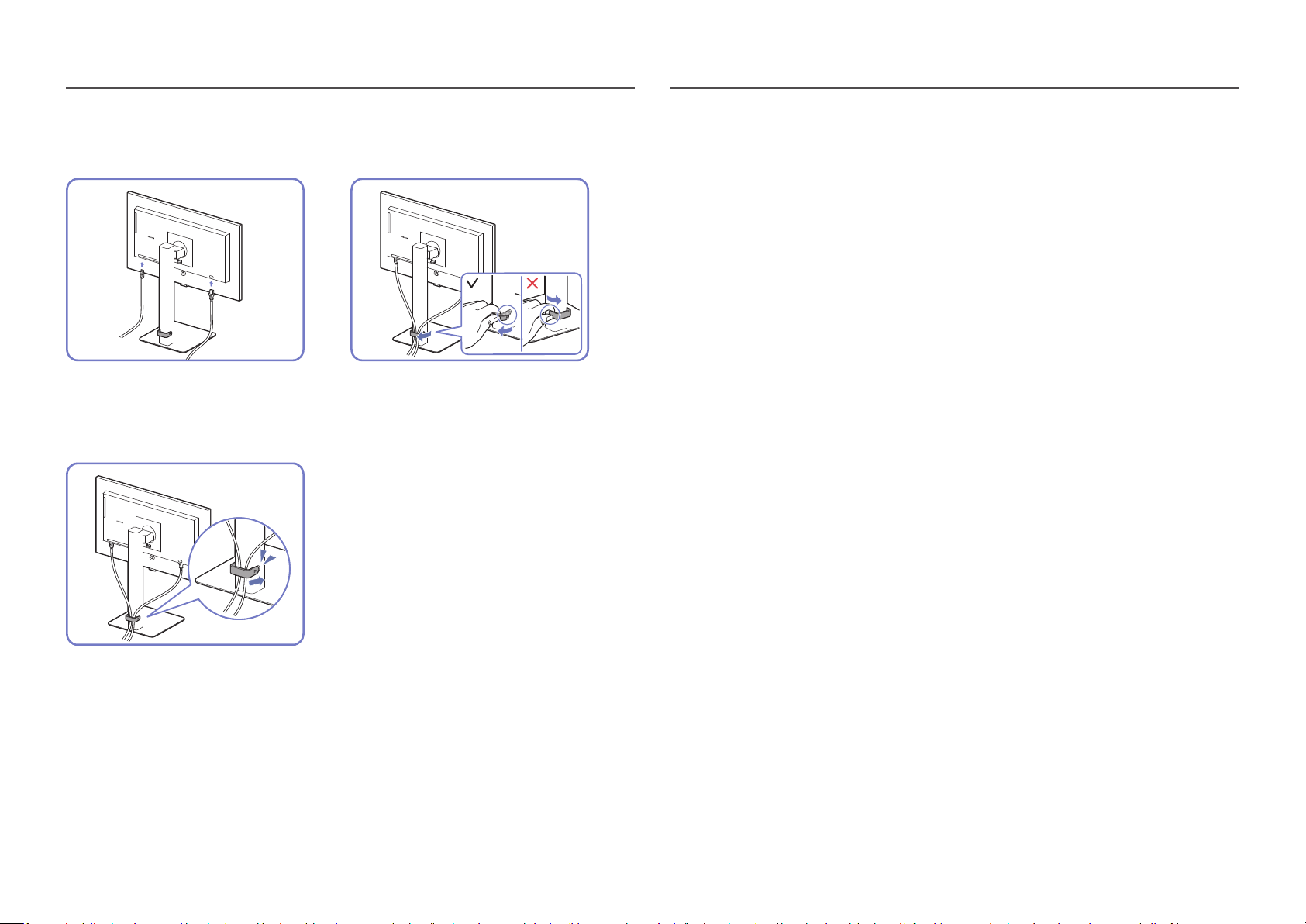

Porządkowanie kabli 26

Ustawianie optymalnej rozdzielczości 26

Lista kart graficznych obsługujących tryb HDR10 26

Obraz 27

Ochrona oczu 31

PIP/PBP 31

Wyśw. ekranowy 33

System 33

Pomoc techn. 36

Instalacja oprogramowania

Easy Setting Box 38

Ograniczenia i problemy związane z instalacją programu 38

Wymagania systemowe 38

Instalacja sterownika 38

Panel sterowania 16

Menu bezpośrednich przycisków ekranowych 17

Page 3

Spis treści

Instrukcja rozwiązywania problemów

Wymagania, które należy spełnić przed kontaktem z Centrum Obsługi Klienta firmy Samsung 39

Diagnostyka urządzenia (problemy z ekranem) 39 Sprawdzanie rozdzielczości i częstotliwości 39 Sprawdź, co następuje. 39

Pytania i odpowiedzi 42

Dane techniczne

Ogólne 43

Tabela standardowych trybów sygnału 45

Dodatek

Odpowiedzialność za odpłatne usługi (koszty ponoszone przez klienta) 48

Okoliczności inne niż defekt produktu 48 Uszkodzenie produktu powstałe z winy klienta 48 Pozostałe okoliczności 48

TCO CERTIFIED 49

Powitaj bardziej ekologiczny produkt 49 Informacje o gwarancji na produkt 49 Aktualizacje oprogramowania 49

Page 4

Przed rozpoczęciem używania produktu

Zasady bezpieczeństwa

Ostrzeżenie

Nieprzestrzeganie instrukcji może skutkować poważnymi lub śmiertelnymi obrażeniami ciała.

Uwaga

Nieprzestrzeganie instrukcji może skutkować obrażeniami ciała albo uszkodzeniami mienia.

UWAGA

RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAĆ.

UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE ZDEJMOWAĆ POKRYWY (TAKŻE TYLNEJ). WEWNĄTRZ NIE MA ELEMENTÓW PRZEZNACZONYCH DO OBSŁUGI PRZEZ UŻYTKOWNIKA. WSZELKIE NAPRAWY MOGĄ BYĆ WYKONYWANE WYŁĄCZNIE PRZEZ OSOBĘ WYKWALIFIKOWANĄ.

Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.

Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.

Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeżeli symbol ten nie występuje na produkcie podłączanym do sieci zasilającej, produkt MUSI mieć niezawodne połączenie z przewodem ochronnym (uziemiającym).

Napięcie prądu przemiennego: Napięcie znamionowe oznaczone tym symbolem jest napięciem prądu przemiennego.

Napięcie prądu stałego: Napięcie znamionowe oznaczone tym symbolem jest napięciem prądu stałego.

Uwaga. Należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

Prąd elektryczny i bezpieczeństwo

Ostrzeżenie

• Nie używać uszkodzonego przewodu zasilającego, uszkodzonej wtyczki ani obluzowanego gniazda elektrycznego.

• Nie podłączać wielu produktów do jednego gniazda elektrycznego.

• Nie dotykać wtyczki elektrycznej mokrymi rękami.

• Wkładać wtyczkę do oporu, aby się nie ruszała.

• Podłączać wtyczkę do gniazda elektrycznego z uziemieniem (tylko izolowane urządzenia typu 1).

• Nie zginać i nie ciągnąć przewodu zasilającego na siłę. Nie przygniatać przewodu zasilającego

ciężkimi przedmiotami.

• Nie umieszczać przewodu zasilającego ani produktu w pobliżu źródeł ciepła.

• Usuwać ewentualny kurz z bolców wtyczki i gniazda elektrycznego za pomocą suchej szmatki.

Uwaga

• Nie odłączać przewodu zasilającego podczas korzystania z produktu.

• Używać tylko tego przewodu zasilającego, który był dołączony do produktu przez firmę Samsung.

Nie stosować przewodu zasilającego do innych produktów.

• Usunąć wszelkie przeszkody z okolicy gniazda elektrycznego, do którego podłączony jest przewód zasilający.

‒ W przypadku wystąpienia problemu należy odłączyć przewód zasilający, aby odciąć zasilanie

produktu.

• Odłączając przewód zasilający od gniazda elektrycznego, trzymać za wtyczkę.

Page 5

Instalacja

Ostrzeżenie

• Nie kłaść na produkcie świec, środków odstraszających owady ani papierosów. Nie ustawiać produktu w pobliżu źródeł ciepła.

• Przechowywać plastikowe opakowanie produktu poza zasięgiem dzieci.

‒ Mogłoby dojść do uduszenia dziecka.

• Nie stawiać produktu na niestabilnych lub drgających powierzchniach (niepewna półka, nachylona

powierzchnia itd.)

‒ Produkt mógłby spaść i ulec uszkodzeniu lub spowodować obrażenia ciała. ‒ Używanie produktu w miejscu o dużych drganiach może spowodować jego uszkodzenie lub

pożar.

• Nie umieszczać produktu w pojazdach ani w miejscach narażonych na kurz, wilgoć (kapiąca woda itd.), olej lub dym.

• Nie wystawiać produktu na bezpośrednie działanie światła słonecznego, wysokiej temperatury ani na wpływ gorących przedmiotów, na przykład pieców.

‒ Mogłoby dojść do skrócenia czasu eksploatacji produktu lub pożaru.

• Nie ustawiać produktu w zasięgu małych dzieci.

‒ Produkt może spaść i spowodować obrażenia ciała dziecka.

• Olej jadalny (taki jak olej sojowy) może uszkodzić lub zniekształcić produkt. Trzymać produkt z dala

od miejsc, w których może on mieć kontakt z olejem. Nie montować ani nie używać produktu w kuchni ani w pobliżu kuchenki.

Uwaga

• Uważać, by nie upuścić produktu podczas przenoszenia.

• Nie kłaść produktu przednią stroną do dołu.

• Ustawiając produkt na szafce lub na półce, upewnić się, że dolna krawędź przedniej części produktu

nie wystaje.

‒ Produkt mógłby spaść i ulec uszkodzeniu lub spowodować obrażenia ciała. ‒ Produkt można ustawiać tylko na szafkach lub półkach odpowiednich rozmiarów.

• Produkt należy ustawiać starannie. ‒ Może dojść do awarii produktu lub obrażeń ciała.

• Umieszczenie produktu w nietypowym miejscu (narażonym na wpływ wielu drobnych cząsteczek,

substancji chemicznych, skrajnych temperatur lub o znacznym zawilgoceniu bądź w miejscach, gdzie produkt będzie działać ciągle i przez dłuższy czas) może poważnie wpłynąć na jego wydajność.

‒ Przed umieszczeniem produktu w takim miejscu należy się koniecznie skonsultować z Centrum

Obsługi Klienta firmy Samsung.

• Przed montażem urządzenia, należy położyć go ekranem do dołu na płaskiej, stabilnej powierzchni.

• W ramach tej samej serii kolor może się różnić w zależności od rozmiaru.

Page 6

Działanie

Ostrzeżenie

• Wewnątrz produktu znajduje się wysokie napięcie. Nigdy nie rozbierać, nie naprawiać ani nie modyfikować produktu samodzielnie.

‒ W sprawach napraw kontaktować się z Centrum Obsługi Klienta firmy Samsung.

• Przed przeniesieniem produktu należy najpierw odłączyć od niego wszelkie kable, w tym przewód

zasilający.

• Jeśli z produktu wydobywają się nietypowe dźwięki, zapach spalenizny albo dym, natychmiast odłączyć przewód zasilający i skontaktować się z Centrum Obsługi Klienta firmy Samsung.

• Nie pozwalać dzieciom na wieszanie się na produkcie ani wchodzenie na niego.

‒ Mogłoby dojść do obrażeń bądź poważnych uszkodzeń ciała u dzieci.

• W przypadku upuszczenia produktu albo uszkodzenia jego obudowy wyłączyć zasilanie i odłączyć

przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung.

‒ Dalsze użytkowanie mogłoby skutkować pożarem lub porażeniem prądem.

• Nie zostawiać na produkcie ciężkich przedmiotów ani takich, jakimi interesują się dzieci (zabawek,

słodyczy itd.).

‒ Gdyby dzieci próbowały sięgnąć po zabawki lub słodycze, mogłoby dojść do upadku ciężkich

przedmiotów albo produktu, a w konsekwencji do poważnych obrażeń ciała.

• Podczas wyładowań atmosferycznych lub burzy z piorunami wyłączyć produkt i odłączyć przewód zasilający.

• Nie wkładać do produktu (przez otwór wentylacyjny, porty wejściowe/wyjściowe itd.) metalowych przedmiotów (pałeczek, monet, spinek do włosów itd.) ani przedmiotów łatwopalnych (papieru, zapałek itd.).

‒ W przypadku wniknięcia wody albo innych obcych substancji do produktu koniecznie wyłączyć

produkt i odłączyć przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung.

• Nie stawiać na produkcie przedmiotów zawierających płyny (waz, garnków, butelek itd.) ani przedmiotów metalowych.

‒ W przypadku wniknięcia wody albo innych obcych substancji do produktu koniecznie wyłączyć

produkt i odłączyć przewód zasilający. Następnie skontaktować się z Centrum Obsługi Klienta firmy Samsung.

• W pobliżu produktu nie wolno umieszczać fumigatorów cieczowych wytwarzających mgiełkę zawierającą chemikalia, takie jak środki do odstraszania komarów czy odświeżacze powietrza.

‒ Jeżeli para zetknie się z powierzchnią produktu lub wniknie do jego środka, może spowodować

odbarwienia lub nieprawidłowe działanie.

• Nie upuszczać przedmiotów na produkt i nie uderzać w niego.

• Nie przesuwać produktu, ciągnąć za przewód zasilający albo inny kabel.

• W przypadku wycieku gazu nie dotykać produktu ani gniazda elektrycznego. Ponadto niezwłocznie

przewietrzyć pomieszczenie.

• Nie podnosić i nie przesuwać produktu, ciągnąc za przewód zasilający albo inny kabel.

• Nie używać i nie przechowywać palnych rozpylaczy ani łatwopalnych substancji w pobliżu

produktu.

• Nie zakrywać otworów wentylacyjnych, np. obrusami czy firankami. ‒ Podwyższona temperatura wewnętrzna może wywołać pożar.

Page 7

Uwaga

• Pozostawienie na ekranie nieruchomego obrazu przez dłuższy czas może spowodować wypalenie

powidoku lub uszkodzenie pikseli.

‒ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy przełączyć ekran w tryb

oszczędzania energii lub aktywować wygaszacz ekranu z ruchomymi obrazami.

• Jeśli produkt nie będzie używany przez dłuży czas (wakacje itd.), odłączyć przewód zasilający z

gniazda elektrycznego.

‒ Nagromadzony kurz i wysoka temperatura mogą skutkować pożarem, porażeniem prądem lub

upływem prądu.

• Używać produktu z zalecanymi ustawieniami rozdzielczości i częstotliwości. ‒ Może dojść do pogorszenia wzroku.

• Nie trzymać produktu dołem do góry i nie przenosić go, trzymając za stojak. ‒ Produkt mógłby spaść i ulec uszkodzeniu lub spowodować obrażenia ciała.

• Patrzenie na ekran ze zbyt małej odległości przez dłuższy czas może spowodować pogorszenie

wzroku.

• Nie korzystać z nawilżaczy ani pieców w pobliżu produktu.

• Korzystając z produktu, pamiętać o odpoczynku dla oczu, który powinien trwać przynajmniej 5

minut w każdej godzinie pracy. W tym celu można również patrzeć w dal.

• Nie dotykać ekranu, jeśli produkt jest włączony od dłuższego czasu, ponieważ może być gorący.

• Przechowywać małe akcesoria poza zasięgiem dzieci.

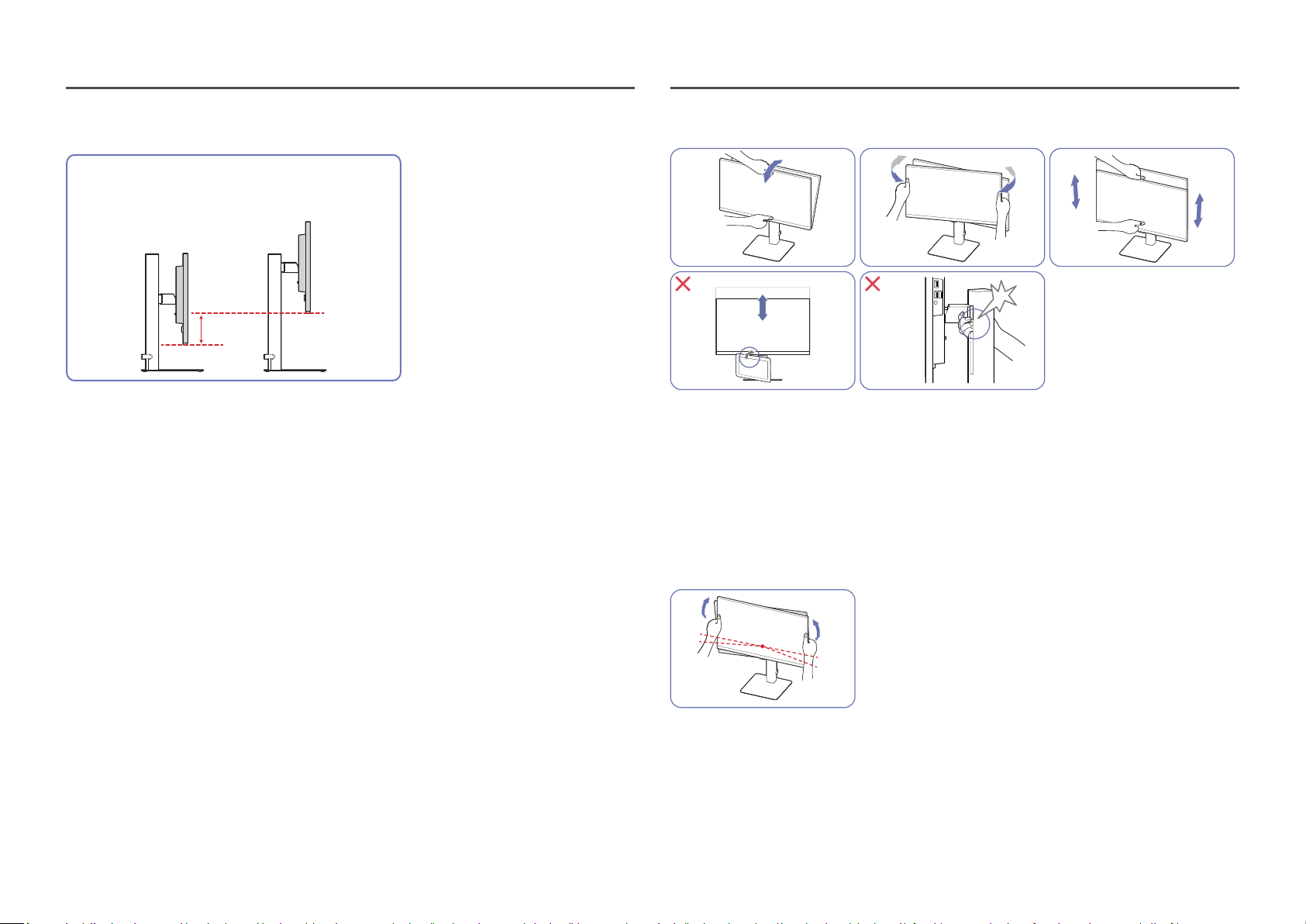

• Zachować ostrożność, dopasowując kąt produktu czy wysokość stojaka. ‒ Mogłoby dojść do uwięzienia i uszkodzenia dłoni lub palców. ‒ Nadmierne przechylanie produktu może spowodować jego upadek i obrażenia ciała.

• Nie stawiać na produkcie ciężkich przedmiotów. ‒ Może dojść do awarii produktu lub obrażeń ciała.

• Korzystając ze słuchawek zwykłych lub dousznych, nie należy ustawiać zbyt wysokiego poziomu

głośności.

‒ Zbyt duże natężenie dźwięku może spowodować uszkodzenie słuchu.

Czyszczenie

Na powierzchniach modeli o wysokim połysku mogą pojawiać się białe plamy, jeśli w ich pobliżu używane są nawilżacze ultradźwiękowe.

―

Jeżeli wnętrze produktu wymaga czyszczenia, należy skontaktować się z Centrum Obsługi Klienta firmy Samsung (zostanie naliczona opłata za usługi serwisowe.)

Ekranu urządzenia nie należy dotykać rękami ani innymi przedmiotami. Może to prowadzić do uszkodzenia ekranu.

―

Podczas czyszczenia należy zachować ostrożność, ponieważ panel i części zewnętrzne zaawansowanych monitorów LCD łatwo ulegają zadrapaniom.

Przy czyszczeniu należy stosować się do następujących zaleceń.

Wyłączyć urządzenie i komputer.

Odłączyć przewód zasilający od produktu.

―

Trzymać przewód zasilający za wtyczkę i nie dotykać go mokrymi rękami. W przeciwnym razie może dojść do porażenia prądem.

Do wycierania produktu należy używać czystej, miękkiej i suchej szmatki.

Zwilżyć miękką szmatkę wodą, starannie ją wycisnąć i za jej pomocą wyczyścić zewnętrzną część urządzenia.

‒ Do czyszczenia urządzenia nie stosować środków czyszczących zawierających alkohol,

rozpuszczalniki lub substancje powierzchniowo czynne.

‒ Nie spryskiwać produktu bezpośrednio wodą ani detergentem.

Przewód zasilający podłączyć do produktu po zakończeniu czyszczenia.

Włączyć urządzenie i komputer.

Page 8

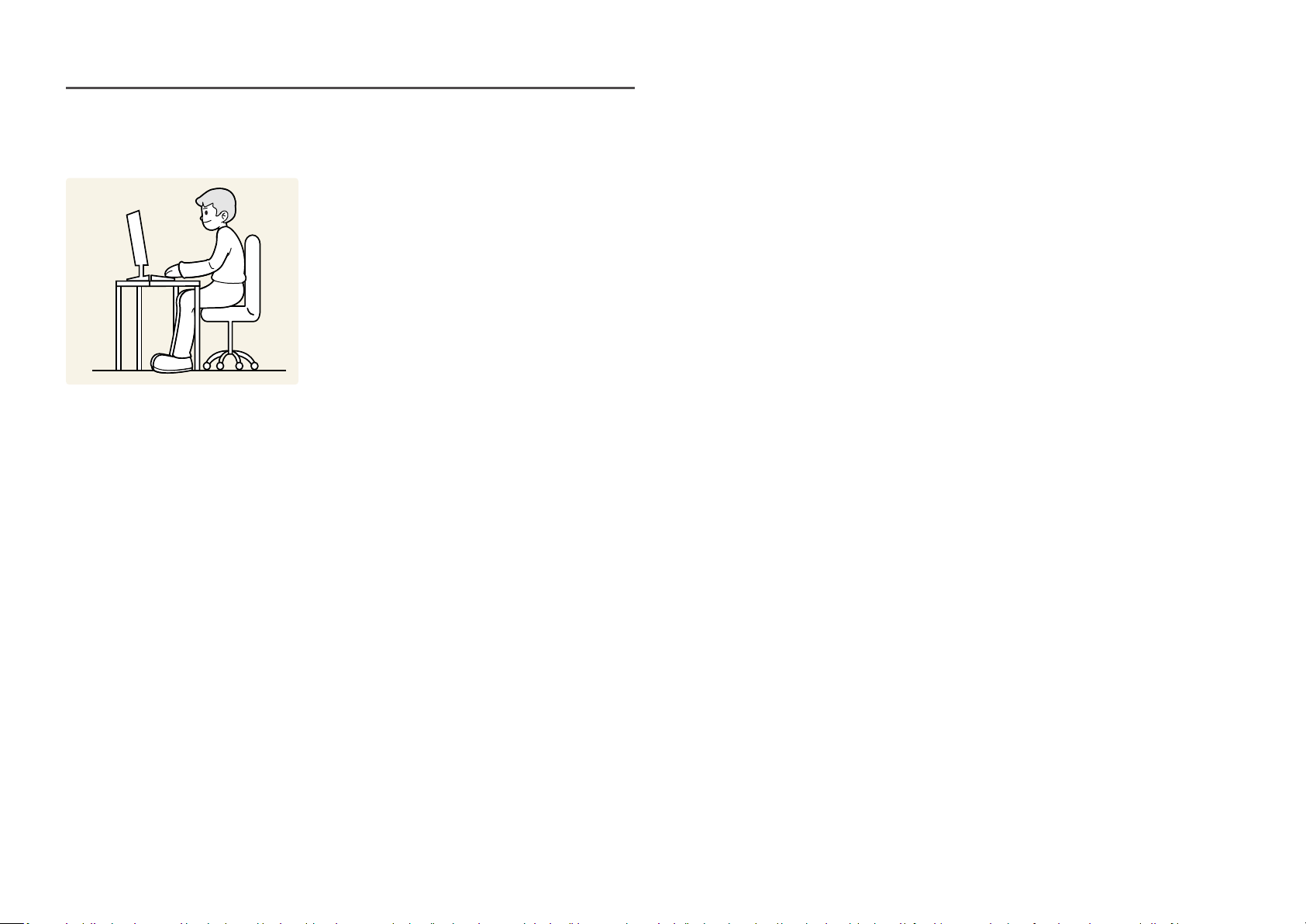

Prawidłowa postawa przy używaniu produktu

Prawidłowa postawa przy używaniu produktu jest następująca:

• Wyprostować plecy.

• Zachować od 45 do 50 cm odległości między oczami a ekranem i patrzeć na niego nieco z góry.

• Utrzymywać wzrok na wprost ekranu.

• Dopasować kąt tak, aby ekran nie odbijał światła.

• Trzymać przedramiona prostopadle do ramion i na jednym poziomie z dłońmi.

• Trzymać ręce zgięte w łokciach mniej więcej pod kątem prostym.

• Dopasować wysokość położenia produktu tak, aby nogi w kolanach mogły być zgięte pod kątem co

najmniej 90 stopni, pięty dotykały podłogi, a ręce były położone poniżej serca.

• W celu ulżenia zmęczonym oczom wykonać ćwiczenia odprężające oczy lub szybko wielokrotnie

zamrugać.

Page 9

Przygotowania

Instalacja

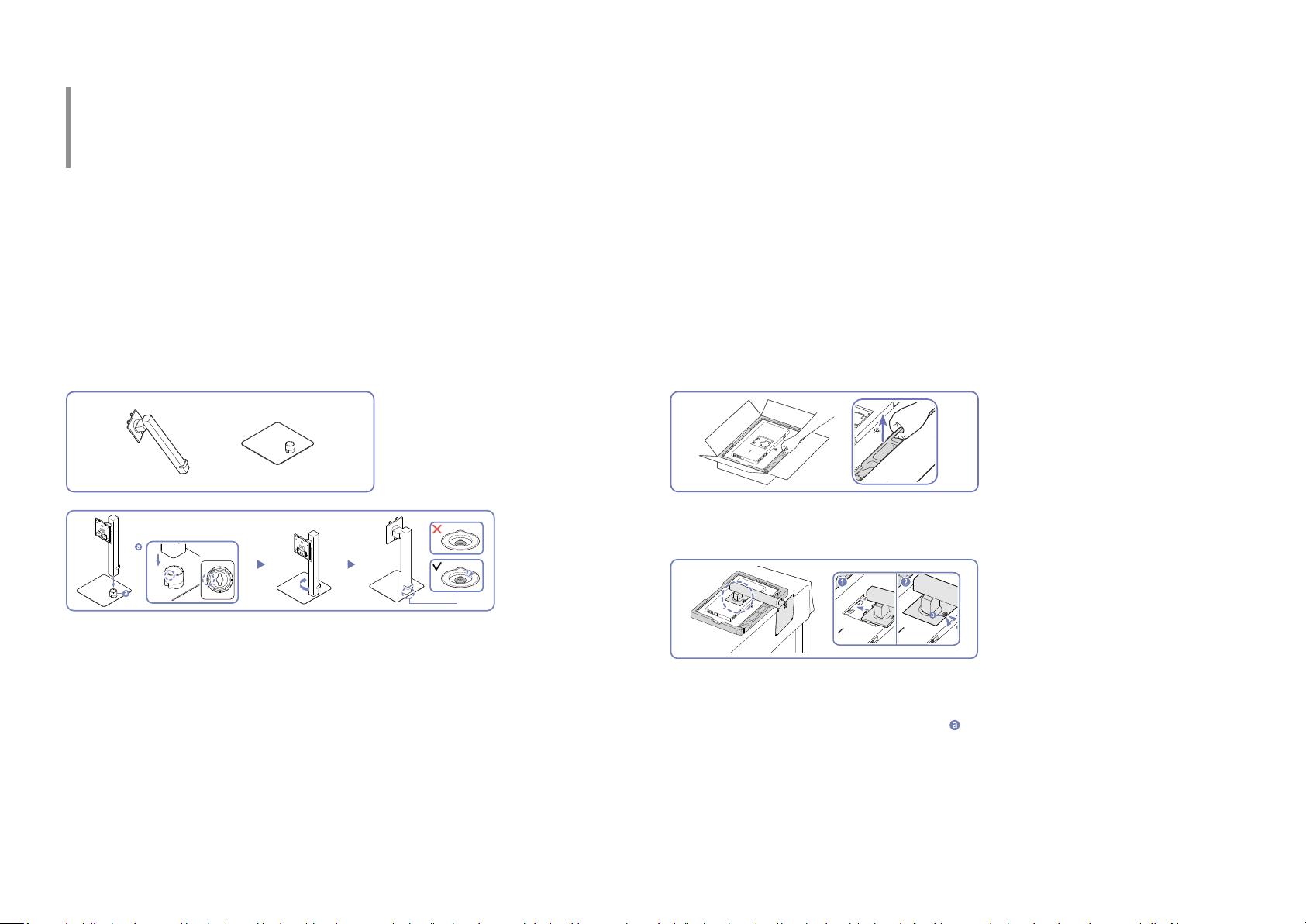

Montaż podstawy

―

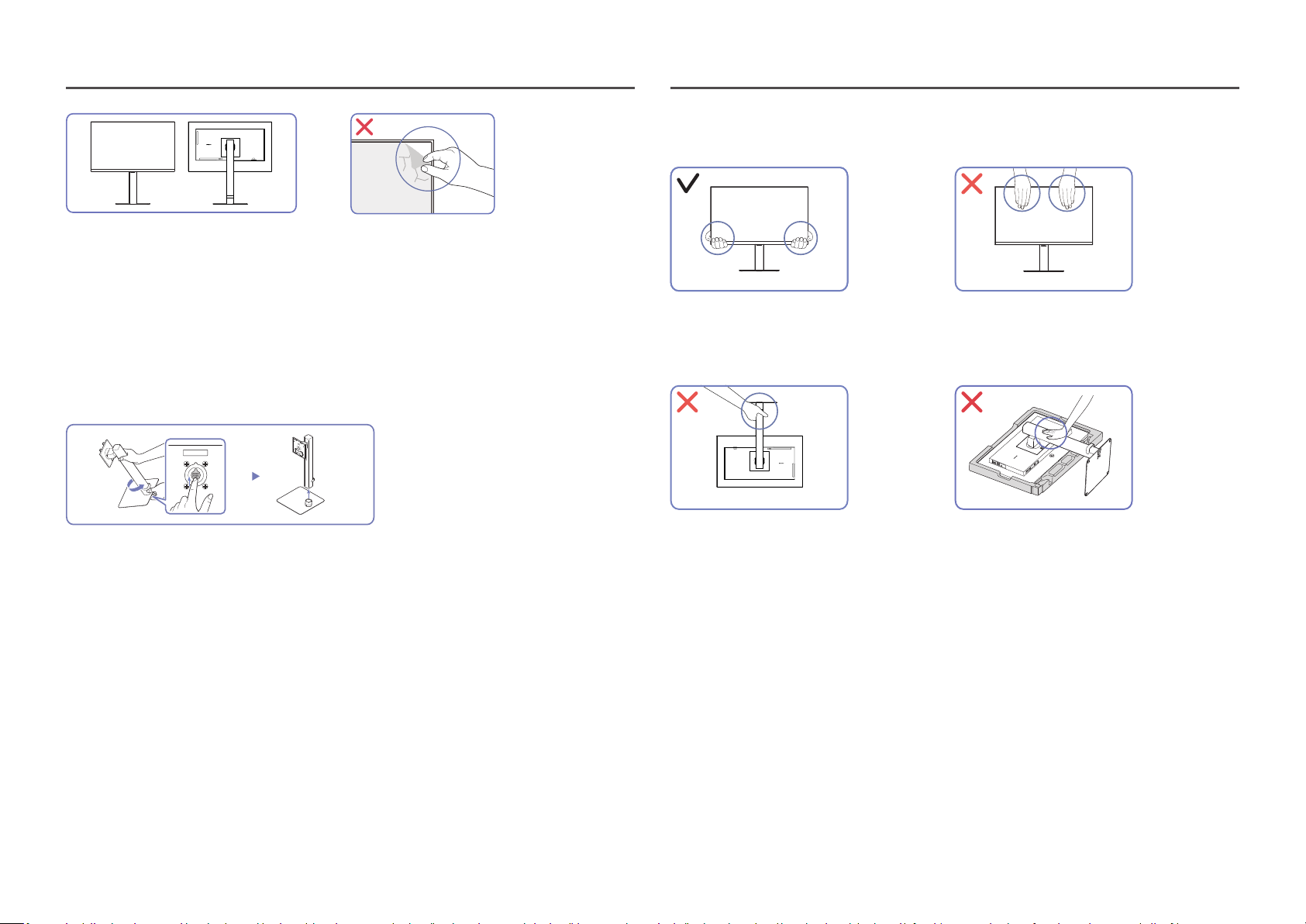

Przed montażem urządzenia, należy położyć go ekranem do dołu na płaskiej, stabilnej powierzchni.

―

Demontaż produktu należy wykonać odwrotnie do czynności montażowych.

Sprawdź kierunek strzałki na podstawie stojaka. Ustaw grot strzałki na podstawie stojaka w jednej linii z przodem ramienia stojaka, a następnie wsuń ramię od góry do dołu.

Obróć ramię w prawo, aby zamocować je do podstawy. Unieś nieco podstawę i sprawdź, czy przycisk PUSH na spodzie podstawy wystaje.

Jak pokazano na rysunku, wyjąć produkt i piankową poduszkę, a następnie umieścić produkt na stole przednią stroną skierowaną w stronę podłogi.

Włóż zmontowaną podpórkę do głównej części urządzenia w kierunku wskazywanym przez strzałki, tak jak pokazano na ilustracji.

Sprawdź, czy stojak jest dobrze zamocowany. Jeśli opuść.

nie został w pełni opuszczony, chwyć go i

Page 10

Montaż statywu zakończony. Uwaga

Nie usuwaj samowolnie folii ochronnej z panelu. W przypadku nieprzestrzegania tego zalecenia dostępność serwisu w ramach gwarancji może zostać ograniczona.

Oddzielanie ramienia stojaka od podstawy stojaka

Przestrogi dotyczące przenoszenia urządzenia

• W trakcie przenoszenia urządzenie należy trzymać za dolne rogi lub krawędzie.

• Nie naciskać bezpośrednio ekranu.

• W trakcie przenoszenia urządzenia nie

dotykać ekranu.

Unieś nieco zmontowaną podstawę naciśnij przycisk PUSH na spodzie podstawy. Trzymając wciśnięty przycisk PUSH, obróć ramię stojaka w lewo i je wyjmij.

• Urządzenia nie wolno podnosić za samą podstawę.

• Nie dociskać urządzenia do dołu. Może to prowadzić do jego uszkodzenia.

Page 11

Sprawdzanie przestrzeni wokół produktu

Produkt należy ustawić tak, aby pozostawiona wokół przestrzeń zapewniała odpowiedni poziom wentylacji. Wysoka temperatura wewnętrzna może spowodować pożar i uszkodzić urządzenie. Podczas montażu należy pozostawić wokół produktu wystarczająco dużo wolnej przestrzeni, jak pokazano to na rysunku.

―

Wygląd zewnętrznej części urządzenia może się różnić, w zależności od modelu.

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U

Regulacja odchylenia i wysokości produktu

―

Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia.

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S27D80*U / S32D80*U

-2,0°(±2,0°) ~ 25,0°(±2,0°)

S37D80* / S37D80*U

-5,0°(±2,0°) ~ 20,0°(±2,0°)

10 cm

S27D70* / S32D70* / S37D70*

10 cm

S27D70* / S32D70* S37D70*

-2,0°(±2,0°) ~ 25,0°(±2,0°) -5,0°(±2,0°) ~ 25,0°(±2,0°)

10 cm

• Odchylenie urządzenia można regulować.

• Złap dolną część produktu i przechyl go ostrożnie.

Page 12

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U

120,0 mm (±5,0 mm)

Uwaga

• Możliwe jest dopasowanie odchylenia i wysokości produktu.

• Przytrzymać produkt za środek górnej krawędzi i starannie dopasować wysokość.

• Podczas regulacji wysokości stojak może wydawać dźwięk. Jest to skutek przesuwania się kulki

wewnątrz stojaka podczas regulacji jego wysokości. Jest to zjawisko typowe i nie oznacza żadnych nieprawidłowości produktu.

• Chwyć lewy i prawy bok monitora i wyreguluj obrót.

• Chwyć centralną część monitora i dopasuj wysokość.

• NIE trzymaj za ruchomą część podstawy podczas poziomowania ekranu. Możesz się zranić w rękę.

• Nie kładź przedmiotów wokół dolnej części produktu. Podczas dostosowywania jego wysokości

produkt lub ten przedmiot może zostać uszkodzony.

Jeśli po wyregulowaniu nachylenia i wysokości produktu ekran nie będzie poprawnie ustawiony, wykonaj poniższe czynności.

-3˚

+3˚

• Chwyć ramkę za krawędź po obu stronach i wyreguluj ustawienie monitora. (Uważaj, aby nie chwycić bezpośrednio za wyświetlacz LCD).

• Kąt nachylenia monitora można regulować w zakresie od -3° do +3°. (Tylko modele S27D70* / S32D70* / S37D70* / S37D80* / S37D80*U.)

Page 13

Obracanie produktu

―

Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia.

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U / S27D80* / S32D80* / S27D80*U / S32D80*U

-92,0° (±2,0°) ~ 92,0° (±2,0°)

S27D70* / S32D70* / S37D70* / S37D80* / S37D80*U

-3,0° (±2,0°) ~ 3,0° (±2,0°)

-30,0° (±3,0°) ~ 30,0° (±3,0°)

Page 14

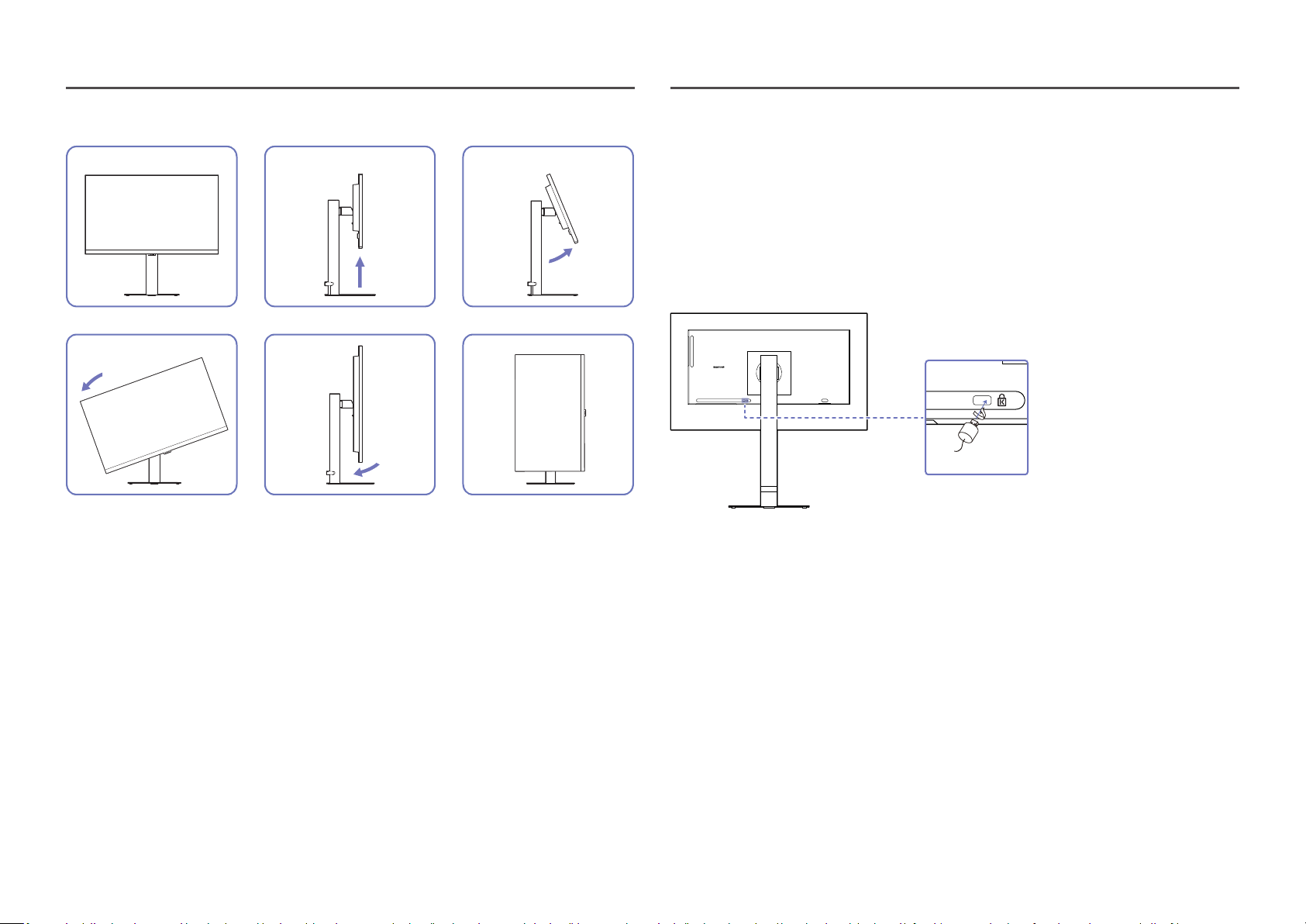

Produkt można obrócić zgodnie z poniższymi wskazówkami.

Zabezpieczenie przeciwkradzieżowe

1 3

• Należy pamiętać, aby przed obróceniem produktu całkowicie wysunąć podstawę.

• Obrócenie produktu bez całkowitego wysunięcia podstawy może spowodować uderzenie rogiem

produktu o podłogę i uszkodzenie go.

• Podczas obracania produktu należy uważać, aby nie uszkodzić go poprzez uderzenie w przedmiot lub podstawę.

5 6

―

Zabezpieczenie przeciwkradzieżowe pozwala na bezpieczne korzystanie z produktu nawet w miejscach publicznych.

―

Kształt urządzenia blokującego oraz sposób blokowania zależą od producenta. Szczegółowe informacje na temat blokady przeciwkradzieżowej znajdują się w instrukcjach dołączonych do tego urządzenia.

Aby uaktywnić blokadę w urządzeniu przeciwkradzieżowym:

Przymocuj linkę urządzenia zabezpieczającego do ciężkiego przedmiotu, na przykład biurka.

Przełóż jeden koniec linki przez pętlę znajdującą się na drugim końcu.

Umieść urządzenie blokujące w gnieździe zabezpieczenia przeciwkradzieżowego z tyłu produktu.

Zamknij urządzenie blokujące.

‒ Urządzenie z blokadą przeciwkradzieżową można dokupić oddzielnie. ‒ Szczegółowe informacje na temat blokady przeciwkradzieżowej znajdują się w instrukcjach

dołączonych do tego urządzenia.

‒ Urządzenia z blokadą przeciwkradzieżową są dostępne w sklepach elektronicznych i

internetowych.

Page 15

Dane techniczne zestawu do montażu ściennego (VESA)

―

Zestaw ścienny należy zamontować prostopadle do podłogi na ścianie o jednolitej i mocnej konstrukcji. Przed przystąpieniem do montażu mocowania ściennego na powierzchniach wykonanych z takich materiałów, jak płyta gipsowo-kartonowa należy skontaktować się z najbliższym punktem sprzedaży w celu uzyskania dodatkowych informacji. Urządzenie zamontowane na pochyłej ścianie może się oderwać, powodując poważne obrażenia ciała. Zestawy do montażu ściennego firmy Samsung są dostarczane ze szczegółową instrukcją montażu oraz wszystkimi niezbędnymi elementami.

• Nie należy stosować śrub dłuższych od standardowych lub niespełniających standardów VESA dotyczących śrub. Dłuższe śruby mogą przyczynić się do uszkodzenia części znajdujących się wewnątrz urządzenia.

• W przypadku mocowań ściennych, które nie spełniają standardów VESA dotyczących śrub, długość śrub może się różnić w zależności od parametrów technicznych mocowania ściennego.

• Nie należy dokręcać śrub z nadmierną siłą, ponieważ może to skutkować uszkodzeniem elementu lub oderwaniem się urządzenia i spowodować obrażenia ciała. Firma Samsung nie ponosi odpowiedzialności za takie wypadki.

• Firma Samsung nie ponosi odpowiedzialności za uszkodzenia urządzenia lub obrażenia ciała spowodowane używaniem zestawu ściennego niezgodnego ze standardem VESA lub specyfikacją bądź niestosowania się użytkownika do instrukcji montażu elementu.

• Nie należy montować urządzenia pod kątem nachylenia większym niż 15 stopni.

• Tabela poniżej zawiera standardowe wymiary zestawów do montażu ściennego.

Uchwyt wspornika naściennego

Produkt

Rozstaw otworów

Nazwa modelu

S24D60* / S24D60*U S27D60* / S27D60*U S32D60* / S32D60*U S27D70* / S32D70* S37D70* S27D80* / S27D80*U S32D80* / S32D80*U S37D80* / S37D80*U

―

Nie wolno montować zestawu do montażu ściennego, gdy urządzenie jest włączone. Może to spowodować obrażenia ciała w wyniku porażenia prądem.

na śruby zgodne ze

standardem VESA

* ) w milimetrach

(

100,0 x 100,0 6,8 ~ 8,8 mm

Śruby

standardowe

M4 4

Liczba

szt.

Page 16

Panel sterowania

―

Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia.

―

Możesz włączyć produkt za pomocą przycisku funkcyjnych. Menu ekranowych przycisków funkcyjnych pojawia się po naciśnięciu przycisku , gdy urządzenie jest włączone.

, a następnie używać menu ekranowych przycisków

<Tył>

W GÓRĘ

W LEWO

W PRAWO

Części Opis

Dioda LED zasilania

Menu ekranowych

przycisków funkcyjnych

Własny przycisk

Tym przyciskiem kierunkowym można włączyć zasilanie oraz poruszać się po menu.

Dioda ta wskazuje, czy urządzenie jest zasilane.

―

W menu ekranowym można zdecydować, czy dioda zasilania ma być włączona, czy wyłączona. (

Aby skorzystać z menu ekranowych przycisków funkcyjnych, naciśnij przycisk

• Własny przycisk jest używany, aby bezpośrednio przechodzić do

• Konf. klucza użyt.

po uruchomieniu ekranu.

funkcji ustawionej pod przyciskiem Konf. klucza użyt..

―

Przejdź do menu przycisk.

→ System → Wł. lampkę LED)

→ System → Konf. klucza użyt. i zmień własny

Dioda LED zasilania

NACIŚNIĘCIE(ENTER)

W DÓŁ

Menu ekranowych przycisków funkcyjnych

Własny przycisk

Wróć

Źródło

Wył.

Wróć

Zmiana źródła sygnału. Komunikat o zmianie źródła sygnału wejściowego pojawia się w lewym górnym rogu ekranu.

Wyświetlenie ekranu menu głównego. W celu włączenia lub wyłączenia blokady menu należy przejść do

kolejnego etapu (przesunąć przycisk „Menu”, anastępnie przesunąć przycisk wlewo iprzytrzymać przez 10sekund do momentu, aż menu ekranowe zniknie.

Jeśli blokada menu jest włączona, dostępne są opcje Jasność, Kontrast,

Tr. oszczędz. oczu, Głośność iInformacja.

Wyłączenie produktu.

Zamknięcie strony menu.

wprawo) przy wyświetlonym

Page 17

Menu bezpośrednich przycisków ekranowych

S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U

―

Po włączeniu ekranu urządzenia lub zmianie źródła sygnału wejściowego ekran menu bezpośrednich przycisków ekranowych wyświetla następujące opcje:

S24D60* / S27D60* / S32D60* / S27D70* / S32D70* / S37D70* / S27D80* / S32D80* / S37D80*

Tr. oszczędz. oczu

Głośność

Źródło

Funkcje

Tr. oszczędz. oczu

―

Na ekranie menu bezpośrednich przycisków ekranowych widać, czy tryb Tr. oszczędz. oczu jest włączony.

(Wył., Niska, Duża)

―

Gdy urządzenie nie wyświetla menu ekranowego, za pomocą przycisku czynności.

• W GÓRĘ: Regulacja opcji Jasność, Kontrast, Tr. oszczędz. oczu.

• W DÓŁ: Regulacja opcji Głośność, Wycisz.

• W LEWO / W PRAWO: Regulacja opcji Źródło.

Wył.

można wykonać opisane poniżej

Tr. oszczędz. oczu

Głośność

Zamień USB

Źródło

Funkcje

Tr. oszczędz. oczu

―

Na ekranie menu bezpośrednich przycisków ekranowych widać, czy tryb Tr. oszczędz. oczu jest włączony.

(Wył., Niska, Duża)

―

Gdy urządzenie nie wyświetla menu ekranowego, za pomocą przycisku czynności.

• W GÓRĘ: Regulacja opcji Jasność, Kontrast, Tr. oszczędz. oczu.

• W DÓŁ: Regulacja opcji Głośność, Wycisz.

• PRAWA STRONA: Przełącz źródło USB.

• W LEWO: Regulacja opcji Źródło.

• NACIŚNIĘCIE(ENTER): Wyświetlenie menu ekranowych przycisków funkcyjnych

Wył.

można wykonać opisane poniżej

• NACIŚNIĘCIE(ENTER): Wyświetlenie menu ekranowych przycisków funkcyjnych

Page 18

Podłączanie i korzystanie z urządzenia źródłowego

Przed podłączeniem produktu należy zapoznać się zponiższymi informacjami.

Przed podłączeniem produktu sprawdzić kształt obu złączy dołączonych kabli sygnałowych

ikształt oraz umiejscowienie portów urządzenia oraz urządzenia zewnętrznego.

Przed podłączeniem produktu sprawdzić, czy przewody zasilające urządzenia iurządzenia

zewnętrznego są odłączone. Pozwoli to zapobiec uszkodzeniu urządzenia na skutek ewentualnego zwarcia lub przetężenia.

Po poprawnym podłączeniu wszystkich kabli sygnałowych ponownie podłącz przewody zasilające

urządzenia i urządzenia zewnętrznego.

Po podłączeniu przeczytać instrukcje, aby zapoznać się zfunkcjami urządzenia, środkami

ostrożności oraz innymi informacjami wymaganymi do poprawnego użytkowania urządzenia.

―

Akcesoria używane do podłączenia mogą się różnić w zależności od produktu.

―

Dostępne porty mogą się różnić w zależności od produktu.

Page 19

Porty

―

W przypadku niektórych modeli produktów niektóre funkcje mogą nie być dostępne. Kolor oraz kształt części mogą być inne niż na ilustracji. W celu polepszenia jakości producent zastrzega sobie prawo do zmiany specyfikacji bez wcześniejszego powiadomienia. Należy się zapoznać z charakterystyką posiadanego produktu.

Gniazdo Opis

• Podłącz urządzenie USB.

• Służy do aktualizacji oprogramowania.

• Podłącz urządzenie USB. Te porty są dostępne, jeśli komputer jest podłączony do

portu za pomocą kabla USB typu B.

―

Tylko modele S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U /

S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U.

• Te porty są dostępne, jeśli komputer jest podłączony do portu za pomocą

kabla USB typu C.

―

Tylko modele S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U.

Podłączenie do wyjściowego urządzenia audio, na przykład słuchawek.

S24D60* / S27D60* / S32D60*

S24D60*U / S27D60*U / S32D60*U

S27D70* / S32D70* / S37D70*

S27D80* / S32D80* / S37D80*

S27D80*U / S32D80*U / S37D80*U

LAN

Jeśli komputer podłączono do monitora za pomocą przewodu USB Type-C, podłączyć kabel LAN do tego portu, aby podłączyć komputer do sieci.

―

Użyć kabla kategorii 7 (typu STP*). (10/100 Mbps) *Shielded Twisted Pair

―

Tylko modele S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U.

Podłączenie do urządzenia źródłowego za pomocą kabla HDMI.

Do podłączenia do komputera poprzez kabel DP.

Do podłączenia do innego produktu za pomocą kabla DP.

―

Tylko modele S24D60*U / S27D60*U / S32D60*U.

Podłączenie do komputera za pomocą kabla USB.

―

Ten port służy tylko do podłączania do komputera.

―

Tylko modele S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U /

S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U.

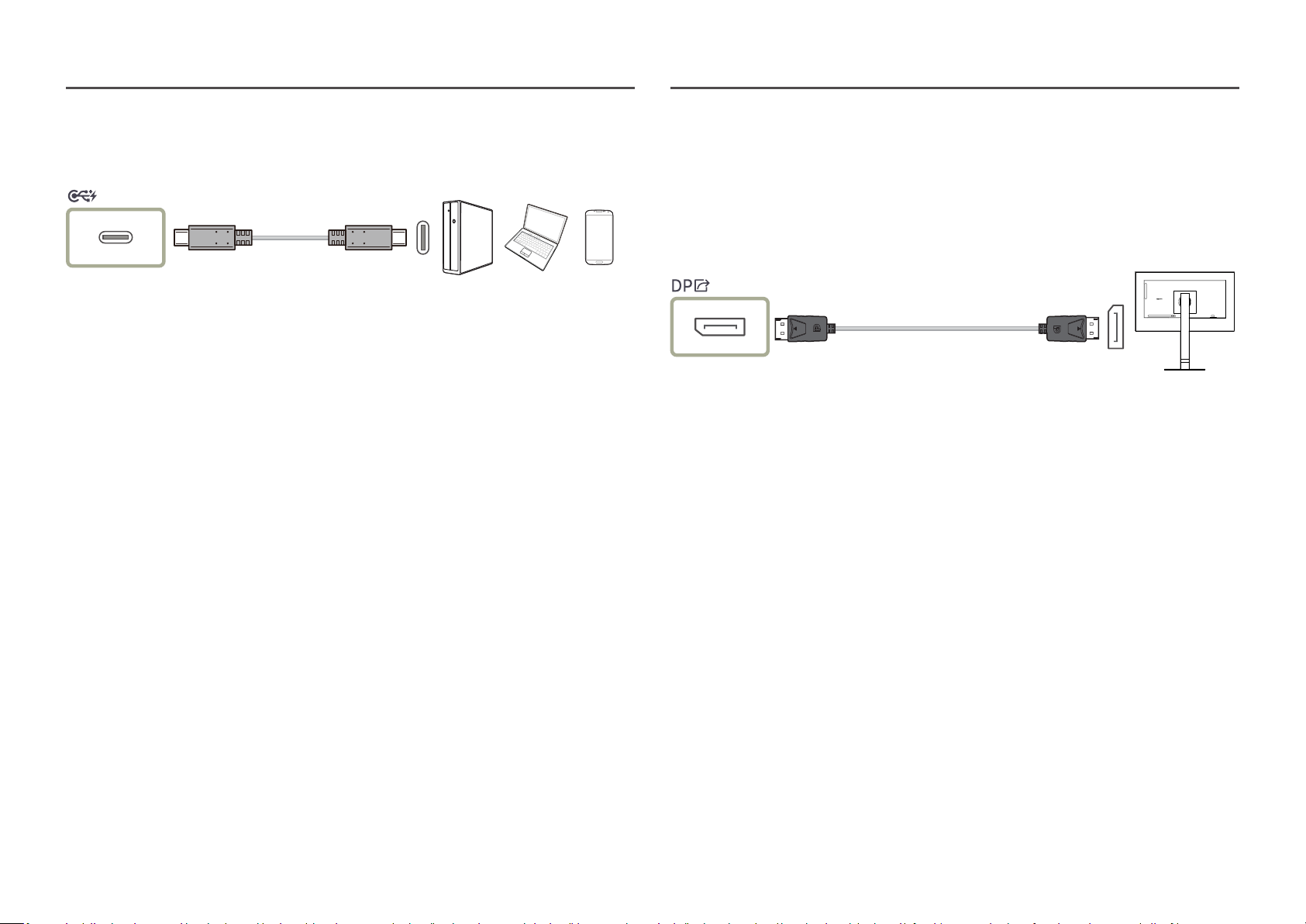

• Podłączenie do urządzenia źródłowego za pomocą przewodu USB typu C. Zgodność

z kablami USB w wersji 3.0.

• Do portu USB typu C można podłączyć notebook lub urządzenie przenośne w celu naładowania.

―

Niektóre urządzenia mobile ze względu na swoje cechy techniczne nie będą ładowane przez port USB Type-C.

―

Tylko modele S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U.

Podłącz przewód zasilający do produktu.

Page 20

Podłączanie i korzystanie z komputera

Wybierz sposób podłączenia odpowiedni dla Twojego komputera.

―

Podłączenie urządzenia źródłowego za pomocą kabla przejściowego może spowodować nieprawidłowe działanie urządzenia. Zależy to od konkretnych cech kabla.

―

W przypadku niektórych modeli produktów niektóre funkcje mogą nie być dostępne. Na stronie Porty można znaleźć dane techniczne poszczególnych urządzeń.

Podłączanie za pomocą kabla HDMI

―

Zalecamy użyć kabla HDMI dołączonego jako komponent. Jeśli nie został od dołączony, należy użyć zatwierdzonego kabla do połączeń HDMI. W przypadku korzystania z niezatwierdzonego kabla HDMI jakość obrazu może być gorsza.

Podłączanie słuchawek lub głośników

―

W przypadku włączania dźwięku z użyciem kabla HDMI-HDMI albo DP należy podłączyć słuchawki.

―

Gniazdo słuchawek obsługuje tylko wtyczkę 3-stykową TRS (tip-ring-sleeve).

Podłączanie kabla zasilania

Podłączanie za pomocą kabla DP

―

Zalecamy użyć kabla DP dołączonego jako akcesorium. Jeśli nie został od dołączony, należy użyć kabla DP o maksymalnej długości 1,5 m.

―

Użyj kabla DP 1.2 z certyfikatem VESA lub nowszego i jego rodzaju.

Aby skorzystać z produktu, podłącz kabel zasilania do gniazdka elektrycznego i portu na produkcie.

―

Napięcie wejściowe zostanie przełączone automatycznie.

Page 21

Podłączanie produktu do komputera jako koncentratora

USB

Używanie produktu jako koncentratora umożliwia równoczesne podłączanie do produktu iużywanie różnych urządzeń źródłowych.

―

Nazwy i liczba portów mogą się różnić w zależności od modelu.

S24D60* / S27D60* / S32D60* / S27D80* / S32D80* / S37D80*

S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U

Urządzenia można używać jako koncentratora na potrzeby podłączania komputera do różnych innych urządzeń lub sieci.

―

Obsługiwane jest połączenie sieciowe za pośrednictwem LAN. (Tylko modele S24D60*U / S27D60*U /

S32D60*U / S27D80*U / S32D80*U / S37D80*U)

―

W przypadku niektórych komputerów nawiązanie połączenia sieciowego LAN może nie być możliwe.

Używanie produktu jako koncentratora umożliwia równoczesne podłączanie do produktu iużywanie różnych urządzeń źródłowych.

―

Aby przyspieszyć wykrywanie i uruchamianie urządzenia USB, należy podłączyć je do portu

na produkcie. Prędkość odczytu/ zapisu zależy od urządzenia USB i komputera.

―

W razie problemów z portem USB spowodowanych działaniem systemu operacyjnego, programów lub oprogramowania napędu należy się skontaktować z odpowiednim dostawcą.

―

Z uwagi na pojawiające się na rynku różne urządzenia USB nie możemy zagwarantować, że nasze produkty będą zgodne ze wszystkimi urządzeniami USB.

―

Zewnętrzne dyski twarde, które wymagają zewnętrznego źródła zasilania, należy podłączyć do źródła prądu.

―

Firma Samsung nie jest odpowiedzialna z problemy i uszkodzenia urządzeń zewnętrznych spowodowane użyciem nieodpowiednich kabli.

―

Niektóre produkty nie są zgodne ze standardem USB i mogą spowodować uszkodzenie urządzenia.

―

Niektóre urządzenia mobile ze względu na swoje cechy techniczne nie będą ładowane przez port USB Type-C.

Page 22

Podłączanie za pomocą kabla USB typu C

S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U

―

Sprawdź, czy dostępna jest przepustowość przewodu USB typu C. Wyjście może nie być odpowiednie, w zależności od specyfikacji i stanu przewodu.

―

Nie należy szybko podłączać ani odłączać złącza i przewodu zasilania, ponieważ wymaga to trochę czasu.

―

Ze względu na problem z kompatybilnością funkcja może być niedostępna, gdy dowolne urządzenie Thunderbolt jest podłączone za pomocą przewodu.

―

Podczas ładowania za pomocą przewodu USB typu C może dojść do awarii w zależności od typu urządzenia. W takim przypadku należy użyć dostarczonej ładowarki lub skonsultować się z producentem urządzenia.

―

Niektóre urządzenia mobile ze względu na swoje cechy techniczne nie będą ładowane przez port USB Type-C.

Podłączanie do monitora zewnętrznego

Podłączanie za pomocą kabla DP

S24D60*U / S27D60*U / S32D60*U

Page 23

DP Out

―

Tylko modele S24D60*U / S27D60*U / S32D60*U.

Wybór sygnału wejściowego do przesłania do drugiego monitora oraz trybu sygnału wyjściowego w celu uproszczenia połączenia i sterowania wyświetlaczami.

―

Przed włączeniem trybu MST dla wyjścia DP Out należy się upewnić, że urządzenie obsługuje funkcję MST (Daisy Chain)/HBR3 (wysoka prędkość przesyłania danych). Nieprawidłowe ustawienia mogą powodować wyświetlanie czarnego ekranu lub niezgodności między faktycznym a wybranym trybem sygnału wyjściowego. W przypadku wyświetlania czarnego ekranu tryb wyświetlania należy zmienić na DP Out.

―

Funkcja MST zapewnia normalne działanie maksymalnie dwóch monitorów, natomiast funkcja SST obsługuje maksymalnie cztery monitory.

―

Funkcja DP Out (MST/SST) obsługuje jedynie następujące modele: S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U. Jeżeli do złącza DP Out (MST/SST) zostaną podłączone inne modele monitorów, mogą one nie działać prawidłowo.

• MST/SST: technologia używana do podłączania i sterowania sygnałami wielostrumieniowymi. ‒ MST: oznacza transport wielostrumieniowy (ang. Multi Stream Transport). Umożliwia przesyłanie

kilku strumieni dźwięku i obrazu. Technologia ta wymaga odpowiednich parametrów karty graficznej i odpowiedniej rozdzielczości monitora.

‒ SST: oznacza transport jednostrumieniowy (ang. Single Stream Transport). Przesyłanie jednego

strumienia dźwięku i jednego strumienia obrazu.

• Tryb pracy portu DP Out: 4 trybów

USB Type-C:MST USB Type-C:SST DisplayPort:MST DisplayPort:SST

Korzystanie z funkcji portu DP Out (MST/SST)

Podłączanie komputera przez port DisplayPort

PC Monitor 1 Monitor 2

MST

PC Monitor 1 Monitor 2

SST

• Należy sprawdzić, czy karta graficzna obsługuje funkcję MST (konfigurację łańcuchową). Informacje te powinny być dostępne na stronie internetowej producenta karty.

• Tryb sygnału wyjściowego DP Out różni się w zależności od ustawień opcji DisplayPort Ver. W przypadku wybrania dla opcji DisplayPort Wer. ustawienia 1.1 port DP Out będzie obsługiwać tylko funkcję SST.

Kabel DP Kabel DP

OSD → DisplayPort:MST OSD → DisplayPort:MST

Kabel DP Kabel DP

Ekran A Ekran B

Ekran A Ekran A

OSD → DisplayPort:SST OSD → DisplayPort:SST

• Przed podłączeniem komputera za pomocą przewodu DP w menu OSD należy ustawić dla trybu pracy portu DP Out opcję „DisplayPort: MST (SST)”. (OSD – System – DP Out - DisplayPort:MST/

DisplayPort:SST)

• Ze względu na ograniczenie przesyłu wyjścia DisplayPort Ver. 1.4, można połączyć i stosować do dwóch monitorów 2560 x 1440 przy 100 Hz. Te dane mogą być inne ze względu na stosowany kabel i wydajność karty graficznej.

Page 24

• Podczas korzystania z tej funkcji może pojawić się: igający lub czarny ekran — zachowanie urządzenia zależy od typu poprzednio używanego urządzenia i jakości zastosowanego kabla. Należy używać przewodu marki Samsung, sprawdzić dostępność najnowszej wersji sterownika na stronie producenta karty graficznej i w razie potrzeby zaktualizować sterownik.

• Zaleca się użycie kabla marki Samsung.

• Aby używać funkcji DP Out, we wszystkich monitorach ustaw ten sam tryb (np. monitor 1: SST –

monitor 2: SST / monitor 1: MST – monitor 2: MST).

• Funkcja HDR nie działa w trybie MST.

―

Przed ustawieniem trybu MST wyłącz funkcję HDR.

Podłączanie komputera przez port USB typu C

PC Monitor 1 Monitor 2

MST

Kabel USB

Type-C

PC Monitor 1 Monitor 2

Ekran A Ekran B

Kabel DP

OSD → USB Type-C:MST OSD → USB Type-C:MST

SST

Kabel USB

Type-C

Ekran A

Kabel DP

Ekran A

OSD → USB Type-C:SST OSD → USB Type-C:SST

• Należy sprawdzić, czy karta graficzna obsługuje funkcję MST (konfigurację łańcuchową). Informacje te powinny być dostępne na stronie internetowej producenta karty.

• Przed podłączeniem komputera za pomocą przewodu USB typu C w menu OSD należy ustawić dla trybu pracy portu DP Out opcję „USB Type-C: MST (SST)”. (OSD – System – DP Out - USB Type-

C:MST/USB Type-C:SST)

―

Liczba dostępnych monitorów może być inna ze względu na stosowany przewód i wydajność karty graficznej.

• Zaleca się użycie kabla marki Samsung.

Page 25

• Aby używać funkcji DP Out, we wszystkich monitorach ustaw ten sam tryb (np. monitor 1: SST – monitor 2: SST / monitor 1: MST – monitor 2: MST).

• Funkcja HDR nie działa w trybie MST.

―

Przed ustawieniem trybu MST wyłącz funkcję HDR.

Gdy funkcja MST nie działa

Należy upewnić się, że przewód jest prawidłowo podłączony, a w menu OSD wybrano właściwe

ustawienie trybu pracy portu DP Out. Więcej informacji znajduje się w części Korzystanie z funkcji

portu DP Out (MST/SST).

Należy sprawdzić, czy karta graficzna umożliwia obsługę funkcji MST (konfiguracji łańcuchowej).

Informacje te powinny być dostępne na stronie internetowej producenta karty.

Jeśli DisplayPort Ver. jest ustawiona na wartość 1.1, port DP Out będzie obsługiwać funkcję SST

wyłącznie dla źródeł DP.

Należy sprawdzić, czy ustawione są następujące opcje: Kliknij pulpit prawym przyciskiem myszy

→ Kliknij Rozdzielczość ekranu (albo kliknij Ustawienia ekranu w systemie Windows 10). Upewnij się, że opcja MST jest włączona: Sprawdź, czy na liście Wiele ekranów wybrano opcję „Rozszerz te

ekrany”. Jeśli wybrana jest inna opcja, zmień ją na „Rozszerz te ekrany”.

Windows 7

Windows 10

Page 26

Porządkowanie kabli

Ustawianie optymalnej rozdzielczości

Podłączyć odpowiednie kable. Pociągnij prawą stronę UCHWYTU

PRZEWODU, aby wyjąć go ze stojaka. Lewa strona UCHWYTU PRZEWODU może zostać uszkodzona w przypadku ciągnięcia go na siłę.

Po pierwszym włączeniu produktu po zakupie zostanie wyświetlony komunikat z informacją o ustawieniu optymalnej rozdzielczości.

Wybierz wersję językową w komunikacie z informacją i ustaw optymalną rozdzielczość w komputerze.

―

Jeśli nie wybrano optymalnej rozdzielczości, komunikat będzie wyświetlony maksymalnie trzy razy przez określony czas, nawet jeśli produkt zostanie wyłączony i ponownie włączony.

―

Informacje dotyczące ustawiania optymalnej rozdzielczości dla komputera można znaleźć w części (Q&A) →

„Jak dostosować rozdzielczość?”

Lista kart graficznych obsługujących tryb HDR10

Tryb HDR10 jest dostępny wyłącznie na urządzeniach z systemem Windows 10 wyposażonych w kartę graficzną obsługującą zarządzanie prawami cyfrowymi Play Ready 3.0 (dla chronionych treści HDR). W przypadku trybu HDR10 należy korzystać z kart graficznych wymienionych poniżej.

• NVIDIA GeForce 1000 series lub nowsza

• AMD Radeon™ RX 400 series lub nowsza

• Intel UHD Graphics 600 series lub nowsza

―

Zalecana się korzystanie z kart graficznych obsługujących przyspieszane sprzętowo dekodowanie 10-bitowych materiałów wideo dla koderów-dekoderów HDR.

Umieścić oba przewody w uchwycie na przewody stojaka (UCHWYT PRZEWODU) wsposób pokazany na rysunku.

Montaż jest zakończony.

Page 27

Instalacja oprogramowania

Easy Setting Box

Program Easy Setting Box pozwala użytkownikom na podzielenie ekranu na kilka sekcji. Aby zainstalować najnowszą wersję programu Easy Setting Box, należy ją pobrać z witryny internetowej

firmy Samsung.

(http://www.samsung.com)

―

Jeśli po instalacji komputer nie zostanie ponownie uruchomiony, program może nie działać prawidłowo.

―

W zależności od komputera i specyfikacji urządzenia, ikona Easy Setting Box może nie zostać utworzona.

―

W takim przypadku naciśnij klawisz F5.

Ograniczenia i problemy związane z instalacją programu

Na instalację programu Easy Setting Box może mieć wpływ karta graficzna, płyta główna i środowisko sieciowe.

Wymagania systemowe

Instalacja sterownika

Aby zainstalować najnowszą wersję sterownika produktu, należy go pobrać z witryny internetowej firmy Samsung.

(http://www.samsung.com)

―

Optymalną rozdzielczość i częstotliwość dla urządzenia można ustawić poprzez zainstalowanie odpowiednich sterowników.

System operacyjny Sprzęt

• Windows 7 32Bit/64Bit

• Windows 8 32Bit/64Bit

• Windows 8.1 32Bit/64Bit

• Windows 10 32Bit/64Bit

• Windows 11 32Bit/64Bit

• Przynajmniej 32MB pamięci

• Przynajmniej 60MB wolnego miejsca na dysku

twardym

Page 39

Instrukcja rozwiązywania problemów

Wymagania, które należy spełnić przed kontaktem z Centrum Obsługi Klienta firmy Samsung

―

Przed skontaktowaniem się z Centrum Obsługi Klienta firmy Samsung należy przetestować produkt zgodnie z poniższą instrukcją. Jeżeli problem nadal występuje, należy skontaktować się z Centrum Obsługi Klienta firmy Samsung.

Diagnostyka urządzenia (problemy z ekranem)

Jeśli problem dotyczy ekranu urządzenia, należy uruchomić Diagnostyka, aby sprawdzić, czy urządzenie działa poprawnie.

Sprawdzanie rozdzielczości i częstotliwości

Jeśli wybrano nieobsługiwaną rozdzielczość (patrz Tabela standardowych trybów sygnału), na ekranie może pojawić się na chwilę komunikat Tryb nieoptymalny lub obraz na ekranie może być wyświetlany nieprawidłowo.

―

Wyświetlana rozdzielczość może się różnić zależnie od ustawień systemowych komputera i użytych kabli.

Sprawdź, co następuje.

Uwaga

Kiedy produkt wydaje pykający (trzeszczący) dźwięk.

Dźwięk może być spowodowany kurczeniem się lub rozszerzaniem w wyniku zmiany temperatury zewnętrznych komponentów lub wewnętrznego obwodu produktu.

NIE jest to awaria produktu i nie wpływa to na trwałość produktu.

Problemy z montażem

W przypadku podłączenia komputera do produktu za pomocą kabla HDMI po czterech stronach ekranu widoczne są puste paski.

Nie ma to związku z działaniem produktu. Jest to związane z komputerem lub kartą graficzną. Problem można naprawić, dopasowując rozmiar

ekranu w menu ustawień karty graficznej dla sygnału HDMI. Jeśli menu ustawień karty graficznej nie umożliwia regulacji rozmiaru ekranu, zaktualizuj sterownik

karty graficznej do najnowszej wersji. (Aby otrzymać informacje o sposobie regulacji ustawień ekranu, skontaktuj się z producentem karty

graficznej lub komputera.)

Page 40

Problem z ekranem

Nie świeci dioda LED zasilania. Ekran się nie włącza.

Sprawdź, czy przewód zasilający jest podłączony prawidłowo. Jeśli problem dotyczy ekranu urządzenia, należy uruchomić Diagnostyka, aby sprawdzić, czy

urządzenie działa poprawnie.

Komunikat „Sprawdź połączenie kablowe i ustawienia urządzenia źródłowego.” wyświetla się w przypadku.

Sprawdzić, czy kabel jest prawidłowo podłączony do produktu. Sprawdź, czy urządzenie podłączone do monitora jest włączone.

Sprawdzić stan opcji Tryb PC/AV. ( lub AV.)

Ustawić wersję podłączonego sygnału HDMI lub DisplayPort. (HDMI:

wejścia → 1.4 lub 2.0, DisplayPort:

/ S32D60* / S24D60*U / S27D60*U / S32D60*U) / 1.1 lub 1.2↑ (S27D70* / S32D70* / S37D70* / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U))

Wyświetlany jest komunikat Tryb nieoptymalny.

Ten komunikat pojawia się wtedy, gdy sygnał z karty graficznej przekracza maksymalną rozdzielczość lub częstotliwość możliwą w przypadku produktu.

Zmienić maksymalną rozdzielczość i częstotliwość pod kątem parametrów produktu, korzystając z Tabeli standardowych trybów sygnału (str.45).

Obraz wyświetlany na ekranie wygląda na zniekształcony.

Sprawdź połączenie kablowe z urządzeniem.

Obraz wyświetlany na ekranie nie jest wyraźny. Obraz jest rozmazany.

Usuń wszystkie podłączone akcesoria (przedłużacz kabla wideo itp.) i spróbuj ponownie. Ustaw zalecane zakresy rozdzielczości i częstotliwości.

→ System → Tryb PC/AV → DisplayPort, HDMI, USB Type-C → PC

→ System → Wer. portu

→ System → DisplayPort Wer. → 1.1 lub 1.4 (S24D60* / S27D60*

Obraz wydaje się niestabilny i chwiejny. Na ekranie pozostaje cień lub odbicie.

Upewnij się, że rozdzielczość i częstotliwość komputera zostały ustawione w zakresie zgodnym z urządzeniem. Następnie, w razie potrzeby, zmień ustawienia zgodnie z informacjami w Tabeli trybu standardowego (str.45) w niniejszej instrukcji i informacjami w menu Informacja produktu.

Zmień Czas reakcji w menu ekranowym (OSD) na Szybszy lub Standard w zależności od aplikacji i warunków używania.

―

Dostępność funkcji może się różnić wzależności od modelu.

Ekran jest zbyt jasny. Ekran jest zbyt ciemny.

Dostosuj jasność (Jasność) i kontrast (Kontrast).

Ustawienia kolorów się zmieniają.

Zmienić ustawienia Kolor.

Kolory na ekranie są zafałszowane i pokryte cieniem.

Zmienić ustawienia Kolor.

Kolor biały nie jest do końca biały.

Zmienić ustawienia Kolor.

Na ekranie nie jest wyświetlany żaden obraz a dioda LED zasilania miga co 0,5–1 s.

Sprawdzić, czy kabel jest prawidłowo podłączony do produktu i do komputera i czy złącza są mocno wciśnięte.

Naciśnij dowolny klawisz na klawiaturze lub porusz myszą, aby wrócić do poprzedniego ekranu. Urządzenie pracuje w trybie oszczędzania energii.

Tekst jest rozmazany.

W przypadku korzystania z systemu Windows (np. Windows 7, Windows 8, Windows 8.1 lub Windows

10): Otwórz Panel sterowania → Czcionki → Dopasuj tekst ClearType i zmień ustawienie opcji Włącz

technologię ClearType.

Page 41

Podczas odtwarzania plików wideo obraz jest przerywany.

Podczas odtwarzania dużych plików wideo o wysokiej rozdzielczości obraz może być przerywany. Może to być spowodowane brakiem optymalizacji odtwarzacza wideo względem zasobów komputera.

Spróbuj odtworzyć plik w innym odtwarzaczu wideo.

Podczas ustawiania rozmiaru ekranu PIP ekran nie mieści się w oknie ekranu PIP.

W zależności od karty graficznej lub jej sterownika może nie być automatycznie ustawiony na Optymalną rozdzielczość. Jeśli ustawisz to właściwie za pierwszym razem, później nie będą występowały problemy.

Problem z dźwiękiem

Brak dźwięku.

Sprawdź stan podłączonych słuchawek lub wyreguluj głośność. Sprawdź poziom głośności. Sprawdź, czy głośność produktu lub urządzenia źródłowego jest ustawiona na wyciszenie.

Poziom głośności jest zbyt niski.

Ustaw głośność dźwięku. Jeżeli poziom głośności jest nadal zbyt niski mimo jego podwyższenia do maksimum, należy ustawić

odpowiednio głośność na karcie dźwiękowej komputera lub w oprogramowaniu.

Wyświetla się obraz, ale nie ma dźwięku.

Dźwięk nie jest emitowany, gdy do podłączenia urządzenia wejściowego użyto przewodu HDMI-DVI lub DVI.

Urządzenie należy podłączyć za pomocą kabla HDMI lub DP.

Problem z urządzeniem źródłowym

Podczas uruchamiania komputera słychać sygnały dźwiękowe.

Jeżeli podczas uruchamiania komputera słychać sygnał dźwiękowy, należy oddać komputer do naprawy.

Page 42

Pytania i odpowiedzi

―

Dalsze instrukcje dotyczące regulacji można znaleźć w podręczniku użytkownika danego komputera lub karty graficznej.

Jak zmienić częstotliwość?

Ustaw częstotliwość na karcie graficznej.

• Windows 7: Otwórz Panel sterowania → Wygląd i personalizacja → Ekran → Rozdzielczość ekranu → Ustawienia zaawansowane → Monitor i dostosuj ustawienie Częstotliwość odświeżania ekranu w menu Ustawienia monitora.

• Windows 8(Windows 8.1): Otwórz Ustawienia → Panel sterowania → Wygląd i personalizacja → Ekran → Rozdzielczość ekranu → Ustawienia zaawansowane → Monitor i wyregulować ustawienie Częstotliwość odświeżania ekranu w menu Ustawienia monitora.

• Windows 10: Otwórz Ustawienia → System → Ekran → Zaawansowane ustawienia wyświetlania → Zaawansowane właściwości karty graficznej → Monitor i dostosować ustawienie Częstotliwość odświeżania ekranu w menu Ustawienia monitora.

Jak dostosować rozdzielczość?

• Windows 7: Otwórz Panel sterowania → Wygląd i personalizacja → Ekran → Rozdzielczość ekranu → Dopasuj rozdzielczość.

• Windows 8(Windows 8.1): Otwórz Ustawienia → Panel sterowania → Wygląd i personalizacja → Ekran → Dopasuj rozdzielczość i zmień rozdzielczość.

• Windows 10: Należy przejść do opcji Ustawienia → System → Ekran → Zaawansowane ustawienia wyświetlania i zmień rozdzielczość.

Jak ustawić tryb oszczędzania energii?

• Windows 7: Otworzyć Panel sterowania → Wygląd i personalizacja → Personalizacja → Ustawienia wygaszacza ekranu → Opcje zasilania lub otworzyć USTAWIENIA BIOS na komputerze.

• Windows 8(Windows 8.1): Otworzyć Ustawienia → Panel sterowania → Wygląd i personalizacja → Personalizacja → Ustawienia wygaszacza ekranu Opcje zasilania lub otworzyć USTAWIENIA BIOS na

komputerze.

• Windows 10: Otworzyć Ustawienia → Personalizacja → Ekran blokady → Ustawienia limitu czasu ekranu → Zasilanie i uśpienie lub otworzyć USTAWIENIA BIOS na komputerze.

Page 43

Dane techniczne

Ogólne

Nazwa modelu

Wymiary

Obszar wyświetlania

Plamka matrycy

Maksymalna częstotliwość taktowania pikseli

Nazwa modelu S27D70* S32D70* S37D70*

Wymiary

Obszar wyświetlania

Plamka matrycy

Maksymalna częstotliwość taktowania pikseli

Nazwa modelu S27D80* / S27D80*U S32D80* / S32D80*U S37D80* / S37D80*U

Wymiary

Obszar wyświetlania

S24D60* / S24D60*U S27D60* / S27D60*U S32D60* / S32D60*U

Kategoria 24 (23,8 cali / 60,4 cm) Kategoria 27 (26,9 cali / 68,4 cm) Kategoria 32 (31,5 cali / 80,1 cm)

526,848 mm (poziomo) x 296,352 mm (pionowo) 596,736 mm (poziomo) x 335,664 mm (pionowo) 698,112 mm (poziomo) x 392,688 mm (pionowo)

0,2058 mm (poziomo) x 0,2058 mm (pionowo) 0,2331 mm (poziomo) x 0,2331 mm (pionowo) 0,2727 mm (poziomo) x 0,2727 mm (pionowo)

410,5 MHz 410,5 MHz 410,5 MHz

Kategoria 27 (26,9 cali / 68,4 cm) Kategoria 32 (31,5 cali / 80,0 cm) Kategoria 37 (36,5 cali / 92,7 cm)

596,736 mm (poziomo) x 335,664 mm (pionowo) 697,306 mm (poziomo) x 392,234 mm (pionowo) 808,0128 mm (poziomo) x 454,5072 mm (pionowo)

0,1554 mm (poziomo) x 0,1554 mm (pionowo) 0,18159 mm (poziomo) x 0,18159 mm (pionowo) 0,07014 mm (poziomo) x 0,21042 mm (pionowo)

597,08 MHz 597,08 MHz 597,08 MHz

Kategoria 27 (26,9 cali / 68,4 cm) Kategoria 32 (31,5 cali / 80,0 cm) Kategoria 37 (36,5 cali / 92,7 cm)

596,736 mm (poziomo) x 335,664 mm (pionowo) 697,306 mm (poziomo) x 392,234 mm (pionowo) 808,0128 mm (poziomo) x 454,5072 mm (pionowo)

Plamka matrycy

Maksymalna częstotliwość taktowania pikseli

0,1554 mm (poziomo) x 0,1554 mm (pionowo) 0,18159 mm (poziomo) x 0,18159 mm (pionowo) 0,07014 mm (poziomo) x 0,21042 mm (pionowo)

597,08 MHz 597,08 MHz 597,08 MHz

Page 44

Zasilanie

AC100-240V~ 50/60Hz Sprawdź informację o dopuszczalnym napięciu znajdującą się z tyłu urządzenia, ponieważ może się ono różnić w zależności od kraju.

Złącza sygnałowe

Warunki Obsługa urządzenia

• Standard Plug & Play To urządzenie może być zainstalowane i używane z każdym systemem zgodnym z funkcją Plug & Play. Obustronna wymiana danych między urządzeniem a systemem komputerowym optymalizuje ustawienia

urządzenia. Instalacja urządzenia odbywa się automatycznie. Niemniej jednak można dostosować ustawienia instalacji do własnych potrzeb.

• Plamki (piksele) ekranowe Z uwagi na sposób produkcji urządzenia mniej więcej jeden piksel na milion może być jaśniejszy lub ciemniejszy na panelu LCD. Nie ma to wpływu na wydajność produktu.

• Parametry mogą ulec zmianie bez powiadomienia w związku ze zwiększaniem jakości.

• Szczegółowe dane techniczne urządzeń można znaleźć na stronie internetowej firmy Samsung.

• Aby uzyskać dostęp do informacji dotyczących efektywności energetycznej tego produktu w Europejskim rejestrze etykiet energetycznych (EPREL), odwiedź stronę https://eprel.ec.europa.eu/qr/****** ****** to numer rejestracyjny EPREL produktu. Numer rejestracji można znaleźć na tabliczce znamionowej produktu.

• Open Source Licence Notice

Open Source used in this product can be found on the following webpage (https://opensource. samsung.com).

HDMI, DisplayPort, USB Type-C (Tylko modele S24D60*U / S27D60*U / S32D60*U / S27D80*U / S32D80*U / S37D80*U.)

Temperatura: Od 10 °C do 40 °C (Od 50 °F do 104 °F) Wilgotność: 10 % do 80 %, bez kondensacji

Przechowywanie

Temperatura: Od -20 °C do 45 °C (Od -4 °F do 113 °F) Wilgotność: 5 % do 95 %, bez kondensacji

The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.

Page 45

Tabela standardowych trybów sygnału

Nazwa modelu S24D60* / S27D60* / S32D60* /

S24D60*U / S27D60*U / S32D60*U

Synchronizacja Częstotliwość pozioma

Częstotliwość odświeżania pionowego

Rozdzielczość Rozdzielczość optymalna

Rozdzielczość maksymalna

Jeśli komputer wysyła sygnał należący do poniższych standardowych trybów sygnału, rozdzielczość ekranu zostanie dopasowana automatycznie. Jeśli sygnał przesyłany z komputera nie należy do żadnego trybu standardowego, ekran może nie wyświetlać żadnego obrazu mimo włączonej diody zasilania LED. W takim przypadku należy zmienić ustawienia zgodnie z poniższą tabelą oraz instrukcją obsługi karty graficznej.

S24D60* / S27D60* / S32D60* / S24D60*U / S27D60*U / S32D60*U

Rozdzielczość Częstotliwość pozioma

VESA, 640 x 480

30 ~ 151 kHz 30 ~ 135 kHz 30 ~ 135 kHz

48 ~ 100 Hz 60 Hz 60 Hz

2560 x 1440 przy 60 Hz 3840 x 2160 przy 60 Hz 3840 x 2160 przy 60 Hz

2560 x 1440 przy 100 Hz

Częstotliwość odświeżania

(kHz)

31,469 59,940 25,175 -/-

37,500 75,000 31,500 -/-

pionowego

(Hz)

S27D70* / S32D70* / S37D70* S27D80* / S32D80* / S37D80* /

S27D80*U / S32D80*U / S37D80*U

Częstotliwość taktowania pikseli

(MHz)

Polaryzacja synchronizacji

(pozioma/pionowa)

VESA, 800 x 600

VESA, 1024 x 768

37,879 60,317 40,000 +/+

46,875 75,000 49,500 +/+

48,363 60,004 65,000 -/-

60,023 75,029 78,750 +/+

Page 46

Rozdzielczość Częstotliwość pozioma

(kHz)

Częstotliwość odświeżania

pionowego

(Hz)

Częstotliwość taktowania pikseli

(MHz)

Polaryzacja synchronizacji

(pozioma/pionowa)

VESA, 1152 x 864

VESA, 1280 x 720

VESA, 1280 x 800

VESA, 1280 x 1024

VESA, 1440 x 900

VESA, 1600 x 900

VESA, 1680 x 1050

VESA, 2560 x 1440RB

CEA, 720 x 576

CEA, 720 x 480

CEA, 1280 x 720

CEA, 1920 x 1080

67,500 75,000 108,000 +/+

45,000 60,000 74,250 +/+

49,702 59,810 83,500 -/+

63,981 60,020 108,000 +/+

79,976 75,025 135,000 +/+

55,935 59,887 106,500 -/+

60,000 60,000 108,000 +/+

65,290 59,954 146,250 -/+

88,787 59,951 241,500 +/-

150,919 99,946 410,500 +/-

31,250 50,000 27,000 -/-

31,469 59,940 27,000 -/-

37,500 50,000 74,250 +/+

45,000 60,000 74,250 +/+

56,250 50,000 148,500 +/+

67,500 60,000 148,500 +/+

CEA, 1920 x 1080

135,000 120,003 297,000 +/+

Page 47

S27D70* / S32D70* / S37D70* / S27D80* / S32D80* / S37D80* / S27D80*U / S32D80*U / S37D80*U

Rozdzielczość Częstotliwość pozioma

(kHz)

VESA, 640 x 480

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1280 x 720

VESA, 1280 x 800

VESA, 1280 x 1024

VESA, 1440 x 900

VESA, 1600 x 900

VESA, 1680 x 1050

VESA, 1920 x 1080

VESA, 2560 x 1440

VESA, 3840 x 2160

31,469 59,940 25,175 -/- O O

37,879 60,317 40,000 +/+ O O

48,363 60,004 65,000 -/- O O

45,000 60,000 74,250 +/+ O O

49,702 59,810 83,500 -/+ O O

63,981 60,020 108,000 +/+ O O

55,935 59,887 106,500 -/+ O O

60,000 60,000 108,000 +/+ O O

65,290 59,954 146,250 -/+ O O

56,250 50,000 148,500 +/+ O -

67,500 60,000 148,500 +/+ O O

88,787 59,951 241,500 +/- O O

67,500 30,000 297,000 +/+ O O

Częstotliwość odświeżania

pionowego

(Hz)

Częstotliwość taktowania

pikseli

(MHz)

Polaryzacja

synchronizacji

(pozioma/pionowa)

Gniazdo

HDMI IN DP IN / USB Type-C IN

VESA, 3840 x 2160

―

Port USB Type-C występuje tylko w modelach S27D80*U i S32D80*U i S37D80*U.

―

Częstotliwość pozioma Czas potrzebny do zeskanowania pojedynczej linii od lewej do prawej strony ekranu to tak zwany cykl poziomy. Odwrotność liczby cyklów poziomych stanowi wartość częstotliwości poziomej. Częstotliwość poziomą mierzy się w kHz.

―

Częstotliwość odświeżania pionowego Powtarzanie tego samego obrazu kilkadziesiąt razy na sekundę umożliwia wyświetlenie obrazu naturalnego. Częstotliwość powtarzania nazywa się „częstotliwością pionową” lub „częstotliwością odświeżania” i wyraża się w hercach (Hz).

―

W urządzeniu można ustawić tylko jedną rozdzielczość dla każdego rozmiaru ekranu, aby uzyskać optymalną jakość obrazu z uwagi na rodzaj ekranu. W związku z tym ustawienie rozdzielczości innej niż wskazana może wpłynąć negatywnie na jakość obrazu. Aby tego uniknąć, zaleca się wybranie optymalnej rozdzielczości określonej dla produktu.

―

Niektóre ustawienia rozdzielczości mogą nie być dostępne, zależnie od specyfikacji użytej karty graficznej.

133,313 59,997 533,250 +/- O O

Page 48

Dodatek

Odpowiedzialność za odpłatne usługi (koszty ponoszone przez klienta)

―

W przypadku zgłoszenia naprawy serwisowej niezgodnej z postanowieniami gwarancji klient może zostać obciążony kosztami związanymi z wizytą serwisanta w poniższych okolicznościach.

Okoliczności inne niż defekt produktu

Czyszczenie produktu, regulacja, pouczenia, ponowna instalacja itd.

• Udzielenie przez serwisanta instruktażu obsługi produktu albo regulacja ustawień bez konieczności demontażu produktu.

• Defekty powstałe w wyniku oddziaływania czynników zewnętrznych (tj. połączenie z Internetem, antena, sygnał przewodowy itp.).

• Ponowna instalacja produktu lub podłączenie dodatkowych urządzeń po pierwszej instalacji zakupionego produktu.

• Ponowna instalacja produktu związana z przeniesieniem go w inne miejsce albo do innego lokalu.

• Udzielenie klientowi instruktażu obsługi produktów innej firmy.

• Zgłoszenie klienta dotyczące instruktażu obsługi sieci albo programu innej firmy.

• Zgłoszenie klienta dotyczące instalacji oprogramowania oraz konfiguracji produktu.

• Wyczyszczenie wnętrza produktu przez serwisanta lub usunięcie z niego pyłu bądź zbędnych

przedmiotów.

• Zgłoszenie klienta dotyczące dodatkowej instalacji w przypadku zakupu urządzenia w systemie zakupów domowych albo przez Internet.

Uszkodzenie produktu powstałe z winy klienta

Uszkodzenie produktu powstałe w wyniku niewłaściwego postępowania z nim lub nieprawidłowej naprawy.

Uszkodzenie produktu w wyniku:

• Uderzenia lub upadku;

• Korzystania z niezalecanych przez firmę Samsung źródeł zasilania albo produktów sprzedawanych

oddzielnie;

• Napraw przeprowadzanych przez osobę niebędącą serwisantem zatrudnionym przez zewnętrzną firmę serwisową lub kontrahenta współpracującego z firmą Samsung Electronics Co., Ltd.;

• Przebudowy lub naprawy wykonywanej przez klienta;

• Eksploatacji produktu pod niewłaściwym napięciem albo podłączenia go do niezalecanych

gniazdek elektrycznych;

• Niestosowania się do zaleceń wymienionych pod hasłem „Uwaga” w Instrukcji obsługi.

Pozostałe okoliczności

• Uszkodzenie produktu w następstwie klęski żywiołowej. (uderzenia pioruna, pożaru, trzęsienia ziemi, powodzi itd.)

• Zużycia lub wyczerpania materiałów eksploatacyjnych. (np. akumulatora, tonera, lamp jarzeniowych, głowicy, elementów drgających, kontrolek, filtrów, taśm itd.)

―

W przypadku zgłoszenia przez klienta konieczności naprawy prawidłowo działającego produktu może zostać naliczona opłata za usługi serwisowe. Prosimy zapoznać się z treścią Instrukcji użytkownika.

Page 49

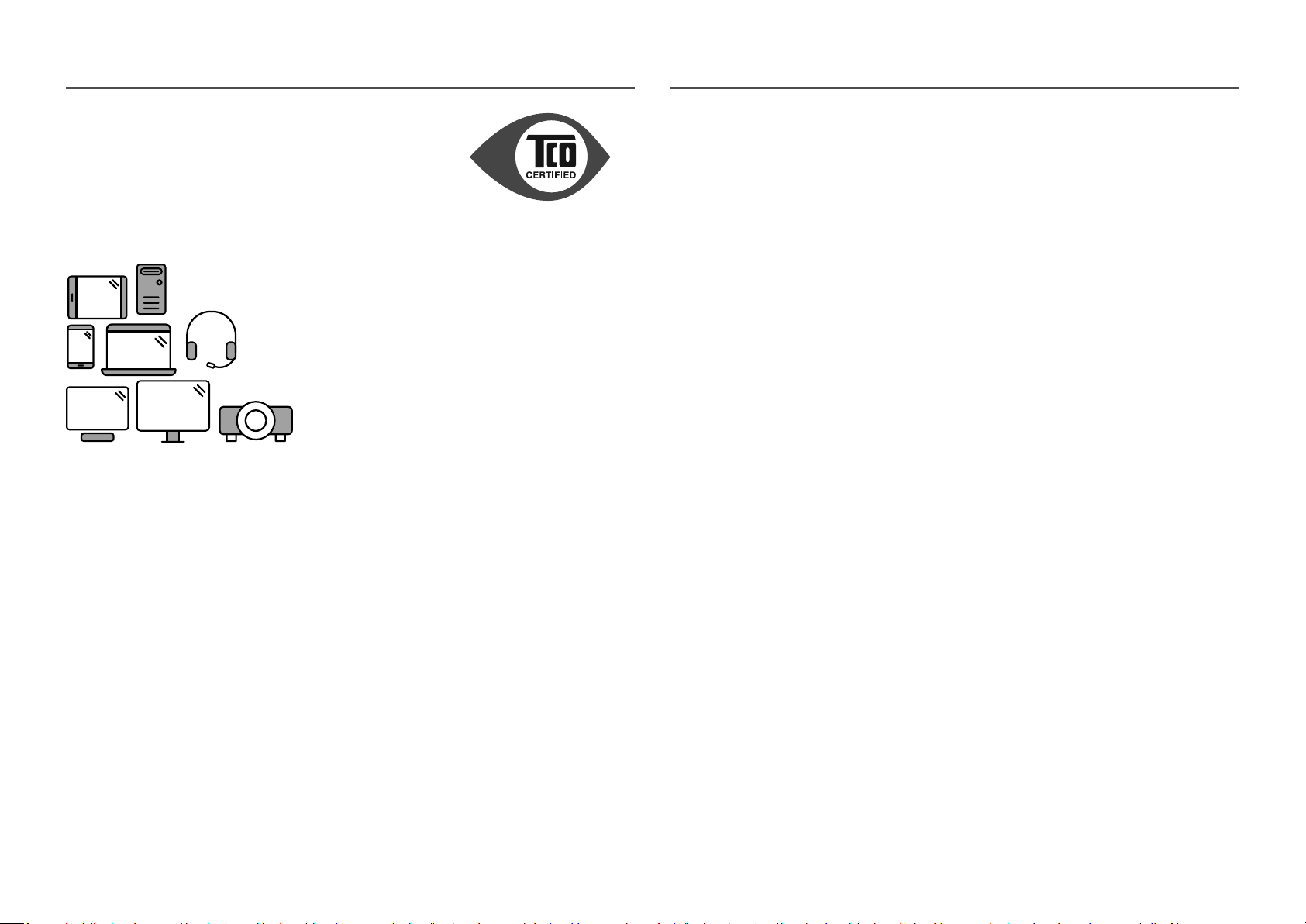

TCO CERTIFIED

―

Certyfikat zgodności z normą ISO 14024 przyznany przez zewnętrzny podmiot

―

Dotyczy wyłącznie modeli z certyfikatem TCO Certified.

Powitaj bardziej ekologiczny produkt

Sprzęt informatyczny w swoim całym cyklu życia na wiele sposobów jest sprzeczny z zasadami zrównoważonego rozwoju. W fabrykach nagminnie dochodzi do łamania praw człowieka. Szkodliwe substancje są stosowane zarówno w samych produktach, jak i podczas ich wytwarzania. Produkty często mają krótki cykl życia ze względu na słabą ergonomię, niską jakość albo brak możliwości naprawy lub modernizacji.

Ten produkt jest lepszym wyborem. Spełnia wszystkie kryteria TCO Certified — najbardziej kompleksowego programu certyfikacyjnego w zakresie zrównoważonego rozwoju dla produktów IT, jaki istnieje na rynku. Dziękujemy za podjęcie odpowiedzialnego wyboru i zdecydowanie się na produkt, który pomaga budować bardziej ekologiczną przyszłość!

Kryteria certyfikacji TCO Certified uwzględniają różne aspekty cyklu życia produktu oraz równowagę między odpowiedzialnością społeczną i środowiskową. Zgodność jest weryfikowana przez niezależne akredytowane instytucje, którzy specjalizują się w produktach informatycznych, problematyce odpowiedzialności społecznej i innych kwestiach dotyczących zrównoważonego rozwoju. Weryfikacja odbywa się zarówno przed wydaniem certyfikatu, jak i później, obejmując cały okres jego ważności. Proces obejmuje również wdrażanie działań korygujących w przypadku stwierdzenia niezgodności w fabryce. Wreszcie w celu zagwarantowania, że zarówno certyfikacja, jak i niezależna weryfikacja są rzetelne, podmiot wystawiający certyfikat TCO Certified i weryfikatorzy podlegają regularnej kontroli.

Działania na rzecz ekologiczności

produktów IT

Chcesz się dowiedzieć więcej?

W witrynie tcocertified.com przeczytasz informacje o certyfikacji TCO Certified, pełną dokumentację kryteriów, wiadomości i aktualności. Jest tam również umieszczona wyszukiwarka produktów z kompletną listą certyfikowanych produktów.

Informacje o gwarancji na produkt

• Minimalny standardowy okres gwarancji na produkt: 1~3 lata

• Minimalny okres, na jaki można kupić rozszerzoną gwarancję: 2~4 lata

• Łączny dostępny okres gwarancji (bezpłatna + rozszerzona): 5 lat

• Maksymalny roczny koszt rozszerzonej gwarancji: poniżej 15% ceny produktu

―

Okres gwarancji może się różnić w zależności od regionu i modelu.

Aktualizacje oprogramowania

Samsung gwarantuje dostępność bezpłatnych aktualizacji zabezpieczeń, aktualizacji naprawczych i aktualizacji funkcjonalności systemu operacyjnego przez co najmniej 5 lat od wycofania z oferty. Najnowszą wersję oprogramowania można pobrać ze witryny pomocy technicznej Samsung.com.
