Benutzerhandbuch

S24C650BW S24C650MW S24C650DW S24C650XW S27C650X

Farbe und Aussehen des Geräts sind geräteabhängig, und

jederzeitige Änderungen der technischen Daten des Geräts

zum Zweck der Leistungssteigerung sind vorbehalten.

BN46-00301F-02

Inhaltsverzeichnis

VOR INBETRIEBNAHME

DES GERÄTS

VORBEREITUNG 19 Überprüfen des Inhalts

7 Copyright

7 In diesem Handbuch verwendete Symbole

8 Reinigung

9 Absichern des Einbaubereichs

9 Vorsichtsmaßnahmen bei der Lagerung

10 Sicherheitshinweise

10 Symbole 10 Strom und Sicherheit 12 Installieren 14 Betrieb

18 Richtige Haltung für die Verwendung des

Geräts

19 Entfernen der Verpackung 20 Überprüfen des Lieferumfangs

21 Bauteile

21 Tasten auf Vorderseite 25 Rückseite (S24C650BW) 26 Rückseite (S24C650MW) 27 Rückseite (S24C650DW) 28 Rückseite (S24C650XW / S27C650X) 29 Seitenansicht rechts

30 Installieren

30 Befestigen des Standfußes 31 Anpassen von Neigung und Höhe 31 Drehen des Monitors 32 Befestigen einer Wandhalterung oder eines

Standfußes

34 Schloss für den Diebstahlschutz

Inhaltsverzeichnis

ANSCHLIEßEN UND

VERWENDEN EINES

EXTERNEN GERÄTS

BILDSCHIRMKONFIGURATION

35 Vor dem Anschließen

35 Vorbereitungen vor dem Anschließen

36 Anschließen und Verwenden eines PCs

36 Anschließen an einen PC 40 Anschließen an die Stromversorgung 42 Treiberinstallation 43 Einstellen der optimalen Auflösung 44 Ändern der Auflösung mithilfe eines PCs

48 Helligkeit

48 Einstellen der Helligkeit

49 Kontrast

49 Konfigurieren von Kontrast

50 Schärfe

50 Konfigurieren von Schärfe

51 SAMSUNG MAGIC Bright

KONFIGURIEREN DES

FARBTONS

51 Konfigurieren von SAMSUNG MAGIC Bright

52 Bildgröße

52 Ändern der Bildgröße

54 Reaktionszeit

54 Konfigurieren von Reaktionszeit

55 H-Position und V-Position

55 Konfigurieren von H-Position und V-Position

56 Grob

56 Anpassen von Grob

57 Fein

57 Anpassen von Fein

58 Rot

58 Konfigurieren von Rot

Inhaltsverzeichnis

59 Grün

59 Konfigurieren von Grün

60 Blau

60 Konfigurieren von Blau

61 Farbtemp.

61 Konfigurieren der Einstellungen für die

Farbtemp.

62 Gamma

62 Konfigurieren von Gamma

GRÖßENÄNDERUNG

ODER VERSCHIEBEN DER

SETUP UND RESET 67 Reset

63 Sprache

63 Ändern der Sprache

64 H-Position (Menü) und V-Position (Menü)

64 Konfigurieren von H-Position (Menü) und V-

Position (Menü)

65 Anz. dauer

65 Konfigurieren von Anz. dauer

66 Transparenz

66 Ändern des Transparenz

67 Initialisieren von Einstellungen Reset

68 Öko-Sparmodus

68 Konfigurieren von Eco Saving

69 Autom. Aus

69 Konfigurieren von Autom. Aus

70 Danach aussch.

70 Konfigurieren von Danach aussch.

71 PC/AV-Modus

71 Konfigurieren von PC/AV-Modus

Inhaltsverzeichnis

72 Tasten-Wdh.-Zeit

72 Konfigurieren von Tasten-Wdh.-Zeit

73 Quellenerkennung

73 Konfigurieren von Quellenerkennung

74 Benutzerd. Taste

74 Konfigurieren von Benutzerd. Taste

MENÜ INFORMATIONEN

U.A.

INSTALLIEREN DER

SOFTWARE

75 INFORMATIONEN

75 Anzeigen von INFORMATIONEN

76 Konfigurieren von Helligkeit und Kontrast

auf dem Startbildschirm

76 Konfigurieren der Lautstärke auf dem

Startbildschirm

77 Magic Tune

77 Was ist MagicTune? 77 Installieren der Software 77 Entfernen der Software

79 MultiScreen

79 Installieren der Software 80 Entfernen der Software

81 MagicRotation

81 Installieren der Software 83 Entfernen der Software

HANDBUCH ZUR

FEHLERBEHEBUNG

84 Anforderungen vor einer

Kontaktaufnahme mit dem SamsungKundendienstcenter

84 Testen des Geräts 84 Überprüfen von Auflösung und Frequenz 84 Überprüfen Sie folgenden Punkte.

87 F & A

Inhaltsverzeichnis

TECHNISCHE DATEN

ANHANG 98 Kontakt zu Samsung

89 Allgemein (S24C650BW / S24C650MW)

91 Allgemein (S24C650DW / S24C650XW)

93 Allgemein (S27C650X)

95 Energiesparmodus

96 Tabelle der Standardsignalmodi

104 Inanspruchnahme des kostenpflichtigen

Services (Kosten für Kunden)

104 Kein Produktdefekt 104 Ein Schaden am Gerät, der auf einen

Kundenfehler zurückzuführen ist

105 Andere

106 Ordnungsgemäße Entsorgung

106 Korrekte Entsorgung von Altgeräten

(Elektroschrott)

INDEX

107 Terminologie

Inhaltsverzeichnis

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows und Windows NT sind eingetragene Marken der Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Vor Inbetriebnahme des Geräts

 Verwaltungskosten werden abgerechnet, wenn:

 (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts

vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

 (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

 Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche

ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Vor Inbetriebnahme des Geräts

1. Schalten Sie den Bildschirm und den Computer aus.

2. Ziehen Sie das Netzkabel vom Bildschirm ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

3. Wischen Sie die Anzeige des Monitors mit einem sauberen, weichen und trockenen Tuch ab.

 Verwenden Sie für den Bildschirm keine

Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

 Sprühen Sie kein Wasser oder Reinigungsmittel direkt

auf das Gerät.

4. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.

5. Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6. Schalten Sie den Bildschirm und den Computer ein.

Vor Inbetriebnahme des Geräts

10 cm

Absichern des Einbaubereichs

 Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu

gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

Vorsichtsmaßnahmen bei der Lagerung

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 98), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT ÖFFNEN. (ODER RÜCKSEITE)

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN.

ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist.

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung beiliegen.

Symbole

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die

Warnung

Vorsicht

Anweisungen nicht befolgt werden.

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

 Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

 Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

 Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

 Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand

verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit einem trockenen Tuch.

 Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

 Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

Installieren

Warnung

 Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das

Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

 Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter Belüftung, wie ein Bücherregal oder ein Wandschrank.

 Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur

entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für Kinder zugänglich ist.

 Kinder könnten daran ersticken.

Vor Inbetriebnahme des Geräts

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

 Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet

wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

Vorsicht

 Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht

werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

 Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

 Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

 Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

 Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Vor Inbetriebnahme des Geräts

SAMSUNG

Setzen Sie das Gerät vorsichtig ab.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen oder extremen Temperaturen oder ein Flughafen oder Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

 Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite

98), bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

 Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite

98).

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

 Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag

hervorgerufen werden.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 98).

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

 Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 98).

 Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

GAS

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts.

 Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder

nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

 Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand

oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

 Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

 Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand

oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

 Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

 Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur

entstehen.

Vor Inbetriebnahme des Geräts

100

-_-

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die Lüftungsöffnungen oder Anschlüsse des Geräts.

 Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie

es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 98).

 Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

 Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie

es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 98).

Vorsicht

 Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

 Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden,

aktivieren Sie den Energiesparmodus oder einen BewegtbildBildschirmschoner.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

 Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen

Schlag oder Leckstrom zu einem Brand kommen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

 Ihr Sehvermögen könnte sich sonst verschlechtern.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

Vor Inbetriebnahme des Geräts

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

 Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

 Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und

verletzt werden.

 Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und

Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

 Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

 Zu große Lautstärke kann zu Gehörschädigungen führen.

Vor Inbetriebnahme des Geräts

Richtige Haltung für die Verwendung des Geräts

Verwenden Sie das Gerät in der richtigen Haltung wie folgt.

 Sitzen Sie aufrecht, mit geradem Rücken.

 Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und

blicken Sie leicht nach unten auf den Bildschirm.

Die Augen sollen direkt vor dem Bildschirm sein.

 Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.

 Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit

dem Handrücken.

 Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.

 Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90˚ beugen

können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

Vor Inbetriebnahme des Geräts

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Entfernen der Verpackung

1 Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die

Verpackung mit einem scharfen Instrument öffnen.

2 Entfernen Sie das Styropor vom Gerät.

3 Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle.

4 Bewahren Sie die Kiste an einem trockenen Platz auf, damit Sie sie zur Verfügung haben, wenn das

Diese Abbildung dient nur als Beispiel.

Gerät später einmal transportiert werden muss.

1 Vorbereitung

Vorbereitung

1.1.2 Überprüfen des Lieferumfangs

 Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.

 Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild

abweichen.

Komponenten

Kurzanleitung zur Konfiguration

Netzkabel D-Sub-Kabel (Zubehör) DVI-Kabel (Zubehör)

DP-Kabel (Zubehör) Stereokabel (Zubehör) USB-Kabel (Zubehör)

Standfuß

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Garantiekarte

(nicht überall verfügbar)

Standfuß (Gilt für Monitormodelle mit Standfuß, in den der USB-

Anschluss integriert ist.)

Benutzerhandbuch

1 Vorbereitung

Vorbereitung

SAMSUNG

MAGIC BRIGHT

VOL

AUTO

SAMSUNG

MAGIC

BRIGHT

SAMSUNG

MAGIC

BRIGHT

AUTO

Tastenhilfe

AUTO

1.2 Bauteile

1.2.1 Tasten auf Vorderseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

S24C650BW / S24C650MW

Symbole Beschreibung

 Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder

Rückkehr zum letzten Menü.

 OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren

der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10 Sekunden lang die Taste [ ]. Deaktivieren: Drücken Sie zum Freigeben der gesperrten OSD-Steuerung 10 Sekunden lang die Taste [ ].

Wenn das Bildschirmmenü gesperrt ist,

 können Helligkeit und Kontrast eingestellt und

INFORMATIONEN

 Drücken Sie die Taste [ ], um die Funktion Benutzerd. Taste

angezeigt werden.

zu verwenden. (Die Benutzerd. Taste ist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)

1 Vorbereitung

SAMSUNG

MAGIC

→

AUTO

Vorbereitung

Symbole Beschreibung

Konfigurieren Sie Benutzerd. Taste, und drücken Sie [ ]. Die folgenden Optionen werden aktiviert.

- Öko-Sparmodus - Bildgröße

Bright

Um Benutzerd. Taste zu konfigurieren, wechseln Sie zu SETUP &

RESET Benutzerd. Taste

Modus aus.

Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.

Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.

 Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie die

Taste zur Einstellung der Lautstärke wenn ein Stereokabel am [IN]-Anschluss angeschlossen ist.

, und wählen Sie den gewünschten

im Analog / DVI-Modus,

 Gilt nur bei Modellen, die Lautsprecher haben.

Bestätigen einer Menüauswahl.

Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog / DVI) ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken der

Taste [ ] ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.

Drücken Sie die Taste [ ], um die Bildschirmeinstellung automatisch durchzuführen.

 Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“

ändern, wird die Funktion Autom. Einstellung aktiviert.

 Diese Funktion ist nur im Analog-Modus verfügbar.

Ein- bzw. Ausschalten des Bildschirms.

Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)

Tastenhilfe

Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.

Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1 Vorbereitung

SAMSUNG

MAGIC BRIGHT

VOL

AUTO

SAMSUNG

MAGIC

BRIGHT

SAMSUNG

MAGIC

BRIGHT

AUTO

Tastenhilfe

AUTO

SAMSUNG

MAGIC

→

Vorbereitung

S24C650DW / S24C650XW / S27C650X

Symbole Beschreibung

 Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder

Rückkehr zum letzten Menü.

 OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren

Wenn das Bildschirmmenü gesperrt ist,

 können Helligkeit und Kontrast eingestellt und

INFORMATIONEN

 Drücken Sie die Taste [ ], um die Funktion Benutzerd. Taste

angezeigt werden.

zu verwenden. (Die Benutzerd. Taste ist auch verfügbar, wenn die OSD-Steuerung gesperrt ist.)

Konfigurieren Sie Benutzerd. Taste, und drücken Sie [ ]. Die folgenden Optionen werden aktiviert.

ENU

- Öko-Sparmodus - Bildgröße

Bright

Um Benutzerd. Taste zu konfigurieren, wechseln Sie zu SETUP &

RESET Benutzerd. Taste

Modus aus.

Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü.

, und wählen Sie den gewünschten

1 Vorbereitung

AUTO

Vorbereitung

Symbole Beschreibung

Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein.

 Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie die

Taste zur Einstellung der Lautstärke wenn ein Stereokabel am [IN]-Anschluss angeschlossen ist.

 Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie die

Taste zur Einstellung der Lautstärke im DisplayPort-Modus.

 Gilt nur bei Modellen, die Lautsprecher haben.

Bestätigen einer Menüauswahl.

Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog / DVI / DisplayPort). ändern, wenn das OSD-Menü nicht angezeigt wird. Wenn Sie das Gerät einschalten oder die Eingangsquelle

durch Drücken der Taste [ ] ändern, wird auf dem Bildschirm oben links die aktuelle Eingangsquelle angezeigt.

im Analog / DVI-Modus,

Tastenhilfe

Drücken Sie die Taste [ ], um die Bildschirmeinstellung automatisch durchzuführen.

 Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“

ändern, wird die Funktion Autom. Einstellung aktiviert.

 Diese Funktion ist nur im Analog-Modus verfügbar.

Ein- bzw. Ausschalten des Bildschirms.

Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des Bildschirmmenüs die Tastenhilfe angezeigt. (Diese Erläuterungen zeigen die Funktion der gedrückten Taste an.)

Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.

Die Tastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Entsprechende Informationen finden Sie im jeweiligen Handbuch.

1 Vorbereitung

DVI IN

POWER IN

RGB IN

POWER IN

DVI IN

POWER IN

RGB IN

POWER IN

DVI IN

Vorbereitung

1.2.2 Rückseite (S24C650BW)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

Zur Verbindung mit einem PC über ein D-SUB-Kabel.

Anschließen an einen PC über ein DVI-Kabel.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

Verbinden Sie den [ ]-Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des Computers.

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1 Vorbereitung

DVI IN

POWER IN

AUDIO IN/OUT

OUT

RGB IN

POWER IN

DVI INAUDIO IN/OUT

OUT

RGB IN

POWER IN

DVI IN

OUT

Vorbereitung

1.2.3 Rückseite (S24C650MW)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

Zur Verbindung mit einem PC über ein D-SUB-Kabel.

Anschließen an einen PC über ein DVI-Kabel.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.

Gilt nur bei Modellen, die Lautsprecher haben.

Schließen Sie eine Audioeingangsquelle mithilfe eines Audiokabels an.

Gilt nur bei Modellen, die Lautsprecher haben.

Verbinden Sie den [ ]-Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des Computers.

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1 Vorbereitung

DVI IN

POWER IN

DP IN

RGB IN

POWER IN

DVI IN

POWER IN

DP IN

RGB IN

POWER IN

DVI IN

Vorbereitung

1.2.4 Rückseite (S24C650DW)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

Zur Verbindung mit einem PC über ein D-SUB-Kabel.

Anschließen an einen PC über ein DVI-Kabel.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

Zum Anschluss eines PCs über ein DP-Kabel.

Der [DP IN]-Anschluss wird nur bei reinen DP-Modellen geliefert.

Verbinden Sie den [ ]-Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des Computers.

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1 Vorbereitung

DVI IN

POWER IN

DVI IN

POWER IN

DP IN

AUDIO IN/OUT

OUT

RGB IN

POWER IN

DVI IN

DP IN

AUDIO IN/OUT

OUT

RGB IN

POWER IN

DVI IN

OUT

Vorbereitung

1.2.5 Rückseite (S24C650XW / S27C650X)

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

Schließen Sie das Netzkabel des Monitors an den [POWER IN]-Anschluss auf der Rückseite des Monitors an.

Zur Verbindung mit einem PC über ein D-SUB-Kabel.

Anschließen an einen PC über ein DVI-Kabel.

Der [DVI IN]-Anschluss wird nur bei reinen Digitalmodellen (DVI) vorgesehen.

Zum Anschluss eines PCs über ein DP-Kabel.

Der [DP IN]-Anschluss wird nur bei reinen DP-Modellen geliefert.

Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.

Gilt nur bei Modellen, die Lautsprecher haben.

Schließen Sie eine Audioeingangsquelle mithilfe eines Audiokabels an.

Gilt nur bei Modellen, die Lautsprecher haben.

Verbinden Sie den [ ]-Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des Computers.

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1 Vorbereitung

Vorbereitung

1.2.6 Seitenansicht rechts

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

Anschließen an ein USB-Gerät.

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

1 Vorbereitung

Vorbereitung

1.3 Installieren

1.3.1 Befestigen des Standfußes

Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.

Ziehen Sie (mit einem Schraubenzieher oder einer Münze) die Schraube an der Unterseite des Sockels fest.

Entfernen Sie den Sicherungsstift erst, nachdem Sie den Standfuß befestigt haben.

Stellen Sie das Gerät aufrecht hin, nachdem Sie den Standfuß befestigt haben.

Schieben Sie den Sockel in Pfeilrichtung in den Standfuß.

Sie können den Sicherungsstift nun entfernen und den Standfuß ausrichten.

- Achtung

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

 Beim Zerlegen gehen Sie in der umgekehrten Reihenfolge vor.

 Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden.

Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

1 Vorbereitung

0(±5mm) ~ 130mm(±5mm)

Vorbereitung

1.3.2 Anpassen von Neigung und Höhe

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

 Um die Höhe einzustellen, entfernen Sie den Sicherungsstift.

 Sie können den Neigungswinkel sowie die Höhe des Monitors anpassen.

 Fassen Sie das Gerät oben in der Mitte, und ändern Sie vorsichtig die Höhe.

1.3.3 Drehen des Monitors

Sie können den Monitor wie unten abgebildet drehen.

 Achten Sie darauf, den Standfuß vollständig auszuziehen, bevor Sie den Monitor drehen.

 Wenn Sie den Monitor drehen und der Standfuß ist nicht vollständig ausgezogen, schlägt die

Kante des Monitors auf den Boden und wird beschädigt.

 Drehen Sie den Monitor nicht gegen den Uhrzeigersinn. Der Monitor könnte beschädigt werden.

1 Vorbereitung

Vorbereitung

1.3.4 Befestigen einer Wandhalterung oder eines Standfußes

Vor der Installation

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose.

Legen Sie als Schutz ein Tuch oder Polster auf eine ebene Oberfläche. Legen Sie das Gerät anschließend mit der Vorderseite nach unten oben auf das Polster.

Befestigen einer Wandhalterung oder eines Standfußes

Lösen Sie die Schraube auf der Rückseite des Geräts.

Heben Sie den Standfuß an und nehmen Sie ihn ab.

Befestigten Sie die Wandhalterung oder den Standfuß hier

Halterung (separat erhältlich)

Richten Sie die Nuten an den entsprechenden Bauteilen der Wandhalterung oder des Standfußes aus und ziehen Sie die Schrauben an der Gerätehalterung fest.

1 Vorbereitung

Vorbereitung

Hinweise

 Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile

des Geräts beschädigt werden.

 Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die

Länge der Schrauben je nach Spezifikation unterschiedlich sein.

 Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen.

Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.

 Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet

wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.

 Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, /// die einen

Abstand von mindestens 10 cm zur Wand bietet.

 Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.

 Entfernen Sie den Sockel vom Monitor, wenn Sie den Monitor an der Wand aufhängen möchten.

1 Vorbereitung

Vorbereitung

1.3.5 Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie

z. B. einem Schreibtisch.

2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der

Rückseite des Geräts ein.

4 Verriegeln Sie das Schloss.

 Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

 Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung.

 Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft

werden.

1 Vorbereitung

Anschließen und Verwenden eines externen

Geräts

2.1 Vor dem Anschließen

2.1.1 Vorbereitungen vor dem Anschließen

 Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

 Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

 Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen

RGB IN

DVI IN

2.2 Anschließen und Verwenden eines PCs

Geräts

2.2.1 Anschließen an einen PC

 Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschluss über D-SUB-Kabel (analoger Typ)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

RGB IN

1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem

RGB-Anschluss des Computers.

2 Drücken Sie [ ], um die Eingangsquelle in Analog zu ändern.

Anschließen mit einem DVI-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

DVI IN

1 Verbinden Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts über das DVI-Kabel mit dem

DVI-Anschluss des Computers.

2 Drücken Sie [ ], um die Eingangsquelle in DVI zu ändern.

2 Anschließen und Verwenden eines externen Geräts

DP IN

OUT

Anschließen und Verwenden eines externen Geräts

Verbinden über ein DP-Kabel (S24C650DW / S24C650XW / S27C650X)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [DP IN]-Anschluss auf der Rückseite des Geräts über das DP-Kabel mit dem DP-

Anschluss des Computers.

2 Drücken Sie [ ], um die Eingangsquelle in DisplayPort zu ändern.

Anschließen von Kopfhörern oder Lautsprechern (S24C650MW / S24C650XW / S27C650X)

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer oder Lautsprecher am

2 Anschließen und Verwenden eines externen Geräts

Anschluss [ ] des Geräts an.

Gilt nur bei Modellen, die Lautsprecher haben.

Anschließen und Verwenden eines externen Geräts

Anschließen mit USB

Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder ein externes Festplattenlaufwerk an den [ ]-Anschluss des Monitors anschließen und können auf den Anschluss an den Computer verzichten.

Der [ ]-Anschluss des Monitors unterstützt Hochgeschwindigkeits-USB-2.0.

Übertragungsgeschwin

digkeit

Leistungsaufnahme

Hochgeschwindigkeit

480 Mbit/s 12 Mbit/s 1,5 Mbit/s

2,5 W

(Max., pro Anschluss)

Schnell Langsam

2,5 W

(Max., pro Anschluss)

2,5 W

1 Verbinden Sie den [ ]-Anschluss des Monitors über ein USB-Kabel mit dem USB-Anschluss des

Computers.

 Wenn Sie den [ ]-Anschluss verwenden möchten, verbinden Sie UP (Upstream-Kabel) mit

dem Computer.

2 Anschließen und Verwenden eines externen Geräts

USB

Anschließen und Verwenden eines externen Geräts

 Verwenden Sie das im Lieferumfang des Monitors enthaltene USB-Kabel, um den [ ]-

Anschluss des Monitors mit dem USB-Anschluss Ihres Computers zu verbinden.

2 Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den [ ]-Anschluss des USB-Monitors

an.

3 Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer.

 Sie können eine Tastatur und eine Maus anschließen.

 Sie können eine Datei über ein Mediengerät wiedergeben.

(Beispiele für Mediengeräte: MP3-Player, Digitalkameras usw.)

 Sie können die Dateien auf dem Speichergerät ausführen, verschieben, kopieren oder löschen.

(Beispiele für Speichergeräte: externer Speicher, Speicherkarte, Speicherlesegeräte, Festplatten-MP3-Player usw.)

 Sie können weitere USB-Geräte verwenden, die an einen Computer angeschlossen werden

können.

 Wenn Sie ein Gerät an den [ ]-Anschluss des Monitors anschließen, verwenden Sie dafür ein

geeignetes Kabel. (Informationen zum Erwerb von Kabeln und externer Geräte erhalten Sie beim

Kundendienstzentrum, das für das entsprechende Gerät zuständig ist.)

 Das Unternehmen haftet nicht für Probleme oder Schäden an externen Geräten, die durch die

Verwendung eines nicht für den Anschluss zugelassenen Kabels entstehen.

 Einige Geräte unterstützen nicht den USB-Standard. Dies kann zu Fehlfunktionen des Geräts

führen.

 Wenn mit dem Gerät auch beim Anschluss an den Computer Fehler auftreten, wenden Sie sich an

das Kundendienstzentrum für das Gerät/den Computer.

2 Anschließen und Verwenden eines externen Geräts

POWER IN

Anschließen und Verwenden eines externen Geräts

2.2.2 Anschließen an die Stromversorgung

 Um dieses Gerät zu verwenden, verbinden Sie das Netzkabel mit einer Steckdose und dem

Anschluss [POWER IN] des Geräts. (Die Eingangsspannung wird automatisch umgeschaltet.)

2 Anschließen und Verwenden eines externen Geräts

→

Anschließen und Verwenden eines externen Geräts

Ändern der Sound-Einstellungen unter Windows

Systemsteuerung Sound Lautsprecher Lautsprecher-Setup

→ →

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen Geräts

2.2.3 Treiberinstallation

 Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die

entsprechenden Treiber installieren.

 Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.

 Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://

www.samsung.com), und laden Sie die Datei herunter.

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.

2 Klicken Sie auf "Windows Driver".

3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.

4 Wählen Sie das Gerätemodell aus der Modellliste aus.

5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die

Aktualisierungsrate korrekt sind.

Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.

2 Anschließen und Verwenden eines externen Geräts

Die optimale Auflösung für diesen Monitor beträgt:

**** x **** **Hz

Die obigen Einstellungen legen die Auflösung auf dem PC fest.

Deutsch

EXIT

AUTO

Anschließen und Verwenden eines externen Geräts

2.2.4 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen.

Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.

1 Drücken Sie [ ], um zu der gewünschten Sprache zu navigieren, und drücken Sie dann

[].

2 Drücken Sie [ ], um die Informationsmeldung auszublenden.

 Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis

zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.

 Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.

2 Anschließen und Verwenden eines externen Geräts

**** ****

**********

Anschließen und Verwenden eines externen Geräts

2.2.5 Ändern der Auflösung mithilfe eines PCs

 Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC

unter „Systemsteuerung“ an.

 Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung

ausgewählt wird.

Ändern der Auflösung unter Windows XP

Öffnen Sie Systemsteuerung Anzeige Einstellungen, und ändern Sie die Auflösung.

2 Anschließen und Verwenden eines externen Geräts

*********** ***********

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows Vista

Öffnen Sie Systemsteuerung Anpassung Anzeigeeinstellungen, und ändern Sie die Auflösung.

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen Geräts

Ändern der Auflösung unter Windows 7

Öffnen Sie Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung.

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen

Geräts

Ändern der Auflösung unter Windows 8

Öffnen Sie Einstellungen Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung.

2 Anschließen und Verwenden eines externen Geräts

Bildschirmkonfiguration

SAMSUNG

MAGIC

: Benutzerdef.

: Auto

: Schneller

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

100

SAMSUNG

MAGIC

Bright

AUTO


Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

3.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100)

Ein höherer Wert lässt das Bild heller erscheinen.

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.

3.1.1 Einstellen der Helligkeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Helligkeit zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie die Helligkeit mit der Taste [ ] an.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

: Benutzerdef.

: Auto

: Schneller


100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO

3.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

Dieses Menü ist nicht verfügbar, wenn Bright im Kino - oder Optimalkontrast -Modus ist.

3.2.1 Konfigurieren von Kontrast

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Kontrast zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie den Kontrast mit der Taste [ ] an.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

: Benutzerdef.

: Auto

: Schneller


100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO

3.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

Dieses Menü ist nicht verfügbar, wenn Bright im Kino - oder Optimalkontrast -Modus ist.

3.3.1 Konfigurieren von Schärfe

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Schärfe zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie die Schärfe mit der Taste [ ] an.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC



یࡈ࢕࣏ࢽ

ଥࢿ






100



SAMSUNG

MAGIC

Bright

Benutzerdef. Standard Game Kino Optimalkontrast

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO

3.4 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus eingestellt ist.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

3.4.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Bright zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.

 Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für

das Internet geeignet ist.

 Game: Damit erzielen Sie eine Bildqualität, die für Spiele geeignet ist, die viele grafische Effekte

und dynamische Bewegungen beinhalten.

 Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-

Inhalte werden optimal wiedergegeben.

 Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders

ausgewogen.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration





Benutzerdef.








100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

Auto Breit

AUTO





Benutzerdef.








100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO

4 : 3 16 : 9 Bildanpassung





Benutzerdef.





6FKQHOOHU








SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

HDMI-Schwarzwert

Reaktionszeit

AUTO

 %UHLW %LOGDQSDVVXQJ

3.5 Bildgröße

Ändern des Bildformats.

3.5.1 Ändern der Bildgröße

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Bildgröße zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

 Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.

 Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

- Die verfügbaren Funktionen können je nach Bildschirmmodell variieren.

 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale

Ausstrahlungen.

 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.

 Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

 Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.

Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

 Ein digitales Ausgabegerät wird über das DVI/DP-Kabel angeschlossen.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

 Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild

(nicht jedes Modell unterstützt sämtliche dieser Signale ) .

 Dies kann nur eingestellt werden, wenn über DVI/DP ein externes Signal anliegt und der PC/

AV-Modus aktiviert AV ist.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration



Benutzerdef.

Auto






100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO



Standard Schneller Schnellstens

3.6 Reaktionszeit

Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen.

 Es wird empfohlen, die Reaktionszeit auf Standard oder Schneller einzustellen, wenn Sie keinen

Film betrachten.

 Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende

Informationen finden Sie im jeweiligen Handbuch.

3.6.1 Konfigurieren von Reaktionszeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Reaktionszeit zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration



Benutzerdef.

Auto

Schneller




100

SAMSUNG

MAGIC

Bright

Helligkeit

Kontrast

Schärfe

Bildgröße

Reaktionszeit

H-Position

AUTO




V-Position

Grob

Fein

AUTO

1936

3.7 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

 Dieses Menü ist nur im Analog-Modus verfügbar.

 Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.

Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

3.7.1 Konfigurieren von H-Position und V-Position

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann

[ ]. Das folgende Fenster wird angezeigt.

4 Drücken Sie [ ], um H-Position oder V-Position zu konfigurieren.

3 Bildschirmkonfiguration

Bildschirmkonfiguration




V-Position

Grob

Fein

AUTO

1936

3.8 Grob

Passt die Bildschirmaktualisierungsrate an.

Nur im Analog-Modus verfügbar.

3.8.1 Anpassen von Grob

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Grob zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie Grob mit der Taste [ ] an.

3 Bildschirmkonfiguration

Bildschirmkonfiguration




V-Position

Grob

Fein

AUTO

1936

3.9 Fein

Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.

3.9.1 Anpassen von Fein

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Fein zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

Nur im Analog-Modus verfügbar.

4 Passen Sie Fein mit der Taste [ ] an.

3 Bildschirmkonfiguration

SAMSUNG

MAGIC

FARBE



Rot

Grün Blau Farbtemp.

Gamma

Modus1

Normal

AUTO

4.1 Rot

Passt den Wert der Farbe Rot im Bild an. (Bereich: 0~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.1.1 Konfigurieren von Rot

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Rot zu navigieren, und drücken Sie dann [ ]. Das folgende Fenster

Konfigurieren des Farbtons

Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright im

Kino- oder Optimalkontrast-Modus ist.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

wird angezeigt.

4 Passen Sie Rot mit der Taste [ ] an.

4 Konfigurieren des Farbtons

Konfigurieren des Farbtons

FARBE

: : :



Rot

Grün

Blau Farbtemp. Gamma

Modus1

Normal

AUTO

4.2 Grün

Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.2.1 Konfigurieren von Grün

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Grün zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie Grün mit der Taste [ ] an.

4 Konfigurieren des Farbtons

Konfigurieren des Farbtons

FARBE

Modus1



Normal



Rot Grün

Blau

Farbtemp. Gamma

AUTO

4.3 Blau

Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100)

Ein höherer Wert erhöht die Intensität der Farbe.

4.3.1 Konfigurieren von Blau

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Blau zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Passen Sie Blau mit der Taste [ ] an.

4 Konfigurieren des Farbtons

Konfigurieren des Farbtons

FARBE

ֻҖ



૲ࣱ



.DOW .DOW 1RUPDO :DUP :DUP %HQXW]HUGHI

Rot Grün Blau

Farbtemp.

Gamma

AUTO



4.4 Farbtemp.

Stellen Sie die allgemeine Farbtemperatur des Bilds ein.

4.4.1 Konfigurieren der Einstellungen für die Farbtemp.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Farbtemp. zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

 Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.

 Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.

 Normal: Verwendet die Standardfarbtemperatur.

 Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.

 Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.

 Benutzerdef.: Passt die Farbtemperatur an.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

4 Konfigurieren des Farbtons

Konfigurieren des Farbtons

FARBE

: : :

ֻҖ



Normal



Modus1 Modus2 Modus3

Rot Grün Blau Farbtemp.

Gamma

AUTO

4.5 Gamma

Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds.

4.5.1 Konfigurieren von Gamma

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Gamma zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

4 Konfigurieren des Farbtons

Größenänderung oder Verschieben der





 20 sec

On

MENÜEINST.

Sprache

H-Position (Menü)

V-Position (Menü)

Anz. Dauer

Transparenz







'HXWVFK (QJOLVK (VSDxRO )UDQoDLV ,WDOLDQR 0DJ\DU 3ROVNL 3RUWXJXrV ƧǊǈǈǁƿǀ 6YHQVND 7UNoH

ଞ˲߭

∝䇁

AUTO

ᣣᧄ⺆

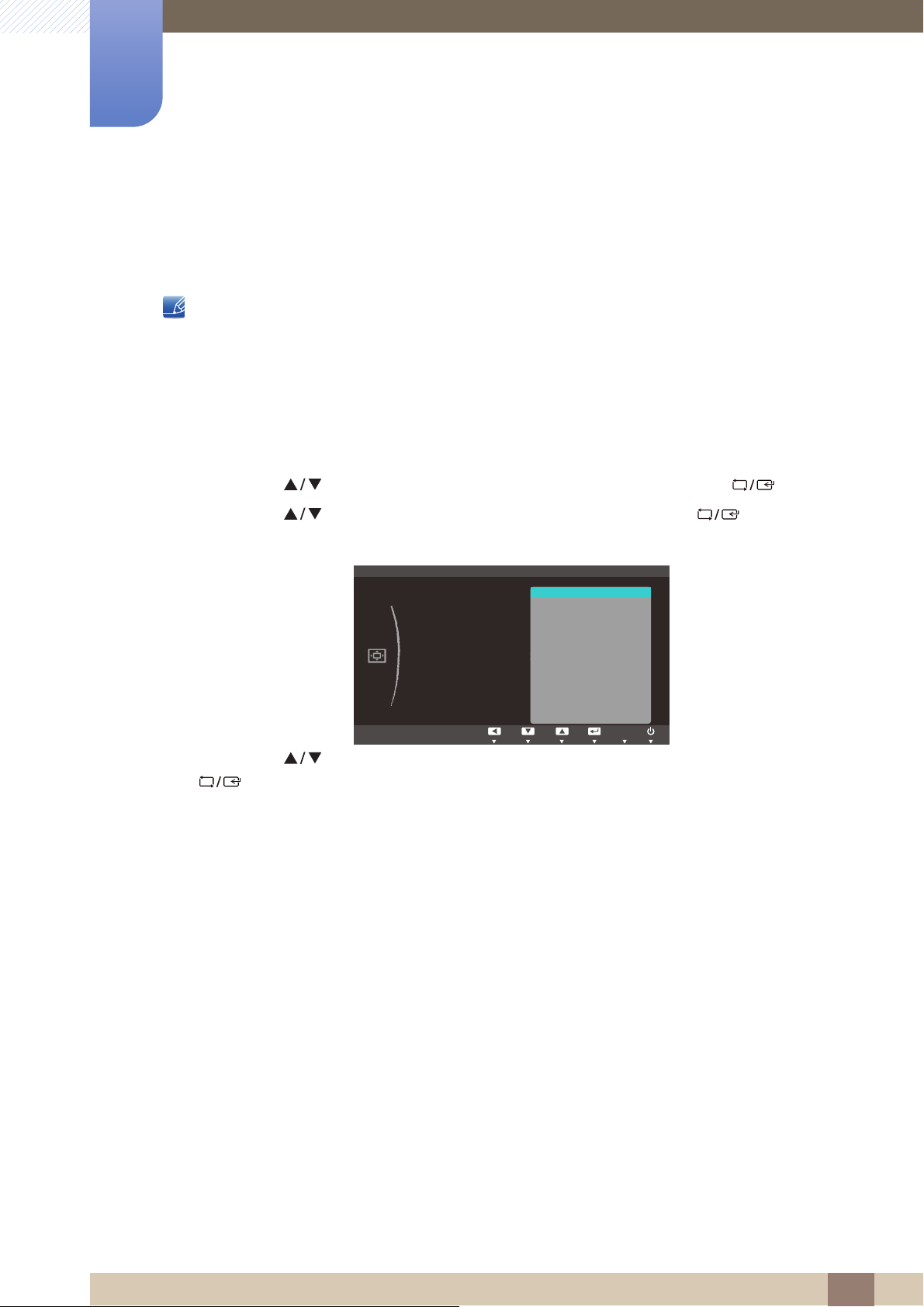

5.1 Sprache

Hiermit können Sie die Menüsprache festlegen.

 Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.

 Sie werden nicht auf andere Funktionen des PCs übernommen.

5.1.1 Ändern der Sprache

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Sprache zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Drücken Sie [ ], um zu der gewünschten Sprache zu navigieren, und drücken Sie dann

[].

5 Die gewählte Option wird aktiviert.

5 Größenänderung oder Verschieben der Anzeige

Größenänderung oder Verschieben der

Deutsch



 20 Sek.

Ein

MENÜEINST.

Sprache

H-Position (Menü)

V-Position (Menü)

Anz. dauer

Transparenz







AUTO

Deutsch



 20 Sek.

Ein

MENÜEINST.

Sprache

H-Position (Menü)

V-Position (Menü)

Anz. Dauer

Transparenz



100

AUTO

5.2 H-Position (Menü) und V-Position (Menü)

H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts.

V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten.

5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu H-Position (Menü) oder V-Position (Menü) zu navigieren, und drücken

Sie dann [ ]. Das folgende Fenster wird angezeigt.

4 Drücken Sie [ ], um H-Position (Menü) oder V-Position (Menü) zu konfigurieren.

5 Größenänderung oder Verschieben der Anzeige

Größenänderung oder Verschieben der

Deutsch



 20 sec

On

MENÜEINST.

Sprache

H-Position (Menü)

V-Position (Menü)

Anz. Dauer

Transparenz





AUTO



5 Sek. 10 Sek. 20 Sek. 200 Sek.

5.3 Anz. dauer

Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde.

Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet

werden soll.

5.3.1 Konfigurieren von Anz. dauer

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Anz. dauer zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

5 Größenänderung oder Verschieben der Anzeige

Größenänderung oder Verschieben der

Deutsch



 200 Sek.

On

MENÜEINST.

Sprache

H-Position (Menü)

V-Position (Menü)

Anz. Dauer

Transparenz





AUTO



Aus Ein

5.4 Transparenz

Einstellen der Transparenz für die Menüfenster:

5.4.1 Ändern des Transparenz

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Transparenz zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

5 Größenänderung oder Verschieben der Anzeige

Setup und Reset







SETUP & RESET

Aus

Beschleunigung

Auto

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

AUTO

Alle Einstellungen zurücksetzen?

Ja Nein

EXIT

AUTO

6.1 Reset

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

6.1.1 Initialisieren von Einstellungen Reset

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Reset zu navigieren, und drücken Sie dann [ ]. Das folgende

Fenster wird angezeigt.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset

SAMSUNG

MAGIC



SETUP & RESET

Off

Beschleunigung

Manuell

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

ଥࢿ

Aus

 

AUTO

6.2 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

6.2.1 Konfigurieren von Eco Saving

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Öko-Sparmodus zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.

 50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.

 Aus: Deaktivieren der Funktion Öko-Sparmodus.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset



SETUP & RESET

Aus

Beschleunigung

Manuell

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

AUTO

Aus Ein

6.3 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

6.3.1 Konfigurieren von Autom. Aus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Autom. Aus zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.

 Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset



SETUP&RESET

Aus

Beschleunigung

Manuell

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

Ein

AUTO

→

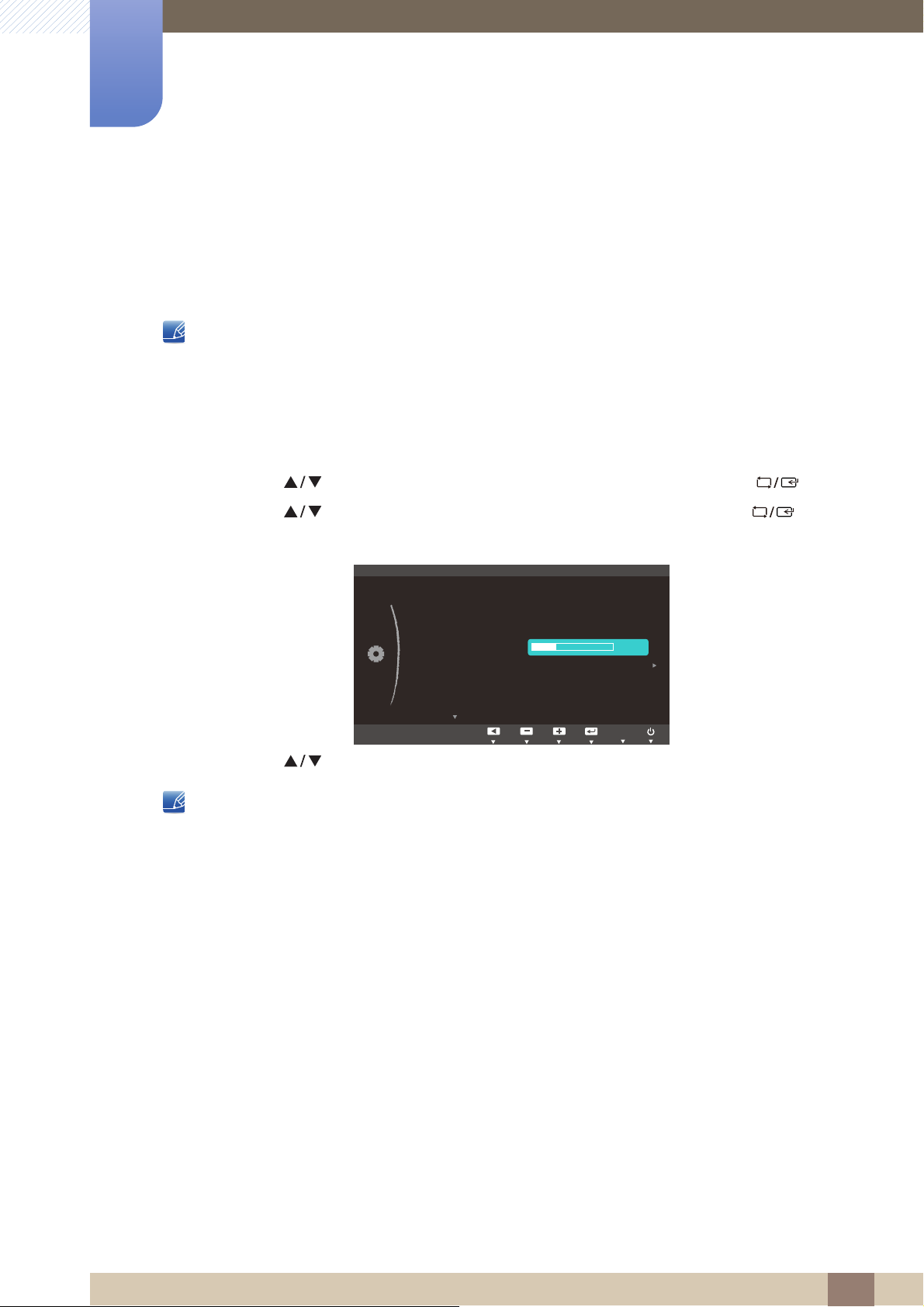

6.4 Danach aussch.

Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

Dieses Menü ist nur verfügbar, wenn für Autom. Aus Ein ausgewählt ist.

6.4.1 Konfigurieren von Danach aussch.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Danach aussch. zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

4 Drücken Sie [ ], um Danach aussch. zu konfigurieren.

Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu MENU SETUP & RESET, und stellen Sie Autom.

Aus auf Aus ein.

6 Setup und Reset

Setup und Reset



SETUP&RESET

Aus

Beschleunigung

Manuell

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

Ein

AUTO



PC/AV-Modus

DVI

DisplayPort

AUTO

PC AV



PC/AV-Modus

DVI

DisplayPort

AUTO

PC AV

6.5 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

 Diese Funktion ist im Analogmodus nicht verfügbar.

 Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

 Wenn sich der (auf DVI oder DP eingestellte) Monitor im Energiesparmodus befindet oder die

Meldung Signalkabel prüfen angezeigt wird, drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Sie können zwischen PC und AV auswählen.

6.5.1 Konfigurieren von PC/AV-Modus

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu PC/AV-Modus zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

- Die verfügbaren Funktionen können je nach Bildschirmmodell variieren.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset



SETUP&RESET

Aus

Acceleration

Manual

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

Ein

Beschleunigung 1 s 2 s Keine Wiederh.

AUTO

6.6 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

6.6.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist,

wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset



SETUP&RESET

Aus

Beschleunigung

Reset

Öko-Sparmodus

Autom. Aus

Danach aussch.

PC/AV-Modus

Tasten-Wdh.-Zeit

Quellenerkennung

Ein

AUTO

Auto Manuell

6.7 Quellenerkennung

Aktivieren Sie Quellenerkennung.

6.7.1 Konfigurieren von Quellenerkennung

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Quellenerkennung zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 Auto: Die Eingangsquelle wird automatisch erkannt.

 Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset



SETUP&RESET

Benutzerd. Taste

$FFHOHUDWLRQ

Öko-Sparmodus Bildgröße

SAMSUNG

MAGIC

Bright

AUTO

SAMSUNG

MAGIC

6.8 Benutzerd. Taste

So können Sie Benutzerd. Taste anpassen.

6.8.1 Konfigurieren von Benutzerd. Taste

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].

3 Drücken Sie [ ], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [ ]. Das

folgende Fenster wird angezeigt.

 Bright - Öko-Sparmodus - Bildgröße

4 Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die

Taste [ ].

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Menü INFORMATIONEN u.a.

SETUP & RESET

Analog **kHz **Hz PP **** x ****

Optimaler Modus **** x **** **Hz


FARBE

MENÜEINST.

INFORMATIONEN

AUTO

EXIT

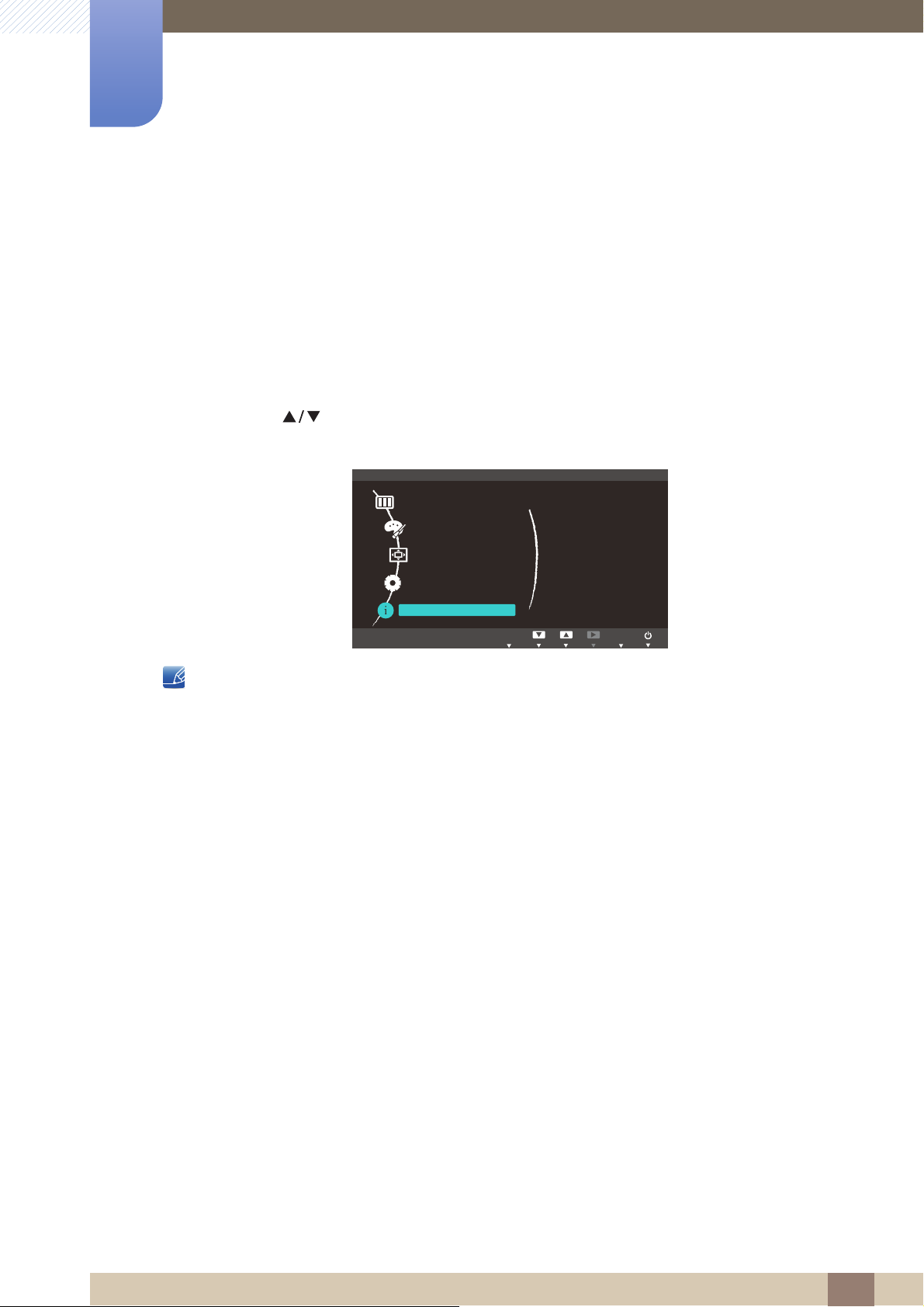

7.1 INFORMATIONEN

Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.

7.1.1 Anzeigen von INFORMATIONEN

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.

Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

2 Drücken Sie [ ], um zu INFORMATIONEN zu navigieren. Die aktuelle Eingangsquelle, Frequenz

und Auflösung wird angezeigt.

Die angezeigten Menüpunkte können je nach Modell unterschiedlich sein.

7 Menü INFORMATIONEN u.a.

Menü INFORMATIONEN u.a.

Helligkeit

100

Kontrast

EXIT

Lautstärke

EXIT

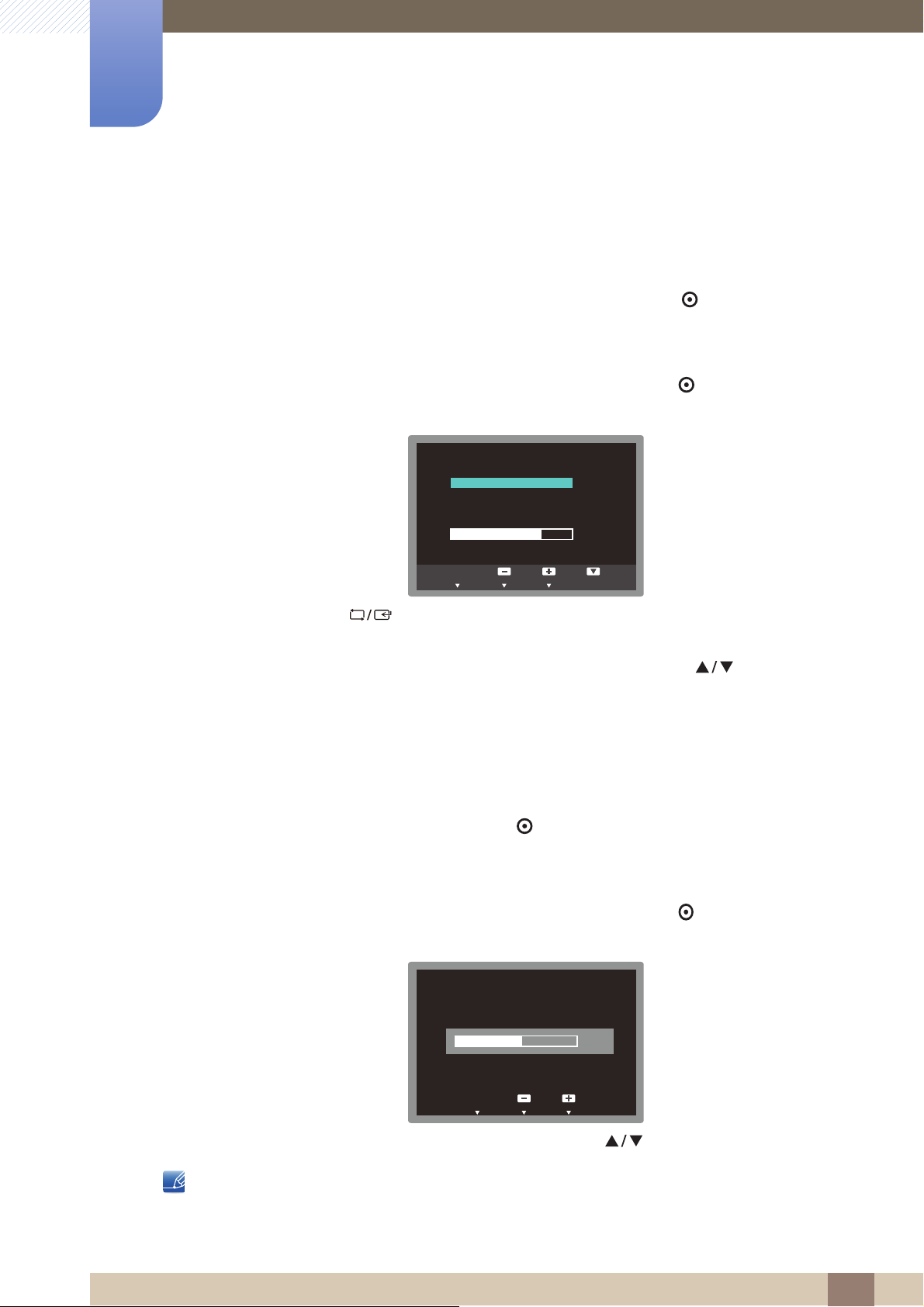

7.2 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm

Sie können die Einstellungen für Helligkeit oder Kontrast mithilfe der Tasten [ ] auf dem Startbildschirm (auf dem kein OSD-Menü angezeigt wird) ändern.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen

(wenn gerade kein Menü angezeigt wird). Drücken Sie anschließend auf [ ]. Das folgende Fenster wird angezeigt.

2 Drücken Sie die Taste [ ], um zwischen den Einstellungen für Helligkeit und Kontrast zu

wechseln.

3 Passen Sie die Einstellung für Helligkeit oder Kontrast mithilfe der Tasten [ ] an.

7.3 Konfigurieren der Lautstärke auf dem Startbildschirm

Stellen Sie die Lautstärke durch Drücken der Taste [ ] ein, wenn die Erläuterungen zur Tastaturbelegung angezeigt werden.

1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen

(wenn gerade kein Menü angezeigt wird). Drücken Sie anschließend auf [ ]. Das folgende Fenster wird angezeigt.

2 Passen Sie die Einstellung für Lautstärke mithilfe der Tasten [ ] an.

Gilt nur bei Modellen, die Lautsprecher haben.

7 Menü INFORMATIONEN u.a.

Installieren der Software

8.1 Magic Tune

8.1.1 Was ist MagicTune?

MagicTune ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an.

Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden.

8.1.2 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.

2 Wählen Sie das Installationsprogramm für MagicTune.

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MagicTune auf der CD-ROM und doppelklicken Sie darauf.

3 Wählen Sie die Sprache der Installation aus, und klicken Sie auf [Weiter].

4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem

Bildschirm bis zum Ende durch.

 Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der

Installation nicht neu starten.

 Das MagicTune-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem

und der Spezifikation des Monitors ab.

 Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Einschränkungen und Probleme bei der Installation (MagicTune™)

Die Installation von MagicTune™ wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

Betriebssystem

 Windows XP, Windows Vista, Windows 7, Windows 8

8.1.3 Entfernen der Software

Sie können MagicTune™ nur mit [Software] in der Systemsteuerung von Windows entfernen.

8 Installieren der Software

Installieren der Software

Führen Sie zum Entfernen von MagicTune™ die folgenden Schritte aus.

1 Klicken Sie auf [Start], wählen Sie [Einstellungen] und dann [Systemsteuerung].

Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Systemsteuerung].

2 Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software].

3 Markieren Sie im Fenster [Software] das Programm MagicTune™.

4 Klicken Sie auf die Schaltfläche [Deinstallieren/Ändern], um das Programm zu entfernen.

5 Klicken Sie auf [Ja], um die Deinstallation von MagicTune™ zu starten.

6 Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für MagicTune™ finden Sie auf unserer Website(http://www.samsung.com/us/consumer/ learningresources/monitor/magetune/pop_intro.html)

8 Installieren der Software

Installieren der Software

MultiScreen

8.2 MultiScreen

Mit MultiScreen können Sie den Monitor in verschiedene Bereiche unterteilen.

8.2.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.

2 Wählen Sie das Installationsprogramm für "MultiScreen".

3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf [Next] (Weiter).

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen" auf der [CD-ROM] und doppelklicken Sie darauf.

4 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.

Einschränkungen und Probleme bei der Installation (MultiScreen)

Die Installation von "MultiScreen" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Betriebssystem

"Betriebssystem"

 "Windows 2000"

 "Windows XP Home Edition"

 "Windows XP Professional"

 "Windows Vista 32bit"

 Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach

der Installation nicht neu starten.

 Das "MultiScreen"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom

Computersystem und der Spezifikation des Monitors ab.

 Wenn das Symbol nicht angezeigt wird, drücken Sie auf "F5".

 "Windows 7 32bit"

 "Windows 8 32bit"

Für "MultiScreen" werden Betriebssysteme ab "Windows 2000" empfohlen.

"Hardware"

 Hauptspeicher: Mindestens 32 MB

8 Installieren der Software

Installieren der Software

 Festplatte: Mindestens 60MB verfügbar

8.2.2 Entfernen der Software

Klicken Sie auf [Start], und wählen Sie den Befehl [Settings (Einstellungen)]/[Control Panel (Systemsteuerung)] aus. Doppelklicken Sie dann auf Add/Remove Programs (Software).

Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche [Add/Delete (Hinzufügen/Entfernen)].

8 Installieren der Software

Installieren der Software

8.3 MagicRotation

Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert.

8.3.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.

2 Wählen Sie das Installationsprogramm für "MagicRotation".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen" auf der [CD-ROM] und doppelklicken Sie darauf.

3 Wählen Sie die Sprache der Installation aus, und klicken Sie auf [Weiter].

4 Führen Sie die restlichen Schritte der Softwareinstallation gemäß den Anweisungen auf dem

Bildschirm bis zum Ende durch.

Einschränkungen und Probleme bei der Installation (MagicRotation)

Die Installation von "MagicRotation" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

 Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach

der Installation nicht neu starten.

 Das "MagicRotation"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom

Computersystem und der Spezifikation des Monitors ab.

 Wenn das Symbol nicht angezeigt wird, drücken Sie auf "F5".

Einschränkungen

1 Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber korrekt

geladen sein.

Als Grafiktreiber sollte der aktuellste Treiber des Herstellers verwendet werden.

2 Falls Anwendungen wie Windows Media Player oder Real Player Filmdateien bei 90-, 180- oder 270-

Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor:

 Schließen Sie die Anwendung.

 Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die Anwendung

aus.

8 Installieren der Software

Installieren der Software

 Starten Sie die Anwendung erneut.

In den meisten Fällen ist das Problem damit behoben.

3 Anwendungen, die OpenGL und DirectDraw (für 3D-Darstellung) verwenden, können in den

ausgewählten Ausrichtungsmodi (90, 180 und 270) nicht ausgeführt werden.

z. B 3D-Spiele

4 DOS-Anwendungen im Vollbildmodus können in den ausgewählten Ausrichtungsmodi (90, 180 und

270) nicht ausgeführt werden.

5 Dualbetrieb wird unter Windows™ 98, ME, NT 4.0 nicht unterstützt.

6 MagicRotation bietet keine Unterstützung für 24 Bit pro Pixel (Farbtiefe/Farbqualität).

7 Wenn Sie beabsichtigen, Ihre Grafikkarte austauschen, müssen Sie MagicRotation zuvor

deinstallieren.

Systemanforderungen

"Betriebssystem"

 "Windows™ 98 SE "

 "Windows™ Me "

 "Windows™ NT 4.0 "

 "Windows™ 2000 "

 "Windows XP Home Edition "

 "Windows XP Professional "

 "Windows Vista 32bit "

 "Windows 7 32bit"

 "Windows 8 32bit"

Für MagicRotation werden Betriebssysteme ab Windows 2000 empfohlen.

"Hardware"

 Hauptspeicher: Mindestens 128 MB (empfohlen)

 Festplatte: Mindestens 25MB verfügbar

"Service Packs"

 Sie müssen das aktuelle Service Pack auf Ihrem Computer installiert haben.

 Wenn Sie Windows™ NT 4.0 verwenden, müssen Sie Internet Explorer 5.0 oder höher mit Active

Desktop-Komponenten installieren.

 Weitere Informationen finden Sie auf der Website(http://www.samsung.com/us/consumer/

learningresources/monitor/magicrotation/pop_download.html).

 Windows™ ist eine eingetragene Marke der Microsoft Corporation, Inc.

8 Installieren der Software

Installieren der Software

8.3.2 Entfernen der Software

Sie können MagicRotation nur mit [Software] in der Systemsteuerung von Windows entfernen.

Führen Sie zum Entfernen von "MagicRotation" die folgenden Schritte aus.

1 Klicken Sie auf [Start], wählen Sie [Einstellungen] und dann [Systemsteuerung].

Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Systemsteuerung].

2 Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software].

3 Markieren Sie im Fenster [Software] das Programm MagicRotation.

4 Klicken Sie auf die Schaltfläche [Deinstallieren/Ändern], um das Programm zu entfernen.

5 Klicken Sie auf [Ja], um die Deinstallation von MagicRotation zu starten.

6 Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist.

Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für MagicRotation finden Sie auf unserer Website(http://www.samsung.com/us/consumer/ learningresources/monitor/magicrotation/pop_download.html).

8 Installieren der Software

Handbuch zur Fehlerbehebung

9.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter

9.1.1 Testen des Geräts

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.

1 Schalten Sie den PC und das Gerät aus.

2 Ziehen Sie das Kabel vom Gerät ab.

3 Einschalten des Geräts.

4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.

9.1.2 Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe "10.5 Tabelle der Standardsignalmodi"), wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.

9.1.3 Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

Problem Lösungen

Der Bildschirm wird ständig ein- und ausgeschaltet.

Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Anschlüsse fest sitzen. (Siehe "2.2 Anschließen und Verwenden eines PCs")

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Bildschirmproblem

Problem Lösungen

Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.

Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät

Die Meldung ungeeign. Modus wird angezeigt. Diese Meldung wird angezeigt, wenn das

Die Bilder auf dem Bildschirm sind verzerrt. Überprüfen Sie die Kabelverbindung zum Gerät

Das Bild ist unscharf. Das Bild ist verschwommen. Führen Sie die Grob- und die Feineinstellung

Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")

angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")

Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.

Grafikkartensignal die maximale Auflösung oder Frequenz des Geräts übersteigt.

Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere Informationen finden Sie in der Tabelle mit Standardsignalmodi (seite 96).

(siehe "2.2 Anschließen und Verwenden eines PCs").

durch.

Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.

Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.

Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz

Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.

Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.

Die Bildschirmfarbe ist ungleichmäßig. Ändern Sie die Einstellungen für FARBE.

Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.

Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE.

des PCs auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle der Standardsignalmodi (seite 96) in diesem Handbuch und im Menü

INFORMATIONEN des Geräts nach.

Stellen Sie Helligkeit und Kontrast ein.

Ändern Sie die Einstellungen für FARBE.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Problem Lösungen

Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.

Tonproblem

Problem Lösungen

Kein Ton. Überprüfen Sie den Anschluss des Audiokabels,

Die Lautstärke ist zu niedrig. Stellen Sie die Lautstärke ein.

Probleme mit dem Anzeigegerät

Das Gerät befindet sich im Stromsparmodus.

Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.

oder regeln Sie die Lautstärke.

Prüfen Sie die eingestellte Lautstärke.

Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.

Problem Lösungen

Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr

PC startet, führen Sie eine Wartung Ihres PCs durch.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

9.2 F & A

Frage Antwort

Wie kann ich die Frequenz ändern?

Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.

 Windows XP: Öffnen Sie Systemsteuerung Darstellung

und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows ME/2000: Öffnen Sie Systemsteuerung Anzeige

Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows Vista: Öffnen Sie Systemsteuerung Darstellung

und Anpassung Anpassen Anzeigeeinstellungen Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows 7: Öffnen Sie Systemsteuerung Darstellung und

Anpassung Anzeige Bildschirmauflösung Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows 8: Öffnen Sie Einstellungen Systemsteuerung

Darstellung und Anpassung Anzeige Bildschirmauflösung Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Frage Antwort

Wie wird die Auflösung eingestellt?

Wie aktiviere ich den Energiesparmodus?

 Windows XP: Wechseln Sie zu Systemsteuerung

Darstellung und Designs Anzeige Einstellungen und

passen Sie die Auflösung an.

 Windows ME/2000: Wechseln Sie zu Systemsteuerung

Anzeige Einstellungen und passen Sie die Auflösung an.

 Windows Vista: Wechseln Sie zu Systemsteuerung

Darstellung und Anpassung Anpassung Anzeigeeinstellungen und passen Sie die Auflösung an.

 Windows 7: Wechseln Sie zu Systemsteuerung Darstellung

und Anpassung Anzeige Auflösung anpassen und

passen Sie die Auflösung an.

 Windows 8: Wechseln Sie zu Einstellungen

Systemsteuerung Darstellung und Anpassung

Anzeige Auflösung anpassen und passen Sie die Auflösung

an.

 Windows XP: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Designs Anzeige

Bildschirmschonereinstellungen oder im BIOS SETUP des

PCs ein.

 Windows ME/2000: Stellen Sie den Energiesparmodus unter

Systemsteuerung Anzeige Bildschirmschonereinstellugen oder im BIOS SETUP des PCs

ein.

 Windows Vista: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS

SETUP des PCs ein.

 Windows 7: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS

SETUP des PCs ein.

 Windows 8: Stellen Sie den Energiesparmodus unter

Einstellungen Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS SETUP des

PCs ein.

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

9 Handbuch zur Fehlerbehebung

Technische Daten

10.1 Allgemein (S24C650BW / S24C650MW)

Modellname S24C650BW / S24C650MW

Größe 24 Zoll (61 cm)

Display

Synchronisierung

Bildschirmfarben 16,7 Mio

Auflösung

Eingangssignal, terminiert

Anzeigeber eich

Pixelabstand

Horizontalfr equenz

Vertikalfreq uenz

Optimale Auflösung

Maximale Auflösung

518,4 mm (B) x 324 mm (H)

0,27 mm (B) x 0,27 mm (H)

30 – 81 kHz

56 – 63 Hz

1920 x 1200 bei 60 Hz

Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal

0,7 Vp-p ± 5 %

Separate H/V-Synchronisation, Composite-Signal, SOG

TTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)

Maximaler Pixeltakt 154 MHz (Analog, Digital)

Stromversorgung 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz

Signalanschlüsse

ohne

Abmessungen (B×H×T) / Gewicht

VESA-Montagevorrichtung

Umgebungsbe dingungen

Standfuß

mit Standfuß

Betrieb

Aufbewahrung

D-sub-Verbinder

DVI-D-Verbinder

554,8 x 359,35 x 54,2 mm

Minimum: 554,8 x 382,25 x 224,0 mm / 5,75 kg

Maximum: 554,8 x 512,25 x 224,0 mm / 5,75 kg

100 mm x 100 mm

(zur Verwendung mit einem speziellen Träger-Montagesatz)

Temperatur : 10˚C ~ 40˚C (50˚F ~ 104˚F) Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend

Temperatur : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

10 Technische Daten

Technische Daten

Modellname S24C650BW / S24C650MW

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem

Plug & Play

Bildschirmpunkte (Pixel)

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCDAnzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

10 Technische Daten

Technische Daten

10.2 Allgemein (S24C650DW / S24C650XW)

Modellname S24C650DW / S24C650XW

Größe 24 Zoll (61 cm)

Display

Synchronisierung

Bildschirmfarben 16,7 Mio

Auflösung

Eingangssignal, terminiert

Anzeigeber eich

Pixelabstand

Horizontalfr equenz

Vertikalfreq uenz

Optimale Auflösung

Maximale Auflösung

518,4 mm (B) x 324 mm (H)

0,27 mm (B) x 0,27 mm (H)

30 – 81 kHz

56 – 63 Hz

1920 x 1200 bei 60 Hz

Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal, DP

0,7 Vp-p ± 5 %

Separate H/V-Synchronisation, Composite-Signal, SOG

TTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)

Maximaler Pixeltakt 154 MHz (Analog, Digital)

Stromversorgung 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz

D-sub-Verbinder

Signalanschlüsse

ohne

Abmessungen (B×H×T) / Gewicht

VESA-Montagevorrichtung

Umgebungsbe dingungen

Standfuß

mit Standfuß

Betrieb

Aufbewahrung

DVI-D-Verbinder

DP-Verbinder

554,8 x 359,35 x 54,2 mm

Minimum: 554,8 x 387,25 x 224,0 mm / 5,75 kg

Maximum: 554,8 x 517,25 x 224,0 mm / 5,75 kg

100 mm x 100 mm

(zur Verwendung mit einem speziellen Träger-Montagesatz)

Temperatur : 10˚C ~ 40˚C (50˚F ~ 104˚F) Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend

Temperatur : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

10 Technische Daten

Technische Daten

Modellname S24C650DW / S24C650XW

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem

Plug & Play

Bildschirmpunkte (Pixel)

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCDAnzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

10 Technische Daten

Technische Daten

10.3 Allgemein (S27C650X)

Modellname S27C650X

Größe 27 Zoll (68 cm)

Display

Synchronisierung

Bildschirmfarben 16,7 Mio

Auflösung

Eingangssignal, terminiert

Anzeigeber eich

Pixelabstand

Horizontalfr equenz

Vertikalfreq uenz

Optimale Auflösung

Maximale Auflösung

597,6 mm (B) x 336,15 mm (H)

0,31125 mm (B) x 0,31125 mm (H)

30 – 81 kHz

56 – 75 Hz

1920 x 1080 bei 60 Hz

Analoges RGB-Signal, DVI-kompatibles (Digital Visual Interface), digitales RGB-Signal, DP

0,7 Vp-p ± 5 %

Separate H/V-Synchronisation, Composite-Signal, SOG

TTL-Pegel (VHi ≥ 2,0V, Vlo ≤ 0,8V)

Maximaler Pixeltakt 148 MHz (Analog, Digital)

Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. Da die

Stromversorgung

Signalanschlüsse

ohne

Abmessungen (B×H×T) / Gewicht

VESA-Montagevorrichtung

Standfuß

mit Standfuß

Netzspannung je nach Land unterschiedlich sein kann, überprüfen Sie den Aufkleber auf der Rückseite des Geräts.

D-sub-Verbinder

DVI-D-Verbinder

DP-Verbinder

639,0 x 378,1 x 56,7 mm

Minimum: 639,0 x 402,8 x 224,0 mm / 6,95 kg

Maximum: 639,0 x 532,8 x 224,0 mm / 6,95 kg

100 mm x 100 mm

(zur Verwendung mit einem speziellen Träger-Montagesatz)

10 Technische Daten

Technische Daten

Modellname S27C650X

Betrieb

Umgebungsbe dingungen

Aufbewahrung

Plug & Play

Bildschirmpunkte (Pixel)

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

Temperatur : 10˚C ~ 40˚C (50˚F ~ 104˚F) Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend

Temperatur : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCDAnzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

10 Technische Daten

Technische Daten

10.4 Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz-LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus

Stromversorgungsanzeige Ein Blinkt Aus

Leistungsaufnahme

(S24C650BW)

Leistungsaufnahme

(S24C650MW)

Leistungsaufnahme

(S24C650DW)

Leistungsaufnahme

(S24C650XW)

Leistungsaufnahme

(S27C650X)

 Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die

Einstellungen geändert werden, unterschiedlich sein. (Modell S**C650B* / S**C650M* im Stromsparmodus / ausgeschaltet (Netzschalter): Typisch: Weniger als 0,1W (analoges Eingangssignal), max. 0,25W, Modell S**C650D* / S**C650X* im Stromsparmodus / ausgeschaltet (Netzschalter): Max. 0,45 W)

 ENERGY STAR

Agency (US-Umweltschutzbehörde).

Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen Energy Star Standard ermittelt.

ist eine in den USA registrierte Marke der United States Environmental Protection

Energy Star-

Stromverbrauch

25 W

25 W Typisch: 0,3 W Typisch: 0,3 W

18 W Typisch: 0,3 W Typisch: 0,3 W

Energiesparmodus

Typisch: Weniger als

0,1 W

Typisch: Weniger als

0,1 W

Ausschalten

(Netztaste aus)

Typisch: Weniger als

0,1 W

 Zur Reduzierung des Stromverbrauchs auf 0 Watt schalten Sie den Netzschalter auf der Rückseite

des Geräts aus, oder ziehen Sie das Netzkabel ab. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das Netzkabel heraus.

10 Technische Daten

Technische Daten

10.5 Tabelle der Standardsignalmodi

 Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes

Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.

 Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen

einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen.

Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

S24C650BW / S24C650MW / S24C650DW / S24C650XW

Auflösung

VESA DMT, 640 x 480 31,469 59,940 25,175 -/-

VESA DMT, 800 x 600 35,156 56,250 36,000 +/+

VESA DMT, 800 x 600 37,879 60,317 40,000 +/+

VESA DMT, 1024 x 768 48,363 60,004 65,000 -/-

VESA DMT, 1280 x 720 45,000 60,000 74,250 +/+

VESA DMT, 1280 x 800 49,702 59,810 83,500 -/+

VESA DMT, 1280 x 1024 63,981 60,020 108,000 +/+

VESA DMT, 1440 x 900 55,935 59,887 106,500 -/+

VESA DMT, 1600 x 900RB 60,000 60,000 108,000 +/+

VESA DMT, 1680 x 1050 65,290 59,954 146,250 -/+

VESA DMT, 1920 x 1080 67,500 60,000 148,500 +/+

Horizontalfreq

uenz (kHz)

Vertikalfreque

nz (Hz)

Pixeltakt

(MHz)

Synchronisat

ionspolarität

(H/V)

VESA DMT, 1920 x 1200RB 74,038 59,950 154,000 +/-

10 Technische Daten

Technische Daten

S27C650X

Anzeigemodus

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA DMT, 640 x 480 31,469 59,940 25,175 -/-

VESA DMT, 640 x 480 37,861 72,809 31,500 -/-

VESA DMT, 640 x 480 37,500 75,000 31,500 -/-

VESA DMT, 800 x 600 35,156 56,250 36,000 +/+

VESA DMT, 800 x 600 37,879 60,317 40,000 +/+

VESA DMT, 800 x 600 48,077 72,188 50,000 +/+

VESA DMT, 800 x 600 46,875 75,000 49,500 +/+

VESA DMT, 1024 x 768 48,363 60,004 65,000 -/-

VESA DMT, 1024 x 768 56,476 70,069 75,000 -/-

Horizontalfreq

uenz (kHz)

Vertikalfreque

nz (Hz)

Pixeltakt

(MHz)

Synchronisat

ionspolarität

(H/V)

VESA DMT, 1024 x 768 60,023 75,029 78,750 +/+

VESA DMT, 1152 x 864 67,500 75,000 108,000 +/+

VESA DMT, 1280 x 720 45,000 60,000 74,250 +/+

VESA DMT, 1280 x 800 49,702 59,810 83,500 -/+

VESA DMT, 1280 x 1024 63,981 60,020 108,000 +/+

VESA DMT, 1280 x 1024 79,976 75,025 135,000 +/+

VESA DMT, 1440 x 900 55,935 59,887 106,500 -/+

VESA DMT, 1600 x 900RB 60,000 60,000 108,000 +/+

VESA DMT, 1680 x 1050 65,290 59,954 146,250 -/+

VESA DMT, 1920 x 1080 67,500 60,000 148,500 +/+

 Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

 Vertikalfrequenz

Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.

10 Technische Daten

Anhang

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung

U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca

NORTH AMERICA

(English)

http://www.samsung.com/ca_fr (French)

LATIN AMERICA

ARGENTINE 0800 333 3733 http://www.samsung.com.ar

BOLIVIA 800-10-7260 http://www.samsung.com

BRAZIL 0800-124-421(Demais cidades e

regiões) 4004-0000 (Capitais e grandes centros)

CHILE 800-SAMSUNG (726-7864) http://www.samsung.com/cl

COLOMBIA

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

DOMINICA 1-800-751-2676 http://www.samsung.com/latin

01 8000 112 112 Bogotá 600 12 72

http://www.samsung.com.br

http://www.samsung.com/co

(Spanish)

http://www.samsung.com/latin_en (English)

(Spanish)

http://www.samsung.com/latin_en (English)

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

EL SALVADOR 800-6225 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

Anhang

LATIN AMERICA

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

HONDURAS 800-27919267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 001-800-5077267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

PARAGUAY 009 800 542 0001 http://www.samsung.com.py

PERU 0-800-777-08 http://www.samsung.com/pe

PUERTO RICO 1-800-682-3180 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com

URUGUAY 000 405 437 33 http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com/ve

EUROPE

AUSTRIA 0810 - SAMSUNG (7267864,€

0.07/min)

http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be

(Dutch)

http://www.samsung.com/be_fr (French)

BOSNIA 051 331 999 http://www.samsung.com

BULGARIA 07001 33 11 , share cost tariff http://www.samsung.com/bg

CROATIA 062 SAMSUNG (062 726 786) http://www.samsung.com/hr

CYPRUS 8009 4000 only from landline http://www.samsung.com/gr

Anhang

0 801-172-678* lub +48 22 607-93-33 **     

EUROPE

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com/ee

FINLAND 030-6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com/fr

GERMANY 0180 6 SAMSUNG bzw. http://www.samsung.com

0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

GREECE 80111-SAMSUNG (80111 726

7864) only from land line(+30) 210 6897691 from mobile and land line

HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com/hu

ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.com/lt

LUXEMBURG 261 03 710 http://www.samsung.com

MONTENEGRO 020 405 888 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-

7267864) (€ 0,10/Min)

NORWAY 815 56480 http://www.samsung.com

POLAND

http://www.samsung.com/gr

http://www.samsung.com

http://www.samsung.com/pl

PORTUGAL 808 20-SAMSUNG (808 20 7267) http://www.samsung.com

ROMANIA 08008 SAMSUNG (08008 726

SERBIA 011 321 6899 http://www.samsung.com/rs

SLOVAKIA 0800 - SAMSUNG (0800-726 786) http://www.samsung.com

SPAIN 902172678 http://www.samsung.com

7864) TOLL FREE No.

http://www.samsung.com/ro

Anhang

100

Samsung S24C650BW, S24C650MW, S24C650DW, S24C650XW, S27C650X User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

Copyright

Vor Inbetriebnahme des Geräts

In diesem Handbuch verwendete Symbole

Reinigung

Absichern des Einbaubereichs

Vorsichtsmaßnahmen bei der Lagerung

Sicherheitshinweise

Symbole

Strom und Sicherheit

Installieren

Betrieb

Richtige Haltung für die Verwendung des Geräts

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Entfernen der Verpackung

1.1.2 Überprüfen des Lieferumfangs

1.2 Bauteile

1.2.1 Tasten auf Vorderseite

1.2.2 Rückseite (S24C650BW)

1.2.3 Rückseite (S24C650MW)

1.2.4 Rückseite (S24C650DW)

1.2.5 Rückseite (S24C650XW / S27C650X)

1.2.6 Seitenansicht rechts

1.3 Installieren

1.3.1 Befestigen des Standfußes

1.3.2 Anpassen von Neigung und Höhe

1.3.3 Drehen des Monitors

1.3.4 Befestigen einer Wandhalterung oder eines Standfußes

1.3.5 Schloss für den Diebstahlschutz

2.1 Vor dem Anschließen

2.1.1 Vorbereitungen vor dem Anschließen

2.2 Anschließen und Verwenden eines PCs

2.2.1 Anschließen an einen PC

2.2.2 Anschließen an die Stromversorgung

2.2.3 Treiberinstallation

2.2.4 Einstellen der optimalen Auflösung

2.2.5 Ändern der Auflösung mithilfe eines PCs

Bildschirmkonfiguration

3.1 Helligkeit

3.1.1 Einstellen der Helligkeit

3.2 Kontrast

3.2.1 Konfigurieren von Kontrast

3.3 Schärfe

3.3.1 Konfigurieren von Schärfe

3.4 SAMSUNG MAGIC Bright

3.4.1 Konfigurieren von SAMSUNG MAGIC Bright

3.5 Bildgröße

3.5.1 Ändern der Bildgröße

3.6 Reaktionszeit

3.6.1 Konfigurieren von Reaktionszeit

3.7 H-Position und V-Position

3.7.1 Konfigurieren von H-Position und V-Position

3.8 Grob

3.8.1 Anpassen von Grob

3.9 Fein

3.9.1 Anpassen von Fein

4.1 Rot

4.1.1 Konfigurieren von Rot

Konfigurieren des Farbtons

4.2 Grün

4.2.1 Konfigurieren von Grün

4.3 Blau

4.3.1 Konfigurieren von Blau

4.4 Farbtemp.

4.4.1 Konfigurieren der Einstellungen für die Farbtemp.

4.5 Gamma

4.5.1 Konfigurieren von Gamma

5.1 Sprache

5.1.1 Ändern der Sprache

5.2 H-Position (Menü) und V-Position (Menü)

5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)

5.3 Anz. dauer

5.3.1 Konfigurieren von Anz. dauer

5.4 Transparenz

5.4.1 Ändern des Transparenz
