Samsung RT59ZBMT, RT54ZBSM, RT63VMVB, RT63VBMT, RT59ZMVB User Manual

...

Frigorifero

manuale utente

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung. Per ricevere un’assistenza più completa, è

necessario registrare il prodotto su

www.samsung.com/register

Elettrodomestico indipendente

Italian

caratteristiche del vostro nuovo frigorifero

CARATTERISTICHE PRINCIPALI DEL VOSTRO NUOVO FRIGORIFERO (OPTIONAL)

Il Frigorifero Samsung presenta numerose caratteristiche mirate al risparmio di spazio, a metodi di conservazione innovativi e all’efﬁcienza energetica.

• NUOVO DISTRIBUTORE D’ACQUA

Display uniforme ed isolato.

• LED DISPLAY NERO CHIARO

Grazie ad una lussuosa ﬁnestrella nera si può vedere il design pulito e chiaro.

• EFFICIENZA AD ALTA ENERGIA

Consumo di corrente ottimizzato.

• CESTELLO VERDURE DELUXE (COOL EVER ZONE)

Il controllo dell’umidità ottimizzato mantiene fresche la frutta e la verdura più a lungo.

• ALLARME PORTA

Un utile allarme sonoro vi avverte se la porta è aperta.

Informativa CE (Unione Europea)

Questo prodotto è stato riconosciuto essere conforme alla Direttiva “Bassa Tensione” (2006/95/CE), alla Direttiva “Compatibilità Elettromagnetica” (2004/108/CE) nonché alla Direttiva “Rendimento Energetico” (96/57/CE) dell’Unione Europea.

2_ caratteristiche

Per sempliﬁcare la successiva identiﬁcazione del prodotto, prendere nota del modello e del numero di serie. Il numero del modello è indicato sul lato sinistro del frigorifero.

Modello n. N. di Serie

Questi segnali di avvertenza consentono di evitare lesioni alla persona. È necessario osservarli rigorosamente. Dopo aver letto la presente sezione, conservarla con cura per riferimento futuro.

Contiene gas serra ﬂuorinati coperti dal Protocollo di Kyoto. Sistema sigillato ermeticamente. Non evacuare i gas nell’atmosfera. Tipo di refrigerante: R-134a Quantità: 0.16Kg Potenziale globale di riscaldamento (GWP) = 1300

informazioni per la sicurezza

INFORMAZIONI PER LA SICUREZZA

• Prima di attivare l’elettrodomestico, leggere per intero il presente manuale e conservarlo per qualsiasi riferimento futuro.

• Utilizzare questo elettrodomestico solo per gli scopi cui è destinato, come descritto nel presente manuale di istruzioni. L’uso di questo elettrodomestico da parte di persone (ivi inclusi bambini) con ridotte capacità ﬁsiche, sensoriali o mentali oppure che manchino di esperienza e conoscenza a tale proposito non è ammesso, a meno che queste non siano soggette alla supervisione o alla formazione in merito all’uso dell’elettrodomestico da parte di una persona responsabile della loro sicurezza.

• Siccome le seguenti istruzioni coprono diversi modelli (di tipo a controllo elettronico o a controllo meccanico), le caratteristiche del vostro frigorifero potrebbero differire leggermente da quelle descritte in questo manuale.

SIMBOLI DI ATTENZIONE/AVVERTENZA UTILIZZATI

ALTRI SIMBOLI UTILIZZATI

Indica qualcosa che NON bisogna fare.

Indica qualcosa che NON bisogna smontare.

Indica qualcosa che NON bisogna toccare.

Indica qualcosa che bisogna osservare.

Indica che è necessario scollegare la spina del cavo di alimentazione dalla presa.

Indica che è necessaria una messa a terra per evitare scosse elettriche.

Indica che è consigliabile rivolgersi a un tecnico.

AVVERTENZA

Indica la presenza di un pericolo di morte o lesione grave.

Indica la presenza di un rischio di lesione personale o di danni materiali.

AVVERTENZA

ATTENZIONE

informazioni per la sicurezza _3

informazioni per la sicurezza

IMPORTANTI SEGNI DI AVVERTENZA PER LO SMALTIMENTO

• Prima di disfarsi di questo frigorifero (o di altri frigoriferi), rimuovere lo sportello, le guarnizioni e la maniglia, in modo da evitare che bambini e animali domestici possano accidentalmente rimanere intrappolati al loro interno. I bambini vanno sorvegliati per evitare che non giochino con l’elettrodomestico.

• Il materiale di imballaggio di questo prodotto deve essere smaltito nel rispetto dell’ambiente.

• Lasciare al loro posto i ripiani, in modo che i bambini non possano entrare facilmente all’interno dell’elettrodomestico. Prima dello smaltimento, assicurarsi che nessuno dei tubi ubicati sul retro dell’elettrodomestico sia danneggiato.

• Come refrigerante viene utilizzato l’R600a o l’R134a. Per appurare quale refrigerante è utilizzato, controllare l’etichetta del compressore posta sul retro dell’elettrodomestico o l’etichetta delle prestazioni di esercizio all’interno del frigorifero. Qualora questo prodotto contenga gas inﬁammabili (refrigerante R600a), rivolgersi agli enti locali e richiederne lo smaltimento sicuro. Ciclopentano utilizzato come gas isolante. I gas presenti nel materiale isolante vanno smaltiti adottando un’apposita procedura. Rivolgersi agli enti locali per ottenere informazioni in merito allo smaltimento ecologico di questo prodotto. Prima dello smaltimento, assicurarsi che nessuno dei tubi ubicati sul retro dell’elettrodomestico sia danneggiato. La rottura dei tubi deve essere effettuata in spazi aperti.

SEGNALI DI AVVERTENZA IMPORTANTI PER L’INSTALLAZIONE

• Prima dell’uso, questo frigorifero deve essere installato e posizionato conformemente alle indicazioni del manuale.

•

Non installare il frigorifero in un luogo umido o in cui potrebbe venire a contatto con l’acqua.

- Il deterioramento del materiale isolante delle parti elettriche potrebbe causare

scosse elettriche o incendi.

• Non collocare questo frigorifero alla luce solare diretta, né esporlo al calore emanato da stufe, radiatori o altri elettrodomestici.

• Il frigorifero deve essere collegato a terra.

- È necessario collegare a terra il frigorifero, onde evitare eventuali perdite di energia

elettrica o scosse elettriche.

• Per la messa a terra, non utilizzare mai tubi di gas, linee telefoniche o altri cavi potenziali conduttori di energia elettrica.

- L’uso improprio della spina di messa a terra può causare scosse elettriche.

•

Non collegare più elettrodomestici in un’unica presa di corrente multipla. Il frigorifero dovrebbe essere sempre collegato a una presa elettrica singola con una tensione nominale corrispondente a quella riportata sulla targhetta delle prestazioni di esercizio.

- Questo accorgimento consente di ottenere prestazioni ottimali ed evita

inoltre il sovraccarico dell’impianto elettrico domestico, il quale, in caso di surriscaldamento dei ﬁli elettrici, potrebbe provocare incendi.

• Se la presa elettrica si è allentata, non attaccare la spina del cavo di alimentazione.

- Questo potrebbe generare scosse elettriche o incendi.

•

Collegare la presa di alimentazione nella posizione corretta, con il cavo verso il basso.

Se viene collegata al contrario, il cavo può risultare isolato e generare incendi o scosse elettriche.

AVVERTENZA

4_ informazioni per la sicurezza

• Non utilizzare un cavo che mostri segni di lacerazioni o abrasioni sulla superﬁcie o alle estremità.

•

Se il cavo di alimentazione si danneggia, farlo sostituire immediatamente dall’azienda produttrice, da un tecnico autorizzato o comunque da personale qualiﬁcato.

• Non piegare eccessivamente il cavo di alimentazione, né schiacciarlo collocandovi sopra oggetti pesanti.

• Quando si sposta il frigorifero, fare attenzione a non schiacciare o danneggiare il cavo di alimentazione.

- Si presenterebbero rischi di incendio.

• Assicurarsi che la spina del cavo di alimentazione non venga schiacciata o danneggiata dalla parte posteriore del frigorifero.

• Non scollegare mai il frigorifero tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla dalla presa elettrica.

- Il danneggiamento del cavo potrebbe causare un cortocircuito, incendi e/o scosse

elettriche.

•

Se il cavo di alimentazione si danneggia, farlo sostituire immediatamente dall’azienda produttrice, da un tecnico autorizzato o comunque da personale qualiﬁcato.

• Conservare i materiali di imballo fuori dalla portata dei bambini.

- Sussiste il rischio di morte per soffocamento nel caso in cui i bambini se li mettano

in testa.

• L’elettrodomestico deve essere posizionato in modo tale che la spina sia accessibile dopo l’installazione.

SEGNALI DI ATTENZIONE PER L’INSTALLAZIONE

• Lasciare abbastanza spazio per l’installazione del frigorifero su una superﬁcie piana.

- Se l’elettrodomestico non è in piano, il sistema di refrigerazione interno potrebbe

non funzionare correttamente.

• Assicurarsi che le fessure di ventilazione presenti nella struttura esterna e di sostegno non siano ostruite.

• Dopo l’installazione dell’elettrodomestico, attendere almeno 2 ore prima di attivarlo.

SEGNALI DI AVVERTENZA IMPORTANTI PER L’USO

• Non inserire la spina del cavo di alimentazione con le mani bagnate.

• Non collocare oggetti sopra l’elettrodomestico.

- Quando si apre o chiude lo sportello, fare attenzione ed evitare che cadano

all’esterno oggetti che potrebbero causare lesioni personali e/o danni materiali.

• Non appoggiare recipienti pieni d’acqua sopra al frigorifero.

- Se l’acqua fuoriuscisse, si presenterebbero rischi di incendio o scosse elettriche.

• I bambini vanno sorvegliati per evitare che non giochino con l’elettrodomestico.

• Non lasciare che i bambini si appendano alla porta. Vi è il rischio di gravi lesioni.

• Vi è il rischio che i bambini restino intrappolati. Non lasciare che i bambini entrino nel frigorifero.

• Non introdurre le mani nell’area sottostante all’elettrodomestico.

- Gli spigoli appuntiti possono provocare lesioni personali.

• Non lasciare che i bambini salgano sul coperchio dei cassetti.

- Potrebbe rompersi e causare incidenti dovuti a scivolamento.

ATTENZIONE

AVVERTENZA

informazioni per la sicurezza _5

• Non riempire eccessivamente il frigorifero di alimenti.

- Quando si apre lo sportello, fare attenzione ed evitare che cadano all’esterno

oggetti che potrebbero provocare lesioni personali o danni materiali.

• Non toccare con le mani bagnate le pareti interne del congelatore né i prodotti conservati al suo interno.

- La pelle delle mani potrebbe restare attaccata a una superﬁcie.

• Le bottiglie vanno riposte avvicinandole tra loro, in modo che non cadano.

• Non mettere mai le dita od oggetti nell’apertura dell’erogatore.

- Si possono subire lesioni personali o causare danni materiali.

• Non conservare sostanze volatili o inﬁammabili nel frigorifero.

- La conservazione di benzene, solvente, alcool, etere, gas GPL o altre sostanze

simili potrebbe causare un’esplosione.

• Questo prodotto è destinato solo alla conservazione di cibi in ambienti domestici.

• Non mettere nel frigorifero prodotti farmaceutici, materiale scientiﬁco o prodotti sensibili alla temperatura.

- I prodotti che richiedono rigidi controlli della temperatura non vanno conservati in

frigorifero.

• Non utilizzare elettrodomestici elettrici all’interno del frigorifero/congelatore, a meno che non siano del tipo consigliato dall’azienda produttrice.

• Se si avverte odore di medicinali o fumo, staccare immediatamente la spina del cavo di alimentazione e rivolgersi a un centro di assistenza Samsung Electronics.

• Non smontare né riparare da soli il frigorifero.

- Potrebbe veriﬁcarsi un incendio, un funzionamento anomalo e/o lesioni personali.

• Se si rileva la presenza di polvere o acqua all’interno del frigorifero, staccare la spina del cavo di alimentazione e rivolgersi a un centro di assistenza Samsung Electronics.

- In caso contrario, si correrebbe il rischio di incendio.

• Se si nota una perdita di gas, evitare ﬁamme libere o potenziali fonti di incendio ed aerare per qualche minuto la stanza in cui si trova l’elettrodomestico.

• Per accelerare la procedura di sbrinamento, non utilizzare dispositivi meccanici o di altro tipo, diversi da quelli consigliati dall’azienda produttrice.

• Non danneggiare il circuito di refrigerazione.

• Prima di sostituire le luci interne del frigorifero, staccare la spina dalla presa elettrica.

- In caso contrario, si correrebbe il rischio di shock elettrico.

• In caso di difﬁcoltà al momento della sostituzione della lampadina, contattare i tecnici autorizzati.

• Se i prodotti sono dotati di lampadina a LED, non smontare da soli né il coperchio della lampadina né la lampadina stessa.

- Si prega di contattare i tecnici autorizzati.

• Usare esclusivamente lampadine a LED fornite dal produttore o dai tecnici autorizzati.

6_ informazioni per la sicurezza

SEGNALI DI ATTENZIONE PER L’USO

• Dopo aver staccato la spina del frigorifero, aspettare almeno cinque minuti prima di riattaccarla alla presa elettrica.

• Se si prevede di fare una lunga vacanza o se il frigorifero non sarà utilizzato per un lungo periodo di tempo, svuotare il frigorifero e staccare la spina del cavo di alimentazione.

- Il deterioramento del materiale isolante potrebbe causare incendi.

• Non ricongelare cibi congelati che sono stati completamente scongelati.

• Rimuovere l’umidità in eccesso presente all’interno e lasciare aperti gli sportelli.

- In caso contrario, si possono formare cattivi odori e muffa.

• Se il frigorifero si bagna d’acqua, staccare la spina del cavo di alimentazione e rivolgersi a un centro di assistenza Samsung Electronics.

• Dopo l’installazione dell’elettrodomestico, attendere almeno 2 ore prima di attivarlo.

• Per ottimizzare le prestazioni del prodotto,

- Non collocare i cibi in prossimità delle aperture di sﬁato poste sul retro

dell’elettrodomestico, poiché potrebbero ostruire la circolazione dell’aria nello scomparto congelatore.

- Avvolgere il cibo adeguatamente o posizionarlo in contenitori a tenuta stagna

prima di inserirlo nel frigorifero o nel congelatore.

- Non mettere del cibo appena introdotto per il congelamento vicino a cibo già

congelato.

• Non riporre nello scomparto congelatore bibite gassate o frizzanti. Non mettere bottiglie o qualsiasi altro tipo di contenitore di vetro nel congelatore.

- Quando il contenuto si congela, il vetro può rompersi e provocare lesioni

personali.

• Attenersi ai limiti di tempo stabiliti per la conservazione e alle date di scadenza dei prodotti congelati.

• Se si prevede di assentarsi per periodi di tempo inferiori alle tre settimane, non occorre scollegare il frigorifero dall’alimentazione. Tuttavia, in caso di assenza per tre settimane o più, è necessario estrarre tutti i cibi dal frigorifero. Scollegare la spina e procedere alla pulizia e all’asciugatura del frigorifero.

• Riempire il serbatoio dell'acqua, il cassetto per il ghiaccio e Il vassoio per i cubetti solo con acqua potabile.

ATTENZIONE

informazioni per la sicurezza _7

informazioni per la sicurezza

SEGNALI DI ATTENZIONE PER LA PULIZIA

• Rimuovere qualsiasi corpo estraneo o presenza di polvere dai poli della spina del cavo di alimentazione. Tuttavia, non utilizzare un panno bagnato o umido per pulire la spina del cavo di alimentazione e rimuovere eventuali corpi estranei o polvere dai poli.

- Altrimenti questo potrebbe generare scosse elettriche o incendi.

• Prima di pulire o riparare il frigorifero, staccare la presa elettrica.

• Non spruzzare direttamente acqua all’interno o all’esterno del frigorifero.

- Questo potrebbe generare scosse elettriche o incendi.

• Non utilizzare elettrodomestici elettrici all’interno del frigorifero/congelatore, a meno che non siano del tipo consigliato dall’azienda produttrice.

• Non spruzzare gas inﬁammabili accanto al frigorifero.

- C'è il rischio di esplosioni o incendi.

ULTERIORI INFO PER UN USO ADEGUATO

• In caso di interruzione dell’erogazione di energia elettrica, contattare la sede locale della società elettrica e veriﬁcare la durata di tale interruzione.

- La maggior parte delle interruzioni di energia elettrica ripristinate entro una o due

ore non incideranno sulle temperature del frigorifero. Tuttavia, è necessario ridurre al minimo il numero di aperture dello sportello in assenza di corrente.

- Se l’interruzione di energia elettrica ha una durata superiore alle 24 ore, occorre

rimuovere tutti i cibi congelati.

• Eventuali chiavi fornite per la chiusura del frigorifero dovranno essere tenute fuori dalla portata dei bambini e conservate lontano dall’elettrodomestico.

• Se per un intervallo di tempo prolungato viene mantenuta una temperatura inferiore al limite di raffreddamento consentito per il frigorifero, il funzionamento dell’elettrodomestico potrebbe non essere uniforme (ovvero potrebbe veriﬁcarsi uno sbrinamento o la temperatura potrebbe diventare troppo elevata nello scomparto dei cibi congelati).

• Non conservare cibi facilmente deteriorabili a basse temperature, ad esempio banane e meloni.

• L’elettrodomestico è dotato di un sistema automatico di sbrinamento, pertanto non è necessario eseguire questa operazione manualmente.

• L’aumento di temperatura in fase di sbrinamento è conforme ai requisiti ISO. Ma se si desidera evitare un aumento incontrollato della temperatura del cibo congelato durante lo sbrinamento dell’apparecchiatura, avvolgere il cibo in vari strati di carta da giornale.

• Qualsiasi aumento di temperatura dei cibi congelati durante lo sbrinamento può ridurne i tempi di conservazione.

ATTENZIONE

8_ informazioni per la sicurezza

IMPOSTAZIONE

DEL FRIGORIFERO

10 Guida introduttiva all ’installazione del

frigorifero 11 Livellamento del frigorifero 12 Installazione e smontaggio della maniglia

della porta

13 Impostazione del frigorifero

FUNZIONAMENTO DEL

FRIGORIFERO SAMSUNG

14 Uso del pannello di controllo 15 Controllo della temperatura (controllo

elettronico) 16 Controllo della temperatura (tipo con

controllo a manopola) 17 Come fare il ghiaccio 18 Utilizzo dell’erogatore di acqua 20 Sistemare il cibo 22 Rimozione degli accessori del frigorifero 23 Pulizia del frigorifero 25 Pulizia dell’erogatore d’acqua 26 Sostituzione della lampadina interna

RISOLUZIONE DEI PROBLEMI

sommario

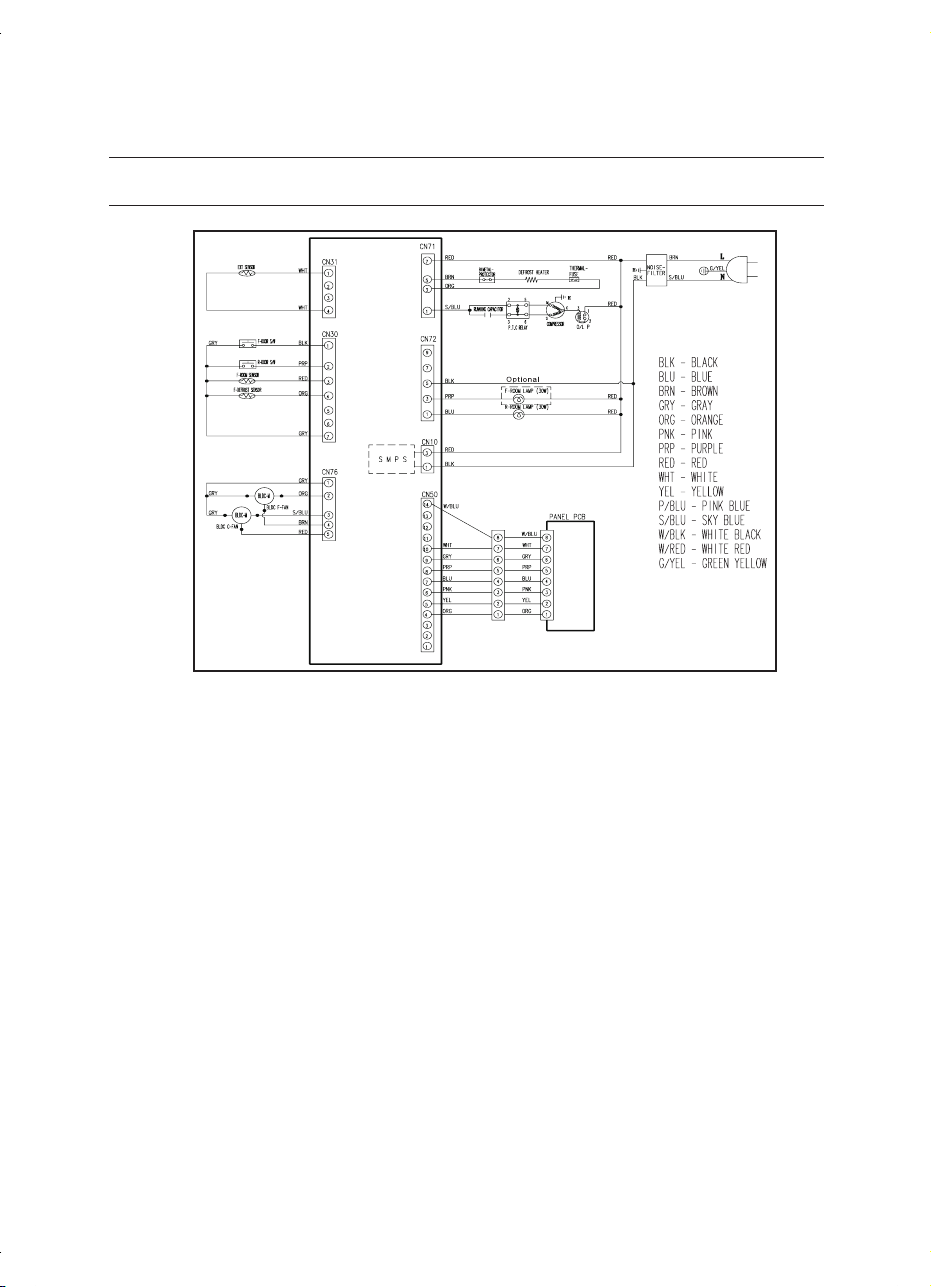

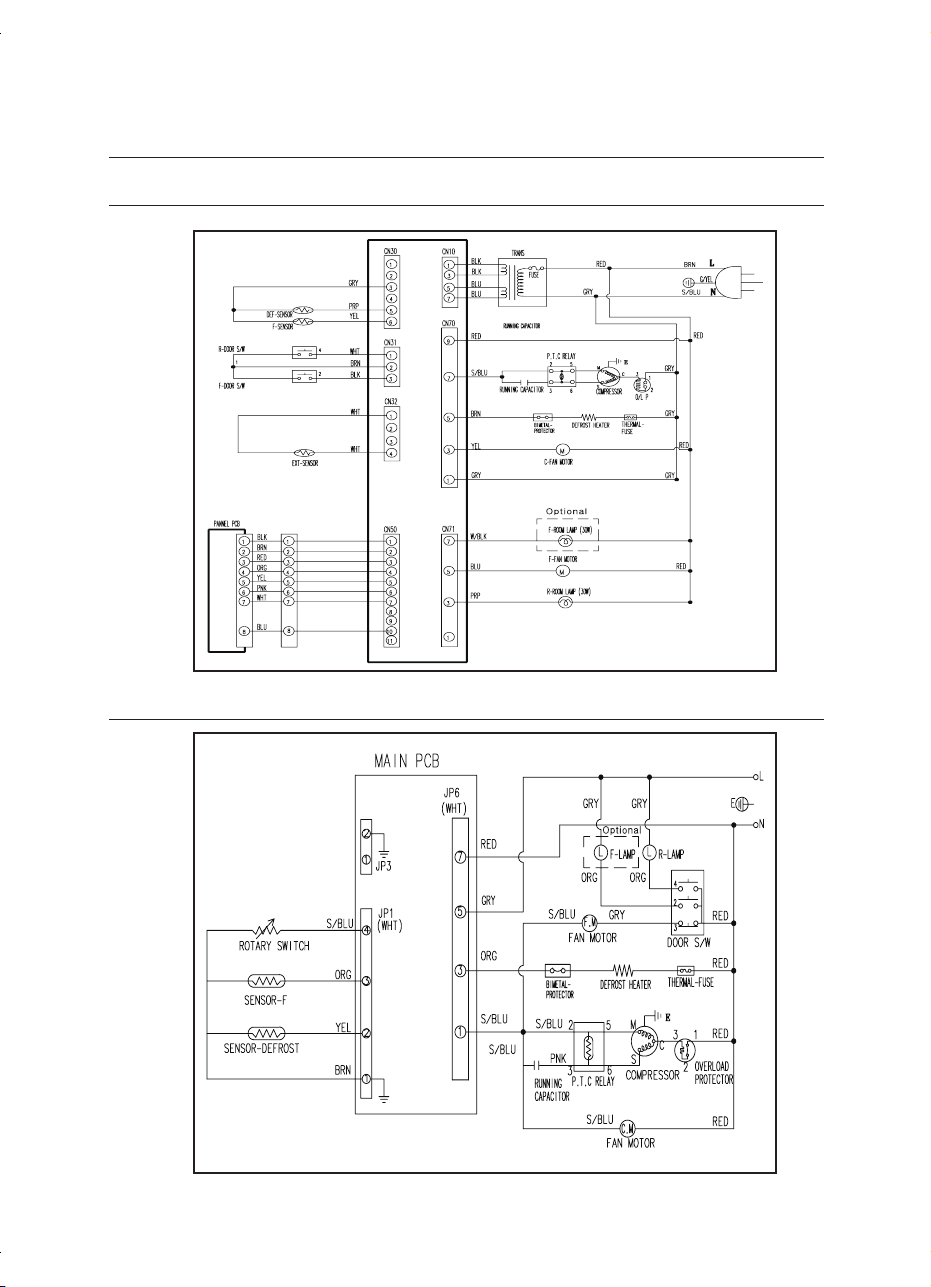

SCHEMA DEL CIRCUITO

sommario _9

10_ impostazione

impostazione del frigorifero

GUIDA INTRODUTTIVA ALL ’INSTALLAZIONE DEL FRIGORIFERO

Congratulazioni per l’acquisto del Suo nuovo frigorifero Samsung. Ci auguriamo che apprezzerà lo stato dell’arte delle tecnologia e delle caratteristiche che questo frigorifero ha da offrirLe.

• Prima dell’uso, questo frigorifero deve essere installato e posizionato conformemente alle indicazioni del manuale.

• Utilizzare questo elettrodomestico solo per gli scopi cui è destinato, come descritto nel presente manuale di istruzioni.

• Per qualsiasi operazione di assistenza e riparazione, si consiglia vivamente di rivolgersi a personale qualiﬁcato.

• Il materiale di imballaggio di questo prodotto deve essere smaltito nel rispetto dell’ambiente.

• Prima di sostituire la lampadina interna del frigorifero, staccare la spina dalla presa elettrica.

- In caso contrario, si correrebbe il rischio di shock elettrico.

Scelta dell’ubicazione migliore per il frigorifero

• Scegliere un’ubicazione senza esposizione diretta alla luce solare.

• Scegliere un’ubicazione con il pavimento in piano (o quasi).

• Scegliere un’ubicazione con spazio sufﬁciente per consentire una facile apertura degli sportelli del frigorifero.

• Lasciare abbastanza spazio per l’installazione del frigorifero su una superﬁcie piana.

- Se l’elettrodomestico non è in piano, il sistema di refrigerazione interno potrebbe

non funzionare correttamente.

- Attenersi allo spazio complessivo richiesto. Fare riferimento alle immagini e alle

dimensioni riportate di seguito.

AVVERTENZA

+ 22 hidden pages
