Hűtőszekrény

Használati útmutató

Képzelje el a

HUNGARUY

lehetőségeket

Köszönjük, hogy a Samsung termékét választotta.
A még teljesebb kiszolgálás érdekében kérjük,
regisztrálja a terméket a következő címen:

Az új hűtőszekrény jellemzői

AZ ÚJ HŰTŐSZEKRÉNY LEGFONTOSABB JELLEMZŐI

A Samsung Side-by-Side hűtőszekrény sok helytakarékos és újító jellegű tároló hellyel és energiatakarékos
funkciókkal rendelkezik.

• Kettős hűtéses TDM

A mélyhűtő és a hűtőszekrény állapotának valós idejű gyelemmel kísérésével egyrészt
optimális körülmények között működik a párologtató, másrészt lehetővé teszi a 71%-os
páratartalom fenntartását a hűtőszekrényben, és ezzel megnöveli a frissen tartó tárolási időt.

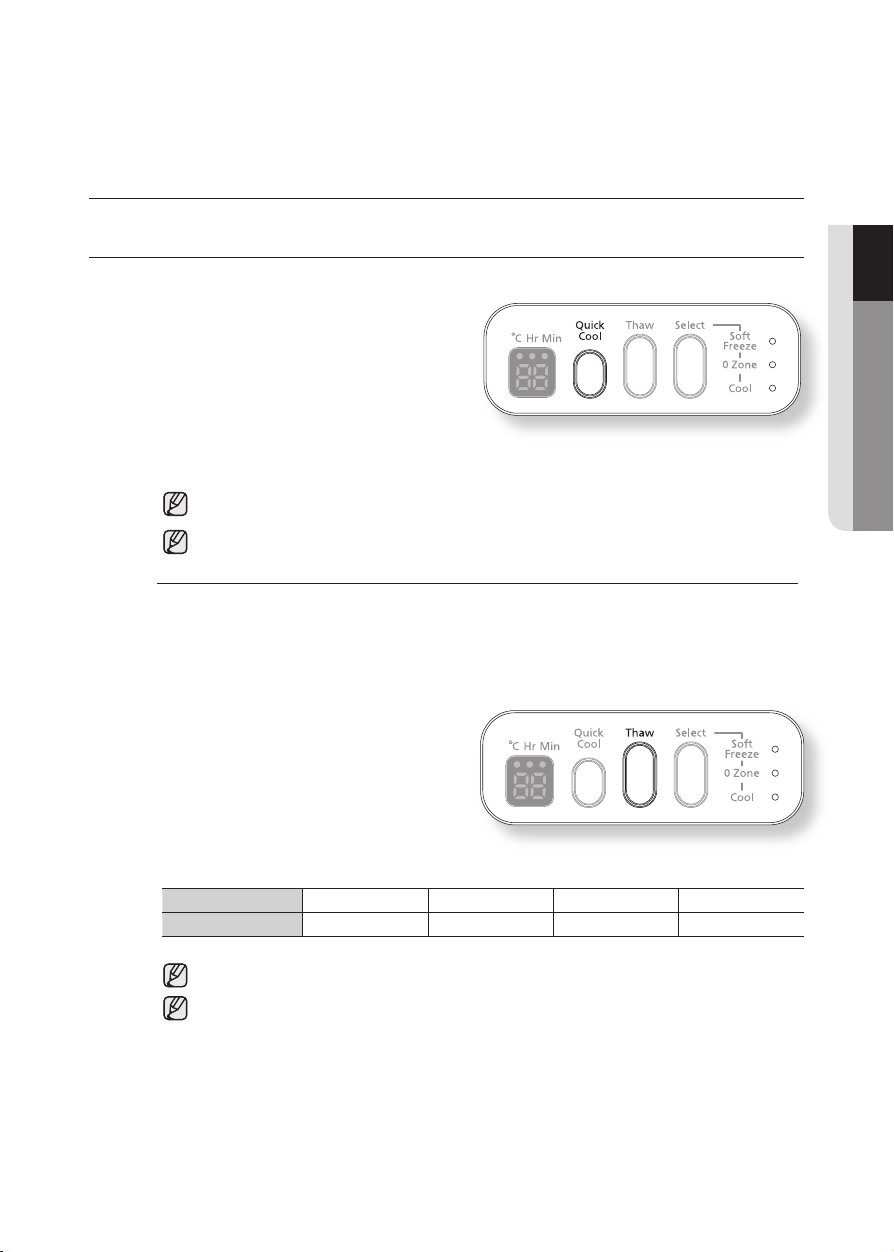

• CoolSelect Zone™(OPCIONÁLIS)

Ezzel a csúcstechnológiájú funkció esetében a Quick Cool (Gyorshűtés), Thaw (kiolvasztás)
és (Select (Kiválasztás) gombok kiválasztásával gyorsan lefagyaszthatja, kiolvaszthatja és
lehűtheti a CoolSelect ókban lévő dolgokat. A ók hőmérséklete a Soft Freeze (Kíméletes
fagyasztás), Cool (Hűtés) és 0 Zone gombokkal szabályozható.

• KÖNNYŰ NYITÁS(OPCIONÁLIS)

Ezzel a könnyű fogantyúval megelégedésére könnyedén és simán nyithatja az ajtókat.

• DUPLA KIJELZŐ(OPCIONÁLIS)

Az olvashatóbb és láthatóbb, futurisztikus formatervű kettős kijelzőn közvetlenül jelennek
meg a kettős rendszer adatai a fokozottabb kényelem és megelégedés érdekében.

• ÉDESSÉGTARTÓ REKESZ(OPCIONÁLIS)

Új tervezésű rekesz a hűtőszekrény ajtaján az összes élelmiszerfajta hatékony tárolása és
kényelmes elkülönítése érdekében.

• KÖNNYEN MOZGATHATÓ TÁLCA (OPCIONÁLIS)

Az új tervezésű tálca fokozza az élelmiszer egyidejű mozgathatóságát. Hasznos a
desszertek, torták stb. tárolására.

A jövőbeni hivatkozás megkönnyítése érdekében írja
le a modellszámot és a gyári számot. A modellszám
a hűtőszekrény bal oldalán található.

2_ az új hűtőszekrény jellemzői

Modellszám

:

Gyári szám:

Biztonsági információ

BIZTONSÁGI TUDNIVALÓK

• A készülék üzemeltetése előtt gyelmesen olvassa el ezt az útmutatót, és őrizze meg, mert a

FIGYELMEZTETÉS

FIGYELMEZTETÉS

későbbiekben is szüksége lehet rá.

• Ez az útmutató több modellváltozatra érvényes, ezért az ön készülékének jellemzői kisebb
mértékben eltérhetnek az itt leírtaktól.

ALKALMAZOTT ELŐVIGYÁZATOSSÁGI / FIGYELMEZTETŐ ÁBRÁK

FIGYELMEZTETÉS

ELŐVIGYÁZATOSSÁG

Halálos vagy súlyos sérülés veszélyére gyelmeztet.

Személyi sérülés vagy anyagi kár bekövetkeztének veszélyére
gyelmeztet.

ALKALMAZOTT EGYÉB ÁBRÁK

Azt jelöli, hogy valamit NEM SZABAD megtennie.

Azt jelöli, hogy valamit NEM SZABAD szétszerelnie.

Azt jelöli, hogy valamit NEM SZABAD megérintenie.

Azt jelöli, hogy valamilyen utasítást követnie kell.

Azt jelöli, hogy ki kell húznia a hálózati csatlakozót a csatlakozó aljzatból.

Azt jelöli, hogy földelt csatlakozót kell használni az áramütés elkerülése érdekében.

Azt jelöli, hogy szervizközpont szolgáltatását kell igénybe venni.

E gyelmeztető jelzések célja, hogy megelőzze az Ön és mások sérülését.
Kérjük, feltétlenül tartsa be őket.
Ezt a részt elolvasás után is őrizze meg, később még szükség lehet rá.

• Ezt a hűtőszekrényt a használatba vétel előtt a Használati útmutatónak megfelelően kell

telepíteni és üzembe helyezni.

• A készüléket csak rendeltetésszerűen, a Használati útmutatóban foglaltak szerint
használja.

• Nyomatékosan javasoljuk, hogy az esetleges javításokat szakemberrel végeztesse el.

• Alkalmazható hűtőközeg: R600a vagy R134a. Ellenőrizze a kompresszor címkéjét
a készülék hátulján vagy a minősítő címkét a hűtőszekrény belsejében; innen
megtudhatja, hogy az Ön készüléke milyen hűtőközeggel működik.

• Az R600a hűtőközeg környezetbarát földgáz, amely azonban éghető. A készülék
szállítása és telepítése során ügyelni kell arra, hogy a hűtőkör ne sérüljön meg.

• A csövekből kiszökő hűtőközeg lángra lobbanhat, vagy szemsérülést okozhat. Ha
szivárgást észlel, kerülje nyílt láng vagy más potenciális gyújtóforrás használatát,
és több percen át szellőztesse azt a helyiséget, ahol a készülék található.

biztonsági információ_3

Biztonsági információ

• Annak érdekében, hogy a hűtőkör esetleges szivárgása esetén is elkerülje tűzveszélyes

FIGYELMEZTETÉS

SÚLYOS VESZÉLYRE FIGYELMEZTETŐ JELEK

FIGYELMEZTETÉS

gáz-levegő keverék kialakulását, a készülék elhelyezésére szolgáló helyiség méretét az
alkalmazott hűtőközeg mennyiségétől függően kell megválasztania.

• Soha ne indítson be olyan háztartási gépet, amelyen sérülés nyomai látszanak. Kétség
esetén kérje kereskedője tanácsát.

• A készülékben lévő R600a hűtőközeg minden 8 grammjára számítva 1m
szükség.

• Az Ön készülékében lévő hűtőközeg mennyiségét a készülék belsejében található azonosító
tábla mutatja.

• Kérjük, környezetbarát módon helyezze el a termék csomagolóanyagait is.

• Mielőtt kicserélné a hűtőszekrény belső égőjét, húzza ki a hálózati csatlakozó dugót.

- Másként áramütés veszélye fenyeget.

• Ne telepítse a hűtőszekrényt nedves helyre, vagy ahol víz érheti.

- Az elektromos alkatrészek szigetelésének meghibásodása áramütést vagy tüzet okozhat.

• Ne helyezze a hűtőszekrényt közvetlen napfényre, és ne tegye ki a tűzhelyek, szobai
fűtőkészülékek és más készülékek hőhatásának.

• A hűtőszekrényt - elegendő teret hagyva - sima felületre telepítse.

- Ha a hűtőszekrény nincs vízszintes helyzetben, előfordulhat, hogy a belső hűtőrendszer

nem működik megfelelően.

• Ne csatlakoztasson több készüléket ugyanabba a csatlakozó aljzatba. A hűtőszekrényt
mindig saját külön csatlakozó aljzatához csatlakoztassa, és annak névleges feszültsége
egyezzen meg a minősítő táblán szereplő értékkel.

- Ez biztosítja a legjobb teljesítményt, és megakadályozza a ház áramköreinek túlterhelését,

ami tűzveszélyes lehet.

• Soha ne húzza ki a hálózati csatlakozót a kábelnél fogva. Határozottan fogja meg a
csatlakozódugót, és azt húzza ki az aljzatból.

- A kábel sérülése rövidzárlatot, tüzet és/vagy áramütést okozhat.

• Győződjön meg róla, hogy a hűtőszekrény hátoldala ne rongálja meg a hálózati
csatlakozódugóját.

• Ne törje meg a csatlakozókábelt, illetve ne helyezzen rá nehéz tárgyakat.

- Ez tűzveszélyes lehet.

• Ha a csatlakozókábel kikopott vagy sérült, a gyártóval vagy a szervizzel azonnal javítassa
meg vagy cseréltesse ki.

• Ne használjon megrepedt vagy kikopott hálózati csatlakozókábelt.

• Ha a csatlakozókábel sérült, azonnal cseréltesse ki a gyártóval vagy a javításra feljogosított
szakszervizzel.

• A hűtőszekrény mozgatása közben ügyeljen arra, hogy a csatlakozókábel ne kerülhessen a
készülék alá.

• Nedves kézzel soha ne dugja be a hálózati csatlakozó dugót.

• Tisztítás vagy javítás elõtt húzza ki a hűtõszekrény kábelét a csatlakozó aljzatból.

• A csatlakozódugó tisztításához ne használjon nedves vagy vizes ruhát.

• Távolítson el minden idegen anyagot vagy szennyeződést a csatlakozódugó villáiról.

- Másként tűzveszély kockázata állhat fenn.

• Ha a hűtőszekrény kábelét kihúzza a hálózati csatlakozóból, várjon legalább öt percig, mielőtt
a készüléket újra csatlakoztatná.

• Ha a fali csatlakozó aljzat meglazult, ne dugja be a hálózati csatlakozó dugót.

- Áramütés vagy tűz kockázata állhat fenn.

• A készüléket úgy helyezze el, hogy a hálózati csatlakozó aljzat a telepítés után is
hozzáférhető legyen.

3

légtérre van

4_ biztonsági információ

• A hűtőszekrényt földelni kell.

- A hûtõszekrényt földelni kell, ezzel az áramütés veszélye a feszültség alatt levő
alkatrészek szigetelésének esetleges hibája esetén is megakadályozható.

• A földeléshez soha ne használjon gázcsövet, telefonvezetéket vagy más lehetséges

kisfeszültségű vezetéket.

- A földelt csatlakozó nem rendeltetésszerű használata áramütést okozhat.

• A hűtőszekrényt ne szerelje szét, és ne próbálja saját maga megjavítani.

- Ezzel tüzet, működési hibát és/vagy személyi sérülést okozhat.

• Ha vegyszerszagot vagy füstöt észlel, azonnal húzza ki a hálózati csatlakozót, és lépjen
kapcsolatba a Samsung Electronics ügyfélszolgálatával.

• A szellőzőnyílásokat soha ne takarja el a készülék zárt helyre történő telepítésével vagy
beépítő szerkezetek alkalmazásával.

• A leolvasztási folyamat gyorsításához – a gyártó által ajánlott lehetőségeken kívül – ne
használjon mechanikus vagy más eszközöket.

• Óvja a hűtőkört a sérülésektől.

• Ne helyezzen elektromos készülékeket a hűtőszekrénybe/fagyasztóba, illetve abban ne
használjon ilyeneket, kivéve, ha a gyártó kifejezetten ajánlja.

• A belső világítás égőjének cseréje előtt húzza ki a készülék csatlakozóját a hálózati aljzatból.

• Ha a világítás cseréjekor nehézséget tapasztal, vegye fel a kapcsolatot a szervizközponttal.

• A készüléket gyermekek és betegek ne használják felügyelet nélkül.

• A gyermekeket szemmel kell tartani, hogy ne játsszanak a készülékkel.
Ne hagyja, hogy kisgyermekek az ajtajára kapaszkodjanak. Ellenkező esetben súlyos sérülés történhet.

•

• Nedves kézzel ne érintse meg a fagyasztó falát vagy az abban tárolt termékeket.

- Fagyási sérülést szenvedhet.

• Ha a hűtőszekrényt hosszú ideig nem használja, húzza ki a hálózati csatlakozót.

- A szigetelés károsodása tüzet okozhat.

• Ne tároljon a készülék tetején semmilyen tárgyat.

- Amikor az ajtót kinyitja vagy becsukja, azok leeshetnek, és személyi sérülést és/vagy anyagi

kárt okozhatnak.

ELŐVIGYÁZATOSSÁGI JELZÉSEK

• A termék háztartási használatra, kizárólag élelmiszerek tárolására szolgál.

ELŐVIGYÁZATOSSÁG

• Be kell tartani a gyártó által ajánlott tárolási időket. Lásd a megfelelő utasításokat

• A palackokat szorosan egymás mellé helyezve tárolja, hogy ne essenek ki.

• Szénsavas vagy habzó italokat ne rakjon a mélyhűtőbe.

• Ne töltse túl a hűtőszekrényt élelmiszerekkel.

- Az ajtó kinyitásakor kieshet valami, és személyi sérülés vagy anyagi kár keletkezhet.

• Ne tegyen üvegpalackot vagy üvegedényt a fagyasztóba.

- Amikor ezek tartalma megfagy, az üveg eltörhet, és személyi sérülést okozhat.

• Ne fújjon szét gyúlékony gázt a hűtőszekrény közelében.

- Robbanás vagy tűz veszélye állhat fenn.

• Ne permetezzen vizet a hűtőszekrény belsejébe vagy a készülék közvetlen közelében.

- Tűz vagy áramütés veszélye állhat fenn.

• Ne tároljon illékony vagy gyúlékony anyagokat a hűtőszekrényben.

- Benzol, hígító, alkohol, éter, cseppfolyós PB-gáz vagy más hasonló termék tárolása

robbanást okozhat.

• Ha hosszú vakációt tervez, ürítse ki és kapcsolja ki a hűtőszekrényt.

• A már kiolvadt élelmiszert ne fagyassza újra.

• Gyógyszerkészítményeket, tudományos kutatási célú anyagokat vagy hőmérsékletérzékeny
termékeket ne tároljon a hűtőszekrényben.

- Precíz hőmérséklet-szabályozást igénylő termékeket ne tároljon a hűtőszekrényben.

• Ne helyezzen vízzel töltött edényt a hűtőszekrényre.

- Ha a víz kifolyik, tűz vagy áramütés veszélye állhat fenn.

biztonsági információ _5

Biztonsági információ

FIGYELMEZTETŐ JELEK TISZTÍTÁSHOZ

• Ne nyúljon kézzel a készülék alatti területre.

- Az éles szélek személyi sérülést okozhatnak.

• Ne dugja be az ujját vagy más tárgyakat az adagolónyílásba és a jégadagolóba.

- Személyi sérülés vagy anyagi kár keletkezhet.

• A csatlakozódugó tisztításához ne használjon nedves vagy vizes ruhát; távolítson el minden
idegen anyagot vagy szennyeződést a csatlakozódugó villáiról.

- Másként tűzveszély kockázata állhat fenn.

• Ha a hűtőszekrény kábelét kihúzza a hálózati csatlakozóból, várjon legalább öt percig, mielőtt
a készüléket újra csatlakoztatná.

FIGYELMEZTETŐ JELEK HULLADÉKKEZELÉSHEZ

• E hűtőszekrény és más hűtőszekrények hulladékként való kezelésekor távolítsa el az ajtót, az
ajtó tömítéseit és az ajtóreteszeket, nehogy kisgyermekek vagy állatok maradjanak benne.

• A polcokat hagyja a készülékben, hogy a gyermekek ne tudjanak könnyen belemászni.

• Alkalmazott hűtőközeg: R600a vagy R134a. Ellenőrizze a kompresszor címkéjét a készülék
hátulján és a minősítő címkét a hűtőszekrény belsejében; innen megtudhatja, hogy az
ön készüléke milyen hűtőközeggel mûködik. Amikor a termék tűzveszélyes gázt (R600a
hűtőközeget) tartalmaz, forduljon a helyi hatósághoz a termék biztonságos hulladékkezelése
érdekében.

• A ciklopentánt a szigetelés kifúvató gázaként használják. A szigetelőanyagban lévő gázok
esetében is különleges hulladékkezelési eljárásra van szükség.

Kérje a helyi hatóságok tanácsát e termék környezetre biztonságos elhelyezésére

vonatkozóan. Hulladékkezelés előtt győződjön meg róla, hogy a készülék hátoldalán lévő
csövek egyike sem sérült. A csövek kültérben eltörnek.

Áramszünet esetén hívja az elektromos művek helyi kirendeltségét, és kérdezze meg, meddig

ELŐVIGYÁ-

ZATOSSÁG

fog tartani.
Az egy-két órás áramszünet nincs hatással a hűtőszekrényben uralkodó hőmérsékletre.
Áramkimaradás esetén csak a legszükségesebb esetben nyissa ki az ajtókat.
Ha az áramszünet 24 óránál tovább tart, távolítson el minden fagyasztott élelmiszert.
A zárral és kulccsal ellátott ajtók és fedelek esetében a kulcsokat kisgyermekek számára
elérhetetlen helyen és a hűtőszekrénytől távol kell tartani, nehogy a kisgyermekek bezárják
magukat.

6_ biztonsági információ

Biztonsági információ

TOVÁBBI ÖTLETEK A MEGFELELŐ HASZNÁLATHOZ

• Üzembe helyezés után hagyja a készüléket két órán át állni.

• A hűtőszekrény legjobb teljesítményének eléréséhez

- Ne helyezzen élelmiszert túl közel a készülék hátulján lévő szellőzőnyílások elé, mert ezzel

akadályozhatja a levegő szabad keringését a mélyhűtőben.

- Az élelmiszert, mielőtt a mélyhűtőbe vagy a hűtőszekrénybe tenné, csomagolja be vagy

helyezze légmentesen záró tartóedénybe.

- Fagyasztásra behelyezett friss élelmiszert ne rakjon a már megfagyott mellé.

• Szénsavas vagy habzó italokat ne rakjon a fagyasztórekeszbe.

• Tartsa be a maximális eltarthatósági időket, és vegye gyelembe a fagyasztott áruk minőség­megőrzési idejét.

• Nem kell a hűtőszekrény kábelét kihúznia a hálózati csatlakozóból, ha csak három hétnél
rövidebb ideig lesz távol.

Amennyiben három hétig vagy hosszabb ideig lesz távol, vegyen ki minden élelmiszert a

hűtőszekrényből. Húzza ki a hálózati csatlakozót, majd tisztítsa ki, öblítse át és szárítsa meg a
hűtőszekrényt.

• Az egy-két órás áramszünet nincs hatással a hűtőszekrényben uralkodó hőmérsékletre.
Áramkimaradás esetén csak a legszükségesebb esetben nyissa ki az ajtókat. Ha az
áramkimaradás 24 óránál tovább tart, távolítson el minden fagyasztott élelmiszert.

• Ha a hűtőszekrényt kulccsal látták el, azt tartsa távol a gyermekektől, és ne a készülék
közelében helyezze el.

• A készülék nem működik megbízhatóan (a tartalma kiolvadhat, túlságosan megnő a
hőmérséklet a fagyasztórekeszben) ha a külső hõmérséklet túl hosszú ideig a hűtõszekrény
tervezési hõmérséklettartománya fölé emelkedik.

• Ne tároljon a fagyasztóban olyan élelmiszereket, amelyek alacsony hõmérsékleten könnyen
károsodnak, például banánt, dinnyét.

• Az optimális jégkészítés érdekében a jégkészítõ edényt helyezze a gyártó által meghatározott
helyre.

• A készülék jegesedésmentes kialakítású, ami azt jelenti, hogy nincs szükség a hűtőtér
leolvasztására, miután ez automatikusan történik.

• A leolvasztás alatti hőmérséklet-emelkedés megfelel az ISO szerinti követelményeknek. Ha
nem szeretné hogy a készülék jégtelenítése során a fagyasztott élelmiszer hőmérséklete
emelkedjen, akkor az élelmiszert csavarja több réteg papírba, pl. újságpapírba.

• A fagyasztott élelmiszerek hőmérsékletének leolvasztás alatt történő megemelkedése
lerövidítheti azok eltarthatóságának időtartamát.

biztonsági információ _7

TARTALOM

A SIDE-BY-SIDE ELRENDEZÉSŰ

HŰTŐSZEKRÉNY TELEPÍTÉSE

9

A SIDE-BY-SIDE ELRENDEZÉSŰ

HŰTŐSZEKRÉNY TELEPÍTÉSE

17

A SAMSUNG „SIDE-BY-SIDE”

HŰTŐSZEKRÉNY HASZNÁLATA

21

HIBAELHÁRÍTÁS

9 Felkészülés a hűtőszekrény telepítésére
10 A hűtőszekrény ajtóinak eltávolítása

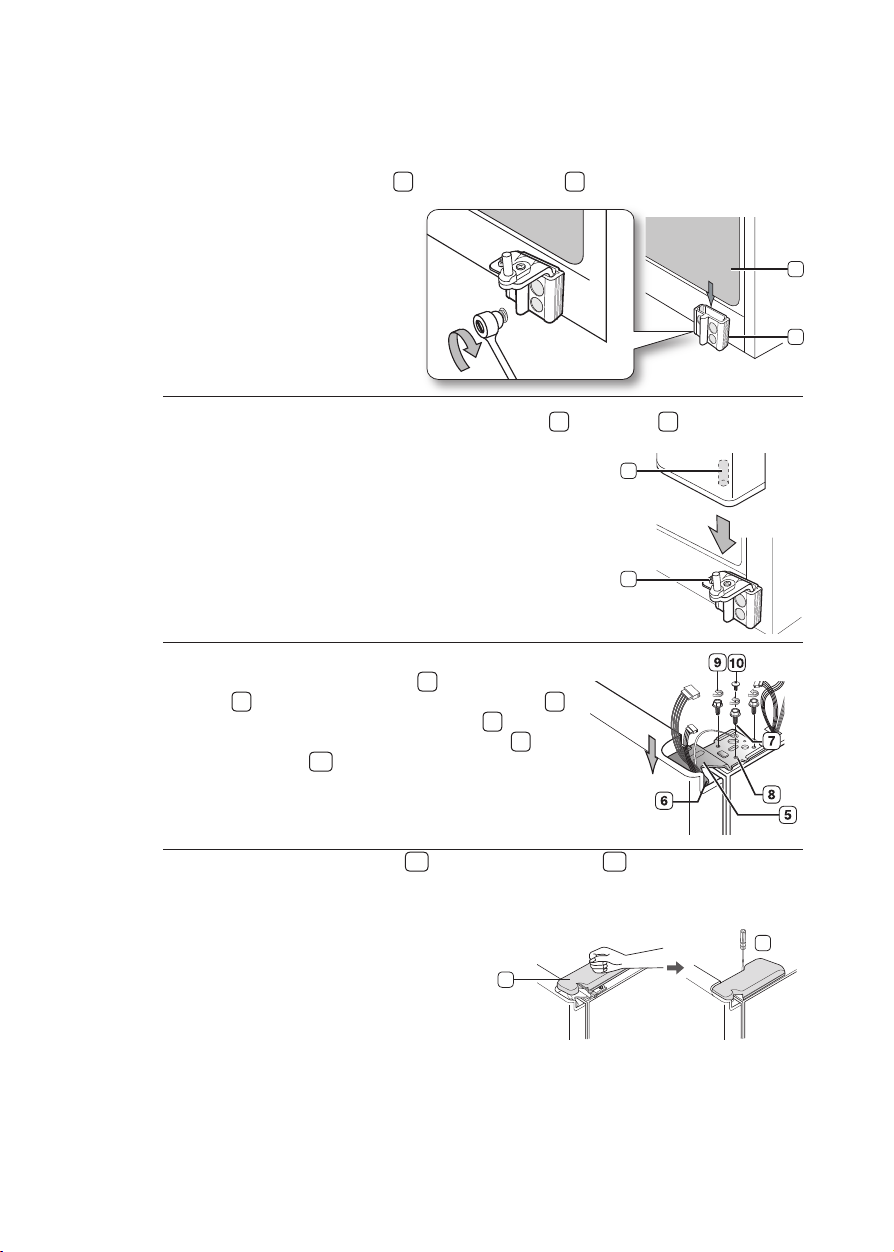

13 A hűtőszekrény ajtóinak visszaszerelése
16 A hűtőszekrény szintezése

17 Az ajtók kisebb utánállítása
18 A vízadagoló vezeték ellenőrzése

(OPCIONÁLIS)

19 A vízadagoló vezeték felszerelése

21 A hűtőszekrény telepítése
22 A hűtőszekrény használata
23 A digitális kijelző használata
24 A hőmérséklet szabályozása
25 A jég- és hidegvíz-adagoló használata
26 Polcok és rekeszek
27 Élelmiszer tárolása
29 A CoolSelect Zone™ ók használata

(OPCIONÁLIS)

31 A mélyhűtő tartozékainak eltávolítása
32 A hűtőszekrény tartozékainak eltávolítása
33 A hűtőszekrény tisztítása
35 A belső világítás cseréje
36 A vízszűrő cseréje
37 Az ajtók használata

8_ tartalom

38

25mm

25mm

A Side-by-Side elrendezésű
hűtőszekrény telepítése

FELKÉSZÜLÉS A HŰTŐSZEKRÉNY TELEPÍTÉSÉRE

Gratulálunk, hogy a Samsung Side-by-Side hűtőszekrényét választotta. Reméljük élvezni fogja az új
készülék által kínált csúcstechnológiájú funkciók hatékonyagát.

A legjobb hely kiválasztása a hűtőszekrény számára

• Válasszon olyan helyet, ahol a vízellátás könnyen biztosítható.

• Válasszon olyan helyet, amit nem ér közvetlen napsugárzás.

• OIyan helyet válasszon, ahol sík (vagy majdnem sík) a padló.

• Válasszon olyan helyet, ahol a hűtőszekrény számára elegendő tér van az ajtók kinyitásához.

• A hutoszekrényt - elegendo teret hagyva - sima felületre telepítse.

- Ha a hűtőszekrény nincs vízszintes helyzetben, előfordulhat, hogy a belső hűtőrendszer

nem működik megfelelően.

- A használat közben igényelt teljes terület. Lásd alább a rajzokat és a méreteket.

legalább 50mm

• Telepítéskor biztosítson elegendő szabad helyet jobbra, balra, hátul és felül. Ez segít
csökkenteni az áramfogyasztást és az energiaszámláit.

• Ne telepítse a hűtőszekrény olyan helyre, ahol a hőmérséklet 10 °C alá csökkenhet.

• A mélyhűtő ajtajának eltávolítása ELŐTT feltétlenül válassza le a vízellátás vezetékét. A kár
elkerülése érdekében lásd „A vízvezeték leválasztása” című következő részt.

legalább 50mm

01 TELEPÍTÉSE

telepítése _9

A HŰTŐSZEKRÉNY AJTÓINAK ELTÁVOLÍTÁSA

Ha nem lehet egyben bevinni a hűtőszekrényt a bejárati ajtón, akkor leveheti az ajtókat.

1. Az első lábak burkolatának eltávolítása

Először nyissa ki a mélyhűtő és a hűtőszekrény ajtóit, majd távolítsa el az elülső láb
burkolatát úgy, hogy az óramutató járásával ellentétes irányba forgatja a három csavart.

A vízellátás vezetékének leválasztása a hűtőszekrényről.

Távolítsa el a vízcsövet úgy, hogy összenyomja a csatlakozást, és kihúzza a vízcsövet 2.

10_ telepítése

1

2

Ne vágja el a vízcsövet. Óvatosan válassza le a csatlakozásról.

A Side-by-Side elrendezésű
hűtőszekrény telepítése

2. A mélyhűtő ajtajának leszerelése

Először meg kell említeni néhány dolgot.

• Ellenőrizze, hogy egyenesen emelje fel az ajtót úgy, hogy a zsanérok ne hajoljanak el, és ne
törjenek meg.

• Vigyázzon, hogy a vízcsöveket és az ajtón lévő kábelköteget ne sértse meg.

• Helyezze az ajtókat védett felületre, hogy megelőzze a megkarcolódást vagy a sérülést.

1. A mélyhűtő becsukott ajtaja mellett távolítsa el a felső pánt burkolatát

majd válassza le a vezetékeket úgy, hogy óvatosan széthúzza őket

1 csavarhúzóval,

2

.

01 TELEPÍTÉSE

1

2. Távolítsa el a pánt csavarjait
járásával ellentétes irányba, és leemeli a felső pántról 5. Legyen óvatos,fall on you as you
nehogy eltávolítás közben magára ejtse az ajtót.

5

3. Ezt követően vegye le az ajtót az alsó pántról 6 úgy, hogy óvatosan felemeli egyenesen az

ajtót 7.

7

6

3

és a földelő csavart 4 úgy, hogy elforgatja az óramutató

4

3

2

Vigyázzon, hogy a
vízcsöveket és az ajtón lévő
kábelköteget ne sértse meg.

4. Hatlapú csavarkulccsal szerelje le az

alsó forgópántot 8.

telepítése _11

A hűtőszekrény ajtajának eltávolítása

1. Csukja be az ajtót, és a csavarhúzóval távolítsa el a felső zsanér fedelét 1.

1

2

2. Távolítsa el a pánt csavarjait

járásával ellentétes irányba, és leemeli a felső pántról 4. Legyen óvatos, nehogy eltávolítás
közben magára ejtse az ajtót.

2

3

4

3. Vegye le az ajtót az alsó pántról 5 úgy, hogy felemeli egyenesen az ajtót 6.

és a földelő csavart 3 úgy, hogy elforgatja az óramutató

4. Távolítsa el az ajtó pántját 7 a 8 ban lévő

12_ telepítése

tartóelemből úgy, hogy óvatosan felemeli az alsó
pántról.
