Réfrigérateur

Mode d’emploi

Imaginez les possibilités

Merci d’avoir acheté un produit Samsung.
Pour bénéficier d’une assistance technique
plus complète, enregistrez votre produit sur :

www.samsung.com/global/register

RSG257AA

Français

fonctions de votre nouveau réfrigérateur

FONCTIONS PRINCIPALES DE VOTRE NOUVEAU RÉFRIGÉRATEUR

Votre nouveau réfrigérateur Side-By-Side de Samsung dispose de nombreux espaces de rangement
astucieux. Il est également doté de fonctions permettant de réduire la consommation d’énergie.

• Twin Cooling Plus™

Le réfrigérateur et le congélateur ont des évaporateurs séparés.
Grâce à ce système de refroidissement indépendant, le congélateur et le réfrigérateur

refroidissent plus efficacement.
De plus, ce système de circulation d’air séparé empêche les odeurs de nourriture d’un

compartiment de se répandre dans les autres compartiments.

• Flux d’air optimisé

Permet un refroidissement uniforme dans tout le réfrigérateur, offrant ainsi une température
optimale pour conserver la fraîcheur des aliments.

• éclairage del de la tour

Cet éclairage performant vous permettra de voir votre appareil sous un autre jour.

• distributeur de glace et d’eau bénéficiant d’une conception
recherchée

Un moyen facile et rapide pour avoir de l’eau filtrée, des glaçons ou de la glace pilée à portée
de main, grâce au distributeur externe.

• panneau de commande et afficheur numérique externe

L’afficheur externe numérique vous permet d’utiliser le réfrigérateur en toute simplicité.
Il affiche les températures internes, vous indique à quel moment remplacer le filtre et
commande le distributeur d’eau et de glace.

• clear view icemaker

La machine à glace est située directement sur la porte du congélateur afin de préserver
l’espace de stockage du congélateur. Les glaçons sont produits rapidement. Egalement, le

verre transparent vous permet de contrôler d’un seul coup d’œil le niveau de glaçons.

• tiroir à humidité automatique

Le bac à légumes à contrôle d’humidité est équipé d’un polymère à mémoire de forme,
qui permet de contrôler l’humidité automatiquement. Des orifices minuscules contrôlent le
flux de l’humidité dans le bac, afin de toujours maintenir un niveau d’humidité optimal dans le
bac à légumes.

For easy future reference write the model and serial
number down. You will find your model number on
the left hand side wall of the refrigerator.

Model #
Serial #

Information de sécurité

INFORMATION DE SÉCURITE

Avant d’utiliser votre nouveau réfrigérateur à portes françaises Samsung, lisez ce manuel
complètement pour vous assurer de savoir comment utiliser efficacement et avec sécurité les
dispositifs et les fonctions que vous offre votre nouvel appareil.

Les instructions suivantes recouvrent plusieurs modèles, et donc les caractéristiques de votre
réfrigérateur peuvent différer un peu de celles du réfrigérateur décrit dans ce guide.

Si vous avez des questions, contactez-nous à 1-800-SAMSUNG ou trouvez de l’assistance et de
l’information sur www.samsung.com.

Signification des icônes et des signes utilisés dans ce guide :

DANGER

Risques ou pratiques dangereuses qui peuvent aboutir à des blessures sévères ou à la
mort.

ATTENTION

Risques ou pratiques dangereuses qui peuvent aboutir à des blessures simples ou à des
dégâts matériels.

ATTENTION

Pour réduire les risques d’incendie, d’explosion, de choc électrique et de blessures lors
d’utiliser votre réfrigérateur, suivez les suivantes précautions de sécurité :

N’essayez pas.
Ne démontez pas.
Ne touchez pas.
Suivez les instructions au pied de la lettre.
Débranchez la corde d’alimentation de la prise murale.
Vérifiez que la machine est correctement reliée à la terre pour éviter des chocs électriques.
Si vous en avez besoin, appelez le centre d’assistance.

Ces signaux indiquant danger vous aideront à éviter des blessures à vous-même et aux autres.
Please follow them explicitly
Suivez-les explicitement Conservez ce guide dans un endroit sûr, pour des futures consultations.

SIGNES IMPORTANTS DE DANGER

Ne branchez pas plusieurs appareils sur la même prise.

• Les grands appareils consomment beaucoup d’électricité. Brancher plus d’un appareil ou machine sur une

seule prise peut produire une surchauffe et un incendie.

Assurez-vous que la prise de la corde n’est pas coincée ou endommagée par l’arrière du
réfrigérateur.

• Une prise de corde endommagée peut surchauffer et produire un incendie.

N’arrosez pas de l’eau directement dans ou au dehors des tiroirs du réfrigérateur et du
congélateur.

• L’eau peut entrer dans les parties intérieures de la machine et produire un choc électrique.

N’utilisez pas d’aérosols près du réfrigérateur.

• Utiliser des aérosols près du réfrigérateur peut entraîner une explosion ou un incendie.

Ne soumettez pas la corde d’alimentation à des tensions ni lui placez rien dessus.

• Placer des objets lourds sur la corde d’alimentation entraîne un risque d’explosion ou d’incendie.

Ne branchez pas la prise d’alimentation avec les mains humides.

• Cela peut produire un choc électrique.

Ne mettez pas de récipient plein d’eau dans le réfrigérateur.

• Si l’eau se dégage, un incendie ou un choc électrique peut arriver.

N’installez pas le réfrigérateur dans un endroit humide ou à grande présence d’eau.

• L’humidité et/ou un isolement détérioré des pièces électriques internes peut produire un choc électrique
ou un incendie.

Ne stockez pas de substances volatiles ou inflammables dans le réfrigérateur.

• Stocker du benzène, du diluant, de l’alcool, de l’éther, du gaz propane et d’autres produits similaires peut
produire des explosions.

Ne démontez pas ni réparez vousmême le réfrigérateur.

• Vous courez des risques d’incendie, de défauts de fonctionnement de l’appareil et/ou de blessures.
Appelez au centre d’assistance plus proche pour obtenir l’aide d’un technicien qualifié.

Débranchez le réfrigérateur avant de changer l’ampoule intérieure.

• Changer l’ampoule tandis que le réfrigérateur est branché peut produire un choc électrique.

Si vous voulez vous défaire de votre réfrigérateur, enlevez les portes et les joints avant
de le jeter.

• Si des enfants entrent au réfrigérateur, les portes (et leurs joints) peuvent les enfermer. Vérifiez que les
portes sont enlevées et que personne n’est suffoqué en demeurant enfermé à l’intérieur.

Le réfrigérateur doit être correctement relié à la terre

• Vérifiez toujours que vous avez raccordé le réfrigérateur à la terre avant d’essayer d’y faire des recherches
ou de réparer une partie de l’appareil, des fuites électriques pouvant produire de chocs électriques
sévères.

Ne jamais utilisez un tuyau de gaz, une ligne téléphonique ou une autre chose attirant
l’électricité pour la liaison à la terre.

• Une utilisation incorrecte de la prise de terre peut déboucher sur un risque de choc électrique. S’il est
nécessaire d’utiliser une rallonge pour brancher le réfrigérateur, utilisez en seulement à trois bornes, avec
trois bornes dans la prise et dans le réceptacle, qui acceptera la prise de l’appareil. La cotation de la
rallonge doit être de 115V~120V - 10A, ou plus. En outre, si vous utilisez un adaptateur de terre, vérifiez
que la boîte de prise de courrant est aussi bien reliée à la terre.

Information de sécurité

SIGNAUX D’ATTENTION

Utilisez le bon sens lors de remplir le réfrigérateur avec des aliments et des boissons.

• Dans un réfrigérateur trop chargé, les objets lourds, fragiles ou encombrants peuvent tomber et produire
des blessures et/ou endommager les objets proches.

Ne mettez pas de bouteilles ou de récipients en verre dans le tiroir congélateur

• Si le contenu gèle et se dilate, le verre peut se casser et produire des blessures ou laisser des dangereux
morceaux de verre dans le congélateur.

Si la prise électrique murale est lâche, n’y introduisez pas la prise de la corde.

• Il y a un risque de choc électrique ou d’incendie. Faites inspecter la prise par un électricien qualifié.

Ne jamais débranchez votre réfrigérateur en tirant de la corde d’alimentation.

• Prenez toujours la corde fermement et tirez de façon opposée à la prise murale. Ne tirez pas sèchement
de la corde d’alimentation, ce qui peut produire un court-circuit, un incendie et/ou un choc électrique.

• Une corde endommagée peut être remplacée par le fabriquant, par un centre d’assistance agréé ou par
du personnel qualifié.

Ne posez pas d’objets sur l’appareil.

• Les objets peuvent tomber lorsque vous ouvrez ou fermez la porte, et produire des blessures et/ou
endommager les objets voisins.

Ne conservez pas de produits pharmaceutiques, scientifiques ou sensibles à la
température dans le réfrigérateur.

• Les produits nécessitant un contrôle exact de la température ne doivent pas être gardés dans le
réfrigérateur.

Ne permettez pas aux enfants de grimper, marcher sur ou s’accrocher aux clayettes
et aux poignées du réfrigérateur. Ils peuvent endommager le réfrigérateur et se blesser
gravement. Ne vous asseyez pas sur la porte du congélateur. elle peut se casser. Ne

permettez pas aux enfants de grimper dans le panier du congélateur.

Si vous sentez une odeur à plastique brûlé ou si vous voyez de la fumée, débranchez
le réfrigérateur immédiatement et contactez votre centre d’assistance Samsung
electronics.

Ne touchez pas les surfaces froides du compartiment congélateur si votre
réfrigérateur est en marche, particulièrement si vous avez les mains humides ou
mouillées, puisque votre peau peut adhérer à ces surfaces extrêmement froides.

• La peau peut se coller à la surface et vous pouvez souffrir une engelure.

Ne mettez pas vos mains sous la machine.

• Les bords pointus peuvent causer des lésions.

ATTENTION

Ne jamais mettez les doigts ou d’autres objets dans le trou du distributeur d’eau ou
dans la chute de glaçons.

• Cela peut vous produire des blessures et/ou des dégâts matériels.

Si le réfrigérateur n’est pas utilisé pendant une longue période (par exemple, pendant
plusieurs mois), débranchez-le du mur.

• Au cours du temps, la détérioration de la corde d’alimentation peut produire un incendie.

N’utilisez pas un chiffon humide ou mouillé lors de nettoyer le réfrigérateur.

Enlevez toute poussière ou matière étrange des bornes de la prise.

• Une corde d’alimentation sale risque plus l’incendie.

Si le réfrigérateur a été déconnecté de la source d’alimentation, vous devez attendre
au moins cinq minutes avant de le rebrancher.

N’exposez pas directement l’appareil à la lumière du soleil.

L’appareil doit être positionné de façon à avoir un accès facile à la source d’électricité.

Si la corde d’alimentation est endommagée, elle doit être remplacée par le fabriquant,
par un agent de service assistance agréé ou par du personnel qualifié.

Si vous envisagez des longues vacances, videz le réfrigérateur et mettez-le hors
tension.

• Séchez l’excès d’humidité l’intérieure et laissez les portes ouvertes pour éviter le développement d’odeurs

et de moisissure.

Garantie-service et modifications

• Tout changement ou modification entrepris par une troisième personne sur cet appareil terminé est

en dehors du service-garantie Samsung, ni peut être Samsung responsable de problèmes de sécurité
résultant de modifications entreprises par une troisième personne.

Les enfants peuvent rester enfermés dans les réfrigérateurs.

Avant de jeter votre ancien réfrigérateur ou congélateur, vérifiez que vous :

• Enlevez les portes.

• Laissez toutes les clayettes en place pour que les enfants n’y entrent pas facilement et y restent enfermés.

Cet appareil n’est pas conçu pour être utilisé par des enfants ou des personnes
infirmes sans supervision adulte et capable. Les enfants en bas âge doivent être
supervisés par les adultes lorsqu’ils utilisent l’appareil.

N’obstruez pas les évents

• Si Iles évents sont obstrués, particulièrement avec un sac en plastique, le réfrigérateur ne peut pas

refroidir. Si la période de refroidissement est trop longue, le filtre à eau pourrait se casser et provoquer une
fuite d’eau.

Information de sécurité

ATTENTION

Table des matières

INSTALLATION DE VOTRE RÉFRI-

GÉRATEUR SIDE-BY-SIDE

08

OPERATING THE SAMSUNG

SIDE-BY-SIDE REFRIGERATOR

18

DÉPANNAGE

29

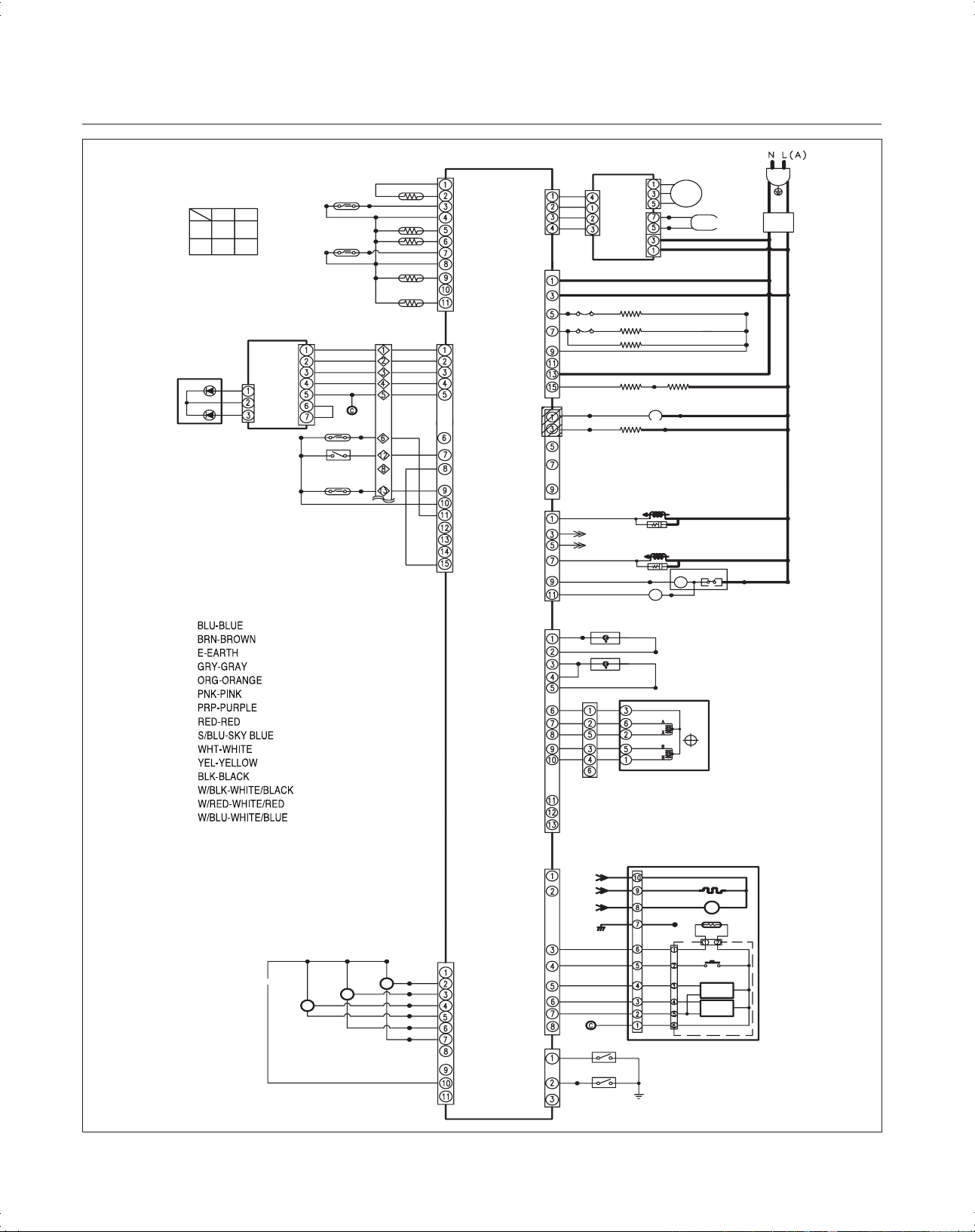

SHÉMA DE MONTAGE

30

GARANTIE

31

8 Préparation de l’installation
9 installation du refrigerateur
10 Mise en place des portes du réfrigérateur

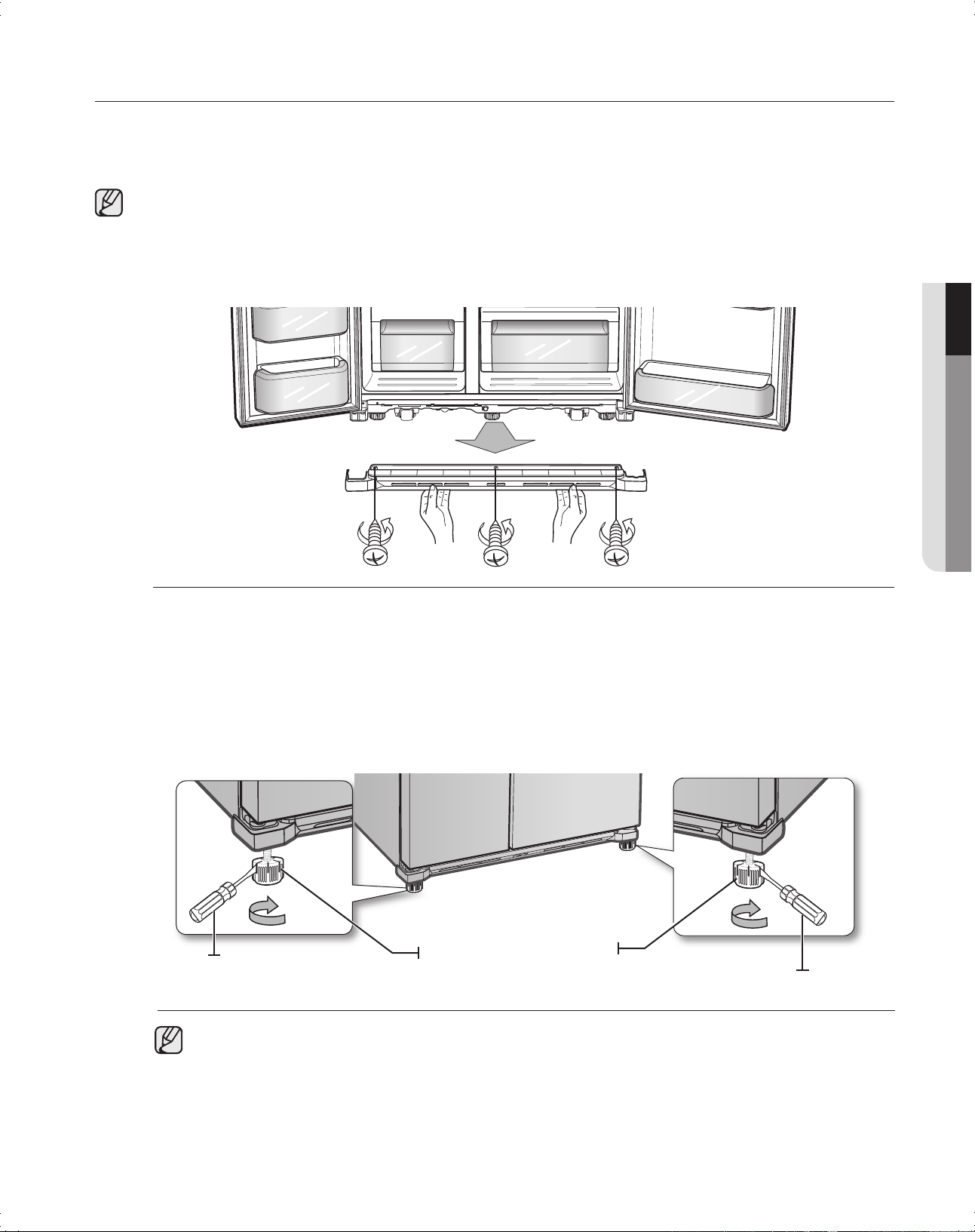

13 Mise à niveau du réfrigérateur
14 Régiage précis de l’alignement des portes

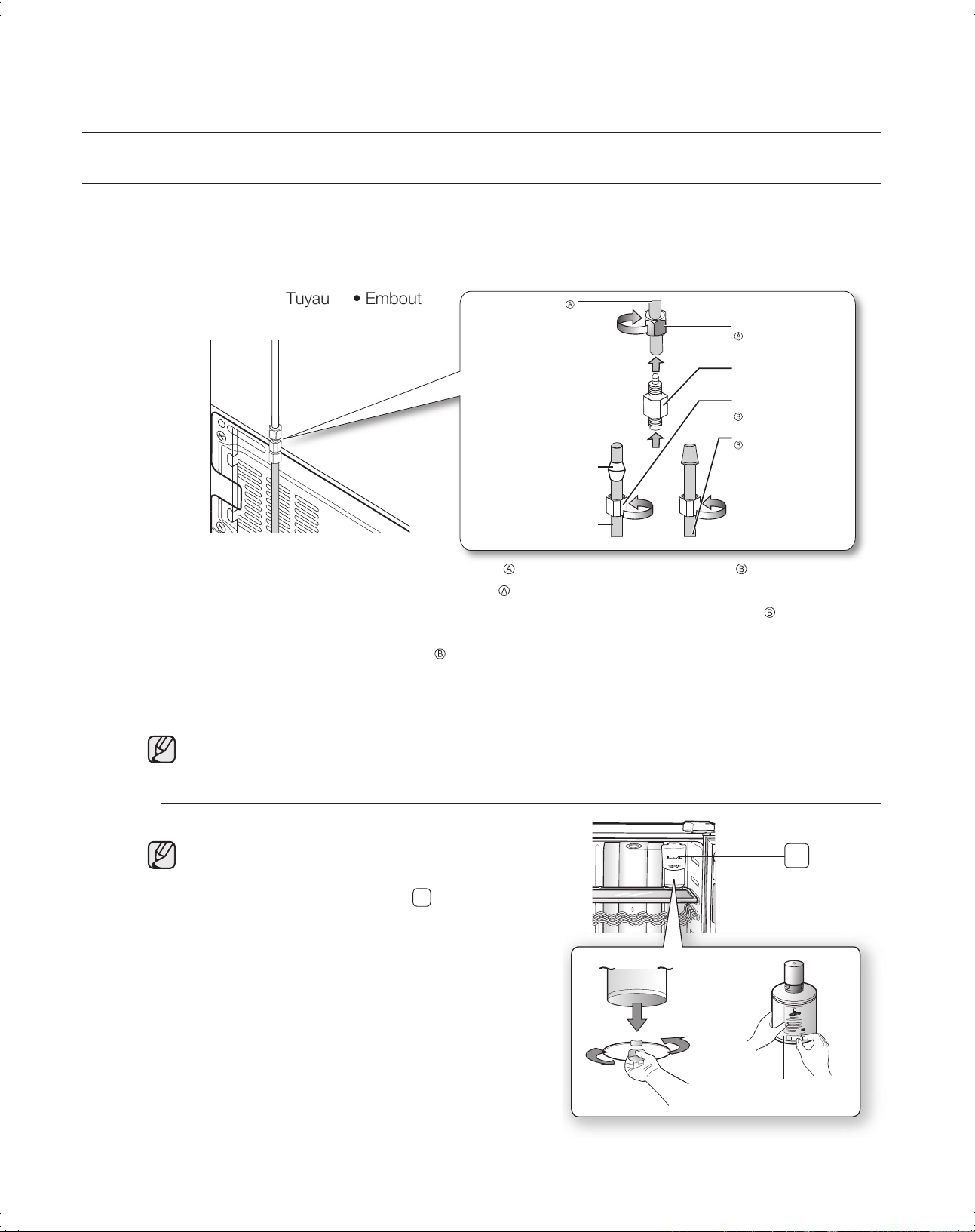

15 Verifier l’arrivée d’eau au distributeur

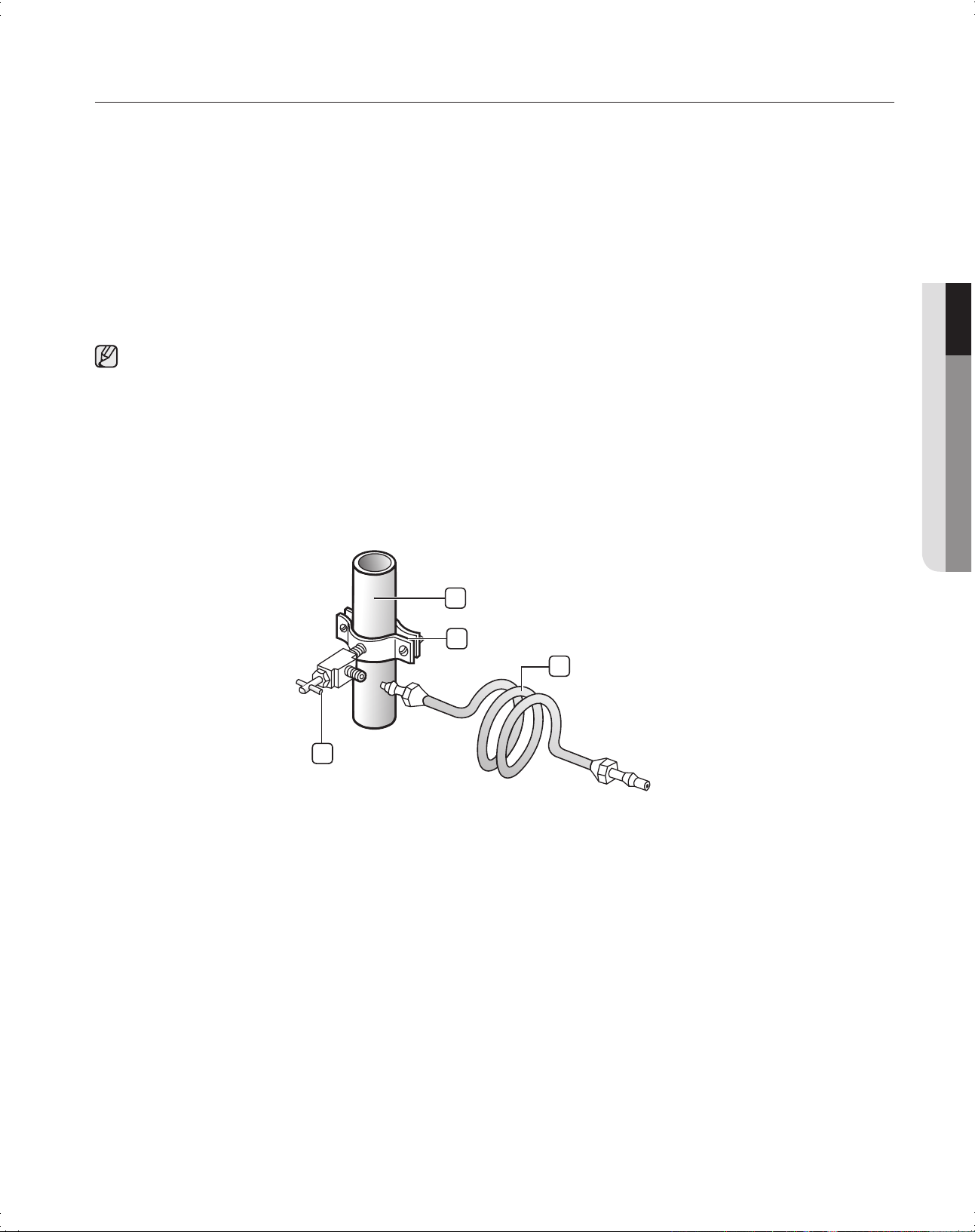

16 Installer la conduite d’eau

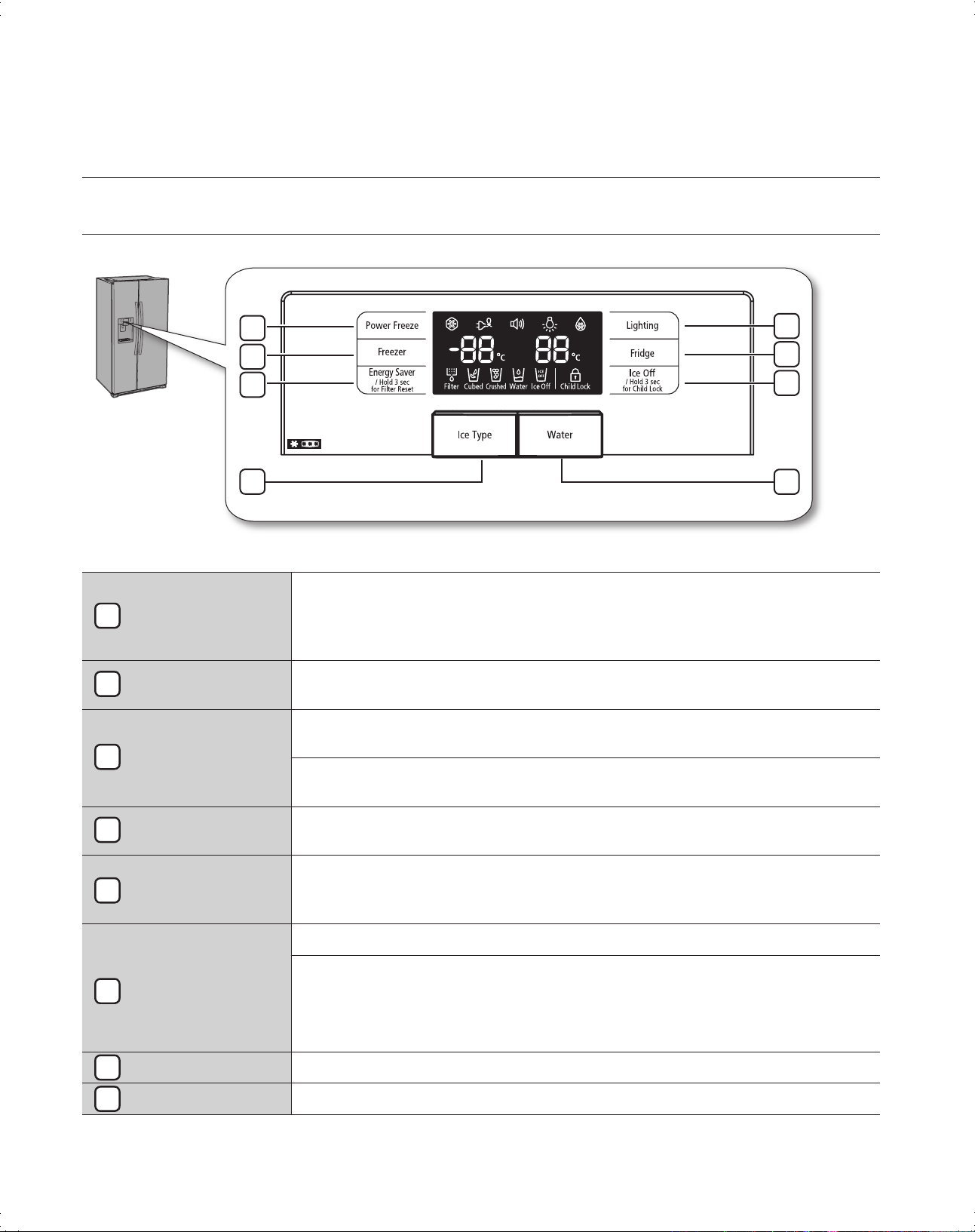

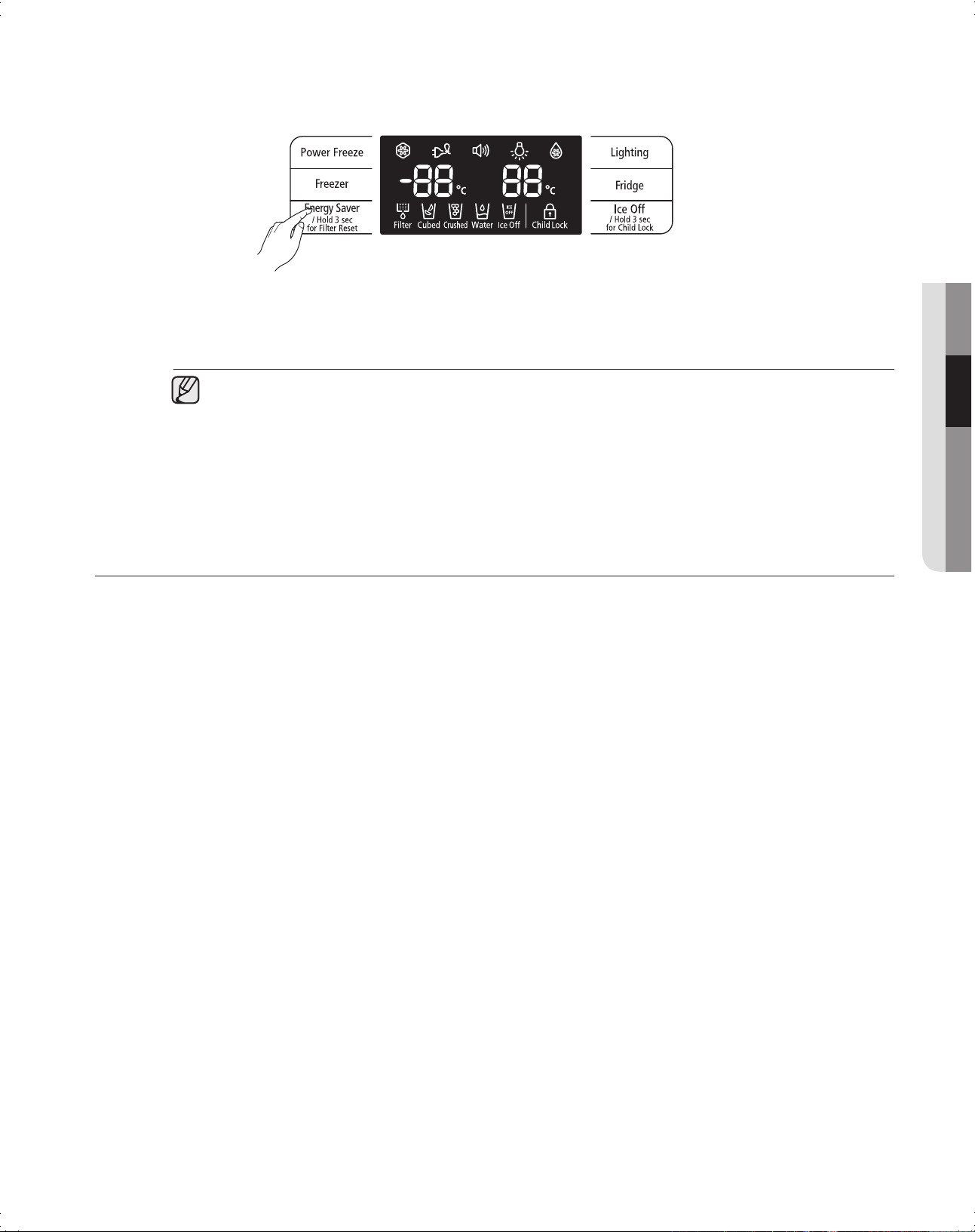

18 Utilisation du panneau de commande/de

l’afficheur numérique
19 Afficheur numérique
20 Régiage de la température

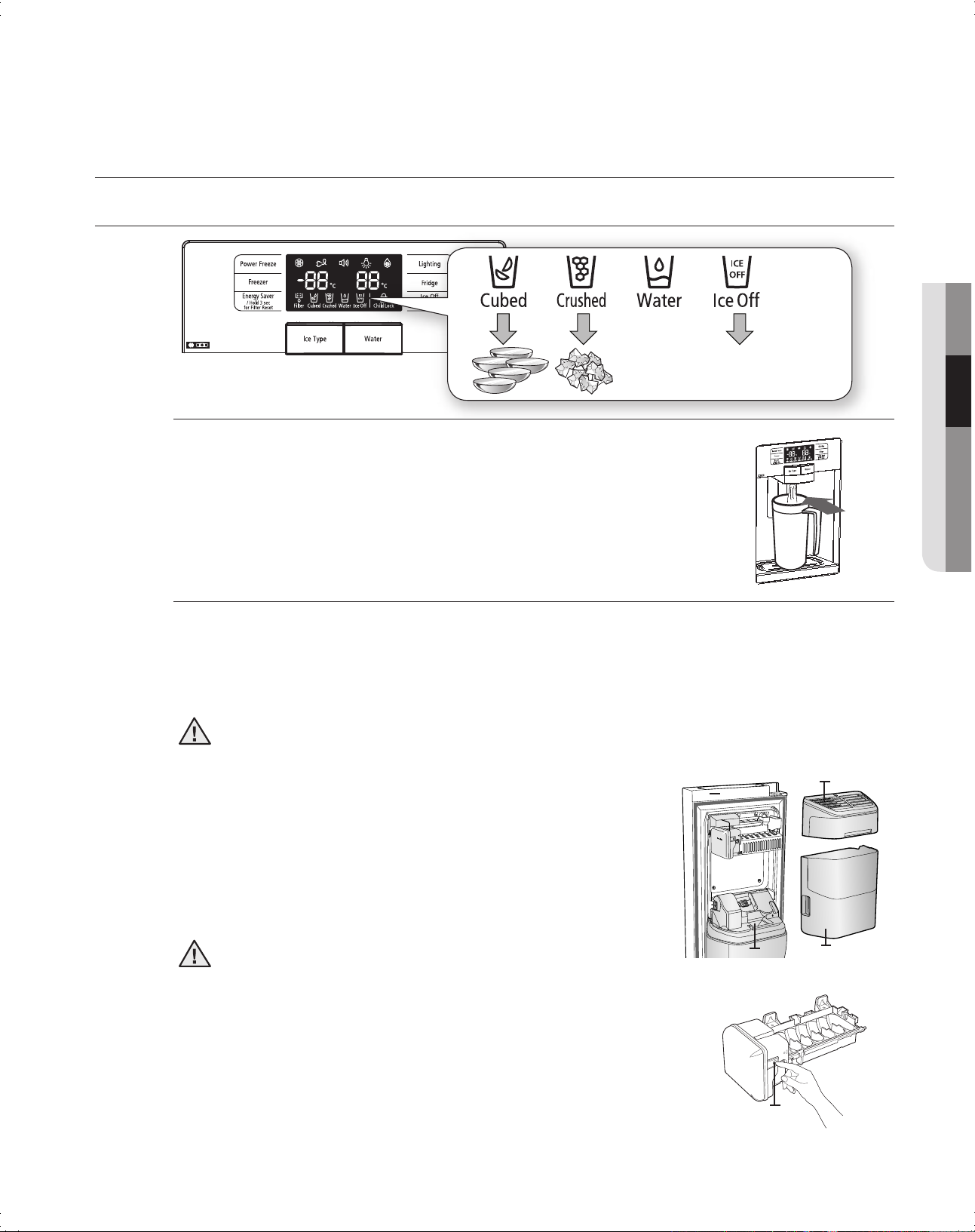

21 Utilisation du distriButeur d’eau froide et de glace

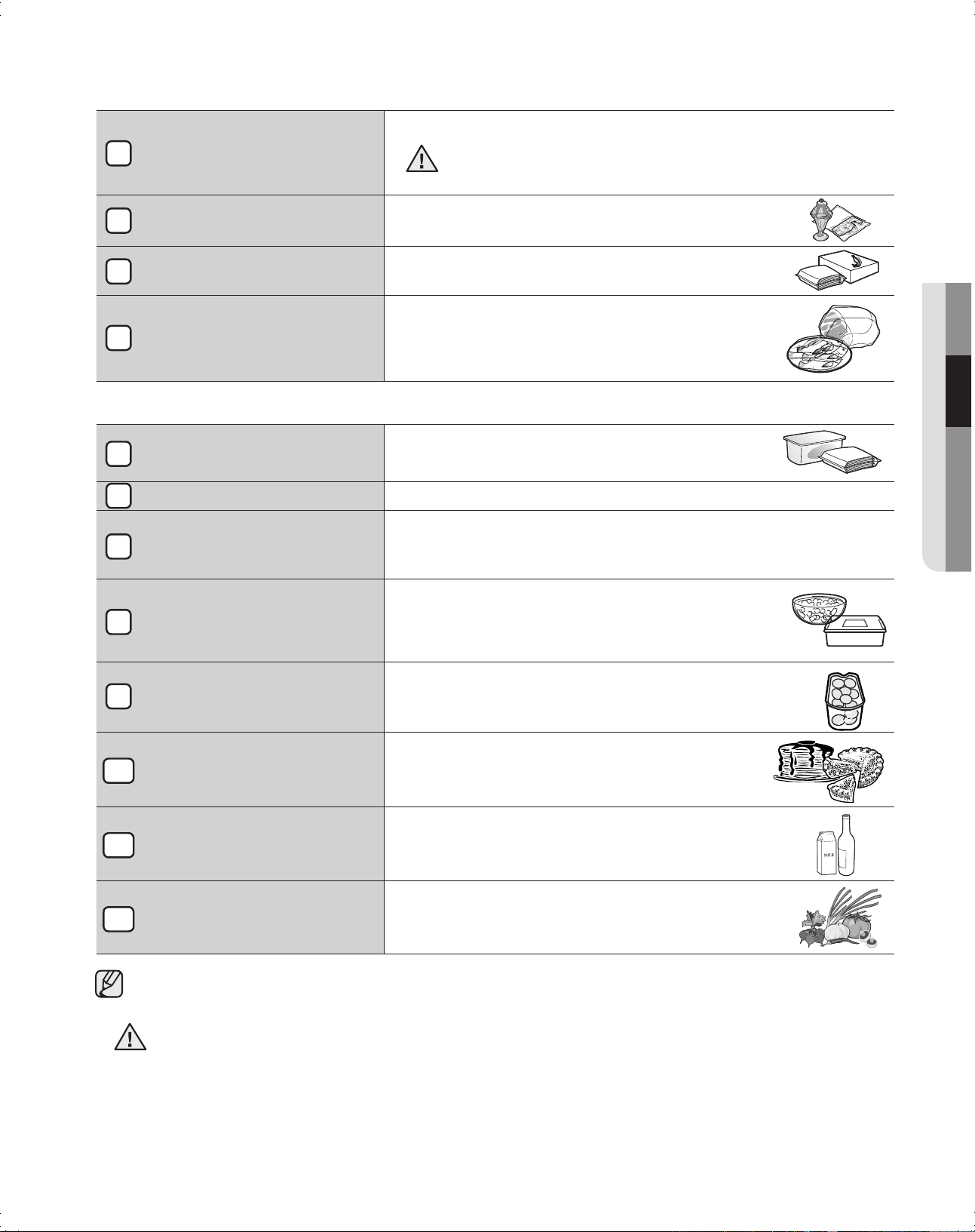

22 Rangement des aliments

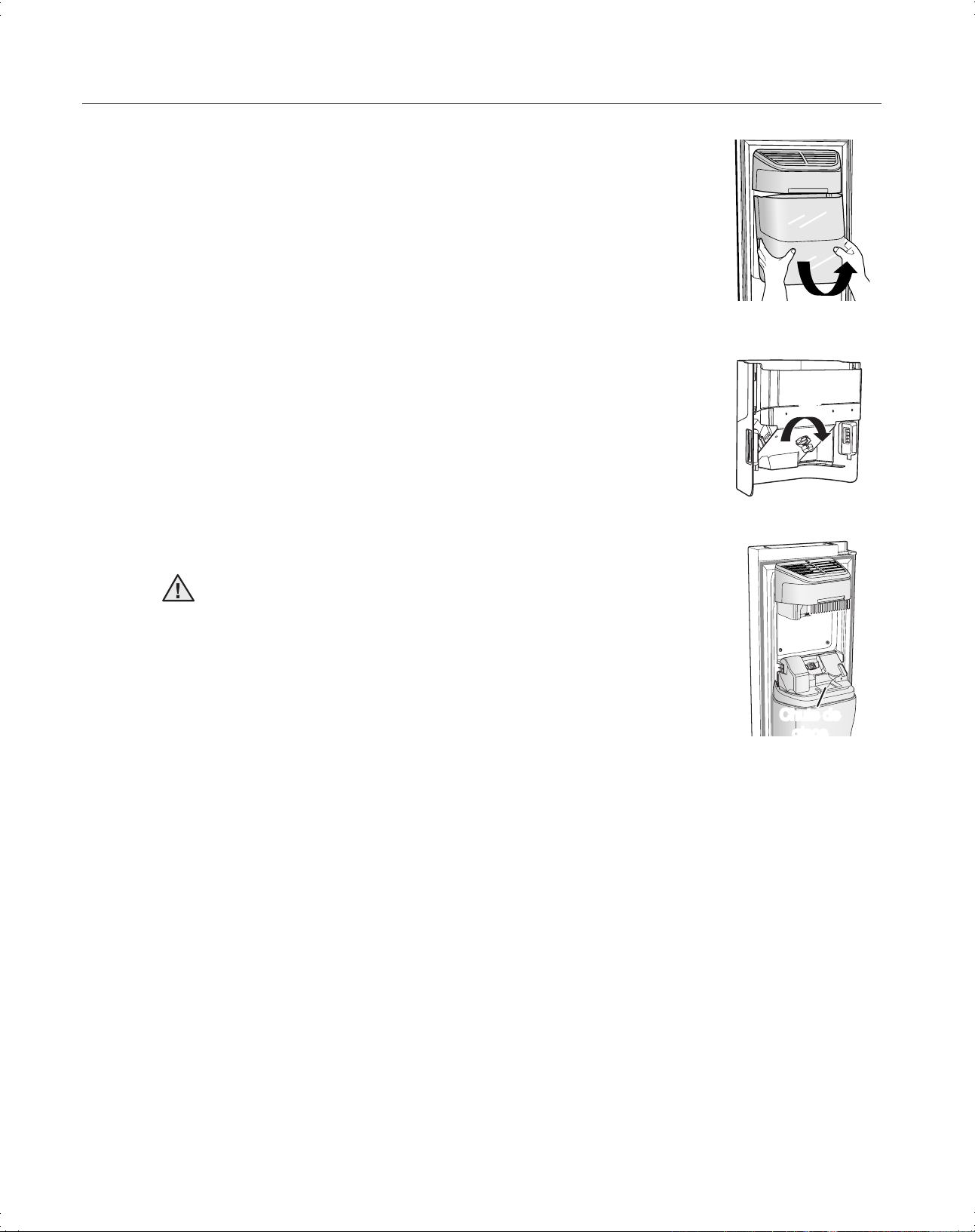

24 Démontage des accessoires du congélateur/

réfrigérateur
25 Nettoyage du réfrigérateur
26 Remplacement des ampoules et des filtres à eau
27 Ouverture et fermeture des portes
28 Avant d’utiliser la machine à glace

installation de votre réfrigérateur Side-By-Side

PRÉPARATION DE L’INSTALLATION

Félicitations ! Vous venez d’acquérir un réfrigérateur Side-By-Side de Samsung. Nous espérons que ses
fonctions innovantes répondront à toutes vos attentes.

Choix du lieu d’installation

• La pièce doit disposer d’une arrivée d’eau.

• La pièce ne doit pas être exposée à la lumière directe du soleil.

• Le sol de la pièce doit être parfaitement horizontal.

• La pièce doit offrir un espace suffisant pour permettre une ouverture facile des portes du réfrigérateur.

• La pièce doit présenter une surface plane suffisante pour y installer le réfrigérateur.

- Si l’appareil ne se trouve pas sur une surface plane, le système de refroidissement interne peut ne pas fonctionner
correctement.

- Un espace minimum est requis. Voir les illustrations ci-dessous.

Déplacement de votre réfrigérateur

Afin de ne pas endommager le sol, assurez-vous
que les pieds avant de mise à niveau sont relevés
(au-dessus du sol). Reportez-vous à la section
“Mise à niveau du réfrigérateur” (page 12).
Afin de protéger l’état de surface du sol, placez
une feuille de protection sous le réfrigérateur,
comme le carton d’emballage par exemple.

Pendant l’installation, à l’occasion
d’une réparation ou en cas de
nettoyage de l’arrière du réfrigérateur,
tirez et replacez l’appareil en le
déplaçant sur une ligne droite.

8_ installation

23mm

9.5mm

1027mm

732mm

1153mm

691mm

1758mm

6 mm au
minimum

6 mm au

minimum

pied

tournevis

ATTENTION

installation _9

INSTALLATION DU REFRIGERATEUR

Maintenant, vous avez mis votre nouveau réfrigérateur en place, et vous êtes prêt à le régler et à apprécier les
caractéristiques et les fonctions de l’appareil

1. Placez le réfrigérateur dans un endroit approprié, avec de bonnes distances entre le mur et le

réfrigérateur.Consultez les instructions d’installation dans ce guide.

2. Une fois le réfrigérateur branché, vérifiez que la lumière intérieure s’allume lorsque vous ouvrez les portes.

3. Réglez le contrôle de température et attendez une heure. Le congélateur refroidira un peu et le

moteurmarchera doucement.

4. Après mettre le réfrigérateur sous tension, il tardera quelques heures à atteindre la température

appropriée. Vous pouvez garder des aliments et des boissons dans le réfrigérateur une fois que la
température sera suffisamment froide.

Vérifiez la liste d’accessoires cidessous

Avant toute chose, mesurez les dimensions des portes (largeur et hauteur), des seuils, des
plafonds ou des escaliers permettant d’accéder à la pièce où vous souhaitez installer le
réfrigérateur, afin de vous assurer que vous pourrez le déplacer sans difficulté.
Les dimensions exactes du réfrigérateur sont indiquées dans le tableau ci-dessous.

MODEL

RSG25**

Dimensions (mm)

Largeur

Sans la porte

908

Avec la porte

912

Profondeur

Réfrigérateur uniquement

600

Sans poignée

687

Avec poignée

737

Hauteur

Sans porte

1740

Avec porte

1773

• Prévoyez un espace suffisant tout autour de l’appareil lors de son installation. Vous réduirez

ainsi sa consommation électrique.

• N’installez pas l’appareil dans une pièce où la température est inférieure à 10°C.

• Débranchez la conduite d’arrivée d’eau AVANT de démonter la porte du congélateur.

Voir la section “Débranchement de la ligne d’arrivée d’eau” pour éviter tout dommage.

01 INSTALLATION

Water filter

(DA29-00003B)

Hex wrench

(DA80-00002C)

Compression fitting

(DA62-00305A)

Compression nut

(DA74-00070B)

Clip

(DA61-04521A)

Clip

(DA61-04522A)

Screw

(6001-000541)

installation de votre réfrigérateur Side-By-Side

MISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR

Si nécessaire, vous pouvez démonter les portes du réfrigérateur pour faciliter son transport dans la pièce.

Démontage de la plinthe avant

Ouvrez les portes du congélateur et du réfrigérateur, puis dévissez la plinthe (retirez les vis en
tournant dans le sens inverse des aiguilles d’une montre)

Débranchement de la conduite d’arrivée d’eau

1. Appuyez sur le raccord 1 et tirez la conduite d’arrivée d’eau 2 dans le sens opposé.

Montage de la conduite d’arrivée d’eau

1. La ligne d’eau doit être insérée jusqu’à
la ligne repère pour empêcher toute fuite
d’eau ou suintement du distributeur d’eau.

2. Insérez les 4 étriers du pack
d’installation et vérifiez qu’ils
maintiennent la ligne fermement.

Ne coupez pas la conduite d’eau. Retirez-la délicatement du raccord.

10_ installation

1

2

veillez à ce que l’arrivée
d’eau soit de la même
couleur.

ligne

ligne

Raccord Raccord

Raccord

Etrier A
(¼”)

Etrier B
(5/16”)

Etrier A
(¼”)

Etrier A
(¼”)

Démontage de la porte du congélateur

Veuillez vérifier les points ci-dessous.

• Soulevez la porte à la verticale afin de ne pas endommager les charnières.

• Veillez à ne pas pincer la conduite d’eau et le faisceau de câbles de la porte.

• Posez les portes sur une surface protégée afin de ne pas les rayer ou les endommager.

1. La porte du congélateur fermée, retirez le couvre-charnière supérieur 1 et le couvre-fils 2 à

l’aide d’un tournevis, puis défaites le raccordement des fils en les tirant pour les séparer 3.

2. Retirez les vis 4 de la charnière et la vis de terre 5 puis démontez la charnière supérieure 6.

Veillez à maintenir fermement la porte lorsque vous la démontez.

3. Dégagez la porte de la charnière inférieure 7 en la soulevant doucement à la verticale 8.

4. Retirez délicatement la charnière inférieure 9 de son

support 10 .

Montage des portes du congélateur

Pour remonter les portes du congélateur, répétez ces opérations dans l’ordre inverse.

installation _11

7

2

1

veillez à ne pas pincer
la conduite d’eau et le
faisceau de câbles de

la porte.

4

5

6

prenez garde à bien
remonter les pièces du
réfrigérateur.

8

10

9

01 INSTALLATION

Démontage de la porte du réfrigérateur

1. Fermez la porte et retirez le capot de la charnière supérieure 1 à l’aide d’un tournevis.

2. Retirez les vis 2 de la charnière et la vis de terre 3, puis démontez la charnière supérieure 4.

Veillez à maintenir fermement la porte lorsque vous la démontez.

3. Dégagez la porte de la charnière inférieure 5 en la soulevant
doucement à la verticale 6.

4. Retirez délicatement la charnière inférieure 7 de son
support 8.

Montage des portes du réfrigérateur

Pour remonter les portes du réfrigérateur, répétez ces opérations dans l’ordre inverse.

Montage des portes

Monter les portes en
vissant les deux vis
comme indiqué pour finir
toutes les opérations.

12_ setting up

1

4

2

3

prenez garde à bien
remonter les pièces du
réfrigérateur.

setting up _13

MISE À NIVEAU DU RÉFRIGÉRATEUR

Une fois les portes installées, vous devez vous assurer que le réfrigérateur est parfaitement de niveau avant
de procéder aux derniers réglages. Si le réfrigérateur n’est pas de niveau, les portes ne pourront pas être
correctement ajustées.

La façade du réfrigérateur peut également être ajustée.

Avant de mettre le réfrigérateur à niveau, retirez la plinthe avant.

Ouvrez les portes du congélateur et du réfrigérateur, puis retirez la plinthe avant(dévissez dans le
sens inverse des aiguilles d’une montre).

La porte du congélateur est plus basse que celle du réfrigérateur

À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour
mettre le congélateur à niveau.

La porte du congélateur est plus haute que celle du réfrigérateur

À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour
mettre le réfrigérateur à niveau.

Si vous devez effectuer des réglages précis, reportez-vous à la section suivante.

Pied

Tournevis

Pied

Tournevis

01 INSTALLATION

RÉGLAGE PRÉCIS DE L’ALIGNEMENT DES PORTES

Avant toute chose, vérifiez que le réfrigérateur est de niveau. Si nécessaire, reportez-vous à la section
précédente.

La porte du congélateur est plus
haute que celle du réfrigérateur

La procédure de réglage est valable dans les deux cas. Ouvrez les portes et réglez-les l’une après
l’autre, comme indiqué ci-dessous :

1. Dévissez l’écrou 1 de la charnière inférieure jusqu’à ce qu’il atteigne l’extrémité du boulon 2.

Pour dévisser l’écrou 1, utilisez la clé Allen fournie 3 afin de débloquer le boulon 2 (sens
inverse des aiguilles d’une montre). Vous pouvez ensuite dévisser l’écrou 1 à la main.

2. Réglez la hauteur des portes en tournant le boulon 2 vers la gauche ou la droite .

Si vous tournez le boulon dans le sens des aiguilles d’une montre , la porte monte.

3. Une fois les réglages effectués, tournez l’écrou 1 vers la gauche 3 jusqu’à ce qu’il arrive en
butée sur le boulon. Serrez le boulon à l’aide de la clé

1

pour bloquer l’écrou

.

Si l’écrou n’est pas correctement bloqué, le boulon risque de se desserrer.

14_ installation

3

2

1

Clé

Boulon

Écrou

Système de réglage

3

2

1

Clé

Boulon

Écrou

3
2

Clé

Boulon

VERIFIER L’ARRIVÉE D’EAU AU DISTRIBUTEUR

Le distributeur d’eau est un des éléments utiles de votre nouveau réfrigérateur Samsung. Pour promouvoir la
santé, le filtre d’eau Samsung enlève de l’eau les particules non désirées. Cependant, il ne stérilise ni détruit pas
les microorganismes. Pour cela, vous devez acheter un système de purification d’eau.

Pour que la machine à glace fonctionne correctement, il faut une pression d’eau de 20~125 psi (livres par pied
carré). Sous des conditions normales, une tasse de 170 cc (5,75 oz.) est remplie en 10 secondes.

Si le réfrigérateur est installé dans une zone à pression d’eau très basse (sous 20 psi), vous pouvez installer un
surpresseur pour compenser la faible pression.

Vérifiez que le réservoir d’eau dans le réfrigérateur est rempli correctement. Pour cela, pressez le levier du
distributeur d’eau jusqu’à ce que l’eau coule par la sortie d’eau.

Des kits d’installation de conduite d’eau sont disponibles avec des frais supplémentaires chez votre fournisseur. Nous
conseillons d’utiliser un kit de d’arrivée d’eau contenant des tuyaux en cuivre.

Connexion à la conduite d’arrivée d’eau

1. D’abord, coupez l’arrivée d’eau principale et éteignez le distributeur de glace.

2. Repérez la conduite d’eau froide potable la plus proche.

3. Après connecter l’arrivée d’eau au filtre d’eau, ouvrez à nouveau l’arrivée d’eau principale et faites entrer
4 gallons (15 litres) ou plus dans un seau pour nettoyer le filtre d’eau.

installation _15

1

Conduite d’eau froide

2

Griffe à tuyau

3

Kit d’installation d’arrivée d’eau

4

Robinet de
sectionnement

01 INSTALLATION

installation de votre réfrigérateur Side-By-Side

INSTALLER LA CONDUITE D’EAU

Connecter la conduite d’eau au réfrigérateur

Vous devez acheter plusieurs éléments avant de compléter cette connexion. Vous pouvez les trouver
en kit chez votre quincaillerie du quartier.

• Joint conique du raccord • Tuyau en cuivre

• démontable 1/4’’ Tuyau • Embout
en plastique

1. Glissez le joint conique du raccord démontable à travers le tuyau en plastique fourni.

2. Serrez le joint conique du raccord démontable dans le raccord à compression 1/4”.

- Si vous utilisez du tuy au en cuivre, glissez le joint conique du raccord démontable (non fourni) et
l’embout (non fourni) dans le tuyau en cuivre (non fourni) comme il est montré.

- Si vous utilisez le tuyau en plastique , introduisez son extrême moulé dans le raccord à
compression.

3.

Serrez le joint conique du raccord démontable B dans le raccord à compression, sans le serrer de trop.

4. Ouvrez à nouveau le passage d’eau et vérifiez qu’il n’y a pas de fuites.

Connectez la conduite d’eau uniquement à une source d’eau potable.
Si vous devez réparer ou démonter la tuyauterie, coupez 1/4’’ du tuyau en plastique pour vous

assurer une connexion sûre et libre de fuites.

Installation du filtre d’eau.

Retirez la clayette supérieure avant de procéder à
l’installation.

1. Retirez le logement du filtre à eau (

1

)

2. Dévissez le bouchon en le tournant dans le sens inverse

des aiguilles d’une montre. Conservez-le en lieu sûr si
vous n’utilisez pas de filtre.

3. Retirez le filtre à eau de son compartiment et collez

l’étiquette de remplacement sur le filtre, tel indiqué
ci-contre. Comptez six mois à partir de la date actuelle
et collez l’étiquette correspondante sur le filtre. Par
exemple, si vous installez le filtre en mars, placez
l’étiquette “SEP” sur le filtre pour vous rappeler de le
changer en septembre. Ainsi, vous pourrez vérifier à
tout moment s’il est temps de remplacer le filtre. En
principe, la durée de vie d’un filtre est de six mois.

16_ installation

1

2 3

Autocollant (avec

indication du mois)

1

Need to purchase

Embout

(Non fourni)

Tuyau en cuivre

(Non fourni)

Raccord à compression
(Fourni)

Tuyau en plastique
(Fourni)

Joint conique du
raccord démontable

(1/4’’) (Fourni)

Joint conique du
raccord démontable

(1/4)’’ (Non fourni)

Tuyau en plastique

(Non fourni)

4. Retirez le capuchon du filtre et emboîtez le
filtre dans son logement.

5. Faites doucement pivoter le filtre de 90°
dans le sens des aiguilles d’une montre,
de manière à l’aligner avec la marque du
capuchon et à bloquer le filtre. Vérifiez
que le repère de l’étiquette du filtre à
eau est bien aligné avec la marque du
logement du filtre (voir illustration). Ne
serrez pas trop le filtre.

Purge d u système d’alimentation en eau après installation du filtre

1. Ouvrez l’alimentation en eau principale et fermez le robinet
d’arrivée d’eau.

2.

Appuyez sur la touche “Water”, puis sur la manette du distributeur.

3.

Laissez couler l’eau du distributeur jusqu’à ce que celleci devienne
parfaitement claire (environ trois litres). Cette opération permet de
nettoyer le circuit d’alimentation en eau et d’en évacuer l’air.

4. Répétez cette opération autant de fois que nécessaire.

5. Ouvrez la porte du réfrigérateur et assurez-vous que le filtre ne

présente aucune fuite.

Une fois le filtre remplacé, il est possible que l’eau sorte
brièvement par à-coups du distributeur. Ce phénomène est dû
à la présence de bulles d’air dans le circuit. En principe, cela ne
doit pas perturber le fonctionnement du distributeur.

Vérification du niveau d’eau dans le bac à glaçons

1. Soulevez le couvercle du bac à glace et tirez doucement le bac.

2. Si vous appuyez sur la touche de test pendant 3 secondes, le bac à glaçons se

remplit d’eau. Vérifiez que le niveau d’eau est correct (voir l’illustration ci-dessous).
Si le niveau est trop bas, les glaçons seront trop petits. Cela est dû à un problème de pression
d’eau de l’alimentation principale. Le réfrigérateur n’est pas en cause.

- Il faut quelques minutes pour atteindre le niveau d’eau souhaité.

-

N’appuyez pas en continu sur le bouton de test si le plateau est rempli de glace ou d’eau comme
indiqué par l’illustration ci-dessous. L’eau pourrait déborder, ou la glace pourrait se bloquer.

- La machine à glace ne fonctionne pas si le réservoir n’est pas installé.

- Si ICE OFF clignote sur le panneau d’affichage, réinstallez le réservoir et/ou vérifiez qu’il
est installé correctement.

ATTENTION

installation _17

Protection
du filtre

Aligner le repère sur la
position de verrouillage

Retrait de la
protection

4 5

Eau

Glace

Bac à glace

1

Touche de test

Vérification
du niveau d’eau

2

01 INSTALLATION

fonctionnement de votre réfrigérateur
Side-By-Side SAMSUNG

Utilisation du panneau de commande/de l’afficheur numérique

Touche power
Freeze

Permet de congeler rapidement les aliments placés dans le congélateur.
Cette fonction est utile pour congeler rapidement des denrées périssables ou
abaisser la température du congélateur si celle-ci est trop élevée (si vous avez
laissé la porte ouverte, par exemple).

Touche Freezer

Appuyez sur la touche Freezer pour régler la température du congélateur.
Celle-ci peut être comprise entre -14°C et -25°C.

Touche Energy
Saver

For better energy efficiency, press the Energy Saver button. If condensation
occurs on the doors, turn the Energy Saver function off.

Lorsque vous remplacez le filtre, maintenez cette touche enfoncée pendant 3
secondes pour remettre le système à zéro.

Touche lighting

Appuyez sur la touche Lighting (éclairage) pour allumer la lampe à leds du
distributeur.

Touche Fridge

Appuyez sur la touche « Fridge» pour régler le réfrigérateur à la température
désirée. Vous pouvez régler la température entre 1ºC et 7ºC. Power cool
s’affiche à l’écran en dessous de 1°C.

Touche Ice Off

Appuyez sur cette touche pour arrêter la machine à glaçons.
Lorsque vous remplacez le filtre, maintenez cette touche enfoncée pendant

3 secondes pour remettre le système à zéro. Si ICE OFF clignote sur le
panneau d’affichage, réinstallez le réservoir et/ou vérifiez qu’il est installé
correctement.

Touche Ice Type

Cette touche vous permet de choisir le type de glace : glaçons ou glace pilée.

Touche Water

Appuyez sur cette touche pour avoir de l’eau.

18_ fonctionnement

1

2

3

4

5

6

7

8

4

1

7

2

3

5

6

8

AFFICHEUR NUMÉRIQUE

“Freezer temp.” indique la température du congélateur.
“Fridge temp.” indique la température du réfrigérateur.
En cas de non-utilisation, il est normal que l’écran s’éteigne.

Power Freeze

Cette icône apparaît lorsque vous activez la fonction “power Freeze”. Elle permet d’accélérer la
production de glace. Pour désactiver cette fonction, appuyez une nouvelle fois sur la touche.

Cette fonction entraîne une surconsommation électrique de l’appareil. Désactivez-la lorsque
vous n’en avez plus besoin. Le congélateur retrouve alors sa température d’origine.

Energy saver

This icon will light up when you activate the “Energy Saver” function. The Energy Saver function is
automatically set to “ON” when power is supplied to the Refrigerator. If condensation occurs on the
doors, turn the Energy Saver function off.

Alarm

Cette icône s’affiche en permanence. Vous entendrez une alarme si une porte reste ouverte plus
de 2 minutes. L’alarme cesse lorsque vous refermez la porte. Pour désactiver la fonction alarme,
appuyez en même temps sur les touches Lighting et Fridge pendant trois secondes.

Lighting

Cette icône apparaît lorsque vous activez la fonction “Lighting”. Le distributeur (sous l’afficheur) est
alors éclairé en permanence. Si vous souhaitez que le distributeur soit uniquement éclairé

lorsque vous l’utilisez, désactivez la fonction “Lighting”.

Power Cool

Cette icône apparaît lorsque vous activez la fonction “Power Cool”.
Utilisez cette fonction pour refroidir rapidement le réfrigérateur.
Elle vous permet d’abaisser sa température pendant deux heures et demi environ.

Voyant du filtre

Lorsque le voyant du filtre devient rouge, vous devez remplacer le filtre. Il doit être remplacé tous
les 6 mois environ.
Lorsque vous placez le filtre à eau pour la première fois, le voyant est bleu.
Le voyant est violet lorsque vous avez utilisé le filtre pendant 5 mois.
Le voyant est rouge lorsque vous avez utilisé le filtre pendant 6 mois.
Après avoir remplacé le filtre (voir page 29 pour les instructions), maintenez la touche Ice off
enfoncée pendant 3 secondes environ pour que le voyant s’éteigne.

Glaçons , glace pilée

Utilisez le panneau de commande pour lancer la production de glaçons ou de glace pilée. Le
voyant Ice type indique le type de glace sélectionnée.

Water

Cette icône apparaît lorsque vous activez la fonction “Water”.

fonctionnement _19

02 FONCTIONNEMENT

Ice Off (Pas de glace)

Cette icône apparaît lorsque vous activez la fonction “Ice off”. L’appareil ne produit pas de glace.
Si ICE OFF clignote sur le panneau d’affichage, réinstallez le réservoir et/ou vérifiez qu’il est
installé correctement.

Child Lock (Verrouillage enfant)

Ce voyant s’allume lorsque vous maintenez la touche Child Lock enfoncée. Appuyez de nouveau
sur la touche pour désactiver la fonction. Cette fonction permet de verrouiller les touches de
réglage de la température et du filtre.

Annulation du mode présentation

Lorsque ce mode est activé, l’appareil semble fonctionner, mais ne produit pas d’air
froid. Pour désactiver ce mode, appuyez en même temps sur les touches Power
Freeze et Freezer pendant 8 secondes jusqu’à ce que vous entendiez un “ding dong”.

RÉGLAGE DE LA TEMPÉRATURE

Température de base du congélateur et du réfrigérateur

Les températures de base recommandées des compartiments congélateur et réfrigérateur s’élèvent
respectivement à -20º C/3º C.

Si la température des compartiments est trop élevée ou trop basse, réglez-la manuellement.

Réglage de la température du congélateur

Vous pouvez sélectionner une température comprise entre -14° C et -25º C, en fonction de vos
besoins. Appuyez plusieurs fois sur la touche Freezer jusqu’à ce que la température désirée s’affiche.

Notez que certains aliments, tels que les glaces, peuvent commencer à fondre à partir de -16º C.
Chaque pression sur la touche permet d’abaisser la température par palier entre -14° C et -25º C.

Lorsque la température de -14º C est sélectionnée, une nouvelle pression sur la touche permet de
repasser à la température de -25º C.

Une fois le réglage effectué, la température du congélateur s’affiche au bout de cinq secondes.
Cette valeur changera progressivement jusqu’à ce que la température sélectionnée soit atteinte.

Réglage de la température du réfrigérateur

Vous pouvez sélectionner une température comprise entre 7° C et 1º C, en fonction de vos besoins.
Appuyez plusieurs fois sur la touche Fridge jusqu’à ce que la température désirée s’affiche.

La température se règle de la même façon que pour le congélateur.
Appuyez sur la touche Fridge pour régler la température du réfrigérateur. Une fois le réglage effectué,

la température du réfrigérateur changera progressivement jusqu’à ce que la valeur sélectionnée soit
atteinte. La température est indiquée sur l’afficheur numérique.

- L’ouverture fréquente des portes ou la présence d’aliments tièdes ou chauds dans l’appareil
peut entraîner une hausse de la température à l’intérieur du congélateur ou du réfrigérateur.

- Dans ce cas, l’afficheur numérique clignote. L’afficheur cesse de clignoter dès que le
congélateur et le réfrigérateur retrouvent leur température initiale.

- Si ce n’est pas le cas, vous devrez réinitialiser le réfrigérateur. Débranchez l’appareil, puis
rebranchez-le au bout de 10 minutes.

ATTENTION

20_ fonctionnement

Mode
présentation

fonctionnement _21

fonctionnement de votre réfrigérateur
Side-By-Side SAMSUNG

utilisation du distriButeur d’eau Froide et de glace

Utilisation du distributeur d’eau

Appuyez sur la touche “Water” (eau). Placez un verre sous le distributeur et
appuyez délicatement sur la manette. Placez correctement le verre sous le
distributeur pour éviter toute projection d’eau.

Pour obtenir de l’eau plus froide

- L’eau distribuée est froide, et non glacée.

- Si vous voulez de l’au plus froide avec de la glace, versez de la glace dans
votre verre avant de le compléter avec de l’eau, pour éviter les éclaboussures.

Utilisation du distributeur de glace

Appuyez sur la touche Ice Type pour sélectionner le type de glace désiré. Placez un verre sous le
distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour
éviter toute projection de glace. Lorsqu’il est rempli d’eau ou de glaçons, ne maintenez pas la touche de
test enfoncée (voir illustration). L’eau peut déborder ou des morceaux de glace peuvent se coincer.

• N’introduisez jamais vos doigts, vos mains ou un autre objet dans la conduite d’éjection ou
le bac à glace.

- Vous pourriez vous blesser ou endommager le système

de distribution.

• Utilisez uniquement l’appareil à glaçons fourni avec le
réfrigérateur.

• Le raccordement à une arrivée d’eau doit être effectué
par un technicien qualifié. Utilisez uniquement une arrivée
d’eau potable.

• Pour garantir le bon fonctionnement de l’appareil à
glaçons, une pression d’eau de 138 à 862 kPa est
nécessaire.

• Si vous n’utilisez pas le distributeur d’eau ou de glace
pendant une période prolongée, fermez le robinet d’arrivée
d’eau.

- Vous éviterez ainsi tout risque de fuite.

• Lorsque vous n’avez pas utilisé l’appareil à glaçons pendant un
certain temps ou si vous ouvrez souvent la porte du congélateur,
les morceaux de glace peuvent rester collés. Dans ce cas, videz
le bac à glaçons ou cassez la glace avec un instrument en bois.
N’utilisez pas d’instrument tranchant couteau ou fourchette).

• Lorsque le réservoir est retiré, la machine à glace peut toujours
produire un peu de glace résiduelle.

Appuyez

DANGER

ATTENTION

Conduite d’éjection
de glace

Bac à glace

Couvercle de
l’appareil à glaçons

No Ice

Permet d’arrêter la
fabrication de glace.

Si ICE OFF clignote sur le panneau
d’affichage, réinstallez le réservoir et/ou
vérifiez qu’il est installé correctement.

Touche de test

02 FONCTIONNEMENT

RANGEMENT DES ALIMENTS

Votre nouveau réfrigérateur Side-By-Side de Samsung dispose de nombreux espaces de rangement
et de multiples fonctions. Différents compartiments sont prévus afin que vos aliments conservent
toute leur fraîcheur plus longtemps. Afin d’éviter la propagation des odeurs, n’oubliez pas de placer
vos aliments dans des emballages aussi hermétiques que possible.

Ce manuel étant commun à plusieurs modèles, les caractéristiques de votre réfrigérateur
peuvent légèrement différer de celles décrites dans le présent mode d’emploi.

• Si la glace ne sort pas du distributeur, retirez le couvercle et appuyez sur la touche de test
de l’appareil à glaçons.

• N’appuyez pas en continu sur le bouton de test si le plateau est rempli de glace ou d’eau
comme indiqué par l’illustration ci-dessous. L’eau pourrait déborder, ou la glace pourrait se
bloquer.

22_ fonctionnement

DANGER

1

2

3

4

6

7

8

5

Cache de l’ampoule

Filtre à eau

Clayette
escamotable

12

9

11

10

ATTENTION

Rangement des aliments dans le congélateur

Bac à glace (en option,
seulement sur certains

modèles)

Clayettes

Permettent de ranger tous types d’aliments déjà
congelés.

Balconnets

Permettent de ranger de petits aliments
congelés et emballés.

Tiroirs

Permettent de ranger de la viande ou des aliments secs.
Les aliments doivent être correctement emballés dans
du papier aluminium ou rangés dans des récipients
hermétiques.

Rangement des aliments dans le réfrigérateur

Balconnet pour produits
laitiers

Permet de conserver les produits laitiers
(beurre, margarine, yaourts, crème, etc.).

porte-bouteilles inclinable

Permet de conserver des canettes ou des bouteilles.

porte-bouteilles (vin, en
option, seulement sur
certains modèles)

Permet de ranger des bouteilles de vin, afin que celui-ci
conserve toute sa saveur.

Clayettes

Extrêmement résistantes. Permettent de ranger tous
types d’aliments et de boissons. Les marques circulaires
pouvant apparaître sur les clayettes sont normales. Vous
pouvez les faire disparaître à l’aide d’un chiffon humide.

Casier à oeufs

Permet de ranger les oeufs.
Pour en faciliter l’accès, placez le casier à oeufs
sur la clayette.

Tiroir à produits frais

Aide à conserver le goût des aliments et à
prolonger leur fraîcheur.

Sert à ranger le pain et le gâteau.

Balconnets

Permet de conserver les aliments volumineux
(briques de lait, bouteilles et autres récipients).

Bac à fruits et légumes

Permet aux fruits et aux légumes de conserver toute
leur fraîcheur. Un système électronique contrôle en
permanence le taux d’humidité à l’intérieur du bac.

Rangez les bouteilles en les regroupant afin qu’elles ne tombent pas lorsque vous ouvrez la porte du
réfrigérateur.

• En cas d’inutilisation prolongée, veuillez vider le réfrigérateur et l’éteindre. Essuyez toute trace
d’humidité à l’intérieur de l’appareil et laissez les portes ouvertes. Cela permet d’éviter l’apparition
d’odeurs et de moisissures.

• En cas d’inutilisation prolongée, débranchez la prise d’alimentation.

- Un problème d’isolation du cordon d’alimentation pourrait provoquer un incendie.

- Permet de stocker facilement de gros volumes de glace.
N’introduisez jamais vos doigts, vos mains ni aucun autre objet

dans la conduite d’éjection ou le bac à glace. Vous pourriez
vous blesser ou endommager le système de distribution.

fonctionnement _23

1

2

3

4

5

6

7

8

9

10

11

12

DANGER

DANGER

02 FONCTIONNEMENT

fonctionnement de votre réfrigérateur
Side-By-Side SAMSUNG

DÉMONTAGE DES ACCESSOIRES DU CONGÉLATEUR/ RÉFRIGÉRATEUR

Les accessoires du congélateur sont faciles à démonter et à nettoyer.

1. Clayettes (congélateur/réfrigérateur)

Déboîtez la clayette en vous aidant du schéma ci-contre.
Ensuite, tournez-la et soulevez-la pour la retirer.

2. BAlCONNET

Saisissez le balconnet à deux mains, puis soulevez-le
délicatement.

3. TIROIR

Ouvrez le tiroir et soulevez-le légèrement.

4. TIROIR COVER

Retirez tous les tiroirs avant de retirer le couvercle.
Tirez le couvercle jusqu’au point désigné, puis tournez-le et

soulevez-le.

5. Bac à glace (congélateur)

Soulevez le bac à glace et tirez-le doucement vers vous.

• Attrapez la poignée tel qu’indiqué ci-contre.

• Soulevez légèrement la partie inférieure.

• Retirez doucement le bac à glace.

Ne retirez pas le couvercle en forçant.
Vous risqueriez de l’endommager et de vous blesser.

Avant de démonter les accessoires, déplacez les aliments qui risqueraient de vous gêner.
Si possible, retirez tous les aliments afin de réduire le risque d’accident.

24_ fonctionnement

NETTOYAGE DU RÉFRIGÉRATEUR

Le nettoyage régulier de votre réfrigérateur Side-By-Side de Samsung vous permettra de prolonger sa durée de
vie. En outre, vous empêcherez ainsi l’apparition d’odeurs et la prolifération de bactéries.

Nettoyage de l’intérieur

Nettoyez les parois et les accessoires avec un détergent doux, puis
essuyez-les à l’aide d’un chiffon doux. Pour faciliter le nettoyage, vous
pouvez retirer les tiroirs et les clayettes. Essuyez-les soigneusement
avant de les remettre en place.

Nettoyage de l’extérieur

Nettoyez le panneau de commande et l’afficheur numérique à l’aide
d’un chiffon propre.
Lors du nettoyage, ne vaporisez pas d’eau sur la surface du

réfrigérateur. Humidifiez simplement votre chiffon. Cela vous permettra
de nettoyer plus efficacement le réfrigérateur. Les portes, poignées et
surfaces de l’appareil doivent être nettoyées à l’aide d’un détergent
doux, puis essuyées avec un chiffon doux. Pour que votre réfrigérateur
conserve son aspect d’origine, nous vous conseillons de lustrer l’extérieur une à deux fois par an.

N’utilisez pas de benzène, de solvant ou de Clorox™. Vous risqueriez d’endommager la
surface de l’appareil ou de provoquer un incendie.

Nettoyage des joints de porte

Si les joints d’étanchéité sont encrassés, les portes risquent de ne
pas se fermer correctement, entraînant une perte d’efficacité du
réfrigérateur. Nettoyez-les régulièrement à l’aide d’un détergent doux
et d’un chiffon humide. Puis, essuyez-les à l’aide d’un chiffon doux.

Ne projetez pas d’eau sur le réfrigérateur lorsque celui-ci est raccordé au secteur.
Vous risqueriez de vous électrocuter. N’utilisez jamais de benzène, de solvant ou de
détergent pour voiture afin d’éviter tout risque d’incendie.

fonctionnement _25

DANGER

ATTENTION

02 FONCTIONNEMENT

fonctionnement de votre réfrigérateur
Side-By-Side SAMSUNG

REMPLACEMENT DES AMPOULES

Débranchez l’appareil avant de remplacer les ampoules.

- Dans le cas contraire, vous pourriez vous électrocuter.
Si vous rencontrez des difficultés lors du remplacement de l’ampoule, contactez le centre

technique.

Remplacement de l’éclairage DEL

Ne démontez pas et ne remplacez pas l’éclairage DEL.
Si vous avez besoin de le remplacer, contactez le centre technique Samsung ou votre
revendeur.

REMPLACEMENT DU FILTRE À EAU

Le voyant du filtre à eau s’allume lorsque la cartouche du filtre doit être remplacée. Néanmoins,
vous disposez d’un certain temps avant que le filtre ne soit complètement hors d’usage, ce qui
vous permet de le remplacer. Pour profiter en permanence d’une eau parfaitement pure, nous vous
conseillons de remplacer le filtre dès que cela s’avère nécessaire.

1. Retirez le filtre à eau de son compartiment et collez l’étiquette de remplacement sur le filtre,
comme indiqué dans l’illustration.

Comptez six mois à partir de la date actuelle et collez l’étiquette correspondante sur le filtre.

Par exemple, si vous installez le filtre en mars, placez l’étiquette “SEP” pour vous rappeler de
le changer en septembre. En principe, la durée de vie d’un filtre est de 6 mois.

2. Retirez le bouchon du nouveau filtre puis retirez l’ancien filtre.

3. Mettez le nouveau filtre en place dans son logement.

Faites doucement pivoter le filtre dans le sens des aiguilles d’une montre, de manière à

l’aligner avec la marque du capuchon et à bloquer le filtre. Vérifiez que le repère de l’étiquette
du filtre à eau est bien aligné avec la marque du logement du filtre (voir illustration). Ne serrez
pas trop le filtre.

26_ fonctionnement

DANGER

1

2

3

Tournez le filtre
jusqu’à ce que les
repères soient bien
alignés.

Logement du filtre

Autocollant (avec
indication du mois)

ATTENTION

4. Lorsque le filtre est en place, maintenez la touche Ice Off enfoncée pendant 3 secondes pour
remettre le système à zéro.

5. Enfin, laissez couler l’équivalent de trois litres d’eau. Attendez que l’eau soit parfaitement
claire avant de la boire.

6. Voir la section relative à l’installation du filtre à eau page 16.

Une fois le filtre remplacé, il est possible que l’eau sorte brièvement par à-coups du distributeur.
Ce phénomène est dû à la présence de bulles d’air dans le circuit. En principe, cela ne doit pas
perturber le fonctionnement du distributeur.

Commande de cartouches de rechange

Contactez votre revendeur Samsung pour commander les cartouches du filtre.

OUVERTURE ET FERMETURE DES PORTES

Les portes du réfrigérateur sont équipées d’un système d’ouverture et de fermeture destiné à garantir
l’étanchéité de l’appareil.

Lorsque vous ouvrez la porte, celle-ci se bloque à un certain moment. Elle restera ouverte même si vous la
relâchez. Si la porte est entrouverte, celle-ci se fermera automatiquement.

fonctionnement _27

02 FONCTIONNEMENT

28_ fonctionnement

AVANT D’UTILISER LA MACHINE À GLACE

Démontez

- Tenez la poignée comme indiqué par la figure 1.

- Tirez tout doucement la partie inférieure.

- Retirez lentement le bac à glace.

Remontez

- Remontez-le dans le sens inverse du démontage.

- Poussez fermement le bac jusqu’au son « Clic ».

- Si le bac en glace ne se met pas correctement en place, tournez de 90
degrés la poignée d’entrainement située à l’arrière et remontez-le comme
indiqué par la figure 2.

Avant d’appeler le service après-vente

- Tous les sons que vous entendez lorsque la machine à glace fait tomber de la
glace dans le bac font partie du fonctionnement normal.

- Ne pas distribuer de glace pendant une longue période peut provoquer des
bouchons de glace dans le bac à glace. Retirez la glace résiduelle et videz le
bac.

- Si la glace ne vient pas, vérifiez s’il n’y a pas de glace coincée dans la chute
et retirez-la le cas échéant.

- Si ICE OFF clignote sur le panneau d’affichage, réinsérez le bac et/ou
assurez-vous qu’il est installé correctement.

- Quand la porte est ouverte, le distributeur de glace et d’eau ne
fonctionne pas.

- Si vous fermez fortement la porte, vous pourriez renverser de l’eau de
la machine à glace.

- Pour éviter de faire tomber le bac à glace, utilisez vos deux mains
pour le démonter.

- Pour éviter de vous blesser, assurez-vous de nettoyer la glace ou les
traces d’eau qui auraient pu tomber sur le sol.

- Ne laissez pas les enfants se pendre à distributeur de glace ou au bac. Ils pourraient se
blesser.

- Assurez-vous de ne pas placer vos mains ni aucun objet dans la chute de glace. Ceci
pourrait provoquer des blessures ou endommager des pièces mécaniques.

90。90。

Figure 2

Chute de

glace

Figure 1

ATTENTION

dépannage

PROBLÈME SOLUTION

L’appareil ne fonctionne
pas du tout ou la
température est trop
élevée.

• Assurez-vous que la fiche d’alimentation est correctement branchée.

• La température indiquée sur le panneau de commande est-elle correctement
réglée ? Abaissez la température.

•

L’appareil est-il installé en plein soleil ou à proximité d’une source de chaleur ?

•

L’arrière de l’appareil est-il placé trop près du mur ? Est-il correctement ventilé ?

Les aliments placés à
l’intérieur du réfrigérateur
sont congelés.

• La température indiquée sur le panneau de commande est-elle correctement
réglée ? Augmentez la température.

• La température de la pièce est-elle très basse ?

• Avez-vous placé des produits à forte teneur en eau dans les parties les plus
froides du réfrigérateur ?

L’appareil émet des
bruits inhabituels.

• Assurez-vous que l’appareil est de niveau et stable.

•

L’arrière de l’appareil est-il placé trop près du mur ? Est-il correctement ventilé ?

• Des objets sont-ils tombés derrière ou sous l’appareil ?

• L’appareil peut émettre des craquements. Ce bruit est normal. Il résulte de
la dilatation ou de la contraction des différents accessoires à l’intérieur du
réfrigérateur.

Les angles avant de
l’appareil sont chauds.
Des gouttelettes de
condensation se
forment.

• Ce phénomène s’explique par la présence de systèmes anti-condensation
installés dans les angles avant de l’appareil.

• La porte du réfrigérateur est-elle entrouverte ? De la condensation peut se
former lorsque la porte reste ouverte pendant une durée prolongée.

Le distributeur de glace
ne fonctionne pas.

• Avez-vous attendu 12 heures après l’installation de l’alimentation en eau
avant de mettre en route la machine à glaçons ?

• L’alimentation en eau est-elle branchée ? Le robinet est-il ouvert ?

• Avez-vous arrêté manuellement l’appareil à glaçons ? Assurez-vous que
l’appareil à glaçons est réglé sur Cubed (glaçons) ou Crushed (glace pilée).

• De la glace est-elle bloquée dans le bac de l’appareil à glaçons ?

•

La température du congélateur est-elle trop élevée ? Abaissez la température.

Un bruit d’écoulement
d’eau est perceptible.

• Cela est normal. Le bruit est dû à la circulation du liquide frigorigène dans le
réfrigérateur.

L’intérieur de l’appareil
dégage des odeurs.

• Des aliments sont-ils avariés ?

• Placez les aliments qui dégagent une forte odeur, tels que le poisson, dans
des emballages hermétiques.

• Nettoyez régulièrement votre congélateur et jetez tout aliment avarié ou
présentant des traces suspectes.

Les parois du
congélateur sont
couvertes de givre.

• L’orifice de ventilation est-il obstrué ? Veillez à ce que l’air circule librement.

• Laissez suffisamment d’espace entre les aliments pour permettre à l’air de
circuler.

• La porte du congélateur est-elle correctement fermée ?

Le distributeur d’eau ne
fonctionne pas.

• L’alimentation en eau est-elle branchée ? Le robinet est-il ouvert ?

• Le tuyau d’arrivée d’eau est-il écrasé ou emmêlé ?
Assurez-vous que tuyau n’est pas obstrué.

• L’eau du réservoir est-elle gelée en raison d’une température trop basse
dans le réfrigérateur ?
Augmentez la température.

dépannage _29

03 DÉPANNAGE

Shéma de montage

30_ Shéma de montage

<INTERRUPTEUR PORTE>

F

R

On

(LO)

On

(LO)

Off

(Hi)

Off
(Hi)

Close

Open

GND

GND

GND

CAPTEUR-EXT

CONGELATEUR - CAPTEUR

CONGELATEUR - DECONGELATEUR -CAPTEUR

R1-SENSOR

FRIGO - DECONGELATEUR -CAPTEUR

CONGELATEUR - INTERRUPTEUR PORTE(REED S/W)

FRIGO - INTERUPTEUR PORTE(REED S/W)

BLK

BLK

BLK

BLK

YEL
YEL
W/GRN
GRY
YEL
BLU
W/RED
GRY

BLK

PRP

CN40

WHT

CN50

WHT

RED
ORG
GRY

BLK
BRN

+5V

+13V

GND

DISPENSER LAMP PCB

(Commom Use With AD-PJT)

PANEL

PBA

ASS'Y

WHT

WHT

RED
ORG

GRY
YEL
YEL

BRN

BLK

BLK

BLK

BLK

BLK

BUCKET S/W

L'EAU & TOUCHE DE GLAÇONS(ONE LEVER)

CUBE MOTOR REED S/W

GRY

YEL

W/BLU
GRY

PRP

PRP

PNK

GND

CN75

WHT

RED

ORG
YEL

GRY

BLK
BRN

S/BLU

RED
RED
RED
WHT

WHT
WHT

Vcc
Vcc
Vcc

FG
FG
FG

GND

M

M

BLK BLK BLK

(BLDC)

(BLDC)

(BLDC)

M

CN90

RED

CN30

WHT

W/RED

W/BLK

WHT

W/YEL

BLU

GRY

S/BLU

PRP

TROUSSE DE MACHINE A GLACON

(MOLD TYPE IN DOOR)

ICE ROUTE MOTOR

ICE ROUTE MOTOR

MICRO S/W2

MICRO S/W1

BLU

GRY
DC GND
JOINT

WHT

RED

BLU

GRY

S/BLU

PRP

GND

+5V

COMMON LINE
→ AC RED
From CN73-3

From CN73-5

FG

RED

W/BLU

BRN

GRN/YEL

RED
W/BLU

BRN

GRN/YEL

M

CHAUFFERETTE

MOTEUR

CAPTEUR

TOUCHE DE TESTE

Out

Out

Vcc

Vcc

GND

GND

GND

GND

PBA

FULL S/W

HALL IC

Horizontal S/W

HALL IC

CN78

WHT

WHT

RED

ORG

GRY

GRY

YEL

GRY

BLK

BRN

S/BLU

BLU

PRP

PNK

VALVE DE MOTEUR PAS A PAS

ORG

GRY

YEL

BLK

BLU

+13V

RED

RED

BLK

BLK

GND

GND

F-LAMP LED ASS'Y

R-LAMP LED ASS'Y

CN73

WHT

YEL

W/BLU

W/BLK

BRN

PRP

PNK

MOTEUR DE TARIERE

CUBE MOTOR

SOLENOIDE VALVE D'EAU

ICE SOLENOID-VALVE

CHAUFFERETTE DE MACHINE A GLACONS(ac)
ICE MAKER G-MOTOR(ac)

M

M

GRY

BLK

BRN

BI-METALE

RED

RED

RED

RED

RED

RED

RED

RED

CN72

WHT

CN70(+CN71)

WHT

WHT

RED

ORG

BLU

BLK

BRN

BLK

BRN

S/BLU

BLU

N

M

BLK

BRN

DOOR CAP HEATER

ICE ROUTE MOTOR

WHT

WHT
WHT

CHAUFFERETTE DE DISTRUBTRICE

BLK

BLK

BLK

ORG

BRN

BRN

CONGELATEUR - CHAUFFERETTE DECONGELATION

FRIGO - CHAUFFERETTE DECONGELATION

PIPE HEATER(F-DOOR)

WHT

BRN

BRN

BI-METALE

BI-METALE

N

L

RED

ORG

BLK
BRN

CN79

WHT

+5V

WHT BLK

G/YEL

INVERTER PBA

S/BLU

S/BLU

COMPRESSEUR

RED

BLK

ORG

BRN

CN04
WHT

CN03

WHT

CN01

WHT

CN02

RED

BLU
PRP

WHT

BRN

BLK
RED

S/BLU

FILTRE DE
BRUIT

CONGELATEUR - MOTEUR DE FAN

FRIGO - MOTEUR DE FAN

FAN DE COMPRESSEUR

CHAUFFERETTE DE RESERVOIR D'EAU

PROTECTION SURPRESSION

Si un appel de service devient nécessaire

Dans le cas où un appel de service devient nécessaire, n’hésitez pas à communiquer avec le
centre de service agréé Samsung le plus près de chez vous et donnez votre nom, adresse et
numéro de téléphone.

Si vous avez des suggestions ou des questions concernant les produits

Samsung, veuillez contacter le Service Consommateurs Samsung.

SAMSUNG ELECTRONICS CANADA,INC.

55 STANDISH COURT MISSISSAUGA, ONTARIO L5R 4B2 CANADA

1-800-SAMSUNG (7267864)

www.samsung.com/ca

Garantie

Garantie limitée de l’acheteur initial

Ce produit Samsung est garanti par SAMSUNG ELECTRONICS CANADA INC. (ci-après appelé SECA)
contre tous défauts de matériaux ou de fabrication pendant les périodes précisées ci-dessous :

Main-d’œuvre : Un (1) an (à la maison)
Pièces : Un (1) an
Compresseur : 5 ans

SECA garantit également que lors du défaut de fonctionnement correct de ce produit durant la période de
la garantie spécifiée, si ce manque de fonctionnement est le résultat d’une erreur de fabrication ou d’un
défaut matériel, SECA réparera ou remplacera, à sa discrétion, cet appareil.

Toutes les réparations sous garantie ou remplacements de pièces doivent être effectués dans un Centre de
service agréé SECA. Pour obtenir le nom et l’adresse du Centre de service agréé le plus près de chez vous,
composez le 1-800-SAMSUNG (7267864) ou consultez notre site Internet au www.samsung.com/ca

Obligation de l’acheteur initial

Le reçu de vente initial doit être conservé en tant que preuve d’achat. Il doit être présenté au Centre de
service agréé avant qu’un service de garantie ne soit effectué.

Pour tous les modèles portatifs, le client est responsable du transport au et à partir du Centre de service
agréé.

Exclusions de la garantie

Cette garantie ne couvre pas les dommages occasionnés par un accident, un incendie, une inondation
ou tout cas de force majeure, ni par une mauvaise utilisation, le branchement à une tension incorrecte,
une mauvaise installation, des réparations impropres ou non autorisées, l’usage à des fins commerciales
ou les dommages survenus lors du transport. Les réglages décrits dans ce manuel et effectués par
le client ne sont pas couverts par cette garantie. Cette garantie s’annule automatiquement pour tout
appareil dont le numéro de série a été modifié ou est manquant. La présente garantie ne couvre que les
appareils achetés et utilisés au Canada.

Samsung Electronique Canada Inc., Service à la Clientèle

55 Standish Court Mississauga, Ontario L5R 4B2

Canada

Customer Care Center 1-800-SAMSUNG(7267864)
Customer Care Center fax. [phone]

Garantie _31

04 GARANTIE

QUESTIONS OR COMMENTS?

COUNTRY CALL OR VISIT US ONLINE AT WRITE

U.S

800-SAMSUNG
(800-726-7864)

www.samsung.com

Samsung Electronics America, Inc. 400 Valley

Road Suite 201 Mt. Arlington, NJ 07956

CANADA

800-SAMSUNG
(800-726-7864)

www.samsung.com/ca

Samsung Electronics Canada Inc. Customer

Service, 55 Standish Court Mississauga, Ontario

L5R 4B2 Canada

Code No. DA99-01746B REV(0.0)
