Réfrigérateur

Mode d’emploi

SEF

RS7

Français

Imaginez les possibilités

Merci d’avoir acheté un produit Samsung. Pour bénéﬁ cier d’une assistance technique plus complète, enregistrez votre produit sur :

Fonctions de votre nouveau réfrigérateur

Appareil en pose libre

DA68-02710C(FR)-0.1.indd 1DA68-02710C(FR)-0.1.indd 1 2012.6.21 1:35:13 PM2012.6.21 1:35:13 PM

Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser l’appareil, veuillez lire ce mode d’emploi en intégralité et le conserver à un endroit sûr à proximité du réfrigérateur aﬁ n de pouvoir le consulter ultérieurement.

•

Utilisez cet appareil uniquement dans le but pour lequel il a été conçu, conformément aux instructions de ce mode d’emploi. Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui n’ont pas l’expérience ou les connaissances nécessaires, sauf si elles sont placées sous la surveillance d’une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires pour utiliser le réfrigérateur.

•

Les avertissements et les importantes consignes de sécurité ﬁ gurant dans ce mode d’emploi ne couvrent pas toutes les conditions et situations qui peuvent éventuellement se présenter. Il vous incombe de faire preuve de bon sens, de vigilance et de précaution lors de l’installation, de la maintenance et de l’utilisation de votre réfrigérateur.

•

Les consignes d’utilsation suivantes étant communes à plusieurs modèles, les caractéristiques de votre réfrigérateur peuvent légèrement différer de celles décrites dans le présent mode d’emploi et il est possible que certains pictogrammes ne s’appliquent pas à votre appareil. Si vous avez des questions ou des problèmes, contactez votre centre technique le plus proche ou consultez le site www.samsung.com pour toute aide et information.

Précautions et pictogrammes de sécurité importants :

Risques ou mauvaises

DANGER

ATTENTION

2_ consignes

manipulations pouvant provoquer des blessures graves ou la mort.

Risques ou mauvaises manipulations pouvant provoquer des blessures

légères ou des dommages matériels.

Ne tentez RIEN.

Ne démontez RIEN.

Ne touchez à RIEN.

Suivez consciencieusement les consignes.

Débranchez la ﬁ che d'alimentation de la prise secteur.

Assurez-vous que l'appareil est mis à la terre aﬁ n d'éviter toute électrocution.

Contactez le centre technique pour avoir de l'aide.

Remarque.

Ces pictogrammes visent à préserver les utilisateurs de l’appareil de tout risque de blessure. Nous vous prions de respecter scrupuleusement ces instructions.

Après avoir lu cette section, conservez-les pour pouvoir la consulter ultérieurement.

Avis CE

Ce produit a été conçu en conformité avec la Directive relative aux basses tensions (2006/95/CE), la Directive de compatibilité électromagnétique (2004/108/CE) et la Directive d’écoconception 2009/125/CE) implémentée par la Réglementation CE N° 643/2009 de l’Union Européenne

AVERTISSEMENTS IMPORTANTS POUR LE TRANSPORT ET

DANGER

- Le ﬂ uide frigorigène qui fuit de la tuyauterie peut

•

L’INSTALLATION

• Lors du transport et de l’installation de l’appareil, veillez à n’endommager aucune pièce du circuit de réfrigération.

provoquer des brûlures ou des blessures aux yeux. Si vous détectez une fuite, n’utilisez aucun objet susceptible de produire une ﬂ amme ou une étincelle. Aérez la pièce dans laquelle se trouve l’appareil pendant plusieurs minutes.

Pour éviter la formation d’un mélange gaz-air inﬂ ammable en cas de fuite du circuit de réfrigération, installez l’appareil dans une pièce dont la surface est adaptée à la quantité de ﬂ uide frigorigène utilisée. Ne mettez jamais en service un appareil endommagé. En cas de doute, contactez votre revendeur. Pour la pièce dans laquelle le réfrigérateur est installé, il convient de tenir compte de ce qui suit : 1 m³ pour 8 g de ﬂ uide frigorigène R600a. La quantité de ﬂ uide frigorigène dans votre réfrigérateur est indiquée sur la plaque signalétique située à l’intérieur de ce dernier.

DA68-02710C(FR)-0.1.indd Sec2:2DA68-02710C(FR)-0.1.indd Sec2:2 2012.6.21 1:35:13 PM2012.6.21 1:35:13 PM

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

•

• Ne branchez pas cet appareil sur une multiprise.

- Ainsi, votre appareil fonctionnera dans des

• Si la prise secteur est mal ﬁ xée au mur, ne

- Vous risqueriez de vous électrocuter ou de

• N’utilisez jamais un cordon présentant des

•

• Connectez la ﬁ che d’alimentation correctement

- Si la ﬁ che est connectée à l’envers, le câble peut

• Assurez-vous que la ﬁ che n’est pas écrasée ou

•

- Cela pourrait provoquer un incendie.

• Une fois l’appareil installé, la prise d’alimentation

POUR L’INSTALLATION

•

N’installez pas le réfrigérateur dans une pièce

humide ou un endroit en contact avec l’eau. Un défaut d’isolation des composants électriques peut entraîner une électrocution ou un incendie.

Ne placez pas l’appareil dans un endroit exposé au rayonnement direct du soleil ou à proximité d’une source de chaleur (cuisinière, radiateur, etc.).

Le réfrigérateur doit toujours être branché sur une prise électrique individuelle délivrant une tension conforme à la valeur indiquée sur la plaque signalétique de l’appareil.

conditions optimales et vous éviterez tout risque de surcharge des circuits électriques, de surchauffe des ﬁ ls et donc, tout risque d’incendie.

branchez pas la ﬁ che d’alimentation.

provoquer un incendie.

craquelures ou des signes d’usure. Évitez de plier le cordon d’alimentation de manière excessive ou de le coincer sous un meuble lourd.

N’utilisez pas d’aérosols à proximité du réfrigérateur. L’utilisation d’aérosols à proximité du réfrigérateur peut provoquer une explosion ou un incendie.

• Avant toute utilisation, veillez à installer et positionner correctement l’appareil, conformément aux instructions.

avec le cordon vers le bas.

se trouver coupé ou provoquer un incendie ou une électrocution.

n’a pas été endommagée en plaçant l’arrière du réfrigérateur trop près du mur. Lorsque vous déplacez le réfrigérateur, veillez à ne pas écraser ou endommager le cordon d’alimentation.

doit être facilement accessible.

• Le réfrigérateur doit être mis à la terre.

- Vous devez mettre le réfrigérateur à la

terre aﬁ n d’empêcher toute dissipation de puissance ou toute électrocution engendrée par une fuite de courant de l’appareil.

• Ne reliez jamais la borne de terre de l’appareil à une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre.

- Une mise à la terre incorrecte peut provoquer

une électrocution.

•

Si le cordon d’alimentation est endommagé, faites-le immédiatement remplacer par le fabricant ou un technicien qualiﬁ é.

•

Le fusible du réfrigérateur doit être remplacé par un technicien qualiﬁ é ou une société de maintenance.

- Si ce n’est pas le cas, il existe un risque

d’électrocution ou de blessures.

ATTENTION

• Après l’installation, attendez 2 heures avant

CONSIGNES D’INSTALLATION

• Veillez à ne pas obstruer les oriﬁ ces de ventilation internes et externes ou la structure de montage.

d’utiliser l’appareil.

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

POUR L’UTILISATION

• Ne raccordez pas l’appareil au secteur avec les mains mouillées.

• Évitez de poser des objets sur le réfrigérateur.

- L’ouverture ou la fermeture de la porte pourrait provoquer la chute de ces objets, vous blesser et/ou endommager l’appareil.

• Évitez de poser des objets remplis d’eau sur le

réfrigérateur.

- En cas d’éclaboussures, vous pourriez vous électrocuter ou provoquer un incendie.

• Ne laissez pas les enfants jouer avec la porte.

- Sinon, il existe un risque de blessures graves.

• Ne laissez pas les enfants sans surveillance

lorsque les portes du réfrigérateur sont ouvertes et ne les laissez pas entrer dans le réfrigérateur.

- Les enfants pourraient se retrouver enfermés et être victimes de blessures graves dues à la basse température.

• N’introduisez jamais vos doigts ni aucun objet

dans l’oriﬁ ce du distributeur d’eau.

- Sinon, vous pourriez vous blesser ou endommager le système de distribution.

N’entreposez pas de substances volatiles ou

•

inﬂ ammables, telles que du benzène, du solvant, de l’alcool, de l’éther ou du GPL dans le réfrigérateur.

- Le stockage ou d’un autre produit similaire peut provoquer une explosion.

consignes _3

DA68-02710C(FR)-0.1.indd Sec2:3DA68-02710C(FR)-0.1.indd Sec2:3 2012.6.21 1:35:14 PM2012.6.21 1:35:14 PM

• N’entreposez pas de médicaments, d’équipements scientiﬁ ques ou de produits sensibles aux basses températures dans le réfrigérateur.

Les produits nécessitant un contrôle strict de la

- température ne doivent pas être stockés dans cet appareil.

• Ne placez ou n’utilisez pas d’appareils

électriques à l’intérieur du réfrigérateur, sauf si ces derniers sont recommandés par le fabricant.

• N’utilisez pas de sèche-cheveux pour sécher

l’intérieur du réfrigérateur. Ne placez pas de bougie allumée dans le réfrigérateur pour éliminer les mauvaises odeurs.

- Cela risquerait de provoquer une électrocution ou un incendie.

•

Ne touchez pas les parois internes du congélateur ou les produits qui y sont entreposés avec les mains mouillées.

- Des gelures pourraient se former.

• N’accélérez pas le processus de dégivrage à

l’aide d’appareils ou de méthodes autres que ceux recommandés par le fabricant.

• N’endommagez pas le circuit de réfrigération.

• Cet appareil a été conçu dans l’unique but de conserver des aliments dans un environnement domestique.

• Aﬁ n d’éviter que les bouteilles ne tombent, il est conseillé de les regrouper.

• Si vous détectez une fuite de gaz, n’utilisez aucun objet susceptible de produire une ﬂ amme ou une étincelle. Aérez la pièce dans laquelle se trouve l’appareil pendant plusieurs minutes.

• Utilisez uniquement les DEL fournies par le fabricant ou des techniciens qualiﬁ és.

• Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil et/ ou ne montent pas dans celui-ci.

• Ne tentez pas de démonter ou de réparer le réfrigérateur de vous-même.

- Vous risquez de déclencher un incendie, de provoquer un dysfonctionnement et/ou de vous blesser. En cas de dysfonctionnement, veuillez contacter les techniciens qualiﬁ és.

• Si l’appareil émet un bruit bizrarre, une

odeur de brûlé ou de fumée, débranchez immédiatementla ﬁ che d’alimentation et contactez votre centre technique le plus proche.

Sinon, il existe un risque d’électrocution ou d’incendie.

Veillez à ne pas obstruer les oriﬁ ces de ventilation internes et externes ou la structure de montage.

• Si vous rencontrez des difﬁ cultés lors du remplacement

de l’ampoule, contactez des techniciens qualiﬁ és.

•

Si le produit est doté de DEL, ne tentez pas de démonter vous-même le cache de l’ampoule, ni la DEL.

- Contactez les techniciens qualiﬁ és les plus proches de chez vous.

• En présence de poussière ou d’eau à

l’intérieur du réfrigérateur, débranchez la ﬁ che d’alimentation et contactez votre centre technique Samsung Electronics.

- Cela risquerait de provoquer un incendie.

ATTENTION

oriﬁ ces situés au fond de l’appareil. Vous risqueriez d’empêcher la circulation de l’air dans le réfrigérateur.

- Emballez les aliments correctement ou placez-

•

- En gelant, le verre peut se casser et provoquer

• Ne détournez pas le réfrigérateur de sa fonction

• N’obstruez pas les oriﬁ ces de ventilation.

- Ne placez pas les aliments à congeler à côté

• Respectez scrupuleusement les durées de

• Remplissez le réservoir, le bac à glaçons, les

• Utilisez uniquement l’appareil à glaçons fourni

• Le raccordement à une arrivée d’eau doit être

• Pour garantir le bon fonctionnement de l’appareil

CONSIGNES D’UTILISATION

•

Aﬁ n de garantir des performances optimales :

Ne placez pas les aliments trop près des

les dans des récipients hermétiques avant de les mettre au réfrigérateur.

Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur. Ne placez pas de bouteilles ou de récipients en verre dans le congélateur.

des blessures ou endommager l’appareil.

d’origine et ne le modiﬁ ez pas. Toute modiﬁ cation risque de provoquer des blessures et/ou des dommages matériels. Les modiﬁ cations apportées à cet appareil par une tierce partie ne sont pas couvertes par la garantie Samsung et Samsung rejette toute responsabilité en cas de problèmes et de dommages résultant des modiﬁ cations approtées par cette tierce partie.

Si les oriﬁ ces de ventilation sont obstrués, notamment avec un sac en plsatique, il est possible que le réfrigérateur refroidisse trop. Si la période de refroidissement dure trop longtemps, le ﬁ ltre à eau peut casser et provoquer une fuite d’eau.

d’aliments déjà congelés.

conservation maximales et les dates de

péremption de vos aliments congelés.

glaçons uniquement avec de l’eau potable.

avec le réfrigérateur.

effectué par un technicien qualiﬁ é.

Utilisez uniquement une arrivée d’eau potable.

à glaçons, une pression d’eau de 138 ~ 862

kPa(19.9 ~ 125.1 psi) est nécessaire.

4_ consignes

DA68-02710C(FR)-0.1.indd Sec2:4DA68-02710C(FR)-0.1.indd Sec2:4 2012.6.21 1:35:14 PM2012.6.21 1:35:14 PM

CONSIGNES DE NETTOYAGE ET DE

ATTENTION

- Vous risqueriez de vous électrocuter ou de

• Ne vaporisez pas de gaz inﬂ ammable à

• Ne vaporisez pas de produits nettoyants

• Retirez la poussière et les corps étrangers des

- Vous risqueriez de vous électrocuter ou de

• N’introduisez jamais vos doigts ni aucun objet

- Vous pourriez vous blesser ou endommager

MAINTENANCE

• Ne vaporisez pas directement d’eau à l’intérieur ou sur l’extérieur du réfrigérateur.

provoquer un incendie.

proximité du réfrigérateur.

Vous pourriez provoquer une explosion ou un incendie.

directement sur l’afﬁ cheur.

Les lettres ﬁ gurant sur l’afﬁ cheur peuvent disparaître.

broches. Mais pour nettoyer la ﬁ che d’alimentation, utilisez un chiffon sec et retirez la poussière et les corps étrangers présents sur les broches.

provoquer un incendie.

dans l’oriﬁ ce du distributeur d’eau ou la conduite d’éjection de la glace.

l’appareil.

• Débranchez le réfrigérateur avant toute opération de nettoyage et de maintenance.

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

•

POUR L’UTILISATION

•

Avant la mise au rebut, vériﬁ ez que les tuyaux situés à l’arrière de l’appareil sont en bon état.

Selon le modèle, cet appareil peut utiliser du ﬂ uide frigorigène de type R600a ou R134a. Pour connaître le type de ﬂ uide utilisé dans votre réfrigérateur, consultez l’étiquette apposée sur le compresseur, à l’arrière de l’appareil, ou la plaque signalétique située à l’intérieur du réfrigérateur. Si l’appareil contient un gaz inﬂ ammable (ﬂ uide frigorigène R600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée. Cet appareil contient également une mousse isolante en cyclopentane. Les gaz contenus dans le matériau isolant doivent être éliminés selon une procédure spéciﬁ que. Contactez les autorités locales pour connaître la procédure de mise au rebut adaptée à ce type de produit. Avant la mise au rebut, vériﬁ ez que les tuyaux situés à l’arrière de l’appareil sont en bon état. L’ouverture des tuyaux doit s’effectuer dans un lieu aéré.

• Si l’appareil contient du ﬂ uide frigorigène à l’isobutane (R600a), sachez qu’il s’agit d’un gaz naturel écologique, mais également inﬂ ammable. Lors du transport et de l’installation de l’appareil, veillez à n’endommager aucune pièce du circuit de réfrigération.

•

Avant de vous débarrasser de cet appareil ou d’autres réfrigérateurs, retirez les joints de la porte/ des portes, les loquets aﬁ n d’éviter que les enfants ou les animaux ne s’y retrouvent enfermés. Laissez les clayettes en place pour empêcher les enfants de rentrer dans le réfrigérateur. Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’ancien appareil.

• Jetez l’emballage du produit en respectant les normes écologiques en vigueur.

CONSEILS SUPPLÉMENTAIRES POUR UNE BONNE UTILISATION

• En cas de coupure de courant, contactez votre fournisseur d’électricité pour connaître la durée approximative de la panne.

- La plupart des coupures de courant réparées en

une ou deux heures n’aura aucune conséquence sur la température de votre réfrigérateur. Vous devez cependant ouvrir les portes le moins souvent possible lorsque le courant est coupé.

- S’il est prévu que la coupure de courant dure plus

de 2 heures, retirez toute la glace présente dans le bac à glace.

- Si la coupure devait se prolonger au-delà de 24

heures, retirez tous les aliments congelés.

• Si les clés sont fournies avec le réfrigérateur, maintenez-les hors de la portée des enfants et éloignée de l’appareil.

• Il se peut que l’appareil fonctionne de manière anormale (température devenue trop élevée dans le réfrigérateur) s’il est resté pendant une période prolongée au-dessous de la limite inférieure de la plage de températures pour laquelle il a été conçu.

• Évitez de stocker des denrées facilement périssables à basse température (les bananes ou les melons, par exemple).

• Votre appareil est équipé d’un système de dégivrage automatique, ce qui vous évite d’effectuer un dégivrage manuel.

• La hausse de température constatée durant le dégivrage est conforme aux normes ISO en vigueur. Pour éviter la décongélation des aliments pendant le dégivrage du réfrigérateur, emballezles dans plusieurs couches de papier journal.

• Toute hausse de température durant le dégivrage peut réduire la durée de conservation des aliments.

consignes _5

DA68-02710C(FR)-0.1.indd Sec2:5DA68-02710C(FR)-0.1.indd Sec2:5 2012.6.21 1:35:14 PM2012.6.21 1:35:14 PM

Conseils pour économiser de l’énergie

- Installez l’appareil dans un endroit sec et bien aéré. Veillez à ce qu’il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d’une source de chaleur (par exemple un radiateur).

- N’obstruez jamais les fentes ou les grilles de ventilation de l’appareil.

- Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.

- Placez les aliments congelés dans le réfrigérateur aﬁ n de les décongeler. Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.

- Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps. Plus la durée d’ouverture est courte, moins la quantité de glace formée dans le congélateur est importante .

Nettoyez régulièrement l’arrière de votre réfrigérateur. La poussière augmente sa consommation.

- Ne baissez pas inutilement la température intérieure.

- Vériﬁ ez que le système d’évacuation de l’air à la base et à l’arrière du réfrigérateur n’est pas obstrué.

- Laissez un espace sufﬁ sant tout autour de l’appareil au moment de l’installation. Ceci vous permettra de réduire sa consommation d’énergie.

HYGIÈNE DES ALIMENTS

•

Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d’un détergent doux n’oxydant pas les parties métalliques (ex. : eau tiède additionnée de liquide pour vaisselle). Puis désinfectez les surfaces nettoyées à l’aide d’une solution aqueuse à base d’acide acétique ou d’acide citrique ou d’un désinfectant disponible dans le commerce et adapté aux dispositifs de refroidissement (avant de l’appliquer sur les parties métalliques, effectuez un test sur une partie non visible).

•

Retirez les emballages (ex. : les cartons contenant les pots de yaourt) avant de ranger les aliments dans le réfrigérateur.

•

Aﬁ n d’éviter que la température à l’intérieur du réfrigérateur ne soit trop élevée, laissez refroidir les aliments cuisinés à l’extérieur jusqu’à ce qu’ils soient à température ambiante. N’ouvrez pas inutilement la porte et ne la laissez pas ouverte plus longtemps que nécessaire. Placez les aliments de manière à permettre la circulation de l’air.

• Aﬁ n d’éviter la contamination des aliments entre eux, enroulez- les dans du ﬁ lm alimentaire ou stockez- les dans des boîtes hermétiques.

• Lors de la préparation de plats, touchez- les avec les mains propres uniquement. Avant de préparer un autre plat, lavez- vous les mains plusieurs fois. Lavez-vous les mains avant de manger également.

•

Nettoyez vos ustensiles de cuisine (cuillères, planches à découper, couteaux, etc.) avant de les réutiliser.

Sommaire

INSTALLATION DE VOTRE RÉFRIGÉRATEUR SIDE-BY-SIDE

FONCTIONNEMENT DE VOTRE RÉFRIGÉRATEUR SIDE-BY-SIDE

DÉPANNAGE ···································································································22

6_ consignes

DA68-02710C(FR)-0.1.indd Sec2:6DA68-02710C(FR)-0.1.indd Sec2:6 2012.6.21 1:35:14 PM2012.6.21 1:35:14 PM

···························7

··················16

Installation de votre réfrigérateur Side-By-Side

PRÉPARATION DE L’INSTALLATION

Félicitations ! Vous venez d’acquérir un réfrigérateur Side-By-Side de Samsung. Nous espérons que ses fonctions innovantes répondront à toutes vos attentes.

Choix du lieu d’installation

• La pièce doit disposer d’une arrivée d’eau.

• La pièce ne doit pas être exposée à la lumière du soleil.

• Le sol de la pièce doit être parfaitement horizontal.

• La pièce doit offrir un espace sufﬁ sant pour l’ouverture des portes du réfrigérateur.

• Un espace minimum est requis autour de l’appareil. Voir les illustrations ci-dessous.

• Assurez-vous de pouvoir déplacer l’appareil librement pour des besoins de maintenance et d’entretien.

25 mm

Entretoise

Installation de l'entretoise (bloc gris) Pour de meilleures performances, veuillez ﬁ xer l'entretoise à l'arrière de l'appareil lors de l'installation du réfrigérateur. Cela améliore les performances du réfrigérateur.

Méthode de montage

1. Retirez l'entretoise emballée de la barre de retenue la plus basse du réfrigérateur.

2. Contrôlez l'emplacement de montage à l'arrière du réfrigérateur comme indiqué sur l'image.

Situez l'emplacement de montage de l'entretoise et posez l'entretoise sur la plaque arrière du réfrigérateur.

Déplacement de votre réfrigérateur

Aﬁ n de ne pas endommager le sol, assurez-vous que les pieds avant de mise à niveau sont relevés (au-dessus du sol). Reportez-vous à la section “Mise à niveau du réfrigérateur” (page 11). Aﬁ n de protéger l’état de surface du sol, placez une feuille de protection sous le réfrigérateur, comme le carton d’emballage par exemple.

01 INSTALLATION

50 mm

Pied

50 mm minimum 50 mm minimum

ATTENTION

732 mm

1027 mm

160º

1724 mm

DA68-02710C(FR)-0.1.indd Sec4:7DA68-02710C(FR)-0.1.indd Sec4:7 2012.6.21 1:35:14 PM2012.6.21 1:35:14 PM

777 mm

1155 mm

Pendant l’installation, à l’occasion d’une réparation ou en cas de nettoyage de l’arrière du réfrigérateur, tirez et replacez l’appareil en le déplaçant sur une ligne droite.

Tournevis

installation _7

DÉMONTAGE DES PORTES DU RÉFRIGÉRATEUR

Si nécessaire, vous pouvez démonter les portes du réfrigérateur pour faciliter son transport.

1. Démontage de la plinthe avant

Ouvrez les portes du congélateur et du réfrigérateur, puis dévissez la plinthe.

Débranchement de la conduite d’arrivée d’eau

1. Appuyez sur le raccord 1 et tirez la conduite d’arrivée d’eau

dans le sens opposé.

1. Fermez la porte du congélateur, retirez le capot de la charnière supérieure puis débranchez délicatement les câbles

2. Retirez les

vis de la charnière en les tournant

en sens anti-horaire puis retirez la

à l’aide d’un tournevis

charnière

supérieure. Maintenez fermement la porte en équilibre aﬁ n d'éviter tout accident lorsque vous la retirez.

3. Dégagez la porte de la charnière inférieure

la soulevant verticalement

Veillez à ce que l’arrivée

d’eau soit de la même couleur.

2. Démontage de la porte du congélateur

Veuillez respecter les recommandations suivantes.

• Soulevez la porte de façon parfaitement verticale

aﬁ n de ne pas endommager les charnières.

• Veillez à ne pas pincer la conduite d’eau et le

faisceau de câbles de la porte.

• Posez les portes sur une surface protégée aﬁ n

d’éviter de les rayer ou de les endommager.

8_ installation

Veillez à ne pas pincer la conduite d’eau et le faisceau de câble de la porte.

4. Retirez délicatement la charnière inférieure 7 de

son support

DA68-02710C(FR)-0.1.indd Sec4:8DA68-02710C(FR)-0.1.indd Sec4:8 2012.6.21 1:35:37 PM2012.6.21 1:35:37 PM

Démontage de la porte du réfrigérateur

1. Fermez la porte et retirez le capot de la charnière

supérieure

2. Retirez les vis

Veillez à maintenir fermement la porte lorsque vous la démontez.

3. Dégagez la porte de la charnière inférieure la soulevant verticalement

à l’aide d’un tournevis.

de la charnière et la vis de terre

puis démontez la charnière supérieure 4.

MONTAGE DES PORTES DU RÉFRIGÉRATEUR

Une fois le réfrigérateur correctement installé, remettez les portes en place.

Montage de la porte du congélateur

1. Remettez la porte du congélateur en place en insérant la conduite porte puis dans l’oriﬁ ce de la charnière inférieure

. Tirez délicatement la conduite vers le bas aﬁ n

qu’elle soit parfaitement tendue.

2. Insérez la tige l’oriﬁ ce de l’angle de la porte du congélateur Assurez-vous que la charnière est à niveau entre le trou de la charnière supérieure du châssis charnière

Rebranchez les câbles.

dans l’angle inférieur de la

de la charnière supérieure dans

et ﬁ xez à nouveau les vis de la

et le trou

en tournant en sens horaire.

01 INSTALLATION

4. Retirez délicatement la charnière inférieure

son support

3. Remettez le capot

supérieure

et vissez-le.

en place sur la charnière

installation _9

DA68-02710C(FR)-0.1.indd Sec4:9DA68-02710C(FR)-0.1.indd Sec4:9 2012.6.21 1:35:43 PM2012.6.21 1:35:43 PM

Centre du coupleur

transparent

Bride A (1/4 in.) (6,35 mm)

Montage de la porte du réfrigérateur

1. Insérez la charnière inférieure 1 dans son support

2. Placez la porte du réfrigérateur inférieure

3. Insérez la tige

l’oriﬁ ce de la charnière trous de la charnière supérieure

de la charnière supérieure dans

sont alignés. Remettez les vis de la charnière

et la vis de terre 10 en place.

sur la charnière

. Assurez–vous que les

et de l’armoire

Montage de la conduite d’arrivée d’eau

1. Insérez la conduite 2 dans le raccord

2. Le tuyau d'eau doit être inséré jusqu'au centre du coupleur transparent aﬁ n d'éviter toute fuite d'eau au niveau du distributeur.

3. Insérez les deux brides dans l'emplacement prévu à cet effet et vériﬁ ez que chaque bride maintient fermement le tuyau.

Bride A (1/4 in.) (6,35 mm)

Centre du coupleur

transparent

Ne coupez pas la conduite d’eau. Retirez-la délicatement du raccord.

Montage de la plinthe avant

Avant de ﬁ xer la plinthe, assurez-vous que le raccord ne présente aucune fuite. Vissez la plinthe comme indiqué dans

4. Remettez le capot supérieure

en place sur la charnière

et vissez-le.

10_ installation

DA68-02710C(FR)-0.1.indd Sec4:10DA68-02710C(FR)-0.1.indd Sec4:10 2012.6.21 1:35:47 PM2012.6.21 1:35:47 PM

l’illustration.

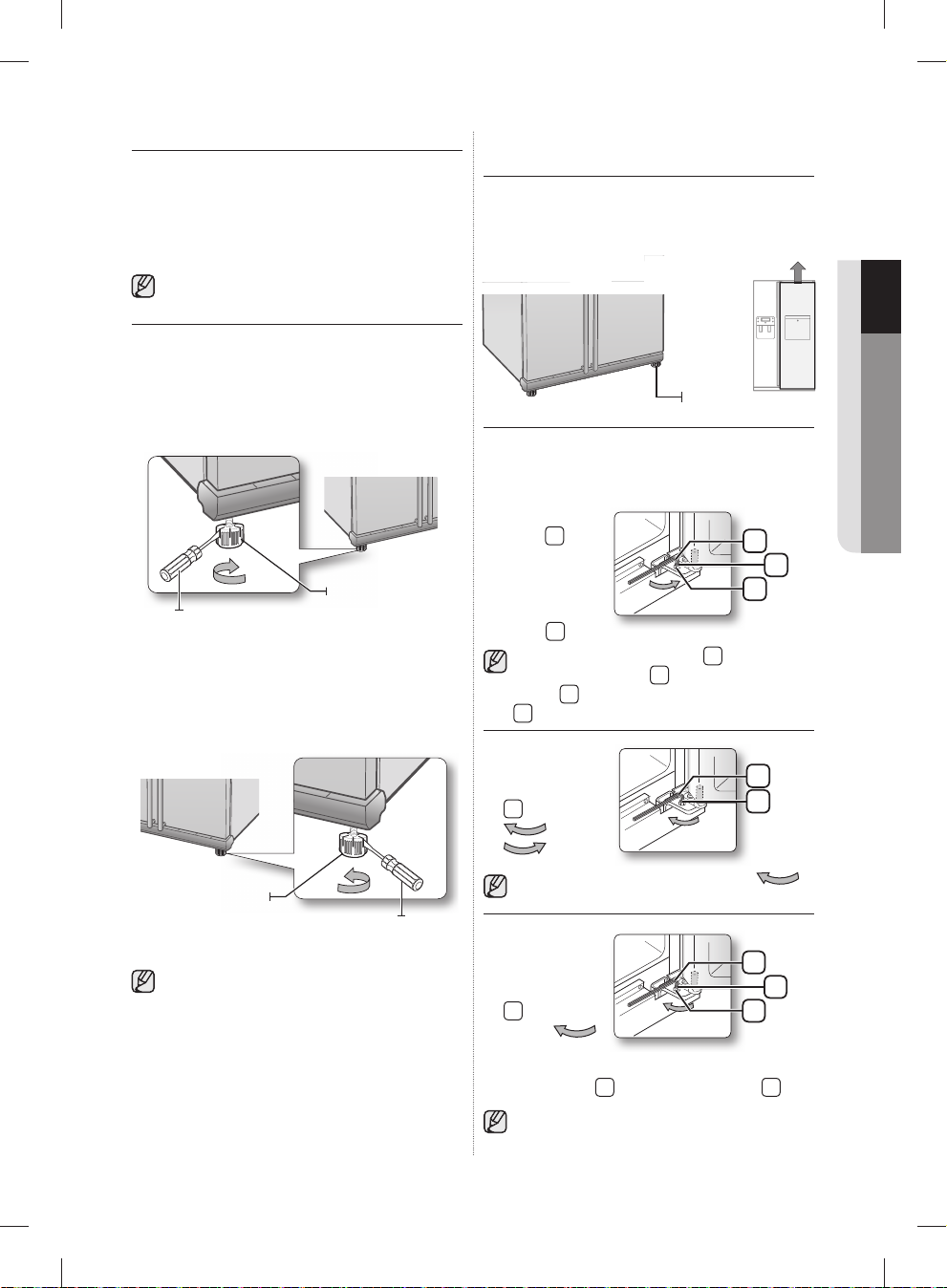

MISE À NIVEAU DU RÉFRIGÉRATEUR

Une fois les portes installées, vous devez vous assurer que le réfrigérateur est parfaitement de niveau avant de procéder aux derniers réglages. Si le réfrigérateur n’est pas de niveau, les portes ne pourront pas être correctement ajustées.

La façade du réfrigérateur peut également être ajustée.

La porte du congélateur est plus basse que celle du réfrigérateur

À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le congélateur à niveau.

Pied

Tournevis

La porte du congélateur est plus haute que celle du réfrigérateur

À l’aide d’un tournevis plat, faites pivoter la molette de réglage vers la gauche ou vers la droite pour mettre le réfrigérateur à niveau.

Pied

Tournevis

Si vous devez effectuer des réglages précis, reportez-vous à la section suivante.

RÉGLAGE PRÉCIS DE L’ALIGNEMENT DES PORTES

Avant toute chose, vériﬁ ez que le réfrigérateur est de niveau. Si nécessaire, reportez-vous à la section précédente.

La procédure de réglage est valable dans les deux cas. Ouvrez les portes et réglez-les l’une après l’autre comme indiqué ci-dessous :

1. Dévissez l’écrou la charnière inférieure jusqu’à ce qu’il atteigne l’extrémité du boulon

Lorsque vous dévissez l’écrou d’utiliser la clé fournie boulon

à la main.

Réglez la hauteur des portes en tournant le boulon

vers la gauche

Si vous pivotez le boulon vers la gauche la porte monte.

3. Une fois les

réglages effectués, tournez l’écrou

vers la gauche jusqu’à ce qu’il arrive en butée sur le boulon. Serrez le boulon à l’aide de la clé

Si l’écrou n’est pas correctement bloqué, le boulon risque de se desserrer.

La porte du congélateur est plus basse que celle du réfrigérateur.

Système de réglage

Vous pouvez ensuite dévisser l’écrou

ou la droite .

pour bloquer le boulon 1.

, assurez-vous

pour débloquer le

3 2

Clé

Écrou

Clé

Boulon

Clé

Écrou

01 INSTALLATION

Boulon

installation _11

DA68-02710C(FR)-0.1.indd Sec4:11DA68-02710C(FR)-0.1.indd Sec4:11 2012.6.21 1:35:50 PM2012.6.21 1:35:50 PM

Chute de

glace

CONTRÔLE DE L’ARRIVÉE D’EAU DU DISTRIBUTEUR (EN OPTION)

Votre nouveau réfrigérateur Samsung est équipé d’un distributeur d’eau. Par mesure d’hygiène, les particules étrangères sont retenues par un ﬁ ltre à eau. Cependant, ce ﬁ ltre ne stérilise pas l’eau et ne détruit pas les micro-organismes. Vous devez alors vous procurer un système de puriﬁ cation d’eau. Pour garantir le fonctionnement de l’appareil à glaçons, une pression d'eau de 138 à 862 kPa est nécessaire. Cette pression permet de remplir un gobelet de 170 cc en 10 secondes. Si la pression d’eau est insufﬁ sante (inférieure à 138 kPa), vous devez installer une pompe de surpression. Assurez-vous que le réservoir d’eau se remplit correctement. Pour ce faire, actionnez le levier du distributeur jusqu’à ce que l’eau s’écoule. Lorsque vous utilisez le distributeur d'eau, de légers bruits peuvent être générés par l'arrivée d'eau.

Le kit d’installation de l’arrivée d’eau est fourni avec l’appareil. Vous le trouverez dans le compartiment congélation.

Lors de la descente des glaçons, vériﬁ ez si des glaçons ne sont pas coincés dans le goulet et retirez-les si nécessaire.

- Le premier lot de glaçons risque d'être petit en raison de l'air présent dans le tuyau après le raccordement, l'air encore présent sera ﬁ nalement purgé durant l'utilisation normale.

ATTENTION

UTILISATION DE LA MACHINE À GLAÇONS

(RS77*) Pour retirer le bac à glaçons

- Tenez la poignée comme indiqué par la ﬁ gure 1.

- Tirez tout doucement la partie inférieure.

Retirez lentement le bac à glace.

Pour remettre le bac à glaçons en place

- Remontez-le dans le sens inverse du démontage.

- Poussez fermement le bac jusqu’au son « Clic ».

Si le bac en glace ne se met pas correctement en place, tournez de 90 degrés la poignée d’entrainement située à l’arrière et remontez-le comme indiqué par la ﬁ gure 2.

Fonctionnement normal

- Tous les sons que vous entendez lorsque la machine à glace fait tomber de la glace dans le bac font partie du fonctionnement normal.

- Ne pas distribuer de glace pendant une longue période peut provoquer des bouchons de glace dans le bac à glace. Retirez la glace résiduelle et videz le bac.

12_ installation

Figure 1

Figure 2

Chute de

glace

Vériﬁ cation du niveau d’eau dans le bac à glaçons (RS757*/ RS756*)

1. Soulevez l’appareil à glaçons et retirez-le délicatement du congélateur.

2. Si vous appuyez sur le bouton Test, le bac à glaçons se remplit d’eau. Vériﬁ ez que le niveau d’eau est correct (voir l’illustration ci-dessous).

le niveau d’eau est trop bas, les glaçons seront trop petits. Ceci est dû à un problème de pression d’eau insufﬁ sante. Le réfrigérateur n’est pas en cause.

appareil à glaçons

- Si ICE OFF clignote sur le panneau d’afﬁ chage, réinsérez le bac et/ ou assurezvous qu’il est installé correctement.

- Quand la porte est ouverte, le distributeur de glace et d’eau ne fonctionne pas.

Si vous fermez fortement la porte, vous pourriez renverser de l’eau de la machine à glace.

- Pour éviter de faire tomber le bac à glace, utilisez vos deux mains pour le démonter.

- Pour éviter de vous blesser, assurez-vous de nettoyer la glace ou les traces d’eau qui auraient pu tomber sur le sol.

Ne laissez pas les enfants se pendre à distributeur de glace ou au bac. Ils pourraient se blesser.

- Assurez-vous de ne pas placer vos mains ni aucun objet dans la chute de glace. Ceci pourrait provoquer des blessures ou endommager des pièces mécaniques.

Levier de détection

Vériﬁ ez le niveau d’eau

Bouton test

DA68-02710C(FR)-0.1.indd Sec4:12DA68-02710C(FR)-0.1.indd Sec4:12 2012.6.21 1:35:53 PM2012.6.21 1:35:53 PM

Fermez l’arrivée d’eau principale

Arrivée d’eau

principale

PAS

D’ESPACE

Retirez le bouchon

Tuyau du

réfrigérateur

Arrivée d’eau

Pas

d’espace

Dévissez

INSTALLATION DE L’ALIMENTATION EN EAU

Pour le modèle intérieur

Accessoires pour l’installation des tuyaux d’arrivée d’eau.

Etrier

Joints des tuyaux

Filtre à eau

1 Fixations et vis des

tuyaux d’eau

Tuyau d’eau

Branchement de l’arrivée d’eau

1. Tout d’abord, fermez l’arrivée d’eau principale. Repérez la conduite d’eau potable froide la plus proche.

Suivez les instructions d’installation de l’arrivée d’eau.

ATTENTION

Le tuyau d’eau doit être raccordé à une conduite

d’eau froide. Si vous le raccordez à une

conduite d’eau chaude, cela peut engendrer un

dysfonctionnement du puriﬁ cateur.

Fermez l’arrivée d’eau principale

3. Vissez l’écrou sur le raccord. Les deux éléments doivent être correctement serrés.

4. Ouvrez l’arrivée d’eau et vériﬁ ez la présence de fuites.

Dévissez

Le réfrigérateur doit impérativement être

Retirez le bouchon

Tuyau du

réfrigérateur

Arrivée d’eau

Pas

d’espace

raccordé à une arrivée d’eau potable. Pour réparer ou démonter l’arrivée d’eau, découpez le tube sur 6,5 mm aﬁ n que celui-ci s’ajuste parfaitement et ne présente aucune fuite.

Avant toute utilisation, vous devez

DANGER

• La garantie Samsung ne couvre pas l’installation

• Cette opération reste à la charge du client, sauf si

• Pour effectuer cette installation, veuillez faire appel

• En cas de fuites dues à une installation incorrecte,

vériﬁ er qu’il n’y ait aucune fuite aux endroits mentionnés.

de la conduite d’arrivée d’eau.

son coût est inclus dans le prix de vente.

à un plombier ou à un installateur qualiﬁ é.

veuillez contacter votre installateur.

01 INSTALLATION

PAS

D’ESPACE

Arrivée d’eau

principale

4. Après avoir raccordé la conduite d’eau au ﬁ ltre, réactivez votre distributeur principal d’eau et laissez couler environ un litre d’eau pour nettoyer et amorcer le ﬁ ltre.

Raccordement du tuyau d’arrivée d’eau sur le réfrigérateur

1. Démontez le tuyau d’arrivée d’eau, retirez le bouchon et mettez l’écrou de serrage en place.

2. Raccordez le tuyau du réfrigérateur au kit d’installation de l’arrivée d’eau fourni.

installation _13

DA68-02710C(FR)-0.1.indd Sec4:13DA68-02710C(FR)-0.1.indd Sec4:13 2012.6.21 1:35:55 PM2012.6.21 1:35:55 PM

Clip de fermeture

IInsérez le clip de fermeture après la pose du tuyau

INSTALLATION DU DISTRIBUTEUR D’EAU

Pour le modèle extérieur

Composants pour l’installation des tuyaux d’arrivée d’eau.

Joints des

Fixations et vis

des tuyaux d’eau

Tube à eau

Clip de fermeture de

l’épurateur

Connectez la conduite d’eau au coupleur et au robinet

1. Fermez le robinet d’eau principal

2. Connectez le coupleur « A » au robinet

ATTENTION

Le tuyau d’eau doit être raccordé

sur une conduite d’eau froide.

Si vous le raccordez à une conduite

d’eau chaude, cela peut entraîner un

dysfonctionnement du puriﬁ cateur.

tuyaux

Puriﬁ cateur

Sortie d’eau de

l’épurateur

ÉPURATEUR D’EAU

ORIFICE D’ENTRÉE D’EAU DE L’ÉPURATEUR

Raccord “A”

ORIFICE DE SORTIE DE LA CANALISATION

RACCORD

Robinet

SECTION

DROITE

PRUDENCE

nsérez le clip de fermeture

après la pose du tuyau

Clip de fermeture

NOTE SUR LA GARANTIE

L’installation de cette conduite d’eau n’est pas couverte par la garantie du fabricant du réfrigérateur/ congélateur ou de l’appareil à glaçons. Suivez soigneusement ces instructions aﬁ n de minimiser le risque d’une grave fuite d’eau.

REMARQUE :

Si le raccord ne s’emboîte pas sur le robinet, adressezvous au service après-vente le plus proche pour vous procurer les raccords adéquats.

Choix de l’emplacement où vous souhaitez installer le puriﬁ cateur (modèle avec puriﬁ cateur)

Si vous souhaitez raccorder l’entrée et la sortie d’eau du puriﬁ cateur pendant l’installation de celuici, reportez-vous à la ﬁ gure de référence ci-contre.

Mesurez la distance entre le puriﬁ cateur et le robinet d’eau froide. Coupez le tuyau relié au puriﬁ cateur de façon à obtenir la longueur nécessaire.

14_ installation

DA68-02710C(FR)-0.1.indd Sec4:14DA68-02710C(FR)-0.1.indd Sec4:14 2012.6.21 1:35:58 PM2012.6.21 1:35:58 PM

Élimination des résidus éventuels dans le puriﬁ cateur (modèle avec puriﬁ cateur)

Ouvrez le robinet d’eau principal et vériﬁ ez que l’eau coule à travers le tuyau d’arrivée d’eau du puriﬁ cateur.

Si ce n’est pas le cas, vériﬁ ez si le robinet est bien ouvert.

- Laissez le robinet ouvert jusqu’à ce que de l’eau

propre en sorte et que tout résidu ayant pu s’accumuler pendant la fabrication soit évacué.

TUYAU DE

SORTIE D’EAU

EAU

PURIFICATEUR

TUYAU D’ARRIVÉE D’EAU

Fixation du clip de fermeture de l’épurateur

- Tenez le clip de fermeture de l’épurateur dans la

position appropriée (sous l’évier par ex.) et ﬁ xez-le solidement en place avec les vis.

CLIP DE FERMETURE

DE L’ÉPURATEUR

Raccordement du tuyau d’arrivée d’eau sur le réfrigérateur

- Retirez le capot du compresseur situé à l’arrière du réfrigérateur.

- Raccordez le tuyau d’arrivée d’eau sur la soupape comme indiqué sur la ﬁ gure. Une fois raccordé, vériﬁ ez qu’il n’existe aucune fuite.

- Dans le cas contraire, recommencez le raccordement. Remontez le capot du compresseur du réfrigérateur.

TUYAU D’EAU

RACCORD ÉCROU

CAPOT DU COMPRESSEUR DU RÉFRIGÉRATEUR

Fixation du tuyau d’eau

- A l’aide des colliers de ﬁ xation, ﬁ xez le tuyau sur la paroi arrière du réfrigérateur.

- Une fois le tuyau ﬁ xé, assurez-vous que celui-ci n’est ni trop plié, ni pincé ou écrasé.

COLLIER DE

FIXATION

TUYAU D’EAU

01 INSTALLATION

Fixation du puriﬁ cateur

- Fixez le puriﬁ cateur comme indiqué sur la ﬁ gure cicontre.

TUYAU D’EAU

CLIP DE FERMETURE DE

L’ÉPURATEUR

ÉPURATEUR

Purge du système d’alimentation en eau après installation du ﬁ ltre

1. Ouvrez l’alimentation en eau principale et fermez le robinet d’arrivée d’eau.

2. Laissez couler l’eau du distributeur jusqu’à ce que celle-ci devienne parfaitement claire (environ 1 litre). Cette opération permet de nettoyer le circuit d’alimentation en eau et d’en évacuer l’air.

3. Répétez cette opération autant de fois que nécessaire.

4. Ouvrez la porte du réfrigérateur et assurez-vous que le ﬁ ltre ne présente aucune fuite.

Une fois le ﬁ ltre remplacé, il est possible que l’eau sorte brièvement par à-coups du distributeur. Ce phénomène est dû à la présence de bulles d’air dans le circuit. En principe, ceci ne doit pas perturber le fonctionnement du distributeur.

installation _15

DA68-02710C(FR)-0.1.indd Sec4:15DA68-02710C(FR)-0.1.indd Sec4:15 2012.6.21 1:35:59 PM2012.6.21 1:35:59 PM

Fonctionnement de votre réfrigérateur Side-By-Side

FONCTIONNEMENT DU RÉFRIGÉRATEUR

PANNEAU DE COMMANDE / AFFICHEUR NUMÉRIQUE

MODÈLE DE SELECTION DU REFROIDISSEMENT

3 4

MODÈLE DU DISTRIBUTEUR

MODÈLE NORMAL

CONGÉLATION

RAPIDE

TEMPÉRATURE

DU CONGÉLATEUR

APPAREIL À

GLAÇONS

16_ fonctionnement

Permet de congeler rapidement les aliments placés dans le congélateur. Cette fonction est utile pour congeler rapidement des denrées périssables ou abaisser la température du congélateur si celle-ci est trop élevée (si vous avez laissé la porte ouverte, par exemple).

Appuyez sur la touche Freezer pour régler la température du congélateur. Celle-ci peut être comprise entre -15 °C (6 °F) et -23 ºC (-10 °F).

Permet de lancer la fabrication de glaçons ou de glace pilée, ou de l’arrêter.

REMPLACEMENT

DU FILTRE

FONCTION

VACANCES

VERROUILLAGE

ENFANT

TEMPÉRATURE

DU RÉFRIGÉRATEUR

FONCTION

D'OUVERTURE DE LA PORTE

Lorsque vous utilisez l’option Congélation Intense, la consommation énergétique du réfrigérateur augmente. N’oubliez pas de désactiver cette option si vous n'en avez pas besoin et de ramener le congélateur au réglage initial de la température. Si vous voulez congeler une grande quantité d’aliments, activez la fonction Congélation Intense au moins 20 heures à l’avance.

Lorsque vous remplacez le ﬁ ltre, maintenez cette touche enfoncée pendant 3 secondes pour remettre le système à zéro.

Appuyez sur cette touche lorsque vous devez vous absenter ou que vous n’avez pas besoin d’utiliser le réfrigérateur. Lorsque le réfrigérateur est hors service, le voyant correspondant s’éteint tandis que le voyant Vacation s’allume.

Si vous mettez le réfrigérateur hors service, il est conseillé de le vider et de laisser la porte fermée.

En appuyant simultanément sur les touches Vacances et Frigo pendant trois secondes, toutes les touches seront bloquées. Le levier du distributeur d’eau et le levier des glaçons ne fonctionneront pas non plus. Pour annuler cette fonction, appuyez de nouveau sur ces deux touches pendant trois secondes.

Appuyez sur la touche Fridge pour régler la température du réfrigérateur. Celle-ci peut être comprise entre 1 °C et 7 °C.

Si la porte du réfrigérateur ou du congélateur est ouverte, l'icône « Door Open » (Porte ouverte) s'allume.

Si l'état qui génère une alarme liée à la porte est satisfait car la porte du réfrigérateur ou du congélateur est ouverte, l'icône « Door Open » (Porte ouverte) clignote.

DA68-02710C(FR)-0.1.indd 섹션2:16DA68-02710C(FR)-0.1.indd 섹션2:16 2012.6.21 1:36:1 PM2012.6.21 1:36:1 PM

RÉGLAGE DE LA TEMPÉRATURE

RÉGLAGE DE LA TEMPÉRATURE DU CONGÉLATEUR

Vous pouvez sélectionner une température comprise entre -15 °C (6 °F) et -23 ºC (-10 °F). Appuyez sur la touche Freezer jusqu’à ce que la température désirée s’afﬁ che. Notez que certains aliments, tels que les glaces, peuvent commencer à fondre à partir de

-16 ºC (4 °F). Chaque pression sur la touche permet d’augmenter la température par palier entre -15 °C (6 °F) et -23 ºC (-10 °F). Lorsque la température de -23 ºC (-10 °F) est sélectionnée, une nouvelle pression sur la touche permet de repasser à la température de -15 ºC (6 °F). Une fois le réglage effectué, la température du congélateur s’afﬁ che au bout de cinq secondes. Cette valeur changera progressivement jusqu’à ce que la température sélectionnée soit atteinte.

Sur ce modèle, les compartiments du congélateur correspondent aux compartiments deux é toiles ; la température des compartiments deux étoiles est donc légèrement plus froide que celle régnant dans l'autre compartiment du congélateur.

RÉGLAGE DE LA TEMPÉRATURE DU RÉFRIGÉRATEUR

Vous pouvez sélectionner une température comprise entre 7 °C et 1 °C. Appuyez sur la touche Fridge jusqu’à ce que la température désirée s’afﬁ che. La température se règle de la même façon que pour le congélateur. La température se règle de la même façon que pour le congélateur. Appuyez sur la touche Fridge pour régler la température du réfrigérateur. Une fois le réglage effectué, la température du réfrigérateur changera progressivement jusqu’à ce que la valeur sélectionnée soit atteinte. La température est indiquée sur l’afﬁ cheur numérique.

L’ouverture fréquente des portes ou la présence d’aliments tièdes ou chauds dans l’appareil peut entraîner une hausse de la température à l’intérieur du congélateur ou du réfrigérateur. Dans ce cas, l’afﬁ cheur numérique clignote. L’afﬁ cheur s’arrête de clignoter dès que le congélateur et le réfrigérateur retrouvent leur température d’origine. Si ce n’est pas le cas, vous devrez réinitialiser le réfrigérateur. Débranchez l’appareil, puis rebranchez-le au bout de 10 minutes.

UTILISATION DU DISTRIBUTEUR D’EAU ET DE GLACE

Appuyez sur la touche Ice Type pour sélectionner le type de glace désiré.

Pas de glace

Permet d’arrêter la fabrication de glace.

Initialement, la glace est produite sous forme de glaçons. La glace pilée est obtenue par broyage de ces glaçons dans l’appareil à glaçons.

Distributeur de glace

Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection de glace.

Distributeur d’eau

Placez un verre sous le distributeur et appuyez délicatement sur la manette. Placez correctement le verre sous le distributeur pour éviter toute projection d’eau.

• N’introduisez jamais vos doigts, vos mains

DANGER

ni aucun autre objet dans la conduite d’éjection ou le bac à glace.

- Vous pourriez vous blesser ou endommager le système de distribution.

• N’introduisez jamais vos doigts ni aucun

objet dans l’oriﬁ ce du distributeur d’eau.

- Vous risqueriez de vous blesser.

• Utilisez uniquement l’appareil à glaçons

fourni avec le réfrigérateur. Le raccordement à une arrivée d’eau doit être

•

effectué par un technicien qualiﬁ é. Utilisez uniquement une arrivée d’eau potable.

fonctionnement _17

02 FONCTIONNEMENT

DA68-02710C(FR)-0.1.indd 섹션2:17DA68-02710C(FR)-0.1.indd 섹션2:17 2012.6.21 1:36:2 PM2012.6.21 1:36:2 PM

• Une pression d’eau de 138 ~ 862 kPa est nécessaire pour garantir le bon fonctionnement de l’appareil à glaçons.

Si vous n’utilisez pas le distributeur d’eau et

•

ATTENTION

de glace pendant une période prolongée, fermez le robinet d’arrivée d’eau.

- Vous éviterez ainsi tout risque de fuite.

• Essuyez toute trace d’humidité à l’intérieur de l’appareil et laissez les portes ouvertes.

- Vous éviterez ainsi l’apparition d’odeurs

et de moisissures.

<RS757*/ RS756*>

<RS77*>

Pour disposer de davantage de place, vous pouvez retirer les tiroir supérieurs du congélateur. Le volume de rangement du congélateur est calculé sans ces tiroirs.

Pour dégager de l’espace, vous pouvez ranger des aliments avec le Guard FREUPP au lieu du bac à glace. Si vous déposez le bac à glace, “ICE OFF” se met à clignoter sur le panneau d’afﬁ chage.

GUARD FRE-UPP (en option, seulement sur certains modèles)

TIROIR COOL SELECT ZONE™ (EN OPTION)

Refroidissement rapide

• Cette fonction est exclusive au compartiment CoolSelect Zone

• Elle permet de refroidir jusqu’à trois cannettes de boisson en une heure.

•

Pour annuler cette fonction, appuyez une nouvelle fois sur la touche “Quick Cool”. La température du compartiment CoolSelect Zone

•

Lorsque la fonction de refroidissement rapide prend ﬁ n, le réglage “Cool” est automatiquement sélectionné.

Décongélation

• Une fois décongelés, les aliments doivent être consommés rapidement.

•

Lors de la décongélation, les aliments sont soumis à des ﬂ ux d’air chaud et froid dans le compartiment CoolSelect Zone

• Vous pouvez sélectionner une durée de décongélation appropriée (4, 6, 10 ou 12 heures) en fonction du poids des aliments.

•

Une fois la décongélation terminée, le compartiment CoolSelect Zone de refroidissement normal.

• Une fois décongelés, les aliments ne sont pas humides et restent fermes. Vous pouvez ainsi les découper plus facilement.

•

Pour annuler la fonction de décongélation, appuyez sur n’importe quelle touche à l’exception de la touche “Thaw”.

• Les durées de décongélation de la viande et du poisson sont indiquées ci-dessous (pour des portions de 2,5 cm d’épaisseur environ).

revient à son niveau précédent.

revient en mode

18_ fonctionnement

DA68-02710C(FR)-0.1.indd 섹션2:18DA68-02710C(FR)-0.1.indd 섹션2:18 2012.6.21 1:36:3 PM2012.6.21 1:36:3 PM

DURÉE POIDS

4 heures 363 g

6 heures 590 g 10 heures 771 g 12 heures 1000 g

La durée de décongélation peut varier en fonction de la taille et de l’épaisseur des portions. Les poids indiqués ci-dessus représentent le poids total des aliments stockés dans le compartiment CoolSelect

Zone

. Exemple : La durée de décongélation de

400 g de boeuf et 600 g de poulet est de 10 heures.

Avant d’enclencher la fonction de décongélation, retirez du compartiment CoolSelect Zone

DANGER

aliments ne devant pas être décongelés .

les

Fonction Zero Zone (0 ºC)

• Si vous sélectionnez “Zero Zone”, la température du compartiment CoolSelect Zone maintenue à 0 ºC, quelle que soit la température déﬁ nie pour le réfrigérateur.

• Cette fonction permet de conserver les aliments fragiles (viandes, poissons, ...) plus longtemps.

Drawer est

Refroidissement normal

• Si vous sélectionnez “Cool”, la température du compartiment sera identique à celle du réfrigérateur, comme indiqué sur le panneau d’afﬁ chage numérique principal et sur celui du compartiment.

• Le compartiment CoolSelect Zone d’augmenter la capacité du réfrigérateur.

La durée de refroidissement varie selon les boissons.

Avant d’utiliser la fonction “Quick Cool”, vous devez vider le compartiment

DANGER

CoolSelect Zone

permet

DÉMONTAGE DES ACCESSOIRES DU CONGÉLATEUR

Les accessoires du congélateur sont faciles à démonter et à nettoyer.

1. Tirez la clayette en verre vers vous jusqu’à ce qu’elle arrive en butée. Puis soulevez-la délicatement pour la retirer.

2. Saisissez le balconnet des deux mains, puis

soulevez-le délicatement.

3. Ouvrez le tiroir en plastique et soulevez-le.

4. Bac à glace (congélateur) Soulevez le bac à glace et tirez-le doucement vers vous.

• Attrapez la poignée tel

qu’indiqué ci-contre.

• Soulevez légèrement la

partie inférieure.

• Retirez doucement le

bac à glace.

02 FONCTIONNEMENT

Ne retirez pas la plinthe en forçant. Vous risqueriez de l’endommager et de vous blesser.

fonctionnement _19

DA68-02710C(FR)-0.1.indd 섹션2:19DA68-02710C(FR)-0.1.indd 섹션2:19 2012.6.21 1:36:8 PM2012.6.21 1:36:8 PM

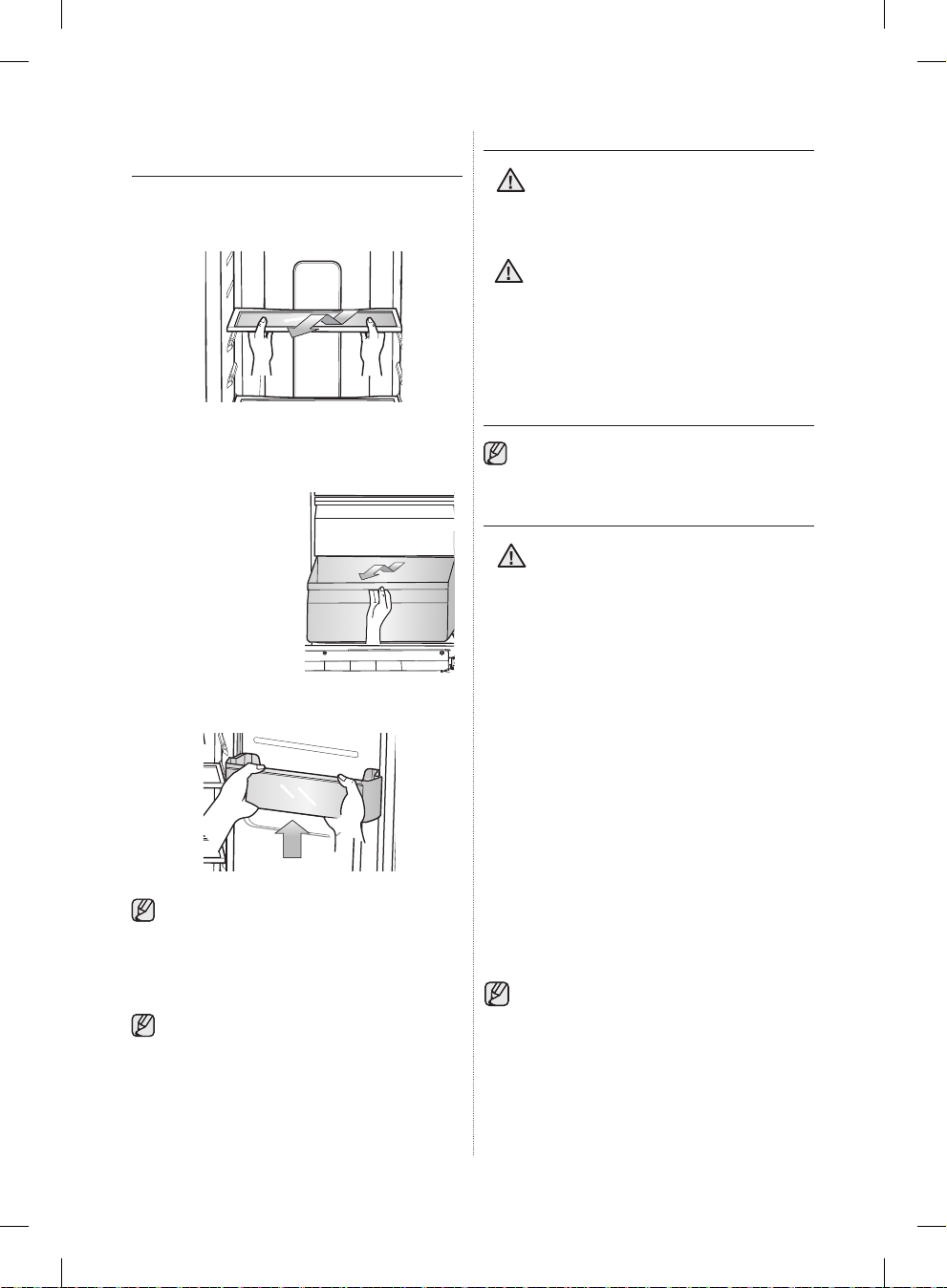

DÉMONTAGE DES ACCESSOIRES DU RÉFRIGÉRATEUR

1. Tirez la clayette anti-salissures vers vous jusqu’à ce qu’elle arrive en butée. Puis soulevez-la délicatement pour la retirer.

2. Appuyez sur les ergots situés de chaque côté du bac à fruits et légumes, puis tirez celui-ci vers vous. En le maintenant d’une main, soulevez-le pour le retirer.

3. Saisissez le balconnet grande contenance des deux mains, puis soulevez-le délicatement.

Avant de procéder au démontage d’un accessoire, déplacez les aliments qui risqueraient de vous gêner. Si possible, retirez tous les aliments aﬁ n de réduire le risque d’accident.

Pour optimiser la consommation d’énergie du réfrigérateur, laissez toujours les étagères, tiroirs et paniers dans leur position d’origine (voir page 18).

NETTOYAGE DU RÉFRIGÉRATEUR

N’utilisez pas de benzène, de solvant ou de Clorox™.

DANGER

Vous risqueriez d’endommager la surface de l’appareil ou de provoquer un incendie.

Ne projetez pas d’eau sur le réfrigérateur

ATTENTION

lorsque celuici est branché. Vous risqueriez de vous électrocuter. N’utilisez pas de benzène, de solvant ou de détergent pour voiture.

REMPLACEMENT DE L’AMPOULE

Pour le remplacement d’ampoules LED, veuillez contacter un réparateur agréé.

REMPLACEMENT DU FILTRE À EAU

Pour éviter tout risque de dégâts des eaux pour vos biens, N’UTILISEZ PAS de ﬁ ltres

DANGER

à eau de marque générique dans votre réfrigérateur SAMSUNG. UTILISEZ DES FILTRES DE LA MARQUE SAMSUNG UNIQUEMENT. SAMSUNG ne pourra pas être tenu pour légalement responsable de dommages quels qu’ils soient, y compris, mais sans y être limité, les dommages causés à des biens en raison d’une fuite d’eau provenant de l’usage de ﬁ ltre à eau de marque générique. Les réfrigérateurs Samsung ont été conçus pour fonctionner UNIQUEMENT AVEC DES FILTRES À EAU SAMSUNG.

Le voyant du ﬁ ltre à eau s’allume lorsque la cartouche du ﬁ ltre a besoin d’être remplacée. Lorsque le voyant indicateur du ﬁ ltre passe au rouge, il indique qu'il faut changer le ﬁ ltre. Néanmoins, vous disposez d’un certain délai avant que le ﬁ ltre ne soit complètement hors d’usage aﬁ n que vous puissiez le remplacer. Pour disposer en permanence d’une eau parfaitement pure, nous vous conseillons de remplacer le ﬁ ltre dès que nécessaire.

Pour le modèle interne

1. Retirez le ﬁ ltre à eau de son compartiment et collez l’étiquette de remplacement sur le ﬁ ltre, comme indiqué sur l’illustration.

Comptez six mois à partir de la date actuelle et collez l’étiquette correspondante sur le ﬁ ltre. Par exemple, si vous installez le ﬁ ltre en mars, placez l’étiquette “SEP” pour vous rappeler

20_ fonctionnement

DA68-02710C(FR)-0.1.indd 섹션2:20DA68-02710C(FR)-0.1.indd 섹션2:20 2012.6.21 1:36:11 PM2012.6.21 1:36:11 PM

de le changer en septembre. En principe, la durée de vie d’un ﬁ ltre est de 6 mois.

3. Dévissez le bouchon.

4. Retirez le bouchon du nouveau ﬁ ltre, puis retirez l’ancien ﬁ ltre.

5. Mettez le nouveau ﬁ ltre en place dans son logement. Faites pivoter le ﬁ ltre à 90° vers la gauche jusqu’à ce que le verrou et la ﬂ èche soient alignés. Assurez-vous que ces dessins soient correctement alignés. Ne serrez pas trop le ﬁ ltre.

Logement du ﬁ ltre

Autocollant

(avec indication

du mois)

Alignez la ﬂ èche et le verrou.

Pour le modèle externe

1. Coupez l’arrivée d’eau.

2. Marquez le sens du ﬂ ux sur le ﬁ ltre.

3. Insérez le tuyau d’arrivée d’eau dans l’entrée du ﬁ ltre jusqu’au bout.

SENS DU FLUX

6. Lorsque le ﬁ ltre est en place, maintenez la touche Ice Type enfoncée pendant 3 secondes pour remettre le système à zéro.

7. Enﬁ n, laissez couler l’eau du distributeur jusqu’à ce que celle-ci devienne parfaitement claire (environ 1 litre).

02 FONCTIONNEMENT

Commande de cartouches de rechange

Vous pouvez commander des cartouches de rechange. Pour ce faire, contactez votre revendeur Samsung.

- Filtre interne - HAFIN2/EXP

- Filtre externe- HAFEX/EXP

ENTRÉE DE

L’ARRIVÉE D’EAU

Note : veuillez vous assurez

que la coupe est bien droite et non pas oblique, autrement vous aurez des fuites.

PERMÉABILITÉ

4. Une fois le tuyau inséré, serrer fermement les clips Les clips ﬁ xent le tuyau.

5. Ouvrez l’arrivée d’eau et contrôler la présence de fuites En cas de fuites, répétez les étapes 1, 2, 3, 4. Si les fuites persistent, cessez d’utiliser le produit et contactez votre revendeur.

fonctionnement _21

DA68-02710C(FR)-0.1.indd 섹션2:21DA68-02710C(FR)-0.1.indd 섹션2:21 2012.6.21 1:36:13 PM2012.6.21 1:36:13 PM

Dépannage

PROBLÈME SOLUTION

L’appareil ne fonctionne pas du tout ou la température intérieure est trop élevéea.

• Assurez-vous que la ﬁ che d’alimentation est correctement branchée.

• La température indiquée sur le panneau de commande est-elle correctement réglée? Abaissez la température.

• L’appareil est-il installé en plein soleil ou à proximité d’une source de chaleur?

• L’arrière de l’appareil est-il placé trop près du mur? Est-il correctement ventilé?

Les aliments placés à l’intérieur du réfrigérateur sont congelés.

L’appareil émet des bruits inhabituels.

Les angles avant et les côtés de l’appareil sont chauds. Des gouttelettes de condensation se forment.

Le distributeur de glace ne fonctionne pas.

Un bruit d’écoulement d’eau est perceptible.

L’intérieur de l’appareil dégage des odeurs.

Les parois du congélateur sont couvertes de givre.

Le distributeur d’eau ne fonctionne pas.

• La température indiquée sur le panneau de commande est-elle correctement réglée? Augmentez la température.

• La température du compartiment est-elle trop basse?

• Avez-vous placé des produits à forte teneur en eau dans les parties les plus froides du réfrigérateur ? Rangez ces produits dans le réfrigérateur plutôt que de les conserver dans le tiroir Cool Select Zone™.

• Assurez-vous que l’appareil est de niveau et stable.

• L’arrière de l’appareil est-il placé trop près du mur? Est-il correctement ventilé?

• Des objets sont-ils tombés derrière ou sous l’appareil?

• L’appareil peut émettre des craquements. Ce bruit résulte de la dilatation ou de la rétraction des différents accessoires à l’intérieur du réfrigérateur.

• Ce phénomène s’explique par la présence de systèmes anti- condensation installés dans les angles avant de l’appareil.

• La porte du réfrigérateur est-elle entrouverte? De la condensation peut apparaître lorsque la porte reste ouverte pendant une durée prolongée.

• Avez-vous attendu 12 heures après l’installation de l’alimentation en eau avant de mettre en route l´appareil à glaçons ?

• L’alimentation en eau est-elle branchée et le robinet est-il ouvert?

• L’appareil à glaçons est-il arrêté ? Assurez-vous que la production de glaçons ou de glace pilée est activée.

• Le réservoir de glace est-il rempli?

• La température du congélateur est-elle trop élevée? Abaissez la température.

• Ceci est normal. Le bruit est dû à la circulation du liquide frigorigène dans le réfrigérateur.

• Des aliments sont-ils avariés?

• Placez les aliments qui dégagent une forte odeur (par ex. le poisson) dans des emballages hermétiques.

• Nettoyez régulièrement votre congélateur et jetez tout aliment avarié ou présentant des traces suspectes.

• L’oriﬁ ce de ventilation est-il obstrué? Veillez à ce que l’air circule librement.

• Laissez sufﬁ samment d´espace entre les aliments pour permettre à l’air de circuler.

• La porte du congélateur est-elle correctement fermée?

• L’alimentation en eau est-elle branchée et le robinet est-il ouvert?

• Le tuyau d’arrivée d’eau est-il écrasé ou emmêlé ? Assurez-vous que tuyau n’est pas obstrué.

• L’eau du réservoir est-elle gelée en raison d’une température trop basse dans le réfrigérateur? Augmentez la température.

22_ dépannage

DA68-02710C(FR)-0.1.indd 섹션3:22DA68-02710C(FR)-0.1.indd 섹션3:22 2012.6.21 1:36:21 PM2012.6.21 1:36:21 PM

memo

DA68-02710C(FR)-0.1.indd 섹션3:23DA68-02710C(FR)-0.1.indd 섹션3:23 2012.6.21 1:36:22 PM2012.6.21 1:36:22 PM

Limites de température ambiante

Ce réfrigérateur est conçu pour fonctionner dans les températures ambiantes correspondant à la classe de température indiquée sur la plaque signalétique de l’appareil.

Classe Symbole

Tempérée Élargie SN de +10 à +32

Tempérée N de +16 à +32

Subtropicale ST de +16 à +38

Tropicale T de +16 à +43

Les températures intérieures de l’appareil peuvent varier sous l’effet de facteurs tel que

la pièce où il se trouve, la température ambiante et la fréquence d’ouverture de la porte. Ces facteurs peuvent être compensés en réglant une température appropriée.s.

Plage de température ambiante (°C)

Français

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung,

veuillez contacter le Service Consommateurs Samsung.

Samsung Service Consommateurs 66 rue des Vanesses

BP 50116 - Villepinte -95950 ROISSY cedex France

01 4863 0000

www.samsung.com/fr

Code No. DA68-02710C REV(0.1)

DA68-02710C(FR)-0.1.indd 섹션3:24DA68-02710C(FR)-0.1.indd 섹션3:24 2012.6.21 1:36:22 PM2012.6.21 1:36:22 PM

SAMSUNG RS 7578 THCSR User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
