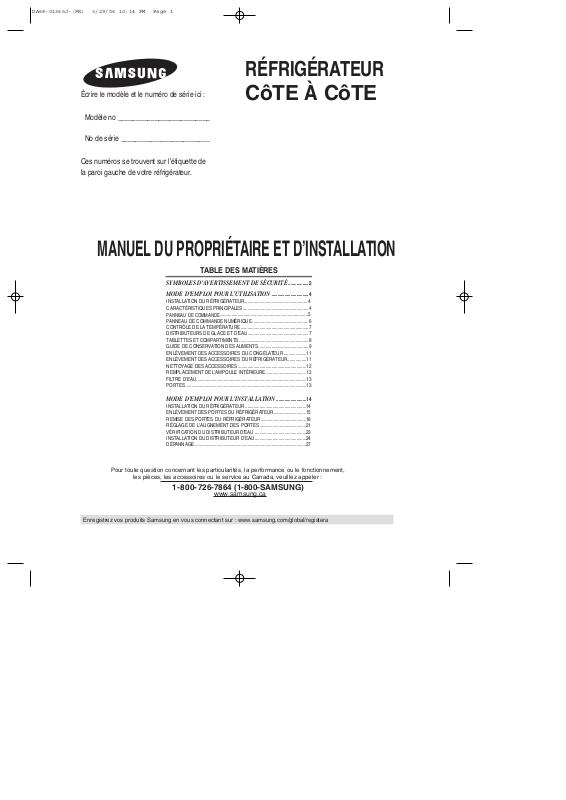

Samsung RS2630SH, RS2630WW User Manual
RÉFRIGÉRATEUR
Écrire le modèle et le numéro de série ici :
CôTE
À
CôTE
Modèle no _________________________
No de série ________________________
Ces numéros se trouvent sur l’étiquette de
la paroi gauche de votre réfrigérateur.
MANUEL DU PROPRIÉTAIRE ET D’INSTALLATION
TABLE DES MATIÈRES
SYMBOLES D’AVERTISSEMENT DE SÉCURITÉ .................2
MODE D’EMPLOI POUR L’UTILISATION ...............................4
INSTALLATION DU RÉFRIGÉRATEUR..................................................... 4
CARACTÉRISTIQUES PRINCIPALES .......................................................4
PANNEAU DE COMMANDE
PANNEAU DE COMMANDE NUMÉRIQUE...............................................6
CONTRÔLE DE LA TEMPÉRATURE.........................................................7
DISTRIBUTEURS DE GLACE ET D'EAU...................................................7
TABLETTES ET COMPARTIMENTS ..........................................................8
GUIDE DE CONSERVATION DES ALIMENTS..........................................9
ENLÈVEMENT DES ACCESSOIRES DU CONGÉLATEUR...................11
ENLÈVEMENT DES ACCESSOIRES DU RÉFRIGÉRATEUR................11
NETTOYAGE DES ACCESSOIRES .........................................................12
REMPLACEMENT DE L’AMPOULE INTÉRIEURE..................................12
FILTRE D’EAU............................................................................................13
PORTES .....................................................................................................13
..........................................................................5
MODE D’EMPLOI POUR L’INSTALLATION .........................14
INSTALLATION DU RÉFRIGÉRATEUR ...................................................14
ENLÈVEMENT DES PORTES DU RÉFRIGÉRATEUR...........................15
REMISE DES PORTES DU RÉFRIGÉRATEUR......................................18
RÉGLAGE DE L'ALIGNEMENT DES PORTES.......................................21
VÉRIFICATION DU DISTRIBUTEUR D’EAU ...........................................23
INSTALLATION DU DISTRIBUTEUR D’EAU ...........................................24
DÉPANNAGE .............................................................................................27
Pour toute question concernant les particularités, la performance ou le fonctionnement,
les pièces, les accessoires ou le service au Canada, veuillez appeler :
1-800-726-7864 (1-800-SAMSUNG)
www.samsung.ca
Enregistrez vos produits Samsung en vous connectant sur : www.samsung.com/global/registera
DA68-01365C REV(0.0)
SYMBOLES D’AVERTISSEMENT DE SÉCURITÉ
•
Veuillez lire attentivement ce guide avant d’utiliser cet appareil et le conserver pour future référence.
•
Les caractéristiques de votre réfrigérateur peuvent être légèrement différentes de celles décrites en raison
des nombreux modèles décrits dans ce guide.
•
DANGER
AVERTISSEMENT/DANGER AUTRES SYMBOLES
DANGER
AVERTISSEMENT
Cet appareil ne devrait pas être utilisé par un enfant ou un handicapé sans la supervision d’un adulte.
•
Les enfants devraient être surveillés afin qu’il ne s’amuse pas avec cet appareil.
Représente quelque chose à NE PAS faire.
Représente quelque chose que vous NE devez
Indique le risque de mort
ou de blessures graves.
PAS désassembler.
Représente quelque chose que vous NE devez
PAS toucher.
Représente les instructions à suivre.
Indique qu'il faut débrancher la fiche de la
prise.
Indique la possibilité de
blessures ou de bris
matériel.
Représente que le sol est nécessaire pour
prévenir les chocs électriques.
Recommande de faire appel à un réparateur.
Veuillez respecter les consignes de ces symboles pour éviter les blessures à l’utilisateur ou à
d’autres personnes. Après avoir lu attentivement ces consignes, veuillez les conserver dans un
endroit sûr pour référence ultérieure.
SYMBOLES DE DANGER
Ne pas brancher plusieurs appareils dans la même
prise.
• Ceci pourrait causer une surchauffe et provoquer un
incendie.
S’assurer que la prise n’est pas écrasée ou endommagée par le réfrigérateur.
• Une prise endommagée peut surchauffer et provoquer
un incendie.
Ne pas vaporiser d’eau à l’intérieur ou à l’extérieur
du réfrigérateur ou du congélateur.
• Il y a risque d’électrocution.
Ne pas utiliser d’aérosol près du réfrigérateur.
• Il y a risque d’explosion ou d’incendie.
Ne pas tordre la prise de courant ou placer d’objets
lourds dessus.
• Il y a risque d’incendie. Si la prise est endommagée,
veuillez contacter un agent du service à la clientèle ou
le manufacturier immédiatement.
Ne pas brancher l’appareil si vos mains sont mouillées.
• Vous pourriez être électrocuté.
Ne pas poser de contenants d’eau sur le réfrigérateur.
• Il y aurait risque d’incendie ou d’électrocution si le con-
tenant se renversait.
Ne pas mettre le réfrigérateur dans un endroit
humide ou à un endroit où il pourrait être en contact
avec de l’eau.
• La détérioration de l’isolation des composantes élec-
triques pourrait causer un incendie ou un choc électrique.
Ne pas conserver de produits inflammables ou
volatiles dans le réfrigérateur.
• L’entreposage de benzène, de diluant, d’alcool,
d’éther, de GPL ou de produits similaires peut provoquer une explosion.
Ne pas démonter ou réparer le réfrigérateur vousmême.
Vous courrez le risque de provoquer un incendie, de
•
causer des dommages matériels et/ou de vous blesser.
Débrancher la prise de courant avant de changer
l’ampoule intérieure du réfrigérateur.
• Autrement, il y a risque d’électrocution.
Si vous désirez vous départir de votre réfrigéra-
teur/congélateur, retirez d’abord les portes et les
joints.
• Cela prévient le danger qu’un enfant se retrouve enfer-
mé à l’intérieur.
Le réfrigérateur doit être au sol.
• Il faut le poser au sol pour prévenir les fuites ou les
chocs électriques provoqués par une fuite du réfrigérateur.
Ne jamais utiliser de conduite de gaz, de fils de téléphone ou autres tiges particulièrement à risque de
provoquer des étincelles.
• Une mauvaise utilisation des prises peut provoquer
l’électrocution. Si l’utilisation d’une rallonge est nécessaire, n’utiliser qu’une rallonge à 3 fils qui a une fiche
à 3 branches se branchant à une prise possédant 3
trous. La rallonge devrait être au moins AC 115V120V, 10A ou plus. Si vous utilisez un adaptateur,
veuillez vous assurer que la boîte de réception est
bien au sol.
2
SYMBOLES D’AVERTISSEMENT DE SÉCURITÉ
SYMBOLES D’AVERTISSEMENT
Ne pas trop remplir le réfrigérateur.
• Des objets pourraient tomber en ouvrant la porte, ce
qui pourrait entraîner des blessures ou des bris
matériels.
Ne pas mettre de contenants de vitre ou des
bouteilles dans le congélateur.
• Le contenant peut éclater lorsque son contenu aura
congelé, ce qui pourrait entraîner des blessures.
Si la prise murale n’est pas bien ajustée, ne pas
brancher la prise.
• Il y a risque d’électrocution ou d’incendie.
Ne pas débrancher l’appareil en tirant sur le fil.
• Un fil endommagé peut créer un court-circuit, provoquer un incendie ou l’électrocution.
• Si le fil est endommagé, il doit être remplacé par le
manufacturier, par un agent du service à la clientèle
certifié ou par un fournisseur qualifié.
Ne pas déposer d’objet sur le dessus de l’appareil.
• Ces objets pourraient tomber lors de l’ouverture ou la
fermeture de la porte, provoquant des blessures ou bris
matériels.
Ne pas réfrigérer de produits pharmaceutiques, de
produits scientifiques ou autres produits sensibles
aux baisses de température.
• Les produits demandant un degré de température très
strict ne doivent pas être réfrigérés.
Ne pas permettre aux enfants de se suspendre à la
porte du réfrigérateur. Un accident pourrait se produire. Si vous constatez une odeur de fumée ou
autre, débranchez immédiatement votre appareil et
contactez votre centre de service SAMSUNG.
Ne pas toucher les parois de votre congélateur ou
les produits à l’intérieur avec des mains mouillées.
• Ceci pourrait causer des engelures.
Ne pas mettre vos mains sous l’appareil.
• Les coins pointus pourraient causer des blessures.
Ne jamais mettre vos doigts ou d’autres objets dans
la fente du dispensateur ou la chute aux glaçons.
Vous pourriez vous blesser ou causer des dommages matériels.
• Pour les réfrigérateurs avec fabricateur de glaces
automatique, évitez de toucher aux parties amovibles. Ne mettez pas vos doigts ou vos mains sur le
mécanisme du fabricateur de glaces automatique
lorsque le réfrigérateur fonctionne.
• Ne mettez pas vos doigts dans les fentes étroites;
les espaces entre les portes et entre les portes et le
cabinet sont très petits. Assurez-vous qu’il n’y a pas
d’enfant près du réfrigérateur lors de la fermeture
des portes.
• Ne pas recongeler des aliments dégelés.
Ne pas utiliser un linge humide pour nettoyer la prise.
Enlever toute poussière ou autres saletés des prises
de courant.
• Il pourrait y avoir un risque d’incendie.
• Si le réfrigérateur était privé de courant, vous devriez
attendre 5 minutes avant de le rebrancher.
Si le réfrigérateur n’est pas utilisé pendant une longue
période, le débrancher.
• La détérioration de l’isolation peu provoquer un incendie.
• Cet appareil ne devrait pas être utilisé par un enfant ou
un handicapé sans la supervision d’un adulte.
Les enfants devraient être surveillés afin qu’il ne s’amuse
pas avec cet appareil.
• Ne mettez pas cet appareil directement au soleil, etc.
• La prise devrait être accessible après l’installation de l’ap-
pareil.
• Si le fil est endommagé, il doit être remplacé par le man-
ufacturier, par un agent du service à la clientèle certifié
ou par un fournisseur qualifié.
Avant de vous départir de votre vieux réfrigérateur ou
congélateur :
• Enlevez les portes.
• Laisser les tablettes en place de sorte que les enfants ne
peuvent pas y pénétrer facilement.
Disposition des C.F.C.
• Votre vieux réfrigérateur était peut-être muni d’un sys-
tème de refroidissement à chlorofluorocarbones (C.F.C.).
Les C.F.C. détruisent la couche d’ozone.
• Si vous vous départissez de votre vieux réfrigérateur,
assurez-vous que le réfrigérant C.F.C. est disposé correctement par un agent autorisé. Si vous déversez intentionnellement le réfrigérant C.F.C., vous pourriez être
passible d’une amende et emprisonné en vertu de la législation environnementale.
SYMBOLES D’AVERTISSEMENT DE SÉCURITÉ
3
INSTALLATION DU RÉFRIGÉRATEUR
Une fois ces étapes franchies, votre réfrigérateur devrait fonctionner correctement. Dans le cas du contraire, vérifiez que le courant et les sources électriques fonctionnent bien. Si vous avez des questions,
contactez votre centre de service SAMSUNG.
Placer le réfrigérateur dans un emplacement approprié en laissant une distance
raisonnable entre le mur et le réfrigérateur
(vous référer au mode d'emploi de ce
guide).
Lorsque le réfrigérateur est branché, la
lumière intérieur devrait s'allumer
quand vous ouvrez les portes.
Fixer la température au plus bas et attendez une heure. Le congélateur devrait
devenir légèrement frais et le moteur
devrait bien fonctionner.
Attache à cordon
Une fois que la température est suffisamment basse, vous pouvez mettre de la
nourriture dans le réfrigérateur.
Il faut compter quelques heures après le
démarrage du réfrigérateur pour qu'il
atteigne la température idéale.
Lorsque le réfrigérateur est branché,
attachez le cordon d’alimentation avec l’attache incluse.
CARACTÉRISTIQUES PRINCIPALES
Circulateurs d’air multiples
• L’air frais circule à travers plusieurs trous d’aération à chaque tablette, ce qui procure une distribution d’air égale à l’intérieur des compartiments,
conservant vos aliments frais plus longtemps.
XtraSpace
• De l’espace vertical à côté du distributeur de
glaçons procure un endroit pour mettre les pizzas,
etc.
MD
Alarme de la porte
• Une sonnerie vous avertit si vous avez laissé la
porte ouverte.
Compartiment à légumes
• Un contrôle optimal de l’humidité conserve les
fruits et légumes frais.
4
PANNEAU DE COMMANDE
ICE TYPE
(type de glace)
Utiliser ce bouton pour choisir des
glaçons, de la glace pilée ou arrêter le
production de glace.
POWER FREEZE
(congélation rapide)
Accélère le processus de congélation
dans le congélateur.
FREEZER TEMP
(température du congélateur)
Pour régler la température du congélateur, appuyez à répétition sur ce bouton pour modifier séquentiellement le
réglage de la température de froid à
très froid.
MODE D’EMPLOI POUR L’UTILISATION
CHILD LOCK
(verrouillage parental)
Appuyez sur ce bouton pendant trois
secondes pour verrouiller toutes les
fonctions et interdire la modification
des réglages. Les distributeurs
d'eau et de glaçons sont verrouillés.
FRIDGE TEMP
(température du réfrigérateur)
Pour régler la température du
réfrigérateur, appuyez à répétition sur
ce bouton pour modifier séquentiellement le réglage de la température de
froid à très froid.
FILTER RESET
(réinitialisation du témoin)
Après avoir remplacé le filtre, appuyez
sur ce bouton pendant trois secondes
pour réinitialiser le témoin.
5
PANNEAU DE COMMANDE NUMÉRIQUE
Ce témoin s'illumine dès que vous appuyez sur le bouton « Power Freeze »
Power Freeze
(congélation rapide)
•
(congélation rapide) pour accélérer le processus de congélation.
Si vous sélectionnez la fonction « Power Freeze » (congélation rapide), la tem-
•
pérature du congélateur s'abaissera pendant 2 heures 30 minutes.
Appuyez à nouveau sur le bouton « Power Freeze » (congélation rapide) pour
•
annuler la fonction « Power Freeze » (congélation rapide).
L'utilisation de cette fonction augmente la consommation énergétique.
Éteindre cette fonction si elle n'est pas nécessaire.
Cubed Ice (glaçons), Crushed Ice (glace pilée) et Ice Off (pas de glace)
Appuyez séquentiellement sur le bouton « Ice Type »
•
(type de glace) et choisissez Cubed Ice (glaçons),
Crushed Ice (glace pilée) ou pas de glace.
Le témoin s'illuminera pour indiquer le type de glace
•
choisi.
Lorsque le témoin passe du vert à orange vous devez remplacer le filtre à eau.
Témoin Filter (filtre)
Il est recommandé de remplacer rapidement le filtre lorsque le témoin devient
rouge.
Lorsque vous avez remplacé le filtre à eau, appuyez pendant trois secondes sur
•
le « Filter reset » pour réinitialiser le témoin.
Pour éteindre l'indicateur, appuyez pendant trois secondes sur le bouton « Filter
•
reset » (réinitialisation du témoin).
Child Lock
(verrouillage parental)
Lorsque vous appuyez pendant trois secondes sur ce bouton (ver-
•
rouillage parental), toutes les fonctions sont verrouillées et
inaltérables. Les distributeurs de glace et d'eau sont également ver-
6
CONTRÔLE DE LA TEMPÉRATURE
Temps de refroidissement.
Permettre au réfrigérateur de fonctionner pour une période de huit à douze heures, sans ouvrir les portes, avant
•
d'y placer vos aliments.
Réglage de la température.
Après vingt-quatre heures, réglez les contrôles selon votre choix. Réglez la température en appuyant sur le bou-
•
ton de manière à élever la température par petits incréments pour permettre la stabilisation de température entre
chaque modification.
Appuyez à répétition sur le bouton « Freezer Temp » (température du congélateur) ou « Fridge Temp » pour
•
obtenir la température désirée. Pour obtenir une température plus froide, appuyez sur le bouton «Freezer Temp »
(température du congélateur) ou « Fridge Temp » (température du réfrigérateur) jusqu'à Coldest (plus froid).
Pour obtenir une température plus élevée, appuyez sur «Freezer Temp » (température du congélateur) ou «
•
Fridge Temp » (température du réfrigérateur) jusqu'à Cold ( froid).
Le crème glacée entreposée au congélateur à une température supérieure, décrite à l'étape 2
•
du congélateur, fondra.
MISE EN GARDE
DISTRIBUTEURS DE GLACE ET D'EAU
Distributeur de glace
Chaque cycle de l'appareil à glaçons produit 8 cubes,
environ 120 cubes par période de 24 heures selon la
température du compartiment du congélateur, le mode
de congélation, la fréquence d'ouverture de la porte et
autres conditions d'utilisation. Le mode « Cubed Ice »
(glaçons) est automatiquement sélectionné lorsque vous
branchez le réfrigérateur.
Appuyez sur le bouton « Ice Type » (type de glace) pour sélectionner le type de glace :
CUBED ICE
•
(glaçons)
Crushed ice
•
(glace pilée)
No ice
•
(pas de glace)
Vous pouvez récupérer les glaçons qui se trouvent
NOTE
Appuyez sur le levier du distributeur de glace avec
une tasse.
•
dans le bac même après avoir arrêter le production
de glace.
Aligner la tasse avec le levier pour éviter le débordement de la glace.
Pour des glaçons
Pour de la glace pilée
Pas de glace
Pour arrêter la production
Appuye
Distributeur d'eau
La capacité du réservoir d'eau est d'environ 1.13 litres.
Eau froide
•
•
AVERTISSEMENT
AVERTISSEMENT
Appuyez sur le levier du distributeur d'eau avec
une tasse.
Après avoir effectué l'installation de l'arrivée d'eau
du réfrigérateur, jetez les six premières tasses
pleines d'eau pour purifier le système d'alimentation d'eau.
Appuyez
Pour éviter les fuites d'eau lors de vos
absences prolongées (voyages, vacances),
fermer le robinet d'arrivée d'eau.
Préparatifs pour les absences prolongées
Réglez le bouton « Ice Type » (type de
glace) à la position « Off » (éteindre) et
fermez le robinet d'arrivée d'eau du
réfrigérateur.
MODE D’EMPLOI POUR L’UTILISATION
NOTE
Vous risquez de vous blesser si vous
introduisez vos doigts ou d'autres
objects dans l'ouverture du distributeur.
7
TABLETTES ET COMPARTIMENTS
Congélateur
Xtra Space™
Appareil à glaçons
Compartiment de porte
Lumière
Goulotte à glace
Tablette métallique grillagée
Compartiment de porte
Tiroirs métalliques grillagés
Réfrigérateur
Commutateur de lumière
Compartiment à produits laitiers
Compartiment pour les oeufs
Tiroir pour charcuterie
Tablette anti-gouttes
Tiroir pour fruits et légumes
(supérieur)
Tiroir pour fruits et légumes
Compartiments pour les
grosses bouteilles
Plinthe
(inférieur)
Préparatifs pour le déménagement
Évitez le bris des parties mobiles comme les tablettes et les tiroirs, en les fixant en place avec du
ruban adhésif. Si vous déplacez le réfrigérateur à l'aide d'un chariot de manutention manuel, évitez d'appuy-
AVERTISSEMENT
er l'avant ou l'arrière du réfrigérateur contre le chariot pour éviter les dommages. Manipulez uniquement les
côtés du réfrigérateur. Assurez-vous que le réfrigérateur demeure en position verticale en tout temps.
8
GUIDE DE CONSERVATION DES ALIMENTS
CONSERVATION DES ALIMENTS DANS LE CONGÉLATEUR
Xtra Space
Peut servir pour les aliments surgelés comme les pizzas, les
•
pâtes, les burritos et les fajitas.
Toujours bien emballer les aliments afin d’éviter que les odeurs
•
pénètrent la glace.
Tablette en verre tempérée (tablette grillagée)
Peut servir pour conserver toutes sortes d’aliments surgelés.
•
Bac des portes
Peut servir pour de petits emballages d’aliments surgelés.
•
Tiroir de plastique (tiroir grillagé)
Peut servir pour conserver de la viande ou des aliments secs.
•
Les aliments devraient être emballés correctement dans du
papier aluminium, autres pellicules ou contenants.
MD
MODE D’EMPLOI POUR L’UTILISATION
DANGER
Chute glace
Ne pas introduire vos doigts ou d’autres objets dans la chute ou le seau de la machine à glace.
Il y a risque de blessures ou de bris matériel.
9
Loading...
