SIDE-BY-SIDE
KÜHLGERÄT
BEDIENUNGS-UND AUFSTELLANLEITUNG
DA99-00275E REV(0.1)
INHALT
WARNUNGEN/HINWEISE ZUR SICHERHEIT.......................2
BEDIENUNGSANLEITUNG.............................................................4
KÜHLGERÄT VORBEREITEN....................................................................4
WICHTIGE FUNKTIONEN...........................................................................4
BEDIENFELD...............................................................................................5
DIGITALE ANZEIGETAFEL .........................................................................7
TEMPERATURE INSTELLUNG .................................................................8
EIS- UND KALTWASSERSPENDER..........................................................8
FÄCHER UND ABLAGEN............................................................................9
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN .........................10
CoolSelect Zone
TM
SCHUBFACH ANLEITUNG........................................ 12
ZUBEHÖRTEILE AUS DEM GEFRIERABTEILHERAUSNEHMEN.......14
ZUBEHÖRTEILE AUS DEM KÜHLABTEILHERAUSNEHMEN .............14
BEVERAGE STATION TM(OPTIONALES GETRÄNKEFACH).................15
ZUBEHÖRTEILE REINIGEN.....................................................................15
INNENBELEUCHTUNG AUSWECHSELN...............................................16
WASSERFILTER........................................................................................ 17
TÜREN........................................................................................................17
AUFSTELLANLEITUNG .................................................................18
AUFSTELLEN DES KÜHLGERÄTS ........................................................18
ENTFERNEN DER TÜREN DES KÜHLGERÄTS....................................19
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS.....................22
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN.............25
ÜBERPRÜFUNG DER LEITUNG FÜR DEN WASSERSPENDER........27
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER...........28
STÖRUNGSBESEITIGUNG...................................................................... 33
2
WARNUNGEN/HINWEISE ZUR SICHERHEIT
WARNUNG
Schließen Sie nicht mehrere Geräte an dieselbe
Steckdose an.
• Dies könnte eine Überhitzung bewirken und einen Brand
verursachen.
Achten Sie darauf, dass der Netzstecker nicht
gequetscht oder beschädigt wird, indem die Rückseite
des Kühlgeräts zu nahe an die Steckdose gestellt wird.
• Ein beschädigter Stecker kann eine Überhitzung bewirken
und einen Brand verursachen.
Spritzen Sie kein Wasser auf die Innen- oder Außenseite
der Kühl-Gefrier-Kombination.
• Es besteht die Gefahr eines elektrischen Schlags.
Verwenden Sie in der Nähe der Kühl-GefrierKombination keine Spraydosen.
• Dies kann eine Explosion oder einen Brand zur Folge
haben.
Knicken Sie das Netzkabel nicht und stellen Sie keine
schweren Gegenstände darauf.
• Dies könnte einen Brand verursachen. Sollte das Netzkabel
beschädigt sein, muss es sofort vom Hersteller oder einem
Kundendiensttechniker ausgewechselt werden.
Stecken Sie den Netzstecker nicht mit feuchten Händen
in die Steckdose.
• Sie könnten einen elektrischen Schlag erhalten.
Stellen Sie keine mit Wasser gefüllten Behälter auf das
Gerät.
• Wenn Wasser auf die elektrischen Teile gelangt, kann dies
einen Brand oder einen elektrischen Schlag zur Folge
haben.
Versuchen Sie nicht, das Kühlgerät selbst auseinander zu nehmen oder zu reparieren.
• Dies könnte zu einem Brand, Fehlfunktionen und/oder
Verletzungen führen.
Entfernen Sie vor einer Entsorgung der Kühl-GefrierKombination zuerst die Tür und ihre Dichtungen.
• Führen Sie dies so durch, dass es unmöglich wird, dass
Kinder im Gerät eingeschlossen werden können.
Stellen Sie die Kühl-Gefrier-Kombination nicht an einem
feuchten Ort auf; achten Sie darauf, dass sie nicht in
Kontakt mit Wasser kommt.
• Eine fehlerhafte Isolierung der elektrischen Teile kann einen
Brand oder einen elektrischen Schlag zur Folge haben.
Lagern Sie im Kühlgerät keine flüchtigen oder brennbaren
Stoffe.
• Die Lagerung von Benzol, Lösungsmitteln, Alkohol,
Äther, Flüssiggas usw. kann zu Explosionen führen
WARNUNG
Das Kühlgerät muss geerdet werden.
• Sie müssen das Kühlgerät erden, um Fehlerströme
oder einen durch Fehlerströme ausgelösten elektrischen Schlagzu verhindern.
Verwenden Sie zur Erdung niemals Gasleitungen,
Telefonleitungen oder mögliche Blitzableiter.
• Eine fehlerhafte Erdung kann zu einem elektrischen
Schlag führen.
VERWENDETE WARN- UND HINWEISZEICHEN SONSTIGE VERWENDETE ZEICHEN
Dieses Zeichen weist auf
Lebens- oder
Verletzungsgefahr hin.
Dieses Zeichen weist auf
Gefahr von Verletzungen
oder Sachschäden hin.
WARNUNG
CAUTION
Weist auf etwas hin, das Sie NICHT berühren
dürfen.
Weist auf etwas hin, das Sie einhaltenmüssen.
Gibt an, dass Sie den Stecker aus der
Steckdose ziehen müssen.
Weist darauf hin, dass zur Vermeidung von
elektrischen Schlägen eine Erdung erforderlich ist.
Weist auf etwas hin, das Sie NICHT
auseinander nehmen dürfen.
Weist auf etwas hin, das Sie NICHT tun
dürfen.
Es wird empfohlen, dies von einem
Kundendiensttechniker durchführen zu lassen.
•
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und
bewahren Sie sie für zukünftige Verwendung auf.
• Da diese Bedienungsanleitung für mehrere Modelle gilt, können die Merkmale Ihres Kühlgeräts
leicht von den in dieser Anleitung beschriebenen Merkmalen abweichen.
• Das Geräte ist nicht geeignet für die unbeaufsichtigte Verwendung durch Kinder oder gebrechliche
Personen.
• Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.
3
WARNUNGEN/HINWEISE ZUR SICHERHEIT
Ziehen Sie niemals am Netzkabel, um den Stecker
herauszuziehen.
• Eine Beschädigung des Kabels kann zu einem
Kurzschluss, einem Brand und/oder einem elek
trischen Schlag führen.
• Sollte das Netzkabel beschädigt sein, muss es vom
Hersteller, einem zugelassenen
Kundendiensttechniker oder einer dazu qualifizierten
Person ausgewechselt werden.
Lagern Sie keine Gegenstände auf dem Gerät.
• Diese könnten beim Öffnen oder Schließen der Tür
herunter-fallen und zu Verletzungen und/oder
Sachschäden führen.
Lagern Sie im Kühlgerät keine Medikamente,
chemischen Produkte oder andere temperaturempfindlichen Produkte.
• Produkte, bei denen eine bestimmte Temperatur
genau eingehalten werden muss, dürfen nicht im
Kühlgerät gelagert werden.
Lassen Sie nicht zu, dass sich Kinder an die Türen
hängen. Dies kann zu schweren Verletzungen
führen.
Wenn Sie pharmazeutische Gerüche oder Rauch
bemerken, ziehen Sie sofort den Netzstecker und
wenden Sie sich an den nächsten SAMSUNG
Electronics Kundendienst.
Berühren Sie die Innenseiten des Gefrierabteils
oder die im Gefrierabteil gelagerten Produkte nicht
mit feuchten Händen.
• Dies könnte zu Erfrierungen führen.
Greifen Sie mit den Händen nicht in den Bereich
unter dem Gerät.
• Scharfe Kanten könnten zu Verletzungen führen.
Stecken Sie niemals einen Finger oder andere
Gegenstände in die Öffnung des Wasserspenders
oder in die Eisausgabe. Dies kann zu Verletzungen
oder Sachschäden führen.
Wird die Kühl-Gefrier-Kombination längere Zeit
nicht benutzt, ziehen Sie den Netzstecker.
• Beschädigungen der elektrischen Isolierung können
Brände verursachen.
Verwenden Sie zur Reinigung des Steckers kein
nasses oder feuchtes Tuch. Entfernen Sie alle
Fremdkörper und Staub von den Metallstiften des
Steckers.
• Andernfalls besteht Brandgefahr.
• Wenn Sie den Netzstecker des Geräts gezogen
haben, sollten Sie mindestens fünf Minuten warten,
bevor Sie ihn wieder in die Steckdose stecken.
ACHTUNG
Lagern Sie nicht zu viele Lebensmittel im Gerät.
• Diese könnten beim Öffnen oder Schließen der Tür
herunter-fallen und zu Verletzungen oder Sachschäden
führen.
Stellen Sie keine Flaschen oder Glasbehälter in das
Gefrierabteil.
• Wenn deren Inhalt friert, kann das Glas brechen und zu
Verletzungen führen.
Stecken Sie den Netzstecker nicht ein, wenn die
Steckdose lose ist.
• Dies kann einen Brand oder einen elektrischen Schlag
zur Folge haben.
WARNUNGEN/HINWEISE ZUR SICHERHEIT
4
WICHTIGE FUNKTIONEN
Doppel-KühlSystem
• Kühlabteil und Gefrierabteil besitzen jeweils einen eigenen Kühlkreislauf. Da
sie mit getrennten Kreisläufen arbeiten, werden Kühlabteil und Gefrierabteil
individuell nach Bedarf gekühlt und arbeiten deshalb besonders wirtschaftlich.
Lebensmittelgerüche aus dem Kühlabteil beeinträchtigen nicht die
Lebensmittel im Gefrierabteil, da beide Abteile über eine getrennte
Luftzirkulation verfügen.
Multi-Flow-System
• Kalte Luft zirkuliert durch mehrere Öffnungen in der Höhe der einzelnen
Fächer. Dies ermöglicht eine gleichmäßige Verteilung der Kühlung innerhalb
der Abteilungen und hält die Lebensmittel länger frisch.
Xtra Space
TM
• Vertikaler Raum in der Nähe des Eisbereiters bietet im Gefrierabteil Platz für
Pizza usw.
TürAlarm
• E in Summer macht Sie darauf aufmerksam, wenn Sie die Tür offen gelassen
haben.
Xtra Fresh
TM
• Optimierte Feuchtigkeitskontrolle hält Gemüse und Obst länger frisch.
Geruchsfilter (optional)
• Wieder verwendbare Doppel-Geruchsfilter sorgen im Kühlgerät für frische
und geruchsfreie Luft.
CoolSelect ZoneTMSchubfach (optional)
• Sie können Quick Cool, Thaw oder Soft Freeze wählen, um Lebensmittel
schnell einzufrieren, aufzutauen oder Fleisch und Käse länger frisch zu halten. Wählen Sie Cool oder Chill zur Einstellung der Temperatur in diesem
Schubfach.
KÜHLGERÄT VORBEREITEN
Nachdem Sie die folgenden Schritte durchgeführt haben, sollte Ihre Kühl-Gefrier-Kombination einsatzbereit
sein. Ist dies nicht der Fall, überprüfen Sie den Netzanschluss und die Stromversorgung. Wenden Sie sich
bei Fragen an den SAMSUNG Kundendienst.
Stellen Sie die Kühl-Gefrier-Kombination an
einem geeigneten Ort mit ausreichendem
Abstand zwischen Wand und Gerät auf
(siehe Aufstellanleitung in diesem
Handbuch).
Stellen Sie den Temperaturregler auf die
kälteste Temperatur und warten Sie eine
Stunde. Das Gefrierabteil sollte leicht
gekühlt sein und der Motor sollte mit einem
leisen Summen reibungslos laufen.
Sobald die Temperatur im Kühlgerät ausreichend niedrig ist, können Sie Lebensmittel
einräumen. Beachten Sie bitte, dass das
Gerät nach der Inbetriebnahme einige
Stunden benötigt, bevor die endgültige
Kühltemperatur erreicht wird.
Nachdem Sie den Netzstecker in die
Steckdose eingesteckt haben, sollte
die Innenbeleuchtung jedes Mal angehen, wenn Sie die Tür öffnen.
HINWEIS
Diese Bedienungsanleitung gilt für mehrere Modelle. Die Merkmale Ihres Geräts können leicht von
den in dieser Anleitung beschriebenen Merkmalen abweichen.
5
BEDIENUNGSANLEITUNG
BEDIENFELD
Basis-Modell
Spender-Modell (Moisture Control)
Spender-Modell (Child Lock)
TASTE FREEZER TEMP.
Zur Einstellung der Temperatur im
Gefrierabteil drücken Sie
mehrmals diese Taste und wählen
Sie eine Temperatur zwischen
-14°C und -25°C.
TASTE FRIDGE TEMP.
Zur Einstellung der Temperatur im Kühlabteil
drücken Sie mehrmals diese Taste und
wählen Sie eine Temperatur zwischen 7 °C
und 1°C.
TASTE POWER COOL
Beschleunigt den
Kühlvorgang im Kühlabteil.
TASTE POWER FREEZE
Beschleunigt den Einfriervorgang im
Gefrierabteil.
TASTE MOISTURE CONTROL
Anfänglich ist die Lampe dieser Taste
zur Feuchtigkeitssteuerung an. Wird im
Spender oder der Beverage Station™
Feuchtigkeit gefunden, drücken Sie
diese Taste. Die Lampe geht an und die
Feuchtigkeit wird beseitigt.
TASTE ICE TYPE
Wählen Sie mit dieser Taste zwischen Cubed Ice (Eiswürfel),
Crushed Ice und Ice off (keine
Eisbereitung).
TASTE CHILD LOCK
Wenn Sie diese Taste 3
Sekunden lang drücken, werden
die Funktionen Power Freeze,
Power Cool, Freeze Temp. und
Fridge Temp. verriegelt und kön nen nicht geändert werden. Eisund Kaltwasserspender werden
nicht verriegelt und können verwendet werden.
6
BEDIENFELD
Basis-Modell (mit CoolSelect ZoneTM)
Spender-Modell (mit CoolSelect ZoneTM)
Spender-Modell (mit CoolSelect ZoneTM)
Opcional
7
BEDIENUNGSANLEITUNG
DIGITALE ANZEIGET AFEL
•
Diese Lampe zeigt an, dass die wieder verwendbaren Doppel-Geruchsfilter
in Betrieb sind.
•
Recyceln Sie die Waben-Patrone ein- oder zweimal pro Jahr (siehe Abschnitt
“Zubehörteile reinigen”)
•
Drücken Sie mehrmals die Taste Ice Type, um zwischen Cubed Ice
(Eiswürfel), Crushed Ice oder Ice Off (keine Eisbereitung) zu wählen.
•
Ein helles Symbol zeigt die momentan eingestellte Art der
Eisbereitung.
•
Wenn das grüne Licht auf orange wechselt, muss der Wasserfilter ausgewechselt
werden. Ist die Anzeige rot, wird dringend ein sofortiger Austausch empfohlen.
•
Stellen Sie nach dem Auswechseln des Wasserfilters die Anzeige wieder zurück,
indem Sie die Tasten Ice Type und Child Lock gleichzeitig 3 Sekunden lang
gedrückt halten.
•
Um die Filteranzeige auszuschalten, halten Sie die Tasten Ice Type und
Child Lock gleichzeitig 5 Sekunden lang gedrückt.
•
Diese Lampe geht an, wenn Sie die Taste Power Freeze drücken.
Drücken Sie diese Taste, damit das Gefrierabteil schnell zur eingestellten
Temperatur zurückkehrt.
•
Wenn Sie viel Eis benötigen, können Sie es hiermit schneller bekommen.
•
Drücken Sie die Taste erneut, um den Power Freezer Betrieb zu verlassen.
Cubed Ice, Crushed Ice und Ice Off
Filter Indicator
Power Freeze
•
Diese Lampe geht an, wenn Sie die Taste Power Cool drücken.
Drücken Sie diese Taste, damit das Kühlabteil schnell zur eingestellten
Temperatur zurückkehrt.
•
Drücken Sie die Taste erneut, um den Power Cool Betrieb zu verlassen.
Power Cool
Deodorizer
Freezer Temp. zeigt die aktuelle Temperatur im Gefrierabteil.
Fridge Temp. zeigt die aktuelle Temperatur im Kühlabteil.
Quick Cool, Thaw und Select zeigen den Status des CoolSelect ZoneTM.
Drücken Sie die Taste Ice Type, um die Art der
Eisbereitung zu wählen:
•
Cubed Ice
•
Crushed ice
•
Ice off
Schieben Sie den Hebel des Eisspenders mit
einem Glas nach hinten.
•
Halten Sie das Glas genau vor den Hebel, damit
kein Eis daneben fallen kann.
Eisspender
Die Eisbereitung stellt automatisch immer 10 Eiswürfel gleichzeitig und ungefähr 120 Eiswürfel pro Tag her. Diese
Menge kann von Faktoren wie der Temperatur im
Gefrierabteil, der Funktion Power Freeze und der Anzahl der
Türöffnungen beeinflusst werden. Bei Inbetriebnahme des
Kühlgeräts wird automatisch Cubed Ice (Eiswürfel) gewählt.
Wasserspender
Der Inhalt des Wassertanks beträgt etwa 1,2 Liter.
Kaltes Wasser
•
Schieben Sie den Hebel des Wasserspenders
mit einem Glas nach hinten.
•
Wenn Sie das Kühlgerät gerade erst in Betrieb
genommen haben, schütten Sie die ersten
sechs Gläser Wasser weg, um
Verunreinigungen in der Wasserversorgung
fortzuspülen.
Schieben
Keine
Eisbereitung
HINWEIS
Schieben
EIS- UND KALTWASSERSPENDER
TEMPERATURE INSTELLUNG
Gefrierabteil
•
Die Temperatur im Gefrierabteil kann auf -14°C bis -25°C
eingestellt werden.
•
Drücken Sie die Taste Freezer Temp. so oft, bis die
gewünschte Temperatur auf dem Temperaturdisplay
angezeigt wird.
•
Die Anzeige auf dem Temperaturdisplay ändert sich in
Schritten von -25°C bis -14°C. Wenn -14°C erreicht sind,
geht sie zu -25°C zurück.
•
Nach fünf Sekunden zeigt das Display wieder die tat-sächliche Temperatur im Gefrierabteil an. Das Gerät geht nun
in Betrieb, um die gewünschte Temperatur zu erreichen.
Kühlabteil
•
Die Temperatur im Gefrierabteil kann auf 7°C bis 1°C
eingestellt werden.
•
Drücken Sie die Taste Fridge Temp. so oft, bis die
gewünschte Temperatur auf dem Temperaturdisplay
angezeigt wird.
•
Die Anzeige auf dem Temperaturdisplay ändert sich in
Schritten und arbeitet genauso wie beim Gefrierabteil.
•
Wird Eiscreme im Gefrierabteil bei Temperaturen von mehr -15°C gelagert, kann es schmelzen.
•
Die Temperatur im Gefrier- oder Kühlabteil steigt bei häufigem Öffnen, beim Austauschen des
Inhalts und beim Einlagern warmer Lebensmittel. Dies kann dazu führen, dass die Anzeige im
Digitaldisplay blinkt. Das Blinken des Displays hört auf, wenn Gefrier- oder Kühlabteil wieder ihre
normale Temperatur erreicht haben.
WARNUNG
Wenn Sie wegen eines längeren Urlaubs oder einer
Geschäftsreise den Wasser-oder Eisspender nicht benötigen, schließen Sie bitte den Wasserhahn. Ansonsten könnte es zum Auslaufen von Wasser kommen.
Stecken Sie niemals einen Finger oder andere
Gegenstände in die Öffnung des Spenders. Dies könnte
zu Verletzungen führen.
ACHTUNG
WARNUNG
Eisbereitung (Basis-Modell)
•
Ziehen Sie den Eiswürfelbehälter heraus.
•
Füllen Sie ihn bis zur Füllstandsmarkierung mit Wasser
auf.
•
Setzen Sie den Eiswürfelbehälter wieder ein.
Wenn das Eis im Eisbehälter bleibt,
erhalten Sie Eiswürfel.
8
Kühlabteil
Lichtschalter
Geruchsfilter
Eierfach
Zusammenklappbarer
Fachboden (optional)
Beleuchtung (oben)
Wasserfilter (optional)
Fachboden aus
Sicherheitsglas
Fach für Milchprodukte
Weinfach
Mehrzweckfach
Beverage Station
(optionales Getränkefach)
Beleuchtung (unten)
Türfach für Flaschen
Haltezungen des Türfachs
CoolSelect Zone
TM
Schubfach oder
Kühlfach (optional)
Schubfach für Obst und Gemüse
FÄCHER UND ABLAGEN
Türfach
Xtra Space
TM
Beleuchtung
Beleuchtung
EisAusgabe
Lichtschalter
EisBereitung
Plastik-
Schubfächer
Kippfächer
Vordere
Fußabdeckung
Glasboden
Gefrierabteil
Basis-Modell Spender-Modell
9
BEDIENUNGSANLEITUNG
10
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN
LAGERUNG VON TIEFKÜHLKOST IM GEFRIERABTEIL
Xtra SpaceTM(optional)
•
Kann für Tiefkühlkost wie Pizza, Pasta, Sandwichs und
Frühlingsrollen verwendet werden.
•
Damit sich keine Gerüche auf das Eis übertragen, müssen
einge-lagerte Lebensmittel gut eingewickelt sein.
Fachboden aus Sicherheitsglas
•
Zur Lagerung aller Arten eingefrorener Lebensmittel.
Türfach
•
Zur Lagerung kleiner Packungen eingefrorener Lebensmittel.
Plastik-Schubfach
•
Zur Lagerung von Fleisch und getrockneten Lebensmitteln.
Eingelagerte Lebensmittel sollten sicher in Folie oder anderem
geeigneten Verpackungsmaterial eingewickelt sein oder sich in
Behältern befinden.
Eisausgabe
WARNUNG
Stecken Sie niemals einen Finger, eine Hand oder andere Gegenstände in die Eisausgabe oder
den Behälter der Eisbereitung, da dies zu Verletzungen oder Sachschäden führen kann.
Basis-Modell Spender-Modell
11
Fachboden aus Sicherheitsglas
•
Zur Lagerung aller Arten gekühlter Lebensmittel.
•
Sicher und unzerbrechlich.
•
Die kreisförmigen Markierungen auf der Glassoberfläche sind normal.
Kühlfach oder CoolSelect Zone
TM
Schubfach (optional)
•
Bewahrt den Geschmack von Lebensmitteln und hält sie länger frisch.
Zur Lagerung von Käse, Fleisch, Geflügel, Fisch oder sonstigen schnell
aufzubrauchenden Lebensmitteln.
Schubfach für Obst und Gemüse (oberes und unteres)
•
Zur Lagerung von Obst und Gemüse.
•
Dieses Schubfach ist luftdicht abgeschlossen. Optimierte
Feuchtigkeitskontrolle bewahrt die Frische des eingelagerten Obstes
und Gemüses.
Fach für Milchprodukte
•
Zur Lagerung von Butter, Margarine und Käse.
Türfach für Flaschen
•
Zur Lagerung von Lebensmitteln in kleinen Verpackungen wie
Milch und Joghurt.
Beverage Station (optionales Getränkefach)
•
Zur Lagerung von häufig verwendeten Produkten wie
Getränkedosen und Snacks. Der Zugriff auf diese Produkte ist
ohne ein Öffnen der Tür des Kühlabteils möglich.
Eierfach
•
Legen Sie die Eier in das Eierfach und stellen Sie dieses dann auf
den Fachboden.
Weinfach (optional)
•
Legen Sie Ihre Weinflasche in das Fach, damit der Geschmack
beibehalten wird.
WARNUNG
VORSICHT
HINWEISE ZUR LAGERUNG VON LEBENSMITTELN
LAGERUNG VON LEBENSMITTELN IM KÜHLSCHRANK
Ohne Schubfächer können Obst und Gemüse gelagert werden.
HINWEIS
Flaschen sollten eng beieinander eingelagert werden, damit sie
nicht herausfallen können.
•
Wenn Sie das Kühlgerät wegen längerer Abwesenheit nicht benötigen, müssen Sie es entleeren
und ausschalten. Wischen Sie Feuchtigkeit im Innenraum fort und lassen Sie die Türen offen.
Ansonsten kann es zu Geruchs- oder Schimmelbildung kommen.
BEDIENUNGSANLEITUNG
12
CoolSelect Zone
TM
SCHUBFACH ANLEITUNG
Taste “Select” (Optional)
Soft Freeze
•
Wenn Sie “Soft Freeze” gewählt haben, wird auf der dig-
italen Anzeigetafel die Temperatur -5°Cangezeigt, egal
welche Temperatur für das Kühlabteil eingestellt wurde.
•
Die “Soft-Freeze” Temperatur hält Fleisch und Fisch
länger frisch.
•
Fleisch kann ohne zu tropfen leicht geschnitten werden.
Chill
•
Wenn Sie “Chill” gewählt haben, wird die Temperatur
des CoolSelect ZoneTMSchubfachs auf -1°Cgehalten,
egal welche Temperatur für das Kühlabteil eingestellt
wurde.
•
Die “Soft-Freeze” Temperatur hält Fleisch und Fisch
länger frisch.
Cool
•
Wenn Sie “Cool” gewählt haben, entspricht die
Temperatur der für das Kühlabteil gewählten Temperatur.
Die digitale Anzeigetafel zeigt dieselbe Temperatur wie
das Display für die Temperatur im Kühlabteil.
•
Das CoolSelect Zone
TM
Schubfach bietet zusätzlichen
Kühlraum.
13

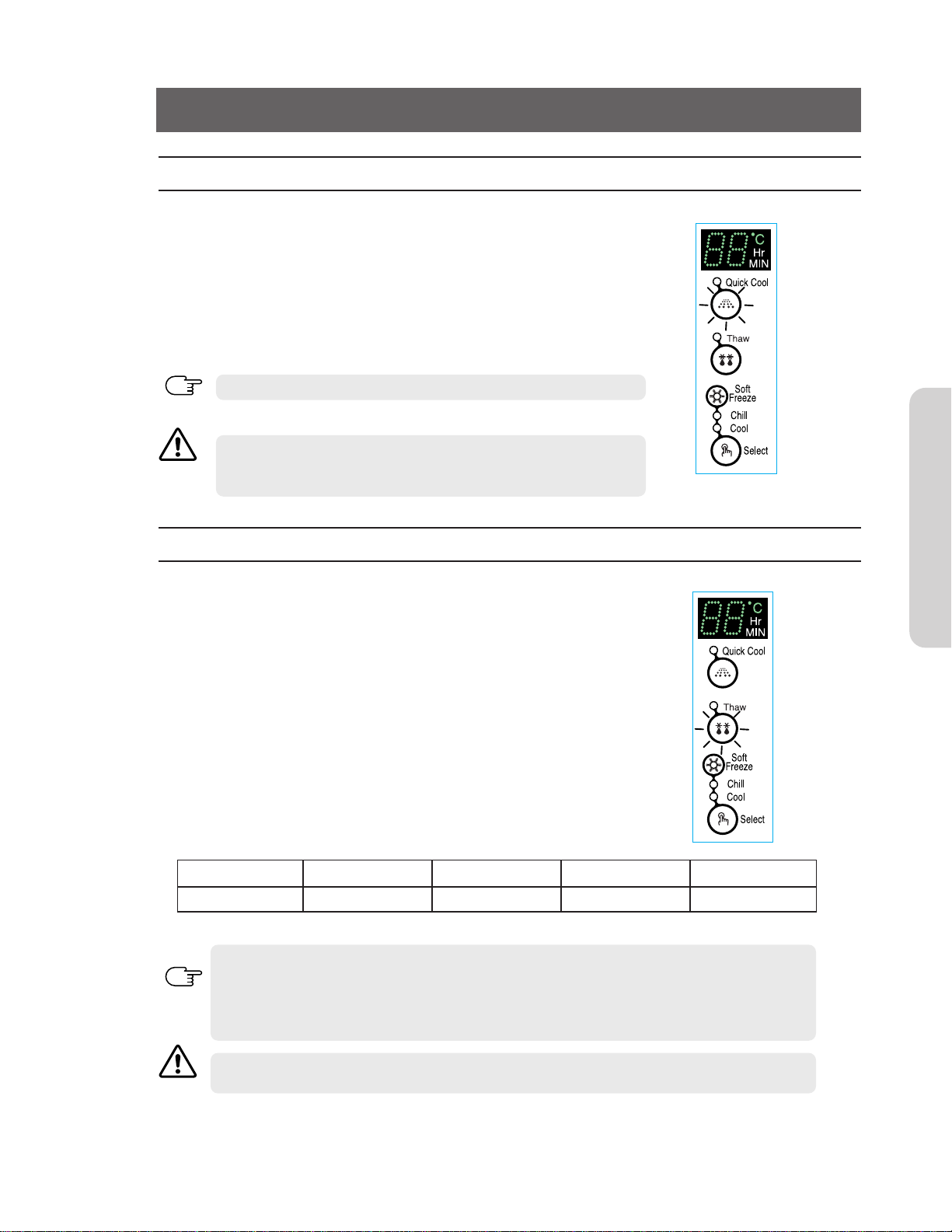

ANLEITUNG SCHUBFACH CoolSelect Zone
TM
Taste “Quick Cool”
Taste “Thaw”
•
Herabtropfender Saft und Qualitätsverschlechterung beim
Fleisch kann die Frische der Lebensmittel beeinträchtigen.
•
Nach Auswahl von “Thaw” (Auftauen) wird abwechselnd warm
eund kalte Luft in das CoolSelect Zone
TM
Schubfach geblasen.
•
Je nach Gewicht des Fleisches kann eine Auftauzeit von 4 Std.,
6 Std., 10 Std. oder 12 Std. eingestellt werden.
•
Nach Beendigung des Auftauvorgangs geht das CoolSelect
ZoneTMDisplay wieder in den Zustand “Chill” über.
•
Um diese Option wieder auszuschalten, drücken Sie eine
beliebige Taste außer “Thaw”.
•
Die ungefähren Auftauzeiten für Fleisch und Fisch sind in der
Tabelle unten angegeben. (Die Angaben beruhen auf einer
Dicke von ca. 2,5 cm.)
Auftauzeit 4 Stunden 6 Stunden 10 Stunden 12 Stunden
HINWEIS
HINWEIS
WARNUNG
•
Sie können die Funktion Quick Cool zusammen mit CoolSelect Zone
TM
ver-
wenden.
•
“Quick Cool” ermöglicht das Kühlen von 1 - 3 Getränkedosen innerhalb von
60 Minuten.
•
Um diese Option wieder auszuschalten, drücken Sie die Taste “Quick Cool”
noch einmal. CoolSelect ZoneTMgeht auf die vorherige Temperatur zurück.
•
Wenn “Quick Cool” beendet ist, wird auf die Temperatureinstellung “Cool”
zurückgeschaltet.
Je nach Getränk kann die Zeit für das Abkühlen unterschiedlich sein.
•
Wenn die Option “Quick Cool” verwendet wird, sollten die
Lebensmittel aus dem CoolSelect ZoneTMSchubfach entfernt werden.
WARNUNG
Gewicht 400 g 600 g 800 g 1000 g
Je nach Größe und Dicke von Fleisch und Fisch können die Auftauzeiten unterschiedlich sein.
Das oben angegebene Gewicht ist das Gesamtgewicht des Lebensmittels im CoolSelect Zone
TM
Schubfach.
Bsp.: Die Gesamtauftauzeit für 400 g gefrorenes Rindfleisch und 600 g gefrorenes Huhn beträgt
10 Stunden.
•
Wenn die Option “Thaw” verwendet wird, sollten die Lebensmittel aus dem CoolSelect Zone
TM
Schubfach entfernt werden.
BEDIENUNGSANLEITUNG
14

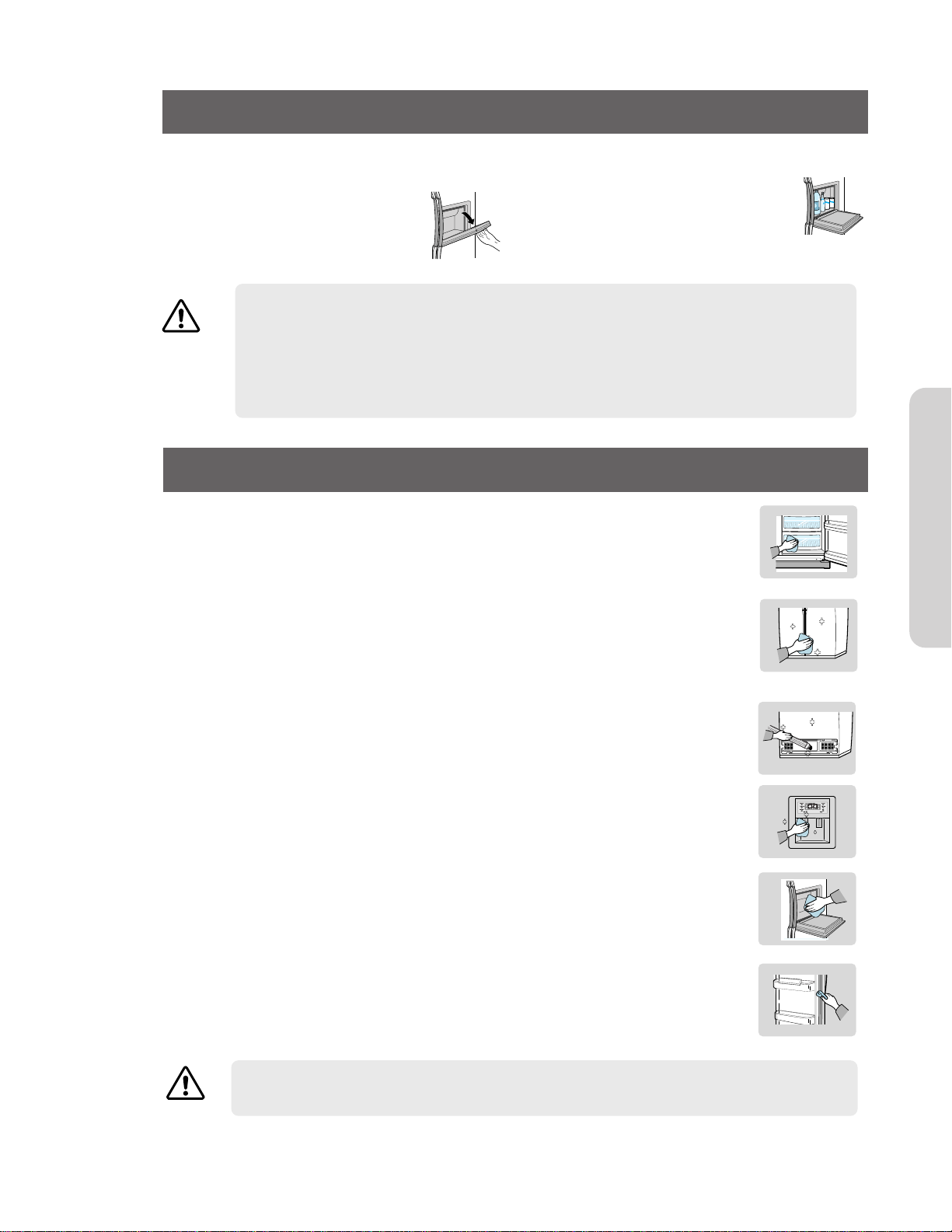

ZUBEHÖRTEILE AUS DEM GEFRIERABTEIL HERAUSNEHMEN
•
Gehen Sie beim Abnehmen der
Abdeckung vorsichtig vor. Ansonsten
könnte es zu Verletzungen kommen.
Glasboden
•
Ziehen Sie den Fachboden
soweit wie möglich heraus.
Heben Sie ihn an und
nehmen Sie ihn heraus.
Türfach
•
Halten Sie das Türfach mit
beiden Händen fest und
heben Sie es an.
Plastik-Schubfächer
•
Nehmen Sie das
Schubfach heraus, indem
Sie es herausziehen und
leicht anheben.
Behälter für Eisbereitung (optional)
•
Nehmen Sie den Behälter heraus, indem Sie ihn
anheben und herausziehen.
Vordere Fußabdeckung
•
Öffnen Sie die Türen von
Gefrier- und Kühlabteil, lösen
Sie die drei Schrauben und
entfernen Sie die
Fußabdeckung.
•
Um die vordere
Fußabdeckung wieder anzubrin-gen, setzen Sie
sie an ihre ursprüngliche Position und ziehen Sie
die drei Schrauben an.

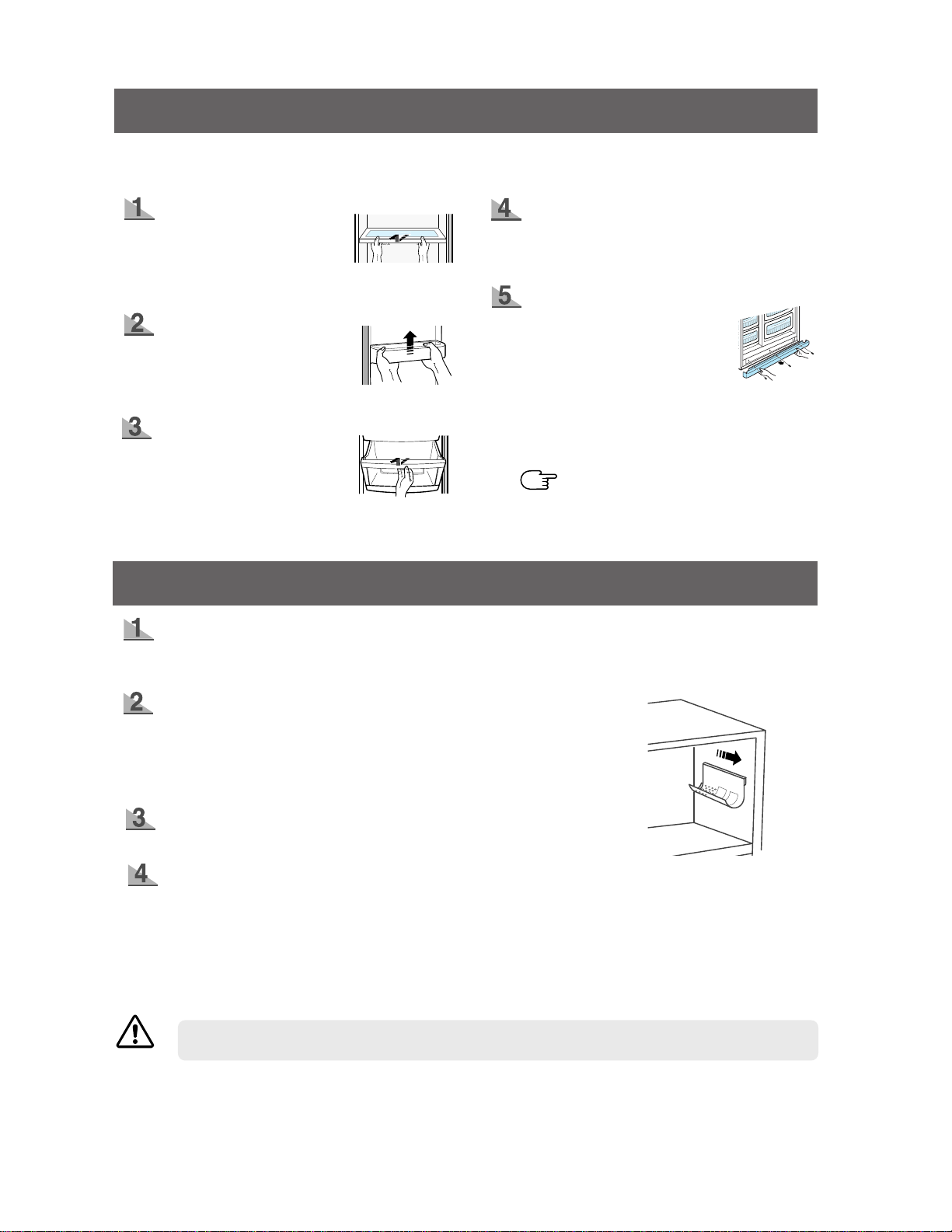

ZUBEHÖRTEILE AUS DEM KÜHLABTEIL HERAUSNEHMEN
Fachboden aus Sicherheitsglas
•
Ziehen Sie den Fachboden soweit wie möglich heraus. Heben Sie ihn an und nehmen Sie ihn vorsichtig
heraus.
Schubfach für Obst und Gemüse
•
Nehmen Sie das Schubfach heraus, indem Sie den Handgriff festhalten, das
Schubfach herausziehen und es leicht anheben.
•
Nehmen Sie die Abdeckung der optimierten Feuchtigkeitskontrolle heraus,
indem Sie sie zu sich hin ziehen.
Türfach für Flaschen
•
Halten Sie das Fach mit beiden Händen fest und heben Sie es an.
Weinfach (optional)
•
Das Fach ist an der Gerätewand befestigt. Um das Weinfach herauszunehmen, schieben Sie es wie
gezeigt in Pfeilrichtung.
•
Nehmen Sie das Fach einfach aus der Führung.
WARNUNG
HINWEIS
•
Bevor Sie Zubehörteile aus dem Gefrier- oder Kühlabteil entnehmen, legen Sie die eingelagerten
ebensmittel an einen anderen Ort.
15
ZUBEHÖRTEILE REINIGEN
Beverage StationTM(optionales Getränkefach)
•
Reinigen Sie die Beverage StationTMmit einem feuchten Tuch. Wischen Sie sie dann mit
einem trockenen Tuch aus.
Eis- und Kaltwasserspender (optional)
•
Reinigen Sie den Eis- und Wasserspender mit einem feuchten Tuch. Wischen Sie ihn
dann mit einem trockenen Tuch aus.
•
Damit das Ablauf-Gitterrost trocken bleibt, dürfen Sie den Eis- und Wasserspender nicht
berühren.
Innen
•
Reinigen Sie die Zubehörteile mit einem milden Reinigungsmittel, wischen Sie sie dann mit
einem trockenen Tuch ab.
•
Achten Sie beim Waschen von Zubehörteilen darauf, dass diese vor ihrem Einsatz wieder
vollständig trocken sind.
Außen
•
Wischen Sie die digitale Anzeigetafel und das Display mit einem sauberen Tuch ab.
•
Reinigen Sie die Türen und die Türgriffe mit einem milden Reinigungsmittel und einem Tuch.
Trocknen Sie sie dann mit einem sauberen Tuch ab.
•
Die Außenflächen des Kühlgeräts sollten ein- oder zweimal pro Jahr poliert werden.
Rückseite
•
Verwenden Sie einen Staubsauger, um ein- oder zweimal pro Jahr den Staub zu entfernen.
WARNING
•
Die Beverage StationTMist sehr praktisch und senkt den
Energieverbrauch,da Sie die Tür des
Kühlabteils nicht öffnen müssen, um
Getränke und Snacks zu entnehmen.
Beverage Station
TM
(optionales Getränkefach)
•
Es wird empfohlen, die Beverage
StationTMzur Lagerung von häufig
benötigten Lebensmitteln zu verwenden.
Um die Beverage StationTM zu öffnen, nehmen Sie den Türgriff der Beverage Station
TM
und ziehen ihn nach unten.
•
Die Tür der Beverage Station
TM
sollte niemals entfernt werden. Die Beverage StationTM kann nicht arbeiten,
wenn die Tür fehlt.
•
Achten Sie beim Schließen der Tür der Beverage StationTM darauf, dass sich Ihre Hände oder Finger nicht am.
Türrahmen befinden; sie könnten ansonsten eingeklemmt oder verletzt werden.
•
Wenn Sie die offene Tür als Ablage verwenden, dürfen Sie kein schweren Gegenstände darauf setzen. Lassen
Sie nicht zu, dass Kinder sich an die Tür hängen, dies kann zu Verletzungen oder Sachschäden führen.
•
Achten Sie beim Öffnen der Tür der Beverage StationTM darauf, dass diese nicht auf den Kopf eines Kindes
schlägt.
WARNUNG
•
Spritzen Sie das Kühlgerät nicht mit Wasser aus. Dies kann zum Tod durch einen elektrischen Schlag führen.
•
Reinigen Sie es nicht mit Benzol, Lösungsmittel oder Kfz-Reinigungsmittel. Dies könnte zu einem Brand führen.
Gummidichtungen
•
Wenn die Gummidichtungen verschmutzt sind, schließt die Tür nicht mehr richtig und der
Kühlschrank und das Gefriergerät können nicht mehr wirkungsvoll arbeiten. Reinigen Sie
die Türen mit einem feuchten Tuch und einem milden Reinigungsmittel. Wischen Sie sie
dann mit einem trockenen Tuch ab.
BEDIENUNGSANLEITUNG
16
INNENBELEUCHTUNG AUSWECHSELN
INNENBELEUCHTUNG IM KÜHLABTEIL
WARNUNG
Ziehen Sie die
Schraubenabdeckung ➀ ab und
entfernen Sie die Schraube.
Schieben Sie die
Lampenabdeckung in
Richtung der Pfeile.
Setzen Sie die
Lampenabdeckung nach
dem Auswechseln der
Glühbirne wieder auf und
schrauben Sie sie fest.
Ziehen Sie die
Schraubenabdeckung
➀
ab und
entfernen Sie die Schraube.
Nehmen Sie die
Lampenabdeckung in
Richtung der Pfeile heraus.
Setzen Sie die
Lampenabdeckung nach
dem Auswechseln der
Glühbirne wieder auf und
schrauben Sie sie fest.
Geruchsfilter
•
Entfernen Sie die Abdeckung wie gezeigt mit Hilfe eines Schraubendrehers.
•
Nehmen Sie die Filterpatrone aus der Abdeckung und weichen Sie sie in sauberem,
warmem Wasser mindestens 4 Std. lang ein. Lassen Sie die Patrone dann offen für min-
destens 8 Std. in der Sonne trocknen.
•
Wiederholen Sie diesen Vorgang ein- oder zweimal pro Jahr.
ZUBEHÖRTEILE REINIGEN
HINWEIS
Oben
Unten (optional)
Patrone
•
Wenn die Patrone in einem geschlossenen Bereich getrocknet wird, können Gerüche in diesen Bereich entwe
ichen.
•
Halten Sie das gelbe Wasser für Kinder unzugänglich, sie könnten es sonst trinken.
Ziehen Sie den Netzstecker des Kühlgeräts, bevor Sie die Lampen der Beleuchtung
auswechseln. Wenn Sie beim Auswechseln der Beleuchtung Probleme haben, wenden Sie sich an Ihren Kundendienst.
17
Ziehen Sie die
Schraubenabdeckung (➀)ab
und entfernen Sie die Schraube.
Nehmen Sie die
Lampenabdeckung in
Richtung der Pfeile heraus.
Setzen Sie die
Lampenabdeckung nach
dem Auswechseln der
Glühbirne wieder auf und
schrauben Sie sie fest.
INNENBELEUCHTUNG AUSWECHSELN
INNENBELEUCHTUNG IM GEFRIERABTEIL (Spender-Modell)
INNENBELEUCHTUNG IM GEFRIERABTEIL (Basis-modell)
Entfernen Sie die
Lampenabdeckung (➀) mit
Hilfe eines Schraubendrehers.
Wechseln Sie die Glühbirne
aus (➁).
Bringen Sie die
Lampenabdeckung
wieder an.
WASSERFILTER
Anzeige “Filter Indicator”
•
Die Anzeige “Filter Indicator” weist Sie darauf hin, wenn der Zeitpunkt für das Auswechseln der Patrone für den
Wasserfilter gekommen ist. Die Anzeige wechselt dann von grün auf orange. Dies bedeutet, dass die Patrone bald aus
getauscht werden muss. Wenn die Anzeige auf rot wechselt, sollten Sie die Patrone sofort austauschen.
(Weitere Informationen finden Sie im Abschnitt “Wasserfilter einbauen”).
Spender ohne Wasserfilter verwenden
•
Ohne eine Wasserfilterpatrone können Sie den Wasser- und Eisspender nicht benutzen, da dann die
Wasserversorgung unterbrochen wird.
Bestellung von Austauschfiltern
•
Wenn Sie weitere Patronen für den Wasserfilter bestellen möchten, wenden Sie sich an Ihren
Samsung-Händler .
TÜREN
Die Türen des Kühlgeräts verfügen über eine besondere Öffnungs- und Schließfunktion, die sicher-
stellen soll, dass die Türen vollständig schließen und dicht sind.
Die Tür lässt sich nur soweit öffnen. Nach Erreichen eines bestimmten Punkts, bleibt sie offen.
Wenn Sie nur teilweise geöffnet ist, schließt sie automatisch.
HINWEIS
•
Wenden Sie sich für das Auswechseln der Glühlampen (Sockel E14) an Ihren SAMSUNG-Händler.
BEDIENUNGSANLEITUNG
18
AUFSTELLEN DES KÜHLGERÄTS
Überprüfen der Abmessungen Ihrer Eingangstür
HINWEIS
HINWEIS
• Wählen Sie einen Aufstellort mit einfachem Zugang zu einer Wasserversorgung.
• Wählen Sie einen Ort mit genug Platz für das Kühlgerät.
• Wählen Sie einen Ort ohne direkte Sonneneinstrahlung.
• Bevor Sie die Tür des Gefrierabteils abbauen, muss die Leitung der Wasserversorgung
gelöst werden. (Ansonsten könnte sie beschädigt werden.)
• Siehe “Leitung der Wasserversorgung vom Kühlgerät trennen” auf der nächsten Seite.
Auswahl des Aufstellorts für das Kühlgerät
Genügend Platz vorsehen und das Kühlgerät auf eine feste ebene Fläche stellen.
•
Wenn das Kühlgerät nicht gerade steht, kann das Kühlsystem eventuell nicht einwandfrei arbeiten.
VORSICHT
5 cm
1 cm
10 cm
• Überprüfen Sie die Abmessungen Ihrer Eingangstür, um festzustellen, ob das Kühlgerät
hindurch passt.
• Wenn das Kühlgerät wegen seiner Tiefe oder Breite nicht durch die Tür passt, ziehen Sie
es wieder zurück.
Lassen Sie bei der Aufstellung des Kühlgeräts rechts, links, hinten und oben einen Freiraum. Dadurch
kann der Energieverbrauch gesenkt werden.
19
ENTFERNEN DER TÜREN DES KÜHLGERÄTS
1) Entfernen Sie die Schraube von der Klammer ( ).
2) Nehmen Sie den Wasserschlauch ab, indem Sie die Muffe (➁) zusammendrücken und den
Schlauch (➀) abziehen.
Öffnen Sie die Türen von Gefrier- und Kühlabteil und nehmen Sie die vordere Fußabdeckung
ab, indem Sie die drei Schrauben gegen den Uhrzeigersinn drehen.
a
VORDERE FUßABDECKUNG
SCHRAUBE
Entfernen der vorderen Fußabdeckung (Optional)
Leitung der Wasserversorgung vom Kühlgerät trennen (Optional)
WARNUNG
a
Schneiden Sie den Wasserschlauch nicht ab sondern trennen Sie ihn von der Muffe.
AUFSTELLANLEITUNG
20
ENTFERNEN DER TÜREN DES KÜHLGERÄTS
1) Entfernen Sie bei geschlossener Tür die obere Scharnierabdeckung (➀) mit Hilfe eines
Schraubendrehers und lösen Sie dann die Drähte(➁).
2) Entfernen Sie die Scharnierschrauben (➂) und Bodenschrauben (➃) gegen den Uhrzeigersinn heraus und nehmen Sie das obere Scharnier (➄) in Pfeilrichtung (➅) heraus. Gehen Sie beim
Herausnehmen der Tür vorsichtig vor, damit diese nicht auf Sie fallen kann.
3) Nehmen Sie die Tür aus dem unteren Scharnier
(➆)
, indem Sie sie vorsichtig anheben (➇).
4) Ziehen Sie das untere Scharnier (➈) aus seiner
Halterung (➉) , indem Sie es (➈) in Pfeilrichtung
anheben.
Entfernen der Tür des Gefrierabteils
HINWEIS
•
Heben Sie die Tür gerade nach oben.
•
Achten Sie darauf, dass die Wasserleitung und die Kabelführung oben an der Tür nicht eingeklemmt werden.
•
Stellen Sie die Türen auf einen geschützten Untergrund.
21
ENTFERNEN DER TÜREN DES KÜHLGERÄTS
3) Nehmen Sie die Tür aus dem unteren
Scharnier (➆)
, indem Sie sie vorsichtig
anheben (➇).
4) Ziehen Sie das untere Scharnier (➈) aus seiner
Halterung (➉), indem Sie es (➈) in Pfeilrichtung
anheben.
1) Entfernen Sie bei geschlossener Tür die obere Scharnierabdeckung (➀) mit Hilfe eines
Schraubendrehers und lösen Sie dann die Drähte (➁).
2) Entfernen Sie die Scharnierschrauben (➂) und Bodenschrauben (➃) gegen den Uhrzeigersinn her
aus und nehmen Sie das obere Scharnier (➄) in Pfeilrichtung (➅). heraus. Gehen Sie beim
Herausnehmen der Tür vorsichtig vor, damit diese nicht auf Sie fallen kann.
Entfernen der Tür des Kühlabteils
AUFSTELLANLEITUNG
22
Wiederanbringen der Tür des Gefrierabteils
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS
1) Setzen Sie das untere Scharnier (➀) in die zugehörige Halterung (➁).
2) Befestigen die die Tür des Gefrierabteils, indem
Sie den Schlauch (➂) an der unteren Seite der
Tür durch die Öffnung im unteren Scharnier (➃)
führen und nach unten ziehen.
3) Setzen Sie den Schaft (➄) des oberen Scharniers in die Bohrung. Nachdem Sie die obere (➅).
Nachdem Sie die obere Scharnierbohrung (➆) und die Bohrung im Gerät
(➇) ausgerichtet haben, befesti-
gen Sie die Bolzen
(➈) und die Schraube (➉) durch Drehen im Uhrzeigersinn.
4) Schließen Sie die Drähte an. 5)
Setzen Sie den vorderen Teil der oberen
Scharnierabdeckung ( ) auf den vorderen Teil
des oberen Scharniers ( ) und befestigen Sie
diese ausgehend von der Vorderseite des
oberen Scharniers.
11
12
23
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS
Wiederanbringen der Türe des Kühlabteils
1) Setzen Sie das untere Scharnier (➀) in die
zugehörige Halterung (➁).
2) Setzen Sie die Bohrung in der Tür des
Kühlabteils (➂) über das untere Scharnier (➃).
3) Setzen Sie den Schaft (➄) des oberen Scharniers in die Bohrung (➅). Nachdem Sie die obere
Scharnierbohrung (➆) und die Bohrung im Gerät
(➇) ausgerichtet haben, befestigen Sie die Bolzen
(➈)
und die Schraube (➉) durch Drehen im Uhrzeigersinn.
4) Schließen Sie die Drähte an. 5)
Setzen Sie den vorderen Teil der oberen
Scharnierabdeckung ( ) auf den vorderen Teil
des oberen Scharniers ( ) und befesti-gen Sie
diese ausgehend von der Vorderseite des
oberen Scharniers.
11
12
AUFSTELLANLEITUNG
24
WIEDERANBRINGEN DER TÜREN DES KÜHLGERÄTS
VORDERE FUßABDECKUNG
SCHRAUBE
1) Drücken Sie die Vorderseite der Muffe (➁) zusammen und schieben Sie die Wasserleitung
(➀) in die Muffe.
2) Ziehen Sie die Schraube an der Klammer ( ) an.
a
a
Wiederanbringen des Wasserschlauchs (Optional)
Wiederanbringen der vorderen fußabdeckung (Optional)
Befestigen Sie die vordere Fußabdeckung, indem Sie die drei Schrauben wie in der Abbildung
gezeigt anziehen.
25

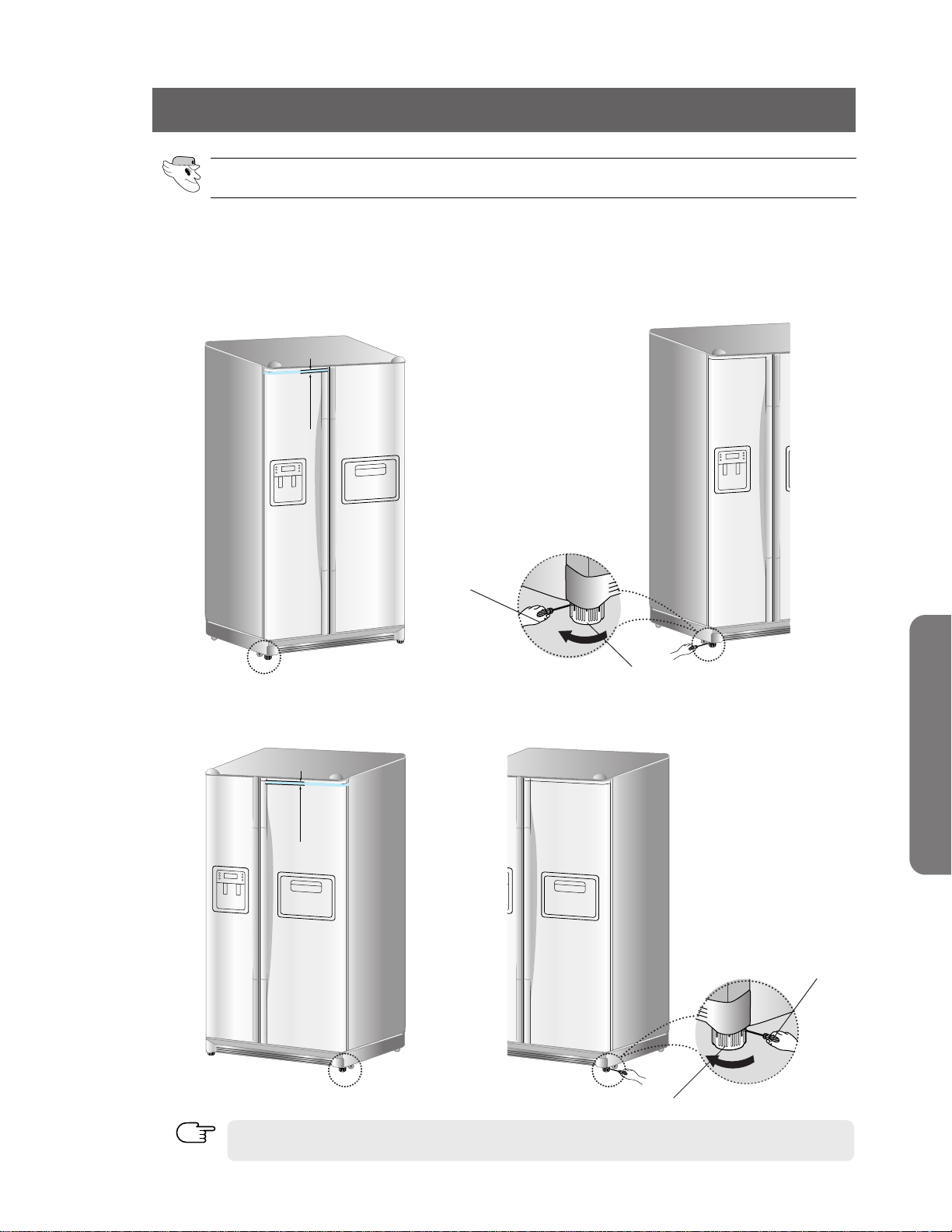

EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN
Die Türen sind ungleich, wenn das Kühlgerät nicht gerade steht.
Fall 1) Die Tür des Gefrierabteils ist tiefer als die
des Kühlabteils
Setzen Sie einen geraden Schraubendreher (-)
(➀) in einen Schlitz des Einstellfußes (➁), drehen
Sie ihn im Uhrzeigersinn und richten Sie das
Kühlgerät aus.
Fall 2) Die Tür des Gefrierabteils ist höher
als die des Kühlabteils
Setzen Sie einen geraden Schraubendreher (-) (➀)
in einen Schlitz des Einstellfußes (➁),drehen Sie ihn
im Uhrzeigersinn und richten Sie das Kühlgerät aus.
DIFFERANCE OF HEIGHT
DIFFERANCE OF HEIGHT
➀
SCHRAUBEN-
DREHER(-)
➀
SCHRAUBEN-
DREHER(-)
➁ EINSTELLFUSS
➁ EINSTELLFUSS
Bitte zuerst das Kühlgerät eben ausrichten.
HINWEIS
Gleichen Sie kleine Unebenheiten zwischen den Türen nicht wie hier beschrieben aus. Gehen Sie dazu wie
auf der nächsten Seite angegeben vor.
AUFSTELLANLEITUNG
26
EINSTELLUNG DES SPIELRAUMS ZWISCHEN DEN TÜREN
Kleine Unebenheiten zwischen den Türen ausgleichen.
Die Tür des Gefrierabteils ist tiefer als die des
Kühlabteils
Die Tür des Gefrierabteils ist höher als die
des Kühlabteils
3) Nachdem Sie die Türen eingestellt haben, drehen Sie die Mutter (①) im Uhrzeigersinn ( ) bis zum
unteren Ende des Bolzens. Ziehen Sie den Bolzen dann wieder mit dem Schlüssel (
➂
) an, um die Mutter
(
①
) zu fixieren.
2) Gleichen Sie den Höhenunterschied zwischen den Türen aus, indem Sie den Bolzen (➁) im Uhrzeigersinn
( ) oder gegen den Uhrzeigersinn ( ) drehen.
➂ SCHLÜSSEL
Einstellteil
➀ MUTTER
➁ BOLZEN
➂ SCHLÜSSEL
➀ MUTTER
➁ BOLZEN
Einstellteil
➂ SCHLÜSSEL
➂ SCHLÜSSEL
➁ BOLZENT
➁ BOLZENT
➁ BOLZEN
➂ SCHLÜSSEL
➀ MUTTER
➁ BOLZEN
➂ SCHLÜSSEL
➀ MUTTER
HINWEIS
Öffnen Sie die Türen und stellen Sie sie folgendermaßen ein:
1) Lösen Sie die Mutter (①) am unteren Scharnier bis zum oberen Ende des Bolzens (➁).
Verwenden Sie beim Lösen der Mutter (①), den mitgelieferten Sechskantschlüssel (➂) und
drehen Sie den Bolzen (➁) ein wenig entgegen den Uhrzeigersinn, so dass Sie die Mutter
(①) mit den Fingern lösen können.
HINWEIS
Wenn Sie im Uhrzeigersinn ( ) drehen, geht die Tür nach oben.
HINWEIS
Wenn Sie die Mutter (①) nicht fest anziehen, kann der Bolzen (➁) sich eventuell lösen.
27
ÜBERPRÜFUNG DER LEITUNG FÜR DEN WASSERSPENDER (optional)
1) Damit der Eisbereiter einwandfrei arbeiten kann, ist ein Wasserdruck von 137 - 862 kpa erforderlich.
Liegt er innerhalb dieses Bereichs, kann ein Behälter mit 100 ml in 10 Sekunden gefüllt werden.
2) Der Wasserfilter entfernt Partikel aus dem Wasser. Er dient nicht zur Sterilisierung oder Vernichtung
von Mikroorganismen.
3) Wird das Kühlgerät in einer Gegend mit niedrigem Wasserdruck (unter 137 kpa) aufgestellt, sollten
Sie eine Pumpe zur Druckverstärkung vorsehen.
4) Vergewissern Sie sich, dass der Tank im Kühlgerät vollständig aufgefüllt ist. Drücken Sie den Hebel
des Wasserspenders, bis aus der Öffnung Wasser herauskommt.
Reiniger
Dichtungsband
Klemmschelle A x 8EA
Reiniger-Haltevorrichtung
Befestigungsband
Wasserleitung
Reiniger
Schneidschrauben x 12EA
(interne Modell)
(externes Modell)
Überprüfung der Teile
HINWEIS
Bei Ihrem Händler können Sie ein Universal-Set zur Wasserversorgung erwerben. Der
Hersteller des Kühlgeräts empfiehlt die Verwendung eines Wasserversorgungs-Sets mit
Kupferleitungen.
AUFSTELLANLEITUNG
GARANTIEINFORMA TION
Dies Installation der Wasserleitung unterliegt nicht
der Garantie des Herstellers der Kühl-GefrierKombination oder des Eisbereiters. Halten Sie sichgenau an diese Hinweise, um die Gefahr von kostspieligen Wasserschäden zu vermeiden.
Hinweis :
Sollte dasAnschlussstück nicht auf den Wasserhahn
passen, wenden Sie sich an Ihren Kundendienst undkaufen Sie die für die Installation benötigten
28
Anschluss an die Wasserversorgung
- Schließen Sie die Haupt-Wasserversorgung und stellen Sie
den Eisbereiter auf die Position “Off”.
- Suchen Sie die nächstliegende Trinkwasserleitung.
- Folgen Sie der Anleitung im Einbau-Set für den Eisbereiter.
- Schieben Sie die Andruckmutter und die Plastikmuffe über
den Plastikschlauch.
- Nachdem Sie die Manschette eingesetzt haben, ziehen Sie
die Andruckmutter auf dem 1/4" Andrucknippel
(Verbindungsstück) fest.
- Schieben Sie Andruckmuffe und Mutter wie gezeigt auf die
Kupfer(oder Plastik)-leitung.
- Ziehen Sie die Andruckmutter auf dem Andrucknippel
(Verbindungsstück) fest.
- Drehen Sie das Wasser an und überprüfen Sie auf
Dichtheit.
1. Kaltwasserleitung
2. Rohrklemme
3. Kupfer(oder Plastik)-
leitung
4. Andruckmutter
5. Andruckmanschette
6. Absperrhahn
7. Dichtungsmutter
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER (optional)
Anschluss des Wasserschlauchs am Kühlgerät
Überprüfen derleitungder wasserversorgung
Andruckmutter
Muffe
Manschette
Andrucknippel
Andruckmutter
Muffe
Beim internen Modell
(Fall 1)
(Fall 2)
SCHLAUCHANSCHLÜSS “A”
WASSERHAHN
ACHTUNG
Der Wasserschlauch muss an
eine Kaltwasserleitung
angeschlossen werden. Wird er
an eine Heißwasserleitung
angeschlossen, kann dies zu
Fehlfunktionen des Reinigers
führen.
Die Andruckmutter darf nicht überdreht werden.
HINWEIS
Die Wasserleitung darf nur an eine Trinkwasserversorgung angeschlossen werden.
HINWEIS
Anschluss der Wasserleitung über den Schlauchanschluss
an den Wasserhahn.
- Schließen Sie den Haupt-Wasserhahn.
- Verbinden Sie den Schlauchanschluss “A” mit dem
Wasserhahn.
- Alle Verbindungen sind mit Dichtungsband zu sichern.
29
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER
Anschluss des Wasserschlauchs am Kühlgerät.
- Entfernen Sie die Kompressorabdeckung des Kühlgeräts.
- Schließen Sie den Wasserschlauch wie gezeigt an das
Ventil an.
- Überprüfen Sie nach dem Anschließen auf Dichtheit.
Sollten Sie Lecks feststellen, wiederholen Sie den
Anschlussvorgang.
- Bringen Sie die Kompressorabdeckung wieder am
Kühlgerät an.
- Befestigen Sie die Wasserleitung mit Klemmschellen "A" an der Wand
(Rückseite des Kühlgeräts).
- Vergewissern Sie sich nach der Befestigung des Wasserschlauchs, dass
dieser nicht zu stark gekrümmt, eingeklemmt oder gequetscht ist.
Abschluss der Installation der Leitung der Wasserversorgung.
- Schalten Sie die Kühl-Gefrier-Kombination ein und drücken Sie den
Hebel an der linken Seite des Spenders, bis Wasser durch den
Schlauch herausläuft. Drücken Sie den Hebel so lange, bis alle Luft
entwichen ist.
- Überprüfen Sie jetzt, ob die Wasserleitung an der Anschlussstelle dicht
ist. Stellen Sie die Kühl-Gefrier-Kombination nach Befestigung des
Wasserschlauchs an den gewünschten Ort. Versetzen Sie die Kühl-
Gefrier-Kombination so wenig wie möglich, wenn sie sich einmal am
gewünschten Aufstellort befindet.
KOMPRESSORABDECKUNG
KLEMMSCHELLE A
WASSERSCHLAUCH
AUFKLEBER
(MONASTSANGABE)
FIL TERGEHÄUSE
WASSERSCHLAUCH
ANDRUCKMUTTER
Entfernen Sie jegliche Reste aus der Leitung der Wasserversorgung
Wasserschlauch sichern
Wasserfilter einbauen.
VORSICHT
- Lösen Sie die Kappe im Kühlgerät wie gezeigt durch Drehen gegen
den Uhrzeigersinn.
Nehmen Sie den Wasserfilter aus der Verpackung und bringen Sie
den Monatsaufkleber wie gezeigt an.
- Notieren Sie den Monat des Filtereinbaus auf dem Aufkleber.
Beispiel: Wurde der Wasserfilter im März eingesetzt, so schreiben Sie
“MÄR”.
- Entfernen Sie die Schutzkappe und setzen Sie den Filter wie gezeigt
ein.
- Drehen Sie den Wasserfilter langsam im Uhrzeigersinn um 90º, bis
die Markierungen übereinstimmen und der Filter einrastet. Achten Sie
darauf, den Filter nicht zu überdrehen.
ABNEHMEN DER
ROTEN KAPPE
RICHTEN SIE DIE
MARKIERUNG AUF DIE
EINRASTPOSITION AUS
Überprüfen Sie bitte, dass die Markierung mit der Einrastposition übereinstimmt.
AUFSTELLANLEITUNG
- Kürzen Sie den am Reiniger angebrachte
Wasserleitung auf die erforderliche Länge,
indem Sie den Abstand zwischen Reiniger
und Kaltwasserhahn ausmessen.
- Wenn Sie den Wassereingang und
Wasserausgang des Reinigers während
seines Einbaus anschließen
möchten,gehen Sie anhand der Abbildung vor.
30
Anschluss an die Wasserversorgung
Anschluss der Wasserleitung über den Schlauchanschluss an
den Wasserhahn.
- Schließen Sie den Haupt-Wasserhahn.
- Verbinden Sie den Schlauchanschluss “A” mit dem
Wasserhahn.
- Alle Verbindungen sind mit Dichtungsband zu sichern.
SCHLAUCHANSCHLUSS “A”
SCHLAUCHANSCHLUSS
WASSERSCHLAUCH
WASSER
AUSGANGSSEITE
DES REINIGERS
EINGANGSSEITE
DES REINIGERS
WASSERSCHLAUCH
AUSGANGSSEITE DES
REINIGERS
90 GRAD
SCHNITT
REINIGER
WASSERHAHN
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER
REINIGER
Beim externes Modell
ACHTUNG
Der Wasserschlauch muss an
eine Kaltwasserleitung
angeschlossen werden. Wird er
an eine Heißwasserleitung
angeschlossen, kann dies zu
Fehlfunktionen des Reinigers
führen.
GARANTIEINFORMA TION
Dies Installation der Wasserleitung unterliegt nichtder
Garantie des Herstellers der Kühl-GefrierKombination oder des Eisbereiters. Halten Sie sichgenau an diese Hinweise, um die Gefahr von kostspieligen Wasserschäden zu vermeiden.
Hinweis:
Sollte der Schlauchanschluss nicht auf den
Wasserhahn passen, wenden Sie sich an Ihren
Kundendienst und kaufen Sie die für die Installation
benötigten Anschlüsse.
Entfernen jeglicher Reste aus dem Reiniger (Modell mit Reiniger)
- Öffnen Sie den Hauptwasserhahn, um zu überprüfen, ob Wasser durch den Schlauch in den
Reiniger fließt.
- Wenn das Wasser nicht durch den Schlauch fließt,
überprüfen Sie, ob der Hahn geöffnet ist.
- Lassen Sie den Hahn so lange auf, bis klares
Wasser herauskommt und alle Reste, die sich bei
der Herstellung angesammelt haben, herausgespült
sind.
Auswahl der Stelle, an der der Reiniger angebracht werden soll. (Modell mit Reiniger)
REINIGER
31
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER

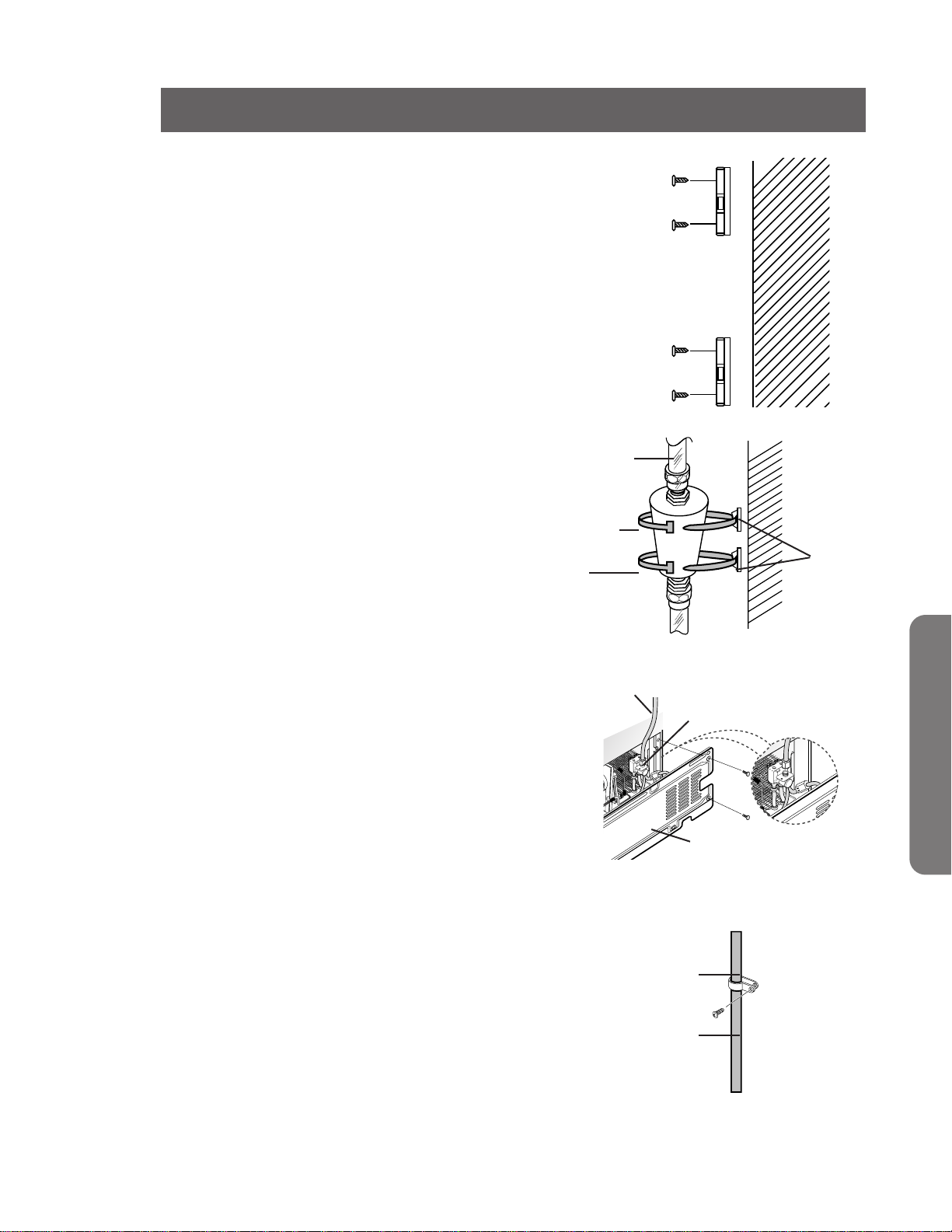

Wasserschlauch sichern
- Befestigen Sie den Wasserschlauch mit Klemmschellen “A” an
der Wand (Rückseite des kühlgeräts).
- Vergewissern Sie sich nach der Befestigung des
Wasserschlauchs, dass dieser nicht zu stark gekrümmt, eingek
lemmt oder gequetscht ist.
Anschluss des Wasserschlauchs am Kühlgerät
- Entfernen Sie die Rückwand des Kühlgeräts.
- Schließen Sie den Wasserschlauch wie gezeigt an das
Ventil an. (Die Anschlussmutter befindet sich auf der
rechten Seite des Wartungsfeldes auf der Rückseite des
Kühlgeräts).
- Überprüfen Sie nach dem Anschließen auf Dichtheit.
Sollten Sie Lecks feststellen, wiederholen Sie den
Anschlussvorgang.
- Bringen Sie die Rückwand des Kühlgeräts wieder an.
Reiniger anbringen
- Befestigen Sie den Reiniger wie in der Abbildung rechts
gezeigt.
Anbringen der Reiniger-Haltevorrichtungen
- Positionieren Sie die Reiniger-Haltevorrichtungen an einer
geeigneten Stelle (zum Beispiel unter den Ausguss) und befes
tigen Sie sie mit Hilfe von zwei Schrauben.
KLEMMSCHELLE A
Zwei ReinigerHaltevorrichtungen
Zwei ReinigerHaltevorrichtungen
WASSERSCHLAUCH
WASSERSCHLAUCH
ANDRUCKMUTTER
KOMPRESSORABDECKUNG
BEFESTIGUNGSBAND
FÜR REINIGER
REINIGER
WASSERSCHLAUCH
REINIGER
HAlTEVORRICHTUNG
AUFSTELLANLEITUNG
32
Entfernen Sie jegliche Reste aus der Leitung der Wasserversorgung
1) Öffnen Sie die Haupt-Wasserversorgung und den
Absperrhahn der Leitung der Wasserversorgung.
2) Lassen Sie so lange Wasser durch den Spender laufen, bis
klares Wasser herauskommt (6 - 7 Minuten). Hierdurch wird
das Wassersystem gereinigt und die Luft aus den Leitungen
entfernt.
3) Eventuell sind weitere Spülungen erforderlich.
4) Öffnen Sie die Tür des Kühlgeräts und überprüfen Sie, ob
der Wasserfilter dicht ist.
Hinweis
2) Wenn Sie die Test-Taste drücken, wird der Eiswürfelbehälter
mit Wasser aus der Wasserversorgung gefüllt. Überprüfen
Sie den Füllstand (siehe Abbildung unten). Ist der Füllstand
zu niedrig, werden die Eiswürfel klein. Dies
stellt kein Problem des Eisbereiters dar, son
dern hängt vom Wasserdruck im Rohr ab
und kann gelegentlich vorkommen. Sollte
dieses Problem auftreten, gehen Sie zur
Überprüfung des Füllstands folgendermaßen
vor.
Überprüfung der für das Eisfach gelieferten Wassermenge.
ÜBERPRÜFEN SIE DEN
FÜLLSTAND
TEST-TASTE
ZU HOCH
OPTIMALER
FÜLLSTAND
1) Heben Sie den Behälter der Eisbereitung an (①) und ziehen
Sie ihn (➁) aus dem Gefrierabteil.
EISBEREITER
ZU NIEDRIG
WASSER
ICE
INSTALLIEREN DER LEITUNG FÜR DEN WASSERSPENDER
•
Nach Einbau einer neuen Wasserfilterpatrone kann kurzzeitig Wasser aus dem Spender spritzen.
•
Entfernen Sie das Weinfach, bevor Sie den Wasserfilter wieder einbauen.
33
STÖRUNGSBESEITIGUNG
Die Kühl-Gefrier-Kombination funktioniert überhaupt nicht oder kühlt nicht ausreichend
• Prüfen Sie, ob der Netzstecker richtig eingesteckt ist.
• Ist der Temperaturregler auf der Anzeigetafel richtig
eingestellt? Versuchen Sie eine niedrigere
Temperatur einzustellen.
• Steht die Kühl-Gefrier-Kombination in direktem
Sonnenlicht oder in der Nähe einer Wärmequelle?
• Steht die Kühl-Gefrier-Kombination mit der Rückseite
zu dicht an der Wand?
Lebensmittel im Kühlabteil gefrieren
• Ist der Temperaturregler auf der Anzeigetafel richtig
eingestellt? Versuchen Sie eine höhere Temperatur
einzustellen.
• Ist die Umgebungstemperatur zu niedrig?
• Haben Sie Lebensmittel mit einem sehr hohen
Wassergehalt in die Nähe des kältesten Teils des
Kühlabteils gelegt?
Ungewöhnliche Geräuschentwicklung
• Vergewissern Sie sich, dass das Gerät auf einer sta
bilen, ebenen Fläche steht.
• Steht die Kühl-Gefrier-Kombination mit der Rückseite
zu dicht an der Wand?
• Sind Gegenstände hinter oder unter das Gerät
gefallen?
•Aus dem Inneren des Geräts kann ein “Ticken” zu
hören sein; dies ist normal. Das Geräusch entsteht,
wenn sich einzelne Teile zusammenziehen oder aus
dehnen.
Die vorderen Kanten und Seiten der Kühl-GefrierKombination sind heiß; es tritt Kondensation auf
• In den vorderen Kanten des Kühlgeräts sind
Heizrohre zur Verhinderung von Kondensation
eingebaut.
• Kondensation kann auftreten, wenn Sie die Tür zu
lange geöffnet lassen.
Es wird kein Eis ausgegeben
• Haben Sie die Eisbereitung ausgeschaltet?
• Befindet sich Eis im Aufbewahrungsbehälter?
• Ist die Wasserleitung angeschlossen und ist der
Absperrhahn geöffnet?
• Ist die Temperatur im Gefrierabteil zu hoch?
(Stellen Sie die Temperatur niedriger)
• Haben Sie mit der Eisbereitung 12 Stunden nach
Installation der Leitung der Wasserversorgung
gewartet?
Sie können Wasser im Gerät gurgeln hören
• Diese Geräusche werden vom im Gerät zirkulieren
den Kühlmittel erzeugt und sind normal.
Starke Geruchsentwicklung in der Kühl-GefrierKombination
• Verpacken Sie Lebensmittel mit starker
Geruchsentwicklung immer luftdicht. Entfernen Sie
verdorbene Lebensmittel umgehend.
Reifbildung an den Wänden des Gefriergeräts
• Ist die Luftöffnung verstopft?
• Lassen Sie ausreichend Platz zwischen den
Lebensmitteln, damit die Luft gut zirkulieren kann.
• Ist die Tür richtig geschlossen?
Es wird kein Wasser ausgegeben
• Ist die Wasserleitung angeschlossen und ist der
Absperrhahn geöffnet?
• Ist die Leitung der Wasserversorgung beschädigt?
• Ist der Wassertank gefroren, weil die Temperatur im
Kühlabteil zu niedrig ist? Wählen Sie auf der
Anzeigetafel eine wärmere Einstellung.
AUFSTELLANLEITUNG
GGrreennzzwweerrttee ffüürr ddiiee RRaauummtteemmppeerraattuurr
Die für dieses Gerät vorgesehenen Umgebungstemperaturen werden über die Temperaturklasse
festgelegt, die auf dem Typenschild angegeben ist.
HHIINNWWEEIISS::
Die Innentemperatur kann vom Standort des Geräts, der Umgebungstemperatur und
der Häufigkeit, mit der die Türen geöffnet werden, beeinflusst werden.
Stellen Sie die Temperatur so ein, dass diese Einflüsse ausgeglichen werden.
Temperaturklasse Symbol
Kalt gemäßigt SN 32°C(90°F) 10°C(50°F)
Warm gemäßigt N 32°C(90°F) 16°C(61°F)
Subtropisch ST 38°C(100°F) 18°C(64°F)
Tropisch T 43°C(109°F) 18°C(64°F)
Umgebungstemperatur
Maximal
Minimal
Loading...
