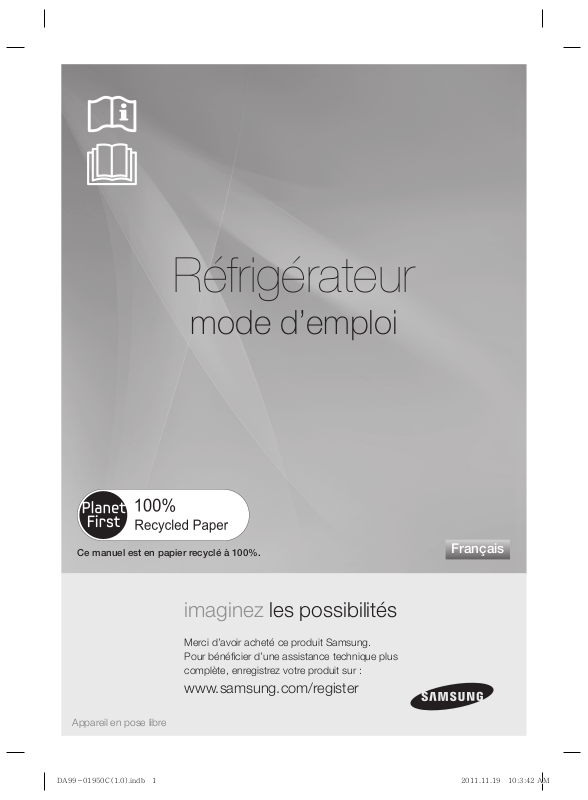

Réfrigérateur

mode d’emploi

Ce manuel est en papier recyclé à 100%.

Français

imaginez les possibilités

Merci d’avoir acheté ce produit Samsung. Pour bénéﬁ cier d’une assistance technique plus complète, enregistrez votre produit sur :

www.samsung.com/register

Appareil en pose libre

DA99-01950C(1.0).indb 1DA99-01950C(1.0).indb 1 2011.11.19 10:3:42 AM2011.11.19 10:3:42 AM

consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant de mettre l’appareil en service, lisez attentivement ce mode d’emploi et conservez-le pour vous y référer ultérieurement.

• Utilisez cet appareil uniquement dans le but pour lequel il a été conçu, conformément aux instructions de ce mode d’emploi. Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui n’ont pas l’expérience ou les connaissances nécessaires, sauf si elles sont placées sous la surveillande d’une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires pour utiliser le congélateur.

• Ce manuel étant commun à plusieurs modèles, les caractéristiques de votre réfrigérateur peuvent légèrement différer de celles décrites dans le présent mode d’emploi.

Précautions et symboles de sécurité importants :

Risques ou mauvaises

DANGER

ATTENTION

2_ consignes de sécurité

manipulations pouvant provoquer des blessures graves ou la mort.

Risques ou mauvaises manipulations pouvant provoquer des blessures légères ou des dommages matériels.

N’essayez RIEN.

Ne démontez PAS.

Ne touchez PAS.

Suivez soigneusement les consignes.

Débranchez la ﬁ che d’alimentation de la prise secteur.

Assurez-vous que la machine est mise à la terre pour empêcher les électrocutions.

Contactez le centre technique pour une assistance.

Remarque.

Ces pictogrammes visent à préserver les utilisateurs de l’appareil de tout risque de blessure. Nous vous prions de respecter ces instructions. Après les avoir lues attentivement, conservez-les pour pouvoir les consulter ultérieurement.

Avis CE

Ce produit a été conçu en conformité avec la Directive relative aux basses tensions (2006/95/ CE), la Directive de compatibilité électromagnétique (2004/108/CE) et la Directive d’écoconception (2009/125/CE) implémentée par la Réglementation CE N° 643/2009 de l’Union Européenne.

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

susceptible d’entrer en contact avec l’eau.

•

• Ne reliez jamais la borne de terre de l’appareil à

- Une mise à la terre incorrecte peut provoquer

• Ne branchez pas cet appareil sur une multiprise.

- Ainsi, votre appareil fonctionnera dans des

• Si la prise secteur est mal ﬁ xée au mur, ne

- Vous risqueriez de vous électrocuter ou de

• N’utilisez jamais un cordon présentant des

• Évitez de plier le cordon d’alimentation de

POUR L’INSTALLATION

• N’installez pas le réfrigérateur dans une pièce humide ou un endroit où il est

Un défaut d’isolation des composants électriques peut entraîner une électrocution ou un incendie.

Ne placez pas l’appareil dans un endroit exposé au rayonnement direct du soleil ou à proximité d’une source de chaleur (cuisinière, radiateur, etc.).

une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre.

une électrocution.

Le réfrigérateur doit toujours être branché sur une prise électrique individuelle délivrant une tension conforme à la valeur indiquée sur la plaque signalétique de l’appareil.

conditions optimales et vous éviterez tout risque de surcharge des circuits électriques, de surchauffe des ﬁ ls et donc, tout risque d’incendie.

branchez pas la ﬁ che d’alimentation.

provoquer un incendie.

craquelures ou des signes d’usure.

manière excessive ou de le coincer sous un meuble lourd.

DA99-01950C(1.0).indb Sec2:2DA99-01950C(1.0).indb Sec2:2 2011.11.19 10:3:43 AM2011.11.19 10:3:43 AM

• Avant toute utilisation, veillez à installer et positionner correctement l’appareil,

conformément aux instructions.

• Connectez la ﬁ che d’alimentation correctement avec le cordon vers le bas.

- Si la ﬁ che est connectée à l’envers, le ﬁ l peut

être coupé et provoqué un incendie ou une électrocution.

Lorsque vous déplacez l’appareil, veillez à ne pas

• écraser ou endommager le cordon d’alimentation.

- Vous pourriez provoquer un incendie.

• Assurez-vous que la ﬁ che n’est pas écrasée ou n’a pas été endommagée en plaçant l’arrière de l’appareil trop près du mur.

• Stockez les emballages hors de la portée des enfants.

- Stockez les emballages hors de la portée des

enfants.

• Une fois l’appareil installé, la prise d’alimentation doit être facilement accessible.

• Le réfrigérateur doit être mis à la terre.

- Cette opération a pour but d’empêcher toute dissipation de puissance ou toute électrocution engendrée par une fuite de courant.

• S’il est endommagé, faites-le

immédiatement remplacer par le fabricant ou

un technicien qualiﬁ é.

• Le fusible du réfrigérateur doit être changé par

un technicien ou un réparateur agréé.

- Sinon, il existe un risque d’électrocution ou de

blessure.

ATTENTION

CONSIGNES D’INSTALLATION

• Veillez à ne pas obstruer les oriﬁ ces de

ventilation internes et externes.

• Après l’installation, attendez deux heures avant

d’utiliser l’appareil.

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

POUR L’UTILISATION

• Si vos mains sont mouillées, essuyez-les

avant de raccorder l’appareil au secteur.

• Évitez de poser des objets sur le réfrigérateur.

- L’ouverture ou la fermeture de la porte pourrait

provoquer la chute de ces objets, vous blesser et/ou endommager l’appareil.

• Évitez de poser un récipient rempli d’eau sur le réfrigérateur.

- En cas d’éclaboussures, vous pourriez vous

électrocuter ou provoquer un incendie.

• Ne laissez pas les enfants jouer avec la porte. Ils risqueraient de se blesser.

• Ne laissez pas les enfants s’introduire dans le réfrigérateur. Un enfant risque de se retrouver piégé.

• N’introduisez jamais vos doigts ni aucun objet dans l’oriﬁ ce du distributeur d’eau.

- Vous pourriez vous blesser ou endommager le

système de distribution.

• N’entreposez pas de substances volatiles ou inﬂ ammables dans le réfrigérateur.

- Le stockage de benzène, de solvant, d’alcool,

d’éther, de GPL ou d’un autre produit similaire peut provoquer une explosion.

• N’entreposez pas de substances pharmaceutiques, d’équipements scientiﬁ ques ou de produits sensibles aux variations de température dans le réfrigérateur.

- Les produits nécessitant un contrôle strict de la

température ne doivent pas être stockés dans cet appareil.

• Ne placez pas et n’utilisez pas d’appareils électriques à l’intérieur du réfrigérateur, sauf si ces derniers sont recommandés par le fabricant.

• N’accélérez pas le processus de dégivrage à l’aide d’appareils ou de méthodes autres que ceux recommandés par le fabricant.

• N’endommagez pas le circuit de réfrigération.

• Ne tentez pas de démonter ou de réparer le réfrigérateur.

- Vous pourriez déclencher un incendie, provoquer

un dysfonctionnement et/ou vous blesser.

• Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil.

• Aﬁ n d’éviter que les bouteilles ne tombent, il est conseillé de les regrouper.

• Cet appareil a été conçu dans l’unique but de conserver des aliments dans un environnement domestique.

• Si vous détectez une fuite de gaz, n’utilisez aucun objet susceptible de produire une ﬂ amme ou une étincelle. Aérez la pièce pendant plusieurs minutes.

• Utilisez uniquement les DEL fournies par le fabricant ou des techniciens qualiﬁ és.

consignes de sécurité _3

DA99-01950C(1.0).indb Sec2:3DA99-01950C(1.0).indb Sec2:3 2011.11.19 10:3:43 AM2011.11.19 10:3:43 AM

• Si vous détectez une odeur anormale ou

de la fumée, débranchez immédiatement la ﬁ che d’alimentation et contactez le centre technique Samsung Electronics le plus proche.

• Si vous rencontrez des difﬁ cultés lors du

remplacement de l’ampoule, contactez des techniciens qualiﬁ és.

• Si le produit est doté de DEL, ne tentez pas de

démonter vous-même le cache de l’ampoule, ni la DEL.

- Contactez les techniciens qualiﬁ és les plus

proches de chez vous.

ATTENTION

CONSIGNES D’UTILISATION

•

Aﬁ n de garantir des performances optimales :

- Ne plaquez pas les aliments contre les oriﬁ ces situés au fond de l’appareil. Vous risqueriez d’empêcher la circulation de l’air dans le réfrigérateur.

- Emballez les aliments correctement ou placez-

les dans des récipients hermétiques avant de les mettre au réfrigérateur.

• Remplissez le réservoir, le bac à glaçons, les

glaçons uniquement avec de l’eau potable.

• Si le réfrigérateur venait à être mouillé,

débranchez la ﬁ che d’alimentation et contactez le centre technique Samsung Electronics le plus proche.

ATTENTION

CONSIGNES DE NETTOYAGE

• Ne vaporisez pas directement d’eau à

l’intérieur ou sur l’extérieur de l’appareil.

- Vous risqueriez de vous électrocuter ou de

provoquer un incendie.

• Ne vaporisez pas de gaz inﬂ ammable à

proximité du réfrigérateur.

- Vous pourriez provoquer une explosion ou un

incendie.

• Ne vaporisez pas de produits nettoyants

directement sur l’afﬁ cheur.

- Les lettres imprimées sur l’afﬁ cheur peuvent

disparaître.

• Retirez la poussière et les corps étrangers

des broches. Mais pour nettoyer la ﬁ che d’alimentation, utilisez un chiffon sec et retirez la poussière et les corps étrangers présents dans les broches.

4_ consignes de sécurité

- Vous risqueriez de vous électrocuter ou de provoquer un incendie.

• Débranchez l’appareil avant toute opération de nettoyage ou de réparation.

CONSIGNES DE MISE AU

DANGER

REBUT

• Avant de vous débarrasser de cet appareil

ou d’autres réfrigérateurs, retirez les portes, les joints de portes et les mécanismes de fermeture aﬁ n d’éviter qu’un enfant ou un animal ne s’y retrouve enfermé. Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil.

• Jetez l’emballage du produit en respectant les

normes écologiques en vigueur.

• Laissez les clayettes en place pour empêcher les

enfants de rentrer dans l’appareil. Avant la mise au rebut, vériﬁ ez que les tuyaux situés à l’arrière de l’appareil sont en bon état.

• Selon le modèle, cet appareil peut utiliser du

ﬂ uide frigorigène de type R600a ou R134a. Pour connaître le type de ﬂ uide utilisé, consultez l’étiquette apposée sur le compresseur, à l’arrière de l’appareil, ou la plaque signalétique située à l’intérieur du réfrigérateur. Si l’appareil contient un gaz inﬂ ammable (ﬂ uide frigorigène R600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée. Cet appareil contient également une mousse isolante en cyclopentane. Les gaz contenus dans le matériau isolant doivent être éliminés selon une procédure spéciﬁ que. Contactez les autorités locales pour connaître la procédure de mise au rebut adaptée à ce type de produit. Avant la mise au rebut, vériﬁ ez que les tuyaux situés à l’arrière de l’appareil sont en bon état. L’ouverture des tuyaux doit s’effectuer dans un lieu aéré.

• Si le ﬂ uide frigorigène est de type R600a, sachez

qu’il s’agit d’un gaz naturel écologique, mais également inﬂ ammable. Lors du transport et de l’installation de l’appareil, veillez à n’endommager aucune pièce du circuit de réfrigération.

• Toute fuite pourrait entraîner l’inﬂ ammation du ﬂ uide

frigorigène ou provoquer des lésions oculaires. Si vous détectez une fuite, n’utilisez aucun objet susceptible de produire une ﬂ amme ou une étincelle. Aérez la pièce pendant plusieurs minutes.

DA99-01950C(1.0).indb Sec2:4DA99-01950C(1.0).indb Sec2:4 2011.11.19 10:3:43 AM2011.11.19 10:3:43 AM

• Pour éviter la formation d’un mélange gaz-

air inﬂ ammable en cas de fuite du circuit de réfrigération, installez l’appareil dans une pièce dont le volume est adapté à la quantité de ﬂ uide frigorigène utilisée. Ne mettez jamais en service un appareil endommagé. En cas de doute, contactez votre revendeur. Prévoyez 1m³ pour 8 g de ﬂ uide R600a. Cette information est indiquée sur la plaque signalétique située à l’intérieur de l’appareil.

CONSEILS SUPPLÉMENTAIRES

• En cas de coupure de courant, contactez votre

fournisseur d’électricité pour connaître la durée approximative de la panne.

- En cas de coupure de courant inférieure à deux

heures, la température de votre appareil restera inchangée. Vous devez néanmoins ouvrir les portes le moins souvent possible.

• Si la clé est fournie avec le réfrigérateur,

maintenez-la hors de la portée des enfants et éloignée de l’appareil.

• Il se peut que l’appareil fonctionne de manière

anormale (température devenue trop élevée dans le réfrigérateur) s’il est resté pendant une période prolongée au-dessous de la limite inférieure de la plage de températures pour laquelle il a été conçu.

• Évitez de stocker des denrées facilement

périssables à basse température (les bananes ou les melons, par exemple).

• Votre appareil est équipé d’un système de

dégivrage automatique, ce qui vous évite d’effectuer un dégivrage manuel.

Conseils pour économiser de l’énergie

- Installez l’appareil dans un endroit sec et bien aéré. Veillez à ce qu’il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d’une source de chaleur (par exemple un radiateur).

- N’obstruez jamais les fentes ou les grilles de ventilation de l’appareil.

- Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.

- Placez les aliments congelés dans le réfrigérateur aﬁ n de les décongeler. Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.

- Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps. Plus la durée d’ouverture est courte, moins la quantité de glace formée dans le congélateur est importante.

- Nettoyez régulièrement l’arrière de votre réfrigérateur. La poussière augmente sa consommation.

- Ne baissez pas inutilement la température intérieure.

- Vériﬁ ez que le système d’évacuation de l’air à la base et à l’arrière du réfrigérateur n’est pas obstrué.

- Laissez un espace sufﬁ sant tout autour de l’appareil au moment de l’installation. Ceci vous permettra de réduire sa consommation d’énergie.

table des matières

INSTALLATION DE VOTRE RÉFRIGÉRATEUR ··············································6 FONCTIONNEMENT DU RÉFRIGÉRATEUR ··················································10 DÉPANNAGE ···································································································14 INSTALLATION DU RÉFRIGÉRATEUR ···························································15

consignes de sécurité _5

DA99-01950C(1.0).indb Sec2:5DA99-01950C(1.0).indb Sec2:5 2011.11.19 10:3:44 AM2011.11.19 10:3:44 AM

installation de votre réfrigérateur

PRÉPARATION DE L’INSTALLATION

Félicitations ! Vous venez d’acquérir un réfrigérateur Samsung. Nous espérons que ses fonctions innovantes répondront à toutes vos attentes.

• Avant toute utilisation, veillez à installer et positionner correctement l’appareil, conformément aux instructions.

• Utilisez cet appareil uniquement dans le but pour lequel il a été conçu, conformément aux instructions de ce mode d’emploi.

• Toute réparation doit être effectuée par un professionnel qualiﬁ é.

• Jetez l’emballage du produit en respectant les normes écologiques en vigueur.

Débranchez l’appareil avant de remplacer

DANGER

les ampoules.

- Dans le cas contraire, vous pourriez vous électrocuter.

600mm

au moins 50 mm

550mm

1,175mm

Choix du lieu d’installation

• La pièce ne doit pas être exposée à la lumière directe du soleil.

• La surface au sol doit être plane.

• La pièce doit offrir un espace sufﬁ sant pour permettre d’ouvrir facilement la porte du réfrigérateur.

• Prévoyez un espace sufﬁ sant à droite, à gauche, à l’arrière et en haut de l’appareil pour permettre à l’air de circuler. Si le réfrigérateur est plein, le système de refroidissement interne peut être davantage sollicité.

• Assurez-vous de pouvoir déplacer l’appareil librement pour des besoins de maintenance et d’entretien.

• Prévoyez un espace sufﬁ sant tout autour de l’appareil lors de son installation. Vous réduirez ainsi sa consommation électrique.

• N’installez pas le réfrigérateur dans une pièce où la température est inférieure à10 °C.

ATTENTION

le déplaçant sur une ligne droite. Assurez-vous que le plancher peut supporter le poids du réfrigérateur plein.

1,010mm

• En fonction des modèles, il se peut que la hauteur du produit varie.

Pendant l’installation, à l’occasion d’une réparation ou du nettoyage de l’arrière du réfrigérateur, tirez et replacez l’appareil en

6_ installation

DA99-01950C(1.0).indb Sec4:6DA99-01950C(1.0).indb Sec4:6 2011.11.19 10:3:44 AM2011.11.19 10:3:44 AM

INVERSION DU SENS D’OUVERTURE DE LA PORTE DU RÉFRIGÉRATEUR

Avant de retourner la porte du

DANGER

service après-vente, elle n’est pas couverte par la garantie.

Outils nécessaires (non fournis)

réfrigérateur, débranchez l’appareil. Si cette intervention est assurée par le

3. Débranchez les ﬁ ls, puis retirez les 3 boulons.

Assurez-vous que l’alimentation de

DANGER

votre réfrigérateur est coupée avant de manipuler les câbles électriques.

01 INSTALLATION

Tournevis

Phillips (+)

Clé à douille

8 mm (pour les

boulons)

Tournevis plat

(-)

Clé

(Pour l’axe de la

charnière)

Clé à douille

10 mm (pour les

boulons)

Clé hexagonale

(pour l’axe

inférieur du

battant)

1. Retirez les 2 vis sur le dessus du réfrigérateur.

Vis

2. Retirez le capot en plastique et débranchez bien le ﬁ l qui y est relié. Vériﬁ ez ensuite les éléments nécessaires pour retourner la porte.

4. Dégagez la porte de la charnière inférieure en la soulevant doucement à la verticale.

La porte du réfrigérateur est lourde. Veillez

ATTENTION

à ne pas vous blesser lors de son retrait.

5. Retirez la plinthe avant après avoir dévissé les 2 vis de ﬁ xation.

Vis

6. Dévissez les trois boulons qui maintiennent la charnière et les 3 boulons placés du côté gauche, à l’endroit où vous allez ﬁ xer la charnière retirée sur le côté droit.

ATTENTION

Veillez à ne pas endommager les câbles électriques lors du retrait du couvercle en plastique.

10mm

installation _7

DA99-01950C(1.0).indb Sec4:7DA99-01950C(1.0).indb Sec4:7 2011.11.19 10:3:44 AM2011.11.19 10:3:44 AM

7. Dévissez le boulon pour retirer la pièce métallique. Retirez l’axe du battant à l’aide de la clé hexagonale, et ﬁ xez l’axe et la pièce métallique de l’autre côté.

Axe de la charnière

Montant de la charnière

Boulon de 8 mm

8. Fixez la charnière sur la partie inférieure gauche du réfrigérateur, à l’endroit où se trouvaient les boulons retirés à l’étape 6. Vissez les boulons sur la partie inférieure droite du réfrigérateur pour pouvoir les réutiliser en cas de besoin.

10mm

11. Retirez la charnière de la porte du réfrigérateur. Retirez le capot de la charnière droite et tirez les ﬁ ls pour les sortir du capot.

Cache de la

charnière

Rondelle

Veillez à ne pas endommager les câbles

ATTENTION

électriques lors du retrait du couvercle de la charnière.

12. À l’aide de la clé, retirez l’axe du battant puis retournez la charnière et reﬁ xez son axe.

10mm

9. Retirez les vis placées sous la porte du réfrigérateur, à gauche et à droite. Retirez les butées de porte du côté droit pour les placer à gauche.

Montant de la charnière Montant de la charnière

10. Retirez le cache sur le dessus de la porte du

réfrigérateur, pour changer les ﬁ ls de côté.

8_ installation

13. Remontez la charnière sur la porte du réfrigérateur en suivant les étapes du point 11 dans l’ordre inverse. Utilisez bien le capot de charnière gauche, que vous trouverez sous le capot de plastique retiré à l’étape 2. Après avoir remonté la charnière, les ﬁ ls et le capot de charnière, remettez-les en place, mais du côté gauche.

Rondelle

14. Après avoir inversé la charnière, remettez l a protection des ﬁ ls électriques en haut de la porte du réfrigérateur.

La mention “Cover Wire Door R” peut ﬁ gurer sur l’emballage

DA99-01950C(1.0).indb Sec4:8DA99-01950C(1.0).indb Sec4:8 2011.11.19 10:3:44 AM2011.11.19 10:3:44 AM

15. Retirez la poignée du côté gauche, pour la placer à droite. (Assurez-vous pour couvrir le côté droit avec les bonnets détachés.)

En fonction des modèles, il se peut que les poignées ne disposent pas de couvercle.

16. Fixez la plinthe avant et remettez doucement la porte du réfrigérateur en place.

Cache de la charnière

19. Serrez les 2 vis.

20. Retirez les joints des portes du réfrigérateur et du congélateur, puis ﬁ xez-les après les avoir fait tourner de 180˚.

• Une fois les portes du réfrigérateur et du

DANGER

congélateur inversées, assurezvous que leurs joints sont correctement disposés. Si ce n’est pas le cas, un bruit ou de la condensation peuvent apparaître et affecter les perfomances du réfrigérateur.

01 INSTALLATION

17. Serrez les 3 boulons, puis rebranchez les ﬁ ls.

Assurez-vous que l’alimentation de

DANGER

votre réfrigérateur est coupée avant de manipuler les câbles électriques.

18. Branchez le ﬁ l sur le capot de plastique, puis remettez ce dernier en place.

MISE À NIVEAU DU RÉFRIGÉRATEUR

Si l’appareil penche légèrement en arrière, la porte s’ouvrira et se fermera plus facilement. Tournez les pieds dans le sens des aiguilles d’une montre pour lever l’appareil, et en sens inverse pour l’abaisser.

Cas 1) L’appareil penche à gauche.

• Tournez le pied de réglage gauche dans le sens indiqué par la ﬂ èche jusqu’à ce que l’appareil soit parfaitement horizontal.

Cas 2) L’appareil penche à droite.

• Tournez le pied de réglage droit dans le sens indiqué par la ﬂ èche jusqu’à ce que l’appareil soit parfaitement horizontal.

< Cas 1 >

< Cas 2 >

installation _9

DA99-01950C(1.0).indb Sec4:9DA99-01950C(1.0).indb Sec4:9 2011.11.19 10:3:44 AM2011.11.19 10:3:44 AM

(

Hold 3 sec

for Display)

fonctionnement du réfrigérateur

CONTRÔLE DU PANNEAU DE COMMANDE

Hold 3 sec

for Display

Chaque pression sur une touche s’accompagne d’un bref signal sonore.

UTILISATION DU PANNEAU DE COMMANDE

Child Lock

Appuyez sur la touche Child Lock durant 3 secondes pour activer la fonction de sécurité enfants. L’indicateur de verrouillage s’allume et tous les boutons du panneau de commande sont désactivés. Pour désactiver la sécurité, appuyez à nouveau sur la touche Child Lock durant 3 secondes.

Fridge

Appuyez sur la touche Fridge pour sélectionner la température choisie dans la plage entre 1°C et 7°C. Par défaut, la température est réglée à 3°C. Chaque pression sur la touche Fridge modiﬁ e la température en suivant l’ordre de la séquence ci-après, et l’indicateur afﬁ che la température sélectionnée.

Une fois le réglage de la température terminé, l’indicateur afﬁ che la température réelle à l’intérieur du réfrigérateur. Si la température réelle est supérieure à 9 °C, l’indicateur afﬁ chera 9 °C.

10_ fonctionnement

Power Cool

Appuyez sur la touche Power Cool pour activer la fonction Power Cool. L’indicateur Power Cool s’illumine et le délai nécessaire pour refroidir les produits placés dans l’appareil diminue. La fonction Power Cool reste active durant 2 heures et 30 minutes pour refroidir rapidement le réfrigérateur. Pour désactiver la fonction Power Cool, appuyez à nouveau sur la touche Power Cool.

Le mode Power Cool ne peut pas être utilisé en même temps que la fonction Vacation. Sélectionner la fonction Vacation désactive automatiquement le mode Power Cool.

Alarm

1. Alarm

Appuyez sur la touche Alarm pour activer la fonction d’alarme. L’indicateur d’alarme s’illumine et le réfrigérateur vous alertera par un signal sonore si la porte reste ouverte plus de 2 minutes. Pour désactiver l’alarme, appuyez à nouveau sur la touche Alarm.

2. Afﬁ chage désactivé

En principe, l’afﬁ chage de la température est éteint, pour basculer entre le mode activé et le mode désactivé, appuyez sur le bouton d’alarme pendant 3 secondes.

Vacation

Appuyez sur la touche Vacation pour activer la fonction Vacation. L’indicateur Vacation s’illumine et le réfrigérateur règle la température à 15 °C pour limiter la consommation d’électricité pendant votre absence (vacances, déplacement professionnel) tout en évitant le développement de bactéries et d’odeurs.

• La fonction Vacation est automatiquement désactivée si vous sélectionnez le mode Power Cool ou si vous réglez la température.

• Retirez bien tous les aliments de l’appareil avant d’activer la fonction Vacation.

DA99-01950C(1.0).indb 섹션1:10DA99-01950C(1.0).indb 섹션1:10 2011.11.19 10:3:45 AM2011.11.19 10:3:45 AM

UTILISATION DU BAC À HUMIDITÉ CONTRÔLÉE

Le bac à humidité contrôlée permet de préserver la

fraîcheur des produits sensibles.

• Certaines caractéristiques, comme le réservoir d’eau ou le minibar, peuvent être différentes - voire ne pas être proposées selon les modèles.

• Pour gagner de la place, vous pouvez retirer le réservoir d’eau Cela n’affecte en rien les spéciﬁ cations thermiques et mécaniques. Le volume indiqué pour le réfrigérateur est calculé en retirant ces éléments.

UTILISATION DE LA CLAYETTE ESCAMOTABLE

Vous pouvez escamoter cette clayette vers l’intérieur pour poser des récipients ou produit de grande taille sur l’étagère du dessous.

1. Soulevez légèrement la clayette et faites-la glisser vers l’intérieur.

2. Tirez simplement la clayette pour la déplier et utiliser toute sa surface.

Réglez l’humidité à l’aide du levier de commande placé sur le haut du bac. Poussez le levier vers la gauche pour réduire l’humidité à l’intérieur du bac. Poussez-le vers la droite pour augmenter l’humidité. Le taux d’humidité à l’intérieur du bac est proportionnel au nombre d’oriﬁ ces ouverts.

UTILISATION DU MINIBAR

Pour ouvrir le minibar, appuyez sur sa partie supérieure.

Utilisation du réchauffeur anticondensation

Lorsque le niveau d’humidité à l’intérieur est élevé, de la condensation peut se former autour de la station et du distributeur de boisson. Actionnez le commutateur du réchauffeur anticondensation pour retirer la condensation, et coupez-le lorsque la condensation a disparu.

Le minibar n’est pas disponible sur tous les modèles.

Interrupteur du réchauffeur

anti-condensation

02 FONCTIONNEMENT

fonctionnement _11

DA99-01950C(1.0).indb 섹션1:11DA99-01950C(1.0).indb 섹션1:11 2011.11.19 10:3:48 AM2011.11.19 10:3:48 AM

UTILISATION DU DISTRIBUTEUR D’EAU

RETRAIT DES ÉLÉMENTS INTÉRIEURS

Remplissage

Vous pouvez remplir le distributeur sans sortir le réservoir d’eau du réfrigérateur, ou en le retirant.

Méthode 1

Versez l’eau à travers l’oriﬁ ce situé sur le dessus du réservoir d’eau. Ne versez pas trop vite pour éviter que l’eau déborde.

Méthode 2

1. Relevez les ﬁ xations de part et d’autre du réservoir pour retirer le couvercle.

2. Versez l’eau dans le réservoir.

Placez uniquement de l’eau dans le

ATTENTION

réservoir d’eau.

Distribution d’eau

Placez un verre sous le distributeur et appuyez délicatement sur le levier avec le verre. Un témoin bleu s’allume lorsque vous appuyez sur le levier.

Casier amovible

Tirez complètement le casier, puis soulevez-le légèrement pour le sortir.

Clayettes

Soulevez doucement les clayettes en les tenant à deux mains, puis tirez-les vers vous. (clayettes en verre / clayette escamotable)

Bacs

Tirez complètement les bacs, puis soulevez-les légèrement pour les sortir. (bac en plastique / bac à humidité contrôlée)

Balconnet grand format

Saisissez fermement le balconnet en le tenant deux mains, puis soulevezle doucement pour le retirer.

• Placez correctement le verre sous le distributeur pour éviter toute projection d’eau.

• Le réservoir d’eau n’est pas disponible sur tous les modèles.

Réservoir d’eau

Saisissez fermement le réservoir d’eau en le tenant à deux mains, puis soulevez-le doucement pour le retirer.

Le réservoir d’eau n’est pas disponible sur tous les modèles.

12_ fonctionnement

DA99-01950C(1.0).indb 섹션1:12DA99-01950C(1.0).indb 섹션1:12 2011.11.19 10:3:48 AM2011.11.19 10:3:48 AM

Minibar

1. Retirez le balconnet situé au-dessus du minibar.

2. Appuyez avec les deux mains sur les côtés droit et gauche du bas du minibar, puis soulevez-le pour l’ouvrir.

Beverage station may not be available depending on the model.

Destructeur d’odeurs

Poussez le levier dans le sens indiqué par la ﬂ èche et tirez le couvercle.

Pour optimiser la consommation d’énergie du réfrigérateur, laissez toujours les étagères, tiroirs et paniers dans leur position d’origine (voir page 11).

NETTOYAGE DU RÉFRIGÉRATEUR

N’utilisez pas de benzène, de solvant ou

DANGER

de Clorox™ lors du nettoyage. Vous risqueriez d’endommager la surface de l’appareil ou de provoquer un incendie.

HYGIÈNE DES ALIMENTS

• Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d’un détergent doux n’oxydant pas les parties métalliques (ex. : eau tiède additionnée de liquide pour vaisselle). Puis désinfectez les surfaces nettoyées à l’aide d’une solution aqueuse à base d’acide acétique ou d’acide citrique ou d’un désinfectant disponible dans le commerce et adapté aux dispositifs de refroidissement (avant de l’appliquer sur les parties métalliques, effectuez un test sur une partie non visible).

• Retirez les emballages (ex. : les cartons

contenant les pots de yaourt) avant de ranger les aliments dans le réfrigérateur.

• Aﬁ n d’éviter que la température à l’intérieur

du réfrigérateur ne soit trop élevée, laissez refroidir les aliments cuisinés à l’extérieur jusqu’à ce qu’ils soient à température ambiante. N’ouvrez pas inutilement la porte et ne la laissez pas ouverte plus longtemps que nécessaire. Placez les aliments de manière à permettre la circulation de l’air.

• Aﬁ n d’éviter la contamination des aliments

entre eux, enroulez-les dans du ﬁ lm alimentaire ou stockez-les dans des boîtes hermétiques.

• Lors de la préparation de plats, touchez-les

avec les mains propres uniquement. Avant de préparer un autre plat, lavez-vous les mains plusieurs fois. Lavez-vous les mains avant de manger également.

• Nettoyez vos ustensiles de cuisine (cuillères,

planches à découper, couteaux, etc.) avant de les réutiliser.

02 FONCTIONNEMENT

Ne projetez pas d’eau sur le réfrigérateur

ATTENTION

REMPLACEMENT DE L’AMPOULE

lorsque celui-ci est raccordé au secteur. Vous risqueriez de vous électrocuter. N’utilisez jamais de benzène, de solvant ou de détergent pour voiture aﬁ n d’éviter tout risque d’incendie.

Pour le remplacement d’ampoules LED, veuillez contacter un réparateur agréé.

fonctionnement _13

DA99-01950C(1.0).indb 섹션1:13DA99-01950C(1.0).indb 섹션1:13 2011.11.19 10:3:49 AM2011.11.19 10:3:49 AM

dépannage

PROBLÈME SOLUTION

• Assurez-vous que la ﬁ che d’alimentation est correctement branchée.

L’appareil ne fonctionne pas du tout ou la température est trop élevée.

L’appareil émet des bruits inhabituels.

Les angles avant et les côtés de l’appareil sont chauds. Des gouttelettes de condensation se forment.

• La température indiquée sur le panneau avant est-elle correctement réglée ?

• L’appareil est-il directement exposé au soleil ou des sources de chaleur se trouvent-elles à proximité ?

• L’arrière de l’appareil est-il placé trop près du mur ?

• Assurez-vous que le sol sur lequel l’appareil est installé est de niveau et stable.

• L’arrière de l’appareil est-il placé trop près du mur ?

• Des corps étrangers sont-ils tombés derrière ou sous l’appareil ?

• Le bruit émis provient-il du compresseur placé dans l’appareil ?

• L’appareil peut émettre des craquements ; ce bruit est normal. Il résulte de la dilatation ou de la contraction des différents accessoires.

• L’installation de tuyaux calorifugés dans les angles avant de l’appareil préviennent ce phénomène. En cas de hausse de la température ambiante, cela peut s’avérer inefﬁ cace. Cependant, ce phénomène n’est pas anormal.

• Dans un climat très humide, l’air humide entrant en contact avec la surface froide de l’appareil entraîne de la condensation sur les surfaces extérieures de l’appareil.

Vous entendez un bruit d’écoulement d’eau.

L’intérieur de l’appareil dégage des odeurs.

Les parois de l’appareil sont couvertes de givre.

Des gouttelettes de condensation se forment sur les parois intérieures de l’appareil et les légumes.

14_ dépannage

• Ce bruit est produit par le ﬂ uide frigorigène lorsqu’il refroidit l’intérieur de l’appareil.

• Le réfrigérateur contient-il des aliments avariés ?

• Placez les aliments qui dégagent une forte odeur, tels que le poisson, dans des emballages hermétiques.

• Nettoyez régulièrement votre réfrigérateur et jetez tout aliment avarié ou présentant des traces suspectes.

• Les oriﬁ ces de ventilation sont-ils obstrués par les aliments entreposés dans le réfrigérateur ?

• Espacez le plus possible les aliments aﬁ n d’optimiser la ventilation.

• La porte est-elle bien fermée ?

• Vous avez placé des aliments à forte teneur en eau sans les couvrir ou vous avez laissé la porte longtemps ouverte.

• Couvrez vos aliments ou placez-les dans des récipients hermétiques avant de les ranger.

DA99-01950C(1.0).indb 섹션2:14DA99-01950C(1.0).indb 섹션2:14 2011.11.19 10:3:50 AM2011.11.19 10:3:50 AM

Installation

Installation simultanée des produits

Combinaison possible d’installation côte à côte des modèles Samsung en commençant par R Z**,RR**. Veuillez contacter le magasin pour obtenir des détails sur la couleur et le design. Pour une installation côte à côte, veuillez vérifier les éléments suivants.

- Il est recommandé de placer le réfrigérateur à droite pour obtenir de mei leures performances.

- Pour une finition parfaite, respectez le dégagement suivant et installez les ENTRETOISES fournies dans le kit d’installation. (Option)

- Réglez le réfrigérateur et le congélateur à la même hauteur en vous reportant à la page 9.

Direction d’installation

Elément de

ﬁ xation

Congélateur Réfrigérateur

Bande de jonction

Installation du produit

Assurez-vous d’avoir coupé l’alimentation des deux appareils.

1. Conservez un dégagement d’environ 5 à 7 mm entre le réfrigérateur et le congélateur.

2. Retirez le couvercle avant du réfrigérateur et du congélateur après avoir enlevé les vis.

3. Retirez la vis de chaque appareil, placez l’élément de fixation inférieur et revissez.

Elément de ﬁ xation inférieur A

4. Insérez la bande de jonction entre le réfrigérateur et le congélateur.

5. Insérez deux éléments de fixation dans la partie supérieure des appareils.

Elément de ﬁ xation inférieur A

Couvercle avant

Elément de ﬁ xation

au moins

50 mm

Direction d’installation

Outils nécessaires

Elément de

ﬁ xation

Bande de

jonction

2030

Bande de jonction

Elément de ﬁ xation

inférieur A, B

au moins 50 mm

Vis

6. Replacez le couvercle avant sur les deux appareils.

1175

7. Fixez le support inférieur B avec des vis à l’arrière du

produit.

Elément de ﬁ xation inférieur B

Installation _15

DA99-01950C(1.0).indb 섹션2:15DA99-01950C(1.0).indb 섹션2:15 2011.11.19 10:3:50 AM2011.11.19 10:3:50 AM

+ 33 hidden pages
