Frigorífico

manual del usuario

Este manual está impreso en papel 100% reciclado.

imagínese las posibilidades

Gracias por comprar este producto Samsung.

Dispositivo independiente

Español

Información de seguridad

INFORMACIÓN DE
SEGURIDAD

• Antes de utilizar el aparato, lea
detenidamente este manual y
consérvelo para consultarlo en el
futuro.

• Utilice este aparato únicamente
para su objetivo, tal como
se describe en el manual de
instrucciones. El aparato no
debe ser utilizado por personas
(incluidos niños) con capacidades
mentales, sensoriales o
físicas reducidas, o bien sin la
experiencia ni el conocimiento
suficientes sobre la utilización
del aparato a menos que reciban
la supervisión o asistencia de
una persona responsable de su
seguridad.

• Las advertencias y las
instrucciones importantes de
seguridad que incluye este
manual no contemplan todas
las condiciones y situaciones
que pueden producirse. Es
su responsabilidad utilizar el
sentido común y realizar la
instalación, el mantenimiento y el
funcionamiento del aparato con
precaución y cuidado.

• Puesto que las siguientes

instrucciones de funcionamiento
cubren varios modelos; las
características de su frigorífico
pueden variar ligeramente de
las descritas en este manual
y es posible que todas las
advertencias no sean aplicable.
En caso de preguntas o dudas,
póngase en contacto con su
servicio técnico más cercano
o solicite ayuda e información
online en www.samsung.com.

• Este electrodoméstico lo pueden
utilizar niños a partir de los 8 años
y personas con discapacidad
física, mental y sensorial, siempre
y cuando tengan una supervisión
o instrucciones sobre el uso
de estos electrodomésticos
de una forma segura y siendo
consecuentes de los posibles
peligros que este pueda
ocasionar.
Los niños no deben jugar con el
electrodoméstico. La limpieza y el
mantenimiento del aparato deben
estar supervisados por adultos.

02_ Información de seguridad

Precauciones y símbolos de
seguridad importantes:

Peligros o prácticas
arriesgadas que podrían
causar graves lesiones

ADVERTENCIA

personales o la
muerte.

Peligros o prácticas
arriesgadas que podrían

PRECAUCIÓN

causar lesiones leves o
daños materiales.

NO intente lo siguiente.
NO desmonte.
NO toque.

Siga atentamente las
instrucciones.

Saque el enchufe de
alimentación de la toma.

Compruebe que el
aparato está conectado
a la tierra para evitar las
descargas eléctricas.

Contacte con el servicio
técnico para obtener
más asistencia.

Después de leer esta sección,
consérvela en un lugar seguro
para consultarla en el futuro.

Certifi cación CE

Se ha establecido que este
producto cumple la Directiva
sobre baja tensión (2006/95/
CE), la Directiva sobre
compatibilidad electromagnética
(2004/108/CE), la Directiva
RoHS (2011/65/UE), el
Reglamento delegado de la
comisión (UE) N.º 1060/2010
y la Directiva sobre diseño
ecológico (2009/125/CE)
establecidas por el Reglamento
(CE) N.º 643/2009 de la Unión
Europea. (Solo para productos
que se venden en países
europeos)

SEÑALES DE

ADVERTENCIA

ADVERTENCIA DE
MÁXIMA IMPORTANCIA
PARA EL TRANSPORTE
Y EL EMPLAZAMIENTO

Nota:

Estos símbolos de advertencia
se incluyen para evitar riesgos y
lesiones para usted y los demás.
Por favor, respételos
rigurosamente.

• Cuando transporte e
instale el aparato, debe
llevar especial cuidado
en asegurarse de que no
resulte dañada ninguna
parte del circuito de
refrigeración.

Información de seguridad _03

- En caso de que se saliera el
refrigerante de las tuberías podría
infl amarse o provocar lesiones en
los ojos. Si detecta una fuga, evite
cualquier tipo de fuego o fuentes
potenciales del mismo, o aire en
la sala donde se encuentra el
aparato durante varios minutos.

• Para evitar que se cree una
mezcla de gas/aire inflamable,
en caso de que se produzca una
fuga en el circuito refrigerante, el
tamaño de la habitación en la que
se instala el aparato depende de
la cantidad de refrigerante usado.

• Nunca ponga en marcha un
aparato que parezca averiado.
Si tiene dudas, consulte a su
distribuidor. La habitación en
la que se instalará el frigorífico
debe tener 1 m³ por cada 8 g
de refrigerante R600a que esté
dentro del aparato. La cantidad
de refrigerante que hay en su
frigorífico aparece en la placa de
identificación dentro del aparato.

SEÑALES DE

ADVERTENCIA

ADVERTENCIA DE
MÁXIMA IMPORTANCIA
PARA LA INSTALACIÓN

• No instale el frigorífico
en lugares húmedos o
en zonas donde pueda
mojarse.

- El deterioro del aislamiento de los
componentes eléctricos podría
provocar un incendio o una
descarga eléctrica.

• No sitúe este frigorífico bajo la
luz directa del sol ni en un lugar
donde esté expuesto al calor
de estufas, radiadores u otros
aparatos.

• No enchufe varios aparatos
en la misma toma. El frigorífico
debe estar siempre enchufado
a su propia toma de corriente
individual cuya tensión se ajuste
a la que aparece en la placa de
características.

- De esta forma, obtendrá un mejor
rendimiento y evitará sobrecargar
los circuitos eléctricos de su
casa, algo que podría provocar
un riesgo de incendio por el
recalentamiento de los cables.

• Si la toma mural está suelta, no
conecte el enchufe.

- Puede haber un riesgo de
incendio o de descargas
eléctricas.

04_ Información de seguridad

• No utilice un cable que tenga
grietas o muestras de desgaste,
bien sea a lo largo o en sus
extremos.

• No doble demasiado el cable
del enchufe ni apoye objetos
pesados sobre él.

• No utilice aerosoles cerca del
frigorífico.

- El uso de aerosoles cerca del
frigorífi co podría producir una
explosión o un incendio.

• Este frigorífico debe
ser instalado y ubicado
adecuadamente
siguiendo las
instrucciones de este
manual antes de ser
utilizado.

• Introduzca el enchufe de
alimentación de la forma
adecuada, con el cable hacia
abajo.

- Si lo enchufa en el otro sentido,
podría cortarse el cable y causar
un incendio o una descarga
eléctrica.

• Asegúrese de que el enchufe no
se aplasta o avería por la parte
posterior del frigorífico.

• Cuando mueva el frigorífico,
tenga cuidado de no pisar ni
dañar el cable de alimentación.

- Esto puede provocar un riesgo

de incendio.

• l aparato debe colocarse de
forma que se pueda acceder
al enchufe una vez realizada la
instalación.

• El frigorífico debe
disponer de una toma a
tierra.

- Debe conectar el frigorífi co
a la tierra para evitar que se
produzcan fugas de corriente o
descargas eléctricas provocadas
por dichas fugas.

• No utilice nunca como conexión
a tierra tuberías de gas, líneas
telefónicas u otros elementos que
sean pararrayos en potencia.

- El uso incorrecto de la conexión
a tierra puede provocar una
descarga eléctrica.

• Si el cable de
alimentación está
dañado, pida al
fabricante o al
servicio técnico
que se lo sustituya
inmediatamente.

• El fusible del frigorífico debe ser
substituido por un electricista
cualificado o por el servicio
técnico.

- En caso contrario, podría
producirse una descarga eléctrica
o lesiones personales.

Información de seguridad _05

SEÑALES DE

PRECAUCIÓN

PRECAUCIÓN PARA LA
INSTALACIÓN

• Mantenga libres de
obstrucción las aberturas
de ventilación del aparato
o de la estructura.

• Deje el aparato en posición
vertical al menos 2 horas después
de instalarlo.

SEÑALES DE

ADVERTENCIA

ADVERTENCIA DE
MÁXIMA IMPORTANCIA
PARA EL USO

• No introduzca el enchufe
de alimentación con las
manos húmedas.

• No deje objetos encima del
aparato.

- Al abrir o cerrar la puerta, podrían
caerse esos objetos y provocar
daños a alguna persona y/o
daños materiales.

06_ Información de seguridad

SEÑALES DE

ADVERTENCIA

ADVERTENCIA DE
MÁXIMA IMPORTANCIA
PARA EL USO
(CONTINUACIÓN)

• No deje recipientes con
agua sobre el frigorífico.

- Si se derraman, existe riesgo
de incendio o de descargas
eléctricas.

• No deje que los niños se
cuelguen de la puerta.

- En caso contrario, podrían
producirse graves lesiones
personales.

• No deje las puertas del frigorífico
abiertas sin la presencia de un
adulto y no deje que los niños se
metan en el frigorífico.

- Existe un riesgo de que los niños
queden encerrados y sufran
graves lesiones debido a la baja
temperatura.

• Nunca ponga los dedos ni
otro objeto en la abertura del
dispensador.

- En caso contrario, podría causar
lesiones personales o daños
materiales.

• No almacene sustancias
inflamables o volátiles como
benceno, disolventes, alcohol,
éter o gas licuado en el frigorífico.

- El almacenamiento estos
productos podría provocar una

explosión.

• No almacene en el frigorífico
productos farmacéuticos, material
científico ni productos que sean
sensibles a la temperatura.

- Los productos que requieran
controles estrictos de temperatura
no deben almacenarse en el
frigorífi co.

• No use electrodomésticos dentro
del frigorífico, a menos que sean
los del tipo recomendado por el
fabricante.

• No utilice un secador de pelo
para secar el interior del frigorífico.
No coloque una vela encendida
dentro del frigorífico para eliminar
los malos olores.

- Podría causar una descarga
eléctrica o un incendio.

• No toque las paredes interiores
del congelador ni los productos
almacenados en él con las manos
húmedas.

- Podría causarle quemaduras por
congelación.

• No utilice accesorios mecánicos
ni ningún otro medio para acelerar
el proceso de descongelación
que no sean los recomendados
por el fabricante.

• Evite dañar el circuito del
refrigerante.

• Este producto está

destinado solamente
al almacenamiento de
alimentos en entornos
domésticos.

• Las botellas deben guardarse
bien juntas unas con otras para
que no se caigan.

• Si detecta una fuga de gas, evite
cualquier tipo de fuego o fuentes
potenciales del mismo, o aire en
la sala donde se encuentra el
aparato durante varios minutos.

• Use solo las luces LED
suministradas por el fabricante o
el servicio técnico.

• Se debe tener cuidado de que los
niños no jueguen ni trepen por el
aparato.

• No desmonte ni repare el
frigorífico por su cuenta.

- Corre el riesgo de provocar un
incendio, una avería y/o lesiones
personales.
Póngase en contacto con su
servicio técnico en caso de
avería.

• Si el frigorífico produce
ruido extraño, algún
olor químico o
humo, desenchufe
inmediatamente el
aparato y póngase en
contacto con el servicio
técnico más cercano.

Información de seguridad _07

- En caso contrario, podrían
producirse daños eléctricos o
un incendio. Mantenga libres
de obstrucción las aberturas de
ventilación del aparato o de la
estructura.

• Si tiene algún problema para
cambiar la luz, póngase en
contacto con su servicio técnico.

• Si el aparato incluye luces LED,
no desmonte la cubierta de la luz
y los LED por su cuenta.

- Póngase en contacto con su
servicio técnico.

• Si detecta polvo o agua en
el frigorífico, desenchufe
inmediatamente el aparato y
póngase en contacto con el
servicio técnico de Samsung
Electronics.

- Existe un riesgo de incendio.

SEÑALES DE

PRECAUCIÓN

PRECAUCIÓN PARA EL
USO

• Para obtener el mayor
rendimiento del
producto,

- No coloque alimentos
demasiado cerca de los orifi cios
de ventilación al fondo del
aparato, ya que podrían obstruir
la circulación de aire en el
compartimento frigorífi co.

08_ Información de seguridad

- Envuelva los alimentos
correctamente o colóquelos en
contenedores herméticos antes
de guardarlos en el frigorífi co.

• No coloque bebidas
carbonatadas o gaseosas en
el congelador. No deje botellas
ni envases de cristal en el
congelador.

- Al congelarse su contenido,
el cristal puede romperse y
provocar lesiones personales y
daños materiales.

• No cambie la función ni modifique
el frigorífico.

- Los cambios o modifi caciones
podrían causar lesiones
personales o daños materiales.
Cualquier cambio o modifi cación
realizado por terceros en el
aparato acabado no estará
cubierto por la garantía de
Samsung, ni implicará la
responsabilidad de Samsung en
los problemas de seguridad y
en los daños causados por las
reparaciones de terceros.

• No cubra las rejillas de ventilación.

- Si se cubren las rejillas de
ventilación, en especial con una
bolsa de plástico, el frigorífi co
corre el riesgo de enfriarse
en exceso. Si este periodo
de refrigeración se prolonga
demasiado, el fi ltro de agua
puede romperse y producir una

fuga de agua.

- No coloque alimentos nuevos
para congelar cerca de alimentos
ya congelados.

• Debe respetar los tiempos de
almacenamiento y de caducidad
de los alimentos congelados.

• Llene el depósito de agua, la
bandeja del hielo y los cubitos
solo con agua potable.

• No golpee ni aplique una fuerza
excesiva sobre la superficie de
vidrio.

- La rotura del vidrio puede causar
lesiones personales o daños
materiales.

SEÑALES DE

PRECAUCIÓN

PRECAUCIÓN PARA
LA LIMPIEZA Y EL
MANTENIMIENTO

• No rocíe agua
directamente en el
interior ni en el exterior
del frigorífico.

- Puede haber un riesgo de
incendio o de descargas
eléctricas.

• No vaporice gas inflamable cerca
del frigorífico.

- Hay riesgo de que se produzca
una explosión o un incendio.

• No rocíe la pantalla directamente
con productos de limpieza.

- Podrían borrarse las inscripciones
de la pantalla.

• Limpie las clavijas del
enchufe para eliminar el
polvo o cualquier material
extraño. Limpie las
clavijas del enchufe para
eliminar el polvo y los
materiales extraños, sin
utilizar paños húmedos.

- De otro modo, puede haber
un riesgo de incendio o de
descargas eléctricas.

• Desenchufe el
frigorífico antes de
limpiarlo o realizar un
mantenimiento.

SEÑALES DE

ADVERTENCIA

PRECAUCIÓN DE
MÁXIMA IMPORTANCIA
PARA LA ELIMINACIÓN
DEL APARATO

• Asegúrese de que
ninguna de las tuberías
de la parte trasera esté
dañada antes de tirar el
aparato.

• Se utiliza R600a o R134a como
refrigerante. Compruebe la
etiqueta del compresor en la
parte posterior del aparato o
la placa de características en

Información de seguridad _09

el interior del congelador para
ver cuál es el refrigerante que
utiliza. Si el producto contiene
un gas inflamable (Refrigerante
R600a), contacte con sus
autoridades locales para tirar el
producto de forma segura. Se
usa ciclopentano como gas de
soplado aislante. Los gases del
material de aislamiento requieren
un procedimiento especial de
eliminación. Póngase en contacto
con las autoridades locales para
deshacerse de este producto
de forma segura. Asegúrese de
que ninguna de las tuberías de la
parte de atrás está dañada antes
de tirar el aparato. Las tuberías
se pueden romper al aire libre.

• Este aparato contiene refrigerante
isobutano (R600a), un gas natural
de alta compatibilidad ambiental
pero aún así combustible.
Cuando transporte e instale el
aparato, debe llevar especial
cuidado en asegurarse de que no
resulte dañada ninguna parte del
circuito de refrigeración.

• Cuando tire este u otro frigorífico,
retire las puertas/sellos o seguros
de las puertas de forma que
los niños o animales no puedan
quedar atrapados dentro de él.
Deje los estantes en su sitio para
que a los niños les resulte difícil
entrar. Se debe tener cuidado de

que los niños no jueguen con el
aparato viejo.

• Por favor, deshágase del material
de embalaje de este producto de
forma que no resulte nociva para
el medio ambiente.

CONSEJOS
ADICIONALES PARA UN
USO ADECUADO

• En caso de una falla de
alimentación, llame a la oficina
local de su empresa de
electricidad y trate de averiguar la
duración del corte.

- La mayoría de los cortes de
alimentación inferiores a una
o dos horas no afectan las
temperaturas del frigorífi co. No
obstante, debe abrir la puerta
del frigorífi co lo menos posible
durante el corte.

- Si el corte dura más de 24
horas, retire todos los alimentos
congelados.

• Si se suministran llaves con
el frigorífico, éstas deben
mantenerse fuera del alcance
de los niños y no deben dejarse
cerca del aparato.

• Es posible que el aparato no
funcione de forma regular
(posibilidad de temperatura
demasiado alta en el frigorífico)

10_ Información de seguridad

cuando se ajusta durante un
periodo de tiempo demasiado
largo por debajo del límite frío del
rango de temperatura para el cual
se ha diseñado.

• No guarde alimentos que se
echen a perder fácilmente a
bajas temperaturas, tales como
plátanos o melones.

• Su aparato no produce
escarcha. Por ello, no necesita
descongelarlo manualmente, ya
que esta acción se realiza de
forma automática.

• El aumento de temperatura
durante la descongelación
cumple las normas ISO. Sin
embargo, si desea evitar un
aumento de temperatura de la
comida congelada durante la
descongelación del aparato,
envuelva la comida congelada en
varias hojas de papel periódico.

• Cualquier aumento de
temperatura de los alimentos
congelados durante la
descongelación puede reducir su
duración.

• La temperatura en las secciones
o compartimentos con el
símbolo de dos estrellas (

)
es ligeramente más alta que en
los otros compartimentos del
congelador.
La ubicación de las secciones
o los compartimentos de dos

estrellas puede variar según el
producto y deberá referirse a las
instrucciones o al estado en el
momento de la entrega.

Consejos para el ahorro de
energía

- Instale el aparato en un lugar frío,
seco y con buena ventilación.
Compruebe que no está
expuesto a la luz solar directa y
no lo coloque nunca cerca de
una fuente de calor (radiador, por
ejemplo).

- No bloquee nunca los orifi cios o
rejillas de ventilación del aparato.

- Permita que los alimentos
calientes se enfríen antes de
colocarlos en el aparato.

- Ponga los alimentos congelados
en el frigorífi co para que se
descongelen.
Puede usar las bajas
temperaturas de los productos
congelados para enfriar los
alimentos del frigorífi c.

- No mantenga la puerta del
aparato abierta por demasiado
tiempo al introducir o sacar
alimentos.
Cuanto menor sea el tiempo
que la puerta está abierta
menos escarcha se forma en el
congelador.

Información de seguridad _11

- Limpie la parte posterior del
refrigerador regularmente. El
polvo aumenta el consumo de
energía.

- No confi gure una temperatura
más baja de lo necesario.

- Asegúrese de que haya una
salida de aire sufi cientemente
amplia en la base y la parte
posterior del refrigerador. No tape
las aperturas de ventilación.

- Cuando instale el refrigerador
deje espacio sufi ciente a la
derecha, a la izquierda, por
arriba y por abajo. Esto ayudará
a reducir tanto el consumo de
energía como las facturas de la
electricidad.

- Para lograr un uso de la energía
más efi ciente, mantenga los
accesorios interiores como
cestas, cajones y estantes
en la posición indicada por el
fabricante.

Este aparato está diseñado
para utilizarse en entornos
domésticos o similares como

- cocinas para el personal de
tiendas, ofi cinas u otros lugares
de trabajo

- albergues rurales y habitaciones
de hoteles, moteles y otros
entornos residenciales

- pensiones y casas de huéspedes

- catering y aplicaciones no
minoristas similares.

contenido

PREPARACIÓN DEL FRIGORÍFICO …………………………………………………… 13
FUNCIONAMIENTO DEL FRIGORÍFICO ……………………………………………… 19
RESOLUCIÓN DE PROBLEMAS ……………………………………………………… 25

12_ Información de seguridad

preparación del frigorífico

PREPARACIÓN DE LA
INSTALACIÓN DEL FRIGORÍFICO

¡Enhorabuena! Le felicitamos por la compra de este
frigorífi co Samsung. Esperamos que disfrute de la
tecnología punta y de la efi ciencia que su nuevo
aparato le ofrece.

• Este frigorífico debe ser instalado y ubicado
adecuadamente siguiendo las instrucciones de
este manual antes de ser utilizado.

• Utilice este aparato únicamente para su
objetivo, tal como se describe en el manual de
instrucciones.

• Cualquier tipo de mantenimiento debe ser
realizado por personal cualificado.

• Por favor, deshágase del material de embalaje
de este producto de forma que no resulte nociva
para el medio ambiente.

Retire el enchufe de la toma de corriente
antes de sustituir la luz interior del frigorífi co.

ADVERTENCIA

- Si no lo hace, corre el riesgo de sufrir una
descarga eléctrica.

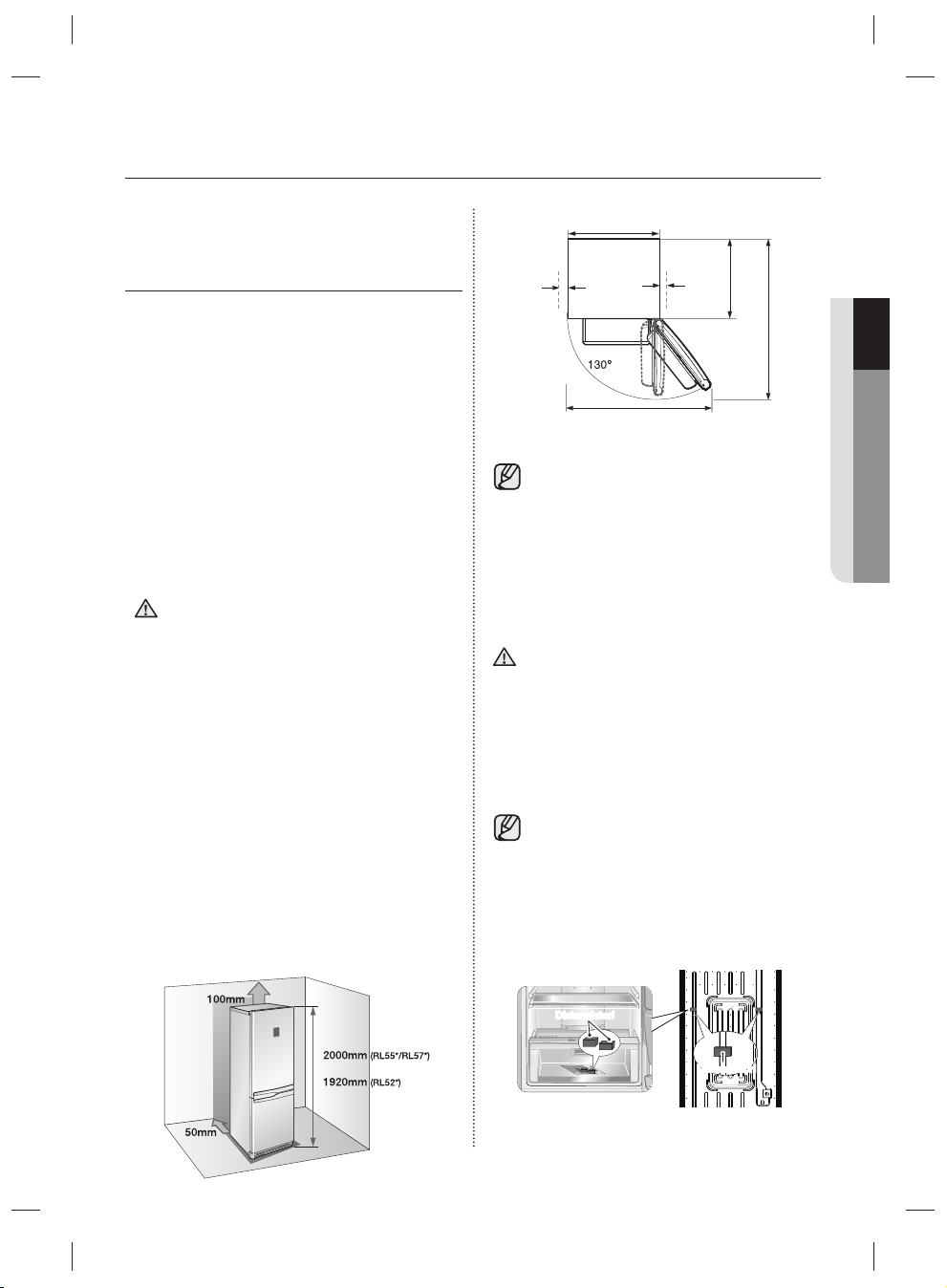

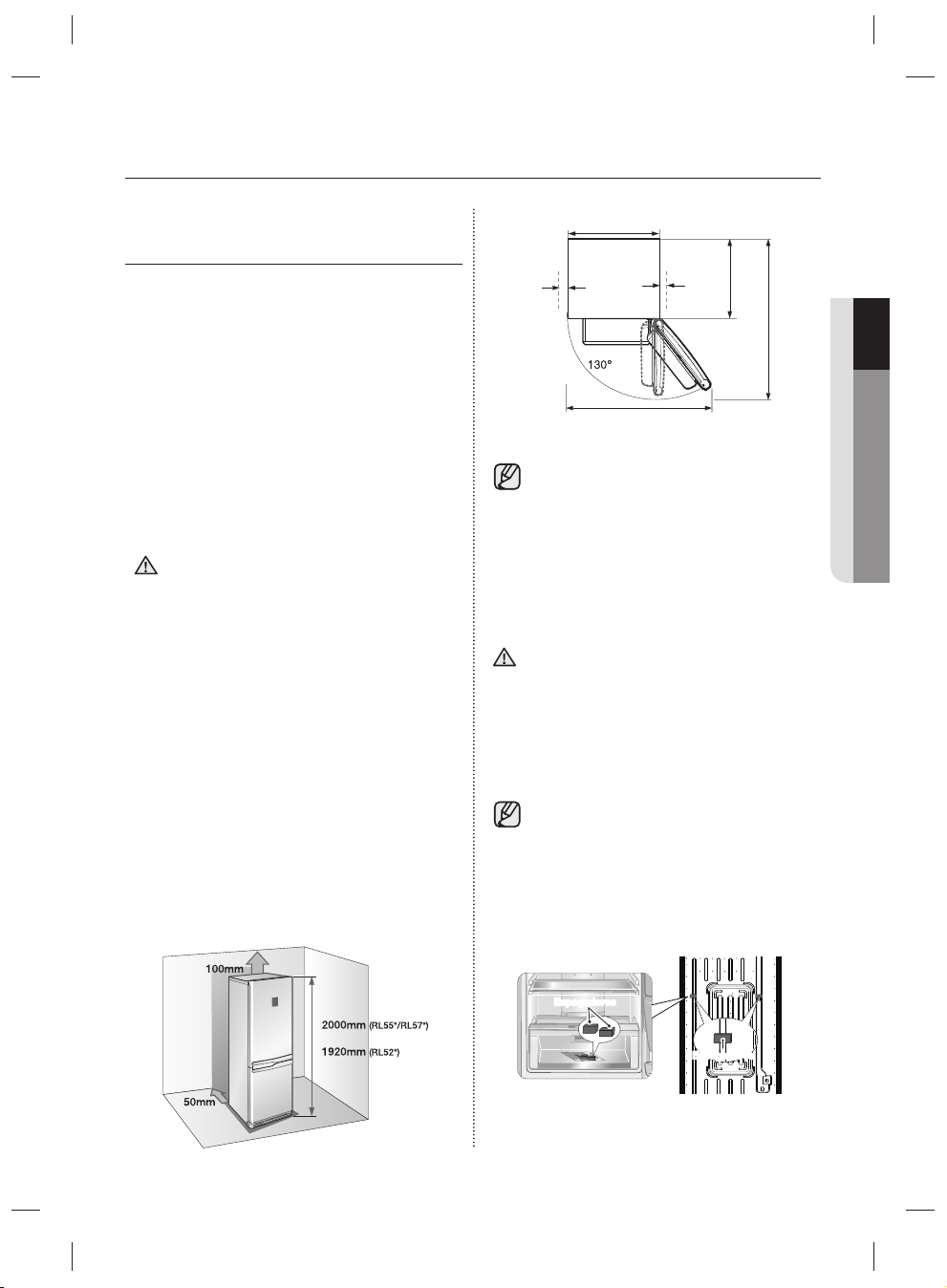

Selección de la mejor ubicación para
el frigorífi co

• Una ubicación que no esté expuesta a la luz

directa del sol.

• Una ubicación cuya superficie sea plana.

• Una ubicación con suficiente espacio para abrir

fácilmente las puertas del frigorífico.

• Deje espacio suficiente a la derecha, izquierda
y por arriba para la circulación del aire. En
caso contrario, es posible que el sistema de
refrigeración interno no funcione correctamente.

• Asegúrese de que el aparato pueda moverse
libremente para los trabajos de mantenimiento y
servicio.

600mm

menos

50mm

al

960mm

al
menos

50mm

560mm

1,165mm

• La altura del producto puede variar
dependiendo de los modelos.

• Al instalar el frigorífico, deje espacio libre a la
derecha, a la izquierda, en la parte de atrás y
en la parte superior. De esta forma reducirá su
consumo de energía y ahorrará dinero.

• No instale el frigorífico en un lugar donde la
temperatura sea inferior a 10°C.

Al instalar el frigorífi co, realizar un

PRECAUCIÓN

mantenimiento o una limpieza en la parte
trasera del mismo, asegúrese de que el
aparato sale y se vuelve a colocar recto.

Asegúrese de que el suelo puede soportar
el frigorífi co completamente cargado.

Retire el papel del espaciador y fi je los
dos espaciadores (bloque gris) en la parte
posterior del frigorífi co para obtener un
mejor rendimiento. Asegúrese de colocar
los dos espaciadores como en la imagen
cuando instale el frigorífi co. Mejorará el
rendimiento del frigorífi co.

01 INSTALACIÓN

Espaciador

Espaciador

o

instalación _13

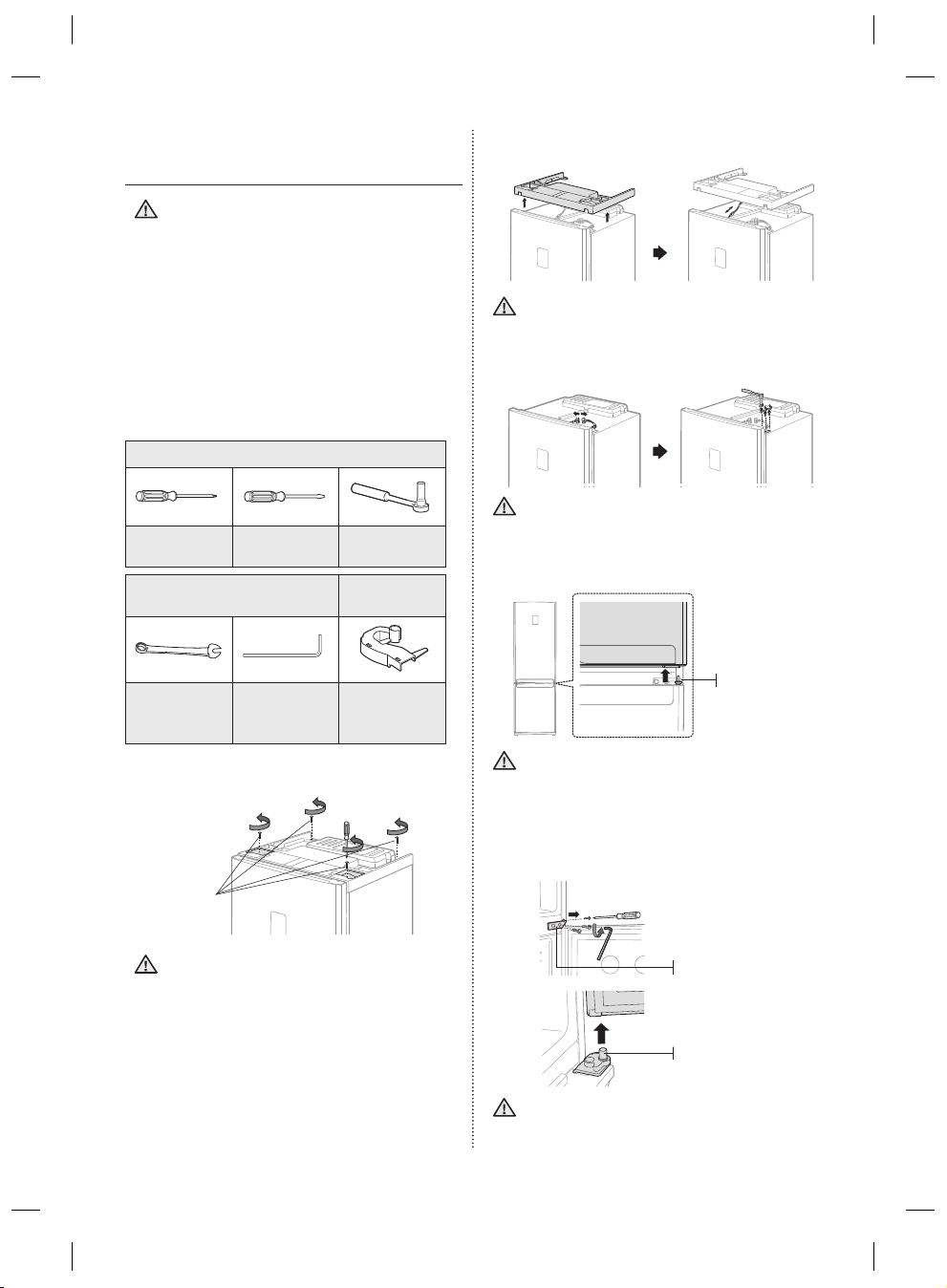

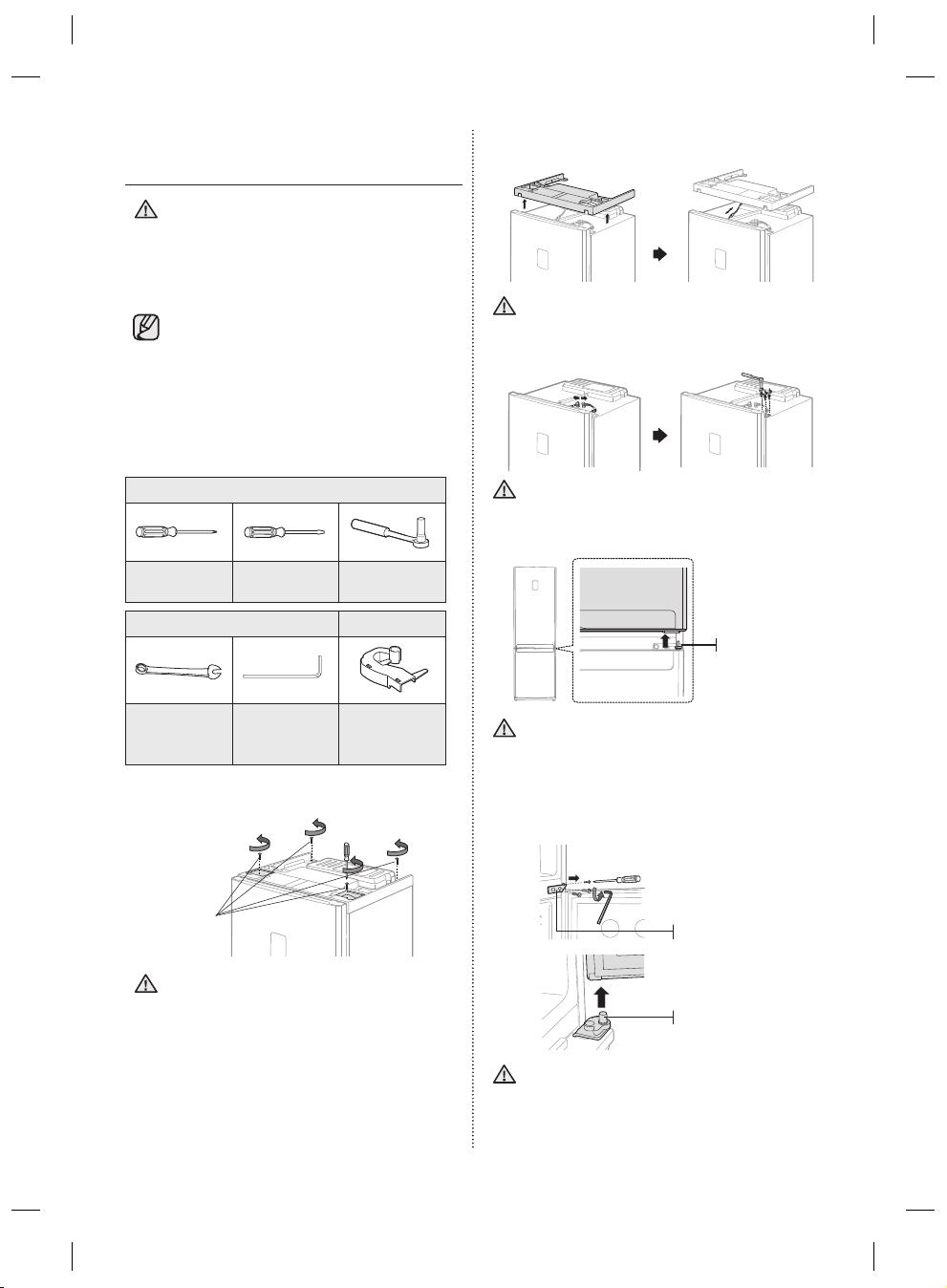

INVERSIÓN DE LA PUERTA DEL
FRIGORÍFICO

Samsung recomienda que el cambio de

ADVERTENCIA

sentido de apertura de la puerta solo lo
realicen proveedores de servicio aprobados
por Samsung. Este servicio correrá a cuenta
del usuario.

La garantía del fabricante del
electrodoméstico no cubre ningún daño
derivado de los trabajos efectuados para
invertir el sentido de apertura de la puerta.

Cualquier reparación derivada de estos
trabajos correrá a cuenta del usuario.

Herramientas necesarias

No incluidos

Destornillador

de estrella (+)

Destornillador

plano (-)

Llave de tubo de

10 mm

(para los pernos)

2. Retire la cubierta superior. Asegúrese de desconectar
el cable situado bajo la Cubierta superior.

Tenga cuidado de no dañar los cables

PRECAUCIÓN

eléctricos cuando retire la cubierta superior.

3. Desconecte el cable y retire a continuación 3
pernos de la parte superior del frigorífico.

Asegúrese de que la puerta del frigorífi co

PRECAUCIÓN

esté cerrada fi rmemente.

4. Retire la puerta del frigorífico de la bisagra
central levantándola con cuidado, manteniéndola
derecha.

No incluidos

Llave fija

(para el eje de

la bisagra)

Llave hexagonal

(3/16”)(4,7mm)

(para la bisagra

media)

Pieza adicional

Cubierta de la

bisagra superior

izquierda (Bajo la

Cubierta superior)

1. Retire los 4 tornillos de la cubierta superior del
frigorífico.

Tornillos

Compruebe que el frigorífi co esté desconectado

ADVERTENCIA

antes de manipular los cables eléctricos.

14_ instalación

Bisagra central

La puerta del frigorífi co es pesada, tenga
cuidado cuando la retire para no lesionarse.

PRECAUCIÓN

5. Desmonte la bisagra central retirando 2 pernos y
un tornillo en el lado derecho.
Retire la puerta del congelador de la bisagra
inferior levantándola con cuidado, manteniéndola
derecha.

Bisagra central

Bisagra inferior

La puerta del congelador es pesada, tenga
cuidado cuando la retire para no lesionarse.

PRECAUCIÓN

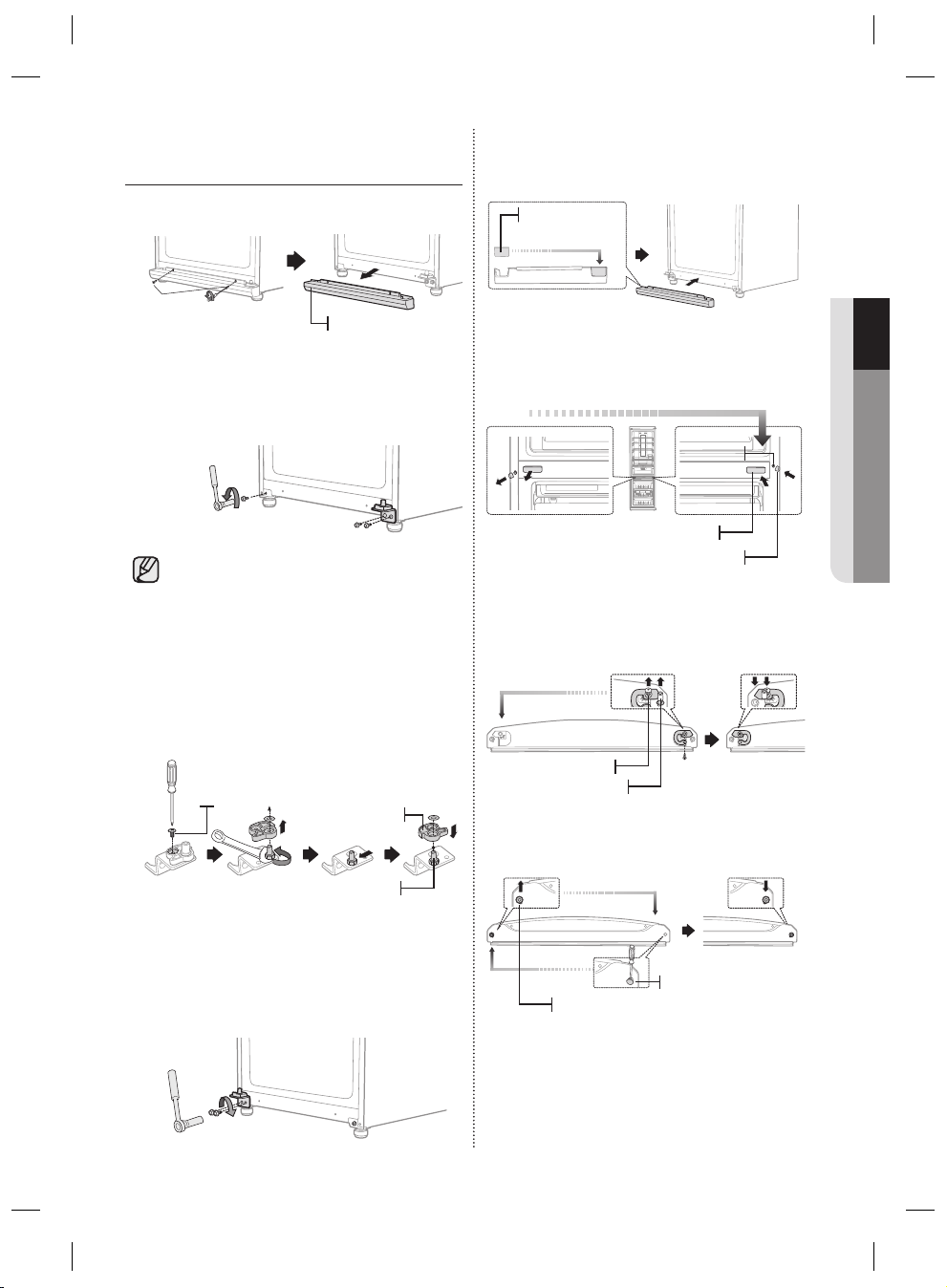

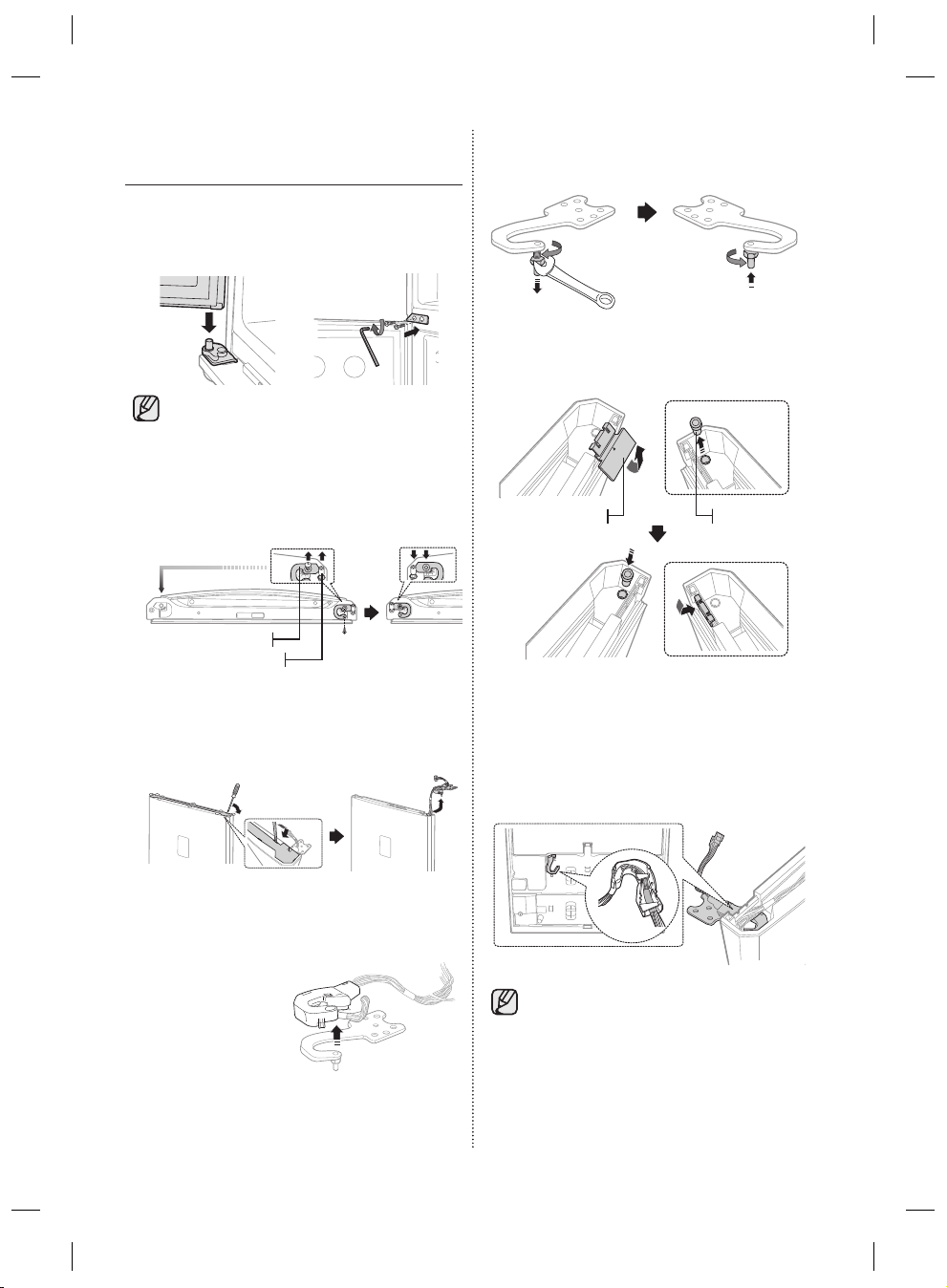

INVERSIÓN DE LA PUERTA DEL

Tornillo

FRIGORÍFICO (CONTINUACIÓN)

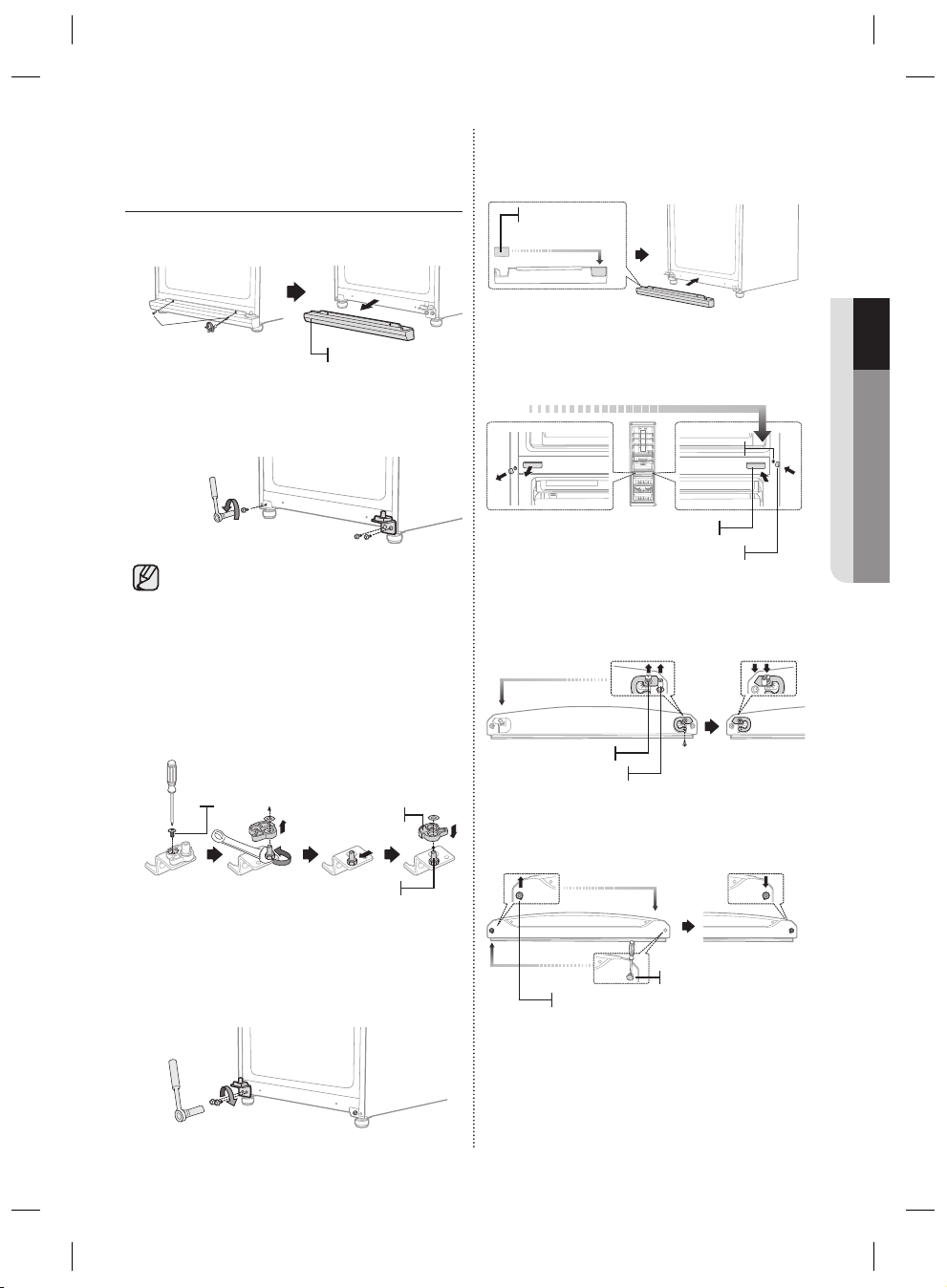

6. Desatornille los 2 tornillos para desmontar la
cubierta frontal inferior.

10. Cambie el lado del lateral del tapa en lugar
de tapón de la bisagra inferior y monte a
continuación la cubierta de la parte frontal inferior
en la parte inferior del frigorífico.

Tapa en lugar de
tapón de la bisagra
inferior

Tornillos

Cubierta frontal
inferior

7. Desatornille 2 pernos apretando la bisagra inferior
y desatornille también un perno del lado izuierdo
de la pata derecha para colocar la bisagra inferior
que ha sido retirada.

10mm

10mm

Antes de retirar la bisagra inferior, gire
levemente las patas delanteras en el sentido
horario para facilitar el desmontaje y el
montaje.

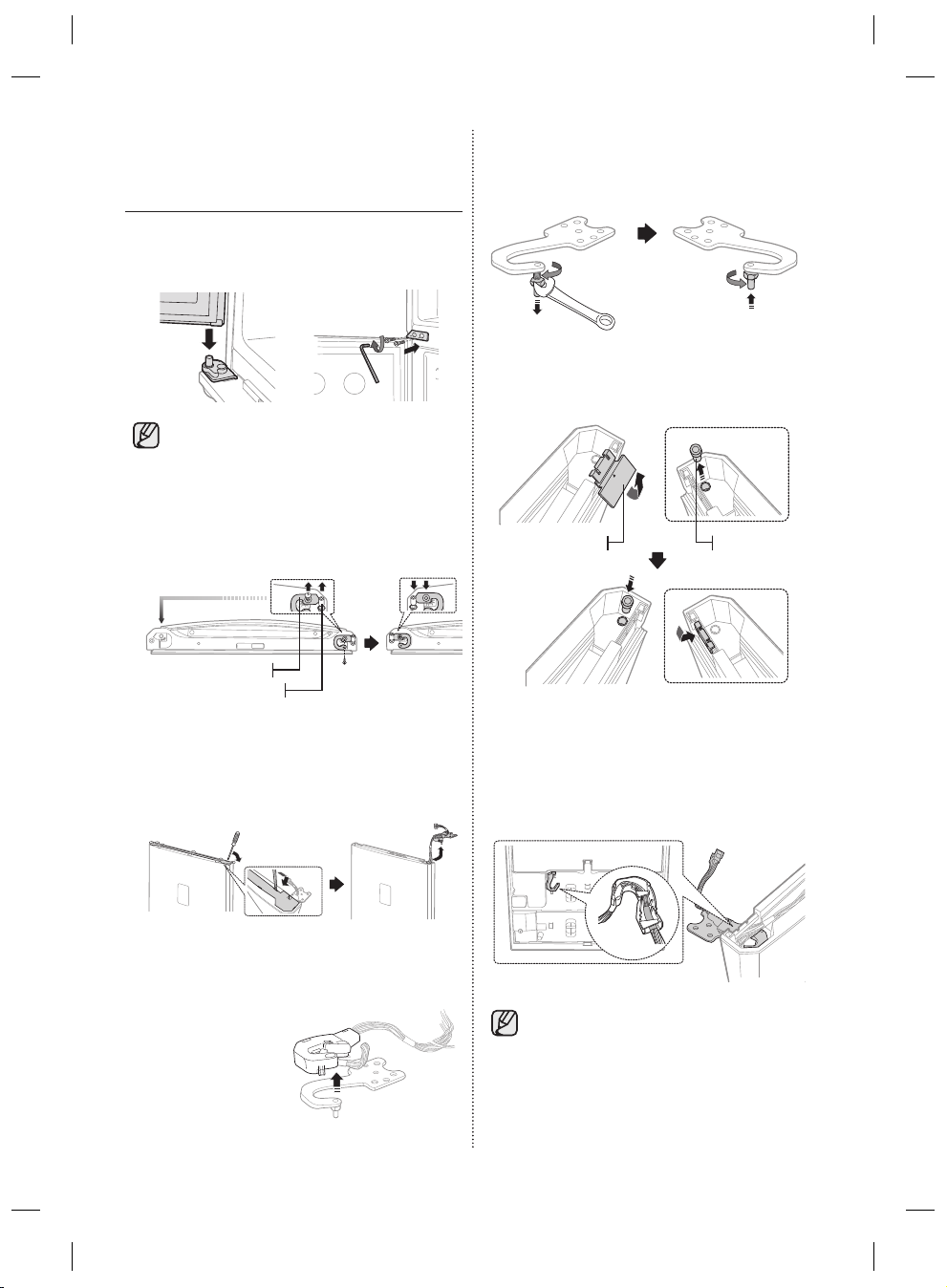

8. Cambie la posición del eje de la bisagra inferior.
Retire el tornillo de la Guía automática y retire el
eje de la bisagra inferior con la llave de tubo de
10 mm. Monte el eje de la bisagra inferior a la
izquierda y coloque de nuevo en su sitio la guía
automática.

Tornillo

Guía automática

Eje de la bisagra inferior

01 INSTALACIÓN

11. Cambie el lado del tapón de la bisagra central,
atornille el tapón y un tornillo de la parte izquierda
a la derecha.

Tornillo

Tapa en lugar de tapón de la bisagra central

Tapa en lugar de tapón del tornillo

12. Retire el tornillo de la parte inferior derecha de la
puerta del congelador. Cambie de lado el tope
de puerta y la arandela de la bisagra de la parte
derecha a la izquierda.

Tope de la puerta

Arandela de la bisagra

13. Cambie el lado de la arandela y del tapón de la
arandela en la parte superior de la puerta del
congelador.

9. Coloque la bisagra inferior en el lado inferior
izquierdo del frigorífico, donde se retiró
previamente un perno en la etapa 8.
Atornille un perno restante en el lado inferior
derecho del frigorífico para una futura utilización.

Tapón de la arandela

Arandela de la bisagra

instalación _15

INVERSIÓN DE LA PUERTA DEL
FRIGORÍFICO (CONTINUACIÓN)

14. Coloque de nuevo en su sitio con cuidado la
puerta del congelador.
Monte la bisagra central con 2 pernos en el lado
izquierdo.

Un tornillo permanecerá después de invertir
la puerta del congelador. Esto no afectará al
rendimiento del frigorífi co.

15. Retire el tornillo de la parte inferior derecha de
la puerta del frigorífico. Cambie de lado el tope
de puerta y la arandela de la bisagra de la parte
derecha a la izquierda.

Tope de la puerta

Arandela de la bisagra

18. Utilice una llave de tubo de 11 mm para separar
el eje de la bisagra superior. Gire la bisagra
superior y coloque de nuevo el eje de la bisagra
superior.

19. Cambie el lado del tapón de la puerta y de la
arandela en la parte superior de la puerta del
frigorífico.

Tapa en lugar de

tapón de la puerta

Arandela de la
bisagra

16. Retire el cubierta de los cables de la parte
superior de la puerta del frigorífico con un
destornillador de punta lisa y extraiga a
continuación la bisagra y los cables superiores
del lado derecho de la puerta del frigorífico.

17. Desmonte la cubierta de la bisagra superior y
extraiga los cables de la cubierta de la bisagra
superior derecha.

16_ instalación

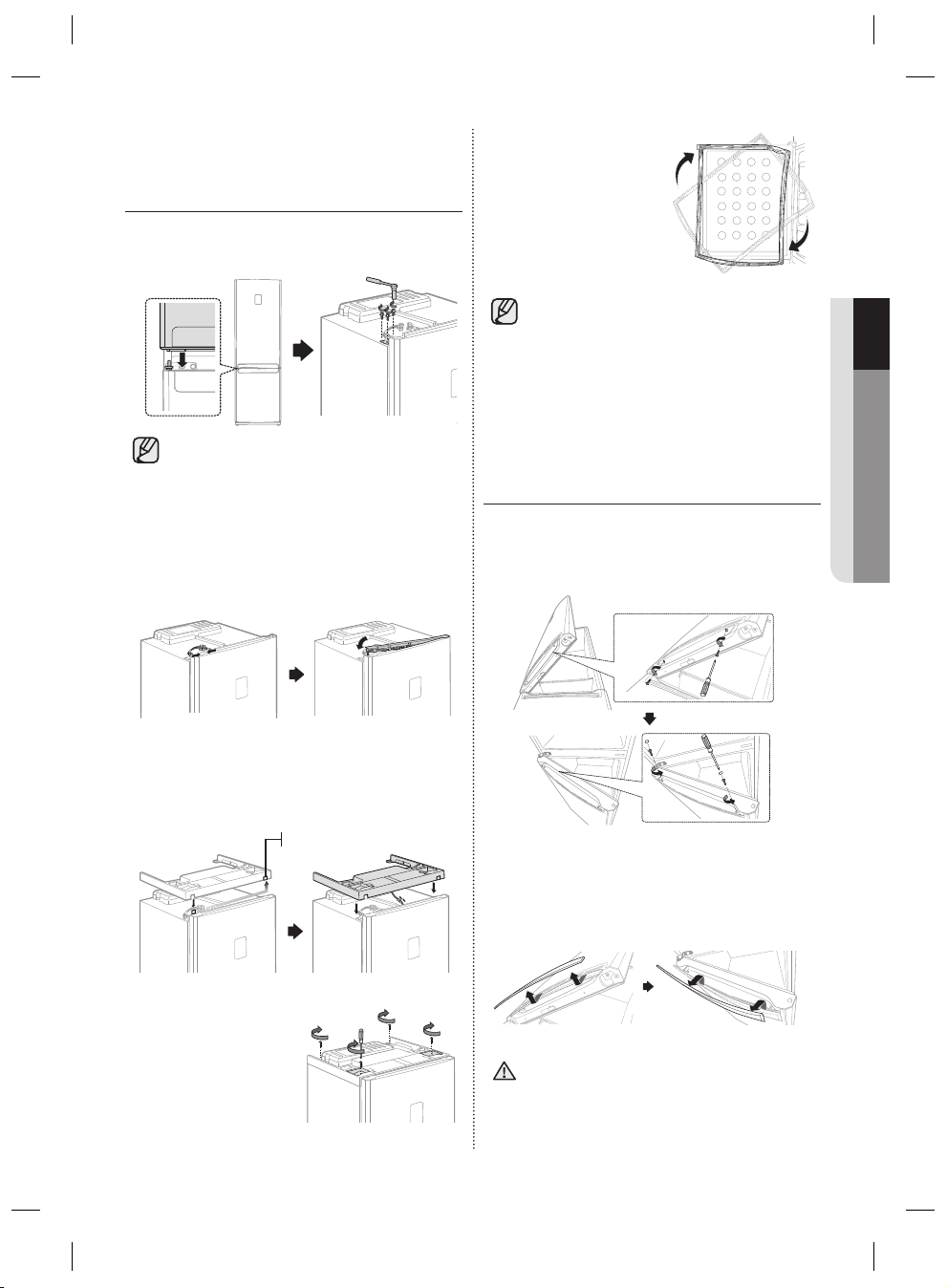

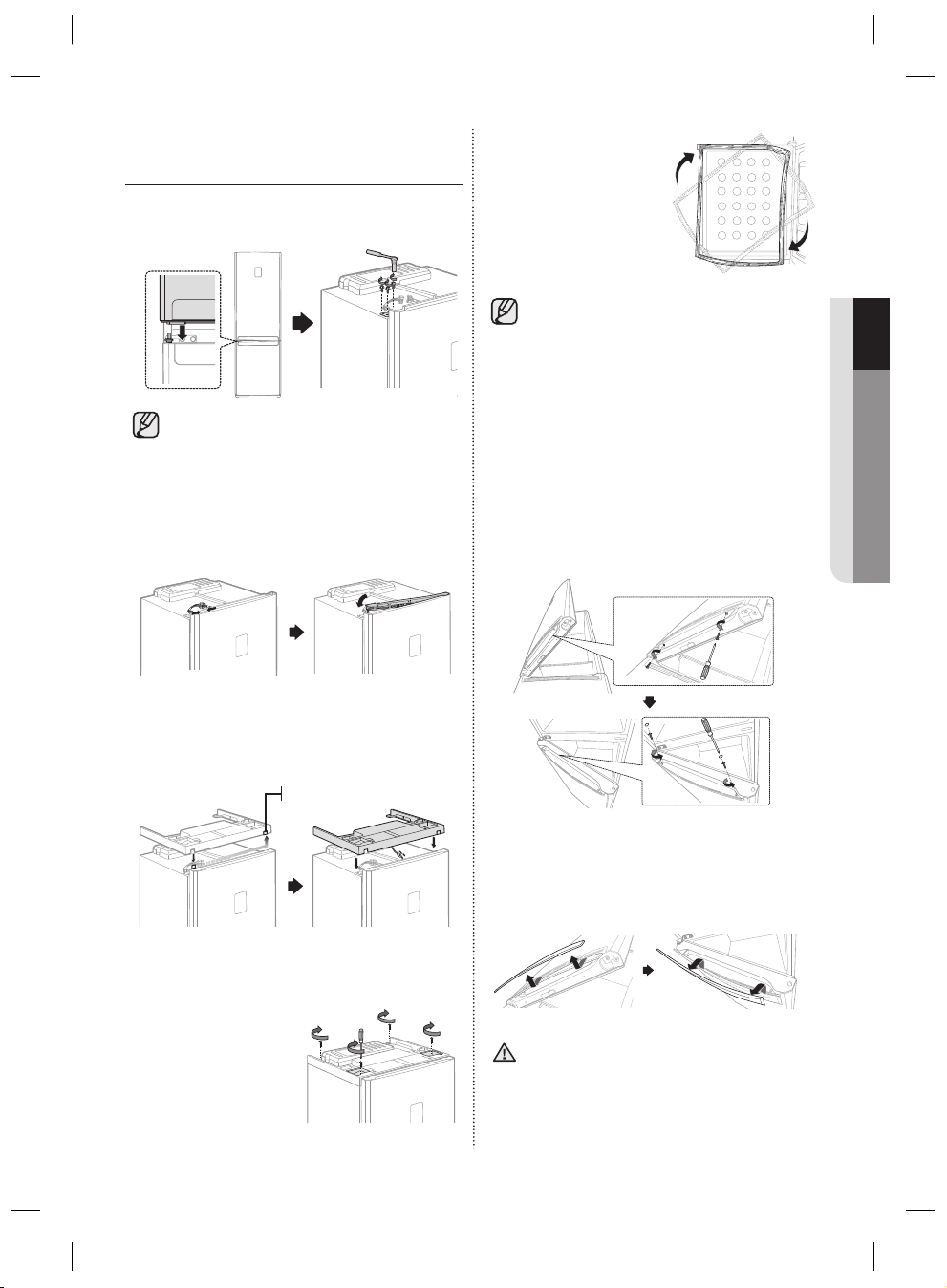

20. Monte de nuevo la bisagra superior invirtiendo la
etapa 19. (Asegúrese de que utiliza la cubierta
de la bisagra superior izquierda que se encuentra
bajo la Cubierta superior). Coloque la bisagra
ensamblada en el lado izquierdo de la puerta del
frigorífico.

Compruebe que la cinta roja del cable esté
colocada en el extremo de la cubierta de la
bisagra superior izquierda.

INVERSIÓN DE LA PUERTA DEL
FRIGORÍFICO (CONTINUACIÓN)

21. Coloque de nuevo en su sitio con cuidado la
puerta del frigorífico. A continuación apriete 3
pernos para ensamblar la bisagra superior.

25. Retire el burlete de la
puerta del frigorífico y del
congelador y móntelas a
continuación después de
haberlas girado 180˚.

• Antes de colocar de nuevo en su sitio
la puerta del frigorífico, deberá invertir el
tirador de tipo B de la puerta. Ver página

18.

• Para los tiradores de puerta de tipo A,
compruebe que haya cambiado el sentido
del tirador de la puerta después de invertir
la puerta.

22. Conecte los cables y a continuación monte la
cubierta de los cables en la parte superior de la
puerta del frigorífico.

23. Cambie la posición del tapón de la bisagra
superior. Conecte el cable bajo la cubierta
superior y vuelva a colocar la cubierta superior en
su posición original.

Tapón de la bisagra superior

Después de invertir las puertas, compruebe
que hayan sido correctamente colocadas
las arandelas de la puerta del frigorífi co y
del congelador. En caso contrario, podría
producirse un ruido o formación de rocío
que afecte al rendimiento del frigorífi co.

INVERSIÓN DEL TIRADOR DE
LA PUERTA (TIPO A)

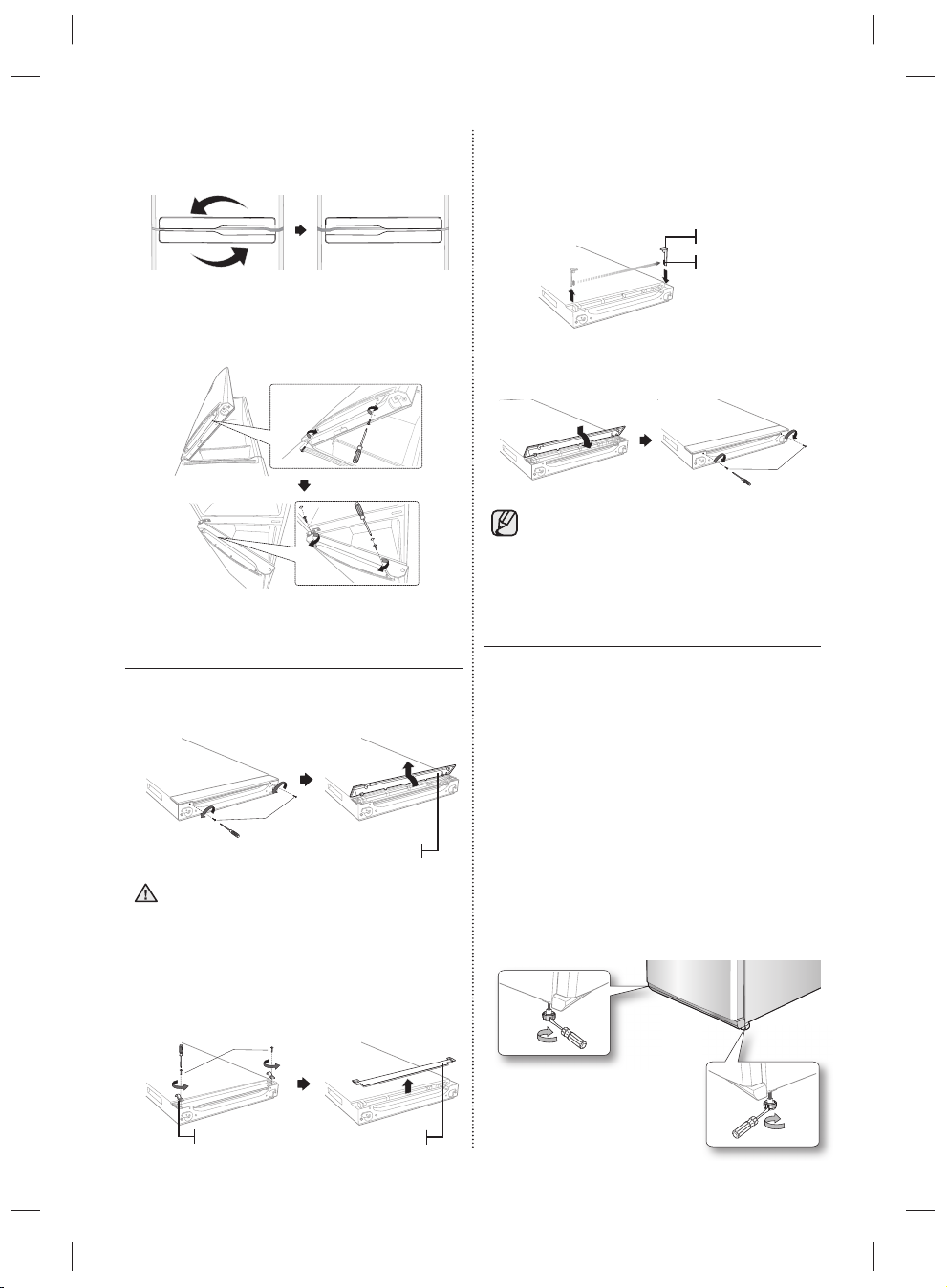

1. Retire 2 tornillos bajo la puerta del frigorífico y a
continuación extraiga 2 tapones y retire 2 tornillos
de la puerta del congelador.

2. Empuje ligeramente el tirador del frigorífico y
a continuación extraigalo tirando hacia usted.
Empuje ligeramente el tirador del congelador y a
continuación extraigalo tirando hacia usted.

01 INSTALACIÓN

24. Vuelva a atornillar los 4
tornillos en su sitio.

Desmonte cuidadosamente el tirador de
la puerta. Los ganchos en el interior de los

PRECAUCIÓN

tiradores de la puerta pueden romperse con
facilidad.

instalación _17

3. Monte los tiradores después de cambiar el
lado del tirador del frigorífico y del tirador del
congelador.

4. Apriete 2 tornillos bajo la puerta del frigorífico y a
continuación monte 2 tornillos y 2 tapones en la
puerta del congelador.

3. Cambie la posición del raíl y del muelle del tirador
de la parte izquierda a la derecha. Asegúrese de
cambiar la posición del tapón del raíl del tirador
de la parte derecha a la izquierda.

Raíl

Primavera

4. Monte el tirador de la puerta siguiendo las etapas
2 y 1 por orden inverso.

Tornillos

Este procedimiento debe llevarse a cabo
antes de ‘Invertir la Puerta del Frigorífi co’
etapa 23.

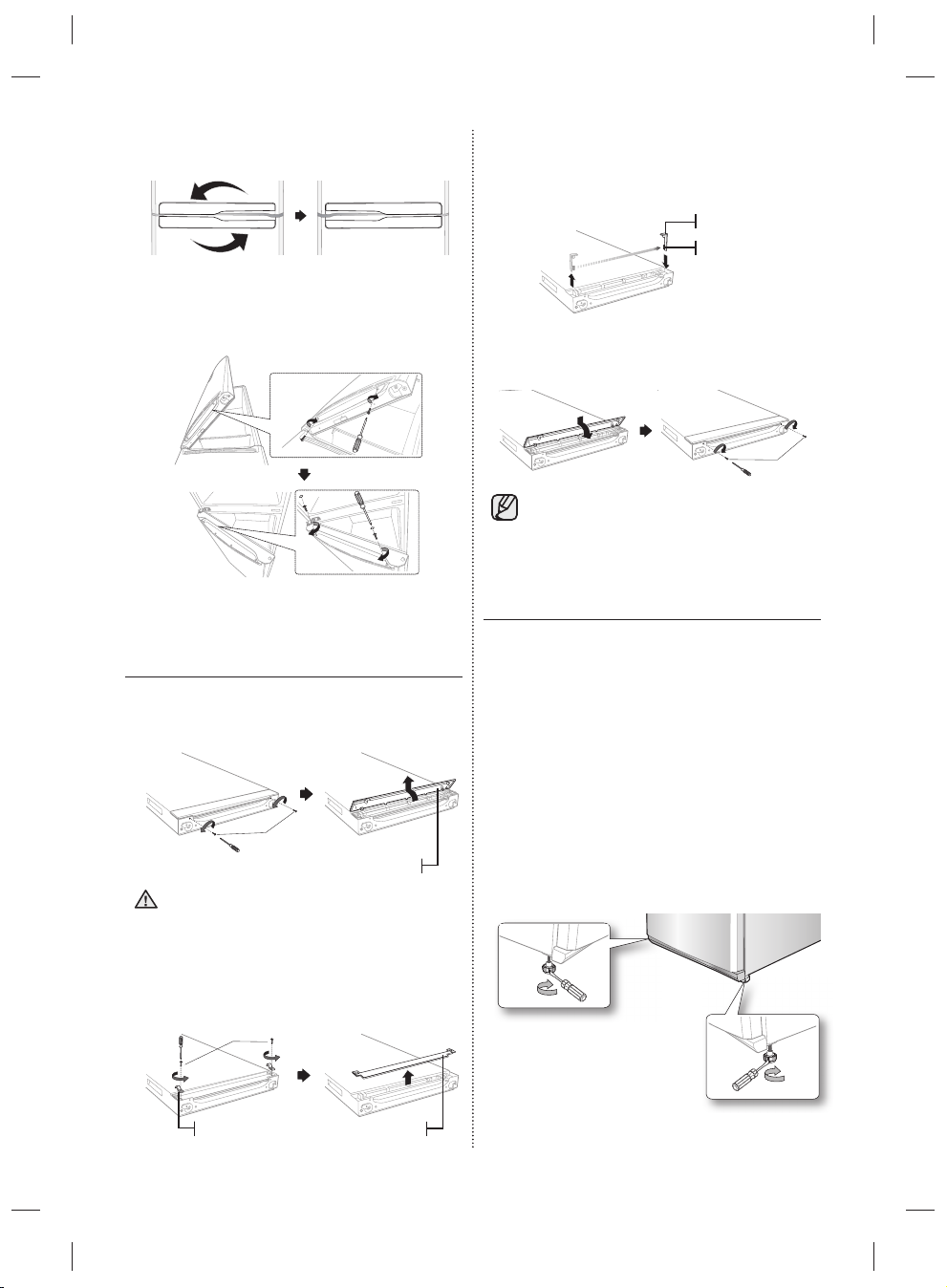

NIVELACIÓN DEL FRIGORÍFICO

INVERSIÓN DEL TIRADOR DE
LA PUERTA (TIPO B)

1. Retire 2 tornillos bajo la puerta del frigorífico y a
continuación tire de la cubierta del tirador.

Tornillos

Tirador de la cubierta

Desmonte cuidadosamente la cubierta del

ADVERTENCIA

tirador. Los ganchos en el interior de la
cubierta de los tiradores pueden romperse
con facilidad.

2. Retire 2 tornillos de las arandelas del tirador.
Retire las arandelas del tirador y desmonte el
Tirador fácil.

Tornillos

TiradorArandela

18_ instalación

Si la parte delantera del aparato está un poco más
elevada que la trasera, la puerta se abre y se cierra
con mayor facilidad.

Gire las patas ajustables en el sentido de las agujas
del reloj para elevar y en el sentido contrario para
bajar de altura.

Supuesto 1) El aparato está inclinado hacia la
izquierda.

• Gire la pata ajustable izquierda en el sentido de la
flecha hasta que el aparato esté nivelado.

Supuesto 2) El aparato está inclinado hacia la
derecha.

• Gire la pata ajustable derecha en el sentido de la
flecha hasta que el aparato esté nivelado.

funcionamiento del frigorífico

Luz apagada

Luz encendida

(brillo)

Luz encendida

(medio)

Luz encendida

(oscuro)

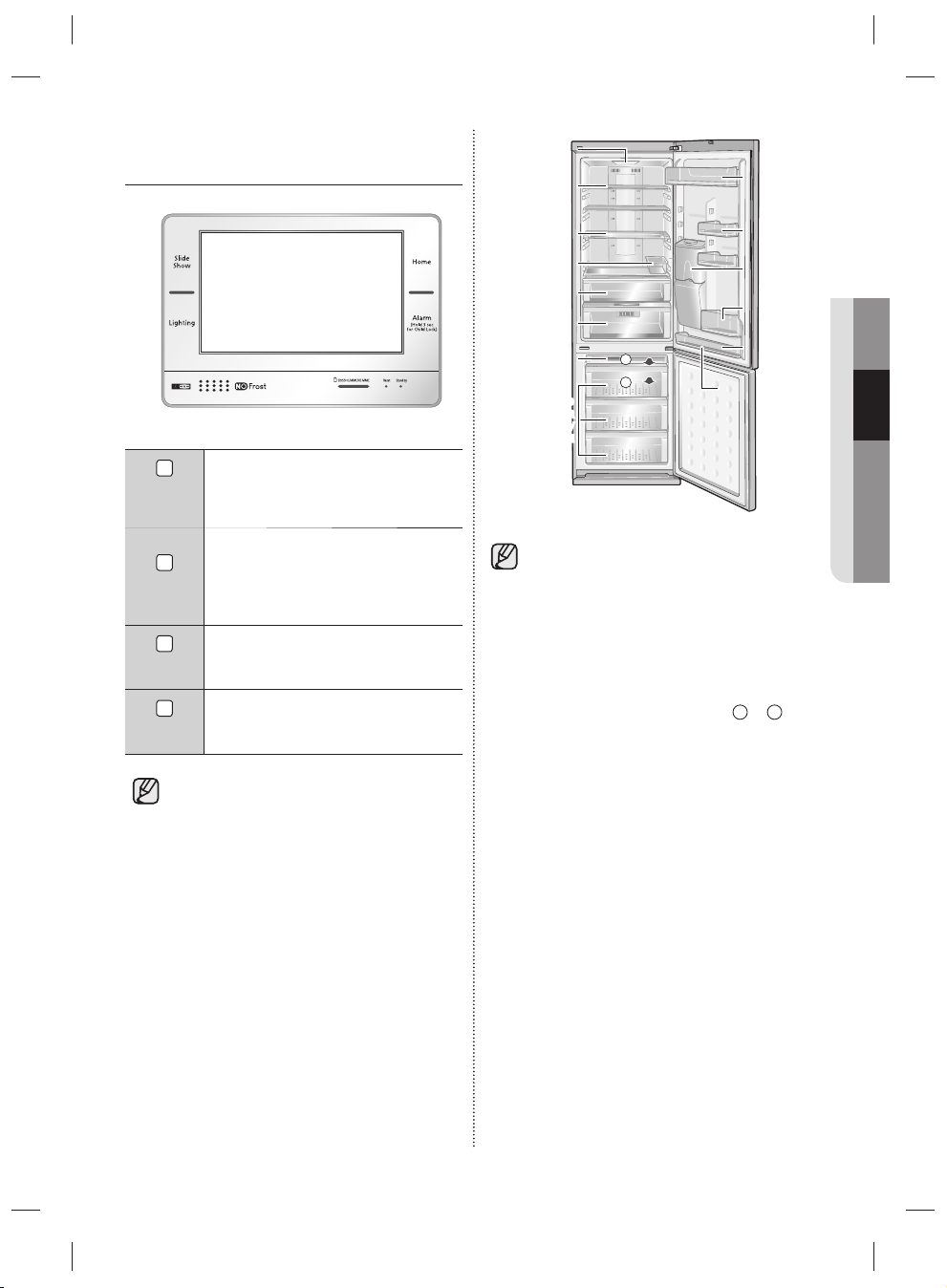

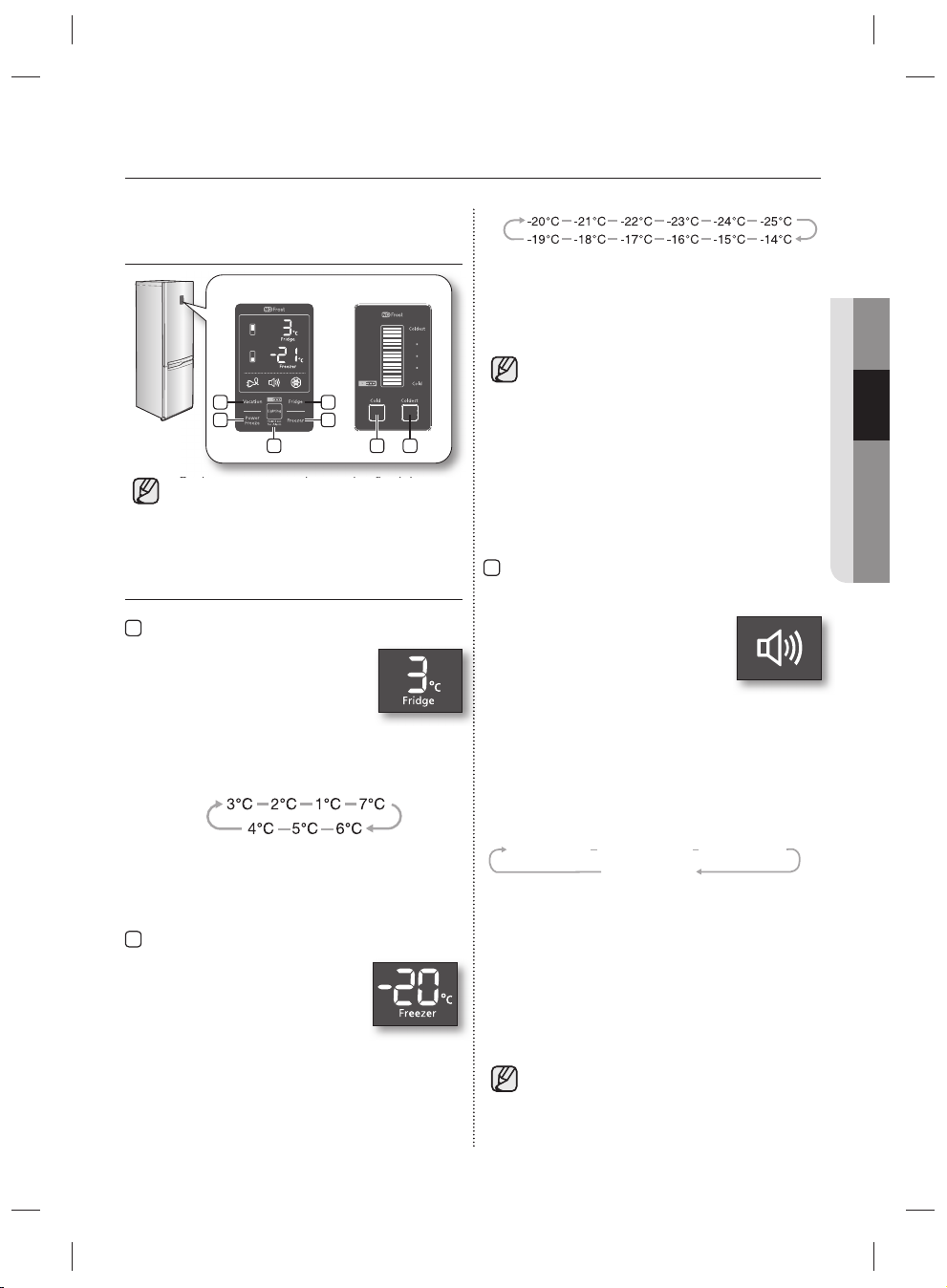

COMPROBACIÓN DEL PANEL
DE CONTROL

(TIPO A)

4

5

3

Cada vez que pulse el botón se oirá un
pitido.

(TIPO B)

1

2

2 1

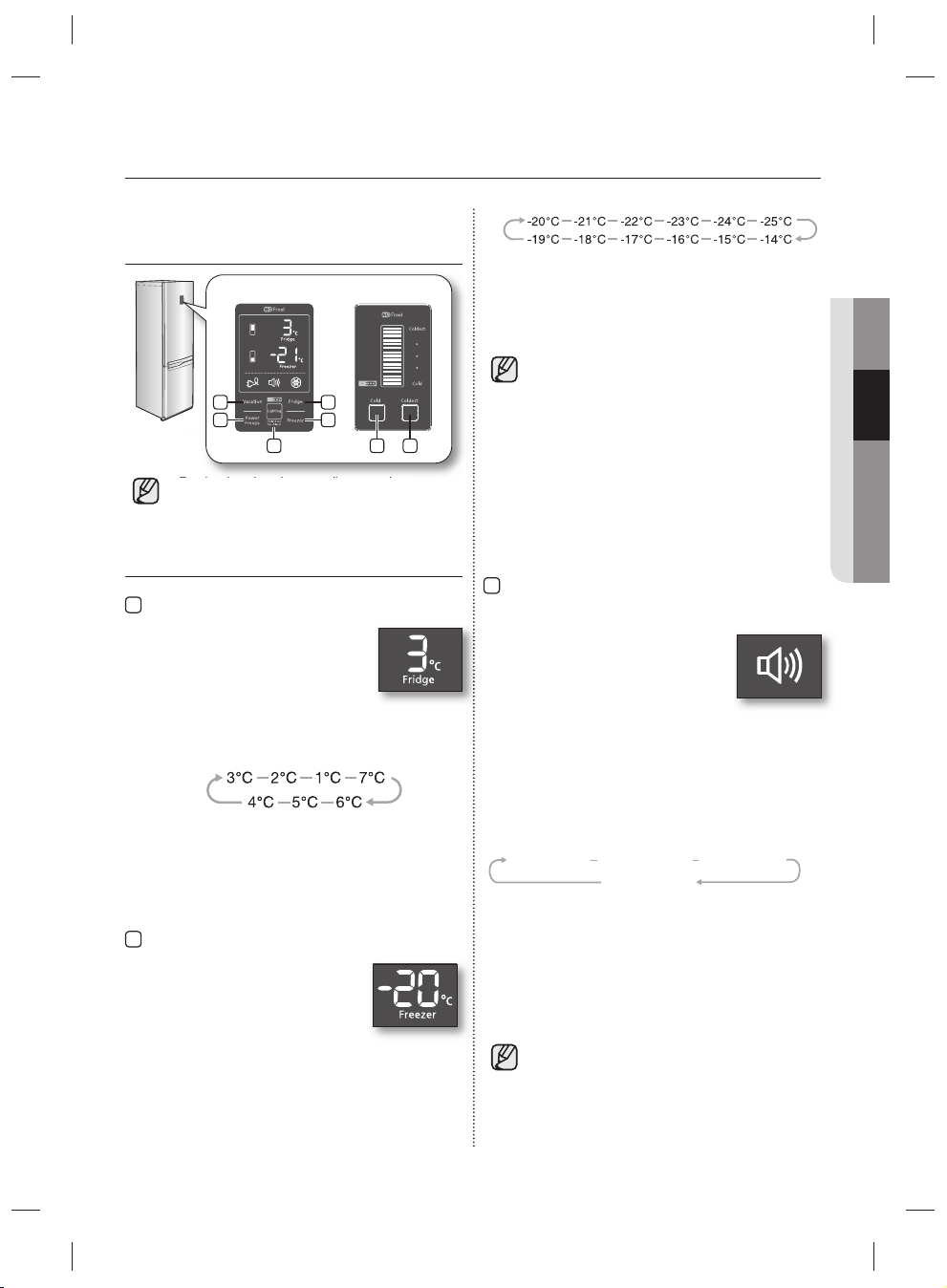

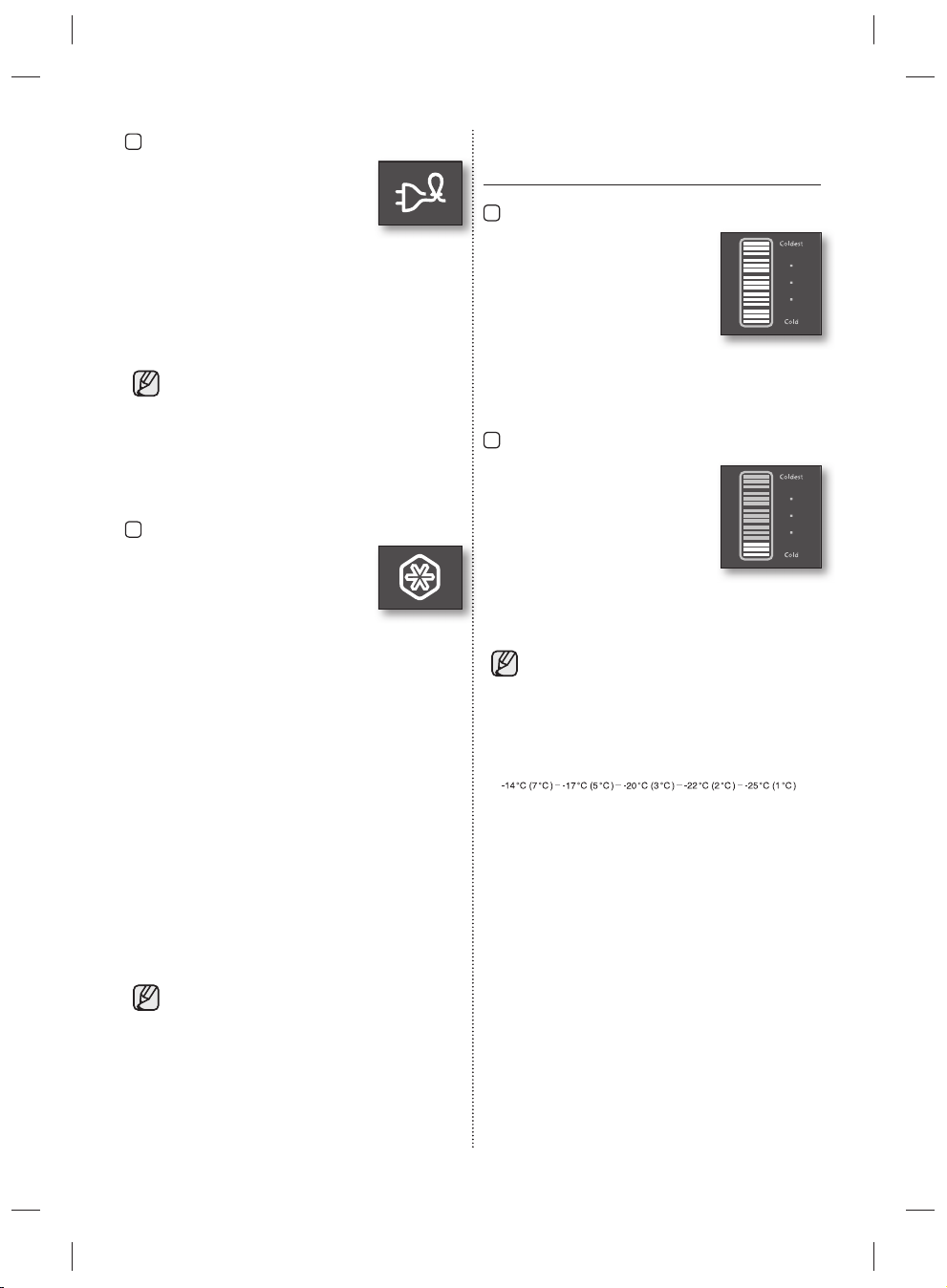

UTILIZACIÓN DEL PANEL DE
CONTROL (TIPO A)

1

Fridge (Frigorífi co)

Toque el botón Fridge (Frigorífi co) para
ajustar el frigorífi co a la temperatura
deseada entre 1°C y 7°C. La
temperatura predeterminada es de
3°C y cada vez que pulse el botón
Fridge (Frigorífi co), la temperatura cambiará de la
forma correspondiente y el indicador de temperatura
mostrará la temperatura deseada.

Cuando seleccione la temperatura, la temperatura
deseada se muestra inicialmente durante 5 segundos,
a continuación se muestra la temperatura real.

2

Freezer (Congelador)

Toque el botón Freezer (Congelador)
para ajustar el congelador a
la temperatura deseada entre

-14°C y -25°C. La temperatura
predeterminada es de -20°C y cada
vez que toque el botón Freezer (Congelador), la
temperatura cambiará de la forma correspondiente y
el indicador de temperatura mostrará la temperatura
deseada.

Cuando seleccione la temperatura, la temperatura
deseada se muestra inicialmente durante 5
segundos, a continuación se muestra la temperatura
real del congelador.

El indicador de temperatura del frigorífi co
o del congelador parpadeará cuando la
temperatura del compartimiento del frigorífi co
o del congelador suba de forma radical
al introducir alimentos calientes o abrir la
puerta con frecuencia. (El indicador de
temperatura del frigorífi co o del congelador
dejará de parpadear cuando la temperatura
del frigorífi co o del congelador recupere
la normalidad. Si el indicador no deja de
parpadear después de varias horas, póngase
en contacto con su centro de servicio técnico.

3

Lighting (Iluminación) (Pulsar durante
3 s para acceder a la Alarma)

Toque el botón Lighting (Iluminación)
para activar la Función Lighting
(Iluminación) y se encenderá la luz
bajo la puerta del frigorífi co. La luz
permanece encendida mientras esté
activada la función Lighting (Iluminación). Pulse de
nuevo el botón Lighting (Iluminación) para ajustar el
brillo de la luz. (Es posible que el ajuste del brillo no
esté disponible según el modelo). Pulse de nuevo
el botón Lighting (Iluminación) para desactivar la
función Iluminación hasta que la luz esté apagada.

Luz encendida

(brillo)

Toque el botón Lighting (Iluminación) durante más
de 3 segundos para activar la función de la Alarma.
El indicador de alarma se iluminará y sonará una
alarma si la puerta del frigorífi co permanece abierta
durante más de 2 minutos. Para cancelar la alarma,
pulse el botón Lighting (Iluminación) durante más de
3 segundos.

• Lighting (Iluminación) activada: La luz
permanece encendida.

• Lighting (Iluminación) desactivada: Si abre
la puerta del congelador mientras la puerta
del frigorífico está cerrada, se encenderá
la Luz.

Luz encendida

(medio)

Luz apagada

Luz encendida

(oscuro)

funcionamiento _19

02 FUNCIONAMIENTO

4

Vacation (Vacaciones)

Toque el botón Vacation (vacaciones)
para activar la función Vacaciones.

El indicador Vacation (vacaciones) se
iluminará y se ajustará la temperatura
del frigorífi co en 15°C para minimizar el consumo
de energía cuando vaya a estar de vacaciones o en
viaje de negocios o cuando no vaya a necesitar el
frigorífi co.

Mientras esté activada la función Vacation
(vacaciones), el compartimento del congelador
permanece encendido.

• La función Vacation (Vacaciones) se
desactivará automáticamente al configurar
la temperatura del frigorífico cuando
la función Vacation (Vacaciones) esté
activada.

• Asegúrese de sacar los alimentos del
compartimiento del frigorífico antes de
activar la función Vacation (vacaciones).

5

Power Freeze

Toque el botón Power Freez para
activar la función Power Freeze. El
indicador Power Freeze se iluminará y
se reducirá el tiempo necesario para
congelar productos en el congelador.

La función Power freeze estará activada durante 72
horas y el indicador del congelador mostrará -25°C.

La función Power Freeze se desactivará
automáticamente.

Cuando se completa el proceso Power Freeze, el
indicador Power freeze se apaga y el congelador
regresa a la anterior confi guración de temperatura.

Al usar esta función, el consumo de energía
aumenta.

Para desactivar la función Power Freeze, toque de
nuevo el botón Power Freeze.

La función “Power Freeze” se debe activar
al menos 24 horas antes de almacenar
grandes cantidades de alimentos.

UTILIZACIÓN DEL PANEL DE
CONTROL (TIPO B)

1

COLDEST (MÁS FRÍO)

Pulse una o varias veces el botón
Coldest (Más Frío) para descender
la temperatura del Frigorífi co. El
Indicador de temperatura cambiará
de frío a más frío.

La temperatura establecida por
defecto es la temperatura intermedia.

Cuando todas las luces estén encendidas, la
temperatura está en su punto más frío.

2

COLD (FRÍO)

Pulse una o varias veces el
botón Cold (Frío) para elevar la
temperatura del Frigorífi co. El
Indicador de temperatura cambiará
de más frío a frío.

La temperatura establecida
por defecto es la temperatura
intermedia.

Cuando una luz esté encendida, la temperatura está
en el punto frío.

• Hay cinco configuraciones de temperatura,
representadas por cinco indicadores

• La temperatura del congelador se ajustará

• La función configurar la temperatura del frigorífico

• El indicador de temperatura parpadeará cuando

luminosos.

automáticamente de acuerdo con la temperatura
del frigorífico (según se indica a continuación).

Cold (Frío) Coldest (más frío)

Temperatura del congelador (frigorífi co)

en la temperatura más fría al menos 24 horas
antes de almacenar grandes cantidades de
alimentos.

la temperatura del compartimiento del frigorífico
o del congelador suba de forma radical al
introducir alimentos calientes o abrir la puerta con
frecuencia. El indicador de temperatura dejará de
parpadear cuando la temperatura del frigorífico
o del congelador recupere la normalidad. Si el
indicador no deja de parpadear después de
varias horas, póngase en contacto con su centro
de servicio técnico.

20_ funcionamiento

COMPROBACIÓN DEL PANEL

LUZ DEL

FRIGORÍFICO

ESTANTE DE

CRISTAL

ESTANTE

ABATIBLE

BANDEJA DE

HUEVOS

CAJÓN FRESCO Y

SEGURO

ZONA MÁS FRÍA

CAJÓN

SUPERIOR DEL

CONGELADOR

BALDA DE
LÁCTEOS

BALDA DE
VARIOS

DISPENSADOR
DE AGUA

BALDA DE
BOTELLAS

BALDA NIÑOS

LUZ DE
CONGELADOR
(ACTIVACIÓN
MANUAL)

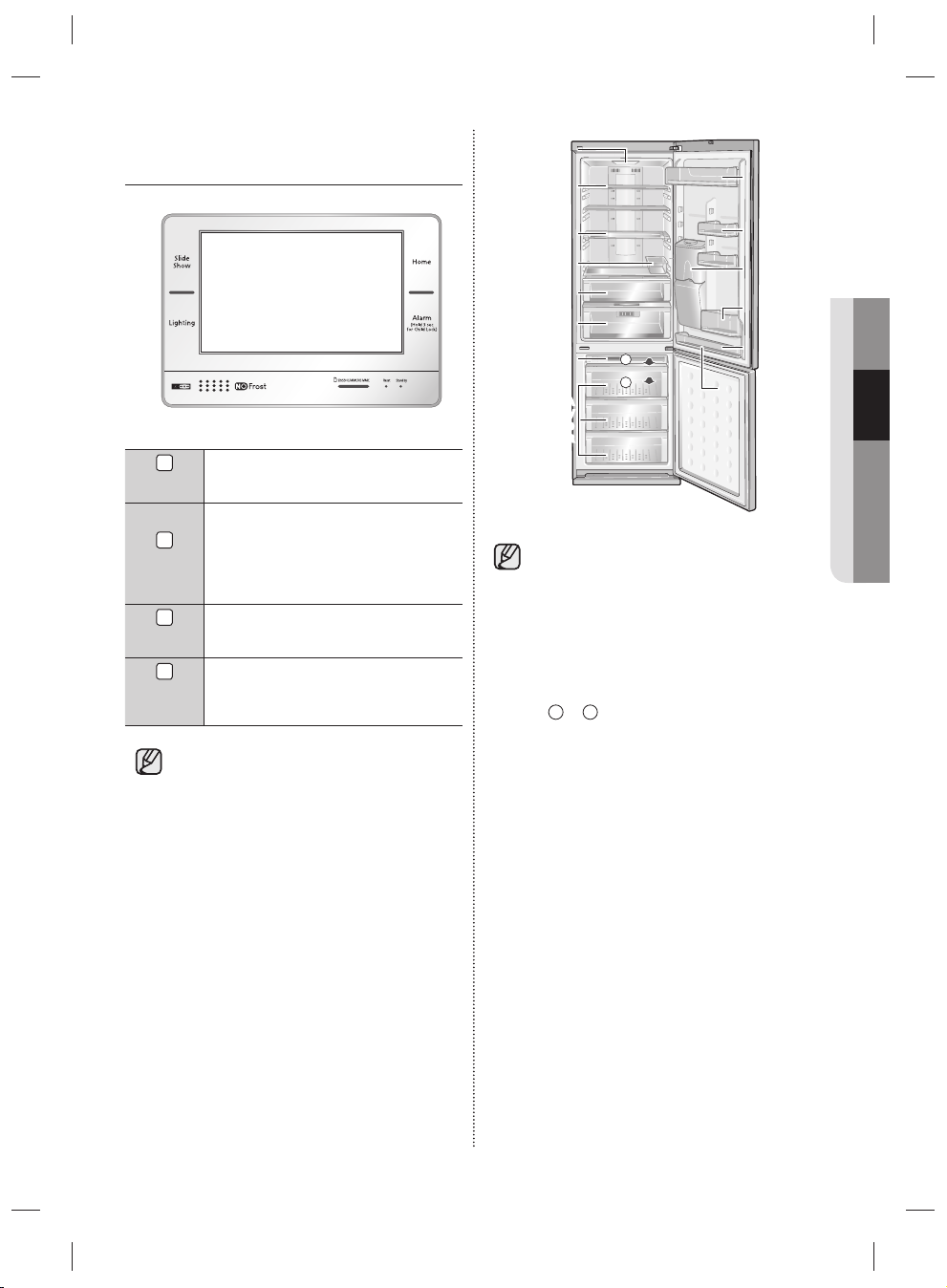

DE CONTROL (TIPO C)

Puede acceder a la pantalla de inicio con las

1

HOME (INICIO)

ALARM

(ALARMA)

LIGHTING

(ILUMINACIÓN)

SLIDE SHOW
(PRESENTACIÓN
DE IAPOSITIVAS)

principales funciones del frigorífico.

La alarma de la puerta sonará si la puerta del
frigorífico permanece abierta durante más de 2

2

minutos. Para cancelar la alarma, vuelva a pulsar el
botón Alarm.
La función Child Lock se activa/desactiva tocando
este botón durante 3 segundos.

3

Se puede encender o apagar la luz debajo de la
puerta del frigorífico.

4

Puede utilizar esta función para ver las imágenes
almacenadas en el álbum de fotos.

• Para más información acerca de la
utilización del Panel de Control (Tipo C),
consulte el Manual de Control de LCD
incluido en este manual.

• La función “Power Freeze” se debe activar
al menos 24 horas antes de almacenar
grandes cantidades de alimentos.

CAJÓN FRESCO Y

ZONA MÁS FRÍA

SUPERIOR DEL

CONGELADOR

CONGELADOR

MEDIO/INFERIOR

LUZ DEL

FRIGORÍFICO

ESTANTE DE

CRISTAL

ESTANTE

ABATIBLE

BANDEJA DE

HUEVOS

SEGURO

CAJÓN

CAJÓN DEL

1

2

BALDA DE
LÁCTEOS

BALDA DE
VARIOS

DISPENSADOR
DE AGUA

BALDA DE
BOTELLAS

BALDA NIÑOS

LUZ DE
CONGELADOR
(ACTIVACIÓN
MANUAL)

• Algunas características como el Depósito
de Agua, Cool Select Zone, Cooler Zone
y Photosynthetic Fresh pueden ser
diferentes y pueden no estar disponibles
dependiendo del modelo.

• Si desea obtener más espacio en el
congelador, puede retirar

y 2 cajones.

1

Esto no afectará a las características
térmicas y mecánicas. El volumen de
almacenamiento del compartimiento del
congelador se calcula cuando estas piezas
se retiran.

02 FUNCIONAMIENTO

funcionamiento _21

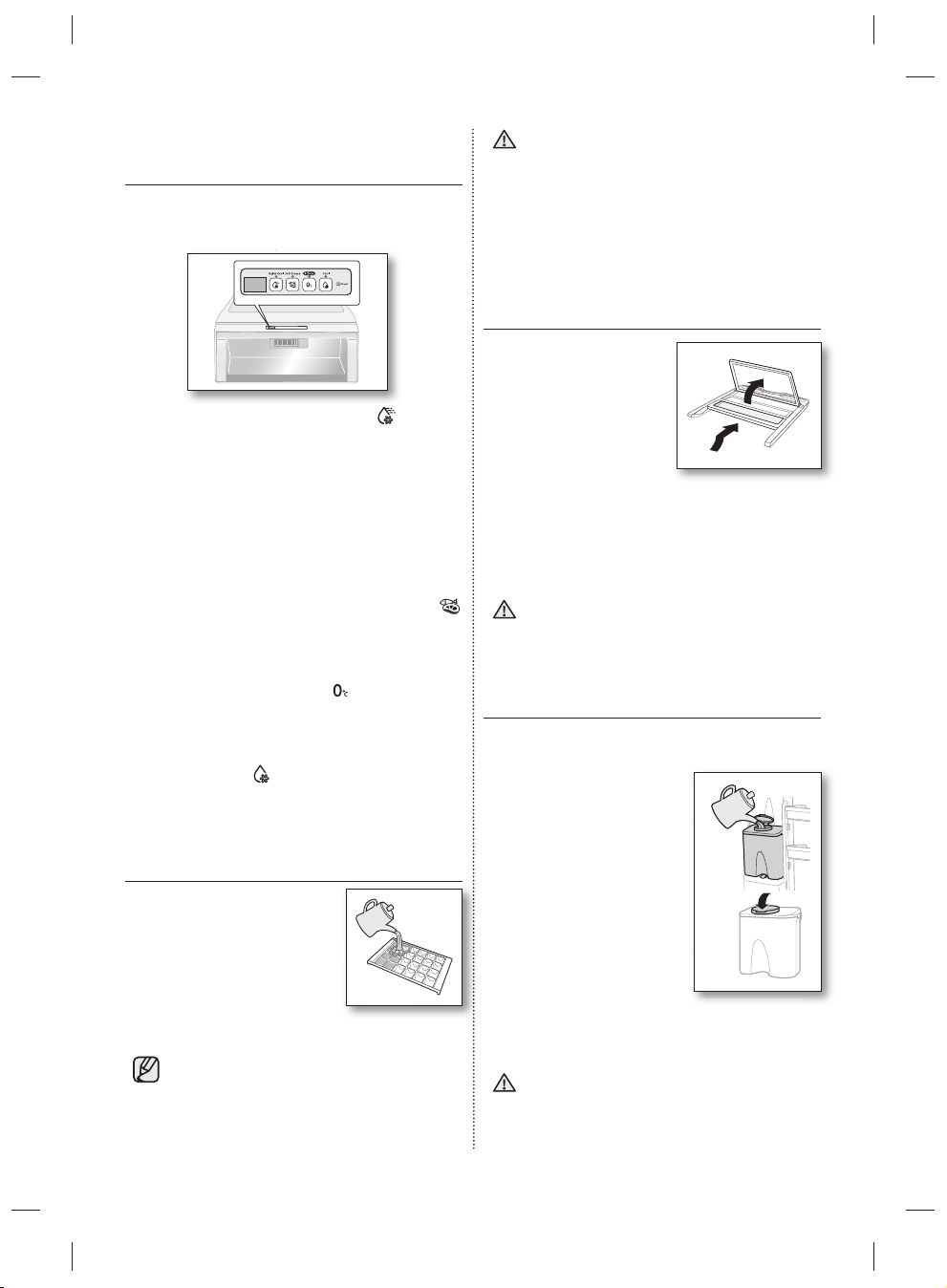

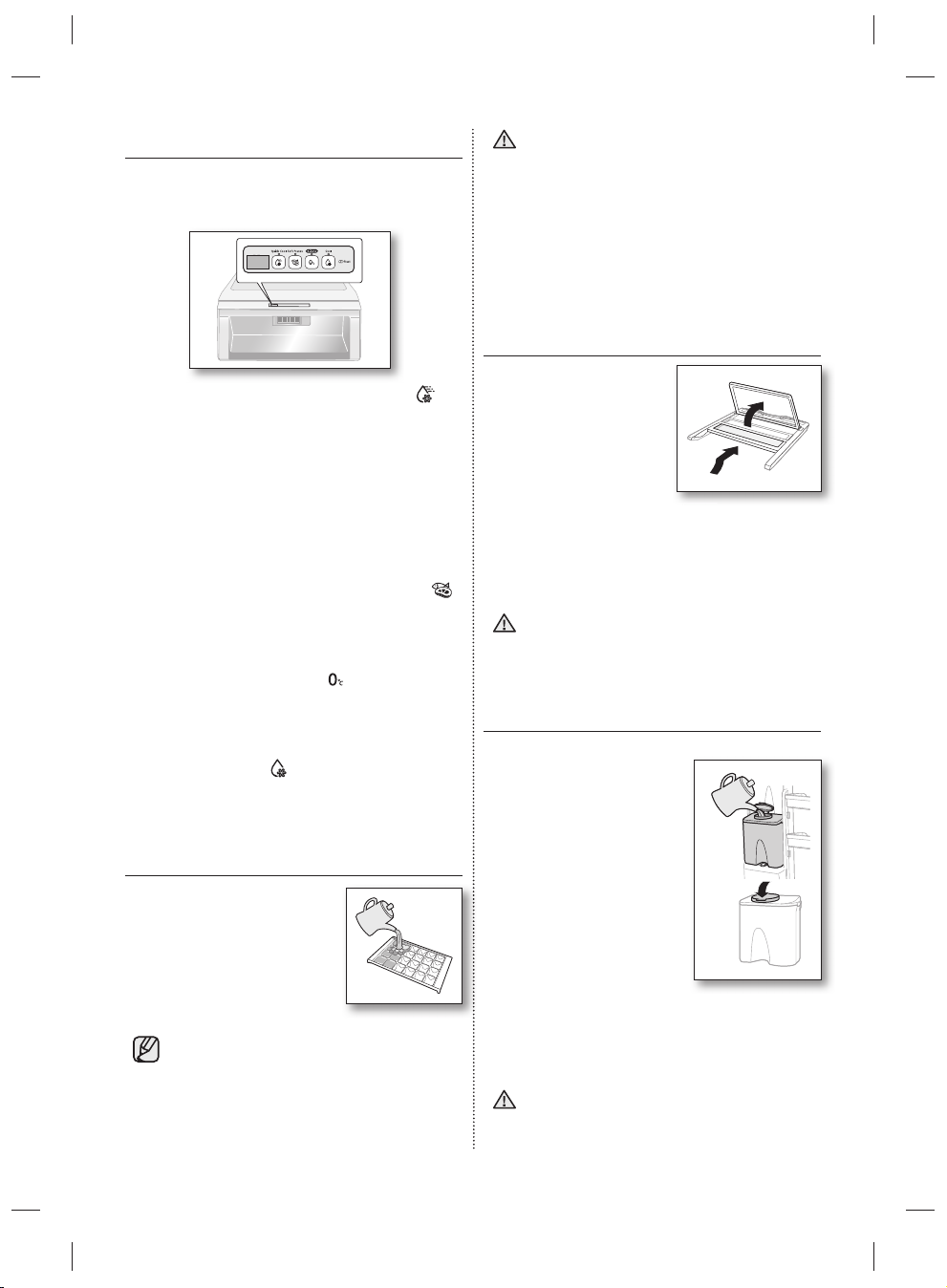

UTILIZACIÓN DE LA ZONA
COOL SELECT ZONE™

Puede utilizarlo para guardar alimentos como queso,
carnes, aves, pescados y otros alimentos a la temperatura
ideal para conservar el sabor de los alimentos.

Quick Cool

• Si desea refrigerar rápidamente los alimentos,

guarde los productos en la zona Cool Select
Zone pulse el botón Quick Cool.

• La zona Cool Select Zone refrigerará alimentos
durante 60 minutos.

• Cuando termina el modo Quick Cool, cajón Cool
Select Zone pasará automáticamente modo Cool.

Soft Freeze

• Cuando selecciona el modo Soft Freeze, la

temperatura de la zona Cool Select Zone
quedará fijada en -5ºC.

Peligro de explosión

PRECAUCIÓN

• Las piezas más frías del frigorífico están
en el panel trasero. Es el mejor lugar para

• Las botellas de vidrio que contengan líquidos

conservar alimentos delicados.

nunca deberán guardarse en el congelador ya
que el vidrio puede reventar cuando se congela
su contenido.

UTILIZACIÓN DEL ESTANTE
PLEGABLE

Puede plegar el estante
plegable para que quepan
recipientes o productos más
altos en el estante inferior.

1. Levante el estante y
deslícelo hacia el fondo.

2. Levante el estante recogido hacia la pared trasera.

3. Basta con tirar del estante plegado siguiendo el
procedimiento inverso para utilizarlo con toda su
profundidad

El estante puede caerse, manipule con
precaución durante la utilización o la

PRECAUCIÓN

limpieza del estante.

Zero Zone

• Cuando selecciona el modo Zero Zone, la

temperatura de la zona Cool Select Zone
quedará fijada en 0ºC.

Cool

• Cuando selecciona el modo Cool, la temperatura

de la zona Cool Select Zone quedará fijada en
3ºC.

FABRICACIÓN DE HIELO

1. Llene la bandeja con agua
hasta el 80% del nivel.

2. Coloque la bandeja de hielo
en el cajón superior del
congelador.

3. Espere a que se formen los
cubitos.

4. Incline ligeramente la bandeja de hielo para
extraer los cubitos.

Tiempo de congelación

Se recomienda esperar aproximadamente
1-2 horas con la temperatura ajustada
en Power Freeze para que se formen los
cubitos.

22_ funcionamiento

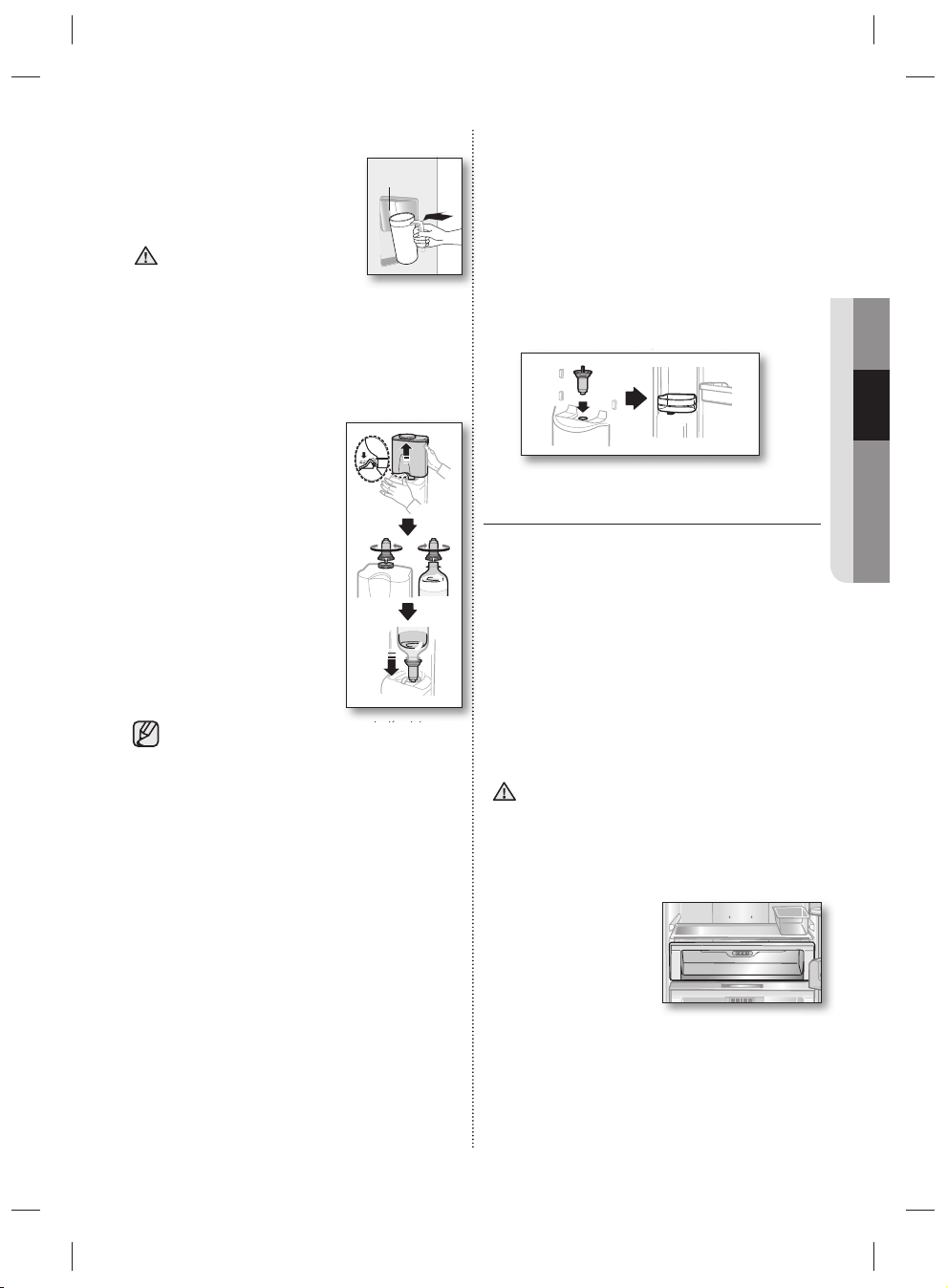

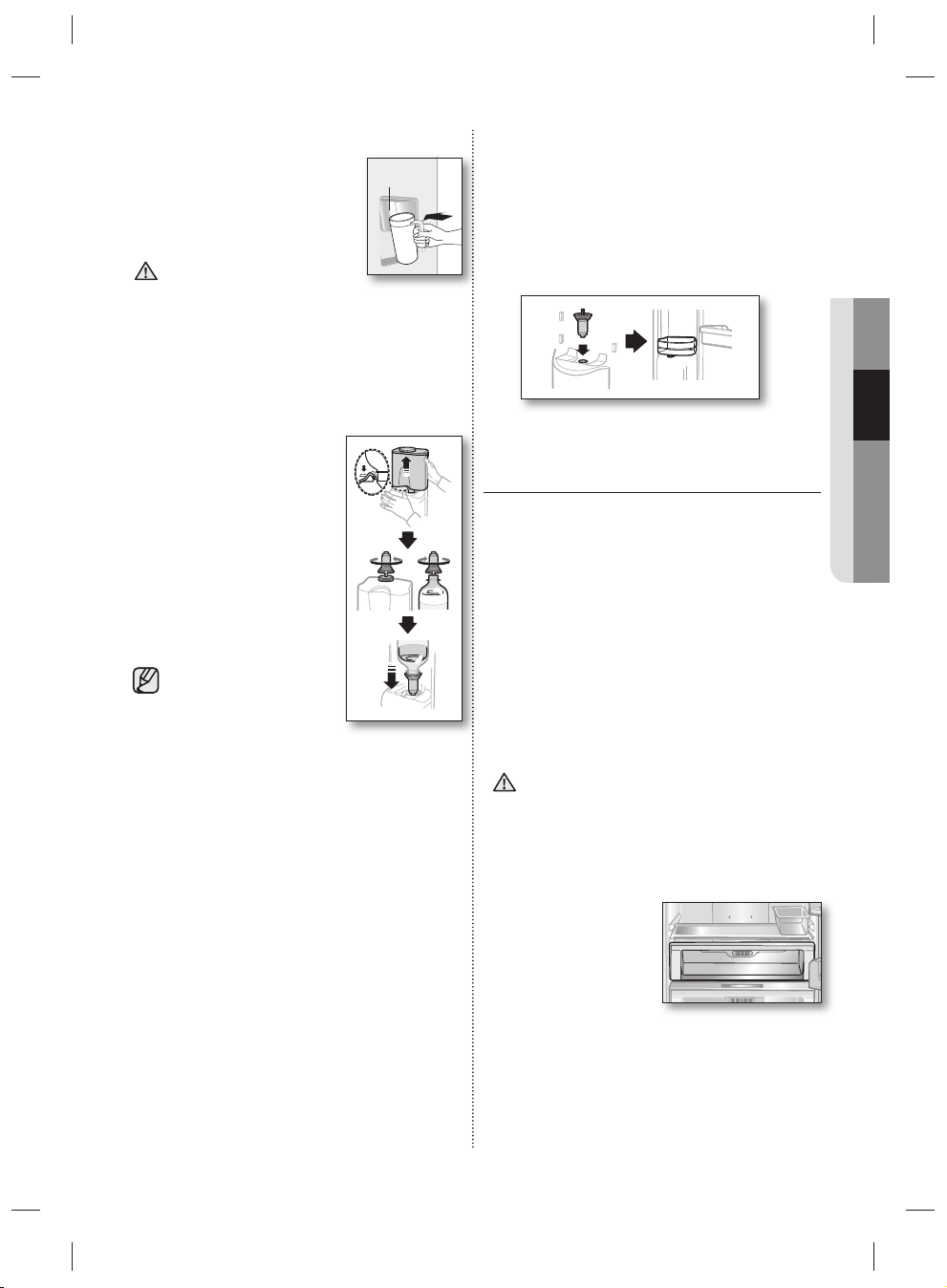

UTILIZACIÓN DEL
DISPENSADOR DE AGUA

Llenado de agua

Puede llenar el depósito de agua dejándolo dentro
del frigorífi co o sacarlo para hacerlo.

1. Abra el tapón redondo y
llene el depósito con agua
potable.

• No lo llene en exceso (tan
solo un poco más de 4,2
litros). Podría desbordarse
cuando se abre y se cierra la
puerta.

2. Cierre el tapón redondo
empujándolo hacia abajo
hasta que encaje en su sitio.

No coloque otro producto que no sea agua

PRECAUCIÓN

dentro del depósito.

Servirse agua del dispensador

1. Coloque un vaso debajo del
dispensador de agua.

2. Presione ligeramente la palanca
del dispensador de agua con el
vaso.

• Compruebe que el vaso

PRECAUCIÓN

• Puede que el dispensador de agua no esté

esté alineado con el
dispensador para evitar
que el agua caiga fuera del vaso.

disponible según el modelo.

Empuje

Colocación de una botella normal

1. Pulse la palanca de fijación,
levante el depósito de agua
hacia arriba y extráigalo.

2. Retire el grifo del dispensador
del depósito de agua.

3. Coloque el grifo del
dispensador sobre la botella
normal de agua mineral y
gírelos en sentido horario
para bloquear el grifo del
dispensador.

4. Coloque la botella de agua
con el grifo del Dispensador
en el orificio del dispensador.

• Se producen sonidos
de burbujeo cuando
el aire se introduce en la botella de agua
desde botellas normales de agua mineral

• Algunas botellas normales de agua mineral o

• Si el agua no sale de manera satisfactoria al

• No utilice bebidas carbónicas. Cuando pulse la

• Para mejorar la higiene, no se recomienda verter

• Se puede utilizar agua mineral embotellada o

o de bebidas.

de bebidas pueden no encajar en el grifo del
dispensador dependiendo de su tamaño.

apretar la palanca, púlsela de nuevo.

palanca, la bebida puede rebosar debido a la
presión del gas carbónico acumulado en la parte
superior de la botella de bebida.

bebidas con un elevado contenido de azúcar
(zumos, refrescos).

agua del grifo hervida mientras no contenga
partículas.

Cuando no se utiliza el dispensador
de agua

1. Fije fuertemente el grifo del dispensador dentro
del orificio del dispensador.

• Cuando se extrae el grifo del dispensador durante un
periodo prolongado, el Frigorífico puede dejar de funcionar
correctamente debido a los escapes de aire frío.

2. Coloque una balda para diversos en el
emplazamiento del depósito de agua y coloque
botellas de bebidas.

• Es posible colocar dos botellas de 1,5 litros.

UTILIZACIÓN DEL
PHOTOSYNTHETIC FRESH

Características del LED de
photosynthetic fresh

Las plantas solamente respiran cuando no hay luz.
Sin embargo, cuando hay luz, las plantas pueden
respirar y mantener al mismo tiempo el proceso
de fotosíntesis. Por tanto, si conserva las verduras
en un frigorífi co a oscuras, seguirán respirando y
la materia orgánica de las verduras se reducirá y
se marchitará más rápidamente. Si conserva las
verduras y las frutas en el cajón Fresh Safe, podrá
prolongar su frescura debido a que pueden respirar
y realizar el proceso de fotosíntesis al mismo tiempo.

No mire directamente al LED de
Photosynthetic Fresh de forma prolongada.

PRECAUCIÓN

Podría provocarle trastornos oculares.

Funcionamiento de photosynthetic
fresh

• El LED de

Photosynthetic Fresh se
encuentra en la parte
trasera del cajón Fresh
Safe. Mantiene más
frescas las verduras y
las frutas dentro del cajón Fresh Safe por medio
de la luz.

• Para incrementar el efecto, mantenga las
verduras y las frutas dentro de la bolsa de
plástico transparente o sin bolsa. El efecto puede
verse reducido si guard alas verduras y las frutas
en cajas opacas, en estuches opacos o en
bolsas de plástico negras.

funcionamiento _23

02 FUNCIONAMIENTO

• El LED de Photosynthetic Fresh siempre
permanece encendido cuando se abre la puerta
del frigorífico. El LED se encenderá y se apagará
sucesivamente cuando la puerta esté cerrada.

Durante el invierno, si confi gura la
temperatura deseada del frigorífi co en 1°C
y guarda en su interior las verduras durante
mucho tiempo, estas pueden congelarse.

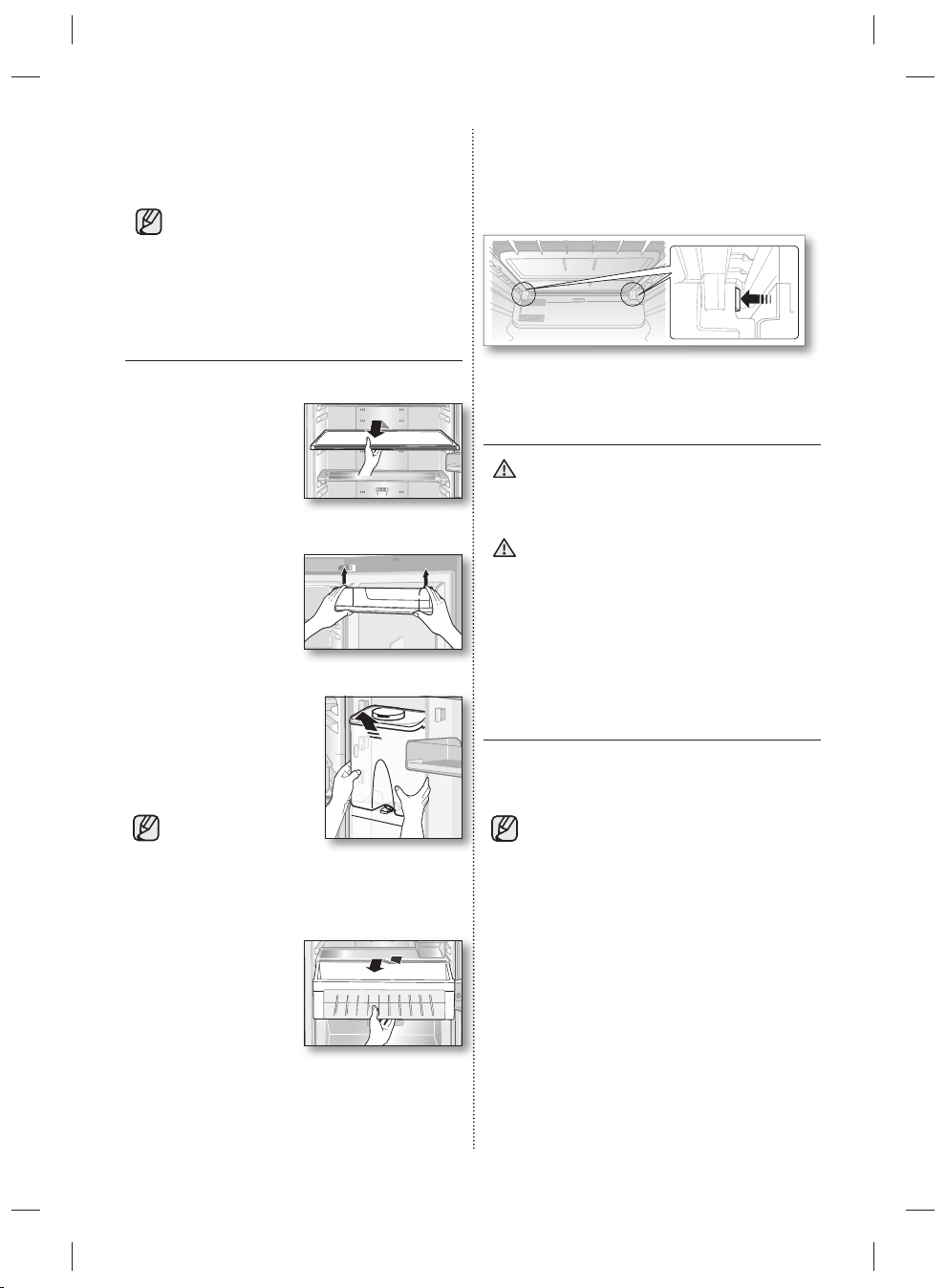

DESMONTAJE DE LOS
COMPONENTES INTERIORES

Estantes

Levante un poco los
estantes con ambas
manos y tire de ellos.
(Estante de cristal/Estante
plegable)

Baldas de la puerta

Agarre las baldas de
la puerta con ambas
manos y levántelas para
extraerlas.

Depósito de agua

Agarre el depósito de agua
con ambas manos y levántelo
suavemente hacia usted para
extraerlo.

Puede que el
depósito de agua no
esté disponible según
el modelo.

Cooler zone

Pulse el dispositivo de bloqueo en los lados traseros
izquierdo y derecho de la cubierta de la zona cooler
zone y extráigala.

LIMPIEZA DEL FRIGORIFICO

No limpie con benceno, disolventes, lejía

ADVERTENCIA

ni cloruro. Podría dañar la superfi cie y
provocar un incendio.

No rocíe el frigorífi co con agua mientras está
conectado. Podría producirse una descarga

PRECAUCIÓN

eléctrica. No utilice benceno, disolvente
ni detergente de coches para limpiar el
frigorífi co. Existe un riesgo de incendio.

SUSTITUCIÓN DEL PILOTO
ROJO

Cuando se han apagado las luces LED interiores o
exteriores, no desmonte la cubierta de la luz y los
LED por su cuenta.

Póngase en contacto con su servicio
técnico.

Cajones

Tire de los cajones hasta
el tope y levántelos
levemente para extraerlos.
(Cajón Fresh safe / Cajón
Cool select zone / Cajón
Cooler zone/ Cajones del
congelador)

24_ funcionamiento

resolución de problemas

PROBLEMA SOLUCIÓN

El aparato no
funciona en absoluto
o la temperatura es
demasiado alta.

Los alimentos en
el frigorífico están
congelados

Se oyen ruidos extraños. • Compruebe que el aparato está instalado en una superficie nivelada y

Las esquinas frontales y
los laterales del aparato
están templados y se
produce condensación.

Se oye un ruido en
el aparato, como de
movimiento de agua.

Dentro del aparato se
percibe mal olor.

• Compruebe que el enchufe de alimentación está conectado
correctamente.

• ¿Se ha ajustado la temperatura correctamente en el panel de control?

• ¿Se refleja el sol en el aparato o hay alguna fuente de calor cerca?

• ¿Está la parte trasera del aparato demasiado cerca de la pared?

• ¿Se ha ajustado el control de temperatura en el panel frontal en la

temperatura más fría?

• ¿Es demasiado baja la temperatura del entorno?

estable.

• ¿Está la parte trasera del aparato demasiado cerca de la pared?

• ¿Se ha caído algún objeto extraño detrás o debajo del aparato?

• ¿Procede el ruido del compresor del aparato?

• Se produce un sonido mecánico cuando algunos accesorios se

expanden o contraen.

• En las esquinas frontales del aparato hay unos conductos refractarios
para evitar que se forme condensación. Si la temperatura ambiente
aumenta, esto puede no ser tan efectivo. Sin embargo, es normal.

• En condiciones muy húmedas, puede formarse condensación en la
superficie externa del aparato cuando la humedad del aire entra en
contacto con la superficie fría del aparato.

• Se trata del refrigerante utilizado para enfriar el interior del aparato.

• ¿Se ha echado a perder algún alimento dentro del frigorífico?

• Compruebe que los alimentos que despiden olores fuertes (por ejemplo,

pescado) están envueltos de forma hermética.

• Limpie el frigorífico periódicamente y tire cualquier alimento podrido o de
mala apariencia.

03 RESOLUCIÓN DE PROBLEMAS

En las paredes del
aparato se forma
escarcha.

En las paredes del
aparato y junto a las
verduras se produce
condensación.

• ¿Bloquea algún alimento las rejillas de ventilación del frigorífico?

• Distribuya los alimentos de forma que mejore la ventilación.

• ¿Está la puerta bien cerrada?

• Los alimentos con un elevado contenido en agua se han guardado sin

envoltorio con mucha humedad o la puerta se ha dejado abierta durante
mucho tiempo.

• Guarde los alimentos envueltos o en recipientes herméticos.

resolución de problemas _25

Límites de la temperatura ambiente de la estancia

Este frigorífi co/congelador se ha diseñado para funcionar en las temperaturas ambiente defi nidas por su
clase de temperatura indicada en la placa de características.

Clase Símbolo

Templado prolongado SN +10 a +32 +10 a +32

Templado N +16 a +32 +16 a +32

Subtropical ST +16 a +38 +18 a +38

Tropical T +16 a +43 +18 a +43

Las temperaturas internas pueden verse afectadas por factores como la ubicación del frigorífi co, la
temperatura ambiente y la frecuencia con la que se abre la puerta.
Ajuste la temperatura según convenga para compensar estos factores.

(Residuos de aparatos eléctricos y electrónicos)

Español

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo
acompañan, indica que al fi nalizar su vida útil ni el producto ni sus accesorios electrónicos
(como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos
domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que
representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de
residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible
de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el
producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde
pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del
contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto
a otros residuos comerciales.

Rango de temperatura ambiente (°C)

IEC 62552 (ISO 15502) ISO 8561

Eliminación correcta de este producto

Contacte con SAMSUNG WORLD WIDE

Si tiene alguna pregunta o comentario acerca de productos Samsung,

por favor contacte con el servicio de atención al cliente de SAMSUNG.

Samsung Electronics Iberia, SAU

Parque Empresarial Omega, Edifi cio C

Avenida de Barajas, 32

28108 Alcobendas, Madrid

España

0034902172678

www.samsung.com/es/support

Frigorífico

manual do utilizador

O papel utilizado na execução deste manual é 100% reciclado.

imagine as possibilidades

Obrigado por adquirir este produto da Samsung.

Aparelho Não Encastrável

Português

informações de segurança

INFORMAÇÕES DE
SEGURANÇA

• Antes de utilizar o aparelho,
leia este manual atentamente
e guarde-o num local seguro
próximo do aparelho para
referência futura.

• Use este aparelho apenas
para o efeito a que se destina
conforme descrito neste Manual
de instruções. Este aparelho não
se destina a ser utilizado por
pessoas (incluindo crianças) com
capacidades físicas, sensoriais ou
mentais reduzidas nem com falta
de experiência e conhecimentos,
a não ser que tenham recebido
supervisão ou instruções por
parte de uma pessoa responsável
pela sua segurança relativamente
à utilização do aparelho.

• Os avisos e as instruções de
segurança importantes neste
manual não abrangem todas as
possíveis condições e situações
que podem ocorrer. É da sua
responsabilidade fazer uso
de senso comum, atenção e
cuidado quando estiver a realizar
a instalação, manutenção e
operação do seu aparelho.

• Uma vez que as instruções de

funcionamento que se seguem
abrangem vários modelos, as
características do seu frigorífico
podem ser ligeiramente diferentes
das características descritas
neste manual e nem todos
os sinais de aviso podem ser
aplicáveis. Caso tenho alguma
pergunta ou dúvida, contacte o
seu centro de assistência técnica
mais próximo ou procure ajuda e
informação on-line em
www.samsung.com.

• Este aparelho pode ser utilizado
por crianças com idade igual ou
superior a 8 anos e por pessoas
com capacidades físicas,
sensoriais ou mentais reduzidas,
ou com falta de experiência
e conhecimentos, desde que
sejam vigiadas ou tenham
recebido instruções sobre a
utilização segura do aparelho e
tenham consciência dos riscos
envolvidos.
As crianças não devem brincar
com o aparelho. A limpeza e a
manutenção do aparelho não
devem ser realizadas por crianças
sem vigilância.

02_ informações de segurança

Símbolos e precauções de
segurança importantes:

Práticas perigosas
ou pouco seguras
que podem provocar

AVISO

ferimentos pessoais
graves ou morte.

Estes sinais de aviso
apresentados destinam-se a
evitar ferimentos a si e terceiros.
Siga-os explicitamente.
Após ler esta secção, guarde o
manual num local seguro para
referência futura.

Práticas perigosas
ou pouco seguras
que podem provocar

CUIDADO

ferimentos pessoais
ligeiros ou danos
materiais.

NÃO tente.
NÃO desmonte.
NÃO toque.

Siga as instruções
atentamente.

Desligue a fi cha de
alimentação da tomada
de parede.

Certifi que-se de que o
aparelho está ligado à
terra de modo a evitar
choques eléctricos.

Ligue para o centro de
assistência para obter
ajuda.

Nota.

Notifi cação CE

Determinou-se que este produto
está em conformidade com a
Directiva de Baixa Tensão (2006/95/
CE), a Directiva de Compatibilidade
Electromagnética (2004/108/CE),
a Directiva RoHS (2011/65/UE),
o Regulamento Delegado (UE)
N.º 1060/2010 da Comissão, e a
Directiva de Concepção Ecológica
(2009/125/CE) implementada pelo
Regulamento (CE) N.º 643/2009
da União Europeia. (Apenas para
produtos vendidos em países
europeus.)

SINAIS DE AVISO

AVISO

MUITO IMPORTANTES
RELATIVAMENTE A
TRANSPORTE E LOCAL
DE INSTALAÇÃO

• Quando se transportar
e instalar o aparelho,
deve-se ter cuidado para
assegurar que nenhuma
das peças do circuito de

informações de segurança _03

refrigeração é danificada.

- A fuga de agente refrigerante dos
tubos pode provocar um incêndio
ou provocar lesões nos olhos.
Se for detectada uma fuga, evite
todas as fontes de chama nua
ou fontes potenciais de ignição e
areje a divisão em que o aparelho
se encontrar durante vários
minutos.

• De modo a evitar a criação
de uma mistura de gás e ar
inflamável no caso de ocorrer
uma fuga no circuito de
refrigeração, a dimensão da
divisão na qual se pode colocar
o aparelho deve depender da
quantidade de agente refrigerante
utilizado.

• Nunca ligue um aparelho
que apresente sinais de estar
danificado. No caso de dúvida,
consulte o seu agente autorizado.
A divisão em que irá estar situado
o frigorífico deve ter 1m³ de
tamanho por cada 8 g de agente
refrigerante R600a no interior do
aparelho. A quantidade de agente
refrigerante no seu frigorífico
específico é indicada na placa
de identificação no interior do
aparelho.

SINAIS DE AVISO

AVISO

MUITO IMPORTANTES
DE INSTALAÇÃO

• Não instale o frigorífico
num local húmido ou num
local onde este possa
entrar em contacto com
água.

- Um isolamento incorrecto das
peças eléctricas pode provocar
um choque eléctrico ou um
incêndio.

• Não coloque este frigorífico
exposto à luz directa do sol ou
exposto ao calor de fogões,
aquecedores ou outros aparelhos
que gerem calor.

• Não ligue vários aparelhos na
mesma extensão. O frigorífico
deve estar sempre ligado na sua
própria tomada eléctrica individual
cuja tensão deve corresponder à
informação indicada na placa de
tensão.

- Isto permitirá um melhor
desempenho e também evita
a sobrecarga dos circuitos
eléctricos domésticos, o que
poderia provocar um incêndio
a partir de fi os eléctricos
sobreaquecidos.

• Se a tomada de parede estiver
solta, não introduza a ficha de
alimentação eléctrica.

- Existe um risco de incêndio ou de

04_ informações de segurança

choque eléctrico.

• Não utilize um cabo que
apresente fissuras ou danos
provocados por abrasão ao
longo do seu comprimento ou de
qualquer uma das extremidades.

• Não dobre o cabo de alimentação
excessivamente nem coloque
objectos pesados em cima deste.

• Não utilize aerossóis próximo do
frigorífico.

- A utilização de aerossóis próximo
do frigorífi co pode provocar uma
explosão ou incêndio.

• Este frigorífico deve ser
instalado e posicionado
de modo correcto e em
conformidade com o
manual antes de ser usado.

• Ligue a ficha de alimentação na
posição adequada com o cabo
para baixo.

- Se ligar a fi cha de alimentação ao
contrário, o fi o pode ser cortado
e provocar um incêndio ou
choque eléctrico.

• Certifique-se de que a ficha de
alimentação não é entalada nem
danificada pela parte traseira do
frigorífico.

• Quando deslocar o frigorífico,
tenha cuidado para não danificar
nem passarcom ele por cima do
cabo de alimentação.

- Tal situação pode constituir um
perigo de incêndio.

• O aparelho deve ser colocado
de modo a que a ficha eléctrica
se encontre acessível depois da
instalação.

• O frigorífico deve ser
ligado à terra.

- Tem de ligar o frigorífi co à terra
para evitar quaisquer fugas
de alimentação ou choques
eléctricos provocados pela fuga
de corrente eléctrica do frigorífi co.

• Nunca utilize tubos de gás, linhas
telefónicas ou outros potenciais
elementos pára-raios como
ligação de terra.

- A utilização incorrecta da fi cha de
ligação de terra pode resultar em
choque eléctrico.

• Se o cabo de alimentação
se danificar, substitua-o
imediatamente junto do
fabricante ou do agente
autorizado de assistência
técnica.

• O fusível no frigorífico deve
ser substituído por um técnico
qualificado ou por uma empresa
de assistência técnica.

- Se não for esse o caso, existe a
possibilidade de ocorrência de
choque eléctrico ou ferimento
pessoal.

informações de segurança _05

SINAIS DE CUIDADO

CUIDADO

PARA A INSTALAÇÃO

• Mantenha o orifício de
ventilação na estrutura do
aparelho ou na estrutura
de montagem livres de
qualquer obstrução.

• Deixe o aparelho repousar
durante 2 horas após a
instalação.

SINAIS DE AVISO

AVISO

MUITO IMPORTANTES
DE UTILIZAÇÃO

• Não introduza a ficha de
alimentação eléctrica com
as mãos molhadas.

• Não coloque artigos em cima do
aparelho.

- Quando abrir ou fechar a porta,
os artigos podem cair e provocar
ferimentos pessoais e/ou danos
materiais.

SINAIS DE AVISO

AVISO

MUITO IMPORTANTES
DE UTILIZAÇÃO
(CONTINUAÇÃO)

• Não coloque quaisquer
artigos cheios de água em
cima do frigorífico.

- Se a água se entornar, existe um
risco de incêndio ou de choque
eléctrico.

06_ informações de segurança

• Não deixe as crianças
pendurarem-se na porta.

- A não observância poderá
provocar ferimentos pessoais
graves.

• Não deixe as portas do frigorífico
abertas enquanto o frigorífico
estiver sem supervisão e não
deixe as crianças entrarem para
o interior do frigorífico.

- Existe o risco das crianças
fi carem presas e de ocorrência
de ferimentos pessoais graves
devido a baixa temperatura.

• Nunca coloque os dedos ou
quaisquer outros objectos na
abertura do dispensador.

- Caso contrário, poderá provocar
ferimentos pessoais ou danos
materiais.

• Não guarde substâncias
voláteis ou inflamáveis como,
por exemplo, benzina, diluente,
álcool, éter ou gás LP no
frigorífico.

- O armazenamento de quaisquer
produtos deste tipo pode
provocar uma explosão.

• Não guarde produtos
farmacêuticos, materiais
científicos ou quaisquer outros
produtos sensíveis em termos de
temperatura no frigorífico.

- Os produtos que necessitam
de um controlo de temperatura

rígido não devem ser guardados
no frigorífi co.

• Se for detectada uma fuga de

• Não utilize nem coloque
aparelhos eléctricos no interior do
frigorífico/congelador, a menos
que estes sejam de um tipo
recomendado pelo fabricante.

• Não utilize um secador de cabelo

• Utilize apenas as lâmpadas
para secar o interior do frigorífico.
Não coloque uma vela acesa no
frigorífico para remover os maus
odores.

• As crianças devem ser

- Isto poderá resultar em choque
eléctrico ou incêndio.

• Não toque nas paredes interiores
do congelador ou nos produtos
guardados no congelador com as
mãos molhadas.

- Isto pode causar queimaduras
provocadas pelo gelo.

• Não utilize dispositivos mecânicos
ou qualquer outro tipo de meio
para acelerar o processo de
descongelamento, para além dos
recomendados pelo fabricante.

• Não danifique o circuito de
refrigeração.

• Este produto destina­se a ser utilizado apenas
para o armazenamento de
alimentos num ambiente
doméstico.

• As garrafas devem ser
armazenadas bem juntas de

modo a que não caiam.

gás, evite todas as fontes de
chama nua ou fontes potenciais
de ignição e areje a divisão em
que o aparelho se encontrar
durante vários minutos.

LED fornecidas pelo fabricante
ou agentes autorizados de
assistência técnica.

supervisionadas de modo a
assegurar-se de que estas não
brincam e/ou sobem para o
aparelho.

• Não tente desmontar ou
reparar o frigorífico por
conta própria.

- Se o fi zer, corre o risco de
provocar um incêndio, avarias e/
ou ferimentos pessoais. Em caso
de avaria, por favor contacte os
seus agentes autorizados de
assistência técnica.

• Caso o aparelho gere
um ruído estranho, uma
queimadura, cheiro ou
fumo, desligue a ficha de
alimentação imediatamente
e contacte o seu centro de
assistência técnica mais
próximo.

- A não observância poderá fazer

informações de segurança _07

com que a ocorrência resulte em
perigos eléctricos e de incêndio.
Mantenha o orifício de ventilação
na estrutura do aparelho ou na
estrutura de montagem livres de
qualquer obstrução.

• Não coloque bebidas

• Se tiver dificuldade ao tentar
substituir a lâmpada, contacte
agentes autorizados de
assistência técnica.

• Se o produto estiver equipado
com uma lâmpada LED, não
desmonte a cobertura da
lâmpada e a lâmpada LED por si
próprio.

- Contacte os seus agentes

• Não altere a funcionalidade ou

autorizados de assistência
técnica.

• Se qualquer poeira ou água entrar
dentro do frigorífico, desligue a
ficha de alimentação da tomada
e contacte o seu centro de
assistência técnica da Samsung
Electronics.

- Existe um perigo de incêndio.

SINAIS DE CUIDADO

CUIDADO

DE UTILIZAÇÃO

• Para obter o melhor
desempenho do produto:

- Não coloque alimentos
demasiado próximo dos orifícios
de ventilação na parte traseira
do aparelho uma vez que pode
obstruir a livre circulação de ar no

08_ informações de segurança

• Não bloqueie os orifícios de

compartimento do frigorífi co.

- Embrulhe os alimentos de forma
adequada ou coloque-os em
recipientes estanques antes de
os colocar no frigorífi co.

carbonatadas ou com gás no
compartimento do congelador.
Não coloque garrafas ou outro
tipo de recipientes de vidro no
congelador.

- Quando o conteúdo destes
recipientes congelar, o vidro pode
rachar e provocar ferimentos
pessoais e danos materiais.

modifique de modo algum o
frigorífico.

- Alterações ou modifi cações
podem resultar em ferimentos
pessoais e/ou danos materiais.
Quaisquer alterações ou
modifi cações por terceiros
deste aparelho completo não
se encontram abrangidas pela
cobertura da garantia de serviço
da Samsung nem será esta
responsável por questões de
segurança e danos resultantes
destas modifi cações por
terceiros.

ventilação.

- Se os orifícios estiverem
bloqueados, especialmente com

um saco de plástico, é possível

• Não pulverize produtos de
que o frigorífi co seja arrefecido
em excesso. Se este período
de arrefecimento durar tempo
sufi ciente, o fi ltro de água pode
partir-se e causar a fuga de água.

- Não coloque nenhum alimento
introduzido recentemente para
congelamento perto de alimentos
já congelados.

• Cumpra os períodos de
armazenamento máximos e as
datas de validade de produtos
congelados.

• Encha o depósito de água,
cuvete de gelo e cubos de água
apenas com água potável.

• Não sujeite a superfície de vidro
a impactos fortes ou a força
excessiva.

- Se o vidro partir, pode causar
ferimentos e/ou danos materiais.

SINAIS DE CUIDADO

CUIDADO

PARA LIMPEZA E
MANUTENÇÃO

• Não pulverize água
directamente no interior ou
no exterior do frigorífico.

- Existe um risco de incêndio ou de
choque eléctrico.

• Não pulverize gás inflamável junto
ao frigorífico.

- Existe um risco de explosão ou
incêndio.

limpeza directamente sobre o
visor.

- As letras impressas no visor
poderão sair.

• Retire todas e quaisquer
matérias estranhas ou
poeiras dos pinos da ficha
de alimentação eléctrica.
Não use um pano húmido
ou molhado quando
estiver a limpar a ficha, a
remover quaisquer materiais
estranhos ou poeiras
dos pinos da ficha de
alimentação eléctrica.

- Caso contrário, existe um risco
de incêndio ou de choque
eléctrico.

• Desligue o frigorífico da
tomada eléctrica antes de
o limpar ou de realizar a
sua manutenção.

SINAIS DE AVISO

AVISO

IMPORTANTES PARA
ELIMINAÇÃO DO
APARELHO

• Assegure-se de que
nenhum dos tubos na parte
traseira do aparelho está
danificado antes de realizar
a eliminação do produto.

informações de segurança _09

• O R600a ou R134a são utilizados
como agentes refrigerantes.
Consulte a etiqueta do
compressor na parte traseira
do aparelho e a etiqueta de
características no interior do
frigorífico para ver qual o agente

• Quando eliminar este ou outro

refrigerante utilizado para o seu
frigorífico. Quando este produto
tiver gás inflamável (agente
refrigerante R600a), contacte
a sua respectiva autoridade
local para obter informação
sobre a eliminação segura deste
produto. O ciclopentano é
utilizado como gás de sopro de
isolamento. Os gases existentes
no material de isolamento
requerem procedimentos de
eliminação especiais. Contacte

• Elimine o material da embalagem

as suas respectivas autoridades
locais para obter informação
relativamente à eliminação
ambientalmente segura deste
produto. Assegure-se de que
nenhum dos tubos na parte
traseira dos aparelhos está
danificado antes de realizar a

• Em caso de ocorrência de

eliminação do produto. Os tubos
deverão ser partidos num espaço
aberto.

• No caso deste aparelho conter
agente refrigerante isobutano
(R600a), um gás natural com
elevada compatibilidade
ambiental que é, no entanto,

também inflamável. Quando se
transportar e instalar o aparelho,
deve-se ter cuidado para
assegurar que nenhuma das
peças do circuito de refrigeração
é danificada.

produto ou outros frigoríficos,
retire as portas/ vedantes das
portas e o fecho da porta de
modo a que crianças pequenas e
animais não possam ficar presos
no interior. Deixe as prateleiras no
lugar de modo a que as crianças
não possam subir facilmente para
o interior. As crianças devem
ser supervisionadas de modo a
assegurar que estas não brincam
com o aparelho.

deste produto de um modo
amigo do ambiente.

SUGESTÕES
ADICIONAIS PARA
USO ADEQUADO

uma falha eléctrica, contacte
o departamento local da
companhia eléctrica e pergunte
quanto tempo esta vai durar.

- A maior parte das falhas
eléctricas que sejam corrigidas
no espaço de uma ou duas horas
não irá afectar as temperaturas

10_ informações de segurança

do seu frigorífi co. Contudo, deve
minimizar o número de vezes
que abre a porta enquanto a
alimentação está desligada.

- Na eventualidade da falha
eléctrica durar mais de 24
horas, retire todos os alimentos
congelados.

• Se forem fornecidas chaves com
o frigorífico, estas deverão ser
mantidas fora do alcance das
crianças e longe do aparelho.

• O aparelho pode não funcionar de
forma consistente (possibilidade
de aumento excessivo da
temperatura no frigorífico)
quando presente durante um
longo período de tempo abaixo
da extremidade fria do intervalo
de temperaturas para as quais o
aparelho foi concebido.

• Não armazene alimentos que se
estraguem facilmente a baixas
temperaturas como, por exemplo,
bananas ou melões.

• O seu aparelho é isento de
criação de gelo, o que significa
que não existe a necessidade
de descongelar o seu aparelho
manualmente, uma vez que
esta acção será realizada
automaticamente.

• O aumento de temperatura
durante o descongelamento
pode estar em conformidade
com o requisito ISO. No

entanto, se pretende evitar
um aumento indevido da
temperatura dos alimentos
durante o descongelamento do
aparelho, embrulhe os alimentos
congelados em várias camadas
de jornal.

• Qualquer aumento de
temperatura dos alimentos
congelados durante o
descongelamento pode reduzir o
seu tempo de armazenamento.

• A temperatura das secções
de duas estrelas ou dos
compartimentos que têm o
símbolo de duas estrelas (

) é
ligeiramente mais elevada do que
em outros compartimentos do
congelador.
A localização das secções de
duas estrelas ou compartimentos
podem variar consoante os
produtos, por isso, consulte as
instruções e/ou as condições que
são entregues.

Sugestões para poupança de
energia

- Instale o aparelho numa divisão
fresca, seca e com uma
ventilação adequada.
Certifi que-se de que o aparelho
não está exposto à luz directa do
sol e nunca o coloque perto de
uma fonte de calor directa (por
exemplo, um aquecedor).

informações de segurança _11

- Nunca bloqueie quaisquer
orifícios de ventilação ou grelhas
existentes no aparelho.

- Deixe a comida quente arrefecer
antes de a colocar no aparelho.

- Coloque comida congelada no
frigorífi co para descongelar.
Pode assim utilizar as baixas
temperatura dos produtos para
arrefecer a comida no frigorífi co.

- Não deixe a porta do aparelho
aberta durante muito tempo
quando estiver a colocar comida
no interior ou a retirar comida.
Quando menor o tempo durante
o qual a porta estiver aberta,
menor o gelo que se irá formar
no congelador.

- Limpe regularmente a parte
posterior do frigorífi co. O pó
aumenta o consumo de energia.

- Não defi na a temperatura para
um nível mais frio do que o
necessário.

- Certifi que-se de que a saída de
ar do frigorífi co é sufi ciente na
base e na parte posterior do
mesmo. Não tape as aberturas

de ventilação de ar.

- Quando instalar, liberte espaço
à direita, esquerda, atrás e
em cima do frigorífi co Isto vai
ajudar a reduzir o consumo de
energia e também as contas de
electricidade.

- Para obter a melhor efi ciência
energética, mantenha todos os
acessórios interiores, tais como
cestos, gavetas e prateleiras
na posição original em que são
fornecidos pelo fabricante.

Este aparelho destina-se a
ser utilizado numa residência
e em aplicações semelhantes,
tais como:

- cozinhas de funcionários em lojas,
escritórios e outros ambientes de
trabalho;

- quintas, e por clientes em
hotéis, motéis e outros tipos de
ambientes residenciais;

- ambientes tipo pousada;

- serviços de catering e outras
aplicações semelhantes que não
se destinem a retalho.

índice

PREPARAR O SEU FRIGORÍFICO …………………………………………………… 13
FUNCIONAMENTO DO SEU FRIGORÍFICO ………………………………………… 19
RESOLUÇÃO DE PROBLEMAS ……………………………………………………… 25

12_ informações de segurança

preparar o seu frigorífico

PREPARAR A INSTALAÇÃO DO
FRIGORÍFICO

Parabéns pela aquisição deste frigorífi co Samsung.
Esperamos que desfrute das características e
efi ciência inovadoras que este novo aparelho
oferece.

• Este frigorífico deve ser instalado e posicionado
de modo correcto e em conformidade com o
manual antes de ser usado.

• Use este aparelho apenas para o efeito a que
se destina conforme descrito neste Manual de
instruções.

• Recomendamos vivamente que qualquer
operação de assistência técnica seja realizada
por um técnico qualificado.

• Elimine o material da embalagem deste produto
de um modo amigo do ambiente.

Retire a fi cha de alimentação eléctrica da
tomada antes de substituir a luz interior no

AVISO

frigorífi co.

- Caso contrário, existe um risco de choques
eléctricos.

Seleccionar o melhor local para
instalação do frigorífi co

• Um local que não esteja exposto à luz solar.

• Um local com uma superfície plana.

• Um local com espaço suficiente para abertura

fácil das portas do frigorífico.

• Permite espaço suficiente para a direita,
esquerda, a parte de trás e o topo da unidade
para circulação de ar. Se o frigorífico não tiver
espaço suficiente, o sistema de refrigeração
interno pode não funcionar correctamente.

• Certifique-se de que o aparelho pode ser
movimentado livremente para manutenção &
reparação.

600mm

pelo

menos

50mm

960mm

pelo
menos

50mm

560mm

• O peso do produto pode ser diferente
consoante os modelos.

• Deixe algum espaço livre dos lados direito,
esquerdo, traseiro e superior quando proceder
à instalação. Este espaço livre irá permitir-lhe
reduzir o consumo de electricidade e manter as
suas facturas de energia eléctrica mais baixas.

• Não instale o frigorífico num local com uma
temperatura inferior a 10 °C.

Ao instalar, realizar operações de assistência

CUIDADO

técnica ou limpar a parte posterior do
frigorífi co, puxe a unidade para fora e volte
a empurrá-la para dentro imediatamente
assim que terminar. Certifi que-se de que o
seu chão consegue suportar um frigorífi co
com capacidade completa.

Retire o papel dos dois espaçadores
(bloco cinzento) e coloque-os na parte de
trás do frigorífi co para obter um melhor
desempenho. Ao instalar o frigorífi co,
certifi que-se de que os dois espaçadores
são colocados conforme mostrado na
imagem acima. Ao fazê-lo, melhora o
desempenho do frigorífi co.

1,165mm

01 PREPARAR

Espaçadores

ou

Espaçadores

preparar _13

INVERTER A PORTA DO
FRIGORÍFICO

A Samsung recomenda que o processo de

AVISO

inverter a posição de abertura da porta só
deve fi car concluído mediante a aprovação
dos fornecedores de serviços aprovados da
Samsung. Os encargos desta aprovação
serão pagos pelo cliente.

A garantia do fabricante do aparelho
não abrange quaisquer danos causados
durante a tentativa de inverter a posição de
abertura da porta. Quaisquer reparações
solicitadas devido à ocorrência de danos,
nesta situação, serão efectuadas mediante
o pagamento por parte do cliente.

Ferramentas necessárias

Não fornecidas

Chave de fendas de

cabeça Phillips (+)

Chave de fendas de

cabeça plana (-)

Chave de caixa de 10

mm (para os pernos)

2. Retire a cobertura superior. Certifique-se de que
desliga o fio por baixo da cobertura superior.

Tenha cuidado para não danifi car os fi os

CUIDADO

eléctricos ao remover a cobertura superior.

3. Desligue o fio e em seguida retire os 3 pernos na
parte superior do frigorífico.

Certifi que-se de que a porta do frigorífi co

CUIDADO

está fi rmemente fechada.

4. Remova a porta do frigorífico da dobradiça do
meio levantando-a cuidadosamente na vertical.

Não fornecidas

Chave 11 mm

(para eixo de

dobradiça)

Chave Hexagonal (3/16

pol.) (para dobradiças

médias)

Peça adicional

Cobertura de dobradiça

esquerda superior (por baixo

da cobertura superior)

1. Retire 4 parafusos na cobertura superior do
frigorífico.

Parafusos

Certifi que-se de que o seu frigorífi co está

AVISO

desligado da alimentação eléctrica antes de
manusear fi os eléctricos.

14_ preparar

Dobradiça do
meio

A porta do frigorífi co é pesada, tenha

CUIDADO

cuidado para não se ferir ao remover a
porta do frigorífi co.

5. Desmonte a dobradiça do meio removendo 2
pernos e um parafuso do lado direito.
Remova a porta do congelador da dobradiça
inferior levantando-a cuidadosamente na vertical.

Dobradiça do meio

Dobradiça inferior

A porta do congelador é pesada, tenha
cuidado para não se ferir ao remover a

CUIDADO

porta do congelador.

INTERVER A PORTA DO

Parafuso

FRIGORÍFICO (CONTINUAÇÃO)

6. Separe a cobertura do apoio dianteiro depois de
retirar 2 parafusos.

10. Mude o lado da tampa da dobradiça inferior
e, em seguida, prenda a cobertura do apoio
dianteiro na parte inferior do frigorífico.

Tampa da
dobradiça inferior

Parafusos

Cobertura do apoio
dianteiro

7. Desaparafuse 2 pernos que apertam a dobradiça
inferior e desaparafuse também um perno no
lado esquerdo próximo do apoio dianteiro onde a
dobradiça inferior removida será fixada.

10mm

10mm

Antes de remover a dobradiça inferior,
rode ligeiramente os apoios dianteiros no
sentido dos ponteiros do relógio para uma
montagem e desmontagem mais fáceis.

8. Mude a posição do eixo da dobradiça inferior.
Remova o parafuso no Auto Guide e remova
o eixo da dobradiça inferior com a chave de
11 mm. Prenda o eixo da dobradiça inferior na
esquerda e volte a colocar o Auto Guide invertido.

Parafuso

Auto guide

01 PREPARAR

11. Mude o lado da tampa da dobradiça do meio,
aparafuse a tampa e de um parafuso da
esquerda para o lado direito.

Parafuso

Tampa da dobradiça do meio

Tampa do parafuso

12. Remova o parafuso no lado direito inferior da
porta do congelador. Mude o batente da porta
e o passa-fios da dobradiça da direita para a
esquerda.

Batente da porta

Passa-fi os da dobradiça

13. Mude o passa-fios da dobradiça e a tampa do
passa-fios no topo da porta do congelador.

Eixo da dobradiça inferior

9. Fixe a dobradiça inferior na parte inferior
esquerda do frigorífico no local onde foi
anteriormente removido um perno no passo 8.
Aparafuse o perno restante no lado inferior direito
do frigorífico para a utilização futura.

Tampa do passa-fi os

Passa-fi os da dobradiça

preparar _15

INTERVER A PORTA DO
FRIGORÍFICO (CONTINUAÇÃO)

14. Coloque novamente com cuidado a porta do
congelador no lugar.
Monte a dobradiça do meio com 2 pernos no
lado esquerdo.

Irá sobrar um parafuso depois de inverter a
porta do congelador. Isto em nada afecta o
desempenho do frigorífi co.

15. Remova o parafuso no lado direito inferior da
porta do frigorífico. Mude o batente da porta
e o passa-fios da dobradiça da direita para a
esquerda.

Batente da porta

Passa-fi os da dobradiça

18. Utilize a chave de 11 mm para separar o eixo da
dobradiça superior. Vire a dobradiça superior e
volte a prendê-la no eixo da dobradiça superior.

19. Mude o lado da tampa da porta e o passa-fios
da dobradiça no topo da porta do frigorífico.

Tampa da porta

Passa-fi os da
dobradiça

16. Remova a cobertura do fio no topo da porta do
frigorífico com uma chave de fendas e retire a
dobradiça e os fios superiores do lado direito da
porta do frigorífico.

17. Desprenda a tampa da dobradiça direita superior
da dobradiça superior e puxe para fora os fios da
tampa da dobradiça direita superior.

16_ preparar

20. Volte a montar a dobradiça superior realizando o
passo 19 na direcção inversa. (Certifique-se de
que utiliza a cobertura da dobradiça esquerda
superior que pode ser encontrada por baixo do
tabuleiro superior.) Coloque a dobradiça montada
no lado esquerdo da porta do frigorífico.

Certifi que-se de que a fi ta vermelha do fi o
está posicionada no fi nal da cobertura da
dobradiça esquerda superior.

INTERVER A PORTA DO
FRIGORÍFICO (CONTINUAÇÃO)

21. Coloque novamente com cuidado a porta do
frigorífico no lugar. Em seguida, aperte 3 pernos
para montar a dobradiça superior.

25. Desprenda as juntas da
porta do congelador e do
frigorífico e, em seguida,
prenda-as depois de as
rodar em 180º.

• Tem de inverter a pega da porta Tipo
B antes de voltar a colocar a porta do
frigorífico. Consulte a página 18.

• Para a pega da porta de Tipo A, certifique­se de que muda a pega da porta depois
de inverter a porta.

22. Ligue os fios e, em seguida, monte a cobertura
do fio no topo da porta do frigorífico.

23. Mude a posição da tampa da dobradiça superior.
Ligue o fio por baixo da cobertura superior e
coloque a cobertura superior novamente na sua
posição original.

Tampa da dobradiça superior

Depois de inverter as portas, certifi que-se
de que as juntas da porta do frigorífi co e do
congelador estão dispostas correctamente.
Caso contrário, poderá ocorrer um ruído ou
a formação de humidade que pode afectar
o desempenho do frigorífi co.

INVERTER A PEGA DA PORTA
(TIPO A)

1. Remova 2 parafusos por baixo da porta do
frigorífico e, em seguida, remova 2 tampas e
retire 2 parafusos na porta do congelador.

2. Empurre a pega do frigorífico ligeiramente para
baixo e, em seguida, remova-a puxando-a para
si. Empurre a pega do frigorífico ligeiramente para
cima e, em seguida, remova-a puxando-a para
si.

01 PREPARAR

24. Aperte 4 parafusos novamente na sua posição.

Desmonte a pega da porta cuidadosamente.

CUIDADO

Os ganchos no interior das pegas das portas
podem partir-se facilmente.

preparar _17

3. Monte as pegas depois de mudar o lado da pega
do frigorífico e da pega do congelador.

4. Aperte 2 parafusos por baixo da porta do
frigorífico e, em seguida, monte 2 parafusos e as
2 tampas na porta do congelador.

INVERTER A PEGA DA PORTA
(TIPO B)

1. Remova 2 parafusos por baixo da porta do
frigorífico e, em seguida, puxe a cobertura da
pega.

3. Altere as posições do deslizador e mola da pega
do lado esquerdo para o lado direito. Certifique-se
de que muda a posição da tampa do deslizador
da pega do lado direito para o lado esquerdo.

Deslizador

Mola

4. Monte a pega da porta seguindo os passos 2 e 1
na ordem inversa.

Parafusos

Este procedimento tem de ser realizado
antes do passo 23 de “Inverter a porta do
frigorífi co”.

NIVELAR O FRIGORÍFICO

Se a parte dianteira do aparelho estiver ligeiramente
mais elevada em relação à parte traseira, a porta
pode ser aberta e fechada mais facilmente.

Rode os apoios de ajuste no sentido dos ponteiros
do relógio e no sentido contrário dos ponteiros do
relógio para baixar a altura.

Parafusos

Cobrir a pega

Desmonte a cobertura da pega

AVISO

cuidadosamente. Os ganchos no interior da
cobertura da pega podem partir-se facilmente.

2. Remova 2 parafusos nos passa-fios da pega.
Remova os passa-fios da pega e desmonte a
pega fácil.

Parafusos

Passa-fi os

18_ preparar

pega

Caso 1) O aparelho está inclinado para a esquerda.

• Gire o apoio de ajuste esquerdo na direcção da
seta até o aparelho se encontrar nivelado.

Caso 2) O aparelho está inclinado para a direita.

• Gire o apoio de ajuste direito na direcção da seta
até o aparelho se encontrar nivelado.

funcionamento do seu frigorífico

Luz apagada

Luz acesa
(brilhante)

Luz acesa

(média)

Luz acesa

(escura)

VERIFICAÇÃO DO PAINEL DE
CONTROLO

(TIPO A)

4

5

3

(TIPO B)

1

2

2 1

Cada vez que pressionar o botão, irá soar
um sinal sonoro curto.

UTILIZAR O PAINEL DE
CONTROLO (TIPO A)

1

Frigorífi co

Toque no botão Fridge (frigorífi co) para
programar a temperatura pretendida para
o frigorífi co no intervalo entre 1 °C e 7 °C.
A temperatura programada predefi nida
está situada nos 3 °C e cada vez que
pressiona o botão Fridge (frigorífi co), a temperatura irá
mudar na ordem seguinte e o indicador da temperatura
irá apresentar a temperatura pretendida.

Quando a programação da temperatura estiver concluída,
a temperatura programada será visualizada inicialmente
durante 5 segundos e, em seguida, o indicador irá
apresentar a temperatura efectiva do frigorífi co.

2

Congelador

Toque no botão Freezer (congelador)
para programar a temperatura
pretendida para o congelador no
intervalo entre -14°C e -25°C. A
temperatura programada predefi nida
está situada nos -20°C e cada vez que pressiona o
botão Freezer (congelador), a temperatura irá mudar
na ordem seguinte e o indicador da temperatura irá
apresentar a temperatura pretendida.

Quando a programação da temperatura estiver concluída,
a temperatura programada será visualizada inicialmente
durante 5 segundos e, em seguida, o indicador irá
apresentar a temperatura efectiva do congelador.

O indicador de temperatura do frigorífi co ou
congelador irá piscar quando a temperatura
no compartimento do frigorífi co ou congelador
subir drasticamente através do armazenar de
alimentos quentes ou da frequente abertura da
porta. (O indicador de temperatura do frigorífi co
ou congelador irá deixar de piscar quando a
temperatura no frigorífi co ou congelador estiver
normalizada. Se o indicador de temperatura
não parar de piscar ao fi m de várias horas, por
favor contacte o seu centro de assistência.

3

Iluminação (pressionar durante 3

segundos para alarme)

Toque no botão Lighting (iluminação)
para activar a função Lighting
(iluminação) e a luz por baixo da porta
do frigorífi co irá acender-se. A luz
mantém-se acesa enquanto a função
Lighting (iluminação) estiver activada. Se pretender
ajustar a luminosidade da luz, toque novamente
no botão Lighting (iluminação). (A regulação da
luminosidade pode não estar disponível consoante
os modelos.) Para desactivar a função Lighting
(iluminação), toque no botão Lighting (iluminação)
outra vez até a luz se apagar.

Luz acesa

(escura)

Luz acesa
(brilhante)

Toque no botão Lighting (iluminação) durante mais
de 3 segundos para activar a função Alarm (alarme).
O indicador de alarme irá acender-se e o frigorífi co

Luz acesa

(média)

Luz apagada

irá alertá-lo com um sinal sonoro se a porta do
frigorífi co for mantida aberta por mais de 2 minutos.
Para desactivar a função Alarm (alarme), toque
no botão Lighting (iluminação) durante mais de 3
segundos.

• Iluminação activada: a luz fica acesa.

• Iluminação desactivada: se abrir a porta

do congelador com a porta do frigorífico
fechada, a luz irá acender-se.

02 FUNCIONAMENTO

funcionamento _19

4

Férias

Toque no botão Vacation (férias) para
activar a função Vacation (férias).

O indicador Vacation (férias) irá
acender-se e o frigorífi co irá defi nir a
temperatura para 15 °C para minimizar o consumo
de energia quando se ausenta numas férias
prolongadas ou numa viagem de negócios ou
quando não precisa de utilizar o frigorífi co.

Enquanto a função Vacation (férias) estiver activada,
o compartimento do congelador continua ligado.

• A função Vacation (férias) será desactivada
automaticamente se ajustar a temperatura
do frigorífico enquanto a função Vacation
(férias) estiver activada.

• Certifique-se de que retira os alimentos
do compartimento do frigorífico antes de
utilizar a função Vacation (férias).

5

Congelamento rápido

Toque no botão Power Freeze
(congelamento rápido) para activar a
função Power Freeze (congelamento
rápido).

O indicador de Power Freeze (congelamento rápido)
irá acenderse e o frigorífi co irá acelerar o tempo
necessário para congelar produtos no congelador.

A função de congelamento rápido será activada
durante 72 horas e o indicador do congelador irá
apresentar uma temperatura de -25 °C.

A função Power Freeze (congelamento rápido)
desliga-se automaticamente.

Quando o processo de congelamento rápido
está concluído, o indicador “Power Freeze”
(congelamento rápido) desliga-se e o congelador
regressa à programação de temperatura anterior.

Sempre que utilizar esta função, irá verifi car-se um
aumento de consumo de energia.

Para desactivar a função Power Freeze
(congelamento rápido), toque no botão Power
Freeze (congelamento rápido) novamente.

Se necessitar de congelar uma grande
quantidade de alimentos, active a função
Power Freeze (congelamento rápido) com
pelo menos 24 horas de antecedência.

UTILIZAR O PAINEL DE
CONTROLO (TIPO B)

1

MAIS FRIO

Pressione o botão Coldest (mais
frio) uma ou mais vezes para baixar
a temperatura do frigorífi co. O
indicador da temperatura irá mudar
de refrescar para mais frio.

A temperatura programada defi nida
é a temperatura de ponto médio.

Quando todas as luzes estão acesas, a temperatura
está na sua posição mais fria.

2

REFRESCAR

Pressione o botão Cold (refrescar)
uma ou mais vezes para aumentar
a temperatura do frigorífi co. O
indicador da temperatura irá mudar
de mais frio para refrescar.

A temperatura programada defi nida
é a temperatura de ponto médio.

Quando todas as luzes estão acesas, a temperatura
está na sua posição mais fria.

• Existem cinco programações de
temperatura, representadas por cinco

• A temperatura do congelador será ajustada

• Se necessitar de congelar uma grande

• O indicador de temperatura irá piscar quando

luzes indicadoras.

automaticamente de acordo com a temperatura
do frigorífico (conforme indicado a seguir).

Refrescar mais frio

Temperatura do congelador (frigorífi co)

quantidade de alimentos, programe a
temperatura do frigorífico como a mais fria com
pelo menos 24 horas antecedência.

a temperatura no compartimento do frigorífico
ou congelador subir drasticamente através do
armazenar de alimentos quentes ou da frequente
abertura da porta. O indicador de temperatura
irá parar de piscar quando a temperatura no
frigorífico ou congelador estiver normal. Se o
indicador de temperatura não parar de piscar
ao fim de várias horas, por favor contacte o seu
centro de assistência.

20_ funcionamento

VERIFICAÇÃO DO PAINEL DE

LUZ DO

FRIGORÍFICO

PRATELEIRA DE

VIDRO

PRATELEIRA

REBATÍVEL

COMPARTIMENTO

PARA OVOS

GAVETA DOS

FRESCOS

GAVETA COOLER

ZONE

GAVETA

SUPERIOR DO

CONGELADOR

COMPARTIMENTO
DA PORTA PARA
PRODUTOS
LÁCTEOS

COMPARTIMENTO
DA PORTA PARA
DIVERSOS PRODUTOS

DISPENSADOR
DE ÁGUA

COMPARTIMENTO
DA PORTA PARA
GARRAFAS

COMPARTIMENTO
PARA CRIANÇAS

LUZ DO
CONGELADOR
(ILUMINAÇÃO NA
PEGA)

CONTROLO (TIPO C)

1

HOME

(ecrã inicial)

ALARM

(alarme)

LIGHTING

(iluminação)

SLIDE SHOW

(exibição

sequencial)

Pode ir para o ecrã inicial com as funções principais
do frigorífico.

O alarme irá alertá-lo se a porta do frigorífico
for deixada aberta por mais de 2 minutos. Para
cancelar o alarme, pressione o botão Alarm (alarme)

2

novamente.
Pode activar/desactivar a função Child Lock
(protecção contra crianças) tocando neste botão
durante 3 segundos.

3

Pode ligar ou desligar a iluminação por baixo da
porta do frigorífico.

4

Pode utilizar esta função para ver as imagens
guardadas no álbum fotográfico.

• Para mais informações obre a utilização
do painel de controlo (Tipo C), consulte o
Manual de Controlo do LCD fornecido em
anexo com este manual.

• Se necessitar de congelar uma grande
quantidade de alimentos, active a função
Power Freeze (congelamento rápido) com
pelo menos 24 horas de antecedência.

PRATELEIRA DE

COMPARTIMENTO

GAVETA COOLER

SUPERIOR DO

CONGELADOR

CONGELADOR

LUZ DO

FRIGORÍFICO

VIDRO

PRATELEIRA

REBATÍVEL

PARA OVOS

GAVETA DOS

FRESCOS

ZONE

GAVETA

GAVETA
INTERMÉDIA/
INFERIOR DO

1

2

LUZ DO
CONGELADOR
(ILUMINAÇÃO NA
PEGA)

• Algumas das características como, por
exemplo, compartimento de depósito de
água, zona de selecção de refrigeração,
zona de refrigeração e frescura
fotossintética podem ser diferentes e
podem não estar disponíveis consoante o
modelo.

• Para conseguir mais espaço no
congelador, pode remover as gavetas

e 2 . Esta operação não afecta as

1

características térmicas e mecânicas.

COMPARTIMENTO
DA PORTA PARA
PRODUTOS
LÁCTEOS

COMPARTIMENTO
DA PORTA PARA
DIVERSOS PRODUTOS

DISPENSADOR
DE ÁGUA

COMPARTIMENTO
DA PORTA PARA
GARRAFAS

COMPARTIMENTO
PARA CRIANÇAS

02 FUNCIONAMENTO

funcionamento _21

UTILIZAR A COOL SELECT ZONE™

Pode armazenar vários alimentos como, por exemplo,
queijo, carne, aves, peixe e outros alimentos à
temperatura ideal para preservar o sabor da comida.

Quick Cool (refrigeração rápida)

• Se pretender refrigerar rapidamente os alimentos,

guarde-os na zona de selecção de refrigeração e
pressione o botão Quick Cool (refrigeração rápida).

• A zona de selecção de refrigeração irá refrigerar
os alimentos durante 60 minutos.

• Quando o modo Quick Cool (refrigeração
rápida) estiver concluído, a gaveta da zona de
selecção de refrigeração irá programar o modo
automaticamente para o modo Cool (refrescar).

Soft Freeze (congelamento suave)

• Quando seleccionar o modo Soft Freeze

(congelamento suave), a temperatura na zona de
selecção de refrigeração será programada para -5 °C.

Perigo de explosão

CUIDADO

• As peças mais frias do frigorífico estão no
painel traseiro. Estes são os melhores locais

• Garrafas de vidro que contenham líquidos que se

para guardar produtos alimentares delicados.

possam congelar não devem em circunstância alguma
ser guardadas no congelador, uma vez que as garrafas
podem partir-se quando o seu conteúdo congelar.

UTILIZAR A PRATELEIRA
REBATÍVEL

Pode rebater a prateleira
rebatível para guardar
recipientes mais altos ou
produtos na prateleira por
baixo.

1. Levante ligeiramente a
prateleira e deslize-a para dentro.

2. Levante a prateleira rebatída em direcção à
parede traseira.

3. Pode simplesmente puxar a prateleira dobrada
no procedimento inverso para usar a prateleira
completamente aberta.

A prateleira pode cair, manuseie-a com

CUIDADO

cuidado ao usar ou limpar a prateleira.

Zero Zone (zona zero)

• Quando seleccionar o modo Zero Zone (zona

zero), a temperatura na zona de selecção de
refrigeração será programada para 0°C.

Cool (refrescar)

• Quando seleccionar o modo Cool (refrigerar), a

temperatura na zona de selecção de refrigeração
será programada para 3°C.

FAZER GELO

1. Encha a cuvete até cerca de
80% do nível da água.

2. Coloque a cuvete na gaveta
superior do congelador.

3. Espere até que se formem os
cubos de gelo.

4. Torça a cuvete ligeiramente
para retirar os cubos de gelo.

Tempo de congelamento

Recomendamos que aguarde cerca de uma
a duas horas com a temperatura defi nida
como Power Freeze (congelamento rápido)
para que se formem os cubos de gelo.

22_ funcionamento

UTILIZAR O DISPENSADOR DE
ÁGUA

Encher com água

Pode encher o depósito de
água situado no interior do
frigorífi co ou pode retirar o
depósito de água para encher
com água.

1. Abra a tampa redonda e
encha o depósito de água
até acima com água potável.

• Não encha o depósito de
água em demasia (pouco
mais de 4,2 litros). Uma vez
que esta pode derramar quando a porta abre e
fecha.

2. Feche a tampa redonda pressionando-a para
baixo até esta clicar na sua posição.

Não coloque nada que não água no

CUIDADO

depósito de água.

Obter água do dispensador

g

1. Coloque um copo por baixo da
saída da água.

2. Empurre o copo suavemente
contra a alavanca do dispensador
de água.

• Certifique-se de que o

CUIDADO

• O dispensador de água pode não estar disponível

copo está alinhado com
o dispensador para evitar
que a água salpique para fora.

consoante o modelo.

Empurrar

Instalar uma garrafa normal

1. ressione a alavanca de
fixação, levante o depósito de
água para cima e remova-o.

2. Retire a torneira do
dispensador do depósito de
água.

3. Coloque a torneira do
dispensador de água na
garrafa de água mineral
normal e rode-a no sentido
dos ponteiros do relógio
para prender a torneira do
dispensador.

4. Coloque a garrafa de água
com a torneira do dispensador
no orifício do dispensador.

• Podem ser escutados sons de líquidos
a borbulhar quando entrar ar para a
garrafa de água a partir de garrafas de
água mineral regulares ou de garrafas de

• Algumas garrafas de água mineral ou de garrafas

• Se a água não sair de modo satisfatório quando

• Não use bebidas carbonatadas. Quando

• Para uma melhor higiene, as bebidas com um

• Pode utilizar água mineral engarrafada ou água

bebidas.

de bebidas podem não encaixar na torneira do
dispensador consoante a sua dimensão.

pressionar a alavanca, pressione-a outra vez.

pressiona a alavanca, a bebida pode saltar
para fora devido à pressão do gás carbónico
acumulado na parte superior da garrafa da
bebida.

elevado teor de açúcar (sumo, refrigerantes) não
são recomendadas.

da torneira fervida, desde que esta não contenha
quaisquer partículas.

Quando o dispensador de água não
estiver a ser utilizado

1. Fixe bem a torneira do dispensador ao orifício do
dispensador.

• Quando a torneira do dispensador estiver
puxada para fora durante um longo período de
tempo é possível que o frigorífico não funcione
correctamente devido à possível fuga de ar frio.

2. Coloque uma protecção de compartimento para
produtos diversos no local do depósito de água
e coloque a garrafa de bebida.

• Podem ser colocadas garrafas de 1,5 litros.

UTILIZAR A FRESCURA
FOTOSSINTÉTICA

Funcionalidade de LED de frescura
fotossintética

As plantas sem luz apenas respiram. Contudo, se
existir luz, as plantas podem respirar e realizar o
processo de fotossíntese ao mesmo tempo. Como
tal, se mantiver os vegetais num frigorífi co escuro,
estes continuam a respirar e isso faz com que a
matéria orgânica nos vegetais diminua e murche
mais rapidamente. Se mantiver vegetais e frutos na
gaveta segura fresca, pode mantê-los ainda mais
frescos porque estes podem respirar e realizar o
processo de fotossíntese ao mesmo tempo.

Não olhe directamente para o LED de
frescura de fotossíntese durante muito

CUIDADO

tempo. Esta acção pode causar problemas
oculares.

Funcionamento da frescura
fotossintética

• O LED de frescura

fotossintética está
instalado na parte
traseira da gaveta
segura fresca. Este
mantém os vegetais
e os frutos guardados na gaveta segura fresca
mais frescos através do fornecimento de luz.

• Para maximizar o efeito, mantenha os vegetais e
os frutos num saco de vinil transparente ou sem
nenhum saco. O efeito poderá ser reduzido se
os vegetais e frutos estiverem em caixas opacas,
recipientes ou sacos de vinil pretos.

02 FUNCIONAMENTO

funcionamento _23

• O LED de frescura fotossintética está sempre

ligado mesmo quando a porta do frigorífico
é aberta. O LED irá acender-se e apagar-se
repetidamente quando a porta estiver fechada.

No Inverno, se defi nir a temperatura do
frigorífi co como 1º C e guardar vegetais
durante um longo período de tempo, estes
podem congelar.

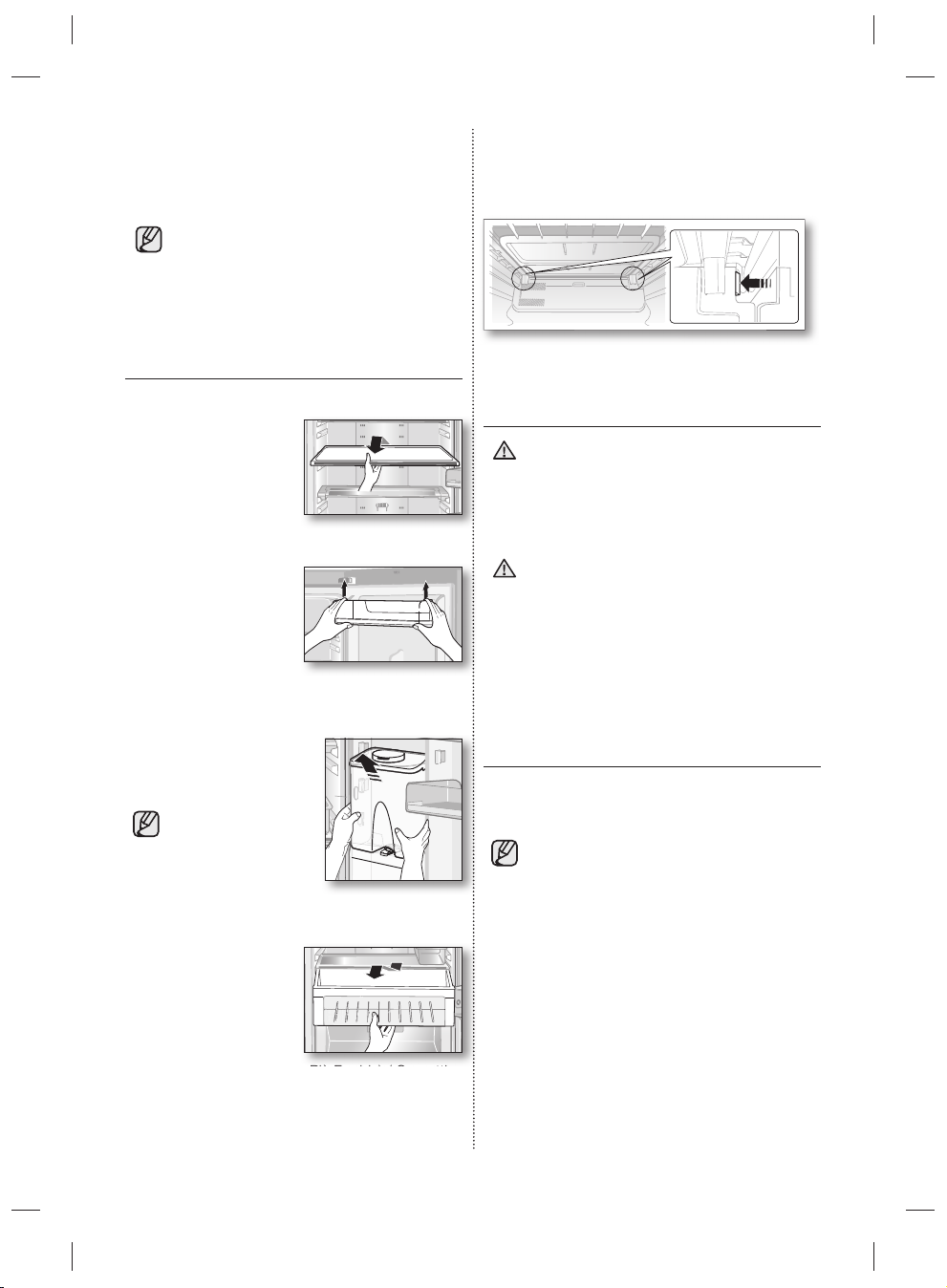

REMOVER AS PEÇAS
INTERIORES

Prateleiras

Levante cuidadosamente
as prateleiras com as duas
mãos e puxe-as na sua
direcção. (Prateleira de
vidro/Prateleira rebatível)

Protecções da porta

Agarre com fi rmeza as
protecções da porta com
as duas mãos e levante-as
cuidadosamente para as
retirar.

Depósito de água

Agarre com fi rmeza o
depósito de água com as
duas mãos e levante-o
cuidadosamente na sua
direcção para retirar os
depósitos de água.

O depósito de água
pode não estar
disponível consoante
o modelo.

Cooler Zone (zona de refrigeração)

Pressione o dispositivo de bloqueio no lado
esquerdo e direito traseiro da cobertura da zona
de refrigeração e puxe a cobertura da zona de
refrigeração para a remover.

LIMPAR O FRIGORÍFICO

Não utilize benzeno, diluente nem Clorox,

AVISO

cloreto para limpeza.
Podem danifi car a superfície do aparelho e

provocar um incêndio.
Não pulverize o frigorífi co com água

CUIDADO

enquanto este estiver ligado à corrente
eléctrica, uma vez que pode causar
choques eléctricos. Não limpe o frigorífi co
com benzina, diluente ou detergente para
automóveis pois pode causar o risco de
incêndio.

SUBSTITUIR A LÂMPADA LED

Quando a lâmpada LED exterior ou interior se fundir,
não desmonte a cobertura da lâmpada e a lâmpada
LED por si próprio.

Contacte os seus agentes autorizados de
assistência técnica.

Gavetas

Puxe as gavetas
completamente para fora
e em seguida levante
ligeiramente para retirar as
gavetas. ( Gaveta segura
fresca/Gaveta de zona de
selecção de refrigeração/
Gaveta de zona de refrigeração/Gavetas do
congelador)

24_ funcionamento

resolução de problemas

PROBLEMA SOLUÇÃO

O aparelho não está a
funcionar de todo ou
a temperatura é muito
elevada.

A comida no frigorífico
está congelada.

Ocorrem ruídos
estranhos.

Os cantos dianteiros e
os lados do aparelho
estão quentes e
começa a formarse
condensação.

Pode-se escutar
borbulhas provocadas
por um líquido no
aparelho.

Existe um mau cheiro no
interior do aparelho.

• Verifique se a ficha de alimentação eléctrica está ligada correctamente.

• O controlo de temperatura no painel dianteiro está posicionado

correctamente?

• O sol brilha sobre o aparelho ou existem fontes de calor por perto?

• As costas do aparelho estão demasiado perto da parede?

• O controlo de temperatura no painel dianteiro está programado para a

temperatura mais fria?

• A temperatura envolvente é demasiado baixa?

• Verifique se o aparelho se encontra instalado sobre um chão estável e

nivelado.

• As costas do aparelho estão demasiado perto da parede?

• Existem corpos estranhos que tenham caído para trás ou para baixo do

aparelho?

• O ruído é proveniente do compressor no aparelho?

• Este som ocorre quando os vários acessórios contraem ou expandem.

• Estão instalados tubos à prova de calor nos cantos dianteiros

do aparelho para evitar a formação de condensação. Quando a
temperatura envolvente aumenta, esta função poderá nem sempre ser
eficaz. No entanto, esta situação não é fora do comum.

• Com um clima muito húmido, pode ocorrer a formação de condensação
na superfície externa do aparelho, devido ao contacto da humidade no
ar com a superfície fria do aparelho.

• Trata-se do líquido de refrigeração, o qual arrefece o interior do
aparelho.

• Existem alimentos estragados no interior do frigorífico?

• Certifique-se de que os alimentos com um odor forte (por exemplo,

peixe) estão embrulhados e estanques.

• Limpe periodicamente o seu frigorífico e deite fora os alimentos
estragados ou suspeitos.

03 RESOLUÇÃO DE PROBLEMAS

Existe uma camada de
gelo nas paredes do
aparelho.

Ocorre a formação de
condensação na parede
interior do aparelho e
em torno dos vegetais.

• As saídas de ar do aparelho estão bloqueadas devido a alimentos
armazenados no seu interior?

• Coloque a comida o mais espacejada possível para melhorar a
ventilação.

• A porta está completamente fechada?

• Comida com um alto teor de água encontra-se guardada sem estar

tapada com um nível de humidade elevado ou a porta foi deixada aberta
durante um longo período de tempo.

• Guarde a comida com uma tampa ou em recipientes vedados.

resolução de problemas _25

Limites da temperatura ambiente

Este frigorífi co foi concebido para funcionar em temperaturas ambiente especifi cadas pela classe indicada
na sua placa de classifi cação.

Classe Símbolo

Temperada alargada SN +10 a +32 +10 a +32

Temperada N +16 a +32 +16 a +32

Subtropical ST +16 a +38 +18 a +38

Tropical T +16 a +43 +18 a +43

As temperaturas internas podem ser afectadas por factores como, por exemplo, a localização
do frigorífi co, a temperatura ambiente e a frequência de vezes com que abre a porta. Ajuste a
temperatura conforme seja necessário para realizar a compensação devido a estes factores.

(Resíduos de Equipamentos Eléctricos e Electrónicos)

Portugal

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto
e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não
deverão ser eliminados juntamente com os resíduos domésticos no fi nal do seu período de
vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação
incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e
reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos
materiais.
Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este
produto ou as entidades ofi ciais locais para obterem informações sobre onde e de que forma
podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em ter­mos ambientais.
Os utilizadores profi ssionais deverão contactar o seu fornecedor e consultar os termos e
condições do contrato de compra. Este produto e os seus acessórios electrónicos não de­verão ser misturados com outros resíduos comerciais para eliminação.

Intervalo de temperatura ambiente (°C)

IEC 62552 (ISO 15502) ISO 8561

Eliminação Correcta Deste Produto

Contacte a Samsung Internacional

Se tem algumas dúvidas ou comentários sobre os nossos produtos,

por favor contacte a linha de apoio a Clientes Samsung.

SAMSUNG ELECTRONICA PORTUGUESA, Lagoas Park - Edificio 5B - Piso 0,

2740-298 Porto Salvo, Portugal

808 20 7267

www.samsung.com/pt/support

Frigorifero

manuale utente

Questo manuale è realizzato interamente con carta riciclata.

immagina le possibilità

Grazie per aver acquistato questo prodotto Samsung.

Elettrodomestico indipendente

Italiano

informazioni per la sicurezza

INFORMAZIONI PER LA
SICUREZZA

• Prima di attivare
l’elettrodomestico, leggere per
intero il presente manuale e
conservarlo in un luogo sicuro
vicino allo stesso per qualsiasi
riferimento futuro.

• Utilizzare questo elettrodomestico
solo per gli scopi cui è destinato,
come descritto nel presente
manuale di istruzioni. L’uso di
questo elettrodomestico da parte
di persone (ivi inclusi bambini) con
ridotte capacità fisiche, sensoriali
o mentali oppure che manchino
di esperienza e conoscenza a
tale proposito non è ammesso,
a meno che queste non siano
soggette alla supervisione o
alla formazione in merito all’uso
dell’elettrodomestico da parte di
una persona responsabile della
loro sicurezza.

• Le Avvertenze e le Istruzioni
per la Sicurezza Importanti
contenute nel presente manuale
non comprendono tutte le
possibili condizioni e situazioni
che si possono verificare.
L’utilizzatore deve utilizzare il
buon senso, fare attenzione

e prestare cura durante
l’installazione, la manutenzione
ed il funzionamento
dell’elettrodomestico.

• Siccome le seguenti istruzioni
coprono diversi modelli, le
caratteristiche del vostro
frigorifero potrebbero differire
leggermente da quelle descritte
in questo manuale e non tutti i
segnali di avvertenza potrebbero
essere applicabili. Per qualsiasi
domanda o dubbio non esitate
a contattare il nostro centro
assistenza più vicino o a visitare
il nostro sito internet www.
samsung.com per assistenza ed
informazioni.

• Questo apparecchio può
essere utilizzato da bambini di
età superiore agli 8 anni e da
persone con handicap fisici,
sensoriali o mentali o senza
esperienza o conoscenza
del prodotto solo sotto la
supervisione di una persona
responsabile o nel caso in cui
abbiano ricevuto informazioni
specifiche sull'uso sicuro
dell'apparecchio e ne abbiano
compreso i rischi ad esso
associati.
I bambini non devono giocare

02_ informazioni per la sicurezza

con l'apparecchio. La pulizia e la
manutenzione dell'apparecchio
non devono essere eseguite da
bambini senza la supervisione di
un adulto responsabile.

Simboli e precauzioni per la
sicurezza importanti:

Pericoli o procedure non
sicure che potrebbero

AVVERTENZA

causare gravi lesioni
personali o la morte.

Contattare il centro
assistenza per ottenere
supporto.

Nota.

Questi segnali di avvertenza
consentono di evitare lesioni alla
persona.
È necessario osservarli
attentamente.
Dopo aver letto la presente
sezione, conservarla con cura
per riferimento futuro.

ATTENZIONE

Pericoli o procedure non
sicure che potrebbero
causare lesioni

personali minori o
danni a cose.

NON tentare.
NON smontare.
NON toccare.

Seguire le istruzioni
attentamente.

Scollegare la spina del
cavo di alimentazione
dalla presa elettrica.

Assicurarsi che il dispositivo
sia collegato a terra per
evitare scosse elettriche.

Nota CE

Questo prodotto è conforme alle
direttive Bassa tensione (2006/95/
CE), Compatibilità elettromagnetica
(2004/108/CE), RoHS (2011/65/
UE), Regolamento Delegato UE
(1060/2010/CE) della Commissione,
e Progettazione ecocompatibile
(2009/125/CE) implementata dal
Regolamento (CE) N. 643/2009
della Commissione europea. (Solo
per i prodotti venduti nei paesi
dell’Unione europea)

informazioni per la sicurezza _03

SEGNALI DI AVVERTENZA

AVVERTENZA

IMPORTANTI PER IL
TRASPORTO ED IL LUOGO
DI INSTALLAZIONE

• Durante il trasporto
e l’installazione
dell’elettrodomestico,
fare attenzione a non
danneggiare alcuna parte
del circuito di refrigerazione.

- Qualora il refrigerante dovesse
fuoriuscire con forza dai tubi,
potrebbe incendiarsi o causare
lesioni agli occhi. Se si nota
una perdita, evitare fi amme
libere o potenziali fonti di
incendio ed aerare per qualche
minuto la stanza in cui si trova
l’elettrodomestico.

• Per evitare la formazione di una
miscela infiammabile di gas e
aria, qualora si dovesse verificare
una perdita nel circuito di
refrigerazione, le dimensioni della
stanza in cui l’elettrodomestico
può essere posizionato
dipendono dalla quantità di
refrigerante utilizzato.

• Non accendere mai
l’elettrodomestico qualora
dovesse presentare tracce di
danneggiamento. In caso di
dubbi, consultare il proprio
rivenditore. La stanza dove il
frigorifero verrà posizionato

deve avere dimensioni pari a 1

3

m

per ogni 8 g di refrigerante
R600a utilizzato all’interno
dell’elettrodomestico. La
quantità di refrigerante presente
nell’elettrodomestico specifico
è indicata sulla targhetta di
identificazione che si trova al suo
interno del vano frigo.

SEGNALI DI AVVERTENZA

AVVERTENZA

IMPORTANTI PER
L’INSTALLAZIONE

• Non installare il frigorifero
in un luogo umido o in
cui potrebbe venire a
contatto con l’acqua.

- Il deterioramento del materiale
isolante delle parti elettriche
potrebbe causare scosse
elettriche o incendi.

• Non collocare questo frigorifero
alla luce solare diretta, né esporlo
al calore emanato da stufe,
radiatori o altri elettrodomestici.

• Non collegare più elettrodomestici
in un’unica presa di corrente
multipla. Il frigorifero dovrebbe
essere sempre collegato a una
presa elettrica singola con una
tensione nominale corrispondente
a quella riportata sulla targhetta
delle prestazioni di esercizio.

- Questo accorgimento consente

04_ informazioni per la sicurezza

di ottenere prestazioni ottimali
ed evita inoltre il sovraccarico
dell’impianto elettrico
domestico, il quale, in caso di
surriscaldamento dei fi li elettrici,
potrebbe provocare incendi.

• Se la presa elettrica si è allentata,
non inserire la spina del cavo di
alimentazione.

- Questo potrebbe generare
scosse elettriche o incendi.

• Non utilizzare un cavo che mostri
segni di lacerazioni o abrasioni
sulla superficie o alle estremità.

• Non piegare eccessivamente
il cavo di alimentazione, né
schiacciarlo collocandovi sopra
oggetti pesanti.

• Non utilizzare bombolette spray
vicino al frigorifero.

- L’uso di bombolette spray vicino
al frigorifero potrebbe causare
esplosioni o incendi.

• Prima dell’uso, questo
frigorifero deve essere
installato e posizionato
conformemente alle
indicazioni del manuale.

• Collegare la spina del cavo di
alimentazione nella posizione
adatta con il cavo verso il basso.

- Se si collega la spina del cavo
di alimentazione in posizione
rovescia, il cavo potrebbe tagliarsi

e causare incendi o scosse
elettriche

• Assicurarsi che la spina del cavo
di alimentazione non venga
schiacciata o danneggiata dalla
parte posteriore del frigorifero.

• Quando si sposta il frigorifero,
fare attenzione a non schiacciare
o danneggiare il cavo di
alimentazione.

- Si presenterebbero rischi di
incendio.

• L’elettrodomestico deve essere
posizionato in modo tale che
la spina sia accessibile dopo
l’installazione.

• Il frigorifero deve essere
collegato a terra.

- È necessario collegare a terra il
frigorifero, onde evitare eventuali
perdite di energia elettrica o
scosse elettriche.

• Per la messa a terra, non utilizzare
mai tubi di gas, linee telefoniche
o altri cavi potenziali conduttori di
energia elettrica.

- L’uso improprio della spina di
messa a terra può causare
scosse elettriche.

• Se il cavo di alimentazione
si danneggia, farlo
sostituire immediatamente
dall’azienda produttrice o da

informazioni per la sicurezza _05

un suo tecnico autorizzato.

• Il fusibile presente nel frigorifero
deve essere sostituito da un
centro assistenza autorizzato.

- Il mancato rispetto di questa
avvertenza può causare scosse
elettriche o lesioni personali.

SEGNALI DI

ATTENZIONE

ATTENZIONE PER
L’INSTALLAZIONE

• Assicurarsi che le fessure
di ventilazione presenti
nella struttura esterna e di
sostegno non siano ostruite.

• Dopo l’installazione
dell’elettrodomestico, attendere
almeno 2 ore prima di collegarlo
alla rete elettrica.

SEGNALI DI

AVVERTENZA

AVVERTENZA
IMPORTANTI PER L’USO

• Non inserire la spina del
cavo di alimentazione
con le mani bagnate.

• Non collocare oggetti sopra
l’elettrodomestico.

- Quando si apre o chiude lo
sportello, fare attenzione ed
evitare che cadano all’esterno
oggetti che potrebbero causare
lesioni personali e/o danni
materiali.

06_ informazioni per la sicurezza

SEGNALI DI

AVVERTENZA

AVVERTENZA
IMPORTANTI PER
L’USO (CONTINUA)

• Non appoggiare recipienti
pieni d’acqua sopra al
frigorifero.

- Se l’acqua fuoriuscisse, si
presenterebbero rischi di incendio
o scosse elettriche.

• Non lasciare che i bambini si
appendano alla porta.

- Il mancato rispetto di questa
avvertenza può causare gravi
lesioni personali.

• Non lasciare gli sportelli del
frigorifero aperti se questo ultimo
viene lasciato incustodito e non
lasciare che i bambini entrino nel
frigorifero.

- Vi è il rischio che i bambini restino
intrappolati e subiscano gravi
lesioni personali a causa delle
basse temperature.

• Non mettere mai le dita od oggetti
nell’apertura dell’erogatore.

- In caso di mancato rispetto di
questa avvertenza si possono
subire lesioni personali o causare
danni materiali.

• Non conservare sostanze volatili
o infiammabili nel frigorifero quali
benzene, solventi, alcool, etere o
GPL.

- La conservazione di qualsiasi

simile prodotto può causare
esplosioni.

• Non mettere nel frigorifero
prodotti farmaceutici, materiale
scientifico o altri prodotti sensibili
alle basse temperature.

- I prodotti che richiedono rigidi
controlli della temperatura non
vanno conservati in frigorifero.

• Non utilizzare elettrodomestici
elettrici all’interno del frigorifero,
a meno che non siano del
tipo consigliato dall’azienda
produttrice.

• Non utilizzare un asciugacapelli
per asciugare l’interno del
frigorifero. Non introdurre nel
frigorifero candele accese per
rimuovere i cattivi odori.

- Questo potrebbe causare scosse
elettriche o incendi.

• Non toccare con le mani bagnate
le pareti interne del congelatore
né i prodotti conservati al suo
interno.

- La pelle delle mani potrebbe
restare attaccata alla superfi cie
superfi cie.

• Per accellerare la procedura
di sbrinamento, non utilizzare
dispositivi meccanici o di altro
tipo, diversi da quelli consigliati
dall’azienda produttrice.

• Non danneggiare il circuito di
refrigerazione.

• This product is intended
only for the storage
of food in a domestic
environment.

• Questo prodotto è destinato
solo alla conservazione di cibi in
ambienti domestici.

• Le bottiglie vanno riposte
avvicinandole tra loro, in modo
che non cadano.

• Se si nota una perdita di gas,
evitare fiamme libere o potenziali
fonti di incendio ed aerare per
qualche minuto la stanza in cui si
trova l’elettrodomestico.

• Usare esclusivamente lampadine
a LED fornite dal produttore o dai
tecnici autorizzati.

• I bambini vanno sorvegliati
per evitare che non giochino
con l’elettrodomestico e/o si
arrampichino sullo stesso.

• Non smontare né riparare
da soli il frigorifero.

- Potrebbe verifi carsi un incendio,
un funzionamento anomalo e/
o lesioni personali. In caso di
malfunzionamento, si prega di
contattare i tecnici autorizzati.

• Se l’elettrodomestico
produce uno strano
rumore, una fiamma,
odore o fumo,

informazioni per la sicurezza _07

scollegare la spina del
cavo di alimentazione
immediatamente e
contattare il centro di
assistenza più vicino.

- Il mancato rispetto di questa
avvertenza può causare pericoli
di natura elettrica o rischio di
incendio. Assicurarsi che le
fessure di ventilazione presenti
nella struttura esterna e di
sostegno non siano ostruite.

• In caso di difficoltà al momento
della sostituzione della lampadina,
contattare i tecnici autorizzati.

• Se i prodotti sono dotati di
lampadina a LED, non smontare
da soli né il coperchio della
lampadina né la lampadina
stessa.

- Si prega di contattare i tecnici
autorizzati.

• Se si rileva la presenza di polvere
o acqua all’interno del frigorifero,
staccare la spina del cavo di
alimentazione e rivolgersi a un
centro di assistenza Samsung
Electronics.

- Vi è il rischio di incendio.

SEGNALI DI ATTENZIONE

ATTENZIONE

PER L’USO

• Per ottimizzare le
prestazioni del prodotto,
procedere come segue:

- Non collocare i cibi in prossimità
delle aperture di sfi ato poste sul
retro dell’elettrodomestico, poiché
potrebbero ostruire la circolazione
dell’aria nello scomparto
frigorifero.

- Avvolgere il cibo adeguatamente
o collocarlo in contenitori a
tenuta d’aria prima di inserirlo nel
frigorifero.

• Non ricongelare cibi congelati
che sono stati completamente
scongelati.

• Non riporre nello scomparto
congelatore bibite gassate o
frizzanti. Non mettere bottiglie o
altro tipo di contenitore di vetro
nel congelatore.

- Quando il contenuto si congela,
il vetro può rompersi e provocare
lesioni personali o danni a cose.

• Non alterare il funzionamento del
frigorifero o modificare lo stesso.

- Alterazioni o modifi che potrebbero
causare lesioni personali e/
o causare danni a cose.
Qualsiasi alterazione o modifi ca
effettuata da terzi su questo
elettrodomestico completo non
è coperta dal servizio garanzia

08_ informazioni per la sicurezza

Samsung. Samsung non potrà
essere ritenuta responsabile per
problemi legati alla sicurezza
e danni derivanti da modifi che
apportate da terzi.

• Non ostruire le aperture di
ventilazione.

- Se le aperture di ventilazione
vengono ostruite, in particolare da
sacchetti di plastica, il frigorifero
può essere soggetto a eccessiva
refrigerazione. Se questo periodo
di refrigerazione dura troppo
a lungo, il fi ltro del’acqua può
rompersi e causare perdite di
acqua.

- Non mettere del cibo appena
introdotto per il congelamento
vicino a cibo già congelato.

• Attenersi ai limiti di tempo stabiliti
per la conservazione e alle date di
scadenza dei prodotti congelati.

• Riempire il serbatoio d’acqua,
il vassoio del ghiaccio e creare
cubetti di ghiaccio utilizzando
esclusivamente acqua potabile.

• Non applicare una forza
eccessiva né urtare con violenza
la superficie in vetro.

- La rottura del vetro può provocare
lesioni personali e/o danni alla
proprietà.

SEGNALI DI ATTENZIONE

ATTENZIONE

PER LA PULIZIA E LA
MANUTENZIONE

• Non spruzzare direttamente
acqua all’interno o
all’esterno del frigorifero.

- Questo potrebbe generare
scosse elettriche o incendi.

• Non spruzzare gas infiammabili
vicino al frigorifero.

- Si presenterebbero rischi di
esplosione o incendio.

• Non spruzzare prodotti di pulizia
spray direttamente sul display.

- Le lettere stampate sul display
potrebbero essere rimosse.

• Rimuovere qualsiasi corpo
estraneo o presenza di
polvere dai poli della spina
del cavo di alimentazione.
Non utilizzare un panno
bagnato o umido per
pulire la spina del cavo di
alimentazione, rimuovere
eventuali corpi estranei o
polvere dai poli.

- Altrimenti questo potrebbe
generare scosse elettriche o
incendi.

•

Prima di pulire o effettuare
la manutenzione del
frigorifero, staccare la spina
di alimentazione elettrica.

informazioni per la sicurezza _09

SEGNALI DI AVVERTENZA

AVVERTENZA

IMPORTANTI PER LO
SMALTIMENTO

• Prima dello smaltimento,
assicurarsi che nessuno
dei tubi ubicati sul retro
dell’elettrodomestico sia
danneggiato.

• Come refrigerante viene utilizzato
l’R-600a o l’R-134a. Per
appurare quale refrigerante è
utilizzato, controllare l’etichetta
del compressore posta sul retro
dell’elettrodomestico o l’etichetta
delle prestazioni di esercizio
all’interno del frigorifero. Qualora
questo prodotto contenga
gas infiammabili (refrigerante
R600a), rivolgersi agli enti locali e
richiederne lo smaltimento sicuro.
Il ciclopentano viene utilizzato
come gas isolante. I gas presenti
nel materiale isolante vanno
smaltiti adottando un’apposita
procedura. Si raccomanda
di mettersi in contatto con le
autorità locali per informazioni
in merito ad uno smaltimento
sicuro di questo prodotto da un
punto di vista ambientale. Prima
dello smaltimento, assicurarsi
che nessuno dei tubi sul
retro dell’elettrodomestico sia
danneggiato. La rottura dei tubi
deve essere effettuata in spazi
aperti.

10_ informazioni per la sicurezza

• Qualora l’elettrodomestico
contenga isobutano refrigerante
(R600a), si tratta di un gas
naturale con alta compatibilità
ambientale; tuttavia, tale gas è
anche combustibile. Durante il
trasporto e l’installazione dell
’elettrodomestico, fare attenzione
a non danneggiare alcuna parte
del circuito di refrigerazione.

• Prima di smaltire questo prodotto
o altri frigoriferi, rimuovere lo
sportello, le guarnizioni e la
maniglia, in modo da evitare
che bambini e animali possano
accidentalmente rimanere
intrappolati al loro interno.
Lasciare al loro posto i ripiani, in
modo che i bambini non possano
entrare facilmente all’interno
dell’elettrodomestico. I bambini
vanno sorvegliati per evitare
che giochino con il vecchio
elettrodomestico.

• Il materiale di imballaggio di
questo prodotto deve essere
smaltito nel rispetto dell’ambiente.

ULTERIORI SUGGERIMENTI
PER UN UTILIZZO
CORRETTO

• In caso di un’interruzione
dell’erogazione di energia
elettrica, contattare la sede locale
della società elettrica e verificare

la durata di tale interruzione.

- La maggior parte delle interruzioni
di energia elettrica ripristinate
entro una o due ore non
incideranno sulle temperature del
frigorifero. Tuttavia, è necessario
ridurre al minimo il numero di
aperture dello sportello in assenza
di corrente.

- Se l’interruzione di energia
elettrica ha una durata superiore
alle 24 ore, occorre rimuovere
tutti i cibi congelati.

• Eventuali chiavi fornite per la
chiusura del frigorifero dovranno
essere tenute fuori dalla portata
dei bambini e conservate lontano
dall’elettrodomestico.

• Se per un intervallo di tempo
prolungato l’elettrodomestico
viene posto ad una temperatura
inferiore al limite di raffreddamento
consentito per l’elettrodomestico
stesso, il funzionamento
dell’elettrodomestico potrebbe
non essere uniforme (la
temperatura all’interno del
frigorifero potrebbe diventare
troppo elevata).

• Non conservare cibi facilmente
deteriorabili a basse temperature,
ad esempio banane e meloni.

• L’elettrodomestico è dotato
di un sistema automatico di
sbrinamento, pertanto non è
necessario eseguire questa

operazione manualmente.

• L’aumento di temperatura in fase
di sbrinamento è conforme ai
requisiti ISO. Ma se si desidera
evitare un aumento incontrollato
della temperatura del cibo
congelato durante lo sbrinamento
dell’apparecchiatura, avvolgere
il cibo in vari strati di carta da
giornale.

• Qualsiasi aumento di temperatura
dei cibi congelati durante lo
sbrinamento può ridurne i tempi
di conservazione.

• La temperatura di comparti
o sezioni a due stelle,
contrassegnati dal simbolo
(

), è lievemente superiore
rispetti a quella di altri comparti
freezer.
La posizione delle sezioni e dei
comparti a due stelle può variare
a seconda del prodotto pertanto
fare riferimento alle istruzioni e/o
alle condizioni di vendita.

Consigli per risparmiare
energia

- Installare l’elettrodomestico una
stanza fredda e asciutta con una
ventilazione adeguata.
Assicurarsi che non sia esposto
alla luce solare diretta e non
collocarlo mai vicino a una fonte
di calore diretta (radiatore, ad
esempio).

informazioni per la sicurezza _11

- Non bloccare mai le aperture
di sfogo o le griglie presenti
sull’elettrodomestico.

- Prima di mettere cibi caldi all’interno
dell’elettrodomestico, lasciarli
raffreddare.

- Mettere a scongelare nel frigorifero
i cibi congelati. Dopodiché,
sarà possibile utilizzare le basse
temperature dei prodotti congelati
per raffreddare i cibi nel frigorifero.

- Non tenere aperto lo sportello
troppo a lungo quando si ripongono
o tolgono cibi.
Minore è il tempo durante il quale
lo sportello resta aperto, meno
ghiaccio si formerà nel congelatore.

- Pulire il retro del frigorifero
regolarmente. La polvere che si
accumula aumenta il consumo di
corrente.

- Non impostare una temperatura più
bassa del necessario.

- Garantire una ventilazione
suffi ciente alla base e sul retro del
frigorifero. Non coprire le aperture
di ventilazione.

Questa apparecchiatura
è progettata per un uso
domestico o applicazioni
simili quali

- Durante l’installazione, lasciare
suffi ciente spazio sui lati, sul retro e
in alto per consentire la circolazione
dell’aria. Questo accorgimento
consente di ridurre il consumo di
energia elettrica e di alleggerire
anche la bolletta.

- Per ottenere il miglior rendimento
energetico, lasciare tutti gli
accessori interni (come cestelli,
cassetti, mensole) nelle loro
posizioni originali, come predisposto
dal produttore.

- angoli cottura per il personale in
punti vendita, uffi ci e altri ambienti
lavorativi;

- fattorie/aziende agricole e per l’uso
dei clienti in hotel, motel e altri
ambiti residenziali;

- bed and breakfast;

- catering e applicazioni simili non­retail.

sommario

INSTALLAZIONE DEL FRIGORIFERO ………………………………………………… 13
FUNZIONAMENTO DEL FRIGORIFERO ……………………………………………… 19
RICERCA E RISOLUZIONE GUASTI …………………………………………………… 25

12_ informazioni per la sicurezza

installazione del frigorifero

GUIDA INTRODUTTIVA
ALL’INSTALLAZIONE DEL
FRIGORIFERO

Congratulazioni per l’acquisto di questo frigorifero
Samsung. Ci auguriamo che apprezzerà lo stato
dell’arte delle tecnologia e delle caratteristiche che
questo frigorifero offre.

• Prima dell’uso, questo frigorifero deve essere
installato e posizionato conformemente alle
indicazioni del manuale.

• Utilizzare questo elettrodomestico solo per gli
scopi cui è destinato, come descritto nel presente
manuale di istruzioni.

• Per qualsiasi operazione di assistenza e
riparazione, si consiglia vivamente di rivolgersi a
personale qualificato.

• Il materiale di imballaggio di questo prodotto deve
essere smaltito nel rispetto dell’ambiente.

Prima di sostituire la lampadina interna del

AVVERTENZA

frigorifero, staccare la spina dalla presa
elettrica.

- In caso contrario, si correrebbe il rischio di
ricevere scosse elettriche.

Scelta dell’ubicazione migliore per il
frigorifero

• Un’ubicazione senza esposizione diretta alla luce solare.

• Un’ubicazione con una superficie di appoggio piana.

• Un’ubicazione con spazio sufficiente per consentire una

facile apertura dello sportello del frigorifero.

• Prevedere uno spazio sufficiente a destra, sinistra,
sul retro e sopra per la circolazione dell’aria. Se il
frigorifero non dispone di spazio sufficiente, il sistema
di refrigerazione interno potrebbe non funzionare
correttamente.

• Assicurarsi che l’unità possa essere spostata facilmente
in caso di manutenzione e riparazione.

600mm

560mm

almeno

50mm

960mm

• L’altezza del prodotto può variare a

• Durante l’installazione, lasciare lo spazio libero

• Non installare il frigorifero in un luogo in cui la

ATTENZIONE

seconda dei modelli.

indicato a destra, a sinistra, sul retro e nella parte
superiore dell’elettrodomestico. Ciò consentirà
di ridurre il consumo energetico e i costi di
elettricità.

temperatura è inferiore ai 10°C.

Quando si eseguono l’installazione, nonché
interventi di manutenzione o di pulizia dietro
al frigorifero, spostare l’elettrodomestico in
avanti e riposizionarlo in sede al termine di
tali operazioni mantenendolo sempre ben
dritto. Assicurarsi che il pavimento su cui
poggia supporti il peso del frigorifero a pieno
carico.

Rimuovere la cartina protettiva dai
distanziatori (blocchetti di colore grigio)
e fi ssarne due sul retro del frigorifero per
ottenere prestazioni ottimali. Durante
l’installazione del frigorifero fi ssare due
distanziatori come riportato nell’immagine
sottostante. Ciò consentirà di migliorare le
prestazioni del prodotto.

almeno

50mm

1,165mm

01 INSTALLAZIONE

Distanziatori

o

Distanziatori

installazione _13

INVERSIONE DELLO
SPORTELLO DEL FRIGORIFERO

Samsung consiglia di far eseguire solo a

AVVERTENZA

tecnici autorizzati Samsung l’operazione di
inversione dell’apertura delle porte. Questa
operazione a pagamento è a carico del
cliente.

Eventuali danni causati nel tentativo di
invertire il senso di apertura delle porte non
sono coperti dalla garanzia del costruttore
dell’apparecchio. Qualsiasi riparazione
richiesta in tale circostanza verrà eseguita a
esclusivo onere del cliente.

Utensili necessari

Non forniti

Cacciavite a

croce (+)

Cacciavite a

testa piatta (-)

Non forniti

Chiave a bussola da 10

mm (per bulloni)

Componente

aggiuntivo

2. Rimuovere la protezione superiore. Assicurarsi di
scollegare il cavo sotto alla protezione superiore.

Fare attenzione a non danneggiare i cavi

ATTENZIONE

elettrici quando si rimuove la protezione
superiore.

3. Scollegare il cavo e rimuovere i 3 bulloni presenti
sulla sommità del frigorifero.

Assicurarsi che lo sportello del frigorifero sia

ATTENZIONE

ben chiuso.

4. Rimuovere lo sportello del frigorifero dal cardine
centrale sollevando attentamente lo sportello
tenendolo dritto.

Chiave da 11

mm (per albero

cardine)

Chiave esagonale

(3/16”) per perni

medi

Protezione del cardine

superiore sinistra (sotto alla

protezione superiore)

1. Rimuovere le 4 viti sulla protezione superiore del
frigorifero.

Viti

Assicurarsi che il frigorifero sia scollegato

AVVERTENZA

dall’alimentazione elettrica prima di
maneggiare i cavi elettrici.

14_ installazione

Cardine centrale

Lo sportello del frigorifero è pesante. Fare

ATTENZIONE

attenzione a non farsi male quando lo si rimuove.

5. Smontare il cardine centrale rimuovendo i 2
bulloni ed una vite sul lato destro.
Rimuovere lo sportello del congelatore dal cardine
inferiore sollevando attentamente lo sportello
tenendolo dritto.

Cardine centrale

Cardine inferiore

Lo sportello del congelatore è pesante. Fare

ATTENZIONE

attenzione a non farsi male quando lo si
rimuove.

INVERSIONE DELLO

Vite

SPORTELLO DEL FRIGORIFERO
(CONTINUA)

6. Rimuovere la protezione dei piedini anteriori dopo
aver rimosso le 2 viti.

10. Invertire il lato del tappo del cardine inferiore e
quindi montare la protezione dei piedini anteriori
sulla parte inferiore del frigorifero.

Tappo del
cardine inferiore

01 INSTALLAZIONE

Viti

Protezione dei piedini
anteriori

7. Svitare 2 bulloni di fissaggio del cardine inferiore
e svitare il bullone sul lato sinistro, fissare poi
questo bullone sull’ultimo foro a destra (dove
prima era fissato il cardine inferiore).

10mm

10mm

Prima di rimuovere il cardine inferiore,
ruotare leggermente i piedini anteriori in
senso orario per garantire uno smontaggio e
montaggio più semplici.

8. Scambiare la posizione dell’albero del cardine
inferiore. Rimuovere la vite sulla guida automatica
e rimuovere l’albero del cardine inferiore con una
chiave da 11 mm. Montare l’albero del cardine
inferiore sulla sinistra e riposizionare la guida
automatica ruotata su se stessa di 180°.

Vite

Guida automatica

Albero del cardine inferiore

11. Invertire il lato del tappo del cardine centrale, del
tappo vite e di una vite dal lato sinistro a quello
destro.

Vite

Tappo del cardine centrale

Tappo vite

12. Rimuovere la vite sul lato inferiore destro dello
sportello del congelatore.
Spostare il fermo dello sportello e l’anello di
tenuta del cardine da destra a sinistra.

Fermo dello sportello
Anello di tenuta del cardine

13. Invertire l’anello di tenuta del cardine ed il tappo
dell’anello di tenuta sulla parte superiore dello
sportello del congelatore.

9. Montare il cardine inferiore sul lato sinistro
inferiore del frigorifero dove un bullone era stato
precedentemente rimosso nel punto 8. Avvitare
un bullone restante sul lato destro inferiore del
frigorifero per uso futuro.

Tappo dell’anello di tenuta

Anello di tenuta del cardine

installazione _15

INVERSIONE DELLO
SPORTELLO DEL FRIGORIFERO
(CONTINUA)

14. Rimontare lo sportello del congelatore con
attenzione. Montare il cardine centrale usando i 2
bulloni sul lato sinistro.

A vanzerà una vite dopo aver invertito lo
sportello del congelatore. E questo non
infl uenza le prestazioni del frigorifero.

15. Rimuovere la vite sul lato inferiore destro dello
sportello del frigorifero. Spostare il fermo dello
sportello e l’anello di tenuta del cardine da destra
a sinistra.

Fermo dello sportello

Anello di tenuta del cardine

18. Usare una chiave da 11 mm per separare l’albero
del cardine superiore. Ruotare il cardine superiore
come nostrato in figura e rimontare l’albero del
cardine superiore.

19. Invertire il lato del tappo dello sportello e
dell’anello di tenuta del cardine sulla parte
superiore dello sportello del frigorifero.

Tappo sportello

Anello di tenuta
del cardine

16. Rimuovere la protezione del cavo sulla parte
superiore dello sportello del frigorifero con un
cacciavite a testa piana e quindi estrarre il cardine
superiore ed i cavi dal lato destro dello sportello
del frigorifero.

17. Staccare la protezione del cardine superiore
destra dal cardine superiore ed estrarre i cavi
dalla protezione del cardine superiore destra.

16_ installazione

20. Rimontare il cardine superiore invertendo il
punto 19. (Assicurarsi di utilizzare la protezione
del cardine superiore sinistro che si trova sotto
alla protezione superiore.) Posizionare il cardine
montato sul lato sinistro dello sportello del
frigorifero.

Assicurarsi che il nastro rosso sul cavo sia
posizionato all’estremità della protezione del
cardine superiore sinistro.

INVERSIONE DELLO
SPORTELLO DEL FRIGORIFERO
(CONTINUA)

21. Facendo attenzione, rimontare lo sportello del
frigorifero. Quindi serrare i 3 bulloni per montare il
cardine superiore.

25. Rimuovere le guarnizioni
di tenuta dello sportello
del frigorifero e di quello
del congelatore e quindi
rimontarle dopo averle
ruotate di 180˚.

• Si deve invertire la maniglia dello sportello
tipo B prima di rimontare lo sportello del
frigorifero. Vedere pagina 18.

• Per la maniglia sportello di tipo A,
assicurarsi di invertire la maniglia dello
sportello dopo aver invertito lo sportello.

22. Collegare i cavi e poi montare la protezione
dei cavi sulla parte superiore dello sportello del
frigorifero.

23. Scambiare la posizione del tappo del cardine
superiore. Collegare il cavo sotto alla protezione
superiore e rimontare la protezione superiore nella
sua posizione originaria.

Tappo del cardine superiore

Dopo aver invertito gli sportelli, assicurarsi
che le tenute dello sportello del frigorifero
e di quello del congelatore siano disposte
in modo corretto. Se così non fosse, si
potrebbe udire del rumore e si potrebbe
formare della rugiada che infl uenzerebbe le
prestazioni del frigorifero.

INVERSIONE DELLA MANIGLIA
DELLO SPORTELLO (TIPO A)

1. Rimuovere le 2 viti presenti sotto allo sportello
del frigorifero e quindi rimuovere le 2 lamine che
fungono da tappo e poi togliere le 2 viti presenti
sullo sportello del congelatore.

2. Tirare la maniglia del frigorifero leggermente verso
il basso e quindi rimuoverla tirandola verso di sé.
Tirare la maniglia del congelatore leggermente
verso l’alto e quindi rimuoverla tirandola verso di
sé.

01 INSTALLAZIONE

24. Serrare le 4 viti
nuovamente nelle loro
sedi.

Smontare la maniglia dello sportello facendo

ATTENZIONE

attenzione. I ganci all’interno delle maniglie
dello sportello possono rompersi facilmente.

installazione _17

3. Montare le maniglie dopo aver invertito il lato
della maniglia del frigorifero e della maniglia del
congelatore.

4. Serrare le 2 viti presenti sotto allo sportello del
frigorifero e quindi montare le 2 viti e le 2 lamine
che fungono da tappo presenti sullo sportello del
congelatore.

INVERSIONE DELLA MANIGLIA
DELLO SPORTELLO (TIPO B)

1. Rimuovere le 2 viti presenti sotto allo sportello
del frigorifero e quindi tirare la protezione della
maniglia.

Viti

Protezione maniglia

Smontare la protezione della maniglia
facendo attenzione. I ganci all’interno della

AVVERTENZA

protezione della maniglia possono rompersi
facilmente.

3. Cambiare le posizioni della guida a scorrimento
della maniglia e della molla dal lato sinistro al lato
destro. Assicurarsi di modificare la posizione del
tappo della guida a scorrimento della maniglia dal
lato destro a quello sinistro.

Guida a scorrimento

Molla

4. Montare la maniglia dello sportello seguendo le
istruzioni dei punti 2 e 1 in senso inverso.

Screw

Questa procedura deve essere fatta prima
del punto 23 “Inversione dello sportello del
frigorifero.

LIVELLAMENTO DEL
FRIGORIFERO

Se la parte anteriore dell’elettrodomestico è
leggermente più alta del retro, la porta si apre e si
chiude più facilmente.

Ruotare i piedini di regolazione in senso orario
per aumentare l’altezza e in senso antiorario per
diminuirla.

Caso 1) L’elettrodomestico è inclinato a sinistra.

• Ruotare il piedino di regolazione sinistro nella
direzione della freccia fino a livellamento
dell’elettrodomestico.

Caso 2) L’elettrodomestico è inclinato a destra.

• Ruotare il piedino di regolazione destro nella
direzione della freccia fino a livellamento
dell’elettrodomestico.

2. Rimuovere le 2 viti sugli anelli di tenuta della
maniglia. Rimuovere gli anelli di tenuta della
maniglia e smontare la maniglia Easy.

Viti

manigliaAnello di tenuta

18_ installazione

funzionamento del frigorifero

Luce spenta

Luce accesa

(Luminoso)

Luce accesa

(Medio)

Luce accesa

(Scuro)

VERIFICA DEL PANNELLO DI
CONTROLLO

(TIPO A)

4

5

3

(TIPO B)

1

2

2 1

Ogni volta che si preme il tasto, viene
emesso un breve segnale acustico.

USO DEL PANNELLO DI
CONTROLLO (TIPO A)

1

Frigorifero

Toccare il tasto Fridge (Frigorifero) per
impostare il frigorifero sulla temperatura
desiderata in un campo di valori tra
1°C e 7°C. La temperatura impostata
di default è pari a 3°C e ogni volta che
si preme il tasto Fridge (Frigorifero), la temperatura
cambia nell’ordine seguente e l’indicatore di
temperatura mostra la temperatura desiderata.

Una volta eseguita l’impostazione della temperatura,
il valore impostato viene visualizzato inizialmente per
5 secondi e poi l’indicatore visualizza la temperatura
effettiva del frigorifero.

2

Freezer (Congelatore)

Toccare il tasto Freezer (Congelatore)
per impostare il congelatore sulla
temperatura desiderata in un campo
di valori tra -14°C e -25°C. La
temperatura impostata di default è
pari a -20°C, ogni volta che si tocca il tasto Freezer
(Congelatore), la temperatura cambia nell’ordine
seguente e il display mostra la temperatura
desiderata.

Una volta eseguita l’impostazione della temperatura,
il valore impostato viene visualizzato inizialmente per
5 secondi e poi l’indicatore visualizza la temperatura
effettiva del congelatore.

L’indicatore della temperatura del frigorifero
o del congelatore lampeggia quando la
temperatura nel frigorifero o nello scomparto
congelatore aumenta notevolmente a causa
della conservazione di cibo caldo o di
frequenti aperture dello sportello. L’indicatore
di temperatura del frigorifero o del
congelatore smette di lampeggiare quando la
temperatura nel frigorifero o nel congelatore
torna a valori normali. Se dopo diverse ore
l’indicatore di temperatura non smette di
lampeggiare, contattare il centro assistenza.

3

Lighting [Illuminazione] (Hold 3 sec for Alarm)
[Tenere premuto per 3 secondi per allarme]

Toccare il tasto Lighting (Illuminazione)
per attivare la funzione Lighting
(illuminazione) e la luce sotto allo
sportello del frigorifero si accenderà.
Questa luce resta accesa mentre la
funzione Lighting (Illuminazione) è attivata. Se si
desidera regolare la luminosità della luce, toccare il
tasto Lighting (Illuminazione) di nuovo. (La regolazione
della luminosità potrebbe non essere disponibile,
dipende dai modelli.) Per disattivare la funzione
Lighting (Illuminazione), toccare il tasto Lighting
(Illuminazione) fi no a quando la luce si spegne.

Luce accesa

(Luminoso)

Toccare il tasto Lighting (Illuminazione) per più di
3 secondi per attivare la funzione Alarm (Allarme).
L’indicatore Alarm (Allarme) si accende e il frigorifero

Luce accesa

(Medio)

Luce spenta

vi avviserà emettendo un suono di allarme se lo
sportello del frigorifero rimane aperto per più di 2
minuti. Per disattivare la funzione Alarm (Allarme),
toccare il tasto Lighting (Illuminazione) per più di 3
secondi.

• Funzione Lighting (Illuminazione) attivata:
La luce resta accesa.

• Funzione Lighting (Illuminazione) disattivata:
Se si apre lo sportello del congelatore con
lo sportello del frigorifero chiuso, la luce si
accende.

Luce accesa

(Scuro)

funzionamento _19

02 FUNZIONAMENTO

4

Vacation (Vacanza)

Toccare il tasto Vacation (Vacanza) per
attivare la funzione Vacation (Vacanza).

L’indicatore Vacation (Vacanza) si
illumina e il frigorifero si imposta su
una temperatura di 15°C per ridurre al minimo il
consumo di energia mentre si è fuori casa per una
lunga vacanza o un lungo viaggio di lavoro o quando
non c’è bisogno di utilizzare il frigorifero.

Mentre la funzione Vacation (Vacanza) è attivata, lo
scomparto congelatore resta acceso.

• La funzione Vacation (Vacanza) viene
automaticamente disattivata, se si regola
la temperatura del frigorifero mentre la
funzione Vacation (Vacanza) è abilitata.

• Assicurarsi di togliere il cibo dallo
scomparto frigorifero prima di utilizzare la
funzione Vacation (Vacanza).

5

Power Freeze (Congelamento Rapido)

Toccare il tasto Power Freeze
(Congelamento Rapido) per attivare la
funzione Power Freeze (Congelamento
Rapido).

L’indicatore Power Freeze
(Congelamento Rapido) si accende e il frigorifero
velocizzerà il tempo necessario per congelare i
prodotti nel congelatore.

La funzione Power Freeze (Congelamento Rapido)
verrà attivata per 72 ore e l’indicatore Freezer
(Congelatore) visualizzerà -25°C.

La funzione Power Freeze (Congelamento Rapido) si
spegne automaticamente.

Quando il processo Power Freeze (Congelamento
Rapido) viene completato, l’indicatore Power Freeze
(Congelamento Rapido) si spegne e il congelatore
torna alla recente impostazione di temperatura.

L’utilizzo di questa funzione comporta un aumento
del consumo energetico.

Per disattivare la funzione Power Freeze
(Congelamento Rapido), toccare il tasto Power
Freeze (Congelamento Rapido) di nuovo.

Per congelare grandi quantità di cibo, è
necessario attivare la funzione “Power
Freeze” (Congelamento Rapido) almeno 24
ore prima.

USO DEL PANNELLO DI
CONTROLLO (TIPO B)

1

COLDEST (Freddo massimo)

Premere il tasto Coldest (Freddo
massimo) una o due volte
per abbassare la temperatura
del frigorifero. L’indicatore di
temperatura passa da Cold (Freddo)
a Coldest (Freddo Massimo).

La temperatura impostata di default è una
temperatura a metà tra questi valori.

Quando tutte le spie sono accese, la temperatura è
impostata su Coldest (Freddo Massimo).

2

COLD (Freddo)

Premere il tasto Cold (Freddo)
una o due volte per aumentare
la temperatura del frigorifero.
L’indicatore di temperatura passa da
Coldest (Freddo Massimo) a Cold
(Freddo).

La temperatura impostata di default è una
temperatura a metà tra questi valori.

Quando una sola spia è accesa, la temperatura è
impostata su Cold (Freddo).

• Ci sono cinque impostazioni di
temperatura, rappresentate da cinque spie

• La temperatura del congelatore viene regolata

• Per congelare grandi quantità di cibo, impostare

• L’indicatore della temperatura lampeggia

di indicazione.

automaticamente in base alla temperatura del
frigorifero (come indicato qui di seguito).

Cold (Freddo)

Temperatura del congelatore(frigorifero)

la temperatura del frigorifero sulla temperatura
più fredda almeno 24 ore prima.

quando la temperatura nel frigorifero o nello
scomparto congelatore aumenta notevolmente
a causa della conservazione di cibo caldo o di
frequenti aperture dello sportello. L’indicatore di
temperatura smette di lampeggiare quando la
temperatura nel frigorifero o nel congelatore torna
a valori normali. Se dopo diverse ore l’indicatore
di temperatura non smette di lampeggiare,
contattare il centro assistenza.

Coldest (Freddo massimo)

20_ funzionamento

VERIFICA DEL PANNELLO DI

LUCE FRIGO

RIPIANO IN VETRO

RIPIANO

PIEGHEVOLE

PORTAUOVA

CASSETTO SALVA

FRESCHEZZA

ZONA

SUPERFREDDO

CASSETTO

FREEZER

SUPERIORE

BALCONCINO
LATTICINI

BALCONCINO
MULTIUSO

DISPENSER
DELL'ACQUA

BALCONCINO
BOTTIGLIE

BALCONCINO
PER BAMBINI

LUCE FREEZER
(ILLUMINAZIONE
MANIGLIA)

CONTROLLO (TIPO C)

1

HOME

(schermata

principale)

ALARM

(Allarme)

LIGHTING

(Illuminazione)

SLIDE SHOW

(Presentazione)

Consente di passare alla schermata Home
(schermata principale) con le funzioni principali del
frigorifero.

L’allarme avviserà se lo sportello del frigorifero
rimane aperto per più di 2 minuti. Per annullare

2

l’allarme, toccare il tasto Alarm (Allarme) di nuovo.
Si può attivare/disattivare la funzione Child Lock
(Blocco Bambini) toccando questo tasto per 3
secondi.

3

Consente di accendere o spegnere l’illuminazione
presente sotto allo sportello del frigorifero.

4

Si può utilizzare questa funzione per vedere le
immagini salvate nell’album fotografico.

• Per ulteriori informazioni in merito all’uso
del Pannello di controllo (Tipo C) fare
riferimento al Manuale di Controllo dell’LCD
allegato a questo manuale.

• Per congelare grandi quantità di cibo, è
necessario attivare la funzione “Power
Freeze” (Congelamento Rapido) almeno 24
ore prima.

RIPIANO IN VETRO

CASSETTO SALVA

SUPERFREDDO

LUCE FRIGO

RIPIANO

PIEGHEVOLE

PORTAUOVA

FRESCHEZZA

ZONA

CASSETTO

FREEZER

SUPERIORE

CASSETTO

FREEZER

CENTRALE /

INFERIORE

1

2

LUCE FREEZER
(ILLUMINAZIONE
MANIGLIA)

• Alcune delle caratteristiche come ad
esempio il serbatoio d’acqua, la Cool
Select Zone (Zona Selezione Freddo),
la Cooler Zone (Zona Più Fredda) e il
Photosynthetic Fresh (Scomparto Fresco
Fotosintetico) potrebbero essere diverse e
potrebbero persino non essere disponibili
a seconda del modello.

• Per avere più spazio nel congelatore,
si possono togliere i cassetti
Questo non influenza le caratteristiche
termiche e meccaniche. Il volume
specificato per lo scomparto congelatore
è calcolato senza considerare questi
componenti.

BALCONCINO
LATTICINI

BALCONCINO
MULTIUSO

DISPENSER
DELL'ACQUA

BALCONCINO
BOTTIGLIE

BALCONCINO
PER BAMBINI

e 2 .

1

02 FUNZIONAMENTO

funzionamento _21

UTILIZZO DELLA FUNZIONE COOL SELECT

pg

ZONE™ (ZONA SELEZIONE FREDDO)

Si possono conservare vari cibi come formaggio,
carne, pollame, pesce ed altri cibi a temperatura
ideale per preservare il gusto del cibo.

Pericolo di esplosione

ATTENZIONE

• Le parti più fredde del frigorifero si trovano
sul pannello posteriore. Questo è il luogo

• Le bottiglie di vetro che contengono liquidi non

ideale per conservare cibi delicati.

devono mai essere conservate in congelatore
poiché il vetro può esplodere quando i contenuti
si congelano.

UTILIZZO DEL RIPIANO RIPIEGABILE

Se è necessario conservare
contenitori o prodotti più
alti sul ripiano sottostante è

Quick Cool (Freddo Rapido)

• Se si desidera raffreddare il cibo rapidamente, inserirlo

nel cassetto Cool Select Zone (Zona Selezione Freddo)
e premere il tasto Quick Cool (Freddo Rapido).

• Cool Select Zone (Zona Selezione Freddo)
raffredderà il cibo per 60 minuti.

• Quando la modalità Quick Cool (Freddo Rapido) è
stata completata, il cassetto Cool Select Zone (Zona
Selezione Freddo) verrà automaticamente impostato
sulla modalità di raffreddamento Cool (Freddo).

Soft Freeze (Congelamento Leggero)

• Quando si seleziona la modalità Soft Freeze (Congelamento

Leggero), la temperatura del cassetto Cool Select Zone
(Zona Selezione Freddo) verrà impostata su -5°C.

Zero Zone (Zona Zero)

• Quando si seleziona la modalità Zero Zone (Zona

Zero), la temperatura del cassetto Cool Select Zone
(Zona Selezione Freddo) verrà impostata su 0°C.

Cool (Freddo)

• Quando si seleziona la modalità Cool (Freddo), la

temperatura del cassetto Cool Select Zone (Zona
Selezione Freddo) verrà impostata su 3°C.

PRODUZIONE DEL GHIACCIO

1. Riempire il vassoio fino all’80%
del livello d’acqua.

2. Posizionare il vassoio del
ghiaccio nel cassetto superiore
del congelatore.

3. Attendere fino a quando si
formano i cubetti di ghiaccio.

4. Torcere leggermente il vassoio del ghiaccio per
estrarre i cubetti di ghiaccio.

Tempo di congelamento

Affi nché i cubetti di ghiaccio si formino, si
raccomanda di attendere circa 1~2 ore con
temperatura impostata su Power Freeze
(Congelamento Rapido).

22_ funzionamento

possibile ripiegare questo
ripiano.

1. Sollevare leggermente il
ripiano e farlo scorrere
verso l’intero del
frigorifero.

2. Sollevare il ripiano ripiegato verso la parete
posteriore.

3. Si può semplicemente tirare il ripiano ripiegato
seguendo la procedura inversa per utilizzare il
ripiano completamente esteso.

Il ripiano può cadere fuori, maneggiarlo con

ATTENZIONE

cura quando lo si utilizza o lo si pulisce.

UTILIZZO DELL’EROGATORE DI
ACQUA

Riempimento con acqua

Si può riempire l’acqua
lasciando il serbatoio d’acqua
all’interno del frigorifero oppure
si può rimuovere il serbatoio
d’acqua per riempirlo.

1. Aprire il tappo rotondo e
riempire il serbatoio d’acqua
con acqua potabile.

• Non riempire il serbatoio
d’acqua eccessivamente
(appena sopra ai 4,2 litri).
Poiché l’acqua potrebbe
fuoriuscire quando si apre e chiude lo sportello.

2. Chiudere il tappo rotondo premendolo verso il
basso fino a quando non è in sede e fa click.

Non mettere niente che non sia acqua

ATTENZIONE

all’interno del serbatoio d’acqua.

Prelevare acqua dall’erogatore

1. Posizionare un bicchiere sotto
all’uscita dell’acqua.

2. Premere delicatamente contro
la levetta dell’erogatore d’acqua
con il bicchiere.

• Assicurarsi che il bicchiere

ATTENZIONE

• L’erogatore d’acqua potrebbe non essere

sia allineato con l’erogatore
per evitare eventuali fuoriuscite di acqua.

disponibile, dipende dai modelli.

Premere

Installazione di una bottiglia regolare

1. Premere la leva di fissaggio,
sollevare il serbatoio d’acqua
verso l’alto e rimuoverlo.

2. Togliere il rubinetto erogatore
dal serbatoio d’acqua.

3. Mettere il rubinetto erogatore
sulla normale bottiglia di
acqua minerale e ruotali in
senso orario per bloccare il
rubinetto erogatore.

4. Mettere la bottiglia d’acqua
con il rubinetto erogatore
nell’apertura dell’erogatore.

• Si possono udire dei
gorgoglii quando l’aria
entra nella bottiglia

• Alcune bottiglie normali di acqua minerale o

• Se l’acqua non fuoriesce in modo soddisfacente

• Non usare bevande gassate. Quando si preme

• Per una migliore igiene, si raccomanda di non

• Si può utilizzare acqua minerale imbottigliata o

d’acqua.

bevande possono non essere adatte al rubinetto
erogatore a seconda delle loro dimensioni.

quando si preme la leva, premerla nuovamente.

la leva, la bevanda potrebbe spruzzare fuori a
causa della pressione dell’anidride carbonica
accumulata nella parte superiore della bottiglia
della bevanda.

utilizzare bevande con elevato contenuto di
zucchero (succhi, bibite analcoliche).

acqua di lavandino bollita nella misura in cui non
contiene particelle.

Quando non si utilizza l’erogatore d’acqua

1. Fissare bene il rubinetto erogatore nell’apertura
dell’erogatore.

• Quando il rubinetto erogatore viene estratto per lungo
tempo, il frigorifero può non funzionare correttamente
perché vi sarebbe una perdita di aria fredda.

2. Posizionare un balconcino nella posizione del
serbatoio d’acqua e conservare bottiglie di bevande.

• Si possono conservare qui due bottiglie da 1,5 litri.

UTILIZZO DELLA FUNZIONE
PHOTOSYNTHETIC FRESH
(FRESCO FOTOSINTETICO)

Caratteristiche del LED Photosynthetic
Fresh (Fresco fotosintetico)

Le piante respirano soltanto in assenza di luce. Tuttavia,
se c’è luce, le piante possono respirare e realizzare la
fotosintesi clorofi lliana allo stesso tempo.

Pertanto, se si conservano le verdure all’interno
del frigorifero buio, loro continuano a respirare e di
conseguenza la materia organica presente nelle verdure
diminuisce e le verdure deperiscono più rapidamente.
Se si conservano frutta e verdura nel cassetto cibi
freschi le si può mantenere più fresche, perché
possono contemporaneamente respirare e realizzare la
fotosintesi clorofi lliana all’interno del cassetto.

Non fi ssare troppo a lungo lo sguardo
direttamente sul LED Photosynthetic Fresh

ATTENZIONE

(Fresco Fotosintetico). Questo può causare
problemi alla vista.

Funzionamento del Photosynthetic
Fresh (Fresco Fotosintetico)

• Il LED Photosynthetic

Fresh (Fresco
Fotosintetico) è
installato sul retro del
cassetto cibi freschi.
Mantiene più fresca
la frutta e la verdura
conservata nel cassetto cibi freschi fornendo luce.

• Per massimizzare l’effetto, conservare frutta e
verdura in un sacchetto trasparente in polivinile
o senza contenitori. L’effetto può diminuire se la
frutta e la verdura vengono conservate in scatole
opache, contenitori o sacchetti in polivinile nero.

02 FUNZIONAMENTO

funzionamento _23

• Il LED Photosynthetic Fresh (Fresco Fotosintetico)

resta sempre acceso quando lo sportello del
frigorifero viene aperto. Il LED si accende e
spegne ripetutamente quando lo sportello viene
chiuso.

In inverno, se si imposta la temperatura del
frigorifero desiderata a 1 °C e si conservano
le verdure a lungo, queste ultime possono
congelarsi.

RIMOZIONE DELLE PARTI
INTERNE

Cooler Zone (Zona più fredda)

Premere il dispositivo di blocco sul lato sinistro e
destro posteriore della protezione Cooler Zone (zona
più fredda) e tirare la stessa per rimuoverla.

Ripiani

Sollevare delicatamente
i ripiani con entrambe le
mani e tirarli verso di sé.
(Ripiano di vetro/Ripiano
ripiegabile)

Balconcini

Afferrare con decisione
i balconcini posti sullo
sportello con entrambe
le mani e sollevarle
delicatamente per
rimuoverle.

Serbatoio acqua

Afferrare con decisione
il serbatoio d’acqua con
entrambe le mani e sollevarlo
delicatamente per rimuoverlo.

Il serbatoio d’acqua
potrebbe non essere
disponibile, dipende
dai modelli.

Cassetti

Estrarre i cassetti
completamente e quindi
sollevarli leggermente
per rimuoverli. (Cassetto
cibi freschi / Cassetto
Cool Select Zone (Zona
Selezione Freddo) /
Cassetto Cooler Zone (Zona Più Fredda) / Cassetti
congelatore)

PULIZIA DEL FRIGORIFERO

Non usare benzene, diluenti o prodotti per la

AVVERTENZA

pulizia quali Clorox o a base di cloruro. L’uso
di questi prodotti potrebbe danneggiare la
superfi cie dell’apparecchio e causare un
incendio.

Non spruzzare acqua sul frigorifero se è

ATTENZIONE

collegato all’alimentazione elettrica, poiché
questo potrebbe causare shock elettrico.
Non pulire il frigorifero con benzene,
solvente o detergente per automobili, in
modo da evitare il rischio di incendi.

SOSTITUZIONE DELLA
LAMPADINA A LED

Quanto la lampadina a LED interna ed esterna non
funzionano più, non smontare da soli né il coperchio
della lampadina né la lampadina a LED stessa.

Si prega di contattare i tecnici autorizzati.

24_ funzionamento

ricerca e risoluzione guasti

PROBLEMA SOLUZIONE

L’elettrodomestico non
funziona affatto o la
temperatura è troppo
elevata.

I cibi nel frigorifero
vengono congelati.

Si sentono rumori
insoliti.

Gli angoli anteriori e i
lati dell’elettrodomestico
sono caldi e inizia a
formarsi della condensa.

All’interno
dell’elettrodomestico si
sente un gorgoglio di
liquidi.

• Verificare se la spina del cavo di alimentazione è collegata correttamente.

• Il controllo della temperatura sul pannello frontale è impostato in modo

corretto?

• La luce del sole batte direttamente sull’elettrodomestico o vi sono delle
fonti di calore nelle vicinanze?

• Il retro dell’elettrodomestico è troppo vicino alla parete?

• Il controllo della temperatura sul pannello frontale è impostato sulla

temperatura più bassa possibile?

• La temperatura ambiente intorno al frigorifero è troppo bassa?

• I cibi sono stati posti troppo vicini alle bocchette di uscita dell’aria poste

sulla parete posteriore?

• Controllare se l’elettrodomestico è installato su una superficie stabile e piana.

• Il retro dell’elettrodomestico è troppo vicino alla parete?

• Oggetti estranei sono caduti dietro o sotto all’elettrodomestico?

• Il rumore proviene dal compressore presente nell’elettrodomestico?

• Un ticchettio viene prodotto quando i vari accessori si contraggono o

espandono.

• Negli angoli anteriori dell’elettrodomestico sono installati dei tubi caldi per
evitare la formazione di condensa. Quando la temperatura circostante
aumenta, questa soluzione non sempre è efficace. Tuttavia, questo è normale.

• In climi molto umidi, si può formare della condensa sulla superficie esterna
dell’elettrodomestico quando l’umidità dell’aria entra in contatto con la
superficie fredda dell’elettrodomestico stesso.

• Le pareti del frigorifero sono calde, questo è un fenomeno del tutto normale.

• Si tratta del refrigerante che raffredda l’interno dell’elettrodomestico.

03 RICERCA E RISOLUZIONE GUASTI

All’interno
dell’elettrodomestico c’è
un cattivo odore.

C’è uno strato di
brina sulle pareti
dell’elettrodomestico.

La condensa si forma
sulla parete interna
dell’elettrodomestico ed
attorno alle verdure.

• C’è del cibo avariato all’interno del frigorifero?

• Incartare i cibi che emanano un odore forte (ad esempio il pesce) in

modo che siano a tenuta d’aria.

• Pulire il frigorifero a intervalli periodici e gettare via eventuali cibi avariati o
sospetti.

• Le aperture di sfiato dell’aria sono bloccate da cibo conservato
all’interno del frigorifero?

• Creare uno spazio sufficiente tra i cibi in modo da migliorare la
ventilazione.

• La porta è completamente chiusa?

• Cibo con un elevato contenuto di acqua è conservato senza essere

coperto in concomitanza con un elevato livello di umidità oppure la porta
è rimasta aperta per un lungo periodo di tempo.

• Conservare il cibo coperto o in contenitori sigillati.

ricerca e risoluzione guasti _25

memo

memo

Limiti temperatura ambiente stanzas

Questo frigorifero è progettato per funzionare nell’ambito delle temperature ambiente specifi cate dalla
corrispondente classe di temperatura riportata sulla targhetta delle prestazioni di esercizio dello stesso.

Classe Simbolo

Temperata estesa SN da +10 a +32 da +10 a +32

Temperata N da +16 a +32 da +16 a +32

Subtropicale ST da +16 a +38 da +18 a +38

Tropicale T da +16 a +43 da +18 a +43

IEC 62552 (ISO 15502) ISO 8561

Le temperature interne possono essere infl uenzate da fattori quali la posizione del frigorifero, la
temperatura ambiente e la frequenza con la quale si apre la porta.
Regolare la temperatura secondo le necessità in modo da compensare tali fattori.

Italiano

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodot­to e i relativi accessori elettronici (quali caricabatterie, cuffi a e cavo USB) non devono es-
sere smaltiti con altri rifi uti domestici al termine del ciclo di vita. Per evitare eventuali danni
all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifi uti, si invita l’utente a
separare il prodotto e i suddetti accessori da altri tipi di rifi uti e di riciclarli in maniera respon-
sabile per favorire il riutilizzo sostenibile delle risorse materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il
prodotto o l’uffi cio locale preposto per tutte le informazioni relative alla raccolta differenziata e
al riciclaggio per questo tipo di materiali.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verifi care i termini e le con-
dizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono
essere smaltiti unitamente ad altri rifi uti commerciali.

Intervallo temperatura ambiente (°C)

Corretto smaltimento del prodotto

(rifi uti elettrici ed elettronici)

Contatta SAMSUNG WORLD WIDE

Se hai commenti o domande sui prodotti Samsung,

contatta il Servizio Clienti Samsung

Samsung Electronics Italia S.p.A Via C. Donat Cattin, 5 20063,

Cernusco Sul Naviglio (MI)

800-SAMSUNG (800.7267864)

www.samsung.com/it/support

DA99-02116F-11
