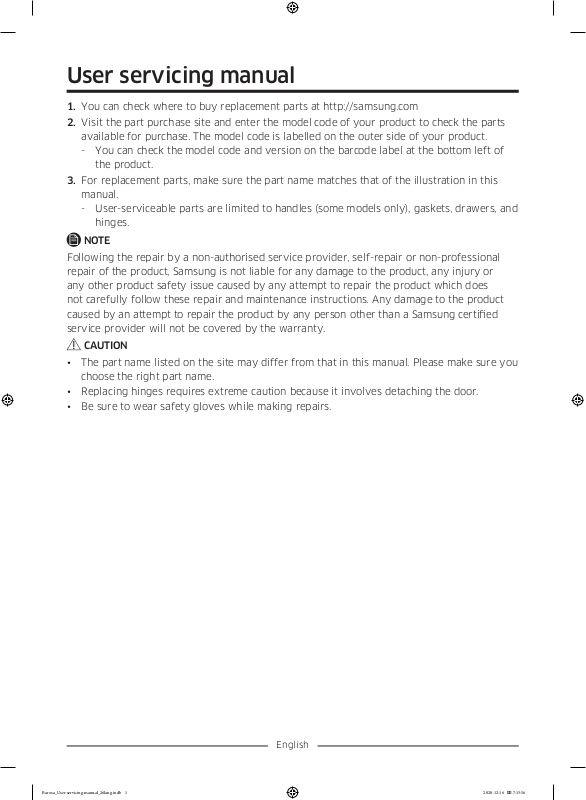

User servicing manual

1. You can check where to buy replacement parts at http://samsung.com

2. Visit the part purchase site and enter the model code of your product to check the parts

available for purchase. The model code is labelled on the outer side of your product.

- You can check the model code and version on the barcode label at the bottom left of the product.

3. For replacement parts, make sure the part name matches that of the illustration in this manual.

- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and

hinges.

NOTE

Following the repair by a non-authorised service provider, self-repair or non-professional repair of the product, Samsung is not liable for any damage to the product, any injury or any other product safety issue caused by any attempt to repair the product which does not carefully follow these repair and maintenance instructions. Any damage to the product caused by an attempt to repair the product by any person other than a Samsung certied service provider will not be covered by the warranty.

CAUTION

• The part name listed on the site may differ from that in this manual. Please make sure you choose the right part name.

• Replacing hinges requires extreme caution because it involves detaching the door.

• Be sure to wear safety gloves while making repairs.

English

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:15:56

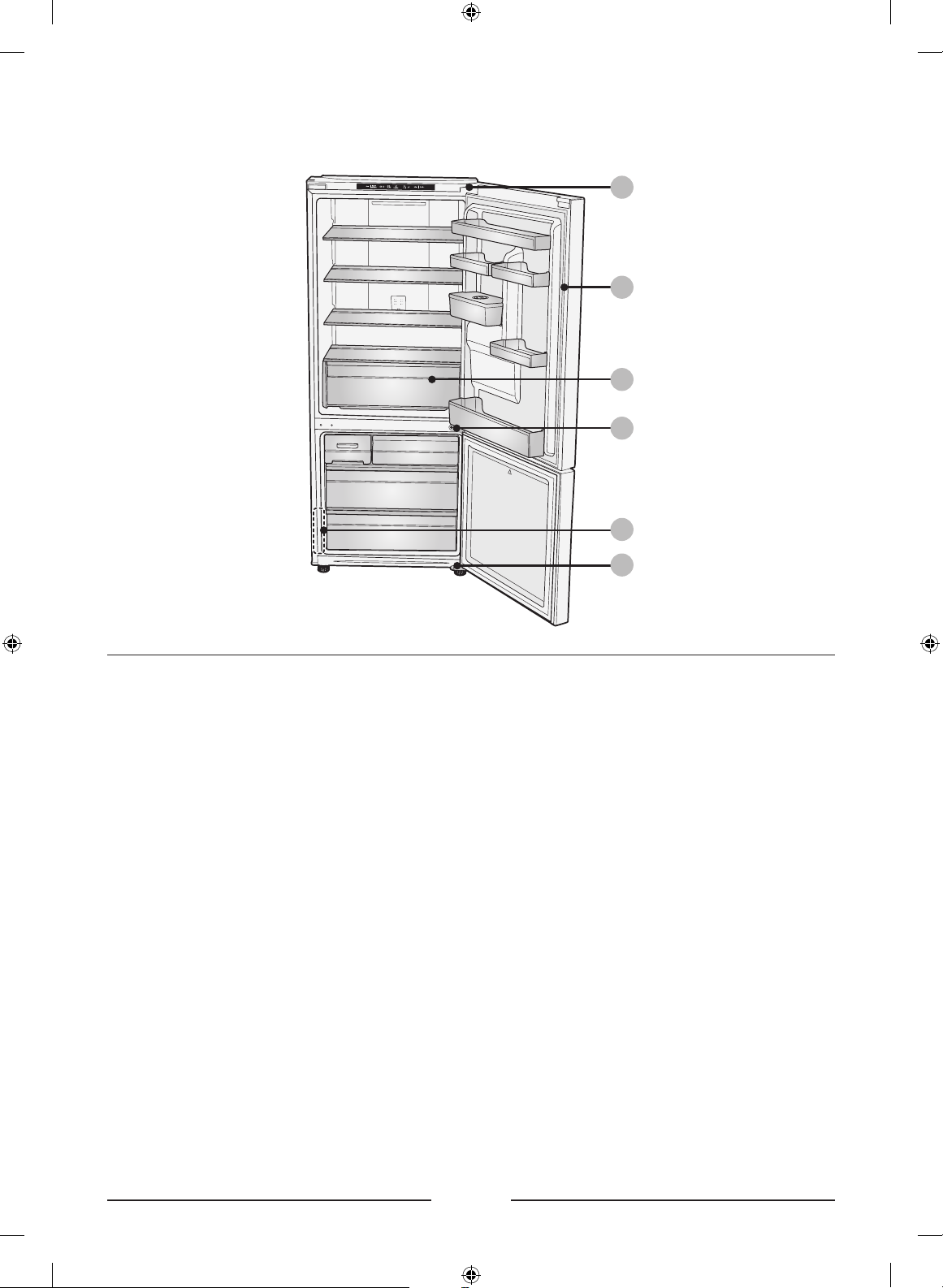

The actual image and provided parts of the refrigerator may differ, depending on the model and the country.

01 Hinge Up 02 Gasket

03 Drawer 04 Hinge Middle

05 Barcode label 06 Hinge Low

English

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:15:56

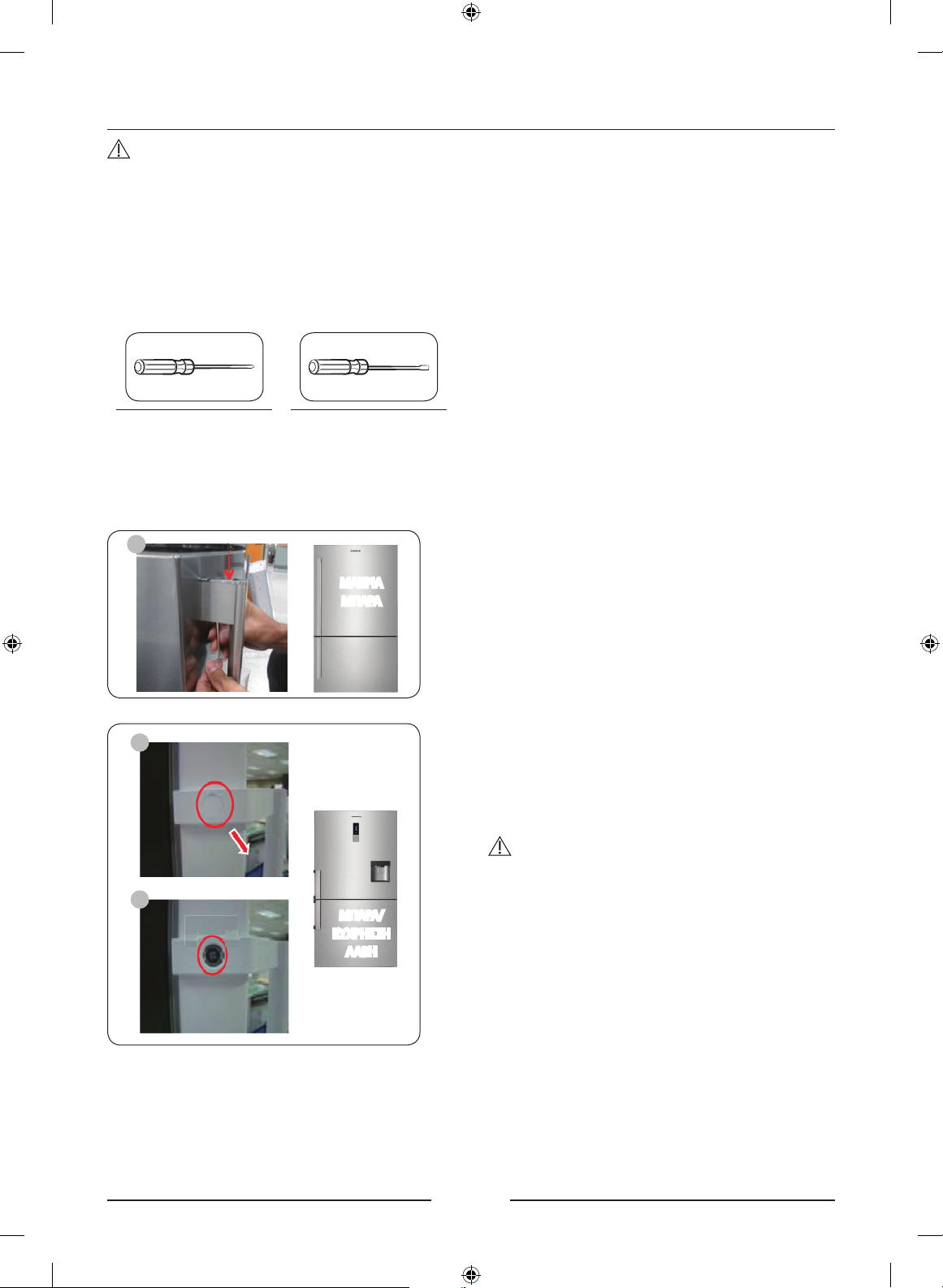

Handle replacement

CAUTION

• When replacing the door handle, take care not to scratch the front of the door.

• Firmly press the handles at the supports. Make sure there is no gap between the supports and the door.

• Tightly fasten the screws when attaching the handle.

• Check that the handle is rmly attached before using the product.

Tools required (not provided)

Phillips screwdriver Flat-head

screwdriver

To detach the handles

LONG BAR

1. Unscrewing and removing two set screw

LONG BAR

by Hexagon wrench disassemble the handle.

BAR / EASY

HANDEL

BAR/EASY HANDEL

2. Remove cap screw

3. Unscrewing and removing two set screw

by Hexagon wrench disassemble the handle.

CAUTION

• Be careful not to scratch.

• When disassembling, make sure the unit turned off if you want to assembly fellow the reverse order.

4. Assemble the new handle in the reverse order of disassembly.

English

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:15:57

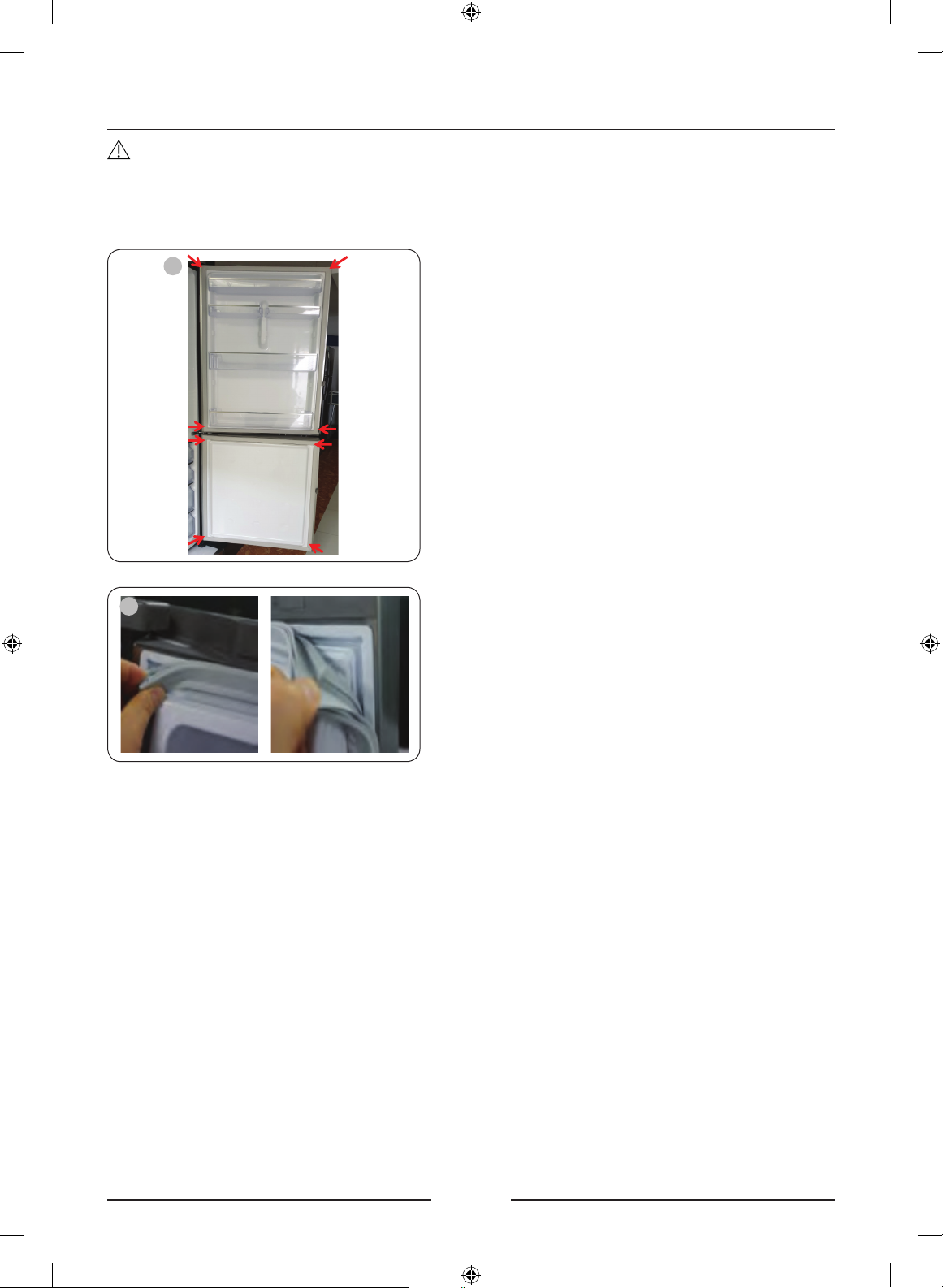

Gasket replacement

CAUTION

Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

To remove the gasket

Open the door and remove the gasket from the door.

To replace the gasket

Attach a new gasket to the refrigerator door. Make sure there is no gap between the newgasket and the door.

English

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:15:57

Drawer replacement

CAUTION

Check that the drawer is inserted properly into the rail during assembly.

To remove the drawer

Pull the drawers out fully then slightly lift it up to remove the drawers.

• If the drawers get stuck to door, remove drawer by lifting up after remove shelves.

To reattach the drawers

Reattaching the drawers follows the reverse order of their respective removal steps.

Hinge replacement

To replace the hinges, you must remove the doors rst.

CAUTION

• When removing the doors, take extreme caution because the doors are heavy.

• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent scratches on the door when you place the doors down.

• As the hinges must be handled carefully and replaced by two or more persons, we recommend you to call for professional technical service.

• If you remove the hinge without holding the door, the door may fall and cause injury.

• Ensure that the shaft is rmly tightened on the hinge.

• Check that the hinge is rmly attached to the cabinet.

• Make sure the wire connectors are connected properly.

• Be careful not to damage the wires when fastening the top cover.

WARNING

• Tilting/laying the refrigerator requires a minimum of 2 people.

• Disconnect the power cord before reversing the doors.

English

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:15:57

Tools required (not provided)





Phillips screwdriver Flat-head screwdriver 11 mm spanner

10 mm socket wrench Allen wrench (5 mm)

Reversing the door

Hinge Up

1. Remove the Cover wire Door using a at head screwdriver.

2. Remove screw 3 ea Cover hinge with the (+) screwdriver and Disconnect wire.

English

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:15:58





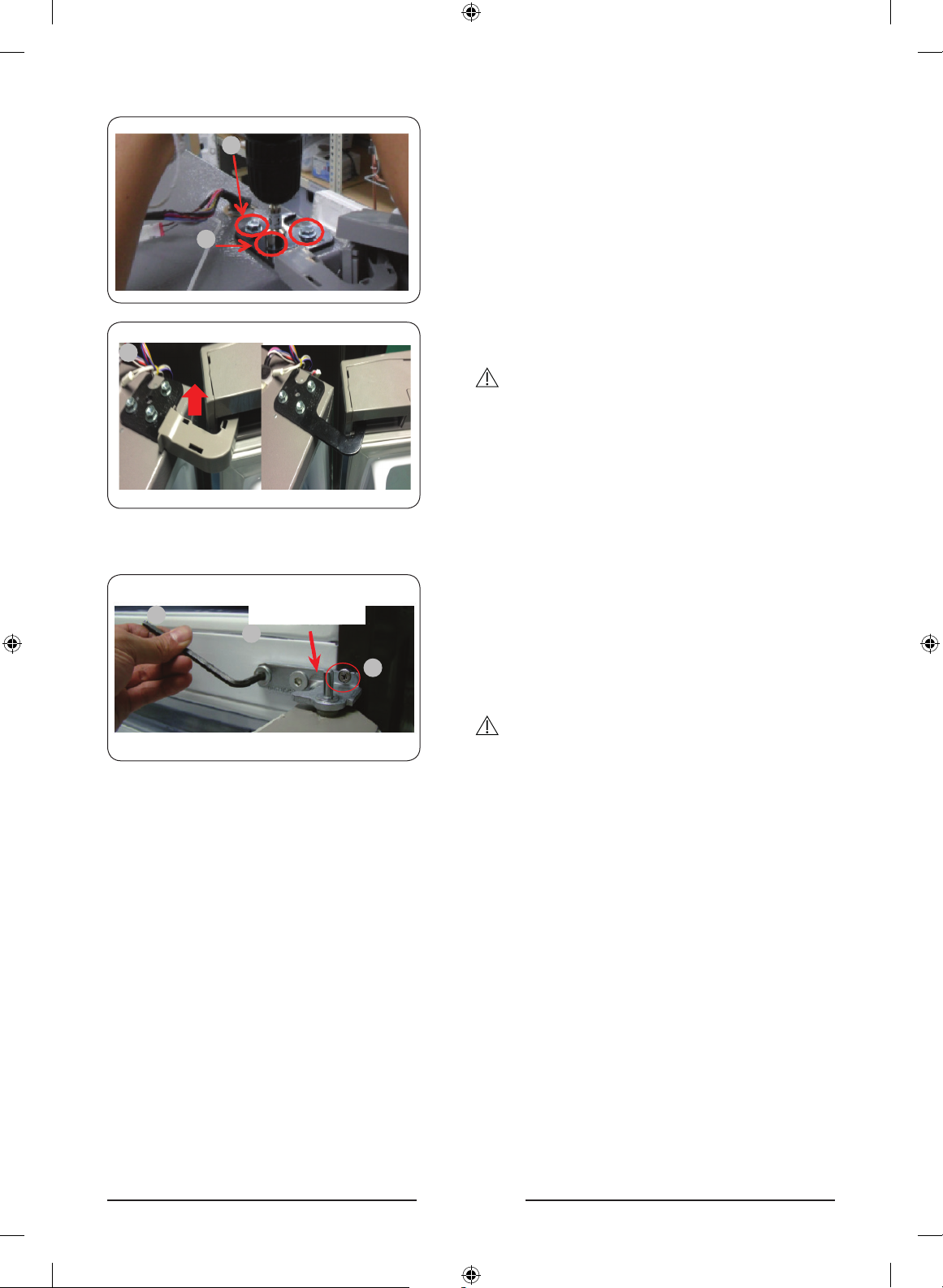

Hinge Mid







ASSY HINGE MID

3. Remove the 3 hex bolts that hold the hinge on the top of the refrigerator with the 10mm socket wrench.

4. Take out cover hinge wire and remove hinge.

CAUTION

• Be sure to unplug the power cord before performing the operation above.

• Must working more than 2 people.

1. Assembly hinge mid from door ref up.

2. Fix the screw 1 ea the hinge With

(+) screwdriver.

3. Fix the 2 hex bolts that by Hexagon wrench.

CAUTION

• Be sure to unplug the power cord before performing the operation above.

• Must working more than 2 people. One person grab the door to prevent falling door.

English

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:15:58

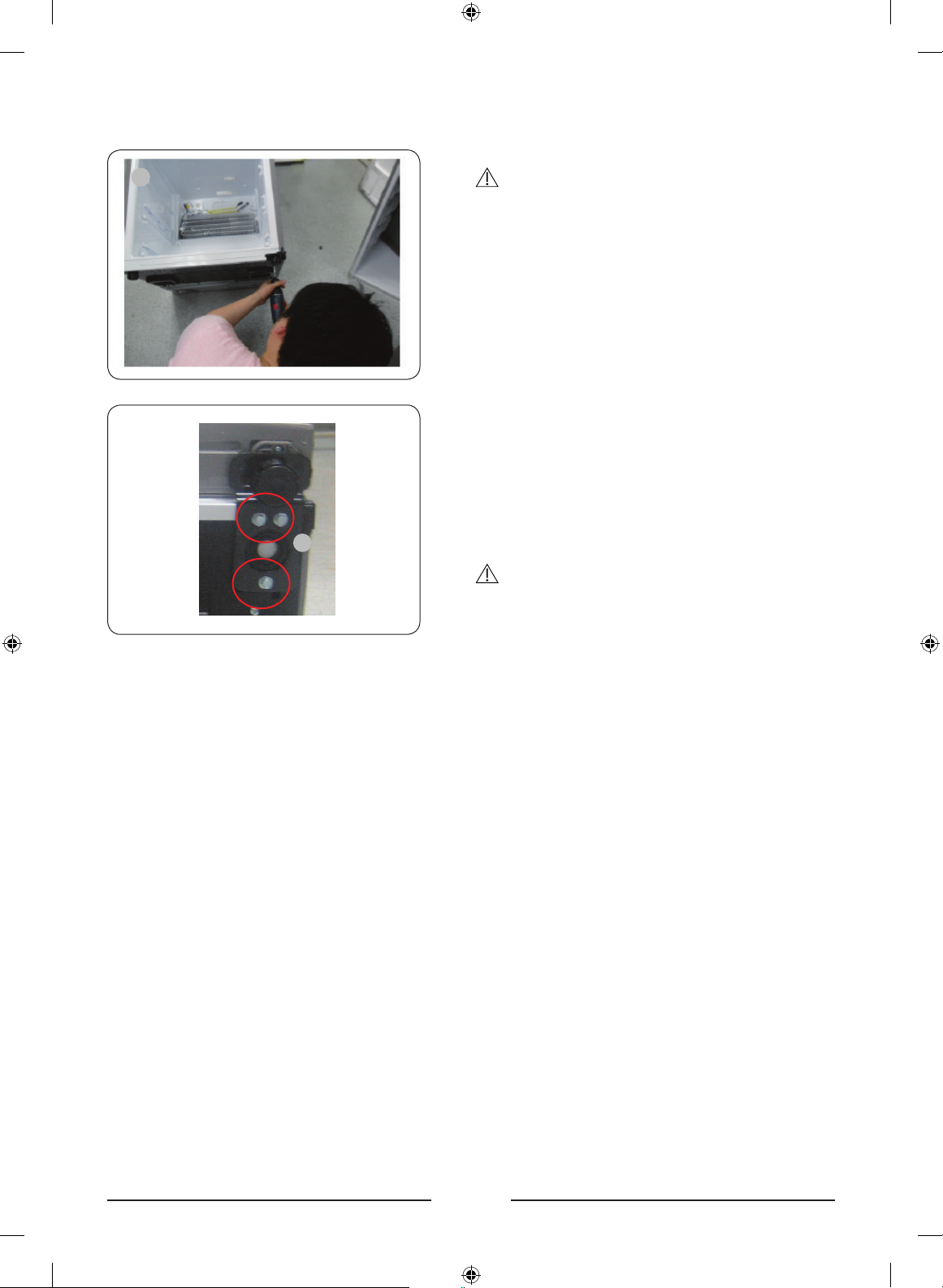

Hinge Low





1. Lay down product (Refer picture).

CAUTION

• Must to a pad underneath to protect the back of the product from being damaged.

• Must working more than 2 people.

• Be sure to unplug the power cord before performing the operation above.

2. Remove the 3 hex bolts that hold the hinge with the 8 mm socket Wrench or using (+) screwdriver.

3. Remove Hinge Low.

4. Reassemble in the opposite order of

disassembly after replacing the Hinge Up, Hinge Mid, and/or Hinge Low.

CAUTION

• Make sure the wire connectors are connected properly.

• Be careful not to damage the wires when fastening the top cover.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:15:58

English

Guide de réparation

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit.

- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration gurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles

uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:15:58

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint

03 Tiroir 04 Charnière centrale

05 Étiquette du code à barres 06 Charnière inférieure

Français

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:15:58

Remplacement de la poignée

ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.

• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

• Serrez fermement les vis lors du montage de la poignée.

• Vériez que la poignée est correctement xée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis

Tournevis à tête

cruciforme

Pour détacher les poignées

ERGONOMIQUE

plate

LONGUE

BARRE

BARRE /

POIGNÉE

LONGUE BARRE

1. Démontez la poignée en dévissant puis retirant les deux vis de serrage à l'aide d'une clé hexagonale.

BARRE/POIGNÉE ERGONOMIQUE

2. Retirez la vis d'assemblage.

3. Démontez la poignée en dévissant puis

retirant les deux vis de serrage à l'aide d'une clé hexagonale.

ATTENTION

• Faites attention à ne rien rayer.

• Lors du démontage, assurez-vous que l'appareil est hors tension. Pour l'assemblage, effectuez les mêmes étapes, mais dans le sens inverse.

4. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Français

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:15:59

Remplacement du joint

ATTENTION

Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Français

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:15:59

Remplacement du tiroir

ATTENTION

Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Ouvrez les tiroirs à fond, puis soulevez-les légèrement pour les retirer.

• Si les tiroirs sont bloqués par la porte, retirez tout d'abord les clayettes, puis retirez le tiroir en le soulevant.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes.

Français

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:15:59

Outils requis (non fournis)





Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé hexagonale (5 mm)

Inversion de la porte

Charnière supérieure

1. Retirez le cache du câble au-dessus de la porte à l'aide d'un tournevis à tête plate.

2. Retirez les 3 vis sur le cache de la charnière à l'aide d'un tournevis cruciforme (+) et débranchez le câble.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:00

Français





Charnière centrale







CHARNIÈRE CENTRALE

ASSEMBLAGE DE LA

3. Retirez les 3 boulons hexagonaux qui xent la charnière en haut du réfrigérateur à l'aide de la clé à douille de 10 mm.

4. Retirez les caches de la charnière et du câble, puis retirez la charnière.

ATTENTION

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

• L'intervention nécessite plus de 2 personnes.

1. Installez la charnière centrale en haut de la porte du réfrigérateur.

2. Installez la vis sur la charnière à l'aide d'un tournevis cruciforme (+).

3. Installez les 2 boulons hexagonaux à l'aide de la clé hexagonale.

ATTENTION

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

• L'intervention nécessite plus de 2 personnes. Une personne doit tenir la porte pour éviter que cette dernière ne tombe.

Français

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:00

Charnière inférieure





1. Allongez l'appareil sur le sol (reportezvous à l'image).

ATTENTION

• Vous devez placer une protection en dessous pour éviter d'endommager l'arrière de l'appareil.

• L'intervention nécessite plus de 2 personnes.

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

2. À l'aide de la clé à douille de 8 mm ou d'un tournevis cruciforme (+), retirez les 3 boulons hexagonaux qui maintiennent la charnière en place.

3. Retirez la charnière inférieure.

4. Procédez au réassemblage en suivant

la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure.

ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:00

Français

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.

- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli),

le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:00

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione

03 Cassetto 04 Gommino del cardine

05 Etichetta con codice a barre 06 Cerniera inferiore

Italiano

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:00

Sostituzione di una maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto

Per staccare le maniglie

BARRA LUNGA

1. Svitare e rimuovere le due viti con

BARRA LUNGA

una chiave a brugola per smontare la maniglia.

MANIGLIA

SEMPLICE/A

BARRA

MANIGLIA SEMPLICE/A BARRA

2. Rimuovere il coperchio della vite

3. Svitare e rimuovere le due viti con

una chiave a brugola per smontare la maniglia.

ATTENZIONE

• Prestare attenzione a non grafarla.

• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso.

4. Montare la nuova maniglia seguendo la procedura di smontaggio in ordine inverso.

Italiano

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:01

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.

Italiano

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:01

Sostituire un cassetto

ATTENZIONE

Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

Tirare i cassetti completamente verso di sé quindi sollevarli leggermente per rimuoverli.

• Se i cassetti si incastrano nella porta, rimuoverli sollevandoli dopo aver rimosso i ripiani.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte.

Italiano

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:01

Strumenti necessari (non forniti)





Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a brugola (5 mm)

Inversione della porta

Cerniera superiore

1. Rimuovere il coperchio del cavo sopra la porta usando un cacciavite piatto.

2. Rimuovere la vite 3 ea del coperchio della cerniera con un cacciavite a croce (+) e scollegare il cavo.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:02

Italiano





Cerniera centrale







ASSIEME CERNIERA

CENTRALE

3. Rimuovere i tre dadi esagonali che trattengono la cerniera nella parte superiore del frigorifero con una chiave a bussola da 10 mm.

4. Estrarre il coperchio del cavo e della cerniera e rimuovere la cerniera.

ATTENZIONE

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Per effettuare l'operazione è necessario l'intervento di due persone.

1. Montare la cerniera centrale dalla porta.

2. Fissare la vite 1 ea della cerniera con un

cacciavite a croce (+).

3. Fissare le due viti con testa esagonale con una chiave a bussola.

ATTENZIONE

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta.

Italiano

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:02

Cerniera inferiore





1. Sdraiare l'apparecchio (vedi illustrazione).

ATTENZIONE

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

2. Rimuovere i tre dadi esagonali che trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

3. Rimuovere la cerniera inferiore.

4. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:02

Italiano

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.

- Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.

- Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom

Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:02

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung

03 Auszug 04 Mittleres Scharnier

05 Strichcode-Aufkleber 06 Unteres Scharnier

Deutsch

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:03

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.

• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.

• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.

• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Befestigen der Griffe

Schlitzschraubendreher

LANGE

STANGE

STANGE/

GRIFF

LANGE STANGE

1. Sie demontieren den Griff, indem Sie die beiden selbstsichernden Schrauben mit einem Sechskantschlüssel lösen und entfernen.

STANGE/GRIFF

2. Entfernen Sie die Kopfschraube

3. Sie demontieren den Griff, indem Sie

die beiden selbstsichernden Schrauben mit einem Sechskantschlüssel lösen und entfernen.

VORSICHT

• Achten Sie darauf, die Oberäche nicht zu zerkratzen.

• Stellen Sie bei der Demontage sicher, dass das Gerät ausgeschaltet ist. Gehen Sie beim Zusammenbauen in umgekehrter Reihenfolge vor.

4. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:03

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:03

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Ziehen Sie die Schubfächer vollständig nach vorne, heben Sie sie dann vorsichtig an, und nehmen Sie sie heraus.

• Wenn die Schubfächer an der Gerätetür klemmen, entnehmen Sie zunächst die Fachböden.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vo r.

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Deutsch

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:03

Benötigte Werkzeuge (nicht mitgeliefert)





Kreuzschlitzschraubendreher

Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel Inbusschlüssel (5 mm)

Wechseln des Türanschlags

Oberes Scharnier

1. Entfernen Sie die Kabelabdeckung an der

2. Entfernen Sie die 3 Schrauben der

Tür mit einem Flachkopfschraubendreher.

Scharnierabdeckung mit einem Kreuzschlitzschraubendreher und trennen Sie die Kabel.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:04

Deutsch





Mittleres Scharnier







SCHARNIERBAUGRUPPE

MITTLERE

3. Entfernen Sie die drei Sechskantschrauben, die das Scharnier an der Oberseite der Kühl-/ Gefrierkombination halten, mit dem 10 mm-Steckschlüssel.

4. Entfernen Sie den Draht der Scharnierabdeckung und entfernen Sie das Scharnier.

VORSICHT

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

• Erledigen Sie diese Arbeit zu zweit.

1. Bauen Sie das mittlere Türscharnier ein

2. Ziehen Sie die Schraube (1) des Scharniers

mit einem Kreuzschlitzschraubendreher fest.

3. Befestigen Sie die 2 Sechskantschrauben mit einem Sechskantschlüssel.

VORSICHT

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

• Erledigen Sie diese Arbeit zu zweit. Eine Person hält die Tür, damit sie nicht hinfällt.

Deutsch

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:04

Unteres Scharnier





1. Legen Sie das Gerät vorsichtig hin (siehe Bild).

VORSICHT

• Legen Sie ein Polster darunter, damit die Rückseite des Geräts nicht beschädigt wird.

• Erledigen Sie diese Arbeit zu zweit.

• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

2. Entfernen Sie die drei (3) Sechskantschrauben, die das Scharnier halten, mit dem 8 mm-Steckschlüssel oder mit einem Kreuzschlitzschraubendreher.

3. Entfernen Sie das untere Scharnier.

4. Nach dem Austausch des oberen,

mittleren und/oder unteren Scharniers können Sie die Tür in umgekehrter Reihenfolge wieder einbauen.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:04

Deutsch

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com

2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product

in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

3. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot

handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of nietprofessionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecerticeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.

• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.

• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:04

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Pakking

03 Lade 04 Middenscharnier

05 Etiket met streepjescode 06 Onderste scharnier

Nederlands

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:05

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.

• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.

• Draai de schroeven stevig aan bij het bevestigen van de handgreep.

• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier

schroevendraaier

De handgrepen verwijderen

LANGE

BALK/EASY

HANDGREEP

Platte

BALK

LANGE BALK

1. De handgreep wordt gedemonteerd door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel.

BALK/EASY HANDGREEP

2. Verwijder dopschroef

3. De handgreep wordt gedemonteerd

door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel.

LET OP

• Kijk uit dat u geen krassen aanbrengt.

• Zorg tijdens het demonteren dat de unit is uitgeschakeld als u in de omgekeerde volgorde wilt monteren.

4. Monteer de nieuwe handgreep in omgekeerde volgorde van het demonteren.

Nederlands

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:05

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De pakking verwijderen

Open de deur en verwijder de pakking van de deur.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Nederlands

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:05

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De lade verwijderen

Trek de laden volledig naar buiten en til ze vervolgens een stukje op om ze te verwijderen.

• Als de laden bij de deur blijven steken, verwijdert u de lade door deze omhoog te tillen nadat u de glasplaten hebt verwijderd.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.

• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.

• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.

• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.

• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.

• Controleer of het scharnier stevig vastzit op de kast.

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.

• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Nederlands

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:05

Vereist gereedschap (niet meegeleverd)





Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm Inbussleutel (5 mm)

De deur omkeren

Bovenste scharnier

1. Verwijder het draadafdekpaneel met een platte schroevendraaier.

2. Verwijder schroef 3 van het paneelscharnier met de (+)-schroevendraaier en koppel de draad los.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:06

Nederlands





Middenscharnier







ASSEMBL. MID

HANDGREEP

3. Verwijder de 3 zeskantbouten die de scharnier bovenop de koelkast vasthouden met de 10mm zeskantsleutel.

4. Haal de draad van de afdekscharnier uit en verwijder de scharnier.

LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• U moet dit met meer dan 2 personen uitvoeren.

1. Monteer de middelste scharnier aan de bovenste koelkast deur.

2. Zet schroef 1 vast aan de scharnier met de (+)-schroevendraaier.

3. Zet de 2 zeskantschroeven vast met de zeskantschroevendraaier.

LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• U moet dit met meer dan 2 personen uitvoeren. Eén persoon houdt de deur vast om te voorkomen dat de deur valt.

Nederlands

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:06

Onderste scharnier





1. Leg het product neer (raadpleeg de afbeelding).

LET OP

• Om de achterkant van het product tegen beschadiging te beschermen, moet een doek eronder worden neergelegd.

• U moet dit met meer dan 2 personen uitvoeren.

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

2. Verwijder de 3 zeskantbouten die de scharnier vasthouden, met de 8 mm dopsleutel of gebruik de (+)-schroevendraaier.

3. Verwijder onderste scharnier.

4. Monteer in omgekeerde volgorde van

het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:06

Nederlands

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.

- Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.

- Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos

modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:06

La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta

03 Cajón 04 Bisagra central

05 Etiqueta de código de barras 06 Bisagra inferior

Español

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:07

Sustitución del tirador

PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.

• Presione rmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.

• Apriete bien los tornillos al jar el tirador.

• Compruebe que el tirador está rmemente sujeto antes de usar el producto.

Herramientas necesarias (no suministradas)

Destornillador

Phillips

Destornillador de

punta plana

Desmontaje de los tiradores

BARRA LARGA

BARRA /

TIRADOR

SIMPLE

BARRA LARGA

1. Para desmontar el tirador, desatornille y retire dos conjuntos de tornillos con la llave hexagonal.

BARRA / TIRADOR SIMPLE

2. Retire la tapa del tornillo.

3. Para desmontar el tirador, desatornille

y retire dos conjuntos de tornillos con la llave hexagonal.

PRECAUCIÓN

• Tenga cuidado de no provocar arañazos.

• Cuando lo desmonte, asegúrese de que la unidad está desenchufada. Siga el orden inverso si desea montarlo.

4. Monte el nuevo tirador en el orden inverso al de desmontaje.

Español

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:07

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no haya holguras entre la junta nueva y la puerta.

Español

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:07

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar el cajón

Saque completamente los cajones y levántelos ligeramente para extraerlos.

• Si los cajones se atascan con la puerta, extraiga primero los estantes y luego extraiga el cajón levantándolo.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas.

Español

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:07

Herramientas necesarias (no suministradas )





Destornillador Phillips Destornillador de punta

plana

Llave de tubo de 10 mm Llave Allen (5 mm)

Inversión de la puerta

Bisagra superior

1. Retire del la puerta la cubierta del cable

2. Retire los tres tornillos de la bisagra

Llave de 11 mm

usando un destornillador de punta plana.

superior con el destornillador (+) y desconecte el cable.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:08

Español





Bisagra central







ENSAMBLAJE DE LA

BISAGRA CENTRAL

3. Retire los 3 pernos de cabeza hexagonal que sujetan la bisagra de la parte superior del frigoríco con la llave de tubo de 10 mm.

4. Saque el cable de la bisagra superior y retire la bisagra.

PRECAUCIÓN

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Deben trabajar más de 2 personas.

1. Monte la bisagra central de la puerta superior del refrigerador.

2. Fije el tornillo 1 ea con un destornillador (+).

3. Fije los dos pernos hexagonales con una llave hexagonal.

PRECAUCIÓN

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Deben trabajar más de 2 personas. Una persona debe sujetar la puerta para evitar que se caiga.

Español

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:08

Bisagra inferior





1. Tumbe el producto (ver fotografía)

PRECAUCIÓN

• Debe colocar una tela por debajo para proteger la parte trasera del producto.

• Deben trabajar más de 2 personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

2. Retire los 3 pernos hexagonales que sujetan la bisagra con una llave de tubo de 8 mm o un destornillador (+).

3. Retire la bisagra inferior.

4. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:08

Español

Manual de serviço do utilizador

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.

- Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.

- As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas

em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações.

Português

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:09

Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante

03 Gaveta 04 Dobradiça central

05 Etiqueta de código de barras 06 Dobradiça inferior

Português

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:09

Substituição da pega

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas

Remoção das pegas

BARRA LONGA

1. Depois de desapertar e remover os

BARRA LONGA

dois parafusos com a chave sextavada, desmonte a pega.

BARRA/

PEGA FÁCIL

BARRA/PEGA FÁCIL

2. Remova a tampa do parafuso.

3. Depois de desapertar e remover os

dois parafusos com a chave sextavada, desmonte a pega.

ATENÇÃO

• Tenha cuidado para não riscar.

• Ao desmontar, certique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa.

4. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:09

Substituição do vedante

ATENÇÃO

Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo vedante e a porta.

Português

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:09

Substituição da gaveta

ATENÇÃO

Durante a montagem, verique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Puxe as gavetas completamente para fora e levante-as ligeiramente para as retirar.

• Se as gavetas carem presas na porta, levante a gaveta para a remover após ter removido as prateleiras.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior.

AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas.

Português

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:09

Ferramentas necessárias (não fornecidas)





Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave Allen (5 mm)

Inversão da porta

Dobradiça superior

1. Remova a tampa dos os acima da porta com uma chave de fendas.

2. Remova os 3 parafusos na tampa da dobradiça com a chave de fendas (+) e desligue o o.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:10

Português





Dobradiça central







MONTAGEM DA

DOBRADIÇA CENTRAL

3. Remova os 3 parafusos sextavados que xam a dobradiça na parte superior do frigoríco com a chave de caixa de 10 mm.

4. Remova a dobradiça e a tampa dos os.

ATENÇÃO

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Tem de ser efetuado por mais de 2 pessoas.

1. Monte a dobradiça central acima da porta do frigoríco.

2. Aperte 1 parafuso na dobradiça com a chave de fendas (+).

3. Aperte os 2 parafusos sextavados com a chave sextavada.

ATENÇÃO

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia.

Português

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:10

Dobradiça inferior





1. Pouse o produto (consulte a imagem).

ATENÇÃO

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danicada.

• Tem de ser efetuado por mais de 2 pessoas.

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

2. Remova os 3 parafusos sextavados que xam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).

3. Remova a dobradiça inferior.

4. Depois de substituir as dobradiças

superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem.

ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:10

Português

Εγχειρίδιο σέρβις χρήστη

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος.

- Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω

αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του παρόντος εγχειριδίου.

- Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για

ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

ΣΗΜΕΙΩΣΗ

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

ΠΡΟΣΟΧΗ

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της πόρτας.

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:11

Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Παρέμβυσμα

03 Συρτάρι 04 Μεσαίος μεντεσές

05 Ετικέτα γραμμικού κώδικα 06 Κάτω μεντεσές

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:11

Αντικατάσταση λαβής

ΠΡΟΣΟΧΗ

• Όταν αντικαθιστάτε τη λαβή της πόρτας, προσέχετε να μη γρατσουνίσετε το μπροστινό μέρος τη πόρτας.

• Πιέστε σταθερά τις λαβές στα υποστηρίγματα. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Σφίξτε καλά τις βίδες όταν προσαρτάτε τη λαβή.

• Βεβαιωθείτε ότι η λαβή είναι προσαρτημένη σταθερά προτού χρησιμοποιήσετε το προϊόν.

Απαιτούμενα εργαλεία (δεν παρέχονται)

Κατσαβίδι Phillips Κατσαβίδι με επίπεδη

κεφαλή

Για να αποσπάσετε τις λαβές

ΜΑΚΡΙΑ ΜΠΑΡΑ

1. Αποσυναρμολογήστε τη λαβή, ξεβιδώνοντας

ΜΑΚΡΙΑ

ΜΠΑΡΑ

και αφαιρώντας τις δύο βίδες συγκράτησης με εξαγωνικό κλειδί.

ΜΠΑΡΑ/

ΕΥΧΡΗΣΤΗ

ΛΑΒΗ

ΜΠΑΡΑ/ΕΥΧΡΗΣΤΗ ΛΑΒΗ

2. Αφαιρέστε τη βίδα του καπακιού.

3. Αποσυναρμολογήστε τη λαβή, ξεβιδώνοντας

και αφαιρώντας τις δύο βίδες συγκράτησης με εξαγωνικό κλειδί.

ΠΡΟΣΟΧΗ

• Προσέχετε να μην τη γρατσουνίσετε.

• Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη κατά την αποσυναρμολόγηση. Για τη συναρμολόγηση, ακολουθήστε τα βήματα με την αντίστροφη σειρά.

4. Τοποθετήστε τη νέα λαβή εφαρμόζοντας την αντίστροφη διαδικασία σε σχέση με την αφαίρεση.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:11

Αντικατάσταση παρεμβύσματος

ΠΡΟΣΟΧΗ

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από το ψυγείο.

Για να αφαιρέσετε το παρέμβυσμα

Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από την πόρτα.

Για να αντικαταστήσετε το παρέμβυσμα

Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου.

Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:11

Αντικατάσταση συρταριού

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση.

Για να αφαιρέσετε το συρτάρι

Τραβήξτε τα συρτάρια εντελώς προς τα έξω και, στη συνέχεια, ανασηκώστε τα ελαφρώς για να τα αφαιρέσετε.

• Αν τα συρτάρια σφηνώσουν στην πόρτα, αφαιρέστε τα ανασηκώνοντάς τα αφού αφαιρέσετε τα ράφια.

Για να επανατοποθετήσετε τα συρτάρια

Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη σειρά.

Αντικατάσταση μεντεσέ

Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

ΠΡΟΣΟΧΗ

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:11

Απαιτούμενα εργαλεία (δεν παρέχονται)





Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm

Καστάνια 10 mm Κλειδί Allen (5 mm)

Αντιστροφή της πόρτας

Επάνω μεντεσές

1. Αφαιρέστε το κάλυμμα καλωδίων πόρτας χρησιμοποιώντας ένα κατσαβίδι με επίπεδη κεφαλή.

2. Αφαιρέστε τις 3 βίδες του καλύμματος μεντεσέ με το κατσαβίδι (+) και αποσυνδέστε το καλώδιο.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:12





Μεσαίος μεντεσές







ΔΙΑΤΑΞΗ ΜΕΣΑΙΟΥ

ΜΕΝΤΕΣΕ

3. Αφαιρέστε τα 3 εξαγωνικά μπουλόνια που συγκρατούν τον μεντεσέ στο επάνω μέρος του ψυγείου με την καστάνια 10 mm.

4. Βγάλτε έξω το καλώδιο του καλύμματος μεντεσέ και αφαιρέστε τον μεντεσέ.

ΠΡΟΣΟΧΗ

• Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια.

• Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα.

1. Τοποθετήστε τον μεσαίο μεντεσέ στο επάνω μέρος της πόρτας του ψυγείου.

2. Στερεώστε τη 1 βίδα του μεντεσέ με το κατσαβίδι (+).

3. Στερεώστε τα 2 εξαγωνικά μπουλόνια με εξαγωνικό κλειδί.

ΠΡΟΣΟΧΗ

• Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια.

• Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα. Το ένα άτομο πρέπει να κρατά την πόρτα για να μην πέσει.

Ελληνικά

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:12

Κάτω μεντεσές





1. Τοποθετήστε το προϊόν σε οριζόντια θέση (ανατρέξτε στην εικόνα).

ΠΡΟΣΟΧΗ

• Πρέπει να τοποθετήσετε ένα μαλακό υλικό κάτω από το προϊόν, για να προστατεύσετε το πίσω μέρος του από ζημιά.

• Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα.

• Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια.

2. Αφαιρέστε τα 3 εξαγωνικά μπουλόνια που συγκρατούν τον μεντεσέ με την καστάνια 8 mm ή χρησιμοποιώντας το κατσαβίδι (+).

3. Αφαιρέστε τον κάτω μεντεσέ.

4. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω μεντεσέ, τον μεσαίο μεντεσέ ή/και τον κάτω μεντεσέ.

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:13

Ελληνικά

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten.

- Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.

- De enda delar som användaren kan bytas själv är handtag, (endast på vissa

modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:13

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning

03 Låda 04 Mittengångjärn

05 Streckkodsetikett 06 Nedre gångjärn

Svenska

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:13

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (följer inte med)

Phillips-

skruvmejsel

Ta loss handtagen

Spårmejsel

LÅNG

STÅNG

STÅNG/

LÄTT

HANDTAG

LÅNG STÅNG

1. Skruva loss och ta bort två ställskruvar med sexkantsnyckeln, ta sedan isär handtaget.

STÅNG/LÄTT HANDTAG

2. Ta bort lockskruven

3. Skruva loss och ta bort två ställskruvar

med sexkantsnyckeln, ta sedan isär handtaget.

VAR FÖRSIKTIG

• Var försiktig så att du inte repar något.

• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning.

4. Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:13

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren.

Svenska

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:13

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

Dra ut lådorna helt och lyft dem sedan uppåt en bit för att ta bort dem.

• Om lådorna fastnar på dörren ska du ta bort lådan genom att lyfta upp den efter att du har tagit bort hyllorna.

Sätta tillbaka lådor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna.

Svenska

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:14

Verktyg som behövs (bifogas ej)





Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel

10 mm hylsnyckel Skiftnyckel (5 mm)

Vända dörren

Övre gångjärn

1. Ta bort kabeln till dörren med en skruvmejsel.

2. Ta bort skruv 3 ea Täck gångjärnet med (+) skruvmejseln och koppla bort sladden.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:14

Svenska





Mittengångjärn







MONTERING AV

MITTENGÅNGJÄRN

3. Ta bort de 3 insexskruvarna som håller gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel.

4. Ta ut täckjärnets kabel och ta bort gångjärnet.

VAR FÖRSIKTIG

• Se till att dra ur strömsladden innan du utför åtgärden ovan.

• Arbetet kräver mer än 2 personer.

1. Montering av mittengångjärn från dörren, kyl upp.

2. Fäst skruven 1 ea på gångjärnet med en (+) skruvmejsel.

3. Fäst de två insexskruvarna med en sexkantsnyckel.

VAR FÖRSIKTIG

• Se till att dra ur strömsladden innan du utför åtgärden ovan.

• Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller.

Svenska

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:14

Nedre gångjärn





1. Lägg ner produkten (se bild).

VAR FÖRSIKTIG

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgärd.

2. Ta bort de 3 insexskruvarna som håller gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

3. Ta bort det nedre gångjärnet.

4. Sätt tillbaka i motsatt ordning från

demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:15

Svenska

Brugervejledning

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.

- Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.

- Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle

modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikkeprofessionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien.

FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:15

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel: 02 Pakning

03 Skuffe 04 Midterste hængsel

05 Stregkodeetiket 06 Nederste hængsel

Dansk

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:15

Udskiftning af håndtag

FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Phillips-

skruetrækker

Skruetrækker med

lige kærv

Sådan afmonteres håndtagene

AFLANG

STANG

STANG/

FORSIGTIG

BEHANDLING

AFLANG STANG

1. Skru løs, og ern de to sæt skruer med en unbrakonøgle. Afmonter håndtaget.

STANG/FORSIGTIG BEHANDLING

2. Fjern dækselskrue

3. Skru løs, og ern de to sæt skruer med

en unbrakonøgle. Afmonter håndtaget.

FORSIGTIG

• Pas på, at du ikke laver ridser

• Når du afmontere, skal du sikre dig, at enheden er slukket. Ønsker du at montere, følg instruktionerne i omvendt rækkefølge.

4. Montér det nye håndtag i omvendt rækkefølge af afmonteringen.

Dansk

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:15

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan ernes pakningen

Åbn døren, og ern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Dansk

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:15

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

Sådan ernes skuffen

Træk skufferne helt ud, og løft dem en anelse op for at erne dem.

• Hvis skufferne sidder fast i døren, så ern skufferne ved at løfte dem op, når du har ernet hylderne.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin.

Udskiftning af hængsel

For at udskifte hængslerne skal du først erne dørene.

FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene.

Dansk

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:16

Krævede værktøjer (medfølger ikke)





Phillips-skruetrækker Skruetrækker med lige

kærv

10 mm topnøgle Unbrakonøgle (5 mm)

Vending af døren

Øverste hængsel:

1. Fjern ledningsdækslet over døren med en

2. Fjern de 3 skruer i hængslets dæksel med

11 mm skruenøgle

skruetrækker med lige kærv.

(+) skruetrækkeren og kobl ledningen fra.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:16

Dansk





Midterste hængsel







MIDTERSTE HÆNGSEL

MONTERING AF

3. Fjern de 3 sekskantede bolte, som fastholder hængslet øverst i køleskabet med en 10 mm topnøgle.

4. Tag hængslets dæksel og ledningsdækslet ud, og ern hængslet

FORSIGTIG

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

• Dette arbejde skal udføres af mere end 2 personer.

1. Monter det midterste hængsel på døren. Se instruktioner for øverste hængsel.

2. Spænd 1 skrue fast i hængslet med skruetrækker.

3. Fastspænd de 2 sekskantede bolte med en unbrakonøgle.

FORSIGTIG

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

• Dette arbejde skal udføres af mere end 2 personer. En person skal holde døren, så den ikke falder ned.

Dansk

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:16

Nederste hængsel





1. Læg produktet ned (Se billede).

FORSIGTIG

• Det er nødvendigt at lægge en pude under for at beskytte bagsiden af produktet mod skader.

• Dette arbejde skal udføres af mere end 2 personer.

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

2. Fjern de 3 sekskantede bolte, som holder hængslet, med en 8 mm topnøgle eller brug en (+) skruetrækker.

3. Fjern nederste hængsel.

4. For at montere igen, følg instruktionerne

i omvendt rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:17

Dansk

Brukerhåndbok

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com

2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å

se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.

- Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.

3. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.

- Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte

modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikkeprofesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertisert tjenesteleverandør, vil ikke bli dekket av garantien.

FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.

• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.

• Bruk vernehansker når du utfører reparasjoner.

Norsk

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:17

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

01 Øvre hengsel 02 Pakning

03 Skuff 04 Midtre hengsel

05 Strekkodeetikett 06 Nedre hengsel

Norsk

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:17

Bytte håndtak

FORSIKTIG

• Sørg for å ikke ripe opp forsiden av døren når du skifter ut dørhåndtaket.

• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.

• Stram skruene godt når du fester håndtaket.

• Kontroller at håndtaket er godt festet før du tar i bruk produktet.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker En at skrutrekker

Slik erner du håndtakene

LANG STANG

1. Skru ut og ern to settskruer med

LANG

STANG

unbrakonøkkel for å demontere håndtaket.

STANG / ENKELT

HÅNDTAK

STANG/ENKELT HÅNDTAK

2. Fjern hette på skruen.

3. Skru ut og ern to settskruer med

unbrakonøkkel for å demontere håndtaket.

FORSIKTIG

• Vær forsiktig så du ikke lager skraper.

• Når du demonterer, må du kontrollere at enheten er slått av, hvis du vil montere kan du følge den omvendte rekkefølgen.

4. Monter det nye håndtaket i motsatt rekkefølge som du demonterte det i.

Norsk

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:17

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

Slik erner du pakningen

Åpne døren og ta ut pakningen fra døren.

Slik bytter du pakningen

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Norsk

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:18

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Slik erner du skuffen

Dra skuffene helt ut, og løft de litt opp for å erne dem.

• Hvis skuffene setter seg fast i døren, må du erne skuffene ved å løfte de opp etter at du har ernet hyllene.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av erningstrinnene.

Utskiftning av hengsel

For å skifte hengslene må du erne dørene først.

FORSIKTIG

• Når du erner dørene, må du være ekstrem forsiktig fordi dørene er tunge.

• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.

• Fordi hengslene må håndteres forsiktig og skiftes av to eller ere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.

• Hvis du erner hengselet uten å holde i døren, kan døren falle og føre til skader.

• Sørg for at akselen er strammet godt på hengslet.

• Kontroller at hengselet er godt festet til kabinettet.

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.

• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Norsk

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:18

Verktøy som kreves (medfølger ikke)





Phillips skrutrekker En at skrutrekker Skrunøkkel (11 mm)

Pipenøkkel (10 mm) Sekskantnøkkel (5 mm)

Reversere døren

Øvre hengsel

1. Fjern dekselledningsdøren med en at skrutrekker.

2. Fjern skruene, tre stk, dekkhengsel med stjerneskrutrekkeren og koble fra ledningen.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:18

Norsk





Midthengsel







MONTER MIDTRE

HENGSEL

3. Fjern de tre sekskantboltene som holder hengslet på toppen av kjøleskapet med 10 mm pipenøkkel.

4. Ta ut dekselhengselledningen og ern hengsel.

FORSIKTIG

• Pass på at du trekker fra strømledningen før du utfører operasjonen ovenfor.

• Denne operasjonen krever to personer.

1. Montering hengsel midt fra døren med kjøleskap opp.

2. Fest skruen, en stk, på hengslet med stjerneskrutrekker.

3. Fest de to sekskantboltene med en unbrakonøkkel.

FORSIKTIG

• Pass på at du trekker fra strømledningen før du utfører operasjonen ovenfor.

• Denne operasjonen krever to personer. En person holder døren for å hindre fallende dør.

Norsk

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:19

Nedre hengsel





1. Legg ned produktet (Se bilde).

FORSIKTIG

• Plasser en pute eller lignende under produktet for å hindre skade på baksiden.

• Denne operasjonen krever to personer.

• Pass på at du trekker ut strømledningen før du utfører prosessen beskrevet over.

2. Fjern de tre sekskantboltene som holder hengslet med 8 mm pipenøkkelen eller ved hjelp av en stjerneskrutrekker.

3. Fjern det nedre hengselet.

4. Utfør monteringen i omvendt rekkefølge

av demonteringen etter å ha byttet ut det øvre, midtre og nedre hengselet.

FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:19

Norsk

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.

- Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.

- Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet,

lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:19

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Sarana, ylä 02 Tiiviste

03 Lokero 04 Sarana, keski

05 Viivakooditarra 06 Sarana, ala

Suomi

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:19

Kahvan vaihto

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli

Kahvojen irrottaminen

Litteäpäinen

ruuvimeisseli

PITKÄ

TANKO

TANKO / HELPPO

KAHVA

PITKÄ TANKO

1. Kun olet avannut ruuvit ja poistanut kaksi ruuvia kuusiokoloavaimella, irrota kahva.

TANKO / HELPPO KAHVA

2. Irrota suojuksen ruuvi

3. Kun olet avannut ruuvit ja poistanut

kaksi ruuvia kuusiokoloavaimella, irrota kahva.

HUOMIO

• Varo naarmuttamasta.

• Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä.

4. Asenna uusi kahva noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suomi

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:20

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:20

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Vedä lokerot kokonaan ulos ja irrota ne nostamalla niitä kevyesti.

• Jos lokero juuttuu oveen, irrota lokero nostamalla sitä ylöspäin, kun olet ensin irrottanut hyllyt.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista.

Suomi

Barosa_User-servicing-manual_26lang.indb 5 2020-12-16  7:16:20

Tarvittavat työkalut (eivät sisälly toimitukseen)





Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain Kuusiokoloavain (5 mm)

Oven kätisyyden vaihtaminen

Sarana, ylä

1. Irrota johtosuojus oven yläpuolelta tasapäisellä ruuvimeisselillä.

2. Irrota 3 saranasuojuksen ruuvia (+) ruuvimeisselillä ja irrota johto.

Barosa_User-servicing-manual_26lang.indb 6 2020-12-16  7:16:20

Suomi





Sarana, keski







KESKISARANAN

ASENNUS

3. Irrota 10 mm hylsyavaimella 3 kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa.

4. Irrota saranan suojus ja johdon suojus, ja poista sarana.

HUOMIO

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

1. Asenna keskisarana jääkaapin oven yläpuolelle.

2. Kiinnitä sarana 1 ruuvilla (+) ruuvimeisselin avulla.

3. Kiinnitä 2 kuusiopulttia kuusiokoloavaimella.

HUOMIO

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta.

Suomi

Barosa_User-servicing-manual_26lang.indb 7 2020-12-16  7:16:21

Sarana, ala





1. Laske tuote alas (katso kuvaa).

HUOMIO

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

2. Irrota 8 mm hylsyavaimella tai käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.

3. Poista alasarana.

4. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Barosa_User-servicing-manual_26lang.indb 8 2020-12-16  7:16:21

Suomi

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.

- Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.

- Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów

(tylko niektóre modele), uszczelek, szuad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Barosa_User-servicing-manual_26lang.indb 1 2020-12-16  7:16:21

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka

03 Szuada 04 Zawias środkowy

05 Etykieta z kodem kreskowym 06 Zawias dolny

Polski

Barosa_User-servicing-manual_26lang.indb 2 2020-12-16  7:16:21

Wymiana uchwytu

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Wymagane narzędzia (brak w zestawie)

Wkrętak

krzyżakowy

Demontaż uchwytów

Wkrętak płaski

DŁUGI PRĘT

PRĘT /

UCHWYT

PROSTY

DŁUGI PRĘT

1. Zdemontuj uchwyt po odkręceniu i wyjęciu dwóch zestawów wkrętów kluczem imbusowym.

PRĘT / UCHWYT PROSTY

2. Zdejmij zaślepkę otworu wkrętu.

3. Zdemontuj uchwyt po odkręceniu i

wyjęciu dwóch zestawów wkrętów kluczem imbusowym.

PRZESTROGA

• Uważaj, aby nie porysować powierzchni.

• Podczas demontażu upewnij się, że urządzenie jest wyłączone. Podczas montażu wykonaj czynności w odwrotnej kolejności.

4. Zamontuj nowy uchwyt, wykonując czynności w odwrotnej kolejności.

Polski

Barosa_User-servicing-manual_26lang.indb 3 2020-12-16  7:16:22

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny.

Polski

Barosa_User-servicing-manual_26lang.indb 4 2020-12-16  7:16:22

Samsung RL435ERBAS8 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
