Samsung RL38HCSW User Manual

MODE D’EMPLOI

FRANÇAIS

Enregistrez vos produits Samsung en vous connectant sur : www.ssamsung.com/global/rregister

SOMMAIRE

CONSIGNES DE SÉCURITÉ ...........................................................

2

INSTALLATION DE L’APPAREIL ......................................................

5

MISE EN SERVICE ...........................................................................

6

PANNEAU DE COMMANDE ............................................................

6

RANGEMENT DES ALIMENTS .........................................................

10

FABRICATION DE GLAÇONS ........................................................

11

UTILISATION DU DISTRIBUTEUR D’EAU (OPTION) ...................

12

ENTRETIEN DU DISTRIBUTEUR D’EAU ......................................

13

REMPLACEMENT DE L’AMPOULE ...............................................

14

INVERSION DU SYSTÈME D’OUVERTURE DES PORTES........

15

DÉPANNAGE ...................................................................................

18

VUE D’ENSEMBLE DES ACCESSOIRES .....................................

19

2

PICTOGRAMMES DE DANGER ET D’ALERTE

AUTRES PICTOGRAMMES

Indique un risque
de danger ou de
blessure grave.

Indique un risque
de blessure ou de
dommage matériel.

DANGER

ATTENTION

Démontage interdit.

Contact interdit.

Consigne à respecter.

Coupure de l’alimentation électrique de l’appareil.

Mise à la terre de l’appareil pour éviter une électrocution.

Contenu de l’interdiction.

CONSIGNES DE SÉCURITÉ

• Lorsque vous utilisez un appareil électrique, respectez les règles de base en matière de sécurité,
ainsi que les instructions associées aux pictogrammes suivants :

Cet appareil contient une faible quantité
de fluide frigorigène isobutane (R600a),
un gaz naturel écologique mais également

inflammable. Lors du transport et de
l’installation de l’appareil, veillez à n’endommager
aucune pièce du circuit de réfrigération car toute
fuite pourrait enflammer le fluide frigorigène ou
provoquer des lésions oculaires. Si vous détectez
une fuite, n’utilisez aucun objet susceptible de
produire une flamme ou une étincelle. Aérez la
pièce pendant plusieurs minutes.

• Pour éviter la formation d’un mélange gaz-air

inflammable en cas de fuite du circuit de réfrigération,
installez l’appareil dans une pièce dont le volume
est adapté à la quantité de fluide frigorigène utilisée
(prévoyez 1m3 pour 8g de fluide R600a). Cette
information est indiquée sur la plaque signalétique
interne de l’appareil.

• Ne mettez jamais en service un appareil endommagé.

En cas de doute, contactez votre revendeur.

N’installez pas l’appareil dans un endroit directement
exposé au soleil ou à proximité d’une source de
chaleur (cuisinière, radiateur, etc.). Si vous détectez
une odeur anormale ou de la fumée, débranchez
immédiatement la prise de courant et contactez le
centre technique Samsung Electronics le plus proche.
Selon le modèle, cet appareil peut utiliser du fluide
frigorigène de type R600a ou R134a. Pour connaître
le type de fluide utilisé, consultez l’étiquette du
compresseur à l’arrière de l’appareil ou la plaque
signalétique à l’intérieur du réfrigérateur.

IMPORTANT : AVANT D’UTILISER L’APPAREIL,
LISEZ ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES.

CONSIGNES DE SÉCURITÉ

Avant toute utilisation, cet appareil doit
être (verwijderen) installé et positionné
conformément aux instructions fournies.

N’installez pas l’appareil dans une pièce
humide ou utilisant de l’eau.

•

Un défaut d’isolation des composants électriques
pourrait entraîner une électrocution ou un incendie.

Ne laissez pas les enfants jouer avec les
clayettes ou les portes, ils risqueraient de se
blesser ou d’endommager l’appareil.

Cet appareil ne doit pas être utilisé par des
enfants ou des personnes invalides sans
surveillance sauf si une personne responsable
est présente pour s’assurer qu’ils utilisent l’
appareil correctement.

En cas d'inutilisation prolongée, veillez à vider
le réfrigérateur et à le débrancher.

• En cas de coupure de courant inférieure à 2 heures,
la température de votre appareil restera inchangée.
Vous devez alors limiter le nombre d’ouvertures de
portes. Si la coupure se prolonge au-delà de 24
heures, retirez tous les aliments congelés.

Installez votre réfrigérateur sur une surface
plane en laissant suffisamment d’espace pour
la circulation de l’air.

Ne tentez pas de démonter ou de réparer l’appareil
car vous pourriez déclencher un incendie, provoquer
un dysfonctionnement et/ou vous blesser.

L’appareil doit être positionné de manière à ce que
la prise soit accessible après l’installation.

DANGER

• Utilisez cet appareil uniquement pour l’usage auquel il est destiné conformément au
présent mode d’emploi. Toute réparation doit être effectuée par un professionnel qualifié.

Ce mode d’emploi s’applique à différents modèles. Par conséquent, les caractéristiques
de votre appareil peuvent légèrement différer de celles décrites dans ce document.

Note

3

CONSIGNES DE SÉCURITÉ

MISE AU REBUT DU RÉFRIGÉRATEUR
Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur...

La mousse isolante utilisée contient du
cyclopentane.

Les gaz contenus dans le matériau isolant
doivent être éliminés selon une procédure
spécifique. Eliminez l’emballage en
respectant les règles de protection de l’
environnement en vigueur. Contactez les
autorités locales pour connaître la procédure
de mise au rebut adaptée à ce type de
produit. Cet appareil contient également
une mousse isolante inflammable.

Eliminez l’emballage en respectant les
règles de protection de l’environnement
en vigueur.

Retirez les portes, les joints d’étanchéité et
les mécanismes de fermeture afin d’éviter
qu’un enfant ou un animal ne reste enfermé
à l’intérieur de l’appareil.

Laissez les clayettes en place pour
empêcher les enfants de rentrer dans
l’appareil.

Si l’appareil contient un gaz inflammable
(fluide frigorigène R600a), contactez les
autorités locales pour connaître la procédure
de mise au rebut adaptée.

ATTENTION

• Le fluide frigorigène utilisé dans cet appareil et les gaz contenus dans le matériau
d’ isolation doivent être éliminés selon des procédures spécifiques.
Avant de mettre l’appareil au rebut, assurez- vous qu’aucun des tuyaux situés à l’
arrière de l’appareil n’est endommagé.

DANGER

BRANCHEMENT ÉLECTRIQUE

Lorsque vous déplacez l’appareil, veillez à
ne pas écraser ou endommager le cordon
d’alimentation.

Si vos mains sont mouillées, essuyez-les
avant de raccorder l’appareil au secteur.

Débranchez l’appareil avant de procéder à
tout nettoyage ou r éparation.

Utilisez un chiffon sec pour nettoyer la fiche
d’alimentation.

Nettoyez bien la zone située autour des
broches.

• Une fiche d’alimentation mal entretenue
peut provoquer un incendie.

Si l’appareil est débranché, attendez au
moins cinq minutes avant de le re b rancher.

Ne branchez pas l’appareil sur une prise de
courant mal fixée.
Vous risqueriez de vous électrocuter ou de
provoquer un incendie.

Le réfrigérateur doit impérativement être
branché sur une prise individuelle. Assurez­vous que la tension d’alimentation de la
prise secteur est conforme aux indications
de la plaque signalétique.
Ceci permettra à votre appareil de fournir
les meilleures performances et d’éviter une
surcharge des circuits électriques pouvant
entraîner un incendie.

Ne débranchez jamais l’appareil en tirant
sur le cordon d’alimentation. Débranchez- le
en saisissant la fiche mâle.

Assurez- vous que la prise n’est pas écrasée
ou endommagée par l’arrière de l’appareil.
Évitez de plier le cordon d’alimentation ou
de l’écraser avec un objet lourd.
Tout cordon endommagé ou effiloché doit
être immédiatement remplacé ou réparé par
le fabricant ou par un technicien qualifié.
N’utilisez jamais un cordon présentant
des craquelures ou des signes d’usure.
S’il est endommagé, faites-le immédiatement
remplacer par le fabricant ou un technicien
qualifié.

4

CONSIGNES DE SÉCURITÉ

CONSERVATION DES ALIMENTS

MISE À LA TERRE

Raccordez l’appareil sur une prise de terre.

• La mise à la terre permet d’éliminer l’
effet de charge et d’éviter le risque d’
électrocution en cas de fuite de courant.

Ne reliez jamais le fil de mise à la terre de
l’appareil à une conduite de gaz, une ligne
téléphonique ou une tige de paratonnerre.

• Tout appareil non correctement mis à la

terre présente un risque d’électrocution.

NETTOYAGE

Ne passez pas vos doigts sous l’appareil.

• Le rebord affilé pourrait vous blesser.
N’introduisez jamais vos doigts ni aucun

objet dans l’orifice du distributeur d’ eau.
Vous pourriez vous blesser ou
endommager le système de distribution.

INSTALLATION

Évitez de poser des objets sur le réfrigérateur.

• Lorsque vous ouvrez ou fermez la porte, les

objets risquent de tomber et d’occasionner
des blessures ou des dommages matériels.

DANGER

• Veillez à ne pas obstruer les orifices de
ventilation internes et externes.

• N’accélérez pas le processus de dégivrage
à l’aide d’appareils ou de procédés autres
que ceux préconisés par le fabricant.

• N'endommagez pas le circuit de réfrigération.

• N’utilisez pas d’appareils électriques à l’
intérieur du réfrigérateur/congélateur, autres
que ceux recommandés par le fabricant.

Avant de mettre l’appareil en
service, lisez attentivement
ce mode d’emploi et
conservez-le pour pouvoir
vous y référer ultérieurement.

Ne stockez pas trop d’aliments dans le
réfrigérateur.

•

Lorsque vous ouvrez la porte, des aliments
pourraient tomber et occasionner des
blessures ou des dommages matériels.

Ne placez pas de bouteilles ou de
récipients en verre dans le congélateur.

• Lorsque le contenu se congèle, le verre
peut casser et provoquer des blessures.

• Rangez les bouteilles de manière à ce qu’elles
ne tombent pas lorsque vous ouvrez la porte.

Ne vaporisez pas de gaz inflammable à
proximité de l’appareil.

• Vous pourriez provoquer une explosion
ou un incendie.

Evitez de verser de l’eau dans ou sur l’ appareil.

• Vous pourriez vous électrocuter ou
provoquer un incendie.

Si vos mains sont mouillées, essuyez-les avant
de toucher les parois internes du congélateur
ou les produits qui y sont entreposés.

• Vous risquez des gelures.

N’entreposez pas de substances volatiles
ou inflammables à l’intérieur de l’appareil.

•

Le stockage d’essence, de solvant, d’alcool,
d’éther, de GPL ou d’un autre produit similaire
pourrait provoquer une explosion.

N’entreposez aucun produit pharmaceutique,
équipement scientifique ou produit sensible aux
variations de température dans le réfrigérateur.

• Ne stockez pas dans le réfrigérateur des
produits nécessitant des contrôles de
température stricts.

Évitez de poser un récipient d’eau sur le
réfrigérateur.

•

En cas d’éclaboussures, vous pourriez vous
électrocuter ou provoquer un incendie.

Cet appareil est uniquement destiné
à conserver des aliments dans un
environnement domestique.

5

Installez votre réfrigérateur sur une surface dure et plane en laissant suffisamment
d’espace pour la circulation de l’air.

• Un mauvais positionnement du réfrigérateur peut être à l’origine de bruits anormaux ou
d’un dysfonctionnement du processus de refroidissement.

• Attendez au moinsune heure avant de brancher l’appareil.

INSTALLATION DE L’APPAREIL

Nettoyez le réfrigérateur et le congélateur.

• Nettoyez les parois internes et externes à l’aide d’un chiffon humide.

Branchez le réfrigérateur/ congélateur sur une prise de courant destinée
exclusivement au branchement de cet appareil.

• Cet appareil doit être correctement mis à la terre.

Placez les aliments dans le réfrigérateur/congélateur.

• Il est recommandé d’attendre deux à trois heures avant de stocker des aliments dans
le réfrigérateur.

Une légère surélévation des pieds avant de l’appareil facilite l’ouverture et la fermeture des portes.

MISE À NIVEAU

Si l’appareil penche à gauche :

Placez un tournevis plat dans l’encoche
du pied gauche et tournez ce pied
de réglage dans le sens de la flèche
jusqu’à ce que l’appareil soit horizontal.

950mm

595mm

1050mm

600mm

au moins
50mm

Laissez un espace suffisant pour
ouvrir les bacs.

Dans l’exemple ci-contre, les bacs
peuvent être facilement ouverts.

(profondeur avec

portes ouvertes)

au moins

50mm

Si l’appareil penche à droit :

Placez un tournevis plat dans l’encoche
du pied droit et tournez ce pied de
réglage dans le sens de la flèche
jusqu’à ce que l’appareil soit horizontal.

au moins

50mm

6

MISE EN SERVICE

Une fois l’appareil installé, replacez tous les bacs et clayettes à leurs places respectives.

Nettoyez le réfrigérateur/congélateur et ses accessoires afin d’enlever la poussière
accumulée pendant l’emballage et le transport.

L’ampoule du réfrigérateur doit s’allumer lorsque vous ouvrez la porte.

Votre appareil est équipé d’un compresseur servant à réguler sa température interne. Lorsque ce
compresseur est neuf, une période de rodage de cinq minutes lui sera nécessaire. Pendant cette
période, il se peut qu’il soit légèrement bruyant. Ceci est tout à fait normal. Lorsque la température est
suffisamment basse, vous pouvez commencer à à ranger les aliments dans le réfrigérateur. Plusieurs
heures sont nécessaires à l’appareil pour atteindre sa température de fonctionnement normale.

Avant d’utiliser votre appareil, veuillez effectuer les opérations suivantes afin de vous
assurer de son bon fonctionnement.

En cas de dysfonctionnement, vérifiez l’alimentation électrique. Si le problème persiste,
contactez votre revendeur.

Réglez la température au niveau le plus froid et laissez fonctionner l’appareil pendant une heure.
Le congélateur doit être légèrement réfrigéré et le moteur doit tourner régulièrement en produisant
un léger ronflement.

➀

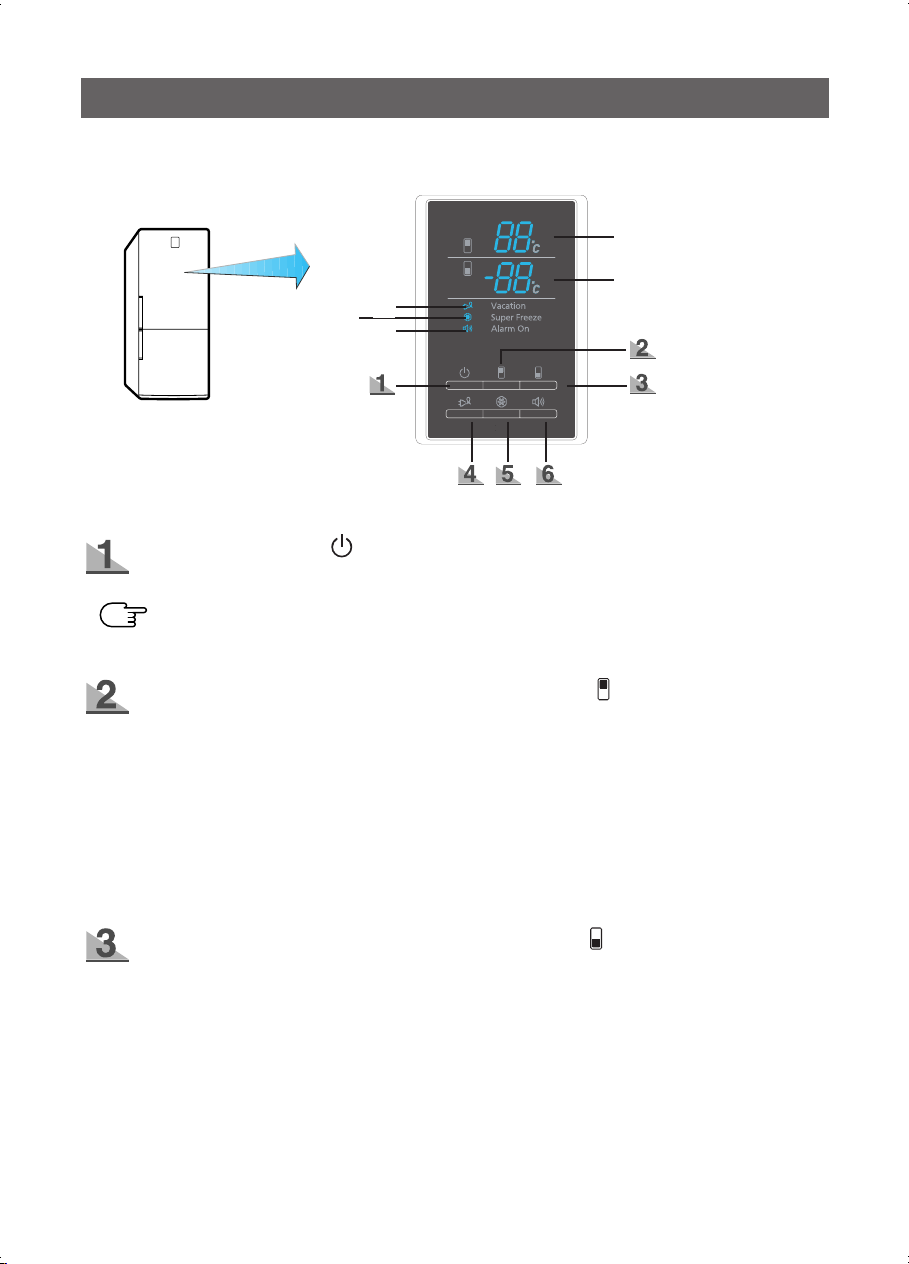

PANNEAU DE COMMANDE

A. Modèle de base

Touche Temp. Control

• Appuyez sur cette touche pour régler la température du réfrigérateur.

• Au départ, la température est réglée au niveau intermédiaire.

• Vous pouvez choisir l’un des cinq niveaux de température disponibles, chaque
niveau étant associé à un voyant lumineux (➀)

.

Lorsque tous les voyants sont allumés, la température est réglée au niveau le plus froid.

• Appuyez une ou plusieurs fois sur cette touche jusqu’à obtenir le niveau souhaité.

•

La température du congélateur se règle automatiquement en fonction de celle du réfrigérateur.

•

Si vous devez congeler une grande quantité de nourriture, réglez la température du
compartiment du congélateur au plus froid au minimum 24 heures avant.

Ne démontez pas l’appareil lorsque celui-ci est en marche.

- Vous pourriez vous électrocuter ou provoquer
d'autres dommages.

Note

Touche Operation

• Maintenez cette touche enfoncée pendant 3 secondes
pour éteindre l'appareil.

7

➀

➁
➂
➄

➃

PANNEAU DE COMMANDE

B. Modèle à affichage digital

Ne démontez pas l’appareil lorsque celui-ci est en marche.

- Vous pourriez vous électrocuter ou provoquer d’autres dommages.

Note

Touche de marche/arrêt

• Maintenez cette touche enfoncée pendant 3 secondes pour éteindre l'appareil.

Touche de réglage de la température du réfrigérateur

• Pour changer la température du réfrigérateur :
– Appuyez sur la touche de réglage de température du réfrigérateur.

La température actuellement réglée apparaît (➀).

– Appuyez une ou plusieurs fois sur la touche de réglage jusqu’à ce que la

température souhaitée apparaisse (➀).

– Lorsque le réglage est terminé, la valeur affichée (➀) clignote 5 fois, puis la

température programmée du congélateur s’affiche.

• Le réglage de température s’effectue de manière cyclique : après + 7°C, la valeur
proposée par défaut est de nouveau + 1°C.

•

Pour le réfrigérateur, vous pouvez donc sélectionner une valeur comprise entre + 1°C et + 7°C.

Touche de réglage de la température du congélateur

• Sur le modèle normal, le panneau de commande (➁) indique la température
programmée pour le congélateur.

• Pour modifier ce réglage :

– Appuyez sur la touche de réglage de la température du congélateur.

La température programmée s’affiche (➁).

–

Appuyez de nouveau sur cette touche jusqu’à ce que la température désirée s’affiche (➁).

• Le réglage de température s’effectue de manière cyclique : après - 25°C, la valeur
proposée par défaut est de nouveau - 14°C.

•

Pour le congélateur, vous pouvez donc sélectionner une valeur comprise entre - 14°C et - 25°C.

8

PANNEAU DE COMMANDE

Touche d’alarme

• Lorsque vous appuyez sur cette touche (➄), l’alarme est activée et un voyant s'allume
sur l’ afficheur. L’alarme retentit dès que la porte est ouverte, puis s’arrête au bout de
quelques minutes.

• Appuyez une nouvelle fois sur cette touche pour désactiver l’alarme.

Si la fonction de congélation rapide ou d’arrêt du réfrigérateur est déjà activée,
le fait d’appuyer sur une autre touche annulera cette fonction et activera celle
associée à la touche que vous venez de sélectionner.

Aucune fonction d’alarme n’est prévue pour indiquer que la porte du congélateur
est ouverte ou fermée.

Note

Note

- Videz le réfrigérateur avant d’appuyer sur cette touche.

- Il est inutile de débrancher le réfrigérateur si vous vous absentez moins de trois
semaines. En revanche, si vous prévoyez de vous absenter pendant plus de trois
semaines, retirez tous les aliments du réfrigérateur/congélateur, puis débranchez l’
appareil. Procédez ensuite aux opérations de nettoyage, rinçage et séchage.

Attention

Touche d’arrêt du réfrigérateur

• Utilisez cette touche lorsque vous partez en vacances ou que vous vous absentez
pour quelques jours, ou lorsque vous n’avez pas besoin d’utiliser le réfrigérateur.

• Dans ce cas, le réfrigérateur est éteint tandis que le congélateur continue à fonctionner.

• Le voyant (➂) reste allumé tant que cette fonction est activée.

Touche de congélation rapide

• Utilisez cette touche pour activer ou désactiver la fonction de congélation rapide.

• Vous pouvez ainsi congeler des aliments en un temps record.

• Le voyant (➃) reste allumé tant que la fonction de congélation rapide est activée.

• Dans ce cas, le système de réfrigération fonctionne de manière continue et maintient
une température très basse à l’intérieur du congélateur.

• La fonction de congélation rapide est désactivée de manière automatique. Dans ce cas, le voyant

(➃) s’éteint et la température précédemment réglée est rétablie à l’intérieur du congélateur.

•

Appuyez une nouvelle fois sur la touche de congélation rapide pour désactiver la fonction.

Si vous devez congeler une grande quantité d’aliments, réglez la température du
congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze.

Note

9

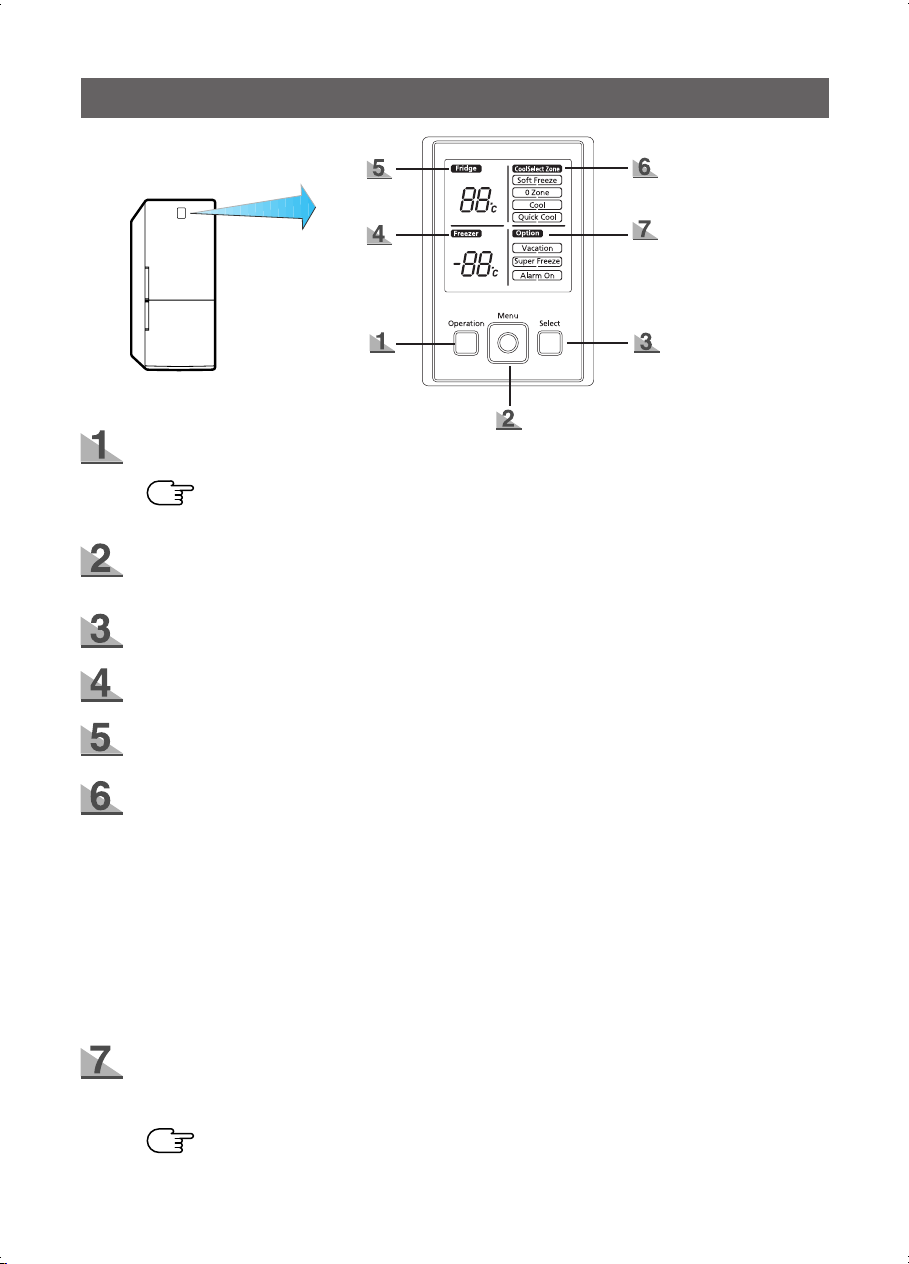

C. Modèle avec panneau de

commande à cristaux liquides

PANNEAU DE COMMANDE

Zone Freezer

• Plage de réglage de la température du congélateur ➝ - 14°C à - 25°C

Touche Select

• Sélectionnez une des options de la liste.

Zone Fridge

• Plage de réglage de la température du réfrigérateur ➝ 7°C à 1°C

Zone Option

• Vacation - Le réfrigérateur est éteint (mais pas le congélateur).

•

Super Freezer - La fonction de congélation rapide se déclenche en continu (pendant 2 h 30 min).

•

Alarm On - L’alarme est activée dès que la porte est ouverte et s’arrête après quelques minutes.

Touche Operation

• Appuyez sur cette touche pour mettre en marche ou pour arrêter l’appareil.

Ne démontez pas l’appareil lorsque celui-ci est en marche.

- Vous pourriez vous électrocuter ou provoquer d’autres dommages.

Note

Touche Menu

• Affiche le contenu du menu principal (Freezer/Fridge/Coolselect Zone/Option) et les

options de manière à pouvoir les sélectionner dans le sens des aiguilles d’une montre.

Si vous devez congeler une grande quantité d’aliments, réglez la température du
congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze.

Note

CoolSelect Zone : Plage de réglage de la température

Soft Freeze (congélation douce à - 5°C)
0 Zone (congélation à 0°C)
Cool (refroidissement à 3°C)
Quick Cool (refroidissement continu pendant 60 minutes)

1. Fonctions de refroidissement, de stockage à 0°C et de congélation douce

•

Lorsque vous sélectionnez la fonction de refroidissement (Cool), de stockage à 0°C (0 Zone) ou de
congélation douce (Soft Freeze), la température sélectionnée est respectivement de 3°C, 0°C et - 5°C.

• À l’aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction désirée avec la touche Select.

2. Fonction de refroidissement rapide

•

À l’aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction Quick Cool avec la touche Select.

•

Lorsque le refroidissement rapide est terminé, le compartiment à température modulable reprend son fonctionnement normal.

10

RANGEMENT DES ALIMENTS

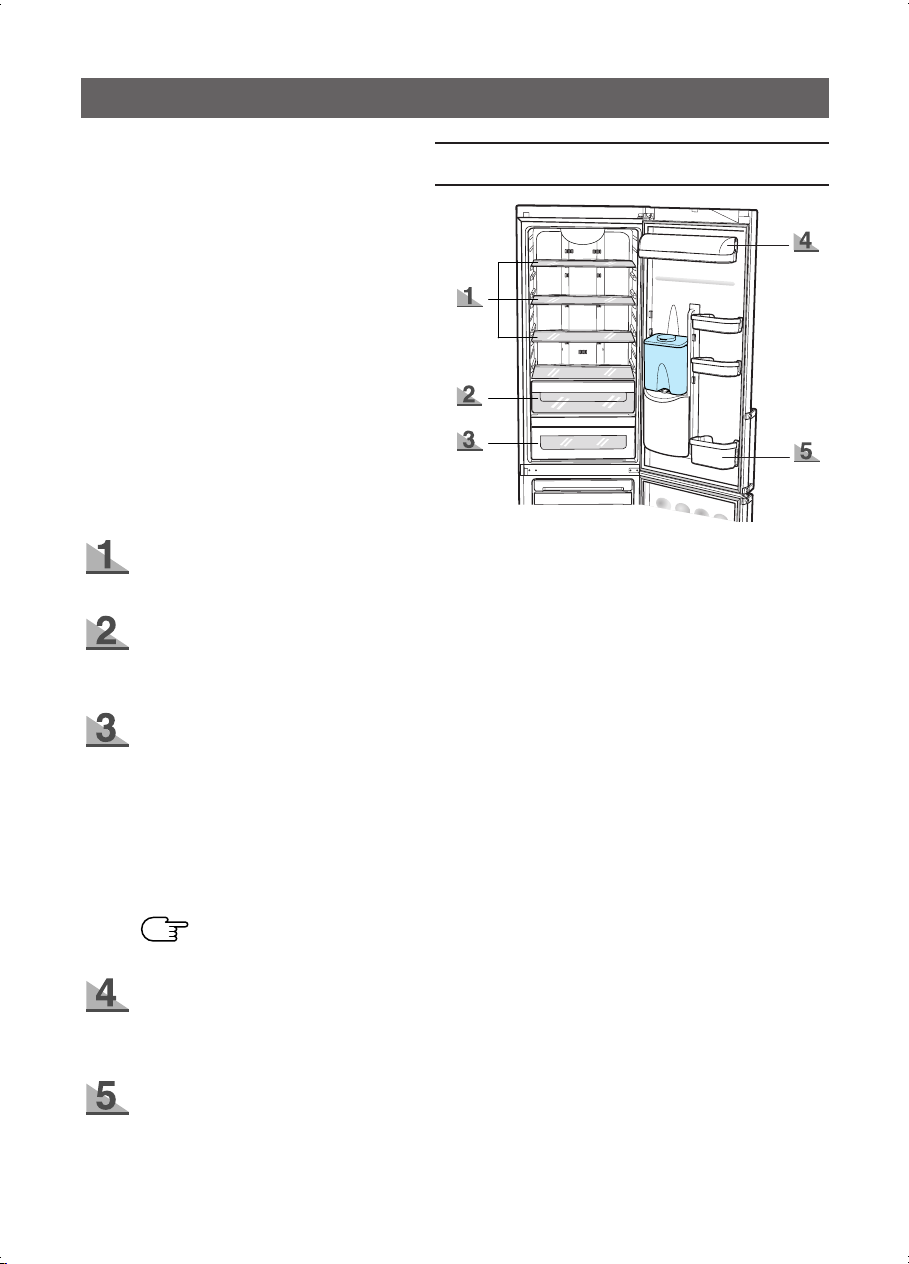

A. Fridge

Clayette transparente incassable (en option)

• Placez les aliments dans des récipients et laissez suffisamment d’espace entre eux.

•

La clayette est composée d’un matériau transparent incassable et peut être utilisée en toute sécurité.

Bac à fruits et légumes (en option)

• Utilisez ce bac pour entreposer des fruits et des légumes.

•

Vous pouvez retirer ces bacs si vous avez besoin de plus de place pour ranger les fruits et légumes.

• Le volume de rangement du réfrigérateur est calculé sans bac à fruits et légumes.

Casier à produits laitiers

•

Utilisez ce casier pour entreposer des aliments gras (du beurre ou du fromage, par exemple).

• Vous pouvez également y placer de petits aliments emballés tels que du lait, des
yaourts et des boissons.

Casier à bouteilles

• Rangez les petites bouteilles et les briques de 1 litre de lait ou de jus de fruits dans
la partie supérieure et les grandes bouteilles ou briques de 1,5 litre dans la partie
inférieure.

Suivez les recommandations suivantes pour
ranger les aliments dans le réfrigérateur :

• Laissez refroidir les boissons et les aliments
chauds avant de les ranger dans le réfrigérateur.

• Vérifiez que les aliments sont correctement
emballés ou placés dans des récipients
incassable. Vous éviterez ainsi que les
aliments se déshydratent et perdent leurs
couleursafin d’éviter qu’ils ne se déshydratent
ou perdent leur couleur.

• Évitez que de l’huile ou de la graisse entre
en contact avec les pièces en plastique ou
les joints d’étanchéité des portes car ces
matériaux deviennent facilement poreux.

• N’entreposez jamais de substance explosive
à l’intérieur de l’appareil. Les alcools doivent
être stockés à la verticale et dans des
récipients hermétiques.

Éléments en option

Compartiment à température modulable

•

Ce compartiment permet de préserver le goût et la fraîcheur des aliments. Vous pouvez y
conserver du fromage, de la viande, de la volaille, du poisson et d’autres aliments.

Compartiment de réfrigération

• Idéal pour entreposer du poisson, de la viande et des saucisses.

• La température de ce compartiment est inférieure à celle du réfrigérateur (elle peut
donc être inférieure à 0°C).

• Le volume de rangement du bac à fruits et légumes est calculé lorsque le
compartiment de réfrigération est enlevé.

Non adapté pour les salades, les légumes ou les produits
sensibles au froid.

Note

11

FABRICATION DE GLAÇONS

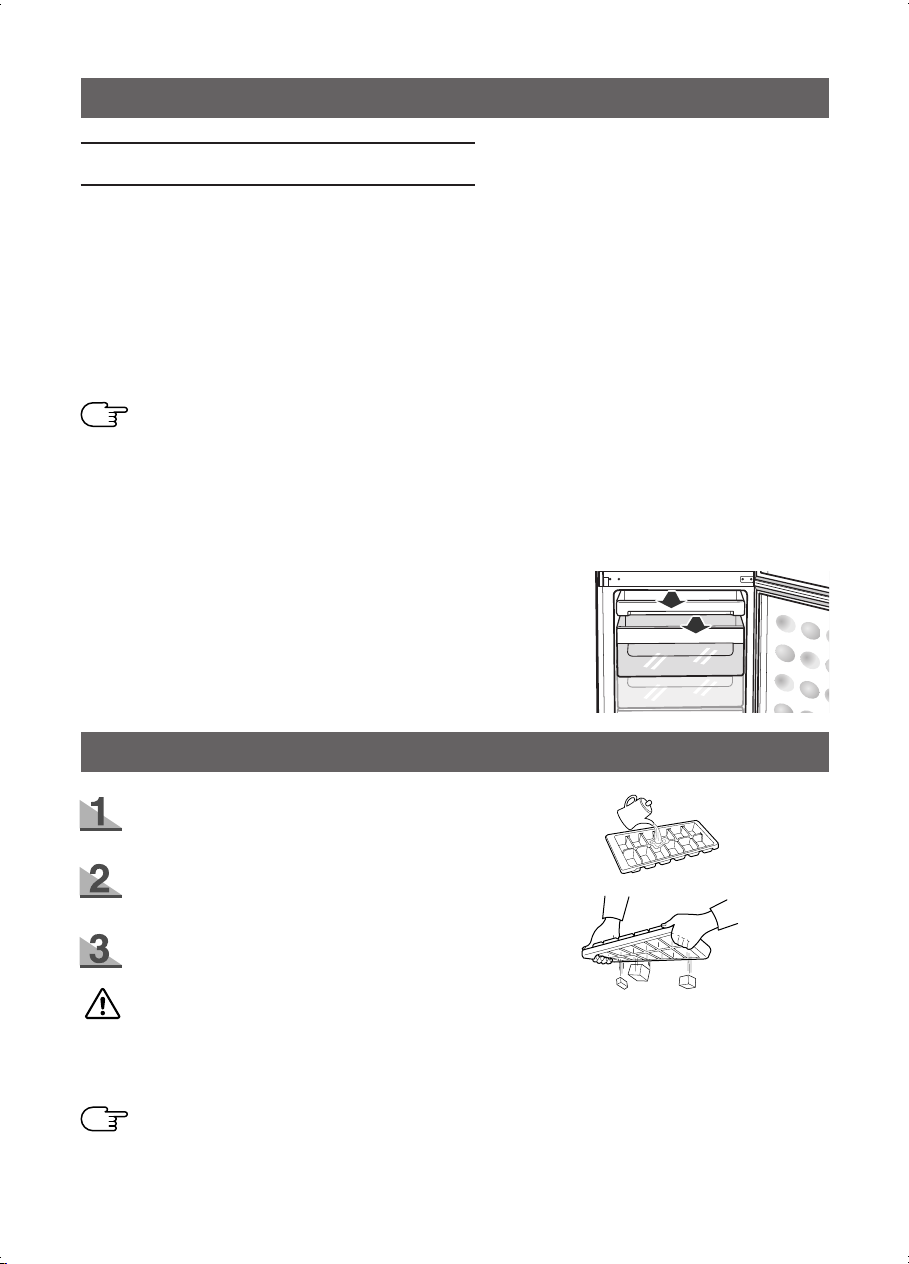

Versez de l’eau dans le moule à glaçons.

• Remplissez-le à 80 % environ.

Placez le moule dans le bac
supérieur du congélateur.

Pour démouler les glaçons :

• Tordez légèrement le moule.

Fabrication rapide de glaçons

Pour fabriquer rapidement une grande quantité de glaçons, activez la fonction de
congélation rapide à l’aide de la touche “Super Freeze”.

Risque d’éclatement

• La paroi arrière et la clayette du bas sont les parties les plus froides du réfrigérateur
et sont donc particulièrement adaptées à la conservation des aliments délicats.

• Les bouteilles en verre contenant des liquides susceptibles de geler ne doivent jamais
être stockées dans le congélateur. Elles risquent d’éclater si leur contenu gèle.

Warning

Note

RANGEMENT DES ALIMENTS

Tiroir supérieur

• Pour ranger des aliments congelés emballés tels que glaces ou pizzas.

• Vous pouvez également y placer le bac à glaçons pour une congélation optimale.

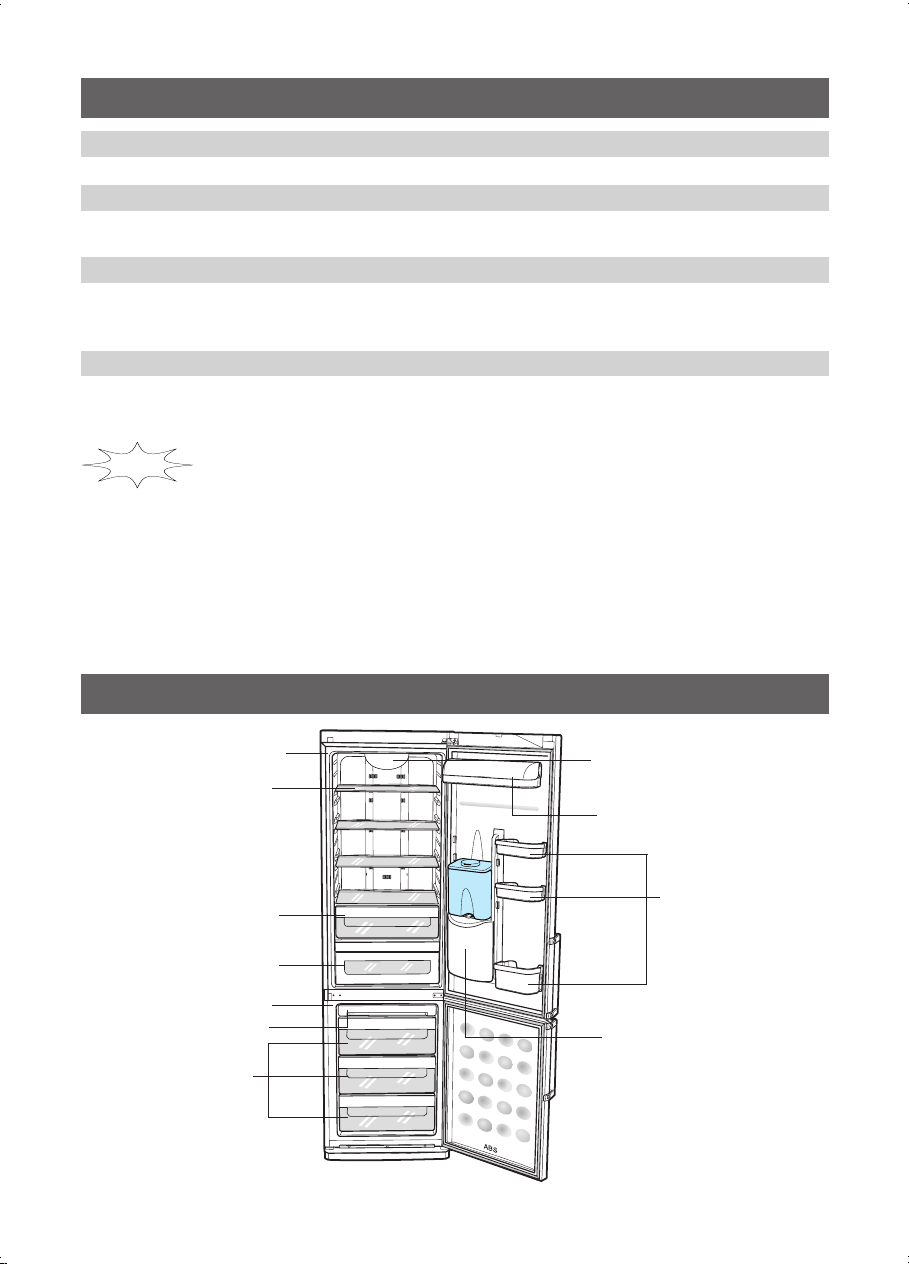

Tiroirs central et inférieur

• Pour ranger de la viande, du poisson frais ou des aliments secs divisés en petites portions.

• Évitez les denrées facilement périssables à basse température (les bananes ou les
melons,par exemple).

• Ne placez pas les aliments à congeler à côté d’aliments déjà congelés.

• Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur.

B. Congélateur

Note

• Votre appareil est équipé d’un système de dégivrage automatique. Vous n’avez donc
pas besoin de le dégivrer à la main.

• L’augmentation de température pendant le dégivrage est conforme aux exigences ISO.
Cependant, pour éviter tout risque de hausse de la température de l’aliment congelé pendant le
dégivrage de l’appareil, emballez l’aliment dans plusieurs couches de papier journal.

• L’appareil peut fonctionner de manière irrégulière (décongélation éventuelle de son
contenu ou température (verwijderen) trop élevée dans le congélateur) s’il a été
exposé pendant une période prolongée à des températures supérieures à celles pour
lesquelles il est conçu.

• Pour disposer de plus d’espace, vous pouvez retirer les
tiroirs comme indiqué par l’illustration suivante. Ceci n’
a aucune incidence sur les propriétés thermiques ou
mécaniques. Le volume de stockage annoncé est calculé
avec ces tiroirs retirés.

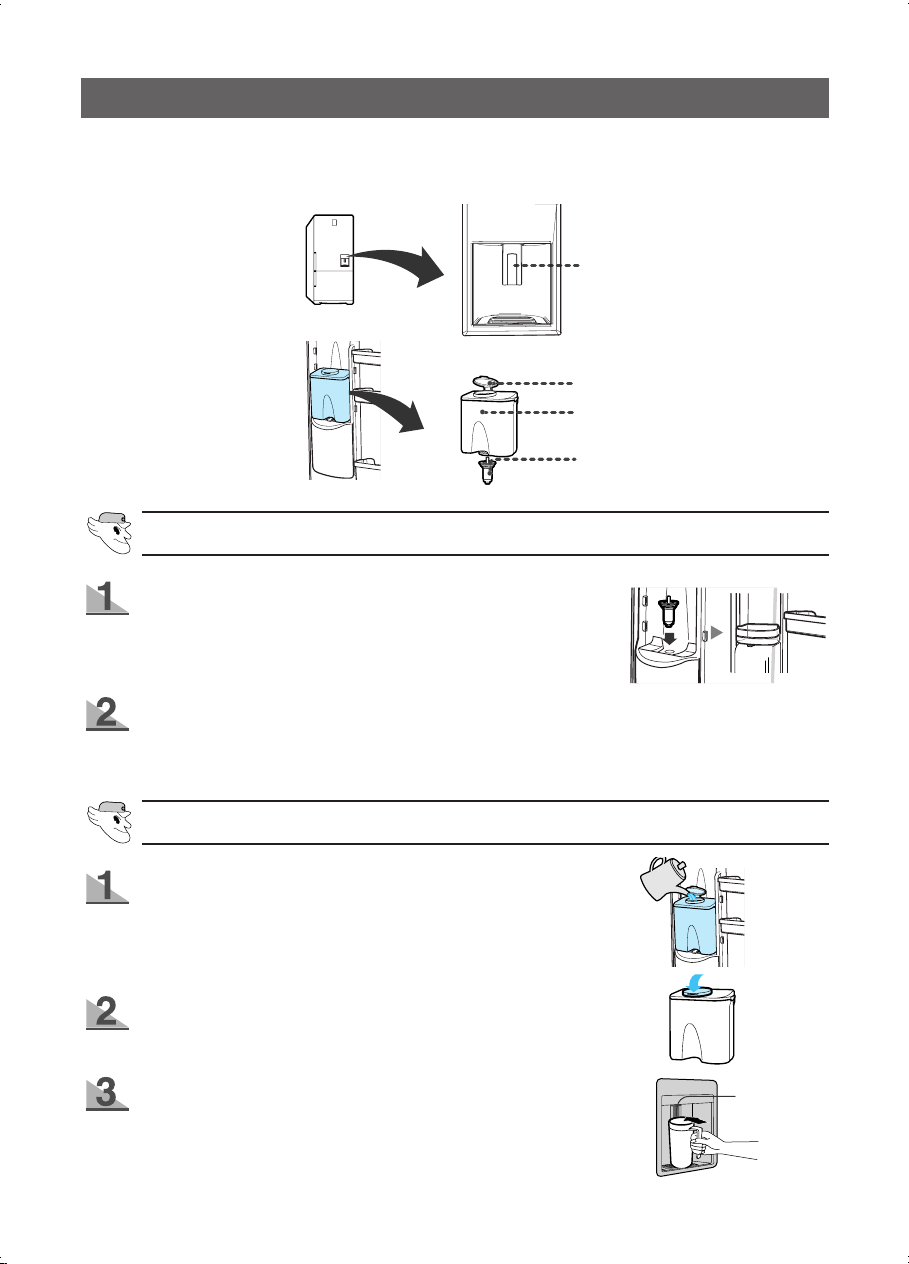

REMPLISSAGE DU RÉSERVOIR D’EAU

Retirez le bouchon du réservoir d’eau et remplissez-le
d’ eau potable.

• Remplissez complètement le réservoir (un peu plus
de 4,2 litres).

Replacez le bouchon en l’enfonçant jusqu’à ce
qu’il s’ enclenche.

Poussez le levier du distributeur d'eau avec un verre.

Poussez

12

UTILISATION DU DISTRIBUTEUR D’EAU (OPTION)

Grâce au distributeur d’eau, vous pouvez obtenir facilement de l’eau réfrigérée sans devoir
ouvrir la porte du réfrigérateur. De plus, vous pouvez réaliser des économies d’énergie en
réduisant de plus de 30% le nombre de fois où la porte est ouverte.

Manette

Réservoir d’eau

SI VOUS N’UTILISEZ PAS LE DISTRIBUTEUR (verwijderen)

Enfoncez fermement le dispositif d’alimentation en eau
dans l’orifice de fixation.

• La porte ne se ferme pas automatiquement en raison des
fuites de froid lorsque le dispositif d’alimentation en eau n’
est pas en place.

Placez une bouteille supplémentaire à l’endroit
du réservoir d’eau.

• Vous pouvez placer 2 bouteilles d’1,5 litre.

Bouchon du réservoir d’eau

Dispositif d’alimentation en eau

UTILISATION DU DISTRIBUTEUR D’EAU (OPTION)

13

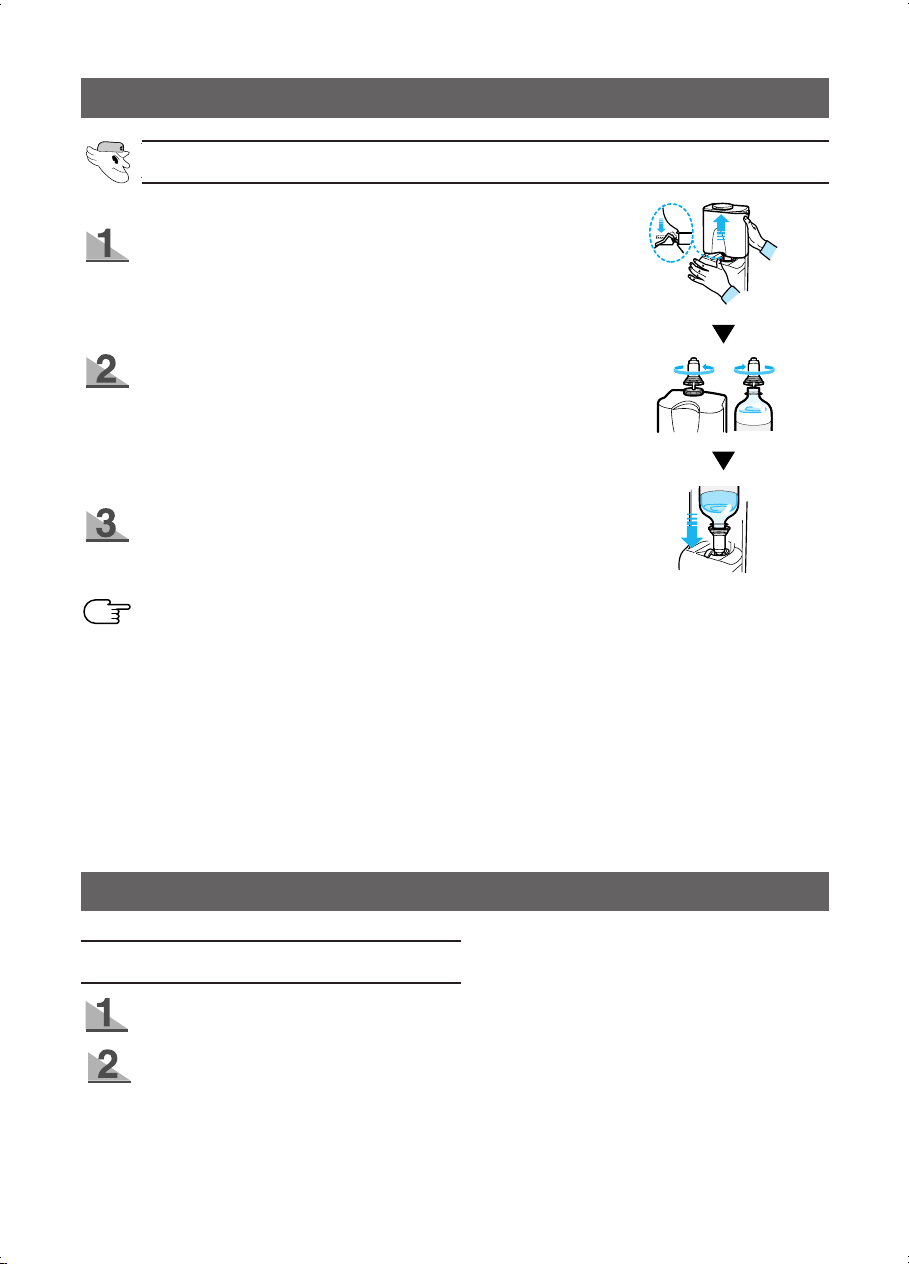

MISE EN PLACE D’UNE BOUTEILLE STANDARD

Appuyez sur le levier de fixation, soulevez le
réservoir d’eau puis retirez-le.

Retirez le distributeur d’eau du réservoir, puis insérez
le tuyau intérieur du distributeur d’eau dans une
bouteille d’eau minérale et fixez-le en le vissant.

Retournez le distributeur d’eau puis fixez-le sur
l’orifice de fixation.

• Il se peut que vous entendiez des gargouillements lorsque l’air pénètre dans la bouteille remplie
d’eau minérale ou d’une autre boisson.

• Selon leur taille, certaines bouteilles ne sont pas adaptées au système d’alimentation en eau.

• Si l’eau ne s’écoule pas correctement lorsque vous appuyez sur le poussoir, exercez une
nouvelle pression.

• N’utilisez pas de boissons gazeuses (du cidre ou du soda, par exemple). Lorsque vous
appuierez sur le poussoir, il se peut que la boisson jaillisse en raison de la pression du gaz
carbonique accumulé dans la partie supérieure de la bouteille.

• Pour une meilleure hygiène, les boissons à forte teneur en sucre (jus de fruits ou boissons non
alcoolisées) sont déconseillées.

• Vous pouvez utiliser de l’eau minérale en bouteille ou de l’eau du robinet bouillie, à condition
qu’elle ne contienne aucune particule.

Note

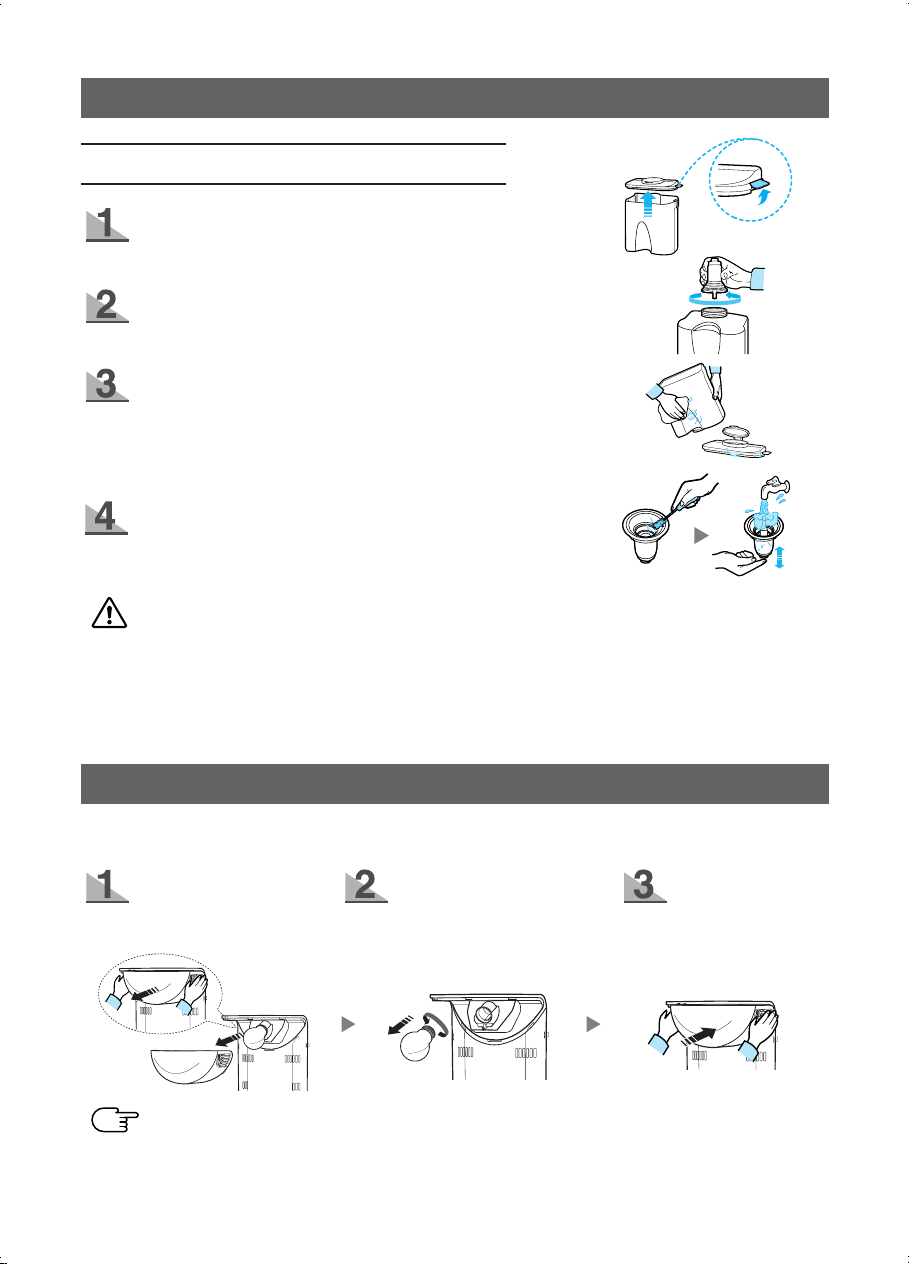

ENTRETIEN DU DISTRIBUTEUR D’EAU

Trajet d’écoulement

À l’aide d’un chiffon humide et propre, essuyez les pièces situées sur et autour du
trajet d’écoulement.

Réservoir

Retirez le réservoir en utilisant la poignée.

Videz l’eau contenue dans le réservoir, puis nettoyez- le à l’aide d’eau chaude
et de détergent.

14

ENTRETIEN DU DISTRIBUTEUR D’EAU

Réservoir d’eau / Dispositif d’alimentation

Tirez l’ensemble vers le haut et démontez les
crochets de part et d’autre du grand bouchon.

Desserrez le dispositif d’alimentation en eau en le
tournant dans le sens de la flèche et retirez-le.

• Nettoyez fréquemment le réservoir d’eau si vous y versez du thé ou d’autres boissons
de ce type. Utilisez uniquement du thé filtré. Par mesure d’hygiène, il est recommandé
de ne pas y verser de boissons très sucréestelles que des jus de fruits.

• Essuyez le réservoir à l’aide d’un chiffon imprégné de vinaigre ou d’eau salée pour
retirer lesdépôts éventuels.

•

Vérifiez que le joint d’étanchéité en caoutchouc du dispositif d’alimentation en eau est bien
en place ou n’a pas été endommagé par un objet tranchant afin d’éviter les fuites.

Attention

Essuyez le grand bouchon et nettoyez le réservoir
d’eau à l’aide d’un chiffon imbibé d’eau chaude et
de détergent.

• Retirez le bouchon en le tirant vers le haut. Nettoyez
le bouchon et le filtre à l’aide d’une brosse souple.

Une fois le dispositif d’alimentation en eau nettoyé
avec la brosse souple, appuyez sur le levier d’
alimentation en eau, puis nettoyez-la à l’eau courante.

REMPLACEMENT DE L’AMPOULE (OPTION)

Appuyez sur les deux
côtés du cache, puis
tirez-le vers vous.

Afin de prévenir tout risque d’électrocution, débranchez l’appareil avant de remplacer
l’ampoule.

Ampoule à incandescence

• Dévissez l’ampoule et
remplacez- la par une
ampoule neuve.

Pour le remplacement d'ampoules LED, veuillez contacter un réparateur agréé.

Note

Remettez le
cache en place.

15

INVERSION DU SENS D’OUVERTURE DES PORTES

• Avant d’inverser le sens d’ouverture des portes, débranchez l’appareil, puis sortez
les aliments et démontez les accessoires montés sur les portes (le casier à bouteilles
et les balconnets, par exemple). Faites attention à ne pas faire tomber les portes
pendant le montage et le démontage.

Danger

- Lisez attentivement les instructions suivantes.

1. Manipulez les pièces avec soin afin d’éviter de rayer la peinture.

2. Déposez les vis près des pièces associées afin d’éviter de les replacer à un mauvais endroit.

3. Prévoyez une surface de travail qui ne rayera pas les portes (une couverture, par exemple).

4.

Veillez à ne pas tacher le réfrigérateur d’huile pendant l’inversion du sens d’ouverture des portes.

Tournevis Clé plate 7/16”

- OUTILS NÉCESSAIRES - PIÈCE SUPPLÉMENTAIRE

Guide coudé droit

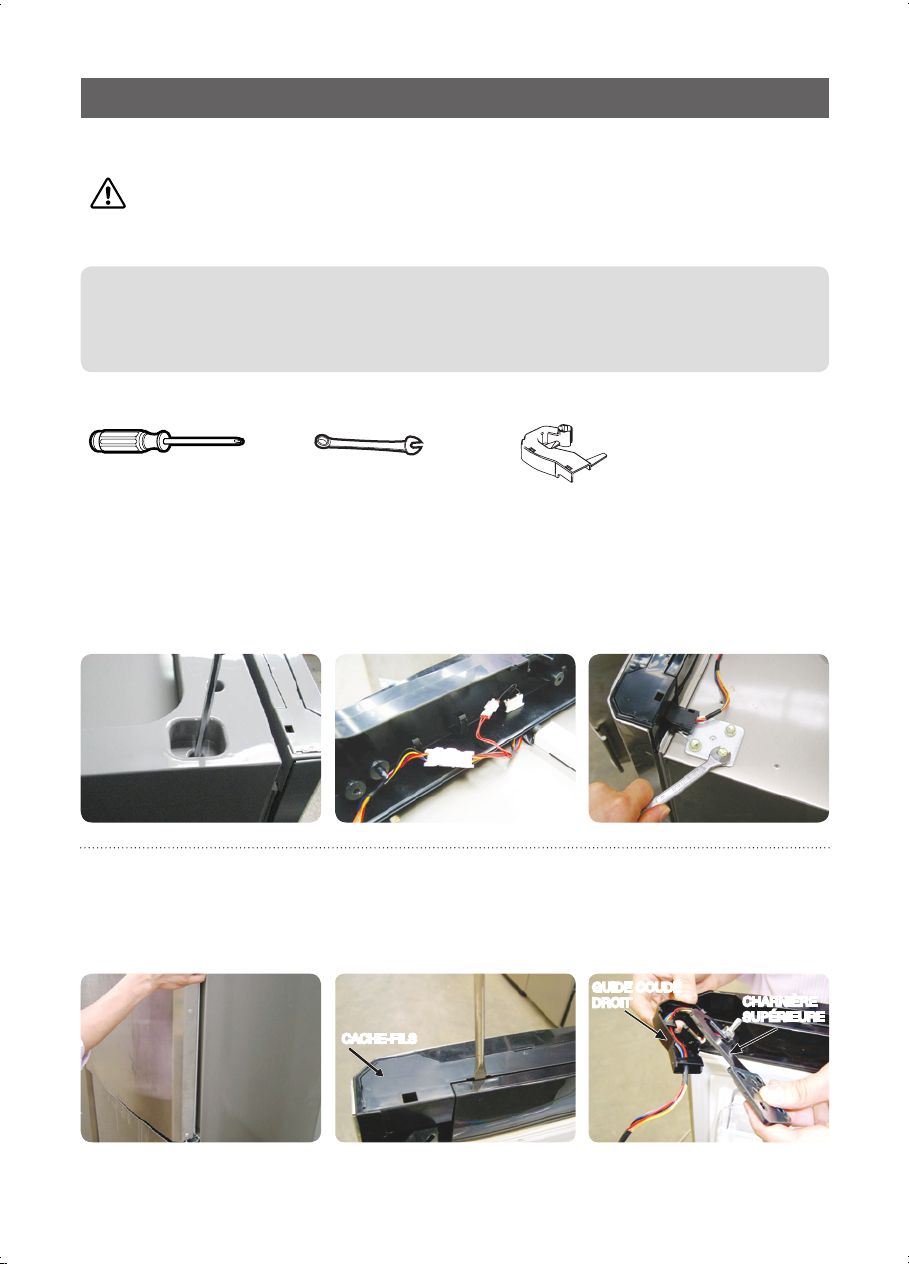

1. Après avoir dévissé et
enlevé les vis, démontez le
plateau supérieur.

- Démontage de la porte du réfrigérateur

2. Débranchez les fils
électriques situés à
l’intérieur du plateau.

3. A l’aide d’une clé plate 7/16”,
dévissez les boulons situés
sur la paroi externe supérieure
du réfrigérateur.

4. Démontez la porte du
réfrigérateur en la soulevant.
Veillez à ne pas faire tomber
et à ne pas rayer la porte.

5. Démontez le cache-fils situé
sur la tranche supérieure de
la porte en introduisant un
tournevis plat dans la fente

indiquée (∆).

6. Séparez le guide coudé droit
de la charnière supérieure
(voir photo ci-dessous). Sortez
le faisceau de fils électriques
du guide coudé droit.

CACHE-FILS

CHARNIÈRE
SUPÉRIEURE

GUIDE COUDÉ
DROIT

16

- Démontage de la porte du congélateur

INVERSION DU SENS D’OUVERTURE DES PORTES

GUIDE COUDÉ GAUCHE

BUTÉE
DE PORTE

CHARNIÈRE PASSE-FILS

TIGE

CALE

CHARNIÈRE
PASSE-FILS

PLAQUE

ENTRETOISE

CHARNIÈRE

CENTRALE

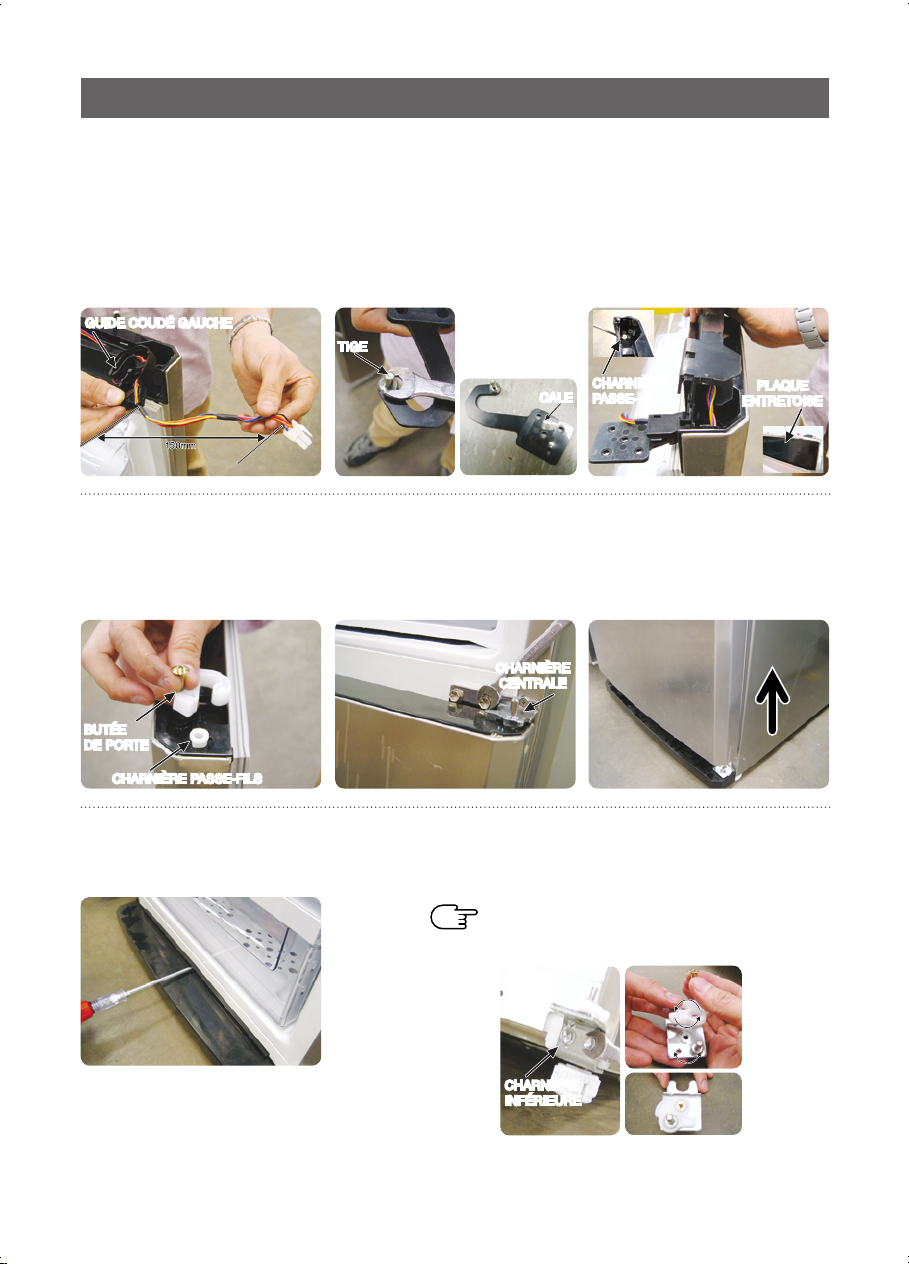

7. Inversez le sens des fils (voir
photo ci-dessous). Sortez
le guide coudé gauche
du plateau supérieur, puis
replacez-le avec les fils.
Assurez-vous que la longueur
visible du faisceau de fils est
supérieure à 150 mm.

8. Inversez la position de
la tige en la fixant sur l’
autre face de la charnière
supérieure. Après avoir
retiré la cale, replacez-la sur
l’autre face de la charnière
supérieure.

9.

Après avoir remonté le guide coudé
gauche et la charnière supérieure,
inversez la position de la charnière
passe-fils et de la plaque entretoise,
puis remettez la charnière supérieure en
place ainsi que le cache-fils (voir photo
ci-dessous) (le faisceau électrique doit
se trouver à l’intérieur du cache-fils).

10. Inversez la position de la
butée de porte et de la
charnière passe-fils (voir
photo ci-dessous).

11. Après avoir dévissé et
enlevé les deux boulons,
démontez la charnière
centrale.

12.

Démontez la porte du congélateur
en la soulevant. Veillez à ne pas
faire tomber et à ne pas rayer la
porte du congélateur.

13. Dévissez et ôtez la plinthe
avant.

14. Après avoir légèrement incliné l’appareil en arrière,
démontez la charnière inférieure (voir figure ci-dessous).
Retournez la pièce de guidage et inversez la
position de la tige.

CHARNIÈRE
INFÉRIEURE

Lors de la fixation, serrez la vis pour
éviter tout bruit intempestif.

Note

17

- Remontage de la porte du congélateur

INVERSION DU SENS D’OUVERTURE DES PORTES

CACHE-TROUS DE
CHARNIÈRE SUPÉRIEURE

- Remontage de la porte du réfrigérateur

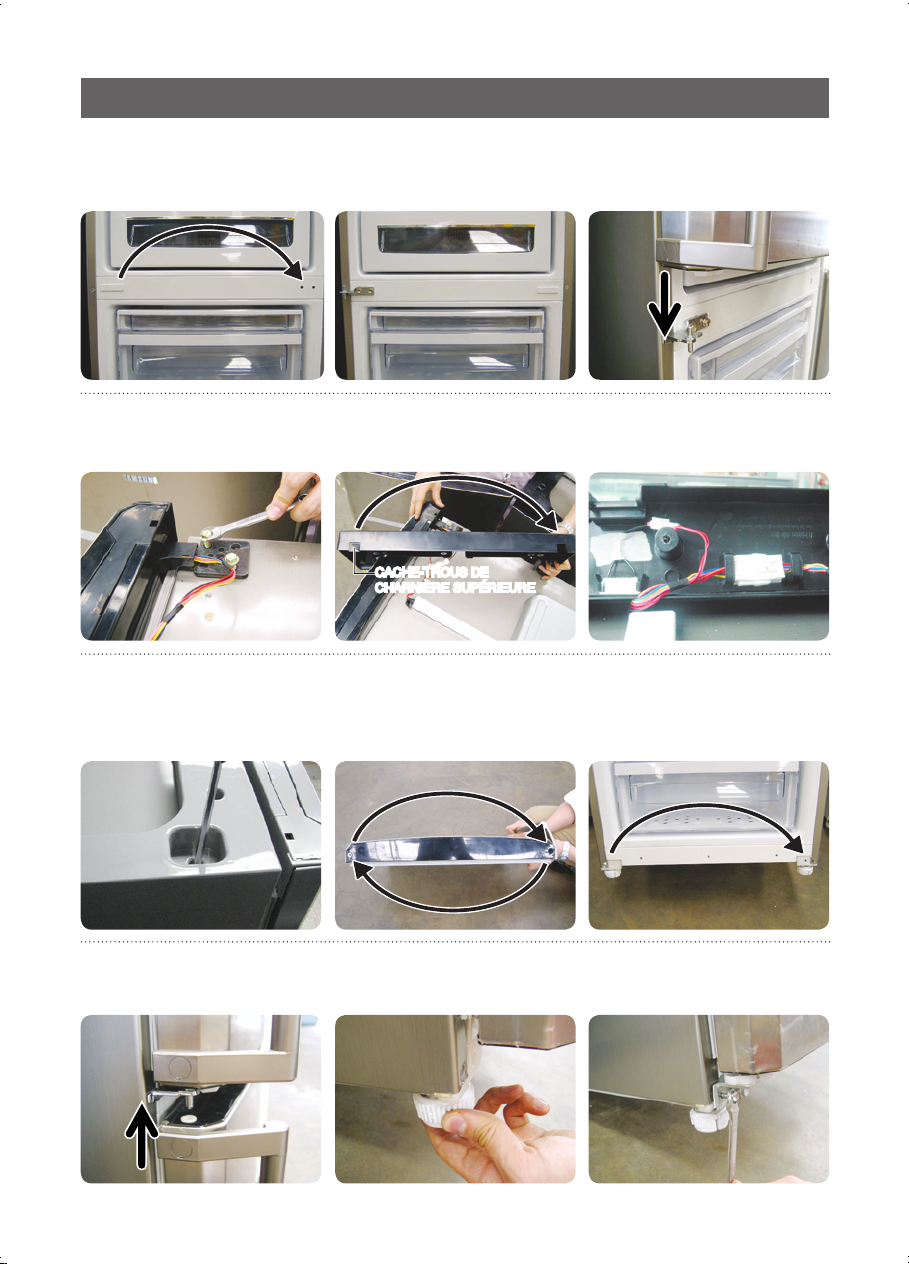

15. Inversez la position du cache­trous de la charnière centrale.

16. Remontez la charnière centrale en
utilisant une vis et deux boulons.

17.

Glissez la porte du réfrigérateur
dans l’axe de la charnière centrale.

18.

Bloquez la charnière supérieure avec des
boulons (voir photo ci-dessous). Veillez à ne
pas faire tomber la porte du réfrigérateur.

19. Inversez la position du

cache-trous de la charnière
supérieure.

20. Rebranchez les fils électriques et
replacez-les à l’intérieur du plateau
supérieur(voir photo ci-dessous).

21. Remontez le plateau
supérieur après avoir
contrôlé la position des fils.

22. Inversez la position de la
charnière passe-fils et du
cache-trous.

23. Après avoir légèrement incliné
l’appareil en arrière, inversez
la position du boulon.

24. Glissez la porte du congélateur
dans l’axe de la charnière
centrale.

25. Avant d’installer la
charnière inférieure, dévissez
le pied de réglage avant.

26. À l’aide d’une clé, vissez
la charnière inférieure (voir
figure ci-dessous).

18

INVERSION DU SENS D’OUVERTURE DES PORTES

• La fiche d’alimentation est-elle correctement branchée?

• La température est-elle correctement réglée sur le panneau de commande avant?

•

L’appareil est-il exposé aux rayons du soleil ou est-il situé à proximité d’une source de chaleur?

• La paroi arrière de l’appareil est- elle trop près du mur?

L’appareil ne fonctionne pas du tout ou la température est trop élevée.

•

La température indiquée sur le panneau de commande est-elle réglée au niveau le plus froid?

• La température ambiante est-elle trop basse?

• Avez-vous placé dans le réfrigérateur des produits contenant une quantité d’eau importante?

Les aliments placés à l’intérieur du réfrigérateur sont congelés.

• L’appareil est-il installé sur une surface stable et horizontale?

• La paroi arrière de l’appareil est- elle trop près du mur?

• Des objets sont-ils tombés derrière ou sous l’appareil?

• Le bruit provient-il du compresseur de l’appareil?

• L’appareil émet parfois un bruit de cliquètement.
Ce bruit est normal et provient de la dilatation ou de la rétraction des différents accessoires.

• Des tubes calorifugés sont installés dans les coins avant de l’appareil afin d’éviter la condensation.
Lorsque la température ambiante augmente, la chaleur est perceptible dans certains cas, mais elle n’est pas anormale.

• Par temps très humide, des gouttelettes de condensation peuvent se former lorsque l’humidité de
l’air entre en contact avec la surface externe froide de l’appareil.

Les coins avant et les côtés de l’appareil apparaissent chauds au toucher. Des outtelettes de condensation commencent à se former.

DÉPANNAGE

L’appareil émet des bruits anormaux.

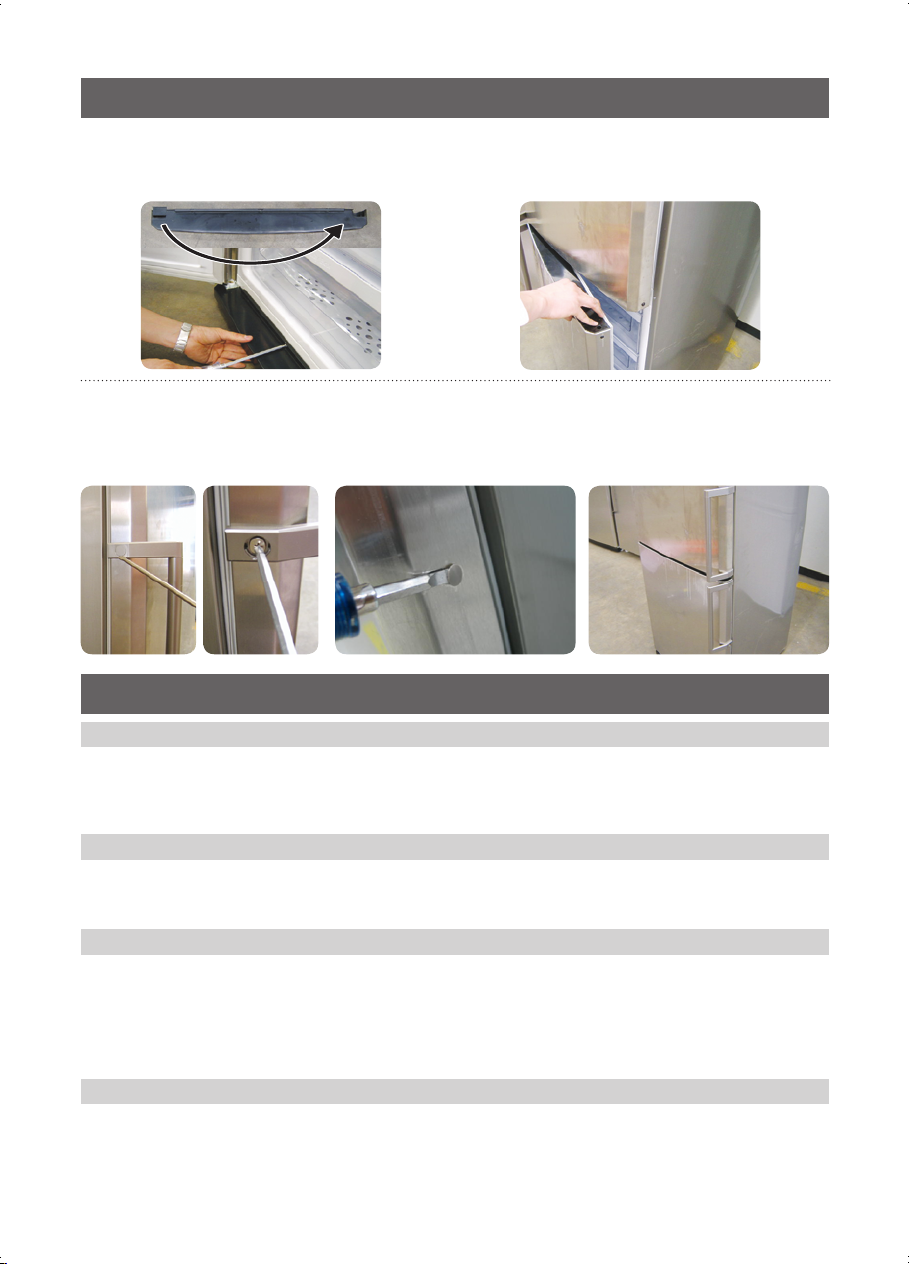

27. Après avoir inversé la position du cache-trous

de la charnière inférieure, revissez le pied de
réglage avant en laissant la porte ouverte.

28. Vérifiez que les portes du réfrigérateur
et du congélateur ouvrent et ferment
correctement.

29. À l’aide d’un tournevis plat,
ôtez les cache-trous et
démontez la poignée.

- Inversion des poignées

30. Changez la position des
caches en plastique en les
tirant ou en les faisant sauter.

31. Remontez les poignées de
l’autre côté des portes en
suivant la procédure inverse.

19

VUE D’ENSEMBLE DES ACCESSOIRES

DÉPANNAGE

Économies d’énergie

• Installez l’appareil dans un endroit sec et bien aéré. Veillez à ce qu’il ne soit pas exposé au rayonnement
direct du soleil ou installé à proximité d’une source de chaleur (par exemple un radiateur).

• N’obstruez jamais les fentes ou les grilles de ventilation de l’appareil.

• Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.

• Placez les aliments congelés dans le réfrigérateur afin de les décongeler.
Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.

•

Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps.
Plus la durée d’ouverture est courte, moins la quantité de glace formée dans le congélateur est importante .

Conseils

• Ce bruit est dû au fluide frigorigène qui refroidit l’intérieur de l’appareil.

Un bruit d’écoulement d’eau est perceptible.

• Emballez hermétiquement les aliments.

• Protégez les aliments entreposés et nettoyez l’entrée d’air froid.

ll y a une odeur désagréable dans le réfrigérateur.

• La sortie d’air de l’appareil est-elle branchée?

• L’espace entre les aliments est-il suffisant pour que l’air puisse circuler?

• La porte ferme-t-elle hermétiquement?

Du givre se forme sur les parois de l’appareil.

• Avez-vous protégé les aliments contenant beaucoup d’eau?
La porte est-elle restée ouverte trop longtemps?

•

Entreposez les aliments en fermant les couvercles des récipients ou en utilisant des emballages hermétiques.

Des gouttelettes de condensation se forment sur la paroi interne de l’appareil et autour des légumes.

DISTRIBUTEUR D’EAU

(OPTION)

LAMPE DU RÉFRIGÉRATEUR(lampe à

DEL ou à incandescence, selon le modèle)

RÉFRIGÉRATEUR

CLAYETTES

(en verre trempé,

selon le modèle)

BAC À FRUITS ET LÉGUMES

(OPTION)

BAC À FRUITS ET LÉGUMES / BAC

RÉFRIGÉRÉ / COMPARTIMENT À

TEMPÉRATURE RÉGLABLE

(OPTION)

CONGÉLATEUR

BAC À GLACE

BACS DE CONGÉLATION

CASIER À PRODUITS LAITIERS

(OPTION)

CASIER
MULTIFONCTION

(OPTION)

Classe climatique

Cet appareil est conçu pour fonctionner dans la plage de températures
ambiantes spécifiée sur la plaque signalétique.

NOTE: La température interne peut varier en fonctionde certains facteurs

tels que l’emplacement de l’appareil, la température ambiante ou
la fréquence d’ ouverture des portes. Réglez la température de
manière à compenser ces effets.

Classe

Symbole

Température ambiante

climatique

Maximum Minimum

Tempérée étendue SN 32°C (90°F) 10°C (50°F)
Tempérée N 32°C (90°F) 16°C (61°F)
Subtropicale ST 38°C (100°F) 18°C (64°F)
Tropicale T 43°C (109°F) 18°C (64°F)

Comment éliminer ce produit (déchets d’équipements électriques et électroniques) Applicable dapays
de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie
avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’
environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler
de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner
auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il
soit recyclé en respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur
contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Français

An de promouvoir le recyclage, ce présent manuel a été imprimé sur du papier recyclé.

NETHERLANDS

TEL. 0900-SAMSUNG (726-7864 € 0,10/Min)

www.samsung.com/nl

Samsung Electronics Benelux B.V. Olof Palmestraat 10,

Delft P.O. Box 681, 2600 AR Delft Netherlands

LUXEMBURG

TEL. [phone]

www.samsung.com/be

Samsung Electronics Benelux B.V. Medialaan 501800 Vilvoorde Belgium

BELGIUM

TEL. [phone]

www.samsung.com/be

Samsung Electronics Benelux B.V. Medialaan 501800 Vilvoorde Belgium
