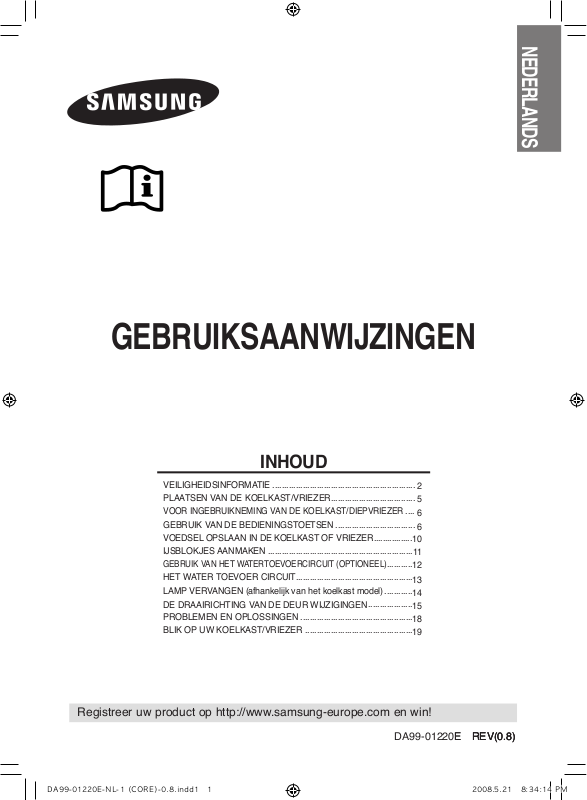

GEBRUIKSAANWIJZINGEN
DA99-01220E REV(0.8)E REV(0.8) REV(0.8)
NEDERLANDS
Registreer uw product op http://www.samsung-europe.com en win!
INHOUD
VEILIGHEIDSINFORMATIE .............................................................
2
PLAATSEN VAN DE KOELKAST/VRIEZER ....................................
5
VOOR INGEBRUIKNEMING VAN DE KOELKAST/DIEPVRIEZER
....
6
GEBRUIK VAN DE BEDIENINGSTOETSEN ..................................
6
VOEDSEL OPSLAAN IN DE KOELKAST OF VRIEZER .................
10
IJSBLOKJES AANMAKEN ..............................................................
11
GEBRUIK VAN HET WATERTOEVOERCIRCUIT (OPTIONEEL)
...........
12
HET WATER TOEVOER CIRCUIT..................................................
13
LAMP VERVANGEN (afhankelijk van het koelkast model) ............
14

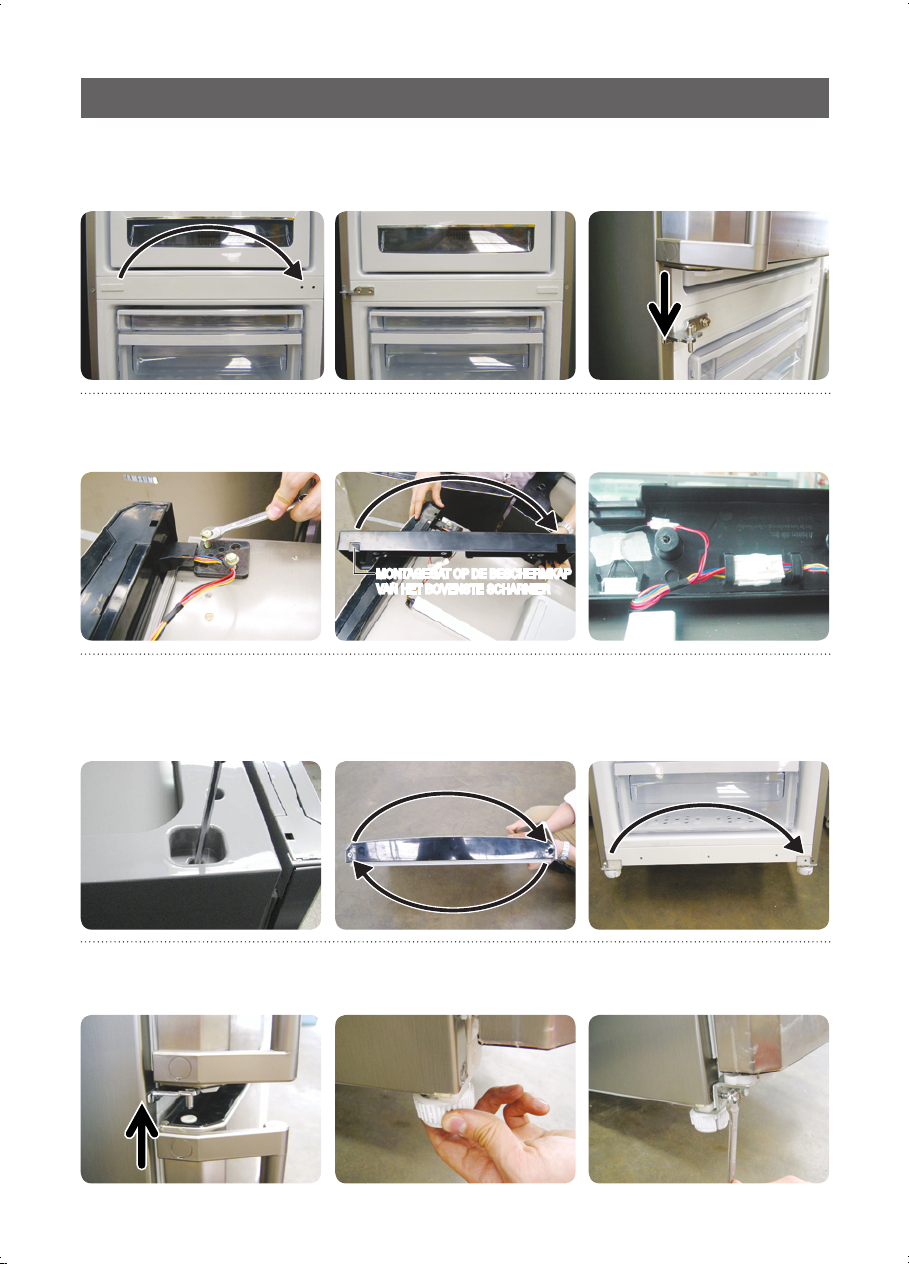

DE DRAAIRICHTING VAN DE DEUR WIJZIGINGEN
...................
15
PROBLEMEN EN OPLOSSINGEN ................................................
18
BLIK OP UW KOELKAST/VRIEZER ..............................................
19
2
VEILIGHEIDSINFORMATIE
Dit apparaat bevat een kleine hoeveelheid
isobutaan koelmiddel (R600a), een natuurlijk
en uiterst milieuvriendelijk gas, dat echter
ook brandbaar is. Tijdens het transport en de
installatie van het apparaat, dient men ervoor te zorgen
dat er geen onderdelen van het koelcircuit beschadigd raken.
Uit de leidingen lekkend koelmiddel kan vlam vatten of
oogletsel veroorzaken. Vermijd in geval van lekken open
vuur of mogelijke ontstekingsbronnen en ventileer de
ruimte
waarin de koelkast geplaatst is gedurende meerdere minuten.
• Ter voorkoming van de vorming van een ontvlambaar
luchtgasmengsel ingeval van een lek in het koelcircuit,
dient de afmeting van de ruimte waarin de koelkast
geplaatst wordt, afgestemd te worden op de gebruikte
hoeveelheid koelmiddel. De ruimte dient 1m33groot te
zijn voor iedere 8g R600a koelmiddel in het apparaat.
De hoeveelheid koelmiddel in uw koelkast wordt
aangegeven op het typeplaatje in het apparaat.
• Schakel nooit een apparaat in dat enige tekenen van
beschadiging vertoont. Raadpleeg bij twijfel uw verkoper.
Plaats het apparaat zodanig, dat ook daarna de
stekker nog bereikbaar is.
Plaats deze koelkast niet in direct zonlicht en stel het niet
bloot aan warmtebronnen zoals radiatoren of andere
hittebronnen. Als u een chemische geur of rook ruikt,
trekt u de stekker uit het stopcontact en neemt u contact
op met het Samsung Electronics servicecenter.
R600a of R134a wordt gebruikt als koelmiddel. Raadpleeg
het etiket van de compressor op de achterzijde van het
apparaat en het typeplaatje in de koelkast om te zien
welk middel voor uw koelkast gebruikt wordt.
BELANGRIJKE VEILIGHEIDSINFORMATIE. LEES VOORDAT U
HET APPARAAT GEBRUIKT ALLE INSTRUCTIES.
• Neem in geval van gebruik van elektrische apparaten de elementaire veiligheidsvoorzorgen in acht, waaronder de volgende:
VEILIGHEIDSVOORSCHRIFTEN
Deze koelkast dient vóór het gebruik op de
juiste wijze geïnstalleerd en geplaatst te
worden in overeenstemming met de
installatieinstructies van de Gebruiksaanwijzing.
Plaats de koelkast niet in een vochtige ruimte
waardoor deze nat zou kunnen worden.
• Beschadiging van de isolatie van elektrische
onderdelen kan leiden tot een elektrische schok of brand.
Laat kinderen niet toe om op of aan de legplanken
of deuren van de koelkast te klimmen of te
hangen. Hierdoor kan de koelkast beschadigd
raken of kunnen de kinderen zich verwonden.
Het apparaat is niet ontworpen voor gebruik
zonder toezicht door ouders. Op kinderen dient
toezicht gehouden te worden, om te voorkomen
dat zij met het apparaat spelen.
Trek de stekker uit het stopcontact, zorg ervoor dat
de koelkast leeg is wanneer de koelkast tijdens uw
vakantie of bij lange afwezigheid niet gebruikt wordt.
• Stroomstoringen die binnen 1 à 2 uur opgeheven
zijn, zullen de temperatuur in de koelkast niet
beïnvloeden. U moet echter het aantal keren dat
u de deur opent terwijl de stroom uitgeschakeld is
beperken. Mocht de stroomuitval langer dan 24 uur
duren, verwijder dan alle ingevroren levensmiddelen.
Zorg voor voldoende ruimte om de koelkast en
plaats deze op een vlakke ondergrond.
Haal het apparaat niet uit elkaar en repareer het niet zelf.
Dit zou kunnen leiden tot brand, storingen en/of
persoonlijk letsel.
WAARSCHUWINGSSYMBOLEN EN
ANDERE GEBRUIKTE SYMBOLEN
LET OP
WAARSCHUWING
Levensgevaarlijk of
gevaar voor ernstig
letsel
Risico van
persoonlijk letsel
of materiële
schaden.
Geeft iets aan dat u NIET uit elkaar mag halen.
Geeft iets aan dat u NIET mag aanraken.
Geeft iets aan waar u op moet letten.
Geeft aan dat u de stekker uit het stopcontact
moet halen.
Geeft iets aan dat geaard moet worden,
ter voorkoming van elektrische schokken.
Geeft aan dat u iets beslist NIET moet doen.
WAARSCHUWING
•
Gebruik dit apparaat uitsluitend voor de doeleinden waarvoor het ontworpen is, zoals beschreven in de
Gebruiksaanwijzing. Wij raden nadrukkelijk aan om het onderhoud uit te laten voeren door een erkende vakman.
Deze gebruiksaanwijzingen heeft betrekking op diverse modellen. De eigenschappen van
uw apparaat kunnen daarom enigszins afwijken van de beschrijving in deze handleiding.
Opmerking
3
VEILIGHEIDSINFORMATIE
GOOI UW KOELKAST WEG OVEREENKOMSTIG SPECIALE
AFVALVERWERKINGSPROCEDURES
Voordat u uw oude koelkast of vriezer weggooit
CycloPentane wordt gebruikt als isolatie.
Voor de gassen in het isolatiemateriaal
is een speciale afvalverwerking vereist.
Gelieve de verpakkingsmaterialen van dit
product op een milieuvriendelijke wijze
weg te gooien. Neem contact op met
uw plaatselijke overheidsinstanties met
betrekking tot de afvalverwerking van dit
product. Dit product bevat ontvlambaar
isolatie-ventilatiegas.
Gelieve de verpakkingsmaterialen van
dit product op een milieuvriendelijke
wijze weg te gooien.
Wanneer u deze of andere koelkasten wilt
afdanken, dienen deuren, vergrendelingen
en veersloten verwijderd te worden, zodat
kinderen of dieren hierin niet opgesloten
kunnen raken.
Laat de legplanken op hun plaats, zodat
kinderen niet gemakkelijk in de koelkast
kunnen kruipen.
Wanneer dit product ontvlambaar gas bevat
(koelmiddel R600a) dient u contact op te
nemen met de plaatselijke overheidsinstanties
met betrekking tot een veilige afvalverwerking
van dit product.
WAARSCHUWINGEN
• De in de koelkast / vriezer gebruikte koelmiddelen en de gassen in het
isolatiemateriaal vereisen een speciale afvalverwerkingsprocedure.
Controleer of er geen leidingen aan de achterzijde van het apparaat beschadigd
zijn, alvorens de koelkast/vriezer weg te gooien.
ELEKTRICITEITAANSLUITING.
Let erop dat u tijdens het verplaatsen de
koelkast niet over het snoer schuift of dat u
het elektriciteitssnoer beschadigt.
Steek het snoer niet in het stopcontact als
uw handen nat zijn.
Haal de stekker uit het stopcontact voordat u
de koelkast reinigt of reparaties uitvoert.
Gebruik nooit een natte of vochtige doek voor
het schoonmaken van de stekker. Haal vuil of
stof tussen de contactpennen vandaan.
• Hiermee voorkomt u brandwonden of brand.
Wacht nadat u de stekker uit het stopcontact
hebt gehaald minstens 5 minuten voordat u
de stekker weer in het stopcontact doet.
Sluit het snoer niet aan op een beschadigd
stopcontact.
Dit kan leiden tot brand of een elektrische schok.
Sluit nooit meerdere apparaten aan op
hetzelfde stopcontact en controleer of het
voltage van het stopcontact overeenkomt met
de op het typeplaatje aangegeven voltage.
Hierdoor is men verzekerd van een goede
werking en voorkomt men overbelasting
van de elektriciteitskabels in het huis, die
brand kunnen veroorzaken ingeval van
oververhitting van de draden.
Haal nooit de stekker uit het stopcontact door
aan het elektriciteitssnoer te trekken.
Neem altijd de stekker stevig vast en trek
dit recht uit het stopcontact.
Controleer of de voedingsstekker niet bekneld o
f
beschadigd wordt door de achterzijde van de koelkast.
Buig het snoer niet te ver om en plaats er
geen zware voorwerpen op Zorg ervoor dat
het elektriciteitssnoer onmiddellijk door de
fabrikant of zijn service-center gerepareerd
of vervangen wordt wanneer het snoer
gerafeld of beschadigd is. Gebruik geen
snoer waarvan het isolatiemateriaal of de
uiteinden gebroken of afgesleten zijn. Als het
elektriciteitssnoer beschadigd is, dient deze
onmiddellijk door de fabrikant of zijn
service-center vervangen te worden.
WAARSCHUWINGEN
4
VEILIGHEIDSINFORMATIE
LEVENSMIDDELEN BEWAREN &
PRAKTISCHE VOORZORGSMAATREGELEN
VOORSCHRIFTEN VOOR AARDING
De koelkast moet worden geaard.
• De koelkast moet geaard worden
ter voorkoming van lekspanning of
elektrische schokken als gevolg van
lekstromen van de koelkast.
Gebruik nooit gasleidingen, telefoondraden
of andere potentiële bliksemafleiders voor
de aarding.
• Een onjuist gebruik van de aardstekker
kan leiden tot een elektrische schok.
SCHOONMAAKVOORSCHRIFTEN
Steek uw handen niet onder de onderzijde
van dekoelkast.
• Scherpe randen kunnen verwondingen
veroorzaken.
Steek nooit uw vingers of een voorwerp
in de opening van de waterdispenser. Dit
kan leiden tot lichamelijk letsel of materiële
schade.
INSTALLATIEVOORSCHRIFTEN
Plaats geen voorwerpen op dekoelkast.
• Wanneer u de deur opent, kunnen deze
voorwerpen van de koelkast vallen en
persoonlijk letsel en/of materiële schade
veroorzaken.
WAARSCHUWING
• Houd de ventilatie-openingen in de behuizing
of de inbouwstructuur van het apparaat vrij
van obstakels.
• Gebruik geen mechanische middelen of
andere gereedschappen dan de door de
fabrikant aanbevolen middelen om het
ontdooiingsproces te bespoedigen.
• Beschadig het koelcircuit niet.
• Berg geen elektrische gereedschappen op en
gebruik deze niet in de koelkast/vriezer, tenzij
deze gereedschappen aanbevolen worden
door de fabrikant.
Lees voordat u het apparaat
in gebruik neemt, deze
gebruiksaanwijzing
zorgvuldig door en bewaar
hem voor toekomstig
gebruik.
Bewaar niet teveel voedsel in de koelkast.
• Bij het openen van de deur kunnen er
levensmiddelen uitvallen wat kan leiden
tot persoonlijk letsel of materiële schade.
Plaats geen glazen flessen of andere
glazen voorwerpen in de vriezer.
•
Als gevolg van het bevriezen van de inhoud, kan
het glas breken en persoonlijk letsel veroorzaken.
•
Flessen moeten dicht naast elkaar in de koelkast
worden geplaatst, zodat zij er niet uit kunnen vallen.
Gebruik geen licht ontvlambare gassen in
de buurt van de koelkast.
• Dit kan tot een explosie of brand leiden.
Zorg dat er geen water in of op dekoelkast
terecht kan komen.
•
Dit kan brand of een elektrische schok veroorzaken.
Raak niet de wanden van de diepvriezer of de daar
in opgeslagen producten met natte handen aan.
• Dit kan tot bevriezing leiden.
Plaats geen vluchtige of licht ontvlambare
substanties in de koelkast.
• Het in de koelkast bewaren van stoffen
als benzeen, verdunners, zuivere alcohol,
ether en LPG en soort gelijken producten
kan leiden tot een explosie.
Vries volledig ontdooide producten niet opnieuw in.
Bewaar geen medicijnen, wetenschappelijk
materiaal of andere temperatuurgevoelige
producten in de koelkast.
•
Producten die een strenge temperatuurbeheersing
vereisen, mogen niet in de koelkast bewaard worden.
Plaats geen bak water bovenop de koelkast.
• Als er water gemorst wordt, kan dit leiden
tot brand of een elektrische schok.
Dit product is uitsluitend ontworpen voor het
bewaren van voedingswaren in een
huishoudelijke omgeving.
5
Het apparaat helt naar links.
Draai de linker voet met een platte
schroevendraaier in de richting van de
pijl, tot het apparaat waterpas staat.
950mm
595mm
1050mm
600mm
Minstens
50mm
Hou genoeg ruimte vrij om de
laden te kunnen openen.
Zorg ervoor dat de laden
gemakkelijk geopend kunnen
worden
wanneer de deuren
wijd open staan
Minstens
50mm
Het apparaat helt naar rechts.
Draai de rechter voet met een platte
schroevendraaier in de richting van de
pijl, tot het apparaat waterpas staat.
Minstens
50mm
Maak de koelkast/vriezer schoon.
• Veeg de koelkast van binnen en van buiten schoon met een vochtig doekje.
Sluit de koelkast/vriezer aan op het stopcontact dat uitsluitend voor dit apparaat gebruikt wordt.
• Dit apparaat moet correct worden geaard.
Plaats de voedingswaren in de koelkast/vriezer.
• Het verdient aanbeveling dat u de koelkast 2 à 3 uur laat koelen, alvorens
voedingswaren op te slaan.
PLAATSEN VAN DE KOELKAST/VRIEZER
Wanneer het niveau van de voorkant van het apparaat enigszins hoger is dan de achterkant,
kan de deur gemakkelijker geopend en gesloten worden.
NIVEAUBEPALING
Kies een adequate ruimte en installeer de koelkast/diepvriezer op een stevige, vlakke ondergrond.
• Wanneer het niveau van de koelkast niet waterpas is, kan dit leiden tot ongebruikelijke
geluiden en onvoldoende koeling.
• Indien de koelkast liggend is vervoerd dient u 4 uur te wachten met aanzetten.
6
VOOR INGEBRUIKNEMING VAN DE KOELKAST/DIEPVRIEZER
Installeer alle legplanken en bakken die tijdens het transport verwijderd zijn op de juiste plaats.
Maak de koelkast/vriezer en accessoires schoon en verwijder het stof dat zich tijdens de
verpakking en het transport heeft opgehoopt.
De lamp van de koelkast gaat branden wanneer de deur geopend wordt.
Wanneer de koelkast niet correct functioneert, dient u de elektriciteittoevoer te controleren.
Wanneer het probleem niet opgelost is, moet u contact opnemen met uw dealer.
Om uw koelkast gebruiksklaar te maken en om te controleren of deze correct
functioneert, doorloopt u de volgende fasen.
GEBRUIK VAN DE BEDIENINGSTOETSEN
A. Basismodel
Aan/Uit knop
• Voor uitschakeling, blijft u gedurende drie seconden drukken.
Controleknop temperatuur
•
Druk op de knop die de temperatuur controleert, om de temperatuur van de koelkast te checken.
• Aanvankelijk is de temperatuur ingesteld op gemiddeld.
•
Er bestaan vijf temperatuurinstellingen, die aangegeven worden door vijf controleslampjes (➀).
Wanneer alle lampjes branden, is de de laagste temperatuur bereikt.
• Druk één of meerdere keren op de knop die de temperatuur controleert, om de gewenste
temperatuur in te stellen.
• De temperatuur van de vriezer zal zich automatisch aan de temperatuur van de koelkast
aanpassen.
• Indien u grotere hoeveelheden voedsel wilt invriezen, stelt u de temperatuur van de
vriezerafdeling in op de koudste temperatuur, minimaal 24 uren van te voren.
➀
Druk op de controleknop temperatuur, om de
temperatuur van de koelkast in te stellen.
Opmerking
Stel de temperatuur in op het laagste niveau en laat de koelkast gedurende een uur functioneren.
De vriezer moet nu koel worden en de motor moet rustig functioneren, met een zacht zoemgeluid.
7
➀
➁
➂
➄
➃
GEBRUIK VAN DE BEDIENINGSTOETSEN
B. Model met digitaal display
Temperatuurknop vriezer VRIE.
• In de standaarduitvoering is de weergegeven temperatuur (➁) de temperatuur die voor
de vriezer is ingesteld.
• Om de temperatuur van de vriezer te wijzigen:
–
Drukt u op de temperatuurknop vriezer De actueel ingestelde temperatuur wordt weergegeven (➁).
– Druk één of meerdere keren op de temperatuurknop vriezer, tot de juiste temperatuur verschijnt(➁).
• Temperatuurwijziging vindt sequentieel plaats. Na -25°C, keert de display terug naar -14°C.
• Temperaturen kunnen variëren van: -14°C tot -25°C.
Bedieningtoets
• Voor uitschakeling, blijft u gedurende drie seconden drukken.
Dit kan een elektroschok of andere schade veroorzaken.
Opmerking
Temperatuurknop koelkast
• Om de temperatuur van de koelkast te wijzigen:
– Drukt u op de temperatuurknop koelkast KOELK.
– De actueel ingestelde temperatuur wordt weergegeven (➀).
– Druk één of meerdere keren op de temperatuurknop koelkast, tot de juiste temperatuur
verschijnt (➀).
– Wanneer de koelkasttemperatuur is ingesteld, licht de koelkasttemperatuurdisplay (➀)
5 keer op en gaat naar de temperatuurinstelling van de vriezer.
• Temperatuurwijziging vindt sequentieel plaats. Na +7°C, keert de display terug naar +1°C.
• Temperaturen kunnen variëren van de kunnen van: +1°C tot +7°C.
8
GEBRUIK VAN DE BEDIENINGSTOETSEN
Alarmknop Aan
• Wanneer u op de Alarm-knop drukt, wordt deze geactiveerd en zichtbaar (➄). Het alarm zal
na verloop van een bepaalde tijd afgaan wanneer de koelkastdeur open is blijven staan.
• Wanneer u het Alarm vervolgens uit wilt schakelen (terwijl het Alarm geactiveerd is), drukt u
nogmaals op de knop om het alarm te annuleren.
- U moet de koelkast leegmaken, alvorens op de vakantietoets (➂) te drukken.
- Wanneer u korter dan drie weken afwezig bent hoeft u de stekker van de koelkast niet
uit het stopcontact te trekken, maar verwijder wel alle voedingswaren uit de koelkast
Wanneer u langer dan drie weken afwezig bent, trek dan de stekker van de koelkast uit
het stopcontact. Maak de koelkast met water schoon en droog deze daarna af.
Let op
Vakantieknop
• Wanneer u gedurende langere tijd op vakantie bent of een lange zakenreis maakt, of
wanneer u de koelkast niet nodig heeft, drukt u op de vakantieknop.
• De koelkast wordt uitgeschakeld, maar de vriezer blijft functioneren.
• De vakantieindicator (➂) blijft aanstaan zolang de vakantiefunctie geactiveerd is.
Superdiepvries-knop
• Schakel de snelle diepvriesfunctie in of uit.
• Gebruik deze knop wanneer u voedingswaren snel wilt invriezen.
•
De superdiepvries-indicator (➃) blijft aanstaan zolang de snelle diepvriesfunctie geactiveerd is.
• Wanneer deze functie geactiveerd is, blijft de koelkast voortdurend aanstaan en genereert
een bijzonder lage temperatuur in de vriezer.
• De super diepvriesfunctie wordt automatisch uitgeschakeld. Wanneer de snelle
diepvriescyclus klaar is wordt de superdiepvries-indicator (➃) uitgeschakeld en keert de
vriezer terug naar de laatst ingestelde temperatuur.
• Om de super diepvriesfunctie uit te schakelen, drukt u opnieuw op de knop.
Wanneer u veel voedingswaren moet opslaan, moet u de vriezer op de laagste
temperatuur instellen voordat u de superdiepvries-knop activeert.
Opmerking
De vriezer heeft geen alarmfunctie om aan te geven dat de deur open staat dan
wel gesloten is.
Opmerking
Indien de superdiepvriesfunctie of vakantiemodus reeds is geactiveerd en er
wordt op een andere knop gedrukt dan wordt de huidige modus gedeactiveerd
en vervangen door de nieuwe instelling.
Opmerking
9
GEBRUIK VAN DE BEDIENINGSTOETSEN
C. Model met LCD-display
Vriezer
• De temperatuur van de vriezer kan ingesteld worden tussen ➝ -14°C en -25°C
Selectieknop
• Geeft de functies weer.
Koelkast
• De temperatuur van de koelkast kan ingesteld worden tussen ➝ 1 en 7
Optie
• Vakantie - Koelkast uit (alleen de diepvriezer functioneert)
• Superdiepvries - Superdiepvriesfunctie (functioneert continu gedurende tweeëneenhalf uur)
• Alarm AAN/UIT : controlefunctie voor wanneer de deur open is blijven staan
Bedieningtoets
• Aan of uit zetten.
Dit kan een elektroschok of andere schade veroorzaken.
Opmerking
CoolSelect zone : Temperatuurinstelmogelijkheden
Gematigd invriezen (-5°C)
0 zone (0°C)
Koel (3°C)
Snelle afkoeling (60 minuten, continu-functie)
1. Koel, Nul zone, Gematigde diepvriesfunctie
•
Wanneer u op Koel, Nul zone, Gematigd invriezen instelt, zijn de temperaturen respectievelijk 3°C, 0°C en -5°C.
• Maak de instelling met de select knop en met de menuknop.
2. Snelle afkoeling
• Maak de instelling met de select knop en met de menuknop.
• Wanneer de Snelle afkoelfunctie klaar is, keert de Coolselect Zone lade terug naar koel.
Menuknop
• Geeft de subfuncties weer op het hoofdmenu (Diepvriezer/Koelkast/Coolselect zone/Optie)
zodanig, dat zij in de richting van de wijzers van de klok, geselecteerd kunnen worden.
Wanneer u veel voedingswaren moet opslaan, moet u de vriezer op de
laagste temperatuur instellen voordat u de superdiepvries-knop activeert.
Opmerking
10
VOEDSEL OPSLAAN IN DE KOELKAST OF VRIEZER
A. Koelkast
Transparant legplateau met veiligheidsglas (afhankelijk van het koelkast model)
•
Plaats voedingswaren in de opslagbakken en leg de artikelen op gepaste afstand van elkaar.
• Het legplateau is van onbreekbaar, transparant materiaal zodat u het veilig kunt gebruiken.
Laden voor verse sla (afhankelijk van het koelkast model)
• Groenten en fruit kunnen in deze bak worden gelegd.
• Wanneer u meer ruimte voor uw groenten en fruit nodig heeft, kunt u de laden verwijderen.
•
Het aangegeven opslagvolume van de verse voedingswarenbak is berekend zonder de laden.
Cool Select Zone Lade (afhankelijk van het koelkast model)
• Bewaar de smaak van voedingswaren en houdt ze langer vers. Gebruik deze
opslagruimte voor kaas, vlees, gevogelte of andere voedingswaren.
Koelbox (afhankelijk van het koelkast model)
• Ideaal om vis, vlees en sausen op te slaan.
• De temperatuur in deze box is lager dan in de koelkast.
De temperatuur kan onder 0°C dalen.
• Het aangegeven opslagvolume van de verse voedingswarenbak is berekend nadat de
koelbox verwijderd is.
Opslagrek voor zuivelproducten en overige
• Leg hier vetrijke voedingswaren, zoals boter en kaas.
• Leg hier kleine, verpakte voedingswaren, zoals melk, yoghurt en dranken.
Flessenhouder
• Plaats in het bovengedeelte kleine flessen en kartonnen verpakkingen
(1 liter) met bier, melk, vruchtensap, en grotere flessen en kartonnen
verpakkingen (1.5 liter) in het onderste gedeelte.
Wanneer u voedingswaren in de koelkast legt
moet u de onderstaande aanbevelingen opvolgen.
• Laat warme voedingswaren of dranken
afkoelen, alvorens deze in de koelkast te leggen.
• Zorg ervoor dat voedingswaren goed verpakt
of afgedekt zijn in vacuümverpakking alvorens
deze in de koelkast te leggen. Hierdoor
voorkomt u dat voedingswaren uitdrogen, van
kleur veranderen of hun smaak verliezen.
Ook blijven ze langer vers. U voorkomt ook
dat producten gaan smaken naar andere, niet
afgedekte producten.
• Voorkom dat olie of vet in contact komt met de
kunststof behuizing of deurrubbers, aangezien
deze materialen gemakkelijk poreus worden.
• Leg nooit explosieve substanties in de
koelkast. Sterk alcoholische substanties mogen
alleen rechtop staan, in een goed gesloten
verpakking.
Niet geschikt voor sla, groenten, en producten gevoelig voor kou.
Opmerking
11
VOEDSEL OPSLAAN IN DE KOELKAST OF VRIEZER
Bovenste diepvrieslade
• Voor verpakte, ingevroren voedingswaren, zoals ijs, ham en pizza.
• Plaats de ijsbak in deze lade voor het optimaal invriezen van ijs.
Middelste/onderste diepvrieslade
•
Voor vers vlees en vis of gedroogde voedingswaren, die in geschikte porties onderverdeeld zijn.
•
Niet geschikt voor voedsel dat snel op lage temperatuur bederft wordt zoals bananen en meloenen.
• Plaats geen dranken met koolzuur of prik in de vriezer.
B. Vriezer
IJSBLOKJES AANMAKEN
Giet water in de ijsblokjesmaker.
• Vul de machine met ongeveer 80% water.
Plaats de ijsblokjesmaker in de
bovenste lade van de diepvriezer
Om de ijsblokjes te verwijderd:
• Beweegt u de ijsmaker aan beide zijden
tegengesteld (torderen).
Explosiegevaar
•
De koudste onderdelen van de koelkast zijn het achterpaneel en het laagste legplateau.
Dit is de beste plaats om delicate voedingswaren neer te leggen.
• Glazen flessen met vloeistoffen die bevriezen kunnen mogen nooit in de vriezer
worden gezet, aangezien het glas kan springen wanneer de inhoud invriest.
Waarschuwing
Snel ijs aanmaken
Om snel een grote hoeveelheid ijs aan te maken, drukt u op de “superdiepvries” knop
om de snelle diepvriesfunctie te selecteren.
Opmerking
• Uw koelkast kan niet bevriezen; dit betekent dat u niet handmatig uw koelkast hoeft te
ontdooien, aangezien dit automatisch plaatsvindt.
• Temperatuurstijging tijdens het ontdooien zijn conform aan de ISO-normen, maar u kunt
temperatuurstijging van ingevroren voedingswaren voorkomen of tegengaan wanneer de
koelkast ontdooid wordt. U wordt verzocht de ingevroren voedingswaren in verschillende
lagen krantenpapier te wikkelen.
• Er kan mogelijk een storing bij de koelkast optreden (bijvoorbeeld het ontdooien van
voedingswaren of een abnormaal hoge temperatuur in de diepvriezer), wanneer
deze gedurende langere tijd op een plaats staat met een temperatuur die lager is dan die
waarvoor de koelkast bestemd is.
• U kunt voor meer ruimte de lades verwijderen
zoals getoond in de volgende afbeelding. Dit heeft
geen invloed op de thermale en mechanische
eigenschappen. Het aangegeven opbergvolume van
de vriezerafdeling is berekend met de lades verwijderd.
Opmerking
12
GEBRUIK VAN HET WATERTOEVOERCIRCUIT (OPTIONEEL)
Met de waterdispenser kunt u gemakkelijk koud water verkrijgen zonder de deur van de koelkast te
openen. Bovendien kunt u meer dan 30% elektriciteit besparen omdat de deur van de koelkast minder
vaak geopend wordt.
GEBRUIKT U HET WATERRESERVOIR NIET, HANDEL DAN ALS VOLGT:
Plaats de watertoevoer stevig in het montagegat.
• Als de watertoevoer lange tijd wordt verwijderd, lekt koude
weg en wordt de deur niet automatisch gesloten.
Plaats een extra fles naast het waterreservoir.
• Er kunnen twee flessen van 1,5 liter worden gebruikt.
Drukhendel
Waterreservoir
Dop waterreservoir
Watertoevoer
WATERRESERVOIR VULLEN
Haal de ronde dop van het reservoir en vul het met
drinkwater.
• Vul het reservoir helemaal (iets meer dan 4,2 liter).
Klik de ronde dop weer op het reservoir vast.
Duw met een beker op de waterverdeler hendel.
Push
GEBRUIK VAN HET WATERTOEVOERCIRCUIT (OPTIONEEL)
13
PLAATSEN VAN EEN STANDAARDFLES
Druk op de hendel en haal het waterreservoir uit
de koelkast.
Verwijder de watertoevoer uit het waterreservoir, plaats
de binnenste ring van de watertoevoer in een normale
bronwaterfles en draai de watertoevoer-vast.
Draai de watertoevoer om en plaats deze -in het
montagegat.
• Het is mogelijk dat een borrelend geluid waargenomen wordt wanneer lucht
binnenstroomt in een standaard mineraalwater- of frisdrankfles.
• Sommige standaard mineraalwater- of frisdrankflessen passen, afhankelijk van hun
omvang, niet op de watertoevoer.
• Wanneer het water na op de “drukknop” te hebben gedrukt niet naar wens verkregen
wordt, moet u opnieuw drukken.
• Gebruik geen koolzuurhoudende dranken zoals Cola, appelwijn of soda’s. Wanneer u op
de knop drukt, kan er drank uitspuiten vanwege de druk van opeengehoopt koolzuurgas
in het bovenste gedeelte van de frisdrankfles
• In het belang van een grotere hygiëne, worden dranken met een hoog suikergehalte
(sappen, soft drinks) afgeraden.
• U kunt mineraalwater in flessen of gekookt kraanwater gebruiken, tenzij er kleine deeltjes
in zitten.
Opmerking
HET WATERTOEVOERCIRCUIT SCHOONMAKEN
Aansluitgat
Maak het aansluitgat en het omliggende gebied schoon met een vochtige doek.
Dispenserbakje
Verwijder het bakje met behulp van de hendel.
Verwijder het water uit het dispenserbakje, maak het vervolgens met warm water
en een reinigingsmiddel schoon.
14
HET WATERTOEVOERCIRCUIT SCHOONMAKEN
Waterreservoir/watertoevoer
Trek naar boven en maak de haakjes aan beide
zijden van de grote dop los.
Draai de watertoevoer los in de richting van de
pijl en verwijder deze.
• Maak het waterreservoir regelmatig schoon. Gebruik alleen gefilterde thee. Dranken
met een hoog suikergehalte (sap of frisdrank) worden uit oogpunt van hygiëne niet
aangeraden.
• Vuil kan worden weggeveegd met een doek met azijn of zout water.
• Controleer of de rubberen afdichting op de watertoevoer niet verschoven of
beschadigd is door een scherp voorwerp. Anders kan deze gaan lekken.
Let op
Maak de grote dop en het waterreservoir schoon met
warm water en schoonmaakmiddel.
• Houd de dop omhoog en trek deze naar boven. Maak
de dop en het daaraan bevestigde vuilfilter met een
zachte borstel schoon.
Nadat u de watertoevoer heeft schoongemaakt met
een zachte borstel drukt u op de hendel en laat u er
water doorheen lopen.
LAMP VERVANGEN (afhankelijk van het koelkast model)
Trek altijd de stekker uit het stopcontact van het apparaat wanneer u de lamp van de koelkast vervangt.
Anders bestaat het gevaar van een elektrische schok.
Wanneer u een LED-lampje wilt vervangen, neemt u contact op met de
onderhoudsdienst.
Opmerking
Trek beide uiteinden
van de behuizing
naar u toe.
Gloeilamp
• Draai voorzichtig aan de
lamp, trek de lamp eruit
en vervang hem.
Druk de
behuizing naar
voren.
15
DE DRAAIRICHTING VAN DE DEUR WIJZIGINGEN
• Voordat u de draairichting van de deur wijzigt, moet u eerst controleren of de koelkast niet
op het stroomnet is aangesloten. U moet de inhoud en accessoires zoals rekken uit de deur
verwijderen. Zorg ervoor dat u de deuren tijdens de demontage of montage niet laat vallen.
Waarschuwing
- Lees eerst alle instructies aandachtig door
1. Behandel de onderdelen zorgvuldig om verfkrassen te voorkomen.
2. Leg alle schroeven bij hun onderdelen, zodat ze op de juiste wijze gemonteerd worden.
3.
Gebruik een werkoppervlak dat geen krassen op de deur veroorzaakt. (bijvoorbeeld: een deken).
schroevendraaier moersleutel 7
- GEREEDSCHAP DAT U NODIG HEBT - ANDERE ONDERDELEN
Beschermkap
elektriciteitsdraden voor
rechter scharnier (L)
BESCHERMKAP VAN DE
BEDRADING IN DE DEUR
BOVENSTE
SCHARNIER
BESCHERMKAP VAN DE
BEDRADING VAN HET
RECHTER SCHARNIER (L)
1.
Na het verwijderen van de schroeven,
demonteert u de BESCHERMKAP
van de BEHUIZING.
- DEMONTAGE VAN DE KOELKASTDEUR
2. Maak de elektriciteitsdraden
in de BESCHERMKAP van
de BEHUIZING los.
3. Met een 7/16-inch moersleutel
verwijdert u de bouten aan de
bovenkant van de koelkast.
4. Demonteer de koelkastdeur,
door hem omhoog te tillen.
Zorg ervoor dat u de voorkant
van de koelkastdeur niet laat
vallen of bekrast.
5. Demonteer de BESCHERMKAP van
de BEDRADING in de DEUR aan
de bovenkant van de koelkast door
een platte schroevendraaier in de
aangegeven positie te gebruiken.(∆).
6. Maak de BESCHERMKAP van de
BEDRADIN van het rechter scharnier
(L) los van het BOVENSTE
SCHARNIER, zoals is afgebeeld
.
Verwijder de elektriciteitsdraden uit de
BESCHERMKAP van de BEDRADING
van het rechter SCHARNIER (L).
16
DE DRAAIRICHTING VAN DE DEUR WIJZIGINGEN
7. Verander de richting van de
elektriciteitsdraad zoals hierna
is afgebeeld. Verwijder de
BESCHERMKAP van de
BEDRADING van het linker
SCHARNIER (L) uit de
BESCHERMKAP van de
BEHUIZING, en sluit deze aan
op de elektriciteitsdraad. Zorg
ervoor dat de elektriciteitsdraad
langer is dan150 mm.
8. Plaats de AS ondersteboven
op de andere kant van het
BOVENSTE SCHARNIER.
Na de STELSPIE te hebben
losgemaakt, monteert u
hem opnieuw op de andere
kant van het BOVENSTE
SCHARNIER.
9. Na de BESCHERMKAP van de BEDRADING
van het linker SCHARNIER (L) opnieuw te
hebben gemonteerd op het BOVENSTE
SCHARNIER en de PAKKINGRING van het
SCHARNIER van positie te hebben gewijzigd
en de BESCHERMKAP van de DEURSPELING,
monteert u het BOVENSTE SCHARNIER
opnieuw en dekt u de BESCHERMKAP van
de BEDRADING in de DEUR af, zoals hierna
is afgebeeld. (De elektriciteitsdraad moet zich
in de BESCHERMKAP van de BEDRADING
in de DEUR bevinden.
- DEMONTAGE VAN DE DEUR VAN DE VRIEZER
BESCHERMKAP VAN DE BEDRADING
VAN HET LINKER SCHARNIER (L)
DEURSTOPPER
PAKKINGRING VAN HET SCHARNIER
AS
STELSPIE
PAKKINGRING VAN
HET SCHARNIER
BESCHERMKAP
VAN DE
DEURSPELING
MIDDELSTE
SCHARNIER
10. Draai de positie van de
DEURSTOPPER en de
PAKKINGRING van het
SCHARNIER om, zoals
hierna is afgebeeld.
11. Na de schroef en de bouten
losgeschroefd en verwijderd
te hebben, demonteert u het
MIDDELSTE SCHARNIER.
12. Verwijder de deur van de vriezer,
door deze omhoog te tillen. Zorg
ervoor dat u de deur van de
vriezer niet laat vallen of bekrast.
14.
Na de koelkast enigszins naar achteren te hebben gekanteld voor meer
werkcomfort, demonteert u het ONDERSTE SCHARNIER. Demonteer
het ONDERSTE SCHARNIER zoals hierna is afgebeeld, en keer de
AUTOGELEIDER ondersteboven, en draai de positie van de AS om.
ONDERSTE
SCHARNIER
Draai bij het koppelen de schroef goed aan zodat er
geen onverwacht lawaai geproduceerd zal worden.
Opmerking
13. Verwijder de BESCHERMKAP van
de STEUN aan de VOORKANT
door de schroeven te verwijderen.
17
- MONTAGE VAN DE DEUR VAN DE VRIEZER
DE DRAAIRICHTING VAN DE DEUR WIJZIGINGEN
MONTAGEGAT OP DE BESCHERMKAP
VAN HET BOVENSTE SCHARNIER
- MONTAGE VAN DE KOELKASTDEUR
16. Monteer het MIDDELSTE SCHARNIER
met een schroef en twee bouten.
17. Plaats de koelkastduur in het
MIDDELSTE SCHARNIER.
18.
Bevestig de BOVENSTE SCHARNIER
met bouten zoals is aangegeven. Zorg
ervoor dat u de koelkastdeur niet laat vallen.
19. Verwissel de positie van het
MONTAGEGAT op de BESCHERMKAP
van het BOVENSTE SCHARNIER.
20. Sluit de elektriciteitsdraden opnieuw aan en
plaats deze weer in de BESCHERMKAP van
de BEHUIZING, zoals hierna is aangegeven.
21. Monteer de BESCHERMKAP van
de BEHUIZING opnieuw, na de
positie van de elektriciteitsdraden
te hebben gecontroleerd.
22. Verwissel de positie van de PAKKINGRING van
het SCHARNIER en het MONTAGEGAT IN DE
BESCHERMKAP VAN HET SCHARNIER.
23. Na de koelkast enigszins naar achteren te
hebben gekanteld voor meer werkcomfort,
verwisselt u de positie van de bout.
24. Plaats de deur van de
vriezer in het MIDDELSTE
SCHARNIER.
25. Maak de VOETSTEUN aan de
VOORKANT los om de ONDERSTE
SCHARNIER te bevestigen.
26. Monteer de ONDERSTE SCHARNIER
met een moersleutel, zoals
hierna is afgebeeld.
15. Verwissel de positie van DE BESCHERMKAP
VAN HET MIDDELSTE SCHARNIER.
18
DE DRAAIRICHTING VAN DE DEUR WIJZIGINGEN
• Controleer of de stekker correct op het stopcontact is aangesloten.
• Is de temperatuurbediening op het voorpaneel correct ingesteld?
• Schijnt de zon op de koelkast of staat deze naast warmtebronnen?
• Staat de achterkant van de koelkast te dicht tegen een muur?
De koelkast functioneert helemaal niet of de temperatuur is te hoog
• Is de temperatuurbediening op het voorpaneel ingesteld op de laagste temperatuur?
• Is de temperatuur van het vertrek te laag?
• Heeft u voedingswaren met een hoog watergehalte in de koelkast geplaatst?
De voedingswaren in de koelkast zijn bevroren
• Controleer of de koelkast op een stabiele, platte ondergrond is geplaatst.
• Staat de achterkant van de koelkast te dicht tegen een muur?
• Zijn voorwerpen achter of onder de koelkast gevallen?
• Komt het geluid van de de compressor van de koelkast?
• Een tikkend of krakend geluid kan in de koelkast worden waargenomen; dit is normaal.
U hoort dit geluid wanneer de verschillende accessoires inkrimpen of uitzetten.
•
Verwarmingsbuizen zijn in de hoeken aan de voorkant van de koelkast ingebracht, om condensatievorming te voorkomen.
Wanneer de temperatuur van het vertrek stijgt, is het echter mogelijk dat er op deze plekken condensatie ontstaat.
• Bij bijzonder vochtig weer, kan condensatie zich voordoen op de koelkast wanneer vochtigheid
in de lucht in contact komt met het koele oppervlak van de koelkast.
De hoeken aan de voor- en zijkanten van de koelkast zijn warm en er ontstaat condensatie
PROBLEMEN EN OPLOSSINGEN
Ongebruikelijke geluiden worden waargenomen
27. Na de positie van het MONTAGEGAT op de BESCHERMKAP van het
ONDERSTE SCHARNIER te hebben omgedraaid, monteert u (koelkastdeur
open) de BESCHERMKAP voor de STEUN aan de VOORKANT opnieuw.
28. Controleer of de deuren van de
koelkast en de vriezer open en
dichtgaan.
29. Verwijder de AFSLUITDOP met platte
schroevendraaier en demonteer de
HANDGREEP door de schroef te verwijderen.
- DE HANDGREEP OMDRAAIEN
30. Verander de positie van het "KAPJE"
door uit te trekken en aan de andere
kant van de deur weer in te duwen.
31. Monteer in omgekeerde
volgorde de HANDGREPEN
aan de andere kant van de deur.
19
BLIK OP UW KOELKAST/VRIEZER
PROBLEMEN EN OPLOSSINGEN
Tips voor elektriciteitsbesparing
• Plaats de koelkast in een koele, droge ruimte met voldoende ventilatie.
Zorg ervoor dat de koelkast niet in de de volle zon staat en plaats hem nooit te dicht naast een
warmtebron (zoals een radiator bijvoorbeeld).
• Blokkeer nooit de ventilatieopeningen of roosters van de koelkast.
• Laat warme voedingswaren afkoelen, alvorens deze in de koelkast te leggen.
• Plaats ingevroren voedingswaren in de koelkast om te ontdooien.
U kunt de lage temperatuur van de ingevroren producten gebruiken om de andere voedingswaren in de koelkast af te koelen.
• Laat de koelkastdeur niet te lang open wanneer u voedsel uit de koelkast haalt of erin legt.
Hoe korter u de deur openlaat, des te minder ijs zich in de vriezer zal vormen.
Tips
• Dit is het koelgas, die de koelkast van binnen koelt.
U kunt een kabbelend geluid van vloeistof in uw koelkast waarnemen
• U heeft de voedingswaren niet goed afgesloten.
• Sla voedingswaren afgedekt op en maak de luchtkanalen in de koelkast schoon.
Er is een onaangename geur in de koelkast
• Is de luchtafvoer van de koelkast belemmerd?
• Laat voor optimale ventilatie zoveel mogelijk ruimte tussen de voedingswaren.
• Is de deur goed gesloten?
De wanden van de koelkast zijn met met een vrieslaag bedekt
• Voedsel met een hoge vochtigheidsgraad is zonder verpakking opgeslagen of de deur is
gedurende langere tijd open blijven staan.
• Dek de voedingswaren af of plaats ze in afgesloten bakken.
Condensatie vormt zich op de binnenwand van de koelkast en om de groenten
WATERDISPENSER
(afhankelijk van het
koelkast model)
KOELKASTLAMP (LED-lampje of
gloeilamp, afhankelijk van het koelkast model)
LEGPLATEAUS KOELKAST
VRIEZER
(veiligheidsglas, afhankelijk
van het koelkast model)
LADE VOOR VERSE SLA
(AFHANKELIJK VAN HET
KOELKAST MODEL)
LADE VERSE SLA / KOELBOX /
COOL SELECT ZONE (AFHANKELIJK
VAN HET KOELKAST MODEL)
VRIEZER
OPSLAGLADE VOOR IJS
VRIEZERLADE
OPSLAGREK VOOR ZUIVELPRODUCTEN
(afhankelijk van het koelkast model)
OPSLAGREK
(afhankelijk van het
koelkast model)
NETHERLANDS
TEL. 0900-SAMSUNG (726-7864 € 0,10/Min)
www.samsung.com/nl
Samsung Electronics Benelux B.V. Olof Palmestraat 10,
Delft P.O. Box 681, 2600 AR Delft Netherlands
LUXEMBURG
TEL. 0035 (0)2 261 03 710
www.samsung.com/be
Samsung Electronics Benelux B.V. Medialaan 501800 Vilvoorde Belgium
BELGIUM
TEL. 0032 (0)2 201 24 18
www.samsung.com/be
Samsung Electronics Benelux B.V. Medialaan 501800 Vilvoorde Belgium
Correcte verwijdering van dit product
(elektrische & elektronische afvalapparatuur)
Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet
met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur.
Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde
afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op
een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt
bevorderd.
Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben
gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product
milieuvriendelijk kunnen laten recyclen.
Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene
voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met
ander bedrijfsafval voor verwijdering.
Nederland
Temperatuur
Symbool
Kamertemperatuur
Klasse
Maximum Minimum
Gematigd klimaat (in brede zin)
SN 32°C 10°C
Gematigd N 32°C 16°C
Subtropisch ST 38°C 18°C
Tropisch T 43°C 18°C
Kamertemperatuurgrenzen
Deze koelkast/vriezer is ontworpen om bij kamertemperatuur te functioneren,
welke aangegeven is door zijn temperatuurklasse op het typeplaatje.
OPMERKING :
De temperatuur in de koelkast kan beïnvloed worden door factoren
zoals de plaats waar de koelkast/vriezer staat, de kamertemperatuur
en de frequentie waarmee u de deur van het apparaat opent. Pas de
temperatuur aan de vereisten aan om deze factoren te compenseren.
Om hergebruik te bevorderen is deze gebruikershandleiding gedrukt op gerecycled papier.
Loading...
