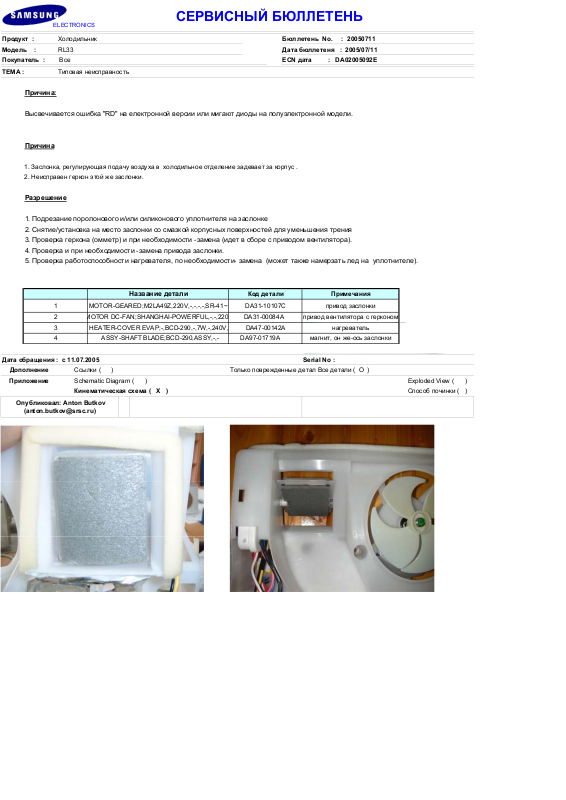

Samsung RL33-RD Service bulletine
ELECTRONICS
Продукт : Холодильник Бюллетень No. : 20050711
Модель : RL33 Дата бюллетеня : 2005/07/11
Покупатель : Все
ТЕМА : Типовая неисправность
СЕРВИСНЫЙ БЮЛЛЕТЕНЬ
ECN дата : DA02005092E
Причина:
Высвечивается ошибка "RD" на електронной версии или мигают диоды на полуэлектронной модели.
Причина
1. Заслонка, регулирующая подачу воздуха в холодильное отделение задевает за корпус .
2. Неисправен геркон этой же заслонки.
Разрешение
1. Подрезание поролонового и/или силиконового уплотнителя на заслонке
2. Снятие/установка на место заслонки со смазкой корпусных поверхностей для уменьшения трения
3. Проверка геркона (омметр) и при необходимости -замена (идет в сборе с приводом вентилятора).
4. Проверка и при необходимости -замена привода заслонки.
5. Проверка работоспособности нагревателя, по необходимости- замена (может также намерзать
лед на уплотнителе).
Название детали
MOTOR-GEARED;M2LA49Z,220V,-,-,-,-,SR-41~1
2
3 HEATER-COVER EVAP;-,BCD-290,-,7W,-,240V, DA47-00142A нагреватель
4 ASSY-SHAFT BLADE;BCD-290,ASSY,-,- DA97-01719A магнит, он же-ось заслонки
Дата обращения : с 11.07.2005 Serial No :
Дополнение Ссылки ( ) Только поврежденные детал Все детали ( O )
Приложение Schematic Diagram ( ) Exploded View ( )
Опубликовал: Anton Butkov
(anton.butkov@srsc.ru)
OTOR DC-FAN;SHANGHAI-POWERFUL,-,-,220 DA31-00084A
Кинематическая схема ( X ) Способ починки ( )
Код детали
DA31-10107C
Примечания
привод заслонки
привод вентилятора с герконом
