Sommaire
AVANT UTILISATION
Consignes de sécurité ................................................................................................ 3
Nom des composants ................................................................................................. 5
RECOMMENDATIONS POUR L’UTILISATION
Nettoyage du filtre à poussières ............................................................................. 6
Nettoyage de l’élément d’échange thermique ................................................ 8

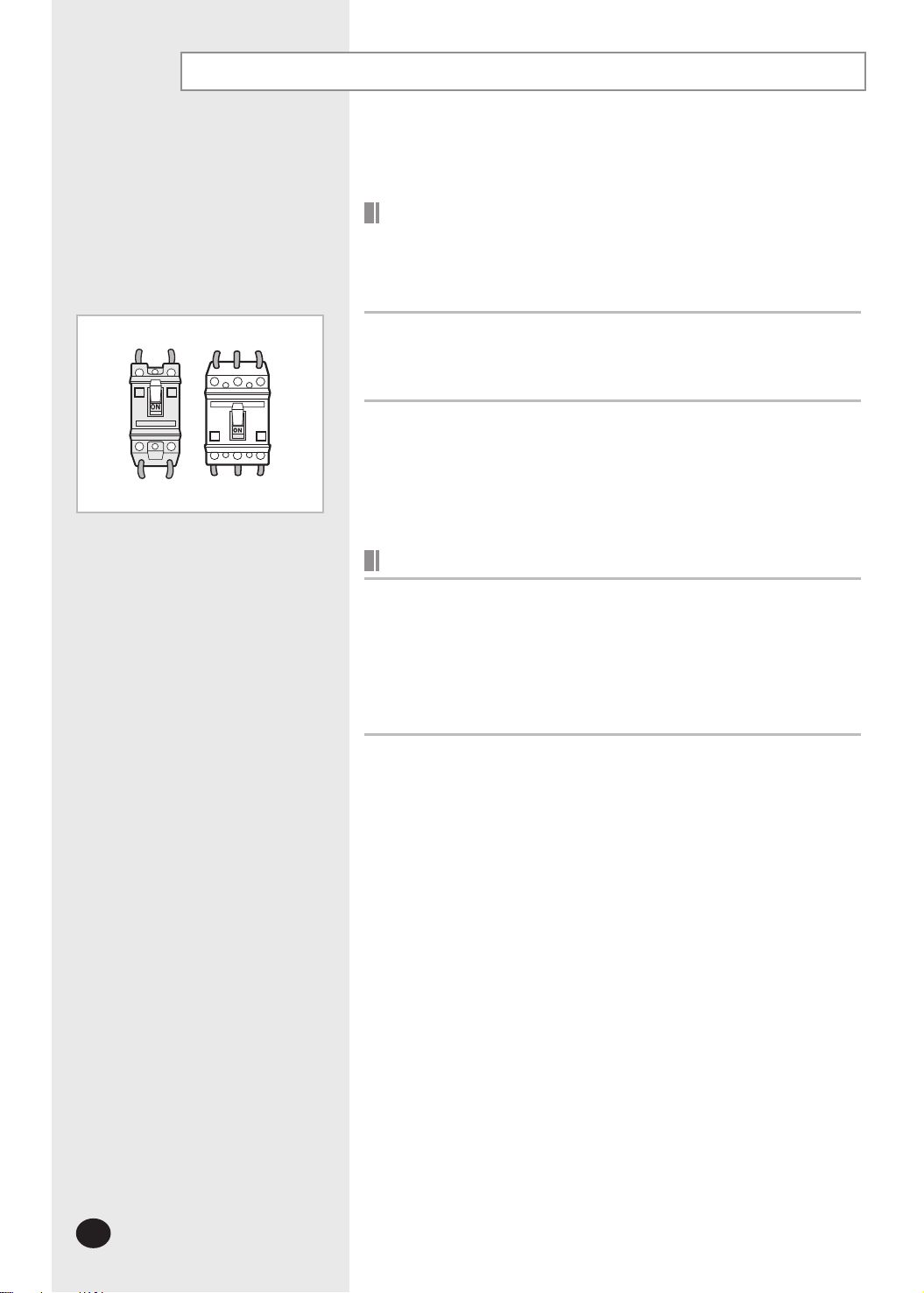

Vérifications finales et conseils d’utilisation ...................................................... 10
Dépannage ....................................................................................................................... 11
F-2
Comment éliminer ce produit
(déchets d’équipements électriques et électroniques)
(Applicable dans les pays de l’Union Europeenne et aux autres pays européens disposant de systémes de
collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maiie
pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
F-3
FRANÇAIS
Enregistrez vos produits Samsung en vous connectant sur :
www.samsung.com/global/register
Consignes de sécurité
Les précautions de sécurité sont fournies afin de protéger la sécurité des utilisateurs et de prévenir des
dommages des biens. Assurez-vous de lire les suivants et d’utiliser le ventilateur correctement.
Gardez ce manuel d’installation et le mode d’emploi ensemble dans un endroit facile à les retrouver lorsque
vous avez besoin de relire après avoir lu complètement.
AVERTISSEMENT
Installez solidement les câbles
à l’aide des câbles fournis.
Fixez-les fermement de sorte
qu’aucune force extérieure ne
soit exercée sur la plaque à
borne. Une connexion ou
une fixation inappropriée
peut causer un dégagement
de chaleur, une décharge
électrique ou un incendie.
Installez séparément le
disjoncteur à boîtier moulé
et le disjoncteur de perte à
la terre lors de l’installation
du câble d’alimentation.
Si vous n’installez pas le
disjoncteur à boîtier moulé
et le disjoncteur de perte à la
terre, une décharge électrique
ou un incendie peut survenir.
Déconnectez le disjoncteur
lorsque vous n’utilisez pas le
produit pendant une longue
période afin d’économiser de
l’énergie.
Afin d’éviter tout danger,
n’installez pas le fil électrique
pour obtenir une traction.
Ne manipulez pas la
télécommande câblée avec
des mains mouillées. Cela
peut causer une décharge
électrique.
En cas de fuite de gaz
d’un autre brûleur, ouvrez
la fenêtre et aérez la pièce.
Sinon, il existe un risque
d’explosion ou d’incendie.
N’insérez rien dans l’entrée ou
la sortie d’air.
Cela indique la possibilité de graves blessures ou de la mort.
Ne renversez aucun liquide
dans le produit. Si cela se
produit, débranchez le produit
ou éteignez l’interrupteur
principal et contactez le centre
de services.
Ne laissez pas l’air rejeté
retourner à l’intérieur via son
Ne laissez pas l’air rejeté par
le produit entrer directement
dans un brûleur car cela peut
causer une mauvaise
combustion.
N’installez pas ce produit
dans un endroit exposé à des
fuites de gaz inflammable.
orifice d’aspiration d’air. Cela
peut polluer l’air intérieur.
En cas de bruit étrange,
d’odeur de brûlé ou de fumée,
débranchez immédiatement
la source d’alimentation et
contactez une personne
qualifiée.
Contactez le centre de
services si le produit est
sous l’eau.
La première installation
ainsi que la réinstallation
doivent être effectuées
par un installateur agréé
ou une personne qualifiée.
N’utilisez pas ce produit
comme ventilateur pour
brûleur. Si vous utilisez un
brûleur avec du gaz ou de
l’essence, vous devez séparer
le système de ventilation de
l’appareil combustible.
Ne heurtez pas le produit.
Utilisez le fusible du courant
nominal.
Veuillez recycler ou jeter
l’emballage de ce produit
tout en respectant la nature.
Contactez le centre de
services ou le fabricant
Assurez-vous d’utiliser la
pièce fournie ou des pièces
spécifiques lors de
l’installation. L’utilisation de
pièces défectueuses peut
causer des blessures, des fuites
d’eau dues à un incendie, une
décharge électrique, la chute
de l’appareil, etc.
Ne vaporisez pas de gaz
inflammable ni d’insecticides
sur le produit. Cela peut
causer un incendie ou un
dysfonctionnement
lorsque vous souhaitez
réparer le produit.
Ne connectez pas le radiateur
électrique au produit.
Le fabricant décline toute
responsabilité quant aux
dommages causés par des
modifications ou des erreurs
de connexions électriques ou
hydrauliques.
Maintenez les enfants
éloignés de ce produit.
de l’appareil.
ATTENTION
Cela indique la possibilité de graves blessures ou d’endommagement à
l’environnement lors de son dysfonctionnement.
Si le câble d’alimentation
est endommagé, faites-le
remplacer par le fabricant ou
une personne qualifiée afin
d’éviter tout danger.
Débranchez le produit avant
d’effectuer toute réparation.
Ne laissez pas un animal
ou une plante en contact
pendant une longue période
avec l’air entrant.
Eteignez le produit et
nettoyez-le une fois arrêté.
N’utilisez pas de substances
comme du benzène, du
diluant ou de l’alcool pour
nettoyer la surface du produit.
Lorsque vous devez vous
débarrasser de l’appareil,
consultez votre détaillant.
Assurez-vous que le filtre à
poussières n’est pas exposé à
la lumière directe du soleil.
Ne tentez pas de réparer,
déplacer, modifier ou
réinstaller le produit
vous-même. Assurez-vous
que ces installations aient été
effectuées par une personne
qualifiée afin d’évite tout
risque de décharge électrique
ou d’incendie.
N’utilisez pas le produit pour
une machine, de la nourriture,
un animal, une plante ou des
cosmétiques. Cela peut
entraîner des pertes
Pour nettoyer le produit,
ne vaporisez pas directement
de l’eau et n’utilisez pas de
benzène, de diluant ou
d’alcool.
matérielles.
Assurez-vous d’insérer le filtre
à poussières et de le nettoyer
Si les poussières s’accumulent
deux fois par an minimum.
dans le filtre, l’efficacité du
produit sera amoindrie.
Mettez des gants lorsque
Le non-respect des
instructions d’installation
ou l’utilisation de l’appareil
sous des conditions autres
que celles mentionnées
dans ce guide annulera
immédiatement la garantie
du produit.
vous nettoyez le filtre à
poussières ou l’élément
d’échange thermique.
Vous pouvez vous blesser.
Ne débranchez pas le fil
électrique et ne touchez
pas la prise avec des mains
mouillées.
Ne touchez pas aux tuyaux
Tous les matériaux du produit
et de l’emballage utilisés
pour votre nouvel appareil
électrique respectent
l’environnement et peuvent
être recyclés.
connectés au produit.
Jetez l’emballage
conformément aux
exigences locales.
L’alimentation et le courant
d’entrée maximum sont
mesurés conformément aux
normes IEC. L’alimentation
et le courant de sortie sont
mesurés selon les normes ISO.
F-4
F-5
FRANÇAIS

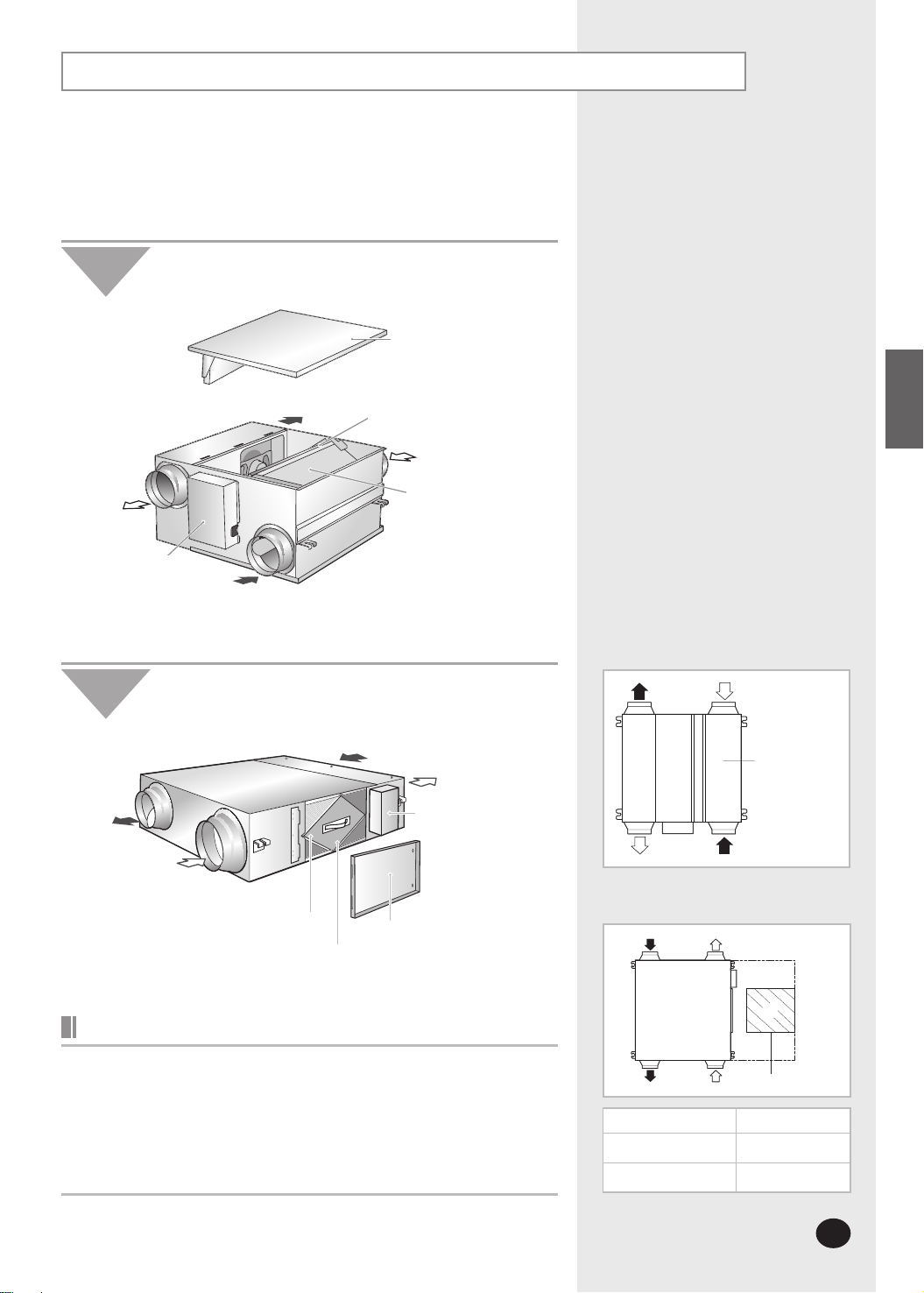

Nom des composants
Boîtier 025
Couvercle d’entretien
Air fourni
Boîtier des composants
électriques
Air de retour
Boîtier 035/050/080/100
Air rejeté
Air extérieur
Filtre à poussières
Air rejeté
Elément d’échange thermique
Elément d’échange thermique
Air extérieur
Filtre à poussières
Air de retour
Boîtier des composants
électriques
Couvercle d’entretien
Air fourni
Orifice de visite
025
035/050/080/100
Orifice de visite
(660mm x 600mm)
Orifice de visite
Il existe un orifice de visite permettant de nettoyer et d’entretenir le filtre à
poussières ainsi que l’élément d’échange thermique.
L’absence d’un espace d’installation et d’entretien peut causer des blessures
ou un dysfonctionnement de l’appareil.
Modèle
035/050
080/100
'A'
Orifice de visite
'A' (mm)
450 X 450
550 X 550

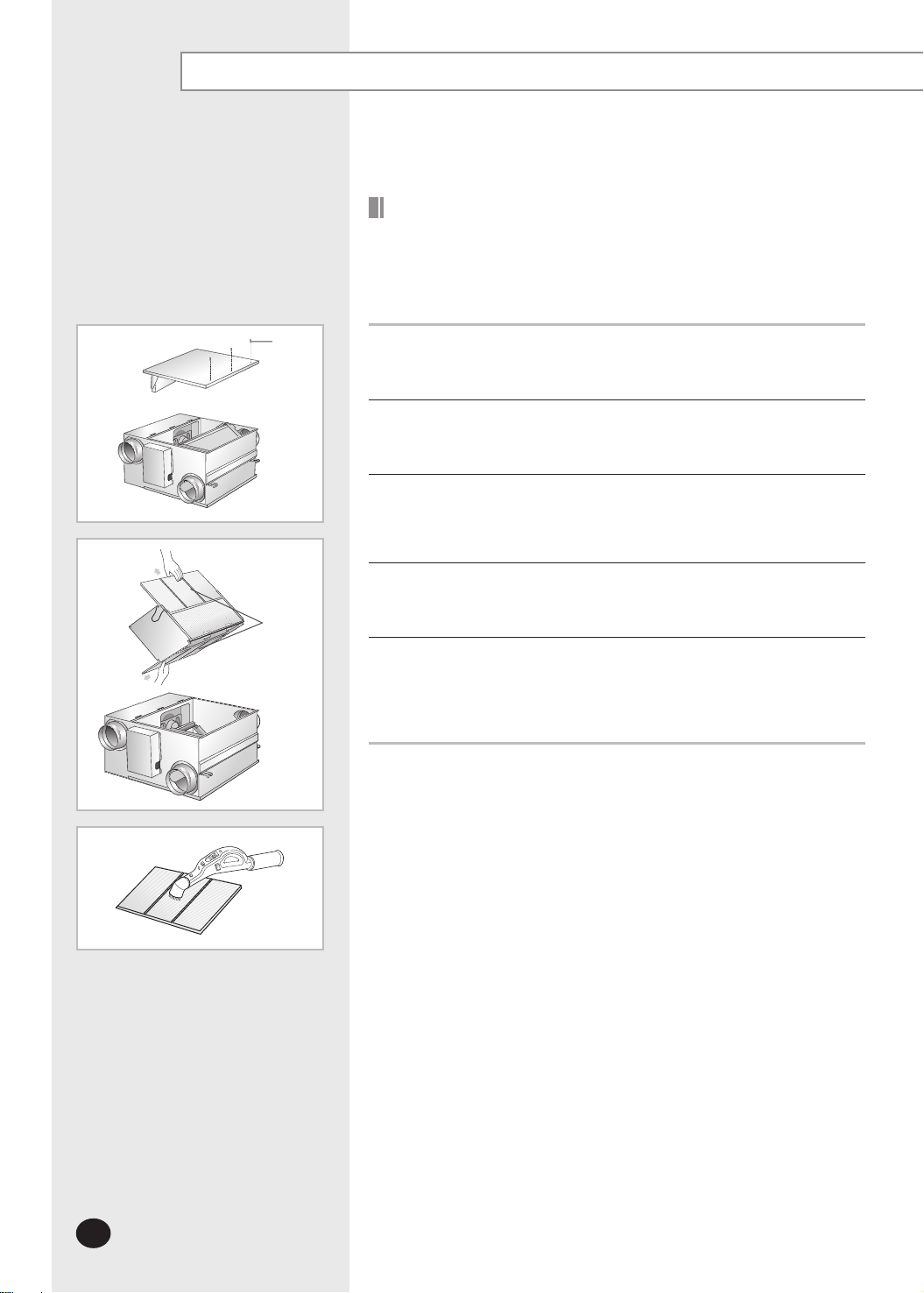

Nettoyage du filtre à poussières
025
Nettoyez les filtres à poussières deux fois par an minimum.
Cependant, la fréquence de nettoyage peut varier en fonction de la période
d’utilisation et de l’état du ventilateur. Nettoyez les filtres à poussières plus
souvent dans les lieux poussiéreux. Avant de nettoyer le ventilateur,
assurez-vous que le câble d’alimentation est débranché.
Vis
Filtre à
poussières
Retirez les 3 vis du couvercle d’entretien.
1
Enlevez le couvercle d’entretien du ventilateur.
2
Détachez les filtres à poussières en les tirant vers l’avant.
3
Il y a 2 filtres à poussières au total, de chaque côté de l’élément
d’échange thermique.
Retirez toutes les poussières des filtres à l’aide d’un aspirateur ou d’une
4
brosse.
Réassemblez les filtres à poussières et le couvercle d’entretien.
5
Assurez-vous d’insérer correctement les filtres à poussières.
Si tel n’est pas le cas, les poussières peuvent s’accumuler sur l’élément
d’échange thermique et en amoindrir l’efficacité.
Changez les filtres à poussières tous les deux ans.
Cependant, la fréquence de changement de ces filtres peut varier en
fonction de ‘a période d’utilisation et de l’état du ventilateur.
Si le filtre est endommagé, achetez-en un dans un centre de services
ou là où vous achetez le produit.
Assurez-vous d’éteindre la source d’alimentation.
F-6
F-7
FRANÇAIS

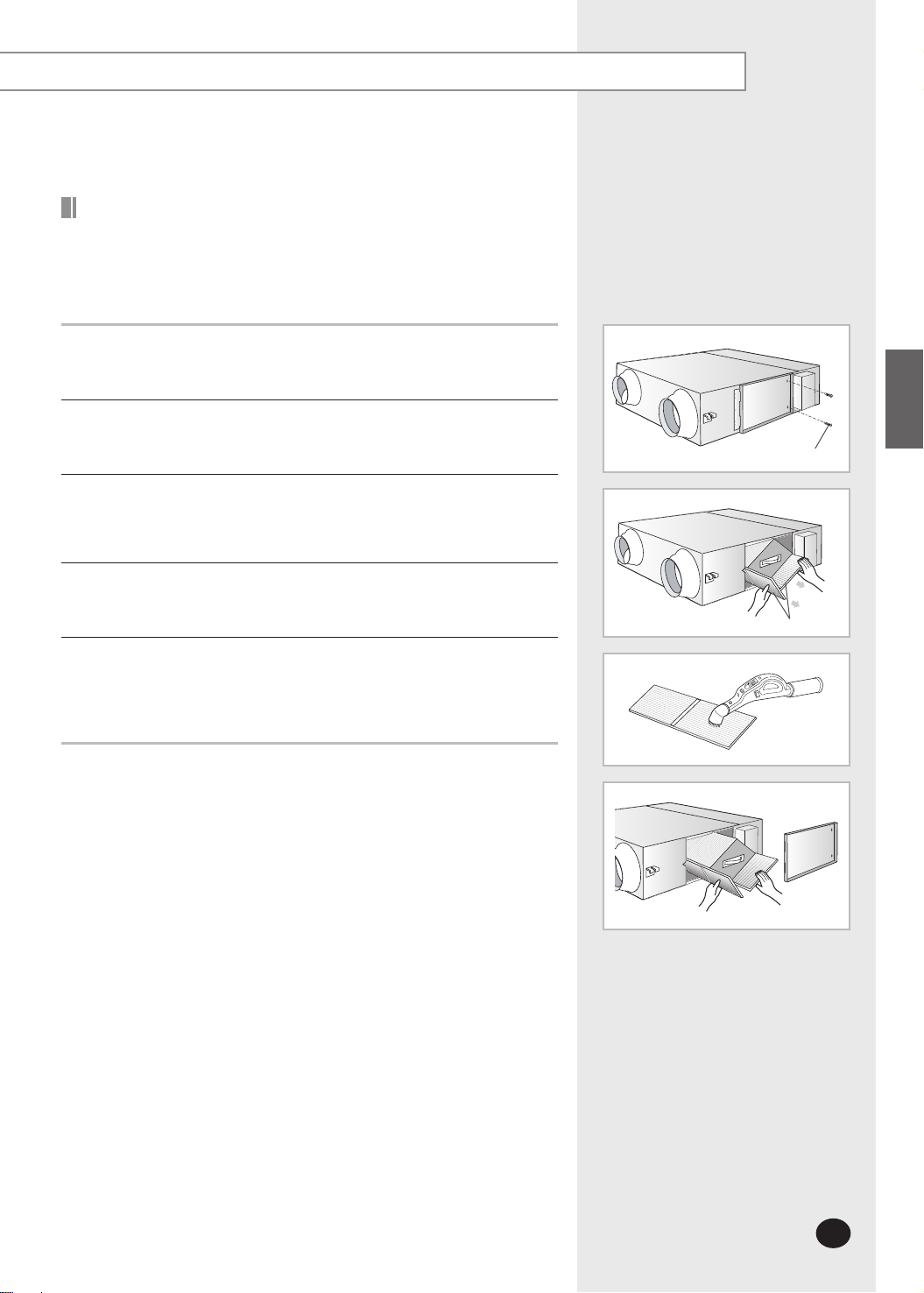

035/050/080/100
Nettoyez les filtres à poussières deux fois par an minimum.
Cependant, la fréquence de nettoyage peut varier en fonction de la période
d’utilisation et de l’état du ventilateur. Nettoyez les filtres à poussières plus
souvent dans les lieux poussiéreux. Avant de nettoyer le ventilateur,
assurez-vous que le câble d’alimentation est débranché.
Retirez les 2 vis du couvercle d’entretien.
1
Enlevez le couvercle d’entretien du ventilateur.
2
Détachez les filtres à poussières en les tirant vers l’avant.
3
Il y a 4 filtres à poussières au total, de chaque côté de l’élément
d’échange thermique.
Retirez toutes les poussières des filtres à l’aide d’un aspirateur ou d’une
4
brosse.
Réassemblez les filtres à poussières et le couvercle d’entretien.
5
Assurez-vous d’insérer correctement les filtres à poussières.
Si tel n’est pas le cas, les poussières peuvent s’accumuler sur l’élément
d’échange thermique et en amoindrir l’efficacité.
Vis
Filtre à poussières
Changez les filtres à poussières tous les deux ans.
Cependant, la fréquence de changement de ces filtres peut varier en
fonction de la période d’utilisation et de l’état du ventilateur.
Si le filtre est endommagé, achetez-en un dans un centre de services
ou là où vous achetez le produit.
Assurez-vous d’éteindre la source d’alimentation.

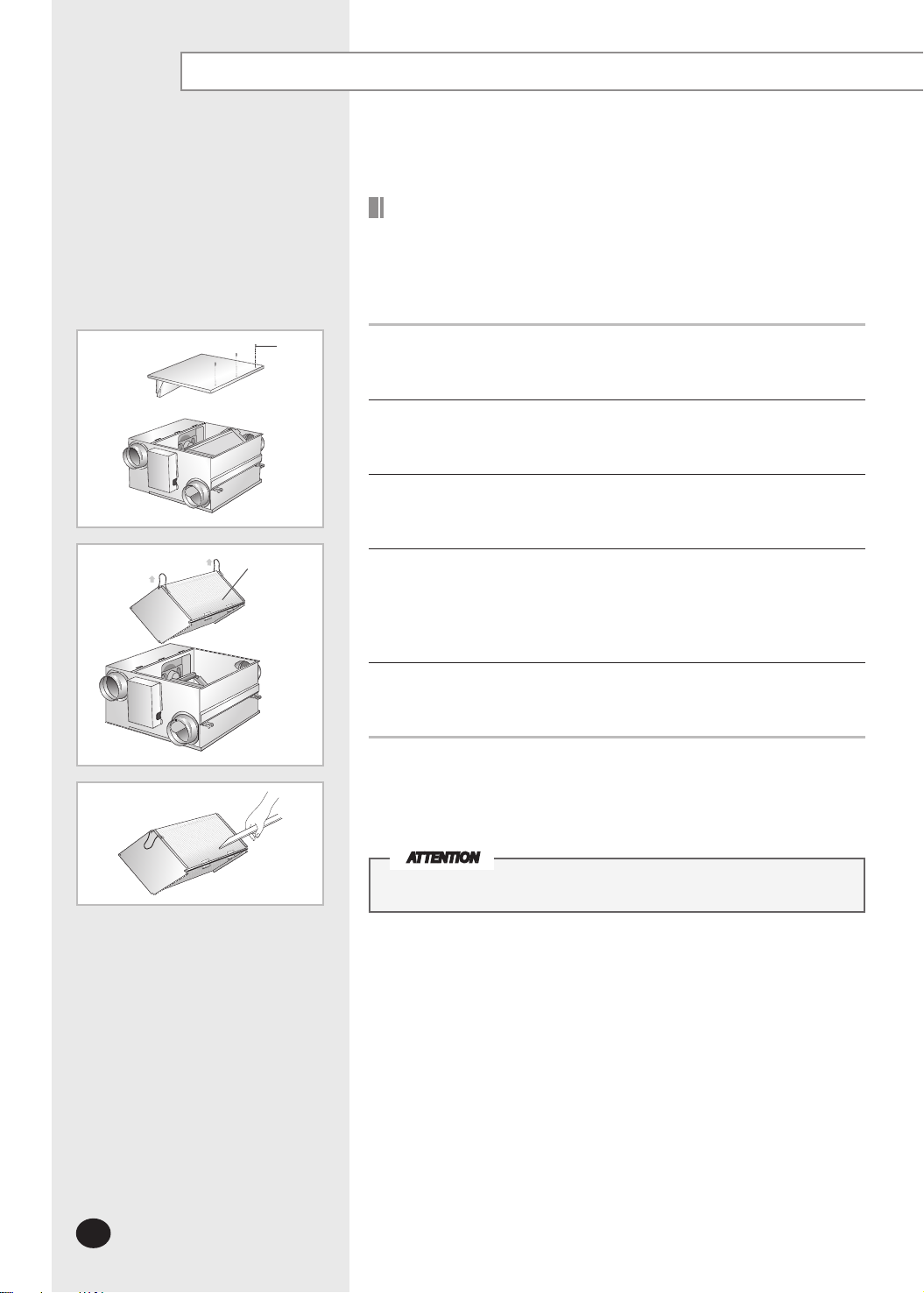

Nettoyage de l’élément d’échange thermique
025

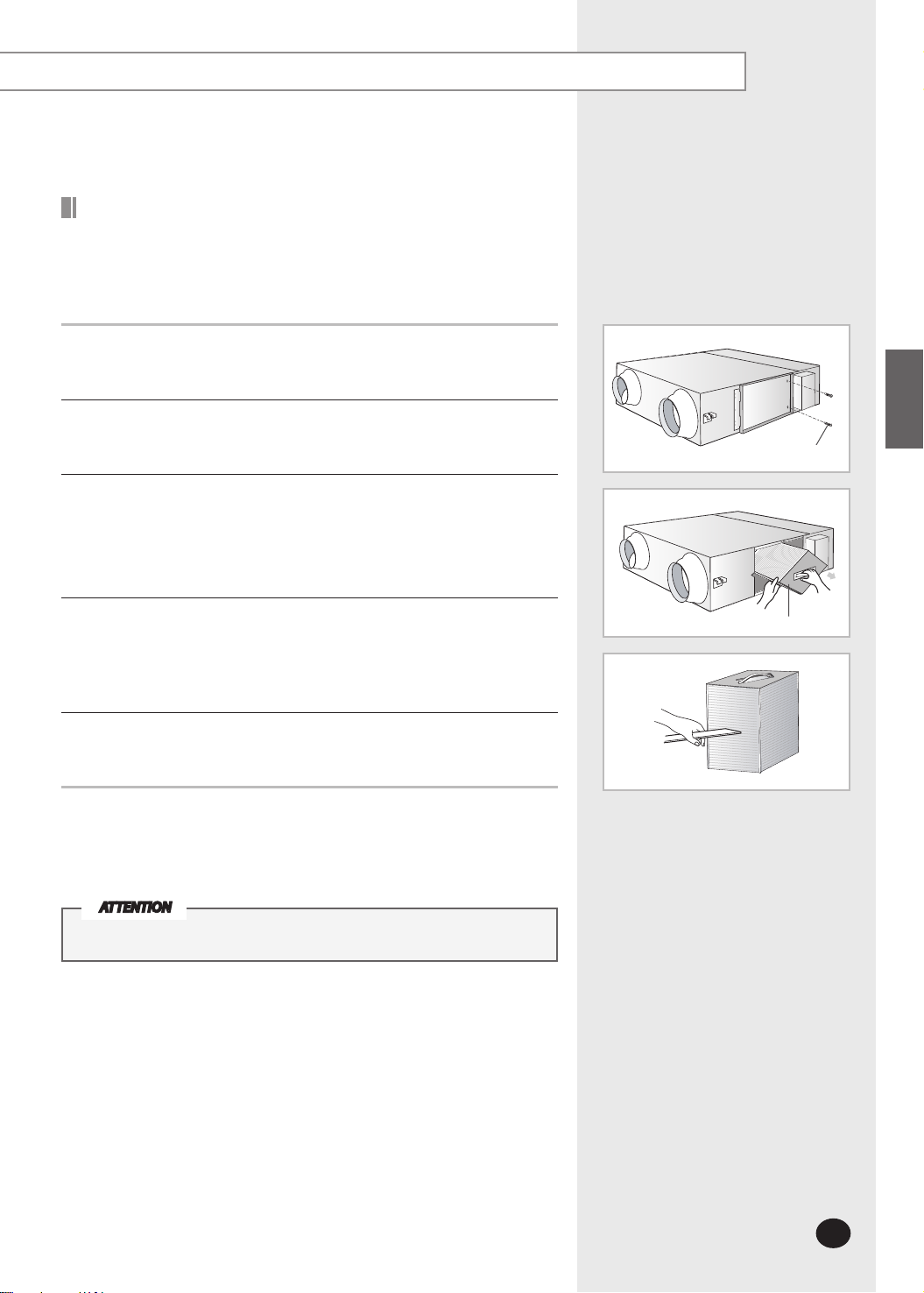

Nettoyez l’élément d’échange thermique deux fois par an minimum.
Cependant, la fréquence de nettoyage peut varier en fonction de la période
d’utilisation et de l’état du ventilateur. Nettoyez l’élément d’échange thermique
plus souvent dans les lieux poussiéreux. Avant de nettoyer le ventilateur,
assurez-vous que le câble d’alimentation est débranché.
Retirez les 3 vis du couvercle d’entretien.
Vis
1
Enlevez le couvercle d’entretien du ventilateur.
2
Détachez l’élément d’échange thermique en le tirant vers le haut.
3
L’élément d’échange thermique est lourd. Veillez à ne pas le faire tomber.
Elément
d’échange
thermique
Retirez toutes les poussières et particules de l’élément d’échange thermique
4
à l’aide du suceur de l’aspirateur.
Veillez à ne pas mettre le suceur trop près.
Cela peut endommager l’élément d’échange thermique.
Réassemblez l’élément d’échange thermique et le couvercle d’entretien.
5
Si le filtre est endommagé, achetez-en un dans un centre de services ou là
où vous achetez le produit.
Assurez-vous d’éteindre la source d’alimentation.
ATTENTION
Ne lavez pas l’élément d’échange thermique. Cela peut amoindrir son efficacité.
F-8
F-9
FRANÇAIS
035/050/080/100
Nettoyez l’élément d’échange thermique deux fois par an minimum.
Cependant, la fréquence de nettoyage peut varier en fonction de la période
d’utilisation et de l’état du ventilateur. Nettoyez l’élément d’échange thermique
plus souvent dans les lieux poussiéreux. Avant de nettoyer le ventilateur,
assurez-vous que le câble d’alimentation est débranché.
Retirez les 2 vis du couvercle d’entretien.
1
Enlevez le couvercle d’entretien du ventilateur.
2
Détachez les 2 éléments d’échange thermique dans l’ordre.
3
L’élément d’échange thermique est lourd. Veillez à ne pas le faire tomber.
Il existe 2 éléments d’échange thermique dans le ventilateur.
Assurez-vous de les nettoyer en même temps.
Retirez toutes les poussières et particules de l’élément d’échange thermique
4
à l’aide du suceur de l’aspirateur.
Veillez à ne pas mettre le suceur trop près.
Cela peut endommager l’élément d’échange thermique.
Vis
Elément d’échange thermique
Réassemblez les éléments d’échange thermique et le couvercle d’entretien.
5
Si le filtre est endommagé, achetez-en un dans un centre de services ou là
où vous achetez le produit.
Assurez-vous d’éteindre la source d’alimentation.
ATTENTION
Ne lavez pas l’élément d’échange thermique. Cela peut amoindrir son efficacité.
Vérifications finales et conseils d’utilisation
Vérification de la seconde source d’alimentation
La seconde source d’alimentation est un dispositif permettant de prévenir une
fuite électrique due à une surintensité. Installez la seconde source d’alimentation
séparément, à proximité du ventilateur. Eteignez-le lorsque vous nettoyez le
ventilateur ou lorsque vous n’utilisez pas ce dernier pendant une longue période.
Allumez la seconde source d’alimentation qui est installée séparément.
- La seconde source d’alimentation n’est pas fournie avec le ventilateur.
Vous devez l’acheter séparément.
Si le disjoncteur (MCCB, ELB) est installé, l’installation de la seconde source
d’alimentation n’est pas une obligation
Condition d’utilisation recommandée
Installez et utilisez le ventilateur entre -15°C et 40°C. Si le ventilateur est
utilisé sous des conditions autres que celles mentionnées, il ne peut
fonctionner correctement en raison de son dispositif de protection.
Si la température extérieure est inférieure à -15°C, le ventilateur ne
fonctionne pas du tout.
N’utilisez pas le ventilateur à l’approche d’un typhon. De l’eau peut entrer
dans la pièce via le ventilateur en raison de la pluie et des vents violents.
F-10
F-11
FRANÇAIS
Dépannage
Problème Explicación/Solución
Le ventilateur ne fonctionne pas
L’air ne sort pas par la sortie d’air
De l’eau goutte de l’entrée d’air
Vérifiez qu’il n’y ait pas de coupure de courant.
Vérifiez que la seconde source d’alimentation est allumée
Vérifiez que le filtre à poussières ou l’élément d’échange thermique
n’est pas obstrué par les poussières.Une accumulation de poussières peut
amoindrir l’efficacité du ventilateur. Nettoyez souvent le filtre à poussières
et l’élément d’échange thermique.
Vérifiez que l’entrée ou la sortie d’air n’est pas obstruée par les poussières.
Retirez les poussières de l’entrée d’air.
Vérifiez que le ventilateur est utilisé en mode By-Pass lors du chauffage.
Lors du chauffage, assurez-vous que le ventilateur est en mode
Heat-EX.
Loading...
