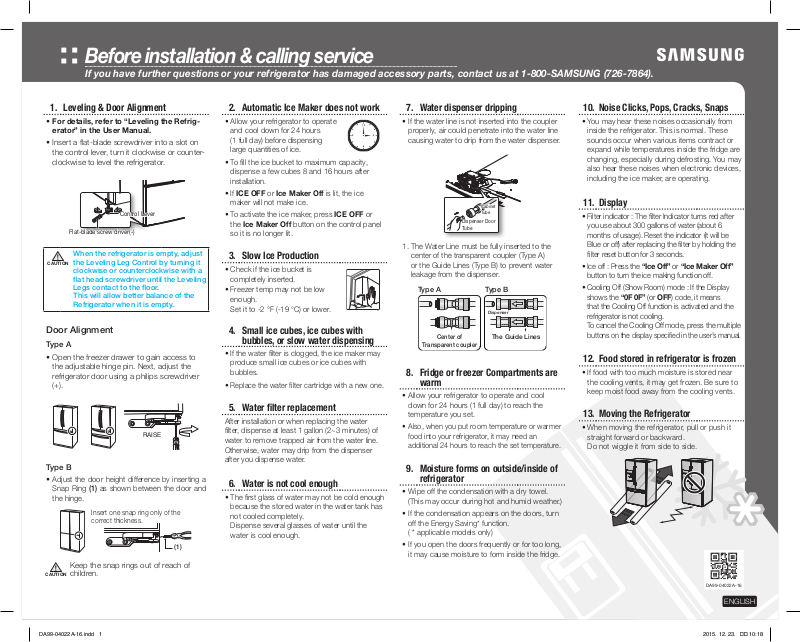

Samsung RF28HFEDBSG/AA Quick Guide

Before installation & calling service

If you have further questions or your refrigerator has damaged accessory parts, contact us at 1-800-SAMSUNG (726-7864).

1. Leveling & Door Alignment

•

For details, refer to “Leveling the Refrig­erator” in the User Manual.

• Insert a flat-blade screwdriver into a slot on
the control lever, turn it clockwise or counter­clockwise to level the refrigerator.

Control Lever

Flat-blade screw driver(-)

When the refrigerator is empty, adjust
the Leveling Leg Control by turning it

CAUTION

clockwise or counterclockwise with a
flat head screwdriver until the Leveling
Legs contact to the floor.
This will allow better balance of the
Refrigerator when it is empty.

Door Alignment

Type A

• Open the freezer drawer to gain access to
the adjustable hinge pin. Next, adjust the
refrigerator door using a philips screwdriver
(+).

RAISE

Type B

•

Adjust the door height difference by inserting a
Snap Ring (1) as shown between the door and
the hinge.

Insert one snap ring only of the
correct thickness.

(1)

Keep the snap rings out of reach of
children.

CAUTION

2. Automatic Ice Maker does not work

• Allow your refrigerator to operate
and cool down for 24 hours
(1 full day) before dispensing
large quantities of ice.

• To fill the ice bucket to maximum capacity,
dispense a few cubes 8 and 16 hours after
installation.

•

If ICE OFF or Ice Maker Off is lit, the ice

maker will not make ice.

• To activate the ice maker, press ICE OFF or
the Ice Maker Off button on the control panel
so it is no longer lit.

12

3

9

6

3. Slow Ice Production

• Check if the ice bucket is
completely inserted.

• Freezer temp may not be low
enough.
Set it to -2 °F (-19 °C) or lower.

4. Small ice cubes, ice cubes with
bubbles, or slow water dispensing

• If the water filter is clogged, the ice maker may
produce small ice cubes or ice cubes with
bubbles.

•

Replace the water filter cartridge with a new one.

5. Water filter replacement

After installation or when replacing the water
filter, dispense at least 1 gallon (2~3 minutes) of
water to remove trapped air from the water line.
Otherwise, water may drip from the dispenser
after you dispense water.

6. Water is not cool enough

• The first glass of water may not be cold enough
because the stored water in the water tank has
not cooled completely.
Dispense several glasses of water until the
water is cool enough.

7. Water dispenser dripping

• If the water line is not inserted into the coupler
properly, air could penetrate into the water line
causing water to drip from the water dispenser.

Cabinet
Tube

Dispenser Door
Tube

1. The Water Line must be fully inserted to the

center of the transparent coupler (Type A)
or the Guide Lines (Type B) to prevent water
leakage from the dispenser.

Type A Type B

Dispenser

Center of

Transparent coupler

The Guide Lines

8. Fridge or freezer Compartments are
warm

• Allow your refrigerator to operate and cool
down for 24 hours (1 full day) to reach the
temperature you set.

• Also, when you put room temperature or warmer
food into your refrigerator, it may need an
additional 24 hours to reach the set temperature.

9. Moisture forms on outside/inside of
refrigerator

• Wipe off the condensation with a dry towel.
(This may occur during hot and humid weather.)

• If the condensation appears on the doors, turn
off the Energy Saving* function.
( * applicable models only)

• If you open the doors frequently or for too long,
it may cause moisture to form inside the fridge.

10. Noise Clicks, Pops, Cracks, Snaps

• You may hear these noises occasionally from
inside the refrigerator. This is normal. These
sounds occur when various items contract or
expand while temperatures inside the fridge are
changing, especially during defrosting. You may
also hear these noises when electronic devices,
including the ice maker, are operating.

11. Display

• Filter indicator : The filter Indicator turns red after
you use about 300 gallons of water (about 6
months of usage). Reset the indicator (it will be
Blue or off) after replacing the filter by holding the
filter reset button for 3 seconds.

• Ice off : Press the “Ice Off” or “Ice Maker Off”
button to turn the ice making function off.

• Cooling Off (Show Room) mode : If the Display
shows the “0F 0F” (or OFF) code, it means
that the Cooling Off function is activated and the
refrigerator is not cooling.
To cancel the Cooling Off mode, press the multiple
buttons on the display specified in the user’s manual.

12. Food stored in refrigerator is frozen

• If food with too much moisture is stored near
the cooling vents, it may get frozen. Be sure to
keep moist food away from the cooling vents.

13. Moving the Refrigerator

• When moving the refrigerator, pull or push it
straight forward or backward.
Do not wiggle it from side to side.

DA99-04022A-16

ENGLISH

DA99-04022A-16.indd 1 2015. 12. 23. �� 10:18

Antes de la Instalación & Servicio de Asistencia Técnica

Si tiene otras preguntas o hay accesorios dañados en el refrigerador, comuníquese con nosotros al 1-800-SAMSUNG (726-7864).

Avant l’installation ou un appel de service

Si vous avez des questions ou si des pièces du réfrigérateur sont endommagées, contactez-nous au 1 800 SAMSUNG (726-7864).

1. Nivelación y alineación de la puerta

• Para obtener más detalles, consulte “Nivelar el
refrigerador” en el manual del usuario.

• Inserte un destornillador de punta chata (-) en una ranura
dentro de la palanca de control y gírelo en el sentido de
las agujas del reloj o en sentido contrario para nivelar el
refrigerador.

Cuando el refrigerador esté vacío, ajuste las patas
niveladoras girándolas en sentido horario (derecha)

PRECAUCIÓN

o sentido contrario a las agujas del reloj (izquierda)
con un destornillador de cabeza plana hasta que las
patas niveladoras entren en contacto con el suelo.
Esto permitirá un mejor equilibrio del refrigerador
cuando esté vacío.

Alineación de la puerta

Tipo A

• Abra el cajón del congelador para acceder al pasador de la
bisagra regulable. Luego, ajuste la puerta del refrigerador
con un destornillador Philips (+).

Tipo B

• Ajuste la diferencia de altura de las puertas insertando
un anillo elástico (1) entre la puerta y la bisagra, como se
muestra en la ilustración.

Mantenga los anillos elásticos fuera del alcance de
los niños.

PRECAUCIÓN

2. La fábrica de hielo automática no funciona

• Deje que el refrigerador funcione y se enfríe durante 24 horas
(un día entero) antes de dispensar grandes cantidades de hielo.

• Para llenar la cubeta de hielo hasta su capacidad máxima,
vierta algunos cubos después de 8 y 16 horas tras la
instalación.

• Si ICE OFF (Hielo desactivado) o Ice Maker Off (Fábrica
de hielo desactivada) están encendidos, la fábrica de hielo
no funcionará.

• Para activar la fábrica de hielo, presione el botón ICE OFF
(HIELO DESACTIVADO) o el botón Ice Maker Off (Fábrica
de hielo desactivada) en el panel de control para que se
apague la luz.

3. Producción lenta de hielo

• Verifique que la cubeta de hielo esté insertada por completo.

• Es posible que la temperatura del congelador no sea
suficientemente baja. Establézcala en -2 °F (-19 °C) o menos.

4. Cubos de hielos pequeños o con burbujas o

salida de agua lenta

• Si el filtro de agua está obturado, es posible que la fábrica de
hielo produzca cubos de hielo pequeños o con burbujas.

• Reemplace el cartucho del filtro de agua por uno nuevo.

5. Reemplazo del filtro de agua

Después de la instalación o al reemplazar el filtro de agua, deje
correr por lo menos 1 galón (2~3 minutos) de agua para eliminar
el aire retenido en la tubería de agua. De lo contrario, el agua
puede gotear después de dispensar el agua.

6. El agua no está lo suficientemente fría

• Es posible que el primer vaso de agua no esté
suficientemente frío porque el agua almacenada en el tanque
de agua no se enfrió completamente. Dispense varios vasos
de agua y ésta saldrá fría.

7. Goteo del dispensador de agua

• Si la tubería de agua no está correctamente insertada en
el acoplador, el aire puede penetrar en la tubería de agua y
provocar el goteo del dispensador de agua.

1. La tubería de agua se debe insertar completamente hasta

el centro del acoplador transparente (Tipo A) o las marcas
de guía (Tipo B) para impedir que haya fugas de agua del
dispensador.

8. Los compartimientos del congelador o del

refrigerador están calientes

• Deje que el refrigerador funcione y se enfríe durante 24 horas
(un día entero) para alcanzar la temperatura establecida.

• Además, cuando coloque alimentos a temperatura
ambiente o más calientes en el refrigerador, es posible
que el refrigerador requiera otras 24 horas para alcanzar la
temperatura establecida.

9. Se forma humedad en la parte exterior/

interior del refrigerador

• Limpie la condensación con una toalla seca (Esto puede
ocurrir en condiciones climáticas cálidas y húmedas).

• Si aparece condensación en las puertas, apague la función
Energy Saver* (Ahorro de energía).
( * solo para los modelos correspondientes)

• Si abre las puertas con frecuencia o por demasiado tiempo,
es posible que se produzca humedad en la parte interior del
refrigerador.

10. Clics, restallidos, crujidos, chasquidos

• Es posible que ocasionalmente se escuchen ruidos
provenientes del refrigerador. Esto es normal. Estos
ruidos se producen cuando varios artículos se contraen o
expanden cuando cambia la temperatura en la parte interior
del refrigerador, especialmente durante el descongelamiento.
También puede oírse ruidos durante el funcionamiento de
algunos dispositivos electrónicos, incluida la fábrica de hielo.

11. Visor

• Indicador del filtro: El indicador del filtro se pone rojo
después de haber utilizado unos 300 galones de agua
(aproximadamente 6 meses de uso). Restablezca el
indicador (se pondrá azul o se apagará) después de haber
reemplazado el filtro manteniendo presionado el botón filter
resetting (restablecer filtro) por 3 segundos.

• Ice Off (Hielo desactivado): Presione el botón “Ice Off”
(Hielo desactivado) o “Ice Maker Off” (Fábrica de hielo
desactivada) para desactivar la fabricación de hielo.

• Modo de enfriamiento desactivado (para exhibición):
Si el visor muestra el código “0F 0F” (o el código
OFF (DESACTIVADO), esto significa que la función de
enfriamiento desactivado se encuentra activada y el
refrigerador no está enfriando. Para cancelar el modo de
enfriamiento desactivado, presione los botones del visor
como se explica en el manual del usuario.

12. Los alimentos almacenados en el refrigerador

están congelados.

• Si se almacenan alimentos con mucha humedad cerca de
los orificios de refrigeración, es posible que se congelen.
Asegúrese de mantener los alimentos húmedos alejados de
los orificios de refrigeración.

13. Desplazamiento del refrigerador

• Para desplazar el refrigerador, jale o empuje en forma recta
hacia adelante o hacia atrás. No lo mueva de lado a lado.

ESPAÑOL

1. Mise de niveau et alignement de la porte

• Pour obtenir plus d’informations, reportez-vous au
manuel d’utilisation «Mise à niveau du réfrigérateur».

• Insérez un tournevis plat dans une fente de la molette,
tournez-la dans le sens des aiguilles d’une montre ou
inverse des aiguilles d’une montre pour mettre à niveau le
réfrigérateur.

Lorsque le réfrigérateur est vide, réglez les jambes
d'ajustement en les tournant dans le sens horaire,

ATTENTION

ou dans le sens inverse, à l'aide d'un tournevis à
tête plate jusqu'à ce qu’elles soient en contact avec
le sol. Cela permet de garder le réfrigérateur en
équilibre lorsqu'il est vide.

Alignement des portes

Type A

• Ouvrez le tiroir du congélateur pour accéder à l’axe de la
charnière réglable. Réglez ensuite la porte du réfrigérateur à
l’aide d’un tournevis cruciforme (+).

Type B

• Réglez la différence de hauteur de la porte en insérant un
circlip (1) comme illustré entre la porte et la charnière.

Gardez le circlip hors de portée des enfants.

ATTENTION

2. La machine à glaçons automatique ne

fonctionne pas

• Laissez le réfrigérateur fonctionner et se refroidir pendant
24heures (un jour entier) avant de produire une grande
quantité de glace.

• Pour remplir le bac à glace au maximum de sa capacité, laissez
tomber quelques glaçons 8 et 16 heures après l’installation.

• Si ICE OFF (Désactivation glace) ou Ice Maker Off
(Désactivation machine à glaçons) est allumé, la machine à
glaçons ne fabriquera pas de glace.

• Pour activer la machine à glaçons, appuyez sur le
bouton ICE OFF (Désactivation glace) ou Ice Maker
Off (Désactivation machine à glaçons) sur le panneau de
commande pour l’éteindre.

3. Lente production de glace

• Vérifiez si le bac à glace est complètement inséré.

• La température du congélateur peut ne pas être assez
basse. Réglez-la à -2°F (-19°C) maximum.

4. Petits glaçons, glaçons à bulles ou

distribution lente de l’eau

• Si le filtre d’eau est obstrué, la machine à glaçons peut
produire de petits glaçons ou des glaçons à bulles.

• Remplacez la cartouche du filtre d’eau par une neuve.

5. Remplacement du filtre d’eau

Après l’installation ou le remplacement du filtre d’eau, faites
s’écouler de l’eau pendant au moins 2 à 3minutes (environ
4litres) afin de chasser l’air de la conduite d’eau. Vous éviterez
ainsi que de l’eau ne continue de goutter après utilisation.

6. L’eau n’est pas suffisamment fraîche

• Le premier verre d’eau peut ne pas être suffisamment froid car
l’eau stockée dans le réservoir n’est pas totalement refroidie.
Versez plusieurs verres d’eau et l’eau sera alors fraîche.

7. Écoulement du distributeur d’eau

• Si le tuyau d’eau n’est pas inséré correctement dans le
coupleur, de l’air peut pénétrer dans le tuyau provoquant un
écoulement d’eau du distributeur.

1.

Le tuyau d’eau doit être inséré jusqu’au centre du coupleur

transparent (Type A) ou jusqu’aux lignes de guidage (Type
B) afin d’éviter toute fuite d’eau au niveau du distributeur.

8. Des compartiments du réfrigérateur ou du

congélateur sont chauds

• Laissez le réfrigérateur fonctionner et se refroidir pendant
24heures (un jour entier) pour qu’il atteigne la température
réglée.

• En outre, lorsque l’intérieur est à la température ambiante
ou lorsque vous placez des aliments plus chauds
dans le réfrigérateur, celui-ci peut nécessiter 24 heures
supplémentaires pour atteindre la température réglée.

9. De la condensation se forme à l’extérieur/à

l’intérieur du réfrigérateur

• Essuyez la condensation à l’aide d’un chiffon sec.
(Cela est susceptible de se produire lors des saisons
chaudes et humides.)

• Si la condensation se développe sur les portes, désactivez la
fonction Energy Saving* (Économie d’énergie).
( * modèles applicables uniquement)

• Si vous ouvrez les portes fréquemment ou trop longtemps,
cela peut provoquer de l’humidité à l’intérieur du réfrigérateur.

10. Bruit de cliquetis, craquements, ruptures,

enclenchements

• Il est possible d’entendre ces bruits occasionnellement à
l’intérieur du réfrigérateur. Ceci est tout à fait normal.
Ce bruit se produit lorsque divers éléments se contractent
ou se dilatent au moment des changements de température
à l’intérieur du réfrigérateur, notamment durant le dégivrage.
Cela peut se produire également lorsque des dispositifs
électroniques, y compris la machine à glaçons, fonctionnent.

11. Affichage

• Voyant du filtre : Le voyant du filtre devient rouge après avoir
utilisé environ 300 gallons d’eau (environ 6 mois d’utilisation).
Réinitialisez le voyant (il sera bleu ou éteint) après avoir
remplacé le filtre en maintenant appuyé le bouton de
réinitialisation du filtre pendant 3 secondes.

• Ice Off (Désactivation glace): Appuyez sur le bouton
«Ice Off » or « Ice Maker Off » (Désactivation glace ou
Désactivation machine à glaçons) pour désactiver la fonction
de fabrication des glaçons.

• Mode Cooling Off (Sans refroidissement) (Indiquez le bac):
Si l’affichage indique le code « 0F 0F » (ou OFF), cela signifie
que la fonction Cooling Off (Sans refroidissement) est activée
et le réfrigérateur ne produit pas de froid. Pour annuler le
mode Cooling Off (Sans refroidissement), appuyez sur les
boutons multiples situés à l’écran comme spécifié dans le
manuel d’utilisation.

12. Les aliments stockés dans le réfrigérateur

sont congelés.

• Si des aliments possédant trop d’humidité sont stockés près
des grilles de refroidissement, ils peuvent congeler.
Assurez-vous de maintenir les aliments humides éloignés des
grilles de refroidissement.

13. Déplacement du réfrigérateur

• Lors du déplacement du réfrigérateur, tirez-le et poussez-le
droit vers l’avant ou vers l’arrière. Ne le basculez pas d’un
côté à l’autre.

FRANÇAIS

DA99-04022A-16.indd 2 2015. 12. 23. �� 10:18
