Samsung PN59D8000FF, PN64D8000FF, PN64D8000FFXZA, PN51D8000, PN59D8000 Quick Manual [en, fr, es]

Plasma TV

user manual

imagine the possibilities

Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at

www.samsung.com/register

Model _____________ Serial No. _____________

E-MANUAL

© 2011 Samsung Electronics Co., Ltd. All rights reserved.

BN68-03447A-01

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs
Samsung.

Comuníquese con SAMSUNG WORLD WIDE

Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de
atención al cliente de SAMSUNG.

Country

Customer Care Center

Web Site Address

CANADA 1-800-SAMSUNG (726-7864) www.samsung.com Samsung Electronics Canada Inc., Customer Service

55 Standish Court Mississauga, Ontario L5R 4B2
Canada

U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com Samsung Electronics America, Inc. 85 Challenger

Road Ridge eld Park, NJ 07660-2112

[PD8000-NA]BN68-03447A-01L03.indb 1 2011-02-10 오전 11:55:09

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.
Product design and specifications may be changed without notice.

Important Warranty Information Regarding Television Format Viewing

✎

See the warranty card for more information on warranty terms.
Wide screen format PDP Displays (with 16:9 aspect ratios, the ratio of the screen width to height) are primarily designed to view wide screen format full­motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format, or expanded to fill the screen if your model offers
this feature with the images constantly in motion. Displaying stationary graphics and images on the screen, such as the dark sidebars on non-expanded
standard format television video and programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos, web sites or computer graphics
and patterns, should be limited as described above for all televisions. Displaying stationary images that exceed the above guidelines can cause uneven
aging of PDP Displays that leave subtle, but permanent burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and
primarily display full screen moving images, not stationary patterns or dark bars. On PDP models that offer picture sizing features, use these controls to
view different formats as a full screen picture.
Be careful about the television formats you select and the length of time you view them. Uneven PDP aging as a result of format selection and use, as well
as burned in images, are not covered by your Samsung limited warranty.

• SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT
Subject to the requirements, conditions, exclusions and limitations of the original Limited Warranty supplied with Samsung Electronics (SAMSUNG)
products, and the requirements, conditions, exclusions and limitations contained herein, SAMSUNG will additionally provide Warranty Repair Service
in the United States on SAMSUNG products purchased in Canada, and in Canada on SAMSUNG products purchased in the United States, for the
warranty period originally specified, and to the Original Purchaser only.
The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center. Along with this Statement, the Original Limited
Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to the Service Center. Transportation to and from the Service
Center is the responsibility of the purchaser. Conditions covered are limited only to manufacturing defects in material or workmanship, and only those
encountered in normal use of the product.
Excluded, but not limited to, are any originally specified provisions for, in-home or on-site services, minimum or maximum repair times, exchanges or
replacements, accessories, options, upgrades, or consumables.
For the location of a SAMSUNG Authorized Service Center, please call toll-free:
– In the United States : 1-800-SAMSUNG (1-800-726-7864)
– In Canada : 1-800-SAMSUNG

User Instructions

• Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause screen image

retention. This image retention is also known as ‘screen burn’. To avoid such image retention, refer to e-Manual to reduce the degree of brightness
and contrast of the screen when displaying a still image.

• Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper part of the

product.

This is normal and does not indicate any defect or operation failure of the product.
However, children should be prevented from touching the upper part of the product.

• The product is making a ‘cracking’ noise.

A ‘cracking’ noise may occur when the product contracts or expands due to a change in the surrounding environment such as temperature or

humidity. This is normal and not a defect of the unit.

• Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Avoid operating the TV at temperatures below 41°F (5°C)

• A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and center of
the screen caused by the difference of light emission on the screen. Playing a DVD or a game console may cause similar effects to
the screen.
Damages caused by the above effect are not covered by the Warranty.

• After-images on the Screen.

Displaying still images from Video games or a PC for longer than a certain period of time may produce partial after-images.
To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.

• Warranty

Warranty does not cover any damage caused by image retention.
Burn-in is not covered by the warranty.

English - 3

Accessories

✎

Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

✎

The items’ colors and shapes may vary depending on the model.

✎

Check that there are no accessories hidden behind or under packing materials when you open the box.

y QWERTY Remote (BN59-01134A / BN59-01134B)

& Batteries (AAA x 4)

y Owner’s Instructions

y Cleaning Cloth (BN63-01798B)
y Warranty Card / Safety Guide

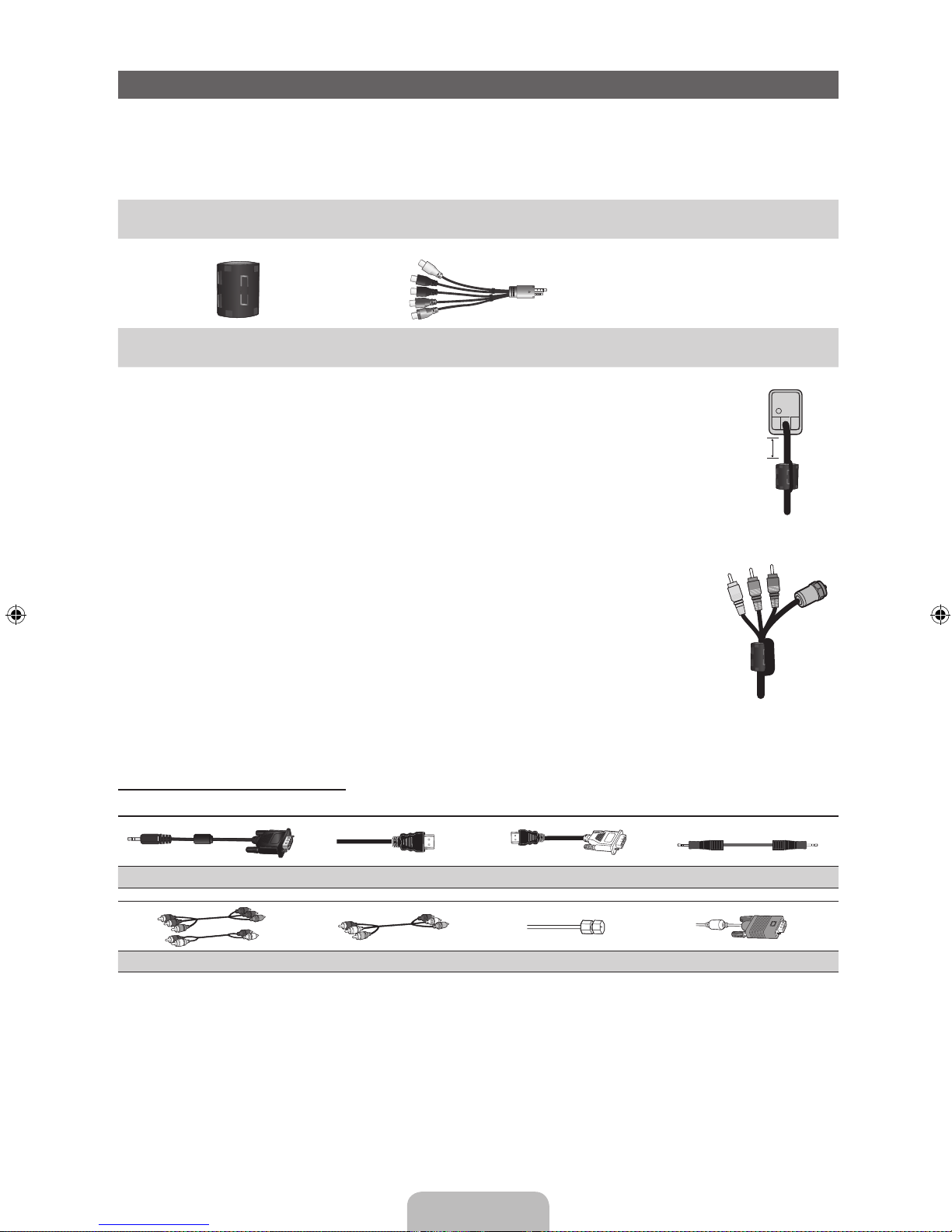

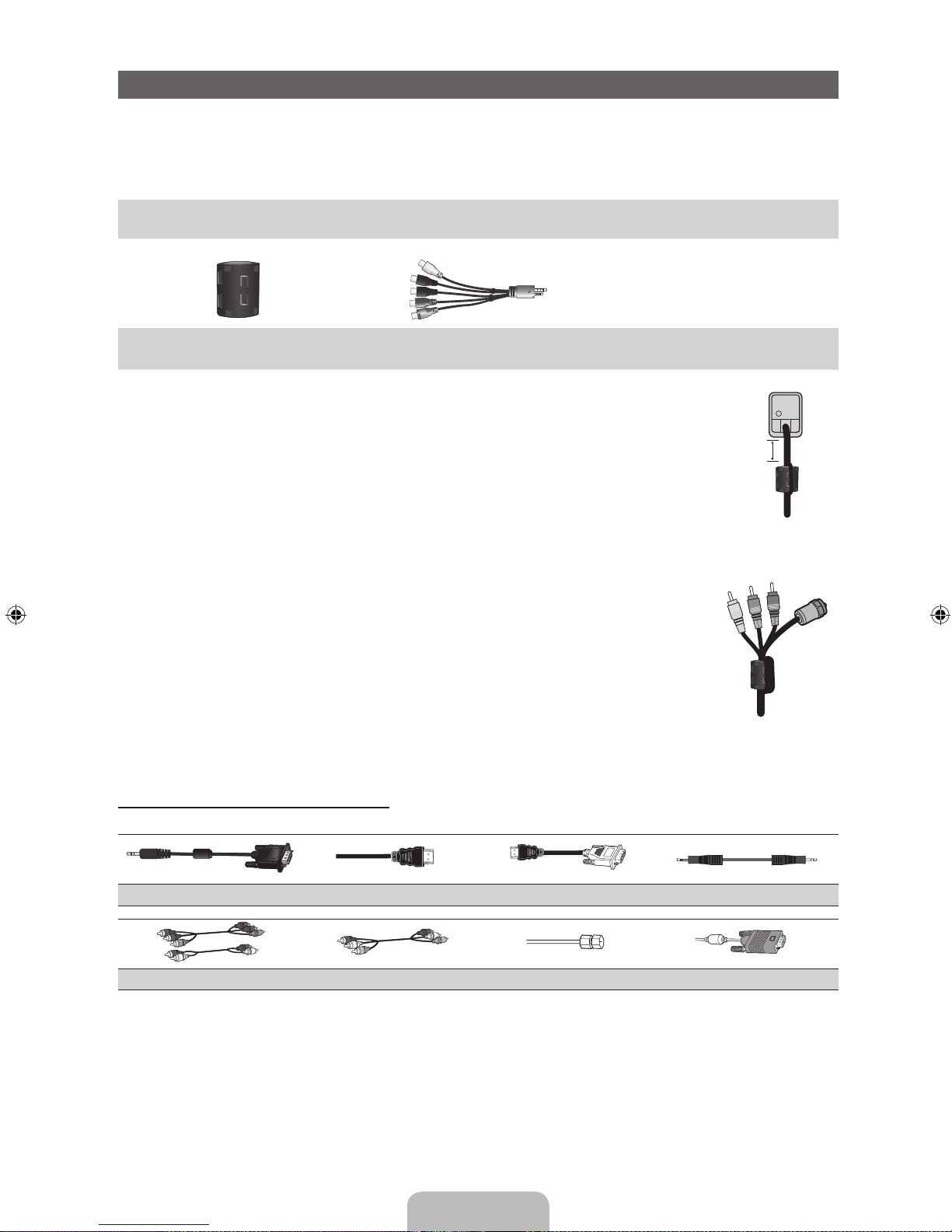

Ferrite Core (2EA) AV/Component Adapter

(3301-002049) (BN39-01154W)

✎

Ferrite Core for Power Cord: The ferrite cores are used to shield the cables from interference.
When connecting the ferrite core to a cable, open the ferrite core and clip it around the cable near
the plug as shown in the figure.

x

A: One ferrite core should be no more than 2 inches from the end of the cord that is inserted
into the TV.

A

Power Cord

✎

Ferrite Core: The ferrite cores are used to shield the cables from interference. When connecting a
cable, open the ferrite core and clip it around the cable near the plug as shown in the figure.

Antenna Cable/

Component Cable

(sold separately)

Input Cables (Sold Separately)

To purchase the RS232 cable, contact www.SamsungParts.com.

RS232 (AA39-00311A)

HDMI HDMI-DVI Audio

Component Composite (AV) Coaxial (RF) VGA

English - 4

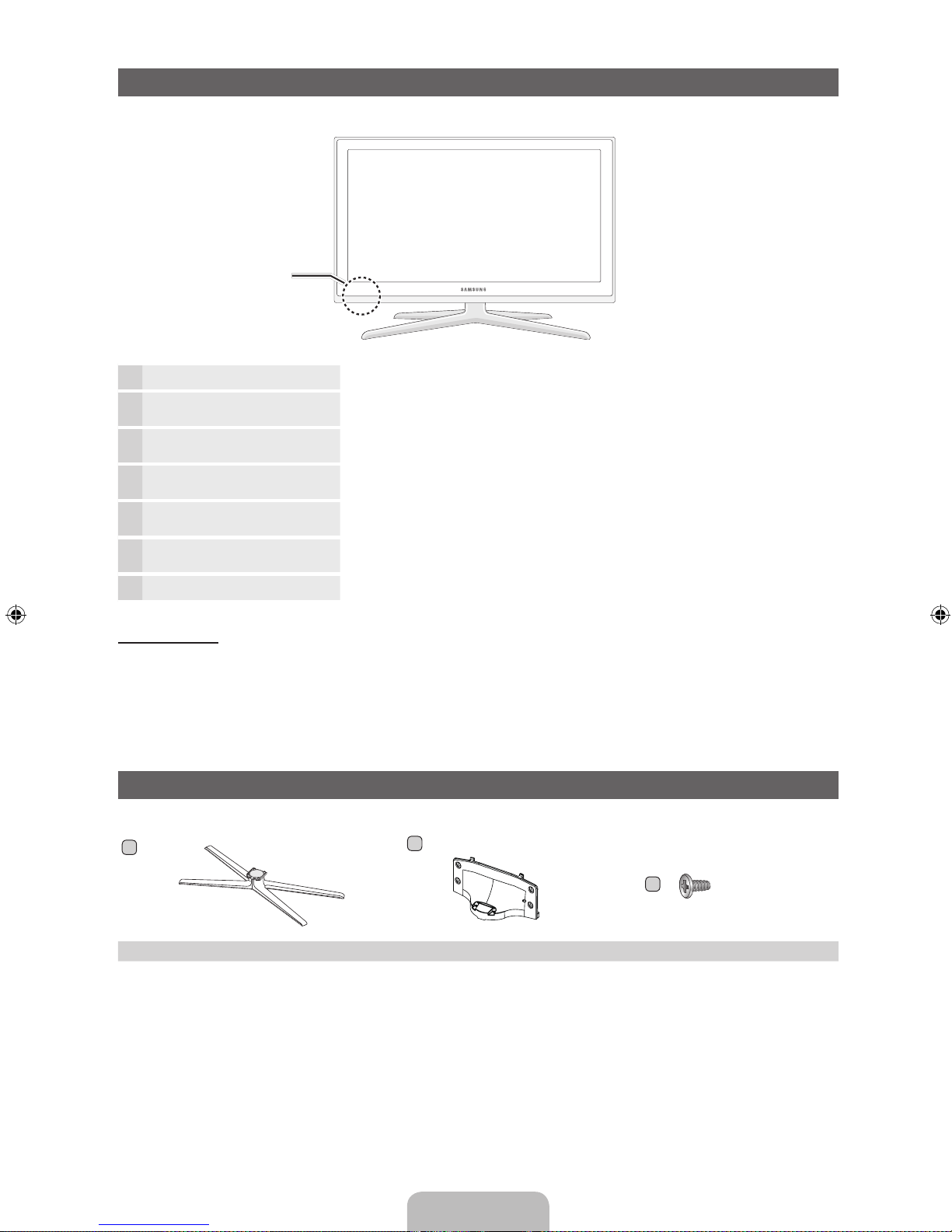

Viewing the Control Panel

✎

The product color and shape may vary depending on the model.

Remote control sensor Aim the remote control towards this spot on the TV.

Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

SOURCE

E

Toggles between all the available input sources. In the on-screen menu, use this
button as you would use the ENTERE button on the remote control.

MENU

m

Displays an on-screen menu, the OSD (on screen display), which contains controls for
your TV’s features

y

Adjusts the volume. In the OSD, use the

y

buttons as you would use the

◄ and ► buttons on the remote control.

z

Changes the channels. In the OSD, use the

z

buttons as you would use the

▼ and ▲ buttons on the remote control.

P

(Power)

Turns the TV on or off.

Standby mode

Your TV enters Standby mode when you turn it off and continues to consume a small amount of electric power. To be safe
and to decrease power consumption, do not leave your TV in standby mode for long periods of time (when you are away on
vacation, for example). It is best to unplug the power cord.

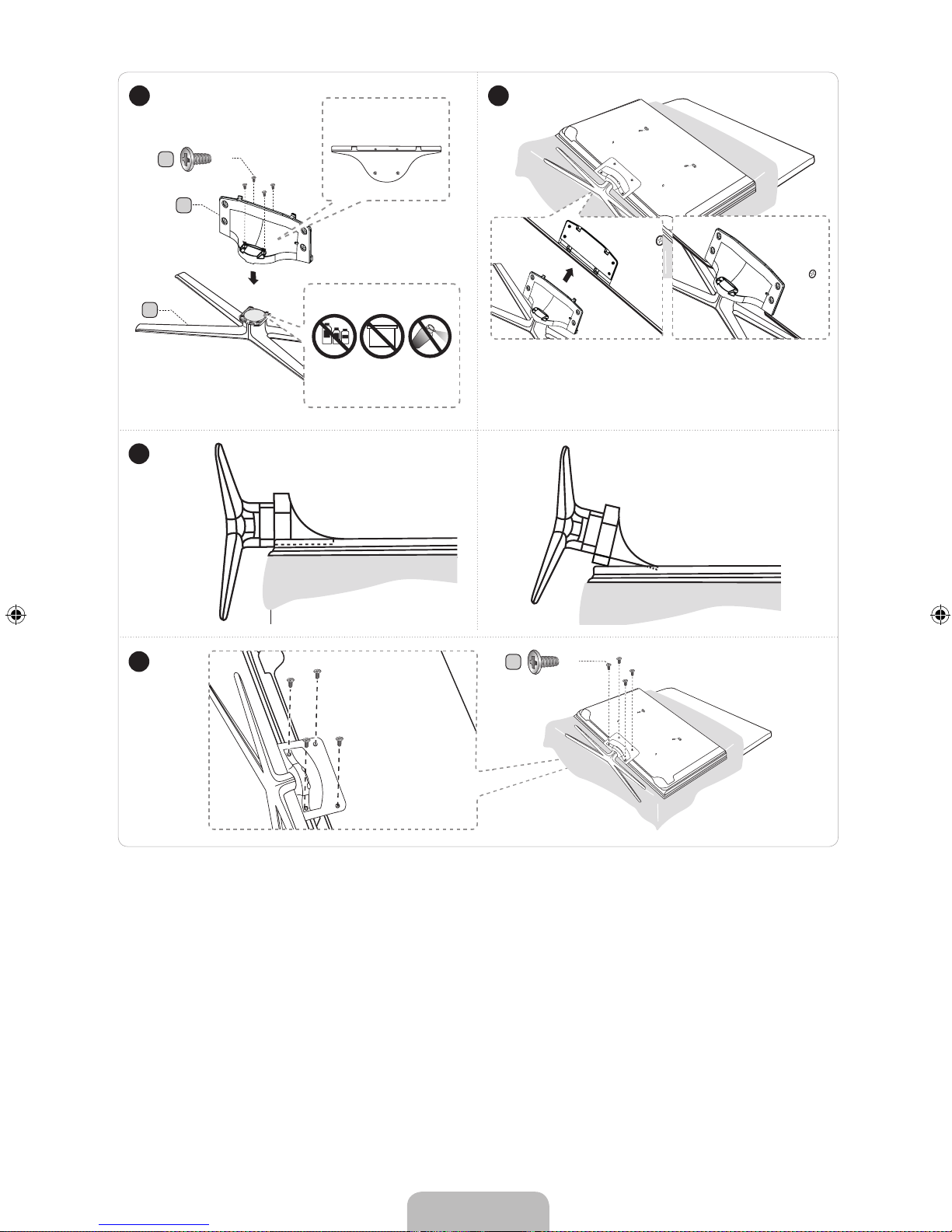

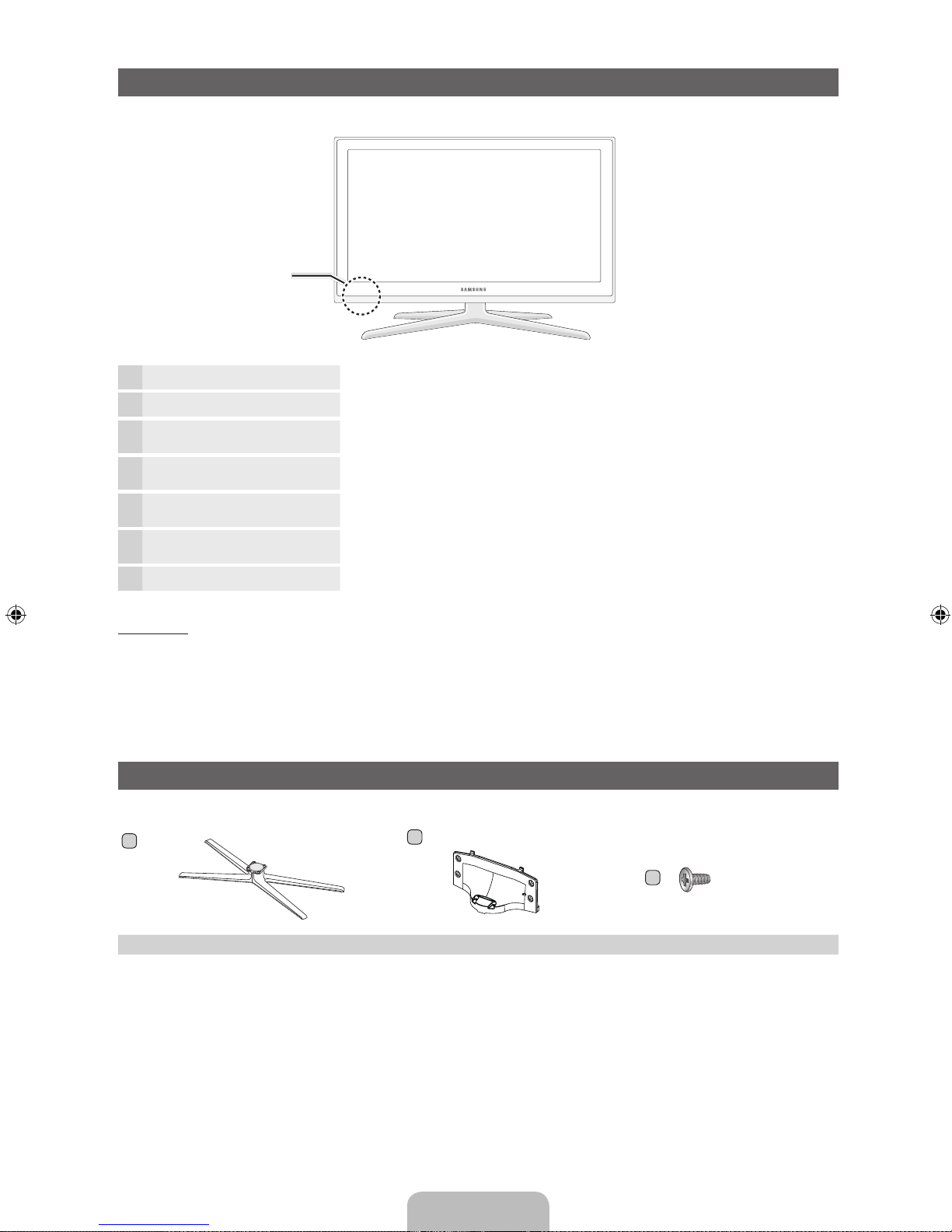

Install the Stand

See the separate stand installation guide for more detailed instructions.

A

1 EA

B

1 EA

C

x8 (M4 X L8)

Stand (1EA) Guide Stand (1EA) Screws (8EA)

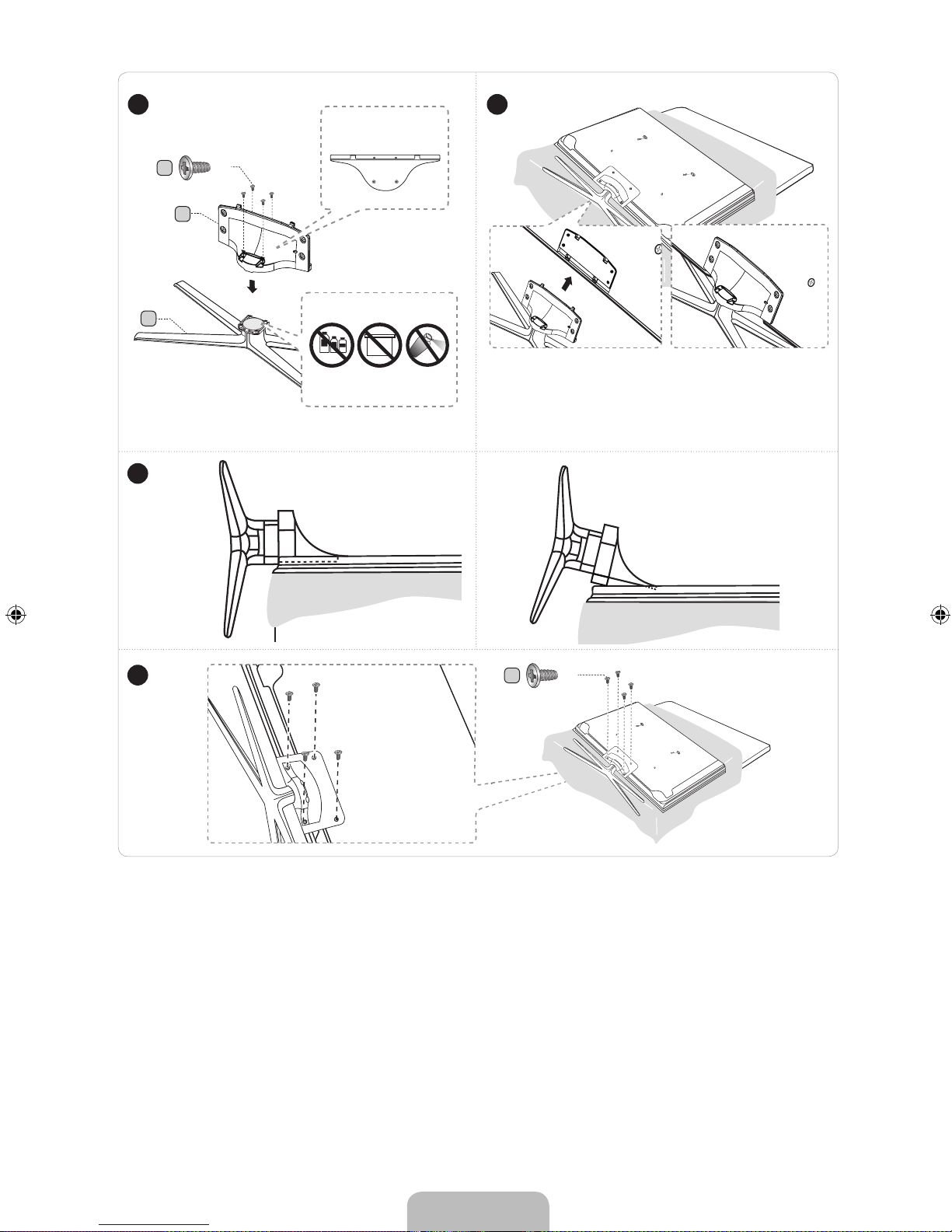

Follow the steps below to connect the TV to the stand.

Control Panel

English - 5

(Correct assembly)

(Incorrect assembly)

4

C

(M4 X L8)

x4

3

Side View

C

(M4 X L8)

x4

B

A

Rear

Front

Top View

DO NOT USE

CHEMICALS

DO NOT USE

GREASE

DO NOT USE

OIL

ATTENTION

1 2

✎

P

lace a soft cloth over the table to protect the TV, and

then place the TV on the cloth screen side down.

✎

I

nsert the Stand Guide into the slot of TV bottom side.

✎

NOTE

x

Make sure to distinguish between the front and back of each component when assembling them.

x

Make sure that at least two persons lift and move the TV.

x

Stand the product up when you fasten the screws. If you fasten the screws with the TV lying down, it may lean to one
side when you stand it up.

[

Do not insert your fingers into the stand base slot of the TV when installing the stand base.

English - 6

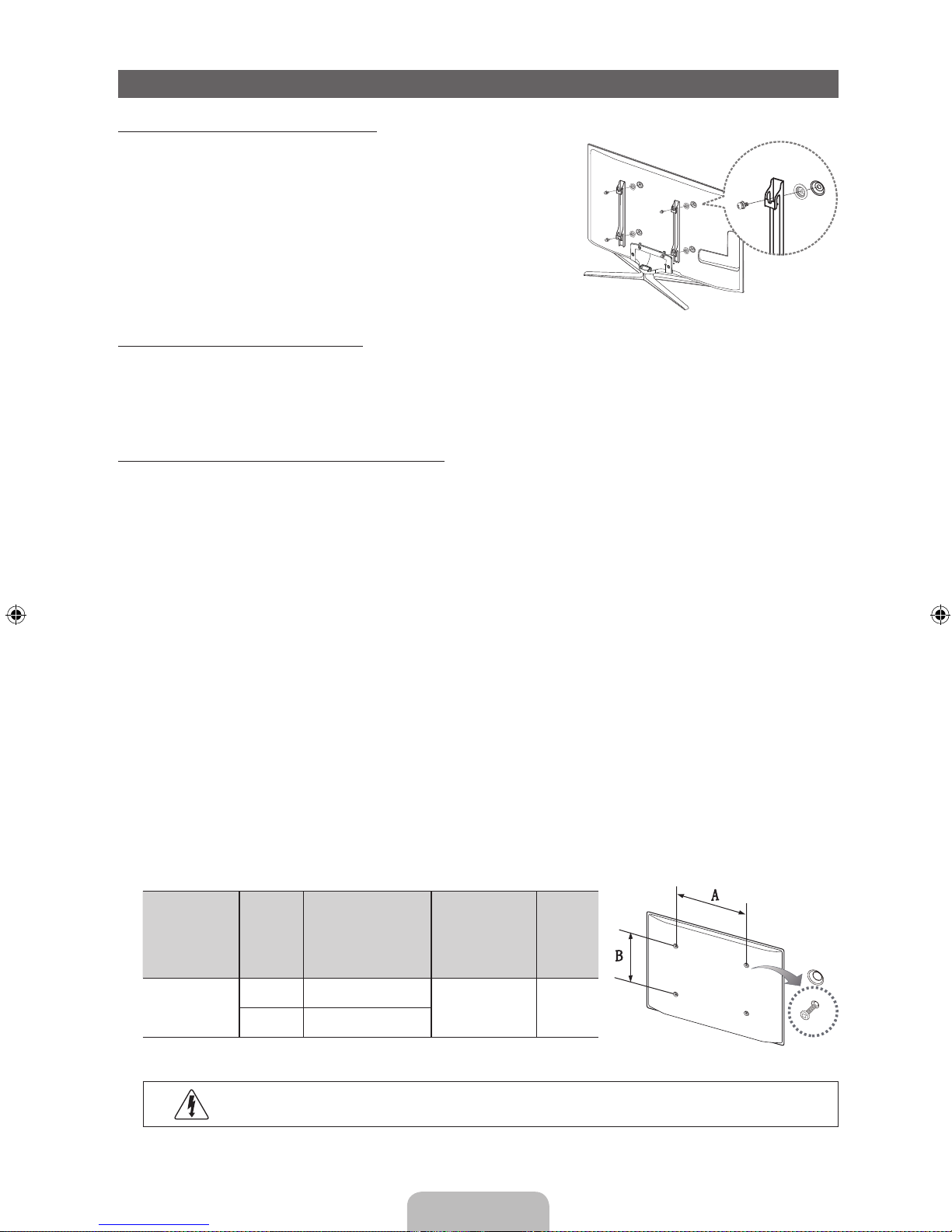

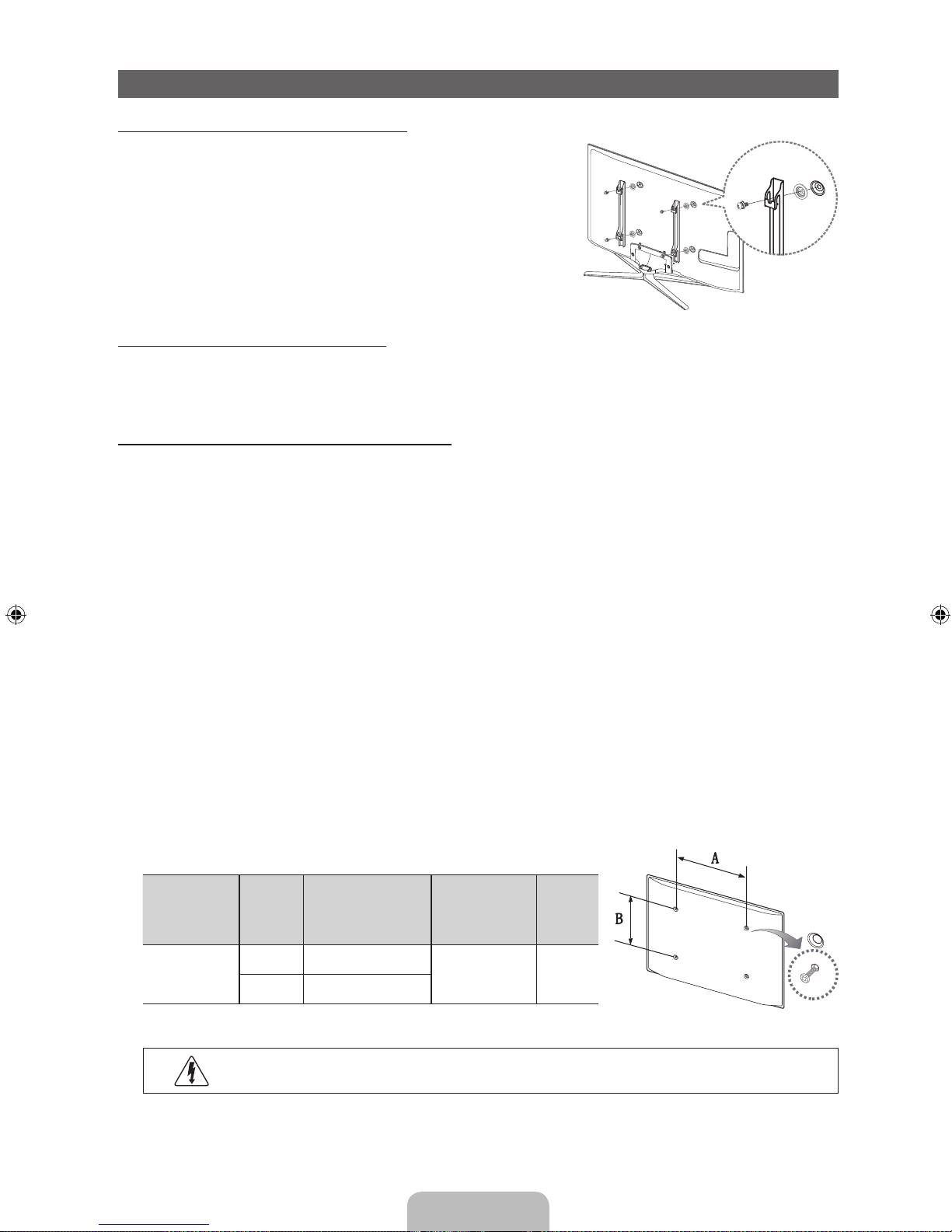

Installing the Wall Mount

Preparing before installing Wall-Mount

To install a wall-mount from another manufacturer, use the Holder-Ring.

1

Installing the Wall Mount Kit

The wall mount kit (sold separately) allows you to mount the TV on the wall.
For detailed information on installing the wall mount, see the instructions provided with the wall mount. We recommend you

contact a technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any
damage to the product or injury to yourself or others if you elect to install the wall mount on your own.

Wall Mount Kit Specifications (VESA)

✎

Install your wall mount on a solid wall perpendicular to the floor. Before attaching the wall mount to surfaces other than
plaster board, please contact your nearest dealer for additional information. If you install the TV on a ceiling or slanted
wall, it may fall and result in severe personal injury.

✎

NOTE

x

Standard dimensions for wall mount kits are shown in the table below.

x

Samsung wall mount kits contain a detailed installation manual and all parts necessary for assembly are provided.

x

Do not use screws that do not comply with the VESA standard screw specifications.

x

Do not use screws that are longer than the standard length or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.

x

For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.

x

Do not fasten the screws too firmly. This may damage the product or cause the product to fall, leading to personal
injury. Samsung is not liable for these kinds of accidents.

x

Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.

x

Our 55” model do not comply with VESA Specifications. Therefore, you should use our dedicated wall mount kit for
this model.

x

Do not mount the TV at more than a 15 degree tilt.

x

Always have two people mount the TV on a wall.

Product Family

TV size in

inches

VESA screw hole

specs (A * B) in

millimeters

Standard Screw Quantity

PDP TV

[Ultra-Slim]

~51 400 X 400

M8 4

59~64 600 X 400

✎

Remove the screws in the mounting holes before you install the wall mount.

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.

English - 7

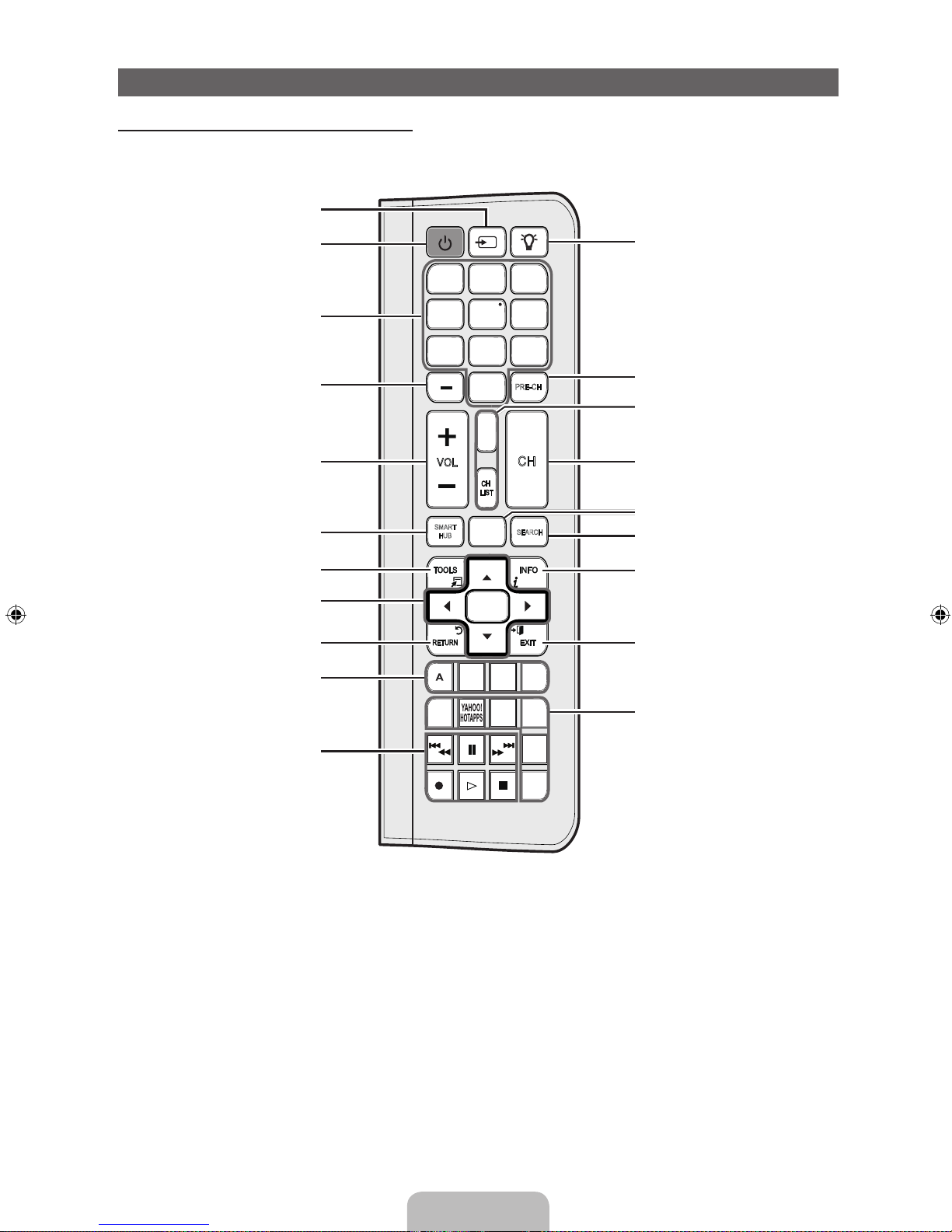

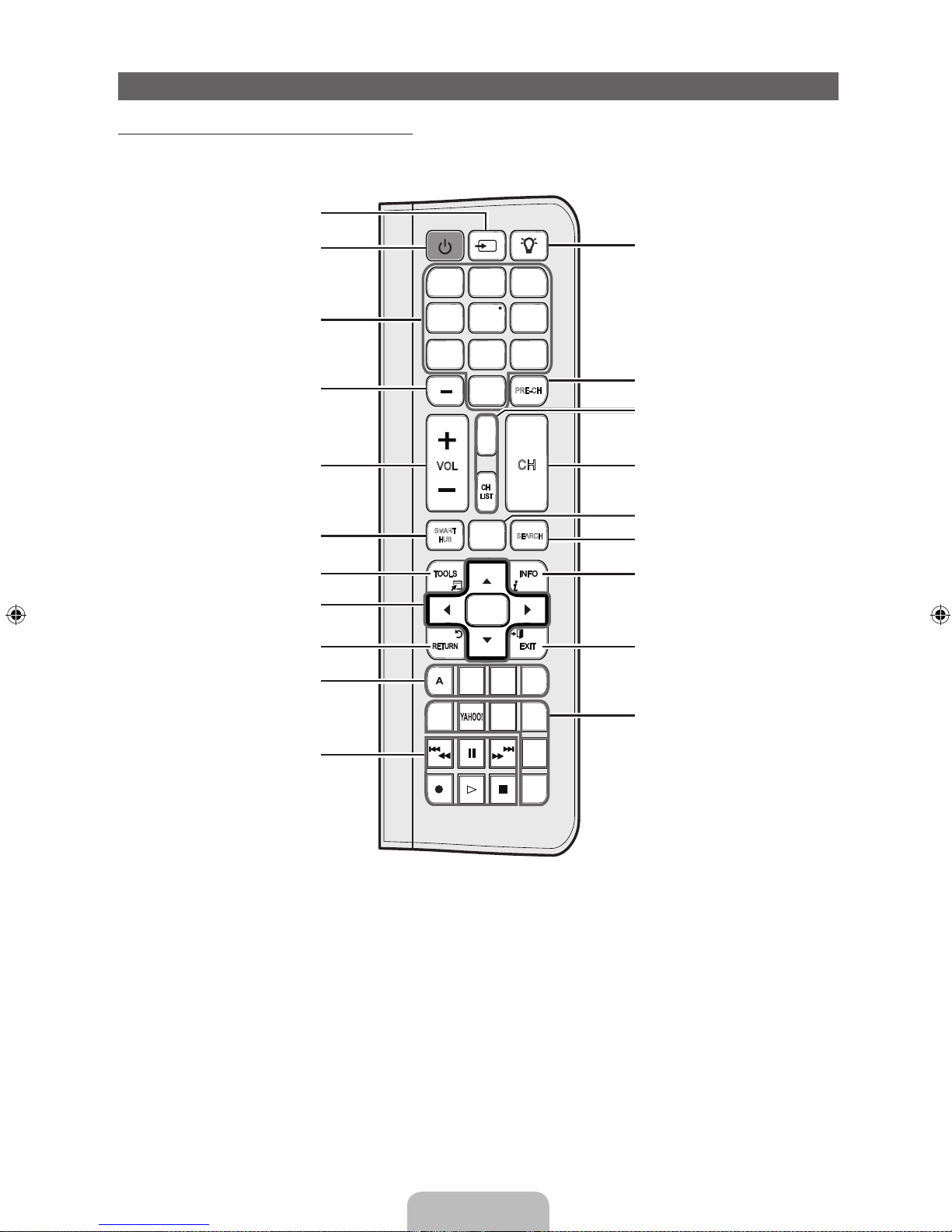

QWERTY Remote (RMC-QTD1)

Remote Side View (BN59-01134A)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

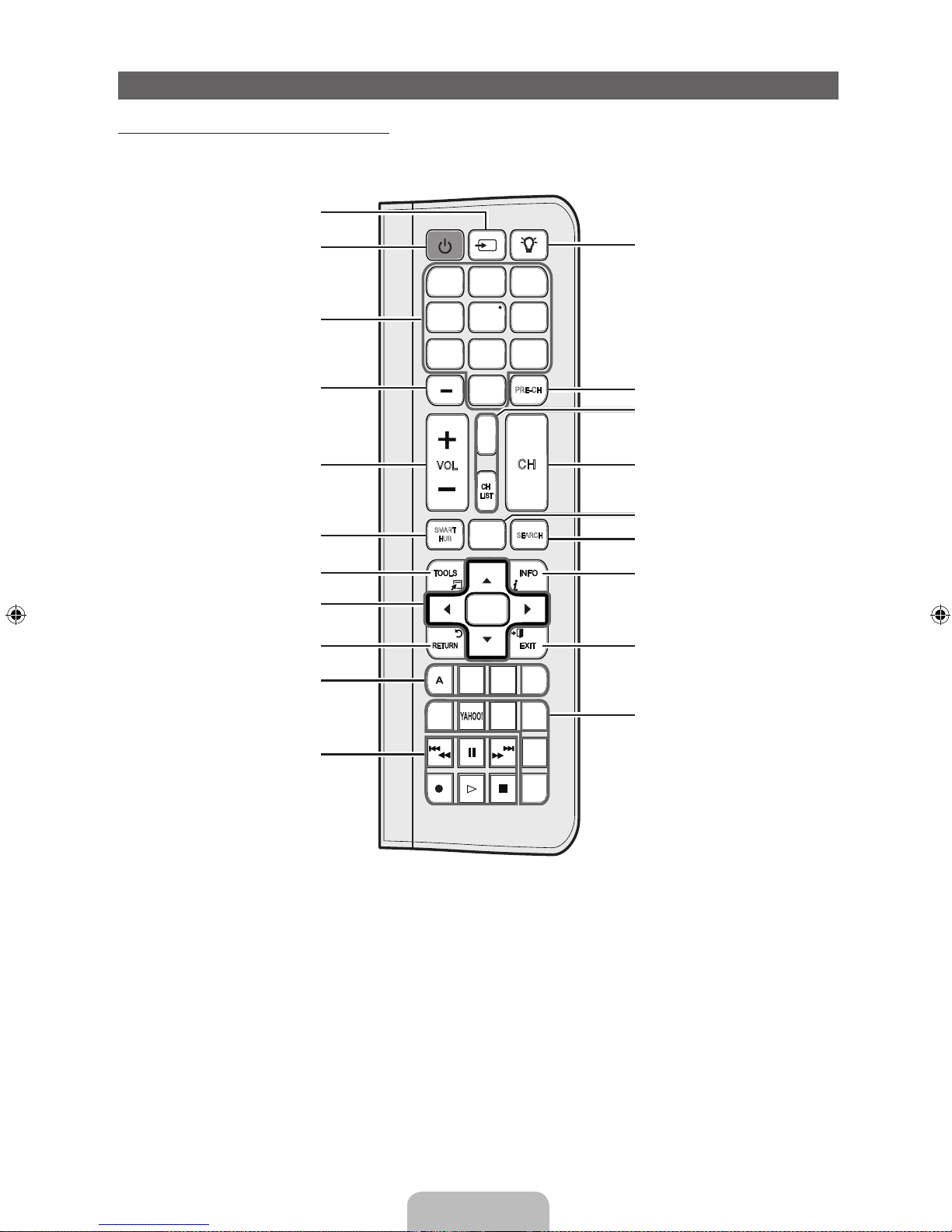

E

Turns the TV on and off.

Displays and selects the available video

sources.

Turns the remote control light on or
off. When on, the buttons become
illuminated for a moment when pressed.
(Using the remote control with this button
set to On will reduce the battery usage
time.)

Returns to the previous channel.

MUTE: Cuts off the sound temporarily.
CH LIST: Displays channel lists on the

screen.

Changes channels.

Support to recommendation search
word and search function.

Displays information on the TV screen.

Exits the menu.

Gives direct access to channels.

Press to select additional digital channels

being broadcast by the same station. For

example, to select channel ‘54-3’, press

‘54’, then press ‘-’ and ‘3’.

Adjusts the volume.

Opens the OSD.

Quickly select frequently used functions.

Link to various application services.

Returns to the previous menu.

Selects the on-screen menu items and
changes the values seen on the menu.

Buttons used in the Channel and

SMART HUB menu, etc.

Use these buttons in SMART HUB and

Anynet+ (HDMI-CEC) modes.

SOCIAL TV: Connect to Social TV

application.

YAHOO!: Runs Yahoo widget.

X

: Turns the 3D image on or off.

E-MANUAL: Displays the e-Manual.
P.SIZE: Lets you select the Picture Size.
CC: Displays digital subtitles.

English - 8

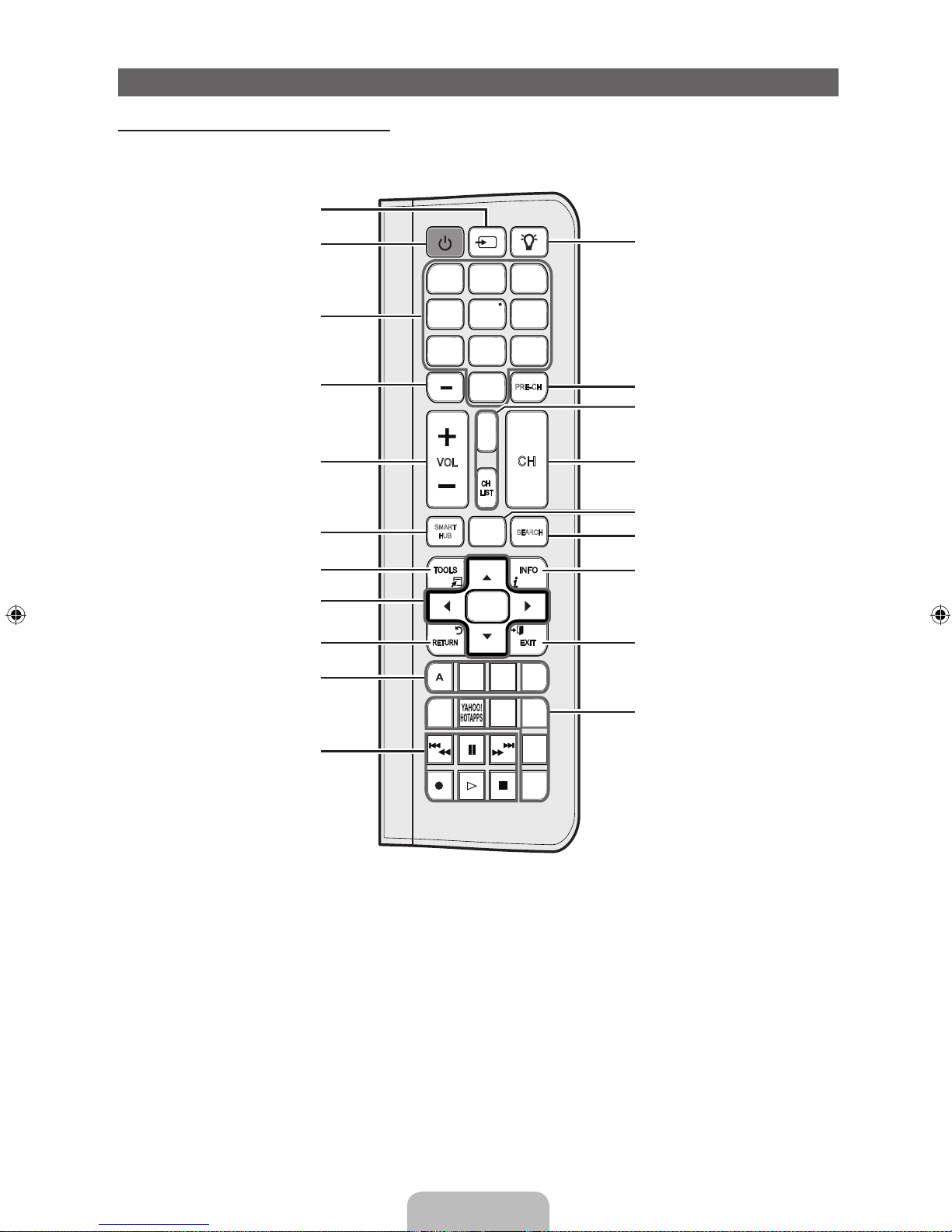

QWERTY Remote (RMC-QTD1)

Remote Side View (BN59-01134B)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

E

Turns the TV on and off.

Displays and selects the available video

sources.

Turns the remote control light on or
off. When on, the buttons become
illuminated for a moment when pressed.
(Using the remote control with this button
set to On will reduce the battery usage
time.)

Returns to the previous channel.

MUTE: Cuts off the sound temporarily.
CH LIST: Displays channel lists on the

screen.

Changes channels.

Support to recommendation search
word and search function.

Displays information on the TV screen.

Exits the menu.

Gives direct access to channels.

Press to select additional digital channels

being broadcast by the same station. For

example, to select channel ‘54-3’, press

‘54’, then press ‘-’ and ‘3’.

Adjusts the volume.

Opens the OSD.

Quickly select frequently used functions.

Link to various application services.

Returns to the previous menu.

Selects the on-screen menu items and
changes the values seen on the menu.

Buttons used in the Channel and

SMART HUB menu, etc.

Use these buttons in SMART HUB and

Anynet+ (HDMI-CEC) modes.

SOCIAL TV: Connect to Social TV

application.

YAHOO!: Runs Yahoo widget.

X

: Turns the 3D image on or off.

E-MANUAL: Displays the e-Manual.
P.SIZE: Lets you select the Picture Size.
CC: Displays digital subtitles.

English - 9

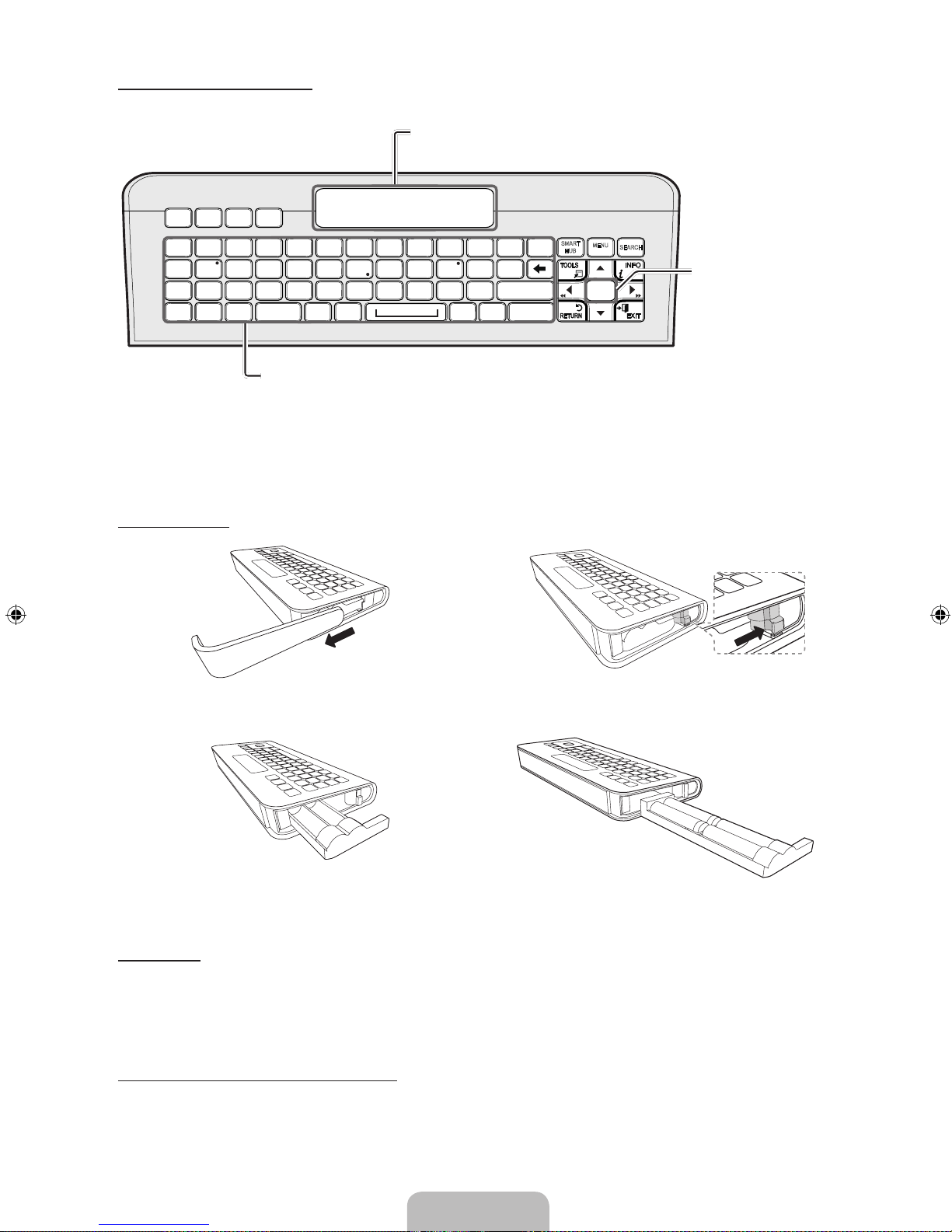

QWERTY Side View

✎

NOTE

y The remote side doesn’t work when the QWERTY side is up, and vice versa.

Inserting Batteries

1 2

y Slide out the battery cover. y Push the button right.

3 4

y Pull the battery tray out. y Insert 4 AAA batteries in the tray, insert the battery tray

into the QWERTY Remote and put the cover back on.

Initial Pairing

1. When the user inserts batteries into the QWERTY Remote, "NEED PAIRING PRESS SYM+TAB” will be displayed on the

screen.

2. Press SYM and TAB buttons at the same time more than 2 seconds.

✎

A TV can be paired with only one QWERTY Remote.
When turn on the TV, start the pairing process about 30 seconds later.

To perform the pairing process again

1. Press MUTE, 0, MUTE and 0 on the remote side of new QWERTY Remote facing the TV.

2. Follow the initial pairing process in 3 minutes.

✎

If new QWERTY Remote doesn't paired with the TV in 3 minutes, perform the process again.

SMART

HUB

SEARCH

BA C

ESC

CAPS SHIFT SHIFTSYM SYM.COM

@

21 3

54 6

8

0

7 9

#!

$

@

^%

& (*

)

-_+

~`

<

[=]

;

/

/

>

,

}{ |

‘: “

?

.

WQ E

SA D

Z

TAP ENTER

X

TR Y

GF H

VC B

IU O

KJ L

P

MN

D

MENU

m

E

Convenient QWERTY keyboard to type characters in SMART HUB and
SOCIAL TV menu, etc.

SYM: Enables the symbol printed on the lower right side of each button.

Displays the characters the user typed in.
When the user presses ENTER

E

, all characters

on the screen are removed.

OFN(Optical Finger
Navigation) Sensor

In full browser function,
it can be used as the
pointer. If the user
doesn’t press any button
during 30 seconds,
the sensor will be off
automatically.

To wake up the sensor,
press any button on the
QWERTY side.

English - 10

Connecting to an Antenna or Cable Connection

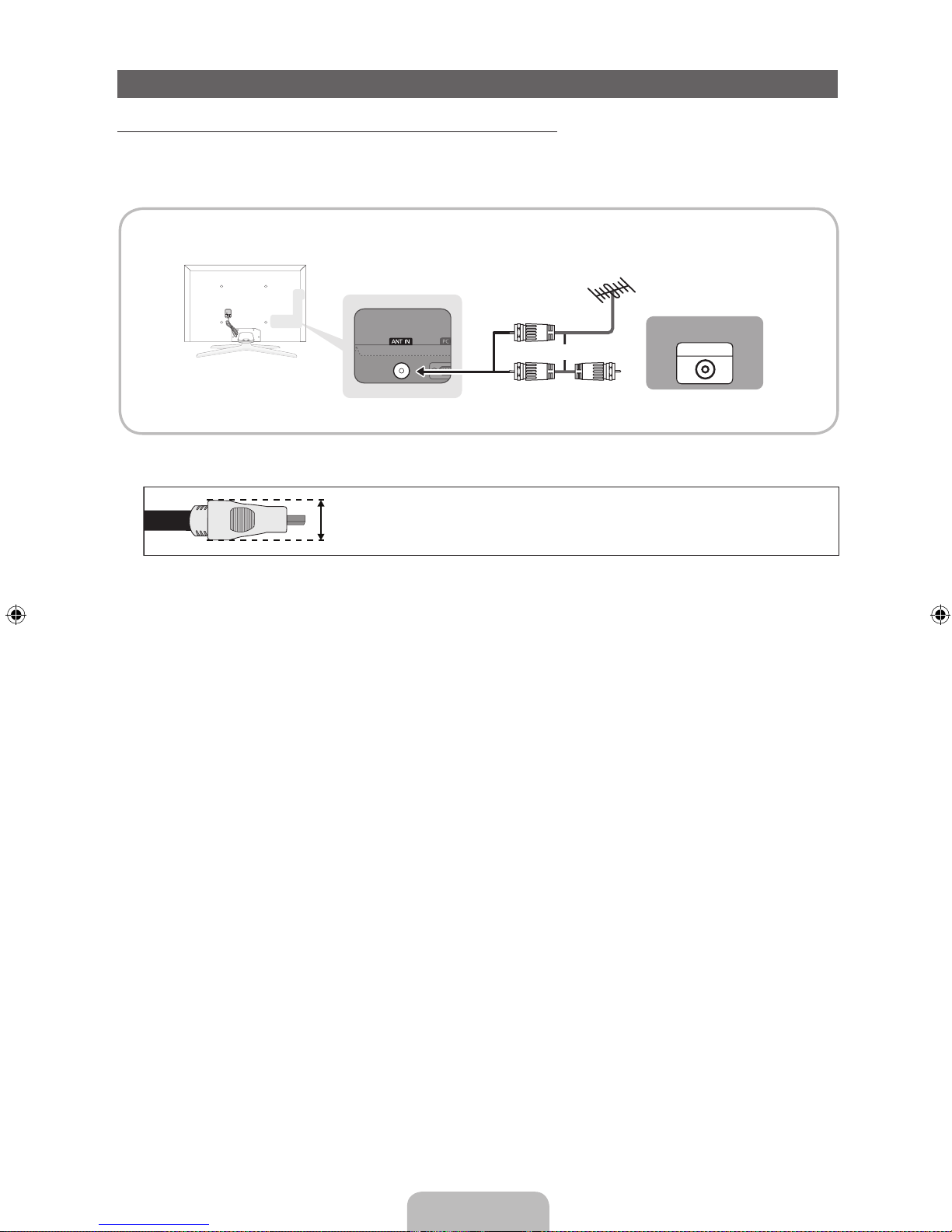

Connecting the power cord and an antenna or cable connection

✎

The PDP device may interfere with an amateur radio or AM radio.

✎

Using two-way radio mobile and portable units or amateur radio or AM radio near your TV may cause the TV to
malfunction.

✎

For the best cable connections to this product, be sure to use cables no thicker than 0.55 inches (14mm).

x

Maximum thickness - 0.55 inches (14mm)

ANT OUT

VHF/UHF Antenna

or

Antenna Cable (Not Supplied)

Cable

English - 11

Plug & Play (Initial Setup)

When you turn the TV on for the first time, a sequence of on-screen prompts will assist in configuring basic settings. To turn on
the TV, press the POWERP button.

✎

Plug & Play is available only when the Source is set to TV.

✎

To return to the previous step in the Plug & Play sequence, Select Previous, and then press ENTERE.

✎

Before turning on the TV, make sure you have connected the TV to an antenna or cable connection (p. 9).

1

Selecting the OSD
Language

Press the ▲ or ▼ button, then press the ENTER

E

button.

Select the desired OSD (On Screen Display) language.

2

Setting up the Network

Set up your network connection. Press the ENTER

E

button to start. If you do not know

your network set up information or want to set to it later, select Skip. We suggest you skip
network connection setup now and refer to “Wired/Wireless Network Connection” in the
e-Manual for set up requirements and instructions, and the Network Connection section
of this manual (Page 16). You can set up the network connection later using the Network
menu.

3

Software Upgrade Select Next to upgrade TV software. Your TV will automatically upgrade, if your TV need a

software upgrade. If you want to upgrade later, select the Skip. For more information, refer
to "Software Upgrade" (Preference Features → Support Menu) in the e-Manual.

✎

This may take some time, depending on network status.

4

Selecting the usage
mode

Press the ▲ or ▼ button to select Home Use, and then press the ENTER

E

button

twice.
Select the Home Use mode. Store Demo mode is for retail environments.

5

Setting the Clock
Mode

Press the ▲ or ▼ button to select Auto or Manual, and then press ENTER

E

twice.

✎

If you selected Auto, you’ll go to the Time Zone and DST screen. Select Time Zone
or DST, and then press ENTER

E

. On the Time Zone screen, use the ▲ or ▼

button to select your zone, and then press ENTERE. On the DST screen, press,

ENTERE, then select whether to turn DST (Daylight Savings Time) on or off. When

done, press ENTER

E

.

✎

If you selected Manual, you’ll go to the Date and Time screen. Select Date or Time,
and then press ENTERE. Then, use the number buttons or the ▲ or ▼ button to
set the date or time. Use the ◄ or ► button to move between entry fields.

When done setting the Date and Time, select Next, and then press ENTER

E

.

6

Selecting search
options for auto tuning

Press the ▲ or ▼ button to select Air or Cable, and then press ENTER

E

. A check

appears on your selection. Select Next, and then press the ENTERE button. You can
check both if you have both connected.

✎

If you selected Cable, you’ll go to the Cable System screen. Use the ▲ or ▼ button
to select Digital or Analog, and then press ENTERE. Use the ▲ or ▼ button
to select the correct cable signal format - STD, HRC, or IRC - and then press

ENTERE. Most cable systems use STD. Select the correct cable signal format for

both the Digital and Analog systems.
When done, select Next, and the press ENTER

E

.

7

Selecting and
memorizing channels

The channel search will start automatically. This can take up to 30 minutes.
For more information, refer to Channel → Auto Program in the e-Manual.

✎

Press the ENTERE button at any time to interrupt the memorization process.

8

Enjoy your TV. If you want to watch a broadcast program, select Close. If you want to enjoy Smart Hub,

select Smart Hub. Smart Hub will start. For more detailed information, refer to “Smart
Hub” in the e-Manual.

If You Want to Rerun Plug & Play...

O

MENUm → System → Plug & Play → ENTER

E

You should do Plug & Play again at home although you did in shop.

✎

NOTE

y To change the TV’s setting from Store Demo to Home Use when not in Plug & Play, press the volume button on the TV.

When you see the volume bar on the screen, press and hold the MENU button on the TV for 5 sec.

English - 12

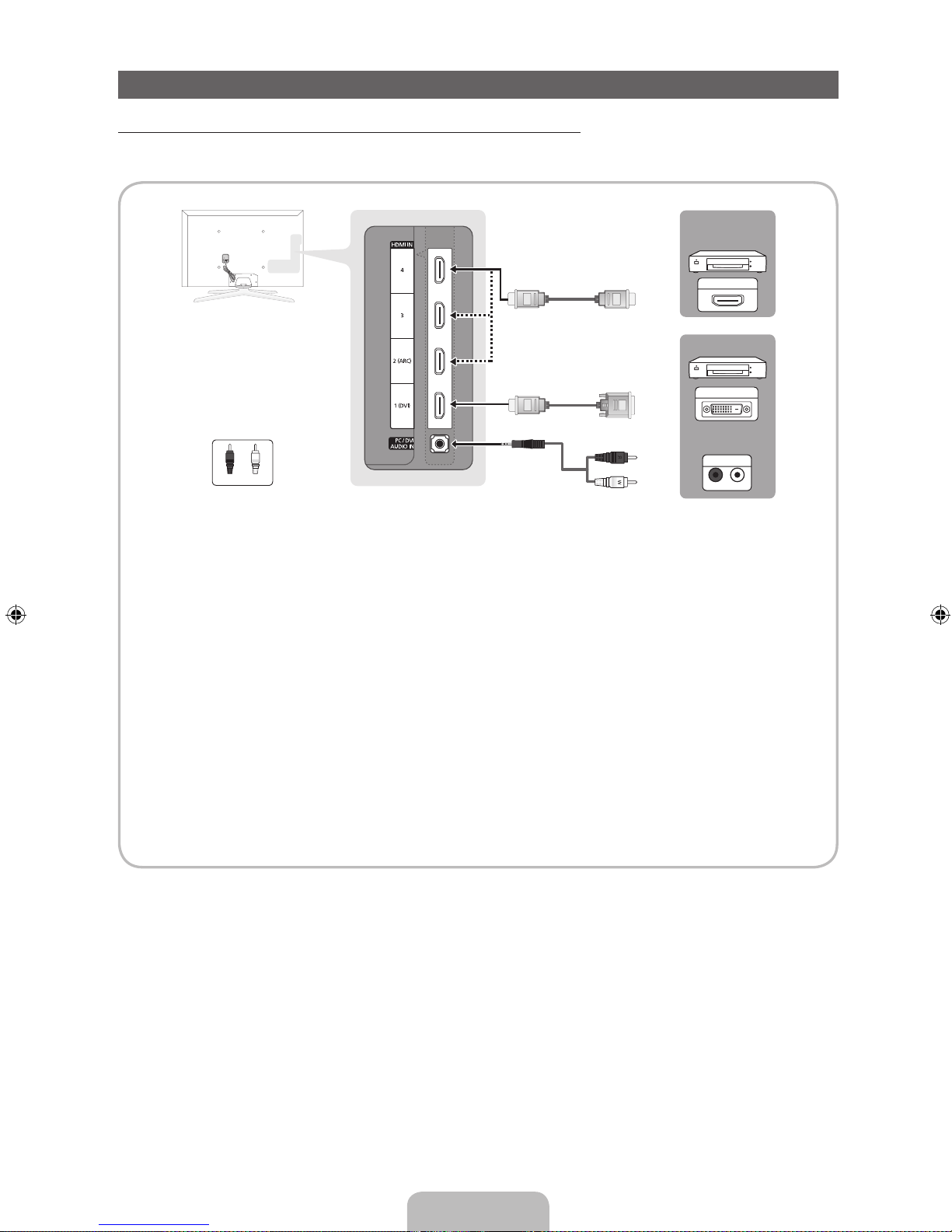

Connecting to an AV Device

Using an HDMI or an HDMI to DVI Cable: HD connection (up to 1080p)

We recommend using the HDMI connection for the best quality HD picture.
Available devices: DVD player, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver

✎

HDMI IN 1 (DVI), 2 (ARC), 3, 4 / PC/DVI AUDIO IN

x

For better picture and audio quality, connect to a digital device using an HDMI cable.

x

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and audio cables.

x

The picture may not display normally (if at all) or the audio may not work if an external device that uses an older
version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external
device about the HDMI version and, if out of date, request an upgrade.

x

Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may
occur.

x

We recommend using a basic high-speed HDMI cable or an HDMI cable that is Ethernet is compatible. Note
that this product does not support the Ethernet function via HDMI.

x

This product supports the 3D and ARC (Audio Return Channel) functions via an HDMI cable. Note that the
ARC function is supported by the HDMI IN 2 (ARC) port only.

x

The ARC function allows digital audio to output via the HDMI IN 2 (ARC) port. It can be enabled only when the
TV is connected to an audio receiver that supports the ARC function.

HDMI OUT

DVI OUT

R-AUDIO-L

AUDIO OUT

WR

Device

Device

WhiteRed

HDMI to DVI Cable (Not Supplied)

Audio Cable (Not Supplied)

HDMI Cable (Not Supplied)

English - 13

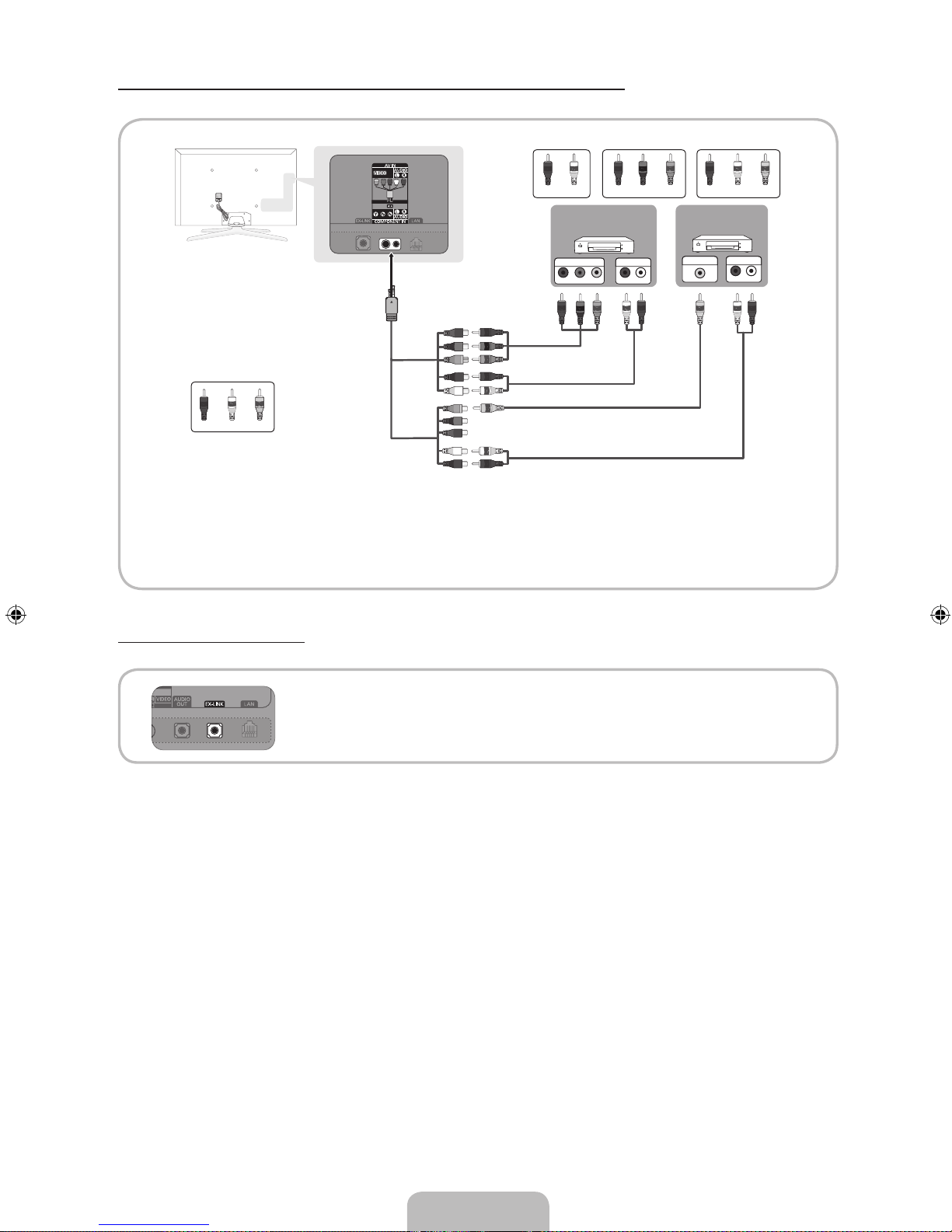

Using a Component (up to 1080p) or an Audio/Video (480i only) Cable

Available devices: DVD player, Blu-ray player, cable box, STB satellite receiver, VCR

✎

For better picture quality, we recommend the Component connection over the A/V connection.

✎

When connecting to AV IN, the color of the AV IN 1[VIDEO] jack (green) will not match the video cable (yellow).

Using an EX-Link Cable Connection

Available Devices: External devices that support EX-Link.

EX-LINK: Connector for service only.

R

W

Y

R RW R

W

G

B

Y

VIDEO OUT AUDIO OUT

R-AUDIO-L

PR PB

COMPONENT OUT

AUDIO OUT

R-AUDIO-L

R

W

Y

R

W

Y

W

Y

Y

Y

R R

W

R

W

G

B

G

B

R

R

R

W

Device Device

Red White Red Red

Red

Blue White

White

Green Yellow

Yellow

Component Cable

(Not Supplied)

Video Cable
(Not Supplied)

Audio Cable

(Not Supplied)

Audio Cable
(Not Supplied)

Component
Adapter(Supplied)

English - 14

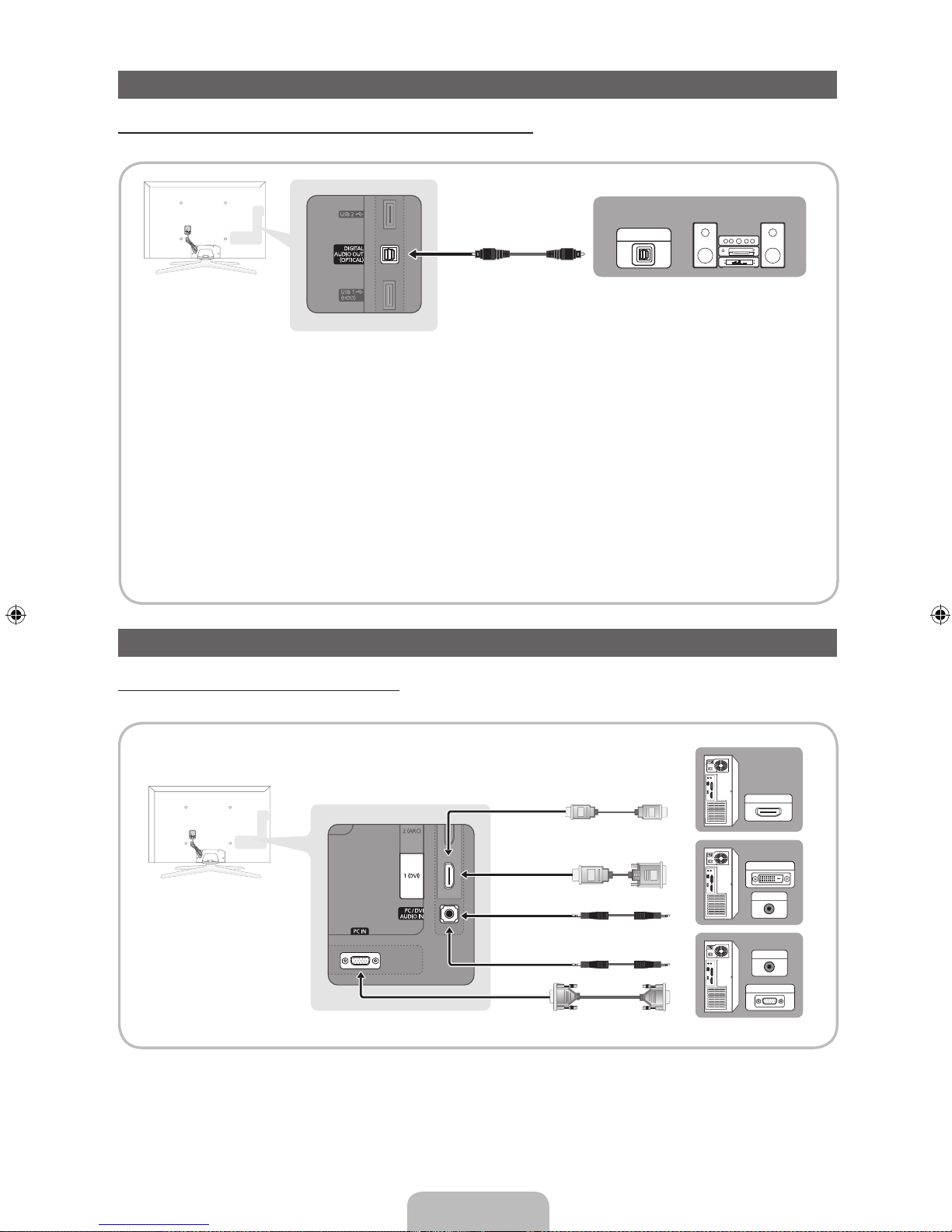

Connecting to an Audio Device

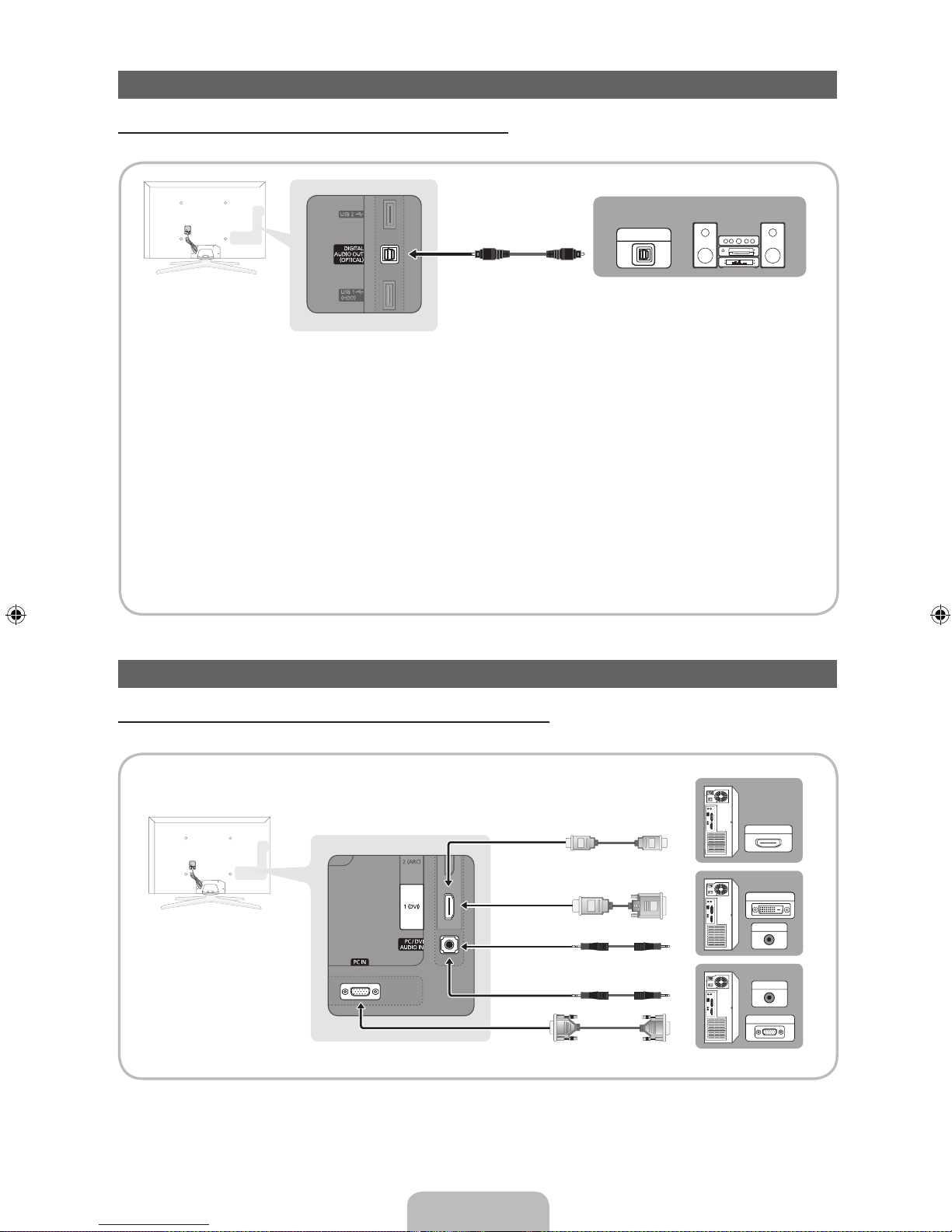

Using an Optical (Digital) or an Audio (Analog) Cable Connection

Available devices: Digital Audio System, Amplifier, DVD home theater

✎

DIGITAL AUDIO OUT (OPTICAL)

x

When you connect a Digital Audio System to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume
of both the TV and the system.

x

5.1 CH (channel) audio is available when you connect the TV to an external device supporting 5.1 CH.

x

When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the
TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is
a digital component such as a DVD player / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver
and you connected it to the TV via HDMI, you will only hear 2 CH audio from the home theater receiver. If you
want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB
satellite receiver directly to an amplifier or home theater.

Connecting to a PC

Using an HDMI cable or an HDMI to DVI cable or a D-sub cable

✎

Your PC may not support an HDMI connection.

OPTICAL

Optical Cable (Not Supplied)

Digital Audio System

AUDIO OUT

PC OUT

AUDIO OUT

DVI OUT

HDMI OUT

D-Sub Cable (Not Supplied)

Audio Cable (Not Supplied)

HDMI Cable (Not Supplied)

HDMI to DVI Cable (Not Supplied)

English - 15

PC Display Modes (D-Sub and HDMI to DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz. You can also select one of the standard resolutions listed in the Resolution
column. The TV will automatically adjust to the resolution you choose.

Mode Resolution

Horizontal Frequency

(KHz)

Vertical Frequency

(Hz)

Pixel Clock Frequency

(MHz)

Sync Polarity

(H / V)

IBM

640 x 350
720 x 400

31.469

31.469

70.086

70.087

25.175

28.322

+/-

-/+

MAC

640 x 480
832 x 624

1152 x 870

35.000

49.726

68.681

66.667

74.551

75.062

30.240

57.284

100.000

-/-

-/-

-/-

VESA DMT

640 x 480
640 x 480
640 x 480
800 x 600
800 x 600

800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864

1280 x 1024
1280 x 1024

1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900

1680 x 1050

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

79.976

49.702

62.795

60.000

47.712

55.935

70.635

65.290

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

60.020

75.025

59.810

74.934

60.000

60.015

59.887

74.984

59.954

25.175

31.500

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

108.000

135.000

83.500

106.500

108.000

85.500

106.500

136.750

146.250

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+
+/+
+/+

-/+

-/+
+/+
+/+

-/+

-/+

-/+

VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+

✎

NOTE

x

For HDMI/DVI cable connection, you must use the HDMI IN 1 (DVI) jack.

x

The interlaced mode is not supported.

x

The set might operate abnormally if you select a non-standard video format.

x

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

English - 16

Changing the Input Source

Source

Use to select TV or an external input
source such as a DVD player / Blu-ray
player / cable box / STB satellite receiver.

■ TV / Component / PC / HDMI1/DVI /

HDMI2 / HDMI3 / HDMI4 / AV / USB
/ AllShare

1. Press the SOURCE button on your

remote.

2. Select a desired external input source.

✎

You can only choose external devices that are
connected to the TV. In Source, connected inputs will
be highlighted.

✎

In Source, PC always stays activated.

Edit Name

Edit Name lets you associate a device name to an input
source. To access Edit Name, press the TOOLS button In
Source. The following selections appear under Edit Name:

■ VCR / DVD / Cable STB / Satellite STB / PVR STB /
AV Receiver / Game / Camcorder / PC / DVI PC / DVI
Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Name

the device connected to the input jacks to make your
input source selection easier.

✎

If you have connected a PC to the HDMI IN 1 (DVI)
port with an HDMI cable, select PC under Edit Name
to enter a device name.

✎

If you have connected a PC to the HDMI IN 1 (DVI)
port with an HDMI to DVI cable, select DVI PC under
Edit Name to enter a device name.

✎

If you connected an AV device to the HDMI IN 1 (DVI)
port with an HDMI to DVI cable, select DVI Devices
under Edit Name to enter a device name.

Edit Favorites

In Source, press the TOOLS button to select Edit
Favorites. You can set an external input source as a
Favorites.

Information

You can see detailed information about the selected external
device.

Refresh

In Source, If the external devices are not displayed, press
the TOOLS button to select Refresh, then search for the
connected devices.

SOURCE

English - 17

The LAN Port on the Wall

LAN Cable (Not Supplied)

Wireless IP Sharer

(router having DHCP Server)

Network Connection

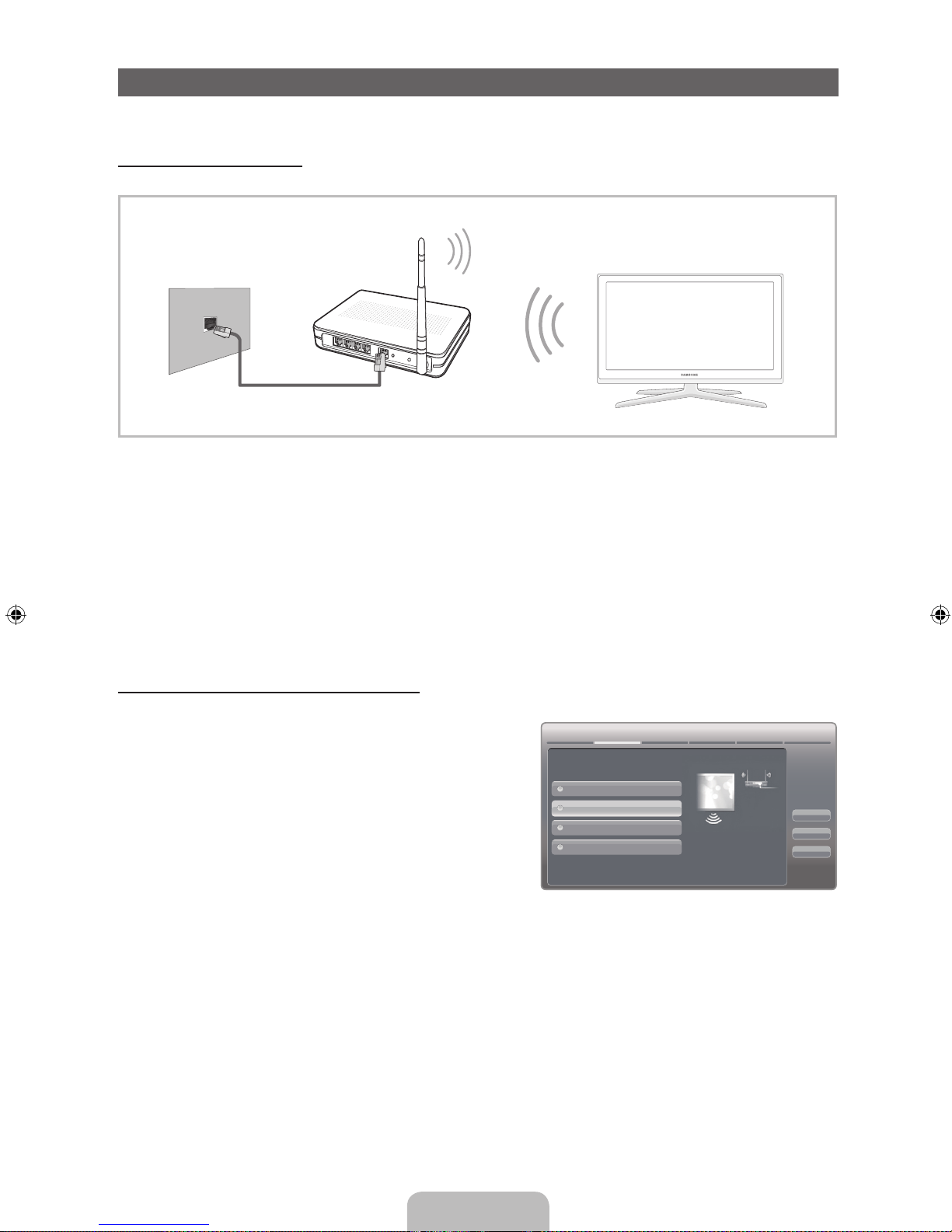

You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless
connection.

Network Connection - Wireless

You can connect your TV to your LAN through a standard wireless router or modem.

This TV supports the IEEE 802.11a/b/g and n communication protocols. Samsung recommends using IEEE 802.11n. When
you play video over a IEEE 802.11b/g connection, the video may not play smoothly.

Most wireless network systems incorporate a security system that requires devices that access the network through an access
point or AP (typically a wireless IP Sharer - router or modem) to transmit an encrypted security code called an access key.

Your TV is compatible with the following security protocols:

y Authentication Mode: OPEN, SHARED, WPAPSK, WPA2PSK
y Encryption Type: WEP, TKIP, AES

If you select Pure High-throughput (Greenfield) 802.11n mode and the Encryption type is set to WEP, TKIP or TKIP AES
(WPS2Mixed) on your AP or wireless router, Samsung TVs will not support a connection in compliance with new Wi-Fi
certification specifications.

Configuring the Network Connection - Wireless

The instructions below are for networks that use the Dynamic Host Configuration Protocol (DHCP) to configure network
connections automatically. If your have a Static IP network, see your user’s manual for configuration instructions.

To configure your network connection for a network that uses DHCP, follow these steps:

1. Connect your TV to your network as shown in the illustration

above.

2. Turn on your TV, press the MENU button on your remote, and
the select Network → Network Settings.

3. Select the Wireless (General), press ENTER

E

, and then

press ENTERE again.

4. The Network function searches for available wireless networks.
When done, it displays a list of the available networks.

5. In the list of networks, press the

u

or ▼ button to select a

network, select Next, and then press ENTERE.

6. If you have selected a wireless router that has security, the Security Key screen appears. Enter the Security key (Security
key or PIN), select Next, and then press ENTER

E

.

✎

When you enter the Security Key (Security key or PIN), use the u / d / ◄ / ► buttons on your remote to select
numbers and characters.

7. The Network connection screen appears and verifies the network connection. When the connection has been verified, the
“Internet connection successful.” message appears. Network set up is complete.

✎

For more detailed information, see “Wireless Network Connection” in the e-Manual.

Network Settings

Wired

Previous

Next

Cancel

Wireless(General)

WPS(PBC)

One Foot Connection

Select a network connection type.

Set up wireless network
by selecting your Wireless
Router. you may need to enter
security key depending on
the setting of the Wireless
Router.

English - 18

Network Connection - Wired

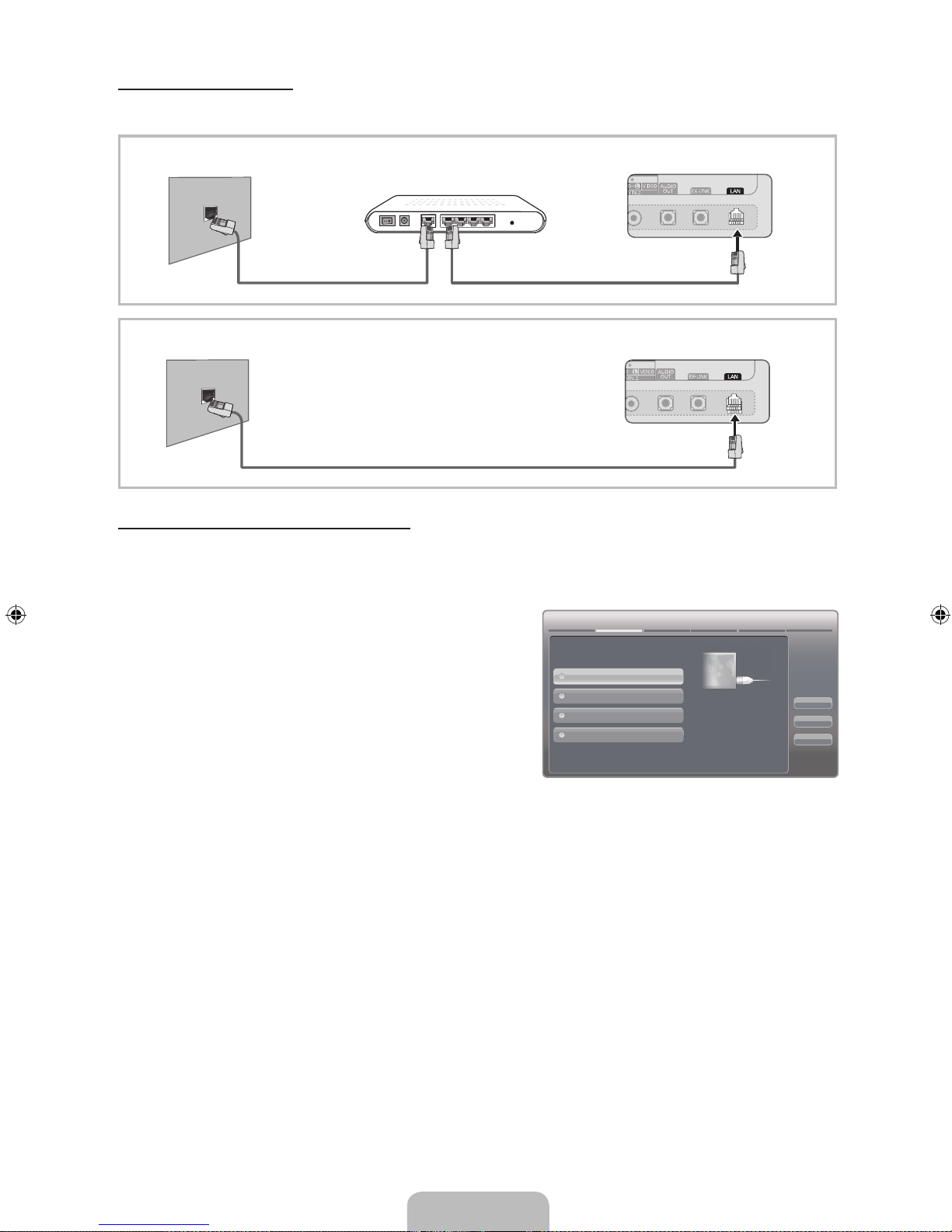

There are two main ways to connect your TV to your network using cable, depending on your network setup. They are
illustrated below:

Configuring the Network Connection - Wired

Most home networks use the Dynamic Host Configuration Protocol (DHCP) to configure network connections. Home networks
that support DHCP automatically provide the IP address, subnet mask, gateway, and DNS values your TV needs to access the
Internet so you don’t have to enter them manually.

To configure your network connection for a network that uses DHCP, follow these steps:

1. Connect your TV to your network as shown in one of the
illustrations above.

2. Turn on your TV, press the MENU button on your remote, and
then select Network → Network Settings. The Network

Settings screen will appear.

3. Select Wired, press ENTER

E

, and then press ENTERE

again.

4. The Network Connection screen appears, and verifies the
network connection. When the connection has been verified,
the “Internet connection successful.” message appears.
Network set up is completed.

✎

If your TV cannot acquire network the connection values automatically or if you want to set the connection manually,
select IP Settings on the network connection screen. Set Internet Protocol Setup to Manual. You must enter the IP
Address, Subnet Mask, Gateway, and DNS Server manually.

✎

For more detailed information, refer to “Wired Network Connection” in the e-Manual.

The LAN Port on the Wall TV Rear Panel

LAN Cable (Not Supplied)

The Modem Port on the Wall

TV Rear Panel

LAN Cable (Not Supplied)Modem Cable (Not Supplied)

External Modem

(ADSL / VDSL / Cable TV)

Network Settings

Wired

Previous

Next

Cancel

Wireless(General)

WPS(PBC)

One Foot Connection

Select a network connection type.

Connect to the network using LAN
cable. Please make sure that the
LAN cable is connected.

English - 19

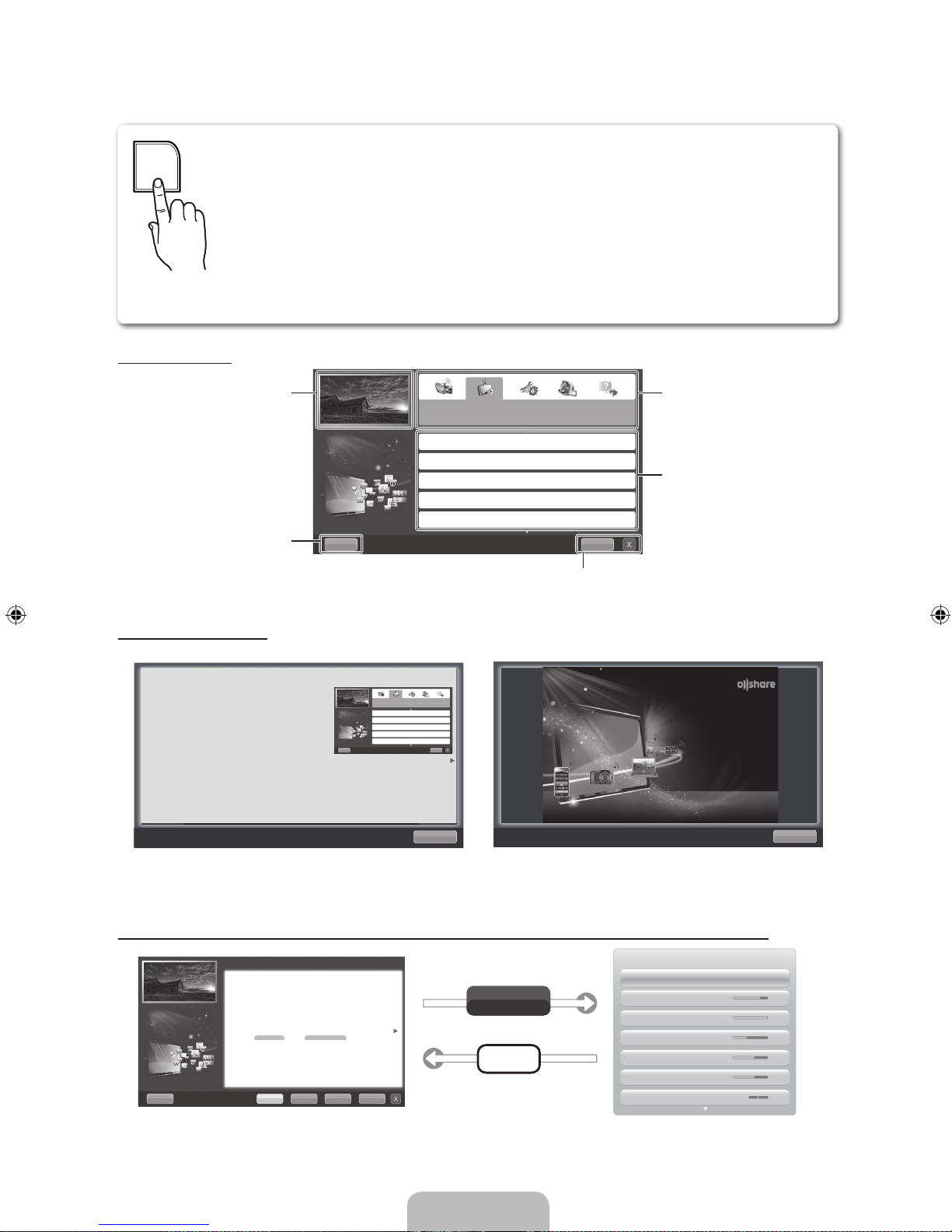

How to view the e-Manual

Screen Display

Using the Help
Display the e-Manual Guide & the Product Guide by pressing Help.

<e-Manual Guide>

The e-Manual guide appears as above.

<Product Guide>

The product guide appears as above.

How to toggle between an e-Manual topic and the corresponding OSD menu(s).

✎

This function is not enabled in some menus.

You can fi nd instructions for your TV’s features in the e-Manual in your TV. To use the e-Manual, press
the E-MANUAL button on your remote. Move the cursor using the

u

/ d / l / ► buttons to highlight a

category, then a topic, and then press the ENTER

E

button. The e-Manual displays the page you want

to see.
You can also access it through the menu:

O

MENUm → Support → e-Manual → ENTER

E

✎

If you want to return to the e-Manual, press the E-MANUAL button on your remote.

✎

You can’t use the Try Now function if the menu is not activated.

TV Screen: Displays the program,

movie, video, etc. you are currently

watching.

Help: Displays the e-Manual

Guide or Product Guide. Press

ENTER

E

button.

The category list. Press

l

or r
button to select the category you
want.

Displays the sub-menu list. Use
the arrow buttons on your remote
to move the cursor. Press the

ENTER

E

button to select the sub-

menu you want.

Index: Displays the Index screen.
X: Exit the e-Manual.

E-MANUAL

Try Now

E-MANUAL

Basic Features

Changing the Preset Picture Mode

Adjusting Picture Settings

Changing the Picture Size

Changing the Picture Options

Setting up the TV with Your PC

IndexHelp

Return

 How to view the e-Manual

You can fi nd instructions for your TV’s features in
the e-Manual in your TV. To use the e-Manual, press
the E-MANUAL button on your remote. Move the
cursor using the u / d / l / r buttons to highlight a
category, then a topic, and then press the ENTERE
button. The e-Manual displays the page you want
to see.
You can also access it through the menu:

Basic Features

Changing the Preset Picture Mode

Adjusting Picture Settings

Changing the Picture Size

Changing the Picture Options

Setting up the TV with Your PC

Index

Help

Return

Sync media from multiple devices with AllShare

AllShare™ syncs your digital devices so you can
enjoy music, movies and photos from your PC,
camera and mobile devices, on your larger TV
screen. Connects you to multiple PCs, as well.

Help Try Now Home Zoom Index

Basic Features > Changing the Preset Picture Mode (1/1)

 Changing the Preset Picture Mode

■

Picture Mode t

Select your preferred picture type.

N In PC mode, you can only select Entertain and Standard.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural

for LED TV

/ Relax

for PDP TV

: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.


Picture Mode Standard

Tint (G/R) G 50 R 50

Color 50

Sharpness 50

Brightness 45

Contrast 100

Cell Light 14

O MENU

m

→ Support → e-Manual → ENTER

E

✎ If you want to return to the e -Manual, press th e E-MANUAL button on your

re-1mote.

✎ You c an’t use the Try Now functi on if the menu is not act ivated.

English - 20

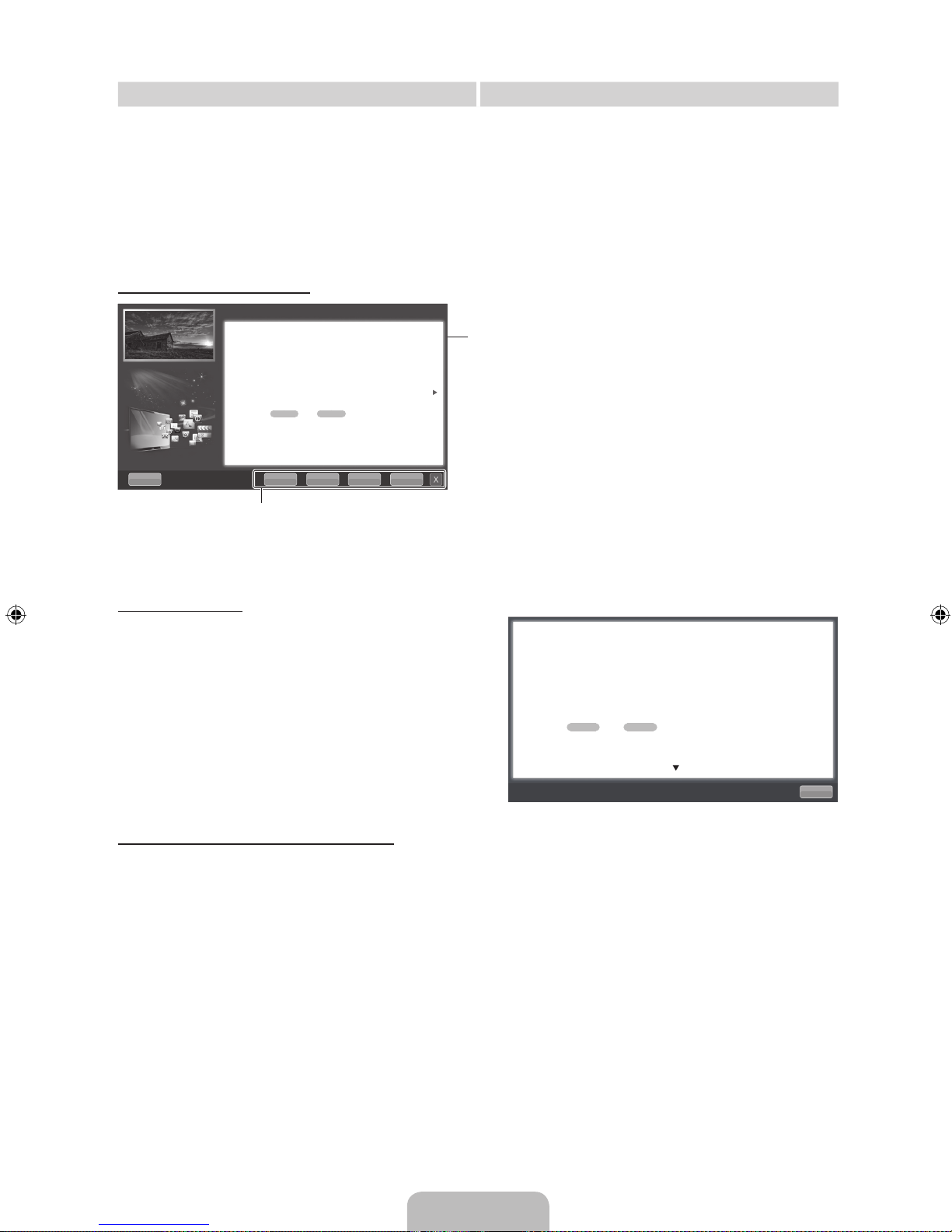

Method 1 Method 2

1. Select Try Now, if you want to execute the

corresponding menu(s).

2. To return to the e-Manual screen, press the E-MANUAL

button.

1. Press the ENTER

E

button when a topic is displayed.

“Do you want to execute this?” appears. Select Yes,
and then press the ENTERE button. The OSD window
appears.

2. To return to the e-Manual screen, press the E-MANUAL

button.

Viewing the Contents

Using the Zoom mode

Select Zoom, and then press ENTER

E

to magnify the
screen. You can scroll through the magnified screen by using
the u or d buttons.

✎

To return to the screen to normal size, press the

RETURN button.

How to search for a topic on the index page

1. To search for a topic, press the left or right arrow button to select a letter, and then press ENTER

E

. The Index displays a

list of topics and keywords that begin with the letter you selected.

2. Press the up or down arrow button to select a topic or keyword you want, and then press the ENTER

E

button to select

a topic you want to see.

3. The e-Manual page with the topic appears.

✎

To close the Index screen, press the RETURN button.

Try Now: Displays the OSD menu that corresponds to the topic. To return
to the e-Manual screen, press the E-MANUAL button.

Home: Moves to the e-Manual home screen.
Zoom: Magnifies a screen.
Index: Displays the Index screen.

Contents Area: Contains the topic contents
if you selected a sub-menu. To move to the
previous or next page, press the

l

or r button.

Basic Features > Changing the Preset Picture Mode (1/1)

Help Try Now Home Zoom Index

 Changing the Preset Picture Mode

O MENUm → Picture → Picture Mode → ENTER

E

■

Picture Mode t

Select your preferred picture type.

N In PC mode, you can only select Entertain and Standard.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural

for LED TV

/ Relax

for PDP TV

: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.

Return

 Changing the Preset Picture Mode

O MENUm → Picture → Picture Mode → ENTER

E

■

Picture Mode t

Select your preferred picture type.

N In PC mode, you can only select Entertain and Standard.

• Dynamic: Suitable for a bright room.

• Standard: Suitable for a normal environment.

• Natural

for LED TV

/ Relax

for PDP TV

: Suitable for reducing eye strain.

• Movie: Suitable for watching movies in a dark room.

• Entertain: Suitable for watching movies and games.

English - 21

Troubleshooting

If the TV seems to have a problem, first review this list of possible problems and solutions. Also review the Troubleshooting
section in the e-Manual. If none of the troubleshooting tips apply, visit “www.samsung.com,” and then click on Support, or call
Samsung customer service at 1-800-SAMSUNG.

Issues Solutions and Explanations

The TV won’t turn on. y Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

y Make sure the wall outlet is working.
y Try pressing the POWER button on the TV to make sure the problem is not the

remote. If the TV turns on, refer to “Remote control does not work” below.

There is no picture/video. y Check the cable connections. Remove and reconnect all cables connected to the

TV and external devices.

y Set the video outputs of your external devices (Cable/Sat Box, DVD, Blu-ray etc)

to match the TV input connections. For example, if an external device’s output is
HDMI, it should be connected to an HDMI input on the TV.

y Make sure your connected devices are powered on.
y Be sure to select the correct input source by pressing the SOURCE button on the

remote control.

y Reboot the connected device by unplugging and then reconnecting the device’s

power cable.

The remote control does not work. y Replace the remote control batteries. Make sure the batteries are installed with their

poles (+/–) in the correct direction.
y Clean the sensor’s transmission window on the remote.
y Try pointing the remote directly at the TV from 5~6 feet away.

The cable/set top box remote
control doesn’t turn the TV on or
off, or adjust the volume.

y Program the Cable/Set remote control to operate the TV. Refer to the Cable/Set

user manual for the SAMSUNG TV code.

✎

This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,
there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the
product.

✎

To keep your TV in optimum condition, upgrade to the latest firmware on the Samsung web site by USB (samsung.com
→ Support → Downloads).

License

List of Features

y Excellent Digital Interface & Networking: With a built-in HD digital tuner, your TV lets you watch non-subscription HD

broadcasts without a cable box or STB (Set-Top-Box) satellite receiver.

y 3D: This exciting new feature enables you to view 3D content.
y SMART HUB: Your Gateway to all your content, integrated in one place.

– Provides diverse entertainment choices.
– Lets you control your entertainment life with an easy-to-use, user friendly UI.
– Gives you easy access to diverse Apps, with more being added every day.
– Lets you customize your TV by grouping and sorting Apps to your taste.

y AllShare™: AllShare™ connects your TV and compatible Samsung mobile phones/devices through a network.
y Anynet+(HDMI-CEC): Allows you to control all connected Samsung devices that support anynet+ with your Samsung

TV’s remote.

English - 22

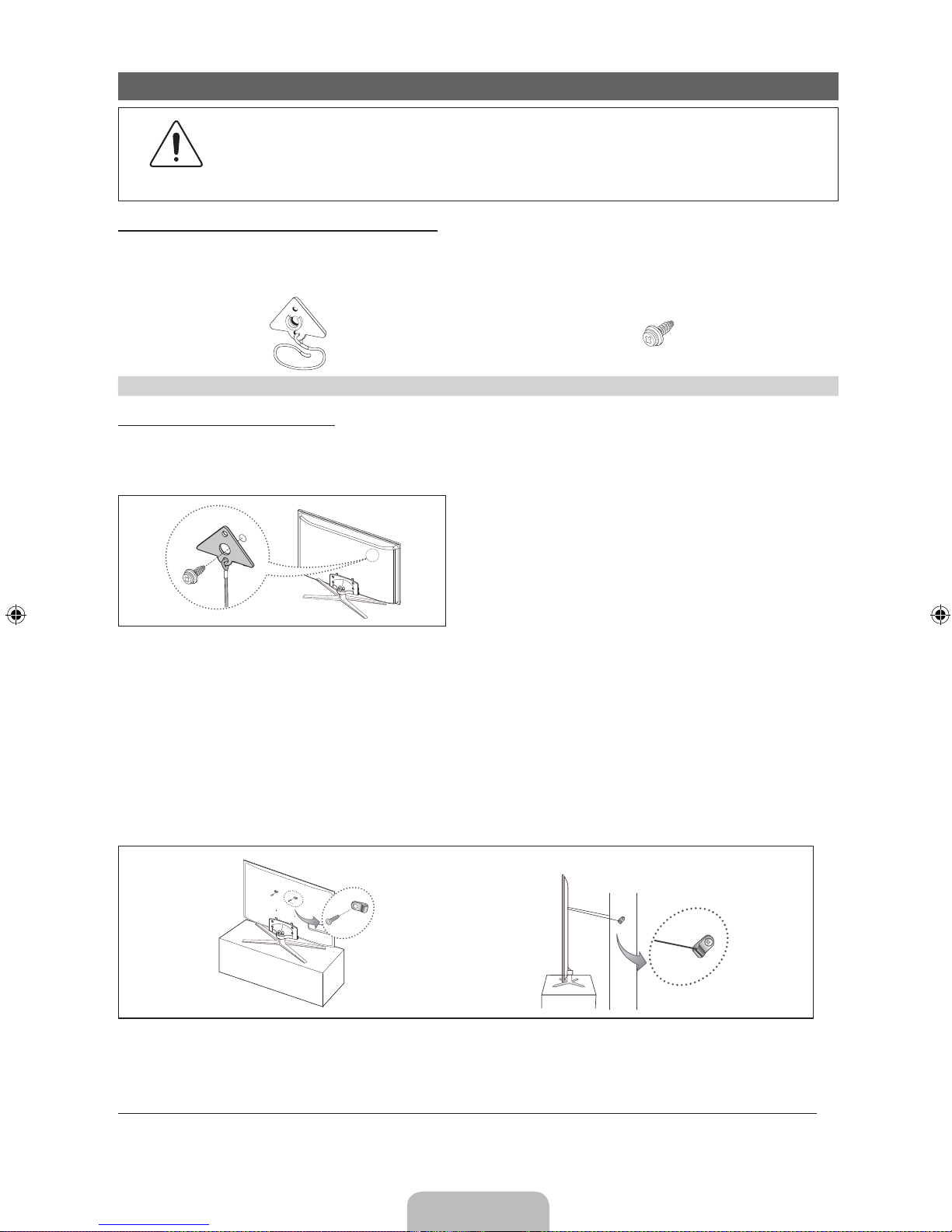

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your
children do not hang over or destabilize the TV. Doing so may cause the TV to tip over, causing serious
injuries or death. Follow all safety precautions provided in the included Safety Flyer with your TV. For
added stability and safety, you can purchase and install the anti fall device as described below.

The TV-Holder Kit (Sold Separately):

The parts below are included in the TV Holder kit. In addition, you need to provide a wood screw, screw and molly, or other
screw appropriate for the wall or cabinet you intend to secure the TV-Holder string to. We recommend a size M4xL20 wood
screw.

TV-Holder (BN96-15753A) Screw (M8 X L19)

Installing the TV-Holder

1. Remove the screw attached to the back of your TV, and then connect the TV-Holder to the TV with the screw included in

the TV-Holder Kit that is designated for your TV.

✎

Make sure to use only the appropriate supplied screw. If you use a different screw, you can damage your TV.

2. Firmly fasten the screw you provided (size M4xL20 or similar) to the wall or cabinet where the TV is to be installed.

✎

If you fasten the screw to the wall, we recommend you drive the screw into a stud. If that is not possible, use a
molly to anchor the screw.

3. Tie the TV-Holder cord to the screw fastened on the wall or cabinet so that the TV is fixed. See the illustrations below.

✎

Install the TV close to the wall so that it does not fall.

✎

When attaching the TV-Holder cord to the wall, tie the cord level with the ground or slanted downwards for safety
purposes.

✎

Check the cord occasionally to make sure it is secure.

✎

Before moving the TV, separate the connected cord first.

4. Verify all connections are properly secured. Periodically check the connections for any sign of fatigue or failure. If you have

any doubt about the security of your connections, contact a professional installer.

To purchase the TV-Holder Kit, contact Samsung Customer Care

–

In the United States: 1-800-SAMSUNG (1-800-726-7864)

–

In Canada: 1-800-SAMSUNG (1-800-726-7864)

English - 23

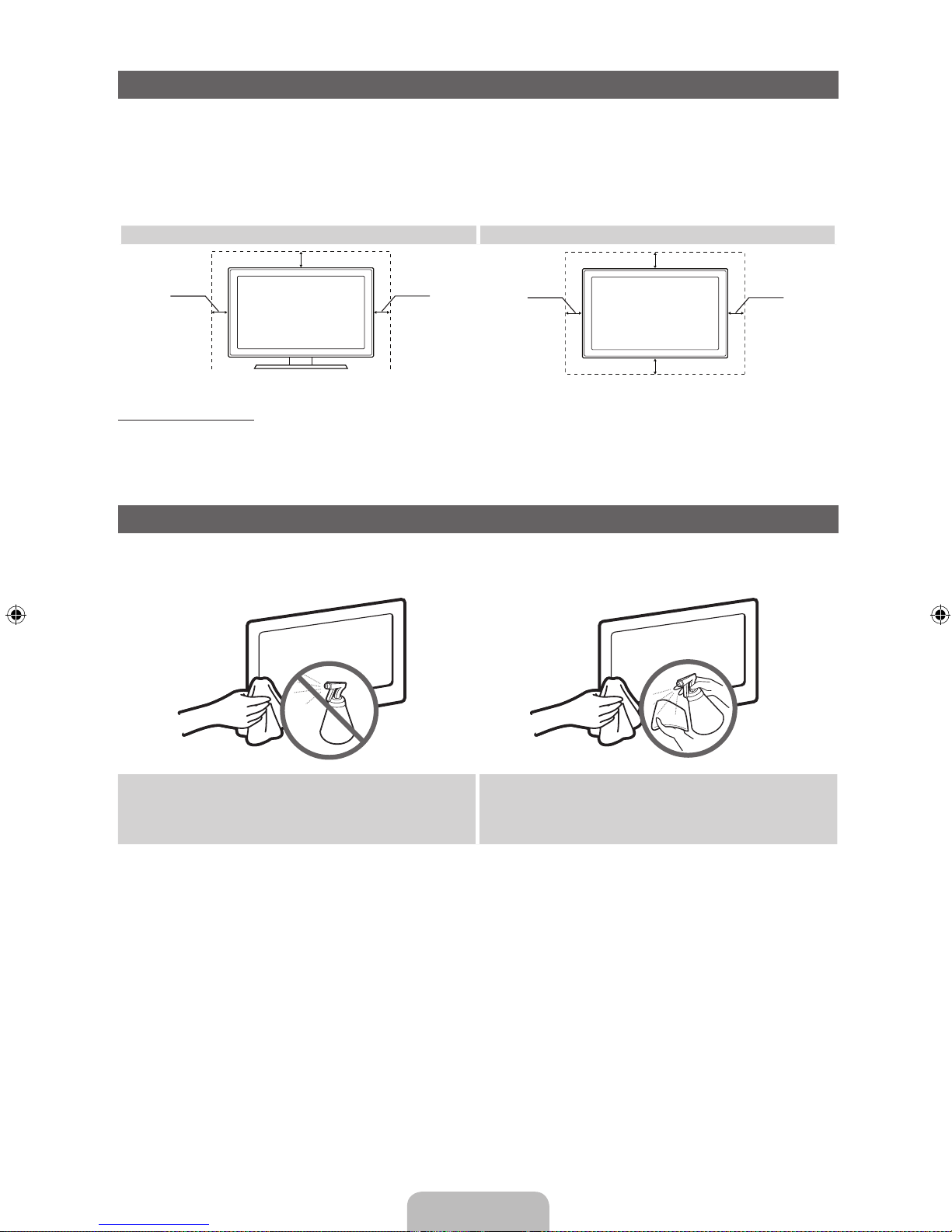

Securing the Installation Space

Keep the required distances between the TV, the wall, and other objects to ensure proper ventilation. Failing to do so may
result in a fire or a problem with the TV caused by an increase in its internal temperature.

✎

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

x

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the
product falling.

Installation with a stand. Installation with a wall-mount.

Other Warnings

✎

The actual appearance of the TV may differ from the images in this manual, depending on the model.

✎

Be careful when you touch the TV. Some parts can be somewhat hot.

Storage and Maintenance

✎

If you attached some stickers on the TV screen, it remains some debris after removing the sticker. Please clean it to
watch TV.

Do not spray water or a cleaning agent directly onto the
product. Any liquid that goes into the product may cause a
failure, fire, or electric shock.

Clean the product with a soft cloth dampened with a small
amount of water.

4 inches

4 inches

4 inches

4 inches

4 inches

4 inches

4 inches

English - 24

Specifications - Qwerty Remote

Model Name RMC-QTD1
Battery AAA x 4

To extend the battery life, use of alkaline battery is recommended.

Dimension(WxDxH) 2.4 X 1.0 X 6.0 inches

(60.9 x 24.36 x 152.2 mm)

Weight 0.295 lbs (134 g)

Specifications

Display Resolution 1920 x 1080
Environmental Considerations

Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity

50°F to 104°F (10°C to 40°C)

10% to 80%, non-condensing

-4°F to 113°F (-20°C to 45°C)
5% to 95%, non-condensing

Stand Swivel (Left / Right) -20˚ ~ 20˚
Model Name PN51D8000 PN59D8000
Screen Size

(Diagonal)

51˝ Class

(50.7˝ measured diagonally)

59˝ Class

(59.0˝ measured diagonally)

Sound
(Output) 10 W X 2 15 W X 2

Dimensions (WxDxH)
Body

With stand

47.1 X 1.5 X 28.3 inches

(1195.9 X 37.2 X 719.4 mm)

47.1 X 12.2 X 31.6 inches

(1195.9 X 309.5 X 802.0 mm)

54.3 X 1.5 X 32.6 inches

(1378.4 X 37.1 X 827.3 mm)

54.3 X 13.8 X 36.1 inches

(1378.4 X 351.6 X 917.8 mm)

Weight
Without Stand
With Stand

49.4 lbs (22.4 kg)

54.7 lbs (24.8 kg)

67.5 lbs (30.6 kg)

74.7 lbs (33.9 kg)

Model Name

PN64D8000

Screen Size
(Diagonal)

64˝ Class

(64.0˝ measured diagonally)

Sound
(Output) 15 W X 2

Dimensions (WxDxH)
Body

With stand

58.6 X 1.5 X 35.0 inches

(1487.9 X 37.1 X 888.9 mm)

58.6 X 13.8 X 38.6 inches

(1487.9 X 351.6 X 979.2 mm)

Weight
Without Stand
With Stand

77.2 lbs (35.0 kg)

84.4 lbs (38.3 kg)

✎

Design and specifications are subject to change without prior notice.

✎

This device is a Class B digital apparatus.

✎

For information about the power supply, and more about power consumption, refer to the label attached to the product.

Dispose unwanted electronics through an approved recycler.
To find the nearest recycling location, go to our website:
www.samsung.com/recyclingdirect Or call, (877) 278 - 0799

English - 25

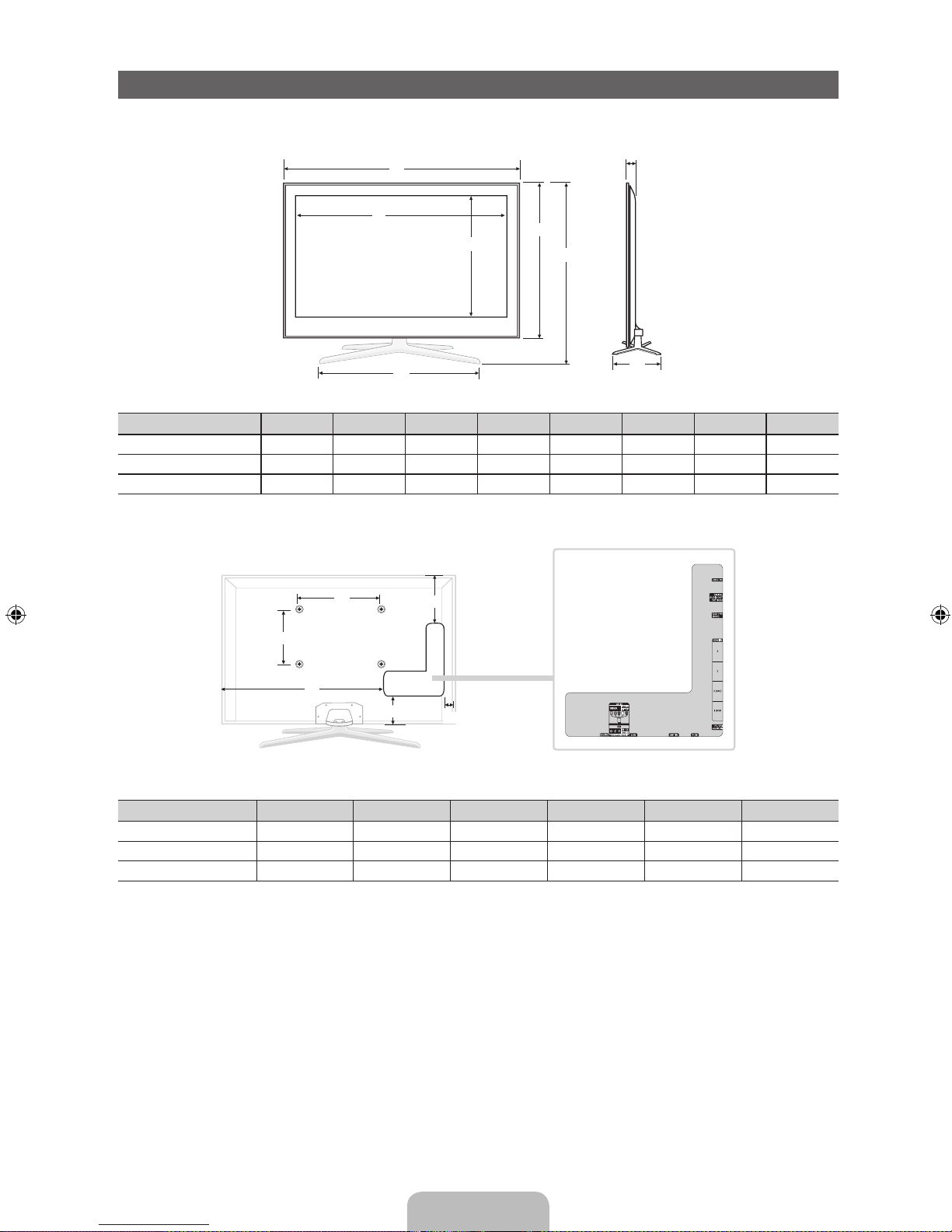

Dimensions

■ Front view / Side view

(Unit: inches)

Model name

1 2 3 4 5 6 7 8

PN51D8000 47.1 44.6 25.0 28.0 28.3 31.6 1.5 12.2
PN59D8000 54.3 51.8 29.2 32.3 32.6 36.1 1.5 13.8
PN64D8000 58.6 56.1 31.7 32.3 35.0 38.6 1.5 13.8

■ Jack panel detail / Rear view

(Unit: inches)

Model name

1 2 3 4 5 6

PN51D8000 15.7 15.7 32.1 2.6 4.3 10.5
PN59D8000 23.6 15.7 39.5 3.1 5.0 14.7
PN64D8000 23.6 15.7 42.1 5.2 6.7 16.1

NOTE: All drawings are not necessarily to scale. Some dimensions are subject to change without prior notice. Refer to the
dimensions prior to performing installation of your TV. Not responsible for typographical or printed errors.

© 2011 Samsung Electronics America, Inc

1

2

3

4

5

6

7

8

5

3

6

4

1

2

English - 26

Notice
FCC Statement

Federal Communication Commission Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will
not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the
following measures:

y Reorient or relocate the receiving antenna.
y Increase the separation between the equipment and receiver.
y Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
y Consult the dealer or an experienced radio/TV technician for help.

FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the
user’s authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.

IC Statement

This Class B digital apparatus complies with Canadian ICES-003.

Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept
any interference, including interference that may cause undesired operation of the device.

Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.

This device and its antenna(s) must not be co-located or operation in conjunction with any other antenna or transmitter.

Conformité aux normes FCC Part 15 Class B

Cet appareil et ses accessoires sont conformes aux normes FCC Part 15 Class B de la Federal Communications Commission
et à la norme NMB-003 classe B d'Industrie Canada sur les appareils numériques.

Son fonctionnement est sujet aux deux conditions suivantes :(1) Cet appareil et ses accessoires ne doivent pas provoquer de
brouillage préjudiciable, et (2) cet appareil et ses accessoires doivent accepter toutes les interférences reçues, y compris celles
pouvant causer un fonctionnement indésirable.

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser
diferentes del aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo
aviso.

Información importante sobre la garantía relativa al formato de visualización del televisor

✎

Para obtener más información sobre los términos de la garantía, consulte la tarjeta de garantía.
Las pantallas PDP con formato de pantalla panorámica (16:9, la relación de aspecto ancho:alto de la pantalla) están diseñadas principalmente para
visualizar vídeos de movimiento de formato panorámico. Las imágenes deben estar principalmente en el formato panorámico de relación 16:9, o
ampliadas para llenar la pantalla si el modelo tiene esta opción de imágenes en movimiento constante. La visualización de imágenes y gráficos estáticos
en la pantalla, como las barras oscuras laterales en programación y vídeos de televisión en formato estándar no ampliados, debe limitarse a no más del
5% del tiempo total de visualización del televisor por semana.
Asimismo, la visualización de otras imágenes estáticas y de texto, como informes bursátiles, pantallas de videojuegos, logotipos comerciales, sitios web
o gráficos y patrones de ordenador, se debe limitar en todos los televisores al tiempo especificado más arriba. La visualización de imágenes estáticas
que supere los límites de las instrucciones anteriores puede producir un envejecimiento desigual de las pantallas PDP, lo que provocará una reproducción
superpuesta sutil pero permanente de la imagen de la PDP. Para evitarlo, varíe la programación y las imágenes y, sobre todo, visualice imágenes en
movimiento a toda pantalla, no gráficos estáticos ni barras oscuras. En modelos de PDP que ofrezcan opciones para el tamaño de la imagen, utilice estos
controles para ver los distintos formatos como imagen a toda pantalla.
Tenga cuidado al seleccionar los formatos de televisión y con el tiempo que dedica a verlos. La garantía limitada de Samsung no cubre el envejecimiento
desigual de la pantalla PDP como resultado de la selección y uso de formatos, así como otras imágenes retenidas.

• DOCUMENTO DE GARANTÍA LIMITADA PARA NORTEAMÉRICA DE SAMSUNG ELECTRONICS
De acuerdo con los requisitos, condiciones, exclusiones y limitaciones de la Garantía limitada original suministrada con los productos de Samsung
Electronics (SAMSUNG), así como los requisitos, condiciones, exclusiones y limitaciones incluidos en el presente documento, SAMSUNG
proporcionará adicionalmente un servicio de reparación de garantía en EE.UU. para los productos de SAMSUNG adquiridos en Canadá, y en
Canadá respecto a los productos de SAMSUNG adquiridos en EE.UU., para el período de garantía especificado originalmente, y sólo para el
comprador original.
Las reparaciones en garantía descritas anteriormente deben realizarse en centros de servicio técnico autorizados de SAMSUNG. Junto con este
documento, se debe presentar un documento de garantía limitada original y una factura con fecha como prueba de compra en el centro de servicio
técnico. El transporte a y desde el centro de servicio técnico es responsabilidad del comprador. Las condiciones cubiertas se limitan solamente a
defectos de fabricación en material y mano de obra, y sólo los que se hayan producido con un uso normal del producto.
Excluidas, pero no limitadas a ellas, se encuentran las disposiciones originales especificadas para los servicios a domicilio o en las instalaciones de la
empresa, tiempos máximos y mínimos de reparación, cambios o sustituciones, accesorios, opciones, actualizaciones o consumibles.
Para conocer la ubicación de un centro de servicio técnico autorizado de SAMSUNG, llame al número gratuito indicado:
– En EE. UU.: 1-800-SAMSUNG (1-800-726-7864)
– En Canadá: 1-800-SAMSUNG

Instrucciones para el usuario

• Retención de imágenes en la pantalla

No deje imágenes fijas visibles (como las de un videojuego) en el panel de la pantalla de plasma durante mucho tiempo, ya que se podría producir

la retención de la imagen en la misma. Este fenómeno de retención de imágenes también se denomina ‘quemadura de pantalla’. Para evitar que se
produzca esa persistencia de la imagen, reduzca el nivel de brillo y de contraste de la pantalla cuando muestre imágenes fijas.

• Calor en la parte superior del TV de plasma

La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los orificios de ventilación

de la parte superior del aparato.

Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato.
No obstante, debe evitarse que los niños toquen la parte superior del aparato.

• El aparato emite una especie de ‘crujido’.

El ruido similar a un crujido puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad.

Este hecho es normal y no se trata de ningún defecto en la unidad.

• Defectos de celda

La PDP utiliza un panel compuesto de 2.360.000 (nivel HD) a 6.221.000 (nivel FHD) píxeles que requieren una sofisticada tecnología para su

producción. No obstante, puede que existan algunos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del
aparato.

• Evite que el televisor funcione a temperaturas por debajo de 41 °F (5 °C)

• La imagen fija visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP.

Ver el TV de plasma en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en la izquierda, derecha o centro
de la pantalla causados por la diferencia de emisión de luz en la pantalla. La reproducción de un DVD o el uso de una consola de
videojuegos pueden provocar un efecto similar en la pantalla.
Los daños provocados por los efectos mencionados no quedan cubiertos por la garantía.

• Imágenes fantasma en la pantalla.

Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales.
Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ al mostrar imágenes fijas durante tiempo prolongado.

• Garantía

La garantía no cubre ningún daño causado por la retención de imágenes.
La garantía no cubre el desgaste de la pantalla.

Español - 3

Accesorios

✎

Compruebe que los artículos siguientes vengan incluidos con su televisor. Si falta alguno, póngase en contacto con su
distribuidor.

✎

El color y la forma de los componentes pueden variar según el modelo.

✎

Cuando abra la caja compruebe que no haya accesorios ocultos tras los materiales del embalaje.

y QWERTY Remote (BN59-01134A / BN59-01134B) y pilas (4 x AAA)
y Manual del usuario

y Paño de limpieza (BN63-01798B)
y Tarjeta de garantía/Guía de seguridad

Núcleo de ferrita (2 unid.) AV/Adaptador de componentes

(3301-002049) (BN39-01154W)

✎

Núcleo de ferrita para cable de alimentación: El núcleo de ferrita se utiliza para proteger los cables
de las interferencias. Cuando conecte el núcleo de ferrita a un cable, abra el núcleo de ferrita y
sujételo al cable cerca del enchufe, tal como se muestra en la ilustración.

x

A: Un núcleo de ferrita no debe estar a más de 2 pulgadas (5 cm) del extremo del cable que
está insertado al televisor.

A

Cable de

alimentación

✎

Núcleo de ferrita: El núcleo de ferrita se utiliza para proteger los cables de las interferencias.
Cuando conecte un cable, abra el núcleo de ferrita y sujételo al cable cerca del enchufe, tal como
se muestra en la ilustración.

Cables de antena

y componentes (se

vende por separado)

Cables de entrada (se venden por separado)
Para adquirir el cable RS232, póngase en contacto con www.SamsungParts.com.

RS232 (AA39-00311A)

HDMI HDMI/DVI Audio

Componente Compuesto (AV) Coaxial (RF) VGA

Español - 4

Aspecto general del panel de control

✎

El color y la forma del producto pueden variar según el modelo.

Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en

espera.

SOURCE

E

Cambia entre todas las fuentes de entrada disponibles. En el menú de la pantalla,
utilice este botón de igual modo que el botón ENTERE del mando a distancia.

MENU

m

Muestra un menú en pantalla, la OSD (visualización en pantalla), con los controles de
las funciones del televisor.

y

Ajusta el volumen. En la OSD, utilice los botones

y

de igual modo que los

botones ◄ y ► del mando a distancia.

z

Cambian los canales. En la OSD, utilice los botones

z

de igual modo que los

botones ▼ y ▲ del mando a distancia.

P

(Encendido)

Enciende o apaga el televisor.

Modo de espera

El televisor se pone en el modo de espera cuando se apaga y continúa consumiendo una cantidad pequeña de energía.
Para ahorrar y gastar menos energía, no deje el televisor en modo de espera durante períodos prolongados (cuando vaya de
vacaciones, por ejemplo). Se recomienda desenchufar el cable de alimentación.

Instale el soporte

Consulte la guía para instalar el soporte para obtener más información.

A

1 EA

B

1 EA

C

x8 (M4 X L8)

Soporte (1 unid.) Soporte de la guía (1 unid.) Tornillos (8 unidades)

Siga los pasos que se indican a continuación para conectar el televisor al soporte.

Panel de control

Español - 5

(Montaje correcto)

(Montaje incorrecto)

4

C

(M4 X L8)

x4

3

Vista lateral

C

(M4 X L8)

x4

B

A

Parte posterior

Frontal

Vista superior

1 2

✎

Ponga un paño suave encima de la mesa para
proteger el televisor y luego coloque éste encima
con la pantalla hacia abajo.

✎

Introduzca el soporte de la guía en la ranura de la
parte inferior del televisor.

ATENCIÓN

NO UTILIZAR
PRODUCTOS
QUÍMICOS

NO UTILIZAR
GRASA

NO UTILIZAR
PETRÓLEO

✎

NOTA

x

Cuando monte los componentes debe distinguir entre la parte frontal y la posterior de cada uno.

x

Asegúrese de que al menos dos personas levanten y muevan el televisor.

x

Levante el producto cuando apriete los tornillos. Si aprieta los tornillos con el TV recostado, éste puede inclinarse
hacia uno de los lados cuando lo vuelva a levantar.

[

No introduzca los dedos en la ranura de la base del soporte del televisor cuando esté montando ésta.

Español - 6

Instalación del montaje mural

Preparación para instalar el montaje mural

Para instalar un montaje mural de otro fabricante, utilice el soporte de anilla.

1

Instalación del equipo de montaje mural

El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared.
Si desea más información sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que se

facilitan con dichos elementos. Le aconsejamos que se ponga en contacto con un técnico para instalar el soporte de montaje
mural. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la
instalación del montaje mural.

Especificaciones del equipo de montaje mural (VESA)

✎

Instale el montaje mural en una pared sólida, perpendicular al suelo. Si va a instalar el soporte de montaje mural en
una superficie que no sea de placas de yeso, póngase en contacto con el distribuidor más cercano para obtener
más información. Si instala el televisor en el techo o en una pared inclinada, puede caerse y causar graves lesiones
personales.

✎

NOTA

x

Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

x

Los equipos de montaje mural de Samsung incluyen un manual de instalación detallado y todas las piezas
necesarias para la instalación.

x

No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

x

No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de
tornillos estándar VESA. Los tornillos que sean demasiado largos pueden causar daños en el interior del televisor.

x

Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede
variar dependiendo de las especificaciones del montaje mural.

x

No apriete los tornillos demasiado fuerte. Podría dañar el producto o provocar la caída de éste con el riesgo de
causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

x

Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple
las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.

x

El modelo de 55” no es compatible con las especificaciones VESA. Por ello, debe usar nuestro equipo de montaje
mural exclusivo para este modelo.

x

No monte el televisor con una inclinación de más de 15 grados.

x

Siempre son necesarias dos personas para montar el televisor en la pared.

Familia de

producto

Tamaño

del

televisor

en

pulgadas

Las especificaciones

(A * B) de los

orificios de los

tornillos VESA están

en milímetros

Tornillo estándar Cantidad

Televisor PDP

[Ultra delgado]

~51 400 x 400

M8 4

59~64 600 x 400

✎

Desenrosque los tornillos del kit antes de instalar el montaje mural en la pared.

No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una
descarga eléctrica con riesgo de causar lesiones personales.

Español - 7

Qwerty Remote (RMC-QTD1)

Vista lado mando a distancia (BN59-01134A)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

E

Enciende y apaga el televisor.

Muestra y selecciona las fuentes de

vídeo disponibles.

Activa o desactiva la luz del mando
a distancia. Cuando está activada,
los botones se iluminan durante un
momento cuando se pulsan. (El uso
del mando a distancia con los botones
iluminados reduce el tiempo de uso de
las pilas.)

Vuelve al canal anterior.

MUTE: Corta temporalmente el sonido.
CH LIST: Muestra las listas de canales

en la pantalla.

Cambia los canales.

Admite funciones de búsqueda y
búsqueda por palabra recomendada.

Muestra información en la pantalla del
televisor.

Sale del menú.

Proporciona acceso directo a los

canales.

Pulse este botón para seleccionar canales

adicionales digitales emitidos por la misma

emisora. Por ejemplo, para seleccionar el

canal '54-3', pulse '54', '-' y '3'.

Ajusta el volumen.

Abre la pantalla OSD.

Seleccionar rápidamente las funciones

que se usan con mayor frecuencia.

Enlazar con diferentes servicios de

aplicaciones.

Vuelve al menú anterior.

Selecciona los elementos del menú en pantalla
y cambia los valores que aparecen en el menú.

Botones que se utilizan en los menús

Canal y SMART HUB , etc.

Utilice estos botones en los modos

SMART HUB y Anynet+ (HDMI-CEC).

SOCIAL TV: Conecta la aplicación

Social TV.

YAHOO!: Ejecuta el widget de Yahoo.

X

: Activa o desactiva la imagen 3D.

E-MANUAL: Muestra el e-Manual.
P.SIZE: Permite seleccionar Imagen

Tamaño.

CC: Muestra los subtítulos digitales.

Español - 8

Qwerty Remote (RMC-QTD1)

Vista lado mando a distancia (BN59-01134B)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

E

Enciende y apaga el televisor.

Muestra y selecciona las fuentes de

vídeo disponibles.

Activa o desactiva la luz del mando
a distancia. Cuando está activada,
los botones se iluminan durante un
momento cuando se pulsan. (El uso
del mando a distancia con los botones
iluminados reduce el tiempo de uso de
las pilas.)

Vuelve al canal anterior.

MUTE: Corta temporalmente el sonido.
CH LIST: Muestra las listas de canales

en la pantalla.

Cambia los canales.

Admite funciones de búsqueda y
búsqueda por palabra recomendada.

Muestra información en la pantalla del
televisor.

Sale del menú.

Proporciona acceso directo a los

canales.

Pulse este botón para seleccionar canales

adicionales digitales emitidos por la misma

emisora. Por ejemplo, para seleccionar el

canal '54-3', pulse '54', '-' y '3'.

Ajusta el volumen.

Abre la pantalla OSD.

Seleccionar rápidamente las funciones

que se usan con mayor frecuencia.

Enlazar con diferentes servicios de

aplicaciones.

Vuelve al menú anterior.

Selecciona los elementos del menú en pantalla
y cambia los valores que aparecen en el menú.

Botones que se utilizan en los menús

Canal y SMART HUB , etc.

Utilice estos botones en los modos

SMART HUB y Anynet+ (HDMI-CEC).

SOCIAL TV: Conecta la aplicación

Social TV.

YAHOO!: Ejecuta el widget de Yahoo.

X

: Activa o desactiva la imagen 3D.

E-MANUAL: Muestra el e-Manual.
P.SIZE: Permite seleccionar Imagen

Tamaño.

CC: Muestra los subtítulos digitales.

Español - 9

Vista lado QWERTY

✎

NOTA

y El lado mando a distancia no funciona cuando el lado QWERTY está cara arriba y viceversa.

Inserción de las pilas

1 2

y Deslice la tapa de las pilas. y Pulse el botón derecho.

3 4

y Extraiga la bandeja de las pilas. y Inserte 4 pilas AAA en la bandeja, inserte ésta en el

QWERTY Remote y vuelva a poner la tapa.

Vinculación inicial

1. Cuando se insertan las pilas en el QWERTY Remote, en la pantalla se muestra el mensaje

"NEED PAIRING PRESS SYM+TAB".

2. Pulse los botones SYM y TAB al mismo tiempo durante 2 segundos.

✎

Con el QWERTY Remote sólo se puede vincular un televisor.
Cuando se enciende el televisor, al cabo de unos 30 segundos se inicia el proceso de emparejamiento.

Nuevo proceso de vinculación

1. P

ulse MUTE, 0, MUTE y 0 en el lado mando a distancia del nuevo QWERTY Remote encarado hacia el televisor.

2. Después de 3 minutos se efectúa el proceso inicial de emparejamiento.

✎

Si después de 3 minutos el QWERTY Remote no se ha emparejado con el televisor, vuelva a realizar el proceso.

SMART

HUB

SEARCH

BA C

ESC

CAPS SHIFT SHIFTSYM SYM.COM

@

21 3

54 6

8

0

7 9

#!

$

@

^%

& (*

)

-_+

~`

<

[=]

;

/

/

>

,

}{ |

‘: “

?

.

WQ E

SA D

Z

TAP ENTER

X

TR Y

GF H

VC B

IU O

KJ L

P

MN

D

MENU

m

E

Útil teclado QWERTY para escribir caracteres en los menús SMART
HUB y SOCIAL TV, etc.

SYM: Habilita el símbolo impreso en la parte inferior derecha de cada

botón.

Sensor OFN (Optical
Finger Navigation ­Navegación óptica con
el dedo) En el modo
de pantalla completa
se puede utilizar como
puntero. Si el usuario
no pulsa ningún botón
durante 30 segundos
el sensor se desactiva
automáticamente.

Para activar el sensor,
pulse cualquier botón en
el lado QWERTY.

Muestra los caracteres que escribe el usuario.
Cuando se pulsa ENTER

E

se borran todos los

caracteres de la pantalla.

Español - 10

Conexión a una antena o cable.

Conexión del cable de alimentación a una antena o un sistema de cable

✎

El dispositivo PDP puede causar interferencias con una radio de aficionados o AM.

✎

Cuando se utilizan unidades portátiles o móviles de radio de dos vías o aparatos de radio AM y de radioaficionados
cerca del televisor, éste puede funcionar mal.

✎

Para conseguir la mejor conexión por cable con este producto, utilice cables con un grosor máximo que no supere los
14 mm (0,55 pulgadas).

x

Grosor máximo: 0,55 pulgadas (14 mm)

ANT OUT

Antena VHF/UHF

o

Cable

Español - 11

Plug & Play (configuración inicial)

Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros
básicos. Para encender el televisor, pulse el botón POWERP.

✎

Plug & Play está disponible sólo cuando Origen está establecido como TV.

✎

Para volver al paso anterior en la secuencia Plug & Play, seleccione Anterior y pulse ENTERE.

✎

Antes de encender el televisor, debe haber conectado a éste una antena o un sistema de cable (pág. 9).

1

Selección del idioma
de la OSD

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER

E

.

Seleccione el idioma deseado para la OSD (presentación en pantalla).

2

Configuración de la red

Configure la conexión de red. Pulse el botón ENTER

E

para iniciar. Si no conoce la

información de configuración de la red o desea configurar ésta más adelante, seleccione
Omitir. Le aconsejamos que omita la configuración de la red y consulte "Conexión de
la red cableada/inalámbrica" en el manual electrónico para conocer los requisitos y las
instrucciones sobre la configuración; consulte también el apartado Conexión de la red en
este manual (pág. 16). Puede configurar la red más adelante mediante el menú Red.

3

Actualización del
software

Seleccione Siguiente para actualizar el software del televisor. Si el televisor necesita una
actualización de software, la efectuará automáticamente. Si desea realizar la actualización en
otro momento, seleccione Omitir. Para obtener más información consulte "Actualización del
software" (Funciones preferidas → Menú de soporte técnico) en el manual electrónico.

✎

Puede tardar un poco según el estado de la red.

4

Selección del modo
de uso

Pulse los botones ▲ o ▼ para seleccionar Uso domiciliario y pulse dos veces el botón ENTERE.
Seleccione el modo Uso domiciliario. El modo Demo comercio se utiliza en los entornos comerciales.

5

Configuración del

Modo Reloj

Pulse los botones ▲ o ▼ para seleccionar Auto o Manual y, a continuación, pulse el
botón ENTER

E

dos veces.

✎

Si ha seleccionado Auto, irá a las pantallas Zona Tiempo y DST. Seleccione Zona
Tiempo o DST y pulse ENTERE. En la pantalla Zona Tiempo utilice los botones
▲ o ▼ para seleccionar la zona y pulse ENTER

E

. En la pantalla DST pulse

ENTERE y elija si desea activar o desactivar DST (horario de verano). Una vez haya

terminado, pulse ENTERE.

✎

S

i ha seleccionado Manual, irá a la pantalla Fecha y Hora. Seleccione Fecha u Hora y

pulse ENTERE. A continuación, utilice los botones ▲ o ▼ para establecer la fecha o la
hora. Utilice los botones ◄ o ► para desplazarse entre los campos de entrada.

Una vez haya terminado la configuración de la Fecha y la Hora, seleccione Siguiente y
pulse ENTERE.

6

Selección de las
opciones de búsqueda
para la sintonización
automática

Pulse los botones ▲ o ▼ para seleccionar Aire o Cable y pulse ENTER E. Aparece una marca en su
selección. Seleccione Siguiente y pulse ENTERE. Puede marcar ambos si los dos están conectados.

✎

Si selecciona Cable, irá a la pantalla del sistema del cable. Utilice los botones ▲ o

▼ para seleccionar Digital o Analógico y pulse ENTERE. Utilice los botones ▲ o
▼ para seleccionar el formato de la señal correcta del cable - STD, HRC o IRC - y

pulse ENTERE. La mayoría de los sistemas de cable utilizan STD. Seleccione el
formato de la señal correcta del cable para los sistemas digital y analógico.

Una vez hecho esto, seleccione Siguiente y pulse ENTER

E

.

7

Selección y
memorización de los
canales

La búsqueda de canales se iniciará automáticamente. Puede tardar hasta 30 minutos.
Para obtener más información, consulte Canal → Prog. Automática en el manual

electrónico.

✎

Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de
memorización.

8

Disfrute de su
televisor.

Si desea ver un programa en emisión, seleccione Cerrar. Si desea utilizar Smart Hub,
seleccione Smart Hub. Se iniciará Smart Hub. Para obtener más información, consulte,
“Smart Hub” en el manual electrónico.

Si desea volver a ejecutar Plug & Play...

O

MENUm → Sistema → Plug & Play → ENTER

E

Aunque haya ejecutado Plug & Play en el comercio, deberá hacerlo de nuevo en su domicilio.

✎

NOTA

y Si desea cambiar la configuración del televisor de Demo comercio a Uso domiciliario cuando no esté en Plug & Play,

pulse el botón del volumen del televisor. Cuando vea la barra del volumen en la pantalla mantenga pulsado el botón

MENU del televisor durante 5 segundos.

Español - 12

Conexión a un dispositivo AV

Uso de un cable HDMI o HDMI a DVI: Conexión HD (hasta 1080p)

Para conseguir una mejor calidad de imagen HD es aconsejable utilizar la conexión HDMI.
Dispositivos disponibles: reproductores DVD y Blu-ray, receptor por cable HD y por satélite HD STB (decodificador).

✎

HDMI IN 1 (DVI), 2 (ARC), 3, 4/PC/DVI AUDIO IN

x

Para obtener una mejor calidad de imagen y de audio, conecte un dispositivo digital mediante un cable HDMI.

x

Un cable HDMI admite señales de audio y de vídeo y no requiere un cable de audio.

– Para conectar el televisor a un dispositivo digital que no admita la salida HDMI, utilice cables HDMI/DVI y de

audio.

x

La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no
funcione si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI.
En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua,
solicite una actualización.

x

Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error
de conexión.

x

Recomendamos utilizar un cable HDMI básico de alta velocidad o un cable HDMI compatible con Ethernet.
Tenga en cuenta que este producto no admite la función Ethernet a través de HDMI.

x

Este producto admite las funciones 3D y ARC (canal de retorno de audio) a través de un cable HDMI. Tenga
en cuenta que la función ARC sólo se admite a través del puerto HDMI IN 2(ARC).

x

La función ARC permite que el audio digital salga a través del puerto HDMI IN 2(ARC). Se puede habilitar sólo
cuando el televisor está conectado con un receptor de audio que admita la función ARC.

HDMI OUT

DVI OUT

R-AUDIO-L

AUDIO OUT

WR

Dispositivo

Dispositivo

BlancoRojo

Español - 13

Uso de un cable de componentes (hasta 1080p) o de audio/vídeo (sólo 480i)

Dispositivos disponibles: Reproductor DVD y Blu-ray, decodificador por cable, receptor por satélite STB, aparato de vídeo
VCR

✎

Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión
A/V.

✎

Cuando se conecta a AV IN el color (verde) del terminal AV IN [VIDEO] no coincide con el cable de vídeo
(amarillo).

Uso de una conexión de cable EX-Link

Dispositivos disponibles: Dispositivos externos que admiten Ex-Link.

EX-LINK: Conector sólo para servicio.

R

W

Y

R RW R

W

G

B

Y

VIDEO OUT AUDIO OUT

R-AUDIO-L

PR PB

COMPONENT OUT

AUDIO OUT

R-AUDIO-L

R

W

Y

R

W

Y

W

Y

Y

Y

R R

W

R

W

G

B

G

B

R

R

R

W

Dispositivo Dispositivo

Rojo Blanco Rojo Rojo

Rojo

Azul Blanco

Blanco

Verde Amarillo

Amarillo

Español - 14

Conexión a un dispositivo de audio

Uso de una conexión de cable óptico (digital) o de audio (analógico)

Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theater DVD

✎

DIGITAL AUDIO OUT (OPTICAL)

x

Cuando conecte un sistema de audio digital al terminal DIGITAL AUDIO OUT (OPTICAL), reduzca el volumen
del televisor y del sistema.

x

El audio de 5.1 canales está disponible cuando se conecta el televisor a un dispositivo externo que admite
audio de 5.1 canales.

x

Cuando el receptor (sistema Home Theater) está encendido, se puede oír la salida de sonido del terminal
óptico del televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5.1 canales al receptor
del sistema Home Theater. Cuando la fuente es un componente digital, como un reproductor DVD/Blu-ray/
receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el
sonido de 2 canales del receptor del sistema Home Theater. Si desea oír el audio de 5.1 canales, conecte
el terminal de la salida de audio digital del reproductor DVD/Blu-ray/decodificador/receptor por satélite STB
directamente al amplificador o al sistema Home Theater.

Conexión a un PC

Mediante un cable HDMI, HDMI a DVI o D-sub

✎

El PC quizás no admita una conexión HDMI.

OPTICAL

Sistema de audio digital

AUDIO OUT

PC OUT

AUDIO OUT

DVI OUT

HDMI OUT

Español - 15

Modos de visualización del PC (entradas D-Sub y HDMI a DVI)

La resolución óptima es 1920 x 1080 a 60 Hz. También puede seleccionar alguna de las resoluciones estándar relacionadas
en la columna Resolución. El televisor se ajusta automáticamente a la resolución elegida.

Modo Resolución

Frecuencia horizontal

(KHz)

Frecuencia vertical

(Hz)

Frecuencia de reloj de

píxeles

(MHz)

Polaridad de

sincronización

(H/V)

IBM

640 x 350
720 x 400

31,469
31,469

70,086
70,087

25,175
28,322

+/-

-/+

MAC

640 x 480
832 x 624

1152 x 870

35,000
49,726
68,681

66,667
74,551
75,062

30,240
57,284

100,000

-/-

-/-

-/-

VESA DMT

640 x 480
640 x 480
640 x 480
800 x 600
800 x 600

800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864

1280 x 1024
1280 x 1024

1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900

1680 x 1050

31,469
37,861
37,500
37,879
48,077
46,875
48,363
56,476
60,023
67,500
63,981
79,976
49,702
62,795
60,000
47,712
55,935
70,635
65,290

59,940
72,809
75,000
60,317
72,188
75,000
60,004
70,069
75,029
75,000
60,020
75,025
59,810
74,934
60,000
60,015
59,887
74,984
59,954

25,175
31,500
31,500
40,000
50,000
49,500
65,000
75,000

78,750
108,000
108,000
135,000

83,500
106,500
108,000

85,500
106,500
136,750
146,250

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+
+/+
+/+

-/+

-/+
+/+
+/+

-/+

-/+

-/+

VESA DMT/DTV CEA 1920 x 1080p 67,500 60,000 148,500 +/+

✎

NOTA

x

En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 1(DVI).

x

No se admite el modo entrelazado.

x

El equipo puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.

x

Los modos Independiente y Compuesto no se admiten. SOG (Sincronización en verde) no se admite.

Español - 16

Cambio de la fuente de entrada

Origen

Se utiliza para seleccionar TV u otras
fuentes de entrada externas como
reproductores de DVD/Blu-ray/
receptores de televisión por cable/satélite
(decodificador).

■ TV / Component / PC / HDMI1/DVI /

HDMI2 / HDMI3 / HDMI4 / AV / USB
/ AllShare

1. Pulse el botón SOURCE del mando a distancia.

2. Seleccione la fuente de entrada externa que desee.

✎

Puede elegir solamente dispositivos externos que
estén conectados al televisor. En Origen se resaltan las
entradas conectadas.

✎

En Origen, PC siempre permanece activado.

Editar Nombre

Editar Nombre permite asociar un nombre de dispositivo a

la fuente de entrada. Para acceder a Editar Nombre, pulse
el botón TOOLS en Origen. Bajo Editar Nombre aparecen
las siguientes opciones:

■ Vídeo/DVD/Cable STB/Satélite STB/PVR STB/

Receptor AV/Juego/ Filmadora/PC/DVI PC/
Dispositivos DVI/TV/ PTV/Blu-ray/HD DVD/DMA: Dé

un nombre al dispositivo conectado en las tomas de
entrada; de esta manera será más fácil seleccionar el
dispositivo de entrada.

✎

Si ha conectado un PC en el puerto HDMI IN 1 (DVI)
con un cable HDMI, seleccione PC en Editar Nombre
para escribir el nombre del dispositivo.

✎

Si ha conectado un PC en el puerto HDMI IN 1 (DVI)
con un cable HDMI a DVI, seleccione DVI PC en Editar
Nombre para escribir el nombre de un dispositivo.

✎

Si ha conectado un dispositivo AV en el puerto HDMI

IN 1 (DVI) con un cable HDMI a DVI, seleccione

Dispositivos DVI en Editar Nombre para escribir el

nombre de un dispositivo.

Edit. favoritos

En Origen, pulse el botón TOOLS para seleccionar Edit.
favoritos. Puede establecer una fuente de entrada externa
como Favoritos.

Información

Puede ver información detallada acerca del dispositivo
externo seleccionado.

Actualizar

En Origen, si no se muestran los dispositivos externos, pulse
el botón TOOLS para seleccionar Actualizar y busque los
dispositivos conectados.

SOURCE

Español - 17

Conexión de la red

Puede configurar el televisor de forma que se pueda acceder a Internet a través de la red de área local (LAN) mediante una
conexión con o sin cable.

Conexión con la red - Inalámbrica

Puede conectar el televisor a la LAN mediante un módem o enrutador inalámbrico estándar.

Este televisor admite los protocolos de comunicaciones IEEE 802.11a/b/g y n. Samsung recomienda el uso de IEEE 802.11n.
Si reproduce un vídeo a través de una conexión IEEE 802.11b/g, es posible que el vídeo no se reproduzca correctamente.

La mayoría de los sistemas de red inalámbricos incorporan un sistema de seguridad que necesita que los dispositivos que
acceden a la red a través de un punto de acceso o PA (habitualmente un compartidor IP inalámbrico) transmitan un código de
seguridad cifrado llamado clave de acceso.

Este televisor es compatible con los siguientes protocolos de seguridad:

y Modo de autenticación: OPEN, SHARED, WPAPSK, WPA2PSK
y Tipo de cifrado: WEP, TKIP, AES

Si se selecciona el modo 802.11n (Greenfield) puro de gran procesamiento y se configura el tipo de codificación WEP, TKIP
o TKIP-AES (WPS2Mixed) en el enrutador inalámbrico, los televisores Samsung no admitirán una conexión con las nuevas
especificaciones de la certificación Wi-Fi.

Configuración de la conexión de red - Inalámbrico

Las instrucciones que puede ver a continuación se refieren a las redes que utilizan el protocolo de configuración dinámica
de host (DHCP) para configurar automáticamente las conexiones de red. Si dispone de una red de IP estática, consulte en el
manual del usuario las instrucciones de configuración.

Siga estos pasos para configurar la conexión de una red que utiliza
DHCP:

1. Conecte el televisor a la red, tal como se indica en las

ilustraciones anteriores.

2. Encienda el televisor, pulse el botón MENU del mando a
distancia y seleccione Red → Configuración de red.

3. Seleccione Inalámb. (General), pulse ENTER

E

y vuelva a

pulsar ENTERE.

4. La función Red busca redes inalámbricas disponibles. Cuando
termina, muestra una lista de las redes disponibles.

5. En la lista de redes, pulse los botones

u

o ▼ para seleccionar una red y, a continuación, seleccione Siguiente y pulse

ENTERE.

6. Si ha seleccionado un PA que tiene Clave de seguridad, aparece la pantalla de ésta. Introduzca la Clave segur. (Clave
segur. o PIN) y seleccione Siguiente y pulse ENTER

E

.

✎

Una vez haya escrito la Clave segur. (Clave segur. o PIN) utilice los botones u / d / ◄ / ► del mando a distancia
para seleccionar números y caracteres.

7. Aparece la pantalla de conexión de red y comprueba la conexión de la red. Una vez comprobada la conexión de la red, se
muestra el mensaje “Internet se conectó correctamente.” Se completa la configuración de la red.

✎

Para obtener más información, consulte, “Conexión de la red inalámbrica” en el manual electrónico.

Puerto LAN en la pared

Cable LAN (no suministrado)

Compartidor IP inalámbrico

(enrutador con servidor DHCP)

Conguración de red

Cable

Anterior

Siguiente

Cancelar

Inalámb. (General)

WPS(PBC)

One Foot Connection

Seleccione un tipo de conexión
de red.

Configure la red inalámbrica
seleccionando su enrutador
inalámbrico. Según la configuración
del enrutador inalámbrico, es
posible que deba introducir la clave
de seguridad.

Español - 18

Conexión de la red - Cable

Hay dos formas principales de conectar el televisor a la red mediante cable, según la configuración de la red. Se muestran a
continuación:

Configuración de la conexión de red - Cable

La mayoría de las redes domésticas utilizan el protocolo de configuración dinámica de host (DHCP) para configurar las
conexiones de red. Las redes domésticas compatibles con DHCP proporcionan automáticamente la dirección IP, la máscara
de subred, la puerta de enlace y los valores de DNS que el televisor necesita para acceder a Internet, de manera que no es
necesario especificarlos manualmente.

Siga estos pasos para configurar la conexión de una red que utiliza
DHCP:

1. Conecte el televisor a la red, tal como se indica en una de las
ilustraciones anteriores.

2. Encienda el televisor, pulse el botón MENU del mando a
distancia y seleccione Red → Configuración de red. Se
muestra la pantalla Configuración de red.

3. Seleccione Cable, pulse ENTER

E

y vuelva a pulsar

ENTERE.

4. Aparece la pantalla de conexión de red y comprueba
la conexión de la red. Una vez comprobada la conexión de la red, se muestra el mensaje “Internet se conectó
correctamente.” Se completa la configuración de la red.

✎

Si el televisor no adquiere automáticamente los valores de la conexión de la red o si desea configurar ésta
manualmente, seleccione Ajustes IP en la pantalla de conexión de la red. Establezca Config. protocolo Internet
como Manual. Especifique los valores de Dirección IP, Máscara de subred, Puerta de enlace y Servidor DNS
manualmente.

✎

Para obtener más información, consulte “Conexión de la red por cable” en el manual electrónico.

Puerto LAN en la pared Panel posterior del TV

Cable LAN (no suministrado)

Puerto de módem en la pared

Panel posterior del TV

Cable LAN (no suministrado)Cable de módem (no suministrado)

Módem externo

(ADSL/VDSL/TV por cable)

Conguración de red

Cable

Anterior

Siguiente

Cancelar

Inalámb. (General)

WPS(PBC)

One Foot Connection

Seleccione un tipo de conexión
de red.

Conéctese a la red mediante un
cable LAN. Asegúrese de que el
cable LAN esté conectado.

Español - 19

Uso del manual electrónico

Pantalla de visualización

Uso de la Ayuda
Mostrar la guía del manual electrónico o del producto pulsando Ayuda.

<Guía del manual electrónico>

La guía del manual electrónico tiene este aspecto.

<Guía del producto>

La guía del producto tiene este aspecto.

Cómo conmutar entre un tema del manual electrónico y los menús de la OSD correspondientes.

✎

Esta función no está habilitada en algunos menús.

Encontrará instrucciones sobre las funciones del televisor en el manual electrónico del televisor. Para
utilizar el manual electrónico, pulse el botón E-MANUAL del mando a distancia. Mueva el cursor con
los botones u / d / l / ► para resaltar una categoría, luego un tema y pulse el botón ENTERE. Se
muestra la página del manual electrónico que desea ver.

También puede acceder a través del menú:

O

MENUm → Soporte técnico → e-Manual → ENTER

E

✎

Si desea volver al manual electrónico, pulse el botón E-MANUAL del mando a distancia.

✎

No puede utilizar la función Int. Ahora si el menú no está activado.

Pantalla del televisor: Muestra el

programa, la película, el vídeo, etc.

que se está viendo.

Ayuda: Muestra la Guía e-Manual

o la Guía del producto. Pulse el

botón ENTER

E

.

La lista de categorías. Pulse los
botones

l

o r para seleccionar la

categoría que desee.

Muestra la lista de menús
secundarios. Utilice los botones de
fl echa del mando a distancia para
mover el cursor. Pulse el botón

ENTER

E

para seleccionar el menú

secundario que desee.

Índice: Muestra la pantalla del índice.
X: Salir del manual electrónico.

E-MANUAL

Int. Ahora

E-MANUAL

Funciones básicas

Cambio del modo preestablecido de la imagen

Ajuste de los valores de la imagen

Cambio del tamaño de la imagen

Cambio de las opciones de la imagen

Ajuste del televisor con el ordenador

ÍndiceAyuda

Regresar

 Uso del manual electrónico

Encontrará instrucciones sobre las funciones del televisor
en el manual electrónico del televisor. Para utilizar el manual
electrónico, pulse el botón E-MANUAL del mando a
distancia. Mueva el cursor con los botones u / d / l / r
para resaltar una categoría, luego un tema y pulse el botón

ENTERE. Se muestra la página del manual electrónico

que desea ver.
También puede acceder a través del menú:

Funciones básicas

Cambio del modo preestablecido de la imagen

Ajuste de los valores de la imagen

Cambio del tamaño de la imagen

Cambio de las opciones de la imagen

Ajuste del televisor con el ordenador

Índice

Ayuda

Regresar

Sincronización de recursos de varios dispositivos con AllShare

AllShare™ sincroniza los dispositivos digitales para que se pueda reproducir
en la pantalla más grande del televisor la música, las películas y las fotos
almacenados en el PC, la cámara y los dispositivos móviles. Permite asimismo
conectarse a varios PC.

Ayuda Int. Ahora Inicio Zoom Índice

Funciones básicas > Cambio del modo preestablecido de la imagen (1/1)

 Cambio del modo preestablecido de la imagen

■

Modo de Imagen t

Seleccione el tipo de imagen preferido.

N En el modo PC sólo se pueden seleccionar Diversión y Normal.

• Dinámico: Adecuado para un entorno iluminado.

• Normal: Adecuado para un entorno normal.

• Natural

para LED TV

/Relax

para PDP TV

: Adecuado para reducir la fatiga ocular.

• Cine: Adecuado para ver películas en un entorno oscuro.

• Diversión: Adecuado para ver películas y para juegos.

Imagen

Modo de Imagen Normal

Tinte (V/R) V 50 R 50

Color 50

Defi nición 50

Brillo 45

Contraste 100

Luz de la celda 14

O MENU

m

→ Soporte técnico → e-Manual → ENTER

E

✎ Si desea volver al manual e lectrón ico, pulse el botón E-MANUAL del mando a

distancia.

✎ No puede utilizar la función Int. Aho ra si el menú no está activado.

Español - 20

Método 1 Método 2

1. Seleccione Int. Ahora si desea ejecutar el menú

correspondiente.

2. Para volver a la pantalla del manual electrónico, pulse el
botón E-MANUAL.

1. Pulse el botón ENTER

E

cuando se muestre un

tema. “Aparece el mensaje ¿Desea ejecutar esto?”.
Seleccione Sí y pulse el botón ENTERE. Aparece la
ventana de la OSD.

2. Para volver a la pantalla del manual electrónico, pulse el
botón E-MANUAL.

Visualización de los contenidos

Uso del modo Zoom

Seleccione Zoom y pulse ENTER

E

para agrandar la
pantalla. Se puede desplazar por la pantalla agrandada con
los botones u o d.

✎

Para recuperar el tamaño normal de la pantalla, pulse el
botón RETURN.

Cómo buscar un tema en la página del índice

1. Para buscar un tema pulse el botón de flecha izquierda o derecha para seleccionar una letra y pulse ENTER

E

. El índice

muestra una lista de temas y palabras clave que comienzan con la letra que se haya seleccionado.

2. Pulse el botón de flecha arriba y abajo para seleccionar un tema o una palabra clave y pulse el botón ENTER

E

para

seleccionar el tema que desee ver.

3. Aparece la página del manual electrónico con el tema.

✎

Para cerrar la pantalla Índice pulse el botón RETURN.

Int. Ahora: Muestra el menú de la OSD que corresponda al tema. Para
volver a la pantalla del manual electrónico, pulse el botón E-MANUAL.

Inicio: Va a la pantalla de inicio del manual electrónico.
Zoom: Agranda una pantalla.
Índice: Muestra la pantalla del índice.

Área de contenidos: Incluye los contenidos del
tema, si ha seleccionado un menú secundario.
Para ir a la página anterior o siguiente, pulse los
botones

l

o r.

Funciones básicas > Cambio del modo preestablecido de la imagen (1/1)

Ayuda Int. Ahora Inicio Zoom Índice

 Cambio del modo preestablecido de la imagen

O MENUm → Imagen → Modo de Imagen → ENTER

E

■

Modo de Imagen t

Seleccione el tipo de imagen preferido.

N En el modo PC sólo se pueden seleccionar Diversión y Normal.

• Dinámico: Adecuado para un entorno iluminado.

• Normal: Adecuado para un entorno normal.

• Natural

para LED TV

/Relax

para PDP TV

: Adecuado para reducir

la fatiga ocular.

• Cine: Adecuado para ver películas en un entorno oscuro.

• Diversión: Adecuado para ver películas y para juegos.

Regresar

 Cambio del modo preestablecido de la imagen

O MENUm → Imagen → Modo de Imagen → ENTER

E

■

Modo de Imagen t

Seleccione el tipo de imagen preferido.

N En el modo PC sólo se pueden seleccionar Diversión y Normal.

• Dinámico: Adecuado para un entorno iluminado.

• Normal: Adecuado para un entorno normal.

• Natural

para LED TV

/Relax

para PDP TV

: Adecuado para reducir la fatiga ocular.

• Cine: Adecuado para ver películas en un entorno oscuro.

• Diversión: Adecuado para ver películas y para juegos.

Español - 21

Solución de problemas

Si cree que el televisor tiene un problema, revise primero esta lista de posibles problemas y soluciones. Repase también la
sección Solución de problemas del manual electrónico. Si ninguno de los consejos funciona, visite “www.samsung.com” y
haga clic en Atención al cliente o póngase en contacto con el centro de llamadas de Samsung al 1-800-SAMSUNG.

Problemas Soluciones y explicaciones

El televisor no se enciende. y Compruebe que el cable de alimentación CA esté bien conectado en la toma de la

pared y en el televisor.

y Compruebe que la toma de la pared funcione.
y Intente pulsar el botón POWER del televisor para asegurarse de que el problema

no está en el mando a distancia. Si el televisor se enciende, consulte “El mando a
distancia no funciona” a continuación.

No hay imagen ni vídeo. y Compruebe las conexiones de los cables. Desconecte y vuelva a conectar todos

los cables del televisor y los dispositivos externos.

y Establezca la salida de vídeo de los dispositivos externos (receptor de cable/

satélite, DVD, Blu-ray, etc.) de modo que coincida con las conexiones de la
entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe

conectar a una entrada HDMI en el televisor.
y Compruebe que los dispositivos externos estén encendidos.
y Asegúrese de seleccionar la fuente de entrada correcta pulsando el botón

SOURCE del mando a distancia.

y Reinicie el dispositivo conectado; para ello desenchufe y vuelva a enchufar el cable

de alimentación del dispositivo.

El mando a distancia no funciona. y Sustituya las pilas del mando a distancia. Instale las pilas con las polaridades (+/–)

en la dirección correcta.
y Limpie la ventana de transmisión del sensor del mando a distancia.
y Apunte con el mando a distancia directamente al televisor desde una distancia de

5~6 pies (1,5 ~2 metros).

El mando a distancia del cable/
decodificador no enciende ni apaga
el televisor ni ajusta el volumen.

y Programe el mando a distancia del decodificador de cable/satélite para que haga

funcionar el televisor. Consulte el manual del decodificador de cable/satélite para

conocer el código del TV SAMSUNG.

✎

El panel LED TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente
sofisticada para su fabricación. No obstante, puede que existan algunos píxeles brillantes u oscuros en la pantalla.
Estos píxeles no influirán en el rendimiento del aparato.

✎

Puede mantener su televisor en un estado óptimo actualizando por USB el último firmware en la página web (samsung.
com → Atención al cliente → Descargas).

Licencia

Listado de características

y E

xcelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD

que no exigen una suscripción sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodificador).

y 3D: Esta impactante nueva función permite ver contenido 3D.
y SMART HUB: La puerta de enlace para todo el contenido reunido en un único lugar.

– Proporciona diversas opciones de entretenimiento.
– Permite controlar las opciones de entretenimiento con una interfaz de usuario cómoda y fácil de usar.
– Proporciona fácil acceso a diversas aplicaciones que se van añadiendo cada día.
– Permite personalizar el televisor agrupando y ordenando las aplicaciones como se desee.

y A

llShare™: AllShare™ conecta el televisor y los dispositivos/teléfonos móviles compatibles de Samsung a través de una red.

y Anynet+ (HDMI-CEC): Permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de

Samsung conectados que sean compatibles con Anynet+.

Español - 22

Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial,
impida que los niños se cuelguen del televisor o lo desestabilicen. El televisor podría caerse sobre
ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto
de seguridad incluido con el televisor. Para mejorar la estabilidad y la seguridad puede adquirir un
dispositivo antivuelco e instalarlo como se explica a continuación.

Kit de soporte del televisor (se vende por separado):

La piezas siguientes se incluyen en el kit de soporte del televisor. Además, deberá proveerse de un tornillo para madera, un
tornillo y un perno u otro tipo de tornillo adecuado para la pared o el armario donde vaya a asegurar el soporte del televisor.
Recomendamos un tornillo para madera de tamaño M4xL20.

Soporte del televisor (BN96-15753A) Tornillo (M8 x L19)

Instalación del soporte del televisor

1. Saque el tornillo montado en la parte posterior del televisor y monte el soporte del televisor en éste con el tornillo incluido

con el kit del soporte del televisor y que esté diseñado para su televisor.

✎

Use sólo el tornillo suministrado. Si utiliza un tornillo diferente podría dañar el televisor.

2. A

priete firmemente el tornillo suministrado (tamaño M4xL20 o similar) en la pared o en el mueble donde vaya a instalar el televisor.

✎

Si va a utilizar el tornillo sobre una pared es aconsejable montarlo sobre un montante. Si esto no es posible, utilice
un perno para anclar el tornillo.

3. Asegure el cable del soporte del televisor y el tornillo de la pared o del mueble para que el televisor quede bien sujeto. Vea

las ilustraciones siguientes.

✎

Instale el televisor cerca de la pared para que no caiga.

✎

Cuando instale el soporte del televisor en la pared, asegure el cable nivelado respecto al suelo o inclinado hacia
abajo por motivos de seguridad.

✎

Compruebe de vez en cuando que el cable esté firme.

✎

Cuando desee mover el televisor, debe quitar, primero, el cable de conexión.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruebe las conexiones periódicamente para detectar

cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un
instalador profesional.

Para adquirir el kit del soporte del televisor, póngase en contacto con el centro de atención al cliente de Samsung.

–

En EE.UU.: 1-800-SAMSUNG (1-800-726-7864)

–

En Canadá: 1-800-SAMSUNG (1-800-726-7864)

Español - 23

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el televisor, la pared y otros objetos para asegurar la ventilación adecuada. En caso
contrario, se podría producir un incendio o un problema con el televisor por un incremento de la temperatura interna del
producto.

✎

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

x

Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer
con el riesgo de causar lesiones personales.

Instalación con un soporte Instalación con un montaje mural

Otras advertencias

✎

Según el modelo, el aspecto real del televisor puede diferir del que se muestra en las ilustraciones de este manual.

✎

Tenga cuidado al tocar el televisor. Algunas partes pueden estar calientes.

Almacenamiento y mantenimiento

✎

Si ha pegado algunas pegatinas en la pantalla del televisor, al extraerlas quedarán restos. Limpie la pantalla para ver la
televisión.

No rocíe agua ni ningún producto limpiador directamente
sobre el producto. Si penetra líquido en el producto se puede
originar un problema en el funcionamiento, un incendio o una
descarga eléctrica.

Limpie el producto con un paño suave ligeramente
humedecido con agua.

4 pulgadas

4 pulgadas

4 pulgadas

4 pulgadas

4 pulgadas

4 pulgadas

4 pulgadas

Español - 24

Especificaciones - Qwerty Remote

Nombre modelo RMC-QTD1
Pilas AAA x 4

Para ampliar la vida de las pilas se recomienda utilizar pilas alcalinas.

Dimensiones (An x Pr x Al) 2,4 x 1 x 6 pulgadas

(60,9 x 24,36 x 152,2 mm)

Peso 0,295 lbs (134 g)

Especificaciones

Resolución de pantalla 1920 x 1080
Consideraciones medioambientales

Temperatura de funcionamiento
Humedad de funcionamiento
Temperatura de almacenamiento
Humedad de almacenamiento

50 °F a 104 °F (10 °C a 40 °C)
10% al 80%, sin condensación

-4 °F a 113 °F (-20 °C a 45 °C)
5% al 95%, sin condensación

Giro del soporte
(izquierda/derecha) -20˚ ~ 20˚

Nombre modelo PN51D8000 PN59D8000
Tamaño de pantalla

(diagonal)

Modelo 51"

(50,7" medidas diagonalmente)

Modelo 59"

(59,0" medidas diagonalmente)

Sonido
(salida) 10 W x 2 15 W x 2

Dimensiones (An x Pr x Al)
Cuerpo principal

Con el soporte

47,1 x 1,5 x 28,3 pulgadas

(1195,9 x 37,2 x 719,4 mm)

47,1 x 12,2 x 31,6 pulgadas

(1195,9 x 309,5 x 802,0 mm)

54,3 x 1,5 x 32,6 pulgadas
(1378,4 x 37,1 x 827,3 mm)
54,3 x 13,8 x 36,1 pulgadas

(1378,4 x 351,6 x 917,8 mm)

Peso
Sin el soporte
Con el soporte

49,4 lbs (22,4 kg)
54,7 lbs (24,8 kg)

67,5 lbs (30,6 kg)
74,7 lbs (33,9 kg)

Nombre modelo

PN64D8000

Tamaño de pantalla
(diagonal)

Modelo 64"

(64,7" medidas diagonalmente)

Sonido
(salida) 15 W x 2

Dimensiones (An x Pr x Al)
Cuerpo principal

Con el soporte

58,6 x 1,5 x 35,0 pulgadas
(1487,9 x 37,1 x 888,9 mm)
58,6 x 13,8 x 38,6 pulgadas

(1487,9 x 351,6 x 979,2 mm)

Peso
Sin el soporte
Con el soporte

77,2 lbs (35,0 kg)
84,4 lbs (38,3 kg)

✎

El diseño y las especificaciones pueden cambiar sin previo aviso.

✎

Este dispositivo es un aparato digital de la Clase B.

✎

Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al
producto.

Español - 25

Dimensiones

■ Vista frontal/Vista lateral

(Unidad: pulgadas)

Nombre del modelo

1 2 3 4 5 6 7 8

PN51D8000 47,1 44,6 25,0 28,0 28,3 31,6 1,5 12,2
PN59D8000 54,3 51,8 29,2 32,3 32,6 36,1 1,5 13,8
PN64D8000 58,6 56,1 31,7 32,3 35,0 38,6 1,5 13,8

■ Detalle del panel de terminales/vista posterior

(Unidad: pulgadas)

Nombre del modelo

1 2 3 4 5 6

PN51D8000 15,7 15,7 32,1 2,6 4,3 10,5
PN59D8000 23,6 15,7 39,5 3,1 5,0 14,7
PN64D8000 23,6 15,7 42,1 5,2 6,7 16,1

NOTA: No todos los dibujos están necesariamente a escala. Algunas dimensiones están sujetas a cambio sin previo aviso.
Consulte las dimensiones antes de efectuar la instalación del televisor. La empresa no se responsabiliza de los errores
tipográficos o de impresión.

© 2011 Samsung Electronics America, Inc.

1

2

3

4

5

6

7

8

5

3

6

4

1

2

Les figures et illustrations de ce mode d’emploi ne sont fournies qu’à titre de référence. L’apparence réelle du produit
pourrait être différente. Le design et les caractéristiques techniques du produit peuvent être modifiés sans préavis.

Remarques importantes sur la garantie relative au format de l'image du téléviseur

✎

Consultez la carte de garantie afin d'obtenir de plus amples renseignements sur les conditions de la garantie.
Le format écran large des écrans à plasma (16:9, soit le rapport hauteur/largeur de l'image) est conçu principalement pour les vidéos plein écran à écran
large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de remplir l'écran si votre modèle offre cette caractéristique et que les
images sont constamment en mouvement. L'affichage de graphiques et d'images fixes, comme les barres noires des vidéos et émissions de télévision en
format standard non agrandi, doit être limité au maximum à 5% du temps d'écoute hebdomadaire.
De plus, il faut limiter l’affichage d’images et de textes fixes, comme les rapports boursiers, les affichages de jeux vidéo, les logos des stations, les sites
Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus, et ce pour tous les téléviseurs. L’affichage d’images fixes qui ne
respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans à plasma en y créant des images fantôme subtiles mais permanentes.
Pour éviter ce problème, faites varier les émissions et les images et regarder principalement des images plein écran en mouvement et non pas des images
ou des barres foncées fixes. Sur les modèles d’écran à plasma dotés de fonctions de redimensionnement de l’image, ces commandes permettent
d’afficher différents formats en plein écran.
Prenez garde au choix des formats que vous utilisez pour regarder la télévision et à leur durée d'utilisation. Un vieillissement inégal résultant du choix et de
l’utilisation d’un format, tout comme les images rémanentes, ne sont pas couverts par la garantie limitée de Samsung.

• ÉNONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD
Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics
(SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous
garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux
États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement.
Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente
garantie, la garantie limitée originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation. Le transport
de l'appareil à destination et en provenance du centre de réparation incombe à l'acheteur. Les conditions couvertes ne sont limitées qu'aux vices de
matériaux et de fabrication dans des conditions d'utilisation normale.
Exclues, mais sans s'y limiter, sont les dispositions précisées à l'origine pour le service à domicile ou sur place, durées de réparation minimales et
maximales, échanges ou remplacements, accessoires, options, mises à niveau ou produits non durables.
Pour obtenir le nom d'un centre de réparation agréé Samsung, composez les numéros sans frais suivants:
– Aux États-Unis: 1-800-SAMSUNG (1-800-726-7864)
– Au Canada : 1-800-SAMSUNG

Mode d’emploi

• Rémanence à l’écran

N’affichez pas d’images fixes (comme celle des jeux vidéos) sur un écran à plasma pendant plus que quelques minutes. Cela pourrait causer une

rémanence à l’écran. Cette rémanence est également connue sous le nom de «brûlure d’écran ». Pour éviter cet effet, réduisez la luminosité et le
contraste lorsque des images fixes doivent rester longtemps à l’écran.

• Chaleur dans le haut du téléviseur à plasma

Le dessus de l'appareil peut devenir chaud après un fonctionnement prolongé alors que la chaleur se dissipe par les orifices de ventilation aménagés

dans la partie supérieure de l'écran.

Cet état est normal et n'est pas le signe d'une défectuosité du produit.
Toutefois, il faut empêcher les enfants de toucher cette partie de l'écran.

• L’appareil laisse entendre un craquement.

Un craquement peut se produire lorsque l’appareil se contracte ou se dilate à la suite d’un changement dans le milieu ambiant, comme la

température ou le niveau d’humidité. Ce phénomène est normal; il ne s’agit pas d’une défectuosité de l’appareil.

• Défaillance de cellules

L’écran à plasma comporte de 2360000 pixels (haute définition) à 6221000 pixels (haute définition intégrale) dont la création nécessite une

technologie hautement perfectionnée. Il se peut toutefois que certains pixels s’assombrissent ou deviennent plus lumineux à l’écran. Ce phénomène
n’a aucune incidence sur la performance de l’appareil.

• Éviter de faire fonctionner le téléviseur à une température inférieure à 5°C (41 °F)

• Une image fixe affichée trop longtemps peut endommager l’écran en permanence.

Le fait de regarder l’écran à plasma en format 4:3 durant une longue période peut laisser des traces de bordures à gauche, à droite
et au centre de l’écran causées par une différence d’émission de lumière à l’écran. Un DVD ou un jeu vidéo peut avoir le même effet
sur l'écran.
Ces dommages ne sont pas couverts par la garantie.

• Rémanence à l’écran.

Les images fixes des jeux vidéo et des ordinateurs affichées durant une longue période peuvent causer des images rémanentes partielles.
Pour éviter cet effet, réduisez la luminosité et le contraste lorsque des images fixes doivent rester longtemps à l’écran.

• Garantie

La garantie ne couvre pas les dommages causés par la rémanence d'images.
Les brûlures d'écran ne sont pas couvertes par la garantie.

Français - 3

Accessoires

✎

Veillez à ce que les articles suivants soient inclus avec votre téléviseur. Si des éléments sont manquants, communiquez
avec le détaillant.

✎

La forme et la couleur des articles peuvent varier selon le modèle.

✎

Vérifiez qu'il ne reste aucun accessoire dans les emballages après avoir ouvert la boîte.

y QWERTY Remote (BN59-01134A / BN59-01134B)

et piles (AAA x 4)

y Guide de l’utilisateur

y Chiffon de nettoyage (BN63-01798B)
y Carte de garantie / Guide de sécurité

Tore de ferrite (2EA)

(3301-002049)

AV/Adaptateur composantes

(BN39-01154W)

✎

Tore de ferrite pour le câble d’alimentation : Les tores de ferrite protègent les câbles contre les
interférences. Lorsque vous branchez un câble, ouvrez le tore de ferrite et fixez-le autour du câble,
près de la fiche, conformément à l'illustration.

x

A : Le tore de ferrite doit être placé à une distance ne dépassant pas 5cm (2po) par rapport à
l'extrémité du cordon branché au téléviseur.

A

Cordon

d’alimentation

✎

Tore magnétique: Les tores de ferrite protègent les câbles contre les interférences. Lorsque
vous branchez un câble, ouvrez le tore de ferrite et fixez-le autour du câble, près de la fiche,
conformément à l'illustration.

Câble d'antenne/

Câble composante

(vendu séparément)

Câbles d'entrée (vendus séparément)
Pour l'achat du câble RS232, consultez www.SamsungParts.com.

RS232 (AA39-00311A) HDMI HDMI-DVI Audio

Composante Composite (AV) Coaxial (RF) VGA

Français - 4

Présentation du panneau de configuration

✎

La couleur et la forme du produit peuvent varier en fonction du modèle.

Capteur pour la télécommande Orientez la télécommande vers le capteur sur le téléviseur.

Indicateur d'alimentation Clignote puis s'éteint lorsque le téléviseur est allumé. S'allume en mode veille.

SOURCE

E

Permet de passer d'une source d'entrée à l'autre. Dans le menu à l’écran, cette
touche a la même fonction que la touche ENTERE de la télécommande.

MENU

m

Permet d'afficher un menu, l'écran OSD (affichage à l'écran), qui contient toutes les
commandes disponibles pour votre téléviseur.

y

Permet de régler le volume. Dans le menu à l'écran, utilisez les touches

y

de

la même manière que les touches ◄ et ► de la télécommande.

z

Permet de changer de chaîne. Dans le menu à l'écran, utilisez les touches

z

de la même manière que les touches ▼ et ▲ de la télécommande.

P

(Alimentation)

Appuyez sur cette touche pour mettre le téléviseur sous tension ou hors tension.

Mode veille

Le téléviseur passe en mode veille lorsque vous l’éteignez et continue de consommer une petite quantité d’électricité. Par
mesure de sécurité et pour réduire votre consommation électrique, ne laissez pas votre téléviseur en mode veille durant de
longues périodes (par exemple lorsque vous partez en vacances). Il est conseillé de débrancher le cordon d'alimentation.

Installation du support

Reportez-vous au guide séparé pour des instructions détaillées sur l'installation du support.

A

1 EA

B

1 EA

C

x8 (M4 X L8)

Support (1EA) Guide du support (1EA) Vis (8EA)

Suivez les étapes ci-dessous pour fixer le téléviseur à la base.

Panneau de commande

Français - 5

✎

REMARQUE

x

Assurez-vous de bien distinguer le devant et l’endos de chaque élément au moment de l’assemblage.

x

Assurez-vous qu'au moins deux personnes soulèvent et déplacent le téléviseur.

x

Lorsque vous vissez les vis, maintenez le téléviseur à la verticale. Si vous vissez les vis lorsque le téléviseur est en
position horizontale, il pourrait pencher vers un côté au moment où vous le replacez à la verticale.

[

Ne mettez pas vos doigts dans la fente du support du téléviseur au moment de l'installation.

4

C

(M4 X L8)

x4

3

Vue latérale

C

(M4 X L8)

x4

B

A

1 2

✎

Pour protéger le téléviseur, posez un tissu doux sur la table
et placez le téléviseur écran vers le bas sur ce dernier.

✎

Insérez le guide du support dans la fente située sur
la partie inférieure du téléviseur.

ATTENTION

NE PAS

UTILISER DE

PRODUITS

CHIMIQUES

NE PAS

UTILISER DE

GRAISSE

NE PAS

UTILISER

D'HUILE

Vue de dessus

Avant

Arrière

(Assemblage approprié)

(Assemblage inadéquat)

Français - 6

Installation du support mural

Préparatifs avant l'installation du support mural

Utilisez l'anneau de support pour installer un support mural provenant d'un
autre fabricant.

1

Installation de l’ensemble de fixation murale

L'ensemble de fixation murale (vendu séparément) permet de fixer le téléviseur au mur.
Pour obtenir des instructions détaillées sur l'installation du support mural, consultez les instructions fournies avec l'ensemble. Nous

recommandons de demander l'aide d'un technicien pour l'installation de ce support. Samsung Electronics n’est pas responsable
des dommages causés à l’appareil ni des blessures possibles occasionnées si vous tentez d’installer le support vous-même.

Spécifications de l'ensemble de fixation murale (VESA)

✎

Installez le support mural sur un mur massif perpendiculaire au plancher. Avant de fixer le support à un matériau autre
que le placoplâtre, veuillez communiquer avec votre détaillant local. Si vous installez le téléviseur à la hauteur du plafond
ou sur un mur incliné, il risque de tomber et de causer des blessures.

✎

REMARQUE

x

Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessous.

x

Les ensembles de fixation murale de Samsung sont fournis avec un guide d'installation détaillé et toutes les pièces
nécessaires à l’assemblage.

x

N'utilisez pas de vis non conformes aux spécifications de vis standard VESA.

x

N’utilisez pas de vis plus longues que les longueurs standard ou non conformes aux spécifications VESA de vis
standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

x

En ce qui a trait aux supports muraux non conformes aux spécifications de vis de la norme VESA, la longueur des vis
peut différer selon les spécifications du support mural.

x

Ne serrez pas trop les vis; cela pourrait endommager le produit ou provoquer sa chute et causer des blessures.
Samsung décline toute responsabilité dans le cas où de tels accidents se produisent.

x

Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l'utilisation
d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas
les instructions d'installation du produit.

x

Notre modèle 55po (140cm) n'est pas conforme aux spécifications VESA. Par conséquent, vous devez utiliser notre
ensemble de fixation conçu pour ces modèles.

x

N'installez pas le téléviseur à un angle d'inclinaison de plus de 15 degrés.

x

Deux personnes sont nécessaires pour fixer le téléviseur au mur.

Type de

produit

Taille du

téléviseur

en pouces

Spécifications
VESA de l’orifice de
passage des vis (A *

B) en millimètres

Vis standard Quantité

Téléviseur à

écran plasma

[Ultra-Fin]

~51 400 X 400

M8 4

59~64 600 X 400

✎

Dévissez le trou avant d'installer le support mural sur le mur.

N’installez pas le support mural lorsque le téléviseur est sous tension. Il pourrait survenir des blessures
causées par un choc électrique.

Français - 7

QWERTY Remote (RMC-QTD1)

Vue latérale de la télécommande (BN59-01134A)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

E

Permet de mettre le téléviseur sous

tension et hors tension.

Permet d'afficher et de sélectionner les

sources vidéo disponibles.

Permet d'allumer ou d'éteindre
l'éclairage de la télécommande.
Lorsque cette touche est activée,
les touches s'illuminent pendant un
moment lorsqu'on appuie sur celles-ci.
(L’utilisation de la télécommande alors
que le rétroéclairage est activé réduit le
temps d’utilisation des piles.)

Permet de retourner à la chaîne précédente.

MUTE: Permet de couper

temporairement le son.

CH LIST: permet d'afficher la liste des

chaînes à l'écran.
Permet de changer de chaîne.

Soutien pour les fonctions de recherche
recommandées (recherche de mot par exemple).

Permet d'afficher l'information à l'écran
du téléviseur.

Permet de quitter le menu.

Permet d'accéder directement aux

chaînes.

Appuyez sur cette touche pour choisir

des chaînes numériques supplémentaires

diffusées par la même station. Par

exemple, pour sélectionner la chaîne

«54-3», appuyez sur «54», puis sur «3».

Permet de régler le volume.

Permet d'afficher le menu des fonctions.

Permet de sélectionner rapidement les

fonctions fréquemment utilisées.

Permet d'établir un lien vers divers

services d'application.

Permet de retourner au menu précédent.

Permet de sélectionner les options de menu
à l'écran et de modifier les valeurs affichées.

Touches utilisées dans le menu Chaîne

et SMART HUB , etc.

Utilisez ces touches dans les modes

SMART HUB et Anynet+ (HDMI-CEC).

SOCIAL TV: Permet de se connecter à

l'application Social TV.

YAHOO!: exécute l'objet fenêtre Yahoo.

X

: permet d'activer ou de désactiver

les images 3D.

E-MANUAL: permet d'afficher le guide

e-Manual.

P.SIZE: permet de sélectionner l'option

Image Format.

CC: permet d'afficher les sous-titres

numériques.

Français - 8

QWERTY Remote (RMC-QTD1)

Vue latérale de la télécommande (BN59-01134B)

PRE-CH

CH

LIST

1

4

2

3

5

6

7 8

9

0

MUTE

M

MENU

m

SOURCEPOWER ON/OFF

SMART

HUB

l

B

X

E-MANUAL

P.SIZE

CC

SOCIAL

TV

C D

VOL

<

<

CH

SEARCH

E

Permet de mettre le téléviseur sous

tension et hors tension.

Permet d'afficher et de sélectionner les

sources vidéo disponibles.

Permet d'allumer ou d'éteindre
l'éclairage de la télécommande.
Lorsque cette touche est activée,
les touches s'illuminent pendant un
moment lorsqu'on appuie sur celles-ci.
(L’utilisation de la télécommande alors
que le rétroéclairage est activé réduit le
temps d’utilisation des piles.)

Permet de retourner à la chaîne précédente.

MUTE: Permet de couper

temporairement le son.

CH LIST: permet d'afficher la liste des

chaînes à l'écran.
Permet de changer de chaîne.

Soutien pour les fonctions de recherche
recommandées (recherche de mot par exemple).

Permet d'afficher l'information à l'écran
du téléviseur.

Permet de quitter le menu.

Permet d'accéder directement aux

chaînes.

Appuyez sur cette touche pour choisir

des chaînes numériques supplémentaires

diffusées par la même station. Par

exemple, pour sélectionner la chaîne

«54-3», appuyez sur «54», puis sur «3».

Permet de régler le volume.

Permet d'afficher le menu des fonctions.

Permet de sélectionner rapidement les

fonctions fréquemment utilisées.

Permet d'établir un lien vers divers

services d'application.

Permet de retourner au menu précédent.

Permet de sélectionner les options de menu
à l'écran et de modifier les valeurs affichées.

Touches utilisées dans le menu Chaîne

et SMART HUB , etc.

Utilisez ces touches dans les modes

SMART HUB et Anynet+ (HDMI-CEC).

SOCIAL TV: Permet de se connecter à

l'application Social TV.

YAHOO!: exécute l'objet fenêtre Yahoo.

X

: permet d'activer ou de désactiver

les images 3D.

E-MANUAL: permet d'afficher le guide

e-Manual.

P.SIZE: permet de sélectionner l'option

Image Format.

CC: permet d'afficher les sous-titres

numériques.

Français - 9

Vue latérale du clavier QWERTY

✎

REMARQUE

y La télécommande ne fonctionne pas lorsque le côté du clavier QWERTY est vers le haut ou vers le bas.

Insertion des piles

1 2

y Faites glisser le couvercle de la pile vers l'extérieur. y Poussez le bouton vers la droite.

3 4

y Retirez le logement des piles.

y Insérez quatre piles AAA dans le logement, puis insérez ce

dernier dans la QWERTY Remote et remettez le couvercle.

Pairage initial

1. Lorsque les piles sont insérées dans la QWERTY Remote, le message «NEED PAIRING PRESS SYM+TAB» s'affiche à

l'écran.

2. Appuyez sur les touches SYM et TAB en même temps plus de 2 secondes.

✎

Le pairage du téléviseur ne peut se faire qu'avec une seule QWERTY Remote.
Lorsque vous mettez le téléviseur sous tension, démarrez le processus de pairage après 30 secondes environ.

Exécuter de nouveau le processus de pairage

1. Appuyez sur MUTE, 0, MUTE et 0 sur le côté de la QWERTY Remote face au téléviseur.

2. Suivez la procédure de pairage initiale durant trois minutes.

✎

Si le processus de pairage de la QWERTY Remote et du téléviseur échoue au bout de trois minutes, répétez le
processus.

SMART

HUB

SEARCH

BA C

ESC

CAPS SHIFT SHIFTSYM SYM.COM

@

21 3

54 6

8

0

7 9

#!

$

@

^%

& (*

)

-_+

~`

<

[=]

;

/

/

>

,

}{ |

‘: “

?

.

WQ E

SA D

Z

TAP ENTER

X

TR Y

GF H

VC B

IU O

KJ L

P

MN

D

MENU

m

E

Le clavier QWERTY permet de taper des caractères dans le menu

SMART HUB et SOCIAL TV, etc.

SYM: permet d'activer le symbole imprimé sur le côté inférieur droit de

chaque touche.

Fonction de navigation
optique commandée
par le doigt (Optical
Finger Navigation); elle
peut servir de pointeur.
Si l'utilisateur n'appuie
pas sur une touche
durant 30 secondes, le
capteur se désactivera
automatiquement.

Pour réactiver le capteur,
appuyez sur une touche
située sur le côté du
clavier QWERTY.

Permet d'afficher les caractères saisis.
Lorsque vous appuyez sur ENTER

E

, tous les

caractères affichés à l'écran sont supprimés.

Français - 10

Connexion à une antenne ou un câble

Branchement du cordon d’alimentation à la connexion antenne ou câble

✎

L'écran peut interférer avec une autre radio amateur ou AM.

✎

Si vous utilisez des radios bidirectionnelles (mobiles et portatives) ou une radio amateur ou AM près du téléviseur, cela
pourrait entraîner un mauvais fonctionnement de ce dernier.

✎

Afin d'assurer une connexion optimale des câbles à ce produit, assurez-vous d'utiliser des câbles ayant une épaisseur
maximale de 14mm (0,55po).

x

Largeur maximale - 14 mm (0,55 pouce)

ANT OUT

Antenne VHF/UHF

ou

Câble

Français - 11

Prêt à l'emploi (réglage initial)

La première fois que vous mettez le téléviseur sous tension, une série de messages s'affiche pour faciliter la configuration des
réglages de base. Pour mettre le téléviseur sous tension, appuyez sur la touche POWERP.

✎

La fonction Prêt à l'emploi n'est disponible que lorsque Source est réglée à TV.

✎

Pour revenir à l'étape précédente de la marche à suivre « Prêt à l'emploi », sélectionnez Précédent, puis appuyez sur

ENTER

E

.

✎

Avant de mettre le téléviseur sous tension, assurez-vous qu'il est branché à une antenne ou au câble (p. 9).

1

Sélection de la langue
d'affichage

Appuyez sur la touche ▲ ou ▼, puis sur ENTER

E

.

Sélectionnez la langue d'affichage à l'écran que vous désirez.

2

Configuration du
réseau

Configurez votre connexion réseau. Pour commencer, appuyez sur ENTER

E

. Si vous ne

connaissez pas les paramètres de configuration de votre réseau ou souhaiter effectuer plus
tard cette opération, sélectionnez Passer. Nous vous suggérons de sauter la connexion
au réseau pour l'instant et de consulter la rubrique « Connexion des réseaux câblés ou
sans fil» dans le guide électronique pour connaître les exigences et instructions relatives à
la configuration, ainsi que la section «Connexion au réseau» du présent guide (page16).
Reportez-vous au menu «Réseau» pour configurer ultérieurement cette connexion.

3

Mise à niveau du
logiciel

Sélectionnez Suivant pour installer la dernière version du logiciel. Si le téléviseur nécessite une mise
à niveau du logiciel, celui-ci s'installera automatiquement. Si vous voulez effectuer la mise à niveau
plus tard, sélectionnez Passer. Pour plus de détails, reportez-vous à la section «Mise à niveau du
logiciel» (Fonctions de préférence → Menu Soutien technique) dans le guide électronique.

✎

L'opération prendra plus ou moins longtemps selon l'état du réseau.

4

Sélection du mode
d’utilisation

A

ppuyez sur la touche ▲ ou ▼ pour sélectionner Util. à domicile, puis appuyez deux fois sur ENTERE.

S

électionnez le mode Util. à domicile. Le mode Démo magasin est réservé à l'utilisation en magasin.

5

Réglage du Mode
horloge

Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto ou Manuel, puis appuyez deux fois
sur ENTER

E

.

✎

S

i vous avez sélectionné Auto, l'écran Fuseau hor. et H. d'été apparaît. Sélectionnez Fuseau

hor. ou H. d'été, puis appuyez sur ENTERE. À l'écran Fuseau hor., utilisez la touche ▲ ou
▼ pour sélectionner votre zone, puis appuyez sur ENTERE. À l'écran H. d'été, appuyez sur

ENTERE, puis choisissez d'activer ou de désactiver la fonction H. d'été (heure d'été). Une

fois l'opération terminée, appuyez sur ENTERE.

✎

Si vous avez sélectionné Auto, l'écran Date et Heure apparaît. Sélectionnez Date ou Heure, puis
appuyez sur ENTERE. Utilisez ensuite les touches numériques ou la touche ▲ ou ▼ pour régler
la date ou l'heure. Appuyez sur la touche ◄ ou ► pour vous déplacer d'un champ à l’autre.

U

ne fois le réglage Date et Heure terminé, sélectionnez Suivant, puis appuyez sur ENTERE.

6

Sélection des options
de recherche pour
la syntonisation
automatique

A

ppuyez sur la touche ◄ ou ► pour sélectionner Air ou Câble, puis appuyez sur

ENTERE. Une coche apparaît sur votre sélection. Sélectionnez Suivant, puis appuyez sur
ENTERE. Vous pouvez cocher les deux si vous disposez de ces deux types de connexion.

✎

S

i vous avez sélectionné Câble, l'écran de sélection du système de câblodistribution
apparaît. Appuyez sur la touche ▲ ou ▼ pour sélectionner Numérique ou Analogique,
puis appuyez sur ENTERE. Appuyez sur la touche ▲ ou ▼ pour sélectionner le
format de signal pertinent - STD, HRC, ou IRC - puis appuyez sur ENTERE. La
plupart des systèmes de câblodistribution utilisent l'option STD. Sélectionnez le format
de signal pertinent pour les deux systèmes (numérique et analogique).

Une fois terminé, sélectionnez Suivant, puis appuyez sur ENTERE.

7

Sélection et
mémorisation des
chaînes

L

a recherche des chaînes commence automatiquement. L'opération peut durer jusqu'à 30minutes.

Pour plus de détails, reportez-vous à la section Chaîne → Prog. auto dans le guide
électronique.

✎

A

ppuyez sur ENTERE à n'importe quel moment pour interrompre la mémorisation des chaînes.

8

En mode diffusion. Si vous souhaitez regarder une émission télévisée, sélectionnez Fermer. Si vous voulez

utiliser le service Smart Hub, sélectionnez Smart Hub. La fonction Smart Hub démarre.
Pour plus de détails, consultez la section «Smart Hub» dans le guide électronique.

Si vous voulez relancer la fonction Prêt à l'emploi...

O

MENUm → Système → Prêt à l'emploi → ENTER

E

Vous devrez relancer la fonction Prêt à l'emploi chez vous même vous l'avez déjà activée dans le magasin.

✎

REMARQUE

y Pour modifier le réglage du téléviseur de Démo magasin à Util. à domicile lorsque vous n'êtes pas en mode Prêt à

l'emploi, appuyez sur la touche du volume du téléviseur. Lorsque la barre du volume s'affiche à l'écran, appuyez sur la

touche MENU du téléviseur et maintenez-là enfoncée pendant 5 secondes.

Français - 12

Branchement à un appareil audiovisuel

Utilisation d'un câble HDMI ou HDMI/DVI: Branchement HD (jusqu’à 1080p)

Nous recommandons l’utilisation de la connexion HDMI pour obtenir une image HD de qualité optimale.
Appareils disponibles : lecteur DVD, lecteur Blu-ray, câblosélecteur ou récepteur satellite (boîtier décodeur) HD

✎

HDMI IN 1 (DVI), 2 (ARC), 3, 4 / PC/DVI AUDIO IN

x

Pour une image et un son de meilleure qualité, branchez le téléviseur à un appareil numérique à l'aide d'un
câble HDMI.

x

Un câble HDMI prend en charge les signaux vidéo et audio numériques; un câble audio n'est pas nécessaire.

– Pour brancher le téléviseur à un appareil numérique qui ne prend pas en charge une sortie HDMI, utilisez des

câbles HDMI/DVI et audio.

x

Il est possible que l'image soit anormale (s'il y a une image) ou que le son ne fonctionne pas si un appareil
externe utilisant une ancienne version du mode HDMI est branché au téléviseur. Si un tel problème survient,
renseignez-vous sur la version HDMI auprès du fabricant de l'appareil externe et, si elle trop ancienne,
demandez une mise à niveau.

x

Vérifiez que vous achetez un câble HDMI certifié. Sinon, l'image risque de ne pas s'afficher ou une erreur de
connexion peut survenir.

x

Il est recommandé d'utiliser un câble HDMI haute vitesse de base ou un câble Ethernet. Veuillez noter que ce
produit ne prend pas en charge la fonction Ethernet par le biais d'un câble HDMI.

x

Ce produit prend pas en charge les fonctions 3D et ARC (Audio Return Channel) par l'intermédiaire d'un câble
HDMI. Notez que la fonction ARC n'est prise en charge qu'à la prise HDMI IN 2(ARC).

x

La fonction ARC permet au son numérique de sortir par la prise HDMI IN 2(ARC). Elle ne peut être activée
que lorsque le téléviseur est branché à un récepteur audio compatible avec la fonction ARC.

HDMI OUT

DVI OUT

R-AUDIO-L

AUDIO OUT

WR

Appareil

Appareil

BlancRouge

Français - 13

Utilisation d'un câble composante (jusqu'à 1080p) ou audio/vidéo (480i seulement).

Appareils disponibles : magnétoscope, lecteur DVD, lecteur Blu-ray, câblosélecteur et récepteur satellite (boîtier décodeur)

✎

Le branchement par composante est conseillé plutôt que le branchement A/V pour obtenir la meilleure qualité
d'image.

✎

Pour le branchement à la prise AV IN, la couleur de la prise d'entrée AV IN [VIDEO] (vert) ne correspond pas à la
couleur du câble vidéo (jaune).

Connexion avec câble EX-Link

Appareils disponibles : appareils externes compatibles avec EX-Link.

EX-LINK : Connecteur utilisé à des fins de réparation seulement.

R

W

Y

R RW R

W

G

B

Y

VIDEO OUT AUDIO OUT

R-AUDIO-L

PR PB

COMPONENT OUT

AUDIO OUT

R-AUDIO-L

R

W

Y

R

W

Y

W

Y

Y

Y

R R

W

R

W

G

B

G

B

R

R

R

W

Appareil Appareil

Rouge Blanc Rouge Rouge

Rouge

Bleu Blanc

Blanc

Vert Jaune

Jaune

Français - 14

Branchement à un appareil audio

Utilisation d'un câble optique (numérique) ou audio (analogique)

Appareils disponibles : chaîne audio numérique, amplificateur, cinéma maison à DVD

✎

DIGITAL AUDIO OUT (OPTICAL)

x

Lorsque vous connectez une chaîne audio numérique à la prise DIGITAL AUDIO OUT (OPTICAL), réduisez le
volume du téléviseur et de la chaîne.

x

Vous pouvez utiliser un son en 5.1 chaînes lorsque votre téléviseur est raccordé à un appareil externe offrant
cette fonction audio.

x

Lorsque le récepteur (cinéma maison) est activé, il est possible d’entendre le son provenant de la prise
optique du téléviseur. Lorsque le téléviseur reçoit des signaux numériques, il transmet le son en 5.1 canaux au
récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur
DVD, un lecteur Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur), et que cet appareil est
branché au téléviseur par câble HDMI, le récepteur de la chaîne de cinéma maison ne fera entendre qu'un
son en deux canaux. Pour entendre le son en 5.1 canaux, branchez directement la prise Digital Audio Out
du lecteur DVD/Blu-Ray, câblosélecteur ou récepteur satellite à un amplificateur ou une chaîne de cinéma
maison.

Branchement à un PC

Utilisation d'un câble HDMI, d'un câble HDMI/DVI ou d'un câble D-Sub

✎

Votre ordinateur peut ne pas prendre en charge une connexion HDMI.

OPTICAL

Système audionumérique

AUDIO OUT

PC OUT

AUDIO OUT

DVI OUT

HDMI OUT

Français - 15

Modes d'affichage de l'ordinateur (entrée D-Sub et HDMI/DVI)

La résolution optimale est 1920 x 1080 à 60 Hz. Vous pouvez choisir une des résolutions standard indiquées dans la colonne
Résolution. Le téléviseur se réglera automatiquement à la résolution choisie.

Mode Résolution

Fréquence horizontale

(kHz)

Fréquence verticale

(Hz)

Fréquence d'horloge

des pixels

(MHz)

Polarité

synchronisée

(H / V)

IBM

640 x 350
720 x 400

31,469
31,469

70,086
70,087

25,175
28,322

+/-

-/+

MAC

640 x 480
832 x 624

1152 x 870

35,000
49,726
68,681

66,667
74,551
75,062

30,240
57,284

100,000

-/-

-/-

-/-

VESA DMT

640 x 480
640 x 480
640 x 480
800 x 600
800 x 600

800 x 600
1024 x 768
1024 x 768
1024 x 768
1152 x 864

1280 x 1024
1280 x 1024

1280 x 800
1280 x 800
1280 x 960
1360 x 768
1440 x 900
1440 x 900

1680 x 1050

31,469
37,861
37,500
37,879
48,077
46,875
48,363
56,476
60,023
67,500
63,981
79,976
49,702
62,795
60,000
47,712
55,935
70,635
65,290

59,940
72,809
75,000
60,317
72,188
75,000
60,004
70,069
75,029
75,000
60,020
75,025
59,810
74,934
60,000
60,015
59,887
74,984
59,954

25,175
31,500
31,500
40,000
50,000
49,500
65,000
75,000

78,750
108,000
108,000
135,000

83,500
106,500
108,000

85,500
106,500
136,750
146,250

-/-

-/-

-/­+/+
+/+
+/+

-/-

-/­+/+
+/+
+/+
+/+

-/+

-/+
+/+
+/+

-/+

-/+

-/+

VESA DMT / DTV CEA 1920 x 1080p 67,500 60,000 148,500 +/+

✎

REMARQUE

x

Pour brancher un câble HDMI/DVI, utilisez la prise HDMI IN 1(DVI).

x

Le mode entrelacé n’est pas pris en charge.

x

Si vous sélectionnez une résolution non standard, votre téléviseur peut ne pas fonctionner correctement.

x

Les modes séparé et composé sont pris en charge. Le mode synchronisation au vert n'est pas pris en charge.

Français - 16

Modification de la source d'entrée

Source

Permet de sélectionner le téléviseur ou
une autre source d’entrée externe comme
un lecteur DVD, un lecteur Blu-ray, un
câblosélecteur ou un récepteur satellite.

■ TV / Component / PC / HDMI1/DVI /

HDMI2 / HDMI3 / HDMI4 / AV / USB
/ AllShare

1. Appuyez sur la touche SOURCE de la

télécommande.

2. Permet de sélectionner la source externe de signal

d’entrée désirée.

✎

Seuls les appareils externes branchés au téléviseur
peuvent être sélectionnés. Dans Source, les entrées
branchées sont en surbrillance.

✎

Dans Source, PC reste toujours activé.

Entrer le nom

La fonction Entrer le nom vous permet d’associer un nom
de dispositif à une source d’entrée. Pour accéder à Entrer
le nom, appuyez sur la touche TOOLS dans Source. Les
sélections ci-dessous apparaissent sous Entrer le nom:

■ Magnétoscope / DVD / Câble STB / Satellite STB /

PVR STB / Récepteur A/V / Jeu / Caméscope / PC
/ DVI PC / Appareils DVI / TV / IPTV / Blu-ray / HD
DVD / DMA: Entrez le nom de l'appareil branché aux

prises d'entrée afin de faciliter la sélection de la source
d'entrée.

✎

S

i vous avez connecté un ordinateur à une prise HDMI IN

1 (DVI) à l’aide d’un câble HDMI, sélectionnez PC sous

Entrer le nom pour entrer le nom du dispositif choisi.

✎

Si vous avez connecté un ordinateur à une prise HDMI

IN 1 (DVI) à l’aide d’un câble HDMI à DVI, sélectionnez

DVI PC sous Entrer le nom pour entrer le nom du

dispositif choisi.

✎

Si vous avez connecté un dispositif audiovisuel à une
prise HDMI IN 1 (DVI) à l’aide d’un câble HDMI à DVI,
sélectionnez Appareils DVI sous Entrer le nom pour
entrer le nom du dispositif choisi.

Modifier favori

Dans Source, appuyez sur la touche TOOLS pour
sélectionner Modifier favori. Cette fonction vous permet de
régler la source d’entrée à Favoris.

Information

Permet d'obtenir des informations détaillées sur l'appareil
externe choisi.

Rafraîchir

Dans Source, si les appareils externes ne s'affichent pas,
appuyez sur la touche TOOLS pour sélectionner Rafraîchir
pour rechercher les appareils branchés.

SOURCE

Français - 17

Connexion au réseau

Vous pouvez configurer le téléviseur pour qu'il puisse accéder à Internet par l'entremise de votre réseau à l'aide d'une
connexion sans fil ou câblée.

Connexion au réseau - sans fil

Vous pouvez connecter votre téléviseur à votre réseau LAN par l'intermédiaire d'un routeur sans fil ou d'un modem standard.

Ce téléviseur prend en charge les protocoles de communication IEEE 802.11a/b/g et n. Samsung recommande l'utilisation
du protocole IEEE 802.11n. Lorsque vous regardez une vidéo à partir de la connexion IEEE 802.11b/g, des problèmes
d'interférence pourraient survenir pendant la lecture.

La plupart des systèmes de réseau sans fil comportent un système de sécurité intégré qui exige que les appareils accédant au
réseau par un point d'accès (en règle générale, un routeur IP sans fil ou un modem) transmettent un code de sécurité crypté
appelé clé d'accès.

Votre téléviseur est compatible avec les protocoles de sécurité suivants:

y Mode d'authentification: OPEN, SHARED, WPAPSK, WPA2PSK
y Type de cryptage: WEP, TKIP, AES

Si le mode 802.11n à débit élevé pur (Greenfield) est sélectionné et que le type de chiffrement est réglé à WEP, TKIP ou
TKIPAES (WPS2 mixte) pour votre routeur sans fil, les téléviseurs Samsung ne reconnaîtront pas la connexion conformément
aux nouvelles spécifications de certification de produits sans fil.

Configuration de la connexion au réseau - sans fil

Les instructions ci-dessous concernent les réseaux qui utilisent le protocole DHCP (Dynamic Host Configuration Protocol) pour
configurer automatiquement les connexions au réseau. Si votre
réseau est un réseau à adresse IP statique, reportez-vous au guide
de l'utilisateur pour les instructions de configuration.

Pour configurer la connexion à un réseau utilisant un protocole
DHCP, procédez de la manière suivante:

1. Connectez votre téléviseur au réseau conformément aux

illustrations ci-dessus.

2. Mettez votre téléviseur sous tension, appuyez sur la touche

MENU de la télécommande, puis sélectionnez Réseau →

Paramètres réseau.

3. Sélectionnez Sans fil (généraux), appuyez sur ENTER

E

, puis de nouveau sur ENTERE.

4. La fonction « Réseau » recherche tous les réseaux sans fil disponibles. Une fois l'opération de recherche terminée, une
liste des réseaux disponibles s'affiche.

5. Dans la liste de réseaux, appuyez sur la touche

u

ou ▼ pour sélectionner un réseau, puis sélectionnez Suivant, puis

appuyez sur ENTER

E

.

6. Si vous avez sélectionné un routeur sans fil avec un Code de sécurité, l’écran Code de sécurité s’affiche. Entrez le Code
de sécurité (Code de sécurité ou NIP), sélectionnez Suivant, puis appuyez sur ENTER

E

.

✎

Pour entrer le Code de sécurité (Code de sécurité ou NIP), utilisez les touches u / d / ◄ / ► de votre
télécommande pour sélectionner les chiffres et les caractères.

7. L’écran de connexion au réseau apparaît et vérifie cette connexion. Une fois la connexion vérifiée, le message «La
connexion à Internet a réussi» s'affiche. La configuration réseau est terminée.

✎

Pour de plus amples renseignements, consultez la section «Connexion à un réseau sans fil» dans le guide
électronique.

Prise LAN murale

Câble LAN (non fourni)

Routeur IP sans fil

(routeur pourvu d'un serveur utilisant

le protocole DHCP)

Paramètres réseau

Câble

Préc.

Suivant

Annuler

Sans-l (généraux)

WPS (PBC)

One Foot Connection

Sélectionnez un type de connexion
au réseau.

Configurez le réseau sans
fil en sélectionnant votre
point d'accès. Vous devrez
peut-être entrer le code de
sécurité selon le réglage du
point d'accès.

Français - 18

Connexion au réseau - câblé

Il existe deux manières de connecter votre téléviseur par le câble, selon la configuration de votre réseau. Ces deux méthodes
sont illustrées ci-dessous:

Configuration de la connexion au réseau - câblé

La plupart des réseaux domestiques utilisent un protocole DHCP (Dynamic Host Configuration Protocol) pour configurer
les connexions au réseau. Les réseaux domestiques qui prennent en charge le protocole DHCP fournissent l'adresse IP, le
masque de sous-réseau, la passerelle et les valeurs DNS dont votre téléviseur a besoin pour accéder à Internet, de sorte que
vous n'avez pas à les entrer manuellement.

Pour configurer la connexion à un réseau utilisant un protocole
DHCP, procédez de la manière suivante:

1. Connectez votre téléviseur au réseau conformément à une des
méthodes présentées dans les illustrations ci-dessus.

2. Mettez votre téléviseur sous tension, appuyez sur la touche

MENU de la télécommande, puis sélectionnez Réseau →

Paramètres réseau. L'écran Paramètres réseau s’affiche.

3. Sélectionnez Câble, appuyez sur ENTER

E

, puis de nouveau

sur ENTERE.

4. L’écran de connexion au réseau apparaît et vérifie cette
connexion. Une fois la connexion vérifiée, le message «La connexion à Internet a réussi» s'affiche. La configuration
réseau est terminée.

✎

Si votre téléviseur ne peut acquérir automatiquement les valeurs de connexion au réseau ou si vous souhaitez
configurer manuellement cette connexion, sélectionnez Param. IP à l'écran de connexion réseau. Réglez l'option

Réglage pr. Internet à Manuel. Vous devez alors entrer les valeurs Adresse IP, Masq. sous-réseau, Passerelle et
Serveur DNS manuellement.

✎

Pour en savoir plus sur les options de configuration, consultez la section «Connexion au réseau câblé» dans le guide
électronique.

Prise LAN murale Panneau arrière du téléviseur

Câble LAN (non fourni)

Prise de modem murale

Panneau arrière du téléviseur

Câble LAN (non fourni)Câble de modem (non fourni)

Modem externe

(ADSL / VDSL / câblodistribution)

Paramètres réseau

Câble

Préc.

Suivant

Annuler

Sans-l (généraux)

WPS (PBC)

One Foot Connection

Sélectionnez un type de connexion
au réseau.

Se connecter au réseau à l'aide
d'un câble de réseau local sans
l. Assurez-vous que le câble
est branché.

Français - 19

Comment affi cher le guide électronique

Affi chage à l'écran

Utilisation du menu Aide
Pour affi cher le guide électronique et le guide du produit en appuyant sur la touche Aide.

<Guide e-Manual>

Le guide électronique s'affi che tel qu'illustré ci-dessus.

<Guide de produit>

Le guide du produit s'affi che tel qu'illustré ci-dessus.

Comment permuter entre une rubrique du guide électronique et le(s) menu(s) d'affi chage correspondant(s).

✎

Dans certains menus, cette fonction n'est pas activée.

Vous trouverez dans le guide électronique toutes les instructions concernant les fonctions de votre
téléviseur. Pour utiliser ce guide électronique, appuyez sur la touche E-MANUAL de la télécommande.
Déplacez le curseur à l'aide des touches u / d / l / ► pour mettre en surbrillance une catégorie, puis
une rubrique, puis appuyez sur ENTER

E

. Le guide électronique affi che la page que vous voulez voir.

Vous pouvez également y accéder à l'aide du menu:

O

MENUm → Support technique → e-Manual → ENTER

E

✎

Si vous voulez retourner au guide électronique, appuyez sur la touche E-MANUAL de la
télécommande.

✎

Vous ne pouvez pas utiliser la fonction Essayer si le menu n'est pas activé.

Écran du téléviseur : Affi che

l'émission, le fi lm, la vidéo, etc. que

vous êtes en train de regarder.

Aide: Affi che le Guide e-Manual ou

le Guide de produit. Appuyez sur

ENTER

E

.

Liste des catégories. Appuyez sur la
touche

l

ou r pour sélectionner la

catégorie que vous voulez.

Affi che la liste du sous-menu.
Utilisez les touches fl échées de
votre télécommande pour déplacer
le curseur. Appuyez sur ENTER

E

pour sélectionner le sous-menu
désiré.

Index: Permet d'affi cher un écran d'index.
X: Permet de quitter le guide électronique.

E-MANUAL

Essayer

E-MANUAL

Fonctions de base

Modi cation du mode d'image préréglé

Ajustement des paramètres de l'image

Modi cation de la taille de l’image

Modi cation des options de l'image

Con guration du téléviseur avec un ordinateur

IndexAide

Retour

 C

omment affi cher le guide électronique

Vous trouverez dans le guide électronique toutes les
instructions concernant les fonctions de votre téléviseur.
Pour utiliser ce guide électronique, appuyez sur la touche

E-MANUAL de la télécommande. Pour mettre en surbrillance

une catégorie, puis une rubrique, déplacez le curseur à l'aide
des touches u / d / l / r, puis appuyez sur ENTERE. Le
guide électronique affi che la page que vous voulez voir.

Vous pouvez également y accéder à l'aide du menu:

Fonctions de base

Modi cation du mode d'image préréglé

Ajustement des paramètres de l'image

Modi cation de la taille de l’image

Modi cation des options de l'image

Con guration du téléviseur avec un ordinateur

Index

Aide

Retour

Synchronisation média entre plusieurs appareils avec AllShare

AllShareMC synchronise vos appareils numériques, ce qui vous permet
d'écouter de la musique et de visionner des  lms et des photos sur le
grand écran de votre téléviseur à partir de votre ordinateur, appareil photo
ou tout appareil mobile. Cette fonction vous permet également de brancher
plusieurs ordinateurs.

Aide Essayer Accueil Zoom Index

Fonctions de base > Modi cation du mode d'image préréglé (1/1)

 Modifi cation du mode d'image préréglé

■

Image Modet

Sélectionnez le type d'image que vous préférez.

N En mode PC, vous ne pouvez sélectionner que les options Divertiss.

et Standard.

• Dynamique: Convient aux pièces bien éclairées.

• Standard: Convient aux environnements habituels.

• Naturel

pour téléviseur à DEL

/ Détente

pour téléviseur à écran plasma

: Pour ne

pas fatiguer la vue.

• Cinéma : Convient aux pièces sombres utilisées pour regarder des fi lms.

• Divertiss. : Convient au visionnement de fi lms et aux jeux.


Image Mode Standard

Teinte (V/R) G 50 R 50

Couleur 50

Netteté 50

Luminosité 45

Contraste 100

Lumière cellule 14

O MENU

m

→ Support technique → e-Manual → ENTER

E

✎ Si vous voulez retourner au guide élec troniqu e, appuyez s ur la touche E-MANUAL

de la téléc ommande.

✎ Vous ne pou vez pas util iser la fonction Es sayer si le menu n'est pas activé.

Français - 20

Méthode n°1: Méthode n°2:

1. Appuyez sur la touche rouge pour sélectionner Essayer,

si vous voulez exécuter les menus correspondants.

2. Pour retourner à l'écran du guide électronique, appuyez
sur la touche E-MANUAL.

1. Appuyez sur ENTER

E

lorsqu'une rubrique s'affiche.

Le message «Exécuter cette opération?» apparaît.
Sélectionnez Oui, puis appuyez sur ENTERE. La
fenêtre d'affichage s'ouvre.

2. Pour retourner à l'écran du guide électronique, appuyez
sur la touche E-MANUAL.

Affichage du contenu

Utilisation du mode Zoom

Sélectionnez Zoom, puis appuyez sur ENTER

E

pour
agrandir l'écran. Vous pouvez parcourir l'écran agrandi à l'aide
des touches u ou d.

✎

Pour retourner à la taille d'écran normale, appuyez sur la
touche RETURN.

Comment chercher un mot clé à l'aide de la page d'index

1. Pour rechercher une rubrique, utilisez la touche fléchée gauche/droite pour sélectionner une lettre, puis appuyez sur

ENTER

E

. La fenêtre Index affiche une liste de rubriques et de mots clés commençant par la lettre sélectionnée.

2. Appuyez sur la touche fléchée haut/bas pour sélectionner la rubrique ou le mot clé que vous voulez, puis appuyez sur

ENTER

E

pour afficher la rubrique.

3. La page du guide électronique contenant la rubrique apparaît.

✎

Pour fermer l'écran Index, appuyez sur la touche RETURN.

Essayer: Affiche le menu d'affichage correspondant à la rubrique recherchée. Pour
retourner à l'écran du guide électronique, appuyez sur la touche E-MANUAL.

Accueil: Permet de passer à l'écran d'accueil du guide électronique.
Zoom: Permet d'agrandir l'écran.
Index: Permet d'afficher un écran d'index.

Zone de contenu: Contient le contenu de la
rubrique si vous avez sélectionné un sous-menu.
Pour passer à la page précédente ou suivante,
appuyez sur la touche

l

ou r.

Fonctions de base > Modication du mode d'image préréglé (1/1)

Aide Essayer Accueil Zoom Index

 Modification du mode d'image préréglé

O MENUm → Image → Image Mode → ENTER

E

■

Image Modet

Sélectionnez le type d'image que vous préférez.

N En mode PC, vous ne pouvez sélectionner que les options Divertiss.

et Standard.

• Dynamique: Convient aux pièces bien éclairées.

• Standard: Convient aux environnements habituels.

• Naturel

pour téléviseur à DEL

/ Détente

pour téléviseur à écran plasma

:

Pour ne pas fatiguer la vue.

• Cinéma : Convient aux pièces sombres utilisées pour regarder

des films.

• Divertiss. : Convient au visionnement de films et aux jeux.

Retour

 Modification du mode d'image préréglé

O MENUm → Image → Image Mode → ENTER

E

■

Image Modet

Sélectionnez le type d'image que vous préférez.

N En mode PC, vous ne pouvez sélectionner que les options Divertiss. et Standard.

• Dynamique: Convient aux pièces bien éclairées.

• Standard: Convient aux environnements habituels.

• Naturel

pour téléviseur à DEL

/ Détente

pour téléviseur à écran plasma

: Pour ne pas fatiguer

la vue.

• Cinéma : Convient aux pièces sombres utilisées pour regarder des films.

• Divertiss. : Convient au visionnement de films et aux jeux.

Français - 21

Dépannage

Si le téléviseur semble présenter un problème, essayez d'abord de le corriger à l'aide de la présente liste des problèmes et
solutions possibles. Consultez également la section «Dépannage» dans le guide électronique. Si aucun de ces conseils de
dépannage ne fonctionne, consultez le site «www.samsung.com», puis cliquez sur Support technique ou communiquez avec
le service à la clientèle de Samsung en composant le 1-800-SAMSUNG.

Problèmes Solutions et explications

Le téléviseur ne s’allume pas. y Assurez-vous que le cordon d'alimentation c.a. est bien branché à la prise de

courant murale et au téléviseur.

y Assurez-vous que la prise de courant murale est sous tension.
y Appuyez sur la touche POWER du téléviseur pour vous assurer que la

télécommande fonctionne correctement. Si le téléviseur s'allume, reportez-vous à
la section « La télécommande ne fonctionne pas » ci-dessous.

Il n’y a pas d'image. y Vérifiez le branchement des câbles. Débranchez et branchez à nouveau tous les

câbles du téléviseur et des appareils externes.

y Réglez la sortie vidéo de votre appareil externe (câblosélecteur, récepteur satellite,

lecteur DVD, lecteur Blu-ray, etc.) afin qu'elle corresponde à l'entrée vidéo du
téléviseur. Par exemple, si l’appareil externe a une sortie HDMI, il faut le brancher à
une entrée HDMI du téléviseur.

y Assurez-vous que les appareils branchés sont sous tension.
y Assurez-vous de choisir la source appropriée du téléviseur en appuyant sur la

touche SOURCE de la télécommande.

y R

éinitialisez l'appareil connecté en débranchant puis en rebranchant son cordon d'alimentation.

La télécommande ne fonctionne
pas.

y Remplacez les piles de la télécommande. Lorsque vous insérez les piles, assurez-

vous de respecter les polarités appropriées (+/– ).
y Nettoyez la fenêtre de transmission de la télécommande.
y Essayez de pointer la télécommande directement vers le téléviseur d'une distance

de 1,5 à 1,8m (5 à 6 pi).

La télécommande du câblosélecteur
ou récepteur numérique ne
commande pas la mise sous tension
ou la mise hors tension du téléviseur,
ou ne règle pas le volume.

y Programmer la télécommande du câblosélecteur ou récepteur satellite pour faire

fonctionner le téléviseur. Consultez le guide d'utilisation du câblosélecteur ou

récepteur satellite pour obtenir le code de téléviseur SAMSUNG.

✎

Cet écran TFT DEL utilise un affichage constitué de pixels secondaires dont la production exige une technologie
perfectionnée. Il se peut toutefois que certains pixels s’assombrissent ou deviennent plus lumineux à l’écran. Ce
phénomène n’a aucune incidence sur la performance de l’appareil.

✎

Pour optimiser les performances de votre téléviseur, utilisez la dernière version du micrologiciel, téléchargeable à partir
du site Samsung à l'aide d'un clé USB (samsung.com → Support technique → Downloads).

Licence

Caractéristiques

y Interface numérique et réseautage excellents : Grâce au syntoniseur numérique HD intégré, vous pouvez écouter des

émissions en HD non payantes sans câblosélecteur ni récepteur satellite.

y 3D : Cette nouvelle fonctionnalité excitante vous permet de visionner le contenu en 3D.
y SMART HUB: La passerelle pour tout le contenu intégré dans un seul emplacement.

– Offre divers choix de divertissement.
– Vous permet de commander votre mode de divertissement grâce à une interface utilisateur conviviale.
– Vous permet d'accéder facilement aux diverses applications dont le nombre s'ajoute chaque jour.
– Vous permet de personnaliser votre téléviseur en regroupant et en triant les applications selon votre choix.

y AllShareMC: AllShareMC relie votre téléviseur à vos téléphones cellulaires et appareils mobiles par le biais d'un réseau.
y Anynet+ (HDMI-CEC): Permet de commander tous les appareils Samsung branchés qui prennent en charge anynet+ à

l’aide de la télécommande Samsung.

Français - 22

Fixation du téléviseur au mur

Mise en garde: Le fait de tirer, de pousser ou de monter sur le téléviseur peut en provoquer la chute.
Assurez-vous notamment que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent. Il
pourrait basculer et causer des blessures sérieuses ou un décès. Suivez toutes les mesures de sécurité
indiquées dans la brochure de votre téléviseur. Pour une stabilité et une sécurité accrues, vous pouvez
acheter et installer un dispositif anti-chute tel que décrit ci-dessous.

Dispositif de retenue pour téléviseur (vendu séparément)

Les pièces ci-dessous sont incluses dans l'ensemble du dispositif de retenue pour téléviseur. De plus, vous aurez besoin
d'une vis à bois, d'une vis et d'une cheville Molly ou d'un autre type de vis convenant à l'armoire ou au mur auquel vous avez
l'intention de fixer le cordon du dispositif de retenue. Nous recommandons l'utilisation d'une vis à bois M4xL20.

Support du téléviseur (BN96-15753A) Vis (M8 X L19)

Installation du dispositif de retenue

1. Retirez la vis fixée à l'arrière de votre téléviseur, puis reliez le dispositif de retenue à ce dernier à l'aide de la vis incluse dans

l'ensemble du dispositif qui convient à votre appareil.

✎

Veillez à utiliser uniquement la vis fournie appropriée. Si vous utilisez une vis différente, vous risquez
d'endommager votre téléviseur.

2.

Vissez fermement la vis que vous avez fournie (taille M4 x L20 ou similaire) à l'armoire ou au mur sur lequel le téléviseur doit être installé.

✎

Si vous vissez la vis dans un mur, il est préférable qu'elle pénètre dans un montant. Si cela est impossible, utilisez
une cheville Molly pour ancrer la vis.

3. Attachez le cordon du dispositif de retenue à la vis fixée au mur ou à l'armoire afin d'immobiliser le téléviseur. Voir les

illustrations ci-dessous.

✎

Installez le téléviseur à proximité du mur de sorte qu’il ne se renverse pas.

✎

Lorsque vous attachez le cordon du dispositif au mur, fixez-le de manière qu’il soit parallèle au sol ou incliné vers le
bas pour des raisons de sécurité.

✎

Vérifiez le cordon de temps en temps pour s'assurer qu'il est bien ancré.

✎

Avant de déplacer le téléviseur, détachez d’abord le cordon.

4.

Assurez-vous que tous les points d’ancrage sont solides. Vérifiez périodiquement les points d'ancrage afin de détecter tout
signe de fatigue ou de bris. En cas de doute au sujet des points d’ancrage, communiquez avec un installateur professionnel.

Pour acheter le dispositif de retenue pour téléviseur, communiquez avec le centre de service à la clientèle SAMSUNG.

–

Aux États-Unis: 1-800-SAMSUNG (1-800-726-7864)

–

Au Canada : 1-800-SAMSUNG (1-800-726-7864)

Français - 23

Sécurisation de l’espace d’installation

Respectez les distances requises entre le téléviseur et le mur et d’autres objets afin d’assurer une bonne ventilation. Le non­respect de ces distances pourrait faire augmenter la température interne du produit et causer un incendie ou endommager le
téléviseur.

✎

Lorsque vous utilisez une base ou un support mural, utilisez seulement les pièces fournies par Samsung Electronics.

x

Si vous utilisez des pièces fournies par un autre fabricant, cela pourrait endommager le produit ou causer des
blessures engendrées par la chute de ce dernier.

Installation sur une base. Installation sur un support mural.

Autres avertissements

✎

L’aspect réel du téléviseur peut différer des illustrations dans le présent guide selon le modèle choisi.

✎

Faites attention lorsque vous touchez le téléviseur, car certaines parties peuvent être chaudes.

Entreposage et entretien

✎

Si vous essayez de détacher une vignette que vous avez fixée sur l'écran du téléviseur, certains débris restent encore
collés. Nettoyez-les pour pouvoir regarder la télévision.

Ne vaporisez pas de l'eau ou un produit nettoyant
directement sur l'appareil. Tout liquide qui s'infiltre dans
l'appareil risque de provoquer une défaillance, un incendie ou
un choc électrique.

Nettoyez l'appareil à l'aide d'un chiffon doux légèrement
humidifié.

4 pouces

4 pouces

4 pouces

4 pouces

4 pouces

4 pouces

4 pouces

Français - 24

Spécifications - QWERTY Remote

Nom du modèle RMC-QTD1
Pile AAA x 4

Il est recommandé d'utiliser des piles alcalines pour prolonger le cycle de vie de celles-ci.

Dimensions (L x P x H)

2,4 x 1,0 x 33,6 pouces
(

60,9 x 24,36 x 152,2 mm

)

Poids 134 g (0,295 lb)

Spécifications

Résolution d'affichage 1920 x 1080
Facteurs environnementaux

Température de fonctionnement
Niveau d'humidité en fonctionnement
Température d'entreposage
Niveau d’humidité en entreposage

50°F à 104F (10 °C à 40 °C)

10 à 80 %, sans condensation

-4 °F à 113 °F (-20 °C à 45 °C)
5 à 95 %, sans condensation

Pivotement du support
(Gauche/Droite) -20˚ ~ 20˚

Nom du modèle PN51D8000 PN59D8000
Taille de l'écran

(diagonale)

Classe 51po

(50,7po en diagonale)

Classe 59po

(59,0 po en diagonale)

Son
(sortie) 10 W x 2 15 W x 2

Dimensions (L x P x H)
Boîtier

Avec support

47,1 X 1,5 X 28,3 pouces

(1195,9 X 37,2 X 719,4 mm)

47,1 X 12,2 X 31,6 pouces

(1195,9 X 309,5 X 802,0 mm)

54,3 X 1,5 X 32,6 pouces

(1378,4 X 37,1 X 827,3 mm)

54,3 X 13,8 X 36,1 pouces

(1378,4 X 351,6 X 917,8 mm)

Poids
Sans support
Avec support

49,4 lb (22,4 kg)
54,7 lb (24,8 kg)

67,5 lb (30,6 kg)
74,7 lb (33,9 kg)

Nom du modèle

PN64D8000

Taille de l'écran
(diagonale)

Classe 64po

(64,0 po en diagonale)

Son
(sortie) 15 W x 2

Dimensions (L x P x H)
Boîtier

Avec support

58,6 X 1,5 X 35,0 pouces

(1487,9 X 37,1 X 888,9 mm)

58,6 X 13,8 X 38,6 pouces

(1487,9 X 351,6 X 979,2 mm)

Poids
Sans support
Avec support

77,2 lb (35,0 kg)
84,4 lb (38,3 kg)

✎

Le design et les spécifications peuvent faire l'objet de modifications sans préavis.

✎

Cet appareil est un appareil numérique de catégorie B.

✎

Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.

Français - 25

Dimensions

■ Vue avant / vue latérale

(Unité : pouces)

Nom de modèle

1 2 3 4 5 6 7 8

PN51D8000 47,1 44,6 25,0 28,0 28,3 31,6 1,5 12,2
PN59D8000 54,3 51,8 29,2 32,3 32,6 36,1 1,5 13,8
PN64D8000 58,6 56,1 31,7 32,3 35,0 38,6 1,5 13,8

■ Panneau des prises / vue arrière

(Unité : pouces)

Nom de modèle

1 2 3 4 5 6

PN51D8000 15,7 15,7 32,1 2,6 4,3 10,5
PN59D8000 23,6 15,7 39,5 3,1 5,0 14,7
PN64D8000 23,6 15,7 42,1 5,2 6,7 16,1

REMARQUE: Les dessins ne sont pas nécessairement à l’échelle. Certaines dimensions pourraient être modifiées sans
préavis. Vérifiez les dimensions avant d’installer votre téléviseur. Nous ne sommes pas responsables des erreurs de
typographie ou d’impression.

© 2011 Samsung Electronics America, Inc

1

2

3

4

5

6

7

8

5

3

6

4

1

2
