Samsung PN50A410C1D, PN50A40CD, PN42A410, PN42A410C1D Quick Setup Manual

English - 1

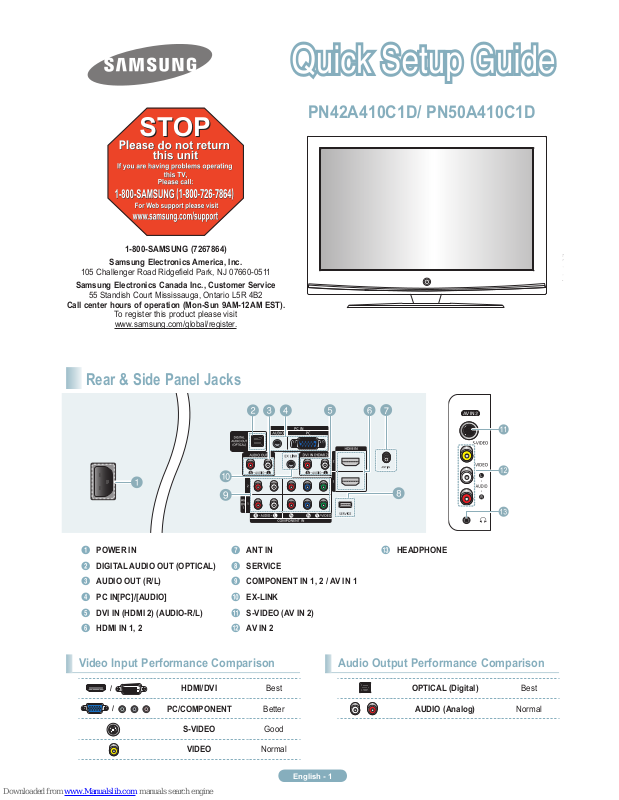

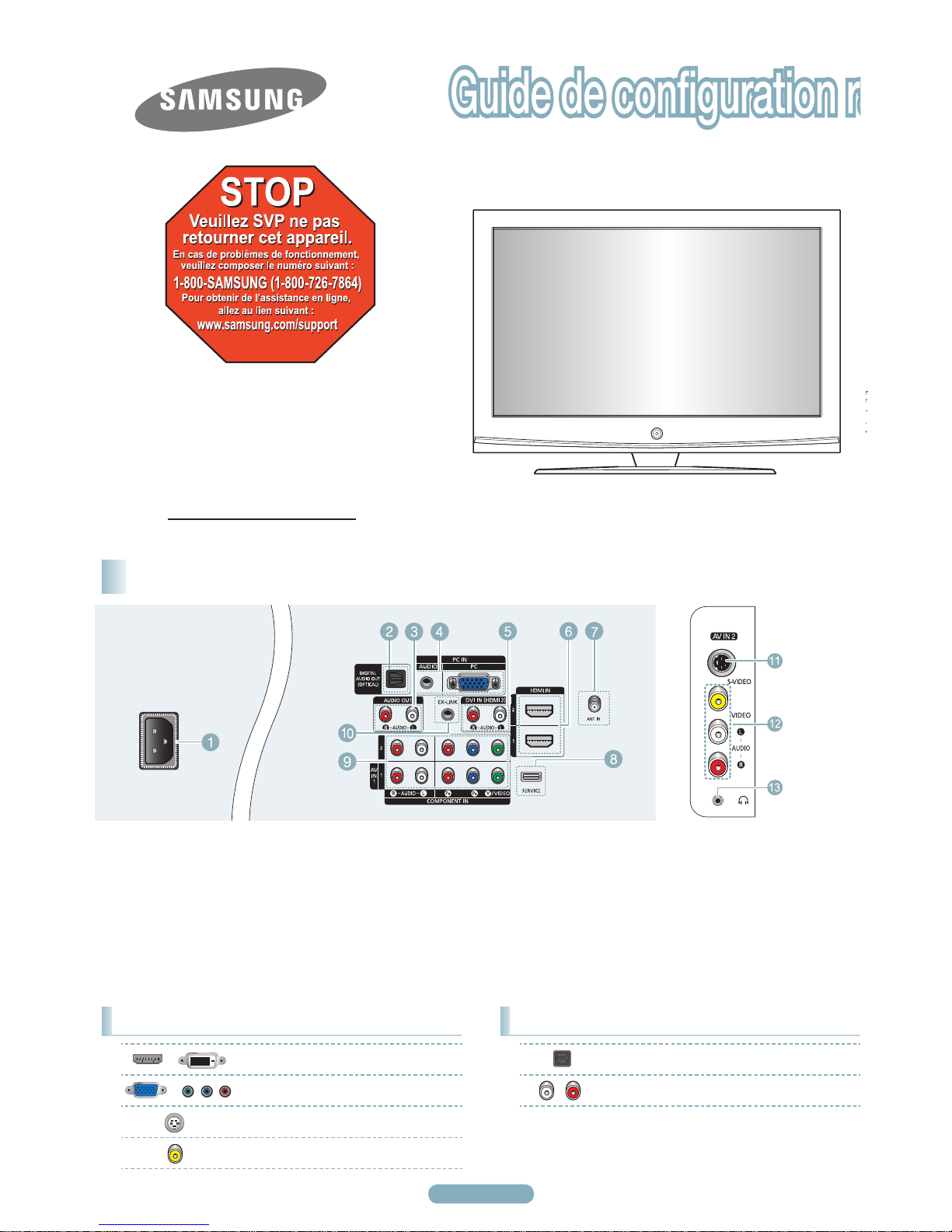

Rear & Side Panel Jacks

PN42A410C1D/ PN50A410C1D

1-800-SAMSUNG (7267864)

Samsung Electronics America, Inc.

105 Challenger Road Ridgefield Park, NJ 07660-0511

Samsung Electronics Canada Inc., Customer Service

55 Standish Court Mississauga, Ontario L5R 4B2

Call center hours of operation (Mon-Sun 9AM-12AM EST).

To register this product please visit
www.samsung.com/global/register.

1

POWER IN

2

DIGITAL AUDIO OUT (OPTICAL)

3

AUDIO OUT (R/L)

4

PC IN[PC]/[AUDIO]

5

DVI IN (HDMI 2) (AUDIO-R/L)

6

HDMI IN 1, 2

7

ANT IN

8

SERVICE

9

COMPONENT IN 1, 2 / AV IN 1

0

EX-LINK

!

S-VIDEO (AV IN 2)

@

AV IN 2

#

HEADPHONE

Video Input Performance Comparison

/

HDMI/DVI Best

/

PC/COMPONENT Better

S-VIDEO Good

VIDEO Normal

Audio Output Performance Comparison

OPTICAL (Digital) Best

AUDIO (Analog) Normal

English - 2

You can use the remote control up to a distance of about 23 feet from the TV.

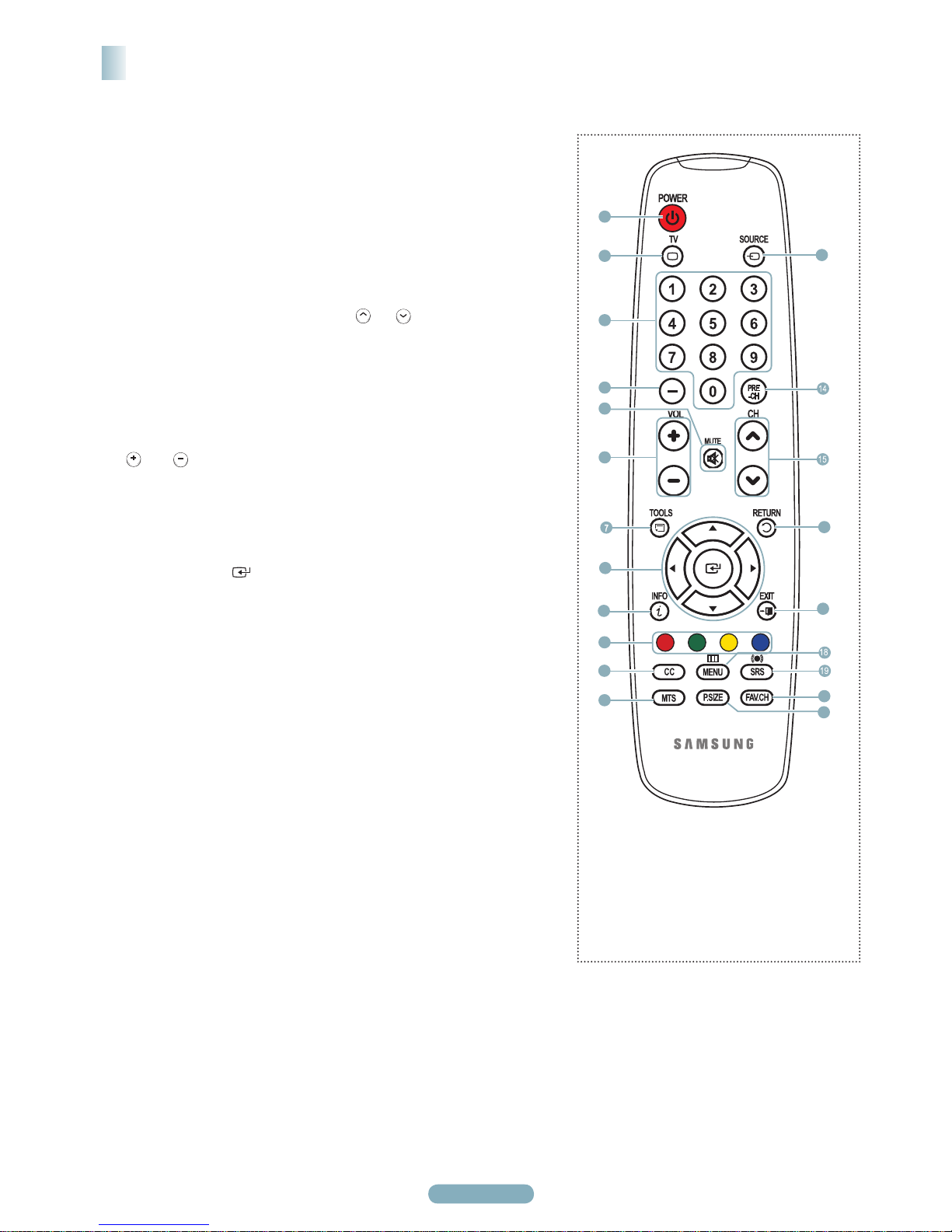

Remote Control Buttons

➢

The performance of the remote control may be affected by bright light..

1

POWER

Turns the TV on and off.

2

TV

Selects the TV mode directly.

3

NUMERIC BUTTONS

Press to directly select a channel.

4

–

Press to select additional channels

(digital and analog) being
broadcast by the same station. For
example, to select channel “54-3”,
press “54”, then press “–” and “3”.

5

MUTE

Press to temporarily cut off the

sound.

6

VOL

Press to increase or decrease the

volume.

7

TOOLS

Use to quickly select frequently

used functions.

8

UP▲/DOWN▼/LEFT◄/ RIGHT►/

ENTER

Use to select on-screen menu

items and change menu values.

9

INFO

Press to display information on the

TV screen.

0

COLOR BUTTONS

Use these buttons in the Channel

list.

!

CC

Controls the caption decoder.

@

MTS

Press to choose stereo, mono or

Separate Audio Program (SAP
broadcast).

#

SOURCE

Press to display all of the available

video sources.

$

PRE-CH

Tunes to the previous channel.

%

CH

Press to change channels.

^

RETURN

Returns to the previous menu.

&

EXIT

Press to exit the menu.

*

MENU

Displays the main on-screen menu.

(

SRS

Selects SRS TruSurround XT

mode.

)

FAV.CH

Press to switch to your favorite

channels.

a

P.SIZE

Press to change the screen size.

1

3

2

4

5

6

8

9

10

12

11

20

17

16

21

13

English - 3

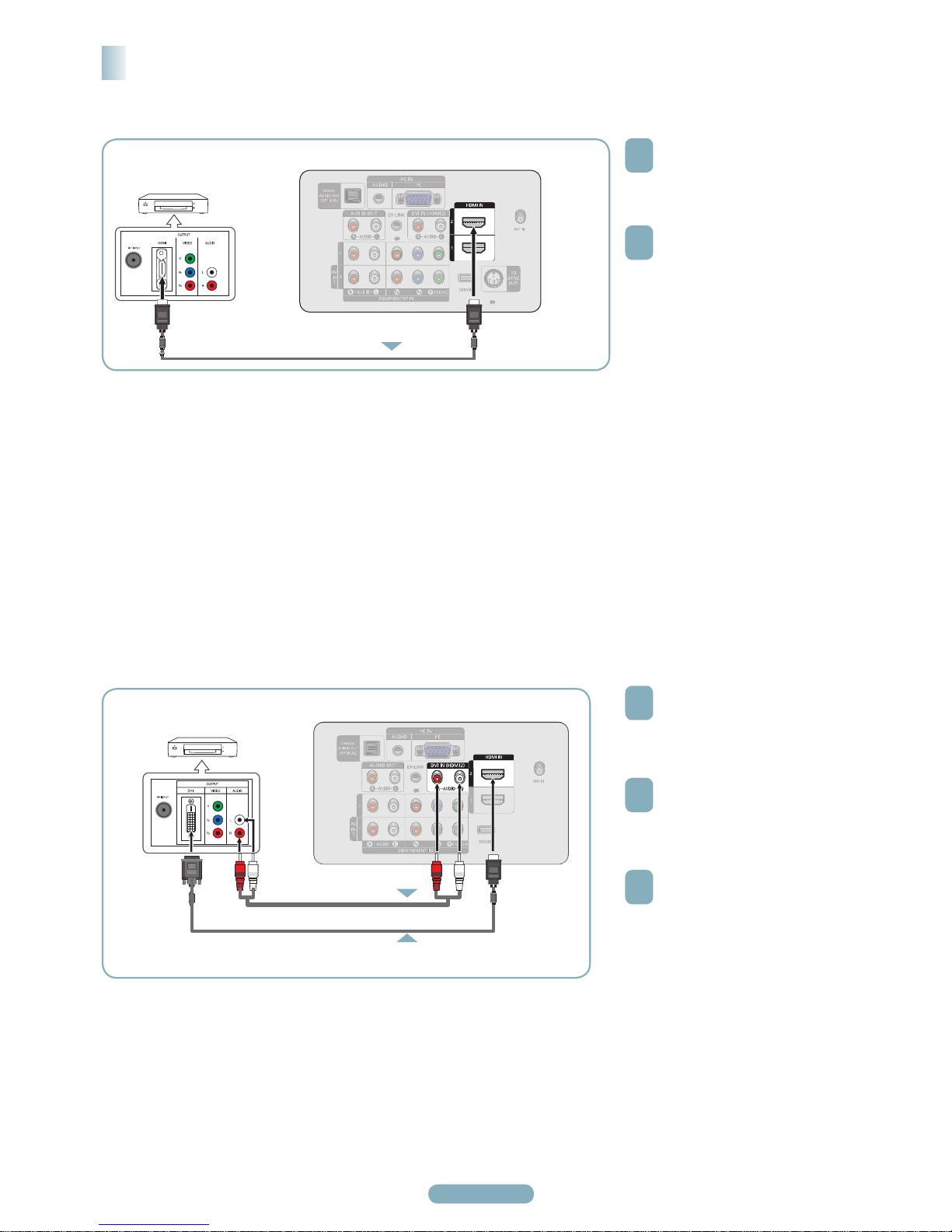

Connecting to HDMI (High Definition Multimedia Interface)

1

Connect an HDMI Cable between
the HDMI IN(1 or 2) jack on the
TV and the HDMI jack on the DVD
Player or Cable Box / Satellite
receiver (Set-Top Box).

2

Press the SOURCE button on the
remote control until you see the
DVD Player or Cable Box/Satellite
receiver (Set- Top Box)

signal (see

“To Select the Source” on page 10)

What is HDMI?

• HDMI, or high-definition multimedia
interface, is an interface that enables
the transmission of digital audio and
video signals using a single cable.

• The difference between HDMI and
DVI is that the HDMI device is smaller
in size and has the HDCP (High
Bandwidth Digital Copy Protection)

coding feature installed.

➢

Each DVD Player or Cable Box /
Satellite receiver (Set-Top Box) has a

different back panel configuration.

➢

When connecting a DVD Player or
Cable Box / Satellite receiver (Set-

Top Box), match the color of the
connection terminal to the cable.

Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via HDMI

Connecting to DVI (Digital Visual Interface)

1

Connect a HDMI/DVI Cable or DVI­HDMI Adapter between the HDMI
IN 2 jack on the TV and the DVI jack
on the DVD Player or Cable Box/
Satellite receiver (Set- Top Box).

2

Connect Audio Cables between the
DVI IN (HDMI 2)
[R-AUDIO-L] jack on the TV and
the AUDIO OUT jacks on the
DVD Player or Cable Box/Satellite
receiver (Set-Top Box).

3

Press the SOURCE button on the
remote control until you see the
DVD Player or Cable Box/Satellite
receiver (Set- Top Box)

signal (see

“To Select the Source” on page 10)

➢

Each DVD Player or Cable Box /

Satellite receiver (Set-Top Box) has a
different back panel configuration.

➢

When connecting a DVD Player or

Cable Box / Satellite receiver (Set­Top Box), match the color of the
connection terminal to the cable.

➢

When using an HDMI / DVI cable

connection, you must use the HDMI IN
2 jack.

TV Rear Panel TV Side Panel

DVD Player or Cable Box /

Satellite receiver (Set-Top Box)

1

1

2

Audio Cable (Not supplied)

HDMI/DVI Cable (Not supplied)

DVD Player or Cable Box /

Satellite receiver (Set-Top Box)

TV Rear Panel

HDMI Cable (Not supplied)

English - 4

Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box)

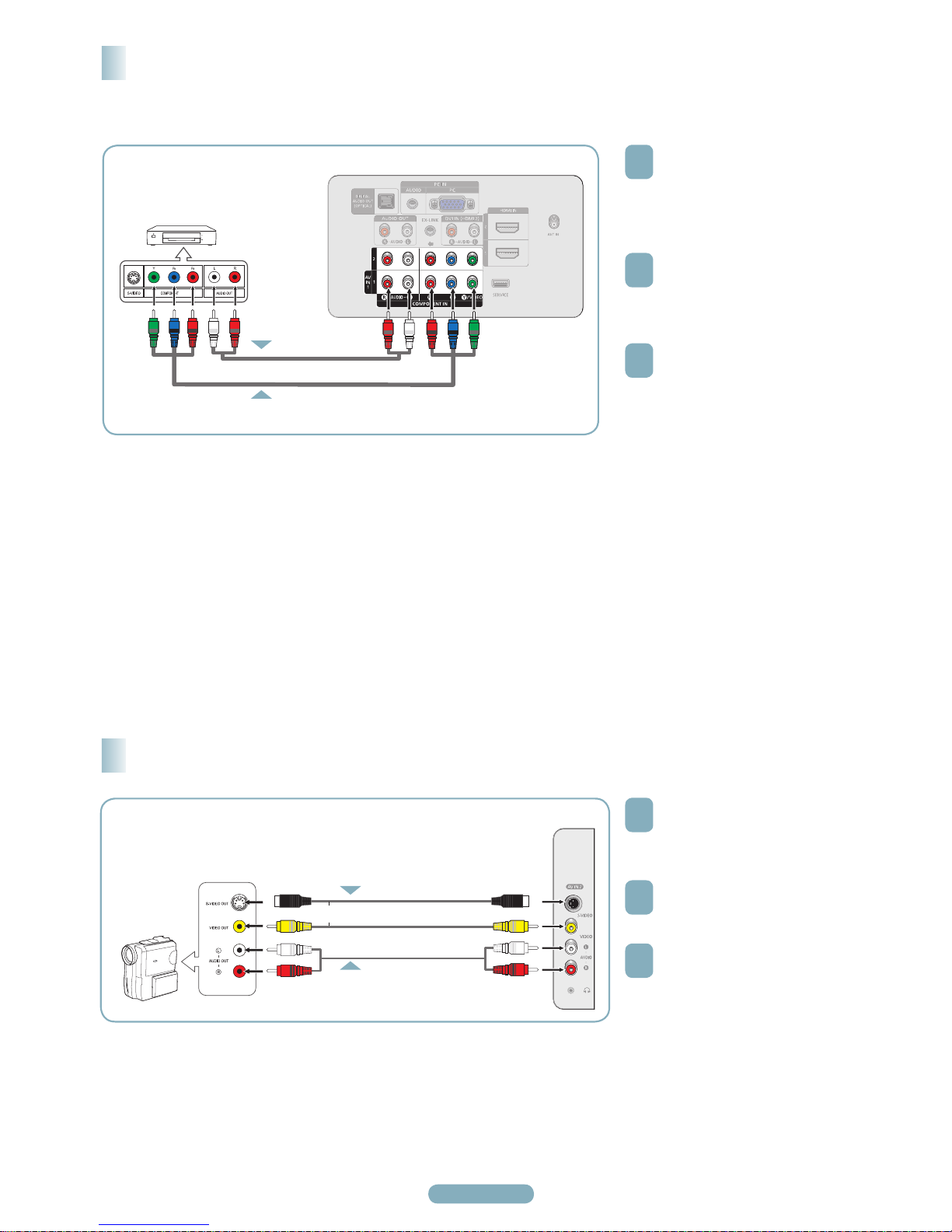

Connecting to Y, PB, PR

1



Connect Component Cables
between the COMPONENT IN (1 or

2) [Y, PB, PR] jacks on the TV and
the COMPONENT [Y, PB, PR] jacks
on the DVD Player or Cable Box /
Satellite receiver(Set-Top Box).

2



Connect Audio Cables between
the COMPONENT IN (1 or 2) [R­AUDIO-L] jacks on the TV and the
AUDIO OUT jacks on the DVD
Player or Cable Box / Satellite
receiver (Set-Top Box).

3

Press the SOURCE button on the
remote control until you see the
DVD Player or Cable Box/Satellite
receiver (Set- Top Box)

signal (see

“To Select the Source” on page 10)

➢

Component video separates the video
into Y (Luminance (brightness)), PB

(Blue) and PR (Red) for enhanced
video quality. Be sure to match
the component video and audio
connections. For example, if
connecting the video cable to
COMPONENT IN 1, connect the audio
cable to COMPONENT IN 1 also.

➢

Each DVD Player or Cable Box /
Satellite receiver (Set-Top Box) has a

different back panel configuration.

➢

When connecting a DVD Player or
Cable Box / Satellite receiver (Set-

Top Box), match the color of the
connection terminal to the cable.

1

Connect a Video Cable
(or S-Video Cable) between the AV
IN 2 [VIDEO] (or S-VIDEO) jack on
the TV and the VIDEO OUT jack on
the Camcorder.

2

Connect Audio Cables between the
AV IN 2 [L-AUDIO-R] jacks on the
TV and the AUDIO OUT jacks on
the Camcorder.

3

Press the SOURCE button on the
remote control until you see the
Camcorder signal (see “To Select the
Source” on page 10)

➢

Each Camcorder has a different back
panel configuration.

➢

When connecting a Camcorder, match
the color of the connection terminal to

the cable.

Connecting a Camcorder

Camcorder

TV Side Panel

DVD Player or Cable Box/

Satellite receiver (Set-Top Box)

Audio Cable (Not supplied)

Component Cable (Not supplied)

1

2

or

S-Video Cable(Not supplied)

Video Cable (Not supplied)

Audio Cable (Not supplied)

2

1

TV Rear Panel

English - 5

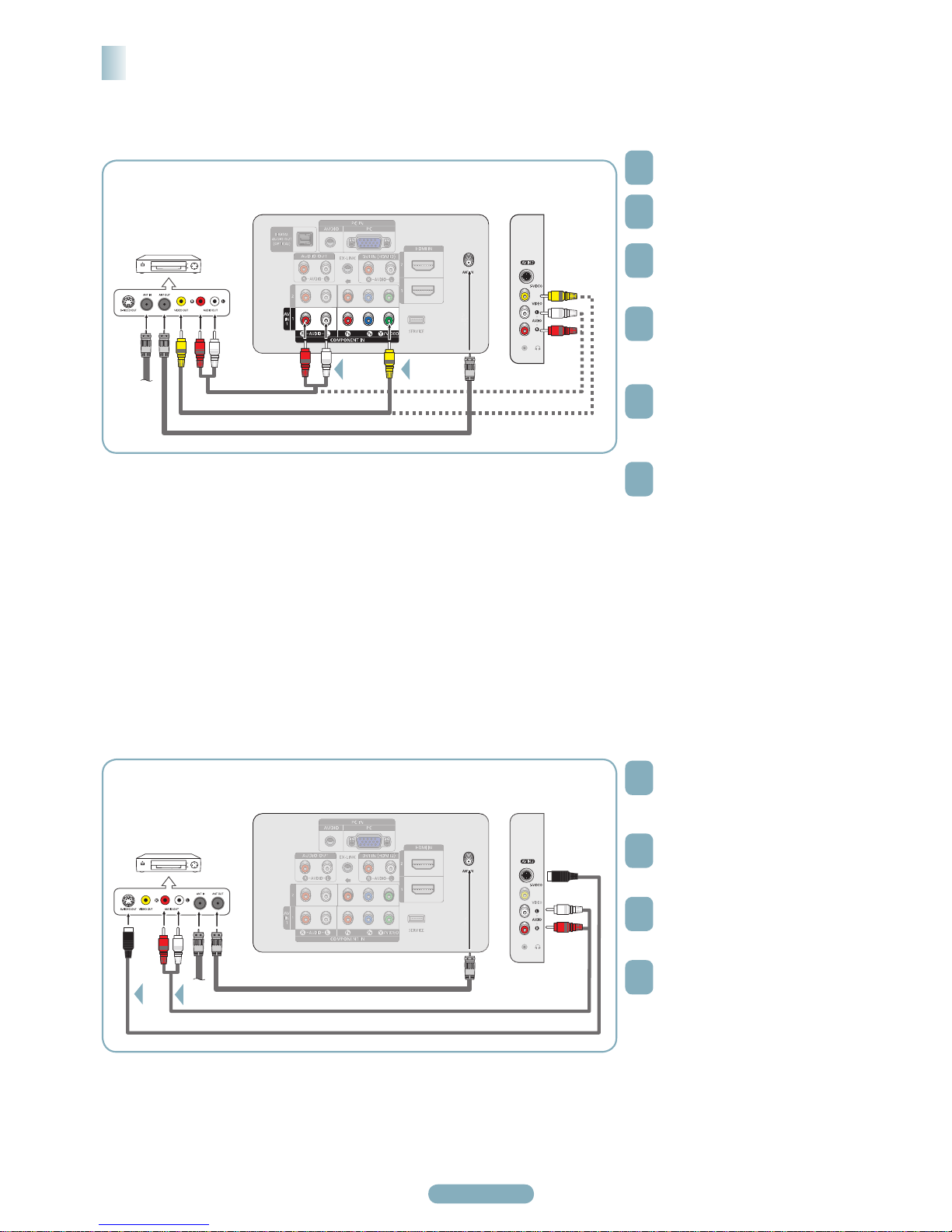

Connecting to Video

1



Unplug the cable or antenna from
the back of the TV.

2

Connect the cable or antenna to the
ANT IN terminal on the back of the
VCR.

3



Connect an Antenna Cable between
the ANT OUT terminal on the VCR
and the ANT IN terminal on the TV.

4

Connect a Video Cable between the
VIDEO OUT jack on the VCR and
the AV IN 1 [Y/VIDEO] or AV IN 2
[VIDEO] jack on the TV.

5

Connect Audio cables between the
AV IN 1 (or AV IN 2) [R-AUDIO-L]
jacks on the TV and the AUDIO
OUT jacks on the VCR.

6

Press the SOURCE button on the
remote control until you see the VCR
signal (see “To Select the Source”
on page 10).

➢

If you have a “mono” (non-stereo) VCR, use a Y-connector (not supplied) to connect to the right and left audio input jacks of the

TV. Alternatively, connect the cable to the “R” jack.
If your VCR is stereo, you must connect two cables.

➢

Each VCR has a different back panel configuration.

➢

When connecting a VCR, match the color of the connection terminal to the cable.

➢

When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does not match the color of the video cable (Yellow).

Connecting a VCR

VCR Rear Panel

TV Side Panel

Video Cable (Not supplied)

Audio Cable
(Not supplied)

12

TV Rear Panel

Antenna Cable (Not supplied)

Connecting to S-Video

1

To begin, follow steps 1–3 in the
previous section to connect the
antenna or cable to your VCR and
your TV.

2

Connect an S-Video cable between
the [S-VIDEO] jack on the TV and
the S-VIDEO OUT jack on the VCR.

3

Connect Audio cables between the
AV IN 2 [R-AUDIO-L] jacks on the
TV and the AUDIO OUT jacks on
the VCR.

4

Press the SOURCE button on the
remote control until you see the VCR
signal (see “To Select the Source”
on page 10).

An S-Video cable may be included with your VCR. (If not, check your local electronics store.)

➢

When connecting a VCR, match the color of the connection terminal to the cable.

➢

Each VCR has a different back panel configuration.

VCR Rear Panel

TV Side Panel

S-Video Cable (Not supplied)

Audio Cable (Not supplied)

1

2

TV Rear Panel

Antenna Cable (Not supplied)

English - 6

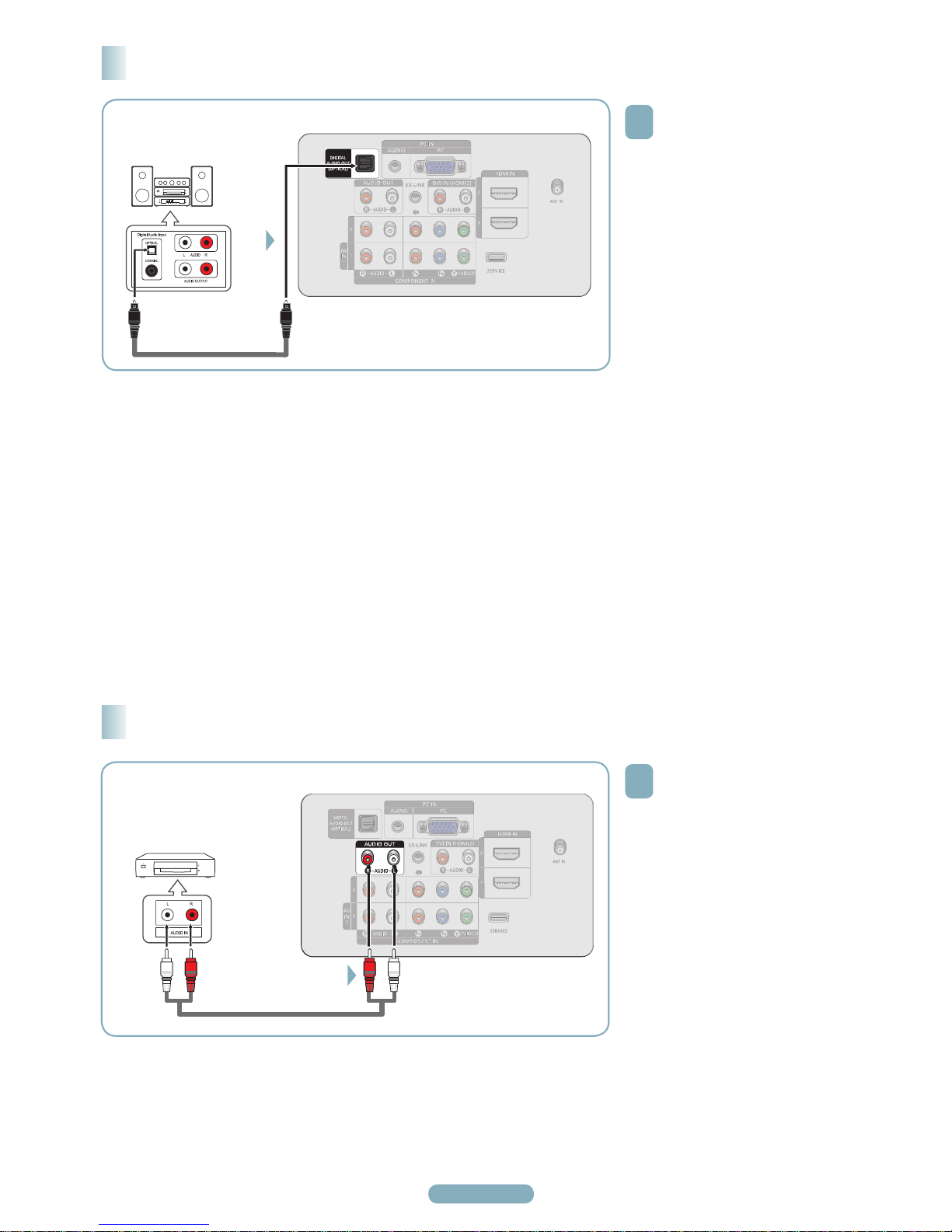

1

Connect an Optical Cable
between the DIGITAL AUDIO OUT
(OPTICAL) jacks on the TV and the
Digital Audio Input (OPTICAL) jacks
on the Digital Audio System.

When a Digital Audio System is
connected to the DIGITAL AUDIO
OUT (OPTICAL) terminal:
Decrease the volume of the TV,
and adjust the volume level with the
system’s volume control.

Connecting a Digital Audio System

1

Connect Audio Cables between the
AUDIO OUT [R-AUDIO-L] on the TV
and AUDIO IN [L-AUDIO-R] on the
Amplifier / DVD Home Theater.

When an audio amplifier is
connected to the AUDIO OUT [R­AUDIO-L] jacks terminals: Decrease
the volume of the TV, and adjust
the volume level with the Amplifier’s
volume control.

➢

Each Amplifier / DVD Home
Theater has a different back panel

configuration.

➢

When connecting an Amplifier / DVD
Home Theater, match the color of the

connection terminal to the cable.

Connecting an Analog Amplifier / DVD Home Theater

1

Digital Audio System

TV Rear Panel

Optical Cable (Not supplied)

Amplifier / DVD Home Theater

TV Rear Panel

Audio Cable (Not supplied)

1

➢

What is OPTICAL?

• Converts the electric signal into an optical light signal, and transmits it through glass fibers. S/PDIF is a transmission system of
digital audio in the form of a light wave that uses a glass conductor.

➢

5.1CH audio is possible when the TV is connected to an external device supporting 5.1CH.

➢

Each external input source device has a different back panel configuration.

➢ 

When the receiver (home theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a
DTV(air) signal, the TV will send out 5.1 channel sound to the Home theater receiver. When the source is a digital component such
as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the Home Theater receiver.

English - 7

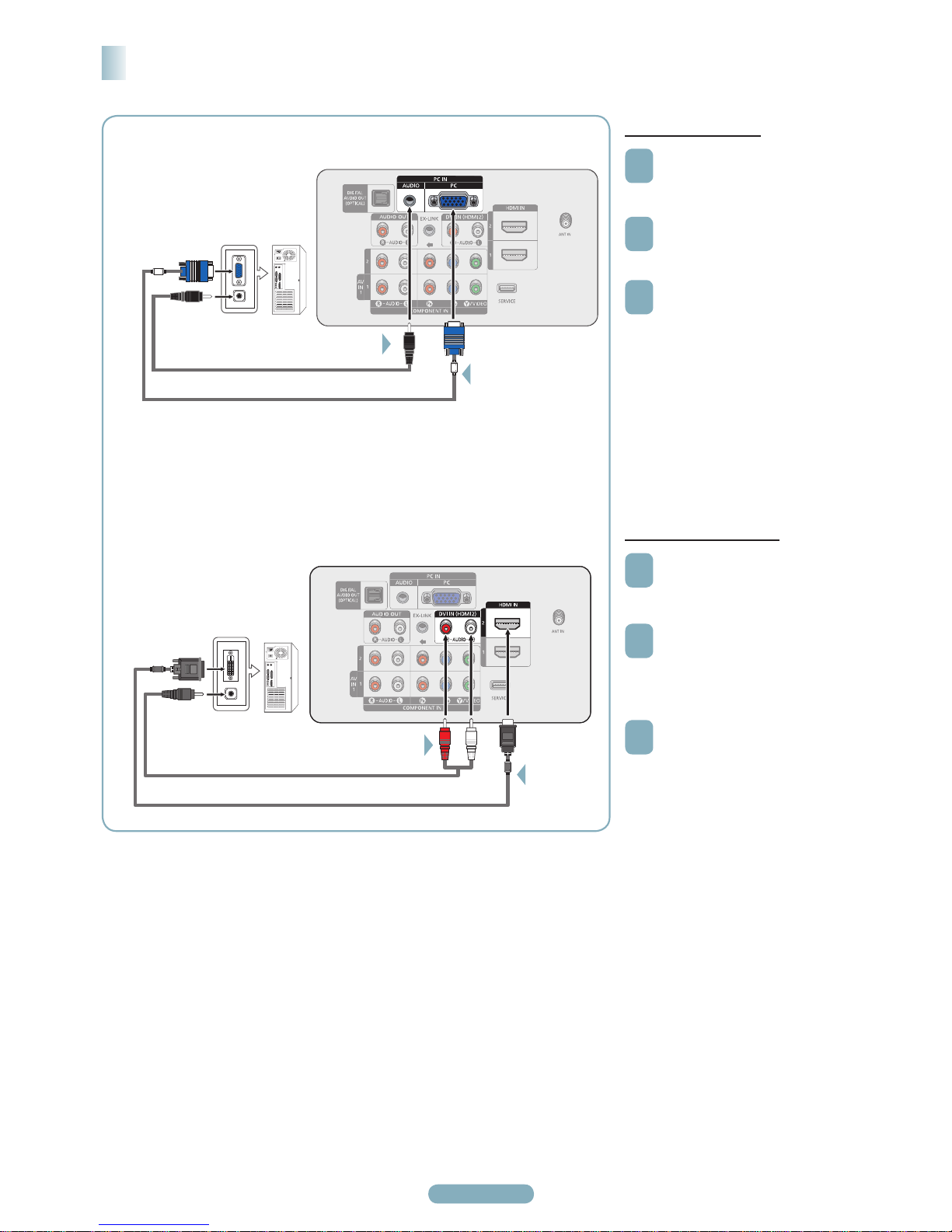

Using the D-Sub Cable

1

Connect a D-Sub Cable between
PC IN [PC] jack on the TV and the
PC output jack on your computer.

2

Connect a PC Audio Cable between
PC IN [AUDIO] jack on the TV and
the Audio Out jack of the sound card
on your computer.

3

Press the SOURCE button on the
remote control until you see the PC
signal (see “To Select the Source” on
page 10)

Connecting a PC

Using the HDMI/DVI Cable

1

Connect a HDMI/DVI cable between
the HDMI IN 2 jack on the TV
and the PC output jack on your
computer.

2

Connect a 3.5mm Stereo/2RCA
Cable cable between the DVI IN
(HDMI 2) [R-AUDIO-L] jack on the TV
and the Audio Out jack of the sound
card on your computer.

3

Press the SOURCE button on the
remote control until you see the PC
signal (see To Select the Source” on
page 10)

➢

Each PC has a different back panel configuration.

➢

When connecting a PC, match the color of the connection terminal to the cable.

➢

When using an HDMI/DVI cable connection, you must use the HDMI IN 2 terminal.

PC

TV Rear Panel

PC Audio Cable (Not supplied)

D-Sub Cable (Not supplied)

Using the D-Sub Cable

1

2

Using the HDMI/DVI Cable

TV Rear Panel

PC

3.5 mm Stereo plug to 2 RCA Cable (Not supplied)

HDMI/DVI Cable (Not supplied)

2

1

English - 8

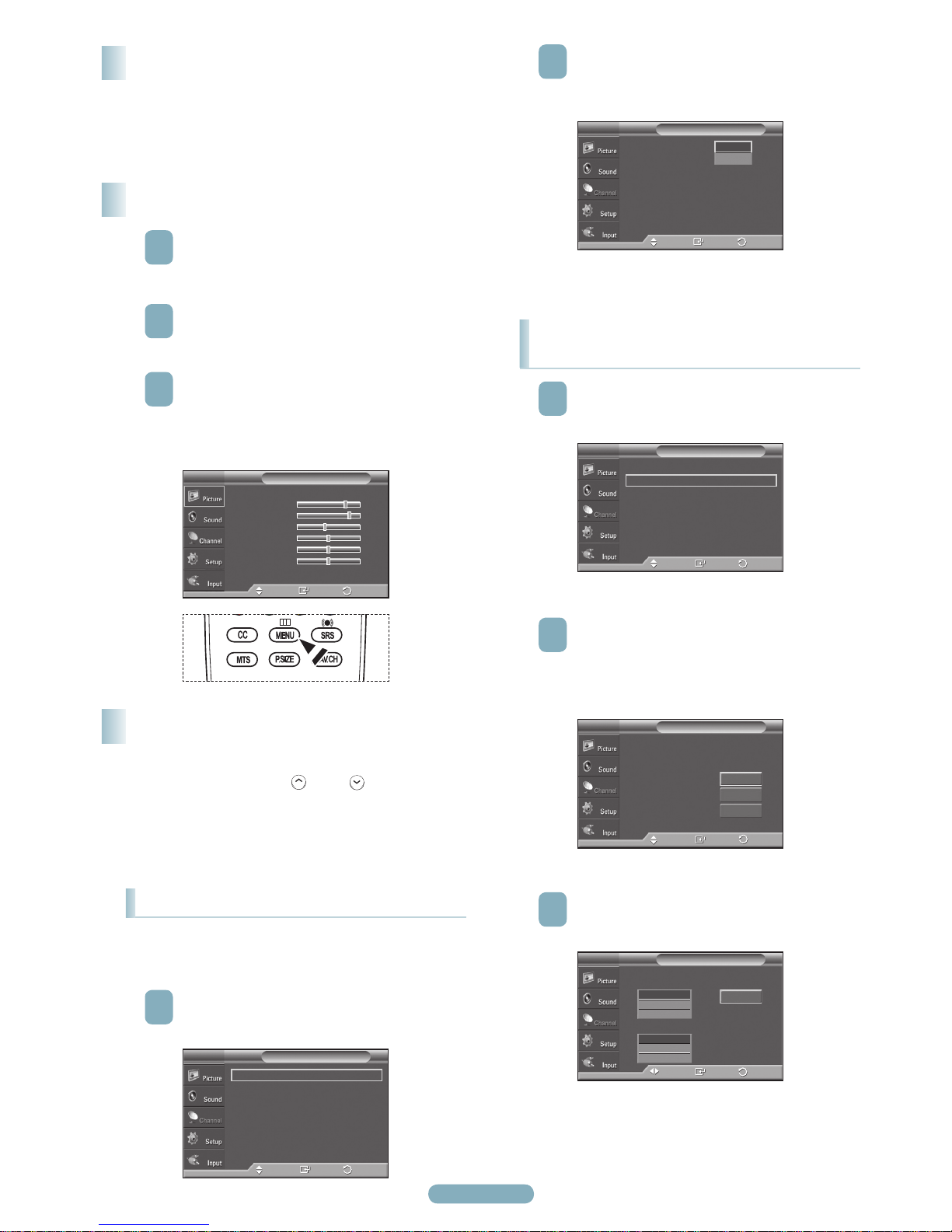

Press the POWER button on the remote control.
You can also use the POWER button on the TV.

➢

It may take a while for the picture to appear.

Turning the TV On and Off

Viewing the Menus

1

With the power on, press the MENU button.
The main menu appears on the screen. Its left side
has five icons:
Picture, Sound, Channel, Setup, Input.

2

 

Press the ▲ or ▼ button to select one of the icons.
Then press the ENTER button to access the icon’s
sub-menu.

3



Press the EXIT button to exit.

➢

If you do not press the EXIT button, it takes
about one minute until the on-screen menu

disappears.

Your TV can memorize and store all of the available channels
for both “off-air” (air) and cable channels. After the available

channels are memorized, use the CH

or CH

button

to scan through the channels. This eliminates the need to
change channels by entering the channel digits. There are
three steps for memorizing channels: selecting a broadcast
source, memorizing the channels (automatic) and adding and
deleting channels (Channel Lists).

Memorizing the Channels

Selecting the Video Signal-source

2

Press the ENTER button to select Antenna.
Press the ▲ or ▼ button to select Air or Cable,
then press the ENTER button.
Press the EXIT button to exit.

Mode : Standard

►

Cell Light 10
Contrast 100
Brightness 45
Sharpness 75
Color 55
Tint G 50 R 50

▼

More

PictureT V

Enter

Move

Exit

Antenna : Air

Auto Program

Clear Scrambled Channel

Channel List
Name
Fine Tune

Signal Strength

ChannelT V

Enter

Move

Air

Cable

Return

Storing Channels in Memory
(Automatic Method)

1

Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then
press the ENTER button.

2

Press the ▲ or ▼ button to select Auto Program,

then press the ENTER button.

● Air

: Air antenna signal.

● Cable

: Cable antenna signal.

● Auto: Air and Cable antenna signals

.

3

Press the ▲ or ▼ button to select the antenna

connection, then press the ENTER button.

Antenna : Air

►

Auto Program

►

Clear Scrambled Channel

►

Channel List

►

Name

►

Fine Tune

►

Signal Strength

►

ChannelT V

Enter

Move

Return

Auto ProgramT V

Select the antenna to execute the Auto
Program function.

Air
Cable
Auto

Start
Start

Enter

Move

Return

Start

Selects a cable signal type for your location.

Auto ProgramT V

Enter

Move

Return

Analog

Digital

Start

STD

HRC
IRC

STD

HRC
IRC

Before your television can begin memorizing the available
channels, you must specify the type of signal source that is
connected to the TV (i.e. an Air or a Cable system).

1

Press the MENU button.
Press the ▲ or ▼ button to select Channel, then
press the ENTER button.

Antenna : Air

►

Auto Program

►

Clear Scrambled Channel

►

Channel List

►

Name

►

Fine Tune

►

Signal Strength

►

ChannelT V

Enter

Move

Return

English - 9

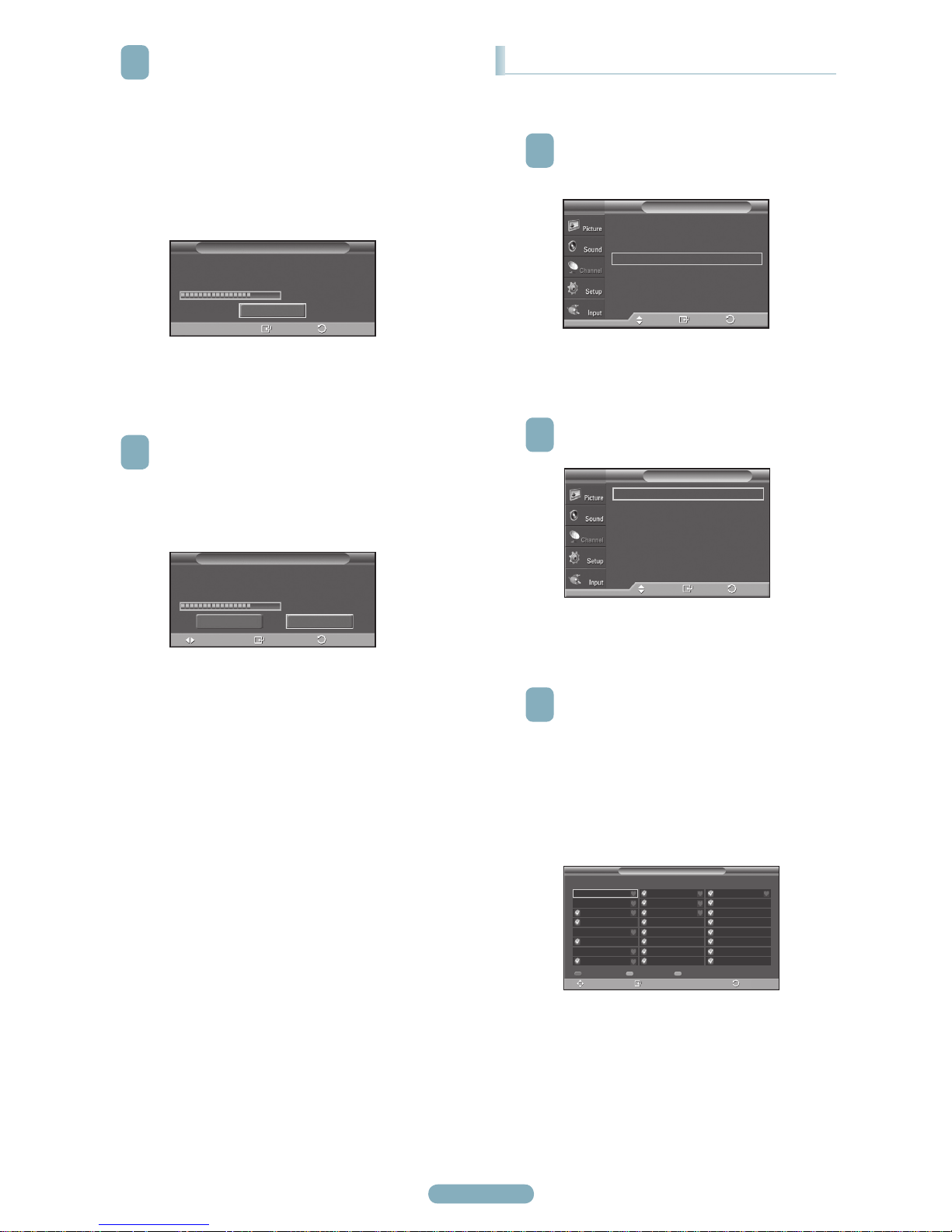

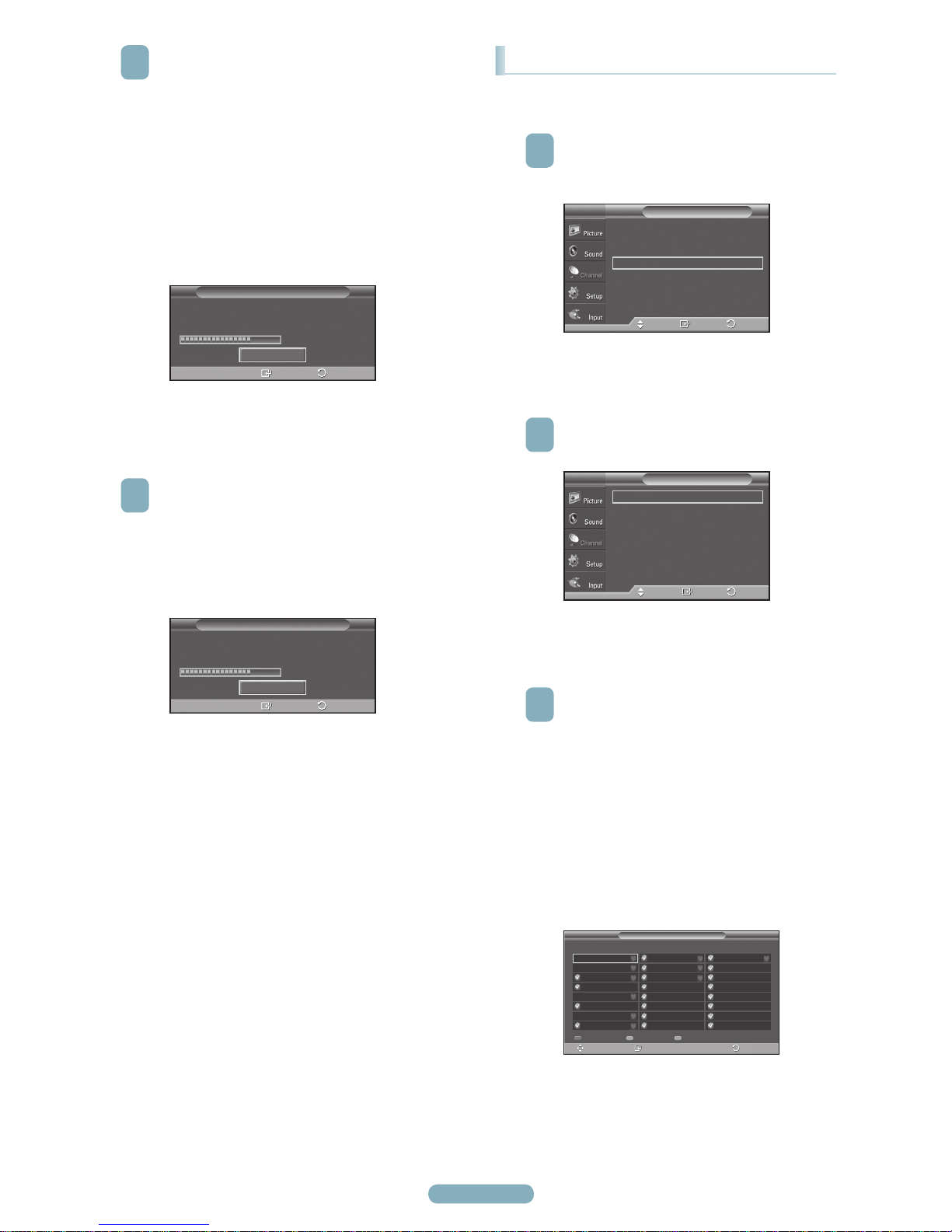

4

When selecting the Cable TV system:
Press the ENTER button to start the auto program.

Press the ▲ or ▼ to select the correct analog signal

cable system source from among STD, HRC, and
IRC, then press the ENTER button. If you have
Digital cable TV, select the cable system signal
source for both Analog and Digital.

●

STD, HRC, and IRC identify various types of
cable TV systems. Contact your local cable
company to identify the type of cable system that
exists in your particular area. At this point the
signal source has been selected.

5

The TV begins memorizing all available stations.

● If you want to stop Auto Programming, press

the ENTER button. The Stop Auto Program?
message will be displayed. Select Yes by

pressing the ◄ or ► button.



P

ress the EXIT button to exit.

Viewing the Channel Lists

You can display a list of all channels, added channels or
your favorite channels.

1

Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then
press the ENTER button.

2

Press the ▲ or ▼ button to select Channel List,
then press the ENTER button.

3



Press the ▲ or ▼ button to select All, Added or

Favorite, then press the ENTER button.
To toggle between your all channels, add channels,
or favorite channels, use the red button on the
remote control.

● Red button: Press repeatedly to select All,
Added, or Favorite.

● Green button: Press to add all channels
deleted.

● Yellow button: Press to delete all channels
memorized.

Antenna : Air

►

Auto Program

►

Clear Scrambled Channel

►

Channel List

►

Name

►

Fine Tune

►

Signal Strength

►

Channel

T V

Enter

Move

Return

All

►

Added

►

Favorite

►

Channel ListT V

Enter

Move

Return

Added

List Mode Delete All

Move

Enter

DTV Air 2

DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9

DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15

Air 16

Return

Add All

Auto Program

Auto Program in progress.
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --

Air 67

68 %

Stop

Enter

Return

Auto Program

Stop Auto Program?
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --

Yes No

68 %

Enter

Move

Return

English - 10

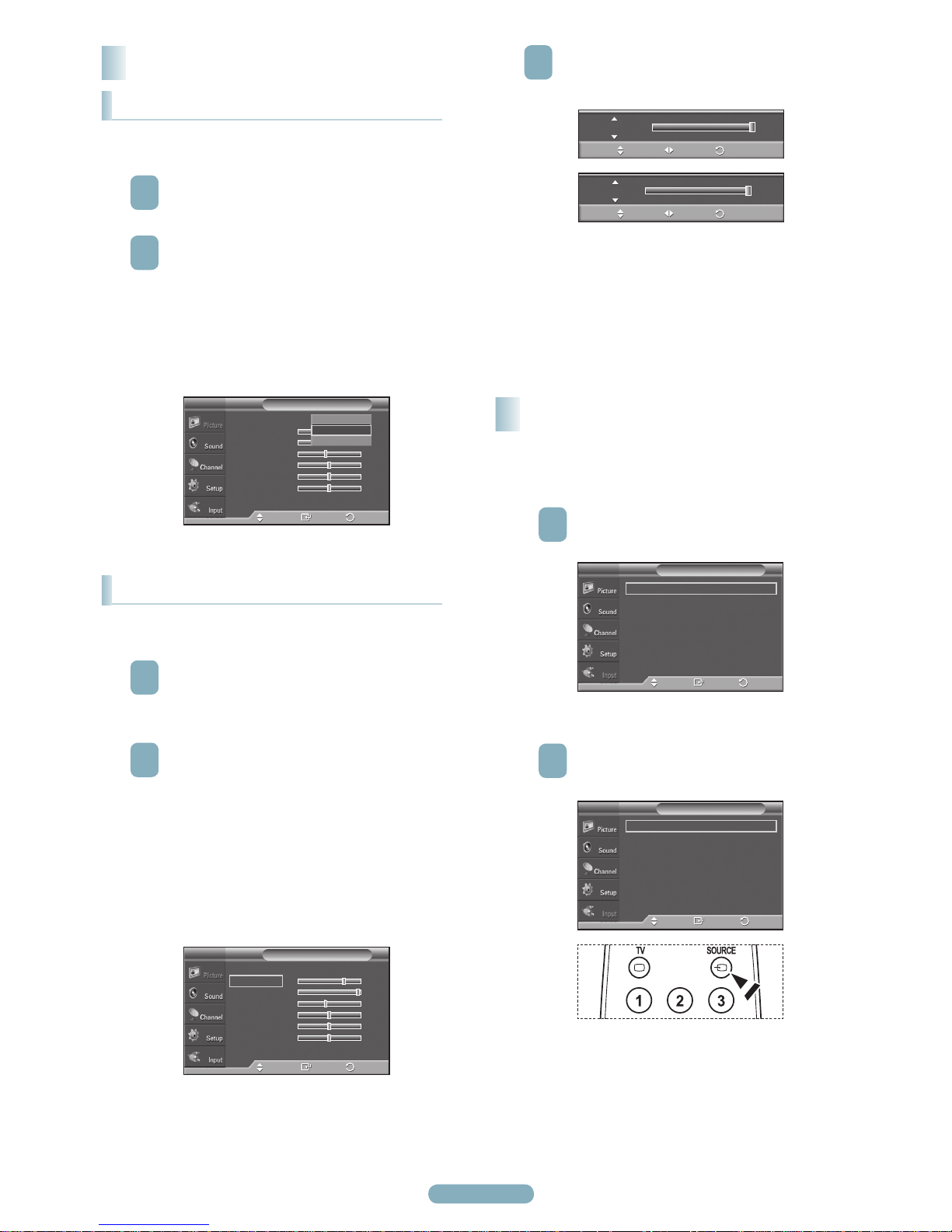

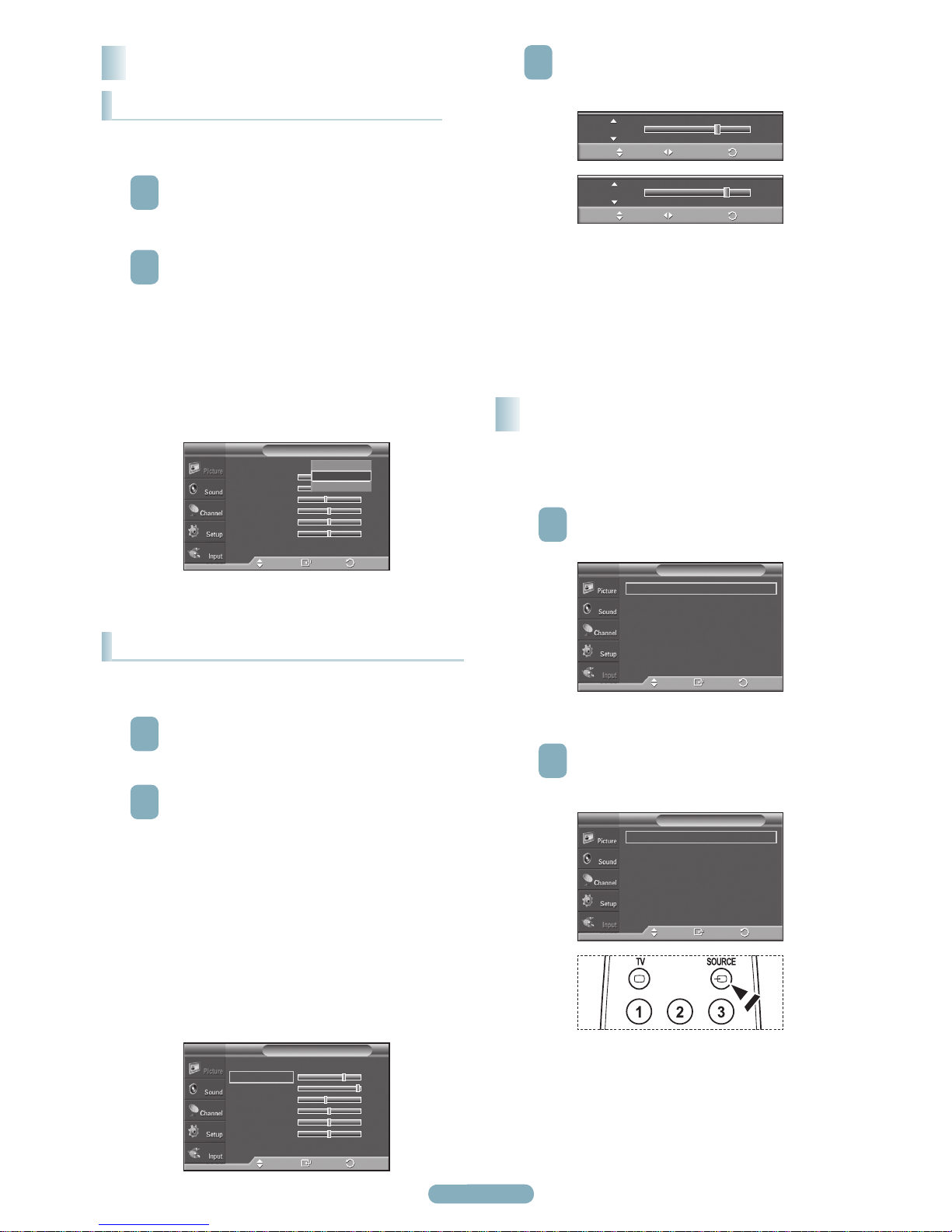

Use to select TV or other external input sources such as DVD
players or Set-top/Cable boxes connected to the TV.
Use to select the input source of your choice.

To Select the Source

1

Press the MENU button.
Press the ▲ or ▼ button to select Input, then press
the ENTER button.

2

Press the ENTER button again to select Source

List. Press the ▲ or ▼ button to select signal
source, then press the ENTER button.

➢

Available signal sources: TV,AV1, AV2,
S-Video, Component1, Component2, PC,
HDMI1, HDMI2

➢

You can choose only those external devices

that are connected to the TV.

Your television has several setting options that allow you to
control the picture quality.

1

To select the desired picture mode, follow the
“Changing the Picture Standard” instructions number
1 to 2.

2

Press the ▲ or ▼ button to select Cell Light,
Contrast, Brightness, Sharpness, Color, or Tint,
then press the ENTER button.

●

Cell Light: Selects the brightness of PDP Cell Light.

●

Contrast: Adjusts the contrast level of the picture.

●

Brightness: Adjusts the brightness level of the
picture.

●

Sharpness: Adjusts the edge definition of the
picture.

●

Color: Adjusts color saturation of the picture.

●

Tint(G/R): Adjusts the color tint of the picture by
compensating the red and green color.

Source List : TV

►

Edit Name

►

InputT V

Enter

Move

Return

TV

AV1 :

- - - -

AV2 :

- - - -

S-Video :

- - - -

Component1 :

- - - -

Component2 :

- - - -

PC :

- - - -

▼

More

Source ListT V

Enter

Move

Return

You can select the type of picture which best corresponds to
your viewing requirements.

1

Press the MENU button to display the menu.
Press the ENTER button to select Picture.

2

Press the ENTER button to select Mode.

Press the ▲ or ▼ button to select Dynamic,
Standard, or Movie.
Press the ENTER button.

●

Dynamic: Select the picture for high-definition in
a bright room.

●

Standard

: Select the picture for the optimum

display in a normal environment.

●

Movie: Select the picture for viewing movies in a
dark room.

Picture Control

Changing the Picture Standard

Customizing the Picture Settings

3

Press the ◄ or ► button to decrease or increase the

value of a particular item. Press the ENTER button.
Press the EXIT button to exit.

➢

When you make changes to Cell Light, Contrast,
Brightness, Sharpness, Color, or Tint(G/R) the

OSD will be adjusted accordingly.

➢

When in PC mode, Tint(G/R), Sharpness and
Color are not available.

➢

Each adjusted setting will be stored separately
according to its input mode.

Contrast 100

Move Adjust

Return

Cell Light 10

Move Adjust

Return

Mode :

Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50

▼

More

PictureT V

Enter

Move

Return

Dynamic

Standard

Movie

Mode : Standard

►

Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50

▼

More

PictureT V

Enter

Move

Return

English - 11

If the TV seems to have a problem, first try this list of possible problems and solutions.
If none of these troubleshooting tips apply, call Samsung customer service at 1-800-SAMSUNG.

Problem Possible Solution

Poor picture quality.

- Try another channel.

- Adjust the antenna.

- Check all wire connections.

Poor sound quality.

- Try another channel.

- Adjust the antenna.

No picture or sound.

- Try another channel.

- Press the

SOURCE button.

- Make sure the TV is plugged in.

- Check the antenna connections.

- Make sure the

MUTE button is off.

No sound or sound is too low at
maximum volume.

First, check the volume of units connected to your TV (digital broadcasting receiver,
DVD, cable broadcasting receiver, VCR, etc.). Then, adjust the TV volume accordingly.

Picture rolls vertically.

Check all connections.

The TV operates erratically.

Unplug the TV for 30 seconds, then try operating it again.

The TV won’t turn on.

Make sure the wall outlet is working.

Remote control malfunctions

- Replace the remote control batteries.

- Clean the upper edge of the remote control(transmission window).

- Check the battery terminals.

- Make sure the remote has batteries.

- Check that the “+” and “-” ends of the batteries are inserted correctly.

Digital broadcasting screen problem.

Please check the digital signal strength and input antenna.

The image is too light or too dark.

- Adjust the Brightness and Contrast.

- Adjust the Fine tuning.

The image is too large or too small.

Adjust the Size settings.

The visual qualities of digital
channels vary.

The visual qualities of digital channels may vary depending on the original production
method(analog or digital).

- If the original production method is digital: High visual quality.

- If the original production method is analog: The digital program displayed on the
screen is originally an analog program which has been converted to digital.

The visual quality is of an SD(Standard Definition) grade.

Screen is black and power indicator
light blinks steadily.

On your computer check; Power and Signal Cable.
The TV is using its power management system.
Move the computer’s mouse or press any key on the keyboard.

On your equipment check (STB, DVD, etc) ; Power and Signal Cable.
The TV is using its power management system.
Press the Source button on the panel or remote control.
Turn the TV off and on.

Although the TV caption shows HD,
the visual quality is not satisfactory.

The HD(High Definition) caption that appears when switching channels or when
pressing the Information button on the remote control means the selected channel is
a digital channel. If the broadcasting station converts an analog signal into digital and
transmits the signal, the visual quality may not be perfect.

A distorted picture appears in the
corner of the screen.

If Just Scan is selected in some external devices, a distorted picture may appear in
the corner of the screen. This symptom is caused by external devices, not the TV.

A Strange sound is heard.

This is caused by minor systems operation and is not a defect.

The “Resets all settings to the default
values” message appears.

This appears when you press and hold the EXIT button for a while. The product
settings are reset to the factory defaults.

➢

This Plasma panel uses a panel consisting of sub pixels (2,359,296 (42inch)/3,147,264 (50inch)) which require sophisticated
technology to produce. However, there may be few bright or dark pixels on the screen. These pixels will have no impact on

the performance of the product.

Troubleshooting

Contact SAMSUNG WORLD-WIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Country

Customer Care Center 

Web Site Address

CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca

Samsung Electronics Canada Inc., Customer Service
55 Standish Court Mississauga, Ontario L5R 4B2
Canada

Samsung Electronique Canada Inc., Service à la Clientèle
55 Standish Court Mississauga, Ontario L5R 4B2
Canada

U.S.A 1-800-SAMSUNG (7267864) www.samsung.com

Samsung Electronics America, Inc.
105 Challenger Road
Ridgefield Park, NJ 07660-0511

English - 1

Prises des panneaux latéraux

PN42A410C1D/ PN50A410C1D

1

ENTRÉE DE L’ALIMENTATION

2

DIGITAL AUDIO OUT (OPTICAL)

3

AUDIO OUT (R/L)

4

PC IN[PC]/[AUDIO]

5

DVI IN (HDMI 2) (AUDIO-R/L)

6

HDMI IN 1, 2

7

ANT IN

8

SERVICE

9

ENTRÉE COMPOSANT

(COMPONENT) IN 1, 2 / AV IN 1

0

EX-LINK

!

ENTRÉE S-VIDEO (AV IN 2)

@

ENTRÉE AV IN 2

#

ÉCOUTEURS

Entrée vidéo – tableau comparatif des Performances

/

HDMI/DVI La meilleure

/

PC/COMPONENT Excellente

S-VIDEO Bonne

VIDEO Normale

Sortie audio – tableau comparatif des performances

OPTICAL (Digital) La meilleure

AUDIO (Analog) Normale

1-800-SAMSUNG (7267864)

Samsung Electronics America, Inc.

105 Challenger Road Ridgefield Park (New Jersey)

07660-0511

Samsung Electronics Canada Inc., Customer Service

55 Standish Court Mississauga (Ontario) L5R 4B2

Centre d’appel – heures de service (du lundi au dimanche,

de 9 h à 12 h (HNE))

www.samsung.com/global/register.

English - 2

La télécommande peut être utilisée jusqu’à une distance d’environ 7 mètres (23 pieds) du téléviseur.

Touches de la télécommande

➢

Un éclairage ambiant intense peut nuire à l’efficacité de la télécommande.

1

POWER

Permet d’allumer et d’éteindre le

téléviseur.

2

TV

Pour sélectionner directement le

mode TV.

3

TOUCHES NUMÉRIQUES

Sélectionner directement un canal.

4

–

Appuyer sur cette touche

pour choisir des canaux
supplémentaires (numériques et
analogiques) diffusés par la même
station. Par exemple, pour choisir
le canal “54-3”, appuyer sur “54”,
puis sur - et sur “–” et “3”.

5

MUTE

Couper le son temporairement.

6

VOL

Augmenter ou diminuer le volume.

7

TOOLS

Permettent de sélectionner les

fonctions fréquemment utilisées.

8

HAUT▲/BAS▼/GAUCHE◄/
DROITE►/ENTER

Pour sélectionner des options de

menu et modifier leur valeur.

9

INFO

Appuyer sur cette touche pour

afficher de l’information à l’écran.

0

TOUCHES DE COULEUR

Utiliser ces touches à partir de la

liste des canaux.

!

CC

Permet de commander la fonction

de sous-titrage.

@

MTS

Pour sélectionner le son stéréo,

mono ou SAP (Separate Audio
Program).

#

SOURCE

Appuyer sur cette touche pour

afficher toutes les sources vidéo
accessibles.

$

PRE-CH

Syntoniser le canal précédent.

%

CH

Permet de changer le canal.

^

RETURN

Retourner au menu précédent.

&

EXIT

Appuyer sur cette touche pour

quitter le menu.

*

MENU

Afficher le menu principal à l’écran.

(

SRS

Sélectionner le mode SRS

TruSurround XT.

)

FAV.CH

Appuyer sur cette touche pour

passer aux canaux favoris.

a

P.SIZE

Pour changer de format

d’affichage.

1

3

2

4

5

6

8

9

10

12

11

20

17

16

21

13

English - 3

Raccordement aux prises HDMI (High Definition Multimedia Interface)

1

Brancher un câble HDMI entre la
prise d’entrée HDMI IN (1 ou 2)
du téléviseur et la prise HDMI du
lecteur DVD ou du câblosélecteur
ou récepteur (décodeur).

2

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la

source”).

Qu’est-ce que la HDMI?

• La HDMI est une interface multimédia
à haute définition qui permet la
transmission de signaux numériques
audio et vidéo à l’aide d’un seul câble.

• La différence entre les interfaces HDMI
et DVI réside dans le fait que la HDMI
est de plus petites dimensions, qu’elle
est dotée du composant de codage
HDCP (protection contre la copie
numérique à large bande passante).

➢

La configuration du panneau arrière de

chaque lecteur DVD ou câblosélecteur
ou récepteur (décodeur) est différente.

➢

Au moment de brancher un lecteur

DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et
de la borne de raccordement doivent
correspondre.

Branchement d’un lecteur DVD ou d'un câblosélecteur ou récepteur (décodeur)

Connexion à l'entrée d'interface vidéo numérique (DVI)

1

Brancher un câble de raccordement
HDMI/DVI ou un adaptateur DVI­HDMI entre la prise d’entrée HDMI
IN 2 du téléviseur et la prise DVI
du lecteur DVD, câblosélecteur ou
récepteur (décodeur).

2

Brancher les câbles audio entre
la prise d’entrée DVI IN (HDMI 2)
[R-AUDIO-L] du téléviseur et les
prises de sortie AUDIO OUT du
lecteur DVD ou du câblosélecteur
ou récepteur (décodeur).

3

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

➢

La configuration du panneau arrière de

chaque lecteur DVD ou câblosélecteur
ou récepteur (décodeur) est différente.

➢

Au moment de brancher un lecteur

DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et
de la borne de raccordement doivent
correspondre.

➢

Dans le cas d’une connexion de câble

HDMI/DVI, il faut utiliser la prise d’
entrée HDMI IN 2.

1

2

CâbleAudio (non fourni)

Câble HDMI/DVI(non fourni)

Lecteur DVD ou câblosélecteur/

Récepteur (décodeur)

Panneau arrière du téléviseur

Lecteur DVD ou câblosélecteur/

Récepteur (décodeur)

1

Câble HDMI (non fourni)

Panneau arrière du téléviseur

English - 4

Branchement d’un lecteur DVD ou d'un câblosélecteur ou récepteur (décodeur)

Branchement à Y, PB, PR

1



Brancher un câble de composant
entre les prises d’entrée
COMPONENT IN (1 ou 2) [Y, PB,
PR] du téléviseur et les prises
COMPONENT [Y, PB, PR] du lecteur
DVD ou du câblosélecteur ou
récepteur (décodeur).

2



Brancher les câbles audio entre la
prise d’entrée COMPONENT IN (1
ou 2) [R-AUDIO-L] du téléviseur et
les prises de sortie AUDIO OUT du
lecteur DVD ou du câblosélecteur
ou récepteur (décodeur).

3

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

➢

Le composant vidéo sépare le vidéo
en Y (luminance (luminosité)), PB

(bleu) et PR (rouge) pour une qualité
d’image supérieure. S’assurer que
les branchements audio et vidéo
correspondent. Par exemple, si le
câble vidéo est branché à la prise d’
entrée COMPONENT IN 1, le câble
audio doit être branché à la prise d’
entrée COMPONENT IN 1.

➢

La configuration du panneau arrière de

chaque lecteur DVD ou récepteur est
différente.

➢

Au moment de brancher un lecteur

DVD ou câblosélecteur ou récepteur
(décodeur), les couleurs du câble et
de la borne de raccordement doivent
correspondre.

1



Raccorder un câble vidéo (ou S­Vidéo) entre la prise d’entrée vidéo
AV IN 2 [VIDEO] (ou S-VIDEO)
du téléviseur et la prise de sortie
VIDEO OUT du caméscope.

2

Raccorder les câbles audio entre les
prises d’entrée AV IN 2 [L-AUDIO-R]
du téléviseur et les prises de sortie
AUDIO OUT du caméscope.

3

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

➢

Chaque caméscope possède une
configuration de panneau arrière

différente.

➢

Lors du branchement d'un caméscope,
les couleurs du câble et de la borne

de branchement doivent correspondre.

Branchement d’un caméscope

Lecteur DVD ou câblosélecteur/

Récepteur (décodeur)

CâbleAudio (non fourni)

Câble de composant(non fourni)

1

2

Panneau arrière du téléviseur

Caméscope

Panneau latéral du téléviseur

ou

Câble S-Vidéo (non fourni)

Câble vidéo (non fourni)

CâbleAudio (non fourni)

2

1

English - 5

Branchement Vidéo

1



Débrancher le câble ou l’antenne à
l’arrière du téléviseur.

2

Brancher le câble ou l’antenne
à l’entrée ANT IN à l’arrière du
magnétoscope.

3



Reliez au moyen d’un câble
d’antenne la borne ANT OUT du
magnétoscope et la borne ANT IN
du téléviseur.

4

Relier au moyen d’un câble
vidéo la prise de sortie vidéo du
magnétoscope et la prise AV IN 1
[Y/VIDEO] ou AV IN 2 [VIDÉO] du
téléviseur.

5

Raccorder les câbles audio
entre les sorties AUDIO OUT du
magnétoscope et les entrées AV
IN 1(ou AV IN 2) [R-AUDIO-L] du
téléviseur.

6

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

➢

Si le magnétoscope est un modèle “mono” (non stéréo), relier les prises d’entrée audio droite et gauche du téléviseur au moyen d’

un connecteur en Y (non fourni). Il est également possible de brancher le câble à la prise “R”. Si le magnétoscope fonctionne en
stéréo, deux câbles distincts doivent être branchés.

➢

Le panneau arrière de chaque magnétoscope est différent.

➢

Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

➢

La couleur de la prise d’entrée AV IN 1 [Y/VIDEO] (vert) ne correspond pas à la couleur du câble vidéo (jaune).

Branchement d’un magnétoscope

Panneau arrière du

magnétoscope

Panneau latéral du

téléviseur

Câble vidéo (non fourni)

Câble audio
(non fourni)

12

Panneau arrière du téléviseur

Câble d’antenne (non fourni)

Branchement S-Vidéo

1

Pour commencer, suivre les étapes
1 à 3 de la section précédente pour
brancher l’antenne ou le câble au
magnétoscope et au téléviseur.

2

Raccorder un câble S-vidéo
entre la sortie S-VIDEO OUT du
magnétoscope et l’entrée AV IN 2
[S-VIDEO] du téléviseur.

3

Raccorder les câbles audio
entre les sorties AUDIO OUT du
magnétoscope et les entrées AV IN
2 [R-AUDIO-L] du téléviseur.

4



Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

Le magnétoscope peut être doté d’une prise S-Vidéo. (Sinon, se procurer les câbles nécessaire dans un magasin d’électronique.)

➢

Le panneau arrière de chaque magnétoscope est différent.

➢

Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de branchement doivent correspondre.

Panneau arrière du

magnétoscope

Panneau latéral du

téléviseur

Câble S-Vidéo (non fourni)

Câble audio (non fourni)

1

2

Panneau arrière du téléviseur

Câble d’antenne (non fourni)

English - 6

1

Brancher un câble optique entre les
prises de sortie numérique optique
DIGITAL AUDIO OUT (OPTICAL)
du téléviseur et les prises d’entrée
audionumérique du système
audionumérique.

Lorsqu’un système audionumérique
est branché à la prise “DIGITAL
AUDIO OUT (OPTICAL)” : Réduire
le volume du téléviseur et régler
ensuite le niveau du volume à l’aide
du contrôle de volume du système.

Branchement d’un système audionumérique

1

Brancher les câbles audio entre les
prises de sortie AUDIO OUT [R­AUDIO-L] du téléviseur et les prises
d’entrée AUDIO IN [L-AUDIOR] de
l’amplificateur ou du système de
cinéma maison à DVD.

Lorsqu’un amplificateur audio est
branché aux sorties AUDIO OUT
[R-AUDIOL]: Réduire le volume du
téléviseur et régler ensuite le niveau
du volume à l’aide du contrôle de
volume de l’amplificateur.

➢

Chaque amplificateur/système de
cinéma maison à DVD possède une

configuration de panneau arrière
différente.

➢

Lors du branchement d’un

amplificateur ou système de cinéma
maison à DVD, les couleurs du câble
et de la borne de branchement doivent
correspondre.

Branchement d’un amplificateur ou d’un système de cinéma maison à DVD

➢

Que signifie OPTIQUE?

• Un câble optique convertit un signal électrique en un signal lumineux optique et le transmet par des fibres de verre. Un système
transmet des signaux audionumériques sous forme d’ondes lumineuses, le format S/PDIF, par le biais d’un conducteur en verre.

➢

La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio.

➢

La configuration du panneau arrière de chaque système audionumérique est différente.

➢

Lorsque le récepteur (cinéma maison) est réglé sur “On”, vous pouvez entendre du son provenant de la prise optique du téléviseur.

Lorsque le téléviseur émet des signaux numériques (antenne), il transmet le son en 5.1 canaux au récepteur du cinéma maison.
Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l’aide d’un
câble HDMI, seul un son deux canaux sera émis par le récepteur du cinéma maison.

1

Système

audionumérique

Câble optique (non fourni)

Panneau arrière du téléviseur

Amplificateur ou d’un système

de cinéma maison à DVD

Panneau arrière du téléviseur

CâbleAudio (non fourni)

1

English - 7

À l’aide du câble D-Sub

1

Brancher un câble D-Sub entre
la prise d’entrée PC IN [PC] du
téléviseur et la prise de sortie PC de
l’ordinateur.

2

Brancher un câble audio PC entre
la prise d’entrée PC IN [AUDIO] du
téléviseur et la prise de sortie audio
de la carte son de l’ordinateur.

3

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

Branchement d’un ordinateur

À l’aide du câble HDMI/DVI

1

Brancher un câble HDMI/DVI entre
la prise d’entrée [HDMI IN 2] du
téléviseur et la prise de sortie PC de
l’ordinateur.

2

Brancher un câble pourvu d’une
fiche stéréo de 3,5 mm et de deux
fiches RCA entre la prise d’entrée
DVI IN (HDMI 1) [R-AUDIO-L] du
téléviseur et la prise de sortie audio
de la carte son de l’ordinateur.

.

3

Appuyer sur la touche SOURCE.
(voir page 10 “Pour choisir la
source”).

➢

La configuration du panneau arrière de chaque ordinateur est différente.

➢

Lors du branchement d’un ordinateur, les couleurs du câble et de la borne de branchement doivent correspondre.

➢

Il faut brancher un câble HDMI/DVI dans la prise HDMI IN 2.

PC

Panneau latéral du téléviseur

CâbleAudio (non fourni)

Câble D-Sub (non fourni)

À l’aide du câble D-Sub

1

2

À l’aide du câble HDMI/DVI

Panneau latéral du téléviseur

PC

Câble pourvu d’une fiche stéréo de 3,5 mm et de deux fiches RCA (non fourni)

Câble HDMI/DVI (non fourni)

2

1

English - 8

Press the POWER button on the remote control.
You can also use the POWER button on the TV.

➢

It may take a while for the picture to appear.

Mise sous tension/hors tension du téléviseur

Affichage des paramètres et menus

1

With the power on, press the MENU button.
The main menu appears on the screen. Its left side
has five icons:
Picture, Sound, Channel, Setup, Input.

2

 

Press the ▲ or ▼ button to select one of the icons.
Then press the ENTER button to access the icon’s
sub-menu.

3



Press the EXIT button to exit.

➢

If you do not press the EXIT button, it takes
about one minute until the on-screen menu

disappears.

Le téléviseur peut mémoriser tous les canaux captés
par l’antenne (air) ou sur le câble. Une fois les chaînes
mémorisées, les touches CH

ou CH

permettent de
les parcourir successivement, ce qui évite de syntoniser
chaque canal manuellement avec les touches numériques. La
mémorisation des canaux s’effectue en trois étapes : sélection
de la source de transmission, mémorisation automatique des
canaux et ajout ou suppression manuelle de canaux (listes
des canaux).

Mémorisation des canaux

Sélection de la source de diffusion

2



Appuyer sur ENTER pour choisir Antenne.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Air ou Câble, suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.

Mémorisation des chaînes
(méthode automatique)

1

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Canal, suivie de la touche ENTER.

2

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Prog. auto, suivie de la touche ENTER.

● Air: Signal d’antenne Air.

● Câble: Signal d’antenne Câble.

● Auto: Signaux d’antenne Air et Câble.

3

Appuyer sur la touche ▲ ou ▼ pour sélectionner

le branchement d’antenne, suivie de la touche
ENTER.

Pour que le téléviseur puisse mémoriser les canaux
disponibles, il faut préciser la source de signal à laquelle il
est raccordé (air ou câble).

1



Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Chaîne, suivie de la touche ENTER.

Mode : Standard

►

Lumière cellule 7
Contraste 80
Luminosité 45
Netteté 50
Couleur 50
Teinte V 50 R 50

▼

Plus

ImageT V

Intro.

Dépl.

Sortie

Antenne : Air

►

Prog. Auto

►

Effacer les canaux brouillés

►

Liste des canaux

►

Nom

►

Syn. Précise

►

Puissance signal

►

ChaîneT V

Intro.

Dépl.

Retour

Antenne : Air

Prog. Auto

Effacer les canaux brouillés

Liste des canaux
Nom
Syn. Précise

Puissance signal

ChaîneT V

Intro.

Dépl.

Air

Câble

Retour

Antenne : Air

►

Prog. Auto

►

Effacer les canaux brouillés

►

Liste des canaux

►

Nom

►

Syn. Précise

►

Puissance signal

►

ChaîneT V

Intro.

Dépl.

Retour

Prog. AutoT V

Choisir les antennes à mettre en
mémoire.

Air
Câble
Auto

Démarrer
Démarrer

Intro.

Dépl.

Retour

Démarrer

Choisit un type de signal de câble pour votre emplacement.

Prog. AutoT V

Intro.

Dépl.

Retour

Analogique

Numérique

Démarrer

STD

HRC
IRC

STD

HRC
IRC

English - 9

4

Au moment de la sélection du système de télévision
par câble :
Appuyer sur ENTER pour amorcer la
programmation automatique.

Appuyer sur les touches ▲ ou ▼ pour choisir la

source du signal analogique appropriée (STD, HRC
ou IRC), puis sur ENTER. Si le câble est numérique,
sélectionner la source de signal pour une diffusion
analogique et numérique.

● STD, HRC et IRC désignent différents systèmes
de câblodistribution.
Pour connaître le système utilisé dans un
secteur particulier, communiquer avec le
câblodistributeur. La sélection de la source de
signal est maintenant terminée.

5

Le téléviseur commence alors à mémoriser tous les
canaux disponibles.

● Si vous voulez arrêter la programmation

automatique, appuyez sur ENTER.
le message Arrêter la programmation
automatique? s’affiche. Sélectionner Oui en

appuyant sur la touche ◄ ou ►.



Appuyer sur la touche EXIT pour quitter le menu.

Visualisation des listes de canaux

Il est possible d’afficher une liste de tous les canaux, des
canaux ajoutés ou des canaux préférés.

1

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Chaîne, suivie de la touche ENTER.

2

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Liste des canaux, suivie de la touche ENTER.

3



Appuyer sur la touche ▲ ou ▼ pour sélectionner

Tout, Ajouté ou Favorite, suivie de la touche
ENTER.

Pour naviguer entre tous les canaux, les
canaux ajoutés ou entre les canaux favoris,
appuyer sur la touche rouge (P.MODE) de la
télécommande.

● Touche rouge (P.MODE) : Appuyer plusieurs
fois sur cette touche pour sélectionner Tout,
Ajouté ou Favorite.

●Touche vert : Appuyer pour ajouter tous les
canaux supprimés.

●Touche jaune (STILL) : Appuyer pour
supprimer tous les canaux en mémoire.

Prog. Auto

Prog. Aut. en cours.
DTV Air : 5 Air : 3
DTV Câble : -- Câble : --

Air 67

68 %

Arrêt

Intro.

Retour

Prog. Auto

Supprime les canaux brouillés.

DTV Cable 41

68 %

Arrêt

Intro.

Retour

Antenne : Air

►

Prog. Auto

►

Effacer les canaux brouillés

►

Liste des canaux

►

Nom

►

Syn. Précise

►

Puissance signal

►

Chaîne

T V

Intro.

Dépl.

Retour

Tout

►

Ajouté

►

Favorite

►

Liste des canauxT V

Intro.

Dépl.

Retour

Liste des canaux / Ajouté

Mode liste Supp. tout

Dépl.

Intro.

DTV Air 2

DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9

DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15

Air 16

Retour

Ajout. tout

English - 10

Sélectionner le téléviseur ou une autre source d’entrée
externe branchée au téléviseur, comme un lecteur DVD, un
récepteur ou un câblosélecteur. Sélectionner pour choisir la
source d’entrée désirée.

Pour choisir la source

1

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Entrée, suivie de la touche ENTER.

2

Appuyer sur ENTER pour choisir Liste des
sources.

Appuyer sur la touche ▲ ou ▼ pour sélectionner la

source du signal, suivie de la touche ENTER.

➢

Il est possible de choisir entre les jeux de
prises suivants : TV, AV1, AV2,

S-Video, Component1, Component2, PC,
HDMI1, HDMI2.

➢

Seuls les appareils externes branchés au

téléviseur peuvent être sélectionnés.

Le téléviseur offre plusieurs options de réglage de la qualité
de l’image.

1

Pour sélectionner le mode d’image désiré, suivre les
instructions “Modifier l’image standard” numéros 1 à 2.

2

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Contraste, Luminosité, Précision, Couleur ou
Teinte, suivie de la touche ENTER.

●

Lumière cellule : Règle la luminosité des pixels
(10 étant le réglage le plus élevé).

● C

ontraste : Règle le niveau de contraste de

l’image.

● L

uminosité : Règle le niveau de luminosité de

l’image.

●

Netteté : Règle la définition des contours de
l’image.

●

Couleur : Règle la saturation des couleurs de
l’image.

● T

einte : Règle la teinte des couleurs de l’image

en compensant le rouge et le vert.

Source List : TV

►

Edit Name

►

InputT V

Enter

Move

Return

TV

AV1 :

- - - -

AV2 :

- - - -

S-Video :

- - - -

Component1 :

- - - -

Component2 :

- - - -

PC :

- - - -

▼

More

Source ListT V

Enter

Move

Return

Il est possible de choisir le type d’image qui correspond le
plus à ses exigences.

1

Appuyer sur la touche MENU pour afficher le menu.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

Picture, suivie de la touche ENTER.

2

Appuyer sur ENTER pour choisir Mode.

Appuyer sur la touche ▲ ou ▼ pour sélectionner le

réglage d’image Dynamique, Standard ou Cinéma,
suivie de la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.

●

Dynamique : Choisit l’image pour la haute
définition dans une pièce claire.

●

Standard: Choisit la meilleure image possible

dans un environnement normal.

●

Cinéma : Choisit la meilleure image pour
regarder des films dans une pièce sombre.

Réglage de l’image

Changement du format normal de l'image

Personnalisation des réglages de l’image

3

Appuyer sur la touche ◄ ou ► pour augmenter ou

réduire la valeur d’un élément particulier. Appuyer sur
la touche ENTER.
Appuyer sur la touche EXIT pour quitter le menu.

➢

Lorsque des modifications sont apportées au

Contraste, à la Luminosité, à la Précision, à la
Couleur ou à la Teinte, la couleur affichée à l’
écran est modifiée en conséquence.

➢

En mode PC, Teinte (V/R), Netteté et Couleur ne
sont pas accessibles.

➢

Chaque paramètre configuré est enregistré
séparément en fonction du mode d’entrée.

Mode :

Lumière cellule 7
Contraste 95
Luminosité 45
Netteté 50
Couleur 50
Teinte V 50 R 50

▼

Plus

ImageT V

Intro.

Dépl.

Retour

Dynamique

Standard

Cinéma

Mode : Standard

►

Lumière cellule 7
Contraste 95
Luminosité 45
Netteté 50
Couleur 50
Teinte V 50 R 50

▼

Plus

ImageT V

Intro.

Dépl.

Retour

Contraste 80

Dépl. Réglage

Retour

Lumière cellule 7

Dépl. Réglage

Retour

English - 11

Si le téléviseur semble éprouver un problème, consulter d’abord cette liste des problèmes et solutions possibles. Si aucun
de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de Samsung en composant le
1-800-SAMSUNG.

Problème Solution possible

Image de mauvaise qualité.

-

Essayer un autre canal.

-

Réorienter l’antenne.

-

Vérifier toutes les branchements de câbles.

Son de mauvaise qualité.

-

Essayer un autre canal.

-

Réorienter l’antenne.

Pas d’image ni de son.

-

Essayer un autre canal.

-

Appuyer sur la touche SOURCE.

-

Vérifier si le téléviseur est branché.

-

Vérifier les branchements de l’antenne.

-

Vérifier que la touche MUTE n’est pas enfoncée.

Aucun son ou le son est trop faible
au volume maximum.

En premier lieu, vérifier le volume des appareils branchés au téléviseur (récepteur
numérique, lecteur DVD, câblosélecteur, magnétoscope, etc.). Régler ensuite le
volume du téléviseur en conséquence.

Défilement vertical de l’image.

Vérifier toutes les branchements de câbles.

Fonctionnement anormal du téléviseur.

Débrancher le téléviseur pendant 30 secondes, le rebrancher et le rallumer.

Le téléviseur ne s’allume pas.

Vérifier que la prise murale fonctionne.

La télécommande fonctionne mal.

-

Remplacer les piles de la télécommande.

-

Nettoyer l’extrémité supérieure de la télécommande (hublot de transmission).

-

Vérifier les bornes des piles.

-

Appuyer sur la touche TV pour régler la télécommande au mode TV.

-

Vérifier s’il y a des piles dans la télécommande.

- Vérifier si les bornes “ + ” et “ - ” des batteries sont insérées correctement.

Problème d’écran en diffusion
numérique.

Vérifier la puissance du signal numérique et l’entrée de l’antenne.

L’image est trop pâle ou trop foncée.

-

Régler la luminosité et le contraste.

-

Utiliser le réglage de précision.

L’image est trop grande ou trop petite.

Redimensionner l’image.

La qualité visuelle des canaux
numériques varie.

La qualité visuelle des canaux numériques peut varier selon la méthode de production
d’origine (analogue ou numérique).

- Si la méthode de production d’origine est numérique : Une émission de haute qualité
visuelle.

-

Si la méthode de production d’origine est analogue : Le programme numérique affiché
à l’écran est un programme analogue à l’origine, mais converti au format numérique.
La qualité visuelle est de calibre SD (définition standard).

L’écran est noir et le témoin
d’alimentation clignote.

Sur l’ordinateur, Sur l’ordinateur, vérifier l’alimentation et le câble de signal.
Le téléviseur est en mode d’économie d’énergie.
Déplacer la souris de l’ordinateur ou appuyer sur une touche du clavier.

Sur le matériel, vérifier le mode (STB, DVD, etc.), l’alimentation et le câble de signal.
Le téléviseur est en mode d’économie d’énergie.
Appuyer sur la touche Source du panneau ou de la télécommande.
Éteindre le téléviseur et le rallumer.

Même si le téléviseur indique
HD, la qualité visuelle n’est pas
satisfaisante.

L’indication HD (haute définition) affichée lors d’un changement de poste ou lorsque la
touche Information de la télécommande est enfoncée signifie que le canal sélectionné
est un canal numérique.
Si le diffuseur convertit un signal analogue au format numérique et transmet ce signal,
il est possible que la qualité visuelle ne soit pas parfaite.

L’image détériorée apparaît dans un
angle de l’écran.

Si la fonction Numérisation seulement est sélectionnée sur un appareil externe,
l’image détériorée peut apparaître dans un angle de l’écran. Ce dommage est causé
par les appareils externes et non par le téléviseur.

Un son étrange se fait entendre.

Cela est causé par le fonctionnement des appareils; il ne s’agit pas d’une défectuosité.

Le message “rétablit tous les
paramètres aux réglages prédéfinis”
s’affiche.

Ce message s’affiche lorsque vous appuyez et maintenez la touche EXIT enfoncée
pendant un moment.
Les valeurs par défaut du produit sont rétablies selon les paramètres prédéfinis à l’usine.

➢

Cet écran à plasma comporte des sous-pixels (2,359,296 pixels (pour les modèles de 42 po) / 3,147,264 pixels (pour les
modèles de 50 po)) dont la production exige une technologie de pointe. Toutefois, il peut y avoir des pixels plus lumineux ou
plus sombres à l’écran. Ces derniers n’ont aucune incidence sur le rendement du produit.

Dépannage

BN68-01363G-00

Contact SAMSUNG WORLD-WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs
Samsung.

Country

Customer Care Center 

Web Site Address

CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca

Samsung Electronics Canada Inc., Customer Service 55
Standish Court Mississauga, Ontario L5R 4B2 Canada

Samsung Electronique Canada Inc., Service à la Clientèle
55 Standish Court Mississauga, Ontario L5R 4B2
Canada

U.S.A 1-800-SAMSUNG (7267864) www.samsung.com

Samsung Electronics America, Inc. 105 Challenger Road
Ridgefield Park, NJ 07660-0511
