Plasma TV
user manual
BN68-01814A-00
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please
register your product at
www.samsung.com/global/register
Model Serial No.
Important Warranty Information Regarding Television Format Viewing
Wide screen format PDP Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide
screen format full-motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format,
or expanded to fill the screen if your model offers this feature and the images are constantly moving. Displaying stationary
graphics and images on screen, such as the dark side-bars on nonexpanded standard format television video and
programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos,
web sites or computer graphics and patterns, should be limited as described above for all televisions. Displaying stationary
images that exceed the above guidelines can cause uneven aging of PDP Displays that leave subtle, but permanent
burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and primarily display
full screen moving images, not stationary patterns or dark bars.
On PDP models that offer picture sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven PDP aging as a result of format
selection and use, as well as burned-in images, are not covered by your Samsung limited warranty.
SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT
Subject to the requirements, conditions, exclusions and limitations of the original Limited Warranty supplied with Samsung
Electronics (SAMSUNG) products, and the requirements, conditions, exclusions and limitations contained herein,
SAMSUNG will additionally provide Warranty Repair Service in the United States on SAMSUNG products purchased
in Canada, and in Canada on SAMSUNG products purchased in the United States, for the warranty period originally
specified, and to the Original Purchaser only.
The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center. Along with this
Statement, the Original Limited Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to
the Service Center. Transportation to and from the Service Center is the responsibility of the purchaser.
Conditions covered are limited only to manufacturing defects in material or workmanship, and only those encountered in
normal use of the product.
Excluded, but not limited to, are any originally specified provisions for, in-home or on-site services, minimum or maximum
repair times, exchanges or replacements, accessories, options, upgrades, or consumables.
For the location of a SAMSUNG Authorized Service Center, please call toll-free:
In the United States : 1-800-SAMSUNG (1-800-7
➢
See the warranty card for more information on warranty terms.
© 2008 Samsung Electronics Co., Ltd. All rights reserved.
26-7864) In Canada : 1-800-SAMSUNG
English - 2
English - 3
User Instructions
Screen Image retention
Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can
cause screen image retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to
page 23 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.
Altitude
The PDP can only operate normally at heights under 6500ft.
Heat on the top of the Plasma TV
The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in
the upper part of the product.
This is normal and does not indicate any defect or operation failure of the product.
However, children should be prevented from touching the upper part of the product.
The product is making a ‘cracking’ noise.
A ‘cracking’ noise may occur when the product contracts or expands due to a change of surrounding environment such as
temperature or humidity. This is normal and not a defect of the unit.
Cell Defects
The PDP uses a panel consisting of 1,230,000(SD-level) to 3,150,000(HD-level) pixels which require sophisticated
technology to produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact
on the performance of the product.
Avoid operating the TV at temperatures below 5°C (41°F)
A still image displayed too long may cause permanent damage to the PDP Panel.
Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders
displayed on the left, right and center of the screen caused by the difference of light emission on
the screen.
Playing a DVD or a game console may cause similar effect to the screen.
Damages caused by the above effect are not covered by the Warranty.
Afterimage on the Screen.
Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images.
To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.
Warranty
Warranty does not cover any damage caused by image retention.
Burn-in is not covered by the warranty.
Contents
General Information
English
List of Features ..................................................................5
Accessories ........................................................................5
Viewing the Control Panel ..................................................6
Viewing the Connection Panel ........................................... 7
Remote Control ..................................................................8
Installing Batteries in the Remote Control ..........................9
Connections

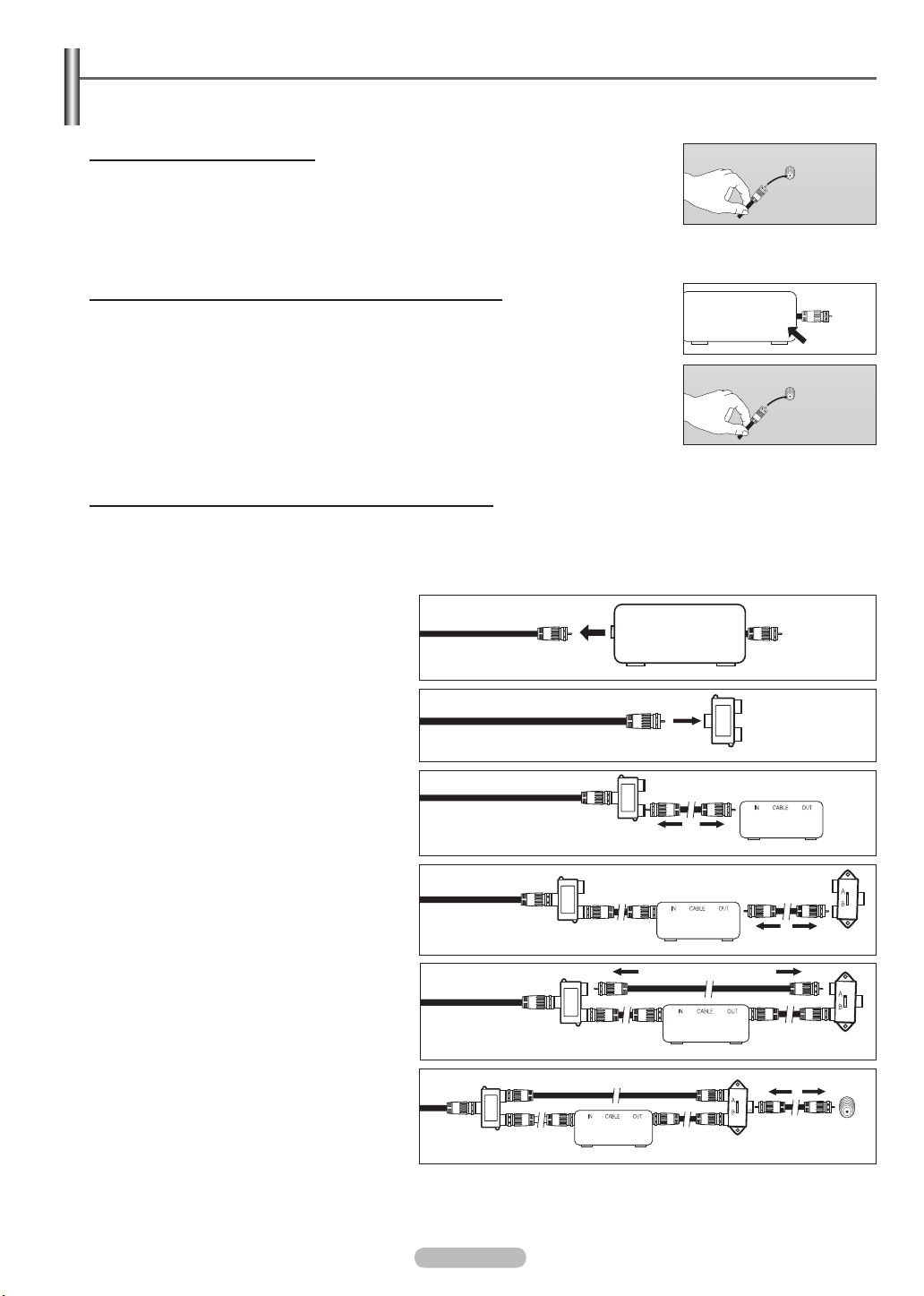

Connecting VHF and UHF Antennas ................................. 9
Connecting Cable TV .......................................................10
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via HDMI .............................................. 11
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via DVI .................................................11
Connecting a DVD Player or Cable Box / Satellite receiver
(Set-Top Box) via Component cables .........................12

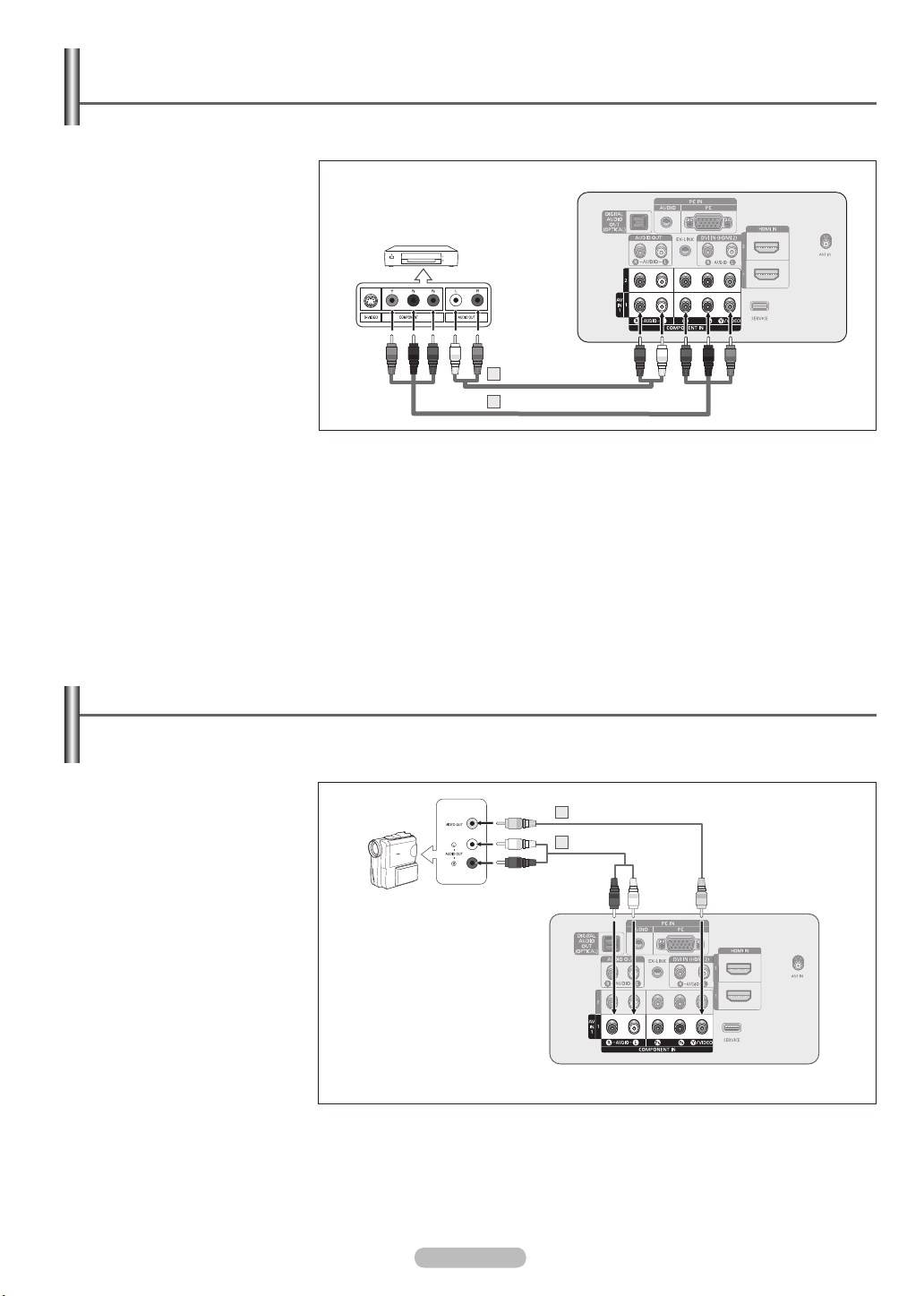

Connecting a Camcorder ................................................. 12
Connecting a VCR ...........................................................13
Connecting a Digital Audio System ..................................14
Connecting an Amplier / DVD Home Theater ................14
Connecting a PC ..............................................................15
Operation
Turning the TV On and Off ...............................................16
Plug & Play Feature ......................................................... 16

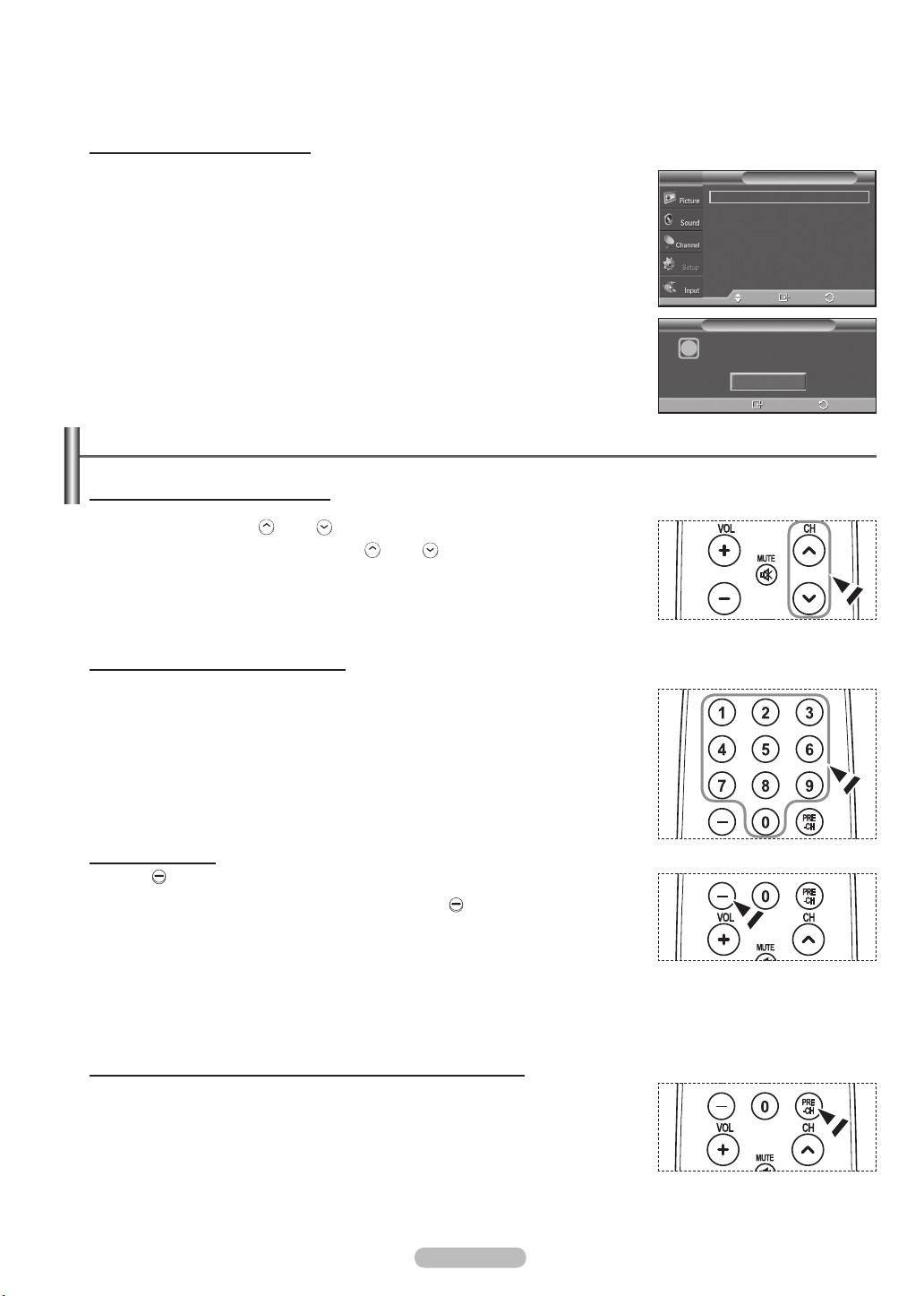

Changing Channels .........................................................18

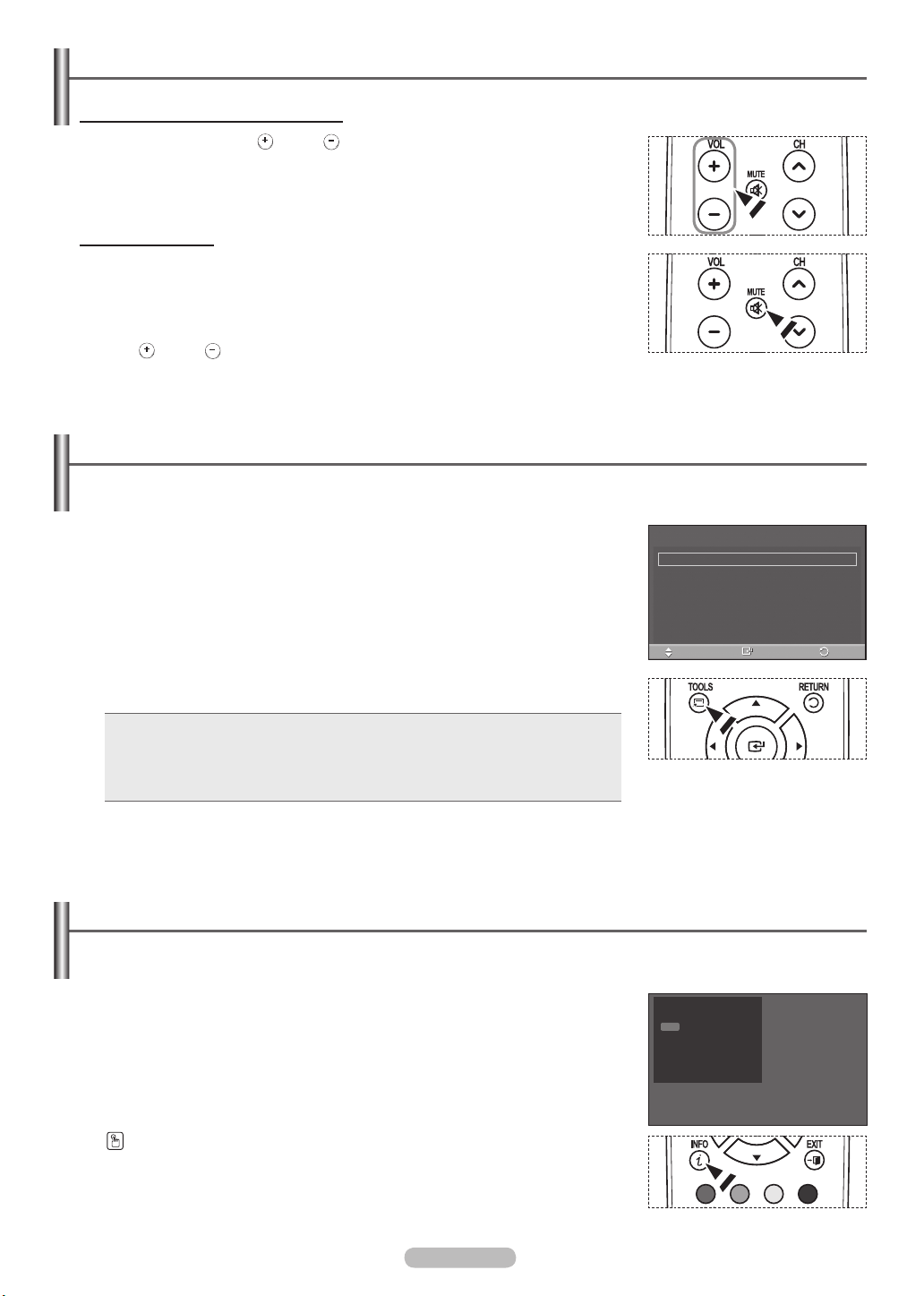

Adjusting the Volume ....................................................... 19
Using the TOOLS Button .................................................19
Viewing the Display ..........................................................19
Viewing the Menus ...........................................................20
Memorizing the Channels ................................................20
To Select the Source ........................................................22
To Edit the Input Source Name ........................................ 22
Picture Control
Changing the Picture Standard ........................................23
Customizing the Picture Settings ..................................... 23
Adjusting the Detailed Settings ........................................ 24
Conguring Picture Options ............................................ 26
Resetting the Picture Settings to the Factory Defaults ....31
Sound Control
Changing the Sound Standard .........................................32

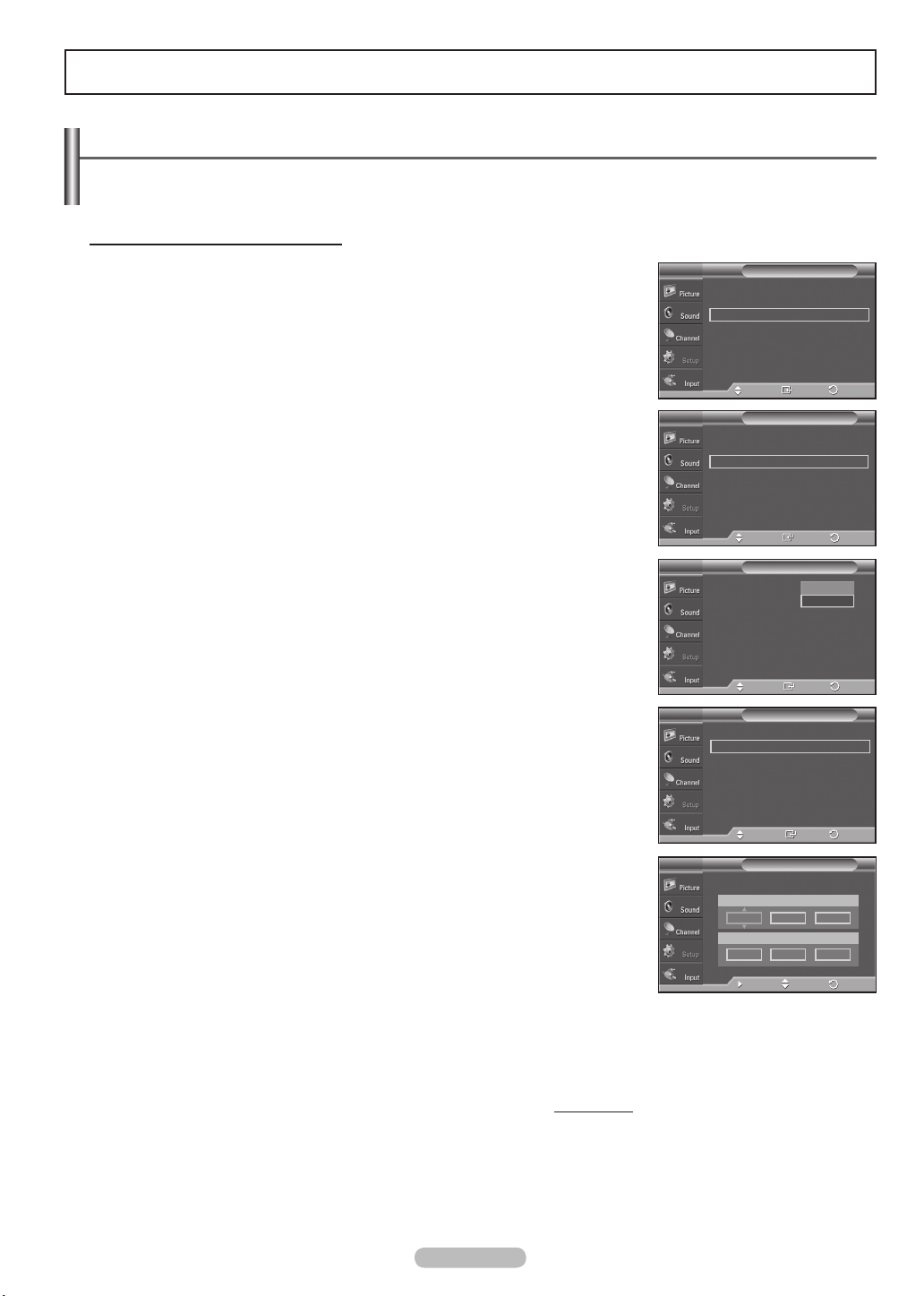

Customizing the Sound ....................................................32
Setting the TruSurround XT ............................................. 33
Choosing a Multi-Channel Sound (MTS) Track - Digital .. 33
Choosing a Multi-Channel Sound (MTS) Track - Analog .34
Automatic Volume Control ...............................................34
Setting the TV Speakers On/Off ......................................35
Channel Control
Selecting the Antenna ......................................................36
Clearing Scrambled Channels - Digital ............................ 36
Adding and Erasing Channels .........................................37
Viewing the Channel Lists ................................................38
Setting Your Favorite Channels .......................................38
Labeling Channels ...........................................................39
Fine Tuning Analog Channels .......................................... 40
Checking the Digital-Signal Strength ...............................40
PC Display
Using Your TV as a Computer (PC) Display ....................41
Display Modes .................................................................41
Setting up the TV with your PC ........................................42
Time Setting
Setting the Time ...............................................................44
Function Description
Selecting a Menu Language ............................................47
Viewing Closed Captions (On-Screen Text Messages)
- Digital ........................................................................47
Viewing Closed Captions (On-Screen Text Messages)
- Analog .......................................................................49
Adjusting the TV On/Off Melody Sound ........................... 50
Setting the Light Effect .....................................................50
Setting the Entertainment mode ......................................51
Using the Energy Saving Feature .................................... 51

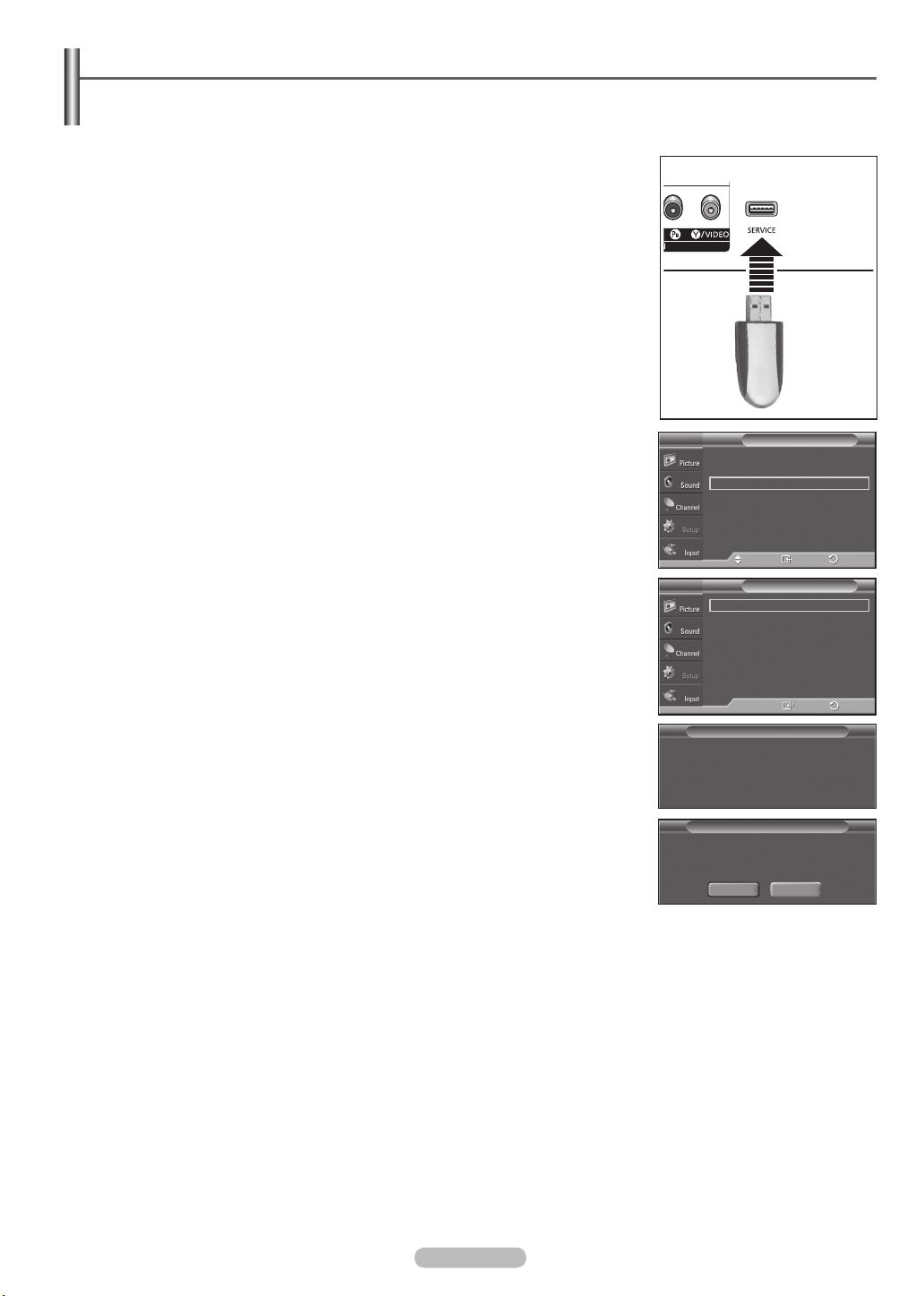

Upgrading the Software ...................................................52
Using the V-Chip ..............................................................53
Appendix
Securing the TV to the Wall .............................................61
Troubleshooting ...............................................................62
Wall- mount adjustment (Sold separately) ....................... 63
Preparing before installing Wall- Mount on the wall .........64
Wall Mount Kit Specications (VESA) ..............................65
How to assemble the Stand-Base ....................................66
Specications ...................................................................66
Dimensions (PN42A400C2D) ..........................................67
Dimensions (PN50A400C2D) ..........................................68
Symbols
Press
English - 4
One-Touch
Button
➢
Note
English - 5
General Information
List of Features
• Adjustable picture settings that can be stored in the TV’s memory.
• Automatic timer to turn the TV on and off.
• A special sleep timer.
• V-Chip function.
• Excellent Digital Interface & Networking :
With a built-in HD digital tuner, non-subscription HD broadcasts can be viewed with no Set-Top Box needed.
• Excellent Picture Quality
- DNIe technology provides life-like clear images.
• SRS TruSurround XT
- SRS TruSurround XT provides a virtual Dolby surround system.
• HDMI/DVI connection of your PC to this TV.
Accessories
Please make sure the following items are included with your TV. If any items are missing, contact your dealer.
Remote Control
AAA Batteries (4301-000103)
Safety Guide Manual
(Not available in all locations)
(BN59-00678A) /
Warranty Card /
Power Cord
(3903-000144)
Cloth-Clean Ferrite Core for Power Cord
Owner’s Instructions /
Quick Setup Guide
(3301-001305 )
The following parts are sold separately and are available at most electronics stores.
➢
If you do not use a good quality cable, some noise may appear on the screen.
HDMI Cable (BN39-00641A) HDMI/DVI cable (BN39-00643A) Component Cables (RCA)
PC Audio Cable (BN39-00061B) Optical Cable Antenna Cable (BN39-00333A)
(BN39-00279A)
Cover-Bottom / Screws (2ea)
(Refer to page 66)
PC Cable (BN39-00115A)
➢
Ferrite Core (Power Cable)
The ferrite cores are used to shield the cables from interference.
When connecting a cable, open the ferrite core and clip it around the cable near the plug.
Viewing the Control Panel
Buttons on the Lower-Right Part of the Panel
The buttons on the lower-right panel control your TV’s basic features, including the on-screen menu.
To use the more advanced features, you must use the remote control.
➢
The product color and shape may vary depending on the model.
1
SOURCE
Toggles between all the available input sources
(TV, AV1, Component1, Component2, PC, HDMI1,
HDMI2
).
2
MENU
Press to see an on-screen menu of your TV’s features.
3
+ VOL –
Press to increase or decrease the volume. In the on-
screen menu, use the + VOL – buttons as you would
use the ◄ and ► buttons on the remote control.
4
CH
Press to change channels.
In the on-screen menu, use the CH buttons as
you would use the ▲ and ▼ buttons on the remote
control.
5
ENTER
Press to confirm a selection.
6
Press to turn the TV on and off.
Power Indicator
Blinks and turns off when the power is on and lights up
Aim the remote control towards this spot on the TV.
7
POWER
in stand-by mode.
Remote Control Sensor
Speakers
English - 6
English - 7
Viewing the Connection Panel
Rear Panel Jacks
Use the rear panel jacks to connect A/V components that will be connected continuously, such as VCR or DVD players. For
more information on connecting equipment, see pages 9-15. The product color and shape may vary depending on the model.
1
POWER IN
Connect the supplied power cord.
2
DIGITAL AUDIO OUT (OPTICAL)
Connect to a Digital Audio component.
3
AUDIO OUT (R/L)
Audio outputs to external devices.
4
PC IN [PC]/[AUDIO]
Connect to the video and audio output jack on your PC.
5
DVI IN (HDMI 2) (AUDIO-R/L)
Connect to the DVI audio output jack of an external device.
6
HDMI IN 1, 2
Connect to the HDMI jack of a device with an HDMI
output. (HDMI2 supports HDMI-DVI IN and connection
from a PC.)
- This input can also be used as a DVI connection with
separate analog audio inputs. An optional HDMI/DVI
cable will be necessary to make this connection.
When using an optional HDMI/DVI adapter, the DVI
-
analog audio inputs on your TV allow you to receive left
and right audio from your DVI device.
7
ANT IN
Uses a 75Ω Coaxial connector for an Air/Cable
Network.
8
SERVICE
For service only.
9
COMPONENT IN 1, 2 / AV IN 1
Connects Component video/audio.
The COMPONENT IN 1 jack is also used as the AV IN 1
jack.
- Connect the video cable to the COMPONENT IN 1 [Y/
VIDEO] jack and the audio cable to the COMPONENT IN 1
[R-AUDIO-L] jacks.
0
EX-LINK
Connect this to the jack on the optional wall mount
bracket. This will allow you to adjust the TV viewing
angle using your remote control.
Remote Control
You can use the remote control up to a distance of about 23 feet from the TV.
1
POWER
Turns the TV on and off.
2
TV
Selects the TV mode directly.
3
NUMERIC BUTTONS
Press to directly select a channel.
4
–
Press to select additional channels
(digital and analog) being
broadcast by the same station. For
example, to select channel “54-3”,
press “54”, then press “–” and “3”.
5
MUTE
Press to temporarily cut off the
sound.
6
VOL
Press to increase or decrease the
volume.
7
TOOLS
Use to quickly select frequently
used functions.
8
UP▲/DOWN▼/LEFT◄/
RIGHT►/ENTER
Use to select on-screen menu
items and change menu values.
9
INFO
Press to display information on the
TV screen.
0
COLOR BUTTONS
Use these buttons in the Channel
list.
!
CC
Controls the caption decoder.
@
MTS
Press to choose stereo, mono or
Separate Audio Program (SAP
broadcast).
#
SOURCE
Press to display all of the available
video sources.
$
PRE-CH
Tunes to the previous channel.
%
CH
Press to change channels.
^
RETURN
Returns to the previous menu.
&
EXIT
Press to exit the menu.
*
MENU
Displays the main on-screen menu.
(
SRS
Selects SRS TruSurround XT
mode.
)
FAV.CH
Press to switch to your favorite
channels.
a
P.SIZE
Press to change the screen size.
➢
The performance of the remote control may be affected by bright light.
English - 8
English - 9
Installing Batteries in the Remote Control
1 Lift the cover at the back of the remote control upward as shown in the figure.
2 Install two AAA size batteries.
➢
Make sure to match the “+” and “–” ends of the batteries with the diagram inside the
compartment.
➢
Do not mix battery types, i.e. alkaline and manganese.
3 Close the cover as shown in the figure.
➢
Remove the batteries and store them in a cool, dry place if you won’t be using the
remote control for a long time. The remote control can be used up to about 23 feet
(7m) from the TV. (Assuming typical TV usage, the batteries last for about one year.)
➢
If the remote control doesn’t work, check the following:
1. Is the TV power on?
2. Are the plus and minus ends of the batteries reversed?
3. Are the batteries drained?
4. Is there a power cut, or is the power cord unplugged?
5. Is there a special fluorescent light or a neon sign nearby?
Connections
Connecting VHF and UHF Antennas
If your antenna has a set of leads that look like this, see “Antennas with 300 Ω Flat
Twin Leads” below.
If your antenna has one lead that looks like this, see “Antennas with 75 Ω Round
Leads”.
If you have two antennas, see “Separate VHF and UHF Antennas”.
Antennas with 300 Ω Flat Twin Leads
If you are using an off-air antenna (such as a roof antenna or “rabbit ears”) that
has 300 Ω twin flat leads, follow the directions below.
1 Place the wires from the twin leads under the screws on a 300-75 Ω adapter (not
supplied).
Use a screwdriver to tighten the screws.
2 Plug the adaptor into the ANT IN terminal on the back of the TV.
Antennas with 75 Ω Round Leads
1
Plug the antenna lead into the ANT IN terminal on the back of the TV.
Separate VHF and UHF Antennas
If you have two separate antennas for your TV (one VHF and one UHF), you must
combine the two antenna signals before connecting the antennas to the TV. This
procedure requires an optional combiner-adaptor (available at most electronics
shops).
1 Connect both antenna leads to the combiner.
2 Plug the combiner into the ANT IN terminal on the bottom of the back panel.
ANT IN
ANT IN
UHF
VHF
UHF
VHF
ANT IN
Connecting Cable TV
To connect to a cable TV system, follow the instructions below.
Cable without a Cable Box
1
Plug the incoming cable into the ANT IN terminal on the back of the TV.
➢
Because this TV is cable-ready, you do not need a cable box to view
unscrambled cable channels.
Connecting to a Cable Box that Descrambles All Channels
1
Find the cable that is connected to the ANT OUT terminal on your cable box.
➢
This terminal might be labeled “ANT OUT”, “VHF OUT” or simply, “OUT”.
ANT IN
2 Connect the other end of this cable to the ANT IN terminal on the back of the TV.
Connecting to a Cable Box that Descrambles Some Channels
If your cable box descrambles only some channels (such as premium channels), follow the instructions below.
You will need a two-way splitter, an RF (A/B) switch, and four lengths of Antenna cable. (These items are available
at most electronics stores.)
ANT IN
ANT OUT
ANT IN
1
Find and disconnect the cable that is
connected to the ANT IN terminal on your
cable box.
➢
This terminal might be labeled “ANT
IN”, “VHF IN” or simply, “IN”.
2 Connect this cable to a two-way splitter.
3 Connect an Antenna cable between an
OUTPUT terminal on the splitter and the IN
terminal on the cable box.
4
Connect an Antenna cable between the
ANT OUT terminal on the cable box and the
B–IN terminal on the RF(A/B) switch.
5
Connect another cable between the other
OUT terminal on the splitter and the A–IN
terminal on the RF (A/B) switch.
Connect the last Antenna cable between
6
the OUT terminal on the RF (A/B) switch
and the ANT IN terminal on the rear of the
TV.
Incoming
Incoming
cable
Incoming
cable
Incoming
cable
cable
Splitter
Splitter
Splitter
ANT IN
Incoming
Splitter
cable
Cable Box
Cable Box
Splitter
RF (A/B)
Switch
Cable Box
RF (A/B)
Switch
RF (A/B)
Switch
TV Rear
ANT IN
After you have made this connection, set the A/B switch to the “A” position for normal viewing. Set the A/B switch to the “B”
position to view scrambled channels. (When you set the A/B switch to “B”, you will need to tune your TV to the cable box’s
output channel, which is usually channel 3 or 4.)
English - 10
English - 11
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via HDMI
This connection can only be made if there is an HDMI Output jack on the external device. This connection will
provide the highest quality picture.
1 Connect an HDMI Cable
between the HDMI IN(1 or 2)
jack on the TV and the HDMI
jack on the DVD Player or
Cable Box / Satellite receiver
(Set-Top Box).
DVD Player or Cable Box /
Satellite receiver (Set-Top Box)
HDMI Cable (Not supplied)
TV Rear Panel
What is HDMI?
• HDMI, or high-definition multimedia interface, is an interface that enables the
transmission of digital audio and video signals using a single cable without
compression.
• The difference between HDMI and DVI is that the HDMI device is smaller in size and
has the HDCP (High Bandwidth Digital Copy Protection) coding feature installed.
➢
Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
➢
When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via DVI
This connection can only be made if there is a DVI Output jack on the external device.
1 Connect a HDMI/DVI Cable
or DVI-HDMI Adapter
between the HDMI IN 2 jack
on the TV and the DVI jack
on the DVD Player or Cable
Box/Satellite receiver (SetTop Box).
2 Connect Audio Cables
between the DVI IN (HDMI 2)
[R-AUDIO-L] jack on the TV
and the AUDIO OUT jacks
on the DVD Player or Cable
Box/Satellite receiver (SetTop Box).
DVD Player or Cable Box /
Satellite receiver (Set-Top Box)
Audio Cable (Not supplied)2
HDMI/DVI Cable (Not supplied)1
➢
Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
➢
When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
➢
When using an HDMI / DVI cable connection, you must use the HDMI IN 2 jack.
TV Rear Panel
Connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box) via Component cables
The rear panel jacks on your TV make it easy to connect a DVD Player or Cable Box / Satellite receiver (Set-Top
Box) to your TV.
1 Connect Component Cables
between the COMPONENT
IN (1 or 2) [Y, PB, PR]
jacks on the TV and the
COMPONENT [Y, PB, PR]
jacks on the DVD Player
or Cable Box / Satellite
receiver(Set-Top Box).
2 Connect Audio Cables
between the COMPONENT
IN (1 or 2) [R-AUDIO-L] jacks
on the TV and the AUDIO
OUT jacks on the DVD Player
or Cable Box / Satellite
receiver (Set-Top Box)
TV Rear Panel
DVD Player or Cable Box/
Satellite receiver (Set-Top Box)
Audio Cable (Not supplied)
2
Component Cable (Not supplied)1
➢
Component video separates the video into Y (Luminance (brightness)), PB
(Blue) and PR (Red) for enhanced video quality. Be sure to match the component
video and audio connections. For example, if connecting the video cable to
COMPONENT IN 1, connect the audio cable to COMPONENT IN 1 also.
➢
Each DVD Player or Cable Box / Satellite receiver (Set-Top Box) has a different
back panel configuration.
➢
When connecting a DVD Player or Cable Box / Satellite receiver (Set-Top Box),
match the color of the connection terminal to the cable.
Connecting a Camcorder
They allow you to view the camcorder tapes without using a VCR
1 Connect a Video Cable
between the AV IN 1 [VIDEO]
jack on the TV and the
VIDEO OUT jack on the
Camcorder.
2 Connect Audio Cables
between the AV IN 1
[L-AUDIO-R] jacks on the TV
and the AUDIO OUT jacks on
the Camcorder.
Camcorder
➢
Each Camcorder has a different back panel configuration.
➢
When connecting a Camcorder, match the color of the connection terminal to the cable
Video Cable (Not supplied)1
Audio Cable (Not supplied)2
TV Rear Panel
.
English - 12
English - 13
Connecting a VCR
These instructions assume that you have already connected your TV to an antenna or a cable TV system
(according to the instructions on pages 9~10). Skip step 1 if you have not yet connected to an antenna or a cable
system.
1 Unplug the cable or antenna
from the back of the TV.
2 Connect the cable or antenna
to the ANT IN terminal on the
back of the VCR.
3 Connect an Antenna Cable
between the ANT OUT
terminal on the VCR and the
ANT IN terminal on the TV.
4 Connect a Video Cable
between the VIDEO OUT
jack on the VCR and the AV
IN 1 [Y/VIDEO] jack on the
TV.
5 Connect Audio Cables
between the AUDIO OUT
jacks on the VCR and the AV
IN 1 [R-AUDIO-L] jacks on
the TV.
VCR Rear Panel
2
Audio Cable(Not supplied)5
Video Cable(Not supplied)4
Antenna cable(Not supplied)3
TV Rear Panel
➢
If you have a “mono” (non-stereo) VCR, use a Y-connector (not supplied) to
connect to the right and left audio input jacks of the TV. Alternatively, connect the
cable to the “R” jack.
If your VCR is stereo, you must connect two cables.
➢
Each VCR has a different back panel configuration.
➢
When connecting a VCR, match the color of the connection terminal to the cable.
➢
When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does
not match the color of the video cable (Yellow).
Connecting a Digital Audio System
The rear panel jacks on your TV make it easy to connect a Digital Audio System(Home theater/Receiver) to your
TV.
1 Connect an Optical Cable
between the DIGITAL AUDIO
OUT (OPTICAL) jacks on
the TV and the Digital Audio
Input (OPTICAL) jacks on the
Digital Audio System.
When a Digital Audio System
is connected to the DIGITAL
AUDIO OUT (OPTICAL)
terminal:
Decrease the volume of the
TV, and adjust the volume
level with the system’s
volume control.
TV Rear Panel
Digital Audio System
Optical Cable (Not supplied)
What is OPTICAL?
• Converts the electric signal into an optical light signal, and transmits it through glass
fibers. S/PDIF is a transmission system of digital audio in the form of a light wave
that uses a glass conductor.
➢
5.1CH audio is possible when the TV is connected to an external device
supporting 5.1CH.
➢
Each external input source device has a different back panel configuration.
➢
When the receiver (home theater) is set to On, you can hear sound output from
the TV’s Optical jack. When the TV is displaying a DTV(air) signal, the TV will send
out 5.1 channel sound to the Home theater receiver. When the source is a digital
component such as a DVD and is connected to the TV via HDMI, only 2 channel
sound will be heard from the Home Theater receiver.
Connecting an Amplifier / DVD Home Theater
1 Connect Audio Cables
between the AUDIO OUT
[R-AUDIO-L] on the TV and
AUDIO IN [L-AUDIO-R] on
the Amplifier / DVD Home
Theater.
When an audio amplifier is
connected to the AUDIO OUT
[R-AUDIO-L] jacks terminals:
Decrease the volume of the
TV, and adjust the volume
level with the Amplifier’s
volume control.
Amplifier / DVD Home Theater
Audio Cable (Not supplied)
➢
Each Amplifier / DVD Home Theater has a different back panel configuration.
➢
When connecting an Amplifier / DVD Home Theater, match the color of the
connection terminal to the cable.
TV Rear Panel
English - 14
English - 15
Connecting a PC
Using the D-Sub Cable
1 Connect a D-Sub Cable
between PC IN [PC] jack on
the TV and the PC output
jack on your computer.
2 Connect a PC Audio Cable
between PC IN [AUDIO] jack
on the TV and the Audio Out
jack of the sound card on
your computer.
Using the HDMI/DVI Cable
1 Connect a HDMI/DVI cable
between the HDMI IN 2 jack
on the TV and the PC output
jack on your computer.
2
Connect a 3.5mm Stereo/
2RCA cable between the DVI
IN (HDMI 2) [R-AUDIO-L] jack
on the TV and the Audio Out
jack of the sound card on your
computer.
Using the D-Sub Cable
PC
PC Audio Cable (Not supplied)2
D-Sub Cable (Not supplied)
1
Using the HDMI/DVI Cable
PC
TV Rear Panel
TV Rear Panel
3.5 mm Stereo plug to 2 RCA Cable (Not supplied)2
HDMI/DVI Cable (Not supplied)1
➢
Each PC has a different back panel configuration.
➢
When connecting a PC, match the color of the connection terminal to the cable.
➢
When using an HDMI/DVI cable connection, you must use the HDMI IN 2 terminal.
Operation
Turning the TV On and Off
Press the POWER button on the remote control.
You can also use the POWER button on the TV.
➢
It may take a while before you see a full picture.
Plug & Play Feature
The first time you turn on your new TV, choose your basic settings for language, input source and channels, and
time of day using the plug and play feature. The TV will store these settings in memory. Storing the channels in
memory will allow you to scan the stored channels rather than have to enter their digits each time you want to
change channels.
When the TV is initially powered on, basic settings proceed automatically:
1 Press the POWER button on the remote control.
The message Menu language, Store Demo, Channels and Time will be set.
is displayed.
2 Press the ENTER button to enter the language.
Press the ▲ or ▼ button to select language, then press the ENTER button.
The message Select “Home Use” when installing this TV in your home. is
automatically displayed.
➢
The Screen Saver is activated if there is no remote control key input for
longer than 1 minute while Plug & Play is running.
➢
The Screen Saver is activated if there is no operating signal for longer than
15 minutes.
3 Press the ◄ or ► button to select Store Demo or Home Use, then press the
ENTER button.
➢
We recommend setting the TV to Home Use mode for the best picture in
your home environment.
➢
Store Demo mode is only intended for use in retail environments.
➢
If the unit is accidentally set to Store Demo mode and you want to return
to Home Use (Standard) : Press the Volume button on the TV. When the
volume OSD is displayed, press and hold the MENU button on the TV for 5
seconds.
4
Press the ▲ or ▼ button to memorize the channels of the selected connection.
Press the ENTER button to select Start.
➢
Air: Air antenna signal.
Cable: Cable antenna signal.
Auto: Air and Cable antenna signals.
➢
In Cable mode, you can select the correct analog signal source among
STD, HRC, and IRC by pressing the ◄ or ► button, then press the ENTER
button. If you have Digital cable, select the signal source for both Analog and
Digital. Contact your local cable company to identify the type of cable system
that exists in your particular area.
Plug & Play
Menu language, Store Demo,
i
Channels and Time will be set.
Start
Plug & Play
Select the language of the OSD.
Language :
Select “Home Use” when installing
this TV in your home.
Store Demo
Move
Select the antenna to memorize.
Air
Cable
Auto
Move
Selects a cable signal type for your location.
Analog
STD
HRC
IRC
Digital
STD
HRC
IRC
Move
English
Español
Français
Move
Plug & Play
Enter
Plug & Play
Enter
Plug & Play
Enter
Home Use
Start
Start
Start
Start
Enter
Enter
Skip
Skip
English - 16
Continued...
English - 17
5 The TV will begin memorizing all of the available channels.
➢
To stop the search before it has finished, press the ENTER button with Stop
selected.
After all the available channels are stored, the TV starts to remove scrambled
channels(see page37). The Auto program menu then reappears.
Press the ENTER button when channel memorization is complete.
Clock Mode menu is automatically displayed.
6
Press the ENTER button.
Press the ▲ or ▼ button to select Manual if you want to set the current time
manually, then press the ENTER button. Enter the current date and time. is
displayed.
➢
If you select Auto, Set to daylight savings time. is displayed, then go to
step 9.
7
Press the ◄ or ► button to move to Month, Day, Year, Hour, Minute, or
am/pm. Set the date and time you want by pressing the ▲ or ▼ button,
then press the MENU button.
➢
You can set the Month, Day, Year, Hour, and Minute directly by pressing
the number buttons on the remote control.
8
The message Enjoy your watching. is displayed.
When you have finished, press the ENTER button.
➢
Even if the ENTER button is not pressed, the message will automatically
disappear after several seconds.
Setting the Clock Automatically
9 Press the ENTER button.
Press the ▲ or ▼ button to select On or Off, then press the ENTER button.
The Select the time zone in which you live. menu is automatically displayed.
Auto Program in Progress.
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --
Removing scrambled channel.
Auto program is completed.
93 channels are memorized
DTV Air : 16 Air : 23
DTV Cable : 13 Cable : 21
Clock Mode :
DST :
Auto Program
Stop
Enter
Auto Program
Stop
Enter
Auto Program
OK
Enter
Plug & Play
Select the Clock mode.
Auto
Manual
Move
Enter the current date and time.
Month YearDay
01 01 2008
Hour am/pmMinute
05
i
Set to daylight saving time.
Enter
Plug & Play
30
Enter
MoveAdjust
Plug & Play
Enjoy your watching.
OK
Plug & Play
Air 67
68%
DVD Cable 3-1
68%
am
Enter
Off
On
Skip
Skip
Skip
Skip
Skip
10 Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States).
Press the ENTER button.
If clock is not automatically set, see page 45 to set the clock.
11 The message Enjoy your watching. is displayed.
When you have finished, press the ENTER button.
➢
Even if the ENTER button is not pressed, the message will automatically
disappear after several seconds.
Continued...
Move
Select the time zone in which you live.
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
Move
i
Enter
Plug & Play
Enter
Plug & Play
Enjoy your watching.
OK
Skip
Skip
Enter
If you want to reset this feature...
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ENTER button to select Plug & Play. For further details on setting up
options, refer to the pages 16~17.
The Plug & Play feature is only available in the TV.
➢
Changing Channels
Using the Channel Buttons
1 Press the CH
➢
When you press the CH
sequence. You will see all the channels that the TV has memorized.
(The TV must have memorized at least three channels). You will not see
channels that were either erased or not memorized. See pages 20-21 to
memorize channels.
or CH
button to change channels.
or CH
button, the TV changes channels in
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Menu language, Store Demo,
i
Channels and Time will be set.
Move
Plug & Play
Start
Enter
Setup
Enter
►
►
►
►
►
►
►
Return
Return
Using the Number Buttons
Press the number buttons to go directly to a channel. For example, to select
1
channel 27, press 2, then 7.
The TV will change channels when you press the second number.
For quick channel change, press the number buttons, then press the ENTER
➢
button.
Using the “-” Button
The “ ” button is used to select stations that broadcast a digital signal.
1
For example, for Channel 7-1, press 7, then , then 1.
HD indicates the TV is receiving a Digital High Definition signal.
➢
SD indicates the TV is receiving a Standard Definition signal.
For quick channel change, press the number buttons, then press the ENTER
➢
button.
Using the PRE-CH Button to select the Previous Channel
Use the number buttons to quickly tune to any channel.
1
Press the PRE-CH button. The TV will switch to the last channel viewed.
To quickly switch between two channels that are far apart, tune to one
➢
channel, then use the number button to select the second channel.
Then use the PRE-CH button to quickly alternate between them.
English - 18
English - 19
Adjusting the Volume
Using the Volume Buttons
1 Press the VOL
or VOL
button to increase or decrease the volume.
Using the Mute Button
At any time, you can cut off the sound using the MUTE button.
1
Press MUTE and the sound cuts off.
Mute will displayed on the screen.
2 To turn mute off, press the MUTE button again, or simply press the VOL
VOL
button.
or
Using the TOOLS Button
You can use the TOOLS button to select your frequently used functions quickly and easily. The “TOOLS” menu
changes depending on which external input mode you are viewing.
1 Press the TOOLS button.
The
TOOLS menu will appear.
2 Press the ▲/▼ button to select a menu, then press the ENTER button.
3 Press the ▲/▼/◄/►/ENTER buttons to display, change, or use the selected
items.
For a more detailed description of each function, refer to the corresponding
page.
Picture Mode ◄ Standard ►
Sound Mode : Custom
Sleep Timer : Off
Add to Favorite
Switch to Cable
Move
Tools
Adjust
Exit
• Picture Mode, see page 23
• Sound Mode, see page 32
• Sleep Timer, see page 46
• Add to Favorite, see page 38
• Switch to Cable, see page 20
Viewing the Display
The display identifies the current channel and the status of certain audio-video settings.
1 Press the INFO button on the remote control.
The TV will display the channel, the type of sound, and the status of certain
picture and sound settings.
Press the INFO button once more or wait approximately 10 seconds and it disappears
automatically.
Air 3
Mono
Picture Mode : Standard
Sound Mode : Custom
MTS : Mono
V-Chip : Off
Caption : Off
7 : 30 am
Viewing the Menus
1 With the power on, press the MENU button.
The main menu appears on the screen. Its left side has five icons:
Picture, Sound, Channel, Setup, Input.
2 Press the ▲ or ▼ button to select one of the icons.
Then press the ENTER button to access the icon’s sub-menu.
Mode : Standard
Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50
▼
More
Move
PictureT V
Enter
►
Exit
3 Press the EXIT button to exit.
It takes about one minute until the on-screen menu disappears.
➢
Memorizing the Channels
Your TV can memorize and store all of the available channels for both “off-air” (air) and cable channels. After the
available channels are memorized, use the CH
the need to change channels by entering the channel digits. There are three steps for memorizing channels:
selecting a broadcast source, memorizing the channels (automatic) and adding and deleting channels (Channel
Lists).
Selecting the Video Signal-source
Before your television can begin memorizing the available channels, you must
specify the type of signal source that is connected to the TV (i.e. an Air or a Cable
system).
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ENTER button to select Antenna.
Press the ▲ or ▼ button to select Air or Cable, then press the ENTER button.
Press the
EXIT button to exit.
or CH
button to scan through the channels. This eliminates
ChannelT V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Enter
ChannelT V
Enter
Air
Cable
Return
Return
►
►
►
►
►
►
►
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Switch to Cable or Switch to Air, then press
the ENTER button.
Continued...
English - 20
Tools
Anynet+ (HDMI-CEC)
Picture Mode : Standard
Sound Mode : Custom
Sleep Timer : Off
Add to Favorite
Switch to Cable
Move
Enter
Exit
English - 21
Storing Channels in Memory (Automatic Method)
Press the MENU button to display the menu.
1
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Auto Program, then press the ENTER
button.
3 Press the ▲ or ▼ button to select the antenna connection, then press the
ENTER button.
Air: Air antenna signal.
➢
Cable: Cable antenna signal.
Auto: Air and Cable antenna signals.
4
When selecting the Cable TV system:
Press the ENTER button to start the auto program.
Press the ▲ or ▼ to select the correct analog signal cable system source from
among STD, HRC, and IRC, then press the ENTER button. If you have Digital
cable TV, select the cable system signal source for both Analog and Digital.
STD, HRC, and IRC identify various types of cable TV systems. Contact
➢
your local cable company to identify the type of cable system that exists in
your particular area. At this point the signal source has been selected.
5
The TV begins memorizing all available stations.
After all the available channels are stored, the TV starts to remove
➢
scrambled channels (see page 38). The Auto program menu then reappears.
➢
If you want to stop Auto Programming, press the ENTER button. The Stop
Auto Program? message will be displayed. Select Yes by pressing the ◄
or ► button.
Press the
EXIT button to exit.
ChannelT V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Auto ProgramT V
Select the antenna to execute the Auto
Program function.
Air
Cable
Auto
Move
Analog
STD
HRC
IRC
Digital
STD
HRC
IRC
Move
Auto Program
Stop
Auto Program
Stop
Auto ProgramT V
Enter
Enter
Selects a cable signal type for your location.
Auto Program in progress.
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --
Removing scrambled channel.
Enter
Return
Start
Start
Start
Enter
Start
Enter
Return
Air 67
68 %
Return
DVD Cable 3-1
68%
Return
Skip
►
►
►
►
►
►
►
To Select the Source
Use to select TV or other external input sources such as DVD players or Set-top/Cable boxes connected to the TV.
Use to select the input source of your choice.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Input, then press the ENTER button.
2 Press the ENTER button to select Source List.
Press the ▲ or ▼ button to select signal source, then press the ENTER button.
Available signal sources: TV, AV1, Component1, Component2, PC,
➢
HDMI1, HDMI2.
You can choose only those external devices that are connected to the TV.
➢
You can also press the SOURCE button on the remote control to view an external
signal source.
To Edit the Input Source Name
InputT V
Source List : TV
Edit Name
Move
Enter
Source ListT V
TV
AV1 :
Component1 :
Component2 :
PC :
HDMI1 : - - - HDMI2 : - - - -
Move
- - - -
- - - -
- - - -
- - - -
Enter
►
►
Return
Return
You can name the device connected to the input jacks to make your input source selection easier.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Input, then press the ENTER button.
Press the ▲ or ▼ button to select Edit Name, then press the ENTER button.
Source List : TV
Edit Name
Move
2 Press the ▲ or ▼ button to select AV1, Component1, Component2, PC,
HDMI1 or HDMI2 input jack, then press the ENTER button.
3 Press the ▲ or ▼ button to select VCR, DVD, Cable STB, Satellite STB, PVR
STB, AV Receiver, Game, Camcorder, PC, TV, IPTV, Blu-Ray, HD DVD or
Digital Media Adapter input source, then press the ENTER button.
Press the
EXIT button to exit.
AV1 :
Component1 :
Component2 :
PC :
HDMI1 :
HDMI2 :
Move
When a PC with a resolution of 640 x 480@60Hz is connected to the HDMI IN 2
port, you should set the HDMI2 mode to PC in the Edit Name menu.
InputT V
Enter
Edit NameT V
- - - -
- - - -
VCR
DVD
Cable STB
Satellite STB
PVR STB
AV Receiver
Game
Enter
►
►
Return
▼
Return
English - 22
English - 23
Picture Control
Changing the Picture Standard
You can select the type of picture which best corresponds to your viewing requirements.
1 Press the MENU button to display the menu.
Press the ENTER button to select Picture.
2 Press the ENTER button to select Mode.
Press the ▲ or ▼ button to select Dynamic, Standard, or Movie.
Press the ENTER button.
• Dynamic: Select the picture for high-definition in a bright room.
• Standard: Select the picture for the optimum display in a normal environment.
• Movie: Select the picture for viewing movies in a dark room.
3 Press the EXIT button to exit.
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Picture Mode.
3 Press the ◄ or ► button to select the required option.
4
Press the EXIT or TOOLS button to exit.
Customizing the Picture Settings
Your television has several setting options that allow you to control the picture quality.
Move
Move
TOOLS
Adjust
PictureT V
Enter
PictureT V
Dynamic
Standard
Movie
Enter
◄ Standard
Mode : Standard
Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50
▼
More
Mode :
Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50
▼
More
Picture Mode
Sound Mode : Custom
Sleep Timer : Off
Add to Favorite
Switch to Air
Move
►
Return
Return
►
Exit
1 To select the desired picture mode, follow the Changing the Picture Standard
instructions number 1 to 2.
2 Press the ▲ or ▼ button to select Cell Light, Contrast, Brightness,
Sharpness, Color, or Tint(G/R), then press the ENTER button.
3 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
Press the EXIT button to exit.
• When you make changes to Cell Light, Contrast, Brightness,
➢
Sharpness, Color, or Tint(G/R) the OSD will be adjusted accordingly.
• When in PC mode,
Tint(G/R), Sharpness and Color are not available.
• Each adjusted setting will be stored separately according to its input mode.
• Cell Light: Sets the pixel brightness; 10 being the highest setting.
• Contrast: Adjusts the contrast level of the picture.
• Brightness: Adjusts the brightness level of the picture.
• Sharpness: Adjusts the edge definition of the picture.
• Color: Adjusts color saturation of the picture.
• Tint(G/R): Adjusts the color tint of the picture by compensating the red and
green color.
Move
PictureT V
Return
Enter
Return
Return
Mode : Standard
Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint(G/R) G 50 R 50
▼
More
Cell Light 7
Move Adjust
Contrast 80
Move Adjust
►
Adjusting the Detailed Settings
Samsung’s new TVs allow you to make even more precise picture settings than previous models. See below to
adjust detailed picture settings.
Activating Detailed Settings
Press the MENU button to display the menu.
1
Press the ENTER button to select Picture.
2 Press the ENTER button to select Mode.
Press the ▲ or ▼ button to select Standard or Movie, then press the ENTER
button.
➢
Detailed Settings is available in Standard or Movie mode.
3 Press the ▲ or ▼ button to select Detailed Settings, then press the ENTER
button.
➢
In PC mode, you can only make changes to Dynamic Contrast, Gamma
and White Balance from among the Detailed Settings items.
Activating Black adjust
You can select the black level on the screen to adjust the screen depth.
4
Press the ▲ or ▼ button to select Black adjust, then press the ENTER button.
5
Press the ▲ or ▼ button to select Off, Low, Medium or High.
Press the ENTER button.
• Off: Turns off the black adjustment function.
• Low: Sets the black color depth to low.
• Medium: Sets the black color depth to medium.
• High: Sets the black color depth to high.
▲
More
Detailed Settings
Picture Options
Reset : OK
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Move
Move
Move
Detailed SettingsT V
Detailed SettingsT V
PictureT V
Enter
: Medium
: On
Enter
Off
Low
: Off
Medium
High
: On
Enter
Return
Return
Return
►
►
►
►
►
►
►
►
►
Activating Dynamic Contrast
You can adjust the screen contrast so that the optimal contrast is provided.
6 Press the ▲ or ▼ button to select Dynamic Contrast, then press the ENTER
button.
7 Press the ▲ or ▼ button to select Off, Low, Medium or High.
Press the ENTER button.
• Off: Turns off the dynamic contrast adjustment function.
• Low: Sets the dynamic contrast to low.
• Medium: Sets the dynamic contrast to medium.
• High: Sets the dynamic contrast to high.
Activating Gamma
You can adjust the Primary Color (Red, Green, Blue) Intensity. (-3 ~ +3)
8 Press the ▲ or ▼ button to select Gamma, then press the ENTER button.
9 Press the ◄ or ► button to decrease or increase the value.
Press the ENTER button.
Continued...
Detailed SettingsT V
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Gamma 0
Move
Move
Detailed SettingsT V
Adjust
Off
: Off
Low
Medium
High
: On
Enter
: Medium
: On
Enter
Return
Return
Return
►
►
►
►
►
►
English - 24
English - 25
Changing the Color Space
Color space is a color matrix composed of red, green and blue colors.
Select your favorite color space to experience the most natural color.
10 Press the ▲ or ▼ button to select Color Space, then press the ENTER button.
11 Press the ENTER button again to select Color Space.
12 Press the ▲ or ▼ button to select
Auto, Native or Custom.
Press the ENTER button.
• Auto: Auto Color Space automatically adjusts to the most natural color tone
based on program sources.
• Native: Native Color Space offers deep and rich color tone.
• Custom: Adjusts the color range to suit your preference. (see “Customizing the
Color Space”)
Detailed SettingsT V
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Color Space : Off
Color :
Red 50
Green 0
Blue 0
Reset
Move
: Medium
: On
Color SpaceT V
Enter
Auto
Native
Custom
Return
►
►
►
►
►
►
Customizing the Color Space
13 Press the ▲ or ▼ button to select
➢
Color is available when Color Space is set to Custom.
Color, then press the ENTER button.
14 Press the ▲ or ▼ button to select Red, Green, Blue, Yellow, Cyan or
Magenta. Press the ENTER button.
15 Press the ▲ or ▼ button to select Red, Green or Blue to change it.
Press the ENTER button.
16 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
In Color, you can adjust the RGB values for the selected color.
➢
To reset the adjusted RGB value, select Reset.
➢
• Red: Adjusts the red saturation level of the selected color.
• Green: Adjusts the green saturation level of the selected color.
• Blue: Adjusts the blue saturation level of the selected color.
• Reset: Resets the color space to the default values.
Changing the adjustment value will refresh the adjusted screen.
➢
Settings can be adjusted and stored for each external device you have
➢
connected to an input of the TV. For example, if you have a DVD player
connected to HDMI 1 and it is currently selected, settings and adjustments
will be saved for the DVD player.
Activating White Balance
You can adjust the color temperature for more natural picture colors.
17 Press the ▲ or ▼ button to select White Balance, then press the ENTER
button.
18 Select the required option by pressing the ▲ or ▼ button, then press the
ENTER button.
19 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the ENTER button.
• R Offset: Adjusts the red color darkness.
• G Offset: Adjusts the green color darkness.
• B Offset: Adjusts the blue color darkness.
• R Gain: Adjusts the red color brightness.
• G Gain: Adjusts the green color brightness.
• B Gain: Adjusts the blue color brightness.
• Reset: The previously adjusted white balance will be reset to the factory defaults.
Changing the adjustment value will refresh the adjusted screen.
➢
Move
Color SpaceT V
Color Space : Off
Color :
Red 50
Green 0
Blue 0
Reset
Move
Color SpaceT V
Color Space : Custom
Color :
Red 50
Green 0
Blue 0
Reset
Move
Detailed SettingsT V
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
R-Offset 25
G-Offset 25
B-Offset 25
R-Gain 25
G-Gain 25
B-Gain 25
Reset
▲
R-Offset
▼
Move
: Medium
: On
Move
White Balance
Move
Adjust
Enter
Auto
Native
Custom
Enter
Red
Green
Blue
Yellow
Cyan
Magenta
Enter
Enter
Enter
Return
Return
Return
Return
Return
Return
25
►
►
►
►
►
►
Continued...
Flesh Tone
You can emphasize the pink flesh tone in the picture.
20 Press the ▲ or ▼ button to select
21 Press the ◄ or ► button to decrease or increase the value.
Flesh Tone, then press the ENTER button.
Press the ENTER button.
Changing the adjustment value will refresh the adjusted screen.
➢
Activating Edge Enhancement
You can emphasize object boundaries in the picture.
22 Press the ▲ or ▼ button to select Edge Enhancement, then press the ENTER
button.
23 Press the ▲ or ▼ button to select Off or On.
Press the ENTER button.
Detailed SettingsT V
Black Adjust : Off
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Flesh Tone 0
Black Adjust : Low
Dynamic Contrast
Gamma : 0
Color Space
White Balance
Flesh Tone 0
Edge Enhancement
Move
Move
Adjust
Detailed SettingsT V
: Off
: On
Enter
: Low
: Off
Off
On
Enter
Return
Return
Return
►
►
►
►
►
►
Configuring Picture Options
Activating Picture Options
Press the MENU button to display the menu.
1
Press the ENTER button to select Picture.
2 Press the ▲ or ▼ button to select Picture Options, then press the ENTER
button.
3 Press the ▲ or ▼ button to select a particular item. Press the ENTER button.
When you are satised with your setting, press the ENTER button.
➢
In PC mode, you can only make changes to the Color Tone and Size
➢
from among the items in Picture Options.
Adjusting the Color Tone
1 Follow the Activating Picture Options instructions numbers 1 and 2.
2 Press the ▲ or ▼ button to select Color Tone, then press the ENTER button.
3 Press the ▲ or ▼ button to select Cool2, Cool1, Normal, Warm1 or Warm2.
Press the ENTER button.
Warm1 or Warm2 is only activated when the picture mode is Movie.
➢
Settings can be adjusted and stored for each external device you have con-
➢
nected to an input of the TV.
Continued...
Move
Move
PictureT V
Enter
Picture OptionsT V
Cool2
Warm2
Cool1
Normal
Warm1
Warm2
Enter
▲
More
Detailed Settings
Picture Options
Reset : OK
Color Tone :
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Return
Return
►
►
►
English - 26
English - 27
Changing the Screen Size
Occasionally, you may want to change the size of the image on your screen. Your
TV comes with six screen size options, each designed to work best with specic
types of video input. Your cable box or satellite receiver may have its own set of
screen sizes as well. In general, though, you should view the TV in 16:9 mode as
much as possible.
1 Follow the Activating Picture Options instructions numbers 1 and 2.
2 Press the ▲ or ▼ button to select Size, then press the ENTER button.
3 Press the ▲ or ▼ button to select the screen format you want.
Press the
Press the
• 16:9 : Sets the picture to 16:9 wide mode.
• Zoom1 : Magnifies the size of the picture on the screen.
• Zoom2 : Expands the Zoom1 format picture.
• Wide Fit : Enlarges the aspect ratio of the picture to fit the entire screen.
• 4:3 : Sets the picture to 4:3 normal mode.
•
➢
ENTER button.
EXIT button to exit.
Just Scan : Use the function to see the full image without any cutoff when HDMI
(1080i), Component (1080i) or DTV (1080i) signals are input.
Temporary image retention may occur when viewing a static image on the
set for more than two hours.
After selecting Zoom1, Zoom2 or Wide Fit:
➢
Press the ◄ or ► button to select
Position, then press the ENTER button.
Press the ▲ or ▼ button to move the picture up and down.
Reset: Press the ◄ or ► button to select Reset, then press the ENTER
button. You can initialize the setting.
➢
After selecting Just Scan in HDMI (1080i) or Component (1080i) mode:
Press the ▲ or ▼ button to select H-Position or V-Position, then press the
ENTER button. Press the ◄ or ► button to adjust the screen Position. Press
the ENTER button. Reset: Press the ▲ or ▼ button to select Reset, then
press the ENTER button. You can initialize the setting.
➢
HD (High Definition)
16:9 - 1080i (1920x1080), 720p (1280x720)
➢
Settings can be adjusted and stored for each external device you have
connected to an input of the TV.
Input Source Picture Size
TV, Video, Component (480i, 480p) 16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Component (1080i),
HDMI (1080i)
16:9, 4:3, Wide Fit,
Just Scan
PC 16:9, 4:3
Move
Adjust
Adjust
Picture OptionsT V
Enter
SizeT V
Position Reset
Enter
SizeT V
Enter
Return
Return
Return
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
16:9
Zoom1
Zoom2
Wide Fit
4:3
Just Scan
H-Position 0
V-Position 0
Reset
►
►
►
►
►
►
►
Alternately, you can press the P.SIZE button on the remote control repeatedly to change
the picture size.
Continued...
16:9
Sets the picture to 16:9
wide mode.
Zoom1
The screen size when
Wide screen is vertically
enlarged.
Zoom2
The screen size when
the Zoom1 screen is
vertically enlarged.
Wide Fit
Enlarges the aspect ratio
of the picture to fit the
entire screen.
4:3
Sets the picture to 4:3
normal mode.
Just Scan
Use the function to see the
full image without any cutoff
when HDMI (720p/1080i),
Component (1080i) or DTV
(1080i) signals are input.
Digital Noise Reduction
If the broadcast signal received by your TV is weak, you can activate the Digital
Noise Reduction feature to help reduce any static and ghosting that may appear
on the screen.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Digital NR, then press the ENTER button.
3 Press the ▲ or ▼ button to select Off, Low, Medium, High or Auto.
Press the ENTER button.
• Off: Turns the screen noise reduction function off.
• Low: Reduces screen noise at a low level.
• Medium: Reduces screen noise at a medium level.
• High: Reduces screen noise at a high level.
• Auto: Automatically recognizes and reduces screen noise.
Press the EXIT button to exit.
Move
Move
Picture OptionsT V
Enter
Picture OptionsT V
Off
Low
Medium
rmal
High
Auto
Enter
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : No
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Return
Return
►
►
►
►
►
►
►
English - 28
Continued...
English - 29
DNIe (Digital Natural Image engine)
This TV includes the DNIe function to provide high visual quality. If you set
DNIe to on, you can view the screen with the DNIe feature activated.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select DNIe, then press the ENTER button.
3 Press the ▲ or ▼ button to select On or Off or then press the ENTER button.
• Off: Switches off the DNIe mode.
• On: Switches on the DNIe mode.
Press the EXIT button to exit.
➢ DNIe™ (Digital Natural Image engine)
This feature brings you a more detailed image with 3D noise reduction and
detail, contrast and white enhancement.
➢ DNIe is only available in Dynamic mode.
➢ This function doesn’t work when the Input Source is PC.
Setting the HDMI Black Level
Use this function to adjust the Black Level of the picture while in HDMI mode.
1
Follow the Activating Picture Options instructions numbers 1 and 2
(Refer to page 26)
2 Press the ▲ or ▼ button to select HDMI Black Level, then press the ENTER
button.
3 Press the ▲ or ▼ button to select Normal or Low, then press the ENTER
button.
• Normal: The screen gets brighter.
• Low: The screen gets darker.
➢
This function is active only when an external device is connected to the TV
via HDMI. HDMI Black Level function may not be compatible with or external devices.
Press the EXIT button to exit.
Move
Move
Move
Move
Picture OptionsT V
Enter
Picture OptionsT V
Off
Off
On
Enter
Picture OptionsT V
Enter
Picture OptionsT V
Normal
Low
Enter
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle : On
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle :
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle : On
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle : On
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Return
Return
Return
Return
►
►
►
►
►
►
►
►
►
►
►
►
►
►
Setting the Film Mode
The TV can be set to automatically sense and process lm signals from all sources
and adjust the picture for optimum quality.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Film Mode, then press the ENTER button.
3 Press the ▲ or ▼ button to select Off or Auto, then press the ENTER button.
Press the EXIT button to exit.
➢
Film mode is supported in TV, AV1, Component(480i /1080i) and
HDMI(480i /1080i).
Continued...
Move
Move
Picture OptionsT V
Enter
Picture OptionsT V
Off
Auto
Enter
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Color Tone : Cool1
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Normal
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Return
Return
►
►
►
►
►
►
►
Setting the Blue Only Mode
This function is for AV device measurement experts. This function displays the blue
signal only by removing the red and green signals from the video signal so as to
provide a Blue Filter effect that is used to adjust the Color and Tint of video equipment such as DVD players, Home Theaters, etc.
Using this function, you can adjust the Color and Tint to preferred values appropriate
to the signal level of each video device using the Red/Green/Blue/Cyan/Magenta/
Yellow Color Bar Patterns, without using an additional Blue Filter.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Blue Only Mode, then press the ENTER
button.
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the EXIT button to exit.
➢
Blue Only Mode is available when the picture mode is set to Standard or
Movie.
Reducing the Effects of Screen Burn
If screen burn has occurred, you can select a white screen or scrolling to help
remove screen burn artifacts.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Screen Burn Protection, then press the
ENTER button.
3 Press the ▲ or ▼ button to select Pixel Shift, White, Scrolling, or Side Gray
then press the ENTER button.
P
ress the EXIT button to exit.
• White
This function removes after-images on the screen by changing the color of
pixels to white. Use this function when there are remaining after-images or
symbols on the screen, especially when you displayed a still image on the
screen for a long time.
•
Scrolling
This function removes after-images on the screen by moving all the pixels on
the PDP according to a pattern. Use this function when there are remaining
after-images or symbols on the screen, especially when you displayed a still
image on the screen for a long time.
• Side Gray
When you watch TV with the screen ratio of 4:3, the screen is prevented from
any damage by adjusting the white balance on both extreme left and right
sides.
To prevent the screen burn from happening, select
Dark or Light.
Move
Move
Screen Burn ProtectionT V
Move
Move
Picture OptionsT V
Off
Off
On
Enter
Picture OptionsT V
Enter
Enter
Pixel ShiftT V
Enter
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Low
Film Mode : Off
Blue Only Mode :
Screen Burn Protection
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Low
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Pixel Shift
White
Scrolling
Side Gray : Light
Pixel Shift : On
Horizontal Dot : 2
Vertical Line : 2
Time : 2 min
Return
Return
Return
Return
►
►
►
►
►
►
►
►
►
►
►
►
►
►
►
►
• Dark: When you set the screen ratio to 4:3, it darkens the left and right sides.
• Light: When you set the screen ratio to 4:3, it brightens the left and right sides.
➢
To remove after-images on the screen, use either the White or Scrolling function. Although both functions remove
after-images on the screen, Scrolling is more effective.
➢
The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove after-
images on the screen. If the after-image is not removed after performing the function, repeat the function again.
➢
Press any key on the remote control to cancel this feature.
Continued...
English - 30
English - 31
Preventing Screen Burn-in
To reduce the possibility of screen burn, this unit is equipped with screen burn
prevention technology.
This technology enables you to set picture movement up/down (Vertical Line) and
side to side (Horizontal Dot).
The Time setting allows you to program the time between movement of the picture
in minutes.
1
Follow the Activating Picture Options instructions numbers 1 and 2.
(Refer to page 26)
2 Press the ▲ or ▼ button to select Screen Burn Protection, then press the
ENTER button.
Move
Screen Burn ProtectionT V
Picture OptionsT V
Enter
Color Tone : Normal
Size : 16:9
Digital NR : Auto
DNle : Off
HDMI Black Level : Low
Film Mode : Off
Blue Only Mode : Off
Screen Burn Protection
Pixel Shift
White
Scrolling
Side Gray : Light
Return
►
►
►
►
►
►
►
►
►
►
►
►
3 Press the ENTER button to select Pixel Shift, then press the ENTER button.
Pressing the ▲ or ▼ button will alternate between On and Off.
You will also see the items Horizontal Dot, Vertical Line and Time.
• Pixel Shift: Using this function, you can minutely move pixels on the PDP in the
horizontal or vertical direction to prevent after-images on the screen.
4 Press the ▲ or ▼ button to select the item you wish to change, then press the
ENTER button.
Press the ▲ or ▼ button to change the value of the item, then press the ENTER
button.
• Optimum condition for pixel shift;
PC TV/AV1/Component/HDMI
Horizontal Dot 1 2
Vertical Line 1 2
Time(min) 2 2 min
Press the
➢
EXIT button to exit.
This function is not available in the Just Scan mode.
Move
Enter
Pixel ShiftT V
Pixel Shift :
Horizontal Dot : 2
Vertical Line : 2
Time : 2 min
Move
Pixel Shift : On
Horizontal Dot :
Vertical Line :
Time : 2min
Move
Off
On
Enter
Pixel ShiftT V
0
1
2
3
4
Enter
Return
Return
Return
Resetting the Picture Settings to the Factory Defaults
1 To select the desired picture mode, follow the Activating Picture Options
instructions number 1. (see page 26)
2 Press the ▲ or ▼ button to select Reset, then press the ENTER button.
Press the ◄ or ► button to select OK or Cancel then press the ENTER button.
Press the
➢
EXIT button to exit.
Each mode can be reset.
▲
More
Detailed Settings
Picture Options
Reset :
Move
PictureT V
OK
Cancel
Return
Enter
Sound Control
Changing the Sound Standard
You can select the sound mode to best suit the programming you’re watching.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ENTER button to select Mode. Press the ▲ or ▼ button to select
Standard, Music, Movie, Speech, or Custom sound setting, then press the
ENTER button.
Press the
• Standard : Selects the normal sound mode.
• Music : Emphasizes music over voices.
• Movie : Provides the best sound for movies.
• Speech : Emphasizes voice over other sounds.
• Custom : Recalls your customized sound setting. (See Customizing the Sound)
EXIT button to exit.
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Sound Mode.
3 Press the ◄ or ► button to select the required option.
4 Press the EXIT or TOOLS button to exit.
Customizing the Sound
The sound settings can be adjusted to suit your personal preference.
SoundT V
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Move
Picture Mode :
Sound Mode
Sleep Timer : Off
Add to Favorite
Switch to Cable
Move
TOOLS
Standard
◄ Custom
Adjust
: Off
Standard
Music
Movie
Speech
Custom
Enter
Return
►
Exit
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select Equalizer, then press the ENTER button.
3 Press the ◄ or ► button to select a particular frequency to adjust.
Press the ▲ or ▼ button to increase or decrease the level of the particular
frequency, then press the ENTER button.
Press the
• L/R Sound Balance Adjustment: To adjust the sound balance of the L/R
• Bandwidth Adjustment (100Hz, 300Hz, 1kHz, 2kHz, 3kHz, 10kHz):
To adjust the level of different bandwidth frequencies.
➢
EXIT button to exit.
speakers.
If you make any changes to the equalizer settings, the sound mode is
automatically switched to the Custom mode.
English - 32
SoundT V
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
R
L
Balance
: Off
Move
Enter
EqualizerT V
+
0
-
100Hz 300Hz 1KHz 3KHz 10KHz
Move
Adjust
Return
Return
►
►
►
►
►
►
English - 33
Setting the TruSurround XT
TruSurround XT is a patented SRS technology that solves the problem of playing 5.1 multichannel content over
two-speakers. TruSurround delivers a compelling, virtual surround sound experience through any two-speaker
playback system, including internal television speakers. It is fully compatible with all multi channel formats.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select SRS TruSurround XT, then press the
ENTER button.
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the EXIT button to exit.
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Move
SoundT V
: Off
Enter
Off
On
Return
Press the SRS button on the remote control to select On or Off.
TruSurround XT, SRS and Symbol are trademarks of SRS Labs, Inc.
TruSurround XT technology is incorporated under license from SRS Labs, Inc.
Choosing a Multi-Channel Sound (MTS) Track - Digital
The digital-TV transmission system is capable of simultaneous transmission of many audio tracks (for example,
simultaneous translations of the program into foreign languages).
Preferred language
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select Multi-Track Options, then press the ENTER
button.
3 Press the ENTER button to select Preferred Language.
Press the ▲ or ▼ button to choose the language (English/Spanish/French)
you want, then press the ENTER button.
Press the
➢
EXIT button to exit.
You can only select the language from among the actual languages being
broadcast.
➢
Preferred Language is available only in Digital TV mode.
Press the MTS button on the remote control to listen in a language other than the
preferred language.
SoundT V
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Preferred Language : English
Multi-Track Sound : Stereo
Move
Multi-Track OptionsT V
Move
: Off
Enter
English
Spanish
French
Enter
Return
Return
►
►
►
►
►
►
Choosing a Multi-Channel Sound (MTS) Track - Analog
Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.
Multi-Track Sound
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select Multi-Track Options, then press the ENTER
button.
3 Press the ▲ or ▼ button to select Multi-Track Sound, then press the ENTER
button.
Press the ▲ or ▼ button to select a setting you want, then press the ENTER
button.
Press the
• Mono : Choose for channels that are broadcasting in mono or if you are having
• Stereo : Choose for channels that are broadcasting in stereo.
• SAP : Choose to listen to the Separate Audio Program, which is usually a foreign
➢
➢
EXIT button to exit.
difficulty receiving a stereo signal.
language translation.
Multi-Track Sound is available only in Analog TV mode.
Depending on the particular program being broadcast, you can listen to
Mono, Stereo or SAP.
Press the MTS buttons on the remote control to select Mono, Stereo, or SAP.
SoundT V
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Preferred Language : English
Multi-Track Sound : Stereo
Move
Move
: Off
Enter
Multi-Track OptionsT V
Mono
Stereo
SAP
Enter
Return
Return
►
►
►
►
►
►
Automatic Volume Control
Reduces the difference in volume level among broadcasters.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select Auto Volume, then press the ENTER button.
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the
EXIT button to exit.
English - 34
SoundT V
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Move
Move
: Off
Return
Enter
SoundT V
: Off
Off
On
Return
Enter
►
►
►
►
►
►
English - 35
Setting the TV Speakers On/Off
Sound output from the TV speakers is muted.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Sound, then press the ENTER button.
2 Press the ▲ or ▼ button to select TV Speaker, then press the ENTER button.
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Move
3 Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the
➢
• The
EXIT button to exit.
• When TV Speaker is set to Off, Sound menus except Multi-track
Options cannot be adjusted.
VOL
, VOL
and MUTE buttons do not operate when the TV
Mode : Custom
Equalizer
SRS TruSurround XT
Multi-Track Options
Auto Volume : Off
TV Speaker : Off
Speaker is set to Off.
Move
TV’s Internal Speakers Audio Out (Optical, L/R Out) to Sound System
TV AV
TV Speaker On Speaker Output Speaker Output Speaker Output Sound Output Sound Output Sound Output
TV Speaker Off Mute Mute Mute Sound Output Sound Output Sound Output
Video No Signal Mute Mute Mute Mute Mute Mute
Component, PC, HDMI
TV AV
SoundT V
►
: Off
Enter
SoundT V
: Off
Enter
Component, PC, HDMI
►
►
►
►
►
Return
Off
On
Return
Channel Control
Selecting the Antenna
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ENTER button to select Antenna.
Press the ▲ or ▼ button to select Air or Cable, then press the ENTER button.
P
ress the EXIT button to exit.
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
ChannelT V
Air
Cable
Enter
Return
Clearing Scrambled Channels - Digital
The Clear Scrambled Channel function is used to filter out scrambled channels after Auto Program is completed.
This process may take up to 20-30 minutes.
Move
Stop
Enter
ChannelT V
Enter
DTV Cable 122
68 %
Return
Return
1 Press the MENU button.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
Press the ▲ or ▼ button to select Clear Scrambled Channel, then press the
ENTER button. It searches scrambled channels, which are to be removed from
the list.
To stop searching scrambled channels;
Press the ENTER button to select Stop.
Press the ◄ button to select Yes, then press the ENTER button.
2 When the scrambled channel searching is completed, press the ENTER button.
Press the EXIT button to exit.
➢
This function is only available in Cable mode.
Antenna : Cable ►
Auto Program ►
Clear Scrambled Channel ►
Channel List ►
Name ►
Fine Tune ►
Signal Strength ►
Clear Scrambled Channel
Removing scrambled channel.
English - 36
English - 37
Adding and Erasing Channels
You can add or delete a channel to display the channels you want.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
3 Press the ▲ or ▼ button to select Added, then press the ENTER button.
Press the ▲/▼/◄/► buttons to select a channel to add, then press the ENTER
4
button.
Press the ▲ or ▼ button to select Add, then press the ENTER button to add the
channel.
Press the
➢
Press the ▲/▼/◄/► buttons to select a channel to delete, then press the
5
MENU button to return.
All added channels will be shown on Added menu.
ENTER button.
Press the ▲ or ▼ button to select Delete, then press the ENTER button to
delete the channel.
Press the
➢
EXIT button to exit.
You can also delete a channel in the All Channels menu in the same
manner.
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
All
Added
Favorite
Move
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Channel List / Added
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
List Mode Delete AllAdd All
Move
List Mode Delete All
Move
List Mode Delete AllAdd All
Move
Air 15
Enter
Channel List / Added
Watch
DTV Air 9-1
Add
Air 10
Delete
Air 11
Favorite
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Enter
Channel List / Added
Watch
DTV Air 9-1
Add
Air 10
Delete
Air 11
Favorite
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Enter
ChannelT V
►
►
►
►
►
►
►
Return
Enter
Channel ListT V
►
►
►
Return
Enter
Air 16
Return
Air 18
Return
Air 16
Return
• Red button: Press repeatedly to select All, Added, or Favorite.
• Green button: Press to add all channels deleted.
• Yellow button: Press to delete all channels memorized.
Viewing the Channel Lists
You can display a list of all channels, added channels or your favorite channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
3 Press the ▲ or ▼ button to select All, Added or Favorite, then press the
ENTER button.
To toggle between your all channels, add channels, or favorite channels, use the
red button on the remote control.
• Red button: Press repeatedly to select All, Added, or Favorite.
• Green button: Press to add all channels deleted.
• Yellow button: Press to delete all channels memorized.
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Move
ChannelT V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Enter
Channel ListT V
All
Added
Favorite
Move
Enter
Channel List / Added
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
Delete All
Enter
Air 16
Return
Return
Return
►
►
►
►
►
►
►
►
►
►
Setting Your Favorite Channels
You can set channels you watch frequently as favorites.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Channel List, then press the ENTER button.
3 Press the ▲ or ▼ button to select All or Added, then press the ENTER button.
Press the ▲/▼/◄/► buttons to select a channel as a favorite channel, then
4
press the ENTER button.
Press the
CH
and CH
button to display the next channel list page.
T V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
All
Added
Favorite
Channel List / Added
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Add All
List Mode Delete All
Move
Enter
▼
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
Move
Move
Channel
Channel ListT V
Page
Enter
Enter
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
Return
Return
Return
►
►
►
►
►
►
►
►
►
►
1/2
▼
English - 38
Continued...
English - 39
5 Press the ▲ or ▼ button to select Favorite, then press the ENTER button.
The “ ” symbol will be highlighted and the channel will be set as a Favorite.
To cancel your Favorite channel selection, press the ENTER button until the
“ ” symbol disappears.
Press the
➢
➢
EXIT button to exit.
Only memorized channels can be set as favorite channels.
All favorite channels will be shown on the Favorite menu.
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Add to Favorite or Delete from Favorite,
then press the ENTER button.
➢
The current channel is added to or deleted from Favorites.
To select the favorite channels you have set up, press the FAV.CH button on the remote
control.
Labeling Channels
Channel List / Added
Watch
DTV Air 9-1
Add
Air 10
Delete
Air 11
Favorite
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Move
Add All
Enter
TOOLS
Picture Mode :
Sound Mode :
Sleep Timer : Off
Add to Favorite
Switch to Air
▼
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
List Mode
Delete All
Standard
Speech
Move
Air 16
Air 17
Air 18
Air 19
Air 20
Air 21
Air 22
Air 23
1/2
▼
Return
Enter
Channels can labeled so that their call letters appear whenever the channel is selected.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
Press the ▲ or ▼ button to select Name, then press the ENTER button.
2 Press the ▲ or ▼ button to select the channel to be assigned a new name, then
press the ENTER button.
3 Press the ▲ or ▼ button to select a letter, a number or a blank (Results in this
sequence: A~Z, 0~9, +, -, *, /, blank).
Press the ► button to switch to the next field, which will be selected.
Select a second letter or digit by pressing the ▲ or ▼ button, as above.
Repeat the process to select the last three digits. When you have finished,
press the ENTER button to assign the new name.
To erase the assigned new name, select Clear by pressing the ◄ or ► button,
then press the ENTER button.
Press the
➢
EXIT button to exit.
The names of digital broadcasting channels are automatically assigned and
T V
thus cannot be assigned by users.
ChannelT V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Enter
NameT V
Air 6
Air 7
Air 9
Air 11
Air 13
▼
Air 6 A
Air 7
Air 9
Air 11
Air 13
▼
- - - - -
- - - - -
- - - - -
- - - - -
- - - - -
Move Enter
Name
▲
▼
- - - - -
- - - - -
- - - - -
- - - - -
Move
Adjust
Clear
Clear
Clear
Clear
Clear
Clear
Clear
Clear
Clear
Clear
Return
Return
Return
►
►
►
►
►
►
►
Fine Tuning Analog Channels
Use fine tuning to manually adjust a particular channel for optimal reception.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Fine Tune, then press the ENTER button.
3 Press the ◄ or ► button to adjust the fine tuning.
To store the fine tuning setting in the TV’s memory, press the ENTER button.
4
To reset the fine tuning setting, press the ▼ button to select Reset, then press
the ENTER button.
Press the
➢
➢
EXIT button to exit.
Only analog TV channels can be fine tuned.
“ * ” will appear next to the number of fine-tuned channels.
ChannelT V
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
Enter
Fine Tune
Air 4
Reset
Adjust
Air 4 * Fine Tuned
Adjust
Air 4
Move
Save
Fine Tune
Reset
Save
Fine Tune
Reset
Enter
Return
0
Return
+10
Return
0
Return
►
►
►
►
►
►
►
Checking the Digital-Signal Strength
Unlike analog channels, which can vary in reception quality from snowy to clear, digital (HDTV) channels have
either perfect reception quality or you will not receive them at all. So, unlike analog channels, you cannot fine
tune a digital channel. You can, however, adjust your antenna to improve the reception of available digital
channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Channel, then press the ENTER button.
2 Press the ▲ or ▼ button to select Signal Strength, then press the ENTER
button. If the signal strength meter indicates that the signal is weak, physically
adjust your antenna to increase the signal strength.
Continue to adjust the antenna until you find the best position with the strongest
signal.
Press the
EXIT button to exit.
English - 40
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
Move
ChannelT V
►
►
►
►
►
►
►
Return
Enter
Signal StrengthT V
OK
Return
Enter
English - 41
PC Display
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
The Windows display-settings for a typical computer are shown below. The actual screens on your PC will probably be
different, depending upon your particular version of Windows and your particular video card. However, even if your actual
screens look different, the same basic set-up information will apply in almost all cases. (If not, contact your computer or
Video Card manufacturer.)
1 First, click on Control Panel on the Windows start menu.
2 When the control panel window appears, click on Appearance and Themes and a
display dialog-box will appear.
3 When the control panel window appears, click on Display and a display dialog-box
will appear.
Navigate to the Settings tab on the display dialog-box.
4
The correct size setting (resolution)
Optimum: PN42A400C2D: 1024x768 pixels
PN50A400C2D: 1360x768 pixels
If a vertical-frequency option exists on your display settings dialog box, the correct
value is 60 or 60 Hz. Otherwise, just click OK and exit the dialog box.
Display Modes
If the signal from the system equals the standard signal mode, the screen is adjusted automatically. If the signal
from the system doesn’t equal the standard signal mode, adjust the mode by referring to your videocard user
guide; otherwise there may be no video. For the display modes listed below, the screen image has been optimized
during manufacture.
D-Sub Input
Mode Resolution Horizontal Frequency (kHz) Vertical Frequency (Hz)
IBM
VESA
640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+
640 x 480 31.469 59.940 25.175 -/640 x 480 37.861 72.809 31.500 -/640 x 480 37.500 75.000 31.500 -/800 x 600 37.879 60.317 40.000 +/+
800 x 600 48.077 72.188 50.000 +/+
800 x 600 46.875 75.000 49.500 +/+
1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+
1360 x 768 47.712 60.015 85.500 +/+
Pixel Clock
Frequency (MHz)
Sync Polarity (H/V) PN42A400C2D PN50A400C2D
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓
HDMI/DVI Input
Mode Resolution Horizontal Frequency (kHz) Vertical Frequency (Hz)
640 x 480 31.469 59.940 25.175 -/-
VESA
800 x 600 37.879 60.317 40.000 +/+
1024 x 768 48.363 60.004 65.000 -/1360 x 768 47.712 60.015 85.500 +/+
Pixel Clock
Frequency (MHz)
Sync Polarity (H/V) PN42A400C2D PN50A400C2D
✓ ✓
✓ ✓
✓ ✓
✓
• The interlace mode is not supported.
• The TV operates abnormally if a non-standard video format is selected.
• The table above conforms to IBM/VESA regulations and is based on using the Analog Input.
• “
” mark means that this mode is supported.
✔
➢
• For the PN42A400C2D, PC text quality is optimum in VESA mode (1024 x 768@60Hz).
• For the PN50A400C2D, PC text quality is optimum in VESA mode (1360 x 768@60Hz).
(Three pixels on left, right, top and bottom will be grayed out at the resolution setting of 1360x768@60Hz. This is not a mechanical
problem but a result caused by the pixel difference between the standard resolution and the PDP panel.)
• When this TV is used as a PC display, 32-bit color is supported.
• Depending on the manufacturer, your PC display screen might appear different. (and depending on your particular version of
Windows.) Check your PC instruction book for information about connecting your PC to a TV.
• If a vertical and horizontal frequency-select mode exists, select 60Hz (vertical) and 48.4KHz (horizontal).
•
In some cases, abnormal signals (such as stripes) might appear on the TV screen when the PC power is turned off (or if the PC is
disconnected). If so, press the SOURCE button on the remote control or TV panel to enter a VIDEO mode. Also, make sure that the PC
is connected.
Setting up the TV with your PC
Use the Auto Adjust function to have the TV set automatically adjust the video signals it receives from the PC.
The function also automatically fine-tunes the settings and adjusts the frequency values and positions.
How to Auto Adjust
Press the MENU button to display the menu.
1
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
2 Press the ▲ or ▼ button to select Auto Adjustment, then press the ENTER
button. The message Auto Adjustment in progress. Please wait. appears on
the screen and the picture adjustments are automatically activated.
Press the
➢
EXIT button to exit.
This function does not work in DVI-Digital mode.
Mode : Standard
Cell Light 7
Contrast 95
Brightness 45
Sharpness 50
Auto Adjustment
Screen
▼
More
Auto Adjustment in progress.
i
Please wait.
Move
PictureT V
Enter
►
►
Return
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Auto Adjustment, then press the ENTER
button.
Adjusting the Screen Quality
The purpose of the picture quality adjustment is to remove or reduce picture
noise. If the noise is not removed by fine tuning alone, then do the frequency
adjustments to the utmost and fine tune again. After the noise has been
reduced, re-adjust the picture so that it is aligned on the center of the screen.
➢
Preset: Press the SOURCE button to select PC mode.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
Continued...
English - 42
Tools
Picture Mode :
Sound Mode :
Sleep Timer : Off
Auto Adjustmen
Move
T V
Image Lock
Position
Image Reset
Resolution : 1024x768 @60Hz
Enter
Move
Standard
Speech
Screen
Enter
Exit
Return
►
►
English - 43
2 Press the ENTER button to select Image Lock.
3 Press the ▲ or ▼ button to select Coarse or Fine, then press the ENTER
button.
Press the ◄ or ► button to adjust the screen quality, then press the ENTER
button.
Press the
➢
EXIT button to exit.
Vertical stripes may appear or the picture may be blurry.
Changing the Screen Position
Adjust the PC’s screen positioning if it does not fit the TV Screen.
➢
Preset: Press the SOURCE button to select PC mode.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
2 Press the ▲ or ▼ button to select Position, then press the ENTER button.
3 Press the ▲ or ▼ button to adjust the V-Position.
Press the ◄ or ► button to adjust the H-Position.
Press the ENTER button.
Press the
EXIT button to exit.
Image LockT V
Coarse 50
Fine 49
Enter
Enter
Return
Return
Return
Return
Move
Coarse 50
Move Adjust
T V
Image Lock
Position
Image Reset
Resolution : 1024x768 @60Hz
Screen
Move
PositionT V
Move Enter
►
►
Initializing the Screen Position
You can replace all image settings with the factory default values.
➢
Preset: Press the SOURCE button to select PC mode.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Picture, then press the ENTER button.
Press the ▲ or ▼ button to select Screen, then press the ENTER button.
2 Press the ▲ or ▼ button to select Image Reset, then press the ENTER button.
The message Image Reset is completed. appears on the screen.
Press the
➢
EXIT button to exit.
The previously adjusted settings will be reset to the factory defaults.
Viewing the Resolution
Displays currently set PC resolution.
T V
Image Lock
Position
Image Reset
Resolution : 1024x768 @60Hz
Move
Image Reset is completed.
i
Screen
Enter
Return
►
►
Time Setting
Setting the Time
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
Option 1: Setting the Clock Manually
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
2 Press the ENTER button to select Clock.
3 Press the ENTER button to select Clock Mode.
Press the ▲ or ▼ button to select Manual, then press the ENTER button.
Press the ▲ or ▼ button to select Clock Set, then press the ENTER button.
4
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
1/1/2008 5:30 am
Clock
Sleep Timer : Off
Timer 1 : Inactivated
Timer 2 : Inactivated
Timer 3 : Inactivated
Move
T V
Clock Mode : Auto
Clock Set
Time Zone
DST : Off
Move
T V
Clock Mode : Manual ►
Clock Set ►
Time Zone ►
DST : Off ►
Setup
Clock
Clock
TimeT V
Enter
Enter
Auto
Manual
Enter
►
►
►
►
►
►
►
Return
►
►
►
►
►
Return
Return
Press the ◄ or ► button to move to Month, Day, Year, Hour, Minute, or am/
5
pm. Set the date and time you want by pressing the ▲ or ▼ button, then press
the ENTER button.
Press the
➢
➢
EXIT button to exit.
The current time will appear every time you press the INFO button.
You can set the Month, Day, Year, Hour, and Minute directly by pressing
the number buttons on the remote control.
Continued...
English - 44
T V
Enter the current date and time.
Month
01
Hour
05
Move
Move
Clock Set
Day
01
Minute
30
Adjust
Enter
Return
Year
2008
am/pm
am
Return
English - 45

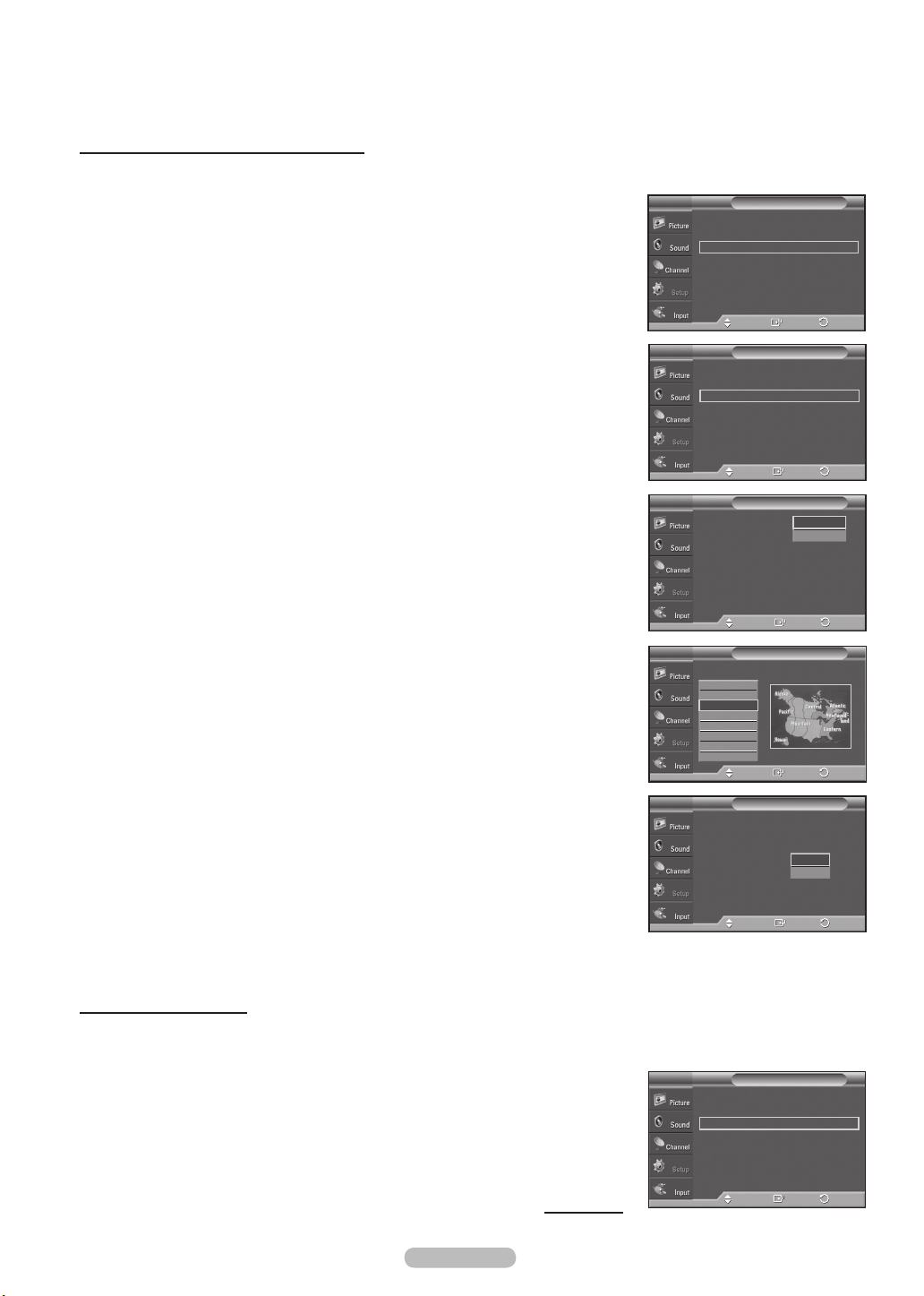

Option 2: Setting the Clock Automatically
The Clock can be set automatically if you are receiving a digital signal.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
2 Press the ENTER button to select Clock.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
1/1/2008 5:30 am
Clock
Sleep Timer : Off
Timer1 : Inactivated
Timer2 : Inactivated
Timer3 : Inactivated
Move
Setup
TimeT V
Enter
Enter
►
►
►
►
►
►
►
Return
►
►
►
►
►
Return
3 Press the ENTER button to select Clock Mode.
Press the ▲ or ▼ button to select Auto, then press the ENTER button.
4
Press the ▲ or ▼ button to select Time Zone, then press the ENTER button.
5
Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States), then press the ENTER button.
6
Press the ▲ or ▼ button to select DST(Daylight Saving Time), then press the
ENTER button.
Press the ▲ or ▼ button to select Off or On, then press the ENTER button.
Press the
➢
EXIT button to exit.
Depending on the broadcast station and signal, the auto time may not be set
correctly. If this occurs, set the time manually.
➢
Antenna or Cable must be connected in order to set the time automatically.
Setting the On/Off Timer
Use this feature to set the TV to turn on or off at a desired time. You must set
the clock first.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
Continued...
ClockT V
Clock Mode : Auto
Clock Set
Time Zone
DST
: Off
Move
T V
Select the time zone in which you live.
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
Clock Mode : Auto
Clock Set
Time Zone
DST
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
Time Zone
Move
ClockT V
: Off
Move
Setup
More
Move
Enter
Enter
Off
On
Enter
Enter
Auto
Manual
Return
Return
Return
Return
►
►
►
►
►
►
►

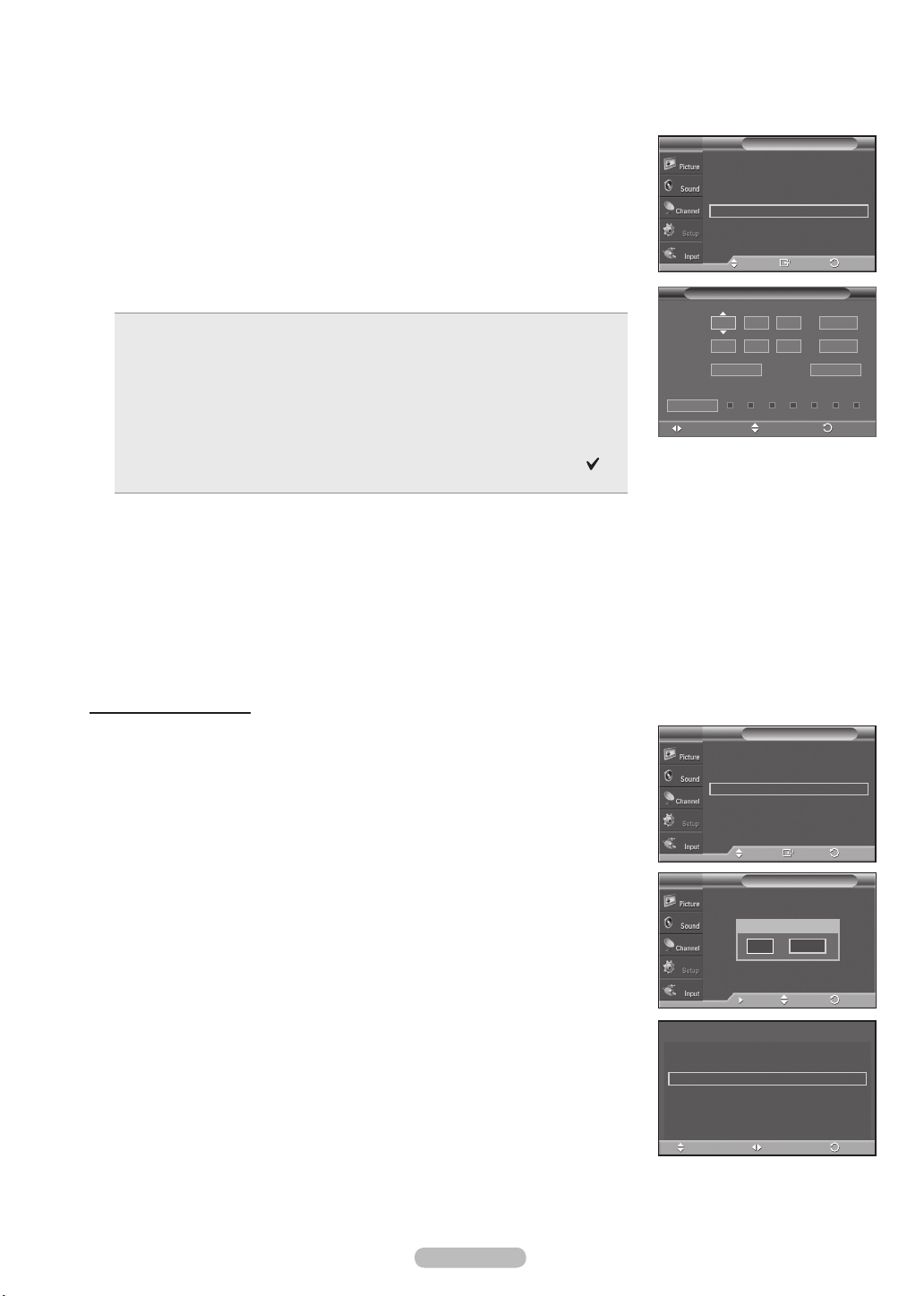

2 Three different On/Off Timer Settings can be made.
Press the ▲ or ▼ button to select Timer1, Timer2,or Timer3, then press the
ENTER button. The timer menu is displayed.
Press the ▲ or ▼ button to adjust hour, then press the ► button to move to the
next step. Set other items using the same method as above.
3 Press the ◄ or ► button to select the desired item below.
Press the ▲ or ▼ button to adjust the setting.
Press the
•
•
•
•
•
➢
EXIT button to exit.
On Time: Set the Hour, Minute, am/pm, and Activation/Inactivation.
(To activate timer with the setting you’ve chosen, set to Activate.)
Off Time: Set the Hour, Minute, am/pm, and Activation/Inactivation.
(To activate timer with the setting you’ve chosen, set to Activate.)
Volume: Set the required volume level.
Channel: When the On Timer is activate, you can turn on a specic channel.
Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun, or Manual.
➢
When Manual is selected, press the ► button to select the desired day of
the week. Press the ENTER button over the desired day and the mark ( )
will appear.
You can set the hour, and minute directly by pressing the number buttons on
the remote control.
➢
Auto Power Off
When you set the timer
On, the television will eventually turn off, if no
controls are operated for 3 hours after the TV was turned on by the timer.
This function is only available in timer On mode and prevents overheating,
which may occur if a TV is on for too long time.
1/1/2008 5:30 am
Clock
Sleep Timer : Off
Timer1 : Inactivated
Timer2 : Inactivated
Timer3 : Inactivated
On Time :
Off Time :
Volume
10
Repeat
Sun Mon Tue Wed Thu Fri Sat
Onc e
Move
Move
Timer 1
Channel
Adjust
TimeT V
►
►
►
►
►
Return
Enter
Ina ctivat e
am0012
Ina ctivat e
am0012
Air 3
Return
Setting the Sleep Timer
The sleep timer automatically shuts off the TV after a preset time (30, 60, 90,
120, 150 and 180 minutes).
Press the MENU button to display the menu.
1
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Time, then press the ENTER button.
2 Press the ▲ or ▼ button to select Sleep Timer, then press the ENTER button.
3 Press the ▲ or ▼ button to select the minute.
Setting the Timer sets the Activation to On automatically.
To cancel the set sleep timer:
Press the ► button to select
Press the ▲ or ▼ button to select
Press the
EXIT button to exit.
Activation.
Off, then press the ENTER button.
Easy Setting
1 Press the TOOLS button on the remote control.
2 Press the ▲ or ▼ button to select Sleep Timer, then press the ENTER button.
3 Press the ◄ or ► button to select the minute, then press the ENTER button.
4 Press the EXIT or TOOLS button to exit.
1/1/2008 5:30 am
Clock
Sleep Timer : Off
Timer1 : Inactivated
Timer2 : Inactivated
Timer3 : Inactivated
Move
Sets the Sleep Timer options.
Minute Activation
▲
30
▼
Move
Tools
Picture Mode :
Sound Mode :
Sleep Timer
Add to Favorite
Switch to Cable
Move
TimeT V
Enter
Sleep TimerT V
On
Adjust
Standard
Custom
◄
Off
Adjust
Return
Return
►
Exit
►
►
►
►
►
English - 46
English - 47
Function Description
Selecting a Menu Language
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
1 Press the MENU button to display the menu.
T V
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select Language, then press the ENTER button.
2 Press the ▲ or ▼ button to select the appropriate language: English, Español,
T V
or Français, then press the ENTER button.
Press the
EXIT button to exit.
Viewing Closed Captions (On-Screen Text Messages) - Digital
The Digital Captions function operates on digital channels.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select Caption, then press the ENTER button.
T V
Setup
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
Move
Move
Enter
Setup
Enter
Setup
Enter
English
Español
Français
Return
Return
Return
►
►
►
►
►
►
►
►
►
►
►
►
►
►
3 Press the ENTER button to select Caption.
Press the ▲ or ▼ button to select On, then press the ENTER button.
Continued...
T V
Caption : Off
Caption Mode : Default
Digital Caption Option
Move
Caption
Enter
Off
On
Return
4 Press the ▲ or ▼ button to select Caption Mode, then press the ENTER button.
Press the ▲ or ▼ button to select submenu (Default, Service1~Service6,
CC1~CC4 or Text1~Text4) you want, then press the ENTER button.
➢
Service1~6 in digital caption mode may not be available depending on the
broadcast.
➢
Digital Caption Option are available only when Default, Service1~Service6
can be selected in Caption Mode.
T V
Caption : On
Caption Mode : Default
Digital Caption Option
Move
Caption
Enter
Return
►
►
►
5
Press the ▲ or ▼ button to select Digital Caption Option, then press the ENTER
button.
6
Press the ▲ or ▼ button to select Size, then press the ENTER button.
Press the ▲ or ▼ button to select the desired caption option, then press the
ENTER button.
Press the ▲ or ▼ button to select the desired sub-menu options (see options
below), then press the ENTER button.
Press the
➢
➢
➢
➢
EXIT button to exit.
The availability of captions depends on the program being broadcast.
Default means to follow the standard set by the broadcaster.
Foreground and Background cannot be set to have the same color.
Foreground Opacity and Background Opacity cannot be both set to
Transparent.
T V
Caption : Off
Caption Mode : Default
Digital Caption Option
T V
Caption : On
Caption Mode : Default
Digital Caption Option
Size : Default
Font Style : Default
Foreground Color : Default
Background Color : Default
Foreground Opacity : Default
Background Opacity : Default
Return to Default
Move
Move
Digital Caption OptionT V
Move
Caption
Enter
Caption
Enter
Enter
Default
Service1
Service2
Service3
Service4
Service5
Service6
CC1
▼
Return
Return
Return
►
►
►
►
►
►
►
►
►
• Size: This option consists of Default, Small, Standard, and Large. The default is
Default.
• Font Style: This option consists of Default, Style0 ~ Style7. You can change the
font you want. The default is Default.
• Foreground Color: This option consists of Default, White, Black, Red, Green,
Blue, Yellow, Magenta, and Cyan. You can change the color of the letter.
The default is Default.
• Background Color: This option consists of Default, White, Black, Red, Green,
Blue, Yellow, Magenta, and Cyan. You can change the background color of the
caption. The default is Default.
• Foreground Opacity: This option consists of Default, Transparent,
Translucent, Solid, and Flashing. You can change the opacity of the letter.
• Background Opacity: This option consists of Default, Transparent,
Translucent, Solid, and Flashing. You can change the background opacity of
the caption.
• Return to Default: This option sets each of Size, Font Style, Foreground
Color, Background Color, Foreground Opacity, and Background Opacity to
its default.
Press the CC button on the remote control to turn the Caption On or Off.
English - 48
English - 49
Viewing Closed Captions (On-Screen Text Messages) - Analog
The Analog Caption function operates in either analog TV channel mode or when a signal is supplied from an
external device. (Depending on the broadcasting signal, the Analog Caption function may operate on digital
channels.)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select Caption, then press the ENTER button.
3 Press the ENTER button to select Caption.
Press the ▲ or ▼ button to select On, then press the ENTER button.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
T V
Caption : Off
Caption Mode : Default
Digital Caption Option
Move
Setup
Enter
Caption
►
►
►
►
►
►
►
Return
Off
On
Press the ▲ or ▼ button to select Caption Mode, then press the ENTER
4
button. Press the ▲ or ▼ button to select submenu (Default, CC1~CC4 or
Text1~Text4) you want, then press the ENTER button.
Press the
• The default is Default.
• CC1: The Primary Synchronous Caption Service. These are captions in the
• CC2: The Special Non-Synchronous Use Captions.This channel carries data that
• CC3: Secondary Synchronous Caption Service.
• CC4: Special Non-Synchronous Use Captions. Similar to CC2.
• Text1: First Text Service. This may be various non-program related data.
• Text2: Second Text Service. Additional data, usually not program related.
• Text3/Text4: Third and Fourth Text Services. These data channels should be
➢
EXIT button to exit.
primary language that must be in sync with the sound, preferably matched to a
specific frame.
is intended to augment information carried in the program.
Alternate program-related caption data, typically second language captions.
used only if Text1 and Text2 are not sufficient.
• The Caption feature doesn’t work in COMPONENT, PC, HDMI(DVI)
modes.
• The availability of captions depends on the program being broadcast.
You can also press the CC button on the remote control to select Captions
On or Off.
T V
Caption : On
Caption Mode : Default
Digital Caption Option
T V
Caption : Off
Caption Mode : Default
Digital Caption Option
Move
Move
Move
Enter
Caption
Enter
Caption
Enter
Default
CC1
CC2
CC3
CC4
Text 1
Text 2
Text 3
Text 4
Return
Return
Return
►
►
►
Adjusting the TV On/Off Melody Sound
The TV power on/off melody sound volume can be adjusted.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select External Settings, then press the ENTER
button.
3 Press the ENTER button to select Melody.
Press the ▲ or ▼ button to select Off, Low, Medium, or High, then press the
ENTER button.
• Off: Turns off the melody function.
• Low: Sets the melody volume to low.
• Medium: Sets the melody volume to medium.
• High: Sets the melody volume to high.
Press the EXIT button to exit.
➢
The Melody does not play
- When no sound is output from the TV because the
MUTE button has been
pressed,
- When no sound is output from the TV because you have reduced the
volume to minimum by pressing the VOL
button.
- When the TV is turned off by Sleep Timer function.
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
T V
Melody :
Light Effect :
Wall-Mount Adjustment
Setup
Move
External Settings
Move
Enter
Enter
Off
Low
Medium
High
Return
Return
►
►
►
►
►
►
►
Setting the Light Effect
You can turn the blue LED on the front of TV on/off.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
Press the ▲ or ▼ button to select
button.
2 Press the ▲ or ▼ button to select Light Effect, then press the ENTER button.
Press the ▲ or ▼ button to select Off, In Standby, When Watching TV, or
Always, then press the ENTER button.
Press the
• Off: The LED is always off.
• In Standby: The LED lights while in Standby mode and it turns off when your TV
• When Watching TV: The LED lights when watching TV and it turns off when your
• Always: The LED is always lit.
➢
Set the Light Effect to Off to reduce the power consumption.
EXIT button to exit.
is turned on.
TV is turned off.
External Settings, then press the ENTER
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
T V
Melody :
Light Effect :
Wall-Mount Adjustment
Move
Move
Setup
Enter
Setup
Off
In Standby
When Watching TV
Always
Enter
Return
Return
►
►
►
►
►
►
►
English - 50
English - 51
Setting the Entertainment mode
The Entertainment mode enables you to select the optimal display and sound for sports, cinema and games.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select Entertainment, then press the ENTER
button.
3 Press the ▲ or ▼ button to select Off, Sports, Cinema or Game, then press
the ENTER button.
• Off: Switches the Entertainment function off.
• Sports: Provides the optimal picture and sound quality for sports.
• Cinema: Provides the optimal picture and sound quality for movie watching
You can experience a richer picture and enhanced sound.
• Game: Provides the optimal picture and sound quality for games. This mode
accelerates the playing speed when using an external game console connected
to the TV.
Press the EXIT button to exit.
➢
If you set any of the three Entertainment modes to On, the settings will be locked and
can not be adjusted. If you want to make Picture and Sound mode adjustments, the
Entertainment mode must be turned off.
➢
The Entertainment settings are saved for each input source.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
Move
Setup
Enter
Setup
Enter
Off
Sports
Cinema
Game
Return
►
►
►
►
►
►
►
Return
►
►
►
►
►
►
►
Using the Energy Saving Feature
This feature adjusts the power consumption of the unit in order to save energy.
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select Energy Saving, then press the ENTER
button.
Press the ▲ or ▼ button to select Off, Low, Medium, or High, then press the
ENTER button.
Press the
• Off: Switches off the Energy Saving mode.
• Low: Operates in standard mode.
• Medium: Enters medium power saving mode.
• High: Enters maximum power saving mode.
EXIT button to exit.
T V
▲
Energy Saving : Off
SW Upgrade
T V
▲
Energy Saving :
SW Upgrade
More
More
Move
Move
Setup
Enter
Setup
Enter
Off
Off
Low
Mideum
High
Return
Return
►
►
Upgrading the Software
($-)).
Samsung may offer upgrades for your TV’s firmware in the future. Please contact the Samsung call center at
1-800-SAMSUNG to receive information about downloading upgrades and using a USB drive. Upgrades will be
possible by connecting a USB drive to the USB port.
1 Insert a USB drive containing the firmware upgrade into the USB Upgrade Port
on the rear of the TV.
2 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
3 Press the ▲ or ▼ button to select SW Upgrade, then press the ENTER button.
4
Press the ▲ or ▼ button to select USB, then press the ENTER button.
The message Scanning for USB... It may take up to 30 seconds is displayed.
T V
▲
Energy Saving : Off
SW Upgrade
T V
USB
TV Rear Panel
More
Move
SW Upgrade
USB Drive
Setup
Enter
Return
►
►
►
5 If the firmware on the USB is properly recognized, the message Upgrade
version xxxx to version xxxx The system would be reset after upgrade. is
displayed.
Press the ◄ or ► button to select Yes, then press the ENTER button.
The upgrade starts.
Please be careful to not disconnect the power or remove the USB drive while
upgrades are being applied.
The TV will shut off and turn on automatically after completing the firmware
upgrade.
Please check the firmware version after the upgrades are complete.
When software is upgraded, video and audio settings you have made will return
to their default (factory) settings. We recommend you write down your settings
so that you can easily reset them after the upgrade.
Enter
Return
SW Upgrade
Scanning for USB...
It may take up to 30 seconds
SW Upgrade
Upgrade version XXXX to version XXXX? The
system would be reset after upgrade.
Yes No
English - 52
English - 53
Using the V-Chip
The V-Chip feature automatically locks out programs that are deemed inappropriate for children. The user must
enter a PIN (personal ID number) before any of the V-Chip restrictions are set up or changed.
➢
V-Chip function is not available in HDMI, Component or PC mode.
Setting Up Your Personal ID Number (PIN)
1 Press the
MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
➢
The Screen Saver is activated if there is no remote control key input for
longer than 1 minute while setting up the V-Chip.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
➢
The default PIN number of a new TV set is 0-0-0-0.
3 The V-Chip screen will appear.
Press the ▲ or ▼ button to select Change PIN, then press the ENTER button.
The Change PIN screen will appear. Choose any 4 digits for your PIN and enter
them. Re-enter the same 4 digits.
When the message PIN is changed successfully. is displayed, your PIN has
been memorized.
Press the EXIT button to exit.
➢
If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 → 2 →
4 → Power On.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Enter PIN
* * * *
V-Chip Lock : Off
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Enter new PIN.
Confirm Password
Move
0 .. 9
Move
Setup
V-ChipT V
Enter PIN
V-ChipT V
Change PINT V
Enter
Enter
►
►
►
►
►
►
►
Return
Return
►
►
►
►
►
►
►
Return
Continued...
0 .. 9
Enter PIN
Return
How to Enable/Disable the V-Chip
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
3 The V-Chip screen will appear.
To enable the V-Chip feature, press the ENTER button so that the V-Chip Lock
field is On. (Pressing the ▲ or ▼ button will alternate between On and Off.)
Press the ENTER button.
Press the
EXIT button to exit.
How to Set up Restrictions Using “TV Parental Guidelines”
First, set up a personal identification number (PIN), and enable the V-Chip.
(See previous section.) Parental restrictions can be set up using either of two
methods: The TV guidelines or the MPAA rating.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
Enter PIN
* * * *
0 .. 9
Enter PIN
V-Chip Lock : Off
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
Enter PIN
* * * *
V-ChipT V
V-ChipT V
Setup
V-ChipT V
Enter
Enter
Return
Off
On
Return
►
►
►
►
►
►
►
Return
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select TV Parental
Guidelines, then press the ENTER button.
Continued...
English - 54
0 .. 9
Enter PIN
V-ChipT V
V-Chip Lock : On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
Enter
Return
Return
►
►
►
►
►
►
►
English - 55
4 The TV Parental Guidelines screen will appear.
Press the ▲ or ▼ button to select one of the six aged based categories:
• TV-Y: All children. The themes and elements in this program are specifically
designed for a very young audience, including children from ages two to six.
• TV-Y7: Directed to older children. The themes and elements in this program may
include mild physical or comedic violence, or may frighten children under the age
of seven.
• TV-G: General audience. It contains little or no violence, no strong language, and
little or no sexual dialog or situations.
• TV-PG: Parental guidance suggested. This program may contain infrequent coarse
language, limited violence, some suggestive sexual dialog and situations.
• TV-14: Parents strongly cautioned. This program may contain sophisticated
themes, sexual content, strong language and more intense violence.
• TV-MA: Mature audiences only. This program may contain mature themes, profane
language, graphic violence and explicit sexual content.
5 At this point, one of the TV-Ratings is selected.
Press the ENTER button. Depending on your existing setup, the “ ” symbol will
be selected. (Blank = Unblocked, = Blocked) While “ ” is selected, press the
ENTER button to block or unblock the category.
To select a different TV-Rating, press the ▲ or ▼ button and then repeat the
process.
➢
Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
➢
The TV-Y, TV-Y7, TV-G, TV-PG, TV-14 and TV-MA have additional options.
See the next step to change any of the following sub-ratings:
TV Parental GuidelinesT V
Move
TV Parental GuidelinesT V
Move
Enter
Enter
Allow All
Block All
Return
Allow All
Block All
Return
• ALL: Lock all TV ratings.
• FV: Fantasy violence.
• D: Sexually suggestive dialog.
➢
The V-Chip will automatically block certain categories that are “more
• L: Adult language.
• S: Sexual situation.
• V: Violence.
restrictive”. For example, if you block TV-Y category, then TV-Y7 will
automatically be blocked. Similarly, if you block the TV-G category, then all
the categories in the “young adult” group will be blocked (TV-G, TV-PG,
TV-14, and TV-MA). The subratings (D, L, S, V) work together similarly.
(See next section.)
6
How to set the FV, D, L, S and V sub-ratings. First, select one of these TVRatings: TV-Y, TV-Y7, TV-G, TV-PG, TV-14, or TV-MA (See Step 4), and press
the ENTER button. The “ ” symbol will be displayed for each
sub-rating. While “ ” is selected, press the ► button to go to a sub rating.
Press the ENTER to block the sub rating. To select a different TV-Rating,
press the ▲ or ▼ button and then repeat the process.
7
Press the EXIT button to clear all the screens. (Or proceed to the next section,
and set up additional restrictions based on the MPAA codes.)
➢
These categories consist of two separate groups: TV-Y and TV-Y7 (young
children through age 7), and TV-G through TV-MA (everybody else).
The restrictions for these two groups work independently: If a household
includes very young children as well as young adults, the TV guidelines must
be set up separately for each age group.
Continued...
How to Set up Restrictions Using “MPAA Ratings” (G, PG, PG-13, R, NC-17, X, NR )
The MPAA rating system uses the Motion Picture Association of America
(MPAA) system, and its main application is for movies. When the V-Chip
lock is on, the TV will automatically block any programs that are coded with
objectionable ratings (either MPAA or TV-Ratings).
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
Setup
Enter
►
►
►
►
►
►
►
Return
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select MPAA
Rating, then press the ENTER button.
4
Press the ▲ or ▼ button to select an appropriate restriction.
Press the ENTER button to activate the restriction selected.
The “ ” symbol is indicated. While “ ” is selected, press the ENTER button to
block or unblock the category.
Press the
➢
EXIT button to exit.
Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
• G: General audience (no restriction).
• PG: Parental guidance suggested.
• PG-13: Parents strongly cautioned.
• R: Restricted. Children under 17 should be accompanied by an adult.
• NC-17: No children under age 17.
• X: Adults only.
• NR: Not rated.
V-ChipT V
Enter PIN
* * * *
0 .. 9
Enter PIN
V-ChipT V
V-Chip Lock : On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
Enter
MPAA RatingT V
Block
G
PG
PG-13
R
NC-17
X
NR
Move
Enter
Return
Return
Allow All
Block All
Return
►
►
►
►
►
►
►
➢
The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block the PG-13 category, then R, NC-17 and X will
automatically be blocked also.
Continued...
English - 56
English - 57
How to Set up Restrictions Using “Canadian English” (for Canada Models)
1 Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select Canadian
English, then press the ENTER button.
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the ENTER button to activate the restriction selected. The “ ” symbol is
indicated.
Press the
➢
EXIT button to exit.
Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
• C: Programming intended for children under age 8.
• C8+: Programming generally considered acceptable for children 8 years and over
to watch on their own.
• G: General programming, suitable for all audiences.
• PG: Parental guidance.
• 14+: Programming contains themes or content which may not be suitable for
viewers under the age of 14.
• 18+: Adult programming.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Enter PIN
* * * *
V-Chip Lock : On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
T V
Move
0 .. 9
Enter PIN
Move
Canadian English
Block
C
C8+
G
PG
14+
18+
Move
Setup
V-ChipT V
V-ChipT V
Enter
Enter
Enter
Return
Return
Return
Allow All
Block All
Return
►
►
►
►
►
►
►
►
►
►
►
►
►
►
➢
The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block G category, then PG, 14+ and 18+ will
automatically be blocked also.
Continued...
How to Set up Restrictions Using “Canadian French” (for Canada Models)
Press the MENU button to display the menu.
1
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select Canadian
French, then press the ENTER button.
Press the ▲ or ▼ button to select an appropriate restriction.
4
Press the ENTER button to activate the restriction selected. The “ ” symbol is
indicated.
Press the
➢
EXIT button to exit.
Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
• G: General.
• 8 ans+: Not recommended for young children.
• 13 ans+: Programming may not be suitable for children under the age of 13.
• 16 ans+: Programming is not suitable for children under the age of 16.
• 18 ans+: Programming restricted to adults.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Enter PIN
* * * *
V-Chip Lock : On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
G
8 ans +
13 ans +
16 ans +
18 ans +
0 .. 9
Move
Move
Move
V-ChipT V
Enter PIN
V-ChipT V
Canadian FrenchT V
Block
Setup
Enter
Enter
Enter
Return
Return
Return
Allow All
Block All
Return
►
►
►
►
►
►
►
►
►
►
►
►
►
►
➢
The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block 8 ans+ category, then 13 ans+, 16 ans+ and 18
ans+ will automatically be blocked also.
Continued...
English - 58
English - 59
Using the V-Chip for Digital channels
Parental restriction information can be used while watching DTV channels.
1
Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
T V
Plug & Play
Language : English
Time
V-Chip
Caption
External Settings
Entertainment : Off
▼
More
Move
Setup
Enter
►
►
►
►
►
►
►
Return
2 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
The message Enter PIN will appear. Enter your 4 digit PIN number.
3 The V-Chip screen will appear. Press the ▲ or ▼ button to select
Downloadable U.S. Rating, then press the ENTER button.
➢
If information is not downloaded from the broadcasting station, the
Downloadable U.S. Rating menu is deactivated.
➢
Parental restriction information is automatically downloaded while watching
DTV channels. It may take several seconds.
➢
The Downloadable U.S. Rating menu is available for use after information
is downloaded from the broadcasting station. However, depending on the
information from the broadcasting station, it may not be available for use.
4
Press the ▲ or ▼ button to select an appropriate restriction
Press the ENTER button to activate the restriction selected.
The “ ” symbol is indicated.
Press the
➢
EXIT button to exit.
Allow All: Press to unlock all TV ratings.
Block All: Press to lock all TV ratings.
➢
Parental restriction levels differ depending on the broadcasting station.
➢
The default menu name and downloadable US rating changes depending on
the downloaded information.
➢
Even if you set the on-screen display to your desired language, the
Downloadable U.S. Rating menu will appear in English only.
➢
The rating will automatically block certain categories that are more
restrictive.
➢
The rating titles (for example: Humor Level..etc) and TV ratings (for
example: DH,MH,H..etc) may differ depending on the broadcasting station.
Enter PIN
Rating title
T V
V-ChipT V
* * * *
0 .. 9
Enter PIN
V-ChipT V
V-Chip Lock : On
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
Move
Enter
The number of
current rating
information
Downloadable U.S. Rating
Humor Level ► 1/2
DH
MH
H
VH
EH
Move
Enter
The number of
all the rating
information
Return
Return
Allow All
Block All
Return
►
►
►
►
►
►
►
Continued...
How to Reset the TV after the V-Chip Blocks a Channel (“Emergency Escape”)
If the TV is tuned to a restricted channel, the V-Chip will block it. The screen
will go blank and the following message will appear:
1
Enter your PIN.
To resume normal viewing, tune to a different channel using CH
CH
button. Under certain conditions (depending on the rating of the local TV
or
programs) the V-Chip might lock out all the channels. In this case, use the
V-Chip function for an “emergency escape”:
2 Press the MENU button. Press the ▲ or ▼ button to select Setup, then press
the ENTER button.
Channel Is Locked by
TV-PG[ S ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
Channel Is Locked by
TV-PG[ L ]
3 Press the ▲ or ▼ button to select V-Chip, then press the ENTER button.
4
Enter your PIN, then press the ENTER button, and press the ▲ or ▼ button to
temporarily disable the V-Chip Lock.
➢
If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 → 2 →
4 → Power On.
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
English - 60
Appendix
Securing the TV to the Wall
Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not
hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death.
Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall
device for safety purposes, as follows.
To avoid the TV from falling:
1 Put the screws into the clamps and firmly fasten them onto the wall. Confirm that
the screws have been firmly installed onto the wall.
➢
You may need additional material such as an anchor depending on the type of
wall.
➢
Since the necessary clamps, screws, and string are not supplied, please
purchase these additionally.
2 Remove the screws from the center back of the TV, put the screws into the clamps,
and then fasten the screws onto the TV again.
➢
Screws may not be supplied with the product. In this case, please purchase
the screws of the following specifications.
Pared
3 Connect the clamps fixed onto the TV and the clamps fixed onto the wall with a
strong string and then tie the string tightly.
➢
Install the TV near to the wall so that it does not fall backwards
➢
It is safe to connect the string so that the clamps fixed on the wall are equal to
or lower than the clamps fixed on the TV.
➢
Untie the string before moving the TV.
4 Verify all connections are properly secured. Periodically check connections for
any sign of fatigue for failure. If you have any doubt about the security of your
connections,contact a professional installer.
English - 61
.
Pared
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions.
If none of these troubleshooting tips apply, call Samsung customer service at 1-800-SAMSUNG.
Problem Possible Solution
Poor picture quality. Try another channel.
Poor sound quality. Try another channel.
No picture or sound. Try another channel.
No sound or sound is too low at
maximum volume.
Picture rolls vertically. Check all connections.
The TV operates erratically. Unplug the TV for 30 seconds, then try operating it again.
The TV won’t turn on. Make sure the wall outlet is working.
Remote control malfunctions Replace the remote control batteries.
Digital broadcasting screen
problem.
The image is too light or too dark. Adjust the Brightness and Contrast.
The image is too large or too
small.
The visual qualities of digital
channels vary.
Screen is black and power
indicator
light blinks steadily.
Although the TV caption shows
HD, the visual quality is not
satisfactory.
A distorted picture appears in the
corner of the screen.
A Strange sound is heard. This is caused by minor systems operation and is not a defect.
The “Resets all settings to the
default values” message appears.
Adjust the antenna.
Check all wire connections.
Adjust the antenna.
Press the SOURCE button.
Make sure the TV is plugged in.
Check the antenna connections.
Make sure the MUTE button is off.
First, check the volume of units connected to your TV (digital broadcasting
receiver, DVD, cable broadcasting receiver, VCR, etc.). Then, adjust the TV volume
accordingly.
Clean the upper edge of the remote control (transmission window).
Check the battery terminals.
Make sure the remote has batteries.
Check that the “+” and “-” ends of the batteries are inserted correctly.
Please check the digital signal strength and input antenna.
Adjust the Fine tuning.
Adjust the Size settings.
The visual qualities of digital channels may vary depending on the original production
method (analog or digital).
- If the original production method is digital: High visual quality.
- If the original production method is analog: The digital program displayed on the
screen is originally an analog program which has been converted to digital.
The visual quality is of an SD(Standard Definition) grade.
On your computer; check the Power and Signal Cable.
The TV is using its power management system.
Move the computer’s mouse or press any key on the keyboard.
On your equipment check (STB, DVD, etc) ; Power and Signal Cable.
The TV is using its power management system.
Press the Source button on the panel or remote control.
Turn the TV off and on.
The HD(High Definition) caption that appears when switching channels or when
pressing the INFO button on the remote control means the selected channel is a
digital channel. If the broadcasting station converts an analog signal into digital and
transmits the signal, the visual quality may not be perfect.
If Just Scan is selected in some external devices, a distorted picture appears in the
corner of the screen. picture may appear in the corner of the screen. This symptom is
caused by external devices, not the TV.
This appears when you press and hold the EXIT button for a while. The product
settings are reset to the factory defaults.
➢
This Plasma panel uses a panel consisting of sub pixels (2,359,296 pixels (for 42 inch models) / 3,147,264 pixels (for
50 inch models)) which require sophisticated technology to produce. However, there may be few bright or dark pixels
on the screen. These pixels will have no impact on the performance of the product.
English - 62
English - 63
Wall- mount adjustment (Sold separately)
Once the wall mount is installed, the position of your TV can be easily adjusted.
TV Rear Panel Auto Wall-Mount
EX-LINK Cable (Not supplied)
Entering the menu
1 Press the ▲, ▼, ◄ or ► button on your remote control.
➢
The Wall Mount Adjustment screen is displayed.
➢
If the Wall Mount Adjustment screen is not displayed when clicking on a
direction button while watching your TV, use the menu to display that screen.
• Press the MENU button to display the menu.
Press the ▲ or ▼ button to select Setup, then press the ENTER button.
• Press the ▲ or ▼ button to select External Settings, then press the
ENTER button.
• Press the ▲ or ▼ button to select Wall-Mount Adjustment, then press the
ENTER button.
T V
External Settings
Melody : Medium ►
Light Effect : In Watching TV ►
Wall-Mount Adjustment ►
Move
Enter
Return
Remembering the Position
2 Adjust to the desired position using the ▲, ▼, ◄, ► buttons.
➢
If you press an arrow button when no OSD is displayed on the TV screen, the
Adjustment screen appears.
➢
Press the INFO button to reset. Press the ◄ or ► button to select Yes, then
press the ENTER button. The position is initialized to the default setting.
3 Press the Blue button.
Press the ▲ and ▼ buttons to select a save mode from either Position 1,
Position 2 or Position 3 in order to save the current position.
➢
To not save the current position, press the RETURN button.
➢
When selecting a save mode, you cannot use the Color buttons.
4 Press the ENTER button to save.
➢
When Position 1 is selected, the message Current position saved as
Position 1 is displayed.
5 Press the ENTER button.
➢
The saved Position appears on the left side of the OSD.
Continued...
Wall-Mount Adjustment
►
►
Position 1
Adjust
Select a mode to Save.
Move
►
►
►
►
Save
Save
Position 1
Position 2
Position 3
Enter
►
►
3
2
Center
Return
Moving to the remembered position
1
Complete Step 1 of Entering the menu.
2 Pressing a Color (Red, Green, Yellow) button moves the auto wall mount to the
saved position.
➢
You can move the wall mount to one of the 3 pre-set positions by pressing
the Red (Position 1), Green (Position 2) or Yellow (Position 3) buttons.
➢
If you adjust the positon after moving to a pre-set position, the position
display will disappear.
➢
For installation, refer to the Installation Manual provided with the wall mount.
➢
For product installation and the installation and moving of the wall mount, make
sure to consult a specialized installation company.
➢
This installation manual is to be used when attaching the wall mount to a wall.
When attaching to other building materials, please contact your nearest dealer.
➢
42 inches model is not compatible with the older wall mount model
(WMN5090A).
Wall-Mount Adjustment
►
►
Position 1
Adjust
►
►
Save
►
►
►
►
3
2
Center
Preparing before installing Wall- Mount on the wall
Case A.
Installing SAMSUNG Wall-Mount
1 Install Wall Mount with the torque range of 15kgf·cm or less. Make sure that parts can be damaged if the torque is out of the specified
range.
2 Accessory Kit contains Holder–Ring [①] for installing other company’s Wall-Mount on Samsung TV. (Case B)
Case B.
Installing other company’s Wall-Mount
English - 64
English - 65
Wall Mount Kit Specifications (VESA)
Install your wall mount on a solid wall perpendicular to the floor.
When attaching to other building materials, please contact your nearest dealer.
If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
Product Family inch VESA Spec. (A * B) Standard Screw Quantity
23 ~ 26 200 * 100 M4
32 ~ 40 200 * 200 M6
46 ~ 52
LCD-TV
57
57 ~ 70 800 * 4000
80 ~ 1400 * 800
42 ~ 58
PDP-TV
➢
The standard dimensions for wall mount kits are shown in the table above.
➢
When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
➢
Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.
➢
For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on their specifications.
➢
Do not use screws that do not comply with the VESA standard screw specifications.
Do not use fasten the screws too strongly, this may damage the product or cause the product to fall, leading to
personal injury. Samsung is not liable for these kinds of accidents.
➢
Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
➢
Our 57” and 63” models do not comply with VESA Specifications. Therefore, you should use our dedicated wall mount
kit for this model.
➢
Do not exceed 15 degrees tilt when mounting this TV.
Do not install your Wall Mount Kit while your TV is turned on.
It may result in personal injury due to electric shock.
63
63 ~ 70 800 * 400 4
80 ~ 1400 * 800 4
400 * 400
600 * 400
700 * 400
(No VESA)
400 * 400
600 * 400
676 * 407
(No VESA)
M8
M8
4
4
6
How to assemble the Stand-Base
Using the 6 screws for securing the stand base and the monitor, firmly
attach the monitor to the stand base.
(The exterior of the set may be different than the picture.)
When mounting your TV on a wall, install
the cover (1) on the stand-base using two
screws.
Warning
Firmly secure the stand to the TV
before moving it, as the stand may
fall and could cause serious injury.
➢
Two or more people should
carry the TV. Never lay the TV
on the floor because of possible
damage to the screen. Always
store the TV upright.
Specifications
Model Name PN42A400C2D PN50A400C2D
Screen Size (Diagonal) 42 inch (42.3 inches measured diagonally) 50 inch (49.9 inches measured diagonally)
PC Resolution 1024 x 768 @ 60 Hz 1360 x 768 @ 60 Hz
Sound (Output) 10 + 10 W 10 + 10 W
Dimension (W x H x D)
Body
With stand
Weight
Body
With stand
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
➢
This device is a Class B digital apparatus.
➢
Design and specifications are subject to change without prior notice.
➢
For the power supply and Power Consumption, refer to the label attached to the product.
Stand Swivel (Left / Right)
41.6 x 26.3 x 3.8 inches
(1055.0 x 667.4 x 95 mm)
41.6 x 28.7 x 12.5 inches
(1055.0 x 727.4 x 315.9 mm)
61.3 lbs (27.8 kg)
69.5 lbs (31.5 kg)
50 °F to 104 °F (10 °C to 40 °C)
10% to 80%, non-condensing
-4 °F to 113 °F (-20 °C to 45 °C)
5% to 95%, non-condensing
48.5 x 31.1 x 3.8 inches
(1231.0 x 788.8 x 95 mm)
48.5 x 33.4 x 12.5 inches
(1231.0 x 848.5 x 316.0 mm)
75.0 lbs (34 kg)
81.4 lbs (36.9 kg)
-20° ~ 20°
English - 66
English - 67
Dimensions (PN42A400C2D)
TOP VIEW FRONT VIEW
JACK PANEL DETAIL 3.7”H x 7.2”W
SIDE VIEW REAR VIEW
NOTE: All drawings not necessarily to scale. Some
dimensions are subject to change without prior notice.
Refer to dimensions on each unit prior to performing
any carpentry. Not responsible for typographical or
printed errors.
© 2008 Samsung Electronics America, Inc.
Dimensions (PN50A400C2D)
TOP VIEW FRONT VIEW
JACK PANEL DETAIL 3.7”H x 7.2”W
SIDE VIEW REAR VIEW
NOTE: All drawings not necessarily to scale. Some
dimensions are subject to change without prior notice.
Refer to dimensions on each unit prior to performing
any carpentry. Not responsible for typographical or
printed errors.
© 2008 Samsung Electronics America, Inc.
English - 68
This page is intentionally
left blank.
Información importante sobre la garantía relativa al formato de visualización del televisor
Las pantallas PDP con formato de pantalla panorámica (16:9, la relación de aspecto ancho:alto de la pantalla) están
diseñadas principalmente para visualizar vídeos de movimiento de formato panorámico. En estas pantallas debe ver las
imágenes en el formato 16:9 de pantalla panorámica o ampliadas para llenar la pantalla si el modelo tiene esta opción, y en
movimiento constante. La visualización de imágenes y gráficos estáticos en la pantalla, como las barras oscuras laterales en
programación y vídeos de televisión en formato estándar no ampliados, debe limitarse a no más del 5% del tiempo total de
visualización del televisor por semana.
Además, la visualización de otras imágenes estáticas y texto, como los informes de bolsa, pantallas de videojuegos, logotipos
de emisoras, sitios Web o gráficos y dibujos de ordenador, deberá limitarse en todos los televisores como ya se ha descrito.
La visualización de imágenes estáticas que supere los límites de las instrucciones anteriores puede producir un
envejecimiento desigual de las pantallas PDP, lo que provocará una reproducción superpuesta sutil pero permanente
de la imagen. Para evitarlo, varíe la programación y las imágenes y, sobre todo, visualice imágenes en movimiento a
toda pantalla, no gráficos estáticos ni barras oscuras.
En modelos de PDP que ofrezcan opciones para el tamaño de la imagen, utilice estos controles para ver los distintos formatos
como imagen a toda pantalla.
Tenga cuidado en la selección y duración de los formatos de televisión utilizados para la visualización. La garantía limitada de
Samsung no cubre el envejecimiento desigual de la PDP como resultado de la selección y uso de formatos, así como otras
imágenes retenidas.
© 2008 Samsung Electronics Co., Ltd. Reservados todos los derechos.
Español - 2
Español - 3
Instrucciones para el usuario
Retención de imágenes en la pantalla
No deje imágenes fijas visibles (como las de un videojuego) en el panel de la pantalla de plasma durante mucho tiempo,
ya que se podría producir la retención de la imagen en la misma. Este fenómeno de retención de imágenes también se
denomina “quemadura de pantalla”. Para evitar dicha retención de la imagen, consulte la página 31 de este manual para
reducir el grado de brillo y contraste de la pantalla al mostrar una imagen fija.
Altitud
La PDP sólo puede funcionar normalmente hasta altitudes de 2.000 metros.
Calor en la parte superior del TV PDP
La parte superior del aparato calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los
orificios de ventilación de la parte superior del aparato.
Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato.
No obstante, debe evitarse que los niños toquen la parte superior del aparato.
El aparato emite una especie de crujido.
El ruido similar a un crujido puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental
de temperatura o humedad. Este hecho es normal y no se trata de ningún defecto en la unidad.
Defecto de celda
La PDP utiliza un panel compuesto de 1.230.000 (nivel SD) a 3.150.000 (nivel HD) píxeles que requieren una sofisticada
tecnología para su producción. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla.
Estos píxeles no influirán en el rendimiento del aparato.
Evite que el TV funcione a temperaturas por debajo de 5°C
La imagen fija visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP.
Ver el TV PDP en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en
la izquierda, derecha o centro de la pantalla causados por la diferencia de emisión de luz en la
pantalla.
Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla.
La garantía no cubre estos daños.
Español
Restos de imágenes en pantalla.
Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir restos de imágenes parciales.
Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ al mostrar imágenes fijas durante tiempo prolongado.
Garantía
La garantía no cubre ningún daño causado por la retención de imágenes.
La garantía no cubre el desgaste de la pantalla.
Índice
INFORMACIÓN GENERAL
■ Características ..............................................................5
■
Accesorios ....................................................................
■
Aspecto general del panel de control ............................
■
Aspecto general del panel de conexiones ....................
■
Mando a distancia .........................................................
■
Instalación de las pilas en el mando a distancia ...........9
CONEXIONES
■ Conexión de las antenas VHF y UHF ...........................9
Español
■ ConexióndeTVporcable ..........................................
■ ConexióndeunreproductordeDVDoreceptores
detelevisiónporcable/satélite(decodicadores)
a través de HDMI ........................................................ 11
■ ConexióndeunreproductordeDVDoreceptores
detelevisiónporcable/satélite(decodicadores)
a través de DVI ........................................................... 11
■ ConexióndeunreproductordeDVDoreceptores
detelevisiónporcable/satélite(decodicadores)
a través de los cables de componentes ......................12
■ Conexiónaunavideocámara .....................................
■ Conexióndeunaparatodevídeo ...............................
■ Conexióndeunsistemadeaudiodigital ....................
■
Conexióndeunamplicador/DVDparaHomeCinema
■ Conexión a un PC .......................................................15
FUNCIONAMIENTO
■ Encendido y apagado del televisor .............................16
■ FunciónPlug&Play ....................................................
■ Cambiodecanales .....................................................
■ Ajustedelvolumen ......................................................
■ UsodelbotónTOOLS .................................................
■ Visualizacióndelapantalla .........................................
■ Visualizacióndelosmenús .........................................
■ Memorizacióndeloscanales ......................................
■ Paraseleccionarlafuente ..........................................
■ Para editar el nombre de la fuente de entrada ...........22
CONTROL DE LA IMAGEN
■ Utilización de los ajustes de imagen automáticos ......23
■ Personalizacióndelaconguracióndelaimagen ......
■ Ajustedelaconguracióndetallada ...........................
■ Conguracióndelasopcionesdelaimagen ..............
■ Reajustedelosvaloresdelaimagenalosvalores
predenidosdefábrica ................................................
10
12
13
14
.......14
16
18
19
19
19
20
20
22
23
24
26
31
CONTROL DE LOS CANALES
■ Selección de la antena ................................................36
5
■ Supresióndeloscanalescodicadosdigitales ...........
6
■ Adiciónysupresióndecanales ..................................
7
■ Visualizacióndelaslistasdecanales .........................
8
■ Ajustedeloscanalesfavoritos ...................................
■ Etiquetadodecanales ................................................
■ Sintonizaciónnadeloscanalesanalógicos ..............
■ Comprobación de la potencia de la señal digital ........40
PANTALLA DE ORDENADOR
■ Uso del televisor como pantalla del PC ......................41
■ Modosdevisualización ..............................................
■ Ajustedeltelevisorconelordenador ..........................
AJUSTE DE LA HORA
■ Conguracióndelahora ............................................. 44
DESCRIPCIÓN DE LAS FUNCIONES
■ Selección del idioma de los menús .............................47
■ Visióndesubtítulos(mensajesdetextoenpantalla)
- Digital ........................................................................47
■ Visióndesubtítulos(mensajesdetextoenpantalla)
- Analógico .................................................................. 49
■ Ajustedelamelodíadeencendidoyapagado
del televisor .................................................................50
■ CoguracióndelLEDazul ..........................................
■ ConguracióndelmodoEntretenimiento ....................
■ Usodelafuncióndeahorrodeenergía ......................
■ Actualizacióndelsoftware ..........................................
■ UsodelV-Chip ............................................................
APÉNDICE
■ Fijación del televisor a la pared ..................................61
■ Identicacióndeproblemas ........................................62
■
Ajuste de montaje en la pared (se vende por separado)
■
Preparación para instalar el montaje mural ...........................64
■ Especicacionesdelequipodemontajeenla
pared (VESA) ..............................................................65
■ Cómomontarelsoportebase .....................................
■ Especicaciones .........................................................66
■ Dimensiones(PN42A400C2D) ...................................
■ Dimensiones(PN50A400C2D) ...................................
36
37
38
38
39
40
41
42
50
51
51
52
53
...... 63
66
67
68
CONTROL DEL SONIDO
■ Cambio del estándar de sonido ..................................32
■ Personalizacióndelsonido .........................................
■ AjustedeTruSurroundXT ..........................................
■ Seleccióndeunapistadesonidomulticanal(MTS)
- Digital ........................................................................33
■ Seleccióndeunapistadesonidomulticanal(MTS)
- Analógico .................................................................. 34
■ Controlautomáticodevolumen ..................................
■ Encendido/apagadodelaltavozdeltelevisor ..............
32
33
34
35
Símbolos
Pulse
Español - 4
Botón de
una pulsación
➢
Nota
Español - 5
Información general
Características
• Valores ajustables de la imagen que se pueden almacenar en la memoria del televisor.
• Temporizador automático para encender o apagar el televisor.
• Temporizador de desconexión especial.
• Función V-chip.
• Excelente interfaz digital y capacidad de trabajo en red:
El sintonizador digital HD incorporado permite ver las emisiones HD que no exigen una suscripción sin que sea
necesario disponer de un decodificador.
• Calidad excelente de la imagen.
- La tecnología DNIe proporciona imágenes completamente reales.
• SRSTruSurroundXT
-SRSTruSurroundXTproporcionaunsistemasurroundDolbyvirtual.
• Conexión HDMI/DVI del PC con este televisor.
Accesorios
Compruebe que los artículos siguientes vengan incluidos con su televisor.
Si falta alguno, póngase en contacto con su distribuidor.
Mando a distancia
(BN59-00687A)/
Pilas AAA (4301-000103)
Tarjeta de garantía/
Manual de seguridad
(no esta disponible en todas las
localidades)
Cable de alimentación
(3903-000144)
Paño de limpieza Núcleo de ferrita para cable de
Manual del usuario/
Guía rápida de la configuración
alimentación
(3301-001110)
Cubierta inferior/Tornillos (2)
(Consulte la página 66)
Las piezas siguientes se venden por separado y están disponibles en la mayoría de tiendas de electrónica.
Si no se utiliza un cable de buena calidad, pueden producirse interferencias en la pantalla.
➢
Cable HDMI (BN39-00641A) Cable HDMI/DVI
Cable de audio PC (BN39-00061B)
(BN39-00643A)
Cable óptico Cable de antena (BN39-00333A)
Cables de componentes (RCA)
(BN39-00279A)
Cable PC (BN39-00115A)
Núcleo de ferrita (cable de alimentación
➢
)
Los núcleos de ferrita se utilizan para proteger los cables de las
interferencias. Cuando conecte un cable, abra el núcleo de
ferrita y fíjelo alrededor del cable cerca del conector.
Aspecto general del panel de control
Botones de la parte inferior derecha del panel
Los botones del panel inferior derecho controlan las funciones básicas del televisor, incluido el menú en pantalla.
Para utilizar las funciones más avanzadas debe usarse el mando a distancia.
El color y la forma del producto pueden variar según el modelo.
➢
1
SOURCE
Cambia entre todas las fuentes de entrada disponibles
(TV, AV1, Componente1, Componente2, PC, HDMI1,
HDMI2
).
2
MENU
Púlselo para ver un menú en pantalla con las opciones
del televisor.
3
+ VOL –
Púlselos para subir o bajar el volumen. En el menú de
la pantalla, use los botones + VOL – del mismo modo
que los botones ◄ y ► del mando a distancia.
4
CH
Permiten cambiar de canal.
En el menú de la pantalla, use los botones
del mismo modo que los botones ▲ y ▼ del mando a
distancia.
CH
5
Se pulsa para confirmar una selección.
6
Púlselo para encender o apagar el TV.
Témoin d’alimentation
Clignote et s’éteint lorsque le téléviseur est sous
Capteur infrarouge
Pointez la télécommande vers ce capteur sur le
7
ENTER
Botón de encendido
tension et s’allume en mode de veille.
téléviseur.
Altavoces
Español - 6
Español - 7
Aspecto general del panel de conexiones
Tomas del panel posterior
Use las tomas del panel posterior para conectar componentes de A/V que estarán disponibles permanentemente, como un
vídeo o un reproductor de DVD. Si desea más información sobre la conexión del equipo, consulte las páginas 9-15. El color y
la forma del producto pueden variar, según el modelo.
1
Botón de encendido
Conexión para el cable de alimentación suministrado.
2
DIGITAL AUDIO OUT (OPTICAL)
Se conecta al componente de audio digital.
3
AUDIO OUT (R/L)
Salidas de audio para dispositivos externos.
4
PC IN[PC]/[AUDIO]
Conexión para el terminal de salida de audio y vídeo
del PC.
5
DVI IN (HDMI 2) (AUDIO-R/L)
Conéctelas con la toma de salida de audio DVI de un
dispositivo externo.
6
HDMI IN 1, 2
Conexión para el terminal HDMI de un dispositivo que
tenga salida HDMI. (HDMI 2 es compatible con HDMIDVI-IN y con la conexión de un ordenador.)
- Esta entrada se puede utilizar también como una
conexión DVI con entradas de señales de audio
analógicas independientes. Para realizar esta
conexión se requiere un cable opcional HDMI/DVI.
-
Cuando se usa un adaptador HDMI/DVI, las entradas de
señales de audio analógicas DVI del televisor permiten
recibir señales de audio por las entradas derecha e
izquierda desde el dispositivo DVI.
7
ANT 1 IN
Conectorcoaxialde75Ωparaantenaoredporcable.
8
SERVICE
Conexión para enlace profesional a la red y servicio
técnico.
9
COMPONENT IN 1, 2 / AV IN 1
Conexión para el componente de vídeo/audio.
El terminal COMPONENT IN 1 también se usa como
terminal AV IN 1.
- Conexión para el cable de vídeo al terminal COMPONENT
IN 1 [Y/VIDEO] y el cable de audio a los terminales
COMPONENT IN 1 [R-AUDIO-L].
0
EX-LINK
Toma de conexión para un soporte de montaje mural
opcional. Permite ajustar el ángulo de visualización del
televisor mediante el mando a distancia.
Mando a distancia
Puede utilizar el mando a una distancia de hasta 7 metros del televisor.
1
POWER
Enciende y apaga el televisor.
2
TV
Selecciona directamente el modo
TV.
3
BOTONES NUMÉRICOS
Se utilizan para cambiar el canal.
4
–
Pulse este botón para seleccionar
canales adicionales (digitales
y analógicos) emitidos por la
misma emisora. Por ejemplo, para
seleccionar el canal “54-3”, pulse
“54”, “
” y “3”.
5
MUTE
Púlselo para cortar temporalmente
el sonido.
6
VOL
Púlselos para subir o bajar el
volumen.
7
TOOLS
Se usa para seleccionar
rápidamente las funciones que se
usan con mayor frecuencia.
8
ARRIBA▲ / ABAJO▼ /
IZQUIERDA◄ / DERECHA► /
ENTER
Sirven para seleccionar los
elementos del menú en pantalla y
cambiar los valores del menú.
9
INFO
Púlselo para mostrar información
en la pantalla del televisor.
0
BOTONES DE COLORES
Use estos botones en la lista de
canales.
!
CC
Controla el decodificador de
subtítulos.
@
MTS
Púlselo para elegir estéreo,
monoaural o un programa de audio
independiente (emisión SAP).
#
SOURCE
Pulse este botón para ver y
seleccionar las fuentes de vídeo
disponibles.
$
PRE-CH
Sintoniza el canal anterior.
%
CH
Permiten cambiar de canal.
^
RETURN
Vuelve al menú anterior.
&
EXIT
Se pulsa para salir del menú.
*
MENU
Muestra el menú principal de la
pantalla.
(
SRS
Selecciona el modo SRS
TruSurroundXT.
)
FAV.CH
Pulse este botón para sintonizar
sus canales favoritos.
a
P.SIZE
Selección del tamaño de la
imagen.
El exceso de luz puede influir en el rendimiento del mando a distancia.
➢
Español - 8
Español - 9
Instalación de las pilas en el mando a distancia
Levante la tapa de la parte posterior del mando a distancia, como se muestra en la
1
ilustración.
2 Instale dos baterías de tamaño AAA.
Asegúrese de que los extremos “+” y “-” de las pilas concuerdan con el diagrama
➢
del interior del compartimiento.
No mezcle distintos tipos de pilas; por ejemplo, alcalinas y de manganeso.
➢
3 Cierre la tapa, como se muestra en la ilustración.
Si no va a utilizar el mando a distancia durante mucho tiempo, quite las pilas y
➢
guárdelas en un lugar fresco y seco. El mando a distancia se puede utilizar hasta a
una distancia de 7 metros (23 pies) del televisor. (Suponiendo un uso normal del TV,
las pilas duran aproximadamente un año.)
Si el mando a distancia no funciona, haga estas comprobaciones:
➢
1. ¿Está encendido el televisor?
2. ¿Están intercambiados los polos positivos y negativos de las pilas?
3. ¿Se han agotado las pilas?
4. ¿Ha habido un corte de energía o se ha desenchufado el cable?
5. ¿Hay en las proximidades un fluorescente o un neón?
Conexiones
Conexión de las antenas VHF y UHF
Si su antena tiene un juego de cables con este aspecto, consulte “Antenas con
cables planos dobles de 300 ohmios” a continuación.
Si la antena tiene un cable con este aspecto, consulte “Antenas con cables
coaxiales de 75 ohmios”.
Si tiene dos antenas, consulte “Antenas VHF y UHF separadas”, en la página
siguiente.
Antenas con cables planos dobles de 300 ohmios
Si utiliza una antena externa (de azotea o de “cuernos”) de cables planos dobles
de 300 ohmios, siga las indicaciones siguientes.
1 Coloque los hilos del cable doble bajo los tornillos del adaptador de 300 a 75 ohmios
(no suministrado).
Apriete los tornillos con un destornillador.
2 Enchufe el adaptador en los terminales ANT IN de la parte posterior del televisor.
Antenas con cables coaxiales de 75 ohmios
1 Enchufe el adaptador en los terminales ANT IN de la parte posterior del televisor.
Antenas VHF y UHF separadas
Si dispone de dos antenas separadas para el televisor (una de VHF y otra de UHF),
deberá combinar las señales de ambas antenas antes de conectarlas al televisor.
Este procedimiento requiere un combinador-adaptador opcional (disponible en la
mayoría de tiendas de electrónica).
1 Conecte los dos cables de antena al combinador.
ANT IN
ANT IN
UHF
VHF
2 Enchufe el combinador en los terminales ANT IN de la parte inferior del panel
posterior.
UHF
VHF
ANT IN
Conexión de TV por cable
Para conectar a un sistema de TV por cable, siga estas instrucciones.
Cable sin decodificador de cable
1 Enchufe el cable de entrada en el terminal ANT IN en la parte posterior del televisor.
Dado que el TV tiene previsto el uso de televisión por cable, no se necesita un
➢
ANT IN
decodificador para ver canales de cable no codificados.
Conexión al decodificador que decodifica todos los canales
Busque el cable conectado al terminal ANT OUT del decodificador.
1
Este terminal puede estar etiquetado como “ANT OUT”, “VHF OUT” o
➢
ANT IN
ANT OUT
sencillamente “OUT”.
2 Enchufe el otro extremo del cable en el terminal ANT IN en la parte posterior del
ANT IN
televisor.
Conexión al decodificador que decodifica algunos canales
Si su decodificador decodifica únicamente algunos canales (como, por ejemplo, canales de suscripción), siga las
instrucciones que se incluyen a continuación. Necesitará un separador de señales de dos vías, un conmutador
RF (A/B) y cuatro extensiones de cable de antena. (Estos artículos están disponibles en la mayoría de las tiendas
de electrónica.)
Busque y desconecte el cable conectado
1
al terminal ANT IN de su decodificador de
ANT IN
cable.
Este terminal puede estar etiquetado
➢
como “ANT IN”, “VHF IN” o
sencillamente “IN”.
2 Conecte este cable al separador de señales
de dos vías.
Cable
de entrada
Separador de señales
3 Conecte un cable de antena entre un
terminal OUTPUT del separador y el
terminal IN del decodificador.
4 Conecte un cable de antena entre el
terminal ANT OUT del decodificador y el
terminal B-IN del conmutador RF (A/B).
5
Conecte el otro cable entre el otro terminal
OUT del separador de señales y el terminal
A–IN en el conmutador de RF (A/B).
6 Conecte el último cable de antena entre el
terminal OUT del conmutador RF (A/B) y
el terminal ANT IN en la parte posterior del
televisor.
Cable
de entrada
Cable
de entrada
Cable
de entrada
Cable
de entrada
Separador
de señales
Separador
de señales
Separador
de señales
Separador
de señales
Decodificador de cable
Decodificador de cable
Decodificador de cable
RF (A/B)
Conmutador
RF (A/B)
Conmutador
RF (A/B)
Conmutador
Parte
posterior
del televisor
ANT IN
Una vez realizada esta conexión, ajuste el conmutador A/B a la posición “A” para la visualización normal. Coloque el
conmutador A/B en la posición “B” para ver los canales codificados. (Cuando ajuste el conmutador A/B en la posición “B”,
necesitará sintonizar el TV con el canal de salida del receptor de cable, que normalmente es el canal 3 o 4).
Español - 10
Español - 11
Conexión de un reproductor de DVD o receptores de televisión por cable/
satélite (decodificadores) a través de HDMI
Esta conexión sólo se puede realizar si hay una toma de salida de HDMI en el dispositivo externo. Esta conexión
proporciona una imagen de la mayor calidad.
1 Conecte un cable HDMI entre
el terminal HDMI IN (1 o 2)
del televisor y el terminal
HDMI del reproductor de
DVD o del receptor de
televisión por cable/satélite
(decodificador).
¿Qué es HDMI?
• HDMI, o interfaz multimedia de alta definición, es una interfaz que permite la
• La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño y
➢
➢
Reproductor de DVD o receptor de cable/
o satélite (decodificador)
HDMI Cable (Not supplied)
transmisión de señales digitales de audio y de vídeo mediante un solo cable.
tiene instalada la función de codificación HDCP (protección alta de la copia digital
del ancho de banda).
Cada reproductor de DVD o receptor de televisión por cable/satélite
(decodificador) tiene una configuración diferente del panel posterior.
Cuando conecte un reproductor de DVD o receptor de televisión por cable/
satélite(decodificador), debe hacer coincidir los colores del terminal de conexión y
del cable.
Panel posterior del TV
Conexión de un reproductor de DVD o receptores de televisión por cable/
satélite (decodificadores) a través de DVI
Esta conexión sólo se puede realizar si hay una toma de salida de DVI en el dispositivo externo.
1 Conecte un cable HDMI/DVI
o un adaptador de DVI-HDMI
entre el terminal de entrada
HDMI IN 2 del televisor y el
terminal DVI del reproductor
de DVD/receptor de cable/
satélite (decodificador).
2 Conecte cables de audio
entre el terminal DVI IN
(HDMI 2) [R-AUDIO-L] del
televisor y el reproductor
de DVD o receptor de
televisión por cable/satélite
(decodificador).
Reproductor de DVD o receptor de cable/
o satélite (decodificador)
Cablede audio (no suministrado)2
Cable HDMI/DVI (no suministrado)1
Cada reproductor de DVD o receptor de televisión por cable/satélite
➢
(decodificador) tiene una configuración diferente del panel posterior.
Cuando conecte un reproductor de DVD o receptor de televisión por cable/satélite
➢
(decodificador), debe hacer coincidir los colores del terminal de conexión y del
cable.
Para una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 2.
➢
Panel posterior del TV
Conexión de un reproductor de DVD o receptores de televisión por cable/
satélite (decodificadores) a través de los cables de componentes
Las tomas del panel posterior del televisor facilitan la conexión al televisor de un reproductor de DVD/receptor de
cable/satélite (decodificador).
1 Conecte los cables de los
componentes entre los
terminales COMPONENT
IN (1 o 2) [Y, PB, PR] del
televisor y los terminales
COMPONENT [Y, PB, PR]
del reproductor de DVD o
receptor de televisión por
cable/satélite (decodificador).
2 Conecte cables de audio
entre los terminales
COMPONENT IN (1 o 2)
[R-AUDIO-L] del televisor
y los el terminales AUDIO
OUT del reproductor de DVD
o receptor de televisión por
cable/satélite (decodificador).
Reproductor de DVD o receptor de cable/
o satélite (decodificador)
Cablede audio (no suministrado)
2
Cable de componentes (no suministrado)1
El vídeo de componentes divide las señales de vídeo en Y (luminancia (brillo),
➢
PB (azul) y PR (rojo) para mejorar la calidad del vídeo. Las conexiones de audio y
de vídeo de componentes deben coincidir. Por ejemplo, si se conecta el cable de
vídeo a COMPONENT IN 1, conecte también el cable de audio a la misma entrada
COMPONENT IN 1.
Cada reproductor de DVD o receptor de televisión por cable/satélite
➢
(decodificador) tiene una configuración diferente del panel posterior.
Cuando conecte un reproductor de DVD o receptor de televisión por cable/satélite
➢
(decodificador), debe hacer coincidir los colores del terminal de conexión y del
cable.
Panel posterior del TV
Conexión a una videocámara
Así podrá ver las cintas de la cámara de vídeo sin usar un reproductor.
1 Conecte un cable de vídeo
entre el terminal AV IN 1
[VIDEO] del televisor y el
terminal VIDEO OUT de la
videocámara.
2 Conecte los cables de audio
entre los terminales AV IN 1
[L-AUDIO-R] del televisor y
los terminales AUDIO OUT
de la videocámara.
videocámara
Cada videocámara tiene una configuración diferente del panel posterior.
➢
Cuando conecte una videocámara, debe hacer coincidir los colores del terminal de
➢
conexión y del cable
.
Cable de vídeo (no suministrado)1
Cablede audio (no suministrado)2
Panel posterior del TV
Español - 12
Español - 13
Conexión de un aparato de vídeo
En estas instrucciones se asume que ya ha conectado el TV a una antena o a un sistema de TV por cable (de
acuerdo con las instrucciones de las páginas 9 y 10). Ignore el paso 1 si aún no ha conectado una antena o un
sistema de cable.
1 Desenchufe el cable o la
antena de la parte posterior
del TV.
2 Conecte el cable o la antena
al terminal ANT IN en la parte
posterior del aparato de
vídeo.
3 Conecte el cable de la antena
entre el terminal ANT OUT
del aparato de vídeo y el
terminal ANT IN terminal del
televisor.
4 Conecte un cable de vídeo
entre el terminal VIDEO OUT
del aparato de vídeo y los
terminales AV IN 1 [Y/VIDEO]
del televisor.
5 Conecte cables de audio
entre los terminales AUDIO
OUT del aparato de vídeo
y los terminales AV IN 1 [RAUDIO-L] del televisor.
Panel posterior del vídeo
Cable de audio
5
2
Si tiene un vídeo “mono” (sin estéreo), use un conector Y (no suministrado) para
➢
(no suministrado)
Cable de vídeo (no suministrado)4
3
Cable de antena (no suministrado)
conectar las tomas de entrada de audio derecha e izquierda del TV. También se
puede conectar el cable a la toma “R”.
Cada aparato de vídeo tiene una configuración diferente del panel posterior.
➢
Cuando conecte un aparato de vídeo, debe hacer coincidir los colores del terminal
➢
de conexión y del cable.
Cuando se conecta a AV IN 1 el color (verde) del terminal AV IN 1 [Y/VIDEO] no
➢
coincide con el color (amarillo) del cable de vídeo.
Panel posterior del TV
Conexión de un sistema de audio digital
Las tomas del panel posterior del televisor facilitan la conexión de un sistema de audio digital (Home Cinema/
Receptor) al televisor.
1 Conecte un cable óptico
entre el terminal DIGITAL
AUDIO OUT (OPTICAL) del
televisor y el terminal Digital
Audio Input (OPTICAL) del
sistema de audio digital.
Cuando conecte un sistema
de audio digital al terminal
“DIGITAL AUDIO OUT
(OPTICAL)”:
Baje el volumen del televisor
y ajuste el nivel de volumen
con el control del volumen
del sistema de audio.
Panel posterior del TV
Sistema de audio digital
Cable óptico (no suministrado)
¿Qué quiere decir OPTICAL?
• Un cable óptico convierte una señal eléctrica en una señal de luz óptica que se
transmite a través de fibra óptica. S/PDIF es un sistema de transmisión de audio
digital en el formato de una onda de luz que utiliza un conductor de vidrio.
El audio de 5,1 canales es posible cuando el televisor está conectado a un
➢
dispositivo externo que admita 5,1 canales.
Cada sistema de audio digital tiene una configuración diferente del panel posterior.
➢
Cuando el receptor (sistema Home Cinema) está establecido en Encendido, se
➢
puede oír la salida de sonido del terminal Optical del televisor. Cuando se ve la
televisión a través de un DTV (aéreo), el televisor envía el sonido de 5.1 canales
al receptor del sistema Home Cinema. Cuando la fuente es un componente digital,
como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el
sonido de 2 canales del receptor del sistema Home Cinema.
Conexión de un amplificador/DVD para Home Cinema
1 Conecte los cables de audio
entre el terminal AUDIO OUT
[R-AUDIO-L] del televisor y el
terminal AUDIO IN [L-AUDIOR] del amplificador/DVD para
Home Cinema.
Cuando conecte un
amplificador de audio a los
terminales “AUDIO OUT
[R-AUDIO-L]”: Disminuya
el volumen del TV y ajuste
el nivel del volumen con el
control del volumen de los
amplificadores.
Amplificador/DVD para Home Cinema
Cablede audio (no suministrado)
Cada amplificador y sistema de DVD para Home Cinema tiene una configuración
➢
diferente del panel posterior.
Cuando conecte un amplificador o un sistema de DVD para Home Cinema, debe
➢
hacer coincidir los colores del terminal de conexión y del cable.
Español - 14
Panel posterior del TV
Español - 15
Conexión a un PC
Uso del cable D-Sub
1 Conecte un cable D-Sub
entre el terminal PC IN [PC]
del televisor y el terminal de
salida PC del ordenador.
2 Conecte un cable de audio
PC entre el terminal PC IN
[AUDIO] del televisor y el
terminal de salida de audio
de la tarjeta de sonido del
ordenador.
Uso del cable HDMI/DVI
1 Conecte un cable HDMI/DVI
entre el terminal HDMI IN 2
del televisor y el terminal de
salida PC del ordenador.
2
Conecte un cable estéreo
miniclavija/2 RCA de 3,5
mm entre el terminal DVI IN
(HDMI2) [L-AUDIO-R] del
televisor y el terminal de
salida de audio de la tarjeta de
sonido del ordenador.
Uso del cable D-Sub
PC
Cable de audiodel ordenador (no suministrado)2
Cable D-Sub (no suministrado)1
Uso del cable HDMI/DVI
PC
Conector estéreo de 3,5 mm para el cable 2 RCA (no suministrado)2
Panel posterior del TV
Panel posterior del TV
Cable HDMI/DVI (no suministrado)1
Cada ordenador tiene una configuración diferente del panel posterior.
➢
Cuando conecte un ordenador, debe hacer coincidir los colores del terminal de
➢
conexión y del cable.
Para una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 2.
➢
Funcionamiento
Encendido y apagado del televisor
Pulse el botón POWER del mando a distancia.
También puede usar el botón POWER del televisor.
El televisor puede tardar unos segundos en encenderse.
➢
Función Plug & Play
La primera vez que se enciende el nuevo televisor, se debe elegir la configuración básica del idioma, fuente
de entrada y canales, y la hora del día por medio de la función plug and play. El televisor almacenará esta
configuración en la memoria. El hecho de almacenar los canales en la memoria permite buscar los canales
almacenados sin tener que introducir el número del canal cada vez que se desea cambiarlo.
Cuando el televisor se enciende por primera vez, los valores básicos se inician de forma automática:
1 Pulse el botón POWER en el mando a distancia.
Aparece el mensaje
Se ajustarán idioma menú, Comercio, canales y hora..
2 Pulse el botón ENTER para introducir el idioma.
Pulselosbotones▲o▼paraseleccionarelidiomay,acontinuación,pulseel
botón ENTER.
Aparece automáticamente el mensaje Seleccione ‘Uso domiciliario’ para
instalar es te TV en su casa..
El salvapantallas se activa si durante más de 1 minuto no hay ninguna
➢
entrada desde el teclado del mando a distancia mientras Plug & Play está
en ejecución.
El salvapantallas se activa si durante más de 15 minutes no se detecta
➢
ninguna señal de funcionamiento.
3 Pulselosbotones◄o►paraseleccionarDemo comercio o Uso domiciliario
y, a continuación, pulse el botón ENTER.
Es recomendable configurar el televisor en el modo Uso domiciliario para
➢
obtener la mejor imagen en un entorno doméstico.
El modo Demo comercio sólo es necesario en los entornos comerciales.
➢
SilaunidadsehaconguradoaccidentalmenteenelmodoComercioy
➢
se desea volver al modo Normal (Uso domiciliario), se debe mantener
pulsado el botón de volumen y, a continuación, mantener pulsado durante 5
segundos el botón MENU del televisor.
Plug & Play
Se ajustarán idioma menú,
i
Comercio, canales y hora.
Iniciar
Ingresar
Plug & Play
Seleccionar idioma de OSD.
Idioma :
Seleccione ‘Uso domiciliario’ para instalar es te
TV en su casa.
Demo comercio
Seleccionar las antenas que desea memorizar.
Aire
Cable
Auto
English
Español
Français
Mover
Plug & Play
Uso domiciliario
Mover
Plug & Play
Ingresar
Ingresar
Iniciar
Iniciar
Iniciar
4 Pulselosbotones▲o▼paramemorizarloscanalesdelaconexión
seleccionada. Pulse el botón ENTER para seleccionar Iniciar.
Aire : Señal de antena Aire.
➢
Cable : Señal de antena por Cable.
Auto : Señales de antena Aire y por Cable.
En el modo Cable, puede seleccionar la fuente de señal analógica correcta
➢
entre STD, HRC e IRCpulsandolosbotones◄o►;acontinuación,pulse
el botón ENTER. Si tiene un cable digital, seleccione la fuente de señal
analógica y digital. Póngase en contacto con su proveedor de cable para
saber el tipo de sistema de cable existente en su zona.
Español - 16
Continúa…
Mover
Selecciona un tipo de señal de cable para su ubicación.
Analógico
STD
HRC
IRC
Digital
STD
HRC
IRC
Mover
Ingresar
Plug & Play
Ingresar
Omitir
Iniciar
Omitir
Español - 17
5 El televisor empezará a memorizar todos los canales disponibles.
Para detener la búsqueda antes de que finalice, pulse el botón ENTER con
➢
Detener seleccionado.
Una vez guardados todos los canales disponibles, el televisor inicia la
eliminación de los canales codificados (ver página 37).
A continuación, vuelve a mostrarse el menú Prog. Auto.
Auto. Pulse el botón ENTER cuando se complete la memorización de canales.
Se visualiza automáticamente el menú Modo Reloj
.
6 Pulse el botón ENTER.
Pulselosbotones▲o▼paraseleccionarManual
si desea ajustar la hora
manualmente y, a continuación, pulse el botón ENTER.
Se muestra Escriba la fecha y la hora.
Si selecciona Auto, se muestra Seleccionar si no observa el horario de
➢
verano.; a continuación, vaya al paso 9.
7 Pulselosbotones◄o►parairMes, Día, Año, Hora, Minuto, o am/pm.
Seleccionelafechaylahoraquedeseepulsandolosbotones▲o▼;pulse
después el botón MENU.
Puede ajustar directamente Mes, Día, Año, Hora y Minuto con los botones
➢
numéricos del mando a distancia.
8 Aparecerá el mensaje Disfrutar su visión.
Cuando termine, pulse el botón ENTER
Aunque no pulse el botón ENTER el mensaje desaparecerá
➢
.
automáticamente después de algunos segundos.
Ajuste automático del reloj
9 Pulse el botón ENTER.
Pulselosbotones▲o▼paraseleccionar
Encendido o Apagado y, a
continuación, pulse el botón ENTER.
Aparece automáticamente el menú Seleccione la zona horaria en la que se
vive..
La prog. automática está en progreso.
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --
Eliminando los canales encriptados.
La progremación automática ha finalizado.
93 Canals memorizados.
DTV Air : 16 Air : 23
DTV Cable : 13 Cable : 21
Modo Reloj :
Escriba la fecha y la hora.
i
Seleccionar si no observa el horario de verano.
DST :
Prog. Auto
Detener
Ingresar
Prog. Auto
Detener
Ingresar
Prog. Auto
Aceptar
Ingresar
Plug & Play
Seleccione modo reloj.
Manual
Auto
Mover
Mes AñoDía
01 01 2008
Hora am/pmMinuto
05
Ingresar
Plug & Play
30
Ingresar
MoverAjustar
Plug & Play
Disfrutar su visión.
Aceptar
Plug & Play
Encendido
Apagado
Air 67
68%
Omitir
DVD Cable 3-1
100%
Omitir
Omitir
Omitir
am
Omitir
Ingresar
10 Pulselosbotones▲o▼pararesaltarlazonahorariadelárealocal(ypara
mover la selección a la zona horaria apropiada en el mapa de Estados Unidos).
Pulse el botón ENTER.
Si el reloj no se configura automáticamente, consulte la página 45 para
ajustarlo.
11 Aparecerá el mensaje Disfrutar su visión.
Cuando termine, pulse el botón ENTER
Aunque no pulse el botón ENTER el mensaje desaparecerá
➢
.
automáticamente después de algunos segundos.
Continúa…
Mover
Seleccione la zona horaria en la que se vive.
Newfoundland
Atlántico
Este
Central
Montañas
Pacifico
Alaska
Hawaii
Mover
i
Ingresar
Plug & Play
Ingresar
Plug & Play
Disfrutar su visión.
OK
Ingresar
Omitir
Omitir
Si desea reiniciar esta función...
1 Pulse el botón MENU para ver el menú.
Pulselosbotones▲o▼paraseleccionar
Configuración y, a continuación,
pulse el botón ENTER.
2 Pulse el botón ENTER para seleccionar Plug & Play. Si desea más detalles
sobre las opciones de configuración, consulte las páginas 16 y 17.
LafunciónPlug&PlayestádisponiblesóloenlosmodosTVyDTV.
➢
Cambio de canales
Utilización de los botones de canal
1 Pulse los botones CH
Cuando se pulsan los botones CH
➢
canales secuencialmente. Verá todos los canales que ha memorizado el
TV. (Debe haber un mínimo de tres canales memorizados.) No verá los
canales borrados o no memorizados. Consulte la página 20~21 para la
memorización de los canales.
Utilización de los botones numéricos
Utilice los botones numéricos para ir directamente a un canal.
1
Por ejemplo, para seleccionar el canal 27, pulse 2 y 7.
El televisor cambiará de canal cuando pulse el segundo número.
Pulse los botones numéricos y después el botón ENTER para cambiar
➢
rápidamente de canal.
o CH
para cambiar los canales.
o CH
el televisor cambia los
T V
Plug&Play
Idioma : Español
Tiempo
V-Chip
Subtítulo
Configuración externa
Entretenimiento
▼
Más
Se ajustarán idioma menú,
i
Comercio, canales y hora.
Configuración
:
Mover
Plug & Play
Iniciar
Ingresar
Apagado ►
Ingresar
Regresar
Regresar
►
►
►
►
►
►
Uso del botón “-”
El botón “ ” se utiliza para seleccionar emisoras que emitan con señal digital.
1
Por ejemplo, para seleccionar el canal 7-1, pulse 7, y 1.
HD indica que el televisor está recibiendo una señal digital de alta definición.
➢
SD indica que el televisor está recibiendo una señal digital de definición
estándar.
Pulse los botones numéricos y después el botón ENTER para cambiar
➢
rápidamente de canal.
Utilización del botón PRE-CH para seleccionar el canal anterior
Utilice los botones numéricos para sintonizar rápidamente cualquier canal.
1
Pulse el botón PRE-CH. El televisor cambiará al último canal visualizado.
Para cambiar rápidamente de un canal a otro que no es correlativo,
➢
sintonice un canal y utilice el botón numérico para seleccionar el segundo
canal.
A continuación, utilice el botón PRE-CH
para alternar rápidamente entre
ambos.
Español - 18
Español - 19
Ajuste del volumen
Utilización de los botones de volumen
1 Pulse los botones VOL
o VOL
para subir o bajar el volumen.
Uso del botón Mute
Puede interrumpir el sonido en cualquier momento pulsando el botón MUTE.
1
Pulse MUTE para interrumpir el sonido.
Mute se visualizará en la pantalla.
2 Para recuperar el sonido, vuelva a pulsar el botón MUTE o pulse los botones
VOL
o VOL
.
Uso del botón TOOLS
Se puede usar el botón TOOLS para seleccionar rápida y fácilmente las funciones que se usan con más
frecuencia. El menú “Tools” cambia según el modo de entrada externo que se está viendo.
1 Pulse el botón TOOLS.
Aparece el menú
Tools .
2 Pulselosbotones▲/▼paraseleccionarunmenúy,acontinuación,pulseel
botón ENTER.
3 Pulselosbotones▲/▼/◄/►/ENTER para ver, cambiar o usar las opciones
seleccionadas.
Para ver una descripción más detallada de cada función, consulte la página
correspondiente.
• Imagen Modo, página 23
• Sonido Modo, página 32
• Temporizador, página 46
• Añadir a favoritos, página 38
• Cambiar a Cable, página 20
Visualización de la pantalla
La pantalla identifica el canal actual y el estado de algunos ajustes de audio-vídeo.
1 Pulse el botón INFO en el mando a distancia.
El televisor mostrará el canal, el tipo de sonido y el estado de ciertos ajustes de
imagen y sonido.
Tools
Imagen Modo : Normal
Sonido Modo : Favorito
Temporizador : Apagado
Añadir a favoritos
Cambiar a Cable
Mover
Air 3
Mono
Modo de Imagen : Normal
Modo sonido : Favorito
MTS : Mono
V-Chip : Apagado
Subtítulo : Apagado
7 : 30 am
Ingresar
Salir
Pulse el botón INFO otra vez o espere unos 10 segundos y desaparecerá
automáticamente.
Visualización de los menús
1 Con el aparato encendido, pulse el botón MENU.
En la pantalla aparece el menú principal. En el lado izquierdo hay cinco iconos:
Imagen, Sonido, Canal, Configuración, Entrada.
2 Pulselosbotones▲o▼paraseleccionarunodelosiconos.
Después pulse el botón ENTER
para acceder al submenú del icono.
Modo : Normal
Luz de la celda 7
Contraste 80
Brillo 45
Definición 50
Color 50
Tinte V 50 R 50
▼
Más
Mover
ImagenT V
Ingresar
►
Salir
3 Pulse el botón EXIT para salir.
El menú en pantalla tarda alrededor de un minuto en desaparecer.
➢
Memorización de los canales
El TV puede memorizar y almacenar todos los canales disponibles, tanto “aéreos” (antena) como de cable.
Una vez memorizados los canales disponibles, use los botones CH
no es necesario introducir dígitos para cambiar los canales. La memorización de canales implica tres pasos:
seleccionar una emisora de origen, memorizar los canales (automático) y añadir o suprimir canales (manual).
Selección del origen de la señal de vídeo
Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de
origen de la señal conectada al televisor (es decir, antena o sistema de cable).
1
Pulse el botón MENU para ver el menú.
Pulselosbotones▲o▼paraseleccionar
Canal y, a continuación, pulse el
botón ENTER.
o CH
para explorarlos. De este modo,
CanalT V
Antena : Aire
Prog. Auto
Borrar canal encriptado
Lista de canales
Nombre
Sintonia Fina
Intensidad señal
Mover
Ingresar
Regresar
►
►
►
►
►
►
►
2 Pulse el botón ENTER y seleccione Antena.
Pulselosbotones▲o▼paraseleccionar
Aire o Cable y, a continuación, pulse
el botón ENTER.
Pulse el botón EXIT
para salir.
Configuración sencilla
1 Pulse el botón TOOLS del mando a distancia.
2 Pulse los botones ▲ o ▼ paraseleccionar Cambiar a Cable o Cambiar a
Aereos.
3 Pulse el botón ENTER.
Continúa...
CanalT V
Tools
Ingresar
Air
Cable
Ingresar
Antena : Aire
Prog. Auto
Borrar canal encriptado
Lista de canales
Nombre
Sintonia Fina
Intensidad señal
Mover
Anynet+ (HDMI-CEC)
Imagen Modo : Normal
Sonido Modo : Favorito
Temporizador : Apagado
Añadir a favoritos
Cambiar a Cable
Mover
Regresar
Salir
Español - 20
Español - 21
Almacenamiento de los canales en la memoria (método automático).
Pulse el botón MENU para ver el menú.
1
Pulselosbotones▲o▼paraseleccionar
Canal y, a continuación, pulse el
botón ENTER.
2 Pulselosbotones▲o▼paraseleccionarProg. Auto y pulse el botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarlaconexióndelaantenaypulseel
botón ENTER.
Aire : Señal de antena Aérea.
➢
Cable : Señal de antena de Cable.
Auto : Señales de antena Aéreas y de Cable.
4 Cuando seleccione el sistema de cable:
Pulse el botón ENTER para iniciar la programación automática.
Pulse▲o▼paraseleccionarlafuentedelsistemadecabledeseñalanalógica
correcta entre STD, HRC e IRC y, a continuación, pulse el botón ENTER.
Si tiene un televisor de cable digital, seleccione la fuente de la señal del sistema
de cable analógica y digital.
STD, HRC e IRC identifican los distintos tipos de sistemas de TV por
➢
cable. Póngase en contacto con su proveedor de cable para saber el tipo
de sistema de cable existente en su zona. En este momento ya se ha
seleccionado el origen de la señal.
5
El televisor empieza a memorizar todas las emisoras disponibles.
Si desea detener la programación automática pulse el botón ENTER.
➢
Aparece el mensaje ¿Detener Prog. Automatica?. Seleccione Sí con los
botones◄o►.
Pulse el botón EXIT
para salir.
CanalT V
Antena : Aire
Prog. Auto
Borrar canal encriptado
Lista de canales
Nombre
Sintonia Fina
Intensidad señal
Seleccionar las antenas que desea
memorizar.
Aire
Cable
Auto
Selecciona un tipo de señal de cable para su ubicación.
analógico
STD
HRC
IRC
digital
STD
HRC
IRC
La Prog. automática está en progreso.
DTV Air : 5 Air : 3
DTV Cable : -- Cable : --
La Prog. automática está en progreso.
Mover
Prog. AutoT V
Mover
Mover
Prog. Auto
Detener
Ingresar
Prog. Auto
Detener
Ingresar
Ingresar
Ingresar
Prog. AutoT V
Ingresar
Air 67
68 %
DVD Cable 3-1
68 %
Iniciar
Iniciar
Iniciar
Iniciar
Regresar
Regresar
Regresar
Regresar
Regresar
►
►
►
►
►
►
►
Para seleccionar la fuente
Úselo para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD o decodificadores de
cable y digital, conectados al televisor. Permite seleccionar la fuente de entrada que se prefiera.
1 Pulse el botón MENU para ver el menú.
Pulselosbotones▲o▼paraseleccionar
botón ENTER.
Entrada y, a continuación, pulse el
Lista de Origen : TV
Editar Nombre
EntradaT V
2 Pulse el botón ENTER para seleccionar Lista de Origen.
Mover
Mover
Ingresar
Lista de OrigenT V
- - - -
- - - -
- - - -
- - - -
Ingresar
Pulselosbotones▲o▼paraseleccionarlafuentedelaseñaly,a
continuación, pulse el botón ENTER.
Fuentes de señal disponibles: TV, AV1, Componente1, Componente2, PC,
➢
HDMI1
, HDMI2.
Puede elegir solamente los dispositivos externos que estén conectados al
➢
televisor.
TV
AV1 :
Componente1 :
Componente2 :
PC :
HDMI1 : - - - HDMI2 : - - - -
También puede pulsar el botón SOURCE del mando a distancia para ver una
fuente de señal externa.
Para editar el nombre de la fuente de entrada
Puede dar un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil
seleccionar el dispositivo de entrada.
►
►
Regresar
Regresar
1 Pulse el botón MENU para ver el menú.
Pulselosbotones▲o▼paraseleccionar
Entrada y, a continuación, pulse el
botón ENTER.
Pulselosbotones▲o▼paraseleccionarEditar Nombre
ENTER
.
y pulse el botón
2 Pulselosbotones▲o▼paraseleccionarunterminaldeentradaAV1,
Componente1, Componente2, PC, HDMI1, o HDMI2 y pulse el botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarunafuentedeentradaVídeo, DVD,
Cable STB, Satélite STB, PVR STB, Receptor AV, Juego, Filmadora, PC, TV,
IPTV, Blu-Ray, HD DVD, DMA
Pulse el botón EXIT
Cuando se conecta un ordenador con una resolución de 640 x 480 @ 60 Hz al
para salir.
; a continuación, pulse el botón ENTER.
puerto HDMI IN 2, se debe configurar el modo HDMI2 del PC en el menú Editar
Nombre.
EntradaT V
Lista de Origen : TV
Editar Nombre
Mover
Ingresar
Mover
Editar NombreT V
- - - -
- - - -
Vídeo
DVD
Cable STB
Satélite STB
PVR STB
Receptor AV
Juego
Ingresar
AV1 :
Componente1 : - - - -
Componente2 : - - - -
PC : - - - -
HDMI1 : - - - -
HDMI2 : - - - -
►
►
Regresar
▼
Regresar
Español - 22
Español - 23
Control de la imagen
Utilización de los ajustes de imagen automáticos
El televisor tiene tres ajustes de imagen automáticos (Dinámico, Normal y Cine) preajustados en fábrica. Puede
activar cada uno seleccionándolo en el menú.
1 Pulse el botón MENU para ver el menú.
Pulse el botón ENTER
para seleccionar Imagen.
2 Pulse el botón ENTER para seleccionar Modo.
Pulselosbotones▲o▼paraseleccionar
Dinámico, Normal o Cine.
Pulse el botón ENTER.
• Elija Dinámico para aumentar la claridad y nitidez de la imagen.
• Elija Normal para el modo de visualización general del televisor.
• Elija Cine cuando vea películas.
3 Pulse el botón EXIT para salir.
Configuración sencilla
1 Pulse el botón TOOLS del mando a distancia.
2 Pulselosbotones▲o▼paraseleccionarImagen Modo.
3 Pulselosbotones◄o►paraseleccionarlaopcióndeseada.
Personalización de la configuración de la imagen
Mover
Mover
Tools
◄
Ajustar
ImagenT V
Ingresar
ImagenT V
Dinámico
Normal
Cine
Ingresar
Normal
Modo : Normal
Luz de la celda 7
Contraste 95
Brillo 45
Definición 50
Color 50
Tinte V 50 R 50
▼
Más
Modo : Normal
Luz de la celda 7
Contraste 95
Brillo 45
Definición 50
Color 50
Tinte V 50 R 50
▼
Más
Imagen Modo
Sonido Modo : Favorito
Temporizador : Apagado
Añadir a favoritos
Cambiar a Aereos
Mover
►
Salir
►
Salir
►
Salir
El televisor tiene varias opciones de configuración que permiten controlar la calidad de la imagen.
1 Para seleccionar el modo de imagen deseado, siga las instrucciones 1 y 2 de
Cambio del formato de la imagen.
2 Pulselosbotones▲o▼paraseleccionarLuz de la celda, Contraste, Brillo,
Definición, Color o Tinte (V/R), a continuación, pulse el botón ENTER.
3 Pulselosbotones◄o►paraaumentaroreducirelvalordeunaopción
concreta. Pulse el botón ENTER.
Pulse el botón EXIT para salir.
• Cuando se cambian Luz de la celda, Contraste, Brillo, Definición,
➢
Color, o Tinte (V/R) la presentación en pantalla OSD se ajusta
consecuentemente.
• En el modo PC,
Tinte (V/R), Definición y Color no están disponibles.
• Cada valor ajustado se almacenará por separado según su modo de
entrada.
• Luz de la celda : Ajusta el brillo de los píxeles, siendo 10 el valor máximo.
•
Contraste : Ajusta el nivel del contraste de la imagen.
•
Brillo : Ajusta el nivel del brillo de la imagen.
•
Definición : Ajusta la definición de los bordes de la imagen.
•
Color : Ajusta la saturación del color de la imagen.
•
Tinte (V/R) : Ajusta el matiz de los colores de la imagen compensando el rojo y el
verde.
Modo : Normal
Luz de la celda 7
Contraste 95
Brillo 45
Definición 50
Color 50
Tinte V 50 R 50
▼
Más
Mover
Luz de la celda
Mover Ajustar
Contraste 80
Mover Ajustar
ImagenT V
Ingresar
►
Salir
7
Regresar
Regresar
Ajuste de la configuración detallada
Los nuevos televisores Samsung permiten una configuración más precisa de la imagen que los modelos
anteriores. Consulte más adelante cómo realizar una configuración detallada.
Activación de la configuración detallada
1
Pulse el botón MENU para ver el menú.
Pulse el botón ENTER
para seleccionar Imagen.
2 Pulse el botón ENTER para seleccionar Modo.
Pulselosbotones▲o▼paraseleccionarNormal
o Película, a continuación,
pulse el botón ENTER.
Configuración detallada está disponible en los modos Normal o Película.
➢
3 Pulselosbotones▲o▼paraseleccionarConfiguración detallada, a
continuación pulse el botón ENTER.
En el modo PC, sólo se pueden cambiar Contraste dinám., Gamma y Bal.
➢
blanco entre los elementos de Configuración detallada.
Activación del ajuste del negro
Se puede seleccionar el nivel de negro en la pantalla para ajustar la profundidad de
ésta.
4 Pulselosbotones▲o▼paraseleccionarAjuste del negro y, a continuación,
pulse el botón ENTER.
5 Pulselosbotones▲o▼paraseleccionar
Pulse el botón ENTER
• Apagado : Desactiva la función de ajuste del negro.
• Bajo : Establece la profundidad del color negro en un nivel bajo.
• Medio : Establece la profundidad del color negro en un nivel medio.
• Alto : Establece la profundidad del color negro en un nivel alto.
.
Apagado, Bajo, Medio o Alto.
Mover
Configuración detalladaT V
Mover
Configuración detalladaT V
Mover
ImagenT V
Ingresar
: Medio
: Encendido
Ingresar
Apagado
Bajo
: Apagado
Medio
Alto
: Encendido
Ingresar
▲
Más
Configuración detallada
Opciones de imagen
Reiniciar : Aceptar
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
►
►
►
Regresar
►
►
►
►
►
►
Regresar
Regresar
Activación del contraste dinámico
Se puede ajustar el contraste de la pantalla para conseguir un contraste óptimo.
6 Pulselosbotones▲o▼paraseleccionarContraste Dinám. y, a continuación,
pulse el botón ENTER.
7 Pulselosbotones▲o▼paraseleccionarApagado, Bajo, Medio o Alto.
Pulse el botón ENTER
• Apagado: Desactiva la función de contraste dinámico.
•
Bajo: Establece el contraste dinámico en un nivel bajo.
• Medio
: Establece el contraste dinámico en un nivel medio.
•
Alto: Establece el contraste dinámico en un nivel alto.
.
Activación de gamma
Se puede ajustar la intensidad de los colores primarios (rojo, verde y azul). (-3 ~ +3)
8 Pulselosbotones▲o▼paraseleccionarGamma y, a continuación, pulse el
botón ENTER.
9 Pulselosbotones◄o►paradisminuiroaumentarelvalor.
Pulse el botón ENTER
.
Continúa…
Español - 24
Configuración detalladaT V
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Gamma 0
Mover
Configuración detalladaT V
Mover
Ajustar
Apagado
: Apagado
Bajo
Medio
Alto
: Encendido
Ingresar
: Medio
: Encendido
Ingresar
Regresar
Regresar
►
►
►
►
►
►
Regresar
Español - 25
Cambio del espacio de color
Espacio de color es una matriz de color compuesta por los colores rojo,
verde y azul. Seleccione su gama favorita de color y disfrute de unos colores
auténticamente naturales.
10 Pulselosbotones▲o▼paraseleccionarEspacio de color, y pulse el botón
ENTER
.
11 Pulse de nuevo el botón ENTER para seleccionar Espacio de color.
12 Pulselosbotones▲o▼paraseleccionar
Pulse el botón ENTER
• Auto : El espacio de color automático ajusta el tono de color natural de acuerdo con las
fuentes del programa.
• Nativo
: El espacio de color nativo proporciona tonos de color profundos y ricos.
• Favorito
: Ajusta la gama del color según las preferencias del usuario. (vea
“Personalización del espacio de color”)
.
Auto, Nativo o Favorito.
Configuración detalladaT V
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Espacio de color : Apagado
Color :
Rojo 50
Verde 0
Azul 0
Reiniciar
Mover
: Medio
: Encendido
Espacio de colorT V
Ingresar
Auto
Nativo
Favorito
Regresar
►
►
►
►
►
►
Personalización del espacio de color
13 Pulselosbotones▲o▼paraseleccionar
Color y, a continuación, pulse el
botón ENTER.
Color está disponible cuando Espacio de color está configurado como
➢
Personal.
14 Pulselosbotones▲o▼paraseleccionar
Rojo, Verde, Azul, Amarillo, Cyan
o Magenta. Pulse el botón ENTER.
15 Pulselosbotones▲o▼paraseleccionarRojo, Verde o Azul a fin de
cambiarlos. Pulse el botón ENTER.
16 Pulselosbotones◄o►paraaumentaroreducirelvalordeunaopción
concreta. Pulse el botón ENTER.
En Color, se pueden ajustar los valores RGB del color seleccionado.
➢
Para restablecer el valor RGB ajustado, seleccione Reiniciar.
➢
• Rojo : Ajusta el nivel de saturación del rojo del color seleccionado.
•
Verde : Ajusta el nivel de saturación del verde del color seleccionado.
•
Azul : Ajusta el nivel de saturación del azul del color seleccionado.
•
Reiniciar : Restablece el espacio de color en los valores predeterminados.
El cambio del valor de ajuste renovará la pantalla ajustada.
➢
La configuración de cada dispositivo externo conectado a la entrada del
➢
televisor se puede ajustar y guardar.
Activación del balance de blanco
Se puede ajustar la temperatura del color para conseguir colores más naturales.
17 Pulselosbotones▲o▼paraseleccionar
Bal. blanco y, a continuación, pulse
el botón ENTER.
18 Seleccionelaopciónadecuadapulsandolosbotones▲o▼y,acontinuación,
pulse el botón ENTER.
19 Pulselosbotones◄o►paraaumentaroreducirelvalordeunaopción
concreta. Pulse el botón ENTER.
• Bal. Rojo : Ajusta la intensidad del color rojo.
•
Bal. Verde : Ajusta la intensidad del color verde.
•
Bal. Azul : Ajusta la intensidad del color azul.
•
Gan. Rojo : Ajusta el brillo del color rojo.
•
Gan. Verde : Ajusta el brillo del color verde.
•
Gan. Azul : Ajusta el brillo del color azul.
•
Reiniciar : El balance de blanco anteriormente ajustado se restablecerá con los valores
predefinidos de fábrica.
El cambio del valor de ajuste renovará la pantalla ajustada.
➢
Continúa…
Mover
Espacio de colorT V
Espacio de color : Apagado
Color :
Rojo 50
Verde 0
Azul 0
Reiniciar
Mover
Espacio de colorT V
Espacio de color : Favorito
Color :
Rojo 50
Verde 0
Azul 0
Reiniciar
Mover
Configuración detalladaT V
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Mover
Bal. blanco
Bal. Rojo 25
Bal. Verde 25
Bal. Azul 25
Bal. Rojo 25
Bal. Verde 25
Bal. Azul 25
Reiniciar
Mover
▲
Bal. Rojo
▼
Mover
Ajustar
Ingresar
Auto
Nativo
Favorito
Ingresar
Rojo
Verde
Azul
Amarillo
Cyan
Magenta
Ingresar
: Medio
: Encendido
Ingresar
Ingresar
Regresar
Regresar
Regresar
Regresar
►
►
►
►
►
►
Regresar
Regresar
25
Tono de la piel
Permite acentuar el tono rosa en las imágenes.
20 Pulselosbotones▲o▼paraseleccionar
Tono Piel, y pulse el botón ENTER.
21 Pulselosbotones◄o►paradisminuiroaumentarelvalor.
Pulse el botón ENTER
El cambio del valor de ajuste renovará la pantalla ajustada.
➢
.
Activación de la mejora de perfiles
Permite acentuar los bordes de los objetos en las imágenes.
22 Pulselosbotones▲o▼paraseleccionarMejora de perfiles, y pulse el botón
ENTER
.
23 Pulselosbotones▲o▼paraseleccionarApagado o Encendido.
Pulse el botón ENTER.
Configuración de las opciones de la imagen
Configuración detalladaT V
Ajuste del negro : Apagado
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Tono Piel 0
Ajuste del negro : Bajo
Contraste Dinám.
Gamma : 0
Espacio de color
Bal. blanco
Tono Piel 0
Mejora de perfiles
Mover
Configuración detalladaT V
Mover
Ajustar
: Apagado
: Encendido
Ingresar
Regresar
: Bajo
: Apagado
Apagado
Encendido
Ingresar
►
►
►
►
►
►
Regresar
Regresar
Activación de las opciones de la imagen
1 Pulse el botón MENU para ver el menú.
Pulse el botón ENTER
para seleccionar Imagen.
2 Pulselosbotones▲o▼paraseleccionarOpciones de imagen, y pulse el
botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarunelementoenconcreto.
Pulse el botón ENTER
Cuando esté satisfecho con los ajustes, pulse el botón ENTER.
➢
En el modo PC sólo se pueden hacer cambios en los elementos Tono
➢
.
Color y Tamaño del menú Opciones de imagen.
Ajuste del tono de color
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
2 Pulselosbotones▲o▼paraseleccionarTono Color; a continuación pulse el
botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarFrío 2, Frío 1, Normal, Tibio 1 o
Tibio 2
.
Pulse el botón ENTER.
Tibio1 o Tibio2 sólo están disponibles cuando el modo de imagen está
➢
configurado en Película.
La configuración de cada dispositivo externo conectado a la entrada del
➢
televisor se puede ajustar y guardar.
Mover
Opciones de imagenT V
Mover
ImagenT V
Ingresar
Frío2
Tibio2
Frío1
Normal
Tibio1
Tibio2
Ingresar
▲
Más
Configuración detallada
Opciones de imagen
Reiniciar : Aceptar
Tono Color :
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
►
►
►
Regresar
Regresar
Español - 26
Continúa…
Español - 27
Cambio del tamaño de la pantalla
Es posible que alguna vez desee cambiar el tamaño de la imagen en la pantalla.
El televisor se suministra con seis opciones de tamaño de la pantalla, cada una
diseñadaparaquefuncionelomejorposiblecontiposespecícosdeentradade
vídeo. Es posible que el receptor de cable o satélite tenga también su propia gama
de tamaños de pantalla. Sin embargo, en general, debe ver el televisor en el modo
16:9 tanto como sea posible.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
2 Pulselosbotones▲o▼paraseleccionarTamaño y, a continuación, pulse el
botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarelformatodepantallaquedesee.
Pulse el botón ENTER
Pulse el botón EXIT
• 16:9 : Ajusta la imagen al modo panorámico 16:9.
•
Zoom1 : Aumenta el tamaño de la imagen en la pantalla.
• Zoom2
: Amplía el formato de la imagen Zoom1.
•
Ajuste ancho : Amplía la relación de aspecto de la imagen para que se ajuste al ancho
total de la pantalla.
• 4:3
: Ajusta la imagen a modo normal 4:3.
•
Sólo buscar : Use esta función para ver la imagen completa sin cortes cuando la entrada
de la señal sea HDMI (1080i), Component (1080i) o DTV (1080i).
Puede producirse una retención temporal de imagen cuando se ve una
➢
.
para salir.
imagen estática durante más de dos horas.
Después de seleccionar Zoom1, Zoom2 o Ajuste ancho:
➢
Pulselosbotones◄o►paraseleccionar
Posición y, a continuación, pulse
el botón ENTER.
Pulselosbotones▲o▼paradesplazarlaimagenhaciaarribaohacia
abajo.
Reiniciar:Pulselosbotones◄o►paraseleccionarReiniciar y, a
continuación, pulse el botón ENTER. Puede inicializar la configuración.
Después de seleccionar Sólo buscar en los modos HDMI (1080i/1080p)
➢
o Component (1080i/1080p):
Pulselosbotones▲o▼paraseleccionarPosición H
o Posición V y, a
continuación, pulse el botón ENTER.Pulselosbotones◄o►paraajustar
la posición de la pantalla. Pulse el botón ENTER.
Reiniciar:Pulselosbotones▲o▼paraseleccionarReiniciar y pulse el
botón ENTER. Puede inicializar la configuración.
HD (alta definición)
➢
16:9 - 1080i (1920x1080), 720p (1280x720)
Settings can be adjusted and stored for each external device you have
➢
connected to an input of the TV.
Fuente entrada Tamaño imagen
TV, Video, Component (480i, 480p) 16:9, Zoom1, Zoom2, 4:3
DTV(1080i), Component (1080i),
HDMI (1080i)
16:9, 4:3, Ajuste ancho,
Sólo buscar
PC 16:9, 4:3
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Ingresar
TamañoT V
16:9
Zoom1
Zoom2
Ajuste ancho
4:3
Sólo buscar
Posición H 0
Posición V 0
Reiniciar
Ajustar
Mover
Posición
Sólo buscarT V
Reiniciar
Ingresar
Ingresar
►
►
►
►
►
►
►
Regresar
Regresar
Regresar
O bien, puede pulsar repetidamente el botón P.SIZE en el mando a distancia para
cambiar el tamaño de la imagen.
Continúa…
16:9
Establece la imagen en
modo panorámico 16:9.
Zoom1
Tamaño de pantalla
cuando se amplía
verticalmente el formato
amplio.
Zoom2
Tamaño de pantalla
cuando se amplía
verticalmente el formato
Zoom1 (Zoom1).
Ajuste ancho
Amplía la relación de
aspecto de la imagen
para que se ajuste
al ancho total de la
pantalla.
4:3
Ajusta la imagen en
modo normal 4:3.
Sólo buscar
Use esta función para ver la
imagen completa sin cortes
cuando la entrada de la señal
sea HDMI (720p/1080i),
Component (1080i) o DTV
(1080i) .
Reducción digital del ruido
Si la señal de emisión que recibe el televisor es débil, puede activarse la función de
Reducción digital del ruido para reducir la estática y las imágenes superpuestas que
pueden aparecer en la pantalla.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(Consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarDigital NR, y pulse el botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarApagado, Bajo, Medio, Alto o
Auto.
Pulse el botón ENTER
• Apagado : Apaga la función de la reducción del ruido de la pantalla.
•
Bajo : Reduce el ruido de la pantalla a un nivel bajo.
• Medio
: Reduce el ruido de la pantalla a un nivel medio.
•
Alto : Reduce el ruido de la pantalla a un nivel alto.
•
Auto : Reconoce y reduce el ruido de la pantalla automáticamente.
.
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Ingresar
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : No
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Apagado
Bajo
Medio
rmal
Alto
Auto
Ingresar
►
►
►
►
►
►
►
Regresar
Regresar
Pulse el botón EXIT para salir.
Continúa…
Español - 28
Español - 29
DNIe (motor digital de imágenes naturales)
EstetelevisorincluyelafunciónDNIeconelndeconseguirunagrancalidad
visual. Si ajusta DNIe en Encendido, podrá ver la pantalla con la función DNIe
activada.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(Consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarDNIe y, a continuación, pulse el
botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarApagado o Encendido o pulse el
botón ENTER.
• Apagado : Desactiva el modo DNIe.
•
Encendido : Activa el modo DNIe.
Pulse el botón EXIT para salir.
➢ DNIe™ (motor digital de imágenes naturales)
Esta función proporciona una imagen más detallada con reducción de
interferencias 3D, ampliación de los detalles, mejora del contraste y de los
blancos.
➢ DNIe sólo está disponible en el modo Dinámico.
➢ Esta función no se activa si la fuente de entrada es PC.
Configuración del nivel de negro HDMI
Use esta función para ajustar el nivel de negro de la imagen en el modo HDMI.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(Consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarN.neg HDMI, y pulse el botón
ENTER
.
3 Pulselosbotones▲o▼paraseleccionarNormal o Bajo y pulse el botón
ENTER
.
• Normal : La pantalla adquiere más brillo.
•
Bajo : La pantalla se oscurece.
Esta función sólo está activa cuando un dispositivo externo está conectado
➢
al televisor a través de HDMI.
La función N.neg HDMI
puede que no sea compatible con dispositivos
externos.
Pulse el botón EXIT para salir.
Opciones de imagenT V
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle : Encendido
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Ingresar
Opciones de imagenT V
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle :
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle : Encendido
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle : Encendido
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Opciones de imagenT V
Mover
Opciones de imagenT V
Mover
Apagado
Apagado
Encendido
Ingresar
Ingresar
Normal
Bajo
Ingresar
►
►
►
►
►
►
►
Regresar
Regresar
►
►
►
►
►
►
►
Regresar
Regresar
Configuración de la función del modo de película
Eltelevisorsepuedecongurarparadetectarautomáticamenteyprocesarlas
señales de las películas procedentes de todas las fuentes y ajustar la imagen para
conseguir una calidad óptima.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(Consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarModo película y, a continuación,
pulse el botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarApagado o Auto y pulse el botón
ENTER
Pulse el botón EXIT
.
para salir.
➢ La función Modo película es compatible con TV, AV1, Component(480i /
1080i) y HDMI(1080i).
Continúa…
Opciones de imagenT V
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Ingresar
Opciones de imagenT V
Tono Color : Frío1
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Normal
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Apagado
Auto
Ingresar
►
►
►
►
►
►
►
Regresar
Regresar
Configuración de la función del modo sólo azul
Esta función es para expertos en la medición de dispositivos AV. Esta función
muestra sólo la señal azul ya que se eliminan las señales rojas y verdes de la señal
devídeoandeproporcionarunefectodeltroazulqueseusaparaajustarel
color y el matiz de los equipos de vídeo, como reproductores DVD, sistemas Home
Cinema, etc. Con esta función se puede ajustar el color y el matiz de acuerdo con
los valores preferidos adecuados al nivel de la señal de cada dispositivo de vídeo
mediante los patrones de barras de colores rojo/verde/azul/cián/magenta/amarillo,
sinusarunltroazuladicional.
1
Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Bajo
Modo película : Apagado
Sólo modo azul :
Protección de Pantalla
Mover
(consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarSólo modo azul y pulse el botón
ENTER
.
3 Pulselosbotones▲o▼paraseleccionarApagado o Encendido y, a
continuación, pulse el botón ENTER. Pulse el botón EXIT para salir.
Sólo modo azul está disponible cuando el modo de imagen está ajustado
➢
en Película o Normal.
Reducción de los efectos de una pantalla quemada
Si la pantalla se ha quemado, puede seleccionar una pantalla blanca o un patrón de
señal para que le ayude a retirar los elementos quemados.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarProtección de Pantalla y, a
continuación, pulse el botón ENTER.
3 Pulselosbotones▲o▼paraseleccionarCambio de píxel, Blanco,
Desplazamiento o Lateral gris y, a continuación, pulse el botón ENTER.
Pulse el botón EXIT
• Blanco
Esta función suprime los restos de imágenes en la pantalla cambiando el
para salir.
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Bajo
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Mover
Protección de PantallaT V
Cambio de píxel
Blanco
Desplazamiento
Lateral gris : Claro
color de los píxeles a blanco. Utilice esta función si hay restos de imágenes
o símbolos en la pantalla, especialmente después de haber mostrado una
imagen fija en la pantalla durante un largo tiempo.
•
Desplazamiento
Esta función suprime los restos de imágenes en la pantalla moviendo todos los
píxeles del PDP de acuerdo con un patrón. Utilice esta función si hay restos
de imágenes o símbolos en la pantalla, especialmente después de haber
mostrado una imagen fija en la pantalla durante un largo tiempo.
• Lateral gris
Cuando se ve la televisión con una relación de pantalla de 4:3, ésta se puede
proteger de un posible daño si se ajusta el balance de blanco en ambos
Mover
Cambio de píxel : Encendido
Punto horizontal : 2
Línea vertical : 2
Tiempo : 2 min
Cambio de píxelT V
Mover
extremos, el izquierdo y el derecho.
Para prevenir que la pantalla se queme, seleccione Oscuro o Claro.
• Oscuro : Cuando se establece una relación de pantalla de 4:3, con esta opción se
oscurecen ambos extremos, el izquierdo y el derecho.
• Claro : Cuando se establece una relación de pantalla de 4:3, con esta opción se aclaran
ambos extremos, el izquierdo y el derecho.
Si desea suprimir los restos de imágenes de la pantalla, utilice las funciones Todo blanco o Desplazamiento.
➢
Aunque ambas suprimen los restos de imágenes de la pantalla, la función Desplazamiento es más efectiva.
La función de supresión de restos de imágenes debe aplicarse durante largo tiempo (aproximadamente 1 hora)
➢
para que sea efectiva. Si los restos de imágenes no desaparecen después de ejecutar la función, repita el
proceso.
Pulse cualquier tecla del mando a distancia para cancelar esta función.
➢
Apagado
Apagado
Encendido
Ingresar
Ingresar
Ingresar
Ingresar
Regresar
Regresar
►
►
►
►
Regresar
►
►
►
►
Regresar
►
►
►
►
►
►
►
►
Español - 30
Continúa…
Español - 31
Prevención del desgaste de la pantalla
Esta pantalla está equipada con tecnología de prevención para reducir la posibilidad
dequesequeme.Estatecnologíapermitedenirelmovimientodelaimagenarriba
o abajo (línea vertical) y de lado a lado (punto horizontal).
El ajuste del tiempo permite programar intervalos temporales entre los movimientos
de la imagen en minutos.
1 Siga las instrucciones 1 y 2 de Activación de las opciones de la imagen.
(consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarProtección de Pantalla y, a
continuación, pulse el botón ENTER.
Opciones de imagenT V
Tono Color : Normal
Tamaño : 16:9
Digital NR : Auto
DNle : Apagado
N.neg HDMI : Bajo
Modo película : Apagado
Sólo modo azul : Apagado
Protección de Pantalla
Cambio de píxel
Blanco
Desplazamiento
Lateral gris : Claro
Mover
Protección de PantallaT V
Ingresar
Regresar
►
►
►
►
►
►
►
►
►
►
►
►
3 Pulse el botón ENTER para seleccionar Cambio de píxel y, a continuación,
pulse el botón ENTER.Sipulsalosbotones▲o▼alternaentreEncendido y
Apagado.
También verá las opciones Punto horizontal, Línea vertical y Hora.
• Cambio de píxel : Con esta función podrá mover píxeles de forma detallada en el PDP, en
sentido horizontal o vertical, para evitar restos de imágenes en la pantalla.
4 Pulselosbotones▲o▼paraseleccionarlaopciónquedeseacambiary,a
continuación, pulse el botón ENTER.
Pulselosbotones▲o▼paracambiarelvalordelaopciónypulseelbotón
ENTER
.
• Condición óptima para cambio de píxel;
PC TV/AV1/Component/HDMI
Punto horizontal 1 2
Línea vertical 1 2
Tiempo (min) 2
Pulse el botón EXIT
Esta función no está disponible en el modo Just Scan (Sólo buscar).
➢
para salir.
2 min
Mover
Ingresar
Cambio de píxelT V
Cambio de píxel :
Punto horizontal : 2
Línea vertical : 2
Tiempo : 2 min
Mover
Cambio de píxel : Encendido
Punto horizontal :
Línea vertical :
Tiempo : 2min
Mover
Apagado
Encendido
Ingresar
Cambio de píxelT V
0
1
2
3
4
Ingresar
Regresar
Regresar
Regresar
Reajuste de los valores de la imagen a los valores predefinidos de fábrica
Mover
ImagenT V
Aceptar
Cancelar
Ingresar
1 Para seleccionar el modo de imagen deseado, siga las instrucciones 1 de Cam-
bio del formato de la imagen. (consulte la página 26)
2 Pulselosbotones▲o▼paraseleccionarReiniciar y pulse el botón
ENTER.Pulselosbotones◄o►paraseleccionar
Aceptar o Cancelar y, a
continuación, pulse el botón ENTER.
Pulse el botón EXIT
Se puede reajustar cada modo de imagen.
➢
para salir.
▲
Más
Configuración detallada
Opciones de imagen
Reiniciar :
Regresar
