Page 1

Plasma TV

user manual

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

BN68-02795A-01

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Contate a SAMSUNG EM TODO O MUNDO

Caso tenha dúvidas ou comentários sobre os produtos da Samsung, entre em contato com o centro de atendimento ao cliente da SAMSUNG.

Country

Customer Care Center

Web Site

ARGENTINA 0800-333-3733 www.samsung.com

BRAZIL

0800-124-421 4004-0000

www.samsung.com

CHILE 800-SAMSUNG(726-7864) www.samsung.com

NICARAGUA 00-1800-5077267 www.samsung.com

HONDURAS 800-7919267 www.samsung.com

COSTA RICA 0-800-507-7267 www.samsung.com

ECUADOR 800-6225 www.samsung.com

EL SALVADOR 1-800-299-0013 www.samsung.com

GUATEMALA 1-800-299-0013 www.samsung.com

JAMAICA 1-800-234-7267 www.samsung.com

PANAMA 800-7267 www.samsung.com

PUERTO RICO 1-800-682-3180 www.samsung.com

REP. DOMINICA 1-800-751-2676 www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) www.samsung.com

VENEZUELA 0-800-100-5303 www.samsung.com

COLOMBIA 01-8000112112 www.samsung.com

[PC450]BN68-02795A-01L02.indb 1 2010-03-30 오후 3:37:11

Page 2

English

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

User Instructions

• Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause screen image

retention. This image retention is also known as ‘screen burn’. To avoid such image retention, refer to page 15 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.

• Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper part of the

product.

This is normal and does not indicate any defect or operation failure of the product. However, children should be prevented from touching the upper part of the product.

• The product is making a ‘cracking’ noise.

A ‘cracking’ noise may occur when the product contracts or expands due to a change in the surrounding environment such as temperature or

humidity. This is normal and not a defect of the unit.

• Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Avoid operating the TV at temperatures below 41°F (5°C)

• A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and center of the screen caused by the difference of light emission on the screen. Playing a DVD or a game console may cause similar effects to the screen. Damages caused by the above effect are not covered by the Warranty.

• After-images on the Screen. Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images. To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.

• Warranty Warranty does not cover any damage caused by image retention. Burn-in is not covered by the warranty.

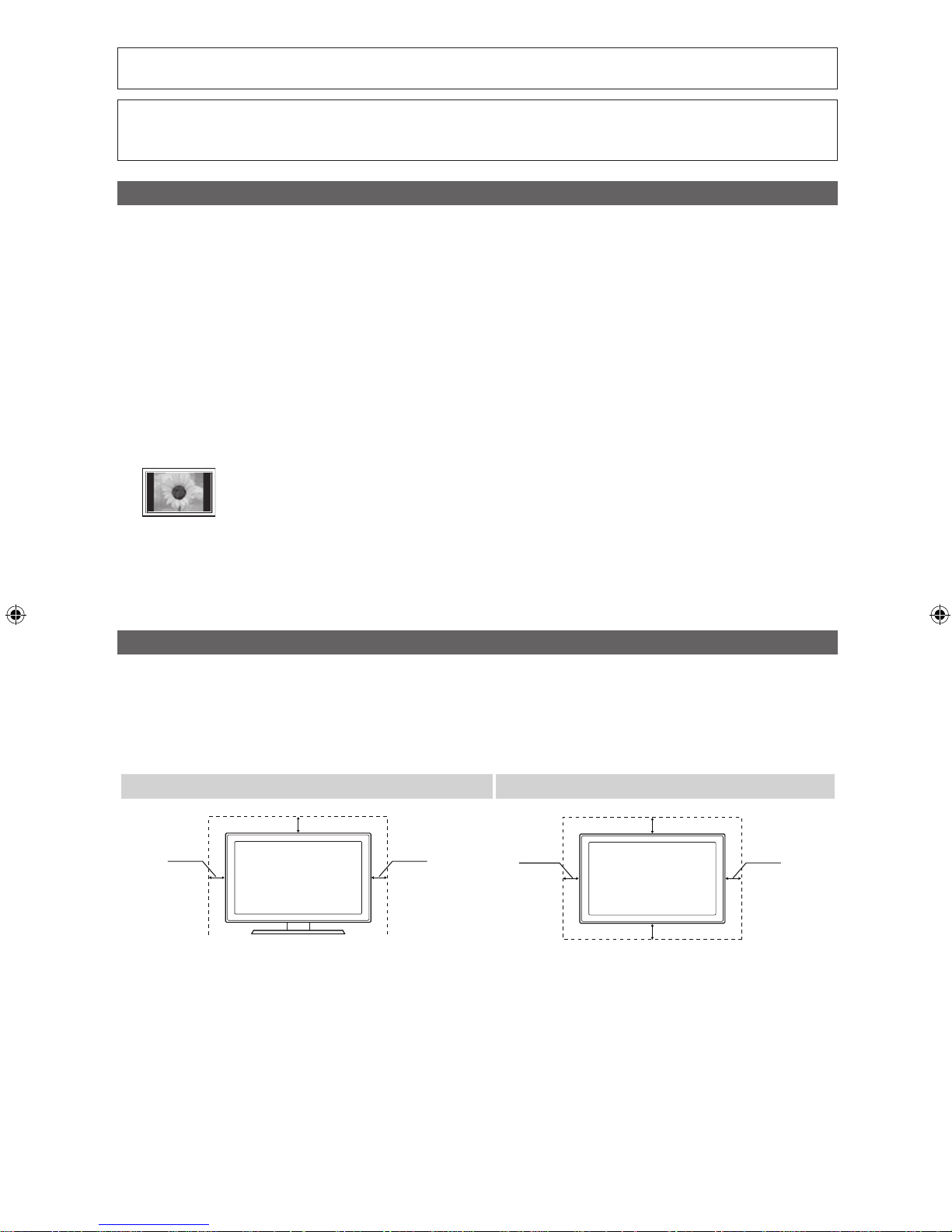

Securing the Installation Space

Keep the required distance between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

✎

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

✎

The appearance may differ depending on the product.

Installation with a stand Installation with a wall-mount

10 cm

Page 3

ENGLISH

English

Check the Symbol!

TOOLS

This function can be used by

pressing the TOOLS button on the

remote control.

Note

Indicates additional information.

Step by Step Guide

Check here for instructions on how to open the

relevant submenu within the OSD (on screen

display).

Contents

Getting Started

y List of Features ......................................................... 4

y Accessories .............................................................. 4

y Viewing the Control Panel ......................................... 5

y Viewing the Remote Control ...................................... 6

y Connecting to an Antenna ........................................7

y Plug & Play (Initial Setup) ........................................... 7

Connections

y Connecting to an AV Device ......................................8

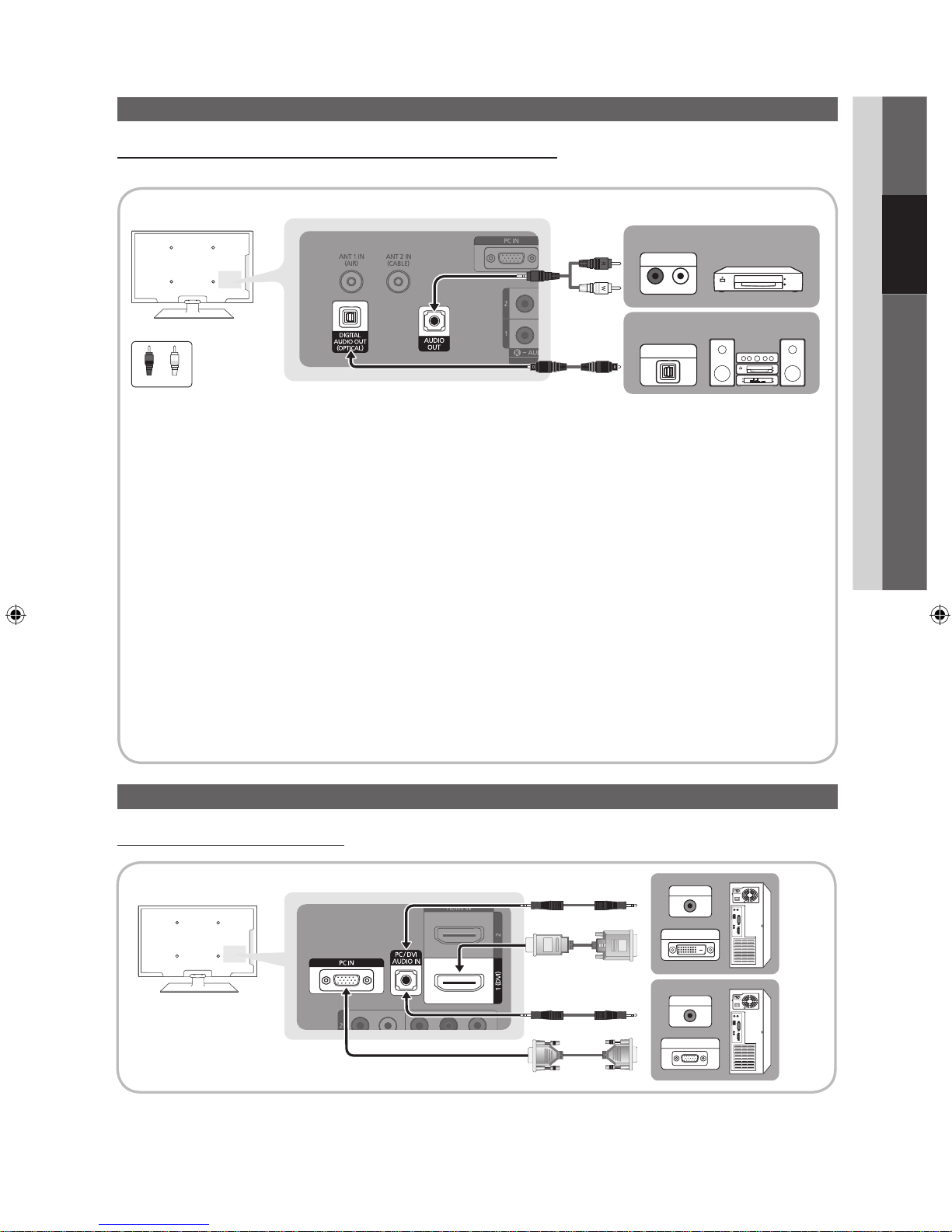

y Connecting to an Audio Device ................................. 9

y Connecting to a PC ..................................................9

y Changing the Input Source .....................................11

Basic Features

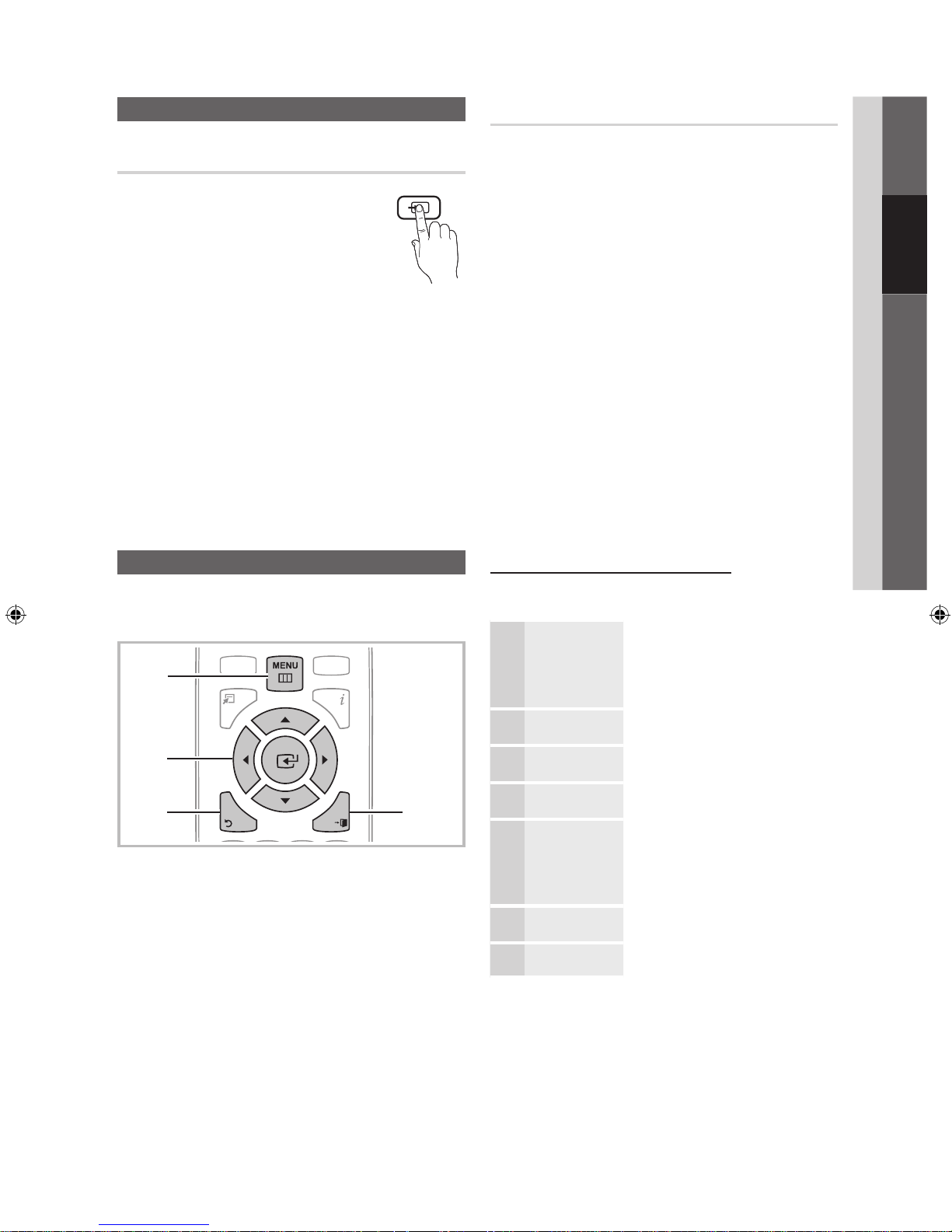

y How to Navigate Menus .......................................... 11

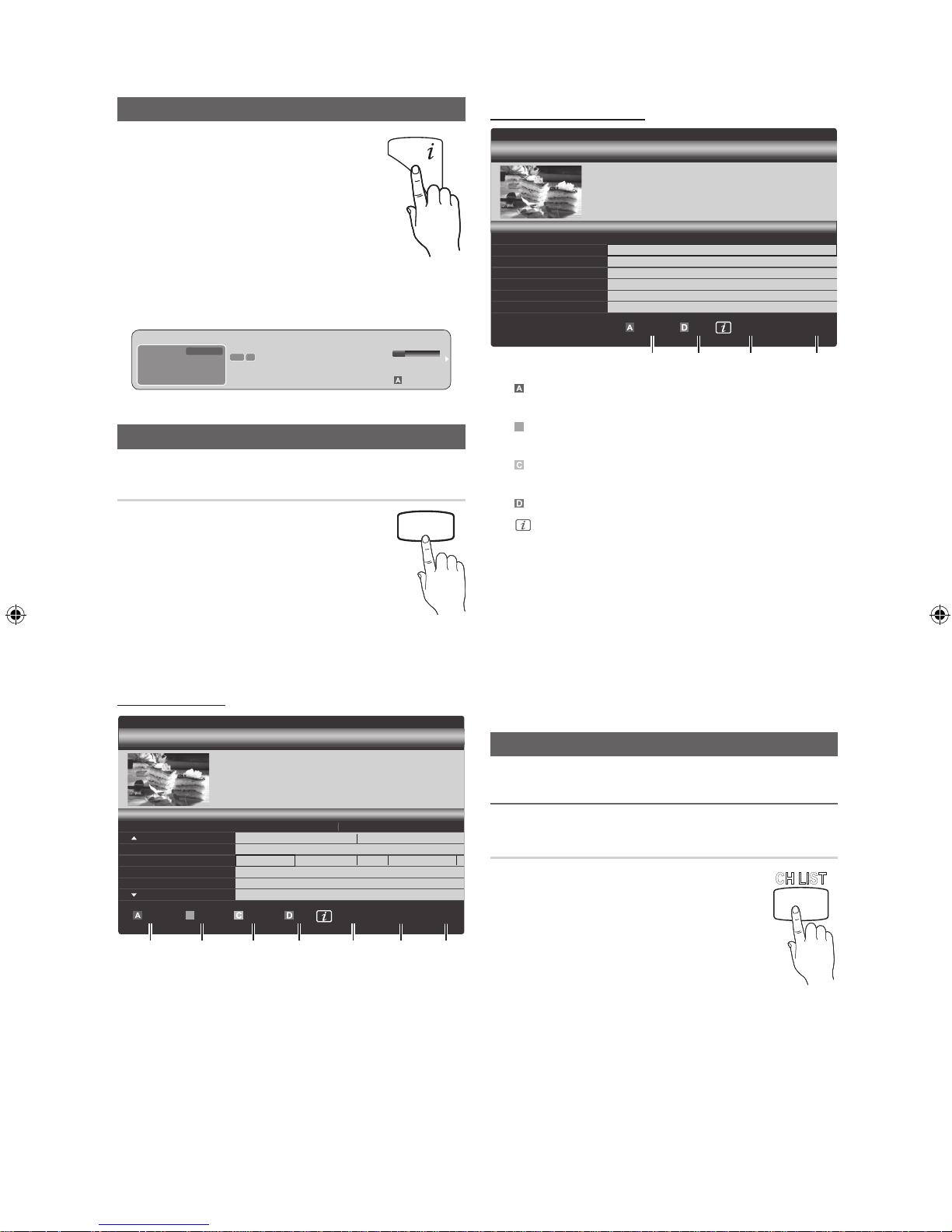

y Using the INFO button (Now & Next guide) .............12

y Planning Your Viewing ............................................. 12

y Channel Menu ........................................................ 12

Seeing Channels 12 Using Favorite Channels 13 Memorizing Channels 13 Editing Channels 14 Other Features 14

y Picture Menu ..........................................................15

Changing the Preset Picture Mode 15 Adjusting Picture Settings 15 Economical Solutions 15 Changing the Picture Options 16 Setting up the TV with Your PC 18

y Sound Menu ........................................................... 18

Changing the Preset Sound Mode 18 Adjusting Sound Settings 18 Sound Settings 18

y Setup Menu ............................................................ 20

Setting the Time 20 Using the Sleep Timer 20 Setting the On / Off Timer 20 Locking Programs 21 Other Features 21 Picture In Picture (PIP) 22

y Support Menu ......................................................... 23

Advanced Features

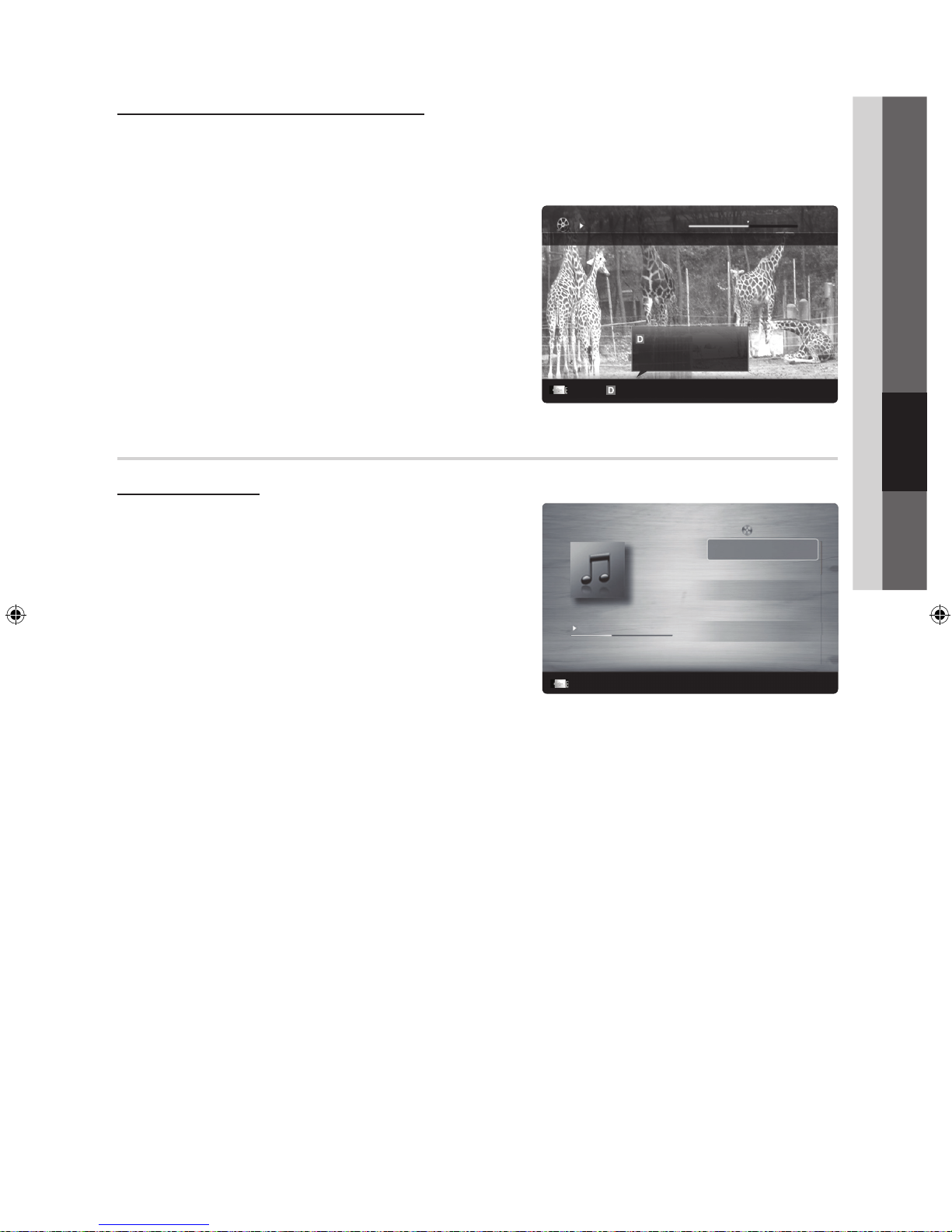

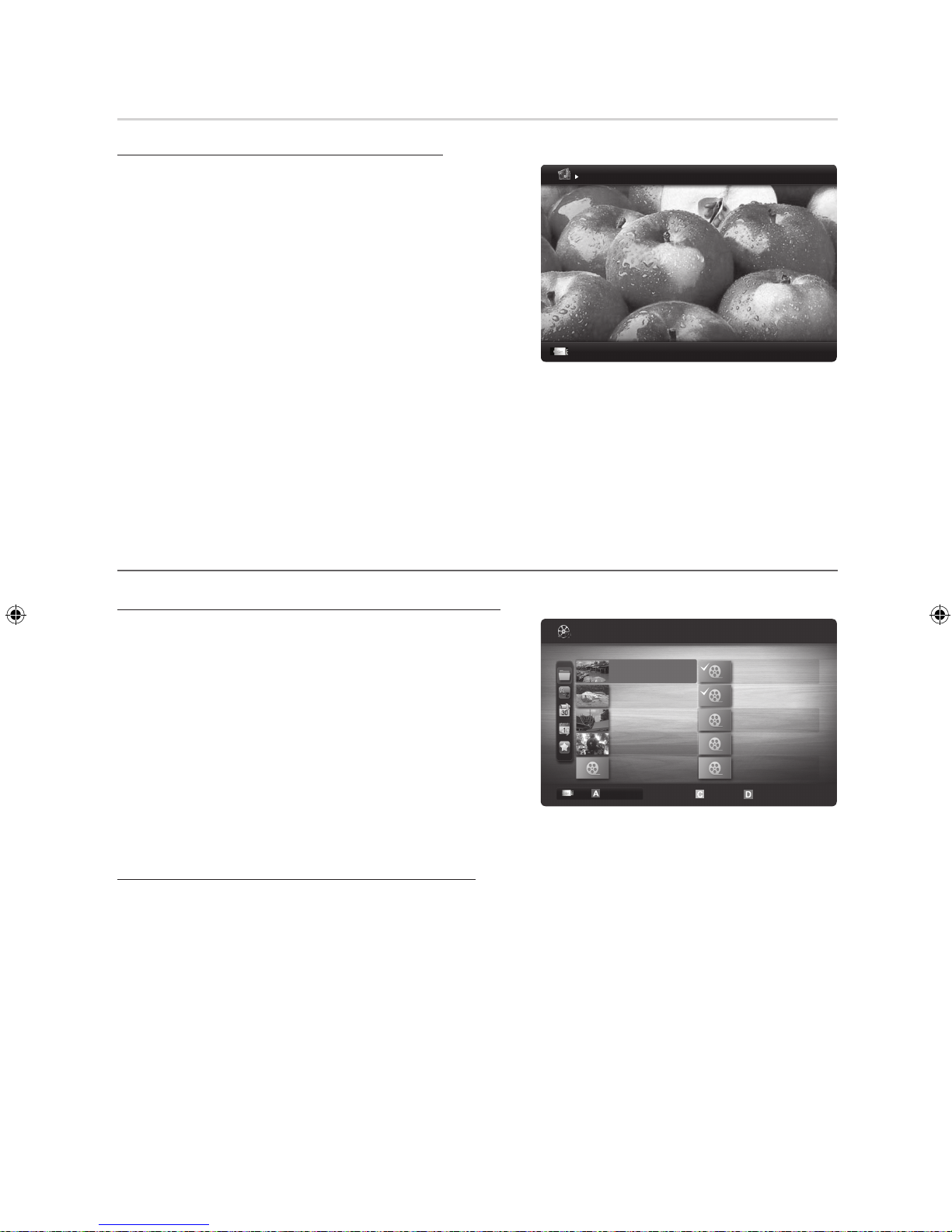

y Media Play .............................................................. 24

Connecting a USB Device 24 Screen Display 25 Playing Multiple Files 28 Media Play - Additional Functions 29

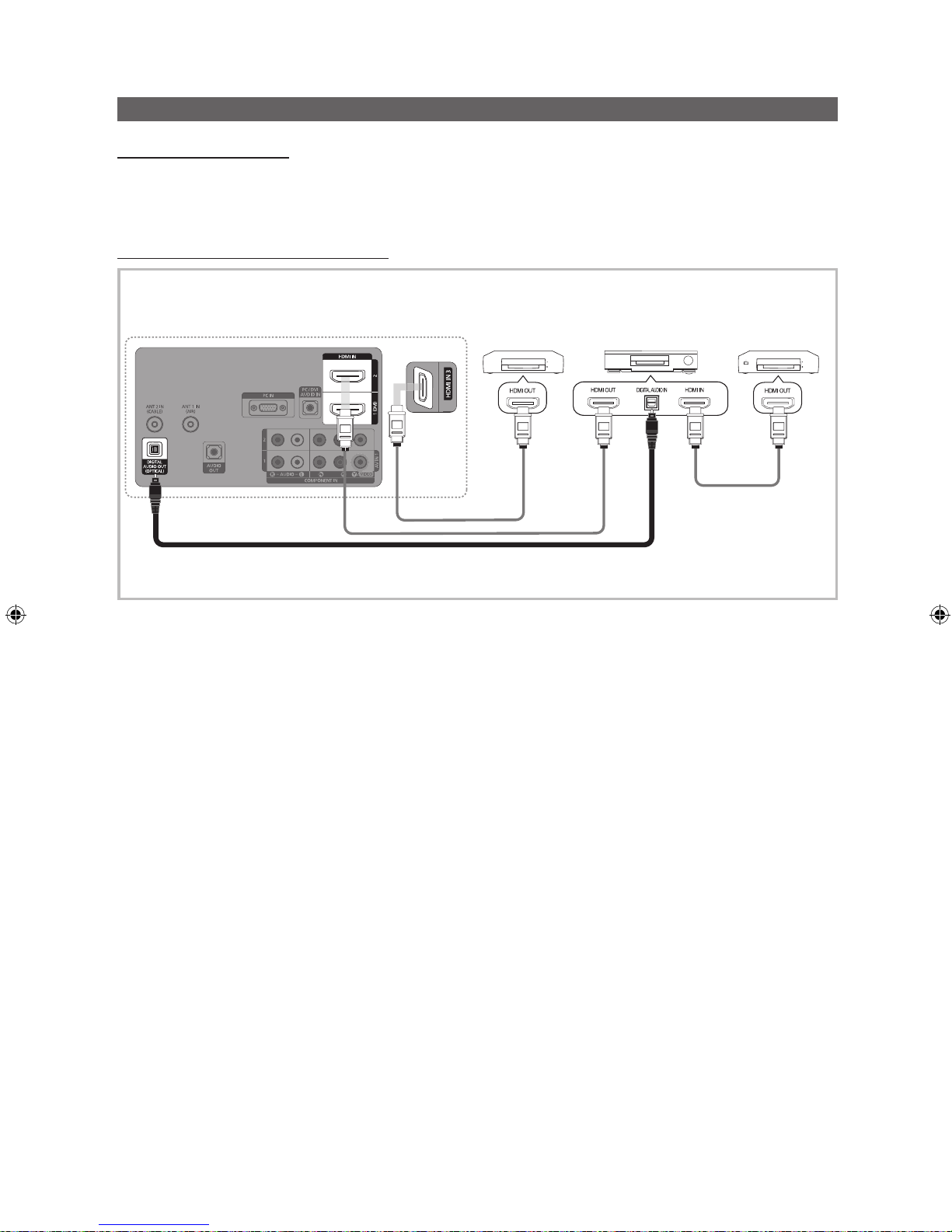

y Anynet+ .................................................................. 30

Setting Up Anynet+ 31 Switching between Anynet+ Devices 31 Recording 31 Listening through a Receiver 32 Troubleshooting for Anynet+ 32

Other Information

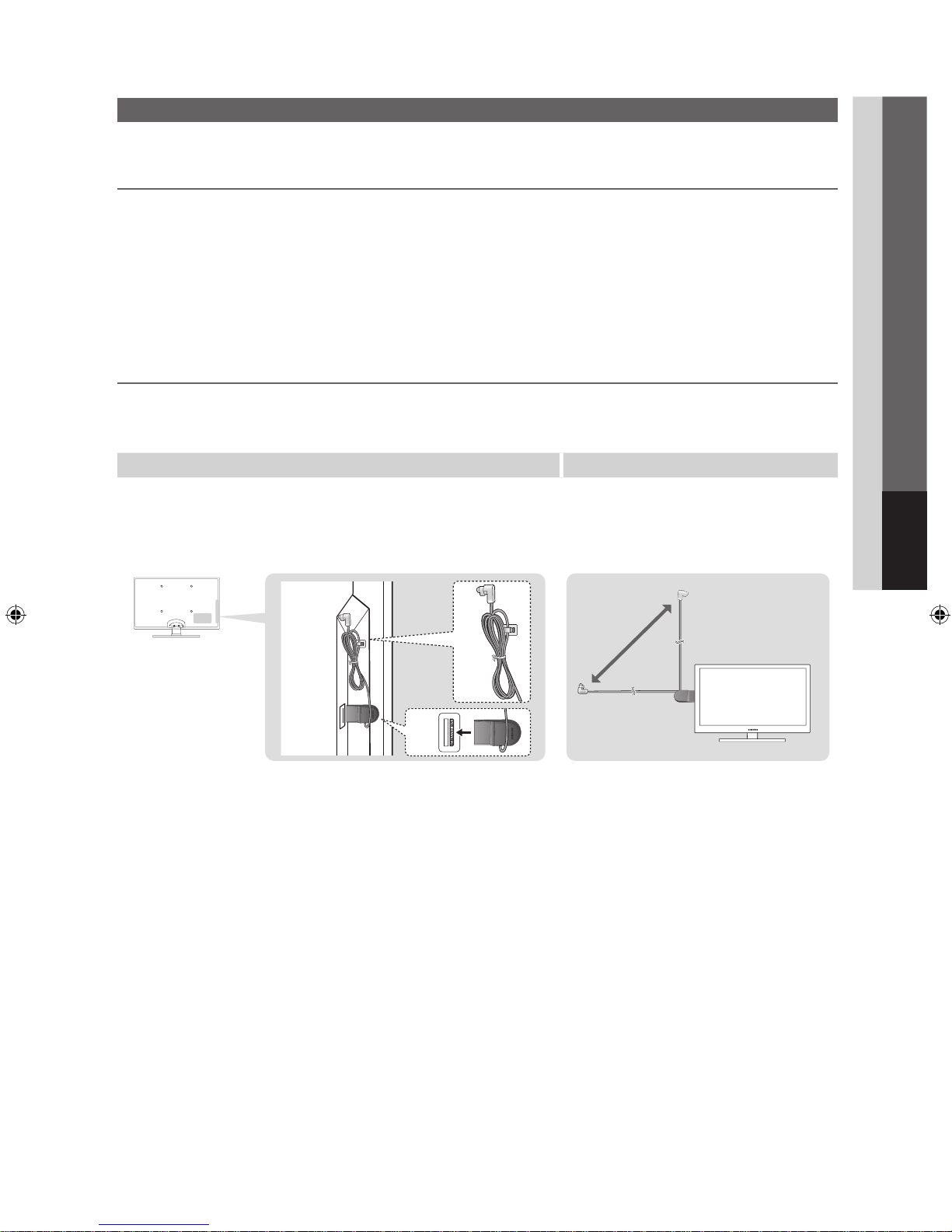

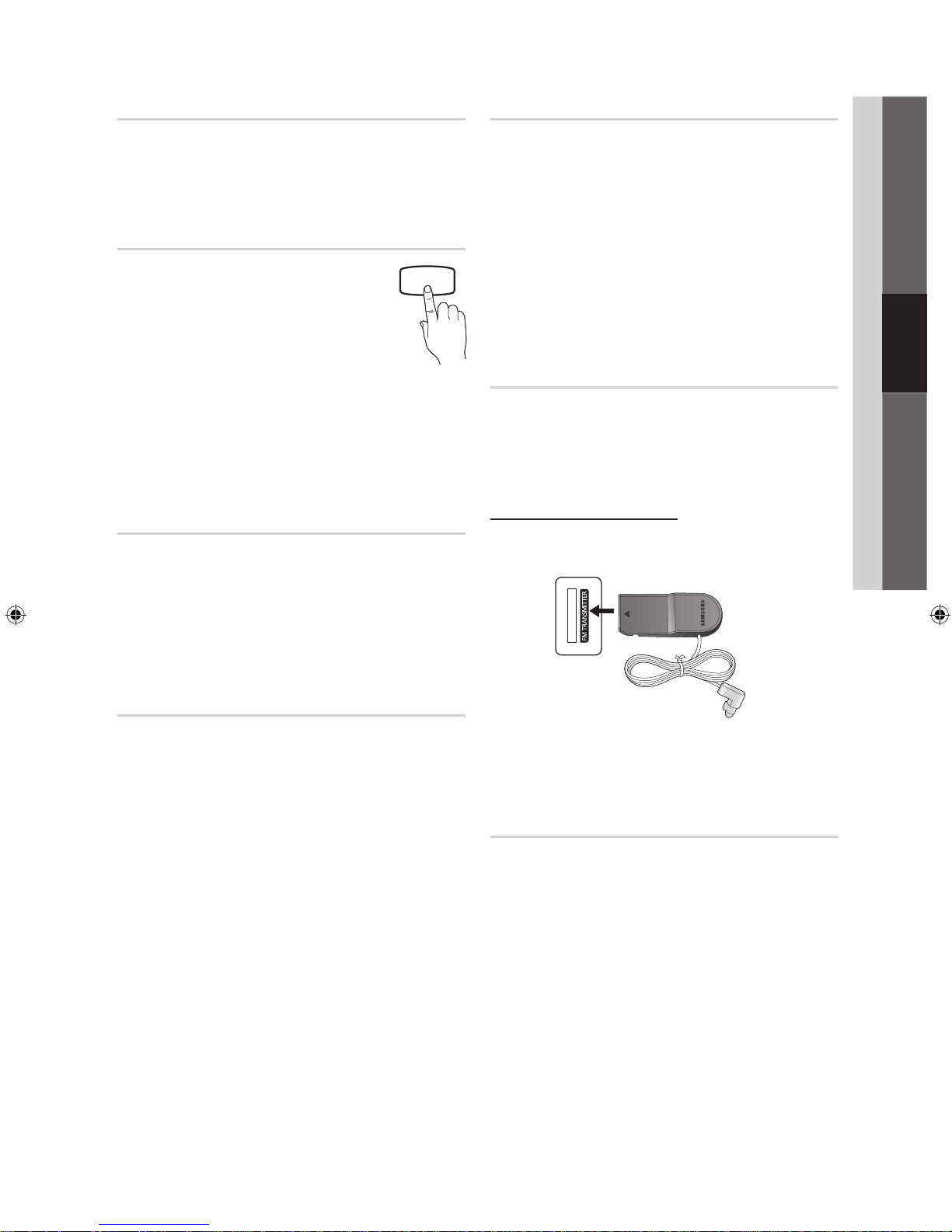

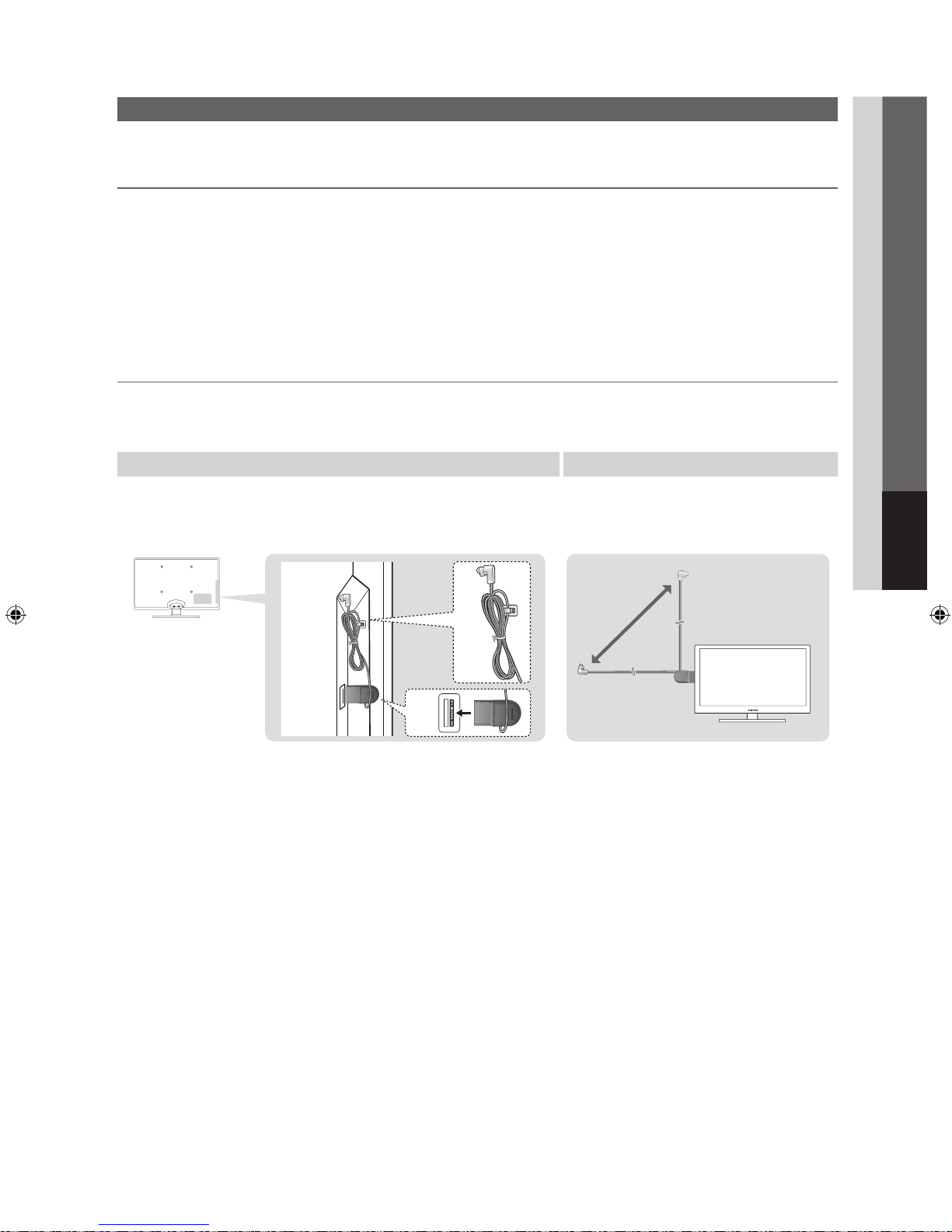

y FM Transmitter Setup ..............................................33

Frequency Conﬁguration 33 FM Transmitter Installation Guide 33 Supported FM Transmitter formats 34

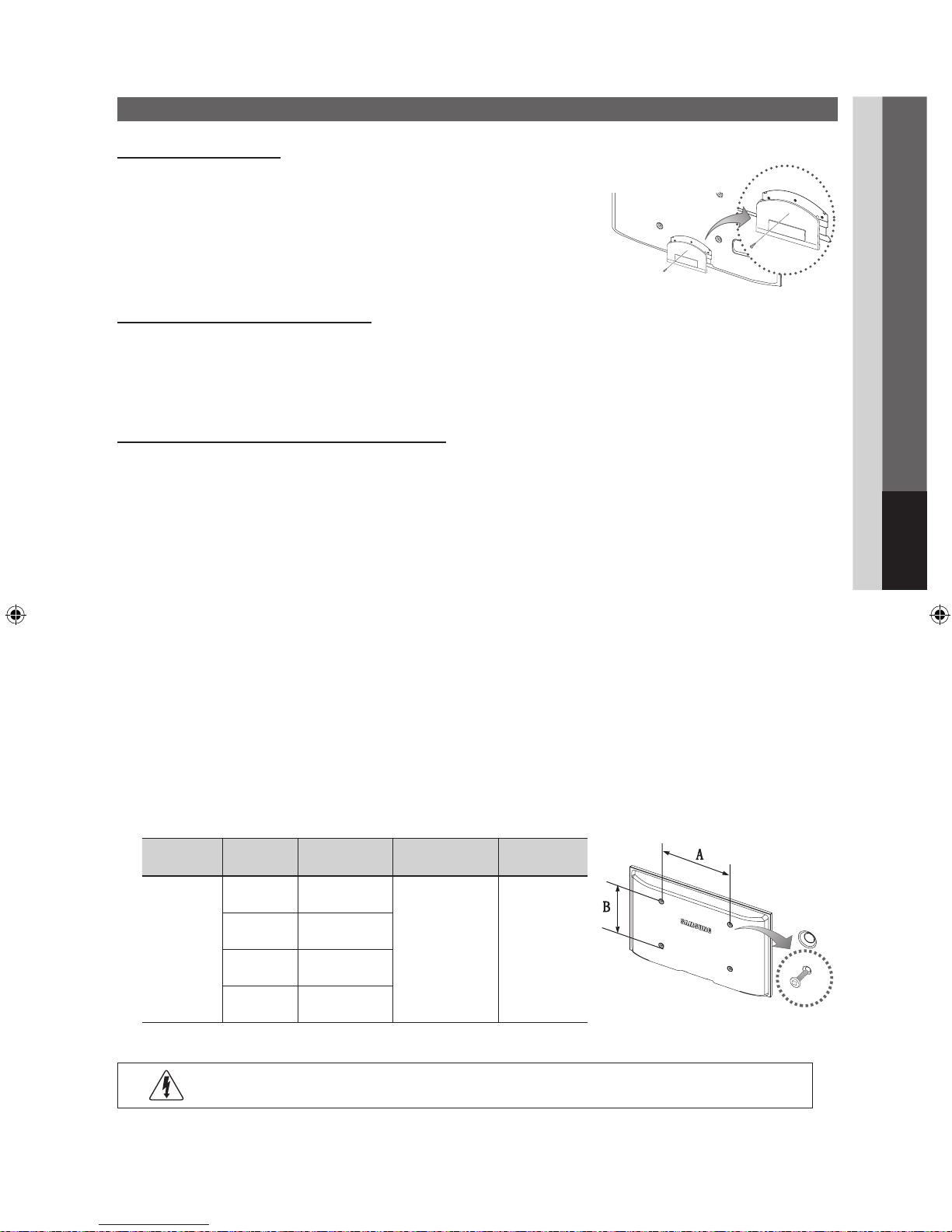

y Installing the Wall Mount .........................................35

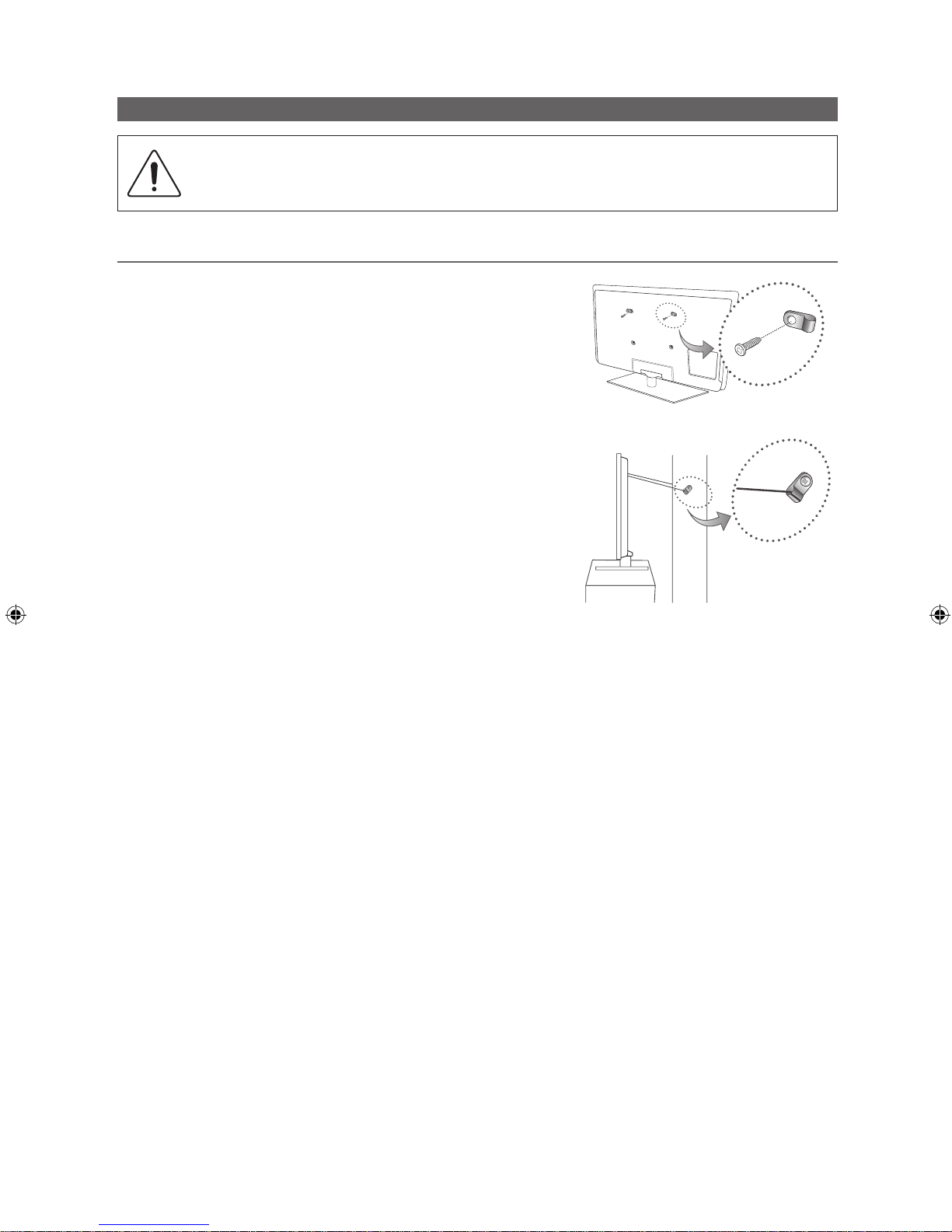

y Securing the TV to the wall ..................................... 36

To Avoid the TV from Falling 36

y Troubleshooting ......................................................37

y Speciﬁcations ......................................................... 40

License 40

y Index ...................................................................... 41

Page 4

English

Getting Started

List of Features

y Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed

without a cable box / STB (Set-Top-Box) satellite receiver.

y Media Play (USB): Allows you to play music ﬁles, pictures and movies saved on a USB device (p. 24). y Self Diagnosis: You can check to make sure picture and sound operate normally (p. 23).

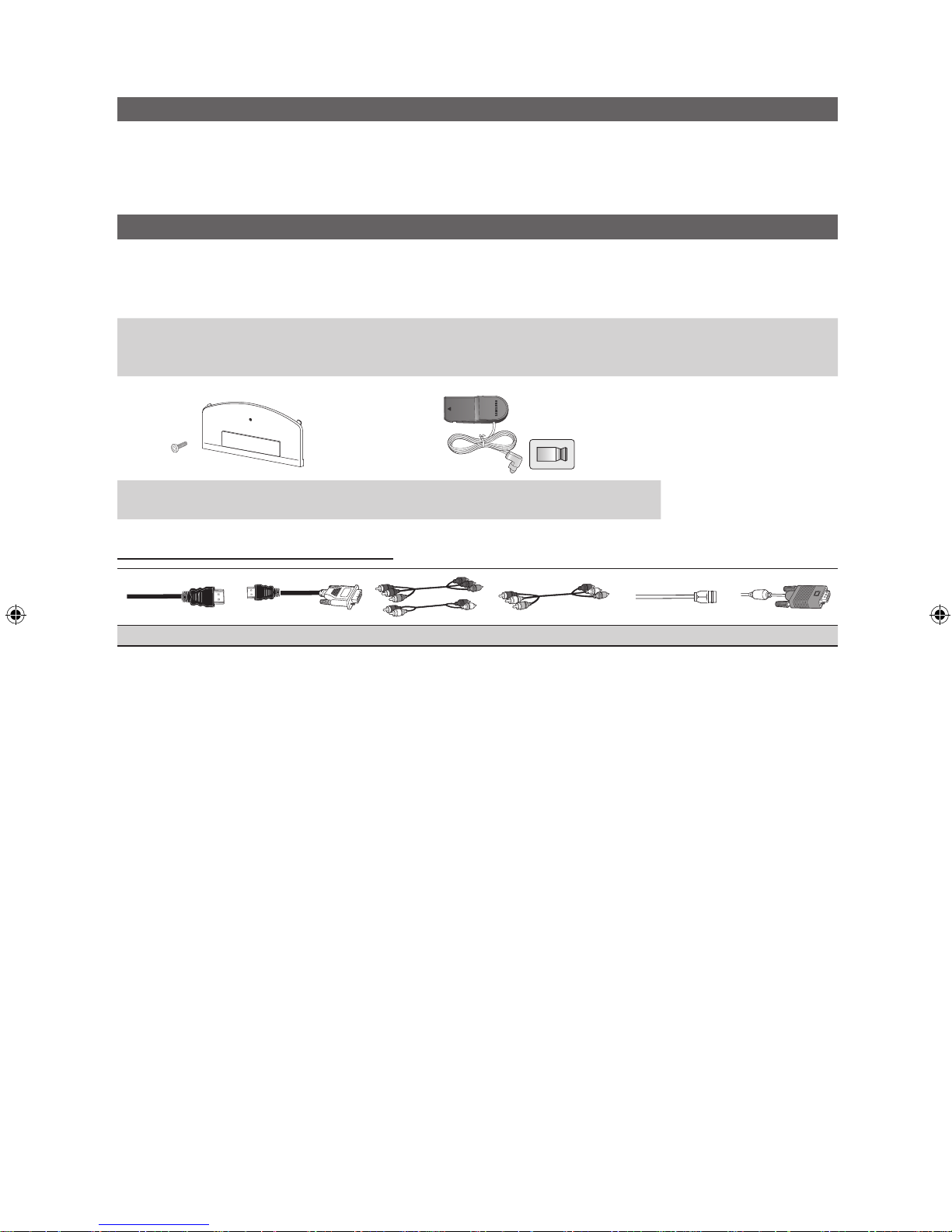

Accessories

✎

Please make sure the following items are included with your PDP TV. If any items are missing, contact your dealer.

✎

The items’ colors and shapes may vary depending on the models.

y Remote Control & Batteries (AAA x 2) (Not available in some locations) y Owner’s Instructions y Warranty Card / Safety Guide (Not available in some locations)

y Cleaning Cloth y Power Cord

y Blanking Bracket

y FM Transmitter / FM Transmitter Clamp

(Not available in some locations)

Input Cables (Sold Separately)

HDMI HDMI-DVI Component Composite (AV) Coaxial (RF) VGA

Page 5

01 Getting Started

English

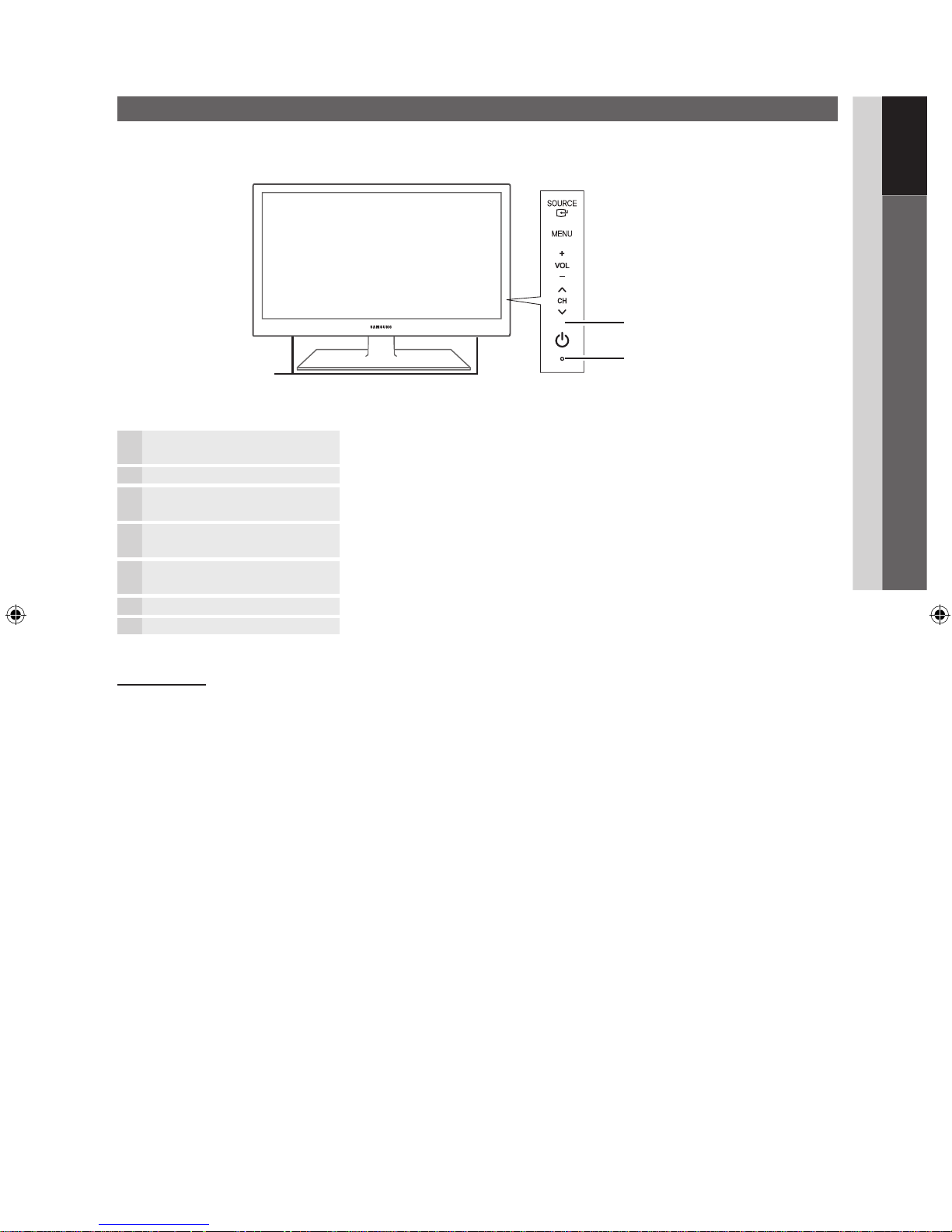

Viewing the Control Panel

✎

The product color and shape may vary depending on the model.

SOURCE

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTERE button on the remote control.

MENU Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Adjusts the volume. In the OSD, use the

buttons as you would use the

◄ and ► buttons on the remote control.

Changes the channels. In the OSD, use the

buttons as you would use the

▼ and ▲ buttons on the remote control.

Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

(Power)

Turns the TV on or off.

Remote control sensor Aim the remote control towards this spot on the TV.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

Remote control sensor

Power Indicator

Speakers

Page 6

Getting Started

English

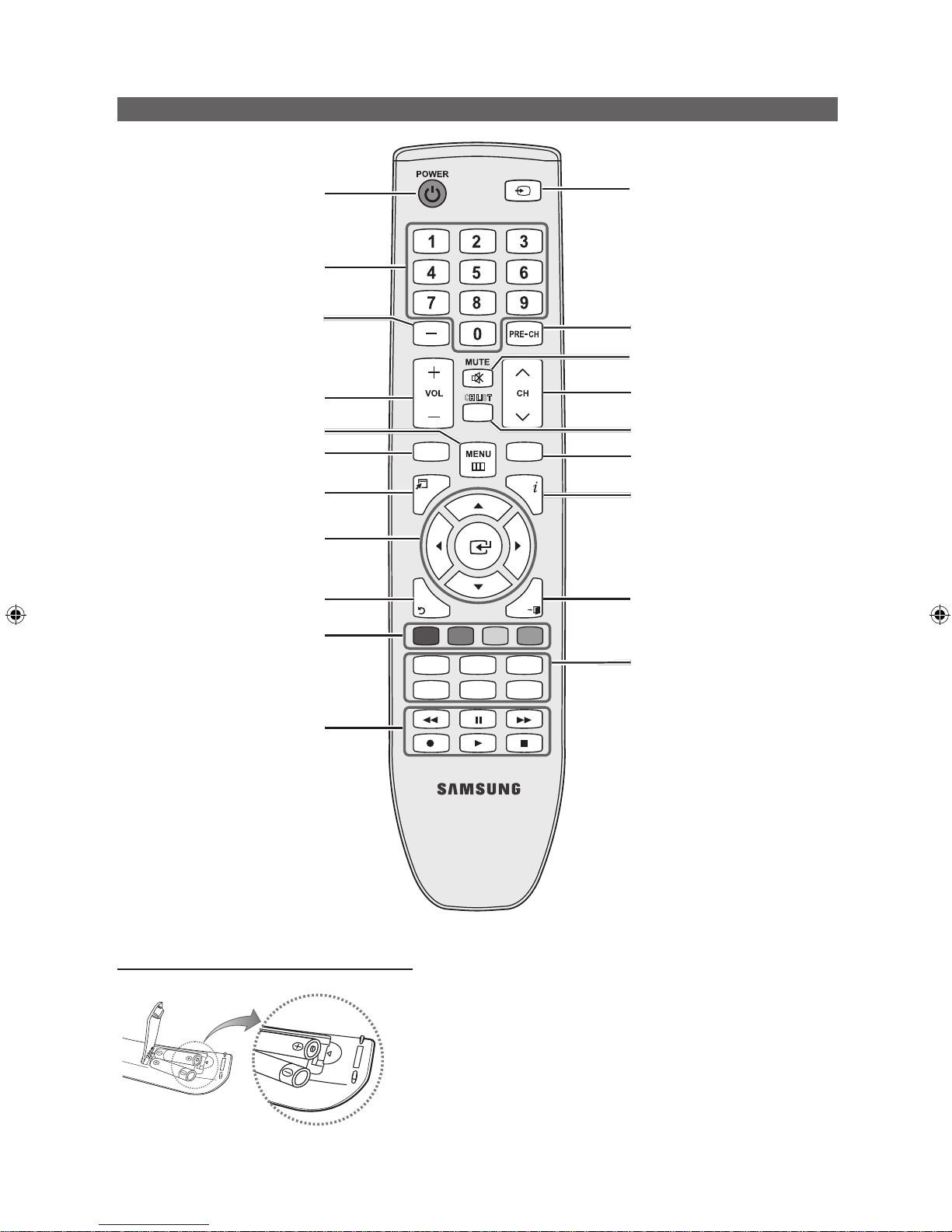

Viewing the Remote Control

Installing batteries (Battery size: AAA)

✎

NOTE

Use the remote control within 23 feet from the TV.

Bright light may affect the performance of the remote control. Avoid use when nearby fluorescent lights or neon signs.

The color and shape may vary depending on the model.

SOURCE

TOOLS

RETURN

EXIT

P.MODE S.MODE MTS

FAV.CH

MEDIA.P GUIDE

P.SIZE CC

CH LIST

A B C D

INFO

Turns the TV on and off.

Returns to the previous channel.

To mute all TV output sound.

Changes channels.

Displays and selects the available video sources (p. 11).

Displays the EPG (Electronic Program Guide) (p. 12).

Displays the channel list on the screen (p. 12).

Press to display information on the TV screen.

Exits the menu.

P.MODE: Press to select the picture

mode (p. 15).

S.MODE: Press to select the sound mode

(p. 18).

MTS: Press to choose stereo, mono or

Separate Audio Program (SAP broadcast) (p. 19).

FAV.CH: Displays Favorite channel lists on

the screen (p. 13).

P.SIZE: Selects the picture size (p. 16). CC: Controls the caption decoder (p. 21).

Press to directly access channels.

Press to select additional channels (digital)

being broadcasted by the same station.

For example, to select channel “54.3”,

press “54”, then press “-” and “3”.

Adjusts the volume.

Brings up the OSD.

Views Media Play (USB) (p. 24).

Quickly select frequently used functions.

Returns to the previous menu.

Buttons used in the Channel list,

Media Play (USB) menu, etc.

Use these buttons in Media Play (USB)

and Anynet+ (HDMI-CEC) modes

(p. 24, 30).

(: Controls recording for Samsung

recorders that have the Anynet+ feature)

Selects the on-screen menu items and changes the values seen on the menu.

Page 7

01 Getting Started

English

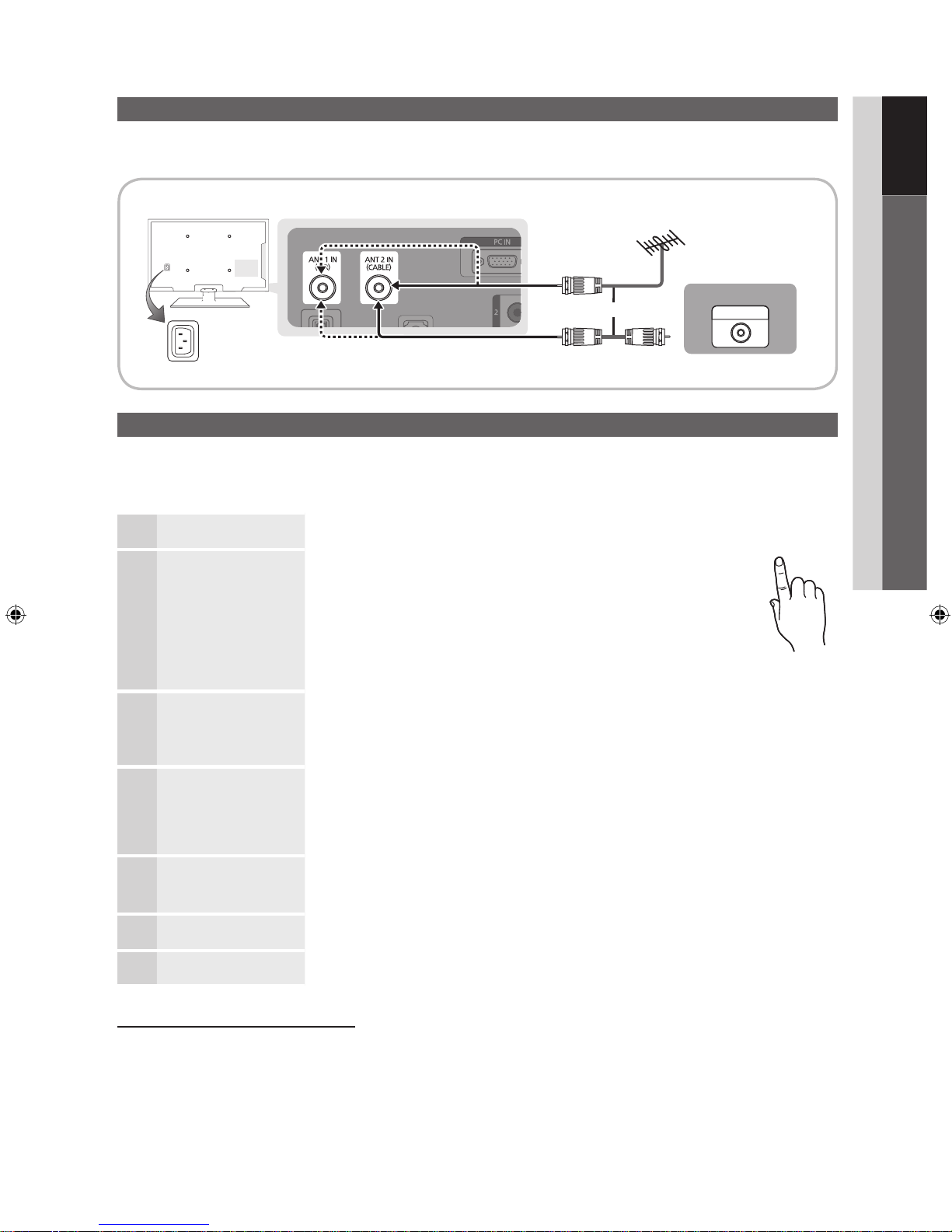

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Connecting the power cord and antenna.

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWERP button. Plug & Play is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

Selecting a language

Press the ▲ or ▼ button, then press the ENTER

button.

Select the desired OSD (On Screen Display) language.

POWER

INFO GUIDE

Selecting Store Demo or Home Use

Press the ◄ or ► button, then press the ENTER

button.

y Select the Home Use mode. Store Demo Mode is for retail

environments.

y To return the unit’s settings from Store Demo to Home Use

(standard): Press the volume button on the TV. When you see the volume OSD, press and hold MENU for 5 sec.

Selecting an antenna

Press the ▲ or ▼ button, then press the ENTERE button.

y If the antenna is connected to ANT 1 IN (AIR), select Air and if it is connected to

ANT 2 IN (CABLE), select Cable.

y If both ANT 1 IN (AIR) and ANT 2 IN (CABLE) are connected, select Air+Cable.

Selecting a channel After selecting the antenna source to memorize, select Search. The TV will begin

memorizing all of the available channels. For more information, refer to Channel → Auto Program (p. 13).

y Press the ENTER

button at any time to interrupt the memorisation process.

Setting the Clock Mode.

Set the Clock Mode automatically or manually.

y Auto: Allows you to select time zone. y Manual: Allows you to manually set the current date and time (p. 20).

Viewing the

HD Connection Guide.

The connection method for the best HD screen quality is displayed.

Enjoy your TV.

Press the ENTER

button.

If You Want to Reset This Feature...

MENUm → Setup → Plug & Play → ENTER

ANT OUT

VHF/UHF Antenna

Cable

Power Input

Page 8

English

Connections

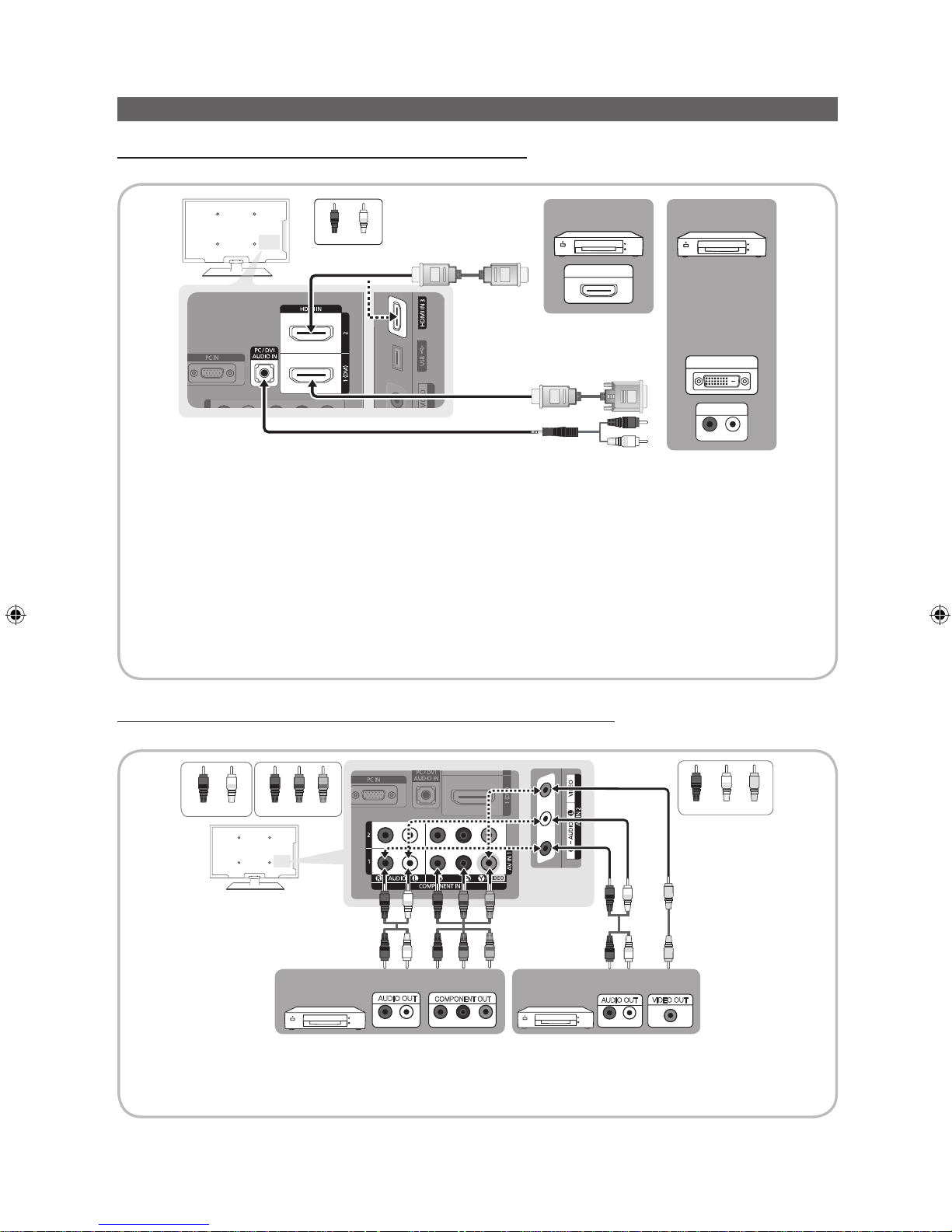

Connecting to an AV Device

Using an HDMI or HDMI/DVI cable: HD connection (up to 720p/1080i)

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver.

✎

HDMI IN 1(DVI), 2, 3, PC/DVI AUDIO IN

When using an HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack for video. A DVD, Blu-ray player, HD cable box, or HD STB satellite receiver may require a DVI-HDMI (DVI to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. The PC/DVI AUDIO IN jack is required for audio.

If an external device such as a DVD / Blu-ray player / HD cable box / HD STB satellite receiver supporting HDMI versions older than 1.3 is connected, the TV may operate abnormally (e.g. no screen display / no sound / annoying flicker / abnormal color).

If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you suspect the version is older than 1.3, contact the provider of the device to confirm the HDMI version and request an upgrade.

It is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a connection error may occur.

Using a Component (up to 720p/1080i) or Audio/Video (480i only) Cable

Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR

✎

When connecting to AV IN 1 the color of the AV IN 1 [Y/VIDEO] jack (green) will not match the video cable (yellow).

✎

To obtain the best picture quality, the Component connection is recomended over the A/V connection.

R GB

R B G

PR PB Y

COMPONENT OUT

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

R GB

R W

Red RedWhite Blue Green Red White Yellow

DeviceDevice

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Device Device

Red White

Page 9

English

02 Connections

Connecting to an Audio Device

Using an Optical (Digital) or Audio (Analog) Cable Connection

Available devices: Digital Audio System, Ampliﬁer, DVD home theater

✎

DIGITAL AUDIO OUT (OPTICAL)

When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (amplifier or DVD home theater) is set to on, you can hear sound output from the TV’s optical jack. When the TV is receiving a DTV signal, the TV will send 5.1 CH sound to the amplifier or DVD home theater. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the amplifier or DVD home theater. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theater.

✎

AUDIO OUT: Connects to the audio input jacks on your amplifier / DVD home theater.

When connecting, use the appropriate connector.

When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the volume level with the Amplifier’s volume control.

Connecting to a PC

Using an HDMI/DVI cable or a D-sub cable

DVI OUT

AUDIO OUT

PC OUT

R-AUDIO-L

AUDIO IN

OPTICAL

Red White

Digital Audio System

Ampliﬁer / DVD

home theater

Page 10

English

Connections

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution

y 42" : 1024 X 768 @ 60Hz y 50" : 1360 X 768 @ 60Hz

Mode Resolution

Horizontal Frequency

(KHz)

Vertical

Frequency

(Hz)

Pixel Clock

Frequency

(MHz)

Sync Polarity

(H / V)

42" 50"

IBM

640 x 350 720 x 400

31.469

70.086

70.087

25.175

28.322

+/-

-/+

> >

MAC

640 x 480 832 x 624

35.000

49.726

66.667

74.551

30.240

57.284

-/-

> >

VESA CVT

720 x 576

1280 x 720

35.910

56.456

59.950

74.777

32.750

95.750

-/+

> >

VESA DMT

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 720 1360 x 768

31.469

37.500

37.861

37.879

46.875

48.077

48.363

56.476

60.023

45.000

47.712

59.940

75.000

72.809

60.317

75.000

72.188

60.004

70.069

75.029

60.000

60.015

25.175

31.500

40.000

49.500

50.000

65.000

75.000

78.750

74.250

85.500

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+

> > > > > > > > >

VESA GTF 1280 x 720 52.500 70.000 89.040 -/+

✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set may operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

Page 11

English

02 Connections

Changing the Input Source

Source List

Use to select TV or an external input sources such as a DVD / Blu-ray player / cable box / STB satellite receiver.

MENUm → Input → Source List → ENTER

■ TV / PC / AV1 / AV2 / Component1 / Component2 / HDMI1/DVI / HDMI2 / HDMI3 / USB

✎

You can only choose external devices that are connected to the TV. In the Source List, connected inputs will be highlighted.

✎

In the Source List, PC is always activated.

Edit Name

MENUm → Input → Edit Name → ENTER

■ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA:

Name the device connected to the input jacks to make your input source selection easier.

✎

When connecting an HDMI/DVI cable to the

HDMI IN 1(DVI) port, you should set the TV DVI PC or

DVI Devices mode under Edit Name.

SOURCE

How to Navigate Menus

Before using the TV, follow the steps below to learn how to navigate the menu and select and adjust different functions.

SOURC

INFO

MEDIA.P

GUIDE

CH LIST

RETURN

EXIT

3 4

1 MENU button: Displays the main on-screen menu. 2 ENTER

/ Direction button: Move the cursor and

select an item. Conﬁrm the setting.

3 RETURN button: Returns to the previous menu. 4 EXIT button: Exits the on-screen menu.

How to Operate the OSD (On Screen Display)

The access step may differ depending on the selected menu.

The main menu options appear on the screen:

Picture, Sound, Channel, Setup, Input, Application, Support.

▲ / ▼ Select an icon with the ▲ or ▼

button.

ENTER

Press ENTERE to access the sub-menu.

▲ / ▼

Select the desired submenu with the ▲ or ▼ button.

◄ / ►

Adjust the value of an item with the ◄ or ► button. The adjustment in the OSD may differ depending on the selected menu.

ENTER

Press ENTERE to conﬁrm the selection.

EXIT

Press EXIT.

Basic Features

Page 12

English

Basic Features

Using the INFO button (Now & Next guide)

The display identiﬁes the current channel and the status of certain audio-video settings.

The Now & Next guide shows daily TV program information for each channel according to the broadcasting time.

y Scroll ◄, ► to view information for a

desired program while watching the current channel.

DTV Air

05.1

*ORER+'

10:06 pm - 12:10 am

TELA Q UENTE ( HD)

DESVENTURAS EM SERIE (HD)

1080i HD| 10 | Muiti

HE-AAC

Planning Your Viewing

Guide

The EPG (Electronic Program Guide) information is provided by broadcasters. Using program schedules provided by broadcasters, you can specify programs you want to watch in advance so that the channel automatically changes to the selected program channel at the speciﬁed time. Program entries may appear blank or out of date depending on a channel status.

Using Channel View

Using Scheduled View

Red (View Mode): View the list of programs that are

playing now or coming up.

Green (-2 Hours): Viewing the list of programs to be

broadcasted before 2 hours.

Yellow (+2 Hours): Viewing the list of programs to be

broadcasted after 2 hours.

Blue (Exit): Exits the guide.

Information: Displays details of the selected

program.

(Page): Move to next or previous page.

7 ENTER

button

– When selecting the current program, you can watch

the selected program.

– When selecting the future program, you can reserve to

watch the selected program. To cancel the schedule, press the ENTER

button again and select

Cancel Schedules.

Channel Menu

¦ Seeing Channels

Channel List

Add, delete or set favorite channels and use the program guide for digital broadcasts.

MENUm → Channel → Channel List

→ ENTER

Select a channel in the All Channels, Added Channels, Favorite or Programmed

screen by pressing the ▲ / ▼ and ENTERE buttons. Then you can watch the selected channel.

GUIDE

CH LIST

INFO

Mon, 29 Sep 10:15 pm

Watch Information

DTV Air 05.1 Globo HD

TELA QUENTE (HD) 10:05 pm - 12:10 pm

DESVENTURAS EM SERIE (HD)

6:30 pm 7:15 pm

)

Family Affairs

)

Dark Angel

05.1

05.2

five five

05.1 TV GloboHD

View Mode Exit Information

Cancel

1 4 5 7

Fri, 1 Jan 2:10 am

Guide

Scheduled View

Today Today

DTV Air 05.1 Globo HD

TELA QUENTE (HD) 10:05 pm - 12:10 pm

DESVENTURAS EM SERIE (HD)

04.1

05.1

05.2

05.3

05.4

05.5

Globo HD DiscoveryH&L TV GloboSD price-drop.tv QVC R4DTT

American Chopper

No Information Home and... No Information QVC Selection No Information

Tine Team

Fiv...

10:00 pm - 11:00 pm 11:00 pm - 12:00 pm

)

Family Affairs

)

Dark Angel

05.1 TV GloboHD

View Mode B -2 Hours +2 Hours Exit Information k Page

Watch

1 2 3 4 5

6 7

Fri, 1 Jan 2:10 am

Guide

Channel View

Today

Page 13

English

03 Basic Features

■ All Channels: Shows all currently available channels.

■

Added Channels: Shows all added channels.

■

Favorite: Shows all favorite channels.

■

Programmed: Shows all currently reserved

programs.

✎

Using the color buttons with the Channel List.

Red (Antenna): Switches to Air or Cable.

Green (Zoom): Enlarges or shrinks a channel

number.

Yellow (Select): Selects multiple channel lists.

Select desired channels and press the Yellow button to set all the selected channels at the same time. The

mark appears to the left of the selected channels.

(Page): Move to next or previous page.

(Tools): Displays the Channel List option menu.

(The options menus may differ depending on the situation.)

Channel Status Display Icons

Icons Operations

A channel selected.

A channel set as a Favorite.

)

A reserved Program.

A locked channel.

¦ Using Favorite Channels

MENUm → Channel → Channel List → ENTER

Add to Favorite / Delete from Favorite

Set channels you watch frequently as Favorites.

1. Select a channel and press the TOOLS button.

2. Add or delete a channel using the Add to Favorite or Delete from Favorite menu respectively.

To show all Favorite channels, click on the

button shown on the nignt.

¦ Memorizing Channels

MENUm → Channel → ENTER

Antenna (Air / Cable)

Before your television can begin memorizing the available channels, you must specify the type of signal source that is connected to the TV (i.e. an Air or a Cable system).

✎

If the antenna is connected to ANT 1 IN (AIR), select

Air and if it is connected to ANT 2 IN (CABLE), select Cable.

FAV.CH

04.1 SBT HD

05.1 Globo HD

7 Air

09.1 Read TV! HD

11.1 Gazeta HD

13 Air

14 Air

16.1 MIXTV HD

Air Antenna B Zoom Select k Page

Tools

Added Channels

04.1 SBT HD

05.1 Globo HD

7 Air

09.1 Read TV! HD

11.1 Gazeta HD

13 Air

14 Air

16.1 MIXTV HD

Antenna B Zoom Select k Page

Tools

Added Channels

Delete

Add to Favorite Lock Timer Viewing Channel Name Edit Select All

Air

Page 14

English

Basic Features

Auto Program

■ Air: Air antenna signal.

■ Cable: Cable antenna signal.

■ Air+Cable: Air and Cable antenna.

✎

NOTE

If both ANT 1 IN (AIR) and ANT 2 IN (CABLE) are connected, select the Air+Cable.

¦ Editing Channels

MENUm → Channel → Channel List → ENTER

Channel Name Edit

1. Select a channel and press the TOOLS button.

2. Edit the channel name using the Channel Name Edit

menu.

■ Channel Name Edit (analog channels only): Assign your

own channel name.

¦ Other Features

MENUm → Channel → ENTER

Channel List

Channel List Option Menu

Set each channel using the Channel List menu options (Add / Delete, Lock / Unlock, Timer Viewing,Select All / Deselect All). Option menu items may differ depending on the channel status.

1. Select a channel and press the TOOLS button.

2. Select a function and change its settings.

■ Add / Delete: Delete or add a channel to display the

channels you want.

✎

NOTE

All deleted channels will be shown on the All Channels menu.

A gray-colored channel indicates the channel has been deleted.

The Add menu only appears for deleted channels.

Delete a channel from the Added Channels or Favorite menu in the same manner.

■ Lock / Unlock: Lock a channel so that the channel

cannot be selected and viewed.

✎

This function is available only when the Child Lock is set to On.

✎

The PIN input screen appears. Enter your 4-digit PIN, the default of which is “0-0-0-0”. Change the PIN using the Change PIN option.

■ Timer Viewing: You can set a desired channel to be

displayed automatically at the reserved time. Set the current time ﬁrst to use this function.

1. Press the ◄ / ► / ▲ / ▼ buttons to select the

desired channel in Channel List.

2. Press the TOOLS button, then select

Timer Viewing.

3. Scroll up or down to adjust the settings in the box,

or use the numeric buttons on your remote to enter the date and time.

✎

If you selected Once, Every Week or EveryDay in Repeat , you can enter the date you want.

4. Select OK, then press the ENTER

button when

done.

✎

NOTE

Only memorized channels can be reserved.

Reserved programs will be displayed in the Programmed menu.

When a digital channel is selected, press the ► button to view the digital program.

■ Select All: You can select all the channels in the

Channel List.

■ Deselect All: You can deselect all the selected channels.

✎

You can only select Deselect All when one or more channels are selected.

Programmed

(in Channel List) You can view, modify or delete a show you have reserved

to watch. Programmed timer viewing is displayed here. Highlight a program and press the TOOLS button to display Options.

■ Change Info: Change a show you have reserved to

watch. Begin with step 3 of “Timer Viewing,” above.

■ Cancel Schedules: Cancel a show you have reserved

to watch.

✎

This deletes the highlighted or selected program(s).

Page 15

English

03 Basic Features

■ Information: Display a show you have reserved

to watch. (You can also change the reservation Information.)

✎

Alternatively, you can view Information by highlighting a program and pressing the

ENTERE button.

■ Select All / Deselect All: Select or deselect all reserved

programs.

Fine Tune

(analog channels only) If the reception is clear, you do not have to ﬁne tune the

channel, as this is done automatically during the search and store operation. If the signal is weak or distorted, ﬁne tune the channel manually. Scroll to the left or right until the image is clear.

✎

Settings are applied to the channel you're currently watching.

✎

Fine tuned channels that have been saved are marked with an asterisk “*” on the right-hand side of the channel number in the channel banner.

✎

To reset the fine-tuning, select Reset.

LNA (On / Off)

(Low Noise Ampliﬁer) If the TV is operating in a weak-signal area, the LNA function

can improve the reception (a low-noise preampliﬁer boosts the incoming signal).

Color System (Auto / PAL-M / PAL-N / NTSC)

Normally the TV can receive image and sound with good quality when in the mode auto. This mode detects the signal color system automatically. In case of some signal reception with color unsatisfactory, select the Color System Mode to PAL-N or NTSC.

Picture Menu

¦ Changing the Preset Picture Mode

MENUm → Picture → Mode → ENTER

Mode

Select your preferred picture type.

■ Dynamic: Suitable for a bright room.

■ Standard: Suitable for a normal

environment.

■ Movie: Suitable for watching movies in a

dark room.

¦ Adjusting Picture Settings

Cell Light / Contrast / Brightness / Sharpness / Color / Tint (G/R)

MENUm → Picture → ENTER

Your television has several setting options for picture quality control.

✎

NOTE

When you make changes to Cell Light, Contrast, Brightness, Sharpness, Color or Tint (G/R), the OSD will be adjusted accordingly.

In PC mode, you can only make changes to Cell Light, Contrast and Brightness.

Settings can be adjusted and stored for each external device connected to the TV.

¦ Economical Solutions

MENUm → Picture → Eco Solution → ENTER

The Eco Function can be used to enhance your power savings.

Eco Solution

■ Energy Saving (Off / Low / Medium / High / Picture Off ): This adjusts the brightness of the TV

in order to reduce power consumption. If you select Picture Off, the screen is turned off, but the sound remains on. Press any button except volume button to turn on the screen. Until the screen turns on again, a distorted picture will be displayed for about 4 seconds.

■ Eco Sensor (Off / On): To enhance your power savings; the picture settings will automatically adapt to the light in the room.

✎

If you adjust the Cell Light, the Eco Sensor will be set to Off.

Min Cell Light: When Eco sensor is On, the minimum screen brightness can be adjusted manually.

✎

If Eco Sensor is On, the display brightness may change (become slightly darker or brighter) depending on the surrounding light intensity.

■ No Signal Power Off (Off / 15 min. / 30 min. / 60 min.):

To avoid unnecessary energy consumption, set how long you want the TV to remain on if it's not receiving a signal.

✎

Disabled when the PC is in power saving mode.

P.MODE

Page 16

English

Basic Features

¦ Changing the Picture Options

MENUm → Picture → Advanced Settings → ENTER

Advanced Settings

(Advanced Settings are available in Standard / Movie mode) Compared to previous models, new Samsung TVs have a

more precise pictures.

✎

In PC mode, you can only make changes to Dynamic Contrast, Gamma and White Balance.

■ Black Tone (Off / Dark / Darker / Darkest): Select the

black level to adjust the screen depth.

■ Dynamic Contrast (Off / Low / Medium / High): Adjust

the screen contrast.

■ Gamma: Adjust the primary color intensity.

■ RGB Only Mode (Off / Red / Green / Blue): Displays the Red, Green and Blue color for making ﬁne adjustments to the hue and saturation.

■ Color Space (Auto / Native): Adjust the range of colors available to create the image.

■ White Balance: Adjust the color temperature for a more natural picture.

R-Offset / G-Offset / B-Offset: Adjust each color's (red, green, blue) darkness.

R-Gain / G-Gain / B-Gain: Adjust each color's (red, green, blue) brightness.

Reset: Resets the White Balance to it's default settings.

■ Flesh Tone: Emphasize pink “Flesh Tone.”

■ Edge Enhancement (Off / On): Emphasize object boundaries.

Picture Options

MENUm → Picture → Picture Options → ENTER

✎

In PC mode, you can only make changes to the Color Tone, Size and Screen Burn Protection.

■ Color Tone (Cool / Normal / Warm1 / Warm2)

✎

Warm1 or Warm2 will be deactivated when the picture mode is Dynamic.

✎

Settings can be adjusted and stored for each external device connected to an input on the TV.

■ Size: Your cable box / satellite receiver

may have its own set of screen sizes as well. However, we highly recommend you use 16:9 mode most of the time.

16:9: Sets the picture to 16:9 wide mode. Zoom1: Use for moderate magniﬁcation. Zoom2: Use for a stronger magniﬁcation. Wide Fit: Enlarges the aspect ratio of the picture to ﬁt

the entire screen.

✎

Available with HD 1080i / 720p signals in 16:9 mode.

4:3 : Sets the picture to basic (4:3) mode.

✎

Do not watch in 4:3 format for a long time. Traces of borders displayed on the left, right and center of the screen may cause image retention(screen burn) which are not covered by the warranty.

Screen Fit: Displays the full image without any cut-off when HDMI (720p / 1080i / 1080p) or Component (1080i / 1080p) signals are inputted.

✎

NOTE

After selecting Zoom1, Zoom2 or Wide Fit:

1. Press the ► button to select Position.

2. Press the ENTER

button.

3. Press the ▲ or ▼ button to move the picture up

or down.

4. Press the ENTER

button.

5. Press the ► button to select Reset.

6. Press the ENTER

button to reset the picture

to its default position.

P.SIZE

Picture Options

Color Tone : Normal ►

Size : 16:9

Digital Noise Filter : Auto

MPEG Noise Filter : Auto

HDMI Black Level : Normal

Film Mode : Off

Screen Burn Protection

Move

Enter

Return

Advanced Settings

Black Tone : Off ►

Dynamic Contrast : Medium

Gamma : 0

RGB Only Mode : Off

Color Space : Native

White Balance

Flesh Tone : 0

▼

Move

Enter

Return

Page 17

English

03 Basic Features

After selecting Screen Fit in HDMI (1080i/1080p) or Component (1080i/1080p) mode, you made need to center the picture:

1. Press the ◄ or ► button to select Position.

2. Press the ENTER

button.

3. Press the ▲, ▼, ◄ or ► button to move the

picture.

4. Press the ENTER

button.

5. Press the ◄ or ► button to select Reset.

6. Press the ENTER

button.

HD (High Definition): 16:9 - 1080i/1080p (1920x1080), 720p (1280x720)

Settings can be adjusted and stored for each external device you have connected to an input on the TV.

Input Source Picture Size

ATV, AV, Component (480i, 480p)

16:9, Zoom1, Zoom2, 4:3

DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p)

16:9, 4:3, Wide Fit, Screen Fit

PC 16:9, 4:3

■ Digital Noise Filter (Off / Low / Medium / High / Auto / Auto Visualisation): If the broadcast signal received by your TV is weak, you can activate the Digital Noise Filter feature to reduce any static and ghosting that may appear on the screen.

✎

When the signal is weak, try other options until the best picture is displayed.

Auto Visualisation: When changing analog channels, displays signal strength.

✎

Only available for analog channels.

✎

When bar is green, is that the best possible signal.

■ MPEG Noise Filter (Off / Low / Medium / High / Auto): Reduces MPEG noise to provide improved picture quality.

■ HDMI Black Level (Normal / Low): Selects the black level on the screen to adjust the screen depth.

✎

Available only in HDMI mode.

■ Film Mode (Off / Auto1 / Auto2): Sets the TV to automatically sense and process ﬁlm signals from all sources and adjusts the picture for optimum quality.

✎

Available in TV, AV, COMPONENT (480i / 1080i) and HDMI (480i / 1080i).

■ Screen Burn Protection: To reduce the possibility of

screen burn, this unit is equipped with screen burn prevention technology. The Time setting allows you to program the time between movement of the picture in minutes.

Pixel Shift (Off / On): Using this function, you can minutely move pixels on the PDP in horizontal or vertical direction to minimize after-images on the screen.

✎

Optimum condition for pixel shift

Item

TV/AV/Component/

HDMI/PC

Horizontal 0~4 4

Vertical 0~4 4

Time (minute) 1~4 min. 4 min.

✎

The Pixel Shift value may differ depending on the TV size (inches) and mode.

✎

This function is not available in the Screen Fit mode.

Auto Protection Time (10 min. / 20 min. / 40 min. / 1 hour / Off): Set the time the screen remains idle with a

still image until the screen saver is activated. The screen saver prevents the formation of ghost images on the screen.

Scrolling: This function removes after-images on the screen by moving all the pixels on the PDP according to a pattern. Use this function when there are remaining after-images or symbols on the screen, especially when you displayed a still image on the screen for a long time.

✎

The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove after-images on the screen. If the after-image is not removed after performing the function, repeat the function again.

✎

Press any key on the remote control to cancel this feature.

Side Gray (Light / Dark): When you watch TV with the screen ratio set to 4:3, the screen is prevented from any damage by adjusting the white balance on both extreme left and right sides.

Picture Reset (OK / Cancel)

Resets your current picture mode to its default settings.

Page 18

English

Basic Features

¦ Setting up the TV with Your PC

Set the input source to PC.

MENUm → Picture → ENTER

Auto Adjustment

Adjust frequency values/positions and ﬁne tune the settings automatically.

✎

Not available when connecting with an HDMI/DVI cable.

Screen

■ Coarse / Fine: Removes or reduces picture noise. If the noise is not removed by Fine-tuning alone, then adjust the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust the picture so that it is aligned to the center of screen.

■ Position: Adjust the PC’s screen positioning if it does not ﬁt the TV screen. Press the ▲ or ▼ button to adjust the Vertical-Position. Press the ◄ or ► button to adjust the Horizontal-Position.

■ Image Reset: Resets the image to default settings.

Using Your TV as a Computer (PC) Display

Setting Up Your PC Software (Based on Windows XP) Depending on the version of Windows and the video card, the actual screens on your PC will probably look different, but the same basic set-up information will apply in most cases. (If not, contact your computer manufacturer or Samsung Dealer.)

1. Click on “Control Panel” on the Windows start menu.

2. Click on “Appearance and Themes” in the “Control

Panel” window and a display dialog-box will appear.

3. Click on “Display” and a display dialog box will appear.

4. Navigate to the “Settings” tab on the display dialog-box.

y The correct size setting (resolution) [Optimum: 1920 x

1080 pixels]

y If a vertical-frequency option exists on your display

settings dialog box, the correct value is “60” or “60 Hz”. Otherwise, just click “OK” and exit the dialog box.

Sound Menu

¦ Changing the Preset Sound Mode

MENUm → Sound → Mode → ENTER

Mode

■ Standard: Selects the normal sound

mode.

■ Music: Emphasizes music over voices.

■ Movie: Provides the best sound for

movies.

■ Clear Voice: Emphasizes voices over

other sounds.

■ Amplify: Increase the intensity of high-frequency sound

to allow a better listening experience for the hearing impaired.

¦ Adjusting Sound Settings

MENUm → Sound → Equalizer → ENTER

Equalizer

Adjusts the sound mode (standard sound mode only).

■ Balance L/R: Adjusts the balance between the right and

left speaker.

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth

Adjustment): Adjusts the level of speciﬁc bandwidth frequencies.

■ Reset: Resets the equalizer to its default settings.

¦ Sound Settings

MENUm → Sound → ENTER

Virtual Surround (Off / On)

(standard sound mode only) This function provides a virtual 5.1 channel surround sound

experience through a pair of speakers using HRTF (Head Related Transfer Function) technology.

Dialog Clarity (Off / On)

(standard sound mode only) This function allows you to increase the intensity of a voice

over background music or sound effects so that dialog can be heard more clearly.

S.MODE

Page 19

English

03 Basic Features

Audio Language

(digital channels only) Change the default value for audio languages.

✎

You can only select a language among the ones being broadcasted.

Multi-Track Sound (MTS)

■ Mono: Choose for channels that are broadcasting in mono or if you are having difﬁculty receiving a stereo signal.

■ Stereo: Choose for channels that are broadcasting in stereo.

■ SAP: Choose to listen to the Separate Audio Program, which is usually a foreign-language translation.

✎

Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.

Auto Volume (Off / Normal / Night)

To equalize the volume level on each channel, set to Normal.

■ Night: This mode provides an improved sound experience compared to Normal mode, making almost no noise. It is useful at night.

Speaker Select (External Speaker / TV Speaker)

A sound echo may occur due to a difference in decoding speed between the main speaker and the audio receiver. In this case, set the TV to External Speaker.

✎

When Speaker Select is set to External Speaker, the volume and MUTE buttons will not operate and the sound settings will be limited.

✎

When Speaker Select is set to External Speaker.

TV Speaker: Off, External Speaker: On

✎

When Speaker Select is set to TV Speaker.

TV Speaker: On, External Speaker: On

✎

If there is no video signal, both speakers will be mute.

SPDIF Output

SPDIF (Sony Philips Digital Interface) is used to provide digital sound, reducing interference going to speakers and various digital devices such as an A/V Receiver/Home theater.

■ Audio Format: During the reception of a digital TV

broadcast, you can select the Digital Audio output (SPDIF) format from the options PCM or Dolby Digital.

■ Audio Delay: Correct audio-video sync problems, when

watching TV or video, and when listening to digital audio output using an external device such as an AV receiver (0ms ~ 250ms).

FM Transmitter

(Not available in some locations) You can listen to TV sound from FM receiver speaker by

transmitting audio signals by FM frequencies.

✎

For more detailed information, refer to “FM Transmitter Setup”. (p. 33)

Connecting a FM Transmitter

Insert FM Transmitter Module into the Socket which is located at the back side of TV.

■ FM Transmitter (Off / On): Turns FM transmitter on/off.

■ FM Frequency: Sets FM transmitter frequency.

Sound Reset (OK / Cancel)

Reset all sound settings to the factory defaults.

MTS

TV Side Panel

FM Transmitter

Page 20

English

Basic Features

Setup Menu

¦ Setting the Time

MENUm → Setup → Time → ENTER

Time

■ Clock: Setting the clock is for using various timer features of the TV.

The current time will appear every time you press the INFO button.

✎

If you disconnect the power cord, you have to set the clock again.

Clock Mode (Auto / Manual)

– Auto: Set the current time automatically using the

time from a digital channel.

✎

The antenna must be connected in order to set the time automatically.

– Manual: Set the current time manually.

✎

Depending on the broadcast station and signal, the auto time set up may not be correct. In this case, set the time manually.

Clock Set: Set the Day, Month, Year, Hour, Minute and am/pm manually.

✎

Available only when Clock Mode is set to Manual.

✎

You can set the Day, Month, Year, Hour and Minute directly by pressing the number buttons on the remote control.

Time Zone: Select your time zone.

✎

This function is only available when the Clock

Mode is set to Auto.

¦ Using the Sleep Timer

MENUm → Setup → Time → Sleep Timer → ENTER

■ Sleep Timer

: Automatically shuts off the TV after a preset period of time. (30, 60, 90, 120, 150 and 180 minutes).

✎

To cancel the Sleep Timer, select Off.

¦ Setting the On / Off Timer

MENUm → Setup → Time → Timer 1 → ENTER

You can set the TV to turn on automatically at a preset time.

■ Timer 1 / Timer 2 / Timer 3: Three different on / off

timer settings can be made. You must set the clock first.

On Time / Off Time: Set the hour, minute, and activate / inactivate. (To activate the timer with the setting you’ve chosen, set to Activate.)

Volume: Set the desired volume level. Source: Select TV or USB content to be played when

the TV is turned on automatically. (USB can be selected only when a USB device is connected to the TV)

Antenna (when the Source is set to TV): Select Air or Cable.

Channel (when the Source is set to TV): Select the

desired channel. Contents (when the Source is set to USB): Select a

folder in the USB device containing music or photo ﬁles to be played when the TV is turned on automatically.

✎

NOTE

If there is no music file on the USB device or the folder containing a music file is not selected, the Timer function does not operate correctly.

When there is only one photo file in the USB, the Slide Show will not play.

If a folder name is too long, the folder cannot be selected.

Each USB you use is assigned its own folder. When using more than one of the same type of USB, make sure the folders assigned to each USB have different names.

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual to set at you convenience. If you

select Manual, you can set up the day you want to activate the timer.

✎

The c mark indicates the day is selected.

✎

Auto Power Off (available only when the TV is turned on by the Timer): The TV will be automatically turned off after 3 hours of being left idle to prevent overheating.

10 TV Air 1

00 00

▲

▼

00 00

Timer 1

On Time

Off Time

Volume

Inactivate

Sun Mon Tue Wed Thu Fri Sat

Once

Source Antenna Channel

Repeat

Move

Adjust

Enter

Return

Page 21

English

03 Basic Features

¦ Locking Programs

MENUm → Setup → Security → ENTER

Security

✎

The PIN input screen appears before the setup screen.

✎

Enter your 4-digit PIN, the default of which is “0-0-0-0”. Change the PIN using the Change PIN option.

■ Child Lock (Off / On): Lock channels in Channel List,

to prevent unauthorized users, such as children, from watching unsuitable program.

✎

Available only when the Input source is set to TV.

■ Parental Lock: Prevent unauthorized users, such as

children, from watching unsuitable program with a user-deﬁned 4-digit PIN code. If the selected channel is locked, the ‘

’ symbol will be displayed.

Allow All: Unlock all TV ratings.

✎

The items of Parental Lock differs depending on the country.

■ Change PIN: The Change PIN screen will appear.

Choose any 4 digits for your PIN and enter them. As soon as the 4 digits are entered, the Conﬁrm New PIN screen appears. Re-enter the same 4 digits. When the Conﬁrm screen disappears, your PIN has been memorized.

✎

If you forget the PIN, press the remote-control buttons in the following sequence, which resets the pin to “0-0-0-0”: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

¦ Other Features

MENUm → Setup → ENTER

Menu Language

Set the menu language.

1. Select Menu Language and press the ENTER

button.

2. Choose desired language and press the ENTER

button.

Caption

(On-Screen Text Messages)

■ Caption (Off / On): You can switch the

caption function on or off. If captions are not available, they will not be displayed on the screen.

✎

The Caption feature doesn’t work in Component, HDMI or PC modes.

■ Caption Mode: You can select the desired

caption mode.

✎

The availability of captions depends on the program being broadcast.

CC1~CC4 / Text1~Text4: (analog channels only) The Analog Caption function operates in either analog TV channel mode or when a signal is supplied from an external device to the TV. (Depending on the broadcasting signal, the Analog Caption function may or may not work with digital channels.)

Page 22

English

Basic Features

General

■ Game Mode (Off / On): When connecting to a game

console such as PlayStation™ or Xbox™, you can enjoy a more realistic gaming experience by selecting the game mode.

✎

NOTE

Restrictions on game mode (caution)

− To disconnect the game console and connect

another external device, set Game Mode to Off in the setup menu.

− If you display the TV menu in Game Mode, the

screen shakes slightly.

Game Mode is not available when the input source is set to TV or PC.

After connecting the game console, set Game Mode to On. Unfortunately, you may notice reduced picture quality.

If Game Mode is On:

− Picture mode is set to Standard and Sound mode is set to Movie.

− Equalizer is not available.

■ Menu Transparency (Bright / Dark): Set the

Transparency of the menu.

■ Melody (Off / Low / Medium / High): Set so that a

melody plays when the TV is turned on or off.

■ AV Color System (Auto / PAL-M / PAL-N / NTSC):

Normally the TV can receive image and sound with good quality when in the mode Auto. This mode detects the signal color system automatically. In case of some signal reception with color unsatisfactory, select the AV Color System Mode to PAL-M, PAL-N or NTSC.

¦ Picture In Picture (PIP)

PIP

You can watch the TV tuner and one external video source simultaneously. PIP (Picture-in-Picture) does not function in the same mode.

MENUm → Setup → PIP → ENTER

✎

NOTE

For PIP sound, refer to the Sound Select instructions.

If you turn the TV off while watching in PIP mode, the PIP window will disappear.

You may notice that the picture in the PIP window becomes slightly unnatural when you use the main screen to view a game or karaoke.

PIP Settings

Main picture Sub picture Component1, Component2,

HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC

■ PIP (Off / On): Activate or deactivate the PIP function.

■ Air/Cable (Air / Cable): Select either Air or Cable as the

input source for the sub-screen.

■ Channel: Select the channel for the sub-screen.

■ Size (

/ Ã): Select a size for the sub-picture.

■ Position (

/ – / — / œ): Select a position for the

sub-picture.

■ Sound Select (Main / Sub): You can choose the desired sound (Main / Sub) in the PIP mode.

Page 23

English

03 Basic Features

Support Menu

MENUm → Support → ENTER

Self Diagnosis

✎

Self Diagnostic might take few seconds, this is part of the normal operation of the TV.

■ Picture Test: Use to check for picture problems. Yes: If the test pattern does not appear or there is

noise in the test pattern, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance.

No: If the test pattern is properly displayed, select No. There may be a problem with your external equipment. Please check your connections. If the problem still persists, refer to the external device’s user manual.

■ Sound Test (Yes / No): Use the built-in melody sound to check for sound problems.

✎

If you hear no sound from the TV’s speakers, before performing the sound test, make sure

Speaker Select is set to TV Speaker in the Sound menu.

✎

The melody will be heard during the test even if Speaker Select is set to External Speaker or the sound is muted by pressing the MUTE button.

Yes: If you can hear sound only from one speaker or not at all during the sound test, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance.

No: If you can hear sound from the speakers, select No. There may be a problem with your external equipment. Please check your connections. If the problem still persists, refer to the external device’s user manual.

■ Signal Information: (digital channels only) An HD channel’s reception quality is either perfect or the channels are unavailable. Adjust your antenna to increase signal strength.

■ Troubleshooting: If the TV seems to have a problem, refer to this description.

✎

If none of these troubleshooting tips apply, contact the Samsung customer service center.

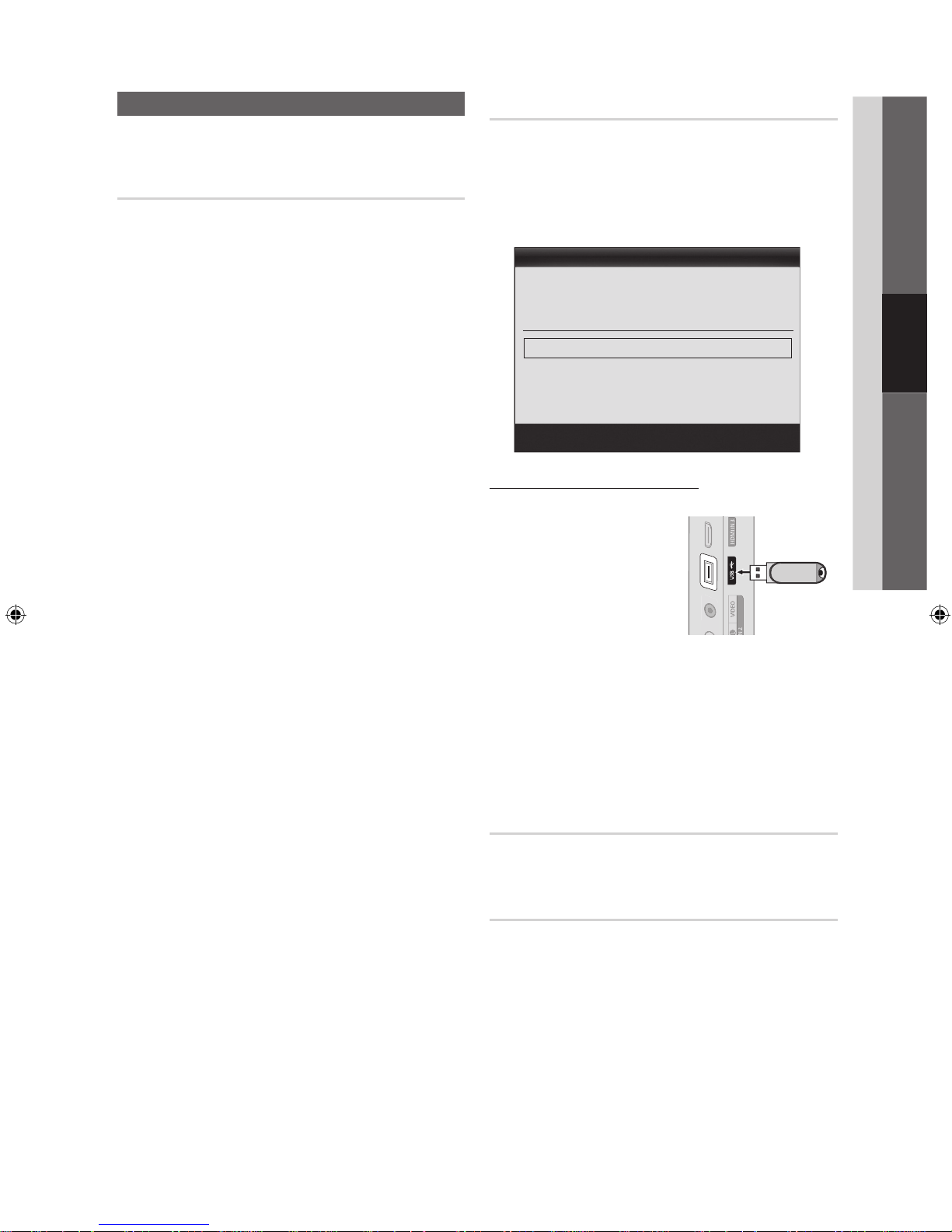

Software Upgrade

Software Upgrade can be performed downloading the

latest ﬁrmware from “www.samsung.com,” to a USB memory device.

Current Version - the software already installed in the TV.

✎

Software is represented as “Year/Month/Day_Version”.

Installing the Latest Version

■ By USB: Insert a USB drive

containing the ﬁrmware upgrade ﬁle, downloaded from “www.samsung.com,” into the TV. Please be careful not to disconnect the power or remove the USB drive until upgrades are complete. The TV will be turned off and on automatically after completing the ﬁrmware upgrade. When software is upgraded, video and audio settings you have made will return to their default settings. We advise you to to write down your settings so that you can easily reset them after the upgrade.

■ Alternative Software (Not available)

HD Connection Guide

Refer to this information when connecting external devices to the TV.

Contact Samsung

View this information when your TV does not work properly or when you want to upgrade the software. You can ﬁnd information regarding our call centers and how to download products and software.

Software Upgrade

By USB ►

Alternative Software

Enter

Return

Current Version 2010/01/18_000001

USB Drive

TV Side Panel

Page 24

English

Advanced Features

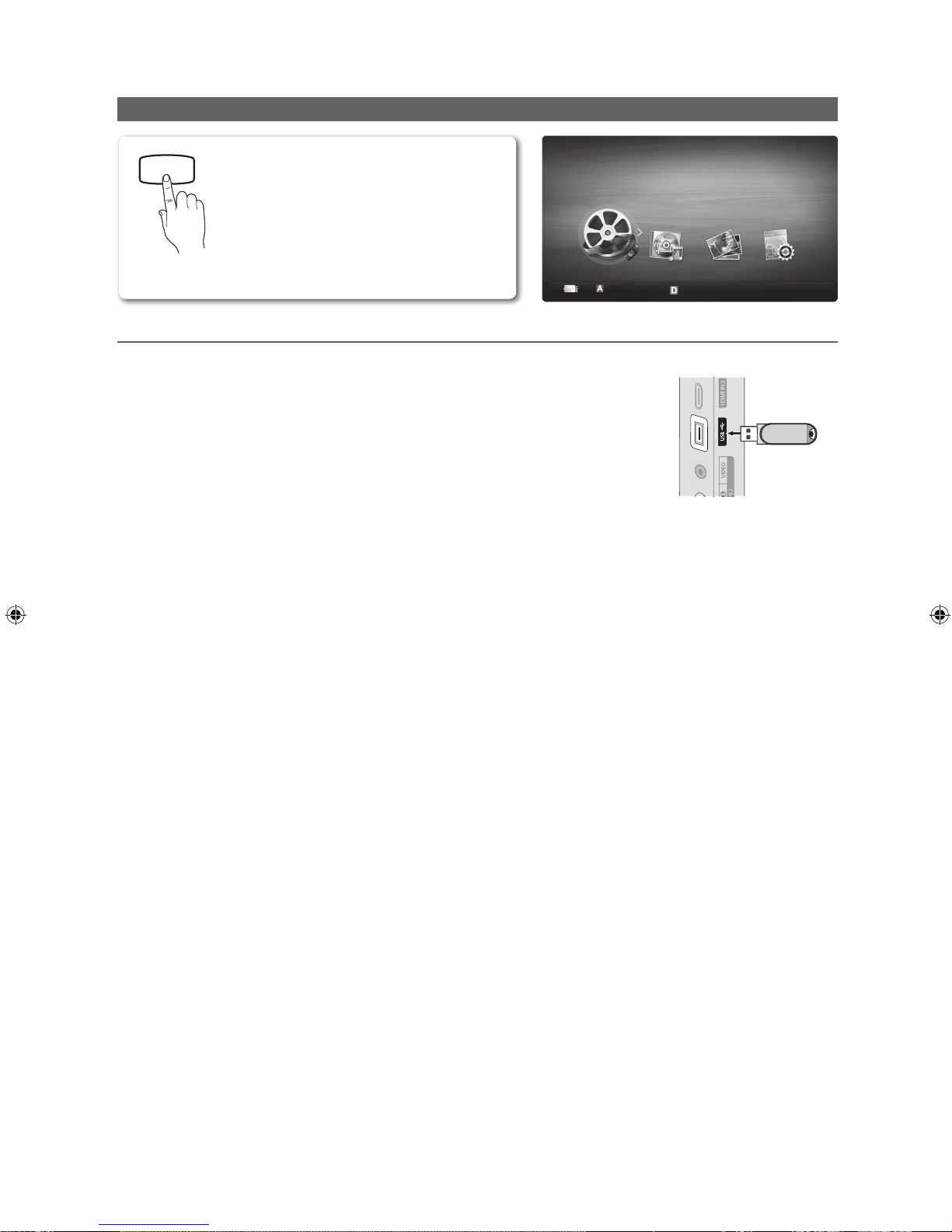

Media Play

¦ Connecting a USB Device

1. Turn on your TV.

2. Connect a USB device containing photo, music and/or movie ﬁ les to the USB

jack on the side of the TV.

3. When USB is connected to the TV, popup window appears. Then you can select Media Play .

✎

It might not work properly with unlicensed multimedia files.

✎

Need-to-Know List before using Media Play (USB)

MTP (Media Transfer Protocol) is not supported.

The file system supports FAT16, FAT32 and NTFS.

Certain types of USB Digital camera and audio devices may not be compatible with this TV.

Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not supported). Devices should be connected directly to the TV’s USB port.

Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data. SAMSUNG is not responsible for any data file damage or data loss.

Connect a USB HDD to the dedicated port, USB 1 (HDD) port.

Do not disconnect the USB device while it is loading.

The higher the resolution of the image, the longer it takes to display on the screen.

The maximum supported JPEG resolution is 15360X8640 pixels.

For unsupported or corrupted files, the “Not Supported File Format” message is displayed.

If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.

MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management (DRM) is a technology that supports the creation, distribution and management of the content in an integrated and comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the illegal copying of contents, as well as managing billings and settlements.

If more than 2 PTP devices are connected, you can only use one at a time.

If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high power (more than 500mA or 5V) may not be supported.

If an over-power warning message is displayed while you are connecting or using a USB device, the device may not be recognized or may malfunction.

If the TV has been no input during time set in Auto Protection Time , the Screensaver will run.

The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.

If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.

If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is not played, connect the USB device to the PC, format the device and check the connection.

If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC to permanently delete the file.

MEDIA.P

Enjoy photos, music and/or movie ﬁ les saved on a USB Mass Storage Class (MSC) device.

MENU m → Application → Media Play

(USB) → ENTER

SUM

Change Device

View Devices

Enter

Return

MediaPlay

Videos

USB Drive

TV Side Panel

Page 25

English

04 Advanced Features

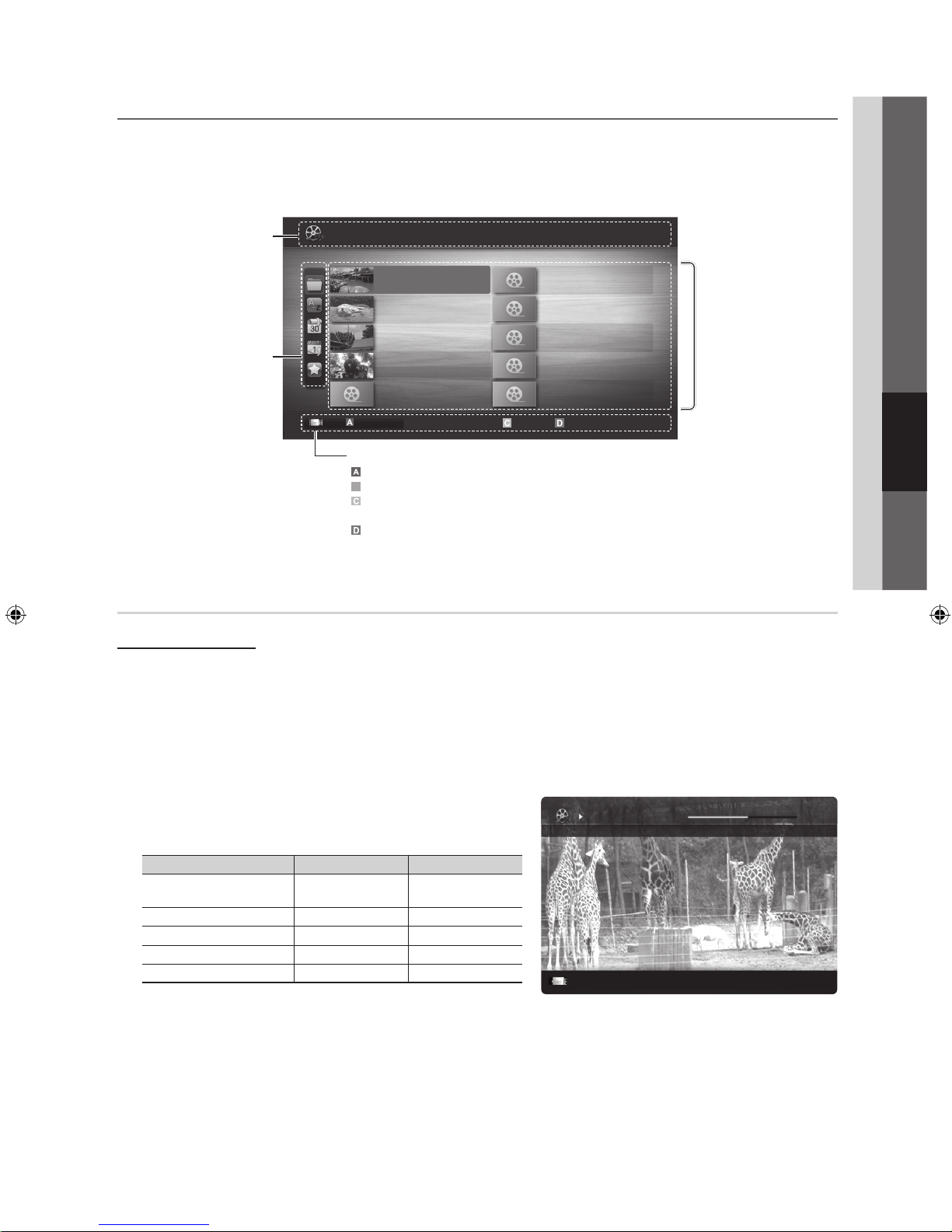

¦ Screen Display

Move to the desired ﬁle using the up/down/right/left buttons and then press the ENTERE or  (Play) button. The ﬁle is played.

✎

Supports the View Devices and Home in Media Play homepage.

Videos

Playing Video

1. Press the ◄ or ► button to select Videos, then press the ENTER

button in the Media Play menu.

2. Press the ◄/►/▲/▼ button to select the desired video in the ﬁle list.

3. Press the ENTER

button or  (Play) button.

– The selected ﬁle is displayed on the top with its playing time. – If video time information is unknown, play time and progress bar are not displayed. – During video playback, you can search using the ◄ and ► button.

✎

In this mode, you can enjoy movie clips contained on a Game, but you cannot play the Game itself.

y Supported Subtitle Formats

Name File extension Format

MPEG-4 time-based text .ttxt XML

SAMI .smi HTML

SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub or .txt string-based

Jan.10.2010

/Movie 01.avi 1/1

Movie 01.avi

SUM

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Select Sorting

Tools

Information:

You can ascertain the selected

ﬁle name and the number of ﬁles

and page.

Sort List Section:

Displays the sorting standard.

✎

The sorting standard is different depending on the contents.

Operation Buttons

Red (Change Device): Selects a connected device.

Green (Preference): Sets the ﬁle preference. (not supported in Basic view) Yellow (Select): Selects multiple ﬁles from ﬁle list. Selected ﬁles are marked with a symbol. Blue (Sorting): Selects the sort list.

Tools: Displays the option menu.

✎

Using the  (REW) or µ (FF) button, ﬁle list can move to next or previous page.

File List Section: You can conﬁrm the ﬁles and groups that are sorted by category.

Videos

Page

Change Device

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Pause

Jump

Tools

Return

Page 26

English

Advanced Features

y Supported Video Formats

File Extension Container Video Codec Resolution

Frame rate

(fps)

Bit rate (Mbps)

Audio Codec

*.avi

*.mkv

AVI

MKV

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

MP3 / AC3 / LPCM /

ADPCM / DTS Core

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

*.asf ASF

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

MP3 / AC3 / LPCM /

ADPCM / WMA

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA

*.mp4 MP4

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8

XVID 1920x1080 6 ~ 30 8

*.3gp 3GPP

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

ADPCM / AAC / HE-AAC

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

*.vro

VRO VOB

MPEG1 1920x1080 24 / 25 / 30 30

AC3 / MPEG / LPCM

MPEG2 1920x1080 24 / 25 / 30 30

*.mpg

*.mpeg

MPEG1 1920x1080 24 / 25 / 30 30

AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

*.ts

*.tp

*.trp

MPEG2 1920x1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+ /

HE-AAC

H.264 1920x1080 6 ~ 30 25

VC1 1920x1080 6 ~ 30 25

Other Restrictions

✎

NOTE

If there are problems with the contents of a codec, the codec will not be supported.

If the information for a Container is incorrect and the file is in error, the Container will not be able to play correctly.

Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec listed in the table above.

If the Index Table is in error, the Seek (Jump) function is not supported.

Video Decoder Audio Decoder

• Supports up to H.264, Level 4.1

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are not

supported.

• GMC is not supported.

• H.263 is not supported.

• Supports up to WMA 7, 8, 9, STD

• WMA 9 PRO does not support 2 channel excess multi channel or

lossless audio.

• WMA sampling rate 22050Hz mono is not supported.

Page 27

English

04 Advanced Features

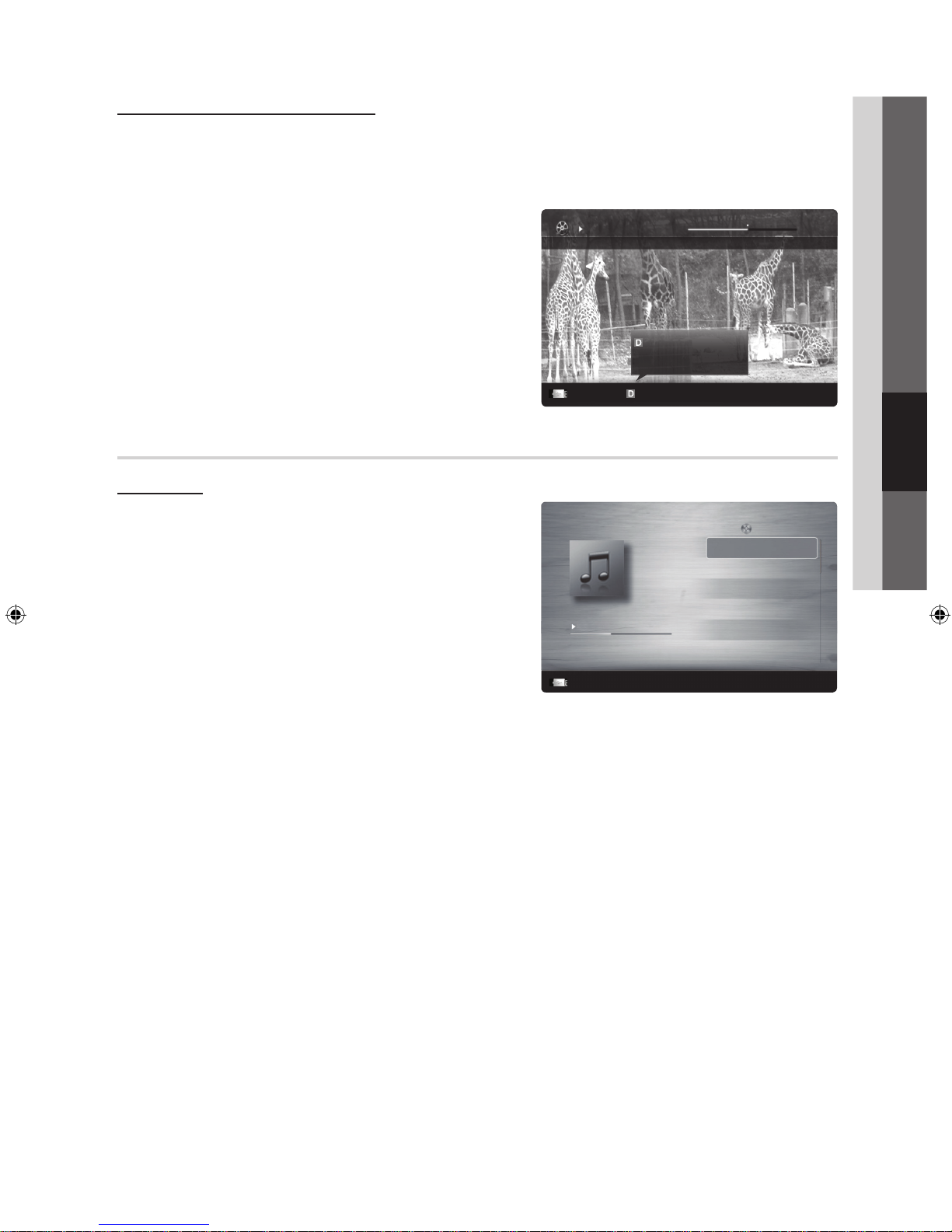

Playing movie continuously (Resume Play)

If you exit the playing movie function, the movie can be played later from the point where it was stopped.

✎

If you press the ENTERE button (Chaptering) during playing the file, you can explore scene divided into 5 chapters you want.

✎

If the index information is damaged or unsupported, you will not be able to use the Chaptering function.

1. Select the movie ﬁle you want to play continuously by pressing

the ◄ or ► button to select it from the ﬁle list section.

2. Press the



(Play) / ENTERE button.

3. Select Play Continuously (Resume Play) by pressing the Blue

button. The Movie will begin to play from where it was stopped.

✎

The Blue button is available when resuming play.

✎

If the Continuous Movie Play Help function is set to On in the Settings menu, a pop-up message will appear when you resume play a movie file.

Music

Playing Music

1. Press the ◄ or ► button to select Music, then press the

ENTER

button in the Media Play menu.

2. Press the ◄/►/▲/▼ button to select the desired Music ﬁle in

the ﬁle list.

3. Press the ENTER

button or  (Play) button.

– During music playback, you can search using the ◄ and ►

button.

–



(REW) and µ (FF) buttons do not function during play.

✎

Only displays the files with MP3 and PCM file extension. Other file extensions are not displayed, even if they are saved on the same USB device.

✎

If the sound is abnormal when playing MP3 files, adjust the Equalizer in the Sound menu. (An over-modulated MP3 file may cause a sound problem.)

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Play continuously

Pause

Jump

Tools

Return

Resumes playing from the last viewed scene.

Play continuously

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Pause

Jump

Tools

Return

Playlist

Page 28

English

Advanced Features

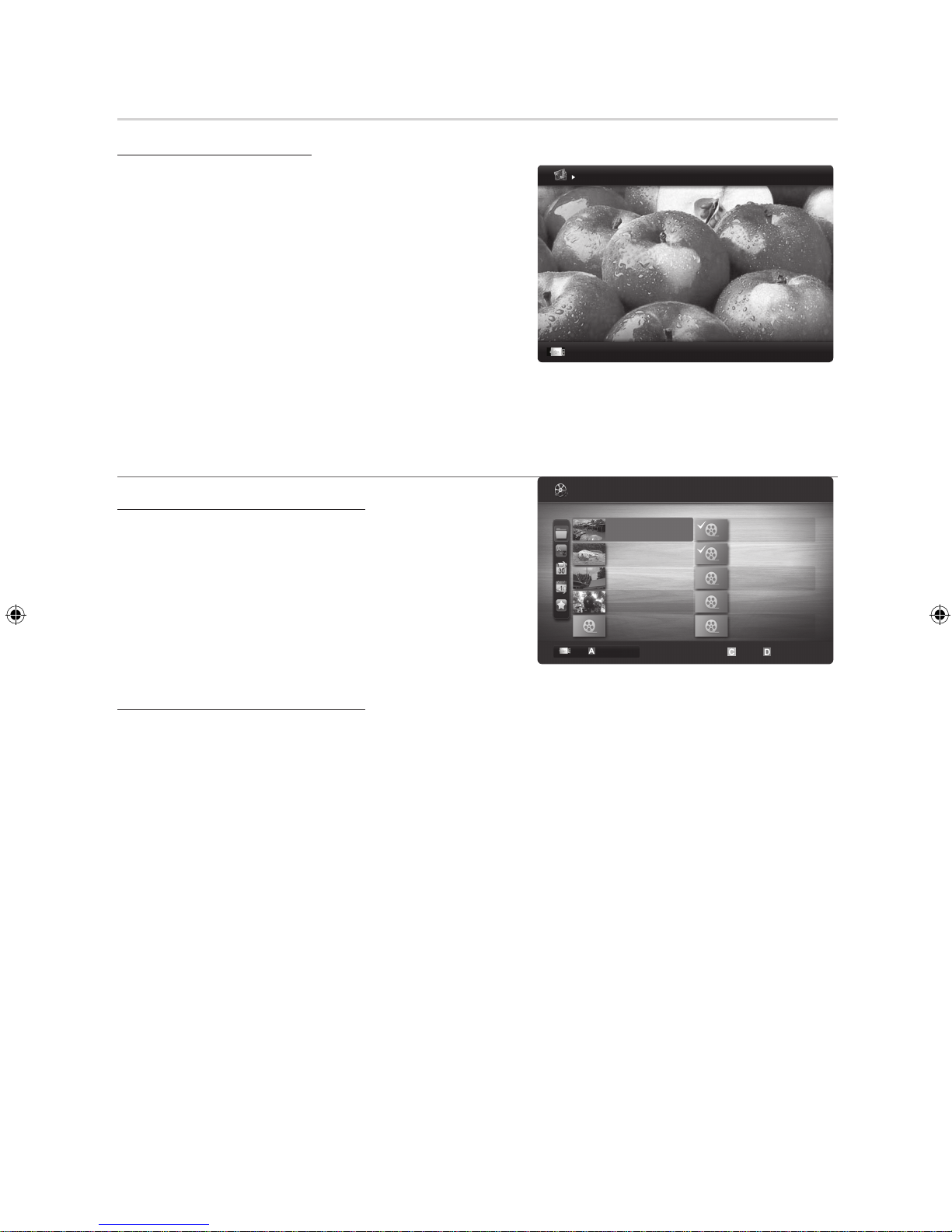

Photos

Viewing a Photo (or Slide Show)

1. Press the ◄ or ► button to select Photos, then press the

ENTER

button in the Media Play menu.

2. Press the ◄/►/▲/▼ button to select the desired photo in the

ﬁle list.

3. Press the ENTER

button or  (Play) button.

– While a photo list is displayed, press the



(Play) /

ENTERE button on the remote control to start the slide

show. – All ﬁles in the ﬁle list section will be displayed in the slide show. – During the slide show, ﬁles are displayed in order.

✎

Music files can be automatically played during the Slide Show if the Background Music is set to On.

✎

The BGM Mode cannot be changed until the BGM has finished loading.

¦ Playing Multiple Files

Playing selected video/music/photo ﬁles

1. Press the Yellow button in the ﬁle list to select the desired ﬁle.

2. Repeat the above operation to select multiple ﬁles.

✎

NOTE

The c mark appears to the left of the selected files.

To cancel a selection, press the Yellow button again.

To deselect all selected files, press the TOOLS button and select Deselect All.

3. Press the TOOLS button and select Play Selected Contents.

Playing the video/music/photo ﬁle group

1. While a ﬁle list is displayed, move to any ﬁle in the desired group.

2. Press the TOOLS button and select Play Current Group.

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

Pause

Previous/Next

Tools

Return

Normal

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Change Device

Select Sorting

Tools

Videos

2 les selected Page

Page 29

English

04 Advanced Features

¦ Media Play - Additional Functions

Sorting the ﬁle list

Press the Blue button in the ﬁle list to sort the ﬁles.

Category Operation Videos Music Photos

Basic View

Displays the whole folder. You can view the photo by selecting the folder.

> > >

Title

Sorts and displays the ﬁle title in Symbol/Number/Alphabet/Special order.

> > >

Preference

Sorts and displays the ﬁle by preference. You can change the ﬁle preference in the ﬁle list section using the Green button.

> > >

Latest Date

Sorts and shows ﬁles by the latest date.

> >

Earliest Date

Sorts and shows ﬁles by the earliest date.

> >

Artist

Sorts the music ﬁle by artist in alphabetical order.

Album

Sorts the music ﬁle by album in alphabetical order.

Genre

Sorts music ﬁles by the genre.

Mood

Sorts music ﬁles by the mood. You can change the music mood information.

Monthly

Sorts and shows photo ﬁles by month.

Videos/Music/Photos Play Option menu

During ﬁle playback, press the TOOLS button.

Category Operation Videos Music Photos Title You can move the other ﬁle directly.

Repeat Mode You can play movie and music ﬁles repeatedly.

> >

Picture Size (Mode1 / Mode2 / Original)

You can adjust the picture size to your preference.

Picture Setting You can adjust the picture setting. (p. 15, 16, 17, 18)

> >

Sound Setting You can adjust the sound setting. (p. 18, 19)

> > >

Subtitle Setting You can play the video with Subtitles. This function only works if the subtitles are the

same ﬁle name as the video.

Stop Slide Show / Start Slide Show

You can start or stop a slide show.

Slide Show Speed You can select the slide show speed during the slide show.

Background Music You can set and select background music when watching a slide show.

Zoom You can zoom into images in full screen mode.

Rotate You can rotate images in full screen mode.

Information You can see detailed information about the played ﬁle.

> > >

Settings

Using the Setup Menu

■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie

playback.

■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site

and register, you can download the VOD registration ﬁle. If you play the VOD registration using Media Play, the registration is completed.

✎

For more information on DivX® VOD, visit “www.DivX.com.”

■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed. If

you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.

■ Information: Select to view information about the connected device.

Page 30

30 30

English

Advanced Features

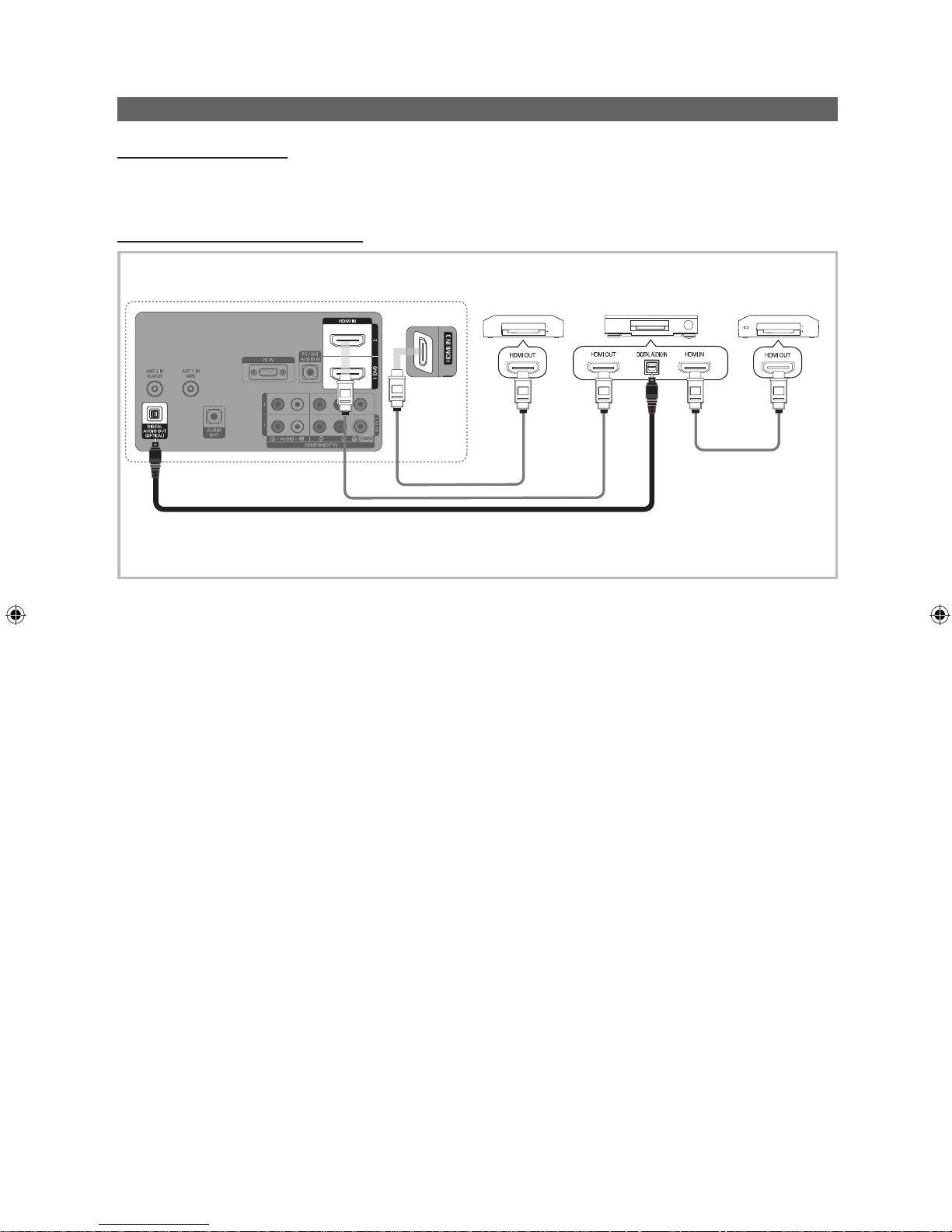

Anynet+

What is Anynet+?

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device has this feature, check if there is an Anynet+ logo on it.

To connect to a Samsung Home Theater

1. Connect the HDMI IN (1(DVI), 2 or 3) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using

an HDMI cable.

2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

✎

NOTE

Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input

on the Home Theater.

When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from

the Home Theater’s Front, Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect

the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the

Amplifier or Home Theater, not the TV.

You can connect only one Home Theater.

You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.

Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.

Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.

Home Theater Anynet+ Device 1, 2Anynet+ Device 3

HDMI cable

Optical Cable

TV Rear Panel

HDMI cable

Page 31

English

04 Advanced Features

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Changes Anynet+ mode to TV broadcast mode.

Device List Shows the Anynet+ device list.

(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of

the DVD recorder will appear.

(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the

play menu of the DVD recorder will appear.

Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that

support the recording function.)

Stop Recording: (*recorder) Stops recording.

Receiver Sound is played through the receiver.

If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is connected, it will be represented as (*device_name).

¦ Setting Up Anynet+

MENUm → Application → Anynet+ (HDMI-CEC) → ENTER

■ Setup Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.

✎

When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.

Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.

✎

The active source on the TV must be set to TV to use the Anynet+ function.

✎

Even if an external device is still recording, it may turn off.

¦ Switching between Anynet+ Devices

1. Anynet+ devices connected to the TV are listed.

✎

If you cannot find a device you want, press the Red button to refresh the list.

2. Select a device and press the ENTER

button. You can switch to the selected device.

✎

Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.

Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching operation.

If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function. Make sure to switch to an Anynet+ device by using the Device List.

¦ Recording

You can make a recording of a TV Program using a Samsung recorder.

1. Select Recording.

✎

When there are more than two recording devices

When multiple recording devices are connected, the recording devices are listed. Select one recording device in the Device List.

✎

When the recording device is not displayed, select Device List and press the Red button to search devices.

2. Press the EXIT button to exit.

✎

You can record the source streams by selecting Recording: (device_name).

✎

Pressing the  (REC) button will record whatever you are currently watching. If you are watching video from another device, the video from the device is recorded.

✎

Before recording, check whether the antenna jack is properly connected to the recording device. To properly connect an antenna to a recording device, refer to the recording device’s users manual.

Page 32

English

Advanced Features

¦ Listening through a Receiver

You can listen to sound through a receiver (i.e Home Theater) instead of the TV Speaker.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

If your receiver supports audio only, it may not appear in the device list.

✎

The receiver will work when you have properly connected the optical in jack of the receiver to the

DIGITAL AUDIO OUT (OPTICAL) jack of the TV.

✎

When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the receiver.

✎

NOTE

You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.

The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.

The Anynet+ functions do not operate with other manufacturers’ products.

¦ Troubleshooting for Anynet+

Problem Possible Solution

Anynet+ does not work. • Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.

• Only one receiver (home theater) can be connected.

• Check if the Anynet+ device power cord is properly connected.

• Check the Anynet+ device’s Video/Audio/HDMI cable connections.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Check whether the TV remote control is in TV mode.

• Check whether the remote control is Anynet+ compatible.

• Anynet+ doesn’t work in certain situations. (Searching channels, operating Media Play (USB) or Plug & Play

(initial setup), etc.)

• When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off and on again.

• Check if the Anynet+ Function of Anynet+ device is set on.

I want to start Anynet+. • Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to

On in the Anynet+ Setup menu.

• Press the TOOLS button to display the Anynet+ menu and select a menu you want.

I want to exit Anynet+. • Select View TV in the Anynet+ menu.

• Press the SOURCE button on the TV remote control and select a non- Anynet+ device.

• Press z, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel button operates only

when a tuner-embedded Anynet+ device is not connected.)

The message “Connecting to Anynet+ device...” appears on the screen.

• You cannot use the remote control when you are conﬁguring Anynet+ or switching to a view mode.

• Use the remote control when the Anynet+ setting or switching to view mode is complete.

The Anynet+ device does not play. • You cannot use the play function when Plug & Play (initial setup) is in progress.

The connected device is not displayed.

• Check whether or not the device supports Anynet+ functions.

• Check whether or not the HDMI cable is properly connected.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Search Anynet+ devices again.

• You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support Anynet+

functions.

• If connection is terminated because there has been a power interruption or the HDMI cable has been disconnected, please repeat the device scan.

The TV Program cannot be recorded.

• Check whether the antenna jack on the recording device is properly connected.

The TV sound is not output through the receiver.

• Connect the optical cable between TV and the receiver.

Page 33

English

05 Other Information

Other Information

FM Transmitter Setup

(Not available in some locations)

¦ Frequency Conﬁguration

y FM transmitter’s frequency must be set differently from any FM radio frequency in the vicinity of the TV in order to achieve

good signal receptivity free of radio interference.

y If a TV channel frequency falls within the FM frequency range, the FM transmitter will automatically update its permissible

frequency range.

y Identical TV channel and FM transmitter frequency will result in signal interference. To prevent this, the FM transmitter’s

frequency range is automatically displayed.

y If there is no TV channel frequency within the FM frequency range (83MHz to 108MHz), the entire range from 88.0MHz to

107.9MHz is available for use.

¦ FM Transmitter Installation Guide

The FM transmitter module features an integrated antenna. Antenna signal strength will vary depending on where the antenna is installed and on the performance of the receiver. If you experience poor signal strength, try installing the antenna in one of the methods shown below:

Method 1 Method 2

Connect the FM transmitter (ﬁg. 1), attach the clamp (ﬁg. 2) and hook the antenna lead to the clamp.

If the reception is inadequate after using “Method 1”, we recommend installing the transmitter using “Method 2”. Unwind and position an antenna where the receiver gets best reception

Unwind and position an antenna where the receiver gets best reception.

✎

NOTE

(Not available in some locations)

Installing the antenna directly on the back of the TV may result in poor signal strength. Allow some room between the TV and the antenna.

Having the FM transmitter antenna in direct contact with the TV antenna can result in signal interference.

If the FM Transmitter menu is not enabled, check that the FM transmitter is correctly inserted into the 1 FM

TRANSMITTER slot.

To hear audio, transmitted from the TV in FM frequency, on an FM receiver (radio, home theater, etc.), move the antenna of the FM receiver until the audio is clear.

If you use an FM receiver (radio, home theater, etc.), you can enjoy quality audio transmitted from the TV via FM frequency if your person is within 10 m of the receiver.

Be sure to use the provided FM transmitter. Otherwise, the product may be damaged.

Avoid using the provided FM transmitter with other products.

Page 34

English

Other Information

Adjust the frequency of the FM receiver (radio, home theater, etc.) to the frequency of the FM transmitter on the TV. If the frequency of the receiver does not match, the sound will not be heard.

Adjust the volume of the FM receiver to an appropriate level.

When the TV is turned off, the FM receiver (radio, home theater, etc.) emits static noise.

Due to interference from other electronics, which is a weakness of wireless communications, you may hear sound stuttering or static.

¦ Supported FM Transmitter formats

Name SPEC

Frequency Rang

Normal 88.0MHz ~ 107.9MHz

Match the TV Frequency

Automatic range setting

(In 88.0MHz ~107.9MHz)

Transfer distance Maximum 5m : Depend on Antenna position and receiver quality

Page 35

English

05 Other Information

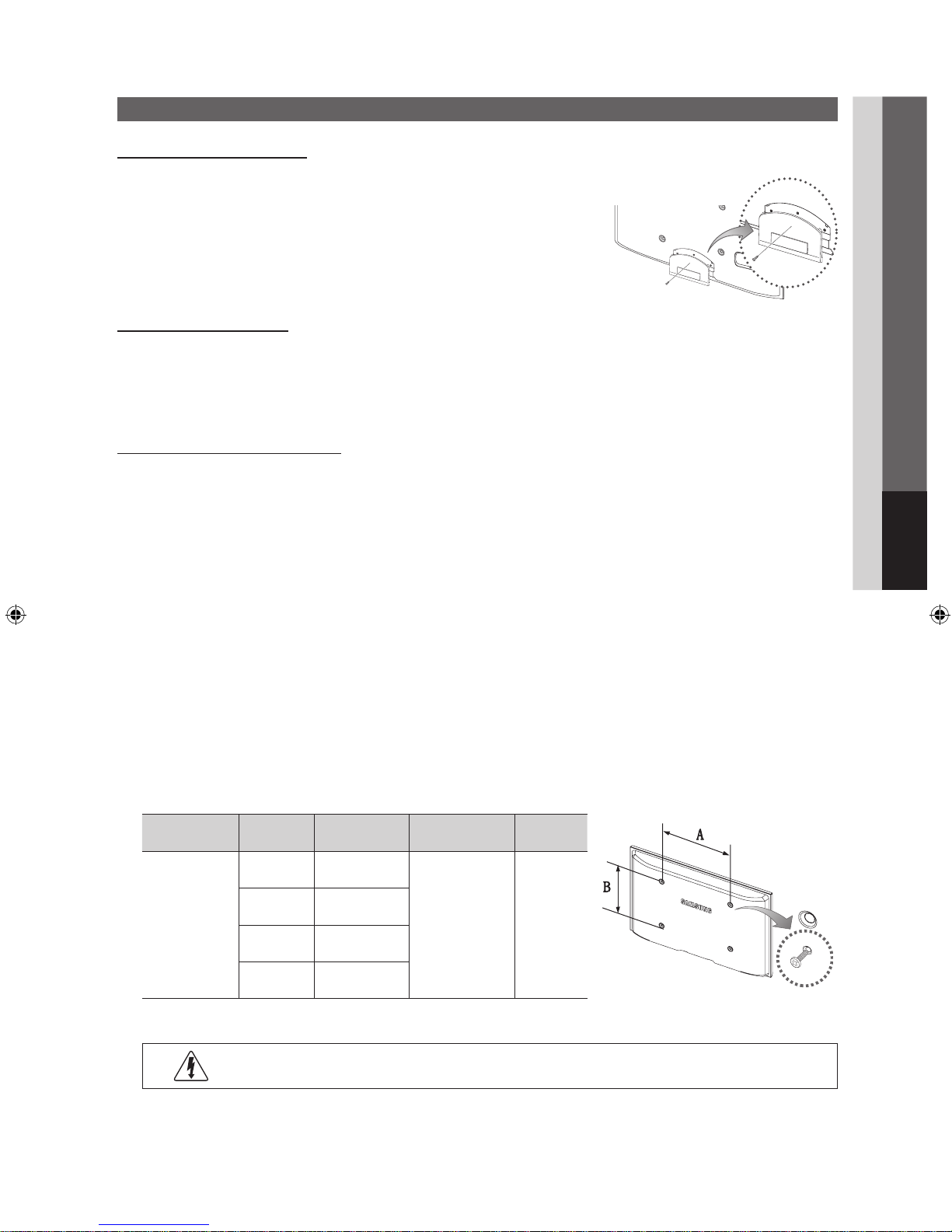

Installing the Wall Mount

Attaching the Blanking Bracket

When installing the TV onto a wall, attach the Blanking Bracket as shown.

Installing the Wall Mount Kit

The wall mount kit (sold separately) allows you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

Wall Mount Kit Speciﬁcations (VESA)

✎

The wall mount kit is not supplied, but sold separately.

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw specifications. Screws that are too long may cause damage to the inside of the TV set.

For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ depending on the wall mount specifications.

Do not fasten the screws too strongly this may damage the product or cause the product to fall, leading to personal injury. Samsung is not liable for these kinds of accidents.

Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or the consumer fails to follow the product installation instructions.

Do not mount the TV at more than a 15 degree tilt.

Always use two people to mount the TV to a wall.

Product Family inches

VESA Spec.

(A * B)

Standard Screw Quantity

PDP TV

42~50 400 X 400

M8 4

58~63 600 X 400

70~79 800 X 400

80~ 1400 X 800

✎

Unscrew the hole around before installing Wall-Mount on the wall.

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

Blanking Bracket

Page 36

English

Other Information

Securing the TV to the wall

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, causing serious injuries or death. Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device for safety purposes, as follows.

¦ To Avoid the TV from Falling

1. Put the screws into the clamps and ﬁrmly fasten them onto the wall.

Conﬁrm that the screws have been ﬁrmly installed onto the wall.

✎

You may need additional material such as an anchor depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2. Remove the screws from the back center of the TV, put the screws into

the clamps, and then fasten the screws onto the TV again.

✎

Screws may not be supplied with the product. In this case, please purchase the screws of the following specifications.

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the wall

with a strong cable and then tie the string tightly.

✎

NOTE

Install the TV near to the wall so that it does not fall backwards.

It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on the TV.

Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check

connections for any sign of fatigue for failure. If you have any doubt about the security of your connections, contact a professional installer.

Wall

Page 37

English

05 Other Information

Troubleshooting

If the TV seems to have a problem, ﬁrst try this list of possible problems and solutions. If none of these troubleshooting tips apply, visit “www.samsung.com,” then click on Support, or contact a Samsung customer service center.

Issues Solutions and Explanations

Poor picture First of all, please perform the Picture Test and conﬁrm that your TV is properly displaying test image.

(go to MENU - Support - Self Diagnosis - Picture Test) (p. 23) If the test image is properly displayed, the poor picture may caused by the source or signal.

The TV image does not look as good as it did in the store.

• If you have an analog Cable/Satellite Box, upgrade to an HD digital set top box. Use HDMI or Component cables to deliver HD (high deﬁnition) picture quality.

• Cable/Satellite subscribers: Try HD stations from the channel line up.

• Antenna connection: Try HD stations after performing Auto program.

✎

Many HD channels are upscaled from SD (Standard Deﬁnition) contents.

• Adjust the Cable/Sat box video output resolution to 1080i or 720p.

The picture is distorted: macroblock error, small block, dots, pixelization.

• Compression of video contents may cause picture distortion, especially in fast moving pictures such as sports and action movies.

• Low signal level can cause picture distortion. This is not a TV problem.

• Mobile phones used close to the TV (cca up to 1m) may cause noise in picture on analog and digital

TV.

Color is wrong or missing. • If you’re using a component connection, make sure the component cables are connected to the

correct jacks. Incorrect or loose connections may cause color problems or a blank screen.

There is poor color or brightness. • Adjust the Picture options in the TV menu. ( go to Picture mode / Color / Brightness / Sharpness)

(p. 15)

• Adjust Energy Saving option in the TV menu. (go to MENU – Picture – Eco Solution – Energy Saving) (p. 15)

• Try resetting the picture to view the default picture settings. (go to MENU - Picture - Picture Reset) (p. 17)

There is a dotted line on the edge of the screen.

• If the picture size is set to Screen Fit, change it to 16:9 (p. 16).

• Change cable/satellite box resolution.

The picture is black and white. • If you are using an AV composite input, connect the video cable (yellow) to the Green jack of

component input 1 on the TV.

When changing channels, the picture freezes or is distorted or delayed.

• If connected with a cable box, please try to reset the cable box. Reconnect the AC cord and wait until the cable box reboots. It may take up to 20 minutes.

• Set the output resolution of the cable box to 1080i or 720p.

Sound Problem First of all, please perform the Sound Test to conﬁrm that your TV audio is properly operating.

(go to MENU - Support - Self Diagnosis - Sound Test) (p. 23) If the audio is OK, the sound problem may caused by the source or signal.

There is no sound or the sound is too low at maximum volume.

• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.

The picture is good but there is no sound. • Set the Speaker Select option to TV Speaker in the Sound menu (p. 19).

• If you are using an external device, make sure the audio cables are connected to the correct audio input jacks on the TV.

• If you are using an external device, check the device’s audio output option (ex. you may need to change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).

• If you are using a DVI to HDMI cable, a separate audio cable is required.

• If your TV has a headphone jack, make sure there is nothing plugged into it.

• Reboot the connected device by reconnecting the device’s power cable.

Page 38

English

Other Information

Issues Solutions and Explanations

The speakers are making an inappropriate noise.

• Check cable connections. Make sure a video cable is not connected to an audio input.

• For antenna or Cable connections, check the signal strength. Low signal level may cause sound

distortion.

• Perform the Sound Test as explained above.

No Picture, No Video

The TV won’t turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns

on, refer to “Remote control does not work” below.

The TV turns off automatically. • Ensure the Sleep Timer is set to Off in the Setup menu (p. 20).

• If your PC is connected to the TV, check your PC power settings.

• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.

• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15 minutes if

there is no signal.

There is no picture / Video. • Check cable connections(remove and reconnect all cables connected to the TV and external devices).

• Set your external devices’ (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connect to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.

• Reboot the connected device by reconnecting the device’s power cable.

RF(Cable/Antenna) Connection

The TV is not receiving all channels. • Make sure the coaxial cable is connected securely.

• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel - Auto Program then select Auto and make sure the correct Cable TV signal type is set in the menu.

(p. 14)

• Verify the Antenna is positioned correctly.

The picture is distorted: macroblock error, small block, dots, pixelization.

• Compression of video contents may cause picture distortion, especially with fast moving pictures such as sports and action movies.

• A low signal can cause picture distortion. This is not a TV problem.

PC Connection

A “Mode Not Supported” message appears.

• Set your PC’s output resolution so it match the resolutions supported by the TV (p. 10).

“PC” is always shown on the source list, even if a PC is not connected.

• This is normal; “PC” is always shown on the source list, regardless of whether a PC is connected.

The video is OK but there is no audio. • If you are using an HDMI connection, check the audio output setting on your PC.

Others

Purple/green rolling horizontal bars and buzzing noise from the TV speakers with Component cable connection.

• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this indicates that the set-top-box has a grounding issue. Replace the Component video cables with an HDMI connection.

The picture won’t display in full screen. • HD channels will have black bars on either side of the screen when displaying upscaled SD (4:3)

contents.

• Black bars on the top and bottom will appear during movies that have aspect ratios different from your TV.

• Adjust the picture size options on your external device or TV to full screen.

The remote control does not work. • Replace the remote control batteries with correct the poles (+/–) in the right direction.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

The TV is making a humming noise. • Plasma TVs typically make a soft humming sound. This is normal. It’s caused by the electrical charges

that are used to create the images on the screen.

• If the humming sound is loud, you may have set the brightness on the TV too high. Try setting the brightness lower.

• You can also have loud humming if the back of your Plasma TV is too close to a wall or other hard surface. Also try rerouting your connection cables.

• Improper installation of wall mount can create excessive noise.

Page 39

English

05 Other Information

Issues Solutions and Explanations

Image Retention (Burn In) Issue. • To minimize the possibility of screen burn, this unit is equipped with screen burn reduction technology.

Pixel Shift technology enables you to set picture movement up/down (Vertical Line) and side to side (Horizontal Dot).

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

• Program the Cable/Set remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

Caption on TV menu is greyed out. • Caption can not be selected in the TV menu when connected via HDMI or Component (p. 21).

• Caption must be activated on the external device (p. 21).

A “Mode Not Supported” message appears.

• Check the supported resolution of the TV, and adjust the external device’s output resolution accordingly. Refer to the resolution settings on page 10 of this manual.

There is a plastic smell from the TV. • This smell is normal and will dissipate over time.

The TV Signal Information is unavailable in the Self Diagnostic Test menu.

• This function is only available with digital channels from an Antenna / RF / Coax connection (p. 23).

The TV is tilted to the side. • Remove the base stand from the TV and reassemble it.

There are difﬁculties assembling the stand base.

• Make sure the TV is placed on a ﬂat surface. If you can not remove the screws from the TV, use a magnetized screw driver.

The channel menu is greyed out (unavailable).

• The Channel menu is only available when the TV source is selected.

Your settings are lost after 30 minutes or every time the TV is turned off.

• If the TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes. Change the settings from Store Demo mode to Home Use mode in the Plug & Play procedure. Press the

SOURCE button to select TV mode, and go to MENU → Setup → Plug & Play → ENTER

(p. 7).

You have intermittent loss of audio or video.

• Check the cable connections and reconnect them.

• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are

ﬂexible enough for long term use. If mounting the TV to a wall, we recommend using cables with 90 degree connectors.

You see small particles when you look closely at the edge of the frame of the TV.

• This is part of the product’s design and is not a defect.

The PIP menu is not available. • PIP functionality is only available when you are using a HDMI, PC or Component source.

POP (TV’s internal banner ad) appears on the screen.

• Select Home Use under Plug & Play mode. For details, refer to Plug & Play Feature (p. 7).

✎

Some of above pictures and functions are available at specific models only.

Page 40

English

Other Information

Speciﬁcations

Environmental Considerations Operating Temperature Operating Humidity Storage Temperature Storage Humidity

50°F to 104°F (10°C to 40°C)

10% to 80%, non-condensing

-4°F to 113°F (-20°C to 45°C) 5% to 95%, non-condensing

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name PL42C450 PL50C450 Screen Size 42 inches 50 inches Power Consumption

Normal operation Standby

200W

<1W

290W

<1W

Sound (Output) 10 W X 2

Dimensions (WxDxH) Body

With stand

40.6 x 2.8 x 24.8 inches

(1031 x 70.9 x 631.0 mm)

40.6 x 11.2 x 27.4 inches

(1031 x 284.5 x 695.5 mm)

47.3 x 2.7 x 28.4 inches

(1202.6 x 69.5 x 720.5 mm)

47.3 x 11.2 x 31.0 inches

(1202.6 x 284.3 x 786.3 mm)

Weight Without Stand With Stand

38.6 Ibs (17.5 kg)

43.0 Ibs (19.5 kg)

50.7 Ibs (23 kg)

55.1 Ibs (25 kg)

Panel native 1024 X 768 @ 60Hz 1360 X 768 @ 60Hz

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

¦ License

Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product Includes software. © DTS, Inc. All Rights Reserved.

DivX Certiﬁed to play DivX video up to HD 1080p, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an ofﬁcial DivX Certiﬁed device that plays DivX video. Visit www.divx.com for more information and software tools to convert your ﬁles into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certiﬁed® device must be registered in order to play DivX Video-onDemand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673; 7,460,688; 7,519,274

Open Source License Notice

In the case of using open source software, Open Source Licenses are available on the product menu. Open Source License Notice is written only English.

Page 41

English

05 Other Information

Amplify 18 Antenna 13 Anynet+ 30

AUDIO OUT 9

Auto Adjustment 18 Auto Volume 19

Background Music 29 Balance L/R 18 Basic View 29 Batteries 6 Black Tone 16 Blanking Bracket 35 Brightness 15

Change PIN 21 Channel Menu 12 Clock 20 Color Tone 16 Component 8 Connect to a PC 9 Connecting to an Audio Device 9

DIGITAL AUDIO OUT 9, 30

DivX® VOD 29 D-sub 9 Dynamic 15 Dynamic Contrast 16

Eco Sensor 15 Edit Name 11 Editing Channels 14 Energy Saving 15 Equalizer 18 External Speaker 19

FAV.CH button 6, 13

Favorite Channel 13 Film Mode 17 Fine Tune 15 Flesh Tone 16 Frequency 10 FM Transmitter 19

HDMI 8, 30 Home Theater 9, 30

Installation Space 2

Language 21 License 40 Lock 14

Media Play 24 Melody 22 Menu Transparency 22 Mono 19 Music 27

Navigate 11

Optimal resolution 10

Photos 28 Picture Size 16, 29 PIP (Picture in Picture) 22 Plug & Play 7 Power Indicator 5

Receiver 32 Recording 31 Remote Control 6 Repeat Mode 29 RGB Only Mode 16 Rotate 29

Select All 14 Self Diagnosis 23 Sharpness 15 Signal Information 23 Sleep Timer 20 Slide Show 28 Software Upgrade 23 Source List 11 Speaker Select 19 Speciﬁcations 40 Standby mode 5 Symbol 3

Timer 20 Title 29 Tools 3 Troubleshooting 37 TV Speaker 19

USB Drive 23, 24

Video Formats 26 Videos 25 Virtual Surround 18 Volume 5

Wall Mount 35 Warm 16 White Balance 16

Index

Page 42

Português

As ﬁguras e ilustrações deste Manual de usuário são fornecidas apenas para ﬁns de referência e podem ser diferentes da aparência real dos produtos. O design e as especiﬁcações do produto podem ser alterados sem aviso prévio.

Para obter máxima qualidade de imagem sem distorção é necessário sinal digital de alta qualidade em formato widescreen e uso de *conversor/decodiﬁcador de sinal.

*Este modelo já possui o conversor/decodiﬁcador de sinal integrado.

Instruções ao usuário

• Retenção da imagem na tela

Não exiba uma imagem estática (como em um videogame) no painel do monitor de plasma por mais de alguns minutos, pois isso pode causar

retenção da imagem na tela. Essa retenção de imagem também é conhecida como “queima de tela”. Para evitar esse tipo de retenção da imagem, consulte a página 15 deste manual para reduzir o grau de brilho e contraste da tela ao exibir uma imagem estática.

• Aquecimento da parte superior da TV de Plasma

A parte de cima do produto pode esquentar após longos períodos de uso, uma vez que o calor é dissipado da tela através da saída de ventilação na

parte superior do produto.

Isso é normal e não indica qualquer defeito ou problema operacional do produto. Entretanto, é recomendável não deixar que crianças toquem na parte de cima do produto.

• O produto está fazendo um ruído de “estalo”.

Um ruído de “estalo” pode ocorrer quando há contração ou expansão do produto devido a mudança do ambiente, como temperatura ou umidade.

Isso é normal e não um defeito da unidade.

• Defeitos na célula

O PDP utiliza um painel composto de 2.360.000 (nível HD) a 6.221.000 (nível FHD) pixels que requerem tecnologia soﬁsticada para produção.

Entretanto, pode haver alguns pixels luminosos ou escuros na tela. Esses pixels não causarão nenhum impacto no desempenho do produto.

• Evite operar a TV em temperaturas abaixo de 5°C

• Uma imagem estática exibida por muito tempo pode causar dano permanente no Painel PDP.

O fato de assistir a TV de Plasma no formato 4:3 por um longo período de tempo pode deixar traços de bordas exibidos nas partes esquerda, direita e central da tela, causados pela diferença da emissão de luz na tela. A utilização de um DVD ou de um console de jogo pode causar efeitos semelhantes na tela. Danos provocados pelo efeito acima não são cobertos pela Garantia.

• Retenção de imagens na tela. A exibição de imagens estáticas de Videogames e PC por mais tempo que um determinado período pode produzir pós-imagens parciais. Para evitar esse efeito, reduza o “brilho” e o “contraste” ao exibir imagens estáticas por longos períodos de tempo.

• Garantia A garantia não cobre defeitos causados por retenção de imagens. A queima de tela não está coberta pela garantia.

Segurança do espaço de instalação

Mantenha as distâncias exigidas entre o produto e outros objetos (paredes, por exemplo) para garantir a ventilação apropriada. A não observação de tais distâncias pode causar incêndios ou problemas com o produto devido a elevações de sua temperatura interna.

✎

Ao usar um suporte ou suporte de parede, utilize somente as peças fornecidas pela Samsung Electronics.

Se você usar peças fornecidas por outro fabricante, isto pode resultar em algum problema com o produto ou ferimento ocasionado pela queda do produto.

✎

A aparência pode ser diferente dependendo do produto.

Instalação com um suporte Instalação com um suporte de parede

10 cm

Page 43

PORTUGUÊS

Português

Veriﬁque o símbolo!

TOOLS

É possível utilizar essa função

pressionando o botão TOOLS no

controle remoto.

Nota

Indica informações adicionais.

Guia passo a passo

Conﬁra aqui instruções sobre como abrir o

submenu relevante dentro do menu (on screen

display).

ÍNDICE

INFORMAÇÕES GERAIS

y Lista de funções ....................................................... 4

y Acessórios ................................................................4

y Visualizando o Painel de controle .............................. 5

y Visualizando o controle remoto ................................. 6

y Conexão com uma antena ........................................ 7

y Ajuste - Plug & Play (Conﬁguração inicial) .................. 7

CONEXÕES

y Conexão com um dispositivo AV ............................... 8

y Conexão com um dispositivo de áudio .....................9

y Como se conectar a um PC ...................................... 9

y Alteração da fonte de entrada .................................11

FUNÇÕES BÁSICAS

y Como navegar pelos menus ................................... 11

y Usando o botão INFO (guia Agora & Próximo)......... 12

y Como planejar sua exibição .................................... 12

y Menu de Canais ...................................................... 12

Exibição de Canais 12 Uso dos Canais favoritos 13 Memorização de Canais 13 Edição de Canais 14 Outras funções 14

y Menu de Imagem .................................................... 15

Como alterar o modo de Imagem predeﬁnido 15 Ajuste de conﬁgurações de Imagem 15 Soluções econômicas 15 Como alterar as opções de imagem 16 Ajuste da TV com o seu PC 18

y Menu de Som ......................................................... 18

Como alterar o modo de som predeﬁnido 18 Ajuste das conﬁgurações de som 18 Conﬁguração do Som 18

y Menu de Conﬁguração ........................................... 20

Ajuste da hora 20 Uso do Sleep Timer 20 Temporizador para ligar / desligar 20 Bloqueio de programas 21 Outras funções 21 Picture-In-Picture (PIP) 22

y Menu de Suporte ....................................................23

FUNÇÕES AVANÇADAS

y Media Play ............................................................. 24

Conectando a um dispositivo USB 24 Exibição na tela 25 Reprodução de arquivos múltiplos 28 Media Play - Funções adicionais 29

y Anynet+ .................................................................. 30

Conﬁguração do Anynet+ 31 Alternando entre dispositivos Anynet+ 31 Gravação 31 Ouvindo através de um receptor 32 Solução de problemas para Anynet+ 32

APÊNDICE

y Conﬁguração do FM Transmitter ............................ 33

Conﬁguração da Frequência 33 Guia de Instalação do FM Transmitter 33 Formatos de FM Transmitter suportados 34

y Como instalar o kit de montagem na parede ........... 35

y Aﬁxação da TV à parede com segurança ................36

Para evitar que a TV caia 36

y Solução de problemas ............................................ 37

y Especiﬁcações ........................................................ 40

Licença 40

y Índice Remissivo ..................................................... 41

Page 44

Português

INFORMAÇÕES GERAIS

Lista de funções

y Excelente rede de comunicação e interface digital: Com um sintonizador digital de HD interno, as transmissões HD sem

assinatura podem ser visualizadas sem cabo/receptor de satélite (conversor Set-Top Box).

y Media Play (USB): Possibilita a reprodução de arquivos de música, fotos e ﬁlmes salvos em um dispositivo USB (p. 24). y Auto Diagnóstico: É possível veriﬁcar se a imagem ou o áudio estão operando normalmente (p. 23).

Acessórios

✎

Verifique se os itens a seguir foram incluídos com a TV PDP. Se algum item estiver faltando, entre em contato com o representante.

✎

As cores e os formatos dos itens podem variar dependendo do modelo.

y Controle remoto e pilhas (AAA x 2) (nao disponivel em todos os locais) y Instruções ao proprietário y Certiﬁcado de garantia / Guia de segurança (nao disponivel em todos os locais)

y Pano de limpeza y Cabo de força

y Suporte sólido

y Transmissor FM e braçadeira

(não disponíveis para algumas localidades)

Cabos de entrada (Vendidos separadamente)

HDMI HDMI-DVI Componente Composto(AV) Coaxial (RF) VGA

Page 45

01 INFORMAÇÕES GERAIS

Português

Visualizando o Painel de controle

A cor e o formato do produto podem variar, dependendo do modelo.

SOURCE

Alterna entre todas as fontes de entrada disponíveis. No menu na tela, utilize esse botão da mesma maneira que usaria o botão ENTERE no controle remoto.

MENU Exibe o menu na tela com as funções da sua TV.

Ajusta o volume. No menu na tela, use os botões

da mesma maneira que

usaria os botões ◄ e ► no controle remoto.

Muda os canais. No menu na tela, use os botões

da mesma maneira que

usaria os botões ▼ e ▲ no controle remoto.

Indicador de energia Pisca e apaga quando a energia está ligada e acende quando está no modo de

espera.

(Power)

Liga e desliga a TV.

Sensor do controle remoto Aponte o controle remoto para este ponto na TV.

Modo standby

Não deixe a sua TV em standby por longos períodos (quando você viajar, por exemplo). Uma pequena quantidade de energia é consumida mesmo com o botão Power desligado. É melhor desconectar o cabo da tomada.

Sensor do controle remoto

Indicador de energia

Alto-falantes

Page 46

INFORMAÇÕES GERAIS

Português

Visualizando o controle remoto

Instalação das pilhas (Tamanho das pilhas: AAA)

✎

NOTA

Utilize o controle remoto a uma distância máxima de 7 metros da TV.

Luzes brilhantes podem afetar o desempenho do controle remoto. Evite utilizá-lo quando estiver perto de luzes fluorescentes ou de letreiros de neon.

A cor e o formato podem variar, dependendo do modelo.

SOURCE

TOOLS

RETURN

EXIT

P.MODE S.MODE MTS

FAV.CH

MEDIA.P GUIDE

P.SIZE CC

CH LIST

A B C D

INFO

Liga e desliga a TV.

Volta ao canal anterior.

Elimina o som temporariamente.

Muda os canais.

Exibe e seleciona as fontes de vídeo disponíveis (p. 11).

Exibe o EPG (Electronic Program Guide) (p. 12).

Exibe a Lista de canais na tela (p. 12).

Pressione para exibir informações na tela da TV.

Sai do menu.

P.MODE: Selecione o modo de imagem

(p. 15).

S.MODE: pressione para selecionar o

modo de som (p. 18).

MTS: pressione para selecionar estéreo,

mono ou programa de áudio separado (transmissão SAP) (p. 19).

FAV.CH: exibe listas de canais favoritos

na tela (p. 13).

P.SIZE: seleciona o tamanho da imagem

(p. 16).

CC: controla o decodiﬁcador de legendas

(p. 21).

Pressione para acessar canais

diretamente.

Pressione para selecionar mais canais

(digitais) transmitidos pela mesma estação.

Por exemplo, para selecionar o canal “54.3”,

pressione “54”, depois “-” e “3”.

Ajusta o volume.

Exibe o menu na tela.

Exibe o Media Play (USB) (p. 24).

Seleciona rapidamente funções utilizadas

com frequência.

Volta ao menu anterior.

Botões utilizados nos menus

Lista de Canais, Media Play (USB), etc.

Utilize esses botões nos modos|

Media Play (USB) e Anynet+ (HDMI-CEC)

(p. 24, 30).

(: Controla a gravação em gravadores

Samsung que têm o recurso Anynet+)

Seleciona os itens do menu de tela e

troca os valores vistos no menu.

Page 47

01 INFORMAÇÕES GERAIS

Português

Conexão com uma antena

Quando a TV for ligada, os ajustes básicos serão realizados automaticamente.

✎

Conexão do cabo de força e da antena.

Ajuste - Plug & Play (Conﬁguração inicial)

Quando a TV for ligada, uma sequência de avisos na tela irá auxiliá-lo a realizar as conﬁgurações básicas. Pressione o botão

POWERP. Plug & Play ﬁca disponível apenas quando a fonte Entrada está deﬁnida como TV.

✎

Para retornar à etapa anterior, pressione o botão vermelho.

Seleção de idioma

Pressione o botão ▲ ou ▼, e então pressione o botão

ENTER

. Selecione o idioma desejado para o menu da tela.

POWER

INFO GUIDE

Seleção Loja ou Casa

Pressione o botão ◄ ou ►, e então pressione o botão

ENTER

y Selecione o modo Casa. O modo Loja é o modo utilizado

pelas lojas.

y Para retornar as conﬁgurações da unidade de Loja para

Casa (padrão): Pressione o botão de volume da TV. Ao ver o menu de volume na tela, aperte e mantenha o botão pressionado MENU por 5 segundos.

Seleção de antena

Pressione o botão ▲ ou ▼, e então pressione o botão ENTER

y Caso a antena esteja conectada a ANT 1 IN (AIR), selecione Ar e, caso esteja

conectada a ANT 2 IN (CABLE), selecione Cabo.

y Caso estejam conectados ANT 1 IN (AIR) e ANT 2 IN (CABLE), selecione Ar+Cabo.

Seleção de canal Após selecionar a fonte de antena a ser memorizada, selecione Busca. A TV começará a

memorizar todos os canais disponíveis. Para obter mais informações, consulte Canal → Prog. Automática (p. 13).

y Pressione o botão ENTER

quando desejar, para interromper o processo de

memorização.

Conﬁguração do

Modo Relógio.

Conﬁgure a opção Modo Relógio automática ou manualmente.

y Conﬁg. Automática: Permite-lhe selecionar o fuso horário. y Conﬁg. Manual: permite deﬁnir data e hora atuais manualmente (p. 20).

Visualização do

Guia de Conexão HD.

É exibido o método de conexão para que você tenha a melhor qualidade de imagem HD.

Aproveite a sua TV!

Pressione o botão ENTER

Se você quiser restaurar essa função...

MENUm → Conﬁguração → Plug & Play → ENTER

ANT OUT

Antena VHF/UHF

Cabo

Entrada de energia

Page 48

Português

CONEXÕES

Conexão com um dispositivo AV

Usando um cabo HDMI ou HDMI/DVI: conexão HD (até 720p/1080i)

Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo HD, receptor de satélite HD (conversor Set-Top Box).

✎

HDMI IN 1(DVI), 2, 3, PC/DVI AUDIO IN

Ao utilizar a conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI) para vídeo. Um DVD, leitor de discos Blu-ray, cabo HD ou receptor de satélite HD pode requerer um adaptador DVI-HDMI (DVI para HDMI) ou DVI-HDMI (DVI para HDMI). A entrada PC/DVI AUDIO IN é necessária para áudio.

Caso um dispositivo externo como um DVD / leitor de discos Blu-ray / cabo HD / receptor de satélite HD que suporte versões de HDMI anteriores à 1.3 seja conectado, a TV pode não operar normalmente (por exemplo, sem imagem / sem som / imagem tremendo / cor anormal).

Caso não ouça som após conectar um cabo HDMI, verifique a versão de HDMI do dispositivo externo. Caso suspeite que a versão seja anterior à 1.3, entre em contato com o fornecedor do dispositivo para confirmar a versão de HDMI e solicitar uma atualização.

Recomenda-se a compra de um cabo HDMI certificado. Caso contrário, a tela pode ficar em branco ou haver erro de conexão.

Uso de um Cabo de áudio/vídeo (720p/1080i apenas) ou Componente (até 1080p)

Dispositivos disponíveis: DVD, leitor de discos Blu-ray, cabo, receptor de satélite, videocassete

✎

Ao conectar no AV IN 1, a cor da entrada AV IN 1 [Y/VIDEO] (verde) não irá corresponder ao cabo de vídeo (amarelo).

✎

Para obter a melhor qualidade de imagem, recomenda-se a conexão Componente, em vez de A/V.

R GB

R B G

PR PB Y

COMPONENT OUT

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

R GB

R W

Vermelho VermelhoBranco Azul Verde Vermelho Branco Amarelo

DispositivoDispositivo

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Dispositivo Dispositivo

Vermelho Branco

Page 49

Português

02 CONEXÕES

Conexão com um dispositivo de áudio

Uso de uma conexão de Cabo óptico (digital) ou Cabo áudio (analógico)

Dispositivos disponíveis: Sistema digital de áudio, Ampliﬁcador, DVD home theater

✎

DIGITAL AUDIO OUT (OPTICAL)

Quando um Sistema de áudio digital é conectado à saída DIGITAL AUDIO OUT (OPTICAL), reduza o volume da TV e do sistema.

Áudio 5.1 CH é possível quando a TV está conectada a um dispositivo externo que ofereça suporte a tal tecnologia.

Quando o receptor (amplificador ou DVD home theater) estiver ligado, você poderá ouvir a reprodução de som pela entrada óptico da TV. Quando a TV estiver recebendo um sinal de DTV, ela irá enviar som 5.1 CH ao amplificador ou DVD home theater. Se a fonte for um componente digital, como um DVD / leitor de discos Bluray / decodificador / receptor de satélite (Set-Top Box), e estiver conectado à TV por meio de HDMI, somente o som de 2 canais do amplificador ou DVD home theater será ouvido.

Caso deseje ouvir áudio 5.1 CH, conecte o conector digital audio out do receptor do DVD player/Blu-ray player/Cabo/Satélite diretamente a um Amplificador ou Home theater, e não à TV.

✎

AUDIO OUT: Conecta as saídas de áudio ao amplificador/home theater.

Ao fazer a conexão, use o conector apropriado.

Quando um amplificador de áudio estiver conectado aos conectores AUDIO OUT: Diminua o volume da TV e ajuste o nível do volume com o controle de volume do amplificador.

Como se conectar a um PC

Uso de um Cabo HDMI/DVI ou D-sub

DVI OUT

AUDIO OUT

PC OUT

R-AUDIO-L

AUDIO IN

OPTICAL

Vermelho Branco

Sistema áudio digital

Ampliﬁcador /

DVD home theater

Page 50

Português

CONEXÕES

Modos de exibição (D-Sub e HDMI/DVI Entrada)

A resolução ótima

y 42" : 1024 x 768 @ 60Hz y 50" : 1360 x 768 @ 60Hz

Modo Resolução

Frequência

horizontal (kHz)

Frequência

vertical (Hz)

Frequência de

Pixels (MHz)

Polaridade de

sincr. (H/V)

42" 50"

IBM

640 x 350 720 x 400

31.469

70.086

70.087

25.175

28.322

+/-

-/+

> >

MAC

640 x 480 832 x 624

35.000

49.726

66.667

74.551

30.240

57.284

-/-

> >

VESA CVT

720 x 576

1280 x 720

35.910

56.456

59.950

74.777

32.750

95.750

-/+

> >

VESA DMT

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 720 1360 x 768

31.469

37.500

37.861

37.879

46.875

48.077

48.363

56.476

60.023

45.000

47.712

59.940

75.000

72.809

60.317

75.000

72.188

60.004

70.069

75.029

60.000

60.015

25.175

31.500

40.000

49.500

50.000

65.000

75.000

78.750

74.250

85.500

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+

> > > > > > > > >

VESA GTF 1280 x 720 52.500 70.000 89.040 -/+

✎

NOTA

Para conexão de cabo HDMI/DVI, é necessário usar a entrada HDMI IN 1(DVI).

O modo entrelaçado não é compatível.

O aparelho pode operar de forma anormal se um formato de vídeo fora do padrão for selecionado.

Modos Separate (Separado) e Composite (Composto) são suportados. SOG (Sincr. no verde) não é compatível.

Page 51

Português

02 CONEXÕES

Alteração da fonte de entrada

Lista de Entradas

Utilize para selecionar TV ou uma fonte de entrada externa, como DVD / leitor de discos Blu-ray / cabo / receptor de satélite.

MENUm → Entrada →

Lista de Entradas → ENTER

■ TV / PC / AV1 / AV2 / Componente1 / Componente2 / HDMI1/DVI / HDMI2 / HDMI3 / USB

✎

Só é possível escolher entre os dispositivos externos que estão conectados à TV. Na Lista de Entradas, as entradas conectadas serão ativadas.

✎

Na Lista de Entradas, o PC permanece sempre ativo.

Editar Nome

MENUm → Entrada → Editar Nome → ENTER

■ VCR / DVD / Sinal Cabo / Sinal Satélite / PVR STB / Receptor AV / Jogos / Filmadora / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nomeie o dispositivo conectado às entradas para

facilitar a seleção de sua fonte de entrada.

✎

Ao conectar um cabo HDMI/DVI à porta HDMI

IN 1(DVI) ajuste a porta para o modo DVI PC ou

Dispositivos DVI em Editar Nome.

SOURCE

Como navegar pelos menus

Antes de usar a TV, siga as etapas abaixo para aprender como utilizar o menu para selecionar e ajustar as diferentes funções.

SOURC

INFO

MEDIA.P

GUIDE

CH LIST

RETURN

EXIT

3 4

1 Botão MENU: exibe o menu de tela principal. 2 ENTER

/ botão de direção: move o cursor e

seleciona um item. Conﬁrma a conﬁguração.

3 Botão RETURN: volta ao menu anterior. 4 Botão EXIT: sai do menu na tela.

Operação do menu (On Screen Display)

As etapas de acesso podem ser diferentes dependendo do menu selecionado.

As opções do menu principal são exibidas na tela:

Imagem, Som, Canal, Conﬁguração, Entrada, Aplicativos, Suporte.

▲ / ▼

Selecione um ícone com o botão ▲ ou ▼.

ENTER

Pressione ENTERE para acessar o submenu.

▲ / ▼

Selecione o submenu desejado utilizando os botões ▲ ou ▼.

◄ / ►

Ajuste o valor de um item utilizando os botões ◄ ou ►. As etapas para ajuste de Menu podem ser diferentes dependendo do menu selecionado.

ENTER

Pressione ENTERE para acessar a seleção.

EXIT

Pressione EXIT.

FUNÇÕES BÁSICAS

Page 52

Português

FUNÇÕES BÁSICAS

Usando o botão INFO (guia Agora & Próximo)

O display identiﬁca o canal atual e o status de determinadas deﬁnições de áudio-vídeo.

O guia Agora & Próximo mostra informações sobre os programas diários de cada canal da TV de acordo com o horário de transmissão.

y Use os botões ◄, ► para visualizar

informações do programa desejado enquanto assiste ao canal.

DTV Air

05.1

*ORER+'

10:06 pm - 12:10 am

TELA Q UENTE ( HD)

DESVENTURAS EM SERIE (HD)

1080i HD| 10 | Muiti

HE-AAC

Como planejar sua exibição

Guia

As informações do EPG (Guia de programação eletrônica) são fornecidas pelas redes responsáveis pela Transmissão digital. Ao utilizar a programação fornecida pelas redes, é possível especiﬁcar com antecedência programas que deseja assistir para que a TV mude automaticamente para o canal desejado no horário especiﬁcado. Dependendo do status de um canal, o campo de programas pode estar em branco ou desatualizado.

Uso da Vis. Canal

Visualização Programada

Vermelho (Modo Vis.) exibe a lista de programas

sendo exibidos ou que serão exibidos a seguir.

Verde (-2 Horas): exibição da lista de programas que

serão exibidos antes de 2 horas.

Amarelo (+2 Horas): exibição da lista de programas

que serão exibidos em 2 horas.

Azul (Sair): sai do guia.

Informação: exibe detalhes do programa

selecionado.

(Página): vai para a página anterior ou para a página

seguinte.

7 Botão ENTER

– Ao selecionar o programa atual, é possível assistir o

programa selecionado.

– Ao selecionar o programa futuro, é possível fazer a

reserva para assisti-lo. Para cancelar o agendamento, pressione o botão ENTER

novamente e selecione

Cancelar Agendamento.

Menu de Canais

¦ Exibição de Canais

Lista de Canais

Adicione, exclua ou deﬁna canais favoritos e use o guia de programas de transmissões digitais.

MENUm → Canal → Lista de Canais

→ ENTER

Selecione um canal em uma das telas:

Todos os Canais, Canais Adicionados, Favorito ou Programado, pressionando os botões ▲ /

▼ e após ENTER

. Então, será possível assistir o canal

selecionado.

GUIDE

CH LIST

INFO

Seg.-feira, 29 Set. 22:15

Assistir Informação

DTV Air 05.1 Globo HD

TELA QUENTE (HD) 10:05 pm - 12:10 pm

DESVENTURAS EM SERIE (HD)

6:30 pm 7:15 pm

)

Family Affairs

)

Dark Angel

05.1

05.2

five five

05.1 TV GloboHD

Modo Vis. Sair Informação

Cancelar

1 4 5 7

Sex, 1 de jan 2:10 am

Guia

Visualização Programada

Hoje Hoje

DTV Air 05.1 Globo HD

TELA QUENTE (HD) 10:05 pm - 12:10 pm

DESVENTURAS EM SERIE (HD)

04.1

05.1

05.2

05.3

05.4

05.5

Globo HD DiscoveryH&L TV GloboSD price-drop.tv QVC R4DTT

American Chopper

No Information Home and... No Information QVC Selection No Information

Tine Team

Fiv...

10:00 pm - 11:00 pm 11:00 pm - 12:00 pm

)

Family Affairs

)

Dark Angel

05.1 TV GloboHD

Modo Vis B -2 horas +2 horas Sair Informação kPágina EAssistir

1 2 3 4 5

Sex, 1 de jan 2:10 am

Guia

Vis. Canal

6 7

Hoje

Page 53

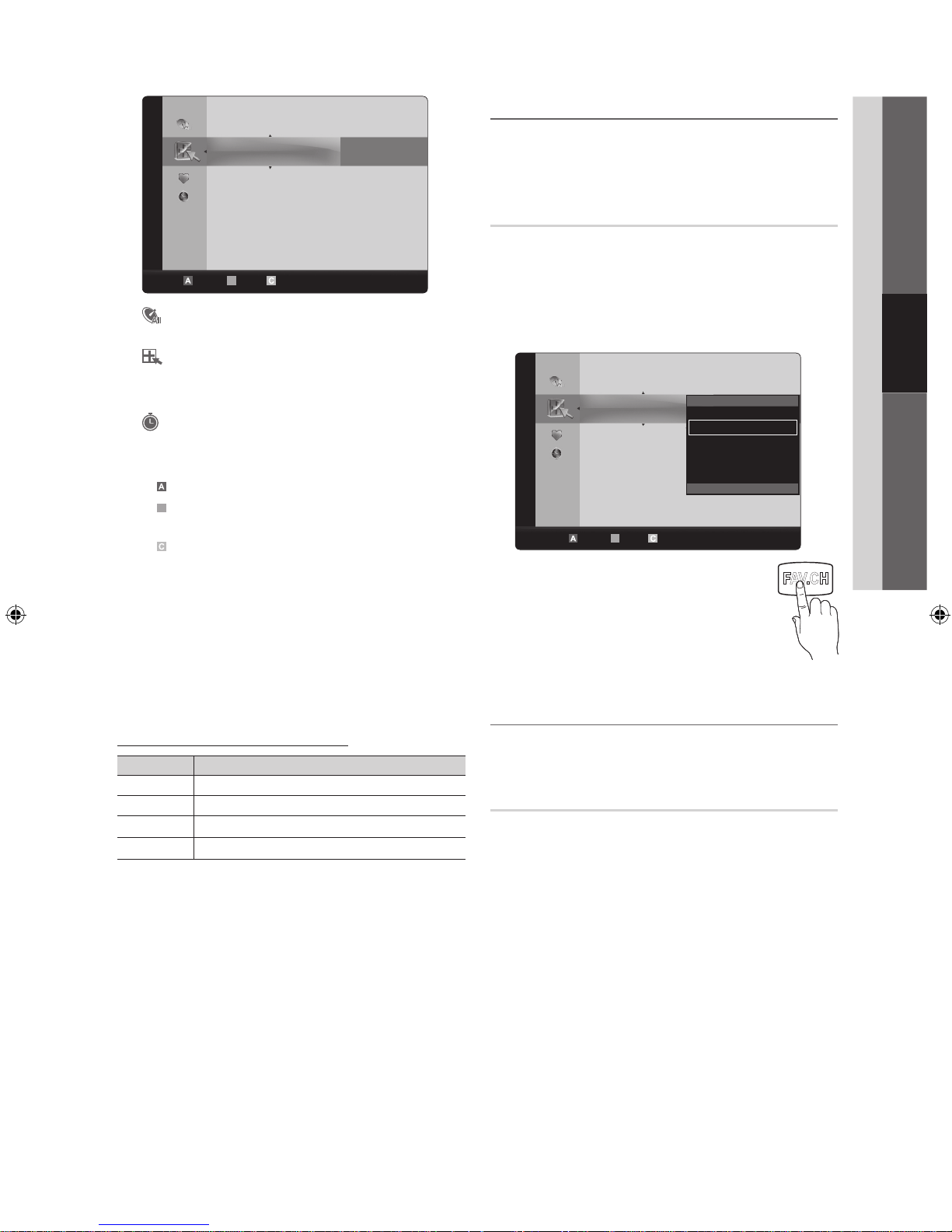

Português

03 FUNÇÕES BÁSICAS

■ Todos os Canais: exibe todos os canais disponíveis

no momento.

■

Canais Adicionados: exibe todos os canais

adicionados.

■

Favorito: exibe todos os canais favoritos.

■

Programado: exibe toda a programação reservada

no momento.

✎

Uso dos botões coloridos com o Lista de Canais.

Vermelho (Antena): troca para Ar ou Cabo.

Verde (Zoom): amplia ou diminui o número de um

canal.

Amarelo (Selecionar): seleciona várias listas de

canais. Selecione os canais desejados e pressione o botão amarelo para definir todos os canais selecionados ao mesmo tempo. A marca c é exibida à esquerda dos canais selecionados.

(Página): vai para a página anterior ou para a

página seguinte.

(Ferramentas): exibe o menu de opções do

Lista de Canais. (Os menus de opções podem ser

diferentes, de acordo com a situação).

Ícones de exibição de status de canal

Ícones

Operações

Um canal selecionado.

Um canal deﬁnido como Favorito.

)

Um programa reservado.

Um canal bloqueado.

¦ Uso dos Canais favoritos

MENUm → Canal → Lista de Canais → ENTER

Adicionar a Favoritos / Excluir de Favoritos

Deﬁne os canais que você assiste frequentemente como Favoritos.

1. Selecione um canal e pressione o botão TOOLS.

2. Adicione ou exclua um canal usando o menu Adicionar a Favoritos ou Excluir de Favoritos

respectivamente.

Para exibir todos os canais favoritos, clique

no botão exibido à direita.

¦ Memorização de Canais

MENUm → Canal → ENTER

Antena (Ar / Cabo)

Antes de a TV iniciar a memorização dos canais disponíveis, você deverá especiﬁcar o tipo de fonte de sinal conectada à TV (isto é, Ar ou sistema de Cabo).

✎

Caso a antena esteja conectada a ANT 1 IN (AIR), selecione Ar e, caso esteja conectada a ANT 2 IN

(CABLE), selecione Cabo.

FAV.CH

04.1 SBT HD

05.1 Globo HD

7 Air

09.1 Read TV! HD

11.1 Gazeta HD

13 Air

14 Air

16.1 MIXTV HD

Ar Antena B Zoom Selecionar k Página T Ferramentas

Canais Adicionados

04.1 SBT HD

05.1 Globo HD

7 Air

09.1 Read TV! HD

11.1 Gazeta HD

13 Air

14 Air

16.1 MIXTV HD

Antena B Zoom Selecionar k Página T Ferramentas

Canais Adicionados

Excluir

Adicionar a Favoritos Bloquear Visual. Temp. Edição do nome do canal Selecionar Tudo

Page 54

Português

FUNÇÕES BÁSICAS

Prog. Automática

■ Ar: sinal de antena Ar.

■ Cabo: sinal de Cabo.

■ Ar+Cabo: sinais de antena Ar e a Cabo.

✎

NOTA

Se ambos ANT 1 IN (AIR) e ANT 2 IN (CABLE) estiverem conectados, marque a Ar + Cabo.

¦ Edição de Canais

MENUm → Canal → Lista de Canais → ENTER

Edição do nome do canal

1. Selecione um canal e pressione o botão TOOLS.

2. Edite o nome do canal usando o menu Edição do nome do canal.

■ Edição do nome do canal (apenas para canais

analógicos): dê ao canal o nome que você desejar.

¦ Outras Funções

MENUm → Canal → ENTER

Lista de Canais

Menu de opções do Lista de Canais

Deﬁna cada canal usando as opções do menu do Lista de Canais (Adicionar / Excluir, Bloquear / Desbloqueio, Visual. Temp., Selecionar Tudo / Desmarcar Tudo). Os itens do menu de opções podem ser diferentes dependendo do status do canal.

1. Selecione um canal e pressione o botão TOOLS.

2. Selecione uma função e altere suas conﬁgurações.

■ Adicionar / Excluir: adiciona ou exclui um canal para

exibir somente os canais desejados.

✎

NOTA

Todos os canais excluídos serão exibidos no menu Todos os Canais.

Um canal acinzentado indica que o canal foi excluído.

O menu Adicionar é exibido apenas para os canais excluídos.

Exclua um canal no menu Canais Adicionados ou Favorito da mesma maneira.

■ Bloquear / Desbloqueio: bloqueie um canal para que

não seja possível selecioná-lo e visualizá-lo.

✎

Essa função está disponível apenas quando Bloqueio de Canais está definido para Ligado.

✎

A tela de entrada da Senha aparecerá. Digite a sua senha de 4 dígitos. O padrão é “0-0-0-0”. Altere a Senha utilizando a opção Mudar Senha.

■ Visual. Temp.: é possível deﬁnir que um canal desejado

seja exibido automaticamente no horário reservado. Primeiro ajuste o horário atual para utilizar essa função.

1. Pressione os botões ◄ / ► / ▲ / ▼ para selecionar o canal desejado no Lista de Canais.

2. Pressione o botão TOOLS, e então selecione Visual. Temp..

3. Role para cima ou para baixo para ajustar as

conﬁgurações na caixa ou use os botões numéricos do seu controle remoto para digitar a data e hora.

✎

Caso tenha selecionado Uma vez, Toda semana, ou Diário em Repetir será possível digitar a data desejada.

4. Selecione OK, e então pressione o botão

ENTER

quando terminar.

✎

NOTA

Apenas canais memorizados podem ser reservados.

Programas reservados serão exibidos no menu Programado.

Quando um canal digital for selecionado, pressione o botão ► para ver a programação digital.

■ Selecionar Tudo: você pode selecionar todos os canais

no Lista de Canais.

■ Desmarcar Tudo: é possível retirar a seleção de todos

os canais selecionados.

✎

É possível selecionar Desmarcar Tudo apenas quando um ou mais canais estiverem selecionados.

Programado

(no Lista de Canais) É possível ver, modiﬁcar ou excluir um programa que você

reservou para assistir. A visualização do tempo Programado é exibida aqui. Selecione um programa e pressione o botão

TOOLS para exibir as Opções.

■ Alterar Info: alterar um programa que você reservou

para assistir. Comece pela etapa 3 da "Visualização do timer" acima.

■ Cancelar Agendamentos: cancelar um programa que

você reservou para assistir.

✎

Isso exclui os programas destacados ou selecionados.

Page 55

Português

03 FUNÇÕES BÁSICAS

■ Informação: exibir um programa que você reservou

para assistir. (Também é possível alterar as informações de reserva.)

✎

Também é possível visualizar as informações ao selecionar um programa e pressionar o botão

ENTERE.

■ Selecionar Tudo / Desmarcar Tudo: Selecionar todos

os programas reservados.

Sintonia Fina

(apenas para canais analógicos) Se a recepção for clara, você não precisa fazer a sintonia

ﬁna do canal, já que isso é feito automaticamente durante a operação de busca e armazenamento. Se o sinal estiver fraco ou distorcido, faça a sintonia ﬁna do canal manualmente. Mova para a esquerda ou para a direta até que a imagem esteja clara.

✎

As configurações são aplicadas ao canal a que você está assistindo.

✎

Os canais com a sintonização fina ajustada e que foram salvos estão marcados com um asterisco “*” do lado direito de seus respectivos números, no mostrador de canais.

✎

Para desfazer a sintonia fina, selecione Restaurar.

LNA (Ligado / Deslig.)

(Ampliﬁcador de baixo ruído) Caso a TV esteja operando em uma área com sinal fraco, a

função LNA pode aprimorar a recepção (um pré-ampliﬁcador de baixo ruído ampliﬁca o sinal recebido).

Sistema de Cor (Auto / PAL-M / PAL-N / NTSC)

Normalmente, a TV pode receber imagem e som de boa qualidade quando está no modo Auto. Esse modo detecta automaticamente as fontes de sinal de cor. Se a implementação de cor não for satisfatória, selecione PAL-M, PAL-N ou NTSC.

Menu de Imagem

¦ Como alterar o modo de Imagem predeﬁnido

MENUm → Imagem → Modo → ENTER

Modo

Selecione o seu tipo de imagem preferido.

■ Dinâmico: adequado para uma sala bem

iluminada.

■ Padrão: adequado para um ambiente

normal.

■ Filme: adequado para assistir ﬁlmes em

uma sala escura.

¦ Ajuste de conﬁgurações de Imagem

Luz da Célula / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

MENUm → Imagem → ENTER

Sua TV possui várias opções para o controle de qualidade da imagem.

✎

NOTA

Ao realizar alterações em Luz da Célula, Contraste, Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o menu de tela será ajustado de acordo.

No modo PC, é possível alterar apenas Luz da Célula, Contraste e Brilho.

É possível ajustar e alterar as configurações para cada dispositivo externo conectado à TV.

¦ Soluções econômicas

MENUm → Imagem → Solução Ecológica → ENTER

A função Eco pode ser usada para aumentar a sua economia de energia.

Solução Ecológica

■ Economia Energia (Deslig. / Baixo / Médio / Alto / Imagem Desl. ): ajusta o brilho da TV para reduzir o

consumo de energia. Caso selecione Imagem Desl., a tela será desligada, mas o som continuará ligado. Pressione qualquer botão para ligar a tela novamente. Antes da tela ser ligada, uma imagem distorcida será exibida por cerca de 4 segundos.

■ Sensor Eco (Deslig. / Ligado): para aumentar a sua economia de energia, as conﬁgurações de imagem irão se adaptar à luz da sala automaticamente.

✎

Se a função Luz da Célula for ajustada, o

Sensor Ecológico será configurado como Deslig..

Luz célula mín.: Quando Sensor Ecológico

está Ligado, será possível ajustar o brilho da tela manualmente.

✎

Se o Sensor Ecológico estiver Ligado, o brilho da tela pode mudar (fica ligeiramente mais escuro ou brilhante) dependendo da intensidade da luz ambiente.

■ Sem Sinal Espera (Deslig. / 15 min. / 30 min. /

60 min.)

Para evitar o consumo desnecessário de energia, deﬁna quanto tempo sua TV deverá permanecer ligada quando não houver recepção de sinal.

✎

Desative quando o PC estiver no modo de economia de energia.

P.MODE

Page 56

Português

FUNÇÕES BÁSICAS

¦ Como alterar as opções de imagem

MENUm → Imagem → Conﬁgurações Avançadas

→ ENTER

Conﬁgurações Avançadas

(Conﬁgurações Avançadas estão disponíveis no modo Padrão / Filme)

Em comparação com os modelos anteriores, as novas TVs Samsung possuem imagens mais precisas.

✎

No modo PC, é possível alterar apenasContraste Dinâmico, Gamma e Estabilidade de Branco.

■ Tom de Preto (Deslig. / Escuro / Escurecido / Mais escuro): Selecione o nível de preto para ajustar a profundidade da imagem.

■ Contraste Dinâmico (Deslig. / Baixo / Médio / Alto): ajusta o contraste da tela.

■ Gamma: ajusta a intensidade da cor primária.

■ Apenas modo RGB (Deslig. / Vermelho / Verde / Azul): Exibe a cor Vermelho, Verde e Azul para fazer ajustes ﬁnos no matiz e na saturação.

■ Espaço de Cores (Auto / Nativo): ajusta a gama de cores disponíveis para criar a imagem.

■ Estabilidade de Branco: ajusta a temperatura da cor para obter uma imagem mais natural.

Verm.-Offset / Verde-Offset / Azul-Offset: ajusta a escuridão de cada cor (vermelho, verde, azul).

Verm.-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada cor (vermelho, verde, azul).

Restaurar: restaura o Equilíbrio de Branco de volta às suas conﬁgurações padrão.

■ Tom de Pele: realça o “Tom de pele” rosa.

■ Aprim. da Margem (Deslig. / Ligado): realça as margens de objetos.

Opções de Imagem

MENUm → Imagem → Opções de Imagem → ENTER

✎

No modo PC, é possível alterar apenas Tonalidade de Cor, Tamanho e Proteção de Tela.

■ Tonalidade de Cor (Frio / Normal / Quente1 /

Quente2)

✎

Quente1 ou Quente2 será desativado quando o modo de imagem for Dinâmico.

✎

É possível ajustar e alterar as configurações para cada dispositivo externo conectado a uma entrada da TV.

■ Tamanho: seu receptor de cabo/satélite

também pode ter a própria conﬁguração de tamanhos de tela. Contudo, é altamente recomendado utilizar o modo 16:9 na maior parte do tempo.

16:9 :ajusta a imagem para o modo amplo 16:9.

Zoom1: utilize para ampliar a imagem moderadamente.

Zoom2: utilize para uma maior ampliação da imagem. Ajuste Amplo: amplia a proporção da imagem para que

ocupe toda a tela.

✎

Disponível com sinais HD 1080i / 720p no modo 16:9.

4:3 :ajusta a imagem para o modo básico (4:3).

✎

Não assista no formato 4:3 por longos períodos de tempo, já que traços das margens exibidas à esquerda, direita e no centro da tela podem causar retenção de imagem (queima de tela), que não está incluído na garantia.

Ajuste à Tela: exibe a imagem inteira sem cortes, quando houver a entrada dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

✎

NOTA

Após selecionar Zoom1, Zoom2 ou Ajuste Amplo:

1. Pressione o botão ►, e então selecione Posição.

2. Pressione o botão ENTER

3. Pressione o botão ▲ ou ▼ para mover a imagem

para cima ou para baixo.

4. Pressione o botão ENTER

5. Pressione o botão ►, e então selecione Rest.

6. Pressione o botão ENTER

para retornar a

imagem à sua posição padrão.

P.SIZE

Opções de Imagem

Tonalidade de Cor : Normal ►

Tamanho : 16:9

Filtro Ruído Digital : Auto

Filtro Ruído MPEG : Auto

Nível de Preto HDMI : Normal

Modo Filme : Deslig.

Proteção de Tela

Mover

Entrar

Retornar

Congurações Avançadas

Tom de Preto : Deslig. ►

Contraste Dinâmico : Médio

Gamma : 0

Apenas modo RGB : Deslig.

Espaço de Cores : Nativo

Estabilidade de Branco

Tom de Pele : 0

▼

Mover

Entrar

Retornar

Page 57

Português

03 FUNÇÕES BÁSICAS

Depois de selecionar Ajuste à Tela no modo HDMI (1080i/1080p) ou Componente (1080i/1080p), talvez seja necessário centralizar a imagem:

1. Pressione o botão ◄ ou ► para selecionar Posição.

2. Pressione o botão ENTER

3. Pressione o botão ▲, ▼, ◄ ou ► para mover a imagem.

4. Pressione o botão ENTER

5. Pressione o botão ◄ ou ► para selecionar Rest.

6. Pressione o botão ENTER

HD (Alta definição): 16:9 - 1080i/1080p (1920x1080), 720p (1280x720)

As definições podem ser ajustadas separadamente para cada entrada da TV.

Fonte de entrada Tamanho da

imagem

TV, AV, Componente (480i, 480p)

16:9, Zoom1, Zoom2, 4:3

DTV(1080i), Componente (1080i, 1080p), HDMI (720p, 1080i, 1080P)

16:9, 4:3, Ajuste Amplo, Ajuste à Tela

PC 16:9, 4:3

■ Filtro Ruído Digital (Deslig. / Baixo / Médio / Alto / Auto / Visualiz. Automática): Se o sinal de transmissão recebido por sua TV estiver fraco, é possível ativar a função Filtro Ruído Digital para ajudar a reduzir qualquer imagem estática e duplicada que possa surgir na tela.

✎

Quando o sinal está fraco, tente outras opções até que seja exibida a melhor qualidade de imagem.

Visualiz. Automática: Ao mudar de canais analógicos, mostra a intensidade do sinal.

✎

Disponível apenas para canais analógicos.

✎

Quando a barra está verde, significa que esta é a melhor transmissão de sinal possível.

■ Filtro Ruído MPEG (Deslig. / Baixo / Médio / Alto / Auto): reduz o ruído de MPEG para obter qualidade melhorada de imagem.

■ Nível de Preto HDMI (Normal / Baixo): seleciona o nível de preto para ajustar a profundidade da tela.

✎

Disponível somente no modo HDMI.

■ Modo Filme (Deslig. / Auto1 / Auto2): conﬁgura a TV para detectar e processar automaticamente sinais de vídeo de todas as fontes e ajustar a imagem para obter a melhor qualidade.

✎

Disponível em TV, AV, COMPONENTE (480i / 1080i) e HDMI (480i / 1080i).

■ Proteção de Tela: Para reduzir a possibilidade de

queima de tela, esta unidade é equipada com tecnologia de prevenção contra queima de tela. A deﬁnição Tempo permite programar o tempo entre o movimento da imagem em minutos.

Deslocamento de Pixel (Deslig. / Ligado): ao utilizar esta função, você pode de minuto em minuto mover pixels no monitor PDP na direção horizontal ou vertical para evitar retenção de imagens na tela.

✎

Condição ideal para deslocamento de pixels

Item

TV/AV/Componente/

HDMI/PC

Horizontal 0~4 4

Vertical 0~4 4

Hora (minuto) 1~4 min. 4 min.

✎

O valor de Deslocamento de Pixel pode ser diferente dependendo do tamanho (polegadas) e modo da TV.

✎

Essa função não está disponível no modo

Ajuste à Tela

Tempo de Prot. Autom. (10 min. / 20 min. / 40 min / 1 horas / Deslig.): ajusta o tempo em que a tela

permanece com uma imagem estática antes que o protetor de tela seja ativado. O Protetor de tela impede a formação de imagens duplicadas na tela.

Rolagem: essa função remove pós-imagens na tela, movendo todos os pixels no monitor PDP segundo um padrão. Utilize essa função quando houver retenção de imagens ou símbolos remanescentes na tela, especialmente quando uma imagem estática tiver permanecido na tela por um longo período.

✎

A função de remoção de pós-imagem deve ser executada por um longo período (cerca de 1 hora) para remover com eficácia as pós-imagens da tela. Se uma pós-imagem não for removida após executar a função, execute-a novamente.

✎

Pressione qualquer tecla do controle remoto para cancelar esse recurso.

Cinza lateral (Claro / Escuro): Ao assistir à TV no modo de tela 4:3, a tela é protegida contra qualquer dano ajustando o equilíbrio do branco nos extremos esquerdo e direito.

Restaurar Padrões (OK / Cancelar)

Restaura o seu modo de imagem atual às conﬁgurações padrão.

Page 58

Português

FUNÇÕES BÁSICAS

¦ Ajuste da TV com o seu PC

Ajuste a fonte de entrada para PC.

MENUm → Imagem → ENTER

Auto Ajuste

Ajusta os valores / posições de frequência e realiza a sintonia ﬁna das conﬁgurações automaticamente.

✎

Não disponível quando conectado com um cabo HDMI /DVI.

Tela

■ Grosso / Ajuste Fino: retira ou reduz o ruído da imagem. Se a interferência não for removida somente com a sintonia ﬁna, então ajuste a frequência o melhor possível (Grosso) e realize a sintonia ﬁna novamente. Após ter reduzido a interferência, ajuste novamente a imagem de modo que ela ﬁque centralizada na tela.

■ Posição: ajusta o posicionamento da tela do PC caso ele não se encaixe na tela da TV. Pressione o botão ▲ ou ▼ para ajustar a posição vertical. Pressione o botão ◄ ou ► para ajustar a posição horizontal.

■ Restaurar Imagem: restaura a imagem de volta às conﬁgurações padrão.

Utilização de sua TV como tela de computador (PC)

Dependendo da versão do Windows e da placa de vídeo, as telas exibidas no seu PC provavelmente serão diferentes, mas as mesmas informações de conﬁguração básica se aplicarão na maior parte dos casos. (Caso contrário, entre em contato com o fabricante do computador ou com o representante da Samsung.)

1. Clique em “Painel de controle", no menu Start (Iniciar) do

Windows.

2. Clique em “Aparência e temas", na janela do “Painel de

controle", e uma caixa de diálogo será exibida.

3. Clique em “Exibição". Uma caixa de diálogo será

exibida.

4. Navegue até a guia “Conﬁgurações", na caixa de

diálogo.

y A conﬁguração de tamanho correta (resolução) [Melhor:

1920 X 1080 pixels]

y Se existir uma opção de frequência vertical na caixa de

diálogo de ajustes da tela, o valor correto é “60” ou “60 Hz”. Caso contrário, basta clicar em “OK” e sair da caixa de diálogo.

Menu de Som

¦ Como alterar o modo de som predeﬁnido

MENUm → Som → Modo → ENTER

Modo

■ Padrão: seleciona o modo de som normal.

■ Música: destaca a música sobre as vozes.

■ Filme: fornece o melhor som para ﬁlmes.

■ Voz Destacada: destaca as vozes em

relação a outros sons.

■ Ampliﬁcar: aumenta a intensidade de sons de alta

frequência para permitir melhor audição para deﬁcientes auditivos.

¦ Ajuste das conﬁgurações de som

MENUm → Som → Equalizador → ENTER

Equalizador

Ajusta o modo de som (apenas para o modo de som padrão).

■ Balanço Esq/Dir: ajusta o equilíbrio entre o alto-falante

direito e o esquerdo.

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste de

largura de banda): ajusta o nível de frequências de largura de banda especíﬁcas.

■ Restaurar: restaura o equalizador de volta às

conﬁgurações padrão.

¦ Conﬁguração do Som

MENUm → Som → ENTER

Virtual Surround (Deslig. / Ligado)

(apenas para modo de som padrão) O sistema SRS TruSurround HD Digital proporciona uma

presença de som superior. Os alto-falantes adicionam um som multi-direcional, criando assim um ambiente de áudio, idealmente adequado para ﬁlmes, esportes e jogos.

Diálogo Destacado (Deslig. / Ligado)

(apenas para modo de som padrão) Essa função enfatiza a voz enquanto mantém o nível de som

de fundo, permitindo que o diálogo seja ouvido com mais clareza.

S.MODE

Page 59

Português

03 FUNÇÕES BÁSICAS

Idioma de Áudio

(apenas para canais digitais) Altera o valor padrão de idiomas de áudio.

✎

Só é possível selecionar um dos idiomas que estão sendo transmitidos.

Som Várias Faixas (MTS)

■ Mono: selecione para canais transmitidos em mono, ou se houver algum problema na recepção do sinal estéreo.

■ Estéreo: selecione para canais transmitidos em estéreo.

■ SAP: selecione para ouvir o Programa de áudio separado; geralmente, trata-se da tradução de um idioma estrangeiro.

✎

Dependendo do programa específico que estiver sendo transmitido, você pode ouvir em Mono,

Estéreo, SAP ou Áudio alternativo.

Volume Automático (Deslig. / Normal / Noite)

Para equalizar o nível de volume de cada canal, ajuste como Normal.

■ Noite: esse modo permite uma experiência de áudio melhorada com relação ao modo Normal fazendo com que quase não haja ruído. Muito útil para uso no período noturno.

Selecionar Alto-falante (Alto-falante Ext / Alto-falante TV)

É possível que ocorra eco devido à diferença na velocidade de decodiﬁcação entre o alto-falante principal e o receptor de áudio. Nesse caso, ajuste a TV para Alto-falante Ext.

✎

Quando Selecionar Alto-falante está definido para Alto-falante Ext, os botões volume e MUTE não irão funcionar e as configurações de som serão limitadas.

✎

Quando Selecionar Alto-falante está definido para Alto-falante Ext.

Alto-falante TV: Deslig., Alto-falante Ext: Ligado

✎

Quando Selecionar Alto-falante está definido para Alto-falante TV.

Alto-falante TV: Ligado., Alto-falante Ext: Ligado

✎

Caso não haja sinal de vídeo, ambos os alto-falantes estarão mudos.

Saída SPDIF

A SPDIF (Interface Digital Sony Philips) é utilizada para permitir som digital, reduzindo a interferência que chega aos alto-falantes e diversos dispositivos digitais, como DVD/ Home Theater.

■ Formato de Áudio: durante a recepção de uma

transmissão de TV digital, é possível selecionar o formato de saída de Áudio digital (SPDIF) nas opções PCM ou Dolby Digital.

■ Atraso de Áudio: corrigir problemas de sincronização

de áudio e vídeo ao assistir TV ou vídeo e ao ouvir a saída de áudio digital utilizando um dispositivo externo, como um receptor AV (0 ms ~ 250 ms).

Transmissor FM

(não disponível em todos os locais) Você pode ouvir o som da TV através das caixas de som

transmitindo sinais de áudio pelas freqüências moduladas.

✎

Para informações mais detalhadas, consulte "Configuração do FM Transmitter " (p. 33).

Conectando o Transmissor FM

Conecte o cabo do Transmissor FM na parte de trás da TV.

■ Transmissor FM (Deslig. / Ligado): Liga e desliga o

Transmissor FM.

■ FM Frequency: Deﬁne a freqüência do Transmissor FM.

Restaurar Padrões (OK / Cancelar)

Restaura todas as conﬁgurações de som para os valores padrão.

MTS

Painel lateral da TV

Transmissor FM

Page 60

Português

FUNÇÕES BÁSICAS

Menu de Conﬁguração

¦ Ajuste da hora

MENUm → Conﬁguração → Hora → ENTER

Hora

■ Relógio: o ajuste do relógio afeta diversas funções da TV que envolvem horário.

A hora atual será exibida sempre que você pressionar o botão INFO.

✎

Se o cabo de força for desconectado, será necessário definir novamente o relógio.

Modo Relógio (Conﬁg. Automática / Conﬁg. Manual)

– Conﬁg. Automática: Deﬁne a hora atual de

modo Automático usando o horário recebido da transmissão digital.

✎

A antena deve estar conectada para que seja possível ajustar a hora automaticamente.

– Conﬁg. Manual: deﬁne a hora atual manualmente.

✎

Dependendo da estação e do sinal da transmissora, o horário automático pode não ser ajustado corretamente. Se isso acontecer, ajuste o horário manualmente.

Conﬁg. Relógio: Deﬁna o Dia, Mês, Ano, Hora, Minuto e am/pm manualmente.

✎

Disponível apenas quando o Modo Relógio está definido para Config. Manual.

✎

É possível ajustar diretamente Dia, Mes, Ano, Hora e Minuto pressionando as teclas numéricas do controle remoto.

Fuso Hora: seleciona o seu fuso horário.

✎

Essa função está disponível apenas quando

Modo Relógio está definido para Config. Automática.

¦ Uso do Sleep Timer

MENUm → Conﬁguração → Hora → Sleep Timer

→ ENTER

■ Sleep Timer

: desliga a TV automaticamente

após um período de tempo predeﬁnido. (30, 60, 90, 120, 150 e 180 minutos).

✎

Para cancelar o Sleep Timer, selecione Deslig..

¦ Temporizador para ligar / desligar

MENUm → Conﬁguração → Hora →

Temporizador 1 → ENTER

É possível ajustar a TV para ligar automaticamente em um horário predeﬁnido.

■ Temporizador 1 / Temporizador 2 / Temporizador 3: é possível realizar três diferentes conﬁgurações de temporizadores. É preciso ajustar o relógio primeiro.

Hora de Ligar / Hora de Desligar: deﬁne hora, minuto, am/pm e ativado / desativado (Para ativar o temporizador com a conﬁguração correspondente, ajuste para Ativado.)

Volume: selecione o nível de volume desejado. Entrada: Selecione TV ou USB para reprodução

quando a TV for ligada automaticamente. (USB pode ser selecionado apenas quando houver um dispositivo de USB conectado à TV)

Antena (quando a Entrada está deﬁnida para TV): Selecione Ar ou Cabo.

Canal (quando a Entrada está deﬁnida para TV): selecione o canal desejado.

Conteúdo (quando a Entrada está deﬁnida para USB): selecione uma pasta no dispositivo USB com arquivos de música ou foto para que sejam reproduzidos quando a TV ligar automaticamente.

✎

NOTA

Caso não haja arquivos de música no dispositivo USB ou a pasta que os contém não seja selecionada, a função Temporizador não funcionará corretamente.

Quando há somente um arquivo de foto no dispositivo USB, a apresentação de slides não é executada.

Se o nome de uma pasta for muito longo, não será possível selecionar a pasta.

Cada USB utilizado recebe sua própria pasta. Ao utilizar mais de um USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada USB tenham nomes diferentes.

Repetir: Selecione Uma vez, Diário, Seg~Sex, Seg~Sáb, Sáb~Dom ou Conﬁg. Manual para deﬁnir

a opção desejada. Se selecionar Conﬁg. Manual, será possível ajustar o dia em que deseja ativar o temporizador.

✎

A marca c indica que o dia foi selecionado.

✎

Desligamento automático (Desligamento automático) (disponível apenas quando a TV é ligada pelo Temporizador): a TV será desligada automaticamente após 3 horas no estado ocioso para impedir o superaquecimento.

10 TV Air 1

00 00

▲

▼

00 00

Temporizador 1

Hora de Ligar

Hora de Desligar

Volume

Desativado

Dom Seg Ter Qua Qui Sex Sáb

Uma vez

Entrada Antena Canal

Repetir

Mover

Ajustar

Entrar

Retornar

Page 61

Português

03 FUNÇÕES BÁSICAS

¦ Bloqueio de Programas

MENUm → Conﬁguração → Segurança → ENTER

Segurança

✎

A tela de digitação da Senha é exibida antes da tela de configuração.

✎

Digite a sua senha de 4 dígitos. O padrão é “0-0-0-0”. Altere a Senha utilizando a opção Alterar Senha.

■ Bloqueio de Canais (Deslig. / Ligado): bloqueia

canais na Lista de Canais para impedir que usuários não autorizados, como crianças, assistam a programas inadequados.

✎

Disponível apenas quando a fonte de entrada estiver definida como TV.

■ Restrição de Programas: impede que usuários não

autorizados, como crianças, assistam a programas inadequados utilizando uma senha de 4 dígitos deﬁnida pelo usuário. Caso o canal selecionado esteja bloqueado, o símbolo “

” será exibido.

Permitir Tudo: desbloqueia todas as classiﬁcações.

✎

Os itens de Restrição de Programas são diferentes dependendo do país.

■ Mudar Senha: é exibida a tela Alterar Senha. Escolha

4 dígitos para a sua Senha e digite-os. Assim que os 4 dígitos forem inseridos, a tela Conﬁrme Nova Senha é exibida. Digite novamente os mesmos 4 dígitos. Quando desaparecer a tela de conﬁrmação, isso signiﬁca que a sua Senha foi memorizada.

✎

Se você esquecer a Senha, pressione os botões do controle remoto, na sequência a seguir, para restaurar a Senha ao número inicial “0-0-0-0”:

POWER (Deslig.) → MUTE → 8 → 2 → 4 → POWER (Ligado).

¦ Outras Funções

MENUm → Conﬁguração → ENTER

Menu Idioma

Selecionar o idioma do menu.

1. Selecione o Menu Idioma e pressione o botão

ENTER

2. Escolha o idioma desejado e pressione o botão

ENTER

Closed Caption

(Mensagens de texto na tela)

■ Closed Caption (Deslig. / Ligado): é

possível ligar ou desligar a função closed caption. Caso as legendas não estejam disponíveis, as mensagens não serão exibidas na tela.

✎

A função closed caption não funciona nos modos Componente, PC ou HDMI.

■ Modo de Legenda: é possível selecionar o modo de

legenda desejado.

✎

A disponibilidade das legendas depende do programa que está sendo transmitido.

CC1~CC4 / Text1~Text4: (apenas para canais analógicos) A função de legendas funciona tanto no modo de canal de TV analógico como quando um sinal é fornecido de um dispositivo externo à TV. (Dependendo do sinal da transmissão, a função closed caption pode não funcionar em canais digitais.)

Page 62

Português

FUNÇÕES BÁSICAS

Geral

■ Modo Jogo (Deslig. / Ligado): ao se conectar a um

jogo como PlayStationTM ou XboxTM, você poderá ter uma experiência mais real selecionando o modo jogo.

✎

NOTA

Restrições do modo jogo (cuidado)

− Para desconectar o console e conectar outro

dispositivo externo, conﬁgure Modo Jogo para Deslig. no menu de conﬁguração.

− Caso exiba o menu da TV no Modo Jogo, a tela

irá tremer levemente.

Modo Jogo não está disponível quando a fonte de entrada está definida como TV ou PC.

Após conectar o console, configure Modo Jogo para Ligado para evitar baixa qualidade de imagem.

Depois de conectar um console, defina Modo Jogo como Deslig.. Infelizmente, poderá observar redução de qualidade da imagem.

Se Modo Jogo estiver Ligado:

− O modo Imagem está deﬁnido para Padrão e o modo Som está deﬁnido para Filme.

− Equalizador não está disponível.

■ Men Transparência (Claro / Escuro): deﬁne a

transparência do menu.

■ Melodia (Deslig. / Baixa / Média / Alta): Deﬁne se uma

melodia será reproduzida ao ligar ou desligar a TV.

■ Sistema de Cor AV (Auto / PAL-M / PAL-N / NTSC):

Normalmente, a TV pode receber imagem e som de boa qualidade quando está no modo Auto. Este modo detecta automaticamente o sistema de cores do sinal. Em caso de recepção de sinal com cores insatisfatórias, selecione o modo Sistema de Cor como PAL-M, PAL-N ou NTSC.

¦ Picture-In-Picture (PIP)

PIP

É possível assistir o sintonizador de TV e uma fonte de vídeo externa simultaneamente. PIP (Picture-in-Picture) não funciona no mesmo modo.

MENUm → Conﬁguração → PIP → ENTER

✎

NOTA

Para mais informações sobre o som do modo PIP, consulte as instruções de Seleção do Som

Se você desligar a TV enquanto assiste no modo PIP, a janela PIP desaparecerá.

Você pode observar que a imagem na janela PIP se torna um pouco artificial ao usar a tela principal para visualizar um jogo ou karaokê.

Configurações do PIP

Imagem principal Subtela Componente1, Componente2,

HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC

■ PIP (Deslig. / Ligado): ativa ou desativa a função PIP.

■ Ar/Cabo: seleciona Ar ou Cabo como a fonte de

entrada da subtela.

■ Canal: seleciona o canal da subtela.

■ Tamanho (

/ Ã): seleciona um tamanho para a

subtela.

■ Posição (

/ – / — / œ): seleciona uma posição

para a subtela.

■ Seleção do Som (Principal / Subtela): é possível escolher o som desejado (Principal / Subtela) no modo PIP.

Page 63

Português

03 FUNÇÕES BÁSICAS

Menu de Suporte

MENUm → Suporte → ENTER

Auto Diagnóstico

✎

O Auto Diagnóstico pode demorar alguns segundos, e faz parte da operação normal da TV.

■ Teste de Imagem: utilize para veriﬁcar problemas de

imagem. Sim: caso o padrão de teste não apareça ou haja ruído

no padrão de teste, selecione Sim. Pode haver um problema com a TV. Entre em contato com a Central de Atendimento da Samsung para obter assistência.

Não: caso o padrão de teste seja exibido adequadamente, selecione Não. O problema pode estar no seu equipamento externo. Veriﬁque suas conexões. Se o problema persistir, consulte o manual do usuário do equipamento externo.

■ Teste de Som (Sim / Não): utilize a melodia integrada

para veriﬁcar problemas de som.

✎

Caso não ouça som nos alto-falantes da TV, antes de realizar o teste de som, certifique-se de que

Selecionar Alto-falante está definido Alto-falante TV no menu Som.

✎

A melodia será ouvida durante o teste mesmo se

Selecionar Alto-falante está definido para Alto-falante Ext ou o som esteja mudo pelo

botão MUTE.

Sim: caso seja possível ouvir o som vindo apenas de um alto-falante ou de nenhum alto-falante, selecione Sim. Pode haver um problema com a TV. Entre em contato com a Central de Atendimento da Samsung para obter assistência.

Não: caso seja possível ouvir o som pelos altofalantes, selecione Não. O problema pode estar no seu equipamento externo. Veriﬁque suas conexões. Se o problema persistir, consulte o manual do usuário do equipamento externo.

■ Informação Sinal: (apenas para canais digitais) a

qualidade de recepção de canais HDTV será perfeita ou os canais não estarão disponíveis. Ajuste sua antena para aumentar a força do sinal.

■ Solução de problemas: caso a TV pareça ter um

problema, consulte as descrições deste manual.

✎

Caso nenhuma destas dicas de solução de problemas se aplique, entre em contato com o centro de atendimento ao consumidor Samsung.

Atualização de SW

Atualização de SW pode ser realizada através de download

do ﬁrmware mais recente em "www.samsung.com" em um dispositivo de memória USB.

Versão Atual - o software já instalado na TV.

✎

O software é representado como “Ano/Mês/Dia_ Versão”.

Instalação da versão mais recente

■ POR USB: Insira uma unidade USB que contenha o arquivo de atualização de ﬁrmware, cujo download foi feito em “www.samsung.com,” na TV. Tome cuidado para não desconectar a energia ou remover a unidade USB enquanto as atualizações são aplicadas. A TV desligará e ligará automaticamente após concluir a atualização do ﬁrmware. Quando o software é atualizado, as conﬁgurações de vídeo e áudio deﬁnidas retornam aos valores padrão. Recomendamos que você anote as suas conﬁgurações para que possa reconﬁgurá-las facilmente depois de atualizar o software.

■ Software Alternativo ( Não disponível)

Guia de Conexão HD

Consulte essas informações ao conectar dispositivos externos à TV.

Entre em contato com a Samsung

Veja essas informações quando sua TV não funcionar corretamente ou caso deseje atualizar o software. É possível encontrar informações relacionadas aos nossos centros de atendimento e sobre como fazer o download de produtos e software.

Atualização de SW

POR USB ►

Software Alternativo

Entrar

Voltar

Versão Atual 2010/01/18_000001

Dispositivo USB

Painel lateral da TV

Page 64

Português

FUNÇÕES AVANÇADAS

Media Play

¦ Conectando a um dispositivo USB

1. Ligue a TV.

2. Conecte um dispositivo USB contendo arquivos de fotos, músicas e/ou ﬁ lmes à

entrada USB na lateral da TV.

3. Quando o USB está conectado à TV, é exibida a janela popup. Então será possível selecionar Media Play.

✎

O processo pode não funcionar adequadamente com arquivos multimídia não licenciados.

✎

Lista de informações essenciais antes de utilizar o Media Play (USB)

O MTP (Media Transfer Protocol) não é compatível.

O sistema de arquivos suporta FAT16, FAT32 e NTFS.

Determinados tipos de câmera digital USB e dispositivos de áudio podem não ser compatíveis com esta TV.

O Media Play suporta apenas os dispositivos de classe de armazenamento em massa USB (MSC). MSC é um dispositivo de armazenamento em massa (Mass Storage Class Bulk-Only Transport). Exemplos de MSC são microunidades (thumb drives), leitores de cartões Flash e USB HDD (HUB e USB não são compatíveis). Os dispositivos devem ser conectados diretamente à porta USB da TV.

Antes de conectar o dispositivo à TV, faça back-up de seus arquivos para evitar danos ou perda de dados. A SAMSUNG não é responsável por qualquer dano a arquivos de dados ou perda de dados.

Conecte um USB HDD à porta dedicada: USB 1 (HDD).

Não desconecte o dispositivo USB enquanto ele estiver carregando.

Quanto maior a resolução, maior o tempo para a exibição na tela.

A resolução máxima de JPEG suportada é de 15360 x 8640 pixels.

Para arquivos não suportados ou corrompidos, a mensagem "Formato de arquivo não suportado" é exibida.

Caso os arquivos sejam classificados pela Visual. Bás., será possível exibir até 1000 arquivos em cada pasta.

Não é possível reproduzir arquivos MP3 com DRMs que tenham sido transferidos de um site pago. A Gestão de Direitos Digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a proteção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e também a gestão de cobranças e de contratos.

Se mais de 2 dispositivos PTP estiverem conectados, você só poderá usar um de cada vez.

Se mais de dois dispositivos MSC estiverem conectados, alguns deles podem não ser reconhecidos. Um dispositivo USB que requeira muita energia (mais que 500 mA ou 5 V) pode não ser suportado.

Se uma mensagem de advertência de sobrecarga for exibida enquanto você conecta ou usa um dispositivo USB, o dispositivo poderá não ser reconhecido ou apresentar mau funcionamento.

Caso a TV não receba nenhum sinal durante o tempo definido em Tempo de Prot. Autom., a proteção de tela será executada.

O modo de economia de energia de algumas unidades externas de disco rígido pode ser iniciado automaticamente quando conectadas à TV.

Caso um cabo de extensão USB seja utilizado, o dispositivo USB pode não ser reconhecido ou os arquivos do dispositivo podem não ser lidos.

Caso um dispositivo USB conectado à TV não seja reconhecido, a lista de arquivos no dispositivo esteja corrompida ou um arquivo da lista não seja reproduzido, conecte o dispositivo USB ao PC, formate o dispositivo e verifique a conexão.

Caso um arquivo excluído do PC ainda seja encontrado ao executar o Media Play, use a função “Esvaziar Lixeira” do PC para excluir o arquivo permanentemente.

MEDIA.P

Utilize arquivos de foto, música e/ou ﬁ lme salvos em um dispositivo de armazenamento USB (pendrive).

MENUm → Aplicativos → Media Play

(USB) → ENTER

SUM

Alt. dispos.

Dispositivo Vis.

Visualizar Disp.

Retornar

MediaPlay

Vídeos

Dispositivo USB

Painel lateral da TV

Page 65

Português

04 FUNÇÕES AVANÇADAS

¦ Exibição na tela

Vá para o arquivo desejado usando os botões direcionais e então pressione os botões ENTERE ou  (Reproduzir). O arquivo será reproduzido.

✎

Compatível com Visualizar Disp. e Início na página de Media Play.

Vídeos

Reprodução de vídeos

1. Pressione os botões ◄ ou ► para selecionar Vídeos e então pressione o botão ENTER

no menu Media Play.

2. Pressione os botões ◄/►/▲/▼ para selecionar o vídeo desejado na lista de arquivos.

3. Pressione o botão ENTER

ou o botão  (Reproduzir).

– O arquivo selecionado é exibido na parte superior da tela com o tempo de reprodução. – Caso as informações sobre a duração do vídeo sejam desconhecidas, o tempo de reprodução e a barra de progresso

não serão exibidos.

– Durante a reprodução do vídeo, é possível pesquisar usando os botões ◄ e ►.

✎

Em tal modo, é possível assistir os trechos de vídeo contidos em um jogo de videogame, mas não será possível jogar o jogo em si.

y Formatos de legenda suportados

Nome Extensão do arquivo Formato

Texto baseado em tempo

MPEG-4

.ttxt XML

SAMI .smi HTML

SubRip .srt baseado em string SubViewer .sub baseado em string Micro DVD .sub ou .txt baseado em string

Jan.10.2010

/Movie 01.avi 1/1

Movie 01.avi

SUM

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Informações:

é possível veriﬁcar o nome do

arquivo selecionado e o número

de arquivos e páginas.

Seção de lista de classiﬁcação:

exibe o padrão de classiﬁcação.

✎

O padrão de classiﬁcação é diferente dependendo do conteúdo.

Botões de operação

Vermelho (Alt. dispos.): seleciona o dispositivo conectado.

Verde (Preferência): deﬁne a preferência de arquivos. (não compatível na Basic view (Visual. Bás.)) Amarelo (Selecionar): seleciona diversos arquivos na lista de arquivos. Arquivos selecionados são

marcados com um símbolo.

Azul (Classif.): seleciona a lista de classiﬁcação.

Ferramentas: exibe o menu de opções.

✎

Usando os botões (REW) ou µ (FF), a lista de arquivos pode ir para a página anterior ou para a página seguinte.

Seção de lista de arquivos: É possível conﬁrmar os arquivos e grupos classiﬁcados por categoria.

Vídeos

Página

Selecionar Classif.

Ferramentas

Alt. dispos.

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Pausa

Saltar

Ferramentas

Retornar

Page 66

Português

FUNÇÕES AVANÇADAS

y Formatos de vídeo suportados

Extensão do

arquivo

Container Codec de vídeo Resolução

Taxa de quadros

(fps - quadros

por segundo)

Taxa de

bits (Mbps)

Codec de áudio

*.avi

*.mkv

AVI

MKV

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

MP3 / AC3 / LPCM /

ADPCM / DTS Core

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

*.asf ASF

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

MP3 / AC3 / LPCM /

ADPCM / WMA

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA

*.mp4 MP4

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8

XVID 1920x1080 6 ~ 30 8

*.3gp 3GPP

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

ADPCM / AAC / HE-AAC

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

*.vro

VRO VOB

MPEG1 1920x1080 24 / 25 / 30 30

AC3 / MPEG / LPCM

MPEG2 1920x1080 24 / 25 / 30 30

*.mpg

*.mpeg

MPEG1 1920x1080 24 / 25 / 30 30

AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

*.ts *.tp

*.trp

MPEG2 1920x1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+ /

HE-AAC

H.264 1920x1080 6 ~ 30 25

VC1 1920x1080 6 ~ 30 25

Outras restrições

✎

NOTA

Caso haja problemas com o conteúdo de um codec, ele não será suportado.

Se as informações para um Recipiente estão incorretas e o arquivo estiver com erro, o Recipiente não conseguirá reproduzir corretamente.

O som ou o vídeo podem não funcionar caso o conteúdo possua uma taxa de quadros / taxa de bits padrão acima da taxa de quadros/segundo compatível relacionada na tabela acima.

Caso a Tabela de Índice apresente erros, a função Saltar não será suportada.

Decodiﬁcador de vídeo Decodiﬁcador de áudio

• Suporta até H.264, Nível 4.1

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são

compatíveis.

• GMC não é suportado.

• H.263 não é suportado.

• Suporta até WMA 7, 8, 9, STD

• O WMA 9 PRO não é compatível com 2 ou multicanais ou sem

perda de áudio.

• WMA com taxa de amostragem 22050 mono não é compatível.

Page 67

Português

04 FUNÇÕES AVANÇADAS

Reprodução contínua de ﬁlme (Voltar a reproduzir)

Se você sair da função de reproduzir ﬁlme, o ﬁlme poderá ser reproduzido mais tarde do ponto onde parou.

✎

Caso você pressione o botão ENTERE (Capitulan.) durante a reprodução do arquivo, será possível explorar a cena dividida nos 5 capítulos que deseja.

✎

Capitulan. está disponível apenas para os vídeos que suportem essa função.

1. Selecione o arquivo de ﬁlme que deseja reproduzir

continuamente pressionando o botão ◄ ou ► para selecioná-lo na seção de lista de arquivos.

2. Pressione o botão



(Reproduzir) / ENTERE.

3. Selecione Reproduzir cont. (Voltar a reproduzir) pressionando o

botão azul. A reprodução do ﬁlme iniciará de onde havia parado.

✎

O botão azul ficará disponível ao reiniciar a reprodução.

✎

Se a função Lemb. Reprod. Cont. Filme estiver definida como Ligado no menu Config., uma mensagem aparecerá quando você retomar a reprodução de um arquivo de filme.

Música

Reprodução de música

1. Pressione os botões ◄ ou ► para selecionar Música e então

pressione o botão ENTER

no menu Media Play.

2. Pressione os botões ◄/►/▲/▼ para selecionar a música

desejada na lista de arquivos.

3. Pressione o botão ENTER

ou o botão  (Reproduzir).

– Durante a reprodução da música, é possível avançar ou

recuar a intervalos de 10 segundos usando os botões ◄ e ►.

– Os botões



(REW) ou µ (FF) não funcionam durante a

reprodução.

✎

Exibe apenas os arquivos com extensão MP3 e PCM. Outras extensões de arquivo não são exibidas, mesmo que sejam salvos no mesmo dispositivo USB.

✎

Caso o som esteja anormal ao reproduzir arquivos MP3, ajuste o Equalizador no menu Som. (Um arquivo mp3 com excesso de modulação pode causar problemas de som.)

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Pausa

Saltar

Ferramentas

Retornar

Lista

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Reproduzir cont.

Pausa

Saltar

Ferramentas

Retornar

Resume a exibição da última cena vista.

Reproduzir cont.

Page 68

Português

FUNÇÕES AVANÇADAS

Fotos

Visualização de uma foto (ou apresentação de slides)

1. Pressione os botões ◄ ou ► para selecionar Fotos e então

pressione o botão ENTER

no menu Media Play.

2. Pressione os botões ◄/►/▲/▼ para selecionar a foto desejada

na lista de arquivos.

3. Pressione o botão ENTER

ou o botão  (Reproduzir).

– Enquanto uma lista de fotos está sendo exibida, pressione o

botão



(Reproduzir) / ENTERE no controle remoto para

iniciar a apresentação de slides.

– Todos os arquivos da seção de lista de arquivos serão

utilizados na apresentação de slides.

– Durante a apresentação de slides, os arquivos são

reproduzidos na ordem.

✎

Arquivos de música podem ser reproduzidos automaticamente durante a apresentação de slides se Música de Fundo estiver definida como Ligado.

✎

Não é possível alterar o Modo BGM até que o carregamento do BGM tenha sido concluído.

✎

NOTA

Algumas fotos não suportam a exibição de miniaturas.

¦ Reprodução de arquivos múltiplos

Reprodução de arquivos selecionados de vídeo / música / foto

1. Pressione o botão amarelo na lista de arquivos para selecionar o

arquivo desejado.

2. Repita a operação acima para selecionar diversos arquivos.

✎

NOTA

A marca c será exibida à esquerda dos arquivos selecionados.

Para cancelar todas as seleções, pressione o botão Amarelo novamente.

Para cancelar a seleção de todos os arquivos selecionados, pressione o botão TOOLS e selecione

Desmarcar Tudo.

3. Pressione o botão TOOLS e selecione Repr. conteúdo selec..

Reprodução do grupo de arquivos de vídeo / música / foto

1. Ao exibir uma lista de arquivos, vá para qualquer arquivo no

grupo desejado.

2. Pressione o botão TOOLS e selecione Repr. Grupo Atual.

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

Pausa

Ant./Próx.

Ferramentas

Retornar

Normal

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Alt. dispos.

Selecionar Classif.

Ferramentas

Vídeos

2 arq. Selec. Página

Page 69

Português

04 FUNÇÕES AVANÇADAS

¦ Media Play - Funções adicionais

Classiﬁcando a lista de arquivos

Pressione o botão azul na lista de arquivos para classiﬁcar os arquivos.

Categoria Operação Vídeos Música Fotos

Visual. Bás.

Exibe a pasta inteira. Você pode visualizar a foto selecionando a pasta.

> > >

Título

Classiﬁca e exibe os títulos de arquivos na ordem símbolo / número / alfabeto / especial.

> > >

Preferência

Classiﬁca e exibe o arquivo por preferência. É possível alterar a preferência de arquivo na seção de lista de arquivos usando o botão verde.

> > >

Mais Novo

Classiﬁca e exibe arquivos começando pelos mais recentes.

> >

Mais Antiga

Classiﬁca e exibe arquivos começando pelos mais antigos.

> >

Artista

Classiﬁca o arquivo de música por artista em ordem alfabética.

Álbum

Classiﬁca o arquivo de música por álbum em ordem alfabética.

Gênero

Classiﬁca os arquivos de música por gênero.

Humor

Classiﬁca os arquivos de música por humor. É possível modiﬁcar as informações de humor da música.

Mensal

Classiﬁca e exibe os arquivos de foto por mês.

Menu de opções de reprodução de vídeos / músicas / fotos

Durante a reprodução de um arquivo, pressione o botão TOOLS.

Categoria Operação Vídeos Música Fotos Título É possível mover o outro arquivo diretamente.

Modo de Repetição É possível reproduzir arquivos de ﬁlme e música repetidamente.

> >

Tam. Imagem (Modo1 / Modo2 / Original)

É possível ajustar o tamanho da imagem de acordo com sua preferência.

Conﬁguração da Imagem É possível ajustar a conﬁguração da imagem. (p. 15, 16, 17, 18)

> >

Conﬁguração do Som É possível ajustar a conﬁguração do som. (p. 18, 19)

> > >

Deﬁnir Legenda É possível reproduzir os ﬁlmes com legenda. Esta função só funciona se as legendas

estiverem com o mesmo nome do arquivo de vídeo.

Parar Apresentação de Slides / Iniciar Apresentação de Slides

É possível iniciar ou encerrar uma apresentação de slides.

Vel. Apr. Slides É possível selecionar a velocidade da apresentação de slides durante a apresentação.

Música de Fundo É possível conﬁgurar e selecionar música de fundo ao assistir a uma apresentação de

slides.

Zoom É possível ampliar as imagens no modo de tela cheia.

Girar Você pode girar as imagens no modo de tela cheia.

Informação É possível ver informações detalhadas sobre o arquivo reproduzido.

> > >

Conﬁg.

Uso do menu de conﬁguração

■ Lemb. Reprod. Cont. Filme (Voltar a reproduzir) Ligado / Deslig.: selecione para exibir a mensagem pop-up de ajuda

para a reprodução contínua do ﬁlme.

■ Obtenha o código registro do VOD DivX®: exibe o código de registro autorizado para a TV. Caso você se conecte ao

site do DivX e se registre, será possível fazer o download do arquivo de registro do VOD. Se você reproduzir o registro de VOD usando o Media Play, o registro estará concluído.

✎

Para mais informações sobre VOD DivX®, acesse www.DivX.com.

■ Obtenha o cód. desativação do VOD DivX®: Quando o VOD DivX® não está registrado, o código de desativação de

registro é exibido. Se você executar esta função quando DivX® VOD estiver registrado, o registro atual do DivX® VOD será desativado.

■ Informação: Selecione para exibir informações sobre o dispositivo conectado.

Page 70

30 30

Português

FUNÇÕES AVANÇADAS

Anynet+

O que é Anynet+?

Anynet+ é uma função que permite o controle de todos os dispositivos Samsung conectados que suportam Anynet+ com o controle remoto da TV Samsung. O sistema Anynet+ pode ser usado apenas com os dispositivos Samsung que disponham do recurso Anynet+. Para certiﬁcar-se de que o dispositivo Samsung tenha esse recurso, veriﬁque se ele possui o logotipo Anynet+.

Para conectar a um Home Theater Samsung

1. Conecte HDMI IN (1(DVI), 2 ou 3) na TV na saída HDMI do dispositivo Anynet+ correspondente utilizando um cabo

HDMI.

2. Com o cabo HDMI, conecte a entrada HDMI do home theater na saída HDMI do dispositivo Anynet+ correspondente.

✎

NOTA

Conecte o cabo óptico entre a saída DIGITAL AUDIO OUT (OPTICAL) da sua TV e a entrada Digital Audio Input do home theater.

Seguindo a conexão acima, a entrada óptica reproduz o áudio de apenas 2 canais. Você ouvirá som apenas dos alto-falantes direito e esquerdo dianteiros do home theater e do subwoofer. Caso deseje ouvir áudio de 5.1 canais, ligue a entrada DIGITAL AUDIO OUT (OPTICAL) do aparelho de DVD / receptor de satélite (ou seja, dispositivo Anynet 1 ou 2) diretamente ao amplificador ou home theater, e não à TV.

É possível conectar apenas um Home Theater.

É possível conectar um dispositivo Anynet+ usando o cabo HDMI. Existem alguns cabos HDMI que não suportam funções Anynet+.

O Anynet+ funciona quando o dispositivo de AV que suporta Anynet+ está no estado de espera ou ligado.

O sistema Anynet+ suporta até 12 dispositivos de AV. Note que pode conectar até 3 dispositivos iguais.

Home Theater

Dispositivo Anynet+

1, 2

Dispositivo

Anynet+ 3

Cabo HDMI

Cabo Óptico

Painel traseiro da TV

Cabo HDMI

Page 71

Português

04 FUNÇÕES AVANÇADAS

Menu Anynet+

O menu Anynet+ muda de acordo com o tipo e o estado dos dispositivos Anynet+ conectados à TV.

Menu Anynet+ Descrição

Ver TV

Altera o modo Anynet+ para o modo de transmissão de TV.

Lista de Dispositivos

Exibe a lista de dispositivos Anynet+.

(nome_dispositivo) MENU

Exibe os menus de dispositivos conectados. Por exemplo, se um gravador de DVD estiver conectado, o menu de disco do gravador de DVD será exibido.

(nome_dispositivo) INFO

Exibe o menu de reprodução do dispositivo conectado. Por exemplo, se um gravador de DVD estiver conectado, o menu de reprodução do gravador de DVD será exibido.

Gravação: (*gravador)

Inicia a gravação imediatamente utilizando o gravador. (Isto está disponível apenas em dispositivos que possuem suporte à função de gravação.)

Parar gravação: (*gravador)

Interrompe a gravação.

Receiver

O áudio é reproduzido pelo receptor.

Caso exista mais de um dispositivo conectado, eles serão exibidos como (*gravador) e no caso de somente um dispositivo, ele será representado como (*nome_dispositivo).

¦ Conﬁguração do Anynet+

MENUm → Aplicativo → Anynet+ (HDMI-CEC) → ENTER

■ Conﬁguração Anynet+(HDMI-CEC) (Deslig. / Ligado): Para usar a função Anynet+, a opção Anynet+ (HDMI-CEC) deve ser ajustada como Ligado.

✎

Quando a função Anynet+ (HDMI-CEC) é desativada, todas as operações relacionadas à função Anynet+ são desativadas.

Desligamento Automático (Não / Sim): conﬁgura um dispositivo Anynet+ para desligar automaticamente ao desligar a TV.

✎

A fonte ativa na TV deve ser ajustada à TV para que a função Anynet+ seja usada.

✎

Mesmo que um dispositivo externo ainda esteja gravando, ele pode ser desligado.

¦ Alternando entre dispositivos Anynet+

1. Será exibida uma lista com os dispositivos Anynet+ conectados à TV.

✎

Caso você não encontre o dispositivo desejado, pressione o botão vermelho para atualizar a lista.

2. Selecione um dispositivo e pressione o botão ENTER

. É possível mudar para o dispositivo selecionado.

✎

Apenas quando você definir Anynet+ (HDMI-CEC) como Ligado no menu Aplicativo, o menu Lista de Dispositivos aparecerá.

A mudança para o dispositivo selecionado pode demorar até 2 minutos. Não é possível cancelar a operação enquanto a TV está mudando o dispositivo.

Se foi selecionado um modo de entrada externo pressionando o botão SOURCE, não é possível usar a função Anynet+. Certifique-se de mudar para um dispositivo Anynet+ utilizando Lista de Dispositivos.

¦ Gravação

Você pode gravar um programa da TV usando um gravador Samsung.

1. Selecione Gravação.

✎

Quando houver mais de dois dispositivos de gravação

Quando há vários dispositivos de gravação conectados, eles são listados. Selecione um dispositivo de gravação na Lista de Dispositivos.

✎

Quando o dispositivo de gravação não for exibido, selecione Lista de Dispositivos e pressione o botão vermelho para procurar dispositivos.

2. Pressione o botão EXIT para sair.

✎

Você pode gravar as transmissões de origem selecionando Gravação: (nome_dispositivo).

✎

Pressione o botão  (REC) para gravar o que você estiver assistindo no momento. Ao assistir um vídeo a partir de um outro dispositivo, o vídeo do dispositivo é gravado.

✎

Antes de gravar, verifique se a entrada da antena está corretamente conectada ao dispositivo de gravação. Para conectar uma antena corretamente a um dispositivo de gravação, consulte o manual do usuário do dispositivo de gravação.

Page 72

Português

FUNÇÕES AVANÇADAS

¦ Ouvindo através de um receptor

É possível ouvir o som por meio de um receptor (por exemplo, home theater), em vez dos Alto-falante TV.

1. Selecione Receiver e deﬁna-o como Ligado.

2. Pressione o botão EXIT para sair.

✎

Se o seu receptor suporta apenas áudio, ele pode não aparecer na lista de dispositivos.

✎

O receptor irá funcionar quando você tiver conectado corretamente o conector óptico do receptor à entrada

DIGITAL AUDIO OUT (OPTICAL) da TV.

✎

Quanto o receptor (home theater) estiver definido como Ligado, você poderá ouvir a reprodução de som pela entrada óptica da TV. Quando a TV estiver exibindo um sinal DTV (aéreo), a TV emitirá um som de 5.1 canais ao receptor do home theater. Quando a fonte é um componente digital como um DVD e estiver conectada à TV via HDMI, só será ouvido o som de 2 canais do receptor.

✎

NOTA

É possível controlar os dispositivos Anynet+ apenas usando o controle remoto da TV, e não os botões na TV em si.

O controle remoto da TV pode não funcionar sob certas condições. Caso isso ocorra, selecione o dispositivo Anynet+ novamente.

As funções Anynet+ não funcionam com os produtos de outros fabricantes.

¦ Solução de problemas para Anynet+

Problema Possível solução

O Anynet+ não está funcionando.

• Veriﬁque se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só é compatível com dispositivos Anynet+.

• É possível conectar apenas um receptor (home theater).

• Veriﬁque se o cabo de força do dispositivo Anynet+ está conectado corretamente.

• Veriﬁque as conexões dos cabos do dispositivo Anynet+ de vídeo/áudio/HDMI.

• Veriﬁque se Anynet+ (HDMI-CEC) está conﬁgurado como Ligado no menu de conﬁguração do Anynet+.

• Veriﬁque se o controle remoto da TV está no modo TV.

• Veriﬁque se é um controle remoto compatível com Anynet+.

• O Anynet+ não funciona em determinadas situações. (Busca de canais, operação de Media Play (USB) ou

Plug & Play (conﬁguração inicial), etc.)

• Ao conectar ou remover o cabo HDMI, procure novamente dispositivos ou desligue a TV e ligue-a novamente.

• Veriﬁque se a função Anynet+ do dispositivo Anynet+ está ligada.

Quero iniciar o Anynet+. • Veriﬁque se o dispositivo Anynet+ está conectado corretamente à TV e se Anynet+ (HDMI-CEC) está

conﬁgurado como Ligado no menu de conﬁguração do Anynet+.

• Pressione o botão TOOLS para exibir o menu Anynet+ e selecione um menu desejado.

Quero sair do Anynet+. • Selecione Ver TV no menu Anynet+.

• Pressione o botão SOURCE no controle remoto da TV e selecione um dispositivo que não seja um dos

dispositivos Anynet+.

• Pressione

, PRE-CH e FAV.CH para alterar o modo TV. (Observe que o botão de canais somente

funciona quando um dispositivo Anynet+ com sintonizador interno não estiver conectado.)

A mensagem “Conectando ao dispositivo Anynet+...” será exibida na tela.

• Não é possível usar o controle remoto durante a conﬁguração do Anynet+ ou mudança para um modo de visualização.

• Use o controle remoto quando a conﬁguração do Anynet+ ou a mudança para modo de visualização tiver sido concluída.

O dispositivo Anynet+ não toca. • Não é possível usar a função reproduzir quando o Plug & Play (conﬁguração inicial) estiver em progresso. O dispositivo conectado não é

exibido.

• Veriﬁque se o dispositivo suporta as funções Anynet+.

• Veriﬁque se o cabo HDMI está conectado corretamente.

• Veriﬁque se Anynet+ (HDMI-CEC) está conﬁgurado como Ligado no menu de conﬁguração do Anynet+.

• Procurar novamente por dispositivos Anynet+.

• É possível conectar um dispositivo Anynet+ apenas usando o cabo HDMI. Existem alguns cabos HDMI que

não suportam funções Anynet+.

• Caso a conexão seja encerrada porque houve uma queda de energia ou porque o cabo HDMI foi desconectado, repita a busca por dispositivos.

Não é possível gravar o programa de TV.

• Veriﬁque se a tomada da antena no dispositivo de gravação está devidamente conectada.

O som da TV não sai pelo receptor.

• Conecte o cabo óptico entre a TV e o receptor.

Page 73

Português

05 APÊNDICE

APÊNDICE

Conﬁguração do Transmissor FM

(não disponível em todos os locais)

¦ Conﬁguração da Frequência

y A frequência do Transmissor FM deve ser deﬁnida com valor diferente de qualquer freqüência de rádio FM próximo a TV a

ﬁm de alcançar um bom sinal de recepção de rádio livre de interferências.

y Se a frequência de um canal de TV cair dentro da faixa de freqüência de FM, o Transmissor FM irá atualizar

automaticamente para sua faixa de freqüência autorizada.

y Canais de TV com a mesma freqüência do Transmissor FM irá resultar em interferências no sinal. Para evitar isso, o

intervalo de transmissor de FM de freqüência é automaticamente mostrada.

y Se não houver nenhuma frequência de canal de TV dentro da faixa de freqüência de FM (83MHz a 108MHz), toda a gama

de 88.0MHz a 107.9MHz estará disponível para uso.

¦ Guia de Instalação do Transmissor FM

O módulo Transmissor FM apresenta uma antena integrada. A amplitude do sinal da antena pode variar dependendo de onde a antena está instalada e do desempenho do receptor. Se tiver sinal fraco, tente instalar a antena em um dos métodos apresentados abaixo:

Método 1 Método 2

Ligue o transmissor FM (ﬁg. 1), prenda o grampo (ﬁg. 2) e engate o terminal da antena ao grampo.

Se a recepção está inadequada após usar o "Método 1", recomendamos a instalação do transmissor usando o "Método 2".

Desenrole e posicione a antena onde o receptor conseguir a melhor recepção.

✎

NOTA

(não disponível em todos os locais)

Instalar a antena diretamente na parte de trás da TV pode resultar em mau sinal. Deixe algum espaço entre a TV e a antena.

A antena do Transmissor FM em contacto direto com a antena da TV pode resultar em interferência no sinal.

Se o menu do Transmissor FM não está ativado, verifique se o Transmissor FM está corretamente inserido no compartimento Transmissor FM 1.

Para ouvir o áudio, transmitido pela TV na freqüência FM, em um receptor de FM (rádio, home theater, etc), mova a antena do receptor até o áudio estar limpo.

Se você usar um receptor de FM (rádio, home theater, etc), pode desfrutar de qualidade de áudio transmitida pela TV através de frequência FM, se a pessoa estiver a 10 m do receptor.

Certifique-se de usar o Transmissor FM fornecido. Caso contrário, o produto pode ser danificado.

Evite utilizar o Transmissor FM fornecido com outros produtos.

Page 74

Português

APÊNDICE

Ajuste a frequência do receptor FM (rádio, home theater, etc) para a frequência do Transmissor FM na TV. Se a freqüência do receptor não for igual a do transmissor, o som não será ouvido.

Ajustar o volume do receptor FM para um nível adequado.

Quando a TV estiver desligada, o receptor FM (rádio, home theater, etc) emitirá ruído estático.

Devido à interferência de outros produtos eletrônicos, que é um ponto fraco de comunicações sem fio, você pode ouvir ruídos ou sons estáticos.

¦ Formatos de Transmissor FM suportados

Nome Especiﬁcação

Faixa de Freqüência

Normal 88.0MHz ~ 107.9MHz

Corresponde à freqüência da TV

Intervalo de ajuste automático

(Na 88.0MHz ~107.9MHz)

Distância de transferência Máximo 5m: Depende da posição da antena e da qualidade do receptor

Page 75

Português

05 APÊNDICE

Como instalar o kit de montagem na parede

Aﬁxação da Tampa inferior

Ao instalar a TV na parede, aﬁxe a Tampa inferior como mostra a ﬁgura.

Instalação do kit de montagem na parede

O kit de montagem na parede (vendido separadamente) permite instalar a TV na parede. Para obter informações detalhadas sobre como fazer a montagem na parede, consulte as instruções fornecidas juntamente

com o kit. consulte as instruções fornecidas juntamente com o kit. Entre em contato com um técnico para instalar o suporte de montagem na parede. A Samsung Electronics não se responsabiliza por qualquer dano ao produto ou ferimento a si próprio ou a outras pessoas caso você decida instalar a TV por sua conta.

Especiﬁcações do kit de montagem na parede (VESA)

✎

O kit de montagem na parede é vendido separadamente.

Instale o seu suporte de parede em uma parede sólida e perpendicular ao chão. Se a ﬁxação for feita em algum outro material de construção, entre em contato com o revendedor mais próximo. Se instalado em um teto ou uma parede com inclinação, ele poderá cair e ocasionar algum dano pessoal grave.

✎

NOTA

As medidas padrão para kits de montagem na parede são mostradas na tabela abaixo.

Ao comprar o seu kit de instalação na parede, são fornecidos um manual detalhado de instalação e todas as peças necessárias para a montagem.

Não utilize parafusos que não estejam em conformidade com as especificações de parafusos padrão VESA.

Não utilize parafusos mais longos que a dimensão padrão ou que não estejam em conformidade com as especificações de parafusos padrão VESA. Parafusos muito longos podem danificar o interior da TV.

Para kits de montagens em paredes que não estejam em conformidade com essas especificações VESA de parafuso padrão, o comprimento dos parafusos pode ser diferente, dependendo das especificações dos kits.

Não aperte os parafusos com muita força, pois isso pode danificar o produto ou ocasionar sua queda, o que pode resultar em ferimentos pessoais. A Samsung não se responsabiliza por esses tipos de acidentes.

A Samsung não se responsabiliza por danos ao produto nem ferimentos pessoais quando for usado um suporte para parede que não seja VESA ou não seja o especificado, ou caso o cliente não siga as instruções de instalação do produto.

Não instale a TV em um ângulo maior que 15 graus.

Sempre conte com a ajuda de duas pessoas para instalar a TV na parede.

Família de

produto

polegadas

Especif. VESA

(A * B)

Parafuso padrão Quantidade

PDP TV

42~50 400 x 400

M8 4

58~63 600 x 400

70~79 800 x 400

80~ 1400 x 800

✎

Desaparafuse o orifício circundante antes de instalar o kit de montagem na parede.

Não instale o kit de montagem na parede enquanto a TV estiver ligada. Isso pode causar ferimentos ocasionados por choque elétrico.

Tampa inferior

Page 76

Português

APÊNDICE

Aﬁxação da TV à parede com segurança

Cuidado: puxar, empurrar ou subir na TV pode fazer com que ela caia. Fique atento para que as crianças não subam ou mexam na TV, pois a TV poderá cair e causar ferimentos graves, podendo até levar à morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluso. Para maior estabilidade, instale um dispositivo antiqueda para ﬁns de segurança.

¦ Para evitar que a TV caia

1. Coloque os parafusos em grampos e prenda-os na parede ﬁrmemente.

Veriﬁque se os parafusos estão bem presos à parede.

✎

Você pode precisar de material extra, como um chumbador, dependendo do tipo de parede.

✎

Como os grampos, parafusos e corda necessários não são fornecidos, você deve comprá-los separadamente.

2. Remova os parafusos da parte central traseira da TV, coloque-os em

grampos e, em seguida, aperte-os novamente na TV.

✎

Os parafusos podem não ser fornecidos com o produto. Neste caso, adquira parafusos com as especificações a seguir.

3. Conecte os grampos ﬁxados na TV e os que estão ﬁxados na parede

com um cabo forte e prenda-os bem.

✎

NOTA

Instale a TV próxima à parede para que ela não caia para trás.

É seguro conectar a corda para que os grampos fixados na parede fiquem no mesmo nível ou abaixo dos grampos fixados na TV.

Desamarre a corda antes de mover a TV.

4. Veriﬁque se todas as conexões estão seguras. Veriﬁque periodicamente

as conexões para evitar qualquer sinal de insuﬁciência ou falha. Caso haja alguma dúvida sobre a segurança das conexões, entre em contato com um proﬁssional de instalação.

Parede

Page 77

Português

05 APÊNDICE

Solução de problemas

Se a TV aparentar ter algum problema, primeiro veriﬁque esta lista de possíveis problemas e soluções. Se nenhuma dessas dicas de solução de problemas se aplicar ao seu caso, visite o site “www.samsung.com" e clique em Suporte, ou entre em contato com o centro de atendimento ao cliente Samsung.

Problemas Soluções e explicações

Imagem de baixa qualidade Primeiro, realize o Teste de Imagem para conﬁrmar que a sua TV está exibindo a imagem de teste

devidamente. (vá para MENU - Suporte - Auto Diagnóstico - Teste de Imagem) (p. 23) Se a imagem de teste for exibida adequadamente, a imagem ruim pode ter como causa a fonte ou o sinal.

A imagem da TV não parece tão boa quanto parecia na loja.

• Se você possui um decodiﬁcador / receptor de satélite, faça um upgrade para um receptor digital HD e utilize cabos HDMI ou Componente para obter qualidade de imagem de alta deﬁnição.

• Assinantes de TV a cabo/por satélite: experimente canais HD na relação de canais.

• Conexão por antena: experimente os canais de alta deﬁnição (HD) depois de realizar a programação

automática.

✎

Muitos canais de alta deﬁnição (HD) são selecionados a partir de conteúdos de deﬁnição padrão (SD).

• Ajuste a resolução de saída de vídeo do decodiﬁcador / receptor de satélite para 1080i ou 720p.

A imagem está distorcida: erro de macrobloco, blocos pequenos, pontos, pixelização.

• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas que se movem rapidamente, como as de ﬁlmes de esportes e ação.

• Um nível baixo de sinal pode causar distorção de imagem. Esse não é um problema com a TV.

• Celulares usados próximos à TV (cca até 1 m) podem causar ruído na imagem em TVs analógicas e

digitais.

Cores erradas ou sem cores. • Caso esteja usando uma conexão componente, certiﬁque-se de que os cabos componentes estejam

conectados às entradas corretas. Conexões incorretas ou soltas podem causar problemas de cores ou uma tela em branco.

Cor ou brilho de baixa qualidade. • Ajuste as opções de Imagem no menu da TV. ( vá para o modo Imagem / Cor / Brilho / Nitidez)

(p. 15)

• Ajuste as opções de Economia Energia no menu da TV. (vá para MENU – Imagem – Solução Ecológica – Economia Energia) (p. 15)

• Tente restaurar as conﬁgurações de imagem para as conﬁgurações de imagem padrão. (vá para

MENU - Imagem - Restaurar Padrões) (p. 17)

Há uma linha pontilhada na borda da tela. • Caso o tamanho da imagem esteja deﬁnido como Ajuste à Tela, altere-o para 16:9 (p. 16).

• Mude a resolução do decodiﬁcador/receptor de satélite.

A imagem está em preto e branco. • Caso esteja usando uma entrada composta AV, conecte o cabo de vídeo (amarelo) na entrada verde

da entrada componente 1 da TV.

Ao mudar de canal, a imagem congela ou é distorcida ou atrasada.

• Se a TV estiver conectada a um decodiﬁcador de TV a cabo, tente reiniciar o decodiﬁcador. Reconecte o cabo de alimentação AC e espere até que o decodiﬁcador reinicie. Isso pode levar até 20 minutos.

• Deﬁna a resolução de saída do decodiﬁcador como 1080i ou 720p.

Problema de áudio Antes de mais nada, realize o Teste de Som para conﬁrmar se o áudio da sua TV está funcionando

corretamente. (vá para MENU - Suporte - Auto Diagnóstico - Teste de Som) (p. 23) Se o áudio estiver OK, o problema de som pode ser causado pela fonte ou sinal.

Sem som ou som muito baixo no volume máximo.

• Veriﬁque o volume do dispositivo (Decodiﬁcador / Receptor de satélite, DVD, Blu-ray, etc.) conectado à sua TV.

A imagem está boa, mas não há som. • Deﬁna a opção Selecionar Alto-falante para Alto-falante TV no menu de Som (p. 19).

• Caso esteja usando um dispositivo externo, certiﬁque-se de que os cabos de áudio estejam conectados às entradas de áudio corretas na TV.

• Caso esteja usando um dispositivo externo, veriﬁque a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio do decodiﬁcador de TV a cabo para HDMI caso haja um cabo HDMI conectado à sua TV).

• Se você está usando um cabo DVI para HDMI, é necessário um cabo de áudio separado.

• Caso sua TV possua uma entrada de fone de ouvido, certiﬁque-se de que nada esteja conectado a

ela.

• Reinicie o dispositivo conectado reconectando o cabo do dispositivo.

Os alto-falantes estão fazendo sons estranhos.

• Veriﬁque as conexões dos cabos. Certiﬁque-se de que o cabo de vídeo não esteja conectado a uma entrada de áudio.

• Para conexões por antena ou cabo, veriﬁque a força do sinal. Um nível baixo de sinal pode causar distorção de som.

• Realize o Teste de Som como explicado acima.

Page 78

Português

APÊNDICE

Problemas Soluções e explicações

Sem imagem, sem vídeo

A TV não liga. • Certiﬁque-se de que o cabo de alimentação AC esteja conectado corretamente à tomada da parede

e na TV.

• Certiﬁque-se de que a tomada de parede esteja funcionando.

• Experimente apertar o botão POWER na TV para se certiﬁcar de que o problema não seja o controle

remoto. Caso a TV ligue, consulte a seção “O controle remoto não funciona”, localizada mais abaixo.

A TV desliga automaticamente. • Certiﬁque-se de que Sleep Timer está deﬁnido para Deslig. no menu Conﬁguração (p. 20).

• Se o PC estiver conectado à TV, veriﬁque as conﬁgurações de energia do computador.

• Certiﬁque-se de que o cabo de alimentação AC esteja conectado corretamente à tomada e à TV.

• Ao assistir TV utilizando uma antena ou cabo, a TV será desligada após 10 - 15 minutos caso não

haja sinal.

Não há imagem / vídeo. • Veriﬁque as conexões de cabos (retire e reconecte todos os cabos conectados à TV e aos

dispositivos externos).

• Deﬁna as saídas de vídeo de seus dispositivos externos (Decodiﬁcador / Receptor de satélite, DVD, Blu-ray, etc.) de modo compatível com as conexões de entrada da TV. Por exemplo, caso a saída de um dispositivo externo seja HDMI, ela deve ser conectada a uma entrada HDMI da TV.

• Certiﬁque-se de que seus dispositivos conectados estejam ligados.

• Certiﬁque-se de selecionar a fonte correta da TV, pressionando o botão SOURCE no controle

remoto.

• Reinicie o dispositivo conectado reconectando o cabo do dispositivo.

Conexão de RF (Cabo/Antena)

A TV não está recebendo todos os canais. • Certiﬁque-se de que o cabo coaxial esteja conectado de forma segura.

• Tente usar Prog. Automática para adicionar os canais disponíveis à lista de canais. Vá para MENU - Canal - Prog. Automática, em seguida selecione Auto e certiﬁque-se de que o tipo correto do sinal

da TV a cabo esteja deﬁnido no menu (p. 14).

• Veriﬁque se a antena está posicionada corretamente.

A imagem está distorcida: erro de macrobloco, blocos pequenos, pontos, pixelização.

• A compressão de conteúdos de vídeo pode causar distorção de imagem, principalmente naquelas que se movem rapidamente, como as de ﬁlmes de esportes e ação.

• Um nível baixo de sinal pode causar distorção de imagem.

Conexão com o computador

A mensagem "Modo não suportado" irá aparecer.

• Deﬁna a resolução de saída do computador de modo compatível com as resoluções suportadas pela TV (p. 10).

“PC” sempre é exibido na lista de fontes, mesmo que um PC não esteja conectado.

• Isso é normal, já que “PC” sempre é exibido na lista de fontes, mesmo quando não há um computador conectado.

A imagem está boa, mas não há som. • Caso esteja utilizando uma conexão HDMI, veriﬁque a conﬁguração de saída de áudio de seu PC.

Outros

Barras rolantes horizontais roxas/verdes e ruído nos alto-falantes da TV com conexão de cabo componente.

• Remova as conexões de áudio do lado direito e esquerdo do receptor. Se o ruído parar, isso indica que o receptor tem um problema de aterramento. Substitua os cabos de vídeo componente por uma conexão HDMI.

A imagem não é exibida no modo de tela cheia.

• Canais HD irão apresentar barras pretas nos dois lados da tela ao exibir conteúdo SD (4:3).

• As barras pretas nas partes superior e inferior serão mostradas em ﬁlmes que possuem relação de

altura e largura diferentes da sua TV.

• Ajuste as opções de tamanho de imagem no seu dispositivo externo ou ajuste a TV como tela cheia.

O controle remoto não funciona. • Troque as pilhas do controle remoto com os pólos (+/-) nas direções corretas.

• Limpe a janela de transmissão do sensor do controle remoto.

• Tente apontar o controle remoto diretamente para a TV, cerca de 1,5 m.

O controle remoto não funciona. • As TVs de plasma normalmente produzem um zumbido suave. Isso é normal e é causado pelas

cargas elétricas que são usadas para criar as imagens na tela.

• Se o som do zumbido for alto, você pode ter deﬁnido o brilho da TV como alto demais. Tente deﬁnir o brilho com menos intensidade.

• Um zumbido alto também pode ser produzido se a parte de trás da TV de plasma estiver muito próxima à parede ou outra superfície dura. Tente também refazer o roteamento dos seus cabos de conexão.

• A instalação inadequada de uma montagem na parede pode criar ruído excessivo.

Page 79

Português

05 APÊNDICE

Problemas Soluções e explicações

Questão de retenção de imagem (burn-in). • Para reduzir a possibilidade de queima de tela, esta unidade é equipada com tecnologia de redução

de queima de tela. A tecnologia Pixel Shift permite ajustar o movimento da imagem para cima/para baixo (Linha vertical) e de um lado a outro (Ponto horizontal).

O controle remoto do decodiﬁcador de TV a cabo / receptor não liga ou desliga a TV e nem ajusta seu volume.

• Programe o controle remoto do decodiﬁcador / receptor para operar a TV. Consulte o manual do usuário do decodiﬁcador / receptor de satélite para obter o código da TV SAMSUNG.

Closed Caption Está acinzentada no menu da TV.

• Closed Caption não pode ser selecionada no menu da TV, quando ela estiver conectada através de HDMI ou Componente (p. 21).

• Closed Caption deve ser ativada no dispositivo externo (p. 21).

A mensagem "Modo não suportado" irá aparecer.

• Veriﬁque a resolução suportada pela TV e ajuste a resolução de saída do dispositivo externo de acordo. Consulte as conﬁgurações de resolução na página 10 deste manual.

A TV está exalando um odor de plástico. • Esse cheiro é normal e irá se dissipar com o tempo.

A Informação Sinal da TV não está disponível no menu Teste de Auto Diagnóstico.

• Essa função ﬁca disponível apenas com canais digitais de uma conexão por Antena / RF / Coaxial (p. 23).

A TV está inclinada para um dos lados. • Remova a base do suporte da TV e monte-o novamente.

Diﬁculdades na montagem da base de suporte.

• Certiﬁque-se que a TV foi colocado sobre uma superfície plana. Se você não pode remover os parafusos da TV, use uma chave de fenda magnetizada.

O menu de canal está acinzentado (não disponível).

• O Canal ﬁca disponível apenas quando a fonte TV é selecionada.

Suas conﬁgurações são perdidas depois de 30 minutos ou toda vez que a TV é desligada.

• Caso a TV esteja no modo Loja, ela irá restaurar os padrões de áudio e vídeo a cada 30 minutos. Altere as conﬁgurações do modo Loja para Casa no procedimento Plug & Play. Pressione o botão SOURCE para selecionar o modo TV, e vá para MENU → Conﬁguração → Plug & Play →

ENTER

(p. 7).

Perda esporádica de áudio ou vídeo. • Veriﬁque as conexões de cabo e as reconecte.

• Perda de áudio ou vídeo pode ser causada pelo uso de cabos muito rígidos ou grossos. Para suporte de parede, recomendamos o uso de cabos com conectores de 90 graus.

É possível ver pequenas partículas ao olhar mais de perto na borda da estrutura da TV.

• Trata-se de design do produto e não constitui defeito em si.

O menu PIP não está disponível. • A função PIP só estará disponível quando você estiver usando uma fonte HDMI, PC ou Vídeo

Componente.

POP (anúncio interno da TV) é exibido na tela.

• Selecione Casa no modo Plug & Play. Para obter mais detalhes, consulte a função Plug & Play (p. 7).

✎

Algumas das imagens e funções acima estão disponíveis apenas para modelos específicos.

Page 80

Português

APÊNDICE

Especiﬁcações

Considerações ambientais Temperatura operacional Umidade operacional Temperatura de armazenamento Umidade em armazenamento

10°C para 40°C (50°F to 104°F)

10% a 80%, sem condensação

-20°C para 45°C (-4°F to 113°F) 5% a 95%, sem condensação

Rotação da base (Esquerda / Direita) -20˚ ~ 20˚ Nome do modelo PL42C450 PL50C450 Tamanho da tela 42 polegadas 50 polegadas Consumo de energia

Operação normal Standby

200W

<1W

280W

<1W

Som (Saída) 10 W X 2

Dimensões (CxLxA) Corpo

Com suporte

40.6 x 2.8 x 24.8 polegadas (1031 x 70.9 x 631.0 mm)

40.6 x 11.2 x 27.4 polegadas (1031 x 284.5 x 695.5 mm)

47.3 x 2.7 x 28.4 polegadas (1202.6 x 69.5 x 720.5 mm)

47.3 x 11.2 x 31.0 polegadas (1202.6 x 284.3 x 786.3 mm)

Peso Sem suporte Com suporte

17.5 kg (38.6 Ibs)

19.5 kg (43.0 Ibs)

23 kg (50.7 Ibs) 25 kg (55.1 Ibs)

Painel nativo 1024 x 768 @ 60Hz 1360 x 768 @ 60Hz

✎

Design e especificações estão sujeitos a alterações sem aviso prévio.

✎

Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta que está no produto.

¦ Licença

Fabricado sob licença de Dolby Laboratories. Dolby e o símbolo D duplo são marcas comerciais da Dolby Laboratories.

Licença de fábrica sob a patente norte americana número: 5,451,942; 5,956,674; 5,974,380; 5, 978,762; 6,487,535 & outras patentes estrangeiras & pendentes. DTS e o Símbolo são marcas registradas, & os logos DTS 2.0+ Digital Out e DTS são marcas da DTS, Inc. Produto inclui o software. © DTS, Inc. Todos os direitos reservados.

DivX Certiﬁcado para reproduzir vídeo DivX até 1080p (HD), incluindo conteúdo premium

SOBRE DIVX VIDEO: DivX é um formato de vídeo digital criado pelo DivX, Inc. Esse é um certiﬁcado oﬁcial para aparelho DivX que reproduz DivX vídeo. Visite www.divx.com para mais informações e ferramentas de software para converter seus arquivos em DivX vídeo. SOBRE DIVX VIDEO-ON-DEMAND: Esse certiﬁcado para dispositivo DivX precisa ser registrado para reproduzir conteúdo DivX Vídeo-On-Demand (VOD). Para gerar o código de registro, localize a seção DivX VOD no menu conﬁguração do aparelho. Vá para vod.divx.com com este código para completar o processo do registro e aprender mais sobre DivX VOD. Pat. 7,295,673;7 ,460,688; 7,519,274

Aviso de Licença de Software Livre

No caso de utilização de software livre, licenças de software livre estão disponíveis no menu do produto. O aviso de Open Source Licence está escrito apenas em inglês.

Page 81

Português

05 APÊNDICE

Índice Remissivo

Alto-falante Ext 19 Alto-falante TV 19 Ampliﬁcar 18 Antena 13 Anynet+ 30 Apenas modo RGB 16 Apresentação de slides 29 Atualização de SW 23 Audio Out 9 Auto Ajuste 18 Auto Diagnóstico 23

Balanço Esq/Dir 18 Bloquear 14 Botão FAV. CH 6, 13 Brilho 15

Canais favoritos 13 Como se conectar a um PC 9 Componente 8 Conexão com um dispositivo de áudio

9 Contraste Dinâmico 16 Controle remoto 6

Digital Audio Out 9, 30 Dinâmico 15 Dispositivo USB 23, 24 DivX® VOD 29 D-sub 9

Economia Energia 15 Edição de canais 14 Editar Nome 11 Equalizador 18 Espaços de Segurança para

Instalação 2 Especiﬁcações 41 Estabilidade de Branco 16

Ferramentas 3 Formatos de Vídeo 26 Foto 28 Frequência 10

Girar 29 Gravação 31

HDMI 8, 30 Home Theater 9, 30

Idioma 21 Indicador de energia 5 Informação Sinal 23

Licença 40 Lista de Entradas 11

Media Play 24 Melodia 22 Men Transparência 22 Menu de canais 12 Modo de Repetição 29 Modo Filme 17 Modo standby 5 Mono 19 Montagem na parede 35 Mudar Senha 21 Música 27 Música de Fundo 29

Navegar 11 Nitidez 15

Pilhas 6 PIP (Picture in Picture) 22 Plug & Play 7

Quente 16

Receptor 32 Relógio 20 Resolução ótima 10

Selecionar Alto-falante 19 Selecionar Tudo 14 Sensor Ecológico 15 Símbolo 3 Sintonia Fina 15 Sleep Timer 20 Solução de problemas 37

Tam. Imagem 16, 29 Tampa inferior 35 Temporizador 20 Título 29 Tom de Pele 16 Tom de Preto 16 Tonalidade de Cor 16 Transmissor FM 19

Vídeos 25 Virtual Surround 18 Visual. Bás. 29 Volume 5 Volume Automático 19
