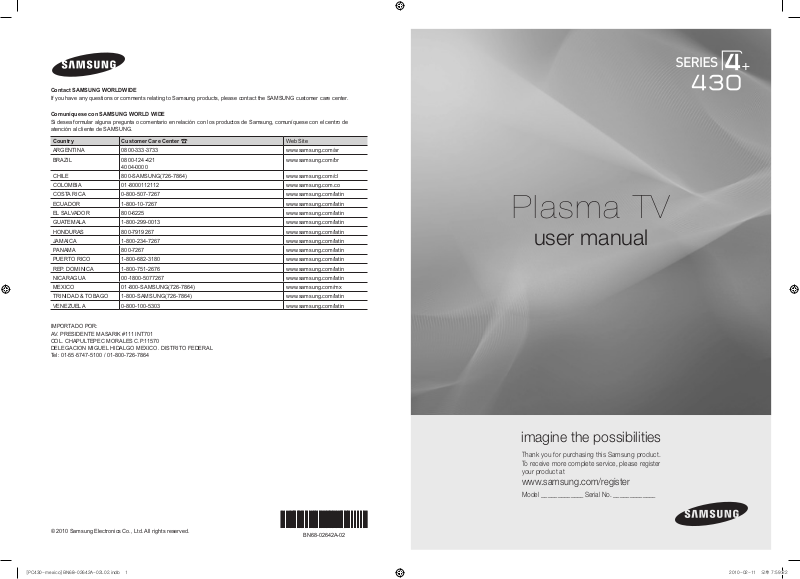

Samsung PL42C433, PL50C433, PL42C430 User Manual

Page 1

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.

Comuníquese con SAMSUNG WORLD WIDE

Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de atención al cliente de SAMSUNG.

Country

ARGENTINA 0800-333-3733 www.samsung.com/ar

BRAZIL 0800-124-421

CHILE 800-SAMSUNG(726-7864) www.samsung.com/cl

COLOMBIA 01-8000112112 www.samsung.com.co

COSTA RICA 0-800-507-7267 www.samsung.com/latin

ECUADOR 1-800-10-7267 www.samsung.com/latin

EL SALVADOR 800-6225 www.samsung.com/latin

GUATEMALA 1-800-299-0013 www.samsung.com/latin

HONDURAS 800-7919267 www.samsung.com/latin

JAMAICA 1-800-234-7267 www.samsung.com/latin

PANAMA 800-7267 www.samsung.com/latin

PUERTO RICO 1-800-682-3180 www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 www.samsung.com/latin

NICARAGUA 00-1800-5077267 www.samsung.com/latin

MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com/mx

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) www.samsung.com/latin

VENEZUELA 0-800-100-5303 www.samsung.com/latin

Customer Care Center

4004-0000

Web Site

www.samsung.com/br

Plasma TV

user manual

IMPORTADO POR: AV. PRESIDENTE MASARIK #111 INT701

COL. CHAPULTEPEC MORALES C.P.11570 DELEGACION MIGUEL HIDALGO MEXICO. DISTRITO FEDERAL Tel: 01-55-5747-5100 / 01-800-726-7864

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

BN68-02642A-02

Page 2

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

User Instructions

• Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause screen image

retention. This image retention is also known as ‘screen burn’. To avoid such image retention, refer to page 14 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.

• Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper part of the

product.

This is normal and does not indicate any defect or operation failure of the product. However, children should be prevented from touching the upper part of the product.

• The product is making a ‘cracking’ noise.

A ‘cracking’ noise may occur when the product contracts or expands due to a change in the surrounding environment such as temperature or

humidity. This is normal and not a defect of the unit.

• Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Avoid operating the TV at temperatures below 41°F (5°C)

• A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and center of the screen caused by the difference of light emission on the screen. Playing a DVD or a game console may cause similar effects to the screen. Damages caused by the above effect are not covered by the Warranty.

• After-images on the Screen.

Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images. To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.

• Warranty

Warranty does not cover any damage caused by image retention. Burn-in is not covered by the warranty.

English

Page 3

Contents

Getting Started

y List of Features .........................................................4

y Accessories ..............................................................4

y Install the Stand ........................................................5

y Viewing the Control Panel .........................................6

y Viewing the Remote Control ..................................... 7

y Connecting to an Antenna ........................................ 8

y Plug & Play (Initial Setup) ...........................................8

Connections

y Connecting to an AV Device ......................................9

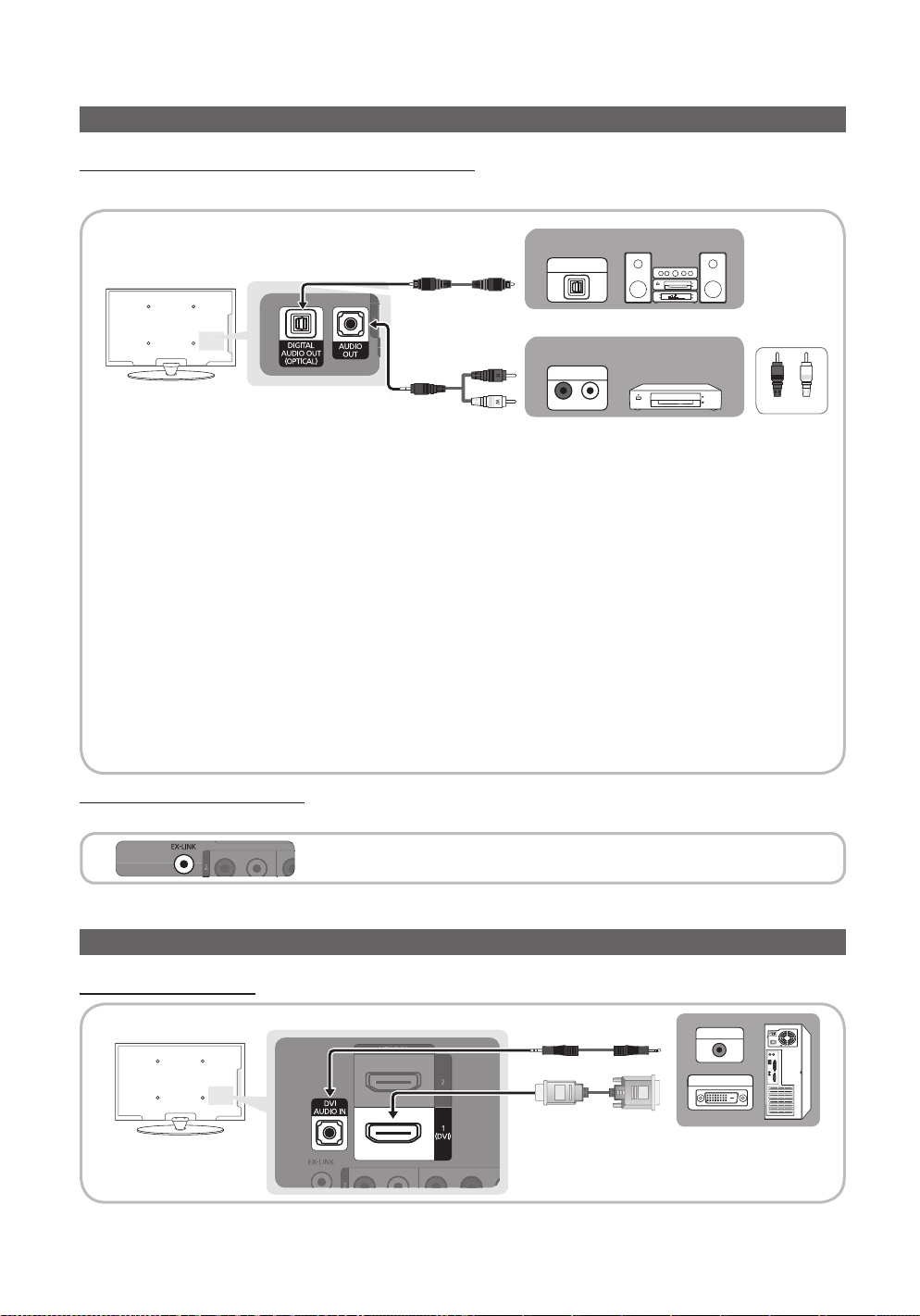

y Connecting to an Audio Device ............................... 10

y Connecting to a PC ................................................ 10

y Changing the Input Source ..................................... 11

Basic Features

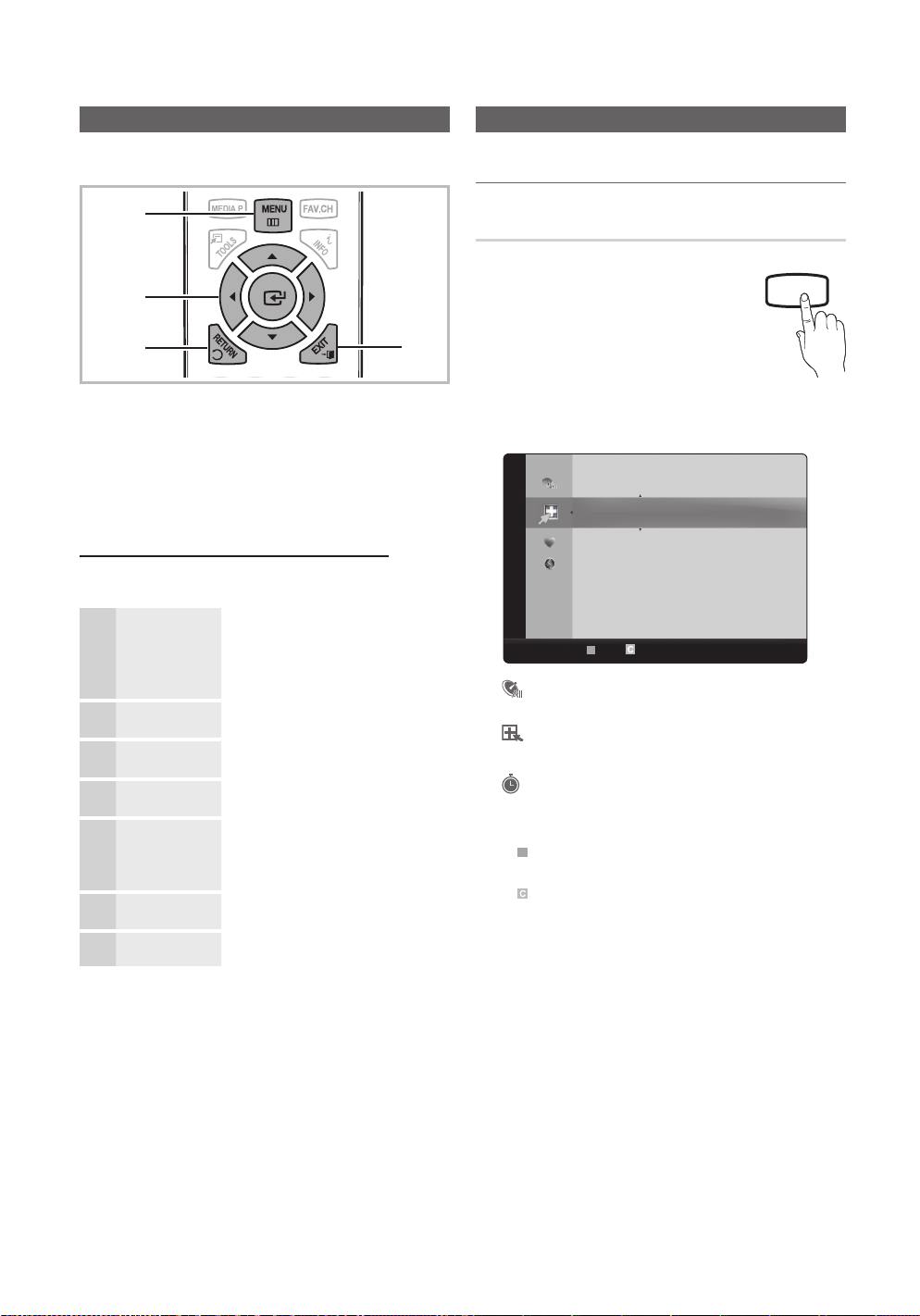

y How to Navigate Menus .......................................... 12

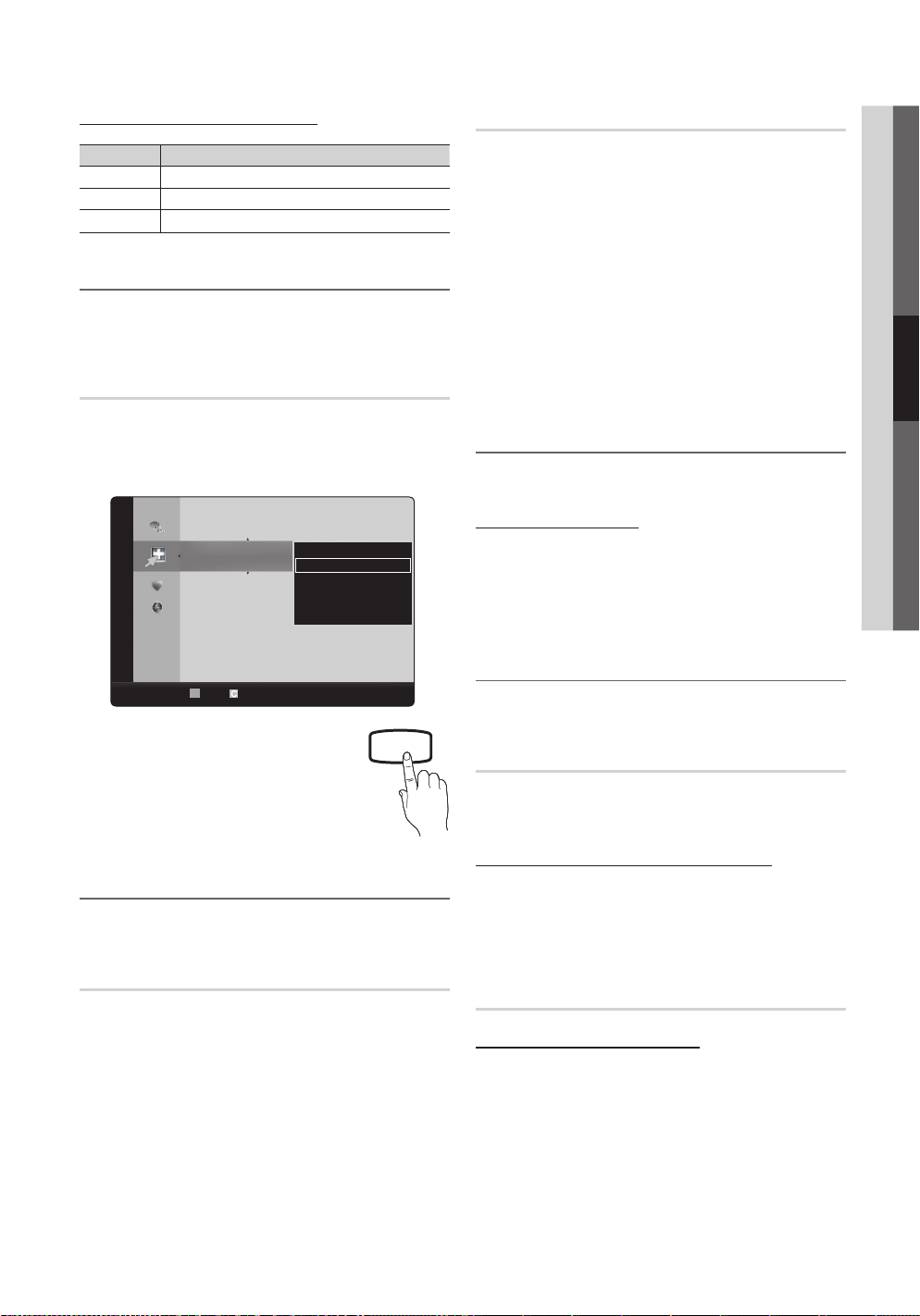

y Channel Menu ........................................................ 12

Seeing Channels 12 Using Favorite Channels 13 Memorizing Channels 13 Editing Channels 13 Other Features 13

y Picture Menu .......................................................... 14

Changing the Preset Picture Mode 14 Adjusting Picture Settings 14 Changing the Picture Options 15

y Sound Menu ........................................................... 16

Changing the Preset Sound Mode 16 Adjusting Sound Settings 17 Sound Settings 17

y Setup Menu ............................................................ 17

Setting the Time 17 Using the Sleep Timer 18 Setting the On/Off Timer 18 Locking Programs 18 Other Features 20 Economical Solutions 21

y Support Menu ......................................................... 21

Advanced Features

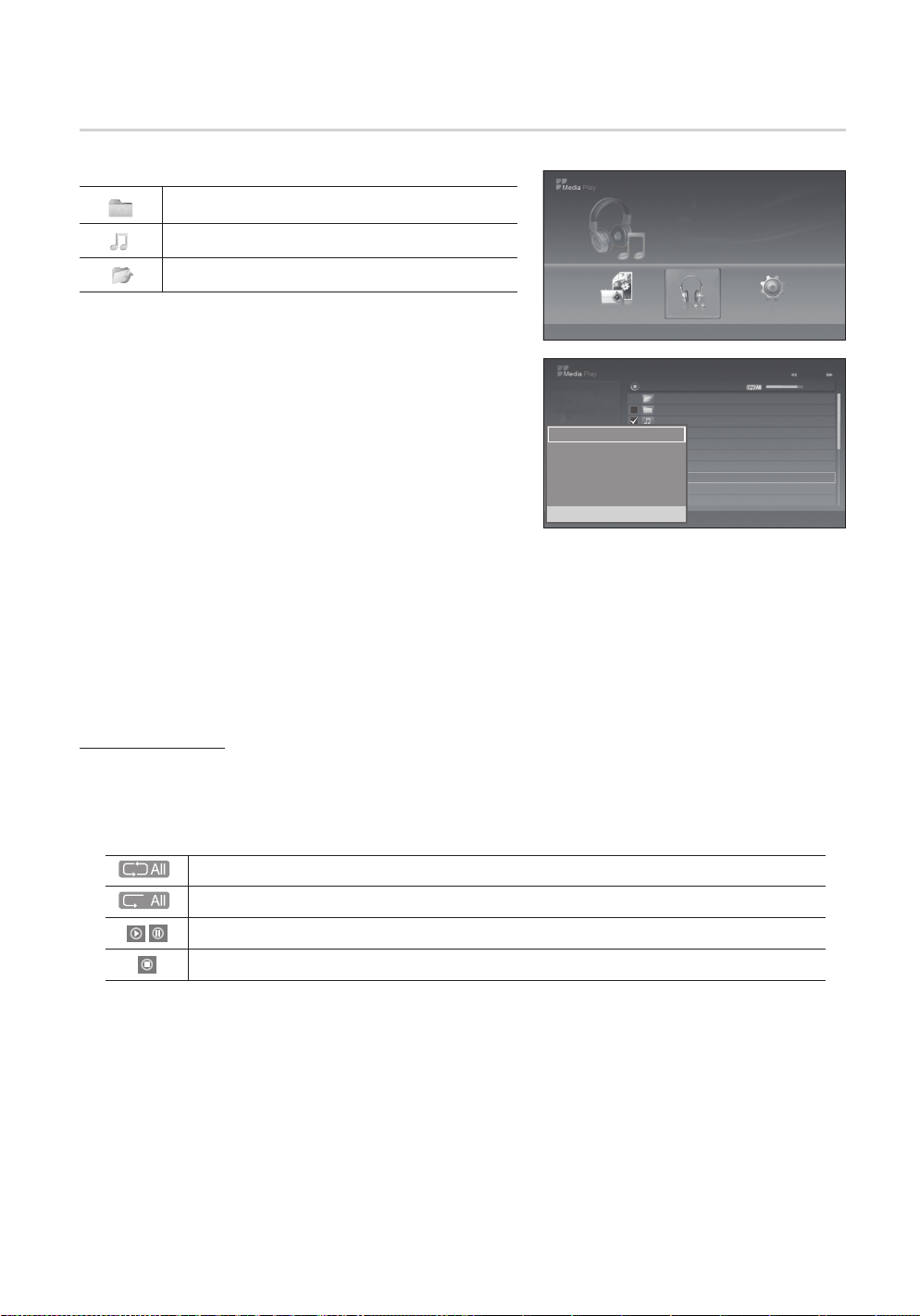

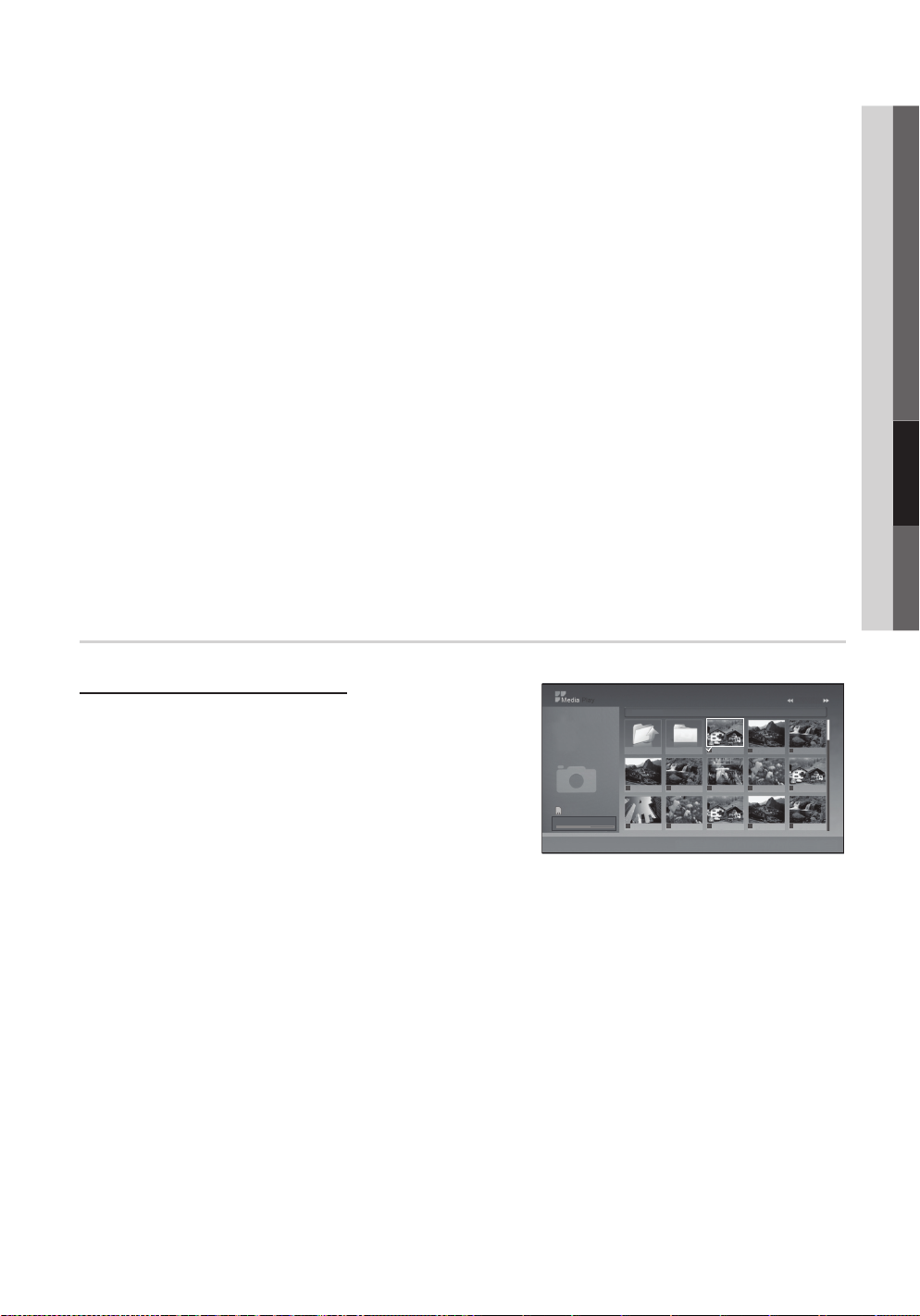

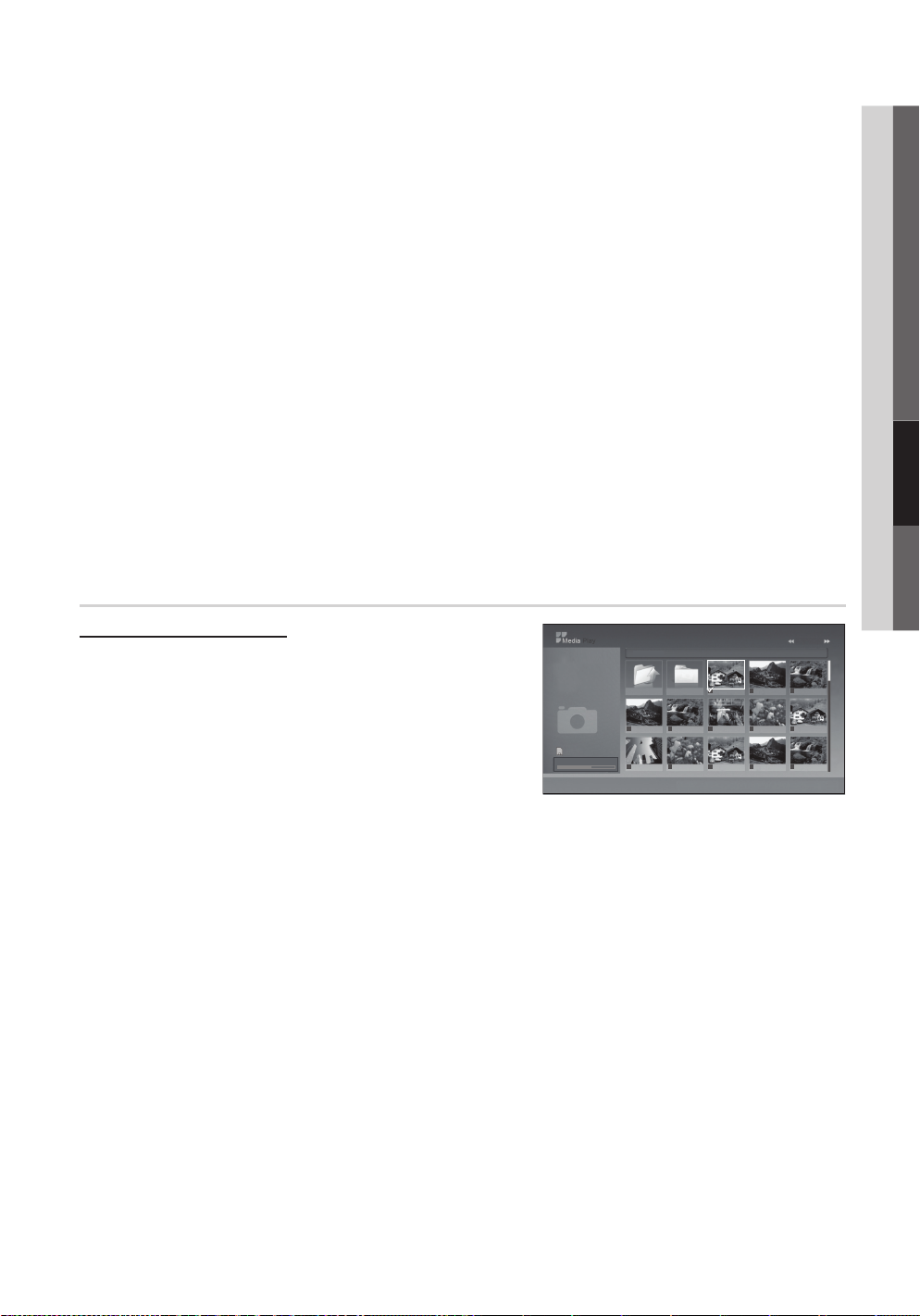

y Media Play .............................................................. 22

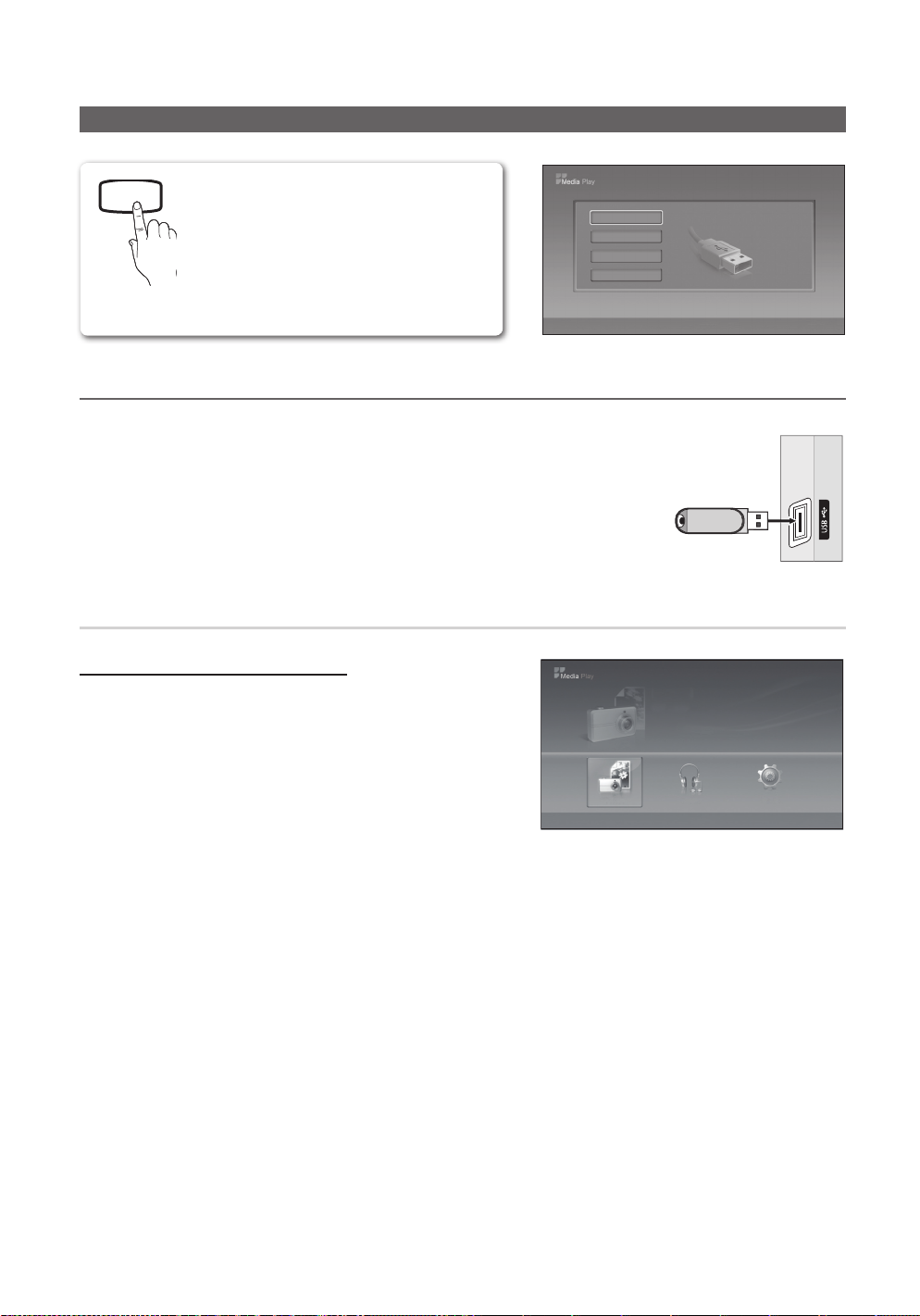

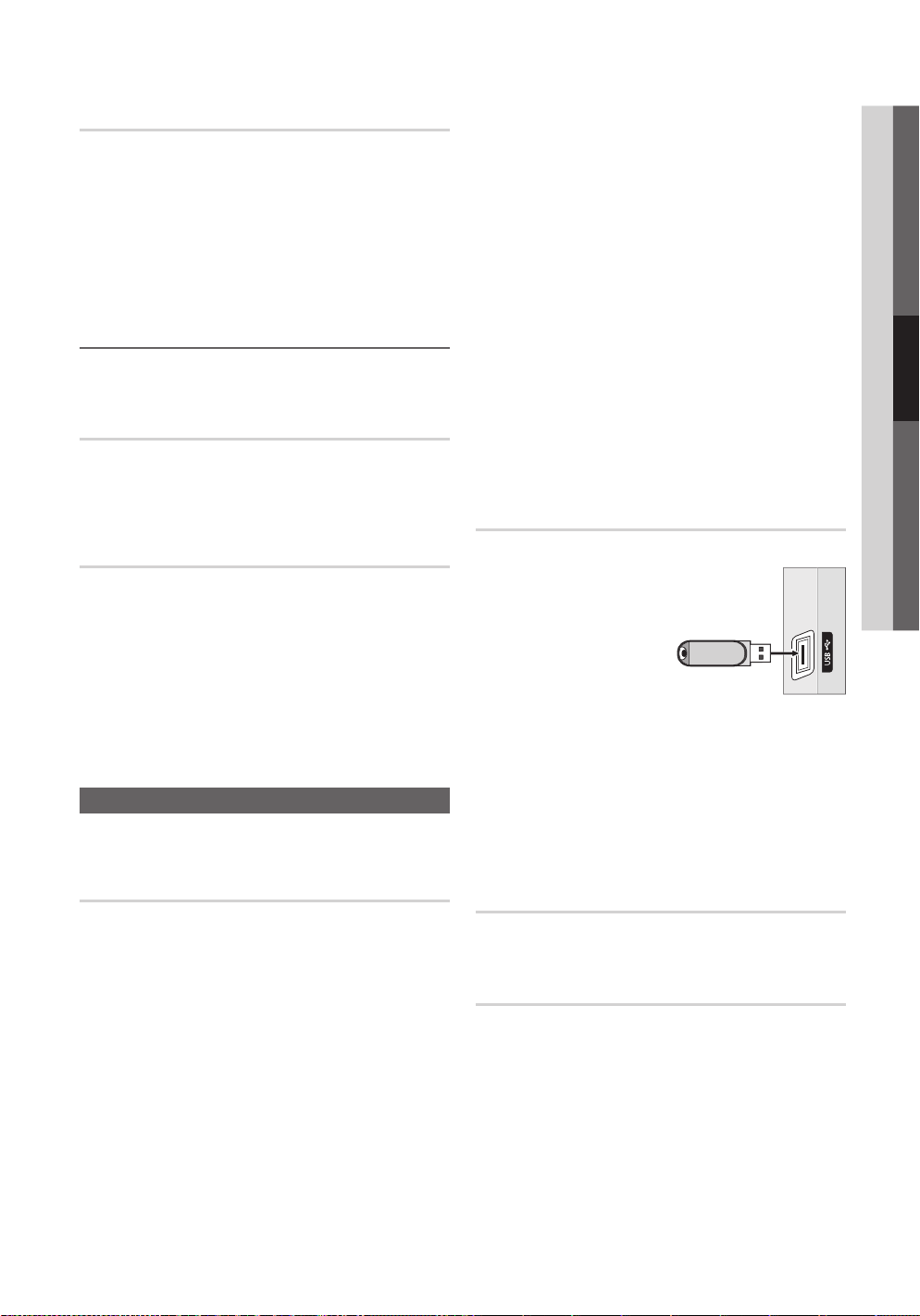

Connecting a USB Device 22

y Anynet+ .................................................................. 26

Setting Up Anynet+ 27 Switching between Anynet+ Devices 27 Recording 27 Listening through a Receiver 28 Troubleshooting for Anynet+ 28

Other Information

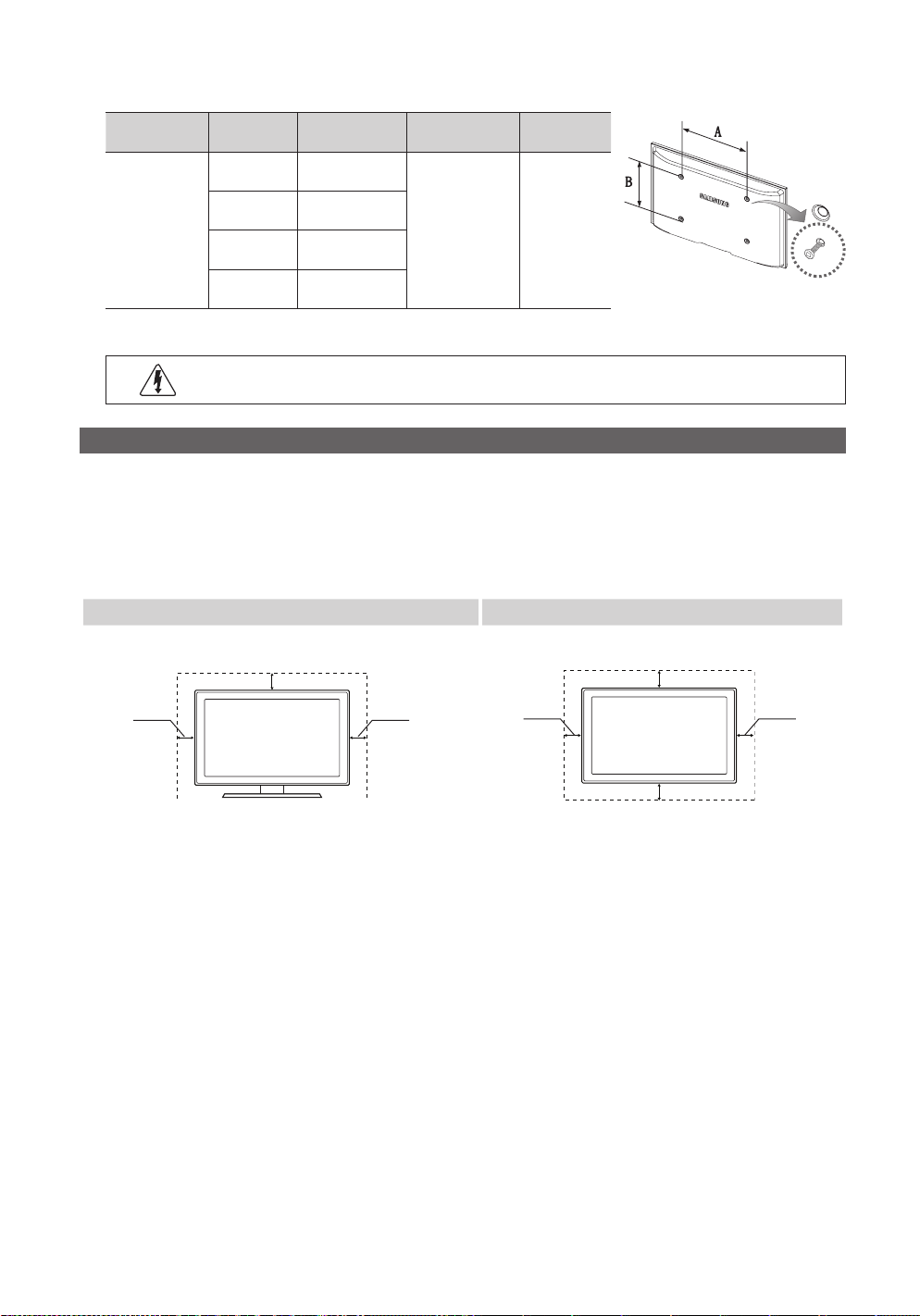

y Installing the Wall Mount ......................................... 29

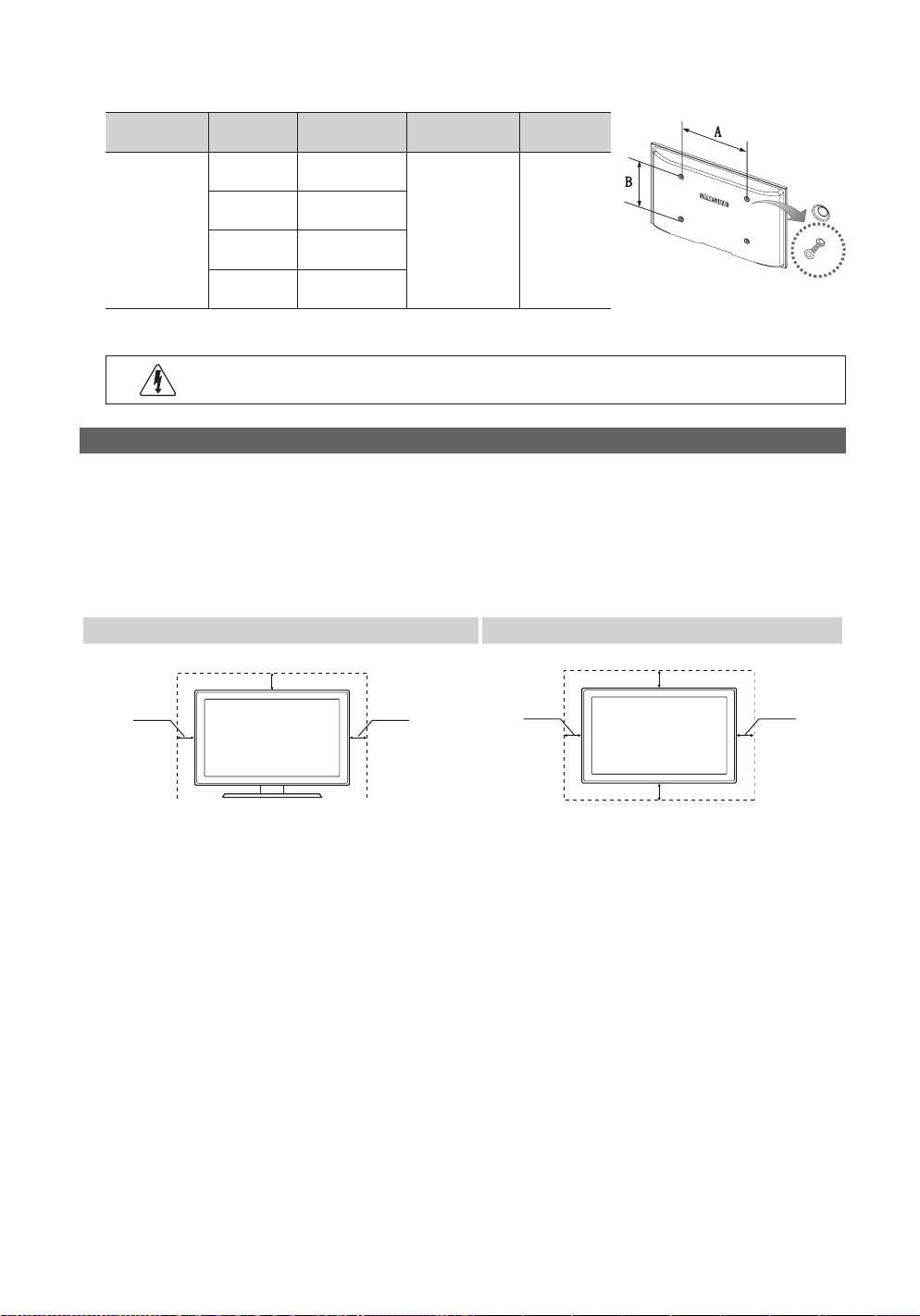

y Securing the Installation Space ............................... 30

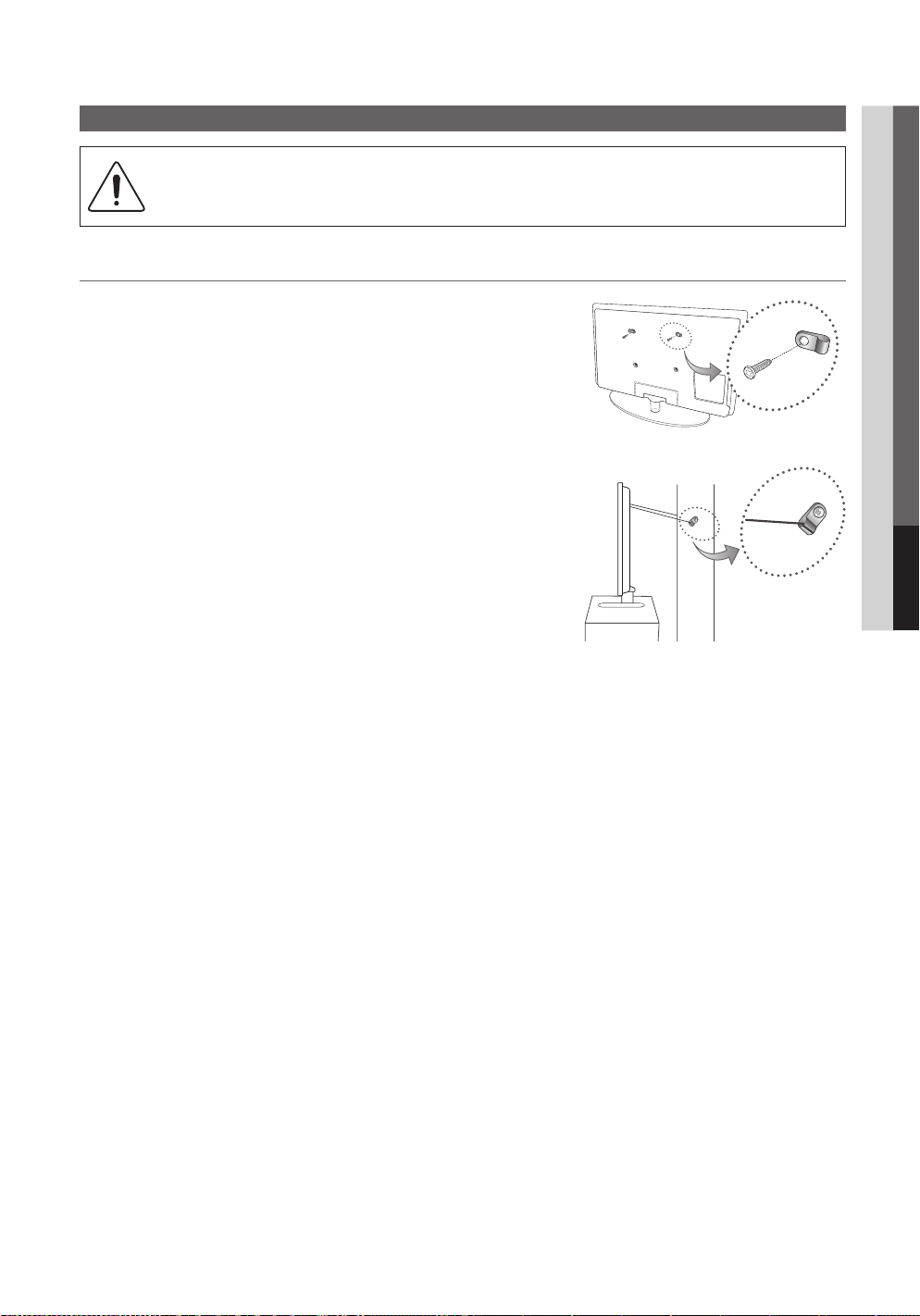

y Securing the TV to the Wall ..................................... 31

To Avoid the TV from Falling 31

y Troubleshooting ...................................................... 32

License 34

y Speciﬁcations ......................................................... 35

y Index ...................................................................... 36

ENGLISH

This function can be used by pressing the

TOOLS button on the remote control.

Check the Symbol!

Note

Indicates additional information.

Step by Step Guide

Check here for instructions on how to open

the relevant submenu within the OSD (on

screen display).

English

Page 4

Getting Started

List of Features

y Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed

without a cable box / STB (Set-Top-Box) satellite receiver. y SRS TruSurround HD: provides a virtual surround system (p 17). y Media Play: Allows you to play music ﬁles, pictures saved on a USB device (p 22). y Self Diagnosis: You can check to make sure picture and sound operate normally (p. 21).

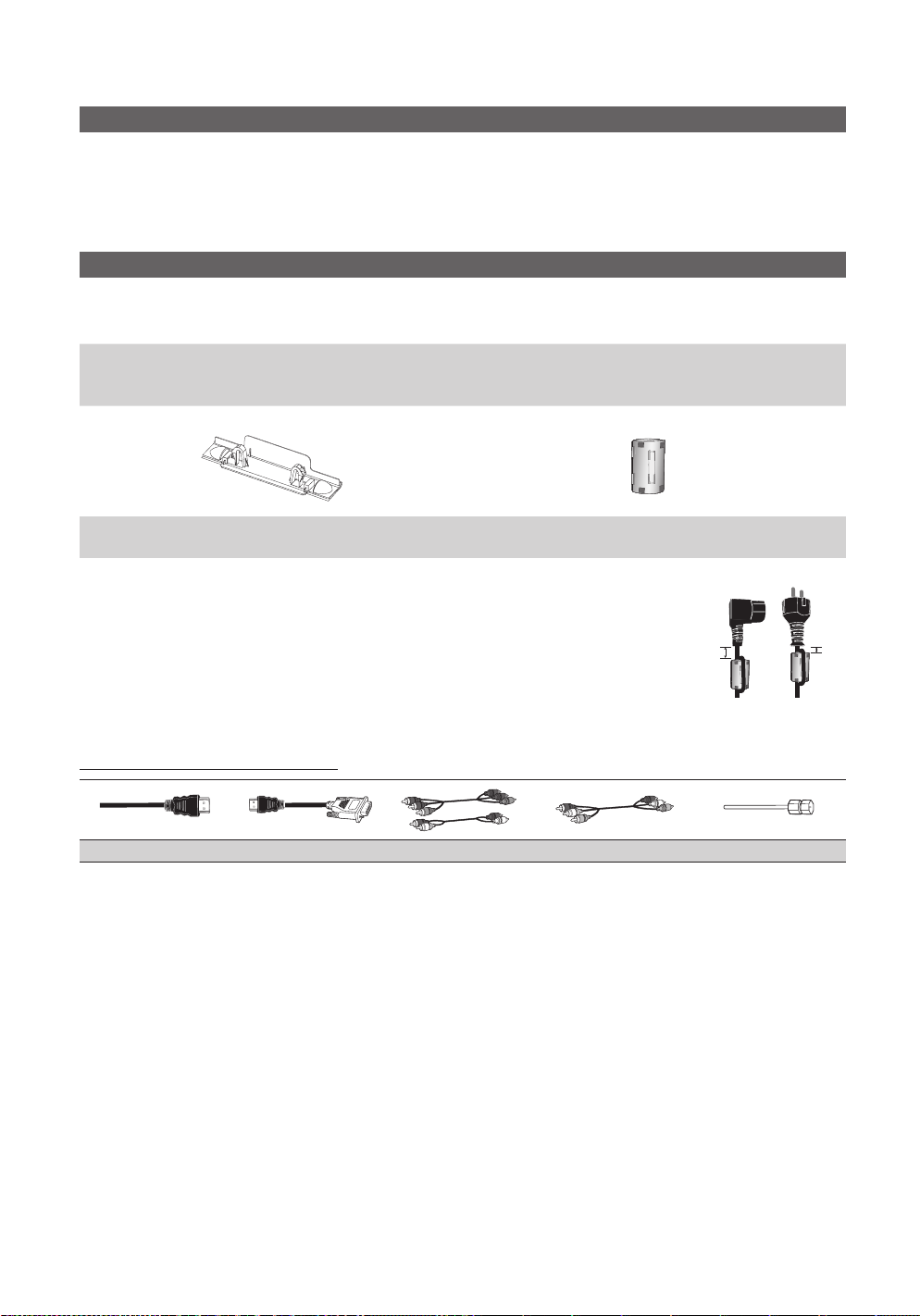

Accessories

✎

Please make sure the following items are included with your PDP TV. If any items are missing, contact your dealer.

✎

The items’ colors and shapes may vary depending on the models.

y Remote Control & Batteries y Owner’s Instructions y Warranty Card / Safety Guide / Quick Setup Guide

Blanking Bracket Ferrite Core for Power Cord

✎

Ferrite Core for Power Cord: The ferrite cores are used to shield the cables from interference.

When connecting a cable, open the ferrite core and clip it around the cable near the plug as

shown in the figure.

A (Distance between the ferrite core and one end of the cord put into the TV set): below

50mm B (Distance between the ferrite core and the other end of the cord put into the outlet): below

20mm

y Cleaning Cloth y Power Cord

Input Cables (Sold Separately)

HDMI HDMI-DVI Component Composite (AV) Coaxial (RF)

English

Page 5

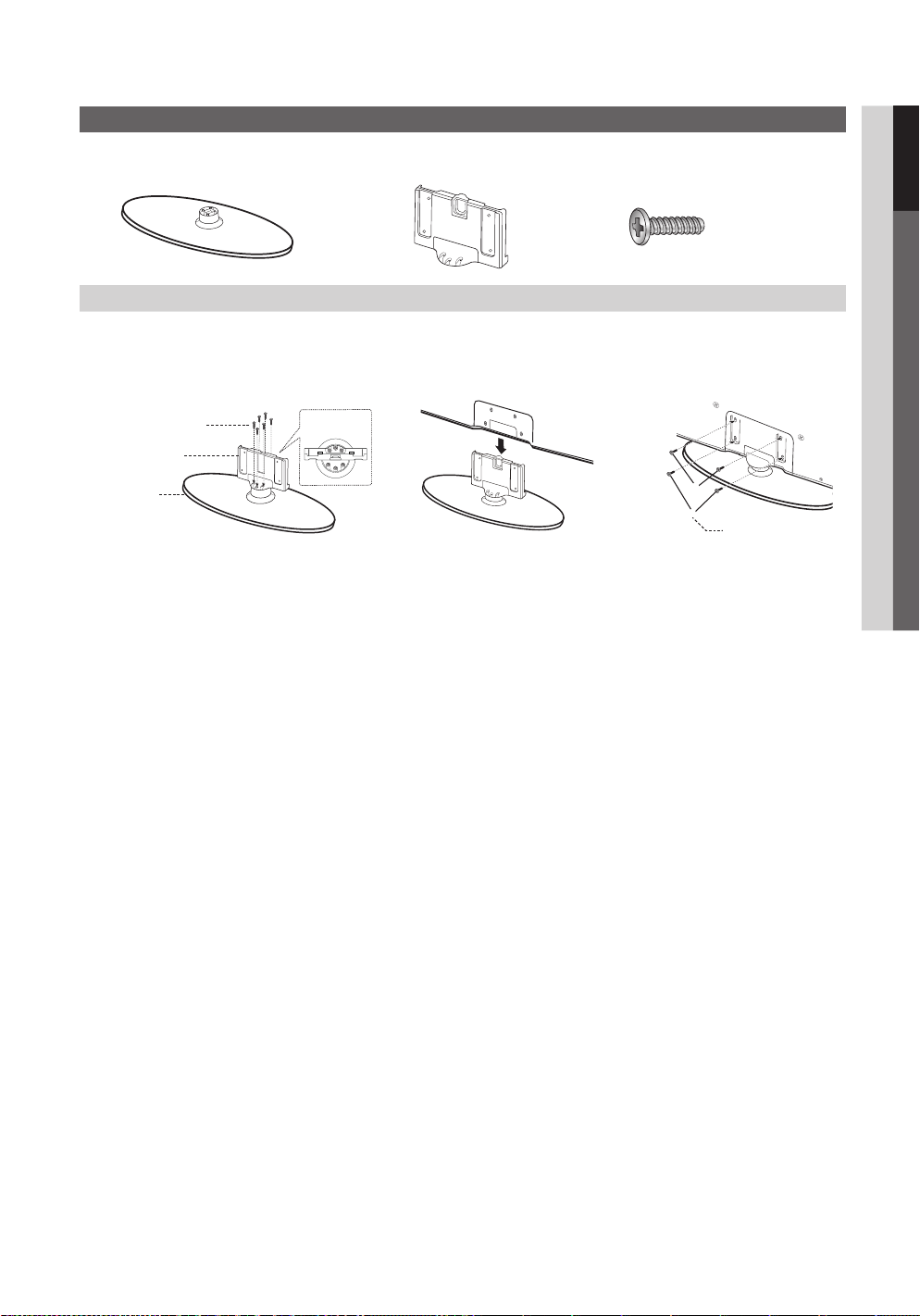

Install the Stand

See separate guide for installing the stand.

Stand (1EA) Guide Stand (1EA) Screws (10EA)

Follow the steps below to connect the TV to the stand.

01 Getting Started

(M4 X L16)

Screws (M4 X L16)

Guide Stand

Stand

Rear

1. Connect the Guide Stand to the Stand using six screws (M4 X L16) as shown.

Top view

2. With your TV upright, connect the TV to the Stand as shown.

Screws (M4 X L16)

3. Fasten two screws (M4 X L16) at position 1, and then fasten two screws (M4 X L16) at position 2.

✎

NOTE

Make sure to distinguish between the front and back of the Stand and Guide Stand when assembling them.

Make sure that at least two persons lift and move the PDP TV.

Stand the product up and fasten the screws. If you fasten the screws with the PDP TV placed down, it may lean to

one side.

English

Page 6

Getting Started

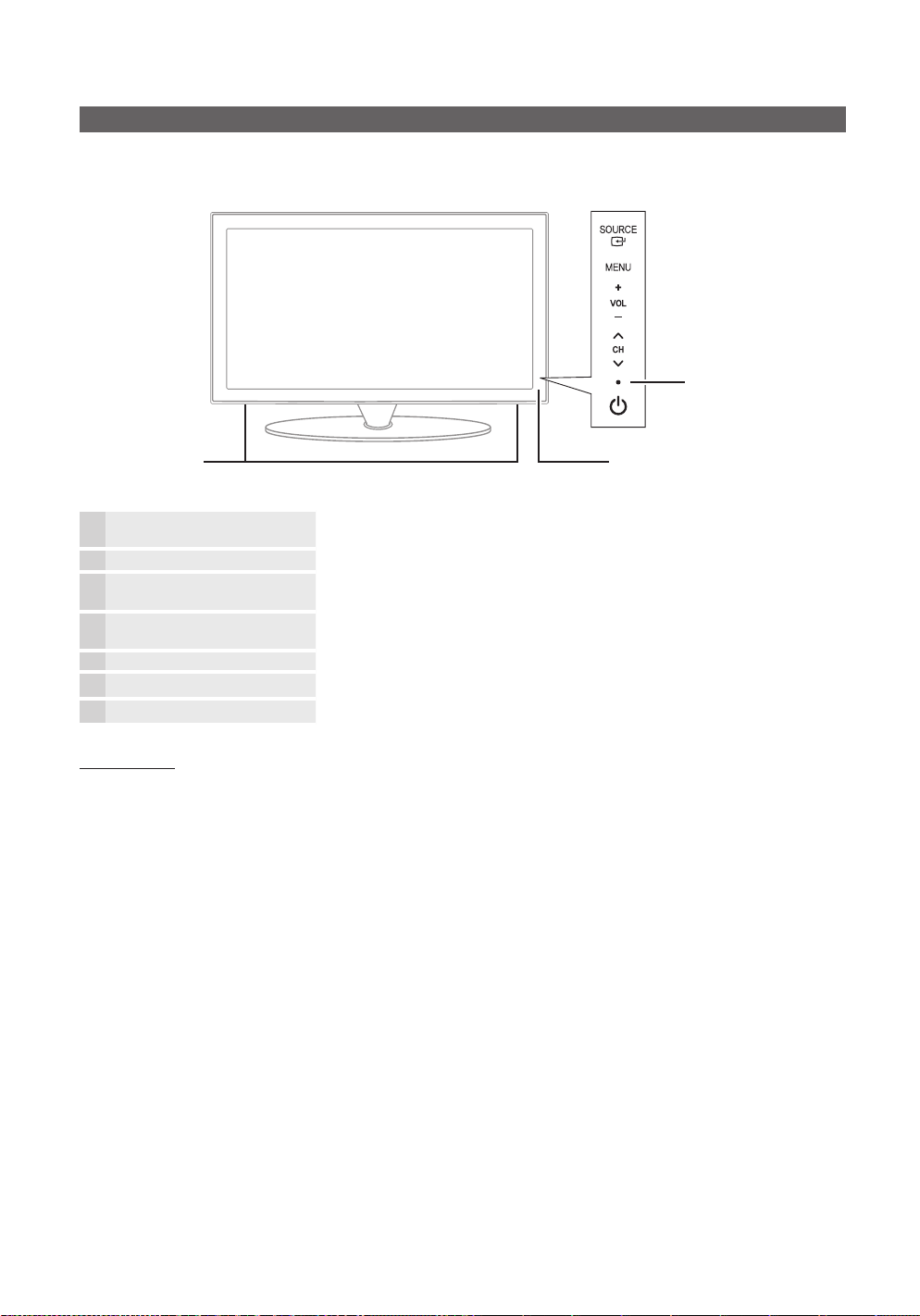

Viewing the Control Panel

✎

The product color and shape may vary depending on the model.

Power Indicator

Speakers

SOURCE

MENU Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

Remote control sensor Aim the remote control towards this spot on the TV.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

(Power)

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTERE button on the remote control.

Adjusts the volume. In the OSD, use the and ► buttons on the remote control.

Changes the channels. In the OSD, use the ▼ and ▲ buttons on the remote control.

Turns the TV on or off.

Remote control sensor

buttons as you would use the ◄

buttons as you would use the

English

Page 7

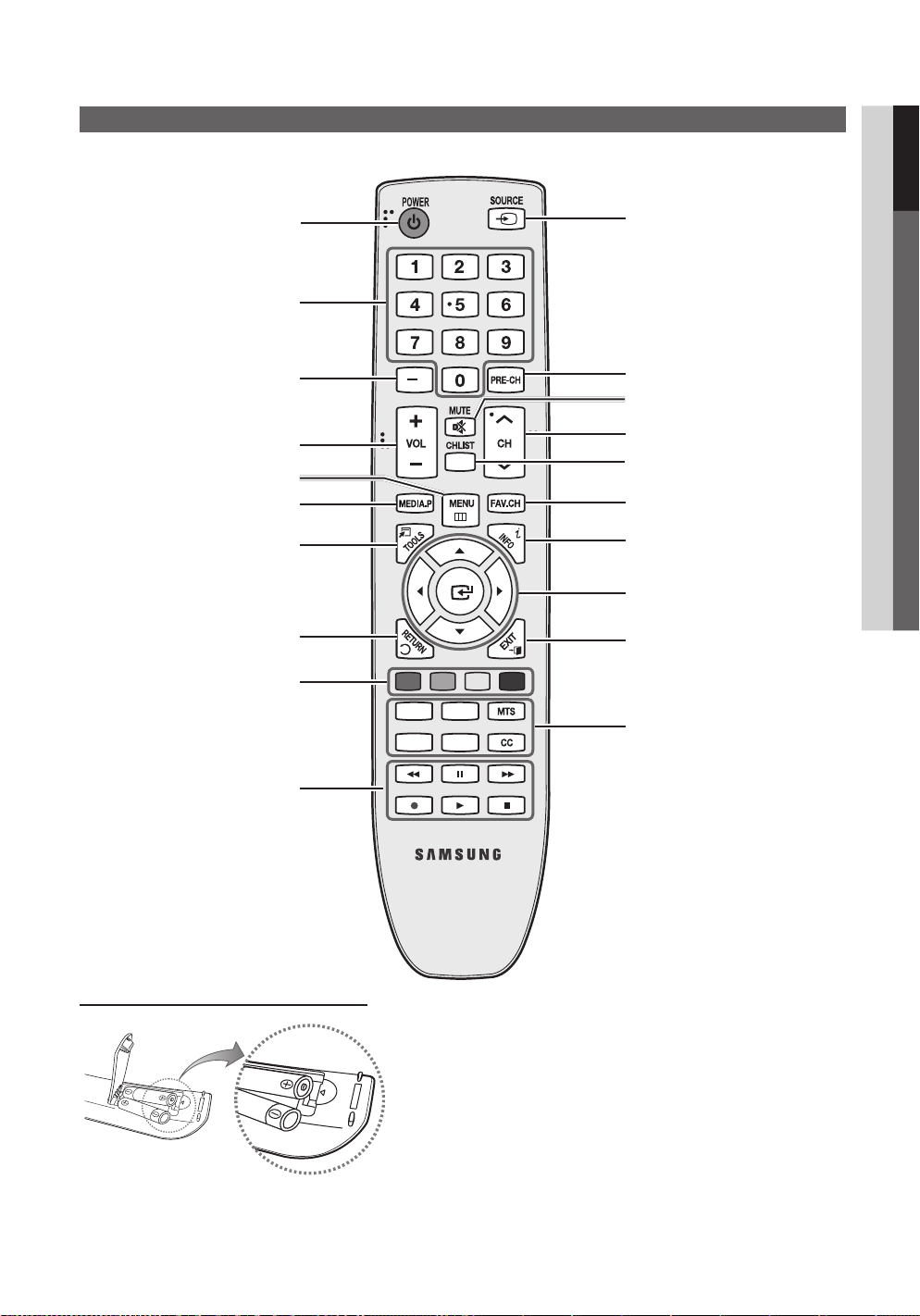

Viewing the Remote Control

✎

This is a special remote control for the visually impaired and has Braille points on the Power, Channel and Volume buttons.

01 Getting Started

Turns the TV on and off.

Press to directly access channels.

Press to select additional channels

(digital) being broadcasted by the same

station. For example, to select channel

“54-3”, press “54”, then press “–” and

“3”.

Adjusts the volume.

Brings up the OSD.

Displays Media Play (p. 22).

Quickly select frequently used functions.

Returns to the previous menu.

Buttons used in the Channel list,

Media Play menu, etc.

Use these buttons in Media Play (USB)

and Anynet+ (HDMI-CEC) modes (p.

22, 26).

(: Controls recording for Samsung

recorders that have the Anynet+ feature)

A B C D

S.MODE SLEEP

P.MODE P.SIZE

Displays and selects the available video sources (p. 11).

Returns to the previous channel. Cuts off the sound temporarily.

Changes channels.

Displays the channel list on the screen (p. 12).

Displays Favorite Channel Lists on the screen (p. 13).

Displays information on the TV screen.

Selects the on-screen menu items and changes the values seen on the menu.

Exits the menu.

S.MODE: Press to select the sound

mode (p.16).

SLEEP: Automatically shuts off the TV at

a preset time (p. 18).

MTS: Press to choose stereo, mono

or Separate Audio Program (SAP broadcast) (p.17).

P.MODE: Press to select the picture

mode (p. 14).

P.SIZE: Selects the picture size (p. 15). CC: Controls the caption decoder (p.

20).

Installing batteries (Battery size: AAA)

✎

NOTE

Use the remote control within 23 feet from the TV.

Bright light may affect the performance of the remote

control. Avoid use when nearby fluorescent lights or neon signs.

The color and shape may vary depending on the model.

English

Page 8

Getting Started

POWER

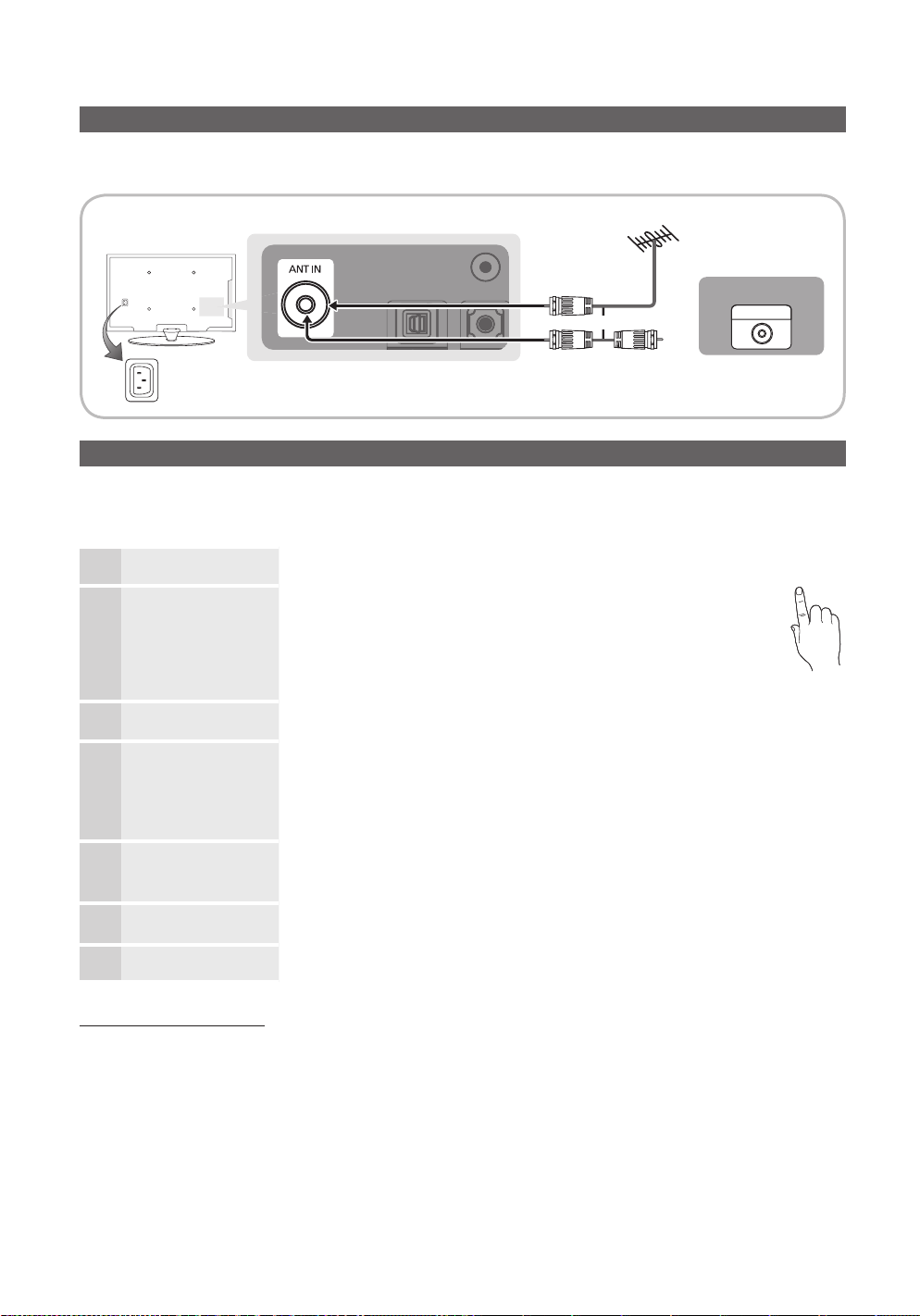

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Connecting the power cord and antenna.

VHF/UHF Antenna

Cable

Power Input

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWERP button. Plug & Play is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

Selecting a language

Selecting Store Demo

or Home Use

Selecting an antenna

Press the ▲ or ▼ button, then press the ENTER desired OSD (On Screen Display) language.

Press the ◄ or ► button, then press the ENTER

y Select the Home Use mode. Store Demo Mode is for retail

environments.

y To return the unit’s settings from Store Demo to Home Use

(standard): Press the volume button on the TV. When you see the volume OSD, press and hold MENU for 5 sec.

Press the ▲ or ▼ button, then press the ENTER

button. Select the

button.

button. Select Air, Cable or Auto.

ANT OUT

Selecting a channel

Setting the Clock

Mode

View the HD

Connection Guide. Enjoy your TV.

Press the ▲ or ▼ button, then press the ENTER to memorize. When setting the antenna source to Cable, a step appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel → Auto Program (p. 13).

✎

Press the ENTERE button at any time to interrupt the memorization process.

Set the Clock Mode automatically or manually.

y Auto: Allows you to select DST (Daylight Saving Time) mode and time zone. y Manual: Allows you to manually set the current date and time (p. 18).

The connection method for the best HD screen quality is displayed.

Press the ENTER

button.

button. Select the channel source

If You Want to Reset This Feature...

MENUm → Setup → Plug & Play → ENTER

English

Page 9

Connections

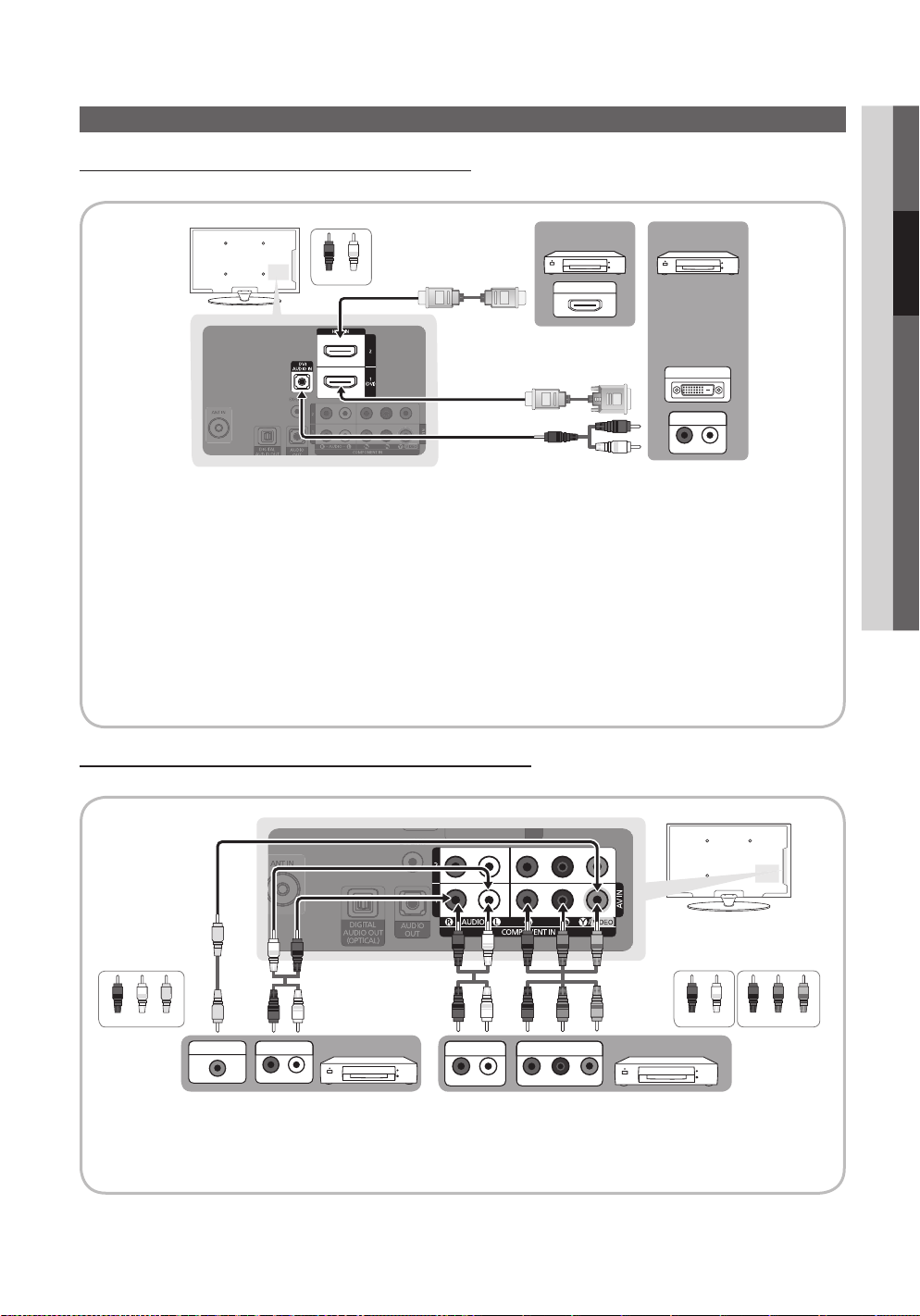

Connecting to an AV Device

Using an HDMI or HDMI/DVI cable HD connection (up to 720p/1080i)

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver

02 Connections

Red White

✎

HDMI IN 1(DVI), 2, DVI AUDIO IN

When using an HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack for video. A DVD, Blu-ray

player, HD cable box, HD STB satellite receiver may require a DVI-HDMI (DVI to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. The DVI AUDIO IN jack is required for audio.

If an external device such as a DVD / Blu-ray player / cable box / STB satellite receiver supporting HDMI

versions older than 1.3 is connected, the TV may operate abnormally (e.g. no screen display / no sound / annoying flicker / abnormal color).

If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you

suspect the version is older than 1.3, contact the provider of the device to confirm the HDMI version and request an upgrade.

It is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a

connection error may occur.

Using a Component (up to 720p/1080i) or Audio/Video (480i only) Cable

Available devices: Digital Audio System, Ampliﬁer, Home Theater

Device Device

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

R W

Red White Yellow

VIDEO OUT

✎

COMPONENT IN 1, 2 / AV IN: When connecting to AV IN, the color of the AV IN [Y/VIDEO] jack (green) will not

AUDIO OUT

W R

Device Device

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

WG B R R

R GB

COMPONENT OUT

PR PB Y

Red White Red Blue Green

R GB

match the video cable (yellow).

✎

For better picture quality, the Component connection is recomended over the A/V connection.

English

Page 10

Connections

R-AUDIO-L

Connecting to an Audio Device

Using an Optical (Digital) or Audio (Analog) Cable Connection

Available devices: Digital Audio System, Ampliﬁer, DVD home theater

Digital Audio System

OPTICAL

✎

DIGITAL AUDIO OUT (OPTICAL)

When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume

of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the

TV is receiving a DTV signal, the TV will send 5.1 CH sound to the amplifier or DVD home theater. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the amplifier or DVD home theater. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theater.

✎

AUDIO OUT: Connects to the audio input jacks on your amplifier/DVD home theater.

When connecting, use the appropriate connector.

When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the

volume level with the amplifier’s volume control.

Using an EX-Link Cable Connection

Available Devices: External devices that support EX-Link

EX-LINK: Connector for service only.

AUDIO IN

Ampliﬁer /

DVD home theater

Red White

Using an HDMI/DVI cable

English

Connecting to a PC

AUDIO OUT

DVI OUT

Page 11

Display Modes (HDMI/DVI Input)

SOURCE

Optimal resolution

y PL42C430, PL42C433: 1024 X 768 @ 60Hz y PL50C430, PL50C433: 1360 X 768 @ 60Hz

Mode Resolution

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set may operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

640 x 350 720 x 400

640 x 480 832 x 624

720 x 576

1280 x 720

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 720 1360 x 768

1280 x 720 52.500 70.000 89.040 -/+

Horizontal Frequency

(KHz)

31.469

35.000

49.726

35.910

56.456

31.469

37.500

37.861

37.879

46.875

48.077

48.363

56.476

60.023

45.000

47.712

Vertical

Frequency

(Hz)

70.086

70.087

66.667

74.551

59.950

74.777

59.940

75.000

72.809

60.317

75.000

72.188

60.004

70.069

75.029

60.000

60.015

Pixel Clock

Frequency

(MHz)

25.175

28.322

30.240

57.284

32.750

95.750

25.175

31.500

40.000

49.500

50.000

65.000

75.000

78.750

74.250

85.500

Sync Polarity

(H / V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+

PL42C430 PL42C433

> >

> > > > > > > > >

02 Connections

PL50C430 PL50C433

> >

> > > > > > > > > >

Changing the Input Source

Source List

Use to select TV or an external input sources such as a DVD / Blu-ray player / cable box / STB satellite receiver.

MENUm → Input → Source List → ENTER

■ TV / AV / Component1 / Component2 /

HDMI1/DVI / HDMI2

✎

You can only choose external devices that are connected to the TV. In the Source List, connected inputs will be highlighted.

Edit Name

MENUm → Input → Edit Name → ENTER

■ VCR / DVD / Cable STB / Satellite STB / PVR STB /

AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Name

the device connected to the input jacks to make your input source selection easier.

✎

When connecting an HDMI/DVI cable to the HDMI

IN 1(DVI) port, you should set to DVI PC or DVI

Devices mode under Edit Name.

English

Page 12

Basic Features

MEDIA.P

CH LIST

How to Navigate Menus

Before using the TV, follow the steps below to learn how to navigate the menu and select and adjust different functions.

3 4

1 MENU button: Displays the main on-screen menu. 2 ENTER

3 RETURN button: Returns to the previous menu. 4 EXIT button: Exits the on-screen menu.

How to Operate the OSD (On Screen Display)

The access step may differ depending on the selected menu.

2 3 4 5

select an item. Conﬁrm the setting.

/ Direction button: Move the cursor and

▼ / ▲ Select an icon with the ▲ or ▼

ENTER

▲ / ▼

◄ / ►

ENTER

EXIT

The main menu options appear on the screen:

Picture, Sound, Channel, Setup, Input, Application, Support.

button.

Press ENTERE to access the sub-menu.

Select the desired submenu with the ▲ or ▼ button.

Adjust the value of an item with the ◄ or ► button. The adjustment in the OSD may differ depending on the selected menu.

Press ENTERE to conﬁrm the selection.

Press EXIT.

Channel Menu

¦ Seeing Channels

Channel List

Add, delete or set Favorite channels and use the program guide for digital broadcasts.

MENUm → Channel → Channel List

→ ENTER

Select a channel in the All Channels, Added Channels, Favorite or Programmed screen

by pressing the ▲ / ▼ and ENTERE buttons. Then you can watch the selected channel.

Added Channels

■ All Channels: Shows all currently available channels.

■

■ programs.

✎

Using the color buttons with the Channel List

number.

Select desired channels and press the Yellow button to set all the selected channels at the same time. The

c T

(The Options menus may differ depending on the situation.)

2 Air

4 Air

4-1 * TV #8 8 Air 13 Air

13-1 * TV #3 Alice’s Adventures 9 Air 5 Air 11 Air

Air B Zoom Select

Added Channels: Shows all added channels.

Favorite: Shows all favorite channels.

Programmed: Shows all currently reserved

Green (Zoom): Enlarges or shrinks a channel

Yellow (Select): Selects multiple channel lists.

mark appears to the left of the selected channels. (Tools): Displays the Channel List option menu.

Tools

English

Page 13

Channel Status Display Icons

Icons Operations

A channel selected.

A channel set as a Favorite.

A reserved Program.

)

¦ Using Favorite Channels

MENUm → Channel → Channel List → ENTER

Add to Favorite / Delete from Favorite

Set channels you watch frequently as Favorites.

1. Select a channel and press the TOOLS button.

2. Add or delete a channel using the Add to Favorite or Delete from Favorite menu respectively.

Auto Program

■ Air: Air antenna signal.

■ Cable: Cable antenna signal.

■ Auto: Air and Cable antenna.

¦ Editing Channels

✎

NOTE

When selecting the Cable TV system: STD, HRC

and IRC identify various types of cable TV systems. Contact your local cable company to identify the type of cable system that exists in your particular area. At this point, the signal source has been selected.

After all the available channels are stored, it starts

to remove scrambled channels. The Auto program menu then reappears.

MENUm → Channel → Channel List → ENTER

03 Basic Features

Added Channels

To show all Favorite channels, click on the button shown on the right.

2 Air

4 Air

4-1 * TV #8 8 Air 13 Air

13-1 * TV #3 Alice’s Adventures 9 Air 5 Air 11 Air

Air B Zoom Select

Tools

Delete

Add to Favorite Timer Viewing Channel Name Edit Select All Auto Program

FAV.CH

¦ Memorizing Channels

MENUm → Channel → ENTER

Antenna (Air / Cable)

Before your television can begin memorizing the available channels, you must specify the type of signal source that is connected to the TV (i.e. an Air or a Cable system).

Channel Name Edit

1. Select a channel and press the TOOLS button.

2. Edit the channel name using the Channel Name Edit

menu.

■ Channel Name Edit (analog channels only): Assign your own channel name.

¦ Other Features

MENUm → Channel → ENTER

Clear Scrambled Channel

This function is used to ﬁlter out scrambled channels after Auto Program is completed. This process may take up to 20~30 minutes.

How to Stop Searching Scrambled Channels

1. Press the ENTER

2. Press the ◄ button to select Yes.

3. Press the ENTER

✎

This function is only available in Cable mode.

button to select Stop.

button.

Channel List

Channel List Option Menu Set each channel using the Channel List menu options (Add

/ Delete, Timer Viewing, Select All / Deselect All). Option

menu items may differ depending on the channel status.

1. Select a channel and press the TOOLS button.

2. Select a function and change its settings.

English

Page 14

Basic Features

■ Add / Delete: Delete or add a channel to display the channels you want.

✎

NOTE

All deleted channels will be shown on the All

Channels menu. A gray-colored channel indicates the channel

has been deleted. The Add menu only appears for deleted

channels. Delete a channel from the Added Channels or

Favorite menu in the same manner.

■ Timer Viewing: You can set a desired channel to be displayed automatically at the reserved time. Set the current time ﬁrst to use this function.

1. Press the ◄ / ► / ▲ / ▼ buttons to select the

desired channel in Channel List.

2. Press the TOOLS button, then select Timer

Viewing.

3. Scroll up or down to adjust the settings in the box,

or use the numeric buttons on your remote for entering the date and time.

✎

If you selected Once, Every Week or Every Day in Repeat, you can enter the date you want.

4. Select OK, then press the ENTER

done.

✎

NOTE

Only memorized channels can be reserved.

Reserved programs will be displayed in the

Programmed menu. When a digital channel is selected, press the ►

button to view the digital program.

■ Select All: Select all the channels in the channel list.

■ Deselect All: Deselect all the selected channels.

✎

You can only select Deselect All when one or more channels are selected.

button when

Programmed

(in Channel List) You can view, modify or delete a show you have reserved

to watch. Programmed timer viewing is displayed here. Highlight a program and press the TOOLS button to display Options.

■ Change Info: Change a show you have reserved to watch. Begin with step 3 of “Timer Viewing,” above.

■ Cancel Schedules: Cancel a show you have reserved to watch.

✎

This deletes the highlighted or selected program(s).

■ Information: Display a show you have reserved to watch. (You can also change the reservation Information.)

✎

Alternatively, you can view Information by highlighting a program and pressing the ENTER

button

■ Select All / Deselect All: Select or deselect all reserved programs.

Fine Tune

(analog channels only) If the reception is clear, you do not have to ﬁne tune the

channel, as this is done automatically during the search and store operation. If the signal is weak or distorted, ﬁne tune the channel manually. Scroll to the left or right until the image is clear.

✎

Settings are applied to the channel your currently watching.

✎

Fine tuned channels that have been saved are marked with an asterisk “*” on the right-hand side of the channel number in the channel banner.

✎

To reset the fine-tuning, select Reset.

Picture Menu

¦ Changing the Preset Picture Mode

MENUm → Picture → Mode → ENTER

Mode

Select your preferred picture type.

■ Dynamic: Suitable for a bright room.

■ Standard: Suitable for a normal environment.

■ Movie: Suitable for watching movies in a dark room.

¦ Adjusting Picture Settings

MENUm → Picture → ENTER

P.MODE

Cell Light / Contrast / Brightness / Sharpness / Color / Tint (G/R)

Your television has several setting options for picture quality control.

English

Page 15

✎

NOTE

When you make changes to Cell Light, Contrast,

Brightness, Sharpness, Color or Tint (G/R), the OSD will be adjusted accordingly.

Settings can be adjusted and stored for each

external device connected to the TV. Lowering picture brightness reduces power

consumption.

¦ Changing the Picture Options

Advanced Settings

MENUm → Picture → Advanced Settings → ENTER

(Advanced Settings are available in Standard / Movie mode) Compared to previous models, new Samsung TVs have a

more precise picture.

Advanced Settings

Black Tone : Off ►

Dynamic Contrast : Medium

Gamma : 0

Color Space : Native

White Balance

Flesh Tone : 0

Edge Enhancement : On

Move

Enter

Return

■ Black Tone (Off / Dark / Darker / Darkest): Select the black level to adjust the screen depth.

■ Dynamic Contrast (Off / Low / Medium / High): Adjust the screen contrast.

■ Gamma: Adjust the primary color intensity.

■ Color Space (Auto / Native): Adjust the range of colors available to create the image.

■ White Balance: Adjust the color temperature for a more natural picture.

R-Offset / G-Offset / B-Offset: Adjust each color’s (red, green, blue) darkness.

R-Gain / G-Gain / B-Gain: Adjust each color’s (red, green, blue) brightness.

Reset: Resets the White Balance to it’s default settings.

■ Flesh Tone: Emphasize pink “Flesh Tone.”

■ Edge Enhancement (Off / On): Emphasize object boundaries.

Picture Options

MENUm → Picture → Picture Options → ENTER

Picture Options

Color Tone : Normal ►

Size : 16:9

Digital Noise Filter : Auto

HDMI Black Level : Normal

Film Mode : Off

Screen Burn Protection

Move

Enter

Return

■ Color Tone (Cool / Normal / Warm1 / Warm2)

✎

Warm1 or Warm2 will be deactivated when the picture mode is Dynamic or Standard.

✎

Settings can be adjusted and stored for each external device connected to an input on the TV.

■ Size: Your cable box/satellite receiver may have its own set of screen sizes as well. However, we highly recommend you use 16:9 mode most of the time.

16:9 : Sets the picture to 16:9 wide mode.

Zoom1: Use for moderate magniﬁcation. Zoom2: Use for a stronger magniﬁcation. Wide Fit: Enlarges the aspect ratio of the

picture to ﬁt the entire screen.

✎

Available for HD 1080i / 720p signal in 16:9 mode.

4:3 : Sets the picture to basic (4:3) mode.

✎

Do not watch in 4:3 format for a long time. Traces of borders displayed on the left, right and center of the screen may cause image retention(screen burn) which are not covered by the warranty.

Screen Fit: Displays the full image without any cut-off when HDMI (720p / 1080i / 1080p) or Component (1080i / 1080p) signals are inputted.

✎

NOTE

After selecting Zoom1, Zoom2 or Wide Fit:

1. Press the ► button to select Position.

2. Press the ENTER

3. Press the ▲ or ▼ button to move the picture up

or down.

4. Press the ENTER

5. Press the ► button to select Reset.

6. Press the ENTER

to its default position.

button.

button to reset the picture

P.SIZE

03 Basic Features

English

Page 16

Basic Features

After selecting Screen Fit in HDMI (1080i/1080p) or

Component (1080i/1080p) mode, you may need to center the picture:

1. Press the ◄ or ► button to select Position.

2. Press the ENTER

3. Press the ▲, ▼, ◄ or ► button to move the

picture.

4. Press the ENTER

5. Press the ◄ or ► button to select Reset.

6. Press the ENTER

HD (High Definition): 16:9 - 1080i/1080p (1920x1080),

720p (1280x720) Settings can be adjusted and stored for each

external device you have connected to an input on the TV.

Input Source Picture Size

ATV, AV, Component (480i, 480p) DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p)

■ Digital Noise Filter (Off / Low / Medium / High / Auto): If the broadcast signal received by your TV is weak, you can activate the Digital Noise Filter feature to reduce any static and ghosting that may appear on the screen.

✎

When the signal is weak, try other options until the best picture is displayed.

■ HDMI Black Level (Normal / Low): Selects the black level on the screen to adjust the screen depth.

✎

Available only in HDMI mode.

■ Film Mode (Off / Auto): Sets the TV to automatically sense and process ﬁlm signals from all sources and adjusts the picture for optimum quality.

✎

Available in TV, AV, COMPONENT (480i / 1080i) and HDMI (480i / 1080i).

■ Screen Burn Protection: To reduce the possibility of screen burn, this unit is equipped with screen burn prevention technology. The Time setting allows you to program the time between movement of the picture in minutes.

button.

16:9, Zoom1, Zoom2, 4:3

16:9, 4:3, Wide Fit, Screen Fit

Pixel Shift (Off / On): Using this function, you can

minutely move pixels on the PDP in horizontal or vertical direction to minimize after images on the screen.

✎

Optimum condition for pixel shift

Item

Horizontal 0~4 4

Vertical 0~4 4

Time (minute) 1~4 min 4 min

✎

The Pixel Shift value may differ depending on the TV size (inches) and mode.

✎

This function is not available in the Screen Fit mode.

Scrolling: This function removes after-images on the screen by moving all the pixels on the PDP according to a pattern. Use this function when there are remaining after-images or symbols on the screen, especially when you displayed a still image on the screen for a long time.

✎

The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove after-images on the screen. If the after-image is not removed after performing the function, repeat the function again.

✎

Press any key on the remote control to cancel this feature.

Side Gray (Dark / Light): When you watch TV with the screen ratio set to 4:3, the screen is prevented from any damage by adjusting the white balance on both extreme left and right sides.

TV/AV/Component/

HDMI/PC

Picture Reset (Reset Picture Mode / Cancel)

Resets your current picture mode to its default settings.

Sound Menu

¦ Changing the Preset Sound Mode

MENUm → Sound → Mode → ENTER

Mode

■ Standard: Selects the normal sound mode.

■ Music: Emphasizes music over voices.

■ Movie: Provides the best sound for movies.

■ Clear Voice: Emphasizes voices over other sounds.

■ Custom: Increase the intensity of high-frequency sound to allow a better listening experience for the hearing impaired.

S.MODE

English

Page 17

¦ Adjusting Sound Settings

MENUm → Sound → Equalizer → ENTER

Equalizer

Adjusts the sound mode.

■ Balance L/R: Adjusts the balance between the right and left speaker.

■ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandwidth Adjustment): Adjusts the level of speciﬁc bandwidth frequencies.

■ Reset: Resets the equalizer to its default settings.

¦ Sound Settings

MENUm → Sound → ENTER

SRS TruSurround HD (Off / On)

SRS TruSurround HD is a patented SRS technology that solves the problem of playing 5.1 multichannel content over two speakers. TruSurround delivers a compelling, virtual surround sound experience through any two-speaker playback system, including internal television speakers. It is fully compatible with all multichannel formats.

Preferred Language

(digital channels only) Digital-TV broadcasts are capable of

simultaneous transmission of many audio tracks (for example, simultaneous translations of the program into foreign languages).

✎

You can only select a language among the ones being broadcasted.

MTS

Multi-Track Sound (MTS)

Auto Volume (Off / On)

Because each broadcasting station has its own signal conditions, the volume can vary as you switch between channels. This feature lets you automatically adjust the volume of the desired channel by lowering the sound output when the modulation signal is high or by raising the sound output when the modulation signal is low.

Speaker Select (External Speaker / TV Speaker)

A sound echo may occur due to a difference in decoding speed between the main speaker and the audio receiver. In this case, set the TV to External Speaker.

✎

When Speaker Select is set to External Speaker, the volume and MUTE buttons will not operate and the sound settings will be limited.

✎

When Speaker Select is set to External Speaker.

TV Speaker: Off, External Speaker: On

✎

When Speaker Select is set to TV Speaker.

TV Speaker: On, External Speaker: On

✎

If there is no video signal, both speakers will be mute.

Sound Reset (Reset All / Reset Sound Mode / Cancel)

■ Reset All: Restore all sound settings to the factory defaults.

■ Reset Sound Mode: Returns all sound values in the currently selected mode to the default settings.

Setup Menu

¦ Setting the Time

MENUm → Setup → Time → ENTER

03 Basic Features

(analog channels only)

■ Mono: Choose for channels that are broadcasting in mono or if you are having difﬁculty receiving a stereo signal.

■ Stereo: Choose for channels that are broadcasting in stereo.

■ SAP: Choose to listen to the Separate Audio Program, which is usually a foreign-language translation.

✎

Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.

MTS

Time

■ Clock: Setting the clock is for using various timer features of the TV.

The current time will appear every time you press the INFO button.

✎

If you disconnect the power cord, you have to set the clock again.

English

Page 18

Basic Features

Clock Mode (Auto / Manual)

− Auto: Set the current time automatically using the time from a digital channel.

✎

The antenna must be connected in order to set the time automatically.

− Manual: Set the current time manually.

✎

Depending on the broadcast station and signal, the auto time set up may not be correct. In this case, set the time manually.

Clock Set: Set the Month, Day, Year, Hour, Minute and am/pm manually.

✎

Available only when Clock Mode is set to Manual.

✎

You can set the Month, Day, Year, Hour and Minute directly by pressing the number buttons on the remote control.

Time Zone: Select your time zone.

✎

This function is only available when the Clock

Mode is set to Auto.

DST (Daylight Saving Time) (Off / On / Auto):

Switches the Daylight Saving Time function on or off.

✎

This function is only available when the Clock

Mode is set to Auto.

¦ Using the Sleep Timer

MENUm → Setup → Time → Sleep Timer → ENTER

■ Sleep Timer shuts off the TV after a preset period of time. (30, 60, 90, 120, 150 and 180 minutes).

✎

To cancel the Sleep Timer, select Off.

: Automatically

SLEEP

¦ Setting the On/Off Timer

MENUm → Setup → Time → Timer 1 → ENTER

■ Timer 1 / Timer 2 / Timer 3: Three different on / off timer settings can be made. You must set the clock ﬁrst.

Timer 1

On Time

▲

00 00 am

▼

Off Time

00 00 am

Volume

10 TV Cable 3

Repeat

Once

On Time / Off Time: Set the hour, minute, and activate / inactivate. (To activate the timer with the setting you’ve chosen, set to Activate.)

Volume: Set the desired volume level. Contents (when the Source is set to USB): Select a

folder in the USB device containing music or photo ﬁles to be played when the TV is turned on automatically.

✎

NOTE

If there is no music file on the USB device or the

folder containing a music file is not selected, the Timer function does not operate correctly.

When there is only one photo file in the USB,

the Slide Show will not play. If a folder name is too long, the folder cannot be

selected. Each USB you use is assigned its own folder.

When using more than one of the same type of USB, make sure the folders assigned to each USB have different names.

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual to set at you convenience. If you

select Manual, you can set up the day you want to activate the timer.

✎

The c mark indicates the day is selected.

✎

Auto Power Off (available only when the TV is turned on by the Timer): The TV will be automatically turned off after 3 hours of being left idle to prevent overheating.

Contents

Sun Mon Tue Wed Thu Fri Sat

Move

U Adjust E

Inactivate

Enter

Return

¦ Locking Programs

MENUm → Setup → V-Chip → ENTER

V-Chip

The V-Chip feature automatically locks out programs that are deemed inappropriate for children. The user must enter a PIN (personal identiﬁcation number) before any of the V-Chip restrictions are set up or changed.

English

Page 19

✎

NOTE

V-Chip is not available in HDMI or Component

mode. The default PIN number of a new TV set is “0-0-0-0”

Allow All: Press to unlock all TV ratings.

Block All: Press to lock all TV ratings.

■ V-Chip Lock (Off / On): You can block rated TV Programs.

TV Parental Guidelines: You can block TV programs depending on their rating. This function allows you to control what your children are watching.

− TV-Y: Young children / TV-Y7: Children 7 and over / TV-G: General audience / TV-PG: Parental guidance / TV-14: Viewers 14 and over / TV-MA: Mature audience

− ALL: Lock all TV ratings. / FV: Fantasy violence / V: Violence / S: Sexual situation / L: Adult Language / D: Sexually Suggestive Dialog

✎

The V-Chip will automatically block certain categories dealing with more sensitive material. For example, if you block the TV-Y category, then TV-Y7 will automatically be blocked. Similarly, if you block the TV-G category, then all the categories in the young adult group will be blocked (TV-G, TV-PG, TV-14 and TV-MA). The sub-ratings (D, L, S, V) work similarly. So, if you block the L sub-rating in TVPG, then the L sub-ratings in TV-14 and TV-MA will automatically be blocked.

MPAA Rating: You can block movies depending on their MPAA rating. The Motion Picture Association of America(MPAA) has implemented a rating system that provides parents or guardians with advanced information on which ﬁlms are appropriate for children.

− G: General audience (no restrictions). / PG: Parental guidance suggested. / PG-13: Parents strongly cautioned. / R: Restricted. Children under 17 should be accompanied by an adult. / NC-17: No children under age 17. / X: Adults only. / NR: Not rated.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the PG-13 category, then R, NC-17 and X will automatically be blocked.

Canadian English: You can block TV programs depending on their Anglophone Canadian ratings.

− C: Programming intended for children under age 8. / C8+: Programming generally considered acceptable for children 8 years and over to watch on their own. / G: General programming, suitable for all audiences. / PG: Parental Guidance. / 14+: Programming contains themes or content which may not be suitable for viewers under the age of 14. / 18+: Adult programming.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the G category, then PG,

14+ and 18+ will automatically be blocked.

Canadian French: You can block TV programs

depending on their Anglophone Canadian ratings.

− G: General / 8 ans+: Programming generally considered acceptable for children 8 years and over to watch on their own. / 13 ans+: Programming may not be suitable for children under the age of 13. / 16 ans+: Programming is not suitable for children under the age of 16. / 18 ans+: Programming restricted to adults.

✎

The V-Chip will automatically block any category that deals with more sensitive material. For example, if you block the 8 ans+ category, then 13 ans+, 16 ans+ and 18 ans+ will automatically be blocked also.

Downloadable U.S. Rating: Parental restriction information can be used while watching DTV channels.

✎

NOTE

If information is not downloaded from the

broadcasting station, the Downloadable U.S. Rating menu is deactivated.

Parental restriction information is automatically

downloaded while watching DTV channels. It may take several seconds.

The Downloadable U.S. Rating menu

is available for use after information is downloaded from the broadcasting station. However, depending on the information from the broadcasting station, it may not be available for use.

Parental restriction levels differ depending on

the broadcasting station. The default menu name and Downloadable US Rating change depending on the downloaded information.

Even if you set the on-screen display to another

language, the Downloadable U.S. Rating menu will appear in English only.

The rating will automatically block certain

categories that deal with more sensitive material.

The rating titles (For example: Humor Level..etc)

and TV ratings (For example: DH, MH, H..etc) may differ depending on the broadcasting station.

■ Change PIN: The Change PIN screen will appear. Choose any 4 digits for your PIN and enter them. As soon as the 4 digits are entered, the Conﬁrm New PIN screen appears. Re-enter the same 4 digits. When the Conﬁrm screen disappears, your PIN has been memorized.

03 Basic Features

English

Page 20

Basic Features

How to watch a restricted channel

If the TV is tuned to a restricted channel, the V-Chip will block it. The screen will go blank and the following message will appear:

This channel is blocked by V-Chip. Please enter the PIN to unblock.

✎

If you forget the PIN, press the remote-control buttons in the following sequence, which resets the pin to “0-0-0-0:” POWER (off) → MUTE → 8 → 2 → 4 →

POWER(on)

¦ Other Features

MENUm → Setup → ENTER

Language

Set the menu language.

1. Select Language and press the ENTER

2. Choose desired language and press the ENTER

button.

✎

Choose between English, Español and Français.

button.

Game Mode (Off / On)

When connecting to a game console such as PlayStation™ or Xbox™, you can enjoy a more realistic gaming experience by selecting the game mode.

✎

NOTE

Precautions and limitations for game mode.

− To disconnect the game console and connect another external device, set Game Mode to Off in the setup menu.

− If you display the TV menu in Game Mode, the screen shakes slightly.

Game Mode is not available when the input source

is set to TV. After connecting the game console, set Game Mode

to On to prevent poor picture quality. If Game Mode is On: Picture mode is set to

Standard and Sound mode is set to Movie. Selecting Reset after adjusting the equalizer returns

the equalizer to its default settings.

Caption

(On-Screen Text Messages)

■ Caption (Off / On): You can switch the caption function on or off. If captions are not available, they will not be displayed on the screen.

■ Caption Mode: You can select the desired caption mode.

✎

The availability of captions depends on the program being broadcast.

Default / CC1~CC4 / Text1~Text4: (analog channels only) The Analog Caption function operates in either analog TV channel mode or when a signal is supplied from an external device to the TV. (Depending on the broadcasting signal, the Analog Caption function may not work with digital channels.)

Default / Service1~Service6 / CC1~CC4 / Text1~Text4: (digital channels only) The Digital Captions

function works with digital channels.

✎

Service1~6 may not be available in digital caption mode depending on the broadcast.

■ Digital Caption Options: (digital channels only) Size: Options include Default, Small, Standard and

Large. The default is Standard. Font Style: Options include Default and Styles 0 to 7.

The default is Style 0. Foreground Color: Options include Default, White,

Black, Red, Green, Blue, Yellow, Magenta and Cyan. You can change the color of the letter. The default is White.

Background Color: This adjusts the opacity of text. Options include of Default, White, Black, Red, Green, Blue, Yellow, Magenta and Cyan. You can change the background color of the caption. The default is Black.

Foreground Opacity: Options include Default, Transparent, Translucent, Solid and Flashing.

Background Opacity: This adjusts the opacity of the caption background. Options include Default, Transparent, Translucent, Solid and Flashing.

Return to Default: This option sets each Size, Font Style, Foreground Color, Background Color, Foreground Opacity and Background Opacity to its

default.

✎

NOTE

Digital Caption Options are available only

when Default and Service1 ~ Service6 can be selected in Caption Mode.

The availability of captions depends on the

program being broadcasted. The Default setting follows the standards set by

the broadcaster. The Foreground and Background cannot be set

to have the same color. You cannot set both the Foreground Opacity

and the Background Opacity to Transparent.

✎

The Caption feature doesn’t work in Component, HDMI modes.

English

Page 21

Melody (Off / Low / Medium / High)

Set so that a melody plays when the TV is turned on or off.

✎

The Melody does not play.

When no sound is output from the TV because the

MUTE button has been pressed.

When no sound is output from the TV because the

volume has been reduced to minimum with the VOL

– button.

When the TV is turned off by Sleep Timer function.

¦ Economical Solutions

MENUm → Setup → ENTER

Energy Saving (Off / Low / Medium / High)

This adjusts the brightness of the TV in order to reduce power consumption. Until the screen turns on again, a distorted picture will be displayed for about 4 seconds.

Eco Sensor (Off / On)

Eco Sensor detects surrounding light intensity using an optical sensor and adjusts the screen’s brightness.

■ Eco Sensor (Off / On): Turns the sensor off or on.

✎

If you adjust the Backlight, the Eco Sensor will be set to Off.

■ Min Cell Light: Manually adjust the screen brightness (0~10).

✎

If Eco Sensor is On, the display brightness may change (become slightly darker or brighter) depending on the surrounding light intensity.

Support Menu

MENUm → Support → ENTER

Self Diagnosis

■ Picture Test (Yes / No): Use to check for picture problems.

Yes: If the test pattern does not appear or there is noise in the test pattern, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance.

No: If the test pattern is properly displayed, select No. There may be a problem with your external equipment. Please check your connections. If the problem persists, refer to the external device’s user manual.

■ Sound Test (Yes / No): Use the built-in melody sound to check for sound problems.

✎

If you hear no sound from the TV’s speakers, before performing the sound test, make sure

Speaker Select is set to TV Speaker in the Sound menu.

✎

The melody will be heard during the test even if Speaker Select is set to External Speaker or the sound is muted by pressing the MUTE button.

Yes: If you can hear sound only from one speaker or not at all during the sound test, select Yes. There may be a problem with the TV. Contact Samsung’s Call Center for assistance.

No: If you can hear sound from the speakers, select No. There may be a problem with your external equipment. Please check your connections. If the problem persists, refer to the external device’s user manual.

■ Signal Strength: (Digital channels only) An HD channel’s reception quality is either perfect or the channels are unavailable. Adjust your antenna to increase signal strength.

Software Upgrade

Samsung may offer upgrades for your TV’s ﬁ rmware in the future. Please visit Samsung. com or contact the Samsung call center at to receive information about downloading upgrades and using a USB drive. Upgrades will be possible by connecting a USB drive to the USB port.

✎

When software is upgraded, video and audio settings you have made will return to their default (factory) settings.

✎

We recommend you write down your settings so that you can easily reset them after the upgrade.

USB Drive

TV Side Panel

HD Connection Guide

Refer to this information when connecting external devices to the TV.

Contact Samsung

View this information when your TV does not work properly or when you want to upgrade the software. You can ﬁnd information regarding our call centers and how to download products and software.

03 Basic Features

English

Page 22

Advanced Features

Music

Photo Music Setup

SUM

307.2MB/973.7MB

USB

Media Play

MEDIA.P

Enjoy photos and/or music ﬁ les saved on a USB Mass Storage Class (MSC) device.

MENUm → Application → Media Play

(USB) → ENTER

Device Name

USB

SUM

315.0MB/495.0MB Free

¦ Connecting a USB Device

1. Turn on your TV.

2. Connect a USB device containing photo and/or music ﬁ les to the USB jack on the

side of the TV.

3. When USB is connected to the TV, popup window appears. Then you can select Media Play.

USB Drive

Using the Media Play Menu

Viewing a Photo (or Slide Show)

1. Press the MENU button. Press the ▲ or ▼ button to select

Application, then press the ENTER

2. Press the ▲ or ▼ button to select Media Play (USB), then press the

ENTER

button.

3. Press the ▲ or ▼ button to select the corresponding USB Memory Device, then press the ENTER

✎

The Media Play menu differs depending on the USB Memory Device connected to TV.

✎

Some devices may not be supported due to compatibility problems.

4. Press the ◄ or ► button to select an icon (Photo, Music, Setup), then press the ENTER

✎

It might not work properly with unlicensed multimedia files.

✎

Need-to-Know List before using Media Play (USB)

Only alphanumeric characters must be used as a folder name or file name (photo, music).

The file system only supports FAT16/32 (The NTFS file system is not supported) Certain types of USB Digital camera

and audio devices may not be compatible with this TV. Media Play (USB) only supports the USB Mass Storage Class device (MSC). MSC is a Mass Storage Class Bulk-Only

Transport device. Examples of MSC are Thumb drives and Flash Card Readers (Both USB HDD and HUB are not supported.)

Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.

SAMSUNG is not responsible for any data file damage or data loss. Please connect directly to the USB port of your TV. If you are using a separate cable connection, there may be a USB

Compatibility problem.

button.


SUM

307.2MB/973.7MB

Photo Music Setup

Move

Enter

TV Side Panel

Play

Return

Exit

English

Page 23

Only MP3 and JPEG file formats are supported.


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB

USB

The Media Play (USB) mp3 format only supports music files with a high sampling frequency (32 kHz, 44.1 kHz, or 48

kHz). We recommend the sequential jpeg format.

Do not disconnect the USB device while it is loading.

MTP (Media Transfer Protocol) is not supported.

The playing duration of an mp3 file may be displayed as “00:00:00” if its playing time information is not found at the

start of the file. The higher the resolution of the image, the longer it takes to display on the screen.

The Photo or Music List displays up to 300 folders or files.

Loading may take some time depending on the size of the file.

MP3 files with DRM that have been downloaded from a non-free site cannot be played.

Digital Rights Management (DRM) is a technology that supports the creation of content, distribution and management

of the content in an integrated and comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the illegal copying of contents, as well as managing billings and settlements.

The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.

If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.

If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is

not played, connect the USB device to the PC, format the device and check the connection. If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC

to permanently delete the file.

Photos

04 Advanced Features

Viewing a Photo (or Slide Show)

1. Press the INFO button to display the option View, Start Slide Show, Delete, Delete All, Deselect All.

2. Press the ▲ or ▼ button to select Start Slide Show then press the

ENTER

button.

✎

During the slide show, files are displayed in order from the currently shown file.

✎

MP3 files can be automatically played during the Slide Show if the Default Background Music is set to On. To enable this


440

580

78.0KB

Jan 7, 2010

03 / 14

SUM

307.2MB/973.7MB


Upper Fold... Folder

File.....jpg File.....jpg

Free

File.....jpg File.....jpg File.....jpg

Select


File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

Move j Option

function, MP3 files and other photo files must be located in the same folder on the USB Memory Device.

✎

Press the INFO button during the slide show to set the following options Slide Show Speed, Background Music, Background Music Setting, List. Press the ▲ or ▼ button to select the option, then press the ENTERE button.

− After setting the option press the ENTER

✎

Press the INFO button during the play the photo files to set the following options Start Slide Show, Zoom, Rotate, List. Press the ▲ or ▼ button to select the option, then press the ENTERE button.

− After setting the option press the ENTER

button to make a change.

File.....jpg File.....jpg

Play

1/1 Page

Return

English

Page 24

Advanced Features


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB


580

440

78.0KB

03 / 14

SUM


307.2MB/973.7MB

File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

File.....jpg File.....jpg File.....jpg

USB

Music

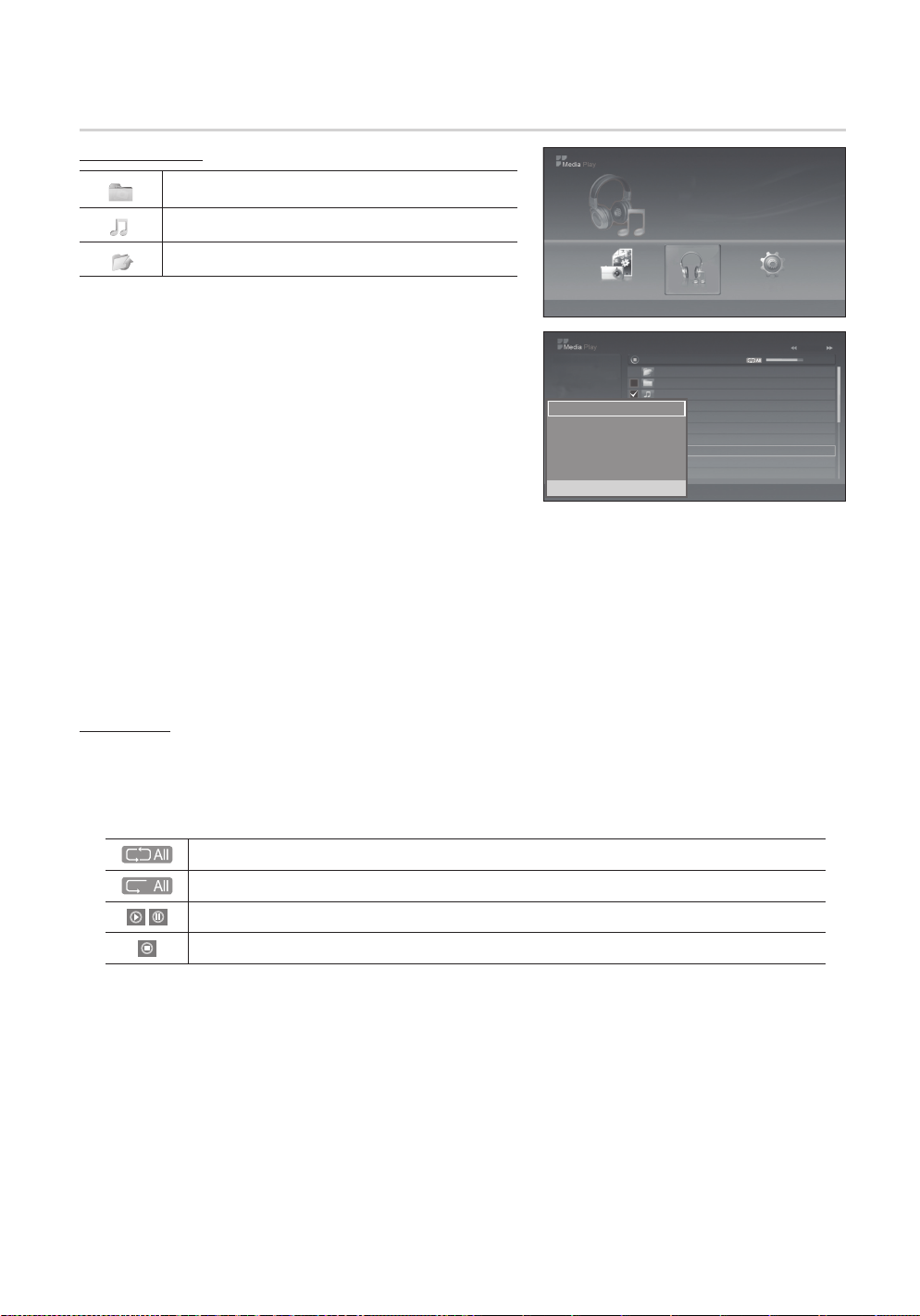

Using the MP3 List

Folder icon

Music list icon

Move to the previous folder stage icon

✎

Press  (REW) or µ (FF) buttons to change pages.

✎

The selected file is displayed on the top with its playing time.

1. To select all ﬁles or a ﬁle, press the INFO button to display the Music menus. Press the ENTER

button to select Play (or Play selected ﬁles),

Repeat Music, Delete (or Delete selected File), Delete All or Deselect All.

2. Press the ▲ or ▼ button to move to an icon, then press the

ENTER

button.

Music

4.3MB

Jan 7, 2010

2 / 31

Play selected les

Repeat Music : Off

Delete Selected File

Delete All

307.2MB/973.7MB

Deselect All

Pressing the ENTERE button over a musical note icon immediately plays the music ﬁle. Pressing the ENTERE button over a folder icon shows the music ﬁles included in the folder.

■ Play: Select to play MP3 ﬁles.

✎

This menu only shows files with the MP3 file extension. Files with other file extensions are not displayed, even if they are saved on the same USB device.

✎

To adjust the music volume, press the

MUTE button on the remote control.

button on the remote control. To mute the sound, press the

■ Repeat Music (On / Off): Select to repeatedly play MP3 ﬁles in the current folder.

Music

SUM

307.2MB/973.7MB

Photo Music Setup

06-I Will Carry You.mp3 00:00:00

Upper Folder

Folder

01-The Way.mp3 00:03:25

02-Run To Me.mp3 00:03:25

03-No More Sad Songs.mp3 00:03:25

04-Interference-gold.mp3 00:03:25

05-marketa_irglova-The_hill.mp3 00:03:25

SUM

' Select

06-I Will Carry You.mp3 00:03:25

07-marketa_irglova.mp3 00:03:25

08-Super World.mp3 00:03:25

Exit

Move j Option

Move

Enter

Play

Return

1/4 Page

Return

Playing Music

y Only displays ﬁles with the MP3 ﬁle extension. Other ﬁle extensions are not displayed, even if they are saved on the same

USB device.

y If the sound is strange when playing MP3 ﬁles, adjust the Equalizer and SRS TruSurround HD in the Sound menu. (An

over-modulated MP3 ﬁle may cause a sound problem.)

y Music function information icons

English

Repeat Music is On.

Repeat Music is Off.

When pressing the  (Play) /  (Pause) button on the remote control while music is playing.

When pressing the  (Stop) button on the remote control, the music stops.

Page 25

Setup


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB


580

440

78.0KB

03 / 14

SUM


307.2MB/973.7MB

File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

File.....jpg File.....jpg File.....jpg

Music

4.3MB

2 / 31

06-I Will Carry You.mp3 00:00:00

01-The Way.mp3 00:03:25

02-Run To Me.mp3 00:03:25

03-No More Sad Songs.mp3 00:03:25

04-Interference-gold.mp3 00:03:25

05-marketa_irglova-The_hill.mp3 00:03:25

06-I Will Carry You.mp3 00:03:25

07-marketa_irglova.mp3 00:03:25

08-Super World.mp3 00:03:25

SUM

307.2MB/973.7MB

USB

Using the Setup Menu

■ Slide show Speed: Select to control the slide show speed. You can select Fast, Normal or Slow.

■ Background Music: Select to determine whether to play an MP3 ﬁle during a slide show. You can select Music On or Music Off.

■ Background Music Setting: While a slide show is in progress, use the Background Music Setting to select a music ﬁle to listen to. Select an MP3 ﬁle as the background music.

■ Repeat Music: Select to determine whether to repeat playing the music when all MP3 ﬁles in the current folder have been played.

■ Screen Saver: Select to set the waiting time before the screen saver appears. The screensaver will appear when no button is pressed for 10 min, 20 min, 40 min, 1 hour or Off.

■ Safe Remove: You can remove the device safely from the TV.

Playing the selected photos / music ﬁles

y Press the Yellow button. y Repeat the above operation to select desired photos / music ﬁles.

✎

Selected photos or files are marked with the symbol c. To cancel a selection, press the Yellow button again.

y Press the



(Play) / ENTERE button to play the selected photos or ﬁles.

Setup

Slide show Speed : Fast

Background Music : On

Background Music Setting

Repeat Music : On

Screen Saver : 10 min

Safe Remove

Move

Enter

04 Advanced Features

Return

English

Page 26

Advanced Features

Anynet+

What is Anynet+?

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device has this feature, check if there is an Anynet+ logo on it.

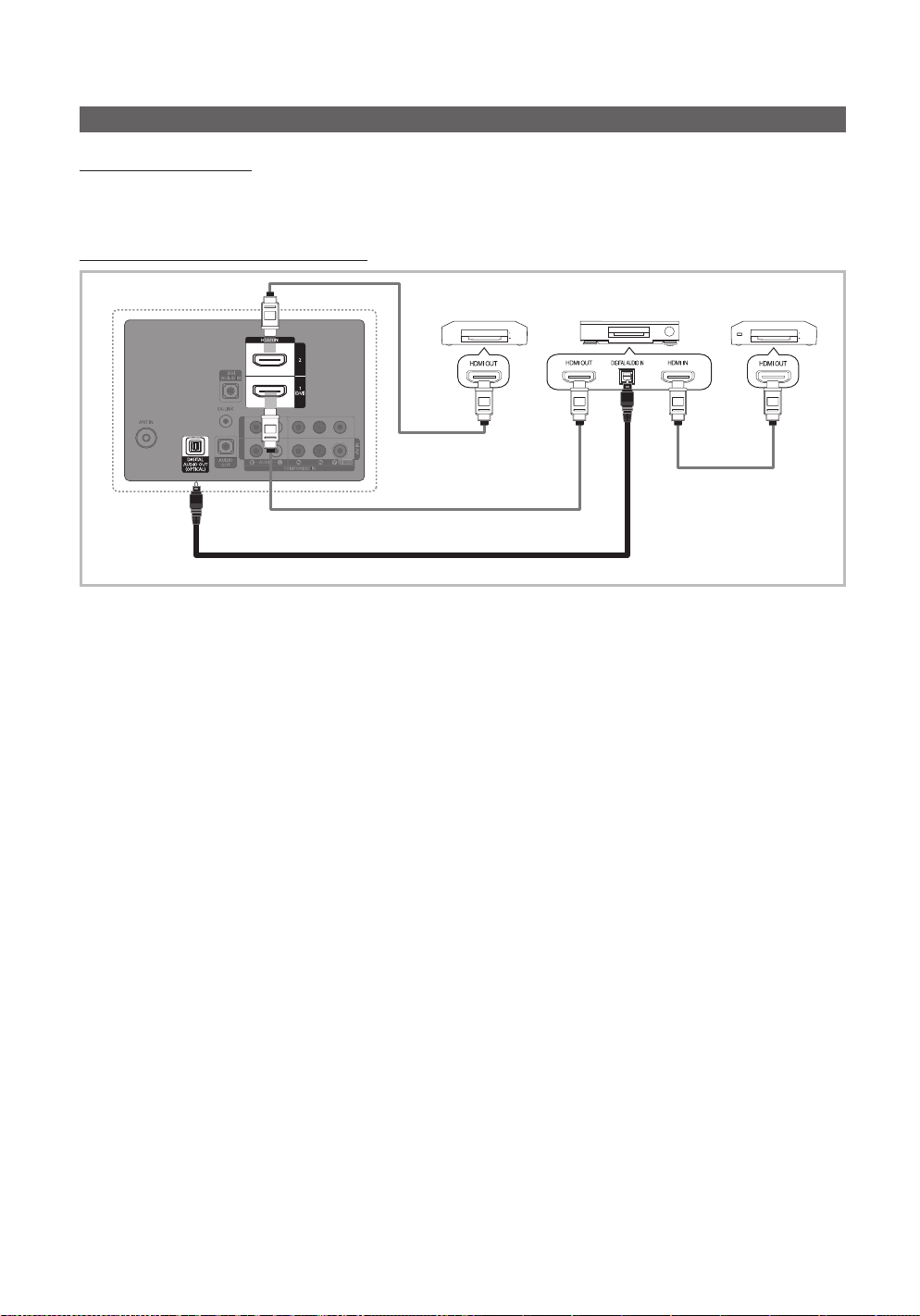

To connect to a Samsung Home Theater

1. Connect the HDMI IN (1(DVI) or 2) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an HDMI cable.

✎

NOTE

Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input

on the Home Theater. When following the connection above, the Optical jack only outputs 2 CH (channel) audio. You will only hear sound

from the Home Theater’s Front, Left and Right speakers and the subwoofer. If you want to hear 5.1 CH audio, connect the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the Amplifier or Home Theater, not the TV.

You can connect only one Home Theater.

You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.

Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.

Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.

TV Rear Panel

Optical cable

HDMI cable

Home Theater

Anynet+ Device 2Anynet+ Device 1

HDMI cable

English

Page 27

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Changes Anynet+ mode to TV broadcast mode.

Device List Shows the Anynet+ device list.

(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of

(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the

Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that

Stop Recording: (*recorder) Stops recording.

Receiver Sound is played through the receiver.

If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is connected, it will be represented as (*device_name).

the DVD recorder will appear.

play menu of the DVD recorder will appear.

support the recording function.)

¦ Setting Up Anynet+

MENUm → Application → Anynet+ (HDMI-CEC) → ENTER

■ Setup Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.

✎

When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.

Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.

✎

The active source on the TV must be set to TV to use the Anynet+ function.

✎

Even if an external device is still recording, it may turn off.

04 Advanced Features

¦ Switching between Anynet+ Devices

1. Anynet+ devices connected to the TV are listed.

✎

If you cannot find a device you want, press the Red button to refresh the list.

2. Select a device and press the ENTER

✎

Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.

Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching

operation. If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.

Make sure to switch to an Anynet+ device by using the Device List.

button. You can switch to the selected device.

¦ Recording

You can make a recording of a TV Program using a Samsung recorder.

1. Select Recording.

✎

When there are more than two recording devices

When multiple recording devices are connected, the recording devices are listed. Select one recording device in

the Device List.

✎

When the recording device is not displayed, select Device List and press the Red button to search devices.

2. Press the EXIT button to exit.

✎

You can record the source streams by selecting Recording: (device_name).

✎

Pressing the  (REC) button will record whatever you are currently watching. If you are watching video from another device, the video from the device is recorded.

✎

Before recording, check whether the antenna jack is properly connected to the recording device. To properly connect an antenna to a recording device, refer to the recording device’s users manual.

English

Page 28

Advanced Features

¦ Listening through a Receiver

You can listen to sound through a receiver (i.e Home Theater) instead of the TV Speaker.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

If your receiver supports audio only, it may not appear in the device list.

✎

The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO

OUT (OPTICAL) jack of the TV.

✎

When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the receiver.

✎

NOTE

You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.

The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.

The Anynet+ functions do not operate with other manufacturers’ products.

¦ Troubleshooting for Anynet+

Problem Possible Solution

Anynet+ does not work. • Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.

I want to start Anynet+. • Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to

I want to exit Anynet+. • Select View TV in the Anynet+ menu.

The message “Connecting to Anynet+ device...” appears on the screen.

The Anynet+ device does not play. • You cannot use the play function when Plug & Play (initial setup) is in progress.

• Only one receiver (home theater) can be connected.

• Check if the Anynet+ device power cord is properly connected.

• Check the Anynet+ device’s Video/Audio/HDMI cable connections.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Check whether the TV remote control is in TV mode.

• Check whether the remote control is Anynet+ compatible.

• Anynet+ doesn’t work in certain situations. (Searching channels, operating Media Play (USB) or Plug & Play

(initial setup), etc.)

• When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off and on again.

• Check if the Anynet+ Function of Anynet+ device is set on.

On in the Anynet+ Setup menu.

• Press the TOOLS button to display the Anynet+ menu and select a menu you want.

• Press the SOURCE button on the TV remote control and select a non- Anynet device

• Press

• You cannot use the remote control when you are conﬁguring Anynet+ or switching to a view mode.

• Use the remote control when the Anynet+ setting or switching to view mode is complete.

CH <, PRE-CH and FAV.CH to change the TV mode. (Note that the channel button operates only

when a tuner-embedded Anynet+ device is not connected.)

The connected device is not displayed.

The TV Program cannot be recorded.

The TV sound is not output through the receiver.

English

• Check whether or not the device supports Anynet+ functions.

• Check whether or not the HDMI cable is properly connected.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Search Anynet+ devices again.

• You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support Anynet+

functions.

• If connection is terminated because there has been a power interruption or the HDMI cable has been

• disconnected, please repeat the device scan.

• Check whether the antenna jack on the recording device is properly connected.

• Connect the optical cable between TV and the receiver.

Page 29

Other Information

Installing the Wall Mount

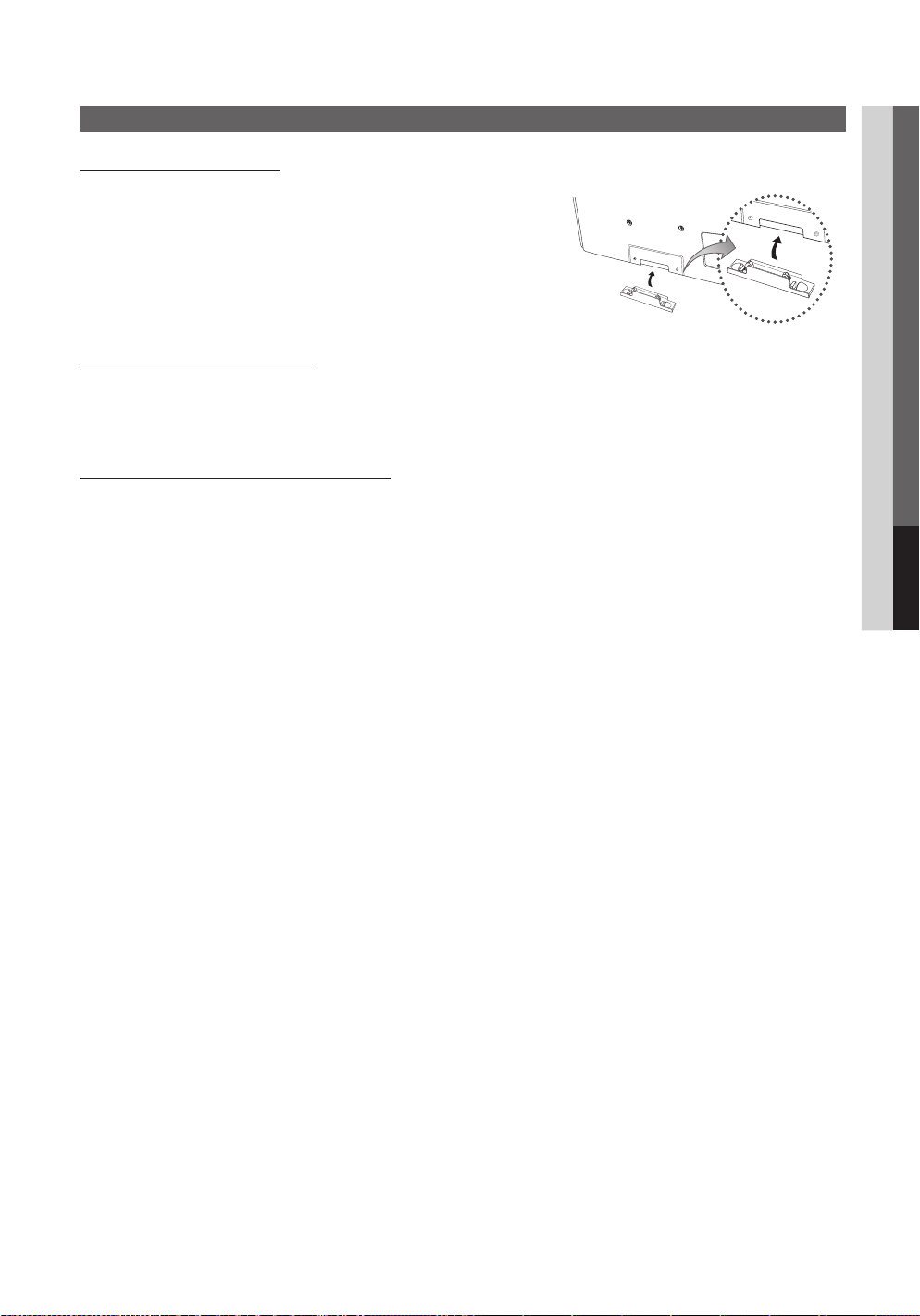

Attaching the Blanking Bracket

When installing the TV onto a wall, attach the Blanking Bracket as shown.

Blanking Bracket

Installing the Wall Mount Kit

The wall mount kit (sold separately) allow you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

Wall Mount Kit Speciﬁcations (VESA)

✎

The wall mount kit is not supplied, but sold separately.

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw

specifications. Screws that are too long may cause damage to the inside of the TV set. For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on the wall mount specifications. Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal

injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Do not mount the TV at more than a 15 degree tilt.

Always use two people to mount the TV to a wall.

05 Other Information

English

Page 30

Other Information

Product Family inches

42~50 400 X 400

58~63 600 X 400

PDP TV

70~79 800 X 400

80~ 1400 X 800

✎

Unscrew the hole around before installing Wall-Mount on the wall.

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

VESA Spec.

(A * B)

Standard Screw Quantity

M8 4

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

✎

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the

product falling.

✎

The appearance may differ depending on the product.

Installation with a stand. Installation with a wall-mount.

4inches

4 inches

4inches

English

Page 31

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious injuries or death. Follow all safety precautions provided in the included Safety Flyer. For added stability and safety, install the anti-fall device as follows.

¦ To Avoid the TV from Falling

1. Put the screws into the clamps and ﬁrmly fasten them onto the wall.

Conﬁrm that the screws have been ﬁrmly installed onto the wall.

✎

You may need additional material such as an anchor depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2. Remove the screws from the center back of the TV, put the screws into the clamps, and then fasten the screws onto the TV again.

✎

Screws may not be supplied with the product. In this case, please purchase the screws of the following speciﬁcations.

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the wall with a strong string and then tie the string tightly.

✎

NOTE

Install the TV near to the wall so that it does not fall backwards.

It is safe to connect the string so that the clamps fixed on the

are equal to or lower than the clamps ﬁxed on the TV.

Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check connections for any sign of fatigue for failure. If you have any doubt about the security of your connections, contact a professional installer.

wall

05 Other Information

Wall

English

Page 32

Other Information

Troubleshooting

If the TV seems to have a problem, ﬁrst try this list of possible problems and solutions. If none of these troubleshooting tips apply, visit “www.samsung.com,” then click on Support, or contact a Samsung customer service center.

Issues Solutions and Explanations

Poor picture First of all, please perform the Picture Test and conﬁrm that your TV is properly displaying the test image.

The TV image does not look as good as it did in the store.

The picture is distorted: macro block error, small block, dots, pixelization.

Color is wrong or missing. • If you’re using Component connection, make sure the component cables are connected to the

There is poor color or brightness. • Adjust the Picture options in the TV menu. (go to Picture mode / Color / Brightness / Sharpness)

There is a dotted line on the edge of the screen.

The picture is black and white. • If you are using an AV composite input, connect the video cable (yellow) to the Green jack of

When changing channels, the picture freezes or is distorted or delayed.

Sound Problem First of all, please perform the Sound Test to conﬁrm that your TV audio is properly operating.

There is no sound or the sound is too low at maximum volume.

The picture is good but there is no sound. • Set the Speaker Select option to TV Speaker in the sound menu (p. 17).

The speakers are making an inappropriate noise.

No Picture, No Video

The TV won’t turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

The TV turns off automatically. • Ensure the Sleep Timer is set to Off in the Setup menu (p. 18).

(go to MENU - Support - Self Diagnosis - Picture Test) (p. 21) If the test image is properly displayed, the poor picture may be caused by the source or signal.

• If you have an analog cable/satellite box, upgrade to an HD digital set top box. Use HDMI or Component cables to deliver HD (high deﬁnition) picture quality.

• Cable/Satellite subscribers: Try HD stations from the channel line up.

• Antenna connection: Try HD stations after performing Auto program.

Many HD channels are up scaled from SD(Standard Deﬁnition) contents.

✎

• Adjust the Cable/Sat box video output resolution to 1080i or 720p.

• Compression of video contents may cause picture distortion, especially in fast moving pictures such

as sports and action movies.

• Low signal level can cause picture distortion. This is not a TV problem.

correct jacks. Incorrect or loose connections may cause color problems or a blank screen.

(p. 14)

• Adjust Energy Saving option in the Setup menu (p. 21)

• Try resetting the picture to view the default picture settings. (go to MENU - Picture - Picture Reset)

(p. 16)

• If the picture size is set to Screen Fit, change it to 16:9 (p. 15).

• Change cable/satellite box resolution.

component input 1 on the TV.

• If connected to a cable box, please try to reset it. (reconnect the AC cord and wait until the cable box reboots. It may take up to 20 minutes)

• Set the output resolution of the cable box to 1080i or 720p.

(go to MENU - Support - Self Diagnosis - Sound Test) (p. 21) If the audio is OK, the sound problem may caused by the source or signal.

• Please check the volume of the device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.

• If you are using an external device, make sure the audio cables are connected to the correct audio

input jacks on the TV.

• If you are using an external device, check the device’s audio output option (ex. you may need to change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).

• If you are using a DVI to HDMI cable, a separate audio cable is required.

• If your TV has a headphone jack, make sure there is nothing plugged into it.

• Reboot the connected device by reconnecting the device’s power cable.

• Check cable connections. Make sure a video cable is not connected to an audio input.

• For antenna or Cable connections, check the signal strength. Low signal level may cause sound

distortion.

• Perform the Sound Test as explained above.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns

on, refer to “Remote control does not work” below.

• If your PC is connected to the TV, check your PC power settings.

• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.

• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15 minutes if

there is no signal.

English

Page 33

Issues Solutions and Explanations

There is no picture/video. • Check cable connections (remove and reconnect all cables connected to the TV and external

RF(Cable/Antenna) Connection

The TV is not receiving all channels. • Make sure the coaxial cable is connected securely.

No Caption on digital channels. • Check Caption Setup menu. Try changing Caption Mode Service1 to CC1 (p. 20).

The picture is distorted: macro block error, small block, dots, pixelization.

PC Connection

A “Mode Not Supported” message appears.

The video is OK but there is no audio. • If you are using an HDMI connection, check the audio output setting on your PC.

Others

Purple/green rolling horizontal bars and buzzing noise from the TV speakers with Component cable connection.

The picture won’t display in full screen. • HD channels will have black bars on either side of the screen when displaying up scaled SD (4:3)

The remote control does not work. • Replace the remote control batteries with the poles (+/–) in the right direction.

Plasma TV is making humming noise. • Plasma TVs typically make a soft humming sound. This is normal. It’s caused by the electrical charges

devices).

• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connected to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.

• Reboot the connected device by reconnecting the device’s power cable.

• Please try Auto Program to add available channels to the channel list. Go to MENU - Channel -

Auto Program then select Auto and make sure the correct Cable TV signal type is set in the menu. There are 3 options (STD, HRC and IRC) (p. 13).

• Verify the Antenna is positioned correctly.

• Some channels may not have caption data.

• Compression of video contents may cause picture distortion, especially with fast moving pictures

such as sports and action movies.

• A low signal can cause picture distortion. This is not a TV problem.

• Set your PC’s output resolution so it matches the resolutions supported by the TV (p. 11).

• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this indicates

that the set-top-box has a grounding issue. Replace the Component video cables with an HDMI connection.

contents.

• Black bars on the Top & Bottom will be shown on movies that have aspect ratios different from your TV.

• Adjust the picture size options on your external device or TV to full screen.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

that are used to create the images on the screen.

• If the humming sound is loud, you may have set the brightness on the TV too high. Try setting the brightness lower.

• You can also have loud humming if the back of your Plasma TV is too close to a wall or other hard surface. Also try rerouting your connection cables.

• Improper installation of wall mount can create excessive noise.

05 Other Information

English

Page 34

Other Information

Issues Solutions and Explanations

Image Retention (Burn In) Issue. • To minimize the possibility of screen burn, this unit is equipped with screen burn reduction technology.

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

Caption on TV menu is greyed out. • Caption can not be selected in the TV menu when connected via HDMI or Component (p. 20).

A “Mode Not Supported” message appears.

There is a plastic smell from the TV. • This smell is normal and will dissipate over time.

The TV Signal Strength is unavailable in the Self Diagnostic Test menu.

The TV is tilted to the side. • Remove the base stand from the TV and reassemble it.

The channel menu is greyed out (unavailable).

Your settings are lost after 30 minutes or every time the TV is turned off.

You have intermittent loss of audio or video.

You see small particles when you look closely at the edge of the frame of the TV.

Pixel Shift technology enables you to set picture movement up/down (Vertical Line) and side to side (Horizontal Dot).

• Program the Cable/Set remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

• Caption must be activated on the external device (p. 20).

• Check the supported resolution of the TV, and adjust the external device’s output resolution

accordingly. Refer to the resolution settings on page 10 of this manual.

• This function is only available with digital channels from an Antenna / RF/Coax connection (p. 21).

• The Channel menu is only available when the TV source is selected.

• If the TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes. Change

the settings from Store Demo mode to Home Use mode in the Plug & Play procedure. Press the

SOURCE button to select TV mode, and go to MENU → Setup → Plug & Play → ENTER

• Check the cable connections and reconnect them.

• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are

ﬂexible enough for long term use. If mounting the TV to a wall, we recommend using cables with 90 degree connectors.

• This is part of the product’s design and is not a defect.

(p. 8).

POP (TV’s internal banner ad) appears on the screen.

✎

Some of above pictures and functions are available at specific models only.

• Select Home Use under Plug & Play mode. For details, refer to Plug & Play Feature (p. 8).

¦ License

TruSurround HD, SRS and symbol are trademarks of SRS Labs, Inc. TruSurround HD technology is incorporated under license from SRS Labs, Inc.

Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Open Source License Notice

In the case of using open source software, Open Source Licenses are available on the product menu.

English

Page 35

Speciﬁcations

Environmental Considerations Operating Temperature Operating Humidity Storage Temperature Storage Humidity

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name PL42C430 / PL42C433 PL50C430 / PL50C433 Screen Size

(Diagonal) Sound

(Output) 10 W X 2 10 W X 2 Dimensions (WxDxH)

Body

With stand

Weight Without Stand With Stand

Panel native 1024 X 768 @ 60Hz 1360 X 768 @ 60Hz

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

(42,3 inches measured diagonally)

42 inches

40,6 x 2,8 x 24,8 inches (1031 x 70,9 x 631,0mm) 40,6 x 11,2 x 27,4 inches

(1031 x 284,5 x 695,5 mm)

38,6 Ibs (17,5 kg) 43,0 Ibs (19,5 kg)

50°F to 104°F (10°C to 40°C) 10% to 80%, non-condensing

-4°F to 113°F (-20°C to 45°C) 5% to 95%, non-condensing

50 inches

(49,9 inches measured diagonally)

47,3 x 2,7 x 28,4 inches

(1202,6 x 69,5 x 720,5 mm)

47,3 x 11,2 x 31,0 inches

(1202,6 x 284,3 x 786,3 mm)

50,7 Ibs (23 kg) 55,1 Ibs (25 kg)

05 Other Information

English

Page 36

Other Information

Index

Antenna 13 Anynet+ 26

AUDIO OUT 10

Auto Volume 17

Background Music 25 Balance L/R 17 Batteries 7 Black Tone 15 Blanking Bracket 29 Brightness 14

Change PIN 19 Channel Menu 12 Clock 17 Color Tone 15 Component 9 Connecting to a PC 10 Connecting to an Audio Device 10

DIGITAL AUDIO OUT 10, 26

Dynamic 14 Dynamic Contrast 15

Eco Sensor 21 Edit Name 11 Editing Channels 13 Energy Saving 21 Equalizer 17 External Speaker 17

FAV.CH button 7, 13

Favorite Channel 13 Film Mode 16 Fine Tune 14 Flesh Tone 15 Frequency 11

HDMI 9, 26 Home Theater 10, 26

Installation Space 30

Language 20 License 34

Media Play 22 Melody 21 Mono 17 Music 24

Navigate 12

Optimal resolution 11

Photos 23 Picture Size 15 Plug & Play 8 Power Indicator 6

Receiver 28 Recording 27 Remote Control 7

Select All 14 Self Diagnosis 21 Sharpness 14 Sleep Timer 18 Slide Show 23 Software Upgrade 21 Source List 11 Speaker Select 17 Speciﬁcations 35 Standby mode 6 Symbol 3

Timer 18 Tools 3 Troubleshooting 32 TV Speaker 17

USB Drive 21, 22

Volume 6

Wall Mount 29 Warm 15 White Balance 15

English

Page 37

This page is intentionally

left blank.

Page 38

Las ﬁguras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especiﬁcaciones del producto están sujetos a cambios sin previo aviso.

Antes de usar el equipo lea este manual para evitar fallas y guarde para futuras referencias.

Instrucciones para el usuario

• Retención de imágenes en la pantalla

No deje imágenes ﬁjas visibles (como las de un videojuego) en el panel de la pantalla de plasma durante mucho tiempo, ya que se podría producir la retención de la

imagen en la misma. Este fenómeno de retención de imágenes también se denomina ‘quemadura de pantalla’. Para evitar dicha retención de la imagen, consulte la página 14 de este manual para reducir el grado de brillo y contraste de la pantalla al mostrar una imagen ﬁja.

• Calor en la parte superior del TV de plasma

La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los oriﬁcios de ventilación de la parte

superior del aparato.

Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato. No obstante, debe evitarse que los niños toquen la parte superior del aparato.

• El aparato emite una especie de ‘crujido’.

El ruido similar a un crujido puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad. Este hecho es

normal y no se trata de ningún defecto en la unidad.

• Defecto de celda

La PDP utiliza un panel compuesto de 2.360.000 píxeles (nivel HD) a 6.221.000 (nivel FHD) que requieren una soﬁsticada tecnología para su producción. No obstante,

puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no inﬂuirán en el rendimiento del aparato.

• Evite que el televisor funcione a temperaturas por debajo de 41 °F (5 °C)

• La imagen ﬁja visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP.

Ver el TV de plasma en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en la izquierda, derecha o centro de la pantalla causados por la diferencia de emisión de luz en la pantalla. La reproducción de un DVD o el uso de una consola de videojuegos pueden provocar un efecto similar en la pantalla. Los daños provocados por los efectos mencionados no quedan cubiertos por la garantía.

• Imágenes fantasma en la pantalla.

Ver imágenes ﬁjas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales. Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ al mostrar imágenes ﬁjas durante tiempo prolongado.

• Garantía

La garantía no cubre ningún daño causado por la retención de imágenes. La garantía no cubre el desgaste de la pantalla.

Español

Page 39

Contenido

Introducción

y Listado de características ......................................... 4

y Accesorios ................................................................ 4

y Install the Stand ........................................................ 5

y Aspecto general del panel de control ........................6

y Aspecto general del mando a distancia .................... 7

y Conexión de una antena ........................................... 8

y Plug & Play (conﬁguración inicial)............................... 8

Conexiones

y Conexión a un dispositivo AV .................................... 9

y Conexión a un dispositivo de audio ......................... 10

y Conexión a un PC ................................................... 10

y Cambio de la fuente de entrada .............................. 11

Funciones básicas

y Cómo desplazarse por los menús ........................... 12

y Menú de canales .................................................... 12

Visualización de canales 12 Uso de los canales favoritos 13 Memorización de canales 13 Edición de canales 13 Otras funciones 13

y Menú de la imagen ................................................. 14

Cambio del modo de imagen preseleccionado 14 Ajuste de la conﬁguración de la imagen 14 Cambio de las opciones de la imagen 15

y Menú del sonido ..................................................... 16

Cambio del modo de sonido preseleccionado 16 Ajuste de la conﬁguración del sonido 17 Conﬁguración del sonido 17

y Menú de conﬁguración ........................................... 17

Conﬁguración de la hora 17 Uso del temporizador de desconexión 18 Activación y desactivación del temporizador 18 Programas de bloqueo 18 Otras funciones 20 Soluciones económicas 21

y Menú de asistencia técnica ..................................... 21

Funciones avanzadas

y Media Play .............................................................. 22

Conexión de un dispositivo USB 22

y Anynet+ .................................................................. 26

Conﬁguración de Anynet+ 27 Conmutación entre dispositivos Anynet+ 27 Grabación 27 Escucha a través de un receptor 28 Solución de problemas de Anynet+ 28

Información adicional

y Instalación del montaje mural .................................. 29

y Seguridad en el espacio de instalación ................... 30

y Fijación del televisor a la pared ................................ 31

Para impedir que el televisor se caiga 31

y Solución de problemas ........................................... 32

Licencia 34

y Especiﬁcaciones ..................................................... 35

y Índice ...................................................................... 36

Antes de usar el equipo lea este manual para evitar fallas y guarde para futuras referencias.

ESPAÑOL

¡Compruebe este símbolo!

Esta función se puede utilizar pulsando el

botón TOOLSdel mando a distancia.

Español

Indica información adicional.

Nota

Guía paso a paso

Consulte aquí las instrucciones para

abrir el submenú pertinente en la OSD

(visualización en pantalla).

Page 40

Introducción

Listado de características

y Excelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD que no

exigen una suscripción sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodiﬁcador). y SRS TruSurround HD: proporciona un sistema surround virtual (pág. 17). y Media Play: Permite reproducir algunos archivos de música e imágenes guardados en un dispositivo USB (pág. 22). y Autodiagnóstico: Permite comprobar si la imagen o el sonido funciona correctamente (pág. 21).

Accesorios

✎

Compruebe que los artículos siguientes vengan incluidos con su TV PDP. Si falta alguno, póngase en contacto con su distribuidor.

✎

El color y la forma de los componentes pueden variar según los modelos.

y Mando a distancia y pilas y Manual del usuario y Tarjeta de garantía / Guía de seguridad / Guía rápida de conﬁguración

Soporte de protección Núcleo de ferrita para cable de alimentación

✎

Núcleo de ferrita para cable de alimentación: El núcleo de ferrita se utiliza para proteger los cables de las

interferencias. Cuando conecte un cable, abra el núcleo de ferrita y sujételo al cable cerca del enchufe, tal

como se muestra en la ilustración.

A (Distancia entre el núcleo de ferrita y un extremo del cable conectado al televisor): inferior a 50mm

B (Distancia entre el núcleo de ferrita y el otro extremo del cable conectado a la toma): inferior a 20mm

y Paño de limpieza y Cable de alimentación

Cables de entrada (se venden por separado)

HDMI HDMI/DVI Componente Compuesto (AV) Coaxial (RF)

Español

Page 41

Instale el soporte

Consulte la guía para instalar el soporte.

Soporte (1 unidad) Soporte de la guía (1 unidad) Tornillos (10 unidades)

Siga los pasos que se indican a continuación para conectar el televisor al soporte.

01 Introducción

(M4 X L16)

Tornillos (M4 x L16)

Soporte de la guía

Soporte

Parte posterior

1. Conecte el soporte de la guía con el soporte mediante seis tornillos (M4 x L16), tal como se muestra.

✎

NOTA

Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte y el soporte de la guía.

Asegúrese de que al menos dos personas levanten y muevan el TV PDP.

Levante el producto y apriete los tornillos. Si aprieta los tornillos sin levantar el TV PDP, éste se puede inclinar hacia un lado.

Vista superior

2. Con el televisor levantado, conéctelo al soporte, tal como se muestra.

3. Atornille los dos tornillos (M4 x L16) en la posición 1 y los otros dos (M4 x L16) en la posición 2.

Tornillos (M4 x L16)

Español

Page 42

Introducción

Aspecto general del panel de control

✎

El color y la forma del producto pueden variar según el modelo.

Indicador de encendido

Altavoces

SOURCE

MENU Muestra un menú en pantalla, la OSD (visualización en pantalla), de las funciones del TV.

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.

(Encendido)

Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

Modo de espera

No deje el televisor en modo de espera durante períodos largos de tiempo (cuando esté de vacaciones, por ejemplo). Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación.

Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este botón como lo haría con el botón ENTERE del mando a distancia.

Ajusta el volumen. En la OSD, utilice los botones ► del mando a distancia.

Cambian los canales. En la OSD, utilice los botones ▼ y ▲ del mando a distancia.

Enciende o apaga el televisor.

Sensor del mando a distancia

de igual modo que los botones ◄ y

de igual modo que los botones

Español

Page 43

Aspecto general del mando a distancia

✎

Este mando a distancia es especial para personas con discapacidades visuales y presenta puntos Braille en los botones de encendido, de canales y del volumen.

01 Introducción

Enciende y apaga el televisor.

Pulse para acceder directamente a los

canales.

Pulse este botón para seleccionar canales

adicionales (digitales) emitidos por la misma

emisora. Por ejemplo, para seleccionar el

canal “54-3”, pulse “54”, “–” y “3”.

Ajusta el volumen.

Hace que aparezca la OSD.

Muestra Media Play (pág. 22).

Seleccionar rápidamente las funciones que se

usan con mayor frecuencia.

Vuelve al menú anterior.

Botones utilizados en los menús

Lista de canales, Media Play, etc.

Utilice estos botones en los modos

Media Play (USB) y Anynet+ (HDMI-CEC)

(pág. 22, 26).

(: controla la grabación de las grabadoras

de Samsung con la función Anynet+)

A B C D

S.MODE SLEEP

P.MODE P.SIZE

Muestra y selecciona las fuentes de vídeo disponibles (pág. 11).

Vuelve al canal anterior. Corta temporalmente el sonido.

Cambia los canales.

Muestra la lista de canales en la pantalla (pág. 12).

Muestra la lista de canales favoritos en la pantalla (pág. 13).

Muestra información en la pantalla del televisor.

Selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú.

Sale del menú.

S.MODE: Se pulsa para seleccionar el modo

del sonido (pág. 16).

SLEEP: Apaga automáticamente el televisor a

la hora establecida (pág. 18).

MTS: Púlselo para elegir estéreo, monoaural o

un programa de audio independiente (emisión SAP) (pág. 17).

P.MODE: Se pulsa para seleccionar el modo

de la imagen (pág. 14).

P.SIZE: Selecciona el tamaño de imagen

(pág. 15).

CC: Controla el decodiﬁcador de subtítulos

(pág. 20).

Instalación de las pilas (tamaño de las pilas: AAA)

✎

NOTA

Utilice el mando a distancia a menos de 7 metros (23 pies) del

televisor. Una luz muy brillante puede afectar al funcionamiento del mando a

distancia. No lo utilice cerca de luces fluorescentes o de neón. El color y la forma pueden variar según el modelo.

Español

Page 44

Introducción

POWER

Conexión de una antena

Cuando el televisor se enciende por primera vez, los parámetros básicos se inician de forma automática.

✎

Conexión del cable de alimentación y la antena.

Antena VHF/UHF

Cable

Entrada de alimentación

Plug & Play (conﬁguración inicial)

Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite conﬁgurar los parámetros básicos. Pulse el botón POWERP. Plug & Play sólo está disponible cuando la fuente Entrada está conﬁgurada como TV.

✎

Para volver al paso anterior, pulse el botón rojo.

Selección de un idioma

Selección de Demo tienda

o Uso doméstico

Selección de una antena

Selección de un canal

Conﬁguración del Modo

de reloj

Visualización de la Guía de

conexión HD. Disfrute de su TV.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER el idioma deseado para la OSD (presentación en pantalla).

Pulse los botones ◄ o ► y a continuación pulse el botón ENTER

y Seleccione el modo Uso domiciliario. El modo Demo comercio se utiliza en

los entornos comerciales.

y Recupere la conﬁguración de la unidad desde Demo comercio a Uso

domiciliario (estándar): Pulse el botón del volumen del televisor. Cuando vea la OSD del volumen mantenga pulsado el botón MENUdurante 5 segundos.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER Cable o Auto.

Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione la fuente del canal que desea memorizar. Al conﬁgurar la fuente de la antena en Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal → Prog. Auto (pág. 13).

✎

Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de memorización.

Conﬁgure el Modo Reloj automática o manualmente.

y Auto : Permite seleccionar el modo Horario de Verano y la zona horaria. y Manual: Permite conﬁgurar manualmente la hora y la fecha actuales (pág. 18).

Se muestra el modo de conexión para obtener una mejor calidad de pantalla HD.

Pulse el botón ENTER

. Seleccione

. Permite seleccionar Aire,

ANT OUT

Si desea reiniciar esta función...

MENUm → Conﬁguración → Plug & Play → ENTER

Español

Page 45

Conexiones

Conexión a un dispositivo AV

Mediante un cable HDMI / DVI: HD Conexión HD (hasta 720p/1080i)

Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por satélite HD STB (decodiﬁcador)

02 Conexiones

Blanco

Rojo

✎

HDMI IN 1(DVI), 2, DVI AUDIO IN

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 1(DVI) para vídeo. A DVD, Blu-

Dispositivo Dispositivo

HDMI OUT

ray player, HD cable box, HD STB satellite receiver may require a DVI-HDMI (DVI to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. Se necesita el terminal DVI AUDIO IN para el sonido.

Si se conecta un dispositivo externo como un reproductor DVD/Blu-ray/decodificador/receptor por satélite STB que admita

versiones HDMI anteriores a 1.3, el televisor quizás no funcione normalmente (por ejemplo, no se muestre la pantalla/no haya sonido/parpadeos molestos/colores anormales).

Si tras conectar un cable HMDI no hay sonido, compruebe la versión HDMI del dispositivo externo. Si sospecha que es

una versión anterior a 1.3, póngase en contacto con el proveedor del dispositivo para confirmar la versión de HDMI y solicitar una actualización.

Es aconsejable adquirir un cable certificado HDMI. De lo contrario, la pantalla puede aparecer vacía o producirse un error

de conexión.

Uso de un cable de componentes (hasta 720p/1080i) o audio/vídeo (sólo 480i)

Dispositivos disponibles: Sistema de audio digital, ampliﬁcador, sistema Home Theater

DVI OUT

AUDIO OUT

R-AUDIO-L

R W

Rojo Blanco Amarillo

VIDEO OUT

✎

COMPONENT IN 1, 2 / AV IN: Cuando se conecta a, AV IN el color (verde) del terminal AV IN [Y/VIDEO] no coincide con el

AUDIO OUT

W R

Dispositivo Dispositivo

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

WG B R R

R GB

COMPONENT OUT

PR PB Y

Rojo Blanco Rojo Azul Verde

R GB

cable de vídeo (amarillo).

✎

Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V.

Español

Page 46

Conexiones

R-AUDIO-L

Conexión a un dispositivo de audio

Uso de una conexión de cable óptico (digital) o de audio (analógico)

Dispositivos disponibles: sistema de audio digital, ampliﬁcador, sistema Home Theater DVD

OPTICAL

Sistema de audio digital

ampliﬁcador/DVD

AUDIO IN

✎

DIGITAL AUDIO OUT (OPTICAL)

Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL), se reduce el volumen del

televisor y del sistema. El audio de 5.1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5.1

canales. Cuando el receptor (sistema Home Theater) está encendido, se puede oír la salida de sonido del terminal óptico del

televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5.1 canales al amplificador o sistema Home Theater DVD. Cuando la fuente es un componente digital, como un reproductor DVD/Blu-Ray/receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del amplificador o del sistema Home Theater DVD. Si desea oír el audio de 5.1 canales, conecte el terminal de la salida de audio digital del reproductor DVD/Blu-ray/decodificador/receptor por satélite STB directamente al amplificador o al sistema Home Theater.

✎

AUDIO OUT: Permite conectar los terminales de la entrada de audio del amplificador/sistema Home Theater DVD.

En la conexión, utilice el conector apropiado.

Cuando un amplificador de audio se conecta a los terminales AUDIO OUT: Reduzca el volumen del televisor y ajuste el

volumen con el control de volumen del amplificador.

Uso de una conexión de cable EX-Link

Dispositivos disponibles: Dispositivos externos que admiten Ex-Link.

EX-LINK: Conector sólo para servicio.

para Home Theater

BlancoRojo

Mediante un cable HDMI / DVI

Español

Conexión a un PC

AUDIO OUT

DVI OUT

Page 47

Modos de visualización (entradas HDMI/DVI)

SOURCE

Resolución óptima

y PL42C430, PL42C433: 1024 x 768 a 60Hz y PL50C430, PL50C433: 1360 x 768 a 60Hz

Modo Resolución

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

✎

NOTA

En una conexión de cable HDMI/DVI, se debe utilizar el terminal HDMI IN 1(DVI).

No se admite el modo entrelazado.

Es posible que el aparato funcione incorrectamente si se selecciona un formato de vídeo que no sea estándar.

Los modos Independiente y Compuesto no se admiten. SOG (Sincronización en verde) no se admite.

640 x 350 720 x 400

640 x 480 832 x 624

720 x 720

1280 x 1024

640 x 480 640 x 480 640 x 480 800 x 600 800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 720 1360 x 768

1280 x 720 52.500 70.000 89.040 -/+

Frecuencia

horizontal

(KHz)

31.469

35.000

49.726

35.910

56.456

31.469

37.500

37.861

37.879

46.875

48.077

48.363

56.476

60.023

45.000

47.712

Frecuencia

vertical

(Hz)

70.086

70.087

66.667

74.551

59.950

74.777

59.940

75.000

72.809

60.317

75.000

72.188

60.004

70.069

75.029

60.000

60.015

Frecuencia de

reloj de píxeles

(MHz)

25.175

28.322

30.240

57.284

32.750

95.750

25.175

31.500

40.000

49.500

50.000

65.000

75.000

78.750

74.250

85.500

Polaridad de

sincronización

(H/V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+

+/+

-/-

-/+/+

+/+

PL42C430 PL42C433

> >

> > >

> >

02 Conexiones

PL50C430 PL50C433

> >

> > > >

> > >

> >

Cambio de la fuente de entrada

Lista de fuentes

Se utiliza para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Bluray/decodiﬁcadores o receptores por satélite STB.

MENUm → Canal → Lista de canales → ENTER

■ TV / AV / Componente1 / Componente2 /

HDMI1 / DVI / HDMI2

✎

Puede elegir solamente dispositivos externos que estén conectados al televisor. En Lista de Entradas, se resaltan las entradas conectadas.

Edición del nombre

MENUm → Entrada → Editar Nombre → ENTER

■ Vídeo / DVD / Cable STB / Satélite STB / PVR STB / Receptor

AV / Juego / Filmadora / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA:

Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

✎

Cuando se conecta un cable HDMI/DVI al puerto HDMI

IN 1(DVI), se debe configurar el puerto en el modo DVI

PC o Dispositivos DVI en Editar Nombre.

Español

Page 48

Funciones básicas

MEDIA.P

CH LIST

Cómo desplazarse por los menús

Antes de usar el televisor, siga los pasos siguientes para conocer cómo explorar el menú y seleccionar y ajustar las diversas funciones.

¦ Visualización de canales

Lista de canales

Añadir, borrar o establecer los canales favoritos y usar la guía de programas de las emisiones

digitales.

3 4

Seleccione un canal en la pantalla Todos los canales, Canales agregados, Favoritos o

1 MENU botón: Muestra el menú principal en pantalla. 2 ENTER

3 RETURN botón: Vuelve al menú anterior. 4 EXIT botón: Sale del menú en pantalla.

Funcionamiento de la OSD (presentación en pantalla)

El procedimiento de acceso puede variar según el menú seleccionado.

2 3 4 5

seleccione una opción. Conﬁrme la conﬁguración.

/ Botón direccionales : Mueva el cursor y

▼ / ▲

ENTER

▲ / ▼

◄ / ►

ENTER

EXIT

Las opciones del menú principal se muestran en la pantalla:

Imagen, Sonido, Canal, Conﬁguración, Entrada, Aplicaciones, Soporte técnico.

Seleccione un icono con los botones ▲ o ▼.

Pulse ENTERE para acceder al menú secundario.

Seleccione un menú secundario con los botones ▲ o ▼.

Ajuste el valor de un elemento con los botones ◄ o ►. El ajuste de la visualización en pantalla puede variar según el menú seleccionado.

Pulse ENTERE para conﬁrmar una selección.

Pulse EXIT.

Grabación con temporizador mediante la pulsación de los botones ▲ / ▼ y ENTERE. A continuación puede ver el canal seleccionado.

■ Todos los canales: Muestra todos los canales disponibles actualmente.

■

■ programas actualmente reservados.

✎

Uso de los botones de colores en la Lista de canales

Menú de canales

MENUm → Canal → Lista de canales → ENTER

Canales agregados

2 Air

4 Air

4-1 * TV #8 8 Air 13 Air

13-1 * TV #3 Alice’s Adventures 9 Air 5 Air 11 Air

Aire B Zoom Seleccionar

Canales agregados: Muestra todos los canales añadidos.

Favoritos: Muestra todos los canales favoritos.

Grabación con temporizador: Muestra todos los

Verde (Zoom): Aumenta o disminuye el número del

canal.

Amarillo (Seleccionar): Selecciona varias listas de

canales. Seleccione los canales que desee y pulse el botón amarillo para configurar todos los canales seleccionados al mismo tiempo. La marca c aparece a la izquierda de los canales seleccionados.

(Herramientas): Muestra el menú de opciones Lista

de canales. (Los menús de las opciones pueden cambiar, dependiendo de la situación.)

Herramientas

Español

Page 49

Iconos de la pantalla de estado del canal

Iconos Función

Canal seleccionado.

Canal conﬁgurado como favorito.

Programa reservado.

)

¦ Uso de los canales favoritos

MENUm → Canal → Lista de canales → ENTER

Agregar a Favoritos / Borrar de Favoritos

Conﬁgure los canales que vea con más frecuencia como favoritos.

1. Seleccione un canal y pulse el botón TOOLS.

2. Añada o borre un canal mediante el menú Agregar a Favoritos o Borrar de Favoritos, respectivamente.

Prog. Auto

■ Aire : Señal de antena aérea.

■ Cable : Señal de antena del cable.

■ Auto : Antena aérea y de cable.

✎

NOTA

Al seleccionar el sistema de TV de cable: STD, HRC e IRC

identifican los diversos tipos de sistemas de televisión por cable. Póngase en contacto con su proveedor de cable para averiguar el tipo de sistema de cable existente en su zona. En este momento ya se ha seleccionado el origen de la señal.

Una vez guardados todos los canales disponibles, se

inicia la eliminación de los canales codificados. Vuelve a mostrarse el menú de programación automática.

¦ Edición de canales

MENUm → Canal → Lista de canales → ENTER

03 Funciones básicas

Canales agregados

Para que aparezcan todos los canales favoritos, haga clic en el botón que se muestra a la derecha.

2 Air

4 Air

4-1 * TV #8 8 Air 13 Air

13-1 * TV #3 Alice’s Adventures 9 Air 5 Air 11 Air

Aire B Zoom Seleccionar

Borrar

Agregar a Favoritos Visual. tempor. Edición de nombre de canal Seleccionar todo Prog. Auto

Herramientas

FAV.CH

¦ Memorización de canales

MENUm → Canal → ENTER

Antena (Aire / Cable)

Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al TV (es decir, aérea o sistema de cable).

Edición de nombre de canal

1. Seleccione un canal y pulse el botón TOOLS.

2. Edite el nombre del canal mediante el menú Edición de nombre de canal.

■ Edición de nombre de canal (sólo canales analógicos): Asigne un nombre de canal personal.

¦ Otras funciones

MENUm → Canal → ENTER

Borrar canal encriptado

Esta función se usa para ﬁltrar los canales codiﬁcados después de que la programación automática haya ﬁnalizado. Puede tardar de 20 a 30 minutos.

Cómo detener la búsqueda de canales codiﬁcados

1. Pulse el botón ENTER

2. Pulse el botón ◄ para seleccionar Sí.

3. Pulse el botón ENTER

✎

Esta función sólo está disponible en el modo Cable.

para seleccionar Detener.

Lista de canales

Menú de opciones de Lista de canales

Establezca cada canal mediante las opciones del menú Lista de canales: (Añadir / Borrar, Visual. tempor., Seleccionar todo / Deseleccionar todos). Los elementos del menú de opciones pueden variar según el estado del canal.

1. Seleccione un canal y pulse el botón TOOLS.

2. Seleccione una función y cambie la conﬁguración.

Español

Page 50

Funciones básicas

■ Añadir / Borrar : Suprima o añada un canal para que se muestren los canales que desee.

✎

NOTA

Todos los canales borrados se mostrarán en el menú

Todos los canales. Un canal de color gris quiere decir que se ha

suprimido. El menú Añadir sólo aparece con los canales

borrados. Suprima un canal del menú Canales agregados o

Favoritos de la misma manera.

■ Visual. tempor. : Se puede establecer que el canal que se desee se muestre automáticamente a una hora reservada. Para utilizar esta función, en primer lugar conﬁgure la hora actual.

1. Pulse los botones ◄ / ► / ▲ / ▼ para seleccionar el

canal que desee en la Lista de canales.

2. Pulse el botón TOOLS y seleccione Visual. tempor.

3. Desplácese arriba o abajo para ajustar la conﬁguración

en la caja o utilice los botones numéricos del mando a distancia para introducir la fecha y la hora.

✎

Si selecciona Una vez, Cada semana o Cada día en

Repetir, puede introducir la fecha que desee.

4. Seleccione Aceptar y pulse el botón ENTER

haya terminado.

✎

NOTA

Sólo se pueden reservar los canales memorizados.

Los programas reservados se mostrarán en el menú

Grabación con temporizador. Cuando se ha seleccionado un canal digital, pulse el

botón ► para ver el programa digital.

■ Seleccionar todos: Seleccione todos los canales de la lista.

■ Deseleccionar todos : Cancele todas las selecciones de canales.

✎

Sólo se puede seleccionar Deseleccionar todos si hay uno o más canales seleccionados.

cuando

■ Información: Muestre un programa que haya reservado para ver. (También se puede cambiar la información de reserva.)

✎

También puede ver la información resaltando un programa y pulsando el botón ENTERE.

■ Seleccionar todo / Deseleccionar todos: Seleccione o deseleccione todos los programas reservados.

Sintonia Fina

(sólo canales analógicos) Si la recepción es clara, no tiene que realizar la sintonización ﬁna

del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, realice manualmente la sintonización ﬁna del canal. Desplácese a izquierda o derecha hasta que la imagen se vea clara.

✎

La configuración se aplica al canal que se está viendo.

✎

Los canales que se han ajustado con sintonización fina se marcan con un asterisco “*” a la derecha del número de canal en la banda del canal.

✎

Para reiniciar la sintonía fina, seleccione Reiniciar.

Menú de la imagen

¦ Cambio del modo de imagen preseleccionado

MENUm → Imagen → Modo → ENTER

Modo

Seleccione el tipo de imagen preferido.

■ Dinámico : Adecuado para un entorno iluminado.

■ Normal: Adecuado para un entorno normal.

■ Cine: Adecuado para ver películas en un entorno oscuro.

P.MODE

Grabación con temporizador

(en Lista de canales)

Puede ver, modiﬁcar o borrar un programa que haya reservado para ver. La visualización de Grabación con temporizador. Resalte un programa y pulse el botón TOOLS para mostrar las opciones.

■ Cambiar información: Cambie un programa que haya reservado para ver. Begin with step 3 of “Timer Viewing,” above.

■ Cancelar programaciones: Cancele un programa que haya reservado para ver.

✎

Así se borran los programas resaltados o seleccionados.

Español

¦ Ajuste de la conﬁguración de la imagen

MENUm → Imagen → ENTER

Luz de la celda / Contraste / Brillo / Deﬁnición / Color / Tinte (V/R)

El televisor tiene diferentes opciones de conﬁguración para controlar la calidad de la imagen.

Page 51

✎

NOTA

Cuando haga cambios en Luz de la celda, Contraste,

Brillo, Definición, Color o Tinte (V/R), la OSD también se ajustará.

La configuración de cada dispositivo externo conectado al

televisor se puede ajustar y guardar. Si se disminuye el brillo de la imagen se reduce el consumo

de energía.

¦ Cambio de las opciones de la imagen

Conﬁguración avanzada

MENUm → Imagen → Conﬁguración avanzada → ENTER

(La conﬁguración avanzada está disponible en los modos Normal / Cine) Si se comparan con los modelos anteriores, los nuevos televisores

de Samsung muestran una imagen más precisa.

Conguración avanzada

Tono del negro : Apagado ►

Contraste Dinám. : Bajo

Gamma : 0

Espacio de color : Nativo

Balance de blanco

Tono Piel : 0

Mejora de perles : Encendido

Mover

Entrar

Regresar

■ Tono del negro (Apagado / Oscuro / Más oscuro / El más oscuro):

profundidad de la pantalla.

■ Contraste Dinám. (Apagado / Bajo / Medio / Alto): Ajuste el contraste de la pantalla.

■ Gamma : Ajuste la intensidad del color primario.

■ Espacio de color (Auto / Nativo): Ajuste la gama de colores disponibles para crear la imagen.

■ Balance de blanco : Ajuste la temperatura del color para obtener una imagen más natural.

Bal. Rojo / Bal. Verde / Bal. Azul: Ajuste la intensidad de cada color (rojo, verde, azul).

Gan. Rojo / Gan. Verde / Gan. Azul: Ajuste el brillo de cada color (rojo, verde, azul).

Reiniciar : Restablece los valores predeterminados de Balance de blanco.

■ Tono Piel: Mejore el tono rosado de “Tono Piel.”

■ Mejora de perﬁles (Apagado / Encendido): Mejora los bordes del objeto.

Seleccione el nivel de negro para ajustar la

Opciones de imagen

MENUm → Imagen → Opciones de imagen → ENTER

Opciones de imagen

Tono Color : Normal ►

Tamaño : 16:9

Digital Noise Filter : Auto

Nivel de negro HDMI : Normal

Modo película : Apagado

Protección de pantalla

Mover

Entrar

Regresar

■ Tono Color (Frío / Normal / Tibio1 / Tibio2)

✎

Tibio1 o Tibio2 se desactivan cuando el modo de imagen es Dinámico o Normal.

✎

La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.

■ Tamaño: Es posible que el receptor de satélite o cable tenga también su propia gama de tamaños de pantalla. Sin embargo, es muy aconsejable utilizar el modo 16:9 la mayoría de las veces.

16:9 : Ajusta la imagen al modo básico (16:9). Zoom1: Permite una ampliación moderada. Zoom2: Permite una ampliación más potente. Ajuste ancho: Amplía la relación de aspecto

de la imagen para que se ajuste al ancho total de la pantalla.

✎

Disponible para las señales HD 1080i/720p en el modo 16:9.

4:3 : Ajusta la imagen al modo básico (4:3).

✎

No vea la televisión en formato 4:3 durante largos periodos de tiempo. Los rastros de bordes a la izquierda, derecha o centro de la pantalla pueden provocar un desgaste de la pantalla por la retención de la imagen que no está cubierto por la garantía.

Ajuste pantalla: Muestra la imagen completa sin cortes cuando la entrada de la señal es HDMI (720p/1080i/1080p) o Componente (1080i/1080p).

✎

NOTA

Después de seleccionar Zoom1 , Zoom2 o Ajuste ancho:

1. Pulse el botón ► para seleccionar Posición.

2. Pulse el botón ENTER

3. Pulse los botones ▲ o ▼ para desplazar la imagen

hacia arriba o hacia abajo.

4. Pulse el botón ENTER

5. Pulse el botón ► para seleccionar Rein.

6. Pulse el botón ENTER

posición predeterminada.

para devolver a la imagen su

P.SIZE

03 Funciones básicas

Español

Page 52

Funciones básicas

Después de seleccionar Ajuste pantalla en los modos

HDMI (1080i/1080p) o Componente (1080i/1080p), quizá deba centrar la imagen:

1. Pulse los botones ◄ o ► para seleccionar Posición.

2. Pulse el botón ENTER

3. Pulse los botones ▲, ▼, ◄ o ► para mover la imagen.

4. Pulse el botón ENTER

5. Pulse los botones ◄ o ► para seleccionar Rein.

6. Pulse el botón ENTER

HD (alta definición): 16:9 - 1080i/1080p (1920x1080), 720p

(1280x720) La configuración de cada dispositivo externo conectado a

una entrada del televisor se puede ajustar y guardar.

Fuente entrada Tamaño de imagen

ATV, AV, Component (480i, 480p)

DTV(1080i), Component (1080i, 1080p), HDMI (720p, 1080i, 1080p)

■ Digital Noise Filter (Apagado / Bajo / Medio / Alto / Auto): Si la señal de emisión que recibe el televisor es débil, puede activarse la función Digital Noise Filter para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.

✎

Cuando la señal sea débil, intente otras opciones hasta que se vea una imagen de mejor calidad.

■ Nivel de negro HDMI (Normal / Bajo): Selecciona el nivel de negro en la pantalla para ajustar la profundidad de ésta.

✎

Disponible sólo en el modo HDMI.

■ Modo película (Apagado/Auto): Conﬁgura el televisor para detectar automáticamente y procesar las señales de las películas procedentes de todas las fuentes, y ajusta la imagen para conseguir una calidad óptima.

✎

Disponible en TV, AV, COMPONENT (480i/1080i) y HDMI(480i/1080i).

■ Protección de pantalla: Esta pantalla está equipada con tecnología de prevención para reducir la posibilidad de que se queme. El ajuste de tiempo permite programar intervalos temporales entre los movimientos de la imagen en minutos.

16:9, Zoom1, Zoom2, 4:3

16:9, 4:3, Ajuste ancho, Ajuste pantalla

Cambio de píxel (Apagado / Encendido): Con esta función

podrá mover píxeles de forma detallada en la PDP, en sentido horizontal o vertical, para minimizar restos de imágenes en la pantalla.

✎

Condición óptima para cambio de píxel

Elemento

Horizontal 0~4 4

Vertical 0~4 4

Tiempo (minutos)

✎

El valor Cambio de píxel puede variar según el tamaño (pulgadas) del monitor y el modo.

✎

Esta función no está disponible en el modo Ajuste

pantalla.

Desplazamiento: Esta función suprime los restos de imágenes

en la pantalla moviendo todos los píxeles del PDP de acuerdo con un patrón. Utilice esta función si hay restos de imágenes o símbolos en la pantalla, especialmente después de haber mostrado una imagen ﬁja en la pantalla durante un largo tiempo.

✎

La función de supresión de restos de imágenes debe aplicarse durante largo tiempo (aproximadamente 1 hora) para que sea efectiva. Si los restos de imágenes no desaparecen después de ejecutar la función, repita el proceso.

✎

Pulse cualquier tecla del mando a distancia para cancelar esta función.

Lateral gris (Oscuro / Claro): Cuando se ve la televisión con una relación de pantalla establecida en 4:3, ésta se puede proteger de un posible daño si se ajusta el balance de blanco en ambos extremos, el izquierdo y el derecho.

1~4 min. 4 min

TV/AV/Componente/

HDMI/PC

Reinicio de la imagen (Reinic. modo imagen / Cancelar)

Restablece la conﬁguración predeterminada del modo de la imagen actual.

Menú del sonido

¦ Cambio del modo de sonido preseleccionado

MENUm → Sonido → Modo → ENTER

Español

Modo

■ Normal: Selecciona el modo de sonido normal.

■ Música : Refuerza la música por encima de las voces.

■ Cine: Ofrece el mejor sonido para películas.

■ Voz clara: Realza las voces respecto de los sonidos.

■ Favorito: Mantiene los valores personalizados del sonido.

S.MODE

Page 53

¦ Ajuste de la conﬁguración del sonido

MENUm → Sonido → Ecualizador → ENTER

Ecualizador

Ajusta el modo de sonido.

■ Balance I/D: Ajusta el balance entre los altavoces izquierdo y derecho.

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajuste de ancho de banda): Ajusta el nivel de frecuencias especíﬁcas de ancho de banda.

■ Reiniciar: Restablece la conﬁguración del ecualizador.

¦ Conﬁguración del sonido

MENUm → Sonido → ENTER

SRS TruSurround HD (Apagado / Encendido)

SRS TruSurround HD es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 en dos altavoces. TruSurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces, incluso con los altavoces internos del televisor. Es totalmente compatible con todos los formatos multicanal.

Idioma preferido

(sólo canales digitales) El sistema de emisión de TV digital permite

transmitir simultáneamente muchas pistas de audio (por ejemplo, traducciones simultáneas del programa en otros idiomas).

✎

Sólo se puede seleccionar uno de los idiomas que ofrece la emisora.

MTS

Sonid Multi-track (MTS)

(sólo canales analógicos)

■ Mono: Elija para canales que emiten en monoaural o si tiene diﬁcultades con la recepción de señales estéreo.

■ Estéreo: Elija para canales que emiten en estéreo.

■ SAP: Elija esta opción para escuchar el programa de audio independiente, que normalmente es una traducción de otro idioma.

✎

En función del programa concreto que se emita, puede escuchar en modo Mono, Estéreo o SAP.

MTS

Vol.Auto (Apagado / Encendido)

Debido a que cada estación emisora tiene sus propias condiciones de señal, el volumen puede variar si cambia de canal. Esta función permite ajustar automáticamente el volumen de un canal disminuyendo la salida de sonido cuando la señal de modulación es alta o aumentando la salida de sonido cuando la señal de modulación es baja.

03 Funciones básicas

Seleccionar altavoz (Altavoz externo / Altavoz de TV)

Debido a las diferencias en la velocidad de decodiﬁcación entre el altavoz principal y el receptor de audio se puede originar un eco. En tales casos, establezca TV como Altavoz externo.

✎

Cuando Seleccionar altavoz está establecido como Altavoz externo, los botones de volumen y MUTE no funcionan y se limita la configuración del sonido.

✎

Compruebe si Seleccionar altavoz está establecido como

Altavoz externo.

Altavoz de TV: Apagado, Altavoz externo: Encendido

✎

Compruebe si Seleccionar altavoz está establecido como

Altavoz de TV.

Altavoz de TV: Encendido, Altavoz externo: Encendido

✎

Si no hay señal de vídeo, ambos altavoces se silencian.

Reinicio del sonido (Reiniciar todo / Reinic. modo sonido / Cancelar)

■ Reiniciar todo: Restablezca todas las conﬁguraciones de sonido predeterminadas de fábrica.

■ Reinic. modo sonido: Restablece los valores predeterminados del modo de sonido actualmente seleccionado.

Menú de conﬁguración

¦ Conﬁguración de la hora

MENUm → Conﬁguración → Hora → ENTER

Hora

■ Reloj : La conﬁguración del reloj se utiliza en diferentes funciones del temporizador del televisor.

La hora actual aparecerá siempre que se pulse el botón

INFO.

✎

Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.

Español

Page 54

Funciones básicas

Modo Reloj (Auto / Manual)

– Auto: Conﬁgure la hora automáticamente con la hora de un

canal digital.

✎

La antena debe estar conectada para poder ajustar la hora automáticamente.

– Manual: Establezca la hora actual manualmente.

✎

Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente.

Conﬁg. Reloj: Conﬁgure manualmente Mes, Día, Año, Hora, Minuto y am/pm.

✎

Sólo disponible si Modo Reloj está configurado como Manual.

✎

Puede ajustar el Mes, Día, Año, Hora y Minuto directamente pulsando los botones numéricos del mando a distancia.

Zona Tiempo: Seleccione la zona horaria.

✎

Esta función sólo está disponible si el Modo Reloj está configurado como Auto.

Horario de Verano (Apagado / Encendido / Auto): Activa o desactiva la función del horario de verano.

✎

Esta función sólo está disponible si el Modo Reloj está configurado como Auto.

¦ Uso del temporizador de desconexión

MENUm → Conﬁguración → Hora → Temporizador → ENTER

■ Temporizador automáticamente el televisor tras un periodo de tiempo establecido. (30, 60, 90, 120, 150 y 180 minutos).

✎

Para cancelar Temporizador seleccione Apagado.

: Apaga

SLEEP

¦ Activación y desactivación del temporizador

MENUm → Conﬁguración → Hora → Temporizador 1 → ENTER

■ Temporizador 1 / Temporizador 2 / Temporizador 3: La activación y desactivación del temporizador se puede conﬁgurar de tres maneras. Debe ajustar el reloj en primer lugar.

Temporizador 1

Hora de encendido

▲

00 00 am

▼

Hora de apagado

00 00 am

Volumen

10 TV Cable 3

Repetir

Una vez

Hora de encendido / Hora de apagado: Puede conﬁgurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la conﬁguración deseada, establézcalo en Activar.)

Volumen: Conﬁgure el nivel de volumen deseado. Contenido (cuando Origen está conﬁgurado como USB.):

Seleccione una carpeta en el dispositivo USB que contenga archivos de música o de fotos que se han de reproducir cuando el televisor se encienda automáticamente.

✎

NOTA

Si no hay archivos de música en el dispositivo USB

o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente.

Si sólo hay un archivo de fotos en el USB, la

presentación no se reproducirá. Si el nombre de la carpeta es demasiado largo, ésta

no se seleccionará. Cada USB que se utiliza está asignado a su propia

carpeta. Cuando se utiliza más de un mismo tipo de USB, asegúrese de que la carpeta asignada a cada dispositivo USB tenga un nombre diferente.

■ Repetir: Seleccione Una vez, Cada día, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual para conﬁgurarlo como más le convenga. Si selecciona Manual, puede conﬁgurar el día en que desee activar el temporizador.

✎

La marca c indica que se ha seleccionado el día.

✎

Apagado automático (sólo disponible cuando el televisor se ha encendido con el temporizador): El televisor se apagará automáticamente 3 horas después de que se haya dejado inactivo para prevenir un sobrecalentamiento.

Contenido

Dom Lun Mar Mié Jue Vie Sáb

Mover

Ajustar

Entrar

Inactivo

Regresar

¦ Programas de bloqueo

Español

MENUm → Conﬁguración → V-Chip → ENTER

V-Chip

La función V-Chip bloquea automáticamente los programas que no se consideran apropiados para los menores. El usuario debe introducir primero un código PIN (número de identiﬁcación personal) para conﬁgurar o cambiar las restricciones de V-Chip.

Page 55

✎

NOTA

V-Chip no está disponible en los modos HDMI or

Componente. El código PIN predeterminado para los televisores nuevos

es “0-0-0-0”. Perm. todo: Se pulsa para desbloquear todos los

programas de televisión. Bloq. todo: Se pulsa para bloquear todos los programas

de televisión.

■ Bloqueo V-Chip (Apagado / Encendido): Puede bloquear los programas de TV clasiﬁcados.

Guías pater. TV: Puede bloquear los programas de TV según su clasiﬁcación. Esta función permite controlar lo que los niños pueden ver.

– TV-Y: Niños pequeños/TV-Y7: Niños de más de 7 años/

TV-G : Todos los públicos/TV-PG: Supervisión paterna/TV- 14: Mayores de 14 años/TV-MA: Audiencia adulta

– ALL: Bloquea todas las clasiﬁcaciones de TV. / FV :

Violencia y fantasía/V: Violencia/S : Contenido sexual/L: Lenguaje grosero/D: Diálogo de contenido sexual

✎

La función V-Chip bloqueará automáticamente determinadas categorías que traten material más sensible. Por ejemplo, si bloquea la categoría TV-Y, automáticamente se bloqueará TV-Y7. De manera similar, si bloquea la categoría TV-G , todas las categorías del grupo “adolescente” quedarán bloqueadas (TV-G, TV-PG, TV-14 y TV-MA). Las subclasificaciones (D, L, S, V) funcionan de manera similar. Por ello, si bloquea la subclasificación L en TV-PG, las subclasificaciones L en TV-14 y TV-MA se bloquearán automáticamente.

Clas. MPAA: Puede bloquear las películas según su clasiﬁcación. La Asociación americana de cinematografía (MPAA) ha creado un sistema de clasiﬁcación que proporciona a padres y tutores información sobre qué películas son apropiadas para los niños.

– G : Todos los públicos (sin restricciones). / PG: Se sugiere

la compañía de un adulto. / PG-13: Menores acompañados de un adulto. / R: Restringido. Menores de 17 acompañados por un adulto. / NC-17: Prohibido a menores de 17 años. / X: Sólo adultos. / NR: Sin clasiﬁcar.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría PG-13, también se bloquearán automáticamente R, NC-17 y X.

Inglés Canadiense: Puede bloquear los programas de TV según la clasiﬁcación Inglés Canadiense.

– C : Programación para niños menores de 8 años. / C8+:

Programación generalmente considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. /

G: Programación general, ideal para todas las audiencias. / PG: Supervisión paterna. / 14+: La programación contiene

temas y contenidos que puede que no sean adecuados para menores de 14 años. / 18+: Programación para adultos.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría G, automáticamente también se bloqueará PG, 14+ y 18+.

Francés Canadiense: Puede bloquear los programas de TV según la clasiﬁcación Inglés Canadiense.

– G : General / 8 ans+: Programación generalmente

considerada aceptable para niños mayores de 8 años sin acompañamiento de adultos. / 13 ans+: Es posible que la programación no sea adecuada para niños menores de 13 años. / 16 ans+: La programación no es adecuada para niños menores de 16 años. / 18 ans+: Programación restringida para adultos.

✎

La función V-Chip bloqueará automáticamente cualquier categoría que trate material más sensible. Por ejemplo, si bloquea la categoría 8 ans+, también se bloquearán automáticamente 13 ans+, 16 ans+ y

18 ans+.

Clasiﬁcación U.S. Descargable: La información de la

restricción de bloqueo se puede usar mientras se ven los canales DTV.

✎

NOTA

Si la información no se descarga desde la emisora,

el menú Clasificación U.S. Descargable está desactivado.

La información de la restricción de bloqueo se puede

descargar automáticamente mientras se ven los canales DTV. Esto puede tardar algunos segundos.

El menú Clasificación U.S. Descargable está

disponible después de que la información se haya descargado desde la emisora. Sin embargo, según el tipo de información de la emisora, el menú podría no estar disponible para su uso.

Los niveles de restricción de bloqueo difieren según

la emisora. El nombre de menú predeterminado y Clasificación U.S. Descargable cambian según la información descargada.

Aunque configure la visualización en pantalla en otro

idioma, el menú Clasificación U.S. Descargable siempre lo verá en inglés.

La clasificación bloqueará automáticamente

determinadas categorías que traten material más sensible.

Los títulos de clasificación (por ejemplo, nivel de

humor, etc.) y las clasificaciones de televisión (por ejemplo, DH, MH, H, etc.) pueden diferir según la emisora.

■ Cambiar Código : Aparecerá la pantalla para cambiar el código. Escriba un nuevo código PIN de 4 dígitos. En cuanto se introducen los 4 dígitos, aparece la pantalla Conﬁrmar Nuevo Código. Vuelva a escribir los 4 dígitos. Cuando desaparezca la pantalla de conﬁrmación, el código quedará memorizado.

03 Funciones básicas

Español

Page 56

Funciones básicas

Cómo ver un canal restringido.

Si el TV se sintoniza en un canal restringido, V-Chip lo bloqueará. La pantalla quedará en blanco y aparecerá el siguiente mensaje:

Este canal esta bloqueado por el V-Chip. Introduzca PIN para desbloquear.

✎

Si olvida el código PIN, pulse los botones del mando a distancia en el siguiente orden para reiniciar el código a “0-0-0-0”: POWER (apagar) → MUTE → 8 → 2 → 4 →

POWER(encender)

¦ Otras funciones

MENUm → Conﬁguración → ENTER

Idioma

Ajuste el idioma de los menús.

1. Seleccione Idioma del menú y pulse el botón ENTER

2. Seleccione el idioma que desee y pulse el botón ENTER

✎

Elija una opción entre English, Español y Français.

Modo Juego (Apagado / Encendido)

Cuando se conecta una videoconsola como PlayStation™ o Xbox™, se puede experimentar una sensación más realista al seleccionar el modo de juegos.

✎

NOTA

Precauciones y limitaciones del modo de juego.

− Si desea desconectarse de la consola de videojuegos y conectarse a otro dispositivo externo, ajuste la opción Modo Juego como Apagado en el menú de conﬁguración.

− Si visualiza el menú de TV en el Modo Juego, la pantalla tiembla ligeramente.

Modo Juego no está disponible cuando la fuente de

entrada está en el modo TV. Tras conectar la consola de videojuegos, configure Modo

Juego como Encendido para prevenir una mala calidad de imagen.

Si Modo Juego se configura como Encendido: El modo

Imagen se configura como Normal y el de Sonido como Cine.

Si selecciona Reiniciar después de ajustar el ecualizador,

se recuperan los valores predeterminados.

Subtítulo

(Mensajes de texto en pantalla)

■ Subtítulo (Apagado / Encendido): Puede activar o desactivar la función de subtítulos. Si los subtítulos no están disponibles, no se mostrarán en la pantalla.

■ Modo de Subtítulo: Puede seleccionar el modo de subtítulo deseado.

✎

La disponibilidad de los subtítulos depende del programa que se esté emitiendo.

Programado / CC1~CC4 / Texto1~Texto4: (sólo canales analógicos) La función de subtítulos analógicos funciona tanto en el modo de canal de televisión analógica como cuando la señal se dirige de un dispositivo externo al televisor. (Dependiendo de la señal de transmisión, la función de subtítulos analógicos puede funcionar en canales digitales.)

Programado / Servicio1~Servicio6 / CC1~CC4 / Texto1~Texto4: (sólo canales digitales) La función de

subtítulos digitales funciona con canales digitales.

✎

Es posible que Servicio 1~6 no estén disponibles en el modo de subtítulos digitales según el tipo de emisión.

■ Opciones - Subtítulos Dig.: (sólo canales digitales) Tamaño: Las opciones incluyen Programado, Pequeño,

Normal y Grande. El valor predeterminado es Normal. Estilo fuente: Las opciones incluyen Programado y Estilo del 0

al 7. El valor predeterminado es Estilo0. Color de primer plano: Las opciones incluyen Programado,

Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del texto. El valor predeterminado es Blanco.

Color de fondo: Ajusta la opacidad del texto. Esta opción consta de Programado, Blanco, Negro, Rojo, Verde, Azul, Amarillo, Magenta, Cian. Puede cambiar el color del fondo de los subtítulos. El valor predeterminado es Negro.

Opacidad de primer plano: Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.

Opacidad de fondo: Ajusta la opacidad del fondo de los subtítulos. Las opciones incluyen Programado, Transparente, Traslúcido, Sólido e Intermitente.

Regresar al Predeterminado: Esta opción reajusta las opciones Tamaño, Estilo fuente, Color de primer plano,

Color de fondo, Opacidad de primer plano y Opacidad de fondo a sus valores predeterminados.

✎

NOTA

Las Opciones - Subtítulos Dig. sólo

están disponibles cuando Programado y Servicio1~Servicio6 se pueden seleccionar en el Modo de Subtítulo.

La disponibilidad de los subtítulos depende del

programa que se esté emitiendo. El valor Programado sigue los estándares

establecidos por el emisor. Las opciones de color de primer plano y color de

fondo no se pueden ajustar con el mismo color. No puede establecer la Opacidad de primer plano

y la Opacidad de fondo como Transparente.

✎

La función Subtítulo no está disponible en los modos Componente, HDMI.

Español

Page 57

Melodía (Apagado / Bajo / Medio / Alto)

Establezca que una melodía se oiga cuando el televisor se encienda o se apague.

✎

La Melodía no se reproduce.

Cuando no hay salida de sonido desde el televisor porque

se ha activado el botón MUTE. Cuando no hay salida de sonido desde el televisor porque

se ha reducido al mínimo con el botón VOL –. Cuando la función Temporizador ha apagado el televisor.

¦ Soluciones económicas

MENUm → Conﬁguración → ENTER

Ahorro energía (Apagado / Bajo / Medio / Alto)

De este modo se ajusta el brillo del televisor, lo cual reduce el consumo de energía. Mientras la pantalla se vuelve a encender, se mostrará una imagen distorsionada durante aproximadamente 4 segundos.

Sí: Si sólo puede oír sonido de un altavoz o no se oye sonido durante la prueba de sonido, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda.

No: Si puede oír sonido de los altavoces, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

■ Intensidad señal: (Sólo canales digitales) La calidad de la recepción de un canal HD es perfecta o los canales no están disponibles. Ajuste la antena para aumentar la intensidad de la señal.

Actualización del software

✎

Si no oye sonido en los altavoces del televisor, antes de realizar la prueba de sonido, asegúrese de que

Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido.

✎

La melodía se oirá durante la prueba aunque

Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón

MUTE.

03 Funciones básicas

Sensor Eco (Apagado / Encendido)

El sensor económico detecta la intensidad de la luz ambiental mediante un sensor óptico y ajusta el brillo de la pantalla.

■ Sensor Eco (Apagado / Encendido): Enciende o apaga el sensor.

■ Luz mín celular: Ajuste manualmente el brillo de la pantalla (0~10).

✎

Si el Sensor Eco está configurado como Apagado, el brillo de la pantalla puede cambiar (ligeramente más oscuro o más brillante) según la intensidad de la iluminación del entorno.

Menú de asistencia técnica

MENUm → Soporte técnico → ENTER

Autodiagnóstico

■ Prueba de imagen (Sí / No): Se utiliza para comprobar si hay problemas en la imagen.

Sí: Si no se muestra el patrón de prueba o hay ruido en el patrón de prueba, seleccione Sí. Puede haber un problema en el televisor. Póngase en contacto con el centro de llamadas de Samsung para obtener ayuda.

No: Si el patrón de prueba se muestra correctamente, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

■ Prueba de sonido (Sí / No): Utilice el sonido de la melodía incorporada para comprobar si hay problemas con el sonido.

Samsung puede ofrecer actualizaciones del ﬁrmware del televisor en el futuro. Visite Samsung.com o póngase en contacto con el centro de llamadas de Samsung en para recibir información acerca de la descarga de las actualizaciones y del uso de un controlador USB. Las actualizaciones se pueden realizar conectando una unidad USB al puerto USB.

✎

Cuando se actualiza el software, la configuración del vídeo y del audio que se haya efectuado vuelve a la configuración predeterminada (de fábrica).

✎

Es aconsejable anotar la configuración para recuperarla fácilmente después de la actualización.

Unidad USB

Panel lateral del TV

Guía de conexión HD

Consulte esta información cuando conecte dispositivos externos al televisor.

Contacto con Samsung

Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede buscar información relacionada con nuestro centro de llamadas, para descargar los productos y el software.

Español

Page 58

Funciones avanzadas

Music

Photo Music Setup

SUM

307.2MB/973.7MB

USB

Media Play

MEDIA.P

Disfrute de archivos de fotos, música y almacenados en un dispositivo de clase de almacenamiento masivo (MSC) USB.

MENUm → Aplicaciones → Media Play

(USB) → ENTER

Nombre del dispositivo

USB

SUM

315.0MB/495.0MB libre

¦ Conexión de un dispositivo USB

1. Encienda el televisor.

2. Conecte un dispositivo USB que contenga archivos de fotos, o música al terminal USB que se

encuentra en el lateral del televisor.

3. Cuando el USB está conectado al televisor, aparece una ventana emergente. A continuación puede seleccionar Media Play.

USB Drive

Uso del menú Media Play

Visualización de una foto (o una presentación)

1. Pulse el botón MENU. Pulse los botones ▲ o ▼ para seleccionar Aplicaciones, a continuación, pulse el botón ENTER

2. Pulse los botones ▲ o ▼ para seleccionar Media Play (USB) y, a

continuación, pulse el botón ENTER

3. Pulse los botones ▲ o ▼ para seleccionar el dispositivo de memoria USB correspondientey, a continuación, pulse el botón ENTER

✎

El menú Media Play puede variar según el dispositivo de memoria USB conectado al televisor.

✎

Algunos dispositivos quizás no se admitan por problemas de compatibilidad.

4. Pulse los botones ◄ o ► para seleccionar (Photo, Music, Setup), y a continuación, pulse el botón ENTER

✎

Puede que no funcione correctamente con archivos multimedia sin licencia.

✎

Lista de lo que debe saber antes de utilizar Media Play (USB)

En un nombre de carpeta o de archivo (foto, música) sólo se deben utilizar caracteres alfanuméricos.

El sistema de archivos sólo admite el FAT16/32. (No se admite el sistema de archivo NTFS.) Algunos tipos de dispositivos de audio

y cámaras digitales USB pueden no ser compatibles con este televisor. Media Play (USB) sólo admite el dispositivo de clase de almacenamiento masivo (MSC) USB. MSC es un dispositivo de clase

de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son las unidades de almacenamiento en miniatura y los lectores de tarjetas Flash. (No se admite ni el HUB ni el USB.)

Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos.

SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos. Conecte directamente al puerto USB del televisor. Si utiliza una conexión con un cable independiente, puede haber problemas de

compatibilidad con el USB.

Español


SUM

307.2MB/973.7MB

Photo Music Setup

Mover

Reproducción

Ingresar

Salir

Panel lateral del TV

Regresar

Page 59

Sólo se admiten los formatos de archivo mp3 y jpeg.


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB

USB

El formato mp3 del reproductor multimedia (USB) sólo admite archivos de música con una frecuencia de muestreo alta (32 kHz,

44,1 kHz o 48 kHz). Se recomienda el formato jpeg secuencial.

No desconecte el dispositivo USB mientras se esté cargando.

MTP (Protocolo de transferencia de recursos) no se admite.

La duración de la reproducción de un archivo mp3 puede visualizarse como “00:00:00” si la información del tiempo de

reproducción no se encuentra en el inicio del archivo. Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla.

Las listas de fotos o música muestran hasta 300 carpetas o archivos.

Según el tamaño del archivo, el proceso de carga puede requerir cierto tiempo.

Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir.

La tecnología Gestión de derechos digitales (DRM) admite la creación, la distribución y la gestión de contenidos de modo

integrado y general, incluida la protección de los derechos e intereses de los proveedores de los contenidos, la prevención de copias ilegales de los contenidos, así como la gestión de cobros y acuerdos.

El modo de ahorro de energía de algunas unidades de disco duro externas se puede desactivar automáticamente cuando éstas se

conectan al televisor. Si se utiliza un cable de extensión USB, es posible que el dispositivo USB no se reconozca o que los archivos del dispositivo no se

puedan leer. Si no se reconoce un dispositivo USB conectado al televisor, la lista de archivos del dispositivo está dañada o un archivo de la lista

no se reproduce, conecte el dispositivo USB al ordenador, formatee el dispositivo y compruebe la conexión. Si un archivo eliminado del ordenador se puede encontrar todavía cuando se ejecuta Media Play, utilice la función “Vaciar papelera

de reciclaje” del ordenador para eliminarlo permanentemente.


04 Funciones avanzadas


440

580

78.0KB

Ene 7, 2010

03 / 14

SUM

307.2MB/973.7MB


Carpeta superior Carpeta

File.....jpg File.....jpg

libre

File.....jpg File.....jpg File.....jpg

' Selección n Mover j Opción E


File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

Reproducir R

Visualización de una foto (o una presentación)

1. Pulse el botón INFO ara mostrar la opción Ver, Inic. vis. aut., Borrar, Borrar todo, Deselecc. todos.

2. Pulse los botones ▲ o ▼ para seleccionar Inic. vis. aut. y pulse el botón

ENTER

✎

En la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento.

✎

Los archivos MP3 se pueden reproducir automáticamente durante la presentación si Música de fondo está configurada como Encendido de manera predeterminada. Para que esta función sea posible, los archivos MP3 y otros archivos de fotos deben estar en la misma carpeta del dispositivo de memoria USB.

✎

Pulse el botón INFO durante la presentación para configurar las opciones siguientes Velocidad visionado automático, Música de fondo, Configuración de la música de fondo, Lista. Pulse los botones ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTERE.

– Una vez conﬁgurada la opción, pulse el botón ENTER

✎

Pulse el botón INFO durante la presentación para configurar las opciones siguientes Inic. vis. aut., Zoom, Girar, Lista. Pulse los

para realizar el cambio.

botones ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTERE.

– Una vez conﬁgurada la opción, pulse el botón ENTER

para realizar el cambio.

1/1 Página

File.....jpg File.....jpg

Regresar

Español

Page 60

Funciones avanzadas


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB


580

440

78.0KB

03 / 14

SUM


307.2MB/973.7MB

File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

File.....jpg File.....jpg File.....jpg

USB

Music

Uso de la lista MP3

Icono de carpeta

Music

SUM

307.2MB/973.7MB

Icono de la lista de música

Icono de desplazarse a carpeta de nivel anterior

✎

Pulse los botones  (REW) o µ (FF) para cambiar de página.

✎

El archivo seleccionado se visualiza en la parte superior con su tiempo de

Photo Music Setup

Mover

Reproducir

reproducción.

1. Para seleccionar todos los archivos o uno solo, pulse el botón INFO para ver los menús de Música.

Pulse el botón ENTER

para seleccionar Reproducción (or Repr. archivo selecc.), Repetir música, Borrar (or Borrar archivo sel.), Borrar todo or Deselecc. todos.

2. Pulse los botones ▲ o ▼ para ir a un icono y pulse el botón ENTER

Si se pulsa el botón ENTER

sobre un icono de nota musical,

inmediatamente se reproduce el archivo de música. Pulse el botón ENTER

sobre el icono de una carpeta para mostrar los

Music

4.3MB

Ene 7, 2010

2 / 31

Repr. archivo selecc.

Repetir música : Apagado

Borrar archivo sel.

Borrar todo

SUM

307.2MB/973.7MB

Deselecc. todos

06-I Will Carry You.mp3 00:00:00

Carpeta superior

Carpeta

01-The Way.mp3 00:03:25

02-Run To Me.mp3 00:03:25

03-No More Sad Songs.mp3 00:03:25

04-Interference-gold.mp3 00:03:25

05-marketa_irglova-The_hill.mp3 00:03:25

06-I Will Carry You.mp3 00:03:25

07-marketa_irglova.mp3 00:03:25

08-Super World.mp3 00:03:25

 Seleccionar n Mover j Opción E Reproducir R Regresar

Salir

archivos de música incluidos en dicha carpeta.

■ Reproducir: Seleccionar para reproducir archivos MP3.

✎

Este menú sólo muestra archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB.

✎

Para ajustar el volumen de la música, pulse los botones botón MMUTE del mando a distancia.

del mando a distancia. Para silenciar el sonido, pulse el

■ Repetir música (Encendido / Apagado): Seleccione para reproducir repetidamente todos los archivos MP3 de la carpeta actual.

Reproducción de música

y Sólo se muestran los archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en

el mismo dispositivo USB.

y Si, al reproducir archivos MP3, el sonido no se oye correctamente, ajuste Ecualizador y SRS TruSurround HD en el menú Sonido. (Un

archivo MP3 demasiado modulado puede ocasionar problemas de sonido.)

y Iconos de información de la función de la música

Regresar

1/4 Página

Repetir música está establecido como Encendido.

Español

Repetir música está establecido como Apagado.

Cuando se pulsa el botón 

Cuando se pulsa el botón  (Detener) del mando a distancia, la música se detiene.

(Reproducir) / 

(Pausa) del mando a distancia mientras se está reproduciendo música.

Page 61

Conﬁguración


Photo Music Setup

SUM

307.2MB/973.7MB

Music

Photo Music Setup

SUM

307.2MB/973.7MB


580

440

78.0KB

03 / 14

SUM


307.2MB/973.7MB

File.....jpg File.....jpg File.....jpg

File.....jpg File.....jpg

File.....jpg File.....jpg File.....jpg

Music

4.3MB

2 / 31

06-I Will Carry You.mp3 00:00:00

01-The Way.mp3 00:03:25

02-Run To Me.mp3 00:03:25

03-No More Sad Songs.mp3 00:03:25

04-Interference-gold.mp3 00:03:25

05-marketa_irglova-The_hill.mp3 00:03:25

06-I Will Carry You.mp3 00:03:25

07-marketa_irglova.mp3 00:03:25

08-Super World.mp3 00:03:25

SUM

307.2MB/973.7MB

USB

Uso del menú de conﬁguración

■ Velocidad visionado automático: Permite seleccionar la velocidad de presentación del visionado automático. Puede seleccionar Rápido, Normal o Lento.

■ Música de fondo: Se selecciona para determinar si se desea reproducir un archivo MP3 durante el visionado automático. Puede seleccionar Música Encendido o Música Apagado.

■ Conﬁguración de la música de fondo: Cuando se está realizando una presentación, se puede cambiar a Conﬁguración de la música de fondo para seleccionar un archivo de música y escucharlo. Seleccione un archivo MP3 como música de fondo.

■ Repetir música: Se selecciona para determinar si se desea repetir la reproducción de la música cuando se han reproducido todos los archivos MP3 de esta carpeta.

■ Salvapantallas: Puede conﬁgurar el tiempo de espera necesario para que se ejecute el salvapantallas. El salvapantallas aparecerá si no se pulsa ningún botón durante 10 min, 20 min, 40 min o 1 hora o Apagado.

■ Retirar con seg: Se puede quitar el dispositivo del televisor con seguridad.

Reproducción de archivos de música/fotos seleccionados

y Pulsar el botón amarillo. y Repita el proceso anterior para seleccionar los archivos de fotos/música que desee.

✎

y Pulse el botón

Setup

Las fotos o los archivos seleccionados se marcan con el símbolo c. Para cancelar la selección, pulse de nuevo el botón amarillo.



(Reproducir) / ENTERE para reproducir las fotos o archivos seleccionados.

Velocidad visionado automático : Rápido

Música de fondo : Encendido

Conguración de la música de fondo

Repetir música : Encendido

Salvapantallas : 10 min

Retirar con seg

Mover

Ingresar

04 Funciones avanzadas

Regresar

Español

Page 62

Funciones avanzadas

Anynet+

¿Qué es Anynet+?

Anynet+ es una función que permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de Samsung conectados que sean compatibles con Anynet+. El sistema Anynet+ sólo se puede usar con dispositivos de Samsung que tengan la función Anynet+. Para asegurarse de que el dispositivo de Samsung tenga dicha función, compruebe si lleva el logotipo Anynet+.

Para conectar al sistema Home Theater Samsung

1. Conecte los terminales HDMI IN (1(DVI) o 2) del televisor y el terminal HDMI OUT del dispositivo Anynet+ correspondiente mediante un

cable HDMI.

2. Conecte el terminal HDMI IN del sistema Home Theater y el terminal HDMI OUT del dispositivo Anynet+ correspondiente mediante un cable HDMI.

✎

NOTA

Conecte el cable óptico entre el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor y el terminal Digital Audio Input del sistema

Home Cinema. Si se sigue la conexión anterior, el terminal Optical sólo produce la salida de 2 canales de audio. Sólo oirá sonido de los

altavoces frontales izquierdo y derecho y el subwoofer del sistema Home Theater. Para escuchar el canal de audio 5.1, conecte el terminal DIGITAL AUDIO OUT (OPTICAL) del DVD/decodificador de satélite (es decir, dispositivo Anynet 1 o 2) directamente al amplificador o al sistema Home Theater, no al televisor.

Puede conectar sólo un sistema Home Theater.

Puede conectar un dispositivo Anynet+ mediante el cable HDMI. Algunos cables HDMI pueden no admitir las funciones Anynet+.

Anynet+ funciona cuando el dispositivo de AV que admite Anynet+ se encuentra en estado de espera o de encendido.

Anynet+ admite hasta 12 dispositivos de AV en total. Tenga en cuenta que puede conectar hasta 3 dispositivos del mismo tipo.

Panel posterior del TV

Dispositivo

Anynet+ 1

HDMI Cable

Cable HDMI

Optical Cable

Home Theater

Dispositivo Anynet+ 2

Cable HDMI

Español

Page 63

Menú Anynet+

El menú Anynet+ cambia según el tipo y el estado de los dispositivos Anynet+ conectados al televisor.

Menú Anynet+ Descripción

Ver TV Cambia el modo Anynet+ al modo de emisión de TV.

Lista Disp. Muestra la lista de dispositivos de Anynet+.

MENU (nombre_dispositivo) Muestra los menús del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD,

INFO (nombre_dispositivo) Muestra el menú de reproducción del dispositivo conectado. Por ejemplo, si se ha conectado un

Detener grabacion: (*grabador) I

Detener la grabación: (*grabador) Detiene la grabación.

Receptor La reproducción del sonido se efectúa a través del receptor.

Cuando hay conectados varios dispositivos de grabación, éstos se muestran como (*grabador), pero si sólo hay conectado un dispositivo, éste se muestra como (*nombre_dispositivo).

se muestra el menú del disco del grabador de DVD.

grabador de DVD, se muestra el menú del disco del grabador de DVD.

nicia inmediatamente la grabación en el grabador. (Sólo está disponible en los dispositivos que admiten

la función de grabación.)

04 Funciones avanzadas

¦ Conﬁguración de Anynet+

MENUm → Aplicaciones → Anynet+ (HDMI-CEC) → ENTER

■ Conﬁguración Anynet+ (HDMI-CEC) (Apagado / Encendido): Para usar la función Anynet+, Anynet+ (HDMI-CEC) debe estar conﬁgurado como Activado.

✎

Cuando la función Anynet+ (HDMI-CEC) está desactivada, todas las operaciones relacionadas con Anynet+ se desactivan.

Apagado Automático (No / Si): Conﬁguración de un dispositivo Anynet+ para que se desactive automáticamente cuando el televisor se apaga.

✎

La fuente activa del televisor se debe configurar para que éste utilice la función Anynet+.

✎

Aunque un dispositivo externo aún esté grabando, se puede apagar.

¦ Conmutación entre dispositivos Anynet+

1. Se muestran todos los dispositivos Anynet+ conectados al televisor.

✎

Si no encuentra el dispositivo que desea, pulse el botón rojo para actualizar la lista.

2. Seleccione un canal y pulse el botón ENTER

✎

Sólo cuando Anynet+ (HDMI-CEC se configura como Encendido en el menú Aplicación, aparece el menú Lista Disp.

El cambio al dispositivo seleccionado puede tardar unos 2 minutos. No se puede cancelar la operación de cambio de dispositivo

mientras ésta se está efectuando. Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de

cambiar al dispositivo Anynet+ mediante la Lista Disp..

. Puede cambiar al dispositivo seleccionado.

¦ Grabación

La grabadora de Samsung permite efectuar una grabación de un programa de televisión.

1. Seleccione Grabacion.

✎

Cuando hay más de dos dispositivos de grabación

Cuando hay varios dispositivos de grabación conectados, éstos se muestran en una lista. Seleccione un dispositivo de

grabación en Lista Disp..

✎

Si no se muestra el dispositivo de grabación, seleccione Lista Disp. y pulse el botón rojo para buscar los dispositivos.

2. Pulse el botón EXIT para salir.

✎

Se pueden grabar las transmisiones de la fuente seleccionando Grabación: (nombre_dispositivo).

✎

Si pulsa el botón  (REC), grabará lo que está viendo en ese momento. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste.

✎

Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar correctamente una antena a un dispositivo de grabación, consulte el manual del usuario del dispositivo de grabación.

Español

Page 64

Funciones avanzadas

¦ Escucha a través de un receptor

Se puede escuchar sonido a través de un receptor (como Home Theater) en lugar de hacerlo mediante el Altavoz de TV.

1. Seleccione Receptor y conﬁgure como Encendido.

2. Pulse el botón EXIT para salir.

✎

Si el receptor sólo admite audio, quizás no se muestre la lista de dispositivos.

✎

El receptor no funcionará si no se ha conectado correctamente el terminal de entrada óptico del receptor con el terminal

DIGITAL AUDIO OUT (OPTICAL) del televisor.

✎

Cuando el receptor (sistema Home Theater) está establecido en Encendido, se puede oír la salida de sonido del terminal óptico del televisor. Cuando se ve la televisión a través de un DTV (aire), el televisor envía el sonido de 5.1 canales al receptor. Cuando la fuente es un componente digital, como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor.

✎

NOTA

Sólo puede controlar los dispositivos Anynet+ mediante el mando a distancia del televisor, no con los botones de éste.

El mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, vuelva a seleccionar el

dispositivo Anynet+. Las funciones Anynet+ no funcionan con los productos de otros fabricantes.

¦ Solución de problemas de Anynet+

Problema Posible solución

Anynet+ no funciona. • Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+.

Deseo iniciar Anynet+. • Compruebe si el dispositivo Anynet+ está debidamente conectado al TV y si la opción Anynet+ (HDMI-CEC) del menú de

Deseo salir de Anynet+. • Seleccione Ver TV en el menú Anynet+.

En la pantalla aparece el mensaje “Conectando al dispositivo Anynet+...”.

El dispositivo Anynet+ no funciona. • No se puede utilizar la función de reproducción si se está ejecutando Plug & Play (conﬁguración inicial).

• Sólo se puede conectar un receptor (sistema Home Theater).

• Compruebe si el cable de alimentación de Anynet+ está debidamente conectado.

• Compruebe las conexiones de los cables de vídeo/audio/HDMI del dispositivo Anynet+.

• Compruebe si Anynet+ (HDMI-CEC) está establecido en Encendido en el menú de conﬁguración de Anynet+.

• Compruebe si el mando a distancia del televisor está en modo TV.

• Compruebe si el mando a distancia es compatible con Anynet+.

• Anynet+ no funciona en algunas situaciones. (Búsqueda de canales, funcionamiento de Media Play (USB) o Plug & Play,

(conﬁguración inicial), etc.)

• Cuando se conecta o se desconecta el cable HDMI, se han de buscar de nuevo los dispositivos o volver a apagar y encender el televisor.

• Compruebe si la función Anynet+ del dispositivo Anynet+ está activada.

conﬁguración está establecida en Encendido.

• A continuación pulse el botón TOOLS para visualizar el menú Anynet+ y seleccione el menú que desee.

• Pulse el botón SOURCE del mando a distancia del televisor y seleccione un dispositivo que no sea Anynet+.

• Pulse cuando no hay ningún dispositivo Anynet+ con sintonizador incorporado conectado.)

• El mando a distancia no se puede utilizar cuando se está conﬁgurando Anynet+ o cambiando a un modo de visualización.

• Utilice el mando a distancia cuando haya terminado la conﬁguración de Anynet+ o el cambio al modo de visualización.

, PRE-CH y FAV.CH para cambiar el modo TV. (Tenga en cuenta que el botón de canal sólo funciona

El dispositivo conectado no se muestra.

El programa de televisión no se puede grabar.

El sonido del televisor no sale a través del receptor.

Español

• Compruebe si el dispositivo admite las funciones Anynet+.

• Compruebe si el cable HDMI está debidamente conectado.

• Compruebe si Anynet+ (HDMI-CEC) está establecido en Encendido en el menú de conﬁguración de Anynet+.

• Vuelva a efectuar una búsqueda de dispositivos Anynet+.

• Sólo puede conectar un dispositivo Anynet+ mediante el cable HDMI. Algunos cables HDMI pueden no admitir las

funciones Anynet+.

• Si la conexión se corta por una interrupción de la corriente o porque se ha desconectado el cable HDMI, deberá repetir la búsqueda del dispositivo.

• Compruebe la conexión de la toma de antena del dispositivo de grabación.

• Conecte el cable óptico entre el televisor y el receptor.

Page 65

Información adicional

Instalación del montaje mural

Montaje del soporte de protección

Al instalar el televisor en una pared, coloque el soporte de protección como se indica.

Soporte de protección

Instalación del equipo de montaje mural

El kit de montaje mural (se vende por separado) permite instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que se facilitan con

dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor.

Especiﬁcaciones del equipo de montaje mural (VESA)

✎

El kit de montaje mural se vende por separado.

Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.

✎

NOTA

Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

Al adquirir el equipo de montaje mural, también se distribuye un manual de instalación detallado y todas las piezas necesarias para

el montaje. No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de tornillos estándar

VESA. Los tornillos que sean demasiado largos pueden causar daños en el interior del televisor. Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar

dependiendo de las especificaciones del montaje mural. No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de causar lesiones

personales. Samsung no se hace responsable de este tipo de accidentes. Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple las

especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto. No monte el televisor con una inclinación de más de 15 grados.

Son necesarias dos personas para montar el televisor en la pared.

05 Información adicional

Español

Page 66

Información adicional

Familia de

producto

Televisor PDP

✎

Desenrosque los tornillos del kit antes de instalar el montaje mural en la pared.

pulgadas

42~50 400 x 400

58~63 600 x 400

70~79 800 x 400

80~ 1400 x 800

No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales.

Especiﬁcaciones

VESA (A * B)

Tornillo estándar Cantidad

M8 4

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

✎

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo

de causar lesiones personales.

✎

El aspecto puede variar según el producto.

Instalación con un soporte Instalación con un montaje mural

4pulgadas

4 pulgadas

4pulgadas

Español

Page 67

Fijación del televisor a la pared

Caution: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad y la seguridad instale un dispositivo antivuelco, como se explica a continuación.

¦ Para impedir que el televisor se caiga

05 Información adicional

1. Apriete ﬁrmemente las grapas sobre la pared con los tornillos. Asegúrese de que

los tornillos estén bien aﬁrmados en la pared.

✎

Según el tipo de pared quizás necesite algún material adicional para el anclaje.

✎

Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.

2. Quite los tornillos de la parte central posterior del televisor y con ellos monte las grapas en el televisor.

✎

Quizás con el televisor no vayan incluidos los tornillos. En tal caso debe adquirirlos por separado con estas especificaciones.

3. Monte una cadena fuerte entre las grapas del televisor y de la pared de manera que quede bien tensada.

✎

NOTA

Instale el televisor cerca de la pared para evitar que caiga hacia atrás.

Las grapas de la pared han de estar a la misma o a menor altura que

las grapas del televisor. Cuando desee mover el televisor deberá aflojar la cadena.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

Pared

Español

Page 68

Información adicional

Solución de problemas

Si cree que el televisor tiene un problema, compruebe primero esta lista de posibles problemas y soluciones. Si ninguno de los consejos funciona, visite “www.samsung.com” y haga clic en Support o llame al centro de atención al cliente de Samsung.

Problemas Soluciones y explicaciones

Imagen deﬁciente En primer lugar, ejecute la Prueba de imagen para conﬁrmar que el televisor muestre correctamente la imagen de

La imagen del televisor no se ve tan bien como en la tienda.

La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización.

El color es de mala calidad o falta. • Si utiliza una conexión de componentes, compruebe que los cables de los componentes estén conectados en los

El color o el brillo es de mala calidad.

Hay una línea de puntos en el borde la pantalla. • Si el tamaño de la imagen está establecido en Ajuste pantalla, cámbielo a 16:9 (pág. 15).

La imagen se ve sólo en blanco y negro. • Si está utilizando una entrada compuesta AV, conecte el cable de vídeo (amarillo) en el terminal verde de la entrada

Al cambiar de canal, la imagen se congela, se ve distorsionada o aparece con retraso.

Problemas del sonido En primer lugar, ejecute la Prueba de sonido para conﬁrmar que el audio del televisor funciona correctamente.

No hay sonido o se oye demasiado bajo con el volumen al máximo.

La imagen es buena pero no hay sonido. • Conﬁgure la opción Seleccionar altavoz como Altavoz de TV en el menú de sonido (pág. 17).

Los altavoces hacen un ruido inapropiado. • Compruebe las conexiones del cable Compruebe que no haya un cable de vídeo conectado a una entrada de

No hay imagen, no hay vídeo

El televisor no se enciende. • Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

El televisor se apaga automáticamente. • Compruebe si la opción Temporizador está establecida en Apagado en el menú Conﬁguración (pág. 18).

prueba. (Vaya a MENU - Soporte técnico - Autodiagnóstico - Prueba de imagen) (pág. 21) Si la imagen de la prueba se muestra correctamente, la imagen deﬁciente puede provenir de la fuente o la señal.

• Si tiene un decodiﬁcador por cable/satélite analógico, cámbielo por un decodiﬁcador digital HD. Utilice un cable HDMI o de componentes para conseguir una calidad de imagen de alta deﬁnición (HD).

• Suscriptores de cable/satélite: Pruebe con estaciones de alta deﬁnición (HD) en la oferta de canales.

• Conexión de antena: Pruebe con emisoras de alta deﬁnición (HD) después de ejecutar la programación

automática.

Muchos canales de alta deﬁnición (HD) mejoran los contenidos SD (deﬁnición estándar).

✎

• Ajuste la resolución de la salida de vídeo del decodiﬁcador de cable o satélite en 1080i o 720p.

• La compresión de los contenidos de vídeo puede causar imágenes distorsionadas, especialmente en las escenas

de movimiento rápido, como en los deportes y las películas de acción.

• Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.

terminales correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color o que la pantalla se quede en blanco.

• Ajuste las opciones de Imagen en el menú del TV. (vaya a los modos Imagen / Color/Brillo / Deﬁnición) (pág. 14)

• Ajuste la opción Ahorro energía en el menú Conﬁguración (pág. 21)

• Intente reiniciar la imagen para ver la conﬁguración de imagen predeterminada. (vaya a MENU - Imagen -

Reinicio de la imagen) (pág. 16)

• Cambie la resolución del decodiﬁcador de cable/satélite.

1 de componentes del televisor.

• Si está conectado al receptor de cable, reinicie éste. (vuelva a conectar el cable de alimentación y espere a que el decodiﬁcador se reinicie. Puede tardar unos 20 minutos.)

• Establezca la resolución de salida del decodiﬁcador de cable en 1080i o 720p.

(Vaya a MENU - Soporte técnico - Autodiagnóstico - Prueba de sonido) (pág. 21) Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal.

• Compruebe el volumen del dispositivo (decodiﬁcador de cable/satélite, DVD, Blu-ray, etc.) conectado al televisor.

• Si utiliza un dispositivo externo, compruebe que los cables de audio estén conectados a los terminales de entrada

de audio correctos del televisor.

• Si utiliza un dispositivo externo, compruebe que la opción de salida de audio del dispositivo (por ejemplo, quizás deba cambiar la opción de audio del decodiﬁcador de cable a HDMI si tiene conectado HDMI al televisor).

• Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente.

• Si el televisor tiene un terminal de auriculares, asegúrese de que éstos no estén conectados.

• Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo.

audio.

• Para la conexión de la antena o el cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido.

• Ejecute la Prueba de sonido como se ha explicado anteriormente.

• Compruebe que la toma de la pared funcione.

• Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a distancia.

Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

• Si el televisor está conectado a un PC, compruebe la conﬁguración de la alimentación de éste.

• Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

• Cuando se ve la televisión con una conexión de antena o cable, el televisor se apaga tras 10-15 minutos si no hay

señal.

Español

Page 69

Problemas Soluciones y explicaciones

No hay imagen ni vídeo. • Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los

Conexión RF (Cable/Antena)

El televisor no recibe todos los canales. • Compruebe que el cable coaxial esté ﬁrmemente conectado.

No hay subtítulos en los canales digitales. • Compruebe el menú de conﬁguración de los subtítulos. Intente cambiar el modo Subtítulo a CC1 (pág. 20).

La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización.

Conexión de PC

Aparece un mensaje de “Modo no compatible”. • Establezca la resolución de salida del PC de modo que coincida con la resolución admitida por el televisor (pág.

La imagen es buena pero no hay sonido. • Si utiliza una conexión HDMI, compruebe la conﬁguración del audio del PC.

Otros

Barras horizontales rodantes de color púrpura/ verde y zumbidos en los altavoces del televisor con la conexión del cable de componentes.

La imagen no se muestra en pantalla completa. • En cada lado se muestran barras negras en los canales de alta deﬁnición (HD) cuando se muestran contenidos

El mando a distancia no funciona. • Cambie las pilas del mando a distancia; haga coincidir los polos (+/–).

El televisor de plasma emite un zumbido. • Los televisores de plasma normalmente emiten un zumbido suave. Esto es normal. Lo causan las cargas

dispositivos externos).

• Establezca la salida de vídeo del dispositivo externo (decodiﬁcador de cable/satélite, DVD, Blu-ray, etc.) de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe conectar a una entrada HDMI en el televisor.

• Compruebe que los dispositivos externos estén encendidos.

• Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia.

• Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo.

• Ejecute Prog. Auto para añadir los canales disponibles a la lista de canales. Vaya a MENU - Canal - Prog. Auto,

seleccione Auto y asegúrese de que en el menú esté establecido el tipo correcto de señal de TV por cable. Hay 3 opciones (STD, HRC e IRC) (pág. 13)

• Compruebe la posición de la antena.

• Algunos canales no tienen datos de subtítulos.

• La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas

de movimiento rápido, como en los deportes y las películas de acción.

• Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor.

11).

• Desconecte los terminales de audio izquierdo y derecho del decodiﬁcador. Si los zumbidos cesan, esto indica que el decodiﬁcador tiene un problema en la conexión a tierra. Sustituya los cables de vídeo de componentes por una conexión HDMI.

SD mejorados (4:3).

• Se muestran barras negras en las partes inferior y superior cuando se ven películas que tienen diferente formato que el televisor.

• Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa.

• Limpie la ventana de transmisión del sensor del mando a distancia.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros.

eléctricas que se utilizan para crear las imágenes en la pantalla.

• Si el zumbido es fuerte, quizás se haya conﬁgurado el brillo del televisor demasiado alto. Pruebe a establecer un nivel de brillo menor.

• También se puede originar un zumbido fuerte si la parte posterior del televisor de plasma está demasiado cerca de la pared o de otra superﬁcie dura. También puede probar a cambiar el recorrido de los cables de conexión.

• Una instalación inadecuada del montaje mural puede crear un ruido excesivo.

05 Información adicional

Español

Page 70

Información adicional

Problemas Soluciones y explicaciones

Problema de retención de imagen (desgaste). • Esta pantalla está equipada con tecnología de reducción de la “quemadura de pantalla” para reducir la posibilidad

El mando a distancia del cable/decodiﬁcador no enciende ni apaga el televisor ni ajusta el volumen.

Subtítulo en el menú del televisor aparece atenuado.

Aparece un mensaje de “Modo no compatible”. • Compruebe la resolución que admite el televisor y ajuste en consecuencia la resolución de salida del dispositivo

Se advierte un olor a plástico que proviene del televisor.

La Intensidad señal del televisor no está disponible en el menú de prueba de autodiagnóstico.

El televisor está inclinado hacia un lado. • Retire la base del soporte de televisor y vuelva a montarla.

El menú del canal se ve atenuado (no disponible) • El menú Canal sólo está disponible cuando está seleccionada la fuente TV.

La conﬁguración se pierde después de 30 minutos o cada vez que se apaga el televisor.

Pérdida intermitente de audio o vídeo. • Compruebe las conexiones de los cables y vuelva a conectarlos.

Puede ver pequeñas partículas si mira de cerca el borde del marco del televisor

de que se queme. La tecnología Cambio de píxel permite deﬁnir el movimiento de la imagen arriba o abajo (línea vertical) y de lado a lado (punto horizontal).

• Programe el mando a distancia del decodiﬁcador de cable/satélite para que haga funcionar el televisor. Consulte el manual del decodiﬁcador de cable/satélite para conocer el código del TV SAMSUNG.

• No se puede seleccionar Caption Subtítulo en el menú del televisor cuando está conectado a través de HDMI o Component (pág. 20).

• Se debe activar Subtítulo en el dispositivo externo (pág. 20).

externo. Consulte cómo conﬁgurar la resolución en la página 10 de este manual.

• Este olor es normal y desaparece con el tiempo.

• Esta función sólo está disponible en los canales digitales con las conexiones de antena/RF/Coaxial (pág. 21).

• Si el televisor está en el modo Demo comercio, la conﬁguración del audio y la imagen se restablecerá cada 30

minutos. Cambie la conﬁguración del modo Demo comercio al modo Uso domiciliario en el procedimiento Plug & Play. Pulse el botón SOURCE para seleccionar el modo TV; vaya a MENU → Conﬁguración → Plug & Play → ENTER

• La pérdida de audio o vídeo se puede deber a que los cables son demasiado rígidos o gruesos. Debe asegurarse de que los cables sean lo suﬁcientemente ﬂexibles para un largo periodo de uso. En un montaje mural del televisor, es aconsejable utilizar cables con conectores de 90 grados.

• Esto es una particularidad del diseño del producto y no es un defecto.

(pág. 8).

Aparece en la pantalla POP (anuncio de rótulo interno del televisor).

✎

Algunas de las imágenes y funciones mostradas sólo están disponibles en unos modelos determinados.

• Seleccione el modo Uso domiciliario en el modo Plug & Play. Para obtener información, consulte la función Plug & Play (pág. 8).

¦ Licencia

TruSurround HD, SRS and symbol are trademarks of SRS Labs, Inc. TruSurround HD technology is incorporated under license from SRS Labs, Inc.

Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Español

Page 71

Especiﬁcaciones

Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento

Soporte giratorio (izquierda/derecha) Nombre del modelo Tamaño de pantalla

(diagonal) Sonido

(salida) Dimensiones (An x Pr x Al)

Cuerpo principal

Con el soporte

Peso Sin el soporte Con el soporte

Panel nativo

✎

El diseño y las especificaciones pueden cambiar sin previo aviso.

✎

Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

PL42C430 / PL42C433 PL50C430 / PL50C433

42 pulgadas

(42,3 pulgadas medidas diagonalmente)

10 W x 2 10 W x 2

40,6 x 2,8 x 24,8 pulgadas

(1031 x 70,9 x 631,0mm)

40,6 x 11,2 x 27,4 pulgadas

(1031 x 284,5 x 695,5 mm)

38,6 Ibs (17,5 kg) 43,0 Ibs (19,5 kg)

1024 x 768 a 60Hz 1360 x 768 a 60Hz

10°C a 40°C (50°F a 104°F)

10% al 80%, sin condensación

-20°C a 45°C (-4°F a 113°F)

5% al 95%, sin condensación

-20˚ ~ 20˚

50 pulgadas

(49,9 pulgadas medidas diagonalmente)

47,3 x 2,7 x 28,4 pulgadas

(1202,6 x 69,5 x 720,5 mm)

47,3 x 11,2 x 31,0 pulgadas

(1202,6 x 284,3 x 786,3 mm)

50,7 Ibs (23 kg) 55,1 Ibs (25 kg)

05 Información adicional

Español

Page 72

Información adicional

Índice

Actualización del software 21 Ahorro energía 21 Altavoz de TV 17 Altavoz externo 17 Antena 13 Anynet+ 26

AUDIO OUT 10

Autodiagnóstico 21

Balance de blanco 15 Balance I/D 17 Botón FAV.CH 7, 13 Brillo 14

Cambiar Código 19 Canal favorito 13 Componente 9 Conexión a un dispositivo de audio 10 Conexión a un PC 10 Contraste Dinám. 15

Deﬁnición 14

DIGITAL AUDIO OUT 10, 26

Dinámico 14

Ecualizador 17 Edición de canales 13 Edición del nombre 11 Espacio de instalación 30 Especiﬁcaciones 35

Fotos 23 Frequency 11

Grabación 27

HDMI 9, 26 Herramientas 3 Home Theater 10, 26

Idioma 20 Indicador de encendido 6

Licencia 34 Lista de fuentes 11

Mando a distancia 7 Melodía 21 Menú de canales 12 Modo de espera 6 Modo película 16 Mono 17 Montaje mural 29 Música 24 Música de fondo 25

Navegar 12

Pilas 7 Plug & Play 8

Receptor 28 Reloj 17 Reproductor multimedia 22 Resolución óptima 11

Secuencia 25 Seleccionar altavoz 17 Seleccionar todo 14 Sensor Eco 21 Símbolo 3 Sintonización ﬁna 14 Solución de problemas 32 Soporte de protección 29

Tamaño de imagen 15 Temporizador 18 Temporizador 18 Tibio 15 Tono Color 15 Tono del negro 15 Tono Piel 15

Unidad USB 21, 22

Vol.Auto 17 Volumen 6

Español

Page 73

This page is intentionally left

blank.
