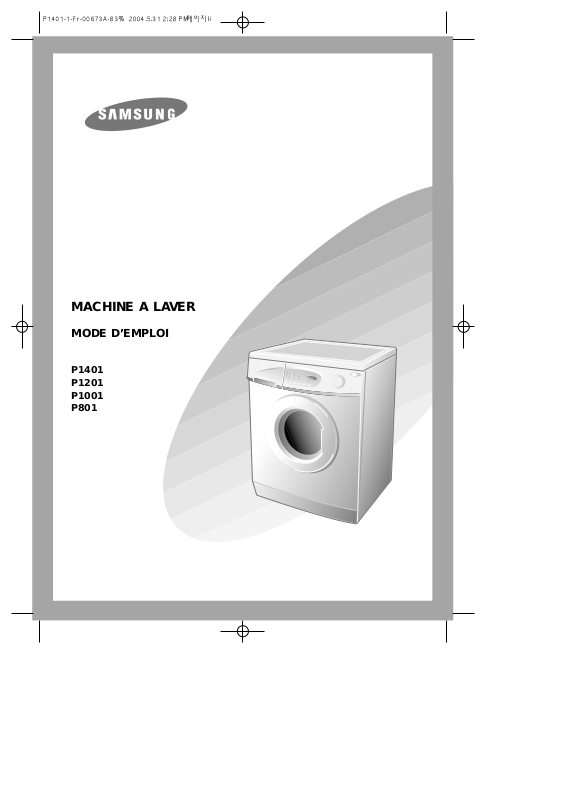

MACHINE A LAVER

MODE D’EMPLOI

P1401 P1201 P1001 P801

Consignes de sécurité

Nous vous remercions d’avoir choisi ce nouveau lave-linge Samsung. Le présent manuel contient des informations importantes sur l’installation, l’exploitation et la maintenance de cet appareil. Veuillez lire attentivement ces instructions afin de tirer pleinement profit des nombreuses fonctions de ce lave-linge qui vous apportera pour les années à venir un service fiable et pratique.

Avant d’utiliser cet appareil

• Les matériaux d’emballage (sacs plastiques, polystyrène, etc...) peuvent être dangereux pour les enfants. Conservez-les hors de leur portée.

• Cet appareil est conçu pour un usage strictement domestique.

• Faites vérifier les raccordements électriques et les branchements d’eau par un technicien agréé, tout en respectant les instructions du fabricant (voir la rubrique “Installation”, page 2) et les règles de sécurité en vigueur.

• Toutes les vis d’emballage et de transport doivent être retirées avant l’utilisation de l’appareil car ces pièces peuvent engendrer de graves blessures. Pour plus d’informations, reportez-vous à “Retrait des vis de transport” à la page 3.

Consignes de sécurité

• Avant toute opération de nettoyage et de maintenance, débranchez la prise électrique du lave-linge ou positionnez la touche sur l’arrêt.

• Vérifiez que toutes les poches des vêtements à laver sont vides car des objets durs et pointus, tels que des pièces, des épingles à nourrice, des clous, des vis ou des cailloux, pourraient gravement endommager l’appareil.

• Débranchez toujours l’appareil et fermez l’arrivée d’eau après un lavage.

• Avant d’ouvrir la porte du lave-linge, vérifiez que l’eau s’est bien évacuée. N’ouvrez pas la porte si vous observez encore de l’eau.

• Les animaux familiers et les enfants peuvent s’introduire dans le lave-linge par la porte. Inspectez le tambour avant chaque utilisation.

• La porte vitrée peut devenir très chaude lors du cycle de lavage. Maintenez toujours les enfants à distance de l’appareil en fonctionnement.

• En cas de panne, ne tentez pas de réparer le lave-linge par vos propres moyens. Une réparation effectuée par une personne inexpérimentée ou non qualifiée peut engendrer des blessures et/ou aggraver le problème.

• En cas de détérioration de la fiche (du cordon d’alimentation), celle-ci doit être remplacée par le fabricant, par l’un de ses agents ou par un électricien agréé, afin d’éviter tout risque.

• La réparation de cet appareil doit uniquement être effectuée par un centre agréé et seules des pièces d’origine devront être utilisées.

• Conservez soigneusement ce manuel d’utilisation pour une consultation ultérieure.

Lave-linge SAMSUNG Mode d’emploi

Sommaire

Consignes de sécurité Couverture intérieure Installation 2

Déballage du lave-linge 2 Identification des pièces et des accessoires 2 Choix d’un emplacement 3 Retrait des vis de transport 3 Réglage des pieds de mise à niveau 4 Raccordement de l’arrivée d’eau 4 Positionnement du tuyau de vidange 5 Branchement électrique 5

Lavage 6

Description des panneaux de commandes 6 Premier lavage 8 Adjonction de détergent 8 Adjonction de détergent liquide 9 Lavage automatique des vêtements avec le système Easy logic 10 Réglage du prélavage 11 Sélection des options 11 Lavage en mode manuel 12 Lavage différé 12 Trucs et astuces 13

Entretien 15

Vidange du lave-linge en cas d’urgence 15 Nettoyage du filtre anti-débris 16 Nettoyage du tiroir à détergents et des recoins 17 Nettoyage du filtre à tamis du flexible 18 Nettoyage des surfaces extérieures 19 Réparation d’un lave-linge gelé 19

Dépannage 20

Problèmes et solutions 20 Signification des messages d’erreur 21

Tableau des programmes 22 Annexe 23

Tableau des symboles d’entretien 23 Consignes électriques 23 Protection de l’environnement 24 Déclaration de conformité 24 Spécifications 25

Lave-linge SAMSUNG Mode d’emploi

Installation

Tuyau de vidange

rapide

Tiroir

d tergents

Porte

(hublot)

Tuyau de vidange

Cache inf rieur

Filtre anti-d bris

Flexible d’arriv e d’eau froide

Prise secteur

Plan de travail

Panneau de commandes

Vidange

Coton

Synthtique Dlicat

Rince+Essor.

Essorage

Coton coul.

Eco +

Ouverture Porte

Prlave

Essore

Lave

Rince

Prlave

Eau Douce

Supp. Essor.

A. C. Pleine

Temp. 0-95¡C

Duret Eau

Essor. Vari.

¡C tr/min min.

Dp. Diff.

Options

Peau Fragile

¡C tr/min min.

Déballage du lave-linge

Retirez le lave-linge de son emballage et inspectez-le afin de détecter d’éventuels endommagements. Vérifiez également que toutes les pièces ci-dessous sont présentes. Si une pièce est manquante ou endommagée, contactez immédiatement votre fournisseur.

Identification des pièces et des accessoires

Vue avant

Accessoires

Lave-linge SAMSUNG Mode d’emploi

Vue arrière

Installation

Choix d’un emplacement

Avant d’installer le lave-linge, sélectionnez un emplacement présentant les caractéristiques suivantes :

• Surface dure et plane (si la surface du sol est irrégulière, reportez-vous à la section “Réglage des pieds de mise à niveau” à la page 4).

• Aucune exposition directe au soleil.

• Ventilation adéquate.

• Température ambiante supérieure à 0°C.

• Aucune source de chaleur environnante (chauffage à gaz ou au charbon).

Vérifiez que le lave-linge ne repose pas sur son cordon d’alimentation. Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque l’appareil est installé sur ce type de revêtement.

Retrait des vis de transport

Avant d’utiliser le lave-linge, vous devez impérativement retirer les 5 vis de transport situées à l’arrière de l’appareil :

1. Retirer les 5 vis de transport situées à l’arrière de la machine en les dévissant à l’aide de la clé de déverrouillage jointe.

2. Saisissez la tête de vis et sortez-la par la partie la plus large de l’orifice. Répétez cette opération pour chaque vis. Remarque pour la vis

3. Une fois les vis retirées, obstruez les orifices à l’aide des caches plastiques fournis. Remarque : conservez les vis de transport en vue d’un déménagement ultérieur.

: poussez-la vers la droite, puis retirez-la.

➀

Dévissez les vis de transport situées à l’arrière de la machine à l’aide de la clé jointe.

Soulevez puis retirer les vis de leur orifice.

Une fois les vis retirées, obstruez les orifices avec les caches plastiques.

Lave-linge SAMSUNG Mode d’emploi

Installation de la machine à laver

Vidange

Eco +

P 14 0 5

Ouverture Porte

Prlave

Essore

Lave

Rince

Prlave

Eau Douce

Supp. Essor.

A. C. Pleine

Temp. 0-95¡C

Duret Eau

Essor. Vari.

¡C tr/min min.

Dp. Diff.

Options

Peau Fragile

Coton

Synthtique Dlicat

Rince+Essor.

Essorage

Coton coul.

Laine

Réglage des pieds de mise à niveau

En cas de sol irrégulier, réglez les pieds du lave-linge (n’insérez pas de cale en bois ou d’autre objet sous les pieds).

1. Desserrez manuellement le pied à vis jusqu’à la hauteur désirée.

2. Serrez le contre-écrou à l’aide de la clé jointe.

Remarque : choisissez une surface plane pour installer le lave-linge. Une surface inégale ou instable peut occasionner du bruit et des vibrations excessives.

Raccordement de l’arrivée d’eau

Une extrémité du flexible d’arrivée d’eau doit être raccordée au lave-linge et l’autre au robinet d’arrivée d’eau. Ce flexible ne doit pas être tendu. S’il est trop court et si vous ne souhaitez pas déplacer le robinet d’eau, remplacez-le par un autre flexible haute pression de plus grande longueur.

Pour raccorder le flexible d’arrivée d’eau :

1. Branchez le flexible d’arrivée d’eau (équipé d’un bras en forme de L), sur

2. Raccordez l’autre extrémité du flexible

Lave-linge SAMSUNG Mode d’emploi

l’arrivée d’eau située à l’arrière du lavelinge et serrez à la main.

au robinet d’arrivée d’eau froide et serrez-le à la main. Si nécessaire, vous pouvez raccorder directement le flexible d’arrivée d’eau sur le lave-linge : desserrez le raccord et retirez le flexible, puis installez le tuyau d’arrivée d’eau sur la machine en le verrouillant après vissage.

Installation de la machine à laver

Positionnement du tuyau de vidange

L’extrémité du tuyau de vidange peut être positionnée de 3 façons :

Au-dessus du rebord d’un évier

Le tuyau de vidange doit être placé à une hauteur comprise entre 60 et 90 cm. Pour conserver la courbure du bec du tuyau de vidange, utilisez le guide plastique fourni à cet effet. Bloquez le guide sur le mur à l’aide d’un crochet ou sur le robinet avec un morceau de ficelle afin d’empêcher tout déplacement du tuyau de vidange.

Dans une dérivation de la conduite d’évacuation d’un évier

La dérivation de la conduite d’évacuation doit se situer au-dessus du siphon de l’évier, afin que l’extrémité du tuyau soit à 60 cm minimum au-dessus du sol.

Dans une canalisation d’évacuation

Nous vous recommandons d’utiliser une canalisation verticale de 65 cm. La longueur de cette canalisation doit être comprise entre 60 cm et 90 cm.

Le diamètre interne de la canalisation d’évacuation doit être supérieur à celui du tuyau de vidange.

Le tuyau de vidange peut être rallongé si nécessaire jusqu’à 180 cm. Utilisez un tuyau de rallonge possédant un diamètre interne au moins égal à celui du tuyau d’origine, ainsi qu’un raccord adapté. Le tuyau de rallonge sera posé sur le sol et seule la partie située à proximité du point de vidange sera placée en hauteur.

Branchement électrique

Raccordez la fiche électrique de l’appareil sur une prise secteur appropriée (L’alimentation secteur de cette machine est 230V~50Hz).

230V~50Hz

Lave-linge SAMSUNG Mode d’emploi

Lavage

Description des panneaux de commandes (P1401/P1201)

(P1001)

(P801)

1. Tiroir à détergents

2. Ecran d’affichage

3. Touche de sélection de programme de lavage (Programme)

Lave-linge SAMSUNG Mode d’emploi

Affiche le temps de cycle de lavage restant et les messages d’erreur.

Appuyez sur cette touche pour sélectionner un des huit programmes de lavage disponibles : Coton, Couleur, Synthétique, Délicat, Laine, 35 min, Rince + Essor., Essorage.

Lavage

4. Sélecteur d’option de lavage (Options)

Appuyez plusieurs fois sur cette touche pour afficher les différentes options de lavage disponibles :

P1401 / P1201 Eco+➔

P1001 Eau douce

P801 Eau douce

Eau douce ➔ Prélave ➔ (Eau douce +Prélave)

Annulation de fonction ➔Eco

➔

Prélave ➔ (Eau douce + Prélave)

Annulation de fonction ➔Eau douce

➔

Prélave ➔(Eau douce + Prélave)

Annulation de fonction ➔Eau douce

➔

Remarque : l’option de prélavage n’est disponible que sur les modèles P1001

et P801 pour les cycles de lavage : Coton, Couleur, Synthétique ou Délicat.

5. Sélecteur de vitesse d’essorage (Essor. vari.)

Appuyez plusieurs fois sur cette touche pour afficher les différentes vitesses d’essorage disponibles :

P1401 Supp. Essor., A.C. pleine, 400, 600, 800, 1000, 1200, 1400 tr/min P1201 Supp. Essor., A.C. pleine, 400, 600, 800, 1000, 1200 tr/min P1001 Supp. Essor., A.C. pleine, 400, 600, 800, 1000 tr/min P801 Supp. Essor., A.C. pleine, 400, 600, 800 tr/min

Pour connaître la vitesse d’essorage d’un cycle de lavage, appuyer sur cette touche pendant le lavage. L’afficheur indique la vitesse choisie.

6. Sélecteur de température (Temp. 0-95°C)

Appuyez plusieurs fois sur cette touche pour afficher les différentes températures d’eau disponibles (eau froide, 30°, 40°, 60° et 95°C). Pour connaître la température d’un cycle de lavage, appuyez sur cette touche pendant le lavage ; l’afficheur indique la température choisie.

7. Touche de lavage différé (Dép. Diff.)

Appuyez plusieurs fois sur cette touche pour afficher les différentes options de lavage différé disponibles (de 1 heure à 24 heures par augmentation d’une heure).

8. Touche Marche/Pause

Appuyez cette touche pour interrompre ou relancer les programmes.

9. Touche Marche/Arrêt ( )

Appuyez une fois sur cette touche pour mettre la machine en marche, puis une seconde fois si vous désirez l’arrêter. Si vous laissez le lave-linge pendant plus de 10 minutes sans appuyer sur aucune autre touche, l’appareil s’éteint automatiquement.

Lave-linge SAMSUNG Mode d’emploi
