3-1 Montagem e Desmontagem - Geral .................................................................................................................................. 3-1
4. Solução de Problemas
4-1. Pontos de Verificação pelo Modo Erro ............................................................................................................................ 4-1
4-2. Medidas a tomar quando funcionar o Circuito de Proteção ............................................................................................ 4-5
4-3. Inicialização e Atualização MICOM, MPEG, .................................................................................................................... 4-7
4-4. Método de Ajuste do Código da Região-Usuário ............................................................................................................ 4-8
5. Vista Explodida e Lista de Peças
5-1. Vista explodida do MX-C830/XER ................................................................................................................................... 5-1
5-2. Sistema de Alto-Falantes do MX-C830 ........................................................................................................................... 5-4
5-3. Sistema de Alto-Falantes do MX-C850 ........................................................................................................................... 5-5
5-4. Sistema de Alto-Falantes do MX-C870 ........................................................................................................................... 5-6
5-5. Lista de Peças Elétricas do MX-C830/XER ..................................................................................................................... 5-7
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
Page 3
6. Diagramas de Placas
6-1 Diagramas de Fiação ....................................................................................................................................................... 6-1
6-2 Placa Superior Frontal / Teclas / Tomadas ...................................................................................................................... 6-2
6-3 Placa Superior VFD ......................................................................................................................................................... 6-3
6-7 Placa Principal Superior .................................................................................................................................................. 6-8
6-8 Placa Principal Inferior .................................................................................................................................................. 6-11
6-9 Placa Superior Fonte SMPS .......................................................................................................................................... 6-12
7-1 Diagrama Geral de Blocos ............................................................................................................................................... 7-1
7-9 Fonte SMPS (Switching Mode Power Supply)(220V) .................................................................................................... 7-9
7-10 Fonte SMPS (Switching Mode Power Supply)(Dual).................................................................................................... 7-10
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 4
1.PRECAUÇÕES DE SEGURANÇA
Siga estas precauções de segurança, de serviços e as aplicáveis aos ESDs para evitar danos e assegurar proteção contra riscos
potenciais como choques elétricos e raios-X.
1.1- PRECAUÇÕES DE SEGURANÇA
1. Certifique-se de que todos os dispositivos de proteção tenham sido recolocados.
2. Ao instalar o chassis e seus sub-conjuntos, certifique-se de reativar todos os dispositivos de proteção, incluindo botões de controle
e tampas de gabinete.
3. Certifique-se de que não há aberturas no gabinete através das quais pessoas-especialmente crianças-possam inserir dedos e
entrar em contato com tensões perigosas. Tais aberturas incluem o espaçamento entre o tubo de imagem e máscara do gabinete,
aberturas de ventilação com aberturas excessivas e tampas traseiras encaixadas inadequadamente.
4. Alerta sobre Modificações do Projeto:
Nunca altere ou adicione algo ao projeto mecânico ou elétrico da unidade.
Exemplo: Não adicione conectores auxiliares de áudio ou vídeo. Tais alterações poderão criar um risco de segurança.
Também, quaisquer alterações ou adições ao projeto cancelarão a garantia dada pelo fabricante.
5. Teste de fuga de corrente (Figura 1-1):
ALERTA: Não use um transformador de isolação durante este teste.Use
um equipamento de teste ou sistema de medida que atenda as
especificações da American National Standards Institute (ANSI C101.1
Leakage Current for Appliances) e do Underwriters Laboratories (UL
Publication UL1410, 59.7).
Com a unidade completamente montada, conecte o cabo de força CA
numa tomada energizada de 120Vc.a. Meça, com a chave liga-desliga na
posição ligada e depois na desligada, a corrente entre um terra conhecido
(tubulação metálica, conduite metálico, etc.) e todas as partes metálicas
expostas. Exemplos: Suportes de alças, gabinete metálico, cabeças de
parafusos e eixos de botões. A corrente medida não deve exceder 0,5mA.
Inverta o plugue do cabo de força na tomada e repita o teste.
6. Teste da Resistência de Isolação:
(1) Desconecte o cabo de alimentação da tomada e coloque um
“jumper” entre os dois pinos do plugue do cabo de alimentação. (2)
Coloque a chave liga-desliga na posição ligada(ON).
(3) Meça a resistência entre os pinos em curto do plugue do cabo de
alimentação e quaisquer partes metálicas expostas. Exemplos:
Cabeças de parafusos, antena, eixos de botões ou suportes de alças.
Se qualquer das partes metálicas expostas tiver um retorno para o
chassis, a resistência medida deverá estar entre 1 a 5,2megohms.
Se não houver caminho de retorno, a resistência medida deverá ser
infinita. Se a resistência estiver fora desses limites há risco de choque
elétrico. Veja Fig. 1-2.
<Fig. 1-1 Circuito de teste de corrente de fuga>
<Fig. 1-2 Teste de resistência de isolação>
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8701-1
Page 5
Precauções
7. Componentes, peças e fiação que exibam sobreaquecimento ou que estejam danificadas deverão ser substituídas por peças que
atendam as especificações originais. Determine sempre a causa do dano ou sobreaquecimento e corrija os riscos potenciais.
8 Observe o posicionamento original da fiação, especialmente próximo às seguintes áreas: Fiação da antena, extremos cortantes e
especialmente fontes de alimentação de alta tensão e alimentação AC. Inspecione sempre a presença de fiação esmagada, fora de
posição ou desfiada. Não mude o espaçamento entre componentes e a placa de circuito impresso. Verifique o cabo de alimentação
AC quanto a danos. Certifique-se de que nenhum fio ou componente toque em peças quentes.
9. Aviso de Segurança do Produto:
Algumas peças elétricas e mecânicas têm características especiais relativas à segurança que não são sempre evidentes a partir
de uma inspeção visual. A proteção que elas oferecem não pode ser conseguida pela substituição das mesmas com componentes
de maior tensão ou potência nominais, etc.
10. Essas peças são identificadas, nos esquemas elétricos, por sombreamento, pelo símbolo ou . Use peças de reposição que
tenham as mesmas características, especialmente as especificações de resistência à chama e isolação. Uma peça de reposição
que não tenha as mesmas características de segurança das originais poderá criar riscos de choque elétrico, incêndio e/ou outros
riscos.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8701-2
Page 6
Precauções
1-2 PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA
1. As precauções de Assistência Técnica estão impressas no gabinete. Siga-as.
2. Desconecte, sempre, o cabo de alimentação CA da tomada elétrica antes de:
(a) retirar ou reinstalar qualquer componente ou conjunto, (b) desconectar plugues ou conectores, (c) conectar todos os componentes
de teste em paralelo com um capacitor eletrolítico.
3. Alguns componentes estão levantados da PCI por segurança. Às vezes, é utilizado um tubo de isolação ou fita. A fiação interna,
algumas vezes, é presa para evitar contato com componentes que estejam quentes. Recoloque tais elementos na sua posição
original.
4. Depois do serviço, verifique sempre que parafusos, componentes e fiação tenham sido corretamente reinstalados. Certifique-se de
que a área ao redor de partes consertadas não tenha sido danificada.
5. Verifique a isolação entre as lâminas do plugue do cabo de alimentação e partes condutivas acessíveis (exemplos: painéis metálicos,
terminais de entrada e tomadas de fone de ouvido).
6. Procedimento de Verificação da Isolação: Desconecte o cabo de alimentação da tomada e coloque a chave liga-desliga na posição
ligada(ON). Conecte um medidor de resistência de isolação (500V) nas lâminas do plugue do cabo de alimentação.
A resistência de isolação entre cada lâmina do cabo de alimentação e partes condutivas expostas acessíveis (ver acima) deve ser
superior a 1 megohm.
7. Nunca desabilite as travas de +B. Não aplique potência AC à unidade (ou qualquer de seus subconjuntos) a menos que os
dissipadores dos dispositivos de estado sólido estejam corretamente instalados.
8. Conecte sempre o fio terra do instrumento de teste ao terra do aparelho antes de conectar o fio positivo; retire sempre, por último,
o fio terra do instrumento.
Antes de realizar consertos ou manutenção leia, em primeiro lugar, as “Precauções de Segurança” deste
manual. Se circunstâncias não previstas criarem conflito entre as precauções de assistência técnica e as
de segurança, siga sempre as de segurança.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
1-3
Page 7
Precauções
1.3 -PRECAUÇÕES ESD (DISPOSITIVOS SENSÍVEIS A ELETRICIDADE ESTÁTICA)
1. Alguns semicondutores (estado sólido) poderão ser danificados facilmente pela eletricidade estática. Tais componentes são chamados
de ESD (Dispositivos Sensíveis a Eletricidade Estática). Exemplos incluem ICs, alguns transistores de efeito de campo. As precauções
no uso desses componentes para não sofrerem danos ESD estão descritas abaixo.
2. Remova a eletricidade estática do seu corpo antes de tocar em semicondutores ou peças ligadas a semicondutores. Para isso,
toque em locais aterrado conhecidos ou use uma pulseira aterrada para descarregar a eletricidade estática acumulada no seu
corpo. (Certifique-se de retirá-la antes de aplicar potência à unidade-isso é uma precaução para evitar choque elétrico.)
3. Depois de retirar um conjunto com dispositivos ESD, coloque-o sobre superfície condutiva como folha de alumínio para evitar
acúmulo de carga eletrostática.
4. Não use vaporizadores a base de freon. Eles poderão produzir cargas eletrostáticas que danificam os ESDs.
5. Os ferros de solda deverão ser do tipo aterrado para fazer ligações ou desconectar esses dispositivos ESD.
6. Use ferramentas sugadoras de solda aterradas durante a soldagem para evitar que os ESDs sejam danificados pela eletricidade
estática acumulada nessas ferramentas.
7. Não retire a embalagem anti-estática dos ESD antes de preparar o local onde ele será usado e use-o imediatamente. A maior parte
dos ESDs de reposição é embalada com os terminais em curto por meio de espuma condutiva, folha de alumínio ou outros
materiais condutivos.
8. Imediatamente antes de retirar o material de proteção dos terminais do ESD de reposição, mantenha um contato elétrico entre o
material de proteção e o chassis ou conjunto de circuito onde o dispositivo será instalado.
9. Minimize movimentos de seu corpo ao manusear ESDs de reposição, fora da embalagem. Movimentos como o roçar das peças de
roupa ou o levantar de um pé de um piso acarpetado poderão gerar suficiente carga eletrostática para danificar um ESD.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8701-4
Page 8
2.ESPECIFICAÇÕES DO PRODUTO
2-1. RECURSOS DO PRODUTO
2-1-1 Recurso do Produto MX-C830
Potência
- 2.0 canais: Total de 560W RMS / 6200W PMPO (Frontal 280W/canal)
- Amplificador Infravermelho (IR)
Funções Especiais
- “Ripping” Total
- Iluminação dos alto-falantes
- USB duplo
- Som GiGA
Conectividade
- Host USB
- Entrada Audio In Portátil (Tomada Estéreo Ø 3.5)
Especificações do Produto
Disco
- Tipo: 3 bandejas
- Compatível: MP3, CD / CD-R, RW, WMA
Entrada de Áudio: Áudio L-R
2-1-2 Recurso do Produto MX-C830D
Potência
- 2.0 canais: Total de 560W RMS / 6200W PMPO (Frontal 280W/canal)
- Amplificador Infravermelho (IR)
Funções Especiais
- “Ripping” Total
- Iluminação dos alto-falantes
- USB duplo
- Som GiGA
Conectividade
- Host USB
- Entrada Audio In Portátil (Tomada Estéreo Ø 3.5)
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
2-1
Page 9
Especificações do Produto
2-1-3 Recurso do Produto MX-C850
Potência
- 2.1 canais: Total de 760W RMS / 8300W PMPO (Frontal 250W/canal, Subwoofer: 260W)
- Amplificador Infravermelho (IR)
Funções Especiais
- “Ripping” Total
- Iluminação dos alto-falantes
- USB duplo
- Som GiGA
Conectividade
- Host USB
- Entrada Audio In Portátil (Tomada Estéreo Ø 3.5)
Disco
- Tipo: 3 bandejas
- Compatível: MP3, CD / CD-R, RW, WMA
Entrada de Áudio: Áudio L-R
2-1-4 Recurso do Produto MX-C870
Potência
- 4.2 canais: Total de 1100W RMS / 12000W PMPO (Frontal 200W/canal, Subwoofer:260W, Traseiro:90W/canal)
- Amplificador Infravermelho (IR)
Funções Especiais
- “Ripping” Total
- Iluminação dos alto-falantes
- USB duplo
- Som GiGA
Conectividade
- Host USB
- Entrada Audio In Portátil (Tomada Estéreo Ø 3.5)
Disco
- Tipo: 3 bandejas
- Compatível: MP3, CD / CD-R, RW
Entrada de Áudio: Áudio L-R
2-2
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 10
2-2. ESPECIFICAÇÕES
Especificações Básicas
Especificações do Produto
RÁDIO FM
RÁDIO AM
COMPACT DISC PLAYER
AMPLIFICADOR
Relação Sinal/Ruído
Sensibilidade Útil
Distorção Harmônica Total
Faixa de frequências
Capacidade
Faixa de Frequência
Relação Sinal/Ruído
Distorção
Separação entre canais
Tamanho de discos
Potência de Saída
Alto-falante - MX-C830
Frontal 560 Watts (DHT:10%)
Alto-falante - MX-C850
Frontal 760 Watts (DHT:10%)
Subwoofer
Alto-falante - MX-C870
62 dB
10 dB
0,4 %
530kHz ~1710kHz (passos de 10kHz)
Três (3) discos
20Hz - 20 kHz (± 1 dB)
90 dB (@ 1 kHz) com filtro
0,1 % (@ 1 kHz)
75 dB
Diâmetro: 120 ou 80 mm. Espessura: 1,2 mm
Som GiGA desligadoSom GiGA desligado
60W (3 )280W (3 /100Hz)
60W (3 )250W (3 /100Hz)
120W (4 )260W (3 /100Hz)
GERAL
Frontal 1100 Watts (DHT:10%)
Subwoofer
Traseiro
Separação entre canais
Relação Sinal/Ruído
Consumo de Potência
Dimensões (em mm)
Peso
60W (3 )200W (4 /100Hz)
120W (4 )260W (4 /100Hz)
60W (6 )90W (4 /1kHz)
60 dB
70 dB
50 W
270 (L) x 227 (A) x 337 (P)
3,8 kg
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8702-3
Page 11
Especificações do Produto
2-3 ANÁLISE DAS ESPECIFICAÇÕES
Nome do Modelo
Foto
POTÊNCIA
DE SAÍDA
DISPLAY FRONTAL
ADORMECER
DIMMER
CD/DVD
MP3
HÓSPEDE USB
RIPPING DE CD
MX-C830MX-C830DMX-C850MX-C870MAX-G55
2.0ch 200W
2.0ch 250W
2.0ch 280W
VFDVFDVFDVFDVFD
CDCDCDCD
2.0ch 280W
DVD
+
1.0ch 250W
+
2.0ch 260W
+
2.0ch 90W
2.0ch 180W
FITA
ENTRADA ÁUDIO
FONE DE OUVIDO
FM / RDS
TECLAS C. REMOTO
BIVOLT
IMPEDÂNCIA
DO ALTO-FALANTE
X
FM / AMFMFM / AMFM / AMFM / AM
32 TECLAS38 TECLAS32 TECLAS32 TECLAS38 TECLAS
Frontal, 3 Ohm4 Ohm
Frontal, 3 Ohm
Frontal, 3 Ohm
SW: 4 Ohm
Frontal, 3 Ohm
SW: 4 Ohm
Traseiro: 6 Ohm
: aplicável, X: não-aplicável
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8702-4

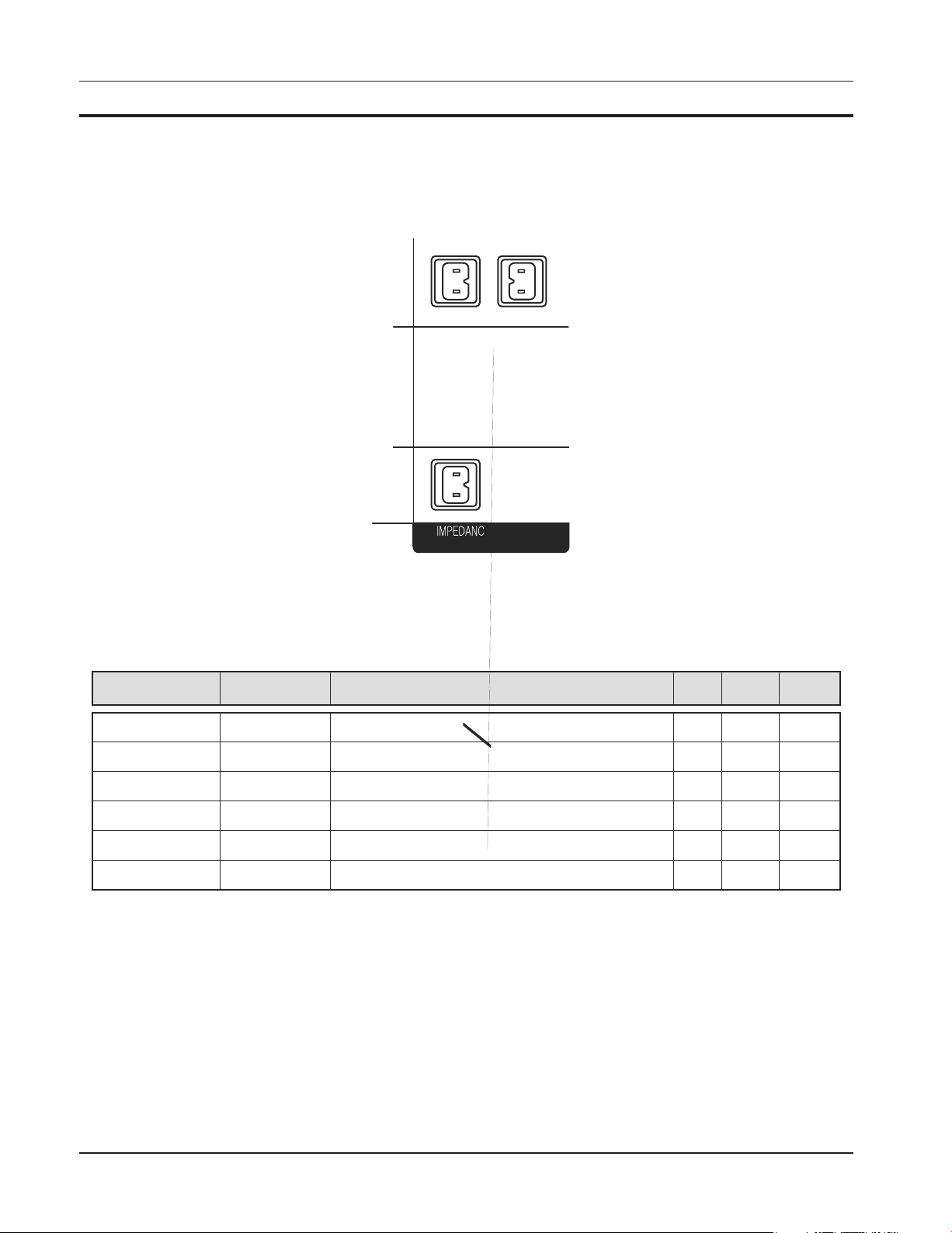

Page 12
2-4 ACESSÓRIOS
2-4-1 Acessórios Fornecidos MX-C830 / C850 / C870
AcessóriosItemCódigo do ItemNotas
Especificações do Produto
Controle Remoto
Antena FM
Manual do Usuário
2-4-2 Acessórios Fornecidos MX-C830D
AcessóriosItemCódigo do ItemNotas
AH59-02147T
AH42-00021A
AH68-02265K
AH68-02265L
Centro de Serviços Samsung
Controle Remoto
Cabo de Áudio
Antena FM
Manual do Usuário
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8702-5
AH59-02147V
AH39-40001V
Centro de Serviços Samsung
AH42-00021A
AH68-02264P
Page 13
Especificações do Produto
ANOTAÇÕES
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8702-6
Page 14
Desmontagem e Montagem
3.DESMONTAGEM E MONTAGEM
3-1. MONTAGEM E DESMONTAGEM - GERAL
-Cuide de seguir a sequência de desmontagem descrita neste manual. Caso contrário, o produto poderá
ser danificado.
-Cuide de ler e entender, cuidadosamente, as instruções de segurança antes de realizar quaisquer
trabalhos, pois os circuitos integrados na PCB são sensíveis à eletricidade estática.
-Montagem na ordem inversa da desmontagem.
N°DescriçãoFoto
11) Solte os treze (13) parafusos, como indicado nas fotos ao lado.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
3-1
Page 15
Desmontagem e Montagem
N°DescriçãoFoto
21) Ligue o aparelho e abra a gaveta, retire a porta-CD.
2) Retire o cabo de alimentação da tomada, puxe e retire a parte
superior do gabinete.
31) Solte os dois(2) parafusos, como indicado ao lado.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8703-2
Page 16
Desmontagem e Montagem
N°DescriçãoFoto
32) Retire os dois (2) cabos.
3) Puxe para cima e retire o CD-DECK.
41) Solte os dois (2) parafusos.
2) Retire o painel frontal do aparelho.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8703-3
Page 17
Desmontagem e Montagem
N°DescriçãoFoto
51) Solte os quatro (4) parafusos do cjto. TAPE (Toca Fita).
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8703-4
Page 18
Desmontagem e Montagem
N°DescriçãoFoto
52) Retire o Cjto. TAPE DECK do painel frontal.
61) Retire catorze (14) parafusos e retire a parte traseira do gabinete.
2) Retire o cjto. PCB do painel frontal.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8703-5
Page 19
Desmontagem e Montagem
N°DescriçãoFoto
71) Solte oito (8) parafusos da PCB de volume.
2) Solte dois (2) parafusos da PCB da tomada.
3) Retire o metal da PCB da tomada.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8703-6
Page 20
Desmontagem e Montagem
N°DescriçãoFoto
74) Retire as PCBs de volume e tomada retirando onze (11) parafusos
das placas de volume e tomada.
81) Solte quatro (4) parafusos do painel traseiro e retire-o do painel
inferior.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8703-7
Page 21
Desmontagem e Montagem
N°DescriçãoFoto
82) Retire o parafuso que fixa o painel inferior como mostrado na foto
ao lado.
91) Retire a PCB principal da PCB da fonte SMPS.
2) Retire os cinco (5) parafusos da PCB da fonte SMPS e retire-a do
painel inferior.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8703-8
Page 22
4.SOLUÇÃO DE PROBLEMAS
4-1 PONTOS DE VERIFICAÇÃO PELO MODO ERRO
4-1-1 Sem energia
Não liga.
Solução de Problemas
Verifique,
na PCB Principal,
se emUD1,2,3:5V?UIC1,
Sim
Verifique se em
na PCB Principal
Pinos 14,40,55,89: 5V?
Verifique
em VFD a tensão em UCN1,
na PCB Principal
-VFD. +VFD, -VP?
Sim
UIC1
Veja a imagem
da forma de onda
Não
Não
da Fig.4-1.
Não
Verifique,
na PCB Principal,se
CON13 Pino 6: >5V,
Pino8: 12V.
Sim
Verifique se
em CON13 na PCB Principal
Pino 1: 5,6V.
Não
Não
Verifique ou substitua
a fonte SMPS.
Verifique ou substitua
a fonte SMPS.
Verifique ou substitua
a fonte SMPS.
Sim
Verifique se
o circuito de reinicialização
na seção UX1, UX2
na PCB Principal
está OK.
Sim
Verifique tipo ou substitua
o IC do MICOM.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8704-1
Não
Verifique o sinal e
o tipo do sinal.
Page 23
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 24
4-1-2. Sem saída
Sem saída.
Verifique
o funcionamento
de AIC 2.
Verifique ou substitua
a fonte SMPS.
Verifique entrada
e tipo de sinal
em S4560.
Verifique entrada
e tipo de sinal
em WIC1 (9830).
Verifique a entrada e
tipo de sinal
ou substitua a SMPS.
Substitua
UIC1 e MIC1.
Não
Não
Não
Não
Não
Sim
Sim
Sim
Sim
Sim
Verifique se há sinal
de entrada e saída em WIC1 (9830)
na PCB Principal.
Verifique se há
sinal no IC MICOM (UIC1)
e MICI MPEG(ESS).
Verifique se,
Led Vermelho
AALD99/10/11/12/13/14
está aceso.
na PCB Principal,
Verifique se há
sinal de entrada e saída
em
na
PCB Principal.
AUIC1, AIC1F, A5IC1,
A7IC1(4560)
Verifique se
em AJK1 na PCB Principal
Pinos 1~4: +45V.
Pinos 11~14:-45.
Veja a imagem
da forma de onda
da Fig.4-2.
Solução de Problemas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8704-3
Page 25
Solução de Problemas
PWM(Modulador), página 7-6
PLACA SUPERIOR PRINCIPAL, página 6-8
<Fig. 4-2>
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8704-4
Page 26
4-2. MEDIDAS A TOMAR QUANDO FUNCIONAR O CIRCUITO DE PROTEÇÃO
4-2-1 Verificação SMPS - Proteção SMPS
Casos de Proteção SMPS
1. Se houver excesso de corrente no IC AMP (Fiação do Alto-falante em curto)
2. Se a temperatura do IC AMP for superior a 150°C.
3. Se não houver alimentação de energia para o AMP.
Proteção
LocalizaçãoPino N°
Aberto Curto
Solução de Problemas
Notas
PCB da SMPS
CN3
CN2
+12V (6, 8)
D5,8V (13, 14, 15)
+PVDD (aprox. +45V)
(12~15)
-PVDD (aprox. -45V)
(2, 3, 4, 5)
+12V (9)
-12V (8)
<Tabela 4-1>
XX
XX
X
X
XX
XX
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8704-5
Page 27
Solução de Problemas
4-2-2 Pré-inspeção do AMP relativo à Proteção de Potência
Se você julgar que há problemas na seção do AMP, você poderá verificar a PCB sem desmontar o aparelho.
(Cuidado! Não conecte o plugue do cabo de alimentação na tomada durante a verificação indicada a seguir!)
Medição da Resistência usando Multímetro
-aproximadamente-
<Tabela 4-2>
TRASEIRA
Se as medições de resistência forem muito diferentes dos números acima, há um problema. ----> Problema na Seção AMP.
TOMADA DOS
ALTO-FALANTES
TERRA
4.2CH SPEAKER OUTPUT
TRASEIRO
DIREITA
TRASEIRO
ESQUERDA
SUBWOOFER
DIREITO
SUBWOOFER
ESQUERDO
FRONTAL
DIREITO
FRONTAL
ESQUERDO
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8704-6
Page 28
Solução de Problemas
4-3 Inicialização e Atualização do MICOM, MPEG
Inicialização do Micom
No modo Repouso (Standby), pressione a tecla “STOP” por 5 segundos. Se o VFD estiver piscando, a reinicialização estará
terminada.
Atualização do Micom (somente para Flash Micom)
Método 1) UTCON1 da PCB Principal para dispositivo de atualização (JIG).
Para atualizar o Micom, será necessário Computador, Gravador ROM e cabos USB.
Método 2) Insira memória USB e reproduza.
Será exibido “Update” (Atualizar). Ao terminar a atualização, o aparelho será desligado.
Verificação da Versão Micom e MPEG
1. Ligue o aparelho.
2. Condição gaveta CD aberta.
3. Pressione NEXT por 5 segundos e verifique a versão do Micom.
4. Pressione PREVIOUS por 5 segundos e verifique a versão MPEG.
Método de Atualização MPEG
1. Prepare o arquivo ROM na Memória USB.
2. Insira a Memória USB e reproduza. Será exibido reluzindo “Update” (Atualizar). O aparelho será desligado e ligado em
seguida.
3. O disco será automaticamente ejetado. (Se você usar memória USB, retire -a.)
Inicialização do MPEG
1. Na condição de exibição “No Disc” (Sem disco), pressione a tecla STOP durante 5 segundos. Depois de ser exibido
“INITIALIZE” (Reinicialize) o aparelho será desligado automaticamente.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8704-7
Page 29
Solução de Problemas
4-4 MÉTODO DE AJUSTE DO CÓDIGO DA REGIÃO-USUÁRIO
4-4-1 Método de inserção do Código de Região depois de substituir a PBA Principal.
[Referência]
- Ao substituir a PBA Principal e o Micom do Sistema, dever-se-á inserir o código da região.
- O aparelho não funcionará adequadamente se você não inserir o código da região.
- O código de região é inserido pelo controle remoto.
1. Pressione a tecla “AUX” do controle remoto.
2. Pressione, durante 4 a 5 segundos, a tecla “ANGLE” do controle remoto.
3. Após o passo (2), você poderá ver “TEST --” no VFD (display).
Insira o número “33” para selecionar o Código da Região.
4. Após o passo (3), você poderá ver “--” no VFD (display).
Insira o Código da Região correspondente ao modelo com as teclas numéricas
“0~9” do controle remoto.
TEST − −
−−
5. Desligue o aparelho.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C8704-8
Page 30
Tabela de Opções
Comprador
MX-C830/MX-C850/MX-C870
Código de Região
Código de Região
MX-C830D
Notas
Africa, Pakistão0030
Austrália0131
Brasil0232
Canadá0333
China (semi_mic)0434
Inglaterra0535
Europa0636
HACO0737
India0838
Indonésia, Hongkong0939
Israel1040
Iran1141
Japão1242
Coréia1343
América Latina1444
México1545
Nova Zelândia1646
Filipinas1747
Rússia (full_mic)1848
Rússia (semi_mic)1949
África do Sul2050
Taiwan2151
USA2252
Oriente Médio2353
Ásia2454
Singapura2555
Solução de Problemas
<Tabela 4-3>
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8704-9
Page 31
Solução de Problemas
ANOTAÇÕES
4-10
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 32

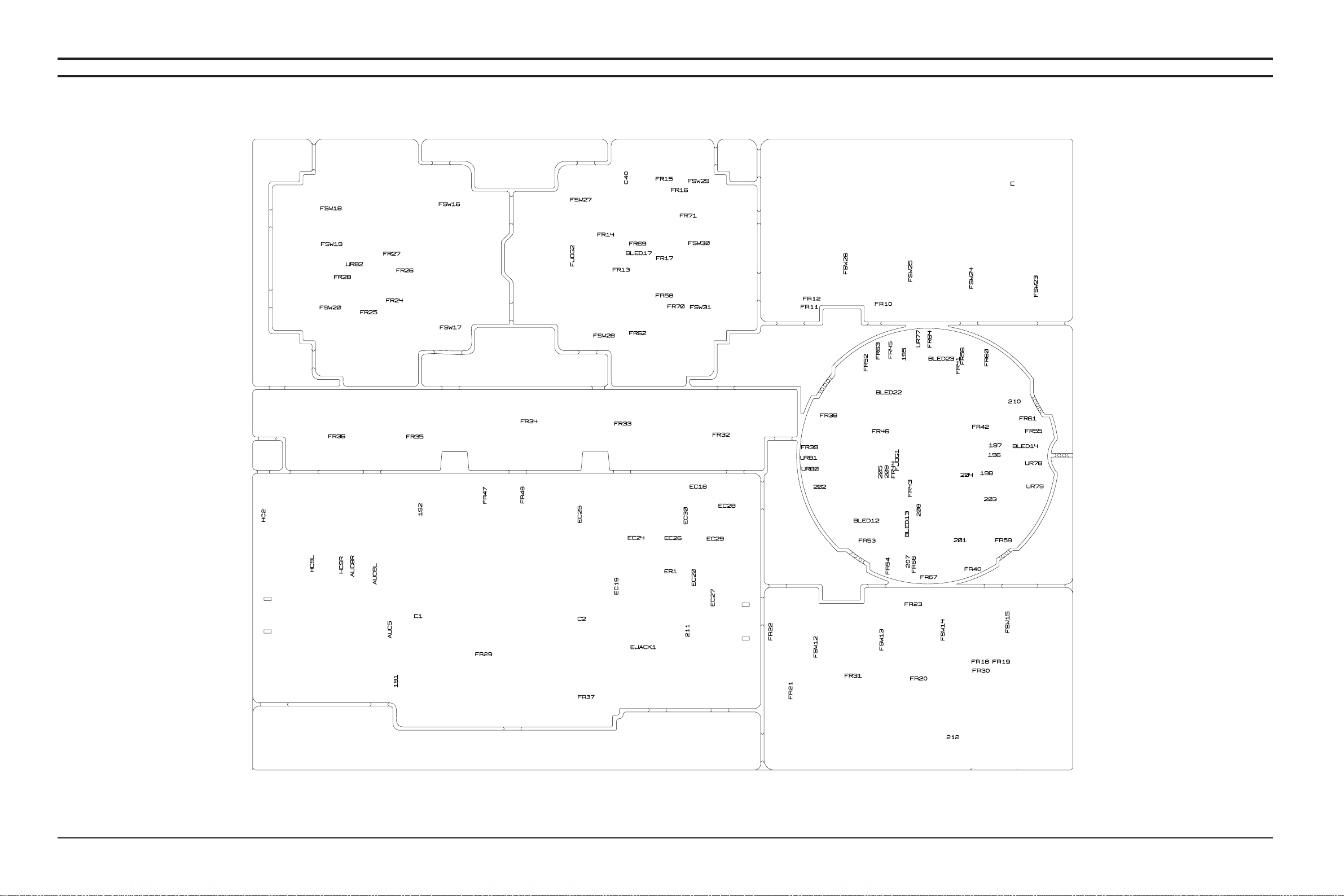

5.VISTA EXPLODIDA E LISTA DE PEÇAS
5-1 VISTA EXPLODIDA DO MX-C830/XER
Vista Explodida e Lista de Peças
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
WXT1 2801-004371 CRYSTAL-SMD;12.288MHz,50ppm,SX-1,18 1 SNA
0903-001565 IC-MICROCONTROLLER;LC87F5NC8AVU,QFP 1 SNA
1107-001709 IC-FLASH MEMORY;MX25L1605DM2I-12G,1 1 SNA
AH44-00221C SMPS-HP;MX-C830,ORTP-561C,AC/DC,120 1 SA
AH59-02290A DECK-ASSY;MX-C770,SDM-R32,spring-ch 1 SNA
AH91-00117F ASSY CHASSIS;MX-C870/C830/C850 1 SNA
AH97-04749A ASSY AUTO;MX-C830,NO AM, NO RDS,2,A 1 SNA
AH97-04751A ASSY MANUAL INSERT;AH94-02423N 1 SNA
AH91-00122A
AH90-00470A ASSY POWER-CORD+LABEL;AC39-10200N,1 1 SNA
Descrição; Especificação
ASSY SHIELD;MX-C870 1 SNA
Qtdd.
SNA
SNA
SNA
SA
SA
SNA
SA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SNA
SA
SA
SNA
SNA
SNA
SNA
SNA
SNA
Notas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
5-19
Page 51
Vista Explodida e Lista de Peças
Código peça
N° Loc.
AC39-10200N CBF-POWER CORD;AT,US,EP2/Y,HOUSING( 1 SA
AH68-50282E LABEL CAUTION;MM-N2/N4/N7,MAM,VINYL 1 SNA
AH92-03285D
AH68-01929G LABEL RATING;HT-A100,XTL,SILVER PET 1 SNA
AH68-02195G LABEL-POP;MX-C830,all,RAINBOW,0.18, 1 SNA
AH68-02195J LABEL-POP;MX-C830/C830D,all,RAINBOW 1 SNA
AH92-03290A
CARD 6801-001558 CARD-WARRANTY;PANAMA,XAP,ENG,MOJO10 1 SNA
PE BAG
ANT FM AH42-00021A ANT FM T;T18011F-1,75 ohm,1800mm 1 SA
IB-ENG AH68-02265K MANUAL USERS;MX-C870,XFA,ENG,MOJO80 1 SNA
IB-SP
S-LABEL AH68-50254B LABEL-SERIAL;T0.1,L10,W42,SME/SEHZ 1 SNA
AH94-02428C
CON1 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
CON10 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON11 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
CON12 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON13 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
CON14 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON15 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON2 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON3 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
CON4
CON5 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
CON6 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON7 3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
CON9 AH39-01092A LEAD CONNECTOR;MX-C870,Lead Connect 1 SA
JUM0
JUM1 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM11 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM12 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM13 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM14
JUM15 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM16 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM2 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM3 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM4
JUM5 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM6 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM7 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM8 3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
JUM9
LD1 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD10 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD11 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD12 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD13 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD14 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD15 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD16 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD17 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
6902-000385 BAG PE;LDPE,T0.03,W250,L350,TRP,8,1 1 SNA
A AH68-02265L MANUAL USERS;MX-C870,XAX,SPA,MOJO80 1 SNA
3711-000906 HEADER-BOARD TO CABLE;BOX,3P,1R,2MM 1 SNA
3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
3811-001868 WIRE-NO SHEATH CU;SnCuFe,52mm,GRY 1 SNA
Descrição; Especificação
ASSY LABEL;MX-C870/C850/C830 1 SNA
ASSY ACCESSORY;MX-C870,XAP 1 SNA
ASSY PCB LED-SPK LED;SPK-LED PCB AS 1 SNA
Qtdd.
SNA
Notas
Código peça
N° Loc.
LD18 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD19 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD2 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD20 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD21 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD22 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD23 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD24 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD25 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD26 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD27 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD28 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD29 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD3 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD30 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD31 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD32 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD33 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD34 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD35 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD36 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD37 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD38 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD39 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD4 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD40 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD41 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD42 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD43 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD44 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD45 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD46 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD47 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD48 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD49 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD5 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD50 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD51 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD52 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD53 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD54 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD55 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD56 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD57 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD58 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD59 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD6 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD60 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD61 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD62 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD63 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD64 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD65 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD66 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD67 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
Descrição; Especificação
Qtdd.
SNA
Notas
5-20
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 52
Vista Explodida e Lista de Peças
Código peça
N° Loc.
LD68 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD69 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD7 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD70 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD71 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD72 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD73 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD74 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD75 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD76 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD77 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD78 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD79 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD8 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD80 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
LD9 0601-002886 LED;ROUND(FLAT),RED,3.0mm,639nm,3.8 1 SA
SPK LED PCB
AH41-01301A PCB-SPK;MX-C770,KB,1,T1.6,197*297,P 1 SNA
SR1 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR10 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR11 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR12 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR13 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR14 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR15 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR16 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR17 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR18 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR19 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR2 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR20 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR21 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR22 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR23 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR24 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR25 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR26 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR27 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR28 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR29 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR3 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR30 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR31 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR32 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR4 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR5 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR6 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR7 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
SR8 2001-000995 R-CARBON;820ohm,5%,1/8W,AA,TP,1.8x3 1 SA
SR9 2001-000515 R-CARBON;220ohm,5%,1/8W,AA,TP,1.8x3 1 SNA
6902-000068
AH59-02147T
AH69-02862A CUSHION-LEFT;MAX-C870,EPS,25,104,43 1 SNA
AH69-02863A CUSHION-RIGHT;MX-C870,EPS,25,174,43 1 SNA
AH92-03378D
AH96-00248B ASSY SPEAKER P-PS-C830/RCL;3ohm,RCL 1 SA
AH97-04193A
Descrição; Especificação
BAG PE;HDPE/NITRON/HDPE,T0.02/0.5/0 1 SNA
REMOCON-ASSY;10D-COMPO MINI CD MX-C 1 SNA
ASSY P/MATERIAL;MX-C870/C850/C830 1 SNA
ASSY AUTO-SPK LED;MX-C770/750/73/BA 1 SNA
Qtdd.
SNA
Notas
Código peça
N° Loc.
AH97-04195A ASSY MANUAL INSERT-SPK LED;SPK-LED 1 SNA
AH92-03380D ASSY
AH68-00371A LABEL-BAR CODE;ALL,ALL,ART PAPER,0. 1 SNA
AH69-02885A BOX-SET;MM-830,460,520,1061 1.02 SNA
AH97-00846A
0201-001356 ADHESIVE-A.C.F;-,-,-,- 0 SNA
0201-001357 ADHESIVE-STRL;THREE BOND 1401B,GRN, 0 SNA
FIL 0203-000007 TAPE-FILAMENT;T0.15,L55M,TRP 0.1 SNA
0203-001100 TAPE-OPP MASKING;OPP/W75/CLR,T0.075 1.5 SNA
0203-001362
0205-001366 GREASE-SILICON;T4110 0 SNA
Descrição; Especificação
BOX;MX-C870/C850/C830 1 SNA
ASSY SUB MATERIAL;AH97-00846A,-,-,- 1 SNA
TAPE-DOUBLE FACE;0203-001362 0.1 SNA
Qtdd.
SNA
Notas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
5-21
Page 53
6.DIAGRAMAS DE PLACAS
6.1DIAGRAMA DE FIAÇÃO
Diagrama de Placas
CJTO. TAPE
Sinal Tape
17P (Ctrl+Sinal)
PCB PRINCIPAL
AMPLIFICADOR
FUNÇÃO
TOMADA ALTO-FALANTE
MPEG
MICOM
10P USB
PCB FRONTAL
VFD DISPLAY
KEY LED
23P (Ctrl+Sinal)
15P (ALIMENTAÇÃO
PRINCIPAL)
15P (ALIMENTAÇÃO
AMPLIFICADOR)
PCB SMPS
POTÊNCIA
23P (Ctrl Pick Up)
13P (Pick Up da Carga)
CD/DVD
DECK
DVD
Pick up do Motor
REMOCON EYE
VFD DRIVER
MIC/FONE DE OUVIDO
AUX/USB
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-1
Page 54
Diagrama de Placas
6.2PCB SUPERIOR FRONTAL / TECLADO / TOMADA
6-2
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 55
6.3PCB VFD SUPERIOR
Diagrama de Placas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-3
Page 56
Diagrama de Placas
6-3-1 Conexões dos pinos
1
FVCON2
Controle Mecanismo
N° do pinoN° do pino
SinalSinal
2
FVCON3
LED Tecla / Controle
FVCON6
Controle de Volume
N° do pino
Sinal
43
FVCON4
EY LED / Controle
N° do pino
Sinal
6-4
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 57
6-4PCB VFD INFERIOR
Diagrama de Placas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-5
Page 58
Diagrama de Placas
6-5PCB TAPE SUPERIOR
6-6
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 59
6-6PCB TAPE INFERIOR
Diagrama de Placas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-7
Page 60
Diagrama de Placas
6-7PCB PRINCIPAL SUPERIOR
6-8
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 61
6-7-1 Conexões dos pinos
Diagrama de Placas
1 RFCN1
Dados do DECK
2 RFCN2
Controle do DECK
4 UCN1
Dados VFD / TECLA
5 TACN1
Dados/Controle DECK
6 PCON2
Sinal AUX
3 USCN1
Dados USB
7 CON13
Alimentação VFD
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-9
Page 62
Diagrama de Placas
6-7-2 Formas de Onda nos pontos de teste
6-10
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 63
6-8PCB PRINCIPAL INFERIOR
Diagrama de Placas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-11
Page 64
Diagrama de Placas
6-9PCB SUPERIOR DA SMPS
6-12
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 65
6-10PCB INFERIOR DA SMPS
Diagrama de Placas
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
6-13
Page 66
Diagrama de Placas
ANOTAÇÕESANOTAÇÕES
6-14
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 67
7.DIAGRAMAS ESQUEMÁTICOS
7.1DIAGRAMA GERAL DE BLOCOS
Diagramas Esquemáticos
O IC Principal do Micom é o LC87F5NC8A. O mesmo do ano anterior. O semicondutor MPEG é ES8391SCD. É uma versão melhorada
do ES8390SCD.
O IC Principal do Micom controla todos os IC nesta PCB.
O sinal de vídeo vem do mecânismo DVD e segue para o IC MPEG. O IC MPEG decodifica este sinal para o sinal de vídeo real.
O sinal de áudio vem do mecânismo DVD, Sintonizador (TUNER), AUX e MIC. O IC MPEG decodifica para o sinal I2S.
Este sinal segue para o modulador PWM PS9830 (modulação por largura de pulso) para converter em sinal PWM. O sinal PWM é
amplificado no estágio IR AMP e então filtrado em Passa Baixas. Este é o sinal real de áudio.
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
7-1
Page 68
Diagramas Esquemáticos
7-2FRONTAL
POTÊNCIA
ÁUDIO
7-2
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 69
7.3VFD
Diagramas Esquemáticos
POTÊNCIA
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
7-3
Page 70
Diagramas Esquemáticos
7-4TAPE
7-4
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 71
7.5MICOM
Diagramas Esquemáticos
POTÊNCIA
ÁUDIO
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
7-5
Page 72
Diagramas Esquemáticos
7-6MPEG
POTÊNCIA
ÁUDIO
VÍDEO
7-6
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 73
7.7PWM (MODULADOR) PRINCIPAL
POTÊNCIA
ÁUDIO
Diagramas Esquemáticos
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
7-7
Page 74
Diagramas Esquemáticos
7.8AMP
POTÊNCIA
ÁUDIO
7-8
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 75
7.9FONTE SMPS (220V)
Diagramas Esquemáticos
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C870
7-9
Page 76
Diagramas Esquemáticos
7.10 FONTE SMPS (DUAL)
TECNET FORUM
7-10
MX-C830/C850/C870
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio
Page 77
ANOTAÇÕES
Diagramas Esquemáticos
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévio MX-C830/C850/C8707-11
Page 78
Diagramas Esquemáticos
ANOTAÇÕES
7-12
DEPTO. SUPORTE TÉCNICO Março 2011
Propriedade SAMSUNG - Conteúdo pode mudar sem aviso prévioMX-C830/C850/C870
Page 79
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
