SAMSUNG MX20, MX20C, MX20CH, MX20H, MX20L User Manual [fr]

Caméscope à mémoire

manuel d'utilisation

imaginez les possibilités

Nous vous remercions d'avoir choisi un produit Samsung.
Pour bénéficier d’un service plus complet, veuillez enregistrer
votre produit sur le site

www.samsung.com/global/register

VP-MX20
VP-MX20H
VP-MX20L
VP-MX20R
VP-MX20C
VP-MX20CH

principales caractéristiques de votre
caméscope à mémoire flash

Vision élargie

Grâce au grand écran ACL de 2,7 pouces, plus rien ne vous échappe.
Le format 16:9 du large écran ACL de 2,7 pouces dont dispose l’appareil vous
permet de capturer l’essentiel de l’action.

Encodage H.264 (MPEG4 part 10/Advanced Video Coding)

La technologie de compression vidéo de pointe H.264 utilise un taux de
compression élevé pour augmenter considérablement la durée d’enregistrement
tout en conservant la même taille de stockage autorisé.

Mémoire flash intégrée de grande capacité (8 Go)
(VP-MX20C/MX20CH uniquement)

Le caméscope dispose d’une mémoire flash intégrée de grande capacité qui vous permet
d’enregistrer des vidéos.

Deux fois plus d’options de mémoire (VP-MX20C/MX20CH uniquement)

Le logement externe du caméscope à mémoire prend en charge les cartes de capacité élevée de type SD,
SDHC et MMC. Vous pouvez ainsi lire et transférer des vidéos facilement et rapidement, à l’aide du type de
mémoire de votre choix. Outre ce logement, le caméscope dispose d'une mémoire flash intégrée.

Image haute résolution via DNIe Engine

Le caméscope à mémoire dispose de caractéristiques 3DNR (réduction de bruit trimdimensionnelle), expression de couleurs
haute sensibilité (expression de couleur intelligente), fonction anti-vibration haute performance (Hyper DIS), détection de visage
automatique (Détect. visage), etc.

Prise de vue de sujets distants imperceptibles à l'œil nu (zoom optique
34x/zoom numérique 1200x)

Extrêmement performants, les objectifs grand angle de Samsung autorisent un cadrage
large d'objets proches sans rien sacrifier à la qualité de l'image. De plus, l'interpolation du
zoom numérique permet de réaliser des prises de vue très rapprochées plus nettes et moins
déformées qu'avec les anciens zooms numériques.

Plusieurs fonctions d’enregistrement

Le caméscope à mémoire flash prend en charge les fonctions HDIS (stabilisateur numérique d'image) et DSE (Effets spéciaux
numériques) ainsi qu’une large

Chargement facile sur YouTube

Vous pouvez charger votre vidéo enregistrée sur YouTube à l’aide de CyberLink MediaShow4. ²pages 92

variété d’autres fonctionnalités sélectionnables selon les besoins. ²pages 52~67

French_ii

Grande variété de fonctions de lecture disponibles

Contrairement aux fonctions liées aux bandes, la lecture sur ce caméscope à mémoire
flash est simple et facile car les opérations de rembobinage et d'avance rapide qui y
sont associées n'impliquent aucun délai.
Plusieurs fonctions, permettant de tirer parti de différents modes de lecture, sont
proposées.

²

pages 68~73

Lecture sur ordinateur

L'offre groupée de logiciels vous permet de transférer et de lire facilement vos propres
vidéos sur un ordinateur ²page 91

Poignée pivotante pour des prises de vue en toute liberté (rotation maximale de 180 degrés)

Plus besoin d’être debout ou accroupi pour filmer. Ce caméscope à mémoire flash
de Samsung est équipé d’une nouvelle poignée pivotante. Vous réglez celle-ci sur
un angle maximal de 180° en fonction de la situation d'enregistrement. Vous pouvez
désormais effectuer vos prises de vue en toute liberté, en plongée ou en contre-plongée,
tout en restant debout.

Flexibilité de l’enregistrement et de l’affichage grâce à la prise en charge des formats 4:3 et 16:9.

En offrant un choix de prises de vue en deux formats différents, SAMSUNG garantit que l'image est saisie dans son
intégralité à des fins de reproduction sur tous types de supports, sur les anciens téléviseurs aussi bien que sur les
écrans grand format des moniteurs numériques à haute définition les plus récents.

Format d'image

16:9

Format d'image

4:3

French_iii

avertissements de sécurité

Signification des icônes et des symboles figurant dans ce manuel d'utilisation :

AVERTISSEMENT

ATTENTION

ATTENTION

Ces symboles d'avertissement servent à prévenir toute lésion corporelle tant pour l'utilisateur du caméscope que
pour les autres personnes.
Suivez-les de manière explicite. Après avoir lu cette section, conservez ce manuel dans un endroit sûr pour vous y
référer ultérieurement.

Indique un risque potentiel de blessure corporelle grave ou de mort.

Indique un risque potentiel de dommage corporel ou matériel.

Pour limiter les risques d'incendie, d'explosion, de décharge électrique ou de dommage corporel lors
de l'utilisation de votre caméscope, respectez les consignes de sécurité élémentaires ci-après.

Signale des astuces ou des pages de référence susceptibles de vous aider à utiliser le caméscope.

mesures de sécurité

•

Le caméscope doit toujours être branché sur une prise murale CA avec une broche de mise à la terre.

•

Les batteries ne doivent pas être exposées à une source de chaleur excessive, notamment aux rayons
directs du soleil ou aux flammes.

Assurez-vous de remplacer la batterie usagée par une batterie neuve identique ou d'un type équivalent recommandé par le fabricant.

Pour débrancher l'appareil de la prise murale en toute sécurité, vous devez saisir la fiche du magnétoscope pour la

retirer de la prise. Il importe, par conséquent, que la prise murale soit facilement accessible.

Il existe un risque d'explosion lié au remplacement incorrect de la batterie.

Avertissement !

Attention

French_iv

AVANT D’UTILISER LE CAMÉSCOPE

•

Ce caméscope est exclusivement conçu pour être utilisé avec une mémoire flash intégrée de grande
capacité et une carte mémoire externe.

•

Ce caméscope à mémoire flash enregistre des vidéos au format H.264/AVC (MPEG4 part 10/Advanced
Video Coding) conforme à la norme de résolution standard SD-VIDEO.

•

Veuillez noter que ce caméscope à mémoire flash ne prend pas en charge d’autres formats vidéo numériques.

•

Avant d'enregistrer une vidéo importante, procédez à un test préalable.

Lisez la séquence d'essai pour vérifier que les données vidéo et audio ont été correctement enregistrées.

-

•

Les contenus enregistrés ne font l'objet d'aucun dédommagement :

- Samsung ne peut être tenu responsable des dommages occasionnés par un enregistrement non conforme ou
par l'échec de lecture d'un enregistrement en raison d’une défaillance du caméscope à mémoire flash ou de la
carte mémoire.
En outre, Samsung n’est aucunement responsable de vos enregistrements vidéo ou audio.

-

Les données d'enregistrement peuvent être perdues à cause, notamment, d'une mauvaise manipulation du
caméscope à mémoire flash ou de la carte mémoire.
Samsung n'est nullement tenu d'indemniser les dégâts occasionnés par la perte de données enregistrées.

•

Réalisez une copie de sauvegarde de vos données enregistrées les plus importantes.

- Protégez toutes vos données enregistrées importantes en copiant les fichiers concernés sur un ordinateur.
Nous vous recommandons également de copier les données de votre ordinateur sur un autre support
d'enregistrement à des fins de stockage. Reportez-vous à la procédure d'installation du logiciel et au guide de
connexion USB correspondant.

•

Droits d’auteur : veuillez noter que ce caméscope à mémoire flash est exclusivement destiné à un
usage personnel et privé.

- Les données enregistrées sur la carte de ce caméscope à mémoire flash à l'aide d'autres supports ou
périphériques numériques/analogiques sont protégées par la loi sur les droits d'auteur et ne peuvent pas être
utilisées sans l'autorisation du propriétaire du droit concerné, sauf pour un usage personnel. Même lorsque
vous enregistrez, pour votre usage personnel, un événement tel qu'un spectacle, une représentation ou une
exposition, nous vous recommandons d'obtenir préalablement une autorisation.

French_v

précautions d'utilisation

REMARQUE IMPORTANTE

•

Manipulez l'écran LCD avec le plus grand soin :

- L'écran LCD est un dispositif d'affichage extrêmement fragile : ne lui appliquez pas de pression excessive, ne lui

assénez pas de coup et ne l'entaillez pas avec un objet acéré.

-

En appuyant sur la surface de l'écran LCD, vous risquez de créer des irrégularités au niveau de l'affichage. Si ces
déformations ne disparaissent pas, il faudra éteindre le caméscope, patienter quelques instants puis rallumer l'appareil.

- Ne placez pas le caméscope en appui contre son écran LCD lorsque celui-ci est déployé.

- Rabattez l'écran LCD lorsque vous n'utilisez pas le caméscope.

•

Affichage à cristaux liquides :

- L'écran LCD est le fruit d'une technologie de haute précision. Sur un total d’environ 112,000 pixels, l'écran LCD

compte un pourcentage égal ou inférieur à 0,01 % de pixels éteints (points noirs) ou constamment allumés sous
forme de points colorés (en rouge, bleu et vert). Ceci démontre les limites de la technologie actuelle mais ne
constitue aucune défaillance susceptible de compromettre l’enregistrement.

- L'écran LCD s'assombrit légèrement lorsque le caméscope est à basse température, comme par exemple

dans un climat froid ou à la mise sous tension de l’appareil. L'écran retrouve sa luminosité normale lorsque la
température interne du caméscope augmente à nouveau. Il faut noter que ceci n'affecte absolument pas les
images conservées sur le support de stockage. Il n'y a donc aucune inquiétude à ce sujet.

•

Position de maintien correcte du caméscope à mémoire flash :

- Evitez de saisir le caméscope à mémoire flash par l'écran LCD pour le soulever. Vous risqueriez en effet de

désolidariser l’écran du corps de l'appareil et de faire tomber ce dernier.

•

Evitez les impacts :

- Ce caméscope à mémoire flash est un appareil de haute précision. Evitez soigneusement de le heurter contre

un objet dur ou de le laisser chuter.

-

N'utilisez pas le caméscope à mémoire flash sur un trépied dans des endroits soumis à de fortes vibrations ou
à des impacts violents.

•

Pas de sable ni de poussière

- Le sable fin et la poussière qui pénètrent dans le caméscope à mémoire flash ou l'adaptateur secteur risquent

de provoquer des dysfonctionnements et des défaillances.

•

Infiltration d'eau ou d'huile

- L'eau ou l'huile qui s'infiltrent dans le caméscope à mémoire flash ou l'adaptateur secteur risquent de

provoquer des décharges électriques, des dysfonctionnements et des défaillances.

•

Réchauffement de la surface de l'appareil :

- La surface du caméscope à mémoire flash s'échauffe légèrement en cours d'utilisation, mais ceci n'indique

pas une défaillance.

French_vi

•

Soyez attentif aux températures ambiantes inhabituelles :

- L'utilisation du caméscope à mémoire flash dans un environnement dont la température est supérieure à 40 °C ou
inférieure à 0 °C entraîne un dysfonctionnement au niveau des opérations d'enregistrement et de lecture.

- Evitez de laisser trop longtemps le caméscope à mémoire flash sur la plage ou dans un véhicule fermé où la
température est très élevée, au risque d’entraîner des dysfonctionnements.

•

Evitez d'orienter l'objectif directement vers le soleil :

- L'exposition de l'objectif aux rayons directs du soleil peut causer le dysfonctionnement du caméscope à mémoire
flash ou provoquer un incendie.

- N'exposez jamais l'écran LCD du caméscope à mémoire flash à la lumière directe du soleil, au risque d’entraîner
des dysfonctionnements.

•

N'utilisez jamais le caméscope à mémoire flash à proximité d'un téléviseur ou d'une radio :

- Cela peut induire des interférences au niveau de l'affichage à l'écran ou de la diffusion radio.

•

N'utilisez jamais le caméscope à mémoire flash à proximité d'ondes magnétiques ou radio puissantes :

- L'utilisation du caméscope à mémoire flash près d'ondes magnétiques ou radio puissantes (pylône radio ou appareils
électriques) peut provoquer des interférences au niveau des données vidéo et audio en cours d'enregistrement. Le
bruit généré de ce fait risque également d’affecter la qualité de l'image et du son durant la reproduction de séquences
vidéo et audio normalement enregistrées.
Dans le pire des cas, cela peut entraîner le dysfonctionnement du caméscope à mémoire flash.

•

Evitez d'exposer le caméscope à mémoire flash à la suie ou à la vapeur :

- La suie et la vapeur endommagent le boîtier du caméscope à mémoire flash et provoquent des défaillances.

•

N'utilisez jamais le caméscope à mémoire flash à proximité de gaz corrosifs :

- L'utilisation du caméscope à mémoire flash dans un environnement exposé aux gaz d'échappement produits par
les moteurs à essence et au diesel ou soumis à des gaz corrosifs tels que le sulfure d'hydrogène risque de corroder
les bornes internes et externes de l'appareil et d'entraver le bon fonctionnement de celui-ci. Ceci peut également
attaquer les bornes de la batterie et empêcher la mise sous tension de l'appareil.

•

N'utilisez jamais le caméscope à mémoire flash à proximité d’un humidificateur à ultrasons :

- Le calcium ainsi que d’autres produits chimiques dissous dans l’eau peuvent se disperser dans l’air et les particules
blanches adhérer à la tête optique du caméscope à mémoire flash, entraînant de ce fait le dysfonctionnement de ce dernier.

•

Ne nettoyez pas le corps du caméscope à mémoire flash avec du benzène ou un solvant :

- Le revêtement extérieur de l'appareil risque en effet de s'écailler et la surface du boîtier de se dégrader.

- Lorsque vous utilisez un chiffon de nettoyage imprégné d’un produit chimique, suivez les instructions fournies.

•

Gardez la carte mémoire hors de portée des enfants pour éviter que ceux-ci ne l'avalent.

•

Pour débrancher l'appareil de la prise murale en toute sécurité, vous devez saisir la fiche du magnétoscope
pour la retirer de la prise. Il importe, par conséquent, que la prise murale soit facilement accessible.

French_vii

précautions d'utilisation

À PROPOS DE CE MANUEL D'UTILISATION

•

Ce manuel d’utilisation couvre la gamme complète des modèles VP-MX20, VP-MX20H, VP-MX20L,
VP-MX20R et VP-MX20C, VP-MX20CH.

Les caméscopes VP-MX20, VP-MX20H, VP-MX20L, VP-MX20R ne gèrent pas de mémoire flash intégrée alors que
les modèles VP-MX20C, VP-MX20CH prennent en charge une mémoire flash intégrée de 8 Go.
Bien que les systèmes VP-MX20, VP-MX20H, VP-MX20L, VP-MX20R et VP-MX20C, VP-MX20CH comprennent
certaines fonctionnalités qui diffèrent selon les modèles, ils fonctionnent tous de la même manière.

•

Ce manuel d'utilisation reproduit les illustrations du modèle VP-MX20C.

•

Les affichages figurant dans ce manuel peuvent ne pas correspondre à ceux que vous voyez sur l'écran LCD.

•

La conception et les spécifications du support de stockage ainsi que d’autres accessoires sont soumises à modification sans préavis.

REMARQUES CONCERNANT LA MARQUE DE COMMERCE

•

Toutes les appellations commerciales et les marques déposées citées dans ce manuel ou dans toute autre
documentation fournie avec votre appareil Samsung sont des marques de commerce ou des marques déposées
appartenant à leurs propriétaires respectifs.

•

Windows® est une marque déposée ou une marque de commerce de Microsoft Corporation aux Etats-Unis et dans d'autres pays.

•

Macintosh est une marque de commerce d'Apple Computer Inc.

•

Tous les autres noms de produit mentionnés dans le présent document sont susceptibles d'être des appellations
commerciales ou des marques déposées appartenant à leurs propriétaires respectifs.

•

En outre, les symboles “TM” et “R” n’apparaissent pas systématiquement dans le manuel.

(Applicable dans les pays de l’Union européenne et les autres pays européens disposant de systèmes
de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les
autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement
ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable.
Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès
de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en
respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de
vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

(déchets d’équipements électriques et électroniques)

Comment éliminer ce produit

French_viii

table des matières

INTRODUCTION AUX

FONCTIONNALITÉS DE BASE

FAMILIARISATION AVEC LE

CAMÉSCOPE À MÉMOIRE FLASH

07

09 Elements fournis avec votre camescope a memoire flash

10 Vue avant gauche
11 Vue de cote et de dessous

09

PRÉPARATION

12

À PROPOS DU SUPPORT DE STOCKAGE

37

12 Utilisation des accessoires
14 Branchement d’une source d'alimentation
22

23 Indications de l'écran LCD
27
28 Utilisation de l’optimisateur LCD
29 Reglage de l'ecran LCD
29 Utilisation de la touche MENU
30 Utilisation des touches de direction
32 Menu de raccourcis (Guide OK)
34 Réglage initial : fuseau horaire, date et heure et langue du

37 Sélection du support de stockage

38 Insertion/éjection d’une carte mémoire
39 Selection d’une carte memoire adequate
42 Duree et capacite d’enregistrement

Fonctionnement de base de votre caméscope à mémoire flash

Activation/desactivation des indications d’ecran ( )

menu à l'écran

(VP-MX20C/MX20CH uniquement)

French_03

ENREGISTREMENT

44

44 Enregistrement vidéo
45 Enregistrement facile pour débutants (mode EASY Q)
46 Zoom avant et arrière

LECTURE

OPTIONS D’ENREGISTREMENT

50

47 Lecture vidéo

Modification des reglages de menu

50

52 Eléments de menu
53 Utilisation des elements du menu enregistrement
53 iSCENE
54 White Balance (Balance des blancs)
55 Exposure (Exposition)
56 Shutter (Obturateur)
57 Focus (Mise au point)
59 Anti-Shake(HDIS) (Stabilisation(HDIS))
60 Digital Effect (Effet numérique)
61 16:9 Wide (16:9)
61 Resolution (Résolution)
62 Wind Cut (Coupe vent)
62 Voice Mute (Muet)
63 Back Light (Rétroéclairage)
64

Interval REC (Interval ENR )
65 C.Nite
66 Fader (Fondu)
67 Guideline (Viseur)
67 Digital Zoom (Zoom numérique)

French_04

table des matières

OPTIONS DE LECTURE

68

OPTIONS DE RÉGLAGE

74

68 Eléments de menu
69 Réglage de l’option de lecture
70 Suppression des images vidéo
71 Protection des images vidéo
72 Copie des images vidéo
73 Informations relatives aux fichiers

74 Modification des réglages de menu dans le menu Réglage
75 Eléments de menu
76 Utilisation des éléments du menu de réglage
76 Storage (Stockage)
76

Storage Info (Info mémoire)
77 Format (Formatage)
77 File No. (N° fichier)
78 Time Zone (Fuseau Horaire)
80 Date/Time Set (Régl date/heure)
80 Date Format (Format de la date)
80 Time Format (Format de l'heure)
80 Date/Time (Date/Heure)
81 LCD Brightness (Luminosité LCD)
81 LCD Colour (Couleur LCD)
81 Beep Sound (Signal sonore)
82 Auto Power Off (Arrêt automatique)
82 TV Display (Affichage TV)
82 Default Set (Réglage défaut)
83 Version
83 Menu Colour (Couleur menu)
83 Transparency (Transparent)
83 Language
83 Demo (Démo)

French_05

RACCORDEMENT À UN

ORDINATEUR

84

84 Utilisation de l'interface USB
84 CyberLink MediaShow4
86 Installation de CyberLink MediaShow4
88 Raccordement du câble USB

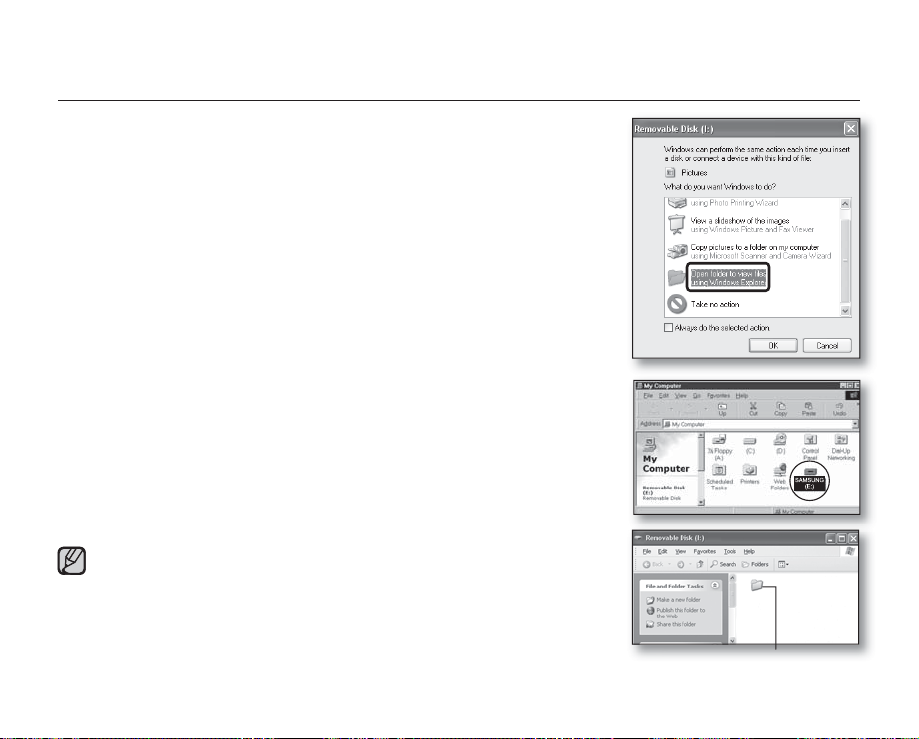

89 Affichage du contenu du support de stockage
91

Transfert de fichiers du caméscope à mémoire flash vers

votre ordinateur
92

Téléchargement de vidéos du caméscope à mémoire flash

dans YouTube

RACCORDEMENT À D’AUTRES

PÉRIPHÉRIQUES

ENTRETIEN ET INFORMATIONS

COMPLÉMENTAIRES

RÉSOLUTION DE PROBLÈMES

CARACTÉRISTIQUES

93 Connexion à un téléviseur
94 Visionnage sur un écran de télévision
95

Enregistrement (copie sonore) des images sur un

magnétoscope, un graveur DVD ou un enregistreur à disque dur

96 Entretien
97 Informations supplementaires
99 Utilisation du caméscope à mémoire flash à l'étranger

100 Résolution de problèmes

113

French_06

introduction aux fonctionnalités de base

Ce chapitre vous présente les fonctionnalités de base de votre caméscope à mémoire flash.

+



Reportez-vous aux pages de référence pour plus de détails.

Etape 1: Préparatifs

•

Branchement d’une source d'alimentation. ²page 14

•

Vérification du support de stockage. ²page 37

•

Réglage de la date et l’heure, et de la langue d'affichage à l’écran.

²

pages 36 et 37

Etape 2: Enregistrement

•

Enregistrement vidéo. ²page 44

Etape 3: Lecture

•

Sélection d’une image à lire depuis la vue de d'aperçu à l’aide des touches

de direction

•

Visualisation de la lecture d’images depuis le caméscope à mémoire flash
sur un ordinateur ou un téléviseur

²

page 47

²

pages 88-91

et 93-

94

1

2

French_07

Ce chapitre vous présente les fonctionnalités de base de votre caméscope à mémoire flash.

+

Reportez-vous aux pages de référence pour plus de détails.

Etape 4: Raccordement à un ordinateur

•

Vous avez la possibilité de lire et de modifier une vidéo enregistrée à
l'aide de l'application CyberLink MediaShow4 fournie avec le produit.
L’utilisation de CyberLink MediaShow4 permet également de charger
facilement des fichiers vidéo enregistrés sur YouTube (

You Tub e

BroadcastYourself

).

TM

Etape 5: Chargement facile sur YouTube

•

Vous pouvez charger votre vidéo enregistrée sur YouTube à l’aide de CyberLink MediaShow4. ²page 92

Caméscope

French_08

familiarisez-vous avec votre caméscope à mémoire flash

ELEMENTS FOURNIS AVEC VOTRE CAMESCOPE A MEMOIRE FLASH

Votre nouveau caméscope à mémoire flash est livré avec les accessoires répertoriés ci-après. Si vous constatez
l’absence de l’un de ces éléments de votre emballage, vous devrez contacter le Service clientèle de Samsung.

L'apparence des articles varie selon le modèle utilisé.

+

Module batterie

(IA-BP85ST)

CD d’installation des

logiciels

Pochette* Etui*

•

Le contenu peut varier en fonction du lieu de vente de l'appareil.

•

Les pièces et les accessoires sont disponibles auprès de votre revendeur Samsung ou du service après-vente le plus proche.

•

La carte mémoire n'est pas incluse. Reportez-vous à la page 39 pour plus d'informations sur les cartes
mémoire compatibles avec votre caméscope à mémoire flash.

•

*(En option) : il s'agit d'un accessoire proposé en option. Pour l’acquérir, contactez votre revendeur Samsung
le plus proche.

Adaptateur secteur

(type AA–E9)

CD du manuel

d’utilisation

Câble vidéo Câble USB

Guide de démarrage

rapide

Socle de recharge

(VP-MX20C/MX20CH)

French_09

VUE AVANT GAUCHE

FERMER

OUVRIR

21

4

3

5
6

7

1

Interrupteur d’ouverture/fermeture de l'objectif Ecran LCD

2

Microphone interne Haut-parleur intégré

3

Objectif Touche

4

Touche MENU Touche EASY Q

5

Touche OK Touche OPTIMISATEUR LCD ( )

6

Touches de direction ( ) Levier de zoom (W/T)

7

Touche de démarrage/arrêt de l’enregistrement

8

8

9

10

11

12

13

9

13

121110

French_10

présentation du caméscope à mémoire flash

VUE INFERIEURE ARRIERE

1

10

11

12

2

3

9

4

5

6

Voyant MODE (Enregistrement ( ) / Lecture ( )) Touche de démarrage/arrêt de l’enregistrement

1

2

Touche MODE Dragonne

3

Prise câble vidéo Poignée pivotante
Prise USB Crochet de dragonne

4

Prise DC IN (Entrée CC)

5

6

Cache-prise Douille de trépied

7

Voyant de charge (CHG) Carte mémoire / trappe batterie

8

Interrupteur marche/arrêt

8

7

15

9

10

11

12

13

Fiche pour socle de recharge (VP-MX20C/MX20CH uniquement)

14

15

1314

French_11

préparation

Cette section présente les informations nécessaires au maniement du caméscope à mémoire flash telles que
l'utilisation des accessoires fournis, le chargement de la batterie, la configuration du mode de fonctionnement et
l’initialisation de la mise en service.

UTILISATION DES ACCESSOIRES

Fixation de la dragonne

•

Introduisez votre main droite sous le caméscope à mémoire flash jusqu'à la base du pouce.

•

Positionnez votre main de manière à actionner facilement la touche de démarrage/arrêt de l’enregistrement et le levier de zoom.

•

Réglez la longueur de la dragonne de sorte à maintenir le caméscope à mémoire flash en position stable lorsque vous
appuyez sur la touche de démarrage/arrêt de l’enregistrement avec votre pouce.

1. Détachez la courroie.

2. Ajustez la longueur de la dragonne.

3. Fixez la courroie.

Réglage de l'angle

Ce caméscope à mémoire flash est équipé d’une nouvelle poignée pivotante, dont
la rotation s’effectue en fonction de l’angle de prise de vue. Vous pouvez désormais
effectuer vos prises de vue en toute liberté, en plongée ou en contre-plongée, tout
en étant debout.

•

Tournez la poignée pivotante selon l'angle le plus approprié.

•

Vous pouvez la faire pivoter vers le bas d’un angle allant jusqu’à 180°.

Assurez-vous de ne pas tourner la poignée pivotante en sens inverse car
cela pourrait endommager l’appareil.

1 2 3

French_12

Utilisation du socle (VP-MX20C/MX20CH uniquement)

•

Connexion du caméscope à mémoire flash via son socle à
un ordinateur ou un téléviseur

Le caméscope à mémoire flash se connecte facilement à un ordinateur
personnel, un téléviseur ou d’autres périphériques depuis le socle
de l’appareil. Ce type de connexion préserve le caméscope à l'abri
tout en autorisant sa connexion à un moniteur de télévision ou à des
connecteurs AV et USB, ce qui est extrêmement commode.

•

Il faut relier l’adaptateur secteur au socle lors de la connexion de
périphériques externes à l’aide de ce même socle.

•

Si vous branchez votre caméscope à mémoire flash au socle fourni en utilisant plusieurs types de câbles de
sortie, l'ordre de priorité des signaux de sortie sera le suivant : Câble USB câble vidéo.

•

En reliant le caméscope au socle, la prise de connexion située sur le caméscope lui-même (prises USB et
vidéo) n’émet pas de signaux.

•

Ne branchez pas les câbles de connexion au caméscope à mémoire flash et au socle en même temps car
cela risque de créer un conflit et d’entraver le fonctionnement de l’appareil. Si tel est le cas, il faudra retirer
tous les câbles connectés et tenter une nouvelle connexion.

Prise

d'entrée CC
(DC IN)

Prise USB

Prise AV

Fiche pour socle

de recharge

French_13

préparation

CAR

D

CA

RD

CA

RD

BRANCHEMENT D’UNE SOURCE D'ALIMENTATION

•

Vous pouvez brancher votre caméscope à mémoire flash sur de deux types de source d'alimentation.

•

N'utilisez pas les adaptateurs d'alimentation fournis avec d'autres appareils.

- Le module batterie : utilisé pour l'enregistrement en extérieur.

- L'adaptateur secteur CA : utilisé pour l’enregistrement et la lecture en intérieur.

²

page 21

Insertion/Ejection de la batterie

Nous vous recommandons de vous procurer une ou plusieurs batteries
supplémentaires pour garantir à votre caméscope à mémoire flash une utilisation en
continu.

Insertion de la batterie

1. Faites glisser la trappe de la batterie pour l’ouvrir, comme illustré.

2. Insérez le module batterie dans son logement jusqu'à ce que vous entendiez un

léger déclic.

•

Assurez-vous que le logo SAMSUNG est correctement orienté face vers le

3. Faites glisser la trappe de la batterie pour le refermer.

Ejection du bloc batterie

1. Faites glisser la trappe de la batterie pour l’ouvrir et tirez sur le dispositif de

verrouillage du module.

•

Poussez doucement le dispositif de verrouillage du module dans la direction

2. Tirez sur la batterie éjectée dans le sens indiqué sur l'illustration.

3. Faites glisser la trappe de la batterie pour le refermer.

haut lorsque vous positionnez le la batterie comme illustré.

indiquée sur le schéma pour éjecter la batterie.

Insertion

Ejection

French_14

Charge de la batterie

CAR

D

•

Assurez-vous de charger la batterie avant d'utiliser le caméscope à mémoire flash.

•

Utilisez uniquement une batterie de type IA-BP85ST.

•

Il se peut que cette batterie soit faiblement chargée au moment de l'achat.

1. Faites glisser l'interrupteur marche/
arrêt vers le bas pour éteindre

l'appareil.

2. Ouvrez l’écran LCD et insérez la batterie
dans le caméscope à mémoire flash.

²

page 14

5

3. Soulevez le cache-prise DC IN/USB/
AV.

4.

Branchez l'adaptateur secteur dans la
prise DC IN du caméscope à mémoire
flash.

5.

Reliez l'adaptateur secteur à une prise
murale.

•

e voyant de charge s'allume en

L
orange pour indiquer que la batterie
est en cours de chargement.

•

Le voyant vert CHG (chargement en cours) s’allume lorsque le module batterie est complètement chargé. ²page 16

6. Aussitôt que la batterie est complètement chargé, déconnectez l’adaptateur secteur du caméscope à mémoire
flash.

•

Si la batterie est laissée dans son logement, elle continuera de se décharger, même lorsque l'alimentation est coupée.
Par conséquent, nous vous recommandons de retirer la batterie du caméscope à mémoire flash.

Vous pouvez également effectuer le chargement via le socle. ² page 13

2

1

4

French_15

préparation

Voyant de charge

Astuces pour identifier le niveau de charge de la batterie

Chaque couleur de voyant DEL correspond à un état de charge

+



spécifique.

•

Si la batterie a été entièrement chargée, le voyant de charge
s’allumera en vert.

•

Si la batterie est en cours de charge, ce voyant sera orange.

•

Si une erreur se produit en cours de chargement du module
batterie, le témoin de charge sera rouge clignotant.

Etat de
charge

Couleur du

voyant DEL

Mise hors tension automatique

Pour économiser le module batterie, vous pouvez
activer la fonction "Auto Power Off" (Arrêt
automatique), qui permet de mettre le caméscope
à mémoire flash hors tension lorsque celui-ci n'est
plus utilisé pendant 5 minutes. Pour désactiver cette
option, changez le réglage de la fonction "Auto
Power Off" (Arrêt automatique) en le spécifiant
sur "Off" (Arrêt)

Sous tension

(sélection de mode)

²

page 82

Alimentation Charge

Hors tension En charge Charge complète Erreur

Bleu - Orange Vert

<Voyant de charge>

Rouge

(clignotant)

Après 5 minutes

French_16

Affichage du niveau de charge de la batterie

1.JAN.2008 12:00

15

1/10000

1/25

C.N

L'affichage du niveau de charge de la batterie indique la quantité d’énergie disponible.

Voyant du

niveau de

charge de la

batterie

Batterie complètement chargée -

Taux d’utilisation de 20 à 40 % -

Taux d’utilisation de 40 à 60 % -

Taux d’utilisation de 60 à 80 % -

Taux d’utilisation de 80 à 99 % -

Batterie épuisée (le voyant de charge clignote) :

l'appareil est sur le point de s'éteindre.

Changez la batterie aussi vite que possible.

-

•

Avant d’utiliser le caméscope à mémoire flash, chargez le module batterie.

•

Les chiffres ci-dessus sont calculés pour un module batterie complètement chargé à une température de

(Le voyant clignote) : L’appareil va s’éteindre

automatiquement au bout de 5 secondes.

fonctionnement normale.
Une faible température ambiante peut avoir un impact sur la durée d’utilisation de la batterie.

Etat Message

"Low battery"

(Batterie

-

faible)

French_17

préparation

Temps de charge, d'enregistrement et de lecture avec une batterie complètement chargée
(sans utilisation de zoom, etc.)

•

Les durées approximatives avec une batterie complètement chargée vous sont fournies à des fins de référence :

Type de batterie IA-BP85ST
Durée de charge

720 x 576 (50i) 640 x 480

Résolution de la vidéo

Durée d’

Mémoire

intégrée

Support

- Ces durées sont données à titre indicatif. Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions

-

Carte

mémoire

SD/SDHC/

MMCplus

d'essai et peuvent varier en fonction de l'utilisateur et des conditions d'utilisation.
Nous vous recommandons d’utiliser l’adaptateur secteur CA lors de l'exécution de la fonction Interval REC (Enreg. Intervalles).

Mode

enregistrement

en continu

Durée de lecture

Durée d’

enregistrement

en continu

Durée de lecture

TV Super Fine

(TV élevé)

environ 175 min. environ 180 min. environ 185 min. environ 190 min.

environ 300 min. environ 300 min. environ 300 min. environ 300 min.

environ 175 min. environ 180 min. environ 185 min. environ 190 min.

environ 300 min. environ 300 min. environ 300 min. environ 300 min.

(TV Supérieur)

Enregistrement en continu (sans zoom)

La durée d’enregistrement en continu du caméscope à mémoire flash dans le tableau indique la durée d’enregistrement
disponible lorsque le caméscope à mémoire flash est en mode Enregistrement sans qu’aucune autre fonction n’ait été
déclenchée après le lancement de l’enregistrement. Dans les conditions d'enregistrement réelles, la batterie peut s'épuiser
2 ou 3 fois plus rapidement que la durée de référence puisque les fonctions de début/fin d'enregistrement, de zoom et de
lecture sont exécutées toutes en même temps. Il faut prévoir que la durée d'enregistrement avec une batterie complètement
chargé varie entre la moitié et le tiers des valeurs affichées dans le tableau. Il convient donc de disposer d'un nombre suffisant
de batteries à portée de main pour toute la durée de l'enregistrement sur le caméscope à mémoire flash. Notez que la batterie
s'épuise plus rapidement dans un environnement froid.

La durée de charge varie en fonction du niveau de charge de la batterie restant.

TV Fine

environ 2 h

TV Normal

Web & Mobile

(Web & portable)

French_18

A propos des batteries

•

Avantages des batteries : La batterie est certes de petite taille mais elle offre une grande capacité d’alimentation.
Elle doit être rechargée à une température comprise entre 0 °C et 40 °C.
Cependant, lorsqu'elle est exposée à des températures froides (en dessous de 0 °C), sa durée de service est
réduite et elle peut cesser de fonctionner. Si cela se produit, vous placerez la batterie dans votre poche ou
endroit chaud et protégé pendant quelques minutes avant de la remettre dans le caméscope à mémoire flash.

•

La durée d’enregistrement est considérablement réduite lorsqu’il fait froid. Les durées d’enregistrement en continu
citées dans le manuel d’utilisation ont été établies à l’aide d’une batterie complètement chargée fonctionnant
à 25 °C. Cependant, la durée d’enregistrement restante peut être différente des durées d'enregistrement en
continu approximatives indiquées dans les instructions car elle varie en fonction de la température ambiante et des
conditions environnementales.

A propos de la manipulation d’une batterie

•

Afin de préserver l’énergie de la batterie, éteignez votre caméscope à mémoire flash lorsque vous ne vous en
servez pas.

•

Pour économiser le module batterie, vous pouvez activer la fonction "Auto Power Off" (Arrêt automatique), qui
permet de mettre le caméscope à mémoire flash hors tension lorsque celui-ci n'est plus utilisé pendant 5 minutes.
Pour désactiver cette option, changez le réglage de la fonction "Auto Power Off" (Arrêt automatique) en le
spécifiant sur "Off" (Arrêt)

•

Ne touchez pas aux bornes de la batterie et évitez de les mettre en contact avec des objets métalliques.

•

Assurez-vous que la batterie est correctement insérée. Ne la laissez jamais tomber.
Vous risqueriez de l’endommager.

•

Veillez à conserver le module batterie hors de portée des enfants pour éviter que ceux-ci ne l’avalent.

•

L’usage fréquent de l’écran LCD ou des touches de rembobinage et d’avance rapide épuisent plus rapidement la
batterie.

•

Par mesure de précaution, retirez la batterie du caméscope une fois que vous ne comptez plus vous en servir.

•

Le fait de conserver la batterie dans l’appareil pour une période prolongée risque de la décharger complètement.

- Une batterie épuisée peut ne pas entraîner l’allumage du voyant de charge.
Si le voyant s’allume normalement au bout de 5 minutes, vous pourrez utiliser la batterie sans aucun souci, car ce
voyant est spécifiquement conçu pour protéger la batterie.

²

page 82

French_19

dans un

préparation

Entretien de la batterie

•

Nous vous conseillons d’utiliser exclusivement une batterie identique au modèle original, disponible chez tous les
détaillants Samsung. Lorsque la batterie arrive en fin de vie, adressez-vous à votre revendeur le plus proche. Les
batteries doivent être traitées comme des déchets chimiques.

•

Nettoyez les bornes de la batterie de tout corps étranger avant de l’insérer.

•

Ne placez pas la batterie à proximité d'une source de chaleur (telle qu’une flamme ou un appareil de chauffage, par
exemple).

•

La batterie ne doit être ni démontée ni soumise à pression ni chauffée.

•

Evitez de court-circuiter les bornes + et – de la batterie,
au risque de provoquer des fuites, un dégagement de chaleur, une surchauffe ou un incendie.

•

Ne mettez pas la batterie en contact avec de l’eau, car celui-ci n’est pas étanche.

•

Les cellules internes de la batterie pourront s’abîmer si celle-ci est complètement déchargée.
La batterie est sujette à des fuites lorsqu’elle est épuisée.

•

Retirez la batterie du chargeur ou de l’unité lorsque celle-ci n’est pas utilisée. Si la batterie est laissée dans son
logement, elle continuera de se décharger, même lorsque le caméscope à mémoire flash est éteint.

•

Si vous n'utilisez pas le caméscope à mémoire flash pendant une période prolongée :
Il est conseillé de charger complètement la batterie une fois tous les 6 mois, de l’insérer dans le caméscope à
mémoire flash et de l’utiliser, puis de la retirer et de la stocker à nouveau dans un endroit frais.

A propos de l'autonomie de la batterie

•

L'autonomie la batterie diminue avec le temps et l’utilisation répétée. Si son autonomie entre les différentes
charges décroît de manière significative, il sera grand temps de la remplacer.

•

L'autonomie d'une batterie dépend des conditions de stockage, de fonctionnement et d’environnement
auxquelles elle est soumise.

Optez uniquement pour des batteries agréées. N'utilisez pas les batteries produites par d'autres fabricants.
Autrement, vous exposez l’appareil à des risques de surchauffe, d'incendie ou d'explosion.
Samsung ne saurait être tenu responsable en cas de problème lié à l'utilisation de batteries non agréées.

French_20

Utilisation d'une source d'alimentation domestique

Effectuez les mêmes raccordements que pour charger la batterie.
Celle-ci ne se déchargera pas dans ce cas.

Utilisation du caméscope à mémoire flash avec un adaptateur
secteur

Nous vous recommandons d'utiliser l'adaptateur CA afin d’alimenter le caméscope à
mémoire flash à partir d'une prise murale pour configurer ses réglages, reproduire des
images ou utiliser l'appareil en intérieur.

- Effectuez les mêmes raccordements que pour charger le module batterie. ²page 15

•

Veillez à utiliser l'adaptateur secteur fourni pour alimenter le caméscope à mémoire flash.
L'utilisation d'un autre type d'adaptateur secteur peut provoquer une décharge électrique ou un incendie.

•

L'adaptateur secteur peut être utilisé partout dans le monde. Une fiche d'adaptation CA est toutefois requise dans
certaines régions.
Vous pouvez vous en procurer auprès de votre distributeur.

•

Avant de débrancher la source d'alimentation, veillez à ce que le caméscope à mémoire flash soit éteint.

ATTENTION

Le non respect de cette procédure peut provoquer une défaillance du caméscope à mémoire flash.

•

Branchez l'adaptateur secteur dans une prise murale à proximité de l’appareil. Débranchez immédiatement l'adaptateur
secteur de la prise murale en cas de défaillance survenue au cours de l'utilisation du caméscope à mémoire flash.

•

Evitez de connecter l'adaptateur secteur dans un espace étroit, en le coinçant, par exemple, entre le mur et un meuble.

•

La batterie rechargeable intégrée à ce produit ne peut pas être remplacée par l'utilisateur.

•

Pour plus d'informations sur son remplacement, contactez votre fournisseur de services.

Elimination des batteries de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte
sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être
éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd
ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux
de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces
substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries
des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

French_21

préparation

FONCTIONNEMENT DE BASE DE VOTRE CAMESCOPE A MEMOIRE FLASH

Cette section vous présente les techniques fondamentales de l’enregistrement de vidéos, ainsi que les réglages requis
pour ce faire sur votre caméscope à mémoire flash.
Spécifiez le mode de fonctionnement approprié selon votre préférence à l’aide de l’
interrupteur marche/arrêt et de la touche MODE.

Mise sous/hors tension du caméscope à mémoire flash

Mettez l'appareil sous ou hors tension en faisant coulisser l'interrupteur marche/arrêt
vers le bas.

•

Faites glisser cet interrupteur de manière répétée pour allumer/éteindre l’appareil.

Réglage des modes de fonctionnement

•

Vous basculez le mode de fonctionnement entre les états suivants à chaque
fois que vous appuyez sur la touche MODE.

- Mode Enregistrement vidéo ( ) ¡ mode Lecture vidéo ( ) ¡ mode
Enregistrement vidéo ( )

•

Le voyant correspond au mode sélectionné s'allume à chaque fois que vous
changez de mode de fonctionnement.

- Mode Enregistrement vidéo ( ) : pour enregistrer les vidéos.

- Mode Lecture vidéo ( ) : pour visionner une vidéo.

•

Lorsque vous allumez le caméscope à mémoire flash, sa fonction d'autodiagnostic s'active et un message peut
s'afficher en conséquence.
Dans ce cas, reportez-vous à la section "Voyants et messages d’avertissement" (pages 100 à 102) afin de
prendre les mesures correctives qui s’imposent.

•

L’appareil est réglé par défaut en mode Vidéo lors de sa mise sous tension.

Indication de mode

Interrupteur marche/arrêt

Touche MODE

French_22

INDICATIONS DE L’ECRAN LCD

•

L'écran ci-dessus est fourni à titre d'exemple :
il est différent de votre écran.

•

Les voyants d’affichage à l’écran sont basés sur une
capacité de mémoire de 2 Go (carte mémoire SDHC).

•

Les fonctions signalées par un astérisque "*" ne sont pas
conservées au redémarrage du caméscope à mémoire flash.

•

Pour une amélioration des performances, les indications
et l’ordre d’affichage sont susceptibles d'être modifiés
sans préavis.

Mode Enregistrement vidéo

1

Interval REC* (Interval ENR*)

2

Etat de fonctionnement
([STBY] (veille) ou [ ] (enregistrement))

3

Voice Mute* (Muet*)
Compteur de temps

4

1

(durée d’enregistrement vidéo : durée d’enregistrement restante)

5

Optimisateur LCD*

6

Support de stockage (mémoire intégrée (VP-MX20C/
MX20CH uniquement) ou carte mémoire)

7

Battery INFO. (INFO batter.) (niveau de charge/
durée de la batterie restant(e))

8

Résolution de la vidéo

9

Anti-Shake (HDIS) (Stabilisation(HDIS))

10

Wind Cut (Coupe vent)

11

Back Light (Rétroéclairage)

12

Fader* (Fondu*)

13

C.Nite*

14

Zoom (zoom optique / zoom numérique)

15

Date/Time (Date/Heure)

16

Time Zone (Fuseau Horaire)

17

Digital Effect (Effet numérique)

18

Manual Shutter* (ObturateUr manuel*)

19

Manual Exposure* (Exposition manuelle*)

20

Manual Focus* (
Face Detection* (

21

White Balance (Balance des blancs)

22

iSCENE / EASY Q*

23

Enregistrement vidéo

Mise au point manuelle*) /

Détect visages*)

French_23

préparation

MENU

ExitExit

MoveMove

SelectSelect

Mode Enregistrement vidéo : menu de raccourcis (Guide OK)

1

Voice Mute* (On/Off) (Muet (activé/Arrêt)*)

2

Focus* (Auto Focus/Face Detection/Manual
Focus) (Mise au point* (Mise au point auto/Détect
visages/Mise au point manuelle))

3

Menu de raccourcis (Guide OK) / Retour

4

Shutter* (Auto Shutter / Manual Shutter)
(Obturateur* (Obturateur Auto / Obturateur manuel)

5

Exposure* (Auto Exposure / Manual Exposure)
(Exposition* (Expo. auto / Exposition manuelle))

Mode Enregistrement vidéo : menu de raccourcis (manuel)

1

Barre de commande manuelle / Valeur

2

Nom de menu

3

Menu de raccourcis (Guide OK) / Retour

4

Réglage de valeur (diminution)

5

Manual Exposure (Exposition manuelle)

6

Réglage de valeur (augmentation)

Ceci est un schéma illustratif du réglage Manual
Exposure (Exposition manuelle).

French_24

Mode Lecture vidéo : affichage au format aperçu

1

Mode Lecture vidéo
Protect (Protéger)

2

Copie sélectionnée (VP-MX20C/MX20CH uniquement)

3

Nom de fichier

4

Support de stockage (mémoire intégrée (VP-MX20C/

5

MX20CH uniquement) ou carte mémoire)
Battery INFO. (INFO batter.) (niveau de charge/

6

durée de la batterie restant(e))

7

Fader* (Fondu)*

8

Barre de défilement

9

MENU

Exi

Web & Mobile (Web & portable)

10

Suppression sélectionnée

11

Guide des touches

Mode Lecture vidéo : affichage simple

1

Mode Lecture vidéo

2

Etat de la lecture (Lecture (

3

Code de minuterie (temps écoulé / durée de l’

STBY

1

1

enregistrement)

4

Support de stockage (mémoire intégrée (VP-MX20C/
MX20CH uniquement) ou carte mémoire)

5

Battery INFO. (INFO batter.) (Niveau de charge/

) / Pause (

X

durée de la batterie restant(e))

6

Résolution de la vidéo

7

Protect (Protéger)

8

Optimisateur LCD

9

Nom de fichier

10

Date/Time (Date/Heure)

11

Play Option (Option lecture)

ZZ

))

French_25

préparation

STBY

Mode Lecture vidéo : menu de raccourcis (Guide OK)

1

AR (Avance rapide)

2

Diminution de volume

3

Etat de la lecture (Lecture (

4

RR (Rembobinage)

5

Augmentation de volume

) / Pause (

X

ZZ

))

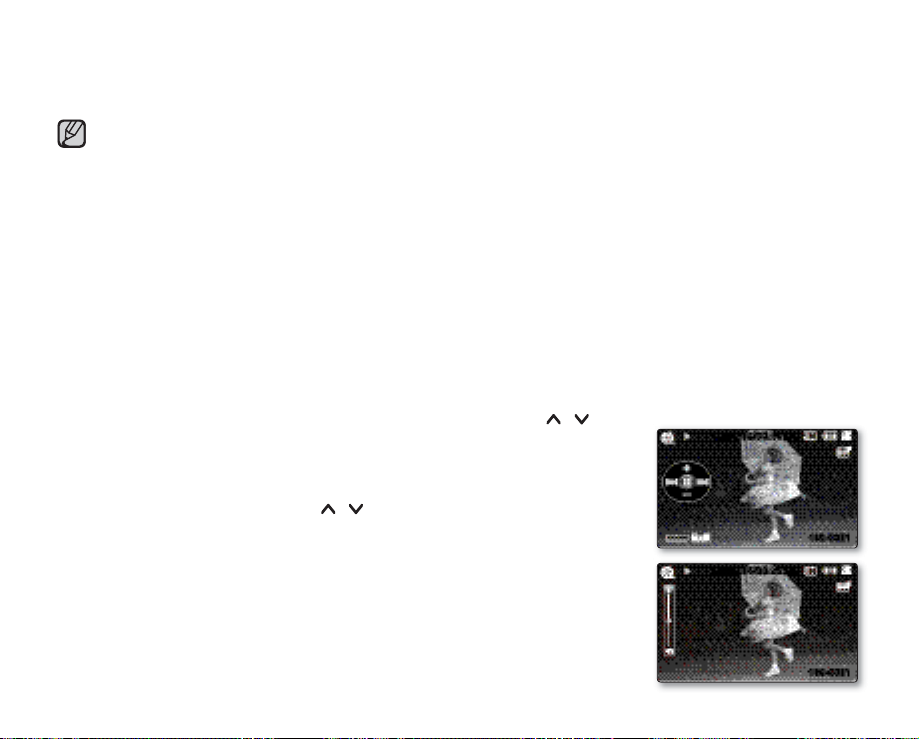

Mode Lecture vidéo : affichage simple (volume)

1

Date/Time (Date/Heure)

2

Barre de volume

French_26

ACTIVATION/DESACTIVATION DES INDICATIONS D’ECRAN (

Modification du mode d'affichage des informations

•

Vous pouvez basculer entre les différents modes d'affichage des informations à l'écran.
Il suffit d’appuyer sur la touche lorsque le caméscope est sous tension.
Les modes d'affichage minimum et complet apparaissent en alternance.

•

Mode d'affichage complet : affichage de tous types d’informations.
Mode d'affichage minimum : seul le voyant d'état de fonctionnement apparaît à l'écran.

Si le caméscope à mémoire flash doit afficher un avertissement, un
message apparaîtra en conséquence.

Pour vérifier la charge et la capacité de mémoire restantes

Sans mettre le caméscope sous tension, il est possible de vérifier la charge restante de
la batterie ainsi que la capacité de mémoire disponible.

•

Lorsque le caméscope est hors tension et qu’il fonctionne sur batterie, appuyez
sur la touche puis relâchez celle-ci afin d’afficher la capacité restante
de la batterie.

•

Si le caméscope est sous tension et la batterie insérée, vous appuierez sur la
touche et maintiendrez celle-ci enfoncée pendant plusieurs secondes
afin d’afficher la capacité restante de la batterie.

•

Au bout d’un moment, la durée d’enregistrement approximative sur le support de
stockage sélectionné ainsi que
les informations relatives à la batterie s’affichent pendant une dizaine de secondes.

Les informations relatives à la batterie ne sont disponibles que lorsque celle­ci est insérée. Si l’appareil est branché sur un adaptateur secteur CA sans
que la batterie ne soit installée, le message "No Battery" (Pas de batterie)
s’affichera.

)

E

IN

Charge restante de la batterie (approx.)

Capacité d’enregistrement (approx.)

French_27

préparation

1.JAN.2008 12:00

15

1/10000

1/25

C.N

1

UTILISATION DE L’OPTIMISATEUR LCD

Le contraste est amélioré pour produire une image claire et lumineuse.

•

Cet effet s’applique également en extérieur avec une lumière du jour intense.
Vous pouvez également régler la luminosité de l’écran par incréments à deux

•

niveaux, ce qui vous permet de bénéficier d’un affichage plus lumineux que dans le
cas d’un incrément à un niveau unique pour effectuer vos enregistrements.

1. Appuyez sur la touche OPTIMISATEUR LCD ( ).

•

Le voyant de réglage (

2. Vous basculez la fonction d’optimisateur LCD entre les états suivants à chaque
fois que vous appuyez sur la touche OPTIMISATEUR LCD (

RelâchementOptimisateur LCD à 1 niveau
2 niveau (

•

Optimisateur LCD à 1 niveau (

•

Optimisateur LCD à 2 niveau (

•

•



)Relâchement

La fonction d’optimisateur LCD n’affecte pas la qualité de l'image en cours d’enregistrement.
Lorsque l’optimisateur LCD est utilisé avec un faible éclairage, des bandes peuvent apparaître sur l'écran LCD.
Il ne s’agit pas d’un dysfonctionnement.
L’utilisation de la fonction de l’Optimisateur LCD peut entraîner des distorsions de couleur à l’écran.

•

) de l’écran LCD apparaît et l’écran s’illumine.

) .

(  ) Optimisateur LCD à



): L’optimisateur LCD est appliqué.



): Vous pouvez ainsi obtenir un écran plus

lumineux qu’en utilisant un seul niveau de
réglage uniquement.

French_28

REGLAGE DE L'ECRAN LCD

1. Déployez l'écran ACL de 90 degrés avec votre doigt.

2. Faites-le pivoter de manière à obtenir l’angle le mieux adapté à

l'enregistrement ou la lecture.

•

Si vous faites pivoter l'écran LCD de 180 degrés du côté de l'objectif,
vous pourrez le rabattre en conservant l’écran orienté vers l’extérieur.
Cette caractéristique s’avère être particulièrement utile en cours de lecture.

•

Reportez-vous en page 81 pour ajuster la luminosité et la couleur de l'écran LCD.

•

Une rotation excessive peut endommager l’intérieur de la charnière
reliant l’écran LCD au caméscope à mémoire flash.

Evitez de soulever le caméscope à mémoire flash en le saisissant au
niveau de l'écran LCD.

AVERTISSEMENT

UTILISATION DE LA TOUCHE MENU

1. Réglez le mode de votre choix en appuyant sur la touche MODE.

2. Appuyez sur la touche MENU.
Déplacez le curseur en appuyant sur les touches de direction ( / / / )

3.

afin de sélectionner l’élément de menu souhaité puis appuyez sur la touche

OK pour valider votre choix.

4. Appuyez sur la touche MENU pour terminer le réglage.

La touche MENU ne fonctionne pas en mode EASY Q.

French_29

préparation

UTILISATION DES TOUCHES DE DIRECTION

Ces touches sont utilisées pour les fonctions de lecture, de pause, d'avance rapide et
de rembobinage.
Elles servent également de touches directionnelles (haut, bas, gauche, droite) et
permettent d’opérer une sélection de vidéos ou de menus.

Appuyez sur les touches de direction ( / ) pour effectuer un déplacement vers

1.

la gauche/droite.

2. Appuyez sur les touches de direction ( / ) pour effectuer un déplacement vers
le haut/bas.

•

Confirmez votre sélection en appuyant sur la touche OK.

•

La touche OK et les touches de direction (OK / ( / )) ne fonctionnent pas en mode EASY Q.

•

Servez-vous de la touche OK pour accéder directement au menu de raccourcis. ²page 32

French_30

Utilisation de des touches de direction

Touche

Mode Enregistrement vidéo ( )

Mode Lecture vidéo ( ) Sélection de menu

- Accès au menu de raccourcis

- Confirmation de la sélection

- Sortie du menu de raccourcis

OK

VERS LE HAUT

VERS LE BAS

GAUCHE

DROITE

- Affichage du menu de
raccourcis (Guide OK)

- Lecture/Pause

Zoom (grand angle) Augmentation de volume

Zoom (téléobjectif) Diminution de volume

- Recherche en cours de lecture

-

-

Vitesse RPS (Recherche en lecture arrière) :
x2ox4ox8ox16

- Saut de lecture précédent

- Recherche en cours de lecture

Vitesse FPS (Recherche en lecture
avant) :

- Saut de lecture suivant

- Lecture image par image

- Lecture au ralenti

x2ox4ox8ox16

(Vitesse de lecture au ralenti :
x1/2 o x1/4 o x1/8 o x 1/16)

Confirmation de la
sélection

Déplacement du
curseur vers le haut

Déplacement du
curseur vers le bas

Retour sur le menu
précédent

Passage au menu
suivant

French_31

préparation

1

1

1.JAN.2008 12:00

1

1/10000

MENU DE RACCOURCIS (GUIDE OK)

Le menu de raccourcis (Guide OK) représente les fonctions les plus fréquemment
consultées dans le mode sélectionné.

Exemple : réglage de l’exposition en mode vidéo via le menu de raccourcis

+

Appuyez sur la touche OK.

1.

•

Appuyez sur la touche de

2.

de l’exposition automatique, dans lequel vous pouvez appuyer sur OK pour paramétrer
l’exposition.

Appuyez une nouvelle fois sur la touche de

3.

l’écran de menu de raccourcis de l’exposition manuelle, doté d’une barre de
commande manuelle qui vous permet de régler la valeur de votre choix en appuyant
sur les touches de direction ( / ).

Appuyez sur la touche OK pour valider votre sélection.

4.

•

•

(Guide OK).

Le menu de raccourcis (Guide OK) s’affiche.

direction

Le voyant de l’exposition manuelle (
Appuyez sur la touche OK pour quitter le menu de raccourcis.

Le menu de raccourcis (guide OK) est inaccessible en mode EASY Q.

•

Appuyez sur les touches de direction de chaque menu pour basculer entre

•

les réglages "Auto" (Automatique) et "Manual" (Manuel).

( ) pour afficher l’écran de menu de raccourcis

direction

( ) pour faire apparaître

) apparaît à l’écran.

OK

French_32

Fonction de raccourci à l’aide des touches de direction

Touche

OK

VERS LE HAUT

VERS LE BAS

Mode Enregistrement vidéo ( )

- Accès au menu de raccourcis

- Confirmation de la sélection

- Sortie du menu de raccourcis

Exposure (Exposition)

- Auto (Automatique)

- Manual (Manuel)

Focus (Mise au point)

- Auto (Automatique)

- Face Detection
(Détect visages)

- Manual (Manuel)

- Affichage du menu de raccourcis (Guide OK)

- Lecture/Pause

Augmentation de volume

Diminution de volume

Mode Lecture vidéo ( )

GAUCHE

DROITE

Shutter (Obturateur)

- Auto (Automatique)

- Manual (Manuel)

Voice Mute (Muet)

- Off (Arrêt)

- On (Marche)

- Recherche en cours de lecture
Vitesse RPS (Recherche en lecture arrière) : x2ox4ox8ox16

- Saut de lecture précédent

- Recherche en cours de lecture
Vitesse FPS (Recherche en lecture avant) : x2ox4ox8ox16

- Saut de lecture suivant

- Lecture image par image

- Lecture au ralenti (Vitesse de lecture au ralenti :
x1/2 o x1/4 o x1/8 o x 1/16)

French_33

préparation

POWER

REGLAGE INITIAL : FUSEAU HORAIRE, DATE ET HEURE ET LANGUE DU MENU À L'ÉCRAN

•

Le réglage initial est disponible pour tous les modes opératoires.

•

Pour lire les menus et messages dans la langue de votre choix, configurez la langue d'affichage à l'écran en conséquence.

•

Si vous souhaitez stocker les réglages de date et d'heure durant l'enregistrement, il faudra configurer les
paramètres de fuseau horaire et de date/heure.

Mise sous tension et réglage de la date et de l'heure

Vous devez régler la date et l'heure lors de la première utilisation de votre caméscope à
mémoire flash. Si vous ne définissez pas ces paramètres, l'écran de réglage de la date et de
l'heure, "Fuseau horaire", apparaît à chaque mise sous tension du caméscope.

1.

Faites glisser l'interrupteur POWER vers le bas pour mettre le caméscope sous tension.
Lors de la première mise sous tension de votre caméscope, l’écran qui s'affiche indique
le fuseau horaire correspondant à celui de Lisbonne et Londres.

•

Vous pouvez également régler le Fuseau horaire ("Home" (Dom.)) depuis le menu

"Settings" (Réglage) ²page 78

2. Sélectionnez votre zone géographique à l’aide des touches de
appuyez sur la touche OK.

•

L'écran de configuration Date/Time Set (Régl date/heure) apparaît.

3. Indiquez la date du jour via la touche de direction (
suivant à l’aide de la touche de direction (

4. Déterminez le mois, l’heure et les minutes (AM/PM) de la même manière puis passez
au réglage suivant à l’aide de la touche de direction (

Spécifiez le réglage DST ( ) via les touches de

5.

•

Activez l’icône ( ) pour avancer l’heure d’une unité.
(Réglage DST ; heure avancée)

6. Vérifiez que l'heure est correctement réglée et appuyez sur la touche OK.

•

L'horloge démarre automatiquement.

•

Vous pouvez régler l’année jusqu’en 2037.

/ ).

direction ( /

direction( /

/ ), puis passez au réglage

/ ).

).

) puis

French_34

•

A propos de la charge de la batterie intégrée rechargeable

La batterie rechargeable intégrée est automatiquement chargée à la mise sous tension du caméscope.
Utilisez votre caméscope après avoir chargé la batterie intégrée rechargeable. Si celle-ci n'est pas
chargée, les données d'entrée ne seront pas sauvegardées et le réglage de la date/l'heure s’affichera à l’
écran sous la forme suivante : "01/01/2008 00:00" (lorsque l'affichage "Date/Time" (Date/Heure) est
défini sur "On" (Marche).

•

Une fois le réglage effectué, la date et l’heure sont automatiquement enregistrées dans une zone du
support de stockage réservée à ce type de données.

Affichage/Masquage de la date et de l'heure

•

Pour activer ou désactiver l’affichage de la date et de l’heure, accédez au menu et modifiez le mode Date/heure.

²

page 80

Définition simplifiée de l'horloge par décalage horaire

•

Vous pouvez facilement définir l'horloge à une heure locale lors de vos déplacements à l'étranger en fonction du
décalage horaire. Sélectionnez "Time Zone" (Fuseau horaire) , puis définissez le décalage horaire. ²page 78

French_35

préparation

REGLAGE INITIAL : FUSEAU HORAIRE, DATE ET HEURE ET LANGUE DU MENU À L'ÉCRAN

Choix de la langue d'affichage à l’écran

Vous pouvez sélectionner la langue de votre choix pour l'affichage des menus et des messages à l'écran.

1. Réglez le mode "Settings" (Réglage).

•

L’écran du menu de réglage s’affiche.

•

Reportez-vous à la section "Configuration du mode Réglage" pour accéder au
mode "Settings" (Réglage). ²page 74

PAppuyez sur les touches de direction ( / ) pour sélectionner "Language"

2.
puis sur la touche OK.

3. Appuyez sur les touches de
affichage à l’écran de votre choix, puis appuyez sur la touche OK.

•

English /

1HGHUODQGV6YHQVND6XRPL1RUVN'DQVN3ROVNLýHãWLQD6ORYHQVN\
0DJ\DUɍɤɪɚʀɧɫɶɤɚɊɭɫɫɤɢɣTürkçe /

4. Appuyez sur la touche MENU pour quitter le menu.

•

L'affichage à l'écran est modifié pour tenir compte de la langue sélectionnée.

•

•

䚐ạ㛨

Le réglage de la langue est conservé même lorsqu'il n'y a plus de batterie ou d'alimentation électrique.
Les options de "Language" peuvent être modifiées sans préavis.

direction

/ Français / Deutsch / Italiano / Español / Português /

( / ) pour sélectionner la langue d’

/ / IsiZulu

French_36

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE

•

Vous pouvez effectuer vos enregistrements sur la mémoire intégrée ou sur une carte mémoire. Vous devez donc
sélectionner le support de stockage souhaité avant de démarrer l’enregistrement ou la lecture.

•

Vous pouvez utiliser des cartes SDHC et MMCplus sur votre caméscope à mémoire flash. (Certaines cartes sont incompatibles, en
fonction du fabricant de la carte mémoire ou des types de carte mémoire disponibles selon la marque ou le type de carte.)

•

Avant d'insérer ou d'éjecter la carte mémoire, éteignez le caméscope à mémoire flash.

Sélection du support de stockage

1. Appuyez sur la touche MENU.

•

La liste des menus apparaît.

2. Appuyez sur les touches de direction ( / ) pour sélectionner "Settings" (Réglage).

3. Appuyez sur les touches de direction ( / ) pour sélectionner "Language"
puis sur la touche OK.

4. Appuyez sur les touches de Commande ( / ) pour sélectionner "Memory"
(Mémoire int) ou "Card" (Carte SD), puis appuyez sur la touche OK.

•

"Memory" (Mémoire int) : lors de l’utilisation de la mémoire intégrée.

•

"Card" (Carte SD) : lors de l’utilisation de la carte mémoire.

5.

Appuyez sur la touche MENU pour quitter l’application.

Utilisation de la mémoire intégrée (VP-MX20C/MX20CH uniquement)

•

Ce caméscope à mémoire flash dispose d’une mémoire intégrée de 8 Go. Par conséquent, il est inutile d’acheter un support de
stockage supplémentaire. Vous pouvez exécuter les procédures de lecture, de déplacement et d’enregistrement de manière commode.

Utilisation d’une carte mémoire (non fournie)

•

Le caméscope à mémoire flash possède une fente multicartes permettant l'utilisation des cartes SDHC (Secure
Digital High Capacity) et MMCplus.

•

Vous pouvez utiliser des cartes SDHC et MMCplus sur votre caméscope à mémoire flash.

- La compatibilité des cartes mémoire varie selon le fabricant et le type de carte concernée.

(VP-MX20C/MX20CH UNIQUEMENT)

French_37

•

CAR

D

CARD

CARD

Ne formatez jamais la mémoire intégrée ou la carte mémoire sur un ordinateur.

•

Si vous insérez une carte mémoire alors que le caméscope à mémoire flash est sous tension, un message
contextuel s'affichera automatiquement et vous invitera à sélectionner le type de stockage souhaité.

•

En l’absence de carte de mémoire insérée, seule la mémoire intégrée est disponible.

•

N’éjectez pas la carte mémoire lorsqu'elle est en cours d’utilisation sur le caméscope. La carte mémoire et
les données qu’elle contient risqueraient d’être endommagées.

•

Ne coupez pas l’alimentation (de la batterie ou de l’adaptateur) lorsque vous utilisez le support de stockage
à des fins d’enregistrement, de lecture, de formatage, de suppression, etc. Le support de stockage et les
données qu’il contient risqueraient d’être endommagés.

INSERTION/ÉJECTION D’UNE CARTE MÉMOIRE

Insertion d'une carte mémoire

1. Eteignez le caméscope à mémoire flash.

2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.

3. Insérez la carte mémoire dans le logement prévu à cet effet en respectant

le sens de la flèche figurant sur l'illustration jusqu'à ce que vous entendiez
un léger déclic.

4. Fermez la trappe.

Ejection d’une carte mémoire

1. Eteignez le caméscope à mémoire flash.

2. Faites glisser la trappe de la carte mémoire vers la droite pour l'ouvrir.

3. Poussez légèrement la carte mémoire vers l'intérieur jusqu’à ce qu'elle s'éjecte.

4. Sortez la carte mémoire de son logement, puis fermez la trappe.

Tel qu’indiqué sur le schéma, faites glisser la carte mémoire vers l'intérieur avec son étiquette orientée vers le bas.

ATTENTION

Si l’étiquette de la carte mémoire est orientée vers la face avant lors du glissement de celle-ci dans son
logement, le caméscope à mémoire flash pourra ne pas fonctionner ou l'extrémité de la carte risquera d’être
endommagée.

French_38

à propos du support de stockage

SELECTION D’UNE CARTE MEMOIRE ADEQUATE

Une carte mémoire est un support de stockage portable compact, dont la capacité en données dépasse celle d’une disquette.

•

Vous pouvez utiliser une carte mémoire SDHC ou MMCplus.

(Si nécessaire, achetez une carte mémoire séparément.)

- Vous pouvez également recourir à une carte mémoire SD, mais il est recommandé
d'utiliser des cartes mémoire SDHC et MMC plus avec votre caméscope à mémoire flash.
(Les cartes mémoire SD dépassant 2Go de capacité sont incompatibles avec ce
caméscope à mémoire flash.)

•

Sur le présent caméscope à mémoire flash, vous pouvez utiliser des cartes
mémoire (SDHC ou MMCplus) d’une capacité comprise entre 512 Mo et 16 Go

•

Supports d'enregistrement compatibles

Le bon fonctionnement des supports de stockage ci-après a été certifié sur ce

-

caméscope à mémoire flash. Par contre, l’utilisation d’autres types de cartes n’est
pas garantie. Il vous appartient donc d’acquérir de telles cartes avec prudence.
Cartes mémoire SDHC ou SD compatibles : de type Panasonic, SanDisk et TOSHIBA.

MMC plus: de type Transcend

•

L’utilisation d’autres types de support peut entraîner un mauvais enregistrement ou occasionner la perte de données déjà enregistrées.

•

Pour l’enregistrement vidéo, optez pour une carte mémoire prenant en charge une vitesse d’écriture plus rapide
(au moins 2Mo/s).

Carte mémoire SDHC (Secure Digital High Capacity)

•

La carte mémoire SDHC est conforme aux nouvelles spécifications SD version 2.00.
Celle-ci a été établie par la SD Card Association pour parvenir à une capacité dépassant les 2 Go.

•

La carte mémoire SDHC comporte un loquet de verrouillage en écriture mécanique. Le réglage du loquet de
verrouillage permet d'éviter la suppression accidentelle des fichiers enregistrés sur la carte mémoire SDHC. Pour
autoriser l'écriture sur la carte, déplacez le loquet de verrouillage vers le haut, en direction des bornes. Pour
empêcher l'écriture sur la carte, déplacez le loquet de verrouillage vers le bas.

•

En raison de son système d’attribution de fichiers et ses caractéristiques physiques, la carte mémoire SDHC ne peut pas
être utilisée sur les périphériques hôtes compatibles SD actuels. La carte mémoire SDHC est exploitable uniquement sur
les périphériques hôtes compatibles portant le logo SDHC, apposé sur le matériel ou le manuel d’utilisation.

<MMCplus>

<Carte mémoire SDHC>

<Cartes mémoire utilisables>

(512 Mo ~16 Go)

Bornes

Onglet de
protection

French_39

MMCplus (Carte Multi Media plus)

•

Les cartes MMCplus ne possèdent pas de volet de protection. Veillez à utiliser la fonction de protection disponible via le menu.

Précautions communes aux cartes mémoire

•

Il est impossible de récupérer les données altérées. Nous vous conseillons donc d'enregistrer sur ordinateur une
copie de sauvegarde distincte de vos données importantes.

•

La mise hors tension de l'appareil ou le retrait de la carte mémoire en cours d'opération de formatage, de
suppression, d’enregistrement ou de lecture peuvent entraîner une perte de données.

•

Si vous changez le nom d'un fichier ou d'un dossier enregistré sur la carte mémoire à l'aide d'un ordinateur, le
caméscope pourra ne pas reconnaître le fichier modifié.

Manipulation de la carte mémoire

•

Pour ne pas risquer de perdre des données, nous vous conseillons d'éteindre l'appareil avant d'insérer ou de retirer la carte mémoire.

•

L'utilisation, sur ce caméscope, de cartes mémoire formatées sur d'autres appareils n'est pas garantie. Il est
important de formater votre carte mémoire sur ce caméscope.

•

Vous devez formater les cartes mémoire nouvellement acquises, les cartes mémoire comportant des données non
reconnues par votre caméscope ou sauvegardées sur d’autres périphériques. Notez que le formatage supprime
toutes les informations contenues sur la carte mémoire.

•

S'il vous est impossible d'exploiter une carte mémoire déjà utilisée sur un autre dispositif, vous pourrez formater
celle-ci sur votre caméscope à mémoire flash.
Notez que le formatage supprime toutes les informations contenues sur la carte mémoire.

•

Toute carte mémoire dispose d'une autonomie propre. S'il devient impossible d'enregistrer de nouvelles données,
vous devrez acheter une nouvelle carte mémoire.

•

Une carte mémoire est un support électronique de haute précision. Nous vous recommandons de ne pas la plier ni
la laisser tomber et de lui éviter tout choc violent.

•

Ne l'utilisez pas et ne la rangez pas dans un endroit chaud, humide ou poussiéreux.

•

Evitez de laisser des substances étrangères se déposer sur les bornes de la carte mémoire. Utilisez un chiffon doux
et sec pour en nettoyer les bornes, selon les besoins.

•

Ne collez rien d’autre que l’étiquette sur la partie réservée à cet effet.

•

Veillez à garder la carte mémoire hors de la portée des enfants car ils pourraient l'avaler.

French_40

à propos du support de stockage

Le caméscope à mémoire flash prend en charge les cartes mémoire SDHC et MMCplus pour le
stockage de données.

•

Le débit de stockage varie selon le fabricant et le système de production.

•

Il est possible que vous rencontriez des difficultés de stockage lorsque vous utilisez une carte mémoire
à vitesse d’écriture plus lente pour l’enregistrement d’un film. Il est même possible que vous perdiez vos
données correspondantes lors de l’enregistrement.

•

Afin de préserver chaque bit de la vidéo enregistrée, le caméscope à mémoire flash force l’enregistrement
de la vidéo sur la carte mémoire et affiche le message d’avertissement suivant : "Low speed card. Please

record a lower resolution." (Vitesse écriture carte lente. Sélectionnez qualité enregistrement
inférieur.).

Afin de faciliter l’enregistrement du film, il est recommandé d’utiliser une carte mémoire prenant en
charge une vitesse d’écriture plus rapide.

•

Si vous utilisez invariablement une carte mémoire à vitesse lente, la résolution et la qualité de l’enregistrement
pourront être inférieures à la valeur de référence. ²page 61
Cependant, plus la résolution et la qualité sont élevées, plus l’espace mémoire utilisé est important.

•

Le caméscope à mémoire flash vous propose quatre options pour enregistrer une vidéo :

"TV Super Fine" (TV élevé), "TV Fine" (TV Supérieur), "TV Normal", "Web & Mobile" (Web &
portable).

•

Pour tirer le meilleur parti du caméscope à mémoire flash, veillez à utiliser une carte mémoire
rapide.

La carte formatée peut être de moindre capacité puisque son microprogramme consomme une partie de la mémoire.

•

Samsung ne saurait être tenu responsable en cas de pertes de donnée dues à une utilisation non conforme.

•

Pour éviter tout risque de perte des données, rangez la carte mémoire dans un boîtier de protection, à
l'abri des manipulations et de l'électricité statique.

•

Au bout d'un certain temps d'utilisation, la carte mémoire s’échauffe. Ceci est normal et ne peut être
considéré comme un dysfonctionnement.

French_41

DUREE ET CAPACITE D’ENREGISTREMENT

Durée d'enregistrement vidéo

Support

Capacité 8Go 1Go 2Go 4Go 8Go 16Go

TV Super Fine

(TV élevé) (

TV Fine

(

TV Supérieur

TV Normal ( ) 720 x 576 (50i)

Web & Mobile

(Web & portable)

(

)

)

) ( )

720 x 576 (50i)

720 x 576 (50i)

640 x 480

Mémoire

intégrée

environ

190 min.

environ

240 min.

environ

310 min.

environ

460 min.

environ

23 min.

environ

30 min.

environ

38 min.

environ

57 min.

environ

47 min.

environ

60 min.

environ

77 min.

environ

115 min.

Carte mémoire

environ
95 min.
environ

120 min.

environ

155 min.

environ

230 min.

environ

190 min.

environ

240 min.

environ

310 min.

environ

460 min.

environ

380 min.

environ

480 min.

environ

620 min.

environ

920 min.

1 Go = 1,000,000,000 octets : la carte formatée peut être de moindre capacité puisque son

microprogramme consomme une partie de la mémoire.

French_42

à propos du support de stockage

•

Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions d'essai d'enregistrement standard
et peuvent varier en fonction des conditions de test et d'utilisation.

•

Le caméscope à mémoire flash offre quatre options de résolution pour l’enregistrement vidéo :

"TV Super Fine" (TV élevé), "TV Fine" (TV Supérieur), "TV Normal", "Web & Mobile" (Web & portable).

-
Pour une même scène, un réglage de plus haute résolution conserve la meilleure image, dotée du volume le
plus important de données selon l’ordre suivant : "TV Super Fine" (TV élevé), "TV Fine" (TV Supérieur),
"TV Normal", "Web & Mobile" (Web & portable).

•

Le taux de compression augmente avec la diminution de la résolution (dans l'ordre suivant :

"TV Super Fine" (TV élevé), "TV Fine" (

Plus le taux de compression est important plus la résolution de l’image est détériorée mais la durée d’
enregistrement en est rallongée.

•

Le taux de compression s’adapte automatiquement à l’image enregistrée et la durée de l’enregistrement peut
varier en conséquence.

•

Vous pouvez utiliser des cartes SDHC et MMCplus sur votre caméscope à mémoire flash.

La compatibilité des cartes mémoire varie selon le fabricant et le type de carte concernée.

•

Il est impossible de garantir le bon fonctionnement des cartes mémoire non formatées sur ce caméscope à mémoire flash.
Il vaut mieux dans ce cas en exécuter le formatage directement sur le caméscope à mémoire flash.

•

Afin de faciliter l’enregistrement vidéo, il est recommandé d’utiliser une carte mémoire prenant en charge une
vitesse d’écriture plus rapide.
(Vitesse d’écriture : 2Mo/s minimum). Si vous utilisez une carte mémoire à vitesse d’écriture lente, l’
enregistrement pourra s’interrompre et l’appareil afficher le message suivant :
record a lower resolution. (Vitesse écriture carte lente. Sélectionnez qualité enregistrement inférieur.)".

•

Le caméscope gère le fonctionnement de cartes mémoires d'une capacité allant jusqu'à 16 Go pour
l'enregistrement et la lecture vidéo.
Les cartes mémoire de capacité supérieure à 16 Go risquent de ne pas fonctionner correctement sur l’appareil.

•

La carte mémoire utilisée pour stocker une vidéo peut créer une zone non inscriptible, ce qui entraîne une
réduction de la durée d'enregistrement et libère de l'espace mémoire.

•

La taille maximale d'un fichier (H.264/AVC) vidéo enregistrable en une seule fois ne peut pas dépasser les 1.8Go.

•

Vous pouvez stocker jusqu'à 9999 vidéos sur une carte mémoire.

•

Le caméscope à mémoire flash ne peut pas lire les fichiers vidéo enregistrés sur un autre appareil.

•

La mémoire intégrée est utilisée uniquement sur les modèles VP-MX20C/MX20CH.

TV Supérieur

), "TV Normal", "Web & Mobile" (Web & portable).

"Low speed card. Please

French_43

enregistrement

1.JAN.2008 12:00

STBY

15

1/10000

1/25

C.N

Les procédures de base pour l’enregistrement vidéo sont décrites ci-dessous.

ENREGISTREMENT VIDEO

•

Le caméscope à mémoire flash est doté de deux touches de Démarrage/arrêt de l’enregistrement. L'une se
trouve à l'arrière du caméscope et l'autre sur le panneau LCD. Sélectionnez la touche Démarrage/arrêt de l’

enregistrement selon l'utilisation en cours.

1. Mettez le caméscope à mémoire flash sous tension.

•

Branchez une source d’alimentation au caméscope à mémoire flash. ²pages 14,21
(Batterie ou adaptateur secteur)

•

Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre l'appareil sous

²

tension.

•

Sélectionnez le support de stockage approprié.
(VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en une maintenant.)

2. Vérifiez la mise au point du sujet sur l'écran LCD.

3. Appuyez sur la touche Démarrage/arrêt de l’enregistrement.

•

Le voyant d’enregistrement ( ) s’affiche et l’enregistrement démarre.

•

Appuyez à nouveau sur la touche Démarrage/arrêt de l’enregistrement durant l’
enregistrement pour régler le caméscope à mémoire flash en mode de pause d’enregistrement.

4. A la fin de l'enregistrement, mettez le caméscope à mémoire flash hors tension.

•

Affichage des informations à l'écran. ²page 23

•

Retirez la batterie à la fin de l’enregistrement afin d’éviter toute consommation inutile d’énergie.

•

Durée d'enregistrement approximative.

•

Différentes fonctions disponibles pour l'enregistrement vidéo

•

Lorsqu’il est difficile d'effectuer la mise au point automatique, il convient d’utiliser la fonction de mise au point
manuelle.

•

Durant l’enregistrement, certaines opérations liées aux touches sont indisponibles (touche MENU, etc.).

•

Le son est enregistré à l'aide du microphone stéréo intégré, situé à l’avant du caméscope à mémoire flash.
Par conséquent, veillez à ce que le microphone ne soit pas obstrué.

•

Avant d'enregistrer une vidéo importante, faites un essai afin d'éviter tout problème d'enregistrement audio ou vidéo.

•

Lors de l'enregistrement, n'insérez pas et n'éjectez pas la carte mémoire car le bruit émis risque d'être enregistré.

•

N'actionnez pas l'interrupteur marche/arrêt et ne retirez pas la carte mémoire lorsque le système accède au support de stockage,
Ceci peut occasionner des dommages au support de stockage ou en altérer les données.

page 22

²

page 57

²

page 42

²

page 37

²

pages 52~67

French_44

•

1.JAN.2008 12:00

1/25

C.N

YIl est impossible d'utiliser une carte mémoire verrouillée pour l’enregistrement. Un message s'affiche, indiquant que
la fonction d'enregistrement n'est pas disponible en raison du verrouillage.

•

Vous avez la possibilité de sélectionner la résolution des vidéos à enregistrer. ²page 61

•

Notez qu’une coupure de courant survenue durant un enregistrement à la suite du débranchement de la prise CC
ou de l’épuisement de la batterie risque de corrompre le fichier.

ENREGISTREMENT FACILE POUR DEBUTANTS (MODE EASY Q)

•

Grâce à la fonction EASY Q, la plupart des réglages des caméscopes à mémoire flash sont automatiquement
spécifiés, ce qui vous évite d’avoir à effectuer des ajustements détaillés.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre le caméscope à

mémoire flash sous tension.

2.

Appuyez sur la touche MODE pour spécifier le mode Enregistrement vidéo ( ). ²page 22

3. Appuyez sur la touche EASY Q.

•

Lorsque vous appuyez sur la touche EASY Q, la plupart des fonctions se désactivent et
les fonctions suivantes se règlent sur "Auto" (Automatique) : Exposition, Mise au point,
Obturateur, etc.

•

EASY Q et l'indication Anti-Shake(HDIS) (Stabilisation(HDIS)) ( ) s’
affichent à l'écran simultanément.

4.

Pour enregistrer des vidéos appuyez sur la touche Démarrage/arrêt de l’enregistrement.

•

L'enregistrement débute et les réglages automatiques de base lui sont appliqués.

•

Presque tous les réglages de l’appareil sont réinitialisés sur leurs valeurs respectives
définies avant le basculement en mode EASY Q.

Pour annuler le mode EASY Q

Appuyez à nouveau sur la touche EASY Q.

•

Les voyants EASY Q et Anti-Shake(HDIS) (Stabilisation(HDIS)) (

Touches indisponibles en mode de fonctionnement EASY Q.

La touche suivante et les opérations liées aux menus ci-après détaillés ne sont pas disponibles du fait du réglage automatique des

•

éléments concernés. Le message correspondant "Release the EASY Q" (Désactivez EASY Q) pourra s'afficher si vous tentez
d'effectuer des opérations indisponibles.

- Touche MENU / touche OK / etc.

- Reportez-vous en page 105 pour consulter la liste des fonctions indisponibles.

•

Il vous faudra annuler la fonction EASY Q si vous souhaitez ajouter des effets ou des réglages aux images.

•

Les réglages du mode EASY Q sont supprimés à la mise hors tension du caméscope à mémoire flash.

•

Le mode EASY Q entraîne automatiquement l'activation
de l’utilisation de la touche EASY Q.

"On" (Marche)

) disparaissent de l’écran.

de la fonction Anti-Shake(HDIS) (Stabilisation(HDIS)) lors

French_45

enregistrement

ZOOM AVANT ET ARRIERE

Utilisez cette fonction pour les gros plans et les enregistrements grand angle.
Ce caméscope à mémoire flash vous permet d’effectuer des enregistrements à l’
aide d’un puissant zoom optique 34x et d’un zoom numérique 1200x.

•

Vous pouvez réaliser un zoom grâce au levier de zoom ou à la touche de
Commande (W/T) du panneau LCD.

•

Plus vous poussez le levier de zoom, plus l'action est rapide.

•

L'agrandissement de plus de 34x se fait à l'aide d'un traitement numérique de l’
image; il est donc appelé zoom numérique. Le zoom numérique est possible
jusqu'à 1200x.
Réglez "Digital Zoom" (Zoom numérique) sur "On" (Marche).

Pour effectuer un zoom avant

•

Faites glisser le levier de zoom vers T (téléobjectif).
(Ou bien appuyez sur la touche de direction (

) panneau LCD.)

Pour effectuer un zoom arrière

•

Faites glisser le levier de zoom vers W (grand angle).
(Ou bien appuyez sur la touche de direction ( ) du panneau LCD.)

•

Si vous actionnez le levier zoom (W/T) durant l’enregistrement, le son du
levier pourra être enregistré en même temps.

•

Vous pouvez effectuer un zoom grâce à la touche de

•

La distance minimale possible à respecter entre le caméscope et le sujet
sans perdre la netteté de la mise au point est d'environ 1 cm pour le
grand angle et 1m pour le téléobjectif.

•

La mise au point change lorsque vous effectuez un zoom après une mise
au point manuelle. Dans ce cas, il convient d’exécuter une mise au point
automatique ou d’appliquer un zoom pour saisir la scène souhaitée avant
de régler la mise au point manuellement. ²page 57

•

Le zoom optique préserve la qualité de la vidéo. Par contre, la qualité des
images peut être altérée lors de l'utilisation du zoom numérique.

direction

²

page 67

(W/T) du panneau LCD.

W: Enregistrement d’une large zone

(grand angle)

T: Enregistrement d’une

image agrandie (téléobjectif)

W: Grand angle

T: Téléobjectif

French_46

lecture

LECTURE VIDEO

L'aperçu vous permet de trouver rapidement un enregistrement vidéo.

1. Mettez le caméscope à mémoire flash sous tension.

•

Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre l'appareil sous
tension.²page 22

•

Sélectionnez le support de stockage approprié. ²page 37
(VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en

une maintenant.)

2. Déployez l'écran LCD.

•

Réglez la luminosité ou le contraste de l'écran LCD. ²page 81

3. Appuyez sur la touche MODE.

•

Permet de basculer en mode Lecture vidéo ( ).

•

L'aperçu affiche les vidéos enregistrées.

4. Appuyez sur les touches de direction ( / / / ) pour sélectionner les vidéos
de votre choix, puis appuyez sur la touche OK.

•

Le menu de raccourcis relatif à la lecture s’affiche pendant un certain temps.

•

Chaque pression appliquée sur la touche OK permet de basculer entre les
modes de lecture et de pause.

•

Si vous déplacez le levier de zoom durant la lecture, le caméscope passera à la
vue de l'aperçu.

OK

French_47

•

Si aucun fichier n'est enregistré, le message "Empty" (Vide) s’affichera.

•

Lorsque le câble AV est branché sur le caméscope à mémoire flash, le haut-parleur intégré est
automatiquement désactivé et vous ne pouvez pas ajuster la barre de réglage du volume.

•

L'image peut prendre quelque temps à apparaître en fonction de la taille de la vidéo de lecture.

•

Les données d’image éditées sur ordinateur ou certains types de données image peuvent ne pas s’afficher
sur ce caméscope à mémoire flash.

•

Les données d’image enregistrées sur un autre caméscope risquent de ne pas être lues sur cet appareil.

•

Vous pouvez également visionner les vidéos sur un moniteur de télévision en reliant le caméscope à
mémoire flash à un téléviseur. ²page 93

•

Pour les différentes fonctions disponibles durant la lecture, reportez-vous à la section "options de lecture".

²

pages 68~73

Réglage du volume

•

Le haut-parleur intégré vous permet d'entendre les sons enregistrés.

•

Vous pouvez contrôler le volume à l’aide des touches de direction (

•

Il est possible de régler le niveau sonore entre 0 et 10.
(Si vous rabattez l’écran LCD en cours de lecture, vous n’entendrez plus aucun
son en provenance du haut-parleur.)

Appuyez sur les touches de direction ( / ) pour augmenter ou diminuer le volume.

- La barre de volume disparaît après trois à quatre secondes.

/ ).

French_48

lecture

Diverses opérations de lecture

Arrêt sur image (pause) ( X/ ZZ )

•

Appuyez sur la touche OK en cours de lecture.

- Pour reprendre la lecture normale, appuyez une nouvelle fois sur la touche OK.

Recherche en cours de lecture ( / )

•

En cours de lecture normale, appuyez sur la touche de direction (
maintenez-la enfoncée pour effectuer une recherche avant ou tirez-la vers la
gauche pour lancer une recherche arrière.

•

Appuyez sur les touches de direction (
augmenter la vitesse de recherche dans les différentes directions.

- Vitesse RPS (Recherche en lecture arrière) : x2ox4ox8ox16

- Vitesse FPS (Recherche en lecture avant) : x2ox4ox8ox16

•

Pour reprendre le mode de lecture normal, appuyez une nouvelle fois sur la touche OK.

Saut de lecture ( Z / Z)

•

En cours de lecture, appuyez sur la touche de direction (
point de début du fichier suivant. En appuyant successivement sur la touche de
direction (

•

En cours de lecture, appuyez sur la touche de
point de début du fichier en cours et appuyez sur la touche de direction ( )
de manière répétée afin de sauter les fichiers en lecture arrière.

•

Si vous appuyez sur la touche de direction (
secondes après le point de début, vous passerez directement sur la première
image du fichier précédent.

Lecture image par image (

•

Appuyez sur la touche de direction (

-

En appuyant successivement sur la touche de
l'arrêt sur image cadre par cadre.

- Pour reprendre le mode de lecture normal, appuyez sur la touche OK.

Lecture au ralenti (

•

Pendant que la lecture est à l’arrêt, appuyez sur la touche de direction

de déclencher la lecture image par image, tout comme au ralenti, à la vitesse de 1/2x, 1/4x, 1/8x ou 1/16.

•

Pour reprendre le mode de lecture normal, appuyez sur la touche OK.

), vous esquivez les fichiers en lecture avant.

ZZ

)

X

)

X

Z

/ ) de manière répétée afin d’

) pour localiser le

direction

) lorsque la lecture est à l'arrêt.

direction

( ) pour localiser le

) dans les trois premières

( ), vous faites avancer

) et

( )

et maintenez-la enfoncée afin

OK

French_49

options d’enregistrement

MODIFICATION DES REGLAGES DE MENU

Vous pouvez modifier les réglages de menu pour personnaliser votre caméscope à mémoire flash.
Ouvrez l’écran de menu souhaité en suivant les étapes ci-après et modifiez-y les différents réglages.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour allumer le caméscope à
mémoire flash.

2. Sélectionnez le mode de fonctionnement. ²page 22
Appuyez sur la touche MENU.

3.

•

L’écran correspondant apparaît.

4. Sélectionnez le sous-menu et l’élément de menu de votre choix à l’aide des touches
de direction ( / / / ) et de la touche OK.

•

Pour revenir en mode de visualisation normale, appuyez sur la touche MENU .

•

Selon le mode sélectionné, les éléments ne sont pas tous modifiables.

Vous pouvez également accéder au menu de raccourcis via la touche OK .²page 32

Astuces liées à l’utilisation des touches

a.

Touche MENU : permet d’accéder à un menu et de le quitter.
b. Touches de direction (
c. Touche OK : sélectionne ou valide un menu.

/ / / ) : servent à se déplacer vers le haut, le bas, la droite et la gauche.

French_50

Suivez les directives ci-après pour utiliser les différents éléments de menu décrits dans les pages suivantes.

+

Exemple : réglage de l’élément White Balance (Balance des blancs) en mode Enregistrement vidéo.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre le caméscope à

mémoire flash sous tension.

2. Sélectionnez le mode de fonctionnement.

•

Pour le menus du mode Enregistrement vidéo : appuyez sur la touche MODE
pour régler la fonction Enregistrement (

).

3. Appuyez sur la touche MENU.

•

L’écran correspondant apparaît.

Appuyez sur les touches de direction ( / ) pour sélectionner "White Balance"

4.
(Balance des blancs).

5. Sélectionnez l’élément de sous-menu souhaité à l’aide des touches de direction
( / ), puis appuyez sur la touche OK.

6. Appuyez sur la touche MENU pour quitter le menu.

•

L’élément sélectionné est appliqué et l'indication correspondante
s’affiche.Cependant, dans certains cas, tels que celui de l’élément
"Auto" (Automatique), l'indication correspondante peut ne pas
apparaître à l’écran. (iSCENE, White Balance (Balance des blancs),
Exposure (Exposition), Shutter (Obturat), Focus(Mise au point))

•

Vous pouvez également modifier le réglage de menu en ayant recours au
menu de raccourcis, qui représente l'une des fonctions les plus utilisées.

²

page 33

French_51

options d’enregistrement

ELEMENTS DE MENU

•

Les éléments accessibles par le menu varient en fonction du mode de fonctionnement.

•

Reportez-vous à la page correspondante pour les détails du fonctionnement. ²pages 53-67

Eléments de menu sous Enregistrement vidéo ( )

Elément Valeur par défaut Page

iSCENE

White Balance

(

Balance des blancs

Exposure (Exposition) Auto (Automatique) 55

Shutter (Obturateur) Auto (Automatique) 56

Focus (Mise au point) Auto (Automatique) 57

Anti-Shake(HDIS)

(Stabilisation(HDIS))

Digital Effect (Effet numérique) Off (Arrêt) 60

16:9 Wide (16:9) On (Marche) 61
Resolution (Résolution)
Wind Cut (Coupe vent) Off (Arrêt) 62

Voice Mute (Muet) Off (Arrêt) 62
Back Light (Rétroéclairage) Off (Arrêt) 63
Interval REC (Interval ENR) Off (Arrêt) 64

C.Nite Off (Arrêt) 65

Fader (Fondu) Off (Arrêt) 66

Guideline (Viseur) Off (Arrêt) 67

Digital Zoom (Zoom numérique) Off (Arrêt) 67

Settings (Réglage) -

)

Auto (Automatique) 53

Auto (Automatique) 54

Off (Arrêt) 59

TV Fine (

TV Supérieur

)

61

French_52

UTILISATION DES ELEMENTS DU MENU ENREGISTREMENT

Vous pouvez régler les éléments du menu pour les enregistrements vidéo.

iSCENE

Ce caméscope à mémoire flash règle automatiquement la vitesse et l’ouverture de l’obturateur en fonction de la luminosité du
sujet pour obtenir un enregistrement d’une qualité optimale. Vous pouvez également spécifier l’un des six modes en fonction des
conditions du sujet, de l’environnement dans lequel est effectué l’enregistrement ou le but de la vidéo.

Elément Contenu

"Auto"

(Automatique)

"Sports"

(Sport)

"Portrait"

"Spotlight"

(Contre-jour)

"Beach"

(Plage)

"Snow" (Neig)

"High Speed"

(Vitesse élevée)

"Food"

(Nouriturre)

"Waterfall"

(Chute eau)

"Manual"

(Manuel)

•

•

- Il est possible d'effectuer des prises de vue en mode de réglage automatique. Aucun

-

Réduction des flous lors de l’enregistrement de sujets se déplaçant rapidement comme au golf ou au tennis.
L’utilisation de ce mode dans une lumière fluorescente peut entraîner le tremblotement de l'image.
Dans ce cas, passez en mode Auto pour l'enregistrement.

-

Création d’une petite profondeur de champ de sorte à faire apparaître le sujet contre un arrière-plan adouci.

- Ce mode est plus efficace en extérieur.

- La vitesse d'obturation varie automatiquement de 1/50 à 1/1000 par seconde.

- Empêche toute surexposition du visage du sujet, etc., en cas d'éclairage intense, comme par
exemple, lors d'un mariage ou sur scène.

- Lorsque vous effectuez des prises de vue au bord d’un lac par exemple, le bleu de l'eau est capté
avec netteté.

- Lors de l'enregistrement de scènes enneigées ou de paysages susceptibles de faire apparaître la
totalité de l’écran en blanc, utilisez ce mode pour faire ressortir les contrastes de couleurs et garantir
la clarté des prises de vue.

- Pour enregistrer des sujets se déplaçant rapidement tels que des joueurs de golf ou de tennis.

- Enregistrement d’objets en gros plan avec saturation élevée.

- Condition telle que chute d’eau ou fontaine.

- Les réglages nécessaires à la prise de vue sont automatiques, ce qui ne vous empêche pas de
procéder, selon les besoins, à des ajustements spécifiques concernant notamment la valeur de
l'exposition ou la vitesse de l'obturateur. En outre, vous pouvez aussi définir les fonctions de prise
de vue de votre choix via les menus.

Cette fonction ne peut pas être activée en mode EASY Q.
L'information affichée à l'écran vous permet de vérifier le mode "iSCENE".
Cependant, rien n'apparaît en mode "Auto" (Automatique).

•

En mode iSCENE, le réglage de l’exposition sur "Manual" (Manuel) fait
appliquer l'exposition en premier (priorité à l'ouverture).

•

Vous pouvez sélectionner directement le mode "iSCENE" en appuyant sur la
touche EASY Q pendant 3 secondes.

Affichage à

l’écran

French_53

options d’enregistrement

White Balance (

Le caméscope à mémoire flash règle automatiquement la couleur du sujet. Modifiez le réglage de la balance des
blancs en fonction des conditions d'enregistrement.

Elément Contenu

"Auto"

(Automatique)

"Daylight" (Jour)

"Cloudy"

(Nuageux)

"Fluorescent"

"Tungsten"

(Tungstène)

"Custom WB"

(Bal blancs perso)

Réglage manuel de la balance des blancs :

1. Sélectionnez "Custom WB" (Bal blancs perso).

•

L'indication ( ) et le message "Set White Balance" (Réglage de la balance
des blancs.) s'affichent.

2. Cadrez un objet blanc, tel qu’une feuille de papier, afin de recouvrir complètement

l'écran.
Utilisez un objet opaque.

•

Si l’objet recouvrant l’écran n’est pas réglé, corrigez sa mise au point à l’aide de
l’option "Manual Focus" (Mise au point manuelle)

3. Appuyez sur la touche OK.

•

Le réglage de la balance des blancs est appliqué et l'indication ( )apparaît.

Balance des blancs

Réglage automatique de la balance des blancs Aucun

Adaptation aux conditions extérieures, qu'il s'agisse d'un ciel clair, d'un coucher
de soleil, d'une scène de nuit, d'une lumière générée par des néons ou des feux
d'artifice.

Ajustement à un ciel couvert ou un emplacement ombragé.

Réglage correspondant à un éclairage blanc fluorescent.

Ajustement en fonction des éclairages par lumières incandescentes ou vives, tels
que les studios de photo.

Réglage manuel de l'équilibre des blancs selon la source de lumière ou
l'atmosphère ambiante.

)

Affichage

à l’écran

Feuille blanche
épaisse

²

page 57

French_54

•

Vous pouvez filmer un sujet en intérieur sous diverses conditions de lumière (lumière naturelle, fluorescente, chandelles, etc.).
Puisque la température de la couleur varie en fonction de la source de lumière, la teinte du sujet change selon les réglages de
la balance des blancs. Utilisez cette fonction pour obtenir des résultats plus naturels.

•

La balance des blancs ne peut pas être utilisée en mode EASY Q.

•

Nous vous recommandons de régler la fonction "Digital Zoom" (Zoom numérique) sur "Off" (Arrêt) avant de
régler la balance des blancs.

•

Modifiez le réglage de la balance des blancs en fonction des changements de conditions d'éclairage.

•

Lors d’un enregistrement en extérieur dans des conditions normales, un basculement vers le mode Auto peut
permettre d’obtenir de meilleurs résultats.

•

N'utilisez pas d’objet de couleur pour régler la balance des blancs : il vous sera impossible d'obtenir la teinte appropriée de cette façon.

page 67

²

Exposure (Exposition)

En temps normal, le caméscope à mémoire flash règle automatiquement la durée d'exposition. Vous pouvez aussi
régler la durée d'exposition en fonction des conditions d'enregistrement.

Elément Contenu

"Auto"

(Automatique)

"Manual"
(Manuel)

Cette option ajuste automatiquement la luminosité de l'image en fonction des conditions de
lumière ambiante.

- Ceci permet de régler manuellement la luminosité de l'image.

- Ajustez la luminosité lorsque le sujet est trop clair ou trop sombre.

Réglage manuel de la durée d'exposition :

Lorsque vous réglez manuellement la durée d'exposition, le réglage par défaut apparaît
comme la valeur réglée automatiquement en fonction des conditions de lumière ambiante.

•

Appuyez sur les touches de direction ( / ) pour régler l’exposition tout en
visionnant l’image sur l’écran LCD.

- Confirmez votre sélection en appuyant sur la touche OK.

-

La valeur de l’exposition peut être réglée dans une plage comprise entre "00" et "29".

- Si vous réglez l’exposition en mode manuel, plus l’exposition sera élevée, plus l’image enregistrée sera lumineuse.

Nous vous conseillons d'utiliser l'exposition manuelle dans les situations ci-après :

•

Pour les prises en contre-jour ou lorsque l'arrière-plan est trop clair.

•

Pour les prises sur un arrière-plan réfléchissant comme une plage ou une pente de ski.

•

Lorsque l'arrière-plan est trop sombre ou que le sujet est vivement illuminé.

•

L’exposition peut être également réglée via le menu de raccourcis. ²page 32

•

En mode EASY Q, la valeur de la fonction "Exposure" (Exposition) est automatiquement réglée sur "Auto" (Automatique).

•

En mode iSCENE, le réglage de l’exposition sur "Manual" (Manuel) fait appliquer l’exposition en premier et
le mode iSCENE est automatiquement spécifié sur "Manual" (Manuel).

Affichage

à l’écran

Aucun

French_55

options d’enregistrement

1.JAN.2008 12:00

1

1/10000

Shutter (Obturateur)

Le caméscope à mémoire flash règle automatiquement la vitesse d'obturation selon la luminosité du sujet.
Vous pouvez aussi la régler selon les conditions de la scène.

Elément

"Auto"

(Automatique)

"Manual"

(Manuel)

Réglage manuel de la vitesse d'obturation

Vous pouvez régler manuellement la vitesse d'obturation. Une grande vitesse d'obturation fige le mouvement d'un sujet se déplaçant
rapidement ; une vitesse plus lente rend le sujet flou en donnant une impression de mouvement. La valeur ajustée s'applique tout de
suite après le déplacement des touches de direction (

1.

Appuyez sur la touche de

•

2. Appuyez sur les touches de
régler la vitesse d'obturation, puis appuyez sur la touche OK.

•

Le caméscope à mémoire flash règle automatiquement la valeur d'ouverture de l'obturateur la mieux adaptée.
La vitesse d'obturation peut être réglée sur 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000 ou

1/10000.

direction

Les voyants de réglage manuel de la vitesse d'obturation apparaissent.

( ) pour sélectionner " Manual " (Manuel).

direction

( / ) afin de sélectionner le voyant souhaité pour

La valeur ajustée s'applique dès que vous appuyez sur les touches de
pour régler la vitesse de l'obturateur.

•

Le réglage manuel de l’obturateur est appliqué et l'indication ( ) apparaît.

La vitesse d'obturation peut être également réglée via le menu de raccourcis. ²page 32

Valeurs recommandées pour la vitesse d'obturation en fonction du type d’enregistrement :

Vitesse d'obturation Conditions

1/50

1/120

1/250, 1/500, 1/1000

1/2000, 1/4000, 1/10000 Sports de plein air comme le golf ou le tennis.

•

Si vous modifiez manuellement la vitesse de l'obturateur après avoir sélectionné la fonction "iSCENE", les
modifications manuelles s'appliqueront en premier lieu.
L’image peut paraître moins lisse lorsque la vitesse de l’obturateur est élevée.
Cette fonction est réglée sur "Auto"(Automatique) en mode EASY Q.
Lorsque vous effectuez un enregistrement à des vitesses d'obturateur de 1/1000 ou supérieure, assurez-vous que
l'objectif n'est pas en plein soleil.

•

•

•

La vitesse d'obturation est réglée sur 1/50 de seconde. Les bandes noires qui apparaissent
d’ordinaire lorsque l’on filme un moniteur de télévision s’amincissent.

La vitesse d'obturation est réglée sur 1/120 de seconde. Sports en salle tels que le basket-ball. Le
scintillement qui se produit sous les lumières fluorescentes ou aux vapeurs de mercure est réduit.

Voitures et trains en mouvement ou tout autre véhicule se déplaçant rapidement (wagonnet
de montagnes russes, par exemple).

Contenu

/ ) pour régler la vitesse d'obturation

direction

( / )

Affichage à

l’écran

Aucun

French_56

Focus (Mise au point)

Cloudy

•

En temps normal, le caméscope à mémoire flash effectue un autofocus sur un sujet (mise au point automatique).

•

Vous pouvez aussi effectuer une mise au point manuelle sur un sujet en fonction des conditions d'enregistrement.

Elément Contenu

"Auto"

(Automatique)

"Face Detection"

(Détect visages)

"Manual"

(Manuel)

Il est préférable, dans la plupart des cas, d'utiliser la mise au point automatique car
elle vous permet de vous concentrer sur la partie créative de votre enregistrement.

Ceci permet d’effectuer un enregistrement dans des conditions optimales grâce à la
détection automatique des visages.

La mise au point manuelle peut s’avérer nécessaire dans certaines conditions qui
rendent la mise au point automatique difficile ou non fiable.

Face detection (Détect visages)

Cette fonction détecte et reconnaît toute forme apparentée à un visage et effectue
automatiquement la mise au point et les réglages de couleur et d’exposition appropriés.
Elle spécifie également les conditions d’enregistrement optimales pour le visage détecté.

1. Appuyez sur les touches de direction ( / ) sélectionnez " Face Detection"
(Détect visages), puis appuyez sur la touche OK.

•

Lorsqu'un visage est détecté, il est signalé par un cadre. La zone du visage est
automatiquement optimisée.

•

Le voyant de Détection de visage ( ) et le voyant du Cadre de détection de
visage (

•

Si vous cadrez le visage d’une personne tout en ajustant la fonction de
Détection de visage, vous obtiendrez le réglage automatique de la mise au
point et de l’exposition sur les valeurs optimales.

•

L’option Face Detection (Détect. visage) peut être inopérante selon les conditions
de prise de vue. Par exemple, l’option Face Detection Frame (Cadre Détect. visage) pourra apparaître lors du
cadrage d’une forme apparentée à un visage même si le sujet n’est pas réellement un visage humain.
Dans ce cas, désactivez la fonction Face Detection (Détect. visage).

•

La fonction Face Detection (Détect. visage) ne s’applique pas à la prise de vue d’un visage de profil.
Pour cela, il faut faire face au visage du sujet concerné.

•

Le mode Web & portable ne prend pas en charge la fonction Détection de visage.

•

L'option "Face Detection" (Détect visages) ne s’utilise pas avec les fonctions suivantes : EASY Q, iSCENE,
Shutter (Obturateur), Exposure (Exposition), Digital Effect (Effet numérique), C.Nite ²page 105

) ne sont pas enregistrés.

Affichage

à l’écran

Aucun

French_57

options d’enregistrement

1

Mise au point manuelle en cours d'enregistrement :

Le caméscope à mémoire flash peut effectuer une mise au point automatique sur un
sujet depuis un gros plan jusqu'à l'infini.
Cependant, il est possible de ne pas pouvoir réaliser une mise au point adéquate en
fonction des conditions d'enregistrement. Dans ce cas, utilisez le mode de mise au
point manuelle.

/ )

1. Appuyez sur la touche de direction (

•

Le voyant de réglage de la mise au point apparaît.

2. Appuyez sur les touches de direction ( / ) afin de sélectionner le voyant souhaité pour régler la mise au
point, puis appuyez sur la touche OK.

Mise au point sur un sujet éloigné

Pour effectuer la mise au point sur un sujet éloigné, appuyez sur la touche de

direction ( ) du voyant ( ).

Mise au point sur un sujet rapproché

Pour effectuer la mise au point sur un sujet rapproché, appuyez sur la touche de
direction ( ) du voyant ( )

•

L'icône rapprochée ou éloignée (/ ) apparaît entre les voyants lorsque
la mise au point est terminée. La valeur ajustée s'applique dès que vous
appuyez sur les touches de direction ( / ) pour régler la mise au point.

•

Le réglage la mise au point manuelle est appliqué et l'indication ( ) apparaît.

La mise au point manuelle est conseillée dans les situations suivantes :

•

Image comportant plusieurs objets, certains proches du caméscope à mémoire flash et d’autres plus éloignés.

•

Sujet enveloppé par le brouillard ou se détachant sur un fond enneigé.

•

Surfaces brillantes ou luisantes comme une carrosserie de voiture.

•

Sujet ou objet se déplaçant de manière constante et rapide, tel un sportif ou une foule.

•

Vous pouvez facilement ajuster la mise au point à l’aide de la touche de raccourci. ² page 32

•

La mise au point manuelle est réglée sur un point situé sur la scène cadrée alors que la mise au point automatique
se fait directement au centre du cadre.

•

En mode EASY Q, la mise au point est automatiquement réglée sur "Auto" (Automatique).

•

Avant d'effectuer la mise au point manuelle, il convient de cadrer votre scène en utilisant le zoom.
L’utilisation du zoom après la mise au point requiert une nouvelle mise au point.

•

•

Avant d’effectuer la mise au point manuelle, assurez-vous que la fonction de Zoom numérique est désactivée. Si
la fonction de Zoom numérique est activée, la mise au point manuelle ne se fera pas avec précision. Désactivez la
fonction de Zoom numérique. ² page 67
Lorsque la mise au point atteint sa limite, un voyant s’affiche au centre de l’écran LCD.

.

pour sélectionner "Manual"(Manuel).

<Sujet rapproché>

<Sujet éloigné>

French_58

Anti-Shake (HDIS) (Stabilisation(HDIS))

Corrige le flou de l'image lorsque vous utilisez le zoom pour enregistrer un sujet grossi.

Elément Contenu

"Off"

(Arrêt)

"On"

(Marche)

Désactive la fonction.

Compense l'instabilité des images provoquée par les tremblements de la caméra,
surtout dans les conditions de grossissement extrême.

Affichage

à l’écran

Aucun

La fonction Anti-Shake(HDIS) (Stabilisation(HDIS)) offre une image plus stable dans les cas de figure
suivants :

•

Enregistrement en effectuant un zoom

•

Enregistrement de petits objets

•

Enregistrement en marchant ou en bougeant

•

Enregistrement par la fenêtre d’un véhicule

•

Le mode EASY Q entraîne automatiquement l'activation "On" (Marche) de la fonction "Anti-Shake(HDIS)"
(Stabilisation(HDIS)) lors de l’utilisation de la touche EASY Q.

•

Lorsque l’option "Anti-Shake(HDIS) : On" (Stabilisation(HDIS) : Marche) est spécifiée, vous percevrez
une légère différence entre le mouvement réel et le mouvement à l'écran.

•

Les tremblements qui se produisent sur de gros caméscope ne peuvent pas toujours être complètement
corrigés même lorsque l’option "Anti-Shake(HDIS) : On" (Stabilisation(HDIS) : Marche) est spécifiée.
Tenez fermement le caméscope à mémoire flash avec les deux mains.

•

Nous vous conseillons d'opter pour la fonction "Anti-Shake(HDIS) : Off" (Stabilisation(HDIS) : Arrêt)
lorsque vous utilisez le caméscope à mémoire flash sur un bureau ou avec un trépied.

•

Lorsque vous enregistrez des photos agrandies de 34x minimum et que la fonction "Anti-Shake(HDIS) :
On" (Stabilisation(HDIS) : Marche) est déclenchée dans les endroits sombres, il est possible d’avoir une

rémanence de certaines images consécutives. Dans ce cas, nous vous recommandons d'utiliser un trépied
et de désactiver l'option "Anti-Shake(HDIS)" (Stabilisation(HDIS)) en choisissant "Off" (Arrêt).

French_59

options d’enregistrement

Digital Effect (Effet numérique)

•

Les effets numériques permettent de donner une touche de créativité à vos enregistrements.

•

Sélectionnez l’effet numérique approprié au type d’image que vous souhaitez enregistrer et à l’effet que vous voulez créer.

•

Il existe 10 effets numériques différents.

Elément Contenu

"Off" (Arrêt)

"BLK&WHT"

󱯎

(Noir et Blanc)

"Sepia" (Sépia)

󱯐

"Negative"

󱯒

(Négatif)

"Art" Ajoute des effets artistiques à l’image.

󱯔

"Emboss"

󱯖

(Relief)

"Mosaic"

󱯘

(Mosaïque)

"Mirror"

󱯚

(Miroir)

"Pastel"

󱯜

"Cosmetic"

󱯞

(Cosmétique)
"Stepprinting"

󱯠

(Effet stronbo)

•

Les modes "Digital Effect" (Effet numérique) ne sont pas disponibles lorsque le mode EASY Q est activé.

•

En mode"16:9 Wide "(16:9)" ou "C.Nite", il est impossible d’utiliser les fonctions suivantes : "Mosaic

Change les images en noir et blanc.

Change les images en noir et blanc.

Ce mode confère aux images une coloration brun
rougeâtre.

Inverse les couleurs et la luminosité afin de
donner l’aspect d’un négatif.

Ce mode crée un effet 3D (relief).

Superpose à l’image une trame semblable à une mosaïque.

Ce mode coupe l’image en deux et met en
miroir l’image dans sa seconde moitié.

Ce mode applique un effet de pastel à l’image.

Ce mode permet de corriger les imperfections du visage.

Technique d’enregistrement de l’image par
segments.

(Mosaïque),"Mirror" (Miroir) et"Stepprinting" (Effet stronbo) (Digital Effect) . Pour utiliser ces fonctions, il
faut désactiver préalablement les menus

"

16:9 Wide" (16:9)

Affichage

à l'écran

Aucun

ou "C.Nite" en les réglant sur

1

3

5

7

7

9 10

"Off" (Arrêt)

2

4

6

8

"

.

French_60

16:9 Wide (16:9)

Vous pouvez sélectionner le format de l’image souhaité sur l’écran LCD pour l’enregistrement et la lecture (16:9/4:3).

Elément Contenu

"Off" (Arrêt)

"On" (Marche)

•

En mode "16:9 Wide" (16:9), il est impossible d’utiliser les fonctions suivantes : "Mosaic" (Mosaïque),

"

Mirror" (Miroir) et"Stepprinting" (Effet stronbo) (Digital Effect)

préalablement le menu

•

Spécifiez le format d’image avant de lancer l’enregistrement. Le réglage par défaut est

•

Le mode 16:9 Wide (16:9) est indisponible lorsque la résolution est spécifiée sur "Web & Mobile" (Web & portable).

Désactive la fonction. Affiche l’image au format 4:3.
Sélectionnez ceci pour obtenir un format d’affichage standard de 4:3 à l’écran.

Enregistrement et affichage au format 16:9.

. Pour utiliser ces fonctions, il faut désactiver

"

16:9 Wide" (16:9) en le réglant sur

"Off" (Arrêt)

.

"16:9 Wide" (16:9)

Affichage à

l’écran

Aucun

Aucun

.

Resolution (Résolution)

Vous pouvez choisir la résolution d’une vidéo à enregistrer. Ce caméscope à mémoire flash peut effectuer des
enregistrements en modes "TV Super Fine" (TV élevé), "TV Fine" (TV Supérieur) , "TV Normal" et "Web &

Mobile" (Web & portable). Le mode TV Fine (TV Supérieur) est le réglage par défaut, spécifié à l'usine.

Elément Contenu

"TV Super Fine"

(TV élevé)
"TV Fine"

(TV Supérieur)

"TV Normal"

"Web & Mobile"

(Web & portable)

•

Vous pouvez enregistrer une scène selon quatre niveaux de résolution : "TV Super Fine" (TV élevé), "TV Fine"

TV Supérieur

(

plus grande la capacité en mémoire utilisée.

•

La durée d’enregistrement d’une vidéo dépend de sa résolution. ²page 42

•

C’est le format 4:3 qui s’applique au mode d’enregistrement "Web & Mobile" (Web & portable).

Vidéos enregistrées selon une résolution de 720x576(50i) en une qualité d’image extra
élevée.

Vidéos enregistrées selon une résolution de 720x576

Vidéos enregistrées selon une résolution de 720x576(50i) en une qualité d’image normale.
Vidéos enregistrées selon une résolution de 640x480 en une qualité d’image normale.

La prise en charge de l’affichage sur un ordinateur personnel est assurée en une
résolution optimale.

), "TV Normal", "Web & Mobile" (Web & portable). Cependant, plus la résolution est meilleure,

(50i)

en une qualité d’image élevée.

Affichage à

l’écran

French_61

options d’enregistrement

Wind Cut (Coupe vent)

Il est possible de réduire le bruit du vent lors d’un enregistrement à l'aide du microphone intégré.
Si l’option "Wind Cut" (Coupe vent) est réglée sur "On" (Marche), les composantes à basse fréquence du son
capté par le microphone seront éliminées durant l'enregistrement. Cela améliore les voix et le son durant la lecture.

•

Utilisez la fonction de suppression du bruit du vent Wind Cut lorsque vous effectuez des enregistrements dans
des endroits venteux tels qu’une plage, par exemple.

Elément Contenu

"Off" (Arrêt)

"On" (Marche) Réduit le bruit du vent et autres bruits en cours d'enregistrement.

•

Assurez-vous que l’option "Wind Cut" (Coupe vent) est réglée sur "Off" (Arrêt) si vous souhaitez que le
microphone soit le plus sensible possible.

•

La fonction de suppression du vent Wind Cut ne fonctionne qu'avec le microphone intégré.

Désactive la fonction.

Voice Mute (Muet)

La fonction Voice Mute est utilisée pour bloquer le son externe entrant afin d’effectuer un enregistrement muet.

Elément Contenu

"Off" (Arrêt)

"On" (Marche) Les vidéos sont enregistrées sans le son.

La fonction Voice Mute peut être également réglée via le menu de raccourcis. ²page 32

Désactive la fonction.

Affichage à

l’écran

Aucun

Affichage à

l’écran

Aucun

French_62

Back Light (Rétroéclairage)

Cette fonction compense la luminosité des prises à contre-jour lorsque le sujet est illuminé par derrière pour éviter qu'il
ne soit trop sombre.

Elément Contenu

"Off" (Arrêt)

"On" (Marche)

Désactive la fonction.

- La compensation de contre-jour est activée.

- La compensation de contre-jour illumine rapidement le sujet.

Un contre-jour se produit lorsque le sujet est plus
sombre que l’arrière-plan :

•

Le sujet se trouve devant une fenêtre.

•

Le sujet se trouve devant un arrière-plan enneigé.

•

Le sujet est en extérieur par temps couvert.

•

Les sources lumineuses sont trop fortes.

•

Le sujet faisant l'objet de l'enregistrement porte des
vêtements blancs ou brillants et est placé devant un
arrière-plan lumineux.

<BLC désactivé>

Le visage du sujet est trop sombre pour en distinguer les traits.

La fonction "Back Light" (Rétroéclairage) ne peut pas être utilisée en mode EASY Q.

Affichage à

l’écran

Aucun

<BLC activé>

French_63

options d’enregistrement

1.JAN.2008 12:00

1/25

C.N

1.JAN.2008 12:00

1/25

C.N

1.JAN.2008 12:00

1/25

C.N

1.JAN.2008 12:00

1/25

C.N

1.JAN.2008 12:00

1/25

C.N

Interval REC (Interval ENR) (Intervalles Enregistrement)

Vous enregistrez des images figées selon un intervalle sélectionné et affichez celles-ci au ralenti, en lecture rapide ou en continu.
Cette fonction sert à observer les mouvements des nuages, les changements de luminosité au cours d’une journée, des fleurs
en pleine floraison, etc.

Elément Contenu

"Off" (Arrêt)

"On" (Marche)

Désactive la fonction. Aucun

- Durée d’enregistrement de l’intervalle : 1 / 3 / 5 / 10 / 15 / 30 Sec(s)

- Durée limite d’enregistrement : 24 / 48 / 72 /



Hr(h)

Réglage de l’intervalle :

Appuyez sur la touche de

1.

direction( /

) pour sélectionner "Interval REC"

(Interval ENR), puis sur la touche OK.

2. Appuyez sur la touche de direction (

/ ) pour sélectionner "On" (Marche),

puis sur la touche OK.

•

La durée de l’intervalle et le réglage de la durée limite d’enregistrement sont
mis en surbrillance.

3. Réglez la durée de l'intervalle souhaitée ("Sec") et la durée limite d'enregistrement

("Hr") à l'aide de la touche de direction (

"Sec" (durée de l’intervalle): 1 image par seconde sélectionnée est enregistrée.

•

/ / / ).

(25 images sont affichées en 1 seconde)

"Hr": durée d’enregistrement limitée.

•

4.

Une fois le dernier élément paramétré, appuyez sur la touche OK pour finaliser le
réglage. Lorsque vous commencez l'enregistrement vidéo et l’enregistrement par
intervalles est lancé.

Affichage à

l’écran

French_64

•

Lorsque la batterie se décharge au cours d’un enregistrement par intervalles, l’enregistrement est maintenu
jusqu’à ce que l’appareil bascule en mode veille, affiche un message indiquant que la batterie est épuisée et
se mette hors tension automatiquement.

•

N'éteignez pas l’écran LCD durant l’enregistrement par intervalles.

•

Appuyez sur la touche de Démarrage/arrêt de l’enregistrement pour arrêter l’enregistrement par
intervalles.

•

L’enregistrement par intervalles ne prend pas en charge l’entrée de son. (enregistrement muet).

•

La fonction d’enregistrement par intervalles est désactivée une fois que l’enregistrement de l’intervalle est
effectué.

•

Lorsqu’un enregistrement vidéo atteint une capacité de 1,8 Go, un nouveau fichier d’enregistrement est
automatiquement lancé à ce stade.

•

La fonction de fondu est indisponible avec l’enregistrement par intervalles. ²page 105

•

Nous vous recommandons d’utiliser l’adaptateur secteur CA lors de l'exécution de la fonction Interval REC

(VP-MX20C/MX20CH uniquement)

(Enreg. Intervalles).

C.Nite

Vous pouvez photographier un sujet se déplaçant lentement en contrôlant la vitesse d'obturation ou prendre une
photo plus lumineuse dans un endroit sombre sans altération des couleurs d’origine.

Elément Contenu

"Off" (Arrêt) Désactive la fonction.

"Auto"

(Automatique)

Le caméscope à mémoire flash règle automatiquement la luminosité de l’
image.

"1/25" Enregistre une image encore plus claire que l'originale, déjà lumineuse.
"1/13" Enregistre une image plus claire même dans un endroit sombre.

•

Lorsque vous utilisez la fonction C.Nite, l’image est dotée d'un effet de ralenti.

•

Si vous utilisez l’option C.Nite, la mise au point s’effectuera lentement et des points blancs pourront s’afficher
à l’écran, mais cela n'est pas une défaillance.

•

La fonction C.Nite est indisponible lors de l'utilisation des fonctions suivantes.
:"iSCENE", "Anti-Shake(HDIS)" (Stabilisation(HDIS)) ou EASY Q

•

Les options "Mirror" (Miroir), "Mosaic" (Mosaïque) et "Stepprinting" (Effet stronbo) sont
indisponibles en mode "C.Nite".²page 60

Affichage à

l’écran

Aucun

French_65

options d’enregistrement

Fader (Fondu)

Vous pouvez donner à votre enregistrement un aspect professionnel en utilisant des effets spéciaux comme
l'ouverture ou la fermeture en fondu, en début ou en fin de séquence.

Elément Contenu

"Off" (Arrêt)

"In"

(Ouverture)

"Out"

(Fermeture)

"In-Out"

(Ouvert-Fermé)

Désactive la fonction.

Aussitôt que vous commencez l’enregistrement, la fonction de fondu est activée.

Le fondu est exécuté à la fin de l’enregistrement.

Lorsque vous débutez ou arrêtez l’enregistrement, le fondu est appliqué en
conséquence.

Ouverture en fondu

Appuyez sur la touche de Démarrage/arrêt de l’enregistrement lorsque l’option "Fader" (Fondu) est réglée sur
"In" (Ouverture).
L'enregistrement débute par un écran noir sur lequel viennent s'inscrire l'image et le son en ouverture par fondu.

Fermeture en fondu

Appuyez sur la touche de Démarrage/arrêt de l’enregistrement lorsque l’option "Fader" (Fondu) est réglée sur
"Out" (Fermeture).
L’enregistrement s’arrête avec la fermeture en fondu de l’image et du son.

Ouverture-fermeture en fondu

Appuyez sur la touche de Démarrage/arrêt de
l’enregistrement lorsque l’option "Fader" (Fondu)

est réglée sur "In-Out" (Ouvert-Fermé).
L'enregistrement débute par un écran noir sur
lequel viennent s'inscrire l'image et le son en
ouverture par fondu. L’enregistrement s’arrête avec
la fermeture en fondu de l’image et du son.

Ouverture en fondu (environ 3 secondes)

Fermeture en fondu (environ 3 secondes)

Affichage à

l’écran

Aucun

French_66

Guideline (Viseur)

•

La fonction Guideline permet d'afficher un modèle sur l’écran LCD de sorte que vous puissiez facilement régler le
cadrage de la photo lors de l’enregistrement vidéo ou de photos.

•

Le caméscope à mémoire flash dispose de trois types de guide.

Élément Contenu

Affichage

à l’écran

"Off" (Arrêt) Désactive la fonction. Aucun

"Cross"

(Colimateur)

Enregistre le sujet placé au centre comme cadrage le plus classique.

"Grid" (Grille) Enregistre le sujet sur le cadrage horizontal ou vertical ou en gros plan.

"Safety

Zone"

(Zone

sécurisée)

•

•

Enregistre le sujet au sein d'une zone de sécurité qui le protège contre toute coupure au montage
en 4:3 à gauche et droite et 2.35:1 pour le haut et le bas. Réglez l’option "Safety Zone" (Zone
sécurisée) pour afficher plusieurs sujets à la taille correcte au sein d’une même scène.

Le positionnement du sujet au point de croisement du guide permet d’obtenir un cadrage équilibré.
Le guide ne peut pas être enregistré sur les images en cours d’enregistrement.

Digital Zoom (Zoom numérique)

•

Vous pouvez sélectionner le niveau de zoom maximal pour effectuer un zoom supérieur à 34x (réglage par défaut)
en cours d'enregistrement. Jusqu'à 34x, le zoom est optique. Au-delà de cette valeur et jusqu'à 1200x, le zoom
est numérique. Il convient de noter que le zoom numérique peut affecter la qualité des images.

Le côté droit de la barre indique la zone de zoom numérique.
La zone de zoom apparaît lorsque vous sélectionnez le niveau de zoom.

Élément Contenu

"Off" (Arrêt) Seul le zoom optique est disponible jusqu'à 34x. Aucun

"On"

(Marche)

•

•

•

Le zoom numérique est possible jusqu'à 1200x. Le déplacement du levier de zoom entraîne
l’affichage de la barre de zoom numérique.

Vous pouvez aussi effectuer un zoom à l’aide de la touche de direction (W/T) du panneau LCD.
La qualité de l’image peut s’altérer selon le coefficient de zoom appliqué au sujet.
Poussé au maximum, le zoom peut donner une image de moindre qualité.

Affichage

à l’écran

Aucun

French_67

options de lecture

ÉLÉMENTS DE MENU

•

Les éléments accessibles par le menu varient en fonction du mode de fonctionnement.

•

Reportez-vous aux pages 47-49 pour les instructions sur la lecture vidéo et le fonctionnement des touches.

•

Reportez-vous aux pages 69-73 pour les détails relatifs aux éléments de menu en cours de lecture.

Eléments de menu sous Lecture vidéo ( )

Elément

Play Option (Option lecture) Play All (Lire tout) 69

Delete (Suppr) - 70

Protect (Protéger) - 71

Copy (Copie)

(VP-MX20C/MX20CH uniquement)

File Info (Info fichier) - - 73

Settings (Réglage) - - 74

Affichage à

l’écran

Valeur par défaut Page

-72

French_68

REGLAGE DE L’OPTION DE LECTURE

•

Vous pouvez lire toutes les vidéos en continu ou simplement la vidéo sélectionnée.

•

Vous avez également la possibilité de régler l’option de répétition pour toutes les vidéos.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre le caméscope à
mémoire flash sous tension.

•

Réglez le support de stockage approprié. (VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en
une maintenant.)

2. Appuyez sur la touche MODE.²page 22

•

Permet de basculer en mode Lecture vidéo ( ).
L'aperçu affiche les vidéos enregistrées.

3. Appuyez sur la touche MENU.

•

Appuyez sur les touches de direction (
(Option lecture).

4. Appuyez d’abord sur les touches de direction (
option puis sur la touche OK.

Élément Contenu

"Play All" (Lire tout)

"Play One" (Lire une fois)
"Repeat All" (Répéter tout)
"Repeat One" (Répéter un)

Lance la lecture à partir de l’image sélectionnée jusqu’à
la dernière image disponible.

Les vidéos sélectionnées sont lues.
Toutes les vidéos sont reproduites de manière répétée.
Les vidéos sélectionnées sont lues de manière répétée.

5. Appuyez sur la touche MENU pour quitter le menu.

•

L’élément sélectionné est appliqué en cours de lecture.

•

Lorsque l'écran de menu ou vidéos est affiché, le fait d'appuyer sur la touche de démarrage/arrêt de l’
enregistrement permet d'accéder au mode Enregistrement vidéo.

•

En général, l’affichage au format vignette et l’affichage image par image utilisent la même méthode pour les réglages liés
aux fonctions, alors que les options détaillées peuvent être différentes.

/ ) pour sélectionner "Play Option"

/ ) pour sélectionner une

French_69

options de lecture

Move

SUPPRESSION DES VIDÉOS

•

Vous pouvez supprimer les images vidéo enregistrées.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre le caméscope à
mémoire flash sous tension.

•

Réglez le support de stockage approprié. (VP-MX20C/MX20CH uniquement)

(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en une maintenant.)

2. Appuyez sur la touche MODE. ²page 22

•

Permet de basculer en mode Lecture vidéo ( ).

•

Sélectionnez les vidéos souhaitées à l’aide des touches de direction.

3. Appuyez sur la touche MENU.

Appuyez sur les touches de

4.

5. Sélectionnez l'option de votre choix en appuyant d’abord sur les touches de direction

/ ) puis sur la touche OK .

(

Élément Contenu

"This File"

(Ce fichier)

"Select Files"

(Sélection fichier)

"All Files"

(Tous les fichiers)

6. Le menu de sélection déroulant s’affiche selon l'élément de menu sélectionné.

Dans ce cas, sélectionnez l’élément souhaité à l’aide des touches de direction
( / ) et de la touche OK.

•

Les aperçus correspondant aux images supprimées disparaissent également de ce fait.

•

En général, l’affichage au format vignette et l’affichage image par image utilisent la
même méthode pour les réglages liés aux fonctions, alors que les options détaillées peuvent être différentes.

•

Une fois supprimée, une image ne peut pas être récupérée.

•

Les fichiers protégés ne sont pas supprimés.

•

Pour protéger vos images importantes de toute suppression accidentelle, activez la protection de l’image.

•

Lorsque l’onglet de protection en écriture de la carte mémoire est verrouillé, vous ne pouvez pas effectuer de suppression.

•

Notez que le retrait du module batterie ou le débranchement de l'adaptateur secteur CA en cours de suppression de
fichier risque d'endommager le support de stockage.

Supprime la vidéo sélectionnée.
(Disponible en mode de lecture image par image.)

Supprime les vidéos individuelles sélectionnées.

-

- L'indication ( ) s’affiche sur les vidéos sélectionnées.

- Appuyez sur la touche OK pour basculer entre les opérations de sélection

Supprime toutes les vidéos.

direction

Pour supprimer les vidéos individuelles, sélectionnez les vidéos souhaitées en
appuyant sur la touche OK.
Appuyez ensuite sur la touche MENU pour effectuer la suppression.

et de désactivation.

( / ) pour sélectionner "Delete" (Suppr).

²

page 71

French_70

PROTECTION DES VIDÉOS

•

Vous pouvez protéger vos vidéos importantes contre la suppression accidentelle.

•

Les images protégées ne peuvent pas être supprimées, sauf si vous désactivez leur protection ou formatez la mémoire.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour mettre le caméscope à
mémoire flash sous tension.

•

Réglez le support de stockage approprié. (VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en
une maintenant.)

2. Appuyez sur la touche MODE. ²page 22

•

Permet de basculer en mode Lecture vidéo ( ).

•

Sélectionnez les vidéos souhaitées à l’aide des touches de direction.

3. Appuyez sur la touche MENU.

•

L'écran de menu s'affiche.

4.

Appuyez sur les touches de direction

5. Sélectionnez l'option de votre choix en appuyant d’abord sur les touches de
direction (

Elément Contenu

"On" (Ma)

"Select Files"

(Sélection fichier)

"All On" (Activer tout)

"All Off" (Désactiver tout)

/ ) puis sur la touche OK .

Protège la vidéo sélectionnée contre la suppression.
(Disponible en mode de lecture image par image.)

Protège les vidéos sélectionnées contre la suppression.

- Pour protéger les vidéos individuelles, sélectionnez les vidéos

souhaitées en appuyant sur la touche OK.
Appuyez ensuite sur la touche MENU pour valider l’opération.

- L'indication (

- Appuyez sur la touche OK pour basculer entre les opérations de

sélection et de désactivation.
Protège toutes les vidéos.
Annule la protection de toutes les vidéos.

6. Le menu de sélection déroulant s’affiche selon l'élément de menu sélectionné.

Dans ce cas, sélectionnez l’élément souhaité à l’aide des touches de

•

En général, l’affichage au format vignette et l’affichage image par image utilisent la même méthode pour les
réglages liés aux fonctions, alors que les options détaillées peuvent être différentes.

•

Les vidéos protégées s'affichent avec l'indication (

•

Si l’onglet de protection en écriture de la carte mémoire est verrouillé, vous ne pourrez pas activer la
protection de l'image.

( / )

pour sélectionner "Protect" (Protéger).

) s’affiche sur les vidéos sélectionnées.

).

direction

( / ) et de la touche OK.

French_71

options de lecture

COPIE DES VIDÉOS (VP-MX20C/MX20CH UNIQUEMENT)

Les images vidéo sont copiées sur l’emplacement de stockage de destination et les images d’origine conservées sur leur emplacement de

•

stockage source.
La copie est effectuée depuis la mémoire actuellement utilisée vers une autre mémoire. Par exemple, lorsque la mémoire intégrée est utilisée, la

•

copie est stockée sur une carte mémoire.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour allumer le caméscope à

mémoire flash.

Réglez le support de stockage approprié.

•

(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en une maintenant.)

2. Appuyez sur la touche MODE.²page 22

Permet de basculer en mode Lecture vidéo (

•

Sélectionnez les vidéos souhaitées à l’aide des touches de direction.

•

3. Appuyez sur la touche MENU.

L'écran Menu s'affiche.

•

4. Appuyez sur les touches de direction ( / ) pour sélectionner "Copy" (Copie).

5. Sélectionnez l'option de votre choix en appuyant d’abord sur les touches de direction ( / ) puis sur
la touche OK.

Élément Contenu

"This File"

(Ce fichier)

"Select Files" (Sélection

fichier)

"All Files"

(Tous les fichiers)

6. Le menu de sélection déroulant s’affiche selon l'élément de menu sélectionné. Dans ce cas, sélectionnez l’

élément souhaité à l’aide des touches de direction (

En général, l’affichage au format vignette et l’affichage image par image utilisent la même méthode pour

•

les réglages liés aux fonctions, alors que les options détaillées peuvent être différentes.
Si la carte mémoire n'est pas insérée, vous ne pourrez pas exécuter la fonction "Copy" (Copie).

•

Si le support de stockage ne dispose pas de suffisamment d’espace libre, la copie pourra s’avérer

•

impossible. Supprimez les images inutiles.
Une image copiée n’est pas protégée même lorsque l’original est spécifié comme étant protégé.

•

La copie peut prendre un certain temps selon le nombre et la taille des fichiers concernés.

•

La copie pourra ne pas fonctionner si la charge de la batterie est insuffisante. Pour effectuer une copie, il vaut mieux utiliser un adaptateur CA,

•

lorsque celui-ci est disponible, afin d’éviter les coupures de courant.
Notez que le retrait du module batterie ou le débranchement de l'adaptateur secteur CA en cours de copie de fichier risque d'endommager le

•

support de stockage.

Copie les vidéos sélectionnées.
(Disponible en mode de lecture image par image.)

Copie les vidéos individuelles.

- Pour copier les vidéos individuelles, sélectionnez les vidéos souhaitées en

appuyant sur la touche OK.

- L'indication ( ) s’affiche sur les vidéos sélectionnées.

Appuyez ensuite sur la touche MENU pour valider l’opération.

- Appuyez sur la touche OK pour basculer entre les opérations de sélection et

de désactivation.

Copie toutes les vidéos.

).

/ ) et de la touche OK.

²



page 70

French_72

INFORMATIONS RELATIVES AUX FICHIERS

•

Il est possible de visualiser les informations relatives à toutes les images.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour allumer le caméscope à
mémoire flash.

•

Réglez le support de stockage approprié.
(VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire, insérez-en
une maintenant.)

2. Appuyez sur la touche MODE. ²page 22

•

Permet de basculer en mode Lecture vidéo ( ).

3. Sélectionnez les vidéos souhaitées à l’aide des touches de direction.

4. Appuyez sur la touche OK.

Le mode de lecture des images vidéo sélectionnées est déterminé par le réglage
"Play Option" (Option lect).

5. Appuyez sur la touche MENU.
Appuyez sur les touches de direction ( / ) pour sélectionner "File Info" (Info fichier).

6.

7. Appuyez sur la touche OK.

•

Une fois l'opération validée, appuyez de nouveau sur la touche MENU.

•

Les informations liées au fichier sélectionné s’affichent comme suit :

- Date

- Duration (Durée de lecture)

- Size (Taille)

- Resolution (Résolution)

French_73

options de réglage

120
MIN

120
MIN

ExitExit

MENU

OKOK

120
MIN

120
MIN

100-0001

Video

MODIFICATION DES REGLAGES DU MENU RÉGLAGE

Vous pouvez modifier les réglages de menu pour personnaliser votre caméscope à mémoire flash.
Ouvrez l’écran de menu souhaité en suivant les étapes ci-après et modifiez-y les différents réglages.

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour allumer le caméscope à
mémoire flash.

2. Appuyez sur la touche MENU.

•

L’écran correspondant apparaît.

Appuyez sur les touches de

3.

•

Les menus en mode "Settings" (Réglage) s’affichent.

4. Sélectionnez le sous-menu et l’élément de menu de votre choix à l’aide des
touches de direction (

•

Pour revenir en mode de visualisation normale, appuyez sur la touche MENU.

•

Selon le mode sélectionné, les éléments ne sont pas tous modifiables.
(En l’absence d’un support de stockage inséré, il est impossible de sélectionner
certains éléments qui apparaîtront estompés dans le menu : "Storage"
(Stockage), "Storage Info" (Info mémoire), "Format" (Formatage) etc.)

Astuces liées à l’utilisation des touches

a.

Touche MENU : permet d’accéder à un menu et de le quitter.

b. Touches de direction (

bas, la droite et la gauche

c. Touche OK : sélectionne ou valide un menu.

Le menu de sélection déroulant s’affiche selon l'élément de menu
sélectionné. Dans ce cas, sélectionnez l’élément souhaité à l’aide des
touches de direction

direction

( / ) pour sélectionner "Settings" (Réglage).

/ ) et de la touche OK.

/ / / ) : servent à se déplacer vers le haut, le

( / )

et de la touche OK.

French_74

ELEMENTS DE MENU

•

Vous pouvez régler la date et l’heure, la langue d'affichage à l’écran ainsi que les réglages d'affichage du
caméscope à mémoire flash.

Elément Valeurs par défaut Page

Storage (Stockage)

(VP-MX20C/MX20CH uniquement)

Storage Info (Info mémoire) - 76

Format (Formatage) - 77

File No. (N° fichier) Series (Séries) 77

Time Zone (Fuseau Horaire) Home (Local) 78
Date/Time Set (Régl date/heure) 01/01/2008 00:00 80
Date Format (Format de la date) DD/MM/YY (JJ/MM/AA) 80
Time Format (Format de l’heure) 24Hr (24 h) 80

Date/Time (Date/Heure) Off (Arrêt) 80

LCD Brightness (Luminosité LCD) 0 81

LCD Colour (Couleur LCD) - 81

Beep Sound (Signal sonore) On (Marche) 81

Auto Power Off (Arrêt automatique) 5 Min 82

TV Display (Affichage TV) On (Marche) 82

Default Set (Réglage défaut) - 82

Version - 83

Menu Colour (Couleur menu) Blue (Bleu) 83

Transparency (Transparent) 0% 83

Language English 83

Demo (Démo) Off (Arrêt) 83

Ces éléments et valeurs par défaut sont susceptibles d'être modifiés sans préavis.

Memory (Mémoire int) 76

French_75

options de réglage

UTILISATION DES ELEMENTS DU MENU DE REGLAGE

Storage (

Vous pouvez sauvegarder vos fichiers de vidéo sur la mémoire intégrée ou sur une carte mémoire. Vous devez donc
sélectionner le support de stockage souhaité avant de démarrer l’enregistrement ou la lecture.

Elément Contenu

"Memory"

(Mémoire int)

(Carte SD)

Storage Info (Info mémoire)

Ceci affiche les informations relatives au stockage. Vous pouvez visualiser le support de stockage, l’espace mémoire
utilisé et l’espace mémoire disponible ainsi que la durée d’enregistrement selon la qualité.

"Memory"

(Mémoire int)

(Carte SD)

Stockage

"Card"

En l’absence de support de stockage inséré, aucun élément ne peut être sélectionné. Les éléments concernés
apparaissent alors estompés sur le menu.

Elément Contenu

"Card"

•

En l’absence de support de stockage inséré, aucun élément ne peut être sélectionné. Les éléments
concernés apparaissent alors estompés sur le menu.

•

En l’absence de support de stockage inséré, aucune sélection ne peut aboutir. Les éléments concernés
apparaissent alors estompés sur le menu.

informations concernant la carte mémoire s’affichent après la sélection de l'option "OK".

)

Affichage

à l’écran

Sélectionnez la mémoire intégrée comme support de stockage, de sorte à enregistrer ou
lire le fichier vidéo sur celle-ci. (VP-MX20C/MX20CH uniquement)

Sélectionnez une carte mémoire comme support de stockage, de sorte à enregistrer ou
lire le fichier vidéo sur celle-ci.

Affichage

à l’écran

Affiche les informations sur la mémoire liée au support de stockage intégré.
(VP-MX20C/MX20CH uniquement)

Affiche les informations relatives à la mémoire liée à la carte mémoire insérée. Aucun

Dans le cas des modèles VP-MX20/MX20H/MX20L/MX20R, les

Aucun

French_76

Format (Formatage)

La fonction de formatage efface complètement l’ensemble des fichiers et des options contenus sur le support de stockage,
dont les fichiers protégés. Vous pouvez formater (initialiser) les données d’enregistrement conservées sur le support de
stockage. Il est toutefois nécessaire de formater les supports de stockage préalablement utilisés avant de les exploiter sur le
caméscope à mémoire flash ou d’acheter de nouvelles cartes mémoire à cet effet. Ceci induit des vitesses de transfert et de
fonctionnement stables durant l’accès au support d’enregistrement.

Notez cependant que la totalité des fichiers et des données, notamment les fichiers protégés, seront supprimés à
l’issue de l’opération.

Elément Contenu

"Memory"

(Mémoire int)

"Card"

(Carte SD)

Formate le support de stockage intégré. (VP-MX20C/MX20CH uniquement) Aucun

Formate la carte mémoire. Aucun

•

Durant le formatage, ne retirez pas le support d’enregistrement et n'exécutez aucune autre opération (de type mise
hors tension de l’appareil, par exemple). Veillez également à vous servir de l’adaptateur secteur, car le support d’
enregistrement pourra être corrompu si la batterie s’épuise pendant le formatage. Si le support d’enregistrement
se corrompt, il faudra le formater à nouveau.

•

Une carte mémoire munie d’un onglet de protection réglé sur la position de verrouillage ne peut pas être formatée.

•

En l’absence de support de stockage inséré, aucune sélection ne peut aboutir. Les éléments concernés
apparaissent alors estompés sur le menu.

•

Dans le cas des modèles VP-MX20/MX20H/MX20L/MX20R, le formatage s’exécute une fois que vous avez sélectionné "OK".

Affichage à

l’écran

²

page 39

Ne formatez pas le support d’enregistrement sur l’ordinateur ou sur tout autre appareil.

AVERTISSEMENT

Assurez-vous de formater le support d’enregistrement sur un caméscope à mémoire flash.

File No. (N° fichier)

Les numéros de fichier sont attribués aux fichiers enregistrés selon leur ordre d'enregistrement.

Elément Contenu

"Series"

(Séries)

"Reset"
(Réinit.)

Attribue les numéros de fichier de la séquence même en cas de remplacement de la carte
mémoire, à la suite d'un formatage ou après la suppression de tous les fichiers. Le numéro
de fichier est réinitialisé à la création d'un nouveau dossier.

Réinitialise le numéro de fichier sur 0001 même à la suite d'un formatage, après la
suppression de tous les fichiers ou à l'insertion d'une nouvelle carte mémoire.

Lorsque vous réglez "File No." (N° fichier) sur "Series" (Séries), chaque fichier se voit attribuer un numéro différent
afin d'éviter la duplication des noms de fichier. Cela vous sera fort commode si vous souhaitez gérer vos fichiers sur
ordinateur.

Affichage à

l’écran

French_77

options de réglage

15

1/10000

1/25

C.N

Time Zone (Fuseau Horaire)

Vous pouvez aisément régler l’horloge sur l’heure locale afin d’utiliser votre caméscope à mémoire flash au gré de vos
déplacements.

Elément Contenu

"Home"

(Local)

"Visit"

(Visite)

Les paramètres d'horloge utilisés seront ceux définis dans le menu "Date/Time Set" (Régl
date/heure). Choisissez cette option lorsque vous utilisez votre caméscope à

flash pour la première fois, ou lorsque vous voulez rétablir l'horloge à son réglage d'origine.
Lorsque vous voyagez dans une région dont le fuseau horaire est différent, cette option

vous permet de définir l'heure locale sans modifier vos paramètres d'origine. L'horloge sera
automatiquement ajustée en fonction du décalage horaire.

Réglage de l’horloge selon l’heure locale ("Visit"(Visite))

Au cours de vos voyages, vous pouvez facilement adapter l’horloge au fuseau horaire
de la région que vous visitez.

1. Appuyez sur les touches de direction (
(Fuseau horaire) , puis appuyez sur la touche OK.

•

L'écran correspondant apparaît.

/ ) pour sélectionner "Time Zone"

mémoire

Affichage

à l’écran

2. Sélectionnez l'option "Visit" à l'aide des touches de direction (

définissez votre zone géographique avec cette même touche (

•

Vous pouvez vérifier le décalage horaire en basculant entre les paramètres

"Home" (Local) et "Visit"(Visite).

3. Appuyez sur la touche OK pour confirmer.

•

L'horloge est alors définie sur l'horaire du lieu de votre déplacement.

•

Lorsque "Date/Time" (Date/Heure) est défini sur "On" (Marche), l'icône
( ) est affichée à gauche de la date et de l'heure.

Vous pouvez modifier la date et l'heure dans l'écran "Date/Time set"
(Régl date/heure) du menu "Settings" (Réglage).²page 34

²

page 80

/ ) , puis

/ ).

French_78

Villes sélectionnées pour déterminer le fuseau horaire

Villes Villes

London, Lisbon Adelaide
Rome, Paris, Berlin, Stockholm, Madrid, Francfort Guam, Sydney, Brisbane
Athens, Helsinki, Cairo, Ankara Solomon Islands
Moskva, Riyadh Wellington, Fiji
Teheran Samoa, Midway
Abu Dhabi, Muscat Honolulu, Hawaii, Tahiti
Kabul Alaska
Tashkent, Carracci LA, San Francisco, Vancouver, Seattle
Calcutta, New Delhi Denver, Phoenix, Salt Lake City
Almaty, Kathmandu Chicago, Dallas, Houston, Mexico City
Dacca
Yangon Caracas, Santiago
Bangkok Buenos Aires, Brasilia, Sao Paulo
Hong Kong, Beijing, Taipei, Singapore, Manila Fernado de Noronha
Seoul, Tokyo, Pyongyang Azores, Cape Verde

New York, Miami, Washington D.C., Montréal, Atlanta

French_79

options de réglage

Date/Time Set (Régl date/heure)

Configurez la date et l’heure en cours de sorte que la date et l’heure auxquelles vous effectuez un enregistrement soient
correctement enregistrées. ²page 34

Date Format (Format de la date)

Vous pouvez choisir le format d’affichage de la date.

Elément Contenu Affichage à l’écran
"YY/MM/DD" (AA/MM/JJ) La date s’affiche au format année/mois/jour. -
"DD/MM/YY" (JJ/MM/AA) La date s’affiche au format jour/mois/année. -
"MM/DD/YY" (MM/JJ/AA) La date s’affiche au format mois/jour/année. -

Time Format (Format de l'heure)

Vous pouvez choisir le format d’affichage de l’heure.

Elément Contenu Affichage à l’écran

"12 Hr" (12 h)
"24 Hr" (24 h)

Date/Time (Date/Heure)

Vous pouvez régler l'affichage de la date et de l'heure sur l'écran LCD.

•

Avant d’utiliser la fonction "Date/Time"(Date/Heure), il faut d’abord régler la date et l'heure. ²page 34

Elément Contenu Affichage à l’écran

"Off" (Arrêt) La date et l'heure ne s'affichent pas.

"Date" La date s'affiche.

"Time" (Heure) L'heure s'affiche.

"Date & Time"

(Date/Heure)

•

Le format de date/heure est "01/01/2008 00:00" dans les conditions suivantes :

- L'enregistrement vidéo a été effectué avant de régler la date/l'heure du caméscope à mémoire flash.

- La batterie rechargeable intégrée est faible ou épuisée.

•

Cette fonction dépend du réglage "Date Format" (Format de la date).

L’heure s’affiche au format de 12 heures. ­L’heure s’affiche au format de 24 heures. -

Aucun

01/01/2008

00:00

La date et l'heure s'affichent.

01/01/2008 00:00

French_80

LCD Brightness (Luminosité LCD)

1

15

0

1.JAN.2008 12:00

1

C.N

0

0

•

Vous pouvez régler la luminosité de l'écran LCD pour compenser l'éclairage
ambiant.

•

Appuyez sur la touche de direction (
et sur la touche de direction (

•

Un écran LCD plus lumineux consomme davantage d’énergie de la batterie.

•

Si vous réglez la luminosité de l'écran LCD lorsque l'éclairage ambiant

) pour renforcer la luminosité de l'écran

) pour assombrir celui-ci.

est trop lumineux, il vous sera difficile de visualiser l’écran en intérieur.

•

La luminosité de l'écran LCD n'affecte en rien la luminosité des images à stocker.

•

Vous pouvez régler la valeur du paramètre LCD Brightness (Luminosité
LCD) dans une plage comprise entre -15 et 15.

LCD Colour (Couleur LCD)

•

Vous pouvez varier la nuance des couleurs à l’écran grâce à une variété d’options
de couleurs proposées, en ajustant le pourcentage du rouge et du bleu au sein d’
une couleur.

•

Lorsque vous réglez la plage des couleurs rouge et bleu, plus le chiffre est élevé
plus l'écran LCD est lumineux.

•

Vous pouvez régler la couleur de l’écran LCD (rouge/bleu) sur une valeur
comprise entre -15 et 15, à l’aide des touches de direction (

/ ).

Le réglage des couleurs de l'écran LCD n'affecte pas les enregistrements.

Beep Sound (Signal sonore)

Vous pouvez activer ou désactiver le signal sonore. Si un signal retentit lors d'une opération liée aux réglages de menu, le
réglage concerné sera activé.

Elément Contenu

"Off" (Arrêt) Désactive la fonction.

"On" (Marche)

•

•

•

Lorsque cette fonction est activée, un signal sonore retentit à chaque fois que vous
appuyez sur une touche.

Lorsque le signal sonore est désactivé, le son de la mise sous/hors tension l’est également.
Le signal sonore est désactivé lors de l’enregistrement en mode vidéo.
Si vous insérez une prise AV dans le caméscope à mémoire flash, le bip sonore sera automatiquement désactivé

Affichage à

l’écran

French_81

.

options de réglage

Auto Power Off (Arrêt automatique)

Pour économiser la batterie, vous pouvez activer la fonction "Auto Power Off" (Arrêt automatique), qui permet
d'éteindre le caméscope à mémoire flash lorsque celui-ci n'est pas utilisé pendant un certain temps.

Elément Contenu

"Off" (Arrêt) Le caméscope à mémoire flash ne s'éteint pas automatiquement.

"5 Min"

La fonction Arrêt automatique ne fonctionne pas dans les situations suivantes.

- lorsqu’un câble USB est branché.

- lorsque le caméscope à mémoire flash est connecté à l’adaptateur secteur.
(Il devient impossible de sélectionner l’élément, qui s’affiche en mode estompé dans le menu.)

A des fins d’économie d'énergie, le caméscope à mémoire flash s’éteint automatiquement
au bout de 5 minutes d’inactivité en mode Veille sur l'index des vignettes.

TV Display (Affichage TV)

•

Vous pouvez sélectionner le chemin de sortie de l'affichage à l'écran.

Elément Contents

"Off" (Arrêt)

"On"

(Marche)

L'affichage à l’écran n’apparaît que sur un écran LCD.
L'affichage à l’écran apparaît à l’écran LCD et le moniteur de télévision.

(Connexion à un téléviseur

page 93)

²

Default Set (Réglage défaut)

Vous avez la possibilité de réinitialiser le caméscope à mémoire flash sur ses réglages par défaut (spécifiés en usine).
La réinitialisation du caméscope à mémoire flash sur ses valeurs par défaut n'affecte pas la qualité des images enregistrées.

Une fois le caméscope à mémoire flash réinitialisé sur ses valeurs d’origine, réglez les options "Time Zone"
(Fuseau horaire) et "Date/Time Set" (Régl date/heure).

pages 34

²

Affichage à

l’écran

Affichage à

l’écran

French_82

Version

Les informations relatives à la version peuvent être modifiées sans préavis.

Menu Colour (Couleur menu)

Vous pouvez sélectionner la couleur de menu de votre choix pour afficher le menu.

•

"Blue" (Bleu)  "Pink" (Rose)  "Purple" (Violet)  "Orange" (Orange)



"Green" (Vert)

Transparency (Transparent)

Vous pouvez sélectionner la transparence de votre
choix pour afficher le menu.

•

"0%" "20% "  "40%"  "60%"

Language

Vous avez la possibilité de choisir la langue d'affichage
des menus et des messages. ²page 36

<Transparence 60%><Transparence 0%>

Demo (Démo)

La démonstration vous montre automatiquement les principales fonctions de votre caméscope à mémoire flash afin
que vous puissiez les maîtriser plus facilement.

Elément Contenu

"Off" (Arrêt)
"On" (Marche)

•

La démonstration est lancée dans les cas suivants :

- Immédiatement après le réglage de "Demo" (Démo) sur "On" (

- Lorsque la fonction "Auto power off" (Arrêt automatique) est spécifiée sur "Off" (

•

Vous arrêtez la démonstration temporairement en appuyant sur certaines touches, notamment la touche MENU,
les touches de direction et la touche de démarrage/arrêt de l’enregistrement.

•

Lorsque la fonction d’arrêt automatique "Auto power off" (Arrêt automatique) est réglée sur "5 Min", elle est
prioritaire par rapport à la fonction de démonstration. Si vous exécutez la fonction de démonstration, il faudra dés­activer la fonction d’arrêt automatique. ²page 82

•

Appuyez sur la touche MENU et maintenez-la enfoncée pendant 5 secondes en mode VLLE pour exécuter immédiatement la
fonction Démonstration.

Désactive la fonction.
Active le mode de démonstration et affiche différentes fonctions sur l’écran LCD.

Marche

).

utes d'inactivité en mode STBY.

Arrêt

Affichage à

l’écran

), au bout de 5 min-

French_83

raccordement à un ordinateur

+

Ce chapitre vous explique comment relier un ordinateur au caméscope à l'aide du câble USB pour effectuer différentes fonctions.

- Pour brancher un câble USB sur un ordinateur, reportez-vous aux instructions d'installation du logiciel et aux
caractéristiques techniques de l’ordinateur.

TRANSFERT D'UN FICHIER ENREGISTRÉ VIA UNE CONNEXION USB

•

Le caméscope prend en charge les normes USB 1.1 et 2.0 (selon les spécifications de l'ordinateur).

•

Vous pouvez transférer un fichier enregistré sur une carte mémoire vers un ordinateur via une connexion USB.

Débit de la connexion USB en fonction du système

•

La connexion USB à haut débit est prise en charge par les pilotes de périphérique
Microsoft (Windows) uniquement.

•

Windows 2000 : connexion USB à haut débit sur un ordinateur équipé du Service Pack 4
ou d'une version ultérieure.

•

Windows XP : connexion USB à haut débit sur un ordinateur équipé du Service Pack 1 ou
d'une version ultérieure.

•

Windows VISTA : connexion USB à haut débit sur un ordinateur équipé du Service Pack 1 ou d'une version ultérieure.

CyberLink MediaShow4

Configuration système

CyberLink MediaShow4 nécessite la configuration suivante.

Processeur Intel® Pentium® 4, 3,0 GHz/AMD minimum recommandé

OS

(Système d’exploitation)

Mémoire RAM 512 Mo (1 Go minimum recommandé)

Résolution 800 x 600, couleur 16 bits ou plus

USB USB 2.0 à haut débit

VGA

Divers

Support de stockage

Windows Vista / XP (Windows XP Service Pack 2)
* Une installation standard est recommandée.
Le fonctionnement n'est pas garanti en cas de mise à niveau des systèmes d’exploitation mentionnés ci­dessus.

Processeur Intel 945GM ou supérieur
Processeur NVIDIA Geforce 6600 ou supérieur
Processeur ATI Radeon X1600 ou supérieur

- Sur un système graphique de faible performance, l’exécution de MediaShow4 risque de causer des erreurs ou
d’empêcher l'application de certains effets graphiques.

Internet Explorer 5.5 ou version ultérieure, DirectX 9.0 ou version ultérieure
DVD+R/RW, DVD-R/RW

Pour les détails concernant les graveurs DVD/CD compatibles, consultez le site Web de CyberLink :
http://www.gocyberlink.com/english/products/powerproducer/2_gold/comp_dvd_drives.jsp

French_84

•

Les configurations système mentionnées ci-dessus sont recommandées. Cependant, il n'est pas garanti que les
opérations soient effectuées correctement, même sur des systèmes répondant aux exigences.

•

Sur un ordinateur Macintosh, vous pouvez également transférer les données via un câble USB, mais le logiciel
CyberLink DVD Suite fourni n’est pas compatible Macintosh. Sur un ordinateur Macintosh, il est possible de charger
des enregistrements à l'aide de l'application iMovie.

•

Le présent caméscope à mémoire flash ne peut servir de périphérique de stockage amovible que sur les ordinateurs
exécutant les systèmes d’exploitation Macintosh OS (version 10.3 ou ultérieure) et Windows 2000.

Sur un ordinateur plus lent que ce qui est recommandé, la lecture vidéo risque de sauter des images et de

•

fonctionner de façon imprévue.
Sous XP/Vista, connectez-vous en tant qu’administrateur (administrateur de l’ordinateur ou utilisateur

•

bénéficiant de privilèges équivalents) pour installer le pilote.
Vérifiez le support de stockage du caméscope à mémoire flash avant de relier le câble USB.

•

Si aucune carte mémoire n'est insérée ou si une carte mémoire non formatée est introduite, votre ordinateur
ne reconnaîtra pas votre caméscope comme un support amovible.
Si vous déconnectez le câble USB de l'ordinateur ou du caméscope pendant le transfert de données, le

•

transfert sera interrompu et les données pourront être endommagées.
Si vous connectez le câble USB à un ordinateur en utilisant un concentrateur USB ou d'autres périphériques

•

en même temps, vous risquerez de créer un conflit et de provoquer des dysfonctionnements. Si tel est le
cas, retirez tous les autres périphériques USB et réessayez de vous connecter.
Intel® Pentium III® et Pentium ®4 sont des marques déposées d'Intel Corporation.

•

Windows® est une marque déposée de Microsoft® Corporation.

•

Toutes les autres appellations et marques appartiennent à leurs propriétaires respectifs.

•

Le logiciel CyberLink MediaShow4 est optimisé pour les processeurs Intel Core 2 Duo, les processeurs

•

prenant en charge MMX, SSE, SSE2, 3DNow! et la technologie HyperThreading de Intel.
DirectX est nécessaire au bon fonctionnement de CyberLink MediaShow4. Le composant est

•

automatiquement installé durant l’installation de ce logiciel.
La configuration système citée plus haut ne garantit pas le bon fonctionnement des logiciels fournis sur tous

•

les ordinateurs satisfaisant à ces exigences.
Nous vous conseillons d'utiliser l'adaptateur CA comme source d’alimentation plutôt que le module batterie.

•

French_85

raccordement à un ordinateur

INSTALLATION DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 est un logiciel facile à utiliser pour effectuer le montage des fichiers MPEG, AVI et autres
fichiers vidéo, des images figées et d'autres contenus afin de créer une vidéo. Ce logiciel est doté d'une interface
qui permet d'éditer les fichiers en mode chronologique ou storyboard, de conserver une qualité d'image supérieure,
d'utiliser la technologie SVRT (Smart Video Rendering Technology) pour un rendu haut débit, et offre une pléiade
d’autres fonctions d'édition de vidéo avancées. Ce manuel fait uniquement référence à l'installation du logiciel et la
connexion à l'ordinateur. Pour plus de détails concernant ce logiciel, reportez-vous au guide d'aide en ligne “ Online
help/Readme “ du CD CyberLink MediaShow4.

Avant de commencer :

Fermez toutes les applications en cours.
(Vérifiez dans la barre d'état qu'aucune autre application n'est en cours d'utilisation.)

Chargez dans l’ordinateur le CD-ROM CyberLink MediaShow4.

1.

L'écran d'installation apparaît au bout de quelques secondes.

•

Si l'écran d’installation ne s'affiche pas, double-cliquez sur l'icône du CD-ROM
dans votre poste de travail.
Cliquez sur " Install Now "(Installer maintenant).

•

2.

Sélectionnez la langue souhaitée et cliquez sur OK.

L’écran relatif au processus d’installation du logiciel “CyberLink MediaShow 4.0”

3.

s’affiche.

•

Cliquez sur " Next " (Suivant).

4. L'écran “ License Agreement “ (Accord de licence logicielle) apparaît.
Cliquez sur " Yes " (Oui).

•

2

3

4

French_86

5. L'écran “ Customer Information “ (Informations clients) “ apparaît.

•

Cliquez sur " Suivant ".

5

L'écran “ Choose Destination Location “ (Choisir l’emplacement de destination)

6.

apparaît.

Sélectionnez l’emplacement de destination dans lequel vous voulez installer le

•

logiciel.
Cliquez sur " Next " (Suivant).

•

7.

La mention “ Setup Complete “ (Installation terminée) s’affiche.

Cliquez sur " Finish " (Terminer).

•

L’icône de " CyberLink MediaShow4 " (CyberLink Media Show) est créée sur le

•

Bureau.

• Si vous installez un logiciel déjà installé, le programme de désinstallation sera lancé.

Dans ce cas, réinstallez le programme une fois la désinstallation terminée.

• Ce manuel couvre uniquement l'installation du logiciel et la connexion à l’ordinateur.

Pour plus de détails concernant ce logiciel, reportez-vous au guide d'aide en ligne
du CD CyberLink MediaShow4.

6

7

“ Online help/Read me “

French_87

raccordement à un ordinateur

RACCORDEMENT DU CABLE USB

Reliez le câble USB pour copier les vidéos stockées sur un support d’enregistrement sur l’ordinateur et vice versa.
Lorsque le câble USB est connecté en mode Enregistrement/Lecture, l'appareil passe immédiatement en mode
USB.

1. Raccordez le caméscope à mémoire flash à votre ordinateur via un câble USB.

•

N’appliquez de force excessive sur la prise USB lorsque vous insérez ou
retirez celle-ci.

•

Vérifiez la direction d'insertion de la prise USB avant de l'insérer.

•

Il est recommandé d’utiliser un adaptateur secteur comme source
d’alimentation plutôt qu’une batterie.

•

Lorsque le câble USB est connecté, la mise sous/hors tension du caméscope
provoque des dysfonctionnements sur l’ordinateur.

Ordinateur

Débranchement du câble USB

Avant de charger ou décharger des supports d’enregistrement ou d'éteindre l’ordinateur, il faut d’abord déconnecter
le câble USB et mettre le caméscope à mémoire flash hors tension. Après avoir effectué le transfert de données, vous
devez débrancher le câble de la manière suivante :

1. Cliquez sur l'icône “ Déconnexion ou éjection de matériel “ dans la barre des tâches.

2. Sélectionnez “ Périphérique de stockage de masse USB “ ou “ Disque USB “, puis

cliquez sur “ Arrêter “.

3. Cliquez sur “ OK “.

4. Débranchez le câble USB du caméscope à mémoire flash et de l'ordinateur.

•

Si vous déconnectez le câble USB de l'ordinateur ou du caméscope pendant le transfert de données, la
transmission de données s'interrompra et les données pourront être endommagées.

•

Si vous branchez le câble USB sur un ordinateur via un concentrateur USB ou si vous connectez simultanément
le câble USB avec d'autres périphériques USB, le caméscope pourra ne pas fonctionner correctement. Le cas
échéant, débranchez tous les appareils USB de l’ordinateur et raccordez à nouveau le caméscope à mémoire flash.

Caméscope à
mémoire flash

Câble USB

French_88

AFFICHAGE DU CONTENU DU SUPPORT DE STOCKAGE

1. Faites glisser l'interrupteur marche/arrêt vers le bas pour allumer le

caméscope à mémoire flash.

•

Sélectionnez le support de stockage approprié. ²page 37
(VP-MX20C/MX20CH uniquement)
(Si vous souhaitez effectuer l'enregistrement sur une carte mémoire,
insérez-en une maintenant.)

2. Branchez le caméscope à mémoire flash sur votre ordinateur via un câble

USB.²page 88

•

Vérifiez la connexion USB sur le moniteur LCD.

Si vous utilisez Windows® XP, Vista :

•

La fenêtre du " Disque amovible " apparaît à l'écran après un court
moment.

•

Sélectionnez " Ouvrir les dossiers avec Windows Explorer pour visionner les
fichiers " puis cliquez sur " OK ".

Si vous utilisez Windows® 2000 :

a. Double-cliquez sur l'icône de “ Poste de travail “ sur le bureau.

L'icône de “ Disque amovible “ représentant le support de stockage sur le
caméscope à mémoire flash apparaît dans la fenêtre “ Poste de travail “.

b. Double-cliquez sur l'icône de “ Disque amovible “.

3. Les dossiers contenus sur le support de stockage apparaissent.

•

Certains types de fichiers sont stockés dans des dossiers différents.

•

Si la fenêtre " Disque amovible " n'apparaît pas, vérifiez la connexion
(page 88) ou recommencez les étapes 1 et 2.

•

Si le disque amovible ne s'affiche pas automatiquement, ouvrez le
dossier du disque amovible à partir du Poste de travail.

•

Votre ordinateur ne reconnaît qu'un seul support de stockage (mémoire
ou carte intégrée) à la fois lié au caméscope. Si vous n'arrivez pas à
détecter le disque amovible que vous recherchez, il faudra changer le
réglage de stockage (mémoire/carte intégrée) de votre caméscope.

²

page 37 (VP-MX20C/MX20CH uniquement).

VIDEO

Vidéo

MISC

French_89

raccordement à un ordinateur

Organisation des dossiers et des fichiers du support de stockage

•

L'organisation des dossiers et des fichiers de la mémoire intégrée ou de la carte mémoire est présentée ci-après.

•

Evitez de modifier ou de supprimer le nom d'un dossier ou d'un fichier de façon arbitraire. L’élément concerné
risque de devenir illisible.

Fichier vidéo (H.264)

Les noms d'images vidéo de qualité SD sont au format SDV_####.MP4 et ceux
des images vidéo de fichier Web au format WEB_####.MP4.
Le numéro de fichier est automatiquement incrémenté lorsqu'un nouveau fichier
vidéo est créé.
Un même dossier peut contenir jusqu'à 9999 fichiers. Au-delà de 9999 fichiers,
un nouveau dossier est créé.

Format d'image

vidéos

•

Les vidéos sont compressées au format H.264. L’extension du fichier correspondante est " .MP4 ".

•

La taille de l’image est de 720 x 576(50i) ou 640 x 480 (WEB). ²page 61

•

A la création du 9999e fichier dans le 999e dossier (par ex., SDV_9999.MP4 est créé dans le 999e dossier
VIDEO), il n’est plus possible de créer de nouveau dossier. Vous devez alors copier les fichiers sur votre
ordinateur et formater la carte SD.

•

Vous pouvez modifier le nom d'un fichier ou d'un dossier contenu sur le support de stockage à l'aide d'un
ordinateur.
Il se peut que le caméscope à mémoire flash ne reconnaisse pas les fichiers modifiés.

•

Vous avez la possibilité d’utiliser votre caméscope à mémoire flash comme une mémoire auxiliaire. Vous
pouvez de ce fait stocker les données générales sur le support de stockage du caméscope à mémoire
flash.

VIDEO

100VIDEO
SDV_0001.MP4

WEB_0002.MP4
SDV_0003.MP4
SDV_0004.MP4
WEB_0005.MP4

French_90

TRANSFERT DE FICHIERS DU CAMESCOPE A MEMOIRE FLASH VERS VOTRE ORDINATEUR

Vous pouvez copier des vidéos sur votre ordinateur pour les reproduire.

1. Exécutez la procédure décrite à la section “ AFFICHAGE DU CONTENU DU

SUPPORT DE STOCKAGE “. ²page 89

•

Les dossiers contenus sur le support de stockage s’affichent.

2. Créez un nouveau dossier, saisissez un nom de fichier et double-cliquez sur celui-ci.

3. Sélectionnez le dossier à copier, puis effectuez-en un glisser-déposer dans le dossier

de destination.

•

Le dossier est copié depuis le support de stockage (carte mémoire (de tous
modèles) ou mémoire intégrée (VP-MX20C/MX20CH)) sur l’ordinateur.

•

Il ne faut ni déplacer ni renommer les dossiers et fichiers du caméscope après leur
transfert. Si vous modifiez le nom initialement attribué aux dossiers et fichiers du
caméscope, ces derniers ne seront plus reconnus par la mémoire de l'appareil et
ils ne pourront pas être lus.

•

Si votre caméscope ne reconnaît pas la mémoire intégrée ou la carte SD, vous
devrez formater ces supports à l'aide du caméscope.

Reproduction de fichiers sur l’ordinateur

Exécutez le logiciel CyberLink MediaShow4 fourni pour reproduire les vidéos sur l’ordinateur.
Les vidéos enregistrées sur votre caméscope à mémoire flash risquent de ne pas se reproduire via d’autres programmes.

•

Sur un ordinateur Macintosh, vous pouvez également transférer les données via un câble USB, mais le
logiciel CyberLink DVD Suite fourni n’est pas compatible Macintosh. Sur un ordinateur Macintosh, il est
possible de charger des enregistrements à l'aide de l'application iMovie.

•

Le présent caméscope à mémoire flash ne peut servir de périphérique de stockage amovible que sur les
ordinateurs exécutant les systèmes d’exploitation Macintosh OS (version 10.3 ou ultérieure) et Windows 2000.

French_91

raccordement à un ordinateur

TELECHARGEMENT DE VIDÉOS VIDEO DU CAMESCOPE A MEMOIRE FLASH VERS YouTube

Vous avez la possibilité de connecter le caméscope à l’ordinateur afin d’effectuer directement vos téléchargements
dans YouTube via le logiciel CyberLink MediaShow4.
Si vous êtes un utilisateur Mac, vous pourrez télécharger vos contenus dans YouTube à l’aide de
iMovie.

1.

Branchez le caméscope à mémoire flash sur votre ordinateur via un câble USB. ²page 88

2.

Installez le logiciel CyberLink MediaShow4 fourni puis passez en mode Vidéo.²pages 86 et 87

3. Cliquez sur Import (Importer) sur l’écran principal.

•

Ouvrez un dossier depuis le disque amovible de gauche et sélectionnez les fichiers de votre choix.

4.

Cliquez ensuite sur Import all (Importer tout) ou Import

selected

l’importation de fichiers de vidéos.

•

•

5.

Cliquez sur l’icône de raccourci YouTube dans l’onglet Share
(Partager).

•

•

6.

La fenêtre "Video Upload" (Charger

GGGGGG

la vidéo) apparaît, dans laquelle
vous pouvez suivre les instructions à l’écran pour charger les vidéos par ordre.

You Tube

Broadcast Yourself

(Importer élément sélectionné) afin de lancer

Selon votre choix, tous les fichiers ou seuls les fichiers
sélectionnés sont chargés.
Cliquez sur "Back" (Retour) pour revenir sur la page d’accueil.

Vous affichez la boîte de dialogue
de connexion ou de souscription.
Connectez-vous d’abord à
un site YouTube puis cliquez
sur la commande
(Chargement) située dans le coin
supérieur droit du menu principal.

TM

"

Upload

"

YouTube est un site Web de partage de vidéos qui permet aux utilisateurs de charger, visionner et partager des vidéos.

•

Basé à San Bruno, en Californie, ce service fait appel à la technologie Adobe Flash pour afficher une grande variété
de contenus vidéo générés par les utilisateurs, dont des vidéos, des téléinserts et des vidéos musicales ainsi que des
contenus amateur tels que des blogs vidéo ou des vidéos courtes originales.
http: //www.youtube.com/

•

French_92

raccordement à d’autres périphériques

Vous pouvez visionner les vidéos enregistrées sur un large écran en raccordant le caméscope à mémoire flash à un
téléviseur.

CONNEXION A UN TELEVISEUR

•

Pour lire vos enregistrements, le téléviseur connecté doit être compatible avec la norme PAL. ²page 99

•

Nous vous recommandons d'utiliser l'adaptateur secteur comme source d’alimentation du caméscope à mémoire
flash.

Utilisez le câble vidéo fourni pour
raccorder le caméscope à mémoire flash
au téléviseur comme suit :

1. Branchez l'extrémité du câble vidéo

doté d'une fiche unique dans la prise
vidéo du caméscope à mémoire flash.

2. Connectez l'autre extrémité au

téléviseur via les prises vidéo (jaune) et
audio gauche (blanche) / droite (rouge).

•

Pour plus de détails sur les connexions, reportez-vous au
manuel d'utilisation de votre téléviseur.

•

Veillez à ce que le volume du téléviseur soit au niveau
minimum avant d’effectuer le raccordement, au risque de
générer un bruit de ronronnement en provenance des haut­parleurs du téléviseur.

•

Raccordez avec soin les câbles d'entrée et de sortie
aux prises correspondantes de l'appareil utilisé avec le
caméscope à mémoire flash.

Téléviseur normal

Caméscope à mémoire flash

Circulation des signaux

Type stéréo

VIDEOAUDIO

LR

WRR

Y

Jaune

White

Blanc

Ye ll ow

Red

Rouge

Câble vidéo

Type monaural

Blanc

White

W

VIDEOAUDIO

Jaune

Ye ll ow

Y

French_93

VISIONNAGE SUR UN ECRAN DE TELEVISION

1.

Allumez le téléviseur et réglez le sélecteur d'entrée sur la connexion d’entrée à laquelle le caméscope à mémoire flash est relié.

•

Ceci est souvent désigné par "ligne". Reportez-vous au guide d'utilisation du téléviseur pour plus de détails sur
la sélection de l’entrée.

2. Mettez le caméscope à mémoire flash sous tension.

•

Faites glisser l’interrupteur marche/arrêt vers le bas et appuyez sur la touche MODE pour régler le mode
Player (Lecteur) ( ) ²page 22

•

L’image affichée par le caméscope à mémoire flash apparaît sur l’écran du téléviseur.

•

Vous pouvez aussi contrôler l’image affichée sur l’écran LCD du caméscope à mémoire flash.

3. Lancez la lecture.

•

Vous pouvez exécuter les opérations de lecture, d'enregistrement ou de configuration de menu tout en
regardant l'écran du téléviseur.

•

Si vous tentez de lire une vidéo protégée contre la copie, aucune image n'apparaîtra à l'écran du téléviseur.

•

Les informations en cours d’enregistrement sur le caméscope à mémoire flash apparaissent sur le moniteur de télévision.
Vous pouvez aussi n’afficher qu’une partie des informations ou éteindre l'écran. Reportez-vous à la section “ACTIVATION/
DESACTIVATION DES INDICATIONS D’ECRAN ( ) “ en page 27, puis appuyez sur la touche
afin de faire basculer l’état de l'écran.

•

Lorsque la fonction
le moniteur du téléviseur.

•

La proximité du caméscope à mémoire flash avec d'autres périphériques ou le niveau sonore trop élevé de celui-ci
peuvent provoquer un bruit de ronronnement.
Dans ce cas, il faut veiller à gardez le caméscope à mémoire flash raisonnablement éloigné des périphériques connectés.

•

Lorsque le câble AV est branché sur le caméscope à mémoire flash, le haut-parleur intégré est automatiquement désac­tivé et vous ne pouvez pas ajuster la barre de réglage du volume.

Affichage de l’image en fonction du format de l'écran LCD ou du moniteur TV

16:9

4:3

TV Display" (Affichage TV) est réglée sur "Off" (Arrêt), l’affichage à l’écran n’apparaît pas sur

"

²

page 82

Enregistrement LCD TV

Reportez-vous à la page 61 pour les détails sur le réglage" 16:9 Wide" (16:9).

ICONE Sujet

French_94
