SAMSUNG MH026FEEA User Manual

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
ISTRUZIONI PER L’USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG

ENGLISH

√¢∏°π∂™ Ã∏™∆∏

MH023FEEA
MH026FEEA
MH035FEEA

Free Joint Multi Air Conditioner

Acondicionador de aire libre del empalme multi

Climatiseur Free Joint Multi

Aria condizionata Free Joint Multi

(Refroidissement et Chauffage)

(Raffreddamento e Riscaldamento)

Free Joint Multi ar condicionado

Free Joint Multi Klimaanlage (Kühlen und Wärmen)

¶ФПП·Пfi ∫ПИМ·ЩИЫЩИОfi ªЛ¯¿УЛМ· ∂ПВ‡ıВЪЛ˜ ŒУˆЫЛ˜ (æ‡Í˘ - £¤ÚÌ·ÓÛ˘)

(Cool and Heat)

(Refrigeración y Calefacción)

(Refrigeração e Aquecimento)

ESPAÑOL

FRANÇAIS

ITALIANO

PORTUGUÊS

DEUTSCH

E§§HNIKA

Register your product at www.samsung.com/global/register

Safety Precautions

The following safety precautions must be taken when using your air conditioner.

WARNING

DURING OPERATION

Risk of electric shock. • Can cause injury or death. • Disconnect all
remote electric power supplies before servicing, installing or cleaning.

• This must be done by the manufacturer or its service agent or a similar
qualified person in order to avoid a hazard.

◆ Users of this product are cautioned not to attempt repair of this product
at their own discretion. Instead, they are requested to directly contact a
designated service center or the outlet at which the product was
purchased.

◆ Never spill any kind of liquid into the unit. Should this happen, unplug
or main switch off the unit and contact an authorized service center.

◆ Do not insert anything between the air outlet blades because the inner
fan may be damaged and could cause injury. Keep children away from
the unit.

◆ Do not place any obstacles in front of the unit.

◆ Do not spray liquid of any kind into the indoor unit. Should this happen,

switch off the breaker used for your air conditioner and contact your
installation specialist.

◆ Make sure that the unit is correctly ventilated at all times:
Do not place clothing or other materials over it.

◆ If the wireless remote control will not be used for a long time, remove
the batteries. (If applicable)

◆ When using a wireless remote control, the distance should not be more
than 7 meters from the air conditioner. (If applicable)

D

ISPOSING OF THE UNIT

OTHERS

E-

2

◆ Before throwing out the device, it is necessary to pull back the battery
cells and get rid of them safely for recycling reasons.

◆ When you need to dispose of the unit, consult your dealer. If pipes are
removed incorrectly, refrigerant may blow out and come into contact
with your skin, causing injury. Releasing refrigerant into the atmosphere
also damages the environments.

◆ Please recycle or dispose of the packaging material for this product in
an environmentally responsible manner.

◆ Never store or ship the air conditioner upside down or sideways to
avoid damage to the compressor.

◆ The appliance is not intended for use by young children or infirm
persons without supervision: Young children should be supervised to
ensure that they do not play with the appliance.

◆ Max current is measured according to IEC standard for safety and
current is measured according to ISO standard for energy efficiency.

Contents

◆

P

REPARING YOUR AIR CONDITIONER

■ Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ View of the Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Wireless Remote Controller-Buttons and Display . . . . . . . . . . . 6

■ The Receiver & Display Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

■ Wired Remote Controller-Buttons and Display . . . . . . . . . . . . . 8

■ Centralized Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Function Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

◆

R

ECOMMENDATIONS FOR USE

■ Operating Recommendations . . . . . . . . . . . . . . . . . . . . . . . . . 11

■ Temperature and Humidity Ranges . . . . . . . . . . . . . . . . . . . . 12

■ Cleaning Your Air Conditioner . . . . . . . . . . . . . . . . . . . . . . . . . 13

■ Solving Common Problems . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ENGLISH

Correct Disposal of This Product

(Waste Electrical & Electronic Equipment)

(Applicable in the European Union and other European countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable
reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government
office, for details of where and how they can take this item for environmentally safe recycling.

Business users should contact their supplier and check the terms and conditions of the purchase contract.
This product should not be mixed with other commercial wastes for disposal.

E-

3

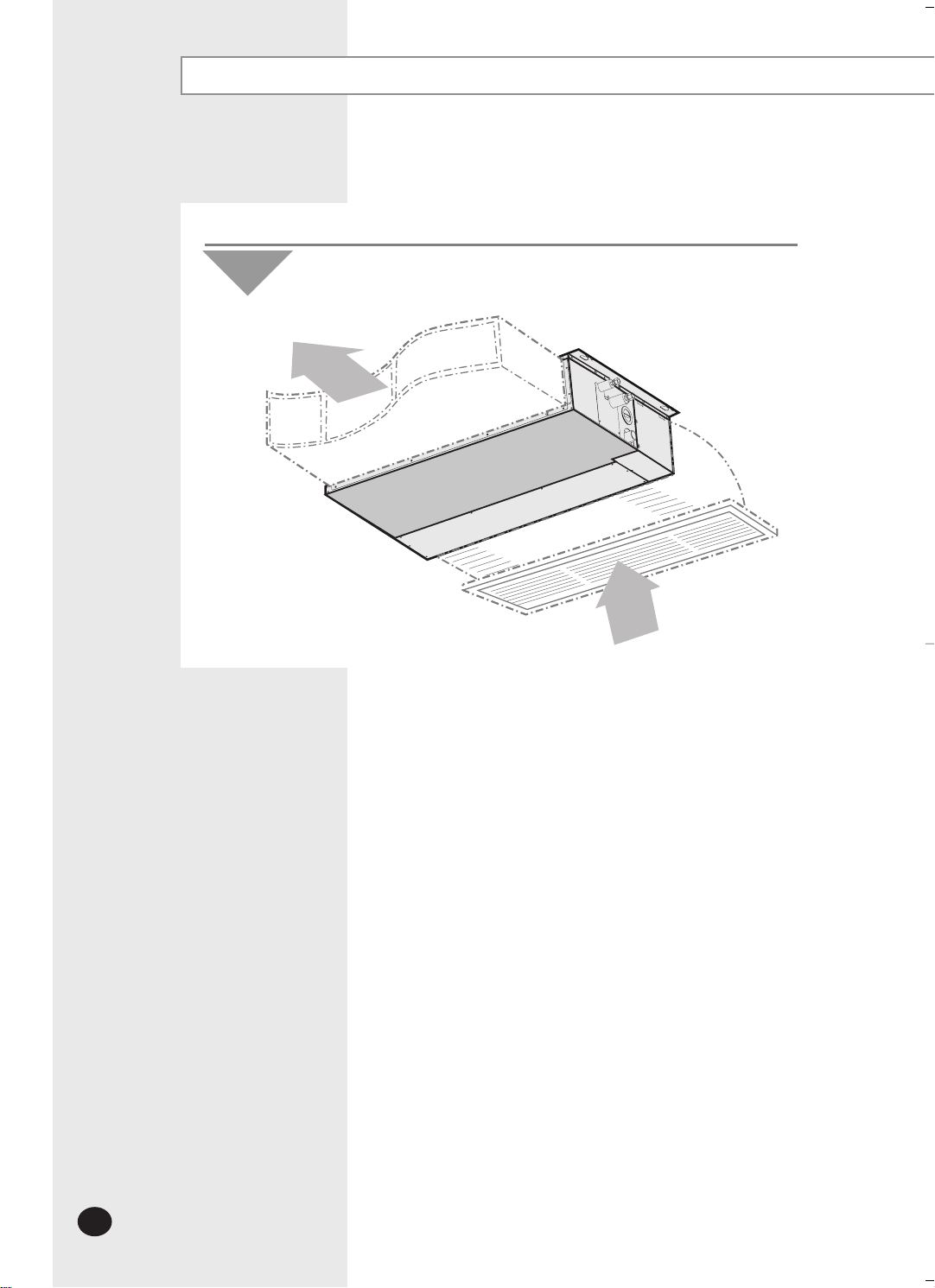

View of the Unit

The figures are shown in this instruction may differ from yours depending on the model.

Indoor Unit

Air
outlet

Air
inlet

E-

4

ENGLISH

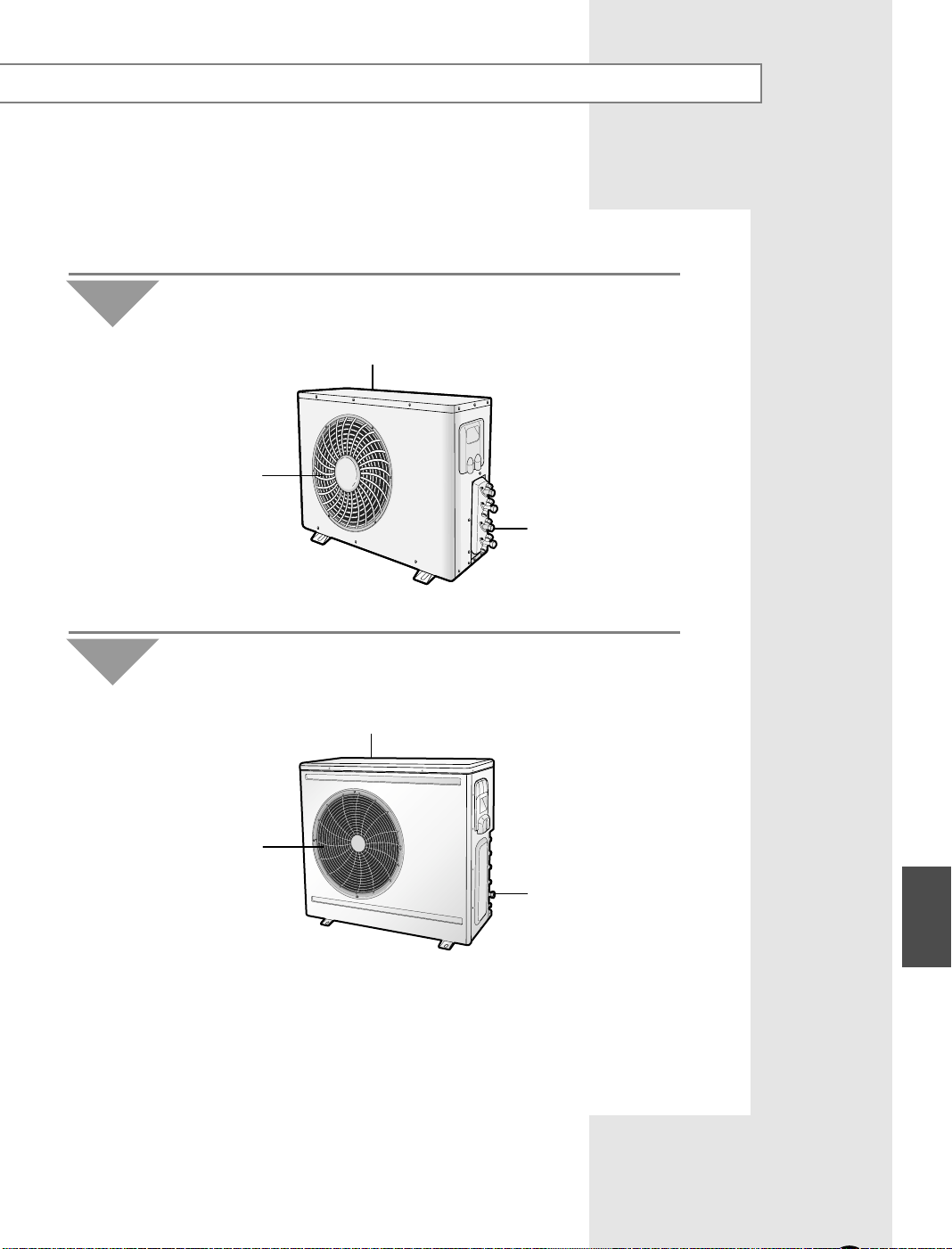

Outdoor Unit

Outdoor Unit

MH040FXEA2 MH052FXEA2

Air Inlet (Rear)

Air Outlet

Connection Valve

MH068FXEA4 MH080FXEA4

Air Inlet (Rear)

NNNNoooottttee

Air Outlet

Connection Valve

◆

ee

If the heat exchanger in the outdoor unit gets dusty, cooling efficiency may fall. So clean the
heat exchanger with water when it becomes dirty. However, be careful when you wash the
surface of the heat exchanger because it is very sharp.

E-

5

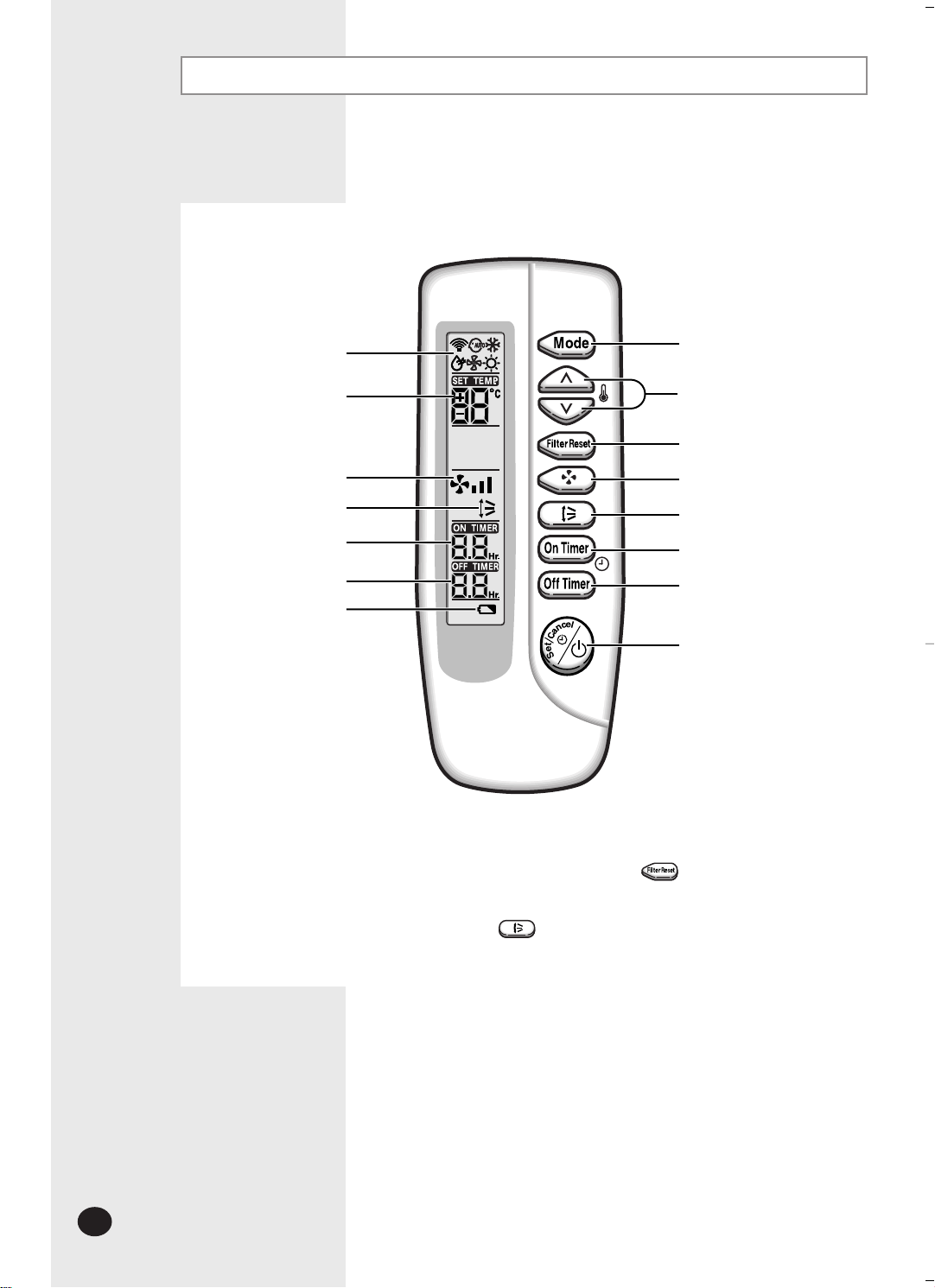

Wireless Remote Controller-Buttons and Display

The wireless remote controller is an optional accessory.
To use the wireless remote controller, refer to an appropriate manual.

Operating mode

Temperature setting

Fan speed

Air flow direction

On Timer setting

Off Timer setting

Battery discharge indicator

Mode selection button

Temperature adjustment
buttons

Filter Reset button

Fan speed adjustment
button

Swing button (Not operated)

On Timer button

Off Timer button

On/Off & Timer
Set/Cancel button

ee

NNNNoooottttee

◆ After cleaning the air filter, press the button.

◆ Duct type air conditioner does not have function of adjusting air flow direction.

Therefore, the function is not operated even if you press the button.

E-

6

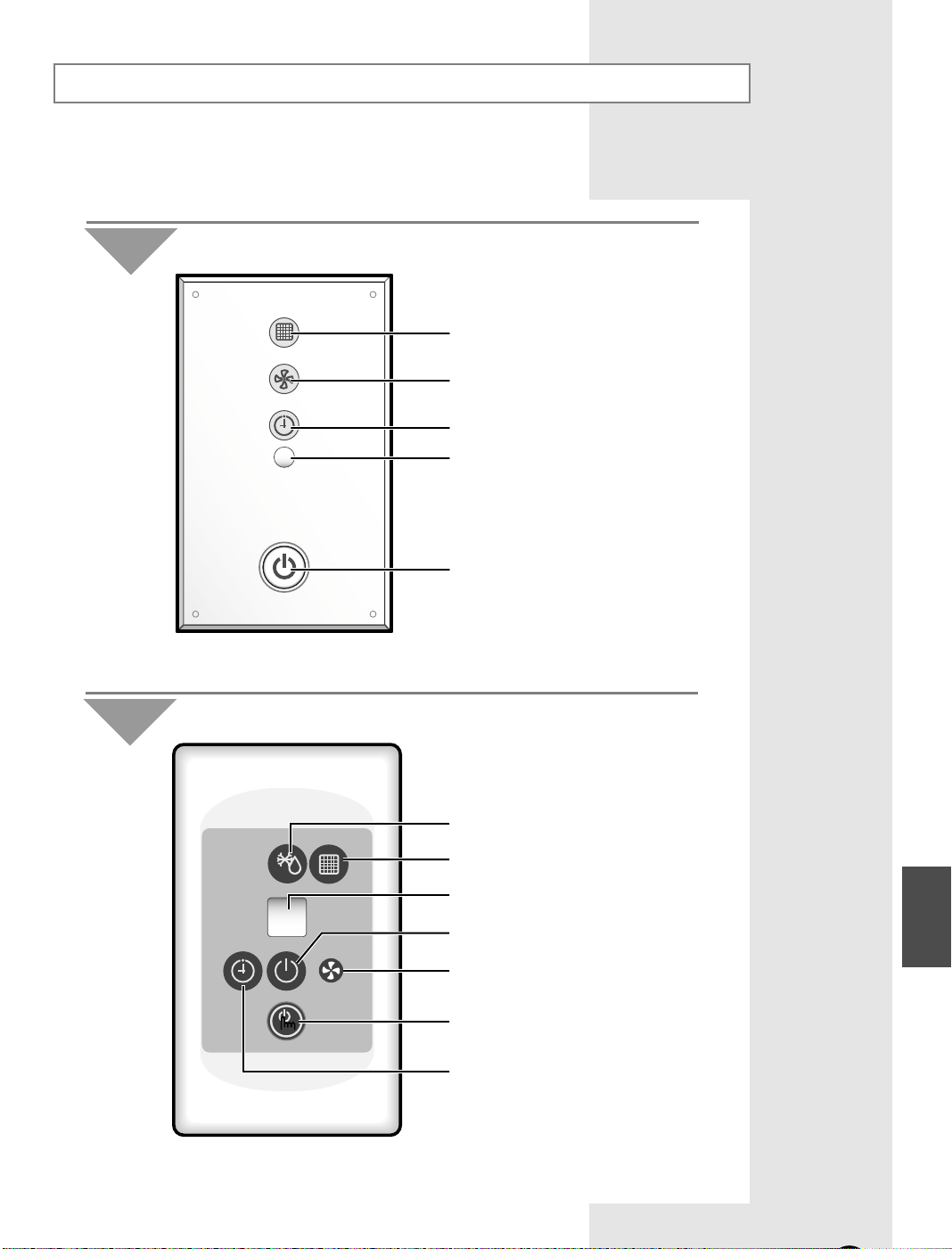

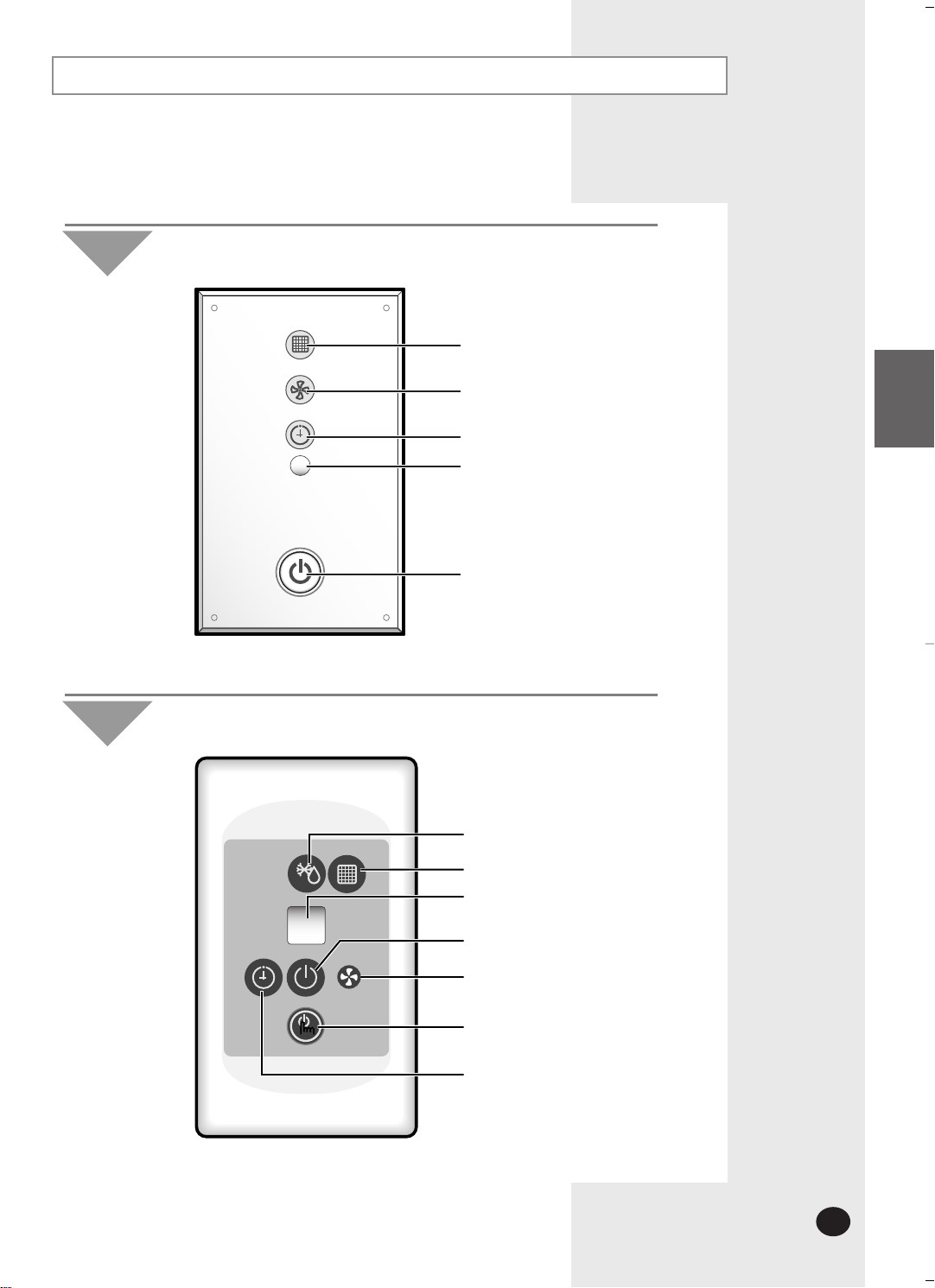

The Receiver & Display Unit

The Receiver & Display unit is an optional accessory and it is installed on the wall.
To use the receiver & display unit, refer to an appropriate manual.

Concealed Type

Filter sign indicator

Fan indicator

Timer indicator

Remote control sensor

On/Off indicator(Blue) &
Removing frost
indicator(Red)

ENGLISH

Standard Type

Removing frost indicator

Filter sign indicator

Remote control sensor

On/Off indicator

Fan indicator

On/Off button

Timer indicator

E-

7

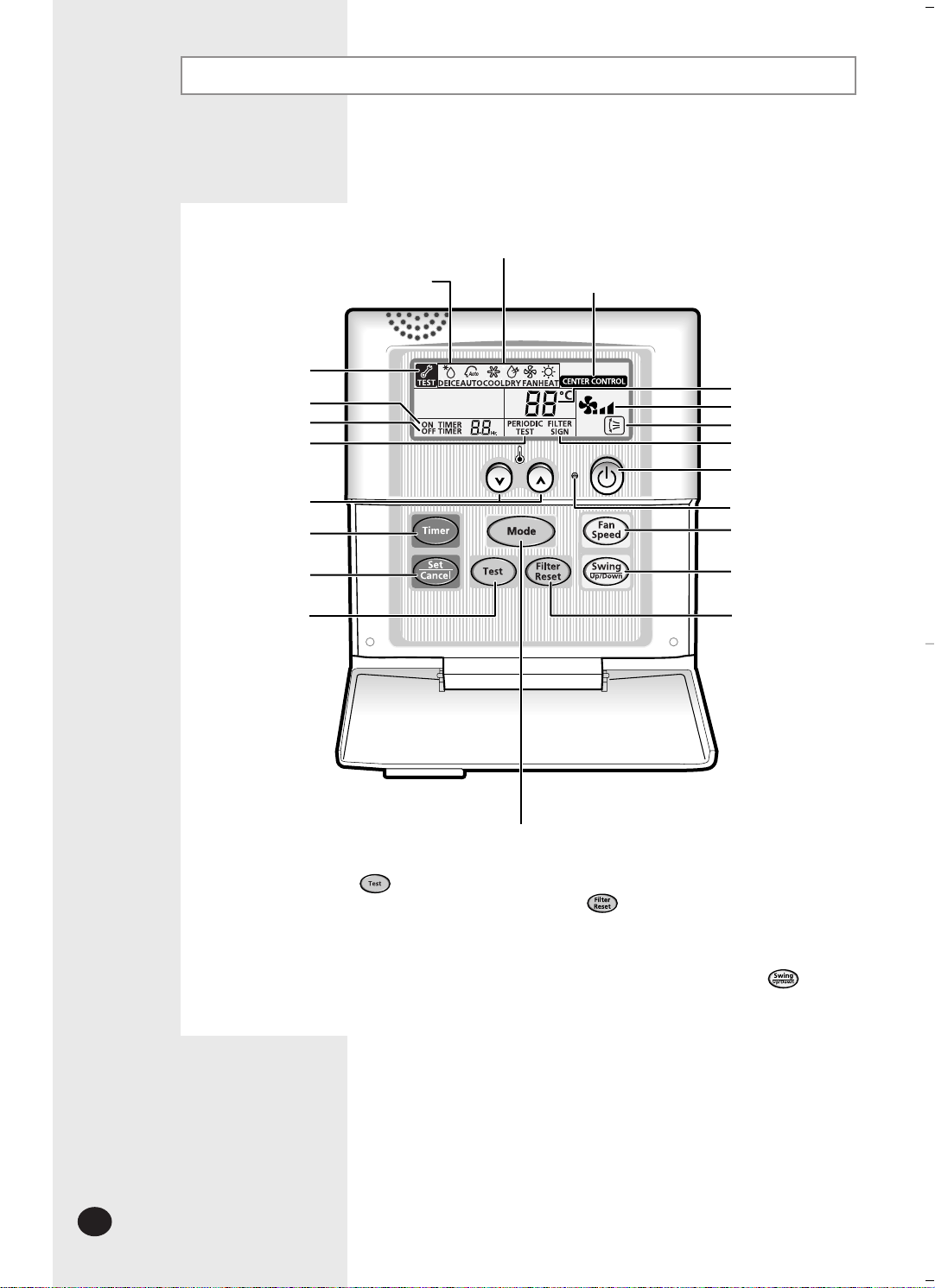

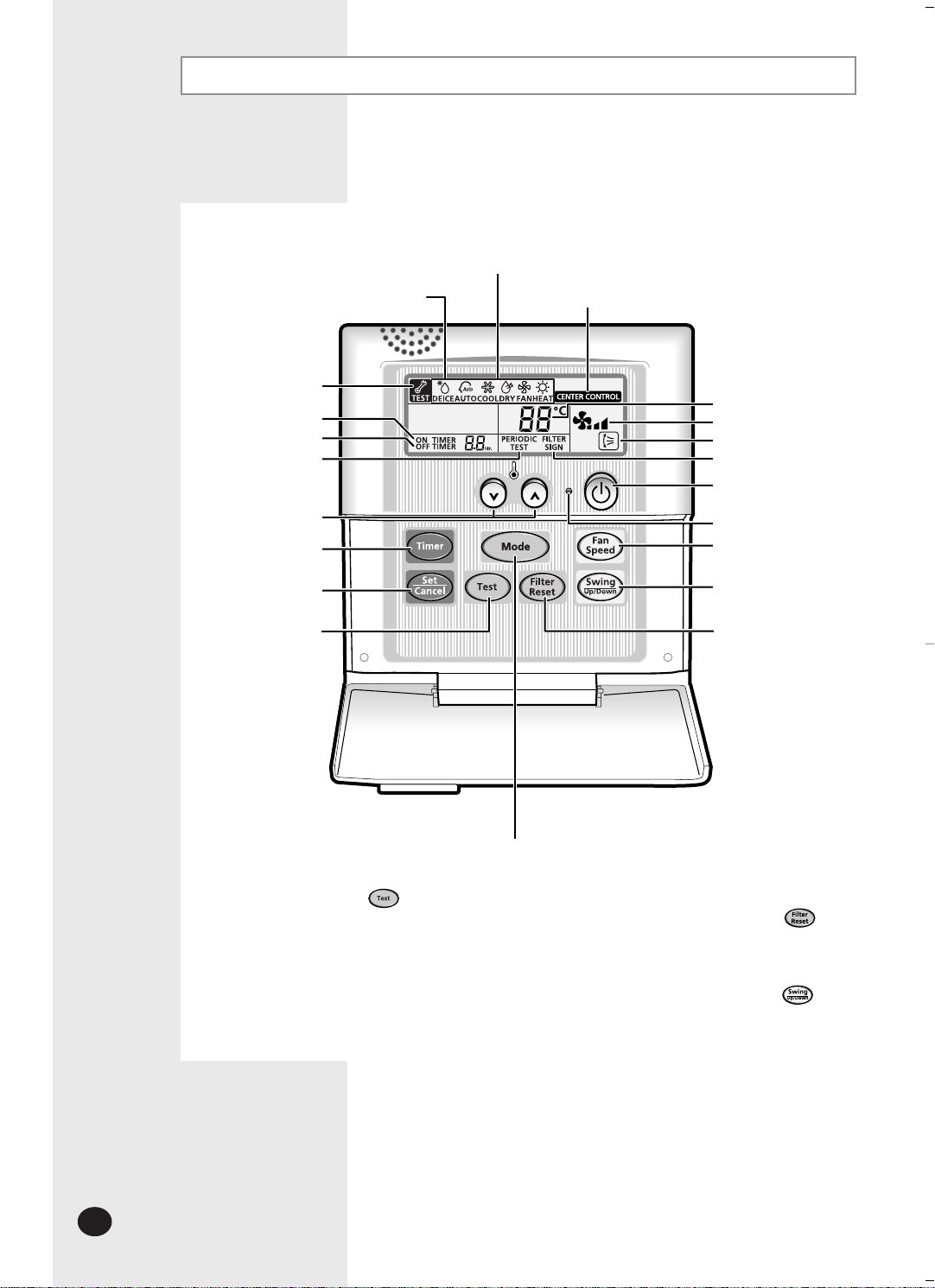

Wired Remote Controller-Buttons and Display

To use the wired remote controller, refer to an appropriate manual.

Operating mode

Centralized controller indicator

Removing frost indicator

Communication

error indicator

On Timer setting
Off Timer setting

Test indicator

(In case of installing the Centralized controller)

Temperature setting
Fan speed
Air flow direction
Filter Sign indicator

On/Off button

Temperature adjustment

Timer Set/Cancel button

NNNNoooottttee

buttons

On Timer button

Test button

ee

◆ The button is for your installation specialist. You must NOT press it.

◆ After cleaning the air filter, press the button. Then the wired remote

controller will display the FILTER SIGN indicator when the time to clean the air filter;
refer to page 13.

◆ Duct type air conditioner does not have function of adjusting air flow direction.
Therefore, the function is not operated even if you press the button.

On/Off indicator

Fan speed
adjustment button

Swing button
(Not operated)

Filter Reset button

Mode selection button

E-

8

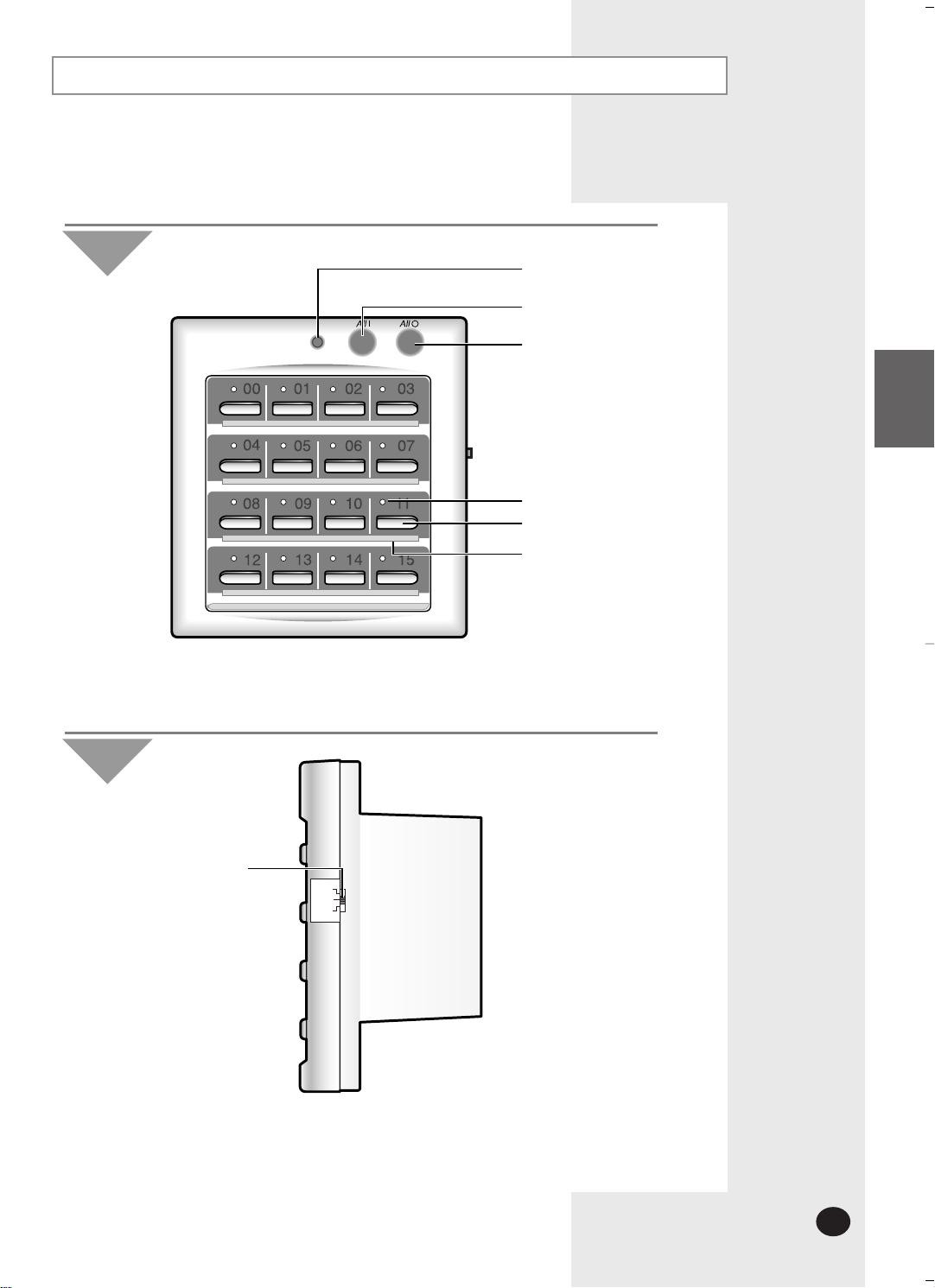

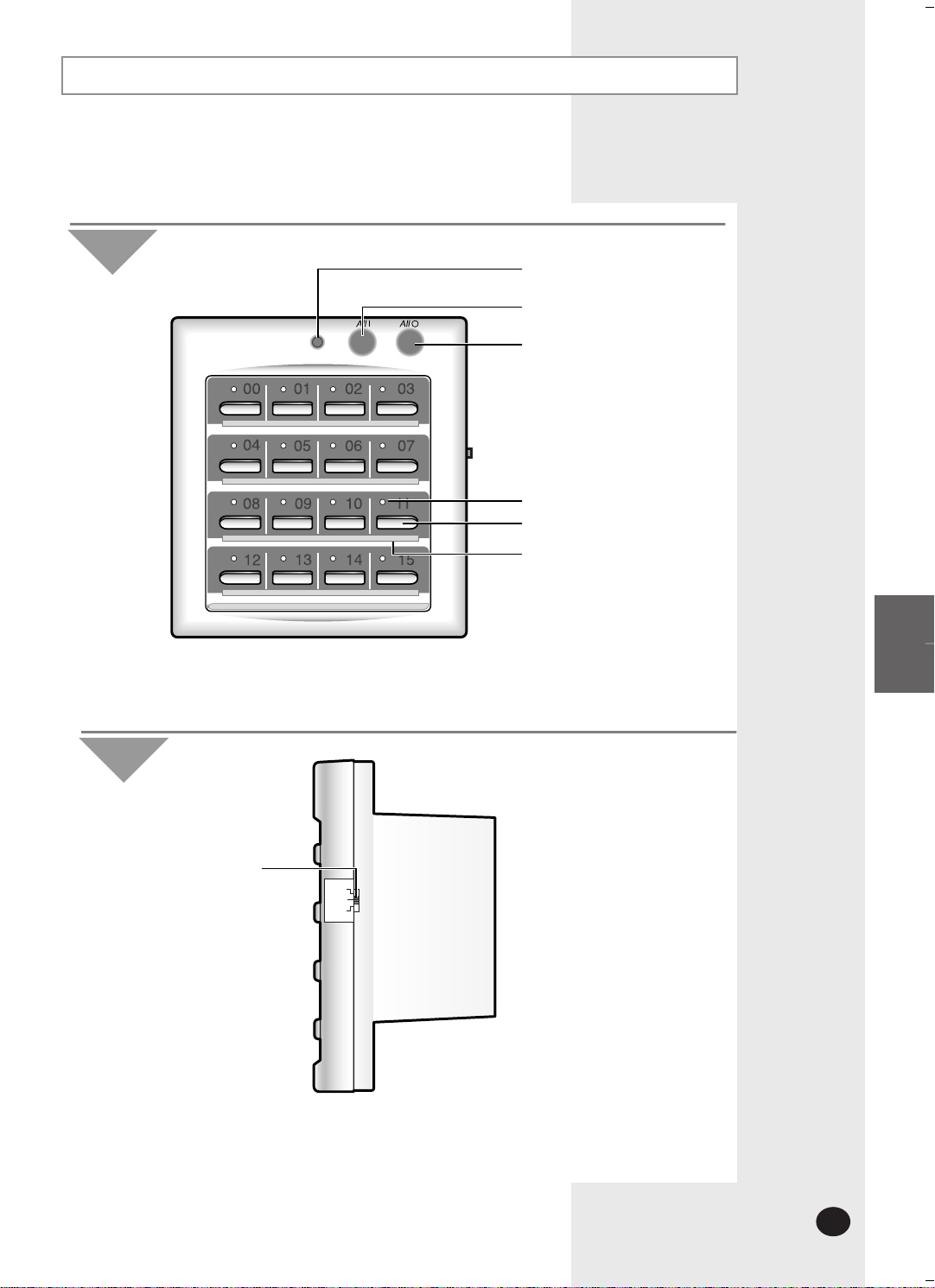

Centralized Controller

COOL
AUTO
HEAT

The centralized controller is an optional accessory and it is installed on the wall.
To use the centralized controller, refer to an appropriate manual.

Front View

Operating lamp

All On button

All Off button

On/Off indicators
On/Off buttons

Index

ENGLISH

NNNNoooottttee

Side View

Operating Mode Switch

NNNNoooottttee

ee

◆ The operating lamp comes on even when only one air conditioner
connected to the centralized controller is operating.

ee

◆ Choose the appropriate operating mode with the Operating Mode Switch
that enables the user to choose between the Cool/Auto/ Heat mode.

E-

9

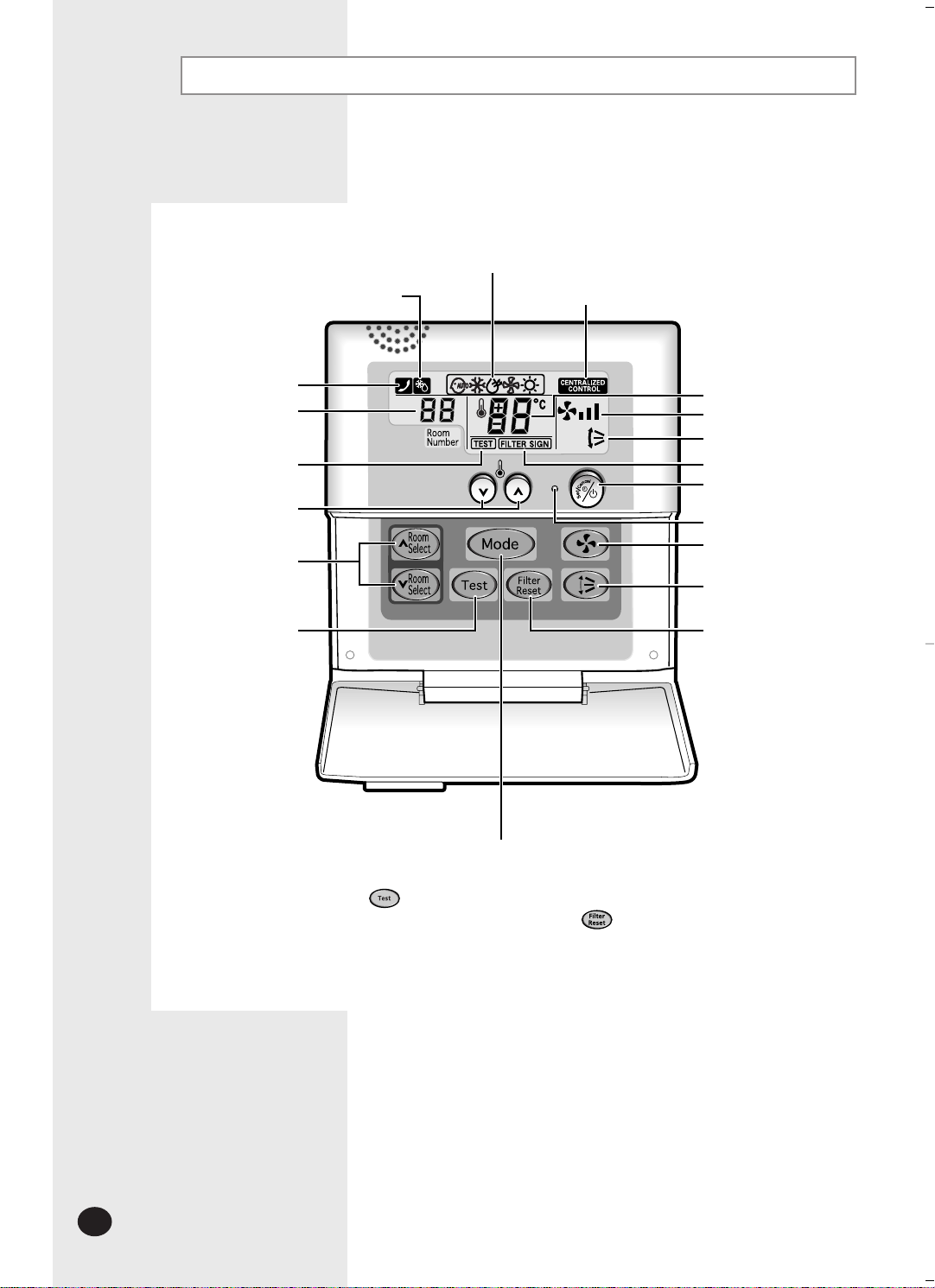

Function Controller

The function controller is an optional accessory and it is installed on the wall.
The function controller is an additional controller which is used with the centralized controller.
To use the function controller, refer to an appropriate manual.

Operating mode

Removing frost indicator

Communication

error indicator

Room number display

Test indicator

Temperature adjustment

buttons

Indoor unit

selection button

Test button

Centralized controller indicator

Temperature setting
Fan speed

Air flow direction

Filter Sign indicator
On/Off & Timer

Set/Cancel button

On/Off indicator

Fan speed adjustment
button

Swing button

Filter Reset button

Mode selection button

ee

NNNNoooottttee

◆

button is for your installation specialist. You must NOT press it.

◆ After cleaning the air filter, press the button. Then the wired remote controller will
display the FILTER SIGN indicator when the time to clean the air filter.

E-

10

Operating Recommendations

Here are a few recommendations that you should follow when operating
your air conditioner.

Topic Recommendation

ENGLISH

Heating
performances

Frost

High indoor
and outdoor
temperatures

Power failure

The heat pump function of the air conditioner absorbs heat
from

outside air and brings it indoors. As the temperature of the

outside

air drops, the heating performance of air conditioner will
decrease. If you find that the room is not warm enough, using
an additional heating appliance is recommended.

When outside temperature is low but humidity is high,
frost may form on the outdoor unit at HEAT mode.

If this happens:

◆ The heating operation stops.

◆ The defrost mode will be triggered automatically for 5 to

10 minutes.

No intervention is required ; after about 10 minutes, the air
conditioner operates again normally.

If both indoor and outdoor temperatures are high and the air
conditioner is running at HEAT mode, the outdoor unit’s fan
and compressor may stop at times.
This is normal ; simply wait until the air conditioner switches
on again.

If a power failure occurs while the air conditioner is operating,
the unit will be switched off. When the power returns, the air
conditioner starts up again automatically.

E-

11

Temperature and Humidity Ranges

The following table indicates the temperature and humidity ranges,
within which the air conditioner can be used.

If the air conditioner is used at...

High temperature

Low temperature

High humidity levels

Mode

Heating

Cooling

Drying

❇ The standardized temperature for heating is 7°C. If the outdoor

Outdoor Temperature Indoor Temperature

-15°C to 24°C approx.

5°C to 43°C approx.

5°C to 43°C approx.

temperature drops to 0°C or below, the heating capacity can be
reduced depending on the temperature condition.

If the cooling operation is used at over 32°C(indoor temperature) then,
it does not cool at its full capacity.

Then...

The automatic protection feature may be
triggered and the air conditioner stopped.

A water leakage or some other
malfunction may happen if the heat
exchanger freezes.

Water may condense on and drip from
the surface of the indoor unit if it is used
for a long periods.

Indoor Humidity

27°C or less

21°C to 32°C approx.

°C to 32°C approx.

18

-

80% or less

-

E-

12

Cleaning Your Air Conditioner

✴✴

052/070

✴✴

To get the best possible use out of your air conditioner, you must clean
it regularly to remove the dust that accumulates on the air filter.

ENGLISH

IMPORTANT

Turn the levers to the right or left not to prevent pulling out the air filter.

1

Pull out the air filter.

2

Remove all dust on air filter with a vacuum cleaner or a brush. In case of

3

serious dust accumulation, put the air filter in warm detergent water and
shake it vertically.

Dry the air filter.

4

When you have finished, insert the filter into the unit.

5

Return the levers.

6

ee

NNNNoooottttee

Before cleaning your air conditioner, ensure that you have
switched off the electric circuit breaker used for the unit.

◆ After cleaning the air conditioner,press the Filter Reset button.

◆ Do not operate the air conditioner without the filter.

Wired Remote Controller Wireless Remote Controller

E-

13

Solving Common Problems

Before contacting the after-sales service, perform the following simple checks.
They may save your time and expense of an unnecessary call.

Problem

The air conditioner does not

operate at all

Wired Remote Controller

The air conditioner does not

operate with the remote

controller

Wired Remote Controller

When turning on/off the air

conditioner, it is not turned

On/Off immediately.

Wireless Remote Controller

The air conditioner does not

operate with the remote

controller

Wireless Remote Controller

No beep is heard when you

press (On/Off) on the

remote controller

Explanation/Solution

◆ Check that the breaker used for the air conditioner is switched on.

◆

is displayed on the wired remote controller. In this case,

turn the air conditioner off and contact your dealer.

◆ In case of
conditioners connected to the remote controller are turned on/off in
order. Thus, it takes some time(up to 32 seconds).

◆ Check that there are no obstacles between you and the remote

control sensor.

◆ Check the wireless remote controller batteries.

◆ Check that you are close enough to the remote control sensor.

(7 metres/ yards or less).

◆ Check that you are pointing the remote controller at the remote
control sensor of the receiver & display unit.

◆ Replace the remote controller batteries if necessary.

using the wired remote controller for a group, the air

The air conditioner does
not cool or heat

When heating, the required
room temperature is never
reached and the air
conditioner frequently stops

E-

14

◆ Check that the correct operating mode has been selected.

◆ The room temperature may be too low or too high.

◆ Dust may be blocking the air filter guard; refer to page 13

for cleaning instructions.

◆ Check that there is no obstacle in front of the outdoor unit.

◆ Check that the required temperature has been set correctly.

◆ Increase the fan speed.

Memo

ENGLISH

E-

15

Gane premios cuando registre su producto en
www.samsung.com/global/register

Precauciones de Seguridad

Las advertencias de seguridad siguientes deben ser tomadas al usar su acondicionador de aire.

ADVERTENCIA

DURANTE LA
OPERACIÓN

Riesgo de la descarga eléctrica. • Puede resultar en la muerte o heridas
graves. • Desconecte todas las fuentes de alimentación eléctrica remotas
antes de mantener, instalar o limpiar. • Esto debe ser efectuado por el
fabricante o su servicio técnico o un personal de servicio autorizado para
evitar posibles accidentes o daños materiales.

◆ Los usuarios de este producto no deben desmontar o modifique de
ninguna manera. En lugar, les solicitan poner en contacto con
directamente el servicio técnico señalado o la tienda donde el producto
fue comprado.

◆ Nunca derrame cualquier clase de líquido en la unidad. Si esto sucede,
desenchufe o apaque el interruptor principal de la unidad y póngase en
contacto con su servicio técnico autorizado.

◆ No inserte cualquier cosa entre las láminas del enchufe de aire porque
el ventilador interno puede ser dañado y podría causar daños
materiales. Proteja a los niños de la unidad.

◆ No coloque ninguna obstáculos delante de la unidad.

◆ No rocíe cualquier clase del líquido en la unidad interior. Si sucede

esto, apaque el interruptor usado para su acondicionador de aire y
póngase en contacto con su especialista en la instalación.

◆ Asegúrese de que la unidad esté ventilada correctamente siempre:
No coloque la ropa u otros materiales encima de la unidad.

◆ Si el mando a distancia sin cables no será utilizado durante mucho
tiempo, quite las baterías. (Si es aplicable)

◆ Al usar un mando a distancia sin cables, la distancia no debe estar
más de 7 metros del acondicionador de aire. (Si es aplicable)

D

ISPONER LA UNIDAD

OTROS

S-

2

◆ Antes de dejar el dispositivo, es necesario tirar las células de la batería
y quitar ellas con seguridad por razones de reciclaje.

◆ Cuando usted necesita disponer de la unidad, consulte a su proveedor.
Si las pipas se quitan incorrectamente, el refrigerante puede apagarse
y entrar en contacto con su piel, causando posibles accidentes.
Emitir el refrigerante en la atmósfera también daña los ambientes.

◆ Por favor recicle o disponga del material empaquetado para este
producto de una manera ambientalmente responsable.

◆ Nunca almacene o embarque el acondicionador de aire al revés hacia
abajo u oblicuo para evitar daño al compresor.

◆ La aplicación no es pensada para el uso por los niños jóvenes o las
personas enfermizas sin la supervisión: Los niños jóvenes deben ser
supervisados para asegurarse de que no juegan con la aplicación.

◆ La corriente máxima se mide según el estándar del IEC para la
seguridad y la corriente se mide según el estándar de ISO para el
rendimiento energético.

Indice

◆

P

REPARE SU AIRE ACONDICIONADOR

■ Precauciones de Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Revisión de la Unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Controlador Remoto Inalambrado-Botones y Exponer . . . . . . . 6

■ Unidad de Recividor & Mostrador . . . . . . . . . . . . . . . . . . . . . . . 7

■ Controlador Remoto Alambrado-Botones y Exponer . . . . . . . . 8

■ Controlador Centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Funcione el Controlador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

◆

R

ECOMENDACIONES PARA EL USO

■ Recomendaciones para la Operación . . . . . . . . . . . . . . . . . . . 11

■ Ocilación de la Temperatura y Humedad . . . . . . . . . . . . . . . . . 12

■ Limpiar su Aire Acondicionador . . . . . . . . . . . . . . . . . . . . . . . . 13

■ Resolver Preblemas Communes . . . . . . . . . . . . . . . . . . . . . . . 14

Eliminación correcta de este producto

(material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos)

La presencia de esta marca en el producto o en el material informativo que lo acompaña,indica que al finalizar su
vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente
o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de
residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las
autoridades locales pertinentes,para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un
reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra.
Este producto no debe eliminarse mezclado con otros residuos comerciales.

ESPAÑOL

S-

3

Revisión de la Unidad

Las figuras que se muestran en este instrucción puede ser diferentes con la que Ud.
compro dependiendo del modelo.

Unidad Interior

Salida
del aire

Entrada
del aire

S-

4

Unidad Exterior

Salida del aire

MH040FXEA2 MH052FXEA2

ESPAÑOL

Entrada del aire (trasero)

Valvula de conección

Unidad Exterior

Salida del aire

◆

NNNNoooottttaa

aa

Si el cambiador de calor en la unidad exterior es ensuciado, puede que caiga la eficiencia.
Asi es que limpie el cambiador de calor con agua cuando se vuelva sucio. Sin embargo, sea
cuidadoso cuando desee lavar la superficie del cambiador de calor porque es muy afilado.

MH068FXEA4 MH080FXEA4

Entrada del aire (trasero)

Valvula de conección

S-

5

Controlador Remoto Inalambrado-Botones y Exponer

El controlador remoto inalambrado es accesario opcional.
Para utlizar el controlador remoto inalambrado, véase el manual apropiado.

Modo de operación

Ajuste de temperatura

Velocidad de ventilación

Dirección del flujo de aire

Ajuste para encender

el tiempo

Ajuste para apagar el tiempo

Indicador de bateria

Botón de selección
de modo

Botón para cambiar la
temperatura

Botón de reajuste del filtro

Botón para cambiar la
velocidad de ventilación

Botón de balance (No funcionado)

Botón para encender el tiempo

Botón para apagar el tempo

Encender/Apagar & ajuste de
alarma/botón de cancelar

aa

NNNNoooottttaa

◆ Despues de limpiar el filtro de aire, precione el botón , si el filtro esta instalado.

◆ Tipo de conducto de aireacondicionador no tiene función de ajustar dirección de flujo

de aire. Por lo tanto, función no se funciona aunque presiona el botón .

S-

6

Unidad de Recividor & Mostrador

La unidad de exhibición y receptor es un accesorio opcional y es instalado en la pared.
Para utlizar la unidad de recividor & mostrador, véase el manual apropiado.

Tipo Oculto

Indicador del señal del filtro

Indicador de ventilador

Indicador de tiempo

Sensor del control remoto

Indicador de On/Off (Azul)
e Indicador de extracción de
escarcha (Rojo)

ESPAÑOL

Tipo Estándar

Indicador para remover la heladura

Indicador del señal del filtro

Sensor del control remoto

Indicador de Encender/Apagar

Indicador de ventilador

Botón de Encender/Apagar

Indicador de tiempo

S-

7

Controlador Remoto Alambrado-Botones y Exponer

Para utlizar el controlador remoto alambrado, véase el manual apropiado.

Modo de operación

Remover el indicador helada

Indicador de

comunicación error

Encender el tiempo ajustador

Apagar el tiempo ajustador

Indicador de prueba

Indicador de cotrol centralizado
(En caso de instalar el controlador centralizado)

Ajuste de temperatura
Velocidad de ventilación
Dirección de la salida de aire
Indicador de la señal de filtro

Botón encendido/apagado

Botón para ajustar la

temperatura

Boton de tiempo

Botón ajuste/cancelación

de temporizador

Botón de prueva

aa

NNNNoooottttaa

◆ El botón es para el especialista cuando instale. No debe tocar.

◆ Despues de limpiar el filtro de aire, precione el botón , si el filtro esta instalado.

Despues en el indicador del controlador remoto alambrado se mostrara la FILTER SIGN
cuando es tiempo para limpiar el filtro de aire; fijese a la pagina 13.

◆ Tipo de conducto de aireacondicionador no tiene función de ajustar dirección de flujo
de aire. Por lo tanto, función no se funciona aunque presiona el botón .

Indicador Encender/Apagar
Botón para ajustar la

velocidad de ventilación

Botón de balance
(No funcionado)

Botón de reajuste del filtro

Botón de selección de modo

S-

8

Controlador Centralizado

COOL
AUTO
HEAT

El controlador centralizado es un accesorio opcional y es instalado en la pared.
Para utlizar el controlador centralizado, véase el manual apropiado.

Vista Delantera

Lámpara operativo

aa

NNNNoooottttaa

Vista Lateral

Botón todo Con.

Botón todo Desc.

Índicación Con./Desc.
Botón Con./Desc.

Índice

◆ La lámpara operativo se adelanta incluso cuando solamente el acondicionador
de aire conectado con el controlador centralizado está funcionando.

ESPAÑOL

Interruptor de modo

aa

NNNNoooottttaa

◆ Elija el modo operativo apropiado con el interruptor de modo operativo que permite

operativo

a los usuarios elegir entre el modo Frío/Auto/Calor.

S-

9

Funcione el Controlador

El controlador de funciones es un accesorio adicional y es instalado en la pared.
El controlador de funciones es un controlador adicional que es usado con el controlador centralizado.
Para utilizar la función de controlador, refiérase al manual apropiado.

Modo de operación

Remover el indicador helada

Indicador de

comunicación error

Visualización del número

de la habitación

Indicador de prueba

Botón para ajustar la

temperatura

Botón selección de

unidad interior

Botón de prueva

Indicador de cotrol centralizado

Ajuste de temperatura
Velocidad de ventilación

Dirección de la salida de aire

Indicador de la señal de filtro
Encender/Apagar & ajuste de

alarma/botón de cancelar
Indicador Encender/Apagar

Botón para ajustar la
velocidad de ventilación

Botón de balance

Botón de reajuste del filtro

Botón de selección de modo

aa

NNNNoooottttaa

◆ El botón es para el especialista cuando instale. No debe tocar.

◆ Despues de limpiar el filtro de aire, precione el botón . Despues en el

indicador del controlador remoto alambrado se mostrara la FILTER SIGN cuando
es tiempo para limpiar el filtro de aire.

S-

10

Recomendaciones para la Operación

He aqui unas cuantas recomendaciones que Ud. debe cumplir cuando
opere su aire acondicionador.

Asunto Recomendaciones

Cumplimiento
en calefacción

Helada

Temperature
alta en el
interior y
exterior

Falla del
poder

La bomba del función del aire acondicionador absorbe
calefacción desde el aire exterior hacia el interior. Si la
temperatura de afuera baja, el cumplimiento de calefacción
decaera. Si siente que la temperatura del habitación no es lo
bastante caliente, utilice aparato del calefacción adicional
recomendado.

Cuando la temperatura de afuera es bajo pero la humedad
es alta, se formara escarchas en la unidad exterior del modo
de HEAT.

Si esto ocurre:

◆ La operación de calefacción se para.

◆ El modo de descongelación será accionado automáticamente

de 5 a 10 minutos.

No requiere de ninguna intervención; después de 10 minutos,
el aire acondicionador operara normalmente.

Si ambos temperatura del interior y exterior est án altas y el
aire acondicionador esta operandose en modo de HEAT,
el compresor del ventilador de la unidad exterior se parara al
mismo tiempo.
Esto es normal; solo se necesita esperar hasta que se
encienda de nuevo.

Durante la operación del aire acondicionador llega a ocurrir
falla del poder, la unidad se apagara. Cuando el poder se
vuelve, el aire acondicionador comenzara a operar desde el
modo anterior.

ESPAÑOL

S-

11

Ocilación de la Temperatura y Humedad

El siguente tabla indica la ocilación de la temperatura y humedad, dentro
del cual se puede usar el aire acondicionador.

Si el aire acondicionador
es usado en...

Temperatura alta

Temperatura baja

Nivel de humedad alta

Modo

Calefacción

Enfriamiento

Secante

❇ La temperatura normalizada para la calefacción es 7°C. Si la temperatura

al aire libre cae a 0°C o abajo, la capacidad de la calefacción se puede
reducir dependiendo de la condición de la temperatura.

Si la operación de refrigeración se utiliza en el grado superior a 32°C

(temperatura interior), no se refrigiera a la máxima capacidad.

Temperatura Exterior Temperatura Interior

-15°C al 24°C aprox.

5°C al 43°C aprox.

5°C al 43°C aprox.

Entonces...

Puede poner en movimiento el rago de la
protección automáticamente y el aire
acondicionador pararse.

Si el cambiador de la calefacción llega a
congelarse tan solo con un desague de
aguao otros puede causer malfunción.

El agua se puede condensarse y gotear
desde la superficie de la unidad interior
si es usado por un tiempo largo.

Humedad Interior

27°C o menos

21°C al 32°C aprox.

°C

al

32°C aprox.

18

-

80% o menos

-

S-

12

Limpiar su Aire Acondicionador

Para tener el mejor posible use de su aire acondicionador, Ud.debe lipiar
amenudamente y remover la suciedad acumulada en el filtro del aire.

IMPORTANTE

Encienda el nivel hacia la derecha o izquierda no para evitar de jalar

1

hacia afuera el filtro de aire.

Sacar el filtro de aire depende de su instalador.

2

Remover toda la suciedad desde el filtro de aire con la aspiradora o cepillo.

3

En caso de que la suciedad acumulada es serio, ponga el filtro de aire en
agua tibia con detergente y sacudalo verticalmente.

Secar el filtro de aire.

4

Cuando Ud.Termino, inserta el filtro en la unidad.

5

Devuelva la palanca.

6

aa

NNNNoooottttaa

Antes de limpiar su aire acondicionador, asegurese de que
este apagado la unidad del circuito de electricidad.

◆

Después de limpiar el aire acondicionador, presione el botón de
FILTER RESET.

◆

No funcione el acondicionador de aire sin el filtro.

ESPAÑOL

Controlador Remoto Alambrado Controlador Remoto Inalambrado

S-

13

Resolver Problemas Comunes

Antes de contactar con los servicios, cumpla con los chequeos del siguente ejemplo.
Esto le ahorrara el tiempo y llamadas de gastos innecesarios.

Problema

El aire acondicionador
no opera de todo

◆ Chequee si el cachón para el uso del aire acondicionador esta
conectado.

Controlador Remoto Alambrado

El aire acondicionador no
opera con el control remoto

◆

En este caso, apague el aire acondicionador y contacte con su
comerciante.

Controlador Remoto Alambrado

Quando eneender/apagar
el aire acondicionador, no
se enciende/apaga
inmediataments.

◆ En caso de usar el control remoto alambrado para el grupo, el aire
acondicionador se conecta al control remoto y enciende/apaga en
orden. Y esto toma un poco de tiempo(arriba de 32 segundos).

Controlador Remoto Inalambrado

El aire acondicionador no
opera con el control remoto

◆ Chequee si hay algun obstaculo entre Ud. y el sensor de contro remoto.

◆ Chequee las baterias del controlador remoto inalambrado .

◆ Chequee si Ud. esta lo suficientemente serca desde la unidad interior

(7 metros/yardas o menos).

Controlador Remoto Inalambrado

No suena el sonido de bip
cuando presiona
(On/Off) en el control

remoto

◆ Chequee si Ud. est· indicando el control remoto al sensor inflarojo
de la unidad interior.

◆ Reemplace las baterias del control remoto si es necesario.

Explicación/Solución

aparece en el controlador remoto alambrado.

El aire acondicionador no
refresca o calienta

Cuando caliente la temperatura
del habitación requerido
esto nunca se alarga y el aire
acondicionador
frecuentemente se para

S-

14

◆ Chequee si esta seleccionado correctamente el modo.

◆ Quizás la temperatura del habitación está muy bajo o muy alto.

◆ Puede que la suciedad este bloqueando la rejilla del filtro de aire;

fijese a la página 13 donde instrucción de limpieza.

◆ Chequee que no haya ningun obstaculos en el frente de la unidad exterior.

◆ Chequee si la temperatura requerida este correctamente ajustado.

◆ Aumente la velocidad del ventilador.

Memo

ESPAÑOL

S-

15

Enregistrez vos produits Samsung en vous connectant sur :
www.samsung.com/global/register

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l’utilisation du climatiseur.

ATTENTION

P

ENDANT LE

FONCTIONNEMENT

Risque de choc électrique. • Pouvant provoquer une blessure
personnelle voir mortelle. • Débranchez tous les cordons
d’alimentation avant d’effecteur l’entretien, l’installation ou le
nettoyage. • Ces procédures doivent être effectuées uniquement
par le fabricant, par son centre de service ou par une personne
qualifiée afin d’éviter tout risque.

◆ Les utilisateurs ne doivent pas essayer de réparer l’appareil par
eux-mêmes. Ils sont invités à contacter immédiatement un centre de
service agréé ou le magasin où a été effectué l’achat du produit.

◆ Ne renversez jamais un quelconque liquide sur l’appareil.
Si c’est le cas, débranchez ou mettez hors tension l’appareil et
contactez un centre de service agréé.

◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter
l’endommagement du ventilateur interne ou une blessure personnelle.
Gardez les enfants loin de l’appareil.

◆ Ne placez aucun objet en face de l’appareil.

◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez

l’interrupteur de l’appareil et contactez un spécialiste d’installation.

◆ Assurez-vous que l’appareil est ventilé correctement et en
permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil.

◆ En cas de non utilisation prolongée de la télécommande, retirez les
batteries (Si applicable).

◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur
ne doit pas dépasser 7 métres (Si applicable).

É

LIMINATION DE

L

’

APPAREIL

D

IVERS

F-

2

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour
le recyclage.

◆ En cas de nécessité d’élimination de l’appareil, contactez votre
revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant
peut s’échapper et provoquer une blessure personnelle par contact
avec la peau. L’échappement du réfrigérant dans l’atmosphère est
aussi dangereux car il peut faire du dégât sur l’environnement.

◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en
respectant l’environnement.

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé
latéralement afin d’éviter l’endommagement du compresseur.

◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les
personnes infirmes sans surveillance : les enfants doivent être
surveillés pour qu’ils ne jouent pas avec l’appareil.

◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité
et le courant est mesuré selon le standard ISO pour l’efficacité
d’énergie.
