Manuale di istruzioni

SISTEMA MINI HIFI COMPATTO CON MULTILETTORE A 3CD

RIPRODUZIONE DI CD-R/RW

MAX-B550/B570

PRODOTTO CLASSE 1

Questo lettore di compact disc è classificato come un prodotto Classe 1.

L’impiego di controlli, regolazioni e procedure diversi da quelli specificati nel presente manuale può comportare esposizione a radiazioni pericolose.

ATTENZIONE-EMISSIONE DI RADIAZIONI LASER

INVISIBILI QUANDO VIENE APERTO O SE SI MANOMETTONO LE CHIUSURE! EVITARE L’ESPOSIZIONE AL RAGGIO LASER.

Questo simbolo indica la presenza, all’interno di questa unità, di tensioni pericolose che costituiscono un potenziale rischio di folgorazione.

Questo simbolo evidenzia istruzioni operative e di manutenzione di particolare importanza all’interno della documentazione allegata all’unità.

AVVERTENZA: PER RIDURRE I RISCHI D’INCENDIO E DI FOLGORAZIONE NON

ESPORRE L’APPARECCHIO A PIOGGIAO UMIDITÀ.

ATTENZIONE : PER EVITARE SCOSSE ELETRICHE, SI INSERISCE LA SPINA COMPLETA-

MENTE.

“Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 n. °548 ed in particolare a

quanto specificato nell’art.2, comma 1”

Norme per la sicurezza

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT

RISCHIO DI FOLGORAZIONE.

NON APRIRE.

ATTENZIONE:

Per ridurre i rischi di folgorazione, non aprire l‘unita’, al suo interno non vi sono micro-componenti sostituibili personalmente, per l’assisteriza tecnica fare riferimento a personale qualificato.

ATTENZIONE

Premere Spingere Importante Nota

Simboli

Indice

ORME PER LA SICUREZZA

...................................................................................................................................................................... 2

NSTALLAZIONE DEL SISTEMA MINI

HI-F

I COMPATTO

Pannello frontale ...................................................................................................................................................................................... 4

Display...................................................................................................................................................................................................... 5

Pannello posteriore .................................................................................................................................................................................. 6

Telecomando ............................................................................................................................................................................................ 6

Installazione del sistema mini HiFi compatto .......................................................................................................................................... 7

Connessione del vostro impianto alla rete di alimentazione.................................................................................................................... 7

Inserimento delle batterie nel telecomando ............................................................................................................................................ 7

Ascolto di una sorgente esterna .............................................................................................................................................................. 8

Uscita digitale CD...................................................................................................................................................................................... 8

Collegamento dei diffusori........................................................................................................................................................................ 8

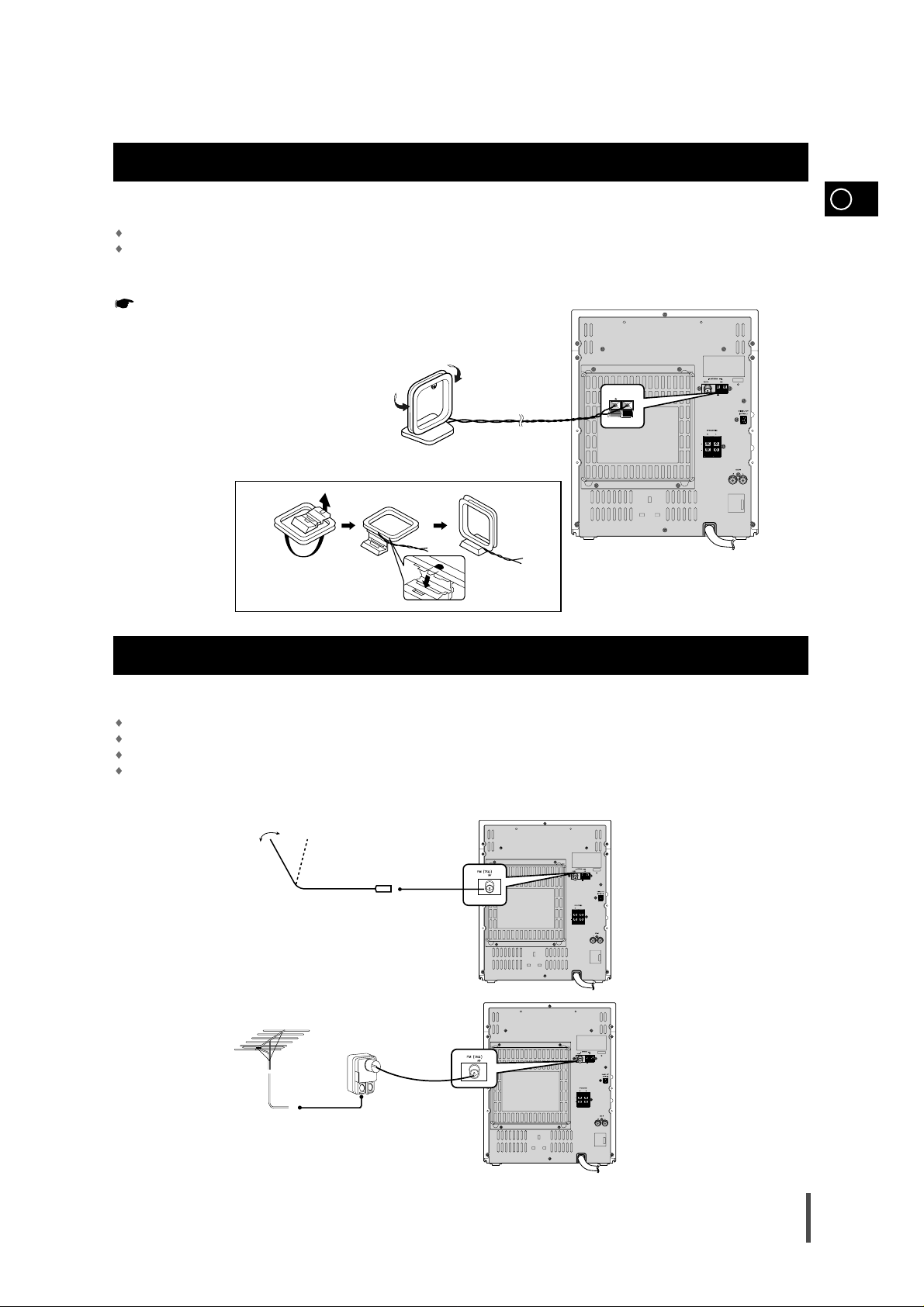

Collegamento dell’antenna AM(MW)/LW.................................................................................................................................................. 9

Collegamento dell’antenna FM ................................................................................................................................................................ 9

Funzione Demo/Dimmer .......................................................................................................................................................................... 10

Impostazione dell’orario .......................................................................................................................................................................... 10

ETTORE

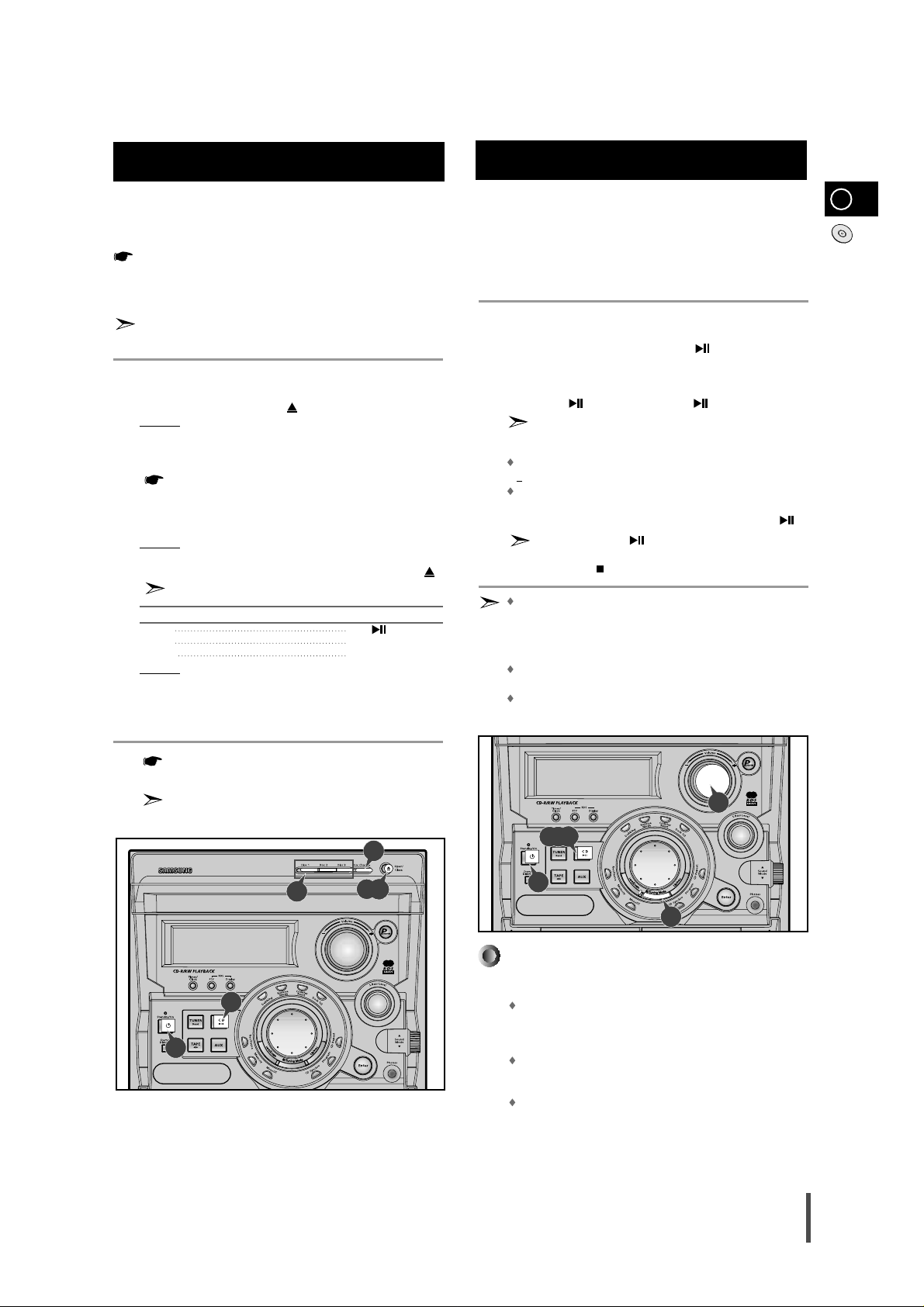

Inserimento ed estrazione di un compact disc ........................................................................................................................................ 11

Ascolto di un compact disc ...................................................................................................................................................................... 11

Selezione di un CD sul carica CD............................................................................................................................................................ 12

Selezione di un brano .............................................................................................................................................................................. 12

Selezione di un punto specifico di un compact disc................................................................................................................................ 12

Ascolto di un compact disc in ordine casuale ................................................................................... ....................................................... 12

Ripetizione di uno o più brani di un compact disc .................................................................................................................................. 13

Programmazione dell’ordine di ascolto.................................................................................................................................................... 13

Controllo e modifica dell’ordine di ascolto................................................................................................................................................ 14

UNER

Memorizzazione delle stazioni radio........................................................................................................................................................ 14

Memorizzazione delle stazioni radio (continua) ...................................................................................................................................... 15

Ascolto di una stazione radio .................................................................................................................................................................. 15

Ottimizzazione della ricezione radio ........................................................................................................................................................ 15

La funzione RDS: Descrizione ................................................................................................................................................................ 16

La funzione RDS: Istruzioni per l’uso .......................................................................................... ............................................................ 16

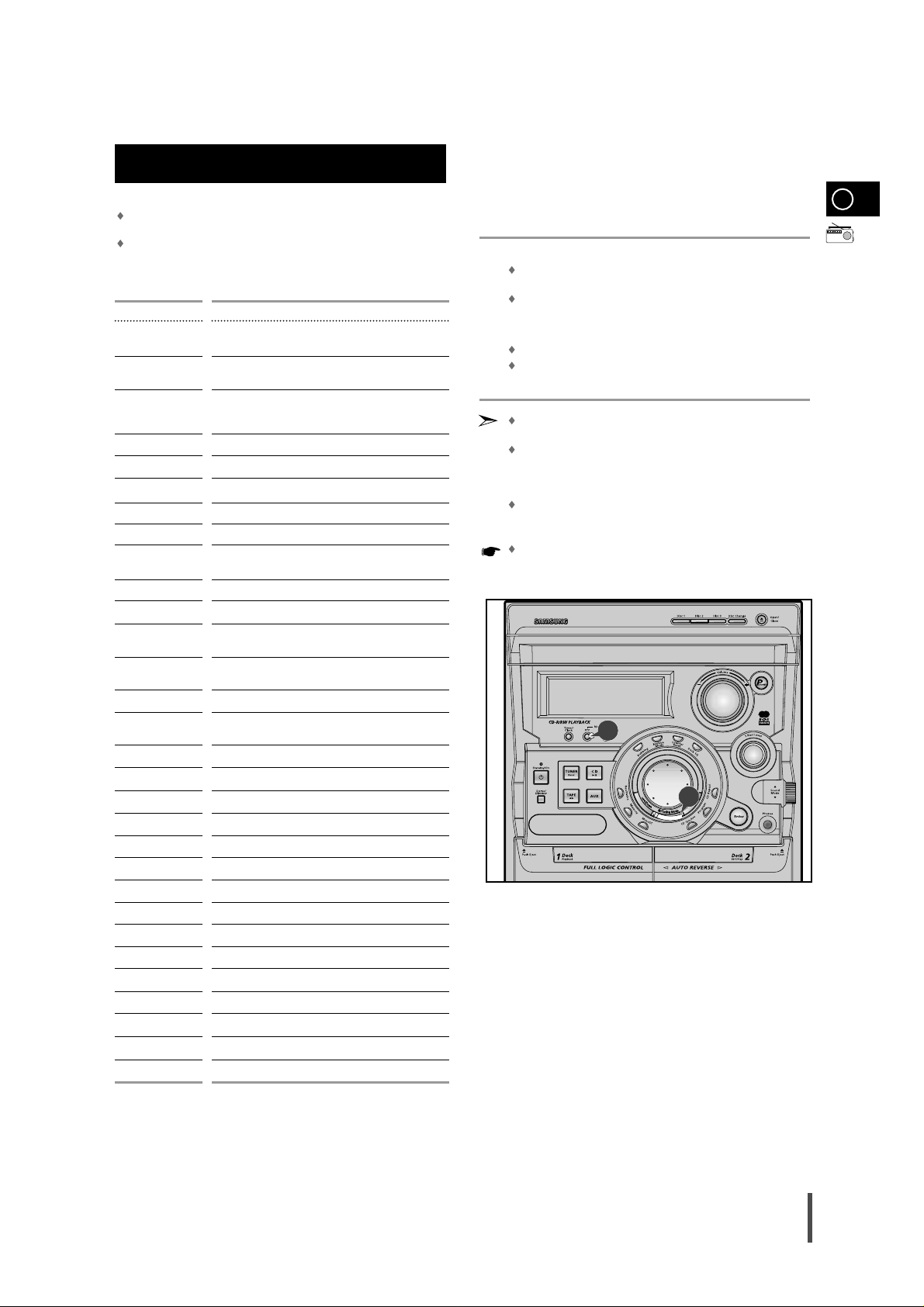

Visualizzazione della funzione PTY (Program type) e descrizione della funzione PTY-SEARCH.......................................................... 17

IASTRA

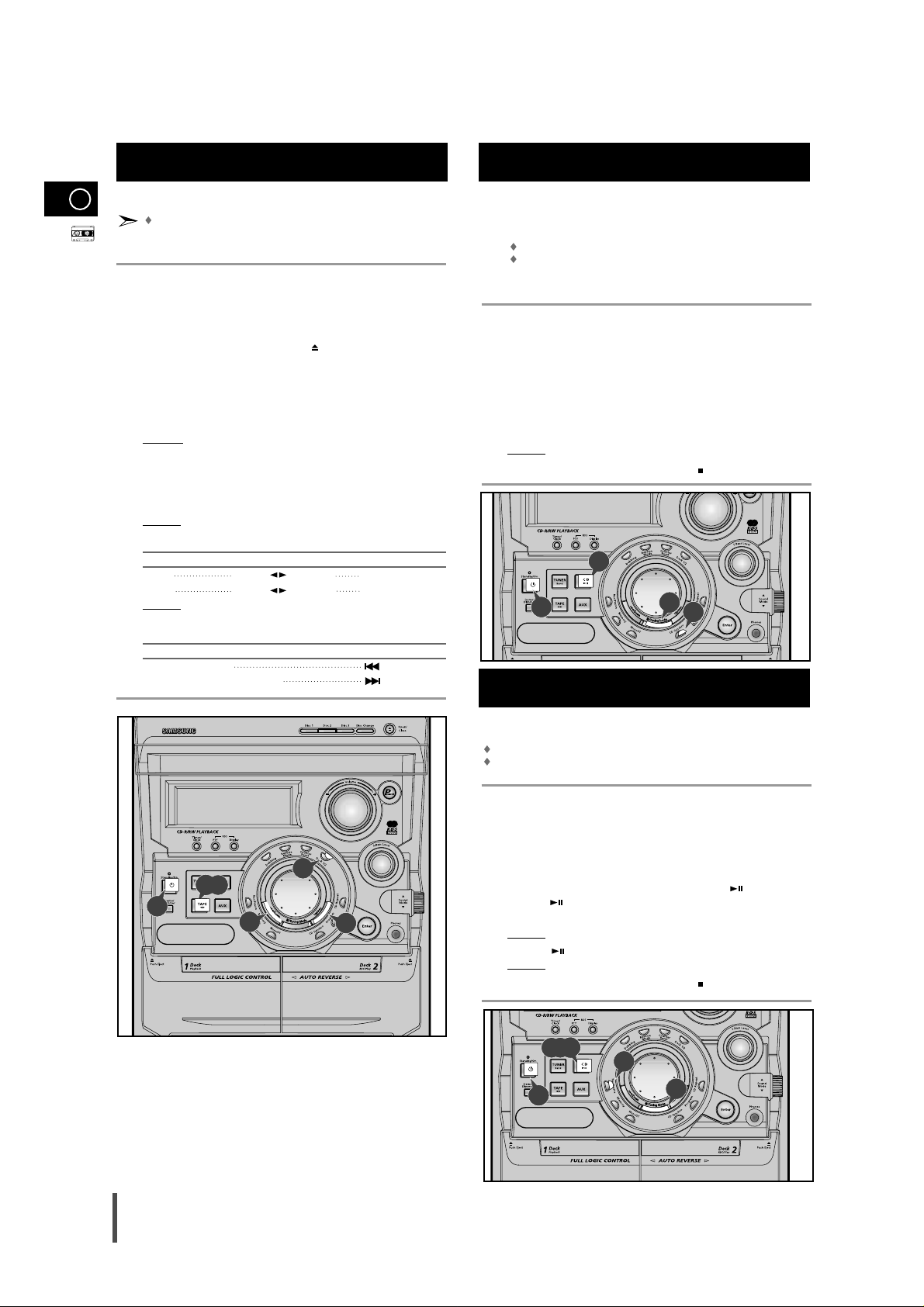

Ascolto di una cassetta............................................................................................................................................................................ 18

Registrazione di un CD con la funzione CD synchro .............................................................................................................................. 18

Registrazione diretta di un compact disc ................................................................................................................................................ 18

CD Synchro Record Feature.................................................................................................................................................................... 19

Copia di una cassetta (Dubbing).............................................................................................................................................................. 19

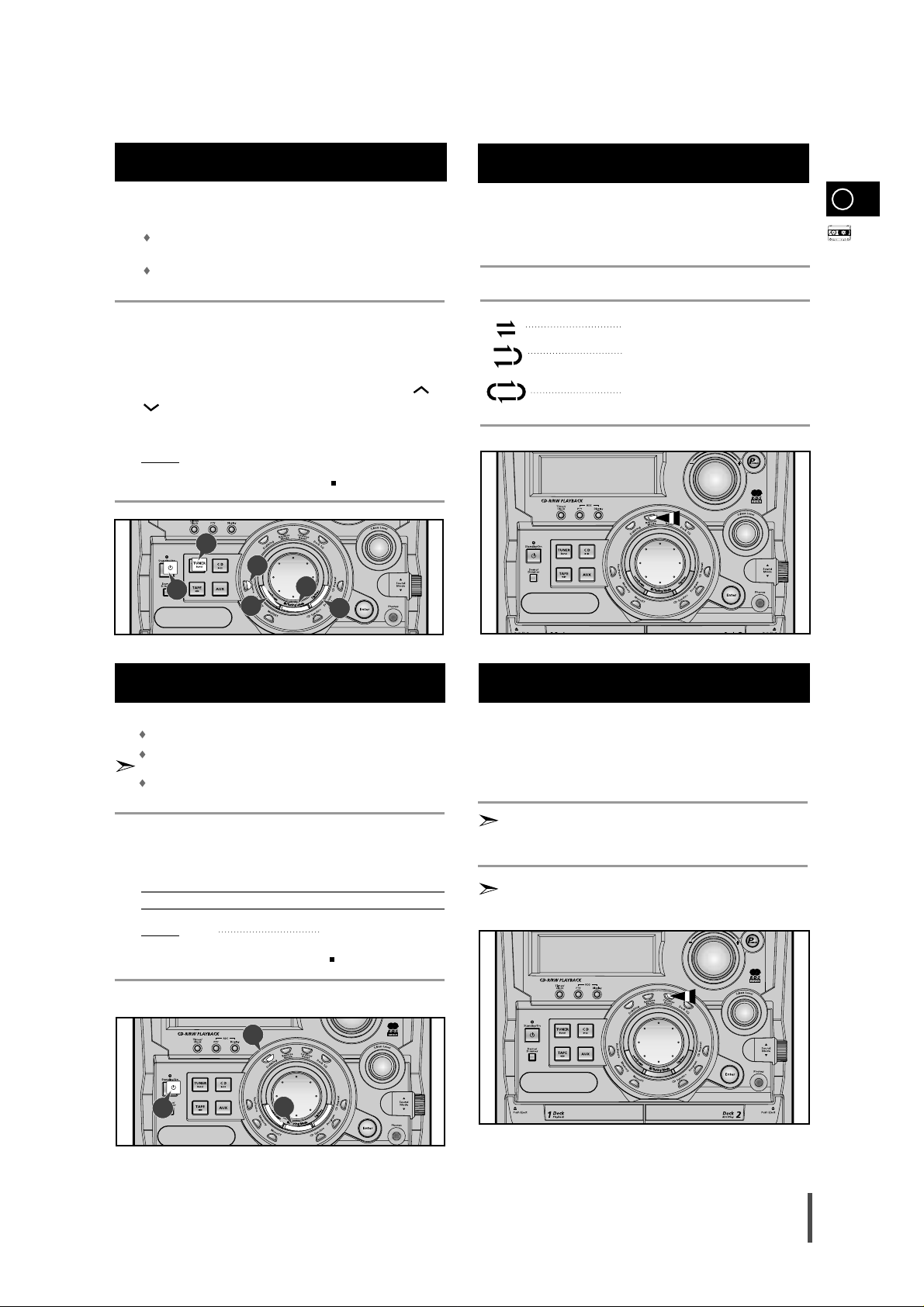

Selezione della modalità di riproduzione del nastro (Deck 2 Solo) ........................................................................................................ 19

Uso del contanastro per indicizzare i brani.................................................................................... .......................................................... 19

LTRE FUNZIONI

Programmazione del timer....................................................................................................................................................................... 20

Attivazione o disattivazione del timer ...................................................................................................................................................... 20

Disattivazione temporanea dell’audio ...................................................................................................................................................... 21

Uso dell’equalizzatore.............................................................................................................................................................................. 21

Funzione Surround amplificato ................................................................................................................................................................ 21

Spegnimento automatico del sistema .................................................................................................................................................... 22

Livello Super Bass .................................................................................................................................................................................. 22

Connessione delle cuffie.......................................................................................................................................................................... 22

ACCOMANDAZIONI PER L’USO

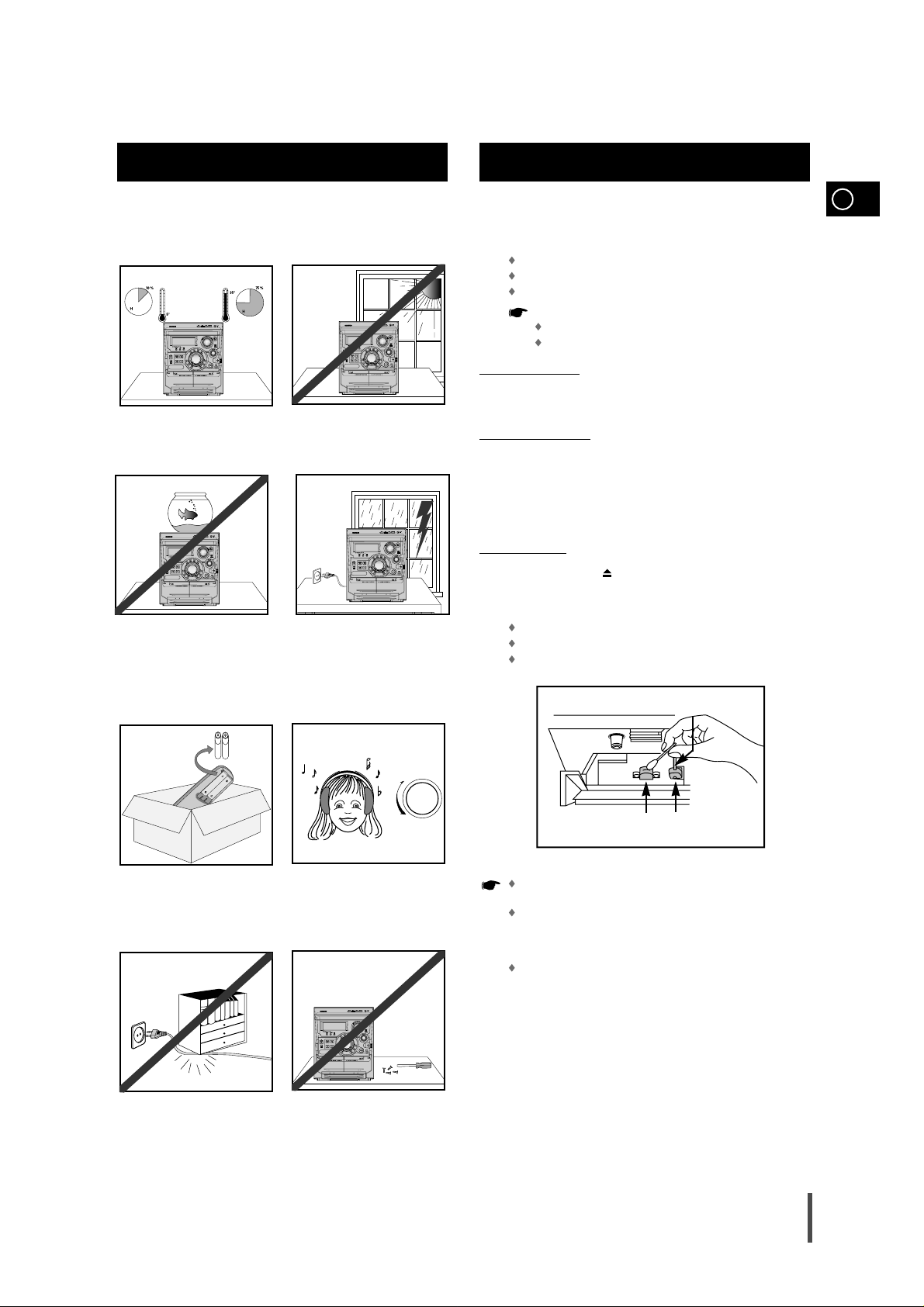

Precauzioni per la sicurezza.................................................................................................................................................................... 23

Pulizia del sistema mini Hi-Fi .................................................................................................................................................................. 23

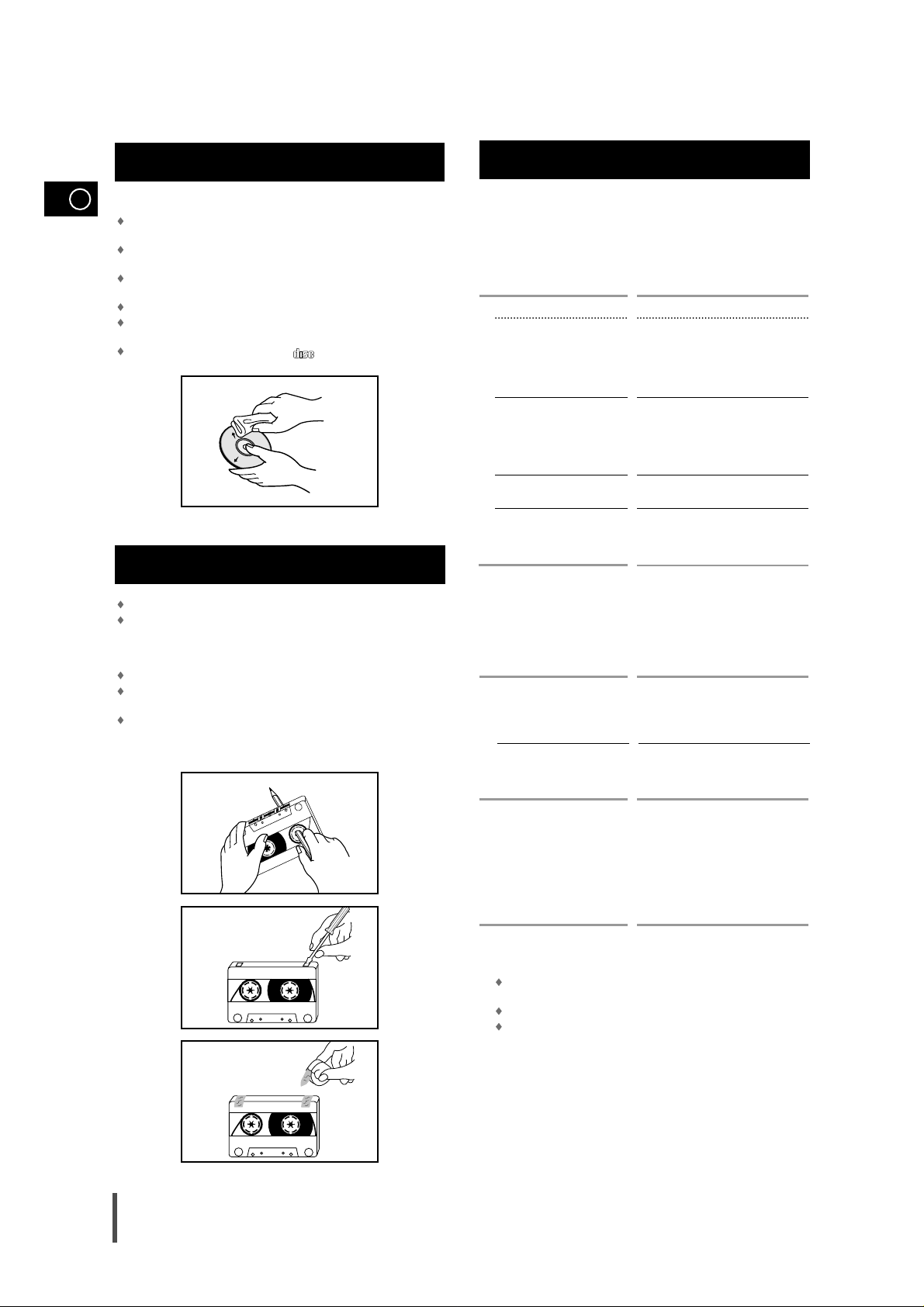

Precauzioni per l’uso di compact disc...................................................................................................................................................... 24

Precauzioni per l’uso di cassette audio.................................................................................................................................................... 24

Prima di contattare il servizio post vendita .............................................................................................................................................. 24

Specifiche tecniche .................................................................................................................................................................................. 25

La ringraziamo per la fiducia accordataci con l’acquisto di un sistema mini HiFi compatto SAMSUNG.

Le consigliamo di leggere le seguenti istruzioni, appositamente redatte per agevolare e semplificare l’installazione del sistema e per consentir Le di sfruttarne al massimo le caratteristiche e le prestazioni.

1. Finestra di visualizzazione

2. Display (RDS)

3. PTY (RDS)

Impostazione timer e ora

Pulsanti selezione funzioni

Pulsante Standby/On

7. Demo/Dimmer

Piastra 1

Pausa/Registrazione

10. Memory

11.

Selezione mono/stereo

12.

Pulsanti funzione di ricerca/Selezione modalità radio

o Stop

13.

Registrazione Sincronizzata compact disc

14.

Programmazione brano

15.

Ripetizione brano

16.

Piastra 2

17.

Connettore cuffie mini jack

18. Invio

19.

Modo Suono

20. Multi Jog

21. S.BASS Level

22. Volume

23.

Funzione Power

Surround

24. Apertura/Chiusura compartimento CD

25.

Cambio disco

26.

Indicatori selezione disco

27.

Selezione Piastra 1/2

28. Azzeramento cont anastro (solo cassetta)

29.

Modalità riproduzione cassetta

30.

Registrazione normale / Registrazione ad alta velocità

31. Compartimiento de discos compactos

Pannello frontale

3031

1 2 3

4 5

6 7

9101112

24252627

13 1514

Display

1. Power Surround

2. Sound Mode

3. Volume e livello EQ

4. Programmazione CD e numero preimpostato sintonizzatore

5. Display principale (Funzione, Frequenza, Ora ecc.)

6. Modalità FM (STEREO)

7. EQ

8. D.S.P

9. CD-RW

10. Modalità reverse nastro

11. Registrazione sincronizzata CD

12. Unità frequenza sintonizzatore

13. AI SLEEP o SLEEP

14. Modalità lettura CD o ripetizione CD

15. Orologio

16. Numero disco in corso di lettura

17. Registrazione

18. 1/2 nastro

19. Modalità sintonizzazione (Auto)

20. Modalità RDS FM

21. Programmazione CD o memoria sintonizzatore da programmare

22. Valore preimpostato sintonizzatore

23. TUNED

24. Super BASS

Pannello posteriore

Telecomando

1 2

3 4

2 3

4 5

6 7 8

9 10 11

18 17

22 21

25 24

1. Terminali connettore antenna FM

2. Terminali connettore antenna AM

3. Presa CD digital out

4. Terminali connettore diffusori

5. Ingresso AUX

1. Pulsante Standby/On

2. Modo Suono

3. Avvolgimento rapido/Ricerca in avanti/ Riavvolgimento/Ricerca indietro

4. Selezione Piastra 1/2

5. Modalità riproduzione cassetta

6. Ripetizione brano

7. Stop e annulla

8. Programmazione brano

9. Pulsanti multi-funzione

10. Selezione modalità radio

11. Selezione mono/Stereo

12. Riduzione volume

13. Selezione banda frequenza

14. Aumento volume

15. Esclusione di un disco

16. Riproduzione/pausa

17. Cambia ordine

18.

Azzeramento cont anastro (solo cassetta)

19. Spegnimento automatico/Spegnimento automatico dopo l’ascolto diun CD o una cassetta

20. Stop(riproduzione/registrazione)

21. Deck Play

22.

S.BASS Level

23. AUX

24. Accensione/spegnimento timer

25. Disattivazione temporanea audio

Il cavo di alimentazione principale deve essere inserito in una presa di alimentazione adeguata.

Si prega di controllare la tensione di rete prima di connettere l’impianto ad una presa di rete.

Collegare il cavo di alimentazione (identificato come AC Cord sul retro del sistema) alla presa.

Per accendere l’impianto premere il pulsante Standby/On.

Per sfruttare al massimo il sistema mini Hi-Fi attenersi alle seguenti istruzioni d’installazione prima di procedere al collegamento dell’unità.

Installare il sistema su una superficie piana e stabile. Non collocare l’unità sul tappeto Non collocare l’unità nella zona esterna. Mantenere una zona libera di circa 15 cm ai lati e sul retro del

sistema, per garantire una corretta ventilazione. Per ottino suono ambedue gli altoparlanti devono essere collocati

allo stesso distanza dal pavimento Verificare che vi sia spazio sufficiente per aprire con facilità il vano

CD. Collocare gli altoparlanti alla distanza su ambo i lati del sistema. Orientare gli altoparlanti verso il centro della zona di ascolto.

Installazione del sistema mini HiFi compatto

Connessione del vostro impianto alla rete di alimentazione

1 2

Le batterie del telecomando devono essere inserite per la prima volta quando viene messo in funzione

Il sistema mini Hi-Fi è nuovo Si rileva che il telecomando non opera più correttamente.

Per la sostituzione utilizzare esclusivamente batterie nuove dello stesso tipo (non utilizzare assieme batterie alcaline e batterie al manganese).

Appoggiando il police sul simbolo posto sul coperchio del vano batterie spingere il coperchio nella direzione della freccia.

Inserire due batterie AAA, LR03 od equivalenti, facendo attenzione alla polarità:

Il + della batteria deve corrispondere al + del vano batterie

Il – della batteria deve corrispondere al – del vano batterie.

Rimettere a posto il coperchio facendolo scorrere con decisione in direzione opposta fino a quando non scatta in posizione.

Se il telecomando non viene utilizzato per lunghi periodi di tempo, estrarre le batterie per evitare problemi di corrosione.

Inserimento delle batterie nel telecomando

1 2

L’ingresso esterno viene utilizzato per sfruttare la qualità sonora del sistema mini Hi-Fi, durante l’ascolto di altre sorgenti.

Esempio:

un televisore un lettore di video dischi un registratore di video cassette Hi-Fi stereo.

Per connettere la sorgente esterna, è necessario disporre di un’uscita audio e di un cavo di connessione CINCH.

Porre il sistema in modalità di attesa e disconnettere l’alimentazione sia dal sistema sia dalla sorgente esterna.

Connettere il cavo audio al retro del sistema mini-HiFi.

Connettere il...

Al connettore contrassegnato con la lettera...

Jack rosso R (destro) Jack bianco L (sinistro)

Per ottenere la qualità audio ottimale, non invertire i canali sinistro e destro.

Ricollegare il sistema mini Hi-Fi alla presa di corrente e premere Standby/On per accenderlo.

Selezionare la sorgente AUX premendo AUX. Risultato

: Compare il simbolo AUX. Accendere la sorgente esterna. Regolare il volume ed il bilanciamento:

Volume equalizzatore

Esempio: Per vedere un film avvalendosi dell’audio stereo, dalla

qua-lità paragonabile ad un spettacolo cinematografico (a patto che la traccia audio originale sia stereo).

Ascolto di una sorgente esterna

1 2

3 4 5

I morsetti per il collegamento dei diffusori si trovano sul retro dell’unità

Il sistema è dotato di quattro morsetti:

Due per il diffusore sinistro (identificati con L). Due per il diffusore destro (identificati con R).

Per ottenere una qualità audio ottimale effettuare i seguenti collegamenti:

Filo rosso al morsetto + Filo nero al morsetto –.

Per collegare i fili ai morsetti spingere a fondo la levetta:

Verso destra sull’unità Inserire il filo nel foro fino al rivestimento in plastica. Spingere la levetta in direzione opposta:

Verso sinistra sull’unità, fino a quando non scatta in posizione

Verso l’alto del diffusore.

Risultato

: In tal modo il filo resta bloccato saldamente nel morset-

to. Ripetere l’operazione per tutti i fili.

Collegamento dei diffusori

L’apparecchio può emettere segnali audio digitali CD attraverso questa uscita. Utilizzare un cavo ottico per collegare un apparecchiatura audio digitale (DAT, registratore di MD etc.) Togliere il cappuccio antipolvere (1) dalla presa CD DIGITAL OUT. Quindi collegare la spina di un cavo ottico alla presa CD DIGITAL OUT.

Quando la presa CD DIGITAL OUT non viene utilizzata

applicarvi il cappuccio antipolvere in dotazione.

Uscita digitale CD

(1)

1 2

Istruzioni per il montaggio dell’altoparlante

L’installazione del prodotto nelle vicinanze di a un’apparecchiatura di riscaldamento o alla luce diretta del sole o alta umidità può provocare un degrado nelle prestazioni dell’altoparlante.

Non installare su un muro o in un punto molto in alto come su un palo o altro punto instabile per impedire il verificarsi di incidenti causati dalla caduta di un altoparlante.

Non smontare l’altoparlante dal televisore o monitor del computer. L’altoparlante vicino al televisore o monitor del computer può influenzare la qualità dell’immagine visualizzata sullo schermo.

+ 18 hidden pages
