Samsung LW20M25CP, LW15M25CP User Manual

LCD TV

- AFTER SALES SERVICE

- Do not hesitate to contact your retailer or service agent if a
change in the performance of your product indicates that a faulty
condition may be present.

LW15M2
LW17M2
LW20M2

Owner’s Instructions

Before operating the unit,

please read this manual thoroughly,

and retain it for future reference.

Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)

(Applicable in the European Union and other European countries with
separate collection systems)

This marking shown on the product or its literature, indicates that it
should not be disposed with other household wastes at the end of its working life.
To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate this from other types of wastes and recycle
it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this
product, or their local government office, for details of where and how they can take
this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of
the purchase contract. This product should not be mixed with other commercial
wastes for disposal.

BN68-00939C-00

ON-SCREEN MENUS

PC DISPLAY

TELETEXT

This device is a Class B digital apparatus.

Register your product at www.samsung.com/global/register

Precautions When Displaying a Still Image

Astill image may cause permanent damage to the TV screen.

• Do not display a still image on the LCD panel for more than 2 hours as it can cause screen image retention.
This image retention is also known as "screen burn".
To avoid such image retention, reduce the degree of brightness and contrast of the screen when displaying a still image.

• Watching the LCD TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and center

of the screen caused by the difference of light emission on the screen.
Playing a DVD or a game console may cause a similar effect to the screen.
Damages caused by the above effect are not covered by the Warranty.

• Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images.
To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images.

Précautions à prendre lors de l'affichage d'une image fixe

Une image fixe peut causer des dommages irrémédiables à l'écran du téléviseur.

• N'affichez pas une image fixe sur l'écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l'image à l'écran.
Cette rémanence de l'image est également appelée "brûlure de l'écran".
Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de l'écran lorsque vous laissez une image fixe affichée.

• Regarder l'écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à

droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran.
La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran.
Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.

• L'affichage d'images fixes de jeux vidéo et d'ordinateurs pendant plus longtemps qu'une période spécifique peut provoquer des rémanences.
Pour éviter cela, réduisez la "luminosité" et le "contraste" lors de l'affichage d'images fixes.

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann.
Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet.
Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.

• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission

Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten.
DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen.
Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder
verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.

Voorzorgsmaatregelen bij weergave van stilstaand beeld

Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.

• Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken.
Beeldretentie wordt ook wel inbranden genoemd.
Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen.

• Als u gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en

rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op
het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben.
Schade ontstaan door het bovengenoemde effect valt niet onder de garantie.

• Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg
hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen.

Precauciones al mostrar en la pantalla una imagen fija

La imagen fija puede causar daños permanentes en la pantalla del televisor.

• No deje una imagen fija en la pantalla LCD durante más de dos horas ya que se podría producir una retención de la imagen en la pantalla.
Este fenómeno de retención de imágenes también se denomina "quemadura de pantalla". Para evitar que se produzca esa persistencia de la
imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas.

• El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda,

derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla.
Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla.
La garantía no cubre estos daños.

• Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales.
Para evitar este efecto, reduzca el 'brillo' y el 'contraste' cuando vea imágenes fijas.

Precauções a ter quando se vêem imagens fixas

Uma imagem fixa pode danificar permanentemente o ecrã do televisor.

• Uma imagem fixa não deve permanecer no painel LCD durante mais de 2 horas ecrã porque pode provocar o efeito de retenção de
imagem no ecrã. Esta retenção de imagem também é conhecida como "queimadura de ecrã".
Para evitar a retenção de imagem, diminua o grau de luminosidade e de contraste do ecrã quando visualizar uma imagem fixa.

• Utilizar o televisor LCD em formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte

esquerda, direita e frontal do televisor devido a diferenças de emissão de luz do ecrã.
Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã.
Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia.

• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização.
Para evitar este efeito, reduza a "luminosidade" e o "contraste" quando visualizar imagens fixas.

Precauzioni da adottare quando si visualizza un’immagine fissa

Un’immagine fissa può causare danni permanenti allo schermo TV.

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo.
Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine,
ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.

• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e

centrale del video a causa delle differenti emissioni luminose dello schermo.
La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo.
Questo tipo di danni non è coperto dalla Garanzia.

• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali.
Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse.

English-1

English

Contents

CONNECTING AND PREPARING YOUR TV

List of Parts .............................................................. 2

How to Adjust the Stand .......................................... 2

How to Adjust the Angle of the TV ...................... 2

Installing the Wall Mount Kit .................................... 3

Installing VESA compliant mounting devices .......... 3

Viewing the Control Panel ........................................ 3

Viewing the Connection Panel.................................. 4

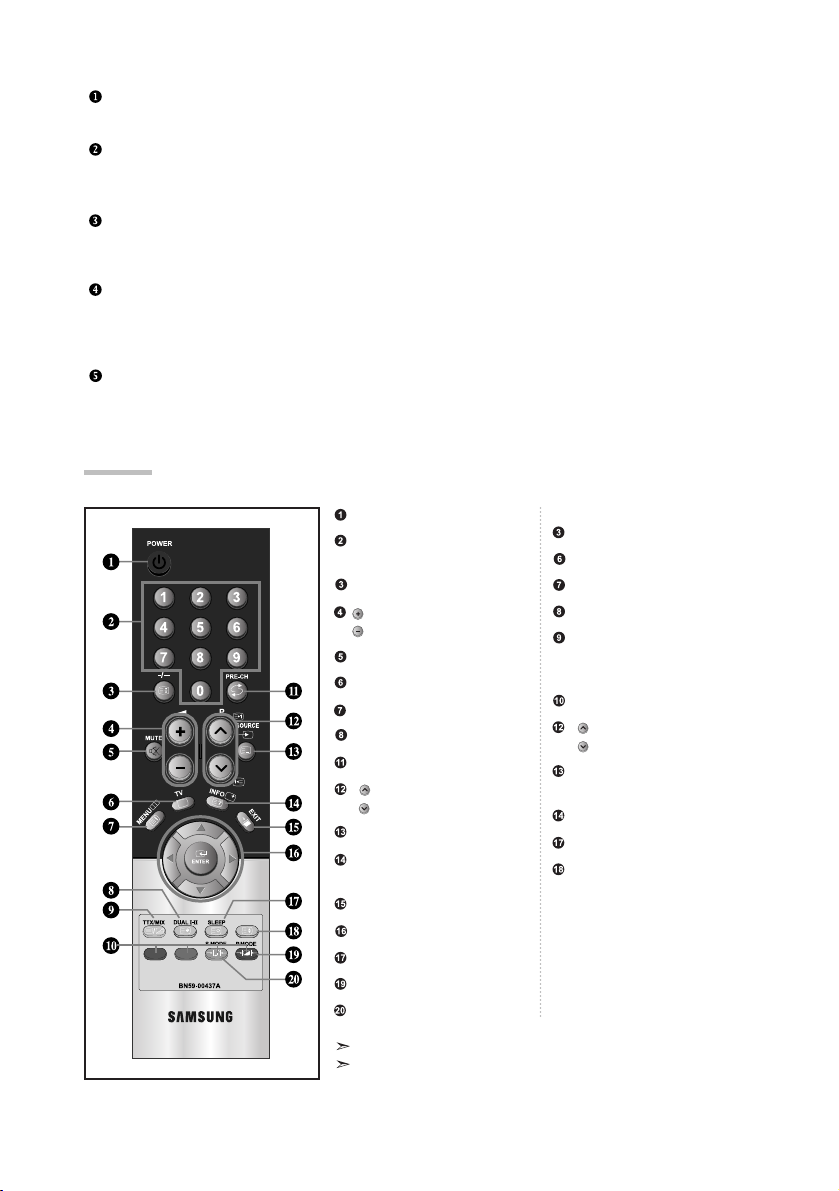

Viewing the Remote Control .................................... 5

Installing Batteries in the Remote Control................ 6

Switching On and Off................................................ 6

Placing Your Television in Standby Mode ................ 6

Plug & Play .............................................................. 6

SETTING THE CHANNELS

Storing Channels Automatically................................ 7

Storing Channels Manually ...................................... 8

Editing the Channels ................................................ 9

Sorting the Stored Channels .................................... 9

Assigning Channels Names .................................... 10

Fine Tuning Channel Reception .............................. 10

SETTING THE PICTURE

Changing the Picture Standard ................................ 11

Adjusting the Custom Picture .................................. 11

Changing the Colour Tone ........................................ 12

SETTING THE SOUND

Changing the Sound Standard ............................ 12

Adjusting the Volume Automatically .................... 12

SETTING THE TIME

Setting and Displaying the Current Time..............13

Setting the Sleep Timer........................................ 13

Switching the Television

On and Off Automatically......................................14

SETTING THE OTHERS

Choosing Your Language .................................... 14

Setting the Blue Screen Mode..............................15

Selecting the Source ............................................15

Editing the Input Source Names ..........................15

USING THE TELETEXT FEATURE

Teletext Decoder ..................................................16

Displaying the Teletext Information ......................16

Selecting a Specific Teletext Page ......................17

Using Fastext to Select a Teletext Page ..............17

Storing Teletext Pages..........................................17

SETTING THE PC

Setting up Your PC Software

(Based on Windows XP) ......................................18

Display Modes ......................................................18

Setting the PC ......................................................19

RECOMMENDATIONS FOR USE

Troubleshooting:

Before Contacting Service Personnel ..................20

Technical and Environmental Specifications ......20

Symbol Press Important Note One-Touch

Button

English-2

CONNECTING AND PREPARING YOUR TV

List of Parts

Please make sure the following items are included with your LCD TV.
If any items are missing, contact your dealer.

Remote Control

& Batteries (AAA x 2)

Power Cord Wall Mount kit Owner’s Instructions

 Warranty card  Service Network Card  Safety Guide  Registration Cards

How to Adjust the Stand

(1)

(2)

1. Place the front of the TV onto a soft cloth

or cushion on a table as in Figure (1).

- Align the TV bottom along the table
edge.

2. Press on the center of the TV back.
Adjust the stand as in Figure (2) while
pressing the “PUSH” button on the back of
the stand.

3. Place the TV on the table so that the TV
sits safely.

When you adjust the stand, press the “PUSH"

button on the back of the stand.

How to Adjust the Angle of the TV

1. Figure (1) shows the adjustment angle (0°~13°) when you use the LCD on its stand .
Excessive tilting can turn the LCD TV over which may cause damage.

2. Figure (2) shows the adjustment angle (13°~80°) when you convert the LCD from stand-based use
to wall-mount.

3. Figure (3) shows the adjustment angle (0°~10°) when you mount the LCD TV to a wall.

You will hear a “Click ” sound when changing the angle from 1 to 2 or 3 to 2.

(1) Angle adjustment when using the

TV on its stand.

(2) Angle adjustment when converting

from Stand to Wall mount (1 3, 3 1)

(3) Angle adjustment when LCD TV

is wall-mounted

When you adjust the stand, press the “PUSH" button on the back of the stand.

PUSH button

17”

15”, 20”

20”15”, 17”

English-3

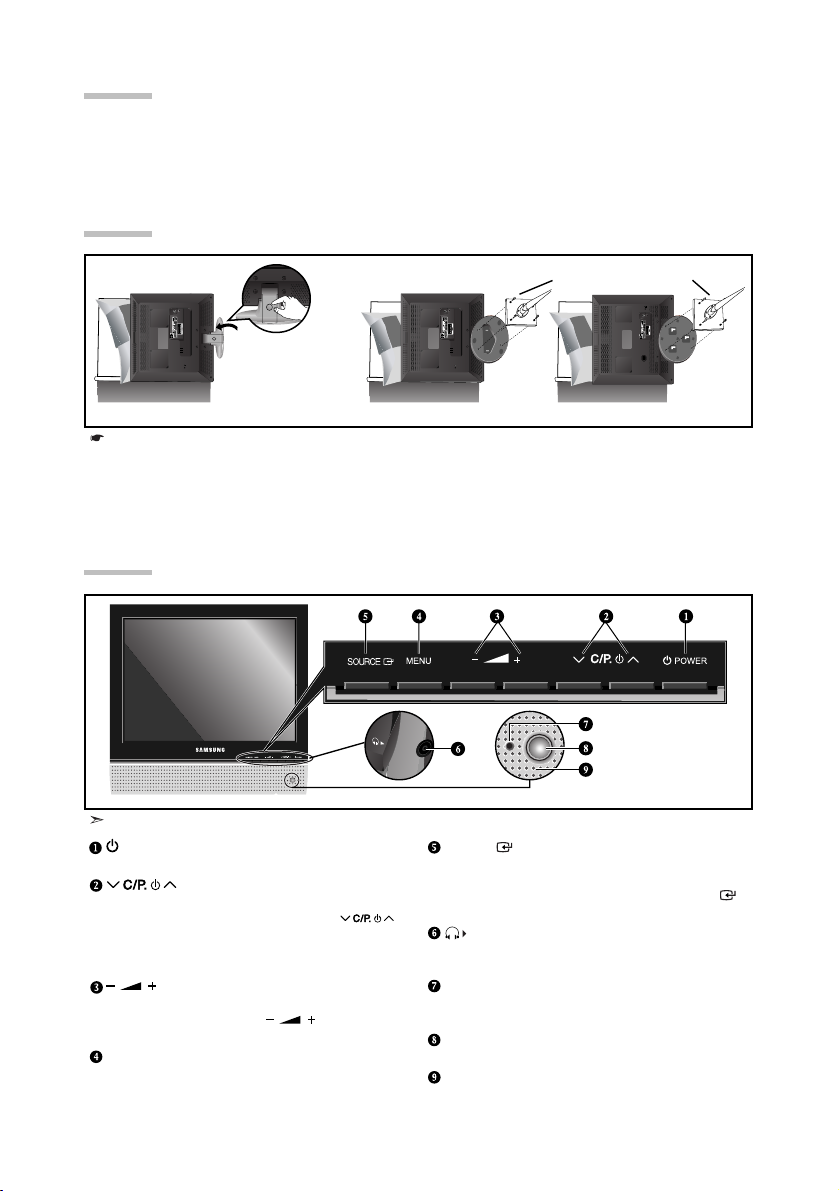

Viewing the Control Panel

POWER

Press to turn the TV on and off.

Press to change channels.
In the on-screen menu, use the buttons as you
use the

 and  buttons on the remote control.
(Without the Remote Control, You can turn on TV by using
the Channel buttons.)

Press to decrease or increase the volume.
In the on-screen menu, use the buttons
as you use the

 and  buttons on the remote control.

MENU

Press to see an on-screen menu of your TV’s features.

SOURCE

Toggles between all the available input sources
(TV - Ext. - AV - S-Video - PC).
In the on-screen menu, use this button as you use the

ENTER button on the remote control.

(Headphone Jack)

Connect a set of external headphones to this jack for private
listening.

Power Indicator

Blinks and turns off when the power is on and lights up in
stand-by mode.

Remote Control Sensor

Aim the remote control towards this spot on the TV.

Speakers

The product colour and shape may vary depending on the model.

Wall mount items (sold separately) allow you to mount the TV on the wall. For detailed information on
installing the wall mount, see the instructions provided with the Wall Mount items. Contact a technician for
assistance when installing the wall mounted bracket. Samsung Electronics is not responsible for any
damage to the product or injury to yourself or others if you elect to install the TV on your own.

Installing the Wall Mount Kit

Installing VESA compliant mounting devices

(2) (3)

When you adjust the stand, press the “PUSH" button on the back of the stand.

1. Place the TV faced down on a soft cloth or cushion on a table.

2. Adjust the stand, pressing the "PUSH" button on the back of the stand.

3. Align the mounting interface pad (not supplied) with the holes in the stand bottom and secure it with the four

screws that come with the arm-type base, wall mount hanger or other bases (not supplied).

LW15M2/LW17M2

LW20M2

Mounting pad

(sold separately)

PUSH button

English-4

Viewing the Connection Panel

Power Input

Whenever you connect an external device to your TV, make sure that power on the unit is turned off.
When connecting an external device, match the colour of the connection terminal to the cable.

The product colour and shape may vary depending on the model.

English-5

Connecting an Aerial or Cable Television Network

To view television channels correctly, a signal must be received by the set from one of the following sources:

- An outdoor aerial / A cable television network / A satellite network

Connecting External A/V Devices

-

Connect RCA (optional) or S-VIDEO cable (optional) to an appropriate external A/V device such as VCR, DVD or Camcorder.

- Connect RCA audio cables (optional) to “L - AUDIO - R” on the rear of your set and the other ends to corresponding audio
out connectors on the A/V device.

Connecting Set-Top Box, VCR or DVD

- Connect the VCR or DVD SCART cable (optional) to the SCART connector of the VCR or DVD.

- If you wish to connect both the Set-Top Box and VCR (or DVD), you should connect the Set-Top Box to the VCR (or DVD)
and connect the VCR (or DVD) to your set.

Connecting Computer

-Connect the D- Sub cable (optional) to “PC IN” on the rear of your set and the other end to the
Video Card of your computer.

-Connect the stereo audio cable (optional) to “PC AUDIO IN” on the rear of your set and the other end to “Audio Out” of the
sound card on your computer.

Kensington Lock

- The Kensington lock (optional) is a device used to physically fix the system when used in a public place.

- If you want to use a locking device, contact the dealer where you purchased the TV.

- The place of the Kensington Lock may be different depending on its model.

Television Standby button

Number buttons for direct

channel access

One/Two-digit channel selection

: Volume increase

: Volume decrease

Temporary sound switch-off

Selects the TV mode directly

Displays the main on-screen menu

Sound effect selection

Previous channel

P: Next channel

P: Previous channel

Available source selection

Use to see information on the

current broadcast

Exit the on-screen menu

Control the cursor in the menu

Automatic Power-off

Picture effect selection

Sound mode selection

Teletext Functions

Teletext hold

Exit from the teletext display

Teletext index

Teletext sub page

Teletext display/mix both teletext

information and the normal broadcast

Fastext topic selection

P: Teletext next page

P: Teletext previous page

Teletext mode selection (LIST/FLOF)

Teletext reveal

Teletext store

Teletext size selection

The performance of the remote control may be affected by bright light.

For details, refer to further instructions.

Viewing the Remote Control

The mains lead is attached to the rear of your set.

1. Plug the mains lead into an appropriate socket.

The standby indicator lights up on the lower-right panel.

2. Press the POWER button on the lower-right panel.

The programme that you were watching last is reselected automatically.

3. Press the numeric button (0~9) or channel up/down ( / ) button on the remote control or
button on the lower-right panel.

When you switch the set on for the very first time, you will be asked to choose language in which the menus

are to be displayed.

4. To switch your set off, press the POWER button again.

Your set can be placed in standby mode in order to reduce the power consumption. The standby mode
can be useful when you wish to interrupt viewing temporarily (during a meal, for example).

1. Press the POWER button on the remote control.

The screen is turned off and a standby indicator appears on the lower-right panel.

2. To switch your set back on, simply press the POWER , numeric buttons (0~9) or channel

up/down ( / ) button again.

Do not leave your set in standby mode for long periods of time (when you are away on holiday, for example).

It is best to unplug the set from the mains and aerial.

Switching On and Off

Placing Your Television in Standby Mode

When the TV is initially powered on, several basic settings proceed
automatically and subsequently. The following settings are available.

1. Press the POWER button on the remote control.
The message “Start Plug & Play” is displayed with “OK” selected.

2. Select the appropriate language by pressing the  or  button.
Press the

ENTER button to confirm your choice.

3. The message “Check antenna input.” is displayed with “OK” selected.
Press the

ENTER button.

Please check that the antenna cable is connected correctly.

Plug & Play

English-6

1. Slide the cover out completely.

2. Install two AAA size batteries.

Make sure to match the “+” and “–” ends of the batteries with the diagram inside the compartment.

3. Replace the cover.

Remove the batteries and store them in a cool, dry place if you won’t be using the

remote control for a long time. The remote control can be used up to about 23 feet from

the TV. (Assuming typical TV usage, the batteries last for about one year.)

If the remote control doesn’t work, check the following:

1. Is the TV power on?

2. Are the plus and minus ends of the batteries reversed?

3. Are the batteries drained?

4. Is there a power outage, or is the power cord unplugged?

5. Is there a special fluorescent light or neon sign nearby?

Installing Batteries in the Remote Control

English-7

 Language: Select your language.
 Country: Select your country.
 Auto Store: Automatically scans for and stores channels available in the local area.
 Clock Set: Sets the current time for the TV clock.

If you want to reset this feature...

1. Press the MENU button to display the menu.
Press the  or 

button

to select “Setup”, then press the ENTER button.

2.

Press the  or 

button

to select

“Plug & Play”

, then

press the

ENTER button.

3. This will change or reset the settings.

4. Select the appropriate country by pressing the  or  button.

Press the

ENTER button to confirm your choice.

5. The “Auto Store” menu is displayed with the “Start” selected.
Press the

ENTER button.

The channel search will start and end automatically.
After all the available channels are stored, the “Clock Set” menu appears.
Press the ENTER button at any time to interrupt the memorization process.

6. Press the ENTER button.
Select the “Hour” or “Minute” by pressing the

 or 

button.

Set the “Hour” or “Minute” by pressing the

 or 

button.

You can also set the hour and minute by pressing the number buttons on the

remote control.

7. Press the ENTER button to confirm your setting.

SETTING THE CHANNELS

You can scan for the frequency ranges available to you (and availability
depends on your country). Automatically allocated programme numbers
may not correspond to actual or desired programme numbers.
However, you can sort numbers manually and clear any channels you do
not wish to watch.

1. Press the MENU button to display the menu.
Press the

 or  button to select “Channel”,

then press the

ENTER button.

2. Press the ENTER button to select “Country”.

3. Select the appropriate country by pressing the  or  button.

Press the

ENTER button to confirm your choice.

4. Press the  or  button to select “Auto Store”,
then press the

ENTER button.

5. Press the ENTER button.

The TV will begin memorizing all of the available channels.

Press the ENTER button at any time to interrupt the memorization process

and return to the “Channel” menu.

6. After all the available channels are stored, the “Sort” menu appears.

Storing Channels Automatically

English-8

You can store up to 100 channels, including those received via cable
networks. When storing channels manually, you can choose:

Whether or not to store each of the channels found.
The programme number of each stored channel which you wish
to identify.

1. Press the MENU button to display the menu.
Press the

 or  button to select “Channel”,

then press the

ENTER button.

2. Press the  or  button to select “Manual Store”,
then press the

ENTER button.

3. Press the ENTER button to select “Programme”.

4. To assign a programme number to a channel, find the correct number

by pressing the

 or  button and then press the ENTER button.

5. Press the  or  button to select “Colour System”,
then press the

ENTER button.

6. Select the colour standard required by pressing the  or  button,
then press the

ENTER button.

7. Press the  or  button to select “Sound System”,
then press the

ENTER button.

8. Select the sound standard required by pressing the  or  button,
then press the

ENTER button.

If there is an abnormal sound or no sound, re-select the sound system required.

9. If you know the number of the channel to be stored,
press the

 or  button to select “Channel”.

Press the

ENTER button. Select C (Air channel) or S (Cable channel)

by pressing the

 or  button. Press the  button to select channel.

Select the required number by pressing the

 or  button and then

press the

ENTER button.

Channel mode: P (Programme mode)

C (Air channel mode)

S (Cable channel mode)

10. If you do not know the channel numbers,
press the

 or  button to select “Search”. Press the ENTER button.

Search by pressing the

 or  button and then

press the

ENTER button.

11. Press the  or  button to select “Store”,
then press the

ENTER button.

Press the

 or  button to select “OK”, then press the ENTER button.

12. Repeat steps 3 to 11 for each channel to be stored.

 Programme: Selects a program number for the channel.
 Colour System: Sets the colour supporting system.
 Sound System: Sets the sound supporting system.
 Channel: Selects a channel.
 Search: Scans for the frequency value for the channel.
 Store: Saves your settings.

Storing Channels Manually

English-9

You can exclude the channels you chose from the channels you
scanned. When you scan through the stored channels, those you
have chosen to skip are not displayed.
All channels that you do not specifically choose to skip are displayed
during scanning.

1. Use the number buttons to directly select the channel that
will be added or deleted.

2. Press the MENU button to display the menu.
Press the

 or  button to select “Channel”,

then press the

ENTER button.

3. Press the  or  button to select “Add/Delete”,
then press the

ENTER button.

4. Repeatedly pressing the ENTER button will alternate between add
channel and delete channel.

5. Press the P or P buttons to switch to the appropriate channel,
then repeat above.

6. Press the EXIT button to exit.

You can view any channel (including an erased channel) by using the number buttons

on the remote control.

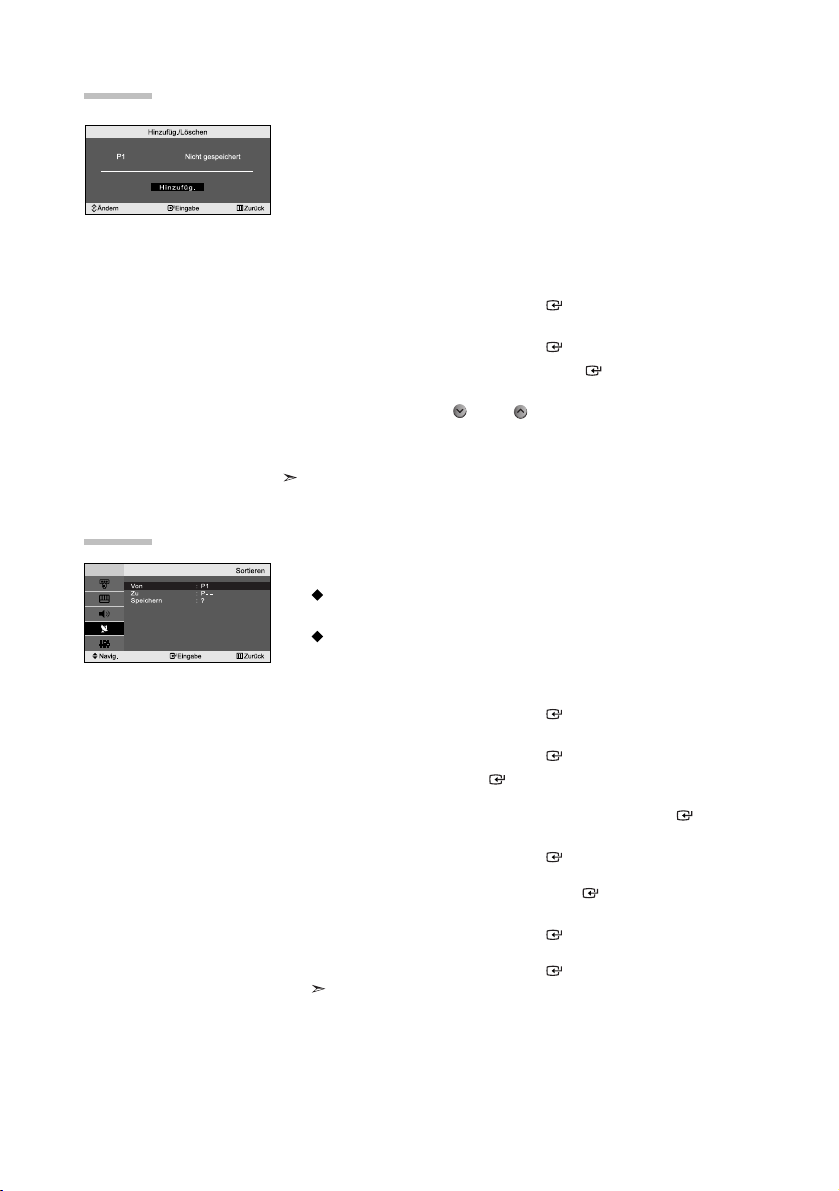

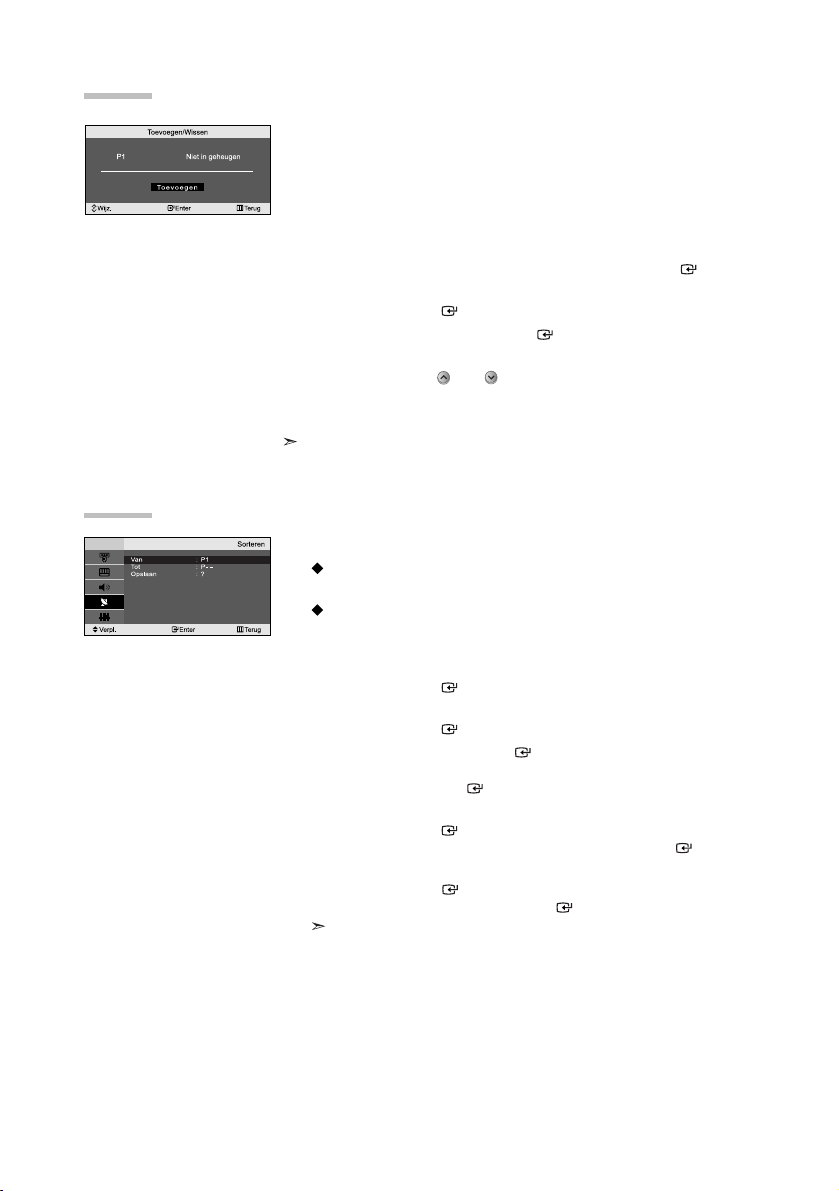

Editing the Channels

You can exchange the numbers of two channels, in order to:

Modify the numeric order in which the channels have been
automatically stored.

Give easily remembered numbers to the channels that you watch
most often.

1. Press the MENU button to display the menu. Press the  or  button to
select “Channel”, then press the

ENTER button.

2.

Press the  or  button to select “Sort”,
then press the

ENTER button.

3.

Press the ENTER button to select “From”. Press the  or  button
until the channel number that you wish to change is displayed.
Press the

ENTER button.

4.

Press the  or  button to select “To”, then press the ENTER button.
Press the

 or  button until the new number by which you wish to
identify the channel is displayed.
Press the

ENTER button.

5.

Press the  or  button to select “Store”,
then press the

ENTER button.

Press the

 or  button to select “OK”, then press the ENTER button.

The selected channel is exchanged with the one previously stored to the chosen

number.

6.

Repeat steps 3 to 5 for another channel to be sorted.

7.

Press the EXIT button to exit.

Sorting the Stored Channels

English-10

Channel names will be assigned automatically when channel information
is broadcast.
These names can be changed, allowing you to assign new names.

1. Press the MENU button to display the menu. Press the  or  button to
select “Channel”, then press the

ENTER button.

2.

Press the  or  button to select “Name”,
then press the

ENTER button.

3.

If necessary, select the channel to be assigned to a new name by
pressing the

 or 

button. Press the

ENTER

button.

4.

The characters available are :
Letters of the alphabet (A~Z)
Numbers (0~9)
Special characters (

-

, space)

5.

Repeat steps 3 to 4 for each channel to be assigned to a new name.

6.

Press the EXIT button to exit.

Assigning Channels Names

To...

Select a letter, number or symbol

Move on the next letter

Move back the previous letter

Confirm the name

Then...

Press the

 or 

button

Press the



button

Press the



button

Press the ENTER button

Fine tuned channels that have been saved are marked with an asterisk “*” on the
right-hand side of the channel number in the channel banner. And the channel number
turns red.
To reset the fine-tuning, select “Reset” by pressing the

 or  button and then press

the

ENTER

button.

Use fine tuning to manually adjust a particular channel for optimal
reception.

1. Use the number buttons to directly select the channel that
you want to fine tune.

2. Press the MENU button to display the menu.
Press the

 or  button to select “Channel”,

then press the

ENTER button.

3. Press the  or  button to select “Fine Tune”,
then press the

ENTER button.

4. Press the  or  button to adjust the fine tuning.
Press the

ENTER

button.

5. Press the EXIT button to exit.

Fine Tuning Channel Reception

English-11

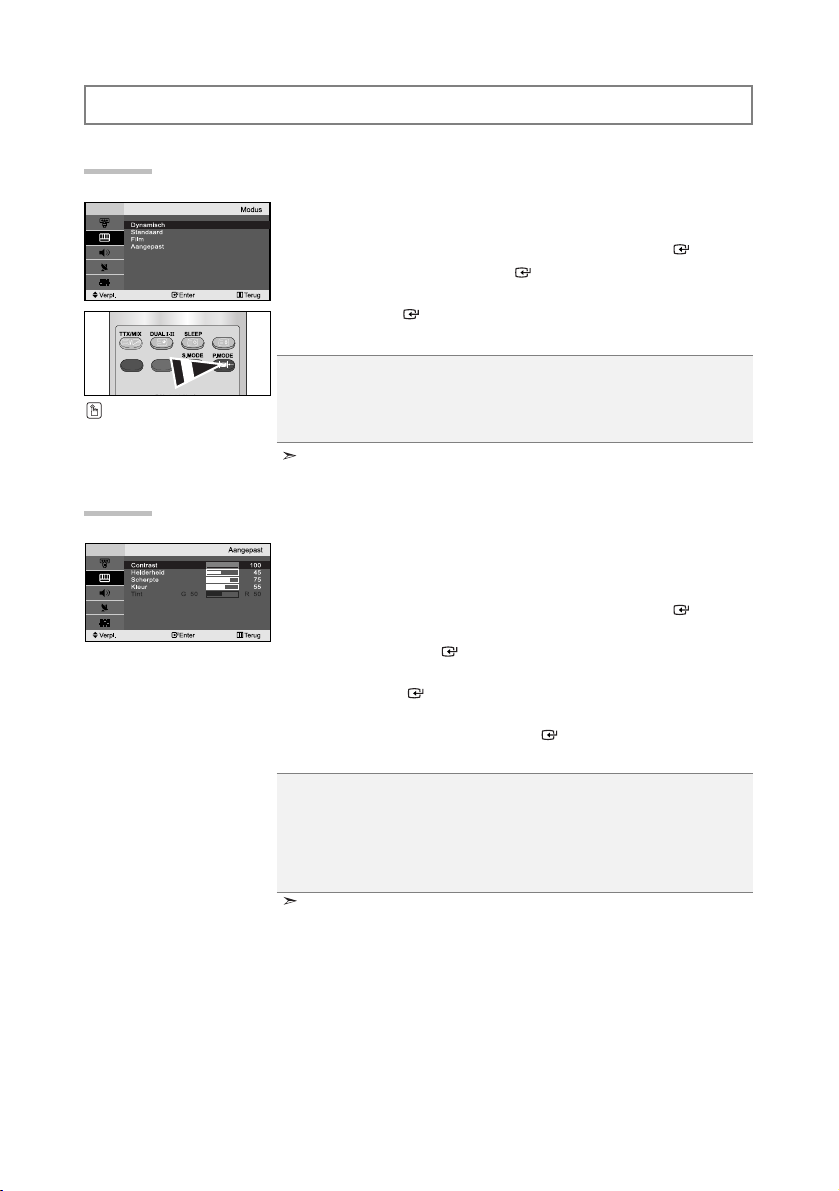

SETTING THE PICTURE

You can select the type of picture which best corresponds to your
viewing requirements.

1. Press the MENU button to display the menu. Press the  or  button to
select “Picture”, then press the

ENTER button.

2.

Press the ENTER button to select “Mode”.

3.

Press the

 or 

button to select the desired picture effect.

Press the

ENTER

button.

4.

Press the EXIT button to exit.

 Dynamic: Selects the picture for high-definition in a bright room.
 Standard: Selects the picture for optimum display in a normal environment.
 Movie: Selects the picture for comfortable display in a dark room.
 Custom: Select to view your favorite display settings.

(Refer to “Adjusting the Custom Picture” on page 11)

You can also press the

P. MODE button on the remote
control to select one of the
picture settings.

The Picture mode must be adjusted separately for each input source.

If you make any changes to these settings, the picture mode is automatically switched

to “Custom”.

Changing the Picture Standard

 Contrast: Adjusts the lightness and darkness between objects and the background.
 Brightness: Adjusts the brightness of the whole screen.
 Sharpness: Adjusts the outline of objects to either sharpen them or make them more dull.
 Colour: Adjusts the colours, making them lighter or darker.
 Tint (NTSC only): Adjusts the colour of objects, making them more red or green for a more

natural look.

Your set has several settings which allow you to control picture quality.

1. Press the MENU button to display the menu. Press the  or  button to
select “Picture”, then press the

ENTER button.

2.

Press the  or  button to select “Custom”,
then press the

ENTER button.

3.

Press the

 or  button

to select a particular item.

Press the

ENTER

button.

4.

Press the

 or  button

to decrease or increase the value of a

particular item.

Press the ENTER button.

5.

Press the EXIT button to exit.

Adjusting the Custom Picture

English-12

Each broadcasting station has its own signal conditions, and so it is not
easy for you to adjust the volume every time the channel is changed.
This feature let you automatically adjust the volume of the desired
channel by lowering the sound output when the modulation signal is
high or by raising the sound output when the modulation signal is low.

1. Press the MENU button to display the menu. Press the  or  button to
select “Sound”, then press the

ENTER button.

2. Press the  or  button to select “Auto Volume”, then press the
ENTER button.

3.

Press the  or  button to select “On” or “Off”. Press the ENTER button.

4. Press the EXIT button to exit.

Adjusting the Volume Automatically

SETTING THE SOUND

You can select the type of the special sound effect to be used when
watching a given broadcast.

1. Press the MENU button to display the menu. Press the  or  button to
select “Sound”, then press the

ENTER button.

2. Press the ENTER button to select “Mode”.

3.

Press the

 or 

button to select the desired sound effect.

Press the

ENTER

button.

4. Press the EXIT button to exit.

 Standard: Selects the normal sound mode.
 Speech: Emphasizes voices over other sounds.

Changing the Sound Standard

You can also select these
options by simply pressing the
S.MODE button on the remote
control.

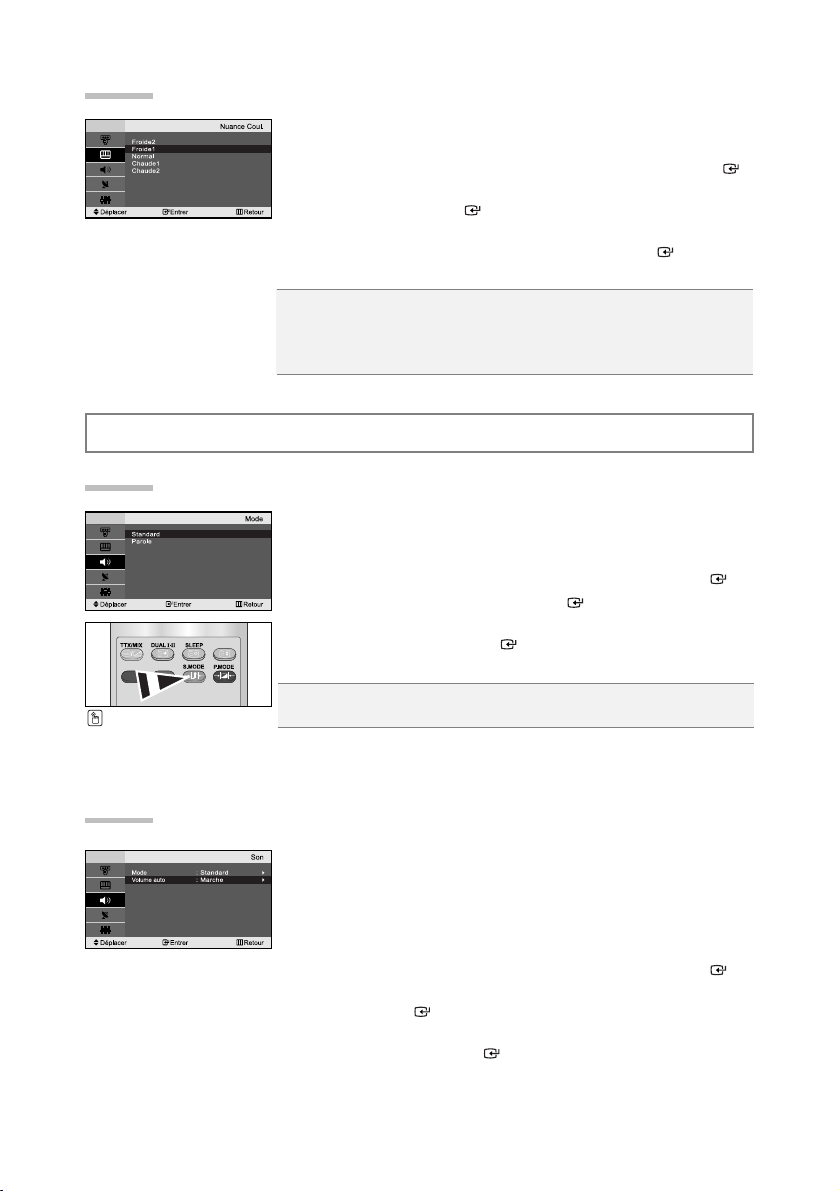

You can select the most comfortable colour tone to your eyes.

1. Press the MENU button to display the menu. Press the  or  button to
select “Picture”, then press the

ENTER button.

2. Press the  or  button to select “Colour Tone”, then press the
ENTER button.

3.

Press the

 or  button

to select the desired colour tone setting.

Press the

ENTER

button.

4.

Press the EXIT button to exit.

Changing the Colour Tone

 Cool 2: Makes the colour temperature bluer than “Cool 1” menu.
 Cool 1: Makes whites bluish.
 Normal: Keeps whites white.
 Warm1: Makes whites reddish.
 Warm2: Makes the colour temperature redder than “Warm1” menu.

English-13

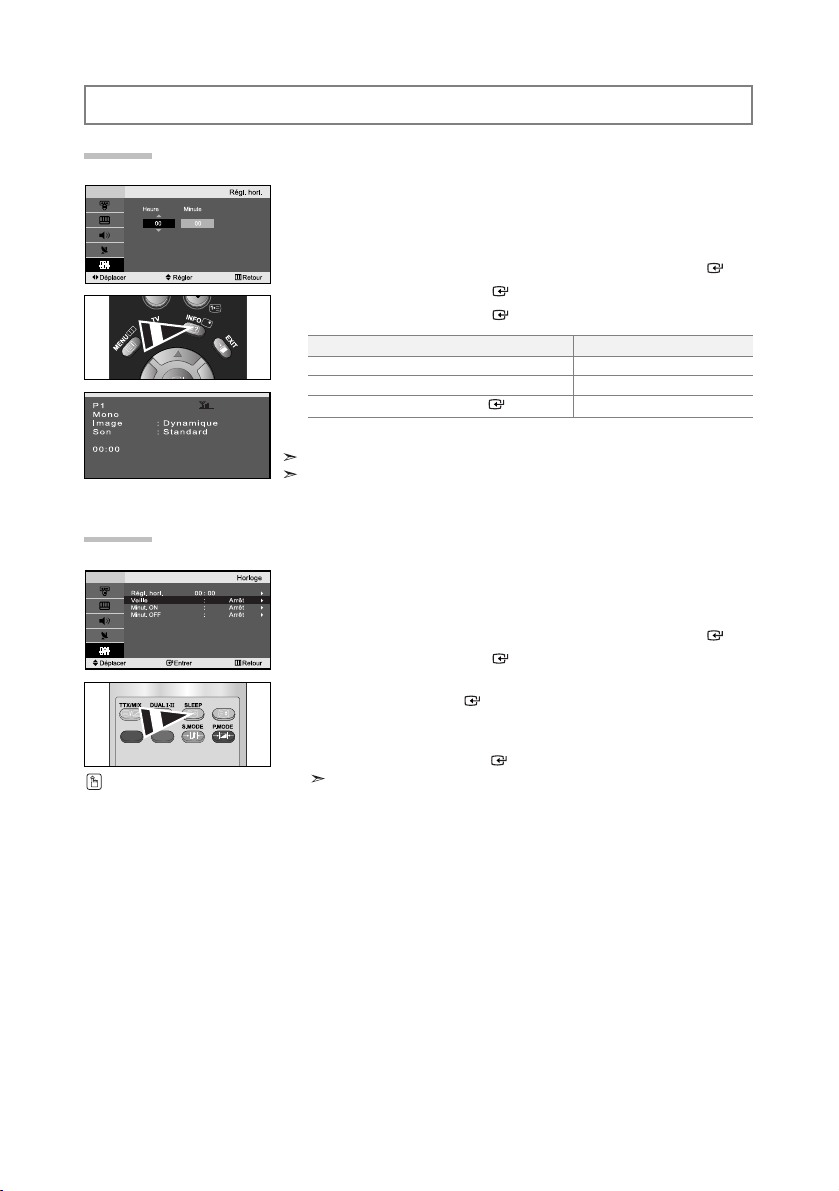

SETTING THE TIME

You can set the TV’s clock so that the current time is displayed when
you press the INFO button. You must also set the time if you wish to
use the automatic On/Off timers.

1. Press the MENU button to display the menu. Press the  or  button to
select “Setup”, then press the

ENTER button.

2. Press the ENTER button to select

“Time”.

3. Press the ENTER button to select “Clock Set”.

4.

5.

Press the EXIT button to exit.

If you disconnect the power cord, you have to set the clock again.

You can also set hour and minute by pressing the number buttons on the remote control.

To...

Move to “Hour” or “Minute”

Set the “Hour” or “Minute”

Press the

ENTER button.

Press the...

 or  button.

 or  button.

Setting and Displaying the Current Time

You can select a time period of between 30 and 180 minutes after which
the television automatically switches to standby mode.

1. Press the MENU button to display the menu. Press the  or  button to
select “Setup”, then press the

ENTER button.

2. Press the ENTER button to select

“Time”.

3. Press the  or  button to select “Sleep Timer”, then press the
ENTER button.

4. Press the  or  button repeatedly until the desired time appears
(Off, 30, 60, 90, 120, 150, 180). Press the

ENTER

button.

The TV automatically switches to standby mode when the timer reaches 0.

5. Press the EXIT button to exit.

Setting the Sleep Timer

Press the SLEEP button on
the remote control repeatedly
until the appropriate time
interval appears.

English-14

You can set the On/Off timers so that the set will:

Switch on automatically and tune to the channel of your choice at

the time you select.

Switch off automatically at the time you select.

1. Press the MENU button to display the menu. Press the  or  button to
select “Setup”, then press the

ENTER button.

2. Press the ENTER button to select

“Time”.

3. Press the  or  button to select “On Timer”, then press the
ENTER button.

4. Press the  or  button to adjust “Hour”, then press the  button to
move to the next step. Set other items using the same method as above.
When finished, press the

ENTER button to return.

5. Press the  or  button to select “Off Timer”,
then press the

ENTER button.

6. Press the  or  button to adjust “Hour”, then press the  button to
move to the next step. Set other items using the same method as above.
When finished, press the

ENTER button to return.

7. Press the EXIT button to exit.

The first step is to set the television’s clock.

(refer to “Setting and Displaying the Current Time” on page 13)

You can also set hour and minute by pressing the number buttons on the remote control.
The "Activation" setting must be set to "On" in order for the timers to work.

Switching the Television On and Off Automatically

SETTING THE OTHERS

When you start using your set for the first time, you must select the
language which will be used for displaying menus and indications.

1. Press the MENU button to display the on-screen menu.
Press the

 or  button to select “Setup”, then press the

ENTER button.

2. Press the  or  button to select “Language”,
then press the

ENTER button.

3. Select a particular language by pressing the  or  button repeatedly.
Press the

ENTER button.

You can choose one of 12 languages.

4. Press the EXIT button to exit.

Choosing Your Language

English-15

If no signal is being received or the signal is very weak, a blue screen
automatically replaces the noisy picture background. If you wish to
continue viewing the poor picture, you must set the "Blue Screen"
mode to "Off".

1. Press the MENU button to display the menu. Press the  or  button to
select “Setup”, then press the

ENTER button.

2. Press the  or  button to select “Blue Screen”
then press the

ENTER button.

3.

Press the  or  button to select “On” or “Off”.
Press the

ENTER button.

4. Press the EXIT button to exit.

Setting the Blue Screen Mode

You can select among external sources connected to
your TV’s input jacks.

1. Press the MENU button to display the menu.
Press the

ENTER button to select “Input”.

2. Press the ENTER button to select “Source List”.

3. Select the required device by pressing the  or  button.

Press the

ENTER button.

Selecting the Source

Press the SOURCE button on the remote control to toggel between all the available
source. TV mode can be selected by pressing the

TV or P / button on the

remote control but you cannot select it by pressing the

SOURCE button.

Name the device connected to the input jacks to make your input
source selection easier.

1. Press the MENU button to display the menu.
Press the

ENTER button, to select “Input”.

2. Press the  or  button to select “Edit Name”, then press the
ENTER button.

3. Press the  or  button to input select input source that you wish to edit.
Press the

ENTER button.

4. Press the  or  button to select the required device.
Press the

ENTER button.

5. Press the EXIT button to exit.

Editing the Input Source Names

English-16

USING THE TELETEXT FEATURE

Most set channels carry “ teletext ”, pages of written
information that provide information such as:

Television programme times.

News bulletins and Weather forecasts.

Sports results.

Subtitles for the hard of hearing.

The teletext pages are organized according to six categories:

Part

A

B

C

D

E

F

Contents

Selected page number.

Broadcasting station identity.

Current page number or search status.

Date and time.

Text.

Status information.

Teletext Decoder

You can display teletext information at any time, but signal reception
must be good. Otherwise:

Information may be missing.

Some pages may not be displayed.

To activate the teletext mode and display the contents page:

1.

Using the P () or P () button, select the channel providing the
teletext service.

2.

Press the TTX/MIX () button to activate the teletext mode.

The contents page is displayed. It can be redisplayed at any time by pressing

the MENU () button.

3. Press the TTX/MIX () button again.

The actual broadcast will be displayed simultaneously with the teletext page

on the screen.

4. Press the TV() button again to exit from the Text display.

If any broken character appears while Text is being viewed, make sure that the

Text language is identical with the language in the “Setup” menu mode. If both languages

are different, select the same language with the Text language on the “Setup” menu.

Displaying the Teletext Information

English-17

Press the number buttons on the remote control to enter the page
number directly:

1.

Enter the three-digit page number listed in the contents by pressing the
corresponding numeric buttons.

2.

If the selected page is linked with several secondary pages, the secondary
pages are displayed in sequence. To freeze the display on a given page,
press the

()

. Press the

()

button again to resume.

3. Using the various display options:

To d isplay...

Both teletext information and the normal broadcast

Hidden text (answers to quiz games, for example)

The normal screen

A secondary page, by entering its 4-digit number

The next page

The previous page

Double-size letters in the:

 Upper half of the screen

 Lower half of the screen

Normal screen

Press the...

TTX/MIX ( )

INFO ( )

INFO ( )

DUAL I-II ( )

P

()

P

()

()

 Once

 Twic e

 Three times

Selecting a Specific Teletext Page

The various topics included in the teletext pages are colour-coded, and can
be selected by pressing the coloured buttons on the remote control.

1.

Display the teletext contents page by pressing the
TTX/MIX ()

button.

2. Press the coloured button corresponding to the topic that you wish to
select (The available topics are listed on the status information line).

3. Press the Red button to display the previous page.
Press the Green button to display the next page.

4. Press the TV () button again to exit from the Text display.

Using Fastext to Select a Teletext Page

You can store up to four teletext pages to display them later at leisure.

1. Select the LIST mode using the

SOURCE

()

button.

The

SOURCE

()

button is used to switch between the LIST and FLOF modes.

2. Press the coloured button corresponding to the page that will be replaced.

3. Enter the new page number using the numeric buttons.

4. Repeat steps 2 and 3 for each page to be stored, using a different

coloured button each time.

5. Press the SLEEP

()

button until the corresponding blocks blink.

Storing Teletext Pages

English-18

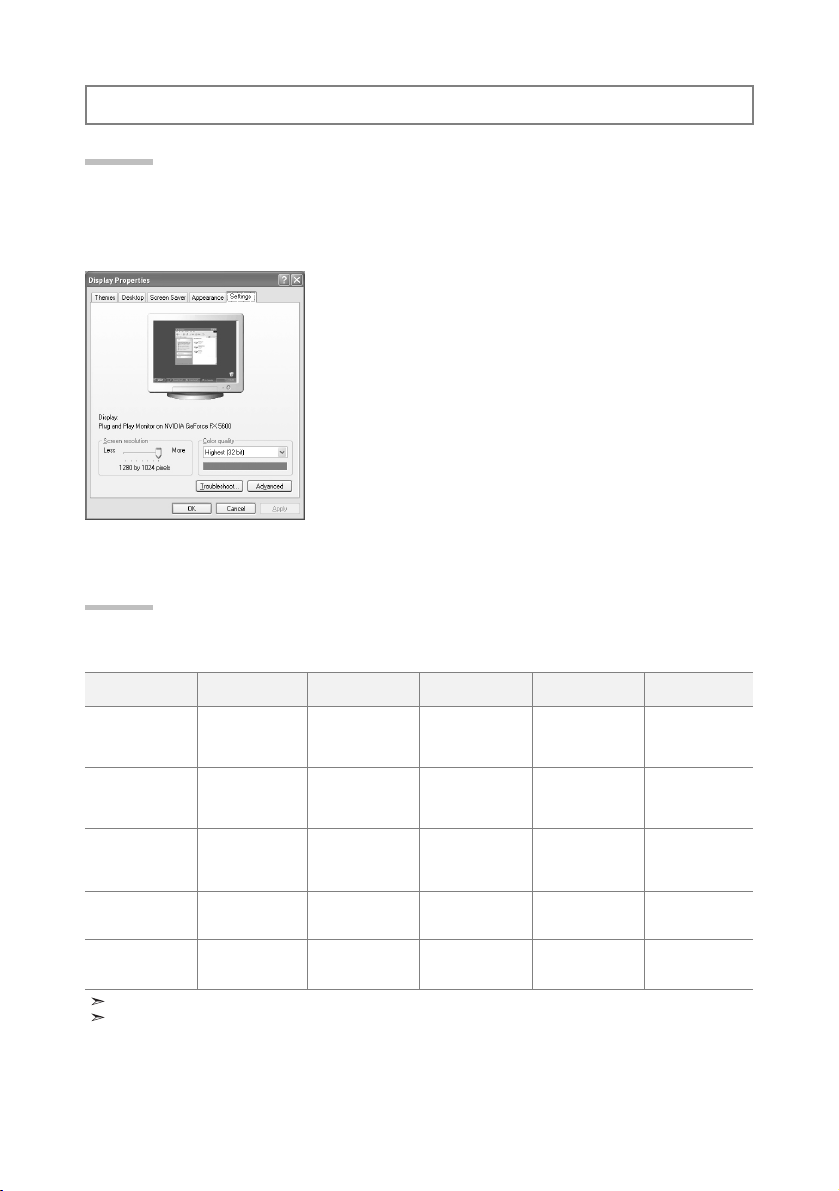

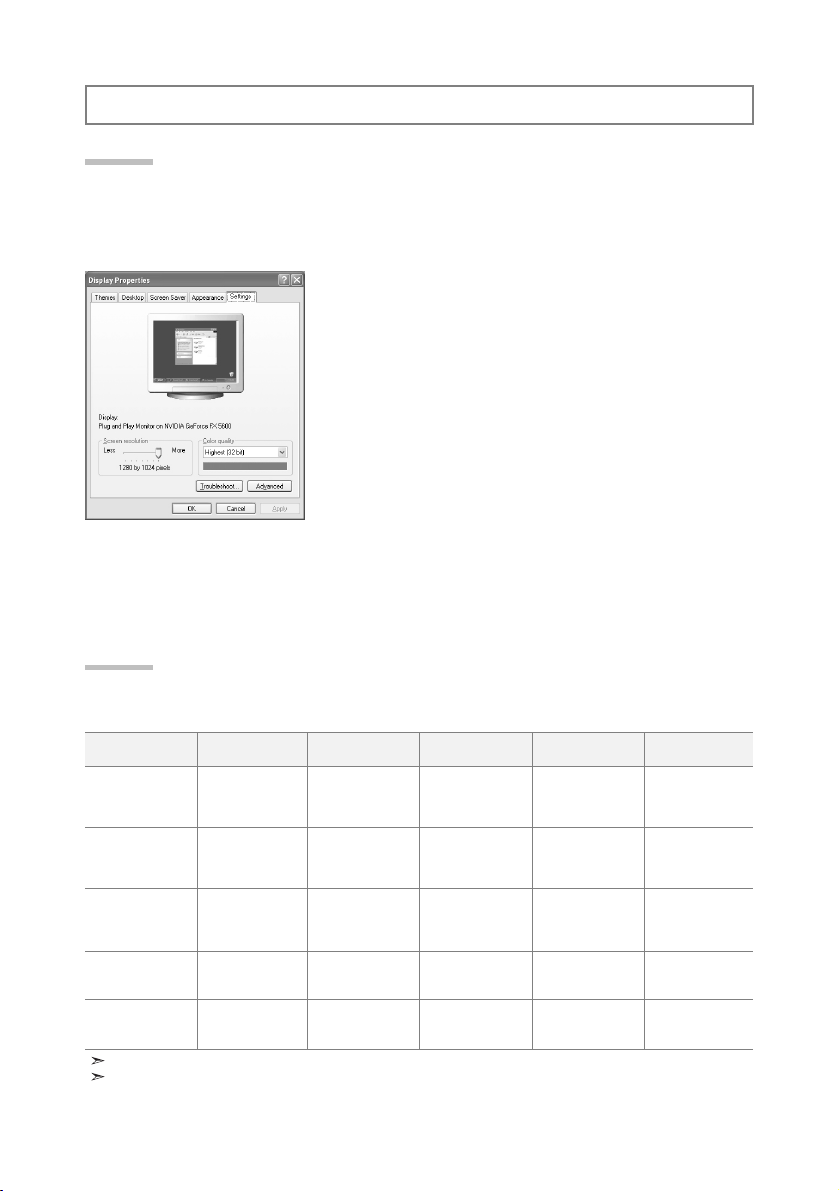

SETTING THE PC

The Windows display-settings for a typical computer are shown below. The actual screens on your PC
may be different depending upon your particular version of Windows and your particular video card.
Even if your actual screens look different, the same, basic set-up information will apply in almost all
cases. (If not, contact your computer manufacturer or Samsung Dealer.)

1. First, click on “Control Panel” on the Windows start menu.

2. When the control panel window appears, click on “Appearance and

Themes” and a display dialog-box will appear.

3. When the control panel window appears, click on “Display” and
a display dialog-box will appear.

4. Navigate to the “Settings” tab on the display dialog-box.
The correct size setting (resolution):

Optimum

LW15M2: 1024 X 768
LW17M2: 1280 X 1024
LW20M2: 800 X 600

If a vertical-frequency option exists on your display settings dialog
box, the correct value is “60” or “60 Hz”. Otherwise, just click “OK”
and exit the dialog box.

Setting up Your PC Software (Based on Windows XP)

The interlace mode is not supported.
The set might operate abnormally if a non-standard video format is selected.

Display Modes

Both screen position and size will vary depending on the type of PC monitor and its resolution.
The resolutions in the table are recommended. (All resolutions between the supported limits are supported)

Mode

VGA

LW15M2/
LW17M2/

LW20M2

VGA

LW15M2/
LW17M2/

LW20M2

SVGA

LW15M2/
LW17M2/

LW20M2

XGA

LW15M2/

LW17M2

SXGA

LW17M2

Resolution

720X400
640X480

640X480

800X600
800X600

1024X768
1024X768

1280X1024
1280X1024

Horizontal

Frequency (kHz)

31.469

31.469

37.500

46.875

37.879

48.363

60.023

63.981

79.976

Vertical

Frequency (Hz)

70.087

59.940

75.000

75.000

60.317

60.004

75.029

60.020

75.025

Pixel Clock

Frequency (MHz)

28.322

25.175

31.500

49.500

40.000

65.000

78.750

108.000

135.000

Sync Polarity

(H/V)

- / +

- / -

- / -

+ / +
+ / +

- / -

+ / +

+,- / -,+

+ / +

English-19

Setting the PC

Coarse and Fine Tuning of the Image (Image Lock):
The purpose of picture quality adjustment is to remove or reduce picture
noise. If the noise is not removed by Fine-tuning alone, then adjust the fre­quency as best as possible (coarse) and Fine-tune again. After the noise has
been reduced, re-adjust the picture so that it is aligned on the center of
screen.

1. Preset: Press the SOURCE button to select PC mode.

2. Press the MENU button to display the menu.

Press the

 or  button to select “Setup”,

then press the

ENTER button.

3. Press the  or  button to select “PC”, then
press the

ENTER button.

4. Press the ENTER button to select “Image Lock”.

5. Press the  or  button to select “Coarse” or “Fine”,

then press the

ENTER button.

6. Press the  or  button to adjust the screen quality.
Press the

ENTER button.

7. Press the EXIT button to exit.

Changing the Image Position (Position):
Adjust the PC’s screen positioning if it does not fit the TV screen.

1. Follow the “Coarse and Fine Tuning of the Image (Image Lock)”
instructions number 1 to 3.

2. Press the  or  button to select “Position”,
then press the

ENTER button.

3. Press the  or  button to adjusting the Vertical-Position.
Press the

 or  button to adjust the Horizontal-Position.

Press the

ENTER button.

4. Press the EXIT button to exit.

Initializing the Image Settings (Image Reset):
You can replace all image settings with the factory default values.

1. Follow the “Coarse and Fine Tuning of the Image (Image Lock)”
instructions number 1 to 3.

2. Press the  or  button to select “Image Reset”,
then press the

ENTER button.

3. Press the EXIT button to exit.

Adjusting the PC Screen Automatically (Auto Adjustment):
Auto adjustment allows the PC screen of set to self-adjust to the
incoming PC video signal. The values of fine, coarse and position are
adjusted automatically.

1. Follow the “Coarse and Fine Tuning of the Image (Image Lock)”
instructions number 1 to 3.

2. Press the  or  button to select “Auto Adjustment”,
then press the

ENTER button.

3. Press the EXIT button to exit.

English-20

Technical and Environmental Specifications

RECOMMENDATIONS FOR USE

No sound or picture

Normal picture but no sound

No picture or black and white picture

Sound and picture interference

Blurred or snowy picture,
distorted sound

Remote control malfunctions

“Check signal cable.”
message is displayed.

On PC mode, “Not Supported Mode.”
message is displayed.

The TFT LCD panel uses a panel consisting of sub pixels (LW15M2 - 2,359,296, LW17M2 - 3,932,160, LW20M2 - 1,440,000)
which require sophisticated technology to produce. However, there may be few bright or dark pixels on the screen. These pixels will
have no impact on the performance of the product.

 Check that the mains lead has been connected to a wall socket.
 Check that you have pressed the POWER buttons on the lower-right panel.
 Check the picture contrast and brightness settings.
 Check the volume.

 Check the volume.
 Check whether the MUTE button has been pressed on the remote control.

 Adjust the colour settings.
 Check that the broadcast system selected is correct.

 Try to identify the electrical appliance that is affecting the set and move it further away.
 Plug your set into a different mains socket.

 Check the direction, location and connections of your aerial.

This interference is often due to the use of an indoor aerial.

 Replace the remote control batteries.
 Clean the upper edge of the remote control (transmission window).
 Check the battery terminals.

 Check that the signal cable is firmly connected to the PC or video sources.
 Check that the PC or video sources are turned on.

 Check the maximum resolution and the frequency of the video adaptor.
 Compare these values with the data in the Display Modes.

Troubleshooting: Before Contacting Service Personnel

Model Name

Panel

Size
Display Size
Pixel Pitch

Frequency

Horizontal / Vertical

PC Resolution (Optimum)

Power Supply (Input)

Power Consumption

Normal / Power Saving

Dimension (WxDxH)

Body
With stand

Weight

With stand

Environmental
Considerations

Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity

LW15M2

15” Diagonal (4:3)

304.1 (H) x 228.1 (V) mm

0.297 (H) x 0.297 (V) mm

30 ~ 69 kHz / 50 ~ 75 Hz

1024 x 768 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

40 W / < 3 W

360.2 x 64.2 x 338.6 mm

360.2 x 192.9 x 396.5 mm

3.6 kg (7.94 lbs)

10 °C to 40 °C (50 °F to 104 °F)

10 % to 80 %, non-condensing

-20 °C to 45 °C (-4 °F to 113 °F)
5 % to 95 %, non-condensing

LW17M2

17” Diagonal (4:3)

337.9 (H) x 270.3 (V) mm

0.264 (H) x 0.264 (V) mm

30 ~ 80 kHz / 50 ~ 75 Hz

1280 x 1024 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

45 W / < 3 W

416.7x 71.8 x 392.9 mm

416.7 x 192.9 x 423.8 mm

4.95 kg (10.91 lbs)

10 °C to 40 °C (50 °F to 104 °F)

10 % to 80 %, non-condensing

-20 °C to 45 °C (-4 °F to 113 °F)
5 % to 95 %, non-condensing

LW20M2

20” Diagonal (4:3)

408.0 (H) x 306.0 (V) mm

0.51 (H) x 0.51 (V) mm

28 ~ 47 kHz / 50 ~ 75 Hz

800 x 600 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

55 W / < 3 W

479.0 x 74.7 x 436.4 mm

479.0 x 226.0 x 463.0 mm

7.45 kg (16.42 lbs)

10 °C to 40 °C (50 °F to 104 °F)

10 % to 80 %, non-condensing

-20 °C to 45 °C (-4 °F to 113 °F)
5 % to 95 %, non-condensing

Français-1

Français

Table des matières

CONNEXION ET PREPARATION DE VOTRE TELEVISEUR

Liste de pièces.......................................................... 2

Réglage du socle...................................................... 2

Réglage de l'angle du téléviseur .......................... 2

Installation du kit de montage mural ........................ 3

Installation de dispositifs de montage

conformes VESA ...................................................... 3

Présentation du panneau de commande ................ 3

Présentation du panneau de branchement .............. 4

Présentation de la télécommande............................ 5

Installation des piles dans la télécommande............ 6

Mise en marche et arrêt .......................................... 6

Mode de mise en veille de votre télévision .............. 6

Plug & Play .............................................................. 6

REGLAGE DES CANAUX

Mémorisation automatique des chaînes .................. 7

Mémorisation manuelle des chaînes........................ 8

Édition des chaînes .................................................. 9

Organisation des canaux mémorisés ...................... 9

Attribution de noms aux canaux .............................. 10

Réception nette des chaînes grâce au réglage fin .. 10

REGLAGE DE L'IMAGE

Changement du mode image ..................................11

Réglage de l'image personnalisée .......................... 11

Changement de la nuance couleur ..........................12

REGLAGE DU SON

Changement de la norme Son ............................12

Réglage automatique du volume..........................12

REGLAGE DE L'HEURE

Réglage et affichage de l'heure............................13

Réglage de la minuterie de mise en veille ..........13

Marche et arrêt automatique du téléviseur ..........14

REGLAGE DES AUTRES OPTIONS

Choix de la langue................................................14

Réglage du mode d’écran bleu ............................15

Sélection de la source ..........................................15

Modification du nom d'une source d'entrée..........15

UTILISATION DE LA FONCTION TELETEXTE

Décodeur télétexte ..............................................16

Affichage des informations Télétexte ..................16

Sélection d’une page télétexte spécifique............ 17

Utilisation du système

Fastext pour sélectionner une page télétexte ...... 17

Mémorisation de pages télétexte ........................17

REGLAGE DU PC

Paramétrage du logiciel PC

(Basé sur Windows XP) ......................................18

Modes d’affichage ................................................18

Sélection du PC....................................................19

RECOMMANDATIONS D’UTILISATION

Résolution des problèmes avant de contacter

le personnel qualifié pour le dépannage .............. 20

Spécifications techniques et

environnementales ..............................................20

Symboles Appuyer Important Remarque

Bouton

d'accès rapide

Français-2

CONNEXION ET PREPARATION DE VOTRE TELEVISEUR

Liste de pièces

Veuillez vous assurer que les composants suivants sont bien inclus avec votre téléviseur LCD.
Le cas échéant, contactez votre revendeur.

Télécommande et

batteries (AAA x 2)

Cordon d'alimentation Kit de fixation murale Instructions d'utilisation

 Carte de garantie  Carte réseau de service  Guide de sécurité  Cartes d'enregistrement

Réglage du socle

(1)

(2)

1.

Placez la partie avant du téléviseur sur une
table, en posant l'écran sur un chiffon doux
ou un coussin, comme illustré à la figure (1).

- Alignez le bas du téléviseur le long du
bord de la table.

2.

Appuyez sur l'arrière du téléviseur, au centre.
Réglez le socle comme illustré à la figure (2)
tout en appuyant sur le bouton “Pousser” à
l'arrière du socle.

3. Placez le téléviseur sur la table, de
manière stable.

Lorsque vous réglez le socle, appuyez sur le
bouton “Pousser” situé à l'arrière.

Réglage de l'angle du téléviseur

1. La figure (1) illustre l'angle de réglage (0°~13°) lorsque vous utilisez le téléviseur LCD sur son socle.
Un angle trop important peut faire basculer le téléviseur LCD et l'endommager.

2. La figure (2) illustre l'angle de réglage (13°~80°) lorsque vous faites passer le téléviseur LCD du socle au
montage mural.

3. La figure (3) illustre l'angle de réglage (0°~10°) lorsque vous utilisez le téléviseur LCD en montage mural.

Vous entendrez un "clic" lors du passage de l'angle de 1 à 2 ou de 3 à 2.

(1) Réglage de l'angle lors de l'utilisation

du téléviseur sur son socle.

(2) Réglage de l'angle lors du passage du

socle au montage mural (1 3, 3 1)

(3) Réglage de l'angle lors du montage

mural du téléviseur LCD

Lorsque vous réglez le socle, appuyez sur le bouton “Pousser” situé à l'arrière.

Bouton Pousser

17”

15”, 20”

20”15”, 17”

Français-3

Présentation du panneau de commande

POWER

Appuyez sur ce bouton pour allumer ou éteindre le
téléviseur.

Pour changer de canal. Dans le menu à l'écran, utilisez les
boutons de la même manière que les boutons

 et  de la télécommande. (Vous pouvez allumer votre
téléviseur sans votre télécommande à l'aide de ces boutons.)

Appuyez pour diminuer ou augmenter le volume. Dans le menu
à l'écran, utilisez les boutons de la même manière
que les boutons  et  de la télécommande.

MENU

Appuyez sur ce bouton pour afficher le menu des fonctions
de votre téléviseur.

SOURCE

Bascule entre toutes les sources d'entrée disponibles.
(TV - Ext. - AV - S-Vidéo - PC). Dans le menu à l'écran,
utilisez ce bouton de la même manière que le
bouton ENTER de la télécommande.

(PRISE CASQUE)

Connectez un casque externe à cette prise pour
une écoute privée.

Voyant d'alimentation

Clignote puis s'arrête lorsque le téléviseur est allumé.
S'allume en mode Veille.

Capteur de la télécommande

Dirigez la télécommande vers ce point du téléviseur.

Enceintes

La couleur et la forme du produit peuvent varier en fonction du modèle.

Les accessoires de montage mural (vendus séparément) vous permettent de fixer votre téléviseur au mur.
Pour plus d'informations sur l'installation du kit de montage mural, reportez-vous aux instructions fournies
avec les composants du kit. Faites appel à un technicien pour obtenir de l'assistance lors de l'installation du
support mural. Samsung Electronics n'est pas responsable de tout dommage au produit ou toute blessure
sur vous-même ou une autre personne si vous choisissez d'installer le téléviseur vous-même.

Installation du kit de montage mural

Installation de dispositifs de montage conformes VESA

(2) (3)

Lorsque vous réglez le socle, appuyez sur le bouton “Pousser” situé à l'arrière.

1. Placez le téléviseur sur la table, écran vers le bas, sur un chiffon doux ou un coussin.

2. Réglez le socle en appuyant sur le bouton “Pousser” situé à l'arrière.

3. Alignez le patin de montage (non fourni) sur les trous situés au bas du socle et fixez le patin à l'aide des

quatre vis fournies avec la base de type bras articulé, le support mural ou autre (non fournis).

LW15M2/LW17M2

LW20M2

Plaque de fixation

(vendus séparément)

Bouton Pousser

Français-4

Présentation du panneau de branchement

Entrée del’alimentation

Lorsque vous raccordez un appareil externe au téléviseur, assurez-vous que l'appareil est arrêté.
Lorsque vous connectez un périphérique externe, faites correspondre les couleurs du terminal de connexion et du câble.

La couleur et la forme du produit peuvent varier en fonction du modèle.

Français-5

Branchement à un réseau de télévision câblé ou hertzien (en fonction du modèle)

Afin d’afficher correctement les canaux de télévision, un signal doit être reçu par le téléviseur/moniteur depuis l’une des sources suivantes :

-Une antenne extérieure / Un réseau de télévision câblée / Un réseau satellite

Branchement de périphériques audio/vidéo externes

-

Connectez le câble RCA (en option) ou S-VIDEO (en option) à un périphérique A/V externe approprié tel qu'un magnétoscope,
un lecteur DVD ou un caméscope.

- Connectez les câbles audio RCA (en option) au connecteur “L - AUDIO – R” situé à l'arrière de votre poste et aux connecteurs
de sortie audio correspondants sur le périphérique A/V.

Branchement d'un boîtier décodeur, d'un magnétoscope ou d'un lecteur DVD

-Connectez le câble SCART (en option) du magnétoscope ou du lecteur DVD au connecteur SCART de ces appareils.

-Si vous souhaitez brancher en même temps le boîtier décodeur et le magnétoscope (ou lecteur DVD), branchez ces
appareils ensemble puis connectez le magnétoscope (ou le lecteur DVD) à votre poste.

Branchement Ordinateur

-

Connectez le câble D-Sub (en option) au connecteur “PC IN” situé à l'arrière de votre poste et à la carte vidéo de votre ordinateur.

-Connectez le câble audio stéréo (en option) au connecteur “PC AUDIO IN” situé à l'arrière de votre poste et au connecteur
“Audio Out” de la carte son de votre ordinateur.

Verrou Kensington

- Le verrou Kensington (en option) est un dispositif utilisé pour fixer physiquement le système dans le cas d'une utilisation
dans un endroit public.

-Pour utiliser un dispositif de verrouillage, contactez le revendeur de votre téléviseur.

- L'emplacement du verrou Kensington peut varier en fonction du modèle.

Bouton veille du téléviseur

Boutons numériques d’accès direct
aux chaînes

Sélection de canaux à 1 ou 2 chiffres

: Augmenter le volume
: Réduire le volume

Arrêt temporaire du son

Permet d'accéder directement au mode TV

Affiche le menu principal à l'écran

Sélection des effets sonores

Canal précédent

P: Chaîne suivante
P: Chaîne précédente

Sélection de la source d'entrée

Afficher les informations relatives au
programme en cours

Permet de quitter le menu à l'écran

Déplacement du curseur dans le menu

Arrêt automatique

Sélection des effets visuels

Sélection du mode audio

Fonctions télétexte

Pause Télétexte

Sortir du Télétexte

Index Télétexte

Page secondaire Télétexte

Affichage Télétexte / Afficher à la
fois informations Télétexte et le
programme normal

Sélection de sujets Fastext

P: Page Télétexte suivante
P: Page Télétexte précédente

Sélection du mode Télétexte
(LIST/FLOF)

Affichage du Télétexte

Mémorisation Télétexte

Sélection de la taille du Télétexte

Une lumière intense peut affecter le bon fonctionnement de la télécommande.
Pour plus d'informations, reportez-vous aux instructions supplémentaires.

Présentation de la télécommande

Le câble relié au secteur est fixé à l'arrière du téléviseur/moniteur.

1. Relier le câble principal à la prise appropriée.

Le voyant de veille s'allume sur le panneau inférieur droit.

2. Appuyez sur le bouton POWER situé en bas à droite de votre unité.

Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur les boutons numériques (0~9) ou sur les boutons de chaîne ( / ) de la télécommande, ou
sur le bouton situé sur le panneau inférieur droit du téléviseur.

Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s'affichent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Ce mode permet de réduire la consommation électrique. Le mode veille peut être utile lorsque vous
souhaitez éteindre temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

L'écran est éteint et le voyant de veille apparaît sur le panneau inférieur droit.

2. Pour mettre votre téléviseur sous tension, appuyez simplement sur le bouton POWER , les boutons
numériques (0~9) ou le bouton channel up/down ( / ).

Ne laissez pas le téléviseur/moniteur en mode attente pendant de longues périodes (lorsque vous êtes en vacances

par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l'antenne.

Mise en marche et arrêt

Mode de mise en veille de votre télévision

Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de
base sont à faire l'un après l'autre. Ils vous sont automatiquement présentés.
Les réglages suivants sont disponibles.

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s'affiche lorsque “OK” est sélectionné.

2. Sélectionnez la langue appropriée à l'aide de la touche  ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

3. Le message “Vérifier I'entrée de I'antenne.”, la touche “OK” est alors

sélectionnée. Appuyez sur le bouton ENTER .

Vérifiez que le câble de l'antenne est correctement branché.

Plug & Play

Français-6

1. Faites coulisser le couvercle complètement.

2. Placez deux piles AAA.

Assurez-vous de faire correspon dre les pôles “+” et “-” des piles avec le schéma situé à l'intérieur du compartiment.

3. Replacez le couvercle.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n'utilisez pas la télécommande pendant
longtemps. La télécommande peut être util isée jusqu'à environ 7 mètres de la télévision.
(Pour une utilisation type de la télévision, les piles durent environ un an.)

Si la télécommande ne fonctionne pas, vérifiez ce qui suit :

1. La télévision est-elle allumée?

2. Les pôles (+ / -) des piles sont-ils inversés?

3. Les piles sont-elles usagées?

4. Y a-t-il une coupure d'alimentation ou le cordon d'alimentation est-il débranché ?

5. Y a-t-il une lampe fluorescente ou un néon à proximité?

Installation des piles dans la télécommande

Français-7

 Langue : Sélectionnez votre langue.
 Pays : Sélectionnez votre pays.



Mémorisation Auto : Recherche et mémorise automatiquement les chaînes disponibles dans la zone locale.

 Régl. horl. : Règle l'heure de l'horloge du téléviseur selon l'heure actuelle.

Pour réinitialiser cette fonction…

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur la touche

 ou 

pour sélectionner “Configuration”, puis sur la touche

ENTER .

2. Appuyez sur la touche  ou  pour sélectionner “Plug & Play”,

puis sur la touche ENTER .

3. Les paramètres sont modifiés ou réinitialisés.

4. Sélectionnez la pays appropriée à l'aide de la touche  ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

5. Le menu “Mémorisation Auto” s'affiche. La commande “Démarrer” est

sélectionnée. Appuyez sur le bouton ENTER .

La recherche des chaînes débute et s'arrête automatiquement.
Lorsque toutes les chaînes disponibles ont été enregistrées, le menu “Régl. horl.” s'affiche.
Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation.

6. Appuyez sur le bouton ENTER .

Sélectionnez l' “Heure” ou les “Minute” à l'aide de la touche

 ou 

.

Validez l' “Heure” ou les “Minute” à l'aide de la touche

 ou 

.

Vous pouvez également régler les heures et les minutes en appuyant sur les
touches numériques de la télécommande.

7. Appuyez sur le bouton ENTER pour confirmer votre choix.

REGLAGE DES CANAUX

Vous pouvez chercher les plages de fréquences disponibles par balayage
(leur disponibilité dépend de votre pays). Il est possible que les numéros
de programmes alloués automatiquement ne correspondent pas aux
numéros de programmes souhaités ou actuels. Vous pouvez toutefois
organiser les numéros manuellement et effacer les chaînes que vous ne
souhaitez pas regarder.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton  ou  pour sélectionner “Canal”, puis sur la
touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Pays”.

3. Sélectionnez la pays appropriée à l'aide de la touche  ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

4. Appuyez sur le bouton  ou  pour sélectionner “Mémorisation Auto”,

puis sur la touche ENTER .

5. Appuyez sur le bouton ENTER .

Le téléviseur commence la mémorisation de toutes les chaînes disponibles.
Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de
mémorisation et retourner au menu “Canal”.

6. Lorsque toutes les chaînes disponibles ont été enregistrées, le menu
“Tri des canaux” s'affiche.

Mémorisation automatique des chaînes

Français-8

Vous pouvez mémoriser jusqu’à 100 chaînes, y compris celles reçus via
les réseaux câblés.
Lors de la mémorisation manuelle des chaînes, vous pouvez choisir :

De mémoriser ou non chaque chaîne trouvée.
Le numéro du programme qui vous servira à identifierchaque
chaîne mémorisée.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Canal”, puis sur la touche ENTER .

2. Appuyez sur le bouton  ou  pour sélectionner
“Mémorisation Manuelle”, puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner “Programme”.

4. Pour attribuer un numéro de programme à un canal, vous pouvez trouver

le chiffre correspondant en appuyant sur le bouton  ou  puis appuyez
sur le bouton ENTER .

5. Appuyez sur le bouton  ou  pour sélectionner “Syst. coul.”,
puis sur la touche ENTER .

6. Sélectionnez les couleurs normalisées voulues en appuyant de façon
répétée sur la touche  ou , puis sur la touche ENTER .

7. Appuyez sur le bouton  ou  pour sélectionner “Système Sonore”,
puis sur la touche ENTER .

8. Sélectionnez la norme audio voulue en appuyant de façon répétée sur la
touche  ou , puis sur la touche ENTER .

S'il n'y a aucun son ou si le son est anormal, re-sélectionnez la norme Son requise.

9. Si vous connaissez le numéro de la chaîne à enregistrer, appuyez sur le
bouton  ou  pour sélectionner “Canal”. Appuyez sur le bouton

ENTER . Sélectionnez C (Chaîne par voie hertzienne) ou
S (Chaîne câblée) en appuyant sur le bouton  ou .

Appuyez sur la touche  pour sélectionner la chaîne. Sélectionnez le
numéro de votre choix en appuyant sur le bouton  ou  puis appuyez
sur le bouton ENTER .

Channel mode : P (Mode Programme),

C (Mode chaîne par voie hertzienne),
S (Mode chaîne câblée)

10. Si vous ne connaissez pas les numéros des chaînes, appuyez sur le
bouton  ou  pour sélectionner “Recherche”. Appuyez sur le bouton
ENTER . Effectuez la recherche à l'aide des boutons  ou , puis
appuyez sur le bouton ENTER .

11. Appuyez sur le bouton  ou  pour sélectionner “Mémoriser”,
puis sur la touche ENTER . Appuyez sur le bouton  ou  pour
sélectionner “OK”, puis sur la touche ENTER .

12. Répétez les étapes 3 à 11 pour chaque canal à mémoriser.

 Programme : Sélectionne un numéro de programme pour la chaîne.
 Syst. coul. : Définit la norme de couleur.
 Système Sonore : Définit la norme audio.
 Canal : Sélectionne une chaîne.
 Recherche : Recherche la valeur de fréquence de la chaîne.
 Mémoriser : Enregistre vos réglages.

Mémorisation manuelle des chaînes

Français-9

Vous pouvez exclure des chaînes que vous avez choisies parmi celles
que vous avez balayées. Lorsque vous balayez les chaînes mémorisées,
celles que vous avez choisies d'éviter ne s’affichent pas.
Toutes les chaînes que vous ne choisissez pas spécifiquement d'éviter
s’affichent lors du balayage.

1. Utilisez les boutons numériques pour sélectionner directement la chaîne à
ajouter ou à supprimer.

2. Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur le bouton  ou  pour sélectionner “Canal”, puis sur la
touche ENTER .

3. Appuyez sur le bouton  ou  pour sélectionner “Ajouter/Supprimer”,
puis sur la touche ENTER .

4. Si vous appuyez plusieurs fois sur le bouton ENTER , la fonction
bascule entre l'ajout et la suppression de chaînes.

5. Appuyez sur les boutons P ou P pour passer à la chaîne appropriée,
puis répétez ce qui précède.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Vous pouvez afficher n'importe quelle chaîne (y compris une chaîne effacée) en
utilisant les boutons numériques de la télécommande.

Édition des chaînes

Vous pouvez intervertir les numéros de deux chaînes pour :

Changer l’ordre numérique dans lequel ces chaînes ont été
automatiquement mémorisées.
Attribuer des numéros facilement mémorisables aux chaînes que
vous regardez le plus souvent.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Canal”, puis sur la touche ENTER .

2.

Appuyez sur le bouton  ou  pour sélectionner “Tri des canaux”,
puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner “De”.
Appuyez sur le bouton  ou  jusqu'à ce que le numéro de chaîne à
modifier s'affiche.

Appuyez sur le bouton ENTER .

4.

Appuyez sur le bouton  ou  pour sélectionner “A”,
puis sur la touche ENTER . Appuyez sur le bouton  ou  jusqu'à ce
qu'apparaisse le nouveau numéro à attribuer à la chaîne.
Appuyez sur le bouton ENTER .

5.

Appuyez sur le bouton  ou  pour sélectionner “Mémoriser”,
puis sur la touche ENTER . Appuyez sur le bouton  ou  pour
sélectionner “OK”, puis sur la touche ENTER .

La chaîne sélectionnée est échangée avec celle mémorisée auparavant avec le
numéro choisi.

6.

Répétez les étapes 3 à 5 pour classer une autre chaîne.

7.

Appuyez sur le bouton EXIT pour quitter le menu.

Organisation des canaux mémorisés

Français-10

Les noms de chaînes sont attribués automatiquement lorsque les
informations des chaînes sont émises. Ces noms peuvent être changés,
vous autorisant à attribuer de nouveaux noms.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Canal”, puis sur la touche ENTER .

2.

Appuyez sur le bouton  ou  pour sélectionner “Nom station”, puis sur
la touche ENTER .

3. Si nécessaire, sélectionnez la chaîne à renommer à l'aide de la
touche  ou . Appuyez sur le bouton ENTER .

4.

Les caractères disponibles sont :
Les lettres de l’alphabet (A~Z)
Les nombres (0~9)
Les caractères spéciaux (-, espace)

5.

Répétez les étapes 3 à 4 pour chaque canal à attribuer à un nouveau nom.

6.

Appuyez sur le bouton EXIT pour quitter le menu.

Attribution de noms aux canaux

Pour...

Sélectionner une lettre un nombre ou un symbole
Passer à la lettre suivante
Revenir à la lettre précédente
Confirmer le nom

Alors...

Appuyez sur le bouton

 ou 

.

Appuyez sur le bouton



.

Appuyez sur le bouton



.

Appuyez sur le bouton ENTER .

Utilisez la syntonisation précise pour régler manuellement une chaîne
spécifique en vue d'une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement la chaîne à
régler.

2. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Canal”, puis sur la touche ENTER .

3. Appuyez sur le bouton  ou  pour sélectionner “Réglage fin”,
puis sur la touche ENTER .

4. Appuyez sur le bouton  ou  pour effectuer une syntonisation précise.
Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les chaînes réglées et mémorisées sont repérées par un astérisque “*” placé à droite
de leur numéro dans la bannière des chaînes. Le numéro de la chaîne devient rouge.

Pour réinitialiser le réglage, sélectionnez “Réinitial.” à l'aide de la touche  ou ,
puis appuyez sur la touche ENTER .

Réception nette des chaînes grâce au réglage fin

Français-11

REGLAGE DE L'IMAGE

Vous pouvez sélectionner le type d'image qui correspond le mieux à
vos exigences d'affichage.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Image”, puis sur la touche ENTER .

2.

Appuyez sur le bouton ENTER pour sélectionner “Mode”.

3.

Appuyez sur le bouton

 ou 

pour sélectionner l'effet visuel désiré.

Appuyez sur le bouton

ENTER

.

4.

Appuyez sur le bouton EXIT pour quitter le menu.



Dynamique : Sélectionne l'affichage des images en haute définition, pour une pièce claire.



Standard : Sélectionne l'affichage des images de manière optimale, pour un environnement normal.



Cinéma : Sélectionne l'affichage des images dans des conditions optimales pour une pièce sombre.

 Personnalisé : Permet de consulter vos paramètres d'affichage favoris.

(Reportez-vous à “Réglage de l'image personnalisée” page 11)

Vous pouvez également
appuyer sur le bouton P. M ODE
de la télécommande pour
sélectionner l'une des
configurations d'image.

Le mode Image doit être réglé séparément pour chaque source d'entrée.

Si vous modifiez ces paramètres, le mode image bascule automatiquement sur
“Personnalisé”.

Changement du mode image

 Contraste : Règle le degré de luminosité (clair/sombre) entre les objets et l'arrière-plan.
 Luminosité : Règle la luminosité de l'écran entier.
 Netteté : Règle le contour des objets afin d'augmenter ou de diminuer leur netteté.
 Couleur : Règle les couleurs afin de les éclaircir ou de les assombrir.
 Teinte (NTSC uniquement): Ajuste la couleur des objets, les rendant plus rouges ou

plus verts, pour les rendre plus naturels.

Votre téléviseur dispose de plusieurs réglages qui vous permettent de
contrôler la qualité de l'image.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Image”, puis sur la touche ENTER .

2.

Appuyez sur le bouton  ou  pour sélectionner “Personnalisé”,
puis sur la touche ENTER .

3.

Appuyez sur le bouton

 ou  pour sélectionner un élément particulier.

Appuyez sur le bouton

ENTER

.

4.

Appuyez sur le bouton

 ou  pour augmenter ou diminuer la valeur

d'un élément particulier.

Appuyez sur le bouton

ENTER

.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage de l'image personnalisée

Français-12

Chaque station de radiodiffusion possède ses propres conditions d'émission de
signal. Il vous faut alors régler le volume à chaque fois que vous changez de
chaîne. Cette fonction vous permet de régler automatiquement le volume de la
chaîne en diminuant le volume de sortie du son si la modulation du signal est trop
forte ou en augmentant le volume de sortie du son si le signal est trop faible.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Son”, puis sur la touche ENTER .

2. Appuyez sur le bouton  ou  pour sélectionner “Volume auto”, puis sur
la touche ENTER .

3.

Appuyez sur le bouton  ou  pour sélectionner “Marche” ou ”Arrêt”.
Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique du volume

REGLAGE DU SON

Vous pouvez sélectionner le type d’effet sonore souhaité lorsque
vous regardez un programme donné.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Son”, puis sur la touche ENTER .

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner “Mode”.

3.

Appuyez sur le bouton

 ou 

pour sélectionner l'effet sonore souhaité.

Appuyez sur le bouton

ENTER

.

4. Appuyez sur le bouton EXIT pour quitter le menu.

 Standard : Sélectionne le mode audio normal.
 Parole : Privilégie la voix par rapport aux autres sons.

Changement de la norme Son

Vous pouvez également
sélectionner ces options en
appuyant simplement sur le
bouton S.MODE de la
télécommande.

Vous pouvez sélectionner la nuance de couleur qui vous convient le mieux.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le
bouton  ou  pour sélectionner “Image”, puis sur la touche ENTER .

2.

Appuyez sur le bouton  ou  pour sélectionner “Nuance Coul.”,
puis sur la touche ENTER .

3.

Appuyez sur le bouton

 ou  pour sélectionner le paramètre de

nuance de couleur désiré.

Appuyez sur le bouton

ENTER

.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Changement de la nuance couleur

 Froide2 : Rend la température des couleurs plus bleue que le menu “Froide1”.
 Froide1 : Rend le blanc bleuâtre.
 Normal : Garde le blanc intact.
 Chaude1 : Rend le blanc rougeâtre.
 Chaude2 : Rend la température des couleurs plus rouge que le menu “Chaude1”.

Français-13

REGLAGE DE L'HEURE

Vous pouvez régler l'horloge du téléviseur de telle sorte que l'heure actuelle
s'affiche lorsque vous appuyez sur le bouton “INFO”. Vous devez également
régler l'heure si vous souhaitez utiliser les minuteries de mise sous/hors tension.

1.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton
 ou  pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

2. Appuyez sur le bouton ENTER pour sélectionner “Régl. horl.”.

4.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Si vous débranchez le cordon d'alimentation, vous devrez de nouveau régler l'horloge.
Vous pouvez également régler les heures et les minutes en appuyant sur les touches
numériques de la télécommande.

Pour...

Passer aux “Heure” ou aux “Minute”
Réglez les “Heure” ou les “Minute”
Appuyez sur le bouton ENTER .

Appuyez sur le...

bouton  ou 
bouton  ou 

Réglage et affichage de l'heure

Vous pouvez sélectionner une durée comprise entre 30 et 180 minutes à
l'issue de laquelle le téléviseur passera automatiquement en mode veille.

1.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton
 ou  pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

3. Appuyez sur le bouton  ou  pour sélectionner “Veille”,

puis sur la touche ENTER .

4. Appuyez plusieurs fois sur le bouton  ou jusqu'à ce que l'heure
désirée apparaisse. (Arrêt, 30, 60, 90, 120, 150, 180).
Appuyez sur le bouton

ENTER

.

Le téléviseur passe automatiquement en mode veille lorsque la minuterie
atteint 0.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage de la minuterie de mise en veille

Appuyez à plusieurs reprises
sur le bouton SLEEP de la
télécommande, jusqu'à ce que
l'intervalle désiré s'affiche.

Français-14

Vous pouvez activer ou désactiver la minuterie afin que :

Le téléviseur s’allume automatiquement et se positionne sur la

chaîne de votre choix au moment que vous avez choisi.

Le téléviseur s'éteigne automatiquement au moment que vous

avezchoisi.

1.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton
 ou  pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

3. Appuyez sur le bouton  ou  pour sélectionner “Minut. ON”, puis sur

la touche ENTER .

4. Appuyez sur le bouton  ou  pour régler “Heure”, puis appuyez sur le
bouton  pour passer à l'étape suivante.
Effectuez les autres paramétrages à l'aide de la même méthode que celle
ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

5. Appuyez sur le bouton  ou  pour sélectionner “Minut. OFF”, puis
sur la touche ENTER .

6. Appuyez sur le bouton  ou  pour régler “Heure”, puis appuyez sur le
bouton  pour passer à l'étape suivante.
Effectuez les autres paramétrages à l'aide de la même méthode que celle
ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

7. Appuyez sur le bouton EXIT pour quitter le menu.

La première étape consiste à régler l'horloge du téléviseur.
(reportez-vous à "Réglage et affichage de l'heure" à la page 13).
Vous pouvez également régler les heures et les minutes en appuyant sur les touches
numériques de la télécommande.
Le paramètre “Activation” doit être réglé sur “Marche” pour que les minuteries
fonctionnent.

Marche et arrêt automatique du téléviseur

REGLAGE DES AUTRES OPTIONS

Lorsque vous utilisez le téléviseur pour la première fois, vous devez
sélectionner la langue utilisée pour afficher les menus et les indications.

1. Appuyez sur le bouton MENU pour afficher le menu affiché à l'écran.
Appuyez sur le bouton  ou  pour sélectionner “Configuration”, puis sur
la touche ENTER .

2. Appuyez sur le bouton  ou  pour sélectionner “Langue”, puis sur la
touche ENTER .

3. Sélectionnez la langue voulue en appuyant de façon répétée sur la touche
 ou . Appuyez sur le bouton ENTER .

Vous pouvez choisir parmi 12 langues.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Choix de la langue

Français-15

Si aucun signal n'est reçu ou si le signal est très faible, un écran bleu
remplace automatiquement l'arrière-plan de l'image parasité.
Pour continuer malgré tout à afficher l'image de mauvaise qualité, vous
devez “Arrêt” l'option “Ecran Bleu”.

1.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton
 ou  pour sélectionner “Configuration”, puis sur la touche ENTER .

2.

Appuyez sur le bouton  ou  pour sélectionner “Ecran Bleu”,
puis sur la touche ENTER .

3.

Appuyez sur le bouton  ou  pour sélectionner “Marche” ou ”Arrêt”.
Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage du mode d’écran bleu

Vous pouvez sélectionner l'une des sources externes connectées aux
prises d'entrée de votre téléviseur.

1. Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur le bouton ENTER pour sélectionner “Entrée”.

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner
“Liste Source”.

3. Sélectionnez le périphérique requis en appuyant à plusieurs reprises sur le
bouton  ou . Appuyez sur le bouton ENTER

.

Sélection de la source

Appuyez sur le bouton SOURCE pour sélectionner la source d'entrée requise.
Vous pouvez sélectionner le mode TV en appuyant sur la touche TV ou sur les
touches P / de la télécommande.
Vous ne pouvez pas le sélectionner avec la touche SOURCE.

Donnez un nom aux appareils connectés aux prises d'entrée, de
manière à faciliter la sélection des sources d'entrée.

1. Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur le bouton ENTER pour sélectionner “Entrée”.

2. Appuyez sur le bouton  ou  pour sélectionner “Modif. Nom”,
puis sur la touche ENTER .

3. Appuyez sur le bouton  ou  pour sélectionner la source d'entrée que
vous souhaitez éditer. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton  ou  pour sélectionner l'appareil désiré.
Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Modification du nom d'une source d'entrée

Français-16

UTILISATION DE LA FONCTION TELETEXTE

La plupart des chaînes du téléviseur possèdent des pages
“télétexte” fournissant des informations telles que :

Les horaires des programmes télévisés.

Bulletins d’informations et prévisions météo.

Des résultats sportifs.

Des sous-titres pour les malentendants.

Les pages télétextes sont organisées en six catégories :

Part

A
B
C
D
E
F

Table des matières

Numéro de la page sélectionnée.
Identité de la chaîne émettrice.
Numéro de page actuelle ou état de recherche.
Date et heure.
Texte.
Informations sur l'état.

Décodeur télétexte

Vous pouvez afficher des informations télétexte à tout moment, mais
la réception du signal doit être bonne. Dans le cas contraire :

Des informations peuvent manquer.

Des pages peuvent ne pas être affichées.

Pour activer le mode télétexte et afficher les informations télétexte :

1.

A l’aide du bouton P () ou P () sélectionnez la chaîne
fournissant le service télétexte.

2.

Appuyez sur le bouton TTX/MIX () pour activer le mode Télétexte.

La page de sommaire s’affiche. Vous pouvez l’afficher de nouveau à tout
moment en appuyant sur le bouton MENU ().

3. Appuyez de nouveau sur la touche TTX/MIX ().

La diffusion en cours s'affiche à l'écran en même temps que la page télétexte.

4. Appuyez de nouveau sur le bouton TV () pour sortir de l’affichage

TTX.

Si des caractères bizarres apparaissent lors de l'affichage d'un texte, vérifiez que la langue
du texte est identique à celle définie dans le mode menu “Configuration”.
En cas de différence, sélectionnez la même langue que celle du menu “Configuration”.

Affichage des informations Télétexte

Français-17

Appuyez sur les touches numériques de la télécommande pour entrer
directement le numéro de page :

1.

Entrez le numéro de page à trois chiffres figurant dans la table des
matières en appuyant sur les boutons numériques correspondants.

2.

Si la page sélectionnée est liée à plusieurs pages secondaires, celles-ci
sont affichées par séquence. Pour figer l’affichage sur une page donnée,
appuyez sur le bouton

()

.

Appuyez de nouveau sur le bouton

()

pour reprendre.

3. Utilisation des diverses options d’affichage :

Pour afficher...

A la fois les informations télétexte et le programme normal

Le texte caché (réponses de jeux par exemple)

L’écran normal

Une page secondaire, en entrant son En saisissant
les 4 chiffres sur le clavier numérique, exemple : 0002

La page suivante
La page précédente

Les lettres de taille double dans la :

 Moitié supérieure de l’écran
 Moitié inférieure de l’écran

Écran normal

Appuyez sur...

TTX/MIX ( )

INFO ( )

INFO ( )

DUAL I-II ( )

P

()

P

()

()

 Une fois
 Deux fois

 Trois fois

Sélection d’une page télétexte spécifique

Les différents sujets inclus dans les pages du Télétexte disposent d’un code de
couleur et peuvent être sélectionnés à l’aide des boutons colorés de la télécommande.

1.

Affichez les informations du Télétexte en appuyant sur le bouton
TTX/MIX ()

.

2.

Appuyez sur le bouton coloré correspondant au sujet que vous voulez
sélectionner ; (les sujets disponibles sont listés sur la ligne d’informations d’état).

3. Appuyez sur le bouton rouge pour afficher la page précédente.
Appuyez sur le bouton vert pour afficher la page suivante.

4.

Appuyez de nouveau sur le bouton TV () pour quitter l'affichage de texte.

Utilisation du système Fastext pour sélectionner une page télétexte

Vous pouvez mémoriser jusqu'à quatre pages télétexte pour les visualiser
ultérieurement à votre convenance.

1. Sélectionnez le mode LISTE à l'aide du bouton

SOURCE

()

.

Le bouton

SOURCE

()

sert à basculer entre les modes LISTE et FLOF.

2.

Appuyez sur le bouton coloré correspondant à la page qui sera remplacée.

3. Entrez le nouveau numéro de page à l'aide des boutons numériques.

4. Répétez les étapes 2 et 3 pour chaque page à enregistrer en utilisant

chaque fois un bouton de couleur différente.

5.

Appuyez sur le bouton SLEEP

()

jusqu'à ce que les blocs correspondants clignotent.

Vous pouvez mémoriser jusqu'à quatre pages télétexte pour les visualiser
ultérieurement à votre convenance.

1. Sélectionnez le mode LISTE à l'aide du bouton

SOURCE

()

.

Le bouton

SOURCE

()

sert à basculer entre les modes LISTE et FLOF.

2.

Appuyez sur le bouton coloré correspondant à la page qui sera remplacée.

3. Entrez le nouveau numéro de page à l'aide des boutons numériques.

4. Répétez les étapes 2 et 3 pour chaque page à enregistrer en utilisant

chaque fois un bouton de couleur différente.

5.

Appuyez sur le bouton SLEEP

()

jusqu'à ce que les blocs correspondants clignotent.

Mémorisation de pages télétexte

Français-18

REGLAGE DU PC

Les paramètres d'affichage de Windows pour un ordinateur courant sont affichés ci-dessous. Les écrans sur votre
PC seront probablement différents, selon votre version de Windows et votre carte vidéo. Même si vos écrans sont
différents, des informations de configuration de base identiques seront applicables dans pratiquement tous les
cas. (Si ce n'est pas le cas, contactez le fabricant de votre ordinateur ou un revendeur Samsung.)

1. Cliquez sur “Panneau de configuration” dans le menu
Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du panneau de configuration,
cliquez su “Apparences et Thèmes” et une boîte de dialogue
Propriétés de l’affichage apparaît.

3. Lorsque vous êtes sur l’écran du panneau de configuration
cliquez sur “Affichage” et une boîte de dialogue Propriétés de
l’affichageapparaît.

4. Allez sur l’onglet “Panneau de configuration” dans la boîte de
dialogue.
Propriétés de l’affichage. Réglage correct de la taille (résolution) :

Optimale

LW15M2: 1024 X 768
LW17M2: 1280 X 1024
LW20M2: 800 X 600

Si votre boîte de dialogue des paramètres d’affichage comporte une
option de fréquence verticale, la valeur correcte est “60” ou “60 Hz”.
Sinon cliquez sur “OK” et quit tez la boîte de dialogue.

Paramétrage du logiciel PC (Basé sur Windows XP)

Le mode entrelacé n'est pas pris en charge.
Il est possible que le téléviseur fonctionne anormalement si un format vidéo non standard est sélectionné.

Modes d’affichage

La position et la taille de l'écran varient en fonction du type et de la résolution du moniteur du PC. Les résolutions
du tableau sont recommandées (toutes les résolutions comprises dans les limites sont prises en charge).

Mode

VGA

LW15M2/
LW17M2/

LW20M2

VGA

LW15M2/
LW17M2/

LW20M2

SVGA

LW15M2/
LW17M2/

LW20M2

XGA

LW15M2/

LW17M2

SXGA

LW17M2

Résolution

720X400
640X480

640X480

800X600
800X600

1024X768
1024X768

1280X1024
1280X1024

Fréquence

horizontale (kHz)

31,469
31,469

37,500

46,875
37,879

48,363
60,023

63,981
79,976

Fréquence

verticale (Hz)

70,087
59,940

75,000

75,000
60,317

60,004
75,029

60,020
75,025

Fréquence

d'horloge (MHz)

28,322
25,175

31,500

49,500
40,000

65,000
78,750

108,000
135,000

Polarité

(H/V)

- / +

- / -

- / -

+ / +
+ / +

- / -

+ / +

+,- / -,+

+ / +

Français-19

Sélection du PC

Réglage de base et réglage fin de l'image (Verrouillage Image) :
Le but du réglage de la qualité de l’image est d’éliminer ou de réduire le
bruit parasite de l’image (défauts). Si le bruit parasite n'est pas éliminé en
effectuant uniquement une syntonisation fine, réglez la fréquence du
mieux que vous pouvez (approximative) puis effectuez à nouveau une
syntonisation plus fine. Une fois le bruit parasite réduit, réajustez l’image
pour l’aligner au centre de l’écran.

1.

Présélection : Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton  ou  pour sélectionner “Configuration”, puis sur
la touche ENTER .

3. Appuyez sur le bouton  ou  pour sélectionner “PC”, puis sur la touche

ENTER .

4. Appuyez sur le bouton ENTER pour sélectionner “Verrouillage Image”.

5. Appuyez sur le bouton  ou  pour sélectionner “Regl. Base” ou

“Regl. Prec”, puis sur la touche ENTER .

6. Appuyez sur le bouton  ou  pour régler la qualité de l'écran.

Appuyez sur le bouton ENTER .

7. Appuyez sur le bouton EXIT pour quitter le menu.
Changement de la position de l’image (Position) :

Réglez la position de l'écran du PC si elle n'est pas adaptée à l'écran du
téléviseur.

1. Suivez les instructions 1 à 3 de
“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton  ou  pour sélectionner “Position”, puis sur la
touche ENTER .

3. Appuyez sur le bouton  ou  pour régler la position horizontale.
Appuyez sur le bouton  ou  pour régler la position verticale.
Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Initialisation des réglages d’image (Réinitialiser Image) :
Vous pouvez ramener tous les réglages d’image à leur valeur par défaut.

1. Suivez les instructions 1 à 3 de
“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton  ou  pour sélectionner “Réinitialiser Image”,
puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique de l'écran PC (Réglage Automatique) :
Le réglage automatique permet l'autoréglage de l'écran du PC par rapport
au signal vidéo PC entrant. Les valeurs Regl. Prec, Regl. Base et Position
sont réglées automatiquement.

1. Suivez les instructions 1 à 3 de
“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton  ou  pour sélectionner “Réglage Automatique”,
puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.

Français-20

Spécifications techniques et environnementales

RECOMMANDATIONS D’UTILISATION

Aucune image ou aucun son

Image normale mais aucun son

Aucune image ou une image en noir
et blanc

Interférence du son et de l’image

Image neigeuse ou floue,
son déformé

Dysfonctionnements de la
télécommande

Le message
“Vérif. câble signal” s’affiche.

En mode PC, le message
“Mode non pris en charge” s’affiche.

Le panneau LCD TFT est doté de sous-pixels (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000) exigeant le
déploiement d’une technologie sophistiquée. Il se peut cependant que quelques pixels clairs ou foncés apparaissent sur l’écran.
Ces pixels n’auront aucune incidence sur les performances du produit.

 Vérifiez que la prise est bien branchée à une prise murale.



Vérifiez que vous avez bien appuyé sur le bouton POWER en bas à droite de la télévision.

 Vérifiez les paramètres de contraste et de luminosité.
 Vérifiez le volume.

 Vérifiez le volume.
 Vérifiez si le bouton MUTE de la télécommande a été touché.

 Réglez les paramètres de couleur.
 Vérifiez que le système d’émission sélectionné est correct.

 Essayez d’identifier l’appareil électrique qui perturbe le téléviseur et éloignez-le.
 Branchez le téléviseur sur une autre prise.

 Vérifiez l’orientation, l’emplacement et les connexions de votre antenne.

Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

 Remplacez les piles de la télécommande.
 Nettoyez la partie supérieure de la télécommande (zone d'émission des signaux).
 Vérifiez les connecteurs des piles.

 Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo.
 Assurez-vous que les sources vidéo ou le PC sont allumés.

 Vérifiez la résolution maximale et la fréquence de l’adaptateur vidéo.
 Comparez ces valeurs aux données des modes d'affichage.

Résolution des problèmes avant de contacter le personnel qualifié pour le dépannage

Modèle

Ecran

Size
Taille
Pas des pixels

Fréquence

Horizontale / Verticale

PC Résolution (Optimale)
Alimentation (Entrée)
Consommation

Normal / Economie d'énergie

Dimension (L x P x H)

TV
Avec support

Poids

Avec support

EnvConsidérations environnementales

Température de fonctionnement
Humidité au cours du fonctionnement
Température de stockage
Humidité de stockage

LW15M2

Diagonale de 15 pouces (4:3)

304,1 (H) x 228,1 (V) mm
0,297 (H) x 0,297 (V) mm

30 ~ 69 kHz / 50 ~ 75 Hz

1024 x 768 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

40 W / < 3 W

360,2 x 64,2 x 338,6 mm

360,2 x 192,9 x 396,5 mm

3,6 kg (7,94 lbs)

10 °C ~ 40 °C (50 °F ~ 104 °F)

10 % ~ 80 %, sans condensation

-20 °C ~ 45 °C (-4 °F ~ 113 °F)

5 % ~ 95 %, sans condensation

LW17M2

17” Diagonal (4:3)
337,9 (H) x 270,3 (V) mm
0,264 (H) x 0,264 (V) mm

30 ~ 80 kHz / 50 ~ 75 Hz

1280 x 1024 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

45 W / < 3 W

416,7x 71,8 x 392,9 mm

416,7 x 192,9 x 423,8 mm

4,95 kg (10,91 lbs)

10 °C ~ 40 °C (50 °F ~ 104 °F)

10 % ~ 80 %, sans condensation

-20 °C ~ 45 °C (-4 °F ~ 113 °F)

5 % ~ 95 %, sans condensation

LW20M2

20” Diagonal (4:3)

408,0 (H) x 306,0 (V) mm

0,51 (H) x 0,51 (V) mm

28 ~ 47 kHz / 50 ~ 75 Hz

800 x 600 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

55 W / < 3 W

479,0 x 74,7 x 436,4 mm

479,0 x 226,0 x 463,0 mm

7,45 kg (16,42 lbs)

10 °C ~ 40 °C (50 °F ~ 104 °F)

10 % ~ 80 %, sans condensation

-20 °C ~ 45 °C (-4 °F ~ 113 °F)

5 % ~ 95 %, sans condensation

Deutsch-1

Deutsch

Inhalt

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

Lieferumfang ............................................................ 2

Standfuß einstellen .................................................. 2

Neigungswinkel des Fernsehgeräts einstellen .... 2

Wandhalterung anbringen ........................................ 3

VESA-Befestigungssystem anbringen...................... 3

Bedienfeld ................................................................ 3

Anschlussfeld............................................................ 4

Fernbedienung.......................................................... 5

Batterien in die Fernbedienung montieren .............. 6

Ein-und Ausschalten ................................................ 6

Schalten des Fernsehgeräts in den

Standby-Modus ........................................................ 6

Plug & Play .............................................................. 6

EINSTELLEN DER KANÄLE

Kanäle automatisch speichern ................................ 7

Kanäle manuell speichern ........................................ 8

Kanäle bearbeiten .................................................... 9

Gespeicherte Kanäle sortieren ................................ 9

Kanalnamen zuweisen.............................................. 10

Senderfeinabstimmung durchführen ........................10

EINSTELLEN DES BILDES

Bildstandard ändern.................................................. 11

Benutzereinstellung Bild anpassen .......................... 11

Farbwert ändern ......................................................12

EINSTELLEN DES TONS

Tonwiedergabestandard ändern ..........................12

Lautstärke automatisch einstellen ........................12

EINSTELLEN DER ZEIT

Uhrzeit einstellen und anzeigen ..........................13

Stellen der Einschlafschaltuhr ..............................13

Fernseher automatisch ein- und ausschalten ......14

VORNEHMEN SONSTIGER EINSTELLUNGEN

Sprache der Bedienerführung wählen.................. 14

Anzeigen eines blauen Bildschirms......................15

Signalquelle auswählen........................................ 15

Signalquellennamen bearbeiten .......................... 15

VERWENDEN DER VIDEOTEXT-FUNKTION

Videotextdecoder.................................................. 16

Anzeigen von Videotextinformationen.................. 16

Auswählen einer bestimmten Videotextseite........17

Auswählen einer Videotextseite mit Fastext ........17

Videotext-Seiten speichern ..................................17

KONFIGURIEREN DES PCS

Installation der PC-Software

(Unter Windows XP) ............................................ 18

Anzeigemodi ........................................................18

PC auswählen ......................................................19

EMPFEHLUNGEN FÜR DEN BETRIEB

Fehlerbehebung: Vor der Kontaktaufnahme

mit dem Kundendienst..........................................20

Technische

Daten und Umgebungsbedingungen....................20

Symbole

Tastendruck

Wichtig Hinweis

Zielwahltaste

Deutsch-2

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

Lieferumfang

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit.
Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler.

Fernbedienung und 2

Batterien (Typ AAA)

Netzkabel Wandhalterung Bedienungsanleitung

 Garantiekarte  Servicenetzliste  Sicherheitshinweise  Registrierungskarte

Standfuß einstellen

(1)

(2)

Neigungswinkel des Fernsehgeräts einstellen

1. In Abbildung 1 wird der Einstellungswinkel (0 °-13 ° Grad) bei Verwendung des LCD-Monitors mit dem Fuß.
Bei zu starker Neigung kann das LCD-Fernsehgerät kippen, was zu Schäden am Gerät führen kann.

2. Abbildung 2 zeigt den einstellbaren Winkelbereich (13 °-80 ° Grad) beim Umstellen des Standfußes des
LCD-Fernsehgeräts zur Wandhalterung.

3.

Abbildung 3 zeigt den einstellbaren Winkelbereich (0 °-10 ° Grad) bei Wandmontage des LCD-Fernsehgeräts.

Beim Ändern des Winkels von Position 1 zu Position 2 bzw. Position 3 zu Position 2 ist ein Klickgeräusch zu vernehmen.

(1) Einstellbarer Winkelbereich des Fernsehgeräts

bei Verwendung des Standfußes.

(2)

Einstellbarer Winkelbereich beim Umstellen

von Standfuß auf Wandhalterung (1 3, 3 1)

(3)

Einstellbarer Winkelbereich des an der

Wand angebrachten LCD-Fernsehgeräts

Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.

Taste Drücken

17”

15”, 20”

20”15”, 17”

1.

Legen Sie die Vorderseite des Fernsehgeräts
auf ein weiches Tuch oder eine Unterlage auf
einem Tisch, wie in Abbildung 1 dargestellt.

- Richten Sie die Unterseite des
Fernsehgeräts an der Tischkante aus.

2.

Drücken Sie mittig auf die Rückseite des
Fernsehgeräts. Stellen Sie den Fuß wie in
Abbildung 2 dargestellt ein, und drücken Sie dabei
die Taste Drücken an der Rückseite des Fußes.

3. Positionieren Sie das Fernsehgerät sicher
auf dem Tisch.

Drücken Sie beim Einstellen des Fußes die
Taste Drücken an der Rückseite des Fußes.

Deutsch-3

Bedienfeld

POWER

Drücken Sie diese Taste, um das TV-Gerät ein- und auszuschalten.

Kanäle wechseln. Im Bildschirmmenü können Sie die Tasten

wie die Tasten

 und  auf der Fernbedienung
verwenden. (Ohane Fernbedienung kann der Fernseher
über die Kanalwahltasten eingeschaltet werden.)

Drücken Sie diese Tasten, um die Lautstärke zu erhöhen
oder zu verringern. Im Bildschirmmenü können Sie die
Tasten wie die Tasten  und  auf der
Fernbedienung verwenden.

MENU

Drücken Sie diese Taste, um ein Bildschirmmenü zu den
Funktionen des TVGeräts einzublenden.

SOURCE

Schaltet zwischen allen verfügbaren Signalquellen um
(TV - Ext. - AV - S-Video - PC).
Im Bildschirmmenü können Sie diese Taste wie die Taste

ENTER auf der Fernbedienung verwenden.

(KOPFHÖRERBUCHSE)

An dieser Buchse können Sie externe Kopfhörer
anschließen, um das Hörerlebnis allein zu genießen.

Stromversorgungsanzeige

Blinkt und schaltet sich aus bei eingeschalteter
Stromversorgung; leuchtet auf im Standbymodus.

Fernbedienungssensor

Zielen Sie mit der Fernbedienung auf diesen Sensor am
Fernsehgerät.

Lautsprecher

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen.
Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im
Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der
Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an
Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

Wandhalterung anbringen

VESA-Befestigungssystem anbringen

(2) (3)

Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch auf einem Tisch.

2. Drücken Sie beim Einstellen des Fußes die Taste Drücken an der Rückseite des Fußes.

3.

Richten Sie die Halterungsplatte des Befestigungssystems (nicht mitgeliefert) an den Bohrungen an der Unterseite des
Fußes aus und montieren Sie das Befestigungssystem (nicht mitgeliefert) mit den vier diesem beiliegenden Schrauben.

LW15M2/LW17M2

LW20M2

Montagefläche der hinteren Abdeckung

(Separat erhältlich)

Taste Drücken

Deutsch-4

Anschlussfeld

Netzkabelbuchse

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein.
Achten Sie beim Anschließen von Kabeln an die Ausgänge des Geräts darauf, das die Kabel den entsprechenden
farbcodierten Anschlüssen zugeordnet werden.

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

Deutsch-5

An der Antenne oder am Kabelfernsehnetz anschließen

Damit die Fernsehkanäle korrekt empfangen werden, muss der Monitor an eine der folgenden Signalquellen angeschlossen sein:

-Terrestrische Antenne / Kabelfernsehanschluss / Satellitenempfänger

Externe A/V-Geräte anschließen

-

Schließen Sie ein Cinch- oder ein S-Video-Kabel (optional) an ein geeignetes externes A/V-Gerät an (z. B. einen Videorekorder,
DVD-Player oder Camcorder).

-Verbinden Sie den Audioausgang “L – AUDIO – R” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem
entsprechenden Audioausgang des A/V-Geräts.

Set-Top-Box, Videorecorder oder DVD-Gerät anschließen

-Schließen Sie das SCART-Kabel (optional) des Videorecorders oder DVD-Geräts an den SCART-Anschluss des
Videorecorders oder DVD-Geräts an.

-Wenn Sie sowohl Set-Top-Box als auch Videorecorder (oder DVD-Gerät) anschließen möchten, verbinden Sie die
Set-Top-Box mit dem Videorecorder (oder DVD-Gerät) und den Videorecorder (oder das DVD-Gerät) mit dem Fernsehgerät.

Computer anschließen

-Verbinden Sie die PC-Eingangsbuchse “PC IN” auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional)
mit der Grafikkarte des Computers.

-

Verbinden Sie den Audioausgang der Soundkarte des Computers über das Stereoaudiokabel (optional) mit dem Eingang
“PC AUDIO IN” auf der Rückseite des Fernsehgeräts.

Kensington-Schloss

- Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.

-

Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben.

- Die Position des Kensington-Schlosses ist modellabhängig.

Standby-Taste des Fernsehgeräts

Zifferntasten für direkte Kanalwahl

Taste zum Auswählen von ein-/
zweistelligen Programmplätzen

: Lautstärkeerhöhung
: Lautstärkeverminderung

Ton vorübergehend aussc halten

Modus TV direkt aufrufen

OSD-Menü anzeigen

Audioeffektauswahl

Voriger Sender

P: Nächster Sender
P: Voriger Sender

Wahl verfügbarer Quellen

Informationen zur aktuellen Sendung
anzeigen

OSD-Menü ausblenden

Den Cursor im Menü

Sleep-Timer aktivieren/stellen

Bildeffekt wählen

Audiomodusauswahl

Videotext-Funktionen

Standbild

Videotextanzeige verlassen

Videotext-Index

Untergeordnete Seite

Videotext anzeigen /
Videotext und Fernsehübertragung
zugleich anzeigen

Fastext-Thema auswählen

P: Nächste Seite
P: Vorige Seite

Navigationsart wechseln
(Liste oder FLOF)

Seite aufdecken

Seite speichern

Textgröße wählen

Die Funktion der Fernbedienung kann durch helle Lichteinstrahlung beeinträchtigt werden.
Weitere Informationen finden Sie in den folgenden Anweisungen.

Fernbedienung

Das Netzkabel ist auf der Rückseite des Geräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Unten rechts am Gerät leuchtet die Standby-Anzeige auf.

2. Drücken Sie die Taste POWER unten rechts auf dem Bedienfeld.

Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0 – 9) oder eine der Programmplatz-Wahltasten
(/), oder drücken Sie rechts unten auf dem Bedienfeld die Tasten .

Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

4. Um das Gerät auszuschalten, drücken Sie erneut die Taste POWER .

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden.
Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Der Bildschirm wird ausgeschaltet und die Standby-Anzeige leuchtet unten rechts auf dem Bedienfeld.

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0~9) oder die Kanalwechseltaste
(/)

um das Gerät wieder einzuschalten.

Lassen Sie das Gerät nicht für längere Zeit im Standby-Modus (z. B. wenn Sie verreist sind).
Ziehen Sie sicherheitshalber den Netzstecker und trennen Sie das Antennenkabel.

Ein-und Ausschalten

Schalten des Fernsehgeräts in den Standby-Modus

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige
Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden.

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Die Meldung “Start Plug & Play” wird angezeigt und “OK” ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus, indem Sie die Taste

 oder  drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

3. Die Meldung “Antenneneingang prüfen” wird eingeblendet.

Das Kästchen “OK” ist ausgewählt. Drücken Sie die Taste ENTER .

Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

Plug & Play

Deutsch-6

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus,
und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7
m zum Fernseher. (Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.)

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden der Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?
Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte
Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien
und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo
Batterien und Akkus der betreffenden Art verkauft werden.

Batterien in die Fernbedienung montieren

Deutsch-7

 Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus.
 Land: Wählen Sie mit dieser Option das gewünschte Land aus.
 Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des

Geräts automatisch zu suchen und zu speichern.

 Uhr stellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die

aktuelle Uhrzeit einzustellen.

So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste  oder 

, um “Einstellungen” auszuwählen, und

drücken Sie dann die Taste

ENTER .

2.

Drücken Sie die Taste  oder 

, um “Plug & Play” auszuwählen, und

drücken Sie dann die Taste

ENTER .

3. Dadurch werden die Einstellungen geändert oder zurückgesetzt.

4. Wählen Sie die entsprechende Land aus, indem Sie die Taste  oder 

drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

5. Das Menü “Autom. speichern” wird mit der aktivierten Option “Start”

angezeigt. Drücken Sie die Taste ENTER .

Die Kanalsuche wird automatisch gestartet und beendet.
Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Uhr stellen” angezeigt.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER .

6. Drücken Sie die Taste ENTER .

Wählen Sie die “Stunde” und “Minute” aus, indem Sie die Taste

 oder 

drücken.

Stellen Sie die “Stunde” und “Minute” ein, indem Sie die Taste

 oder 

drücken.

Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten
auf der Fernbedienung drücken.

7.

Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER .

EINSTELLEN DER KANÄLE

Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen
(die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene
Programmnummern entsprechen unter Umständen nicht den gewünschten
Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und
nicht gewünschte Kanäle löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste  oder , um “Kanal” auszuwählen, und drücken
Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Land” auszuwählen.

3. Wählen Sie die entsprechende Land aus, indem Sie die Taste  oder 

drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

4. Drücken Sie die Taste  oder , um “Autom. speichern” auszuwählen,

und drücken Sie dann die Taste ENTER .

5. Drücken Sie die Taste ENTER .

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender.
Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu
unterbrechen und zum Menü “Kanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü
“Sortieren” angezeigt.

Kanäle automatisch speichern

Deutsch-8

Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern.
Bei der manuellen Kanalspeicherung haben Sie folgende Optionen:

Gefundene Kanäle speichern oder nicht.
Die Programmnummer des jeweiligen gespeicherten Kanals
bestimmen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .

2.

Drücken Sie die Taste  oder , um “Man. speichern” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste ENTER , um “Programm” auszuwählen.

4. Um einem Sender eine Programm nummer zuzuweisen,

suchen Sie mit der Taste  oder  die richtige nummer,
und drücken Sie dann die Taste ENTER .

5.

Drücken Sie die Taste  oder , um “Fernsehnorm” auszuwählen,
und drücken Sie dann die Taste ENTER .

6. Wählen Sie den erforderlichen Farbstandard aus, indem Sie wiederholt die
Taste  oder  drücken und dann die Taste ENTER drücken.

7.

Drücken Sie die Taste  oder , um “Tonsystem” auszuwählen,
und drücken Sie dann die Taste ENTER .

8. Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt
die Taste  oder  drücken und dann die Taste ENTER drücken.

Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes
Tonsystem aus.

9.

Wenn Ihnen Nummer des zu speichernden Kanals bekannt ist, drücken
Sie die Taste  oder , um “Kanal” auszuwählen. Drücken Sie die
Taste ENTER . Wählen Sie mit der Taste  oder  die Option
C (Antennenkanal) oder S (Kabelkanal) aus. Drücken Sie die Taste ,
um den Kanal auszuwählen. Wählen Sie mit den Tasten  oder  die
gewünschte Nummer, und drücken Sie dann die Taste ENTER .

Kan nal-modus: P (Programm-Modus),

C (Antennenkanalmodus),
S (Kabelkanal-Modus)

10. Wenn Sie den Programmplatz des gewünschten Senders nicht kennen,
wählen Sie mit den Tasten  oder  die Option “Suchlauf” aus.
Drücken Sie die Taste ENTER . Zum Starten des Suchlaufs drücken
Sie die Taste  oder  und anschließend die Taste ENTER .

11.

Drücken Sie die Taste  oder , um “Speichern” auszuwählen,
und drücken Sie dann die Taste ENTER .
Drücken Sie die Taste  oder , um “OK” auszuwählen,
und drücken Sie dann die Taste ENTER .

12. Wiederholen Sie die Schritte 3 bis 11 für jeden weiteren Sender,
den Sie speichern möchten.

 Programm: Wählen Sie mit dieser Option einen Programmplatz für den Sender aus.
 Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein.
 Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein.
 Kanal: Wählen Sie mit dieser Option einen Sender aus.
 Suchlauf:

Wählen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln.

 Speichern: Wählen Sie diese Option aus, um die Einstellungen zu speichern.

Kanäle manuell speichern

Deutsch-9

Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäle zu
überspringen. Wenn Sie dann die gespeicherten Kanäle durchlaufen,
werden die entsprechenden Kanäle nicht angezeigt.
Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen,
werden angezeigt.

1. Verwenden Sie die Nummerntasten, um den hinzuzufügenden oder zu
löschenden Sender direkt auszuwählen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste  oder , um “Hinzufüg./Löschen” auszuwählen,
und drücken Sie dann die Taste ENTER .

4. Durch wiederholtes Drücken der Taste ENTER schalten Sie zwischen
dem Hinzufügen und dem Löschen von Sendern um.

5.

Drücken Sie die Tasten P oder P , um zum gewünschten Programmplatz
zu wechseln, und wiederholen Sie die oben beschriebenen Schritte.

6. Zum Beenden drücken Sie die Taste EXIT.

Mit den Zifferntasten auf der Fernbedienung können Sie jeden Sender
(einschließlich gelöschter Sender) anzeigen.

Kanäle bearbeiten

Sie können die Nummern von zwei Kanälen austauschen, um:

Die numerische Reihenfolge zu ändern, in der die Kanäle
automatisch gespeichert wurden.

Den Kanälen, die Sie am häufigsten sehen, einfach zu merkende
Nummern zuzuweisen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .

2.

Drücken Sie die Taste  oder , um “Sortieren” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Drücken Sie die Taste ENTER , um “Von” auszuwählen.
Drücken Sie wiederholt die Taste  oder , bis der zu ändernde
Programmplatz angezeigt wird. Drücken Sie die Taste ENTER .

4.

Drücken Sie die Taste  oder , um “Zu” auszuwählen,
und drücken Sie dann die Taste ENTER . Drücken Sie wiederholt die
Taste  oder , bis die gewünschte neue Nummer des Programmplatzes
angezeigt wird. Drücken Sie die Taste ENTER .

5.

Drücken Sie die Taste  oder , um “Speichern” auszuwählen,
und drücken Sie dann die Taste ENTER .
Drücken Sie die Taste  oder , um “OK” auszuwählen,
und drücken Sie dann die Taste ENTER .

Der ausgewählte Kanal wird mit dem zuvor unter der entsprechenden Nummer
gespeicherten Kanal ausgetauscht.

6.

Wiederholen Sie die Schritte 3 und 5 für jeden weiteren Kanal, dem Sie
eine neue Nummer zuweisen möchten.

7.

Zum Beenden drücken Sie die Taste EXIT.

Gespeicherte Kanäle sortieren

Deutsch-10

Kanalnamen werden automatisch zugewiesen, sofern
Kanalinformormationen ausgestrahlt werden. Diese Namen können
geändert werden, so dass Sie neue Namen vergeben können.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .

2.

Drücken Sie die Taste  oder , um “Name” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Wählen Sie ggf. den Kanal aus, der einem neuen Namen zugewiesen
werden soll, indem Sie die Taste

 oder 

drücken.

Drücken Sie die Taste ENTER .

4.

Ihnen stehen die folgenden Zeichen zur Verfügung:
Großbuchstaben (A~Z)
Zahlen (0~9)
Sonderzeichen (_ , space)

5.

Wiederholen Sie die Schritte 3 bis 4 für jeden Sender, dem Sie einen
neuen Namen zuweisen möchten.

6.

Zum Beenden drücken Sie die Taste EXIT.

Kanalnamen zuweisen

Wenn Sie...

Einen Buchstaben, eine Zahl oder ein Symbol
auswählen möchten

Zum nächsten Buchstaben
springen möchten

Zum vorherigen Buchstaben springen möchten
Namen bestätigen

Drücken Sie...

Drücken Sie die Taste  oder 

Drücken Sie die Taste 

Drücken Sie die Taste 
Drücken Sie die Taste ENTER .

Verwenden Sie die Feinabstimmung, um für bestimmte Sender die
Empfangseinstellungen manuell zu optimieren.

1. Verwenden Sie die Zifferntasten, um den Sender, den Sie feinabstimmen
möchten, direkt auszuwählen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste  oder , um “Feinabstimmung” auszuwählen,
und drücken Sie dann die Taste ENTER .

4.

Drücken Sie die Taste  oder , bis die gewünschte Einstellung erreicht ist.
Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen “ * ” auf der
rechten Seite der Kanalnummer im Kanal-Banner markiert.
Die Kanalnummer wird dann rot angezeigt.
Wählen Sie zum Zurücksetzen der Feinabstimmung die Option “Reset” aus,
indem Sie wiederholt die Taste oder drücken und dann die Taste

ENTER

drücken.

Senderfeinabstimmung durchführen

Deutsch-11

EINSTELLEN DES BILDES

Sie können den Bildstandard auswählen, der für Ihre
Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Bild” auszuwählen, und drücken Sie
dann die Taste ENTER .

2.

Drücken Sie die Taste ENTER , um “Modus” auszuwählen.

4.

Drücken Sie die Taste  oder , um das gewünschten Bildeffekt
auszuwählen. Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

 Dynamisch: Wählen Sie diese Option für die Anzeige von hochauflösenden

Fernsehbildern bei starker Umgebungsbeleuchtung aus.

 Standard: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei

normaler Umgebungsbeleuchtung aus.

 Film: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer

Umgebungsbeleuchtung aus.

 Benutzerdef.: Wählen Sie diese Option aus, um Fernsehbilder entsprechend Ihren

eigenen Bildeinstellungen anzuzeigen.

(Weitere Informationen finden Sie

unter “Benutzereinstellung Bild anpassen” auf Seite 11.)

Sie können auch die Taste
P. MODE auf der Fernbedienung
drücken, um eine der
Bildeinstellungen auszuwählen.

Der Bildmodus muss für jede Signalquelle separat angepasst werden.

Wenn Sie Änderungen an diesen Einstellungen vornehmen,
wird der Bildmodus automatisch zu “Benutzerdef.” geändert.

Bildstandard ändern

 Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen Objekten und

Hintergrund einzustellen.

 Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms

einzustellen.

 Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder

weichzuzeichnen.

 Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen.
 Farbton (nur für NTSC): Wählen Sie diese Option aus, um natürlichere Farbtöne für

Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen.

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Bild” auszuwählen,
drücken Sie dann die Taste ENTER .

2.

Drücken Sie die Taste  oder , um “Benutzerdef.” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Drücken Sie die Taste

 oder , um eine bestimmte Option

auszuwählen.

Drücken Sie die Taste

ENTER

.

4.

Drücken Sie die Taste

 oder , um den Wert einer bestimmten Option

zu erhöhen oder zu verringern.

Drücken Sie die Taste

ENTER

.

5.

Zum Beenden drücken Sie die Taste EXIT.

Benutzereinstellung Bild anpassen

Deutsch-12

Jeder Fernsehsender verfügt über seine eigenen Signalbedingungen, so dass
es für Sie mitunter recht mühsam sein kann, beim Umschalten des Programms
jedes Mal die Lautstärke nachzuregeln. Mit dieser Funktion können Sie die
Lautstärke des gewünschten Programms automatisch einstellen lassen, indem
bei einem hohen Modulationssignal die Lautstärke verringert und bei einem
niedrigen Modulationssignal die Lautstärke erhöht wird.

1.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste
 oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste  oder , um “Auto. Lautst.” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit der Taste  oder , die Option “Ein” oder “Aus” aus.
Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Lautstärke automatisch einstellen

EINSTELLEN DES TONS

Sie können spezielle Toneffekte auswählen, die wiedergegeben
werden, wenn Sie eine bestimmte Sendung sehen.

1.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste
 oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Modus” auszuwählen.

3. Wählen Sie mit den Tasten  oder  den gewünschten Tonmodus aus

Drücken Sie die Taste ENTER .

4.

Zum Beenden drücken Sie die Taste EXIT.

 Standard: Wählt den normalen Audiomodus aus.
 Sprache: Betont Stimmen im Verhältnis zu anderen Geräuschen.

Tonwiedergabestandard ändern

Optionen können Sie auch
durch Drücken der Taste
S.MODE auf der
Fernbedienung wählen.

Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste
 oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2.

Drücken Sie die Taste  oder , um “Farbtemp.” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Drücken Sie die Taste

 oder , um die gewünschte Farbtoneinstellung

auszuwählen.

Drücken Sie die Taste

ENTER

.

4.

Zum Beenden drücken Sie die Taste EXIT.

Farbwert ändern

 Kalt2: Sorgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1”.
 Kalt1: Verleiht Weißtönen einen bläulichen Stich.
 Normal: Behält Weißtöne bei.
 Warm1: Verleiht Weißtönen einen rötlichen Stich.
 Warm2: Sorgt für eine geringere Farbtemperatur (röter) als das Menü “Warm1”.

Deutsch-13

EINSTELLEN DER ZEIT

Sie können die Uhr des Fernsehers einstellen. Dann wird die aktuelle
Uhrzeit angezeigt, wenn Sie die Taste "INFO" drücken. Sie müssen die
Uhr stellen, wenn Sie die automatischen Zeitschaltuhren verwenden
möchten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen,
und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste ENTER , um “Uhr stellen” auszuwählen.

4.

5. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.
Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf
der Fernbedienung drücken.

Wenn Sie...

Option “Stunde” oder “Minute” markieren
Stellen Sie die “Stunde” und die “Minute”
Drücken Sie die Taste ENTER .

Drücken Sie...

Die Taste  oder 
Die Taste  oder 

Uhrzeit einstellen und anzeigen

Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen
Ablauf der Fernseher automatisch in den Standby-Modus geschaltet wird.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen,
und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste  oder , um “Sleep-Timer” auszuwählen, und

drücken Sie dann die Taste ENTER .

4.

Drücken Sie mehrmals die Taste  oder , bis die gewünschte Zeit angezeigt
wird. (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER .

Das Fernsehgerät/der Monitor wechselt automatisch in den Standby-Modus,
wenn die Schaltuhr den Wert 0 erreicht.

5.

Zum Beenden drücken Sie die Taste EXIT.

Stellen der Einschlafschaltuhr

Drücken Sie auf der
Fernbedienung mehrmals
die Taste SLEEP, bis das
gewünschte Zeitintervall
angezeigt wird.

Deutsch-14

Sie können die Zeitschaltuhren des Fernsehgeräts stellen, so dass
Folgendes geschieht :

Automatisches Einschalten des Fernsehgeräts und Einstellen des

ausgewählten Senders.

Automatisches Ausschalten zum ausgewählten Zeitpunkt.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen,
und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Zeit” auszuwählen.

3. Drücken Sie die Taste  oder , um “Autom. Ein” auszuwählen, und

drücken Sie dann die Taste ENTER .

4. Drücken Sie die Taste  oder , um “Stunde” einzustellen, und drücken
Sie dann die Taste , um zum nächsten Schritt zu wechseln.
Stellen Sie die anderen Optionen auf die gleiche Weise ein.
Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

5. Drücken Sie die Taste  oder , um “Autom. Aus” auszuwählen, und
drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste  oder , um “Stunde” einzustellen, und drücken
Sie dann die Taste , um zum nächsten Schritt zu wechseln.
Stellen Sie die anderen Optionen auf die gleiche Weise ein.
Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

7.

Zum Beenden drücken Sie die Taste EXIT.

Zuerst müssen Sie die Uhr des Fernsehgeräts stellen.
(Siehe “Uhrzeit einstellen und anzeigen” auf Seite 13)
Sie können die Stunden und Minuten auch einstellen,
indem Sie die Zifferntasten auf der Fernbedienung drücken.
Die Timer funktionieren nur, wenn “Aktivierung” auf “Ein” eingestellt ist.

Fernseher automatisch ein- und ausschalten

VORNEHMEN SONSTIGER EINSTELLUNGEN

Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache
auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.
Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen,
und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste  oder , um “Sprache” auszuwählen, und
drücken Sie dann die Taste ENTER .

3. Wählen Sie eine bestimmte sprache aus, indem Sie wiederholt
die Taste  oder  drücken. Drücken Sie die Taste ENTER .

Sie können unter 12 Sprachen wählen.

4.

Zum Beenden drücken Sie die Taste EXIT.

Sprache der Bedienerführung wählen

Deutsch-15

Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird
der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt.
Wenn Sie das schlechte Bild weiterhin anzeigen möchten, legen Sie den
Modus “Blaues Bild” auf “Aus” fest.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen,
und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste  oder , um “Blaues Bild” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit der Taste  oder , die Option “Ein” oder “Aus” aus.
Drücken Sie die Taste ENTER .

4.

Zum Beenden drücken Sie die Taste EXIT.

Anzeigen eines blauen Bildschirms

Sie können zwischen den an den Eingangsbuchsen des
Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste ENTER erneut, um “Quellen” auszuwählen.

3. Wählen Sie das gewünschte Gerät durch wiederholtes

Drücken Sie die Taste ENTER .

Signalquelle auswählen

Drücken Sie die Taste SOURCE, bis die gewünschte Signalquelle ausgewählt ist.
Sie können den Modus TV auswählen, indem Sie auf der Fernbedienung die
Taste TV oder P / drücken, aber nicht durch Drücken der Taste SOURCE.

Vergeben Sie für die an die Eingangsbuchsen angeschlossenen
Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste  oder , um “Name bearb.” auszuwählen,
und drücken Sie dann die Taste ENTER .

3. Wählen Sie mit den Tasten  oder  die zu bearbeitende
Eingangsquelle aus. Drücken Sie die Taste ENTER .

4. Drücken Sie die Taste  oder , um das erforderliche Gerät
auszuwählen. Drücken Sie die Taste ENTER .

5.

Zum Beenden drücken Sie die Taste EXIT.

Signalquellennamen bearbeiten

Deutsch-16

VERWENDEN DER VIDEOTEXT-FUNKTION

Zusammen mit den meisten Fernsehprogrammen werden
Videotextseiten ausgestrahlt. Diese Seiten enthalten unter
anderem die folgenden Informationen:

Sendezeiten.

Nachrichten und Wetterberichte.

Sportergebnisse.

Untertitel für Hörgeschädigte.

Die Videotextseiten sind in sechs Kategorien unterteilt:

Tei l

A
B
C
D
E
F

Inhalt

Gewählte Seitennummer
Aktuelle Seitennummer oder Suchstatus
Senderkürzel
Datum und Uhrzeit
Text
Statusinformation

Videotextdecoder

Sie können jederzeit Videotextinformationen anzeigen, allerdings
muss der Signalempfang hierzu gut sein. Anderenfalls:

Informationen fehlen.

einige Seiten nicht angezeigt werden können.

So aktivieren Sie den Videotext und zeigen die Inhaltsseite an:

1.

Drücken Sie die Taste P () oder P ( ), um den gewünschten
Sender auszuwählen, der den Videotextdienst bietet.

2.

Drücken Sie die Taste TTX/MIX () um den Videotextmodus zu
aktivieren.

Die Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der
Taste MENU () erneut aufgerufen werden.

3. Drücken Sie erneut die Taste TTX/MIX ().

Die aktuell übertragene Sendung wird gleichzeitig mit der Vide otextseite auf
dem Bildschirm angezeigt.

4.

Drücken Sie erneut die Taste TV ( ), um die TTX-Anzeige zu schließen.

Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden,
sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus
“Einstellungen” identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie
als Textsprache die gleiche Sprache, die im Menü “Einstellungen” angegeben ist.

Anzeigen von Videotextinformationen

Deutsch-17

Sie können Seitenzahlen direkt über die Nummerntasten auf der
Fernbedienung eingeben.

1.

Geben Sie die dreistellige Seitennummer der gewünschten Seite mitden
entsprechenden Nummerntasten ein.

2.

Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden
diese nacheinander angezeigt. Drücken Sie die Taste ( ) um das
Blättern zu unterbrechen. Drücken Sie die Taste ( ) erneut, um das
Blättern fortzusetzen.

3. Anzeigeoptionen verwenden:

Gewünschte Anzeigeoption...

Sowohl Videotext als auch ein laufendes Programm,

Versteckter Text (Antworten bei Quizsendungen etc.)

Normale Wiedergabe

Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer

Die nächste Seite
Die vorherige Seite

Doppelt so große Buchstaben in:

 der oberen Hälfte des Bildschirms
 der unteren Hälfte des Bildschirms

Normale Wiedergabe

Taste...

TTX/MIX ( )

INFO ( )

INFO ( )

DUAL I-II ( )

P

()

P

()

()

 einmal
 zweimal

 dreimal

Auswählen einer bestimmten Videotextseite

Die verschiedenen Themen auf den Videotextseiten sind farbig gekennzeichnet
und lassen sich mit den Farbtasten auf der Fernbedienung anwählen.

1.

Drücken Sie die Taste

TTX/MIX ()

, um die Videotext-Startseite

anzuzeigen..

2. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie
anzeigen möchten. (Die verfügbaren Themen werden in der
Statuszeile angezeigt.).

3. Drücken Sie die Taste Rot, um die vorherige Seite anzuzeigen.
Drücken Sie die Taste Grün, um die nächste Seite anzuzeigen.

4.

Drücken Sie die Taste TV () erneut, um die Textanzeige zu beenden.

Auswählen einer Videotextseite mit Fastext

Sie können bis zu vier häufig verwendete Videotext-Seiten speichern.

1. Wählen Sie mit der Taste

SOURCE

()

den LIST-Modus aus.

Mit der Taste SOURCE

()

können Sie zwischen LIST- und FLOF-Modus umschalten.

2. Drücken Sie die Farbtaste der Seite, die Sie ersetzen möchten.

3. Geben Sie die neue Seitenzahl über die Nummerntasten ein.

4. Wiederholen Sie Schritt 2 und 3 für jede Seite, die Sie speichern möchten.

Verwenden Sie dabei jedes Mal eine andere Farbtaste.

5.

Drücken Sie die Taste SLEEP

()

, bis die entsprechenden Blöcke blinken.

Videotext-Seiten speichern

Deutsch-18

KONFIGURIEREN DES PCS

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich
auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte.
Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen
für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf “Control Pane”.

2. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken

Sie auf “Appearance and Themes”.

3. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken
Sie auf “Appearance and Themes”.

4. Klicken Sie nun auf die Registerkarte “Settings”.

Optimal

LW15M2: 1024 X 768
LW17M2: 1280 X 1024
LW20M2: 800 X 600

Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält,
muss als Einstellung “60” oder “60 Hz” ausgewählt werden.
Klicken Sie jetzt auf “OK”, um das Dialogfeld zu schließen.

Installation der PC-Software (Unter Windows XP)

Das Zeilensprungverfahren wird nicht unterstützt.
Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

Anzeigemodi

Bildposition und -größe sind vom Typ des PC-Monitors und dessen Auflösung abhängig.
Die in der Tabelle angegebenen Auflösungen sind die empfohlenen Auflösungen.
(Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.)

Modus

VGA

LW15M2/
LW17M2/

LW20M2

VGA

LW15M2/
LW17M2/

LW20M2

SVGA

LW15M2/
LW17M2/

LW20M2

XGA

LW15M2/

LW17M2

SXGA

LW17M2

Auflösung

720X400
640X480

640X480

800X600
800X600

1024X768
1024X768

1280X1024
1280X1024

Horizontalfrequenz

(kHz)

31,469
31,469

37,500

46,875
37,879

48,363
60,023

63,981
79,976

Vertikalfrequenz

(Hz)

70,087
59,940

75,000

75,000
60,317

60,004
75,029

60,020
75,025

Pixeltakt

(MHz)

28,322
25,175

31,500

49,500
40,000

65,000
78,750

108,000
135,000

Synchronisations

polarität (H/V)

- / +

- / -

- / -

+ / +
+ / +

- / -

+ / +

+,- / -,+

+ / +

Deutsch-19

PC auswählen

Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung):
Mithilfe der Anpassung der Bildqualität sollen Bildstörungen beseitigt oder
verringert werden. Sollte sich das Bildrauschen durch die Feinabstimmung
allein nicht beheben lassen, stellen Sie zunächst die Frequenz möglichst
genau ein (Grob), und führen Sie dann erneut eine Feinabstimmung durch.
Nachdem die Störungen reduziert worden sind, richten Sie das Bild erneut
aus, so dass es auf dem Bildschirm zentriert ist.

1.

Voreinstellung: Drücken Sie die Taste SOURCE, um den PC-Modus einzustellen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste  oder , um “Einstellungen” auszuwählen, und
drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste  oder , um “PC” auszuwählen, und drücken Sie

dann die Taste ENTER .

4. Drücken Sie die Taste ENTER , um “Bildjustierung” auszuwählen.

5. Drücken Sie die Taste  oder , um “Grob” oder “Fein” auszuwählen,

und drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste  oder , um die Bildqualität anzupassen.

Drücken Sie die Taste ENTER .

7.

Zum Beenden drücken Sie die Taste EXIT.

Bildposition ändern (Position):
Passen Sie die Position des PC-Bildes an, wenn es nicht auf das
Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung
des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste  oder , um “Position” auszuwählen, und
drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste  oder , um die horizontale Position anzupassen.
Drücken Sie die Taste  oder , um die vertikale Position anzupassen.
Drücken Sie die Taste ENTER .

4.

Zum Beenden drücken Sie die Taste EXIT.

Bildeinstellungen zurücksetzen (Bild zurücksetzen):
Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte
zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung
des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste  oder , um “Bild zurücksetzen” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Zum Beenden drücken Sie die Taste EXIT.

PC-Bildschirm automatisch einstellen (Autom. Einstellung):
Die automatische Einstellung ermöglicht eine automatische Anpassung
des PCMonitors an das eingehende PCVideosignal. Die Werte für “fein”,
“grob” und “Position” werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung
des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste  oder , um “Autom. Einstellung” auszuwählen,
und drücken Sie dann die Taste ENTER .

3.

Zum Beenden drücken Sie die Taste EXIT.

Deutsch-20

Technische Daten und Umgebungsbedingungen

EMPFEHLUNGEN FÜR DEN BETRIEB

Kein Ton oder Bild

Normales Bild, aber kein Ton

Kein Bild oder nur schwarzweißes

Ton- und Bildstörungen

Verzerrtes oder verschneites Bild,
verzerrter Ton

Fernbedienung funktioniert nicht
richtig

Meldung “Signalkabel überprüfen”
wird angezeigt

Im PC-Modus wird die Meldung
“Nicht unterstützter Modus”angezeigt.

Für den TFT-LCD-Bildschirm wird ein Display aus Subpixeln verwendet (LW15M2 - 2.359.296, LW17M2 - 3.932.160,
LW20M2 - 1.440.000), die nur in einem technisch anspruchsvollen Verfahren hergestellt werden können. Es können zwar einige
helle oder dunkle Pixel auf dem Bildschirm erscheinen, sie beeinträchtigen die Leistung des Produktes jedoch nicht.

 Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.



Überprüfen Sie, ob Sie die Taste POWER unten rechts auf dem Bedienfeld gedrückt haben.

 Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.
 Überprüfen Sie die Lautstärke.

 Überprüfen Sie die Lautstärke.
 Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde.

 Ändern Sie die Farbeinstellungen.
 Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.



Suchen Sie das elektrische Gerät, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf.

 Schließen Sie den Fernseher an eine andere Steckdose an.

 Überprüfen Sie Ausrichtung, Standort und Verbindung der Antenne.

Interferenzen werden oft durch Zimmerantennen verursacht.

 Ersetzen Sie die Batterien der Fernbedienung.
 Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender)
 Überprüfen Sie die Batteriekontakte.



Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist.

 Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet sind.

 Finden Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte heraus.
 Vergleichen Sie diese Werte mit den Angaben unter Anzeigemodi.

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Modell

Format

Sichtbares Bild
Bildschirmgröße
Pixelabstand

Frequenz

Horizontal / Vertical

Auflösung (PC) (Optimal)

Stromversorgung (Eingang)

Leistungsaufnahme

Normal / Stromsparmodus

Abmessungen (B x T x H)

Gehäuse
Mit Fuß

Gewicht

Mit Fuß

Umgebungsbedingungen

Temperatur (Betrieb)
Luftfeuchtigkeit
Temperatur (Lagerung)
Luftfeuchtigkeit (Lagerung)

LW15M2

Bildschirmdiagonale 15" (4:3)

304,1 (H) x 228,1 (V) mm
0,297 (H) x 0,297 (V) mm

30 ~ 69 kHz / 50 ~ 75 Hz

1024 x 768 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

40 W / < 3 W

360,2 x 64,2 x 338,6 mm

360,2 x 192,9 x 396,5 mm

3,6 kg (7,94 lbs)

10 °C bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)
10 % bis 80 %, nicht kondensierend

LW17M2

Bildschirmdiagonale 17" (4:3)

337,9 (H) x 270,3 (V) mm
0,264 (H) x 0,264 (V) mm

30 ~ 80 kHz / 50 ~ 75 Hz

1280 x 1024 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

45 W / < 3 W

416,7x 71,8 x 392,9 mm

416,7 x 192,9 x 423,8 mm

4,95 kg (10,91 lbs)

10 °C bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)
10 % bis 80 %, nicht kondensierend

LW20M2

Bildschirmdiagonale 20" (4:3)

408,0 (H) x 306,0 (V) mm

0,51 (H) x 0,51 (V) mm

28 ~ 47 kHz / 50 ~ 75 Hz

800 x 600 @ 60 Hz

AC 100 ~ 240 V, 60/50 Hz ± 3 Hz

55 W / < 3 W

479,0 x 74,7 x 436,4 mm

479,0 x 226,0 x 463,0 mm

7,45 kg (16,42 lbs)

10 °C bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend

-20 °C bis 45 °C (-4 °F bis 113 °F)
10 % bis 80 %, nicht kondensierend

Nederlands-1

Nederlands

Inhoud

UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN

Lijst met onderdelen ................................................ 2

De voet aanpassen .................................................. 2

In welke stand bevestigt u de tv .......................... 2

De muurbevestigingsbeugel installeren.................... 3

VESA-compatibele bevestigingen monteren ............ 3

Overzicht van het bedieningspaneel ........................ 3

Overzicht van het aansluitpaneel ............................ 4

Overzicht van de afstandsbediening ........................ 5

Batterijen in de afstandsbediening plaatsen ............ 6

In - en uitschakelen .................................................. 6

Televisie in standby-modus zetten............................ 6

Plug & Play .............................................................. 6

KANALEN INSTELLEN

Kanalen automatisch opslaan .................................. 7

Kanalen handmatig opslaan .................................... 8

Kanalen wijzigen ...................................................... 9

Opgeslagen kanalen sorteren .................................. 9

Kanaalnamen vastleggen ........................................10

Kanalen fijn afstemmen ............................................ 10

BEELD INSTELLEN

De beeldstandaard aanpassen ................................ 11

Aangepast beeld instellen ........................................ 11

De kleurtint wijzigen.................................................. 12

GELUID INSTELLEN

De geluidsstandaard wijzigen ..............................12

Het volume automatisch aanpassen .................... 12

TIJD INSTELLEN

De huidige tijd instellen en weergeven ................13

Standby-klok instellen ..........................................13

De televisie automatisch aan uitschakelen ..........14

VERSCHILLENDE FUNCTIES GEBRUIKEN

Taal kiezen............................................................14

Blauwe schermmodus instellen............................15

De bron selecteren .............................................. 15

De namen van de ingangsbron bewerken ..........15

TELETEKSTFUNCTIE GEBRUIKEN

Teletekstdecoder .................................................. 16

Teletekstinformatie weergeven ............................16

Specifieke teletekstpagina selecteren .................. 17

Fastext gebruiken om een

teletekstpagina te selecteren................................ 17

Teletekstpagina's opslaan .................................... 17

PC INSTELLEN

Uw software installeren

(gebaseerd op Windows XP)................................18

Weergavemodus ..................................................18

De PC selecteren ................................................19

TIPS VOOR GEBRUIK

Problemen oplossen: voordat u contact

opneemt met de technische dienst ......................20

Technische specificaties en milieu ...................... 20

Symbolen Druk op Belangrijk Opmerking

Knop Eenmaal

drukken

Nederlands-2

UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN

Lijst met onderdelen

Controleer of de volgende onderdelen bij uw LCD-TV geleverd zijn.
Neem contact op met uw verkoper als er onderdelen ontbreken.

Afstandsbediening en 2

batterijen (AAA)

Netsnoer Muurbevestiging Gebruikershandleiding

 Garantiekaart  Service netwerkkaart  Veiligheidsinstructies  Registratiekaarten

De voet aanpassen

(1)

(2)

1. Plaats de voorzijde van de tv met een

zachte doek of een kussen eronder op een
tafel zoals op afbeelding (1).

- Plaats de onderkant van de tv langs de
rand van de tafel.

2.

Duw tegen het midden van de achterkant van
de tv. Pas de voet aan zoals in afbeelding (2),
terwijl u op de knop DRUKKEN aan de
achterkant van de voet drukt.

3.

Plaats de TV op de tafel zodat deze veilig staat.

Als u de voet aanpast, druk dan op de knop

DRUKKEN aan de achterkant van de voet.

In welke stand bevestigt u de tv

1. Figuur (1) toont de hoekinstelling (0°~13°) als u de LCD op de voet gebruikt.
Het overmatig laten hellen kan de LCD-tv doen omvallen, waardoor deze kan beschadigen

2. Figuur (2) toont de hoekinstelling (13°~80°) als u de LCD omzet van gebruik op de voet tot
bevestiging aan de muur.

3. Figuur (3) toont de hoekinstelling (0°~10°) als u de LCD aan de muur bevestigd.

U hoort een ‘klik’-geluid wanneer u de hoek wijzigt van 1 naar 2 of van 3 naar 2.

(1) Hoek wanneer de tv op zijn voet

gebruikt wordt.

(2) Hoek bij het omzetten van gebruik op
voet naar muurbevestiging (1 3, 3 1)

(3) Hoek waanneer de tv aan de

muur bevestigd is.

Als u de voet aanpast, druk dan op de knop DRUKKEN aan de achterkant van de voet.

Toets

DRUKKEN

17”

15”, 20”

20”15”, 17”

Nederlands-3

Overzicht van het bedieningspaneel

POWER

Druk op de toets om de televisie aan en uit te zetten.

Druk op de afstandsbediening om van kanaal te
veranderen. Gebruik de knoppen in het
schermmenu zoals u de knoppen

 en  gebruikt op de
afstandsbediening. (Zonder de afstandsbediening kunt u de
TV inschakelen door de kanaaltoetsen in te drukken.)

Hiermee kunt u het volume verlagen of verhogen.
Gebruik de knoppen in het schermmenu zoals
u de knoppene  en  gebruikt op de afstandsbediening.

MENU

Druk op de toets om op uw scherm het menu met de
functies van uw televisie te bekijken.

SOURCE

Schakelen tussen alle beschikbare ingangsbronnen
(TV - Ext. - AV - S-Video - PC)

.

Gebruik deze knop in het schermmenu zoals u de knop

ENTER gebruikt op de afstandsbediening.

(HOOFDTELEFOONAANSLUITING)

Als u in uw eentje wilt luisteren, sluit u hier een externe
hoofdtelefoon aan.

Controlelampje stroom

Knippert en gaat uit als de stroom ingeschakeld is en licht
op bij de modus stand-by.

Sensor voor de afstandsbediening

Richt de afstandsbediening op dit punt op de TV.

Luidsprekers

De kleur en vormgeving van het product kunnen afhankelijk van het model variëren.

Met de los verkrijgbare wandsteunen kunt u de tv aan de muur bevestigen. Raadpleeg de meegeleverde
instructies voor gedetailleerde informatie over het monteren van de wandsteunen. Neem contact op met een
technicus alvorens de wandsteunen te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan
het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de TV zelfstandig te installeren.

De muurbevestigingsbeugel installeren

VESA-compatibele bevestigingen monteren

(2) (3)

Als u de voet aanpast, druk dan op de knop DRUKKEN aan de achterkant van de voet.

1. Plaats de voorzijde van de tv met een zachte doek of een kussen eronder op een tafel.

2. Pas de voet aan door op de knop DRUKKEN aan de achterkant van de voet te drukken.

3.

Plaats het montagevlak (niet meegeleverd) tegenover de gaten aan de achterkant van de behuizing en bevestig het met
de vier meegeleverde schroeven bij de armbevestiging, muurbevestiging of andere voet (niet meegeleverd).

LW15M2/LW17M2

LW20M2

Montage

(Afzonderlijk verkocht)

Toets

DRUKKEN

Nederlands-4

Overzicht van het aansluitpaneel

Netvoeding

Wanneer u een extern apparaat aansluit op de tv moet het toestel zijn uitgeschakeld.
Zorg bij het aansluiten van een externe aansluiting dat de kleuren van de aansluiting en de kabel overeenkomen.

De kleur en vormgeving van het product kunnen afhankelijk van het model variëren.

Nederlands-5

Aansluiten op antenne of kabeltelevisienetwerk (afhankelijk van het model)

Voor de juiste weergave van tv-kanalen moet het toestel een signaal ontvangen via een van de volgende bronnen:

-Een buitenantenne / Een kabeltelevisienetwerk / Een satellietnetwerk

Externe Audio/Video-apparatuur aansluiten

-

Sluit een RCA- (optioneel) of S-VIDEO-kabel (optioneel) aan op de externe audio- of videoapparatuur, zoals een videorecorder,
DVD-speler of camcorder.

-Sluit de stereo-audiokabel (optioneel) aan op "L - AUDIO – R" aan de achterkant van uw toestel en de andere uiteinden op
de corresponderende uitgangen van het A/V-apparaat.

Een Set-Top Box, videorecorder of dvd-speler aansluiten

-Sluit de VCR- of DVD- SCART-kabel (optioneel) aan op de SCART-aansluiting van de videorecorder of dvd-speler.

-Als u zowel de Set-Top Box en de videorecorder (of dvd-speler) tegelijk wenst aan te sluiten, sluit u eerst de Set-Top Box op
de videorecorder (of dvd-speler) aan en vervolgens de videorecorder (of dvd) op uw tv/monitor.

Computer aansluiten

-Sluit de ene uitgang van de D-Sub-kabel (optioneel) aan op “PC IN” aan de achterzijde van uw set en sluit de andere
uitgang van de kabel aan op de videokaart van uw computer.

-Sluit de stereo-audiokabel (optioneel) aan op “PC AUDIO IN”

aan de achterzijde van uw tv/monitor en het andere uiteinde op

“Audio Out” van de geluidskaart van uw computer.

Kensington-slot

-

Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar.

- Als u een slot wilt gebruiken neemt u contact op met de dealer bij wie u de tv hebt aangeschaft.

- De plaats van het Kensington-slot kan variëren afhankelijk van het model.

Standby-toets voor de televisie

Nummertoetsen voor directe

kanaalkeuze

Kanaal kiezen met één/twee cijfers

: Meer volume

: Minder volume

Geluid tijdelijk uitzetten

Selecteer direct de TV-modus

Geeft het hoofdmenu weer

Geluidseffect-keuze

Vorig kanaal

P: Volgend kanaal

P: Vorig kanaal

Invoer video selecteren

Beeldinstellingen weergeven

Het schermmenu afsluiten

Muisaanwijzer in het menu bedienen

Automatisch uitschakelen

Beeldstandaard selecteren

Geluidmodus-keuze

Teletekstfuncties

Teletekst Vasthouden

Verlaat het teletekstscherm

Teletekst index

Teletekst sub-pagina

Teletekst display/

teletekstinformatie en normale

uitzending tegelijk op scherm

Onderwerp Fastext selecteren

P: Teletekst volgende pagina

P: Teletekst vorige pagina

Teletekstmodus selecteren

(overzicht of Flof)

Teletekst weergeven

Teletekst opslaan

Teletekstformaat selecteren

Fel licht kan de werking van de afstandsbediening beïnvloeden.

Zie de overige instructies voor meer informatie.

Overzicht van de afstandsbediening

Het netsnoer is bevestigd aan de achterzijde van de tv/monitor.

1. Steek de stekker in een geschikt stopcontact.

Het stand-bylampje op het paneel rechtsonder gaat branden.

2. Druk op de knop POWER rechtsonder op het paneel.

Het programma waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd.

3. Druk op de cijfertoetsen (0~9) of de toets kanaal omhoog/omlaag ( / ) op de afstandsbediening of op
de toets op het paneel rechtsonder.

Wanneer u de TV de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu's moeten worden

weergegeven.

4. Druk nogmaals op POWER om het toestel uit te schakelen.

U kunt de TV in de stand-by stand zetten ter vermindering van het energieverbruik.
De stand-by stand kan handig zijn als u tijdelijk wilt stoppen met kijken (tijdens het eten bijvoorbeeld).

1. Druk op de POWER toets van de afstandsbediening.

Het scherm is uitgeschakeld en een stand-bylampje op het paneel rechtsonder gaat branden.

2. Druk nogmaals op de POWER , op een cijfertoets (0~9) of de programmatoets/P-toets ( / ) om de
tv/monitor weer aan te zetten.

Laat de TV niet gedurende langere tijd in de standby-stand staan (zoals tijdens vakanties en dergelijke).

U kunt het beste de stekker uit het stopcontact halen en de antenne ontkoppelen.

In - en uitschakelen

Televisie in standby-modus zetten

Wanneer de tv voor het eerst wordt ingeschakeld, worden automatisch enkele
basisinstellingen na elkaar uitgevoerd. De volgende instellingen zijn beschikbaar.

1. Druk op de POWER toets van de afstandsbediening.
Het bericht “Start Plug & Play” wordt weergegeven met “OK” geselecteerd.

2. Kies de juiste taal door op de  of  toets te drukken.
Druk op ENTER om uw keuze te bevestigen.

3. Het bericht “Antenne-ingang controleren” wordt weergegeven.
Druk op “OK”. Druk op ENTER .

Controleer of de antennekabel goed is aangesloten.

Plug & Play

Nederlands-6

1. Verwijder het klepje.

2. Plaats twee AAA batterijen.

Zorg ervoor dat de “+” en “-” uiteinden van de batterijen overeenkomen met de afbeelding in het vakje.

3. Plaats het klepje weer terug.

Verwijder de batterijen en bewaar ze op een koele, droge plaats, indien u de afstandsbediening

langere tijd niet gebruikt. De maximale werkingsafstand tussen de TV en afstandsbediening bedraagt

circa 7 meter. (Bij een normaal gebruik van de TV gaan de batterijen ongeveer een jaar mee.)

Als de afstandsbediening niet werkt, controleert u het volgende:

1. Is de stroom van de televisie ingeschakeld?

2. Hebt u de plus- en minpolen van de batterijen verwisseld?

3. Zijn de batterijen leeg?

4. Is er een stroomonderbreking of is het netsnoer niet aangesloten?

5. Schijnt er speciaal fluorescerend licht of neonlicht in de buurt?

Batterijen in de afstandsbediening plaatsen

Nederlands-7

 Taalkeuze: Selecteer uw taal.
 Land: Selecteer uw land.



Automatisch opslaan: Zoekt automatisch naar beschikbare kanalen in het lokale gebied en slaat deze op.

 Klok instellen: Stelt de TV-klok in op de lokale tijd.

Als u deze functie wilt herstellen...

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk op de  of  toets om “Plug & Play” te selecteren en druk
vervolgens op ENTER .

3. Hiermee worden de instellingen gewijzigd of opnieuw ingesteld.

4. Kies de juiste land door op de  of  toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

5. Het menu “Automatisch opslaan” wordt weergegeven door “Start” te
kiezen. Druk op ENTER .

Het zoeken naar een kanaal start en stopt automatisch.
Nadat alle beschikbare kanalen zijn opgeslagen, wordt het menu “Klok instellen” weergegeven.
Druk op ieder gewenst moment op de toets ENTER om het opslaan te onderbreken.

6. Druk op ENTER .
Selecteer “Uur” of “min” door te drukken op de

 of 

toets.

Stel “Uur” of “min” in door te drukken op de

 of 

toets.

U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de

afstandsbediening instellen.

7. Druk op ENTER om uw instelling te bevestigen.

KANALEN INSTELLEN

U kunt zoeken naar de beschikbare frequenties (deze zijn afhankelijk van
het land waar u woont). Automatisch toegewezen programmanummers
komen mogelijk niet overeen met de feitelijke of gewenste
programmanummers. U kunt nummers echter handmatig rangschikken
en ongewenste kanalen wissen.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Kanaal” te selecteren en druk
vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Land” te selecteren.

3. Kies de juiste land door op de  of  toets te drukken.

Druk op ENTER om uw keuze te bevestigen.

4. Druk op de  of  toets om “Automatisch opslaan” te selecteren en
druk vervolgens op ENTER .

5. Druk op ENTER .

Het toestel slaat nu alle beschikbare kanalen op.
U kunt altijd op de toets

ENTER drukken om te stoppen met het opslaan van

kanalen en terug te keren naar het menu “Kanaal”.

6. Nadat alle beschikbare kanalen zijn opgeslagen verschijnt het menu
“Sorteren”.

Kanalen automatisch opslaan

Nederlands-8

U kunt maximaal 100 tv-kanalen opslaan, waaronder kanalen die via
kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen
kunt u het volgende kiezen:

Of u een gevonden kanaal al dan niet opslaat.
Welke programmanummers u aan de opgeslagen kanalen toewijst.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

2. Druk op de  of  toets om “Handm. opslaan” te selecteren en
druk vervolgens op ENTER .

3. Druk nogmaals op de toets ENTER om “Programma” te selecteren.

4. Om een programmanummer aan een kanaal te koppelen, zoekt u met de

 of  toets het juiste nummer en vervolgens drukt u op ENTER .

5. Druk op de  of  toets om “Kleursysteem” te selecteren en
druk vervolgens op ENTER .

6. Selecteer de standaardkleur die u wilt door op de  of  toets te blijven
drukken en vervolgens op ENTER te drukken.

7. Druk op de  of  toets om “Geluidssysteem” te selecteren en
druk vervolgens op ENTER .

8. Selecteer het gewenste standaardgeluid door op de  of  toets
te blijven drukken en vervolgens op ENTER te drukken.

Als er geen geluid is of als het geluid vervormd is, selecteert u nogmaals de

gewenste geluidsstandaard.

9. Als u het nummer weet van het kanaal dat u wilt opslaan, drukt u op de
toets  of  om “Kanaal” te selecteren. Druk op de toets ENTER .
Selecteer C (Antenne) of S (kabel) door te drukken op de toets  of .
Druk op de  toets om een kanaal te selecteren. Selecteer het gewenste
nummer door op  of  te drukken en aansluitend op ENTER .

Kanaalmodus: P (Programmamodus),

C (Antennemodus),

S (Kabelkanaal)

10. Als u de kanaalnummers niet weet, drukt u op de toets  of  om
“Zoeken” te selecteren. Druk op de knop ENTER . Zoek met behulp van
de toets  of  en druk daarna op de knop ENTER

11. Druk op de  of  toets om “Opslaan” te selecteren en druk
vervolgens op ENTER . Druk op de  of  toets om “OK” te
selecteren en druk vervolgens op ENTER .

12. Herhaal de stappen 3 em 11 voor elk kanaal dat u wilt opslaan.

 Programma: Hiermee selecteert u een programmanummer voor het kanaal.
 Kleursysteem: Hiermee stelt u het kleurenondersteun ingssysteem in.
 Geluidssysteem: Hiermee stelt u het geluidsondersteun ingssysteem in.
 Kanaal: Hiermee selecteert u een kanaal.
 Zoeken: Hiermee zoekt u naar de frequentie van het kanaal.
 Opslaan: Hiermee slaat u de instellingen op.

Kanalen handmatig opslaan

Nederlands-9

U kunt kanalen naar keuze uit de scanbewerking weglaten. Wanneer u
door de opgeslagen kanalen scant, worden die kanalen overgeslagen en
niet weergegeven. Alle kanalen die u niet wilt
overslaan, worden tijdens het scannen weergegeven.

1. Met de numerieke toetsen kunt u het kanaal selecteren dat u
wilt toevoegen of verwijderen.

2. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Kanaal” te selecteren en druk vervolgens op ENTER .

3. Druk op de  of  toets om “Toevoegen/Wissen” te selecteren en druk
vervolgens op ENTER .

4. Door herhaaldelijk op de toets ENTER te drukken, schakelt u tussen
de functies toevoegen en verwijderen van een kanaal.

5. Druk op de toetsen P of P om naar het gewenste kanaal te
schakelen en herhaal de bovenstaande handelingen.

6. Druk op de toets EXIT om af te sluiten.

U kunt elk kanaal (ook gewiste kanalen) bekijken met behulp van de numerieke toetsen

op de afstandsbediening.

Kanalen wijzigen

U kunt de nummers van twee kanalen uitwisselen om:

De numerieke volgorde waarin de kanalen automatisch werden
opgeslagen, te wijzigen.

Gemakkelijk te onthouden nummers toe te kennen aan de kanalen
die u het vaakst bekijkt.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Kanaal” te selecteren en druk
vervolgens op ENTER .

2. Druk op de  of  toets om “Sorteren” te selecteren en druk
vervolgens op ENTER .

3.

Druk nogmaals op de toets ENTER om “Van” te selecteren.
Druk op de knop  of  totdat het kanaalnummer dat u wilt wijzigen
verschijnt.

Druk op

ENTER

.

4.

Druk op de  of  toets om “Tot” te selecteren en druk
vervolgens op ENTER . Druk op de knop  of  totdat het nieuwe
kanaalnummer dat u wilt toewijzen verschijnt.

Druk op

ENTER

.

5.

Druk op de  of  toets om “Opslaan” te selecteren en druk
vervolgens op ENTER .Druk op de  of  toets om “OK” te
selecteren en druk vervolgens op ENTER .

Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het

gekozen nummer was opgeslagen.

6.

Herhaal stap 3 en 5 als u nog een kanaal wilt sorteren.

7.

Druk op de toets EXIT om af te sluiten.

Opgeslagen kanalen sorteren

Nederlands-10

Kanalen krijgen automatisch een naam toegewezen wanneer
kanaalinformatie wordt uitgezonden. U kunt deze naam wijzigen en
nieuwe Naam toewijzen.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Kanaal” te selecteren en druk
vervolgens op ENTER .

2. Druk op de  of  toets om “Naam” te selecteren en druk
vervolgens op ENTER .

3.

Indien van toepassing selecteert u het kanaal waaraan u een nieuwe naam
wilt geven door te drukken op de

 of 

toets. Druk op

ENTER

.

4.

De beschikbare tekens zijn:

Letters van het alfabet (A~Z)

Cijfers (0~9)

Speciale tekens (_, space)

5.

Herhaal de stappen 3 en 4 voor elk kanaal waaraan u een nieuwe naam
wenst te geven.

6.

Druk op de toets EXIT om af te sluiten.

Kanaalnamen vastleggen

Als U...

Een letter, cijfer of symbool wilt selecteren

Naar de volgende letter wilt gaan

Naar de vorige letter wilt gaan

De naam wilt bevestigen

Dan...

Druk op de toets



of



Druk op de toets



Druk op de toets



Druk op

ENTER

.

Ingestelde en opgeslagen kanalen zijn herkenbaar aan een asterisk “ * “ rechts naast
het kanaalnummer in het kanalenoverzicht en het kanaalnummer wordt rood.
Om de instelling ongedaan te maken, selecteert u “Reset” door op de of toets en
vervolgens op ENTER te drukken.

U kunt kanalen handmatig nauwkeurig instellen voor een optimale
ontvangst.

1. Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt
instellen.

2. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Kanaal” te selecteren en druk
vervolgens op ENTER .

3. Druk op de  of  toets om “Fijnafstemming” te selecteren en druk
vervolgens op ENTER .

4. Druk op  of  om de fijninstelling aan te passen.
Druk op

ENTER

.

5. Druk op de toets EXIT om af te sluiten.

Kanalen fijn afstemmen

Nederlands-11

BEELD INSTELLEN

U kunt het beeld selecteren dat het best overeenkomt met uw wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Beeld” te selecteren en druk vervolgens op ENTER .

2.

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

3.

Druk op de toets

 of 

om het gewenste beeldeffect te selecteren.

Druk op

ENTER

.

4.

Druk op de toets EXIT om af te sluiten.

 Dynamisch: Stelt het beeld in op hoge-definitie voor in een lichte ruimte.
 Standaard: Stelt het beeld in voor optimale weergave in een normale omgeving.
 Film: Stelt het beeld in voor een comfortabele weergave in een donkere ruimte.
 Aangepast: Voor weergave van uw favoriete beeldinstellingen.

(Zie “Aangepast beeld instellen” op pagina 11.)

U kunt ook met behulp van
de toets P. MODE op de
afstandsbediening een
beeldinstelling selecteren.

De beeldmodus moet apart ingesteld worden voor elke ingangsbron.

Als u deze instellingen wijzigt, wordt de beeldmodus automatisch ingesteld op

“Aangepast”.

De beeldstandaard aanpassen

 Contrast: Hiermee kunt u de het verschil tussen licht en donker van objecten op de

achtergrond aanpassen.

 Helderheid: Hiermee past u de helderheid van het gehele scherm aan.
 Scherpte: Hiermee past u de randen van objecten aan, door ze scherper of vager te maken.
 Kleur: Hiermee past u de kleuren aan door ze lichter of donkerder te maken.
 Tint (alleen NTSC): Hiermee past u de kleuren van objecten aan door ze roder of groener te

maken voor een natuurlijk effect.

U kunt het beeldformaat selecteren dat het meest overeenkomt met uw
wensen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Beeld” te selecteren en druk vervolgens op ENTER .

2.

Druk op de  of  toets om “Aangepast” te selecteren en druk
vervolgens op ENTER .

3.

Druk op de toets

 of  om een specifiek item te selecteren.

Druk op

ENTER

.

4.

Druk op de toets

 of  om de waarde van een specifiek item te

verhogen of verlagen.

Druk op

ENTER

.

5. Druk op de toets EXIT om af te sluiten.

Aangepast beeld instellen

Nederlands-12

Elk zendstation heeft haar eigen signaalcondities waardoor het voor u niet
handig is het volume in te moeten stellen zodra een kanaal is gewijzigd. Met
deze functie kunt u automatisch het volume van het gewenste kanaal instellen
door de geluidsuitvoer te verlagen wanneer het modulatiesignaal hoog is of
door de geluidsoutput te verhogen wanneer het modulatiesignaal laag is.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Geluid” te selecteren en druk vervolgens op ENTER .

2. Druk op de  of  toets om “Auto Volume” te selecteren en druk
vervolgens op ENTER .

3.

Druk op de knop

 of 

om “Aan” of “Uit” te selecteren. Druk op ENTER .

4. Druk op de toets EXIT om af te sluiten.

Het volume automatisch aanpassen

GELUID INSTELLEN

U kunt het geluidseffect selecteren dat het best overeenkomt met de
beelden die u bekijkt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Geluid” te selecteren en druk vervolgens op ENTER .

2.

Druk nogmaals op de toets ENTER om “Modus” te selecteren.

3.

Druk op

 of 

om het gewenste geluidseffect te selecteren.

Druk op

ENTER

.

4. Druk op de toets EXIT om af te sluiten.

 Standaard: Selecteert de normale geluidsmodus.
 Spraak: Legt meer nadruk op stemmen dan op andere geluiden.

De geluidsstandaard wijzigen

U kunt deze opties ook
instellen door eenvoudig op
de S.MODE van de
afstandsbediening te drukken.

U kunt de kleurtoon selecteren die u het prettigst vindt voor uw ogen.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Beeld” te selecteren en druk vervolgens op ENTER .

2.

Druk op de  of  toets om “Kleur tint” te selecteren en druk
vervolgens op ENTER .

3.

PDruk op de toets

 of  om de gewenste kleurtoon te selecteren.

Druk op

ENTER

.

4. Druk op de toets EXIT om af te sluiten.

De kleurtint wijzigen

 Koel2: Maakt de kleurtemperatuur blauwer dan het menu “Koel1”.
 Koel1: Maakt wit blauwachtig.
 Normaal: Houdt wit wit.
 Warm1: Maakt wit roodachtig.
 Warm2: Maakt de kleurtemperatuur roder dan het menu “Warm1”.

Nederlands-13

TIJD INSTELLEN

U kunt de klok van de TV zodanig instellen dat de huidige tijd wordt
weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens
instellen als u gebruik wilt maken van de automatische aan/uit-timers.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om“Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk nogmaals op de toets ENTER om “Klok instellen” te selecteren.

4.

5. Druk op de toets EXIT om af te sluiten.

Als u de stroomkabel loskoppelt, dient u de klok opnieuw in te stellen.

U kunt ook het uur of de minuten instellen met de numerieke toetsen op uw

afstandsbediening.

Als u...

Ga naar “Uur” of “min”

Stel “Uur” of “min”

Druk op ENTER .

Drukt u op...

met de  of  toets

met de  of  toets

De huidige tijd instellen en weergeven

U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de TV
automatisch uitschakelt.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk op de  of  toets om “Slaaptimer” te selecteren en druk

vervolgens op ENTER .

4.

Druk herhaaldelijk op de toets  of  tot de gewenste tijd wordt weergegeven.
(Uit, 30, 60, 90, 120, 150, 180). Druk op

ENTER

.

De TV schakelt automatisch over naar de standby-modus wanneer

de timer 0 bereikt.

5. Druk op de toets EXIT om af te sluiten.

Standby-klok instellen

Druk herhaaldelijk op de
knop SLEEP op de
afstandsbediening totdat het
juiste tijdsinterval verschijnt.

Nederlands-14

U kunt de aan/uit-timers zo instellen dat de TV:

Automatisch wordt ingeschakeld en ingesteld op het door u

gekozen kanaal en tijdstip.

Automatisch wordt uitgeschakeld op het door u gekozen tijdstip.

1. Druk op de toets MENU voor weergave van het menu. Druk op de  of 
toets om “Instellingen” te selecteren en druk vervolgens op ENTER .

2. Druk nogmaals op de toets ENTER om “Tijd” te selecteren.

3. Druk op de  of  toets om “Timer aan” te selecteren en druk

vervolgens op ENTER .

4. Druk op de toets  of  om “Uur” in te stellen en druk
vervolgens op de toets  om door te gaan naar de volgende stap.
Stel de andere items op dezelfde manier in.
Druk wanneer u klaar bent op ENTER om het menu te verlaten.

5. Druk op de  of  toets om “Timer uit” te selecteren en druk vervolgens
op ENTER .

6. Druk op de toets  of  om “Uur” in te stellen en druk
vervolgens op de toets  om door te gaan naar de volgende stap.
Stel de andere items op dezelfde manier in.
Druk wanneer u klaar bent op ENTER om het menu te verlaten.

7. Druk op de toets EXIT om af te sluiten.

Eerst stelt u de klok van de tv in.

(zie “De huidige tijd instellen en weergeven” op pagina 13)

U kunt het uur en de minuten ook instellen met de numerieke toetsen op uw

afstandsbediening.
De timers werken alleen als “Activering” is ingesteld op “Aan”.

De televisie automatisch aan uitschakelen

VERSCHILLENDE FUNCTIES GEBRUIKEN

Wanneer u de TV/Monitor voor het eerst gebruikt, moet u de taal
selecteren voor het weergeven van menu's en aanwijzingen.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Instellingen” te selecteren en druk
vervolgens op ENTER .

2. Druk op de  of  toets om “Taalkeuze” te selecteren en druk
vervolgens op ENTER .

3. Selecteer een bepaalde taal door te blijven drukken op de  of  toets.
Druk op ENTER .

U kunt een keus maken uit een van 12 talen.

4. Druk op de toets EXIT om af te sluiten.

Taal kiezen

Nederlands-15

Als er geen signaal wordt ontvangen of het signaal is heel zwak, vervangt
een blauw scherm automatisch de onrustige achtergrond van het beeld.
Als u het slechtere beeld wilt blijven zien, dient u de modus
“Blauw scherm” op “Uit” te zetten.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de  of  toets om “Instellingen” te selecteren en druk
vervolgens op ENTER .

2. Druk op de  of  toets om “Blauw scherm” te selecteren en druk
vervolgens op ENTER .

3.

Druk op de knop

 of 

om “Aan” of “Uit” te selecteren. Druk op ENTER .

4. Druk op de toets EXIT om af te sluiten.

Blauwe schermmodus instellen

U kunt kiezen tussen de externe bronnen die zijn aangesloten op de
ingangen van de tv.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de toets ENTER om “Invoer” te selecteren.

2. Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren.

3. Druk herhaaldelijk op de  of  toets om het gewenste apparaat te

selecteren. Druk op ENTER .

De bron selecteren

Druk meermalen op de toets SOURCE om de gewenste ingangsbron te selecteren.
De modus TV kan u selecteren door te drukken op de toets TV of op de toets
P / op de afstandsbediening, maar niet door te drukken op de toets SOURCE.

Geef het apparaat aangesloten op de ingangen een naam om de
selectie van ingangsbron makkelijker te maken.

1. Druk op de toets MENU voor weergave van het menu.
Druk op de toets ENTER om “Invoer” te selecteren.

2. Druk op de  of  toets om “Naam wijzigen” te selecteren en druk
vervolgens op ENTER .

3. Druk op de toets  of  om naar de te bewerken ingangsbron te gaan.
Druk op ENTER .

4. Druk op de toets  of  om het gewenste apparaat te selecteren.
Druk op ENTER .

5. Druk op de toets EXIT om af te sluiten.

De namen van de ingangsbron bewerken

Nederlands-16

TELETEKSTFUNCTIE GEBRUIKEN

De meeste TV-kanalen bieden “teletekst” aan, ofwel pagina’s
met schriftelijke informatie over zaken als:

Tijden van tv-programma's.

Nieuws- en weerberichten.

Sportuitslagen.

Ondertiteling voor slechthorenden.

Deze informatie is onderverdeeld in genummerde pagina's
(zie schema).

Onderdeel

A

B

C

D

E

F

Inhoud

Geselecteerd paginanummer.

Aanduiding kanaal/zendstation.

Huidig paginanummer of zoekstatus.

Datum en tijd.

Tekst.

Statusinformatie.

Teletekstdecoder

U kunt de teletekstinformatie altijd weergeven, mits de
signaalontvangst goed is. Anders:

Kan informatie ontbreken.Kan informatie ontbreken.

Worden sommige pagina's mogelijk niet weergegeven.

De teletekstmodus activeren en de inhoudspagina weergeven:

1.

Selecteer met de toets P () of P () het kanaal waarop
teletekst kan worden ontvangen.

2.

Druk op de toets TTX/MIX () om de teletekstmodus te activeren.

De inhoudspagina verschijnt.Deze pagina kunt u altijd opnieuw weergeven

door op de toets MENU () te drukken.

3. Druk nogmaals op de toets TTX/MIX ().

De eigenlijke uitzending zal tegelijk met de teletekstpagina op het scherm

worden weergegeven.

4. Druk nogmaals op de toets TV () om de teletekstmodus te verlaten.

Als er sprake is van gebroken letters bij het bekijken van tekst, controleer dan of de taal

voor de tekst hetzelfde is als de taal in de modus voor het menu "Instellingen". Als de talen

verschillend zijn, selecteer dan dezelfde taal voor de tekst in het menu "Instellingen".

Teletekstinformatie weergeven

Nederlands-17

Druk op de cijfertoetsen op de afstandsbediening om het
paginanummer direct op te vragen:

1.

Voer het op de inhoudspagina vermelde driecijferig paginanummer in door
op de desbetreffende cijfertoetsen te drukken.

2.

Als de geselecteerde pagina koppelingen naar subpagina’s bevat, worden
de subpagina’s na elkaar weergegeven. U kunt het beeld op een bepaalde
pagina stilzetten door op

()

. Druk nogmaals op

()

om het

stilzetten te annuleren.

3. Weergaveopties:

Voor de weergave van...

Zowel teletekstinformatie als de normale uitzending

Verborgen tekst (zoals antwoorden op quizvragen)

Het normale beeld

Een subpagina, door een viercijferig paginanummer in te toetsen

De volgende pagina

De vorige pagina

De vorige pagina

 De bovenste helft van het scherm

 De onderste helft van het scherm

Het normale scherm

Drukt u op...

TTX/MIX ( )

INFO ( )

INFO ( )

DUAL I-II ( )

P

()

P

()

()

 Eenmaal

 Tweemaal

 Driemaal

Specifieke teletekstpagina selecteren

De verschillende onderwerpen op de teletekstpagina’s hebben een
kleurcodering, en kunnen geselecteerd worden door de gekleurde
knoppen van de afstandsbediening in te drukken.

1.

Druk op de toets TTX/MIX () om de teletekstinhoudspagina weer te geven.

2.

Druk op de gekleurde toets voor het gewenste onderwerp (de beschikbare
onderwerpen worden weergegeven op de regel met statusinformatie).

3. Druk op de rode toets voor weergave van de vorige pagina.
Druk op de groene toets voor weergave van de volgende pagina.

4.

Druk nogmaals op de toets TV () om de teletekstweergave te
verlaten.

Fastext gebruiken om een teletekstpagina te selecteren

U kunt maximaal vier teletekstpagina's opslaan om ze later op uw gemak te bekijken.

1. Selecteer de modus LIST met de toets

SOURCE

()

.

Met de toets SOURCE

()

kunt u schakelen tussen de standen voor LIST en FLOF.

2.

Druk op de gekleurde toets die overeenkomt met de pagina die u wilt vervangen.

3. Voer het nieuwe paginanummer in via de nummertoetsen.

4. Herhaal stappen 2 en 3 voor elke pagina die u wilt opslaan, waarbij u

steeds een andere gekleurde toets gebruikt.

5. Druk op de toets SLEEP

()

tot de desbetreffende blokken knipperen.

Teletekstpagina's opslaan

Nederlands-18

PC INSTELLEN

Hieronder worden de weergave-instellingen van Windows voor een normale computer weergegeven.
De weergaven op uw PC kunnen anders zijn, afhankelijk van uw Windows-versie en uw videokaart.
Ook als uw weergaven anders zijn, kloppen de instellingsgegevens in grote lijnen in bijna alle gevallen.
Als dit niet het geval is, kunt u contact opnemen met uw computerfabrikant of uw Samsung-dealer.

1. Klik op “Configuratiescherm” in het menu Start van Windows.

2. Klik op “Vormgeving en thema’s” in het Configuratiescherm om een

dialoogvenster voor het beeldscherm te openen.

3. Klik op “Beeldscherm” in het Configuratiescherm om een
dialoogvenster voor het beeldscherm te openen.

4. Klik op de tab “Instellingen” en stel de juiste resolutie
voor de monitor in op

Optimum

LW15M2: 1024 X 768
LW17M2: 1280 X 1024
LW20M2: 800 X 600

Als het dialoogvenster een optie bevat voor het instellen van de
verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik op “OK”
om het dialoogvenster te sluiten.

Uw software installeren (gebaseerd op Windows XP)

De interlace-modus wordt niet ondersteund.
Het plasmascherm functioneert mogelijk niet normaal als een niet-standaard videoformaat wordt geselecteerd.

Weergavemodus

Zowel de beeldpositie als de grootte variëren afhankelijk van het type monitor en de bijbehorende
resolutie. De resoluties in de tabel worden aangeraden.
(Alle resoluties tussen de ondersteunde limieten worden ondersteund)

Modus

VGA

LW15M2/
LW17M2/

LW20M2

VGA

LW15M2/
LW17M2/

LW20M2

SVGA

LW15M2/
LW17M2/

LW20M2

XGA

LW15M2/

LW17M2

SXGA

LW17M2

Resolutie

720X400
640X480

640X480

800X600
800X600

1024X768
1024X768

1280X1024
1280X1024

Horizontale

frequentie (kHz)

31,469
31,469

37,500

46,875
37,879

48,363
60,023

63,981
79,976

Verticale

frequentie (Hz)

70,087
59,940

75,000

75,000
60,317

60,004
75,029

60,020
75,025

Pixel

klokfrequentie (MHz)

28,322
25,175

31,500

49,500
40,000

65,000
78,750

108,000
135,000

Sync Polarity

(H/V)

- / +

- / -

- / -

+ / +
+ / +

- / -

+ / +

+,- / -,+

+ / +

Nederlands-19

De PC selecteren

Grovere of fijnere afstelling van het beeld (Beeld vergrendelen):
U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen.
Als de ruis niet verdwijnt door het kanaal nauwkeurig (fine) in te stellen, stel
dan de frequentie zo goed mogelijk in (coarse)en voer opnieuw een
nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het
scherm in nadat de ruis is.

1. Instellen: Druk op de toets SOURCE om de PC-modus in te schakelen.

2. Druk op de toets MENU voor weergave van het menu.

Druk op de  of  toets om “Instellingen” te selecteren en druk
vervolgens op ENTER .

3. Druk op de  of  toets om “PC” te selecteren en druk vervolgens op
ENTER .

4.

Druk nogmaals op de toets ENTER om “Beeld vergrendelen” te selecteren.

5. Druk op de  of  toets om “Grof” of “Fijn” te selecteren en druk
vervolgens op ENTER .

6. Druk op  of  om de beeldkwaliteit aan te passen.
Druk op ENTER .

7. Druk op de toets EXIT om af te sluiten.

De beeldpositie wijzigen (Positie):
Pas de positie van het PC-scherm aan als deze niet gelijk is aan het
TV-scherm.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het
beeld (Beeld vergrendelen)”.

2. Druk op de  of  toets om “Positie” te selecteren en druk vervolgens
op ENTER .

3. Druk op  of  om de horizontale positie aan te passen.
Druk op  of  om de verticale positie aan te passen.
Druk op ENTER .

4. Druk op de toets EXIT om af te sluiten.

De beeldinstellingen initialiseren (Beeld resetten):
U kunt alle beeldinstellingen vervangen door de fabrieksinstellingen.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het
beeld (Beeld vergrendelen)”.

2. Druk op de  of  toets om “Beeld resetten” te selecteren en druk
vervolgens op ENTER .

3. Druk op de toets EXIT om af te sluiten.

Het PC-beeld automatisch aanpassen (Autom. afstellen):
Auto-afstellen maakt het mogelijk om het PC-scherm zich zelf op
inkomende PC- en videosignalen af te stellen. De waarden fijn, grof en
positie worden automatisch aangepast.

1. Volg instructies 1 tot en met 3 onder “Grovere of fijnere afstelling van het
beeld (Beeld vergrendelen)”.

2. Druk op de  of  toets om “Autom. afstellen” te selecteren en druk
vervolgens op ENTER .

3. Druk op de toets EXIT om af te sluiten.

Nederlands-20

Technische specificaties en milieu

TIPS VOOR GEBRUIK

Geen geluid of beeld

Normaal beeld maar geen geluid

Geen beeld of zwart-wit beeld

Gestoord geluid en beeld

Vaag beeld of sneeuw, vervormd geluid

Afstandsbediening werkt niet goed

De melding "Signaalkabel
controleren" wordt weergegeven

In de PC-stand wordt de melding
"Niet ondersteund." weergegeven.

Het TFT LCD-paneel maakt gebruik van een paneel dat bestaat uit subpixels (LW15M2 - 2.359.296, LW17M2 - 3.932.160,
LW20M2 - 1.440.000), waarvoor een geavanceerde productietechnologie vereist is.
Er kunnen echter enkele heldere of donkere pixels in het scherm voorkomen.
Deze pixels hebben geen invloed op de goede werking van het product.

 Controleer of het netsnoer op een stopcontact is aangesloten.
 Controleer of u de knop POWER rechtsonder op het paneel hebt ingedrukt.
 Controleer de instellingen voor het contrast en de helderheid van het beeld.
 Controleer het geluidsvolume.

 Controleer het geluidsvolume.
 Controleer of de toets MUTE p de afstandsbediening is ingedrukt.

 Pas de kleurinstellingen aan.
 Controleer of het geselecteerde uitzendsysteem correct is.

 Probeer erachter te komen welk elektrisch apparaat de tv/monitor stoort en plaats het

apparaat uit de buurt van de tv/monitor.

 Sluit de televisie op een ander stopcontact aan.

 Controleer de richting, plaats en aansluitingen van de antenne.

 Deze storing treedt vaak op bij het gebruik van een binnenantenne.
 Reinig de bovenste rand van de afstandbediening (transmissievenster).
 Controleer de batterijcontacten.

 Zorg dat de signaalkabel goed op de PC of videobron is aangesloten.
 Zorg dat de PC of videobron zijn ingeschakeld.

 Controleer de maximale resolutie en frequentie van de videoadapter.
 Vergelijk deze waarden met de gegevens in de Displaystanden.

Problemen oplossen: voordat u contact opneemt met de technische dienst

Type

Paneel

Afmeting
Schermafmeting
Pixel Pitch

Frequentie

Horizontaal / Verticaal

PC Resolutie (Optimum)

Stroomtoevoer (Ingang)

Energieverbruik

Normaal / Energiebesparing

Afmetingen (B X D X H)

Kast
Met standaard

Gewicht

Met standaard

Omgevingsvereisten

Temperatuur bij werking
Vochtigheid bij werking
Opslagtemperatuur
Vochtigheid bij opslag

LW15M2

15” diagonaal (4:3)
304,1 (H) x 228,1 (V) mm
0,297 (H) x 0,297 (V) mm

30 ~ 69 kHz / 50 ~ 75 Hz

1024 x 768 @ 60 Hz

100 ~ 240 V wisselstroom

60/50 Hz ±3 Hz

40 W / < 3 W

360,2 x 64,2 x 338,6 mm

360,2 x 192,9 x 396,5 mm

3,6 kg (7,94 lbs)

10 °C tot 40 °C (50 °F tot 104 °F)

10 % tot 80 %, geen condensvorming

-20 °C tot 45 °C (-4 °F tot 113 °F)

5 % tot 95 %, geen condensvorming

LW17M2

17” diagonaal (4:3)
337,9 (H) x 270,3 (V) mm
0,264 (H) x 0,264 (V) mm

30 ~ 80 kHz / 50 ~ 75 Hz

1280 x 1024 @ 60 Hz

100 ~ 240 V wisselstroom

60/50 Hz ±3 Hz

45 W / < 3 W

416,7x 71,8 x 392,9 mm

416,7 x 192,9 x 423,8 mm

4,95 kg (10,91 lbs)

10 °C tot 40 °C (50 °F tot 104 °F)

10 % tot 80 %, geen condensvorming

-20 °C tot 45 °C (-4 °F tot 113 °F)

5 % tot 95 %, geen condensvorming

LW20M2

20” diagonaal (4:3)

408,0 (H) x 306,0 (V) mm

0,51 (H) x 0,51 (V) mm

28 ~ 47 kHz / 50 ~ 75 Hz

800 x 600 @ 60 Hz

100 ~ 240 V wisselstroom

60/50 Hz ±3 Hz

55 W / < 3 W

479,0 x 74,7 x 436,4 mm

479,0 x 226,0 x 463,0 mm

7,45 kg (16,42 lbs)

10 °C tot 40 °C (50 °F tot 104 °F)

10 % tot 80 %, geen condensvorming

-20 °C tot 45 °C (-4 °F tot 113 °F)

5 % tot 95 %, geen condensvorming

Español-1

Español

Indice

CONEXIÓN Y CONFIGURACIÓN DEL TELEVISOR

Lista de componentes .............................................. 2

Cómo ajustar el soporte .......................................... 2

Cómo ajustar el ángulo del televisor .................... 2

Instalación del equipo de montaje en la pared ........ 3

Instalación de dispositivos de montaje

conforme con VESA ................................................ 3

Visualización del Panel de control............................ 3

Visualización del Panel de conexión ........................ 4

Visualización del mando a distancia ........................ 5

Instalación de las pilas en el mando a distancia...... 6

Encendido y apagado .............................................. 6

Cómo poner el televisor en modo de espera .......... 6

Plug & Play .............................................................. 6

AJUSTE DE LOS CANALES

Memorización automática de canales ...................... 7

Memorización manual de canales............................ 8

Edición de canales .................................................. 9

Orden de los canales memorizados ........................ 9

Asignación de nombres de canales ........................10

Sintonía fina de la recepción de canales ................10

AJUSTE DE LA IMAGEN

Cambio del formato de la imagen ............................11

Ajuste de imagen personal ...................................... 11

Cambio del tono del color ........................................12

AJUSTE DEL SONIDO

Cambio del estándar de sonido ..........................12

Ajuste del volumen automáticamente ..................12

AJUSTE DE LA HORA

Configuración y visualización de hora actual ...... 13

Ajuste del temporizador de desconexión ............13

Encendido y apagado de la televisión

automáticamente ..................................................14

OTROS AJUSTES

Selección del idioma ............................................14

Ajuste del modo Pantalla Azul..............................15

Selección de la fuente ..........................................15

Edición de los nombres de fuentes de entrada....15

USO DE LA FUNCIÓN DE TELETEXTO

Decodificador de teletexto....................................16

Visualización de informaciones del teletexto........16

Selección de una página de

teletexto específica ..............................................17

Uso de Fastext para seleccionar

una página del teletexto ......................................17

Memorización de páginas de teletexto ................17

AJUSTE DEL PC

Configuración del software del PC

(basado en Windows XP) ....................................18

Modo de visualización ..........................................18

Selección del PC ..................................................19

RECOMENDACIONES PARA EL USO

Solución de problemas: antes de ponerse

en contacto con el servicio técnicoa ....................20

Especificaciones técnicas y

medioambientales ................................................20

Símbolos Pulsar Importante Nota

Botón de una

pulsación

Español-2

CONEXIÓN Y CONFIGURACIÓN DEL TELEVISOR

Lista de componentes

Asegúrese de que los siguientes elementos se incluyan con el televisor de pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor.

Mando a distancia + pilas

(2x AAA)

Cable de alimentación Kit de montaje mural Manual de instrucciones

 Tarjeta de garantía  Tarjeta de red de servicio  Guía de seguridad  Ta rjetas de registro

Cómo ajustar el soporte

(1)

(2)

1.

Coloque el frontal del televisor sobre un paño
suave o una almohadilla encima de una mesa
tal como se muestra en la figura (1).

- Alinee la parte inferior del televisor con el
borde de la mesa.

2.

Presione el centro de la parte posterior del
televisor. Ajuste el soporte como se indica en la
figura (2) mientras pulsa el botón PRESIONAR
en la parte posterior del soporte.

3. Coloque el televisor sobre la mesa, de
manera que se asiente firmemente.z

Cuando ajuste el soporte, pulse el botón PRESIONAR
que se encuentra en la parte posterior del soporte.

Cómo ajustar el ángulo del televisor

1. La Figura (1) muestra el ángulo de ajuste (0°~13°) cuando utiliza la pantalla LCD en su soporte.
Una inclinación excesiva puede hacer que el TV LCD vuelque y que se produzcan daños.

2. La Figura (2) muestra el ángulo de ajuste (13°~80°) cuando la pantalla LCD pasa del soporte al
montaje en la pared.

3. La Figura (3) muestra el ángulo de ajuste (0°~10°) cuando monta la pantalla LCD en una pared.

Oirá un "clic" cuando cambie el ángulo de 1 a 2 o de 3 a 2.

(1) Ajuste del ángulo del televisor

sobre el soporte.

(2)

Ajuste del ángulo cuando pasa del soporte

al montaje en la pared (1 3, 3 1)

(3) Ajuste del ángulo cuando el televisor

LCD está montado en la pared.

Cuando ajuste el soporte, pulse el botón PRESIONAR que se encuentra en la parte posterior del soporte.

Botón PRESIONAR

17”

15”, 20”

20”15”, 17”

Español-3

Visualización del Panel de control

POWER

Púlselo para encender o apagar el televisor.

Púlselos para cambiar de canal.
En el menú de la pantalla, use estos botones
del mismo modo que los botones

 y  del mando a
distancia. (Sin mando a distancia, puede encender el TV
utilizando el botón de los canales.)

Púlselo para aumentar o reducir el volumen. En el menú de
la pantalla, use estos botones del mismo modo
que los botones  y  del mando a distancia.

MENU

Púlselo para ver en pantalla un menú de las
características del televisor.

SOURCE

Cambia entre todas las fuentes de entrada disponibles
(TV - Ext. - AV - S-Vídeo - PC). En el menú de la pantalla,
use este botón del mismo modo que el botón ENTER
del mando a distancia.

(CONECTOR DE AURICULARES)

Conecte un par de auriculares externos a esta toma para la
escucha privada.

Indicador de encendido

Parpadea y se apaga cuando la unidad está
encendida y se enciende en modo de espera

Sensor del mando a distancia

Dirija el mando a distancia hacia este punto del televisor.

Altavoces

El color y la forma del producto pueden variar según el modelo.

Los elementos para montaje en la pared (se venden por separado) permiten instalar el televisor en una
pared. Si desea más información sobre la instalación de los componentes para montaje en la pared,
consulte las instrucciones que se facilitan con dichos elementos. Para la instalación del soporte mural,
póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados
al producto o a los usuarios si éstos han efectuado personalmente la instalación del televisor.

Instalación del equipo de montaje en la pared

Instalación de dispositivos de montaje conforme con VESA

(2) (3)

Cuando ajuste el soporte, pulse el botón PRESIONAR que se encuentra en la parte posterior del soporte.

1. Sitúe el televisor boca abajo sobre un paño suave o un cojín, encima de una mesa.

2. Ajuste el soporte presionando el botón PRESIONAR de la parte posterior.

3. Alinee el adaptador de montaje (no suministrado) con los orificios de la parte inferior del soporte y sujételo

con los cuatro tornillos que se suministran con el brazo basculante, el soporte de montaje en pared o
cualquier otro mecanismo de soporte (no suministrado).

LW15M2/LW17M2

LW20M2

Montaje

(se venden por separado)

Botón PRESIONAR

Español-4

Visualización del Panel de conexión

Entrada de alimentación

Cada vez que conecte un dispositivo externo al televisor, compruebe que la unidad esté desconectada de la alimentación.
Cuando conecte un terminal externo, debe hacer coincidir los colores del terminal de conexión y del cable.

El color y la forma del producto pueden variar según el modelo.

Español-5

Conexión a la antena o a la red de televisión por cable (dependiendo del modelo)

Para ver los canales de televisión correctamente, la unidad debe recibir una señal de una de las fuentes siguientes:

-Una antena exterior / Una red de televisión por cable / Una red por satélite

Conexión a dispositivos de A/V

-

Conecte el cable RCA (opcional) o S-VIDEO (opcional) a un dispositivo A/V externo apropiado, como un vídeo, DVD o cámara de vídeo.

-Conecte los cables de sonido RCA (opcionales) a “L - AUDIO - R” de la parte posterior del aparato y los otros extremos a
los conectores de salida de sonido correspondientes en el dispositivo A/V.

Conexión de un receptor de televisión digital, vídeo o DVD

-Conecte el cable SCART del vídeo o DVD (opcional) al euroconector del vídeo o DVD.

-Si desea conectar tanto el decodificador como el vídeo (o DVD), deberá conectar el decodificador al vídeo (o DVD) y
conectar el vídeo (o DVD) al aparato.

Conexión a un equipo

-Conecte el cable D- sub

(opcional)

a “PC IN”, en la parte posterior del aparato, y el otro extremo a la tarjeta de vídeo

del ordenador.

-Conecte el cable estéreo de audio

(opcional)

a la entrada “PC AUDIO IN” en la parte posterior del equipo y el otro

extremo a la salida “Audio Out” de la tarjeta de sonido del ordenador.

Bloqueo Kensington

-

El bloqueo Kensington (opcional) es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público.

- Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor.

- La ubicación del Bloqueo Kensington puede variar según los modelos.

Botón de suspensión del televisor

Botón numéricos para elegir un canal
directamente

Selección de canal de uno/dos dígitos

: Aumento del volumen
: Disminución del volumen

Interrupción momentánea del sonido

Selecciona el modo TV directamente

Muestra el menú principal en pantalla.

Selección de los efectos de sonido

Canal anterior

P: Canal siguiente

P: Canal anterior

Selección de fuente de entrada de vídeo

Visualiza información acerca de la
emisión seleccionada

Sale del menú en pantalla

Controla el cursor en el menú

Apagado automático

Selección de efectos de imagen

Selección del modo de sonido

Funciones de Teletexto

Hold del teletexto

Sale de la visualización del teletexto

Índice del teletexto

Página secundaria de teletexto

Visualización de teletexto / mezclar
información de teletexto y emisión
normal

Selección de tema de fastext

P: Siguiente página de teletexto
P: Página de teletexto anterior

Selección del modo de teletexto
(Lista o Flof)

Mostrar teletexto

Awaiting for explanation

Selección de tamaño de teletexto

El funcionamiento del mando a distancia se puede ver afectado por la luz brillante.
Para obtener más detalles, consulte más instrucciones.

Visualización del mando a distancia

El cable de alimentación se encuentra en la parte posterior de la unidad.

1. Conecte el cordón eléctrico en un enchufe adecuado.

Se ilumina el indicador de modo en espera del panel inferior derecho.

2. Pulse el botón POWER en la sección inferior derecha del panel.

El programa que estaba viendo por última vez se vuelve a seleccionar de forma automática.

3. Pulse los botones numéricos (0~9) o de canales arriba/abajo ( / ) del mando a distancia o el botón
del panel inferior derecho.

Cuando encienda el equipo pro primera vez, se le pedirá que elija el idioma en el que quiere que aparezcan los menús.

4. Para apagar el equipo, pulse de nuevo POWER .

Se puede dejar el Televisor en modo de espera para reducir el consumo de energía. El modo de espera
es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo).

1. Pulse el botón POWER del mando a distancia.

a pantalla se apaga y el indicador de modo de espera aparece en el panel inferior derecho.

2. Para volver a encender el equipo, pulse de nuevo POWER , los botón numéricos (0~9) o canal

siguiente/anterior ( / ).

No deje el Televisor en modo de espera durante largos períodos de tiempo (cuando esté fuera de casa por vacaciones,
por ejemplo). Lo más apropiado es desenchufar el cordón de corriente y el cable de la antena.

Encendido y apagado

Cómo poner el televisor en modo de espera

Cuando el equipo se enciende por primera vez, se presenta automáticamente
una serie de opciones de configuración básicas. Los ajustes siguientes están
disponibles.

1. Pulse el botón POWER del mando a distancia.

Aparece el mensaje “Start Plug & Play” con “OK” seleccionado.

2. Seleccione el idioma apropiado pulsando los botones  o .

Pulse el botón ENTER para confirmar la elección.

3. Aparece el mensaje “Comprobar la entrada de la antena” con la opción

“Aceptar” seleccionada. Pulse el botón ENTER .

Compruebe que el cable de la antena esté conectado correctamente.

Plug & Play

Español-6

1. Deslice la tapa totalmente.

2. Coloque dos pilas de tamaño AAA.

Compruebe que los extremos “+” y “-” de las pilas concuerdan con el diagrama del interior del compartimiento.

3. Vuelva a colocar la tapa.

Si no va a usar el mando a distancia durante un largo período de tiempo, extraiga las pilas y
guárdelas en un lugar fresco y seco. El mando se puede utilizar hasta una distancia de unos
7 metros del televisor. (Con un uso normal del TV,las pilas duran alrededor de un año.)

Si el mando a distancia no funciona, haga estas comprobaciones:

1. ¿Está encendido el TV?

2. ¿Están invertidos los extremos positivo y negativo de las pilas?

3. ¿Se han agotado las baterías?

4. ¿Ha habido un corte de luz o el cable está desenchufado?

5. ¿Hay cerca una luz fluorescente o un letrero de neón?

Instalación de las pilas en el mando a distancia

Español-7

 Idioma: Seleccione el idioma.
 País: Seleccione el país.



Guardado automático: Automáticamente busca y almacena los canales disponibles en el área local.

 Ajustar hora: Ajusta la hora actual del reloj del televisor.

Si quiere volver a ajustar esta característica...

1. Pulse el botón MENU para ver el menú.

Pulse los botones  o 

para

seleccionar “Configuración” y pulse el botón

ENTER .

2.

Pulse los botones  o 

para seleccionar “Plug & Play” y

pulse el botón

ENTER .

3. De este modo se cambiará o restablecerá la configuración.

4. Seleccione el país apropiado pulsando los botones  o .

Pulse el botón ENTER para confirmar la elección.

5. Se visualiza el menú “Guardado automático” con la opción “Empezar”

seleccionada. Pulse el botón ENTER .

La búsqueda de canales comenzará y terminará automáticamente.
Después de memorizar todos los canales, se muestra “Ajustar hora”
Pulse el botón ENTER en cualquier momento para interrumpir el proceso de memorización.

6. Pulse el botón ENTER .

Seleccione la “Hora” o el “Minuto” pulsando los botones

 o 

.

Establezca la “Hora” o el “Minuto” pulsando los botones

 o 

.

También puede ajustar la hora y los minutos pulsando los botones numéricos del
mando a distancia.

7. Pulse el botón ENTER para confirmar el ajuste.

AJUSTE DE LOS CANALES

Puede explorar los rangos de frecuencia disponibles (la disponibilidad varía en
función del país). Los números de programa adjudicados automáticamente
puede que no se correspondan con los números de programa reales o
deseados. No obstante, puede ordenar los números manualmente y borrar los
canales que no desea ver.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “País”.

3. Seleccione el país apropiado pulsando los botones  o .

Pulse el botón ENTER para confirmar la elección.

4. Pulse los botones  o  para seleccionar “Guardado automático”
y pulse el botón ENTER .

5. Pulse el botón ENTER .

El televisor empezará a memorizar todos los canales disponibles.
Pulse el botón ENTER en cualquier momento si desea interrumpir el proceso de
memorización y volver al menú “Canal”.

6. Una vez memorizados todos los canales disponibles, aparecerá el menú
“Ordenar”.

Memorización automática de canales

Español-8

Se pueden memorizar hasta 100 canales, que incluyen los que se reciben
a través de redes por cable. Cuando memorice los canales manualmente,
podrá elegir:

Si se memoriza o no cada canal que se encuentre
El número de programa con el que desea identificar cada canal
memorizado

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

2. Pulse los botones  o  para seleccionar “Guardado manual”
y pulse el botón ENTER .

3. Pulse el botón ENTER para seleccionar “Programa”.

4. Para asignar un número de programa a un canal, busque el número

correcto pulsando el botón  o  y pulse el botón ENTER .

5. Pulse los botones  o  para seleccionar “Color” y
pulse el botón ENTER .

6. Seleccione el estándar de color deseado pulsando varias veces los
botones  o  y, a continuación, pulse el botón ENTER .

7. Pulse los botones  o  para seleccionar “Sonido” y
pulse el botón ENTER .

8. Seleccione el estándar de sonido deseado pulsando varias veces los
botones  o  y, a continuación, pulse el botón ENTER .

Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el
sistema de sonido adecuado.

9. Si sabe el número del canal que desea almacenar, pulse el botón  o 
para seleccionar “Canal”. Pulse el botón ENTER . Seleccione
C (canal aéreo) o S (canal por cable) pulsando el botón  o . Pulse el
botón  para seleccionar el canal. Seleccione el número que desea
pulsando el botón  o  y, a continuación, pulse el botón ENTER .

Modo de canal: P (Modo Programa),

C (Modo de canal aéreo),
S (Modo Canal por cable)

10. Si no conoce los números de canal, pulse los botones  o  para
seleccionar “Buscar”. Pulse el botón ENTER .
Realice la búsqueda pulsando los botones  o  y, a continuación,
pulse el botón ENTER .

11. Pulse los botones  o  para seleccionar “Guardar” y pulse el botón
ENTER . Pulse los botones  o  para seleccionar “Aceptar” y pulse
el botón ENTER .

12. Repita los pasos 3 a 11 para cada canal que quiera memorizar.

 Programa: Selecciona un número de programa para el canal.
 Color: Ajusta el sistema de soporte del color.
 Sonido: Ajusta el sistema de soporte del sonido.
 Canal: Selecciona un canal.
 Buscar: Busca el valor de frecuencia del canal.
 Guardar: Guarda la configuración.

Memorización manual de canales

Español-9

Puede elegir los canales que se excluirán en la operación de exploración
de canales. Cuando se explore por los canales memorizados, los que se
hayan seleccionado para que se omitan no se mostrarán. Todos los
canales que no se haya especificado que se omitan se mostrarán durante
la exploración.

1. Use los botones numéricos para seleccionar directamente el canal que se
añadirá o borrará.

2. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

3. Pulse los botones  o  para seleccionar “Añadir/Borrar” y pulse el
botón ENTER .

4. Al pulsar repetidamente el botón ENTER se alterna la adición o la
supresión de un canal.

5. Pulse los botones P o P para cambiar al canal apropiado y repita
el proceso anterior.

6. Pulse el botón EXIT para salir.

Puede ver cualquier canal (incluido un canal eliminado) utilizando los botones
numéricos del mando a distancia.

Edición de canales

Puede intercambiar los números de dos canales para:

Modificar el orden numérico en que los canales se han
memorizado automáticamente.

Asignar números fáciles de recordar a los canales que ve con
más frecuencia.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

2.

Pulse los botones  o  para seleccionar “Ordenar” y
pulse el botón ENTER .

3.

Pulse el botón ENTER para seleccionar “Desde”. Pulse los botones
 o  hasta que aparezca el número del canal que desea cambiar.
Pulse el botón

ENTER

.

4.

Pulse los botones  o  para seleccionar “Hasta” y pulse el botón
ENTER . Pulse los botones  o  hasta que aparezca el nuevo
número con el que desea identificar el canal.

Pulse el botón

ENTER

.

5.

Pulse los botones  o  para seleccionar “Guardar” y pulse el botón
ENTER . Pulse los botones  o  para seleccionar “Aceptar” y pulse
el botón ENTER .

El canal seleccionado se intercambia con el memorizado previamente con el
número elegido.

6.

Repita los pasos 3 a 5 para clasificar otro canal.

7.

Pulse el botón EXIT para salir.

Orden de los canales memorizados

Español-10

Los nombres de los canales se asignarán automáticamente si se emite la
información del canal. Estos nombres se pueden cambiar y puede
asignar nombres nuevos.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

2.

Pulse los botones  o  para seleccionar “Nombre” y
pulse el botón ENTER .

3.

Si es necesario, seleccione el canal al que se va a asignar un nombre nuevo
pulsando los botones

 o . Pulse el botón

ENTER

.

4.

Los caracteres disponibles son:
Letras del alfabeto (A~Z)
Números (0~9)
Caracteres especiales (

-

, espacio)

5.

Repita los pasos 3 a 4 para cada canal al que se asigne un nombre nuevo.

6.

Pulse el botón EXIT para salir.

Asignación de nombres de canales

Para...
Seleccionar una letra, número o símbolo
Desplazarse a la letra siguiente
Retroceder a la letra anterior
Confirme el nombre

Entonces...

Pulse el botón

o 

Pulse el botón



Pulse el botón



Pulse el botón

ENTER

.

Utilice la sintonización fina para ajustar manualmente un determinado
canal a fin de que la recepción sea óptima.

1. Use los botones numéricos para seleccionar directamente el canal que
desee ajustar con precisión.

2. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Canal” y pulse el botón ENTER .

3.

Pulse los botones  o  para seleccionar “Sintonización fina” y
pulse el botón ENTER .

4. Pulse los botones  o  para ajustar la sintonización fina.
Pulse el botón

ENTER

.

5. Pulse el botón EXIT para salir.

Los canales guardados en los que se haya efectuado un ajuste fino están marcados
con un asterisco “ * ” en el lado derecho del número del canal, en la banda de canales.
Yel número de canal se pone de color rojo.
Para reiniciar el ajuste fino, seleccione “Restabl.” pulsado los botones

 o 

y,

a continuación, pulse el botón

ENTER

.

Sintonía fina de la recepción de canales

Español-11

AJUSTE DE LA IMAGEN

Se puede seleccionar el tipo de imagen que mejor se corresponda a
los requisitos de visualización.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Imagen” y pulse el botón ENTER .

2.

Pulse el botón ENTER para seleccionar “Modo”.

3.

Pulse el botón

 o 

para seleccionar el efecto de imagen deseado.

Pulse el botón

ENTER

.

4.

Pulse el botón EXIT para salir.

 Dinámico: Selecciona la alta definición en la imagen, en una habitación luminosa.
 Estándar: Selecciona la visualización óptima de la imagen, en un entorno normal.
 Película: Selecciona una visualización agradable de la imagen, en una sala oscura.
 Personal: Selecciónelo para ver los ajustes de pantalla favoritos.

(Consulte “Ajuste de imagen personal” en la página 11)

Pulse el botón P. MODE del
mando a distancia para
seleccionar uno de los ajustes
de imagen.

El modo Imagen se debe ajustar independientemente para cada fuente de entrada.

Si realiza cambios en estos valores, el modo de la imagen cambia de forma automática
a “Personal”.

Cambio del formato de la imagen

 Contraste: Ajusta la claridad y oscuridad entre los objetos y el fondo.
 Brillo: Ajusta el brillo de toda la pantalla.
 Nitidez: Ajusta el contorno de los objetos para que estén más o menos nítidos.
 Color: Ajusta los colores para que aparezcan más claros o más oscuros.
 Matiz (Sólo NTSC): Ajusta el color de los objetos haciendo que sean más rojos o verdes

para que tengan un aspecto más natural.

La unidad ofrece varias configuraciones que permiten controlar la calidad
de imagen.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Imagen” y pulse el botón ENTER .

2.

Pulse los botones  o  para seleccionar “Personal” y
pulse el botón ENTER .

3.

Pulse los botones

 o  para seleccionar un elemento concreto.

Pulse el botón

ENTER

.

4.

Pulse los botones

 o  para reducir o aumentar el valor de un

elemento concreto.

Pulse el botón

ENTER

.

5. Pulse el botón EXIT para salir.

Ajuste de imagen personal

Español-12

Cada emisora tiene sus propias condiciones de señal, así que no resulta cómodo
ajustar el volumen cada vez que se cambia de canal.
Esta característica permite ajustar automáticamente el volumen del canal deseado,
bajando el volumen del sonido cuando la señal de modulación es intensa, o
elevando el volumen del sonido cuando la señal de modulación es débil.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Sonido” y pulse el botón ENTER .

2. Pulse los botones  o  para seleccionar “Volumen autom.” y pulse el
botón ENTER .

3.

Pulse los botones  o  para seleccionar “Act.” o “Des..
Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Ajuste del volumen automáticamente

AJUSTE DEL SONIDO

Puede seleccionar un tipo de efecto de sonido especial que se usará
cuando se visualice una emisión concreta.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Sonido” y pulse el botón ENTER .

2. Pulse de nuevo el botón ENTER para seleccionar “Modo”.

3.

Pulse los botones

 o 

para seleccionar el efecto de sonido deseado.

Pulse el botón

ENTER

.

4. Pulse el botón EXIT para salir.

 Estándar: Selecciona el modo de sonido normal.
 Diálogo: Realza las voces respecto de los sonidos.

Cambio del estándar de sonido

También puede seleccionar
estas opciones con sólo
pulsar el botón S.MODE del
mando a distancia.

Puede seleccionar el tono de color que le resulte más cómodo para su vista.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Imagen” y pulse el botón ENTER .

2.

Pulse los botones  o  para seleccionar “Tono color” y
pulse el botón ENTER .

3.

Pulse los botones

 o 

para seleccionar el ajuste de tono de color

deseado. Pulse el botón

ENTER

.

4. Pulse el botón EXIT para salir.

Cambio del tono del color

 Frío2: Hace que la temperatura del color sea más azul que en el menú “Frío1”.
 Frío1: Hace que el blanco sea azulado.
 Normal: Mantiene el color blanco sin modificaciones.
 Cálido1: Hace que el blanco sea rojizo.
 Cálido2: Hace que la temperatura del color sea más azul que en el menú “Cálido1”.

Español-13

AJUSTE DE LA HORA

Puede establecer el reloj del TV para que aparezca la hora actual al
pulsar el botón INFO. Si el ruido no desaparece sólo con la
sintonización precisa, realice los ajustes de frecuencia hasta el
máximo y vuelva a realizar la sintonización precisa.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse el botón ENTER para seleccionar “Ajustar hora”.

4.

5. Pulse el botón EXIT para salir.

Si desconecta el cordón de alimentación, tendrá que establecer el reloj en hora otra vez.
También puede definir la hora y los minutos pulsando los botones numéricos en el mando a distancia.

Para...

Vaya a “Hora” o “Minuto”
Ajuste la “Hora” o los “Minuto”
Pulse el botón ENTER .

Pulse...

El botón  o 
El botón  o 

Configuración y visualización de hora actual

Puede seleccionar un período de tiempo entre 30 y 180 mins para que,
cuando transcurran, el televisor pase automáticamente al modo de espera.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse los botones  o  para seleccionar “Temp. desc.” y pulse el

botón ENTER .

4.

Pulse los botones  o  varias veces hasta que aparezca el tiempo deseado.
(Des., 30, 60, 90, 120, 150, 180). Pulse el botón ENTER .

El Televisor cambiará automáticamente a modo de espera cuando el temporizador
llegue a 0.

5. Pulse el botón EXIT para salir.

Ajuste del temporizador de desconexión

Pulse repetidamente el botón
SLEEP del mando a distancia
hasta que aparezca el
intervalo deseado.

Español-14

Puede ajustar los temporizadores de Des./Act. para que el Televisor:

Se encienda automáticamente y sintonice el canal de su elección

en el momento que seleccione.

Se apague automáticamente a la hora que seleccione.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse los botones  o  para seleccionar “Temp. enc.” y pulse el

botón ENTER .

4. Pulse los botones  o  para ajustar “Hora” y pulse el botón  para ir al
paso siguiente. Ajuste otras opciones utilizando el mismo método que se
indica anteriormente.
Cuando haya terminado, pulse el botón ENTER para volver.

5. Pulse los botones  o  para seleccionar “Temp. apag.” y pulse el
botón ENTER .

6. Pulse los botones  o  para ajustar “Hora” y pulse el botón  para ir al
paso siguiente. Ajuste otras opciones utilizando el mismo método que se
indica anteriormente.
Cuando haya terminado, pulse el botón ENTER para volver.

7. Pulse el botón EXIT para salir.

El primer paso es ajustar el reloj del televisor.
(consulte “Configuración y visualización de hora actual” en la página 13).
También puede definir la hora y los minutos pulsando los botones numéricos en el
mando a distancia.
El ajuste “Activación” debe estar establecido en “Act.” para que los temporizadores
funcionen.

Encendido y apagado de la televisión automáticamente

OTROS AJUSTES

Cuando utilice la unidad por primera vez, debe seleccionar el idioma que
se utilizará para visualizar menús e indicaciones.

1. Pulse el botón MENU para ver el menú en pantalla.
Pulse los botones  o  para seleccionar “Configuración” y pulse el
botón ENTER .

2. Pulse los botones  o  para seleccionar “Idioma” y pulse el botón
ENTER .

3. Seleccione un idioma pulsando varias veces los botones  o .
Pulse el botón ENTER .

Puede elegir uno de los 12 idiomas.

4. Pulse el botón EXIT para salir.

Selección del idioma

Español-15

Si no se recibe ninguna señal o la señal es muy débil, una pantalla azul
sustituirá automáticamente el fondo ruidoso de la imagen.
Si desea continuar visualizando la imagen deficiente, ajuste el modo
“Pantalla Azul” en “Des.”.

1. Pulse el botón MENU para ver el menú. Pulse los botones  o  para
seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse los botones  o  para seleccionar “Pantalla azul ” y
pulse el botón ENTER .

3.

Pulse los botones  o  para seleccionar “Act.” o “Des..
Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Ajuste del modo Pantalla Azul

Puede elegir entre varias fuentes externas conectadas a las tomas de
entrada del televisor.

1. Pulse el botón MENU para ver el menú.
Pulse el botón ENTER para seleccionar “Entrada”.

2. Pulse de nuevo el botón ENTER para seleccionar “Fuentes”.

3. Seleccione el dispositivo que desea pulsando de forma repetida el botón

 o . Pulse el botón ENTER .

Selección de la fuente

Pulse el botón SOURCE hasta seleccionar la fuente de entrada que desea.
TV mode Para seleccionar el modo de TV pulse el botón TV o los botones P /
en el mando a distancia; no es posible seleccionarlo pulsando el botón SOURCE.

Dé un nombre al dispositivo conectado en las tomas de entrada;
de esta manera será más fácil seleccionar el dispositivo de entrada.

1. Pulse el botón MENU para ver el menú.
Pulse el botón ENTER para seleccionar “Entrada”.

2. Pulse los botones  o  para seleccionar “Editar nombre” y pulse el
botón ENTER .

3. Pulse los botones  o  para seleccionar la fuente de entrada que
desea editar. Pulse el botón ENTER .

4. Pulse los botones  o  para seleccionar el dispositivo deseado.
Pulse el botón ENTER .

5. Pulse el botón EXIT para salir.

Edición de los nombres de fuentes de entrada

Español-16

USO DE LA FUNCIÓN DE TELETEXTO

Muchos canales de Televisor incluyen “teletexto”, páginas de
información escrita que proporciona datos como:

Horas de los programas de televisión

Boletines de noticias y partes meteorológicos

Resultados deportivos

Subtítulos para sordos

Las páginas de teletexto se organizan en seis categorías :

Parte

A
B
C
D
E
F

Contenido

Número de página seleccionado.
Identidad de la emisora.
Número de página actual o estado de la búsqueda.
Fecha y hora.
Texto.
Información de estado.

Decodificador de teletexto

Puede visualizar la información del teletexto en cualquier momento,
pero la recepción de la se al debe ser buena. Si no es así:

Se puede perder información

Algunas páginas no se visualizarán

Para activar el modo de teletexto y visualizar la página de ndice:

1.

Mediante los botón P () o P () seleccione el canal que
proporciona el servicio de teletexto.

2.

Pulse el botón TTX/MIX () para activar el modo de teletexto.

se visualiza el contenido de la página. Se puede volver a visualizar en
cualquier momento si se pulsa el botón MENU () .

3. Pulse de nuevo el botón TTX/MIX ().

La emisión se reproducirá simultáneamente con la página del teletexto en la
pantalla.

4. Vuelva a pulsar el botón TV () para salir del teletexto.

Si aparece algún carácter extraño mientras se visualiza el texto, compruebe que el idioma
de Text (texto) es el mismo que el idioma en el modo de menú “configuración”.
Si ambos idiomas son diferentes, seleccione el mismo idioma en el menú “configuración”.

Visualización de informaciones del teletexto

Español-17

Pulse los botón numéricos en el mando a distancia para introducir los
números de página directamente:

1.

Introduzca los tres dígitos del número de la página que se enumera en el
índice pulsando los botón numéricos correspondientes.

2.

Si la página seleccionada está vinculada con varias páginas secundarias,
éstas se mostrarán secuencialmente. Para congelar la imagen en una página,
pulse el botón ( ). Para reanudar, vuelva a pulsar el bon ( ).

3. Uso de varias opciones de pantalla:

Para visualizar...

Tanto la información del teletexto como la emisión normal

Texto oculto (respuestas a juegos, por ejemplo)

La pantalla normal

Página secundaria, escriba los 4 dígitos del número

Página siguiente
Página anterior

O doble de las letras en:

 Mitad superior de la pantalla
 Mitad inferior de la pantall

La pantalla normal

Pulse...

TTX/MIX ( )

INFO ( )

INFO ( )

DUAL I-II ( )

P

()

P

()

()

 Una vez
 Dos veces

 Tres veces

Selección de una página de teletexto específica

Las distintos temas que aparecen en las páginas del teletexto tienen varios colores,
y se pueden seleccionar utilizando los botón coloreados del mando a distancia.

1.

Pulse el botón

TTX/MIX ()

para visualizar la página de índice del

teletexto.

2.

Pulse el botón del color correspondiente para el tema que desear seleccionar
(los temas disponibles se enumeran en la línea de información de estado).

3. Pulse el botón rojo para mostrar la página anterior.
Pulse el botón verde para mostrar la página siguiente.

4.

Para salir de la visualización de teletexto, vuelva a pulsar el botón TV ( ).

Uso de Fastext para seleccionar una página del teletexto

Puede memorizar hasta cuatro páginas de teletexto y acceder a ellas en
cualquier momento.

1. Seleccione el modo LIST utilizando el botón

SOURCE

()

.

El botón

SOURCE

()

se utiliza para cambiar entre los modos de LIST y FLOF.

2. Pulse el botón de color que corresponda a la página que se va a sustituir.

3. Introduzca el nuevo número de página utilizando los botones numéricos.

4. Repita los pasos 2 y 3 con cada página que se va a memorizar, utilizando

un botón de color distinto cada vez.

5.

Pulse el botón SLEEP

()

hasta que parpadee el bloque correspondiente.

Memorización de páginas de teletexto

Español-18

AJUSTE DEL PC

A continuación se muestra la configuración de visualización de Windows para un ordenador típico. Probablemente la pantalla
real de su PC sea distinta; dependerá de la versión concreta de Windows y de la tarjeta de vídeo que tenga. Pero aunque las
pantallas reales tengan un aspecto diferente, se aplicarán los mismos ajustes básicos y la misma información en la mayoría
de los casos. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

1.

Primero, haga clic en “Control Panel” dentro del menú Inicio de Windows.

2. Cuando aparezca la pantalla del panel de control, haga clic en
“Appearance and Themes” aparecerá un cuadro de diálogo.

3. Cuando aparece la pantalla de Panel de control, haga clic en
“Display” y aparecerá el cuadro de diálogo Propiedades de Pantalla.

4. Navegue hasta la ficha “Settings” en el cuadro de diálogo
Propiedades de Pantalla. La configuración adecuada del tamaño es:

Óptima

LW15M2: 1024 X 768
LW17M2: 1280 X 1024
LW20M2: 800 X 600

Si existe una opción de frecuencia vertical en ese cuadro de diálogo
de configuración dela pantalla, el valor correcto es “60” o “60 Hz”.
Si no, basta con hacer clic en “OK” y salir del cuadro de diálogo.

Configuración del software del PC (basado en Windows XP)

No se admite el modo entrelazado.
El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.

Modo de visualización

Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución.
Se recomiendan las resoluciones de la tabla. (Son compatibles todas las resoluciones entre los límites admitidos)

Modo

VGA

LW15M2/
LW17M2/

LW20M2

VGA

LW15M2/
LW17M2/

LW20M2

SVGA

LW15M2/
LW17M2/

LW20M2

XGA

LW15M2/

LW17M2

SXGA

LW17M2

Resolución

720X400
640X480

640X480

800X600
800X600

1024X768
1024X768

1280X1024
1280X1024

Frecuencia

horizontal (Hz)

31,469
31,469

37,500

46,875
37,879

48,363
60,023

63,981
79,976

Frecuencia del

vertical (Hz)

70,087
59,940

75,000

75,000
60,317

60,004
75,029

60,020
75,025

Frecuencia del reloj

de píxeles (MHz)

28,322
25,175

31,500

49,500
40,000

65,000
78,750

108,000
135,000

Polaridad

sincronizada (H/V)

- / +

- / -

- / -

+ / +
+ / +

- / -

+ / +

+,- / -,+

+ / +
