SAMSUNG LW17N13W, LW15N13W User Manual

LCD Téléviseur

Instructions d’utilisation

Avant de faire fonctionner l’appareil,

lisez minutieusement ce manuel et conservez-le en vue

d’une utilisation ultérieure.

MENUS A L’ECRAN

TELETEXTE

IMAGE DANS L'IMAGE (PIP)

LW15N13W
LW17N13W

FRANÇAIS-2

Consignes de sécurité

FRANÇAIS-3

Ces illustrations présentent les consignes de sécurité relatives à votre téléviseur.

N'exposez PAS le téléviseur à des
conditions de température extrêmes
(inférieures à 5°ou supérieures à 35°C)
ou à des conditions d'humidité extrêmes
(moins de 10% ou plus de 75%).

N'exposez PAS le téléviseur à la
lumière directe du soleil.

Tenez le téléviseur à l’abri de
TOUT liquide.

Si le téléviseur est brisé, n’essayez
pas de le réparer vous-même.
Contactez le personnel qualifié du
service d’assistance.

En cas d’orage (particulièrement
en cas d'éclairs), débranchez le
téléviseur de la prise du secteur et
de l’antenne.

Lorsque la télécommande reste
inutilisée pendant longtemps,
retirez les piles et stockez-les
dans un endroit frais et sec.

CET APPAREIL NE DOIT PAS ETRE UTILISE DANS DES ENVIRONNEMENTS INDUSTRIELS

☛

La tension électrique principale est indiquée
à l’arrière du téléviseur et la fréquence est

de 50 ou de 60 Hz.

ATTENTION :

POUR EVITER UNE DECHARGE
ELECTRIQUE, N’OUVREZ PAS LE CACHE ARRIERE, AUCUNE
PIECE NE PEUT ETRE REPAREE PAR L’UTILISATEUR. REFEREZ­VOUS AU PERSONNEL QUALIFIE POUR LE SERVICE.

RISQUE DE DECHARGE

ELECTRIQUE NE PAS OUVRIR

!

ATTENTION

L’éclair et la flèche dans le triangle
sont un signal d’alerte pour vous
prévenir d’une “ tension électrique
dangereuse ” à l’intérieur de l’appareil.

Le point d’exclamation dans le
triangle signale des instructions
importantes accompagnant le
produit.

ATTENTION :

POUR EVITER TOUT
DOMMAGE RESULTANT D'UN INCENDIE OU
D'UNE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS
CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

!

Mode System

CW/WS PAL-B/G, D/K, I, SECAM-B/G,D/K, I, L/L’, NTSC4.43

CS PAL-B/G, D/K, I, SECAM-B/G,D/K, I, NTSC4.43/3.58

Attention

10%

H

5¡

75%

35¡

H

FRANÇAIS-4

Table des matières

◆ AVIS AU LECTEUR

■ Consignes de sécurité

............................................................................................

3

■ Attention

..................................................................................................................

3

◆ CONNEXION ET INSTALLATION DE VOTRE TELEVISEUR

■ Panneaux de configuration

.....................................................................................

6

■ Panneaux de connexion

.........................................................................................

7

■ Télécommande infrarouge

......................................................................................

8

■ Connexion à un réseau de télévision câblée ou hertzienne

...................................

9

■ Connexion à un magnétoscope sans liaison AV

....................................................

9

■ Connexion d’un récepteur satellite

.......................................................................

10

■ Connexion d’un décodeur

.....................................................................................

10

■ Insertion des piles dans la télécommande

............................................................

11

■ Mise en marche et arrêt de votre téléviseur

.........................................................

12

■ Mode de mise en veille de votre télévision

...........................................................

12

■ Télécommande

.....................................................................................................

13

■ Fonction Plug and Play

.........................................................................................

14

■ Choix de votre langue

...........................................................................................

15

◆ REGLAGE DES CHAINES

■ Enregistrement automatique des chaînes

............................................................

16

■ Organisation des chaînes enregistrées

................................................................

17

■ Enregistrement manuel des chaînes

....................................................................

18

■ Attribution de noms aux chaînes

..........................................................................

20

■ Saut des chaînes indésirables

..............................................................................

21

■ Syntonisation fine des chaînes

.............................................................................

22

■ Changement de la norme Image

..........................................................................

23

■ Réglage des paramètres de l’image

.....................................................................

23

■ Changement du format de l’image

........................................................................

24

■ Gel de l’image

.......................................................................................................

24

◆ REGLAGE DU SON

■ Réglage du volume

...............................................................................................

25

■ Arrêt temporaire du son

........................................................................................

25

■ Sélection de la norme Son

....................................................................................

26

■ Réglage des paramètres du son

...........................................................................

26

■ Sélection du mode Son

.........................................................................................

27

■ Sélection du Mélodie Son

.....................................................................................

27

■ Dolby virtuel

..........................................................................................................

28

■ Réglage automatique du volume

..........................................................................

28

■ Connexion du casque

...........................................................................................

29

■ RRéglage de vos préférences casque

..................................................................

29

■ Sélection du son

...................................................................................................

30

Merci d’avoir acheté un téléviseur SAMSUNG.

Veuillez lire attentivement les instructions afin de
faire fonctionner votre téléviseur correctement.

FRANÇAIS-5

Table des matières

◆ REGLAGE DE L’LMAGE

■ Fonction Image dans l’image

................................................................................

30

■ Réglage du mode d’écran bleu

.............................................................................

32

◆ REGLAGE DE L’HEURE

■ Réglage de la Minuterie de mise en veille

............................................................

32

■ Réglage et affichage de l’heure actuelle

...............................................................

33

■ Mise en marche et arrêt automatiques de votre télévision

...................................

34

◆ REGLAGE DE PC

■ Connexion à l’entrée PC

.......................................................................................

35

■ Réglage de la qualité de l’écran

...........................................................................

36

■ Changement de la position de l’écran

..................................................................

36

■ Changement de la norme Couleur de l’écran

.......................................................

37

■ Réglage des paramètres de couleurs de l’écran

..................................................

37

◆ UTILISATION DE LA FONCTION TELETEXTE

■ Décodeur télétexte

................................................................................................

38

■ Affichage des informations télétexte

.....................................................................

38

■ Sélection d’une page télétexte spécifique

............................................................

39

■ Utilisation de FLOF pour sélectionner une page télétexte

....................................

40

■ Enregistrement de pages télétexte

.......................................................................

40

◆ INFORMATIONS RELATIVES AUX CONNEXIONS ET CONSEILS D’UTILISATION

■ Connexion aux entrées/sorties AV-1 ou 2 SCART

...............................................

41

■ Connexion à une entrée RCA (AV3)

.....................................................................

41

■ Connexion à une entrée S-Vidéo

..........................................................................

42

■ Visualisation d’images provenant de sources externes

........................................

42

■ Câblage de la prise d’alimentation secteur (Royaume-Uni seulement)

................

43

■ Pannes : Avant de contacter le personnel qualifié du service d’assistance .........44

■ Modes d’affichage

.................................................................................................

46

■ Connexion d’un dispositif de montage mural ou à bras

........................................

47

■ Support rétractable

...............................................................................................

48

■ Installation d’un dispositif de fixation compatible VESA

.......................................

48

■ Fente Kensington

..................................................................................................

49

■ Spécifications

........................................................................................................

50

■ Attributions des broches

.......................................................................................

51

Appuyer sur

Pousser

☛

➢

Symboles

Important Remarque

Maintenir

enfoncé

FRANÇAIS-6

Panneaux de configuration

➣

Utilisation des boutons du panneau

Si la télécommande ne fonctionne plus ou que vous l’avez égarée, vous pouvez utiliser les
commandes du panneau du téléviseur :

◆ Placez le téléviseur sous tension lorsqu’il est en mode Veille et sélectionnez les chaînes
(

▲

P / ▼P

)

◆ Accédez au menu local ( MENU )

◆ Réglez le volume (

/

)

◆ Changez de modes d’entrée vidéo ( SOURCE )

❶ SELECTION SOURCE

❷ SELECTION MENU

❸ REGLAGE VOLUME

❹ SELECTION CHAINES

❺ ALIMENTATION(POWER)

❻ ENCEINTE(SPEAKER)

❼ CAPTEUR DE LA TELECOMMANDE

❽ VOYANT DE VEILLE

FRANÇAIS-7

Panneaux de connexion

Arrière du téléviseur

Œ CONNECTEUR D’SORTIE ALIMENTATION

´ CONNECTEUR D’ENTREE ALIMENTATION

ˇ SCART 1 (D’ENTREE/SORTIE VIDEO/AUDIO, D’ENTREE RGB) CONNECTEUR

¨ SCART 2 (D’ENTREE/SORTIE VIDEO/AUDIO) CONNECTEUR

ˆ CONNECTEUR D’ENTREE AUDIO PC

Ø CONNECTEUR D’ENTREE VIDEO PC

∏ CONNECTEUR D’ENTREE ANTENNE

” CONNECTEURS D’ENTREE AUDIO RCA

’ CONNECTEUR D’ENTREE VIDEO RCA

˝ CONNECTEUR D’ENTREE S-VIDEO

Ô CONNECTEUR CASQUE

 FENTE KENSINGTON (VOIR PAGE 49)

FRANÇAIS-8

BOUTON VEILLE DU TELEVISEUR

SELECTION DE L’ENTREE EXTERNE

SELECTION DE LA NORME IMAGE

SELECTIONNEZ DIRECTEMENT LE MODE PC

CHAINE SUIVANTE/PAGE TELETEXTE

SUIVANTE

BAISSE DU VOLUME

ARRET TEMPORAIRE DU SON

BOUTONS NUMERIQUES

SELECTION DE CHAINES A 1/2

CHIFFRE(S)

AFFICHAGE TELETEXTE/MIX

SELECTION DU MODE SON

ARRET AUTOMATIQUE

SELECTION DE LA TAILLE DE L'IMAGE

FIGER L'IMAGE PRINCIPALE

AFFICHAGE D’INFORMATIONS TELEVISEUR

AFFICHAGE ECRAN/INDEX TELETEXTE

AUGMENTATION DU VOLUME

CHAINE PRECEDENTE/PAGE
TELETEXTE PRECEDENTE

QUITTER LE MENU

SELECTION DE STANDARD SONORE

➢ Il arrive que le transmetteur ne fonctionne pas correctement lorsque la lumière d’une l'ampoule est

allumée autour de l'écran du téléviseur.

PREVIOUS CHANNEL

SELECTION DOLBY VIRTUEL

LISTE TELETEXTE/SELECTION MODE FLOF

ANNULATION TELETEXTE

FONCTIONS PIP:
PIP ACTIVE/ SELECTION DES CHAINES/
REGLAGE DE LA TAILLE/ ALTERNER/
PLACER/ SELECTION DE LA SOURCE
D'ENTREE (SOURCE)/ SOUS-PAGE
TELETEXT

()

Télécommande infrarouge

FRANÇAIS-9

Afin d’afficher correctement les chaînes du téléviseur, un signal
doit être reçu par l’appareil depuis l’une des sources suivantes :

◆ Une antenne extérieure

◆ Un réseau de téléviseur câblé

◆ Un réseau satellite (voir page 10 pour des informations

supplémentaires)

1 Dans les trois premiers cas, connectez le câble d’entrée du

réseau ou de l’antenne à la prise coaxiale 75ߟ située à l’arrière
du téléviseur.

2 Si vous disposez d’une antenne d’intérieur, vous devrez peut-être

l’orienter lors du réglage de votre téléviseur jusqu’à l’obtention
d’une image à la fois nette et claire.
Pour plus d’informations, reportez-vous à :

◆ “ Enregistrement automatique des chaînes ” page 16

◆ “ Enregistrement manuel des chaînes ” page 18

➢

Si vous souhaitez souscrire à un réseau câblé, contactez
votre revendeur local.

Vous pouvez connecter un magnétoscope à votre téléviseur via :

◆ Un câble coaxial

◆ Un câble SCART

◆ Un câble S-Vidéo

1 Branchez le câble d'entrée de l'antenne dans la prise appropriée

du magnétoscope.

2 Connectez un câble coaxial à la :

◆ Prise de sortie de l’antenne du magnétoscope

◆ Prise d’entrée de l’antenne de la télévision

3 Afin d’obtenir une meilleure qualité de l’image et en outre simplifier

la procédure de réglage du magnétoscope, vous pouvez brancher
un câble SCART entre :

◆ La prise AV (SCART) du magnétoscope
et

◆ Une prise SCART située à l’arrière du téléviseur

4 Suivez les instructions fournies avec votre magnétoscope afin

d’accorder le magnétoscope à votre téléviseur.

ou

Réseau de

télévision câblée

Arrière du téléviseur

Arrière du téléviseur

Sortie antenne

Câble
SCART

Entrée antenne

Connexion à un réseau de télévision câblée ou hertzienne

Connexion à un magnétoscope sans liaison AV

DECODER

L
G

AV

COUL N/B

OUT TO TV

IN FROM

M

ANT.

ATT.

A

M

TEST

A

Afin de regarder les programmes du téléviseur via un réseau satellite,
vous devez connecter un récepteur satellite au téléviseur.

➢

Si vous souhaitez connecter à la fois un récepteur satellite
et un magnétoscope, vous devrez connecter :

◆ Le récepteur au magnétoscope

◆ Le magnétoscope au téléviseur

(voir pages 41-42 pour plus d’informations)

Sinon, connectez directement le récepteur au téléviseur.

Utilisation d’un câble SCART

Connectez le câble SCART du récepteur à l’un des connecteurs
SCART situés à l’arrière du téléviseur.

Utilisation d’un câble coaxial

Connectez un câble coaxial à la :

◆ Prise de sortie du récepteur.

◆ Prise d’entrée de l’antenne de la télévision.

Afin de désembrouiller un signal de transmission codé, vous devez
connecter un décodeur au téléviseur.

➢

Si vous souhaitez connecter à la fois un décodeur et un
magnétoscope, vous devrez connecter le :

◆ Décodeur au magnétoscope

◆ Magnétoscope au téléviseur

(voir pages 41-42 pour plus d’informations)

Sinon, connectez directement le décodeur au téléviseur.

Utilisation d’un câble SCART

Connectez le câble SCART du récepteur à l’un des connecteurs
SCART situés à l’arrière du téléviseur.

Utilisation d’un câble coaxial

Connectez un câble coaxial à la :

◆ Prise de sortie du récepteur.

◆ Prise d’entrée de l’antenne de la télévision.

Connexion d’un récepteur satellite

Connexion d’un décodeur

FRANÇAIS-10

Arrière du téléviseur

Récepteur satellite

Arrière du téléviseur

Décodeur

ou

ou

FRANÇAIS-11

Vous devez insérer ou remplacer les piles de la télécommande
lorsque :

◆ Vous achetez le téléviseur

◆ Vous trouvez que la télécommande ne fonctionne plus

correctement

1 Retirez le couvercle situé à l'arrière de la télécommande en

exerçant une pression sur le symbôle et en le tirant vers le bas
fermement pour le retirer.

2 Insérez deux piles “ AAA ”, UM4, R03 de 1,5V ou l’équivalent en

prenant soin de respecter les polarités.

◆ Signe + de la pile sur le + de la télécommande

◆ Signe - de la pile sur le - de la télécommande

3 Replacez le couvercle en l'alignant avec la base de la

télécommande et en exerçant une pression pour le remettre en
place.

➢

Ne mélangez pas les types de piles, par exemple une pile
alcaline et une pile manganèse.

Insertion des piles dans la télécommande

Le câble relié au secteur est fixé à l'arrière du téléviseur.

☛

Si vous avez acheté ce téléviseur au Royaume-Uni,
reportez-vous à la page 43 pour les instructions
complémentaires relatives au câblage de la prise
d’alimentation secteur.

1 Branchez la prise mâle du câble relié au secteur à une prise

femelle appropriée.

➢

La tension électrique principale est indiquée à l’arrière du
téléviseur et la fréquence est de 50 ou de 60 Hz.

2 Appuyez sur le bouton POWER( ) situé en façade du téléviseur.

Résultat

: Le voyant de veille s’allume sur la façade.

3 Appuyez sur le bouton POWER( ) de la télécommande pour

allumer le téléviseur.
Résultat

: Le programme que vous regardiez en dernier est

automatiquement re-sélectionné.

➢ Lorsque vous allumez le téléviseur pour la première fois,

vous devrez choisir la langue dans laquelle vous souhaitez
que les menus s’affichent (voir page 14).

4 Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton

ON/OFF( ).

Votre téléviseur peut être placé en mode veille afin de réduire :

◆ La consommation d’énergie

Le mode veille peut être utile lorsque vous souhaitez interrompre
temporairement votre visionnage (pour un repas par exemple).

1 Appuyez sur le bouton POWER( ) de la télécommande.

Résultat

:L’écran s’éteint et un voyant de veille vert s’allume sur

la façade du téléviseur.

2 Pour réallumer votre téléviseur, appuyez simplement de nouveau

sur le bouton

POWER( ) ou sur un bouton numérique.

➢

Ne laissez pas votre téléviseur en mode veille pendant
des périodes longues (lorsque vous êtes en vacances par
exemple). Eteignez votre téléviseur en appuyant sur le
bouton ON/OFF

()

situé en façade de votre téléviseur.
Il est conseillé de débrancher le/les appareils de la prise
du secteur et de l’antenne.

Mise en marche et arrêt de votre téléviseur

Mode de mise en veille de votre télévision

FRANÇAIS-12

FRANÇAIS-13

La télécommande est principalement utilisée pour :

◆ Changer de chaînes et régler le volume

◆ Régler le téléviseur en utilisant le système de menu à

l’écran

Le tableau suivant présente les boutons les plus fréquemment
utilisés ainsi que leurs fonctions.

Bouton Fonction Affichage Fonction Menu

P

▲

Utilisée pour afficher la ­chaîne enregistrée suivante.

P

▼

Utilisée pour afficher la chaîne

-

enregistrée précédente.

➢

Pour les chaînes à deux chiffres, vous devez appuyer
sur le second chiffre immédiatement après le premier.
Sinon, la chaîne à un seul chiffre s’affichera.

Utilisée pour augmenter -Utilisée pour confirmer votre
le volume. choix.

Utilisée pour réduire -Utilisée pour confirmer
le volume. votre choix.

- Utilisée pour :

◆ Afficher un sous-menu
contenant les sélections de
l’option de menu actuelle.

◆ Rechercher manuellement
des chaînes en avant/en
arrière

◆ Augmenter/réduire une
valeur d’option de menu

MENU Utilisée pour afficher le Utilisée pour retourner au

système de menu à l’écran. menu précédent ou à

l’affichage normal.

Utilisée pour afficher les

Utilisée pour afficher

à chaînes correspondantes. directement les chaînes

correspondantes.

Télécommande

FRANÇAIS-14

Lorsque le téléviseur est allumé pour la première fois, deux réglages
de base s’effectuent de manière automatique et à la suite l’un de
l’autre. Les réglages suivants sont disponibles :

1 Si le téléviseur est en mode veille, appuyez sur le bouton POWER

( ) de la télécommande.

Résultat

: Le message Plug & Play s’affiche. Il clignote

pendant un court instant, puis le menu

Language

s’affiche automatiquement.

2 Sélectionnez la langue appropriée en appuyant sur le bouton

▲

P ou ▼P.

3 Appuyez sur le bouton MENU pour confirmer votre choix.

Résultat

: Le menu Horloge s'affiche automatiquement.

4 Appuyez sur ou pour vous déplacer vers les heures ou les

minutes.
Réglez les heures et les minutes en appuyant sur le bouton

▲

P

ou

▼

P.

(reportez-vous à “ Réglage de l’horloge ” page 33)

5 Une fois terminé, le message “ Bonne séance ” s’affiche, puis la

chaîne qui a été enregistrée est activée.

Fonction Plug and Play

FRANÇAIS-15

Lorsque vous utilisez le téléviseur pour la première fois, vous devez
sélectionner la langue utilisée pour afficher les menus et les
indications.

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la
Fonctions.
Appuyez sur le bouton ou .

Résultat

: Les options disponibles dans le groupe

Fonctions.

s’affichent. La

langue est sélectionnée.

3 Appuyez de nouveau sur le bouton ou .

Résultat

: Les langues disponibles sont listées.

4 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la langue de

votre choix.

5 Une fois satisfait des réglages, appuyez sur le bouton MENU pour

revenir en visualisation normale.

Choix de votre langue

Fonction Plug and Play

Si vous désirez restaurer cette fonction...

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la
Fonctions.
Appuyez sur le bouton ou .

Résultat

: Les options disponibles dans le groupe

Fonctions.

s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la fonction

Plug & Play.

4 Appuyez sur le bouton ou .

Résultat

: Le message Plug & Play est affiché.

5 Pour plus d'informations concernant le réglage, reportez-vous à la

page ci-contre.

FRANÇAIS

-16

Vous pouvez chercher les plages de fréquence disponibles par
balayage (leur disponibilité dépend de votre pays). Il est possible
que les numéros de programmes alloués automatiquement ne
correspondent pas aux numéros de programmes souhaités ou
actuels. Vous pouvez toutefois organiser les numéros manuellement
et effacer les chaînes que vous ne souhaitez pas regarder (voir
pages 17 à 19 pour plus d’informations).

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la Canal.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Canal.
s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mémo

Automatique

.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe
d’enregistrement automatique s’affichent.

4 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Pays.

5 Appuyez sur le bouton ou pour sélectionner votre pays.

Si vous avez sélectionné l’option Autres, mais que vous ne
souhaitez pas balayer la plage de fréquence PAL, enregistrez les
chaînes manuellement (voir page 18).

6 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Recherche.

Appuyez sur le bouton ou .

Résultat

: La recherche se termine automatiquement.

Les chaînes sont triées et enregistrées selon leur
position dans la plage de fréquences, (de la plus
basse à la plus haute). Le programme sélectionné à
l’origine s’affiche.

➢ Afin d’arrêter la recherche avant la fin, appuyez sur le

bouton

MENU.

7 Une fois les chaînes enregistrées, vous pouvez :

◆ Les organiser dans l’ordre de votre choix (voir page 17)

◆ Effectuer une syntonisation fine de la réception si nécessaire

(voir page 22)

◆ Attribuer un nom aux chaînes enregistrées (voir page 20)

Enregistrement automatique des chaînes

FRANÇAIS

-17

L’opération d’organisation vous permet de changer les numéros de
programme des chaînes enregistrées. Cette opération peut s’avérer
nécessaire après l’utilisation d’un mode de transfert asynchrone.
Vous pouvez effacer les chaînes que vous ne souhaitez pas garder.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Canal.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe

Canal

s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Tri des

chaînes

.

Appuyez sur le bouton ou .

Résultat

: Le menu Tri des chaînes s'affiche.

4 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner De.

5 Appuyez sur le bouton ou pour sélectionner la chaîne de

votre choix.

6 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Á.

7 Appuyez sur le bouton ou pour sélectionner le numéro du

programme vers lequel la chaîne va être déplacée.

8 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mémoriser.

9 Appuyez sur le bouton ou pour sélectionner OK .

Résultat

: La chaîne est déplacée vers sa nouvelle position et

toutes les autres chaînes sont replacées en
conséquence.

10 Répétez les étapes 6 à 11 jusqu’à ce que vous ayez déplacé

toutes les chaînes vers les numéros de programme de votre
choix.

Organisation des chaînes enregistrées

FRANÇAIS

-18

Vous pouvez enregistrer jusqu’à 100 chaînes sur votre téléviseur, y
compris celles reçues via les réseaux câblés.

Lors de l’enregistrement manuel des chaînes, vous pouvez choisir :

◆ D’enregistrer ou non chacune des chaînes que vous
trouvez

◆ Le numéro du programme qui vous servira à identifier
chaque chaîne enregistrée

1 Appuyez sur le bouton MENU.

Résultat

: The main menu is displayed.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Canal.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe

Canal

.

s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mémo

Manuelle

.

Appuyez sur le bouton ou .

Résultat

: Le menu Mémo Manuelle s'affiche.

4

Si nécessaire, indiquez la norme d’émission requise en appuyant sur
le bouton

▲P ou ▼P pour sélectionner le Syst. Couleur, puis

Appuyez sur le bouton ou . Les normes couleur sont
affichées dans l’ordre suivant :

➞

Auto➞PAL➞SECAM➞NT4.43

5 Sélectionnez le Norme Son en appuyant sur le bouton

▲P ou ▼P

,

puis sur le bouton

▲P ou ▼P

. Les normes Son sont affichées

dans l’ordre suivant :

➞BG➞DK➞I➞

L

6 Appuyez sur le bouton

▲P ou ▼P

pour sélectionner Mémoriser.

7 Appuyez sur le bouton ou pour sélectionner OK .

Enregistrement manuel des chaînes

FRANÇAIS

-19

8 Si vous... Alors appuyez sur...

Connaissez le numéro de ◆ Le bouton ▲P ou ▼P pour
la chaîne à enregistrer sélectionner

Canal.

◆ or to indicate the

required number.

ne connaissez pas les ◆ Le bouton ▲P ou ▼P pour
numéros de Canal numéro de votre

Choix.

◆ ou pour commencer la

Recherche.

Résultat: Le syntoniseur balaie la plage de fréquences jusqu’à

ce que vous receviez la première chaîne ou la chaîne
que vous avez sélectionnée sur votre écran.

9 Pour attribuer un numé ro de programme à une chaîne,

sélectionner

No.Prog.

Appuyez sur le bouton ou jusqu’à ce que vous trouviez le
numéro correct.

10 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mémoriser.

11 Appuyez sur le bouton ou pour sélectionner OK .

12 Pour enregistrer la chaîne et son numéro de programme associé,

appuyez sur le bouton

MENU.

13 Répétez les étapes 10 à 15 pour chaque chaîne à enregistrer.

Enregistrement manuel des chaînes

FRANÇAIS

-20

Les noms de chaînes sont attribués automatiquement lorsque les
informations des chaînes sont émises. Ces noms peuvent être
changés, vous autorisant à attribuer de nouveaux noms.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Canal.

Appuyez sur le bouton or .

Résultat

:

Les options disponibles dans le groupe

Canal

s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Nom

station

.

Appuyez sur le bouton or .

Résultat

: Le menu Nom station s’affiche avec la chaîne

actuelle sélectionnée automatiquement.

4 Si nécessaire, sélectionnez la chaîne à laquelle vous allez

attribuer un nouveau nom en appuyant sur le bouton

▲

P ou ▼P.

5 Appuyez sur le bouton or .

Résultat

: Des indications fléchées s’affichent autour de la case

du nom.

6 Pour... Appuyez sur...

Sélectionner une lettre, Le bouton ▲P ou ▼P
un nombre ou un symbole

Passer à la lettre suivante Le bouton

Revenir à la lettre précédente Le bouton

➢ Les caractères disponibles sont :

◆ Les lettres de l’alphabet (A ... Z)

◆ Les nombres (0 ... 9)

◆ Les caractères spéciaux (_, –, espace)

7 Vous pouvez renommer toutes les chaînes.

8 Une fois que vous avez terminé d’entrer le nom, appuyez sur le

bouton

MENU pour confirmer ce nom.

Attribution de noms aux chaînes

FRANÇAIS

-21

Vous pouvez exclure les chaînes de votre choix du balayage.
Lorsque vous balayez les chaînes enregistrées, celles que vous avez
choisies de sauter ne s’affichent pas.

Toutes les chaînes que vous ne choisissez pas spécifiquement de
sauter s’affichent lors du balayage.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Canal.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe

Canal

s’affichent. Le menu

Canal

s'affiche.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner

Active/Inactive.
Appuyez sur le bouton ou .

Résultat

: Le menu

Active/Inactive s'affiche.

4 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner la chaîne de

votre choix.

5 Pour ajouter ou supprimer la chaîne de votre choix,

appuyez sur le bouton

ou

.

6 Lorsque vous avez terminé d’ajouter et de supprimer des

chaînes, appuyez sur le bouton

MENU de façon répétée

pour revenir en visualisation normale.

Saut des chaînes indésirables

FRANÇAIS

-22

Utilisez la syntonisation fine pour régler manuellement une chaîne
spécifique pour une réception optimale.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Canal.

Appuyez sur le bouton ou .

Résultat

: The options avaliable in the Channel group are

displayed.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Réglage

fin

.

Appuyez sur le bouton ou .

4 Appuyez sur le bouton et pour effectuer la syntonisation

fine.

5 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mémoriser.

6 Appuyez sur le bouton ou pour sélectionner OK.

7 Pour réinitialiser la syntonisation fine.

Appuyez sur le bouton ▲P ou ▼P pour sélectionner Inactive,
puis appuyez sur ou pour sélectionner

OK.

Syntonisation fine des chaînes

FRANÇAIS

-23

Vous pouvez utilisez votre télécommande pour sélectionner le type
d’image qui correspond le mieux à vos exigences de visualisation.
Les effets d'image suivants sont disponibles :

◆ Personnalisé, Standard, Dynamique, Cinéma, Modéré

Pour sélectionner l’effet d’image requis, appuyez simplement sur le
bouton

P.STD( ) de la télécommande.

☛

Vous pouvez également régler ces options via l’option Régler du
groupe

Image. Si vous changez le Contraste, Luminosité,

Netteté, Couleur, Teinte (NTSC seulement) ou Nuance

coul.

sur le menu Image, l’option Personnalisé est

automatiquement sélectionnée.

Changement de la norme Image

Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler
la qualité de l'image :

◆ Contraste, Luminosité, Netteté, Couleur,
Teinte (NTSC seulement), Nuance coul.

1 Appuyez sur le bouton MENU.

Résultat

: Les options disponibles dans le groupe Image

s’affichent.

2 Appuyez sur le bouton

ou

.

3 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner l’élément de

votre choix.

➣

Lorsque vous sélectionnez le mode

Personnalisé

, le menu

Ajuste

s’affiche.

4 Pour régler le... Appuyez sur le...

◆ Contraste ◆ Bouton

ou

.

◆ Luminosité

Résultat

: La barre horizontale s'affiche.

◆ Netteté

◆ Couleur

◆ Teinte (NTSC seulement)

◆ Nuance coul. ◆

or

button.

Résultat: Vous sélectionnez l’option

requise (Normale, Chaude,
Froide).

5 Une fois satisfait des réglages, appuyez sur le bouton MENU de

façon répétée pour revenir en visualisation normale.

Réglage des paramètres de l’image

FRANÇAIS

-24

Vous pouvez sélectionner le format de l'image qui correspond le
mieux à vos exigences d'affichage en appuyant le bouton P.SIZE.

Les formats d'image suivants sont disponibles dans cet ordre :

16:9 auto. ➞ Large ➞ Panorama ➞ Zoom ➞ 4:3

Format de l’image Description

16:9 auto. 16:19 Auto: O formato do ecrã é regulado

automaticamente quando introduz um sinal de PAL
Plus (WSS).

Large Réglage du format de l’écran 16/9.

Panorama Utilisez ce mode pour le rapport de format large

d'une image panoramique.

Zoom Expansion de l’image 16/9 au format plein écran.

4:3 Réglage pour le format normal 4/3.

Appuyez sur le bouton STILL pour transformer une image
mouvante en une image fixe.

Appuyez de nouveau pour annuler.

➢

Cette fonction ne pourra pas être activée en mode PC.
NT4.43 n’est pas pris en charge dans l’affichage
secondaire.

Changement du format de l’image

Gel de l’image

FRANÇAIS

-25

Vous pouvez régler le volume en utilisant votre télécommande.

Pour... Maintenez enfoncé le...

Augmenter le volume Bouton

Résultat

: Une barre horizontale s’affiche et le

volume augmente jusqu’à ce que vous
relâchiez le bouton. Le curseur se
déplace vers la droite pour indiquer le
volume.

Baisser le volume Bouton

Résultat

: Une barre horizontale s’affiche et le

volume baisse jusqu’à ce que vous
relâchiez le bouton. Le curseur se
déplace vers la gauche pour indiquer
le volume.

➢

Des réglages supplémentaires sont disponibles sur votre
téléviseur. Pour des informations supplémentaires,
reportez-vous aux pages 25 à 30.

Vous pouvez arrêtez temporairement le son.

Exemple

: Pour répondre au téléphone.

1 Appuyez sur le bouton MUTE().

Résultat

: Le son est coupé et “Coup. son” s'affiche.

2 Lorsque vous souhaitez rétablir le son, appuyez de nouveau sur le

bouton

MUTE( ) ou sur l’un des boutons du volume.

Résultat

: Le son revient au même volume qu’auparavant et

l’indication “Coup. son” disparaît.

Arrêt temporaire du son

Réglage du volume

FRANÇAIS

-26

Sélection de la norme Son

Vous pouvez utiliser votre télécommande pour sélectionner le type
d'effet spécial sonore souhaité lorsque vous regardez un
programme donné. Les effets sonores suivants sont disponibles :

◆ Personnalisé, Standard, Musique, Cinéma, Parole.

Pour sélectionner l’effet sonore requis, appuyez simplement sur le
bouton

S.STD

()

de la télécommande.

☛

Vous pouvez également régler ces options via

Egaliseur

du groupe

Son

.

Réglage des paramètres du son

Les réglages suivants peuvent être effectués en harmonie avec vos
préférences personnelles. Les réglages suivants sont disponibles :

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Egaliseur.
Lorsque vous sélectionnez le mode Personnalisé, le menu
Egaliseur s’affiche.

4 Appuyez sur le bouton ou .

Résultat

:

Le menu Egaliseur s'affiche.

Pour... Appuyez sur le...

Changer un réglage Bouton ▲P ou ▼P

Passer au réglage suivant Bouton

Passer au réglage précédent Bouton

5 Une fois satisfait des réglages, appuyez sur le bouton MENU de

façon répétée pour revenir en visualisation normale.

☛

Si vous changez de quelque façon que ce soit les réglages

Egaliseur

, la norme Son passe automatiquement à

Personnalisé

.

FRANÇAIS

-27

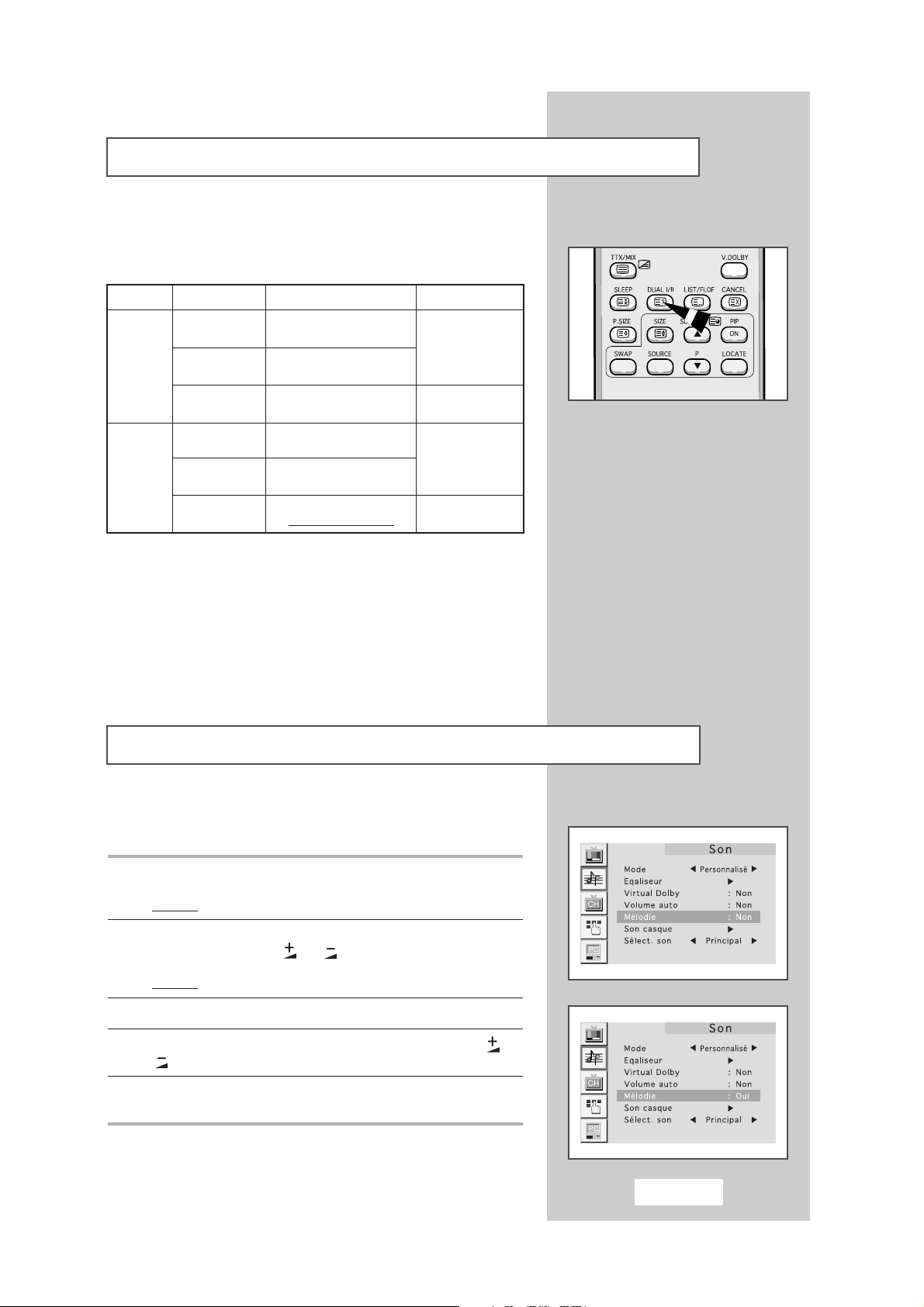

Sélection du mode Son

YVous pouvez régler le mode Audio en utilisant DUAL I/II. Lorsque
vous appuyez sur ce bouton, le mode Son actuel s’affiche dans la
partie supérieure droite de l’écran.

➣

◆ Si les conditions de réception se détériorent, l’écoute sera plus

facile si le mode est défini en position “ Mono ” en utilisant le
bouton

DUAL I/II.

◆ Si le signal stéréo est faible (ou intermittent Stéréo-Mono) et
que des changements automatiques s’opèrent, passez en
mode “ Mono ”.

◆ Lors de la réception du son mono en mode AV, connectez la
prise d’entrée “ G ” sur les panneaux. Si le son mono est
uniquement émis depuis l’enceinte gauche, appuyez alors sur
le bouton

DUAL I/II.

Type Audio Par défaut

Mono

Changement
automatique

Dual1

Dual1

Changement
automatique

Stéréo

Dual

Mono

Stéréo↔ Mono

Dual1

↔

Dual2

Mono

Stéréo

Dual

Mono

Mono

↔

Stéréo

Mono

→ Dual1 → Dual2

DUAL I/II

FM

NICAM

→

→

Sélection du Mélodie Son

Une petite mélodie signals la mise en marche ou l’arrêt du téléviseur.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Mélodie.

4 Sélectionnez l’option requise en appuyant sur le bouton ou

.

5 Appuyez sur le bouton MENU pour revenir en visualisation

normale.

FRANÇAIS

-28

Réglage automatique du volume

Cette fonctionnalité permet aux enceintes G/D du téléviseur de
fournir un effet sonore Dolby similaire à celui d’un théâtre.
Les sons centraux et les sons d’ambiance sont mixés dans les
enceintes G/D.

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

4 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Virtual

Dolby

.

5 Sélectionnez l’option requise en appuyant sur le bouton ou

.

6 Appuyez sur le bouton MENU pour revenir en visualisation

normale.

Chaque station d’émission possède ses propres conditions de signal
et il n’est donc pas facile de régler le volume, chaque fois que vous
changez de chaîne. Volume auto vous permet de régler
automatiquement le volume de la chaîne désirée en baissant la
sortie sonore lorsque le signal de modulation est élevé ou en
augmentant la sortie sonore lorsque le signal de modulation est
faible.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Volume

auto

.

4 Sélectionnez l’option requise en appuyant sur le bouton ou

.

5 Appuyez sur le bouton MENU pour revenir en visualisation

normale.

Dolby virtuel

FRANÇAIS

-29

Connexion du casque

Vous pouvez ajuster les réglages du casque selon vos préférences.
Les réglages casque suivants sont disponibles :

◆ Volume, Balance, Basse, Aigu.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionne Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son casque.

Appuyez sur le bouton ou .

Résultat

: Le menu

Son casque s’affiche.

Pour... Alors...

Changer l’option

Appuyez sur le bouton ▲P ou ▼P

Changer un réglage

Appuyez sur le bouton ou .

Confirm the changes Appuyez sur le bouton MENU.

Réglage de vos préférences casque

Vous pouvez connecter un casque à votre téléviseur, si vous
souhaitez regarder un programme sur votre téléviseur sans
déranger les autres personnes présentes dans la pièce.

Branchez un casque dans la mini-prise femelle de 3,5 mm située sur le
panneau du téléviseur.

Résultat

: Le son est émis via le casque.

➢

Pour plus d’informations sur le réglage de vos
préférences casque, reportez-vous à la section ci­dessous.

➢

L’utilisation prolongée du casque à fort volume peut
altérer votre audition.

➢

Aucun son n’est émis depuis les enceintes lorsque vous
connectez le casque à l’appareil.

FRANÇAIS

-30

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Son.

Appuyez sur le bouton ou .

Résultat

:

Les options disponibles dans le groupe Son s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Sélect.

son

.

4 Sélectionnez l’option requise en appuyant sur le bouton or .

5 Appuyez sur le bouton MENU pour revenir en visualisation

normale.

➢

Le son du sous-écran peut être sélectionné uniquement
pendant l’utilisation de la fonction PIP.

Sélection du son

Vous pouvez visualiser un écran “ d'image dans l'image ” à l'intérieur de l'image principale
de l’entrée vidéo ou du programme TV. De cette manière, vous pouvez regarder ou
surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement
connecté tout en regardant la télévision ou une autre entrée vidéo. Pour toute information
sur la connexion d’autres équipements, reportez-vous aux pages 41 et 42.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Fonctions.

Appuyez sur le bouton ou

.

Résultat

: Les options disponibles dans le groupe Fonctions.

s’affichent.

3 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner PIP.

Appuyez sur le bouton ou

.

Résultat

: Les options disponibles dans le groupe PIP s’affichent.

4 Pour activer la fonctionnalité PIP, réglez PIP en appuyant sur le

bouton or .

5 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner TV/Vidéo.
Sélectionnez une source d’image secondaire en appuyant sur le
bouton ou . Les sources s’affichent dans l’ordre suivant :

➞TV➞

AV1➞AV2➞AV3➞ S-Video

6

Pour interchanger l’image principale et l’image secondaire,
sélectionnez l’option Remplacer et appuyez sur le bouton ou .

Fonction Image dans l’image

FRANÇAIS

-31

7 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner Taille.

Sélectionnez alors la taille de l’image secondaire :

Double écran 1,

Double écran 2 ou Petit en appuyant sur le bouton or

.

8 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner No.Prog.
Vous pouvez sélectionner la chaîne que vous souhaitez voir en
image secondaire en appuyant sur le bouton or .

9 Pour revenir en visualisation normale, appuyez sur le bouton

MENU.

Fonctions de la télécommande lorsque “ PIP ” est “Oui”.

Fonctionnalités

Description

PIP ON Utilisée pour mettre en marche/ arrêter directement la

fonction PIP.

SWAP Utilisée pour faire alterner l'image principale et l'image

secondaire.

➢

Lorsque l’image principale est en mode vidéo et que
l'image secondaire est en mode TV, il se peut que
vous n’entendiez pas le son correspondant à l’image
principale lorsque vous appuyez sur le bouton

SWAP

après avoir changé la chaîne de l’image secondaire.

➢

La fonction Remplacer ne pourra pas être activée en
mode PC.

LOCATE Utilisée pour déplacer l'image secondaire dans le sens

anti-horaire.

P ▼/▲ Utilisez pour sélectionnez la chaîne de l’image secondaire.

SIZE Utilisée pour sélectionner le type de l’image secondaire.

(

Double écran1, Double écran12, Petit).

➢

Le mode PC peut être uniquement être configuré
dans l’affichage principal et la taille de l’affichage
secondaire ne change pas.

SOURCE Utilisée pour attribuer une source d’image secondaire.

(

TV, AV1, AV2, AV3, S-Video

).

FRANÇAIS

-32

Lorsque le signal est très faible ou inexistant, un écran bleu
remplace automatiquement l’arrière plan de l’image bruyante.

Si vous souhaitez continuer à voir une image de médiocre qualité,
vous devez régler le mode “ Ecran Bleu ” sur “ Non ”.

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Fonctions.

Appuyez sur le bouton

ou

.

Résultat: Les options disponibles dans le groupe Fonctions

s’affichent.

3 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Ecran bleu.

4 Sélectionnez l’option requise en appuyant sur le bouton ou .

5 Appuyez sur le bouton MENU de façon répétée pour revenir en

visualisation normale.

Réglage du mode d’écran bleu

En appuyant sur le bouton “ SLEEP ”, vous pouvez sélectionner une
durée comprise entre 30 et 180 minutes à l'issue de laquelle le
téléviseur passera automatiquement en mode veille.

1 Appuyez sur le bouton SLEEP de la télécommande.

Résultat:

Si la minuterie de mise en veille...

L'écran affiche...

Est déjà réglée Le temps restant avant la mise en

veille du téléviseur.

N’est pas encore réglée le mot “ Non ”

2 Appuyez sur le bouton SLEEP à plusieurs reprises et passez en

revue les intervalles de temps prédéfinis (30, 60, 90, 120, 150, 180).

Résultat:

Le téléviseur passe automatiquement en mode veille
lorsque la minuterie atteint 0.

3 Pour annuler la fonction Minuterie de la mise en veille, appuyez sur

le bouton SLEEP à plusieurs reprises et sélectionnez “ Non ”.

Réglage de la Minuterie de mise en veille

Veille 30

FRANÇAIS

-33

Réglage et affichage de l’heure actuelle

Vous pouvez régler l'horloge du téléviseur de telle sorte que l'heure
actuelle s'affiche lorsque vous appuyez sur le bouton “Display”.

Vous devez également régler l'heure si vous souhaitez utiliser les
minuteries de mise sous/hors tension.

➣

Le réglage de l’horloge sera réactivé en appuyant sur le
bouton “” (MARCHE/ARRET) de la façade.

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Fonctions.

Appuyez sur le bouton

ou

.

Résultat

: Les options disponibles dans le groupe

Fonctions

s’affichent.

3 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Horloge.

Appuyez sur le bouton

ou

.

Résultat: Le menu “Horloge” s’affiche avec “Horloge”

sélectionné.

4 Pour... Appuyez sur le...

Naviguer entre les heures et les minutes Bouton

ou

Régler les heures ou les minutes Bouton ▲

P ou ▼P

5 Lorsque vous avez terminé, appuyez sur le bouton MENU ou

appuyez sur le bouton MENU à plusieurs reprises pour retourner
en visualisation normale.

6 Pour affiche... Appuyez sur le bouton “ Display”...

Les informations des Une fois
chaînes

L’heure actuelle Deux fois.

FRANÇAIS

-34

Mise en marche et arrêt automatiques de votre télévision

Vous pouvez réglez les minuteries Mise en marche/Arrêt du
téléviseur afin que le téléviseur:

◆ S’allume automatiquement et se règle sur la chaîne de
votre choix au moment que vous avez choisi.

◆

S’allume automatiquement au moment que vous avez choisi.

➣

La première étape consiste à régler l’horloge du
téléviseur (reportez-vous à “Réglage et affichage de
l’heure actuelle” à la page précédente).

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner

Fonctions

.

Appuyez sur le bouton

ou

.

Résultat: Les options disponibles dans le groupe Fonctions

.

s’affichent.

3 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Horloge.

Appuyez sur le bouton

ou

.

Résultat:

Le menu Horloge s'affiche.

4 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Heure de

mise en Marche.

5 Réglez l’heure à laquelle vous souhaitez allumer votre téléviseur.

Pour... Appuyez sur le...

Naviguer entre les heures et les minutes Bouton

ou

Régler les heures ou les minutes Bouton ▲

P ou ▼P

Passer sur Arrêt Bouton

ou

Régler Mise en marche ou Arrêt Bouton ▲

P ou ▼P

6 De la même manière, réglez l’heure à laquelle vous souhaitez

éteindre votre téléviseur.

7 Si vous souhaitez régler la chaîne lorsque le téléviseur s’allume,

Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner No.Prog.
à la mise en marche.
Appuyez sur le bouton

ou

pour sélectionner la chaîne.

8 Si vous souhaitez régler le niveau du volume lorsque le téléviseur

s’allume, appuyez sur le bouton ▲

P ou ▼P

pour sélectionner
Volume à la mise en marche.
Appuyez sur le bouton

ou

pour ajuster le niveau du volume.

9 Une fois que vous avez terminé le réglage de l’heure de mise en

marche/arrêt, du No.Prog. à la mise en marche ou du volume à la
mise en marche, appuyez sur le bouton MENU à plusieurs reprises
pour revenir à la visualisation normale.

FRANÇAIS

-35

Connexion à l’entrée PC

➢ Les connecteurs PC (VIDEO/AUDIO-ST) sont utilisés pour l’interfaçage avec votre PC.

Cliquez sur “ Settings ” dans le menu Démarrer de
Windows.

Lorsque “ Settings ” est en surbrillance, déplacez le
curseur pour mettre en surbrillance “ Control Panel”.

Lorsque vous êtes sur l’écran du panneau de
configuration, cliquez sur “ Display ” et une boîte de
dialogue Propriétés de l’Affichage apparaît.

Naviguez vers l’onglet “ Settings ” dans la boîte de
dialogue Propriétés de l’Affichage.

Le paramètre correct de la taille (résolution) est “ 1024 x 768 pixels ”.

S’il existe une option de fréquence verticale sur votre boîte de
dialogue des paramètres d’affichage, la valeur correcte est “ 60 ” ou
“ 60Hz ”. Sinon, cliquez simplement sur “ OK ” et quittez la boîte de
dialogue.

➢

Comment configurer le logiciel de votre PC ( Basé sur Windows 98 )

Les paramètres d’affichage Windows pour un ordinateur type sont indiqués ci-dessous.
Mais les écrans réels de votre PC seront probablement différents, en fonction de votre propre version de
Windows et de votre propre carte vidéo.
Même si vos écrans réels sont différents, les informations de base s’appliquent dans la plupart des cas. (Si
tel n’est pas le cas, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.)

Arrière du téléviseur

Ordinateur personnel

➢

Seul un signal noir sort d’un
moniteur en mode PC.

FRANÇAIS

-36

Le but du réglage de la qualité de l’image est d’éliminer ou de
réduire le bruit de l’image (défauts). Si le bruit n’a sont pas
supprimé en effectuant uniquement une syntonisation fine, réglez à
nouveau la fréquence pour une syntonisation plus fine. Une fois le
bruit réduit, réajustez l’image pour l’aligner au centre de l’écran.

Préréglez le mode PC en utilisant le bouton PC.

1 Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner PC.

Appuyez sur le bouton

ou

.

Résultat: Les options disponibles dans le groupe PC s’affichent.

3 Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner la fonction

Grain ou Affoné.

4 Appuyez sur le bouton ou pour régler la qualité de l’écran,

des bandes verticales apparaissent ou l’image peut être floue.

5 Une fois satisfait des réglages, appuyez sur le bouton MENU de

façon répétée pour revenir en visualisation normale.

Réglage de la qualité de l’écran

Préréglez le mode PC en utilisant le bouton PC.

1

Appuyez sur le bouton MENU.

Résultat: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner PC.

Appuyez sur le bouton or

.

Résultat

: Les options disponibles dans le groupe PC s’affichent.

3

Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner H-Position

ou V-Position.

4 Appuyez sur le bouton or pour régler la position requise.

5 Appuyez sur le bouton MENU de façon répétée pour revenir en

visualisation normale.

Pour initialiser le réglage de l’image.

1 Une fois les étapes 1 ~2 ci-dessus terminées, appuyez sur le

bouton ▲P ou ▼P pour sélectionner Rappel image.

2

Appuyez sur le bouton or pour initialiser le réglage de l’image.

Changement de la position de l’écran

FRANÇAIS

-37

Changement de la norme Couleur de l’écran

Préréglez le mode PC en utilisant le bouton PC.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner PC.

Appuyez sur le bouton or .

Résultat

: Les options disponibles dans le groupe PC s’affichent.

3

Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Modif.

Couleur, puis appuyez sur le boutonc.

4

Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner l’élément requis

que vous voulez régler.

5 Pour régler le... Appuyez sur le bouton...

◆ R

◆

ou

◆ G

◆ B

6 Appuyez sur le bouton MENU de façon répétée pour revenir en

visualisation normale.

Pour initialiser le réglage de l’couleur.

1 Une fois les étapes 1 ~2 ci-dessus terminées, appuyez sur le

bouton

▲

P ou ▼P pour sélectionner Rappel couleur.

2

Appuyez sur le bouton or pour initialiser le réglage de la couleur.

Préréglez le mode PC en utilisant le bouton PC.

1 Appuyez sur le bouton MENU.

Résultat

: Le menu principal s'affiche.

2 Appuyez sur le bouton

▲

P ou ▼P pour sélectionner PC.

Appuyez sur le bouton ou .

Résultat

: Les options disponibles dans le groupe PC s’affichent.

3

Appuyez sur le bouton ▲

P ou ▼P

pour sélectionner Modif.

Couleur, puis appuyez sur le bouton

ou

.

Résultat: Vous pouvez sélectionner “ Personnalisé ”, “ Couleur1 ”,

“ Couleur2 ” ou “ Couleur3 ”.

4 Appuyez sur le bouton MENU de façon répétée pour revenir en

visualisation normale.

Réglage des paramètres de couleurs de l’écran

FRANÇAIS

-38

La plupart des chaînes du téléviseur possèdent des pages “ télétexte ”
fournissant des informations telles que :

◆ Les horaires des programmes télévisés

◆ Des bulletins d’informations

◆ Les prévisions météo

◆ Les résultats sportifs

◆ Des sous-titres pour les malentendants

Les pages télétextes sont organisées en six catégories :

PartCatégorie Contenu

A Numéro de page sélectionnée.

B Identité de la station de radiodiffusion.

C Numéro de page actuelle ou état de recherche.

D Date et heure.

E Texte.

F Information d’état.

Décodeur télétexte

Vous pouvez afficher des informations télétexte à tout moment,
mais la réception du signal doit être bonne. Dans le cas contraire :

◆

Des informations peuvent manquer

◆

Certaines pages peuvent ne pas s’afficher

Pour activer le mode télétexte et afficher les informations télétexte :

1 A l’aide du bouton ▲ ( ) ou ▼ () sélectionnez la chaîne

fournissant le service télétexte.

2 Appuyez sur le bouton TTX/MIX ( / ) pour activer le mode

télétexte.

Résultat: Les informations télétexte (page 100) s’affichent.

Elles peuvent s’afficher de nouveau à tout moment en
appuyant sur le bouton INDEX( ).

3 Pour afficher simultanément le programme réel diffusé et la page

télétexte appuyez sur le bouton TTX/MIX (/).

4 Pour revenir en visualisation normale, appuyez sur le bouton

CANCEL().

5 Appuyez de nouveau sur le bouton TTX/MIX ( / ) pour sortir

de l’affichage TTX.

➣

Si un caractère cassé apparaît lors de la visualisation TTX,
assurez-vous que la langue TTX est identique à la langue
du mode menu “ Fonction ”. Si les deux langues sont
différentes, sélectionnez la même langue pour la langue
TTX dans le menu “ Fonction ”.

Affichage des informations télétexte

FRANÇAIS

-39

Appuyez sur les touches numériques de la télécommande pour
entrer directement le numéro de page :

1 Entrez le numéro de page à trois chiffres listé dans la table des

matières en appuyant sur les boutons numériques correspondants.

Résultat: Le compteur de page actuel est incrémenté et la page

s’affiche.

2 Si la page sélectionnée est liée à plusieurs pages secondaires,

celles-ci sont affichées par séquence. Pour figer l’affichage sur une
page donnée, appuyez sur le bouton HOLD ( ). Appuyez de
nouveau sur le bouton HOLD pour reprendre.

3 Utilisation des diverses options d’affichage :

Pour afficher...

Appuyez sur le bouton...

◆ A la fois les informations TTX/MIX (/)

télétexte et le programme normal

◆ Le texte caché REVEAL ()

(réponses de jeux par exemple)

◆ L’écran normal REVEAL()

à nouveau

◆ Une page secondaire, en entrant SUB-PAGE ()

son numéro à 4 chiffres

◆ La page suivante PAGE UP ()

◆ La page précédente PAGE DOWN ()

◆ Les lettres de taille double dans la: SIZE ()

• Moitié supérieure de l’écran ◆ Une fois

• Moitié inférieure de l’écran ◆ Deux fois

◆ L’écran normal ◆ Trois fois

Sélection d’une page télétexte spécifique

?

?

1

1

FRANÇAIS

-40

Les différents sujets inclus dans les pages télétexte disposent d’un
code de couleur et peuvent être sélectionnés en appuyant sur les
boutons colorés de la télécommande.

1 Affichez les informations télétexte en appuyant sur le bouton

TTX/MIX (/).

2 Appuyez sur le bouton coloré correspondant au sujet que vous

voulez sélectionner (les sujets disponibles sont listés sur la ligne
d’informations d’état).

Résultat: La page s’affiche avec des informations supplémentaires

disposant d’un code de couleur pouvant ê tre
sélectionnées de la même manière.

3 Pour afficher la : Appuyez sur le bouton :

Page précédente Bouton rouge.

Page suivante Bouton vert.

4 Lorsque vous avez terminé, appuyez sur le bouton CANCEL()

pour revenir au programme normal.

Vous pouvez enregistrer jusqu’à quatre pages télétexte.

1 Selectionnez le mode LIST.

Résultat:

Quatre numéros à 3 chiffres de couleurs différentes
s’affichent en bas de l’écran.

2 Appuyez sur le bouton coloré correspondant à la page qui sera

remplacée.

3 Entrez le nouveau numéro de page à l’aide des boutons

numériques.

4 Répétez les étapes 2 et 3 pour chaque page à enregistrer en

utilisant chaque fois un bouton coloré différent.

5 Appuyez sur le bouton STORE ( ) jusqu’à ce que les blocs

correspondants clignotent.

➣

Le bouton LIST/FLOF( ) est utilisé pour basculer entre :

◆ mode LIST

◆ mode FLOF

Utilisation de FLOF pour sélectionner une page télétexte

Enregistrement de pages télétexte

FRANÇAIS

-41

Connexion aux entrées/sorties AV-1 ou 2 SCART

Connexion à une entrée RCA (AV3)

➢

AV1 est utilisé pour un équipement disposant d’une sortie RVB, tel
que des consoles de jeux vidéo et des lecteurs DVD ou un
magnétoscope.

Arrière du téléviseur

Lecteur de disque vidéo

Décodeur/

Console de jeux vidéo

Magnétoscope

Caméscope

➢

Les connecteurs RCA (vidéo + audio G et D) sont utilisés pour des
équipements tels que les caméscopes, les lecteurs DVD et certaines
consoles de jeux vidéo.

Lecteur de disque vidéo

Décodeur/Console de

jeux vidéo

Caméscope

Arrière du téléviseur

ou

➀

➀

Cette extrémité peut être reliée à :

◆ Un connecteur SCART

◆ Trois connecteurs RCA (vidéo + audio G et D)

Récepteur satellite

FRANÇAIS

-42

Connexion à une entrée S-Vidéo

Visualisation d’images provenant de sources externes

➢ Les connecteurs S-VIDEO/RCA(AUDIO-G+D) sont utilisés pour

des équipements disposant d’une sortie S-Vidéo tels qu’un
caméscope ou un magnétoscope.

Arrière du téléviseur

et

➀

et

➀

➀ Pour lire simultanément les images et le son, les connexions S-VIDEO et RCA doivent être utilisées.

Caméscope

Magnétoscope

Une fois que vous avez connecté vos divers systèmes audio et vidéo,
vous pouvez visualiser les différentes sources en sélectionnant
l’entrée appropriée.

1 Vérifiez que toutes les connexions nécessaires ont été effectuées.

2 Allumez la télévision et, si nécessaire, appuyez sur le bouton

TV/VIDEO( ) une ou plusieurs fois jusqu’à ce que l’entrée

requise apparaisse.

➢

En fonction de la source sélectionnée, les images peuvent
apparaître automatiquement.

➢

Pour regarder à nouveau les programmes de télévision,
appuyez sur le bouton

TV/VIDEO()pour sélectionner “

TV ” et sélectionnez le numéro de chaîne requis.

FRANÇAIS

-43

Câblage de la prise d’alimentation secteur (Royaume-Uni seulement)

AVIS IMPORTANT

La prise d’alimentation secteur de cet appareil est livrée avec une fiche moulée comprenant un fusible.

La valeur du fusible est indiquée sur la face de la fiche présentant les broches et, s’il doit être remplacé, il convient
d’utiliser un fusible de la même valeur et conforme à BSI1362.

N’utilisez jamais la fiche sans le couvercle du fusible si ce couvercle est détachable.

Si le couvercle de fusible doit être remplacé, il doit être de la même couleur que la face de la fiche présentant les
broches.

Les couvercles de remplacement sont disponibles auprès de votre revendeur.

Si la prise fournie ne s’adapte pas aux prises électriques de votre domicile ou si le câble n’est pas suffisamment
long pour atteindre une prise électrique, vous devez utiliser un cordon d'extension adapté et sécurisé ou consulter
votre revendeur qui pourra vous assister.

Cependant, dans le cas où il n’y aurait pas d’autre solution que de couper la prise, retirez le fusible et jetez la prise
pour votre sécurité.

Ne la branchez PAS à une prise murale d’alimentation secteur. En effet, il y a un risque de décharge dû au cordon
flexible dénudé.

IMPORTANT

Les fils du câble branché au secteur respectent le code de couleur suivant :

BLEU - BRUN NEUTRE - SOUS TENSION

Comme ces couleurs ne correspondent pas forcément aux marques de couleur qui identifient les bornes de la prise,
procédez comme suit :

Le fil de couleur BLEUE doit être connecté à la borne marquée de la lettre N ou de couleur BLEUE ou NOIRE.

Le fil de couleur BRUNE doit être connecté à la borne marquée de la lettre L ou de couleur BRUNE ou ROUGE.

ATTENTION

: NE CONNECTEZ A LA BORNE DE TERRE AUCUN DES FILS MARQUES DE LA LETTRE E OU DU

SYMBOLE DE LA TERRE, OU LES FILS DE COULEUR VERTE OU VERTE ET JAUNE.

FRANÇAIS

-44

Pannes : Avant de contacter le personnel qualifié du service d’assistance

Avant de contacter le service après vente Samsung, effectuez les vérifications simples qui suivent :

Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, notez le modèle et
le numéro de série de votre télévision et contactez votre revendeur local.

◆ Vérifiez que la prise mâle a été connectée à une prise murale.

◆

Vérifiez que vous avez appuyé sur le bouton “” (MARCHE/ARRET).

◆ Vérifiez les paramètres de contraste et de luminosité.

◆ Vérifiez le volume.

◆ Vérifiez le volume.

◆ Vérifiez si le bouton MUTE ( )a été appuyé sur la

télécommande.

◆ Réglez les paramètres de couleur.

◆ Vérifiez que le système d’émission sélectionné est correct.

◆ Essayez d’identifier l’appareil électrique affectant la télévision et

déplacez-le.

◆ Branchez votre télévision à une autre prise.

◆ Vérifiez l’orientation, l’emplacement et les connexions de votre

antenne. Cette interférence est souvent due à l’utilisation d’une
antenne intérieure.

◆ Remplacez les piles de la télécommande.

◆ Nettoyez la partie supérieure de la télécommande (fenêtre de

transmission).

◆ Vérifiez les bornes de la batterie.

◆ Assurez-vous que le câble de signal est fermement connecté au

PC ou aux sources vidéo.

◆ Assurez-vous que le PC ou les sources vidéo sont allumés.

◆ Vérifiez la résolution maximale et la fréquence de l’adaptateur

vidéo.

◆ Comparez ces valeurs aux données du graphique de
fonctionnement des modes d’affichage.

◆ Réglez la luminosité et le contraste.

◆ Réglez la fonction Fine.

◆ Réglez la fonction Approx, puis réglez la fonction Fine.

◆ Le téléviseur utilise son système de gestion d’alimentation.

◆ Déplacez la souris de l’ordinateur ou appuyez sur une touche du

clavier.

◆ Vérifiez que la résolution d’affichage et la fréquence de votre PC
ou de votre carte vidéo est un mode disponible pour votre
téléviseur. Sur votre ordinateur vérifiez : Panneau de configuration,
Affichage, Paramètres.

Aucune image ou aucun son

Image normale mais aucun son

Aucune image ou une image noir et
blanc

Interférence du son et de l’image

Neige ou image floue, son déformé

Dysfonctionnement de la
télécommande.

Message “ Vérif. signal câble”.

Message “ Mode non dosponible”.

L’image est trop claire ou trop sombre.

Des barres horizontales apparaissent
et clignotent ou tremblent sur l’image.

Des barres verticales apparaissent et
clignotent ou tremblent sur l’image.

L’écran est noir et le voyant de
tension clignote 1 seconde.

FRANÇAIS

-45

◆ Si le réglage est incorrect, utilisez le programme utilitaire de votre
ordinateur pour modifier les paramètres d’affichage.

REMARQUE : Votre téléviseur prend en charge les fonctions d’affichage

multiscan dans le domaine de fréquences suivant :

◆ Fréquence horizontale : 30 kHz ~ 61 kHz

◆ Fréquence verticale : 56 Hz ~ 75 Hz

◆ Taux de rafraîchissement maxi. : 1280 x 768 @ 60 Hz

◆ Réglez la position horizontale et verticale.

◆ Téléchargez le pilote à partir des pages www :

http://www.samsung-monitor.com
http://www.samsungusa.com/monitor (Etats-Unis uniquement)

L’image n’est pas stable et peut vibrer.

L’image n’est pas centrée sur l’écran.

Vous avez besoin du logiciel du pilote
du téléviseur

FRANÇAIS

-46

Modes d’affichage

Si le signal du système équivaut au mode de signal standard, l’écran se règle automatiquement.
Dans le cas contraire, réglez le mode en vous reportant au guide d’utilisateur de la carte vidéo car l’écran
peut ne pas s’afficher ou seul le témoin de mise sous tension peut être allumé
Pour les modes d’affichage listés ci-dessous, l’image de l’écran a été optimisée lors de la fabrication.

Mode Résolution

Fréquence

horizontale

(KHz)

Fréquence

verticale

(Hz)

Fréquence

d’horloge

pixels (MHz)

Polarité

synchronisée

(H/V)

MAC

640

✕480

640

✕480

800

✕600

720

✕400

640

✕480

640

✕480

800

✕600

800

✕600

800

✕600

1024

✕768

1024

✕768

1024

✕768

1280

✕768

31.469

35.000

49.726

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

47.700

59.940

66.667

74.551

70.087

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

60.000

25.175

30.240

57.284

28.322

31.500

31.500

40.000

50.000

49.500

65.000

75.000

78.750

80.136

-/ -

-

/

-

-

/

-

-

/ +

-/ -

-

/

-

+ / +

+ / +

+ / +

-/ -

-

/

-

+ / +

-/ -

VESA

IBM

GTF

FRANÇAIS

-47

Connexion d’un dispositif de montage mural ou à bras

Le téléviseur prend en charge le montage VESA standard pour l’utilisation avec divers appareils de
montage VESA.
Pour installer un appareil de montage VESA, procédez comme suit :

1 Posez le téléviseur, avec l’écran LCD face au sol, sur une surface plate avec un coussin ou une pièce de

tissu pour protéger l’écran.

2 Retirez tous les câbles connectés au téléviseur.

3 Retirez les quatre vis, puis retirez le support du téléviseur à écran LCD. (reportez-vous à l’image A&B)

4 Connectez tous les câbles retirés à l’étape 2.

5 Vous êtes maintenant prêt à installer le dispositif de montage mural/ à bras en fonction de vos

applications.

Instructions pour un montage mural

ATTENTION: Pour éviter tout risque de décharge électrique, ne démontez pas le châssis du téléviseur

(sauf pour accéder aux connecteurs de câble, voir page 5).
Les utilisateurs ne peuvent pas réparer le téléviseur.
Le travail de maintenance de l’utilisateur se résume au nettoyage expliqué ci-dessous :

Débranchez le moniteur de la prise d’alimentation avant de le nettoyer.

◆ Pour nettoyer votre écran plat, humidifiez légèrement un chiffon doux avec de l’eau ou un détergent
doux. Si possible, utilisez un chiffon ou un produit de nettoyage pour écran adapté au revêtement
antistatique.

◆ Pour nettoyer le châssis du moniteur, utilisez un chiffon légèrement humide et un détergent doux.

◆ N’utilisez jamais de produits inflammables ou d’appareils électriques pour nettoyer votre téléviseur.

< A > < B >

FRANÇAIS

-48

Installation d’un dispositif de fixation compatible VESA

Support rétractable

REMARQUE: L’angle d’inclinaison maximal est de 15 degrés vers l’arrière.

N’inclinez pas le téléviseur/moniteur hors de la plage spécifiée.
Forcer l’inclinaison du téléviseur/moniteur hors de la plage spécifiée peut
endommager définitivement la partie mécanique du support.

Alignez la plaque de l’interface de montage avec les trous de la plaque de fixation du couvercle arrière et
bloquez-la à l’aide des quatre vis fournies avec la base type bras, avec le dispositif de fixation au mur ou
avec les autres bases.

Couvercle arrière

plaque de fixation

Fixation

15

FRANÇAIS

-49

Fente Kensington

◆ Ce téléviseur LCD a été prévu pour utiliser un verrou antivol.

◆ Voir le schéma ci-dessous pour savoir où est situé le verrou et comment l’utiliser.

Optionnel

FRANÇAIS

-50

Spécifications

LW15N13W LW17N13W

Ecran

*Fréquence

Résolution de
l’affichage

Signal d’entrée

Affichage de la taille
Type de la taille
Pas des pixels
Angle de visualisation

Horizontale
Verticale

Couleur de l’affichage

Mode optimal
Mode maximal

Signal vidéo
synchronisé

15.0″ Diagonal

334.08(H)

✕200.448(V)mm

matrice active a-si TFT

0.261(H)

✕ 0.261(V)mm

75/75/60/60 (L/R/U/D)

30~61 kHz
56~75 Hz

16,777,216 couleurs

1024

✕ 768 @ 60 Hz

1280

✕ 768 @ 60 Hz

17.0″ Diagonal

370.56(H)

✕222.336(V)mm

matrice active a-si TFT

0.2895(H)

✕ 0.2895(V)mm

75/75/60/60 (L/R/U/D)

H/V séparé, TTL, P. ou N.

0.7 Vp-p @ 75 ohm

TV

* Référence aux modes préréglés, page 46.

Système de couleurs
Système de son

PAL, SECAM, NTSC 4.4
B/G, D/K, I, L, L’

Video

Système de couleurs
Système de son

PAL/NTSC/SECAM
CVBS, S-VHS, RGB

Scart 1

Entrée/Sortie vidéo
Entrée/Sortie audio
Entrée RVB

1.0 Vp-p @ 75 ohm
500mVrms

0.7 Vp-p @ 75 ohm

Scart 2

Entrée/Sortie vidéo
Entrée/Sortie audio

1.0 Vp-p @ 75 ohm
500mVrms

Alimentation

Entrée
Sortie

AC 100 ~ 240 V,

1.3~0.6A (50Hz / 60Hz)

DC 14V/3.5A

FRANÇAIS

-51

Spécifications

LW15N13W LW17N13W

Consommation

Dimensions
/Poids

Caractéristiques
audio

Economie
d’énergie maxima

Unité
(WxDxH):
Corps du
téléviseur
Avec support

43 W
< 1.5 W

49 W
< 1.5 W

Considérations
environnement
ales

Température de
fonctionnement
Humidité au cours
du fonctionnement
Température de
stockage
Humidité du
stockage

50 °F à 104 °F (10 °C à 40 °C)

10% à 80%

-13 °F à 113 °F (-25 °C à 45 °C)

5% à 95%

19.61 x 2.13 x 11.61 inch/8.70
pouces/8,70 livres
(498 x 54 x 295mm/3.95 kg)

19.61 x 8.03 x 14.72 inch/8.70
pouces/8,70 livres
(498 x 204 x 374mm/3.95 kg)

21.10 x 21.26 x 12.68 inch/10.58
pouces/8,70 livres
(536 x54 x 322 mm/4.8kg)

19.61 x 8.03 x 15.83 inch/10.58
pouces/8,70 livres
(536 x204 x 402 mm/4.8 kg)

Entrée audio 1
Entrée audio 2
Sortie casque
Fréquence
Réponse

Prise RCA rouge (D) blanche (G), 0,5Vrms (-9dB)
Prise stéréo 3,5ø, 0,5Vrms (-9dB)
Max. Sortie 10mW (prise stéréo 32 3,5ø)

RF: 80Hz ~ 15kHz (à- 3dB)
A/V: 80Hz ~ 20kHz (à- 3dB)

Accessoires

• Télécommande

• pile (type “AAA”)

• Instructions d’utilisation

• Adaptateur

• D-Sub câble (15 broches)

• Câble PC audio

• Cordon d’alimentation

Attributions des broches

Connexion secondaire D à broches

CET APPAREIL EST DISTRIBUE PAR :

ELECTRONICS
