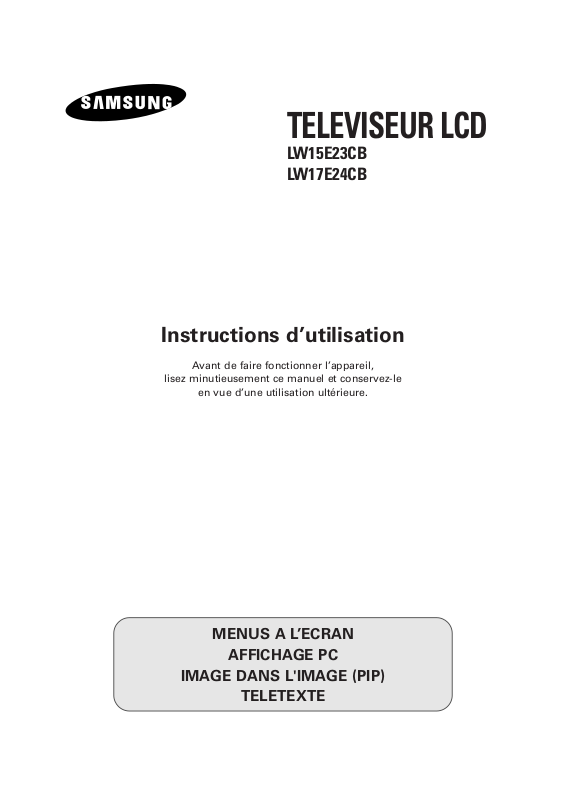

TELEVISEUR LCD
LW15E23CB
LW17E24CB
Instructions d’utilisation
Avant de faire fonctionner l’appareil,
lisez minutieusement ce manuel et conservez-le en vue d’une utilisation ultérieure.
MENUS A L’ECRAN
AFFICHAGE PC
IMAGE DANS L'IMAGE (PIP)
TELETEXTE
Attention
ATTENTION
RISQUE DE DECHARGE
ELECTRIQUE
ATTENTION: POUR EVITER UNE DECHARGE ELECTRIQUE, N’OUVREZ PAS LE CACHE ARRIERE, AUCUNE PIECE NE PEUT ETRE REPAREE PAR L’UTILISATEUR. ADRESSEZ-VOUS AU PERSONNEL QUALIFIE POUR LE DEPANNAGE.
L’éclair et la flèche dans le triangle signalent une “tension électrique dangereuse” à l’intérieur du produit.
Le point d’exclamation dans le triangle signale des instructions importantes accompagnant le produit.
ATTENTION:POUR EVITER TOUT DOMMAGE RESULTANT D'UN INCENDIE OU D'UNE DECHARGE ELECTRIQUE, N’EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
La tension électrique principale est indiquée à l’arrière du téléviseur/moniteur et la fréquence est de 50 ou de 60 Hz.
Français-2
Consignes de sécurité
Ces illustrations présentent les consignes de sécurité relatives au téléviseur/moniteur.
10% |
75% |
|
35¡ |
H |
H |
|
5¡ |
œN'exposez PAS le téléviseur/moniteur à des conditions de température ou d'humidité extrêmes.
N'exposez PAS le téléviseur/ moniteur √
àla lumière directe du soleil.
œTenez le téléviseur/moniteur à l'écart de TOUT liquide.
Si le téléviseur/moniteur est |
√ |
endommagé, n'essayez pas de le |
|
réparer vous-même. |
|
Contactez le personnel qualifié |
|
du service d’assistance. |
|
œ En cas d'orage (particulièrement en cas d'éclairs), débranchez le téléviseur/moniteur de la prise du secteur et de l'antenne.
Conservez toutes les prises √ d'alimentation à l'écart les unes
des autres. Risque d'incendie.
œ Conservez la prise d'alimentation dans un endroit bien ventilé.
Retirez et jetez le couvercle √ plastique de la prise d'alimentation avant utilisation. Risque d'incendie.
œ Conservez la prise d'alimentation à l'écart de toute autre source de chaleur. Risque d'incendie.
Lorsque la télécommande reste √ inutilisée pendant longtemps,
retirez les piles et conservez-les dans un endroit frais et sec.
THIS DEVICE IS NOT FOR USE IN INDUSTRIAL ENVIRONMENTS
Français-3
|
Table des matières |
|
PREFACE |
|
|
■ |
Attention ........................................................................................................ |
2 |
■ |
Consignes de sécurité .................................................................................... |
3 |
CONNEXION ET PREPARATION DE VOTRE TELEVISERUR |
|
|
■ |
Présentation du panneau de commande......................................................... |
6 |
■ |
Présentation du panneau de branchement...................................................... |
7 |
|
- Branchement à un réseau de télévision câblée ou hertzienne..................... |
9 |
|
- Branchement d'un boîtier décodeur pour TV numérique, |
|
|
d'un magnétoscope ou d'un lecteur DVD................................................... |
8 |
|
- Branchement d'un ordinateur ..................................................................... |
8 |
|
- Branchement de périphériques audio/vidéo externes ................................. |
9 |
|
- Fente Kensington ....................................................................................... |
9 |
■ |
Visualisation d’images provenant de sources externes .................................... |
9 |
■ |
Fixation d’un dispositif de montage mural ou à bras ..................................... |
10 |
■ |
Installation d’un dispositif de fixation compatible VESA ................................ |
10 |
■ |
Insertion des piles dans la télécommande ...................................................... |
11 |
■ |
Présentation de la télécommande (toutes les fonctions sauf le télétexte) ........ |
12 |
■ |
Présentation de la télécommande (Fonctions télétexte) .................................. |
13 |
■ |
Mise en marche et arrêt.................................................................................. |
14 |
■ |
Mise en mode Standby (Veille) ....................................................................... |
14 |
■ |
Télécommande............................................................................................... |
15 |
■ |
Choix de la langue ......................................................................................... |
16 |
REGLAGE DES CANAUX |
|
|
■ |
Mémorisation automatique des canaux .......................................................... |
17 |
■ |
Mémorisation manuelle des canaux ............................................................... |
18 |
■ |
Attribution de noms aux canaux..................................................................... |
19 |
■ |
Saut des canaux indésirables.......................................................................... |
20 |
■ |
Réception nette des canaux grâce au réglage fin............................................ |
20 |
■ |
Organisation des canaux mémorisés .............................................................. |
21 |
UTILISATION DES DIVERSES FONCTIONS (à suivre ) |
|
|
■ |
Changement de la norme Image..................................................................... |
22 |
■ |
Réglage des paramètres d'image .................................................................... |
22 |
■ |
Sélection du format de l'image....................................................................... |
23 |
■ |
Gel de l'image actuelle .................................................................................. |
23 |
Français-4
|
Table des matières (à suivre) |
|
UTILISATION DES DIVERSES FONCTIONS |
|
|
■ |
Changement de la norme Son ........................................................................ |
24 |
■ |
Réglage des paramètres du son ...................................................................... |
24 |
■ |
Possibilité d'effet sonore Dolby ...................................................................... |
25 |
■ |
Sélection du mode Son .................................................................................. |
25 |
■ |
Affichage image dans l'image (PIP)................................................................. |
26 |
■ |
Arrêt automatique .......................................................................................... |
27 |
■ |
Informations d'affichage ................................................................................. |
27 |
UTILISATION DES FONCTIONS PC |
|
|
■ |
Configuration de votre logiciel PC (basée sur Windows 98) 28 ...................... |
28 |
■ |
Réglage de la luminosité et du contraste ........................................................ |
29 |
■ |
Réglage de la qualité de l'image .................................................................... |
30 |
■ |
Changement de la position de l'image ........................................................... |
31 |
■ |
Réglage de la couleur..................................................................................... |
32 |
■ |
Initialisation des réglages d'image .................................................................. |
33 |
UTILISATION DE LA FONCTION TELETEXTE |
|
|
■ |
Fonction Télétexte.......................................................................................... |
34 |
■ |
Affichage des informations télétexte ............................................................... |
35 |
■ |
Sélection d'une page par numéro................................................................... |
36 |
■ |
Utilisation de FLOF pour sélectionner une page............................................. |
37 |
■ |
Mémorisation de pages télétexte .................................................................... |
37 |
RECOMMANDATIONS D'UTILISATION |
|
|
■ |
Avant de contacter le personnel qualifié du service d'assistance .................... |
38 |
■ |
PowerSaver .................................................................................................... |
39 |
■ |
Spécifications techniques et environnementales............................................. |
40 |
■ |
Modes d'affichage .......................................................................................... |
41 |
■ |
Entretien de votre téléviseur .......................................................................... |
41 |
Symboles |
|
|
Appuyez |
Important |
Remarque |
Français-5
Présentation du panneau de commande
ŒPC
Pour sélectionner la source PC.
´PIP
Pour activer la fonction PIP (image dans l’image) directement en mode PC.
ˇTV/VIDEO
Pour afficher le menu de toutes les sources d’entrée disponibles (TV/Video1/Video2/S- Video).
¨MUTE
Arrêt temporaire du son
ˆMENU
Pour afficher le menu à l’écran.
ØCH / CH
Pour déplacer le sélecteur vers le haut ou le bas dans l’OSD. Pour changer de canal dans l’ordre croissant ou décroissant.
ØVOL / VOL
Pour déplacer le sélecteur à gauche ou à droite dans l’OSD. Pour augmenter ou diminuer le volume et les valeurs de la fonction sélectionnée.
∏EXIT
Pour quitter le menu à l’écran.
”AUTO
Vous permet d’apprécier la qualité de l’image affichée. Les valeurs des options Fin, Approx. ou Positionsont réglées automatiquement.
(Ne fonctionne qu’en mode PC.)
’ POWER
Pour allumer/éteindre le téléviseur/moniteur.
˝ Témoin d’alimentation
Ô Capteur de la télécommande
Enceintes
Français-6
Présentation du panneau de branchement (à suivre)
Option
Entrée de l’alimentation
En cas de branchement d’un système audio ou vidéo au téléviseur/moniteur, vérifiez que tous les éléments sont éteints. Reportez-vous à la documentation fournie avec votre appareil pour connaître le détail des instructions de branchement et les recommandations de sécurité associées.
Français-7
Présentation du panneau de branchement (à suivre)
Œ Branchement à un réseau de télévision câblée ou hertzienne (en fonction du modèle)
Afin d’afficher correctement les canaux de télévision, un signal doit être reçu par le téléviseur/moniteur depuis l’une des sources suivantes :
-Une antenne extérieure
-Un réseau de télévision câblée
-Un réseau satellite
´Branchement d’un boîtier décodeur pour TV numérique, d’un magnétoscope ou d’un lecteur DVD.
-Branchez le câble SCART de la TV numérique, du magnétoscope ou du lecteur DVD à la prise SCART de la TV numérique, du magnétoscope ou du lecteur DVD.
-Si vous souhaitez brancher à la fois le boîtier décodeur pour TV numérique et le magnétoscope (ou lecteur DVD), vous devez brancher le boîtier décodeur pour TV numérique au magnétoscope (ou lecteur DVD) et le magnétoscope (ou lecteur DVD) au téléviseur/moniteur.
ˇBranchement d’un ordinateur
-Branchez la prise D-SUB 15 broches à la prise vidéo PC.
-Branchez le câble audio stéréo à la prise “Audio (ST)” située à l’arrière du téléviseur/moniteur, puis l’autre extrémité à la prise “Audio Out” (Sortie Audio) de la carte son de l’ordinateur.
-Si nécessaire, installez le pilote de moniteur présent sur le CD qui est fourni conjointement. Pour plus d’informations, reportez-vous aux instructions d’installation du pilote présentes sur le CD.
Prise D-SUB 15 broches
Broche |
H/V séparés |
H/V composite |
|
|
|
1 |
Rouge (R) |
Rouge (R) |
2 |
Vert (V) |
Vert (V) |
3 |
Bleu (B) |
Bleu (B) |
4 |
Prise de terre |
Prise de terre |
5 |
Prise de terre (retour DDC) |
Prise de terre (retour DDC) |
6 |
Prise de terre - Rouge (R) |
Prise de terre - Rouge (R) |
7 |
Prise de terre - Vert (V) |
Prise de terre - Vert (V) |
8 |
Prise de terre - Bleu (B) |
Prise de terre - Bleu (B) |
9 |
Pas de branchement |
Pas de branchement |
10 |
Prise de terre - Synchronisation / |
Prise de terre - Synchronisation / |
|
Auto-test |
Auto-test |
11 |
Prise de terre |
Prise de terre |
12 |
DDC - SDA (Date) |
DDC - SDA (Date) |
13 |
Synchronisation horizontale |
Synchronisation horizontale/verticale |
14 |
Synchronisation verticale |
Non utilisée |
15 |
DDC - SCL (Horloge) |
DDC - SCL (Horloge) |
|
|
|
Français-8
Présentation du panneau de branchement (à suivre)
¨Branchement de périphériques audio/vidéo externes
-Branchez un câble RCA ou S-VIDEO à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope.
-Branchez les câbles audio RCA aux prises “AUDIO (L)” et “AUDIO (R)” situées à l’arrière du téléviseur/ moniteur et leurs autres extrémités aux prises de sortie audio correspondantes du périphérique audio/vidéo.
-Vous pouvez brancher un casque à la prise casque (Ø) située à l’arrière du téléviseur/moniteur. Lorsque le casque est branché, les haut parleurs intégrés n’émettent plus de son.
ˆFente Kensington
-Ce téléviseur a été conçu pour accueillir un verrou antivol.
|
Support rétractable |
15 |
|
Inclinez l’écran selon vos besoins. L’angle d’inclinaison maximal est de 15 degrés vers l’arrière. N’inclinez pas le téléviseur hors de la plage spécifiée.
Forcer l’inclinaison du téléviseur hors de la plage spécifiée peut endommager définitivement la partie mécanique du support.
Visualisation d’images provenant de sources externes
Une fois les divers systèmes audio et vidéo branchés, vous pouvez visualiser les différentes sources en sélectionnant l’entrée appropriée.
1Vérifiez que tous les branchements nécessaires ont été effectués (reportez-vous aux pages 8 et 9 pour plus d’informations).
2Allumez votre téléviseur/moniteur et, si nécessaire, appuyez plusieurs fois sur le bouton TV/VIDEO. Les sources d’entrée s’affichent dans l’ordre suivant :
TV - VIDEO1 - VIDEO2 - S-VIDEO.
Power |
|
|
|
TV/VIDEO |
PC |
DISPLAY |
STILL |
STD |
|
|
S.STD |
Français-9
Fixation d’un dispositif de montage mural ou à bras
Ce téléviseur est conforme à la norme de montage VESA qui permet d'utiliser divers dispositifs de montage VESA. Pour installer un dispositif de montage VESA, procédez comme suit :
( A ) |
( B ) |
1Posez le téléviseur face avant sur une surface plane recouverte d’un coussin ou d’une matière molle pour protéger l’écran.
2Retirez tous les câbles branchés au téléviseur.
3Retirez les quatre vis, puis retirez le support du téléviseur.
4 Connectez tous les câbles retirés à l’étape 2.
5Vous êtes maintenant prêt à installer le dispositif de montage mural/ à bras en fonction de vos applications.
Installation d’un dispositif de fixation compatible VESA
Alignez la plaque de l’interface de montage avec les trous de la plaque de fixation du cache arrière et bloquez-la à l’aide des quatre vis fournies avec la base type bras, avec le dispositif de fixation murale ou avec les autres bases.
Plaque de fixation du cache arrière
Fixation
Français-10
Insertion des piles dans la télécommande
Vous devez insérer ou remplacer les piles de la télécommande :
lors de l’achat de votre téléviseur/moniteur
si la télécommande ne fonctionne plus correctement
1Retirez le couvercle situé à l'arrière de la télécommande en exerçant une pression sur le symbole et en le tirant vers le bas fermement.
2Insérez deux piles AAA, UM4, R03 de 1,5 V ou équivalent en prenant soin de respecter les polarités :
Signe + de la pile sur le + de la télécommande
Signe - de la pile sur le - de la télécommande
3Replacez le couvercle en l'alignant avec la base de la télécommande et en exerçant une pression pour le remettre en place.
Ne mélangez pas les types de piles, par exemple une pile alcaline et une pile manganèse.
Français-11
Présentation de la télécommande (toutes les fonctions sauf le télétexte)
|
Power |
|
|
|
TV Marche/Arrêt |
|
|
|
|
|
TV/VIDEO |
PC |
DISPLAY |
STILL |
Sélection des sources disponibles |
|
|
|
|
|
P.STD |
|
|
S.STD |
Sélection de l’effet d’image |
|
|
|
|
Canal suivant |
|
P |
|
|
|
|
|
|
|
Baisser le volume |
|
MENU |
|
|
|
|
|
|
|
|
|
P |
|
|
|
MUTE |
|
|
EXIT |
Arrêt temporaire du son |
|
|
|
|
|
1 |
|
2 |
3 |
|
4 |
|
5 |
6 |
Boutons numériques d’accès |
|
|
|
|
direct aux canaux |
7 |
|
8 |
9 |
|
-/-- |
|
|
PRE-CH |
Sélection de canaux à |
|
|
0 |
|
1 ou 2 chiffres |
TTX/MIX |
|
|
AUTO |
|
|
|
||
Sélection du mode son |
SLEEP |
DUAL I/II |
LIST/FLOF |
CANCEL |
|
||||
Arrêt automatique |
|
|
|
|
|
P.SIZE |
|
SUBPAGE |
PIP |
Sélection de la taille de l’image |
|
|
|
ON |
|
|
|
SIZE |
LOCATE |
Sélectionner directement le mode PC
Afficher les informations relatives aux paramètres
Gel de l’image
Sélection de l’effet d’image
Affichage du menu et confirmation de changement
Augmenter le volume
Canal précédent
Sortir de l’OSD/
Image dans l’image (PIP) Arrêt
Canal précédent
Réglage automatique en fonction du signal vidéo entrant
Image dans l’image (PIP) Marche/ sélection de la source PIP
Sélection de la position PIP
Sélection de la taille PIP
Une lumière intense peut affecter le bon fonctionnement de la télécommande.
Français-12
Présentation de la télécommande (Fonctions télétexte)
Power
TV/VIDEO |
PC |
DISPLAY |
STILL |
P.STD |
|
|
S.STD |
Page télétexte suivante |
|
P |
|
Sélection de programme par nom |
|
|
|
|
|
||
|
|
MENU |
|
|
|
|
|
P |
|
|
|
|
|
|
|
Page télétexte précédente |
|
|
MUTE |
|
EXIT |
|
|
|
|
|
|
Quitter l’affichage télétexte |
|
|
1 |
2 |
3 |
|
|
|
4 |
5 |
6 |
|
|
|
7 |
8 |
9 |
|
|
|
-/-- |
|
PRE-CH |
|
|
|
|
0 |
|
|
|
Affichage télétexte/ |
TTX/MIX |
|
AUTO |
|
|
Afficher à la fois informations |
|
|
|||
|
|
|
|
||
télétexte et programme normal |
|
|
|
Sélection du mode télétexte |
|
Pause télétexte |
SLEEP |
DUAL I/II LIST/FLOF |
CANCEL |
||
(Liste ou Flof) |
|||||
|
|
|
|||
Affichage du télétexte |
P.SIZE |
SUBPAGE |
PIP |
Annulation du télétexte |
|
|
|
||||
Mémorisation télétexte |
|
|
ON |
|
|
Sélection de la taille du |
|
SIZE |
LOCATE |
Sous-page télétexte |
|
|
|
||||
télétexte |
|
|
|
Sélection de sujets Fastext |
Français-13
Mise en marche et arrêt
Power
TV/VIDEO PC DISPLAY STILL
P.STD |
S.STD |
Le câble relié au secteur est fixé à l'arrière du téléviseur/moniteur.
1Branchez la prise mâle du câble relié au secteur à une prise femelle appropriée.
Résultat: Le voyant de veille s’éteint sur la façade.
2Appuyez sur le bouton Power ( pour allumer le téléviseur.
3 |
|
VIDEO |
PC |
DISPLAY STILL |
Pour l’éteindre, appuyez à nouveau sur le bouton Power ( |
||||
|
|
|
|
|
Mise en mode Standby (Veille)
|
|
|
|
Ce mode permet de réduire la consommation électrique. |
||||
Power |
|
|
|
Le mode attente peut être utile lorsque vous souhaitez éteindre |
||||
|
|
|
|
temporairement (pendant un repas par exemple). |
||||
TV/VIDEO |
PC |
DISPLAY |
STILL |
|
|
|
|
|
P.STD |
|
|
S.STD |
1 |
Appuyez sur le bouton Power ( |
|||
|
|
|
|
|||||
|
|
|
|
2 |
|
|
|
VIDEO |
|
|
|
|
Pour rallumer votre téléviseur, appuyez simplement de nouveau sur le |
||||
|
|
|
|
|
bouton Power ( |
ou sur un bouton numérique. |
||
|
|
|
|
|
|
VIDEO |
PC |
STD |
|
|
|
|
|
|
DISPLAY |
||
|
|
|
|
|
Ne laissez pas le téléviseur/moniteur en mode Standby |
|||
|
|
|
|
|
STD |
|
|
|
|
|
|
|
|
(Veille) pendant de longues périodes (lorsque vous êtes en |
|||
|
|
|
|
|
vacances par exemple). Pour éteindre, appuyez sur le |
|||
|
|
|
|
|
bouton ( |
Il est conseillé de débrancher le téléviseur de la |
||
|
|
|
|
|
prise du secteur et de l’antenne. |
Français-14
