SAMSUNG LTA550HQ20-C01 Specification

製品標準

( LTA550HQ20-C )

Ver0.0

1/37

목차

1. 목적 ................................................................................ 4

2. 적용 범위 ..................................................................... 4

3. 일반 개요 ..................................................................... 4

3-1 개요
3-2 특징
3-3 응용 분야
3-4 일반 사양
3-5 Overview

4. 기구사양 ......................................................................... 5

5. 절대 최대 정격 ................................................................ 5 ~ 6

5-1 환경사양절대정격
5-2 TFT LCD MODULE 절대 정격
5-3 Back light 절대 정격
5-4 LED 절대 정격

6. 광학 특성 .......................................................................7 ~ 12

6-1 측정 환경
6-2 측정 장비
6-3 구동 조건
6-4 광학 특성

7. 전기적 특성 ..................................................................... 13 ~ 28

7-1 TFT LCD 모듈
7-2 LED Driver

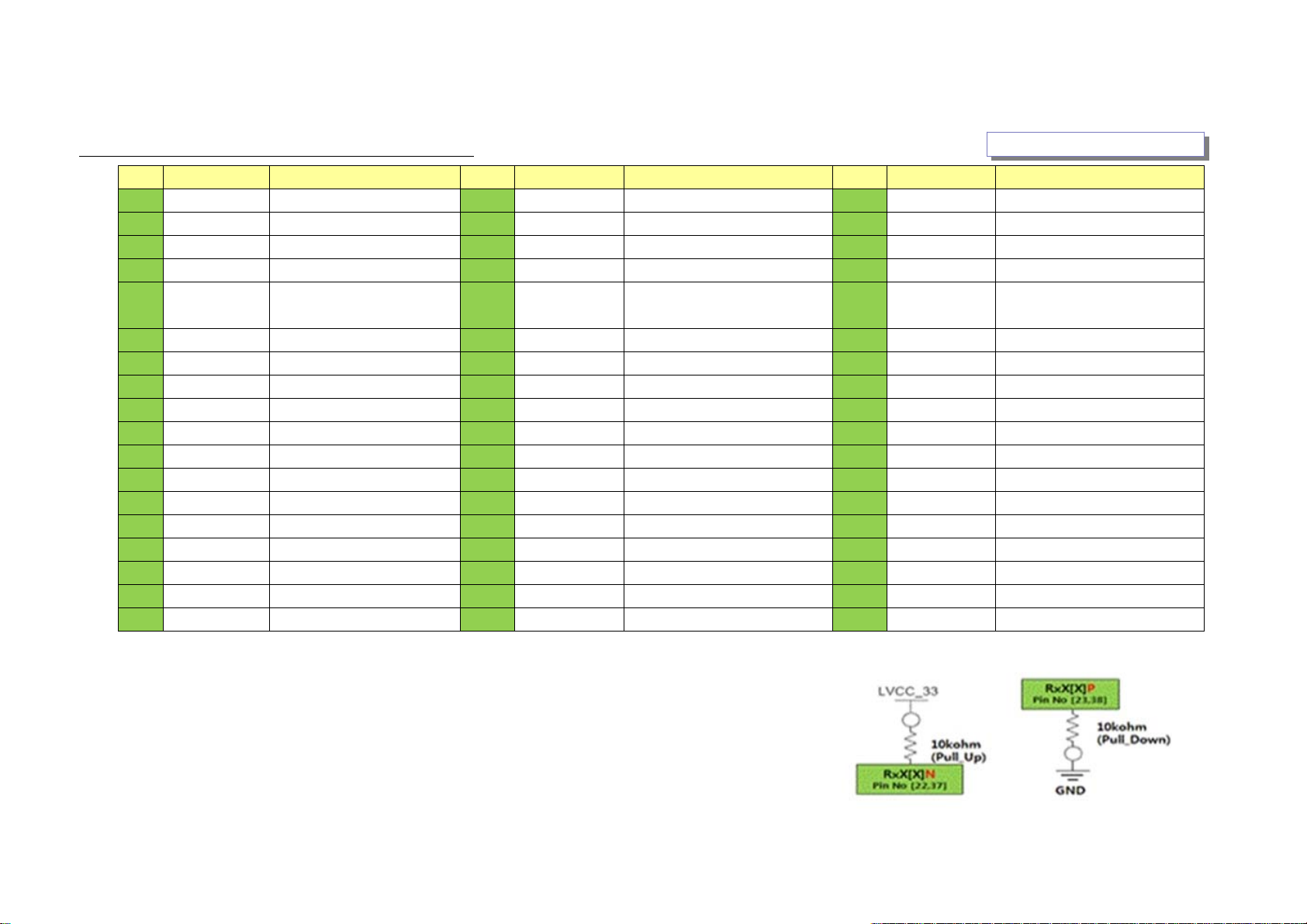

7-3 Connector Configuration
7-4 LED DC-DC Converter Power Sequence

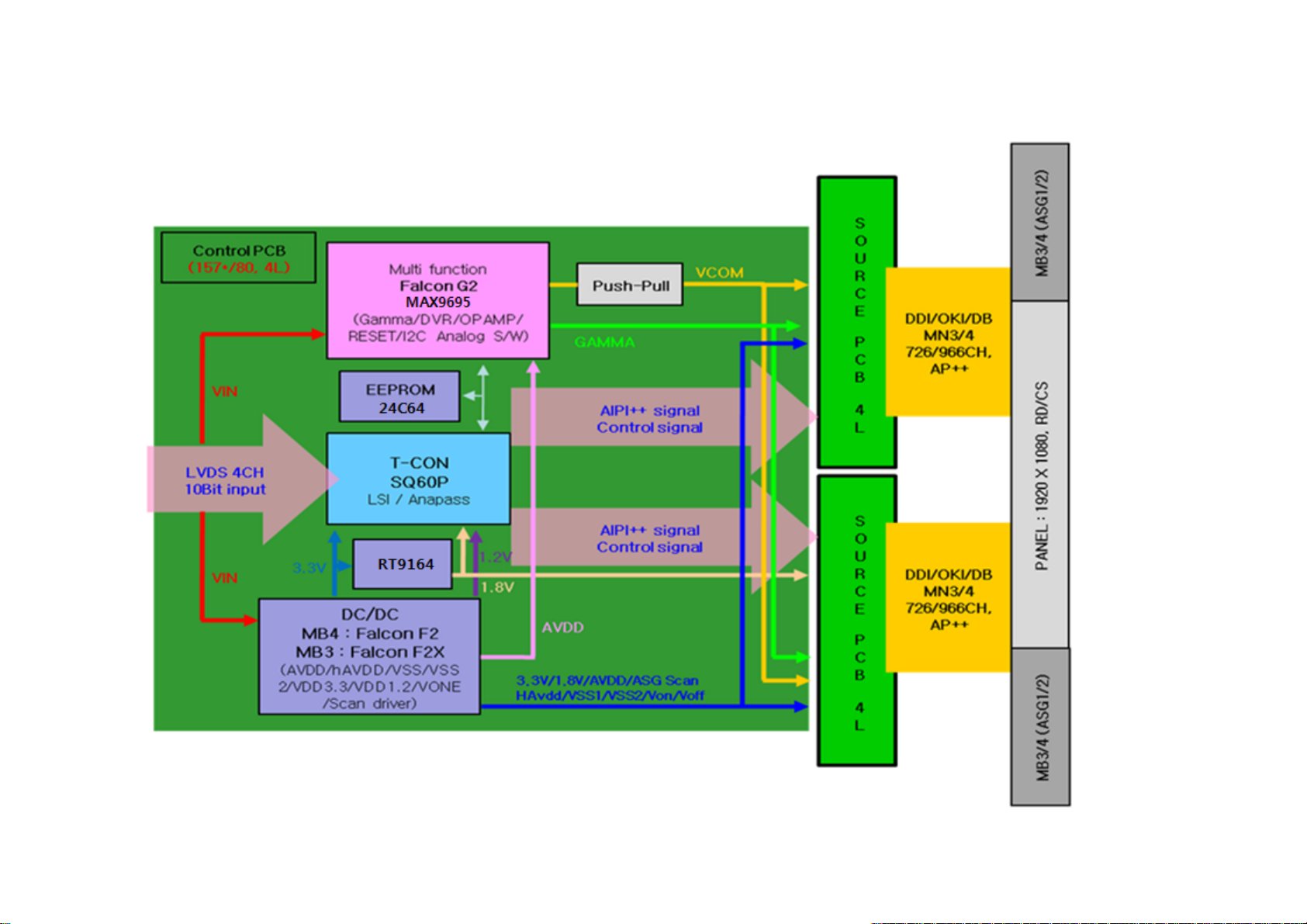

7-5 Block Diagram
7-6 입력단 신호 순서
7-7 입력신호와 표시색상과의 관계
7-8 Time parameter

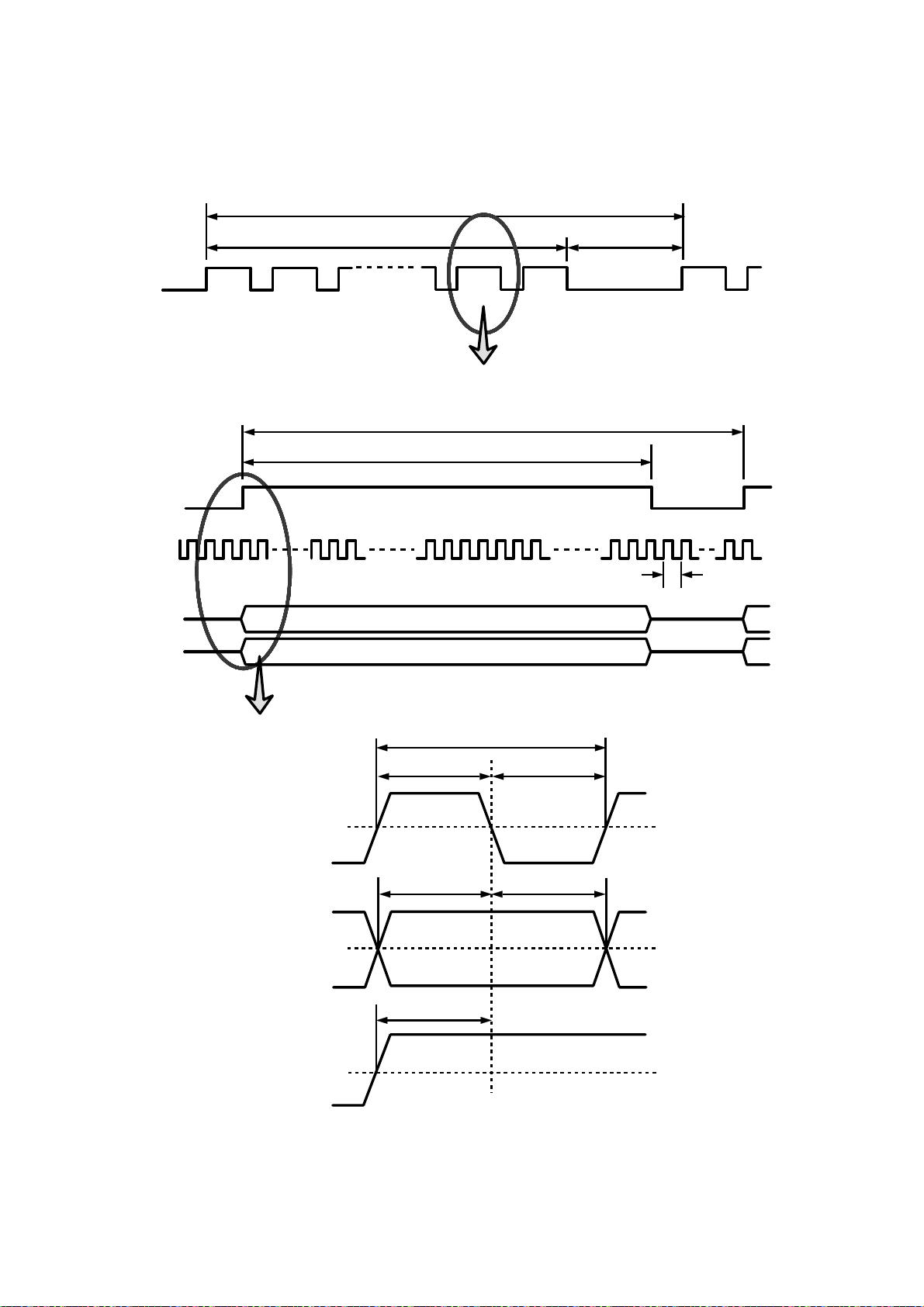

7-9 인터페이스 신호의 타이밍 다이어그램
7-10 LVDS Interface

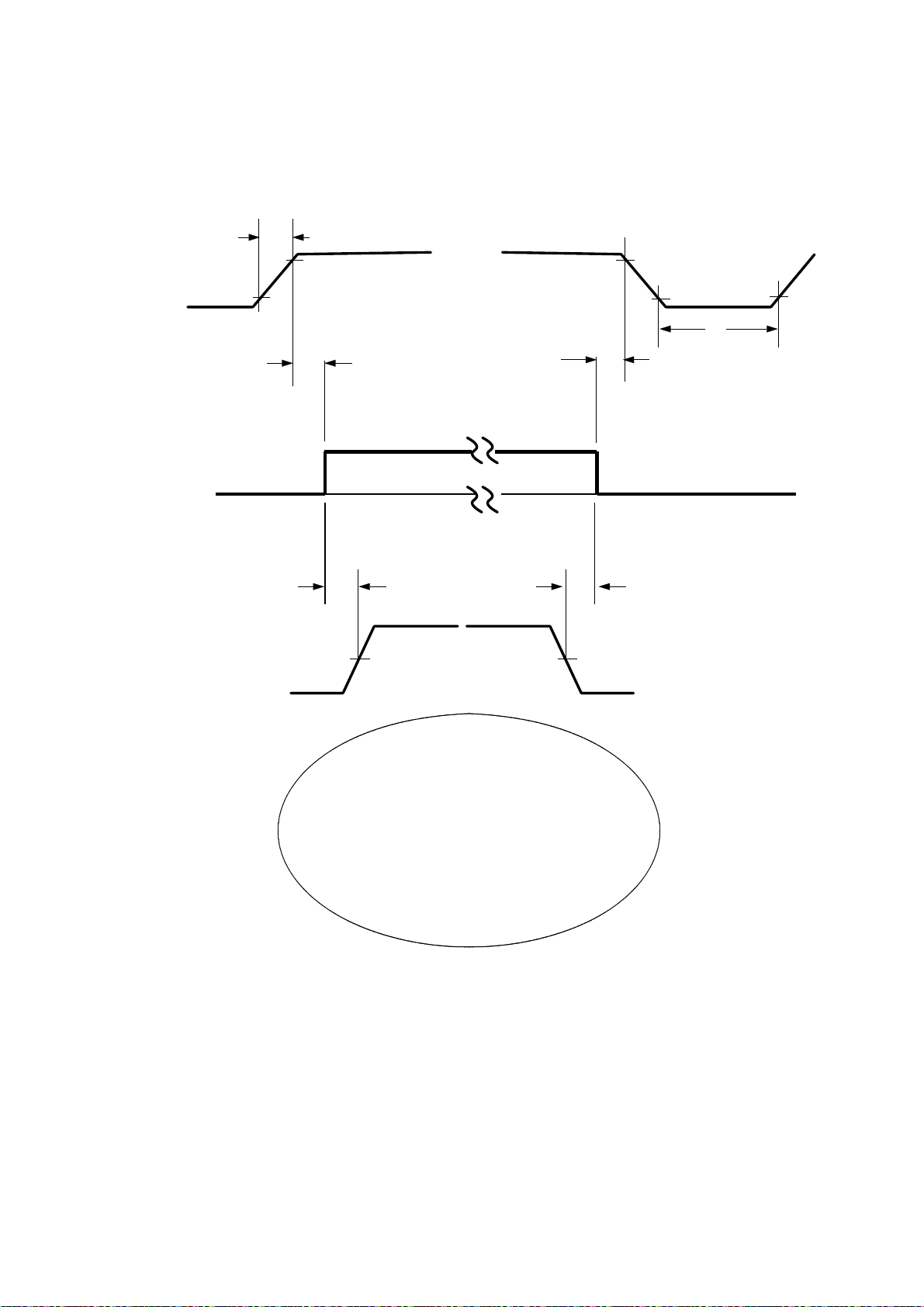

7-11 전원 On/Off Sequence

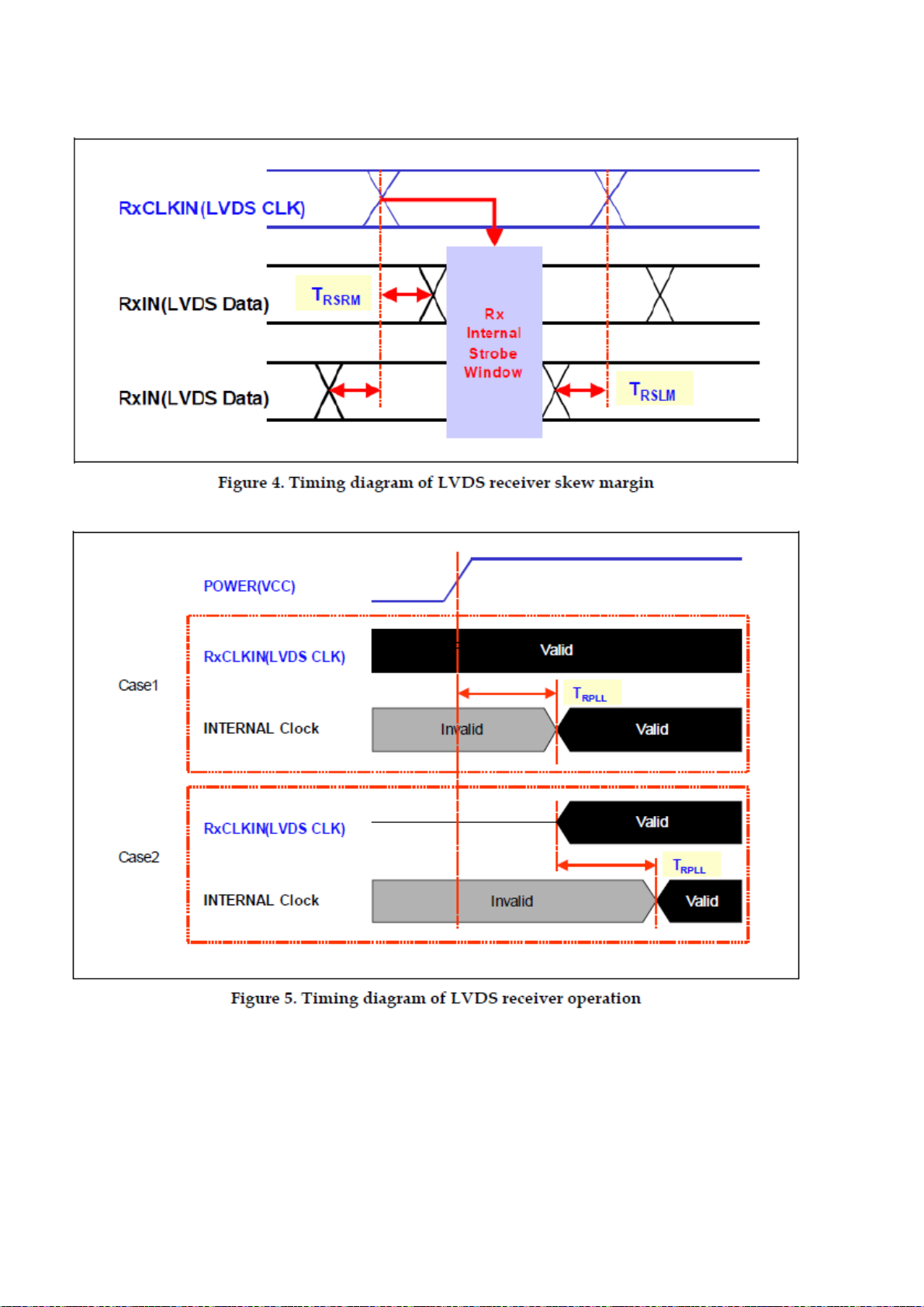

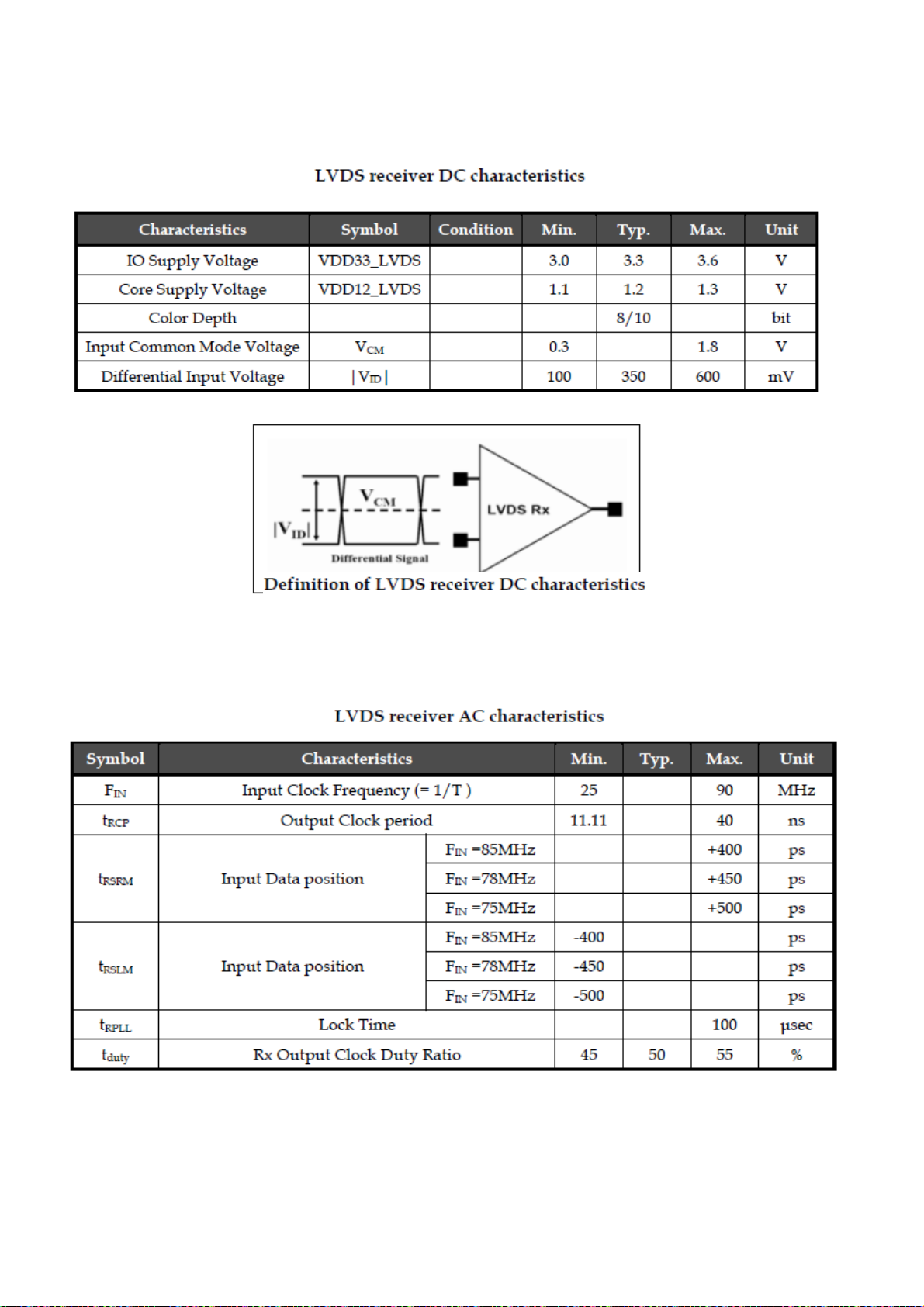

7-12 LVDS CHARACTERISTICS
7-13 SPREAD SPECTRUM SPEC

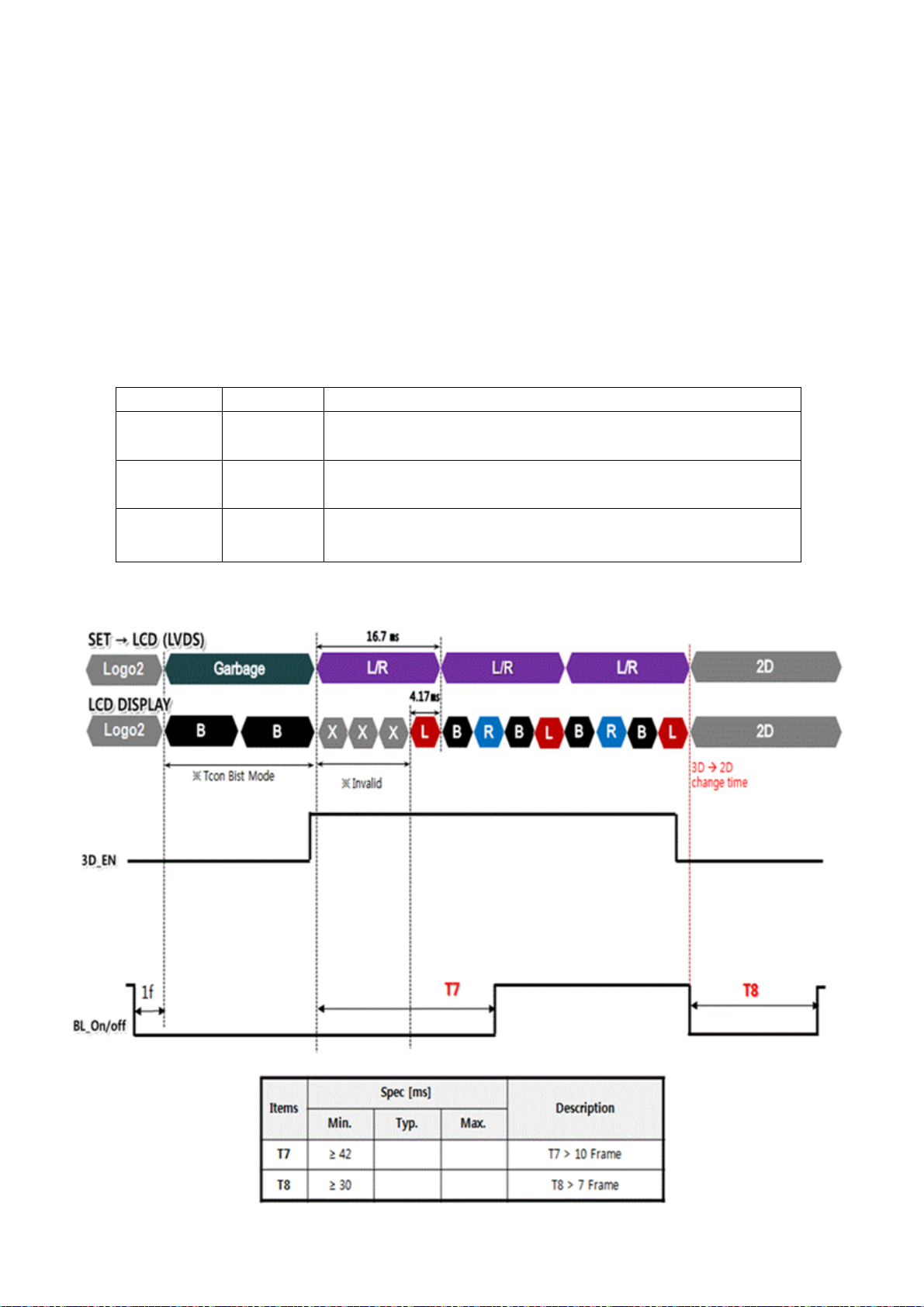

7-14 3D 구동 Guide

8. 신뢰성 수명 시험 조건 ......................................................... 29 ~ 30

9. PACKING .................................................................... 31 ~ 32

9-1 Carton
9-2 Packing Specification

10. Marking & Others .............................................................. 32

11. General Precautions ......................................................... 33 ~ 34

12. 환경 유해 물질 관리 기준 ..................................................... 35 ~ 38

2/38

1. 목적
제품 정보를 정의하고 개발제품 Target을 설정하며, 이를 부서간에 공유하기 위함.

2. 적용범위
TFT LCD LTA550HQ20-C

3. 일반개요

3.1 개요
LTA550HQ20-C는 비정질 실리콘(Amorphous Silicon) 박막 트랜지스터(TFT; Thin Film
Transistor)를 스위칭 소자로 사용한 컬러 능동 행렬(Color active matrix) 방식의 TFT 액정 표
시소자(LCD;Liquid Crystal Display) Module이다.
Module은 Panel, 구동 회로부와 Backlight부로 구성되며, Interface 방법은 Digital 영상정보를
직렬로 고속 전송하는 방식의 일종인 LVDS방식을 채용하였다.
본 제품은 1,920 * 1,080(16:9) 화소를 포함하고, 1.07B (Dithered 10bit)의 색상을 지원한다.
그리고 독자 기술인 SVA Mode 기술을 적용하여 시야각은 상하좌우 89°이상을 제공하는 광시야각
제품이며, 고속 응답 속도를 지원하는 60Hz 지원 제품이다.

3.2 특징
① High Contrast Ratio & High aperture structure
②고속응답특성(DCC적용회로채용)
③ FHD (1,920 * 1080 화소) 지원 (16:9)
④ SVA (Super Vertical Align) Mode 광시야각(±178°)
⑤ Sync Format : DE(Data Enable) Mode 지원, H/V-sync 지원 불가
⑥ E-LED B/L Unit 설계 적용

2CH-LVDS 직렬 인터페이스( 2*1pixel/clock)

⑦

3.3 응용분야
① Public Display
② Home-alone Multimedia TFT-LCD TV
③ High Definition TV Ready (HD TV Ready)
④ AV 제품의 화상 표시 단말기

3.4 일반사양

항목 사양 단위 비고

유효표시면적

구동소자 a-Si TFT Active matrix

표현가능색 수 1.07B (Dithered 10bit) color

화소수 1,920 × 1,080 pixel 16 : 9

화소배열 RGB Vertical Stripe

화소크기

표시모드 Normally Black

표면처리 S-POL, ANTI GLARE Haze Typ. 2.0 %

1209.6(H) × 680.4(V) ㎜

0.21(H) × 0.63(V) ㎜

3/38

4. 기구사양

Item Min. Typ. Max. Note

Horizontal(H) 1236.4 1237.4 1238.4 mm

Module

size

5. 절대 최대 정격

5.1환경사양절대정격

Storage temperature TSTG -20 65 ℃ (1)

Operating temperature
(Ambient temperature)

Shock ( non - operating ) Snop

Vibration ( Non - operating ) Vnop - 1.5 G (3),(4)

Vertical(V) 710.3 711.3 712.3 mm

mm

Depth(D) 30.7 31.7 34.7

( With Converter )

Weight 12.60 13.60 14.60 Kg

Item Symbol Min. Max. Unit Note

TOPR 0 50 ℃ (1)

x, y 축 - 40

G (2),(4)

z축 - 30

NOTE (1) 온도와 상대습도 관계는 아래 그림에 따른다.

(최대습구 온도는 39℃임 <40℃에서 93.8%RH에 해당>)
NOTE (2) 11ms, sine wave, 1 time for ±X, ±Y, ±Z axis
NOTE (3) 10-300 Hz, Sweep rate 10min, 30min for X,Y,Z axis

NOTE (4) 진동 및 충격 Test시 모듈을 고정하는 치구는 모듈이 치구에 의해 트위스트 되거나

Bent되지 않도록 충분히 견고해야 한다.

Relative Humidity ( %RH)

100

90

80

60

Operating Range

40

20

Storage Range

5

0

-40 -20 0 20 40 60

80

Temperature (

4/38

O

C)

5.2 전기적 사양 절대 정격

5.2.1 TFT LCD MODULE 절대 정격 (VSS = 0 V)

ITEM SYMBOL MIN. MAX. UNIT NOTE

Power Supply Voltage / Analog VAVDD 10.8 13.2 V

(1)

Power Supply Voltage / Digital VDD VSS-0.3 13.2 V

NOTE(1) 동작온도 범위안에서.

5.2.2 BACK-LIGHT UNIT 절대정격 (Ta:25±2℃)

항 목 기호 SPEC. 단위 비고

입력 전압 V

IN

입력 전류 Iin 8.4 Adc MAXV

22 ~ 26 V 24V Typ.

=24V

IN

출력 전류(Max.) Io 280 mA MAX

사용 온도 범위 Top 0 ~+60 ℃

보존 온도 범위 Tstg -30 ~ +80 ℃

사용 상대 습도 RHop 90%RH % No wet condition

NOTE(1) 최대치를 초과할 경우, 영구적인 결함이 발생할 수 있음. 명시된 정상조건 내에서

구동되어야함.

5.2.3 LED UNIT Absolute Maximum Rating

항 목 기호 최대정격 단위 비고

Operating temperature range Top -20 ~ 70 ℃

Storage temperature range Tstg -30 ~ 85 ℃

Junction Temperature Tj 150 ℃

Forward current

Forward Voltage

Thermal resistance, Junction to PCB

Rth,JS 20 K/W

MIN TYP MAX. UNIT NOTE

V

f-

△V

f-

- TBD V Bar-voltage at If = 260mA

-TBDV

If 260 ㎃ Continuous operation@string

Ifp 310 ㎃ Duty 50% operation@string

Vf 110 V Continuous operation@string

Vfp 121 V Impulsive operation@string

Voltage-difference between 1 LED bars at

If = 140mA, Duty 100% @ 2D Mode

△V

f-

-TBDV

5/38

Voltage-difference between 1 LED bars at

If = 240mA, Duty 50% @ 3D Mode

6. 광학 특성

6.1 측정 환경

-. 환경 조건
온도 : 25℃±2℃ / 습도 : 25%~85% RH / 압력 : 86kPa~106kPa / 암실 : 1Lux이하 /
무풍(직접적인 바람 제거) / 무진동

-. Warm-Up Time : ① 최소 30분 이상

②주기적(약15초간격)으로center휘도를측정하여10분전휘도와

현재 휘도 차이의 비가 0.5%이하가 되는 최초 시점

Twarm-up = (| Lumt-10 - Lumnow | / Lumnow ) × 100 < 0.5 가 되는 시간

where , Lum

는10분전휘도,Lum

t-10

는현재휘도

now

6.2 측정 장비(LMD : Light Measurement Device)

-. 종류 : BM-5A(TOPCON社), BM-7(TOPCON社), SR-3(TOPCON社), RD-80S(TOPCON社),

PR-650(Photo Reserch社), EZ-Contrast(Eldim社)

-.측정거리및방향:

6.3 구동 조건

-. TFT LCD Module:V

LCD

θ=90°± 0.3°

LMD

d= 50Cm

LMD Field

BM-5A / SR-3 2°

BM-7 / RD-80S 2°/ 1°

PR-650 1°

=12.0V,fV=60㎐, fDCLK = 148.5㎒, Column반전 구동

DD

6/38

6.4

광학 특성

Item Symbol Condition Min. Typ. Max. Unit Note

Transmittance T 6.0 6.5 % (1)

Contrast Ratio

(Center of screen)

Response

Time

(Avg)

Luminance of White
(Center of screen)

Color

Green

Chromaticity

(CIE 1931)

White

GtoG

Red

Blue

C/R

3,000 4,000 -

- 6 18 msec

Normal

f=0

YL 350 400 - cd/m

Rx

Ry 0.330

q=0

0.650

Viewing

Angle

Gx 0.310

Gy 0.600

Bx 0.150

TYP.

-0.03

TYP.

+0.03

By 0.060

Wx 0.280

Wy 0.290

※0↔255G는

2

(2)

SR-3

(5)

BM-7

RD-80S

제외

(3)

SR-3

(4)

PR650,

SR-3

Center

Point

Color Reproducibility 70 % SR-3

Color Temperature CCT 7,000 10,000 13,000 K SR-3

Viewing

Angle

Hor.

Ver.

qL

q R 75 89 -

f H 75 89 -

C/R >
10 :1

75 89 -

Degrees

(6)
EZ-

Contrast

f L 75 89 -

Brightness Uniformity

(4)

Buni - - 30 %

(9 points)

SR-3

(8)

Flicker - - 20

BM-7

RD-80S

DSHA 101-255 - - 5.0 %

(7)

Crosstalk

DSHA 20-100 - - 15.0 %

BM-5A

DSHA 0 - 19 X(관리안함) %

Gamma Value 1.9 2.2 2.5

※ 측정 조건 : LCD Assy Module 조건에서 측정함

7/38

PI 기재

불가

NOTE (1)

▶ 측정위치 : 판넬상 측정위치는 Active Area내 9개 점으로 한다.(하기의 그림 참조)

① TRANSMITTANCE 평균의 정의 (T

PANEL

-. 측정위치 중앙 Point⑤ 에서 TRANSMITTANCE (TPANEL)

-. 표준광원을 이용하여 PANEL 투과율 측정

NOTE (2) 대비비(C/R : Contrast ratio)

: 측정위치 중앙(Point ⑤)에서 White 상태(GMAX)와 Black 상태(GMIN)의 비로 정의.

판넬상에서

C/R =

판넬상에서

NOTE (3) White 휘도의 정의 (YL) :

측정위치 중앙(Point ⑤)의 white 휘도(YL) 를 측정한 값.

NOTE (4) Brightness Uniformity(Buni) :

측정 화면 : Fully White

측정화면상의 9개의 휘도를 측정, 아래와 같이 정의한다.

)

WHITE

BLACK

상태 휘도

상태 휘도

B B

max min

−

max

B

× 100

where, Bmax = Maximum brightness

Bmin = Minimum brightness

8/38

NOTE (5)

▶ 응답시간(Response time)의 정의: 화면이 어두워 질 때와 밝아질 때에 투과율이 10%와 90%

사이로 변화하는 시간의 합

- Normally Black mode일 경우

Start

Tf

Black(TFT Off)

100%
90%

10%

0%

Black(TFT Off)

Tr

White(TFT On)

Time

Gray t o Gray Res pons e Time

Gray

0 31 63 95 127 159 191 223 255

0

31

Tf (31-0) T r (31-63) Tr ( 31-95) Tr ( 31-127) Tr ( 31-159) Tr ( 31-191) Tr (31-223) Tr ( 31-255)

63

Tf (63-0) T f (63-31) Tr (63-95) T r (63-127) Tr ( 63-159) Tr ( 63-191) Tr ( 63-223) T r (63-255)

95

Tf (95-0) T f (95-31) Tf (95-63) T r (95-127) Tr ( 95-159) Tr ( 95-191) Tr (95-223) Tr ( 95-255)

127

Tf (127-0) Tf(127-31) T f (127-63) Tf(127-95) T r (127-159) Tr(127-191) Tr (127-223) Tr ( 127-255)

159

Tf (159-0) Tf(159-31) T f (159-63) Tf(159-95) Tf (159-127) Tr(159-191) Tr (159-223) Tr (159-255)

191

Tf (191-0) Tf(191-31) T f (191-63) Tf(191-95) Tf (191-127) Tf (191-159) Tr ( 191-223) Tr ( 191-255)

223

Tf (223-0) Tf(223-31) T f (223-63) Tf(223-95) Tf (223-127) Tf (223-159) Tf (223-191) Tr (223-255)

255

Tf (255-0) Tf(255-31) T f (255-63) Tf(255-95) Tf (255-127) Tf (255-159) Tf (255-191) Tf(255-223)

Tr (0-31) Tr (0-63) Tr ( 0-95) T r (0-127) Tr ( 0-159) Tr (0-191) T r (0-223) T r (0-255)

End

Toff

Ton

T*(X-Y):Response time from level of gray(X) to level of gray(Y)
Response time 정의 = Σ [T*(X-Y)] / 72

NOTE (6)
시야각(Viewing angle)의 정의 : C/R이 10이상되는 시각의 범위

9/38

NOTE (7)

−

Y

상호 혼선(Crosstalk;Cross modulation)의 정의(DSHA): 화소간의 신호간섭에 의하여 대비비가
저하되는 현상.

)( ×

=

DRatioModulationCrosstalk

SHA

normal

YY

||

abnormalnormal

(%)100

* White Box 이외의 back ground pattern은 Gray1~ Gray64 까지 4Gray 간격으로 측정
* Horizontal Crosstalk 과 Vertical Crosstalk을 모두 측정
* 측정 결과중 가장 큰값을 Crosstalk라고 정의

참고 : Normally White mode시 Box는 Black(Gmin) /Normally Black mode시 Box는 white(Gmax)

* Crosstalk 측정 Pattern 및 Point

H

3/4H

V/4

V

V/2

Y

abnormal

Y

normal

V

3/4V

H/2

7/8H

H

H/2

Y

abnormal

Horizontal Crosstalk

7/8H

Vertical Crosstalk

Y

normal

10/38

Note (8) (측정장비=BM-7, 측정거리=50cm)

화면의 번쩍 거림(Flicker)의 정의 : LCD Panel의 화면이 깜박거리는 현상.
ⓐ 계산식은 Flicker 측정표준에 준함.
ⓑ측정위치

(480) (960) (1440)

ACTIVE AREA

9

6

3

8

5

2

7

4

1

(270)

(540)

(810)

ⓒ 플리커 측정 패턴 (구동 방식은 1 by 1 Dot 반전구동임)

1 by 1 DOT 반전 Pattern (Total Gray 64 중 Gray #22 , #32 , #45)

:

측정

point

11/38

7. 전기적 특성

7.1 TFT LCD 모듈

Item Symbol Min. Typ. Max. Unit Note

Voltage of Power Supply Module V

Current of

Power

(a)Black

(b)White - 650 850 mA

Supply @

Vin = 12V

(c)N PTN - 1100 1500 mA

Vsync Frequency f

Hsync Frequency f

Main Frequency f

Rush Current I

DD

I

DD

V

H

DCLK

RUSH

10.8 12.0 13.2 V (1)

- 550 700 mA

48.0 60.0 62.5 Hz

60.0 67.5 70.0 kHz

130.0 148.5 152.5 MHz

- - 4 A (4)

NOTE (1) 디스플레이 데이터 및 타이밍 신호용 콘넥터는 연결되어 있을 것(VSS= 0V)

전압치는 입력 Connector에서의 측정치임.

(2) f

= 60㎐, f

V

= 148.5㎒, VDD= 12V, DC current

DCLK

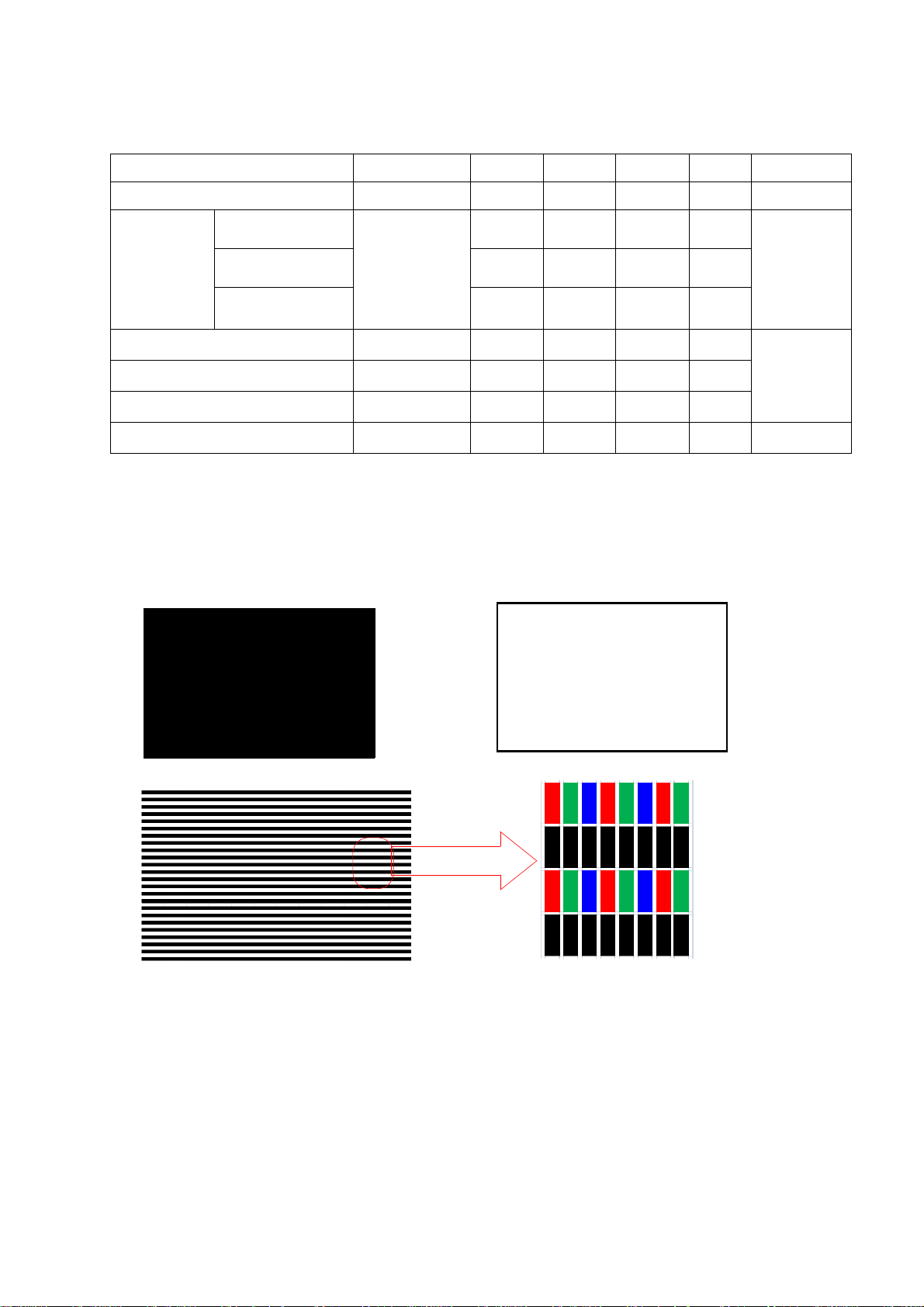

(3) 소비전력 체크 패턴

(a) Black 패턴 (b) White 패턴

(2),(3)

(Without

Inverter)

(c) N PTN

12/38

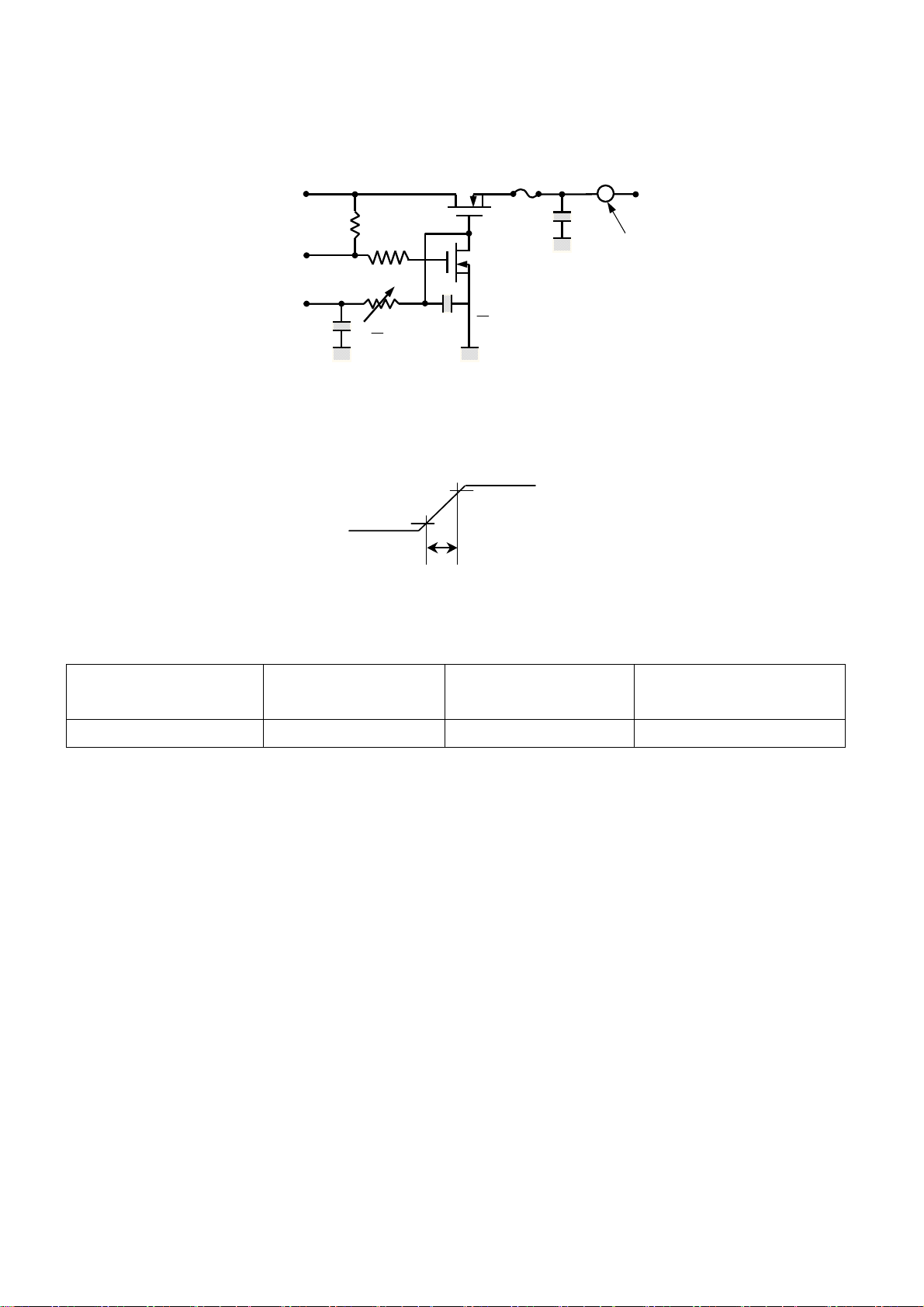

(4) 측정조건 (12V구동, rising time =470㎲)

INPUT

POWER(12V)

CONTROL

SIGNAL
(High to

Low)

12V

㏀

47

㏀

1

㏀

47

㎌

1

R

2SK1059

0.01

2SK1339

C

㎌

Note : Control Signal : High(+12V) >Low(Ground)

All Signal lines to panel except for power 5V : Ground
The rising time of supplied voltage is controlled to 470us by R and C value.

0.9 VDD

1

㎌

12V

5V

A

V

DD

Test Point

GND

0.1 VDD
Rising Time

7.1.2 Operation temperature range at specific component

Ambient Operating

Junction Operating

Part Spec

Temperature

Temperature

Timing Controller SQ60PB 0℃ ~ 70℃ 0℃ ~ 125℃

13/38

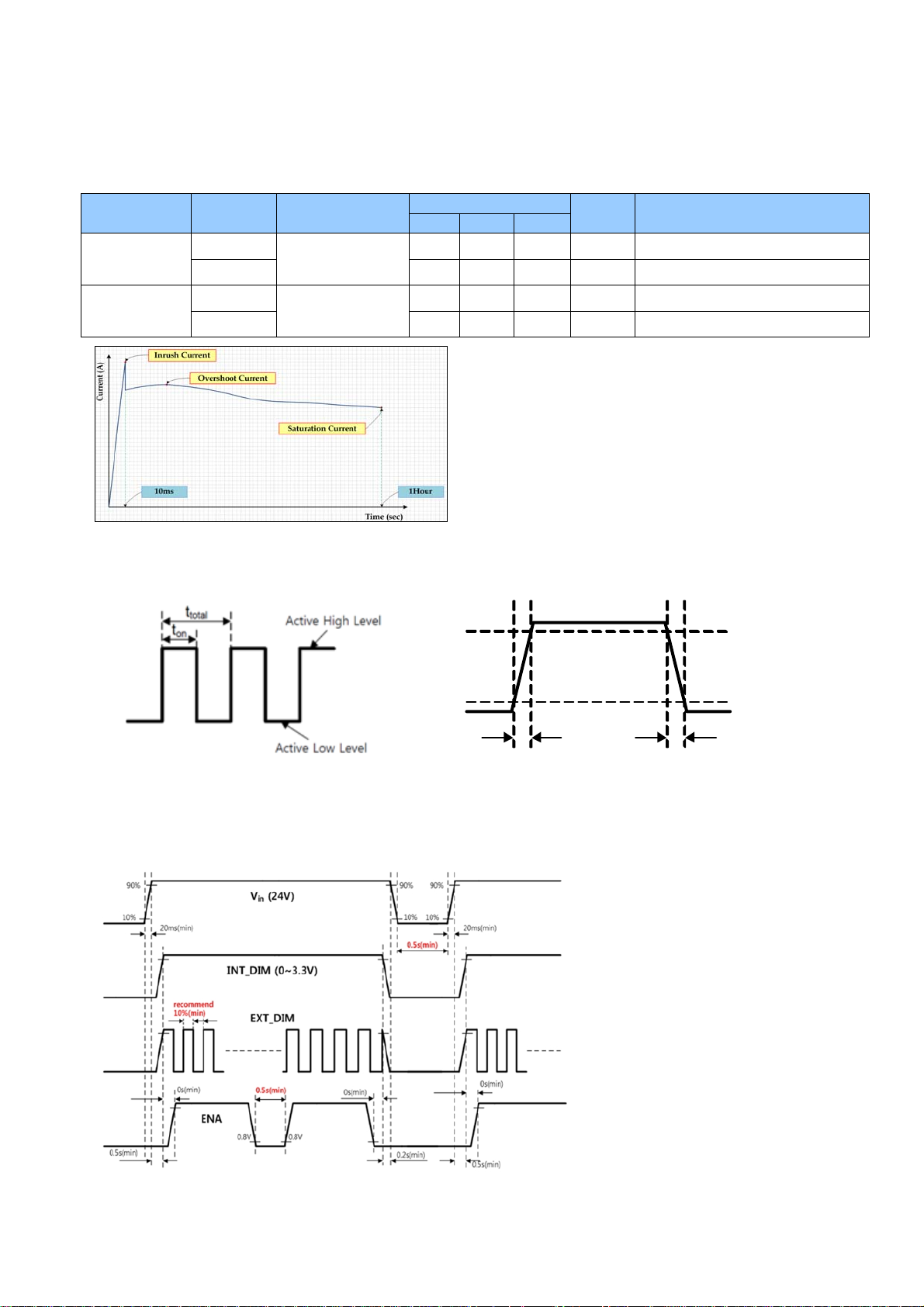

7.2 LED Converter (Ta=25℃)

7.2.1 Electrical Characteristics

ITEM SYMBOL CONDITION MIN TYP MAX UNIT NOTE

Input Voltage V

I

Inrush Current

Note(*2)(*3)

Output Current

Note(*1)

Converter

On/Off Control

INT_DIM

EXT_DIM

V

SYNC

Blinking Mode

(3D)

INRUSH,N

I

INRUSH,B

I

LED,N

I

LED,B

ENA

V

INT_DIM

D

INT_DIM

(Duty)
F

INT_DIM

V

EXT_DIM

D

EXT_DIM

(Duty)

F

EXT_DIM

T

RISING

T

FALLING

V

SYNC

D

SYNC

F

SYNC

T

RISING

T

FALLING

3D ENA

3D PWM

D

3D_PWM

F

3D_PWM

IN

VIN= 24V, Dim=Max

3D ENA = Off

VIN= 24V

3D ENA = On

VIN= 24V

Dim=Max

3D ENA = Off

VIN= 24V

3D ENA = On

Enable 3 - 5.25

Disable -0.3 - 0.4

VIN= 24V 0 - 3.3 V
VIN= 24V 1 - 100 %
VIN= 24V 140 150 160 Hz

High Level 3 - 5.25

Low Level -0.3 - 0.4

V

= 24V

IN

22 24 26 V

- - 5.1 A Normal Mode

- - 8.4 A Blinking Mode

152 160 168 mAmean

256.5 270 283.5

mAdc

Note(*5)

Normal Mode

@1string

Blinking Mode

Active High level

@1string

V

Note(*4)(*5)

Pin(#14)

V

EXT_DIM

: floating(N.C)

V

1 - 100 %

140 - 150 Hz
140 - 150 Hz

Note(*7)

Note(*8)

Note(*4)(*5)(*6)

pin(#13)

V

INT_DIM

= floating(N.C.)

- - 200 ns

- - 200 ns

High Level 2.4 - 3.6

Low Level -0.3 - 0.4

-50- %

VIN= 24V

V

INT_DIM

=Max

- 150 - Hz

- - 200 ns

V

Note(*5)(*6)

INT_DIM Only

- - 200 ns

Enable 2.4 - 3.6

Disable -0.3 - 0.4

High Level 2.4 - 3.6

Low Level -0.3 - 0.4
VIN= 24V

3D ENA = On

-56- %

- 120 - Hz

V

V

Note(*5)(*6)

14/38

Note

(*1) All data was approved after running 120 minutes.
(*2) Iinrush is measured within BLU on 10ms after leaving the BLU as it is at least 1hr or more at room temperature(25℃)
(*3) Additional Appendix for Input current

ITEM SYMBOL CONDITION

Input Current

(Normal Mode)

Input Current

(Blinking Mode)

(*4) Internal PWM mode and External PWM mode are not available at the same time. In other word,

if one of the dimming control signal was input (connected), the other dimming control signal must be floating (No Connection)

(*5) duty=ton/ttotal (*6) Signal rising/falling time

Iovershoot,N
Isaturation,N ­Iovershoot,B
Isaturation,B -

Vin=24V, Dim=Max

Vin=24V

3D PWM=

56%

SPECIFICATION

MIN TYP MAX

-

3.88 3.99

3.80 3.91

-

4.01 4.13

3.93 4.04

UNIT NOTE

A Overshoot Current After Turn-on
A Saturation current after 1hr aging
A Overshoot Current After Turn-on
A Saturation current after 1hr aging

t

(*7)(*8) External PWM Frequency should be synchronized with SET Frequency

(*7) SET Vsync Frequency is 50Hz (*8) SET Vsync Frequency is 60Hz

7.2.2 Power Sequence

90%

10%

r

t

f

15/38

7.3 LED Drive DC-DC Converter 입/출력 Pin 사양

7.3.1 Input Connector

Model No. : 22022WR-H14B2 (YEONHO) CN1

PIN NO SYMBOL REMARK
1,2,3,4,5 Vin Power Supply DC 24V

6,7,8,9,10 GND Ground

11 STATUS No Connection

12 ENA Converter On/Off Control Signal

13 INT_DIM

14 EXT_DIM

7.3.2 Sync/3D Connector

Model No. : 196047-04021-3(P-TWO) CN3

PIN NO SYMBOL REMARK

1 Vsync Burst Mode(PWM) Signal Frequency
23D_ENA

33D_PWM

4GND

7.3.3 Output Connector

Model No. : 20037WR-H07(YEONHO) CN2

PIN NO SYMBOL REMARK

1 LED+ DC/DC Output
2 LED4- LED string4 cathode

Internal Dimming Control Signal
No Connection (In case of using EXT_DIM #14)

External Dimming Control Signal
No Connection (In case of using INT_DIM #13)

3D_Mode On/Off Signal

3D_ Mode Pulse Signal

Backlight Ground

3 LED3- LED string3 cathode
4 N.C No Connection
5 LED+ DC/DC Output
6 LED2- LED string2 cathode
7 LED1- LED string1 cathode

16/38

7-5. 블럭 다이어그램(Block Diagram)

17/38

7-6. 입력단 신호 순서(Input Terminal Pin Assignment)

7-6-1. TFT LCD 모듈(Interface signal & power)

Pin Symbol Description Pin Symbol Description Pin Symbol Description

1 TCON_WP Bus release 19 Rx1CLK- 1st, 5thLVDS Clock - 37 GND Ground

2 SCL_I I2C SCL 20 Rx1CLK+ 1st, 5thLVDS Clock + 38 Rx2[D]N 2nd, 6thLVDS Signal -

3 SDA_I I2C SDA 21 GND Ground 39 Rx2[D]P 2nd, 6thLVDS Signal +

4 3D Format 0 Not Connect (2) 22 Rx1[D]N 1st, 5thLVDS Signal - 40 Rx2[E]N 2nd, 6thLVDS Signal - (1)

5 3D_SYNC_O

6 3D Format 1 Not Connect (2) 24 Rx1[E]N 1st, 5thLVDS Signal - (1) 42 N.C Not Connect

7 N.C Not Connect 25 Rx1[E]P 1st, 5thLVDS Signal + (1) 43 N.C Not Connect

8 N.C Not Connect 26 3D_EN 3D_EN signal 44 GND Ground

9 N.C Not Connect 27 N.C Not Connect 45 GND Ground

10 N.C Not Connect 28 Rx2[A]N 2nd, 6thLVDS Signal - 46 GND Ground

11 GND Ground 29 Rx2[A]P 2nd, 6thLVDS Signal + 47 N.C Not Connect

12 Rx1[A]N 1st, 5thLVDS Signal - 30 Rx2[B]N 2nd, 6thLVDS Signal - 48 12V DC power supply

13 Rx1[A]P 1st, 5thLVDS Signal + 31 Rx2[B]P 2nd, 6thLVDS Signal + 49 12V DC power supply

14 Rx1[B]N 1st, 5thLVDS Signal - 32 Rx2[C]N 2nd, 6thLVDS Signal - 50 12V DC power supply

15 Rx1[B]P 1st, 5thLVDS Signal + 33 Rx2[C]P 2nd, 6thLVDS Signal + 51 12V DC power supply

16 Rx1[C]N 1st, 5thLVDS Signal - 34 GND Ground

17 Rx1[C]P 1st, 5thLVDS Signal + 35 Rx2CLK- 2nd, 6thLVDS Clock -

18 GND Ground 36 Rx2CLK+ 2nd, 6thLVDS Clock +

ShutterGlass sync

output signal

23 Rx1[D]P 1st, 5thLVDS Signal + 41 Rx2[E]P 2nd, 6thLVDS Signal + (1)

<51PIN>

Note(1) :

- Input Mode 8Bit Setting & 8bit input 시, ==> E_Chanel : Floating

- Input Mode 10bit Setting & 8bit input 시, ==> E_Chanel : Keep Level '0'
PIN No.24 / Pin No.40 : Pull Up
PIN No.25 / Pin No.41 : Pull Down

* Level of LVDS signals are base on LVDS CHARACTERISTICS(7-12)

NOTE(2) : 3D input format selection

- FORMATI[1:0] : 2’b0x = Line interleave , 2’b10 = side/side , 2’b11 = top/bottom

18/38

NOTE(2) Parameter Symbol

Interface

Input High Voltage FORMAT[1] 2.0 - 3.6 V

Input Low Voltage FORMAT[0] -0.3 - 0.8 V

7-7. 입력신호와 표시색상과의 관계

Value

Min Typ Max

Unit Note

COLOR DISPLAY

BLACK 0 0 0 0 0 0 0 0 0 0 0000000000 0000000000 -

BLUE 0000000000 0000000000 1111111111 -

GREEN 0 0 0 0 0 0 0 0 0 0 1111111111 0000000000 -

BASIC

COLOR

GRAY

SCALE OF

RED

GRAY

SCALE OF

GREEN

GRAY

SCALE OF

BLUE

CYAN 0000000000 1111111111 1111111111 -

MAGENTA 1 1 1 1 1 1 1 1 1 1 0000000000 1111111111 -

YELLOW 1 1 1 1 1 1 1 1 1 1 1111111111 0000000000 -

WHITE 1 1 1 1 1 1 1 1 1 1 1111111111 1111111111 -

BLACK 0 0 0 0 0 0 0 0 0 0 0000000000 0000000000 R0

DARK

LIGHT

BLACK 0 0 0 0 0 0 0 0 0 0 0000000000 0000000000 G0

DARK

LIGHT

GREEN 0 0 0 0 0 0 0 0 0 0 1111111111 0000000000 G1023

BLACK 0 0 0 0 0 0 0 0 0 0 0000000000 0000000000 B0

DARK

LIGHT

BLUE 0000000000 0000000000 1111111111 B1023

DATA SIGNAL

RED GREEN BLUE

R0 R1 R2 R3 R4 R5 R6 R7 R8 R9 G0 G1 G2 G3 G4 G5 G6 G7 G8 G9 B0 B1 B2 B3 B4 B5 B6 B7 B8 B9

RED 1111111111 0000000000 0000000000 -

1000000000 0000000000 0000000000 R1

↑

↓

RED 1111111111 0000000000 0000000000 R1023

↑

↓

↑

↓

0100000000 0000000000 0000000000 R2

:::::::::: :::::::::: ::::::::::

:::::::::: :::::::::: ::::::::::

1011111111 0000000000 0000000000 R1021

0111111111 0000000000 0000000000 R1022

0000000000 1000000000 0000000000 G1

0000000000 0100000000 0000000000 G2

:::::::::: :::::::::: ::::::::::

:::::::::: :::::::::: ::::::::::

0000000000 1011111111 0000000000 G1021

0000000000 0111111111 0000000000 G1022

0000000000 0000000000 1000000000 B1

0000000000 0000000000 0100000000 B2

:::::::::: :::::::::: ::::::::::

:::::::::: :::::::::: ::::::::::

0000000000 0000000000 1011111111 B1021

0000000000 0000000000 0111111111 B1022

GRAY

SCALE

LEVEL

R3~

R1020

G3~

G1020

B3~

B1020

NOTE
(1) Gray 정의 :

Rn : 빨강색 Gray, Gn : 녹색 Gray, Bn : 파란색 Gray (n=Gray level)

(2) 입력신호 : 0=Low level voltage, 1=High level voltage

19/38

7-8. Time parameter(DE Mode)

SIGNAL ITEM SYMBOL MIN. TYP. MAX. UNIT NOTE

Clock

Hsync Fh 60 67.5 70 KHz

Frequency

Cycle

1/TC 130 148.5 152.5 MHz

Vsync Fv 48 60 62.5 Hz

Vertical Active

Disply Term

Horizontal

Active

Display Term

Display

Period

Vertical

Total

Display

Period

Horizontal

Total

TVD - 1080 - lines

TVB 1110 1125 1400 lines

THD - 1920 - clocks

TH 2092 2200 2348 clocks

→ 본 제품은 H-sync와 V-sync신호도 필히 입력되어야 함
→ 위 조건을 벗어날 때에는 BIST 동작함 (Pattern : Black)

Parameter Symbol

Min Typ Max

Input High

(High) 2.5 - 3.3 V

V

IH

(Low) 0 - 0.5 V

V

IL

CMOS

Interface

Threshold

Voltage
Input Low
Threshold

Voltage

Value

Unit Note

20/38

7-9. 인터페이스 신호의 타이밍 다이어그램( DE Only Mode)

T

V

T

VD

DE

T

T

HD

DE

D

CLK

T

VB

H

T

C

DATA

SIGNALS

D

CLK

DISPLAY

DATA

DE

Odd Data

Even Data

T

C

T

CH

T

DS

T

ES

T

CL

0.5 V

CC

T

DH

0.5 V

CC

0.5 V

CC

21/38

7-10. LVDS Interface

- LVDS Receiver : Tcon내장형

- JEDIA 10bit 규격 채용

差動信號

TxOUT/RxIN0

TxOUT/RxIN1

LVDS pin JEIDA -DATA
TxIN/RxOUT0 R4
TxIN/RxOUT1 R5
TxIN/RxOUT2 R6
TxIN/RxOUT3 R7
TxIN/RxOUT4 R8
TxIN/RxOUT6 R9
TxIN/RxOUT7 G4
TxIN/RxOUT8 G5
TxIN/RxOUT9 G6

TxIN/RxOUT12 G7
TxIN/RxOUT13 G8
TxIN/RxOUT14 G9
TxIN/RxOUT15 B4
TxIN/RxOUT18 B5
TxIN/RxOUT19 B6

TxOUT/RxIN2

TxOUT/RxIN3

TxOUT/RxIN4

TxIN/RxOUT20 B7
TxIN/RxOUT21 B8
TxIN/RxOUT22 B9
TxIN/RxOUT24 HSYNC
TxIN/RxOUT25 VSYNC
TxIN/RxOUT26 DEN
TxIN/RxOUT27 R2

TxIN/RxOUT5 R3

TxIN/RxOUT10 G2
TxIN/RxOUT11 G3
TxIN/RxOUT16 B2
TxIN/RxOUT17 B3
TxIN/RxOUT23 RESERVED

TxIN/RxOUT28 R0
TxIN/RxOUT29 R1

TxIN/RxOUT30 G0
TxIN/RxOUT31 G1

TxIN/RxOUT32 B0
TxIN/RxOUT33 B1

TxIN/RxOUT34 RESERVED

22/38

7-11. 전원 온/오프 순서(Power ON/OFF Sequence)

: Latch-up이나 LCD 모듈의 DC operation을 막기위해 전원 온/오프 순서는 아래와 같아야 함.

T

Power Supply V

0.1V

Vss

DD

DD

1

0.9V

0.9V

T

2

DD

DD

0.1V

D

D

T

T

3

Interface Signal

(Digital data)

Vss

Power ON

VALID

Power OFF

4

T

5

0.5Vcc 0.5Vcc

T

6

Power Supply

For B/L unit

1<T1≤10msec

1<T2≤50msec

0<T3≤50msec

1sec≤T4

≤

1,000msec

100 msec≤T6 (Recommend Value)

NOTE

(1) 모듈에 신호를 인가하는 외부장치의 전원은 V
(2) LCD 동작 범위내에서 램프의 전압을 인가 할 것. LCD가 동작되기 전에 램프를 켜거나
램프를 끄기전에 LCD를 끌 때, 화면에 NOISE가 발생함..
(3) V

가 인가된 후 인터페이스 신호가 들어가지 않는 상태(Interface Signal High

DD

Impedence)로 장시간 두지 말 것.

(4) Power Off후 재 Power On하기 전에 제품이 완전히 방전후 측정.

T5

와 같아야 한다.

DD

23/38

7-12. LVDS CHARACTERISTICS (SQ60P 기준)

-. DC Specification.

-. AC Specification.

24/38

25/38

7-13. SPREAD SPECTRUM SPEC

- Modulation frequency : max 300 kHz

- Modulation rate : max +/- 1.5%

7-14. 3D 구동 GUIDE

(1) 3D INPUT SOURCE 정의

a. LTA550HQ20-C모델의 3D 구동을 위해서는 60Hz Frame sequential 방식의

3D 구동 Source가 인가되어야 함.

b. 타 Format의 3D 구동Source 지원 안됨.

(2) INPUT PIN 정의

PIN Number PIN 명 정의

26 3D_EN

53D_SYNC_I

3D_Format 0

4,6

3D_Format 1

3D_EN 신호 High(3.3V)시, 3D 동작함.

Normally GND.

SET에서 화면과 Shutter Glass간의 3D_SYNC를 맞추기 위한 입력.

Sequence 하기 참조.

3D input format selection
FORMAT I[1:0] : 2'b0x = Line interleave , 2'b10 = side/side

(3) 3D Signal Sequence는 하기와 같이 입력되어야함.

26/38

8. 신뢰성 평가 조건

시험
항목

HTOL 50 ℃ 0/8 0/4 0/4 0/4

HTOL 2 60 ℃ 0/4 0/4 0/4 0/4

LTOL -5 ℃ 0/4 0/4 0/4 0/4

LTOL 2 -10℃ 각 5hr 이상 방치후 상온상습 1hr 이상 on 0/4 0/4 0/4 0/4

THB 50 ℃ / 80 %RH 0/4 0/4 0/4 0/4
HTS 70 ℃ 0/4 0/4 0/4 0/4
LTS -25 ℃ 0/4 0/4 0/4 0/4

WHTS 60 ℃ / 75 %RH 0/4 0/4 0/4 0/4

TS -20℃,30분 ~ 60℃,30분, 100cycle 0/4 0/4 0/4 0/4

ALTITUDE

(감압)

ESD

진동 10~300Hz/1.5G/10minSR,XYZ,30min/axis 0/3 0/3 0/3 0/3

.보관/동작복합:-10℃~50℃, 54hrs
17,000ft(5,000m)/동작.40,000ft(12,000m)/비동작)
.구동: 23,000ft 25℃ 10hrs

.구동 접촉:±10 kV, 210 Point, 1회/Point
.구동 비접촉:±20 kV ,210 Point,1회/Point
Inverter input pin:±15kV,150㎊/330, 3회/Pin

Class C 평가조건

1,2 등급 3,4 등급

ES CS ES CS

0/2 0/2 0/2 0/2

0/3 0/3 0/3 0/3

판정 시료수

±XYZ축각각1회

충격

Pallet평가 별도표준참조(DG00477 LCD 포장재 평가 일반표준) 1 1 1 1

단기잔상 50~60 ℃ Mosaic pattern(9*10) 12hrs fix 0/8 0/4 0/4 0/4

고온잔상

소음

분진

TSS

HALT -30~100℃ 15Grms 0/2 0/2 0/2 0/2

수명 평가 25 ~ 50 ℃ Time to Fail(Optional) 0/2 0/2 0/2 0/2

Twist 평가

EOS 평가 본문표 참조 0/2 0/2 0/2 0/2

DC 평가

Ball Drop

평가

(optional)

40" 이하 50G , 11msec (±XYZ)
46" 40G , 11msec (±XY , ±Z:30G)
52" 이상 30G , 11msec (±XYZ)

50~60 ℃ Mosaic pattern(9*10)

TV : 336hrs DID : 504hrs

전자기음 : 밴드별 소음값 만족할 것(Max 23dB)
열팽창 수축음 : Max 50dB (36dB 이상 5회 이하)
상온,상습 5초분사 5분낙하 5hr

10분 간격 전원 On/Off, DID는 Portrait 진행

-20℃~65℃ , TV:440cyc, 52SNB 204cyc
DID:110cyc, 52SNB 51cyc

46"이상 10도 0.7s/회 1000회
40" 20도 0.85s/회 250회
32" 20도 0.7s/회 250회
26" 20도 0.6s/회 250회

+DC: 30V 2hr 상온 상습
+DC -20V 10hr 상온상습

액정량, CS타켓치에서 ±2%로 액정량 Split별 3매

20cm 높이, 24p/panel타격

HTS(70℃) 방치, 168hr 단위로 500hr까지 평가

0/3 0/3 0/3 0/3

0/4 0/4 0/4 0/4

0/2 0/2 0/2 0/2

0/2 0/2 0/2 0/2

0/4 0/4 0/4 0/4

0/4 0/4 0/4 0/4

0/2 0/2 0/2 0/2

0/15 0/15 0/15 0/15

27/38

수은뭉침평가

(optional)
Smear 평가
(optional)

Power on/off

평가

ASG 저온마진

평가

ASG 고온마진

평가

-5℃/60℃, 1,000회, On:3s이상/OFF:2s이상 0/4 0/4 0/4 0/4

Max. 주파수, 0℃~-50℃ 노이즈 발생온도확인 Sampling Plan 참조

-5℃ 관전류 min. 500hr 구동

초기치 후기치 X-Ray 촬영 후 비교

Tip:10mm, 6kgf, Hold:2s, 10회 0/3 0/3 0/3 0/3

Min. 주파수, 60℃ 고온구동, 96hr Sampling Plan 참조

0/4 0/4 0/4 0/4

※ 3,4 등급의 경우 시험항목 선정은PDR/BRN 시 계획된 plan 에 의거, 변경 부분 관련된

평가 항목을 선택하여 test 할수 있으며 시료 수는 상기 부속서를 따른다.

※ DVR 평가에 따른 개선검증이 완료된 후에도(E/S 평가) 등급에 상관

없이 C/S 제품에 대해, 추가 검증 필요 항목을 선택하여 실시 토록 한다.
단, 평가 시간은 등급에 따라 96~336시간으로 판정할 수 있다.

※ Pallet 평가 조건 및 기준은 LCD 포장재 평가 일반 표준(DG00477)을 참조 하여

진행한다.

※ 모든 평가의 Sampling은 본문 마지막에 있는 Sampling Plan을 참조하여 test 진행한다.

28/38

9. PACKING

9.1 Carton
(1) Packing Form

Corrugated fiberboard box and EPS cushion as shock absorber

(2) Packing 방법

Packing Box

(22 modules/box)

Pallet Plastic

9.2. Packing Specification

Item Specification Remark

-13.6kg/LCD

- 32 kg / Packing Set

- Packing Material: Paper

Module(
+Packing SET(32kg) + Desiccant(0.08x23=1.76kg)

LCD PAcking

Desiccant(drier) 8ea x 22 = 1.76 kg 10g/EA, Cobalt-dichloride-free

Pallet 1 Pallet Weight: 9.3kg

Packing Direction -

Total Pallet Size 1133 * 1452 * 768 Length x Width x Height

Total Pallet Weight 374.26 Kg

9.3. Packing

상태 보관 기준

22x13.6 + 32

= 331.2 kg

제품 무게

*22) + Pallet(9.3kg)

9.4. Packing

상태 장기 보관 기준

29/38

10. MARKING & OTHERS

A nameplate bearing followed by is affixed to a shipped product at the

specified location on each product.

(1) Parts number : LTA550HQ20-C01
(2) Revision : One letter
(3) Control : One letter
(4) Lot number : 8 O 8 A 123 01 A

12345 67

①

8:Line

②

O:Device

③

7:Year

④

A:Month

⑤

123 : Lot No.

⑥

01 : Glass No.

⑦

A : Cell No.

(5) Nameplate Indication

LTA550HQ2
0

(6) Bar code marking for Customer &

LTA550HQ2

C01

0

22

C01

Packing box attach

30/38

11. General Precautions

11.1 Handling
(a) When the module is assembled, It should be attached to the system firmly

using every mounting holes. Be careful not to twist and bend the modules.

(b) Refrain from strong mechanical shock and / or any force to the module. In

addition to damage, this may cause improper operation or damage to the module
and LED back-light.

(c) Note that polarizers are very fragile and could be easily damaged. Do not press

or scratch the surface harder than a HB pencil lead.

(d) Wipe off water droplets or oil immediately. If you leave the droplets fora

long time, Staining and discoloration may occur.

(e) If the surface of the polarizer is dirty, clean it using some absorbent cotton or soft cloth.

(f) The desirable cleaners are water, IPA(Isopropyl Alcohol) or Hexane.
Do not use Ketone type materials(ex. Acetone), Ethyl alcohol, Toluene, Ethyl
acid or Methyl chloride. It might permanent damage to the polarizer due to
chemical reaction.

(g) If the liquid crystal material leaks from the panel, it should be kept away

from the eyes or mouth . In case of contact with hands, legs or clothes, it must

be washed away thoroughly with soap.
(h) Protect the module from static , it may cause damage to the CMOS Gate ArrayIC.
(i) Use finger-stalls with soft gloves in order to keep display clean during the

incoming inspection and assembly process.
(j) Do not disassemble the module.
(k) Do not pull or fold the lamp wire.
(l) Do not adjust the variable resistor which is located on the module.
(m) Protection film for polarizer on the module shall be slowly peeled off just before

use so that the electrostatic charge can be minimized.
(n) Pins of I/F connector shall not be touched directly with bare hands.

31/38

11.2 Storage

ITEM Unit Min. Max.

Storage Temperature (℃) 5 40

Storage Humidity (%rH) 35 75

Storage life 12 months

-The storage room should provide good ventilation and temperature control.

-Products should not be placed on the floor, but on the Pallet away from
a wall.

-Prevent products from direct sunlight, moisture nor water; Be cautious of

Storage Condition

a build up of condensation.

-Avoid other hazardous environment while storing goods.

-If products delivered or kept in conditions of over the storage period of 3
months, the recommended temperature or humidity range,
we recommend you leave them at a temperature of 20℃ and a humidity
of 50% for 24 hours.

11.3 Operation
(a) Do not connect,disconnect the module in the "Power On" condition.
(b) Power supply should always be turned on/off by the item 6.3

"Power on/off sequence"

(c) Module has high frequency circuits. Sufficient suppression to the

electromagnetic interference shall be done by system manufacturers. Grounding
and shielding methods may be important to minimize the interference.

(d) The cable between the back-light connector and its inverter power supply shall

be a minimized length and be connected directly . The longer cable between
the back-light and the inverter may cause lower luminance of lamp(LED) and
may require higher startup voltage(Vs).

11.4 Others
(a) Ultra-violet ray filter is necessary for outdoor operation.
(b) Avoid condensation of water. It may result in improper operation or disconnection

of electrode.

(c) Do not exceed the absolute maximum rating value. ( the supply voltage variation,

input voltage variation, variation in part contents and environmental temperature,
and so on) Otherwise the module may be damaged.

(d) If the module displays the same pattern continuously for a long period of time,it

can be the situation when the image "Sticks" to the screen.

(e) This module has its circuitry PCB's on the rear side and should be handled

carefully in order not to be stressed.

32/38

12.환경유해물질관리기준

12.1 금지물질
아래에제시하는물질에대해서는부품및디바이스등에함유되는일이있어서는안된다.

표 12.1 법률에 의해 사용이 금지되어 있는 물질

물질명

Cadmium and cadmium 화합물

PBB(plybromobiphenyl)군, PBDE (polybrominated biphenyl ethers)군

*1

*2

Polychlorinated biphenyl (PCB) 류

Polychlorinated naphthalene 류

Organic tin 화합물 (Tributhyl tin category/Triphenyl tin category)

Asbestos

Azo화합물 (용해 후 표 8.3에 나와 있는 Amine을 생성하는 화합물. 이 화합물은 인체와

지속적으로 접촉하며 생산되는 제품의 부품으로는 사용 금지되어 있다.)

*1: 포장재료에 대해서는 수은, 카드뮴, 6가 크롬, 납의 중금속 불순물 허용농도가 합계 100ppm

미만이 되도록 한다.

*2: 직접 물질을 금지하는 법은 없으나, 독일의 다이옥신 규제를 따르기 위해 금지 물질로

분류된다.
카드뮴의 경우, 아래에 제시하는 부위에 대한 사용에 대해서는 현재 금지되어 있지 않으나, 향후
규제될 것이므로 적극적으로 전폐를 목표로 한다.

표12.2 규제할 카드뮴 및 기타 화합물의 용도와 전폐 목표

용도 전폐 목표

(a) DC 모터, 스위치, 릴레이, 브레이커 등 신뢰성을 요구하는

모든기기의전기접점

(b) 형광표시장치에 함유되는 형광체

2003년 3월말

(c) Ni-Cd 전지 (신규로 출시하는 것, 다망 이미 발매 중인

Ni-Cd 전지는 2007년 3월을 전폐목표로 한다.

(d) 유리 및 유리도료의 안료, 염료 2004년 3월말

33/38

아조화합물 중에서 분해에 의해 표16.3에 제시하는 아민이 발생할 용도의 사용을 금지한다.

표12.3 아조화합물의 분해에 의해 발생해서는 안되는 아민 일람

CAS No 아민
92-67-1 4-amonodiphenyl
92-87-5 Benzidine
95-69-2 4-chloro-o-toluidine
91-59-8 2-naphthylamine
97-56-3 o-aminoazotoluene

99-55-8 2-amino-4-nitrotoluene
106-47-8 p-chloroaniline
615-05-4 2,4-diaminoanisole
101-77-9 4,4'-diaminodiphenylmethane

91-94-1 3,3'-dichlorobenzidine
119-90-4 3,3'-dimethoxybenzidine
119-93-7 3,3'-dimethylbenzidine
838-88-0 3,3'dimethyl-4,4'-diaminodiphenylmethane
120-71-8 p-cresidine
101-14-4 4,4'-methylene-bis-(2-chloro aniline)
101-80-4 4,4'-oxideaniline
139-65-1 4,4'-thiodianiline

95-53-4 o-toluidine

95-80-7 2,4-tolluylenediamine

137-7-7 2,4,5-trimenthylaniline

90-04-0 o-anisidine

12.2 완전폐기 물질
다음의 물질은 표 12.4에 표기된 용도를 제외하고 어느 부품이나 장치에 함유되어서는 안 된다.

표 12.4 완전폐기물질

물질명

납및납화합물

수은및수은화합물

6가 크롬 화합물

PVC및PVC혼합물

PBB, PBDE 이외의 유기브롬화합물

염소화 파라핀류 (염소계 난연제/가소제)

34/38

아래의 경우에 대해서는 현상황에서 대체기술이 미확립 상태이고, 부품의 기능 및 신뢰성을
확보하는데 있어서 해당부품의 계속사용이 부득이하다고 판단하여 표12.5의 완전폐기 기일까지
완전 폐기하는 것으로 한다.
다만, 대체재료의 기술확립이 가능해진 경우는 기한을 기다리지 않고 사용금지로 한다.
또한 대체기술이 없어 법규제의 규정에 의해 제외 및 예외가 인정된 경우는 기한을 재조정한다.

표 12.5 완전폐기물질에 대한 주요 용도 및 완전폐기 목표

물질명 용도 전폐목표

사용금지 : 아래 (a),(b),(c),(d),(e),(f),(g),(h),(i),(j),(k),(l),(m) 및 (n) 이외의
용도. 예컨데 포장재, 프린트배선판 등에 대한 안료 용도
(a) 액세서리를 포함한 제품의 외장부 (인체에 쉽게 접촉되는 부위)에의

사용 (플라스틱에 사용되는 안정제, 안료 등)

(b) 선재피복에 사용하는 안정제, 안료 등

2003년 3월

말

(c)액세서리를포함한제품의외장부에사용하는각종합금및그도장면
(d) 신규로 출시하는 소형 씰납전지
(e) 부품의 외부전극·리드단자 등의 납땜처리

(전기부품/반도체 디바이스/히트싱크 등)

납/

그 화합물

(f) 부품·디바이스의 내부접속용 납땜, 고융점 납땜

(Pb 85wt% 미만의 주석/납땜)
(g) 브라운관 이외의 광학유리에 함유된 납
(h)납을함유하는각종합금
(i) 도료, 잉크, 저항기의 저항체
(j) 불순물로서 납을 함유하는 각종 합금

2004년 3월

말

다만, 아래 합금은 첨가물로서의 납의 함유가 허용된다.

합금 종류 납 함유 허용농도

강재 0.3wt% 미만

알루미늄합금 0.4wt% 미만

동합금 4wt% 미만
(k) 2003년 3월말 이전에 출시한 소형 씰납전지

12.3 플라스틱 중의 카드뮴 허용 농도
선재피복등의플라스틱에카드뮴및그화합물을일절참가해서는안된다.
측정기의 검출한계, 오차, 자연계에 존재하는 불순물의 혼입을 고려하여 5ppm 미만으로 한다.
이 때의 전처리방법, 측정방법에 대해서는 BS EN 1122 「Plastics - Determination of
cadmium - Wet decomposition method에 준한다.
측정은 유도결합 플라즈마 발광 분광 분석법(ICP-AES)을 표준으로 한다.

35/38

수은 /

그 화합물

6가 크롬

화합물

폴리염화

비닐 /

그 혼합물

PBB/PBDE
이외의 유기
취소화합물

(l) 부품·디바이스의 내부접속용 고융점납땜

(Pb 85wt% 이상 함유하는 주석/납땜)

예외

(m) 세라믹 압전소자에 함유된 납화합물
(n) 브라운관, 전자부품, 형광판에 사용되는 유리
사용금지 : 아래 (a),(b),(c) 및 (d) 이외의 용도. 예컨데 포장재, 수은전지, 시간계 등
(a)소형형광등:1개당수은함유량이5mg이상인것.
(b) 산화은전지, 알칼리·망간 버튼전지, 공기전지
(c) 소형형광등 : 1개당 수은함유량이 5mg 미만인 것.

2004년 3월말

예외

(d) 소형형광등, 직관형광등 이외의 램프
사용금지 : 아래 이외의 용도
도금, 안료 등의 성분으로 함유되는 것 2004년 3월말
폴리염화비닐을 가지는 모든 부품·디바이스
주요 용도로서 기내배선용 비닐전선, 전원코드, 외부접속코드, 기타 코드
류를 가지는 유니트 등.

2004년 3월말
다만, 안전규격의 규제를 받는 것에 대해서는 소니측이 확인한 후에 계속
하여 사용하는 경우가 있다.
프린트배선판, 외광 등 대형부품.

2003년 3월말
(안전성이 확인된 대체 난연제를 적용할 수 없는 경우, 사용을 인정한다)

상기 이외의 부위
(안전성이 확인된 대체 난연제를 적용할 수 없는 경우, 사용을 인정한다)

2004년 3월말

12.4 방출을 규제하는 물질

표12.6 방출을 규제하는 물질

물질명 방출 농도 주요 용도

대기 중 농도 10㎥ 이상의 기밀시험실에서

포름알데히드

0.1ppm 이하

12.5 부품, 디바이스 제조시에 사용해서는 안되는 물질

표12.7 부품, 디바이스 제조시에 사용해서는 안되는 물질

물질명

[오존층을 파괴하는 물질]
CFC(chlorofluorocarbon),HCFC(hydrochlorofluorocarbon),methyl bromide,
1,1,1-trichloroethane, carbon tetrachloride
[Chlorine 유기 용매]
1,1,2-trichloroethane, 1,2-dichloroethane, 1,1-dichloroethlene,
1,2-dichloroethylene,methylene chloride,
chloroform, trichloroethylene, tetrachloroethylene

모든 목제재료 및
목제품

36/38
