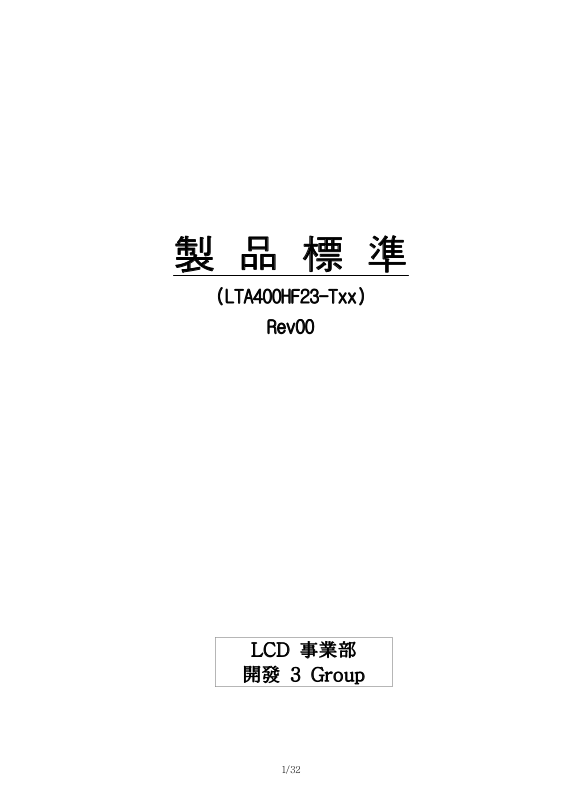

Page 1

製品標準

(LTA400HF23-Txx)

Rev00

LCD 事業部

開發 3 Group

1/32

Page 2

항번 개정전

REV00

최초제정

(From)

개정후

(To)

2/32

Page 3

1. 목적 ...................................4

2. 적용 범위 ...................................4

3. 일반 개요 ...................................4

3-1 개요 ...................................4

3-2 특징 ...................................4

3-3 응용 분야 ...................................4

3-4 일반 사양 ...................................4

4. 기구 사양 ...................................5

5. 절대 최대 정격 ...................................5

5-1 환경 사양 절대 정격 ...................................5

5-2 전기적 사양 절대 정격 ...................................6

5-2-1 TFT LCD MODULE 절대 정격 ...................................6

5-2-2 BACK-LIGHT UNIT 절대 정격 ...................................6

5-2-3 LED UNIT Absolute Maximum Rating ...................................6

6. 광학 특성 ...................................7

6-1 측정 환경 ...................................7

6-2 측정 장비 ...................................7

6-3 구동 조건 ...................................7

6-4 광학 특성 ...................................8~12

7. 전기적 특성 ...................................13

7-1 TFT LCD 모듈 ...................................13

7-1-1 Operation temperature range at specific component ...................................14

8. Block Diagram ...................................15

8-1 TFT LCD Module ...................................15

8-2 Back Light unit ...................................16

9. Input Terminal Pin Assignment ....................................17

9-1 TFT MODULE ( Interface & Power ) ...................................17~18

9-2 입력 신호와 표시 색상과의 관계 ...................................19

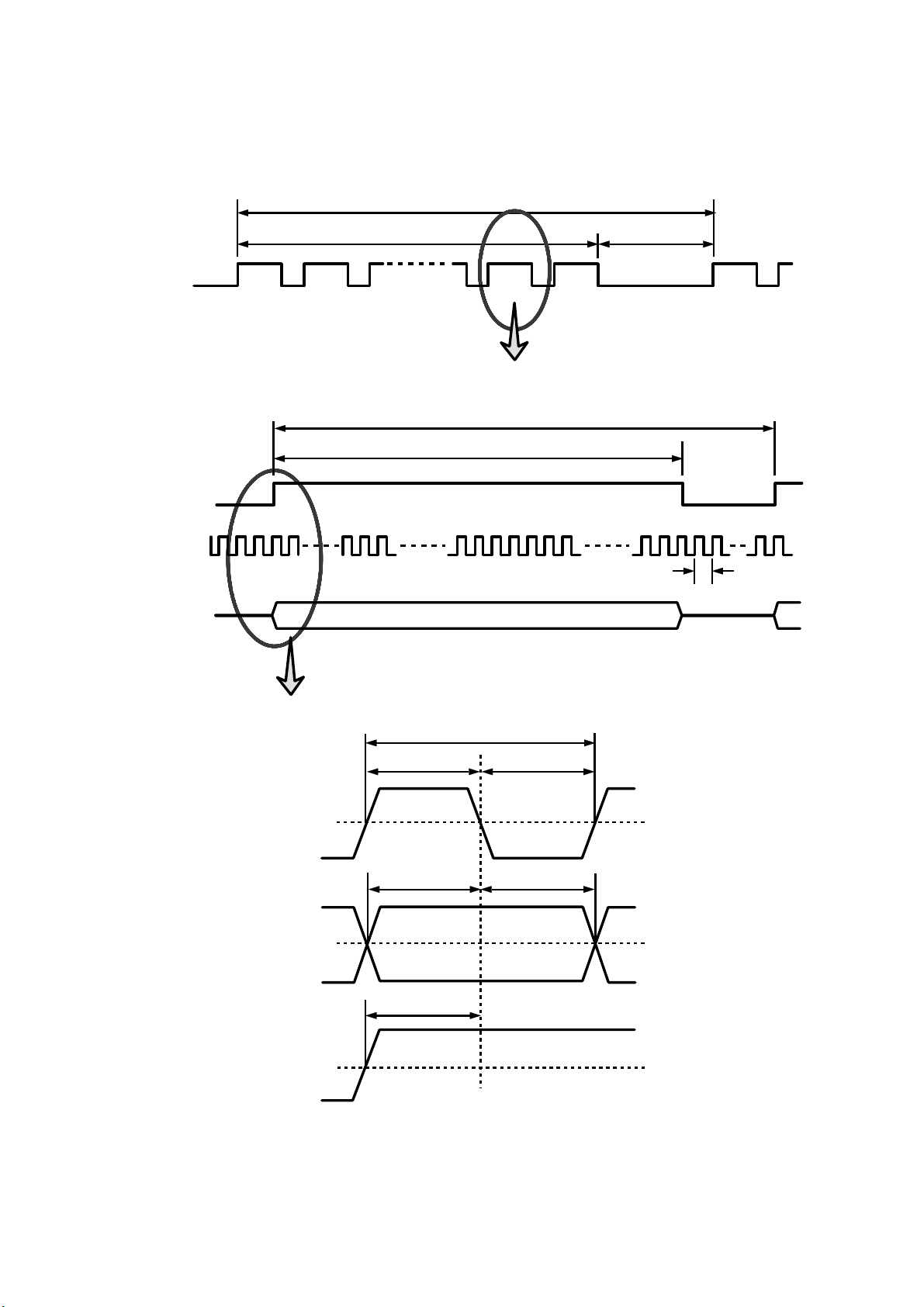

10. Interface Timing ...................................20

10-1 Time Parameter ...................................20

10-2 Interface Signal 의 Timing Diagram ...................................21

10-3 LVDS Interface ...................................22

10-4 전원 ON/OFF 순서 ...................................23

11. PACKING ...................................24

11-1 Carton ...................................24

11-2 Packing Specification ...................................24

12. Marking & Others ...................................25~26

13. General Precautions ...................................26~28

14. 환경 유해 물질 관리 기준 ...................................29~32

3/32

Page 4

목적

제품 정보를 정의하고 개발제품 Target을 설정하며, 이를 부서간에 공유하기 위함.

2. 적용범위 TFT LCD LTA400HF23-Txx

3. 일반개요

3.1 개요 LTA400HF23-Txx은 비정질 실리콘(Amorphous Silicon) 박막 트랜지스터(TFT; Thin Film Transistor)를 스위칭 소자로 사용한 컬러 능동 행렬(Color active matrix) 방식의 TFT 액정 표시 소자(LCD;Liquid Crystal Display) Module이다. Module은 Panel, 구동 회로부와 Backlight부로 구 성되며, Interface 방법은 Digital 영상정보를 직렬로 고속 전송하는 방식의 일종인 LVDS방식을 채 용하였다. 본 제품은 1,920 * 1,080(16:9) 화소를 포함하고, 1.07 Billion의 색상을 지원한다. 그리고 독자 기술인 SPVA Mode 기술을 적용하여 시야각은 상하좌우 89°이상을 제공하는 광시야각 제품이며, 고속 응답 속도를 지원하는 120Hz 지원 제품이다.

3.2 특징 ① High Contrast Ratio & High Color Saturation ② 고속 응답 특성(120Hz 지원) ③ Wide UXGA (1,920 x 1,080 화소)급 Full HD 지원 (16:9) ④ SPVA(Super Patterned Vertical Align) Mode 광시야각(±178°) ⑤ wLED B/L Unit 설계 적용 ⑥ Sync Format : DE(Data Enable) Only Mode 지원, H/V-sync Mode 지원 불가 ⑦ 4Ch LVDS 인터페이스

3.3 응용분야 ① Public Display ② Home-alone Multimedia TFT-LCD TV ③ High Definition TV Ready (HD TV Ready) ④ AV 제품의 화상 표시 단말기

3.4 일반사양

항목 사양 단위 비고

유효표시면적

구동소자

표현가능색 수 1.07 Billion (10bit Dithering) color

화소수

화소배열

화소크기 0.46125 (H) × 0.15375 (V) ㎜

표시모드

표면처리 반사율 1%, Hard Coating 3H Anti-Glare

885.6(H) X 498.15

(V)

㎜ 대각선 40.0"

a-Si TFT Active matrix

1,920 × 1,080 pixel 16 : 9

RGB Vertical Stripe

Normally Black

4/32

Page 5

4. 기구사양

Item Min. Typ. Max. Note

Horizontal

Module

size

(H)

Vertical(V) 535.3 536.3 537.3 mm

Depth(D) 19.8 20.8 22.8 Note(1)

Weight 8.5 9.5 Kg

Note(1) : wall mount stud 기준

5. 절대 최대 정격

5.1환경사양절대정격

Item Symbol Min. Max. Unit Note

Storage temperature T

Operating temperature (Ambient temperature)

Shock ( non - operating ) Snop

920.7 921.7 922.7 mm

-20 65 ℃ (1)

0 50 ℃ (1)

-40 G (2),(4)

STG

OPR

x, y

축

z축 - 30

Vibration ( Non -

operating )

NOTE (1) 온도와 상대습도 관계는 아래 그림에 따른다.

(최대습구 온도는 39℃임 <40℃에서 93.8%RH에 해당>)

NOTE (2)

NOTE (3)

NOTE (4)

11ms, sine wave, 1 time for ±X, ±Y, ±Z axis 10-300 Hz, Sweep rate 10min, 30min for X,Y,Z axis

진동 및 충격 Test시 모듈을 고정하는 치구는 모듈이 치구에 의해 트위스트 되거나

Bent되지 않도록 충분히 견고해야 한다.

100

-40 -20 0 20 40 60

Vnop - 1.5 G (3),(4)

Relative Humidity ( %RH)

Operating Range

Storage Range

Temperature (

5/32

Page 6

5.2 전기적 사양 절대 정격

5.2.1 TFT LCD MODULE 절대 정격

ITEM SYMBOL MIN. MAX. UNIT NOTE

Power Supply Voltage/ Display VDD VSS-0.5 VDD+10% V (1)

(VSS = 0 V)

NOTE(1)

동작온도 범위안에서

5.2.2 LED UNIT Absolute Maximum Rating

항 목 기호 최대정격 단위 비고

Operating temperature range Top -20~70 ℃

Storage temperature range Tstg -30~70 ℃

Junction Temperature Tj

110

0.14

Forward current

0.28

Forward voltage

Thermal resistance, Junction

to PCB

Ifp

Vf 108.5 V

Rth,JS

℃

K/W

Continuous operation @String

(2 String/PCB)

Duty 40% operation @ String

(2 String/PCB)

Continuous operation @String

(2 String/PCB)

6/32

Page 7

6. 광학 특성

측정 환경

6.1

환경 조건

온도

:25℃±2℃/

습도

무풍(직접적인 바람 제거)/무진동

-. Warm-Up Time :

①최소30분이상

②주기적(약15초간격)으로

현재 휘도 차이의 비가

:25%~85%RH/

압력

:86kPa~106kPa/

center

0.5%

휘도를 측정하여10분전 휘도와

이하가 되는 최초 시점

암실

:1Lux

이하

측정 장비

6.2

종류

BM-5A(TOPCON社), BM-7(TOPCON社), SR-3(TOPCON社), RD-80S(TOPCON社),

PR-650(Photo Reserch社),

측정 거리 및 방향

warm-up

=(|Lum

t-10

-Lum

now

where , Lum

(LMD : Light Measurement Device)

EZ-Contrast(Eldim社)

θ=90°± 0.3°

d= 50Cm

|/Lum

t-10

now

는10분전 휘도

LMD

) × 100 < 0.5

,Lum

가되는시간

는현재휘도

now

LCD

LMD Field

BM-5A / SR-3 2°

BM-7 / RD-80S 2°/ 1°

PR-650 1°

구동 조건

6.3

-. TFT LCD Module:V

= 12.0V, fV=120㎐,fDCLK=297㎒,Column

반전 구동

-. BACK-LIGHT UNIT : Total Lamp Current = 140 mA / Duty 100 %

7/32

Page 8

6.4

광학 특성

ITEM SYMBOL MIN. TYP. MAX. UNIT LMD NOTE

Luminance of White

(center)

Contrast Ratio (center)

Brightness Uniformity

(9point or 13Point)

Red

Color

Green

Chromaticity

(CIE 1931)

Blue

White

Color Gamut

L,AVG

Buni

By 0.060

330 400 - ㏅/㎡

3,000 5,000 -

- -25

0.640

0.330

0.300

typ.

-0.03

0.600

0.150

0.280

0.290Wy

69 72 -

typ.

+0.03

SR-3

(1)

SR-3

Center

Point

Color Temperature

Viewing Angle

(CR≥10)

Crosstalk

Flicker

GAMMA

Response time

Hor.

Ver.

GtoG

평균

CCT

7,000 10,000 13,000

79 89 -

Degrees

(2)

101-255

SHA

20-100

0-19

79 89 -

- - 5.0

- - 15.0

--X(

관리안함

)

-210

1.9 2.2 2.5

-815

%(3)

BM-7

(4)*

기재

불가

ms (5)

8/32

Page 9

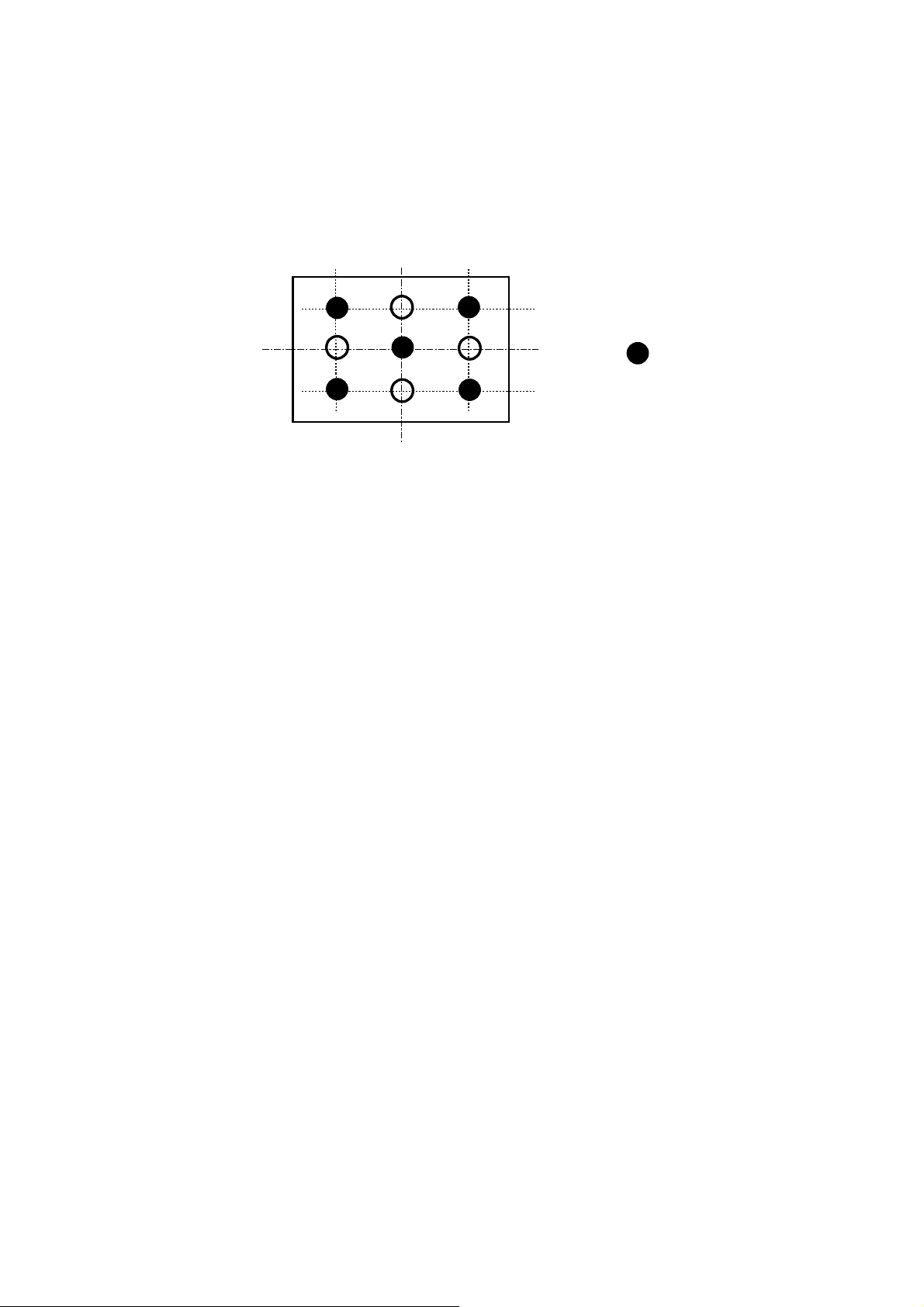

NOTE (1)

측정위치 : 판넬상 측정위치는 9개 점으로 한다.

ACTIVE AREA

(320) (960) (1600)

NOTE (2) 대비비(C/R : Contrast ratio)

: 측정위치 중앙(Point ⑤)에서 White 상태(G

판넬상에서

C/R =

NOTE (3) White 휘도의 정의

판넬상에서

(YL):

측정위치 중앙(Point ⑤)의 white 휘도(YL) 를 측정한 값.

WHITE

BLACK

상태 휘도

(180)

(540)

(900)

)와 Black 상태(G

MAX

: test point

)의 비로 정의.

MIN

NOTE (4) Brightness Uniformity(Buni) :

측정 화면 : Fully White 측정화면상의 9개의 휘도를 측정, 아래와 같이 정의한다.

B B

max min

−

max

× 100

where, Bmax = Maximum brightness

Bmin = Minimum brightness

9/32

Page 10

NOTE (5)

▶응답시간

(Response time)

사이로 변화하는 시간의 합

Black(TFT OFF) Black(TFT OFF)White(TFT ON)

Optical Response

100%

90%

10%

NOTE (6)

시야각(Viewing angle)의 정의 : C/R이 10이상되는 시각의 범위

의정의:화면이 어두워 질 때와 밝아질 때에 투과율이

Time

10%와90%

10/32

Page 11

NOTE (7) 상호 혼선(Crosstalk;Cross modulation)의 정의(D

−

비가 저하되는 현상.

): 화소간의 신호간섭에 의하여 대비

SHA

)( ×

DRatioModulationCrosstalk

SHA

normal

abnormalnormal

(%)100

* White Box 이외의 back ground pattern은 Gray1~ Gray64 까지 4Gray 간격으로 측정 * Horizontal Crosstalk 과 Vertical Crosstalk을 모두 측정 * 측정 결과중 가장 큰값을 Crosstalk라고 정의

참고 : Normally White mode시 Box는 Black(Gmin) /Normally Black mode시 Box는 white(Gmax)

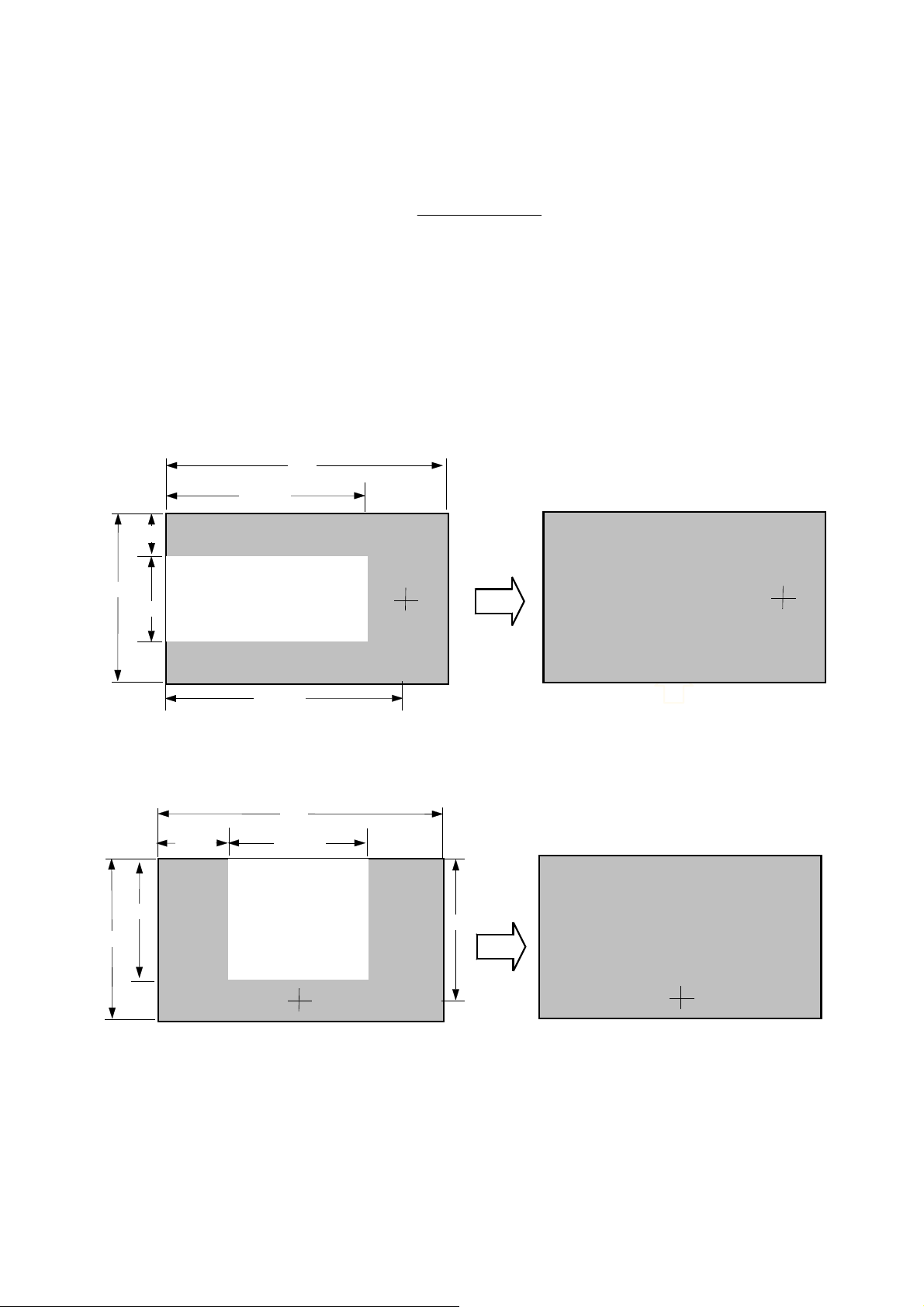

* Crosstalk 측정 Pattern 및 Point

3/4H

V/4

V/2

abnormal

normal

3/4V

H/2

7/8H

H/2

abnormal

Horizontal Crosstalk

7/8H

Vertical Crosstalk

normal

11/32

Page 12

Note (8) (측정장비=BM-7, 측정거리=50cm)

화면의 번쩍 거림(Flicker)의 정의 : LCD Panel의 화면이 깜박거리는 현상. ⓐ 계산식은 Flicker 측정표준에 준함. ⓑ측정위치

(480) (960) (1440)

ACTIVE AREA

(270)

(540)

(810)

1 by 1 DOT 반전 Pattern (Total Gray 64 중 Gray #22 , #32 , #45)

측정

point

12/32

Page 13

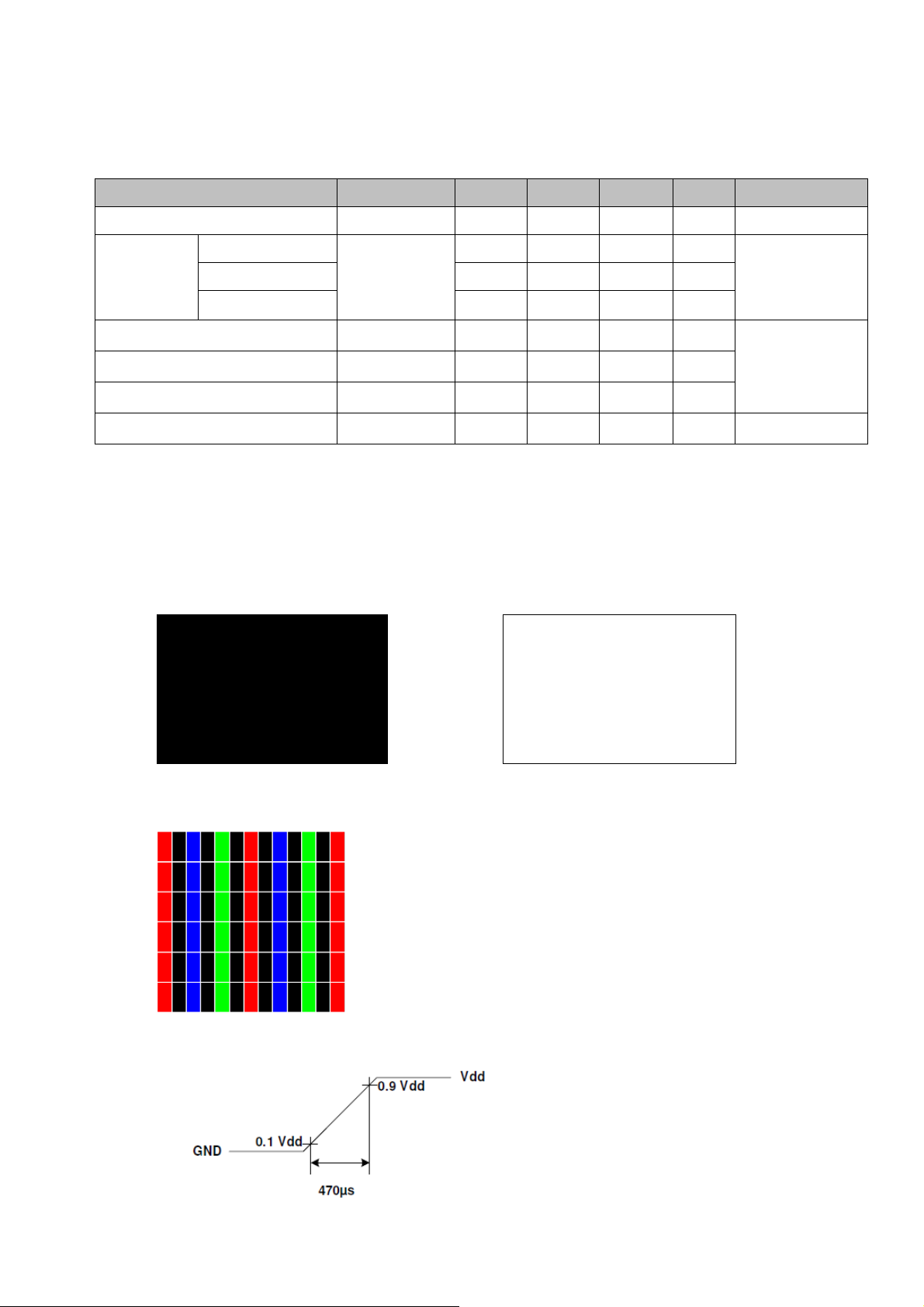

7. 전기적 특성

7.1 TFT LCD 모듈

Item Symbol Min. Typ. Max. Unit Note

Voltage of Power Supply Module V

Current of

Power

Supply

(a) Black

(b) White - 660 750 mA

Vsync Frequency f

Hsync Frequency f

Main Frequency f

Rush Current I

DCLK

RUSH

10.8 12.0 13.2 V (1)

- 660 750 mA

95 120 125 Hz

120 135 140 kHz

260 297 305 MHz

-46A (4)

NOTE (1) 디스프레이 데이터 및 타이밍 신호용 콘넥터는 연결되어 있을 것(V

전압치는 입력 Connector에서의 측정치임.

(2) f

= 120㎐, f

=297㎒,VDD=12V,DCcurrent

DCLK

(3) 소비전력 체크 패턴

(a) Black 패턴 (b) White 패턴

(2),(3)

(Without

Inverter)

Column Driving

=0V)

(4) 측정조건 (12V구동, rising time =470㎲)

13/32

Page 14

7.1.1 Operation temperature range at specific component

Ambient Operating

Junction Operating

Part Spec

Temperature

Timing Controller S128B 0℃ ~ 70℃ -20℃ ~ 125℃

14/32

Page 15

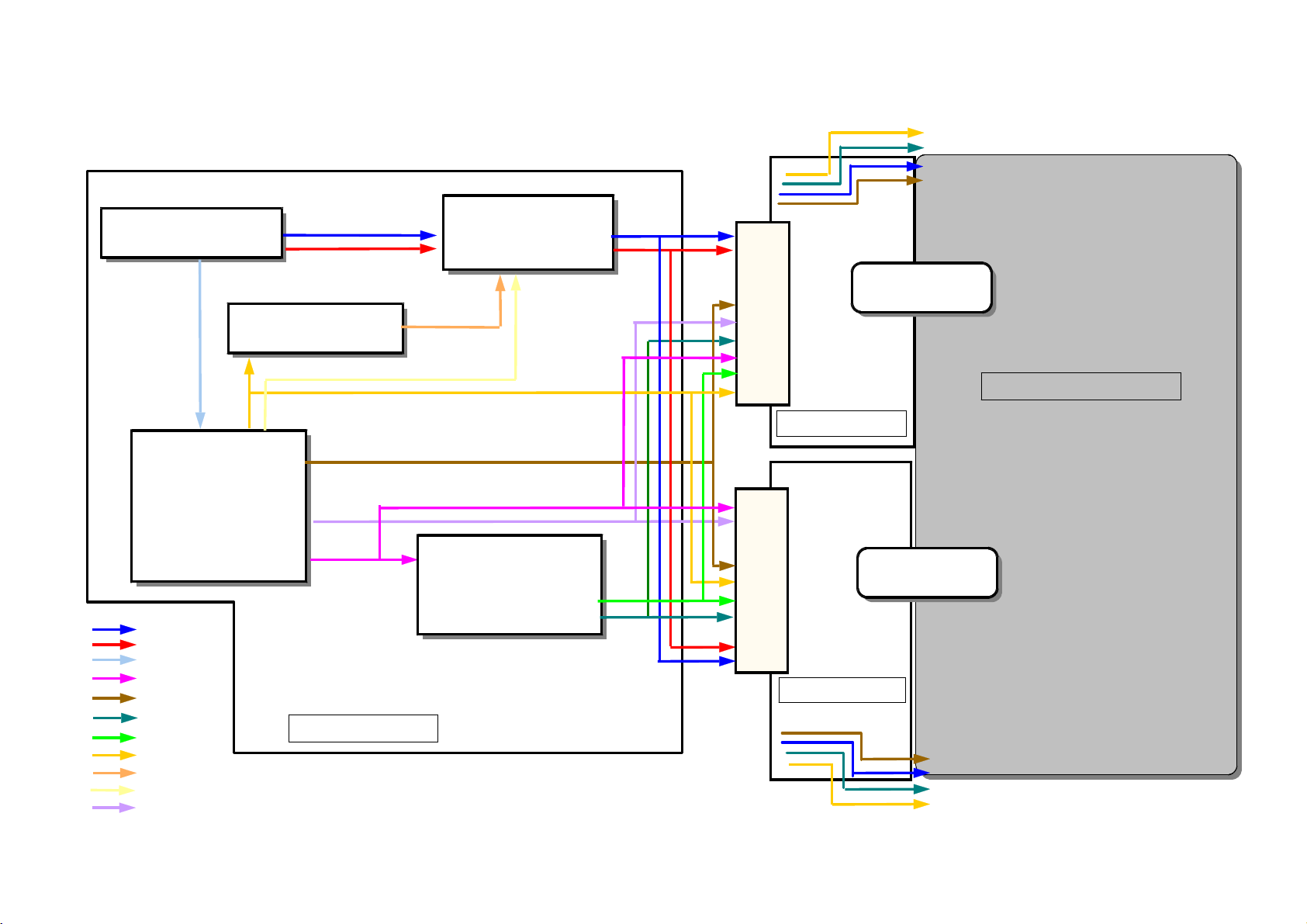

블럭 다이어그램

(Block Diagram)

8.1 TFT LCD Module

USER CONNECTOR

DC/DC CONVERTER

(AVDD/HAVDD

VSS/VDD/1.2V

VONE/VOFFE/CKV)

COLTROL

DATA

VIN(12V) AVDD

CKV

VCOM

Voltage VCC(3.3V) VCC(1.8V)

VCC(1.2V)

HAVDD

REGULATOR

CONTROL PCB

T-CON

(AIPI)

GAMMA-GEN.

VCOM-GEN

FFC

SOURCE PCB

FFC

SOURCE PCB

DATA Dr.IC

(966CH)X3

L7400GL1 PANEL

1920 x 1080 x RGB

DATA Dr.IC

(966CH)X3

15/32

Page 16

8.2 Back Light Unit

LED 62 EA

16/32

Page 17

9. 입력단 신호 순서(Input Terminal Pin Assignment)

9.1 TFT LCD 모듈(Interface signal & power)

Pin Description Pin Description

1 Vdd (12V) 26

2 Vdd (12V) 27 Rx3[1]N

3 Vdd (12V) 28 Rx3[1]P

4 Vdd (12V) 29 Rx3[2]N

5 Vdd (12V) 30 Rx3[2]P

6 N.C 31 GND

7 GND 32 Rx3CLK-

8 GND 33 Rx3CLK+

9 GND 34 GND

11 Rx1[0]P 36 Rx3[3]P

12 Rx1[1]N 37 Rx3[4]N

Rx1[0]N 35 Rx3[3]N

connector :

Odd

LVDS

Signal

CN1 FI-RE41S-HF (JAE, UJU)

Rx3[0]P

13 Rx1[1]P 38 Rx3[4]P

14 Rx1[2]N 39 GND

15 Rx1[2]P 40 No connection

16 GND 41 No connection

17 Rx1CLK-

18 Rx1CLK+

19 GND

20 Rx1[3]N

21 Rx1[3]P

22 Rx1[4]N

23 Rx1[4]P

24 GND

25 Odd LVDS Rx3[0]N

Odd

LVDS

Signal

NOTE1

(NOTE1) NOT CONNECTED : THIS PINS ARE ONLY USED FOR SEC INTERNAL OPERATIONS.

(NOTE2) LVDS SELECTION OPTION : HIGH(3.3V)→Normal , LOW(GND) & Default→Jeida

17/32

Page 18

connector :

CN2 FI-RE51S-HF (JAE, UJU)

Pin Description Pin Description

1 Vdd (12V) 26

Rx4[0]P

2 Vdd (12V) 27 Rx4[1]N

3 Vdd (12V) 28 Rx4[1]P

4 Vdd (12V) 29 Rx4[2]N

5 Vdd (12V) 30 Rx4[2]P

6 N.C 31 GND

7 GND 32 Rx4CLK-

8 GND 33 Rx4CLK+

Even LVDS

Signal

9 GND 34 GND

Rx2[0]N 35 Rx4[3]N

11 Rx2[0]P 36 Rx4[3]P

12 Rx2[1]N 37 Rx4[4]N

13 Rx2[1]P 38 Rx4[4]P

14 Rx2[2]N 39 GND

15 Rx2[2]P 40 No connection

16 GND 41 No connection

Even LVDS

17 Rx2CLK- 42 No connection

Signal

18 Rx2CLK+ 43 No connection

NOTE1

19 GND 44 No connection

20 Rx2[3]N 45 LVDS_SEL NOTE2

21 Rx2[3]P 46 DCC ON/OFF Option NOTE3

22 Rx2[4]N 47 No connection

23 Rx2[4]P 48 No connection

24 GND 49 No connection

25 Even LVDS Rx4[0]N 50 No connection

51 No connection

NOTE1) NOT CONNECTED : THIS PINS ARE ONLY USED FOR SEC INTERNAL OPERATIONS. Note 2) LVDS OPTION : IF THIS PIN : HIGH (3.3 V)

OTHERWISE : LOW (GND) OR OPEN(NC)

Note 3) DCC Option : IF THIS PIN : HIGH (3.3 V)→DCC on

OTHERWISE : LOW (GND) OR Open(NC)

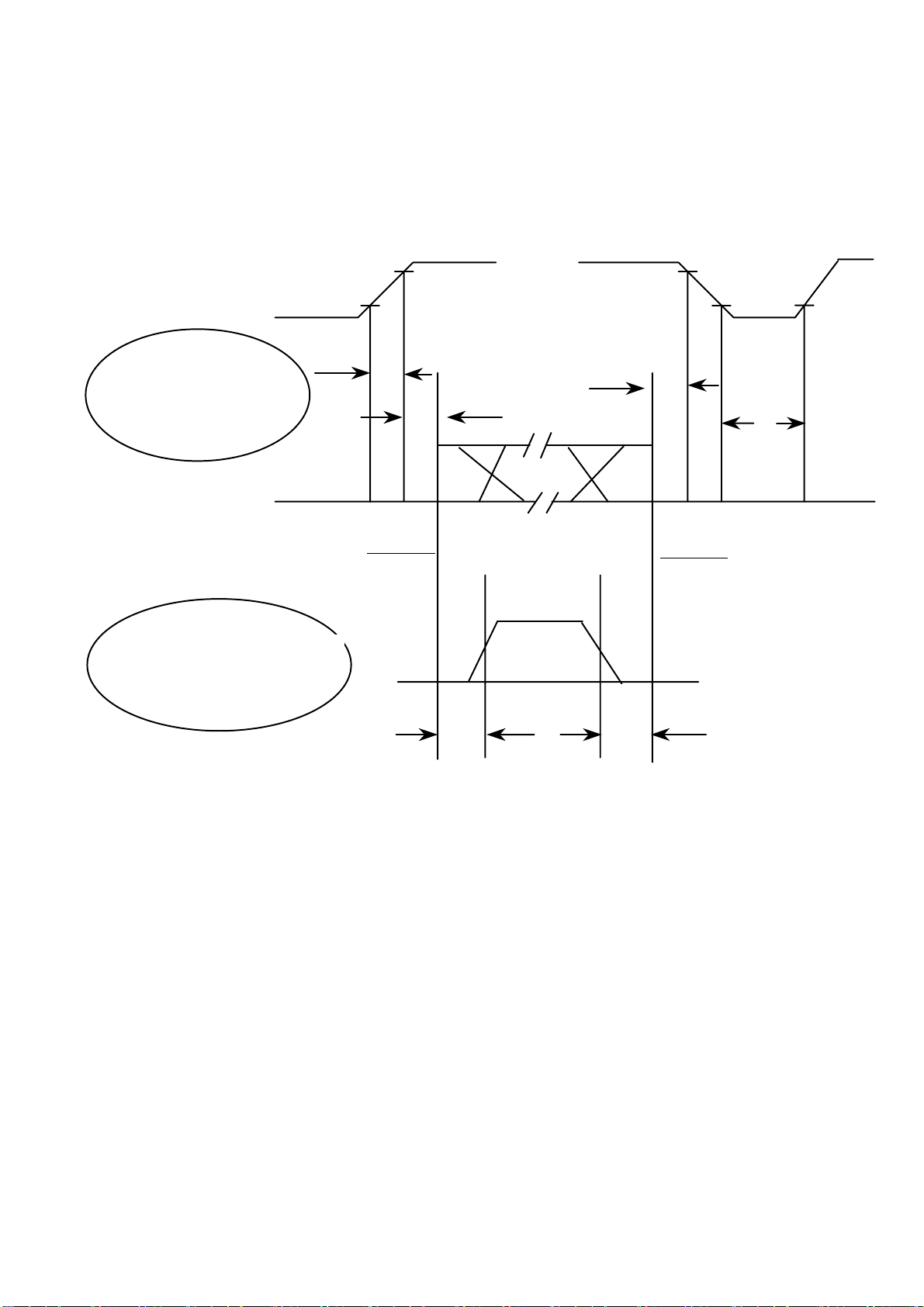

Sequence : On = V

OFF = Interface Signal(T3)≥LVDS Option≥V

(T1)≥LVDS Option≥Interface Signal(T2)

→

NORMAL NS LVDS FORMAT

→

JEIDALVDSFORMAT

→

DCC off

18/32

Page 19

입력신호와 표시색상과의 관계

9.2

COLOR DISPLAY

BLACK 000000000000000000000000 -

BLUE 000000000000000011111111 -

GREEN 000000001111111100000000 -

BASIC

COLOR

GRAY

SCALE

RED

GRAY

SCALE

GREEN

GRAY

SCALE

BLUE

CYAN 000000001111111111111111 -

RED 111111110000000000000000 -

MAGENTA111111110000000011111111 -

YELLOW111111111111111100000000 -

WHITE 111111111111111111111111 BLACK 000000000000000000000000 R0

DARK

↑

↓

LIGHT

RED 111111110000000000000000 R255

BLACK 000000000000000000000000 G0

DARK

↑

↓

LIGHT

GREEN 000000001111111100000000 G255

BLACK 000000000000000000000000 B0

DARK

↑

↓

LIGHT

BLUE 000000000000000011111111 B255

DATA SIGNAL

RED GREEN BLUE

R0 R1 R2 R3 R4 R5 R6 R7 G0 G1 G2 G3 G4 G5 G6 G7 B0 B1 B2 B3 B4 B5 B6 B7

100000000000000000000000 R1 010000000000000000000000 R2

::::::::::::::::::::::::

:::::::::::::::::::::::: 101111110000000000000000 R253 011111110000000000000000 R254

000000001000000000000000 G1 000000000100000000000000 G2

::::::::::::::::::::::::

:::::::::::::::::::::::: 000000001011111100000000 G253 000000000111111100000000 G254

000000000000000010000000 B1 000000000000000001000000 B2

::::::::::::::::::::::::

:::::::::::::::::::::::: 000000000000000010111111 B253 000000000000000001111111 B254

GRAY SCALE LEVEL

R3~

R252

G3~

G252

B3~

B252

NOTE

Gray

(1)

입력신호

(2)

Rn :

정의

빨강색

Gray, Gn :

녹색

Gray, Bn :

: 0=Low level voltage, 1=High level voltage

19/32

파란색

Gray (n=Gray level)

Page 20

10. 인터페이스 타이밍

10.1 Time parameter (DE Mode)

SIGNAL ITEM SYMBOL MIN. TYP. MAX. UNIT NOTE

Clock Frequency 1/T

Frame Frequency Cycle T

Vertical Active

Disply Term

Display Period T

Vertical Total T

Display Period T

260 297 305

95 120 125 Hz

- 1080 - lines

1092 1125 1350 lines

- 1920 - clocks

Horizontal Active

Display Term

Horizontal

Total

2090 2200 2350 clocks

→ 본 제품은 H-sync와 V-sync신호도 필히 입력되어야 함

㎒

2 Pixels/clk

20/32

Page 21

10.2 인터페이스 신호의 타이밍 다이어그램( DE Mode)

CLK

DATA

SIGNALS

CLK

DISPLAY

DATA

0.5 V

21/32

0.5 V

Page 22

10.3 LVDS Interface LVDS Receiver : Tcon(merged)내장형

- JEIDA & Normal Data Format

LVDS OPTION(

입력

45pin) : IF THIS PIN : HIGH (3.3 V)

OTHERWISE : OPEN or LOW (GND)

差動信號

TxOUT/RxIN0

TxOUT/RxIN1

→

NORMAL NS LVDS FORMAT

→

JEIDALVDSFORMAT

LVDS pin JEIDA -DATA Normal -DATA

TxIN/RxOUT0 R2 R0 TxIN/RxOUT1 R3 R1 TxIN/RxOUT2 R4 R2 TxIN/RxOUT3 R5 R3 TxIN/RxOUT4 R6 R4 TxIN/RxOUT6 R7 R5 TxIN/RxOUT7 G2 G0 TxIN/RxOUT8 G3 G1 TxIN/RxOUT9 G4 G2

TxIN/RxOUT12 G5 G3 TxIN/RxOUT13 G6 G4 TxIN/RxOUT14 G7 G5

TxOUT/RxIN2

TxOUT/RxIN3

TxIN/RxOUT15 B2 B0 TxIN/RxOUT18 B3 B1 TxIN/RxOUT19 B4 B2 TxIN/RxOUT20 B5 B3 TxIN/RxOUT21 B6 B4 TxIN/RxOUT22 B7 B5 TxIN/RxOUT24 HSYNC HSYNC TxIN/RxOUT25 VSYNC VSYNC TxIN/RxOUT26 DEN DEN TxIN/RxOUT27 R0 R6

TxIN/RxOUT5 R1 R7

TxIN/RxOUT10 G0 G6 TxIN/RxOUT11 G1 G7 TxIN/RxOUT16 B0 B6 TxIN/RxOUT17 B1 B7 TxIN/RxOUT23 RESERVED RESERVED

22/32

Page 23

10.4 전원 온/오프 순서(Power ON/OFF Sequence)

10.4.1 TFT-LCD Module : Latch-up이나 LCD 모듈의 DC operation을 막기 위해 전원 온/오프 순서는 아래와 같아야 함.

0.9 VDD 0.9 VDD

Power Supply V

0.1 VDD

0 ≤T1 ≤ 10msec

2 ≤ 50 msec

0 ≤ T 0 ≤ T

3 ≤ 50 msec

1sec ≤ T

Signals

0 V

Back-light(Recommended) 500 msec ≤ T

1000

2500

100 msec ≤ T6

Power On

VALID

Power Off

50% 50%

T5 T6

NOTE

(1) (2) LCD

(3) V

(4) Power Off

모듈에 신호를 인가하는 외부장치의 전원은

동작 범위내에서

거나

가 인가된 후 인터페이스 신호가 들어가지 않는 상태

Impedence)

를끄기전에

LED

후재

로 장시간 두지 말 것

Power On

의 전압을 인가 할 것

LED

를끌때,화면에

LCD

하기 전에 제품이 완전히 방전후 측정

23/32

와 같아야 한다

NOISE

가 동작되기 전에

.LCD

가 발생할 수 있음

(Interface Signal High

를켜

LED

Page 24

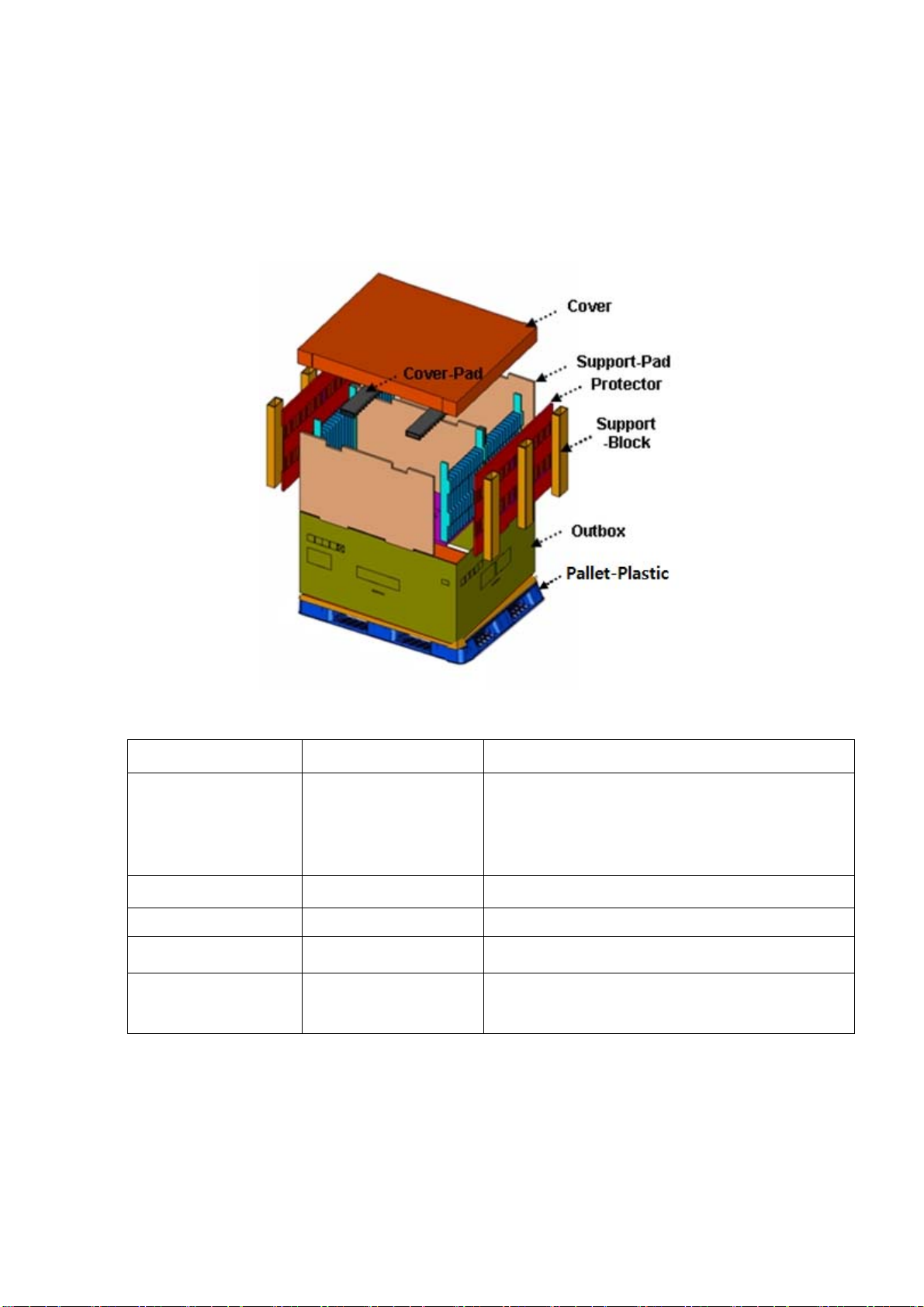

11. PACKING

11.1. CARTON(Internal Package) (1) Packing Form

Corrugated fiberboard box and corrugated cardboard as shock absorber

(2) Packing Method

11.2. Packing Specification

Item Specification Remark

21ea / (Packing-

LCD Packing

Pallet 1Box / Pallet Pallet weight = 8.8 kg

Packing Direction Vertical

Total Pallet Size H x V x height 1150 mm(L) x 985 mm(W) x 711 mm(H)

Total Pallet Weight 201.3kg

Pallet Box)

Kg / LCD (1ea)

8.5

2. 14.0 Kg / Packing Pallet Box (1set)

Pallet(8.8kg) + Module

(178.5

kg) + Packing

Pallet Box(14kg)

24/32

Page 25

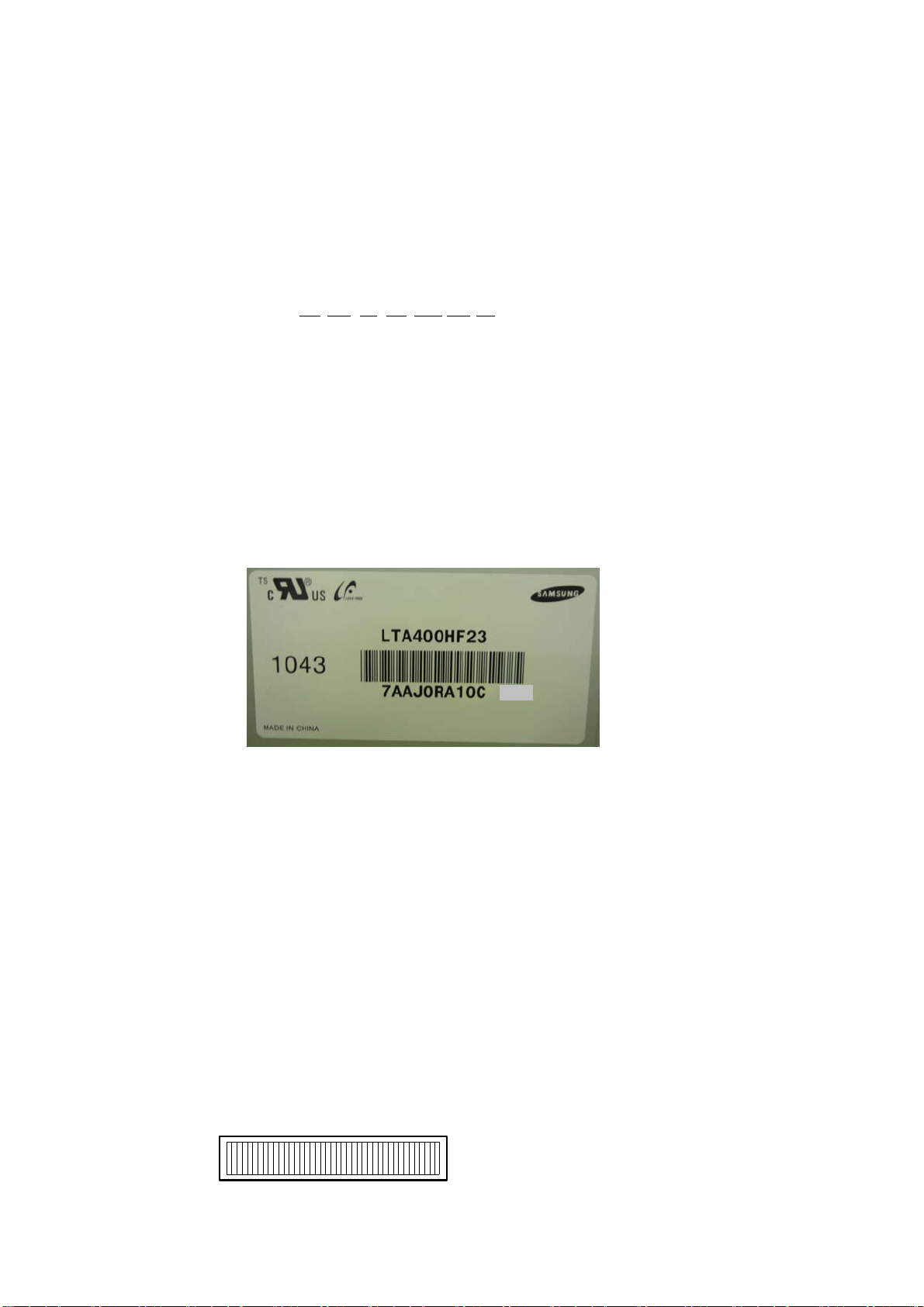

12. MARKING & OTHERS

A nameplate bearing followed by is affixed to a shipped product at the

specified location on each product.

(1) Parts number : LTA400HF23 (2) Revision : One letter (3) Control : One letter (4) Lot number : 7 K 9 A 0UH Q0 B

(5) Nameplate Indication

123 45 67

①

7:Line

②

K:Device

③

9:Year

④

A:Month

⑤

0UH : Lot No.

⑥

Q0 : Glass No.

⑦

B : Cell No.

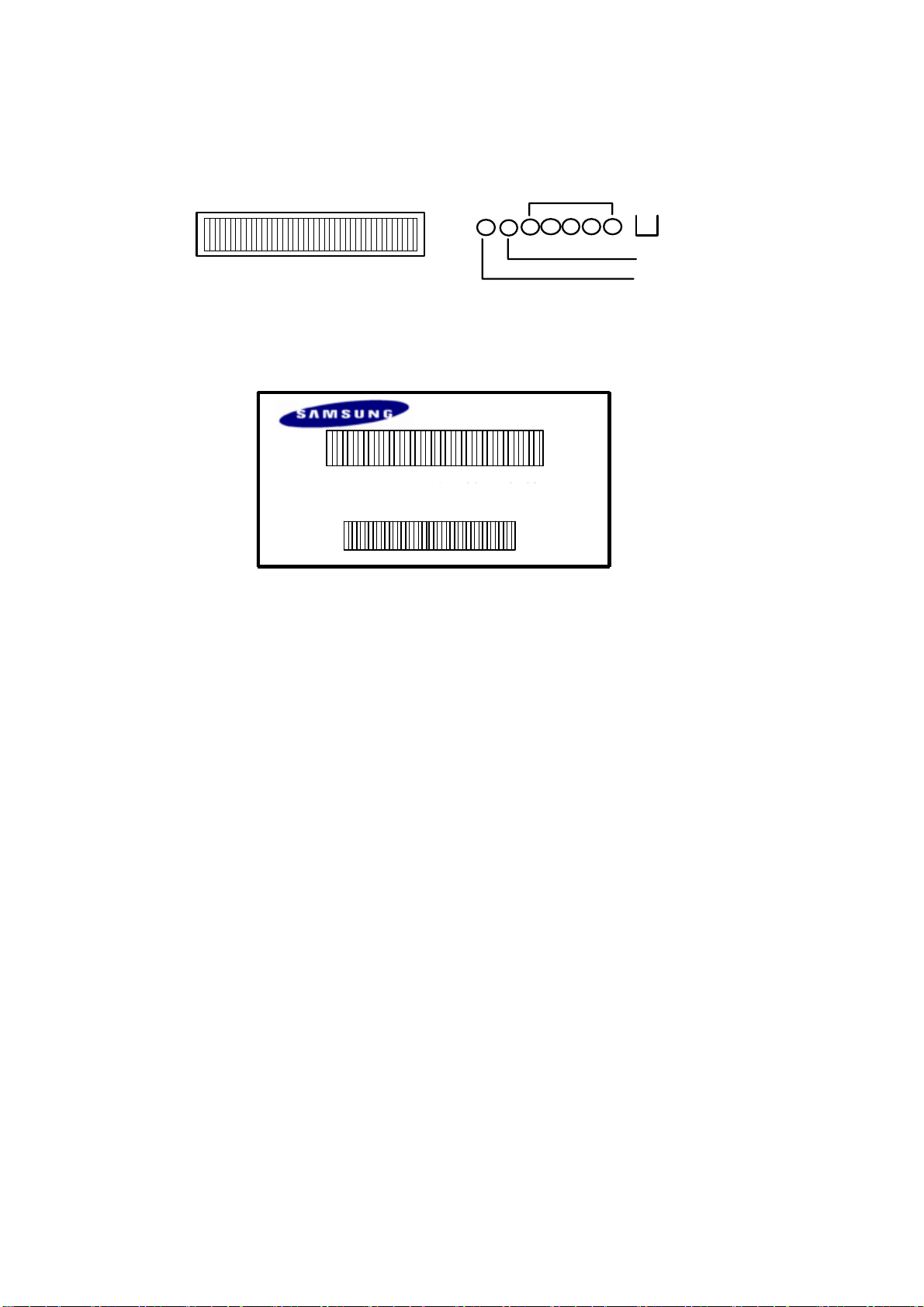

(6) Bar code marking for Customer

The bar code marking is attached to module backside.

1) MODEL NAME : LTA400HF23-T02

2) SAMSUNG

3) MADE IN KOREA

4) PRODUCTION NUMBER

5) USER MODEL NAME

Bar code shows a) user model name, b) production number

a) User model name

LTA400HF23-T02

TO2

25/32

Page 26

b) Production Number

SAMSUNG

MADE IN KOREA

*6430008B*

(7) Packing box attach

MADE IN KOREA

SERIAL NO

DEVICE : LTA400HA10-001 TYP E : LTA400HA1 0 -001 QUANTIT Y : 10 P CS

CO6040001

LTA400HF23-T02 LTA400HF23-T02

REVISION CODE

PRODUCTION MONTH

PRODUCTION YEAR

13. General Precautions

13.1 Handling

(a) When the module is assembled, It should be attached to the system firmly

using every mounting holes. Be careful not to twist and bend the modules.

(b) Refrain from strong mechanical shock and / or any force to the module. In

addition to damage, this may cause improper operation or damage to the module and CCFL back-light.

or scratch the surface harder than a HB pencil lead.

(d) Wipe off water droplets or oil immediately. If you leave the droplets for a

long time, Staining and discoloration may occur.

(e) If the surface of the polarizer is dirty, clean it using some absorbent cotton or

soft cloth.

(f) The desirable cleaners are water, IPA(Isopropyl Alcohol) or Hexane.

Do not use Ketone type materials(ex. Acetone), Ethyl alcohol, Toluene, Ethyl acid or Methyl chloride. It might permanent damage to the polarizer due to chemical reaction.

26/32

Page 27

(g) If the liquid crystal material leaks from the panel, it should be kept away

from the eyes or mouth . In case of contact with hands, legs or clothes, it must be washed away thoroughly with soap.

(h) Protect the module from static , it may cause damage to the CMOS Gate Array

IC.

(i) Use finger-stalls with soft gloves in order to keep display clean during the

incoming inspection and assembly process.

(j) Do not disassemble the module.

(k) Do not pull or fold the lamp wire.

(l) Do not adjust the variable resistor which is located on the module.

(m) Protection film for polarizer on the module shall be slowly peeled off just before

use so that the electrostatic charge can be minimized.

(n) Pins of I/F connector shall not be touched directly with bare hands.

27/32

Page 28

13.2 Storage

(a) Do not leave the module in high temperature, and high humidity for a long time.

It is highly recommended to store the module with temperature from 0 to 35C and relative humidity of less than 70%.

(b) Do not store the TFT-LCD module in direct sunlight.

fluorescent light during the store.

13.3 Operation

(a) Do not connect,disconnect the module in the "Power On" condition.

(b) Power supply should always be turned on/off by the item 6.3

"Power on/off sequence"

electromagnetic interference shall be done by system manufacturers. Grounding and shielding methods may be important to minimize the interference.

(d) The cable between the back-light connector and its inverter power supply shall

be a minimized length and be connected directly . The longer cable between the back-light and the inverter may cause lower luminance of lamp(CCFL) and may require higher startup voltage(Vs).

13.4 Others

(a) Ultra-violet ray filter is necessary for outdoor operation.

(b) Avoid condensation of water. It may result in improper operation or disconnection

of electrode.

input voltage variation, variation in part contents and environmental temperature, and so on) Otherwise the module may be damaged.

(d) If the module displays the same pattern continuously for a long period of time,it

can be the situation when the image "Sticks" to the screen.

(e) This module has its circuitry PCB's on the rear side and should be handled

carefully in order not to be stressed.

28/32

Page 29

14.환경유해물질관리기준

14.1 금지물질 아래에제시하는물질에대해서는부품및디바이스등에함유되는일이있어서는안된다.

표 14.1 법률에 의해 사용이 금지되어 있는 물질

물질명

Cadmium and cadmium 화합물

PBB(plybromobiphenyl)군, PBDE (polybrominated biphenyl ethers)군

Polychlorinated biphenyl (PCB) 류

Polychlorinated naphthalene 류

Organic tin 화합물 (Tributhyl tin category/Triphenyl tin category)

Asbestos

Azo화합물 (용해 후 표 8.3에 나와 있는 Amine을 생성하는 화합물. 이 화합물은 인체와

지속적으로 접촉하며 생산되는 제품의 부품으로는 사용 금지되어 있다.)

*1: 포장재료에 대해서는 수은, 카드뮴, 6가 크롬, 납의 중금속 불순물 허용농도가 합계 100ppm

미만이 되도록 한다.

*2: 직접 물질을 금지하는 법은 없으나, 독일의 다이옥신 규제를 따르기 위해 금지 물질로

분류된다. 카드뮴의 경우, 아래에 제시하는 부위에 대한 사용에 대해서는 현재 금지되어 있지 않으나, 향후 규제될 것이므로 적극적으로 전폐를 목표로 한다.

표14.2 규제할 카드뮴 및 기타 화합물의 용도와 전폐 목표

용도 전폐 목표

(a) DC 모터, 스위치, 릴레이, 브레이커 등 신뢰성을 요구하는

모든기기의전기접점

(b) 형광표시장치에 함유되는 형광체

2003년 3월말

Ni-Cd 전지는 2007년 3월을 전폐목표로 한다.

(d) 유리 및 유리도료의 안료, 염료 2004년 3월말

29/32

Page 30

아조화합물 중에서 분해에 의해 표14.3에 제시하는 아민이 발생할 용도의 사용을 금지한다.

표14.3 아조화합물의 분해에 의해 발생해서는 안되는 아민 일람

CAS No 아민 92-67-1 4-amonodiphenyl 92-87-5 Benzidine 95-69-2 4-chloro-o-toluidine 91-59-8 2-naphthylamine 97-56-3 o-aminoazotoluene

99-55-8 2-amino-4-nitrotoluene 106-47-8 p-chloroaniline 615-05-4 2,4-diaminoanisole 101-77-9 4,4'-diaminodiphenylmethane

91-94-1 3,3'-dichlorobenzidine 119-90-4 3,3'-dimethoxybenzidine 119-93-7 3,3'-dimethylbenzidine 838-88-0 3,3'dimethyl-4,4'-diaminodiphenylmethane 120-71-8 p-cresidine 101-14-4 4,4'-methylene-bis-(2-chloro aniline) 101-80-4 4,4'-oxideaniline 139-65-1 4,4'-thiodianiline

95-53-4 o-toluidine

95-80-7 2,4-tolluylenediamine

137-7-7 2,4,5-trimenthylaniline

90-04-0 o-anisidine

14.2 완전폐기 물질 다음의 물질은 표 14.5에 표기된 용도를 제외하고 어느 부품이나 장치에 함유되어서는 안 된다.

표 14.4 완전폐기물질

물질명

납및납화합물

수은및수은화합물

6가 크롬 화합물

PVC및PVC혼합물

PBB, PBDE 이외의 유기브롬화합물

염소화 파라핀류 (염소계 난연제/가소제)

30/32

Page 31

아래의 경우에 대해서는 현상황에서 대체기술이 미확립 상태이고, 부품의 기능 및 신뢰성을 확보하는데 있어서 해당부품의 계속사용이 부득이하다고 판단하여 표8.5의 완전폐기 기일까지 완전 폐기하는 것으로 한다. 다만, 대체재료의 기술확립이 가능해진 경우는 기한을 기다리지 않고 사용금지로 한다. 또한 대체기술이 없어 법규제의 규정에 의해 제외 및 예외가 인정된 경우는 기한을 재조정한다.

표 14.5 완전폐기물질에 대한 주요 용도 및 완전폐기 목표

물질명 용도 전폐목표

사용금지 : 아래 (a),(b),(c),(d),(e),(f),(g),(h),(i),(j),(k),(l),(m) 및 (n) 이외의 용도. 예컨데 포장재, 프린트배선판 등에 대한 안료 용도 (a) 액세서리를 포함한 제품의 외장부 (인체에 쉽게 접촉되는 부위)에의

사용 (플라스틱에 사용되는 안정제, 안료 등)

(b) 선재피복에 사용하는 안정제, 안료 등

2003년 3월

말

(c)액세서리를포함한제품의외장부에사용하는각종합금및그도장면 (d) 신규로 출시하는 소형 씰납전지 (e) 부품의 외부전극·리드단자 등의 납땜처리

(전기부품/반도체 디바이스/히트싱크 등)

(f) 부품·디바이스의 내부접속용 납땜, 고융점 납땜

납/

그 화합물

(Pb 85wt% 미만의 주석/납땜) (g) 브라운관 이외의 광학유리에 함유된 납 (h)납을함유하는각종합금 (i) 도료, 잉크, 저항기의 저항체 (j) 불순물로서 납을 함유하는 각종 합금

2004년 3월

말

다만, 아래 합금은 첨가물로서의 납의 함유가 허용된다.

합금 종류 납 함유 허용농도

강재 0.3wt% 미만

알루미늄합금 0.4wt% 미만

동합금 4wt% 미만 (k) 2003년 3월말 이전에 출시한 소형 씰납전지

14.3 플라스틱 중의 카드뮴 허용 농도 선재피복등의플라스틱에카드뮴및그화합물을일절참가해서는안된다. 측정기의 검출한계, 오차, 자연계에 존재하는 불순물의 혼입을 고려하여 5ppm 미만으로 한다. 이 때의 전처리방법, 측정방법에 대해서는 BS EN 1122 「Plastics - Determination of cadmium - Wet decomposition method에 준한다. 측정은 유도결합 플라즈마 발광 분광 분석법(ICP-AES)을 표준으로 한다.

31/32

Page 32

수은 /

그 화합물

6가 크롬

화합물

폴리염화

비닐 /

그 혼합물

PBB/PBDE 이외의 유기 취소화합물

(l) 부품·디바이스의 내부접속용 고융점납땜

(Pb 85wt% 이상 함유하는 주석/납땜)

예외

(m) 세라믹 압전소자에 함유된 납화합물 (n) 브라운관, 전자부품, 형광판에 사용되는 유리 사용금지 : 아래 (a),(b),(c) 및 (d) 이외의 용도. 예컨데 포장재, 수은전지, 시간계 등 (a)소형형광등:1개당수은함유량이5mg이상인것. (b) 산화은전지, 알칼리·망간 버튼전지, 공기전지 (c) 소형형광등 : 1개당 수은함유량이 5mg 미만인 것.

2004년 3월말

예외

(d) 소형형광등, 직관형광등 이외의 램프 사용금지 : 아래 이외의 용도 도금, 안료 등의 성분으로 함유되는 것 2004년 3월말 폴리염화비닐을 가지는 모든 부품·디바이스 주요 용도로서 기내배선용 비닐전선, 전원코드, 외부접속코드, 기타 코드 류를 가지는 유니트 등.

2004년 3월말 다만, 안전규격의 규제를 받는 것에 대해서는 소니측이 확인한 후에 계속 하여 사용하는 경우가 있다. 프린트배선판, 외광 등 대형부품.

2003년 3월말 (안전성이 확인된 대체 난연제를 적용할 수 없는 경우, 사용을 인정한다)

상기 이외의 부위 (안전성이 확인된 대체 난연제를 적용할 수 없는 경우, 사용을 인정한다)

2004년 3월말

14.4 방출을 규제하는 물질

표14.6 방출을 규제하는 물질

물질명 방출 농도 주요 용도

대기 중 농도 10㎥ 이상의 기밀시험실에서

포름알데히드

0.1ppm 이하

14.5 부품, 디바이스 제조시에 사용해서는 안되는 물질

표14.7 부품, 디바이스 제조시에 사용해서는 안되는 물질

물질명

[오존층을 파괴하는 물질] CFC(chlorofluorocarbon),HCFC(hydrochlorofluorocarbon),methyl bromide, 1,1,1-trichloroethane, carbon tetrachloride [Chlorine 유기 용매] 1,1,2-trichloroethane, 1,2-dichloroethane, 1,1-dichloroethlene, 1,2-dichloroethylene,methylene chloride, chloroform, trichloroethylene, tetrachloroethylene

모든 목제재료 및 목제품

32/32
