Thank you for purchasing this Samsung product. To receive more complete service, please register your product at
www.samsung.com/register
Model Serial No.
Avertissement concernant les téléviseurs numérique (DVB-T)
1. Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux
terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités de réception des signaux DVB-T ou DVB-C.
2.
DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG), la vidéo à la demande (Video on Demand
- VOD), etc., ne sont toutefois pas incluses dans cette spécication. Elles ne sont, par conséquent, pas prises en charge pour
l’instant.
3.
Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C.
4.
Certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous aurez aussi éventuellement à accepter les termes et conditions de ces sociétés.
5.
Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
6.
Pour plus d’informations, contactez votre service client Samsung.
Précautions à prendre lors de l'afchage d'une image xe
Une image xe peut occasionner des dommages irrémédiables à l'écran du téléviseur.
N'afchez pas d'image xe ou partiellement xe sur l'écran LCD pendant plus de 2 heures car cela pourrait provoquer
● une rémanence de l'image à l'écran. Cette rémanence de l'image est également appelée "brûlure de l'écran". Pour l'éviter, réduisez la luminosité et le contraste de l'écran lorsque vous afchez une image xe.
L'afchage d'images xes de jeux vidéo et d'ordinateurs pendant une période excessive peut produire des rémanences. Pour
● éviter cela, réduisez la "luminosité" et le "contraste" lors de l'afchage d'images xes.
L'afchage sur l'écran LCD du téléviseur d'images au format 4:3 pendant une période prolongée peut laisser des traces de bordures à gauche, à droite et au centre de l'écran, dues à la différence d'émission de lumière sur celui-ci. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages occasionnés par l'effet précité ne sont pas couverts par la garantie.
© 2009 Samsung Electronics Co., Ltd. Tous droits réservés.
CONTENU
INFORMATIONS GÉNÉRALES
Présentation du panneau de commande..............................2
Accessoires ..........................................................................2
Présentation du panneau de branchement ..........................3
Télécommande .....................................................................5
Insertion des piles dans la télécommande ...........................5
FONCTIONNEMENT
Afchage des menus ............................................................6
Fonction Plug & Play ............................................................7
CONTRÔLE DES CHAÎNES
Conguration du menu des chaînes .....................................8
Gestion des chaînes ..........................................................10
CONTRÔLE D'IMAGE
Conguration du menu Image ............................................12
■ Utilisation de votre téléviseur comme écran d'ordinateur
(PC) ....................................................................................14
Conguration du téléviseur avec le PC ..............................15
CONTRÔLE DU SON
Conguration du menu Sound ............................................16
Sélection du mode son .......................................................17
Conguration
Conguration du menu Conguration .................................18
Entrée / Assistance
Conguration du menu Input ..............................................20
Conguration du menu Support..........................................21
À propos d'ANYNET
Connexion de périphériques Anynet
■ Conguration d'Anynet
■ Commutation entre périphériques Anynet
Enregistrement ...................................................................24
Écoute via un récepteur (home cinéma).............................24
■ Dépannage d'Anynet
+
+ ................................22
+ .....................................................23
+ ........................23
+ ........................................................25
RECOMMANDATION D'UTILISATION

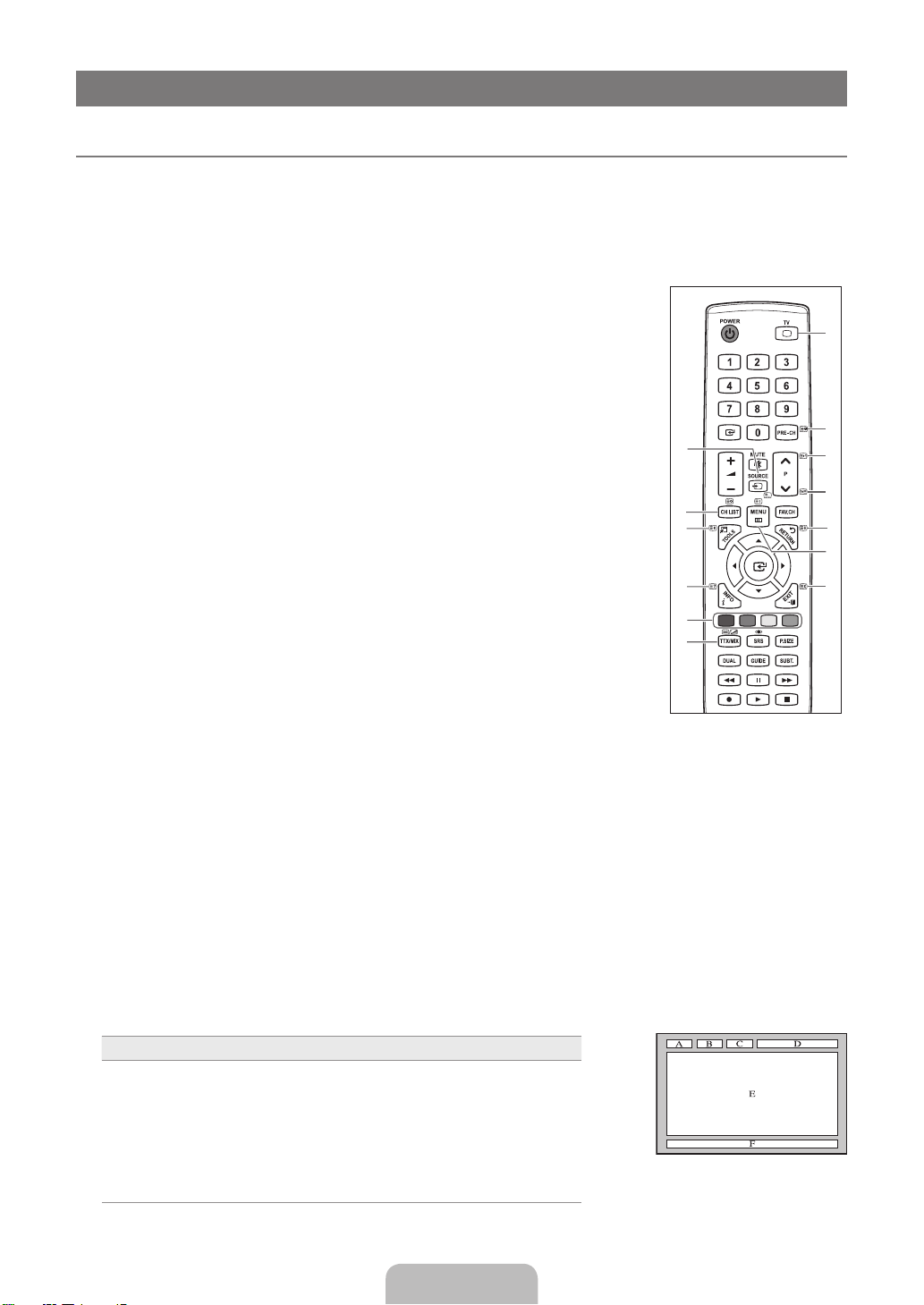

Fonction Télétexte ..............................................................26
Montage du socle ...............................................................27
Installation du kit de montage mural ...................................27
Utilisation du verrou antivol Kensington .............................28
Fixation du téléviseur au mur .............................................28
Dépannage : Avant de contacter un technicien ..................29
Caractéristiques..................................................................29
Français
Licence
TruSurround HD, SRS et le symbole sont des marques de SRS Labs, Inc. La technologie TruSurround HD est incorporée sous licence de SRS Labs, Inc.
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques déposées de Dolby Laboratories.
Symboles
N O T
Remarque Bouton tactile Bouton d'outil
Français - 1
INFORMATIONS GÉNÉRALES
1
2
3
4
5
766 8
Les gures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de
N
l'aspect réel du produit. La conception et les caractéristiques du produit peuvent être modiées sans avertissement an d'améliorer
ses performances.
Présentation du panneau de commande
¦
La couleur et la forme du produit peuvent varier en fonction du modèle.
N
Vous pouvez utiliser un bouton en appuyant sur les boutons du panneau latéral.
N
1
SOURCE E : Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même
façon que le bouton ENTERE de la télécommande.
2
MENU : Permet d'afcher un menu à l'écran des fonctions du téléviseur.
3 Y
4 Z
5 P 6
HAUT-PARLEURS
7
CAPTEUR DE LA TÉLÉCOMMANDE : Dirigez la télécommande vers ce point du téléviseur.
8
TÉMOIN D'ALIMENTATION : Clignote et s'éteint lorsqu'il est sous tension et s'allume en mode veille.
Accessoires
¦
Télécommande et piles
: Permet d'augmenter ou de baisser le volume.
Dans le menu à l'écran, utilisez les boutons
: Permet de changer de chaîne. Dans le menu à l'écran, utilisez les boutons
boutons ▼ et ▲ de la télécommande.
(ALIMENTATION) : Permet d'allumer et d'éteindre le téléviseur.
(AAA x 2)
Manuel d’utilisation
Socle Vis de pied X 4
Y
de la même façon que les boutons ◄ et ► de la télécommande.
(M4 X L16)
Chiffon de
nettoyage
Carte de garantie
Z
de la même façon que les
Couvercle-Fond
Manuel de sécurité
d'alimentation
Vériez que les éléments suivants sont fournis avec votre téléviseur LCD. S'il manque des éléments, contactez votre
N
revendeur. Carte de garantie / Manuel de sécurité (non disponible pour tous les pays)
N
La couleur et la forme des éléments peuvent varier en fonction du modèle.
N
Câble
Français - 2
1 2 43 5
0 9 8 7 6
7
@
!
Présentation du panneau de branchement
¦
[Panneau latéral du téléviseur]
[Panneau arrière du téléviseur]
Entrée de l'alimentation
La couleur et la forme du produit peuvent varier en fonction du modèle.
N
Lorsque vous branchez un périphérique externe sur votre téléviseur, assurez-vous que celui-ci est éteint.
N
Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.
N
1
DIGITAL AUDIO OUT (OPTICAL)
Pour raccorder un composant audio numérique tel qu'un récepteur home cinéma.
Lorsque les prises HDMI IN sont connectées, la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur produit uniquement
N
un signal audio 2 voies. Pour écouter du son canal 5,1, branchez la prise optique du lecteur DVD / Blu-ray ou du décodeur câble/Décodeur satellite directement sur un amplicateur ou sur un système home cinéma, et non sur le
téléviseur.
2
PC
Pour raccorder la che de sortie vidéo de votre PC.
3
ANT IN
Pour raccorder une antenne ou un système de câblodiffusion.
4
PC/DVI(HDMI 1)[AUDIO]
Pour raccorder la che de sortie audio de votre PC.
Sorties audio DVI pour périphériques externes.
5
AUDIO OUT [R-AUDIO-L]
Branchez les câbles audio RCA au connecteur AUDIO OUT [R-AUDIO-L] situé à l'arrière de votre poste et les autres
extrémités aux connecteurs d'entrée audio correspondants sur l'amplicateur ou le système Home Cinéma.
6
Verrou KENSINGTON (en fonction du modèle)
Le verrou Kensington (en option) est un dispositif permettant de xer physiquement le système en cas d'utilisation dans
un lieu public. Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur auquel vous avez acheté le
téléviseur.
L'emplacement du verrou Kensington peut varier en fonction du modèle.
N
7
HDMI IN 1, HDMI IN 2, HDMI IN 3
Pour raccorder la che HDMI d'un périphérique équipé d'une sortie HDMI.
Aucune connexion audio n'est nécessaire pour une connexion HDMI-HDMI.
N
Utilisez la prise HDMI IN 1 pour une connexion DVI à un périphérique externe. Utilisez un câble ou un adaptateur DVI-
N
HDMI pour la connexion vidéo et les prises PC/DVI(HDMI 1)[AUDIO] pour le son. Vous pouvez également utiliser les ports pour connecter un PC.
N
Qu'est-ce que HDMI ?
N
La technologie HDMI (High Denition Multimedia interface) permet la transmission de données vidéo numériques haute dénition et de plusieurs canaux de son numérique.
Le terminal HDMI / DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non
fourni).
La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, dispose de la fonction de codage HDCP (High Bandwidth Digital Copy Protection) et prend en charge le son numérique multicanal.
Français - 3
Il se peut que le téléviseur n'émette aucun son et que les images s'afchent dans des couleurs anormales en cas
N
de connexion de lecteurs DVD / Blu-ray et décodeurs/récepteurs satellite compatibles avec des versions de HDMI
antérieures à HDMI 1.3. Si, lorsque vous branchez un câble HDMI de génération antérieure, aucun son n'est émis,
connectez le câble HDMI à la prise HDMI IN 1 et les câbles audio aux prises PC/DVI (HDMI 1) [AUDIO] situées à l'arrière du téléviseur. Dans ce cas, contactez la société ayant fourni le lecteur DVD / Blu-ray ou le décodeur câble / récepteur
satellite an de vérier la version de HDMI, puis demandez une mise à jour du micrologiciel. Des câbles HDMI d'une version autre que 1.3 peuvent provoquer un scintillement à l'écran ou une absence totale d'image.
8
COMPONENT IN
Branchez les câbles vidéo de composant (en option) aux connecteurs de composant (PR, PB, Y) à l'arrière du téléviseur
et les autres extrémités aux connecteurs de sortie vidéo de composant correspondants sur le récepteur DTV ou le lecteur DVD.
Si vous souhaitez brancher à la fois le boîtier décodeur et le récepteur DTV (ou lecteur DVD), vous devez brancher
le boîtier décodeur au récepteur DTV (ou au lecteur DVD), puis le récepteur DTV (ou lecteur DVD) au connecteur de composant (PR, PB, Y) du téléviseur.
Les connecteurs PR, PB et Y de vos composants (récepteur DTV ou lecteur DVD) sont parfois désignés par les lettres Y,
B-Y et R-Y ou Y, Cb et Cr.
Branchez les câbles audio RCA (en option) sur la prise [R-AUDIO-L] à l'arrière du téléviseur et leur autre extrémité sur
les prises de sortie audio correspondantes du récepteur DTV ou du lecteur DVD.
9
EXT
Connecteur
EXT O O O Seule la sortie TV ou DTV est disponible.
Entrées ou sorties pour périphériques externes tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux
vidéo ou des lecteurs de vidéodisques.
0
SERVICE
Connecteur pour mises à niveau logicielles.
!
AV IN [VIDEO] / [R-AUDIO-L]
Branchez un câble RCA à un périphérique externe audio/vidéo approprié tel qu'un magnétoscope, un lecteur DVD ou un
caméscope. Branchez les câbles audio RCA sur la prise [R-AUDIO-L] du téléviseur et leur autre extrémité sur les prises de sortie
audio correspondantes du périphérique audio/vidéo.
@
Emplacement COMMON INTERFACE
Si vous n'insérez pas la carte d'interface commune (CI CARD) dans certains canaux, le message "Scrambled Signal"
s'afche. Les informations de pairage contenant un numéro de téléphone, l'ID de la CI CARD, l'ID de l'hôte et d'autres informations
s'afcheront dans 2 ou 3 minutes. Si un message d'erreur s'afche, contactez votre fournisseur de service. Lorsque la conguration des informations sur les chaînes est terminée, le message "Updating Completed" s'afche,
indiquant que la liste des chaînes est à jour. Vous devez vous procurer une CI CARD auprès d'un fournisseur local de câblodiffusion. Extrayez la CI CARD en la tirant
N
délicatement. Une chute pourrait l'endommager.
Insérez la CI-Card dans le sens indiqué sur celle-ci.
N
L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.
N
Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vériez auprès de votre
N
revendeur agréé.
Vidéo Audio (G / D) RVB Vidéo + Audio (G / D)
Entrée Sortie
Français - 4
Télécommande
1
2
3
4
5 6
7
8
9
0
!
@
#
$ %
^
(
)
a
b c d e
& *
I-II
¦
Vous pouvez utiliser la télécommande jusqu'à une distance maximale d'environ 7 m du téléviseur.
N
Une lumière intense peut affecter le bon fonctionnement de la télécommande.
N
La couleur et la forme du produit peuvent varier en fonction du modèle.
N
1
POWER : Bouton de mise en veille
du téléviseur.
2
TOUCHES NUMÉRIQUES :
Permettent de changer de chaîne.
3 E
: A la même fonction que la
touche ENTERE des touches directionnelles. Lors du changement de chaîne à l'aide des touches
numériques, si vous appuyez sur
le numéro de chaîne, puis sur la touche ENTERE, la chaîne est
immédiatement sélectionnée.
4 Y
: Permet d'augmenter ou
de baisser le volume.
5
SOURCE : Permet d'afcher et
de sélectionner les sources vidéo disponibles.
6
CH LIST : Afche la liste des
chaînes.
7
TOOLS : Permet de sélectionner
^
P </P > : Permet de changer de
chaîne.
&
MENU : Afche le menu principal à
l'écran.
*
FAV.CH : Permet de basculer vers vos
chaînes préférées.
(
RETURN : Revient au menu précédent
)
HAUT▲ / BAS▼ / GAUCHE◄ /
DROITE► / ENTERE : Permettent
de sélectionner des options de menu
à l'écran et de modier des valeurs de
menu.
a
EXIT : Permet de quitter le menu.
b
P.SIZE : Sélection du format d'image.
c
SRS : Sélection de SRS TS HD.
d
SUBT. : Afchage numérique des sous-
titres.
e
GUIDE : Afchage du guide électronique
des programmes (EPG). rapidement les fonctions fréquemment utilisées.
8
INFO : Permet d'afcher des
informations sur l'écran du
téléviseur.
9
BOUTONS DE COULEUR : Utilisez
ces boutons dans les menus de
liste de chaînes, etc.
!
DUAL : Sélection d'effets sonores.
@
modes DMA et Anynet+. (∏ : vous
Utilisez ces boutons dans les
pouvez utiliser cette télécommande
pour contrôler l'enregistrement sur
des enregistreurs Samsung offrant la fonctionnalité Anynet+.
#
TV : Sélectionne directement le
mode TV.
$
PRE-CH : Vous permet de revenir
à la chaîne que vous regardiez
précédemment.
%
MUTEM : Vous permet de couper
le son temporairement.
Insertion des piles dans la télécommande
¦
Fonctions télétexte.
5 0
: Sélection du mode Télétexte (LIST/
FLOF).
6 8
: Mémorisation du télétexte.
7 4
: Sélection de la taille du télétexte.
8 5
: Activation du télétexte.
9
Sélection des rubriques Fastext
0 /
: Sélection alternative de
Teletext, Double ou Mix.
# :
: fermer l'afchage du télétexte.
$ 1
: Page secondaire du télétexte.
^ 2
: Page de télétexte suivante
3
: Page de télétexte précédente.
& 6
: Index du télétexte
( 9
: Pause du télétexte.
a 7
: Annulation du télétexte.
1. Soulevez le couvercle au dos de la télécommande comme illustré dans la gure.
2.
Placez-y deux piles AAA.
N
3.
Replacez le couvercle.
N
Si la télécommande ne fonctionne pas, vériez les points suivants :
N
Assurez-vous que les pôles "+" et "–" des piles correspondent au schéma situé à l'intérieur du compartiment.
Retirez les piles et stockez-les dans un endroit frais et sec si vous n'utilisez pas la
télécommande pendant longtemps.
Le téléviseur est-il sous tension ? Les bornes + et - des piles ne sont-elles pas inversées ? Les piles sont-elles déchargées ? Le cordon d'alimentation est-il débranché ou y a-t-il une panne de courant ? Une lampe uorescente ou néon est-elle allumée à proximité ?
Français - 5
FONCTIONNEMENT
Afchage des menus
¦
Avant d'utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu an de sélectionner et de régler les différentes fonctions.
1.
Appuyez sur le bouton MENU.
Le menu principal s'afche à l'écran. Son côté gauche contient des icônes :
Canal, Conf., Entrée, Application, Assistance.
2.
Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'une des icônes. Appuyez sur le bouton ◄ ou ► pour accéder au sous-menu de l'icône.
3.
Appuyez sur le bouton ▲ ou ▼ pour déplacer des options dans le menu.
Appuyez sur le bouton ENTERE pour entrer des options dans le menu.
4.
Appuyez sur le bouton ▲/▼/◄/► pour modier les options sélectionnées.
Appuyez sur le bouton RETURN pour revenir au menu précédent.
N
5.
Appuyez sur le bouton EXIT pour quitter le menu.
Utilisation des boutons de télécommande
Bouton Opération Bouton Opération
Afcher le menu principal à l'écran.
Revenir au menu précédent.
▲/▼/◄/►/
ENTER
Fermer le menu afché à l'écran.
Exemple : conguration de la luminosité du téléviseur dans le menu Image
Réglage de la luminosité sur 80
Appuyez sur le bouton MENU pour afcher le menu.
1.
Appuyez sur le bouton ENTERE pour sélectionner Image.
2.
3. Appuyez sur le bouton ▲ ou ▼ pour régler la Luminosité.
Image, Son,
E
Déplacer le curseur pour sélectionner un élément.
Choisir l'élément sélectionné. Conrmer un paramétrage.
Mode : Standard ►
Rétroéclairage : 7
Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V / R) : V50 / R50
Mode : Standard ►
Rétroéclairage : 7
Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V / R) : V50 / R50
Mode : Standard ►
Rétroéclairage : 7
Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V / R) : V50 / R50
Rétroéclairage : 7 Contraste : 95
Luminosité : 45
Netteté : 50
Couleur : 50
Teinte (V / R) : V50 / R50
Paramètres avancés
Options d'image
Réinitialisation de l'image
Appuyez sur le bouton ENTERE.
4.
5. Appuyez sur le bouton ◄ ou ► jusqu'à ce que la luminosité soit réglée sur 80.
6.
Appuyez sur le bouton ENTERE.
Appuyez sur le bouton EXIT pour quitter le menu.
N
Français - 6
Luminosité
U
Déplacer
Luminosité
U
Déplacer
L
L
Régler
Régler
E
E
Entrer
Entrer
R
R
45
Retour
80
Retour
Fonction Plug & Play
¦
Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent l'un après l'autre de manière automatique.
1.
Appuyez sur le bouton POWER de la télécommande. Le message You can set the menu language. s’afche.
2.
Sélectionnez la langue appropriée en appuyant sur le bouton ▲ ou ▼. Appuyez sur le
You can set the menu language.
Menu Language : English
Plug & Play
bouton ENTERE pour conrmer votre choix.
3.
Appuyez sur le bouton ◄ ou ► pour sélectionner Enr. démo ou Util. domicile, puis appuyez sur le bouton ENTERE.
Nous recommandons de régler le téléviseur sur le mode Util. domicile pour une meilleure qualité d'image dans votre
N
environnement personnel.
Enr. démo n'est prévu que pour un usage en magasin.
N
Si l'unité est accidentellement réglée sur le mode Enr. démo et que vous souhaitez revenir au mode Util. domicile
N
(Standard) : Appuyez sur le bouton Volume du téléviseur. Lorsque l'afchage écran du volume apparaît, appuyez pendant 5 secondes sur le bouton MENU du téléviseur.
4.
Appuyez sur le bouton ENTERE. Sélectionnez le pays approprié en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTERE pour conrmer votre choix.
5.
Appuyez sur le bouton ▲ ou ▼ pour sélectionner Hertzien ou Câble, puis appuyez sur le bouton ENTERE.
Hertzien: Hertzien signal d'antenne.
N
Câble: Câble signal d'antenne.
6.
Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source de chaîne à mémoriser. Appuyez sur le bouton ENTERE pour sélectionner Démarrer.
Numérique et Analogique : Chaînes numériques et analogiques.
N
Numérique : Chaînes numériques.
Analogique : Chaînes analogiques. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'afche, qui vous permet de dénir une valeur pour la
N
recherche de chaîne numérique. Pour plus d'informations, reportez-vous à Canal → Mémorisation Auto. La recherche de chaînes démarre et se termine automatiquement.
N
Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation.
N
Une fois toutes les chaînes disponibles mémorisées, le message Dénit le mode Horloge s'afche.
N
7.
Appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis appuyez sur le bouton ENTERE.
Si vous sélectionnez Manuel, Dénit la date et l'heure s'afche.
N
Si vous recevez un signal numérique, l'heure se règle automatiquement. Sinon, sélectionnez Manuel pour régler l'horloge
N
(voir page 18).
8.
La méthode de connexion pour l'obtention de la meilleure qualité HD est proposée. Après avoir conrmé la méthode, appuyez
sur le bouton ENTERE.
9.
Le message Protez de votre visionnage s'afche. Lorsque vous avez terminé, appuyez sur le bouton ENTERE.
E
Enter
Si vous souhaitez réinitialiser cette fonction...
1.
Appuyez sur le bouton MENU pour afcher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Conf., puis sur le bouton ENTERE.
2.
Appuyez de nouveau sur le bouton ENTERE pour sélectionner Plug & Play.
3.
Entrez votre code PIN à quatre chiffres. Le code PIN par défaut d'un nouveau téléviseur est '0-0-0-0'.
Si vous voulez modier le code PIN, utilisez la fonction Modier PIN. (voir page 19).
N
La fonction Plug & Play est uniquement disponible en mode TV.
N
Français - 7
Loading...
+ 22 hidden pages
