Samsung KH026EAM, KH035EAM User Manual [es]

KH026EAM
KH035EAM

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
ISTRUZIONI PER L’USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG

√¢∏°π∂™ Ã∏™∆∏

азлнкмдсаь ийгъбйЗДнЦгь

System Air Conditioner

(Cool and Heat)

Aire acondicionado sistemático

(Enfriamiento y Calefacción)

Climatiseur numérique multifonctionnel

(Refrigeración y Calefacción)

Sistema Aria Condizionata

(Fresca e Calore)

Sistema Ar Condicionado

(Arrefecimento e Aquecimento)

Klimaanlage System

(Kühlen und Heizen)

™‡ЫЩЛМ· ∫ПИМ·ЩИЫМФ‡ (æ‡Í˘ Î·È £¤ÚÌ·ÓÛ˘)

лЛТЪВПМ˚И ЗУБ‰Ы¯М˚И дУМ‰ЛˆЛУМВ

(éı·ʉÂÌËÂ Ë Ó·Ó„‚)

E S F I P D G R DB98-13068A(2)

E§§HNIKA

ENGLISH

ESPAÑOL

FRANÇAIS

ITALIANO

DEUTSCH

PORTUGUÊS

RUSSIAN

S-2

Precauciones de seguridad

Las advertencias de seguridad siguientes deben ser tomadas al usar su acondicionador de aire.

◆ Los usuarios de este producto no deben desmontar o modifique de
ninguna manera. En lugar, les solicitan poner en contacto con
directamente el servicio técnico señalado o la tienda donde
el producto fue comprado.

◆ Nunca derrame cualquier clase de líquido en la unidad. Si esto sucede,
desenchufe o apaque el interruptor principal de la unidad y póngase en
contacto con su servicio técnico autorizado.

◆ No inserte cualquier cosa entre las láminas del enchufe de aire porque
el ventilador interno puede ser dañado y podría causar daños
materiales. Proteja a los niños de la unidad.

◆ No coloque ninguna obstáculos delante de la unidad.

◆ No rocíe cualquier clase del líquido en la unidad interior. Si sucede

esto, apaque el interruptor usado para su acondicionador de aire y
póngase en contacto con su especialista en la instalación.

◆ Asegúrese de que la unidad esté ventilada correctamente siempre:
No coloque la ropa u otros materiales encima de la unidad.

◆ Si el mando a distancia sin cables no será utilizado durante mucho
tiempo, quite las baterías. (Si es aplicable)

◆ Al usar un mando a distancia sin cables, la distancia no debe estar
más de 7 metros del acondicionador de aire. (Si es aplicable)

ADVERTENCIA

DURANTE LA

OPERACIÓN

◆ Nunca almacene o embarque el acondicionador de aire al revés hacia
abajo u oblicuo para evitar daño al compresor.

◆ La aplicación no es pensada para el uso por los niños jóvenes o las
personas enfermizas sin la supervisión: Los niños jóvenes deben ser
supervisados para asegurarse de que no juegan con la aplicación.

◆ La corriente máxima se mide según el estándar del IEC para la
seguridad y la corriente se mide según el estándar de ISO para el
rendimiento energético.

OTROS

◆ Antes de dejar el dispositivo, es necesario tirar las células de la batería
y quitar ellas con seguridad por razones de reciclaje.

◆ Cuando usted necesita disponer de la unidad, consulte a su proveedor.
Si las pipas se quitan incorrectamente, el refrigerante puede apagarse
y entrar en contacto con su piel, causando posibles accidentes.
Emitir el refrigerante en la atmósfera también daña los ambientes.

◆ Por favor recicle o disponga del material empaquetado para este
producto de una manera ambientalmente responsable.

D

ISPONER LA UNIDAD

Riesgo de la descarga eléctrica. • Puede resultar en la muerte o heridas
graves. • Desconecte todas las fuentes de alimentación eléctrica remotas
antes de mantener, instalar o limpiar. • Esto debe ser efectuado por el
fabricante o su servicio técnico o un personal de servicio autorizado para
evitar posibles accidentes o daños materiales.

Gane premios cuando registre su producto en
www.samsung.com/global/register

Indice

◆

P

REPARE SU AIRE ACONDICIONADOR

■ Precauciones de Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Revisión de la Unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Controlador Remoto Inalambrado-Botones y Exponer . . . . . . . 6

■ Controlador Remoto Alambrado-Botones y Exponer . . . . . . . . 7

■ Controlador Centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

◆

R

ECOMENDACIONES PARA EL USO

■ Recomendaciones para la Operación . . . . . . . . . . . . . . . . . . . . 9

■ Ocilación de la Temperatura y Humedad . . . . . . . . . . . . . . . . 10

■ Limpiar su Aire Acondicionador . . . . . . . . . . . . . . . . . . . . . . . 11

■ Instalación del Filtro de Bio-Puro (Opcional) . . . . . . . . . . . . . . 12

■ Resolver Problemas Comunes . . . . . . . . . . . . . . . . . . . . . . . . 13

◆

E

SPECIFICACIONES TÉCNICALES

S-3

ESPAÑOL

Eliminación correcta de este producto

(material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos)

La presencia de esta marca en el producto o en el material informativo que lo acompaña,indica que al finalizar su
vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente
o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de
residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las
autoridades locales pertinentes,para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un
reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra.
Este producto no debe eliminarse mezclado con otros residuos comerciales.

Revisión de la Unidad

Las figuras que se muestran en este instrucción puede ser diferentes con la que Ud. compro
dependiendo del modelo.

Hoja del flujo de aire

Entrada del aire

Unidad Interior

S-4

Indicador de ventilador

Indicador del
señal del filtro

Indicador de tiempo

Indicador de On/Off (Verde)

e Indicador de extracción

de escarcha (Rojo)

Sensor del control

remoto

Unidad Exterior

S-5

ESPAÑOL

Si el cambiador de calor en la unidad exterior es ensuciado, puede que caiga la eficiencia. Asi es que limpie el
cambiador de calor con agua cuando se vuelva sucio. Sin embargo, sea cuidadoso cuando desee lavar la superficie
del cambiador de calor porque es muy afilado.

NNNNoooottttaa

aa

Salida del aire
Valvula de conección

TIPO A

Salida del aire
Valvula de conección

TIPO B

Salida del aire
Valvula de conección

TIPO C

Salida del aire

Valvula de conección

TIPO D

Salida del aire

Valvula de conección

TIPO E-1, E-2

Salida del aire

Valvula de conección

TIPO F

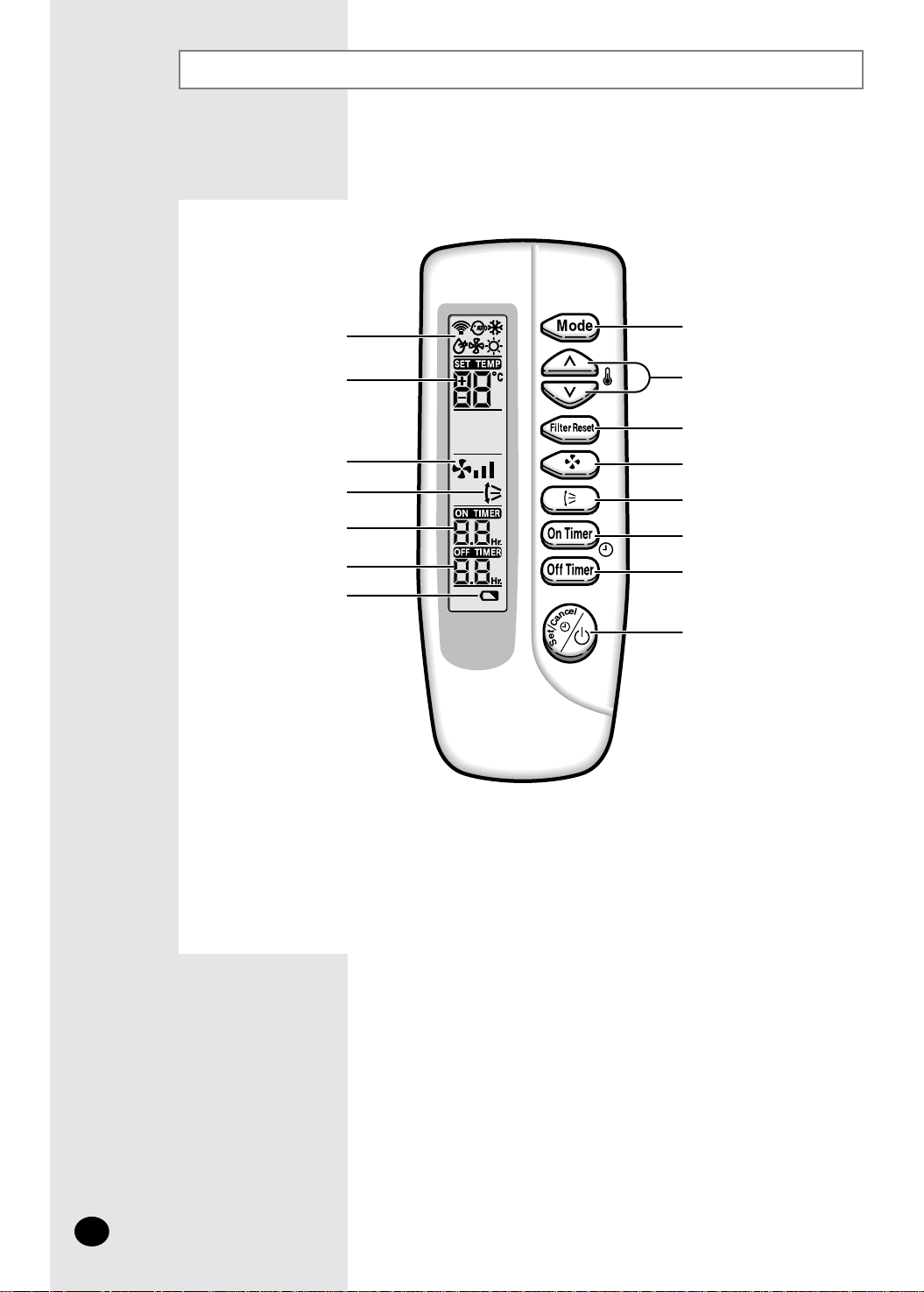

Controlador Remoto Inalambrado-Botones y Exponer

Despues de limpiar el filtro de aire, precione el botón de reajuste del filtro.

NNNNoooottttaa

aa

Modo de operación

Botón de selección de
modo

Botón de reajuste del filtro

Botón de balance

Botón para encender el tiempo

Botón para apagar el tempo

Encender/Apagar & ajuste de
alarma/botón de cancelar

Botón para cambiar la
velocidad de ventilación

Botón para cambiar la
temperatura

Ajuste de temperatura

Velocidad de ventilación

Dirección del flujo de aire

Ajuste para encender el

tiempo

Ajuste para apagar el

tiempo

Indicador de bateria

S-6

El controlador remoto inalambrado es accesario opcional.
Para utlizar el controlador remoto inalambrado, véase el manual apropiado.

S-7

ESPAÑOL

Controlador Remoto Alambrado-Botones y Exponer

El control remoto alámbrico es un accesorio adicional y es instalado en la pared.
Para utlizar el controlador remoto alambrado, véase el manual apropiado.

- El botón de prueba es para el especialista cuando instale. No debe tocar.

- Despues de limpiar el filtro de aire, precione el botón de reajuste del filtro. Despues en
el indicador del controlador remoto alambrado se mostrara la FILTER SIGN cuando es
tiempo para limpiar el filtro de aire; fijese a la pagina 11.

NNNNoooottttaa

aa

Indicador de

comunicación error

Encender el tiempo ajustador

Apagar el tiempo ajustador

Indicador de prueba

Botón para encender

la alarma

Botón para apagar

la alarma

Botón de prueva

Botón de reajuste
del filtro

Botón de selección de modo

Botón para ajustar la

temperatura

Indicador de cotrol centralizado

(en caso de instalar el controlador centralizado)

Remover el indicador helada

Ajuste de temperatura
Velocidad de ventilación

Dirección de la salida de aire
Indicador de la señal de filtro

Encender/Apagar & ajuste
de alarma/botón de cancelar

Botón para ajustar la
velocidad de ventilación

Botón de balance

Indicador Encender/Apagar

Modo de operación

Controlador Centralizado

El controlador centralizado es un accesorio adicional y es instalado en la pared.
Para utlizar el controlador centralizado, véase el manual apropiado.

S-8

Lámpara de operación

Botón para encender

Botón para apagar

Indice

La luz de operación se enciende cuando est conectado hasta el menor parte
del aire acondicionador al controlador centralizado operación.

NNNNoooottttaa

aa

Botónes de Encender/Apagar

Indicador de Encender/Apagar

Recomendaciones para la Operación

S-9

ESPAÑOL

He aqui unas cuantas recomendaciones que Ud. debe cumplir cuando
opere su aire acondicionador.

Asunto Recomendaciones

La bomba del función del aire acondicionador absorbe
calefacción desde el aire exterior hacia el interior. Si la
temperatura de afuera baja, el cumplimiento de calefacción
decaera. Si siente que la temperatura del habitación no es lo
bastante caliente, utilice aparato del calefacción adicional
recomendado.

Cumplimiento
en calefacción

Cuando la temperatura de afuera es bajo pero la humedad
es alta, se formara escarchas en la unidad exterior del modo
de HEAT.

Si esto ocurre:

◆ La operación de calefacción se para.

◆ El modo de descongelador movera automáticamente serca

de siete minutos.

No requiere de ninguna intervención; después de siete minutos,
el aire acondicionador operara normalmente.

Helada

Si ambos temperatura del interior y exterior est án altas y el
aire acondicionador esta operandose en modo de HEAT,
el compresor del ventilador de la unidad exterior se parara al
mismo tiempo.
Esto es normal; solo se necesita esperar hasta que se
encienda de nuevo.

Temperature
alta en el
interior y
exterior

Durante la operación del aire acondicionador llega a ocurrir
falla del poder, la unidad se apagara. Cuando el poder se
vuelve, el aire acondicionador comenzara a operar desde el
modo anterior.

Falla del poder

Ocilación de la Temperatura y Humedad

S-10

El siguente tabla indica la ocilación de la temperatura y humedad, dentro
del cual se puede usar el aire acondicionador.

Si el aire acondicionador

Entonces...

es usado en...

Puede poner en movimiento el rago de la .
protección automáticamente y el aire
acondicionador pararse.

Temperatura alta

Si el cambiador de la calefacción llega a
congelarse tan solo con un desague de
aguao otros puede causer malfunción.

Temperatura baja

El agua se puede condensarse y gotear
desde la superficie de la unidad interior
si es usado por un tiempo largo.

Nivel de humedad alta

❇ Si la operación de calefacción se utiliza en el grado inferior a -5°C

(temperatura exterior), no se calienta a la máxima capacidad.

Si la operación de refrigeración se utiliza en el grado superior a

32°C(temperatura interior), no se refrigiera a la máxima capacidad.

Modo

Temperatura Interior Temperatura Exterior

Humedad Interior

Calefacción

Enfriamiento

Secante

15°C al

27°C aprox.

21°C al 32°C aprox.

21

°C al32°C aprox.

-5°C al 24°C aprox.

-5°C al 43°C aprox.

-5°C al 43°C aprox.

-

80% o menos

-

Limpiar su Aire Acondicionador

S-11

ESPAÑOL

Para tener el mejor posible use de su aire acondicionador, Ud. debe
lipiar amenudamente y remover la suciedad acumulada en el filtro
del aire.

Antes de limpiar su aire acondicionador, asegurese de que
este apagado la unidad del circuito de electricidad.

Abra la rejilla frontal empujando las manillas de la rejilla.

1

Remover la rejilla frontal.
2-1 Remover el gancho de seguridad.
2-2 Abrir la rejilla frontal serca de 45° y jalar hacia adelante.

2

Sacar hacia afuera el filtro de aire.

3

Remover toda la suciedad desde el filtro de aire con la aspiradora o
cepillo. En caso de que la suciedad acumulada es serio, ponga el filtro
de aire en agua tibia con detergente y sacudalo verticalmente.

4

Secar el filtro de aire.

5

Cuando termine todo esto, inserta el filtro a la rejilla.

6

Limpie la unidad con la aspiradora o cepille una ves al mes.

7

Reinstalar la rejilla frontal y el gancho de seguridad.

8

IMPORTANTE

Cuando desarme la rejilla frontal debe poner mucha
atención y chequear que los ganchos de seguridad estén
instalados. Si no se asegura de esto, la rejilla frontal
puede llegar a caerse y seguramente se lastimara.

IMPORTANTE

Después de limpiar el aire acondicionador, presione el botón de
FILTER RESET.

NNNNoooottttaa

aa

Controlador Remoto Alambrado Controlador Remoto Inalambrado

Instalación del Filtro de Bio-Puro (Opcional)

S-12

Abra la rejilla frontal jalando las orejas de la rejilla.

2

Remueva la rejilla frontal.
3-1 Remueva el gancho de la seguridad.
3-2 Abrir la rejilla frontal serca de 45° y jalar hacia adelante.

3

Inserte Bio-puro o filtro desodorizado.

4

Reinstalar la rejilla frontal y el gancho de seguridad.

5

No vaya a remover el paquete desde el filtro de Bio-Puro hasta
que Ud. desee usar el filtro, porque si no se va perdiendose.

NNNNoooottttaa

aa

El aire acondicionado puede ser fijado con un filtro Bio-puro o desodorizante para
remover las partículas diminutas u olores. La vida del servicio del filtro es aproximada­mente de tres meses dependiendo en el tiempo y el uso del aire acondicionador .

Remueva la bolsa de plastico desde el filtro.

1

Filtro Bio-puro

Filtro
desodorizante

Resolver Problemas Comunes

S-13

ESPAÑOL

Antes de contactar con los servicios, cumpla con los chequeos del siguente ejemplo.
Esto le ahorrara el tiempo y llamadas de gastos innecesarios.

Explicación/Solución

◆ Chequee si el cachón para el uso del aire acondicionador esta
conectado.

Problema

El aire acondicionador
no opera de todo

◆ Chequee si hay algun obstaculo entre Ud. y el sensor de contro
remoto.

◆ Chequee las baterias del controlador remoto inalambrado.

◆ Chequee si Ud. esta lo suficientemente serca desde la unidad interior

(siete metros/yardas o menos).

◆ Chequee si Ud. est· indicando el control remoto al sensor inflarojo
de la unidad interior.

◆ Reemplace las baterias del control remoto si es necesario.

◆ Si hay luz fuerte arrededor del aire acondicionador, un luz de

tres-longitud, señal de neon, etc., por ejemplo, el aire
acondicionador puede que no opere con el control remoto.
Si ocurre esto, use el control remoto acercandose serca del
sensor de control.

◆ Chequee si esta seleccionado correctamente el modo.

◆ Quizás la temperatura del habitación está muy bajo o muy alto.

◆ Puede que la suciedad este bloqueando la rejilla del filtro de aire;

fijese a la pagina 11 donde instrucción de limpieza.

◆ Chequee que no haya ningun obstaculos en el frente de la unidad
exterior.

El aire acondicionador no
opera con el control remoto

Controlador Remoto Inalambrado

Controlador Remoto Inalambrado

No suena el sonido de bip
cuando presiona
(ON/OFF) en el control

remoto

El aire acondicionador no
refresca o calienta

◆

aparece en el controlador remoto alambrado.
En este caso, apague el aire acondicionador y contacte con su
comerciante.

Controlador Remoto Alambrado

El aire acondicionador no
opera con el control remoto

◆ En caso de usar el control remoto alambrado para el grupo, el aire
acondicionador se conecta al control remoto y enciende/apaga en
orden. Y esto toma un poco de tiempo(arriba de 32 segundos).

Controlador Remoto Alambrado

Quando eneender/apagar
el aire acondicionador, no
se enciende/apaga
inmediataments.

◆ Chequee si la temperatura requerida este correctamente ajustado.

◆ Aumente la velocidad del ventilador.

Cuando caliente la
temperatura del habitación
requerido esto nunca se
alarga y el aire
acondicionador
frecuentemente se para

Especificaciones Técnicales

S-14

Suministro de Poder

Modelo

1Ø, 220-240V~, 50Hz

KH026EAM
KH035EAM

Memo

S-15

ESPAÑOL

ELECTRONICS

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:

QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:

ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:

DIESE KLIMAANLAGE IST FABRIZIERT VON:

AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O:

щнйн дйзСасайзЦк абЙйнйЗгЦз оакейв:
