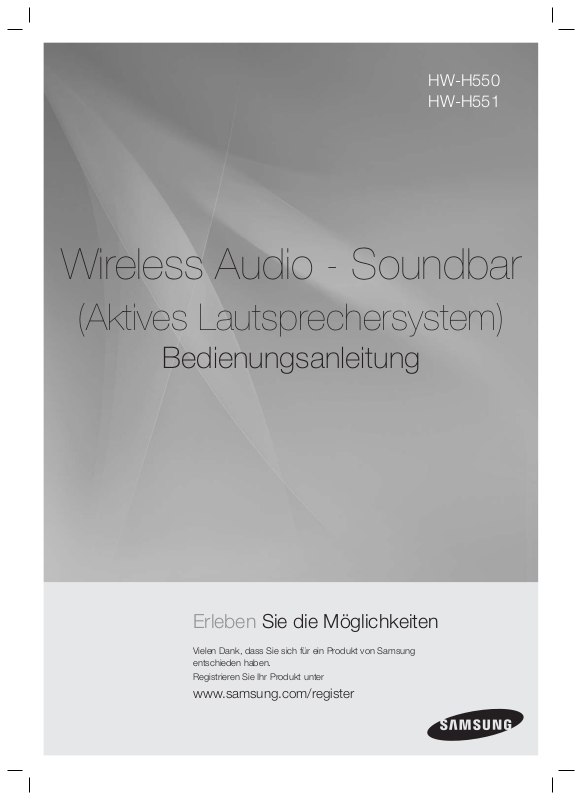

HW-H550
HW-H551
Wireless Audio - Soundbar
(Aktives Lautsprechersystem)
Bedienungsanleitung
Erleben Sie die Möglichkeiten
Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.
Registrieren Sie Ihr Produkt unter
www.samsung.com/register
merkmale
SoundConnect
Mit SoundConnect können Sie den Ton Ihres Fernsehgeräts von einem Bluetooth kompatiblen Samsung Fernsehgerät auf Ihrer Kabellosen Audio - Soundbar über eine Bluetooth-Verbindung wiedergeben und den Ton steuern.
HDMI
HDMI überträgt gleichzeitig Videound Audiosignale und sorgt so für eine besonders gute Bildqualität.
Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über die
Wireless Audio - Soundbar Lautsprecher hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.
Surround Sound
Diese Surround Sound fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.
Kabelloser Subwoofer
Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr.
Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert.
Spezial Klangmodus
Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter den 5 verschiedenen Tonarten MUSIC, VOICE, SPORTS, CINEMA und STANDARD wählen.
Multifunktionsfernbedienung
Sie können die mit Ihrer Soundbar mitgelieferte Fernbedienung verwenden, um das mit diesem Gerät verbundene Fernsehgerät zu bedienen. (Nur zusammen mit Samsung-Fernsehgeräten funktionsfähig)
Die Fernbedienung verfügt über eine Hotkey-Taste für das Fernsehgerät, mit der Sie mittels eines einfachen Tastendrucks verschiedene Operationen ausführen können.
Aktives Lautsprechersystem
Dieses Gerät ist ein aktives Lautsprechersystem, das eine qualitativ hochwertige Tonqualität in einem einzelnen schlanken Gerät liefert.
Für dieses Gerät benötigt man keine Verkabelung und zusätzlichen Lautsprecher, die normalerweise mit herkömmlichen SurroundSound systemen assoziiert werden.
Unterstützung der USB-Host-Funktion
Sie können externe USB-Geräte, wie MP3-Player anschließen und Musiktitel abspielen.
USB-Sticks, usw. nutzen die USB HOST Funktion der Soundbar.
Bluetooth Funktion
Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!
LIZENZ
Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.
Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol, und DTS zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS 2.0 Channel ist ein Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.
-Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-mail unter der Adresse oss.request@samsung.com an Samsung.
2
sicherheitsinformationen
HINWEISE ZUR SICHERHEIT
ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGSUND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.
|
|
|
|
|
Im Gerät befinden sich Hochspannung |
|
|
|
|
|
führende Teile, die elektrische Schläge |
|
WARNUNG |
|
|||
|
|
|
|
verursachen können. |
|
|
Gefahr elektrischer Schläge! |
|
|||
|
|
|
|
|
|
|
Gerät nicht öffnen! |
|
|
|
Die Dokumentation zu diesem Gerät enthält |
|
|
|
|
|
|
|
|
|
|
|
wichtige Hinweise zu Betrieb und Wartung. |
|
|
|
|
|
|
ACHTUNG : Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten Steckplatz aus, und stecken Sie den Stecker voll ein.
WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.
•Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
•Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
ACHTUNG
•Das Gerät keinem Spritzoder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
•Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.
<![endif]>GER
3
HINWEISE
|
682.7.6mminch |
99.1mm |
|
3.9 inch |
|
993.9.1mminch |
993.9.1mminch |
Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz (7–10 cm) zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose.
Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.
Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung.
Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.
Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.
Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.
Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien.
Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer.
Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.
Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.
4
Inhalt
MERKMALE |
2 |
Merkmale |
2 |
2 |
Lizenz |
SICHERHEITSINFORMATIONEN |
3 |
Hinweise zur Sicherheit |
3 |
4 |
Hinweise |
ERSTE SCHRITTE
6
BESCHREIBUNGEN
7
FERNBEDIENUNG
9
ANSCHLÜSSE
10
6Wichtige informationen zum Gebrauch der Bedienungsanleitung
6Lieferumfang
7Vorderseite
8Rückseite des geräts
9Funktionen der Fernbedienung
10Montage der Wandhalterung
11Anschluss des kabellosen Subwoofers
12Befestigung des ferrit ringkerns am netzkabel des subwoofers
12Montage des Ferrit-Ringkerns am Subwoofer
13Anschliessen eines externen Geräts mithilfe eines HDMI-kabels
14Anschliessen eines externen geräts mithilfe eines Audiokabels (analog) oder optischen Kabels (digital)
FUNKTIONEN |
15 |
Eingangsmodus |
15 |
15 |
Bluetooth |
17 |
SoundConnect |
|
18 |
USB |
|
|
19 |
Verwenden der Fernbedienung |
|
22 |
Software Aktualisierung |
FEHLERSUCHE |
23 |
Fehlersuche |
23 |
|
|
ANHANG |
24 |
Technische Daten |
24 |
|
|
5
<![endif]>GER
erste schritte
WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG
Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.
Symbole in dieser Bedienungsanleitung
Symbol |
Begriff |
Definition |
Achtung
Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
Hinweis
Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen
Funktionen.
Sicherheitsanweisungen und Fehlersuche
1)Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)
2)Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 23)
Copyright
©2014 Samsung Electronics Co.,Ltd.
Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.
LIEFERUMFANG
Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.
(Halterung Schraube
: 2 STCK.)
(Schraube: 2 STCK.)
Fernbedienung / |
Benutzerhandbuch |
Halterung zur |
Schraube |
USB-Adapter |
|
AAABatterien |
wandbefestigung |
||||
|
|
|
|||
|
|
|
|
(Für das Subwoofer |
|
|
|
|
|
Netzkabel 1 STCK.) |
Netzkabel |
Netzteil |
Aux Kabel |
USB-Kabel |
Ferritringkern |
▪ Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
▪ Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.
6
beschreibungen
VORDERSEITE
1 |
2 |
3 |
4 5
<![endif]>GER
<![if ! IE]><![endif]>BESCHREIBUNGEN ●
TASTEEIN-/ |
Schaltet den Wireless Audio - Soundbar ein oder aus. |
|
AUSSCHALTEN |
||
|
||
|
|
|
|
Des D.IN, AUX, HDMI, BT, TV, USB Eingangs. |
|
EINGANGS |
- Wenn die Soundbar eingeschaltet ist und die ( ) Taste länger |
|
als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste |
||
WAHLSCHALTER |
auf MUTE umgestellt. Um die MUTE Funktion dieser Taste |
|
|
wieder aufzuheben, die ( ) Taste erneut für mehr als 3 |
|
|
Sekunden gedrückt halten. |
|
|
|
|
|
Zum Einstellen der Lautstärke. |
|
LAUTSTÄRKE +/- |
Auf dem vorderen Display erscheint der numerische Wert der |
|
|
Lautstärkestufe. |
|
FERNBEDIENUNGS- |
Es können nur SAMSUNG Soundbars mit der Fernbedienung |
|
SENSOR |
bedient werden. |
|
|
|
|
|
Aktuellen Modus anzeigen. |
|
|
- Wenn für länger als 15 Sekunden keine Eingabe über das Gerät |
|
5 ANZEIGE |
oder die Fernbedienung erfolgt, wird die Anzeige automatisch |
|
abgeschaltet. |
||
|
- Wenn sich das Gerät im BT READY, SEARCH, TV REQUEST |
|
|
oder USB PLAYING Modus befindet, wird das Display nicht |
|
|
automatisch ausgeschaltet. |
|
|
|
▪ Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
▪Wenn der Ton nur über das Wireless Audio - Soundbar ausgegeben werden soll, müssen Sie in der Audioeinstellungsmenü Ihres Fernsehgeräts die Fernsehlautsprecher ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.
7
beschreibungen
RÜCKSEITE DES GERÄTS
1
<![if ! IE]><![endif]>IN AUX
<![if ! IE]> <![endif]>INHDMI |
3
4
2
IN
OPTICAL
OUT
HDMI
5
6
|
|
1. Stecken Sie das Netzkabel des Netzgeräts in die Steckdose. |
|
|
STROMANSCH |
2. Schließen Sie den Ministecker des Netzteils an den |
|
|
LUSSBUCHSE |
Stromversorgungsanschluss am Gerät an. |
|
|
|
3. Stecken Sie das Netzkabel in eine Netzsteckdose. |
|
|
|
Schließen Sie USB-Geräte, wie MP3-Player hier an, um die Dateien auf |
|
|
USB PORT |
diesen Geräten wiederzugeben. |
|
|
- Verwenden Sie den mitgelieferten USB-Adapter, wenn Sie das Gerät an |
||
|
|
||
|
|
der Wand installieren. |
|
|
AUX IN |
Für den Anschluss an den Analogausgang eines externen Geräts. |
|
|
|
|
|
|
HDMI IN JACK |
Empfängt gleichzeitig Videound Audiosignale von einer externen Quelle |
|
|
über ein HDMI-Kabel. |
||
|
|
||
|
|
|
|
5 |
OPTICAL IN |
Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. |
|
|
|
|
|
6 |
HDMI OUT JACK |
Für die gleichzeitige Ausgabe von Videound Audiosignalen über |
|
ein HDMI-Kabel. |
|||
|
|
▪Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
▪Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.
8
