HW-C700 HW-C700B HW-C770S HW-C770BS

systém s AV přijímačem

uživatelská příručka

představte si své možnosti

Děkujeme vám za zakoupení výrobku Samsung.

Pro získání rozšířeného balíčku služeb, prosím, zaregistrujte svůj výrobek na stránkách

www.samsung.com/register

HW-C700-C770S-C770BS-XEO_CZ_05041 1HW-C700-C770S-C770BS-XEO_CZ_05041 1 2010-05-04  1:35:342010-05-04  1:35:34

bezpečnostní informace

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

Tento symbol indikuje přítomnost

VÝSTRAHA

RIZIKO ÚRAZU ELEKTRICKÝM

PROUDEM.

NEOTEVÍREJTE!

VAROVÁNÍ : Abyste předešli nebezpečí vzniku požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj

dešti nebo vlhkosti.

nebezpečného napětí uvnitř přístroje, které může způsobit úraz elektrickým proudem.

Tento symbol upozorňuje na existenci důležitých pokynů pro provoz a údržbu přístroje, které jsou součástí příslušenství přístroje.

UPOZORNĚNÍ :

Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

•

Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí

•

být tato zástrčka snadno přístupná.

UPOZORNĚNÍ

Přístroj by neměl být vystaven kapající nebo stříkající vodě. Neumísťujte na něj objekty naplněné vodou, např.

•

vázy. Síťová zástrčka se používá k odpojení zařízení od napájení a měla by být kdykoli přístupná.

•

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.

HW-C700-C770S-C770BS-XEO_CZ_05042 2HW-C700-C770S-C770BS-XEO_CZ_05042 2 2010-05-04  1:35:412010-05-04  1:35:41

BEZPEČNOSTNÍ UPOZORNĚNÍ

2.7 inches

3.9 inches

Ujistěte se, že elektrická soustava ve vašem domě odpovídá napětí uvedenému na typovém štítku na zadní straně přehrávače. Přehrávač umístěte ve vodorovné poloze na stabilní podklad (nábytek) tak, aby měl dostatek prostoru k ventilaci (7,5 až 10 cm). Ujistěte se, že otvory k ventilaci nejsou ničím blokovány. Na přehrávač nic nestavte. Aby byl přehrávač zcela odpojen od napájení, vytáhněte síťovou zástrčku ze zásuvky, zejména, pokud přehrávač delší dobu nebudete používat.

Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky v důsledku blesku mohou přístroj poškodit.

Phones

Chraňte přehrávač před působením vlhkosti (například vázy a podobně), před nadměrným horkem (například otevřený oheň a podobně) nebo před zařízením, které vytváří silné magnetické nebo elektrické pole (například reprosoustavy a podobně). Začne-li přístroj vykazovat známky chybné funkce, nezapomeňte odpojit síťový napájecí kabel od zdroje napájecího napětí. Tento přístroj není určen pro průmyslové použití. Používejte tento přístroj jen k osobnímu použití. Pokud byl přehrávač nebo disky skladovány v chladném prostředí, může dojít k výskytu kondenzace. Budete-li přístroj přepravovat v zimě, počkejte před jeho opětovným použitím přibližně 2 hodiny, až se jeho teplota vyrovná s okolní teplotou.

Nevystavujte přístroj přímému slunečnímu záření nebo jiným zdrojům horka. To by mohlo způsobit přehřátí a poruchu funkce přístroje.

Baterie, které jsou použity v tomto přístroji, obsahují chemické látky, které jsou škodlivé pro životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu.

HW-C700-C770S-C770BS-XEO_CZ_05043 3HW-C700-C770S-C770BS-XEO_CZ_05043 3 2010-05-04  1:35:412010-05-04  1:35:41

funkce

Digitální AV přijímač

Tento výrobek je digitální AV přijímač, který digitálně zpracovává signál, aby minimalizoval jeho ztrátu a zkreslení.

Dolby Pro Logic llx

Dolby Pro Logic IIx je nová technologie, která poskytuje

DTS-HD (studiová kvalita, vysoké rozlišení) Systémy digitálního domácího kina – vysoké rozlišení

Zvuk DTS-HD přináší nejlepší možnou kvalitu vícekanálového zvuku. Tato kvalita odpovídá kvalitě čistého a jasného obrazu videa

ve vysokém rozlišení. diskrétní 7.1kanálový zvuk z 2kanálových nebo vícekanálových zdrojů. Poskytuje také režimy Music, Movie a Game. Dolby Pro Logic IIx je vylepšení systému prostorového zvuku optimalizované pro 7.1kanálový multimediální systém,

DTS

Poskytuje plný rozsah 6 zvukových kanálů převodem digitálního

PCM nebo analogového stereo signálu pomocí maticového

dekódování DTS. přinášející maximální zážitek z vaší zábavy.

iPod Dolby Pro Logic llz

Funkce Dolby Pro Logic IIz přidává k prostorovému zvuku přední výškové kanály a vytváří tak 7.1kanálový zvukový systém pro videohry, domácí hudbu a ﬁ lmy a přináší vylepšené prostorové efekty a obklopující zvuk..

DTS 96/24

DTS 96/24 kóduje standardní zvuk 16 bit/44,1 kHz na 24 bit/96 kHz a použije jej na 5.1kanálovou zvukovou stopu.

Připojením iPod/iPhoneu k AV přijímači pomocí dodávaného

doku pro iPod si můžete užít další hudební soubory.

SFE (Sound Field Effect) používající 32bitové

zpracování digitálního zvukového signálu

Poskytuje realističtější prostorový zvuk s běžnými zdroji

stereo zvuku.

Funkce Anynet+ (HDMI-CEC) DOLBY DIGITAL EX

Přidává zadní prostorový kanál pro prostorovější zvuk v porovnání s běžným 5.1kanálovým systémem Dolby Digital.

DTS (Digital Theater Systems)

DTS nabízí diskrétní 5.1kanálový digitální zvuk pro hudbu i ﬁ lmy a díky nižšímu stupni komprese oproti Dolby Digital přináší bohatší zvuk.

Anynet+ je funkce, která umožňuje ovládání AV přijímače

pomocí dálkového ovládání k televizoru Samsung, pokud je

systém přijímače připojen k televizoru SAMSUNG pomocí

kabelu HDMI. (Tato funkce je k dispozici pouze u televizorů

a DVD přehrávačů Samsung, které podporují Anynet+

(HDMI-CEC).)

DTS-ES

(Rozšířený prostorový zvuk) Dolby Digital Plus

Dolby Digital Plus je moderní zvuková technologie pro média ve vysokém rozlišení.

Dolby True-HD

Dolby True-HD je nejnovější technologie ﬁ rmy Dolby vyvinutá pro disky s vysokým rozlišením.

Systém DTS-ES (Rozšířený prostorový zvuk) je nový digitální

vícekanálový formát vyvinutý společností Digital Theater

Systems Inc.

Systém DTS-ES (Rozšířený prostorový zvuk) je plně

slučitelný s běžným formátem digitálního prostorového

zvuku DTS a zlepšuje prostorovost zvuku se zajištěním

plného obklopení posluchače.

DTS-ES doplňuje další zadní střední prostorový kanál pro

6.1kanálový zvuk.

PŘÍSLUŠENSTVÍ

INPUT SELECT

POWER

TV SOURCE

AMP/TV DIMMER

BD/DVD

RDS DISPLAY

123

PTY- PTY SEARCH

PTY+

456

SLEEPNEO : 6

7809

PROLOGIC AUDIO ASSIGN

DSP

MUTE

TUNING

VOL

/CH

ASC

TUNER MEMORY SUBWOOFER MO/ST

SETUP/MENU

INFO

RETURN

EXIT

TVBD/DVD SAT

iPod

MULTI CH VCR / AUX

Dálkové ovládání

/Baterie (velikost AAA)

HW-C700-C770S-C770BS-XEO_CZ_05044 4HW-C700-C770S-C770BS-XEO_CZ_05044 4 2010-05-04  1:35:452010-05-04  1:35:45

FM anténa Uživatelská příručka Dok pro iPod Mikrofon ASC

obsah

BEZPEČNOSTNÍ INFORMACE

FUNKCE

POPIS

PŘIPOJENÍ

2 Bezpečnostní varování 3 Bezpečnostní upozornění

● OBSAH

4 Příslušenství

7 Přední panel 9 Zadní panel 10 Displej 11 Vložení baterií do dálkového ovladače 11 Provozní dosah dálkového ovladače 12 Popis dálkového ovladače

14 Umístění reproduktorů 16 Připojení reproduktorů 17 Připojení vnějších zařízení/televizoru pomocí

HDMI 18 Funkce HDMI 19 Připojení k televizoru 20 Připojení přehrávače DVD nebo BD(Blu-ray) 21 Připojení kabelové TV, satelitu nebo set-top

boxu 22 Připojení videorekordéru (VCR) 23 Připojení přehrávače CD 24 Připojení 7.1kanálových audio zařízení 25 Připojení iPodu 27 Připojení FM antény 27 Připojení komponent ke vstupu AUX IN

ZÁKLADNÍ FUNKCE AV PŘJÍMAČE

28 Před použitím AV přijímače 28 Nastavení zvuku 29 Výběr digitálního nebo analogového vstupu

HW-C700-C770S-C770BS-XEO_CZ_05045 5HW-C700-C770S-C770BS-XEO_CZ_05045 5 2010-05-04  1:35:462010-05-04  1:35:46

obsah

NASTAVENÍ

OVLÁDÁNÍ

30 Strom nabídky nastavení 34 Nastavení velikosti reproduktorů 35 Nastavení poslechové vzdálenosti

reproduktorů 36 Nastavení hlasitosti reproduktorů 37 Nastavení testovacího tónu 38 Nastavení režimu Dolby Pro Logic 38 Nastaveni Dolby Pro Logic IIx 39 Nastaveni Dolby Pro Logic IIz 39 Nastavení ovládání tónu 40 Nastavení režimu NEO:6 41 Nastavení režimu EX/ES 42 Audio-Video synchronizace 42 Vylepšení MP3 42 Inteligentní hlasitost 43 ASC (Automatická kalibrace zvuku) 44 Nastavení DRC 44 Nastavení HDMI 44 Měnitelné nastavení (Nastavení pro nízkou

spotřebu energie)

45 Použití režimů prostorového zvuku 46 Použití tlačítka výběru subwooferu 47 Poslech rádia 48 O vysílání RDS 50 Použití iPodu 52 Užitečné funkce 53 Aktualizace softwaru

RŮZNÉ

ŘEŠENÍ POTÍŽÍ

54 Ovládání vašeho televizoru dálkovým

ovládáním 56 Ovládání přehrávače DVD nebo BD

dálkovým ovládáním

57 Řešení potíží

PŘÍLOHA

59 Technické údaje

HW-C700-C770S-C770BS-XEO_CZ_05046 6HW-C700-C770S-C770BS-XEO_CZ_05046 6 2010-05-04  1:35:462010-05-04  1:35:46

popis

PŘEDNÍ PANEL

1 2 3

5 6 7

● POPIS

84 9

KONEKTOR SLUCHÁTEK

KONEKTORY POMOCNÉHO

VSTUPU

KONEKTOR MIKROFONU

AUTOMATICKÉ KALIBRACE ZVUKU

DISPLEJ

TLAČÍTKO S.DIRECT/

STEREO

TLAČÍTKO VÍCE KANÁLŮ

TLAČÍTKO SYNCHRONIZACE

OVLÁDÁNÍ HLASITOSTI

10 11 1412 13

Slouží k připojení sluchátek.

Pomocné AV vstupy slouží k připojení kamery, přenosného přehrávače DVD nebo herní konzole.

Slouží k připojení mikrofonu ASC k využití ASC (Automatická kalibrace zvuku).

Zobrazuje stav reproduktorů a zvukových vstupů, poslechový režim atd.

Slouží k výběru režimů S.DIRECT a STEREO.

Slouží k výběru připojeného 7.1kanálového přehrávače.

Slouží k výběru režimu prodlevy zvuku.

Ovládá hlasitost.

15 16 17

18 19 20

NAPÁJENÍ

HW-C700-C770S-C770BS-XEO_CZ_05047 7HW-C700-C770S-C770BS-XEO_CZ_05047 7 2010-05-04  1:35:462010-05-04  1:35:46

Zapíná a vypíná přijímač.

popis

PŘEDNÍ PANEL

TLAČÍTKO VÝBĚRU VSTUPU

TLAČÍTKO PŘIŘAZENÍ

ZVUKU

TLAČÍTKO ZVUKOVÉHO

EFEKTU

TLAČÍTKO NASTAVENÍ

TLAČÍTKA NAHORU (,), DOLŮ

(.), DOLEVA (<), A DOPRAVA (>)

TLAČÍTKO VSTUP

TLAČÍTKO OVLÁDÁNÍ TÓNU

TLAČÍTKO AUTOMATICKÉ

KALIBRACE ZVUKU

TLAČÍTKO REŽIMU LADĚNÍ

TLAČÍTKO VÝBĚR

TLAČÍTKO PAMĚŤ

Slouží k výběru vstupu. (FM  BD/DVD  SAT  TV  VCR CD  AUX  7.1 MULTI CH  IPOD AUDIO  IPOD VIDEO).

Přepíná režim vstupu vybraného zdroje signálu.

Přepnutí režimu prostorového zvuku.

Zobrazí nabídku SETUP.

Slouží k pohybu kurzoru nahoru, dolů, doleva a doprava. Slouží také k výběru podrobných nastavení v režimu SOUND EFFECT a ke změně výšky tónu.

Slouží k výběru položky v nabídce SETUP.

Slouží k nastavení úrovně basů a výšek a k vypnutí a zapnutí tónu.

Slouží k výběru režimu ASC (Automatická kalibrace zvuku).

Slouží k výběru manuálního režimu nebo režimu předvoleb FM rádia.

Slouží ke změně rozhlasové frekvence.

Slouží k přednastavení frekvence rádia.

HW-C700-C770S-C770BS-XEO_CZ_05048 8HW-C700-C770S-C770BS-XEO_CZ_05048 8 2010-05-04  1:35:462010-05-04  1:35:46

ZADNÍ PANEL

1 2 3 4 5

● POPIS

8 9 10 18 196 7

KONEKTOR FM ANTÉNY

KONEKTORY VÍCEKANÁLOVÉHO

VSTUPU KONEKTORY VSTUPU HDMI

KONEKTOR VÝSTUPU HDMI

PORT USB

KONEKTORY VSTUPU

KOMPONENTNÍHO VIDEA KONEKTORY VÝSTUPU

KOMPONENTNÍHO VIDEA KONEKTOR iPod

11 12 13 14

15 16 17

Pro připojení antény FM.

Slouží k připojení analogového zvukového signálu z externího přehrávače s více výstupy.

Slouží k připojení video signálu z video přehrávače (BD/DVD, SAT, TV).

Slouží k připojení video a zvukového signálu kabelem HDMI.

Slouží pouze k aktualizaci ﬁ rmwaru.

Vstupy komponentního video signálu.

Výstupy komponentního video signálu.

Vstup audio/video signálu iPodu.

HW-C700-C770S-C770BS-XEO_CZ_05049 9HW-C700-C770S-C770BS-XEO_CZ_05049 9 2010-05-04  1:35:472010-05-04  1:35:47

popis

ZADNÍ PANEL

KONEKTORY OPTICKÉHO VSTUPU

(VSTUP DIGITÁLNÍHO ZVUKU) KONEKTOR KOAXIÁLNÍHO VSTUPU

(VSTUP DIGITÁLNÍHO ZVUKU) KONEKTOR VSTUPU VIDEA Z

VIDEOREKORDÉRU KONEKTOR VÝSTUPU VIDEA PRO

VIDEOREKORDÉR KONEKTORY VSTUPU VIDEA

Vstup digitálního zvukového signálu s optickým konektorem.

Vstup digitálního zvukového signálu s koaxiálním konektorem.

Vstup video signálu z videorekordéru.

Výstup video signálu pro videorekordér.

Slouží k připojení video signálu z video přehrávače (BD/DVD, SAT, TV).

KONEKTOR VÝSTUPU VIDEA

KONEKTORY VSTUPU ZVUKU

VIDEOREKORDÉRU KONEKTORY VÝSTUPU ZVUKU PRO

VIDEOREKORDÉR KONEKTORY VSTUPU ZVUKU

KONEKTOR VÝSTUPU ZVUKU PRO

SUBWOOFER KONEKTORY VÝSTUPU

REPRODUKTORŮ

DISPLEJ

Výstup video signálu pro video zařízení (TV, projektor atd.).

Vstup zvukového signálu z videorekordéru.

Výstup zvukového signálu pro videorekordér.

Slouží k připojení zvukového signálu z video přehrávače (BD/DVD, SAT, TV).

Pro připojení subwooferu.

Konektor pro připojení reproduktorů.

1 2 3 4

INDIKÁTORY REPRODUKTORŮ

KONTROLKY REŽIMU POSLECHU

KONTROLKY LADĚNÍ

INDIKÁTORY ZVUKOVÉHO VSTUPU

INDIKÁTOR HLASITOSTI REPRODUKTORŮ

INDIKÁTOR FREKVENCE RÁDIA

ZOBRAZENÍ HLÁŠENÍ

HW-C700-C770S-C770BS-XEO_CZ_050410 10HW-C700-C770S-C770BS-XEO_CZ_050410 10 2010-05-04  1:35:482010-05-04  1:35:48

Zobrazují připojené reproduktory.

Zobrazení aktuálního režimu poslechu.

Zobrazení stavu aktuálního rádiového vysílání.

Zobrazují typ vstupního signálu aktuálně připojeného externího zdroje zvuku.

Zobrazuje úroveň hlasitosti reproduktorů.

Zobrazení aktuálního frekvenčního rozsahu rádia.

Informuje o stavu přijímače.

VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLADAČE

* Baterie (AAA)

Abyste předešli vytečení obsahu baterií nebo jejich prasknutí:

Vložte baterie do dálkového ovladače tak, aby odpovídala jejich polarita: (+) ke značce (+) a (–) ke značce (–).



Při běžném používání televizoru baterie vydrží přibližně jeden rok.



Používejte správný typ baterií. Baterie, které vypadají podobně, se mohou lišit napětím.



Vždy vyměňujte obě baterie zároveň.



Nevystavujte baterie horku nebo přímému ohni.



● POPIS

PROVOZNÍ DOSAH DÁLKOVÉHO OVLADAČE

Dálkový ovladač může být použit do vzdálenosti přibližně 7 metrů v přímém směru. Lze jej rovněž použít ve vodorovném úhlu až 30° od snímače signálu dálkového ovladače.

INPUT SELECT

POWER

TV SOURCE

AMP/TV DIMMER

BD/DVD

RDS DISPLAY

123

PTY- PTY SEARCH

PTY+

456

SLEEPNEO : 6

7809

PROLOGIC AUDIO ASSIGN

DSP

MUTE

TUNING

VOL

/CH

ASC

TUNER MEMORY SUBWOOFER MO/ST

SETUP/MENU

INFO

RETURN

EXIT

TVBD/DVD SAT

iPod

MULTI CH VCR / AUX

HW-C700-C770S-C770BS-XEO_CZ_050411 11HW-C700-C770S-C770BS-XEO_CZ_050411 11 2010-05-04  1:35:482010-05-04  1:35:48

popis

POPIS DÁLKOVÉHO OVLADAČE

1 2

4 5

6 7 8

INPUT SELECT

TV SOURCE

BD/DVD

PTY+

POWER

AMP/TV DIMMER

RDS DISPLAY

PTY- PTY SEARCH

456

SLEEPNEO : 6

7809

PROLOGIC AUDIO ASSIGN

MUTE

VOL

ASC

DSP

TUNING

/CH

16 17 18

19 20

22 23

10 11

13 14 15

TUNER MEMORY SUBWOOFER MO/ST

SETUP/MENU

RETURN

MULTI CH VCR / AUX

INFO

EXIT

TVBD/DVD SAT

iPod

26 27

28 29

HW-C700-C770S-C770BS-XEO_CZ_050412 12HW-C700-C770S-C770BS-XEO_CZ_050412 12 2010-05-04  1:35:492010-05-04  1:35:49

TLAČÍTKO NAPÁJENÍ

TLAČÍTKO AMP/TV

ČÍSELNÁ TLAČÍTKA

Zapíná a vypíná přijímač.

Slouží k výběru režimu AMP/TV.

- Při výběru režimu AMP zabliká tlačítko oranžově.

- Při výběru režimu TV zabliká tlačítko zeleně.

Slouží k výběru TV kanálu.

TLAČÍTKO NEO:6

TLAČÍTKO PROLOGIC

TLAČÍTKA PŘESKOČENÍ

TLAČÍTKA ZASTAVENÍ A

PŘEHRÁVÁNÍ TLAČÍTKO ZTLUMENÍ

TLAČÍTKA OVLÁDÁNÍ HLASITOSTI

TLAČÍTKO SUBWOOFER

TLAČÍTKO PAMĚŤ PŘIJÍMAČE

TLAČÍTKO NASTAVENÍ/NABÍDKA

TLAČÍTKA NAHORU/DOLŮ/DOLEVA/

DOPRAVA TLAČÍTKO NÁVRAT

TLAČÍTKA VÝBĚRU FUNKCE

TLAČÍTKO VÝBĚR VSTUPU,

ZDROJ TELEVIZORU TLAČÍTKO STMÍVAČ

TLAČÍTKO BD/DVD

TLAČÍTKA VÝBĚRU FUNKCÍ RDS

Výběr požadovaného režimu NEO:6.

Výběr požadovaného režimu zvuku Dolby Pro Logic.

Stiskněte pro přechod vzad nebo vpřed na připojeném přehrávači DVD/BD nebo iPodu.

Stiskněte pro spuštění nebo zastavení přehrávání na připojeném přehrávači DVD/BD nebo iPodu.

Ztlumení zvuku připojeného zařízení.

Slouží k nastavení hlasitosti vybraného zařízení.

Slouží k výběru subwooferu.

Slouží k přednastavení frekvence rádia.

Zobrazí nabídku SETUP.

Slouží k navigaci v nabídkách.

Slouží k návratu do předchozí nabídky z nabídky SETUP.

Slouží k výběru vstupu.

Postupné přepínání vstupu signálu. Stiskněte pro výběr zdroje videa připojeného televizoru.

Slouží k nastavení jasu displeje.

Slouží k výběru režimu BD/DVD.

- Při výběru režimu BD zabliká tlačítko oranžově.

- Při výběru režimu DVD zabliká tlačítko zeleně.

Slouží k výběru funkcí RDS.

● POPIS

TLAČÍTKO SPÁNEK

TLAČÍTKO PŘIŘAZENÍ ZVUKU

TLAČÍTKO DSP

TLAČÍTKO HLEDÁNÍ

TLAČÍTKO POZASTAVENÍ

TLAČÍTKA LADĚNÍ/KANÁL

TLAČÍTKO AUTOMATICKÉ

KALIBRACE ZVUKU TLAČÍTKO MO/ST

TLAČÍTKO INFO

TLAČÍTKO VSTUP

TLAČÍTKO KONEC

Slouží k nastavení časovače vypnutí.

Přepíná režim vstupu vybraného zdroje signálu.

Slouží k výběru režimu SFE.

Slouží k prohledávání ve směru vzad nebo vpřed.

Pozastavení přehrávání připojeného zařízení.

Slouží k přepnutí frekvence rádia nebo TV kanálu.

Slouží k zapnutí funkce automatické kalibrace zvuku.

Výběr MONO nebo STEREO rádiového příjmu.

Zobrazení informací o právě používaném připojeném zařízení.

Slouží k výběru položky v nabídce SETUP.

Ukončí nabídku SETUP.

HW-C700-C770S-C770BS-XEO_CZ_050413 13HW-C700-C770S-C770BS-XEO_CZ_050413 13 2010-05-04  1:35:492010-05-04  1:35:49

připojení

Tato část se zabývá různými metodami připojení AV přijímače k externím zařízením. Před přemisťováním nebo instalací výrobku se ujistěte, že přístroj je vypnutý a odpojte napájecí kabel.

UMÍSTĚNÍ REPRODUKTORŮ

Reproduktory lze rozmístit dvěma způsoby. Při použití funkce Dolby Pro Logic IIz umístěte zadní prostorové reproduktory do pozic předního levého a předního pravého výškového reproduktoru a připojte je ke konektoru ZADNÍ PROSTOROVÝ / PŘEDNÍ VÝŠKOVÝ.

* S modelem HW-C700/C700B nejsou dodávány reproduktory (nutno zakoupit zvlášť).

FHL FHR

6.6~9.8 feet (2~3m)

AV PŘIJÍMAČ

SBL

L, R, C, SW, SL, SR, SBL, SBR ( Dolby Pro Logic IIx ) L, R, C, SW, SL, SR, FHL, FHR( Dolby Pro Logic IIz)

SBR

SL SR

6.6~9.8 feet (2~3m)

AV PŘIJÍMAČ

Umístění AV přijímače

AV přijímač umístěte na vhodný stojan nebo stolek.

Subwoofer

Umístění subwooferu není tak důležité. Postavte jej na místo podle vlastního výběru.

Funkce subwooferu (pouze HW-C770S/C770BS)

Aktivní subwoofer s integrovaným zesilovačem 150 W poskytuje sytý basový zvuk.

•

Připojte konektor SW OUT zesilovače ke konektoru INPUT subwooferu.

•

Stisknutím tlačítka POWER na zadní straně subwooferu zapněte napájení.

•

Pomocí ovladače VOLUME subwooferu můžete nastavit požadovanou úroveň basů (informace o nastavení úrovně subwooferu v nabídce „Nastavení úrovně reproduktory“ naleznete na straně 36).

Přední reproduktory

Tyto reproduktory umístěte před poslechové místo tak, aby byly otočeny směrem k vám a mírně k sobě (asi 45°). Reproduktory umístěte tak, aby jejich výškové reproduktory byly ve výšce vašich uší. Zarovnejte přední část předních reproduktorů na stejnou úroveň s přední částí středových reproduktorů

nebo je umístěte mírně před středový reproduktor.

HW-C700-C770S-C770BS-XEO_CZ_050414 14HW-C700-C770S-C770BS-XEO_CZ_050414 14 2010-05-04  1:35:502010-05-04  1:35:50

Středový reproduktor

Nejlepší je umístit středový reproduktor ve stejné výšce jako přední reproduktory. Můžete jej také umístit přímo nad nebo pod televizor.

Prostorové reproduktory

Tyto reproduktory umístěte za poslechové místo.. Pokud nemáte dost místa, umístěte je tak, aby byly proti sobě. Umístěte je cca 60 až 90 cm nad polohu vašich uší tak, aby byly natočeny mírně dolů. Narozdíl od předních a středových reproduktorů se prostorové reproduktory používají zejména při

reprodukci zvukových efektů, kdy z nich zvuk nevychází neustále.

● PŘIPOJENÍ

Zadní prostorové reproduktory

Pokud používáte dva zadní středové reproduktory, umístěte je tak, aby směřovaly dopředu za místo, odkud posloucháte. Zadní prostorový reproduktor umístěte přibližně 70 cm až 1 m za poslechové místo.

Přední výškové reproduktory

Při použití funkce Dolby Pro Logic IIz umístěte zadní prostorové reproduktory do pozic předního levého a předního pravého výškového reproduktoru alespoň 1 m nad levý a pravý přední reproduktor.

- Použití zadních prostorových reproduktorů jako předních výškových reproduktorů -

Upevněte jednotlivé reproduktory na stěnu nad přední levý

a pravý reproduktor pomocí dvou šroubů (nejsou součástí dodávky).

Nainstalujte levý a pravý zadní prostorový reproduktor tak,

že nasadíte otvory v nich na šrouby zapuštěné do stěny.

Pokud upevňujete reproduktory na zeď, ujistěte se, že jsou dobře upevněny, aby nespadly.



FHL FHR

SBL SBR

n you

(s použitím funkce Dolby Pro Logic IIz)

Konﬁ gurace reproduktorů

Nejlepšího zvuku dosáhnete připojením sedmi reproduktorů a subwooferu s vlastním zesilovačem. Následující tabulka uvádí, které kanály byste měli využít, podle toho, kolík máte reproduktorů.

2 reproduktory 3 reproduktory 4 reproduktory 5 reproduktory 6 reproduktory

7 reproduktory

(DPL IIx)

7 reproduktory

(DPL IIz)

SBL SBL

SBR

Nezávisle na tom, kolik reproduktorů máte, doporučujeme k získání mocných basů subwoofer s vlastním zesilovačem.



Při umístění reproduktoru poblíž televizoru může dojít ke vzniku barevných skvrn v obrazu vlivem vyzařovaného



magnetického pole. Pokud k tomu dojde, umístěte reproduktor dál od televizoru.

FHL

FHR

HW-C700-C770S-C770BS-XEO_CZ_050415 15HW-C700-C770S-C770BS-XEO_CZ_050415 15 2010-05-04  1:35:512010-05-04  1:35:51

připojení

PŘIPOJENÍ REPRODUKTORŮ

PŘEDNÍ (R) PS-FC770S

AKTIVNÍ SUBWOOFER

(zabudovaný výkonový zesilovač)

PS-AW730

PROSTOROVÉ (R)

PS-RC770S

ZADNÍ PROSTOROVÝ (R) PS-BC770S

STŘEDOVÝ

PS-CC770S

ZADNÍ

PROSTOROVÝ (L)

PROSTOROVÉ (L)

PS-BC770S

Model HW-C700/C700B AV přijímač HW-C700/C700B

Model HW-C770S/C770BS AV přijímač HW-C770S/C770BS PŘEDNÍ REPRODUKTORY PS-FC770S

STŘEDOVÝ REPRODUKTOR

PROSTOROVÉ REPRODUKTORY ZADNÍ PROSTOROVÝ REPRODUKTOR AKTIVNÍ SUBWOOFER PS-AW730

PS-RC770S

PŘEDNÍ (L)

PS-FC770S

PS-CC770S PS-RC770S PS-BC770S

S přístrojem je dodáván jeden aktivní subwoofer. Chcete-li použít další, zakupte jej u prodejce, u něhož jste zakoupili



přehrávač a připojte jej ke druhému konektoru VÝSTUPU SUBWOOFERU.



Při použití funkce Dolby Pro Logic IIz připojte zadní prostorové reproduktory (přední levý výškový a přední pravý výškový) ke konektoru ZADNÍ PROSTOROVÝ / PŘEDNÍ VÝŠKOVÝ.

Připojení kabelů reproduktorů

Uvolněte knoﬂ ík otáčením proti směru hodinových ručiček.

Zasuňte odizolovanou část vodiče do otvorů na stranách svorek.

Pro upevnění vodiče otočte knoﬂ íkem po směru hodinových ručiček.

Subwoofer umístěte mimo dosah dětí, aby nedošlo k tomu, že vloží ruce nebo předměty do zvukové trubice (otvoru).



Nikdy se nedotýkejte konektorů reproduktorů, když je zapnuté napájení. Hrozí úraz elektrickým proudem.

 

Ujistěte se o správné polaritě zapojení (+ a -).

Připojení reprosoustav

Zatlačte směrem dolů na západku konektorů na zadní straně

reprosoustavy. Vložte černý vodič do černé (-) svorky a červený vodič do červené (+)

svorky a uvolněte západku. Připojte připojovací zástrčky do zadní části AV přijímače.

Zkontrolujte, zda barvy výstupů reproduktorů na zadní straně AV

•

přijimače odpovídají barvám připojovaných konektorů.

Černý

Červený

HW-C700-C770S-C770BS-XEO_CZ_050416 16HW-C700-C770S-C770BS-XEO_CZ_050416 16 2010-05-04  1:35:532010-05-04  1:35:53

PŘIPOJENÍ VNĚJŠÍCH ZAŘÍZENÍ/TELEVIZORU POMOCÍ HDMI

OPTICAL OUT

HDMI je standardní digitální rozhraní pro připojování zařízení jako je televizor, projektor, přehrávač DVD, přehrávač Bluray, settop box a další.

HDMI netrpí ztrátou signálu při analogově digitálním převodu, proto si můžete naplno vychutnat kvalitu zvuku i obrazu v podobě původního digitálního zdroje.

Připojením přes rozhraní HDMI (High-Deﬁ nition Multimedia Interface) můžete přehrávat digitální video a zvuk bez převodu do analogové podoby.

● PŘIPOJENÍ

Přehrávač DVD nebo

Blu-ray

• Připojte, pokud

chcete používat systém Anynet+.

(Kabel/Satelit/Set-top box)

SAT

Herní konzole nebo přijímač HDTV

(přijímač pozemního HDTV vysílání)

Videokamera

Podpora systému HDCP (High-bandwidth Digital Content Protection System)

Chcete-li přehrávat digitální obsah prostřednictvím připojení HDMI, musí jak připojené externí zařízení, tak i televizor podporovat systém HDCP (High-bandwidth Digital Content Protection System – Systém ochrany širokopásmového digitálního obsahu). Tento přístroj podporuje HDCP.

Kompatibilita s televizory, které podporují HDMI

Televizor s konektorem HDMI. Video/Audio

Televizor s konektorem DVI-D (podporuje HDCP) Video

Televizor s konektorem DVI-D (nepodporuje HDCP) -

Zvuk z disků SACD nebude s tímto připojením přehráván. Pokud chcete přehrávat disk DVD s ochranou



autorských práv systémem CPPM, použijte přehrávač, který podporuje CPPM. Kvalita zvukového výstupu prostřednictvím konektoru HDMI (vzorkovací frekvence a datový tok) může být



omezena výkonem připojeného zařízení. Protože připojení HDMI podporuje zvuk i video, nemusíte připojovat další zvukový kabel.



HW-C700-C770S-C770BS-XEO_CZ_050417 17HW-C700-C770S-C770BS-XEO_CZ_050417 17 2010-05-04  1:35:582010-05-04  1:35:58

připojení

FUNKCE HDMI

Použití Anynet+ (HDMI-CEC)

Anynet+ je funkce, která umožňuje ovládat zařízení Samsung pomocí dálkového ovládání televizoru Samsung. Je k dispozici, když je AV přijímač připojen k televizoru Samsung pomocí kabelu HDMI. Tato funkce je k dispozici pouze u televizorů a audio/video produktů Samsung, které podporují Anynet+.

Připojte AV přijímač k televizoru pomocí kabelu HDMI. (Viz strana 17)

Nastavte funkci Anynet+ na vašem televizoru. (Více informací naleznete v návodu k obsluze televizoru.)

•

Hlasitost AV přijímače můžete ovládat pomocí tlačítek hlasitosti dálkového ovladače televizoru.

Zapnutí funkce Anynet+

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku HDMI SETUP a stiskněte tlačítko ENTER nebo ►.

Pomocí tlačítek ▲▼ vyberte položku HDMI ANYNET+ a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ nastavte položku ANYNET+ na hodnotu ON.

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

Pokud používáte pro připojení televizoru Samsung k AV přijímači kabel HDMI, můžete ovládat AV přijímač



pomocí dálkového ovladače televizoru. (Tato funkce je k dispozici pouze u televizorů a DVD přehrávačů Samsung, které podporují Anynet+ (HDMI-CEC).)

Zkontrolujte, zda je na televizoru logo n. Pokud má váš televizor logo n, znamená to, že



podporuje funkce Anynet+. Pokud používáte připojení Anynet+, nepřipojujte více než dva AV přijímače (s instalovaným systémem



Anynet+). Jinak může dojít k poruše.

HW-C700-C770S-C770BS-XEO_CZ_050418 18HW-C700-C770S-C770BS-XEO_CZ_050418 18 2010-05-04  1:36:032010-05-04  1:36:03

PŘIPOJENÍ K TELEVIZORU

nebo nebo

● PŘIPOJENÍ

COMPONENT IN

VIDEO IN

OPTICAL OUT

AUDIO OUT

Připojení videa

Pokud má váš televizor vstupy komponentního videa, připojte kabel komponentního videa (není součástí dodávky) z konektorů výstupu komponentního videa (PR, PB a Y) na zadním panelu AV přijímače ke konektorům vstupu komponentního videa na televizoru.

nebo

Připojte kabel videa z výstupu VIDEO OUT (MONITOR) na zadním panelu AV přijímače ke konektoru vstupu videa na televizoru.

Připojení zvuku

Připojte digitální vstup (OPTICAL 3) na AV přijímače k digitálnímu výstupu televizoru.

nebo

Připojte vstup AUDIO IN (TV) na AV přijímače k výstupu zvuku na televizoru.

HW-C700-C770S-C770BS-XEO_CZ_050419 19HW-C700-C770S-C770BS-XEO_CZ_050419 19 2010-05-04  1:36:032010-05-04  1:36:03

připojení

PŘIPOJENÍ PŘEHRÁVAČE DVD NEBO BD(Blu-ray)

nebo

COMPONENT IN

VIDEO IN

nebo

COMPONENT OUT

OPTICAL OUT

AUDIO OUT

VIDEO OUT

Přehrávač DVD nebo BD

nebo

Připojení videa

Připojte kabel komponentního videa (není součástí dodávky) ze vstupu COMPONENT IN (BD/DVD) (PR, PB a Y) na zadním panelu AV přijímači k výstupům komponentního videa na přehrávači DVD/BD.

nebo

Připojte kabel videa ze vstupu VIDEO IN (BD/DVD) na zadním panelu AV přijímači ke konektoru výstupu videa na přehrávači DVD/BD.

Připojení zvuku

Připojte digitální vstup (OPTICAL 1) na AV přijímači k digitálnímu výstupu přehrávače DVD/BD.

nebo

Připojte vstup AUDIO IN (BD/DVD) na AV přijímači k výstupu zvuku na přehrávači DVD/BD.

HW-C700-C770S-C770BS-XEO_CZ_050420 20HW-C700-C770S-C770BS-XEO_CZ_050420 20 2010-05-04  1:36:072010-05-04  1:36:07

PŘIPOJENÍ KABELOVÉ TV, SATELITU NEBO SET-TOP BOXU

nebo

COMPONENT IN

VIDEO IN

nebo

● PŘIPOJENÍ

SAT (Kabel/Satelit/Set-top box)

COMPONENT OUT

OPTICAL OUT

AUDIO OUT

VIDEO OUT

nebo

Připojení videa

Připojte kabel komponentního videa (není součástí dodávky) ze vstupu COMPONENT IN (SAT) (PR, PB a Y) na zadním panelu AV přijímači k výstupům komponentního videa na SAT přijímači.

nebo

Připojte kabel videa ze vstupu VIDEO IN (SAT) na zadním panelu AV přijímači ke konektoru výstupu videa na SAT přijímači.

Připojení zvuku

Připojte digitální vstup (OPTICAL 2) na AV přijimači k digitálnímu výstupu SAT přijímače.

nebo

Připojte vstup AUDIO IN (TV) na AV přijímači k výstupu zvuku SAT přijímače.

Pokud se chystáte přístroj delší dobu nepoužívat, vytáhněte zástrčku napájecího kabelu ze zásuvky.



Pokud má kabelový přijímač nebo set-top box pouze jeden výstup zvuku, připojte jej buďto k levému nebo



pravému vstupu zvuku na přístroji. Červenou zástrčku audio kabelu připojte do červeného konektoru a bílou zástrčku do bílého konektoru.

HW-C700-C770S-C770BS-XEO_CZ_050421 21HW-C700-C770S-C770BS-XEO_CZ_050421 21 2010-05-04  1:36:102010-05-04  1:36:10

připojení

PŘIPOJENÍ VIDEOREKORDÉRU (VCR)

Videorekordér

AUDIO OUT

VIDEO OUT

VIDEO IN

AUDIO IN

(Pro přehrávání) (Pro záznam)

VIDEO IN

Připojení videa

Pro přehrávání

Připojte kabel videa ze vstupu VIDEO IN (VCR) na zadním panelu AV přijímače ke konektoru výstupu videa na videorekordéru.

Pro záznam

Připojte kabel videa z výstupu VIDEO OUT (VCR) na zadním panelu AV přijímače ke konektoru vstupu videa na videorekordéru.

Připojení zvuku

Pro přehrávání

Připojte vstup AUDIO IN (VCR) na AV přijímači k výstupu zvuku videorekordéru.

Pro záznam

Připojte výstup AUDIO OUT (VCR) na AV přijímači ke vstupu zvuku videorekordéru.

Pokud se chystáte přístroj delší dobu nepoužívat, vytáhněte zástrčku napájecího kabelu ze zásuvky.



HW-C700-C770S-C770BS-XEO_CZ_050422 22HW-C700-C770S-C770BS-XEO_CZ_050422 22 2010-05-04  1:36:142010-05-04  1:36:14

PŘIPOJENÍ PŘEHRÁVAČE CD

Přehrávač CD

COAXIAL OUT

AUDIO OUT

nebo

● PŘIPOJENÍ

Připojení zvuku

Připojte vstup DIGITAL INPUT (COAXIAL) na AV přijímači k digitálnímu výstupu přehrávače CD.

nebo

Připojte vstup AUDIO IN (CD) na AV přijímači k výstupu zvuku přehrávače CD.

Pokud má přehrávač CD pouze jeden výstup zvuku, připojte jej buďto k levému nebo pravému vstupu zvuku na



přístroji. Červenou zástrčku audio kabelu připojte do červeného konektoru a bílou zástrčku do bílého konektoru.

HW-C700-C770S-C770BS-XEO_CZ_050423 23HW-C700-C770S-C770BS-XEO_CZ_050423 23 2010-05-04  1:36:182010-05-04  1:36:18

připojení

PŘIPOJENÍ 7.1KANÁLOVÝCH AUDIO ZAŘÍZENÍ

AV přijímač můžete připojit k přehrávači DVD, SUPER AUDIO CD nebo jinému zařízení se 7.1kanálovým výstupem.

FRONT SURROUND SURROUND

5.1 CH

7.1 CH

SUB WOOFER

CENTER

BACK

7.1kanálové zařízení

HW-C700-C770S-C770BS-XEO_CZ_050424 24HW-C700-C770S-C770BS-XEO_CZ_050424 24 2010-05-04  1:36:222010-05-04  1:36:22

PŘIPOJENÍ iPodu

Zvuk z iPodu můžete poslouchat přes reproduktory přijímače. Použití iPodu s přijímačem viz tato strana a strany 50 – 51.

iPOD

Připojte konektor doku iPod ke konektoru iPod na recieveru.

Umístěte iPod do doku.

Pokud chcete přehrávat ﬁ lm uložený v iPodu, nastavte na něm TV Out na On a až poté jej zasuňte

•

do doku. Viz strana 51.

Stiskněte tlačítko iPod na dálkovém ovládání.

Můžete použít i tlačítko INPUT SELECT na přijímači.

•

Přepíná režimy v pořadí:

FM  BD/DVD  SAT  TV  VCR  CD  AUX  7.1 MULTI CH  IPOD AUDIO  IPOD VIDEO

● PŘIPOJENÍ

Odpojení iPodu

Dodržte níže uvedený postup, aby při odpojení od AV přijímači nedošlo k poškození iPodu a dat v něm uložených.

Stiskem tlačítka INPUT SELECT na přístroji přepněte do jiného režimu než IPOD AUDIO nebo IPOD VIDEO.

nebo

Vypněte AV přijímač.

Odpojte přehrávač iPod od doku iPod nebo odpojte konektor doku iPod od AV přijímače.

K přehrávání obrazu z iPodu je nutno připojit výstup VIDEO (Монитор) k televizoru. Viz strana 22.



Před propojením iPodu s AV přijímačem nastavte hlasitost na mírnou úroveň.



Když je přístroj zapnut a připojíte iPod, bude se dobíjet akumulátor vašeho iPodu.



Konektor doku iPod připojte tak, aby nápis „SMASUNG“ mířil nahoru.



„Made for iPod“ (Vyrobeno pro iPod) znamená, že bylo elektronické příslušenství navrženo přímo k připojení



iPodu a bylo vývojářem certiﬁ kováno na shodu s parametry výkonnosti společnosti Apple. „Works with iPhone“ znamená, že elektronické příslušenství bylo navrženo přímo k připojení iPhonu a bylo



vývojářem certiﬁ kováno na shodu s parametry výkonnosti společnosti Apple.

HW-C700-C770S-C770BS-XEO_CZ_050425 25HW-C700-C770S-C770BS-XEO_CZ_050425 25 2010-05-04  1:36:272010-05-04  1:36:27

připojení

PŘIPOJENÍ iPodu (pokračování)

Modely iPod slučitelné s

iPod 1. a 2. generace

5 GB 10 GB 20 GB

iPod nano 2. generace (hliník)

2 GB 4 GB 8 GB

iPod nano 3. generace (video)

4 GB 8 GB

iPod touch 1. generace

4 GB 16 GB 32 GB

iPod touch 2. generace

8 GB 16 GB 32 GB

HW-C700/C700B/C770S/C770BS

iPod 5. generace (video)

30 GB 60 GB 80 GB

iPod mini

4GB 6GB

iPod 4. generace (barevný displej)

20 GB 30 GB 40 GB 60 GB

iPod nano 4. generace (video)

8 GB 16 GB

iPhone

iPhone iPhone

3GS

iPod 3. generace 10 GB 15 GB 20 GB 30 GB

40 GB

iPod 4. generace 20 GB 40 GB

iPod classic

80 GB 120 GB 160 GB

iPod nano 1. generace

1 GB 2 GB 4 GB

„Made for iPod“ znamená, že dokovací kolébka byla navržena přímo k připojení iPodu a byla vývojářem certiﬁ kována na



shodu s parametry výkonnosti společnosti Apple. Apple neručí za provoz tohoto zařízení ani za vyhovění bezpečnostním a zákonným normám.



iPod je obchodní značka společnosti Apple Inc., registrovaná v USA a dalších zemích. iPhone je obchodní značka společnosti Apple Inc.

HW-C700-C770S-C770BS-XEO_CZ_050426 26HW-C700-C770S-C770BS-XEO_CZ_050426 26 2010-05-04  1:36:312010-05-04  1:36:31

PŘIPOJENÍ FM ANTÉNY

Jako dočasné opatření připojte dodanou FM anténu do konektoru FM ANTENNA.

1. Pomalu pohybujte vodičem antény, dokud nenaleznete místo s dobrým příjmem, poté jej připevněte ke stěně

2. nebo jinému pevnému povrchu.

FM anténa (je součástí dodávky)

Anténní kabel neveďte vedle napájecího kabelu. Musí od něj být co nejdále.



Pokud je příjem v pásmu FM slabý, použijte vnější anténu.



● PŘIPOJENÍ

PŘIPOJENÍ KOMPONENT KE VSTUPU AUX IN

Pro vaše pohodlí můžete připojit přímo k přednímu panelu přístroje externí zařízení, která nepoužíváte dlouhodobě (videokameru, herní konzolu, mobilní zařízení atd.).

AUDIO

VIDEO

OUT

Videokamera

HW-C700-C770S-C770BS-XEO_CZ_050427 27HW-C700-C770S-C770BS-XEO_CZ_050427 27 2010-05-04  1:36:322010-05-04  1:36:32

Základní funkce AV přjímače

PŘED POUŽITÍM AV PŘIJÍMAČE

Zapnutí a vypnutí

Zapojte zástrčku napájecího kabelu do zásuvky. Stiskněte tlačítko POWER na přístroji na 2 sekundy.

Přístroj se zapne nebo přejde do pohotovostního režimu.

•

Přístroj lze také zapnout a vypnout stiskem tlačítka POWER na dálkovém ovládání.

•

Funkce dálkového ovládání

Můžete ovládat svůj zesilovač (tento AV přijímač), televizor a přehrávač disků DVD nebo BD (pouze Samsung) jediným dálkovým ovládáním. Další podrobnosti viz strany 54 – 55.

Výběr funkce

Postup 1

Stiskněte tlačítko INPUT SELECT.

Při každém stisku tlačítka budou postupně vybrány režimy FM  BD/DVD  SAT  TV  VCR 

•

CD  AUX  7.1 MULTI CH  IPOD AUDIO  IPOD VIDEO.

Postup 2

Stiskněte tlačítko TUNING/CH, BD/DVD, SAT, TV, CD, MULTI CH, VCR/AUX nebo iPod.

Vyberte přímo požadovanou funkci

•

NASTAVENÍ ZVUKU

Výběr zdroje signálu a vstupního konektoru.

Výběr vnějších zařízení, která jste připojili k přijímači.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami

•

SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Pomocí tlačítek ▲▼ vyberte položku AUDIO SETUP a stiskněte tlačítko

ENTER

nebo ►.

Stiskem tlačítek ▲▼ vyberte požadovaný konektor.

•

Zdrojové zařízení se přepíná v pořadí BD/DVD, SAT, TV, CD

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.



Můžete také použít tlačítka SETUP, ,,.,

, ENTER na předním panelu AV přijímače.

<, >

HW-C700-C770S-C770BS-XEO_CZ_050428 28HW-C700-C770S-C770BS-XEO_CZ_050428 28 2010-05-04  1:36:402010-05-04  1:36:40

VÝBĚR DIGITÁLNÍHO NEBO ANALOGOVÉHO VSTUPU

AMP/TV

BD/

Tento přístroj umožňuje poslouchat 2kanálový analogový zvuk, zvuk Dolby Digital nebo DTS.

Stiskem tlačítka INPUT SELECT vyberte požadovanou funkci (BD/DVD, SAT,TV,

CD, AUX). Viz strana 28. Stiskem tlačítka AUDIO ASSIGN na dálkovém ovládání vyberte připojené externí

zařízení.

S každým stiskem tohoto tlačítka se režim vstupu změní následovně:

•

Pro funkci BD/DVD

•

Ä Ä

Pro funkci SAT

•

Ä Ä

Pro funkci TV

•

DIMME

INPUT SELECT

TV SOURCE

DVD

POWER

POWE

AMP/TV DIMMER BD/DVD

456

● ZÁKLADNÍ FUNKCE AV PŘJÍMAČE

Pro funkci CD

•

Pro funkci AUX

•

Režim vstupu můžete změnit také stiskem tlačítka AUDIO ASSIGN na předním panelu AV přijímače.

 

Pokud připojíte konektor digitálního výstupu zvuku externí zvukové komponenty k optickému nebo koaxiálnímu konektoru zvukového vstupu na hlavní jednotce, můžete vychutnávat zvuk Dolby Digital nebo DTS.

Ä Ä

HW-C700-C770S-C770BS-XEO_CZ_050429 29HW-C700-C770S-C770BS-XEO_CZ_050429 29 2010-05-04  1:36:402010-05-04  1:36:40

nastavení

V zájmu usnadnění používání AV přijímače máte možnost nastavit jeho funkce.

STROM NABÍDKY NASTAVENÍ

Přehled uspořádání nabídek nastavení AV přijímače.

AUDIO SETUP

BD/DVD

OPT 1,2,3

SAT

OPT 1,2,3

COAX

SPK SIZE

SPK DISTANCE

SPK LEVEL TEST TONE

DPLIIX SETUP

DPLIIZ SETUP TONE CONTROL NEO:6 SETUP

EX/ES SETUP

A/V SYNC

MP3 ENHANCER

SMART VOLUME

ASC SETUP

DRC SETUP

HDMI SETUP

VARIABLE SET

HW-C700-C770S-C770BS-XEO_CZ_050430 30HW-C700-C770S-C770BS-XEO_CZ_050430 30 2010-05-04  1:36:432010-05-04  1:36:43

STROM NABÍDKY NASTAVENÍ (pokračování)

AUDIO SETUP

SPK SIZE

SPK DISTANCE

SPK LEVEL

FRONT

CENTER

SURR

SBACK

FRONTH

SUBW

CROVR

F.L F.R

CEN

S.L

S.R

SBL/FHL

SBR/FHR

S.W

F.L

F.R

CEN

S.L S.R

SBL/FHL

SBR/FHR

S.W

LARGE SMALL

● NASTAVENÍ

LARGE NONESMALL

YES NO

60Hz, 80Hz, 100Hz, 120Hz, 150Hz, 180Hz, 200Hz

0.30 ~ 9.00m (0.3m step), default : 3m

-10 ~ +10dB (1dB step) , default : 00dB

TEST TONE

DPLIIX SETUP

DPLIIZ SETUP TONE CONTROL NEO:6 SETUP

EX/ES SETUP

A/V SYNC

MP3 ENHANCER

SMART VOLUME

ASC SETUP

DRC SETUP

HDMI SETUP

VARIABLE SET

Pokud je funkce Dolby Pro Logic IIz nastavena na On, zadní levý a pravý prostorový



reproduktor fungují jako přední levý a pravý výškový reproduktor.

AUTO MANUAL

HW-C700-C770S-C770BS-XEO_CZ_050431 31HW-C700-C770S-C770BS-XEO_CZ_050431 31 2010-05-04  1:36:432010-05-04  1:36:43

nastavení

STROM NABÍDKY NASTAVENÍ (pokračování)

AUDIO SETUP

SPK SIZE

SPK DISTANCE

SPK LEVEL

TEST TONE

DPLIIX SETUP

DPLIIZ SETUP

TONE CONTROL

NEO:6 SETUP

PANORAMA

DIMENSION

C- WIDTH

HEIGHT

TONE

BASS

TREBLE

C-IMAGE

OFF

-7 ~ 0 ~ +7

0~7

OFF ON

-6dB ~ +6dB (1dB Step)

0~5

AUTO OFF ONEX/ES SETUP

A/V SYNC

MP3 ENHANCER

SMART VOLUME

ASC SETUP DRC SETUP HDMI SETUP

VARIABLE SET

HW-C700-C770S-C770BS-XEO_CZ_050432 32HW-C700-C770S-C770BS-XEO_CZ_050432 32 2010-05-04  1:36:442010-05-04  1:36:44

STROM NABÍDKY NASTAVENÍ (pokračování)

AUDIO SETUP

SPK SIZE

SPK DISTANCE

SPK LEVEL

TEST TONE DPLIIX SETUP DPLIIZ SETUP

TONE CONTROL

NEO:6 SETUP

EX/ES SETUP

● NASTAVENÍ

A/V SYNC

MP3 ENHANCER

SMART VOLUME

ASC SETUP

HDMI SETUP

VARIABLE SET

SYNC OFF ~ SYNC 240MS (10MS Step)

OFF ON

START EQ ON / EQ OFF

MAX STD MINDRC SETUP

SYNC

ON OFF

AUDIO

AVR TV

ANYNET+

ON OFF

OFF ON

HW-C700-C770S-C770BS-XEO_CZ_050433 33HW-C700-C770S-C770BS-XEO_CZ_050433 33 2010-05-04  1:36:442010-05-04  1:36:44

nastavení

NASTAVENÍ VELIKOSTI REPRODUKTORŮ

Výstupy signálu a frekvenční odezva reproduktoru budou nastaveny podle vaší konﬁ gurace reproduktorů a podle toho, zda jsou jednotlivé reproduktory použity nebo ne.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku SPK SIZE a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte požadovaný reproduktor a stiskněte tlačítko ENTER nebo ►.

•

Při každém stisku tlačítek ▲▼ se postupně vyberou hodnoty FRONTÆCENTER Æ SURR Æ SBACK Æ FRONTH Æ SUBW Æ CROVR.

Stiskem tlačítek ▲▼ nastavte režim (LARGE, SMALL atd.) pro vybraný reproduktor.

Opakováním kroků 3 až 5 nastavte režim pro každý reproduktor.

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

Nastavení reproduktoru

Reproduktor Možná nastavení Výchozí nastavení FRONT (PŘEDNÍ) LARGE, SMALL SMALL CENTER (STŘEDOVÝ) LARGE, SMALL, NONE SMALL SURR (Surround) LARGE, SMALL, NONE SMALL SBACK (zadní prostorový) LARGE, SMALL, NONE SMALL FRONTH (přední výškový) LARGE, SMALL, NONE NONE SUBW (Subwoofer) YES, NO YES CROVR (Crossover Frequency) 60, 80, 100,120, 150, 180, 200(Hz) 100Hz

•

LARGE: Vyberte při použití velkých reproduktorů. Můžete naslouchat zvuku v plném rozsahu.

•

SMALL: Vyberte při použití malých reproduktorů

•

NONE: Tuto volbu vyberte, pokud se nepoužívá žádný reproduktor.

•

YES (SUBWOOFER) : Vyberte, když používáte subwoofer.

•

NO (SUBWOOFER) : Vyberte, když nepoužíváte subwoofer.

•

CROVR: Vyberte frekvenci přechodu pro nejlepší odezvu basů vzhledem k místnosti.

Můžete také použít tlačítka SETUP, ,,., <, >, ENTER na předním panelu AV přijímače.



Hodnotu LARGE lze pro ostatní reproduktory vybrat, jen pokud je na LARGE nastaven přední



reproduktor. Hodnotu LARGE lze pro reproduktor SBACK (zadní prostorový) vybrat, jen pokud je na LARGE



nastaven prostorový reproduktor.

HW-C700-C770S-C770BS-XEO_CZ_050434 34HW-C700-C770S-C770BS-XEO_CZ_050434 34 2010-05-04  1:36:442010-05-04  1:36:44

NASTAVENÍ POSLECHOVÉ VZDÁLENOSTI REPRODUKTORŮ

Pokud nelze umístit všechny reproduktory do stejné vzdálenosti od místa, kde posloucháte, můžete nastavit prodlevu zvukových signálů ze středového a prostorových reproduktorů.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku SPK DISTANCE a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte požadovaný reproduktor a stiskněte tlačítko ENTER nebo ►.

Při každém stisku tlačítek ▲▼ se postupně vyberou hodnoty F.L Æ

•

F.RÆ CEN Æ S.L Æ S.R Æ SBL Æ SBR Æ S.W.

Stiskem tlačítek ▲▼ nastavte vzdálenost reproduktoru.

U reproduktorů FRONT LEFT, FRONT RIGHT, CENTER, SURR. LEFT,

•

SURR. RIGHT, SURRBACK.LEFT, SURRBACK.RIGHT a SUBWOOFER můžete nastavit vzdálenost reproduktoru od poslechové pozice v rozmezí 0,3 – 9,0 m v intervalech 0,3 m.

● NASTAVENÍ

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

- Nastavení vzdálenosti reproduktorů -

Nastavte vzdálenost mezi reproduktorem a místem, odkud posloucháte, v intervalech 0,3 m.

• F.L (přední levý): 0,3 m – 9 m • SW (subwoofer): 0,3 m–9 m

• F.R (přední pravý): 0,3 m–9 m • SBL (zadní prostorový levý): 0,3 m–9 m

• S.L (prostorový levý): 0,3 m–9 m • SBR (zadní prostorový pravý): 0,3 m–9 m

• S.R (prostorový pravý): 0,3 m–9 m • FHL (přední výškový levý): 0,3 m–9 m

• CEN (středový): 0,3 m–9 m • FHR (přední výškový pravý): 0,3 m–9 m



Pokud je místo, odkud posloucháte, dále, než je rozsah nastavitelné vzdálenosti pro daný reproduktor, nastavte maximální vzdálenost reproduktoru.



Rozsah nastavitelné vzdálenosti pro celý systém reproduktorů je založen na vzdálenosti F.L (levého předního) reproduktoru od poslechového místa.

Pokud je funkce Dolby Pro Logic IIz nastavena na On, zadní levý a pravý prostorový reproduktor fungují



jako přední levý a pravý výškový reproduktor.

HW-C700-C770S-C770BS-XEO_CZ_050435 35HW-C700-C770S-C770BS-XEO_CZ_050435 35 2010-05-04  1:36:442010-05-04  1:36:44

nastavení

NASTAVENÍ HLASITOSTI REPRODUKTORŮ

Lze nastavit vyvážení a hlasitost reproduktorů.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku SPK LEVEL a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ vyberte požadovaný reproduktor a stiskněte tlačítko

ENTER nebo ►.

Při každém stisku tohoto tlačítka se postupně vyberou hodnoty F.L Æ

•

F.RÆ CEN Æ S.L Æ S.R Æ SBL Æ SBR Æ S.W.

Stiskem tlačítek ▲▼ nastavte režim hlasitosti reproduktoru.

Hlasitost reproduktoru lze nastavit v rozmezí od -10 do +10 dB v kroku

•

1 dB. Zvuk je tišší při -10 dB a hlasitější při +10 dB.

•

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

- Nastavení hlasitosti reproduktorů -

• F.L (přední levý): -10 – +10 dB • SW (subwoofer): -10 ~ +10dB

• F.R (přední pravý): -10 – +10 dB • SBL (zadní prostorový levý): -10 ~ +10dB

• S.L (prostorový levý): -10 – +10 dB • SBR (zadní prostorový pravý): -10 ~ +10dB

• S.R (prostorový pravý): -10 – +10 dB • FHL (přední výškový levý): -10 – +10 dB

• CEN (střed): -10 – +10 dB • FHR (přední výškový pravý): -10 – +10 dB



Pokud je funkce Dolby Pro Logic IIz nastavena na On, zadní levý a pravý prostorový reproduktor fungují jako přední levý a pravý výškový reproduktor.

HW-C700-C770S-C770BS-XEO_CZ_050436 36HW-C700-C770S-C770BS-XEO_CZ_050436 36 2010-05-04  1:36:442010-05-04  1:36:44

NASTAVENÍ TESTOVACÍHO TÓNU

Pomocí testovacího tónu můžete zjistit stav a hlasitost reproduktoru.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku TEST TONE a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ vyberte požadovanou možnost a stiskněte tlačítko

ENTER nebo ►.

AUTO : Testovací signál bude automaticky vydáván v pořadí F.L Æ CEN

•

Æ S.W Æ F.R Æ S.R Æ SBR Æ SBL Æ S.L.

- Zatímco zní testovací tón, stiskem tlačítek ▲▼ nastavte hlasitost reproduktoru v rozmezí od -10 do +10 dB v kroku 1 dB.

MANUAL : Máte možnost ručně nastavit hlasitost reproduktoru.

•

1) Stiskem tlačítka ENTER vyberte požadovaný reproduktor.

Při každém stisku tlačítka ENTER se postupně vyberou hodnoty F.L Æ CEN Æ S.W Æ F.R Æ S.R Æ SBR Æ SBLÆ S.L.

Stiskem tlačítek ▲▼ nastavte požadovaný testovací tón. Hlasitost reproduktoru lze nastavit v rozmezí od -10 do +10 dB v kroku 1 dB. Zvuk je tišší při -10 dB a hlasitější při +10 dB.

● NASTAVENÍ

- Výstup testovacího zvuku -

• F.L (přední levý): -10 – +10 dB • CEN (střed): -10 – +10 dB

• F.R (přední pravý): -10 – +10 dB • S.W (subwoofer): -10 – +10 dB

• S.L (prostorový levý): -10 – +10 dB • SBL (zadní prostorový levý): -10 – +10 dB

• S.R (prostorový pravý): -10 – +10 dB

- Vypnutí testovacího zvuku -

•

Jednou stiskněte tlačítko SETUP/MENU. Na displeji se objeví zpráva SETUP OFF a testovací tón utichne.

V režimu Dolby Pro Logic IIz bude výstup testovacího tónu automaticky nastaven na následující



pořadí:

F.L Æ FHL Æ CEN Æ S.W Æ FHR Æ F.R Æ S.R.

• SBR (zadní prostorový pravý): -10 – +10 dB

HW-C700-C770S-C770BS-XEO_CZ_050437 37HW-C700-C770S-C770BS-XEO_CZ_050437 37 2010-05-04  1:36:452010-05-04  1:36:45

nastavení

NASTAVENÍ REŽIMU DOLBY PRO LOGIC

Tento režim podává 7.1kanálový zvuk z dvoukanálového zdroje. Stiskněte tlačítko PROLOGIC na dálkovém ovládání.

MOVIE : Přidá realismus ﬁ lmovému zvuku.

•

MUSIC : Poskytuje 7.1kanálový prostorový zvuk pro digitální, analogové nebo existující stereo zdroje.

•

GAME : Přináší vzrušující zvuk z počítačových her.

•

MATRIX : Uslyšíte 7.1kanálový prostorový zvuk.

•

PL (Pro Logic) : Zážitek prostorového zvuku s 5.1kanálovým prostorovým zvukem.

•

NASTAVENI DOLBY PRO LOGIC IIX

Tato funkce pracuje jen v režimu Dolby Pro Logic llx MUSIC.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku DPLIIX SETUP a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte požadovanou možnost a stiskněte tlačítko ENTER nebo ►.

•

PANORAMA : Lze nastavit na ON nebo OFF. (Tento režim rozšiřuje přední stereo obraz tak, aby zahrnul i prostorové reproduktory, čímž vytváří vzrušující obklopující efekt se zobrazením bočních stěn).

•

DIMENSION : Lze nastavit od -7 do +7. (Postupně nastavuje zvukové pole (DSP) ze středu nebo z okolí.)

•

C- WIDTH : Lze nastavit od 0 do 7. (Nastaví šířku středového zvukového obrazu. Čím vyšší nastavení, tím tišší zvuk vychází ze středového reproduktoru.)

Nastavení PANORAMA, DIMENSION a CENTER WIDTH lze provést jen v režimu „MUSIC“.



Režim Dolby Pro Logic llx nelze použít s vícekanálovými signály jako je Dolby Digital, Dolby Digital+, Dolby



TrueHD, DTS nebo DTS-HD Master Audio. Pro Logic funguje jen pro zvukové signály PCM se vzorkovací frekvencí 32 kHz, 44 kHz nebo 48 kHz.



Když je funkce Dolby Pro Logic IIz nastavena na ON, nelze použít funkci Dolby Pro Logic IIx.



HW-C700-C770S-C770BS-XEO_CZ_050438 38HW-C700-C770S-C770BS-XEO_CZ_050438 38 2010-05-04  1:36:452010-05-04  1:36:45

NASTAVENÍ REŽIMU DOLBY PRO LOGIC IIZ

Funkce Dolby Pro Logic IIz přidává k prostorovému zvuku přední výškové kanály.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Pomocí tlačítek ▲▼ vyberte položku DPLIIZ SETUP a stiskněte tlačítko

ENTER nebo ►. Stiskněte tlačítka ▲▼.

Při každém stisku tohoto tlačítka se postupně vybere HEIGHT OFF Æ

•

HEIGHT ON.

Pokud je funkce Dolby Pro Logic IIz nastavena na On, nastavení velikosti pro zadní prostorový reproduktor se



změní na NONE a přední výškový reproduktor se zapne. Pokud je funkce Dolby Pro Logic IIz nastavena na OFF, nelze vybrat výchozí nastavení pro zadní prostorový a přední výškový reproduktor

Pokud přepnete z režimu Dolby Pro Logic IIz na režim Dolby Pro Logic IIx, nejprve se vypne režim



Dolby Pro Logic IIz, poté se deaktivuje nastavení velikosti pro reproduktor FRONTH a na závěr se zapne zadní prostorový reproduktor. Pokud zapnete funkci Dolby Pro Logic IIz, nelze změnit nastavení velikosti pro reproduktor FRONTH a zadní prostorový reproduktor na NONE.

● NASTAVENÍ

NASTAVENÍ OVLÁDÁNÍ TÓNU

Touto volbou upravíte hlasitost basů a výšek.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku TONE CONTROL a stiskněte

tlačítko ENTER nebo ►. Stiskem tlačítek ▲▼ vyberte požadovanou možnost a stiskněte tlačítko

ENTER nebo ►.

Při každém stisku tohoto tlačítka se postupně vyberou hodnoty

•

TONE Æ BASS Æ TREBLE.

Stiskem tlačítek ▲▼ nastavte požadovaný režim ovládání tónu.

Při nastavení na TONE OFF je funkce ovládání tónu deaktivována.

•

Lze nastavit v rozmezí od -6 do +6 dB v kroku 1 dB.

•

Zvuk je tišší při -6 dB a hlasitější při +6 dB.

•

- Ukončení režimu nastavení -

•

Stiskněte tlačítko SETUP/MENU. Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

Ovládání tónu lze uplatnit u všech kanálů kromě subwooferu.



HW-C700-C770S-C770BS-XEO_CZ_050439 39HW-C700-C770S-C770BS-XEO_CZ_050439 39 2010-05-04  1:36:462010-05-04  1:36:46

nastavení

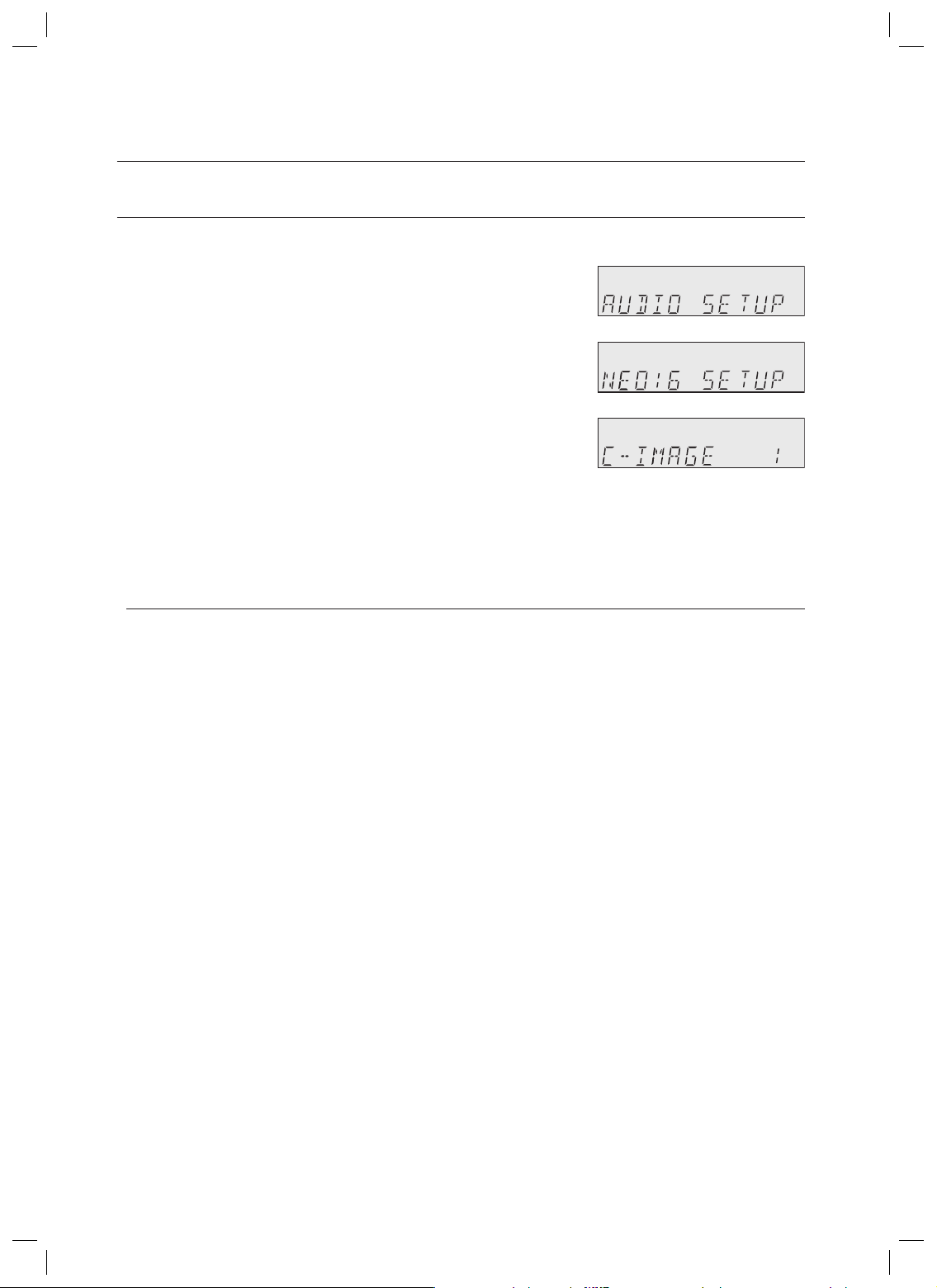

NASTAVENÍ REŽIMU NEO:6

Během vychutnávání hudby nebo ﬁ lmu můžete přehrávat 2kanálový zvuk z kanálů 6.1.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Pomocí tlačítek ▲▼ vyberte položku NEO:6 SETUP a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ nastavte požadovaný režim nastavení C-IMAGE.

Hodnotu C-IMAGE lze nastavit v rozsahu 0 až 5. Tento parametr nastavuje výšku středového obrazu v rámci předních a středových reproduktorů. Nejnižší hodnota je „0”, nejvyšší je „5”.

- Ukončení režimu nastavení -

Stiskněte tlačítko SETUP/MENU.

•

Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

Režim NEO:6 nelze použít s režimy Dolby Digital, Dolly Digital+, Dolby TrueHD, DTS a DTS-HD Master Audio.



Pro Logic funguje jen pro zvukové signály PCM se vzorkovací frekvencí 32 kHz, 44 kHz nebo 48 kHz.



HW-C700-C770S-C770BS-XEO_CZ_050440 40HW-C700-C770S-C770BS-XEO_CZ_050440 40 2010-05-04  1:36:462010-05-04  1:36:46

NASTAVENÍ REŽIMU EX/ES

Pokud jsou připojeny zadní prostorové reproduktory, můžete poslouchat vícekanálový zvuk v systému 6.1 nebo 7.1 pomocí vestavěného dekodéru Dolby Digital Surround EX nebo DTS ES. Tato funkce funguje, pokud je jako vstup zapojený zdroj Dolby Digital nebo DTS (jako například přehrávač DVD), a nefunguje s dvoukanálovými zdroji L.PCM a Dolby Digital.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Pomocí tlačítek ▲▼ vyberte položku EX/ES SETUP a stiskněte tlačítko

ENTER nebo ►. Stisknutím tlačítka ▲▼ nastavte požadovaný režim EX/ES.

AUTO : Pokud přístroj přijme zvukový signál, který rozpozná, vybere

•

optimální dekodér pro přehrávání v kanálu 6.1/7.1. Pokud zesilovač nerozpozná zvukový signál, nebude automaticky přehrávat 6.1/7.1kanálový zvuk.

ON : Signál Dolby Digital nebo DTS bude přehráván v systému 6.1 / 7.1

•

kanálů pomocí dekodéru Dolby Digital Surround EX / DTS ES. OFF : Dekodér Dolby Digital Surround EX / DTS ES se nebude používat pro přehrávání.

•

- Ukončení režimu nastavení -

Stiskněte tlačítko SETUP/MENU.

•

Na displeji se zobrazí zpráva SETUP OFF a režim nastavení je ukončen.

● NASTAVENÍ

Systém DTS-ES nelze používat bez připojených zadních prostorových reproduktorů.



HW-C700-C770S-C770BS-XEO_CZ_050441 41HW-C700-C770S-C770BS-XEO_CZ_050441 41 2010-05-04  1:36:462010-05-04  1:36:46

nastavení

AUDIO-VIDEO SYNCHRONIZACE

Když je přístroj připojen k digitálnímu televizoru, obraz může mít zpoždění za zvukem. Pokud k tomu dochází, nastavte délku zpoždění zvuku tak, aby byl synchronizován s obrazem.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku A/V SYNC a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ vyberte požadovaný režim A/V Sync.

Lze nastavit v rozmezí OFF až 240 ms v kroku 10 ms.

•

VYLEPŠENÍ MP3

Tato funkce pomáhá vylepšit váš zážitek z hudby, např. při přehrávání souborů MP3. Použijte ji, pokud chcete slyšet lepší zvuk při přehrávání souborů MP3 o nízké kvalitě.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Pomocí tlačítek ▲▼ vyberte položku MP3 ENHANCER a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte hodnoty ON nebo OFF.

INTELIGENTNÍ HLASITOST

Hlasitost je regulována tak, aby se předešlo její výrazné změně v případě změny kanálu nebo scény.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku SMART VOLUME a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte hodnoty ON nebo OFF.

HW-C700-C770S-C770BS-XEO_CZ_050442 42HW-C700-C770S-C770BS-XEO_CZ_050442 42 2010-05-04  1:36:472010-05-04  1:36:47

ASC (AUTOMATICKÁ KALIBRACE ZVUKU)

Funkci ASC stačí nastavit jednou, při instalaci nebo přemístění přístroje; tato funkce umožňuje přístroji automaticky rozpoznat vzdálenost mezi reproduktory, hlasitosti kanálů a frekvenční charakteristiky a vytvořit

7.1kanálové zvukové pole optimalizované pro vaše prostředí.

- Před nastavením -

Připojte mikrofon ASC do konektoru vstupu ASC MIC.

Umístěte mikrofon ASC do místa, kde budete poslouchat.

Stiskněte tlačítko ASC na předním panelu a poté tlačítko ENTER.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku ASC SETUP a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ vyberte položku ASC START a stiskněte tlačítko

ENTER.

Pro vytvoření optimálního 7.1kanálového zvukového pole jsou kanály

•

vybírány v pořadí:

L ➞ C ➞ R ➞ SR ➞ SBR ➞ SBL ➞ SL ➞ SW EQ ON : Režim ekvalizéru ASC (Automatická kalibrace zvuku) je

•

zapnut. EQ OFF : Režim ekvalizéru ASC (Automatická kalibrace zvuku) je vypnut.

Po zobrazení zprávy ASC READY na displeji stiskněte tlačítko ENTER k uplatnění měřené hodnoty.

Poté odpojte mikrofon ASC.

● NASTAVENÍ

Mikrofon ASC

Zrušení nastavení ASC (Automatická kalibrace zvuku).

Tento režim se automaticky vypne při stisku tlačítka RETURN. * Pokud dojde k chybě automatické kalibrace zvuku, nahlédněte do části „Seznam chyb automatické kalibrace

zvuku“ na straně 58.

Nastavení funkce ASC trvá asi 3 minuty.



Když probíhá nastavení ASC, je hlasitost tónu pevně dána a nelze ji změnit pomocí tlačítek ovládání hlasitosti.



Pokud je mikrofon ASC při nastavování ASC odpojen, nastavení je zrušeno.



Tuto funkci také můžete ovládat stisknutím tlačítka ASC na dálkovém ovládání.



Pokud je funkce Dolby Pro Logic IIz nastavena na ON, výběr probíhá v následujícím pořadí:



SW.

FL Æ CEN Æ FR Æ SR Æ SL Æ

HW-C700-C770S-C770BS-XEO_CZ_061843 43HW-C700-C770S-C770BS-XEO_CZ_061843 43 2010-06-18  2:34:042010-06-18  2:34:04

nastavení

NASTAVENÍ DRC

Tato funkce umožňuje poslech zvuku ve formátu Dolby Digital při sledování ﬁlmů při nízké hlasitosti v noci. DRC komprimuje zvuk tak, aby zeslabil nejhlasitější zvuky a zesílil nejslabší zvuky.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP

•

ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku DRC SETUP a stiskněte tlačítko

ENTER nebo ►. Stiskem tlačítek ▲▼ nastavte požadovaný režim nastavení DRC.

4. STD : Nastaví efekt DRC na standardní hodnotu. • MAX : Nastaví efekt DRC na maximální hodnotu.

•

MIN : Nastaví efekt DRC na minimální hodnotu.

•

NASTAVENÍ HDMI

Tuto volbu využijte, pokud chcete přenášet zvukový signál kabelem HDMI.

Stiskněte tlačítko SETUP/MENU.

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

•

Stiskem tlačítka ENTER vyberte položku SETUP ENTER. Stiskem tlačítek ▲▼ vyberte položku HDMI SETUP a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte požadovanou možnost a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ nastavte požadovaný režim nastavení HDMI.

HDMI AUDIO : AVR (Audio-video přijímač), TV

•

Toto nastavení určuje, zda je zvuk ze vstupu HDMI IN předáván na výstup HDMI OUT. Chcete-li poslouchat zvuk ze zařízení připojeného prostřednictvím HDMI z reproduktorů televizoru připojeného přes HDMI, nastavte tuto položku na hodnotu TV. V ostatních případech ponechte nastavení na hodnotě AVR. Zvuk bude reprodukován AV přijímačem.

- AVR : HDMI zvuk není na výstupu - TV : HDMI zvuk je na výstupu

•

HDMI ANYNET+ : ON, OFF

Anynet+ je funkce, která umožňuje ovládat zařízení Samsung pomocí dálkového ovládání televizoru Samsung.

- ON : funkce Anynet + je zapnuta. - OFF : funkce Anynet + je vypnuta.

•

HDMI SYNC : ON, OFF

AV přijímač lze nastavit, aby automaticky korigoval prodlevu mezi zvukem a obrazem, na základě údajů z připojeného televizoru.

- ON : synchronizace HMDI je zapnuta. - OFF : synchronizace HMDI je vypnuta.

HDMI zvuk je povolen jen pokud je správně připojeni vstup HDMI INPUT i výstup HDMI OUT a oba fungují.



Tato funkce funguje jen pokud váš televizor slučitelný s HDMI podporuje HDMI Sync.



MĚNITELNÉ NASTAVENÍ (Nastavení pro nízkou spotřebu energie)

Tato funkce vylepšuje energetickou efektivitu měněním výstupního výkonu.

Stiskněte tlačítko SETUP/MENU.

•

Při každém stisku tlačítka se režim přepne mezi hodnotami SETUP ENTER a SETUP OFF.

Stiskem tlačítka ENTER vyberte položku SETUP ENTER.

Stiskem tlačítek ▲▼ vyberte položku VARIABLE SET a stiskněte tlačítko ENTER nebo ►.

Stiskem tlačítek ▲▼ vyberte hodnoty ON nebo OFF.

•

ON :Funkce úspory elektrické energie značky Samsung, která umožňuje zhruba 30% úsporu energie.

•

OFF: Funkce běžné energetické účinnosti.

Tato funkce není k dispozici, pokud je změněno tovární nastavení funkcí Ovládání tónu, Úroveň



HW-C700-C770S-C770BS-XEO_CZ_061844 44HW-C700-C770S-C770BS-XEO_CZ_061844 44 2010-06-18  2:34:112010-06-18  2:34:11

reproduktorů, Režim SFE nebo ASC.

ovládání

POUŽITÍ REŽIMŮ PROSTOROVÉHO ZVUKU

Použití tlačítka SOUND EFFECT na předním panelu přístroje

Výběr režimu DPLIIx

Stiskem tlačítka SOUND EFFECT vyberte položku DPLIIX.

Každým stisknutím tohoto tlačítka se postupně vybere DPLIIX Æ NEO:6 Æ SFE.

•

Stiskněte tlačítko NAHORU/DOLŮ ( ,,. ).

Při každém stisku tlačítka NAHORU/DOLŮ ( ,,. ) se postupně vyberou hodnoty MUSIC Æ

•

GAME Æ MATRIX Æ PL Æ MOVIE. Režim DPLllx lze vybrat také stiskem tlačítka PROLOGIC na dálkovém ovládání.

•

Výběr režimu NEO:6

Stiskem tlačítka SOUND EFFECT vyberte položku NEO:6.

•

Každým stiskem tohoto tlačítka se postupně vybere DPLIIX Æ NEO:6 Æ SFE.

Stiskněte tlačítko NAHORU/DOLŮ ( ,,. ).

•

Při každém stisku tlačítka UP/DOWN NAHORU/DOLŮ ( ,,. ) se postupně vybere MUSIC Æ CINEMA.

•

Režim NEO:6 lze vybrat také stiskem tlačítka NEO:6 na dálkovém ovládání.

● OVLÁDÁNÍ

Výběr režimu SFE

Stiskem tlačítka SOUND EFFECT vyberte položku SFE.

•

Každým stiskem tohoto tlačítka se postupně vybere DPLIIX Æ NEO:6 Æ SFE.

Stiskněte tlačítko NAHORU/DOLŮ ( ,,. ).

•

Při každém stisku tlačítka NAHORU/DOLŮ ( ,,. ) se postupně vybere STEREO Æ HALL 1Æ HALL 2 Æ J.CLUB Æ CHURCH Æ ROCK Æ CLASSIC Æ LIVE Æ GAME Æ MOVIE Æ CONCERT Æ STADIUM.

•

Režim SFE lze vybrat také stiskem tlačítka DSP na dálkovém ovládání.

Pro vícekanálové signály jako je Dolby Digital nebo DTS nelze použít režim Dolby Pro Logic IIx.



Pro Logic funguje jen pro zvukové signály BITSTREAM se vzorkovací frekvencí 32 kHz, 44 kHz



nebo 48 kHz. Pokud zapnete funkci Dolby Pro Logic IIz, je pro Dolby Pro Logic IIx k dispozici pouze režim



MOVIE.

Použití tlačítka S.DIRECT/STEREO na předním panelu přístroje

Stiskněte tlačítko S.DIRECT/STEREO.

Při každém stisku tlačítka se režim přepne mezi S. DIRECT a STEREO.

•

S.DIRECT :

•

kvalitu zvuku. To se hodí, pokud usilujete o maximální kvalitu zvuku připojeného přehrávače CD. STERE

•

Slouží k výstupu 2kanálového zvukového signálu PCM bez jakéhokoli zpracování, což zvyšuje

O : Výstup zvuku vybraného zdroje signálu bude 2kanálové stereo.

HW-C700-C770S-C770BS-XEO_CZ_061845 45HW-C700-C770S-C770BS-XEO_CZ_061845 45 2010-06-18  2:34:112010-06-18  2:34:11

ovládání

Použití režimů PROSTOROVÉHO zvuku (pokračování)

Režim prostorového zvuku a diagram vstupního signálu

o = aktivní, – = neaktivní

Režim prostorového

zvuku

DOLBY

NEO:6

SFE

EX/ES

STEREO

True-HD True-HD True-HD Dolby

Digital +

DTS-HD

Vstupní signál Dekódování

Dolby D Surr. EX Dolby Digital 5.1

Dolby D (5.1kan.) Dolby Digital 5.1

Dolby D Surr.EX Pro Logic IIz

Dolby D (5.1kan.) Pro Logic IIz

Dolby D (2kan.) Pro Logic IIx(z)

Dolby D (2kan. prost.)

L.PCM (Audio) Pro Logic IIx(z)

Analog Pro Logic IIx(z)

L.PCM (Audio) Neo:6

Analog Neo:6

Dolby D (2kan.) Neo:6

Dolby D (2kan. prost.)

Dolby D (2kan.) DD+SFE

Dolby D (2kan. prost.)

L.PCM (Audio) SFE

Analog SFE

Dolby D Surr. EX Dolby Digital EX

Dolby D (5.1kan.) Dolby Digital EX

DTS-ES DTS-ES

DTS (5.1ch) DTS-ES

Dolby D (2kan.) Stereo

Dolby D (2kan. prost.)

L.PCM (Audio) Stereo L.PCM 96KHz Stereo

Analog Stereo

Dolby Digital +

Visoka razlučivost

Vysoké rozlišení Vysoké rozlišení

Pro Logic IIx(z)

Visoka razlučivost

Neo:6

DD+SFE

Stereo

Dolby Digital +

Výstupní kanál Informace na displeji

L/R C

OOO O O OOO – O OOO O O OOO O O OOO O O OOO O O OOO O O OOO O O OOO O O OOO O O OOO O O OOO O O OOO – O OOO – O OOO – O OOO – O OOO O O OOO O O OOO O O OOO O O O––– O O––– O O––– O O––– O O––– O OOO O O

OOO O O

OOO O O OOO O O

SLSRSBL

SBR

SubW

Formát signálu

na displeji

DIGITAL DIGITAL DIGITAL DIGITAL DIGITAL DIGITAL

L.PCM Analog L.PCM

Analog DIGITAL DIGITAL DIGITAL DIGITAL

L.PCM

Analog DIGITAL DIGITAL

dts, ES

dts DIGITAL DIGITAL

L.PCM L.PCM

Analog True-HD Dolby

Digital + DTS-HD DTS-HD

Stav kanálu

L, C, R, SL, SR, SBL, SBR, SW

L, C, R, SL, SR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW

L, R, SW L, R, SW L, R, SW L, R, SW L, R, SW

L, C, R, SL, SR, SBL, SBR, SW

L, C, R, SL, SR, SBL, SBR, SW L, C, R, SL, SR, SBL, SBR, SW

L/R : přední reproduktor (levý/pravý)

•

C: středový reproduktor SL/SR : prostorový reproduktor (levý/pravý) SBL/SBR : zadní prostorový reproduktor (levý/pravý) SW : subwoofer

Zobrazení stavu kanálu závisí na konﬁ guraci reproduktorů.



Režim SFE pracuje s dvoukanálovými signály.



Pokud je funkce Pro Logic IIz nastavena na On, zadní levý a pravý prostorový reproduktor se přepnou na přední levý



a pravý výškový reproduktor a zvuk Dolby TrueHD, Dolby plus, DTS-HD Master Audio, SFE a NE0:6 bude na výstupu s 5.1 kanály.

POUŽITÍ TLAČÍTKA VÝBĚRU SUBWOOFERU

Subwoofer lze zapnout a vypnout. Stiskněte tlačítko SUBWOOFER.

HW-C700-C770S-C770BS-XEO_CZ_061846 46HW-C700-C770S-C770BS-XEO_CZ_061846 46 2010-06-18  2:34:112010-06-18  2:34:11

POSLECH RÁDIA

Můžete poslouchat rádio pomocí automatického nebo manuálního ladění.

Stiskem tlačítka INPUT SELECT vyberte položku FM.

Vyberte frekvenci rozhlasového vysílání.

Ladění předvoleb:

•

Stiskem tlačítek #,$ na dálkovém ovládání vyberte předvolbu frekvence. Manuální ladění 1 (Automatické ladění):

•

Stiskem a přidržením tlačítek TUNING/CH ( .,, ) na dálkovém ovládání automaticky nalaďte frekvenci.

Manuální ladění 2 :

•

Stiskem tlačítek TUNING/CH ( .,, ) na dálkovém ovládání zvyšujte nebo snižujte frekvenci po krocích.

Rozhlasovou frekvenci lze změnit také pomocí tlačítek SELECT ( .,, ) na přístroji.



Poslech v režimu mono/stereo

Stiskněte tlačítko MO/ST na dálkovém ovládání.

Při každém stisku tohoto tlačítka se postupně vybere STEREO

•

Pokud vyberete MONO v oblasti se špatným příjmem, dojde k omezení šumu.

•

Tuto funkci lze provést pouze pomocí dálkového ovladače.

•

nebo

● OVLÁDÁNÍ

MONO.

Předvolení stanic rádia

Jako předvolby můžete uložit až 30 stanic v pásmu FM.

Např.: Uložení stanice s frekvencí 89,10 FM na předvolbu 2.

Stiskem tlačítka INPUT SELECT vyberte položku FM.

1. Stiskem tlačítek TUNING/CH ( .,, ) na dálkovém ovládání

vyberte hodnotu 89.10.

Informace o automatickém a manuálním ladění viz krok 2

•

výše.

Stiskněte tlačítko MEMORY na přístroji.

Lze použít také tlačítko TUNER MEMORY na dálkovém

•

ovládání. Na displeji bude blikat číslo předvolby.

•

Stiskem tlačítek TUNING/CH ( .,, ) na dálkovém ovládání

vyberte předvolbu 2.

Na výběr máte z předvoleb 1 až 30.

•

Stiskněte tlačítko MEMORY na přístroji.

Číslo předvolby zmizí a stanice 89,10 bude uložena na

•

předvolbu 2.

Pro uložení dalších stanic opakujte kroky 2 až 5.

Poslech stanice uložené na předvolbě

•

Stiskem tlačítka TUNING MODE vyberte položku PRESET a stiskněte tlačítka SELECT ( .,, ).

HW-C700-C770S-C770BS-XEO_CZ_061847 47HW-C700-C770S-C770BS-XEO_CZ_061847 47 2010-06-18  2:34:122010-06-18  2:34:12

ovládání

NEO

AUDIO ASSIG

NEO

O VYSÍLÁNÍ RDS

Použití systému RDS (Radio Data System) na příjem stanic FM

Systém RDS umožňuje stanicím FM vysílat spolu s jejich obvyklým programovým signálem i doplňkové informace. Například, stanice můžou vysílat názvy stanic nebo informace o typu vysílaného programu, například sport nebo hudbu, a pod.

Při naladěné stanice FM, která obsahuje službu RDS, se na displeji rozsvítí indikátor RDS.

Popis funkce RDS

PTY (Program Type) (Typ programu) : Zobrazí typ právě vysílaného programu.

•

PS NAME (Program Service Name) (Název služby programu) : Označuje název vysílané stanice a skládá se z 8 znaků.

•

RT (Radio Text) (Rádiový text) : Dekóduje text, který vysílá stanice (vysílá-li) a skládá se maximálně ze 64 znaků.

•

CT (Clock Time) (Hodinový čas) : Dekóduje hodiny v reálném čase z frekvence FM. Některé stanice nemusí vysílat

•

AMP/TV DIMMER

MP/T

RDS DISPLAY

1 2 3

PTY- PTY SEARCH

BD/DVD

PTY+

456

SLEEPNEO : 6

LEEP

PROLOGIC AUDIO ASSIGN

PROLOGI

DSP

informace PTY, RT nebo CT, proto se tyto nemusí vždy zobrazovat.

TA (Trafﬁ c Announcement) (Dopravní hlášení) : Zpráva „TA ON“ oznamuje, že je vysílána zpráva o dopravní situaci.

•

RDS nemusí fungovat správně, nevysílá-li naladěná stanice signál RDS správně nebo je-li intenzita signálu



nízká.

Zobrazení signálů RDS

Signály RDS odesílané stanicí můžete vidět na displeji.

Při poslechu stanice FM stiskněte tlačítko RDS DISPLAY.

 Při každém stisknutí tlačítka se displej změní a zobrazí následující

informace : PS NAME  RADIO TEXT  CLOCK/TIME  FREQUENCY

AMP/TV DIMMER

MP/T

RDS DISPLAY

1 2 3

PTY- PTY SEARCH

PTY-PTY SEAR

BD/DVD

PTY+

PTY

456

SLEEPNEO : 6

LEEP

PS (Program Service (Služba programu)) : Během vyhledávaní se objeví <PS NAME> a pak se zo-

• brazí název stanice. Není-li signál vysílán, objeví se <NO PS NAME>.

RT(RadioText (Rádiový text)) : Během vyhledávání, se objeví <RADIO TEXT> a pak se zobrazí tex-

•

tové zprávy vysílané stanicí. Není-li signál vysílán, objeví se <NO RT>.

FREQUENCY (Frekvence) : Frekvence stanice (není služba RDS).

•

O znacích zobrazovaných na displeji

Zobrazí-li se na displeji indikace funkcí PS nebo RT, lze použít následující znaky.

Okénko displeje nerozeznává malá a velká písmena abecedy a vždy používá velká písmena.

•

Okénko displeje nezobrazuje písmena s diakritikou, například <A> může znamenat písmena <A> s diakri-

•

tikou jako <À, Â, Ä, Á, Å a Ã.>

HW-C700-C770S-C770BS-XEO_CZ_061848 48HW-C700-C770S-C770BS-XEO_CZ_061848 48 2010-06-18  2:34:122010-06-18  2:34:12

Signalizace funkce PTY (Program Type) (Typ programu) a funkce

NEO

AUDIO ASSIG

PTY-SEARCH

Jednou z výhod služby RDS je, že můžete najít konkrétní druh programu z předvolených kanálů zadáním kódů PTY.

Vyhledání programu pomocí kódů PTY

Předtím, než začnete, nezapomeňte...

Vyhledávání PTY je použitelné jen pro předvolené stanice.

•

Vyhledávání můžete kdykoli v průběhu zastavit stisknutím tlačítka PTY SEARCH.

•

Pro následující kroky existuje časový limit. Stornujete-li nastavení před dokončením, začněte znovu od kroku 1.

•

Při použití tlačítek na primárním dálkovém ovládání se ujistěte, jestli jste zvolili stanici FM pomocí primárního dálkového

•

ovládání.

Při poslechu stanice FM stiskněte tlačítko PTY SEARCH.

Stiskejte PTY- nebo PTY+, dokud se na displeji neobjeví požadovaný kód PTY.

Displej zobrazí kódy PTY na pravé straně.

•

Znovu stiskněte tlačítko PTY SEARCH, zatímco jsou kódy

PTY, zvolené v předešlém kroku, ještě na displeji.

Centrum prohledá 29 předvolených stanic FM, zastaví se, když

•

najde tu, kterou jste zvolili a naladí ji.

Displej Typ programu

NEWS

AFFAIRS

INFO

SPORT

EDUCATE Vzdělávání

DRAMA Drama – rádioseriály a pod.

CULTURE

SCIENCE Přírodní vědy a technologie

VARIED

POP M Popová hudba

ROCK M Rocková hudba

M.O.R.M

Zprávy včetně oznamovaných vyjádření a reportáží.

Některé záležitosti včetně aktuálních jevů, dokumentárních pořadů, diskusí a analýz.

Informace jako míry a váhy, výnosy a předpověď, záležitosti zajímavé pro zákazníky, zdravotní informace, a pod.

Sports

Kultura – národní nebo lokální kultura, včetně náboženských problémů, místní vědy, sociální vědy, jazyka, divadla, a pod.

Jiné – mluvené slovo, zábavné programy (soutěže, hry), interview, komedie a satirické hry a pod

Současná hudba považována za <lehký poslech.

RDS DISPLAY

RDS DISPLA

1 2 3

PTY- PTY SEARCH

456

SLEEPNEO : 6

LEEP

PROLOGIC AUDIO ASSIGN

PROLOGI

Displej Typ programu

LIGHT M

CLASSICS

OTHER M Jiná hudba – jazz, R&B, country

WEATHER Počasí

FINANCE Finance

CHILDREN Dětské programy

SOCIAL Sociální události

RELIGION Náboženské

PHONE IN Telefonování

TRAVEL Cestování

LEISURE Volný čas

JAZZ Jazzová hudba COUNTRY Country hudba NATION M Lidová hudba

OLDIES Oldies hudba

FOLK M Folková hudba

DOCUMENT

Lehká klasická hudba - klasická hudba a instrumentální a sborová hudba

Náročnější klasická hudba – Orchestrální hudba, symfonie, komorní hudba a opera

Dokumenty

● OVLÁDÁNÍ

PTY+

DSP

HW-C700-C770S-C770BS-XEO_CZ_061849 49HW-C700-C770S-C770BS-XEO_CZ_061849 49 2010-06-18  2:34:132010-06-18  2:34:13

ovládání

POUŽITÍ iPodu

Přehrávání připojeného iPodu můžete ovládat dodávaným dálkovým ovládáním.

Poslech hudby (funkce iPod audio)

Hudbu z přehrávače iPod lze přehrávat pomocí připojeného AV přijímače.

Připojte konektor doku iPod ke konektoru iPod na AV recieveru.

Umístěte iPod do doku.

Váš iPod se automaticky zapne.

•

Stiskem tlačítka INPUT SELECT na dálkovém ovládání vyberte režim IPOD AUDIO.

Stisknutím tlačítka PLAY na dálkovém ovládání spusťte přehrávání.

•

AV přijímač spustí přehrávání od první stopy v přehrávači iPod.

Pomocí tlačítek dálkového ovládání můžete ovládat jednoduché funkce přehrávání. K tomu slouží tlačítka PLAY, PAUSE, STOP, SKIP (#,$).



Slučitelné přehrávače iPod viz strana 26. Slučitelnost závisí na verzi softwaru ve vašem iPodu. Můžete také vybrat položku iPod pomocí tlačítka iPod na dálkovém ovládání.



HW-C700-C770S-C770BS-XEO_CZ_061850 50HW-C700-C770S-C770BS-XEO_CZ_061850 50 2010-06-18  2:34:132010-06-18  2:34:13

PŘIPOJENÍ iPodu (pokračování)

Sledování ﬁ lmu (funkce iPod Video)

Obraz z přehrávače iPod lze přehrávat pomocí připojeného AV přijímače.

Obraz z přehrávače iPod lze přehrávat pomocí připojeného AV

přijímače. Na obrazovce iPod přejděte na Videos > Settings a nastavte volbu

TV Out na On. Umístěte iPod do doku.

Stiskem tlačítka INPUT SELECT na dálkovém ovládání vyberte režim IPOD VIDEO.

Nastavte volbu AV IN (AV VSTUP) televizoru připojeného k AV přijímači na COMPOSITE (KOMPOZITNÍ).

Při dalších krocích sledujte průvodce na displeji iPodu.

Stisknutím tlačítek S,T na dálkovém ovládání vyberte volbu Videos a stiskněte tlačítko ENTER.

Stisknutím tlačítek S,T na dálkovém ovládání vyberte volbu Movies a stiskněte tlačítko ENTER.

Stisknutím tlačítek S,T vyberte soubor, který chcete přehrát, a pak stiskněte tlačítko ENTER.

•

Video soubory uložené v iPodu se přehrají na televizoru.

● OVLÁDÁNÍ

Pomocí tlačítek dálkového ovládání můžete ovládat jednoduché funkce přehrávání. K tomu slouží tlačítka PLAY, PAUSE, STOP, a SKIP (#,$).

•

Pokud stisknete tlačítko PREV do 3 sekund po spuštění přehrání souboru, přehrávač zastaví přehrávání a vrátí se na seznam souborů. Pokud stisknete tlačítko PREV po více než 3 sekundách po spuštění přehrání souboru, přehrávač se vrátí na začátek aktuálního souboru.

•

Stisknutím tlačítka STOP zastavíte přehrávání a vrátíte se na obrazovku seznamu.

•

Stisknutím tlačítka RETURN se vrátíte do předchozí nabídky.



K přehrávání obrazu z iPodu je nutno připojit výstup VIDEO (Monitor nebo VCR) k televizoru. Slučitelné přehrávače iPod viz strana 26. Slučitelnost závisí na verzi softwaru ve vašem iPodu.



Po přehrání aktuálního souboru až do konce se nezačne automaticky přehrávat další soubor.



Pokud chcete přehrát další soubor, vyberte jej na obrazovce seznamu přehrávače iPod. Na televizoru se nezobrazí jiná obrazovka než obrazovka přehrávání. Ostatní obrazovky sledujte přímo



na iPodu.

HW-C700-C770S-C770BS-XEO_CZ_061851 51HW-C700-C770S-C770BS-XEO_CZ_061851 51 2010-06-18  2:34:132010-06-18  2:34:13

ovládání

VOL

/CH

AMP/

UŽITEČNÉ FUNKCE

Funkce časovače vypnutí

Lze nastavit čas, kdy se přístroj automaticky vypne.

Stiskněte tlačítko SLEEP.

Postupně se přepíná SLEEP (SPÁNEK): OFF Æ 15 Æ 30 Æ 45 Æ 60

•

Æ 90 Æ 120 (MINUT).

Kontrola časovače vypnutí

Stiskněte tlačítko SLEEP.

Na displeji se zobrazí čas zbývající do vypnutí přístroje.

•

Další stisk tlačítka změní aktuální nastavení časovače vypnutí.

•

Zrušení časovače vypnutí

Opakovaně stiskněte tlačítko SLEEP, dokud se na displeji neobjeví SLEEP OFF.

•

Funkce ztlumení zvuku

Tato funkce se hodí, když přijde návštěva nebo zazvoní telefon.

456

NEO : 6

NEO :

SLEEP

PROLOGIC AUDIO ASSIGN

PROLOGI

UDIO ASSIG

DSP

Stiskněte tlačítko MUTE

•

Na displeji se objeví MUTE.

Opětovná aktivace zvuku

Stiskněte tlačítko MUTE.

•

Z displeje zmizí MUTE a zvuk bude opět slyšet.

Nastavení displeje

Jas displeje lze nastavit.

Stiskněte tlačítko DIMMER.

Při každém stisku tohoto tlačítka se jas změní následovně:

•

Dark Æ Bright.

Funkce SLEEP (SPÁNEK), Mute (Ztlumit) a Adjust Display (Nastavení displeje) lze ovládat pouze



dálkovým ovládáním.

MUTE

TUNING

ASC

UNIN

/CH

INPUT SELECT

INPUT SELEC

TV SOURC

TV SOURCE

VOL

POWER

POWE

AMP/TV DIMMER BD/DVD

TV BD/DVD

1 2 3

HW-C700-C770S-C770BS-XEO_CZ_061852 52HW-C700-C770S-C770BS-XEO_CZ_061852 52 2010-06-18  2:34:132010-06-18  2:34:13

Funkce Reset

NEO

PROLOGICAUDIO ASSIGN

SUBWOO

MO/ST

RETURN

EXIT

Když je napájení zapnuto

Stiskněte tlačítko MUTE.

Na displeji se objeví zpráva MUTE.

•

Pětkrát stiskněte tlačítko 9 a poté ENTER.

Na displeji se objeví „INITIAL: NO“.

•

Stiskem tlačítek ▲▼ vyberte položku YES.

Přístroj se po 5 sekundách vypne.

•

Když je napájení vypnuto

Stiskněte a přidržte tlačítko MEMORY na předním panelu AV

přijímače alespoň na 5 sekund.

Kontrolka napájení jednou blikne.

•

Použití funkce RESET vymaže všechna uložená nastavení.



Nepoužívejte ji, pokud to není nutné.



Použití sluchátek

Pro soukromý poslech můžete použít sluchátka (nejsou součástí dodávky).

SLEEPNEO : 6

LEEP

PROLOGIC AUDIO ASSIGN

VOL

TUNER MEMORY SUBWOOFER MO/ST

TUNER MEMOR

SETUP/MENU

SETUP/MEN

RETURN

MUTE

ASC

FER

DSP

TUNING

TUNIN

/CH

POPUP

PUP

NFO

INFO

EXIT

● OVLÁDÁNÍ

Sluchátka připojte do konektoru pro sluchátka (PHONES) a poslouchejte hudbu.

Při použití sluchátek nenastavujte hlasitost příliš vysoko, mohlo by to poškodit váš sluch.



AKTUALIZACE SOFTWARU

Společnost Samsung možná v budoucnu uvolní aktualizace ﬁ rmwaru pro tento AV přijímač. Informace o stažení aktualizací a použití jednotky USB získáte na webu

Samsung.com nebo v call centru Samsung. Aktualizaci lze provést pomocí připojení jednotky USB k portu USB na AV

přijímači.

Připojte jednotku USB s aktualizací ﬁ rmwaru k portu USB na zadní



straně přístroje. Za žádných okolností neodpojujte napájení ani jednotku USB, dokud



probíhá aktualizace. Po dokončení aktualizace ﬁ rmwaru se přístroj automaticky vypne. Po aktualizaci softwaru se všechna nastavení vrátí na výchozí hodnoty nastavené při výrobě. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit.

Pokud se aktualizace softwaru nezdaří, doporučujeme naformátovat



jednotku USB na souborový systém FAT 16 a zkusit to znovu.



Jednotky USB se souborovým systémem NTFS nejsou podporovány. Jednotky USB některých výrobců nemusí být podporovány.



HW-C700-C770S-C770BS-XEO_CZ_061853 53HW-C700-C770S-C770BS-XEO_CZ_061853 53 2010-06-18  2:34:142010-06-18  2:34:14

různé

OVLÁDÁNÍ VAŠEHO TELEVIZORU DÁLKOVÝM OVLÁDÁNÍM

Stiskem tlačítka POWER zapněte televizor.

1. Stiskem tlačítka AMP/TV nastavte dálkové ovládání na režim televizoru.

Nasměrujte dálkové ovládání na televizor.

3. Přidržte tlačítko POWER a zadejte kód, který odpovídá značce vašeho televizoru.

Pokud je pro váš televizor v tabulce uveden více než jeden kód, zadávejte kódy postupně a zjistěte, který

•

funguje. Pokud se kódy shodují, televizor se vypne.

•

Pokud se po stisknutí tlačítka napájení na dálkovém ovladači televizor zapne nebo vypne, je nastavování

dokončeno.

Můžete použít tlačítka TV POWER, VOLUME, CHANNEL, MENU a numerická tlačítka (0-9).

•

Dálkové ovládání nemusí pracovat s některými značkami televizorů. Rovněž některé funkce nemusí být



dostupné, v závislosti na značce televizoru. Dálkové ovládání ve výchozím nastavení funguje s televizory Samsung.



HW-C700-C770S-C770BS-XEO_CZ_061854 54HW-C700-C770S-C770BS-XEO_CZ_061854 54 2010-06-18  2:34:162010-06-18  2:34:16

OVLÁDÁNÍ VAŠEHO TELEVIZORU DÁLKOVÝM OVLÁDÁNÍM (pokračování)

Seznam kódů podle značek televizorů

Značka Kód Značka Kód Značka Kód

Admiral (M.Wards) 056, 057, 058 Luxman 018 Sylvania 018, 040, 048, 054, 059, A Mark 001, 015 LXI (Sears) 019, 054, 056, 059, 060,

Anam 001, 002, 003, 004,005,

006, 007, 008, 009, 010, 011, 012, 013, 014

AOC 001, 018, 040, 048 Marantz 040, 054 Teknika 003, 015, 018, 025 Bell & Howell (M.Wards) Brocsonic 059, 060 MGA 018, 040 Toshiba 019, 057, 063, 071, 101 Candle 018 Mitsubishi/MGA 018, 040, 054, 059, 060,

Citizen 003, 018, 025 MTC 018 Videch 059, 060, 069 CINEMA 097 NEC 018, 019, 020, 040, 059, Classic 003

Concerto 018 Nikei 003 Yamaha 018 Contec 046 Onking 003 York 040 Coronado 015 Onwa 003 Yupiteru 003 Craig 003, 005, 061, 082, 083,

Croslex 062 Penney 018 Dongyang 003, 054 Crown 003 Philco 003, 015, 017, 018, 048, CURTIS MATHES 059, 061, 063 FINLUX 054, 109, 114

CXC 003 Philips 015, 017, 018, 040, 048 Daewoo 002, 003, 004, 015,016,

Daytron 040 Radio Shack 017, 048, 056, 060, 061, Dynasty 003 BLAUPUNKT 108

Emerson 003, 015, 040, 046, 059,

Fisher 019, 065, 103 Sampo 040 MIVAR 113 Funai 003 Samsung 000, 015, 016, 017, 040, Futuretech 003 BANG&OLUFSEN 114 General Electric (GE) 006, 040, 056, 059, 066,

Hall Mark 040 METZ 114 Hitachi 015, 018, 050, 059, 069 Scott 003, 040, 060, 061 WEGA 114

Inkel 045 Sears 015, 018, 019 RADIOMARELLI 114 JC Penny 056, 059, 067, 086 Sharp 015, 057, 064, 101, 105, JVC 070 SINUDYNE 114

KTV 059, 061, 087, 088 Signature 2000

KEC 003, 015, 040 Sony 050, 051, 052, 053, 055, KMC 015

LG (Goldstar) 001, 015, 016, 017, 037,

057, 058, 081 Matsui 054 TMK 018, 040

084

017, 018, 019, 020, 021, 022, 023, 024, 025, 026, 027, 028, 029, 030, 032, 034, 035, 036, 040, 048, 059, 090, 099, 100

061, 064, 082, 083, 084, 085

067, 068

038, 039, 040, 041, 042, 043, 044, 054, 086

Magnavox 015, 017, 018, 048, 054,

Panasonic 006, 007, 008, 009, 054,

Pioneer 063, 066, 080, 091 RADIOLA 054, 112 Portland 015, 018, 059 SCHNEIDER 054 Proton 040 AKAI 103 QUASAR 006, 066, 067 GRUNDIG 108, 109, 113, 119, 120,

RCA/Proscan 018, 059, 067, 076, 077,

Realistic 003, 019 IMPERIAL 113

Sanyo 019, 061, 065, 101, 102,

(M.Wards)

Soundesign 003, 040 Spectricon 001 SSS 018

062, 063, 065, 071

059, 060, 062, 072, 089

075, 101Cetronic 003 Vidtech 018

060

066, 067, 073, 074

054, 059, 062, 069, 090

054, 062, 072, 112, 114, 117, 118

075

078, 092, 093, 094

043, 046, 047, 048, 049, 054, 059, 060, 098

103, 104

106, 115 057, 058 TELEFUNKEN 116

101

Symphonic 061, 095, 096 Tatung 006

Techwood 018

Wards 015, 017, 018, 040, 048,

Zenith 058, 079 Zonda 001

LOWE 054

YOKO 054 LOEWE OPTA 054, 114 PHONOLA 054, 112, 114

SIEMENS 108 CGE 113

SABA 114

BRIONVEGA 114 FORMENTI 114

SINGER 114

060, 062

107, 109, 110, 111, 113

054, 060, 064

121

● RŮZNÉ

HW-C700-C770S-C770BS-XEO_CZ_061855 55HW-C700-C770S-C770BS-XEO_CZ_061855 55 2010-06-18  2:34:162010-06-18  2:34:16

různé

OVLÁDÁNÍ PŘEHRÁVAČE DVD NEBO BD DÁLKOVÝM OVLÁDÁNÍM

Stiskem tlačítka POWER zapněte přehrávač DVD (BD).

1. Stiskem tlačítka BD/DVD nastavte dálkové ovládání na režim DVD (BD).

Nasměrujte dálkové ovládání na přehrávač DVD (BD).

3. Přidržte tlačítko POWER a zadejte kód, který odpovídá vaší značce přehrávače DVD (BD).

Pokud je pro váš přehrávač DVD (BD) v tabulce uveden více než jeden kód, zadávejte kódy postupně a

•

zjistěte, který funguje. Pokud se kódy shodují, přehrávač DVD (BD) se vypne.

•

Pokud se po stisknutí tlačítka napájení na dálkovém ovladači přehrávač DVD zapne nebo vypne, je nastavování

dokončeno.

Můžete použít funkce DVD (BD) POWER (NAPÁJENÍ), PLAY (PŘEHRÁVÁNÍ), PAUSE (POZASTAVENÍ), STOP

•

(ZASTAVENÍ), SKIP (PŘESKOČENÍ), MENU (NABÍDKA) a číselná tlačítka 0 – 9.

Dálkové ovládání nemusí pracovat s některými značkami přehrávačů DVD.



Rovněž některé funkce nemusí být dostupné, v závislosti na značce přehrávače DVD. Dálkové ovládání je nastaveno tak, aby pracovalo s přehrávači DVD (BD) Samsung.



Seznam kódů podle značek DVD rekordérů

Značka Code Number Značka Code Number Značka Code Number

DENON 003, 032 ONKYO 004, 014 TOSHIBA 004, 018 DOONOON 019 OPTIMUS 011 YAMAHA 009, 033 DMTECH 017 PANASONIC 021 ZENITH 004, 024 FISHER 002 PROSCAN 006 TAEGWANG 026 GE 006 PHILIPS 004, 023 PS2 028 HARMAN/KARDON 012 PIONEER 007, 011, 022, 025 X-BOX 029 JVC 010, 013 RCA 006 APEX 030 KENWOOD 008 SAMSUNG 000, 027 Marantz 031 LG 001 SANYO 002 MAGNAVOX 004 SONY 015, 020 MITSUBISHI 005, 016 THETA DIGITAL 011

Seznam kódů značek přehrávačů BD

Značka Kód

SAMSUNG 000, 001, 002, 003, 004

Dálkové ovládání ovládá pouze přehrávače BD Samsung.



HW-C700-C770S-C770BS-XEO_CZ_061856 56HW-C700-C770S-C770BS-XEO_CZ_061856 56 2010-06-18  2:34:162010-06-18  2:34:16

řešení potíží

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Příznak Příčina Náprava

Přístroj se nezapne.

Přístroj nereaguje na stisknutí tlačítka.

Není slyšet zvuk.

Po výběru funkce TV se na obrazovce televizoru neobjeví obraz.

Dálkové ovládání nefunguje.

Zvuk pravého a levého kanálu je zaměněn.

Nelze přijímat rozhlasové vysílání.

Prostorové reproduktory nevydávají zvuk.

Zadní prostorové reproduktory nevydávají zvuk.

Nelze vybrat režim EX/ES.

• Je napájecí kabel zapojen do zásuvky?

• Zapojte zástrčku napájecího kabelu do zásuvky.

• Je ve vzduchu statická elektřina? • Odpojte napájecí kabel a opět jej zapojte.

• Jsou reproduktory a externí

komponenty správně zapojeny?

• Je funkce ztlumení zvuku zapnutá?

• Je hlasitost nastavena na minimum?

• Je velikost reproduktoru nesprávně

nastavena na NONE?

• Je externí komponenta správně

• Správně je připojte.

• Stiskem tlačítka Mute vypněte tuto funkci.

• Nastavte hlasitost.

• Ohledně výběru LARGE, SMALL nebo YES, viz strana 34.

• Správně ji připojte.

připojena?

• Jsou baterie vybité?

• Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš

• Vyměňte baterie za nové.

• Zmenšete vzdálenost mezi dálkovým ovládáním a hlavní jednotkou.

velká?

• Jsou levý a pravý reproduktor nebo vstupní a výstupní kabely správně

• Zkontrolujte levý a pravý kanál a správně je připojte.

připojeny?

• Je anténa pro pásmo FM správně připojena?

• Správně připojte anténu.

• Pokud je příjem špatný, umístěte FM anténu do oblasti se silnějším signálem.

• Je prostorový reproduktor správně připojen?

• Je v nastavení velikosti reproduktorů položka SURR (prostorové reproduktory) nesprávně nastavena na NONE?

• Je režim prostorového zvuku

• Ohledně správného připojení viz strany 14–16.

• Ohledně výběru LARGE nebo SMALL, viz strana 34.

• Ohledně výběru správného režimu prostorového zvuku, viz strany 45–

46.

nastaven na stereo?

• Jsou zadní prostorové reproduktory správně připojeny?

• Není v nastavení reproduktorů možnost S.BACK (zadní prostorové reproduktory) nastavena na NONE?

• Je režim prostorového zvuku nastaven na EX/ES?

• Není v nastavení reproduktorů volba S.BACK (zadní prostorové reproduktory) nastavena na NONE?

• Je správně vybrán vstupní signál?

• Ohledně správného připojení viz strany 14–16.

• Ohledně výběru LARGE nebo SMALL, viz strana 34.

• Ohledně nastavení režimu prostorového zvuku na EX/ES viz strana 41.

• Ohledně výběru LARGEnebo SMALL, viz strana 34.

• Použijte externí komponentu se zvukem

7.1 kanálů.

● ŘEŠENÍ POTÍŽÍ

HW-C700-C770S-C770BS-XEO_CZ_061857 57HW-C700-C770S-C770BS-XEO_CZ_061857 57 2010-06-18  2:34:162010-06-18  2:34:16

řešení potíží

Příznak Příčina Náprava

Nelze vybrat režim Dolby Pro Logic IIx.

Nelze vybrat režim NEO:6.

Při přehrávání DVD kódovaného v DTS není slyšet zvuk.

• Je správně vybrán vstupní signál? • Režim Dolby Pro Logic IIx lze vybrat pouze pro 2kanálový signál. (např. Dolby Digital, PCM nebo 2kanálový analogový vstupní signál)

• Je správně vybrán vstupní signál? • Použijte analogový nebo PCM vstupní signál.

• Je vybrán digitální vstup? • Zkontrolujte, zda je přehrávač DVD správně připojen. Ohledně výběru digitálního vstupu, viz strana 29.

Funkce ochrany výrobku

Ochrana před přehřátím

Funkce ochrany se aktivuje, když se hlavní jednotka nebo napájecí transformátor přehřejí.

•

Na displeji se objeví „ Tato funkce se aktivuje, když:

- je svorka reproduktoru zkratovaná

- je kabel reproduktoru zkratován Pokud po vypnutí a opětovném zapnutí přístroje problém zmizí, nápis PROTECTION zmizí z displeje a přístroj bude normálně fungovat.



Pokud se na displeji objeví nápis PROTECTION, zkontrolujte, zda není některá ze svorek reproduktorů zkratovaná, a poté přístroj zapněte.

“.

Seznam chyb automatické kalibrace zvuku

Č. chyby Zpráva VFD Akce

E01

E02

E03

E04

E05 E07

E08

E13

E14

HP CONCT

NO MIC

NOISY

MIC LEVL

NO FRONT

LEVL OVR

DIST OVR

TIME OVR

CODE ERR

Odpojte sluchátka.

Připojte mikrofon.

Přijměte opatření ke snížení hladiny hluku v okolí. Reproduktor je příliš blízko k mikrofonu.

Zkontrolujte vzdálenost mezi reproduktorem a mikrofonem. Zkontrolujte, zda je přední reproduktor správně připojen.

Zkontrolujte pozice reproduktorů a mikrofonů. Vzdálenost mezi reproduktorem a mikrofonem přesahuje přípustnou hodnotu.

Zkontrolujte umístění mikrofonu a reproduktortů. Odpojte napájecí kabel a opět jej připojte.

Poté opět proveďte automatickou kalibraci zvuku. Odpojte napájecí kabel a opět jej připojte.

Poté opět proveďte automatickou kalibraci zvuku.

HW-C700-C770S-C770BS-XEO_CZ_061858 58HW-C700-C770S-C770BS-XEO_CZ_061858 58 2010-06-18  2:34:162010-06-18  2:34:16

příloha

TECHNICKÉ ÚDAJE

Hmotnost 6,21 Kg

OBECNÉ

RADIOPŘIJÍMAČ

AMPLIFIER

FREKVENČNÍ

ROZSAH

HDMI

VIDEO VÝSTUP

Rozměry (Š x V x H) 436,88 x 167,64 x 373,38 mm Rozsah provozních teplot +5°C – +35°C Rozsah provozní vlhkosti 10% – 75% Frekvenční rozsah 87,5 – 108,0 MHz Použitelná citlivost 12dBf Odstup signál-šum MONO/STEREO 55/55dB Zkreslení MONO/STEREO 0,3/0,8 % Odstup stereo kanálů 30dB Výstupní výkon přijímače 1kHz, 75kHz Dev Jmenovitý výkon 20Hz~20kHz/THD = 0,9% Přední reproduktory (pravý + levý) 6  120 W/kan. Středový reproduktor 6  120 W/kan. Prostorové reproduktory (pravý + levý) 6  120 W/kan. Zadní prostorový reproduktor (pravý + levý) 6  120 W/kan. Subwoofer 8  150 W/kan. Citlivost/impedance vstupu 450mV/47k Odstup signál-šum (analogový vstup) 80dB Přeslech kanálů (1 kHz) 60dB Analogový vstup 20 Hz – 20 kHz (±3 dB) Digitální vstup/96kHz PCM 20 Hz – 44 kHz (±3 dB) vstup Slučitelný 1080p Výstup Slučitelný 1080p Televizní formát NTSC/PAL Hlasitost/impedance vstupu 1Vp-p/75  Úroveň/impedance výstupu 1Vp-p/75  Frekvenční odezva videa 5 Hz až 10 kHz (-3 dB) Odstup signál-šum 60dB

● PŘÍLOHA

* Údaje o odstupu signál-šum, zkreslení, přeslechu kanálů a využitelné citlivosti jsou založeny na měření podle

pokynů AES (Audio Engineering Society).

- Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změny technických údajů bez upozornění.

- Uváděné údaje o hmotnosti a rozměrech jsou přibližné.

- Provedení a speciﬁ kace mohou být změněny bez předchozího upozornění.

- Údaje o napájení a spotřebě energie získáte na štítku umístěném na produktu.

HW-C700-C770S-C770BS-XEO_CZ_050459 59HW-C700-C770S-C770BS-XEO_CZ_050459 59 2010-05-04  1:36:552010-05-04  1:36:55

Kontaktujte SAMSUNG WORLD WIDE

Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky.

Area Contact Center

North America

Canada 1-800-SAMSUNG (726-7864) www.samsung.com Mexico U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com

Latin America

Argentine 0800-333-3733 www.samsung.com

Brazil

Chile 800-SAMSUNG (726-7864) www.samsung.com Nicaragua 00-1800-5077267 www.samsung.com Honduras 800-7919267 www.samsung.com Costa Rica 0-800-507-7267 www.samsung.com Ecuador 1-800-10-7267 www.samsung.com El Salvador 800-6225 www.samsung.com Guatemala 1-800-299-0013 www.samsung.com Jamaica 1-800-234-7267 www.samsung.com Panama 800-7267 www.samsung.com Puerto Rico 1-800-682-3180 www.samsung.com Rep. Dominica 1-800-751-2676 www.samsung.com Trinidad &

Tobago Venezuela 0-800-100-5303 www.samsung.com Colombia 01-8000112112 www.samsung.com

Europe

Austria

Belgium 02-201-24-18

Czech

Denmark 70 70 19 70 www.samsung.com Finland 030 - 6227 515 www.samsung.com France 01 48 63 00 00 www.samsung.com

Germany

Hungary 06-80-SAMSUNG (726-7864) www.samsung.com Italia 800-SAMSUNG (726-7864) www.samsung.com Luxemburg 261 03 710 www.samsung.com

Netherlands

Norway 815-56 480 www.samsung.com

Poland

Portugal Slovakia 0800-SAMSUNG (726-7864) www.samsung.com

Spain

Sweden 0771 726 7864 (SAMSUNG) www.samsung.com U.K 0845 SAMSUNG (7267864) www.samsung.com Eire 0818 717100 www.samsung.com

01-800-SAMSUNG (726-7864)

0800-124-421 4004-0000

1-800-SAMSUNG (726-7864) www.samsung.com

0810 - SAMSUNG (7267864, € 0.07/min)

800 - SAMSUNG (800-726786)

01805 - SAMSUNG (726-7864 € 0,14/Min)

0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

0 801 1SAMSUNG (172678) 022-607-93-33

80820-SAMSUNG (726-7864)

902 - 1 - SAMSUNG (902 172 678)



Web Site

www.samsung.com

www.samsung.com/ be (Dutch) www.samsung.com/ be_fr (French)

www.samsung.com

Area Contact Center

Switzerland

Lithuania 8-800-77777 www.samsung.com Latvia 8000-7267 www.samsung.com Estonia 800-7267 www.samsung.com

CIS

Russia 8-800-555-55-55 www.samsung.com Georgia 8-800-555-555 Armenia 0-800-05-555 Azerbaijan 088-55-55-555 Kazakhstan 8-10-800-500-55-500 Uzbekistan 8-10-800-500-55-500 www.samsung.com Kyrgyzstan 00-800-500-55-500 www.samsung.com Tadjikistan 8-10-800-500-55-500 www.samsung.com

Ukraine 0-800-502-000

Belarus 810-800-500-55-500 Moldova 00-800-500-55-500

Asia Paciﬁ c

Australia 1300 362 603 www.samsung.com New Zealand

China

Hong Kong (852) 3698-4698

India

Indonesia

Japan 0120-327-527 www.samsung.com Malaysia 1800-88-9999 www.samsung.com

Philippines

Singapore 1800-SAMSUNG (726-7864) www.samsung.com

Thailand

Taiwan 0800-329-999 www.samsung.com Vietnam 1 800 588 889 www.samsung.com

Middle East & Africa

Turkey 444 77 11 www.samsung.com South Africa 0860-SAMSUNG (726-7864) www.samsung.com U.A.E 800-SAMSUNG (726-7864) www.samsung.com Bahrain 8000-4726 Jordan 800-22273

0848 - SAMSUNG (7267864, CHF 0.08/min)

0800 SAMSUNG (0800 726 786) 400-810-5858

010-6475 1880

3030 8282 1800 110011 1800 3000 8282 1800 266 8282

0800-112-8888 021-5699-7777

1-800-10-SAMSUNG (726-7864) 1-800-3-SAMSUNG (726-7864) 1-800-8-SAMSUNG (726-7864) 02-5805777

1800-29-3232 02-689-3232



Web Site

www.samsung.com/ch www.samsung.com/ ch_fr/ (French)

www.samsung.ua www.samsung.com/ ua_ru

www.samsung.com

www.samsung.com/ hk www.samsung.com/ hk_en/

www.samsung.com

HW-C700-C770S-C770BS-XEO_CZ_050460 60HW-C700-C770S-C770BS-XEO_CZ_050460 60 2010-05-04  1:36:552010-05-04  1:36:55

Správná likvidace baterií v tomto přístroji

(Vztahuje se na Evropskou unii a další evropské země se samostatnými systémy vracení baterií.) Toto označení na baterii, příručce nebo obalu označuje, že baterie v tomto přístroji by se na konci své životnosti

neměly likvidovat společně s ostatním domácím odpadem. Tam, kde je to označeno, chemické symboly Hg, Cd nebo Pb vyjadřují, že baterie obsahuje rtuť, kadmium nebo olovo v množství nad referenční úrovně ve směrnici ES 2006/66. Pokud baterie nejsou řádně zlikvidovány, mohou tyto látky způsobit poškození lidského zdraví nebo životního prostředí.

Abyste chránili přírodní zdroje a propagovali opětovné používání materiálů, oddělujte baterie od jiných typů odpadu a recyklujte je prostřednictvím vašeho místního bezplatného systému vracení baterií.

Správná likvidace tohoto přístroje (Odpadová elektrická a elektronická zařízení)

(Vztahuje se na Evropskou unii a další evropské země se samostatnými systémy sběru.) Toto označení na přístroji, příslušenství nebo literatuře označuje, že přístroj a jeho elektronické příslušenství (např.

nabíječka, náhlavní souprava, USB kabel) by se na konci své životnosti neměly likvidovat společně s ostatním domácím odpadem. V zájmu ochrany přírodních zdrojů a v zájmu prevence poškození životního prostředí a lidského zdraví při nekontrolované likvidaci odpadu tyto součásti odevzdejte do systému tříděného sběru odpadu.

Domácí uživatelé by měli kontaktovat prodejce, u něhož přístroj zakoupili, nebo místní úřady, pokud chtějí zjistit, kde lze přístroj odevzdat k ekologické recyklaci.

Firemní uživatelé se musí obrátit na dodavatele a zjistit, jaké možnosti jim dává kupní smlouva. Tento přístroj a jeho elektronická příslušenství nesmí být likvidovány společně s jinými druhy odpadu.

HW-C700-C770S-C770BS-XEO_CZ_050461 61HW-C700-C770S-C770BS-XEO_CZ_050461 61 2010-05-04  1:36:552010-05-04  1:36:55

Samsung HW-C700, HW-C770S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
